Page 1

Pinces ampèremétriques pour courant AC

Sondes flexibles pour courant AC

Série MiniFlex

Série MN

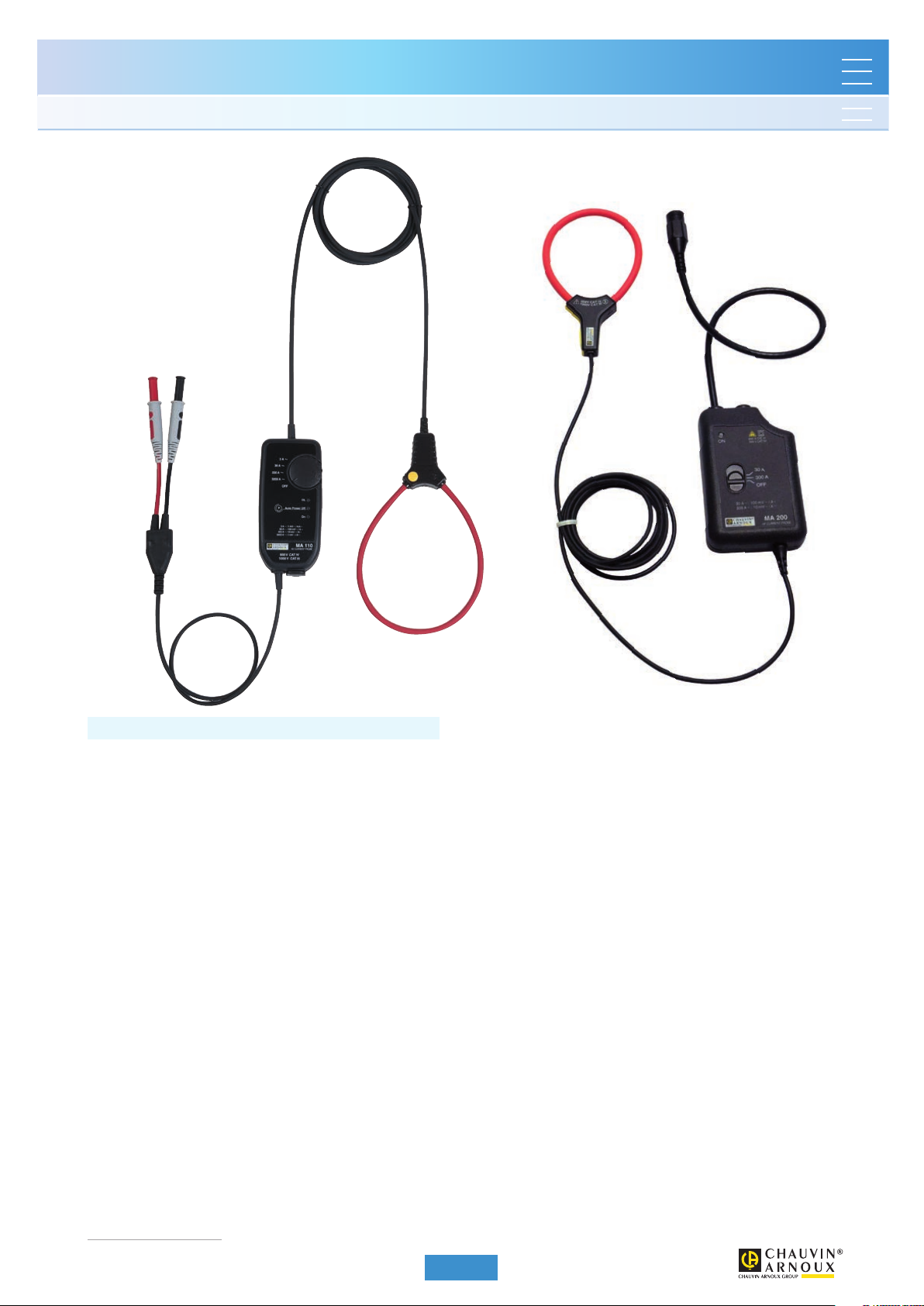

SÉRIE MiniFlex

Utilisant le principe de la Bobine de Rogowski, les capteurs MiniFlex® sont des capteurs souples qui offrent une grande dynamique pour la mesure des intensités alternatives ou pour la visualisation d’impulsions de courant à grande vitesse.

La tension obtenue à la sortie du capteur est proportionnelle à la dérivée du courant mesurée dans le conducteur et nécessite l’utilisation d’une électronique de mise en forme.

L’absence d’un noyau magnétique au centre de la bobine offre de nombreux avantages :

- la ﬂ exibilité et la légèreté

- une excellente réponse aux changements rapides du courant, des courants de Foucault induits ne pouvant pas s’installer et freiner la réactivité du capteur.

- une grande linéarité offerte par l’absence de saturation du noyau même en présence d’intensités très élevées comme dans le cas de la transmission d’énergie électrique, la soudure électrique ou les applications à hautes puissances pulsées.

Par le grand soin apporté à la fabrication de nos capteurs, nous bénéﬁ cions d’une très bonne homogénéité du bobinage et de spires équidistantes tout le long du capteur offrant une bonne immunité contre les interférences électromagnétiques.

Les MiniFlex qui contient une électronique de traitement qui fournit en sortie une tension “ image ” en amplitude et forme de l’intensité mesurée.

sont constitués d’un capteur souple raccordé à un boîtier

MiniFlex® série MA110 :

•

Par leur faible diamètre et leur petite taille, les capteurs de la série MA110 sont particulièrement adaptés aux mesures des intensités sur des installations monophasées dans les armoires électriques des habitations, du tertiaire ou dans celle de petites puissances de l’industrie. Le système d’encliquetage, simple et rapide, est étanche IP67 et robuste. Proposés avec une connectique “ banane ”, la série MA110 se raccorde directement sur un multimètre, un wattmètre, un enregistreur aﬁ n de réaliser des mesures efﬁ caces aux fréquences standards de l’industrie. Leboîtier offre 4 calibres de mesure.

MiniFlex® MA130 :

•

Le capteur MA130, décliné de la série MA110, permet les mesures d’intensités sur les installations triphasées. Il est doté d’une connectique BNC avec adaptateurs pour ﬁ ches bananes. Le boîtier offre 3 calibres de mesure. Le système d’encliquetage est étanche IP67 et robuste. Il se connecte sur les entrées tension alternative (mV AC, V AC) de tout analyseur de puissance, enregistreur ou autres appareils de mesure.

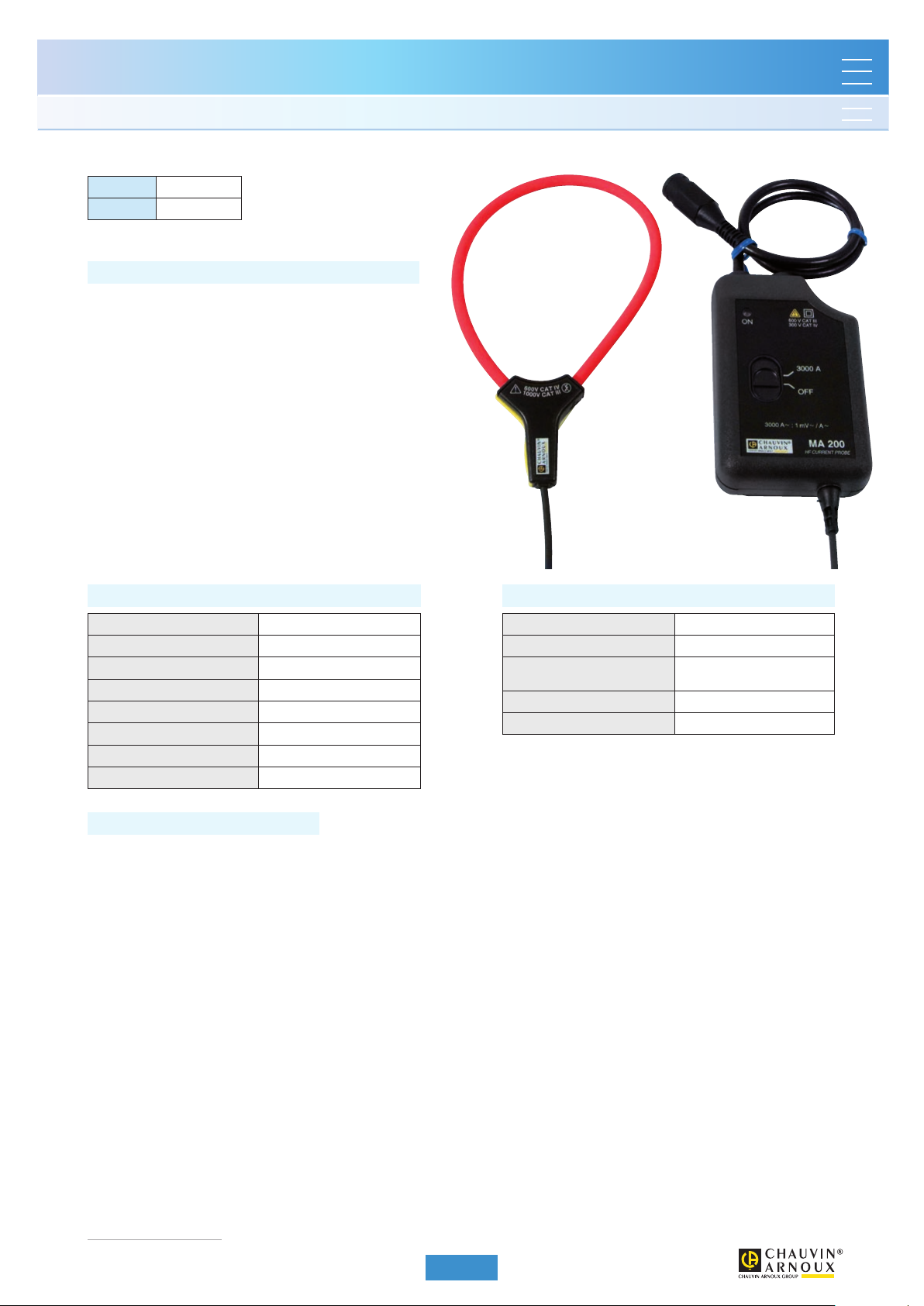

MiniFlex® série MA200 :

•

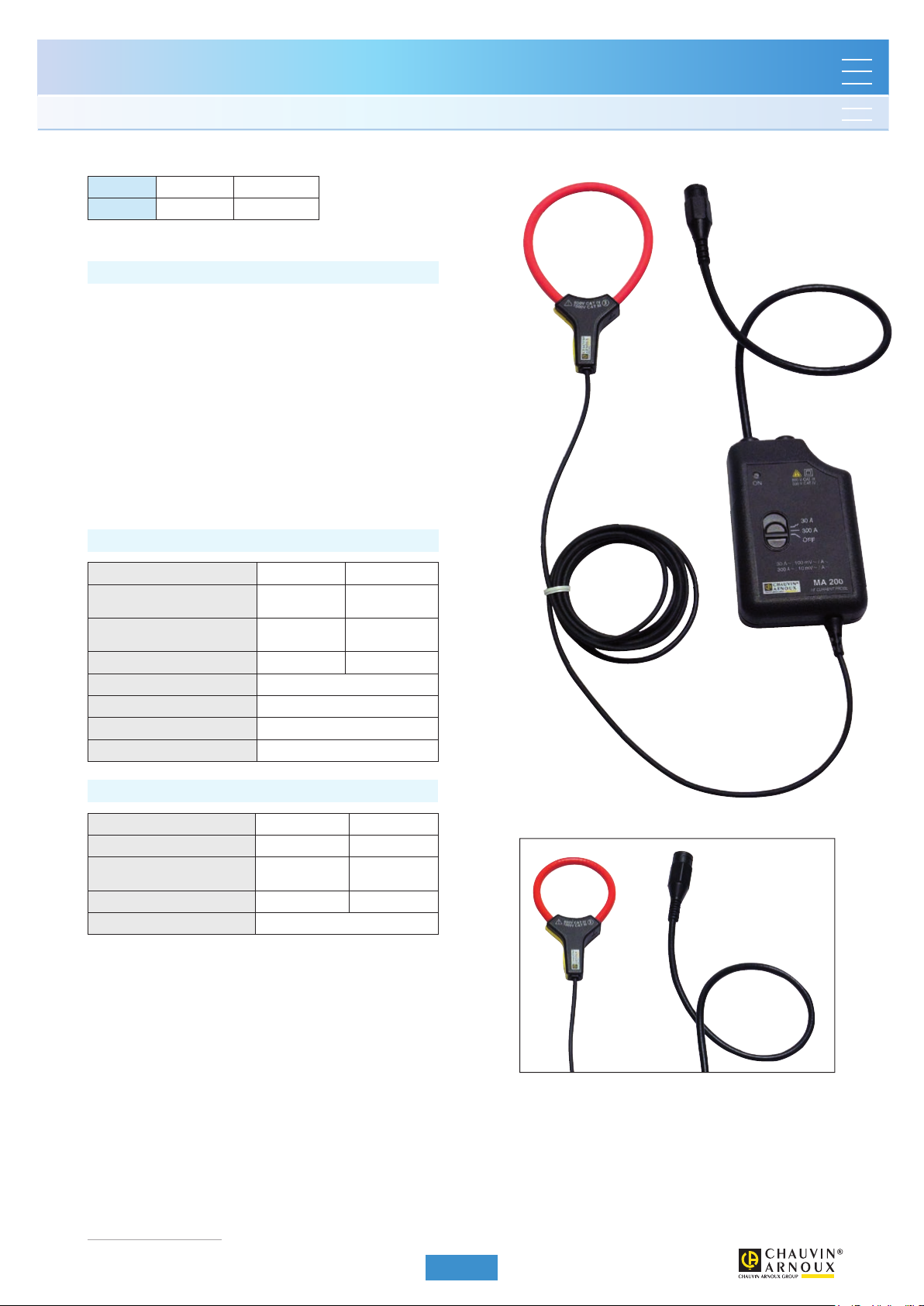

La série MA200 est une famille de capteurs “ haute fréquence ” dédiée à la visualisation et à la mesure des signaux électriques ou électrotechniques de fortes variations et amplitude. Ces “ sondes isolées de courant pour oscilloscope ” offrent une bande passante jusqu’à 1 MHz et permettent l’analyse de courants de formes complexes, de transitoires présents dans les alimentations électroniques de puissance, les postes de soudures, …

Document non-contractuel

906130102G - Ed 1

7.00 (1/2)

Page 2

Pinces ampèremétriques pour courant AC

124 mm

Sondes flexibles pour courant AC

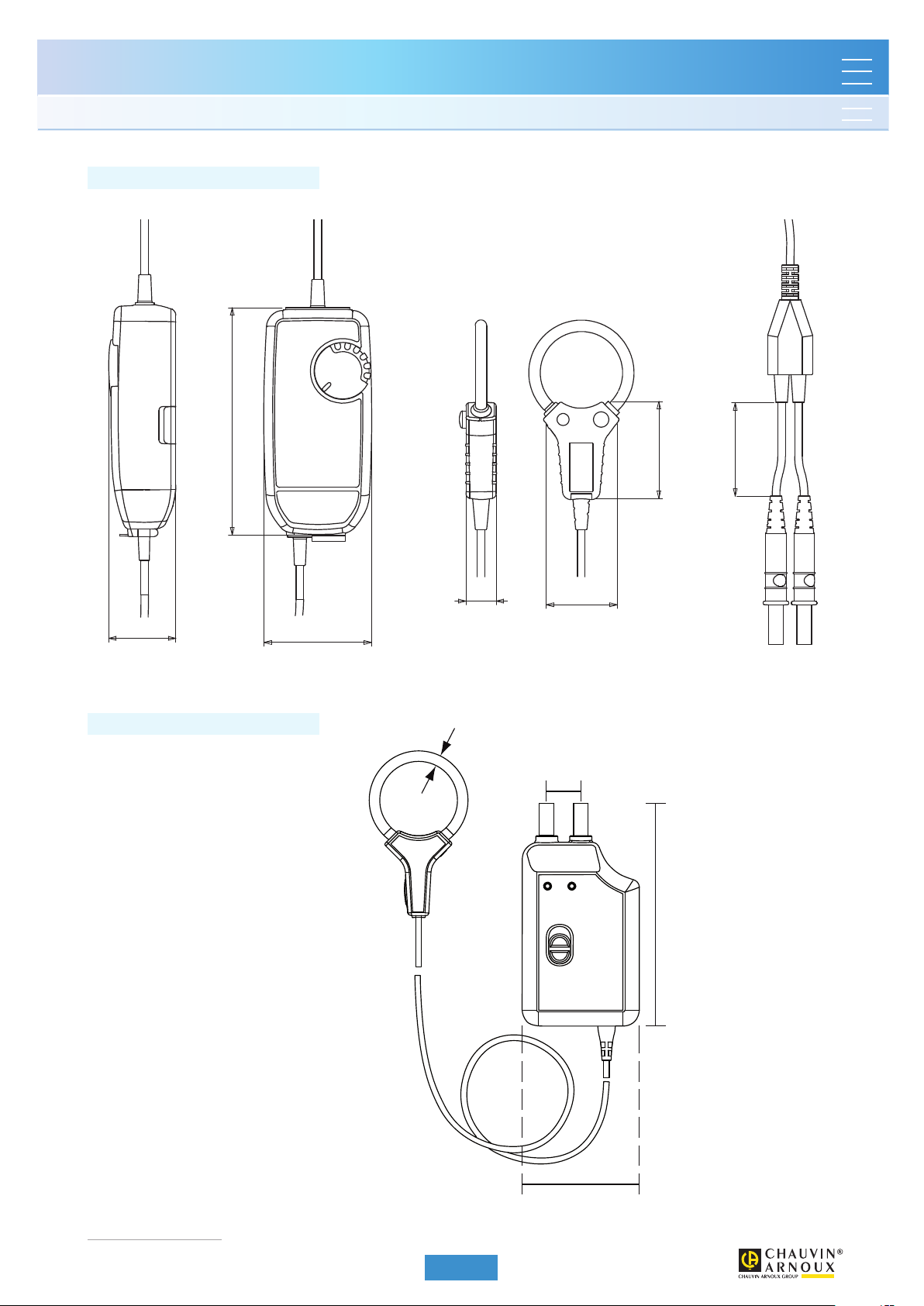

SÉRIES MA110 - MA130

Série MiniFlex

Série MN

SÉRIE MA200

121

57,50

5,5 mm

51,50

19 mm

Document non-contractuel

906130102G - Ed 1

64 mm

7.00 (2/2)

Page 3

Pinces ampèremétriques pour courant AC

RMS

Sonde flexible pour courant AC

Sonde flexible pour courant AC Modèle MA110 3-30-3000-3000/3

Série MiniFlex

Série MN

Courant

Sortie

3 A AC 30 A AC 300 A AC 3000 A AC

1 mV/mA 100 mV/A 10 mV/A 1 mV/A

DESCRIPTION

Le capteur MiniFlex® modèle MA110 est un capteur flexible constitué d’une partie active (bobine de Rogowski) associée à un boîtier contenant une électronique. À la différence d’une pince ampèremétrique utilisant des circuits magnétiques, les

sont des capteurs souples sans contraintes de saturation magnétique, c’est

MiniFlex pourquoi ils offrent une excellente linéarité, un faible déphasage, une grande dynamique de mesure (jusqu’à plusieurs kA) associés à une facilité d’utilisation. La flexibilité des capteurs facilite l’enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc.) et son accessibilité. La conception du dispositif d’ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection. Le capteur MiniFlex® modèle MA110 se connecte sur l’entrée tension alternative (mV AC, V AC) de tout multimètre ou appareil de mesure pourvue de fiches bananes femelles Ø 4 mm. Le capteur MiniFlex® modèle MA110 peut-être alimenté par piles mais aussi au travers d’une alimentation externe standard. Dans le cas où celle-ci fait défaut, les piles de l’appareil assurent le relais. Afin de préserver l’autonomie, Le capteur MiniFlex® modèle MA110 dispose d’un système de mise en veille automatique qui peut être désactiver lors de la mise en route pour réaliser des campagnes de mesure de longue durée. Le capteur MiniFlex® modèle MA110 possède 3 leds verte, jaune et rouge indiquant respectivement l’état de l’alimentation, l’état de la fonction de mise en veille automatique et un dépassement de la capacité de mesure.

CARACTÉRISTIQUES DES MESURES EN COURANT

Calibre (IN)

Etendue de mesure en utilisation 0,08 .. 3 AAC 0,5 .. 30 A AC 0,5 .. 300 A AC 0,5 .. 3000 A AC Etendue de mesure spécifiée 0,5 .. 3 AAC 5 .. 30 A AC 5 .. 300 A AC 50 .. 3000 A AC Rapport sortie/entrée 1 V/A (1 mV / mA) 100 mV / A 10 mV / A 1 mV / A Bande passante à -3 dB 10 Hz .. 10 kHz 10 Hz .. 20 kHz 10 Hz .. 20 kHz 10 Hz .. 20 kHz Limitation en fréquence Néant Néant Néant Voir courbe

Incertitude intrinsèque ≤ 1% + 40 mV ≤ 1% + 4 mV

Déphasage à 50 Hz ≤ 1° (0,5° typique) ≤ 1° (0,5° typique) ≤ 1° (0,5° typique) ≤ 1° (0,5° typique)

CARACTÉRISTIQUES ÉLECTRIQUES

Tension de service:

•

600 V

(Cat. IV)

1000 V

(Cat. III)

Alimentation :

•

2 piles 1,5 V (NEDA 15A, IEC LR6, AA) +5 V DC via connecteur µUSB type B

Autonomie

•

300 heures typiques. 1800 mesures de 10 minutes environ.

Consommation :

•

10 µA (position OFF) 90 µA (en veille)

(2)

3 A 30 A 300 A 3000 A

(1)

≤ 1,5 % + 0,4 mV (I < 10% I

≤ 1 % + 0,4 mV (I ≥ 10% IN)

Indication du niveau de pile:

•

Clignotement de la led verte (tension piles > 2 V)

Inﬂ uence de la tension pile:

•

≤ 0,1% (0,02% typique) de 3,1 V à 2 V

Inﬂ uence de la température :

•

≤ 0,5% (0,15% typique) du signal de sortie par 10 K

Inﬂ uence de l’humidité relative :

•

≤ 0,5% (0,2% typique) du signal de sortie

Inﬂ uence de la position du conducteur dans le

•

(3)

capteur

≤ 2,5% (1% typique)

Inﬂ uence de la déformation du capteur

•

≤ 1% (0,2% typique)

(4)

)

≤ 1,5 % + 0,04 mV (I < 10% IN)

≤ 1% + 0,04 mV (I ≥ 10% IN)

Inﬂ uence d’un conducteur adjacent

•

≤ I

x 1% (2% au niveau de l’encliquetage)

ADJ

(0,2% typique)

Impédance d’entrée de l’appareil de mesure :

•

≥ 1 MΩ

Réjection de mode commun

•

≤ 80 dB (100 dB typique)

Inﬂ uence de l’impédance Z de l’appareil de

•

mesure :

≤ 0,1% à 10 kΩ

(5)

(6)

Document non-contractuel

906130102G - Ed 1

7.01 (1/4)

Page 4

Pinces ampèremétriques pour courant AC

ADJ

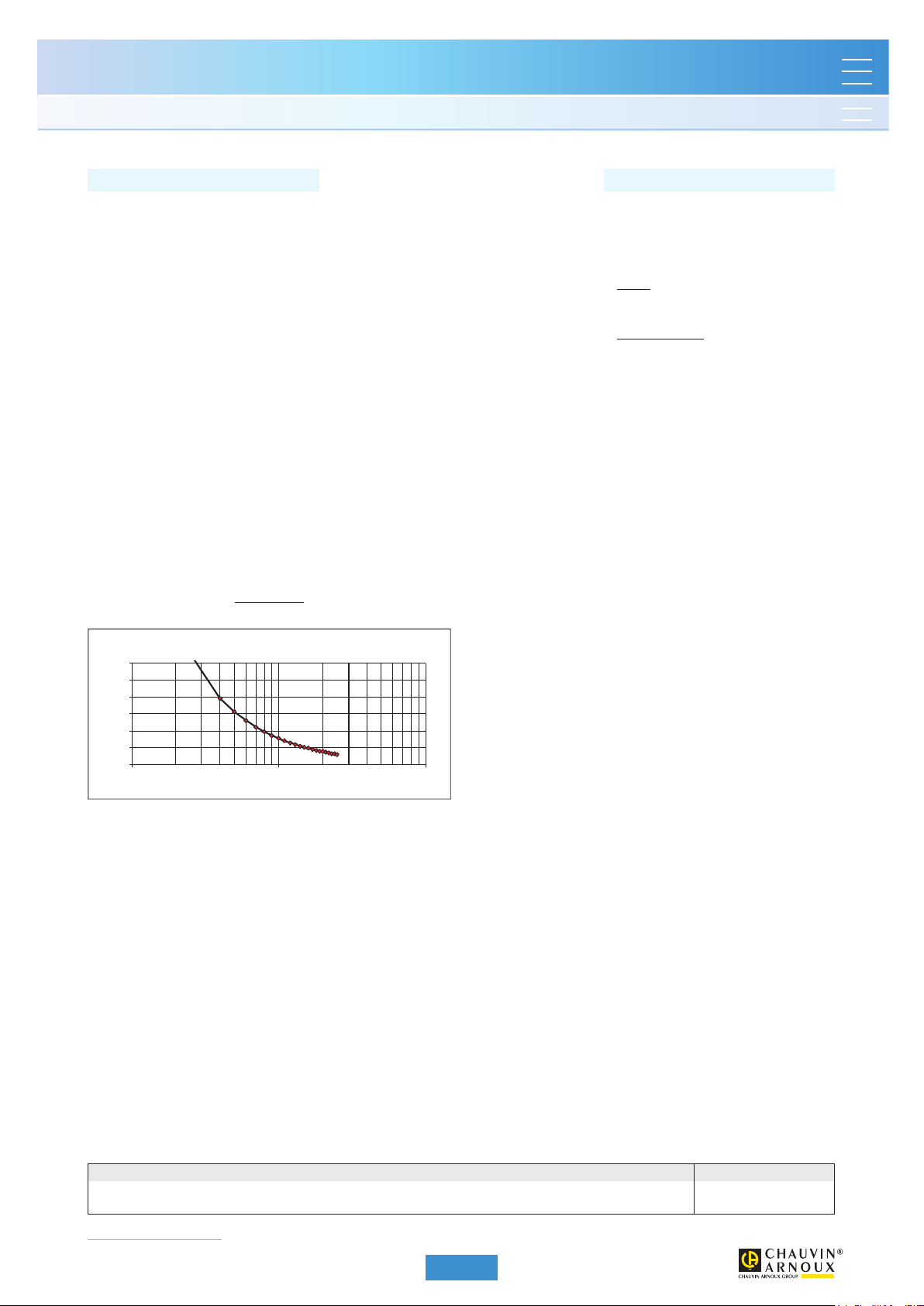

Limitation en fréquence en fonction de l'amplitude

Cour ant de me sure en Am père R MS

Sonde flexible pour courant AC

Sonde flexible pour courant AC Modèle MA110 3-30-3000-3000/3

Série MiniFlex

Série MN

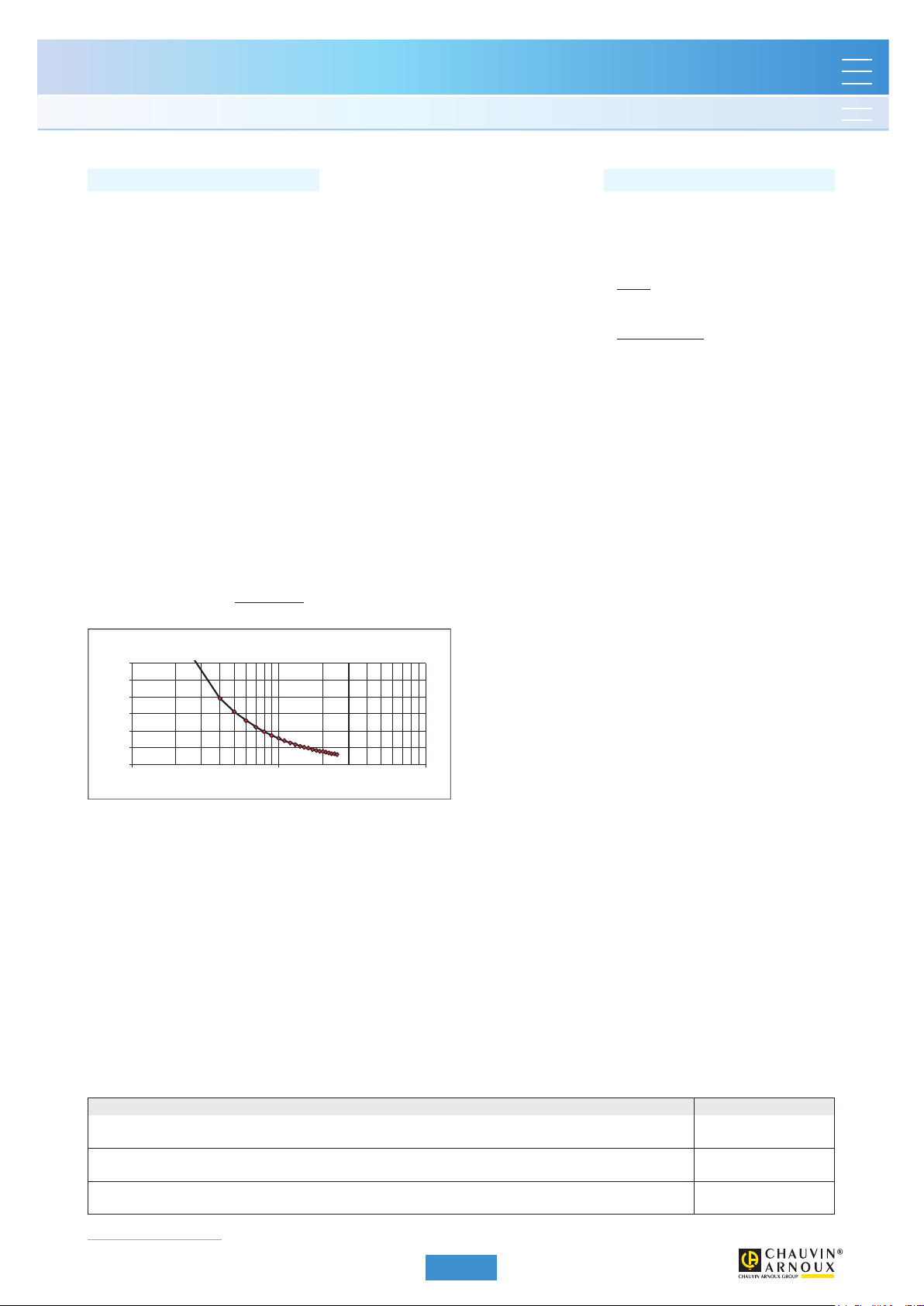

CARACTÉRISTIQUES MÉCANIQUES

Capacité d’enserrage:

•

Modèle de longueur 170 mm : Ø max 45 mm Modèle de longueur 250 mm : Ø max 70 mm Modèle de longueur 350 mm : Ø max 100 mm

Rayon de courbure du capteur :

•

≥ 20 mm

Température de fonctionnement:

•

-10 °C à +55 °C

Température de stockage:

•

-40 °C à +70 °C

Température max. du conducteur enserré

•

(mesuré) :

90 °C pendant 10 minutes max.

Humidité relative de fonctionnement:

•

De 0 à 85 % de HR avec une décroissance linéaire au delà de 35 °C

Altitude de fonctionnement:

•

0 à 2 000 m

Degré de protection de l’enveloppe (étanchéité) :

•

Boîtier intermédiaire : IP54 Capteur flexible : IP 67 selon IEC 60529 Ed. 2.2-2013

Calibre 3000 A

Limitation du courant mesuré selon la fréquence

(1)

Hauteur de chute :

•

1 m

Auto-extinguibilité:

•

Boîtier : UL94-V0 Capteur : UL94 V0

Dimensions:

•

Boîtier intermédiaire : 120 x 55 x 39 hors tout Longueur du câble intermédiaire de liaison capteur/boîtier : 2 m Longueur du câble de sortie : 0,5 m Ø du capteur : 6 mm Ø câble intermédiaire : 4 mm

Masse:

•

Modèle de longueur 170 mm : 300 g Capteur : 5 g / 10 cm

Couleurs:

•

Capteur : rouge Système de fermeture du capteur : gris foncé Boîtier intermédiaire : gris foncé

Sortie:

•

Câble biﬁ laire à isolation renforcée ou double terminé par 2 ﬁ ches bananes mâles isolées Ø4mm de couleur rouge et noire

CARACTÉRISTIQUES DE SÉCURITÉ

Electrique:

•

Matériel de la classe II à double isolation ou isolation renforcée entre le primaire et le secondaire (bobinage connecté au câble de liaison) selon EN61010-1 et 61010-2-032 Ed.03-2012 :

Capteur :

- type B

- 600 V Cat. IV / 1000 V Cat. III, degré de pollution 2 Boîtier intermédiaire :

- 600 V Cat. IV entre la sortie bifilaire et l’enveloppe extérieure du boîtier

Compatibilité Électromagnétique (C.E.M.):

•

Conformité pour l’environnement industriel selon EN61326-1 Ed. 02-2012 :

- Immunité aux champs rayonnés : à 3 V/m, erreur ≤ 5% de l’étendue de mesure (critère A)

3000

2500

2000

1500

1000

500

1000 100 00 100000

(1) Conditions de référence: 23 °C ± 5 °K, 20 % à 75 % HR

Tension d’alimentation 3,2 V ± 0,1 V DC Signal sinusoïdal de fréquence 30 Hz à 440 Hz Champ magnétique continu < 40 A/m Absence de champ magnétique alternatif extérieur Absence de champ électrique extérieur Conducteur mesuré centré dans le capteur (tore) de forme circulaire après une durée de mise en fonctionnement d’1 minute

Impédance de l’appareil de mesure ≥ 1 MΩ (2) Avec des piles de capacités 3000 mA/h, pour une tension délivrée comprise entre 3,2 V et 1,8 V (1,6 V à 0,9 V par pile) soit une tension moyenne de 2,8 V (3) Quelle que soit la position du conducteur à l’intérieur de la boucle, le capteur n’étant pas déformé (capteur de forme circulaire) (4) Forme oblongue (5) Conducteur adjacent parcouru par un courant alternatif I (6) Pour une tension de 600 V appliquées entre l’enveloppe et le secondaire

Pour commander Référence

MiniFlex

MA110 3-30-300-30 00 A / 3 V, longueur du capteur 170mm,

sortie par cordon bifilaire terminé par 2 fiches bananes mâles droites Ø 4 mm de sécurité

MA110 3-30-300-3000 A / 3 V, longueur du capteur 250mm,

MiniFlex

MA110 3-30-300-3000 A / 3 V, longueur du capteur 350mm,

MiniFlex

Fr éque nce e n H z

, au contact du capteur

sortie par cordon bifilaire terminé par 2 fiches bananes mâles droites Ø 4 mm de sécurité

P01120660

P01120661

P01120662

Document non-contractuel

906130102G - Ed 1

7.01 (2/4)

Page 5

Pinces ampèremétriques pour courant AC

M A 1 1 0 0 2 5 2 0 0 B 0 5 0

M A 1 1 0 0 3 5 2 0 0 B 0 5 0

Erreur

Fréquen ce

Répo nse en fréq uence

3AP1

Erreur

Fréquen ce

Répo nse en fréq uence

30AP1

Phas e

Répo nse en fréq uence

3AP1

Phas e

Répo nse en fréq uence

30AP1

Erreur

Répo nse en fréq uence

300AP1

Erreur

Répo nse en fréq uence

3000AP1

-30 °

-25 °

-20 °

-15 °

-10 °

-5 °

0 °

5 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Phas e

Fréquen ce

Répo nse en fréq uence

300AP1

-35 °

-30 °

-25 °

-20 °

-15 °

-10 °

-5 °

0 °

5 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 H z

Phas e

Fréquen ce

Répo nse en fréq uence

3000AP10

Sonde flexible pour courant AC

Série MiniFlex

Modèle MA110 3-30-3000-3000/3

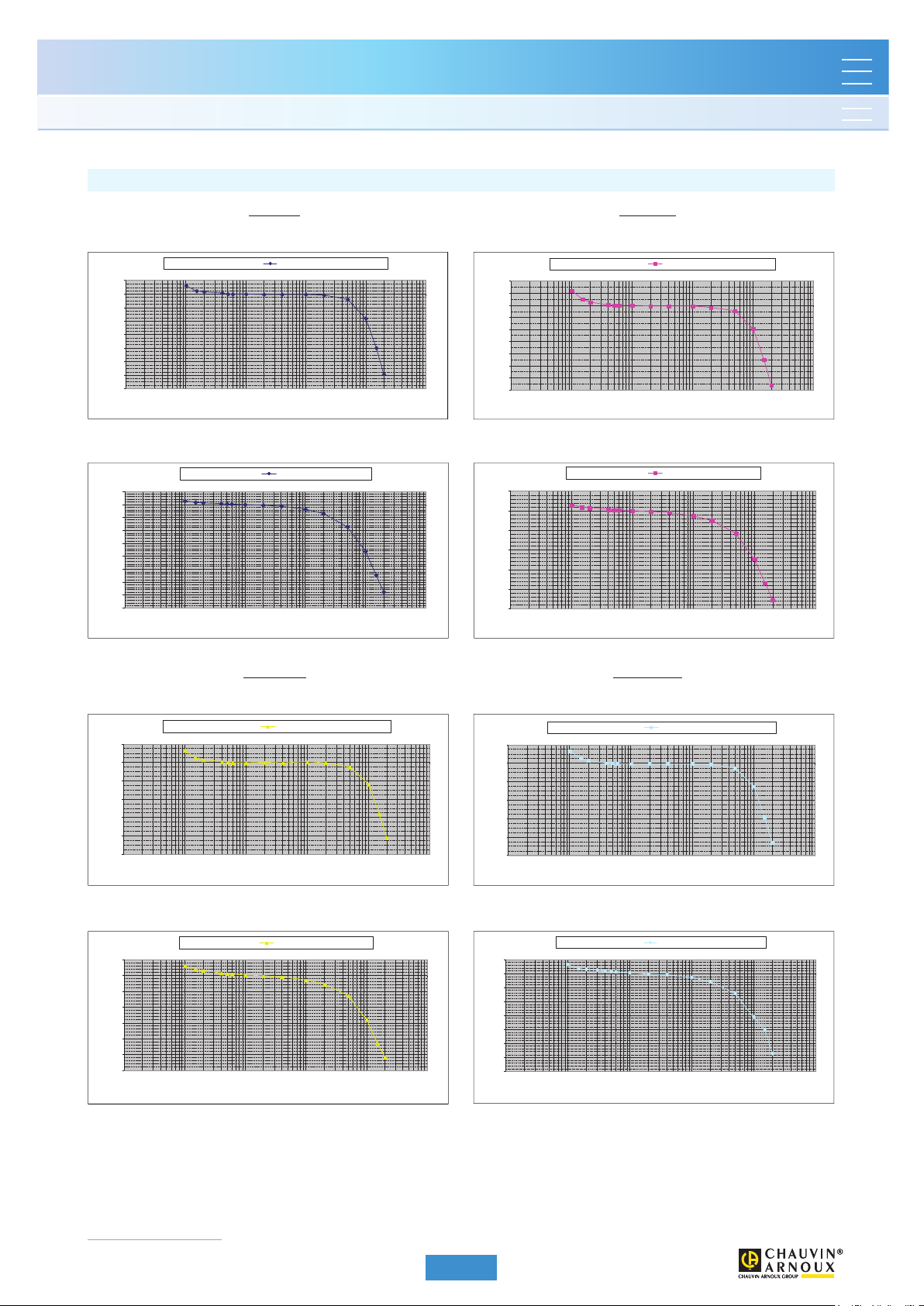

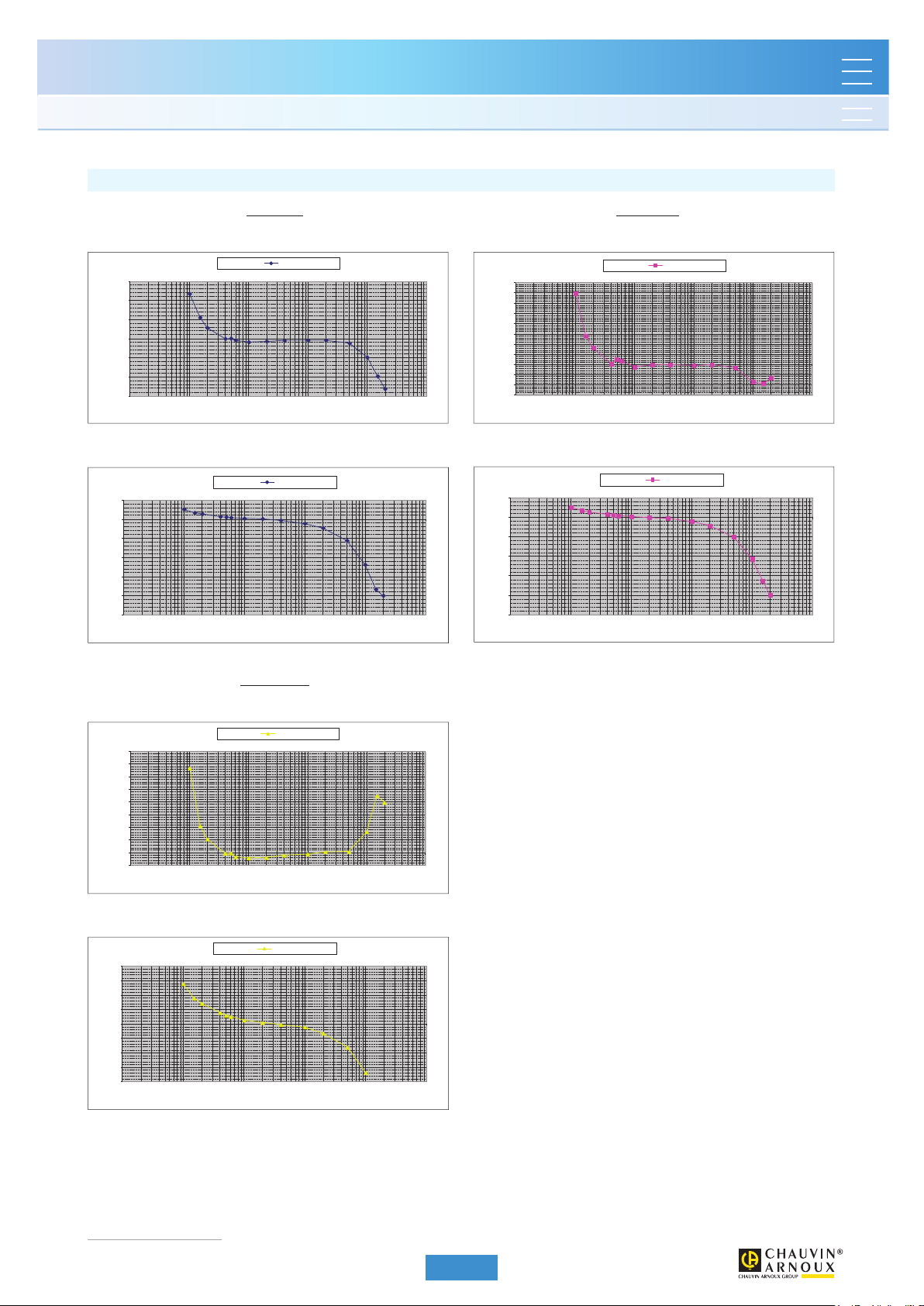

RÉPONSE EN FRÉQUENCE

Calibre 3 A Calibre 30 A

Erreur typique sur la mesure selon la fréquence pour un courant de 2 A Erreur typique sur la mesure selon la fréquence pour un courant de 20 A

Série MN

2 %

0 %

-2 %

-4 %

-6 %

-8 %

-10 %

-12 %

-14 % 1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

2 %

1 %

0 %

-1 %

-2 %

-3 %

-4 %

-5 %

-6 %

-7 % 1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Déphasage typique selon la fréquence pour un courant de 2 A Déphasage typique selon la fréquence pour un courant de 20 A

10 °

0 °

-10 °

-20 °

-30 °

-40 °

-50 °

-60 °

-70 °

-80 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Fréquen ce

10 °

0 °

-10 °

-20 °

-30 °

-40 °

-50 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Fréquen ce

Calibre 300 A Calibre 3000 A

Erreur typique sur la mesure selon la fréquence pour un courant de 20 A Erreur typique sur la mesure selon la fréquence pour un courant de 20 A

2 %

0 %

-2 %

-4 %

-6 %

-8 %

-10 % 1 Hz 10 H z 100 Hz 1000 Hz 10000 Hz 100000 H z

Fréquen ce

Déphasage typique selon la fréquence pour un courant de 20 A Déphasage typique selon la fréquence pour un courant de 20 A

Document non-contractuel

906130102G - Ed 1

7.01 (3/4)

2 %

0 %

-2 %

-4 %

-6 %

-8 %

-10 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Fréquen ce

Page 6

Pinces ampèremétriques pour courant AC

Sonde flexible pour courant AC Modèle MA110 à la demande

CONFIGURATIONS

Niveau 1 M A 1 1 0

Série MiniFlex

Série MN

➊ Famille

➋ Longueur du capteur en centimètre

Valeur mini : 015 (15 cm) Valeur maxi : 100 (100 cm = 1 m)

Progression par pas de 5 cm

➌ Longueur du câble de liaison capteur-boîtier en cm

Valeur mini : 050 (50 cm) Valeur maxi : 995 (9,95 m)

Progression par pas de 5 cm

➍ Sortie par

A: câble coaxial de longueur à définir en ➎ terminé par prise BNC mâle isolée 600 V CAT III B: cordon de longueur 50 cm terminé par 2 fiches bananes rouge/noire mâles isolées Ø 4 mm 600 V CAT IV

C: cordon blindé bi-conducteurs dénudés et étamés de longueur à définir en ➎ 600 V CAT IV

➎ Longueur du câble de sortie en cm

Si ➍ = "A"

Valeur mini : 050 (50 cm) Valeur maxi : 110 (1,10 m)

Progression par pas de 5 cm

M A 1 1 0

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 1 m = 100

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 9 m = 900

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 1,10 m = 110

Si ➍ = "C"

Valeur mini : 050 (50 cm) Valeur maxi : 995 (9,95 m)

Progression par pas de 5 cm

Référence : (Produits disponibles sur stock) Codes codifiés

P01120661

P01120662

Document non-contractuel

906130102G - Ed 1

7.01 (4/4)

Page 7

Pinces ampèremétriques pour courant AC

RMS

Sonde flexible pour courant AC

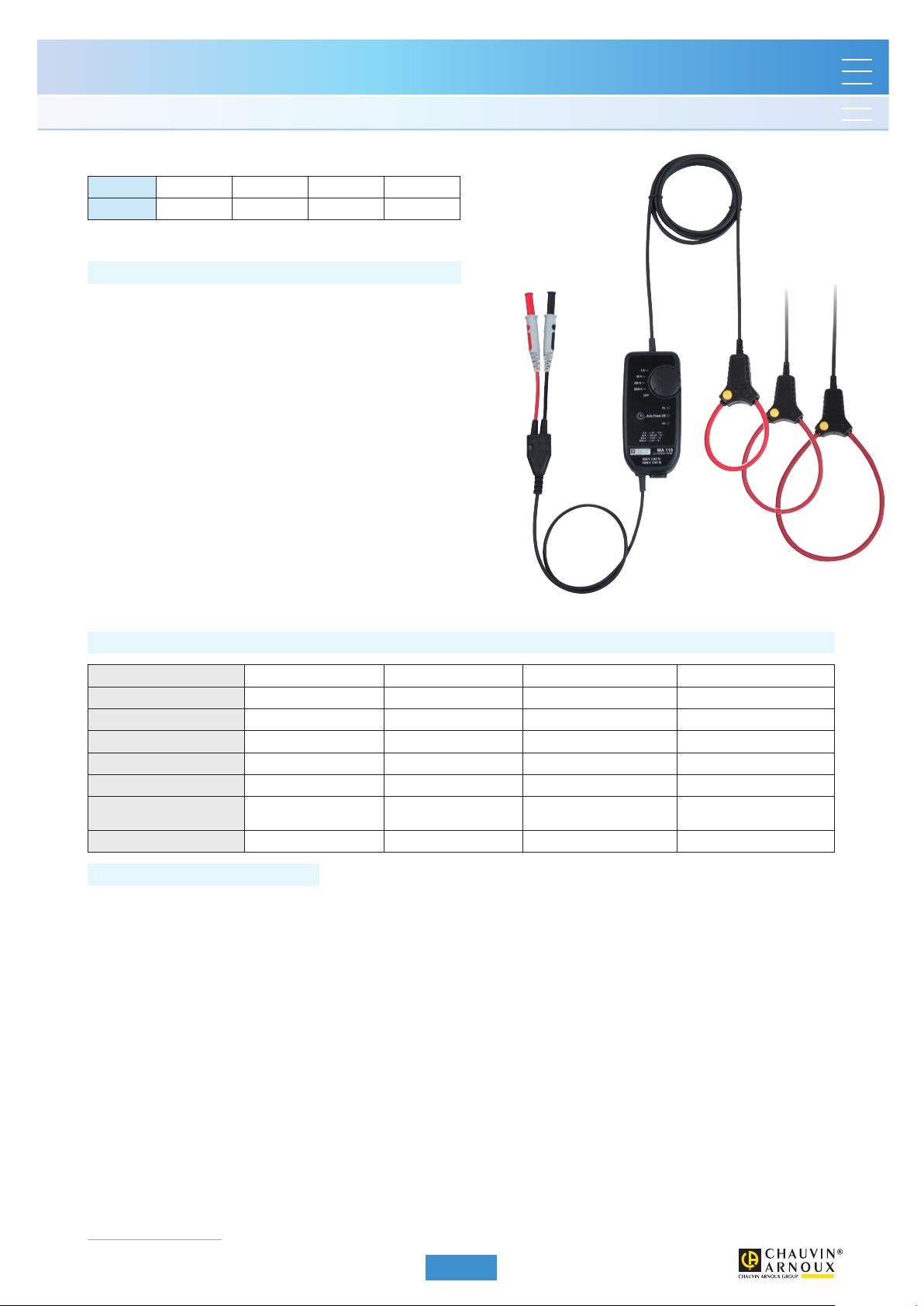

Sonde flexible pour courant AC Modèle MA130 30-300-3000/3 Triphasé

Série MiniFlex

Série MN

Courant

Sortie

30 A AC 300 A AC 3000 A AC

100 mV/A 10 mV/A 1 mV/A

DESCRIPTION

Le capteur MiniFlex® modèle MA130 est un capteur flexible triphasé constitué d’une partie active (bobine de Rogowski) associée à un boîtier contenant une électronique. À la différence d’une pince ampèremétrique utilisant des circuits magnétiques, les MiniFlex magnétique, c’est pourquoi ils offrent une excellente linéarité, un faible déphasage, une grande dynamique de mesure (jusqu’à plusieurs kA) associés àune facilité d’utilisation. La flexibilité des capteurs facilite l’enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc.) et son accessibilité. La conception du dispositif d’ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection. Le capteur MiniFlex alternative (mV AC, V AC) de tout analyseur de puissance, enregistreur ou appareil de mesure pourvue de fiches BNC. Le capteur MiniFlex® modèle MA130 peut-être alimenté par piles mais aussi au travers d’une alimentation externe standard. Dans le cas où celle-ci fait défaut, les piles de l’appareil assurent le relais. Afin de préserver l’autonomie, Le capteur MiniFlex® modèle MA130 dispose d’un système de mise en veille automatique qui peut être désactiver lors de la mise en route pour réaliser des campagnes de mesure de longue durée. Le capteur MiniFlex indiquant respectivement l’état de l’alimentation, l’état de la fonction de mise en veille automatique et un dépassement de la capacité de mesure.

sont des capteurs souples sans contraintes de saturation

modèle MA130 se connecte sur les entrées tension

modèle MA130 possède 3 leds verte, jaune et rouge

CARACTÉRISTIQUES DES MESURES EN COURANT

Calibre (IN)

Etendue de mesure en utilisation 0,5 .. 30 A AC 0,5 .. 300 A AC 0,5 .. 3000 A AC Etendue de mesure spécifiée 5 .. 30 A AC 5 .. 300 A AC 50 .. 3000 A AC Rapport sortie/entrée 100 mV / A 10 mV / A 1 mV / A Bande passante à -3 dB 10 Hz .. 20 kHz 10 Hz .. 20 kHz 10 Hz .. 20 kHz Limitation en fréquence Néant Néant Voir courbe

Incertitude intrinsèque ≤ 1% + 4 mV

Déphasage à 50 Hz ≤ 1° (0,5° typique) ≤ 1° (0,5° typique) ≤ 1° (0,5° typique)

CARACTÉRISTIQUES ÉLECTRIQUES

Tension de service:

•

600 V

(Cat. IV)

1000 V

(Cat. III)

Alimentation :

•

2 piles 1,5 V (NEDA 15A, IEC LR6, AA) +5 V DC via connecteur µUSB type B

(2)

Autonomie

•

500 heures typiques 3000 mesures de 10 minutes environ

Consommation :

•

10 µA (position OFF) 90 µA (en veille)

30 A 300 A 3000 A

(1)

)

≤ 1,5 % + 0,4 mV (I < 10% I

≤ 1% + 0,4 mV (I ≥ 10% IN)

Indication du niveau de pile:

•

Clignotement de la led verte (tension piles > 2 V)

Inﬂ uence de la tension pile:

•

≤ 0,1% (0,02% typique) de 3,1 V à 2 V

Inﬂ uence de la température :

•

≤ 0,5% (0,15% typique) du signal de sortie par 10 K

Inﬂ uence de l’humidité relative :

•

≤ 0,5% (0,2% typique) du signal de sortie

Inﬂ uence de la position du conducteur dans le

•

(3)

capteur

≤ 2,5% (1% typique)

Inﬂ uence de la déformation du capteur

•

≤ 1% (0,2% typique)

≤ 1,5 % + 0,04 mV (I < 10% IN)

(4)

≤ 1 % + 0,04 mV (I ≥ 10% IN)

Inﬂ uence d’un conducteur adjacent

•

≤ I

ADJ

(0,2% typique)

Impédance d’entrée de l’appareil de mesure :

•

≥ 1 MΩ

Réjection de mode commun

•

≤ 80 dB (100 dB typique)

Inﬂ uence de l’impédance Z de l’appareil de

•

mesure :

≤ 0,1% à 10 kΩ

(5)

x 1% (2% au niveau de l’encliquetage)

(6)

Document non-contractuel

906130102G - Ed 1

7.02 (1/4)

Page 8

Pinces ampèremétriques pour courant AC

ADJ

Limitation en fréquence en fonction de l'amplitude

Cour ant de me sure en Am père R MS

Sonde flexible pour courant AC

Sonde flexible pour courant AC Modèle MA130 30-300-3000/3 Triphasé

Hauteur de chute :

CARACTÉRISTIQUES MÉCANIQUES

Capacité d’enserrage:

•

Modèle de longueur 250 mm : Ø max 70 mm

Rayon de courbure du capteur :

•

≥ 20 mm

Température de fonctionnement:

•

-10 °C à +55 °C

Température de stockage:

•

-40 °C à +70 °C

Température max. du conducteur enserré

•

(mesuré) :

90 °C pendant 10 minutes max.

Humidité relative de fonctionnement:

•

De 0 à 85 % de HR avec une décroissance linéaire au delà de 35 °C

Altitude de fonctionnement:

•

0 à 2 000 m

Degré de protection de l’enveloppe (étanchéité) :

•

Boîtier intermédiaire : IP54 Capteur flexible : IP 67 selon IEC 60529 Ed. 2.2-2013

•

1 m (CEI 68-2-32)

Auto-extinguibilité:

•

Boîtier : UL94-V0 Capteur : UL94 V0

Dimensions:

•

Boîtier intermédiaire : 120 x 55 x 39 hors tout Longueur du câble intermédiaire de liaison capteur/ boîtier : 3 m Longueur du câble de sortie : 0,5 m Ø du capteur : 6 mm Ø câble intermédiaire : 4 mm

Masse:

•

500 g

Couleurs:

•

Capteur : rouge Système de fermeture du capteur : gris foncé Boîtier intermédiaire : gris foncé

Sortie:

•

3 x câbles coaxiaux à isolation renforcée ou double terminés par 1 ﬁ che BNC mâle isolée de couleur noire

Série MiniFlex

Série MN

CARACTÉRISTIQUES DE SÉCURITÉ

Electrique:

•

Matériel de la classe II à double isolation ou isolation renforcée entre le primaire et le secondaire (bobinage connecté au câble de liaison) selon EN61010-1 et 61010-2-032 Ed.03-2012 :

Capteur :

- type B

- 600 V Cat. IV / 1000 V Cat. III, degré de pollution 2 Boîtier intermédiaire :

- 600 V Cat. III entre la sortie BNC et l’enveloppe extérieure du boîtier

Compatibilité Électromagnétique (C.E.M.):

•

Conformité pour l’environnement industriel selon EN61326-1 Ed. 02-2012 :

Immunité aux champs rayonnés : à 3 V/m, erreur ≤5% de l’étendue de mesure (critère A)

Calibre 3000 A

Limitation du courant mesuré selon la fréquence

3000

2500

2000

1500

1000

500

1000 100 00 100000

(1) Conditions de référence: 23 °C ± 5 °K, 20 % à 75 % HR

Fr éque nce e n H z

, au contact du capteur

Pour commander Référence

MiniFlex

MA130 30-300-3000 A / 3 V, longueur du capteur 250mm,

Document non-contractuel

906130102G - Ed 1

sortie par 3 cordons coaxiaux terminés par une fiche BNC isolée de sécurité

7.02 (2/4)

(7)

P01120663

Page 9

Pinces ampèremétriques pour courant AC

M A 1 3 0 0 2 5 3 0 0 A 0 5 0

-1,50 %

-1,00 %

-0,50 %

0,00 %

0,50 %

1,00 %

1,50 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Erreur

Fréquen ce

Répo nse en fréq uence

30AP0

-0,60 %

-0,40 %

-0,20 %

0,00 %

0,20 %

0,40 %

0,60 %

0,80 %

1,00 %

1,20 %

1,40 %

1,60 %

1 Hz 10 H z 100 Hz 1000 Hz 10000 Hz 100000 Hz

Erreur

Fréquen ce

Répo nse en fréq uence

300AP0

Phas e

Fréquen ce

Répo nse en fréq uence

30AP0

-25 °

-20 °

-15 °

-10 °

-5 °

0 °

5 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Phas e

Fréquen ce

Répo nse en fréq uence

300AP0

Erreur

Fréquen ce

Répo nse en fréq uence

3000AP0

Phas e

Répo nse en fréq uence

3000AP0

Sonde flexible pour courant AC Sonde flexible pour courant AC

Série MiniFlex

Modèle MA130 30-300-3000/3 triphasé

RÉPONSE EN FRÉQUENCE

Calibre 30 A Calibre 300 A

Erreur typique sur la mesure selon la fréquence pour un courant de 20 A Erreur typique sur la mesure selon la fréquence pour un courant de 20 A

Déphasage typique selon la fréquence pour un courant de 20 A Déphasage typique selon la fréquence pour un courant de 20 A

5 °

0 °

-5 °

-10 °

-15 °

-20 °

-25 ° 1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Série MN

Calibre 3000 A

Erreur typique sur la mesure selon la fréquence pour un courant de 20 A

1,60 %

1,40 %

1,20 %

1,00 %

0,80 %

0,60 %

0,40 %

0,20 %

0,00 %

-0,20 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Déphasage typique selon la fréquence pour un courant de 20 A

4 °

3 °

2 °

1 °

0 °

-1 °

-2 °

-3 °

-4 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

Fréquen ce

Document non-contractuel

906130102G - Ed 1

7.02 (3/4)

Page 10

Pinces ampèremétriques pour courant AC

Sonde flexible pour courant AC Modèle MA130 à la demande

CONFIGURATIONS

Niveau 1 M A 1 3 0

Série MiniFlex

Série MN

➊ Famille

➋ Longueur du capteur en centimètre

Valeur mini : 015 (15 cm) Valeur maxi : 100 (100 cm = 1 m)

Progression par pas de 5 cm

➌ Longueur du câble de liaison capteur-boîtier en cm

Valeur mini : 050 (50 cm) Valeur maxi : 995 (9,95 m)

Progression par pas de 5 cm

➍ Sortie par

C: cordon blindé bi-conducteurs dénudés et étamés de longueur à définir en ➎ 600 V CAT III

➎ Longueur du câble de sortie en cm

Si ➍ = "A"

Valeur mini : 050 (50 cm) Valeur maxi : 110 (1,10 m)

Progression par pas de 5 cm

M A 1 3 0

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 1 m = 100

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 9 m = 900

.. .. ..

A la demande - Modulo 5 cm Codification sur 3 caractères Ex : 50 cm = 050 ; 1,10 m = 110

Si ➍ = "C"

Valeur mini : 050 (50 cm) Valeur maxi : 995 (9,95 m)

Progression par pas de 5 cm

Référence : (Produits disponibles sur stock) Codes codifiés

P01120663

Document non-contractuel

906130102G - Ed 1

7.02 (4/4)

Page 11

Pinces ampèremétriques pour courant AC

RMS

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 30-300/3

Courant

Sortie

45 Acrête 450 Acrête 100 mV / A 10 mV / A

(sonde isolée de courant AC)

DESCRIPTION

Le capteur MiniFlex® modèle MA200 est un capteur ﬂ exible constitué d’une partie active (bobine de Rogowski) associée à un boîtier contenant une électronique. À la différence d’une pince ampèremétrique utilisant des circuits magnétiques, les

sont des capteurs souples sans contraintes de saturation magnétique,

MiniFlex c’est pourquoi ils offrent une excellente linéarité, un faible déphasage, une grande dynamique de mesure (jusqu’àplusieurs kA) associés à une facilité d’utilisation. Les sondes oscilloscopes de la série MA200 sont particulièrement dédiées à la visualisation de courants alternatifs pour apprécier les temps de transition et de propagation sur des équipements électrotechniques. La ﬂ exibilité des capteurs facilite l’enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc.) et son accessibilité. La conception du dispositif d’ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection. Le boîtier se connecte sur tout oscilloscope doté d’une entrée tension alternative (mode AC).

CARACTÉRISTIQUES DES MESURES EN COURANT

(1)

Calibre 30 A 300 A

Etendue de mesure en utilisation

Etendue de mesure spécifiée

Rapport sortie/entrée 100 mV/A 10 mV/A Précision en % du signal de sortie ≤ 1 % + 0,3 A Déphasage à 1 kHz ≤ 1,5° Courant résiduel (bruit) à I = 0 ≤ 0,5 A Impédance de sortie 1 kΩ

(2)

0,5 .. 30 AAC

(45 A crête) 5 .. 30 AAC

(45 A crête)

CARACTÉRISTIQUES DES MESURES EN FRÉQUENCE

Calibre 30 A 300 A

Bande passante à -3 dB 2 Hz .. 1 MHz 2 Hz .. 1 MHz Temps de montée

Temps de descente Temps de propagation

Impédance d’insertion à 10kHz < 0,05 mΩ

(3)

(de 10 à 90 %)

(4)

(de 10 à 90 %)

(5)

(à 10 %) 0,4 µs (typique) 0,3 µs (typique)

0,3 µs (typique) 0,24 µs (typique)

0,5 .. 300 AAC

(450 A crête)

5 .. 300 AAC

(450 A crête)

(1)

Document non-contractuel

906130102G - Ed 1

7.03 (1/4)

Page 12

Pinces ampèremétriques pour courant AC

RMS

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 30-300/3

CARACTÉRISTIQUES ÉLECTRIQUES

Tension de service:

•

600 V

(Cat. IV)

1000 V

(Cat. III)

Alimentation :

•

Pile 9 V alcaline (NEDA 1604A, IEC6LR61)

Durée de vie:

•

100 heures typique

Consommation normale :

•

3,6 mA typique

Indication du niveau de pile:

•

LED verte quand > 7,0 V env.

Inﬂ uence de la tension pile:

•

≤ 0,1 % de 9 V à 7 V

Inﬂ uence de la température :

•

≤ 0,2 % / 10 K

Inﬂ uence de l’hydrométrie :

•

≤ 0,5 % de 10 % à 90 % Hr sans condensation

Inﬂ uence de la position du conducteur dans le

•

(8)

capteur

≤ 2,5 %

Inﬂ uence de la déformation du capteur

≤ 1 %

Inﬂ uence d’un conducteur adjacent parcouru par un courant AC

≤ 1,5 % ou 36,5 dB

Réjection de mode commun :

- Entre enveloppe et secondaire : ≤ 75 dB

- Entre capteur et secondaire : ≤ 80 dB

Inﬂ uence de l’impédance Z de l’appareil de mesure :

0,1 % / Z (en MΩ)

(7)

(1)

(6)

(sonde isolée de courant AC)

CARACTÉRISTIQUES MÉCANIQUES

Capacité d’enserrage:

•

Modèle de longueur 170 mm : Ømax 45mm Modèle de longueur 250 mm : Ømax 70mm

Température de fonctionnement:

•

-10 °C à +55 °C

Température de stockage:

•

-40 °C à +70 °C

Température max. du conducteur enserré

•

(mesuré) :

≤ 90 °C

Humidité relative de fonctionnement:

•

De 0 à 85 % de HR avec une décroissance linéaire au delà de 35 °C

Altitude de fonctionnement:

•

0 à 2 000 m

Altitude de stockage:

•

≤ 12 000 m

Degré de protection de l’enveloppe (étanchéité) :

•

Boîtier : IP50 Capteur : IP50 suivant EN60529/A1 Ed. 06/2000

Protection contre les chocs :

•

IK04 selon NF EN 50102 Ed. 1995

Auto-extinguibilité:

•

Boîtier : UL94-V2 Capteur : UL94 V0

Dimensions:

•

Boîtier : 140 x 64 x 28mm Longueur du câble de liaison : 2 m Ødu capteur : 5,5mm environ Ødu câble de liaison : 3mm environ

Couleurs:

•

Capteur : rouge Système de fermeture du capteur : gris foncé Languette de fermeture du capteur : jaune Boîtier : gris foncé

Sortie:

•

Selon modèle : Câble coaxial de longueur 40 cm terminé par une fiche BNC isolée

CARACTÉRISTIQUES DE SÉCURITÉ

Electrique:

•

Matériel de la classe II à double isolation ou isolation renforcée entre le primaire et le secondaire (bobinage connecté au câble de liaison) selon EN61010-1 et 61010-2-032 :

- 1000 V Cat. III, degré de pollution 2

- 600 V Cat. IV, degré de pollution 2

- Capteur de type B

- 600 V Cat. III entre la sortie BNC et l’enveloppe extérieure du boîtier

Compatibilité Électromagnétique (C.E.M.):

•

Conforme à la norme IEC 61326 (Ed. 1997) + A1 (Ed. 1998)

- Immunité aux parasites conforme pour le milieu industriel

- Immunité aux parasites conforme pour le milieu résidentiel

(1) Conditions de référence: 23 °C ± 5 °K, 20 % à 75 % HR

Tension pile : 9 V ± 0,5 V Champ magnétique extérieur continu (champ terrestre) < 40 A/m Absence de champ magnétique AC extérieur Champ électrique extérieur < 1 V/m Position du conducteur mesuré : centré dans le tore de mesure Forme du tore de mesure : quasi circulaire Impédance d’entrée de l’appareil de mesure (oscilloscope) ≥ 1 MΩ

Fréquence et forme du signal mesuré : 40 à 400 Hz sinusoïdal. (2) Etendue de mesure pour laquelle les caractéristiques sont données. (3) Rising Time (t (4) Falling Time (t (5) Delay Time (t (6) Forme oblongue (7) Conducteur adjacent à 1 cm du capteur ; ≤ 3 % ou 30,5 dB près de l’encliquetage (8) ≤ 6 % près de l’encliquetage (9) Courbe typique obtenue par modélisation mathématique

Pour commander Référence

MiniFlex MiniFlex

Document non-contractuel

906130102G - Ed 1

)

MA200 30-300 A / 3 V, longueur 170mm avec notice de fonctionnement et pile P01120570

MA200 30-300 A / 3 V, longueur 250mm avec notice de fonctionnement et pile P01120571

7.03 (2/4)

Page 13

Pinces ampèremétriques pour courant AC

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 30-300/3

(sonde isolée de courant AC)

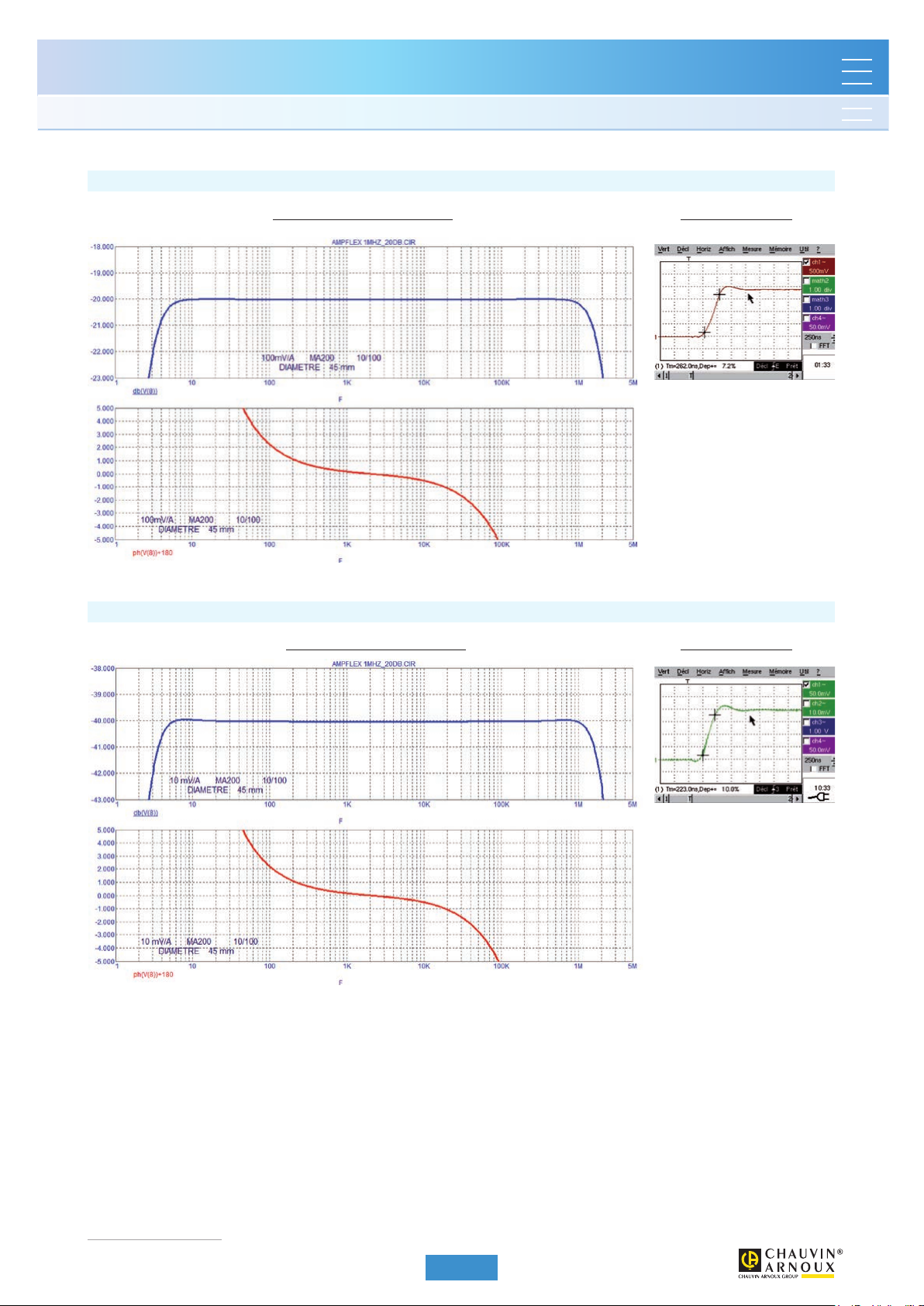

BOUCLE 170 mm - CALIBRE 30 A

Réponses en fréquence et en phase

(9)

Réponse impulsionnelle

BOUCLE 170 mm - CALIBRE 300 A

Réponses en fréquence et en phase

(9)

Réponse impulsionnelle

Document non-contractuel

906130102G - Ed 1

7.03 (3/4)

Page 14

Pinces ampèremétriques pour courant AC

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 30-300/3

(sonde isolée de courant AC)

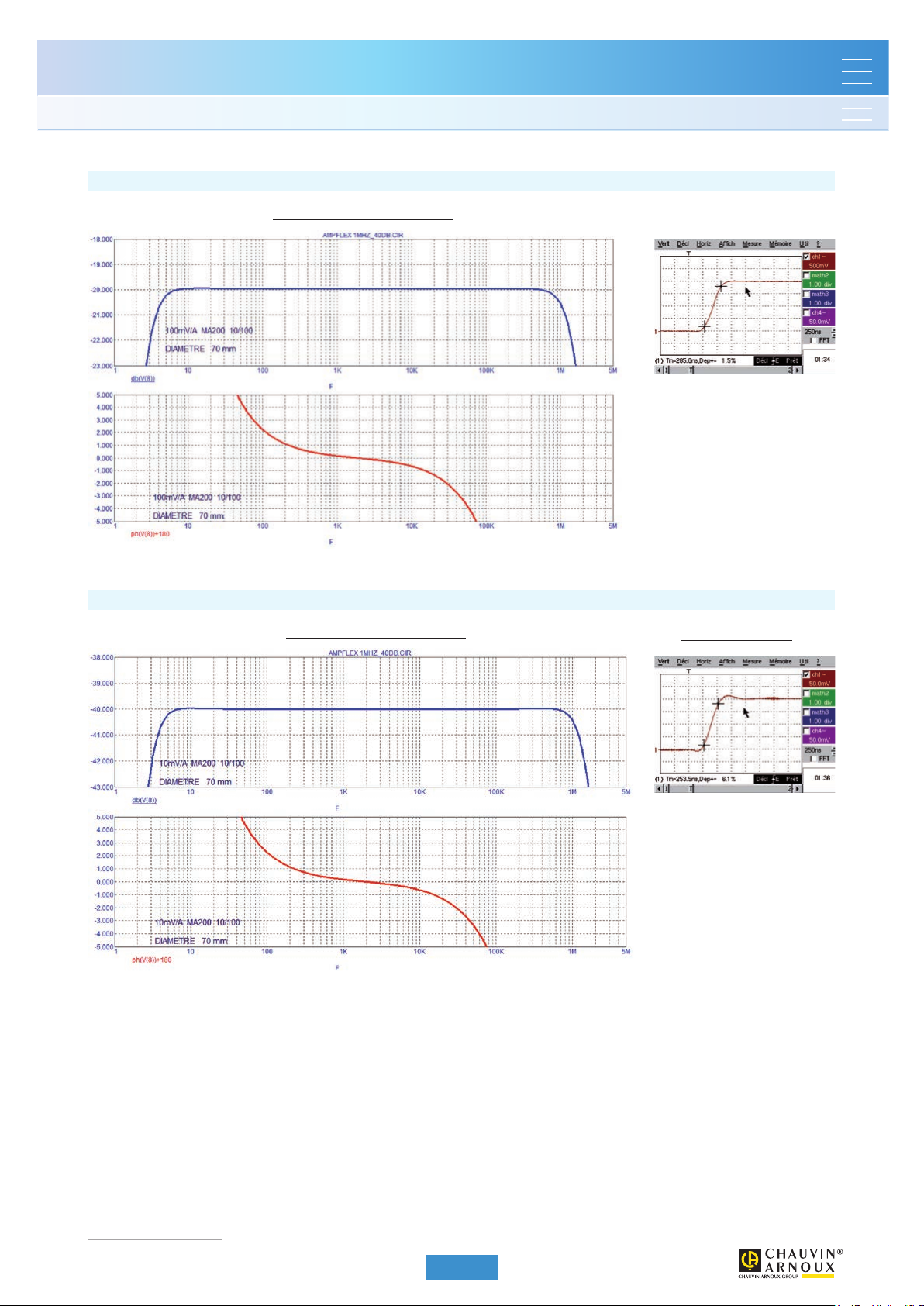

BOUCLE 250 mm - CALIBRE 30 A

Réponses en fréquence et en phase

(9)

Réponse impulsionnelle

BOUCLE 250 mm - CALIBRE 300 A

Réponses en fréquence et en phase

(9)

Réponse impulsionnelle

Document non-contractuel

906130102G - Ed 1

7.03 (4/4)

Page 15

Pinces ampèremétriques pour courant AC

RMS

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 3000/3

Courant

Sortie

4500 Acrête

1 mV / A

(sonde isolée de courant AC)

DESCRIPTION

Le capteur MiniFlex® modèle MA200 est un capteur flexible constitué d’une partie active (bobine de Rogowski) associée à un boîtier contenant une électronique.

À la différence d’une pince ampèremétrique utilisant des circuits magnétiques, les MiniFlex magnétique, c’est pourquoi ils offrent une excellente linéarité, un faible déphasage, une grande dynamique de mesure (jusqu’à plusieurs kA) associés à une facilité d’utilisation.

Les sondes oscilloscopes de la série MA200 sont particulièrement dédiées à la visualisation de courants alternatifs pour apprécier les temps de transition et de propagation sur des équipements électrotechniques.

La flexibilité des capteurs facilite l’enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc.) et son accessibilité.

La conception du dispositif d’ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection.

Le boîtier se connecte sur tout oscilloscope doté d’une entrée tension alternative (mode AC).

sont des capteurs souples sans contraintes de saturation

CARACTÉRISTIQUES DES MESURES EN COURANT

Calibre 3 000 A

Etendue de mesure en utilisation 0,5 .. 3000 AAC (4500 A crête) Etendue de mesure spécifiée Rapport sortie/entrée 1 mV/A Précision en% du signal de sortie ≤ 1% + 0,3 A Déphasage à 1 kHz ≤ 1,5° Courant résiduel (bruit) à I = 0 ≤ 0,5 A Impédance de sortie 1 kΩ

(2)

CARACTÉRISTIQUES ÉLECTRIQUES

Tension de service:

•

600 V

(Cat. IV)

1000 V

(Cat. III)

Alimentation :

•

Pile 9 V alcaline (NEDA 1604A, IEC6LR61)

Durée de vie:

•

100 heures typique

Consommation normale :

•

3,6 mA typique

5 .. 3000 AAC (4500 A crête)

(1)

Indication du niveau de pile:

•

LED verte quand > 7,0 V env.

Inﬂ uence de la tension pile:

•

≤ 0,1 % de 9 V à 7 V

Inﬂ uence de la température :

•

≤ 0,6 % / 10 K

Inﬂ uence de l’hydrométrie :

•

≤ 0,5 % de 10 % à 90 % Hr sans condensation

Inﬂ uence de la position du conducteur dans le

•

capteur

≤ 2,5 %

CARACTÉRISTIQUES DES MESURES EN FRÉQUENCE

Calibre 3 000 A

Bande passante à -3 dB Temps de montée

Temps de descente Temps de propagation

Impédance d’insertion à 10kHz < 0,05 mΩ

(9)

(6)

(3)

(de 10 à 90%)

(4)

(de 10 à 90%)

(5)

(à 10%) 0,4 µs (typique)

Inﬂ uence de la déformation du capteur

•

≤ 1 %

Inﬂ uence d’un conducteur adjacent parcouru par

•

un courant AC

≤ 1,5 % ou 36,5 dB

Réjection de mode commun :

•

- Entre enveloppe et secondaire : ≤ 75 dB

- Entre capteur et secondaire : ≤ 80 dB

Inﬂ uence de l’impédance Z de l’appareil de

•

mesure :

0,1 % / Z (en MΩ)

(8)

2 Hz .. 1 MHz

0,3 µs (typique)

(1)

(7)

Document non-contractuel

906130102G - Ed 1

7.04 (1/4)

Page 16

Pinces ampèremétriques pour courant AC

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 3000/3

(sonde isolée de courant AC)

CARACTÉRISTIQUES MÉCANIQUES

Capacité d’enserrage:

•

Modèle de longueur 350 mm : Ømax 100 mm

Température de fonctionnement:

•

-10 °C à +55 °C

Température de stockage:

•

-40 °C à +70 °C

Température max. du conducteur enserré

•

(mesuré) :

≤ 90 °C

Humidité relative de fonctionnement:

•

De 0 à 85 % de HR avec une décroissance linéaire

au delà de 35 °C

Altitude de fonctionnement:

•

0 à 2 000 m

Altitude de stockage:

•

≤ 12 000 m

Degré de protection de l’enveloppe (étanchéité) :

•

Boîtier : IP50

Capteur : IP50

suivant EN60529/A1 Ed. 06/2000

Protection contre les chocs :

•

IK04 selon NF EN 50102 Ed. 1995

Auto-extinguibilité:

•

Boîtier : UL94 V2 Capteur : UL94 V0

Dimensions:

•

Boîtier : 140 x 64 x 28mm Longueur du câble de liaison : 2 m Ødu capteur : 5,5mm environ Ødu câble de liaison : 3mm environ

Couleurs:

•

Capteur : rouge Système de fermeture du capteur : gris foncé Languette de fermeture du capteur : jaune Boîtier : gris foncé

Sortie:

•

Câble coaxial de longueur 40 cm terminé par une fiche BNC isolée

CARACTÉRISTIQUES DE SÉCURITÉ

Electrique:

•

Matériel de la classe II à double isolation ou isolation renforcée entre le primaire et le secondaire (bobinage connecté au câble de liaison) selon EN61010-1 et 61010-2-032 :

- 1000 V Cat. III, degré de pollution 2

- 600 V Cat. IV, degré de pollution 2

- Capteur de type B

- 600 V Cat. III entre la sortie BNC et l’enveloppe extérieure du boîtier

Compatibilité Électromagnétique (C.E.M.):

•

Conforme à la norme IEC 61326 (Ed. 1997) + A1 (Ed. 1998)

- Immunité aux parasites conforme pour le milieu industriel

- Immunité aux parasites conforme pour le milieu résidentiel

(1) Conditions de référence: 23 °C ± 5 °K, 20 % à 75 % HR, tension pile : 9 V ± 0,5 V, champ magnétique DC extérieur continu

(champ terrestre) <40 A/m, absence de champ magnétique AC extérieur, champ électrique extérieur < 1 V/m, position du conducteur mesuré : centré dans le tore de mesure, forme du tore de mesure : quasi circulaire, impédance d’entrée de l’appareil

de mesure (oscilloscope) ≥ 1 MΩ, fréquence et forme du signal mesuré : 40 à 400 Hz sinusoïdal. (2) Etendue de mesure pour laquelle les caractéristiques sont données. (3) Rising Time (tr) (4) Falling Time (tf) (5) Delay Time (td) (6) Limitation en fréquence en fonction de l’amplitude

Courant (A)

(7) Forme oblongue (8) Conducteur adjacent à 1 cm du capteur ; ≤ 3 % ou 30,5 dB près de l’encliquetage (9) ≤ 6 % près de l’encliquetage (10) Courbe typique obtenue par modélisation mathématique

Pour commander Référence

MA200 3000 A / 3 V, longueur 350 mm avec notice de fonctionnement et pile P01120572

MiniFlex

Document non-contractuel

906130102G - Ed 1

7.04 (2/4)

Page 17

Pinces ampèremétriques pour courant AC

Sonde oscilloscope flexible pour courant AC

Série MiniFlex

Série MN

Modèle MA200 3000/3

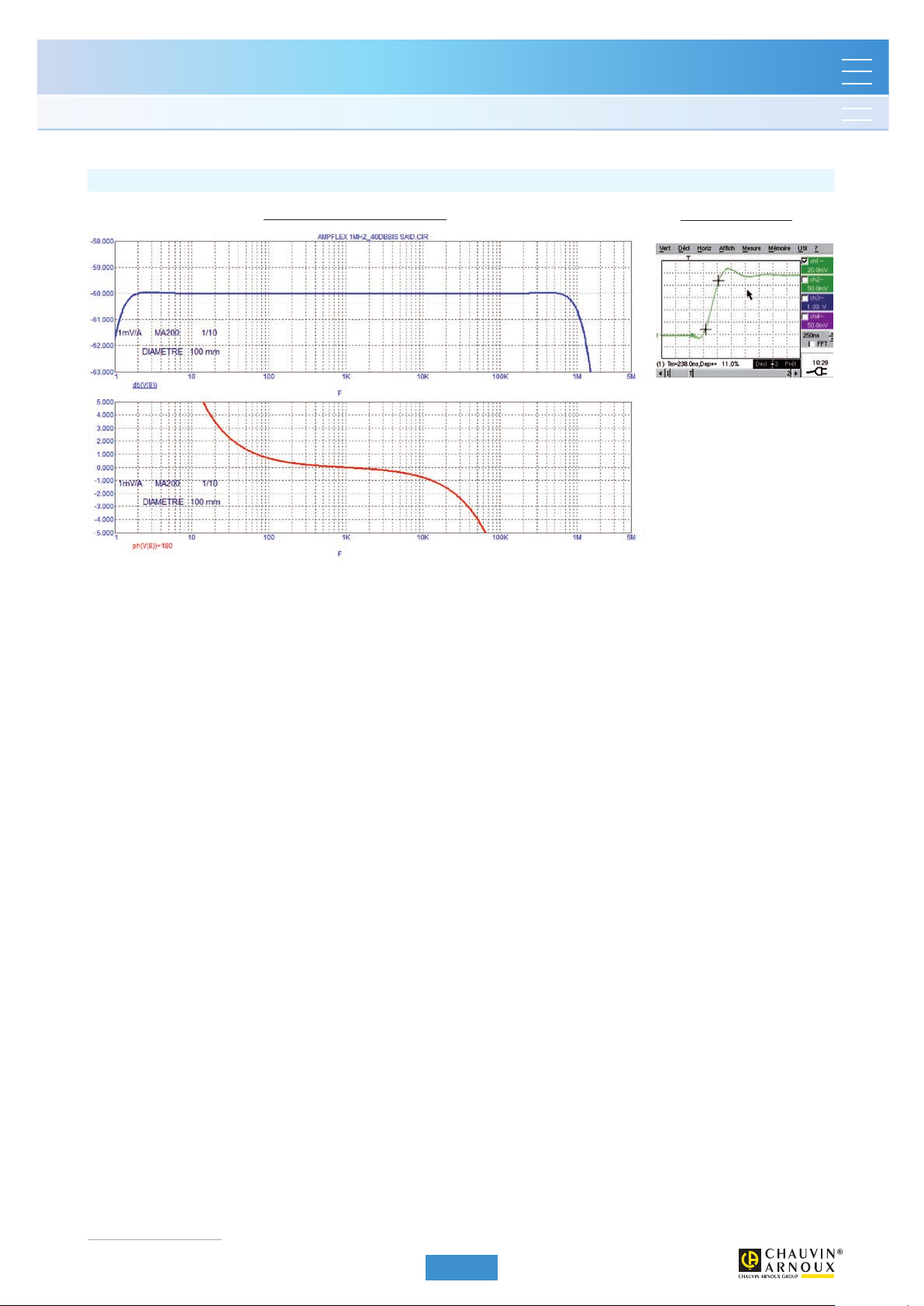

CALIBRE 3000 A

Réponses en fréquence et en phase

(sonde isolée de courant AC)

(10)

Réponse impulsionnelle

Document non-contractuel

906130102G - Ed 1

7.04 (3/4)
