Chauvin Arnoux F605 User guide [it]

MULTIMETRO A PINZA

Manuale d’uso

ITALIANO

F605

INDICE

1

PRESENTAZIONE ..................................................................................................... 8

1.1 IL COMMUTATORE ........................................................................................................ 9

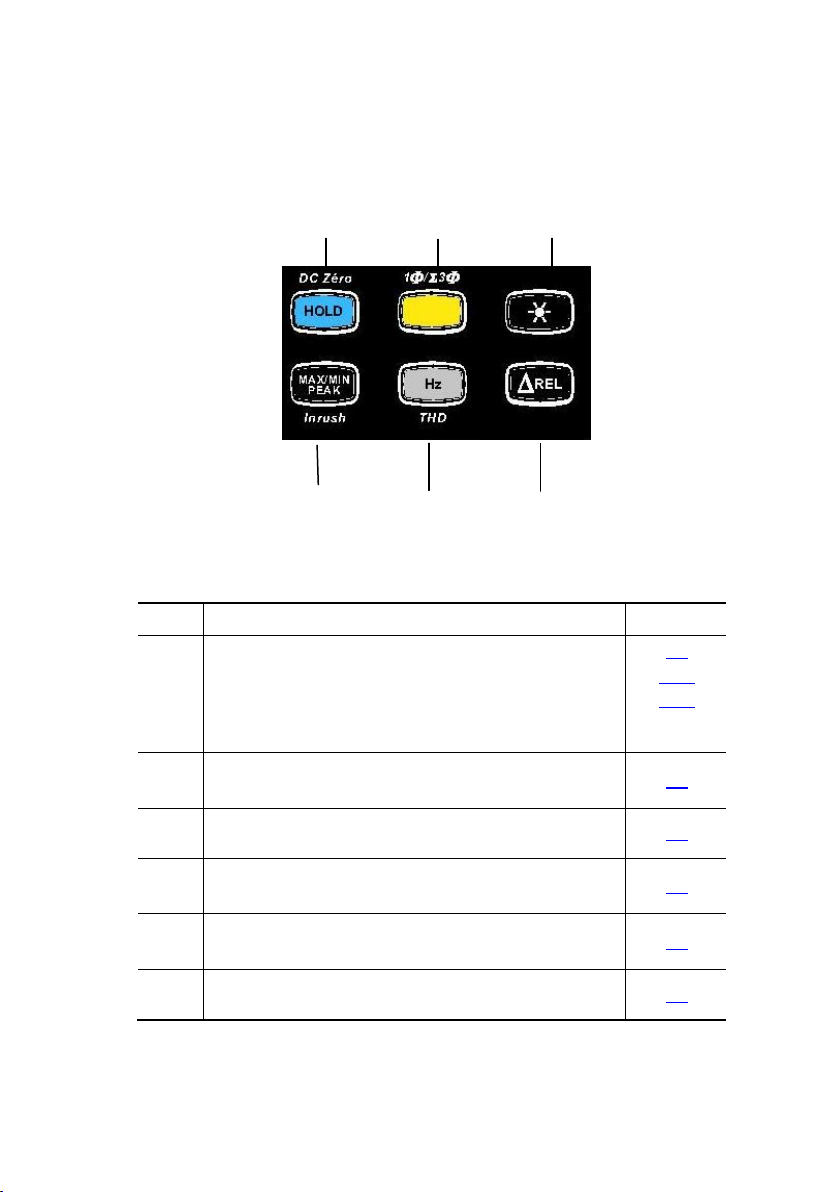

1.2 I TASTI DELLA TASTIERA .......................................................................................... 10

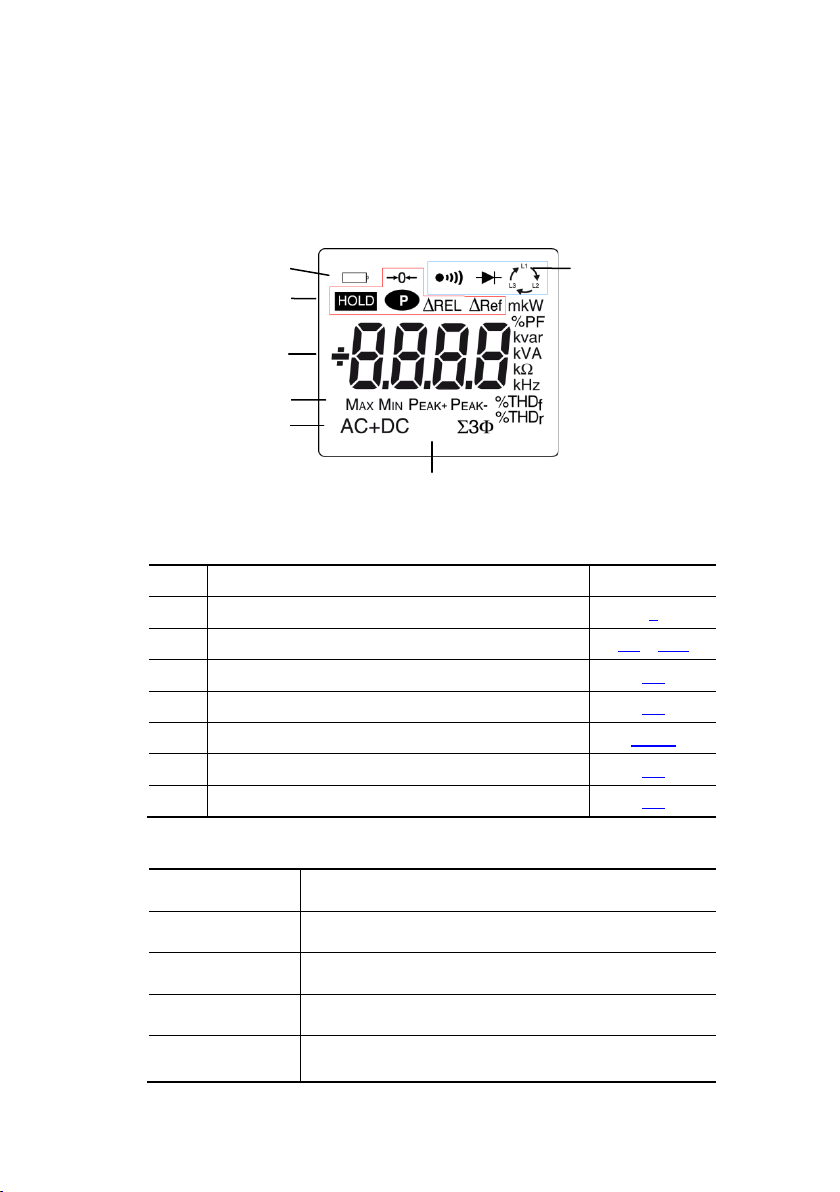

1.3 IL DISPLAY ...................................................................................................................... 11

1.3.1 I simboli del display ..................................................................................... 11

1.3.2 Superamento delle capacità di misura (O.L) ............................................... 13

1.4 I MORSETTI ..................................................................................................................... 13

2 I TASTI....................................................................................................................... 14

TASTO .................................................................................................................... 14

2.1

2.2 TASTO (FUNZIONE 2

2.3 TASTO .................................................................................................................... 15

2.4 TASTO .................................................................................................................. 16

2.4.1 In modo normale .......................................................................................... 16

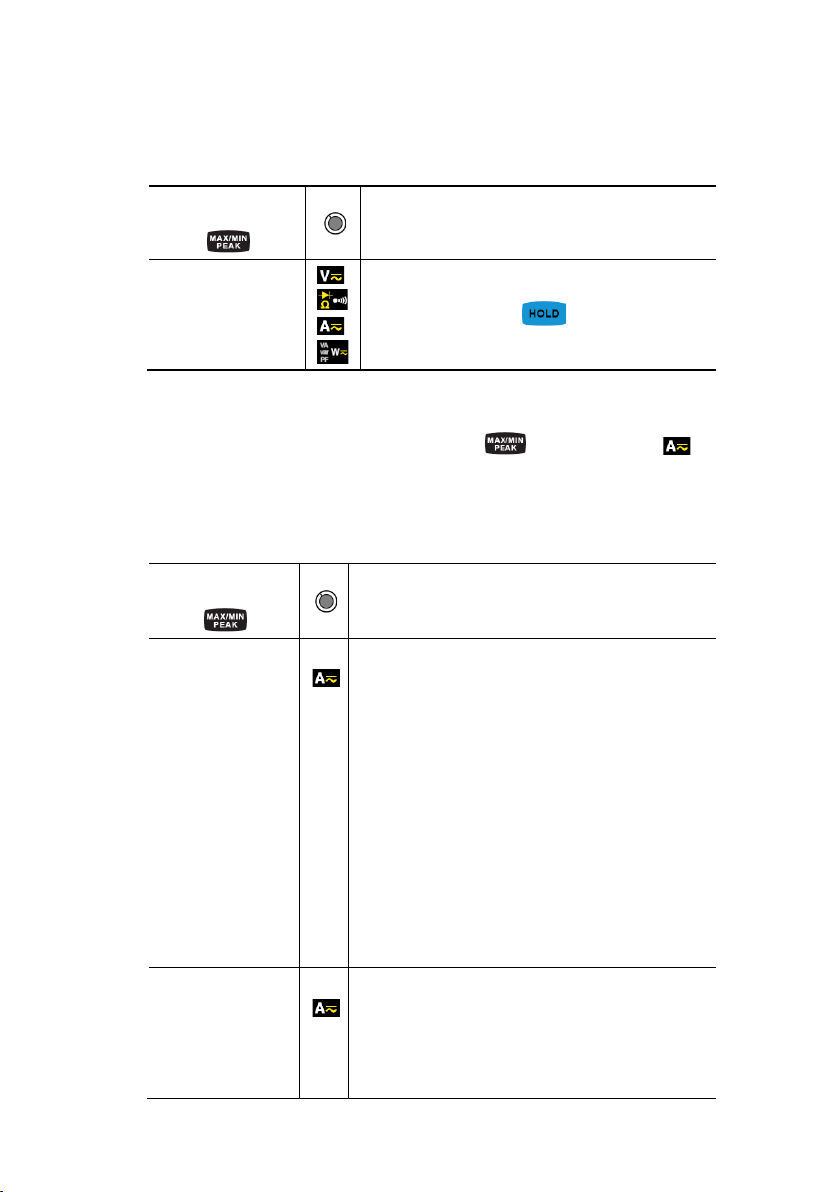

2.4.2 Il modo MAX/MIN + attivazione del modo HOLD ...................................... 18

2.4.3 Accesso al modo True-INRUSH ( su posizione ) ........................ 18

2.5 TASTO .................................................................................................................... 19

2.5.1 La funzione Hz in modo normale ................................................................. 19

2.5.2 La funzione Hz + attivazione del modo HOLD ............................................ 20

2.6 TASTO .................................................................................................................. 20

3 UTILIZZAZIONE ..................................................................................................... 21

3.1 PRIMA MESSA IN SERVIZIO ....................................................................................... 21

3.2 MESSA IN MARCIA DEL MULTIMETRO A PINZA ................................................ 21

3.3 ARRESTO DEL MULTIMETRO A PINZA .................................................................. 21

3.4 CONFIGURAZIONE ....................................................................................................... 22

3.4.1 Programmazione della massima resistenza ammessa per una continuità .... 22

3.4.2 Disattivazione dell’arresto automatico (Auto Power OFF) ......................... 22

3.4.3 Programmazione della soglia di corrente in misura True INRUSH ............ 22

3.4.4 Configurazione per difetto ........................................................................... 23

3.5 MISURA DI TENSIONE ................................................................................................. 23

3.6 TEST DI CONTINUITÀ ........................................................................................... 24

3.6.1 Compensazione automatica della resistenza dei cavi .................................. 25

3.7 MISURA DE RESISTENZA Ω ....................................................................................... 25

3.8 TEST DIODO ............................................................................................................ 26

3.9 MISURA D’INTENSITÀ (A) .......................................................................................... 26

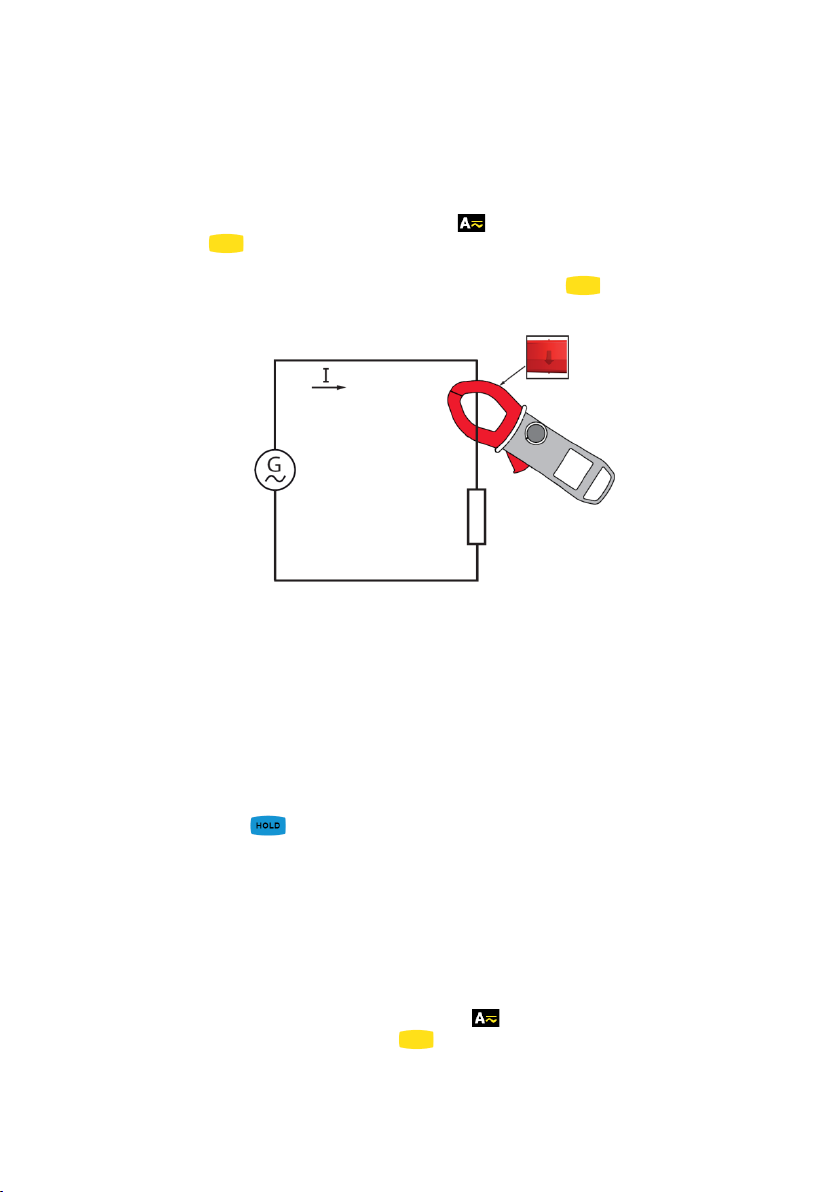

3.9.1 Misura in AC ................................................................................................ 27

3.9.2 Misura in DC oppure AC+DC ..................................................................... 27

NDA

) ......................................................................................... 15

2

3.10

MISURA DI CORRENTE DI CHIAMATA O DI SOVRAINTENSITÀ (TRUE

INRUSH) ......................................................................................................................................... 28

3.11 MISURA DI POTENZA W, VA, VAR E PF .................................................................... 28

3.11.1 Misura di potenz a in m onofase .................................................................... 29

3.11.2 Misura di potenza in trifase equilibrata ....................................................... 29

3.12 MODO SENSO DI ROTAZIONE DELLE FASI OPPURE ORDINE DELLE FASI
30

3.13 MISURA DI FREQUENZA (HZ) .................................................................................... 31

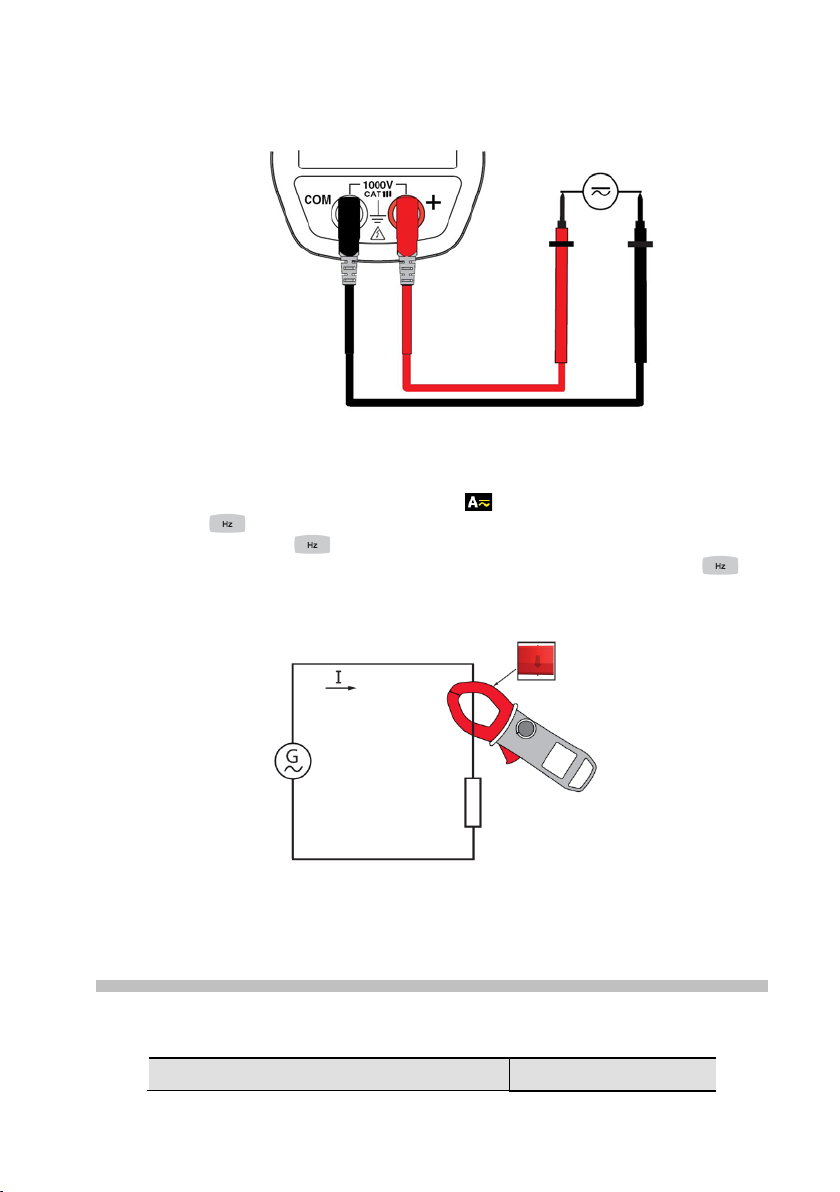

3.13.1 Misura di frequenza in tensione ................................................................... 32

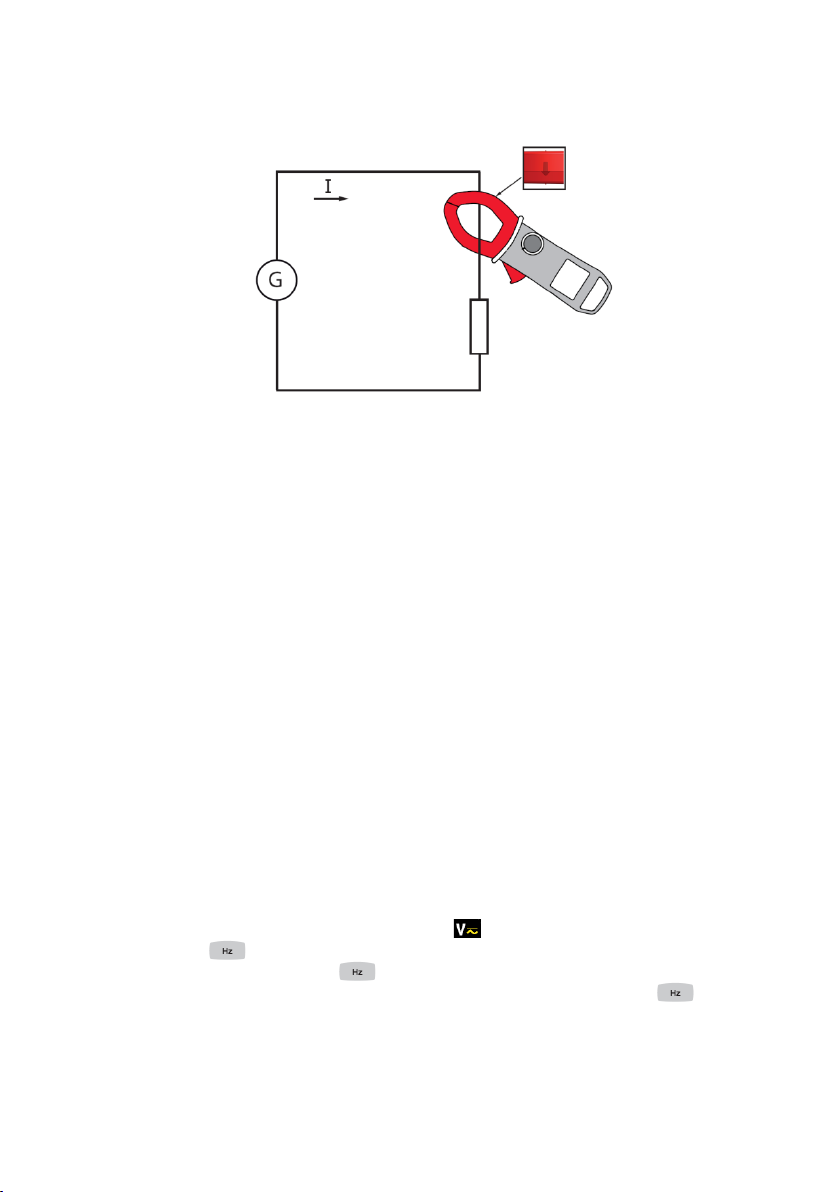

3.13.2 Misura di frequenza in intensità .................................................................. 32

3.13.3 Misura di frequenza in potenza .................................................................... 33

3.14 MISURA DEL TASSO D’ARMONICHE (THD) E DELLA FREQUENZA DELLA

FONDAMENTALE (RETE) ........................................................................................................... 33

3.14.1 Misura del THD e della frequenza della fondamentale in tensione ............. 33

3.14.2 Misura del THD e della frequenza della fondamentale in intensità ............. 34

4 CARATTERISTICHE .............................................................................................. 34

4.1 CONDIZIONI DE RIFERIMENTO ................................................................................ 34

4.2 CARATTERISTICHE DELLE CONDIZIONI DI RIFERIMENTO ........................... 35

4.2.1 Misura di tensione DC ................................................................................. 35

4.2.2 Misura di tensione AC ................................................................................. 35

4.2.3 Misura di tensione in AC+DC ..................................................................... 36

4.2.4 Misura d’intensità DC ................................................................................. 37

4.2.5 Misura d’intensità AC .................................................................................. 37

4.2.6 Misura d’intensità AC+DC .......................................................................... 38

4.2.7 Misura T rue-Inrush ...................................................................................... 39

4.2.8 Misura di continuità ..................................................................................... 39

4.2.9 Misura di resistanza ..................................................................................... 39

4.2.10 Test diodo..................................................................................................... 39

4.2.11 Misure di potenza attiva DC ........................................................................ 40

4.2.12 Misure di potenza attiva AC ......................................................................... 40

4.2.13 Misure di potenza attiva AC+DC ................................................................ 42

4.2.14 Misura di po te nz a apparente AC ................................................................. 42

4.2.15 Misura di po te nz a apparente AC+DC ......................................................... 42

4.2.16 Misura di po te nz a re a t ti v a A C ..................................................................... 43

4.2.17 Misura di po te nz a re a t ti v a A C+DC ............................................................. 44

4.2.18 Calcolo del fattore di potenza ...................................................................... 45

4.2.19 Misure di frequenza ..................................................................................... 45

4.2.20 Caratteristiche in THDr ............................................................................... 46

4.2.21 Caratteristiche in THDf ............................................................................... 46

4.2.22 Indicazione dell’ordine delle fasi ................................................................. 46

4.3 CONDIZIONI AMBIENTALI ........................................................................................ 48

4.4 CARATTERISTICHE COSTRUTTIVE ........................................................................ 48

4.5 ALIMENTAZIONE .......................................................................................................... 48

4.6 CONFORMITÀ ALLE NORME INTERNAZIONALI ................................................ 49

4.7 VARIAZIONI DEL CAMPO D’UTILIZZO .................................................................. 50

3

5 MANUTENZIONE .................................................................................................... 52

5.1 PULIZIA ............................................................................................................................ 52

5.2 SOSTITUZIONE DELLE PILE ...................................................................................... 52

5.3 VERIFICA METROLOGICA ......................................................................................... 52

5.4 RIPARAZIONE ................................................................................................................ 53

6 GARANZIA ............................................................................................................... 53

7 CARATTERISTICHE DELLA CONSEGNA ........................................................ 53

4

Rischio di pericolo. L'operatore s'impegna a consultare il presente libretto ogni

Applicazione o ritiro autorizzati sui conduttori non isolati o nudi sotto tensione

Cernita selettiva dei rifiuti per il riciclo dei materiali elettrici ed elettronici in

2002/96/CE:

Avete appena acquistato un multimetro a pinza F605 e vi ringraziamo della vostra
fiducia.

Per ottenere dal vostro apparecchio le migliori prestazioni:

• Leggere attentamente questo modo d’uso,

• Rispettare le precauzioni d’uso.

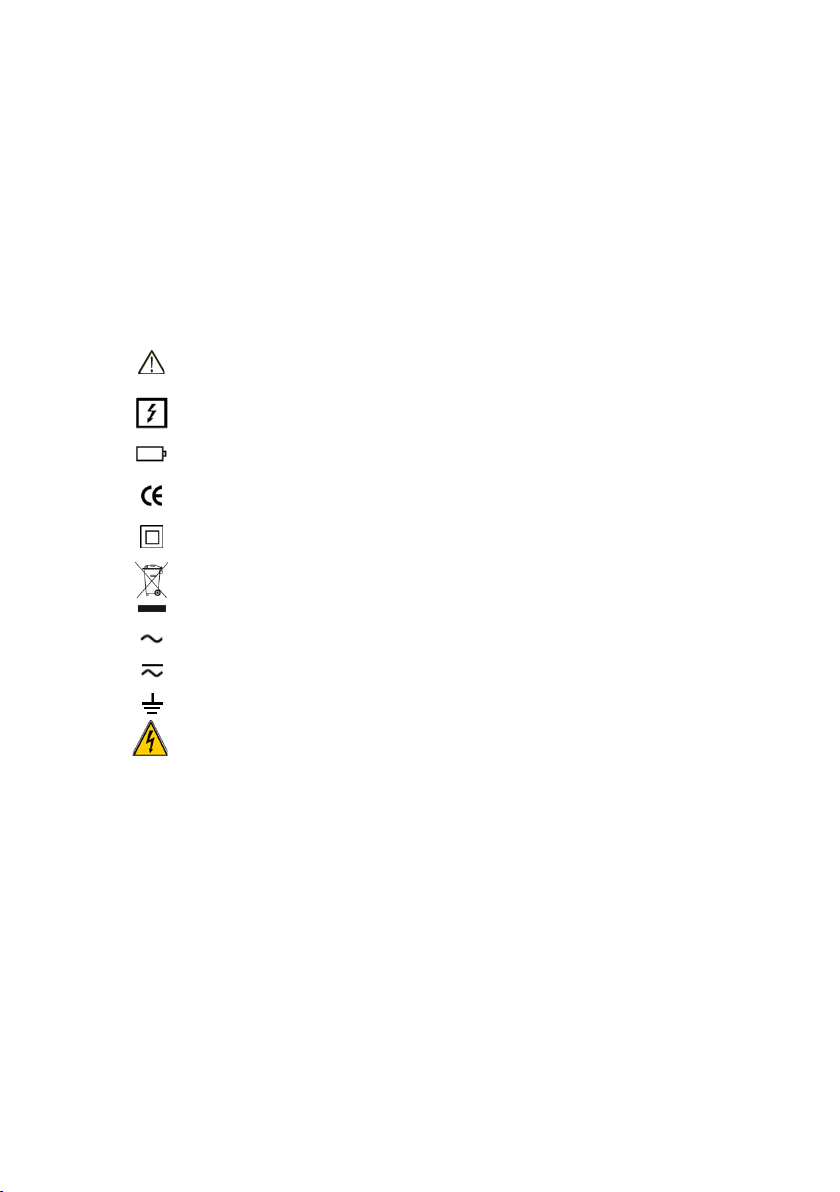

S ignificato dei s imboli utilizzati sullo s trumento:

volta che incontra questo simbolo di pericolo.

pericolosa.

Pila 1,5 V.

La marcatura CE indica la conformità alle direttive europee.

Isolamento doppio o isolamento rinforzato.

seno all'Unione Europea. Conformemente alla direttiva DEEE
questo materiale non va trattato come rifiuto domestico.

AC – Corrente alternata.

AC e DC – Corrente alternata e continua.

Terra ;

Rischio di elettrocuzione.

5

PRECAUZIONI D’USO

Questo strumento è conforme alle norme di sicurezza IEC-61010-1 e 61010-2-032
per tensioni di 1.000V in categoria IV ad un’altitudine inferiore a 2.000 metri e
all’interno, con un grado d’inquinamento pari a 2 (massimo).
Il mancato rispetto delle consegne di sicurezza può causare un rischio di shock
elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.

 L’operatore e/o l’autorità responsabile deve leggere attentamente e assimilare

le varie precauzioni d’uso.

 Se utilizzate lo strumento in maniera non conforme alle specifiche, la

protezione che dovrebbe fornire potrà venire compromessa, mettendovi allora
in pericolo.

 Non utilizzate lo strumento in atmosfera esplosiva o in presenza di gas o di

fumi infiammabili.

 Non utilizzate lo strumento su reti di tensione o categorie superiori a quelle

menzionate.

 Rispettate le tensioni e intensità massime assegnate fra i morsetti e rispetto

alla terra.

 Non utilizzate lo strumento se vi sembra danneggiato, incompleto o chiuso

male.

 Prima di ogni utilizzo, verificate che gli isolanti dei cordoni, le scatole e gli

accessori siano in buone condizioni. Ogni elemento il cui isolante è
deteriorato (seppure parzialmente) va isolato per opportuna riparazione
oppure eliminato (discarica).

 Utilizzate cordoni e accessori di tensioni e di categorie uguali (almeno) a

quelle dello strumento. In caso contrario, un accessorio di categoria inferiore
riduce la categoria dell’insieme Pinza + accessorio a quella dell’accessorio.

 Rispettate le condizioni ambientali d'utilizzo.
 Non modificate lo strumento e non sostituite i componenti con altri equivalenti.

Occorre affidare le riparazioni o le regolazioni a personale competente e
autorizzato.

 Sostituite le pile non appena appare il simbolo sul display. Disinserite

tutti i cavi prima di aprire lo sportello d'accesso alle pile.

 Utilizzate protezioni individuali di sicurezza quando le condizioni lo richiedono.
 Non avvicinate le mani ai morsetti non utilizzati dello strumento.
 Durante la manipolazione delle punte di contatto, delle pinze a coccodrillo e

pinze amperometriche, non mettete le dita oltre la guardia fisica.

6

 Per ragioni di sicurezza e per evitare sovraccarichi ripetuti sugli ingressi dello

strumento, si consiglia di effettuare le operazioni di configurazione solo in
assenza di collegamento a tensioni pericolose.

CATEGORIE DI MISURA

Definizione delle categorie di misura :

CAT II : Circuiti direttamente collegati all'impianto a bassa tensione.

Esempio: alimentazione d’apparecchi elettrodomestici e d’attrezzatura portatile.

CAT III : Circuiti d’alimentazione nell'impianto dell’edificio.

Esempio: tabella di distribuzione, disgiuntori, macchine o apparecchi industriali

fissi.

CAT IV : Circuiti sorgente dell'impianto a bassa tensione dell’edificio.

Esempio: arrivo d’energia, contatori e dispositivi di protezione.

7

1

3

2
7

Ganasce con riferimenti di

centratura (consultare i

1 PRESENTAZIONE

F605 è uno strumento professionale di misure di grandezze elettriche che
raggruppa le seguenti funzioni:

 Misura d’intensità;
 Misura di corrente di chiamata/sovraintensità (True-Inrush);
 Misura di tensione;
 Misura di frequenza;
 Misura dei tassi d’armoniche (THD);
 Test di continuità con cicalino;
 Misura de resistenza;
 Test diodo;
 Misura di potenza (W, VA, var e PF);
 Indicazione dell’ordine delle fasi;

Rif.

Descrizione

Consultar

e §

1

principi d’allacciamento)

2 Guardia fisica -

3 Commutatore 1.1

4 Tasti di funzione 2

4

5

6

5 Display 1.3

6 Morsetti 1.4

7 Grilletto -

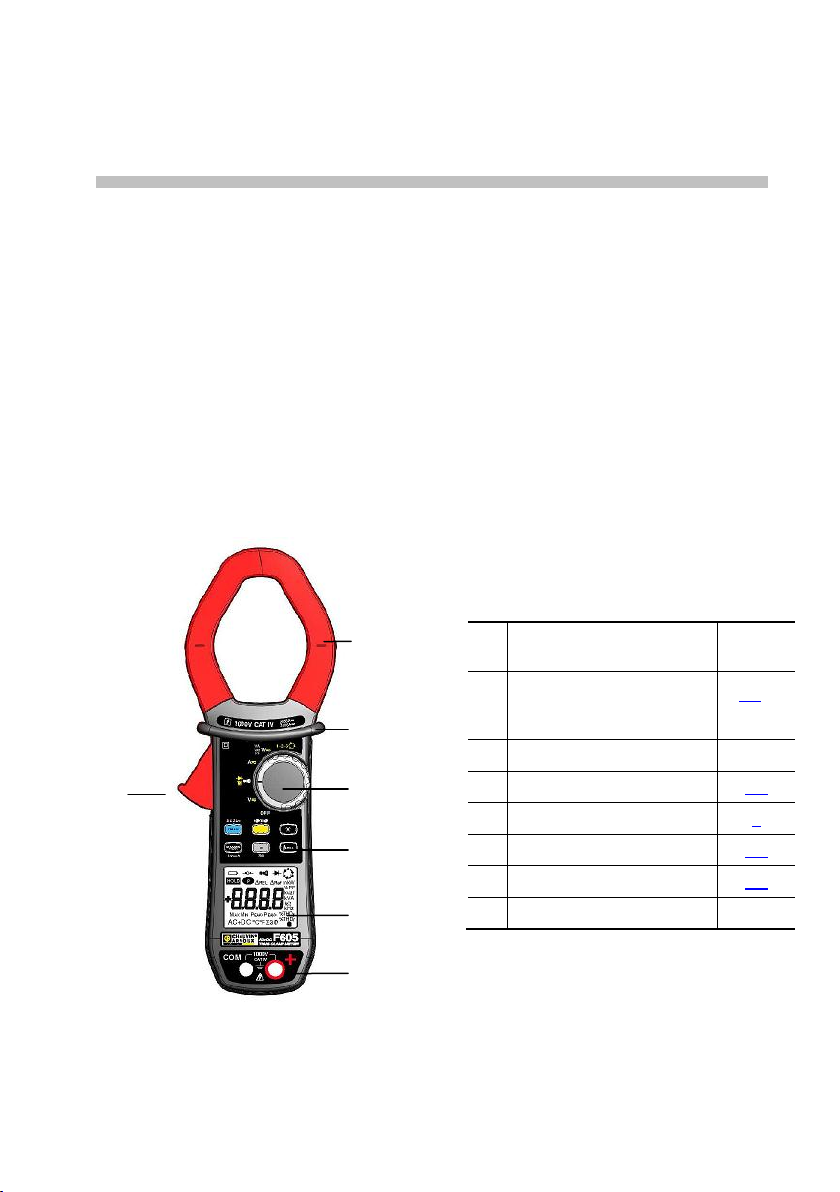

Figura 1 : il multimetro a pinza F605

8

3.5 a

3.14

1

2

3

4

5

6

1.1 IL COMMUTATORE

Il commutatore possiede sei posizioni. Per accedere alle funzioni ns , , ,

, , posizionate il commutatore sulla funzione selezionata. Ogni posizione
è convalidata da un segnale sonoro. Le funzioni sono descritte nella seguente
tabella.

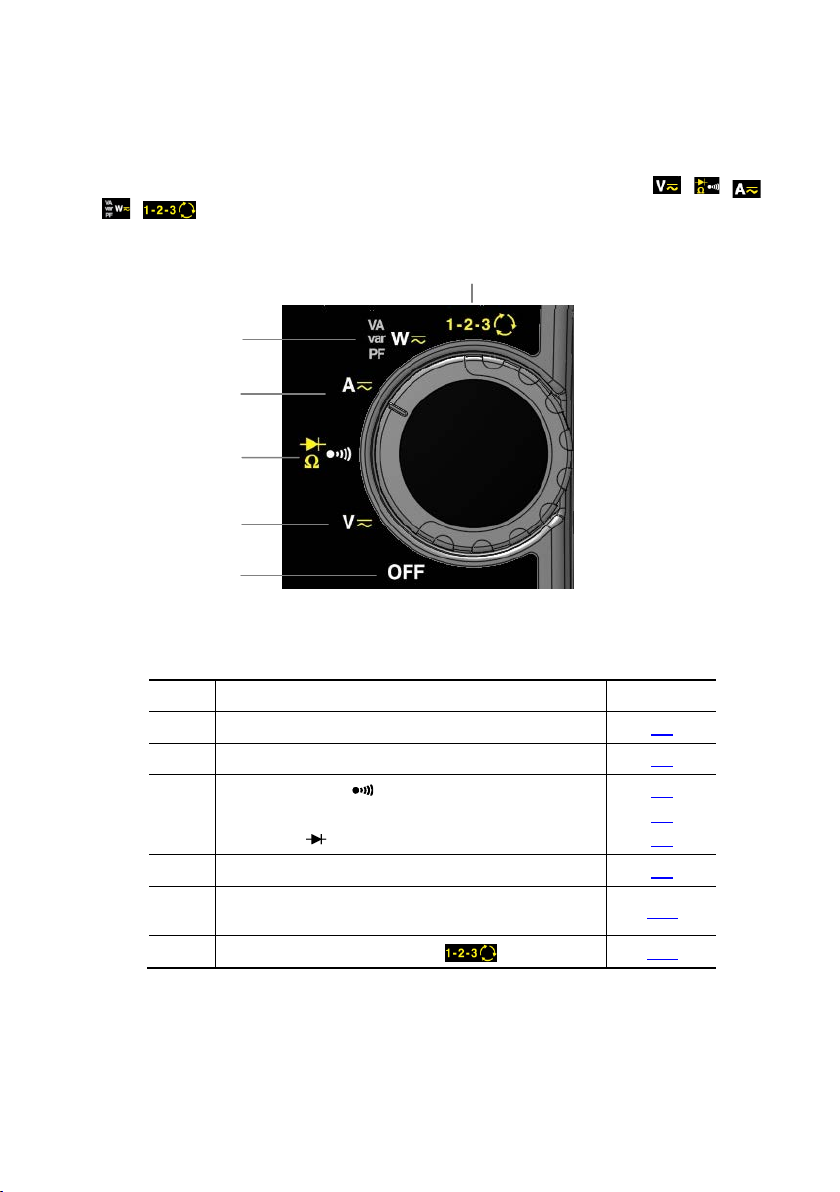

Figura 2 : il commutatore

Rif. Funzione Consultare §

1 Modo OFF – Arresto del multimetro a pinza 3.3

2 Misura di tensione (V) AC, DC, AC+DC 3.5

3 Test di continuita

Misura di resistenza Ω
Test diodo

4 Misura d’intensità (A) AC, AC+DC 3.9

5 Misura di potenza (W, var, VA) e calcolo del fattore di

potenza (PF) AC, DC, AC+DC

6

Indicatore dell’ordine delle fasi

3.6

3.7

3.8

3.11

3.12

9

1.2 I TASTI DELLA TASTIERA

Ecco i sei tasti della tastiera:

1 2 3

4 5 6

Figura 3 : i tasti della tastiera

Rif. Funzione Consultare §

1 Memorizzazione dei valori, bloccaggio della

visualizzazione

Compensazione dello zero A
Compensazione della resistenza dei cavi in funzione

continuità e ohmmetro

2 Selezione del tipo di misure (AC, DC, AC+DC)

Selezione di misura monofase o trifase

3 Attivazione o disattivazione della retroilluminazione del

display

4 Attivazione o disattivazione del modo MAX/MIN

Attivazione o disattivazione del modo INRUSH in A

5 Misure di frequenza (Hz), dei tassi d’armoniche (THD)

Visualizzazione delle potenze W, VA, var e PF

6 Attivazione del modo ΔREL – Visualizzazione dei valori

relativi e differenziali

DC/AAC+DC/WDC/WAC+DC

2.1

3.9.2

3.6.1

2.2

2.3

2.4

2.5

2.6

10

∆

4

7

6

1.3 IL DISPLAY

Ecco il display del multimetro a pinza:

1

2

3

Figura 4 : il display

Rif. Funzione Consultare §

1 Visualizzazione dei modi selezionati (tasti) 2

2 Visualizzazione del valore e delle unità di misura 3.5 a 3.12

3 Visualizzazione dei modi MAX/MIN/PEAK 2.4

4 Natura della misura (alternata o continua) 2.2

5 Misura delle potenze totali in trifase 3.11.2

6 Visualizzazione dei modi selezionati (commutatore) 3.5

1.3.1 I simboli del display

7 Indicazione di pila scarica 5.2

Symboli Descrizione

5

AC

DC

AC+DC

REL

Corrente o tensione alternata

Tensione continua

Corrente alternata e continua

Valore relativo rispetto ad un riferimento

11

∆

Ref

Max

Min

Peak+

Peak-

V

Hz

W

A

%

Ω

m

Valore di riferimento

Memorizzazione dei valori e mantenimento della

visualizzazione

Valore RMS massimo

Valore RMS minimo

Valore di cresta massimo

Valore di cresta minimo

Misura di potenza totali in trifase equilibrata

Volt

Hertz

Watt

Ampère

Percentuale

Ohm

Prefisso milli-

k

var

VA

PF

THDf

THDr

Prefisso kilo-

Potenza reattiva

Potenza apparente

Fattore di potenza

Distorsione armonica totale rispetto alla fondamentale

Distorsione armonica totale rispetto al valore efficace

reale del segnale

Indicatore d’ordine delle fasi

12

Compensazione della resistenza dei cavi

Test di continuità

Test diodo

Visualizzazione Permanente (arresto automatico

disattivato)

Indicatore di pile scariche

La visualizzazione "rdy" rappresenta l'abbreviazione di "ready" per indicare che lo
strumento è pronto (funzione "Indicatore d'ordine delle fasi).

1.3.2 Superamento delle capacità di misura (O.L)

Il simbolo O.L (Over Load) si visualizza quando la capacità di visualizzazione è
superata.

1.4 I MORSETTI

I morsetti si utilizzano come segue:

1 2

Figura 5 : i morsetti

Rif. Funzione

Morsetto punto freddo (COM)

1

Morsetto punto caldo (+)

2

13

Ogni pressione

successiva su

2 I TASTI

I tasti della tastiera funzionano sotto l’azione di pressioni (breve, lunga o
mantenuta).

I tasti , , offrono nuove funzionalità e permettono la rivelazione (e
l'acquisizione) di parametri complementari alle misure elementari tradizionali.

Ogni tasto è utilizzabile indipendentemente dagli altri o in perfetta
complementarità: ciò permette una navigazione semplice e intuitiva per la
consultazione di tutti i risultati di misura.
E’ possibile, per esempio, consultare successivamente i valori MAX, MIN,
ecc. solo della tensione RMS oppure consultare successivamente tutti i
valori MAX (o MIN, o PEAK) di tutti i risultati di potenza (W, VA, var, etc.).

In questo capitolo, l’icona simboleggia le posizioni possibili del commutatore
per le quali il tasto interessato ha un’azione.

TASTO

2.1

Questo tasto permette di :

 memorizzare e consultare gli ultimi valori acquisiti propri ad ogni funzione (V,

A,Ω,W) secondo i modi specifici attivati previamente (MAX/MIN/PEAK,Hz,

ΔREL

,THD); la visualizzazione in corso è allora mantenuta mentre prosegue

la rivelazione e l'acquisizione di nuovi valori;

 realizzare la compensazione automatica della resistenza dei cavi (consultare

anche §

 realizzare la compensazione automatica dello zero in ADC/AC+DC e

WDC/AC+DC (consultare anche 3.9.2);

Osservazione : il tasto è invalido per la funzione Indicazione d’ordine delle fasi.

3.6.1) ;

Breve

lunga (>2 sec) ADC

A AC+DC

1. memorizzare i risultati delle misure in corso

2. mantenere la visualizzazione dell’ultimo
valore visualizzato

3. Ritornare alla visualizzazione normale (si
visualizza il valore di ogni nuova misura)

Di effettuare la compensazione automatica
dello zero (consultare §

…permette di

3.9.2)

14

W DC

previamente disattivati.

Osservazione : questo modo funziona se i modi

W

AC+DC

MAX/MIN/PEAK o HOLD (pressione breve) sono

mantenuta

effettuare la compensazione automatica della
resistenza dei cavi (consultare §

3.6.1)

Consultare anche § 2.4.2 e § 2.5.2per l’azione del tasto con l’azione del tasto

e con l’azione del tasto .

2.2 TASTO (FUNZIONE 2

NDA

)

Questo tasto permette di selezionare il tipo di misura (AC, DC, AC+DC) nonché le
funzioni seconde evidenziate in giallo di fronte alle posizioni interessate dal
commutatore.

Il tasto permette anche di modificare i valori per difetto in modo configurazione

(consultare §

3.4)

Osservazione: il tasto è invalido in modo MAX/MIN/PEAK, HOLD e ΔREL.

Ogni pressione

successiva su

Breve

lunga (>2 sec)

- Di selezionare AC, DC oppure AC+DC.
Secondo la vostra selezione, lo schermo
visualizza AC, DC oppure AC+DC

- di selezionare successivamente i modi Ω, test
diodo e di ritornare al test di continuità

- di reinizializzare il processo di misure per la
funzione d'indicatore d'ordine di rotazione
delle fasi

- di visualizzare la potenza totale trifase di un
regime equilibrato ( si visualizza).

- alla seconda pressione, di ritornare alla
visualizzazione della potenza monofase (

si spegne)

…permette di

2.3 TASTO

Questo tasto permette la retroilluminazione del display.

15

Ogni pressione

successiva su

…permette di

- Di attivare o disattivare la
retroilluminazione dello schermo

Osservazione: la retroilluminazione si spegne automaticamente in capo a 2 minuti.

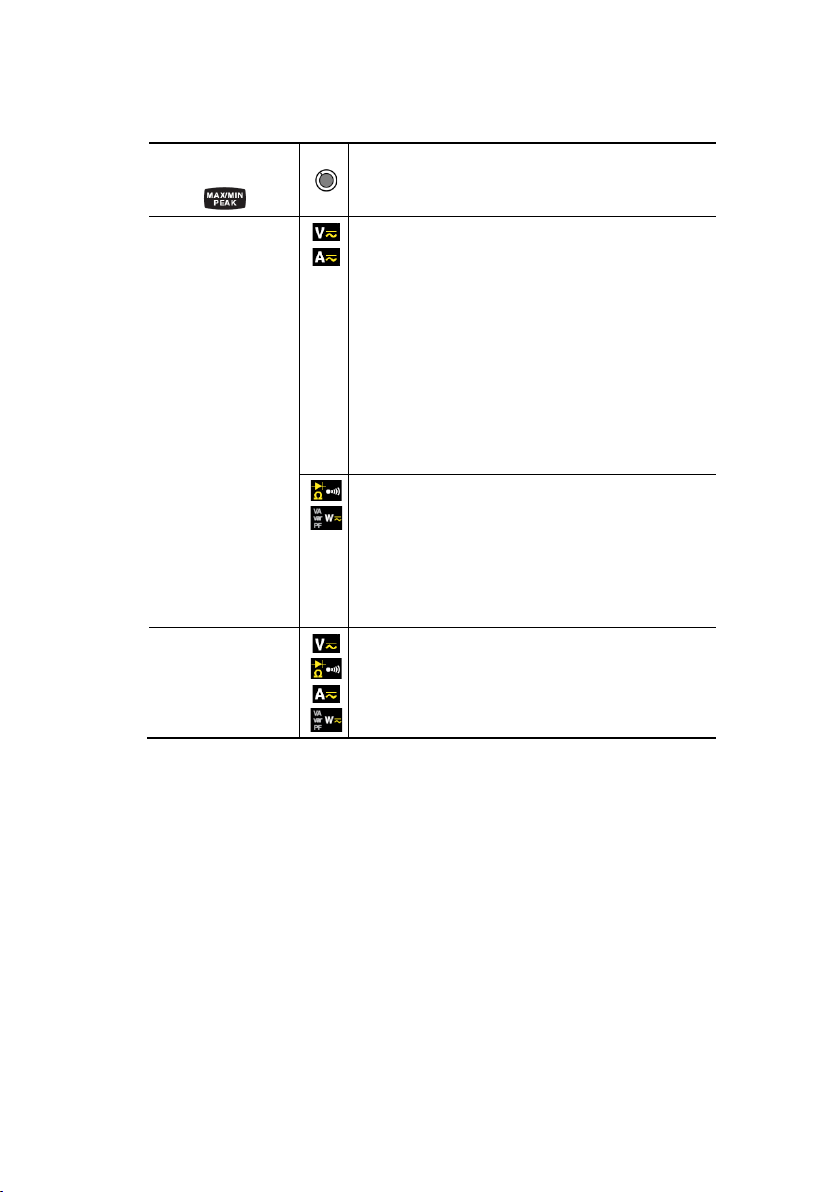

2.4 TASTO

2.4.1 In modo normale

Questo tasto attiva la rivelazione dei valori MAX, MIN, PEAK+ e PEAK- delle
misure effettuate.
Max e Min sono i valori medi estremi in continua o RMS estremi in alternata.
Peak+ è il valore di cresta istantaneo massimo e Peak- il valore di cresta
istantaneo minimo.

Os s ervazione:

disattiva automaticamente. Il simbolo si visualizza sullo schermo.

in questo modo, la funzione “arresto automatico” dello strumento si

16

Ogni pressione

successiva su

…permette di

Breve

- di attivare la rivelazione dei valori
MAX/MIN/PEAK

- di visualizzare il valore MAX, MIN, PEAK+
oppure PEAK- successivamente

- di ritornare alla visualizzazione della misura in
corso senza uscire dal modo (i valori già rivelati
non sono cancellati)

Os servazione:

sono visualizzati. Lampeggia solo il simbolo della
grandezza selezionata.

Esempio: Se è stata selezionata la grandezza MIN, MIN

lampeggia, MAX, PEAK+, PEAK- è fissa.

- di attivare la rivelazione dei valori
MAX/MIN/PEAK

- di visualizzare il valore MAX, MIN, PEAK+

tutti i simboli MAX, MIN, PEAK+, PEAK-

oppure PEAK- successivamente

- di ritornare alla visualizzazione della misura in
corso senza uscire dal modo (i valori già rivelati
non sono cancellati)

di uscire dal modo MAX/MIN/PEAK. I valori

precedentemente registrati sono allora cancellati.

lunga (>2 sec)

Os servazione:

possibile uscire dal modo MAX/MIN. Occorre dapprima
disattivare la funzione HOLD.

se la funzione HOLD è attivata, non è

Osservazione : la funzione ΔREL è utilizzabile con le funzioni del modo
MAX/MIN/PEAK.

17

Di visualizzare successivamente i valori

questa sequenza.

2.4.2 Il modo MAX/MIN + attivazione del modo HOLD

Ogni pressione

successiva su

…permette di

breve

Nota : la funzione HOLD non interrompe l'acquisizione di nuovi valori MAX, MIN,
PEAK

2.4.3 Accesso al modo True-INRUSH ( su posizione )

Questo tasto permette la misura delle correnti True-Inrush (correnti di chiamata
all’avvio o sovraintensità in regime stabilito) unicamente per le correnti AC oppure
DC (non funziona in AC+DC).

Ogni pressione

successiva su

lunga (>2 sec)

breve (<2 sec)

Nota: la pressione

breve funziona solo se

è stato rivelato un

valore True-Inrush.

MAX/MIN/PEAK rivelati prima della
pressione sul tasto

…permette di

di entrare nel modo True-INRUSH

-"Inrh” si visualizza per 3s (retroilluminazione
accesa lampeggiante)

- la soglia d’attivazione si visualizza per 5s
(retroilluminazione accesa fissa)

- “------ “ si 'visualizza e il simbolo “A” lampeggia

- dopo rivelazione e acquisizione, la misura di
corrente di chiamata si visualizza, dopo la fase
di calcoli “------ “ (retroilluminazione spenta)

Osservazione: il simbolo A lampeggia per indicare “la

sorveglianza” del segnale.

di uscire dal modo True-INRUSH, (ritorno alla

misura semplice della corrente).

- di visualizzare il valore PEAK+ della corrente

- di visualizzare il valore PEAK- della corrente

- di visualizzare il valore della corrente True­Inrush RMS

Osservazione: il simbolo A si visualizza fissa durante

18

2.5 TASTO

Questo tasto permette di visualizzare le misure di frequenza di un segnale, di
potenza e dei tassi d’armoniche.

Nota : questo tasto no funziona in modo DC

2.5.1 La funzione Hz in modo normale

Ogni pressione

successiva su

breve

lunga (>2 sec)

poi breve - di selezionare il THDf, il THDr o la frequenza

di visualizzare:

- il valore della frequenza del segnale misurato

- il valore della misura di corrente in tensione (V)
o in corrente (A)

di visualizzare:

- il valore della potenza apparente (VA)

- il valore della potenza reattiva (var)

- il fattore di potenza (PF)

- la frequenza del segnale

- il valore della potenza attiva (W)

- di entrare o di uscire dal modo di calcolo e di

visualizzazione dei tassi d’armoniche (THD)

della fondamentale

…permette di

19

- di entrare nel modo ΔREL, memorizzare e poi visualizzare il

- di visualizzare il valore corrente. ll simbolo ΔRef lampeggia.

2.5.2 La funzione Hz + attivazione del modo HOLD

Ogni pressione

successiva su

…permette di

breve

- di memorizzare la frequenza

- di visualizzare successivamente il valore
memorizzato del THDf poi del THDr nonché
della frequenza della fondamentale

2.6 TASTO

Questo tasto permette di visualizzare e memorizzare il valore di riferimento
nell’unità di grandezza misurata oppure di visualizzare il valore relativo in %.

Osservazione : en mode rotation de phases ( ), la touche n'est pas
fonctionnelle.

Ogni pressione

successiva su

breve

valore di riferimento. Si visualizza il simbolo ΔRef.

- di visualizzare il valore differential:

- (valore corrente – riferimento (∆)
Si visualizza il simbolo ΔREL .

- di visualizzare il valore relativo in %
valore corrente – riferimento (∆)

riferimento (∆)

Si visualizzano i simboli ΔREL e %

- di visualizzare il riferimento. Si visualizza il simbolo ΔRef

…permette

lunga (>2 sec)

Di uscire dal modo ΔREL

Osservazione : la funzione "modo Relativo ΔREL" è utilizzabile con le funzioni del
modo MAX/MIN/PEAK.

20

3 UTILIZZAZIONE

3.1 PRIMA MESSA IN SERVIZIO

Le pile fornite con lo strumento vanno posizionate come segue:

1. Mediante un cacciavite, svitate la vite dello sportello (rif. 1) posto nella
parete posteriore e apritelo;

2. Posizionate le 4 pile nel loro alloggiamento (rif. 2) rispettando la polarità;

3. Richiudete lo sportello e riavvitatelo all’alloggiamento .

2

1

Figura 6 : lo sportello d’accesso alle pile

3.2 MESSA IN MARCIA DEL MULTIMETRO A PINZA

Il commutatore è posizionato su OFF. Ruotate il commutatore verso la funzione di
vostra scelta. Tutte le visualizzazioni appaiono per alcuni secondi (consultare §1.3)
dopodiché lo schermo della funzione scelta si visualizza. Il multimetro a pinza è
allora pronto per le misure.

3.3 ARRESTO DEL MULTIMETRO A PINZA

L'arresto del multimetro a pinza avviene manualmente riportando il commutatore in
posizione OFF, oppure automaticamente dopo dieci minuti senza azione sul
commutatore e/o sui tasti. Trenta (30) secondi prima dell’estinzione dello
strumento, squilla un segnale sonoro intermittente. Per riattivare lo strumento,
premete un tasto o ruotate il commutatore.

21

3.4 CONFIGURAZIONE

Par misura di sicurezza e per evitare sovraccarichi ripetuti sugli ingressi dello
strumento, si consiglia di effettuare le operazioni di configurazione solo in assenza
di collegamento a tensioni pericolose.

3.4.1 Programmazione della massima resistenza ammessa per una continuità

Per programmare la resistenza massima ammessa per una continuità

1. Mediante la posizione OFF, mantenete il tasto

premuto ruotando il
commutatore su , fino alla fine della presentazione “full screen” e
l’emissione di un bip, per entrare in modo configurazione. Il display indica
il valore al di sotto del quale il cicalino è attivato e si visualizza il simbolo

. Il valore memorizzato per difetto è 40Ω. I valori possibili si attestano

fra 1Ω e 999Ω.

2. Per modificare il valore della soglia, premete il tasto . La cifra di
destra lampeggia: ogni pressione sul tasto permette allora
d’incrementare il suo valore. Per passare alla cifra contigua, premete a
lungo (>2s) il tasto .

Per lasciare il modo di programmazione, ruotate il commutatore su un’altra
posizione. Il valore scelto della soglia di rivelazione è memorizzato (emissione di un
doppio bip).

3.4.2 Disattivazione dell’arresto automatico (Auto Power OFF)

Per disattivare l’arresto automatico:
Partendo dalla posizione OFF, mantenete il tasto premuto ruotando il

commutatore su , fino alla fine della presentazione “full screen” e
l’emissione di un bip, per entrare in modo configurazione. Il simbolo si
visualizza.

Abbandonato il tasto lo strumento è in funzione voltmetro in modo

normale.

Il ritorno in Auto Power OFF avverrà in fase di riarmo della pinza.

3.4.3 Programmazione della soglia di corrente in misura True INRUSH

Per programmare le soglia di corrente d’attivazione della misura True INRUSH:

1. Partendo dalla posizione OFF, mantenete il tasto premuto
ruotando il commutatore su , fino alla fine della presentazione “full
screen” e l’emissione di un bip, per entrare in modo configurazione. Il
display indica la percentuale di superamento da applicare al valore della
corrente misurata per determinare la soglia d’attivazione della misura.

22

Il valore memorizzato per difetto è del 10%, ossia 110% della corrente
stabilita misurata. I valori possibili sono del 5%, 10%, 20%, 50%, 70%,
100%, 150%, 200%.

2. Per modificare il valore della soglia, premete il tasto . Il valore
lampeggia: ogni pressione sul tasto permette di visualizzare il valore
seguente. Per registrare il valore selezionato della soglia, premete a
lungo (>2s) il tasto . Un bip di conferma viene inviato.

Per lasciare il modo di programmazione, ruotate il commutatore su un’altra
posizione. Il valore selezionato della soglia è memorizzato (emissione di un doppio
bip).
Nota: La soglia di attivazione della misura di una corrente d’avvio è fissata all’1%
del calibro meno sensibile. Questa soglia non è regolabile.

3.4.4 Configurazione per difetto

Per reinizializzare la pinza con i suoi parametri per difetto (o configurazione di
fabbrica):

Partendo dalla posizione OFF, mantenete il tasto premuto ruotando il
commutatore su , fino alla fine della presentazione “full screen” e
l’emissione di un bip, per entrare in modo configurazione. Si visualizza il
simbolo "rSt"

Dopo 2 s, la pinza emette un doppio bip, dopodiché tutti i simboli dello
schermo si visualizzano fino all’abbandono del tasto . Sono allora
ripristinati i parametri per difetto:

Soglia di rivelazione in continuità =40Ω
Soglia d’attivazione True Inrush =10%

3.5 MISURA DI TENSIONE

Per misurare una tensione, procedete come segue:

1. Posizionate il commutatore su ;

2. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”;

3. Posizionate le punte di contatto o le pinze a coccodrillo sui morsetti del
circuito da misurare. Lo strumento seleziona automaticamente AC o DC
secondo il maggiore valore misurato. Il simbolo AC o DC si accende
lampeggiante.

Per selezionare manualmente AC, DC oppure AC+DC premete il tasto giallo fino
alla selezione voluta. Il simbolo della selezione voluta si accende allora fisso.

23

Il valore della misura si visualizza sullo schermo.

3.6 TEST DI CONTINUITÀ

Avvertenza: prima di effettuare il test, accertatevi che il circuito sia fuori tensione e
gli eventuali condensatori scarichi.

1. Posizionate il commutatore su ; si visualizza il simbolo ;

2. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”;

3. Posizionate le punte di contatto o le pinze a coccodrillo sui morsetti
del circuito o sui componenti da testare.

Un segnale sonoro è emesso se esiste una continuità e il valore della misura si
visualizza sullo schermo.

24

3.6.1 Compensazione automatica della resistenza dei cavi

Avvertenza: prima di effettuare la compensazione, occorre disattivare i modi
MAX/MIN e HOLD

Per effettuare la compensazione automatica della resistenza dei cavi, procedete
come segue:

1. Mettete in corto circuito i cavi allacciati sullo strumento.

2. Mantenete il tasto premuto fino a quando il display indicherà il
più debole valore. Lo strumento misura la resistenza dei cavi.

3. Abbandonate il tasto . Si visualizzano il valore di correzione e il
simbolo . Il valore visualizzato è memorizzato.

Osservazione: il valore di correzione è memorizzato solo se è ≤ 2Ω. Oltre 2Ω,il
valore visualizzato lampeggia e non viene memorizzato.

3.7 MISURA DE RESISTENZA Ω

Avvertenza: prima di effettuare la misura di resistenza, accertatevi che il circuito
sia fuori tensione e gli eventuali condensatori scarichi.

1. Posizionate il commutatore su e premete il tasto . Si
visualizza Il simbolo Ω;

2. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”;

3. Posizionate le punte di contatto o le pinze a coccodrillo sui morsetti
del circuito o sui componenti da misurare;

Il valore della misura si visualizza sullo schermo.

Osservazione: per misurare le resistenze di debole valore, effettuate dapprima la
compensazione della resistenza dei cavi (consultare §

3.6.1).

25

3.8 TEST DIODO

Avvertenza: prima di effettuare il test diodo accertatevi che il circuito sia fuori
tensione e gli eventuali condensatori scarichi.

1. Posizionate il commutatore su e premete due volte il tasto .
Si visualizza il simbolo

2. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”;

3. Posizionate le punte di contatto o le pinze a coccodrillo sui morsetti
del componente da testare;

;

Il valore della misura si visualizza sullo schermo.

3.9 MISURA D’INTENSITÀ (A)

L'apertura delle ganasce si effettua premendo il grilletto verso il corpo dello
strumento. La freccia posta sulle ganasce della pinza (osservare il presente
schema)va orientata nel senso (probabile) della circolazione della corrente del
generatore verso la carica. Verificare che le ganasce siano correttamente chiuse.

Osservazione: i risultati di misura sono ottimali quando il conduttore è centrato fra
le ganasce (di fronte ai riferimenti di centratura).

Lo strumento seleziona automaticamente AC o DC secondo il maggiore valore
misurato. Il simbolo AC o DC si accende lampeggiando.

26

3.9.1 Misura in AC

Per misurare l’intensità in AC, procedete come segue:

1. Posizionate il commutatore su e selezionate AC premedo il tasto

. Si visualizza il simbolo AC;

2. Serrate con la pinza solo il conduttore interessato. Per selezionare
manualmente AC, premete il tasto giallo fino alla selezione
voluta.

Il valore della misura si visualizza sullo schermo.

3.9.2 Misura in DC oppure AC+DC

Per misurare l’intensità in DC oppure AC+DC, se il display non indica " 0",
effettuate innanzitutto una rettifica dello zero DC procedendo come segue :

Tappa 1 : per rettificare lo zero DC

Importante : La pinza non deve serrare il conduttore durante la rettifica dello zero
DC. Mantenete la pinza nella medesima posizione durante tutta la procedura
affinché il valore di rettifica sia esatto.
Premete il tasto fino a quando lo strumento emetterà un doppio bip e
visualizzerà un valore vicino a “0”. Il valore di rettifica è memorizzato fino
all’estinzione della pinza.

Osservazione : la rettifica si effettua solo se il valore visualizzato è < ± 20 A,
altrimenti il valore visualizzato lampeggia e non viene memorizzato. Occorre
calibrare di nuovo la pinza (consultare § 5.3)

Tappa 2 : per effetuare la misura

1. Il commutatore è posizionato su . Selezionate DC oppure AC+DC
premendo il tasto giallo fino alla selezione voluta.

2. Serrate con la pinza solo il conduttore interessato.

27

Il valore della misura si visualizza sullo schermo.

3.10 MISURA DI CORRENTE DI CHIAMATA O DI SOVRAINTENSITÀ (TRUE INRUSH)

Osservazione : la misura è fattibile solo in modo AC o DC (modo AC+DC inibito).

Per misurare la corrente d’avvio o di chiamata, procedete come segue:

1. Posizionate il commutatore su dopodiché serrate con la pinza
solo il conduttore interessato;

2. Effettuate una pressione lunga sul tasto . Il simbolo InRh si
visualizza dopodiché si visualizza il valore della soglia d’attivazione.
La pinza è allora in attesa di rivelazione della corrente True-Inrush.
«------» si visualizza e il simbolo "A" lampeggia.

3. Dopo rivelazione e acquisizione su 100 ms, si visualizza il valore RMS
della corrente True-Inrush, nonché i valori PEAK+/PEAK- in seguito.

4. Una pressione lunga sul tasto o il cambiamento di funzione
permette di uscire dal modo True-Inrush.

Osservazione : il valore della soglia d’attivazione in A è impostato a 20 A nel caso
di una corrente iniziale nulla (avvio impianto) o regolata nella configurazione
(consultare §
impianto).

3.4.3) nel caso di una corrente già stabilita (sovraccarico in un

3.11 MISURA DI POTENZA W, VA, VAR E PF

Questa misura è possibile in monofase o in trifase equilibrata.

Richiamo : in misura di potenza DC o AC+DC, effettuate previamente una rettifica
dello zero DC in corrente (consultare il §3.9.2, tappa 1).

28

Per il fattore di potenza (PF), le potenze VA e var, la misura è possibile solo in AC
o in AC+DC.

3.11.1 Misura di potenza in monofase

1. Posizionate il commutatore su e selezionate VA, var o PF
premendo il tasto fino alla selezione voluta;

2. Lo strumento visualizza automaticamente AC+DC. Per selezionare
AC, DC o AC+DC, premete il tasto fino alla selezione voluta.

3. Allacciate il cavo nero al morsetto COM e il cavo rosso a “+”;

4. Posizionate le punte di contatto o le pinze a coccodrillo del cavo nero
sul neutro N e poi quelle del cavo rosso sulla fase L.

5. Serrate solo il conduttore corrispondente con la pinza, rispettando il
senso

Il valore della misura si visualizza sullo schermo.

3.11.2 Misura di potenza in trifase equilibrata

1. Posizionate il commutatore su e selezionate VA, var o PF
premendo il tasto fino alla selezione voluta;

2. Premete il tasto giallo fino alla visualizzazione del simbolo .

3. Lo strumento visualizza automaticamente AC+DC. Per selezionare
AC, DC o AC+DC, premete il tasto giallo fino alla selezione
voluta.

4. Allacciate il cavo nero al morsetto COM e il cavo rosso a “+”;

5. Collegate i cavi e la pinza al circuito come segue:

29

Se il cavo rosso è allacciato … …e se il cavo nero è allacciato

Sulla fase L1 sulla fase L2 della fase L3

Sulla fase L2 sulla fase L3 della fase L1

Sulla fase L3 sulla fase L1 della fase L2

…allora la pinza serra il

conduttore

Richiamo : la freccia posta sulle ganasce della pinza (osservare il seguente
schema) va orientata nel presunto senso di circolazione della corrente, ossia dalla
sorgente (produttore) verso la carica (consumatore).

Il valore della misura si visualizza sullo schermo.

Osservazione : Potete anche misurare la potenza trifase su una rete a 4 fili
equilibrata procedendo in maniera identica o procedendo come per la misura su
una rete monofase poi moltiplicate per tre il valore ottenuto.

3.12 MODO SENSO DI ROTAZIONE DELLE FASI OPPURE ORDINE
DELLE FASI

Questo modo permette di determinare l’ordine delle fasi di una rete trifase
mediante il metodo detto “2 fili”.
Per determinare l’ordine delle fasi, procedete come segue:

30

Tappa 1 : determinazione di un periodo di "riferimento":

1. Posizionate il commutatore su . Il simbolo rdy si visualizza, lo

strumento è pronto per la prima misura di determinazione d’ordine
delle fasi;

2. Allacciate il cavo nero alla pinza a coccodrillo sul morsetto COM e il
cavo rosso alla punta di contatto su “+”;

3. Allacciate la pinza a coccodrillo alla fase L1 presunta e applicate la
punta di contatto rossa sulla fase presunta L2;

4. Premete il tasto giallo . Il simbolo ref lampeggia sullo schermo.
Lo strumento è pronto per determinare il periodo di riferimento.
Quando quest’ultimo è stabilito, squilla un segnale sonoro e si
visualizzano i simboli ref e .

Osservazione : se il periodo di riferimento non è stato stabilito, lo strumento
emette un bip e visualizza il messaggio “Err Hz” o “ErrV”. Il simbolo lampeggia
poi il messaggio “rdy” si visualizza sullo schermo. Ripetete la procedura partendo
dal numero 4.

Tappa 2 : determinazione di un periodo di "misura":

Entro i 10 secondi seguenti applicate la punta di contatto sulla fase L3 presunta.
L’indicazione "MEAS" lampeggia allora sul display già alla disconnessione della
fase L2, lo strumento è in fase di calcolo.

Osservazione: se il periodo di misura non è stato stabilito lo strumento emette un
bip e visualizza il messaggio “Err Hz” oppure “ErrV” poi “rdy”. Ripetete la procedura
partendo dal numero 4.

Risultato: quando l’ordine delle fasi è stato stabilito, lo strumento emette un bip e
si visualizza sullo schermo l’indicazione d’ordine delle fasi ossia:

 0.1.2.3 quando il senso di rotazione è diretto. Il simbolo "0 » lampeggia
e ruota in senso orario;
 0.3.2.1 quando il senso di rotazione è inverso. Il simbolo "0" lampeggia
e ruota in senso antiorario.

Osservazione: se l’ordine delle fasi non è stato stabilito, lo strumento emette un
bip e visualizza il messaggio “Err”. Ripetete la procedura partendo dal numero 4.

3.13 MISURA DI FREQUENZA (HZ)

La misura di frequenza è disponibile in V e A per le grandezze AC. E’ una misura
basata sul principio di conteggio del passaggio del segnale allo zero (fronti di
salita).

31

3.13.1 Misura di frequenza in tensione

Per misurare la frequenza in tensione, procedete come segue:

1. Posizionate il commutatore su e premete il tasto . Si
visualizza il simbolo Hz.

2. Selezionate AC oppure AC+DC premendo il tasto giallo fino alla
scelta voluta.

3. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”.

4. Posizionate le punte di contatto o le pinze a coccodrillo sui morsetti
del circuito da misurare.

Il valore della misura si visualizza sullo schermo.

3.13.2 Misura di frequenza in intensità

1. Posizionate il commutatore su e premete il tasto . Si
visualizza il simbolo Hz.

2. Selezionate AC oppure AC+DC premendo il tasto giallo fino alla
selezione voluta.

3. Serrate con la pinza solo il conduttore interessato.

32

Il valore della misura si visualizza sullo schermo.

3.13.3 Misura di frequenza in potenza

In posizione Potenza (W) AC o AC+DC monofase, è possibile visualizzare la
frequenza della tensione del segnale presente ai morsetti.

In posizione Potenza (W) AC ou AC+DC trifase equilibrata, è possibile visualizzare
la frequenza della tensione composta del segnale presente ai morsetti.

3.14 MISURA DEL TASSO D’ARMONICHE (THD) E DELLA FREQUENZA DELLA FONDAMENTALE (RETE)

Lo strumento misura la distorsione armonica totale rispetto alla fondamentale
(THDf) e la distorsione armonica totale rispetto al valore efficace reale del segnale
(THDr) in tensione e in intensità. Parimenti, esso determina la frequenza della
fondamentale mediante filtraggio digitale e FFT, per frequenze di rete di 50, 60,
400 o 800Hz.

3.14.1 Misura del THD e della frequenza della fondamentale in

tensione

1. Posizionate il commutatore su e premete a lungo (>2s) il tasto

. Il simbolo THD

di nuovo il tasto Il simbolo THDr si visualizza. Per selezionare la
frequenza della fondamentale, premete di nuovo il tasto Si
visualizza il simbolo Hz.

2. 2. Allacciate il cavo nero sul morsetto COM e il cavo rosso su “+”;

3. 3. Posizionate le punte di contatto o le pinze a coccodrillo sui
morsetti del circuito da misurare;

si visualizza. Per selezionare il THDr, premete

f

33

3.14.2 Misura del THD e della frequenza della fondamentale in intensità

1. Posizionate il commutatore su e premete a lungo (>2s) il tasto

. Si visualizza il simbolo THDf. Per selezionare il THDr, premete

di nuovo . Si visualizza il simbolo THDr. Per selezionare la
frequenza della fondamentale, premete di nuovo il tasto Si
visualizza il simbolo Hz.

2. Serrate con la pinza solo il conduttore interessato.

Il valore della misura si visualizza sullo schermo.

4 CARATTERISTICHE

4.1 CONDIZIONI DE RIFERIMENTO

Grandezze d’influenza Condizioni di riferimento

34

0,00V a

99,99V

100,0V a

999,9V

Ampiezza di
misura specifica

Incertezze

da 0,00V a 9,99V

±(1% L +3 pt)

Risoluzione

0,01V

0,1V

1V

Impedenza
d'entrata

Temperatura: 23°C ±2°C

Umidità relativa: 45% a 75%

Tensione d’alimentazione: 6,0V ±0,5V

Campo di frequenza del segnale applicato: 45–65Hz

Segnale sinusoidale: Puro

Fattore di cresta del segnale alternato

applicato:

Posizione del conduttore nella pinza: Centrata

Conduttori adiacenti: Senza

Campo magnetico alternato: Senza

Campo elettrico: Senza

√2

4.2 CARATTERISTICHE DELLE CONDIZIONI DI RIFERIMENTO

Le incertezze sono espresse in ± (x % della lettura (L) + y punto (pt)).

4.2.1 Misura di tensione DC

Campo di misura

1000V (1)

Nota (1) - La visualizzazione indica "+OL" oltre +2000V in modo REL e "-OL" oltre
– 2000V in modo REL.

- Oltre 1000V, un bip ripetuto indica che la tensione misurata è superiore

alla tensione di sicurezza per la quale lo strumento è garantito.

4.2.2 Misura di tensione AC

Da 0 al 100% del campo di misura

±(1% L +10 pt)

da 10,00V a 99,99V

±(1% L +3 pt)

10MΩ

35

0,15V a

99,99V

100,0V a

999,9V

1000V RMS

1400V peak (1)

Ampiezza di misura
specifica (2)

Incertezze

da 0,15V a 9,99V

± (1% L +3 pt)

Risoluzione

0,01V

0,1V

1V

Impedenza d’entrata

10MΩ

Campo di misura
(2)

0,15V a

99,99V

100,0V a

999,9V

1000V RMS MAX (1)

1400V peak

Ampiezza di
misura specifica

Incertezze

da 0,15V a 9,99V

± (1% L +3 pt)

Risoluzione

0,01V

0,1V

1V

Impedenza
d'entrata

Campo di misura

Da 0 al 100% del campo di misura

Nota (1) - La visualizzazione indica "OL" oltre 1400V (in modo PEAK).

- Oltre 1000V, un bip ripetuto indica che la tensione misurata è superiore

alla tensione di sicurezza per la quale lo strumento è garantito.

- Banda passata in AC = 3 kHz

Nota (2) - Ogni valore compreso fra zero e la soglia minima del campo di misura

4.2.3 Misura di tensione in AC+DC

Nota (1) - La visualizzazione indica "OL" oltre 1400V (in modo PEAK).

- Oltre 1000V (DC oppure RMS), un bip ripetuto indica che la tensione

misurata è superiore alla tensione di sicurezza per la quale lo strumento è
garantito.

- Banda passata in AC = 3 kHz

Nota (2) - - Ogni valore compreso fra zero e la soglia minima del campo di misura
(0,15V) è forzato “----“ alla visualizzazione.

- Caratteristiche specifiche in modo MAX/MIN in tensione (da 10 Hz a 1 kHz, in

AC e AC+DC, e a partire da 0,30V):

± (1% L + 10 pt)

da 10,00V a 99,99V

(0,15V) è forzato “----“ alla visualizzazione.

Da 0 al 100% del campo di misura

± (1% L+10 pt)

da 10V a 99,99V

10MΩ

36

± (1% L +3 pt)

± (1% L +3 pt)

Campo di
misura

0,00A a

99,99A

100,0A a

999,9A

Ampiezza di

specifica

fino a 2000A

± (3,5% L+3 pt)

Risoluzione

0,01A

0,1A

1A

Campo di misura
(2)

0,15 A a

99,99 A

100,0 A a

999,9 A

Ampiezza di
misura specifica

Incertezze

± (1% L + 10 pt)

± (1% L +3 pt)

± (1,5% L +3 pt)

Risoluzione

0,01 A

0,1 A

1 A

• Incertezze: aggiungete 1% L ai valori delle precedenti tabelle.

• Tempo di cattura degli estremi: 100ms circa.

- Caratteristiche specifiche in modo PEAK in tensione (da 10 Hz a 1 kHz in AC

e AC+DC):

•

Incertezze: aggiungete 1,5% L ai valori delle precedenti tabelle.

• Tempo di cattura del PEAK: 1ms (minimo) a 1,5ms (massimo).

4.2.4 Misura d’intensità DC

1000A a 3000A (1)

misura

Da 0 al 100% del campo di misura

± (1,5% L +3 pt)
Incertezze (2)
(zero rettificato)

± (1% L+10 pt)

± (1% L +3

pt)

da 2000A

DC

± (2,5% L+3 pt)

da 2500A

DC

a 2500A

a 3000A

DC:

DC:

Nota (1) - La visualizzazione indica "+ OL" oltre 6000A e "- OL" oltre –6000A in
modo REL. I segni "-" e "+" sono gestiti (polarità).

Nota (2) - Corrente residua allo zero: dipende dalla rimanenza. E’ possibile
rettificarla mediante la funzione "DC zero" del tasto HOLD.

4.2.5 Misura d’intensità AC

1000 A a 2000 A (1)

Da 0 al 100% del campo di misura

Nota (1) - La visualizzazione indica "OL" oltre 3000A (in modo PEAK). I
segni "-" e "+" non sono gestiti.

37

AC: 1000A a 2000A

1000A a 3000A (1)

Ampiezza di

specifica

fino a 2000A

± (3,5% L+3 pt)

Risoluzione

0,01A

0,1A

1A

- Banda passata in AC = 1 kHz

Nota (2) - Ogni valore compreso fra zero e la soglia minima del campo di misura

(0,15A) è forzato “----“ alla visualizzazione.

4.2.6 Misura d’intensità AC+DC

Campo di
misura (2)

0,15A a

99,99A

100,0A a

999,9A

DC oppure PEAK:

misura

Incertezze (2)
(zero rettificato)

Nota (1) - In DC, la visualizzazione indica "+OL" oltre +6000A e "-OL" oltre -6000A
in modo REL. I segni "-" e "+" sono gestiti (polarità).

- In AC e AC+DC, la visualizzazione indica "OL" oltre 3000A (in
modo PEAK). I segni "-" e "+" non sono gestiti.

- Banda passata in AC = 1 kHz

Nota (2) - In AC, ogni valore compreso fra zero e la soglia minima del campo di
misura (0,15A) è forzato “----“ alla visualizzazione.

- Caratteristiche specifiche in modo MAX-MIN in intensità (da 10 Hz a 1 kHz, in
AC e AC+DC, e a partire da 0,30A):

- Caratteristiche specifiche in modo PEAK in intensità (da 10 Hz a 1 kHz in AC
e AC+DC):

Da 0 al 100% del campo di misura

± (1,5% L +3 pt)

± (1% L+10 pt)

± (1% L +3

pt)

da 2000A

DC

± (2,5% L+3 pt)

da 2500A

DC

a 2500A

a 3000A

DC:

DC:

• Incertezze (zero rettificato): aggiungete 1% L ai valori delle

precedenti tabelle.

• Tempo di cattura degli estremi: 100ms circa.

• Incertezze: aggiungete ± (1,5% L+0,5A) ai valori delle precedenti

tabelle.

• Tempo di cattura del PEAK: 1ms (minimo) a 1,5ms (massimo).

38

Campo di misura

20 A a 2000 A AC

20 A a 3000 A DC

Ampiezza di misura specifica

Da 0 al 100% del campo di misura

Incertezze

± (5% L + 5 pt)

Risoluzione

1 A

Campo di misura

0,0 Ω a 999,9 Ω

Tensione in circuito aperto

≤ 3.6V

Corrente di misura

550 µA

Incertezze

± (1% L +5 pt)

Soglia d’attivazione del cicalino

Regolabile da 1Ω a 999Ω (40Ω per difetto)

Campo di misura
(1)

0,0 Ω a

999,9 Ω

1000 Ω a

9 999 Ω

10,00 kΩ a

99,99 kΩ

Ampiezza di misura
specifica

Da 1 al 100% del

campo di misura

Incertezze

± (1% L +5 pt)

Risoluzione

0,1 Ω

1 Ω

10 Ω

Tensione in circuito
aperto

Corrente di misura

550 µA

100 µA

10 µA

Campo di misura

0,000 V a 3,199 V DC

4.2.7 Misura True-Inrush

Caratteristiche specifiche in modo PEAK (da 10 Hz a 1 kHz in AC):

• Incertezze: aggiungete ± (1,5% L+0,5A) ai valori delle precedenti tabelle.

• Tempo di cattura del PEAK: 1ms (minimo) a 1,5ms (massimo).

4.2.8 Misura di continuità

4.2.9 Misura di resistanza

Nota (1) - Oltre il valore massimo di visualizzazione, il display indica "OL".

- I segni "-" e "+" non sono gestiti.

Caratteristiche specifiche in modo MAX-MIN:

• Incertezze: aggiungete 1% L ai valori della seguente tabella.

• Tempo di cattura degli estremi: 100ms circa.

4.2.10 Test diodo

Da 0 al 100% del campo di misura

≤ 3.6V

39

Ampiezza di misura specifica

Da 1 al 100% del campo di misura

Incertezze

± (1% L + 10 pt)

Risoluzione

0,001V

Corrente di misura

0,55 mA

Indicazione di giunzione inversa o
interrotta

Visualizzazione di “OL” quando il valore della
tensione misurata >3,199V

Campo di
misura (2)

0W a

9 999W

10,00kW a

99,99kW

100,0kW a

999,9kW

1000kW a

3000kW (1)

Ampiezza

specifica

fino a 1000A

± (4,5% L+10 pt)

fino a 1000A

± (4,5% L+3 pt)

Risoluzione

1W

10W

100W

1000W

Campo di
misura (2)

5W a

9 999W

10,00kW a

99,99kW

100,0kW a

999,9kW

1000kW a

2000kW (1)



Nota : Il segno"-" è inibito per la funzione test diodo.

4.2.11 Misure di potenza attiva DC

di misura

Incertezze
(3)

Nota (1) - Visualizzazione di O.L o ± O.L oltre ±6000kW, in modo REL.

Da 1 al 100% del campo

di misura

± (2% L +10 pt)

da 1000A a 2000A

± (2,5% L +10 pt)

da 2000A

a 2500A

DC

DC:

± (3,5% L+10 pt)

da 2500A

a 3000A

DC

DC:

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

± (2,5% L +3 pt)

da 2000A

a 2500A

DC

DC:

± (3,5% L+3 pt)

da 2500A

a 3000A

DC

DC:

Nota (2) - Ogni tensione applicata superiore a 1000V attiva un bip intermittente
d'allarme di sovraccarico che presenta un rischio di pericolo.

Nota (3) - Il risultato della misura può venire compromesso da un’instabilità
correlata alla misura della corrente (circa 0,1 A).
Esempio: per una misura di potenza effettuata a 10A, l’instabilità della misura sarà
di 0,1A/10A ossia 1%.

4.2.12 Misure di potenza attiva AC

40

Ampiezza di

specifica

fino a 1000A

± (2,5% L +10 pt)

fino a 1000A

± (2,5% L +3 pt)

Risoluzione

1W

10W

100W

1000W

misura

Incertezze
(3) (7)

Nota (1) - Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Nota (2) e Nota (3) del § precedente sono applicabili

Da 1 al 100% del

campo di misura

± (2% L +10 pt)

da 1000A a 2000A

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

Nota (4) - Qualsiasi potenza misurata inferiore a 5W genera la visualizzazione di
trattini “----“

Nota 5 - Le potenze attive sono positive per le potenze consumate e negative per
le potenze generate.

Nota 6 - I segni delle potenze attive e reattive e fattore di potenza sono impostati
dalla regola dei 4 quadranti sottoindicati:

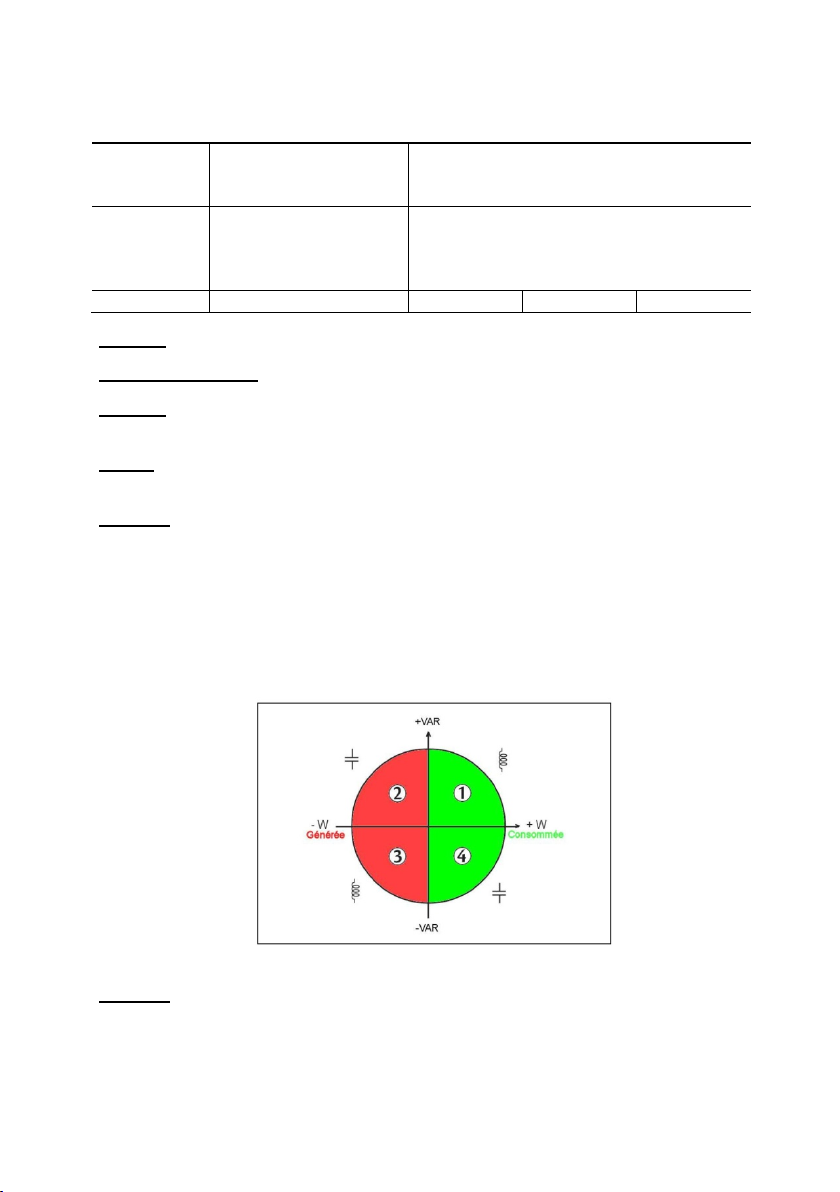

Il seguente diagramma riassume le nozioni di segni sulle potenze, in funzione
dell’angolo di defasaggio fra U e I:
Quadrante 1: Potenza attiva P segno+ (potenza consumata)
Quadrante 2: Potenza attiva P segno - (potenza generata)
Quadrante 3: Potenza attiva P segno - (potenza generata)
Quadrante 4: Potenza attiva P segno+ (potenza consumata)

Nota (7) - In trifase equilibrata, in presenza di segnali deformati (THD e armoniche),
le incertezze sono garantite a partire da Φ > 30°. Altri errori vengono ad
aggiungersi in funzione della distorsione armonica totale ( THD):

Aggiungere +1% per 10% < THD < 20%

41

Campo di
misura (2)

5W a

9999W

10,00kW a

99,99kW

100,0kW a

999,9kW

1000kW a

3000kW (1)

Ampiezza

specifica

fino a 1000A

± (4,5% L+10 pt)

fino a 1000A

± (4,5% L+3 pt)

Risoluzione

1W

10W

100W

1000W

Campo di
misura (2)

5VA a

9999VA

10,00kVA a

99,99kVA

100,0kVA a

999,9kVA

1000kVA a

2000kVA (1)

Ampiezza

specifica

fino a 1000A

± (2,5% L +10 pt)

fino a 1000A

± (2,5% L +3 pt)

Risoluzione

1VA

10VA

100VA

1000VA

Aggiungere +3% per 20% < THD < 30%
Aggiungere +5% per 30% < THD < 40%

4.2.13 Misure di potenza attiva AC+DC

di misura

Incertezze
(3)

Da 1 al 100% del campo

di misura

± (2% L +10 pt)

da 1000A a 2000A

± (2,5% L +10 pt)

da 2000 A

a 2500A

DC

DC:

± (3,5% L+10 pt)

da 2500A

a 3000A

DC

DC:

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

± (2,5% L +3 pt)

da 2000A

a 2500A

DC

± (3,5% L+3 pt)

da 2500A

a 3000A

DC

DC:

DC:

Nota (1) - Visualizzazione di O.L oltre 3000kW in monofase (1000V x 3000A).

- Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Note (2), (3), (4), 5, 6 e (7) del § precedente sono applicabili.

4.2.14 Misura di potenza apparente AC

di misura

Incertezze
(3)

Da 1 al 100% del

campo di misura

± (2% L +10 pt)

da 1000A a 2000A

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

Nota (1) - Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Note (2), (3) e (4) del § precedente sono applicabili.

4.2.15 Misura di potenza apparente AC+DC

42

Campo di
misura (2)

5VA a

9999VA

10,00kVA a

99,99kVA

100,0kVA a

999,9kVA

1000kVA a

3000kVA (1)

Ampiezza

specifica

fino a 1000A

± (4,5% L+10 pt)

fino a 1000A

± (4,5% L+3 pt)

Risoluzione

1VA

10VA

100VA

1000VA

Campo di
misura (2)

5var a

9999var

10,00kvar a

99,99kvar

100,0kvar a

999,9kvar

1000kvar a

2000kvar (1)

Ampiezza di

specifica

fino a 1000A

± (2,5% L +10 pt)

fino a 1000A

± (2,5% L +3 pt)

Risoluzione

1var

10var

100var

1000var

di misura

Incertezze
(3)

Da 1 al 100% del campo

di misura

± (2% L +10 pt)

da 1000A a 2000A

± (2,5% L +10 pt)

da 2000A

a 2500A

DC

DC:

± (3,5% L+10 pt)

da 2500 A

a 3000A

DC

DC:

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

± (2,5% L +3 pt)

da 2000A

a 2500A

DC

± (3,5% L+3 pt)

da 2500A

a 3000A

DC

DC:

DC:

Nota (1) - Visualizzazione di O.L oltre 3000kVA in monofase (1000V x 3000A).

- Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Note (2), (3) e (4) del § precedente sono applicabili.

4.2.16 Misura di potenza reattiva AC

misura

Da 1 al 100% del

campo di misura

Da 0 al 100% del campo di misura

Incertezze (3)
(8)

Nota (1) - Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Note (2), (3) e (4) delle § precedenti sono applicabili.

Nota 5 - In monofase, il segno della potenza reattiva è determinato dall’anticipo o

dal ritardo di fase fra i segni U e I, mentre in trifase equilibrata, è determinato dal
calcolo sui campioni.

± (2% L +10 pt)

da 1000A a 2000A

± (2% L +3 pt)

da 1000A a 2000A

43

Campo di
misura (2)

5var a

9999var

10,00kvar a

99,99kvar

100,0kvar a

999,9kvar

1000kvar a

3000kvar (1)

Ampiezza di

specifica

fino a 1000A

± (4,5% L+10 pt)

fino a 1000A

± (4,5% L+3 pt)

Risoluzione

1var

10var

100var

1000var

Nota 6 - Segni delle potenze reattive secondo la regola dei 4 quadranti (§4.2.12):
Quadrante 1: Potenza reattiva Q segno +
Quadrante 2: Potenza reattiva Q segno+
Quadrante 3: Potenza reattiva Q segno -
Quadrante 4: Potenza reattiva Q segno –

Nota (8) - En monofase, in presenza di segnali deformati (THD e armoniche), le
incertezze sono garantite a partire da Φ > 30°. Altri errori vengono ad aggiungersi
in funzione della distorsione armonica totale ( THD):

Aggiungere +1% per 10% < THD < 20%
Aggiungere +3% per 20% < THD < 30%

Aggiungere +5% per 30% < THD < 40%

4.2.17 Misura di potenza reattiva AC+DC

misura

Incertezze
(3) (8)

Nota (1) - Visualizzazione di O.L oltre 3000kvar in monofase (1000V x 3000A).

- Banda passata in AC in tensione = 3 kHz, in intensidad = 1 kHz

Note (2), (3) , (4), 5, 6 e (8) delle § precedenti sono applicabili.

- Caratteristiche specifiche in modo MAX/MIN in potenza (da 10Hz a 1kHz in
AC e AC+DC):

da 2000A

da 2500A

• Incertezze: aggiungete 1 %L ai valori delle precedenti tabelle.

• Tempo di cattura: 100ms circa.

Da 1 al 100% del

campo di misura

± (2% L +10 pt)

da 1000A a 2000A

± (2,5% L +10 pt)

a 2500A

DC

± (3,5% L+10 pt)

a 3000A

DC

DC:

DC:

Da 0 al 100% del campo di misura

± (2% L +3 pt)

da 1000A a 2000A

± (2,5% L +3 pt)

da 2000A

a 2500A

DC

± (3,5% L+3 pt)

da 2500A

a 3000A

DC

44

DC:

DC:

Campo di misura (1)

-1,00 a +1,00

Da 50 al 100%

misura

Incertezze (7)

± (3% L +3 pt)

± (2% L +3 pt)

Risoluzione

0,01

Campo di misura
(1)

5,0 Hz a

999,9 Hz

1 000 Hz a

9 999 Hz

10,00 kHz a

19,99 kHz

Ampiezza di
misura specifica

1 à 100% del

Campo di misura

Incertezze

± (0,4% L + 1 pt)

Risoluzione

0,1Hz

1Hz

10Hz

Campo di misura (1)

5,0 Hz a 999,9 Hz

Ampiezza di misura specifica

Da 1 al 100% del campo di misura

Incertezze

± (0,4% L + 1 pt)

Risoluzione

0,1Hz

4.2.18 Calcolo del fattore di potenza

Ampiezza di misura
specifica

Da 0 al 50% del

campo di misura

del campo di

Nota (1) - Se uno dei termini del calcolo del fattore di potenza è visualizzato "OL",
oppure forzato a zero, la visualizzazione del fattore di potenza è un valore
indeterminato "----".

Note (7) delle § precedenti sono applicabili.

Nota 9 - Segni del fattore di potenza secondo la regola dei 4 quadranti (§4.2.12):

Quadrante 1: fattore di potenza PF segno + (sistema induttivo)
Cos Φ segno +
Quadrante 2: fattore di potenza PF segno - (sistema capacitivo)
Cos Φ segno ­ Quadrante 3: fattore di potenza PF segno + (sistema induttivo)
Cos Φ segno ­ Quadrante 4: fattore di potenza PF segno - (sistema capacitivo)
Cos Φ segno +

- Caratteristiche specifiche in modo MAX/MIN (da 10Hz a 1kHz):

• Incertezze: aggiungete 1 %L ai valori delle precedenti tabelle.

• Tempo di cattura: 100ms circa.

4.2.19 Misure di frequenza

4.2.19.1 Caratter is tic h e in tens ione

4.2.19.2 Caratter is tic h e in intens ità

Da 0 al 100% del campo di misura

45

Campo di misura

0,0–100%

Ampiezza di misura specifica

Da 0 al 100% del campo di misura

± (5% L ±2 punti) in tensione

± (5% L ±5 punti) in corrente

Risoluzione

0,1%

Campo di misura

0,0–1000%

Ampiezza di misura specifica

Da 0 al 100% del campo di misura

± (5% L ±2 punti) in tensione

± (5% L ±5 punti) in corrente

Risoluzione

0,1%

Campo di frequenza

47Hz a 400Hz

Campo di tensione ammissibile

50V a 1.000V

Durata d’acquisizione del periodo di riferimento

≤500ms

Durata di validità dell’informazione periodo di
riferimento

Circa 10s a 50Hz
Circa 2s a 400Hz

Durata d’acquisizione del periodo di misura
+ visualizzazione dell’ordine delle fasi

Nota (1) Se il livello del segnale è insufficiente (U<3V o I<3A) o se la frequenza è
inferiore a 5Hz, lo strumento non può determinare la frequenza e
visualizza vari trattini “----“.

Caratteristiche specifiche in modo MAX/MIN (da 10Hz a 5kHz in tensione e da
10Hz a 1kHz in intensita):

• Incertezze: aggiungete 1% L ai valori della seguente tabella.

• Tempo di cattura degli estremi: 100ms circa.

4.2.20 Caratteristiche in THDr

Incertezze

4.2.21 Caratteristiche in THDf

Incertezze



Nota : La visualizzazione è "----" se il segnale d’entrata è troppo debole (U<8V

oppure I<9A) oppure se la frequenza è inferiore a 5Hz.

- Caratteristiche specifiche in modo MAX-MIN in THD (da 10Hz a 1kHz):

• Incertezze: aggiungete 1% L ai valori della seguente tabella.

4.2.22 Indicazione dell’ordine delle fasi

• Tempo di cattura degli estremi: 100ms circa

≤500ms

46

Tasso di squilibrio ammissibile in fase

±10

Tasso di squilibrio ammissibile in ampiezza

20%

Tasso d’armoniche ammissibile in tensione

10%

47

Condizioni ambientali

Durante l’utilizzo

Durante lo stoccaggio

4.3 CONDIZIONI AMBIENTALI

Temperatura: -20 C a + 55 C -40 °C a + 70°C

Umidità relativa (UR): ≤90% a 55°C ≤90% fino a 70°C

4.4 CARATTERISTICHE COSTRUTTIVE

Corpo: Involucro rigido di policarbonato sopraformato in elastomero

Ganasce: In policarbonato

Apertura: 60 mm
Diametro di serraggio: 60 mm

Schermo: Display LCD

retroilluminazione blu
Dimensioni: 41 x 48 mm

Dimensioni: H-296 x l-111 x P-41 mm

Peso: 640g (con le pile)

4.5 ALIMENTAZIONE

Pile: 4x1,5V LR6

Autonomia media: >350 ore (senza retroilluminazione)

Durata di funzionamento prima

dell’arresto automatico:

Dopo 10 minuti senza azione sul

commutatore e/o sui tasti

48

4.6 CONFORMITÀ ALLE NORME INTERNAZIONALI

Conforme alle norme CEI-61010-1, CEI-61010-2-30 e

Sicurezza elettrica:

CEI-61010-2-32:

1000V CAT IV.

Compatibilità

elettromagnetica:

Resistenza

meccanica:

Grado di protezione

dell'inviluppo:

Conforme alla norma EN-61326-1
Classifica: ambiente residenziale

Caduta libera: 2m (secondo la norma IEC-68-2-32)

Corpo IP54 (secondo la norma IEC-60529)
Ganasce: IP40

49

Grandezza

influenza

Influenza

Temperatura

V AC

W DC

Umidità

V

W

Frequenza

4%L

5%L + 1 pt

Posizione del
conduttore nelle
ganasce (f
400Hz)

Posizione

ganasce

A

(< 2000A DC

or 1400A AC)

Rimanenza

Conduttore
adiacente
percorso da una
corrente 150 A
DC o RMS

Conduttore in

ganasce

Conduttore
serrato dalla
pinza

Applicazione di
una tensione
sulla pinza

Fattore di cresta

1,4 a 3,5

1400V cresta

4.7 VARIAZIONI DEL CAMPO D’UTILIZZO

Grandezza

d'influenza

d'influenza

-20...+55°C

10%...90%HR

10Hz...1kHz

1kHz...3kHz
10Hz…400Hz
400Hz…1kHz

qualsiasi sul

≤

interno delle

0-3000A DC A DC 2 mA/A 3 mA/A

contatto con il

esterno delle

Campo

perimetro

perimetro

sotto

V DC

A*

Ω

W AC

A

Ω

V

A

Tipica MAX

-

0,1%L/10°C

1%L/10°C*

-

-

0,15%L/10°C

≤ 1 pt

0,2%L

0,25%L

-

1%L
8%L

1%L

2%L

(>2000A DC)

8%L

A 42 dB 35 dB

0,1%L/10°C

0,5%L/10°C + 2pts

1,5%L/10°C + 2pts*

0,1%L/10°C + 2 pts
0,2%L/10°C + 2 pts
0,3%L/10°C + 2 pts

0,1%L + 1 pt
0,1%L + 2 pts
0,3%L + 2 pts
0,5%L + 2 pts

1%L + 1 pt
9%L + 1 pt

1%L + 1 pt

4%L + 1 pt

0-500 A RMS V

0-1000V DC o

RMS

limitato

a 3000 A cresta

A (AC)
V (AC)

A

< 1 pt

< 1 pt

1%L
1%L

1 pt

3% L + 1 pt

3% L + 1 pt

50

5 NOTA * IN TEMPERATURA : INFLUENZA

SPECIFICA FINO 1000 A DC

51

MANUTENZIONE

Lo strumento non comporta pezzi sostituibili da personale non formato e non
autorizzato. Qualsiasi intervento non autorizzato oppure una sostituzione di pezzi
con altri equivalenti rischia di compromettere gravemente la sicurezza.

5.1 PULIZIA

Disinserite ogni allacciamento dello strumento e posizionate il

•

commutatore su OFF.

Utilizzate un panno soffice, leggermente imbevuto d’acqua saponata.

•

Sciacquate con un panno umido e asciugate rapidamente con un altro
panno asciutto oppure con aria compressa.
Asciugate perfettamente prima di ogni nuovo utilizzo.

•

5.2 SOSTITUZIONE DELLE PILE

Il simbolo indica che le pile sono scariche. Quando questo simbolo appare
sul display, occorre sostituire le pile. Le misure e specifiche non sono più garantite.

Per sostituire le pile, procedete come segue:

1. Disinserite i cavi di misura dai morsetti d’ingresso;

2. Posizionate il commutatore su OFF;

3. Mediante un cacciavite svitate la vite dello sportello d’accesso alle pile
posto nel retro della scatola e aprite lo sportello (consultare il §

4. Sostituite tutte le pile (consultare il § 3.1) ;

5. Richiudete lo sportello e riavvitatelo sulla scatola.

3.1) ;

5.3 VERIFICA METROLOGICA

Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica. Vi
consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le
calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e
recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro
agente.

52

5.4 RIPARAZIONE

Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare
lo strumento al vostro distributore.

6 GARANZIA

La nostra garanzia si esercita, salvo stipulazione esplicita per tre anni dopo la data
di messa a disposizione del materiale. (Estratto dalle nostre Condizioni Generali di
Vendita disponibili su richiesta).

La garanzia non si applica in seguito a:

Utilizzo inappropriato dell’attrezzatura o utilizzo con materiale

•

incompatibile.

Modifiche apportate alla fornitura senza l’autorizzazione esplicita del

•

servizio tecnico del fabbricante.

Lavori effettuati sullo strumento da una persona non autorizzata dal

•

fabbricante.

Adattamento ad un’applicazione particolare, non prevista dalla

•

progettazione del materiale o non indicata nel manuale d’uso.

Danni dovuti ad urti, cadute o a fortuito contatto con l’acqua.

•

7 CARATTERISTICHE DELLA CONSEGNA

Il multimetro a pinza F605 è fornito nel suo contenitore da imballaggio con:

2 cavi banana-banana rosso e nero

•

2 punte di contatto rossa e nera

•

1 pinza a coccodrillo nera

•

4 pile 1,5V

•

1 sacca da trasporto

•

1 manuale d’uso multilingue su mini-CD

•

1 guida d’avvio rapido multilingue

•

53

DEUTSCHLAND - Chauvin Arnoux GmbH

Tel: [phone] - Fax: [phone]

SCHWEIZ - Chauvin Arnoux AG

Tel:

044 727 75 55 - Fax: [phone]

UNITED KINGDOM - Chauvin Arnoux Ltd

中国 –
上海市虹口区祥德路

Tel: [phone] - Fax: [phone]

ITALIA - Amra SpA

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293
Tel: [phone] - Fax: [phone]

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Tel: [phone] - Fax: [phone]

MIDDLE EAST - Chauvin Arnoux Middle East

Tel: [phone] - Fax: [phone]

SCANDINAVIA - CA Mätsystem AB

Sjöflygvägen 35

- SE 18304 TÄBY

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

01 - 2015

692890A04 - Ed. 5

Ohmstraße1 -

Unit 1 Nelson Court – Flagship Square-Shaw Cross Business Park
Dewsbury – West Yorkshire – WF12 7TH
Tel : [phone] – Fax : [phone]

Via Sant’Ambrogio, 23/25 - 20846 Macherio (MB)
Tel: [phone] - Fax: [phone]

Slamastrasse 29/2/4 - 1230 Wien

Tel: [phone] - Fax: [phone]

77694 Kehl / Rhein

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : [phone] - Fax : [phone] - [e-mail]

Export : Tél. : [phone] - Fax : [phone] - [e-mail]

Moosacherstrasse 15 - 8804 AU / ZH

上海浦江埃纳迪斯仪表有限公司

381号3号楼3楼

- 1a Planta - 08025 Barcelona

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) – LEBANON

200 Foxborough Blvd. - Foxborough - MA 02035
Tel: [phone] - Fax: [phone]
