Chauvin arnoux F 3N, F 2N, F 1N User Manual

Download

■■

■ PINCE DE COURANT

■■

■ CURRENT CLAMP

■■

■ STROMMESSZANGEN

■■

F 1N

■■

■ PINZE AMPEROMETRICHE

■■

■ PINZA DE CORRIENTE

■■

F 2N F 3N

FRANCAIS ENGLISH DEUTSCH ITALIANO ESPANOL

Mode d'Emploi User's Manual Bedienungsanleitung Libretto d'Istruzioni Manual de Instrucciones

Lire les instructions avant d’utiliser l’appareil.

Vous venez d’acquérir une pince de courant et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil et pour votre sécurité :

- lisez attentivement ce mode d’emploi

- respectez les précautions d’emploi.

PRECAUTIONS D'EMPLOI

■ Utiliser la pince en intérieur.

■ Ne pas utiliser la pince à une altitude supérieure à 2000 m.

■ Ne pas soumettre la pince à des projections ou chute d'eau ou autre liquide.

■ Ne pas utiliser la pince sur un conducteur dont le potentiel est supérieur à 600 V ou dont

le courant est supérieur à 700 A permanents.

■ Ne pas utiliser la pince sur une installation électrique de catégorie de surtension supérieure à III.

■ Ne jamais mesurer un courant traversant un câble dont la fréquence est supérieure à 10 kHz.

■ Faire très attention quand vous mettez la pince autour de câbles dénudés ou de barres en parallèle ("Jeu de barres").

■ Ne pas utiliser la pince dans une zone explosive.

■ Observer les Symboles Electriques Internationaux :

La pince est protégée par double isolation Risque de choc électrique Attention : se référer au mode d'emploi avant d'utiliser la pince.

English Deutsch Italiano Español

.....................................................................................................................................................................

...................................................................................................................................................................

.....................................................................................................................................................................

...................................................................................................................................................................

31 57 83

110

SOMMAIRE

Page

GARANTIE ......................................................................................................................................................................... 4

PRESENTATION GENERALE ............................................................................................................................ 5

POUR COMMANDER ................................................................................................................................................ 5

DESCRIPTION DE L'APPAREIL ....................................................................................................................... 6

Pince ............................................................................................................................................................................... 6

Afficheur ........................................................................................................................................................................ 6

Repères de centrage ........................................................................................................................................... 7

Signaux sonores ..................................................................................................................................................... 7

PROCEDURES D'UTILISATION ....................................................................................................................... 8

Mise en marche/Autotest ................................................................................................................................. 8

Mesure de courant en valeur efficace vraie ....................................................................................... 9

Mesure de la fréquence .................................................................................................................................... 9

Blocage de l'affichage (HOLD) .................................................................................................................... 11

Mesure en mode lissé (SMOOTH) ........................................................................................................... 12

Mesure du courant crête (PEAK) ............................................................................................................... 12

Enregistrement des données (RECORD) ............................................................................................ 13

Mesure des valeurs MIN, MAX et AVG ................................................................................................. 15

Choix du mode de fonctionnement ........................................................................................................... 16

EXEMPLES D'APPLICATIONS .......................................................................................................................... 17

Utilisation générale ............................................................................................................................................... 17

Moteurs ......................................................................................................................................................................... 17

Moteur à vitesse variable ................................................................................................................................. 18

Transformateurs de distribution basse tension ................................................................................ 19

Générateur ................................................................................................................................................................. 20

Appareil électrique ................................................................................................................................................ 20

CARACTERISTIQUES .............................................................................................................................................. 22

Caractéristiques générales ............................................................................................................................. 22

Caractéristiques des mesures de courant ........................................................................................... 22

Caractéristiques des mesures de fréquence ..................................................................................... 24

Influence de la fréquence sur la précision ........................................................................................... 25

Erreurs d'influence ................................................................................................................................................ 27

MAINTENANCE .............................................................................................................................................................. 28

Remplacement de la pile .................................................................................................................................. 28

Nettoyage et stockage ....................................................................................................................................... 28

Vérification métrologique .................................................................................................................................. 29

Réparation ................................................................................................................................................................... 29

ANNEXES ............................................................................................................................................................................ 138

GARANTIE

Sauf dérogation contraire, nos instruments sont garantis contre tout défaut de fabrication ou de matière. Ils ne comportent pas la spécification dite de sécurité. Notre garantie, qui ne saurait en aucun cas excéder le montant du prix facturé, ne va pas au-delà de la remise en état de notre matériel défectueux, rendu franco à nos ateliers. Elle s’entend pour une utilisation normale de nos appareils, et ne s’applique pas aux détériorations ou destructions provoquées, notamment par erreur de montage, accident mécanique, défaut d’entretien, utilisation défectueuse, surcharge ou surtension, intervention de calibration faite par des tiers. Notre responsabilité étant strictement limitée au remplacement pur et simple des pièces défectueuses de nos appareils, l’acquéreur renonce expressément à rechercher notre responsabilité pour dommages ou pertes causés directement ou indirectement.

Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. La réparation, la modification ou le remplacement d’une

pièce pendant la période de garantie ne saurait avoir pour effet de prolonger cette garantie.

PRESENTATION GENERALE

Attention : Lire les précautions d'emploi qui se trouvent au début de ce mode

d'emploi.

Les pinces F1N, F2N, F3N sont des analyseurs de courant alternatif destinés aux mesures sur les installations électriques de petites et de moyennes puissances dont le courant crête circulant dans les conducteurs doit être inférieur à 1000 A. La gamme de mesure du courant en valeur efficace s'étend de 300 mA à 400 A. La pince peut mesurer une fréquence de 0,5 Hz à 10 kHz.

Les pinces F1N, F2N, F3N permettent la mesure de la valeur TRMS du courant, la mesure de la fréquence ("Hz") et le blocage de la dernière valeur mesurée sur l'afficheur numérique ("HOLD"), le bargraph continuant à afficher la valeur instantanée. Ainsi, les mesures de fréquence et de courant peuvent être réalisées simultanément.

Ces pinces sont équipées d'une sélection automatique ou manuelle de la gamme d'affichage (RANGE), d'un bargraph analogique constitué de 40 segments, d'un test d'autonomie de la pile réalisé sur le bargraph lors de la mise en marche de l'appareil, d'un indicateur d'état de la pile, d'un arrêt automatique de l'appareil en l'absence d'action sur les touches au bout de 10 minutes.

Les modèles F2N et F3N se différencient du modèle F1N par deux fonctions supplémentaires :

- Un mode "SMOOTH" pour afficher une valeur lissée sur 3 secondes du courant TRMS ou

de la fréquence.

- Un mode "PEAK" qui mesure les valeurs crêtes du courant sur chaque demi-période.

Le modèle F3N dispose, en plus, de la fonction "RECORD" pour enregistrer sur les courants la valeur efficace, la fréquence, la valeur lissée ("SMOOTH"), ainsi que leurs MAX, MIN et valeur moyenne (AVG). L'enregistrement de la valeur crête (PEAK) et de son MAX est également possible.

POUR COMMANDER

Références

Pince F1N

Pince F2N ................................................................................................................................................... P01.1207.02A

Pince F3N

Housse de transport

................................................................................................................................................... P01.1207.01A

................................................................................................................................................... P01.1207.03A

............................................................................................................................. P01.2980.07

DESCRIPTION DE L'APPAREIL

LA PINCE (voir figure 1 en page 140)

1 MACHOIRES : Ouverture maximum de 42 mm pour l'enserrage de câbles ou de barres. 2 HOLD : Blocage des valeurs sur l'afficheur numérique. 3 AFFICHEUR : Afficheur à cristaux liquides LCD mixte (analogique/numérique). 4 ON/OFF : Mise en route ou arrêt de l'appareil. 5 RANGE : Touche de commutation manuelle des gammes d'affichage du courant :

calibre 0 - 40,00 A ou 0 - 400,0 A et retour en gamme automatique.

6 Hz : Mesure fréquence. 7 PEAK/SMOOTH : (modèles F2N et F3N). Sélection par permutation circulaire :

■ Du mode SMOOTH pour l'affichage de la valeur lissée sur 3 secondes ;

■ Du mode PEAK pour la visualisation de la valeur crête instantanée du courant

(avec un temps de réponse de 2 ms) ;

■ Du mode normal (Hz ou TRMS).

8 MIN-MAX : (modèle F3N). Permet la sélection du mode RECORD et, par appuis suc-

cessifs sur la touche, l'affichage des valeurs enregistrées MIN, MAX, et AVG.

9 GACHETTE : Ouverture et fermeture des mâchoires de la pince.

AFFICHEUR (voir figure 2 en page 140)

10 100 ms : S'affiche en mode normal de mesure (en Ampère) avec un temps de réponse

de 100 millisecondes.

11 MAX MIN AVG : (modèle F3N). S'affiche en mode RECORD par appuis successifs sur

la touche MIN/MAX.

12 SMOOTH : (modèles F2N et F3N). Lissage du courant TRMS ou de la fréquence sur

3 secondes.

13 AUTO : Commutation automatique des gammes : 0 - 40,00 A ou 0 - 400,0 A. 14 Hz : Mesure de fréquence (Hz). 15 PEAK : (modèles F2N et F3N). Mesure des valeurs crêtes du courant sur chaque demi-

période.

16 RMS : Mesure de la valeur efficace vraie du courant. 17 FLECHE DE DEPASSEMENT : Dépassement de la capacité d'affichage analogique.

Elle peut aussi indiquer que le MAX ou le PEAK est hors gamme en enregistrement.

18 A : Mesure du courant (Ampère). 19 SEGMENTS : Indiquent l'amplitude de la valeur du courant TRMS ou de son PEAK et

par clignotement, celle des extrêma.

20 0 - 400 A : Indication de l'échelle du bargraph. 21 AFFICHEUR NUMERIQUE : 9999 points avec deux points décimaux relatifs aux deux

gammes d'affichage.

22 PILE : Témoin d'alerte de décharge de la pile.

23 : Symbole affiché en mode HOLD.

24 RECORD : (modèle F3N). Symbole affiché en mode RECORD (enregistrement).

Il est clignotant lors de l'enregistrement et fixe en mode RECORD HOLD.

25 BUZZER : Emission de bips sonores lors de l'appui sur les touches pour la reconnais-

sance des modes de fonctionnement ou en surcharge de courant.

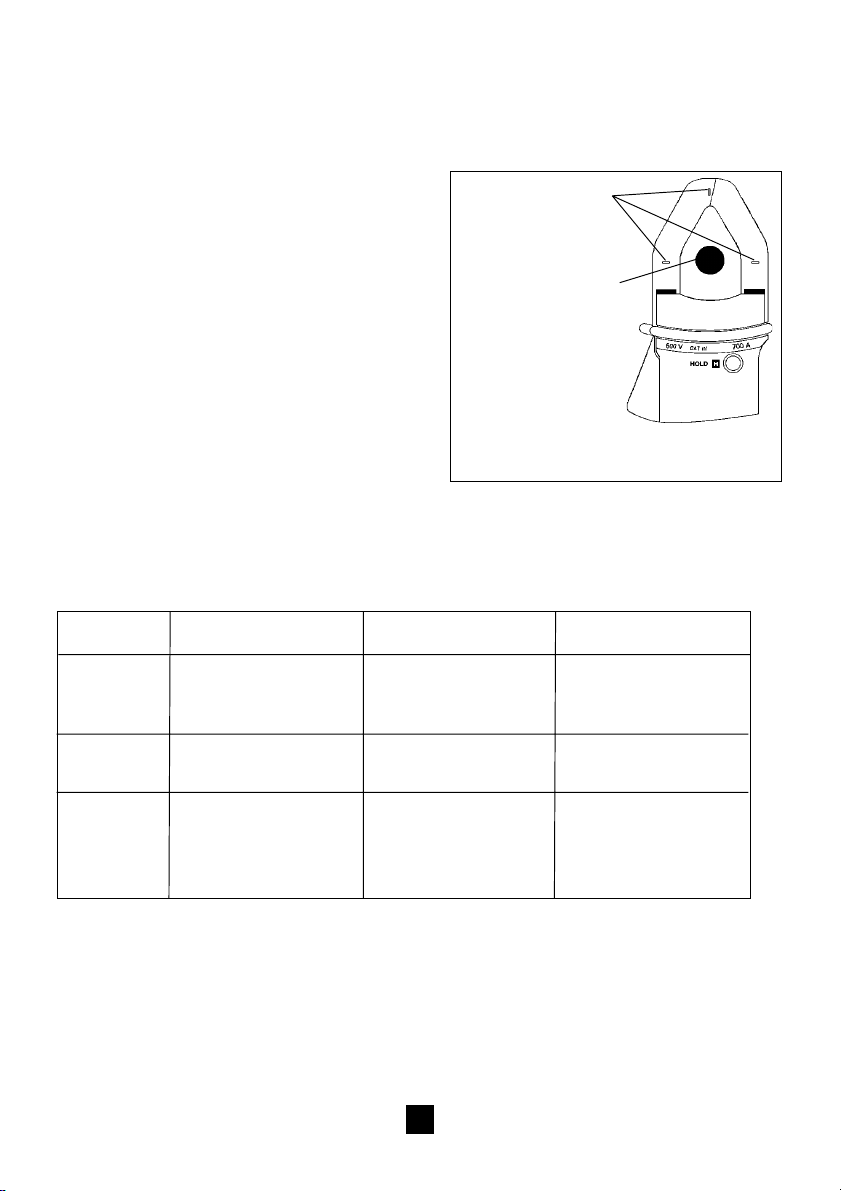

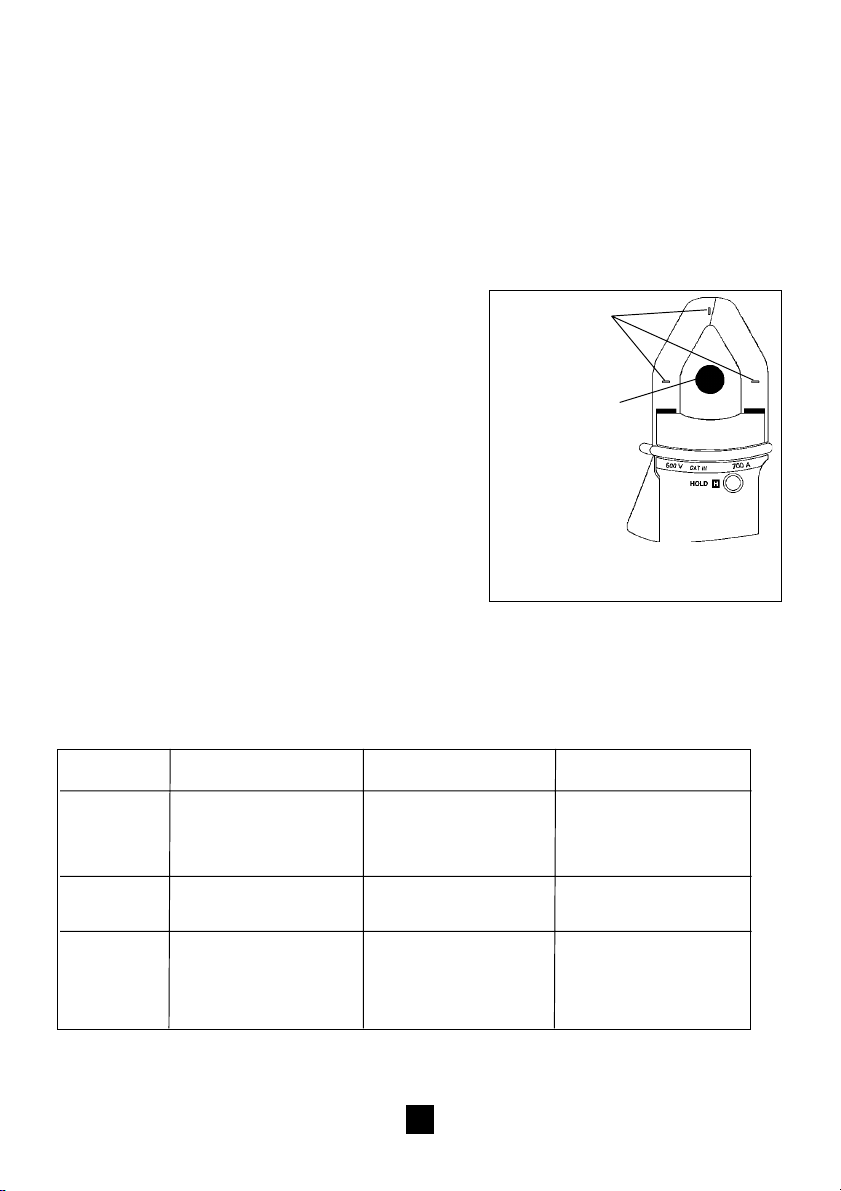

REPERES DE CENTRAGE

Repères de centrage

Indiquent le bon positionnement du câble dans les mâchoires pour que les caractéristiques de l'appareil restent précises (voir figure 3).

Conducteur

Figure 3 : Centrage d'un conducteur

dans les mâchoires de la pince ampèremétrique.

SIGNAUX SONORES

FREQUENCE FREQUENCE FREQUENCE

BASSE MOYENNE HAUTE

Touche non autorisée

Bip court - Touche autoriséeou

surcharge de courant

Bip moyen MIN détecté MAX détecté ou -

PEAK détecté

Sortie des modes

manuels :

Bip long RANGE et RECORD - -

(appui maintenu

sur la touche)

PROCEDURES D'UTILISATION

Attention : Avant d'utiliser la pince, lire attentivement les précautions d'emploi situées

au début de ce manuel.

MISE EN MARCHE / AUTOTEST ("ON/OFF")

Remarque : L'initialisation ou l'arrêt de l'appareil provoque la perte des valeurs enregistrées.

■ Appuyer sur la touche "ON/OFF", sans la relâcher : l'appareil émettra un bip sonore et activera tous les segments de l'afficheur (affichage commun aux 3 modèles). Test de pile : un élément du bargraph clignote pour indiquer l'état de la pile. Si la flêche de droite clignote, l'autonomie est suppérieure à 40 heures. Pour une autonomie inférieure à 40 heures, c'est un des seg- ments du bargraph qui clignote (voir l'échelle graduée de 0 à 40 heures pour ce test). Par exemple, une barre clignotante sous le 3 de l'échelle signifie approximativement 30 heures d'autonomie restante. Si le test d'autonomie de la pile indique une durée de quelques heures, il est conseillé de remplacer celle-ci avant l'utilisation de la pince. Se référer à la procédure de "Remplacement de la pile" du chapitre "MAINTENANCE".

■ Relâcher la touche "ON/OFF" pour initialiser l'appareil : la pince se positionne en mesure de courant (gamme automatique).

■ L'appareil s'arrêtera automatiquement au bout de 10 minutes :

- si l'arrêt automatique est activé.

- s'il n'y a pas d'action sur les touches.

- si l'appareil (modèle F3N) n'est pas en mode enregistrement (par la touche "MIN/MAX").

■ Pour supprimer l'arrêt automatique :

- mettre l'appareil en marche en appuyant sur la touche "RANGE" et simultanément sur

la touche "ON/OFF".

- relâcher la touche "ON/OFF".

- l'appareil émettra un bip sonore, puis relâcher la touche "RANGE".

■ Pour initialiser l'appareil dans sa configuration d'origine, appuyer 2 fois sur la touche "ON/OFF".

MESURE DE COURANT EN VALEUR EFFICACE VRAIE (TRMS)

Attention : Ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V ou dont le courant dépasse 1000 A. Limiter le temps de mesure pour des courants compris entre 550 A et 1000 A crête. Voir ANNEXE1 page 138.

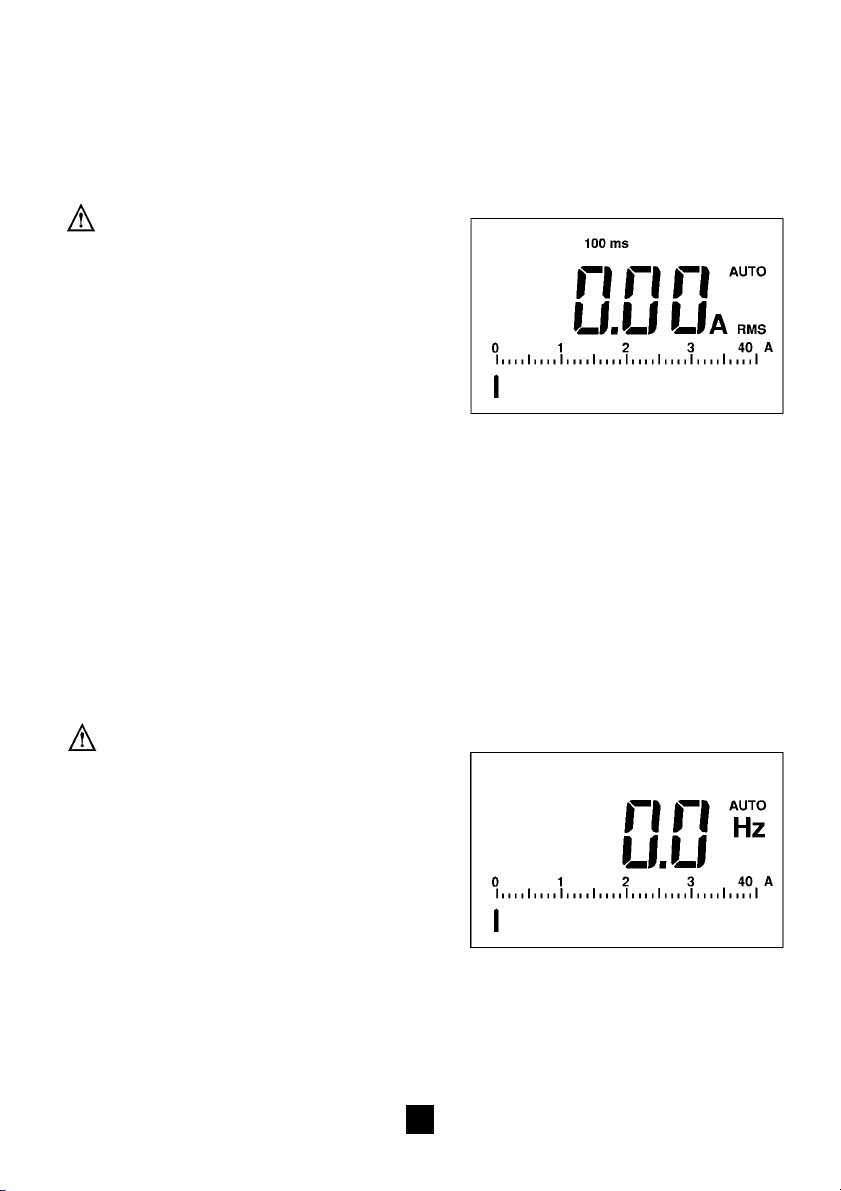

Après la mise en marche de la pince, celle-ci se met directement en gamme Automatique (symbole AUTO affiché) et en mode "Ampère". La gamme d'affichage 40 A ou 400 A se commute donc automatiquement suivant la valeur du courant mesuré et le bargraph affiche la valeur instantanée du courant avec un temps de réponse de 100 ms. Pour sélectionner la gamme manuelle, appuyer sur la touche "RANGE". Les échelles (40 A et 400 A) sont sélectionnées en alternance, à chaque appui sur la touche. Si la capacité d'affichage est dépassée :

■ Sur la gamme manuelle 40,00 A, une flèche apparaît au-dessus de 40 A sur le bargraph, l'afficheur numérique indiquant pour toute valeur supérieure à 99,99 A, le symbole "OL".

■ Sur la gamme manuelle 400,0 A, la flèche apparaît au-dessus de 400 A sur le bargraph et l'affichage numérique est limité à 999,9 A.

Pour revenir en mode automatique, appuyer sur la touche "RANGE" pendant 2 secondes environ, puis relâcher après l'émission du 2ème bip sonore.

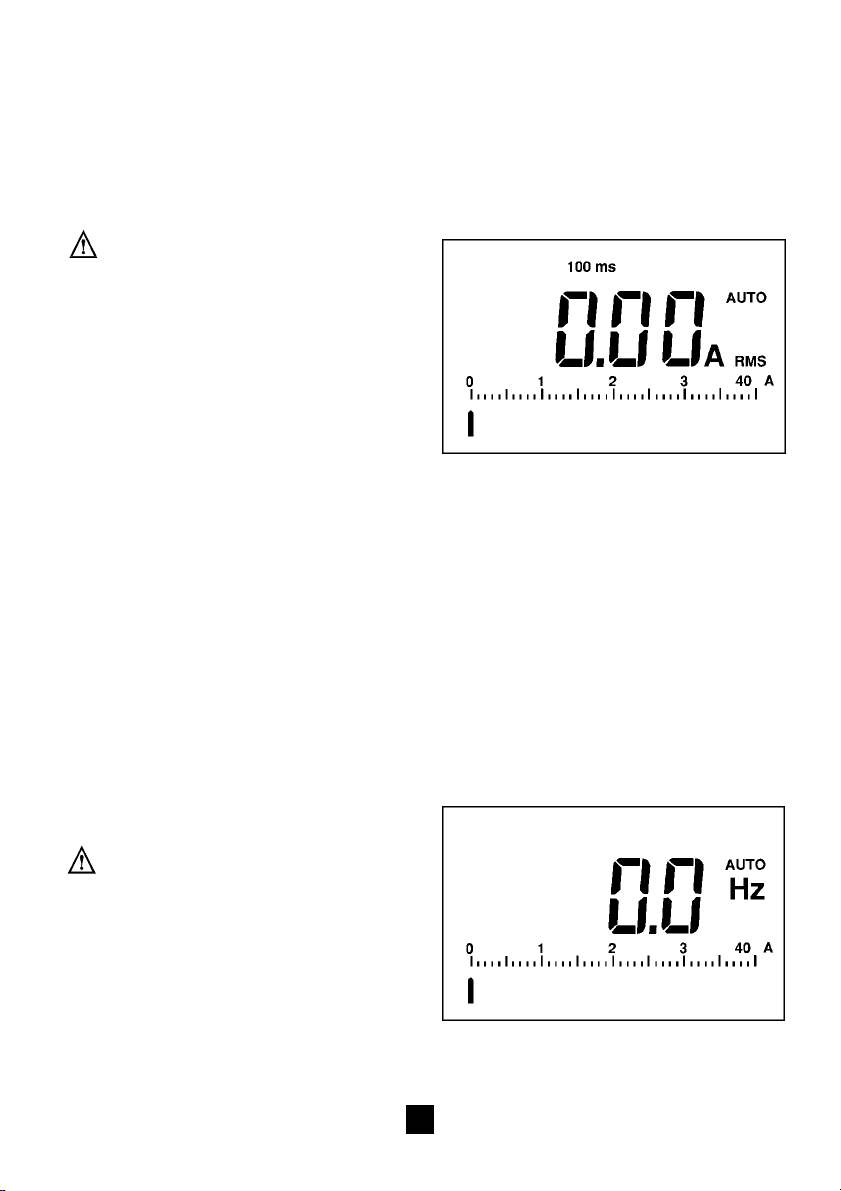

MESURE DE LA FREQUENCE

Attention : Ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V ou pour des courants dont la fréquence dépasse 10 kHz.

Pour sélectionner la fonction "Fréquence", appuyer sur la touche Hz (l'appareil étant en Ampère à sa mise en marche). A l'émission du bip sonore, les symboles Hz et AUTO apparaissent sur l'afficheur. En fonction "Fréquence", les gammes de mesure se commutent toujours automatiquement.

La valeur de la fréquence est indiquée sur l'afficheur numérique alors que le bargraph indique toujours la valeur TRMS du courant. Suivant le mode sélectionné : Automatique ou manuel, la méthode d'acquisition de la fréquence va changer, le seuil de déclenchement du comptage de la fréquence ne sera plus le même :

■ En mode automatique, le seuil de déclenchement est inférieur à 300 mA.

■ En mode manuel, la touche "RANGE" sert à déplacer le seuil de déclenchement fixé à

environ 10% de la gamme sélectionnée (4 A sur la gamme 40 A et 40 A sur la gamme 400 A).

Pour sortir du mode manuel, maintenir l'appui sur la touche "RANGE" jusqu'à l'émission du 2ème bip sonore (l'appareil revient en mode automatique). En mode "Fréquence", la touche "PEAK/SMOOTH" permet la permutation entre le mode SMOOTH (lissage des valeurs sur 3 secondes) et le mode normal de mesure de fréquence. En mode RECORD et en mode HOLD, la touche "Hz" est inhibée. Pour quitter la fonction "Fréquence", appuyer sur la touche "Hz" jusqu'à l'émission du bip sonore (retour en mode Ampère).

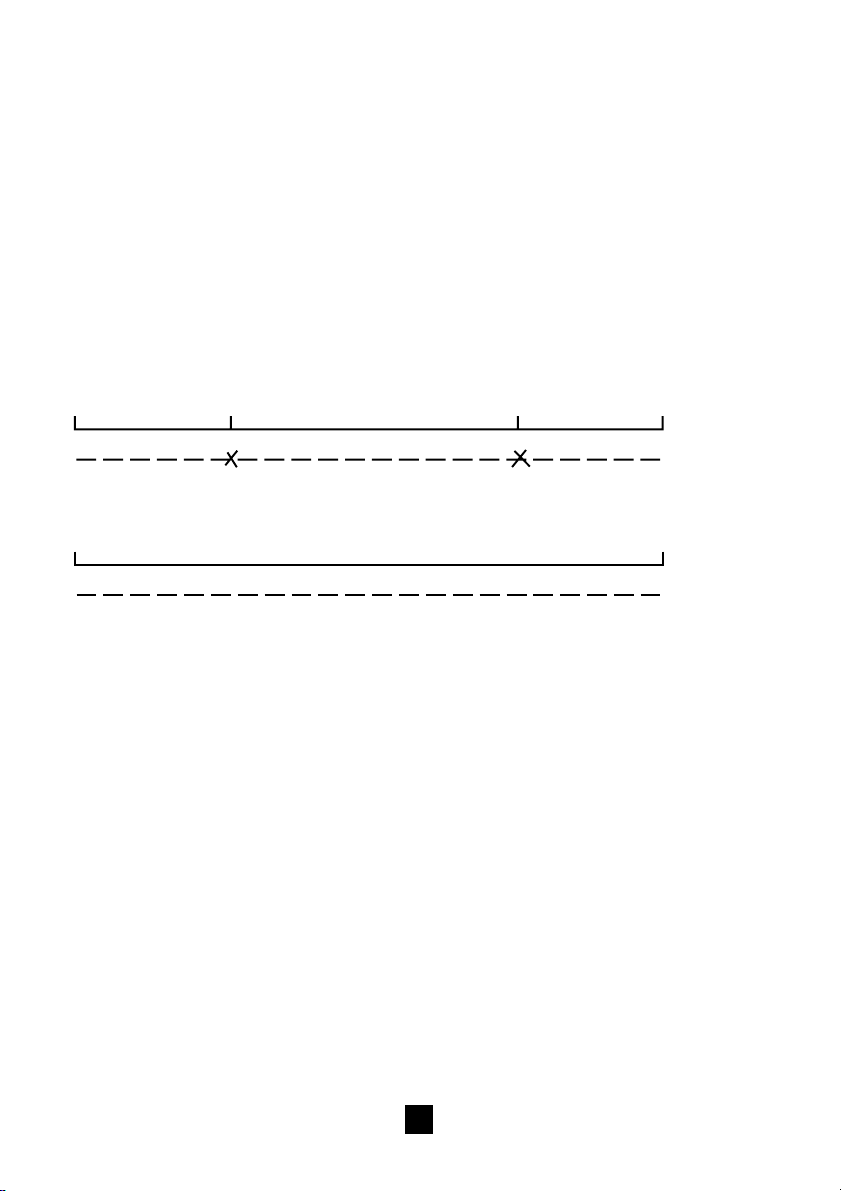

Méthode d'acquisition des valeurs de fréquence mesurées :

■ En gamme automatique (AUTO) :

0,5 Hz 5 Hz 2 kHz 10 kHz

▼

Mesure par compteur

Mesure synchronisée sur le courant Mesure par compteur

▼

■ En gamme manuelle :

0,5 Hz 10 kHz

▼

Mesure par compteur

▼

■ En manuel (mesure par compteur) :

Le principe de mesure de la fréquence sur la plage 0,5 Hz - 10 kHz est défini par le procédé suivant : Le comptage des périodes (appelé N) se réalise sur une durée de 150 à 250 ms environ. Un compteur (appelé T) fixant une référence de temps est alors déclenché et effectué et effectue le comptage du temps de 150 à 250 ms défini auparavant. Ensuite, s'effectue le calcul : N/T = F (F étant la fréquence du signal). En manuel, c'est la transition du début de la période qui arme la référence de temps et qui verrouille celle-ci au bout du 150 à 250 ms suivant la résolution.

■ En mode AUTO :

- Pour les fréquences inférieures à 5 Hz ou supérieures à 2 kHz, la mesure de fréquence

est identique à celle de la gamme manuelle.

- Entre 5 Hz et 2 kHz, pour l'armement et le verrouillage à partir du comptage N, il faut

la condition suivante : lors d'une transition N, la valeur du courant est analysée. Donc, une valeur de courant au moins égale à un seuil précalculé déclenchera l'armement du compteur (T) et verrouillera celui-ci au bout de 250 ms environ.

En conclusion, en mode AUTO ou manuel, toutes les mesures courantes peuvent être effectuées entre 0,5 Hz et 10 kHz. Cependant, seul le mode automatique permet la mesure de fréquence sur des signaux déformés dans la plage de mesure 5 Hz - 2 kHz (par exemple, cas des machines tournantes : moteurs à fréquence variable,...)

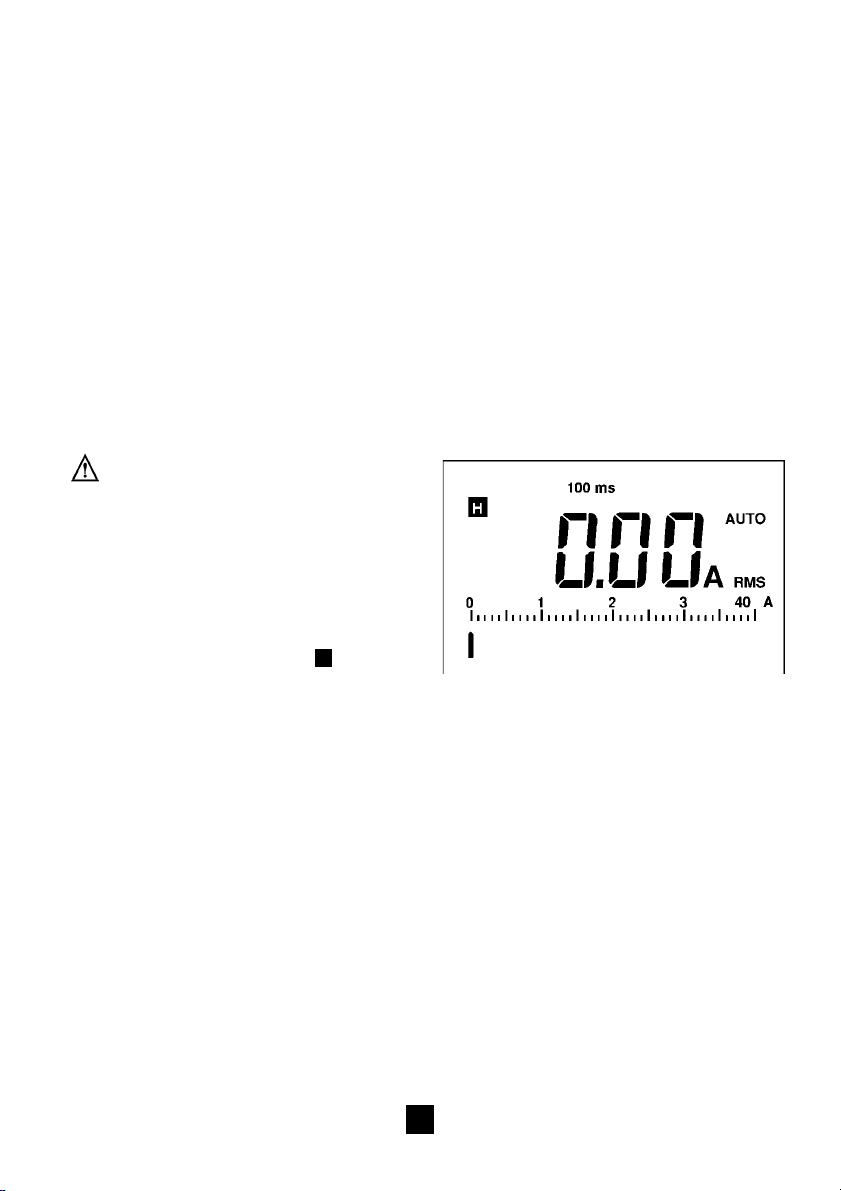

BLOCAGE DE L'AFFICHAGE (HOLD)

Attention : Ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V ou dont le courant dépasse 700 A.

Cette touche permet soit de figer les données sur l'afficheur numérique soit d'arrêter momentanément un enre-gistrement (en mode RECORD sur la pince F3N).

■ Appuyer sur la touche "HOLD" pour figer les données sur l'afficheur numérique (l'indicateur " H " apparait sur l'afficheur).

Le bargraph analogique indique toujours la valeur instantanée du courant. En mode "HOLD", la touche "RANGE" reste active et change les gammes d'affichage du bargraph et de l'afficheur numérique pour les mesures de courant. Si la capacité d'affichage est dépassée, la flèche sur le bargraph ou le système "OL" sur l'afficheur numérique sera affiché. En mesure de fréquence, si la touche "HOLD" est appuyée, la fonction "RANGE" reste active et change uniquement les seuils de déclenchement du comptage de la fréquence. Par contre, en mode HOLD, les touches "Hz" et "PEAK/SMOOTH" ne peuvent pas être activées. En mode HOLD, il est possible d'armer le mode RECORD sans le lancer. L'enregistrement commencera quand la touche "HOLD" sera appuyée à nouveau. Cette procédure peut être appliquée lorsque dans un montage, la pince est peu accessible ou pour démarrer un enregistrement à un moment bien particulier.

■ Appuyer à nouveau sur la touche "HOLD' pour quitter cette fonction de maintien et revenir à l'affichage numérique de la valeur instantanée.

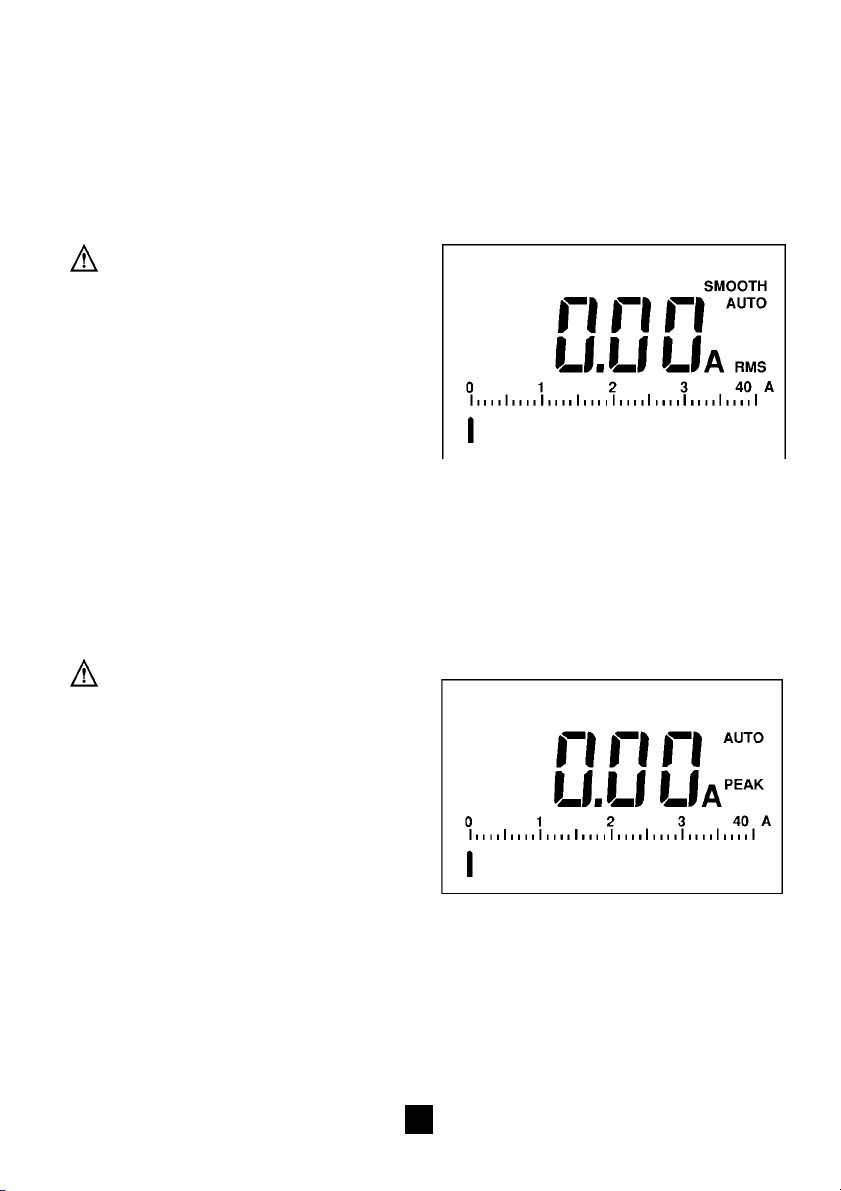

MESURE DE COURANT ET DE FREQUENCE EN MODE SMOOTH (MODELES F2N ET F3N)

Attention : Ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V ou dont le courant dépasse 700 A. Voir ANNEXE 2 page 139.

■ Appuyer 2 fois sur la touche "PEAK/ SMOOTH" pour obtenir l'affichage de la valeur numérique lissée sur les 3 derniè- res secondes (l'indicateur "SMOOTH" apparaît sur l'afficheur numérique). Le bargraph analogique continue à afficher la valeur instantanée avec un temps de réponse de 100 ms.

Le mode SMOOTH peut être utilisé en mesure de fréquence (Hz) ou en mesure d'intensité (Ampère TRMS).

■ Appuyer sur la touche "PEAK/SMOOTH" pour quitter le mode SMOOTH (2 appuis en mode Ampère, 1 appui en mode Fréquence).

MESURE DE COURANT CRETE (PEAK) (MODELES F2N ET F3N)

Attention : Ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V ou dont le courant dépasse 700 A.

Ce mode peut être utilisé uniquement en mode Ampère TRMS, 100 ms.

■ Appuyer 2 fois sur la touche "PEAK/ SMOOTH" : l'indicateur PEAK apparaît sur l'afficheur numérique. Le mode PEAK permet la visualisation sur le bargraph des valeurs crêtes instantanées de chaque demi-période. L'afficheur numérique donne la valeur moyenne des 4 valeurs instantanées mesurées (sur 400 ms).

■ Appuyer sur la touche "PEAK/SMOOTH" (1 appui) pour quitter le mode PEAK.

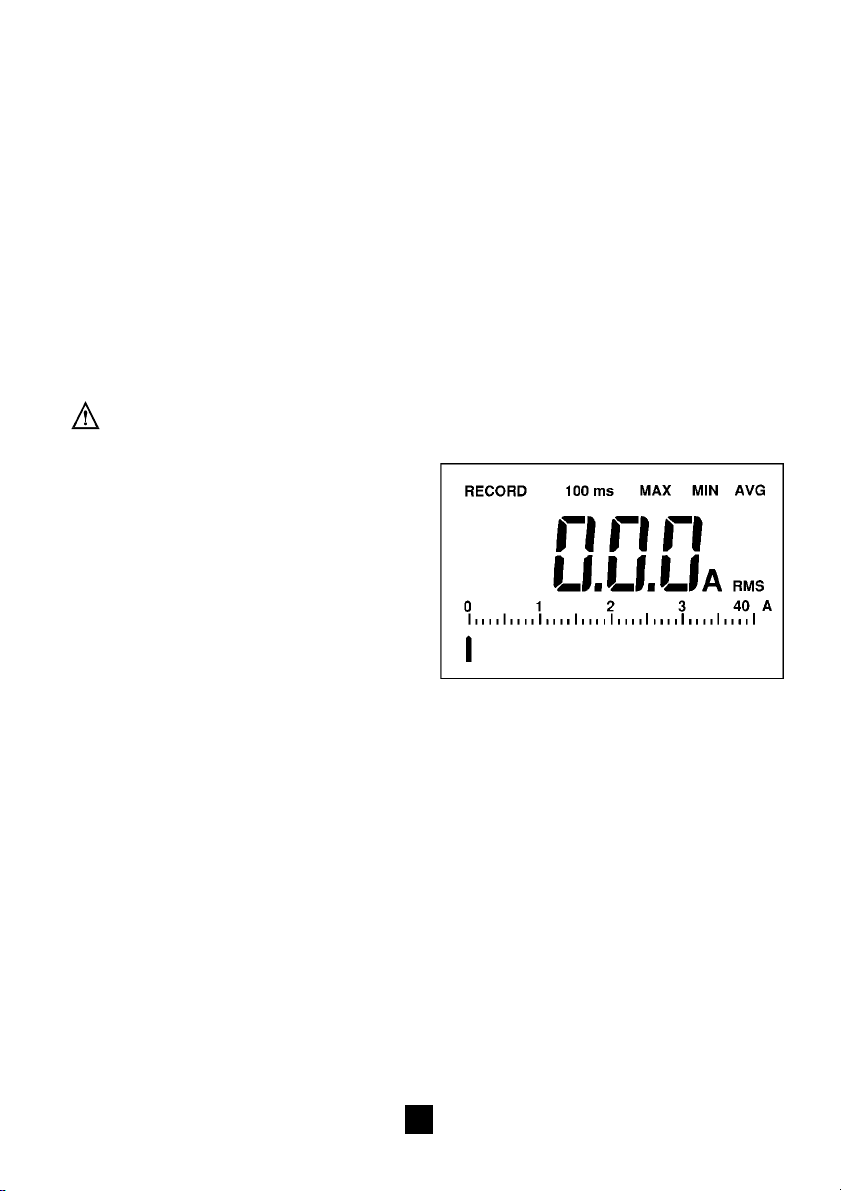

ENREGISTREMENT DE DONNEES (MODELE F3N)

Attention : Ne pas utiliser la pince sur des

câbles dont le potentiel est supérieur à 600 V ou dont le courant dépasse 700 A.

On entre dans le mode RECORD en appuyant sur la touche "MIN/MAX" jusqu'à l'émission d'un bip sonore.

Enregistrement de la valeur efficace du courant : "RECORD 100 ms".

Ce mode permet la capture des extrêma (MIN-MAX) du courant avec un temps de réponse de 100 ms environ pour des valeurs de courant supérieures à 300 mA et, de 500 ms pour des valeurs de courant inférieures à 300mA, ainsi que le calcul de la moyenne (AVG) du courant depuis le lancement du mode Enregistrement (RECORD). La durée de l'enregistrement est fixée par l'autonomie de la pile.

Enregistrement de la valeur efficace du courant lissé sur 3 secondes : "RECORD SMOOTH".

Ce mode est identique au mode enregistrement "RECORD 100 ms" sauf que la capture des extrêma (MIN-MAX) du courant se fait avec un temps de réponse de 3 secondes environ.

Enregistrement des valeurs crêtes du courant : "RECORD PEAK".

Ce mode permet la capture de la valeur absolue du courant crête avec un temps de réponse inférieure à 2 ms.

Enregistrement de la fréquence : "RECORD Hz".

En mode "RECORD Hz", il n'y a pas de mode "RECORD PEAK". Chaque appui sur la touche "PEAK/SMOOTH" permute le mode : soit "RECORD SMOOTH" donnant une valeur lissée sur 3 secondes, soit l'enregistrement normal des valeurs de la fréquence du signal à mesurer.

Visualisation des valeurs

■ En mode RECORD "100 ms" ou "SMOOTH" (en Ampère ou en Hz) : Sur le bargraph : En mesure de courant, le MAX et le MIN enregistrés sont visualisés sur le bargraph par une barre clignotante indiquant leurs valeurs. En mesure de fréquence, le bargraph indique toujours la valeur du courant instantané. Sur l'afficheur numérique : Chaque appui sur la touche "MIN/MAX" (Pince F3N) permute l'affichage du MAX, du MIN, de la valeur moyenne (AVG) et de la valeur présente, le bargraph indiquant toujours et simultanément la valeur présente du courant avec un temps de réponse de 100 ms (en intensité ou en fréquence).

■ En mode "RECORD PEAK" (exclusivement en Ampère) : En mode enregistrement, la valeur crête observée sur une période de 100 ms est toujours affichée sur le bargraph. Il peut être visualisé sur l'afficheur numérique :

- La moyenne de 4 valeurs crêtes (observées sur 400 ms) ;

- La valeur MAX du PEAK (la plus grande des valeurs crêtes instantanées). Chaque appui sur la touche "MIN/MAX" permute l'affichage de ces valeurs. Le MAX est visualisé sur le bargraph par un segment clignotant.

Fonction HOLD RECORD

■ En mode RECORD, un appui sur la touche "HOLD" provoque l'arrêt provisoire du mode RECORD (l'indicateur " H " apparait sur l'afficheur). Les informations enregistrées sont conservées et figées, elles peuvent être appelées sur l'affichage.

■ En mode Normal ou SMOOTH (en intensité ou en fréquence), les valeurs MAX, MIN ou AVG et la valeur présente s'affichent par appuis successifs sur la touche "MIN/MAX".

■ En mode PEAK (en Intensité), après un appui sur la touche "HOLD", les appuis sur la touche "MIN/MAX" permutent l'affichage des valeurs : PEAK MAX, valeur PEAK présente et valeur bloquée (HOLD). Cette valeur HOLD est la valeur du courant ou de la fréquence qui était présente au moment de l'appui sur la touche "HOLD".

Remarque : un nouvel appui sur la touche "HOLD" permet de continuer l'enregistrement sans effectuer la réinitialisation des valeurs précédemment enregistrées (MAX, MIN, AVG ou MAX du PEAK).

Pour quitter le mode HOLD, appuyer à nouveau sur la touche "HOLD" ou quitter le mode RECORD (en HOLD RECORD).

■ En mode RECORD ou HOLD RECORD :

- la touche "PEAK/SMOOTH" est active en RECORD, elle ne l'est pas en HOLD RECORD.

- la touche "Hz" n'est pas active.

- la touche "RANGE" est active.

MESURE DES VALEURS MIN, MAX ET AVG (MODELE F3N)

Attention : ne pas utiliser la pince sur

des câbles dont le potentiel est supérieur à 600 V et dont le courant dépasse 700 A.

Appuyer sur la touche "MIN/MAX" pour activer le mode RECORD choisi. Appuyer plusieurs fois sur la touche "MIN/ MAX" pour lire les valeurs MIN, MAX ou AVG enregistrées. En mode RECORD, le fonctionnement de l'appareil dépend principalement de l'autonomie de la pile. La lecture du MAX correspond à la valeur minimale détectée. AVG est une moyenne continuelle calculée depuis le début de l'enregistrement. En mode RECORD, l'appareil calcule une valeur moyenne de toutes les valeurs relevées sur une durée fixée par l'autonomie de la pile.

Remarque : la valeur moyenne (AVG) peut être erronée de 30 % dans le cas d'enregistrement de valeurs nulles ou inférieures à quelques centaines de milliampères. Par exemple, dans le cas le plus défavorable, si la pince mesure sur un câble (en enregistrement) une valeur de 100 A pendant une minute puis 0 A durant la minute suivante, la valeur moyenne (AVG) du courant sur ces deux minutes sera de 70 A au lieu de 50 A.

Appuyer sur la touche "HOLD" pour arrêter l'enregistrement et pour bloquer les valeurs MIN, MAX et AVG affichées. Par appuis successifs sur la touche "MIN/MAX", il est possible de lire ces valeurs enregistrées y compris la valeur présente du courant. Les valeurs peuvent être relevées sans risque de perdre celles contenues en mémoire. Appuyer à nouveau sur la touche "HOLD" pour redémarrer l'enregistrement. Pour sortir du mode RECORD, maintenir l'appui sur la touche "MIN/MAX" pendant 2 secondes puis relâcher. L'appareil émettra un bip sonore pour indiquer la fin de l'opération et supprimera le symbole RECORD de l'afficheur.

CHOIX DU MODE DE FONCTIONNEMENT

Attention : s'assurer que le conducteur est bien centré suivant les repères de

centrage (voir Description de la pince) et que la fermeture de la pince est correcte.

Le choix du mode se fait dans l'ordre suivant :

■ Fonction mesure de courant ou mesure de fréquence par la touche "Hz" qui n'est plus active si l'appareil a été initialement mis en mode enregistrement (RECORD).

■ Valeur efficace de l'intensité (100ms), mode lissé (SMOOTH) ou valeur crête (PEAK) par la touche "PEAK/SMOOTH". Celle-ci reste active en mode enregistrement (par la touche "MIN/MAX") : chaque appui permute le mode et réinitialise le mode enregistrement (la réinitialisation provoque la perte de toutes les valeurs enregistrées). Pour arrêter l'enregistrement, appuyer sur la touche "HOLD".

Enserrer le conducteur avec la pince et lancer l'enregistrement en appuyant sur la touche "MIN/MAX" jusqu'à l'émission d'un bip sonore (ne pas maintenir la touche appuyée après l'émission du bip car ceci désactive le mode enregistrement). Pour les endroits d'accès difficile ou pour éviter une mauvaise manipulation, on peut également programmer la pince avant d'enserrer le conducteur :

■ Choisir la fonction (mesure de courant ou mesure de fréquence par touché "Hz").

■ Mode normal 100 ms, mode lissé (SMOOTH), mode courant crête (PEAK) par la touche

"PEAK/SMOOTH".

■ Se mettre en mode bloqué (HOLD) par un appui sur la touche "HOLD", le symbole H apparaît.

■ Se mettre en mode RECORD par un appui sur la touche "MIN/MAX", le symbole fixe "RECORD" apparaît.

Avec la pince enserrer le conducteur sur lequel on doit faire la mesure et lancer l'enregistrement en appuyant sur la touche "HOLD", un bip sonore est alors émis et le symbole "RECORD" clignote.

EXEMPLES D'APPLICATIONS

UTILISATION GENERALE

Mesure de l'intensité et de la fréquence d'un signal alternatif.

1 Appuyer sur la touche "ON/OFF" pour mettre en marche

l'appareil.

2 Positionner la pince autour du câble. Vérifier que les mâchoi-

res sont bien fermées, autrement les mesures seront erronées.

3 Observer l'affichage de la valeur efficace (TRMS) du courant. 4 Appuyer sur la touche "Hz" pour mesurer la fréquence. 5 Appuyer sur la touche "HOLD" pour figer éventuellement les

données sur l'afficheur.

Détermination du facteur de crête du signal (Modèles F2N et F3N).

Appuyer 2 fois sur la touche "PEAK/SMOOTH" chaque demi-période (le symbole PEAK s'affiche). Le Rapport de la Valeur Crête du Courant sur la Valeur Efficace du Courant donne le Facteur de Crête. Un facteur de crête dépassant 1,4 (Ö2) révèle des harmoniques de courant.

Enregistrement des variations du signal (Modèle F3N).

7 Appuyer sur la touche "MIN/MAX" pour enregistrer et pour lire la valeur du MAX, du MIN

ou de la moyenne AVG (le symbole RECORD s'affiche).

8 Après avoir effectué les différents relevés souhaités, désactiver le mode RECORD en

appuyant sur la touche "MIN/MAX" pendant 2 secondes.

pour mesurer la valeur crête du courant sur

MOTEURS

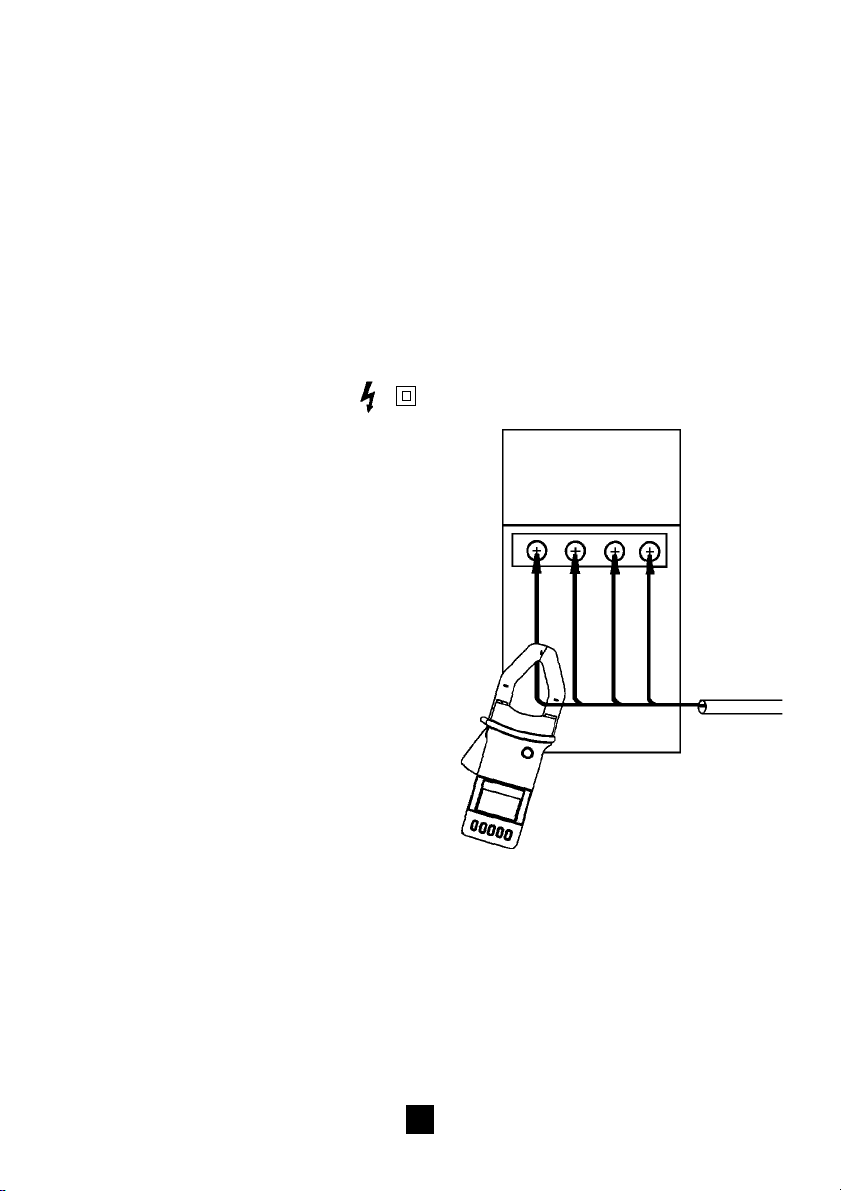

Mesure du courant de démarrage d'un moteur, du courant actif et du déséquilibre des phases.

1 Appuyer sur la touche "ON/OFF" pour mettre

en marche l'appareil.

2 Positionner la pince autour d'un des conduc-

teurs de phase.

3 Appuyer sur la touche "RANGE" pour sélec-

tionner l'échelle 400 A.

Remarque : le mode manuel sera ici choisi pour des raisons de temps de réponse plus rapide.

4 Tout en observant le bargraph, mettre en marche le moteur et noter le niveau de courant

de démarrage (la réponse du bargraph est 4 fois plus rapide que celle de l'afficheur numérique).

5 Quand le moteur atteint sa vitesse nominale, observer le courant actif. 6 Répéter l'opération pour chaque phase du moteur. Le déséquilibrage du courant est peut-

être dû à celui de la tension ou à un court-circuit sur l'enroulement du moteur.

(Modèle F3N) : 7 Le mode RECORD, s'il a été activé, permettra d'enregistrer le courant de démarrage du

moteur. Quand le moteur a atteint sa vitesse nominale, appuyer sur la touche "HOLD" pour arrêter l'enregistrement puis sur la touche "MIN/MAX" pour visualiser les valeurs MAX, MIN et la valeur moyenne (AVG) atteintes depuis la mise en route du mode RECORD.

MOTEUR A VITESSE VARIABLE

En plus des mesures courantes effectuées sur un

Variateur de vitesse

moteur, l'utilisation de plus en plus généralisée de systèmes de commande à base d'électronique de puissance pour faire varier la vitesse du moteur

Phases

Neutre

implique des mesures particulières à effectuer pour vérifier le bon fonctionnement de l'ensemble MoteurVariateur. Citons ici les mesures les plus significatives :

■ Vérification de la vitesse du moteur (celle-ci dépend de la fréquence) simultanément avec la consigne envoyée par le variateur.

■ Mesure de l'intensité nominale du moteur (comparée à la consigne du variateur).

■ Contrôle de la stabilité du rapport Fréquence/ Courant lors de la variation de la vitesse.

■ Vérification de la limitation effective (par le variateur) du courant de démarrage du moteur conformément aux spécifications du constructeur annoncées.

1 Appuyer sur la touche "ON/OFF" pour mettre en marche la pince. 2 Positionner la pince autour d'un des conducteurs de phase. 3 Observer sur l'affichage la valeur efficace (TRMS) du courant et la comparer à la consigne

délivrée par la variateur.

4 Appuyer sur la touche "Hz", faire varier la vitesse du moteur et comparer l'information lue sur

l'afficheur numérique de la pince par rapport à la consigne du variateur.

5 Lire simultanément sur le bargraph la valeur de l'intensité TRMS. Vérifier pendant la variation de vitesse que le rapport Fréquence/Courant reste constant (il dépend

du type de variateur utilisé, se référer aux caractéristiques données par le constructeur). (Modèle F3N) :

6 Le mode RECORD, s'il a été activé, permettra d'enregistrer le courant de démarrage du

Remarque : la vitesse nominale du moteur N (en tr/s) est donnée par : N = F / P, où F désigne la fréquence mesurée (en Hz)

P, le nombre de paires de pôles du moteur.

TRANSFORMATEURS DE DISTRIBUTION BASSE TENSION

Mesure de la surintensité, de l'équilibre de charge entre phases et de la présence d'harmoniques dans le neutre.

1 Appuyer sur la touche "ON/OFF" pour mettre en marche

l'appareil.

2 Positionner la pince autour d'un des conducteurs de

phase.

3 Observer l'affichage de la valeur efficace (TRMS) du

courant.

Renouveler cette opération pour chaque phase afin d'observer un éventuel déséquilibre. 4 Positionner la pince sur le conducteur neutre. 5 Observer sur l'affichage la valeur efficace (TRMS) du

courant.

6 Appuyer sur la touche "Hz" pour mesurer la fréquence

sur le conducteur du neutre, une valeur de 150 Hz sur le réseau 50 Hz ou plus indique la présence de charges non linéaires.

7 Appuyer sur la touche "HOLD" pour figer les valeurs sur l'afficheur.

GENERATEUR

Mesure de la surintensité et de la fréquence (réglage de la vitesse du générateur).

1 Appuyer sur la touche "ON/OFF" pour mettre en marche

l'appareil.

2 Connecter la sortie du générateur à une charge de

200 watts minimum (afin de débiter un courant minimal de 1 A) à l'aide d'un cordon adaptateur.

3 Positionner les mâchoires de la pince autour du cor-

don conducteur et mettre en marche le générateur. S'assurer que les mâchoires de la pince sont bien fermées, autrement les mesures sont erronées.

4 Observer l'affichage la valeur efficace (TRMS) du

courant.

5 Appuyer sur la touche "Hz" pour mesurer la fréquence.

Régler la commande de vitesse du générateur pour obtenir l'affichage d'une fréquence correcte.

6 Appuyer sur la touche "HOLD" pour figer les valeurs sur

l'afficheur numérique.

(Modèle F3N) : 7 Appuyer sur la touche "MIN/MAX" pour enregistrer et pour lire la valeur du MAX, du MIN

ou de la moyenne AVG (le symbole RECORD s'affiche).

8 Après avoir effectué les différents relevés souhaités, désactiver le mode RECORD en

appuyant sur la touche "MIN/MAX" pendant 2 secondes.

Générateur

APPAREIL ELECTRIQUE

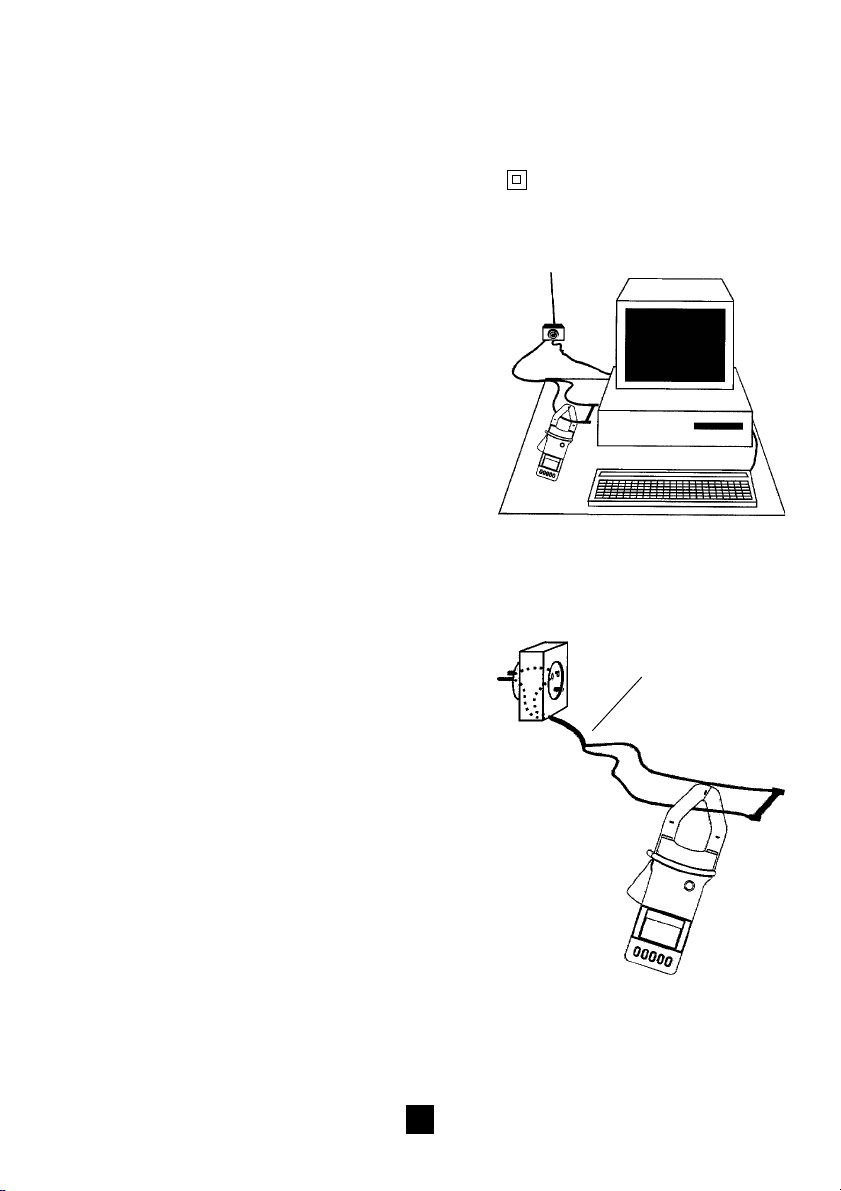

Mesure du courant d'entrée (nécessite un cordon n°214).

1 Appuyer sur la "ON/OFF" pour mettre la

pince en marche.

2 Raccorder l'appareil électrique à un

adaptateur type 214 permettant la prise d'information sur un seul câble.

3 Positionner la pince autour d'un conduc-

teur.

4 Observer l'affichage de la valeur effi-

cace (TRMS) du courant, ainsi que ses variations.

5 Appuyer sur la touche "Hz" pour mesu-

rer la fréquence.

6 Appuyer sur la touche "HOLD" pour

figer les valeurs sur l'afficheur.

Cordon n°214

Détermination du facteur de crête du signal (Modèles F2N et F3N).

7 Appuyer 2 fois sur la touche "PEAK/SMOOTH"

pour mesurer la valeur crête du courant sur chaque demi-période (le symbole PEAK s'affiche). Le rapport de la valeur crête du courant sur la valeur efficace du courant donne le facteur de crête. Un facteur de crête dépassant 1,4 (Ö2) révèle des harmoniques de courant.

Enregistrement des variations du signal (Modèle F3N).

8 Appuyer sur la touche "MIN/MAX" pour enregistrer

et pour lire la valeur du MAX, du MIN ou de la moyenne AVG (le symbole RECORD s'affiche).

9 Après avoir effectué les différents relevés souhai-

tés, désactiver le mode RECORD en appuyant sur la touche "MIN/MAX" pendant 2 secondes.

Cordon n°214

CARACTERISTIQUES

CARACTERISTIQUES GENERALES

Gamme de mesure : TRMS : 0,3 A à 400 A eff.

(jusqu'à 700 A pour un sinus)

Limites de dépassement de gammes :

400 A eff. à 700 A eff. ou 1000 A crête

Gammes : 0 à 40,00 A et 0 à 400,0 A Fréquence :

- 10 Hz à 1 kHz (mesure de courant)

2 barres 50 x 5 mm

2 câbles Æ 25,4 mm

câble maxi Æ 42 mm

76 mm

▼

- 0,5 Hz à 10 kHz (mesure de fréquence)

Température : +23°C±5°K Humidité : 40 % à 75 % d'humidité relative Facteur crête :

- 2,5 max à 400 A, 45 à 65 Hz

- 5,0 max à 40 A, 45 à 65 Hz

Pile : 9 V ± 0,1 V Température de stockage : -40°C à +70°C Normes :

- IEC 1010-2-032 sécurité, protection contre

les chocs électriques, double isolation, tension maxi la terre 600 V,

male des conducteurs par rapport à

catégorie d'installation III,

▼

64 mm

▼

88,6 mm

▼

98 mm

▼

degré de pollution 2.

- Compatibilité électromagnétique :

EN50081-1 : 92 Emission EN50082-1 : 92 Immunité

Marques de sécurité : UL, CSA et GS Autonomie (pour une pile alcaline) : 80 heures typique / 60 heures minimum Hauteur maximale de chute : 1 m Masse : 500 g.

▼

107,54 mm

232 mm

▼

33,7 mm

▼

43,7 mm

▼

CARACTERISTIQUES DES MESURES DE COURANTS

Erreur de mesure dans le domaine de référence suivant :

■ Fréquence : 45 Hz à 65 Hz.

■ Position du conducteur dans la pince : centré.

■ Champ magnétique continu : le champ terrestre.

Voir les Caractéristiques générales pour la température, le taux d'humidité et la tension de pile de référence.

Caractéristiques en utilisation normale (en dehors du mode enregistrement RECORD).

GAMME 40,00 A 400,0 A

DOMAINE DE 50 mA 100 mA

FONCTIONNEMENT 100 A 700 A

DOMAINE DE 300 mA 100 A 400 A

MESURE SPECIFIE 99,99 A 400 A 700 A

ERREUR DE MESURE 2 % de L + 20 pts 2 % de L 5 % de L

L : Lecture

Remarque : cette erreur est donnée en (±). Le seuil de détection du courant est de 50 mA.

■ Stabilité de l'affichage numérique (jusqu'à 4000 points) : 2 points. Résolution de la mesure sur l'affichage numérique : 1 point.

■ Temps de réponse de l'affichage : analogique : de 100 à 150 ms à 95 %. numérique : 500 ms à 90 % / 2 s à 99 %.

Caractéristiques en mode "RECORD 100 ms" (MAX, MIN, AVG et valeur présente)

Les caractéristiques de la valeur présente et de la valeur moyenne (AVG) sont identiques à celles du mode d'utilisation normale. Caractéristiques des valeurs MAX et MIN :

■ Précision : idem au mode normal.

■ Stabilité, répétabilité : 10 points.

■ Temps de capture des extrêma (pour un signal inclus dans le domaine de mesure) :

200 ms à 300 ms pour des courants supérieurs à 8 A crête environ. 1 à 2 sec. pour des courants inférieurs à 8 A crête (MAX et MIN pris sur la valeur courante).

Caractéristiques en modes PEAK ET RECORD PEAK

Résolution de l'affichage numérique : 20 points jusqu'à 4000 points. 40 points de 4000 à 10 000 points.

GAMME 40,00 A 400,0 A

DOMAINE DE 300 mA 300 mA

FONCTIONNEMENT 100 A 1000 A

DOMAINE DE 400 mA 100 A 600 A

MESURE SPECIFIE 99,99 A 600 A 1000 A

ERREUR DE MESURE 3 % de L + 30 pts 3 % de L 8 % de L

L : Lecture

Caractéristiques en modes SMOOTH et RECORD SMOOTH

Le lissage du mode SMOOTH permet d'améliorer la stabilité du signal.

■ Résolution et stabilité : 1 point.

■ Temps de filtrage : 3 secondes.

CARACTERISTIQUES DES MESURES DE FREQUENCE

En gammes manuelles :

Sur la gamme 40,00 A, le courant doit être supérieur à 4,5 A et sur la gamme 400,0 A, il doit être supérieur à 45 A ± 25 % dans la bande 45 Hz - 1 kHz. En dessous de 0,5 Hz ou si le niveau de détection est insuffisant, l'appareil affiche 0,0 Hz.

■ Résolution : 1 point.

■ Stabilité : 2 points.

■ Temps de réponse : 500 ms pour des fréquences supérieures à 20 Hz. Jusqu'à 4 s pour

des fréquences inférieures à 20 Hz.

GAMME 1kHz 10 kHz

GAMME DE MESURE 0,5 Hz à 1 kHz 1 kHz à 10 kHz

ERREUR DE MESURE 0,1 % de L + 1 pt 0,2 % de L + 1 pt

En gamme automatique :

Le seuil de déclenchement est au minimum supérieur à 300 mA. Entre 1800 Hz et 2000Hz, la mesure est affectée progressivement d'une instabilité de 2 points à 13 points.

GAMME 0,5 à 999,9 Hz 1000 à 9999Hz

GAMME DE 0,5 Hz 5,0 Hz 1000 Hz 1500 Hz 2100 Hz

MESURE 5,0 Hz 999,9 Hz 1500 Hz 2100 Hz 9999 Hz

ERREUR DE 0,1 % de L 0,2 % de L 0,5 % de L 0,2 % de L

MESURE +1 pt +2 pts +5 pts +1 pt

L = Lecture

INFLUENCE DE LA FREQUENCE SUR LA PRECISION

(en dehors du domaine de référence 45 Hz à 65 Hz)

En ampère TRMS N.B. : mesuré avec un câble centré suivant les repères de centrage, et les conditions de

référence : température ambiante comprise entre 18°C et 28°C, humidité relative inférieure à 75 % , une tension de pile de 9 V ± 0,1 V, et un facteur de crête inférieur à 2,5 à une fréquence de 50 Hz.

FREQUENCE COURANT ERREUR

10 à 19,9 Hz

20 à 29,9 Hz 100,0 à 399,9 4 % de L

30 à 45 Hz

65 à 1000 Hz 100,0 à 399,9 4 % de L

1000 à 10000 Hz 30 % de L

AMP. TRMS DE MESURE

5,00 à 99,99

30 % de L

100,0 à 400,0

2,50 à 99,99 30 % de L

400,0 à 700,0 30 % de L

1,00 à 39,99 30 % de L 40,00 à 99,99 4 % de L + 30 pts 100,0 à 399,9 4 % de L 400,0 à 700,0 8 % de L

0,30 à 99,99 4 % de L + 30 pts

400,0 à 700,0 6 % de L

0,30 à 99,99 100,0 à 700,0

L = Lecture

En ampère CRETE (PEAK) Remarque : Mesuré avec un câble centré suivant les repères de centrage, et les conditions

de référence : température ambiante comprise entre 18°C et 28°C, humidité relative inférieure à 75 %, une tension de pile de 9 V ± 0,1 V, et un facteur de crête inférieure à 2,5 à une fréquence de 50 Hz.

FREQUENCE COURANT ERREUR

10 à 19,9 Hz 40,0 à 99,9 4 % de L + 30 pts

30 à 45 Hz

30 à 45 Hz 100,0 à 600,0 4 % de L + 30 pts

65 à 1000 Hz 100,0 à 600,0 4 % de L + 2 pts

L = Lecture

AMP. TRMS DE MESURE

3,00 à 40,00 30 % de L

100,0 à 600,0 4 % de L + 30 pts

1,00 à 7,00 10 % de L + 30 pts

7,00 à 99,99 4 % de L + 30 pts 100,0 à 600,0 4 % de L + 30 pts 600,0 à 999,9 8 % de L + 30 pts

1,00 à 99,99 4 % de L + 30 pts

600,00 à 999,9 8 % de L + 30 pts

0,4 à 99,99 4 % de L + 30 pts

600,0 à 999,9 8 % de L + 2 pts

ERREURS D'INFLUENCE

Remarque : toutes les erreurs sont en (±).

GRANDEUR PLAGE GRANDEUR ERREUR

D'INFLUENCE D'INFLUENCE INFLUENCEE TYPIQUE MAX

Tension de pile 6,5 V à 10 V Ampère 0,03 % L/V 0,1 % L/V

Température -10°Cà +55°C Ampère

Humidité 60%à 45 % HR Ampère 4 pts/10% HR

Relative 75%à 90 % HR 0,2 % + 20 pts

Position du du bord Ampèr e 1,5 % de L

conducteur dans par rapport

la pince au centre

Conducteur adj. Ampère 30 % de L parcouru par un

courant AC

Influence d'un 10 mA/Am

champ externe

50-60 Hz

Facteur de crête 1,4 à 2,5 Ampère 3 % de L I crête < 1000 A 2,5 à 5 6 % de L

Mode commun. 50 Hz, 60 Hz, Ip > 2 A 2 pts,

Essai à 1000 V 400 Hz 4 pts

50 Hz, 60 Hz, Ip < 2 A 6 pts,

400 Hz 16 pts

0,30 - 99,99 0,15 % L/10 K 0,25 % L/10 K

+ 20 pts 100,0 à 400,0 0,25 % L/10 K 400,0 à 700,0 0,5 % L/10 K

+ 10 pts

Hertz 0,1 % L/10 K Seuil 40,00 A 0,25 A/K Seuil 400,0 A 0,6 A/K

à 90 % HR

Ampère

K = Kelvin L = Lecture

MAINTENANCE

■Pour la maintenance, utiliser seulement les pièces de rechanges qui ont été spécifiées.

■Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à

une réparation effectuée en dehors de son service après vente ou des réparateurs agréés.

REMPLACEMENT DE LA PILE

L'alimentation d'une pince

de 9 V (type CEI 6LF22 - 6 LR61 et NED 1604).

line Voir les schémas ci-contre et suivre la procédure suivante pour le remplacement de la pile : 1Déconnecter la pince de tous les câbles

et mettre l'appareil en arrêt en appuyant sur la touche "ON/OFF".

2 Poser l'appareil sur une surface non

abrasive, la face avant en dessous, dévisser les deux vis de fixation du fond de l'appareil à l'aide d'un tournevis.

3Dégager le demi-boîtier formant le fond

de la pince en le faisant basculer de 45° puis le tirer vers l'arrière.

4 Enlever la pile usagée du connecteur de

pile.

5 Monter la pile neuve sur le connecteur

de pile en respectant la polarité. Placer soigneusement la pile dans son compartiment.

6 Remonter le demi-boïtier en faisant l'opé-

ration inverse à celle du démontage. Bien vérifier que les encoches soient emboîtées les unes dans les autres.

7 Visser à fond les deux vis de fixation.

se fait par une pile alca-

NETTOYAGE ET STOCKAGE

Périodiquement, nettoyer le boîtier avec un chiffon humide et du détergent. Ne pas utiliser de produits abrasifs ou des solvants. Ouvrir les mâchoires de la pince et nettoyer les entrefers avec un chiffon doux et légèrement huilé. Eviter que la rouille ou la corrosion se forme sur les entrefers. Si la pince ampèremétrique n'est pas mise ne service pendant une durée dépassant 60 jours, enlevez la pile et sotckez-la séparément.

Pile

9 V

VERIFICATION METROLOGIQUE

Comme tous les appareils de mesure ou d’essais, une vérification périodique est nécessaire. Pour une utilisation occasionnelle, nous recommandons une vérification annuelle. Dans le cas des utilisations continues journalières pendant plus de 8 heures par jour, nous vous conseillons une vérification tous les 6 mois.

Pour les vérifications et étalonnages de vos appareils, adressez-vous aux laboratoires de métrologie accrédités par le COFRAC :

- CHAUVIN ARNOUX Pont l’Evêque Tél. : 02 31 64 51 55 Fax : 02 31 64 51 09

- MANUMESURE Lyon Tél. : 04 78 26 68 04 Fax : 04 78 26 79 73

- MANUMESURE Caen Tél. : 02 31 83 60 38 Fax : 02 31 84 55 19 ou aux agences Manumesure (voir liste ci-après). Les laboratoires de métrologie vous délivreront des Certificats d’Etalonnage ou des Constats

de Vérification COFRAC. Les agences Manumesure vous délivreront, sur site ou en agence, des Certificats d’Etalonnage ou des Constats de Vérification avec rattachement à la chaîne nationale des étalons.

REPARATION

SOUS GARANTIE :

Adressez vos appareils à :

Service Après-Vente CHAUVIN ARNOUX

CHAUVIN ARNOUX

REUX - 14130 PONT L'EVEQUE

FRANCE Tél. : 02 31 64 51 55 Fax : 02 31 64 51 09

Télex : 269816

HORS GARANTIE :

Adressez vos appareils aux ateliers de réparation MANUMESURE agréés CHAUVIN ARNOUX :

Ville Téléphone Télécopie

BORDEAUX 05 56 75 81 05 05 56 87 50 38

CAEN 02 31 83 60 38 02 31 84 55 19

CLERMONT-FERRAND 04 73 36 24 95 04 73 37 26 44

DIJON 03 80 30 60 44 03 80 49 95 47

GRENOBLE 04 76 22 50 17 04 76 33 09 11

LE HAVRE 02 35 42 52 73 02 35 42 78 30

LILLE 03 20 06 87 39 03 20 06 33 61 LYON 04 78 26 68 04 04 78 26 79 73

MARSEILLE 04 42 75 36 66 04 42 75 36 67

NANCY 03 83 28 00 61 03 83 90 18 38

NANTES 02 40 75 45 22 02 40 75 46 57

PARIS-NORD 01 42 63 00 44 01 42 63 13 89

PARIS-SUD 01 69 29 07 08 01 69 29 02 51

ROUEN 02 31 64 51 55 02 31 64 51 09

STRASBOURG 03 88 30 38 86 03 88 30 15 01

TOULOUSE 05 61 09 77 47 05 61 74 85 73

TOURS 02 47 27 20 15 02 47 27 83 99

Réparations hors de France métropolitaine. Pour toute intervention sous garantie ou hors garantie, retournez l'appareil à votre distributeur.

ENGLISH

Please read the instruction manual before using the product.

You have just acquired a current clamp and we thank you for your confidence. To get the best service from your instrument and for your security:

- read carefully this User manual

- respect the operating precautions.

SAFETY PRECAUTIONS

■ Read the operating instructions before use and observe the safety messages contained in the instructions.

■ Avoid working alone.

■ Use the clamp indoors.

■ Do not use the clamp at an altitude of more than 2000 m.

■ Do not subject the clamp to running water or other liquids.

■ Do not use the clamp on a conductor in which the voltage is above 600 V or in which the

current is more than 700 A permanent.

■ Do not use the clamp on an electric installation with an overvoltage category greater than III.

■ Never measure a current carrying conductor that has a frequency greater than 10 kHz.

■ Use extreme caution when clamping around exposed conductors or busbars.

■ Do not operate the meter in an explosive environment.

■ Note the International Electrical Symbols:

The clamp is protected by double insulation Risk of electrical shock Attention : refer to the User's Manual before using the clamp

SUMMARY

Page

WARRANTY

TO ORDER ......................................................................................................................................................................... 33

...................................................................................................................................................................... 33

GENERAL PRESENTATION DESCRIPTION OF THE INSTRUMENT

Clamp

............................................................................................................................................................................. 35

................................................................................................................................ 34

....................................................................................................... 35

Display ........................................................................................................................................................................... 35

Alignment marks Sound signals

OPERATING PROCEDURES

Switching on/Autotest

..................................................................................................................................................... 36

........................................................................................................................................................... 36

.............................................................................................................................. 37

......................................................................................................................................... 37

Measuring true rms current ............................................................................................................................ 38

Measuring frequency HOLD display

........................................................................................................................................... 38

............................................................................................................................................................ 40

Measuring SMOOTH values .......................................................................................................................... 40

Measuring PEAK current values Recording data

........................................................................................................................................................ 41

................................................................................................................. 41

Measuring MIN, MAX and AVG values ................................................................................................. 43

Selecting working mode

EXAMPLES OF APPLICATIONS

General use Motors

............................................................................................................................................................... 45

............................................................................................................................................................................ 45

.................................................................................................................................... 44

..................................................................................................................... 45

Variable speed motors ....................................................................................................................................... 46

Low Voltage Distribution Transformers Generator sets

......................................................................................................................................................... 47

................................................................................................. 47

Electrical equipment ............................................................................................................................................. 48

SPECIFICATIONS ........................................................................................................................................................ 49

General specifications ........................................................................................................................................ 49

Specifications of current measurements Specifications of frequency measurements

.............................................................................................. 49

....................................................................................... 51

Effect of frequency on accuracy ................................................................................................................. 52

Distortion errors

...................................................................................................................................................... 54

MAINTENANCE

Replacing the battery Cleaning and storage

.............................................................................................................................................................. 55

.......................................................................................................................................... 55

Calibration ................................................................................................................................................................... 56

Repair

APPENDICES

............................................................................................................................................................................. 56

................................................................................................................................................................... 138

WARRANTY

Unless notified to the contrary, our instruments are guaranteed from any manufacturing defect or material defect. They do not bear the specification known as the safety specification. Our guarantee, which may not under any circumstances exceed the amount of the invoiced price, goes no further than the repair of our faulty equipment, carriage paid to our workshops. It is applicable for normal use of our instruments, and does not apply to damage or destruction caused, notably by error in mounting, mechanical accident, faulty maintenance, defective use, overload or excess voltage. Our responsability being strictly limited to the pure and simple replacement of the faulty parts of our equipment, the buyer expressly renounces any attempt to find us responsible for damages or losses caused directly or indirectly.

Our guarantee is applicable for twelve (12) months after the date on which the equipment is made available. The repair, modification or replacement of a part during the

guarantee period will not result in this guarantee being extended.

TO ORDER

Clamp F1N Clamp F2N

Clamp F3N ................................................................................................................................................ P01.1207.03A

Carrying holster

................................................................................................................................................ P01.1207.01A

................................................................................................................................................ P01.1207.02A

...................................................................................................................................... P01.2980.07

Ref.

GENERAL PRESENTATION

Warning: Read the safety instructions which are at the beginning of this user manual (p. 31).

F1N, F2N and F3N clamps are AC current analysers designed to take measurements on low and medium power electrical installations in conductors carrying a peak current of no more than 1000 A. The rms current measurement range extends from 300 mA to 400 A. The clamp measures frequency from 0.5 Hz to 10 kHz.

Clamps F1N, F2N, F3N measure true rms current, frequency ("Hz") and HOLD the last measurement on the digital display, the bargraph continues to display the instantaneous value. Therefore frequency and current measurements can be made simultaneously.

These clamps have automatic or manual selection of the display range (RANGE), an analog bargraph comprising 40 segments, battery test on the bargraph during operation of the instrument, battery level indicator, and auto power off on the instrument after 10 minutes of non-use.

Models F2N and F3N are different from Model F1N in that they have two additional functions:

- SMOOTH mode to display a smoothed true rms current or frequency reading taken over 3 seconds.

- PEAK mode which measures half-cycle current peaks.

Model F3N has also a RECORD function in addition to record the rms value of a current, its frequency and SMOOTH value, as well as its MAX, MIN and AVG. The PEAK value and its MAX may also be recorded.

DESCRIPTION OF THE INSTRUMENT

CLAMP (see figure 1 page 140)

1 JAWS: Max. opening 42 mm to enclose cables or busbars. 2 HOLD: Freezes value in digital display. 3 DISPLAY: LCD dual display (analog/digital). 4 ON/OFF: Switches the meter ON/OFF. 5 RANGE: Manual range selection button for current display:

Range 0 - 40.00 A or 0 - 400.0 A and return to automatic mode.

6 Hz: Frequency measurement. 7 PEAK/SMOOTH: (models F2N and F3N). Circular selection:

■ Select SMOOTH for a running 3-second average;

■ Select PEAK for display of the instantaneous current peak value

(with a 2 ms response time);

■ Normal mode (Hz or true rms).

8 MIN-MAX: (model F3N). Selects RECORD mode and display of recorded MIN, MAX,

and AVG, by repeated presses.

9 TRIGGER: Opens and closes the clamp jaws.

DISPLAY (see figure 2 page 140)

10 100 ms: Displayed in normal use (in amps) when meter response time is 100 milliseconds. 11 MAX MIN AVG: (model F3N). Displayed in RECORD mode by successive presses of the

MIN/MAX button.

12 SMOOTH: (models F2N and F3N). True rms current or frequency smoothed over

3 second intervals.

13 AUTO: Automatic range switching: 0 - 40.00 A or 0 - 400.0 A. 14 Hz: Frequency measurement (Hz). 15 PEAK: (models F2N and F3N). Measures peak current values over each half-cycle. 16 RMS: Measures rms current values. 17 OVER RANGE ARROW: Overload of the analog display capacity.

It can also indicate that MAX or PEAK is off-scale during recording.

18 A: Measuring current (Amps). 19 SEGMENTS: Indicate the True RMS current value or its PEAK and by flashing, its max

and min.

20 0 - 400 A: Indicates bargraph scale. 21 DIGITAL DISPLAY: 9999 counts with two decimal points relative to the two display

ranges.

22 BATTERY: Displayed when internal battery needs replacing. 23 : Displayed when HOLD button has been pressed.H

24 RECORD: (model F3N). Symbol displayed flashing on RECORD mode, stable on

RECORD HOLD mode.

25 BUZZER: Sounds for pushbutton operation, operating mode acknowledgements, or

current overload.

ALIGNMENT MARKS

Centreing marks

Indicate the correct position of the cable in the jaws so that the specifications of the meter remain accurate (see figure 3).

Conductor

Figure 3 : Current Clamp Alignment

marks.

SOUND SIGNALS

LOW FREQUENCY MEDIUM FREQUENCY HIGH FREQUENCY

Pushbutton function

Short beep - Pushbutton function not available or

available current overload

Medium MIN detected MAX detected or -

beep PEAK detected

Manual mode outputs:

Long beep RANGE and RECORD - -

(press and hold

pushbutton)

OPERATING PROCEDURES

Warning: Before using the clamp, read carefully the safety precautions at the

beginning of this user manual (p. 31). Some operations may be dangerous and expose the operator to lethal voltages. It is therefore imperative to refer to these safety precautions.

SWITCHING ON / AUTOTEST ("ON/OFF")

Remark: Switching ON or OFF the instrument causes the loss of stored data.

■ Press and hold down the ON/OFF button:

the meter will beep and provide a full function display (display common to the 3 models). Battery test: a bargraph element flashes to indicate battery condition. If the arrow on the right flashes, battery service life is in excess of 40 hours. If the service life is less one of the bargraph segments scale as 0 to 40 hours for this test). For example, a flashing bar under the 3 on the scale means approx. 30 hours of remaining battery life. If the battery test gives a reading of only a few hours, the battery should be replaced before using the clamp. See Battery Replacement procedure under MAINTENANCE.

■ Release the ON/OFF button to initialize the meter: the clamp resets to current measure-

ment (auto range).

■ The meter will shut off after ten minutes if:

- the auto-off feature is activated

- no buttons are pressed

- the meter (model F3N) is not on record mode (with MIN MAX button).

■ To disable the auto-off feature:

- turn the meter ON while holding down the RANGE button

- release the ON/OFF button

- the meter will emit a beep, now release the RANGE button

■ To initialise the meter in its original configuration, press the ON/OFF button twice.

than 40 hours,

flashes (read the

MEASURING TRUE RMS CURRENT

Warning: Do not use the clamp on cables

in which the voltage exceeds 600 V or in which the current exceeds 1000 A. Limit measurement time for currents between 550 A and 1000 A peak. See appendix page 138

When the meter has been switched on, it is immediately on autorange mode (AUTO displayed) measuring amps. The 40 A, or the 400 A displays are selected automatically according to the value of the measured current, and the bargraph displays the instantaneous value of the current with a response time of 100 ms. To select the range manually, press the RANGE button. The scales (40 A and 400 A) are selected alternately, at each press of the button. If the display capacity is exceeded:

■ On the 40.00 A manual scale, an arrow appears above 40 A on the bargraph, the digital

display indicating OL (over load) for any value above 99.99 A.

■ On the 400.0 A manual scale, the arrow appears above 400 A on the bargraph and the

digital display is limited to 999.9 A. Return to autoranging by pressing the RANGE button for three seconds and then releasing. The meter will acknowledge with a second beep.

MEASURING FREQUENCY

Warning: Do not use the clamp on cables in which the voltage exceeds 600 V or whose

frequency exceeds 10 kHz.

Press the Hz button to measure frequency (the meter being on Amps when switched on). When the beep is heard, Hz and AUTO appear on the display. On the frequency function, the measuring ranges always switch automatically. The frequency reading is indicated on the digital display whilst the bargraph still indicates the TRMS value of the current. According to the mode selected: Auto or manual, the frequency measurement method changes, the switching threshold for the counter is changed:

■ On auto mode, the switching threshold is below 300 mA.

■ On manual mode, the "RANGE" button is used to displace the switching threshold set at

approximately 10 % of the selected range (4 A on the 40 A range and 40 A on the 400 A

range).

To exit manual mode, press the RANGE button until a second beep is heard (the meter returns to auto mode). On Frequency mode, the PEAK/SMOOTH button switches between SMOOTH mode (a running average of readings over a 3 second interval), and the normal mode of frequency measurement. In RECORD mode and on HOLD, the Hz button is disabled. To exit the Frequency function, press the Hz button until a beep is heard (return to Amps mode).

Method of data acquisition of frequency values:

■ On auto:

0.5 Hz 5 Hz 2 kHz 10 kHz

▼

Meter measurement

Measurement synchronised with the current

Meter measurement

▼

■ On manual:

0.5 Hz 10 kHz

▼

Meter measurement

▼

■ On manual (measurement by counter):

The frequency measurement rule applied to the 0.5 Hz - 10 kHz range is established as

follows:

The Hz count (N) is carried out over 150 to 250 ms approx.

A counter (T) fixing a time reference is now engaged, and carries out the time count

previously defined.

Next is the calculation: N/T = F (F being the frequency of the signal).

On manual the transition from the beginning of the cycle activates the time reference and

holds this duration as a fixed unit after 150 to 250 ms according to the resolution.

■ On AUTO mode:

- For frequencies of less than 5 Hz or more than 2 kHz, the frequency measurement is identical to that of the manual range.

- Between 5 Hz and 2 kHz, to set and hold the measurement count N, the following condition is required: during a transition N, the value of the current is analysed. So a current value which must be at least equal to a precalculated threshold sets off the process of setting the counter (T) and locks it after approx. 250 ms.

In conclusion, on AUTO or manual mode, all current measurements can be made between

0.5 Hz and 10 kHz. Nevertheless, it is only possible to measure the frequency of distorted signals in the measurement range 5 Hz-2 kHz (for example, machines with a rotary action: variable frequency motors, ...) in auto mode.

HOLD DISPLAY

Warning: Do not use the clamp on cables in which

the voltage exceeds 600 V or in which the current exceeds 700 A.

This button is used to either freeze the data on the digital display or to momentarily stop a recording (on RECORD mode on Clamp F3N).

■ Press the HOLD button to freeze the digital display reading (the symbol H appears on the display).

The analog bargraph continues to indicate the instantaneous value of the current. On HOLD mode, the RANGE button remains activated and changes the display ranges of the bargraph and of the digital display during current measurements. If the display capacity is exceeded, the arrow on the bargraph or the "OL" symbol on the digital display will appear. During frequency measurement, if the HOLD button is pressed, the RANGE function remains activated and only changes the switching thresholds of the frequency count. On the other hand, on HOLD mode, the Hz and PEAK/SMOOTH buttons cannot be activated. On HOLD mode, it is possible to set to RECORD mode without running it. RECORD starts when HOLD is pressed again. This procedure can be applied during the preparation for measurement, when the clamp is difficult to reach or to begin a measurement at a particular point.

■ Press the HOLD button again to exit this HOLD function and to return to the digital display of the instantaneous value.

MEASURING SMOOTH VALUES (MODELS F2N AND F3N)

Warning: Do not use the clamp on cables

in which the voltage exceeds 600 V or in which the current exceeds 700 A. See appendix 2 page 139.

■ Press the PEAK/SMOOTH button twice to obtain the display of a moving average of readings over the last 3 seconds (the SMOOTH symbol appears on the digital display). The analog bargraph continues to display the instantaneous value with a response time of 100 ms.

The SMOOTH mode can be used for frequency measurement (Hz) or for current measurement (amps trms).

■ Press the PEAK/SMOOTH button to exit SMOOTH mode (2 presses in amp mode, one press in frequency mode).

MEASURING PEAK CURRENT VALUES (MODELS F2N AND F3N)

Warning: Do not use the clamp on cables in which the voltage exceeds 600 V or

in which the current exceeds 700 A.

This mode can only be used for measuring Amps trms, 100 ms.

■ Press the PEAK/SMOOTH button twice: The PEAK symbol appears on the digital display. PEAK mode enables display on the bargraph of peak instantaneous values over each halfcycle. The digital display gives the average of the 4 instantaneous readings (over 400 ms).

■ Press the PEAK/SMOOTH button (1 press) to exit PEAK mode.

RECORDING DATA (MODEL F3N)

Warning: Do not use the clamp on cables in

which the voltage exceeds 600 V or in which the current exceeds 700 A.

To enable RECORD mode press the MIN/MAX button until a beep is emitted.

RECORD RMS current readings: RECORD 100 ms.

MIN MAX readings are taken in this mode with a response time of 100 ms approx. for current values above 300 mA, and a response time of 500 ms for current values below 300 mA, as also the calculation of the current average (AVG) since enabling RECORD mode. The duration of the recording depends on the service life of the battery.

Recording the RMS current readings smoothed over 3 seconds: RECORD SMOOTH

This mode is identical to the recording mode "RECORD 100 ms" except that the MIN-MAX reading is carried out over a response time of approx. 3 seconds.

Recording the crest current readings: RECORD PEAK

This mode enables detection of the absolute value of the crest current with a response time of less than 2 ms.

Recording frequency: RECORD Hz

In RECORD Hz mode, there is no RECORD PEAK mode. Each press of the PEAK/SMOOTH button changes the mode: either RECORD SMOOTH giving an average value over 3 seconds, or normal recording of frequency readings with a response time depending on the frequency of the signal to be measured.

Displaying readings

■ In RECORD mode "100 ms" or "SMOOTH" (in Amps or Hz) : On the bargraph: When measuring current, the MAX and MIN recorded are displayed on the bargraph by a flashing segment indicating their values. When measuring frequency, the bargraph still indicates the instantaneous current value. On the digital display: Each press on the MIN/MAX button (Clamp F3N) switches the display between MAX, MIN, AVG and the present value, the bargraph continuously and instantaneously

displaying

the present current value with a response time of 100 ms (on amps or frequency).

■ On RECORD PEAK mode (only on Amps): During recording, the crest reading over a 100 ms cycle is still displayed on the bargraph. On the digital display it is possible to display:

- The average of 4 peak readings (read over 400 ms);

- The MAX reading of PEAK (the highest of the instantaneous peak values). Each press on the MIN/MAX button switches round the display of these readings. The MAX reading is displayed on the bargraph by a flashing segment.

HOLD RECORD function

■ On RECORD mode, a press on the HOLD button temporarily stops RECORD mode (the symbol H appears on the display). The data recorded is maintained and held, it can be read on the display.

■ In normal or SMOOTH mode (amps or frequency), the present, MAX, MIN or AVG readings are displayed by successive presses on the MIN/MAX button.

■ On PEAK mode (amps), after a press on the HOLD button, presses on the MIN/MAX button switch between the display of the readings: PEAK MAX, present PEAK reading and HOLD reading. This HOLD reading is the current or frequency reading which was present when the HOLD button was pressed.

Remark : Pressing HOLD again enables recording to continue without the need to reinitalise previously recorded readings (MAX, MIN, AVG or MAX of PEAK).

To exit HOLD mode, press HOLD again or exit RECORD mode (on HOLD RECORD).

■ On RECORD mode or HOLD RECORD mode:

- The PEAK/SMOOTH button is activated on RECORD, it is not activated on HOLD

RECORD.

- The Hz button is not activated.

- The RANGE button is activated.

MEASURING MIN, MAX AND AVG VALUES (MODEL F3N)

Warning: Do not use the clamp on cables in which the voltage exceeds 600 V or the

current exceeds 700 A.

Press the MIN/MAX button to activate the selected RECORD mode. Press the MIN/MAX button several times to read the recorded MIN, MAX or AVG values. On RECORD mode, the meter function depends principally on the service life of the battery. The MAX reading corresponds to the maximum value detected from the beginning of the recording. The MIN reading corresponds the minimum value detected. AVG is a continuous average calculated from the beginning of the recording. On RECORD mode, the instrument calculates an average value of all the readings taken over a time determined by the service life of the battery.

Remark: The average (AVG) value may be up to 30 % inaccurate for recording of nil values or values below a few hundred milliamps. For example, in the worst case, if the clamp measures a reading of 100 A on a cable (on RECORD) for a minute then 0 A for the following minute, the average (AVG) current over these two minutes will be 70 A instead of 50 A.

Press the HOLD button to stop the recording and to hold the displayed MIN, MAX and AVG readings. By successive presses on the MIN/MAX button it is possible to read these recorded values including the present value of the current. Readings can be taken without danger of losing data stored in the memory. Press the HOLD button again to restart the recording. To exit RECORD mode, press and hold the MIN/MAX button for two seconds and then release. The meter will acknowledge with a beep and will remove the RECORD symbol from the display.

SELECTING WORKING MODE

Warning: Check that the conductor is correctly positioned within the jaws at the

indicated marks (see Description of the clamp) and that the clamp is correctly closed.

The choice of mode is done in the following order:

■ Current measurement or frequency measurement function by means of the Hz button which is not activated if the meter had initially been in RECORD mode.

■ RMS current value (100ms), SMOOTH or PEAK mode using the PEAK/SMOOTH button. It remains activated in recording mode (with the MIN/MAX button): each press reselects the mode and reinitialises the recording mode (reinitialising causes the loss of all the recorded values). To stop the recording, press the HOLD button.

Place the conductor in the clamp and begin the recording by pressing the MIN/MAX button until a beep is heard (do not continue to press and hold after the beep as this will switch off the record mode).

For places difficult of access or to avoid misuse, it is also possible to program the clamp before clamping round the conductor:

■ Choose the function (current measurement or frequency measurement using the Hz button).

■ Normal mode 100 ms, SMOOTH mode, PEAK current mode with the PEAK/SMOOTH button.

■ Select HOLD mode by pressing the HOLD button once, the symbol H appears.

■ Select recording mode by pressing the MIN/MAX button once, the RECORD symbol is

continuously displayed.

Position the conductor for measurement within the jaws of the clamp and press the HOLD button, a beep is then emitted and the RECORD symbol flashes.

EXAMPLES OF APPLICATIONS

GENERAL USE

Measure the current and frequency of an AC signal.

1 Press the ON/OFF button to switch on the meter. 2 Position the clamp around the cable. Check that the jaws are

correctly closed, otherwise the measurements will be wrong.

3 Read the display of the trms value of the current. 4 Press the Hz button to measure frequency. 5

Press the HOLD button to freeze data on the display as required.

Determination of the crest value of the signal (Models F2N and F3N).

Press the PEAK/SMOOTH value of the current over each half-cycle (the PEAK symbol is displayed). The Ratio of the Crest Value of the Current over the RMS Value of the Current gives the Crest Factor. A crest value above 1.4 (Ö2) reveals current harmonics.

Recording signal variations (Model F3N).

7 Press the MIN/MAX button to record and to read the MAX, MIN and AVG value (the

RECORD symbol is displayed).

8 Having made the different required readings, exit RECORD mode by pressing the

MIN/MAX button for 2 seconds.

button twice to measure the crest

MOTORS

Measure the starting (inrush) current of a motor, running current, and current imbalance.

1 Press the ON/OFF button to switch on the

meter.

2 Position the clamp around one of the phase

conductors.

3 Press the RANGE button to select the 400 A

scale.

Remark: the manual mode is selected here because of its more rapid response time. 4 Whilst observing the bargraph, turn on the

motor and note the level of inrush current. (Bargraph response is 4 times faster than digital display).

5 When the motor reaches its rated speed, note running current.

6 Repeat the operation for each phase of the motor. The current imbalance may be due to

imbalance of the voltage or to a short-circuit on the winding of the motor.

(Model F3N) : 7 The RECORD mode, if activated, will record the inrush current of the motor. When the

motor has reached its rated speed, press the HOLD button to stop the recording, then press the MIN/MAX button to read the

MAX, MIN and AVG reached since engaging

RECORD mode.

VARIABLE SPEED MOTORS

In addition to current measurements on motors, the

Variable speed control

increasingly more common use of electronic power control systems which change motor speeds involve special measurements for checking the correct

Phases

Neutral

operation of the Motor/Control assembly. We list the most important measurements:

■ Checking motor speed (this depends on frequency) simultaneously against the instruction point output by the variable speed control.

■ Measure the rated current of the motor (compared to the control assembly instruction point).

■ Check the stability of the Frequency/Current ratio during changes in speed.

■ Check the effective limitation of the motor inrush current (by the variable speed control) by comparison with the specifications given by the manufacturer.

1 Press the ON/OFF button to switch on the clamp. 2 Position the clamp around one of the phase

conductors.

3 Read the trms current value and compare it with the instruction point output by the control

assembly.

4 Press the Hz button, vary the speed of the motor, and compare the reading on the digital display

of the clamp with the instruction point of the control assembly.

5 At the same time read the trms current on the bargraph. During the variation in speed check that the Frequency/Current ratio remains constant (it depends

on the type of variable speed control used, refer to the specifications given by the manufacturer).

(Model F3N): 6 RECORD mode, if used, will record the inrush current of the motor. When the motor has

reached its rated speed, press the HOLD button to stop the recording, then press the MIN/MAX button to read the MAX, MIN and AVG reached since engaging RECORD mode.

Remark: the rated speed of the motor N (in r.p.m.) is given by: N = F / P, where F is the measured frequency (in Hz).

P, the number of pairs of poles of the motor.

LOW VOLTAGE DISTRIBUTION TRANSFORMERS

Measurements of excessive current, load balance between phases, and the harmonic content of neutral.

1 Press the ON/OFF button to switch on the clamp. 2 Position the clamp around one of the phase conductors. 3 Read the TRMS current value.

Repeat this operation for each phase to discover any imbalance. 4 Position the clamp around the neutral conductor.

5 Read the TRMS current value on the display. 6 Press the Hz button to measure the current frequency in

the neutral conductor, a reading of 150 Hz or more on a mains supply network of 50 Hz indicates the presence of non-linear loads.

7 Press the HOLD button to freeze the readings on the display.

GENERATOR SETS

Measurements of excessive current and frequency (adjustment of generator speed).

1 Press the ON/OFF button to switch on the clamp. 2 Connect the generator output to a load of 200 watts

minimum (to obtain a minimum current of 1 A) using an adaptor lead.

3 Clamp around the adaptor lead and switch on the generator.

Check that the jaws of the clamp are correctly closed, otherwise the measurements will be inaccurate.

4 Read the TRMS current value on the display. 5 Press the Hz button to measure frequency. Adjust the

generator speed control to obtain display of the correct frequency.

Generator

6 Press the HOLD button to freeze the readings on the display. (Model F3N): 7 Press the MIN/MAX button to record and read the MAX, MIN or AVG values

(the RECORD symbol is displayed).

8 After taking the required measurements, exit RECORD mode by pressing the MIN/MAX

button for 2 seconds.

ELECTRICAL EQUIPMENT

Measurement of input current (requires lead n°

214).

1 Press the ON/OFF button to switch on the clamp. 2 Connect the electrical equipment to a type 214

adaptor providing all data on a single cable.

3 Clamp around a conductor. 4 Read the TRMS current value on the display as

also its variations.

5 Press the Hz button to measure frequency. 6 Press the HOLD button to freeze the values on

the display.

Determination of the crest factor of the signal (Models F2N and F3N).

7 Press the PEAK/SMOOTH button twice to mea-

sure the crest value of the current over each half cycle (the PEAK symbol is displayed). The Ratio of the Crest Value of the Current over the RMS Value of the Current gives the Crest Factor. A crest factor above 1.4 (Ö2) reveals current harmonics.

Recording signal variation (Model F3N).

8 Press the MIN/MAX button to record and to

read the MAX, MIN and AVG value (the RECORD symbol is displayed).

9 Having made the different required readings, exit

RECORD mode by pressing the MIN/MAX button for 2 seconds.

Lead n°214

SPECIFICATIONS

GENERAL SPECIFICATIONS

Measurement range:

TRMS: 0.3 A to 400 A rms (up to 700 A for Sine)

Range overload limits:

400 A rms to 700 A rms or 1000 A peak

Ranges: 0 to 40.00 A and 0 to 400.0 A Frequency:

- 10 Hz to 1 kHz (current measurement)

2 busbars 50 x 5 mm

2 cables Æ 25.4 mm

cable max. Æ 42 mm

76 mm

▼

- 0.5 Hz to 10 kHz (frequency measurement)

Temperature: +23°C ±5°K Humidity: 40 % to 75 % relative humidity Crest factor:

- 2.5 max at 400 A, 45 to 65 Hz

- 5.0 max at 40 A, 45 to 65 Hz

Battery: 9 V ± 0.1 V Storage temperature: -40°C to +70°C Standards:

- IEC 1010-2-032 safety, protection from electric

shocks, dual isulation, maximum voltage of conductors in relation to the earth 600 V, installa-

▼

64 mm

▼

88.6 mm

▼

98 mm

tion category III, degree of pollution 2.

- Electromagnetic compatibility:

EN50081-1: 92 Emission EN50082-1: 92 Immunity

Safety markings: UL, CSA and GS Service life (for an alkaline battery): 80 hours typical / 60 hours minimum Maximum drop height: 1 m Weight: 500 gr.

▼

107.54 mm

▼

232 mm

▼

33.7 mm

▼

43.7 mm

▼

SPECIFICATIONS OF CURRENT MEASUREMENTS

Measurement error in the following reference range:

■ Frequency: 45 Hz to 65 Hz.

■ Position of conductor in the clamp: centred.

■ DC magnetic field: the earth's field.

See General Specifications for temperature, humidity rate and the reference battery voltage.

Specifications in normal use (except during RECORD).

RANGE 40.00 A 400.0 A

WORKING 50 mA 100 mA

RANGE 100 A 700 A

SPECIFIED MEASURE- 300 mA 100 A 400 A

MENT RANGE 99.99 A 400 A 700 A

MEASUREMENT ERROR

rdg : reading

2 % rdg + 20 pts 2 % rdg 5 % rdg

Remark: this error is given (±). The current detection threshold is 50 mA.

■ Stability of digital display (up to 4000 counts): 2 counts Measurement resolution on digital display: 1 count

■ Display response time: analog: from 100 to 150 ms to 95 %. digital: 500 ms to 90 % / 2 s to 99 %.

Specifications on "RECORD 100 ms" mode (MAX, MIN, AVG and present value)

The specifications of the present value and the average value (AVG) are identical to those in normal use. Specifications of MAX and MIN values:

■ Accuracy: identical to normal mode.

■ Stability, repeatability: 10 counts.

■ MAX/MIN measurement (for a signal in the measurement range):

200 ms to 300 ms for currents above 8 A peak approx. 1 to 2 s for currents under 8 A peak (MAX and MIN taken on the current value).

Specifications in PEAK and RECORD PEAK

Resolution of digital display: 20 counts up to 4000 counts. 40 counts from 4000 to 10 000 counts.

RANGE 40.00 A 400.0 A

WORKING 300 mA 300 mA

RANGE 100 A 1000 A

SPECIFIED MEASURE- 400 mA 100 A 600 A

MENT RANGE 99.99 A 600 A 1000 A

MEASUREMENT ERROR

rdg : reading

3 % rdg + 30 pts 3 % rdg 8 % rdg

Specifications in SMOOTH and RECORD SMOOTH modes

SMOOTH mode improves signal stability.

■ Resolution and stability: 1 count.

■ Filtering time: 3 seconds.

SPECIFICATIONS OF FREQUENCY MEASUREMENTS

On manual ranges:

On the 40.00 A range, the current must be above 4.5 A and on the 400.0 A range, it must be above 45 A ± 25 % in the 45 Hz - 1 kHz band. Below 0.5 Hz or if the detection level is too low, the meter reads 0.0 Hz.

■ Resolution: 1 count.

■ Stability: 2 counts.

■ Response time: 500 ms for frequencies above 20 Hz. Up to 4 s for frequencies below

20 Hz.

RANGE 1 kHz 10 kHz

MEASUREMENT RANGE 0.5 Hz to 1 kHz 1 kHz to 10 kHz MEASUREMENT ERROR

On auto range:

The minimum switching threshold is above 300 mA. Between 1800 Hz and 2000 Hz, the measurement is progressively subject to an instability of from 2 counts to 13 counts.

0.1% rdg + 1 count 0.2% rdg + 1 count

RANGE 0.5 to 999.9 Hz 1000 to 9999 Hz

MEASURE- 0.5 Hz 5.0 Hz 1000 Hz 1500 Hz 2100 Hz

MENT RANGE 5.0 Hz 999.9 Hz 1500 Hz 2100 Hz 9999 Hz

MEASURE- 0.1 % rdg 0.2 % rdg 0.5 % rdg 0.2 % rdg

MENT ERROR +1 count +2 counts +5 counts +1 count

rdg = reading

EFFECT OF FREQUENCY ON ACCURACY

(except reference range 45 Hz to 65 Hz)

In amps TRMS N.B.: measured with conductor centred at alignment marks, and reference conditions:

Ambient temperature between 18 and 28°C, relative humidity below 75 %, battery voltage of 9 V ± 0.1 V, and a crest factor below 2.5 at frequency of 50 Hz.

FREQUENCY CURRENT MEASUREMENT

10 to 19.9 Hz

20 to 29.9 Hz 100.0 to 399.9 4 % rdg

30 to 45 Hz

65 to 1000 Hz 100.0 to 399.9 4 % rdg

1000 to 10000 Hz 30 % rdg

AMP. TRMS ERROR

5.00 to 99.99 30 % rdg

100.0 to 400.0

2.50 to 99.99 30 % rdg

400.0 to 700.0 30 % rdg

1.00 to 39.99 30 % rdg

40.00 to 99.99 4 % rdg + 30 counts

100.0 to 399.9 4 % rdg

400.0 to 700.0 8 % rdg

0.30 to 99.99 4 % rdg + 30 counts

400.0 to 700.0 6 % rdg

0.30 to 99.99

100.0 to 700.0

rdg = reading

In amps PEAK Remark: Measured with conductor centred at alignment marks, and reference conditions:

Ambient temperature between 18°C and 28°C, relative humidity below 75 %, battery voltage of 9 V ± 0.1 V, and a crest factor below 2.5 at frequency of 50 Hz.

FREQUENCY CURRENT MEASUREMENT

10 to 19.9 Hz 40.0 to 99.9 4 % rdg + 30 counts

30 to 45 Hz

30 to 45 Hz 100.0 to 600.0 4 % rdg + 30 counts

65 to 1000 Hz 100.0 to 600.0 4 % rdg + 2 counts

rdg = Reading

AMP. TRMS ERROR

3.00 to 40.00 30 % rdg

100.0 to 600.0 4 % rdg + 30 counts

1.00 to 7.00 10 % rdg + 30 counts

7.00 to 99.99 4 % rdg + 30 counts

100.0 to 600.0 4 % rdg + 30 counts

600.0 to 999.9 8 % rdg + 30 counts

1.00 to 99.99 4 % rdg + 30 counts

600.00 to 999.9 8 % rdg + 30 counts

0.4 to 99.99 4 % rdg + 30 counts

600.0 to 999.9 8 % rdg + 2 counts

DISTORTION ERRORS

Remark: All errors are (±).

TYPE OF RANGE UNIT ERROR

DISTORTION DISTORTION DISTORTED TYPICAL MAX

Battery voltage 6.5 V to 10 V Amps 0.03 % rdg/V 0.1 % rdg/V

Temperature -10°C to +55°C Amps

Relative 60% to 45 % RH Amps 4 counts/10% RH

Humidity 75% to 90 % RH 0.2 % + 20 counts

Position of Amps 1.5 % rdg

conductor in the non centred

clamp / centred

Adjacent Amps 30 % rdg

conductor carrying

AC current

Distortion of 10 mA/Am

external

50-60 Hz field

Crest factor 1.4 to 2.5 Amps 3 % rdg

crest I < 1000 A 2.5 to 5 6 % rdg

Common mode 50 Hz, 60 Hz, Ip > 2 A 2 counts,

Test at 1000 V 400 Hz 4 counts

50 Hz, 60 Hz, Ip < 2 A 6 counts,

400 Hz 16 counts

0.30 - 99.99 0.15 % rdg/10 K 0.25 % rdg/10 K + 20 counts

100.0 to 400.0 0.25 % rdg/10 K

400.0 to 700.0 0.5 % rdg/10 K + 10 counts

Hertz 0.1 % rdg/10 K Threshold 40.00 A 0.25 A/K Threshold 400.0 A 0.6 A/K

to 90 % RH

Amps

K = Kelvin rdg = reading

MAINTENANCE

■For maintenance, only use specified spare parts.

■The manufacturer will not be held responsible for any accident which occurs after

a repair done apart from by its after sales service or authorised repairer.

REPLACING THE BATTERY

The clamp is powered by a 9 V alkaline battery (type CEI 6LF22 - 6 LR61 and NED 1604). Referring to the figure left, use the following procedure to replace the battery: 1 Unclamp the ammeter from any conductor,

and turn off by pressing the ON/OFF button.

2 Place the ammeter face down on a non-abra-

sive surface and completely loosen the two rear panel screws with a screwdriver.

3 Grasp the bottom of the rear cover and lift free

of the case. 4 Disconnect the used battery. 5 Snap the battery connector leads to the

terminals of a new battery respecting polarity.

Carefully replace the battery in its compartment. 6 Replace the case-half by following the reverse

sequence to that used for dismantling.

Check that the lugs fit inside one another. 7 Screw home the two screws.

CLEANING AND STORAGE

Periodically wipe the case with a damp cloth and detergent. Do not use abrasives or solvents. Open the clamp jaws and wipe the jaw faces with a lightly oiled cloth. Do not allow rust or corrosion to form on the jaw faces. If the ammeter is not to be used for periods of longer than 60 days, remove the battery and store it separately.

Battery

9 V

CALIBRATION

It is essential that all measuring instruments are regularly calibrated. For occasional daily use, we recommend that an annual check be carried out. When the instrument is used continuously every day, we recommend that a check is made every 6 months. For calibration and repair of your instrument, please contact our COFRAC accredited laboratories:

- CHAUVIN ARNOUX Pont l’Evêque Tél. : 02 31 64 51 55 Fax : 02 31 64 51 09

- MANUMESURE Lyon Tél. : 04 78 26 68 04 Fax : 04 78 26 79 73

- MANUMESURE Caen Tél. : 02 31 83 60 38 Fax : 02 31 84 55 19

Or the CHAUVIN ARNOUX subsidiary or Agent in your country

REPAIR

Repairs under or out of guarantee: Please return the product to your distributor.

DEUTSCH

VOR INBETRIEBNAHME DES GERÄTES UNBEDINGT DIE BETRIEBSANLEITUNG LESEN.

Wir bedanken uns, für das mit dem Kauf einer Strommebzange entgegengebrachte Vertrauen. Um Ihr Gerät bestmöglich zu nutzen, lesen Sie aufmerksam diese Betriebsanleitung und beachten Sie die Sicherheitshinweise.

SICHERHEITSHINWEISE

■ Strommeßzange nur in Innenräumen verwenden !

■ Strommeßzange nur in Höhen bis 2000 m verwenden !

■ Strommeßzange vor Wasserspritzern oder anderen Flüssigkeiten schützen !

■ Strommeßzange niemals an Leitern mit Potentialen über 600 V oder mit dauernde

Stromstärken über 700 A verwenden !

■ Strommeßzange niemals an Elektroinstallationen mit einer Überspannungskategorie

höher als III verwenden !

■ Keine Ströme messen, deren Frequenz oberhalb 10 kHz liegt.

■ Die Zange besonders aufmerksam handhaben, wenn Sie Messungen an nicht isolierten

Leitern, insbesondere an parallel verlegten Stromschienen, durchführen.

■ Die Zange nicht in explosionsgefährdeter Umgebung betreiben.

■ Auf internationale elektrische kennzeichen achten :

Schutzisolierung Warnung vor gefährlicher Elektrischer Spannung Achtung : Vor Einsatz der Zange Bedienungsanleitung beachten

GARANTIE

INHALTSVERZEICHNIS

Seite

......................................................................................................................................................................... 59

BESTELLANGABEN

................................................................................................................................................ 59

ALLGEMEINE BESCHREIBUNG ..................................................................................................................... 60

GERÄTEBESCHREIBUNG

Zange

Zentriermarken

.............................................................................................................................................................................. 61

......................................................................................................................................................................... 61

........................................................................................................................................................ 62

Akustische Signale BEDIENUNGSANLEITUNG

Einschalten / Geräte-Selbsttest

Strommessung in Echt-Effektivwert

Frequenzmessung

Anzeigespeicherung (HOLD)

Glättungsfunktion (SMOOTH)

Scheitelwertmessung (PEAK)

Mebwerterfassung (RECORD)

Messung von MIN, MAX und Mittelwert AVG

Wahl der Betriebsart und Messung

.................................................................................................................................... 61

................................................................................................................................................ 62

.................................................................................................................................. 63

................................................................................................................... 63

......................................................................................................... 64

................................................................................................................................................ 64

........................................................................................................................ 66

...................................................................................................................... 66

....................................................................................................................... 67

.................................................................................................................... 67

................................................................................... 69

.......................................................................................................... 70

ANWENDUNGSBEISPIELE .................................................................................................................................. 71

Allgemeines

Messungen an Motoren

Messung an drehzahlgeregelten Motoren

Messung an Transformatoren

Messung an Generatoren

Messung an Elektro-Geräten TECHNISCHE DATEN

Allgemeine Daten

Daten bei Strommessung

Daten bei Frequenzmessung

Frequenzabhängige Mebabweichungen

Störgröben

................................................................................................................................................................ 71

.................................................................................................................................... 71

........................................................................................... 72

...................................................................................................................... 73

................................................................................................................................ 73

........................................................................................................................ 74

............................................................................................................................................... 75

................................................................................................................................................... 75

................................................................................................................................ 75

........................................................................................................................ 77

............................................................................................... 78

.................................................................................................................................................................. 80

WARTUNG

Batteriewechsel

Reinigung / Aufbewahrung

Mebgerät-Überprüfung

Instandsetzung

......................................................................................................................................................................... 81

....................................................................................................................................................... 81

.............................................................................................................................. 81

...................................................................................................................................... 82

........................................................................................................................................................ 82

ANHANG .............................................................................................................................................................................. 138

GARANTIE

Falls nichts anderweitiges vereinbart wurde, bezieht sich unsere Garantie ausschlieblich auf fehlerhafte Fertigungs- bzw. Materialfehler. Die Garantieansprüche können in keinem Fall den in Rechnung gestellten Betrag überschreiten und werden damit auf die Instandsetzung unserer defekten Geräte beschränkt. Letztere sind unseren Werkstätten frei Haus zuzustellen. Die Mängelhaftung gilt nur bei bestimmungsgemäber Verwendung unserer Geräte, jedoch nicht im Falle von fehlerhafter Montage, mechanische Einwirkungen, nachlässige und unvorschriftsmäbige Behandlung, Überlastung oder Überspannungen, Fremdeingriffe. Da unsere Haftung sich nur auf den Austausch von fehlerhaften Teilen unserer Geräte beschränkt, verzichtet der Käufer ausdrücklich darauf, unsere Haftung wegen direkt oder indirekt verursachten Schäden oder Verluste in Anspruch zu nehmen.

Unsere Garantie erstreckt sich auf eine Dauer von zwölf Monaten ab dem Zeitpunkt der Bereitstellung des Geräts. Durch Reparaturen, Abänderungen bzw. Austausch eines Teils

während des Garantiezeitraums kann die Gewährleistungsfrist auf keinen Fall verlängert werden.

BESTELLANGABEN

Best.-Nr.

Zange F1N ........................................................................................................................................... P01.1207.01A

Zange F2N ........................................................................................................................................... P01.1207.02A

Zange F3N ........................................................................................................................................... P01.1207.03A

Tragetasche ........................................................................................................................................ P01.2980.07

ALLGEMEINE BESCHREIBUNG

Achtung : Lesen Sie die Sicherheitshinweise am Anfang dieses Handbuchs.

Die Stromanalysezangen F1N, F2N, F3N wurden für Wechselstrommessungen an elektrischen Anlagen kleiner und mittlerer Leistung mit Scheitelwerten von max. 1000 A entwickelt. Der Strommebbereich reicht von 300 mA eff bis 400 A eff. Der Frequenzmebbereich reicht von 0,5 Hz bis 10 kHz.

Mit den Zangen F1N, F2N, und F3N wird jeweils der Echt-Effektivwert (TRMS) der Ströme gemessen, sowie deren Frequenz. Mit der HOLD-Taste kann der zuletzt gemessene Wert in der Digital-Anzeige gespeichert werden. Gleichzeitig zeigt die Balkenanzeige den momentanen Mebwert an.

Diese Zangen weisen folgende Ausstattung auf:

- automatische oder manuelle Bereichswahl (RANGE)

- 40-Segment-Analoganzeige (Balkenanzeige)

- automatischer Test der Batterielebensdauer in der Balkenanzeige beim Einschalten

- Anzeige für Batteriewechsel

- Abschaltautomatik (keine Tastenbetätigung innerhalb 10 Minuten) Die Modelle F2N und F3N haben gegenüber Modell F1N zwei zusätzliche Funktionen:

- Glättungsfunktion von TRMS-Strom- und Frequenz-Mebwerten über 3 Sekunden (SMOOTH)

- Scheitelwertmessung des Stroms über jede Halbwelle (PEAK) Zusätzlich verfügt das Modell F3N über einen Mebwertspeicher (RECORD), der den

Effektivwert des Stroms, seine Frequenz, den geglätteten Mebwert (SMOOTH), den MIN-, MAX- und Mittel-Wert (AVG), sowie den Scheitelwert (PEAK) und dessen MAXimum erfassen und speichern kann.

GERÄTEBESCHREIBUNG

ZANGE (siehe Seite 140)

1 BACKEN : gröbte Öffnung 42 mm zur Umschliebung von Kabeln oder Stromschienen. 2 HOLD : Speicherung des aktuellen Mebwertes in der Digitalanzeige. 3 ANZEIGE : Analoge und digitale LCD-Anzeige 4 ON/OFF : Gerät EIN/AUSschalten 5 RANGE : Für manuelle Mebbereichsumschaltung:

0 - 40,00 A oder 0 - 400,0 A oder Mebbereichsautomatik.

6 Hz : Frequenzmessung. 7 PEAK/SMOOTH : (nur F2N und F3N). Zyklische Anzeige von :

■ Geglätteter Mebwert über 3s (SMOOTH) ;

■ Scheitelwert-Messung mit Ansprechzeit von 2 ms (PEAK) ;

■ Momentaner Mebwert.

8 MIN-MAX : (nur F3N). Anwahl der RECORD-Betriebsart und zyklische Anzeige der

gespeicherten Werte MIN, MAX, et AVG.

9 DRUCKTASTE : zum Öffnen der Backen.

ANZEIGE (siehe Seite 140)

10 100 ms : Symbol für normale Strommebzeit von 100 ms. 11 MAX MIN AVG : Anzeigen im RECORD-Funktion (nur F3N). 12 SMOOTH : Anzeige für SMOOTH-Funktion (nur F2N und F3N). 13 AUTO : Anzeige für automatische Bereichswahl. 14 Hz : Frequenzmessung. 15 PEAK : Anzeige für Scheitelwertmessung (nur F2N und F3N). 16 RMS : Anzeige für Echt-Effektivwertmessung. 17 PFEIL : Überlaufsymbol für Balkenanzeige.

Erscheint auch im RECORD-Betrieb, wenn MAX- oder PEAK-Wert zu grob sind.

18 A : Strommessung. 19 BALKENANZEIGE : TRMS- oder Scheitelwert-Anzeige des Stroms, oder Extremwert-

anzeige durch Blinken.

20 0 - 400 A : Meb-Skala für Balkenanzeige. 21 DIGITALANZEIGE : 9999 Digit mit Kommastellung entsprechend Mebbereich. 22 BATTERIE : Batteriewechsel-Anzeige. 23 : Symbol für Anzeigespeicherung (HOLD).

24 RECORD : Anzeige für Mebwerterfassung (nur F3N).

Blink während der Erfassung und leuchtet konstant zusammen mit HOLD-Funktion.

25 SUMMER : Signalton.

Ertönt zur Kontrolle bei Tastenbetätigung und bei Strom-Mebbereichsüberschreitung.

ZENTRIERMARKEN

Für genaue Messungen mub sich der Leiter im Kreuzungspunkt der drei Zentriermarken befinden (siehe Abb. 3).

Zentriermarkierungen

Leiter

Abb. 3 : Zentriermarken auf der

Zangenisolierung.

AKUSTISCHE SIGNAL

NIEDRIGER TON MITTLERER TON HOHER TON

Unerlaubte

Kurzer Ton - Erlaubte Tastenbetätigung oder

Tastenbetätigung Strom zu grob

Längerer MIN-Wert erfabt MAX- oder PEAK- -

Ton Wert erfabt

Rückkehr zu AUTO

Verlassen von

Langer Ton RECORD - -

(Taste gedrückt halte)

BEDIENUNGSANLEITUNG

Achtung : Lesen Sie bitte zuerst die Sicherheitshinweise am Anfang dieses Handbuchs

bevor Sie die Zange benutzen.

EINSCHALTEN/SELBSTTEST ("ON/OFF")

Hinweis : Ein oder Ausschalten des Gerätes löscht den Inhalt aller Speicher.

■ Die ON/OFF- Taste (4) gedrückt halten bis

das Gerät einen Quittungston erzeugt,

daraufhin führt es einen Anzeigetest durch

(gilt für alle 3 Zangen).

Anschliebend erscheint die Rest-Lebens-

dauer der Batterien in der Balkenanzeige.

Sie ist länger als 40 Stunden, wenn das

Überlaufsymbol (17) aufleuchtet, ansonsten

wird die verbleibende Stundenzahl zwischen

0 und 40 durch ein blinkendes Segment

angezeigt.

Wenn nur noch einige wenige Betriebsstungen verbleiben, empfehlen wir einen sofortigen

Batteriewechsel-lesen Sie bitte dazu den Abschnitt im Kapitel WARTUNG.

■ Nach Loslassen der ON/OFF-Taste (4) wird das Gerät zurückgesetzt und befindet sich

in der Betriebsart : Strommessung, Mebbereichsautomatik und Abschaltautomatik.

■ Das Gerät schaltet sich nach 10 Minuten automatisch ab, wenn:

- keine Taste bedient wurde,

- Betriebsart RECORD nicht eingeschaltet ist (nur Zange F3N),

- die Abschalt-Automatik eingeschaltet ist.

■ Aufhebung der Abschaltautomatik:

- Gerät durch gleichzeitigen Druck auf die ON/OFF- (4) und die RANGE-Taste (5) einschalten,

- ON/OFF-Taste (4) zuerst loslassen,

- das Gerät erzeugt einen Quittungston, anschliebend die RANGE-Taste (5) ebenfalls loslassen.

■ Das Gerät kann jederzeit in seine ursprüngliche Betriebsart durch zweimaliges Betätigen der ON/OFF-Taste (4) zurückversetzt werden.

STROMMESSUNG IN ECHT-EFFEKTIVWERT (TRMS)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600V oder deren Strom mehr als 1000 A beträgt. Mebzeiten bei Strömen zwischen 550 A und 1000 A Spitze möglichst kurzhalten. (Siehe Anfang 1 Seite 138)

Nach dem Einschalten befindet sich das Gerät automatisch in Betriebsart: Strommessung ("A") und Mebbereichsautomatik ("AUTO"). Die zwei Mebbereiche 0-40 A und 0-400 A werden entsprechend umgeschaltet, wobei die Balken-anzeige stets den Strom mit einer Ansprechzeit von 100 ms anzeigt. Das Umschalten in die manuelle Bereichswahl erfolgt mit der RANGE-Taste (5). Jeder Tastendruck schaltet dabei zwischen 40 A und 400 A um. Bei Mebwertüberlauf:

■ im manuell gewählten Bereich 40,0 A leuchtet das Überlaufsymbol (17) unter der 40 AAngabe der Balkenanzeige und im Digitalteil erscheint bei Werten über 99,99 A das Symbol "OL".

■ im manuell gewählten Bereich 400,0 A leuchtet das Überlaufsymbol (17) unter der 400 A-Angabe der Balkenanzeige. Die Digitalanzeige ist auf 999,9 A beschränkt.

Zum Wiedereinschalten der Mebbereichsautomatik RANGE-Taste (5) ca. 2 s gedrückt halten und nach dem zweiten Quittungston loslassen.

FREQUENZMESSUNG

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600 V beträgt oder deren Frequenzen oberhalb 10 kHz liegen.

Frequenzmebfunktion durch Druck auf die HzTaste (6) einschalten. Es erscheinen die Symbole "Hz" und "AUTO" in der Anzeige und das Gerät erzeugt einen Quittungston. Die Frequenzbereichswahl erfolgt immer automatisch. Die Frequenz wird digital angezeigt, während die Balkenanzeige stets die TRMS-Stromstärke anzeigt. Durch Umschaltung zwischen automatischer oder manueller Bereichswahl mit Taste RANGE (5) wird auch die Mebschwelle für den Frequenz-Zähler umgeschaltet :

■ automatisch : Mebschwelle bei ca. 300 mA.

■ manuell : Mebschwelle bei ca.

40 A im 400 A-Bereich.

10% des Nenstrombereichs, d.h. 4 A im 40 A-Bereich bzw.

Zur Umschaltung auf Mebbereichsautomatik RANGE - Taste (5) gedrückt halten, bis der zweite Quittungston ertönt. Bei Frequenzmessungen ermöglicht die PEAK/SMOOTH - Taste (7) eine Mittelwertbildung der Frequenz über 3 s. In den Betriebsarten RECORD bzw. HOLD ist die Hz - Taste (6) unwirksam. Längerer Druck auf die Hz - Taste (6) bis der Quittungston ertönt schalte die Frequenzmebfunktion wieder aus.

Erfassung der Frequenzen :

■ Mebbereichsautomatik (AUTO) :

0,5 Hz 5 Hz 2 kHz 10 kHz

▼

Ereigniszählung

stromgekoppelte Messung Ereigniszählung

▼

■ Manueller Betrieb :

0,5 Hz 10 kHz

▼

Ereigniszählung

▼

■ Manuell (Ereigniszählung) :

Ablauf der Messung im Bereich 0,5 Hz bis 10 kHz : Die Periodenzählung dauert 150 - 250 ms (auflösungsabhängig). Während dieser Dauer (t) werden die Perioden (n) gezählt. Anschliebend wird die Frequenz f=n/t berechnet. Im manuellen Betrieb wird der Zähler immer durch einen Nulldurchgang des Signals gestartet.

■ Mebbereichsautomatik "AUTO" :

- Unterhalb 5 Hz und oberhalb 2 kHz wird wie im manuellen Betrieb gemessen.

- Zwischen 5 Hz und 2 kHz mub das Signal ab dem Nulldurchgang einen bestimmten

vorher ermittelten Schwellenwert übersteigen ; dann startet der Zähler für ca. 250 ms.

Zusammenfassend gilt : im Frequenzbereich 0,5 Hz-10 kHz sind alle üblichen Messungen in den Betriebsarten AUTO oder Manuell möglich. Die Messung nicht sinusförmiger Signale (z.B. bei drehzahlgeregelten Antrieben usw ...) ist jedoch nur in Betriebsart AUTO möglich und auf den Bereich zwischen 5 Hz und 2 kHz beschränkt.

ANZEIGESPEICHERUNG (HOLD)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600 V oder deren Strom mehr als 700 A beträgt.

Das Betätigen der HOLD-Taste (2) speichert den letzten gemessenen Wert in der Anzeige oder es unterbricht eine laufende Mebwerterfassung in Betriebsart RECORD (nur F3N).

■ Taste HOLD drücken, in der Anzeige erscheint das Symbol " H " (23).

Unberührt davon zeigt die Balkenanzeige weiterhin die momentane Stromstärke an. Die RANGE-Taste (5) bleibt aktiv und schaltet den Strommebbereich bzw. die Schwelle für Frequenzmessung um. Die MIN/MAX-Taste (8) bleibt ebenfalls aktiv und ermöglicht die Vorbereitung einer Mebwerterfassung. Die RECORD-Funktion beginnt dann erst nach erneutem Druck auf die HOLD-Taste (2) (an schlecht zugänglichen Stellen ist dieses Verfahren nützlich). Nach Drücken der HOLD-Taste (2) sind die Hz- (6) und die PEAK/SMOOTH-Taste (7) unwirksam.

■ HOLD-Taste (2) erneut drücken, um den normalen Anzeigebetrieb wieder einzuschalten.

GLÄTTUNG VON STROM - UND FREQUENZ-MESSWERTEN (SMOOTH) (NUR F2N UND F3N)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600 V oder deren Strom mehr als 700 A beträgt (Siehe p. 139).

■ Drücken Sie die "PEAK/SMOOTH-Taste (7) einmal und es wird der über die letzten drei Sekunden gemittelte Wert von Strom oder Frequenz angezeigt. Das Symbol "SMOOTH" (12) erscheint und die Balkenanzeige zeigt weiterhin die momentane Stromstärke an (Mebtakt 100ms).

■ Drücken Sie die PEAK/SMOOTH-Taste (7) erneut, um die Glättungsfunktion auszuschalten (1-mal Drücken bei Frequenzmessung, 2-mal bei Strommessung).

SCHEITELWERTMESSUNG (PEAK) (NUR F2N UND F3N)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600V oder deren Strom mehr als 700A beträgt.

Diese Mebfunktion gilt nur für die TRMS-Strom- messung (Mebzeit 100 ms).

■

Die PEAK/SMOOTH-Taste (7) zweimal drücken. Es erscheint das Symbol "PEAK" (15) und die Balkenanzeige zeigt den Scheitelwert jeder Halbwelle an, während in der Digitalanzeige der Mittelwert von 4 aufeinander folgenden Mebwerten erscheint (Mebzeit 400 ms).

■ Drücken Sie die PEAK/SMOOTH-Taste (7) einmal, um die Scheitelwertmessung auszuschalten.

EXTREM- UND MITTELWERTERFASSUNG (RECORD) (NUR F3N)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600V oder deren Strom mehr als 700 A beträgt.

Die Erfassung wird gestartet durch Druck auf die MIN/MAX-Taste (8) bis der Quittungston ertönt. Sie beginnt sofort und ist zeitlich unbegrenzt (ggf. bis zum Batteriewechsel).

Extrem- und Mittelwerterfassung der Stromstärke : RECORD 100 ms

In dieser Betriebsart wird der kleinste (MIN) und der gröbte Mebwert (MAX) automatisch aufgezeichnet. Die Mebzeiten betragen : 100 ms oberhalb 300 mA und 500 ms unterhalb 300mA. Der Mittelwert (AVG) der Stromstärke seit Erfassungsbeginn wird ebenfalls automatisch berechnet.

Extremwerterfassung mit Glättung über 3 Sekunden : RECORD SMOOTH

Identisch zu RECORD 100 ms jedoch mit MIN- bzw. MAX-Erfassung nach Glättung über eine Mebzeit von 3 Sekunden.

Scheitelwerterfassung : RECORD PEAK

Scheitelwerterfassung mit einer Ansprechzeit von weniger als 2 ms.

Extremwerterfassung von Frequenzen : RECORD Hz

Währen der Extremwerterfassung von Frequenzen gibt es keine RECORD PEAK-Funktion. Drücken der PEAK/SMOOTH-Taste (7) schaltet lediglich um zwischen Glättung der Extremwerte über eine Mebzeit von 3 Sekunden (SMOOTH-Funktion) und normaler Frequenzmessung.

Extrem- und Mittelwertanzeige (nur F3N)

■ Mebfunktion RECORD 100 ms oder SMOOTH (A oder Hz) : Balkenanzeige : Bei Strommessung werden gespeichertes Minimum und Maximum mit je einem blinkenden Segment dargestellt. Bei Frequenzmessung erscheint immer die momentane Stromstärke in der Balkenanzeige. Digitalanzeige : Wiederholtes Drücken der MIN/MAX-Taste (8) bewirkt die zyklische Anzeige von : Maximum (MAX), Minimum (MIN), Mittelwert (AVG), aktueller Mebwert. In der Balkenanzeige erscheint stets die momentane Stromstärke mit einer Mebzeit von 100 ms.

■ Betriebsart RECORD PEAK (nur bei Strommessung) : In der RECORD-PEAK-Mebfunktion erscheint stets der während 100ms gemessene Scheitelwert des Stroms in der Balkenanzeige. Wird nun die MIN/MAX-Taste (8) gedrückt, erscheinen zyklisch nacheinander im Digitalteil :

- das Mittel aus 4 Scheitelwerten über 400 ms ;

- das Maximum des Scheiterwertes. Das Maximum der Scheitelwerte wird gleichzeitig als blinkendes Segment in der Balkenanzeige dargestellt.

Funktion RECORD HOLD

■ Im RECORD-Modus unterbricht die HOLD-Taste (2) vorübergehend die Mebwerterfassung (das Symbol " H " (23) erscheint).

■

Durch wiederholtes Drücken der MIN/MAX-Taste (8) erscheinen zyklisch in der Anzeige : MAX, MIN, AVG, aktueller Mebwert (Ströme oder Frequenzen, bei normaler Messung oder mit Glättungsfunktion SMOOTH).

■ Bei Scheitelwertmessung (nur A) und unterbrochener Aufzeichnung (Taste HOLD) schaltet die MIN/MAX-Taste (8) zwischen folgenden Anzeigen um : PEAK MAX, momentaner PEAK-Wert, PEAK-Wert bei Drücken der HOLD-Taste.

Hinweis : Nach erneuter Betätigung der HOLD-Taste (2) fährt das Gerät mit der RECORDErfassung fort, ohne die bereits abgespeicherten Werte (MAX, MIN, AVG bzw. MAX PEAK) zu löschen.

Die HOLD-Funktion wird ebenfalls ausgeschaltet, indem Sie die RECORD-Funktion beenden; dazu MIN/MAX-Taste (8) ca. 2 s gedrückt halten.

■ Allgemein gilt bei RECORD oder RECORD HOLD :

- die Taste RANGE (5) ist wirksam,

- die Taste Hz (6) ist unwirksam,

- die Taste PEAK/SMOOTH (7) ist in RECORD wirksam, jedoch unwirksam in RECORD HOLD.

MESSUNG VON MINIMUM, MAXIMUM UND MITTELWERT (NUR F3N)

Achtung : Die Zange nicht an Anlagen

benutzen, deren Spannung mehr als 600 V oder deren Strom mehr als 700 A beträgt.

Die Extrem- und Mittelwerte können nur in der RECORD-Funktion gemessen und angezeigt werden. Dazu die Taste MIN-MAX (8) kurz drücken bis der Quittungston ertönt (RECORD) und durch wiederholtes Drücken der Taste den gewünschten Wert zur Anzeige bringen. Die Erfassungsdauer ist lediglich durch die Batterielebensdauer begrenzt. Der MAXimalwert ist der gröbte seit Erfassungsbeginn aufgetretene Mebwert. Der MINimalwert ist entsprechend der kleinste Mebwert. Der Mittelwert AVG wird automatisch seit Beginn der Erfassung aus allen Mebwerten errechnet.

Hinweis : Der Mittelwert AVG kann einen Fehler bis zu 30 % aufweisen, wenn Nullwerte oder sehr kleine Mebwerte gespeichert wurden. Mibt man z.B. 1 Minute lang 100A und eine weitere Minute 0 A errechnet die Zange für die zwei Minuten einen Mittelwert AVG von 70 A statt von 50 A.

Mit der HOLD-Taste (2) wird die laufende Mebwerterfassung unterbrochen. Die bereits ermittelten MIN-, MAX- und AVG-Werte bleiben gespeichert und können durch wiederholtes Drücken der MIN/MAX-Taste (8) zyklisch in die Anzeige gerufen werden. Durch erneutes Drücken der HOLD-Taste (2) wird die Mebwerterfassung fortgesetzt. Dies ist z.B. für Zwischenablesungen sinnvoll, ohne eine laufende Mebreihe abzubrechen. Die RECORD-Funktion wird durch Drücken der MIN/MAX-Taste (8) während ca. 2 s bis zum Quittungston ausgeschaltet (RECORD-Symbol in der Anzeige erlöscht).

WAHL DER BETRIEBSART UND MESSUNG

Achtung : Achten Sie immer darauf, dab sich der Leiter im Kreuzungspunkt der

Zentriermarken befindet und dab die Backen vollständig geschlossen sind.

Die gewünschte Betriebsart für eine Messung oder Mebreihe wie folgt auswählen :

■ Strom- oder Frequenzmessung mit Taste Hz (6) wählen. Nach Einschalten der RECORDFunktion ist diese Taste nicht mehr wirksam.

■ Mebfunktion wählen : Echt-Effektivwertmessung mit Mebtakt 100 ms, Glättungsfunktion SMOOTH oder Scheitelwertmessung PEAK. Die PEAK/SMOOTH-Taste (7) bleibt auch in der RECORD-Funktion wirksam, setzt jedoch bei Betätigung die bisher aufgezeichneten MIN-, MAX- und AVG-Werte zurück. Die Mebwerterfassung mit RECORD kann durch die HOLD-Taste (2) unterbrochen werden.

Leiter mit der Zange umschlieben und durch Drücken der Taste MIN/MAX (8) bis zum Quittungston die RECORD-Funktion starten (Taste nach dem Ton nicht gedrückt halten, da sonst die RECORD-Funktion wieder ausgeschaltet wird. An unzugänglichen Stellen oder um Fehlbedienungen auszuschlieben, kann die Zange vor Umschlieben des Leiters auf die RECORD-Funktion vorprogrammiert werden :

■ Strom- oder Frequenzmessung mit Taste Hz (6) wählen.

■ Mebfunktion wählen : Normalmessung mit Mebzeit 100 ms, Glättungsfunktion SMOOTH

oder Scheitelwertmessung PEAK.

■ Taste HOLD (2) betätigen, anschlieben mit Taste MIN/MAX (8) RECORD-Funktion einschalten : das Symbol "RECORD" in der Anzeige erscheint dann ständig.

Nun den Leiter mit der Zange umschlieben und Erfassung durch Druck auf die Taste HOLD (2) starten. Ein Quittierungston meldet den Beginn der Erfassung und das RECORD-Symbol beginnt zu blinken.

ANWENDUNGSBEISPIELE

ALLGEMEINES

Messung der Stromstärke oder der Frequenz eines AC-Signals

1 Gerät einschalten (ON/OFF-Taste (4)). 2 Leiter mit der Zange umfassen, Backen der Zange vollständig

schlieben und auf zentrale Lage des Leiters in der Zange achten (andernfalls sind Mebfehler möglich).

3 Echt-Effektivwert des Stromes ablesen. 4 Die Taste Hz (6) betätigen, um die Frequenz zu messen. 5 Die HOLD-TASTE (2) betätigen, um einen Mebwert in der

Anzeige zu speichern.

Bestimmung des Scheitelfaktors (F2N und F3N).

Die PEAK/SMOOTH-Taste (7) zweimal drücken ( (15) erscheint), um den Scheitelwert jeder Halbwelle zu messen. Das Verhältnis zwischen Scheitelwert und Effektivwert des Stromes ist der Scheitelfaktor. Beträgt der Scheitelfaktor mehr als ca. 1,4 (genau : Ö2) enthält der Strom Oberwellen.

PEAK-Symbol

Erfassen von Me

7 Für die Mebwerterfassung die MIN/MAX-Taste (8) bis zum Quittungston gedrückt halten

(das RECORD-Symbol (24) erscheint), weitere Tastenbetätigungen dienen dem Ablesen von MIN-, MAX- und Mittelwert AVG.

8 Nach dem Ablesen der Werte die RECORD-Betriebsart wieder verlassen durch Drücken

der MIN/MAX-Taste (8) während ca. 2 s.

bwertänderungen ( F3N).

MESSUNGEN AN MOTOREN

Anlaufstrom, Nennstrom, ungleiche Phasenströme

1 Gerät einschalten (ON/OFF-Taste (4)). 2 Die Zange um einen Phasenleiter schlieben. 3 400-A-Mebbereich durch RANGE-Taste (5)

manuell einstellen.

Hinweis : Manuellen Mebbereich wegen der kürzeren Ansprechzeit wählen.

4 Die Balkenanzeige im Blick behalten und den Motor einschalten. (Die Balkenanzeige

arbeitet ca. 4 mal schneller als die Digitalanzeige).

5 Nennstrom ablesen sobald der Motor seine Drehzahl hält. 6 Diese Messung auch an den anderen Phasen durchführen. Abweichungen zwischen den

Phasen deuten auf unsymmetrische Stromversorgung oder auf Kurzschlüsse in einer Motorwicklung hin.

(Nur Modell F3N) : 7 Die Messung des Anlaufstroms kann mit der RECORD-Funktion erfolgen. Bei Erreichen

der Nenndrehzahl Taste HOLD (2) drücken, um die Erfassung zu unterbrechen. Durch wiederholtes Drücken von Taste MIN/MAX (8) zyklisch nacheinander den MIN-Wert (Nennstrom), den MAX-Wert (Anlaufstrom) und den Mittelwert AVG ab der Mebwerter- fassung in die Anzeige holen.

MESSUNGEN AN DREHZAHLGEREGELTEN MOTOREN

Leitungs-Halbleiter halten zunehmend Einzug bei der Drehzahlregelung von Motoren, so dab zu den

Drehzahlregler

herkömmlichen Messungen an solchen Anlagen weitere hinzukommen :

■ Drehzahlmessung (abhängig von der Frequenz)

Phasen

Nulleiter

und Vergleich mit der Soll-Frequenz, die der Regler abgibt.

■ Messung des Motor-Nennstromes und Vergleich mit der Sollwertvorgabe des Reglers.

■ Gleichlaufkontrolle des Strom/FrequenzVerhältnisses bei Drehzahländerung.

■ Überprüfung der Anlaufstrombegrenzung durch den Regler entsprechend den Herstellerangaben.

1 Gerät einschalten (ON/OFF-Tast (4)). 2 Die Zange um einen Phasenleiter schlieben. 3 Soll-Istwert-Vergleich der TRMS-Stromstärke

zwischen Mebwert und Regler-Vorgabe durchführen.

4 Die Hz-Taste (6) betätigen und die Drehzahl des

Motors verändern. Auch hier das Meb- ergebnis in der Digitalanzeige mit der Regler-Vorgabe vergleichen.

5 Gleichzeitig in der Balkenanzeige die entsprechende Stromstärke ablesen. Beobachten Sie in dieser Einstellung, ob das Strom-Frequenz-Verhältnis konstant bleibt (hängt vom Reglertyp ab, siehe hierzu die Herstellerangaben). (Nur Modell F3N) : 6 Mit der RECORD-Funktion kann man die Anlaufstromstärke prüfen. Bei Ereichen der

Nenndrehzahl die Erfassung mit der HOLD-Taste (2) unterbrechen und anschliebend MIN, MAX und Mittelwert durch wiederholtes Drücken der MIN/MAX-Taste (8) in die Anzeige rufen.

Hinweis : Die Nenndrehzahl des Motors N (in 1/s) ist : N = F/P, mit F : Frequenz in Hz und

P : Zahl der Polpaare des Motors

MESSUNGEN AN VERTEILER-TRANSFORMATOREN

Messung von Überlasten, unterschiedliche Phasenbelastung, Oberwellen im Nulleiter.

1 Gerät einschalten (ON/OFF-Taste (4)). 2 Die Zange um einen Phasenleiter schlieben. 3 TRMS-Effektivwert des Stromes ablesen. Strom in jeder Phase messen, um unsymmetrische Lastverteilungen zu ermitteln. 4 Die Zange um den Nulleiter schlieben. 5 TRMS-Effektivwert des Stromes ablesen. 6 Eine Frequenzmessung am Nulleiter durchführen (Hz-

Taste (6) drücken) ; Frequenzwerte von 150 Hz oder höheren Vielfachen der Netzfrequenz von 50 Hz deuten auf induktive, kapazitive oder nicht lineare Lasten hin.

7 Evtl. die Mebwerte mit der HOLD-Taste (2) in der Anzeige

speichern.

MESSUNGEN AN GENERATOREN

Messung von Überlasten bzw. der Frequenz (Drehzahlregelung des Generators).

1 Gerät einschalten (ON/OFF-Taste (4)). 2 Am Ausgang des Generators eine Mindestlast von

200 W anschlieben (Mindestmebstrom 1 A).

3 Die Backen vollständig geschlossen und zentriert um

einen Leiter halten (sonst Mebfehler) und den Generator starten.

4 TRMS-Effektivwert des Stromes ablesen. 5 Die Frequenz des Stromes messen (Hz-Taste (6) drücken)

und die gewünschte Frequenz durch Änderung der Generator-Drehzahl einstellen.

6 Evtl. die Mebwerte mit der HOLD-Taste (2) in der Anzeige

speichern.

(Nur Modell F3N) : 7 Für eine Mebwerterfassung die MIN/MAX-Taste (8)

drücken (das RECORD-Symbol (24) erscheint), durch weitere Tastenbetätigungen MIN-, MAX- und Mittelwert AVG in die Anzeige holen.

8 Nach Ablesen der Mebwerte die RECORD-Funktion durch drücken der MIN/MAX-Taste

(8) während ca. 2s beenden.

Generatoren

MESSUNGEN AN ELEKTRO-GERÄTEN

Messung des Stromverbrauchs (mit Adapterkabel Nr 214)

1 Gerät einschalten (ON/OFF-Taste (4)). 2 Das Gerät mit dem Adapterkabel Nr 214 an das

Netz anschlieben.

3 Die Zange um die Leiterschleife schlieben. 4 TRMS-Effektivwert des Stromes ablesen. 5 Die Frequenz des Stromes messen

(Hz-Taste (6) drücken).

6 Evtl. die Mebwerte mit der HOLD-Taste (2) in der

Anzeige speichern.

Scheitelfaktor ermitteln (nur F2N und F3N)

7 Die PEAK/SMOOTH-Taste (7) zweimal drücken

(PEAK-Symbol (15) erscheint), um den Scheitelwert in jeder Halbwelle zu messen. Das Verhältnis zwischen Scheitelwert und Effektivwert des Stromes ist der Scheitelfaktor. Beträgt der Scheitelfaktor mehr als 1,4 (Ö2), enthält der Strom Oberwellen.

Adapterkabel n°214

Aufzeichnung von Stromänderungen (nur F3N)

8 Für die Mebwerterfassung die MIN/MAX-Taste (8)

drücken (das RECORD-Symbol (24) erscheint), durch weitere Tastenbetätigungen MIN-, MAXund Mittelwert AVG in die Anzeige holen.

9 Nach dem Ablesen der Werte die RECORD-

Betriebsart wieder verlassen durch Drücken der MIN/MAX-Taste (8) während ca. 2 s.

Adapterkabel n°214

TECHNISCHE DATEN

ALLGEMEINE DATEN

bbereich : TRMS 0,3 A - 400 A eff

(bis 700 A bei Sinusform)

bbereichsgrenzen :

400 A eff, 700 A eff oder 1000 A Spitze

bbereiche : 0 - 40,00 A und 0 - 400,0 A

Frequenzbereich :

- Strommessung 10 Hz - 1 kHz,

- Frequenzmessung 0,5 Hz - 10 kHz

Betriebstemperatur : +23°C±5°K rel. Luftfeuche : 45 % - 75 % Scheitelfactor :

- max. 2,5 bei 400 A (45 - 65 Hz)

- max. 5,0 bei 40 A (45 - 65 Hz)

Batterie : 9 V ± 0,1 V Lagertemperaur : -40°C bis +70°C Normen :

- IEC 1010-2-032 Gerätesicherheit, Schutz

gegen Stromschläge, Schutzisolierung, max. Spannung der Leiter gegen Erde: 600 V, Überspannungs-Kategorie III, Verschmutzungsgrad 2

- Elektromagnetische Verträglichkeit:

EN 50081-1:92 Störaussendung EN 50082-1:92 Störimmunität

Sicherheits-Zeichen : UL, CSA et GS Betriebsdauer (Alkali-Batterie) : 80 h typisch / 60 h minimum Maximale Fallhöhe : 1 m Masse : 500 g.

2 Schienen 50 x 5 mm

2 Kabel Æ 25,4 mm

Kabel max. Æ 42 mm

▼

76 mm

64 mm 88,6 mm

98 mm

▼

107,54 mm

▼

232 mm

▼

33,7 mm

▼

43,7 mm

▼

DATEN BEI STROMMESSUNG

bfehler in folgendem Bezugsbereich :

■ Frequenz : 45 Hz - 65 Hz.

■ Lage des Leiters in der Zange : zentriert.

■ Externes Gleichmagnetfeld : Erdmagnetfeld

siehe allgemeine Daten für : Temperatur, rel. Luftfeuchte und Batteriespannung.

Daten bei normaler Benutzung (ohne RECORD-Mebwerterfassung).

MESSBEREICH 40,00 A 400,0 A

BETRIEBS- 50 mA 100 mA

BEREICH 100 A 700 A

BEZUG- 300 mA 100 A 400 A

BEREICH 99,99 A 400 A 700 A

MESSABWEICHUNG 2 % Anz. + 20 Dig. 2 % Anz. 5 % Anz.

Anz. : Anzeige

Hinweis : Mebabweichungen in ±. Die Mindeststromstärke für Erkennung beträgt 50 mA.

■ Stabilität der Digitalanzeige (bis 4000 Digit) : 2 Digit. Meb-Auflösung der Digitalanzeige : 1 Digit.

■ Ansprechzeiten der Anzeige : Balkenanzeige : von 100 bis 150 ms bei 95 %. Digital : 500 ms bei 90 % / 2 s bei 99 %.

Daten bei Me

bwert)

bwerterfassung "RECORD 100 ms" (MAX, MIN, AVG und momentaner

Die Daten für den momentanen Mebwert und beim Mittelwert AVG sind identisch mit denen im Normalbetrieb. Daten für MAX- und MIN-Werte :

■ Mebabweichung : wie im Normalbetrieb.

■ Stabilität, Wiederholgenauigkeit : 10 Digit.

■ Erfassungsdauer für Extremwerte (Signal liegt im Betriebsbereich) :

200 ms bis 300 ms bei Strömen > ca. 8 A Spitze 1 bis 2 s bei Strömen < ca. 8 A Spitze (MAX- und MIN-Werte des momentanen Mebwerts).

Daten für Scheitelwertmessung PEAK und RECORD PEAK

Auflösung der Digitalanzeige : 20 Digit bis 4000 Digit 40 Digit von 4000 bis 10 000 Digit

MESSBEREICH 40,00 A 400,0 A

BETRIEBS- 300 mA 300 mA

BEREICH 100 A 1000 A

FREQUENZ- 400 mA 100 A 600 A

BEREICH 99,99 A 600 A 1000 A

MESSAWEICHUNG 3 % Anz. + 30 Dig. 3 % Anz. 8 % Anz.

Anz. : Anzeige

Daten für Glattungsfunktion SMOOTH und RECORD SMOOTH

Durch SMOOTH wird eine stabile Mebwertanzeige erzielt.

■ Auflösung und Stabilität : 1 Digit.

■ Glättungszeit : 3 s.

DATEN BEI FREQUENZMESSUNG

Manuelle Me

bbereichswahl :

Strom > 4,5A ± 25 % im Bereich 40,00 A Strom > 45 A ± 25 % im Bereich 400,0 A jeweils im Frequenzband 45 Hz bis 1 kHz Unter 0,5 Hz oder bei ungenügender Stromstärke zeigt das Gerät "0,0 Hz" an.

■ Auflösung :1 Digit.

■ Stabilität : 2 Digit.

■ Mebzeit : 500 ms bei Frequenzen > 20 Hz

Bis 4s bei Frequenzen < 20 Hz

MESSBEREICH 1kHz 10 kHz

MESSUMFANG 0,5 Hz à 1 kHz 1 kHz à 10 kHz

MESSABWEICHUNG 0,1% Anz. + 1 Dig. 0,2% Anz. + 1 Dig.

Automatische Me

bbereichswahl :

Die Triggerschwelle beginnt bei 300 mA und erhöht sich bei niederen Frequenzen. Zwischen 1800 Hz und 2000Hz steigert sich die Instabilität von anfangs 2 Digit bis auf 13 Digit.

MESSBEREICH

MESSUM- 0,5 Hz 5,0 Hz 1000 Hz 1500 Hz 2100 Hz

FANG 5,0 Hz 999,9 Hz 1500 Hz 2100 Hz 9999 Hz

MESSABWEI- 0,1 % Anz. 0,2 % Anz. 0,5 % Anz. 0,2 % Anz.

CHUNG +1 Dig. +2 Dig. +5 Dig. +1 Dig.

Anz. = Anzeige

0,5 à 999,9 Hz 1000 à 9999Hz

FREQUENZABHÄNGIGE MESSABWEICHUNGEN

(au

berhalb des Referenzbereiches 45Hz bis 65Hz)

Bei Ampère TRMS HINWEIS : Messungen bei richtig zentriertem Leiter und unter Bezugsbedingungen :

Raumtemp. 18°C - 28°C, rel Feuchte < 75 %, Batteriespannung 9 V ± 0,1 V, Scheitelfaktor < 2,5 bei 50 Hz.

FREQUENZ leff in A MESSABWEICHUNG

10 bis 19,9 Hz

20 bis 29,9 Hz 100,0 bis 399,9 4 % Anz.

30 bis 45 Hz

65 bis 1000 Hz 100,0 bis 399,9 4 % Anz.

1000 bis 10000 Hz 30 % Anz.

Anz. = Anzeige

5,00 bis 99,99

30 % Anz.

100,0 bis 400,0

2,50 bis 99,99 30 % Anz.

400,0 bis 700,0 30 % Anz.

1,00 bis 39,99 30 % Anz. 40,00 bis 99,99 4 % Anz. + 30 Dig. 100,0 bis 399,9 4 % Anz. 400,0 bis 700,0 8 % Anz.

0,30 bis 99,99 4 % Anz. + 30 Dig.

400,0 bis 700,0 6 % Anz.

0,30 bis 99,99 100,0 bis 700,0

Bei Ampère, PEAK Hinweis : Messungen bei richtig zentriertem Leiter und unter Bezugsbedingungen :

Raumtemp. 18°C - 28°C, rel. Feuchte < 75 %, Batteriespannung 9 V ± 0,1 V, Scheitelfaktor < 2,5 bei 50 Hz.

FREQUENZ Iss in A MESSABWEICHUNG

3,00 bis 40,00 30 % Anz.

10 bis 19,9 Hz 40,0 bis 99,9 4 % Anz. + 30 Dig.

100,0 bis 600,0 4 % Anz. + 30 Dig.

1,00 bis 7,00 10 % Anz. + 30 Dig.

7,00 bis 99,99 4 % Anz. + 30 Dig.

30 bis 45 Hz

30 bis 45 Hz 100,0 bis 600,0 4 % Anz. + 30 Dig.

100,0 bis 600,0 4 % Anz. + 30 Dig. 600,0 bis 999,9 8 % Anz. + 30 Dig.

1,00 bis 99,99 4 % Anz. + 30 Dig.

600,00 bis 999,9 8 % Anz. + 30 Dig.

0,4 bis 99,99 4 % Anz. + 30 Dig.

65 bis 1000 Hz 100,0 bis 600,0 4 % Anz. + 2 Dig.

600,0 bis 999,9 8 % Anz. + 2 Dig.

Anz. = Anzeige

STÖRGRÖSSEN

Hinweis : Mebabweichungen in ±.

STÖRGRÖSSE EINFLUSS- GESTÖRTE MESSABWEICHUNG

Batterie-spannung 6,5 V bis 10 V Ampère 0,03 % Anz./V 0,1 % Anz./V

Temperatur -10°C bis +55°C Ampère

Rel. 60% bis 45 % r.F. Ampère 4 Digit/10% r.F.

Feuchte 75% bis 90 % r.F. 0,2 % + 20 Digit

Lage des Leiters Leiter am Ampère 1,5 % Anz.

in der Zange Zangenrand

Benachbarter AC- Ampère 30 % Anz.

durchflossener

Leiter

Externes Wechsel- 10 mA/Am

Magnetfeld

50-60 Hz

Scheitelfaktor 1,4 bis 2,5 Ampèr e 3 % Anz.

(I Spitze < 1000 A) 2,5 bis 5 6 % Anz.

BEREICH MESSGRÖSSE TYPISH MAXIMAL

0,30 - 99,99 0,15 % Anz./10 K 0,25 % Anz./10 K

+ 20 Digit 100,0 bis 400,0 0,25 % Anz./10 K 400,0 bis 700,0 0,5 % Anz./10 K

+ 10 Digit

Hertz 0,1 % Anz./10 K Schwelle 40,00 A 0,25 A/K Schwelle 400,0 A 0,6 A/K

bei 90 % r.F.

Gleichtaktspannung 50 Hz, 60 Hz, Ip > 2 A 2 Digit,

von 1000 V 400 Hz 4 Digit

50 Hz, 60 Hz, Ip < 2 A 6 Digit,

400 Hz 16 Digit

Ampère

K = Kelvin Anz. = Anzeige

WARTUNG

■ Bei Wartung nur vorgegebene Ersatzteile verwenden.

■ Der Hersteller übernimmt keine Verantwortung für jeglichen Unfall, verursacht

durch auberhalb seines kundendienstes bzw. zugelassenen Werkstätten vorgenommene Reparatur.

BATTERIEWECHSEL

Die Zangen werden durch eine 9 V AlkaliBlockbatterie der Typen IEC 6LF22 oder 6LR61 bzw. NED 1604 mit Strom versorgt. Gehen Sie zum Auswechseln der Batterie wie folgt vor (siehe Abb. 6) : 1 Das Gerät mit der ON/OFF-Taste (4)

ausschalten und es von sämtlichen Stromkreisen trennen.

2 Das Gerät mit der Vorderseite nach unten auf

eine glatte Fläche legen und die zwei Befestigungsschrauben der Bodenplatte herausdrehen.

3 Den Gehäuseboden ca. 45° nach oben klappen

und zum unteren Gehäuserand hin herausziehen.

4 Verbrauchte Batterie abklemmen und

ausbauen.

5 Neue Batterie richtig gepolt anschlieben und

in das Batteriefach einlegen.

6 Den Gehäuseboden wieder aufsetzen und

verschlieben, dabei auf richtiges Einrasten der Aussparungen achten.

7 Die zwei Bodenschrauben wieder einschrauben

und festziehen.

REINIGUNG / AUFBEWAHRUNG

Gehäuse der Zange gelegentlich mit einem feuchten Lappen und etwas mildem Reiniger abwischen. Keine Scheuer- oder Lösungsmittel benutzen. Den Öffnungsspalt der Backen mit einem leicht geölten Lappen sauber halten. Besonders darauf achten, dab die Backen gut schlieben: die Kontaktfläche mub frei von Rost oder Ablagerungen sein. Wenn die Zange längere Zeit (etwa 2 Monate oder mehr) nicht benutzt wird, die Batterie herausnehmen und gesondert aufbewahren.

Batterie

9 V

bGERÄT-ÜBERPRÜFUNG

Wie bei allen Meb- und Prüfgeräten, ist eine Überprüfung in regelmäbigen Abständen erforderlich. Bei einer täglichen gelegentlichen Benutzung, empfehlen wir eine jährliche Überprüfung. Bei dauernden täglichen Anwendung über 8 Stunden, empfehlen wir Ihnen eine Überprüfung alle 6 Monate. Fur eine Überprüfung und Kalibrierung Ihrer Geräte, wenden Sie sich an die Niederlassung Ihres Landes :

- CHAUVIN ARNOUX GmbH : 07851/5052

WARTUNG

Reparaturen während oder auberhalb des Garantiezeitraums: senden Sie die Geräte zu Ihrem Wiederverkäufer.

ITALIANO

Leggere le istruzioni prima di utilizzare lo strumento.

Voi state acquistando una pinze amperometriche e noi Vi ringraziamo per la fiducia accordataci. Per ottenere le migliori prestazioni dal Vostro strumento,

- leggete attentamente questo libretto d’istruzione e

- rispettate le precauzioni.

PRECAUZIONI D'USO

■ Utilizzare la pinza all'interno.

■ Non utilizzare la pinza ad un'altitudine oltre i 2000 m.

■ Non esporre la pinza a getti d'acqua nonché di altri liquidi.

■ Non utilizzare la pinza per un conduttore il cui potenziale rispetto alla terra é superiore

a 600 V oppure la cui corrente é superiore a 700 A permanenti.

■ Non utilizzare la pinza per un impianto elettrico di categoria di sovratensione superiore a III.

■ Non misurare mai la corrente che percorre un cavo la cui frequenza supera i 10 kHz.

■ Essere molto cauti quando si mette la pinza attorno a cavi nudi o barre in parallelo (barre

che si muovono).

■ Non utilizzare mai la pinza in una zona esplosiva.

■ Osservare Simboli Elettrici Internazionali :

La pinza é protetta con doppio isolamento Rischio di choc elettrico Attenzione : consultare il libretto di istruzioni prima di utilizzare la pinza

INDICE

Pagina

GARANZIA

PER ORDINARE ............................................................................................................................................................ 85

PRESENTAZIONE GENERALE ......................................................................................................................... 86

DESCRIZIONE DELL'APPARECCHIO ......................................................................................................... 87

Pinza Display Riferimenti di centratura Segnali acustici

......................................................................................................................................................................... 85

............................................................................................................................................................................... 87

........................................................................................................................................................................... 87

.................................................................................................................................... 88

........................................................................................................................................................ 88

PROCEDURE DI UTILIZZO

Accensione/autotest ("ON/OFF") Misura di corrente in vero valore efficace (TRMS) Misura della frequenza Memorizzazione della misura (HOLD) Misura in funzione SMOOTH (modelli F2N e F3N) Misura di corrente DI PICCO (PEAK) (modelli F2N e F3N) Registrazione di dati (modelli F3N) Misura dei valori MIN, MAX e AVG (modello F3N) Scelta del sistema di funzionamento

ESEMPLI DI APPLICAZIONI

Utilizzazione generale Motori

.............................................................................................................................................................................. 98

Motore a VELOCITA' VARIABILE Trasformatori di distribuzione a bassa tensione Generatore

................................................................................................................................................................. 100

Apparecchio elettrico

.................................................................................................................................. 89

............................................................................................................... 89

....................................................................... 90

...................................................................................................................................... 90

..................................................................................................... 92

...................................................................... 93

................................................... 93

........................................................................................................... 94

....................................................................... 96

....................................................................................................... 97

............................................................................................................................... 98

........................................................................................................................................ 98

............................................................................................................. 99

............................................................................. 100

........................................................................................................................................... 101

CARATTERISTICHE ................................................................................................................................................... 102

Caratteristiche generali Caratteristiche delle misure di corrente Caratteristiche delle misure di frequenza Influenza della frequenza sulla precisione Errori di influenza

MANUTENZIONE

.......................................................................................................................................................... 108

Sostituzione della pila Pulizia e conservazione Verifica metrologica Assistenza

.................................................................................................................................................................. 109

...................................................................................................................................... 102

................................................................................................. 102

............................................................................................. 104

.......................................................................................... 105

................................................................................................................................................... 107

......................................................................................................................................... 108

..................................................................................................................................... 108

.......................................................................................................................................... 109

ALLEGATO ....................................................................................................................................................................... 138

GARANZIA

Salvo deroga contraria, i nostri strumenti sono garantiti contro ogni difetto di fabbricazione o di materiale. Non comportano la cosiddetta specifica di sicurezza. La nostra garanzia che comunque non supera l’importo del prezzo fatturato è limitata al restauro del nostro materiale difettoso, reso franco le nostre officine. La garanzia s’intende per un uso normale delle nostre apparecchiature e non si applica al danneggiamento o alle distruzioni provocate, in particolare in caso di montaggio errato, incidente meccanico, difetto di manutenzione, utilizzazione difettosa, sovraccarico o sovratensione, intervento di calibratura eseguito da terzi. La nostra responsabilità essendo comunque strettamente limitata allo sostituzione propriamente detta delle parti difettose delle nostre apparecchiature, l’acquirente rinuncia specificamente a qualsiasi pretesa per perdite o maggiori danni diretti o indiretti.

La nostra garanzia si esercita, salvo disposizione specifica, durante dodici mesi dopo la data di messa a disposizione del materiale. La riparazione, la modifica o la sostituzione

di una parte durante il periodo di garanzia non ha comunque per effetto di prolungare la garanzia stessa.

PER ORDINARE

Cod.

Pinza F1N

Pinza F2N ................................................................................................................................................... P01.1207.02A

Pinza F3N ................................................................................................................................................... P01.1207.03A

Borsa per il trasporto ........................................................................................................................... P01.2980.07

................................................................................................................................................... P01.1207.01A

PRESENTAZIONE GENERALE

Attenzione : Leggere le precauzioni d'uso che si trovano all'inizio di questo libretto di

istruzioni.

Le pinze F1N, F2N e F3N sono degli analizzatori di corrente alternata destinate alle misure sugli impianti elettrici di potenza piccola o media la cui corrente di picco, circolante nei conduttori, non deve superare i 1000 A. La portata di misura della corrente in valore efficace va da 300 mA a 400 A. La pinza può misurare una frequenza compresa tra 0,5 Hz e 10 kHz.

Le pinze F1N, F2N, F3N permettono di misurare il valore TRMS della corrente, la misura della frequenza ("Hz") e il blocco dell'ultimo valore misurato sul display digitale ("HOLD"), mentre l'indicazione analogica continua a visualizzare il valore istantaneo. In tal modo é possibile realizzare contemporaneamente le misure di frequenza e di corrente.

Queste pinze sono munite di una selezione automatica o manuale della portata di visualizzazione (range), di un'indicazione analogica costituita da 40 segmenti, di un test di autonomia della pila realizzato tramite bargraph al momento dell'avviamento dell'apparecchio, di un indicatore di stato della pila, di un arresto automatico dell'apparecchio dopo 10 minuti di inattività sui tasti.

I modelli F2N e F3N si differenziano dal modello F1N perché hanno due funzioni supplementari :

- Il modo "SMOOTH" che permette di visualizzare un valore livellato su 3 secondi della

corrente TRMS o della frequenza.

- Un modo "PEAK" che misura i valori di picco della corrente su ciascun semi-periodo.

Il modello F3N dispone, in più, della funzione "RECORD" per registrare sulle correnti il livello efficace, la frequenza, il valore livellato ("SMOOTH"), così come i relativi MAX, MIN e valore medio (AVG). E' anche possibile la registrazione del valore di picco (PEAK) e del relativo MAX.

DESCRIZIONE DELL'APPARECCHIO

LA PINZA (vedi fig. 1 pagina 140)

1 GANASCE : apertura massima di 42 mm per serraggio di cavi o di barre. 2 HOLD : blocco dei valori sul display digitale. 3 DISPLAY : di tipo LCD (a cristalli liquidi) misto(analogico/digitale). 4 ON/OFF : Accensione/spegnimento dell'apparecchio. 5 RANGE :

portate 40,00 A o 0 - 400,0 A, e ricerca automatica di portata.

6 Hz : misura frequenza. 7 PEAK/SMOOTH : (modelli F2N e F3N). Selezione tramite pressione continua :

■ in modo SMOOTH per la visualizzazione del valore livellato su 3 secondi ;

■ in modo PEAK per visualizzare il valore di picco istantaneo della corrente (con un

■ in modo normale (Hz o TRMS).

8 MIN-MAX : (modello F3N). Permette di selezionare la funzione RECORD e, premendo

ripetutamente il tasto, la visualizzazione dei valori registrati MIN, MAX, e AVG.

9 LEVA : "apertura e chiusura delle ganasce della pinza".

DISPLAY (vedi fig. 2 pagina 140)

10 100 ms : Viene visualizzata la funzione normale di misure (in Ampere) con un tempo di

risposta di 100 millisecondi.

11 MAX MIN AVG : (modello F3N). Viene visualizzata la funzione RECORD premendo

ripetutamente sul tasto MIN/MAX.

12 SMOOTH : (modello F2N e F3N). Livellamento della corrente TRMS o della frequen-

za su 3 secondi.

13 AUTO : commutazione automatica delle portata : 0 - 40,00 A o 0 - 400,0 A. 14 Hz : misura di frequenza (Hz). 15 PEAK : (modello F2N e F3N). Misura dei valori di picco della corrente su ogni semi-

periodo.

16 RMS : misura del "vero" valore efficace della corrente. 17 FRECCIA DI SUPERAMENTO : superamento della capacità di visualizzazione analogica.

Può anche indicare che il MAX o il PEAK si trovi fuori dalla portata in registrazione.

18 A : misura della corrente (ampere). 19 SEGMENTI : indicano l'ampiezza del valore della corrente TRMS o del relativo PEAK

e lampeggiando, quelle degli estremi.

20 0 - 400 A : indicazioni della scala analogica. 21 DISPLAY DIGITALE : 9999 punti con 2 punti decimali relativi alle due portata di

visualizzazione.

22 PILA : Segnale di pila scarica. 23 : Simbolo visualizzato in funzione HOLD.

tasto per commutare manualmente le portata di visualizzazione della corrente :

tempo di risposta di 2 millisecondi) ;

24 RECORD : (modello F3N). Simbolo visualizzato in funzione RECORD (registrazione).

Lampeggia al momento della registrazione ed é fisso in funzione RECORD HOLD.

25 BUZZER : emissione di segnali acustici quando si premono i tasti per riconoscere i modi

di funzionamento o in caso di sovraccarico di corrente.

RIFERIMENTI DI CENTRATURA

Riferimenti di centratura

Indicano il posizionamento corretto del cavo nelle ganasce che consente di mantenere caratteristiche di buona precisione (vedi fig. 3).

Conduttore

Figure 3 : Riferimenti di centratura

sulla pinza amperometrica

SEGNALI ACUSTICI

BASSA MEDIA ALTA

FREQUENZA FREQUENZA FREQUENZA

Segnale Tasto non autorizzato

breve - Tasto autorizzato o sovraccarico

di corrente

Segnale MIN rilevato MAX rilevato -

medio o PEAK rilevato

Uscita dalle funzione

Segnale manuali :

lungo RANGE e RECORD - -

(tenere il tasto

premuto)

PROCEDURE DI UTILIZZO

Attenzione : Prima di usare la pinza, leggere con attenzione le precauzioni d'uso che

si trovano all'inizio di questo manuale.

AVVIAMENTO / AUTOTEST ("ON/OFF")

Nota : L'accensione e lo spegnimento dell'apparecchio provoca la perdita dei valori registrati.

■ Premere il tasto "ON/OFF", senza rilasciarlo : l'apparecchio emetterà un segnale acustico e attiverà tutte le indicazioni del display (visualizzazione comune ai tre modelli). Test della pila : un elemento dell'indicazione analogica lampeggia per indicare lo stato della pila : se la freccia di destra sta lampeggiando, la pila ha un'autonomia superiore a 40 ore. Per un'autonomia inferiore a 40 ore, soltanto uno dei segmenti dell'indicazione analogica lampeggia (vedi la scala graduata da 0 a 40 ore per questo test). Per esempio, una barra lampeggiante sotto il 3 della scala sta ad indicare che ci sono ancora circa 30 ore di autonomia. Se il test dell'autonomia della pila indica una durata di alcune ore, se ne consiglia la sostituzione prima di usare la pinza. Riferirsi alla procedura "sostituzione della pila" nel capitolo "MANUTENZIONE".

■ Rilasciare il tasto "ON/OFF" per accendere l'apparecchio : la pinza si posiziona su "misura di corrente" (portata automatica).

■ L'apparecchio si spegnerà automaticamente dopo 10 minuti :

- se lo spegnimento automatico è attivato.

- se non si toccano i tasti.

- se l'apparecchio (modello F3N) non si trova in funzione registrazione (tramite il tasto

"MIN/MAX").

■ Per togliere lo STOP automatico :

- avviare l'apparecchio premendo il tasto "RANGE" e contemporaneamente il tasto

"ON/OFF".

- rilasciare il tasto "ON/OFF".

- l'apparecchio emetterà un segnale acustico. Rilasciare poi il tasto "RANGE".

■ Per accendere l'apparecchio nella sua configurazione di origine, premere due volte il tasto "ON/OFF".

MISURA DI CORRENTE IN VERO VALORE EFFICACE (TRMS)

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o la cui corrente supera i 1000 A. Limitare il tempo di misura per correnti comprese fra 550 A e 700 A. Vedi p. 138.

Dopo l'accensione della pinza, essa si predispone direttamente in portata Automatica (simbolo AUTO visualizzato) e in funzione "Ampere". La portata di visualizzazione 40 A o 400 A si commuta così automaticamente a seconda del valore della corrente misurata e l'indicazione analogica visualizza il valore istantaneo della corrente, con un tempo di risposta di 100 ms. Per selezionare la portata manuale, premere il tasto "RANGE". Le scale (40 A e 400 A) vengono selezionate alternativamente, ogni volta che si preme sul tasto. Se la capacità di visualizzazione viene superata :

■ sulla gamma nominale 40,00 A, viene visualizzata una freccia al di sopra della scritta 40 A sull'indicazione analogica ; il display digitale indica per ogni valore superiore a 99,99 A, il simbolo "OL".

■ sulla gamma manuale 400,0 A, la freccia viene visualizzata sull'indicazione analogica al di sopra della scritta 400 A e la visualizzazione digitale è limitata a 999,9 A.

Per tornare in funzione automatica, premere il tasto "RANGE" per due secondi circa, poi rilasciarlo dopo l'emissione del secondo segnale acustico.

MISURA DELLA FREQUENZA

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o per correnti di frequenza superiore a 10 kHz.

Per selezionare la funzione "Frequenza", premere il tasto "Hz" (l'apparecchio si trova in funzione Ampere al momento dell'accensione). All'atto dell'emissione del segnale acustico, i simboli Hz e AUTO vengono visualizzati sul display. In funzione "frequenza", le portata di misura vengono sempre commutate automaticamente.

Il valore della frequenza viene indicato sul display digitale, mentre la barra analogica indica sempre il valore TRMS della corrente. A seconda della funzione selezionata : Automatica o manuale, il metodo di acquisizione della frequenza cambia, la soglia da cui ha inizio il conteggio della frequenza non sarà più la stessa :

■ In funzione automatica, il campo di funzionamento è quella inferiore a 300 mA.

■ In funzione manuale, il tasto "RANGE" serve a spostare la soglia di funzionamento a circa

10% della

portata

selezionata (4 A sulla gamma 40 A e 40 A sulla gamma 400 A).

Per uscire dalla funzione manuale, tenere il tasto (RANGE) premuto fino a udire il secondo segnale acustico (l'apparecchio ritorna in funzione automatica). In funzione "Frequenza", il tasto "PEAK/SMOOTH" permette di commutare la funzione SMOOTH (livellamento dei valori su 3 secondi) e la funzione normale di misura di frequenza. Nella funzione RECORD e nella funzione HOLD, il tasto "Hz" viene inibito. Per uscire dalla funzione "Frequenza", premere il tasto "Hz" fino a udire il segnale acustico (ritorno nella funzione Ampere).

Il metodo di acquisizione dei valori di frequenza misurati :

■ In gamma automatica (AUTO) :

0,5 Hz 5 Hz 2 kHz 10 kHz

▼

Misura per contatore

Misura sincronizzata con la corrente Misura per contatore

▼

■ In gamma manuale :

0,5 Hz 10 kHz

▼

Misura per contatore

▼

■ In manuale (misura effettuata dal contatore) :

Il principio di misura della frequenza sull'intervallo 0,5 Hz - 10 kHz viene definito con la procedura seguente : il conteggio dei periodi (chiamato N) viene realizzato su un tempo di 150 - 250 millisecondi circa. Un contatore (chiamato T) che definisce il riferimento per il tempo viene allora attivato per effettuare il suddetto conteggio del tempo da 150 a 250 millisecondi. Viene quindi effettuato il calcolo : N/T = F (dove F è la frequenza del segnale). In funzione manuale, è la transizione dell'inizio del periodo che carica il riferimento di tempo e che lo blocca dopo 150-250 ms (a seconda della risoluzione).

■ In funzione AUTO :

- per le frequenze inferiori a 5 Hz o superiori a 2 kHz la misura di frequenza è identica a

quella portata manuale.

- Fra 5 Hz e 2 kHz, per il caricamento e il blocco a partire dal conteggio N, bisogna avere

le condizioni seguenti : all'atto della transizione N, viene analizzato il valore della corrente. In tal modo, un valore di corrente almeno pari ad una soglia precalcolata farà scattare il caricamento del contatore (T) e lo bloccherà dopo 250 millisecondi circa.

In conclusione, in funzione AUTO e MANUALE, tutte le misure attuali possono essere effettuate fra 0,5 Hz e 10 kHz. Tuttavia, solo la funzione automatica permette di misurare una frequenza su segnali deformati nell'intervallo di misura 5 Hz - 2 kHz (per esempio, caso delle macchine rotative : i motori a frequenza variabile...).

MEMORIZZAZIONE DELLA VISUALIZZAZIONE (HOLD)

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o la cui corrente supera i 700 A.

Questo tasto permette sia di fissare i dati sul display digitale, sia di fermarne momentaneamente una registrazione (in funzione RECORD sulla pinza F3N).

■ Premere il tasto "HOLD" per fissare i dati sul display digitale (il simbolo " H " compare sul display).

L'indicazione analogica indica sempre il livello istantaneo della corrente. Nella funzione "HOLD" il tasto "RANGE" rimane attivo e cambia le portate di visualizzazione dell'indicazione analogica e del display digitale per le misure di corrente. Se la capacità di visualizzazione viene superata, la freccia sul display o il simbolo "OL" sul display digitale saranno visualizzati. In misura di frequenza, se il tasto "HOLD" viene premuto, la funzione "RANGE" rimane attiva e cambia soltanto le soglie di scatto del conteggio della frequenza. Per contro, la funzione "HOLD", i tasti "Hz" e "PEAK/SMOOTH" non possono essere attivati. Nella funzione HOLD è possibile disporre la funzione RECORD senza attivarla. La registrazione comincerà quando il tasto "HOLD" verrà premuto di nuovo. Questa procedura può essere applicata quando si fa il montaggio, la pinza è poco accessibile, o per avviare una registrazione in un dato momento.

■ Schiacciare di nuovo sul tasto "HOLD' per lasciare questa funzione di mantenimento e tornare alla visualizzazione digitale del valore istantaneo.

MISURA DI CORRENTE DI FREQUENZA IN FUNZIONE SMOOTH (MODELLI F2N E F3N)

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o la cui corrente supera i 700 A. Vedi pagina 139.

■ Premere due volte il tasto "PEAK/SMOOTH", per ottenere la visualizzazione digitale livellata sugli ultimi 3 secondi (il simbolo "SMOOTH" compare sul display digitale). L'indicazione analogica continua a visualizzare il valore istantaneo con un tempo di risposta di 100 millisecondi.

La funzione SMOOTH può essere utilizzata in misura di frequenza (Hz) o in misura di corrente (Ampere TRMS).

■ Premere il tasto "PEAK/SMOOTH" per lasciare la funzione SMOOTH (premere due volte la funzione Ampere, una volta in funzione Frequenza).

MISURA DI CORRENTE DI PICCO (PEAK) (MODELLI F2N eF3N)

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o la cui corrente supera 700 A.

Questa misura può essere utilizzata soltanto in funzione ampere TRMS, 100 ms.

■

Premere due volte il tasto "PEAK/SMOOTH": il simbolo PEAK compare sul display digitale. La funzione PEAK permette di visualizzare sull'indicazione analogica dei valori di picco istantanei di ogni mezzo periodo. Il display digitale dà il valore medio dei 4 valori istantanei misurati (su 400 ms).

■ Premere il tasto "PEAK/SMOOTH" (premere una volta) per lasciare la funzione PEAK.

REGISTRAZIONE DI DATI (MODELLI F3N)

Attenzione : Non usare la pinza su cavi il

cui potenziale supera i 600 V o la cui corrente supera 700 A.

Si entra nella funzione RECORD premendo il tasto "MIN/MAX" fino all'emissione di un segnale acustico.

Registrazione del valore efficace di corrente : "RECORD 100 ms".

Questa funzione permette di registrare gli estremi (MIN-MAX) della corrente con un tempo di risposta di 100 millisecondi circa, per dei valori di corrente superiori a 300 A e di 500 ms, per dei valori di corrente inferiori a 300 A ; nonché il calcolo della media (AVG) della corrente dall'accensione della funzione registrazione (RECORD). La durata della registrazione viene determinata dall'autonomia della pila.

Registrazione del valore efficace di corrente livellata su 3 secondi : "RECORD SMOOTH".

Questa funzione è identica alla funzione registrazione "RECORD 100 ms" salvo per il fatto che la registrare degli estremi (MIN-MAX) della corrente viene effettuata con un tempo di risposta di 3 secondi circa.

Registrazione dei valori di picco della corrente :"RECORD PEAK".

Questa funzione permette di registrare il valore assoluto della corrente di picco con un tempo di risposta inferiore a 2 millisecondi.

Registrazione della frequenza : "RECORD Hz".

Nella funzione "RECORD Hz", non c'è la funzione "RECORD PEAK". Ogni volta che si preme il tasto "PEAK/SMOOTH" si permuta la funzione : sia "RECORD SMOOTH" che fornisce un valore livellato su 3 secondi, sia la registrazione normale dei valori della frequenza del segnale da misurare.

Visualizzazione dei valori

■ In funzione RECORD "100 ms" o "SMOOTH" (in Ampere o in Hz) : Sull'indicazione analogica : In misura di corrente il MAX e il MIN registrati vengono visualizzati sulla scala analogica da una barra lampeggiante che indica i relativi valori in misura di frequenza, l'indicazione analogica indica sempre il valore di corrente istantanea. Sul display digitale : Ogni volta che si preme il tasto "MIN/MAX" (pinza F3N) si può disporre della visualizzazione del MAX, del MIN, del valore medio (AVG) e del valore presente, con l'indicazione analogica che indica sempre e contemporaneamente il valore presente della corrente, con un tempo di risposta di 100 ms (in intensità e frequenza).

■ La funzione "RECORD PEAK" (esclusivamente in Ampere) : Nella funzione registrazione, il valore di picco osservato su un periodo di 100 ms viene sempre visualizzato sull'indicazione analogica. Può essere visualizzato sul display digitale.

- La media di 4 valori di picco (osservati su 400 ms) ;

- i valori MAX del PEAK (il più grande del valore di picco istantaneo). Ogni volta che si preme un tasto "MIN/MAX" si dispone della visualizzazione di questi valori. Il MAX viene visualizzato sull'indicazione analogica da un segnale lampeggiante.

Funzioni HOLD RECORD

■ Nella funzione RECORD, il fatto di premere il tasto "HOLD" provoca l'arresto provvisorio della funzione RECORD (il simbolo " H " compare sul display). Le informazioni registrate vengono conservate e fissate, e possono essere richiamate sul display.

■ Nella funzione normale SMOOTH (in intensità o in frequenza), i valori MAX e MIN o AVG vengono visualizzati premendo ripetutamente il tasto "MIN/MAX".

■ Nella funzione PEAK (intensità), dopo aver premuto il tasto "HOLD", premendo il tasto "MIN/MAX" si visualizzano i valori : PEAK MAX, valore in PEAK presente e il valore bloccato (HOLD). Questo valore HOLD è il valore della corrente o della frequenza che erano presenti nel momento in cui si è premuto il tasto "HOLD".

Nota : Il fatto di premere il tasto "HOLD" permette di continuare la registrazione senza rieffettuare la procedura dei valori precedentemente registrati (MAX, MIN, AVG o MAX del PEAK).

Per lasciare la funzione HOLD, premette di continuare la registrazione senza rieffettuare la procedura dei valori precednetement registrati (en HOLD RECORD).

■ Nella funzione RECORD o HOLD RECORD :

- Il tasto PEAK/SMOOTH è attivo in RECORD, non lo è in HOLD RECORD.

- Il tasto Hz non è attivo.

- Il tasto "RANGE" è attivo.

MISURA DEI VALORI MIN, MAX E AVG (MODELLO F3N)

Attenzione : Non usare la pinza su cavi

il cui potenziale supera i 600 V o la cui corrente supera i 700 A.

Premere il tasto "MIN/MAX" per attivare la funzione RECORD selezionata. Premere più volte il tasto "MIN/MAX" per leggere i valori MIN/MAX o AVG registrati. Nella funzione RECORD, il funzionamento dell'apparecchio dipende principalmente dall'autonomia della pila. La lettura del MAX corrisponde al valore massimo rilevato dall'inizio della registrazione. Il MIN corrisponde al valore minimo rilevato. AVG è una media continua calcolata dall'inizio della registrazione. Nella funzione RECORD, l'apparecchio calcola il valore medio di tutti valori rilevati sulla durata determinata dall'autonomia della pila.

Nota : Il valore medio (AVG) può essere errato del 30 % nel caso di registrazione di valori nulli o inferiori ad alcune centimaia di milliAmpere. Per esempio, nel caso più sfavorevole, se la pinza misura su un cavo (in registrazione) un valore di 100 A in un minuto, e poi un valore di 0 A nel minuto successivo, il valore medio (AVG) della corrente su questi due minuti sarà di 70 A invece che di 50 A.

Premere il tasto "HOLD" per fermare la registrazione e bloccare i valori MIN, MAX e AVG visualizzati. Premendo ripetutamente il tasto "MIN/MAX" è possibile leggere questi valori registrati, compreso il valore presente della corrente. I valori possono essere rilevati senza rischiare di perdere quelli contenuti nella memoria. Premere di nuovo il tasto "HOLD" per riavviare la registrazione. Per uscire dalla funzione RECORD, tenere premuto il tasto "MIN/MAX" per altri due secondi e quindi rilasciarlo. L'apparecchio emetterà un segnale acustico per indicare la fine dell'operazione e sopprimerà il simbolo RECORD dal display.

SCELTA DEL SISTEMA DI FUNZIONAMENTO

Attenzione : Verificare che il conduttore sia centrato correttamente rispetto i riferimenti di

centratura (vedi descrizione della pinza) e che la chiusura della pinza sia corretta. La scelta del sistema viene effettuata secondo la seguente procedura :

■ Funzione misura di corrente o misura di frequenza tramite il tasto "Hz" che non è più attivo sel'apparecchio è stato inizialmente messo in funzione registrazione (RECORD).

■ Valore efficace della corrente (100ms), funzione livellato (SMOOTH) o valore di picco (PEAK) tramite il tasto "PEAK/SMOOTH". Questa rimane attiva in funzione registrazione (tramite il MIN/MAX) : ogni volta che si preme questo tasto, si riprende la funzione di registrazione (e questo provoca la perdita di tutti valori registrati). Per fermare la registrazione, premere di nuovo il tasto "HOLD".

Serrare il conduttore con la pinza e lanciare la registrazione premendo il tasto "MIN/MAX" fino ad avere l'emissione di un segnale acustico (non mantenere il tasto premuto dopo l'emissione del segnale acustico, perché esso disattiva la funzione registrazione). Per i luoghi difficilmente accessibili o per evitare una manipolazione scorretta, si può anche programmare la pinza prima di serrare il conduttore :

■ Scegliere la funzione (misura di corrente o misura di frequenza con il tasto "Hz").

■ Funzione normale 100 ms, funzione livellato (SMOOTH), funzione corrente di picco

(PEAK) tramite il tasto "PEAK/SMOOTH".

■ Mettersi in funzione bloccato (HOLD) premendo il tasto "HOLD". Verrà visualizzato il simbolo H.

■ Mettersi in funzione RECORD premendo il tasto "MIN/MAX". Verrà visualizzato il simbolo fisso "RECORD".

Con la pinza serrare il conduttore sul quale si deve effettuare la misura e avviare la registrazione premendo il tasto "HOLD". Verrà emesso un segnale acustico e lampeggerà il simbolo "RECORD".

ESEMPLI DI APPLICAZIONI

UTILIZZAZIONE GENERALE

Misura della corrente e della frequenza di un segale alternato.

1 Premere il tasto "ON/OFF" per accendere l'apparecchio. 2 Posizionare la pinza attorno al cavo. Verificare che le ganasce

siano chiuse correttamente, altrimenti le misure saranno errate.

3 Osservare la visualizzazione del valore efficace (TRMS) della

corrente.

4 Premere il tasto "Hz" per misurare la frequenza. 5 Premere il tasto "HOLD" per fissare eventualmente i dati sul

display.

Determinazione del fattore di picco del segnale (Modelli F2N e F3N).

Premere due volte il tasto "PEAK/SMOOTH" su ogni semiperiodo (viene visualizzato il simbolo PEAK). Il rapporto tra il valore di picco della corrente ed il valore efficace della corrente corrisponde al fattore di cresta. Un fattore di cresta superiore a 1,4 (radice 2) indica delle armoniche di corrente.

Registrazione delle variazioni del segnale (Modello F3N).

7 Premere il tasto "MIN/MAX" per registrare e per leggere il valore del Max, del Min o della

media AVG (viene visualizzato il simbolo RECORD).

8 Dopo aver effettuato i vari rilevamenti desiderati, disattivare la funzione RECORD

premendo il tasto "MIN/MAX" per due secondi.

per misurare il valore di picco della corrente

MOTORI

Misura della corrente di avviamento di un motore, della corrente assorbita e dell squilibrio delle fasi.

1 Premere il tasto "ON/OFF" per avviare l'appa-

recchio.

2 Posizionare la pinza attorno ad uno dei con-

duttori di fase.

3 Premere un tasto (RANGE) per selezionare

la scala a 400 A.

Nota : In quest caso si sceglierà la funzione manuale per avere un tempo di risposta più rapido.

4 Osservando l'indicazione analogica, mettere il motore in marcia e predere nota del valore

della corrente di avviamento (la risposta dell'indicazione analogica è 4 volte più veloce di quella del display digitale).

5 Quando il motore raggiunge la sua velocità nominale, osservare la corrente assorbita. 6 Ripetere l'operazione per ciascuna fase del motore. Lo squilibrio della corrente puó essere

dovuta da quello della tensione o è causato da un cortocircuito sull'avvolgimento del

motore. (Modello F3N) : 7 La funzione RECORD, se è stata attivata, permetterà di registrare la corrente di avvia-

mento del motore. Quando il motore raggiunge la sua velocità nominale, premere il tasto "HOLD" per fermare la registrazione; premere poi il tasto "MIN/MAX" per visualizzare i valori MAX, MIN e il valore medio

AVG registrati durante l'attivazione della funzione

RECORD.

MOTORE A VELOCITA' VARIABILE

Oltre alle misure tradizionali effettuate sul motore, l'uso sempre più generalizzato di sistemi basati su circuiti elettronici di potenza per far variare la velocità del motore, implica l'effettuazione di misure particolari per

Variatore di

velocità

Fasi

Neutro

verificare il funzionamento corretto del gruppo Motore Variatore. Elenchiamo qui le misure le più significative :

■ Verifica della velocità del motore (che dipende dalla frequenza generata dal variatore).

■ Misura della corrente nominale del motore (erogata dal variatore).

■ Controllo della stabilità del rapporto Frequenza/ Corrente al variare della velocità.

■ Verifica del limite effettivo (del variatore) della corrente di avviamento del motore secondo le specifiche del costruttore annunciate.

1 Premere il tasto "ON/OFF" per avviare la pinza. 2 Posizionare la pinza attorno a uno dei conduttori

di fase.

3 Osservare sul display il valore efficace (TRMS) della corrente e confrontarla ai dati di targa

del variatore.

4 Premere il tasto "Hz" fare variare la velocità del motore e paragonare l'informazione letta sul

display digitale della pinza relativamente ai dati di targa del variatore.

5 Leggere contemporaneamente sull'indicazione analogica il valore della corrente TRMS. Verificare durante la variazione di velocità che il rapporto Frequenza/Corrente rimanga costante (dipende dal tipo di variatore utilizzato ; fare riferiemento alle caratteristiche date dal costruttore).

(Modello F3N) : 6 La funzione RECORD, se è stata attivata, permetterà di registrare la corrente di avviamento

del motore. Quando il motore ha raggiunto la sua velocità nominale, premere il tasto "HOLD" per fermare la registrazione, poi il tasto "MIN/MAX" per visualizzare i valori MAX, MIN e il valore medio (AVG) ottenuti durante l'avviamento della funzione RECORD.

Nota : La velocità nominale del motore N (in giri/s) é data da : N = F / P, dove F sta per la frequenza misurata (in Hz)

P, per il numero di copie di poli del motore.

TRASFORMATORI DI DISTRIBUZIONE A BASSA TENSIONE

Misura della corrente, dell'equilibrio di carica fra le fasi e della presenza di armoniche nel neutro.

1 Premere il tasto "ON/OFF" per accendere l'apparecchio. 2 Posizionare la pinza attorno a uno dei conduttori di fase. 3 Osservare la visualizzazione del valore efficace (TRMS)

della corrente.

Ripetere questa operazione per ogni fase per osservare eventuali squilibri. 4 Posizionare la pinza sul conduttore neutro. 5

Osservare sul display il valore efficace (TRMS) della corrente.

Premere un tasto "Hz" per misurare la frequenza sul conduttore del neutro, un valore di 150 Hz sulla rete 50 Hz (o superiore) indica la presenza di carichi con forme d'onda distorte.

7 Premere il tasto "HOLD" per fissare i valori sul display.

GENERATORE

Misura della sovracorrente e della frequenza (impostazione della velocità del generatore).

1 Premere il tasto "ON/OFF" per accendere l'apparecchio. 2 Collegare l'uscita del generatore a un carico di 200 W minimo

(per ottenere una corrente minimale di 1 A) tramite un collegamento.

3 Posizionare le ganasce della pinza attorno al cavo del con-

duttore e avviare il generatore. Assicurarsi che le ganasce della pinza siano chiuse correttamente. In caso contrario le misure saranno errate.

4 Osservare la visualizzazione del valore efficace (TRMS)

della corrente.

100

Generatore

Chauvin arnoux F 3N, F 2N, F 1N User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

PRECAUTIONS D'EMPLOI

SOMMAIRE

GARANTIE

PRESENTATION GENERALE

POUR COMMANDER

DESCRIPTION DE L'APPAREIL

LA PINCE (voir figure 1 en page 140)

AFFICHEUR (voir figure 2 en page 140)

REPERES DE CENTRAGE

SIGNAUX SONORES

PROCEDURES D'UTILISATION

MISE EN MARCHE / AUTOTEST ("ON/OFF")

MESURE DE COURANT EN VALEUR EFFICACE VRAIE (TRMS)

MESURE DE LA FREQUENCE

BLOCAGE DE L'AFFICHAGE (HOLD)

ENREGISTREMENT DE DONNEES (MODELE F3N)

MESURE DES VALEURS MIN, MAX ET AVG (MODELE F3N)

CHOIX DU MODE DE FONCTIONNEMENT

EXEMPLES D'APPLICATIONS

UTILISATION GENERALE

MOTEURS

MOTEUR A VITESSE VARIABLE

TRANSFORMATEURS DE DISTRIBUTION BASSE TENSION

GENERATEUR

APPAREIL ELECTRIQUE

CARACTERISTIQUES

CARACTERISTIQUES GENERALES

CARACTERISTIQUES DES MESURES DE COURANTS

CARACTERISTIQUES DES MESURES DE FREQUENCE

INFLUENCE DE LA FREQUENCE SUR LA PRECISION

ERREURS D'INFLUENCE

MAINTENANCE

REMPLACEMENT DE LA PILE

NETTOYAGE ET STOCKAGE

VERIFICATION METROLOGIQUE

REPARATION

ENGLISH

SAFETY PRECAUTIONS

SUMMARY

WARRANTY

TO ORDER

GENERAL PRESENTATION

DESCRIPTION OF THE INSTRUMENT

CLAMP (see figure 1 page 140)

DISPLAY (see figure 2 page 140)

ALIGNMENT MARKS

SOUND SIGNALS

OPERATING PROCEDURES

SWITCHING ON / AUTOTEST ("ON/OFF")

MEASURING TRUE RMS CURRENT

MEASURING FREQUENCY

HOLD DISPLAY

MEASURING SMOOTH VALUES (MODELS F2N AND F3N)

MEASURING PEAK CURRENT VALUES (MODELS F2N AND F3N)

RECORDING DATA (MODEL F3N)

MEASURING MIN, MAX AND AVG VALUES (MODEL F3N)

SELECTING WORKING MODE

EXAMPLES OF APPLICATIONS

GENERAL USE

MOTORS

VARIABLE SPEED MOTORS

LOW VOLTAGE DISTRIBUTION TRANSFORMERS

GENERATOR SETS

ELECTRICAL EQUIPMENT

SPECIFICATIONS

GENERAL SPECIFICATIONS

SPECIFICATIONS OF CURRENT MEASUREMENTS

SPECIFICATIONS OF FREQUENCY MEASUREMENTS

EFFECT OF FREQUENCY ON ACCURACY

DISTORTION ERRORS

MAINTENANCE

REPLACING THE BATTERY

CLEANING AND STORAGE

CALIBRATION

REPAIR

DEUTSCH
