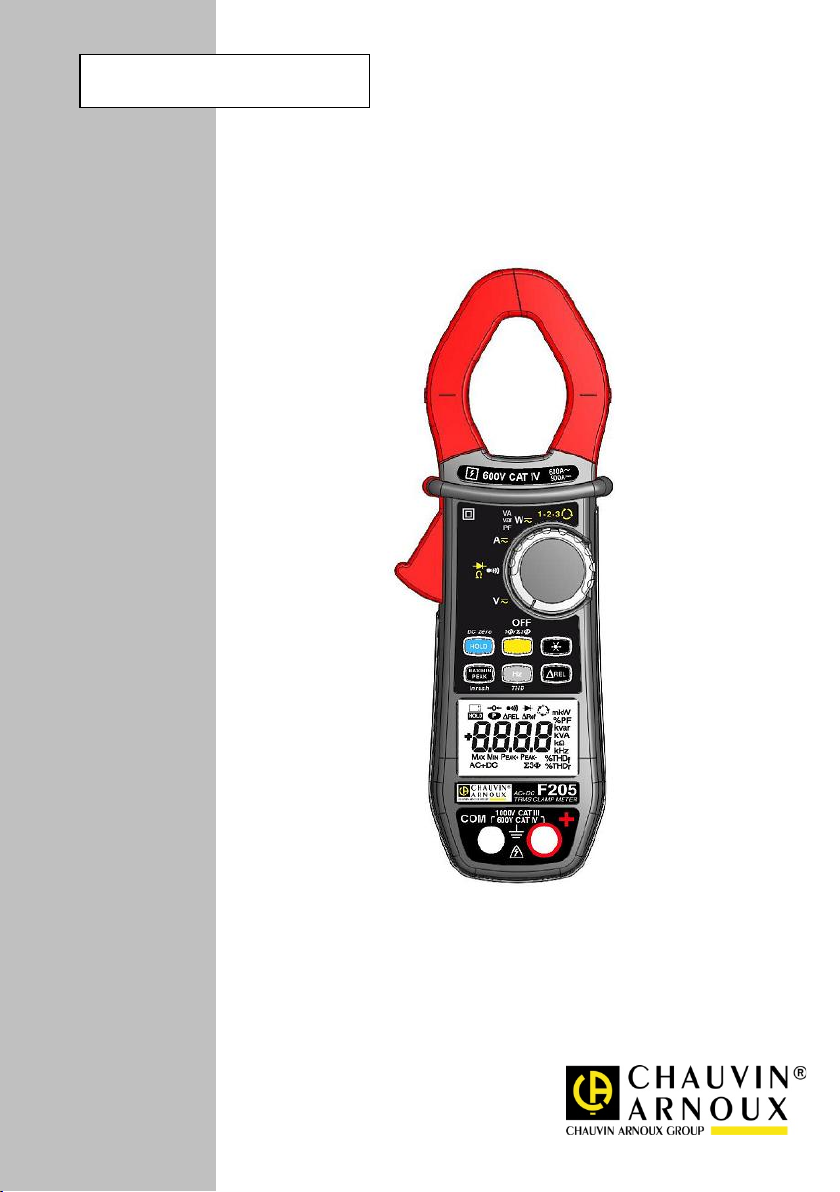

MULTIMETRO A PINZA
Manuale d’uso
ITALIANO
F205
INDICE
1
PRESENTAZIONE ..................................................................................................... 8
1.1 IL COMMUTATORE ........................................................................................................ 9
1.2 I TASTI DELLA TASTIERA .......................................................................................... 10
1.3 IL DISPLAY ...................................................................................................................... 11
1.3.1 I simboli del display ..................................................................................... 11
1.3.2 Superamento delle capacità di misura (O.L) ............................................... 13
1.4 I MORSETTI ..................................................................................................................... 13
2 I TASTI....................................................................................................................... 14
TASTO .................................................................................................................... 14
2.1
2.2 TASTO (FUNZIONE 2
2.3 TASTO .................................................................................................................... 15
2.4 TASTO .................................................................................................................. 16
2.4.1 In modo normale .......................................................................................... 16
2.4.2 Il modo MAX/MIN + attivazione del modo HOLD ...................................... 18
2.4.3 Accesso al modo True-INRUSH ( su posizione ) ........................ 18
2.5 TASTO .................................................................................................................... 19
2.5.1 La funzione Hz in modo normale ................................................................. 19
2.5.2 La funzione Hz + attivazione del modo HOLD ............................................ 20
2.6 TASTO .................................................................................................................. 20
3 UTILIZZAZIONE ..................................................................................................... 21
3.1 PRIMA MESSA IN SERVIZIO ....................................................................................... 21
3.2 MESSA IN MARCIA DEL MULTIMETRO A PINZA ................................................ 21
3.3 ARRESTO DEL MULTIMETRO A PINZA .................................................................. 21
3.4 CONFIGURAZIONE ....................................................................................................... 22
3.4.1 Programmazione della massima resistenza ammessa per una continuità .... 22
3.4.2 Disattivazione dell’arresto automatico (Auto Power OFF) ......................... 22
3.4.3 Programmazione della soglia di corrente in misura True INRUSH ............ 22
3.4.4 Configurazione per difetto ........................................................................... 23
3.5 MISURA DI TENSIONE ................................................................................................. 23
3.6 TEST DI CONTINUITÀ ........................................................................................... 24
3.6.1 Compensazione automatica della resistenza dei cavi .................................. 25
3.7 MISURA DE RESISTENZA Ω ....................................................................................... 25
3.8 TEST DIODO ............................................................................................................ 26
3.9 MISURA D’INTENSITÀ (A) .......................................................................................... 26
3.9.1 Misura in AC ................................................................................................ 27
3.9.2 Misura in DC oppure AC+DC ..................................................................... 27
NDA
) ......................................................................................... 15
2
3.10
MISURA DI CORRENTE DI CHIAMATA O DI SOVRAINTENSITÀ (TRUE
INRUSH) ......................................................................................................................................... 28
3.11 MISURA DI POTENZA W, VA, VAR E PF .................................................................... 28
3.11.1 Misura di potenz a in m onofase .................................................................... 29
3.11.2 Misura di potenza in trifase equilibrata ....................................................... 29
3.12 MODO SENSO DI ROTAZIONE DELLE FASI OPPURE ORDINE DELLE FASI
30
3.13 MISURA DI FREQUENZA (HZ) .................................................................................... 31
3.13.1 Misura di frequenza in tensione ................................................................... 32
3.13.2 Misura di frequenza in intensità .................................................................. 32
3.13.3 Misura di frequenza in potenza .................................................................... 33
3.14 MISURA DEL TASSO D’ARMONICHE (THD) E DELLA FREQUENZA DELLA
FONDAMENTALE (RETE) ........................................................................................................... 33
3.14.1 Misura del THD e della frequenza della fondamentale in tensione ............. 33
3.14.2 Misura del THD e della frequenza della fondamentale in intensità ............. 34
4 CARATTERISTICHE .............................................................................................. 35
4.1 CONDIZIONI DE RIFERIMENTO ................................................................................ 35
4.2 CARATTERISTICHE DELLE CONDIZIONI DI RIFERIMENTO ........................... 35
4.2.1 Misura di tensione DC ................................................................................. 35
4.2.2 Misura di tensione AC ................................................................................. 36
4.2.3 Misura di tensione in AC+DC ..................................................................... 36
4.2.4 Misura d’intensità DC ................................................................................. 37
4.2.5 Misura d’intensità AC .................................................................................. 37
4.2.6 Misura d’intensità AC+DC .......................................................................... 38
4.2.7 Misura T rue-Inrush ...................................................................................... 38
4.2.8 Misura di continuità ..................................................................................... 39
4.2.9 Misura di resistanza ..................................................................................... 39
4.2.10 Test diodo..................................................................................................... 39
4.2.11 Misure di potenza attiva DC ........................................................................ 40
4.2.12 Misure di potenza attiva AC ......................................................................... 40
4.2.13 Misure di potenza attiva AC+DC ................................................................ 41
4.2.14 Misura di po te nz a apparente AC ................................................................. 42
4.2.15 Misura di po te nz a apparente AC+D C ......................................................... 42
4.2.16 Misura di po te nz a re a t ti v a A C ..................................................................... 43
4.2.17 Misura de potenza reattiva AC+DC ............................................................ 43
4.2.18 Calcolo del fattore di potenza ...................................................................... 44
4.2.19 Misure di frequenza ..................................................................................... 45
4.2.20 Caratteristiche in THDr ............................................................................... 45
4.2.21 Caratteristiche in THDf ............................................................................... 45
4.2.22 Indicazione dell’ordi ne de ll e fasi ................................................................. 46
4.3 CONDIZIONI AMBIENTALI ........................................................................................ 46
4.4 CARATTERISTICHE COSTRUTTIVE ........................................................................ 46
4.5 ALIMENTAZIONE .......................................................................................................... 47
4.6 CONFORMITÀ ALLE NORME INTERNAZIONALI ................................................ 47
4.7 VARIAZIONI DEL CAMPO D’UTILIZZO .................................................................. 48
3
5 MANUTENZIONE .................................................................................................... 49
5.1 PULIZIA ............................................................................................................................ 49
5.2 SOSTITUZIONE DE LA PILA ......................................................................................... 49
5.3 VERIFICA METROLOGICA ......................................................................................... 49
5.4 RIPARAZIONE ................................................................................................................ 50
6 GARANZIA ............................................................................................................... 50
7 CARATTERISTICHE DELLA CONSEGNA ........................................................ 50
4
Rischio di pericolo. L'operatore s'impegna a consultare il presente libretto ogni
Applicazione o ritiro autorizzati sui conduttori non isolati o nudi sotto tensione
Cernita selettiva dei rifiuti per il riciclo dei materiali elettrici ed elettronici in
seno all'Unione Europea. Conformemente alla direttiva DEEE 2002/96/CE:
Avete appena acquistato un multimetro a pinza F205 e vi ringraziamo della vostra
fiducia.
Per ottenere dal vostro apparecchio le migliori prestazioni:
• Leggere attentamente questo modo d’uso,
• Rispettare le precauzioni d’uso.
S ignificato dei s imboli utilizzati sullo s trumento:
volta che incontra questo simbolo di pericolo.
pericolosa.
Pila 9 V.
La marcatura CE indica la conformità alle direttive europee.
Isolamento doppio o isolamento rinforzato.
questo materiale non va trattato come rifiuto domestico.
AC – Corrente alternata.
AC e DC – Corrente alternata e continua.
Terra ;
Rischio di elettrocuzione.
5
PRECAUZIONI D’USO
Questo strumento è conforme alle norme di sicurezza IEC-61010-1 e 61010-2-032
per tensioni di 1000V in categoria III o 600V in categoria IV ad un’altitudine inferiore
a 2000 metri e all’interno, con un grado d’inquinamento pari a 2 (massimo).
Il mancato rispetto delle consegne di sicurezza può causare un rischio di shock
elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.
L’operatore e/o l’autorità responsabile deve leggere attentamente e assimilare
le varie precauzioni d’uso.
Se utilizzate lo strumento in maniera non conforme alle specifiche, la
protezione che dovrebbe fornire potrà venire compromessa, mettendovi allora
in pericolo.
Non utilizzate lo strumento in atmosfera esplosiva o in presenza di gas o di
fumi infiammabili.
Non utilizzate lo strumento su reti di tensione o categorie superiori a quelle
menzionate.
Rispettate le tensioni e intensità massime assegnate fra i morsetti e rispetto
alla terra.
Non utilizzate lo strumento se vi sembra danneggiato, incompleto o chiuso
male.
Prima di ogni utilizzo, verificate che gli isolanti dei cordoni, le scatole e gli
accessori siano in buone condizioni. Ogni elemento il cui isolante è
deteriorato (seppure parzialmente) va isolato per opportuna riparazione
oppure eliminato (discarica).
Utilizzate cordoni e accessori di tensioni e di categorie uguali (almeno) a
quelle dello strumento. In caso contrario, un accessorio di categoria inferiore
riduce la categoria dell’insieme Pinza + accessorio a quella dell’accessorio.
Rispettate le condizioni ambientali d'utilizzo.
Non modificate lo strumento e non sostituite i componenti con altri equivalenti.
Occorre affidare le riparazioni o le regolazioni a personale competente e
autorizzato.
Sostituite la pila non appena appare il simbolo sul display. Disinserite
tutti i cavi prima di aprire lo sportello d'accesso a la pila.
Utilizzate protezioni individuali di sicurezza quando le condizioni lo richiedono.
Non avvicinate le mani ai morsetti non utilizzati dello strumento.
Durante la manipolazione delle punte di contatto, delle pinze a coccodrillo e
pinze amperometriche, non mettete le dita oltre la guardia fisica.
6
Per ragioni di sicurezza e per evitare sovraccarichi ripetuti sugli ingressi dello
strumento, si consiglia di effettuare le operazioni di configurazione solo in
assenza di collegamento a tensioni pericolose.
CATEGORIE DI MISURA
Definizione delle categorie di misura :
CAT II : Circuiti direttamente collegati all'impianto a bassa tensione.
Esempio: alimentazione d’apparecchi elettrodomestici e d’attrezzatura portatile.
CAT III : Circuiti d’alimentazione nell'impianto dell’edificio.
Esempio: tabella di distribuzione, disgiuntori, macchine o apparecchi industriali
fissi.
CAT IV : Circuiti sorgente dell'impianto a bassa tensione dell’edificio.
Esempio: arrivo d’energia, contatori e dispositivi di protezione.
7
1
3
2
7
Ganasce con riferimenti di
centratura (consultare i
1 PRESENTAZIONE
F205 è uno strumento professionale di misure di grandezze elettriche che
raggruppa le seguenti funzioni:
Misura d’intensità;
Misura di corrente di chiamata/sovraintensità (True-Inrush);
Misura di tensione;
Misura di frequenza;
Misura dei tassi d’armoniche (THD);
Test di continuità con cicalino;
Misura de resistenza;
Test diodo;
Misura di potenza (W, VA, var e PF);
Indicazione dell’ordine delle fasi;
Rif.
Descrizione
Consultar
e §
1
principi d’allacciamento)
2 Guardia fisica -
3 Commutatore 1.1
4 Tasti di funzione 2
4
5
6
5 Display 1.3
6 Morsetti 1.4
7 Grilletto -
Figura 1 : il multimetro a pinza F205
8
3.5 a
3.14
1
2
3
4
5
6
1.1 IL COMMUTATORE
Il commutatore possiede sei posizioni. Per accedere alle funzioni ns , , ,
, , posizionate il commutatore sulla funzione selezionata. Ogni posizione
è convalidata da un segnale sonoro. Le funzioni sono descritte nella seguente
tabella.
Figura 2 : il commutatore
Rif. Funzione Consultare §
1 Modo OFF – Arresto del multimetro a pinza 3.3
2 Misura di tensione (V) AC, DC, AC+DC 3.5
3 Test di continuita
Misura di resistenza Ω
Test diodo
4 Misura d’intensità (A) AC, AC+DC 3.9
5 Misura di potenza (W, var, VA) e calcolo del fattore di
potenza (PF) AC, DC, AC+DC
6
Indicatore dell’ordine delle fasi
3.6
3.7
3.8
3.11
3.12
9
1.2 I TASTI DELLA TASTIERA
Ecco i sei tasti della tastiera:
1 2 3
4 5 6
Figura 3 : i tasti della tastiera
Rif. Funzione Consultare §
1 Memorizzazione dei valori, bloccaggio della
visualizzazione
Compensazione dello zero A
Compensazione della resistenza dei cavi in funzione
continuità e ohmmetro
2 Selezione del tipo di misure (AC, DC, AC+DC)
Selezione di misura monofase o trifase
3 Attivazione o disattivazione della retroilluminazione del
display
4 Attivazione o disattivazione del modo MAX/MIN
Attivazione o disattivazione del modo INRUSH in A
5 Misure di frequenza (Hz), dei tassi d’armoniche (THD)
Visualizzazione delle potenze W, VA, var e PF
6 Attivazione del modo ΔREL – Visualizzazione dei valori
relativi e differenziali
DC/AAC+DC/WDC/WAC+DC
2.1
3.9.2
3.6.1
2.2
2.3
2.4
2.5
2.6
10
∆
7
6
4
1.3 IL DISPLAY
Ecco il display del multimetro a pinza:
1
2
3
Figura 4 : il display
Rif. Funzione Consultare §
1 Visualizzazione dei modi selezionati (tasti) 2
2 Visualizzazione del valore e delle unità di misura 3.5 a 3.12
3 Visualizzazione dei modi MAX/MIN/PEAK 2.4
4 Natura della misura (alternata o continua) 2.2
5 Misura delle potenze totali in trifase 3.11.2
6 Visualizzazione dei modi selezionati (commutatore) 3.5
1.3.1 I simboli del display
7 Indicazione di pila scarica 5.2
Symboli Descrizione
5
AC
DC
AC+DC
REL
Corrente o tensione alternata
Tensione continua
Corrente alternata e continua
Valore relativo rispetto ad un riferimento
11
∆
Ref
Max
Min
Peak+
Peak-
V
Hz
W
A
%
Ω
m
Valore di riferimento
Memorizzazione dei valori e mantenimento della
visualizzazione
Valore RMS massimo
Valore RMS minimo
Valore di cresta massimo
Valore di cresta minimo
Misura di potenza totali in trifase equilibrata
Volt
Hertz
Watt
Ampère
Percentuale
Ohm
Prefisso milli-
k
var
VA
PF
THDf
THDr
Prefisso kilo-
Potenza reattiva
Potenza apparente
Fattore di potenza
Distorsione armonica totale rispetto alla fondamentale
Distorsione armonica totale rispetto al valore efficace
reale del segnale
Indicatore d’ordine delle fasi
12
Compensazione della resistenza dei cavi
Test di continuità
Test diodo
Visualizzazione Permanente (arresto automatico
disattivato)
Indicatore di pile scariche
La visualizzazione "rdy" rappresenta l'abbreviazione di "ready" per indicare che lo
strumento è pronto (funzione "Indicatore d'ordine delle fasi).
1.3.2 Superamento delle capacità di misura (O.L)
Il simbolo O.L (Over Load) si visualizza quando la capacità di visualizzazione è
superata.
1.4 I MORSETTI
I morsetti si utilizzano come segue:
1 2
Figura 5 : i morsetti
Rif. Funzione
Morsetto punto freddo (COM)
1
Morsetto punto caldo (+)
2
13
Ogni pressione
successiva su
2 I TASTI
I tasti della tastiera funzionano sotto l’azione di pressioni (breve, lunga o
mantenuta).
I tasti , , offrono nuove funzionalità e permettono la rivelazione (e
l'acquisizione) di parametri complementari alle misure elementari tradizionali.
Ogni tasto è utilizzabile indipendentemente dagli altri o in perfetta
complementarità: ciò permette una navigazione semplice e intuitiva per la
consultazione di tutti i risultati di misura.
E’ possibile, per esempio, consultare successivamente i valori MAX, MIN,
ecc. solo della tensione RMS oppure consultare successivamente tutti i
valori MAX (o MIN, o PEAK) di tutti i risultati di potenza (W, VA, var, etc.).
In questo capitolo, l’icona simboleggia le posizioni possibili del commutatore
per le quali il tasto interessato ha un’azione.
TASTO
2.1
Questo tasto permette di :
memorizzare e consultare gli ultimi valori acquisiti propri ad ogni funzione (V,
A,Ω,W) secondo i modi specifici attivati previamente (MAX/MIN/PEAK,Hz,
ΔREL
,THD); la visualizzazione in corso è allora mantenuta mentre prosegue
la rivelazione e l'acquisizione di nuovi valori;
realizzare la compensazione automatica della resistenza dei cavi (consultare
anche §
realizzare la compensazione automatica dello zero in ADC/AC+DC e
WDC/AC+DC (consultare anche 3.9.2);
Osservazione : il tasto è invalido per la funzione Indicazione d’ordine delle fasi.
3.6.1) ;
Breve
lunga (>2 sec) ADC
A AC+DC
1. memorizzare i risultati delle misure in corso
2. mantenere la visualizzazione dell’ultimo
valore visualizzato
3. Ritornare alla visualizzazione normale (si
visualizza il valore di ogni nuova misura)
Di effettuare la compensazione automatica
dello zero (consultare §
…permette di
3.9.2)
14
W DC
previamente disattivati.
Osservazione : questo modo funziona se i modi
W
AC+DC
MAX/MIN/PEAK o HOLD (pressione breve) sono
mantenuta
effettuare la compensazione automatica della
resistenza dei cavi (consultare §
3.6.1)
Consultare anche §
2.4.2 e § 2.5.2per l’azione del tasto con l’azione del tasto
e con l’azione del tasto .
2.2 TASTO (FUNZIONE 2
NDA
)
Questo tasto permette di selezionare il tipo di misura (AC, DC, AC+DC) nonché le
funzioni seconde evidenziate in giallo di fronte alle posizioni interessate dal
commutatore.
Il tasto permette anche di modificare i valori per difetto in modo configurazione
(consultare §
3.4)
Osservazione: il tasto è invalido in modo MAX/MIN/PEAK, HOLD e ΔREL.
Ogni pressione
successiva su
lunga (>2 sec)
Breve
- Di selezionare AC, DC oppure AC+DC.
Secondo la vostra selezione, lo schermo
visualizza AC, DC oppure AC+DC
- di selezionare successivamente i modi Ω, test
diodo e di ritornare al test di continuità
- di reinizializzare il processo di misure per la
funzione d'indicatore d'ordine di rotazione
delle fasi
- di visualizzare la potenza totale trifase di un
regime equilibrato ( si visualizza).
- alla seconda pressione, di ritornare alla
visualizzazione della potenza monofase (
si spegne)
…permette di
2.3 TASTO
Questo tasto permette la retroilluminazione del display.
15
Ogni pressione
successiva su
…permette di
- Di attivare o disattivare la
retroilluminazione dello schermo
Osservazione: la retroilluminazione si spegne automaticamente in capo a 2 minuti.
2.4 TASTO
2.4.1 In modo normale
Questo tasto attiva la rivelazione dei valori MAX, MIN, PEAK+ e PEAK- delle
misure effettuate.
Max e Min sono i valori medi estremi in continua o RMS estremi in alternata.
Peak+ è il valore di cresta istantaneo massimo e Peak- il valore di cresta
istantaneo minimo.
Os s ervazione:
disattiva automaticamente. Il simbolo si visualizza sullo schermo.
in questo modo, la funzione “arresto automatico” dello strumento si
16
Loading...
