 VIELFACHMESSZANGE

F203

Bedienungsanleitung DEUTSCH

Vielfachmesszange F203 Deutsch

INHALTSVERZEICHNIS

1

GERÄTEVORSTELLUNG........................................................................................7

1.1 DREHSCHALTER......................................................................................................... 8

1.2 FUNKTIONSTASTEN .................................................................................................. 9

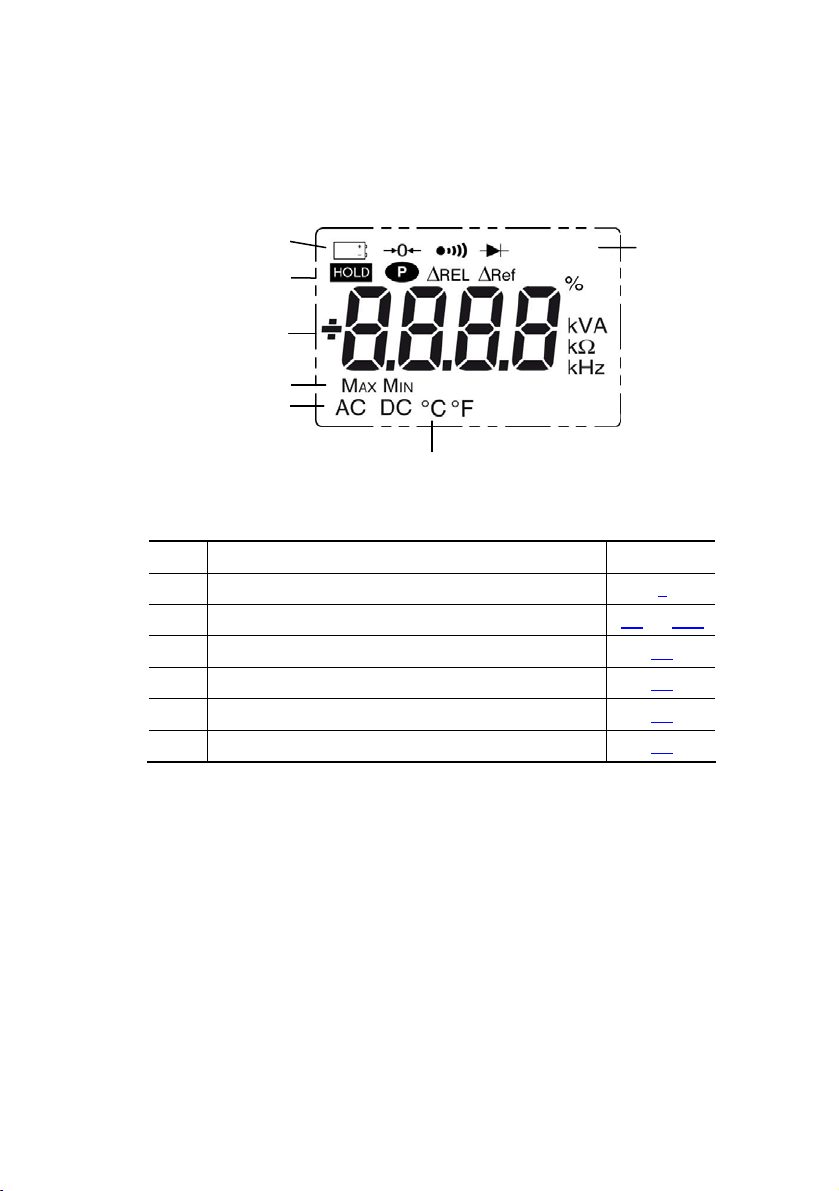

1.3 ANZEIGE...................................................................................................................... 10

1.3.1............................................................................................................................. 10

1.3.2 Symbole in der Anzeige................................................................................ 11

1.3.3 Überschreitung des Messbereichs (O.L)......................................................11

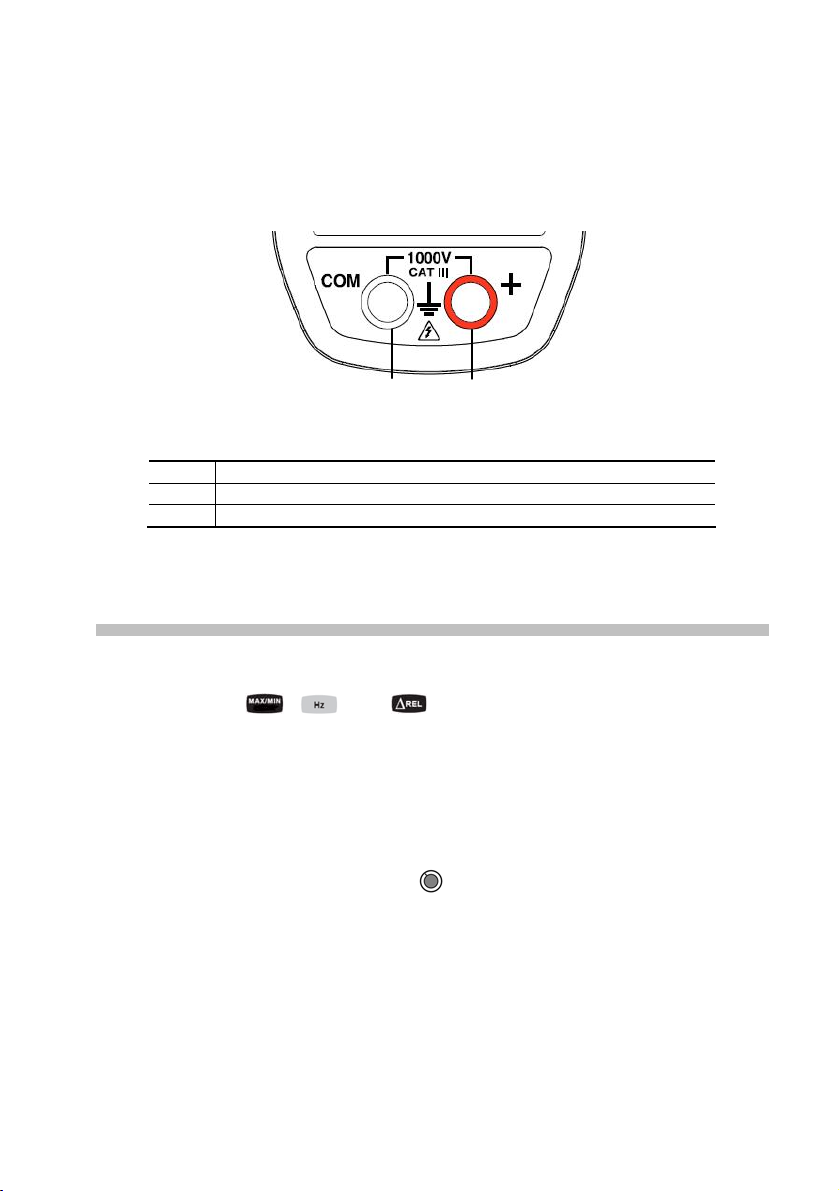

1.4 ANSCHLUSSBUCHSEN............................................................................................ 12

2 FUNKTIONSTASTEN..............................................................................................12

TASTE ................................................................................................................. 13

2.1

2.2 TASTE (ZWEITFUNKTION).................................................................................... 13

2.3 TASTE ................................................................................................................. 14

2.4 TASTE ............................................................................................................... 14

2.4.1 Im Normalbetrieb der Messzange................................................................ 14

2.4.2 Die MAX-/MIN-Funktion zusammen mit HOLD.......................................... 15

2.4.3 Einschalten der Funktion True-INRUSH ( in Messfunktion )..... 15

2.5 TASTE ................................................................................................................. 16

2.5.1 Die Funktion Hz im Normalbetrieb..............................................................16

2.5.2 Die Funktion Hz zusammen mit HOLD........................................................ 17

2.6 TASTE ............................................................................................................... 17

3 BENUTZUNG............................................................................................................ 18

3.1 ERSTE INBETRIEBNAHME......................................................................................18

3.2 EINSCHALTEN DER VIELFACHMESSZAN GE.................................................... 18

3.3 AUSSCHALTENDER VIELFACHMES S ZANG E....................................................19

3.4 KONFIGURATION DER VIELF ACHM ESS ZAN GE.............................................. 19

3.4.1 Programmieren des Schwellwerts für die Durchgangsprüfung ................... 19

3.4.2 Deaktivieren der Abschalteautomatik (Auto Power OFF)........................... 19

3.4.3 Programmieren des Schwellwerts für die True Inrush-Messung................. 20

3.4.4 Umschalten der Temperatur-Maßeinheit.....................................................20

3.4.5 Programmieren eines Skalenfaktors für die Adapter-Funktion....................21

3.4.6 Standardkonfiguration ab Werk................................................................... 21

3.5 SPANNUNGSMESSUNG (V)..................................................................................... 21

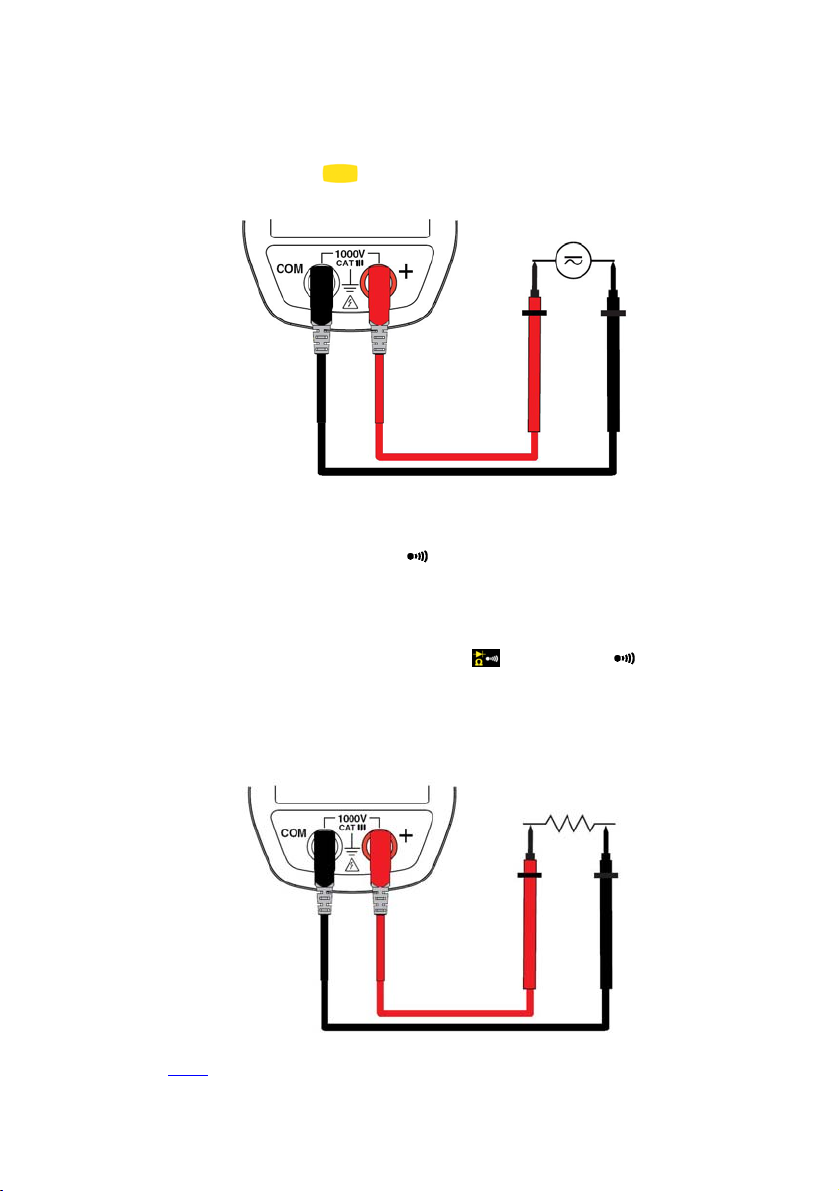

3.6 DURCHGANGSPRÜFUNG .................................................................................. 22

3.6.1 Automatische Kompensation der Messleitungswiderstände.........................23

3.7 WIDERSTANDSMESSUNG  .................................................................................. 23

3.8 DIODENTEST ....................................................................................................... 24

2

Deutsch Vielfachmesszange F203

STROMMESSUNG (A)............................................................................................... 24

3.9

3.9.1 AC-Strommessungen....................................................................................25

3.9.2 DC-Strommessungen....................................................................................25

3.10 MESSUNG VON ANLAUFSTRÖMEN OD ER ÜBERSTRÖMEN (TRUE INRUSH)

........................................................................................................................................ 26

3.11 FREQUENZMESSUNG (HZ)...................................................................................... 27

3.11.1 Frequenzmessung bei AC-Spannungen........................................................ 27

3.11.2 Frequenzmessung bei AC-Strömen.............................................................. 27

3.12 TEMPERATURMESSUN G........................................................................................ 28

3.12.1 Messung ohne zusätzlichen Fühler.............................................................. 28

3.12.2 Messung mit zusätzlichem Temperaturfühler............................................... 28

3.13 MESSUNGEN MIT DER ADAPTER-FUNKTION................................................... 29

4 TECHNISCHE DATEN............................................................................................ 31

4.1 BEZUGSBEDINGUNGEN.......................................................................................... 31

4.2 TECHNISCHE DATEN BEI B EZUGSBEDINGUNGEN......................................... 31

4.2.1 DC-Spannungsmessungen............................................................................ 31

4.2.2 AC-Spannungsmessungen............................................................................ 32

4.2.3 DC-Strommessungen....................................................................................32

4.2.4 AC-Strommessungen....................................................................................33

4.2.5 Anlaufstrommessungen True-Inrush............................................................ 33

4.2.6 Durchgangsprüfung..................................................................................... 33

4.2.7 Widerstandsmessung.................................................................................... 34

4.2.8 Diodentest....................................................................................................34

4.2.9 Frequenzmessungen.....................................................................................35

4.2.10 Temperaturmessungen................................................................................. 35

4.2.11 Messungen in der Adapter-Funktion............................................................ 36

4.3 UMGEBUNGSBEDINGUNGEN............................................................................... 37

4.4 MECHANISCHE EIGENSCHA FTEN....................................................................... 37

4.5 STROMVERSORGUNG............................................................................................. 37

4.6 ERFÜLLUNG INTERNATIONALER NORMEN..................................................... 38

4.7 EINFLUSSGRÖßEN AUF DIE MESSUNSICH ER HEI T.......................................... 39

5 WARTUNG................................................................................................................ 40

5.1 REINIGUNG................................................................................................................. 40

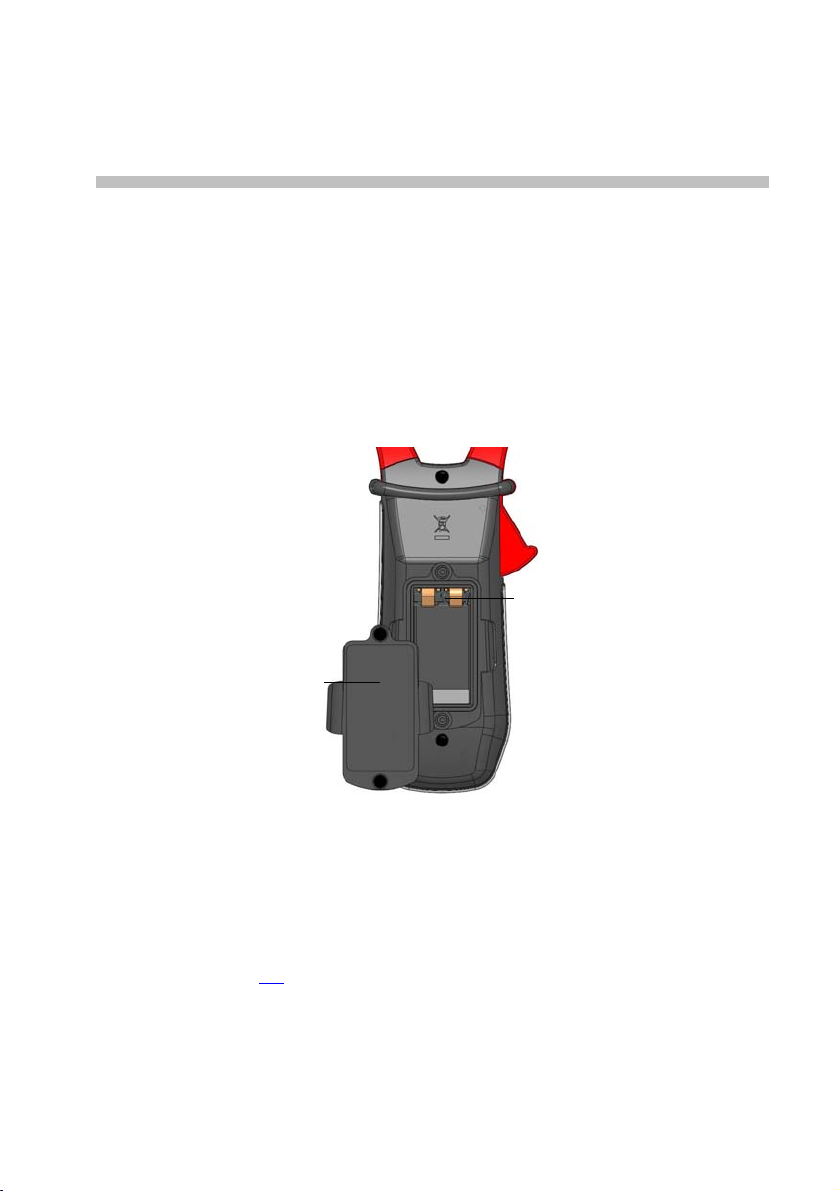

5.2 ERSETZEN DER BATTERIE..................................................................................... 40

5.3 MESSTECHNISCHE ÜBERPRÜFU NG.................................................................... 40

5.4 REPARTUREN............................................................................................................. 41

6 GARANTIE................................................................................................................ 41

7 LIEFERUMFANG ....................................................................................................41

3

Vielfachmesszange F203 Deutsch

aben eine Vielfachmesszange F203 erworben und wie danken Ihnen für das

Sie h
Vertrauen.

Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie:

 diese Bedienungsanleitung sorgfältig zu lesen
 die Benutzungshinweise genau zu beachten.

Bedeutung der verwendeten Symbole:

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist
der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.

Anlegen oder Entfernen der Zange von nicht isolierten oder blanken Leitern
unter gefährlicher Spannung ist erlaubt.

Batterie 9 V.

Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen
Richtlinien.

Das Gerät ist durch eine doppelte bzw. verstärkte Isolation geschützt.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der
europäischen Union gemäß der WEEE-Richtlinie 2002/96/EG einer getrennten
Elektroschrott-Verwertung zugeführt werden muss. Das Produkt darf nicht als
Haushaltsmüll entsorgt werden.

AC – Wechselstrom.

AC und DC – Wechsel- und Gleichstrom.

Erde.

ACHTUNG! Gefahr eines elektrischen Schlags.

4

Deutsch Vielfachmesszange F203

SICHERHEITSHINWEISE

Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC
61010-2-032 in der Messkategorie III für Spannungen bis 1 000 V in der Messkategorie IV
für Spannungen bis 600 V in geschlossenen Räumen, bei einem Ver¬schmutzungsgrad
von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m.
Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische
Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der
Anlage führen.

 Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen

Sicherheitshin¬weise sorg¬fältig lesen und gründlich verstehen.

 Wenn das Gerät in unsachgemäßer und nicht spezifizierter Weise benutzt

wird, kann der einge¬baute Schutz nicht mehr gewährleistet sein und eine
Gefahr für den Benutzer entstehen.

 Verwenden Sie das Gerät niemals in explosionsgefährdeter Umgebung oder in

der Nähe von brenn¬baren Gasen.

 Verwenden Sie das Gerät niemals an Netzen mit höheren Spannungen oder

Messkate¬gorien als den angegebenen.

 Beachten Sie stets die angegebenen maximalen Spannungen und Ströme

zwischen den An¬schlussbuchsen und gegenüber Erde.

 Verwenden Sie das Gerät niemals, wenn es beschädigt, unvollständig oder

schlecht ge¬schlos¬sen erscheint.

 Prüfen Sie vor jeder Benutzung den einwandfreien Zustand der Isolierung der

Mess¬leitungen, des Gehäuses und des Zubehörs. Teile mit auch nur
stellenweise beschädigter Isolierung müssen für eine Reparatur oder für die
Entsorgung ausgesondert werden.

 Verwenden Sie ausschließlich das mitgelieferte Zubehör (Messleitungen,

Prüfspitzen usw…). Die Verwendung von Zubehör mit niedrigerer
Bemessungsspannung oder Mess¬kate¬gorie verringert die zulässige
Spannung bzw. Messkategorie auf den jeweils niedrigsten Wert des
verwendeten Zubehörs

 Beachten Sie stets die angegebenen Umgebungsbedingungen.

 Verändern Sie niemals das Gerät und ersetzen Sie niemals Bauteile durch

sog. "gleich¬wertige". Reparaturen und Einstellungen dürfen nur von
zugelassenem Fachpersonal vor¬genommen werden.

 Ersetzen Sie die Batterie sobald das Symbol

Klemmen Sie sämt¬liche Anschlüsse ab bevor Sie das Batteriefach öffnen.

in der Anzeige erscheint.

5

Vielfachmesszange F203 Deutsch

wenden Sie eine persönliche Schutzausrüstung wenn es die Umstände

 Ver

erfordern.

 Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts.

 Fassen Sie Messleitungen, Prüfspitzen, Krokodilklemmen und

Zangenstromwandler immer nur hinter dem Fingerschutz an.

 Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu

vermeiden, dürfen Konfi¬gurationseinstellungen nur ohne Anschluss an
gefährliche Spannungen vorge¬nommen werden.

MESSKATEGORIEN

Definition der Messkategorien:

CAT II : Kreise, die direkt an die Niederspannungs-Installation angeschlossen sind.

Beispiele: Stromanschluss von Haushaltsgeräten oder tragbaren

Elektrowerkzeugen.

CAT III : Stromversorgungskreise in der Elektro-Installation eines Gebäudes.

Beispiele: Verteilerschränke, Trennschalter, Sicherungen, stationäre Maschinen

und Geräte.

CAT IV : Quellenstromkreise in der Niederspannungs-Elektro-Installation eines

Gebäudes.

Beispiele: Anschluss an das Stromnetz, Energiezähler und Schutzeinrichtungen.

6

Deutsch Vielfachmesszange F203

1 GERÄTEVORSTELLUNG

Die Vielfachmesszange F203 ist ein professionelles Messinstrument für elektrische
Größen, das folgende Funktionen in sich vereint:

 AC-Strommessung

 Anlauf- und Überstrommessungen (True Inrush)

 Spannungsmessung

 Frequenzmessung

 Durchgangsprüfung mit akustischem Signal

 Widerstandsmessung

 Diodentest

 Temperaturmessung

 Adapter-Funktion

1

2

7

3

4

5

Nr. Bezeichnung Siehe §

Zangenbacken mit

1

Zentrier¬marken (siehe
Anschlusshin¬weise)

2 Fingerschutz-Wulst -

3 Drehschalter 1.1

4 Funktionstasten 2

5 Anzeige 1.3

6 Anschluss-Buchsen 1.4

7 Öffnungstaste -

3.5

bis

3.12

6

Abbildung 1 : Vielfachmesszange F203

7

Vielfachmesszange F203 Deutsch

1.1 DREHSCHALTER

Der Drehschalter hat sechs Stellungen: OFF für Aus und die Stellungen , ,

, und für die Messfunktionen. Das Einschalten einer Messfunktion wird
vom Gerät durch ein Ton¬signal bestätigt. Die einzelnen Messfunktionen sind in
der Tabelle unten beschrieben.

5

4

3

2

6

1

Abbildung 2 : Drehschalter für Funktionswahl

Nr. Messfunktion Siehe §

1 OFF – Abschalten der Vielfachmesszange 3.3

2 Spannungsmessung (V) AC, DC 3.5

3

Durchgangsprüfung
Widerstandsmessung Ω
Diodentest

Strommessung (A) AC und DC

4

5 Temperaturmessung (°C/°F) 3.12

6 Adapter-Funktion 3.13

3.6

3.7

3.8

3.9

8

Deutsch Vielfachmesszange F203

3

1.2 FUNKTIONSTASTEN 1.2 FUNKTIONSTASTEN

Unten sehen Sie die fünf Funktionstasten des Geräts: Unten sehen Sie die fünf Funktionstasten des Geräts:

1 2 3 1 2 3

4 5

Abbildung 3 : Funktionstasten des Geräts

Nr. Fuktion Siehe §

HOLD - der aktuelle Wert wird in der Anzeige gespeichert

1

Nullpunkt-Kompensation bei ADC-Messungen
Kompensation der Messleitungswiderstände in den

Funk¬tionen Widerstandsmessung und Durchgangsprüfung

Umschalten der Messart (AC, DC)

2

Anzeigebeleuchtung ein- bzw. ausschalten

3

MAX-/MIN-Funktion ein- bzw. ausschalten

4

INRUSH-Funktion bei Strommessung ein- bzw. ausschalten
Frequenzmessung (Hz)

5

Einschalten der relativ-Messung REL

6

6

2.1

3.6.1

2.2

2.3

2.4

2.5

2.6

9

9

Vielfachmesszange F203 Deutsch

1.3 ANZEIGE

Hier sehen Sie die Anzeige der Vielfachmesszange:

6

1

2

3

4

5

Abbildung 4 : Anzeige des Geräts

Nr. Funktion Siehe §

Anzeige der ausgewählten Messfunktion (Tasten)

1

Digitale Anzeige des Messwerts und der Einheit

2

3 Anzeige der MAX-/MIN-Funktion 2.4

4 Anzeige der Stromart (AC oder DC) 2.2

5 Anzeige der am Drehschalter gewählten Messfunktion 1.1

6 Anzeige, dass Batterie verbraucht ist 5.2

5

2

3.5 bis 3.12

1.3.1

10

Deutsch Vielfachmesszange F203

1.3.2 Symbole in der Anzeige

Symbol Bedeutung

AC Wechselstrom bzw. -spannung

DC Gleichstrom bzw. -spannung

REL

Ref

Max Maximaler RMS-Wert

Min Minimaler RMS-Wert

V Volt (Spannung)

Hz Hertz (Frequenz)

A Ampère (Stromstärke)

% Prozentwert

Ω Ohm (Widerstand)

m Vorsatz Milli- für Maßeinheiten

k Vorsatz Kilo- für Maßeinheiten

Relativwert in Bezug zu einem Referenzwert

Referenzwert

HOLD-Funktion (Anzeigespeicherung)

Kompensation der Messleitungswiderstände

Durchgangsprüfung

Diodentest

Ständige Anzeige (Abschalteautomatik ausgeschaltet)

Anzeige, dass Batterie verbraucht ist

1.3.3 Überschreitung des Messbereichs (O.L)

Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde.

11

Vielfachmesszange F203 Deutsch

1.4 ANSCHLUSSBUCHSEN

Die Anschlussbuchsen sind wie folgt zu benutzen:

1 2

Abbildung 5 : Anschlussbuchsen

Nr. Funktion

1 COM-Anschluss (kalter Messpunkt, Minuspol)
2 + Anschluss (heißer Messpunkt, Pluspol)

2 FUNKTIONSTASTEN

Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können
dabei unter¬schiedliche Funktionen auslösen.

Mit den Tasten
Funktionen, die die herkömmlichen Grundmessarten sinnvoll ergänzen.

- Jede dieser Tasten kann unabhängig von den anderen Tasten benutzt
werden, oder deren Funktion erweitern, indem sich zusätzliche Auswertungen
der Messergebnisse einfach und intuitiv in die Anzeige rufen lassen.

- Der Benutzer kann sich beispielsweise nacheinander die MIN- und MAX­ Werte einer RMS-Spannung anzeigen lassen und anschließend parallel
dazu die entsprechenden Relativwerte.

Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die
betreffende Taste eine bestimmte Funktion bewirkt.

, und verfügt der Benutzer über zusätzliche

12

Deutsch Vielfachmesszange F203

TASTE

2.1

Mit dieser Taste können Sie:

 die in der jeweiligen Messfunktion (V, A, , T°, Adp) und gegebenenfalls mit

einer vorher einge¬schalteten Zusatzfunktion (MAX/MIN, Hz, REL) erfassten
Messwerte in der Anzeige speichern; dies betrifft nur die Anzeige, die
aktuellen Messwerte werden weiterhin erfasst;

 die Kompensation der Messleitungswiderstände vornehmen (siehe auch §3.6.1

) ;

 eine Nullpunkt-Kompensation für ADC-Messungen vornehmen (siehe auch

§3.9.2

).

Mit jedem

neuen Druck

auf

langer Druck

(> 2 sec)

ständig

gedrückt

… können Sie:

)

)

ADC

1. die aktuellen Messergebnisse einspeichern

2. den zuletzt angezeigten Messwert in der
Anzeige festhalten

3. wieder auf normale Anzeige zurückschalten
(jeder neue Messwert wird angezeigt)

eine Nullpunkt-Kompensation vornehmen
(siehe § 3.9.2

Hinweis: dies ist nur möglich, wenn vorher die
Funktionen MAX/MIN oder HOLD (kurzer Druck)
ausgeschaltet wurden)

die Kompensation der Messleitungswiderstände

vornehmen (siehe § 3.6.1

Siehe auch die § 2.4.2
mit der Taste

und § 2.5.2 für die Wirkung der Taste in Verbindung

und mit der Taste .

2.2 TASTE (ZWEITFUNKTION)

Mit dieser Taste können Sie die Messart von AC auf DC umschalten, sowie die jeweils
gelb als Zweitfunktion am Drehschalter angegebene Messfunktion auswählen.
Außerdem können Sie mit dieser Taste bei der Geräte-Konfiguration (siehe § 3.4)
die vorgegebenen Standardwerte ändern.

Hinweis: In den Funktionen MAX/MIN, HOLD und REL ist diese Taste
wirkungslos.

13

Vielfachmesszange F203 Deutsch

Mit jedem neuen

Druck auf

- zwischen AC oder DC umschalten. In der
Anzeige erscheint dann AC oder DC

- nacheinander die Funktionen Widerstands­messung , Diodentest
Durchgangsprüfung

- die Maßeinheit °C oder °F auswählen

… können Sie:

und wieder

anwählen

2.3 TASTE

Mit dieser Taste schalten Sie die Anzeigebeleuchtung ein.

Mit jedem neuen

Druck auf

- die Anzeigebeleuchtung ein- und wieder
ausschalten

… können Sie:

Hinweis: die Anzeigebeleuchtung schaltet sich zum Schonen der Batterien
automatisch nach 2 Minuten wieder aus.

2.4 TASTE

2.4.1 Im Normalbetrieb der Messzange

Mit dieser Taste erfasst die Vielfachmesszange automatisch den jeweiligen MAX­und MIN-Wert der jeweiligen Messgröße.
Bei DC-Messungen sind MAX bzw. MIN die jeweils extremen Mittelwerte und bei
AC-Messungen die jeweils extremen RMS-Werte der Messgröße.

Hinweis:

deaktiviert. In der Anzeige erscheint das Symbol

In der MAX-/MIN-Funktion ist die Abschalteautomatik des Geräts

für ständige Anzeige.

14

Deutsch Vielfachmesszange F203

Mit jedem neuen

Druck auf

kurzer Druck

langer Druck

(> 2 sec)

- die MAX/MIN-Funktion einschalten

- nacheinander die bisher erfassten MAX- und MIN­Werte in die Anzeige rufen

- wieder zur laufenden Messwertanzeige zurück­kehren, ohne die MAX/MIN-Funktion zu verlassen
(die erfassten Werte bleiben erhalten).

Hinweis:

MAX, MIN in der Anzeige, der ausgewählte Wert (MAX oder
MIN) blinkt.

Beispiel:

blinkt Symbol MIN und MAX ist fest.

- die MAX/MIN-Funktion wieder ausschalten. Die

Hinweis:

der MAX/MIN-Betrieb nicht verlassen werden. Die HOLD­Funktion muss vorher wieder ausgeschaltet werden, dann
kann man auch MAX/MIN ausschalten.

in der Funktion erscheinen immer beide Symbole

der MIN-Wert wurde in die Anzeige gerufen, dann

erfassten MAX- und MIN-Werte gehen dann verloren.

Wenn die HOLD-Funktion eingeschaltet ist, kann

… können Sie:

Hinweis: Die Relativ-Funktion REL ist auch zusammen mit der MAX/MIN­Funktion benutzbar.

2.4.2 Die MAX-/MIN-Funktion zusammen mit HOLD

Mit jedem neuen

Druck auf

… können Sie:

kurzer Druck

… nacheinander die vor Drücken der ­Taste vom Gerät erfassten MAX/MIN-Werte in
die Anzeige rufen.

Hinweis: Die HOLD-Funktion unterbricht nicht die weitere Erfassung von MAX- und
MIN-Werten der laufenden Messung.

2.4.3 Einschalten der Funktion True-INRUSH ( in Messfunktion

Mit dieser Funktionstaste lassen sich bei Strommessung die sog. Inrush-Ströme,
d.h. Anlaufströme oder kurzzeitige Spitzenströme im Normalbetrieb messen.

)

15

Vielfachmesszange F203 Deutsch

Mit jedem neuen

Druck auf

langer Druck

(> 2 sec)

kurzer Druck

(< 2 sec)

Hinweis: der kurze Druck
funktioniert nur, wenn ein

True-Inrush-Stromwert

erfasst wurde

Die True-INRUSH-Funktion einschalten:

- in der Anzeige erscheint »Inrh« während 3 s (und die
Anzeigebeleuchtung blinkt)

- die Erfassungsschwelle wird während 5 s angezeigt
(Anzeigeleuchtung dauernd)

- das Symbol für Berechnung » ------ « wird angezeigt
und das Symbol »A« blinkt

- nach Erfassung und Berechnung wird der Inrush-Strom
angezeigt (Anzeige »------« verschwindet und
Anzeigebeleuchtung geht aus).

Hinweis: Das blinkende Symbol »A« zeigt an, dass das

Stromsignal überwacht wird.

Die True-INRUSH-Funktion ausschalten und zur

normalen Strommessung zurückkehren.

- den PEAK+ Wert des Stroms anzeigen

- den PEAK- Wert des Stroms anzeigen

- den True-Inrush-Strom als RMS-Wert anzeigen

Hinweis: Bei diesen Anzeigen erscheint das Symbol »A« fest in

der Anzeige.

… können Sie:

2.5 TASTE

Mit dieser Taste lässt sich die Frequenz des gemessenen AC-Signals anzeigen.
Hinweis: Diese Taste funktioniert logischerweise nicht bei Gleichstrommessungen.

2.5.1 Die Funktion Hz im Normalbetrieb

Mit jedem neuen

Druck auf

- die Frequenz des gemessenen Signals anzei­gen

- wieder zur laufenden Messwertanzeige von
Spannung (V) oder Strom (A) zurückkehren.

… können Sie:

16

Deutsch Vielfachmesszange F203

3

2.5.2 Die Funktion Hz zusammen mit HOLD 2.5.2 Die Funktion Hz zusammen mit HOLD

Mit jedem neuen

Mit jedem neuen
Druck auf

Druck auf

- den Frequenzwert in der Anzeige speichern

- sich nacheinander den gespeicherten Fre­quenzwert und den zugehörigen Spannungs­oder Stromwert anzeigen lassen.

… können Sie:

2.6 TASTE

Mit dieser Taste kann der Benutzer einen Referenzwert (Ref) anzeigen und
einspeichern und sich danach den Messwert als Relativwert (REL) in der
entsprechenden Maßeinheit oder in % anzeigen lassen.

Mit jedem neuen

Druck auf

kurzer Druck

(< 2 sec)

- die REL-Funktion einschalten, indem Sie den Referenz­wert einspeichern und anzeigen. Das Symbol Ref wird
angezeigt.

- den Relativwert als Differenz anzeigen:

- (aktueller Messwert – Referenzwert ()

Das Symbole REL wird angezeigt.

- den Relativwert als Prozentsatz (%) anzeigen:

aktueller Messwert – Referenzwert (

Referenzwert ( x 100

Die Symbole REL und % werden angezeigt.

- den Referenzwert anzeigen (Symbol Ref erscheint).

- den aktuellen Messwert anzeigen (Symbol Ref blinkt).

… können Sie:

langer Druck

(> 2 sec)

die REL-Funktion wieder ausschalten.

Hinweis : Die REL-Funktion lässt sich auch zusammen mit der MAX/MIN-
Funktion verwenden.

17

17

Vielfachmesszange F203 Deutsch

3 BENUTZUNG

3.1 ERSTE INBETRIEBNAHME

Setzen Sie die mit dem Gerät gelieferten Batterien wie folgt in die
Vielfachmesszange ein:

1. Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf
der Rückseite der Messzange.

2. Setzen Sie die 9 V-Batterie (Nr. 2) in das Batteriefach ein und achten Sie
dabei auf die richtige Polarität.

3. Setzen Sie den Deckel wieder auf und verschließen Sie ihn mit der
Schraube.

2

1

Abbildung 6 : Öffnen des Batteriefachs

3.2 EINSCHALTEN DER VIELFACHMESSZANGE

Der Drehschalter befindet sich in Stellung OFF. Wählen Sie mit dem Drehschalter
die gewünschte Messfunktion. In der Anzeige erscheinen kurz zur Kontrolle alle
Segmente (siehe § 1.3) und danach die Anzeige der gewählten Messfunktion. Die
Vielfachmesszange ist jetzt bereit für Messungen.

18

Deutsch Vielfachmesszange F203

3.3 AUSSCHALTENDER VIELFACHMESSZANGE

Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf
OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung
aus. 30 Sekunden vor dem automatischen Abschalten ertönt ein unterbrochenes
Signal. Wenn Sie nun eine Taste Drücken oder den Drehschalter verstellen, bleibt
die Messzange eingeschaltet.

3.4 KONFIGURATION DER VIELFACHMESSZANGE

Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden,
dürfen Konfi¬gurationseinstellungen nur ohne Anschluss an gefährliche
Spannungen vorge¬nommen werden.

3.4.1 Programmieren des Schwellwerts für die Durchgangsprüfung

Sie können den maximal zulässigen Widerstand, unterhalb dessen der Durchgang
akustisch gemeldet wird, wie folgt selbst einstellen:

1. Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt
und stellen den Drehschalter auf
Segmente verschwindet und ein Piepston ertönt, dann sind Sie im
Konfigurationsmodus. In der Anzeige erscheint der Wider¬¬standswert,
unterhalb dessen Durchgang signalisiert wird und das Symbol
erscheint.

Im Gerät voreingestellt ist der Wert 40 . Sie können nun jeden Wert
zwischen 1  und 599  einstellen.

2. Zum Ändern des Schwellwerts drücken Sie Taste
blinkt. Mit jedem Drücken der Taste
erhöhen. Um auf die nächste Zahl umzuschalten, drücken Sie Taste
lang (länger als 2 s).

Um den Programmiermodus wieder zu verlassen, drehen Sie den Drehschalter in
eine andere Stellung. Der neue Schwellwert für die Durchgangsprüfung ist nun im
Gerät gespeichert (Bestätigung durch einen doppelten Piepston).

. Warten Sie bis die Anzeige aller

: die rechte Zahl

können Sie den Zahlwert um 1

3.4.2 Deaktivieren der Abschalteautomatik (Auto Power OFF)

Deaktivierung der Abschalteautomatik:
Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und

stellen Sie den Drehschalter auf
Segmente verschwindet und ein Piepston ertönt, dann sind Sie im
Konfigurationsmodus. In der Anzeige erscheint das Symbol

Wenn Sie nun Taste

loslassen, befindet sich die Vielfachmesszange in der

normalen Messfunktion Spannungsmessung

Beim nächsten Einschalten des Geräts ist die Abschalteautomatik wieder aktiv.

. Warten Sie bis die Anzeige aller

.

.

19

Vielfachmesszange F203 Deutsch

3.4.3 Programmieren des Schwellwerts für die True Inrush­Messung

Sie können den Schwellwert für die Auslösung einer True Inrush-Messung wie folgt
selbst einstellen:

1. Ausgehend von Drehschalterstellung OFF halten Sie Taste
gedrückt und stellen Sie den Drehschalter auf
Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind
Sie im Konfigurationsmodus. In der Anzeige erscheint nun ab wie viel
Prozent Überschreitung des normal gemessenen Stroms ein Strom als
True Inrush-Strom erfasst wird.
Im Gerät voreingestellt ist ein Wert von 10%, d.h. dass ab einem Wert
von 110% des normal gemessenen Stroms ein True Inrush-Strom
erkannt wird. Im Gerät einstellbar sind die Prozentwerte 5%, 10%, 20%,
50%, 70%, 100%, 150% und 200%.

2. Zum Ändern des Schwellwerts drücken Sie Taste
Wert blinkt. Durch Drücken der Taste können Sie nun den jeweils
nächsten Protzenwert aufrufen. Durch langes Drücken der Taste
2 s) können Sie nun diesen Wert als neuen Schwell¬wert eingeben, was
durch einen Piepston bestätigt wird.

Um den Programmiermodus wieder zu verlassen, drehen Sie den Drehschalter in
eine andere Stellung. Der neue Schwellwert für die True Inrush-Messung ist nun im
Gerät gespeichert (Bestäti¬gung durch einen doppelten Piepston).

Hinweis: Die Auslöseschwelle für die Messung eines Anlaufstroms (Inrush ab
einem Strom¬wert Null) ist auf 1% des größten Messbereichs festgelegt. Diese
Schwelle ist nicht verstellbar.

. Warten Sie bis die

.

: der eingestellte

(>

3.4.4 Umschalten der Temperatur-Maßeinheit

Um zwischen Temperaturmessungen in °C oder °F umzuschalten, gehen Sie wie
folgt vor:

1. Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt
und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige

aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im
Konfigurationsmodus. In der Anzeige erscheint die eingestellte
Temperatur-Maßeinheit (°C oder °F). Im Gerät voreingestellt sind °C.

2. Durch Drücken von Taste können Sie nun zwischen °C und °F

Nach Auswahl der Einheit drehen Sie den Drehschalter in eine andere Stellung.
Die neue Maßeinheit ist nun im Gerät gespeichert (Bestäti¬gung durch einen
doppelten Piepston).

umschalten..

20

Deutsch Vielfachmesszange F203

3.4.5 Programmieren eines Skalenfaktors für die Adapter-Funktion

Einen Skalenfaktor für die Adapter-Funktion programmieren Sie wie folgt:

1. Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt
und stellen Sie den Drehschalter auf

. Warten Sie bis die Anzeige
aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im
Konfigurationsmodus. In der Anzeige erscheint der eingestellte
Skalenfaktor.

Der im Gerät vorgegebene Standardwert ist 10. Die folgenden Werte
sind nacheinander wählbar: 1, 10 k, 100 k, 100 m, 10 m, 1 m, 100, 10.
(siehe § 3.13).

2. Zum Ändern des Skalenfaktors drücken Sie Taste

: der aktuell

eingestellte Wert erscheint in der Anzeige. Bei jedem Drücken der Taste

erscheint nun der nächste Wert der obigen Skalenfaktor-Liste.

Um den Programmiermodus wieder zu verlassen, drehen Sie den Drehschalter in
eine andere Stellung. Der neue Skalenfaktor ist nun im Gerät gespeichert
(Bestätigung durch einen doppelten Piepston).

3.4.6 Standardkonfiguration ab Werk

Sie können die Vielfachmesszange wie folgt wieder auf die Standard-Konfiguration
ab Werk zurückstellen:

Ausgehend von Drehschalterstellung OFF halten Sie Taste
und stellen Sie den Drehschalter auf

. Warten Sie bis die Anzeige aller
Segmente verschwindet und ein Piepston ertönt, dann sind Sie im
Konfigurationsmodus. In der Anzeige erscheint nun das Symbol »rSt«.
Nach 2 s ertönt ein doppelter Piepston und alle Segmente der Anzeige
erscheinen. Nun können Sie Taste

loslassen. Die folgende

Standardkonfiguration ist jetzt wieder eingestellt:

- Schwellwert für Durchgangsprüfung = 40 

- Schwellwert für True Inrush-Messung = 10%

- Temperatur-Maßeinheit = °C

- Skalenfaktor für die Adapter-Funktion = 10

gedrückt

3.5 SPANNUNGSMESSUNG (V)

Für die Messung von Spannungen gehen Sie wie folgt vor:

1. Stellen Sie den Drehschalter auf

2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

3. Greifen Sie die zu messende Spannung mit den Prüfspitzen oder den
Krokodilklemmen ab. Je nachdem welcher Wert größer ist, schaltet das
Gerät automatisch auf AC- oder DC-Messung. Das entsprechende
Symbol blinkt in der Anzeige.

.

21

Vielfachmesszange F203 Deutsch

Um manuell zwischen AC- und DC-Messung umzuschalten, drücken Sie
die gelbe Taste
Anzeige ständig erscheint.

bis die gewünschte Messart AC oder DC in der

Der gemessene Spannungswert erscheint in der Digitalanzeige.

3.6 DURCHGANGSPRÜFUNG

Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu
prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren
entladen sind!

1. Stellen Sie den Drehschalter auf . Das Symbol erscheint in der
Anzeige.

2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die auf

Besteht Durchgang, d.h. der Widerstand ist kleiner als die eingestellte Schwelle
(siehe § 3.4.1), ertönt ein Signal und der Messwert erscheint in der Digitalanzeige.

Durchgang zu prüfende Schaltung oder das Bauteil.

22

Deutsch Vielfachmesszange F203

3.6.1 Automatische Kompensation der Messleitungswiderstände

Warnung: Vor einer Kompensation müssen die MAX-/MIN-Funktion und die
HOLD-Funktion am Gerät ausgeschaltet sein!

Für die Kompensation der Messleitungswiderstände gehen Sie wie folgt vor:

1. Schließen Sie die am Gerät eingesteckten Messleitungen kurz.

2. Halten Sie Taste

gedrückt, bis in der Anzeige der kleinste Wert

erscheint. Das Gerät misst den Widerstand der Messleitungen.

3. Lassen Sie Taste
kompensierte Widerstand und das Symbol
Kompensationswert wird im Gerät gespeichert.

wieder los. In der Anzeige erscheint der

. Der

Hinweis: Ein Kompensationswert wird nur gespeichert, wenn er  2  ist. Bei
Werten über 2  blinkt der angezeigte Wert und wird nicht gespeichert.

3.7 WIDERSTANDSMESSUNG 

Warnung: Vergewissern Sie sich vor einer Widerstandsmessung, dass die zu
prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren
entladen sind!

1. Stellen Sie den Drehschalter auf
Symbol  wird angezeigt.

2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die zu
messende Schaltung oder das Bauteil.

und drücken Sie Taste . Das

Der gemessene Widerstandswert erscheint in der Digitalanzeige.
Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine

Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 3.6.1

).

23

Vielfachmesszange F203 Deutsch

3.8 DIODENTEST

Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende
Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind!

1. Stellen Sie den Drehschalter auf
zweimal. Das Symbol

2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

3. Setzen Sie die Prüfspitzen oder die Krokodilklemmen auf die
Anschlüsse des zu prüfenden Bauteils.

wird angezeigt.

und drücken Sie Taste

Der Messwert erscheint in der Digitalanzeige.

3.9 STROMMESSUNG (A)

Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote
Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange
sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses
zeigen, d.h. von der Stromquelle zum Ver¬braucher. Lassen Sie die Taste wieder
los und achten Sie darauf, dass die Zangenbacken richtig geschlossen sind.

Hinweis: Das Messergebnis ist am genauesten, wenn der Leiter mittig in der
Öffnung der Zangenbacken liegt (siehe Zentriermarken auf den Backen).

Um manuell zwischen AC- und DC-Messung umzuschalten, drücken Sie die gelbe
Taste
erscheint.

bis die gewünschte Messart AC oder DC in der Anzeige ständig

24

Deutsch Vielfachmesszange F203

3.9.1 AC-Strommessungen

Um Wechselstromstärken zu messen, gehen Sie wie folgt vor:

1. Stellen Sie den Drehschalter auf
indem Sie Taste

drücken bis in der Anzeige das Symbol »AC«

erscheint.

2. Umschließen Sie den betreffenden Stromleiter (immer nur 1 Leiter!)
mit der Messzange.

und wählen Sie die AC-Messart

Der Messwert erscheint in der Digitalanzeige.

3.9.2 DC-Strommessungen

Wenn in der Anzeige vor einer DC-Strommessung nicht der Wert »0« erscheint,
sollten Sie zuerst eine Nullpunkt-Kompensation wie folgt vornehmen:

1. Schritt : Nullpunkt-Kompensation für DC-Strommessungen

Wichtig : Für die Nullpunkt-Kompensation darf sich kein Leiter in der Messzange
befinden! Halten Sie außerdem während des ganzen Kompensations-Vorgangs die
Zange immer in derselben Stellung, um einen exakten Kompensationswert zu
ermitteln.
Drücken Sie Taste
Wert nahe bei Null in der Anzeige erscheint. Dieser Korrekturwert bleibt nun bis
zum Abschalten in der Messzange gespeichert.

Hinweis : Eine Kompensation erfolgt nur bei Korrekturwerten < ± 6 A, darüber
blinkt der ange¬zeigte Wert und wird nicht abgespeichert. Die Messzange muss
dann neu kalibriert werden (siehe § 5.3

bis das Gerät einen doppelten Piepston abgibt und ein

)

25

Vielfachmesszange F203 Deutsch

. Schritt : Messung von DC-Strömen

2

1. Stellen Sie den Drehschalter auf

und wählen Sie die DC-Messart
indem Sie Taste drücken bis in der Anzeige das Symbol »DC«
erscheint.

2. 2. Umschließen Sie den Leiter mit der Vielfachmesszange.

Der Messwert erscheint in der Digitalanzeige.

3.10 MESSUNG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH)

Hinweis: Anlaufströme lassen sich nur in der Messfunktion AC oder DC
messen.Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen:

1. Stellen Sie den Drehschalter auf
eine Nullpunkt-Kompensation durch (siehe § 3.9.2
Sie einen Stromleiter mit den Backen der Messzange.

2. Drücken Sie lang auf Taste
Symbol »InRh« und danach der eingestellte Schwellwert für die
Erkennung des Anlaufstroms (siehe unten). Die Messzange wartet
nun, bis ein Anlaufstrom bzw. Überstrom auftritt. In der Messwert­Anzeige erscheint » -------- « und das Symbol » A « blinkt.

3. Nach Erfassung des Stromwertes während 100 ms erscheint der
True-Inrush- Messwert in der Digitalanzeige als RMS-Wert und
danach als PEAK+ und PEAK- Wert.

4. Durch erneutes langes Drücken der Taste oder Umschalten auf
eine andere Messfunktion verlassen Sie die Inrush-Strommessung.

Hinweis : Der Schwellwert für das Erkennen einer Anlaufstrom-Stromstärke ist bei
einer gemessenen Anfangsstromstärke von Null auf 6 A festgelegt. Wird eine
normale Betriebsstromstärke gemessen und soll eine kurzfristige Überstromstärke
erfasst werden, gilt der in der Konfiguration eingestellte Schwellwert (siehe § 3.4.3

, führen Sie bei DC-Messungen

) und umschließen

. In der Anzeige erscheint das

).

26

Deutsch Vielfachmesszange F203

3.11 FREQUENZMESSUNG (HZ)

Bei Wechselstromgrößen in Spannung (V) und Strom (A) misst die
Vielfachmesszange auch die Frequenz. Dazu werden die Nulldurchgänge mit
steigender Flanke des Signals erfasst und gezählt.

3.11.1 Frequenzmessung bei AC-Spannungen

Um die Frequenz von AC-Spannungen zu messen, gehen Sie wie folgt vor:

1. Stellen Sie den Drehschalter auf und drücken Sie die Taste .
Das Symbol »Hz« erscheint in der Anzeige.

2. Wählen Sie durch Drücken der gelben Taste

3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

4. Greifen Sie die zu messende Spannung mit den Prüfspitzen oder den
Krokodilklemmen ab.

die Messart AC.

Der Messwert erscheint in der Digitalanzeige.

3.11.2 Frequenzmessung bei AC-Strömen

1. Stellen Sie den Drehschalter auf
Das Symbol »Hz« erscheint in der Anzeige.

2. Wählen Sie durch Drücken der gelben Taste

3. Umschließen Sie den betreffenden Stromleiter mit der Messzange.

27

und drücken Sie die Taste .

die Messart AC.

Vielfachmesszange F203 Deutsch

Der Messwert erscheint in der Digitalanzeige.

3.12 TEMPERATURMESSUNG

3.12.1 Messung ohne zusätzlichen Fühler

1. Stellen Sie den Drehschalter auf ;

Der in der Anzeige blinkend erscheinende Temperaturwert ist die Innentemperatur
der Vielfachmesszange. Diese entspricht nach einer ausreichend langen Zeit für
die Temperaturanpassung (mindestens 1 Stunde) der jeweiligen Raumtemperatur.

3.12.2 Messung mit zusätzlichem Temperaturfühler

Die Messzange kann mit einem zusätzlichen K-Thermoelementfühler
Temperaturen messen.

1. Schließen Sie den K-Thermoelementfühler an die Eingangsbuchsen
COM und + der Vielfachmesszange an.

2. Stellen Sie den Drehschalter auf

3. Bringen Sie den Temperaturfühler in Kontakt mit dem zu messenden
Gegenstand oder Medium. Das Messobjekt darf nicht unter
gefährlicher Spannung stehen!

.

28

Deutsch Vielfachmesszange F203

Der Temperatur-Messwert erscheint in der Digitalanzeige.

Durch Druck auf Taste können Sie zwischen °C und °F umschalten (die
Standardeinstellung wird in § 3.4.4

vorgenommen).

Hinweis :

- Wenn der externe Temperaturfühler defekt ist, blinkt der angezeigte
Temperaturwert.

- Wenn die Vielfachmesszange starken Temperaturschwankungen
ausgesetzt war, benötigt sie vorher eine längere
Temperaturanpassungszeit.

3.13 MESSUNGEN MIT DER ADAPTER-FUNKTION

Mit der Adapter-Funktion kann der Benutzer einen beliebigen Sensor,
Messwertgeber usw… anschließen, der eine beliebige mechanische, physikalisch
oder elektrische Größe misst und sie in eine elektrische Gleich- oder
Wechsel¬spannung umwandelt. Durch einen geeigneten Skalenfaktor lässt sich
dann der Messwert ohne Umrechnung direkt auf der Vielfach¬messzange ablesen.

Die Messart AC oder DC muss vorher durch Druck auf die gelbe Taste
eingestellt werden (DC ist der vorgegebenen Standardwert).
Die Messung erfolgt wie eine Spannungsmessung. Ein Skalenfaktor für die
Umrechnung muss vorher in der Konfiguration (siehe § 3.4.6

) ausgewählt werden.
Die nachfolgende Tabelle gibt eine Übersicht über die Empfindlichkeit diverser
Messwert¬geber und den jeweils einzustellenden Skalenfaktor:

29

Vielfachmesszange F203 Deutsch

Empfindlichkeit S in mV

(hier z.B. pro Ampère)

einzustellender

Skalenfaktor

10 mV / kA (0,01 mV / A) 10 k
100 mV / kA (0,1 mV / A) 100 k
1 mV / A 1
10 mV / A 10
100 mV / A 100
1000 mV / A (1 mV / mA) 1 m
10 mV / mA 10 m
100 mV / mA 100 m

Die Empfindlichkeit ist hier "pro Ampère" angegeben, sie gilt jedoch für jede
beliebige Messgröße wie z.B. Luft¬feuchtigkeit (% rel. Feuchte),
Beleuchtungsstärke (lux), Geschwindigkeit (m/s), ...

1. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in
Buchse » + «.

2. Stellen Sie den Drehschalter auf

und wählen Sie die geeignete

Messart AC oder DC.

3. Schließen Sie den Sensor, Messwertgeber usw… entsprechend der
Bedienungsanleitung an.

Der Messwert erscheint in der Digitalanzeige.

30

Deutsch Vielfachmesszange F203

4 TECHNISCHE DATEN

4.1 BEZUGSBEDINGUNGEN

Einflussgrößen Bezugsbedingungen
Temperatur: 23 °C ± 2 °C
Relative Luftfeuchte: 45 % bis 75 %
Versorgungsspannung: 9,0 V ± 0,5 V
Frequenzbereich des zu messenden Signals: 45 – 65 Hz
Signalform: reines Sinussignal
Scheitelfaktor zu messender AC-Signale:  2
Lage des Leiters in der Messzange: zentriert
Benachbarte Leiter: keine
Wechselmagnetfeld: keines
Elektrisches Feld: keines

4.2 TECHNISCHE DATEN BEI BEZUGSBEDINGUNGEN

Die Messunsicherheiten sind angegeben in ± (x % der Anzeige (Anz.) + y Digit (D))

4.2.1 DC-Spannungsmessungen

Messbereich

0,00 V bis 59,99 V

Spezifizierter
Messumfang

Messunsicherheit

Auflösung

von 0,00 V bis 5,99 V

± (1% Anz. + 10 D)

von 6,00 V bis 59,99 V

± (1% Anz. + 3 D)

0,01 V 0,1 V

Eingangsimpedanz

Anmerkung (1)

- Anzeige erscheint »+OL« (Überlast) Über +2 000 V und »-OL«

(Überlast) Über -2 000 V in REL .

- Über 1 000 V warnt ein Piepston, dass die Spannung höher ist
als die garantierte Bemessungs¬spannung des Geräts und in der
Anzeige erscheint »OL« (Überlast).

60,0 V bis 599,9 V

0 bis 100% des Messbereichs

± (1% Anz. + 3 D)

10 M

600V bis 1 000 V (1)

1 V

31

Vielfachmesszange F203 Deutsch

4.2.2 AC-Spannungsmessungen

Messbereich

Spezifizierter
Messumfang (2)

0,15 V bis

59,99 V

0 bis 100% des Messbereichs

60,0 V bis

599,9 V

600V bis 1 000 V

RMS

1 400 V Spitze (1)

von 0,15 V bis 5,99 V

Messunsicherheit

± (1% Anz. + 10 D)

von 6,00 V bis 59,99 V

± (1% Anz. + 3 D)

± (1% Anz. + 3 D)
Auflösung 0,01 V 0,1 V 1 V
Eingangsimpedanz

10 M

Anmerkung (1)

- Über 1 000 V RMS warnt ein Piepston, dass die Spannung
höher ist als die garantierte Bemessu ngs¬spannung des Geräts
und in der Anzeige erscheint » OL « (Überlauf).

- Ablaufstreifen in AC = 3 kHz
Anmerkung (2) Bei Spannungswerten zwischen Null und der Untergrenze des

Messbereichs (0,15 V) erscheint » ---- « in der Anzeige.

Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 1
kHz in AC, ab 0,30 V) :

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.
 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.2.3 DC-Strommessungen

Messbereich (2)
Spezifizierter Messumfang

Messunsicherheit (2) (nach
Nullpunkt-Kompensation)

Auflösung

0,00 A bis

59,99 A

± (1% Anz.

+ 10 D)

0,01 A 0,1 A 1 A

60,0 A bis

599,9 A

0 bis 100% des Messbereichs

600 A bis 900 A (1)

± (1% Anz.+ 3 D)

Anmerkung (1) :

- Anzeige erscheint »+OL« (Überlast) Über +1800 A und »-OL«

(Überlast) Über -1800 A in REL .

Anmerkung (2) :

- Der bei »Null« angezeigte Reststrom entspricht der

magnetischen Remanenz der Messzange. Er kann durch die
Nullpunkt-Kompensation mit Taste

korrigiert werden.

32

Deutsch Vielfachmesszange F203

4.2.4 AC-Strommessungen

Messbereich

Spezifizierter
Messumfang (2)

0,15 A bis

59,99 A

0 bis 100% des Messbereichs

60,0 A bis

599,9 A

600 A (1)

Messunsicherheit ± (1% Anz. + 10 D) ± (1% Anz. + 3 D) ± (1,5% Anz. + 3 D)
Auflösung 0,01 A 0,1 A 1 A

Anmerkung (1) : - Anzeige erscheint »OL« (Überlast) Über +900 A in PEAK .

- Ablaufstreifen in AC = 3 kHz
Anmerkung (2) : - Bei Stromwerten zwischen Null und der Untergrenze des

Messbereichs (0,15 A) erscheint » ---- « in der Anzeige.
Reststrom bei Anzeige "Null" < 150 mA.

Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 1
kHz in AC, ab 0,30 A) :

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.
 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.2.5 Anlaufstrommessungen True-Inrush

Messbereich 6 A bis 600 A AC 6 A bis 900 A DC
Spezifizierter Messumfang 0 bis 100% des Messbereichs
Messunsicherheit ± (5% Anz. + 5 D) ± (5% Anz. + 5 D)
Auflösung 1 A 1 A
Spezifische Daten in der PEAK-Funktion bei True-Inrush-Strommessungen

(von 10 Hz bis 1 kHz in AC):

 Messunsicherheit: die Werte in der Tabelle sind um ± (1,5% Anz. + 0,5 A)

zu erhöhen.

 Erfassungszeit für die PEAK-Werte: 1 ms min bis zu 1,5 ms max.

4.2.6 Durchgangsprüfung

Messbereich
Leerlaufspannung
Messstrom 550 µA
Messunsicherheit ± (1% Anz. + 3 D)
Schwellwert für akustisches

Durchgangssignal

0,0  bis 599,9 

 3,6 V

Einstellbar von 1  bis 599 

(Standardwert = 40 )

33

Vielfachmesszange F203 Deutsch

4.2.7 Widerstandsmessung

Messbereich

0,0  bis

599,9 

600  bis

5 999 

6,00 k bis

59,99 k
Spezifizierter Messumfang 0 bis 100% des Messbereichs
Messunsicherheit ± (1% Anz. + 3 D)
Auflösung
Leerlaufspannung
Messstrom 550 µA 100 µA 10 µA

0,1  1  10 

 3,6 V

Anmerkung (1) :

Bei Überschreitung des Messumfangs erscheint »OL« (Überlauf)
in der Anzeige.
Es gibt keine Vorzeichenanzeige » - « oder » + «.

Spezifische Daten in der MAX-/MIN-Funktion:

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.
 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.2.8 Diodentest

Messbereich 0,000 V bis 3,199 V DC

Spezifizierter Messumfang 0 bis 100% des Messbereichs

Messunsicherheit ± (1% Anz. + 3 D)

Auflösung 0,001 V

Messstrom 0,55 mA

Anzeige bei umgekehrter Polung
oder Unterbrechung



Anmerkung : Es gibt keine Vorzeichenanzeige » - « beim Diodentest.

Anzeige von »OL« wenn eine Spannung

> 3,199 V gemessen wird

34

Deutsch Vielfachmesszange F203

4.2.9 Frequenzmessungen

4.2.9.1 - Frequenzmessung bei AC-Spannungen

Messbereich (1)

Spezifizierter
Messumfang

5,0 Hz bis

599,9 Hz

1 bis 100% des

Messbereichs

600 Hz bis

5 999 Hz

6,00 kHz bis

19,99 kHz

0 bis 100% des Messbereichs

Messunsicherheit ± (0,4% Anz. + 1 D)
Auflösung 0,1 Hz 1 Hz 10 Hz

4.2.9.2 - Frequenzmessung bei AC-Strömen

Messbereich (1) 5,0 Hz bis 2999 Hz
Spezifizierter Messumfang 1 bis 100% des Messbereichs
Messunsicherheit ± (0,4% Anz. + 1 D)
Auflösung 0,1 Hz

Anmerkung (1) In der MAX-/MIN-Funktion ist der Messumfa ng auf 1 kHz

beschränkt. Bei höheren Frequenzen erscheint „OL“ (Überlauf) in

der Anzeige.

Bei zu geringem Signalpegel (< 10% des Bereichs, d.h. U < 10 V

bzw. I < 6 A) oder wenn die Frequenz geringer als 5 Hz ist,

erscheint » ---- « in der Anzeige.

Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis1 kHz):

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.
 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.2.10 Temperaturmessungen

Messfunktion Umgebungstemperatur
Messfühler Thermoelement Typ K

Messbereich

Spezifizierter
Messumfang

Messunsicher­heit (1)

Auflösung

von -60,0 °C bis +599,9 °C

von -76,0 °F bis +1111,8 °F

1 bis 100% des Messbereichs

1% Anz. ± 3 °C

1% Anz. ± 5,4 °F

0,1 °C
0,1 °F

von +600 °C bis +1200 °C

von +1112 °F bis +2192 °F

1% Anz. ± 3 °C

1% Anz. ± 5,4 °F

1 °C
1 °F

35

Vielfachmesszange F203 Deutsch

rkung (1) Zu der für die Umgebungstemperaturmessungen angegebenen

Anme

Messunsicherheit ist die Messunsicherheit des K-

Temperaturfühlers noch hinzuzuaddieren.

Anmerkung 2 Auswertung der Erwärmungs-Zeitkonstante des eingebauten
Temperatur¬fühlers (0,7 min/°C):

Bei schneller Temperaturänderung der Messzange um

beispielsweise 10 °C erreicht die Messzange 99% (cste = 5) der

tatsächlichen Temperatur nach 0,7°min/°Cx10°Cx5 = 35 min (die

Konstante des externen Temperaturfühlers ist noch

hinzuzuaddieren).

Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis1 kHz):

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.
 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.2.11 Messungen in der Adapter-Funktion

4.2.11.1 Messart DC

Funktionsbereich (1) 0,0 - 599,9 mV 0,60 - 5,99 V
Spezifizierter
Messbereich (2)
Messunsicherheit 1% Anz. + 3 D
Auflösung 0,1 mV 10 mV
Eingangsimpedanz

0 bis 100% des Messbereichs

10 M

4.2.11.2 Messart AC

Funktionsbereich (1) 5,0 - 599,9 mV 0,60 - 5,99 V
Spezifizierter
Messbereich (2)

1 bis 100% des

Messbereichs

0 bis 100% des

Messbereichs

von 5,0 mV bis 59,9 mV:

± (1% Anz. + 10 D)

Messunsicherheit

von 60,0 mV bis 599,9

1% Anz. + 3 D

mV:

± (1% Anz. + 3 D)
Auflösung 0,1 mV 10 mV
Eingangsimpedanz

10 M

Anmerkubg (1) Der Basis-Anzeigeumfang beträgt 6000 Digit. Die Stellung des
Dezimalpunkts und die Anzeige von Vielfachen (m bzw. k)
hängen vom eingestellten Skalenfaktor ab.

 In Messart DC erscheint bei Werten über +5999 Digit »+OL« in der Anzeige

und bei Werten unter -5999 Digit »-OL« in der Anzeige. Die Vorzeichen
» + « und » - « sind in der Adapter-Funktion aktiv (Polarität).

36

Deutsch Vielfachmesszange F203

 In der Messart AC erscheint bei Werten über 5999 Digit »OL« in der

Anzeige.

Anmerkung (2) Die maxi male Bandbreite beträgt 1 kHz.

Spezifische Daten in der MAX/MIN-Funktion (von 10 Hz bis 1 kHz):

 Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu

erhöhen.

 Erfassungszeit für die Extremwerte: ca. 100 ms.

4.3 UMGEBUNGSBEDINGUNGEN

Umgebungsbedingungen im Betrieb bei Lagerung
Temperatur - 20 °C bis +55 °C - 40 °C bis +70 °C
Relative Luftfeuchte:  90 % bei +55 °C  90 % bis zu +70 °C

4.4 MECHANISCHE EIGENSCHAFTEN

Gehäuse: Festes Polycarbonatgehäuse mit Elastomer umhüllt
Zangenbacken: Aus Polycarbonat

Zangenöffnung: 34 mm
Umschließungsdurchmesser: 34 mm

Anzeige: LC-Display

Blaue Hintergrundbeleuchtung

Abmessungen: 28 x 43.5 mm
Abmessungen: 222 x 78 x 42 mm (H x B x T)
Gewicht: 340 g (mit Batterie)

4.5 STROMVERSORGUNG

Batterie: 1 x 9V LF22
Batteriebetrieb (im Mittel): > 130 Stunden (ohne Anzeigebeleuchtung)
Abschalteautomatik: Nach 10 Minuten Nichtbenutzung

(ohne Betätigung der Tasten oder des
Drehschalters

37

Vielfachmesszange F203 Deutsch

4.6 ERFÜLLUNG INTERNATIONALER NORMEN

Elektrische

Sicherheit:

Elektromagnetische

Verträglichkeit:

Mechanische

Beständigkeit:

Schutzart: IP40 (gemäß Norm IEC 60529)

Erfüllt die Normen IEC 61010-1, IEC 61010-2-30 und
IEC 61010-2-32:
1000 V CAT III und 600V CAT IV.

Erfüllt die Norm EN 61326-1

Klassifizierung: Wohnbereich

Freier Fall: 2 m (gemäß Norm IEC 68-2-32)

38

Deutsch Vielfachmesszange F203

r

4.7 EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT

-

Einfluss

0,1%Anz./10°C

0,5%Anz./10°C + 2 D
1,5%Anz./10°C + 2 D

(0,3%Anz.+2°C)/10°C

0,1%Anz./10°C + 3 D

1% Anz. + 1 D
9% Anz. + 1 D
1% Anz. + 1 D
5% Anz. + 1 D

1 Digit

3% Anz. + 1 D
3% Anz. + 1 D

Einflussgröße Einflussbereich

Temperatur

Luftfeuchte

Frequenz

Lage des
Leiters in den
Backen
(f  400 Hz)

Benachbarter
Leiter mit
einem Strom
von 150 A DC
oder RMS

-20...+55 °C

10%...90%

relative

Luftfeuchte

10 Hz...1 kHz

1 kHz...3 kHz
10 Hz…400 Hz
400 Hz…3 kHz

Beliebige Lage

innerhalb der

Backen

Leiter, der die

Zangenbacken

von außen

berührt

Von der Zange
umschlossene

0 - 500 A RMS V < 1 Digit 1 Digit

Leiter
Anlegen einer

Spannung an
die Messzange

Scheitelfaktor

0-1000 V DC

oder RMS

1,4 bis 3,5

beschränkt auf

900 A Spitze

1400 V Spitze

Beeinflusste

Größe

typisch maximal

V AC

V DC

A

T°C

Hz 

V
A

V
A

A 2% Anz. 4% Anz. + 1 D

A 40 dB 45 dB

A

A (AC)
V (AC)

0,1%Anz./10°C

1%Anz./10°C

(0,2%Anz.+1°C)/10°C

0,1%Anz./10°C + 2 D

0,1% Anz. 0,1% Anz. + 1 D

1% Anz.
8% Anz.
1% Anz.
4% Anz.

 1 Digit

1% Anz.
1% Anz.

39

Vielfachmesszange F203 Deutsch

5 WARTUNG

Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht
zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene
Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die
Sicherheit des Instruments schwer gefährden.

5.1 REINIGUNG

Klemmen Sie sämtliche Anschlüsse vom Gerät ab und stellen Sie den



Drehschalter auf OFF.

Verwenden Sie ein leicht mit Seifenwasser angefeuchtetes weiches Tuch.



Wischen Sie mit einem feuchten Tuch nach und trocknen Sie das
Instrument schnell danach mit einem trockenen Tuch oder durch einen
Luftstrahl.
Trocknen Sie das Instrument sorgfältig vor jeder neuen Benutzung.



5.2 ERSETZEN DER BATTERIE

Das Symbol in der Anzeige bedeutet, dass die Batterien verbraucht sind und
ersetzt werden müssen. Die Messgenauigkeit und die Messeigenschaften sind
dann nicht mehr gewährleistet;

Um die Batterie zu ersetzen, gehen Sie wie folgt vor:

1. Klemmen Sie sämtliche Anschlüsse vom Instrument ab.

2. Stellen Sie den Drehschalter auf OFF.

3. Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel auf der
Rückseite des Geräts (siehe § 3.1

4. Ersetzen Sie alle vier Batterie (siehe § 3.1

5. Schließen Sie den Batteriefachdeckel wieder und schrauben Sie ihn fest.

) ;

) ;

5.3 MESSTECHNISCHE ÜBERPRÜFUNG

Wie bei allen Messgeräten ist eine regelmäßige Überprüfung notwendig.
Wir empfehlen Ihnen eine jährliche Überprüfung dieses Geräts. Wenden Sie sich
dazu an die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung.
Auskünfte finden sie auf unserer Website: http://www.chauvin-arnoux.com

40

Deutsch Vielfachmesszange F203

5.4 REPARTUREN

Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an
die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung.
Auskünfte finden sie auf unserer Website: http://www.chauvin-arnoux.com

6 GARANTIE

Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf
eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren
allgemeinen Geschäfts¬bedingungen, die Sie gerne anfordern können).

Eine Garantieleistung ist in folgenden Fällen ausgeschlossen:

Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung



mit einem inkompatiblen anderen Gerät.

Nach Änderungen am Gerät, die ohne ausdrückliche Genehmigung des



Herstellers vorgenommen wurden.

Nach Eingriffen am Gerät, die nicht von vom Hersteller dafür



zugelassenen Personen vorgenommen wurden.

Nach Anpassungen des Geräts an besondere Anwendungen, für die das



Gerät nicht bestimmt ist oder die nicht in der Bedienungsanleitung
aufgeführt sind.

In Fällen von Stößen, Stürzen oder Wasserschäden.



7 LIEFERUMFANG

Die Vielfachmesszange F203 wird in ihrer Versandverpackung ausgeliefert
zusammen mit:

2 Messleitungen - Prüfspitzen rot und schwarz mit Bananensteckern



1 Thermoelementfühler Typ K mit Bananensteckern



1 x 9 V-Batterie



1 Transporttasche



1 Bedienungsanleitung in 5 Sprachen auf Mini-CD-ROM



1 Kurzanleitung in 5 Sprachen



41

01 - 2012

Code : 692883A03 - Ed. 1

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 - 77694 Kehl / Rhein
Tel: [phone] - Fax: [phone]

ESPAÑA - Chauvin Arnoux Ibérica SA

C/ Roger de Flor N° 293, Planta 1- 08025 Barcelona
Tel: [phone] - Fax: [phone]

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20050 Bareggia di Macherio (MI)
Tel: [phone] - Fax: [phone]

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 - 1230 Wien
Tel: [phone] - Fax: [phone]

SCANDINAVIA - CA Mätsystem AB

Box 4501 - SE 18304 TÄBY
Tel: [phone] - Fax: [phone]

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH
Tel: [phone] - Fax: [phone]

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Court – Flagship Square-Shaw Cross Business Park
DEWSBURY – West Yorkshire – WF12 7TH
Tel : [phone] – Fax : [phone]

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) – LEBANON
Tel: [phone] - Fax: [phone]

CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd

3 F, 3 rd Building - N° 381 Xiang De Road - 200081 SHANGHAI
Tel: [phone] - Fax: [phone]

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - Foxborough - MA 02035
Tel: [phone] - Fax: [phone]

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : [phone] - Fax : [phone] - [e-mail]

Export : Tél. : [phone] - Fax : [phone] - [e-mail]
