FR - Notice de fonctionnement

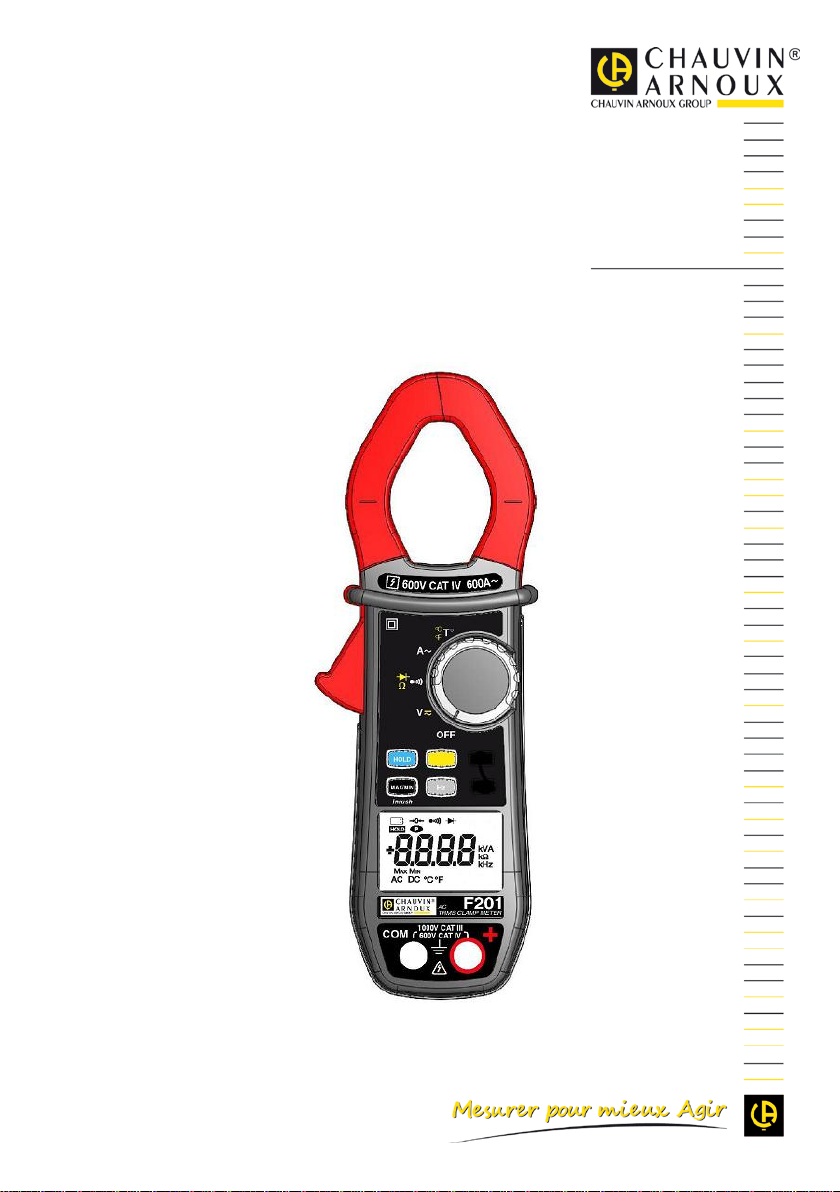

F201

Pince multimètre

SOMMAIRE

1

PRÉSENTATION ........................................................................................................ 7

1.1 LE COMMUTATEUR ....................................................................................................... 8

1.2 LES TOUCHES DU CLAVIER ........................................................................................ 9

1.3 L’AFFICHEUR ................................................................................................................. 10

1.3.1 Les symboles de l’afficheur .......................................................................... 10

1.3.2 Dépassement des capacités de mesure (O.L) ............................................... 11

1.4 LES BORNES ................................................................................................................... 11

2 LES TOUCHES ......................................................................................................... 12

TOUCHE ................................................................................................................. 12

2.1

2.2 TOUCHE (FONCTION 2

2.3 TOUCHE ............................................................................................................... 13

2.3.1 En mode normal ........................................................................................... 13

2.3.2 Le mode MAX/MIN + activation du mode HOLD ........................................ 14

2.3.3 Accès au mode True-INRUSH ( sur position ) .......................... 14

2.4 TOUCHE ................................................................................................................. 15

2.4.1 La fonction Hz en mode normal ................................................................... 15

2.4.2 La fonction Hz + activation du mode HOLD ............................................... 15

3 UTILISATION ........................................................................................................... 16

3.1 PREMIÈRE MISE EN SERVICE .................................................................................... 16

3.2 MISE EN MARCHE DE LA PINCE MULTIMÈTRE .................................................. 16

3.3 ARRÊT DE LA PINCE MULTIMÈTRE ........................................................................ 17

3.4 CONFIGURATION .......................................................................................................... 17

3.4.1 Programmation de la résistance maximale admise pour une continuité ...... 17

3.4.2 Désactivation de l’arrêt automatique (Auto Power OFF) ........................... 17

3.4.3 Programmation du seuil de courant en mesure True-Inrush ....................... 18

3.4.4 Changement d’unité en mesure de température ........................................... 18

3.4.5 Configuratio n par dé faut ............................................................................. 19

3.5 MESURE DE TENSION .................................................................................................. 19

3.6 TEST DE CONTINUITÉ ........................................................................................... 20

3.6.1 Compensation automatique de la résistance des cordons ............................ 20

3.7 MESURE DE RÉSISTANCE Ω ...................................................................................... 21

3.8 TEST DIODE ............................................................................................................. 21

3.9 MESURE D’INTENSITÉ (A) .......................................................................................... 22

3.9.1 Mesure en AC............................................................................................... 22

3.10 MESURE DE COURANT D’APPEL OU DE SURINTENSITÉ (TRUE INRUSH) .. 23

3.11 MESURE DE FRÉQUENCE (HZ) .................................................................................. 23

3.11.1 Mesure de fréquence en tension ................................................................... 23

NDE

) ..................................................................................... 12

2

3.11.2

Mesure de fréquence en intensité ................................................................. 24

3.12 MESURE DE TEMPÉRATURE ..................................................................................... 25

3.12.1 Mesure sans capteur ext erne ........................................................................ 25

3.12.2 Mesure avec capteur externe ....................................................................... 25

4 CARACTÉRISTIQUES ............................................................................................ 26

4.1 CONDITIONS DE RÉFÉRENCE ................................................................................... 26

4.2 CARACTÉRISTIQUES AUX CONDITIONS DE RÉFÉRENCE ............................... 26

4.2.1 Mesure de tension DC .................................................................................. 26

4.2.2 Mesure de tension AC .................................................................................. 27

4.2.3 Mesure d’intensit é AC .................................................................................. 27

4.2.4 Mesure True-Inrush ..................................................................................... 28

4.2.5 Mesure de continuité .................................................................................... 28

4.2.6 Mesure de résistance .................................................................................... 28

4.2.7 Test diode ..................................................................................................... 29

4.2.8 Mesures de fréquence .................................................................................. 29

4.2.9 Mesure de températur e ................................................................................ 30

4.3 CONDITIONS D’ENVIRONNEMENT ........................................................................ 30

4.4 CARACTÉRISTIQUES CONSTRUCTIVES ............................................................... 31

4.5 ALIMENTATION ............................................................................................................ 31

4.6 CONFORMITÉ AUX NORMES INTERNATIONALES ............................................ 31

4.7 VARIATIONS DANS LE DOMAINE D’UTILISATION............................................ 32

5 MAINTENANCE ....................................................................................................... 33

5.1 NETTOYAGE ................................................................................................................... 33

5.2 REMPLACEMENT DE LA PILE ................................................................................... 33

6 GARANTIE ................................................................................................................ 34

7 ÉTAT DE LIVRAISON ............................................................................................ 35

3

Risque de danger. L'opérateur s'engage à consulter la présente notice à

Application ou retrait autorisés sur les conducteurs non isolés ou nus sous

Tri sélectif des déchets pour le recyclage des matériels électriques et

à la directive

WEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet

Vous venez d’acquérir une Pince Multimètre F201 et nous vous remercions de
votre confiance.

Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,

• respectez les précautions d’emploi

Signification des symboles utilisés

chaque fois que ce symbole de danger est rencontré.

tension dangereuse.
Pile 9 V.

Le marquage CE indique la conformité aux directives européennes.

Isolation double ou isolation renforcée.

électroniques au sein de l'Union Européenne. Conformément
ménager.

AC – Courant alternatif.
AC et DC – Courant alternatif et continu.
Terre.

Risque de choc électrique.

4

PRÉCAUTIONS D’EMPLOI

Cet appareil est conforme aux normes de sécurité IEC 61010-1 et 61010-2-032
pour des tensions de 1 000 V en catégorie III ou 600 V en catégorie IV à une
altitude inférieure à 2 000 m et en intérieur, avec un degré de pollution au plus égal
à 2.
Le non-respect des consignes de sécurité peut entraîner un risque de choc
électrique, de feu, d'explosion, de destruction de l'appareil et des installations.

 L'Opérateur et/ou l'Autorité responsable doit lire attentivement et avoir une

bonne compréhension des différentes précautions d'emp loi .

 Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la

protection qu'il assure peut être compromise, vous mettant en conséquence
en danger.

 N’utilisez pas l'appareil en atmosphère explosive ou en présence de gaz ou

de fumées inflammables.

 N’utilisez pas l'appareil sur des réseaux de tensions ou de catégories

supérieures à celles mentionnées.

 Respectez les tensions et intensités maximales assignées entre bornes et par

rapport à la terre.

 N’utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
 Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier

et accessoires. Tout élément dont l'isolant est détérioré (même partiellement)
doit être consigné pour réparation ou pour mise au rebut.

 Utilisez des cordons et des accessoires de tensions et de catégories au moins

égales à celles de l'appareil. Dans le cas contraire, un accessoire de
catégorie inférieure réduit la catégorie de l’ensemble Pince + accessoire à
celle de l’accessoire.

 Respectez les conditions environnementales d'utili sat ion.
 Ne modifiez pas l'appareil et ne remplacez pas des composants par des

équivalences. Les réparations ou les ajustages doivent être effectués par du
personnel compétent agréé.

 Remplacez la pile dès l'apparition du symbole sur l'afficheur.

Déconnectez tous les cordons avant l’ouverture de la trappe d'accès à la pile.

 Utilisez des protections individuelles de sécurité lorsque les conditions

l'exigent.

 Ne gardez pas les mains à proximité des bornes non utilisées de l'appareil.
 Lors de la manipulation des pointes de touche, des pinces crocodile et pinces

ampèremétriques, ne placez pas les doigts au-delà de la garde physique.

5

 Par mesure de sécurité et pour éviter des surcharges répétées sur les entrées

de l'appareil, il est conseillé de n'effectuer les opérations de configuration
qu'en absence de toute connexion à des tensions dangereuses.

CATÉGORIES DE MESURE

Définition des catégories de mesure :

CAT II : Circuits directement branchés à l'installation basse tension.

Exemple : alimentation d’appareils électr odom es tiqu es et d’ out ill age port able .

CAT III : Circuits d’alimentation dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels

fixes.

CAT IV : Circuits source de l'installation basse tension du bâtiment.

Exemple : arrivées d’énergie, compteurs et dispositifs de protection.

6

1

3

2

7

Mâchoires avec repères de

centrage (voir les principes de

1 PRÉSENTATION

La F201 est un instrument professionnel de mesures de grandeurs électriques qui
regroupe les fonctions suiv ant es :

 Mesure d’intensité ;
 Mesure de courant d’appel / surintensité (True-Inrush) ;
 Mesure de tension ;
 Mesure de fréquence ;
 Test de continuité avec buzzer ;
 Mesure de résistance ;
 Test diode ;
 Mesure de température ;

Rep.

Désignation Voir §

1

branchements)
2 Garde physique ­3 Commutateur 1.1
4 Touches de fonction 2
5 Afficheur 1.3

4

5

6

6 Bornes 1.4
7 Gâchette -

Figure 1 : la pince multimètre F201

7

3.5 à

3.12

1

2

3

4

5

1.1 LE COMMUTATEUR

Le commutateur possède cinq positions. Pour accéder aux fonctions , , ,

, positionnez le commutateur sur la fonction choisie. Chaque position est
validée par un signal sonore. Les fonctions sont décrites dans le tableau ci­dessous;

Figure 2 : le commutateur

Rep. Fonction Voir §

1 Mode OFF – Arrêt de la pince multimètre 3.3
2 Mesure de tension (V) AC, DC 3.5
3 Test de continuité

Mesure de résistance Ω

Test diode
4 Mesure d’intensit é (A) AC 3.9
5 Mesure de température (°C/°F) 3.12

3.6

3.7

3.8

8

1.2 LES TOUCHES DU CLAVIER

Voici les quatre to uches du clavier :

1 2

3 4

Figure 3 : les touches du clavier

Rep. Fonction Voir §

1 Mémorisati on des valeurs, bl ocage de l’affichage

Compensation de la résistance des cordons en fonction

continuité et ohmmètre
2 Sélection du type de mesures (AC, DC) 2.2
3 Activati on ou désacti vation du mode MAX/MIN

Activation ou désactivation du mode INRUSH en A

4 Mesures de fréquence (Hz) 2.4

2.1

3.6.1

2.3

9

Symboles

Désignation

AC

Alternatif (courant, tension)

DC

Tension continue

Mémorisation des valeurs et maintien de l'affichage

Max

Valeur RMS maximale

Min

Valeur RMS minimale

V

Volt

4

6

5

1.3 L’AFFICHEUR

Voici l’afficheur de la pince multimètre :

1

2

3

Figure 4 : l’afficheur

Rep. Fonction Voir §

1 Affichage des modes sélectionnés (touches) 2
2 Affichage de la valeur et des unités de mesure 3.5 à 3.12
3 Affichage des modes MAX/MIN 2.3
4 Nature de la mesure (alternatif ou continu) 2.2
5 Affichage des modes sélectionnés (commutateur) 3.5
6 Indication de pile usagée 5.2

5

1.3.1 Les symboles de l’afficheur

10

Hz

Hertz

A

Ampère

Ω

Ohm

m

Préfixe milli-

k

Préfixe kilo-

Compensation de la résistance des cordons

Test de continuité

Test diode

Affichage Permanent (arrêt automatique désactivé)

Indicateur de piles usagées

1.3.2 Dépassement des capacités de mesure (O.L)

Le symbole O.L (Over load) s’affiche lorsque la capacité d’affichage est dépassée.

1.4 LES BORNES

Les bornes sont utilisées comme suit :

1 2

Figure 5 : les bornes

Rep. Fonction

Borne point froid (COM)

1

Borne point chaud (+)

2

11

Chaque appui

de mémoriser les résultats des m esures en

de revenir à l’affichage normal (la valeur de

d’effectuer la compensation automatique de la

2 LES TOUCHES

Les touches du clavier fonctionnent sous l’action d’appuis court, long ou maintenu ;
Dans ce chapitre, l’icône symbolise les positions possi ble s du commutat eur
pour lesquelles la tou che conc er née a une actio n.

TOUCHE

2.1

Cette touche permet de :

 mémoriser et consulter les dernières valeurs acquises propres à chaque

fonction (V, A, Ω, T°) selon les modes spécifiques activés préalablement
(MAX/MIN) ; l’affichage en cours est alors maintenu tandis que la détection et
l'acquisition de nouvelles valeurs se poursuit ;

 réaliser la compensation automatique de la résistance des cordons (voir aussi

) ;

§ 3.6.1

successif sur

maintenu

Voir aussi § 2.3.2 et § 2.4.2 pour l'action de la touche avec l'action de la
touche et avec l'action de la touche .

2.2 TOUCHE (FONCTION 2

Cette touche permet de sélectionner le type de mesures (AC,DC) ainsi que les
fonctions secondes marquées en jaune en regard des positions concernées du
commutateur.
Elle permet aussi de modifier les valeurs par défaut en mode configuration (§ 3.4

Remarque : la touche est invalide en mode MAX/M I N, HO LD.

… permet

1.
cours

2. de maintenir l’affichage de l a dernière valeur
affichée

3.
chaque nouvelle mesure est affichée)

résistance des cordons (voir § 3.6.1)

NDE

)

12

)

test de

e, MIN

du mode MAX/MIN. Les valeurs

Chaque appui
Successif sur

- de sélectionner AC ou DC. Selon votre choix,
l’écran affiche AC ou DC

- de sélectionner successivement les modes Ω,
test diode et de revenir au
continuité

- de sélectionner l’unité °C ou °F

… permet

2.3 TOUCHE

2.3.1 En mode normal

Cette touche active la détection des valeurs MAX et MIN des mesures effectuées.
Max et Min sont les valeurs moyennes extrêmes en continu ou RMS extrêmes en
alternatif.

R emarque :

désactive automatiquement. Le symbole est affiché à l’écran.

Chaque appui successif

dans ce mode, la fonction « arrêt automatique » de l’appareil se

sur

court

long (> 2 sec)

- d’activer la détection des valeurs MAX/MIN

- d’afficher la valeur MAX ou MIN successivement

- de revenir à l'affichage de la mesure en cours sans
sortir du mode (les valeurs déjà détectées ne sont
pas effacées)

R emarque :

le symbole de la grandeur sélectionnée clignote.

Exemple : Si la grandeur MIN a été sélectionné

clignote, MAX est fixe.

de sortir

précédemment enregistrées sont alors effacées.

R emarque :

possible de sortir du mode MAX/MIN . Il faut désactiver la
fonction HOLD au préalable.

tous les symboles MAX, MIN sont af fichés, se ul

si la fonction HOLD est activée, il n’est pas

… permet

13

d'afficher successivement les valeurs MAX/
MIN détectées avant l'appui sur la touche

le seuil de déclenchement s'affiche durant 5s (rétro

détectée.

durant cette

2.3.2 Le mode MAX/MIN + activation du mode HOLD

Chaque appui successif

sur

court

Nota : la fonction HOLD n’interrompt pas l’acquisition de nouvelles valeurs MAX,
MIN

2.3.3 Accès au mode True-INRUSH ( sur position )

Cette touche permet la mesure des courants True-Inrush (courants d'appel au
démarrage ou surintensité en régime établi).

Chaque appui

successif sur

long (> 2 sec)

court (< 2 sec)

Note : l'appui court n'est

fonctionnel que si une

valeur True-Inrush a été

d’entrer dans le mode True-INRUSH

- « Inrh » s'affiche durant 3s (rétro éclairage allumé en
clignotant)

­éclairage allumé en fixe).

- « ------« s'af fiche et le symbole « A » clignote

- après détection et acquisition, la mesure de courant
d’appel s'affiche, après la phase de calculs « -----­« (rétro éclairage éteint)

Remarque : le symbole A clignote pour indiquer « la

surveillance » du signal.

de sortir du mode True-INRUSH , (retour à la mesure

simple du courant).

- d’afficher la valeur PEAK+ du courant

- d’afficher la valeur PEAK- du courant

- d’afficher la valeur du courant True-I nrush RMS

Remarque : le symbole A est affiché en fixe

séquence.

… permet

… permet

14

nt la valeur mémorisée

de la fréquence puis de la tension ou du

2.4 TOUCHE

Cette touche permet d’afficher les mesures de fréquence d’un signal.
Remarque : cette touche n’est pas fonctionnelle en mode DC.

2.4.1 La fonction Hz en mode normal

Chaque appui successif

sur

d’afficher :

- la valeur de la fréquence du signal mesuré

- la valeur de la mesure courante en tension (V) ou
en courant (A)

… permet

2.4.2 La fonction Hz + activation du mode HOLD

Chaque appui

successif sur

… permet

- de mémoriser la fréquence

- d’afficher successi veme
courant

15

3 UTILISATION

3.1 PREMIÈRE MISE EN SERVICE

Placez la pile fournie avec l’appareil comme suit :

1. A l'aide d'un tournevis, dévissez la vis de la trappe (rep.1) située à
l’arrière du boîtier et ouvrez la trappe ;

2. Placez la pile dans son logement (rep.2) en respectant la polarité ;

3. Refermez la trappe et revissez-la au boîtier.

2

1

1

Figure 6 : la trappe d’accès à la pile

3.2 MISE EN MARCHE DE LA PINCE MULTIMÈTRE

Le commutateur est sur la position OFF. Tournez le commutateur vers la fonction
de votre choix. L'ensemble des affichages apparaît pendant quelques secondes
(voir § 1.3
alors prête pour les mesures.

) puis l’écran de la fonction choisie s’affiche. La pince multimètre est

16

3.3 ARRÊT DE LA PINCE MULTIMÈTRE

L'arrêt de la pince multimètre se fait soit de façon manuelle par retour du
commutateur en position OFF, soit automatiquement après dix minutes sans action
sur le commutateur et/ou sur les touches. Trente (30) secondes avant l’extinction
de l’appareil, un signal sonore retentit par intermittence. Pour réactiver l’appareil,
appuyez sur une touche ou tournez le commutateur.

3.4 CONFIGURATION

Par mesure de sécurité et pour éviter des surcharges répétées sur les entrées de
l’appareil, il est conseillé de n’effectuer les opérations de configuration qu’en
absence de toute connexion à des tensions dangereuses.

3.4.1 Programmation de la résist ance m axim ale ad mise p ou r une
continuité

Pour programmer la résistance maximale admise pour une continuité

1. A partir de la position OFF, maintenez la touche appuyée en
tournant le commutateur sur , jusqu’à la fin de présentation « plein
écran » et l’émission d’un bip, pour entrer en mode configuration.
L’afficheur indique la valeur au-dessous de laquelle le buzzer est activé
et le symbole s’affiche.

La valeur mémorisée par défaut est 40 Ω. Les valeurs possibles se situent
entre 1 Ω et 599 Ω.

2. Pour modifier la valeur du seuil, appuyez sur la touche . Le chiffre de
droite clignote : chaque appui sur la touche permet alors

d’incrémenter sa valeur. Pour passer au chiffre contigu, appuyez
longuement (>2 s) sur la touche .

Pour quitter le mode de programmation, tournez le commutateur sur une autre
position. La valeur choisie du seuil de détection est mémorisée (émission d’un
double bip).

3.4.2 Désactivation de l’arrêt automatique (Auto Power OFF)

Pour désactiver l’arrêt automatique :
A partir de la position OFF, maintenez la touche appuyée en tournant le

commutateur sur , jusqu’à la fin de présentation « plein écran » et l’émission
d’un bip, pour entrer en mode configuration. Le symbole s’affiche.

Au relâché de la touche . L’appareil est en fonction voltmètre en mode

normal.

Le retour en Auto Power OFF se fera lors du redémarrage de la pince.

17

3.4.3 Programmation du seuil de courant en mesure True-Inrush

Pour programmer le seuil de courant de déclenche men t de la mesure Tr ue
INRUSH :

1. A partir de la position OFF, maintenez la touche appuyée en
tournant le commutateur sur , jusqu’à la fin de présentation « plein

écran » et l’émission d’un bip, pour entrer en mode configuration.
L’afficheur indique le pourcentage de dépassement à appliquer à la
valeur du courant mesuré pour déterminer le seuil de déclenchement de
la mesure.

La valeur mémorisée par défaut est 10%, représentant 110% du courant
établi mesuré. Les valeurs possibles sont 5%, 10%, 20%, 50%, 70%,
100%, 150%, 200%.

2. Pour modifier la valeur du seuil, appuyez sur la touche . La valeur
clignote : chaque appui sur la touche permet d’afficher la valeur
suivante. Pour enregistrer la valeur seuil choisie, appuyez longuement
(>2 s) sur la touche . Un bip de confirmation est envoyé.

Pour quitter le mode de programmation, tournez le commutateur sur une autre
position. La valeur du seuil choisie est mémorisée (émission d’un double bip).

Note : Le seuil de déclenchement de la mesure d'un courant de démarrage (Inrush)
est fixé à 1 % du calibre le moins sensible. Ce seu il n' est pas réglable.

3.4.4 Changement d’unité en mesure de température

Pour programmer l’unité de mesure °C ou °F :

1. A partir de la position OFF, maintenez la touche appuyée en
tournant le commutateur sur , jusqu’à la fin de présentation « plein

écran » et l’émission d’un bip, pour entrer en mode configuration.
L’afficheur indique l’unité existante (°C ou °F). L’unité par défaut est °C.

2. Chaque appui sur la touche permet de passer de °C à °F, et
inversement.

Une fois l’unité choisie affichée, tournez le commutateur sur une autre position.
L’unité choisie est mémorisée (émission d’un double bip).

18

3.4.5 Configuration par défaut

Pour réinitialiser la pince avec ses paramètres par défaut (ou configuration
usine) :

A partir de la position OFF, maintenez la touche appuyée en tournant
le commutateur sur , jusqu’à la fin de présentation « plein écran » et
l’émission d’un bip, pour entrer en mode configuration. Le symbole « rSt »
s’affiche.

Après 2 s, la pince émet un double bip, puis tous les symboles de l’écran
s’affichent jusqu’au relâché de la touche . Les paramètres par défaut
sont alors rétablis :

Seuil de détection en continuité = 40 Ω
Seuil de déclenchement True Inrush = 10%
Unité de mesure de température = °C

3.5 MESURE DE TENSION

Pour mesurer une tension, procédez comme sui t :

1. Positionnez le commutateur sur ;

2. Branchez le cordon noir sur la borne COM et le cordon rouge sur « + » ;

3. Placez les pointes de touche ou les pinces crocodile aux bornes du circuit
à mesurer. L’appareil sélectionne automatiquement AC ou DC selon la
plus grande valeur mesurée. Le symbole AC ou DC s'allume en
clignotant.

Pour sélectionner manuellement AC ou DC, pressez la touche jaune jusqu'au choix
voulu. Le symbole de la sélection choisie s'allume alors en fixe.

La valeur de la mesure s’affiche à l’écran.

19

3.6 TEST DE CONTINUITÉ

Avertissement : Avant d’effectuer le test, assurez-vous que le circuit est hors
tension et les condensateurs éventuels déchargés.

1. Positionnez le commutateur sur ; le symbole s’affiche ;

2. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;

3. Placez les pointes de touche ou les pinces crocodile aux bornes du
circuit ou composant à tester.

Un signal sonore est émis s’il y a continuité et la valeur de la mesure s’affiche à
l’écran.

3.6.1 Compensation automatique de la résistance des cordons

Avertissement : avant d’effectuer la compensation, les modes MAX/MIN et HOLD
doivent être désactivés.

Pour réaliser la compensation automatique de la résistance des cordons, procédez
comme suit :

1. Court-circuitez les cordons branchés sur l’appareil.

2. Maintenez la touche appuyée jusqu’à ce que l’afficheur indique
la plus faible valeur. L’appareil mesure la résistance des cordons.

3. Relâchez la touche . La valeur de correction et le symbole
s’affichent. La valeur affichée est mém ori sée.

Remarque : la valeur de correction est mémorisée uniquement si elle est
≤ 2 Ω. Au-delà de 2 Ω, la valeur affichée clignote et n’est pas mémorisée.

20

Ω

3.7 MESURE DE RÉSISTANCE Ω

Avertissement : Avant d’effectuer la mesure de résistance, assurez-vous que le
circuit est hors tension et les condensateurs éventuels déchargés.

1. Positionnez le commutateur sur et appuyez sur la touche .
Le symbole

2. Branchez le cordon noir sur la borne COM et le cordon rouge sur
« + » ;

3. Placez les pointes de touche ou les pinces crocodiles aux bornes du
circuit ou composant à mesurer ;

s’affiche;

La valeur de la mesure s’affiche à l’écran.
Remarque : pour mesurer des résistances de faible valeur, effectuez d’abord la

compensation de la résistance des cordons (voir § 3.6.1

).

3.8 TEST DIODE

Avertissement : Avant d’effectuer le test diode, assurez-vous que le circuit est hors
tension et les condensateurs éventuels déchargés.

1. Positionnez le commutateur sur et appuyez deux fois sur la
touche . Le symbole s’affiche ;

2. Branchez le cordon noir sur la borne COM et le cordon rouge sur « +
» ;

3. Placez les pointes de touche ou les pinces crocodile aux bornes du
composant à tester ;

21

La valeur de la mesure s’affiche à l’écran.

3.9 MESURE D’INTENSITÉ (A)

L'ouverture des mâchoires s'effectue en pressant la gâchette vers le corps de
l'appareil. La flèche située sur les mâchoires de la pince (voir le schéma ci­dessous) doit être orientée dans le sens supposé de la circulation du courant du
générateur vers la charge. Veillez à ce que les mâchoires soient correctement
refermées.

Remarque : les résultats de mesure sont optimums quand le conducteur est centré
au milieu des mâchoires (en regard des repères de centrage).

3.9.1 Mesure en AC

Pour mesurer l’intensité en AC, procédez comme suit :

1. Positionnez le commutateur sur .

2. Enserrez le seul conducteur concerné avec la pince.

La valeur de la mesure s’affiche à l’écran.

22

3.10 MESURE DE COURANT D’APPEL OU DE SURINTENSITÉ (TRUE
INRUSH)

Pour mesurer le courant de démarrage ou d’appel, procédez comme suit :

1. Positionnez le commutateur sur puis enserrez le seul conducteur
concerné avec la pince ;

2. Fa ites un appui lo ng sur la touch e . Le symbole InRh s’affiche
puis la valeur du seuil de déclenchement s'affiche. La pince est alors
en attente de détection du courant True-Inrush.
« -----« s’affiche et le symbole « A » clignote.

3. Après détection et acquisition sur 100 ms, la valeur RMS du courant
True-Inrush s’affiche, ainsi que les valeurs PEAK+ et PEAK­successivement.

4. Un appui long sur la touche ou le changement de fonction
permet de sortir du mode True-Inrush.

Remarque : la valeur du seuil de déclenchement en A est définie à 6 A dans le cas
d’un courant initial nul (démarrage installation) ou réglé dans la configuration (voir §

) dans le cas d’un courant déjà établi (surcharge dans une installation).

3.4.3

3.11 MESURE DE FRÉQUENCE (HZ)

La mesure de fréquence est disponible en V et A pour les grandeurs AC. C’est une
mesure basée sur le principe de comptage de passage du signal par zéro (fronts
montants).

3.11.1 Mesure de fréquence en tension

Pour mesurer la fréquence en tension, procédez comme sui t :

1. Positionnez le commutateur sur et appuyez sur la touche .
Le symbole Hz s’affiche ;

2. Sélectionnez AC en appuyant sur la touche jaune jusqu'au choix
voulu.

3. Branchez le cordon noir sur la borne COM et le cordon rouge sur « +
» ;

4. Placez les pointes de touche ou les pinces crocodile aux bornes du
circuit à mesurer.

23

La valeur de la mesure s’affiche à l’écran.

3.11.2 Mesure de fréquence en intensité

1. Positionnez le commutateur sur et appuyez sur la touche . Le
symbole Hz s’affiche ;

2. Enserrez le seul conducteur concerné avec la pince.

La valeur de la mesure s’affiche à l’écran.

24

3.12 MESURE DE TEMPÉRATURE

3.12.1 Mesure sans capteur externe

1. Positionnez le commutateur sur ;

La température affichée (en clignotant) est la température interne de l’appareil,
équivalent à la température ambiante après une période de stabilisation thermique
suffisante (au moins une heure).

3.12.2 Mesure avec capteur externe

L’appareil mesure la température à l’aide d’une sonde couple K.

1. Connectez la sonde de température couple K sur les bornes d’entrée
+ et COM de l’appareil ;

2. Positionnez le commutateur sur ;

3. Placez la sonde couple K sur l’élément ou la zone à mesurer, qui ne
doivent pas être sous tension dangereuse;

La valeur de la température s’affiche à l’écran.

Pour changer d’unité °F ou °C, appuyez sur la touche .

Remarques :

- Si le capteur externe est défectueux, la température aff i ché e clignot e .

- En cas de variation importante de l’environnement de l’appareil, la mesure
nécessite un temps de stabilisation préalable.

25

Domaine de
mesure

0,00 V à

59,99 V

60,0 V à

599,9 V

Etendue de
mesure spécifiée

Incertitudes

de 0,00 V à 5,99 V

± (1% L +3 pt)

Résolution

0,01 V

0,1 V

1 V

Impédance
d'entrée

4 CARACTÉRISTIQUES

4.1 CONDITIONS DE RÉFÉRENCE

Grandeurs d’influence Conditions de référence
Température 23°C ± 2°C
Humidité relative 45 % à 75 %
Tension d’alimentation 9,0 V ± 0,5 V
Domaine de fréquence du signal appliqué 45 – 65 Hz
Signal sinusoïdal pur
Facteur de crête du signal alternatif appliqué √ 2
Position du conducteur dans la pince centrée
Conducteurs adjacents sans
Champ magnétique alternatif sans
Champ électrique sans

4.2 CAR AC TÉR I S T I QUE S AU X CONDITIONS DE RÉFÉRENCE

Les incertitudes sont exprimées en ± (x % de la lecture (L) + y point (pt).

4.2.1 Mesure de tension DC

Note (1) : Au delà de 1000 V, un bip répétitif indique que la tension
mesurée est supérieure à la tension de sécurité pour laquelle l'appareil est garanti.

0 à 100% du domaine de mesure

± (1% L + 10 pt)

de 6,00 V à 59,99 V

600 V à 1 000 V (1)

± (1% L +3 pt)

10 MΩ

26

60,0 V à

600 V à 1 000 V RMS

(1)

Etendue de
(2)

Incertitudes

de 0,15 V à 5,99 V

± (1% L +3 pt)

Résolution

0,01 V

0,1 V

1 V

Impédance
d'entrée

Domaine de
mesure (2)

0,25 A à

59,99 A

60,0 A à

599,9 A

Etendue de
mesure spécifiée

Incertitudes

± (1% L + 10 pt)

± (1% L +3 pt)

Résolution

0,01 A

0,1 A

1 A

4.2.2 Mesure de tension AC

Domaine de
mesure

0,15 V à

59,99 V

599,9 V

1 400 V crête ou peak

mesure spécifiée

± (1% L + 10 pt)

de 6,00 V à 59,99

Note (1) : Au delà de 1000 V RMS, un bip répétitif indique que la tension mesurée
est supérieure à la tension de sécurité pour laquelle l'appareil est garanti.

La bande passante en AC est de 3 kHz.

Note (2) : Toute valeur comprise entre zéro et le seuil mini du domaine de mesure
(0,15 V) est forcée à « ----« à l’affichage.

Caractéristiques spécifiques en mode MAX/MIN (de 10 Hz à 1 kHz en AC, à
partir de 0,30 V) :

0 à 100% du domaine de mesure

± (1% L +3 pt)

V

10 MΩ

• Incertitudes : ajoutez 1 % L aux valeurs des tableaux ci-dessus.

• Temps de capture des extrema : 100 ms environ.

4.2.3 Mesure d’intensité AC

600 A (1)

Note (1) : La bande passante en AC est de 3 kHz.
Note (2) : - Toute valeur comprise entre zéro et le seuil mini du domaine de mesure

(0,25 A) est forcée à « ----« à l’affichage.

0 à 100% du domaine de mesure

27

Domaine de mesure

6 A à 600 A AC

Etendue de mesure spécifiée

0 à 100% du domaine de mesure

Incertitudes

± (5% L + 5 pt)

Résolution

1 A

Domaine de mesure

0,0 Ω à 599,9 Ω

Tension en circuit ouvert

≤ 3,6 V

Courant de mesure

550 µA

Incertitudes

± (1% L +5 pt)

Seuil de déclenchement du
buzzer

Domaine de mesure
(1)

0,0 Ω à

59,9 Ω

60,0 Ω à

599,9 Ω

600 Ω à

5999 Ω

6,00 kΩ à

59,99 kΩ

Etendue de mesure
spécifiée

1 à 100% du domaine de

mesure

0 à 100% du domaine de

mesure

Incertitudes

± (1% L+10 pt)

± (1% L +5 pt)

Résolution

0,1 Ω

1 Ω

10 Ω

Tension en circuit
ouvert

≤ 3,6 V

Courant de mesure

550 µA

100 µA

10 µA

Caractéristiques spécifiques en mode MAX/MIN (de 10 Hz à 1 kHz en AC, à

partir de 0,30 A) :

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.

• Temps de capture des extrema : 100 ms environ.

4.2.4 Mesure True-Inrush

Caractéristiques spécifiques en mode PEAK (de 10 Hz à 1 kHz, en AC) :

• Incertitudes : ajoutez 1,5 % L + 0,5 A aux valeurs du tableau ci-dessus.

• Temps de capture des PEAK : 1 ms min à 1,5 ms max

4.2.5 Mesure de continuité

4.2.6 Mesure de résistance

Note (1) : - Au-delà de la valeur maximum d'affichage , l'afficheur indique "OL".

- Les signes "-" et "+" ne sont pas gérés.

Caractéristiques spécifiques en mode MAX-MIN :

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.

• Temps de capture des extrema : 100 ms environ.

Réglable de 1 Ω à 599 Ω (40 Ω par défaut)

28

Domaine de mesure

0,000 V à 3,199 V DC

Etendue de mesure spécifiée

1 à 100% du domaine de mesure

Incertitudes

± (1 % L + 10 pt)

Résolution

0,001 V

Courant de mesure

0,55 mA

Indication de jonction inverse ou
coupée

Affichage de « OL » quand la valeur de la
tension mesurée > 3,199 V



5,0 Hz à

599,9 Hz

600 Hz à
5 999 Hz

6 kHz à

19,99 kHz

1 à 100% du

mesure

Incertitudes

± (0,4% L + 1 pt)

Résolution

0,1 Hz

1 Hz

10 Hz

Domaine de mesure (1)

5,0 Hz à 599,9 Hz

600 Hz à 2999 Hz

Etendue de mesure
spécifiée

1 à 100% du domaine

de mesure

0 à 100% du domaine

de mesure

Incertitudes

± (0,4% L + 1 pt)

Résolution

0,1 Hz

1 Hz

4.2.7 Test diode

Nota : Le signe "-" est inhibé pour la fonction test diode.

4.2.8 Mesures de fréquence

4.2.8.1 Caractéristiques en tension

Domaine de mesure (1)
Etendue de mesure

spécifiée

domaine de

4.2.8.2 Caractéristiques en intensité

Note (1) : Si le niveau du signal est insuffisant (U < 3 V ou I < 3 A) ou si la
fréquence est inférieure à 5 Hz, l’appareil ne peut déterminer la fréquence et
affiche des tirets « ---- ».

Caractéristiques spécifiques en mode MAX-MIN (de 10 Hz à 5 kHz en tension et
de 10 Hz à 1 kHz en intensité) :

• Incertitudes : ajoutez 1 % L aux valeurs des tableaux ci-dessus.

• Temps de capture des extrema : environ 100 ms.

0 à 100% du domaine de

mesure

29

Fonction

Température externe

Type de capteur

Couple K

Domaine de
mesure

-60,0°C à +599,9°C

-76,0°F à +1111,8°F

+600°C à +1200°C

+1112°F à +2192°F

Etendue de
mesure spécifiée

1 à 100% du domaine

de mesure

0 à 100% du domaine

de mesure

1% L ±3°C

1% L ±5,4°F

1% L ±3°C

1% L ±5,4°F

0,1°C
0,1°F

1°C

1°F

4.2.9 Mesure de température

Incertitudes (1)
Résolution

Note (1) : La précision annoncée en mesure de température externe ne tient pas
compte de la précision du couple K.

Note 2 : exploitation de la constante de temps thermique (0,7 min/°C) :
Si l’on a une variation brutale de la température de la pince de 10°C par exemple,
la pince sera à 99% (cste=5) de la température finale au bout de
0,7°min/°Cx10°Cx5=35 min (auquel il faut rajouter la constante du capteur
externe).

Caractéristiques spécifiques en mode MAX/MIN :

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.

• Temps de capture des extrema : 100 ms environ.

4.3 CONDITIONS D’ENVIRONNEMENT

Conditions d’environnement en utilisation en stockage
Température - 20 °C à + 55 °C - 40 °C à + 70 °C
Humidité relative (HR) ≤ 90 % à 55°C ≤ 90 % jusqu’à 70 °C

30

4.4 CARACTÉRISTIQUES CONSTRUCTIVES

Boîtier Coque rigide en polycarbonate surmoulée en élastomère
Mâchoires En polycarbonate

Ouverture : 34 mm
Diamètre d’enserrage : 34 mm

Écran Afficheur LCD

Dimension : 28 x 43.5 mm
Dimension H 222 x l 78 x P 42 mm
Masse 340 g (avec pile)

4.5 ALIMENTATION

Pile ou accu 1 x 9 V LF22
Autonomie moyenne > 130 heures
Durée de fonctionnement avant

arrêt automatique

Après 10 minutes sans action sur le

commutateur et/ou sur les touches

4.6 CONFO RMITÉ AUX NORMES INTERNATIONALES

Conforme aux normes CEI 61010-1, CEI 61010-2-30 et

Sécurité électrique

Compatibilité

électromagnétique

Résistance

mécanique

Degré de
protection
enveloppe

CEI 61010-2-32 :

1000V CAT III ou 600V CAT IV.
Conforme à la norme EN 61326-1

Classification : milieu résidentiel

Chute libre : 2 m (selon la norme IEC 68-2-32)

IP40 (selon la norme IEC 60529)

31

Grandeur

Grandeur

Influence

Température

V AC

Hz Ω

Humidité

V
A

Fréq

4%L

5%L + 1 pt

Position du
conducteur
dans les
mâchoires
(f≤400 Hz)

Position

mâchoires

Conducteur
adjacent
parcouru par
un courant 150
A DC ou RMS

périmètre externe

Conducteur
enserré par la
pince

Application
d'une tension
sur la pince

Facteur de
crête

1,4 à 3,5 limité

1400 V crête

4.7 VARIATIONS DANS LE DOMAINE D’UTILISATION

d'influence

Plage d'influence

-20...+55°C

10%...90%HR

uence

10 Hz…400 Hz
400 Hz…3 kHz

quelconque sur

Conducteur au

des mâchoires

influencée

V DC

A

T°C

10 Hz...1 kHz
1 kHz...3 kHz

V
A

le périmètre

A 2%L 4%L + 1 pt

interne des

contact du

A 42dB 35dB

0-500 A RMS V

Typique MAX

-

0,1%L/10°C

1%L/10°C

(0,2%L+1°C)/10°C

0,1%L/10°C + 2pt

0,1%L

1%L

8%L
1%L

< 1 pt

0,1%L/10°C

0,5%L/10°C + 2 pt

1,5%L/10°C + 2pt

(0,3%L+2°C)/10°C

0,1%L/10°C + 3pt

0,1%L + 1 pt

1%L + 1 pt

9%L + 1 pt
1%L + 1 pt

1pt

0-1000 V DC ou

RMS

à 900 A crête

A

A (AC)
V (AC)

< 1 pt

1%L
1%L

3 % L + 1 pt

3 % L + 1 pt

32

5 MAINTENANCE

L'instrument ne comporte aucune pièce susceptible d'être remplacée par un
personnel non formé et non agréé. Toute intervention non agréée ou tout
remplacement de pièce par des équivalences risquent de compromettre gravement
la sécurité.

5.1 NETTOYAGE

Déconnectez tout branchement de l’appareil et positionnez le

•

commutateur sur OFF.

Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez

•

avec un chiffon humide et séchez rapidement avec un chiffon sec ou de
l’air pulsé.
Séchez parfaitement avant toute nouvelle utilisation.

•

5.2 REMPLACEMENT DE LA PILE

Le symbole indique que la pile est usée. Quand ce symbole apparaît sur
l'afficheur, il faut charger la pile. Les mesures et spécifications ne sont plus
garanties.

Pour remplacer la pile, procédez comme suit :

1. Déconnectez les cordons de mesure des bornes d’entrées ;

2. Positionnez le commutateur sur OFF ;

3. A l'aide d'un tournevis, dévissez la vis de la trappe d’accès à la pile située
à l’arrière du boîtier et ouvrez la trappe (voir § 3.1

4. Remplacez la pile (voir § 3.1) ;

5. Refermez la trappe et revissez-la au boîtier.

) ;

33

6 GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant trois ans après la date
de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente,
communiquées sur demande.

La garantie ne s’applique pas suite à :

Une utilisation inappropriée de l'équipement ou à une utilisation avec un

•

matériel incompatible ;

Des modifications apportées à l'équipement sans l'autorisation explicite du

•

service technique du fabricant ;

Des travaux effectués sur l'appareil par une personne non agréée par le

•

fabricant ;

Une adaptation à une application particulière, non prévue par la définition

•

du matériel ou non indiquée dans la notice de fonctionnement ;

Des dommages dus à des chocs, chutes ou inondations.

•

34

7 ÉTAT DE LI V RAISON

La pince multimètre F201 est livrée dans sa boîte d’emballage avec :

2 cordons banane - pointe de touche rouge et noir

•

1 thermocouple-fil K avec connectique banane

•

1 pile 9 V

•

1 sacoche de transport

•

la notice de fonctionnement multilingue sur mini-CD

•

le guide de démarrage rapide multilingue

•

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin-arnoux.com

35

692882A01 - Ed.7 - 07/2016
