Chauvin Arnoux F09 User manual [cs]

Klešťový ampérmetr F09
Obj. č.: 12 41 78
Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup klešťového ampérmetru F089. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste si tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto návodu k obsluze uvedeny. Konstrukce tohoto výrobku odpovídá evropské normě pro měřící přístroje EN 61010-1 a EN 61010-2-32 (pro klešťové měřící přístroje). Z tohoto důvodu byl přístroj přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic jakož i norem. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce.
Obsah
Úvod...................................................................................................................................................................1
Základní funkce.................................................................................................................................................2
Bezpečnostní předpisy ....................................................................................................................................3
Manipulace s bateriemi.......................................................................................................................................4
Součásti měřícího přístroje .............................................................................................................................4
Funkce otočného přepínače (jeho polohy) ....................................................................................................5
Funkce ovládacích tlačítek..............................................................................................................................5
Symboly zobrazované na displeji měřícího přístroje....................................................................................6
Funkce akustického signálu............................................................................................................................7
Zacházení s měřícím přístrojem, jeho uvedení do provozu .........................................................................7
A - Vložení a výměna baterie..............................................................................................................................7
B - Uvedení přístroje do provozu (měřící kabely) a poloha přístroje při měření.................................................7
Vlastní provádění měření.................................................................................................................................8
a) Měření stejnosměrných a střídavých napětí...................................................................................................8
b) Akustická kontrola průchodnosti obvodů ........................................................................................................8
Naprogramování mezní hodnoty odporu pro akustickou kontrolu průchodnosti obvodů:..............................9
c) Měření odporů (rezistorů)...............................................................................................................................9
Vynulování vlastního odporu měřících kabelů ( zero):.................................................................................9
d) Testování diod..............................................................................................................................................10
e) Bezkontaktní měření střídavého a stejnosměrného proudu.........................................................................11
Vynulování odchylek při měření stejnosměrných proudů (DC zero): ...........................................................11
f) Měření rozběhových proudů (funkce „INRUSH“)...........................................................................................12
h) Měření příkonů a účiníku elektrických spotřebičů „W / var / VA / PF“.........................................................12
i) Měření frekvence (kmitočtu)..........................................................................................................................14
j) Zobrazení (měření) sledu fází u trojfázových systémů..................................................................................14
Doplňující funkce měřícího přístroje ............................................................................................................15
Funkce „HOLD“ - podržení zobrazení naměřené hodnoty na displeji přístroje.................................................15
Funkce „MIN / MAX“ – zobrazení minimálních a maximálních naměřených hodnot........................................15
Funkce automatického vypínání přístroje.........................................................................................................15
Funkce detekce životu nebezpečných napětí (V-Live).....................................................................................15
Zpětné nastavení měřícího přístroje na základní (dílenské) parametry ...........................................................16
Zobrazení data naposledy provedené kalibrace měřícího přístroje..................................................................16
Zobrazení verze software měřícího přístroje....................................................................................................16
Doplňující technické údaje měřícího přístroje.............................................................................................16
Poznámky k provádění bezkontaktního měření elektrického proudu.......................................................16
Údržba a čištění měřícího přístroje, recyklace a záruka.............................................................................17
Základní funkce
Bezkontaktní měření velikosti střídavého a stejnosměrného proudu s rozvíracími kleštěmi (se senzorem Hallova jevu), které měří proud protékající vodičem (kabelem).
Automatické nebo ruční nastavení druhu měřeného proudu nebo napětí (střídavé AC nebo stejnosměrné DC napětí) včetně měření efektivních hodnot střídavého napětí nebo proudu.
Vynulování odchylek při měření stejnosměrných proudů (DC zero). Měření frekvence střídavých napětí. Měření velikosti odporů (rezistorů). Automatické vynulování odporu měřících kabelů ( zero). Funkce testování diod. Automatické přepínání měřících rozsahů. Zobrazení naměřených minimálních, maximálních a špičkových hodnot. Měření činného, jalového a zdánlivého příkonu (výkonu) včetně účiníku. Měření vnitřního odporu (zkratu) - kontrola průchodnosti obvodů či nízkoohmického svodu,
například pojistek, žárovek, přerušení obvodů a kabelů. Naprogramování akustického signálu při detekci životu nebezpečných napětí (V-Live). Funkce „Inrush“. Měření rozběhových proudů (například u elektrických motorů).
2
Strana
Zobrazení sledu fází (směru otáčení trojfázového točivého pole doprava nebo doleva) u trojfázových systémů provedením kontroly pouhých dvou vodičů místo tří vodičů.
Tento měřící přístroj nesmí být používán v otevřeném stavu, s otevřeným bateriovým pouzdrem nebo s chybějícím krytem bateriového pouzdra. Měření ve vlhkých prostorách či v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé okolní podmínky patří:
Jiný způsob používání tohoto měřícího přístroje, než bylo uvedeno výše, by mohl vést k jeho poškození. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení! Dodržujte bezpodmínečně bezpečnostní předpisy!
Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být přístroj přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
- vlhkost (mokro) nebo příliš vysoká vzdušná vlhkost,
- příliš prašné prostředí, výskyt hořlavých plynů, výparů chemických rozpouštědel,
- silné vibrace,
- silná magnetická pole, která se vyskytují v blízkosti strojů nebo reproduktorů,
- bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny neodborným zacházením s tímto měřícím přístrojem nebo nedodržováním bezpečnostních předpisů.
Nikdy nepřekračujte max. povolené vstupní veličiny, neboť existuje nebezpečí ohrožení Vašeho života úrazem elektrickým proudem následkem poškození měřícího přístroje. Pokud budete měřit odpory (rezistory) nebo provádět testování diod či akustickou kontrolu průchodnosti obvodů, zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly při provádění těchto měření pod napětím.
Nebudete-li měřící přístroj dále používat, vypněte jej (přepněte otočný přepínač funkcí měření do polohy OFF). Nebudete-li přístroj delší dobu používat (více než 60 dní), vyndejte z něho baterii. Tato by mohly vytéci a způsobit poškození přístroje.
Před začátkem měření zvolte otočným přepínačem příslušnou funkci měření. Před každou změnou funkce měření otočným přepínačem je třeba měřící přístroj odpojit od měřeného objektu. Budete-li měřit napětí, nikdy nepřepínejte měřící přístroj na měření odporu, na testování diod nebo na akustickou kontrolu průchodnosti obvodů. Nikdy neměřte proud v zapojeních (okruzích) s vyšším napětím než 600 V (s vyšším špičkovým napětím než 900 V). Buďte zvláště opatrní při měření střídavých napětí vyšších než 25 V nebo stejnosměrných vyšších než 35 V. Při dotyku vodičů již s těmito napětími můžete utrpět životu nebezpečný úraz elektrickým proudem.
Před výměnou baterie odpojte přístroj (jeho měřící kabely) od měřeného objektu. Před každým měřením zkontrolujte měřící přístroj (zda nejsou poškozeny měřící kabely, izolace atd.).
Zjistíte-li nějaké poškození přístroje, přístroj dále nepoužívejte a nechte jej opravit v autorizovaném servisu. Neprovádějte v žádném případě měření, zjistíte-li poškození izolace měřících kabelů. K měření používejte jen měřící kabely, které jsou k měřícímu přístroji přiloženy. Jen tyto jsou přípustné. S ohledem na vlastní bezpečnost dbejte na to, aby se přístroj nebo měřící kabely neorosily či nezvlhly. Dejte též pozor na to, aby byly Vaše ruce, obuv, Váš oděv, podlaha, měřící přístroj nebo měřící kabely naprosto suché
Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí! Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého.
Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí.
3
Manipulace s bateriemi
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie (nebo akumulátory) mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit přístroje. Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem, nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!

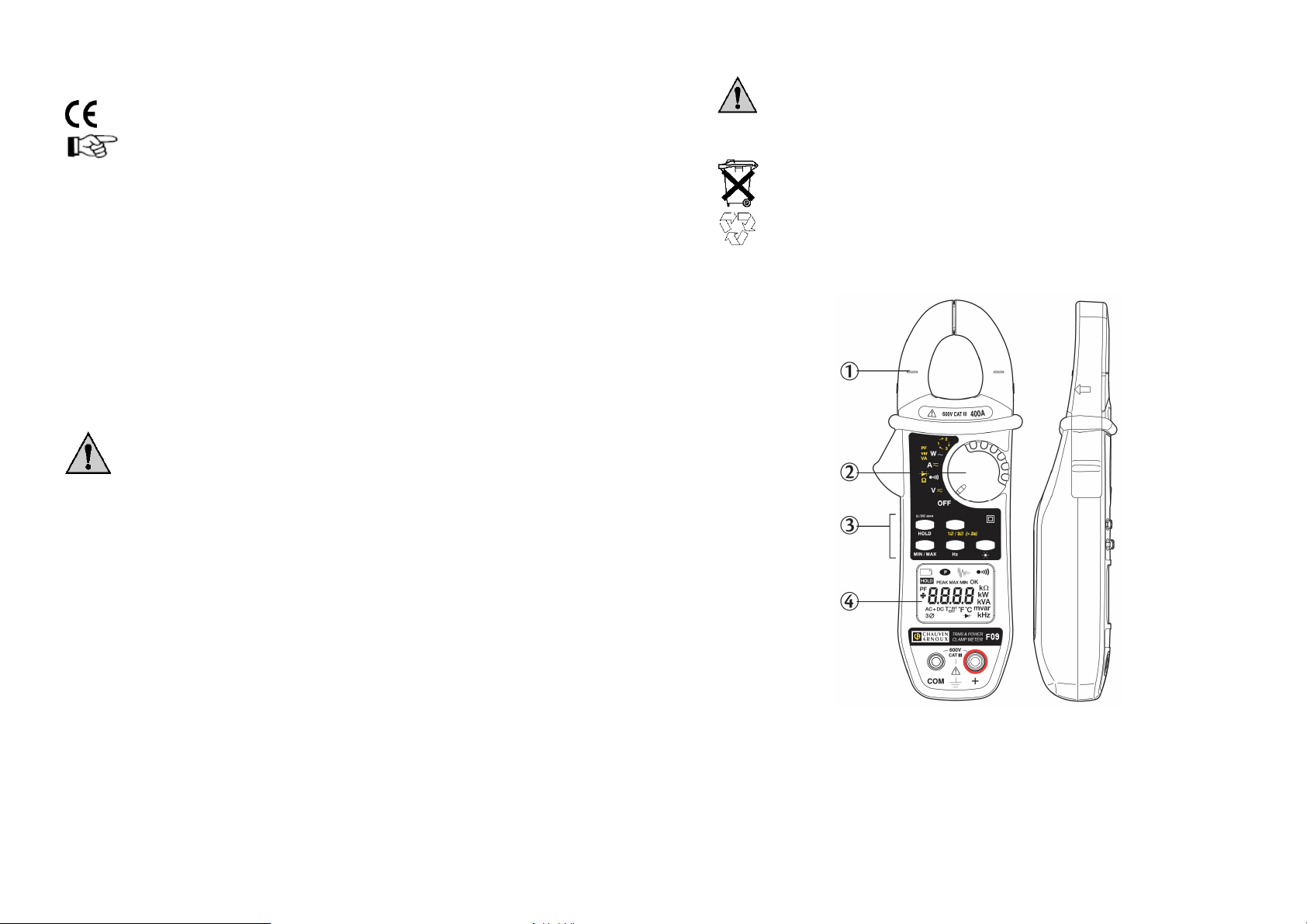

Součásti měřícího přístroje
Rozvírací čelisti (kleště) k bezkontaktnímu měření střídavého a stejnosměrného proudu
1
(senzor Hallova jevu). Otočný přepínač funkcí měření se 6 polohami.
2
Ovládací tlačítka (volba různých funkcí měření).
3
LCD displej.
4
4
Funkce otočného přepínače (jeho polohy)
Vypnutí měřícího přístroje.
OFF
V
ΩΩΩΩ
A
Var W ∼∼∼
Měření stejnosměrných a střídavých napětí. Akustická kontrola průchodnosti obvodů, měření odporů (rezistorů) a funkce testování diod (polovodičů).
Měření stejnosměrných a střídavých proudů.
PF
Měření činného, jalového a zdánlivého příkonu (výkonu) a měření účiníku (cosϕ).
VA
Zobrazení sledu fází (směru otáčení trojfázového točivého pole doprava nebo doleva) u 3-fázových systémů.
Funkce ovládacích tlačítek
Funkce tlačítka HOLD:
Podržení zobrazení naměřené hodnoty na displeji měřícího přístroje a její uložení do vnitřní paměti měřícího přístroje.
Volba funkce (režimu) zobrazení naměřených minimálních a maximálních hodnot „MIN/MAX“.
Automatické vynulování odporu měřících kabelů ( zero).
Vynulování odchylek při měření stejnosměrných proudů (DC zero).
Funkce žlutého tlačítka (1∅∅∅ / 3∅∅∅∅): Volba druhých a dalších funkcí měření
Volba měření střídavého nebo stejnosměrného napětí a proudu (AC, DC nebo AC + DC).
Volba funkce měření rozběhových proudů „INRUSH“.
Přepínání mezi měřením odporu (), testováním diod ( ) a akustickou kontrolou průchodnosti obvodů
( ).
Přepínání mezi měřením (zobrazením) činného, jalového a zdánlivého příkonu (výkonu) a měřením účiníku (cosϕ).
Zobrazení sledu fází (směru otáčení trojfázového točivého pole doprava nebo doleva).
Funkce tlačítka MIN / MAX: Jedno krátké stisknutí tlačítka (1 x): Zobrazení naměřené špičkové hodnoty napětí nebo proudu (PEAK).
U ostatních funkcí měření zobrazení maximální naměřené hodnoty (MAX). Dvě krátká stisknutí tlačítka (2 x): Zobrazení naměřené maximální hodnoty napětí nebo proudu (MAX).
U ostatních funkcí měření zobrazení minimální naměřené hodnoty (MIN). 3 krátká stisknutí tlačítka (3 x): Zobrazení naměřené minimální hodnoty napětí nebo proudu (MIN).
U ostatních funkcí měření opětovné zobrazení maximální naměřené hodnoty (MAX). Čtyři krátká stisknutí tlačítka (4 x): Opětovné zobrazení naměřené špičkové hodnoty napětí nebo proudu
(PEAK). Tyto režimy zobrazení lze kdykoliv ukončit dlouhým stisknutím tlačítka „MIN / MAX“. Po této akci se na
displeji měřícího přístroje opět zobrazí aktuální naměřená hodnota. V režimu zobrazení minimálních a maximálních hodnot je vypnutá funkce automatického vypínání přístroje (zobrazení symbolu na displeji měřícího přístroje). Funkce tlačítka Hz“:
V režimu měření střídavého napětí nebo proudu jakož i příkonu lze krátkým stisknutím tohoto tlačítka zobrazit na displeji měřícího přístroje frekvenci střídavého napětí nebo proudu.
Funkce tlačítka : Krátkým stisknutím tohoto zapnete osvětlení displeje měřícího přístroje na dobu 2 minuty. Dlouhým
stisknutím tohoto tlačítka zobrazíte na displeji přístroje zbývající čas v hodinách možnosti dalšího použití do přístroje vložené baterie k jeho dalšímu napájení (tuto funkci nelze použít při měření rozběhových proudů a při zobrazování sledu fází).
Další funkce ovládacích tlačítek popisujeme v následujících kapitolách.
5
Symboly zobrazované na displeji měřícího přístroje
+ OL – OL
OL
- - - -
PEAK
MAX / MIN
OK PF
PEAK
AC
DC
ΩΩΩΩ
Hz
W var VA 3∅∅∅
6
Překročení měřícího rozsahu (vyšší kladná hodnota než 3999). Překročení měřícího rozsahu (vyšší záporná hodnota než 3999). Překročení měřícího rozsahu bez zobrazení znaménka. Zobrazení nedefinované (neznámé) hodnoty. Blikající symbol baterie: Možnost dalšího použití do přístroje vložené baterie po dobu
asi jedné hodiny. Trvalé zobrazení symbolu baterie: Do přístroje vložená baterie je zcela vybitá. Deaktivace funkce automatického vypínání přístroje po uplynutí 10 minut.
Zapnutí funkce měření rozběhových proudů „INRUSH“.
Symbol akustické kontroly průchodnosti obvodů (neblikající zobrazení). Volba funkce detekce životu nebezpečných napětí „V-Live“ (blikající zobrazení).
Podržení zobrazení naměřené hodnoty na displeji přístroje. Zobrazení naměřené špičkové hodnoty
Zobrazení maximálních nebo minimálních naměřených hodnot.
Správný sled fází (směr otáčení trojfázového točivého pole doprava nebo doleva) u 3-fázových systémů. PF = power factor: Symbol zobrazující měření účiníku (cosϕ).
Zobrazení naměřené špičkové hodnoty Měření střídavého proudu a napětí. Bude-li tento symbol trvale svítit, pak jste zvolili tento
režim měření ručně. Bude-li tento symbol blikat, pak přístroj rozeznal střídavý proud nebo střídavé napětí automaticky. Měření stejnosměrného proudu a napětí. Bude-li tento symbol trvale svítit, pak jste zvolili tento režim měření ručně. Bude-li tento symbol blikat, pak přístroj rozeznal stejnosměrný proud nebo stejnosměrné napětí automaticky. Symbol zapnutí funkce testování diod
Měření odporu (ohm). Měření kmitočtu (hertz). Zobrazení činného příkonu (výkonu). Zobrazení jalového příkonu (výkonu). Zobrazení zdánlivého příkonu (výkonu). Měření příkonu (výkonu) 3-fázových systémů.
Funkce akustického signálu
Střední úroveň tónu (krátké zaznění akustického signálu): Stisknutí některého z ovládacích tlačítek na měřícím přístroji.
Vysoký tón (krátké zaznění akustického signálu): Stisknutí některého z ovládacích tlačítek na měřícím přístroji není dovoleno (neprovedení žádné funkce).
Hluboký tón (krátké zaznění akustického signálu): Vypnutí funkce „MIN / MAX“. Vysoký tón (2 krátká zaznění akustického signálu): Potvrzení zadání zvoleného parametru
(zadané hodnoty) v režimu nastavení měřícího přístroje. Střední úroveň tónu (krátké zaznění akustického signálu každých 400 ms): Příliš vysoké (nebezpečné)
napětí (vyšší změřené napětí než napětí, které lze tímto přístrojem měřit). Střední úroveň tónu (5 krátkých zaznění akustického signálu): Upozornění, že dojde k automatickému
vypnutí měřícího přístroje. Střední úroveň tónu (trvalé znění akustického signálu): Při provádění akustické kontroly průchodnosti
obvodů změřil přístroj nižší hodnotu odporu, než mezní hodnotu odporu kterou jste naprogramovali (zadali). Střední úroveň tónu (modulované trvalé znění akustického signálu): Při detekci životu nebezpečných
napětí (V-Live) změřil přístroj vyšší špičkové napětí než 45 V.
Zacházení s měřícím přístrojem, jeho uvedení do provozu
A - Vložení a výměna baterie
Přečtěte si odstavec „Manipulace s bateriemi“ kapitoly „Bezpečnostní předpisy“. Aby tento měřící přístroj bezvadně fungoval, musíte do něj vložit 1 baterii 9 V. Pokud se vlevo nahoře
na displeji přístroje objeví symbol vybité baterie (viz kapitola „Symboly zobrazované na displeji měřícího přístroje“), jestliže se po zvolení některé funkce měření otočným přepínačem neobjeví na displeji žádné zobrazení nebo bude-li displej přístroje nekontrastní, musíte provést v přístroji výměnu baterie.
Standardní alkalická baterie (IEC 6LF22, 6LR61 nebo NEDA 1604) vydrží napájet tento měřící přístroj nepřetržitě asi 60 hodin (20 000 měření po dobu 10 sekund).
Tento měřící přístroj je vybaven funkcí (pokud tuto funkci nevypnete) automatického vypínání po uplynutí 10 minut, pokud během této doby nestisknete žádné ovládací tlačítko nebo jestliže během této doby neotočíte otočným přepínačem volby funkcí měření.
Při výměně baterie postupujte následovně:
Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje oba měřící kabely. Vypněte přístroj (otočný přepínač funkcí měření musí být přepnut do polohy OFF). Vhodným šroubovákem otevřete kryt bateriového pouzdra na zadní straně měřícího přístroje. Vložte do tohoto pouzdra správnou polaritou 1 baterii 9 . Poté kryt bateriového pouzdra opět uzavřete.
B - Uvedení přístroje do provozu (měřící kabely) a poloha přístroje při měření
Jako prvek k nastavení (zvolení) příslušných funkcí měření slouží otočný přepínač. Pomocí tohoto přepínače měřící přístroj zapínáte i vypínáte (poloha OFF). Bližší informace naleznete v kapitole „Funkce otočného přepínače (jeho polohy)“. Pro veškerá měření, kromě bezkontaktního měření střídavého a stejnosměrného proudu rozvíracími čelistmi kleští, musíte použít měřící kabely, které jsou k měřícímu přístroji přiloženy. Pokud budete měřit proud bezkontaktním způsobem, pak musíte tyto měřící kabely vytáhnout ze zdířek přístroje.
Přepínačem funkcí měření nesmíte v žádném případě během měření otáčet, neboť by takto mohlo dojít ke zničení měřícího přístroje nebo byste byli vystaveni ohrožení svého života úrazem elektrickým proudem při napětích vyšších než 25 Vef AC nebo 35 V DC. Nikdy nepřekračujte maximální povolené vstupní veličiny. Pokud nebudete měřící přístroj používat, pak jej vždy vypněte (otočte přepínačem funkcí měření do polohy OFF“). Používejte tento měřící přístroj v takové poloze, abyste na jeho LCD displeji mohli odečítat naměřené hodnoty nebo aby digitální zobrazení naměřených hodnot bylo obráceno k Vám.
7
Vlastní provádění měření
Upozornění! Protože je měřící vstup tohoto měřícího přístroje velmi citlivý, může se stát, že se při volně položených měřících kabelech (bez spojení s měřeným objektem) zobrazí na displeji přístroje nějaké hodnoty (tzv. přeludné hodnoty). Tento jev či úkaz je normální a zmizí, jakmile začnete provádět normální měření.
a) Měření stejnosměrných a střídavých napětí Při měření stejnosměrných a střídavých napětí postupujte následovně:
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy pro měření napětí „V “. Dotkněte se (spojte) měřícími hroty měřících kabelů měřeného objektu (zátěž, zapojení, baterie atd.).
Přístroj si zvolí automaticky příslušný (nejvhodnější) rozsah měření. Přepnutí mezi měřením střídavého (AC) nebo stejnosměrného (DC) provede tento přístroj rovněž automaticky.
Postupným tisknutím žlutého tlačítka můžete v případě potřeby zvolit sami ručně měření střídavého napětí (AC), stejnosměrného napětí (DC) nebo střídavého napětí se složkou stejnosměrného napětí (AC + DC). Tyto symboly se zobrazí na displeji přístroje.
Na displeji přístroje se zobrazí okamžitá naměřená hodnota napětí (u střídavých napětí se bude jednat o efektivní hodnotu napětí „Tue RMS“).
Pokud se při měření stejnosměrného napětí objeví na displeji přístroje před naměřenou hodnotou napětí znaménko „–“ (minus), pak má změřené napětí zápornou hodnotu (nebo došlo k záměně, k prohození měřících kabelů mezi sebou). V opačném případě se před hodnotou změřeného napětí zobrazí znaménko „+“ (plus).
Pokud bude naměřené napětí vyšší než 600 V (nebo špičkové napětí vyšší než 900 V), pak se na displeji přístroje zobrazí symbol přetečení měřícího rozsahu „OL“ (overload) s příslušným znaménkem polarity stejnosměrného napětí nebo bez něho u střídavého napětí.
Bude-li naměřená hodnota střídavého napětí (AC) nižší než 0,15 V, pak se na displeji přístroje zobrazí nulová hodnota napětí (0.00).
Zvolíte-li funkci detekce životu nebezpečných napětí (V-Live), pak jestliže naměří tento přístroj vyšší špičkové napětí než 45 V (± 2 V), začne se z přístroje ozývat varovný akustický signál – viz kapitola „Doplňující
funkce měřícího přístroje“ a její odstavec „Funkce detekce životu nebezpečných napětí (V-Live)“. Rozsahy měření (přesnost měření 1 %, vstupní odpor 1 MΩΩΩ):
0,2 V až 39,99 V, rozlišení: 10 mV 40,0 V až 399,9 V , rozlišení: 0,1 V 400 V až 600 V (špičkové napětí 400 až 900 V), rozlišení: 1 V
Zvolíte-li funkci zobrazení naměřených minimálních a maximálních hodnot „MIN / MAX“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 100 ms.
Zvolíte-li funkci zobrazení naměřených špičkových hodnot „PEAK“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 500 µs (max. 2,5 ms).
Budete-li měřit střídavá napětí, pak stisknutím tlačítka „Hz“ můžete na displeji měřícího přístroje zobrazit frekvenci střídavého napětí – viz kapitola „i) Měření frekvence (kmitočtu)“.
b) Akustická kontrola průchodnosti obvodů
Jedná se o měření vnitřního odporu (zkratu) obvodu, o kontrola průchodnosti obvodů či nízkoohmického svodu, například pojistek, žárovek, přerušení obvodů a kabelů.
POZOR! Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly při provádění akustické kontroly průchodnosti pod napětím.
8
Při akustické kontrole průchodnosti obvodů postupujte následovně:
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy „ ΩΩΩ “ (tato poloha otočného přepínače slouží též k měření odporů a k testování diod). Na displeji přístroje se zobrazí symbol akustické kontroly průchodnosti
obvodů .
Vynulování vlastního odporu měřících kabelů (ΩΩΩ zero): Viz následující kapitola „c) Měření odporů (rezistorů)“ a její odstavec „Vynulování vlastního odporu
měřících kabelů (ΩΩΩ zero):“. Vlastní provedení akustické kontroly průchodnosti obvodů:
Dotkněte se měřícími hroty měřeného objektu nebo propojte měřící kabely s měřeným objektem (objekt nesmí být v žádném případě pod napětím). Z měřícího přístroje se ozve akustický signál při měření průchodnosti obvodu, pokud bude průchozí odpor obvodu nižší než 1 až 40 (podle naprogramované mezní hodnoty). Kromě toho se na displeji přístroje zobrazí naměřená hodnota odporu testovaného obvodu. Objeví­li se na displeji přístroje symbol OL, je obvod přerušen nebo má vyšší vnitřní odpor než 400 .
Rozsah měření (přesnost měření 1 %):
0,0 až 399,9 , rozlišení: 0,1 Zkušební napětí (naprázdno): 3,2 V Zkušební proud: 320 µA
Naprogramování mezní hodnoty odporu pro akustickou kontrolu průchodnosti obvodů:
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte žluté tlačítko, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření do polohy
ΩΩΩ “. Z měřícího přístroje se ozve akustický signál a na jeho displeji se zobrazí symbol akustické kontroly průchodnosti obvodů a symbol měření odporu ΩΩΩ. Dále se na displeji přístroje zobrazí zvolená
(nastavená) hodnota mezního odporu (standardně 40 ). Postupným krátkým tisknutím žlutého tlačítka můžete tuto mezní hodnotu odporu nastavit v rozsahu
od 1 až do 40 (v krocích po 1 ). Podržíte-li žluté tlačítko déle stisknuté, pak můžete nastavit tuto mezní hodnotu v krocích po 10 . Po zadání této hodnoty otočte otočným přepínačem funkcí měření. Tím uložíte tuto mezní hodnotu odporu do vnitřní paměti přístroje.
c) Měření odporů (rezistorů)
POZOR! Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly
při měření odporů pod napětím.
Upozornění! Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body (kontakty, vývody), kterých se dotýkáte měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem (kalafunou) nebo podobnými látkami. Takovéto okolnosti mohou měření zkreslit.
Při měření odporů postupujte následovně:
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy „ ΩΩΩ “ (tato poloha otočného přepínače slouží též k testování diod a k provádění akustické kontroly průchodnosti obvodů). Poté stiskněte jedenkrát (1 x) krátce žluté tlačítko. Z displeje měřícího přístroje zmizí zobrazení symbolu akustické kontroly průchodnosti obvodů
(na displeji měřícího přístroje zůstane zobrazen symbol měření odporu ΩΩΩ).
Vynulování vlastního odporu měřících kabelů (ΩΩΩ zero):
Zkontrolujte měřící kabely, zda vedou proud tak, že vytvoříte mezi oběma hroty měřících kabelů kontakt (zkrat). Na displeji měřícího přístroje by se měla zobrazit cca nulová hodnota odporu (0 ΩΩΩ). Pokud se na displeji přístroje zobrazí například hodnota 0,5 ΩΩΩ (jedná se vlastní odpor měřících kabelů), pak proveďte
9
vynulování této hodnoty následujícím způsobem: Ponechte zkratované hroty měřících kabelů a stiskněte tlačítko „HOLD“. Podržte toto tlačítko stisknuté tak dlouho, dokud se na displeji měřícího přístroje nezobrazí nulová hodnota odporu. Původní hodnota vlastního odporu měřících kabelů se uloží do vnitřní paměti měřícího přístroje jako referenční (vztažná) hodnota a bude poté odečítána od skutečné hodnoty odporu měřeného objektu.
Poznámka: Bude-li tato hodnota odporu vyšší než 2 , pak nelze tuto korekci (vynulování) použít. Dotkněte se měřícími hroty měřeného objektu (kontaktů rezistoru). Naměřená hodnota odporu se objeví
na displeji přístroje pouze tehdy, pokud bude naměřená hodnota odporu nižší než 40 k a pokud nebude obvod (rezistor) přerušen. Pokud se na displeji přístroje objeví symbol OL (overload = přetečení hodnoty či přeplnění displeje), znamená to, že jste překročili měřící rozsah (odpor má vyšší hodnotu než 40 k nebo že je měřený obvod (okruh, rezistor) přerušen.
Rozsahy měření (přesnost měření 1 %):
0,0 až 399,9 , rozlišení: 0,1 , zkušební proud: 320 µA 400 až 3999 , rozlišení: 1 , zkušební proud: 40 µA 4 k až 39,99 k, rozlišení: 10 , zkušební proud: 40 µA Zkušební napětí (naprázdno): 3,2 V
Při měření velikosti odporů můžete zvolit funkci zobrazení naměřených minimálních a maximálních hodnot „MIN / MAX“.
d) Testování diod
Při testování diod zajistěte, aby dioda nebo obvod, do kterého je dioda zapojena, byla (byl) bezpodmínečně bez elektrického napětí. Veškeré okolní kondenzátory (kapacity), které se nacházejí v zapojení, musejí být vybity.
Při testování diod postupujte následovně:
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy „ ΩΩΩ “ (tato poloha otočného přepínače slouží též měření odporů a k provádění akustické kontroly průchodnosti obvodů). Poté stiskněte dvakrát (2 x) krátce
žluté tlačítko. Z displeje přístroje zmizí zobrazení symbolu akustické kontroly průchodnosti obvodů a na displeji přístroje se zobrazí symbol testování diod .
Proveďte nejprve kontrolu diody v propustném směru: Hrotem červeného kabelu se dotkněte anody, hrotem černého kabelu se současně dotkněte katody (tato bývá zpravidla označena barevným kroužkem, bodem nebo podobně).
Bude-li přechod PN intaktní (v pořádku), pak naměříte u křemíkové diody v propustném směru stejnosměrné napětí cca 0,6 V (mezi 0,45 a 0,75 V DC).
(U germaniové diody pak 0,2 až 0,4 V). Bude-li naměřené napětí větší než 1 V, může se jednat o diody se zabudovaným odporem (rezistorem).
[U svítivých diod (LED) naměříte v propustném směru napětí 1,4 až 2,5 V DC. Jedná-li se o LED s nízkou spotřebou proudu (Low-Current-LED), může měřící proud přístroje tuto diodu rozsvítit].
Objeví-li se na displeji místo naměřeného napětí symbol OL, je dioda přerušená nebo jste prohodili měřící kabely (černý kabel jste přiložili k anodě, červený ke katodě).
Nyní proveďte kontrolu (měření) v závěrném směru: Prohoďte měřící kabely - hrotem červeného kabelu se dotkněte katody, hrotem černého kabelu se současně dotkněte anody. Pokud není dioda vadná, objeví se na displeji přístroje symbol OL.
Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji přístroje velmi nízká hodnota napětí nebo „0 V“ (< 0,05 V), pak má kontrolovaná dioda zkrat. V tomto případě se přístroje ozve akustický signál.
10
Rozsah měření (přesnost měření 1 %):
0,0 V až 3,199 V, rozlišení: 1 mV, zkušební proud: 2 mA až 4 mA
e) Bezkontaktní měření střídavého a stejnosměrného proudu
Při provádění těchto měření nesmějí být do přístroje zastrčeny měřící kabely!
Při měření střídavých a stejnosměrných proudů postupujte následovně:
Přepněte otočný přepínač do polohy „A “. Stiskněte páčku rozevření čelistí kleští a obepněte čelistmi izolovaný vodič (který vede proud) a uvolněte opět
stisknutí této páčky. Vodič (kabel) se musí pohybovat v oblasti senzoru měření proudu (v prostoru rozevření čelistí kleští) uvolněně. Dávejte při odečítání naměřených hodnot pozor na to, aby se vodič nacházel pokud možno co nejvíce ve středu (uprostřed rozevření kleští). Nesvírejte více než jeden izolovaný vodič v jednofázovém systému nebo více izolovaných vodičů ve vícefázovém (trojfázovém) systému. Sevřete-li do čelistí kleští více vodičů, dojde k vzájemnému ovlivnění proudů a na displeji přístroje nebude zobrazena správná hodnota naměřeného proudu.
Při měření stejnosměrného proudu (DC) musí být šipka , která se nachází na čelisti kleští, nasměrována do pravděpodobného směru průtoku proudu. Jen v tomto případě se na displeji přístroje zobrazí správná polarita stejnosměrného proudu, znaménko „+“ (plus) nebo „–“ (minus).
Přepnutí mezi měřením střídavého (AC) nebo stejnosměrného (DC) proudu provede tento přístroj rovněž automaticky. Postupným tisknutím žlutého tlačítka můžete v případě potřeby zvolit sami ručně měření střídavého proudu (AC), stejnosměrného proudu (DC) nebo střídavého proudu se složkou stejnosměrného proudu (AC + DC). Tyto symboly se zobrazí na displeji přístroje.
Na displeji přístroje se zobrazí okamžitá naměřená hodnota elektrického proudu (u střídavých proudů se bude jednat o efektivní hodnotu proudu „Tue RMS“). Pokud se při měření stejnosměrného proudu objeví na displeji přístroje před naměřenou hodnotou napětí znaménko „–“ (minus), pak má změřený proud zápornou hodnotu. V opačném případě se před hodnotou změřeného proudu zobrazí znaménko „+“ (plus). Budete-li měřit střídavé proudy, pak stisknutím tlačítka „Hz“ můžete na displeji měřícího přístroje zobrazit frekvenci střídavého proudu – viz kapitola „i) Měření frekvence (kmitočtu)“.
Pokud bude naměřený proud vyšší než 400 V (nebo špičkový proud vyšší než 600 A), pak se na displeji přístroje zobrazí symbol přetečení měřícího rozsahu „OL“ (overload) s příslušným znaménkem polarity stejnosměrného proudu nebo bez něho u střídavého proudu. Bude-li naměřená hodnota střídavého proudu (AC) nižší než 0,15 V, pak se na displeji přístroje zobrazí nulová hodnota proudu (0.00).
Vynulování odchylek při měření stejnosměrných proudů (DC zero):
Budete-li měřit nízké proudy, pak proveďte nejprve vynulování složky stejnosměrného proudu. Stiskněte tlačítko „HOLD“. Podržte toto tlačítko stisknuté tak dlouho, dokud se na displeji měřícího přístroje
nezobrazí nulová hodnota proudu. Původní zobrazená hodnota stejnosměrného proudu se uloží do vnitřní paměti měřícího přístroje jako referenční (vztažná) hodnota a bude poté odečítána od skutečné hodnoty proudu.
Poznámka: Toto vyrovnání (vynulování) lze provést pouze u složek stejnosměrného proudu. Bude-li tato hodnota proudu vyšší než 6 A, pak nelze tuto korekci (vynulování) použít.
11
Rozsahy měření (přesnost měření 1,5 %):
0,20 A až 39,99 A, rozlišení: 10 mA 40,0 A až 399,9 A , rozlišení: 100 mA 400 A až 600 A (špičkový proud až 600 A), rozlišení: 1 A
Zvolíte-li funkci zobrazení naměřených minimálních a maximálních hodnot „MIN / MAX“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 100 ms. Zvolíte-li funkci zobrazení naměřených špičkových hodnot „PEAK“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 500 µs (max. 2,5 ms).
f) Měření rozběhových proudů (funkce INRUSH“) Pomocí této funkce změříte rychlou změnu proudu ztlumené sinusoidy střídavého napětí. V tomto případě
změří tento přístroj efektivní hodnotu střídavého proudu poloviny (1/2) periody (amplitudy) průběhu střídavého napětí, dále efektivní hodnotu střídavého proudu celé amplitudy (periody), poté 2 ½, 5 a nakonec 10 period (10P). Z těchto naměřených hodnot vypočítá tento přístroj a na svém displeji zobrazí velikost rozběhového proudu.
Pomocí této funkce změříte rozběhové proudy elektrických motorů, zkontrolujete pojistky a jističe (poměr mezi amplitudou a dobou trvání signálu) a zatížení elektrických přístrojů přetížením vysokými proudy.
Po zvolení této funkce se na displeji přístroje zobrazí symbol . Tuto aplikaci měření rozběhových proudů lze požít pouze s průmyslovými frekvencemi (kmitočty) v rozsahu
od 15 Hz až do 75 Hz. Abyste mohli tuto funkci použít, musíte nejprve zvolit režim zobrazování minimálních a maximálních
naměřených hodnot „MIN / MAX“ – viz kapitola „Funkce MIN / MAX – zobrazení minimálních
a maximálních naměřených hodnot“. Postup provádění měření po zvolení režimu MIN / MAX:
1.
Stiskněte žluté tlačítko. Tím spustíte funkci měření rozběhového proudu. Přístroj zobrazí na svém displeji symbol „0,5 P“ (polovina periody) a poté příslušnou efektivní hodnotu střídavého proudu „out F“.
2.
Stiskněte tlačítko „HOLD“ a poté tiskněte opakovaně žluté tlačítko. Po každém stisknutí žlutého tlačítka se na displeji přístroje zobrazí příslušné efektivní hodnoty střídavého proudu v následujícím sledu „1P 2,5P 5 P 10P 0,5P.
3.
Krátké stisknutí tlačítka „MIN / MAX“: Ukončení této funkce měření a návrat k zobrazení minimálních, maximálních nebo špičkových hodnot (MIN / MAX / PEAK).
Přesnost měření: 5 % + 0,5 A Rozsah měření: Špičková hodnota 5 A pro první periodu měřeného střídavého napě Doba trvání měření: 10 period (200 ms při frekvenci 50 Hz)
h) Měření příkonů a účiníku elektrických spotřebičů W / var / VA / PF
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy „W“. Přepínání mezi měřením (zobrazením) činného „W“, jalového „var“ a zdánlivého příkonu „VA“ a měřením účiníku „PF“ (cosϕ) provedete postupným tisknutím
žlutého tlačítka (jednofázové systémy). U trojfázových systémů musíte podržet žluté tlačítko déle stisknuté.
Měření na jednofázových systémech střídavého napětí:
Připojte hrot červeného měřícího kabelu k fázi střídavého napětí a hrot černého měřícího kabelu připojte k nulovému vodiči.
Stiskněte páčku rozevření čelistí kleští a obepněte čelistmi izolovaný vodič (fázi, která vede proud) – viz kapitola „e) Bezkontaktní měření střídavého a stejnosměrného proudu“.
12
Měření na 3-fázových systémech střídavého napětí:
Připojte hrot červeného měřícího kabelu k fázi č. 1 (L1) a hrot černého měřícího kabelu připojte k fázi č. 2 (L2). V tomto případě budete měřit napětí mezi fázemi „L1“ a „L2“ (U12).
Stiskněte páčku rozevření čelistí kleští a obepněte čelistmi izolovaný vodič s fázi č. 3 (L3) – viz kapitola „e) Bezkontaktní měření střídavého a stejnosměrného proudu“. V tomto případě budete měřit střídavý proud protékající vodičem fáze „L3“ (I3).
Stejné výsledky měření docílíte též v následujících dvou případech:
1.
Připojte hrot červeného měřícího kabelu k fázi č. 2 (L2) a hrot černého měřícího kabelu připojte k fázi č. 3 (L2). V tomto případě budete měřit napětí mezi fázemi „L2“ a „L3“ (U23). Obepněte čelistmi izolovaný vodič s fázi č. 1 (L1). V tomto případě budete měřit střídavý proud protékající vodičem fáze „L1“ (I1).
2.
Připojte hrot červeného měřícího kabelu k fázi č. 3 (L3) a hrot černého měřícího kabelu připojte k fázi č. 1 (L1). V tomto případě budete měřit napětí mezi fázemi „L3“ a „L1“ (U31). Obepněte čelistmi izolovaný vodič s fázi č. 2 (L2). V tomto případě budete měřit střídavý proud protékající vodičem fáze „L2“ (I2).
Ve všech výše uvedených případech musí být šipka , která se nachází na čelisti kleští, nasměrována ve směru průtoku elektrického proudu (tedy od zdroje střídavého napětí k elektrickému spotřebiči).
Zobrazí-li se na displeji přístroje znaménko „+“ (plus), pak to znamená výkon (příkon), který odebírá elektrický spotřebič.
Zobrazí-li se na displeji přístroje znaménko „–“ (minus), pak to znamená výkon (příkon) dodávaný do elektrického spotřebiče.
Poznámka k měření účiníku „PF“ (cosϕϕϕϕ): Koeficient výkonu (účiník) neboli poměr činného odporu a impedance se normálně zobrazuje bez znaménka. Zobrazí-li se na displeji přístroje znaménko „+“ (plus), pak to znamená indukční zátěž (například elektrický motor s cívkou). Zobrazí-li se na displeji přístroje znaménko „–“ (minus), pak to znamená kapacitní zátěž (například elektrický spotřebič s kondenzátory).
Rozsahy měření činného příkonu (výkonu), přesnost měření 2 %:
5 W až 3999 W, rozlišení: 1 W 4,00 kW až 39,99 kW, rozlišení: 10 W 40,0 kW až 240,0 kW (u trojfázových systémů až 399,9 kW), rozlišení: 100 W
Rozsahy měření jalového příkonu (výkonu), přesnost měření 2 %:
5 var až 3999 var, rozlišení: 1 var 4,00 kvar až 39,99 kvar, rozlišení: 10 var 40,0 kvar až 240,0 kvar (u 3-fázových systémů až 399,9 kvar ), rozlišení: 100 var
Rozsahy měření zdánlivého příkonu (výkonu), přesnost měření 2 %:
5 VA až 3999 VA, rozlišení: 1 VA 4,00 kVA až 39,99 kVA, rozlišení: 10 VA 40,0 kVA až 240,0 kVA (u trojfázových systémů až 399,9 kVA ), rozlišení: 100 VA
Rozsahy měření účiníku:
0,20 až 0,49; rozlišení: 0,01; přesnost: 5 % 0,50 až 1,00; rozlišení: 0,01; přesnost: 2 %
Bude-li naměřená hodnota příkonu nižší než 5 W (var / VA) nebo naměří-li měřící přístroj nižší napětí než 0,15 V či nižší proud než 0,15 A, pak se na displeji přístroje zobrazí nulová hodnota.
Zvolíte-li funkci zobrazení naměřených minimálních a maximálních hodnot „MIN / MAX“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 100 ms.
Stisknutím tlačítka „Hz“ můžete na displeji měřícího přístroje zobrazit frekvenci střídavého napětí – viz kapitola „i) Měření frekvence (kmitočtu)“.
13
i) Měření frekvence (kmitočtu)
Tuto funkci měření frekvence (kmitočtu) lze použít při měření střídavých napětí a proudů jakož i při měření příkonů (výkonů) elektrických spotřebičů a při měření účiníku. Viz příslušné kapitoly tohoto návodu k obsluze.
Stiskněte na přístroji krátce tlačítko „Hz“. Na displeji přístroje se zobrazí naměřená hodnota frekvence střídavého napětí nebo proudu. Dalším krátkým stisknutím tohoto tlačítka zobrazíte na displeji přístroje opět původní naměřené hodnoty (veličiny).
Rozsahy měření frekvence, přesnost: měření 0,4 %, prahové napětí (proud): 5 V (10 A):
10,00 Hz až 39,99 Hz; rozlišení: 0,01 Hz 40,0 Hz až 399,9 Hz; rozlišení: 0,1 Hz 400 Hz až 3999 Hz; rozlišení: 1 Hz 4,00 kHz až 19,99 kHz; rozlišení: 10 Hz
Bude-li naměřená hodnota frekvence nižší než 5 Hz, pak se na displeji přístroje zobrazí nulová hodnota frekvence (0.0).
Zvolíte-li funkci zobrazení naměřených minimálních a maximálních hodnot „MIN / MAX“, pak se tyto hodnoty zobrazí na displeji přístroje pouze tehdy, jestliže byly zaregistrovány po dobu 125 ms.
j) Zobrazení (měření) sledu fází u trojfázových systémů
Sled fází (směr otáčení trojfázového točivého pole doprava nebo doleva) vypočítá (zjistí) tento přístroj z referenčního průběhu periody mezi fázemi „L1“ a „L2“ a ze změřeného průběhu periody mezi fázemi „L1“ a „L3“ jako časové zpoždění mezi těmito dvěma periodami. Střídavé trojfázové napětí musí mít sinusový průběh a stabilní frekvenci 50 Hz nebo 60 Hz (maximální harmonické zkreslení sinusového průběhu napětí může činit 10 %).
Při zjišťování sledu fází postupujte následujícím způsobem:
Zastrčte konektor černého měřícího kabelu do zdířky „COM“ a konektor červeného měřícího kabelu zastrčte do zdířky „+“.
Přepněte otočný přepínač funkcí měření do polohy „ “. Na displeji měřícího přístroje se zobrazí symbol „rdY“. Stiskněte žluté tlačítko, na displeji přístroje se zobrazí symbol „rEF“ (měření referenční periody střídavého napětí).
Připojte hrot černého měřícího kabelu k fázi č. 1 (L1) a hrot červeného měřícího kabelu připojte k fázi č. 2 (L2). Po uplynutí maximální doby 10 sekund se na displeji měřícího přístroje zobrazí po dobu 2 sekund buď hlášení „Err V“ a poté „rdY“ (nižší napětí ne ž 50 V) nebo se na displeji přístroje zobrazí hlášení „Err Hz“ a poté „rdY“ (nestabilní frekvence 50 Hz nebo 60 Hz).
Pokud se na displeji přístroje zobrazí hlášení „rFF OK“, pak je vše v pořádku a přístroj zaregistroval správný průběh referenční periody střídavého napětí.
Nyní odpojte hrot červeného měřícího kabelu od fáze „L2“ a během 10 sekund připojte hrot červeného měřícího kabelu k fázi „L3“. Na displeji přístroje se zobrazí symbol „MAES“ (přístroj provádí změření periody mezi fázemi „L1“ a „L3“). Pokud se zobrazí na displeji měřícího přístroje symbol „rdY“, pak jste po zobrazení hlášení „rFF OK“ nepřipojili k fázi „L3“ během 10 sekund hrot červeného měřícího kabelu. V tomto případě musíte zopakovat celý postup měření znovu.
Jinak se po uplynutí maximální doby 10 sekund na displeji přístroje zobrazí po dobu 2 sekund buď hlášení „Err V“ a poté „rdY“ (nesprávné napětí mezi oběma fázemi) nebo se na displeji přístroje zobrazí hlášení „Err Hz“ a poté „rdY“ (nesprávná frekvence mezi oběma fázemi). Dále se může na displeji přístroje zobrazit pouze hlášení „Err“, které znamená, že přístroj nedokáže zjistit směr otáčení trojfázového točivého (sled fází).
Pokud se na displeji přístroje zobrazí „1.2.3“, pak je vše v pořádku a jedná se o správný sled fází (pravotočivé 3-fázové pole). Pokud se na displeji přístroje zobrazí „3.2.1“, pak se jedná se o nesprávný (obrácený) sled fází (levotočivé trojfázové pole).
Stisknutím žlutého tlačítka se můžete kdykoliv vrátit na začátek měření. V tomto případě se na displeji přístroje zobrazí symbol „rdY“.
14
Poznámka:
Stejných výsledků měření docílíte, připojíte-li hrot černého měřícího kabelu k fázi č. 2 (L2) a hrot červeného měřícího kabelu připojte k fázi č. 3 (L3) a poté k fázi č. 1 (L1) nebo připojíte-li hrot černého měřícího kabelu k fázi č. 3 (L3) a hrot červeného měřícího kabelu připojte k fázi č. 1 (L1) a poté k fázi č. 2 (L2).
Podmínky k provádění tohoto měření:
Frekvence střídavého napětí: 47 Hz až 53 Hz nebo 57 Hz až 63 Hz Rozsah střídavého napětí: 50 V až 600 V Přípustné posunutí fází: ± 10 % Podíl vyšších harmonických frekvencí ve střídavém napětí: 10 %
Doplňující funkce měřícího přístroje
Většinu těchto funkcí jsme již popsali v předchozích kapitolách tohoto návodu k obsluze. Kromě toho můžete na tomto přístroji zvolit následující funkce.
Funkce HOLD - podržení zobrazení naměřené hodnoty na displeji přístroje Pokud budete chtít na displeji přístroje podržet zobrazení naměřené hodnoty (např. pro její zápis
do protokolu), stiskněte 1 x krátce tlačítko „HOLD“. Momentálně naměřená hodnota takto na displeji „zamrzne“. Nahoře na displeji přístroje v jeho druhém řádku se objeví symbol „HOLD“. Pokud budete chtít přístroj opět uvolnit pro další měření, stiskněte znovu krátce tlačítko „HOLD“. Poté se na displeji objeví okamžitá naměřená hodnota a z displeje přístroje zmizí symbol „HOLD“.
Funkce MIN / MAX – zobrazení minimálních a maximálních naměřených hodnot Pomocí této funkce můžete na displeji přístroje zobrazit špičkové a maximální nebo minimální naměřené
hodnoty při provádění déletrvajícího měření různých veličin. Aktivaci této speciální funkce provedete krátkým stisknutím tlačítka „HOLD“ a poté stisknutím tlačítka „MIN / MAX“. Viz podrobný popis uvedený v kapitole „Funkce ovládacích tlačítek“.
Funkce automatického vypínání přístroje
Aby nedocházelo ke zbytečnému vybíjení do přístroje vložené baterie, je tento přístroj vybaven funkcí automatického vypínání. Pokud nestisknete během 10 minut žádné ovládací tlačítko nebo neotočíte-li otočným přepínačem volby funkcí měření (a nevypnete-li přístroj), dojde po uplynutí této doby k automatickému vypnutí měřícího přístroje. Tuto funkci automatického vypínání přístroje můžete deaktivovat následujícím způsobem:
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte tlačítko „HOLD“, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření
do polohy „ ΩΩΩ “. Z měřícího přístroje se ozve akustický signál (dvojí zaznění) a na jeho displeji se zobrazí blikající symbol . Po uvolnění stisknutí tlačítka „HOLD“ bude funkce automatického vypínání přístroje deaktivována do té doby,
dokud neprovedete její opětovnou aktivaci. Po automatickém vypnutí přístroje jej znovu zapnete otočením otočného přepínače funkcí měření do polohy
OFF“ a zvolením příslušné funkce měření (nastavení otočného přepínače do jiné polohy než „OFF“). Totéž platí pro opětovnou aktivaci funkce vypínání měřícího přístroje.
Funkce detekce životu nebezpečných napětí (V-Live)
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte tlačítko „HOLD“, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření do polohy „V “. Z měřícího přístroje se ozve akustický signál a na jeho displeji se zobrazí blikající symbol
napětí „V“ a symbol akustického signálu . Po uvolnění stisknutí tlačítka „HOLD“ bude funkce akustického varování před životu nebezpečným napětím
aktivována do té doby, dokud neprovedete její opětovnou deaktivaci. Na displeji přístroje zůstane trvale zobrazený symbol „V“ a symbol bude na displeji přístroje blikat.
Jestliže nyní naměří tento přístroj vyšší špičkové napětí než 45 V (± 2 V), začne se z přístroje ozývat varovný akustický signál.
Tuto funkci vypnete (deaktivujete) stejným způsobem jako při provádění její aktivace. V tomto případě zmizí z displeje přístroje symbol akustického signálu .
Zpětné nastavení měřícího přístroje na základní (dílenské) parametry
Provedete-li toto zpětné nastavení přístroje, pak zapnete funkci automatického vypínání přístroje, vypnete funkci akustické signalizace při detekci životu nebezpečného napětí a mezní hodnotu odporu pro akustickou kontrolu průchodnosti obvodů nastavíte opět na 40 .
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte žluté tlačítko, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření do polohy „A “. Z měřícího přístroje se ozve akustický signál (dvojí zaznění) a na jeho displeji se zobrazí všechny
jeho segmenty a symbol akustického signálu , které budou blikat. Po uvolnění stisknutí tlačítka žlutého tlačítka, přestane zobrazení na displeji blikat a z displeje přístroje zmizí
symbol akustického signálu .
Zobrazení data naposledy provedené kalibrace měřícího přístroje
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte tlačítko „MIN / MAX“, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření do polohy „V “. Z měřícího přístroje se ozve akustický signál a na jeho displeji se zobrazí datum naposledy provedené kalibrace přístroje ve formátu „týden.rok“ (WW.YY).
Po uvolnění stisknutí tlačítka „MIN / MAX“ se měřící přístroj opět přepne do režimu normálního zobrazení na svém displeji.
Zobrazení verze software měřícího přístroje
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí přístroje). Stiskněte tlačítko „HOLD“, podržte toto tlačítko stisknuté a přepněte otočný přepínač funkcí měření do polohy „A “. Z měřícího přístroje se ozve akustický signál a na jeho displeji se zobrazí verze software přístroje ve formátu „UX.XX“.
Po uvolnění stisknutí tlačítka „HOLD“ se měřící přístroj opět přepne do režimu normálního zobrazení na svém displeji.
Doplňující technické údaje měřícího přístroje
Rozměry: 70 x 232 x 37 mm Hmotnost: 260 g Rozevření čelistí kleští: 26 mm Max. teplota vodičů: 110 °C (při bezkontaktním měření elektrického proudu) Napájení: 1x baterie 9 V Provozní teplota: Skladovací teplota: Teplota pro zaručenou přesnost:
0 °C až + 50 °C (relativní vlhkost vzduchu < 80 %)
- 30 °C až + 70 °C (relativní vlhkost vzduchu < 80 %) + 23 °C ± 5 °C
Poznámky k provádění bezkontaktního měření elektrického proudu
Po několika provedených měření, zvláště při měření stejnosměrného proudu, se může v kleštích vyskytovat zbytkový magnetismus, který způsobí, že aniž byste svírali čelistmi jakýkoliv vodič, zobrazí se na displeji přístroje nějaká naměřená hodnota proudu. V tomto případě proveďte vynulování tohoto zobrazení stisknutím způsobem popsaným v kapitole „e) Bezkontaktní měření střídavého a stejnosměrného proudu“ a v jejím odstavci „Vynulování odchylek při měření stejnosměrných proudů (DC zero)“.
Během provádění tohoto vynulování se nesmí v kleštích nacházet žádný vodič. Měřící kleště nesmějí být během provádění vynulování v blízkosti rušivých elektromagnetických polí (reproduktory, elektrické stroje, motory). Kontakty kleští musejí být čisté a uzavřené.
15
16
Kromě toho můžete tento zbytkový magnetismus odstranit i tím, že změníte směr měřeného proudu opačným přiložením (sevřením) kleští. Kleště otevřete a uzavřete několikrát za sebou. Poté se pokuste o opětovné vynulování výše uvedeným způsobem.
Údržba a čištění měřícího přístroje, recyklace a záruka
Tento měřící přístroj kromě výměny baterie a příležitostného čištění, nevyžaduje žádnou údržbu. Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy, zanikne nárok na záruku. K čištění měřícího přístroje nebo okénka displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků (v případě většího znečištění můžete čistící hadřík mírně navlhčit vodou).
K čištění měřícího přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín, alkohol nebo podobné látky (ředidla barev a laků). Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění přístroje nepoužívejte v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod.
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Na klešťový ampérmetr poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/3/2011
17
Loading...
