■ Pince multimètre

■■

■ Clamp multimeter

■■

■ Vielfachmesszange

■■

■ Pinza multimetro

■■

■ Pinza multimétrica

■■

F 05

FRANÇAIS ENGLISH DEUTSCH ITALIANO ESPANOL

Notice de fonctionnement User's manual Bedienungsanleitung Libretto d’Istruzioni Manual de Instrucciones

Signification du symbole Attention ! Consulter la notice de fonctionnement avant d’utiliser l’appareil. Dans la présente notice de fonctionnement,

les instructions précédées de ce symbole, si elles ne sont pas bien respectées ou réalisées, peuvent occasionner un accident corporel ou endommager l’appareil et les installations.

Signification du symbole Cet appareil est protégé par une isolation double ou une isolation renforcée. Il ne nécessite pas de raccordement à la borne de terre de protection pour assurer la sécurité électrique.

Signification du symbole CAT III

Cet appareil, de catégorie de surtension III et de degré de pollution 2, répond aux exigences de fiabilité et de disponibilité sévères correspondant aux installations fixes industrielles et domestiques (cf. IEC 664-1).

Vous venez d’acquérir une pince multimètre F05 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil :

n lisez attentivement cette notice de fonctionnement, n respectez les précautions d’emploi.

PRECAUTIONS D’EMPLOI

■ Ne jamais utiliser sur des réseaux de tension supérieure à 600 V par rapport à la terre et dont la catégorie de surtension est supérieure à III, c’est à dire les installations fixes industrielles et domestiques (cf. IEC 664-1).

■ Utilisation en intérieur dans des environnements de degré de pollution au plus égal à 2 (cf. IEC 664-1), de température de 0°C à + 50°C et d’humidité relative inférieure à 70%.

■ Utilisez des accessoires conformes aux normes de sécurité (NF EN 61010-2-031) de tension minimale 600 V et de catégorie de surtension III.

■ Ne jamais ouvrir le boîtier de la pince avant de l'avoir déconnecté de toute source électrique.

■ Ne jamais raccorder au circuit à mesurer si le boîtier de la pince n'est pas correctement refermé.

■ Avant toute mesure, s'assurer du positionnement correct des cordons et du commutateur.

■ En mesure de courant s'assurer du bon alignement du conducteur par rapport aux repères et de la fermeture correcte des mâchoires.

■ Toujours déconnecter la pince de toute source électrique avant de changer la pile.

■ Ne pas effectuer de mesure de résistances, de test de continuité ou de test de semi-conducteurs, sur un circuit sous tension.

English................................................................... 25

Deutsch.................................................................. 47

Italiano ................................................................... 70

Español.................................................................. 93

SOMMAIRE

1. PRESENTATION ...................................................................... 4

2. DESCRIPTION (commutateur , touches, afficheur , buzzer) ....... 4

3. MISE EN ŒUVRE

CARACTERISTIQUES FONCTIONNELLES ........................... 8

3.1 Conditions de référence ................................................... 8

3.2Mesure de tensions

3.3Test sonore de continuité (

3.4Mesure de résistances (Ω) ............................................. 10

3.5Test de semi-conducteurs (

3.6 Mesure de courants

3.7Fonction INRUSH ........................................................... 12

3.8 Mesure de puissances ~ (W).......................................... 12

3.9 Calcul du facteur de puissance (PF)............................... 13

3.10 Mesure de fréquences (Hz) ............................................ 14

3.11 Indication d'ordre des phases ......................................... 14

3.12 Fonctions secondaires ................................................... 16

3.12.1Blocage de l'afficheur .......................................................16

3.12.2Présélection du mode MIN/MAX ...................................... 16

3.12.3 Compensation automatique

de la résistance des cordons ............................................16

3.12.4 Compensation automatique du zéro

en mesure de courant .......................................................16

3.12.5 Sélection manuelle du mode AC ou DC ........................... 16

3.12.6 Sélections possibles en fonction continuité ......................16

3.12.7 Sélection de la fonction INRUSH ...................................... 17

3.12.8Suppression de l'arrêt automatique .................................. 17

3.12.9 Etablissement de la fonction V-Live ..................................17

3.12.10 Modification du seuil d'indication sonore

en test de continuité..........................................................17

3.12.11 Mise en configuration par défaut de l'appareil..................17

3.12.12 Date de la dernière calibration effectuée

sur l'appareil ...................................................................... 18

3.12.13 Visualisation de la version du logiciel interne ................... 18

3.12.14 Visualisation des segments de l'afficheur ........................ 18

4. CARACTERISTIQUES GENERALES.................................... 19

4.1Dimensions et masse ..................................................... 19

4.2Capacité d'enserrage de la pince ................................... 19

4.3Alimentation ................................................................... 19

4.4 Conditions d'environnement ........................................... 19

4.5Conformité aux normes .................................................. 19

4.6Variations dans le domaine d'utilisation .......................... 20

4.7 Conditions limites de fonctionnement ............................. 22

5. POUR COMMANDER ............................................................ 23

6. GARANTIE ............................................................................. 23

7. MAINTENANCE ..................................................................... 24

7.1Remplacement de la pile ................................................ 24

7.2Stockage ........................................................................ 24

7.3Nettoyage ....................................................................... 24

7.4 Vérification métrologique ................................................ 24

8. ANNEXE ............................................................................... 117

(V) ................................................ 8

) ........................................ 9

)..................................... 10

(A).............................................. 11

1. PRESENTATION

La pince multimètre F05 privilégie la fiabilité et la simplicité d'emploi pour répondre aux besoins des professionnels de l'électricité :

■ Un appareil compact intégrant le capteur de courant pour

les mesures d'intensité sans interrompre le circuit à contrôler

■ Une ergonomie exceptionnelle avec notamment :

- sélection automatique ou manuelle de la nature du signal à mesurer, continu ou alternatif,

- sélection automatique du calibre de mesure,

-indication sonore programmable de présence de tension : V-Live,

-indication de dépassement de gamme de mesure,

- éclairage de l'afficheur numérique

- système automatique de mise hors service de l'appareil,

-fonction enregistrement des valeurs MIN - MAX - PEAK,

-correction des dérives en mesure de courant continu (DC zéro)

- compensation automatique de la résistance des cordons de mesure (Ω zéro).

■ La conformité aux normes de sécurité électrique CEI et

marquage CE

■ La légèreté et la robustesse pour un emploi tout terrain

Avec en plus des fonctions inédites :

■ Fonction "Inrush" pour la mesure des courants de

démarrage moteur notamment.

■ Fonction d'indication d'ordre des phases avec une

technique "2 fils" permettant une détermination par contact uniquement, sans branchement fastidieux.

Licence PFISTERER

- (au lieu de 3 fils)

2. DESCRIPTION

(Voir schéma § 8. Annexe)

➀➀

➀ Mâchoires

➀➀ ➁➁

➁ Commutateur rotatif 6 positions :

➁➁

OFF Mise hors service de la pince, la mise en service

étant assurée par la sélection des autres fonctions

V Mesures de tensions continues et alternatives

(valeur efficace) Mesures de continuité, et par utilisation de la touche

jaune de résistance et test de semi-conducteurs

A Mesures de courants continus et alternatifs (valeur

efficace)

W~ Mesure de la puissance active en monophasé et

du facteur de puissance

Sélection de l'indicateur d'ordre des phases pour

système triphasé avec ou sans neutre

➂➂

➂ Touches de commande

➂➂

Les touches disposent de 3 types d’action possibles :

Appui fugitif

< 1,3 s, il est valide dès que l’appui de touche est détecté.

Appui long

> 1,3 s, il permet de rentrer dans un mode de mesure ou de fonctionnement. Le maintien ou le relâché de la touche n’a aucun effet.

Appui maintenu

Il permet de rentrer dans un mode de mesure ou de fonctionnement et de rester dans ce mode tant que l’appui est maintenu. Le relâché de la touche prov oque le retour au mode précédemment quitté.

■■

■ HOLD possède les 4 fonctions différentes

■■

(voir descriptif § 3.12)

-Blocage de l'afficheur

-Présélection du mode MIN/MAX

- Compensation automatique de la résistance des cordons

- Compensation automatique du zéro en mesure de courant

■■

■ La touche jaune possède 5 fonctions différentes

■■

(voir descriptif § 3.12)

- Sélection manuelle du mode AC/DC

- Sélection de la fonction INRUSH

- Sélection de la fonction résistance (Ω), test semiconducteurs ( ), continuité ( )

- Calcul du facteur de puissance

-Mesure d'indication d'ordre des phases

(voir descriptif

§ 3.11)

■■

■ MIN/MAX fonctionne par permutation circulaire sur

■■

appui fugitif :

MIN/MAX Fonctions V et A Autres fonctions

appui Valeur PEAK Valeur MAX

appui Valeur MAX Valeur MIN

appui Valeur MIN Retour à la valeur MAX

appui Retour à la valeur PEAK _

A tout moment, un appui long sur la touche permet de sortir du mode MIN/MAX. Si la fonction INRUSH a été sélectionnée (voir descriptif § 3.7), un appui court permet de revenir au mode MIN/MAX.

Nota : En mode MIN/MAX, la fonction arrêt automatique de l'appareil est supprimée (allumage du symbole P)

■■

■ Hz Un appui fugitif permet de visualiser la fréquence du

■■

signal mesuré, un nouvel appui permet de revenir à la valeur précédemment affichée. Cette touche n'est active que pour les fonctions AAC, VAC et W.

■■

■ Appui fugitif : commande le rétroéclairage de

■■

l'afficheur. Extinction automatique au bout de 2 minutes. Appui maintenu : visualisation de l'autonomie

restante estimée pour la pile, exprimée en heures (sauf fonctions INRUSH et ordre des phases).

Combinaison touche HOLD / commutateur

(voir descriptif § 3.12)

- Suppression de l'arrêt automatique du fonctionnement de l'appareil.

- Etablissement de la fonction V-Live.

- Visualisation de la version du logiciel interne.

Combinaison touche jaune / commutateur

(voir descriptif § 3.12)

- Modification du seuil d'indication sonore en test de continuité.

-Mise en configuration par défaut de l'appareil.

Combinaison touche MIN/MAX / commutateur

(voir descriptif § 3.12)

-Date de la dernière calibration effectuée sur l'appareil.

➃➃

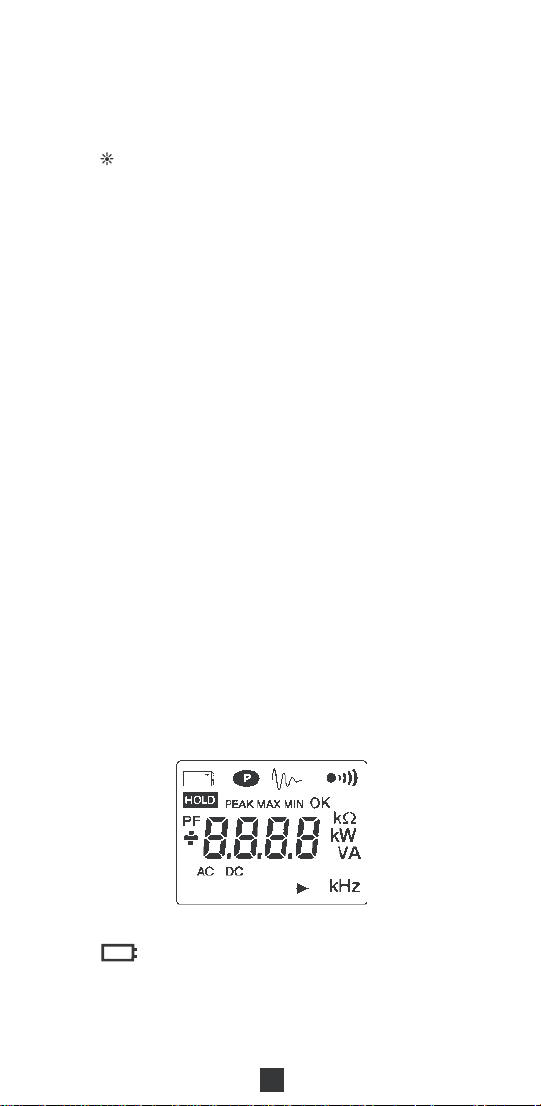

➃ Afficheur à cristaux liquides

➃➃

L'afficheur à cristaux liquides comporte l'affichage numérique des valeurs mesurées, les unités et les symboles associés.

Affichage numérique

4 digits, 9999 points, 3 points décimaux, signes + et (mesures DC et peak).

+ OL

: Dépassement de gamme par valeur positive

(> 3999 points)

- OL

: Dépassement de gamme par valeur négative

: Dépassement de gamme par valeur non signée

- - - -

: Valeur indéterminée (segments du milieu)

Affichage des symboles

Clignotant, autonomie de la pince limitée à

1 heure environ Fixe, pile usée, le fonctionnement ou la

précision de la pince n'est plus garantie

Fonctionnement permanent (suppression de

l'arrêt automatique) Allumé en fixe lorsque la fonction INRUSH est

sélectionnée

Fixe : mesure de continuité Clignotant : fonction V -Liv e sélectionnée

HOLD

Fonction HOLD active

PEAK Allumé en V et A en mode MIN/MAX si la

mesure de valeur crête est sélectionnée

MAX Indique l'affichage d'une valeur maximale en

mode MIN/MAX

MIN Indique l'affichage d'une valeur minimale en

mode MIN/MAX

OK Symbole s'allumant lors de la séquence de

détermination du sens de rotation des phases.

PF Allumé en fixe, pour la position W du

commutateur, si l'on sélectionne l'affichage du facteur de puissance (touche jaune)

AC Fixe : mesure en mode AC manuel

Clignotant : mesure en mode AC automatique

DC Fixe : mesure en mode DC manuel

Clignotant : mesure en mode DC automatique

Test de semi-conducteurs sur la position

■■

■ Le Buzzer

■■

Différentes tonalités sont émises selon la fonction attribuée au buzzer :

-Son court et médium : touche valide

-Son court et aigu : touche interdite

-Son court et grave : sortie du mode MIN/MAX

-2 bips courts et aigus : validation d'un paramètre de

configuration

-Son court et médium toutes les 400 ms : tension mesurée supérieure à la tension de sécurité pour laquelle est garanti l'appareil.

-5 bips répétitifs courts et médium : extinction automatique de l'appareil

- Son continu et médium : valeur mesurée en continuité, inférieure au seuil programmé, jonction en court-circuit lors du test d'un semi-conducteur.

- Son continu médium modulé : valeur mesurée en volt, supérieure à 45 Vcrête lorsque la fonction V-Live est sélectionnée.

ΩΩ

Ω

ΩΩ

3. MISE EN ŒUVRE

CARACTERISTIQUES FONCTIONNELLES

3.1Conditions de référence

Les caractéristiques fonctionnelles mentionnées dans chacune des fonctions de mesure sont garanties dans les domaines de référence suivants :

-Température : +23°C ±3 K.

-Taux d’humidité : 45% à 75% d’humidité relative.

-Tension d’alimentation : 8,5 V ±0,5 V.

- Domaine de fréquence du signal alternatif appliqué : 45-65 Hz

-Facteur de crête du signal alternatif appliqué : √ 2

-Position du conducteur dans les mâchoires de la pince : centré.

- Diamètre du conducteur : ≤ 5 mm

- Absence de champ magnétique alternatif.

- Absence de champ électrique.

3.2 Mesure de tensions (V)

1. Brancher les cordons de mesure sur les bornes de l’appareil,

en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

2. Mettre le commutateur rotatif sur la position "V ".

3. Raccorder l’ensemble à la source de tension à mesurer en

s’assurant si possible que celle-ci ne dépasse pas les limites maximales admissibles (voir tableau ci-dessous). La commutation de gamme et la sélection AC/DC sont automatiques. Agir sur la touche jaune pour forcer la sélection AC/DC en manuel si nécessaire.

Si le signal mesuré est > 45 V crête, l'indicateur sonore est activé si la fonction V-Live est sélectionnée

Gamme d'affichage 40 V 400 V 4 000 V

Etendue de mesure

Précision 1% L +5 pt 1% L +2 pt 1% L +2 pt Résolution 10 mV 0,1 V 1 V Impédance d'entrée 1 MΩ

Protection 600 V AC ou DC

(2)

0,2 V à 40,0 V à 400 à 600 V

39,99 V 399,9 V 400 à 900 Vcrête

(1)En DC, l’affichage indique + OL au-delà de +600 V et - OL

au-delà de -600 V (900 V en mode PEAK). En AC, l’affichage indique OL au-delà de 600 Vrms (900 V en mode PEAK).

(2) En AC, si la valeur de la tension mesurée est < 0,15 V

l'affichage indique 0.00.

Pour les tensions

≥≥

≥ 600 VDC ou efficaces, un bip

≥≥

répétitif du buzzer indique que la tension mesurée est supérieure à la tension de sécurité pour laquelle est garanti l’appareil.

(voir § 3.12.9)

(1)

■■

■ Mode MIN/ MAX :

■■

-Précision : idem tableau précédent +0,2% L

-Temps de capture : 100 ms typ.

■■

■ Mode PEAK :

■■

-Précision : idem tableau précédent +2% L

-Temps de capture : 500 µs typ. (2,5 ms max.)

■■

■ Caractéristiques spécifiques en mode V-Live

■■

- Précision seuil de détection : 45 Vcrête ± 2V

3.3 Test sonore de continuité ( )

1. Brancher les cordons de mesure sur les bornes de

l’appareil.

2. Mettre le commutateur rotatif sur la position " "

3. Raccorder l’appareil sur le circuit à tester. Le buzzer est

actif en permanence, dès que le contact est établi (circuit fermé) et si la valeur de la résistance mesurée est inférieure à la valeur de seuil choisie par programmation (réglable de 1 à 40 Ω, voir § 3.12.10). Au-delà de 400 Ω, l’afficheur indique OL.

■■

■ Compensation de la résistance des cordons (

■■

Pour mesurer des résistances de faible valeur, effectuer au préalable une mesure de la résistance des cordons.

- Court-circuiter les cordons.

- Faire un appui maintenu sur la touche HOLD jusqu’à lire zéro sur l’afficheur. La valeur de la résistance des cordons sera alors mémorisée et retranchée à la valeur de résistance mesurée ultérieurement.

Nota : Si la valeur mesurée est supérieure à 2 Ω, cette

correction est interdite et la valeur de correction mémorisée est remise à zéro.

■■

■ Caractéristiques

■■

Gamme d'affichage 400 Ω

Etendue de mesure 0,0 à 399,9 Ω

(1)

Précision Résolution 0,1 Ω Tension en circuit ouvert ≤ 3,2 V Courant de mesure 320 µA Protection 500 V AC ou 750 V (DC ou crête)

(1)avec compensation de la résistance des cordons de mesure

1% L +2 pt

ΩΩ

Ω zéro)

ΩΩ

■■

■ Mode MIN/ MAX :

■■

-Précision : idem tableau précédent +0,2% L

-Temps de capture : 100 ms typ.

3.4 Mesure de résistances (

ΩΩ

Ω)

ΩΩ

1. Brancher les cordons de mesure sur les bornes de l’appareil.

2. Mettre le commutateur rotatif sur la position " " et

appuyer une fois sur la touche jaune : le symbole disparaît sur l'afficheur.

3. Raccorder l’appareil sur la résistance à mesurer. La sélection de gamme est automatique. Pour mesurer avec précision des résistances de faible valeur, faire une compensation de la résistance des cordons de mesure

(voir § 3.3).

Au delà de 40 kΩ, l'afficheur indique OL.

Gamme d'affichage 400 Ω 4000 Ω 40 kΩ

Etendue de mesure 0,0 à 400 à 4,00 kΩ à

Précision Résolution 0,1 Ω 1 Ω 10 Ω Tension en circuit ouvert ≤ 3,2 V Courant de mesure 320 µA 40 µA Protection 500 V AC ou 750 V (DC ou crête)

(1)Avec compensation de la résistance des cordons de mesure

■■

■ Mode MIN/ MAX :

■■

(1)

399,9 Ω 3999 Ω 39,99 kΩ

1% L + 2 pt

-Précision : idem tableau précédent +0,2% L

-Temps de capture : 100 ms typ.

3.5 Test de semi-conducteurs ( )

1. Brancher les cordons de mesure sur les bornes de

l’appareil, en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

2. Mettre le commutateur rotatif sur la position " " et appuyer deux fois sur la touche jaune : le symbole apparaît sur l'afficheur.

3. Raccorder l’appareil sur le semi-conducteur (jonction) à tester : Le sens de circulation du courant de mesure va de la borne "+" à la borne "COM". Il correspond au test de la jonction semi-conducteur dans le sens direct.

- Jonction en court-circuit : indication sonore pour un

seuil < 0,050 V

- Jonction en inverse ou coupée (ou seuil > 3,2 V) :

affichage OL. Gamme d'affichage 4 V

Etendue de mesure 0,000 à 3,199 V Précision 1% L +2 pt Résolution 1 mV Courant de mesure Protection 500 V AC ou 750 V (DC ou crête)

(1) Selon la tension mesurée

(1)

2 mA à 4 mA

■■

■ Mode MIN/ MAX :

■■

-Précision : idem tableau précédent +0,2% L

-Temps de capture : 100 ms typ.

3.6 Mesure de courants (A)

1. Mettre le commutateur rotatif sur la position "A "

2. Enserrer le conducteur dans lequel circule le courant à

mesurer, s'assurer de la fermeture correcte des mâchoires et de l'absence de tout corps étranger dans l'entrefer. En DC, la flèche "➭" gravée sur les mâchoires doit être orientée dans le sens présumé de circulation du courant pour que le signe de la valeur affiché soit significatif. La commutation de gamme et la sélection AC/DC sont automatiques. Agir sur la touche jaune pour forcer la sélection AC/DC en manuel si nécessaire.

■■

■ Correction du zéro en courant (DC zéro)

■■

Pour mesurer les courants de faible valeur, effectuer au préalable une correction de zéro.

-Faire un appui maintenu sur la touche HOLD jusqu'à lire

zéro sur l'afficheur. La valeur corrigée sera alors mémorisée et retranchée à la valeur de courant mesurée ultérieurement.

Nota : cette correction ne s'effectue que sur la composante continue du zéro. Si cette valeur est supérieure à 6 A, cette correction est interdite et la valeur de correction mémorisée est remise à zéro.

■■

■ Caractéristiques

■■

Gamme d'affichage 40 A 400 A 4 000 A

Etendue de mesure

Précision

(3)

Résolution 10 mA 100 mA 1 A

0,20 à 40,0 à 400 à

(2)

39,99 A 399,9 A 600 Acrête

1,5% L + 10 pt

1,5% L + 2 pt

(1)En DC, l'affichage indique + OL au-delà de +400 A et

- OL au-delà de -400 A (600 A en mode PEAK). En AC, l'affichage indique OL au-delà de 400 A

(600 A en mode PEAK).

(2) En AC, si la valeur du courant mesuré est < 0,15 A,

l'afficheur indique 0.00

(3)Avec correction du zéro en DC

-Répétabilité de la mesure après plusieurs fermetures consécutives de la pince : 0,3% typique.

■■

■ Mode MIN/ MAX :

■■

-Précision : idem tableau précédent +0,2% L

-Temps de capture : 100 ms typ.

■■

■ Mode PEAK :

■■

- Précision : idem tableau précédent +2% L +0,5 A

-Temps de capture : 500 µs typ. (2,5 ms max.)

(1)

rms

3.7 Fonction INRUSH

■■

■ Description

■■

Cette fonction permet de suivre une évolution rapide du courant, du type sinusoïde amortie, en effectuant la mesure des valeurs efficaces successives calculées sur ½, 1, 2½, 5 et 10 périodes à partir de la plus grande valeur efficace calculée et réactualisée sur ½ période. Les applications sont :

-Mesure des courants de démarrage moteur

-Définition correcte de fusibles et disjoncteurs (relation

amplitude-temps du signal)

-Stress des composants par surcharge de courant Le domaine d'application est limité aux fréquences industrielles (15 Hz... 70 Hz)

■■

■ Mise en œuvre

■■

Cette fonction est accessible en mesure de courant alternatif uniquement, après sélection du mode MIN/MAX.

Actions Affichages Commentaires

Appui sur 0,5 P puis la valeur la touche efficace Entrée dans la fonction jaune correspondante

out F

Appui sur la 1P-2,5P-5P-10P-0,5P touche HOLD puis appuis avec à chaque fois efficaces (calculées sur successifs sur la valeur efficace des périodes consécutives) la touche correspondante jaune en alternance

Appui fugitif sur la touche MIN/MAX

↑

Retour aux valeurs Sortie de la fonction et MIN, MAX ou PEAK retour au mode MIN/MAX

Fréquence du signal < 15 Hz ou > 70 Hz

Consultation des valeurs

■■

■ Caractéristiques

■■

-Précision : 5% +0,5 A

-Temps de capture : 10 périodes de la fréquence du signal

(200 ms à 50 Hz)

-Domaine d'utilisation : ≥ 5 A crête pour la 1

ère

période du

signal

3.8 Mesure de puissances ~ (W)

1. Brancher les cordons de mesure sur les bornes de l’appareil,

en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

2. Mettre le commutateur rotatif sur la position W

3. Raccorder la pince sur le système dont on veut mesurer la

puissance en respectant les consignes suivantes :

- Raccorder les cordons de mesure pour la mesure de

tension, cordon rouge sur la phase, cordon noir sur le neutre.

- Enserrer le conducteur dans lequel circule le courant à

mesurer, s'assurer de la f ermeture correcte des mâchoires et de l'absence de tout corps étranger dans l'entrefer.

La flèche " ➭ " g ravée sur les mâchoires, doit-être orientée dans le sens de circulation de l'énergie de la source vers la charge. Dans ce cas :

- le signe "+" correspond à une puissance consommée par la charge.

- le signe "-" correspond à une puissance fournie par la charge.

■■

■ Conditions de référence particulières

■■

PF = 1; I ≥ 2 A; U ≥ 10 V

■■

■ Caractéristiques en mesure de puissance active

■■

Gamme d'affichage 4000 W 40 kW 400 kW

(2)

Etendue de mesure

Précision Résolution 1 W 10 W 100 W

(

1) L'échelle est limitée à 240 kW en monophasé (600 V x

(3)

5 à 4,00 kW à 40,0 kW à

3999 W 39,99 kW 240,0 kW

2% L + 1 pt

400 A). A u-delà, l’affichage indique + OL ou - OL selon le signe de la puissance.

(2) Si la valeur de la puissance est < 5 W ou si les valeurs

de tension ou de courant sont respectivement < 0,15 V ou < 0,15 A, l'affichage indique 0.

(3) La précision de la mesure est affectée d'une instabilité

liée à la mesure du courant d'environ 0,1 A. Exemple : pour une mesure de puissance effectuée à 10 A, l'instabilité de la mesure sera de 0,1 A/10A soit 1%.

■■

■ Mode MIN/ MAX :

■■

-Précision : idem tableau précédent +0,3% L

-Temps de capture : 100 ms typ. (toutes les 400 ms)

(1)

3.9 Calcul du facteur de puissance (PF)

La pince étant configurée en mesure de puissance (commutateur en position W) et correctement branchée (voir

§ 3.8), effectuer un appui fugitif sur la touche jaune : le f acteur de puissance s'affiche.

Le facteur de puissance est, par définition, une grandeur non signée, néanmoins un signe est affiché permettant de savoir si la charge est inductive (signe "+") ou capacitive (signe "-"). Ce signe n'est significatif que dans le cas de signaux peu déformés (soit 3 passages à zéro sur 1 période).

■■

■ Caractéristiques

■■

Gamme d'affichage 1,00 Etendue de mesure

Précision 5% L 2% L

Résolution 0,01

(1)

L’affichage du facteur de puissance est limité à 1,00

(1)

Si un des termes au calcul du facteur de puissance est en dehors de son étendue de mesure, l’affichage du facteur de puissance indique une valeur indéterminée "- - - -".

0,20 à 0,50 à

0,49 1,00

+ 2 pt + 2 pt

■■

■ Mode MIN/ MAX :

■■

-Précision : Idem au tableau ci-dessus + 1 pt

-Temps de capture : 100 ms typ. (toutes les 400 ms)

3.10 Mesure de fréquences (Hz)

Cette fonction est active pour les mesures V , A, W en alternatif. Pour la fonction puissance, la mesure de fréquence est effectuée sur le signal de tension.

1. Effectuer un appui fugitif sur la touche Hz, l'afficheur indique la fréquence du signal mesuré.

2. Un nouvel appui permet le retour à la mesure précédemment affichée.

■■

■ Caractéristiques

■■

Gamme d'affichage 40 Hz 400 Hz 4000 Hz 40 kHz Etendue de mesure

Précision 0,4% L +1 pt Résolution 0,01 Hz 0,1 Hz 1 Hz 10 Hz Seuil de

déclenchement

(1) En dessous de 5 Hz, l'affichage indique 0.0 (2) En dessous du seuil de déclenchement, l'affichage indique

une valeur indéterminée (- - - -).

■■

■ MIN-MAX

■■

-Précision : idem tableau ci-dessus +0,2% L avec limitation

à 5 kHz.

-Temps de capture : 125 ms typ. toutes les 400 ms.

3.11 Indication d'ordre des phases

Cette mesure s'effectue uniquement avec 2 cordons, de manière séquentielle de la façon suivante :

1. Prise en compte d'une période de "référence" sur une

phase L1-L2 par exemple

2. Prise en compte d'une période de "mesure" sur une phase

L1-L3

3. Calcul du retard temporel entre les périodes de "référence"

et de "mesure" permettant de déterminer l'ordre des phases ou sens de rotation des phases

■■

■ Condition de référence particulière

■■

- Réseau triphasé et sinusoïdal de fréquence 50 Hz ou 60 Hz

stable

■■

■ Caractéristiques

■■

-Domaine de fréquence : 47 Hz à 53 Hz ou 57 Hz à 63 Hz.

- Domaine de tension admissible : 50 V à 600 V.

-Taux de déséquilibre admissible en phase : ±10°

-Taux de déséquilibre admissible en amplitude : 20%

-Taux d’harmoniques admissible en tension : 10%

10,00 à 40,0 à 400 à 4,00 kHz à

(1)

39,99 Hz 399,9 Hz 399 9 H z 19,99 kHz

(2)

5 V ou 10 A

■■

■ Déroulement de la séquence de détermination du sens

■■

de rotation des phases

Nota 1 :

Dans le tableau qui suit, l'affichage du symbole " " renvoie systématiquement en début de séquence

Nota 2 :

La séquence du tableau qui suit est décrite avec :

- L1 sur la borne "COM"

- L2 puis L3 sur la borne "+"

On obtiendra le même résultat si :

- L2 sur la borne "COM" , L3 puis L1 sur la borne "+"

ou :

- L3 sur la borne "COM", L1 puis L2 sur la borne "+"

Nota 3 :

Le principe de mesure est basé sur une certaine stabilité de la fréquence et des signaux pratiquement sinusoïdaux (THD < 10%). Ceci exclu en particulier la mesure sur des blocs électrogènes dont le volant d'inertie est trop faible pour garantir une stabilité suffisante de la fréquence.

Actions Affichages Commentaires

Commutateur sur la position

Appui sur la touche jaune la période de référence

Branchement cordon Au bout de 10 secondes maximum noir sur L1 et contact on obtient l'un des 3 affichages cicordon rouge sur L2 contre :

Contact cordon rouge L'appareil détermine la période de sur L3 (moins de mesure, les messages suivants 10 secondes après peuvent apparaître (au bout de 10 s avoir quitté L2) max) :

Appui touche jaune Retour en début de séquence

rEF

Err V

(2 s) puis → si tension < 50 V

Err Hz

(2 s) puis → si fréq. nominale ≠ 50 Hz ou 60 Hz

rEF OK

MEAS

Err V

(2 s) puis → tension incorrecte

Err Hz

(2 s) puis → fréquence incorrecte

Err

1.2.3

3.2.1

Entrée dans la fonction

L'appareil est prêt pour déterminer

→ si période de référence correcte

→ détermination de la période

de mesure en cours

→ le contact sur L3 a été effectué

trop tard (plus de 10 s après affichage

→ détermination du sens des

phases impossible

→ sens direct de rotation des

phases

→ sens inverse de rotation des

phases

(valide à tout instant dans la séquence)

rEF OK

)

3.12 Fonctions secondaires

3.12.1 Blocage de l'afficheur

L'appui fugitif sur la touche HOLD fige l'affichage. Le déblocage de l'affichage s'effectue sur un deuxième appui.

3.12.2Présélection du mode MIN/MAX

L'appui fugitif sur la touche HOLD puis sur la touche MIN/ MAX présélectionne le mode MIN/MAX. Un nouv el appui sur

la touche HOLD rend le mode MIN/MAX effectif.

Cette fonction permet de sélectionner le mode MIN/MAX à la demande, pour éviter par exemple la prise en compte intempestive ou erronée de valeurs MIN/MAX.

3.12.3 Compensation automatique de la résistance des

cordons

Cette compensation s'effectue par appui maintenu de la touche HOLD lorsque la fonction test de continuité ou mesure de résistance est sélectionnée.

Au relâché de la touche, lorsque l'affichage indique zéro, la valeur de correction est mémorisée dans la pince.

Si la valeur mesurée est > 2

et la valeur de correction mémorisée est remise à zéro. Cette correction est interdite en mode MIN/MAX.

3.12.4 Compensation automatique du zéro en mesure

de courant

Cette compensation s'effectue par appui maintenu de la touche HOLD lorsque la fonction mesure de courant est sélectionnée.

Au relâché de la touche, lorsque l'affichage indique zéro, la valeur de correction est mémorisée dans la pince.

Si la valeur mesurée est > 6 A, cette correction est interdite et la valeur de correction mémorisée est remise à zéro. Cette correction est interdite en mode MIN/MAX.

3.12.5 Sélection manuelle du mode AC ou DC

Par défaut la pince se met en mode AC ou DC automatiquement (symbole AC ou DC clignotant) pour les fonctions V et A. Des appuis fugitifs successifs sur la touche jaune permettent de sélectionner manuellement la mesure en alternatif (AC), continu (DC) et de revenir en mode automatique. Lorsque le mode est sélectionné manuellement, le symbole AC ou DC est fixe. La sélection de ce mode manuel est impossible en mode MIN/MAX ou HOLD.

3.12.6 Sélections possibles en fonction continuité

Par défaut la pince est en fonction continuité ( ) pour la position correspondante du commutateur rotatif. Des appuis successifs sur la touche jaune permettent de sélectionner la mesure de résistance (Ω), puis la fonction test

semi conducteur ( ) et de revenir à la f onction continuité ( ).

ΩΩ

Ω, cette correction est interdite

ΩΩ

3.12.7 Sélection de la fonction INRUSH

Elle s'effectue en fonction A (AC) en appuyant d'abord sur la touche MIN/MAX puis sur la touche jaune. La consultation des valeurs correspondantes de cette fonction s'effectue en appuyant d'abord sur la touche HOLD puis par appuis fugitifs successifs de la touche jaune La sortie de cette fonction est obtenue par un appui fugitif sur la touche MIN/MAX.

3.12.8 Suppression de l'arrêt automatique

Maintenir la touche HOLD appuyée et amener le commutateur rotatif de la position OFF à la position .

(voir § 3.7)

L'appareil émet un double bip puis le symbole P clignote. La configuration choisie est mémorisée au relâché de la touche : le symbole P est alors allumé en fixe.

L'appareil revient en mode arrêt automatique lorsque le commutateur passe sur la position OFF.

3.12.9Etablissement de la fonction V-Live

Maintenir la touche HOLD appuyée et amener le commutateur rotatif de la position OFF à la position V.

L'appareil émet un double bip puis les symboles V et clignotent. La configuration choisie est mémorisée au relâché de la touche : le symbole V est alors allumé en fixe et le symbole

clignote.

Procéder de même pour supprimer la fonction V-Live : le symbole est alors éteint au relâché de la touche.

3.12.10 Modification du seuil d'indication sonore en test

de continuité

Maintenir la touche jaune appuyée et amener le commutateur rotatif de la position OFF à la position .

L'appareil émet un bip, les symboles Ω et s'allument ainsi que la valeur du seuil (40.0 par défaut)

Le réglage est alors possible de 1 Ω à 40 Ω par appuis successifs sur la touche jaune (appui fugitif : progression 1 Ω par 1 Ω; appui maintenu : progression 10 Ω par 10 Ω). Une fois la valeur choisie, actionner le commutateur rotatif pour la mémoriser.

3.12.11 Mise en configuration par défaut de l'appareil

Maintenir la touche jaune appuyée et amener le commutateur rotatif de la position OFF à la position A.

L'appareil émet un double bip puis tous les segments de l'afficheur numérique et le symbole clignotent.

La configuration par défaut est mémorisée au relâché de la touche : l'afficheur ne clignote plus et le symbole disparaît.

La configuration par défaut est :

- Seuil d'identification sonore : 40 Ω

- Arrêt automatique : avec

- Fonction V-Live : sans

3.12.12 Date de la dernière calibration effectuée sur

l'appareil

Maintenir la touche MIN/MAX appuyée et amener le commutateur rotatif de la position OFF à la position V.

L'appareil émet un bip puis la date de calibration de l'appareil s'affiche sous la forme "semaine - année" (SS.AA) tant que la touche MIN/MAX est enfoncée.

3.12.13 Visualisation de la version du logiciel interne

Maintenir la touche HOLD appuyée et amener le commutateur rotatif de la position OFF à la position A.

L'appareil émet un bip, la version du logiciel est visualisée sous la forme UX.XX pendant 2 secondes, puis remplacée par l'affichage de tous les segments de l'afficheur tant que la touche HOLD est enfoncée.

3.12.14 Visualisation des segments de l'afficheur

Voir § 3.12.13. Elle est également possible pour toute combinaison touche-commutateur non décrite précédemment.

4. CARACTERISTIQUES GENERALES

4.1 Dimensions et masse

■ 70 x 193 x 37 mm ■ 260 g

4.2 Capacité d'enserrag e de la pince

■ ≤ 26 mm

4.3 Alimentation

■ Une pile 9 V standard alcaline (type CEI 6LF22, 6LR61 ou

NEDA 1604)

■ Autonomie moyenne : 60 h ou 20000 mesures de 10 s

■ Indicateur d'usure de la pile

Clignotant : autonomie < 1 h Fixe : changer la pile

■ Arrêt automatique après 10 minutes sans action sur le

commutateur ou les touches (remise en service en passant par la position OFF du commutateur ou en actionnant une touche quelconque)

4.4 Conditions d'environnement

■■

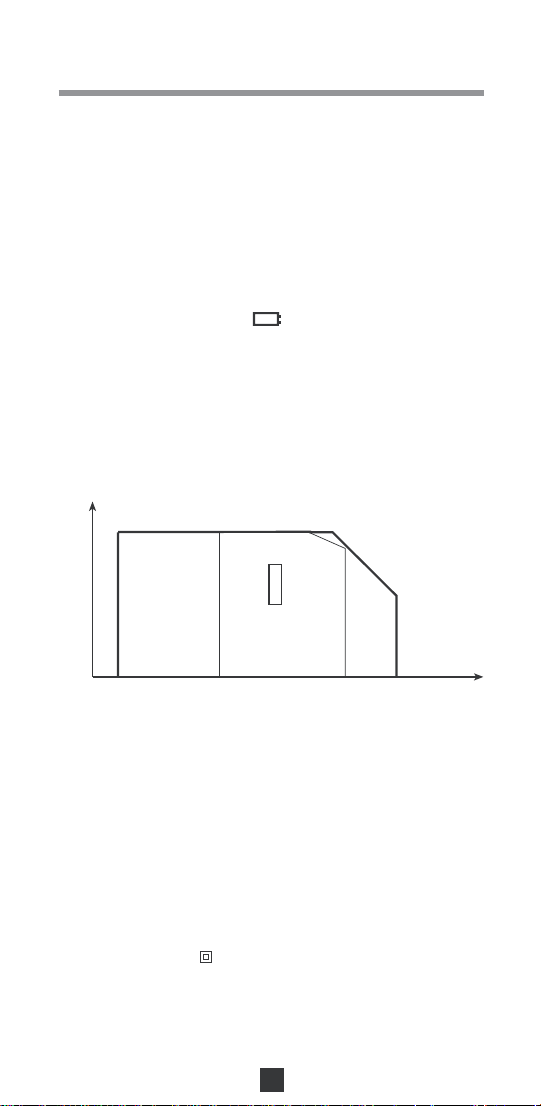

■ Température - Humidité

■■

90 80 70 60 50 40 30 20

Humidité relative en % HR

-50

➂

-40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90

➀

Température en °C

➁

➂

➀ Domaine de référence ➁ Domaine de d'utilisation

➂ Domaine de stockage (sans la pile)

■■

■ Altitude

■■

- Fonctionnement : ≤ 2000 m

- Stockage : ≤ 12000 m

■■

■ Utilisation en intérieur

■■

Etanchéité : indice de protection IP 40

(selon EN 60529, éd. 92)

4.5 Conformité aux normes

■■

■ Sécurité électrique

■■

(selon EN 61010-1, éd. 95 et EN 61010-2-032, éd. 93)

- Double isolation :

-Catégorie d'installation : III

-Degré de pollution : 2

-Tension assignée : 600 V (RMS ou DC)

■■

■ Chocs électriques

■■

(essai selon CEI 1000-4-5)

-6 kV en mode différentiel sur la fonction voltmètre, critère

d'aptitude B

-2 kV induits sur le câble de mesure du courant, critère

d'aptitude B

■■

■ Compatibilité électromagnétique

■■

(selon EN 61326-1, éd. 97 + A1)

Emission : classe B Immunité :

-Décharges électrostatiques :

4 kV au contact, critère aptitude B 8 kV dans l'air, critère aptitude B

- Champs rayonnés : 10 V/m, cr itère d'aptitude B

- Transitoires rapides : 1 kV, critère d'aptitude B

-Perturbations conduites : 3 V, critère d'aptitude A

■■

■ Tenue mécanique

■■

- Chute libre 1 m

-Chocs : 0,5 J

-Vibrations : 0,75 mm

■■

■ Auto-extinguibilité

■■

(essai selon CEI 68-2-32)

(essai selon CEI 68-2-27)

(essai selon CEI 68-2-6)

(selon UL94)

- Boîtier : V0

- Mâchoires : V0

-Fenêtre d'affichage : V2

4.6Variations dans le domaine d'utilisation

Grandeur Plage Grandeur Influence

d'influence d'influence influencée Typique Max Tension pile 7,5 à 10 V Toutes < 1 pt 0,2% L +1 pt Température 0...50°C V 0,05% L/10°C 0,2% L /10°C +2 pt

Humidité 10...90% HR V relative A 0,2% L 0,3% L +2 pt

Fréquence 10 Hz...1 kHz

Position du Position conducteur quelconque sur dans les le périmètre mâchoires interne des (f

≤

400 Hz) mâchoires

Rémanence 0...600 A crête A 2 mA/A 3 mA/A

1 kHz...5 kHz 6% L +1 pt

10 Hz...250 Hz

250 Hz...2,5 kHz 6% L +1 pt

A0,3% L/10°C 0,5% L /10°C +2 pt

Ω

0,1% L/10°C 0,2% L /10°C +2 pt

W0,25% L/10°C 0,5% L /10°C +2 pt PF < 1 pt 2 pt Hz 0,03% L/10°C 0,1% L /10°C +2 pt

≤

1 pt 0,1% L +1 pt

W0,25% L0,5% L +2 pt PF < 1 pt 1 pt Hz 0,05% L 0,1% L +2 pt

Vvoir courbe

Avoir courbe

0,2% L 0,3% L +2 pt

1% L +1 pt

1,5% L +1 pt

0,7% L 1% L +1 pt

Grandeur Plage Grandeur Influence

d'influence d'influence influencée Typique Max Conducteur Conducteur

adjacent au contact du A parcouru par périmètre 45 dB 40 dB un courant externe des W 400 A

DC ou RMS mâchoires

Conducteur enserré par la pince

Application d'une tension sur la pince

Facteur de crête

PF 0,7 et I (inductif et 0,5 et I capacitif) 0,2 et I

Réjection de mode série en DC

Réjection de mode série W / PF en AC A

Réjection de V < 1 pt 60 dB mode commun 0...600 V/50 Hz A 0,07 A/100 V 0,1 A/100 V

Influence d'un champ 0...400 A/m A magnétique (50 Hz) W externe

Nombre de manœuvres d'ouverture des W mâchoires

(

1) L'influence sur les grandeurs W et PF est identique à celle sur le

0...400 A DC ou RMS

0...600 V DC ou RMS

1,4 à 3,5 limité à 600 A crête

(1)

900 V crête

0...600 V/50 Hz V

0...400 A/50 Hz A

0...600 V DC

0...400 A DC

50000

V< 1 pt 1 pt

A< 1 pt 1 pt

AC 1% L 3% L +1 pt

≥

5 A 1% L +1 pt

≥

10 A W 0,5% L 3% L +1 pt

≥

20 A 8% L +1 pt

DC 50 dB 45 dB DC 40 dB 35 dB

> 60 dB 50 dB

W / PF

> 50 dB 40 dB

W< 1 pt 60 dB

70 dB 60 dB

0,3% L 1% L +1 pt

courant en supposant la tension sinusoïdale

■■

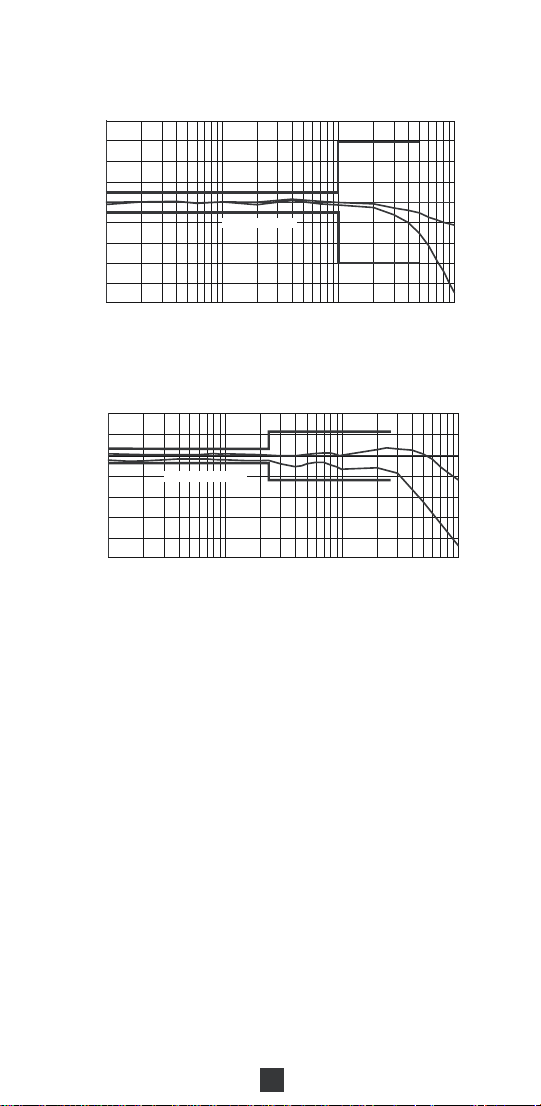

■ Courbe typique de réponse en fréquence

■■

- V f (f)

8.00%

6.00%

4.00%

2.00%

0.00%

-2.00%

-4.00%

Erreur sur la mesure (%)

-6.00%

-8.00%

-10.00% 10 Hz

Limites spécifiées

100 Hz

Fréquence (Hz)

1000 Hz

- I f (f)

10.00%

5.00%

0.00%

-5.00%

-10.00%

-15.00%

-20.00%

Erreur sur la mesure (%)

-25.00% 10 Hz

Limites spécifiées

100 Hz

Fréquence (Hz)

1000 Hz

10000 Hz

4.7 Conditions limites de fonctionnement

■■

■ Température du conducteur enserré : ≤ 110°C

■■

5. POUR COMMANDER

F05 ................................................................. P01. 1209.05Z

Livrée sous blister avec un jeu de 2 cordons à pointe de touche, 1 cordon à fiche mâle de sécurité, 1 pince crocodile, 1 pile 9 V, un étui de transport et cette notice de fonctionnement

Accessoires et rechanges

■ Jeu de 2 cordons

à pointe de touche (NF EN 61010) .............. P01. 2950.84

■ Jeu de 2 cordons

à fiche de sécurité (NF EN 61010) .............. P01. 2950.88

■ Jeu de 2 pinces crocodiles (NF EN 61010) . P01. 1018.48

■ Jeu de 2 cordons

à pointe de touche IP2X............................... P01. 2951.57

■ Etui de transport N° 7................................... P01. 2985.32

■ Différents accessoires de mesure élargissent le champ

d'application ou confèrent de nouvelles fonctions à votre pince... Nous consulter.

NB : Toujours utiliser des accessoires adaptés à la tension et

à la catégorie de surtension du circuit à mesurer (selon NF EN 61010).

6. GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel (extrait de nos Conditions Générales de V ente, communiquées sur demande).

7. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

7.1 Remplacement de la pile

La pince doit être déconnectée de toute source électrique extérieure et ne pas enserrer de câble.

■ Placer le commutateur sur OFF

■ Glisser un tournevis dans la fente située en haut de la trappe

contenant la pile (au dos de la pince) et pousser la trappe de la pile vers le haut.

■ Remplacer la pile usagée par une pile 9 V, type LF22, en prenant soin de respecter les polarités.

■ Replacer la pile dans son logement, puis remettre la trappe de la pile en place.

7.2 Stockage

Si la pince n'est pas mis en service pendant une durée dépassant 60 jours, enlevez la pile et stock ez-la séparément.

7.3 Nettoyage

La pince doit être déconnectée de toute source électrique extérieure et ne pas enserrer de câble.

■ Pour nettoy er le boîtier et les mâchoires, utiliser un chiffon légèrement imbibé d'eau savonneuse. Rincer avec un chiffon humide. Ensuite, sécher rapidement av ec un chiffon ou de l'air pulsé.

■ Ne pas projeter d'eau sur la pince

■ Maintenir l'entrefer entre les mâchoires dans un état de

propreté parfait.

7.4Vérification métrologique

Comme tous les appareils de mesure ou d’essais, une vérification périodique est nécessaire.

Pour les vérifications et étalonnages de vos appareils, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux agences MANUMESURE. Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

■ Réparation sous garantie et hors garantie.

Adressez vos appareils à l’une des agences régionales MANUMESURE, agréées CHAUVIN ARNOUX. Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

■ Réparation hors de France métropolitaine.

Pour toute intervention sous garantie ou hors garantie, retournez l’appareil à votre distributeur.

English

Meaning of symbol Caution! Please consult the User Manual before using the device.

In this User Manual, failure to follow or carry out instructions preceded by this symbol may result in personal injury or damage to the device and the installations.

Meaning of symbol This appliance is protected by double insulation or reinforced insulation. It does not have to be connected to an earth protection terminal for electrical safety .

Meaning of CAT III symbol

This voltage surge category III clamp, with pollution level 2, complies with stringent reliability and availability requirements, corresponding to fixed industrial and domestic installations (see IEC 664-1, ed 92).

Thank you for purchasing this “F05” series multimeter c lamp. To get the best service from this instrument:

n read this user’s manual carefully, n respect the safety precautions detailed

PRECAUTIONS FOR USE

■ Never use on networks with voltage higher than 600 V in relation to the ground and whose overvoltage category is higher than III, i.e. fixed industrial and domestic installations (see IEC 664-1).

■ Indoor use in environments with a degree of pollution of 2 maximum (cf. IEC 664-1), temper ature of 0°C to + 50°C and relativ e humidity lower than 70%.

■ Use accessories compliant with safety standards (NF EN 61010-2-031) with minimal voltage category III.

■ Never open the clamp box before disconnecting all po wer sources.

■ Never connect to the circuit to be measured if the clamp box is not

properly closed.

■ Before any measurement, check and switch.

■ When measuring current check for proper alignment of the conductor in relation to the markers and proper closing of the jaws.

■ Always disconnect the clamp from any power source bef ore changing the battery.

■ Do not perform resistance tests, continuity tests or semi-conductor tests on a circuit under power.

the proper positioning of the cables

of 600 V and o vervoltage

CONTENTS

1. PRESENTATION .................................................................... 27

2. DESCRIPTION ....................................................................... 27

3. IMPLEMENTA TION - FUNCTIONAL CHARA CTERISTICS ... 30

3.1Reference conditions...................................................... 30

3.2Voltage measurements (V) ............................................. 31

3.3 Audio continuity test (

3.4Resistance measurement (Ω)......................................... 32

3.5 Semi-Conductor T est (

3.6 Current measurements (A)......................................... 33

3.7INRUSH function ............................................................ 34

3.8Power measurement (W) ................................................ 35

3.9Power factor calculation (PF) .......................................... 36

3.10 Frequency Measurement (Hz) ...................................... 36

3.11 Phase order indication................................................... 37

3.12 Secondary Functions ..................................................... 38

3.12.1Display lock ....................................................................... 38

3.12.2Preselection of MIN/MAX mode ....................................... 38

3.12.3Automatic compensation for cable resistance .................. 39

3.12.4 Automatic compensation of current measurement zero ..39

3.12.5Manual selection of AC or DC mode ................................ 39

3.12.6 Selections possible in continuity function ......................... 39

3.12.7 Selection OF INRUSH function......................................... 39

3.12.83.12.8 Suppression of automatic stop ..............................39

3.12.9Activation of the V-Live function ........................................ 40

3.12.10 Modification of audio indication threshold in

continuity test .................................................................... 40

3.12.11 Default configuration of the unit ........................................ 40

3.12.12 Date of last calibration carried out on unit ........................ 40

3.12.13 Display of the internal software version ............................ 40

3.12.14 Showing of display segments............................................ 40

4. GENERAL SPECIFICATIONS................................................ 41

4.1Dimensions and weight .................................................. 41

4.2Clamp Tightening Capacity ............................................ 41

4.3Power supply .................................................................. 41

4.4Environmental parameters ............................................. 41

4.5 Compliance with norms .................................................. 41

4.6Variations in operating range .......................................... 42

4.7Marginal operating conditions......................................... 44

5. TO ORDER ............................................................................. 45

6. GUARANTEE ......................................................................... 45

7. MAINTENANCE ..................................................................... 46

7.1Changing the battery ...................................................... 46

7.2Storage........................................................................... 46

7.3Cleaning ......................................................................... 46

7.4Metrological verification .................................................. 46

8. APPENDIX ........................................................................... 117

).............................................. 32

) ............................................ 33

1. PRESENTATION

Clamp multimeter F05 emphasises reliability and simplicity of use to respond to the needs of power professionals:

■ A compact unit integrating the current sensor for intensity

measurements without breaking the test circuit

■ Outstanding ergonomic features, in particular:

- automatic or manual selection of the type of signal to be measured, AC or DC,

- automatic selection of measurement calibre,

-programmable audio voltage indication: V-Live,

-“measurement range exceeded” indication,

-Backlighting of the digital display

- auto power off system,

-MIN - MAX – PEAK value recording function,

- correction of deviations in DC measurement (DC zero)

- automatic compensation of measurement cable resistance (Ω zero).

■ Compliance with CEI electrical safety standards and CE

markings

■ Lightness and ruggedness for field use

With all new additional features:

■ “Inrush” function in particular for measurement of motor

starting currents.

■ Phase order indication function using “2-wire” technique -

PFISTERER Licence

determination through contact only, with no fastidious connections.

- (instead of 3-wire) capable of

2. DESCRIPTION

(see diagram in § 8 Appendix)

➀➀

➀ Jaws

➀➀ ➁➁

➁ 6-way rotary switch:

➁➁

OFF Deactivation of the clamp, activation is ensured b y

selection of other functions

V Measurement of DC and AC voltages (rms value)

Continuity measurement, by use of the yellow resistance key and semi-conductor test

A Measurement of DC and AC voltages (rms value) W~ Measurement of active power in one phase and of

power factor

Selection of phase order indicator for 3- phase

system with or without neutral

➂➂

➂ Command keys

➂➂

The keys are capable of 3 types of action:

Short pressure

< 1.3 s, it is valid if the key pressure is detected.

Long pressure

> 1.3 s, this gives access to a measurement or operating mode. Holding or releasing the key has no effect.

Held pressure

Gives access to a measurement or operating mode and remains in this mode as long as pressure is held. Releasing the key causes return to the previous mode.

■■

■ HOLD has 4 different functions

■■

(see description § 3.12)

-Display lock

-Preselection of MIN/MAX mode

-Automatic compensation for cable resistance

-Automatic compensation of current measurement zero

■■

■ The yellow key has 5 different functions

■■

(see description § 3.12)

-Manual selection of AC/DC mode

- Selection of INRUSH function

- Selection of resistance function (Ω), semi-conductor test ( ), continuity test ( )

-Power factor calculation

- Phase order indication measurement

(see description

§ 3.11)

■■

■ MIN/MAX operates by end-around shift on short

■■

pressure:

MIN/MAX V and A Functions Other functions

press PEAK value MAX value

press MAX value MIN value

press MIN va lue Return to MAX value

press Return to PEAK value _

At any time, a long press on the key will quit the MIN/MAX mode. If the INR USH function was selected (see description

§ 3.7), a short pressure will return to MIN/MAX mode.

Note: In MIN/MAX mode, the Automatic stop function of the unit is unavailable (symbol P).

■■

■ Hz A short press displays the frequency of the

■■

measured signal, another press switches back to the previous value. This key is active only for the AAC, VAC and W functions.

■■

■ Short pressure: display backlight command.

■■

Automatic shutdown after 2 minutes. Held pressure: display of estimated remaining

battery power, expressed in hours (e xcept INR USH and phase order functions).

HOLD key/ switch combination

(see description § 3.12):

- Suppression of automatic stop function

- Activation of the V-Live function

- Display of the internal software version

Yellow key/ switch combination

(see description § 3.12):

- Modification of audio indication threshold in continuity test

-Default configuration of the unit

MIN/MAX key/ switch combination

(see description § 3.12):

-Date of last calibration performed on unit

➃➃

➃ Liquid crystal display

➃➃

The liquid crystal display includes the digital display of the measured values, the related units and symbols.

Digital display

4 digits, 9999 points, 3 decimal points , + and - signs (DC and peak measurement).

+ OL

:Positive value range exceedance (> 3999

points)

- OL

: Negative value range exceedance

: Unsigned value range exceedance

- - - -

: Indeterminate value (middle segments)

Symbol display

Flashing, clamp power limited to

approximately 1 hour Steady, battery drained, clamp operation or

accuracy no longer guaranteed

Constant operation (no automatic shutdown)

ON steady when the INRUSH function is selected

Fixed: Continuity measurement Flashing: V-Live function selected

HOLD Function active

HOLD

PEAK ON in V and A in MIN/MAX mode if the

measurement of the peak value is selected

MAX Indicates the display of a maximum value in

MIN/MAX mode

MIN Indicates the display of a minimum value in MIN/

MAX mode

OK Symbol which goes on during the phase rotation

direction detection sequence.

PF Goes on steady, for switch position W, if power

factor display is selected (yellow key)

AC Fixed: measurement in AC manual mode

Flashing: measurement in A C automatic mode

DC Fixed: measurement in DC manual mode

Flashing: measurement in DC automatic mode

: Semi-conductor test on position

■■

■ The Buzzer

■■

Different tones are emitted according to the function given to the buzzer :

- Short and medium sound: valid key

- Short and high-pitched sound: prohibited key

- Short and low sound: Quit MIN/MAX mode

-2 short and high-pitched beeps: valid ation of a

configuration parameter

- Short and medium sound every 400 ms: voltage measured higher than the unit’s guaranteed saf ety voltage.

-5 short and medium recurring beeps: automatic deactivation of the instrument

- Short and medium sound:

measured continuity value, lower than programmed threshold, shor t-circuit junction during semi-conductor test.

- Modulated medium continuous sound: value measured in volts, higher than 45 V peak when the V-Live function is selected.

ΩΩ

Ω

ΩΩ

3. IMPLEMENTATION

FUNCTIONAL CHARACTERISTICS

3.1 Reference conditions

The functional characteristics mentioned in each of the measurement functions are guaranteed in the following reference ranges:

-Temperature: +23°C ± 3 K

-Humidity: 45% to 75% relative humidity

- Supply voltage: 8.5 V ± 0.5 V

-Frequency range of applied AC signal: 45 -65 Hz

-Peak factor of applied AC signal: √ 2

-Position of conductor in clamp jaws: centred.

- Conductor diameter: ≤ 5 mm

- No external AC magnetic field

- No electrical field

3.2Voltage measurements (V)

1. Connect the measurement leads to the instrument’s

terminals, complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” terminal.

2. Set the rotary switch to position "V ".

3. Connect the assembly to the voltage source to be

measured, making sure if possible that this voltage does not exceed the maximum acceptable limits (see table below). Range switching and AC/DC selection are automatic. Actuate the yellow key to force AC/DC selection manually if necessary.

If the signal measured is > 45 V peak, the audio indication is activated if the V-Live function is selected

Display range 40 V 400 V 4000 V

Measuring range

Accuracy 1% R +5 pt 1% R +2 pt 1% R +2 pt Resolution 10 mV 0.1 V 1 V Input impedance 1 MΩ

Protection 600 V AC or DC

(2)

0.2 V to 40.0 V to 400 to 600 V

39.99 V 399.9 V 400 to 900 Vpeak

(1) In DC, the display indicates +OL above +600 V and -OL

above -600 V (900 V in PEAK mode). In AC, the display indicates OL over 600 Vrms (900 V in PEAK mode).

(2) In AC if the value of the voltage measured is < 0.15 V the

display indicates 0.00.

For voltages

≥≥

≥ 600 VDC or rms, a repetitive beep of

≥≥

the buzzer indicates that the measured voltage is higher than the unit’s guaranteed safety voltag e .

(see § 3.12.9)

(1)

■■

■ MIN/ MAX Mode:

■■

- Accuracy: same as previous table +0.2% R

- Capture time: 100 ms typ.

■■

■ PEAK Mode:

■■

- Accuracy: same as previous table +2% R

- Capture time: 500 µs typ. (2.5 ms max.)

■■

■ Special characteristics in V-Live mode

■■

- Detection threshold accuracy: 45 Vpeak ± 2V

3.3 Audio continuity test ( )

1. Connect the measurement cables to the unit terminals.

2. Set the rotary switch to position " ".

3. Connect the unit to the circuit to be tested. The buzzer is

continuously active as soon as contact is established (circuit closed) and if the resistance value measured is lower than the threshold value chosen by the programming (adjustab le from 1 to 40 Ω, see § 03.12.10). Above 400 Ω, the display indicates OL.

■■

■ Cable resistance compensation (

■■

To measure low resistance values, measure the cable resistance first.

- Short-circuit the cables.

- Press and hold the HOLD key until z ero appears on the display . The cable resistance value will then be memorised and subtracted from the value of the resistance measured later.

Note: If the value measured is higher than 2 Ω, this

correction is stopped and the memorised correction value is reset to zero.

■■

■ Characteristics

■■

Display range 400 Ω

Measuring range 0.0 to 399.9 Ω

(1)

Accuracy Resolution 0.1 Ω Open circuit voltage ≤ 3.2 V Measuring current 320 µA Protection 500 V AC or 750 V (DC or peak)

(1)with compensation for measurement cable resistance

: 1% R +2 pt

ΩΩ

Ω zero)

ΩΩ

■■

■ MIN/ MAX Mode:

■■

- Accuracy: same as previous table +0.2% R

- Capture time: 100 ms typ.

3.4Resistance measurements (

ΩΩ

Ω)

ΩΩ

1. Connect the measurement cables to the unit terminals.

2. Set the rotary switch to position " " and press once

on the yellow key: The symbol is no longer displayed.

3. Connect the unit to the circuit to be tested. Range selection is automatic. To measure low resistance with accuracy, compensate the cable measurement resistance

(see § 3.3).

Above 40 Ω, the display indicates OL.

Display range 400 Ω 4000 Ω 40 kΩ

Measuring range 0.0 to 400 to 4.00 kΩ to

Accuracy

(1)

: 1% R + 2 pt Resolution 0.1 Ω 1 Ω 10 Ω Open circuit voltage ≤ 3.2 V Measuring current 320 µA 40 µA Protection 500 V AC or 750 V (DC or peak)

(1)With compensation for measurement cable resistance

■■

■ MIN/ MAX Mode:

■■

399.9 Ω 3999 Ω 39.99 kΩ

- Accuracy: same as previous table +0.2% R

- Capture time: 100 ms typ.

3.5 Semi-Conductor Test ( )

1. Connect the measurement leads to the instrument’s

terminals, complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” terminal.

2. Set the rotary switch to " " position and press twice on the yellow key: The symbol is displayed.

3. Connect the unit to the semi-conductor (junction) to be tested. The measurement current moves from the “+” terminals to the “COM” terminal. It corresponds to the direct testing of the semi-conductor junction.

- Short-circuit junction: audio indication f or a threshold <

0.050 V

- Cut or reversed junction (or threshold > 3.2 V) :

displayed Display range 4 V

Measuring range 0 to 3.199 V Accuracy 1% R +2 pt Resolution 1 mV Measuring current Protection 500 V AC or 750 V (DC or peak)

(1)Per the voltage measured

■■

■ MIN/ MAX Mode:

■■

(1)

2 mA to 4 mA

- Accuracy: same as previous table +0.2% R

- Capture time: 100 ms typ.

3.6 Current measurements (A)

1. Set the rotary switch to position "A "

2. Clamp the conductor carrying the current to be measured,

check for proper closing of the jaws and for foreign bodies in the gap. For DC, the “➭” arro w engraved on the ja ws must be directed in the presumed direction of current circulation for the sign of the displayed value to be significant.

Range switching and AC/DC selection are automatic. Actuate the yellow key to force AC/DC selection manually if necessary.

■■

■ Correction of the current measurement zero (DC zero)

■■

To measure the low currents, perform a zero correction first.

-Press and hold the HOLD key until zero appears on the

display. The corrected value will then be memorised and subtracted from the value of the current measured later.

Note: this correction is performed only on the DC component of the zero. If the value measured is higher than 6 Α, this correction is stopped and the memorised correction value is reset to zero.

■■

■ Characteristics

■■

Display range 40 A 400 A 4000 A

Measuring range

Accuracy

Resolution 10 mA 100 mA 1 A

(2)

(3)

:1.5% R

0.20 to 40.0 to 400 to

39.99 A 399.9 A 600 Apeak

+ 10 pt

1.5% R + 2 pt

(1)

(1)In DC, the display indicates +OL above +400 A and -OL

above -400 A (600 A in PEAK mode). In AC, the displa y indicates OL over 400 Arms (900 V in

PEAK mode).

(2)In AC, if the value of the current measured is < 0.15 A,

the display shows 0.00.

(3)With correction of zero in DC

- Repeatability of the measurement after several consecutiv e closings of the clamp: 0.3% typical

■■

■ MIN/ MAX Mode:

■■

- Accuracy: same as previous table +0.2% R

- Capture time: 100 ms typ.

■■

■ PEAK Mode:

■■

- Accuracy: same as previous table +2% R +0.5 A

- Capture time: 500 µs typ. (2.5 ms max.)

3.7INRUSH function

■■

■ Description

■■

This function is used to follow quick changes in the current, such as a damped sinusoidal quantity, by measuring the successive rms values calculated on ½, 1, 2½, 5 and 10 periods from the largest rms value computed and updated on ½ period. The applications are:

-Measurement of motor start-up currents

-Correct definition of fuses and circuit breakers (signal

amplitude-time relationship)

-Stress on components by current overload

The field of application is limited to industrial frequencies (15 Hz... 70 Hz)

■■

■ Implementation

■■

This function is accessible in AC current measurement only , after selection of the MIN/MAX mode.

Action Display Comments

Press 0.5 P then the value the yellow for rms Enter the function key corresponding

out F

Press on 1P-2,5P-5P-10P-0,5P HOLD key ↑ Consultation of values then press with each time rms (computed on successively the rms value of consecutive periods ) the yellow corresponding key alternately

Short pressure Return to values Exit from the function on the MIN, MAX or PEAK return to MIN/MAX mode MIN/MAX key

■■

■ Characteristics

■■

Signal frequency < 15 Hz or > 70 Hz

- Accuracy: 5% +0.5 A

- Capture time: 10 periods of the signal frequency (200 ms

at 50 Hz)

- Range for use: ≥ 5 A peak for the first period of the signal

3.8Power measurement (W)

1. Connect the measurement leads to the instrument’s

terminals, complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” terminal.

2. Set the rotary switch to position “W”.

3. Connect the clamp on the system selected for power

measurement, complying with the following instructions:

-Connect the measurement cables for voltage

measurement, red cable on phase, black cable on neutr al.

-Clamp the conductor carrying the current to be measured,

check for proper closing of the ja ws and for foreign bodies in the gap.

The “ ➭ “ arrow on the jaws, must be directed in the direction of power circulation from the source to the load. In which case:

- the “+” sign corresponds to power consumed by the load.

- the “-” sign corresponds to power supplied by the load.

■■

■ Specific reference conditions

■■

PF = 1; I ≥ 2 A; U ≥ 10 V

■■

■ Active power measurement characteristics

■■

Display range 4000 W 40 kW 400 kW

Measuring range

Accuracy Resolution 1 W 10 W 100 W

(

1) the scale is limited to 240 kW in one-phase (600 V x

(3)

(2)

5 to 4.00 kW to 40.0 kW to

3999 W 39.99 kW 240.0 kW

2% R + 1 pt

(1)

400 A). Abov e this v alue, the displa y indicates +OL or

-OL depending on the sign of the power.

(2) if the power value is < 5 W or if the voltage or current

values are respectively < 0.15 V or < 0.15 A, 0 is displayed.

(3) The measurement accuracy is affected by an instability

linked to current measurement of approximately 0.1 A. Example: f or a power measurement performed at 10 A, the instability of the measurement will be 0.1 A/10 A, or 1%.

■■

■ MIN/ MAX Mode:

■■

- Accuracy: same as previous table +0.3% R

- Capture time: 100 ms typ. (every 400 ms)

3.9Power factor calculation (PF)

With the clamp configured in power measurement (switch on position W) and correctly connected (see § 3.8), perform a short press on the yellow key: the power factor is displayed.

The power factor is, by definition, an unsigned a sign is displayed showing whether the charge is inductive (“+” sign) or capacitive (“-” sign). This sign is significant only in the case of slightly distorted signals (i.e. 3 switches to zero over 1 per iod).

■■

■ Characteristics

■■

Display range 1.00 Measuring range

Accuracy 5% R 2% R

Resolution 0.01

(1)

The display of the power factor is limited to 1.00

(1)

0.20 to 0.50 to

0.49 1.00

+ 2 pt + 2 pt

If one of the terms of the power factor calculation is outside its power range, the display of the power factor indicates an indeterminate value”- - - -”.

■■

■ MIN/ MAX Mode:

■■

- Accuracy: Same for the table below + 1 pt

- Capture time: 100 ms typ. (every 400 ms)

quantity

, however ,

3.10 Frequency Measurement (Hz)

This function is active for measurements V, A, W in AC. For the power function, the frequency measurement is performed on the voltage signal.

1. Perform a short pressing on the Hz key , the display shows the frequency of the measured signal.

2. Pressing again returns to the previously displayed measurement.

■■

■ Characteristics

■■

Display range 40 Hz 400 Hz 4000 Hz 40 kHz Measuring range

Accuracy 0.4% R +1 ct Resolution 0.01 Hz 0.1 Hz 1 Hz 10 Hz

Triggering threshold

(1)

10.00 to 40.0 to 400 to 4.00 k H z to

39.99 Hz 399.9 Hz 399 9 H z 19.99 kHz

(2)

5 V or 10 A

(1) Below 5 Hz, the display shows 0.0 (2) Below the triggering threshold, the display shows an

indeterminate value (- - - -).

■■

■ MIN/MAX

■■

- Accuracy: same as in the table above +0.2% of reading

with limitation to 5 kHz.

- Capture time: 125 ms typ. every 400 ms

3.11 Phase order indication

This measurement is performed with 2 cables only, sequentially as follows:

1. Integration of a “ref erence” period on one phase L1-L2 for

example

2. Integration of a “reference” period on one phase L1-L3

3. Calculation of the time delay between “reference” and

“measurement” periods enabling determination of the phase order or phase rotation direction

■■

■ Special reference condition

■■

- 3-phase and sinusoidal network with 50 Hz or 60 Hz stable

frequency

■■

■ Characteristics

■■

-Frequency range: 47 Hz to 53 Hz or 57 Hz to 63 Hz.

-Acceptable voltage range: 50 V to 600 V

-Acceptable phase imbalance rate: ±10°

-Acceptable amplitude imbalance rate: 20%

-Acceptable voltage harmonic distortion: 10%

■■

■ Running of phase rotation direction detection sequence

■■

Note 1:

In the following table, display of the symbol " " refers systematically to the beginning of sequence

Note 2:

The sequence of the following table is described using:

- L1 on terminal “COM”

- L2 then L3 on terminal “+”

The same result is obtained if:

- L2 on terminal “COM” , L3 then L1 on terminal “+”

or:

- L3 on terminal “COM” , L1 then L2 on terminal “+”

Note 3:

The measurement principle is based on a certain frequency stability and practically sinusoidal signals (THD < 10%). This excludes in particular measurement on power generators whose spin stabilisation system is too weak to ensure adequate frequency stability.

Action Display Comments

Switch on Enter the function the position

Press the yellow key the reference period

Cable connected after 10 seconds maximum black on L1 and result is one of the 3 following contact displays red cable on L2 opposite:

Red cable contact The unit determines the period on L3 (less than measurement, the following

10 seconds after messages may be displayed leaving L2) (after 10 s max) :

Press yellow key Return to beginning of sequence

rEF

Err V

(2 s) then → if voltage < 50 V

Err V

(2 s) then → if nominal freq. ≠ 50 Hz or 60 Hz

rEF OK

MEAS

Err V

(2 s) then → voltage incorrect

Err V

(2 s) then → frequency incorrect

Err

1.2.3

3.2.1

The unit is ready to detect

→ if reference period correct

→ determination of period

for measurement in progress

→ contact on L3 a was performed

too late (more than 10 s after display

→ determination of phase direction impossible

→ direct direction of phase

rotation

→ reverse direction of phase

rotation

(valid at all times in the sequence)

rEF OK

)

3.12 Secondary Functions

3.12.1 Display lock

A short pressing on the HOLD key freezes the display. A second pressing unlocks the display.

3.12.2Preselection of MIN/MAX mode

A short pressing on the HOLD key then on the MIN/MAX key preselects the MIN/MAX mode. A second pressing on the HOLD key makes the MIN/MAX mode effective.

This function is used to select the MIN/MAX mode upon request to prevent, for example, the unwanted or mistaken integration of MIN/MAX values.

3.12.3Automatic compensation for cable resistance

This compensation is obtained by holding down the HOLD key when the continuity test or measurement resistance function is selected.

When the key is released, when the display shows zero, the correction value is memorised in the clamp.

If the value measured is higher than 2

stopped and the memorised correction value is reset to zero. This correction is prohibited in MIN/MAX mode.

3.12.4Automatic compensation of current measurement zero

This compensation is obtained by holding down the HOLD key when the current measurement function is selected.

ΩΩ

Ω, this correction is

ΩΩ

When the key is released, when the display shows zero, the correction value is memorised in the clamp.

If the value measured is higher than 6 A, this correction is stopped and the memorised correction value is reset to zero. This correction is prohibited in MIN/MAX mode.

3.12.5 Manual selection of AC or DC mode

By default the clamp switches to A C or DC mode automatically (AC or DC symbol flashing) for the V and A functions. Short successive pressures on the yellow key are used to select manually AC measurement, DC measurement and return to automatic mode. When the mode is selected manually, the AC or DC symbol is fixed. The selection of this manual mode is impossible in MIN/MAX or HOLD mode.

3.12.6Selections possible in continuity function

By default the clamp is in continuity function ( ) for the position corresponding to the rotary switch. Successive presses on the yellow key enable selection of the resistance measurement (Ω), then the semi-conductor

test function ( ) and return to the continuity function ( ).

3.12.7 Selection OF INRUSH function

This is done in function A (AC) by pressing first on the MIN/ MAX key then on the yellow key.

Consultation of the values corresponding to this function is possible by pressing first on the HOLD key then by short successive presses on the yellow key Quitting this function is possible by short presses on the MIN/ MAX key.

3.12.8 3.12.8 Suppression of automatic stop

Hold the HOLD key pressed and bring the rotary switch from the OFF position to the position .

(see § 3.7)

The unit emits a double beep then the P symbol flashes. The selected configuration is memorised when the key is released: the P symbol remains lit continuously.

The unit returns to automatic stop mode when the switch goes to the OFF position.

3.12.9 Activation of the V-Live function

Hold the HOLD key pressed and bring the rotary switch from the OFF position to the V position.

The unit emits a double beep then the V and symbol flashes. The selected configuration is memorised when the key is

released: the V symbol is then ON steady and the symbol flashes.

Proceed in the same way to suppress the V-Live function: the

symbol then goes OFF when the key is released.

3.12.10 Modification of audio indication threshold in

continuity test

Hold the Yello w key pressed and bring the rotary switch from the OFF position to the position .

The unit beeps, the Ω and symbols go ON along with the threshold value (40.0 by default)

Adjustment is then possible from 1 Ω to 40 Ω by successive pressings on the yellow key (short pressure: progression of 1 Ω by 1 Ω; press and hold: progression of 10 Ω by 10 Ω). Once the value is chosen, actuate the rotary switch to memorise.

3.12.11 Default configuration of the unit

Hold the Yello w key pressed and bring the rotary switch from the OFF position to A position.

The unit emits a double beep then all the segments of the digital display and the symbol flash.

The default configuration is memorised when the key is released: the display no longer flashes and the symbol

disappears. The default configuration is:

- Audio identification threshold: 40 Ω

- Auto cut-off: with

- V-Live function: none

3.12.12 Date of last calibration carried out on unit

Hold the MIN/MAX key pressed and bring the rotar y switch from the OFF position to the V position.

The unit emits a beep, then the calibration date of the unit is displayed in the form “week - year” (SS.AA) as long as the MIN/MAX key is pressed.

3.12.13 Display of the internal software version

Hold the HOLD key pressed and bring the rotary switch from the OFF position to the A position .

The unit beeps, the software version is displayed in the form UX.XX for 2 seconds, then all the segments of the display are shown as long as the HOLD key is pressed.

3.12.14 Showing of display segments

See § 03.12.13. It is usually possible for any key-switch combination not described previously.

4. GENERAL SPECIFICATIONS

4.1 Dimensions and weight

■ 70 x 193 x 37 mm ■ 260 g

4.2Clamp Tightening Capacity

■ ≤ 26 mm

4.3 Power supply

■ a standard 9 V alkaline battery (type CEI 6LF22, 6LR61 or

NEDA 1604)

■ Average battery charge life: 60 h or 20,000 x 10 s

measurements

■ Battery charge indicator

Flashing: charge life < 1 h Fixed: Change battery

■ Automatic OFF after 10 minutes with no action on the switch

or the keys (reactivation by s witching from the OFF position of the switch or by actuating any key)

4.4 Environmental parameters

■ Temperature - Humidity

90 80 70 60 50 40 30

Relative humidity in % RH

20 10

-50

➂

-40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90

Temperaturein °C

➁

➀

➂

➀ Reference range ➁ Operating range

➂ Storage range (without battery)

■■

■ Altitude

■■

- Operation: ≤ 2000 m

- Storage ≤ 12,000 m

■■

■ Indoor use

■■

Impermeability: protection index IP 40

(according to EN

60529, ed. 92)

4.5 Compliance with norms

■■

■ Electrical safety

■■

(as per EN 61010-1 ed. 95 and 61010-2-032, ed. 93)

-Dual insulation:

-Installation category: III

-Pollution level: 2

-Rated voltage: 600 V (RMS or DC)

■■

■ Electric shocks

■■

(test as per IEC 1000-4-5)

-6 kV in differential mode on the voltmeter function, aptitude

criterion B

-2 kV induced on the current measurement cable , aptitude

criterion B

■■

■ Electromagnetic compatibility

■■

(as per EN 61326-1 ed. 97 + A1)

Emission: class B Immunity:

-Electrostatic discharges:

4 kV on contact, aptitude criterion B 8 kV in the air, aptitude criterion B

- Radiated field: 10 V/m, aptitude criter ion B

- Fast Transients: 1 kV, aptitude criterion B

- Conduit interference: 3 V/m, aptitude criterion A

■■

■ Mechanical resistance

■■

-Free fall 1 m

-Impacts: 0.5 J

-Vibrations: 0.75 mm

■■

■ Auto power OFF

■■

(test as per IEC 68-2-32)

(test as per IEC 68-2-27)

(test as per IEC 68-2-6)

(per UL94)

-Housing: V0

-Jaws: V0

-Display window: V2

4.6 Variations in operating rang e

Quantity Meas. range Quantity Influence

quantities quantities influenced Typical Maxi Battery voltage 7.5 to 10 V All < 1 ct 0.2% R +1 ct Temperature 0...50°C V 0.05% R/10°C 0.2% R /10°C +2 ct

Relative 10...90% HR V humidity A 0.2% R 0.3% R +2 ct

Frequency 10 Hz...1 kHz

Position of Position conductor on A in the perimeter 0.7% R 1% R +1 ct jaws inter nal W

≤

400 Hz) jaws

(f Retentivity 0...600 peak A 2 mA/A 3 mA/A

1 kHz...5 kHz 6% R +1 ct

10 Hz...250 Hz

250 Hz...2.5 kHz 6% R +1 ct

A0.3% R/10°C 0.5% R /10°C +2 ct

Ω

0.1% R/10°C 0.2% R /10°C +2 ct

W0.25% R/10°C 0.5% R /10°C +2 ct PF < 1 ct 2 ct Hz 0.03% R/10°C 0,1% R /10°C +2 ct

≤

1 ct 0.1% R +1 ct

PF < 1 ct 1 ct Hz 0.25% R 0.5% R +2 ct

0.2% R 0.3% R +2 ct

W0.25% R 0,5% R +2 ct

V see curve

A see curve

1% R +1 ct

1.5% R +1 ct

Quantity Meas. range Quantity Influence

quantities quantities influenced Typical Maxi

Adjacent Conductor conductor in contact with A crossed by exter n al 45 dB 40 dB a current peri met er W 400 A

DC or RMS jaws

Conductor clamped by 0...400 A DC V < 1 ct 1 ct the clamp or RMS

Application of a voltage on the clamp

Peak 1,4 to 3.5 limited factor

PF 0.7 and I (inductive and 0.5 and I ≥ 10 A W 0.5% R 3% R +1 ct capacitive) 0.2 and I ≥ 20 A 8% R +1 ct

Rejection of serial mode in DC

Rejection of serial mode W / PF in AC A

Rejection of V < 1 ct 60 dB common 0...600 V/50 Hz A 0.07 A/100 V 0.1 A/100 V mode W < 1 ct 60 dB

Influence of external 0...400 A/m A magnetic (50 Hz) W field

Number of manoeuvres opening of W jaws

(

1) The influence on quantities W and PF is identical to that on the

0...600 V DC or RMS

(1)

to 600 A peak 900 V peak

≥

0...600 V/50 Hz V

0...400 A/50 Hz ADC 40 dB 35 dB

0...600 V DC

0...400 A DC

AC 1% R 3% R +1 ct

< 1 ct 1 ct

VAC 1% R 3% R +1 ct

5 A 1% R +1 ct

DC 50 dB 45 dB

W / PF

> 60 dB 50 dB

> 50 dB 40 dB

70 dB 60 dB

50000

0.3% R 1% R +1 ct

current assuming sinusoidal voltage

■■

■ Typical frequency response curve

■■

- V f (f)

8.00%

6.00%

4.00%

2.00%

0.00%

-2.00%

-4.00%

Error measurement (%)

-6.00%

-8.00%

-10.00% 10 Hz

Specified limits

100 Hz

Frequency (Hz)

1000 Hz

- I f (f)

10.00%

5.00%

0.00%

-5.00%

-10.00%

-15.00%

Error measurement (%)

-20.00%

-25.00% 10 Hz

Specified limits

100 Hz

Frequency (Hz)

1000 Hz

4.7 Marginal operating conditions

■■

■ Clamped conductor temperature: ≤ 110°C

■■

10000 Hz

5. TO ORDER

F05 ..................................................................P01.1209.05Z

Delivered in a blister with set of 2 probe cables, 1 cable with male safety connector, 1 alligator clip, 1 x 9 V batter y, one carrying case and this operating manual

Accessories and spare parts

■ set of 2 cables

with probe tips (NF EN 61010)...................... P01.2950.84

■ set of 2 cables

with safety connector (NF EN 61010)........... P01.2950.88

■ set of 2 alligator clips (NF EN 61010) ........... P01.1018.48

■ set of 2 cables with IP2X touch prods .......... P01.2951.57

■ carrying case N° 7 ......................................... P01.2985.32

■ Different measurement accessories widen the scope or

provide new functions to your clamp... Consult us.

NOTE: Always use accessories adapted to the voltage and overvoltage category of the circuit to be measured (per NF EN 61010).

6. GUARANTEE

Our guarantee is applicable for twelve months after the date on which the equipment is made available (extract from our General Conditions of Sale, available on request).

7. MAINTENANCE

For maintenance, use only specified spare parts. The manufacturer will not be held responsible for any accident occuring following a repair done other than by its After Sales Service or approved repairers.

7.1 Changing the batter y

The clamp must be disconnected from any external electrical source and must not be in contact with the cable.

■ Set the switch to OFF

■ Slide a screwdriver into the slot at the top of the battery

cover (rear of the clamp) and push the battery cover upwards.

■ Replace the used battery by a 9 V battery, type LF22; observe the polarities.

■ Install the battery in its housing, then install the battery cover.

7.2 Storage

If the clamp is not used for a period of more than 60 days, remove the battery and store it separately.

7.3 Cleaning

The clamp must be disconnected from any external electrical source and must not be holding the cable.

■ Clean the unit and jaws with a cloth slightly moistened with soapy water. Clean off with a damp cloth. Then dry quickly with a cloth or pulsed air.

■ Do not splash water onto the clamp.

■ Keep the gap between the jaws in a state of perfect

cleanliness.

7.4 Metrological verification

It is essential that all measuring instruments are regularly calibrated.

For checking and calibration of your instrument, please contact our accredited laboratories (list on request) or the Chauvin Arnoux subsidiary or Agent in your country.

Maintenance

Repairs under or out of guarantee: please return the product to your distributor.

Deutsch

Bedeutung des Zeichens

Achtung! Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät benutzen. Werden die Anweisungen in dieser Bedienungsanleitung, denen dieses Symbol vorangestellt ist, nicht beachtet oder eingehalten, kann es zu Ver letzungen von Menschen oder Beschädigungen des Geräts oder der Installationen kommen.

Bedeutung des Zeichens Das Gerät ist schutzisoliert bzw. durch eine verstärkte Isolierung geschützt. Der Anschluss an einen Erdleiter ist für die Gewährleistung der elektrischen Sicherheit nicht erforderlich.

Bedeutung des Zeichens CAT III

Dieses Gerät der Überspannungskategorie III und des Verschmutzungsgrades 2 entspricht den strengen Zuverlässigkeits- und Verfügbarkeitsanforderungen für feste Industrie- und Hausinstallationen (siehe IEC 664-1, Ausg. 92).

Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf einer Vielfachmesszange F05 entgegengebracht haben. Um die besten Ergebnisse mit Ihrem Meßgerät zu erzielen, bitten wir Sie : die vorliegende Bedienungsanleitung aufmerksam zu lesen und die darin enthaltenen Sicherheitshinweise zu beachten.

SICHERHEITSHINWEISE

■ Setzen Sie das Gerät niemals an Netzen mit Spannungen von mehr als 600 V gegenüber Erde und mit einer Überspannungskategorie größer als III ein, d.h. bei festen Industrie- und Hausinstallationen (siehe IEC 664-1).

■ Dieses Gerät wurde für die Verwendung in Innenräumen in einer Umgebung mit einem Verschmutzungsgrad von maximal gleich 2 (siehe IEC 664-1), einer Temperatur zwischen 0 und + 50°C und einer relativen Feuchte von unter 70% entwic k elt.

■ Verwenden Sie nur Zubehör, das den Sicherheitsnor men (NF EN 61010-2-031) für minimale Spannung von 600 V und der Überspannungskategorie III entspricht.

■ Öffnen Sie niemals das Gehäuse der Zange, bevor Sie nicht sämtliche Stromquellen abgeklemmt haben.

■ Schließen Sie die Zange niemals an den Messkreis an, wenn das Gehäuse nicht richtig geschlossen ist.

■ Überprüfen Sie vor der Durchführung einer Messung die richtige Position der Messleitungen und des Wahlschalters.

■ Achten Sie bei Strommessungen auf eine gute Ausrichtung des Leiters in Bezug zu den Kennzeichnungen und auf richtiges Schließen der Backen.

■ Klemmen Sie die Zange vor dem Austausch der Batterie immer von sämtlichen Stromquellen ab.

■ Führen Sie Widerstandsmessungen, Durchgangsprüfungen oder Halbleiterprüfungen nicht an unter Spannung stehenden Kreisen durch.

INHALT

1. VORSTELLUNG ..................................................................... 49

2. BESCHREIBUNG ................................................................... 49

3. GEBRAUCH - BETRIEBSDATEN .......................................... 53

3.1Bezugsbedingungen....................................................... 53

3.2 Spannungsmessung

3.3Akustische Durchgangsprüfung (

3.4Widerstandsmessung (Ω)............................................... 55

3.5Halbleiterprüfung (

3.6Strommessung (A) ..................................................... 56

3.7Funktion INRUSH........................................................... 57

3.8 Leistungsmessung ~ (W)................................................ 57

3.9 Berechnung des Leistungsfaktors (PF) .......................... 58

3.10 Frequenzmessung (Hz) .................................................. 59

3.11 Anzeige der Drehfeldrichtung ......................................... 59

3.12 Sekundärfunktionen ....................................................... 61

3.12.1 Speichern der Anzeige ..................................................... 61

3.12.2Vorauswahl des MIN/MAX-Modus .................................... 61

3.12.3 Automatische Kompensation des

Widerstands der Messleitungen ....................................... 61

3.12.4Automatischer Nullabgleich bei Strommessung ............... 61

3.12.5 Manuelle AC/DC-Umschaltung......................................... 61

3.12.6Auswahlmöglichkeiten bei Durchgangsprüfung................ 61

3.12.7Auswahl der Funktion INRUSH......................................... 62

3.12.8 Deaktivierung der automatischen Abschaltung ................ 62

3.12.9Einrichtung der Funktion V-Live ........................................ 62

3.12.10 Änderung der akustischen Anzeigeschwelle

für die Durchgangsprüfung ............................................... 62

3.12.11 Aufruf der Standardkonfiguration des Geräts ................... 62

3.12.12 Datum der zuletzt durchgeführten Kalibr ierung

des Geräts ........................................................................ 63

3.12.13 Anzeige der Version der eingebauten Software ............... 63

3.12.14 Anzeige der Segmente der Anzeige ................................. 63

4. ALLGEMEINE DA TEN ........................................................... 64

4.1 Abmessungen und Gewicht............................................ 64

4.2 Umschließungsvermögen der Zange ............................. 64

4.3Stromversorgung............................................................ 64

4.4 Umgebungsbedingungen ............................................... 64

4.5Einhaltung der Normen .................................................. 64

4.6 Abweichungen beim Betriebsbereich ............................. 65

4.7Grenzbedingungen ......................................................... 67

5. BESTELLANGABEN ............................................................. 68

6. GARANTIE ............................................................................. 68

7. WARTUNG ............................................................................. 69

7.1Austausch der Batterie ................................................... 69

7.2 Lagerung ........................................................................ 69

7.3 Reinigung ....................................................................... 69

7.4Messtechnische Überprüfung......................................... 69

8. ANHANG .............................................................................. 117

(V)............................................. 53

) ............................. 54

) .................................................. 55

1. VORSTELLUNG

Die Vielfachmesszange F05 ist zuverlässig und bedienungsfreundlich und erfüllt alle Anforderungen von Fachleuten aus dem Elektrobereich:

■ Ein kompaktes Gerät mit eingebautem Stromfühler für

Strommessungen ohne Unterbrechung des zu messenden Stromkreises

■ Eine außergewöhnlich gute Bedienungsfreundlichkeit,

insbesondere mit:

- automatischer oder manuelle Ausw ahl der Art des zu messenden Signals, AC oder DC,

- automatischer Messbereichswahl,

-programmierbarem akustischen Signal für das Vorhandensein von Spannungen: V-Live,

-Anzeige einer Messbereichsüberschreitung,

- Beleuchtung der Digitalanzeige

- automatischer Vorrichtung zum Abschalten des Geräts,

-Aufzeichnungsfunktion für die W e rte MIN - MAX - PEAK,

-Korrektur der Abweichungen bei Gleichstrommessungen (DC Zero)

- automatische Kompensation des Widerstands der Messleitungen (Ω Zero).

■ Einhaltung der IEC-Normen für elektrische Sicherheit und

CE-Kennzeichnung

■ Geringes Gewicht und Robustheit für jede

Umgebungsbedingung

Zusätzlich mit innovativen Funktionen:

■ Funktion "Inrush“, insbesondere für die Messung von

Anlaufströmen bei Motoren.

■ Funktion zur Anzeige der Drehfeldrichtung mit einem "2-

Leiter-Verfahren“ Leitern), ermöglicht eine Bestimmung durch einfachen Kontakt ohne lästiges Anschließen.

Lizenz PFISTERER

- (anstelle von 3

2. BESCHREIBUNG

(siehe Plan § 8 Anlagen)

➀➀

➀ Backen

➀➀ ➁➁

➁ Drehschalter mit 6 Positionen:

➁➁

OFF Ausschalten der Zange, das Einschalten erfolgt bei

Auswahl der anderen Funktionen

V Messung von Gleich- und Wechselspannungen

(Effektivwert) Durchgangsprüfung und bei Verwendung der

gelben Taste Widerstandsmessung und Halbleiterprüfung

A Messung von Gleich- und Wechselströmen

(Effektivwert)

W~ Messung der einphasigen Wirkleistung und des

Leistungsfaktors

Auswahl der Anzeige der Phasendrehrichtung bei

dreiphasigen Systemen mit oder ohne Nullleiter

➂➂

➂ Steuertasten

➂➂

Die Tasten bieten 3 Betätigungsmöglichkeiten:

Kurzes Drücken

< 1,3 s, gültig, sobald das Drücken der Taste erkannt wird.

Langes Drücken

> 1,3 s, ermöglicht die Umschaltung auf einen Mess- oder Betriebsmodus. Das Beibehalten oder Loslassen der Taste hat keine Wirkung.

Dauerndes Drücken

Ermöglicht die Umschaltung auf einen Mess- oder Betriebsmodus und das Verbleiben in diesem Modus, so lange die Taste gedrückt gehalten wird. Das Loslassen der Taste führt zur Rückkehr zu dem vorher verlassenen Modus.

■■

■ HOLD verfügt über 4 unterschiedliche Funktionen

■■

Beschreibung § 3.12)

-Speichern der Anzeige

-Vorauswahl des Modus MIN/MAX

-Automatische Kompensation des Widerstands der Messleitungen

-Automatische Nullabgleich bei Strommessung

■■

■ Die gelbe Taste verfügt über 5 unterschiedliche

■■

Funktionen

(siehe Beschreibung § 3.12)

-Manuelle Auswahl des Modus AC/DC

-Auswahl der Funktion INRUSH

-Auswahl der Funktion Widerstand (Ω), Halbleiterprüfung ( ), Durchgang ( )

- Berechnung des Leistungsfaktors

-Anzeige der Drehfeldrichtung

(siehe Beschreibung

§ 3.11)

■■

■ MIN/MAX wird durch kurzes Drücken umgeschaltet:

■■

MIN - MAX Funktionen V und A Sonstige Funktionen

1. Drücken PEAK-Wert MAX-Wert

2. Drücken MAX-Wert MIN-Wert

3. Drücken MIN-Wert Zurück zum MAX-Wert

4. Drücken Zurück zum PEAK-Wert _

Der Modus MIN/MAX kann jederzeit durch langes Drücken der Taste verlassen werden. Wurde die Funktion INRUSH gewählt (siehe Beschreibung § 3.7), erfolgt bei einem weiteren kurzen Druck die Rückkehr zum Modus MIN/MAX.

Anmerkung: Beim Modus MIN/MAX ist die Funktion "Automatische Abschaltung“ des Geräts unterdrückt (Anzeige des Symbols P)

(siehe

■■

■ Hz Bei einem kurzen Drücken wird die Frequenz des

■■

gemessenen Signals angezeigt, ein weiteres Drücken ermöglicht die Rückkehr zum vorher angezeigten Wert. Diese Taste ist nur bei den Funktionen AAC, VAC und W aktiv.

■■

■ Kurzes Drücken:

■■

Einschalten der Hintergrundbeleuchtung der Anzeige. Automatische Abschaltung nach 2 Minuten. Dauerndes Drücken: Anzeige der geschätzten verbleibenden Betriebsdauer für die Batterie in Stunden (außer INRUSH-Funktionen und Drehrichtung der Phasen).

Kombination Taste HOLD / Drehschalter

(siehe Beschreibung § 3.12)

- Unterdrückung der automatischen Abschaltung des Geräts.

- Einrichtung der Funktion V-Live.

- Anzeige der Version der internen Software.

Kombination gelbe Taste / Drehschalter

(siehe Beschreibung § 3.12)

- Änderung der akustischen Anzeigeschwelle für die Durchgangsprüfung.

-Aufruf der Standardkonfiguration des Geräts.

Kombination Taste MIN/MAX / Drehschalter

(siehe Beschreibung § 3.12)

- Datum der zuletzt durchgeführten Kalibrierung des Geräts.

➃➃

➃ Flüssigkristallanzeige

➃➃

Die Flüssigkristallanzeige enthält die digitale Anzeige der Messwerte und die Anzeige der zugehörigen Einheiten und Symbole.

Digitalanzeige

4 Digits, 9999 Punkte, 3 Dezimalpunkte, Zeichen + und (DC-Messungen und Peak).

+ OL

: Messbereichsüberschreitung durch positiven W ert

(> 3999 Punkte)

- OL

:Messbereichsüberschreitung durch negativen W ert

OL:Messbereichsüberschreitung durch Wert ohne

Vorzeichen

- - - -

: Unbestimmter Werte (Mittensegmente)

Anzeige der Symbole

Blinkend, Betriebsdauer der Zange auf ca. 1

Stunde begrenzt

Dauernd, Batterie leer, der Betrieb der Zange und die Genauigkeit können nicht mehr garantiert werden

Dauerbetrieb (keine automatische Abschaltung)

: Leuchtet dauernd bei gewählter Funktion

INRUSH

Dauernd: Durchgangsprüfung Blinkend: Funktion V-Live gewählt

HOLD

PEAK Leuchtet bei V und A im Modus MIN/MAX, wenn

MAX Verweist auf Anzeige eines Maximalwe rts im

MIN Verweist auf Anzeige eines Minimalwer ts im

OK Symbol leuchtet bei der Erkennungssequenz

PF Leuchtet bei der Position W des Schalters

AC Dauernd: Messung im AC-Modus manuell

DC Dauernd: Messung im DC-Modus manuell

■■

■ Der Summer

■■

Je nach der dem Summer zugeordneten Funktion werden unterschiedliche Töne abgegeben:

-Kurzer Ton mittlerer Höhe: Taste bestätigt

-Kurzer hoher Ton: Taste untersagt

-Kurzer tiefer Ton: Verlassen des Modus MIN/MAX

-2 kurze hohe Signale: Bestätigung eines

Konfigurationsparameters

-Kurzer Ton mittlerer Höhe alle 400 ms: gemessene Spannung ist höher als die Sicherheitsspannung, für die das Gerät garantiert ist.

-5 kurze Signale mittlerer Höhe: automatisches Abschalten des Geräts

-Dauerton mittlerer Höhe: bei Durchgangsprüfung gemessener Wert kleiner als programmierte Schwelle, Übergang im Kurzschlusszustand bei Halbleiterprüfung.

-Modulierter Dauerton mittlerer Höhe: Messwert in V olt, größer als 45 VSpitze bei gewählter Funktion V-Live.

Funktion HOLD aktiv

Messung des Spitzenwerts gewählt wurde

Modus MIN/MAX

für die Phasendrehrichtung.

dauernd, wenn die Anzeige des Leistungsfaktors gewählt wurde (gelbe Taste)

Blinkend: Messung im A C-Modus automatisch

Blinkend: Messung im DC-Modus automatisch

Halbleiterprüfung auf der Position

ΩΩ

Ω

ΩΩ

3. GEBRA UCH - BETRIEBSDATEN

3.1 Bezugsbedingungen

Die zu jeder Messfunktion genannten Betriebsdaten werden für die folgenden Bezugsbereiche garantiert:

-Temperatur : +23 °C ± 3 K.

- Rel. Luftfeuchte: 45 % bis 75 % relative Feuchte.

-Versorgungsspannung: 8,5 V ± 0,5 V.

-Frequenzbereich des angewendeten Wechselbereichs: 45 - 65 Hz

- Scheitelfaktor des angewendeten Wechselbereichs: √ 2

-Position des Leiters in den Zangenbacken: zentriert.

- Durchmesser des Leiters: < 5 mm

- Ohne Wechselstrom-Magnetfeld.

- Ohne elektrisches Feld.

3.2 Spannungsmessung (V)

1. Schließen Sie die Messleitungen unter Beachtung der

Polarität an die Klemmen des Geräts an: rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme

"COM“.

2. Stellen Sie den Drehschalter auf die Position "V ".

3. Verbinden Sie den Aufbau mit der zu messenden

Spannungsquelle und stellen Sie wenn möglich sicher, dass diese die maximal zulässigen Grenzwerte nicht übersteigt (siehe T abelle unten). Das Wechseln des Messbereichs und die Auswahl AC/DC erfolgen automatisch. Betätigen Sie die gelbe Taste, um bei Bedarf eine manuelle Auswahl AC/DC einzustellen.

Ist das gemessene Signal > 45 V Spitze, wird die akustische Anzeige aktiviert, wenn die Funktion V-Live gewählt wurde

(siehe § 3.12.9)

Anzeigebereich 40 V 400 V 4 000 V

Messbereich (2) 0,2 V bis 40,0 V bis 400 bis 600 V

Genauigkeit 1 % A nz . + 5 D 1 % A nz . + 2 D 1 % A nz . + 2 D Auflösung 10 mV 0,1 V 1 V Eingangsimpedanz 1 MΩ

Schutz 600 V AC oder DC

(1) Bei DC wird +OL bei über + 600 V und -OL bei über - 600 V

angezeigt (900 V im PEAK-Modus). Bei AC wird OL bei über 600 Vrms angezeigt (900 V im PEAK-Modus).

(2) Ist bei AC der gemessene Spannungswert < 0,15 V, wird

0.00 angezeigt.

(1)

39,99 V 399,9 V 400 bis 900 VSpitze

Bei Spannungen

≥≥

≥ 600 VDC oder effektiv weist ein

≥≥

repetitives Signal des Summers darauf hin, dass die gemessene Spannung höher als die Sicherheitsspannung ist, für die das Gerät garantiert ist.

■■

■ MIN/MAX-Modus:

■■

-Genauigkeit: wie vorhergehende Tabelle + 0,2 % Anz.

-Erfassungszeit: 100 ms typ.

■■

■ PEAK-Modus:

■■

-Genauigkeit: wie vorhergehende Tabelle +2% Anz.

-Erfassungszeit: 500 µs typ. (2,5 ms max.)

■■

■ Spezifische Daten im Modus V-Live

■■

- Genauigkeit des Erkennungsbereichs: 45 VSpitze ± 2V

3.3 Akustische Durchgangsprüfung ( )

1. Schließen Sie die Messleitungen an die Klemmen des

Geräts an.

2. Stellen Sie den Drehschalter auf die Position " ".

3. Schließen Sie das Gerät an den zu prüfenden Kreis an.

Der Summer ist permanent aktiv, sobald der Kontakt hergestellt wird (geschlossener Kreis), und wenn der Wert des gemessenen Widerstand kleiner als die programmierbare Schwelle ist (einstellbar von 1 bis 40 Ω, siehe § 03.12.10). Oberhalb von 400 Ω wird

■■

■ Kompensation des Widerstands der Messleitungen (

■■

Führen Sie vor der Messung von kleinen Widerständen zuerst eine Messung des Widerstands der Leitungen durch.

- Schließen Sie die Leitungen kurz.

- Drücken Sie so lange die Taste HOLD, bis auf der

Anzeige Null zu lesen ist. Der Wert des Widerstands der Leitungen wird dann gespeichert und später vom Wert des gemessenen Widerstands abgezogen.

Anmerkung: Beträgt der gemessene Wert mehr als 2 Ω, ist diese Korrektur nicht zulässig und der gespeicherte Korrekturwert wird auf Null gesetzt.

■■

■ Technische Daten

■■

Anzeigebereich 400 Ω Messbereich 0,0 bis 399,9 Ω Genauigkeit

Auflösung 0,1 Ω Leerlaufspannung ≤ 3,2 V Prüfstrom 320 µA Schutz 500 V AC oder 750 V (DC oder Spitze)

(1)mit Kompensation des Widerstands der Messleitungen

■■

■ Modus MIN/MAX:

■■

(1)

-Genauigkeit: wie vorhergehende Tabelle + 0,2 % Anz.

-Erfassungszeit: 100 ms typ.

angezeigt.

1 % Anz. + 2 Digits

ΩΩ

Ω Zero)

ΩΩ

3.4Widerstandsmessung (

ΩΩ

Ω)

ΩΩ

1. Schließen Sie die Messleitungen an die Klemmen des Geräts an.

2. Stellen Sie den Drehschalter auf die Position " " und drücken Sie einmal die gelbe Taste: Das Symbol verschwindet von der Anzeige.

3. Schließen Sie das Gerät an den zu messenden Widerstand an. Die Auswahl des Messbereichs erfolgt automatisch. Führen Sie zur genauen Messung von kleinen Widerständen eine Kompensation des Widerstands der Messleitungen durch Oberhalb von 40 kΩ wird

(siehe § 3.3).

angezeigt.

Anzeigebereich 400 Ω 4000 Ω 40 kΩ

Messbereich 0,0 bis 400 bis 4,00 kΩ bis

Genauigkeit Auflösung 0,1 Ω 1 Ω 10 Ω Leerlaufspannung ≤ 3,2 V Prüfstrom 320 µA 40 µA Schutz 500 V AC oder 750 V (DC oder Spitze)

(1)Mit Kompensation des Widerstands der Messleitungen

■■

■ MIN/MAX-Modus:

■■

(1)

399,9 Ω 3999 Ω 39,99 kΩ

1% Anz. + 2 Digits

-Genauigkeit: wie vorhergehende Tabelle + 0,2 % Anz.

-Erfassungszeit: 100 ms typ.

3.5 Halbleiterprüfung ( )

1. Schließen Sie die Messleitungen unter Beachtung der

Polarität an die Klemmen des Geräts an: rote Leitung an die Klemme "+" und schwarze Leitung an die Klemme "COM“.

2. Stellen Sie den Drehschalter auf die Position und drücken Sie zweimal die gelbe Taste: Das Symbol erscheint auf der Anzeige.

3. Schließen Sie das Gerät an den zu prüfenden Halbleiter (Übergang) an: Die Richtung des Messstromes verläuft von der Klemme "+" zur Klemme "COM“. Die entspricht einer Prüfung des Halbleiterübergangs in Durchlassrichtung.

- Übergang im Kurzsc hlusszustand: akustischer Hinweis

bei einer Schwelle < 0,050 V

- Übergang in Sperrrichtung oder unterbrochen (oder

Schwelle > 3,2 V): Anzeige von Anzeigebereich 4 V

Messbereich 0,000 bis 3,199 V Genauigkeit 1 % Anz. + 2 D Auflösung 1 mV Prüfstrom Schutz 500 V AC oder 750 V (DC oder Spitze)

(1) Je nach gemessener Spannung

(1)

OL.

2 mA bis 4 mA

■■

■ MIN/MAX-Modus:

■■

-Genauigkeit: wie vorhergehende Tabelle + 0,2 % Anz.

-Erfassungszeit: 100 ms typ.

3.6 Strommessung (A)

1. Stellen Sie den Drehschalter auf die Position "A "

2. Umschließen Sie den Leiter, durch den der zu messende

Strom fließt, achten Sie auf richtiges Schließen der Backen und darauf, dass sich keine Fremdkörper im Luftspalt zwischen den Backen befinden. Bei DC muss der in die Backen eingravierte Pfeil "➭" in Richtung der vermuteten Stromrichtung zeigen, damit das Vorzeichen r ichtig angezeigt wird. Das Wechseln des Messbereichs und die Auswahl AC/DC erfolgen automatisch. Betätigen Sie die gelbe Taste, um bei Bedarf eine manuelle Auswahl AC/DC einzustellen.

■■

■ Null-Abgleich bei Strommessung (DC Zero)

■■

Führen Sie vor der Messung kleiner Ströme einen Nullabgleich durch.

-Drücken Sie so lange die Taste HOLD, bis auf der Anzeige

Null zu lesen ist. Der K orrekturw ert wird gespeichert und vom Wert einer späteren Strommessung abgezogen.

Anmerkung: Dieser Abgleich wird nur für die Gleichkomponente der Null durchgeführt. Beträgt der gemessene Wert mehr als 6 A, ist dieser Abgleich nicht zulässig und der gespeicherte Abgleichwert wird auf Null gesetzt.

■■

■ Technische Daten

■■

Anzeigebereich 40 A 400 A 4 000 A

Messbereich (2) 0,20 bis 40,0 bis 400 bis

Genauigkeit

Auflösung 10 mA 100 mA 1 A

(3)

39,99 A 399,9 A 600 A

1,5 % Anz.

+ 10 D

1,5 % Anz. + 2 D

(1)Bei DC wird +OL bei über +400 A und -OL bei über

-400 A angezeigt (600 A im PEAK-Modus). Bei AC wird OL bei über 400 A

rms

angezeigt (600 A im

PEAK-Modus).

(2)Ist der Wert des gemessenen Stroms bei AC < 0,15 A,

zeigt die Anzeige 0.00.

(3)Mit Nullabgleich bei DC

-Wiederholbarkeit der Messung nach mehreren aufeinander folgenden Schließungen der Zange: 0,3 % typisch

■■

■ MIN/MAX-Modus:

■■

-Genauigkeit: wie vorhergehende Tabelle + 0,2 % Anz.

-Erfassungszeit: 100 ms typ.

■■

■ PEAK-Modus:

■■

- Genauigkeit: wie vorhergehende Tabelle +2 % Anz. +0,5 A

-Erfassungszeit: 500 µs typ. (2,5 ms max.)

(1)

Spitze

3.7 Funktion INRUSH

■■

■ Beschreibung

■■

Diese Funktion ermöglicht die Verfolgung einer schnellen Stromänderung des Typs gedämpfte Sinusschwingung, indem aufeinander folgende Effektivwerte gemessen werden, die über ½, 1, 2½, 5 und 10 Perioden ausgehend vom größten berechneten Effektivwert berechnet und über eine Halbwelle neu aktualisiert werden. Die Anwendungen sind:

- Messung von Anlaufströmen bei Motoren

-Genaue Definition von Sicherungen und Schutzschaltern

(Verhältnis Amplitude - Signalzeit)

-Belastung von Komponenten durch Stromüberlast Der Anwendungsbereich ist auf die industriellen Frequenzen begrenzt (15 Hz... 70 Hz).

■■

■ Gebrauch

■■

Diese Funktion kann nur bei Wechselstrommessung nach Auswahl des Modus MIN/MAX aufgerufen werden.

Schritte Anzeigen Anmerkungen

Drücken der 0,5 P dann gelben T aste zugehöriger Start der Funktion

Drücken der 1P-2,5P-5P-10P-0,5P Taste HOLD und dann bei jedem Drücken (berechnet über mehrmaliges wird der zugehörige aufeinander Drücken der Effektivwert folgende P erioden) gelben T aste angezeigt

Kurzes Rückkehr zu den Verlassen der Funktion Drücken der Werten MIN, MAX und Rückkehr zum Taste MIN/MAX oder PEAK Modus MIN/MAX

Technische Daten

-Genauigkeit: 5 % +0,5 A

-Erfassungszeit: 10 Perioden der Frequenz des Signals

(200 ms bei 50 Hz)

- Betriebsbereich: ≥ 5 A Spitzenwert für die 1.è Periode des

Signals

Effektivwert

out F

↑

Frequenz des Signals < 15 Hz oder > 70 Hz

Aufrufen der Effektivwerte

3.8 Leistungsmessung ~ (W)

1. Schließen Sie die Messleitungen unter Beachtung der

Polarität an die Klemmen des Geräts an: rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme "COM".

2. Stellen Sie den Drehschalter auf die Position W.

3. Schließen Sie die Zange unter Beachtung der folgenden

Hinweise an das System an, dessen Leistung gemessen werden soll:

- Schließen Sie die Messleitungen für Spannungsmessung

an, rote Messleitung an die Phase, schwarze Messleitung an den Nullleiter.

- Umschließen Sie den Leiter, durch den der zu messende

Strom fließt, achten Sie auf richtiges Schließen der Backen und darauf, dass sich keine Fremdkörper im Luftspalt zwischen den Backen befinden.

Der in die Backen eingravierte Pfeil " ➭ " m uss in Richtung des Energieflusses von der Quelle zur Last zeigen. In diese Fall gilt:

- das Zeichen „+“ entspricht einer von der Last verbrauchten Leistung.

- das Zeichen „-“ entspricht einer von der Last gelieferten Leistung.

■■

■ Besondere Bezugsbedingungen

■■

PF = 1; I ≥ 2 A; U ≥ 10 V

■■

■ Technische Daten für Wirkleistungsmessung

■■

Anzeigebereich 4000 W 40 kW 400 kW

Messbereich

Genauigkeit Auflösung 1 W 10 W 100 W

(3)

(2)

5 bis 4,00 kW bis 40,0 kW bis

3999 W 39,99 kW 240,0 kW

2% Anz. +1 D

(1)

(1) Der Bereich ist auf 240 kW bei Einphasenmessung

begrenzt (600 V x 400 A). Oberhalb davon wird je nach Richtung der Leistung +OL oder -OL angezeigt.

(2) Ist der Wert der Leistung < 5 W oder sind die W erte für

Spannung oder Strom < 0,15 V bzw. < 0,15 A, wird 0 angezeigt.

(3)Die Messgenauigkeit unterliegt einer auf die Strommessung

zurückzuführenden Schwankung von ca. 0,1 A. Beispiel: bei einer Leistungsmessung, die bei 10 A durchgeführt wird, liegt die Messschwankung bei 0,1 A/ 10 A, d. h. bei 1%.

■■

■ Modus MIN/MAX:

■■

-Genauigkeit: wie vorhergehende Tabelle +0,3 % Anz.

-Erfassungszeit: 100 ms typ. (alle 400 ms)

3.9 Berechnung des Leistungsfaktors (PF)

Konfigurieren Sie die Zange für Leistungsmessung (Schalter auf Position W) und schließen Sie sie richtig an (siehe § 3.8), drücken Sie kurz die gelbe Taste: der Leistungsfaktor wird angezeigt. Der Leistungsfaktor ist per Definition eine Größe ohne Vorzeichen. Es wird jedoch trotzdem ein Vorzeichen angezeigt, das auf eine induktive (Vorzeichen „+“) oder kapazitive (Vorzeichen „-“) Last hinweist. Dieses Zeichen ist jedoch nur bei leicht verzerr ten Signalen signifikant (d.h. 3 Nulldurchgänge innerhalb 1 Periode).

■■

■ Technische Daten

■■

Anzeigebereich 1,00 Anzeigebereich 0,20 bis 0,50 bis

Messbereich Genauigkeit 5% Anz. 2% Anz.

Auflösung 0,01

(1)

0,49 1,00

+ 2 D + 2 D

(1)Die Anzeige des Leistungsfaktors ist auf 1,00 begrenzt.

Liegt einer der Werte zur Berechnung des Leistungsfaktors außerhalb des zugehörigen Messbereichs, weist die Anzeige für den Leistungsfaktor auf einen unbestimmten Wert hin "- - - -".

■■

■ MIN/MAX-Modus:

■■

-Genauigkeit: wie vorhergehende Tabelle +1 D.

-Erfassungszeit: 100 ms typ. (alle 400 ms)

3.10 Frequenzmessung (Hz)

Diese Funktion ist bei den AC-Messungen V, A, W aktiv. Bei der Funktion Leistung wird die Frequenzmessung über das Spannungssignal durchgeführt.

1. Drücken Sie kurz die Taste Hz, auf der Anzeige erscheint die Frequenz des gemessenen Signals.

2. Nach erneutem Drücken kehren Sie zur vorher angezeigten Messung zurück.

■■

■ Technische Daten

■■

Anzeigebereich 40 Hz 400 Hz 4000 Hz 40 kHz Messbereich

Genauigkeit 0,4% Anz. +1 D Auflösung 0,01 Hz 0,1 Hz 1 Hz 10 Hz Seuil de

Auslöseschwelle

(1) Unterhalb von 5 Hz wird 0.0 angezeigt (2) Unterhalb der Auslöseschwelle weist die Anzeige auf einen

unbestimmten Wert hin (- - - -).

■ MIN.-MAX.

- Genauigkeit: wie in der Tabelle oben +0,2% L mit

Begrenzung bei 5 kHz.

-Erfassungszeit: 125 ms typisch alle 400 ms.

3.11 Anzeige der Drehfeldrichtung

Diese Messung wird mit nur 2 Messleitungen folgendermaßen durchgeführt:

1. Berücksichtigung einer „Referenzperiode“ z.B. über die

Phase L1-L2

2. Berücksichtigung einer „Messperiode“ z.B. über die Phase

L1-L3

3. Die Berechnung der zeitlichen Verzögerung zwischen

„Referenzperiode“ und „Messperiode“ ermöglicht die Bestimmung der Reihenfolge oder Drehfeldrichtung der Phasen

■■

■ Besondere Bezugsbedingung

■■

-Sinusförmiges Dreiphasennetz mit stabiler Frequenz 50 Hz

oder 60 Hz

10,00 bis 40,0 bis 400 bis 4,00 kH z bis

(1)

39,99 Hz 399,9 Hz 399 9 H z 19,99 kHz

(2)

5 V oder 10 A

■■

■ Technische Daten

■■

-Frequenzbereich: 47 Hz bis 53 Hz oder 57 Hz bis 63 Hz.

- Zulässiger Spannungsbereich: 50 V bis 600 V.

-Zulässige Phasenverschiebung: ±10°

-Zulässige Amplitudenabweichung: 20 %

- Zulässiger Oberschwingungsanteil bei der Spannung: 10 %

■■

■ Ablauf der Drehfeldrichtungsbestimmung

■■

Anmerkung 1: In der folgenden Tabelle führt das Symbol " " immer auf den Anfang des Ablaufs zurück Anmerkung 2: Für den Ablauf der folgenden Tabelle gilt:

- L1 an Klemme "COM"

- L2 und dann L3 an Klemme "+"

Man erhält das gleiche Ergebnis, wenn:

- L2 an Klemme "COM", L3 dann L1 an Klemme "+" oder:

- L3 an Klemme "COM", L1 dann L2 an Klemme "+"

Anmerkung 3:

Das Messprinzip beruht auf einer bestimmten Stabilität der Frequenz und praktisch sinusförmigen Signalen (THD < 10 %). Dies schließt insbesondere Messungen an Stromgeneratoren aus, deren Regelung zu schwach ist, um eine ausreichende Stabilität der Frequenz zu garantieren.

Schritte Anzeigen Anmerkungen

Schalter auf Position Drücken der

gelben T aste Anschluss der Nach maximal 10 Sekunden

schwarzen erscheint eine der Messleitung an 3 folgenden Anzeigen:

L1 und Kontakt der roten Messleitung

mit L2 oder 60 Hz

Kontakt der roten Das Gerät ermittelt die Messleitung mit L3 Messper iode, die folgenden (weniger als Meldungen können angezeigt dem Verlasen werden (nach maximal 10 s): von L2)

Drücken der gelben Rüc kkehr zum Anf ang des Ablaufs Taste (zu jedem Zeitpunkt möglich)

rEF

Err V

(2 s) dann → wenn Spannung < 50 V

Err V

(2 s) dann → wenn Nennfrequenz ≠ 50 Hz

rEF OK

MEAS

Err V

(2 s) dann → Spannung fehlerhaft

Err V

(2 s) dann → Frequenz fehlerhaft

Err

1.2.3

3.2.1

Start der Funktion

Das Gerät ist bereit zur Erkennung

→ wenn einwandfreie

Referenzperiode

→ Erkennung der Messperiode

wird durchgeführt

→ der Kontakt mit L3 wurdespät

durchgeführt (mehr als 10 s nach Anzeige von

→ Bestimmung der

Phasendrehung nicht möglich

→ direkte Drehfeldrichtung → entgegengesetzte

Drehfeldrichtung

rEF OK

)

3.12 Sekundärfunktionen

3.12.1 Speichern der Anzeige

Ein kurzes Drücken der Taste HOLD hält den Anzeigewert. Die Freigabe der Anzeige erfolgt durch ein zweites Drücken.

3.12.2 Vorauswahl des MIN/MAX-Modus

Durch kurzes Drücken der Taste HOLD und der Taste MIN/ MAX wird der Modus MIN/MAX vorgewählt. Ein erneutes

Drücken der Taste HOLD aktiviert den MIN/MAX-Modus.

Diese Funktion ermöglicht die bedarfsweise Aus wahl des MIN/ MAX-Modus, um eine unerwünschte oder unbeabsichtigte Berücksichtigung der MIN/MAX Werte zu verhindern.

3.12.3Automatische Kompensation des Widerstands der

Messleitungen

Diese Kompensation erfolgt durch dauerhaftes Drücken der Taste HOLD, wenn die Funktion Durchgangsprüfung oder Widerstandsmessung gewählt wurde.

Wird die Taste während der Anzeige von Null losgelassen, wird der Korrekturwert in der Zange gespeichert.

Beträgt der gemessene Wer t mehr als 2

Korrektur nicht zulässig und der gespeicherte Korrekturwert wird auf Null gesetzt. Diese Korrektur ist im Modus MIN/MAX nicht zulässig.

3.12.4Automatischer Nullabgleich bei Strommessung

Dieser Abgleich erfolgt durch dauerhaftes Drücken der Taste HOLD, wenn die Funktion Strommessung gewählt wurde.

Wird die Taste bei Anzeige von Null losgelassen, wird der Korrekturwert in der Zange gespeichert.

Beträgt der gemessene Wert mehr als 6 A, ist dieser Abgleich nicht zulässig und der gespeicherte Abgleichwert wird auf Null gesetzt. Diese Korrektur ist im Modus MIN/MAX nicht zulässig.

3.12.5 Manuelle AC/DC-Umschaltung

Standardmäßig stellt sich die Zange bei den Funktionen V und A automatisch auf den Modus AC oder DC ein (Symbol AC oder DC blinkt) . Durch mehrmaliges kurzes Drücken der gelben T aste können manuell Wechselstrommessung (AC), Gleichstrommessung (DC) und automatische Umschaltung gewählt werden. Wird der Modus manuell gewählt, wird das Symbol AC oder DC dauernd angezeigt. Diese manuelle Auswahl steht für die Modi MIN/MAX und HOLD nicht zur Verfügung.

3.12.6Auswahlmöglichkeiten bei Durchgangsprüfung

Standardmäßig befindet sich die Zange in der Funktion Durchgangsprüfung ( ), wenn die entsprechende Position des Drehschalters gewählt wird. Durch mehrmaliges kurzes Drücken der gelben T aste können Widerstandsmessung (Ω), Halbleiterprüfung ( ) und wieder Durchgangsprüfung ( ) gewählt werden.

ΩΩ

Ω, ist diese

ΩΩ

3.12.7Auswahl der Funktion INRUSH

Dazu ist bei Funktion A (AC) zuerst die Taste MIN/MAX und dann die gelbe Taste zu drücken. Zum Aufrufen der zu dieser Funktion gehörenden Wer te ist zuerst die Taste HOLD und dann mehrmals hintereinander die gelbe Taste zu drücken Das Verlassen dieser Funktion erfolgt durch kurzes Drücken der Taste MIN/MAX.

3.12.8 Deaktivierung der automatischen Abschaltung

Halten Sie die Taste HOLD gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position .

(siehe § 3.7)

Das Gerät gibt zwei akustische Signale ab und das Symbol

blinkt.

Die gewählte Konfiguration wird beim Loslassen der Taste gespeichert: das Symbol P leuchtet dann dauernd.

Das Gerät geht wieder in den Modus für automatische Abschaltung zurück, sobald der Drehschalter über die Position OFF gedreht wird.

3.12.9Einrichtung der Funktion V-Live

Halten Sie die Taste HOLD gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position V.

Das Gerät gibt ein akustisches Signal ab und die Symbole V und blinken.

Die gewählte Konfiguration wird beim Loslassen der Taste gespeichert: das Symbol V leuchtet dann dauernd und das

Symbol blinkt.

Gehen Sie zum Ausschalten der Funktion V-Live genauso vor: das Symbol geht beim Loslassen der Taste aus.

3.12.10Änderung der akustischen Anzeigeschwelle für

die Durchgangsprüfung

Halten Sie die gelbe Taste gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position .

Das Gerät gibt ein akustisches Signal ab, die Symbole Ω und

sowie der Schwellwert (Standardvorgabe 40.0) werden

angezeigt

Durch mehrmaliges Drücken der gelben Taste ist eine Einstellung von 1 Ω bis 40 Ω möglich (kurzes Drücken: 1 Ω- Schritte; dauerhaftes Drücken: 10 Ω-Schritte). Sobald Sie den Wert eingestellt haben, betätigen Sie den Drehschalter zur Speicherung.

3.12.11Aufruf der Standardkonfiguration des Geräts

Halten Sie die gelbe Taste gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position A.

Das Gerät gibt zwei akustische Signale ab und alle Segmente der Digitalanzeige und das Symbol blinken.

Die Standardkonfiguration wird beim Loslassen der Taste gespeichert: Die Anzeige blinkt nicht mehr und das Symbol

verschwindet.

Die Standardkonfiguration lautet:

- Akustische Anzeigeschwelle: 40 Ω

- Automatische Abschaltung: mit

- Funktion V-Live: ohne

3.12.12Datum der zuletzt durchgeführten Kalibrierung

des Geräts

Halten Sie die Taste MIN/MAX gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position V.

Das Gerät gibt ein akustisches Signal ab und das Kalibrierdatum des Geräts wird im Format "Woche - Jahr" (WW.JJ) angez eigt, solange die T aste MIN/MAX gedrückt wird.

3.12.13Anzeige der Version der eingebauten Software

Halten Sie die Taste HOLD gedrückt und stellen Sie den Drehschalter von der Position OFF auf die Position A.

Das Gerät gibt ein akustisches Signal ab und die Version der Software wird in der Form UX.XX für 2 Sekunden angezeigt und dann durch die Anzeige aller Segmente ersetzt, solange die Taste HOLD gedrückt wird.

3.12.14Anzeige der Segmente der Anzeige

Siehe § 03.12.13. Diese ist ebenfalls für alle Kombinationen Taste-Drehschalter möglich, die vorher nicht beschrieben wurden.

4. ALLGEMEINE DATEN

4.1 Abmessung en und Gewicht

■ 70 x 193 x 37 mm ■ 260 g

4.2 Umschließungsvermögen der Zang e

■ ≤ 26 mm

4.3 Stromversorgung

■ Eine 9V-Standard-Alkali-Batterie (Typ IEC 6LF22, 6LR61

oder NEDA 1604)

■ Durchschnittliche Betriebsdauer: 60 Std. oder 20000

Messungen von 10 s

■ Anzeige für Batteriezustand

Blinkend: Betriebsdauer < 1 Std. Dauernd: tauschen Sie die Batterie aus

■ Automatische Abschaltung nach 10 Minuten, wenn weder der

Drehschalter noch die Tasten betätigt werden (Wiederinbetriebnahme bei Durchgang durch die Position OFF des Drehschalters oder Betätigung einer beliebigen Taste)

4.4 Umgebungsbedingungen

■■

■ Temperatur - Feuchte

■■

90 80 70 60 50 40 30 20

Relative Feuchte in % r.F.

-50

➂

-40 -30 -20 -10 0 10 2030405060708090

Temperaturin °C

➀ Bezugsbereich ➁ Betriebsbereich

➂ Lagerbereich (ohne Batterie)

■■

■ Höhe

■■

- Betrieb: < 2.000 m

- Lagerung: < 12.000 m

■■

■ Betrieb nur in Innenräumen

■■

Dichtheit: Schutzart IP 40

4.5 Einhaltung der Normen

■■

■ Elektrische Sicherheit

■■

(gemäß EN 61010-1, Ausg. 95 und EN 61010-2-032, A usg. 93)

- Schutzisolierung:

-Überspannungskategorie: III

-Verschmutzungsgrad: 2

- Zugelassene Spannung: 600 V (RMS oder DC)

➁

➀

➂

(gemäß EN 60529, Ausg. 92)

■■

■ Stromschlagfestigkeit

■■

(Versuch gemäß IEC 1000-4-5)

-6 kV im Differenzmodus bei der Funktion Voltmeter,

Bewertungskriterium B

-2 kV induziert in das Kabel der Strommessung,

Bewertungskriterium B

■■

■ Elektromagnetische Verträglichkeit

■■

(gemäß EN 61326-1, Ausg. 97 + A1)

Störaussendung: Klasse B Störimmunität:

-Elektrostatische Entladungen:

4 kV bei Kontakt, Bewertungsskriterium B 8 kV in der Luft, Bewertungskriterium B

-Strahlenfelder: 10 V/m, Bewertungskriterium B

- Schnelle Transienten: 1 kV, Bewertungskriterium B

- Leitungsgeführte Störungen: 3 V, Bewertungskriterium A

■■

■ Mechanische Festigkeit

■■

-Freier Fall 1 m

-Stöße: 0,5 J

-Vibrationen: 0,75 mm

■■

■ Selbstlöschfähigkeit (gemäß UL94)

■■

(Versuch gemäß IEC 68-2-32)

(Versuch gemäß IEC 68-2-27)

(Versuch gemäß IEC 68-2-6)

-Gehäuse: V0

-Backen: V0

-Anzeigefenster: V2

4.6 Abweichungen beim Betriebsbereich

Einflussgröße Einflussbereich

Batteriespannung 7,5 bis 10 V Alle < 1 D 0,2 % Anz. + 1 D Temperatur 0...50°C V 0,05% Anz./10°C 0,2% Anz. /10°C +2 D

Relative 10…90 % r. F. V

relative A 0,2% Anz. 0,3% Anz. +2 D

Frequenz 10 Hz...1 kHz

Position des B eliebi ge Leiters in Position A den Backen am Innenrand W (f

≤

400 Hz) der Backen

Remanenz 0...600 A Spitze A 2 mA/A 3 mA/A

1 kHz...5 kHz 6% Anz. + 1 D

10 Hz...250 Hz

250 Hz...2,5 kHz 6% Anz. + 1 D

Beeinflusste Einfluss

Größe Typisch Max.

A0,3% Anz./10°C 0,5% Anz. /10°C +2 D

Ω

0,1% Anz./10°C 0,2% Anz. /10°C +2 D

W0,25% Anz./10°C 0,5% Anz. /10°C +2 D PF < 1 D 2 D Hz 0,03% Anz./10°C 0,1% Anz. /10°C +2 D

≤

1 D 0,1% Anz. +1 D

Ω

0,2% Anz. 0,3% Anz. +2 D

W0,25% Anz. 0,5% Anz. +2 D PF < 1 D 1 D Hz 0,05% Anz. 0,1% Anz. +2 D

Vsiehe Kurve

Asiehe Kurve

0,7 Anz. 1% Anz. + 1 D

1% Anz. + 1 D

1,5% Anz. + 1 D

Einflussgröße Einflussbereich

Nebenliegender Leiter in Kontakt Leiter von einem mit dem A

400 ADC externen 45 dB 40 dB

Strom oder

RMS Rand der W

durchflossen Backen Leiter von der 0...400 A DC

Zange umfasst oder RMS Anschluss einer

Spannung an die Zange

Scheitelfaktor

PF 0,7 bis I (induktiv und 0,5 bis I kapazitiv) 0,2 bis I

Serientaktunterdrückung bei DC

Serientaktunter-0...600 V DC drückung bei AC 0...400 A DC

Gleichtaktunterdrückung

Einfluss eines externen 0...400 A/m A magnetischen (50 Hz) W Feldes

Anzahl der Öffnungen/ Schließungen W der Backen

(

1) Der Einfluss auf die Größen W und PF entspricht dem des Stroms

0...600 V DC oder RMS

(1)

1,4 bis 3,5 begrenzt A auf 600 A Spitze V 900 V Spitze

0...600 V/50 Hz V

0...400 A/50 Hz A

0...600 V/50 Hz A 0,07 A/100 V 0,1 A/100 V

50000

Beeinflusste Einfluss

Größe Typisch Max.

V< 1 D 1 D

A< 1 D 1 D

AC 1% Anz. 3% Anz. +1 D AC 1% Anz. 3% Anz. +1 D

≥

5 A 1% Anz. +1 D

≥

10 A W 0,5% Anz. 3% Anz. +1 D

≥

20 A 8% Anz. +1 D

DC 50 dB 45 dB DC 40 dB 35 dB

W / PF

> 60 dB 50 dB

> 50 dB 40 dB V< 1 D 60 dB W< 1 D 60 dB

70 dB 60 dB

0,3 % Anz. 1 % Anz. + 1 D

unter Überlagerung der sinusförmigen Spannung

■■

■ Typische Kur ve der Frequenzantwort

■■

8.00%

6.00%

4.00%

2.00%

0.00%

-2.00%

-4.00%

Meßabweichung (%)

-6.00%

-8.00%

-10.00% 10 Hz

Innerhalbdes Grenzbereiches

100 Hz

Frequenz (Hz)

1000 Hz

- I f (f)

10.00%

5.00%

0.00%

Innerhalbdes Grenzbereiches

-5.00%

-10.00%

-15.00%

Meßabweichung (%)

-20.00%

-25.00% 10 Hz

100 Hz

Frequenz (Hz)

1000 Hz

4.7 Grenzbedingungen

■■

■ Temperatur des umfassten Leiters: < 110°C

■■

10000 Hz

5. BESTELLANGABEN

F05 ..................................................................P01.1209.05Z

Geliefert im blister mit einem Satz mit 2 Messleitungen mit Prüfspitze, 1 Messleitung mit Sicherheitsstecker, 1 Krokodilklemme, einer 9V-Batterie, einem Transportetui und dieser Bedienungsanleitung

Zubehör und Ersatzteile

■ Satz mit 2 Messleitungen

mit Prüfspitze (NF EN 61010) ...................... P01.2950.84

■ Satz mit 2 Messleitungen

mit Sicherheitsstecker (NF EN 61010)......... P01.2950.88

■ Satz mit 2 Krokodilklemmen (NF EN 61010) . . P 01.1018.48

■ Satz mit 2 Messleitungen

mit Prüfspitze IP2X ....................................... P01.2951.57

■ Transportetui Nr. 7 ........................................ P01.2985.32

■ Vielfältiges Zubehör erweitert das Anwendungsfeld oder

verleiht der Zange neue Funktionen. Bitte w enden Sie sich an uns.

Hinweis: Verwenden Sie nur Zubehör , das der Spannung und

der Überspannungskategorie des Messkreises entspricht (gemäß NF EN 61010).

6. GARANTIE

Unsere Garantie erstreckt sich auf eine Dauer von zwölf Monaten ab dem Zeitpunkt der Bereitstellung des Geräts

(Auszug aus unseren allg. Verkaufsbedingungen. Erhältlich auf Anfrage).

7. WARTUNG

Verwenden Sie für Reparaturen ausschließlich die angegebenen Ersatzteile. Der Hersteller haftet keinesfalls für Unfälle oder Schäden, die nach Reparaturen außerhalb seines Kundendienstnetzes oder durch nicht von ihm zugelassene Reparaturbetriebe entstanden sind.

7.1Austausch der Batterie

Die Zange muss unbedingt von sämtlichen externen Stromquellen abgeklemmt werden und darf kein Kabel umschließen.

■ Stellen Sie den Wahlschalter auf OFF

■ Führen Sie einen Schraubendreher in den Spalt oben am

Batteriefachdeckel (auf der Rückseite der Zange) und schieben Sie ihn nach oben.

■ Tauschen Sie die verbrauchte Batterie durch eine Batterie 9 V, Typ LF22 aus, achten Sie dabei auf die Polarität.

■ Setzen Sie die Batterie in ihr Fach und schließen Sie den Deckel über der eingelegten Batterie.

7.2 Lagerung

Wird die Zange für einen Zeitraum von mehr als 60 Tagen nicht in Betrieb genommen, nehmen Sie die Batterie heraus und lagern Sie diese getrennt.

7.3 Reinigung

Die Zange muss unbedingt von sämtlichen externen Stromquellen abgeklemmt werden und darf kein Kabel umschließen.

■ Verwenden Sie zur Reinigung des Gehäuses und der Backen einen Lappen und etwas Seifenwasser. Mit einem angefeuchteten T uch nachwischen. Anschließend das Gerät mit einem Tuch trocknen oder mit Luft abblasen.

■ Die Zange nicht mit Wasser bespritzen.

■ Halten Sie den Spalt zwischen den Backen stets

einwandfrei sauber.

7.4 Messtechnische Überprüfung

Wie bei allen Meß- und Prüfgeräten, ist eine Überprüfung in regelmäßigen Abständen erforderlich.

Fur eine Überprüfung und Kalibrierung Ihrer Geräte, wenden Sie sich an die Niederlassung Ihres Landes.

■■

■ Wartung

■■

Reparaturen während oder außerhalb des Garantiezeitraumes: senden Sie die Geräte zu Ihrem Wiederverkäufer.

Italiano

Significato del simbolo Attenzione ! Consultare il libretto d’istruzioni prima dell’uso.

Nel presente libretto d’istruzioni, le indicazioni precedute da questo simbolo devono essere rigorosamente rispettate, altrimenti possono prodursi infortuni fisici o danni all’apparecchio e agli impianti.

Significato del simbolo

Il presente apparecchio è protetto da doppio isolamento. Non richiede collegamento al morsetto di terra di protezione per garantire la sicurezza elettrica

Significato del simbolo CAT III

Questo apparecchio, di categoria sovratensione III e di livello di inquinamento 2, risponde alle esigenze di affidabilità e disponibilità severe corrispondenti agli impianti fissi industriali e domestici (cfr. IEC 664-1, Ed. 92).

Avete appena acquistato una pinza multimetro F05 e Vi ringraziamo per la V ostra fiducia. Per ottenere le massime prestazioni dall’apparecchio: n leggere attentamente le presenti istruzioni per l’uso.

n rispettare le precauzioni d’uso.

PRECAUZIONI D’USO

■ Mai utilizzare su reti di tensione superiore a 600 V in rapporto alla terra e la cui categoria di sovratensione sia superiore a III, cioè le installazioni fisse industriali e domestiche (cfr. IEC 664-1).

■ Utilizzo in ambienti di livello di inquinamento al massimo uguali a 2 (cfr. IEC 664-1), di temperatura da 0°C a + 50°C e di umidità relativa inferiore a 70%.

■ Utilizzare accessori conformi alle norme di sicurezza (NF EN 61010-2-031) di tensione minima 600 V e di categoria di sovratensione III.

■ Mai aprire il contenitore della pinza prima di averlo scollegato da qualsiasi fonte di energia.

■ Mai collegare al circuito da misurare se il contenitore della pinza non è stato chiuso correttamente.

■ Prima di qualsiasi misura, verificare il corretto posizionamento dei cavi e del commutatore.

■ In misura di corrente verificare il corretto allineamento del conduttore in rapporto ai contrassegni ed alla corretta chiusura della ganasce.

■ Scollegare sempre la pinza da qualsiasi fonte di energia elettrica prima di sostituire la pila.

■ Non effettuare misure di resistenze, di test di continuità o di test di semi-conduttori, su un circuito fuori tensione.

SOMMARIO

1. PRESENTATION .................................................................... 72

2. DESCRIZIONE ....................................................................... 72

3. MESSA IN OPERA - CARATTERISTICHE FUNZIONALI ..... 76

3.1 Condizioni di riferimento ................................................. 76

3.2Misura di tensione

3.3Test sonoro di continuità (

3.4Misura di resistenza (Ω) ................................................. 78

3.5Test dei semi-conduttori (

3.6Misura di correnti (A) .................................................. 79

3.7 Funzione INRUSH.......................................................... 80

3.8Misura delle potenze ~ (W) ............................................ 80

3.9Calcolo del fattore di potenza (PF) ................................. 81

3.10 Misura di frequenze (Hz) ............................................... 82

3.11 Indicazione di ordine delle fasi....................................... 82

3.12 Funzioni secondarie ....................................................... 84

3.12.1 Bloccaggio del display ...................................................... 84

3.12.2 Preselezione del modo MIN/MAX..................................... 84

3.12.3 Compensazione automatica della resistenza dei cavi ..... 84

3.12.4 Compensazione automatica dello zero in misura

di corrente ......................................................................... 84

3.12.5 Selezione manuale del modo AC o DC ............................ 84

3.12.6 Selezioni possibili in funzione continuità .......................... 84

3.12.7 Selezione della funzione INRUSH .................................... 85

3.12.8 Soppressione dell’arresto automatico .............................. 85

3.12.9Stabilimento della funzione V-Live .................................... 85

3.12.10 Modificazione della soglia d’indicazione sonora

in test di continuità ............................................................ 85

3.12.11 Messa in configurazione per difetto dell’apparecchio ....... 85

3.12.12 Data dell’ultima calibratura effettuata sull’ apparecchio.... 8 6

3.12.13 Visualizzazione della versione del software interno.......... 86

3.12.14 Visualizzazione dei segmenti del display .......................... 86

4. CARATTERISTICHE GENERALI .......................................... 87

4.1Dimensioni e massa ....................................................... 87

4.2Capacità di serraggio della pinza ................................... 87

4.3Alimentazione................................................................. 87

4.4Condizioni ambientali ..................................................... 87

4.5Conformità alle norme .................................................... 87

4.6Variazioni nel campo di utilizzo....................................... 88

4.7Condizioni limite di funzionamento ................................. 90

5. PER ORDINARE .................................................................... 91

6. GARANZIA ............................................................................. 91

7. MANUTENZIONE ................................................................... 92

7.1Sostituzione delle pile..................................................... 92

7.2Stoccaggio ..................................................................... 92

7.3 Pulizia ............................................................................ 92

7.4Verifica metrologica ........................................................ 92

8. ALLEGATO........................................................................... 117

(V) ................................................ 76

) ....................................... 77

)........................................ 78

1. PRESENTAZIONE

La pinza multimetro F05 privilegia l’affidabilità e la semplicità d’uso per rispondere ai bisogni degli operatori professionisti del settore dell’elettricità :

■ Un apparecchio compatto che integra il sensore di corrente

per le misure di intensità senza dovere interrompere il circuito da controllare

■ Una eccezionale ergonomia, con in particolar modo :

-selezione automatica o manuale del tipo di segnale da misurare, continuo o alternativo,

-selezione automatica della por tata di misura,

-indicazione sonora programmabile di presenza di tensione: V-Live,

-indicazione di superamento di portata,

- illuminazione del display digitale

-sistema automatico di messa fuori servizio dell’apparecchio,

-funzione registrazione dei valori MIN - MAX - PEAK

- correzione delle derive in misura di corrente continua (DC zero)

-compensazione automatica della resistenza dei cavi di misura (Ω zero).

■ La conformità con le norme di sicurezza elettriche IEC e la

marcatura CE

■ La leggerezza e la robustezza per una utilizzazione

completa e globale

Con inoltre delle funzioni inedite :

■ Funzione “Inrush” per la misuradelle correnti di avvio

motore.

■ Funzione di indicazione d’ordine delle fasi con una tecnica

“2 fili” -

Licenza PFISTERER

una determinazione unicamente tramite contatto, senza fastidiosi collegamenti.

- (al posto di 3 fili) che permettono

2. DESCRIZIONE

(vedi schema § 8 Allegato)

➀➀

➀ Ganasce

➀➀ ➁➁

➁ Commutatore rotativo 6 posizioni:

➁➁

OFF Messa fuori servizio della pinza, la messa in

servizio è assicurata dalla selezione delle altre funzioni

V Misure di tensioni continue ed alternative (valore

efficace) Misure di continuità, e con utilizzazione del tasto

giallo di resistenza e test dei semi-conduttori

A Misure di correnti continue ed alternative (valore

efficace)

W~ Misura della potenza attiva in monofase e del fattore

di potenza

Selezione dell’indicatore di ordine delle fasi per

sistema trifase con o senza neutro

➂➂

➂ Tasti di comando

➂➂

I tasti dispongono di 3 tipi di azione possibili :

Pressione veloce

< 1,3 s, è convalidato immediatamente quando la Pressione sul tasto è rilevata.

Pressione prolungata

> 1,3 s, permette di entrare in un modo di misura o di funzionamento. Il premere oppure il r ilasciare il tasto non ha nessun effetto.

Pressione mantenuta

Permette di entrare in un modo di misura o di funzionamento e di rimanere in questo modo fino a che la pressione viene mantenuta. L’allentamento del tasto provoca il ritorno al modo precedentemente lasciato.

■■

■ HOLD possiede le 4 funzioni differenti

■■

(vedi descrittivo § 3.12)

-Blocco del display

-Preselezione del modo MIN/MAX

- Compensazione automatica della resistenza dei cavi

-Compensazione automatica dello zero in misura di corrente

■■

■ Il tasto giallo possiede 5 funzioni differenti

■■

(vedi descrittivo § 3.12)

- Selezione manuale del modo AC/DC

-Selezione della funzione INRUSH

- Selezione della funzione resistenza (Ω), test semiconduttori ( ), continuità ( )

-Calcolo del fattore di potenza

-Misura d’indicazione d’ordine delle fasi

(vedi descrittivo

§ 3.11)

■■

■ MIN/MAX funziona con per muta circolare tramite

■■

pressione veloce :

MIN/MAX Funzioni V e A Altre funzioni

1a Pressione Valore PEAK Valore MAX

Pressione V alore MAX Valore MIN

Pressione Valore MIN Ritorno al valore MAX

Pressione Ritorno al valore PEAK _

In ogni momento, una PressionePressione prolungata sul tasto permette di uscire dal modo MIN/MAX. Se la funzione INRUSH è stata selezionata (vedi descrittivo § 3.7), una Pressione breve permette di ritornare al modo MIN/MAX.

Nota : In modo MIN/MAX, la funzione arresto automatico dell’apparecchio è soppressa (accensione del simbolo P)

■■

■ Hz Una PressionePressione veloce permette di

■■

visualizzare la frequenza del segnale misurato, una nuova Pressione permette di ritornare al valore precedentemente visualizzato. Questo tasto è attivo solo per le funzioni AAC, VAC e W.

■■

■ Pressione veloce: comando di retro-illuminazione

■■

del display. Si spegne automaticamente dopo 2 minuti. Pressione mantenuta : visualizzazione dell’autonomia rimanente stimata per la pila, espressa in ore (salvo funzioni INRUSH ed ordine delle fasi).

Combinata tasto HOLD / commutatore

(vedi descrittivo § 3,12)

- Eliminazione dell’arresto automatico del funzionamento dell’apparecchio.

- Realizzazione della funzione V-Live

- Visualizzazione della versione del software interno.

Combinata tasto giallo / commutatore

(vedi descrittivo § 3,12)

- Modifica della soglia di indicazione sonora in test di continuità.

- Configurazione per difetto dell’apparecchio.

Combinata tasto MIN/MAX / commutatore

(vedi descrittivo § 3,12)

-Data dell’ultima calibratura effettuata sull’apparecchio.

➃➃

➃ Display a cristalli liquidi

➃➃

Il display a cristalli liquidi comporta la visualizzazione digitale dei valori misurati, le unità ed i simboli relativi.

Display digitale

4 digit, 9999 punti, 3 punti decimali, segni + e - (misure DC e peak).

+ OL

: Superamento di gamma valori positivi (> 3999

punti)

- OL

: Superamento di gamma valori negativi

: Superamento di gamma valore non firmato

- - - -

: Valore indeterminato (segmenti del centro)

Display dei simboli

Lampeggiante, autonomia della pinza limitata

ad 1 ora circa Fissa, pila usata, il funzionamento o la

precisione della pinza non è più garantita Funzionamento permanente (soppressione dell’arresto automatico)

Funzionamento permanente (soppressione

dell’arresto automatico) Acceso fisso quando la funzione INRUSH è

selezionata

Fisso : misura di continuità Lampeggiante : funzione V-Liv e selezionata

HOLD

Funzione HOLD attiva

PEAK Acceso in V ed in A in modo MIN/MAX se la

misura del valore cresta è selezionata

MAX Indica la visualizzazione di un valore massimo

in modo MIN/MAX

MIN Indica la visualizzazione di un valore minimo in

modo MIN/MAX

OK Simbolo che si accende al momento della

sequenza di determinazione del senso di rotazione delle fasi.

PF Acceso fisso, per la posizione W del

commutatore, se si seleziona la visualizzazione del fattore di potenza (tasto giallo)

AC Fisso : misura in modo AC manuale

Lampeggiante : misura in modo A C automatico

DC Fisso : misura in modo DC manuale

Lampeggiante : misura in modo DC automatico Test dei semi-conduttori sulla posizione Ω

■■

■ Il Cicalino

■■

Differenti tonalità sono emesse secondo la funzione attribuita al cicalino :

- Suono breve e medio : tasto valido

- Suono breve ed acuto : tasto vietato

-Suono breve e grave : uscita dal modo MIN/MAX

-2 bip brevi ed acuti : convalida di un parametro di

configurazione

- Suono breve e medio ogni 400 ms : tensione misurata superiore alla tensione di sicurezza per la quale è garantito l’apparecchio.

-5 bip ripetitivi brevi e medi : lo spegnimento automatico dell’apparecchio

- Suono continuo e medio : valore misurato in continuità, inferiore alla soglia programmata, collegamento in cortocircuito al test di un semi-conduttore.

- Suono continuo medio modulato : va lo re misurato in volt, superiore a 45 V cresta quando la funzione V-Live è stata selezionata.

3. MESSA IN OPERA

CARATTERISTICHE FUNZIONALI

3.1 Condizioni di riferimento

Le caratteristiche funzionali menzionate in ciascuna delle funzioni di misura sono garantite nei settori di riferimento seguenti :

-Temperatura : +23°C ± 3 K

-Tasso di umidità : da 45% a 75% di umidità relativa.

-Tensione di alimentazione : 8,5 V ± 0,5 V.

-Settore di frequenza del segnale alternativo applicato : 45-65 Hz

-Fattore di cresta del segnale alternativo applicato : √ 2

-Posizione del conduttore nelle ganasce della pinza : centrato .

- Diametro del conduttore : ≤ 5 mm

- Assenza di campo magnetico alternativo.

- Assenza di campo elettrico.

3.2Misura di tensione (V)

1. Collegare i cavi di misura sui morsetti dell’apparecchio,

rispettando le polarità indicate : cavo rosso sul morsetto

“+” e cavo nero sul morsetto "COM".

2. Mettere il commutatore rotativo sulla posizione "V ".

3. Collegare il tutto alla fonte di tensione da misurare

verificando, se possibile, che questa non superi i limiti massimi ammessi (vedi tabbella di sotto) La commutazione della portata e la selezione AC/DC sono automatiche. Premere sul tasto giallo per forzare manualmente la selezione AC/DC, se necessario.

Se il segnale misurato è > 45 V cresta, l’indicatore sonoro è attivato se la funzione V-Live è selezionata

Gamma di visualizzazione

Campo di misura Precisione 1% L ± 5 p to 1% L ±2 pt o 1% L ±2 pto

Risoluzione 10 mV 0,1 V 1 V Impedenza d’ingresso 1 MΩ

Protezione 600 V AC o DC

40 V 400 V 4.000 V

0,2 V a 40,0 V a da 400 a 600 V

(2)

39,99 V 399,9 V da 400 a 900 Vcresta

(1) In DC, il display indica +OL Oltre +600 V e -OL Oltre

600 V (900 V in modo PEAK). In AC, il display indica OL Oltre 600 Vrms (900 V in modo PEAK

(2) In AC, se il valore della tensione misurata è < 0,15 V il

display indica 0.00.

Per le tensioni

≥≥

≥ 600 VDC o efficaci, un bip ripetitivo

≥≥

del cicalino indica che la tensione misurata è superiore alla tensione di sicurezza per la quale è garantito l’apparecchio.

(cfr. § 3.12.9)

(1)

■■

■ Modo MIN/ MAX :

■■

- Precisione: idem tabella precedente + 0,2% L

-Tempo di cattura : 100 ms tip.

■■

■ Modo PEAK :

■■

- Precisione: idem tabella precedente +2% L

-Tempo di cattura : 500 µs tip. (2,5 ms max.)

■■

■ Caratteristiche specifiche in modo V-Live

■■

- Precisione soglia di rilevazione : 45 Vcresta ± 2V

3.3 Test sonoro di continuità ( )

1. Collegare i cavi di misura sui morsetti dell’apparecchio.

2. Mettere il commutatore rotativo sulla posizione " "

3. Collegare l’apparecchio al circuito da testare. Il cicalino è

attivo in permanenza, a partire dal momento in cui il contatto è stato stabilito (circuito chiuso) e se il valore della resistenza misurata è inferiore al valore della soglia scelta tramite programmazione (regolabile da 1 a 40 Ω, vedi § 3.12.10). Oltre 400 Ω, il visualizzatore indica OL.

■■

■ Compensazione della resistenza dei cavi (

■■

Per misurare delle resistenze di basso valore, effettuare preliminarmente una misura della resistenza dei cavi.

- Mettere in corto – circuito i cavi.

- Fare una pressione prolungata sul tasto HOLD fino a leggere zero sul display. Il valore della resistenza dei cavi sarà allora memorizzato e sottratto dal valore di resistenza misurato ulteriormente.

Nota : Se il valore misurato è superiore a 2

correzione è vietata ed il valore di correzione memorizzato è azzerato.

■■

■ Caratteristiche

■■

Gamma di visualizzazione 400 Ω Campo di misura da 0,0 a 399,9 Ω Precisione Risoluzione 0,1 Ω Tensione in circuito aperto ≤ 3,2 V Corrente di misura 320 µA

Protezione 500 V AC o 750 V (DC o cresta)

(1)con compensazione della resistenza dei cavi di misura

(1)

1% L ± +2 pto

ΩΩ

Ω zero)

ΩΩ

Ω,

questa

■■

■ Modo MIN/ MAX :

■■

- Precisione: idem tabella precedente + 0,2% L

-Tempo di cattura : 100 ms tip.

3.4 Misura di resistenza (

ΩΩ

Ω)

ΩΩ

1. Collegare i cavi di misura sui morsetti dell’apparecchio.

2. Mettere il commutatore rotativo sulla posizione " " e

premere una volta sul tasto giallo : Il simbolo scompare sul display.

3. Collegare l’apparecchio sulla resistenza da misurare. La selezione della portata è automatica. Per misurare con precisione delle resistenze di basso valore, fare una compensazione della resistenza dei cavi di misura (vedi § 3.3). Oltre 40 kΩ, il display indica OL.

Gamma di visualizzazione 400 Ω 4000 Ω 40 kΩ Campo di misura da 0,0 a 400 a da 4,00 kΩ a

Precisione Risoluzione 0,1 Ω 1 Ω 10 Ω Tensione in circuito aperto ≤ 3,2 V Corrente di misura 320 µA 40 µA Protezione 500 V AC o 750 V (DC o cresta)

(1) Con compensazione della resistenza dei cavi di misura

■■

■ Modo MIN/ MAX :

■■

(1)

399,9 Ω 3999 Ω 39,99 kΩ

1% L ± 5 pto

- Precisione: idem tabella precedente + 0,2% L

-Tempo di cattura : 100 ms tip.

3.5 Test dei semi-conduttori ( )

1. Collegare i cavi di misura sui morsetti dell’apparecchio, rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

2. Mettere il commutatore rotativo sulla posizione " " e premere due volte sul tasto giallo : Il simbolo appare sul display.

3. Collegare l’apparecchio sul semi-conduttore (collegamento) da testare. Il senso di circolazione della corrente di misura va dal morsetto “+” al morsetto “COM”. Esso corrisponde al test del collegamento semi-conduttore nel senso diretto.

- Collegamento in corto-circuito : indicazione sonora per

una soglia < 0,050 V

- Collegamento in inverso oppure interrotto (oppure

soglia > 3,2 V) : display OL.

Gamma di visualizzazione 4 V Campo di misura da 0,000 a 3,199 V

Precisione 1% L ± +2 pto Risoluzione 1 mV Corrente di misura Protezione 500 V AC o 750 V (DC o cresta)

(1)Secondo la tensione misurata

(1)

da 2 mA a 4 mA

■■

■ Modo MIN/ MAX :

■■

- Precisione: idem tabella precedente + 0,2% L

-Tempo di cattura : 100 ms tip.

3.6 Misura di correnti (A)

1. Mettere il commutatore rotativo sulla posizione "A "

2. Abbracciare il conduttore nel quale circola la corrente da

misurare, verificare la chiusura corretta delle ganasce e l’assenza di qualsiasi corpo estraneo. In DC, la freccia “➭” incisa sulle ganasce deve essere orientata nel senso presunto di circolazione di corrente perchè il segno del valore visualizzato sia significativo. La commutazione della portata e la selezione AC/DC sono automatiche. Premere sul tasto giallo per forzare manualmente la selezione AC/DC, se necessario.

■■

■ Correzione dello zero in corrente (DC zero)

■■

Per misurare le correnti di basso valore, effettuare preliminarmente una correzione dello zero.

-- Fare una PressionePressione prolungata sul tasto HOLD

fino a leggere zero sul display . Il valore corretto v errà allora memorizzato e sottratto al valore di corrente misurato ulteriormente.

Nota : questa correzione si eff ettua solo sulla componente continua dello zero. Se il valore misurato è superiore a 6 A, questa correzione è vietata ed il valore di correzione memorizzato è azzerato.

■■

■ Caratteristiche

■■

Gamma di visualizzazione 40 A 400 A 4.000 A Campo di misura (2) 0,20 a 40,0 a 400 a

Precisione

Risoluzione 10 mA 100 mA 1 A

(3)

39,99 A 399,9 A 600 A cresta

1,5% L

+10 pto

1,5% L ± 5 pto

(1) In DC, il display indica +OL oltre +400 A e -OL oltre

400 A (600 A in modo PEAK). In AC, il displa y indica OL oltre 400 A

rms

(600 A in modo

PEAK).

(2)In AC, se il valore della corrente misurata è < 0,15 A, il

display indica 0.00.

(3)Con correzione dello zero in DC

-Ripetibilità della misura con più chiusure consecutive della pinza : 0,3% tipico

■■

■ Modo MIN/ MAX :

■■

- Precisione: idem tabella precedente + 0,2% L

-Tempo di cattura : 100 ms tip.

■■

■ Modo PEAK :

■■

- Precisione: idem tabella precedente +2% L +0,5 A

-Tempo di cattura : 500 µs tip. (2,5 ms max.)

(1)

3.7 Funzione INRUSH

■■

■ Descrizione

■■

Questa funzione permette di seguire una evoluzione rapida della corrente, di tipo sinusoide ammortizzato, effettuando la misura dei valori efficaci successivi calcolati su ½, 1, 2½, 5 e 10 periodi a partire dal più grande valore efficace calcolato e riattualizzata su ½ periodo. Le applicazioni sono:

-Misura delle correnti di avvio motore

- Definizione corretta di fusibili ed interruttori (relazione

amplitudine-tempo del segnale)

-Stress dei componenti con sovracarico di corrente Il settore di applicazione è limitato alle frequenze industriali (15 Hz... 70 Hz)

■■

■ Messa in opera

■■

Questa funzione è accessibile in misura di corrente alternativa unicamente, dopo selezione del modo MIN/MAX.

Azioni Visualizzazioni Commenti Pressione su 0,5 P poi il valore

il tasto efficace Entrata nella funzione giallo corrispondente

Pressione sul 1P-2,5P-5P-10P-0,5P tasto HOLD ↑ Consultazione dei valori poi pressione con ad ogni volta efficaci (calcolate su successivi su valore efficace dei periodi consecutivi) il tasto corrispondente giallo in alternanza

pressione Uscita dalla funzione Ritorno ai valori e veloce sul MIN, MAX o PEAK ritorno al modo tasto MIN/MAX MIN/MAX

out F

Frequenza del segnale < 15 Hz o > 70 Hz

■■

■ Caratteristiche

■■

-Precisione: 5% +0,5 A

-Tempo di cattur a : 10 periodi della frequenza del segnale

(200 ms a 50 Hz)

- Settore d’utilizzo : ≥ 5 A cresta per il 1

ère

periodo del segnale

3.8 Misura delle potenz e ~ (W)

1. Collegare i cavi di misura sui morsetti dell’apparecchio,

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

2. Mettere il commutatore rotativo sulla posizione W

3. Raccordare la pinza sul sistema di cui si vuole misurare la

potenza rispettando le seguenti raccomandazioni :

-Raccordare i cavi di misura per la misura di tensione,

cavo rosso sulla fase, cavo nero sul neutro.

-Stringere il conduttore nel quale circola la corrente da

misurare, verificare la chiusura corretta delle ganasce e l’assenza di qualsiasi corpo estraneo.

La freccia “ ➭ “ incisa sulle ganasce, de ve essere orientata nel senso di circolazione dell’energia della fonte verso la carica. In tal caso :

- il segno “+” corrisponde ad una potenza consumata dalla carica.

- il segno “-” corrisponde ad una potenza fornita dalla carica.

■■

■ Condizioni di riferimento particolari.

■■

PF = 1; I ≥ 2 A; U ≥ 10 V

■■

■ Caratteristiche in misura di potenza attiva

■■

Gamma di visualizzazione 4000 W 40 kW 400 kW Campo di misura

Precisione Risoluzione 1 W 10 W 100 W

(

1) La scala è limitata a 240 kW in monofase (600 V x

(2)

(3)

5 a 4,00 kW a 40,0 kW a

3999 W 39,99 kW 240,0 kW

2% L + 1 pt

(1)

400 A). Al di là, la visualizzazione indica +OL o -OL a seconda il segno della potenza.

(2) Se il valore della potenza è < 5 W o se i valori di

tensione o di corrente sono rispettivamente < 0,15 V o < 0,15 A, il display indica 0.

(3) La precisione della misura è limitata da una instabilità

relativa alla misura della corrente di circa 0,1 A. Esempio : per una misura di potenza effettuata a 10 A, l’instabilità della misura sarà di 0,1 A/10A cioè 1%.

■■

■ Modo MIN/ MAX :

■■

-Precisione: idem tabella precedente +0,3% L

-Tempo di cattura : 100 ms tip. (ogni 400 ms)

3.9 Calcolo del fattore di potenza (PF)

Con la pinza configurata in misura di potenza (commutatore in posizione W) e correttamente collegata (vedi § 3.8), effettuare una PressionePressione veloce sul tasto giallo : il fattore di potenza si visualizza. Il fattore di potenza è, per definizione, una grandezza non firmata, tuttavia un segno è visualizzato che permette di sapere se la carica è induttiva (segno “+”) o capacità (segno “-”). Questo segno non è significativ o che nel caso dei segnali poco deformati (sia 3 passaggi a zero su 1 periodo).

■■

■ Caratteristiche

■■

Gamma di visualizzazione 1,00 Campo di misura

Precisione 5% L 2% L

Risoluzione 0,01

(1)

La visualizzazione del fattore di potenza è limitata a 1,00 Se uno dei termini del calcolo del fattore di potenza è al di fuori della sua estensione di misura, la visualizzazione del fattore di potenza indica un valore indeterminato “- - - -”.

(1)

0,20 a 0,50 a

0,49 1,00

+ 2 pt + 2 pt

■■

■ Modo MIN/ MAX :

■■

- Precisione: Idem alla tabella qui di sopra +1 pt

-Tempo di cattura : 100 ms tip. (ogni 400 ms)

3.10 Misura di frequenze (Hz)

Questa funzione è attiva per le misure V, A, W in alternata. Per la funzione potenza, la misura di frequenza è effettuata sul segnale di tensione.

1. Effettuare una PressionePressione veloce sul tasto Hz, il display indica la frequenza del segnale misurato.

2. Una nuova Pressione permette il ritorno alla misura precedentemente visualizzata.

■■

■ Caratteristiche

■■

Gamma di visualizzazione

Campo di misura Precisione 0,4% L +1 pt

Risoluzione 0,01 Hz 0,1 Hz 1 Hz 10 Hz

Soglia di avvio

(1) Al di sotto di 5 Hz, la visualizzazione indica 0.0 (2) Al di sotto della soglia di avvio, la visualizzazione indica

una valore indeterminato (- - - -).

■■

■ MIN-MAX

■■

- Precisione : idem tabella qui di sopra +0,2% L con

limitazione a 5 kHz.

-Tempo di cattura : 125 ms tip. ogni 400 ms.

3.11 Indicazione di ordine delle fasi

Questa misura si effettua solamente con 2 cavi, in modo sequenziale nel modo seguente :

1. Presa in conto di un periodo di “referenza” su una f ase L1-

L2 per esempio

2. Presa in contatto di un periodo di “misura” su una fase L1-L3

3. Calcolo del ritardo temporale fra i periodi di “referenza” e

di “misura” che permettono di determinare l’ordine delle fasi o il senso di rotazione delle fasi

■■

■ Condizione di referenza specifica

■■

-Rete trifase e sinusoidale di frequenza 50 Hz o 60 Hz stabile

■■

■ Caratteristiche

■■

- Ambito di frequenza: da 47 Hz a 53 Hz o da 57 Hz a 63 Hz

-Settore di tensione ammissibile : da 50 V a 600 V.

-Tasso di non equilibrio ammissibile in fase : ±10°

-Tasso di non equilibrio ammissibile in ampiezza : 20%

-Tasso di armoniche ammissibile in tensione : 10%

40 Hz 400 Hz 4000 Hz 40 kHz

10,00 a 40,0 a 400 a 4,00 kH z a

(1)

39,99 Hz 399,9 Hz 399 9 H z 19,99 kHz

(2)

5 V o 10 A

■■

■ Svolgimento della sequenza di determinazione del

■■

senso di rotazione delle fasi

Nota 1 :

Nella tabella che segue, la visualizzazione del simbolo " " rinvia sistematicamente all’inizio della sequenza

Nota 2 :

La sequenza della tabella che segue è descritta con :

- L1 sul morsetto “COM”

- L2 poi L3 sul morsetto “+”

Si otterrà lo stesso risultato se :

- L2 sul morsetto “COM” , L3 poi L1 sul morsetto “+”

o :

- L3 sul morsetto “COM”, L1 poi L2 sul morsetto “+”

Nota 3 :

Il principio di misura è basato su una certa stabilità della frequenza e dei segnali praticamente sinusoidali (THD < 10%). Ciò esclude in particolar modo la misura su dei blocchi elettrogeni il cui volante di inerzia è troppo debole per garantire una stabilità sufficiente della frequenza.

Azioni Visualizzazioni Commenti

Commutatore su la posizione

Pressione su il tasto giallo determinare il periodo di referenza

Collegamento cavo Dopo 10 secondi al massimo nero su L1 e contatto si ottiene una delle 3 visualizzazioni cavo rosso su L2 qui-contro :

Contatto cavo rosso L’apparecchio determina il periodo su L3 (meno di di misura, i messaggi seguenti 10 secondi dopo possono apparire (dopo 10 s avere lasciato L2) max):

Pressione tasto giallo Ritorno in inizio di sequenza

rEF

Err V

(2 s) poi → se tensione < 50 V

Err Hz

(2 s) poi → se freq. nominale ≠ 50 Hz o 60 Hz

rEF OK

MEAS

Err V

(2 s) poi → tensione non corretta

Err Hz

(2 s) poi → frequenza non corretta

Err

1.2.3

3.2.1

Entrata nella funzione

L’apparecchio è pronto per

→→

→ se periodo di referenza corretto

→→

→ determinazione del periodo

di misura in corso

→ il contatto su L3 è stato effettuato

troppo tardi (più di 10 s dopo visualizzazione

→ determinazione del senso

delle fasi impossibile

→ senso diretto di rotazione

delle fasi

→ senso inverso di rotazione

delle fasi

(valido in ogni istante nella sequenza)

rEF OK

)

3.12 Funzioni secondarie

3.12.1 Bloccaggio del display

La pressione veloce sul tasto HOLD blocca il display. Lo sbloccaggio del display si effettua con una seconda pressione .

3.12.2Preselezione del modo MIN/MAX

La pressione veloce sul tasto HOLD e quindi sul tasto MIN/ MAX preseleziona il modo MIN/MAX. Una ulteriore pressione

sul tasto HOLD rende il modo MIN/MAX effettivo.

Questa funzione permette di selezionare, a richiesta, il modo MIN/MAX, per evitare per esempio di prendere conto intempestivamente oppure erroneamente dei valori MIN/MAX.

3.12.3 Compensazione automatica della resistenza dei

cavi

Questa compensazione si effettua con una pressione prolungata sul tasto HOLD quando la funzione test di continuità oppure misura di resistenza è selezionata.

Quando si rilascia il tasto ed il display indica zero, il valore della correzione è memorizzato nella pinza.

Se il valore misurato è > a 2

ed il valore di correzione memorizzato è azzerato. Questa correzione è vietata nel modo MIN/MAX.

3.12.4 Compensazione automatica dello zero in misura

di corrente

Questa compensazione si effettua con una pressione prolungata sul tasto HOLD quando la funzione misura di corrente è selezionata.

Quando si rilascia il tasto ed il display indica zero, il valore della correzione è memorizzato nella pinza.

Se il valore misurato è > a 6 A, questa correzione è vietata ed il valore di correzione memorizzato è azzerato. Questa correzione è vietata nel modo MIN/MAX.

3.12.5 Selezione manuale del modo AC o DC

Per difetto la pinza si mette automaticamente in modo AC o DC (simbolo AC o DC lampeggiante) per le funzioni V e A. Delle pressioni sfuggenti e successive sul tasto giallo permettono di selezionare manualmente la misura in alternativo (AC), in continuo (DC) e di ritornare in modo automatico. Se il modo è selezionato manualmente, il simbolo AC o DC è fisso. Le selezione di questo modo manuale è impossibile in modo MIN/MAX o HOLD.

3.12.6Selezioni possibili in funzione continuità

Per difetto la pinza è in funzione continuità ( ) per la posizione corrispondente del commutatore rotativo. Delle pressioni successive sul tasto giallo permettono di selezionare la misura di resistenza (Ω), quindi la funzione test

semi conduttore ( ) e di ritornare alla funzione continuità ( ).

Ω,Ω,

Ω, questa correzione è vietata

Ω,Ω,

3.12.7 Selezione della funzione INRUSH

Essa si effettua in funzione A (AC) premendo prima sul tasto MIN/MAX poi sul tasto giallo. La consultazione dei valori corrispondenti di questa funzione si effettua premendo prima sul tasto HOLD poi con pressioni veloci successive del tasto giallo L’uscita da questa funzione è ottenuta con una PressionePressione veloce sul tasto MIN/MAX.

3.12.8 Soppressione dell’arresto automatico

Mantenere premuto il tasto HOLD e condurre il commutatore rotativo dalla posizione OFF alla posizione .

L’apparecchio emette un duplice bip quindi il simbolo

(vedi § 3.7)

lampeggia. La configurazione scelta viene memorizzata quando si rilascia il tasto : il simbolo P è acceso fisso.

L’apparecchio r itorna in modo arresto automatico quando il commutatore passa sulla posizione OFF.

3.12.9Stabilimento della funzione V-Live

Mantenere premuto il tasto HOLD e condurre il commutatore rotativo dalla posizione OFF alla posizione V.

L’apparecchio emette un duplice bip quindi i simboli V e lampeggiano. La configurazione scelta viene memorizzata quando si rilascia il tasto : il simbolo V è allora acceso in continuo ed il simbolo

lampeggia.

Procedere del pari per sopprimere la funzione V-Live : il simbolo è allora spento quando si lascia il tasto.

3.12.10 Modificazione della soglia d’indicazione sonora

in test di continuità

Mantenere premuto il tasto giallo e condurre il commutatore rotativo dalla posizione OFF alla posizione

L’apparecchio emette un bip, i simboli Ω e si accendono insieme al valore di soglia (40.0 per difetto).

La regolazione è allora possibile da 1 Ω a 40 Ω tramite pressioni successive sul tasto giallo (pressione veloce : progressione 1 Ω con 1 Ω: pressione mantenuta lunga : progressione 10 Ω con 10 Ω). Dopo avere scelto il valore, azionare il commutatore rotativo per memorizzarlo.

3.12.11 Messa in configurazione per difetto

dell’apparecchio

Mantenere il tasto giallo premuto e condurre il commutatore rotativo dalla posizione OFF alla posizione A.

L’apparecchio emette un doppio bip, quindi tutti i segmenti del display digitale ed il simbolo lampeggiano.

La configurazione per difetto viene memorizzata quando si rilascia il tasto : il display non lampeggia più ed il simbolo

scompare.

La configurazione per difetto è :

- Soglia d’identificazione sonora : 40 Ω

- Arresto automatico : con

- Funzione V-Live : senza

3.12.12 Data dell’ultima calibratura effettuata sull’

apparecchio

Mantenere premuto il tasto MIN/MAX e condurre il commutatore rotativo dalla posizione OFF alla posizione V.

L’apparecchio emette un bip quindi la data di calibrazione dell’apparecchio si visualizza sotto la forma “settimana – anno” (SS.AA) fino a che il tasto MIN/MAX è premuto.

3.12.13 Visualizzazione della ver sione del software interno

Mantenere premuto il tasto HOLD e condurre il commutatore rotativo dalla posizione OFF alla posizione A.

L’apparecchio emette un bip, la versione del software è visualizzata sotto la forma UX.XX per 2 secondi, quindi sostituita dalla visualizzazione di tutti i segmenti del display fino a che il tasto HOLD è premuto.

3.12.14 Visualizzazione dei segmenti del display

Vedi § 03.12.13. Essa è del pari possibile per tutte le possibilità tasto – commutatore non descritte in precedenza.

4. CARATTERISTICHE GENERALI

4.1 Dimensioni e massa

■ 70 x 193 x 37 mm ■ 260 g

4.2 Capacità di serraggio della pinza

■ ≤ 26 mm

4.3 Alimentazione

■ ■ Una pila 9V standard alcalina (tipo IEC 6LF22, 6LR61 o

NEDA 1604

■ Autonomia media 60 h o 20.000 misure di 10 s

■ Indicatore di usura della pila

Lampeggiante : autonomia < 1 h Fisso : sostituire la pila

■ Arresto automatico dopo 10 minuti senza azione sul

commutatore o sui tasti (rimessa in servizio passando per la posizione OFF del commutatore o azionando un qualsiasi tasto)

4.4 Condizioni ambientali

■■

■ Temperatura - Umidità

■■

90 80 70 60 50 40 30

Umidità relativa in % HR

20 10

-50

➂

-40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90

Temperaturain °C

➁

➀

➂

➀ Settore di riferimento ➁ Settore di utilizzazione

➂ Settore di stoccaggio (senza la pila)

■■

■ Altitudine

■■

- Funzionamento: ≤ 2.000 m

- Stoccaggio : ≤ 12000 m

■■

■ Per uso interno

■■

Ermeticità: indice di protezione IP 40 (secondo EN 60529, ed.

92)

4.5 Conformità alle norme

■■

■ Sicurezza elettrica:

■■

(secondo EN 61010-1, ed. 95 e EN 61010-2-032, ed. 93)

- Doppio isolamento:

-Categoria d’impianto: III

-Livello di inquinamento: 2

-Tensione assegnata: 600 V (RMS o DC)

■■

■ Shock elettrici

■■

(test secondo IEC 1000-4-5)

-6 kV in modo differenziale sulla funzione voltmetro , criterio

di attitudine B

-2 kV indotti sul cavo di misura della corrente, criterio di

attitudine B

■■

■ Compatibilità elettromagnetica

■■

(secondo EN 61326-1, ed. 97 + A1)

Emissione: classe B Immunità:

- Scariche elettrostatiche :

4 kV al contatto, criterio attitudine B 8 kV nell’aria, criterio attitudine B

- Campi irradiamento : 10 V/m, criterio di attitudine B

- Transitori rapidi : 1 kV, criterio di attitudine B

-Perturbazioni condotte: 3 V, criterio di attitudine A

■■

■ Tenuta meccanica

■■

- Caduta libera 1 m

-- Shock : 0,5 J

-- Vibrazioni : 0,75 mm

■■

■ Auto-estinguibilità

■■

(test secondo IEC 68-2-32)

(test secondo IEC 68-2-27)

(test secondo IEC 68-2-6)

(secondo UL94)

- Contenitore: V0

-Ganasce V0

-Finestra di visualizzazione : V2

4.6Variazioni nel campo di utilizzo

Grandezza Fascia Grandezza Influenza di influenza di influenza influenzata Tipico Max

Tensione pila da 7,5 a 10 V Tutte < 1 pt 0,2% L ± 1 p t Temperatura 0...0,50°C V 0,05% L/10°C 0,2% L /10°C +2 pt

Umidità 10…90% HR V relative A 0,2% L 0,3% L +2 pt

Frequenza 10 Hz...1 kHz

Posizione del Posizione conduttore qualsiasi su nelle il perimetro ganasce interno delle f ≤

400

Rimanenza 0…600 A cresta A 2 mA/A 3 mA/A

1 kHz...5 kHz 6% L +1 pt

10 Hz...250 Hz

250 Hz...2,5 kHz 6% L +1 pt

(Hz)

ganasce

A0,3% L/10°C 0,5% L /10°C +2 pt

Ω

0,1% L/10°C 0,2% L /10°C +2 pt

W0,25% L/10°C 0,5% L /10°C +2 pt PF < 1 pt 2 pt Hz 0,03% L/10°C 0,1% L /10°C +2 pt

≤

1 pt 0,1% L +1 pt

W0,25% L0,5% L +2 pt PF < 1 pt 1 pt Hz 0,05% L 0,1% L +2 pt

V vedi curva

A vedi curva

0,2% L 0,3% L +2 pt

1% L +1 pt

1,5% L +1 pt

0,7% L 1% L +1 pt

Grandezza Fascia Grandezza Influenza di influenza di influenza influenzata Tipico Max

Conduttore Conduttore adiacente al contatto del A percorso da perimetro 45 dB 40 dB una corrente esterna delle W 400 A

DC o RMS ganasce

Conduttore inseminato da la pinza

Applicazione di una tensione sulla pinza

Fattore limitato A di cresta

PF da 0,7 a I (induttivo e da 0,5 a I capacitivo) da 0,2 a I

Emissione di modo - serie in DC

Emissione di modo-serie in AC

Emissione di Modo comune

Influenza di un campo 0… 400 A/m A magnetico (50 Hz). W esterno

Numero di manovre di apertura W delle ganasce

(

1) L’infuenza sulle grandezze W e PF è identica a quella sulla corrente

0..400 A DC o RMS

0..600 V DC o RMS

da 1,4 a 3,5

(1)

a 600 A cresta VAC 1% L 3% L +1 pt 900 V cresta

≥ ≥ ≥

0...600 V/50 Hz V

0...400 A/50 Hz A

0..600 V DC

0..400 A DC

0...600 V/50 Hz A 0,07 A/100 V 0,1 A/100 V

V< 1 pt 1 pt

A< 1 pt 1 pt

AC 1% L 3% L +1 pt

5 A 1% L +1 pt 10 A W 0,5% L 3% L +1 pt 20 A 8% L +1 pt

DC 50 dB 45 dB DC 40 dB 35 dB

AC :

W / PF

> 60 dB 50 dB

> 50 dB 40 dB V< 1 pt 60 dB W< 1 pt 60 dB

70 dB 60 dB

50000

0,3% L 1% +1 pt

supponendo la tensione sinusoidale

■■

■ Curva tipica di risposta in frequenza

■■

- V f (f)

8.00%

6.00%

4.00%

2.00%

0.00%

-2.00%

-4.00%

-6.00%

Errore sulla misura (%)

-8.00%

-10.00% 10 Hz

Limiti specificati

100 Hz

Frequenza (Hz)

1000 Hz

- I f (f)

10.00%

5.00%

0.00%

-5.00%

-10.00%

-15.00%

Errore sulla misura (%)

-20.00%

-25.00% 10 Hz

Limiti specificati

100 Hz

Frequenza (Hz)

1000 Hz

4.7 Condizioni limite di funzionamento

■■

■ Temperatura del conduttore serrato : ≤ 110°C

■■

10000 Hz

5. PER ORDINARE

F05 ..................................................................P01.1209.05Z

Fornita in blister con una serie di 2 cavi a puntale, 1 cavo a spina maschio di sicurezza, 1 pinza coccodrillo, 1 pila 9 V, un astuccio di trasporto ed il presente manuale di funzionamento

Accessori e pezzi di ricambio

■ Serie di 2 cavi a puntale (NF EN 61010) ...... P01.2950.84

■ Serie di 2 cavi

con spina di sicurezza (NF EN 61010) ......... P01. 2950.88

■ 2 pinze coccodrillo (NF EN 61010) ............... P01.1018.48

■ Serie di 2 cavi a puntale IPEX ...................... P01.2951.57

■ Astuccio di trasporto N° 7 ............................. P01.2985.32

■ Differenti accessori di misura aumentano il campo di

applicazione oppure conferiscono nuove funzioni alla pinza… Consultateci

NB : Utilizzare sempre degli accessori adattati alla tensione

ed alla categoria della sovratensione del circuito da misurare (secondo NF EN 61010).

6. GARANZIA

La nostra garanzia si esercita, salvo disposizione specifica, durante dodici mesi dopo la data di messa a disposizione del materiale (estratto dalle nostre Condizioni Generalli di Vendita, disponibile a richiesta).

7. MANUTENZIONE

Per la manutenzione, utilizzare unicamente i pezzi di ricambio specificati. Il costruttore non sarà responsabile di qualsiasi incidente verificatosi a seguito di una riparazione non effettuata dal servizio di assistenza o da personale autorizzato.

7.1 Sostituzione delle pile

La pinza deve essere scollegata da qualsiasi fonte elettrica esterna e non deve abbracciare il cavo.

■ Posizionare il commutatore su OFF.

■ Inserire un cacciavite nella fessura che si trova sulla parte

superiore del vano che contiene la pila (sulla parte posteriore della pinza) e spingere il coperchio della pila verso l’alto.

■ Sostituire la pila usata con una pila 9 V, tipo LF 22, avendo cura di rispettare le polarità.

■ Rimettere la pila nel suo vano, quindi richiudere il coperchio del vano pila.

7.2 Stoccaggio

Se la pinza non viene posta in servizio per una durata che supera i 60 giorni, togliere la pila e stoccarla separatamente.

7.3 Pulizia

La pinza deve essere scollegata da qualsiasi fonte elettrica esterna e non deve abbracciare il cavo.

■ Per pulire il contenitore utilizzare un panno leggermente umidificato con acqua e sapone Sciacquare con un panno umido. In seguito, asciugare rapidamente con un panno oppure con aria a pressione.

■ Non spruzzare acqua sulla pinza.

■ Mantenere lil pezzo fra le ganasce una condizione di

perfetta pulizia.

7.4Verifica metrologica

Come per tutti gli strumenti di misura e di controllo, è necessaria una verifica periodica.

Per le verifiche e le tarature dei vostri strumenti, rivolgetevi ai laboratori di metrologia accreditati (elanco su richiesta).

■ Assistenza

Per la riparazione in garanzia o fuorigaranzia : spedite il Vs. Strumento al Vs. Rivenditore.

Español

Significado del símbolo ¡Atención! Consultar el manual de empleo antes de utilizar el aparato. En el presente manual de empleo, las instrucciones

precedidas por este símbolo, si las mismas no se respetan o realizan correctamente, pueden ocasionar un accidente corporal o dañar el aparato y las instalaciones.

Significado del símbolo

Este aparato está protegido por un doble aislamiento o un aislamiento reforzado. No requiere conexión al terminal de tierra de protección para asegurar la seguridad eléctrica.

Significado del símbolo CAT III

Este aparato, de categoría de sobretensión III y de grado de contaminación 2, responde a las exigencias de fiabilidad y de disponibilidad importantes que corresponden a las instalaciones fijas industriales y domésticas (véase IEC 664-1, Ed. 92).

Usted acaba de adquirir una pinza multimétrica F05 y le agradecemos su confianza.

Para obtener el mejor servicio de su aparato:

n lea atentamente esta instrucción de funcionamiento n respete las precauciones de empleo

PRECA UCIONES DE EMPLEO

■ Nunca utilizar en redes de tensión superior a 600 V respecto a la tierra y cuya categoría de sobretensión sea superior a III, es decir las instalaciones fijas industriales y domésticas (véase IEC 664-1).

■ Utilización en interior en entornos de grado de contaminación más o menos igual a 2 (véase IEC 664-1), de temperatura de 0°C a +50°C y de humedad relativa inferior a 70%.

■ Utilice accesorios conformes a las normas de seguridad (NF EN 61010-2-031) de tensión mínima 600 V y de categoría de sobretensión III.

■ Nunca abrir la carcasa de la pinza antes de haberla desconectado de cualquier fuente eléctrica.

■ Nunca conectar al circuito que se debe medir si la carcasa de la pinza no está correctamente cerrada.

■ Antes de cualquier medida, asegurarse de la posición correcta de los cables y del conmutador.

■ En medida de corriente asegurarse de la buena alineación del conductor respecto a las referencias y del cierre correcto de las mordazas.

■ Siempre desconectar la pinza de toda fuente eléctrica antes de cambiar la pila.

■ No efectuar medida de resistencias, de test de continuidad o de test de semiconductores, en un circuito bajo tensión.

INDICE

1. PRESENTACION .................................................................... 95

2. DESCRIPCION ....................................................................... 95

3. APLICACION - CARACTERISTICAS FUNCIONALES.......... 99

3.1 Condiciones de referencia.............................................. 99

3.2 Medida de tensiones

3.3Test sonoro de continuidad (

3.4Medida de resistencias (Ω)........................................... 101

3.5Test de semiconductores (

3.6Medida de corrientes (A).......................................... 102

3.7 Función INRUSH.......................................................... 103

3.8Medida de potencias ~ (W) .......................................... 103

3.9 Cálculo del factor de potencia (PF) .............................. 104

3.10 Medida de frecuencias (Hz) .......................................... 104

3.11 Indicación de orden de las fases .................................. 105

3.12 Funciones secundarias ................................................ 107

3.12.1 Bloqueo del display ......................................................... 107

3.12.2Preselección del modo MIN/MAX ................................... 107

3.12.3 Compensación automática

de la resistencia de los cables........................................ 107

3.12.4 Compensación automática del cero

en medida de corriente................................................... 107

3.12.5 Selección manual del modo CA o CD ............................ 107

3.12.6 Selecciones posibles en función continuidad .................107

3.12.7 Selección de la función INRUSH .................................... 108

3.12.8Supresión de la parada automática ................................ 108

3.12.9Establecimiento de la función V-Live .............................. 108

3.12.10 Modificación del umbral de indicación sonora

en test de continuidad..................................................... 108

3.12.11 Puesta en configuración por defecto del aparato........... 108

3.12.12 Fecha del último calibrado efectuado en el aparato....... 109

3.12.13 Visualización de la versión del software interno ............. 109

3.12.14 Visualización de los segmentos del display ....................109

4. CARACTERISTICAS GENERALES .................................... 110

4.1Dimensiones y peso ..................................................... 110

4.2 Capacidad de encierre de la pinza ............................... 110

4.3Alimentación................................................................. 110

4.4 Condiciones ambientales ............................................. 110

4.5Conformidad a las normas ........................................... 110

4.6Variaciones en el campo de utilización ......................... 111

4.7 Condiciones límites de funcionamiento ........................ 113

5. PARA PEDIDOS .................................................................. 114

6. GARANTIA ........................................................................... 114

7. MANTENIMIENTO................................................................ 115

7.1 Cambio de la pila.......................................................... 115

7.2Almacenamiento .......................................................... 115

7.3Limpieza ....................................................................... 115

7.4Verificación metrológica ............................................... 115

8. ANEXO ................................................................................. 117

(V) ............................................ 99

) ................................. 100

) .................................... 101

1. PRESENTACION

La pinza multimétrica F05 privilegia la fiabilidad y la sencillez de uso para responder a las necesidades de los profesiones de la electricidad:

■ Un aparato compacto que integra el captador de corriente

para las medidas de intensidad sin interrumpir el circuito a controlar

■ Una ergonomía excepcional que ofrece:

- selección automática o manual de la naturaleza de la señal que se debe medir, continua o alterna,

-selección automática de la escala de medida,

- indicación acústica programable de presencia de tensión: V-Live,

-indicación de rebasamiento del alcance de medida,

- iluminación del display digital

-sistema automático de apagado del aparato,

- función registro de los valores MIN – MAX – PEAK,

- corrección de las derivas de medida de corriente continua (CD cero)

- compensación automática de la resistencia de los cables de medida (Ω cero).

■ La conformidad a las normas de seguridad eléctrica CEI y

marcado CE

■ Ligereza y solidez para un empleo en todo tipo de terreno.

Además contiene más funciones innovadoras:

■ Función «Inrush» para la medida de las corrientes de

arranque motor.

■ Función de indicación de orden de las fases con una técnica

«2 cables» permite determinar el oreden de giro por contacto, sin conexiones.

Licencia PFISTERER

- (en lugar de 3 cables) que

2. DESCRIPCION

(Véase esquema § 8. Anexo)

➀➀

➀ Mordazas

➀➀ ➁➁

➁ Conmutador rotativo 6 posiciones:

➁➁

OFF Apagado de la pinza, dado que el encendido está

asegurado por la selección de otras funciones.

V Medidas de las tensiones continuas y alternas

(valor eficaz) Medidas de continuidad y, por pulsaciones de la

tecla amarilla, de resistencia y test de semiconductores

A Medidas de corrientes continuas y alternas (valor

eficaz)

W~ Medida de la potencia activa en monofásico y del

factor de potencia

Selección del indicador de orden de las fases para

sistema trifásico con o sin neutro

➂➂

➂ Teclas de mando

➂➂

Las teclas disponen de 3 tipos de acción posible:

Pulsación breve

< 1,3 s, es válida desde que se detecta la pulsación de la tecla.

Pulsación larga

> 1,3 s, permite entrar en un modo de medida o de funcionamiento. Una vez seleccionada la función,mantener pulsada o soltar la tecla no tiene ningún efecto.

Pulsación mantenida

Permite entrar en un modo de medida o de funcionamiento y permanecer en este modo mientras se mantenga esta pulsación. Soltar la tecla provoca el retor no al modo de funcionamiento anterior.

■■

■ HOLD posee 4 funciones diferentes

■■

(véase descriptivo § 3.11)

-Bloqueo del display

- Preselección del modo MIN/MAX

-Compensación automática de la resistencia de los cables

-Compensación automática del cero en medida de corriente

■■

■ La tecla amarilla posee 5 funciones diferentes

■■

(véase descriptivo § 3.11)

- Selección manual del modo CA/CD

- Selección de la función INRUSH

- Selección de la función resistencia (Ω), test semiconductores ( ), continuidad ( )

-Cálculo del factor de potencia

-Indicación de orden de giro de las fases

descriptivo § 3.11)

■■

■ MIN/MAX funciona por sucesivas pulsaciones breves:

■■

MIN/MAX Funciones V y A Otras funciones 1° pulsación V alor PEAK Valor MAX 2° pulsación Valor MAX Valor MIN 3° pulsación Valor MIN Retorno al valor MAX 4° pulsación Retorno al valor PEAK _

En cualquier momento, una pulsación larga sobre la tecla permite salir del modo MIN/MAX. Si se ha seleccionado la función INRUSH (véase descriptivo § 3.7), una pulsación corta permite regresar al modo MIN/MAX.

Nota: En modo MIN/MAX, se suprime la función parada automática del aparato (encendido del símbolo P)

(véase

■■

■ Hz Una pulsación breve permite visualizar la frecuencia

■■

de la señal medida, una nueva pulsación permite regresar al valor anteriormente visualizado. Esta tecla sólo se activa para las funciones ACA, VCA y W.

■■

■ Pulsación breve: dirige la retroiluminación del

■■

display. Extinción automática al cabo de 2 minutos. Pulsación mantenida: visualización de la autonomía

restante estimada para la pila, expresada en horas (salvo funciones INRUSH y orden de las fases).

Combinación tecla HOLD/conmutador

(véase descriptivo § 3,12)

- Supresión de la parada automática del aparato.

- Establecimiento de la función V-Live.

- Visualización de la versión del software interno.

Combinación tecla amarilla/conmutador

(véase descriptivo § 3,12)

- Modificación del umbral de indicación acústica en test de continuidad.

- Puesta en configuración por defecto del aparato.

Combinación tecla MIN/MAX/conmutador

(véase descriptivo § 3,12)

-Fecha del último calibrado efectuado en fábrica del aparato .

➃➃

➃ Display de cristales líquidos

➃➃

El display de cristales líquidos comprende la visualización digital de valores medidos, las unidades y los símbolos asociados.

Visualización digital

4 dígitos, 9999 puntos, 3 puntos decimales, signos + y

- (medidas CD y peak).

+ OL

: Superación de gama por valor positivo (> 3999

puntos)

- OL

: Superación de gama por valor negativo

: Superación de gama por valor sin polaridad

- - - -

: Valor indeterminado (segmentos del centro)

Visualización de los símbolos

Intermitente, autonomía de la pinza limitada a

1 hora aproximadamente Fijo, pila usada, el funcionamiento o la precisión

de la pinza ya no tiene garantía

Funcionamiento permanente (supresión de la

parada automática)

:visualización fija cuando la función INRUSH

está seleccionada

Fijo: medida de continuidad Intermitente: función V-Live seleccionada

Función HOLD activa

HOLD

PEAK Encendido en V y A en modo MIN/MAX si se

selecciona la medida de valor pico

MAX Indica la visualización de un valor máximo en

modo MIN/MAX

MIN Indica la visualización de un valor mínimo en

modo MIN/MAX

OK Símbolo que se enciende durante la

determinación del sentido de rotación de las fases.

PF Visualización fija, para la posición W del

conmutador, si se selecciona la indicación del factor de potencia (tecla amarilla)

CA Fijo: medida en modo CA manual

Intermitente: medida en modo CA automático

CD Fijo: medida en modo CD manual

Intermitente: medida en modo CD automático Test de semiconductores en la posición

■■

■ El Zumbador

■■

Se emiten diferentes tonos según la función atribuida al zumbador:

- Sonido corto y medio: tecla valida

- Sonido corto y agudo: tecla imposible

- Sonido corto y grave: salida del modo MIN/MAX

-2 bips cortos y agudos: validación de un parámetro de

configuración

- Sonido corto y medio cada 400 ms: tensión medida superior a la tensión de seguridad garantizada.

-5 bips repetitivos cortos y medio: Apagado automático del aparato

- Sonido continuo y medio: valor medido en continuidad, inferior al umbral programado, unión en cortocircuito durante el test de un semiconductor

- Sonido continuo medio modulado: valor medida en voltios, superior a 45 Vpico cuando se selecciona la función V-Live.

ΩΩ

Ω

ΩΩ

3. APLICACION

CARACTERISTICAS FUNCIONALES

3.1 Condiciones de referencia

Las características funcionales mencionadas en cada una de las funciones de medida se garantizan en las siguientes condiciones de referencia:

-Temperatura: +23°C ±3 K.

-Tasa de humedad: de 45% a 75% de humedad relativa.

-Tensión de alimentación: 8,5 V ±0,5 V.

- Ancho de banda de la señal alterna aplicada: 45-65 Hz

-Factor de pico de la señal alterna aplicada: √ 2

-Posición del conductor en las mordazas de la pinza: centrado .

- Diámetro del conductor: ≤ 5 mm

- Ausencia de campo magnético alterno.

- Ausencia de campo eléctrico.

3.2 Medida de tensiones (V)

1. Conectar los cables de medida en los terminales del

aparato, respetando las polaridades indicadas: cable rojo en el terminal "+" y cable negro en el terminal "COM".

2. Poner el conmutador rotativo en la posición "V ".

3. Conectar el conjunto a la fuente de tensión a medir

asegurándose si es posible, que el valor medido no supera los límites máximos admisibles (véase tabla a continuación). La conmutación de gama y la selección CA/CD son automáticas. En caso de necesidad actuar sobre la tecla amarilla para forzar la selección CA/CD en manual.

Si la señal medida es > 45 V pico, el indicador sonoro está activado si la función V -Live está seleccionado

Gama de indicación 40 V 400 V 4 000 V

Alcances de medida

Precisión 1% L +5 pt 1% L +2 pt 1% L +2 pt Resolución 10 mV 0,1 V 1 V Impedancia de entrada 1 MΩ

Protección 600 V CA o CD

(2)

de 0,2 V a de 40,0 V a de 400 a 600 V

39,99 V 399,9 V de 400 a 900 Vpico

(1) En CD, la visualización indica +OL más allá de +600 V y

-OL más allá de -600 V (900 V en modo PEAK).

En CA, la visualización indica OL más allá de 600 Vrms (900 V en modo PEAK).

(2) En CA, si el valor de la tensión medida es < 0,15 V el

display indica 0.00.

Para las tensiones

≥≥

≥ 600 VCD o eficaces, un bip

≥≥

repetitivo del zumbador indica que la tensión medida es superior a la tensión de seguridad garantizada.

(véase § 3,120,9).

(1)

■■

■ Modo MIN/MAX:

■■

-Precisión: Idem tabla anterior +0,2% L

-Tiempo de captura: 100 ms tip.

■■

■ Modo PEAK:

■■

-Precisión: Idem tabla anterior +2% L

-Tiempo de captura: 500 µs tip. (2,5 ms máx.)

■■

■ Características específicas en modo V-Live

■■

- Precisión umbral de detección: 45 V pico ± 2V

3.3Test sonoro de continuidad ( )

1. Conectar los cables de medida en los terminales del

aparato.

2. Poner el conmutador rotativo en la posición " ".

3. Conectar el aparato en el circuito que se debe probar. El

zumbador se activa, desde que se establece el contacto (circuito cerrado) y si el valor de la resistencia medida en inferior al valor del umbral seleccionado por programación (ajustable de 1 a 40 Ω, véase § 3.12.10). Más allá de 400 Ω, el display indica

■■

■ Compensación de la resistencia de los cables (

■■

Para medir las resistencias de valor reducido, efectuar previamente una medida de la resistencia de los cables.

- Cortocircuitar los cables.

- Efectuar una pulsación mantenida sobre la tecla HOLD hasta leer el cero en el display. El valor de la resistencia de los cables se memorizará y deducirá automáticamente al valor de la resistencia medida posteriormente.

Nota: Si el valor medido es superior a 2 Ω, esta corrección

es imposible de realizar y el valor de corrección memorizado se vuelve a poner en cero.

■■

■ Características

■■

Gama de indicación 400 Ω

Alcances de medida de 0,0 a 399,9 Ω

(1)

Precisión Resolución 0,1 Ω Tensión en circuito abierto ≤ 3,2 V Corriente de medida 320 µA Protección 500 V CA o 750 V (CD o pico)

(1) con compensación de la resistencia de los cables de medida

1% L +2 pt

ΩΩ

Ω cero)

ΩΩ

■■

■ Modo MIN/MAX:

■■

-Precisión: Idem tabla anterior +0,2% L

-Tiempo de captura: 100 ms tip.

100

Chauvin arnoux F 05 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
