Chauvin Arnoux C.A8335 User guide [de]

ANALYSATOR FÜR DREHSTROMNETZE
C . A 8 3 3 5 QUALISTAR+
D E U T S C H
Bedienungsanleitung
Sie haben einen Leistungs- und Oberschwingungsanalysators C.A 8335 (Qualistar+) erworben, wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist:
Lesen Sie aufmerksam diese Bedienungsanleitung, Beachten Sie genau die Benutzungshinweise.
ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen auftritt, ist der Bediener verpflichtet, die Anleitung zu Rate zu ziehen.
Das Gerät ist durch eine doppelte Isolierung geschützt.
USB-Anschluss.
Erdung.
Das Gerät erfüllt die sonstigen Europarichtlinien für die CE-Kennzeichnung.
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der Europäischen Union gemäß der Richtlinie WEEE 2002/96/EC einer Abfalltrennung zur Wiederaufbereitung von Elektro- und Elektronik-Altgeräten unterzogen werden muss.
Definition der Messkategorien:
 Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen durchgeführt werden.
Beispiel: Stromzufuhr, Zähler und Schutzgeräte.
 Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen durchgeführt werden.
Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder Geräte.
 Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt werden, die direkt an Niederspannungsinstallationen
angeschlossen sind. Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.
 Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt mit dem Stromnetz verbunden sind.
Beispiel: geschützte elektronische Schaltkreise.
SICHERHEITSHINWEISE
Die Nichtbeachtung dieser Sicherheitshinweise kann zu Stoßspannung, Explosion oder Brand führen.
 Dieses Gerät kann für Installationen der Kategorie IV mit Spannungen, die einen Wert von 600V (AC oder DC) gegenüber Erde
nicht übersteigen, eingesetzt werden (gemäß der Norm IEC 61010-1), für Installationen der Kategorie III mit Spannungen, die einen Wert von 1000 V nicht übersteigen. Es darf nicht in Netzen mit einer Spannung oder Kategorie eingesetzt werden, die über der angegebenen liegt.
 Verwenden Sie zu Ihrer eigenen Sicherheit nur die mit diesem Gerät gelieferten Leitungen und das entsprechende Zubehör: Sie
entsprechen der Norm IEC 61010-031 (2002). Wenn Wandler oder Zubehörteile eine niedrigere Spannung und/oder Kategorie als das Gerät aufweisen, gilt diese Spannung und/oder Kategorie für den gesamten Messaufbau.
 Vergewissern Sie sich vor jeder Benutzung des Geräts, dass sich Leitungen, Gehäuse und Zubehör in einem einwandfreien
Zustand befinden. Leitungen, Wandler oder Zubehör mit beschädigter Isolierung (auch teilweise) sind zur Reparatur einzu-
senden oder auszumustern.  Das Gerät darf nicht verwendet werden, wenn der Deckel des Fachs „Akku/SD-Karte“ fehlt, beschädigt oder falsch angebracht ist.  Die Sicherheit von Systemen, in die dieses Gerät integriert wird, unterliegt der Verantwortung desjenigen, der diese Systeme
aufbaut.  Verwenden Sie ausschließlich die vom Hersteller gelieferten Netzteile und Akkus. Diese Teile enthalten spezielle
Sicherheitsvorrichtungen.  Stellen Sie vor dem Herausnehmen des Akkus bzw. der SD-Karte sicher, dass das Gerät von allen Anschlüssen getrennt und
ausgeschaltet ist.  Beachten Sie die Umgebungsbedingungen (siehe § 15.3.1).  Die Verwendung einer persönlichen Schutzausrüstung wird empfohlen, wenn die Einsatzbedingungen des Geräts dieses erfordern.  Beachten Sie die Grenzen der physischen Schutzvorrichtungen der Zubehörteile und Wandler. Vermeiden Sie die Berührung
von nicht benutzten Buchsen mit den Händen.  Einige Stromwandler erlauben nicht die Anbringung oder Abnahme an nicht isolierten Leitern unter Gefahrenspannung: Lesen
Sie die Bedienungsanleitung des Wandlers und beachten Sie die entsprechenden Anweisungen.
2
INHALTSVERZEICHNIS
1. EINLEITUNG .................................................................... 4
2. VERPACKUNGSINHALT ................................................. 5
3. VORSTELLUNG ............................................................... 6
3.1. Gesamtansicht ......................................................6
3.2. Ein/Aus-Taste .......................................................6
3.3. Anzeigebildschirm ................................................7
3.4. Tasten ....................................................................8
3.5. Anschlüsse ........................................................... 9
3.6. Stromversorgung ................................................... 9
3.7. Standbügel ..........................................................10
3.8. Zusammenfassung der Funktionen .....................11
3.9. Abkürzungen .......................................................12
4. VERWENDUNG ............................................................ 13
4.1. Einschalten ..........................................................13
4.2. Konfiguration .......................................................13
4.3. Anschließen der Leitungen ..................................14
4.4. Erfassung von Wellenformen .............................16
4.5. Anzeige der Oberschwingungen .......................17
4.6. Messung der Wellenformen ...............................17
4.7. Erkennung der Alarme .......................................17
4.8. Aufzeichnung .....................................................18
4.9. Messung der Energien .......................................18
4.10. Datenübertragung zum PC ................................ 18
4.11. Daten löschen ....................................................19
4.12. Ausschalten .......................................................19
4.13. Stromversorgung .............................................. 19
5. TASTE KONFIGURATION ............................................20
5.1. Verfügbare Untermenüs .......................................20
5.2. Anzeigesprache ...................................................20
5.3. Datum/Uhrzeit .....................................................21
5.4. Anzeige ................................................................21
5.5. Berechnungsverfahren ........................................ 22
5.6. Anschluss ............................................................22
5.7. Stromwandler und Übersetzungsverhältnisse .....23
5.8. Transienten-Modus ..............................................24
5.9. Tendenz-Modus ...................................................25
5.10. Alarm-Modus .....................................................27
5.11. Daten löschen ....................................................28
5.12. Informationen ....................................................29
6. TASTE ERFASSUNG DER WELLENFORM .................30
6.1. Verfügbare Untermenüs .......................................30
6.2. Transienten-Modus ..............................................30

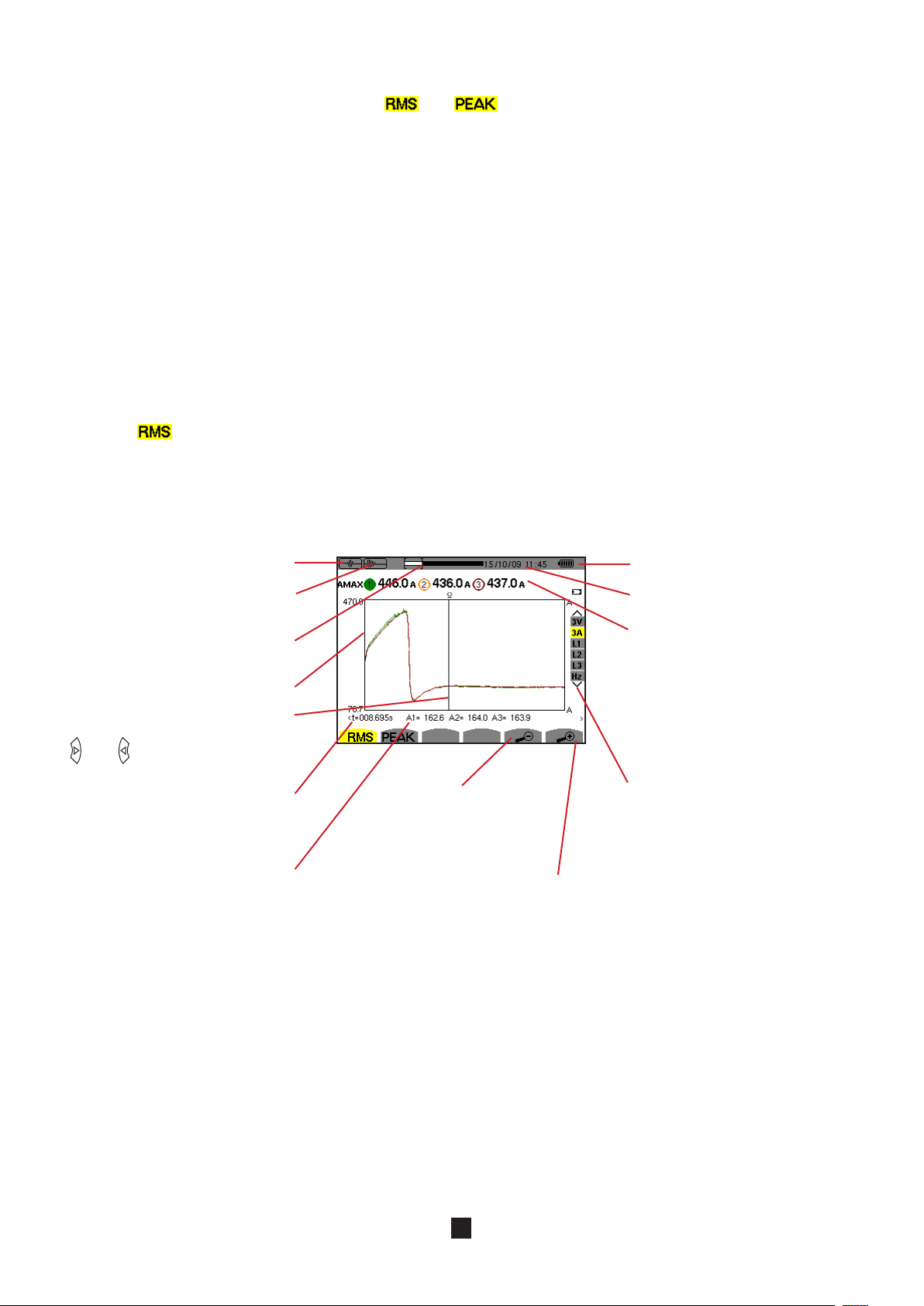

6.3. Anlaufstrom ......................................................... 33
7. TASTE OBERSCHWINGUNGEN .................................38
7.1. Verfügbare Untermenüs .......................................38
7.2. Phasenspannung ................................................. 38

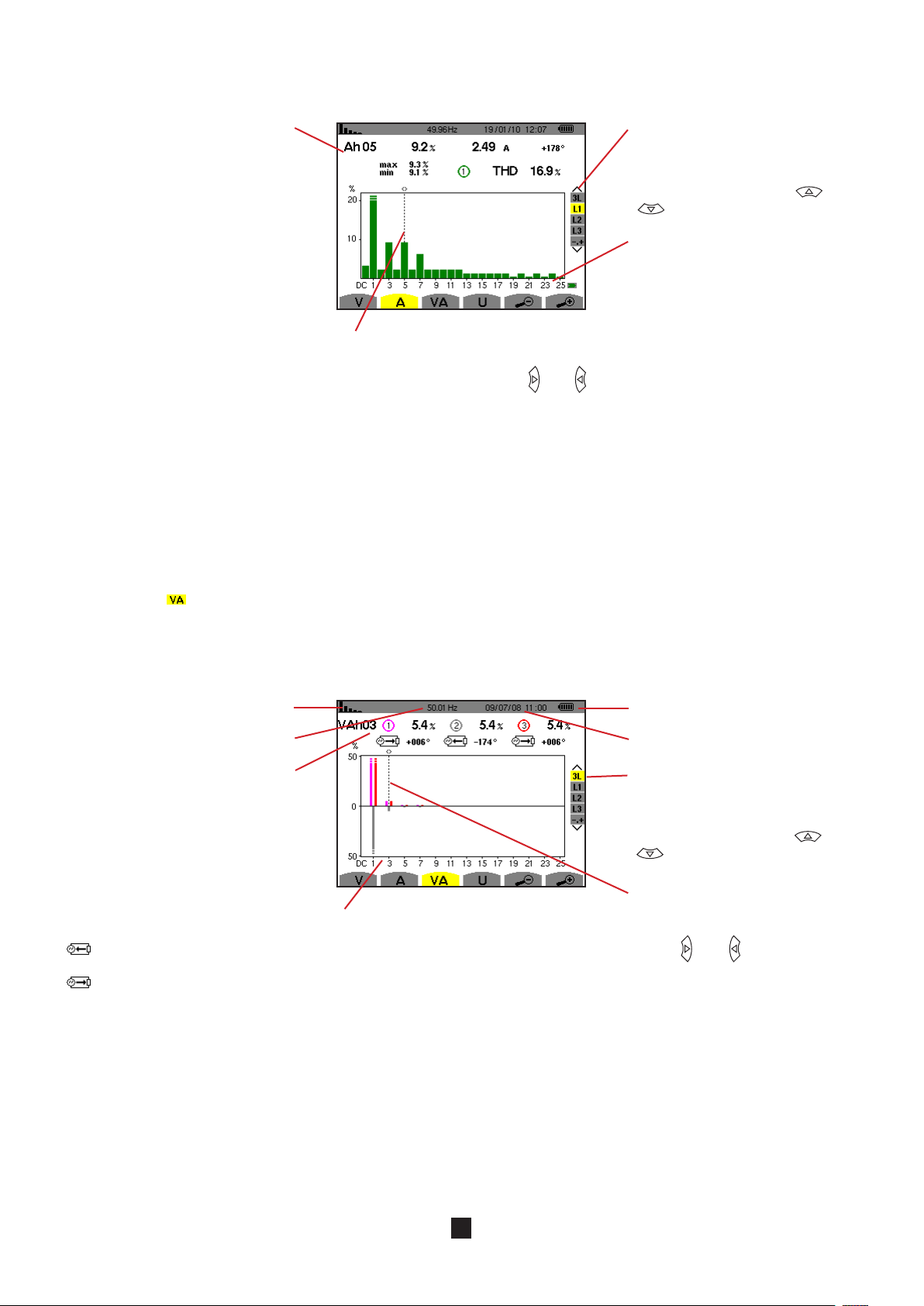

7.3. Strom ...................................................................39
7.4. Scheinleistung .....................................................40
7.5. Verkettete Spannung ...........................................41
7.6. Expertenmodus .................................................42
8. TASTE WELLENFORMEN.............................................44
8.1. Verfügbare Untermenüs .......................................44
8.2. Messung des echten Effektivwerts .....................44
8.3. Messung der gesamten harmonischen
Verzerrung ...........................................................46

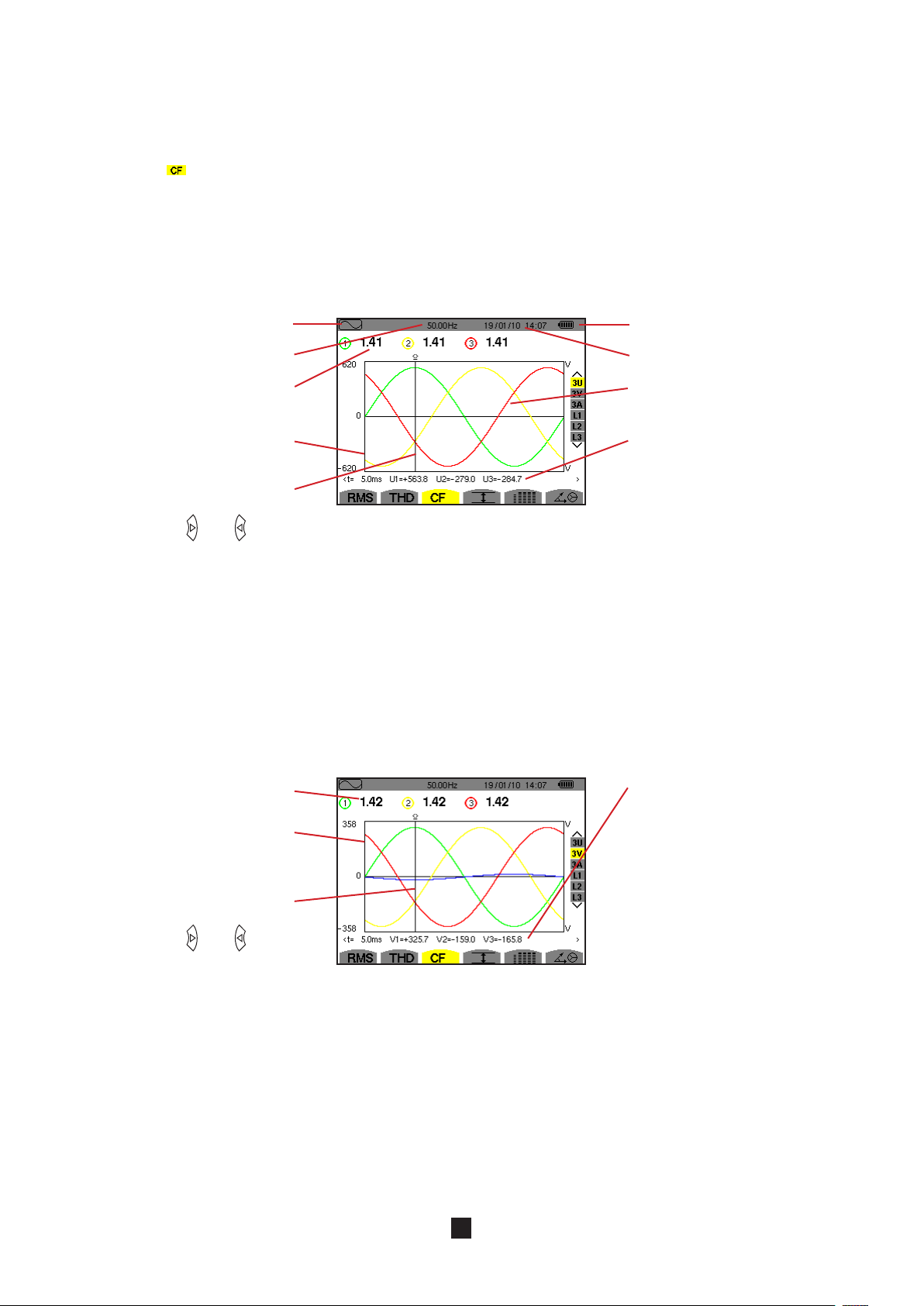

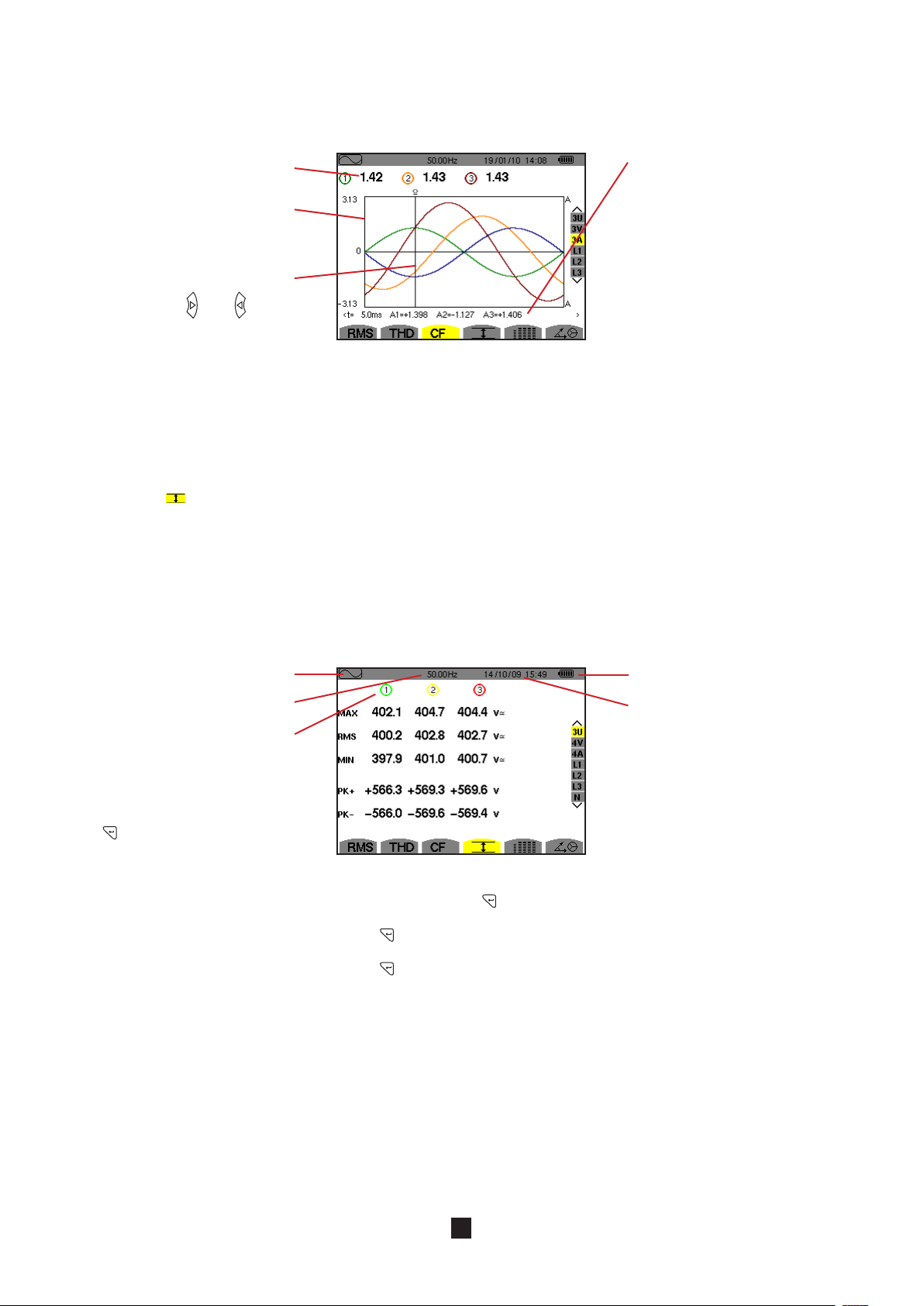

8.4. Messung des Scheitelfaktors ..............................48
8.5. Messung der Extrem- und Mittelwerte für
Spannung und Strom .......................................... 49

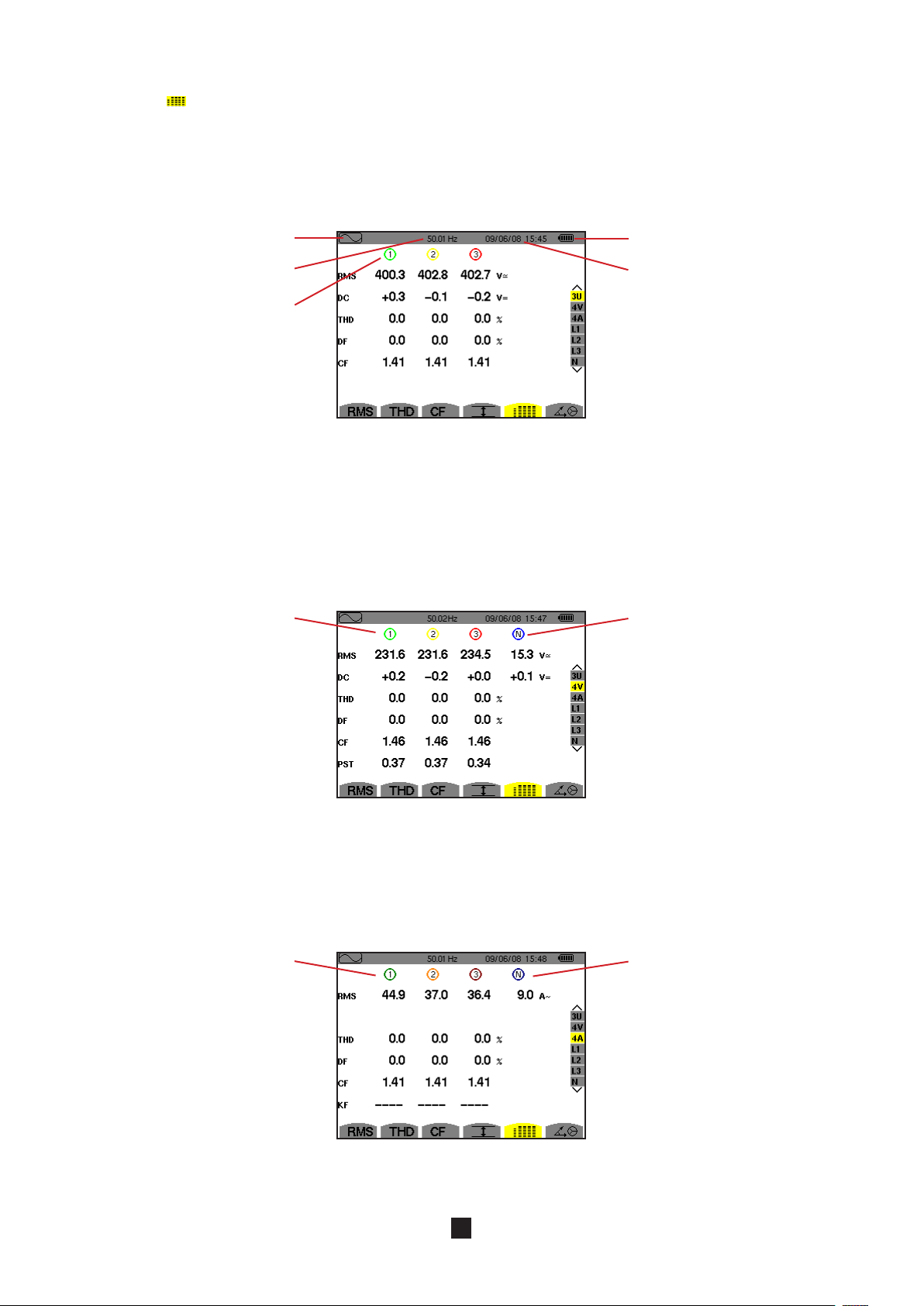

8.6. Gleichzeitige Anzeige ..........................................52
8.7. Anzeige des Zeigerdiagramms ............................53
9. TASTE ALARM-MODUS .............................................. 55
9.1. Verfügbare Untermenüs .......................................55
9.2. Konfiguration des Alarm-Modus ........................55

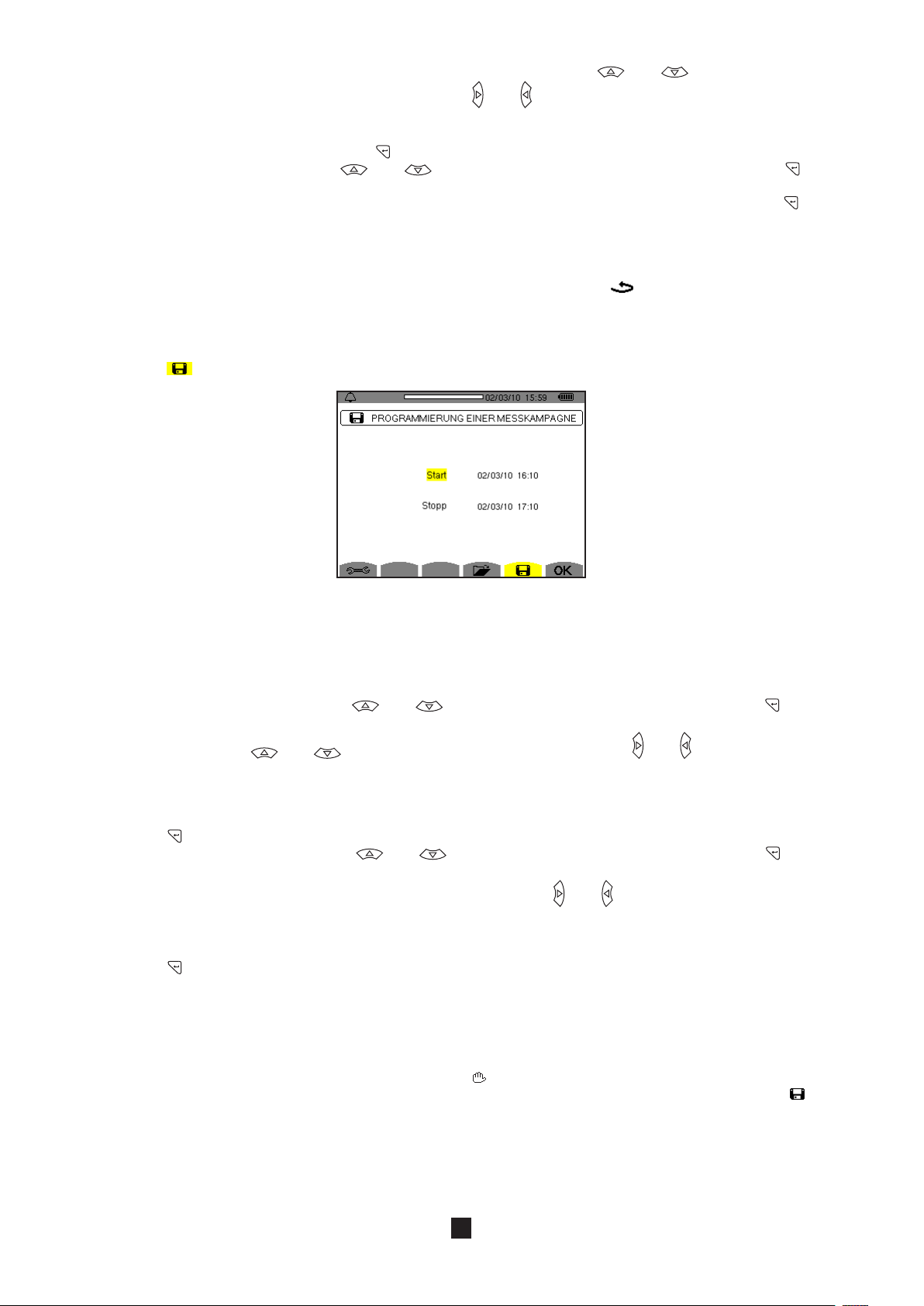

9.3. Programmierung einer Alarmkampagne ..............56

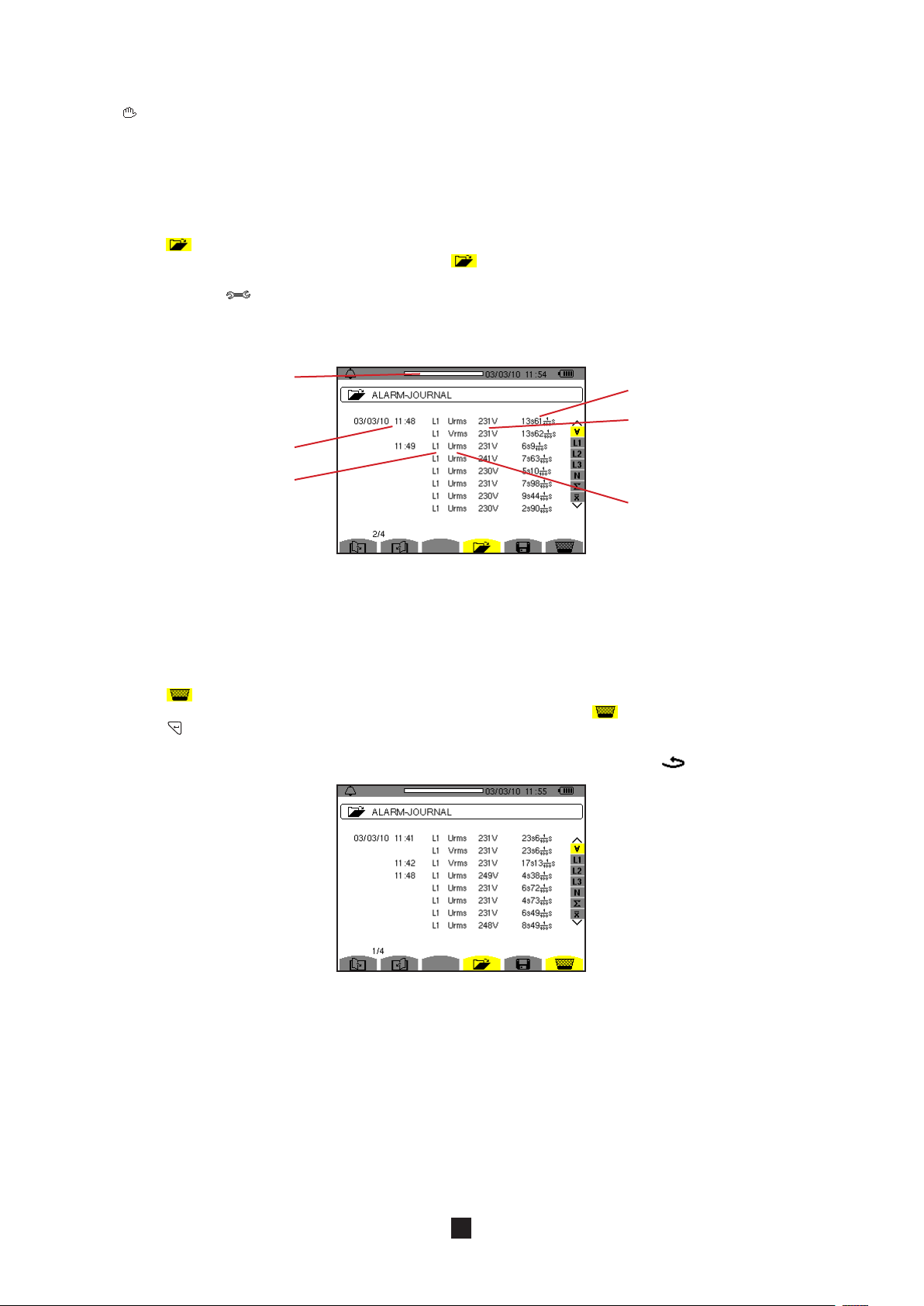

9.4. Anzeige des Alarm-Journals................................57
9.5. Löschen des Alarm-Journals ..............................57
10. TASTE TENDENZ-MODUS ........................................58
10.1. Verfügbare Untermenüs .....................................58
10.2. Programmierung und Start einer Aufzeichnung 58
10.3. Konfiguration des Tendenz-Modus ...................60
10.4. Anzeige der Liste der Aufzeichnungen ..............61
10.5. Löschen von Aufzeichnungen ...........................61

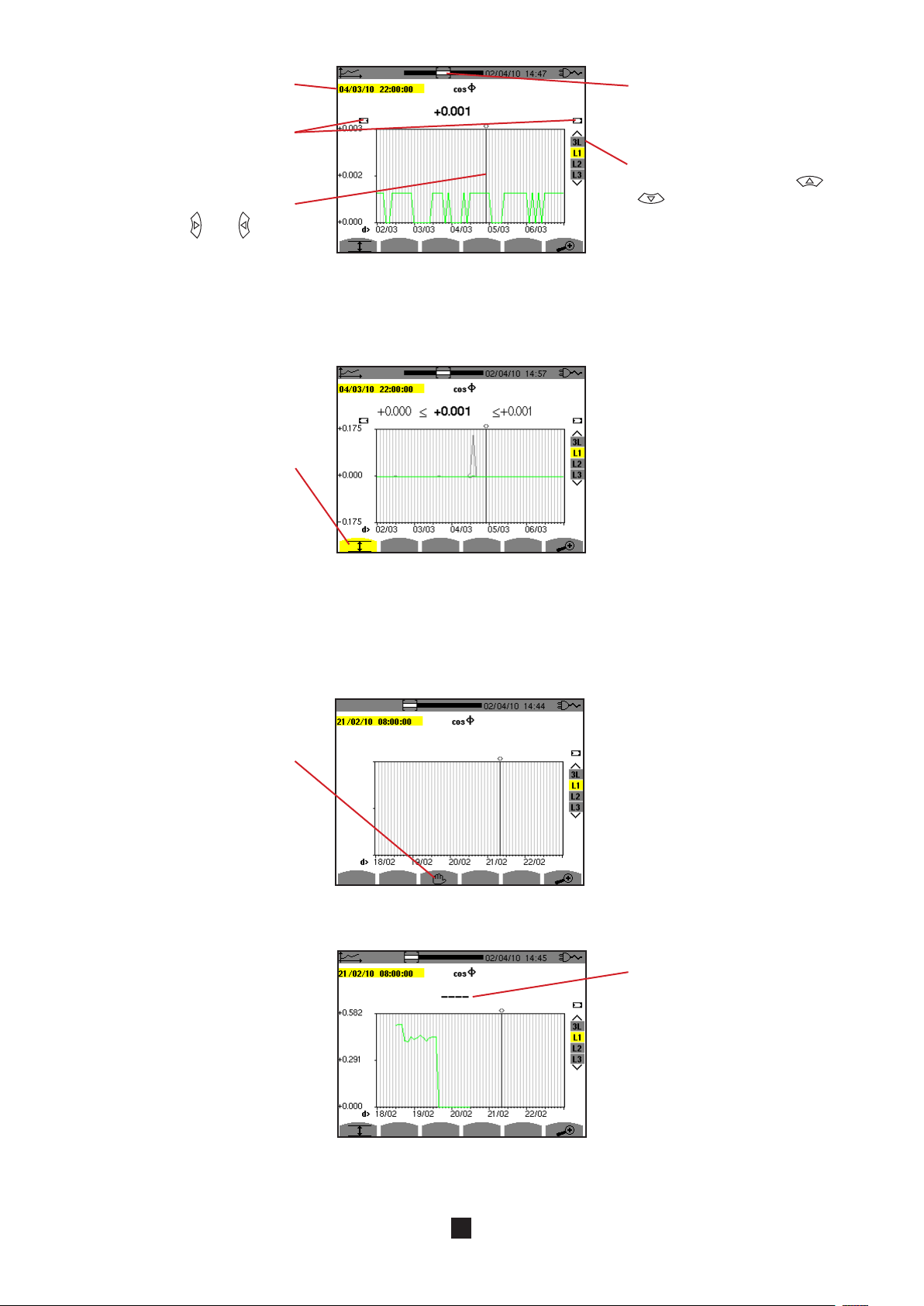

10.6. Anzeige der Datensätze.....................................62
11. TASTE LEISTUNGEN UND ENERGIEN .....................68
11.1. Verfügbare Untermenüs .....................................68

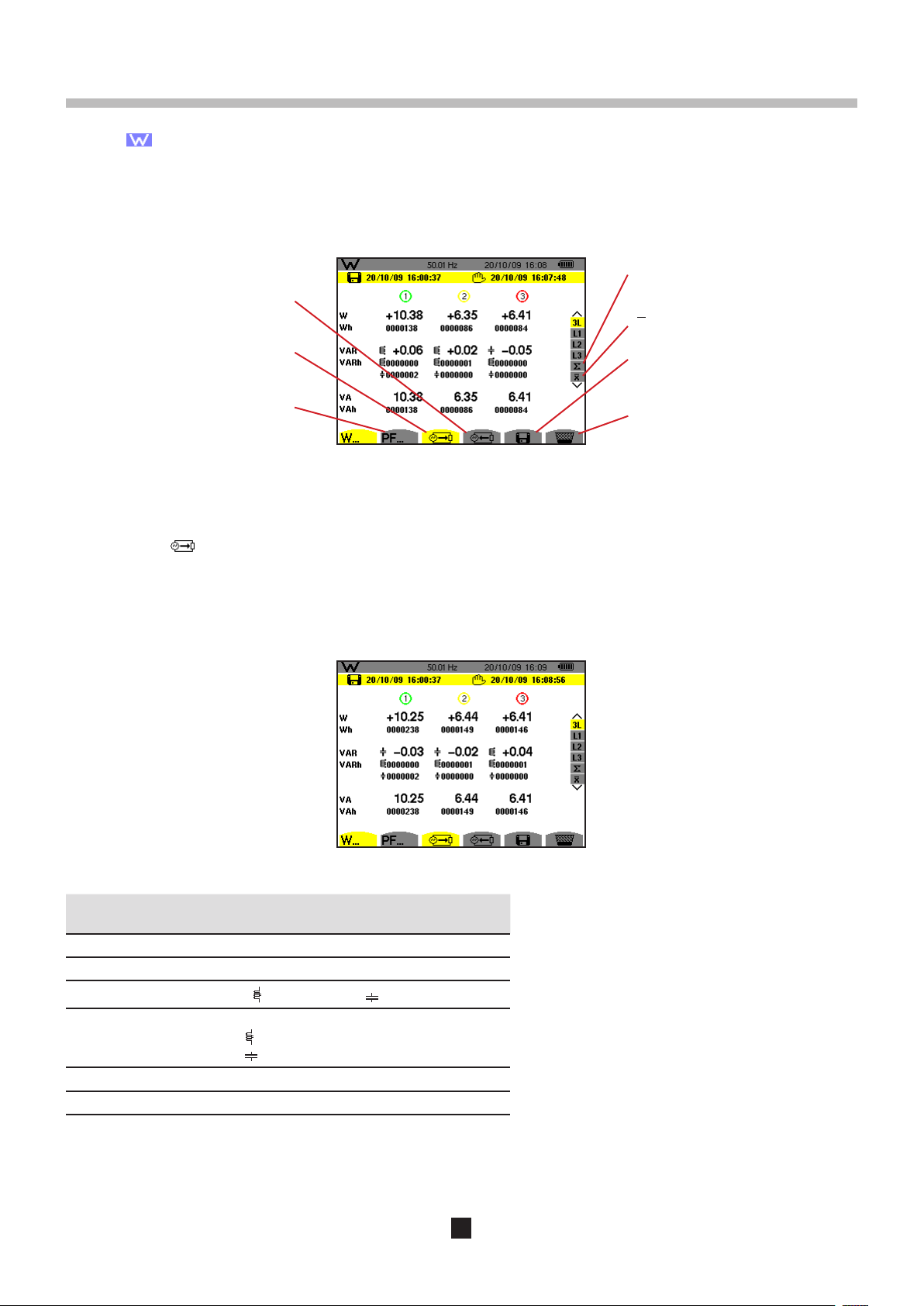

11.2. Verbrauchte Energien ........................................ 68
11.3. Bildschirm zur Anzeige der anderen
Leistungsfaktoren ............................................69
11.4. Bildschirm zur Anzeige der Summe der
verbrauchten Energien .....................................70
11.5. Bildschirm zur Anzeige der Mittelwerte der
anderen Leistungsfaktoren ................................70
11.6. Erzeugte Energien .............................................71
11.7. Start der Energiezählung ...................................72
11.8. Stopp der Energiezählung .................................72
11.9. Zurücksetzen der Energiezählung auf null ........73
12. TASTE BILDSCHIRMFOTO ........................................74
12.1. Aufnahme eines Bildschirmfotos ....................... 74
12.2. Verwaltung der Bildschirmfotos ........................74
13. HILFE-TASTE ........................................................... 76
14. SOFTWARE ZUM DATENEXPORT ............................77
15. ALLGEMEINE DATEN ................................................78
15.1. Gehäuse ............................................................78
15.2. Stromversorgung ............................................... 78
15.3. Betriebsbereich .................................................79
15.4. Sicherheit des Bedieners ..................................80
16. BETRIEBSDATEN .......................................................81
16.1. Referenzbedingungen .......................................81
16.2. Elektrische Daten .............................................81
17. ANLAGEN ....................................................................91
17.1. Mathematische Formeln ...................................91
17.2. Hysterese ...........................................................97
17.3. Minimale Skalenwerte im Modus Wellenformen
und minimale RMS-Werte ................................ 98

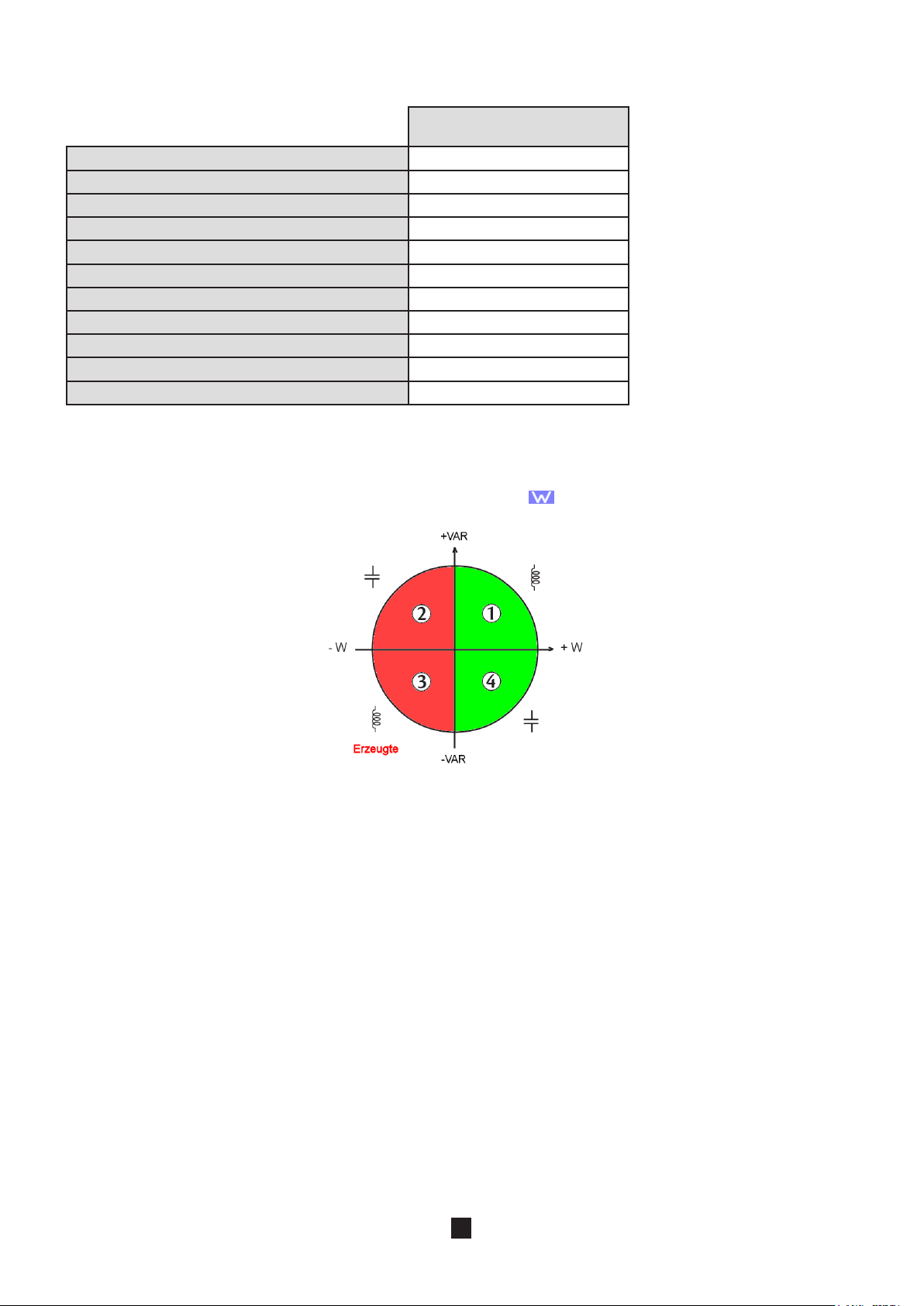

17.4. 4-Quadranten-Diagramm ................................. 98
17.5. Triggermechanismen für die Erfassung
von Transienten ..............................................98
17.6. Erfassungsmethoden im Modus Anlaufstrom ...99
17.7. Glossar ............................................................100
18. WARTUNG ................................................................101
18.1. Wichtige Empfehlung ......................................101
18.2. Laden des Akkus .............................................101
18.3. Austauschen des Akkus ..................................101
18.4. Reinigung des Gehäuses.................................102
18.5. Austausch der Bildschirmfolie .........................103
18.6. Messtechnische Überprüfung ......................... 103
18.7. Reparatur ......................................................... 103
18.8. Aktualisierung der Firmware ............................103
18.9. Wandler ...........................................................103
19. GARANTIE ................................................................104
20. BESTELLANGABEN .................................................. 105
20.1. Leistungsanalysator C.A 8335 .........................105
20.2. Zubehör ...........................................................105
20.3. Ersatzteile ........................................................105
3

1. EINLEITUNG

Der C.A 8335 (Qualistar+) ist ein Analysator für dreiphasige Stromnetze AC+DC 1000 Vrms Kategorie III oder 600 Vrms Kategorie IV (IEC 61010-1) mit grafischer Anzeige.
Es erfüllt drei Aufgaben. Es ermöglicht:
 die Messung von Effektivwerten, Leistungen und Störungen elektrischer Verteilungsnetze.  die Erstellung eines Momentanbildes der wichtigsten Eigenschaften eines dreiphasigen Netzes.  die Verfolgung der zeitlichen Veränderungen der verschiedenen Parameter.
Die Messgenauigkeit des C.A 8335 ist besser als 1% (ohne Berücksichtigung der Ungenauigkeit durch Stromwandler). Dazu kommt eine große Flexibilität durch Auswahl verschiedener Wandler für Messungen von einigen hundert Milliampere (MN93A) bis zu mehreren Kiloampere (AmpFLEX™).
Das Gerät ist kompakt und stoßfest. Dank seiner Ergonomie und der einfachen Bedienung seiner Benutzerschnittstelle ist es angenehm zu verwenden und intuitiv zu bedienen.
Das C.A 8335 wurde für Techniker und Ingenieure von Überwachungs- und Wartungsdiensten für elektrische Installationen und Netze entwickelt.
Die wichtigsten Messungen, die durchgeführt werden können, sind:
 Messung der Effektivwerte von Wechselspannungen bis 1000 V zwischen den Klemmen. Über Koeffizienten erreicht das Gerät
hunderte Gigavolt.  Messung der Effektivwerte von Wechselströmen bis 6500 A (einschließlich Neutralleiter). Über Koeffizienten erreicht das Gerät
hunderte Kiloampere.  Messung der Gleichkomponente von Spannungen und Strömen (einschließlich Neutralleiter).  Messung der Effektivwerte über eine minimale und maximale Halbperiode von Spannungen und Strömen (ohne Neutralleiter).  Messung der Scheitelwerte von Spannungen und Strömen (einschließlich Neutralleiter).  Messung der Netzfrequenz 50 Hz, 60 Hz.  Messung des Scheitelfaktors von Spannungen und Strömen (ohne Neutralleiter).  Berechnung des K-Faktors (KF) (Transformatoranwendungen beim Vorhandensein von Oberschwingungsströmen).  Messung des Verzerrungsfaktors (DF) von Spannungen und Strömen (ohne Neutralleiter).  Messung der gesamten harmonischen Verzerrung (THD) von Spannungen und Strömen (ohne Neutralleiter).  Messung der Wirkleistungen, Blindleistungen (kapazitiv und induktiv) und Scheinleistungen pro Phase und zusammengefasst
(ohne Neutralleiter).  Messung der Leistungsfaktoren (PF) und der Verschiebungsfaktoren (DPF oder cos Φ) (ohne Neutralleiter).  Messung des Kurzzeit-Flickers für Spannungen (PST) (ohne Neutralleiter).  Messung der Wirkenergien, Blindenergien (kapazitiv und induktiv) und Scheinenergien (ohne Neutralleiter).  Messung der Oberschwingungen von Spannungen und Strömen (ohne Neutralleiter) bis zur 50. Ordnung: RMS-Wert, Prozentsatz
im Vergleich zur Grundschwingung, Minimum und Maximum und Oberschwingungssequenzen.  Messung der Scheinleistungen der Oberschwingungen (ohne Neutralleiter) bis zur 50. Ordnung: Wert, Prozentsatz im Vergleich
zur Grundschwingung, Minimum und Maximum.  Messung von Motor-Anlaufströmen.
4

2. VERPACKUNGSINHALT

Grundausstattung
Kennzeichen Bezeichnung Menge
1
2
3
4
5
6
7
8
9
10
FICHE DE SÉCURITÉ DU C.A 6116 (FR)
Vous venez d’acquérir un contr ôleur d’inst allation C.A 6116 et nou s vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement, respectez les précautions d’emploi.
ATTENTION, risque de DANGER ! L’opérateur s’engage à consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Polarité du connecteur d’alimentation en tension continue.
Le marquage CE atteste la conformité aux directives européennes.
e que, dans l’Union Européenne, le produ it doit faire l’objet
La poubelle barrée signifi d’un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la directive WEEE 2002/96/EC.
Définition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse
tension. La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés
à l’installation basse tension. La catégorie de mesure I correspond aux mesurages réalisés sur des circuits non reliés directement
au réseau.
PRÉCAUTIONS D’EMPLOI
Cet appareil est protégé contre des tensions accidentelles n’excédant pas 600 V par rapport à la terre en catégorie de mesure III ou 300 V par rapport à la terre en catégorie de mesure IV. La protection assurée par l’appareil peut-être compromise si celui-ci est utilisé de façon non spécifiée par le constructeur.
Respectez la tension et l’intensité maximales assignées ainsi que la catégorie de mesure.
Ne dépassez jamais les valeurs limites de protection indiquées dans les spécifications.
Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution
et le lieu d’utilisation. N’utilisez pas l’appareil ou ses accessoires s’ils paraissent endommagés.
Pour le recharge de la batterie, utilisez uniqueme nt le bloc adaptateur secteur fourni avec
l’appareil. Utilisez des accessoires de branchement dont la catégorie de surtension et la tension de service
sont supérieures ou égales à celles de l’appareil de mesure (600 V CAT III). Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel
compétent et agréé. Utilisez les moyens de protection adaptés.
04 - 2009 Code 691923A01 - Ed. 1
Sicherheitsleitungen Banane-Banane gerade-gerade schwarz. 5
Krokodilklemmen schwarz. 5
Bedienungsanleitung auf CD-ROM. 1
USB-Kabel Typ A-B. 1
Spezial-Netzteil (600 Vrms Kategorie IV) und Netzkabel. 1
Transporttasche Nr. 22. 1
Stifte und Ringe zur Kennzeichnung der einzelnen Phasen bei den Messleitungen und Stromwandlern.
Prüfzertifikat. 1
Sicherheitsdatenblätter. 5
Software Power Analyser Transfer (PAT). 1
x 5
12
ATTESTATION DE VERI FICATION
CHECKING ATTESTATION
190, rue Championnet
Numéro de l'appareil :
75876 PARIS Cedex 18
Equipment number
FRANCE
Type /
:
Model
Désignation de l'instrument :
Instrument designation
Signature :
Vérifié par :
Signature
Tested by
Établi en usine, ce document atteste que le produit ci-dessus a été vérifié et est conforme aux
conditions d'acceptation définies dans nos procédures de fabrication et de contrôle.
Tous les moyens de mesure et d'essai utilisés pour vérifier cet appareil sont raccordés aux
étalons nationaux et internationaux soit par l'intermédiaire d'un de nos laboratoires de métrologie
accrédités COFRAC soit par un autre laboratoire accrédité.
Après sa mise en service, cet instrument doit être vérifié à intervalle régulier
auprès d'un service de métrologie agréé.
Pour tout renseignement veuillez contacter notre service après vente et d'étalonnage.
At the time of manufacture, this document certifies that the above product have been verified and
complies with acceptance conditions defined in our manufacturing and testing procedures.
Every test or measuring equipment used to verify this instrument are related to national
and international standards through one of our laborator
ies of metrology certified by french COFRAC
equivalent to NAMAS in the UK or through another certified laboratory.
After being in use, this instrument must be recalibrated within regular intervals
by an approved metrology laboratory. Please contact our after sales and calibration department:
Service après vente et d'étalonnage TEL: +33 (2) 31 64 51 55 FAX: +33 (2) 31 64 51 72 After sales and calibration department e-mail: info@manumesure.fr
WEB : www.manumesure.com
www.chauvin-arnoux.com
ATTESTATION DE CONFORMITE
COMPLIANCE ATTESTATION
Nous certifions que ce produit a été fabriqué conformément aux spécifications
techniques de constuction applicables.
We certify that this product is manufactured in accordance with applicable
constructing specifications.
907 009 119 - 02/03
5

3.1. GESAMTANSICHT

Anzeigebildschirm
(siehe § 3.3)
Funktionstasten
(gelbe Tasten) (siehe § 3.4.1)
Taste Zurück
(siehe § 3.4.2)

3. VORSTELLUNG

Anschlüsse der Messeingänge
(siehe § 3.5.1)
USB-Anschluss (siehe § 3.5.2)
Anschluss für Spezial­Netzteil (siehe § 3.5.2)
Taste Menüs und
Konfiguration
(siehe § 3.4.4)
Taste Bildschirmfoto
(siehe § 3.4.3)
Hilfe-Taste
(siehe § 3.4.4)
Ein/Aus-Taste
(siehe § 3.2)
Abbildung 1: Gesamtansicht des C.A 8335 (Qualistar+)

3.2. EIN/AUS-TASTE

Durch Drücken der Taste wird das Gerät eingeschaltet.
Taste Bestätigung (siehe § 3.4.2)
Navigationstasten (siehe § 3.4.2)
Modus-Tasten (violette Tasten) (siehe § 3.4.3)
Das Gerät kann entweder nur mit dem eingebauten Akku arbeiten (ohne Netzteil), wenn der Akku ausreichend geladen ist, oder, falls kein Akku vorhanden sein sollte, auch nur mit dem Spezial-Netzteil, oder auch mit beiden, in welchem Fall der Akku aufge­laden wird.
Durch erneutes Drücken der Taste wird das Gerät wieder ausgeschaltet. Zum Ausschalten ist eine Bestätigung erforderlich, wenn das Gerät gerade eine Aufzeichnung durchführt oder sich bei der Erfassung von Transienten, Alarmen und/oder eines Anlaufstroms befindet.
6

3.3. ANZEIGEBILDSCHIRM

3.3.1. VORSTELLUNG
Dieser beleuchtete LCD-Grafikbildschirm mit 320 x 240 Pixeln zeigt die zu den Kurven gehörenden Messwerte, die Parameter des Geräts, die Auswahl der Kurven, die Momentanwerte der Signale und die Auswahl des Typs der Messung an. Beim Einschalten des C.A 8335 wird automatisch der Bildschirm Wellenformen angezeigt. Die Informationen zu diesem Bildschirm sind im Kapitel 8 beschrieben.
Anzeige des mit den Modus-Tasten gewählten Modus (siehe § 3.4.3).
Bildschirm des aktiven Modus.
Abbildung 2: Beispiel einer Bildschirmanzeige
Automatisches Ausschalten der Bildschirmanzeige:
Wenn bei Akku-Betrieb (Ein-Aus-Taste blinkt) die Tasten beim Start einer Alarmkampagne, einer Transientensuche, beim Erfassen des Anlaufstroms oder beim Aufzeichnen einer Tendenz (in Wartestellung oder Durchführung) innerhalb eines Zeitraums von fünf Minuten nicht betätigt werden, wird die Bildschirmanzeige automatisch ausgeschaltet, um den Akku zu schonen. Durch Drücken einer beliebigen Taste wird die Bildschirmanzeige wieder aktiviert.
3.3.2. SYMBOLE
Die Anzeige verwendet die folgenden Symbole:
Symbol Bezeichnung
Symbol Bezeichnung
Ladezustand des Akkus.
Datum und Uhrzeit.
V
Modus Phasenspannung.
A
Modus Phasenstrom.
VA
< > A u ff o r de r u n g zu r A us wah l üb e r d i e
PF…
W…
OK
Modus Leistung.
U
Modus verkettete Spannung. Heranzoomen. Herauszoomen.
Richtungstasten links/rechts.
A u ff o r de r u n g zu r A us wah l üb e r d i e Richtungstasten oben/unten.
Anzeige von PF, cos Φ (DPF), tan Φ und ΦVA. Anzeige der Leistungen und Energien. Modus Aufzeichnung. Modus Anzeige und Auswahl der Aufzeichnung. Aufforderung zur Bestätigung. Aufforderung zur Beendigung der laufenden
Funktion. Anzeige der a k t u e l len We r t e u n d ihrer
Extremwerte. Gleichzeitige Anzeige sämtlicher Spannungs-
und Strommessungen (RMS, DC, THD, CF, PST, KF, DF).

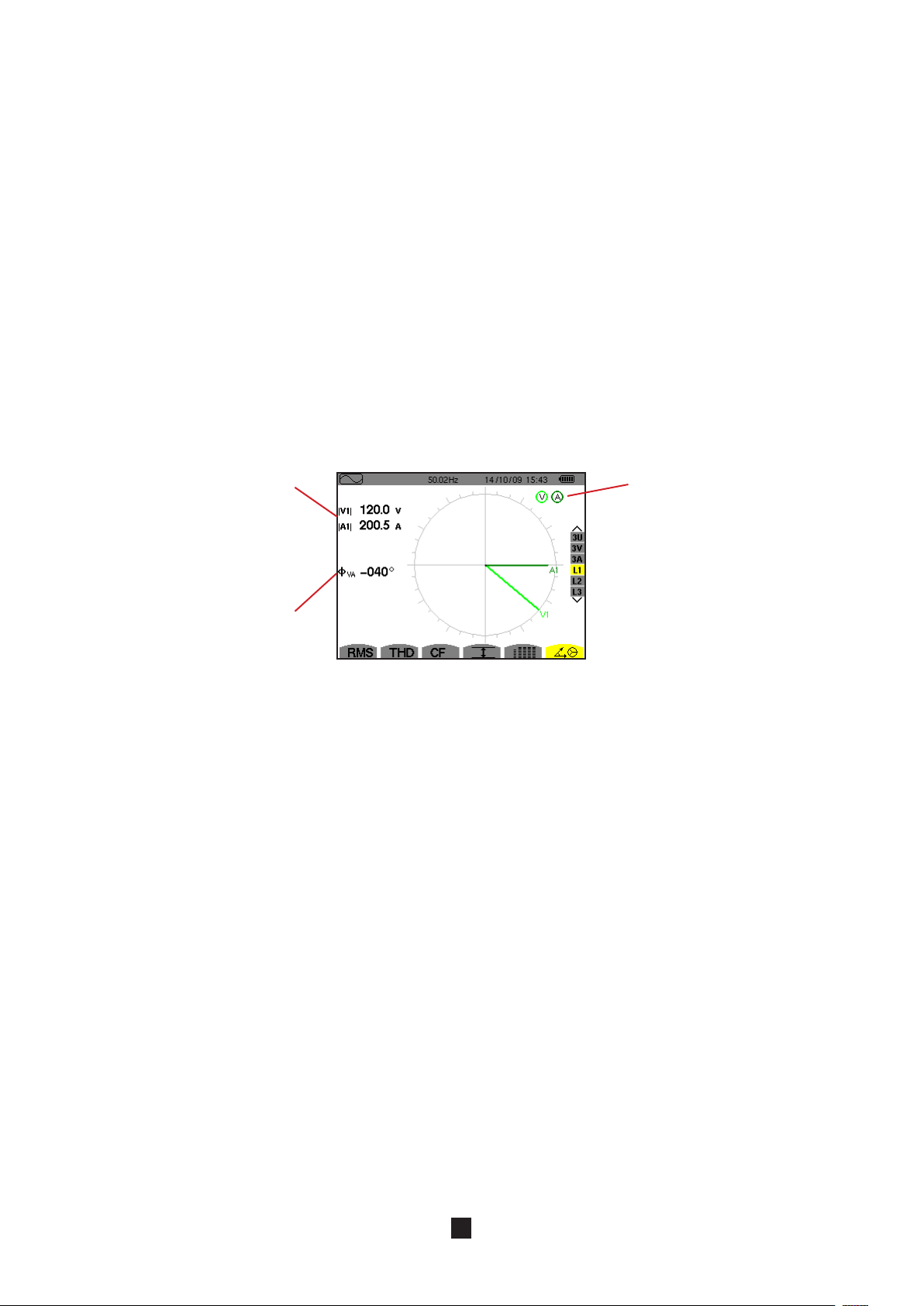

Anzeige des Zeigerdiagramms.
>t=0<
>t=-T<
Verbrauchte Energien. Erzeugte Energien. Seite 1 der Hilfefunktion. Seite 2 der Hilfefunktion. Seite 3 der Hilfefunktion. Seite 4 der Hilfefunktion. Konfiguration 1. Konfiguration 2. Konfiguration 3. Konfiguration 4. Vorherige Seite. Folgende Seite. C u rs or w i r d a u f d a s Da tu m d e r
Transientenauslösung verschoben. Curs o r wird auf ein e Signalpe r iode vor
Transientenauslösung verschoben. Anzeigefilterauswahl der Transientenliste aktivie-
ren oder sperren. Papierkorb für gelöschte oder entfernte Elemente.
7

3.4. TASTEN

3.4.1. FUNKTIONSTASTEN (GELBE TASTEN)
Diese 6 Tasten dienen zur Aktivierung der Funktion oder des Tools, die/das durch das entsprechende Symbol auf dem Bildschirm dargestellt wird (siehe § 3.3.2).
3.4.2. NAVIGATIONSTASTEN
Ein Block mit 4 Richtungstasten, einer Taste zur Bestätigung und einer Taste zum Zurückgehen ermöglicht die Navigation in den Menüs.
Kennzeichen Funktion
Richtungs- oder Navigationstaste nach oben. Richtungs- oder Navigationstaste nach unten.
Richtungs- oder Navigationstaste nach rechts.
Richtungs- oder Navigationstaste nach links.
Bestätigung der Auswahl.
Taste Zurück.
3.4.3. MODUS-TASTEN
Diese Tasten dienen zum Aufrufen der spezifischen Modi:
Kennzeichen Funktion Siehe
Wellenform-Erfassungsmodus mit zwei Untergruppen: Transientenmodus (Netzausfälle, Störungen, usw.) und Motor-Anlaufströme.
Anzeige von Kurven zu Oberschwingungen: Darstellung der Oberschwingungsgehalte der einzelnen Ordnungen von Spannungen, Strömen und Leistungen, Bestimmung der von nicht linearen Lasten erzeugten Oberschwingungsströme, Analyse der durch Oberschwingungen hervorgerufenen Störungen in Abhängigkeit von ihrer Ordnung (Erwärmung der Neutralleiter, der Leiter, der Motoren...).
Anzeige von Wellenformen von Spannungen und Strömen, Anzeige der Minima und Maxima, der zusammenfassenden Tabellen, Bestimmung der Phasenfolge der Außenleiter.
Alarmmodus Auflistung der aufgezeichneten Alarme in Abhängigkeit von bei der Konfiguration programmierten Schwellen, Aufzeichnung von Netzausfällen mit einer Auflösung von einer Halbperiode (VRMS, ARMS, URMS), Bestimmung von Überschreitungen des Energieverbrauchs, Überprüfung der Einhaltung eines Vertrags zur Qualität von Energielieferungen.
Tendenz-Modus: Aufzeichnung der im Menü Konfiguration gewählten Parameter. § 10
Anzeige von Messungen bezüglich Leistungen und Energien. § 11
Foto des aktuellen Bildschirms und Zugriff auf bereits gespeicherte Bildschirme. § 12
Drei Tasten in Echtzeit-Modus:
, und . In diesen Modi erscheinen farbige Kreise vor weißem Hintergrund 1 mit Nummern oder Kanaltypen. Diese dienen dazu, auf mögliche Sättigung des Kanals hinzuweisen: Wenn der gemessene Kanal eventuell gesättigt ist, verfärbt sich der Hintergrund.
§ 6
§ 7
§ 8
§ 9
3.4.4. SONSTIGE TASTEN
Die anderen Tasten besitzen die folgenden Funktionen:
Kennzeichen Funktion Siehe
Konfigurationstaste. § 5 Taste Hilfe: Informationen zu den Funktionen und Symbolen, die für den aktuellen Anzeigemodus
verwendet werden.
8
§ 13

3.5. ANSCHLÜSSE

3.5.1. ANSCHLÜSSE DER MESSEINGÄNGE
Im oberen Bereich des Geräts befinden sich die folgenden Anschlüsse:
4 Eingänge für Stromwandler (Zange MN, Zange C, AmpFLEX™, Zange PAC, Zange E3N, usw.).
Abbildung 3: Die Anschlüsse im oberen Bereich
3.5.2. SEITLICHE ANSCHLÜSSE
Auf der rechten Seite des C.A 8335 befinden sich die folgenden Anschlüsse:
USB-Anschluss. Dieser Anschluss ermöglicht die Verbindung des Geräts mit einem PC.
5 Spannungseingänge.
Anschluss für das Spezial-Netzteil. Dieser Anschluss dient zum Laden des Akkus und zum Betrieb des Geräts mit oder ohne Akku.
Abbildung 4: Die Anschlüsse auf der rechten Seite

3.6. STROMVERSORGUNG

3.6.1. INDICATION DU NIVEAU DE CHARGE
Das Akkusymbol oben rechts auf dem Bildschirm zeigt den Ladezustand des Akkus. Die Anzahl der Balken innerhalb des Symbols ist proportional zum Ladezustand.
Akku geladen. Akku entladen. Bewegliche Balken: Akku wird geladen.
C.A 8335 im Netzbetrieb und vorgeladen.
Wenn der Ladezustand des Akkus zu niedrig ist, wird folgende Meldung angezeigt:
Drücken Sie zur Bestätigung der Information auf . Wenn das C.A 8335 nicht an das Netzteil angeschlossen wird, schaltet sich das Gerät 1 Minute nach Erscheinen dieser Meldung aus.
9
3.6.2. BETRIEBSDAUER
Die Betriebsdauer beträgt ca. 10 Stunden, wenn der mit dem Gerät gelieferte Akku vollständig geladen wurde und die Bildschirmanzeige eingeschaltet ist. Wenn die Bildschirmanzeige ausgeschaltet ist (schonen des Akkus), beträgt die Betriebsdauer mehr als 35 Stunden.
3.6.3. LADEN DES AKKUS
Siehe auch Kapitel 18.2. Das Laden des Akkus erfolgt über das zusammen mit dem Gerät gelieferte Netzteil. Dieses wird über eine Klinkenbuchse an das C.A 8335 angeschlossen (Abbildung 4).
Verwenden Sie nur das mit dem Gerät gelieferte Netzteil. Dieses Netzteil ist speziell auf das Gerät abgestimmt und gewährleistet dessen elektrische Sicherheit.
Bei vollständig entladenen Akkus beträgt die Ladezeit ca. 5 Stunden. Sobald der Akku geladen ist, verwendet das Gerät den Strom des Netzteils, ohne den Akku zu entladen.
3.6.4. DER AKKU
Die elektrische Stromversorgung des C.A 8335 erfolgt über einen aus 8 Zellen bestehenden Spezial-Akku (siehe unten) mit einer Mindestkapazität von 4000 mAh.
Standbügel.
Akku.
Abbildung 5: Akku-Zugangsdeckel
3.6.5. BETRIEB MIT NETZTEIL
Wenn das Gerät mit dem Netzteil betrieben wird, ist das Vorhandensein des Akkus nicht erforderlich. Wenn die Stromversorgung aus dem Netz jedoch unterbrochen wird, kann es zum Beispiel während des Aufzeichnungsvorgangs zu Datenverlust kommen.
Die Ein/Aus-Taste leuchtet dauerhaft (grüne LED), wenn das Netzteil angeschlossen ist.

3.7. STANDBÜGEL

Ein ausklappbarer Standbügel (Abbildung 5) an der Rückseite des Qualistar+ dient zum Aufstellen des Geräts ein einer um 53 ° gegenüber der Horizontalen geneigten Position.
10

3.8. ZUSAMMENFASSUNG DER FUNKTIONEN

3.8.1. MESSFUNKTIONEN
 Messung der Effektivwerte von Wechselspannungen bis 1000 V zwischen beliebigen Klemmen der Spannungseingänge. Über
Übersetzungskoeffizienten erreicht das Gerät hunderte Gigavolt.
 Messung der Effektivwerte von Wechselströmen bis 6500 A (einschließlich Neutralleiter). Über Übersetzungskoeffizienten
erreicht das Gerät hunderte Kiloampere.  Messung der Gleichkomponente von Spannungen und Strömen (einschließlich Neutralleiter).  Messung der minimalen und maximalen Halbperioden-Effektivwerte von Spannungen und Strömen (ohne Neutralleiter).  Messung der Scheitelwerte von Spannungen und Strömen (einschließlich Neutralleiter).  Messung der Netzfrequenz 50 Hz, 60 Hz.  Messung des Scheitelfaktors von Spannungen und Strömen (ohne Neutralleiter).  Berechnung des K-Faktors (KF) (Transformatoranwendungen beim Vorhandensein von Oberschwingungsströmen).  Messung des Verzerrungsfaktors (DF) von Spannungen und Strömen (ohne Neutralleiter).  Messung der gesamten harmonischen Verzerrung (THD) von Spannungen und Strömen (ohne Neutralleiter).  Messung der Wirkleistungen, Blindleistungen (kapazitiv und induktiv) und Scheinleistungen pro Phase und zusammengefasst
(ohne Neutralleiter).  Messung der Leistungsfaktoren (PF) und der Verschiebungsfaktoren (DPF oder cos Φ) (ohne Neutralleiter).  Messung des Kurzzeit-Flickers (PST) (ohne Neutralleiter).  Messung der Wirkenergien, Blindenergien (kapazitiv und induktiv) und Scheinenergien (ohne Neutralleiter).  Messung der Oberschwingungen von Spannungen und Strömen (ohne Neutralleiter) bis zur 50. Ordnung: RMS-Wert, Prozentsatz
im Vergleich zur Grundschwingung, Minimum und Maximum und Oberschwingungssequenzen.  Messung der Scheinleistungen der Oberschwingungen (ohne Neutralleiter) bis zur 50. Ordnung: Wert, Prozentsatz im Vergleich
zur Grundschwingung, Minimum und Maximum.  Messung von Motor-Anlaufströmen.  Auswahl des Wandler-Verhältnisses TI (oder TC) bei den Zangen MN93A (Messbereich 5 A) und beim Adapter 5 A.  Automatische Erkennung des Typs des Stromwandlers (einmal pro Sekunde).  Auswahl des TP (oder TT) Spannungsverhältnisses.
3.8.2. ANZEIGEFUNKTIONEN
 Anzeige von Wellenformen (Spannungen und Ströme).  Funktion „Anlaufstrom“: Anzeige der für die Untersuchung des Anlaufverhaltens eines Motors verwendeten Parameter.
 Momentanwert des Stroms und der Spannung in dem vom Cursor angezeigten Moment.  Maximaler Momentanwert des Stroms und der Spannung (über den gesamten Anlaufvorgang).  RMS-Wert der Halbperiode (oder Halbwelle) des Stroms und der Spannung (ohne Neutralleiter), auf die der Cursor zeigt.  Maximaler RMS-Wert der Halbperiode des Stroms und der Spannung (über den gesamten Anlaufvorgang).  Momentwert der Netzfrequenz in dem vom Cursor angezeigten Moment.  Maximale, mittlere und minimale Netzfrequenz (über den gesamten Anlaufvorgang).  Startzeit des Motor-Anlaufs.
 Bildschirmfotos (maximal 50).  Funktion Transienten. Erkennung und Aufzeichnung von Transienten (bis zu 210) während einer gewählten Dauer und an
einem gewählten Datum (Programmierung des Starts und des Stopps bei der Erfassung von Transienten). Aufzeichnung von
4 kompletten Perioden (1 vor dem Triggerereignis des Transienten und 3 danach) auf 8 Erfassungskanälen.  Funktion Aufzeichnung („data logging“) (2 GB Speicher mit Zeitangabe und Programmierung des Starts und Stopps einer
Aufzeichnung – maximal 100 Aufzeichnungen). Darstellung des Mittelwerts (mit oder ohne MIN-MAX) vieler Parameter in Form
von Histogrammen oder Kurven in Abhängigkeit von der Zeit.  Funktion Alarm. Auflistung der aufgezeichneten Alarme (Journal mit maximal 10.920 Alarmen) in Abhängigkeit von den im
Konfigurationsmenü programmierten Schwellen. Programmierung des Starts und Stopps einer Alarmüberwachung.
3.8.3. KONFIGURATIONSFUNKTIONEN
 Einstellung von Datum und Uhrzeit.  Einstellung von Helligkeit und Kontrast des Bildschirms.  Auswahl der Kurvenfarben.  Auswahl des Berechnungsverfahrens für Blindleistung und -energie (mit oder ohne Oberschwingungen).  Auswahl der Anschlussart (einphasig, zweiphasig, dreiphasig mit oder ohne Messung des Neutralleiters).  Konfiguration von Aufzeichnungen, Alarmen und Transienten.  Löschen von Daten (vollständig oder teilweise).  Anzeige der Software- und Hardware-Identifikation des Geräts.  Auswahl der Sprache.
11

3.9. ABKÜRZUNGEN

Bedeutung der verwendeten Symbole und Abkürzungen:
Symbol Bezeichnung
Wechsel- und Gleichkomponente. Nur Wechselkomponente. Nur Gleichkomponente.
Φ
Phasenverschiebung der Phasenspannung ge­genüber dem Phasenstrom.
Induktive Phasenverschiebung.
Kapazitive Phasenverschiebung.
°
Grad.
-.+
| |
Expertenmodus. Absolutwert.
S
Summe der Werte.
x Mittelwert (rechnerisches Mittel).
L
Phase (Line).
%
Φ
A
Acf
Ah
Akf
Arms
Athd
Aunb
AVG
CF
Prozent. Phasenverschiebung der Spannung zum Strom.
VA
Stromstärke oder Ampereeinheit. Scheitelfaktor des Stroms. Oberschwingung des Stroms. K-Faktor (für Transformatoren). Echter Effektivwert des Stroms. Gesamte harmonische Verzerrung des Stroms. Unsymmetrie der Ströme. Mittelwert (rechnerisches Mittel). Scheitelfaktor (Strom oder Spannung).
cos Φ Cosinus der Phasenverschiebung Spannung/
Strom (DPF).
DC
DF
DPF
Hz KF
MAX
Gleichkomponente (Strom oder Spannung). Klirrfaktor (THD-R). Verschiebungsfaktor (cos Φ). Frequenz des untersuchten Netzes. Siehe Akf. Maximaler Wert.
Symbol Bezeichnung
MIN
ms
PEAK
oder PK
PF
PST
RMS
Minimal Wert. Einheit Millisekunden. Maximaler (+) oder minimaler (-) momentaner
Scheitelwert des Signals. Leistungsfaktor. Kurzzeit-Flicker. Echter Effektivwert (Strom oder Spannung).
t
Zeitfaktor.
tan Φ Tangens der Phasenverschiebung Spannung/
Strom.
THD
U
Ucf
Uh
Urms
Uthd
Gesamte harmonische Verzerrung (THD-F). Verkettete Spannung. Scheitelfaktor der verketteten Spannung. Oberschwingung der verketteten Spannung. Echter Effektivwert der verketteten Spannung. Gesamte harmonische Verzerrung der verkette-
ten Spannung.
Uunb
V
VA
VAh
Unsymmetrie der verketteten Spannungen. Phasenspannung oder Einheit Volt. Scheinleistung. Scheinenerg i e o d e r S c h e i n l e i s t u n g d e r
Oberschwingung (Scheinarbeit).
VAR
VARh
Vcf
Vh
Vrms
Vthd
Blindleistung. Blindenergie (Blindarbeit). Scheitelfaktor der Spannung. Oberschwingung der Phasenspannung. Echter Effektivwert der Phasenspannung. Gesa m t e h armo n i sche Ve r zerr u n g d e r
Phasenspannung.
Vunb
W
Wh
Unsymmetrie der Spannungen. Wirkleistung. Wirkenergie (Wirkarbeit).
Abkürzung (für Einheiten) im Internationalen System (IS)
Abkürzung Symbol Multiplikationsfaktor
milli
kilo
Mega
Giga
Tera
Peta
Exa
m 10
k 10 M 10 G 10
T 10
P 10
E 10
-3
3
6
9
12
15
18
12

4. VERWENDUNG

Vor der Durchführung von Messungen muss das C.A 8335 gemäß Kapitel 5 parametriert werden.
Die folgenden Sicherheitshinweise sind zu beachten:
 Schließen Sie keine Spannungen von mehr als 1000 Vrms gegenüber Erde an.  Stellen Sie vor dem Herausnehmen oder Einsetzen des Akkus sicher, dass die Messleitungen vom Gerät gelöst sind.

4.1. EINSCHALTEN

Drücken Sie zum Einschalten des C.A 8335 die Taste . Die Kontrollleuchte (grüne LED) leuchtet beim Drücken auf und erlischt dann wieder. Während des Ladens der Software wird der Startbildschirm angezeigt. Die Firmware-Version und die Seriennummer des C.A 8335 werden unten links auf dem Bildschirm angezeigt.
Abbildung 90: Startbildschirm beim Einschalten
Nach ca. 5 Sekunden wird der Bildschirm Wellenformen angezeigt.
Abbildung 91: Bildschirm Wellenformen
Das C.A 8335 kann nur dann im Akkubetrieb arbeiten, wenn der Akku ausreichend geladen ist. Ansonsten wird die Alarmmeldung „Akkuladung niedrig. Das Gerät wird sich bald ausschalten“ angezeigt (siehe § 3.6). Das Gerät kann verwendet werden, wenn das Spezial-Netzteil an die Buchse (Abbildung 4) angeschlossen wird; das Vorhandensein eines Akkus ist deshalb nicht erforderlich.
Wenn das Gerät über das Spezial-Netzteil betrieben wird, leuchtet die Kontrollleuchte dauerhaft. Eine blinkende Kontrollleuchte weist auf den Bereitschaftszustand des Geräts hin, wobei die Bildschirmanzeige jedoch automatisch ausgeschaltet wurde (nä­heres dazu siehe § 3.3.1).

4.2. KONFIGURATION

Gehen Sie zur Konfiguration des C.A 8335 folgendermaßen vor:
 Drücken Sie bei eingeschaltetem Gerät auf . Der Konfigurationsbildschirm wird angezeigt.  Drücken Sie zur Auswahl des zu ändernden Parameters die Tasten oder . Drücken Sie zum Aufrufen des gewählten
Untermenüs auf .
13
Abbildung 92: Bildschirm Konfiguration
Verwenden Sie in den angezeigten Untermenüs die Tasten oder und oder zur Navigation und zur Bestätigung. Weitere Einzelheiten siehe Kapitel 5.3 bis 5.10.
Hinweis: Die folgenden Punkte müssen für jede Messung überprüft oder angepasst werden:
 Definition der Parameter der Berechnungsmethoden (siehe § 5.5).  Auswahl der Anschlussart (einphasig bis dreiphasig 5 Leiter) (siehe § 5.6).  Parametrierung des Übersetzungsverhältnisses Strom/Spannung in Abhängigkeit vom verwendeten Stromwandler (siehe § 5.7).  Triggerwerte für Transienten (Transienten-Modus) (siehe § 5.8).  Die aufzuzeichnenden Werte (Tendenz-Modus) (siehe § 5.9).  Die Festlegung der Alarmschwellen (siehe § 5.10).
Um zum Bildschirm Konfiguration zurückzukehren, drücken Sie die Taste .
4.3. ANSCHLIESSEN DER LEITUNGEN
Im Lieferumfang des C.A 8335 enthalten sind farbige Klemmen und Ringe zum Markieren der Messleitungen und Buchsen gemäß den gängigen Farbkennzeichnungscodes für Phase/Null.
 Vom Netz lösen und in die beiden dafür vorgesehenen Löcher neben der Buchse stecken (groß den Strom oder klein für die
Spannung).
 Klemmen Sie jeweils einen Ring gleicher Farbe an die beiden Leitungsenden, die an die Buchse angeschlossen werden.
Sie verfügen über 12 Farbklemmen, sodass die Kennzeichnung des C.A 8335 an alle geltenden Phasen/ Nullleiter-Farbcodes angepasst werden können.
14
Schließen Sie die Leitungen folgendermaßen an:
4 Eingänge für Stromwandler (Zange MN, Zange C, AmpFLEX™, Zange PAC, usw.).
Abbildung 93: Die Anschlüsse im oberen Bereich
Verbinden Sie die Messleitungen folgendermaßen mit dem C.A 8335:
 Strommessung: 4-facher Anschluss. Vergessen Sie nicht, gegebenenfalls das Übersetzungsverhältnis für den Stromwandler
festzulegen (siehe § 5.7).
 Spannungsmessung: Buchsen L1/A, L2/B, L3/C, N/D. Vergessen Sie nicht, gegebenenfalls das Übersetzungsverhältnis fest-
zulegen (siehe § 5.7)
Die Messleitungen sind entsprechend den nachfolgend gezeigten Schaltplänen an den zu messenden Kreis anzuschließen.
4.3.1. EINPHASENNETZ
5 Spannungseingänge
4.3.2. ZWEIPHASENNETZ
Abbildung 94: Einphasiger Anschluss
Abbildung 95: Zweiphasiger Anschluss
15
4.3.3. DREIPHASENNETZ 3 ODER 4 LEITER
Abbildung 96: Dreiphasiger Anschluss 3 oder 4 Leiter
4.3.4. DREIPHASENNETZ 5 LEITER
Figure 97 : connexion en triphasé 5 fils
4.3.5. HINWEISE ZUM ANSCHLIESSEN DES GERÄTS
 Schalten Sie das Gerät ein.  Konfigurieren Sie das Gerät in Abhängigkeit von den gewünschten Messungen und vom Typ des zu messenden Netzes.  Schließen Sie die Messleitungen und Stromwandler an das Gerät an.  Schließen Sie die Erdungsleitung und/oder den Neutralleiter an die Erde und/oder den Neutralleiter des Netzes an (falls vor-
handen) sowie den zugehörigen Stromwandler.  Schließen Sie die Leitung der Phase L1 an die Phase L1 des Netzes an sowie den zugehörigen Stromwandler.  Gehen Sie für die Phasen L2 und L3 und N nötigenfalls genauso vor.
Hinweis: Bei Beachtung dieses Verfahrens werden Anschlussfehler minimiert und Zeitverluste vermieden.
Hinweise zum Abklemmen:
 Gehen Sie umgekehrt wie beim Anschließen vor und klemmen Sie die Erde und/oder den Neutralleiter (falls vorhanden) immer
zuletzt ab.  Lösen Sie die Leitungen vom Gerät und schalten Sie es aus.

4.4. ERFASSUNG VON WELLENFORMEN

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.4.1. ANZEIGE DES MODUS TRANSIENTEN
Siehe Kapitel 6.2.
16
4.4.2. ANZEIGE DES MODUS ANLAUFSTROM
Siehe Kapitel 6.3.

4.5. ANZEIGE DER OBERSCHWINGUNGEN

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.5.1. ANZEIGE DER PHASENSPANNUNG
Siehe Kapitel 7.2.
4.5.2. ANZEIGE DES STROMS
Siehe Kapitel 7.3.

4.6. MESSUNG DER WELLENFORMEN

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.6.1. ANZEIGE DER MESSUNGEN DES ECHTEN EFFEKTIVWERTS
Siehe Kapitel § 8.2.
4.6.2. ANZEIGE DER MESSUNGEN DER GESAMTEN HARMONISCHEN VERZERRUNG
Siehe Kapitel § 8.3.
4.6.3. ANZEIGE DER MESSUNG DES SCHEITELFAKTORS
Siehe Kapitel § 8.4.
4.6.4. ANZEIGE DER EXTREM- UND MITTELWERTE (SPANNUNG UND STROM)
Siehe Kapitel § 8.5.
4.6.5. GLEICHZEITIGE ANZEIGE
Siehe Kapitel § 8.6.
4.6.6. ANZEIGE DES ZEIGERDIAGRAMMS
Siehe Kapitel § 8.7.

4.7. ERKENNUNG DER ALARME

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.7.1. KONFIGURATION DES ALARM-MODUS
Konfigurieren Sie die zu überwachenden Werte gemäß Kapitel 9.2.
17
4.7.2. PROGRAMMIERUNG EINER ALARMKAMPAGNE
Siehe Kapitel 9.3.
4.7.3. AUTOMATISCHES BEENDEN
Die Alarm-Aufzeichnungskampagne wird automatisch beim Erreichen der vom Bediener programmierten Stopp-Zeit beendet.
4.7.4. VORSÄTZLICHES BEENDEN
Verwenden Sie die Funktion gemäß Kapitel 9.3.3.
4.7.5. ANZEIGE DES ALARM-JOURNALS
Siehe Kapitel 9.4.
4.7.6. LÖSCHEN DES ALARM-JOURNALS
Siehe Kapitel 9.5.

4.8. AUFZEICHNUNG

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.8.1. KONFIGURATION EINER AUFZEICHNUNG
Siehe Kapitel 10.3.
4.8.2. PROGRAMMIERUNG EINER AUFZEICHNUNG
Siehe Kapitel 10.2.

4.9. MESSUNG DER ENERGIEN

Erinnerung: Jeder Bildschirm kann durch Drücken der Taste gespeichert werden (Bildschirmfoto). Siehe Kapitel 12.
Drücken Sie bei eingeschaltetem und an das Netz angeschlossenem C.A 8335 (Messleitungen für Spannung und Stromwandler) die Taste .
4.9.1. MESSUNG DER VERBRAUCHTEN ENERGIEN
Siehe Kapitel 11.2.
4.9.2. MESSUNG DER ERZEUGTEN ENERGIEN
Siehe Kapitel 11.6.

4.10. DATENÜBERTRAGUNG ZUM PC

Die Übertragungssoftware PAT legt automatisch die Übertragungsgeschwindigkeit zwischen PC und C.A 8335 fest. Alle vom Qualistar+ durchgeführten Messungen werden gespeichert. Sie können deshalb zur späteren Abfrage auf einen PC übertragen werden.
Hinweis: Durch die Übertragung werden die gespeicherten Daten nicht gelöscht. Allerdings kann der Benutzer ausdrücklich von
der Übertragungssoftware PAT verlangen, gewisse Speicherdaten des C.A 8335 zu löschen.
18

4.11. DATEN LÖSCHEN

Die gespeicherten Daten können vor einer neuen Test-Kampagne gelöscht werden, um den Speicher freizugeben. Siehe Kapitel 5.11.

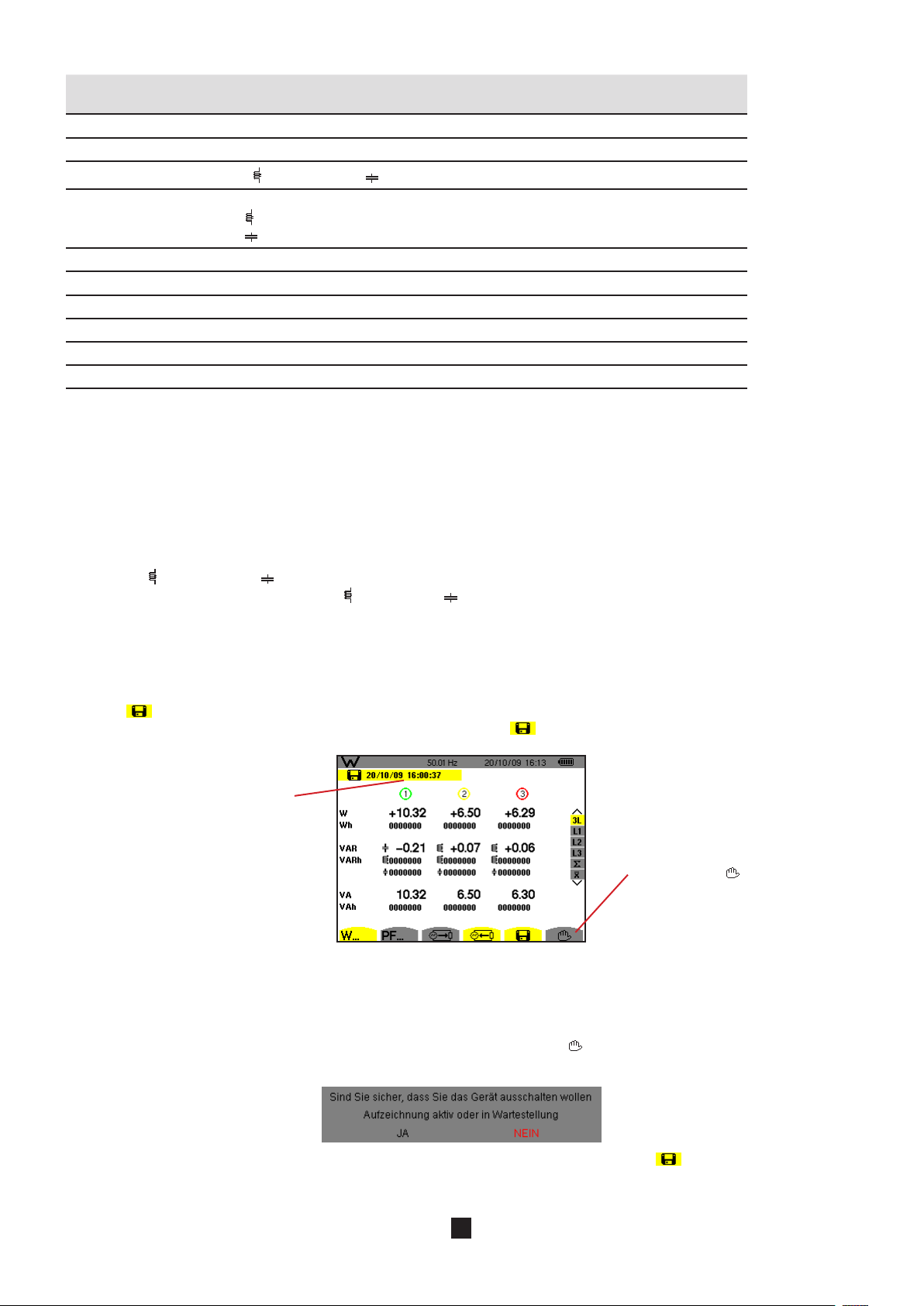

4.12. AUSSCHALTEN

Drücken Sie zum Ausschalten des C.A 8335 die Taste .
Wenn das C.A 8335 gerade eine Aufzeichnung durchführt, kann es erst nach Bestätigung ausgeschaltet werden. Die folgende Meldung wird angezeigt:
Wählen Sie Ja oder Nein mit den Tasten oder und bestätigen Sie anschließend durch Drücken auf .
 Wenn Nein gewählt wurde, wird/werden die Aufzeichnung(en) fortgesetzt.  Wenn Ja gewählt wurde, werden die bis zu diesem Moment aufgezeichneten Daten gespeichert und das Gerät schaltet sich
aus.

4.13. STROMVERSORGUNG

4.13.1. LADEN DES AKKUS
Siehe Kapitel 3.6.3.
4.13.2. BETRIEB MIT NETZTEIL
Siehe Kapitel 3.6.5.
19

5. TASTE KONFIGURATION

Die Taste dient zur Konfiguration des C.A 8335. Vor Verwendung und gegebenenfalls bei Bedarf müssen Sie das Gerät para­metrieren. Die Konfiguration bleibt auch nach dem Ausschalten des Geräts erhalten.

5.1. VERFÜGBARE UNTERMENÜS

Wählen Sie das Untermenü mit den Tasten und und bestätigen Sie durch Drücken auf .
Um zum Hauptbildschirm zurückzukehren, drücken Sie die Taste .
Abbildung 6: Bildschirm zur Anzeige der Untermenüs
Bezeichnung Untermenü Siehe
Datum/Uhrzeit Einstellung von Datum und Uhrzeit. § 5.3
Anzeige
Berechnungs­verfahren
Anschluss
Stromwandler und Übersetzung
Transienten­Modus
Tendenz­Modus
Alarm-Modus Definition der Erfassungsalarme. § 5.10 Daten löschen Auswahl zwischen vollständigem oder teilweisem Löschen von Benutzerdaten. § 5.11 Informationen Seriennummer, Software- und Hardware-Version sowie Kapazität der Gerätespeicherkarte. § 5.12
Einstellung von Kontrast und Helligkeit der Anzeige. Festlegen der Farben für die Spannungs- und Stromkurve.
Auswahl des Berechnungsverfahrens für Blindgrößen (mit oder ohne Oberschwingungen). § 5.5
Auswahl der Anschlussart des Netzes (Achtung: Bestimmte Berechnungen sind von der Anschlussart abhängig).
Auswahl des Stromwandler-Übersetzungsverhältnisse (Zange MN93A, Kaliber 5 A bzw. Adapter) bzw. des Umformverhältnisses (Zange E3N). Auswahl der Spannungsverhältnisse.
Auswahl der Erfassungsgrenzwerte für Strom. Auswahl der Erfassungsgrenzwerte für Spannung.
Auswahl der aufzuzeichnenden Parameter für .
§ 5.4.1
§ 5.4.2
§ 5.6
§ 5.7.1
§ 5.7.2
§ 5.8.1
§ 5.8.2
§ 5.9

5.2. ANZEIGESPRACHE

Drücken Sie zur Auswahl der Anzeigesprache die gelben Tasten, die den Symbolen auf dem Bildschirm entsprechen (Abb. 6).
Die aktive Sprache ist durch das gelb hinterlegte Symbol gekennzeichnet.
20

5.3. DATUM/UHRZEIT

Der Parameter legt Datum und Uhrzeit des Systems fest. Die Anzeige sieht folgendermaßen aus:
Abbildung 7: Menü Datum/Uhrzeit
Das Feld Datum/Uhrzeit ist gelb hinterlegt.
 Drücken Sie zur Änderung des Datums/der Uhrzeit auf . Die Pfeile‚ rahmen den Wert ein, der geändert werden kann. Drücken
Sie zur Änderung eines Werts auf oder .
Um von einem Feld zum nächsten zu gehen, drücken Sie auf oder . Drücken Sie zur Bestätigung auf .  Zur Änderung des Datumsformats setzen Sie den gelben Cursor mit den Tasten oder auf das Feld. Drücken Sie auf
. Die Pfeile‚ rahmen den Wert ein, der geändert werden kann. Drücken Sie zur Auswahl des Modus TT/MM/JJ oder MM/TT/JJ auf oder und bestätigen Sie anschließend durch Drücken auf .
 Setzen Sie zu Änderung des Zeitformats den gelben Cursor mit den Tasten oder auf das Feld und bestätigen Sie
anschließend durch Drücken auf . Die Pfeile‚ rahmen den Wert ein, der geändert werden kann. Drücken Sie zur Auswahl des Formats 12/24 oder AM/PM die Tasten oder und bestätigen Sie anschließend durch Drücken auf .
Hinweis: 12/24: Anzeige der Uhrzeit im 24-Stunden-Format.
AM/PM: Anzeige der Uhrzeit im 12-Stunden-Format. Neben der Uhrzeit wird der Begriff AM oder PM angezeigt.
 Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .

5.4. ANZEIGE

5.4.1. KONTRAST/HELLIGKEIT
Das Menü legt den Kontrast und die Helligkeit der Anzeige fest. Die Anzeige sieht folgendermaßen aus:
Abbildung 8: Menü Kontrast/Helligkeit
Das gewählte Feld ist gelb hinterlegt.
 Drücken Sie zur Änderung des Kontrasts auf oder .  Um von einem Feld zum nächsten zu gehen, drücken Sie auf oder .
 Drücken Sie zur Änderung der Helligkeit auf oder .  Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
21
5.4.2. FARBEN
X
Das Menü legt die Farben für die Spannungs- und Stromkurven der Bildschirme fest. Folgende Farben stehen zur Verfügung: grün, dunkelgrün, gelb, orange, rosa, rot, braun, blau, türkis, dunkelblau, hellgrau, mittelgrau, dunkelgrau und schwarz.
Die Anzeige sieht folgendermaßen aus:
Abbildung 9: Menü Farben
Das gewählte Feld ist gelb hinterlegt.
 Drücken Sie zur Auswahl der Farben für die Spannungs- und Stromkurven auf oder .  Um von einem Feld zum nächsten zu gehen, drücken Sie auf oder .  Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .

5.5. BERECHNUNGSVERFAHREN

=
Legt fest, ob bei der Berechnung der Blindgrößen (Leistungen und Energien) die Oberschwingungen einbezogen werden
sollen oder nicht.
Abbildung 10: Menü Berechnungsverfahren
Drücken Sie zur Auswahl mit Oberschwingungen oder ohne Oberschwingungen auf oder .
Mit Oberschwingungen: Die Oberschwingungen werden bei der Berechnung der Blindgrößen berücksichtigt.
Ohne Oberschwingungen: Nur die Grundschwingung wird bei der Berechnung der Blindgrößen berücksichtigt. Drücken Sie zur Bestätigung auf . Die Rückkehr zum Menü Konfiguration erfolgt sofort. Damit die Einstellung auch angewendet wird, muss sie bestätigt werden.

5.6. ANSCHLUSS

Das Menü llegt den Anschluss des C.A 8335 entsprechend dem Typ des Netzes fest. Beispiel:
Abbildung 11: Menü Anschluss
22
Mehrere Schaltpläne stehen zur Auswahl:
Gehen Sie zur Konfiguration der Anschlussart folgendermaßen vor:
 Wählen Sie Einphasig, Zweiphasig, Dreiphasig 3 oder 4 Leiter oder Dreiphasig 5 Leiter, indem Sie die Tasten oder
drücken.
 Bestätigen Sie durch Drücken auf (diese Bestätigung ist für die Anwendung der Parametrierung obligatorisch). Die Rückkehr
zum Menü Konfiguration erfolgt sofort.

5.7. STROMWANDLER UND ÜBERSETZUNGSVERHÄLTNISSE

5.7.1. STROMWANDLER UND -ÜBERSETZUNGSVERHÄLTNISSE
Auf dem ersten Bildschirm werden Stromwandler und -übersetzungsverhältnisse definiert. Die vom Gerät erkannten ange­schlossenen Stromwandlermodelle werden automatisch angezeigt. Für bestimmte Stromwandler (Zange E3N) kann hier außerdem das Transduktionsverhältnis (oder die Empfindlichkeit) definiert werden.
Abbildung 12: Bildschirm Stromwandler und –übersetzungsverhältnisse im Menü Stromwandler und Übersetzungsverhältnisse
Die Möglichkeiten sind:
Zange MN93: 200 A. Zange MN93A: 100 A oder 5 A.
Zange C193: 1000 A.
AmpFLEX™ A193: 6500 A. MiniFLEX MA193: 6500 A.
Zange PAC93: 1000 A.
Zange E3N: 100 A (Empfindlichkeit 10 mV/A). Zange E3N: 10 A (Empfindlichkeit 100 mV/A).
Dreiphasiger Adapter: 5 A.
Wird ein Stromwandler Zange MN93A Messbereich 5 A oder ein Adapter verwendet, wird das Übersetzungsverhältnis automa­tisch vorgeschlagen. Die Parametrierung erfolgt folgendermaßen:
 Drücken Sie zur Parametrierung des Transformationsverhältnisses Primärstrom (1 A bis 60000 A) / Sekundärstrom (1 A, 2 A
oder 5 A) auf . Verwenden Sie zur Auswahl der Felder die Tasten oder . Verwenden Sie zur Auswahl der Werte die Tasten oder . Verfahren Sie für Primär- und Sekundärstrom auf die gleiche Weise.
23
 Bestätigen Sie durch Drücken auf (diese Bestätigung ist für die Anwendung der Parametrierung obligatorisch).
Der Primärstorm darf nicht kleiner als der Sekundärstrom sein.
5.7.2. SPANNUNGSVERHÄLTNISSE
Mit dem Symbol V wird ein zweiter Bildschirm aufgerufen, wo die Spannungsverhältnisse definiert werden.
Abbildung 13: Bildschirm Spannungsverhältnisse im Menü Stromwandler und Übersetzungsverhältnisse
Die Programmierung des/der Übersetzungsverhältnis(se) kann für alle Kanäle oder für einige Kanäle gleich bzw. unterschiedlich sein.
 Drücken Sie zur Parametrierung der Verhältnisse auf . Verwenden Sie zur Auswahl der Felder die Tasten oder .
Bestätigen Sie durch Drücken auf .
 Verwenden Sie zur Auswahl der Felder die Tasten oder und zur Auswahl der Werte die Tasten oder . Bestätigen
Sie durch Drücken auf (diese Bestätigung ist für die Anwendung der Parametrierung obligatorisch).
 Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
Für die Primärspannung (in kV) und die Sekundärspannung (in V) kann man die Anwendung des Multiplikationsfaktors 1/3 fest­legen. Wenn die Phasenspannungsverhältnisse der Phasen 1, 2 und 3 nicht identisch sind, werden alle Messungen und Kurven zu verketteten Spannungen gelöscht.

5.8. TRANSIENTEN-MODUS

Im Modus werden die Spannungs- und Stromgrenzwerte konfiguriert.
5.8.1. STROMGRENZWERTE
Auf dem ersten Bildschirm werden die Stromgrenzwerte für alle angeschlossenen Stromwandler definiert. Die Programmierung des/der Grenzwerte kann für alle Kanäle oder für einige Kanäle gleich bzw. unterschiedlich sein. Unten: Programmierungsbeispiel für vier unabhängige Grenzwerte:
Abbildung 14: Bildschirm Stromgrenzwerte im Menü Transienten-Modus
Die Programmierung des Stromgrenzwerts für die Transientenermittlung erfolgt folgendermaßen:
 Wählen Sie das gelb hinterlegte Feld Konfiguration der Grenzwerte mit der Taste . In dem Feld erscheinen Pfeile.
Verwenden Sie zur Auswahl der Konfiguration die Tasten oder .  Bestätigen Sie die Auswahl der gewünschten Konfiguration durch Drücken auf .  Verwenden Sie zur Auswahl des Felds des ersten Grenzwerts die Tasten oder , das gewählte Feld wird gelb hinterlegt.
Drücken Sie zur Eingabe der Werte auf . In dem Feld erscheinen Pfeile.
24
Mit den Tasten oder wird der jeweilige Wert erhöht oder reduziert, mit den Tasten oder geht man zum nächsten
Wert weiter.  Bestätigen Sie die Grenzwertprogrammierung durch Drücken auf .
Die Stromgrenzwerte können in mA, A oder kA programmiert werden.
5.8.2. SPANNUNGSGRENZWERTE
Mit dem Symbol V wird ein zweiter Bildschirm aufgerufen, wo die Spannungsgrenzwerte definiert werden. Die Programmierung des/der Grenzwerte kann für alle Kanäle oder für einige Kanäle gleich bzw. unterschiedlich sein. Unten: Programmierungsbeispiel für vier unabhängige Grenzwerte:
Abbildung 15: Bildschirm Spannungsgrenzwerte im Menü Transienten-Modus
Die Programmierung des Spannungsgrenzwerts für die Transientenermittlung erfolgt folgendermaßen:
 Wählen Sie das gelb hinterlegte Feld Konfiguration der Grenzwerte mit der Taste . In dem Feld erscheinen Pfeile.
Verwenden Sie zur Auswahl der Konfiguration die Tasten oder .  Bestätigen Sie die Auswahl der gewünschten Konfiguration durch Drücken auf .  Verwenden Sie zur Auswahl des Felds des ersten Grenzwerts die Tasten oder , das gewählte Feld wird gelb hinter-
legt.
Drücken Sie zur Eingabe der Werte auf . In dem Feld erscheinen Pfeile.
Mit den Tasten oder wird der jeweilige Wert erhöht oder reduziert, mit den Tasten oder geht man zum nächsten
Wert weiter.  Bestätigen Sie die Grenzwertprogrammierung durch Drücken auf . Den Vorgang für die Felder der anderen Grenzwerte
wiederholen.
Um zum Bildschirm Konfiguration zurückzugehen, drücken Sie die Taste .
Die Spannungsgrenzwerte können in V oder kV programmiert werden.

5.9. TENDENZ-MODUS

Das C.A 8335 verfügt über eine Aufzeichnungsfunktion – Taste - (siehe Kapitel 10), die die Aufzeichnung von gemessenen und berechneten Werten (Urms, Vrms, Arms, usw.) ermöglicht. Je nach Bedarf lassen sich vier unabhängige Konfigurationen parametrieren.
Drücken Sie zur Auswahl der gewünschten Konfiguration die gelben Tasten, die den Symbolen , , , , entsprechen. Die aktive Konfiguration ist durch das gelb hinterlegte Symbol gekennzeichnet.
Nachfolgend sehen Sie eine Beispielkonfiguration:
Abbildung 16: In diesem Beispiel werden bei Konfiguration 1 nur die Werte für Urms aufgezeichnet
25
 Drücken Sie zur Festlegung der Konfiguration 1 die gelbe Taste, die dem Symbol entspricht. Das Symbol wird gelb hin-
terlegt.
 Versetzen Sie zur Auswahl der Werte den gelben Cursor mit den Tasten oder und oder . Drücken Sie zur
Bestätigung auf . Die Bestätigung wird durch den roten Punkt gekennzeichnet.  Um alle Werte auszuwählen, drücken Sie die gelbe Taste, die dem Symbol entspricht. Alle Werte werden bestätigt und mit
einem roten Punkt gekennzeichnet. Versetzen Sie den gelben Cursor mit den Tasten oder und oder . Heben
Sie die Bestätigung mit auf.  Um alle Werte abzuwählen, drücken Sie die gelbe Taste, die dem Symbol entspricht. Die Werte sind nun nicht mehr bestä-
tigt. Versetzen Sie den gelben Cursor mit den Tasten oder und oder . Drücken Sie auf , um die Bestätigung
zu aktivieren.
Folgende Werte können aufgezeichnet werden:
Einheit Bezeichnung
Urms Effektivwert der verketteten Spannung.
Vrms Effektivwert der Phasenspannung. Arms Effektivwert des Stroms.
Uthd Harmonische Verzerrung der verketteten Spannung (THD-F).
Vthd Gesamte harmonische Verzerrung der Phasenspannung (THD-F).
Athd Gesamte harmonische Verzerrung des Stroms (THD-F).
Ucf Scheitelfaktor der verketteten Spannung.
Vcf Scheitelfaktor der Phasenspannung. Acf Scheitelfaktor des Stroms.
W Wirkleistung.
VAR Blindleistung.
VA Scheinleistung. PF Leistungsfaktor.
cos Φ Cosinus der Phasenverschiebung Spannung/Strom (Verschiebungsfaktor – DPF).
tan Φ Tangens der Phasenverschiebung Spannung/Strom.
Vunb Unsymmetrie der Phasenspannung. Aunb Unsymmetrie des Stroms.
Hz Netzfrequenz.
PST Kurzzeit-Flicker.
KF K-Faktor.
? Siehe Anmerkung unten.
Besonderheit für die beiden letzten Zeilen Darstellung der beiden letzten Zeilen:
o ? o ?
Abbildung 17: Diese beiden Zeilen betreffen die Oberschwingungen
Diese beiden Zeilen betreffen die Aufzeichnung von Oberschwingungen der Größen VAh, Ah, Vh und Uh. Für jede dieser Größen können die Ordnungen der aufzuzeichnenden Oberschwingungen gewählt werden (zwischen 0 und 50) und, eventuell in diesem Bereich, nur die ungeraden Oberschwingungen. Gehen Sie folgendermaßen vor:
Eingabe des aufzuzeichnenden Werts: Drücken Sie die Taste , wenn die Zeile o ? gelb hinterlegt ist. Die Pfeile werden
angezeigt. Wählen Sie den Wert (VAh, Ah, Vh und Uh), für den die Oberschwingungen aufgezeichnet werden sollen, durch
Drücken auf oder . Die Auswahl wird durch den roten Punkt gekennzeichnet. Bestätigen Sie durch Drücken auf .
Das Feld der Werte ist gelb hinterlegt.
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
26
Auswahl der Ordnung der Anfangs-Oberschwingung: Drücken Sie die Taste , wenn das Feld gelb hinterlegt ist. Die Pfeile
werden angezeigt. Wählen Sie durch Drücken auf oder die Ordnung, ab der die Oberschwingungen aufgezeichnet
werden sollen, und bestätigen Sie anschließend durch Drücken auf .
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
Auswahl der End-Oberschwingung: Drücken Sie die Taste , wenn das zweite Feld (größer oder gleich der Ordnung der
Anfangs-Oberschwingung) gelb hinterlegt ist. Wählen Sie die maximale Ordnung der aufzuzeichnenden Oberschwingung
durch Drücken auf oder und bestätigen Sie anschließend durch Drücken auf .
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
Nur ungerade Oberschwingungen: Drücken Sie zur Auswahl oder Abwahl dieses Feldes auf . Die Auswahl wird durch
den roten Punkt gekennzeichnet:
gewählt: Nur die ungeraden Oberschwingungen zwischen den beiden vorher festgelegten Ordnungen werden aufge-
zeichnet.
nicht gewählt: Alle Oberschwingungen (gerade und ungerade) zwischen den beiden vorher festgelegten Ordnungen
werden aufgezeichnet.
 Vh 00 50  Ah 00 50
 nur ungerade  nur ungerade
Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
Gehen Sie zur Festlegung der anderen Konfigurationen genauso vor.

5.10. ALARM-MODUS

Der Bildschirm die Alarme fest, die von der Funktion Alarm-Modus (siehe Kapitel 8) verwendet werden. Sie können 40 ver­schiedene Alarmtypen konfigurieren.
Abbildung 18: Menü Alarm-Modus
 Verwenden Sie zur vertikalen Navigation innerhalb der Felder die Tasten oder .  Drücken Sie zur Auswahl eines Feldes die Taste . Die Pfeile werden angezeigt.  Drücken Sie zur Auswahl der Werte (VAh, Ah, Uh, usw., siehe Tabelle in § 5.9) auf oder . Bestätigen Sie anschließend
durch Drücken auf . Das gewählte Feld ist gelb hinterlegt.
 Verwenden Sie zur horizontalen Navigation innerhalb der Felder die Tasten oder und bestätigen Sie anschließend durch
Drücken auf . Die Pfeile werden angezeigt. Geben Sie die Werte durch Drücken auf oder ein und bestätigen Sie
anschließend durch Drücken auf . Gehen Sie für alle in die Felder einzugebenden Werte genauso vor.
Wählen Sie für jeden festzulegenden Alarm:
 Den Alarmtyp (Vrms, Urms, Arms, PST, Vcf, Ucf, Acf, Vunb, Aunb, Hz, KF, Vthd, Uthd, Athd, |W|, |VAR|, VA, |cos Φ|,|PF|,
|tan Φ|, Vh, Uh, Ah und |VAh|– siehe Tabelle der Abkürzungen in § 3.9).
 Die Ordnung der Oberschwingungen (zwischen 0 und 50, für VAh, Ah, Uh und Vh).  Den Alarm-Filter (3L: 3 einzeln überwachte Phasen oder N: Überwachung des Neutralleiters, oder S: Überwachung der
Summer oder x: Überwachung des rechnerischen Mittels).
 Die Richtung für den Alarm (> oder < nur für Arms, Urms, Vrms, Hz, ansonsten ist die Richtung eindeutig).  Die Auslöseschwelle für den Alarm (für folgende Typen ist eine Einstellung der Einheitsvorsilbe möglich: Vrms, Urms,
Arms, |W|, |VAR| et VA).
 Die Mindestdauer der Überschreitung der Schwelle zur Bestätigung des Alarms (in Minuten, Sekunden oder nur für Vrms,
Urms und Arms – außer Null - in Hundertstel Sekunden).
 Den Wert der Hysterese (entspricht dem hinzugefügten oder abgezogenen Prozentsatz der gewählten Alarmschwelle),
der den Alarm bei einer Überschreitung beendet - Wert gleich 1, 2, 5 oder 10% - siehe § 17.2).
 Die Aktivierung des Alarms (roter Punkt) oder seine Deaktivierung (siehe unten).
27
 Zur Aktivierung des konfigurierten Alarms setzen Sie den gelben Cursor mit der Taste auf die erste Spalte der Liste und
drücken Sie auf . Die Aktivierung wird durch den roten Punkt gekennzeichnet; der Alarm kann bei einer Messkampagne nun
ausgelöst werden.  Drücken Sie zur Anzeige der Bildschirmseiten mit den Alarmen die gelben Tasten, die den Symbolen entsprechen.  Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .

5.11. DATEN LÖSCHEN

Das Menü löscht teilweise oder vollständig die vom Gerät aufgezeichneten Daten (Konfiguration, Transienten, Anlaufströme, erkannte Alarme, Bildschirmfotos, Aufzeichnungen).
Abbildung 19: Menü Daten löschen
 Teilweise Löschen:
 Wählen Sie die zu löschenden Parameter mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt.  Bestätigen Sie die Auswahl durch Drücken auf . Die Bestätigung wird durch den roten Punkt gekennzeichnet.
Hinweis: Wenn der Parameter Konfiguration gewählt wird, wird auf dem Bildschirm die Information „Das Gerät schaltet sich nach
dem Löschen der Konfiguration aus“ angezeigt.
 Drücken Sie die gelbe Taste, die dem Symbol entspricht, und bestätigen Sie anschließend durch Drücken auf .
Der Löschvorgang wird durchgeführt.
Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
 Alles löschen:
 Wählen Sie alle Parameter, indem Sie die gelbe Taste drücken, die dem Symbol entspricht. Die Auswahl wird durch
die roten Punkte gekennzeichnet.
Hinweis: Wenn der Parameter Konfiguration gewählt wird, wird auf dem Bildschirm die Information „Das Gerät schaltet sich nach
dem Löschen der Konfiguration aus“ angezeigt.
 Drücken Sie die gelbe Taste, die dem Symbol entspricht, und bestätigen Sie anschließend durch Drücken auf .
Der Löschvorgang wird durchgeführt.
Drücken Sie zur Aufhebung der Auswahl die gelbe Taste, die dem Symbol entspricht.
Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
28

5.12. INFORMATIONEN

Der Bildschirm zeigt die Serien-Nummer des Geräts, die Firmware-Version (Software), die Loader-Version (Ladeprogramm), die Version der Hauptplatine, die CPLD-Version (Complex Programmable Logic Device).
Abbildung 20: Menü Informationen
Um zum Menü Konfiguration zurückzugehen, drücken Sie die Taste .
29

6. TASTE ERFASSUNG DER WELLENFORM

Der Modus dient zur Anzeige und Aufzeichnung der Transienten und der Wellenformen des Stroms.

6.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt.
Transientenmodus (siehe § 6.2)
Anlaufstrom-Modus (siehe § 6.3)
Abbildung 21: Bildschirm bei Aufruf des Modus Erfassung der Wellenform
Gehen Sie zum Aufrufen der Untermodi folgendermaßen vor:
 Wählen Sie den Modus mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt.  Bestätigen Sie durch Drücken auf .
Um zum Bildschirm Erfassung der Wellenform zurückzukehren, drücken Sie auf .

6.2. TRANSIENTEN-MODUS

Der Modus dient zur Aufzeichnung von Transienten, zum Abruf der Liste mit aufgezeichneten Transienten und gegebenenfalls zum Löschen aufgezeichneter Transienten. Sie können maximal 210 Transienten aufzeichnen.
Hinweis: Bei Aufruf des Modus Transienten hängt der angezeigte Bildschirm von den folgenden Bedingungen ab:
Wenn… …dann
keine Aufzeichnung durchgeführt wurde, wird der Bildschirm Programmierung einer Erfassung angezeigt. bereits Transienten aufgezeichnet wurden, wird der Bildschirm Liste der Transienten angezeigt.
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Anzeige des Speichers. Der schwar­ze Bereich entspricht dem verwen­deten Speicher; der weiße Bereich entspricht dem freien Speicher.
Ladezustand des Akkus.
Datum und Uhrzeit.
Programmierung einer Erfassung (siehe § 6.2.1).
Verknüpfung zum Konfigurations­menü zur Einstellung der Trigger­Schwellen für Spannung und Strom (siehe § 5.8).
Abbildung 22: Bildschirm Programmierung einer Erfassung im Transienten-Modus
OK: Bestätigung der Programmierung einer Erfassung.
Anzeige der Liste der Transienten (siehe § 6.2.2).
30
6.2.1. PROGRAMMIERUNG UND START EINER ERFASSUNG
Wählen Sie zur Programmierung der Erfassung eines Transienten das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht. Der Bildschirm Programmierung einer Erfassung wird angezeigt.
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Symbol blinkt: Hinweis, dass die Erfassung gestartet wurde.
Anzeige des Speichers. Der schwar­ze Bereich entspricht dem verwen­deten Speicher; der weiße Bereich entspricht dem freien Speicher.
Abbildung 23: Bildschirm Programmierung einer Erfassung (in diesem Beispiel wurde die Erfassung bereits gestartet)
6.2.1.1. Schritt 1: Parametrierung der Eigenschaften
Gehen Sie folgendermaßen vor:
 Wählen Sie das Feld Start mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Starts der Programmierung einer Kampagne angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.
Hinweis: Die Zeitangabe für den Start muss später als die aktuelle Uhrzeit liegen.
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Start.  Wählen Sie das Feld Stopp mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Stopps der Programmierung einer Kampagne angezeigt.
Start- und Stopp-Zeit der Erfassung von Transienten.
Auswahl der Anzahl der Transienten.
Auswahl des Namens der Transienten.
Das Symbol wird angezeigt, sobald die Programmierung gestar­tet wird.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.
Hinweis: Die Zeitangabe für den Stopp muss nach der Zeitangabe für den Start liegen.
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Stopp. Gehen Sie für die Felder Anzahl
und Name genau so vor.
Einstellung der Spannungs- und Stromschwellen: Gehen Sie mit der gelben Verknüpfungstaste in das Konfigurationsmenü zurück.
Um zum Bildschirm Erfassung der Wellenform zurückzukehren, drücken Sie auf .
6.2.1.2. Schritt 2: Start des Programms
Um das Programm einer Erfassung innerhalb der von Ihnen festgelegten Start- und Stopp-Zeit zu starten, drücken Sie die gelbe Taste, die dem Symbol OK entspricht.
 Das Symbol OK verschwindet; stattdessen wird das Symbol angezeigt.  Die Meldung Erfassung in Wartestellung wird während der Wartezeit auf die Startzeit angezeigt und das Symbol blinkt in
der oberen Anzeigeleiste des Bildschirms.  Wenn die Start-Zeit erreicht ist, wird die Meldung Erfassung wird durchgeführt angezeigt.  Wenn die Stopp-Zeit erreicht ist, wird erneut der Bildschirm Programmierung einer Erfassung zusammen mit dem Symbol OK
(rechts unten auf dem Bildschirm) angezeigt. Die Programmierung einer neuen Erfassung ist nun möglich.
Hinweis: Die Aufzeichnung der Transienten erfolgt für die Spannung und/oder den Strom in Abhängigkeit von den parametrierten
Triggerschwellen. Wenn eine Triggerung für den Strom erfolgt, findet eine Aufzeichnung der Wellenform für Strom und Spannung statt.
Um zum Bildschirm Erfassung der Wellenform zurückzukehren, drücken Sie auf .
31
6.2.1.3. Frühzeitiges Beenden der Transienten-Kampagne
Die Erfassung kann auf Wunsch vor Erreichen der Stopp-Zeit beendet werden, indem Sie die gelbe Taste drücken, die dem Symbol
entspricht (rechts unten auf dem Bildschirm). Das Symbol OK wird dann an dieser Stelle angezeigt.

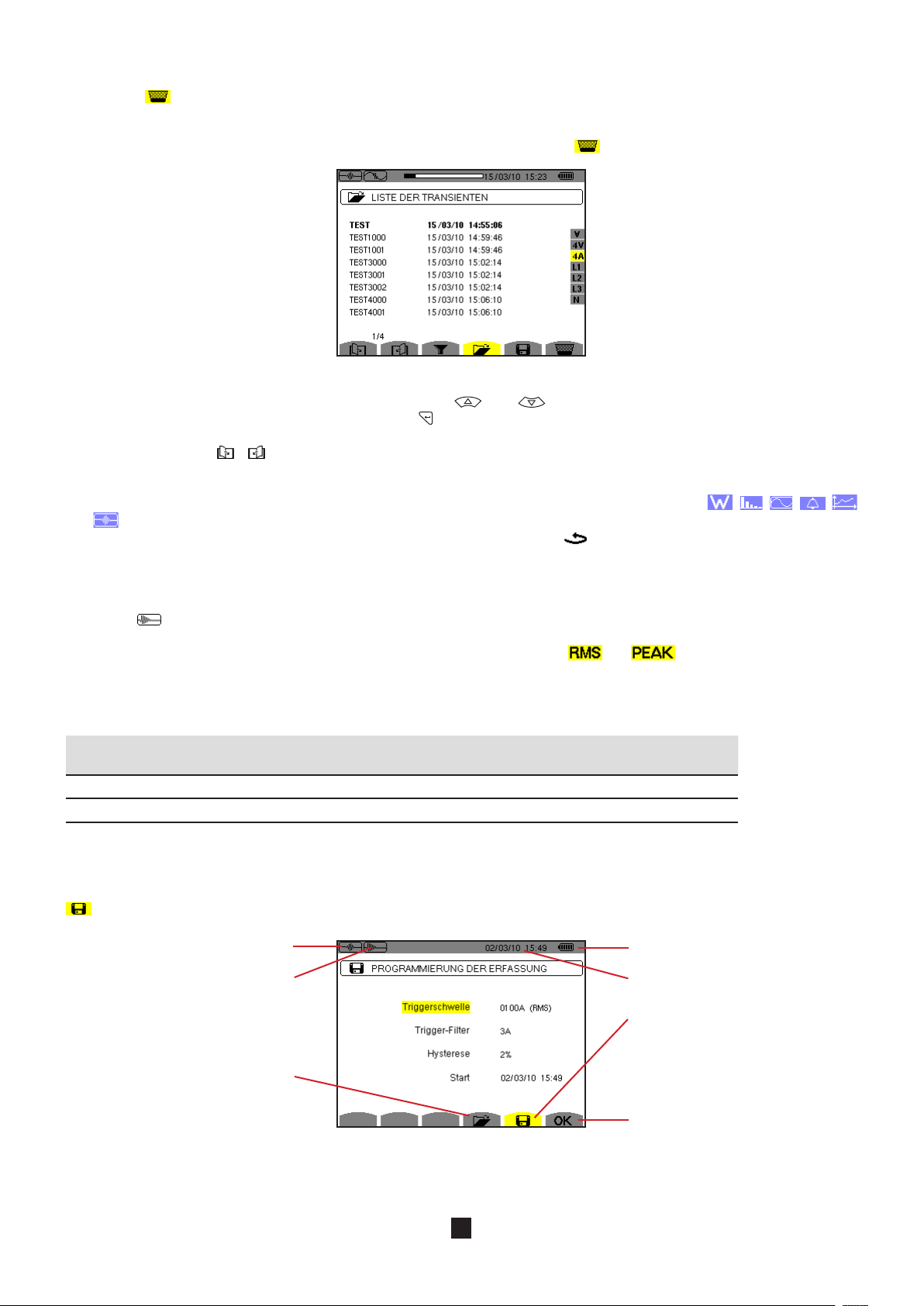

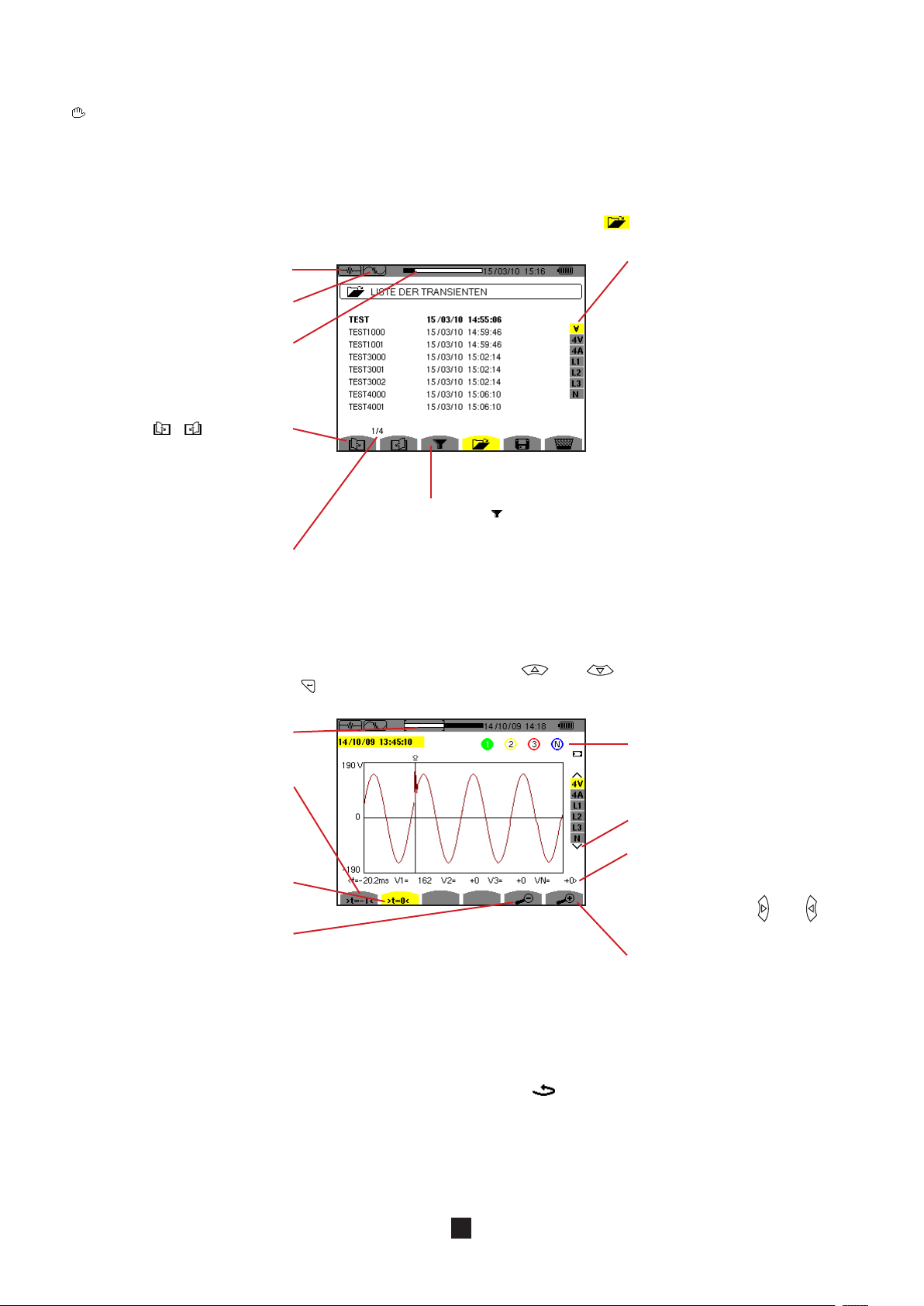

6.2.2. ANZEIGE EINES TRANSIENTEN
Gehen Sie zur Anzeige der aufgezeichneten Transienten folgendermaßen vor:
 Wählen Sie das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht. Der Bildschirm Liste der
Transienten wird angezeigt.
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Anzeige des Speichers. Der schwar­ze Bereich entspricht dem verwen­deten Speicher; der weiße Bereich entspricht dem freien Speicher.
Die Symbole ermöglichen die Navigation zu vorausgegangenen und nachfolgenden Bildschirmseiten. Zur Anzeige der Seiten drücken Sie die gelben Tasten, die diese n Symbolen entsprechen.
Der angezeigte Wert (in diesem Beispiel 1/4) zeigt die Seitennummer und die Anzahl der Seiten.
Mit dem Sym b o l wi rd ein Anz eigefil ter für di e Lis te de r Transienten ein- und ausgeschaltet.
Auswahl der zur Anzeige gewünsch­ten Transienten aus der Liste: : Anzeige aller Transienten. 4 V : A nz e ig e d e r E re i gn is ­getriggerten Transienten auf einem der 4 Spannungskanäle. 4 A : A n ze i g e de r E r e ig ni s ­getriggerten Transienten auf einem der 4 Stromkanäle. L1, L2 oder L3: Anzeige der Ereignis­getriggerten Transienten an einer bestimmten Phase (Spannung oder Strom). N: Anzeige der Ereignis-getriggerten Transienten an Neutralleiterstrom oder –spannung.
Abbildung 24: Bildschirm Liste der Transienten
 Wählen Sie die Zeile des anzuzeigenden Transienten mit den Tasten oder . Das gewählte Feld ist fett dargestellt.
Bestätigen Sie durch Drücken auf . Der Bildschirm zeigt die Transienten in Form von Kurven an.
Position im Speicher des angezeig­ten Bereichs.
Versetzen des Cursors auf eine Signalperiode vor dem Transienten­Triggerzeitpunkt.
Versetzen des Cursors auf den Transienten-Triggerzeitpunkt.
Herauszoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Abbildung 25: Beispiel für die Anzeige von Transienten in Form von Kurven bei der Anschlussart Dreiphasig 5 Leiter
Nummer der angezeigten Kurve; auf diesem Bild ist der Kreis 1 bunt hinterlegt, was bedeutet, dass der Kanal V1 die Transientenerfassung getriggert hat.
Auswahl der anzuzeigenden Kurven.
Momentanwert der Signale an der Range-Position d e s C u r s ors. Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Um zum Bildschirm Liste der Transienten zurückzukehren, drücken Sie auf .
32
6.2.3. LÖSCHEN EINES TRANSIENTEN
Das Symbol wird nur angezeigt, wenn eine Aufzeichnung stattgefunden hat.
Gehen Sie zum Löschen eines Transienten folgendermaßen vor: Wählen Sie das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht.
Abbildung 26: Bildschirm Transienten löschen
 Wählen Sie den zu löschenden Transienten mit den Tasten oder . Das gewählte Feld ist fett dargestellt.  Drücken Sie zur Bestätigung des Löschvorgangs auf .
Hinweis: Die Symbole ermöglichen die Navigation zu vorausgegangenen und nachfolgenden Bildschirmseiten. Zur
Anzeige der Seiten drücken Sie die gelben Tasten, die diesen Symbolen entsprechen.
Um diesen Bildschirm zu verlassen, ohne Transienten zu löschen, drücken Sie eine der Modus-Tasten ( , , , , und ). Um zum Bildschirm Erfassung der Wellenform zurückzukehren, drücken Sie auf .

6.3. ANLAUFSTROM

Der Modus dient zur Erfassung (Aufzeichnung) eines Anlaufstroms (Wellenform des Stroms und der Spannung, Netzfrequenz, Halbperioden-Effektivwert der Spannungen und Ströme außer Neutralleiter), zur Anzeige der durchgeführten Erfassung und zu deren Löschung. Im Modus Anzeige der Erfassung stehen die beiden Untermenüs und zur Verfügung (siehe § 6.3.2).
Das C.A 8335 behält eine einzige Erfassung der Wellenform des Anlaufstroms im Speicher.
Hinweis: Bei Aufruf des Modus Anlaufstrom hängt der angezeigte Bildschirm von den folgenden Bedingungen ab:
Wenn… …dann
keine Aufzeichnung durchgeführt wurde, wird der Bildschirm Programmierung einer Erfassung angezeigt. eine Erfassung durchgeführt wurde, wird der Bildschirm Erfassungsparameter angezeigt.
6.3.1. PROGRAMMIERUNG DER ERFASSUNG
Wählen Sie zur Programmierung der Erfassung Anlaufstroms das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol
entspricht. Der Bildschirm Programmierung der Erfassung wird angezeigt.
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Ladezustand des Akkus.
Datum und Uhrzeit.
Programmierung der Erfassung.
Anzeige der Erfassungsparameter (siehe § 6.3.2).
Abbildung 27: Bildschirm Programmierung der Erfassung im Modus Anlaufstrom
Bestätigung der Programmierung einer Erfassung.
33

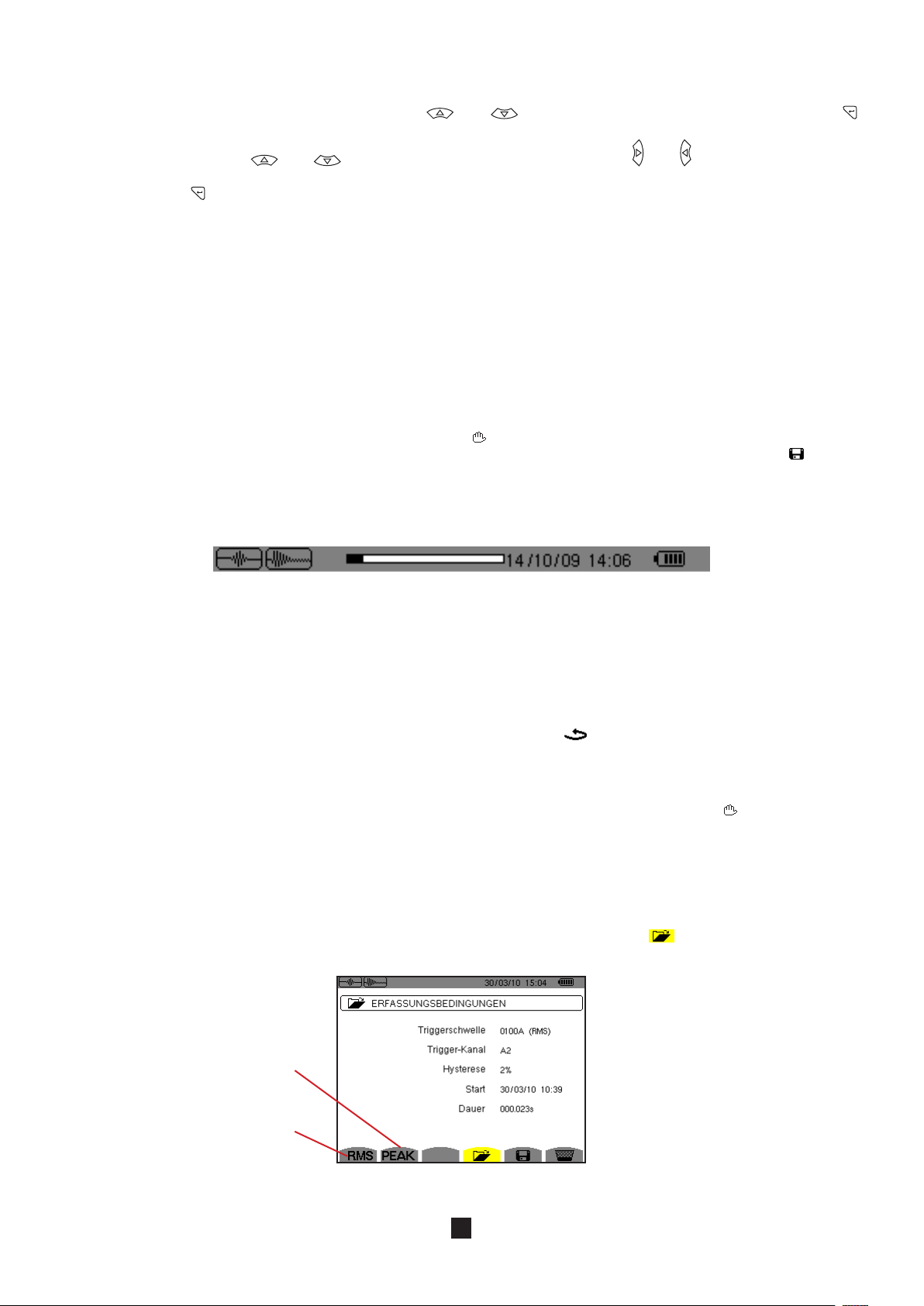

6.3.1.1. Schritt 1: Parametrierung der Eigenschaften
Gehen Sie folgendermaßen vor:
 Wählen Sie das Feld Triggerschwelle mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie
zur Eingabe der Werte. Die Pfeile werden im Feld Triggerschwelle angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.  Drücken Sie auf , um die Programmierung der Triggerschwelle zu bestätigen.
Gehen Sie für die Felder Trigger-Filter, Hysterese und Start genauso vor.
Hinweis: Weitere Informationen zur Hysterese finden Sie im Kapitel 17.2, Informationen zum Trigger-Filter im Kapitel 17.6.
Die Trigger-Schwelle kann in mA, A und kA konfiguriert werden.
Hinweis: Konfigurieren Sie die Hysterese von 100% entspricht mit einem Stopp-Schwelle. Siehe Kapitel 17.6.
6.3.1.2. Schritt 2: Start der Erfassung
Um das Programm der Erfassung zu der von Ihnen festgelegten Start-Zeit zu starten, drücken Sie die gelbe Taste, die dem Symbol OK entspricht.
 Das Symbol OK verschwindet; stattdessen wird das Symbol angezeigt.  Die Meldung Erfassung in Wartestellung wird während der Wartezeit auf die Startzeit angezeigt und das Symbol blinkt in
der oberen Anzeigeleiste des Bildschirms.  Wenn die Bedingungen für die Triggerung erfüllt sind und die Start-Zeit erreicht ist, wird die Meldung Erfassung wird durch-
geführt angezeigt und die Anzeige der Auslastung des Speichers wird im oberen Bereich des Bildschirms folgendermaßen
dargestellt:
Die Anzeige erfolgt nur während der Erfassung und verschwindet nach deren Beendigung.
 Wenn die Erfassung mit einem Stopp-Ereignis beendet wird (siehe Bedingungen in § 17.6) oder wenn der Aufzeichnungsspeicher
des C.A 8335 voll ist, wird die Erfassung automatisch beendet.
Hinweis: Das C.A 8335 kann nur eine einzige Erfassung der Wellenform des Stroms im Speicher behalten. Wenn Sie eine weitere
Erfassung durchführen möchten, müssen Sie die vorherige zuerst löschen.
Um zum Bildschirm Erfassung der Wellenform zurückzukehren, drücken Sie auf .
6.3.1.3. Frühzeitiges Beenden der Erfassung
Die Erfassung kann auf Wunsch beendet werden, indem Sie die gelbe Taste drücken, die dem Symbol entspricht (rechts unten auf dem Bildschirm).
6.3.2. ANZEIGE DER ERFASSUNGSPARAMETER
Gehen Sie zur Anzeige der Erfassungsparameter folgendermaßen vor:
 Wählen Sie das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht. Der Bildschirm
Erfassungsparameter wird angezeigt.
Anzeige im Modus PEAK (siehe
§ 6.3.4)
Anzeige im Modus RMS (siehe
§ 6.3.3).
Abbildung 28: Bildschirm Erfassungsparameter
34
Detail: Startzeit und Erfassungsdauer des Anlaufstroms, Trigger-Stromkanal und Trigger-Schwelle, programmierte Hysterese.
 Drücken Sie zur Auswahl des Typs der Anzeige oder die gelben Tasten, die den Symbolen auf dem Bildschirm
entsprechen. Das C.A 8335 zeigt Kurven an; dort können Sie den Zeitcursor auf der Kurve versetzen und Zooms durchführen.
Bei der PEAK-Anzeige stehen folgende Informationen zur Verfügung:
 Momentanwert des Stroms und der Spannung in dem vom Cursor angezeigten Moment (in Wellenform-Darstellung).  Maximaler Momentanwert des Stroms und der Spannung zur Halbperiode, auf die der Cursor zeigt (in Hüllen-Darstellung)  Absoluter maximaler Momentanwert des Stroms und der Spannung (über die gesamte Erfassung).
Bei der RMS-Anzeige stehen folgende Informationen zur Verfügung:
 Momentanwert der Frequenz in dem vom Cursor angezeigten Moment.  Minimaler, mittlerer und maximaler Momentanwert der Frequenz (über den gesamten Anlaufvorgang).  RMS-Wert des Stroms und der Spannung zur Halbperiode, auf die der Cursor zeigt.  Maximaler RMS-Wert des Stroms und der Spannung zur Halbperiode über die gesamte Erfassung).
Achtung: Die Spannung muss vor dem eigentlichen Anlaufstrom anliegen, damit eine stabile und einwandfreie Frequenzregelung
stattfinden kann.
6.3.3. ECHTER EFFEKTIVWERT DES STROMS UND DER SPANNUNG
Der Modus dient zur Anzeige der Aufzeichnung der Tendenz des echten Effektivwerts der Halbperiode des Stroms und der Spannung, sowie der entsprechenden Frequenz-Tendenzkurve.
6.3.3.1. Bildschirm zur RMS-Anzeige bei 3A
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Position des angezeigten Bereichs im Speicher.
Échelle des valeurs en ampère.
Zeitcursor. Verwenden Sie zum Versetzen des Cursors die Tasten
oder .
t: Zeitposition zum Cursor (t=0 ent­spricht dem Beginn der Erfassung des Anlaufstroms).
A1 , A 2 , A 3: RM S - We r t d er Halbperiode der Ströme 1, 2 und 3 an der Cursorposition.
Herauszoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Abbildung 29: Bildschirm zur RMS-Anzeige bei 3A
Ladezustand des Akkus.
Datum und Uhrzeit.
M A X : M a x i m a l e r R M S ­We r t de r H a l bp e ri o de d e r Anlaufstromerfassung.Nummer der angezeigten Kurve; auf diesem Bild ist der Kreis 1 bunt hinterlegt, was bedeutet, dass der Kanal A1 die Anlaufstromerfassung getriggert hat.
Auswahl der anzuzeigenden Kurven: 3 V: Anzeige der 3 Spannungen während der Anlaufstromerfassung. 3 A: Anzeige der 3 Ströme während der Anlaufstromerfassung. L1, L2, L3: Nacheinander folgen­de Anzeige des Stroms und der Spannung an der Phase 1, 2 und 3. Hz: Anzeige der Netzfrequenz­Entwicklung als Funktion der Zeit.
35

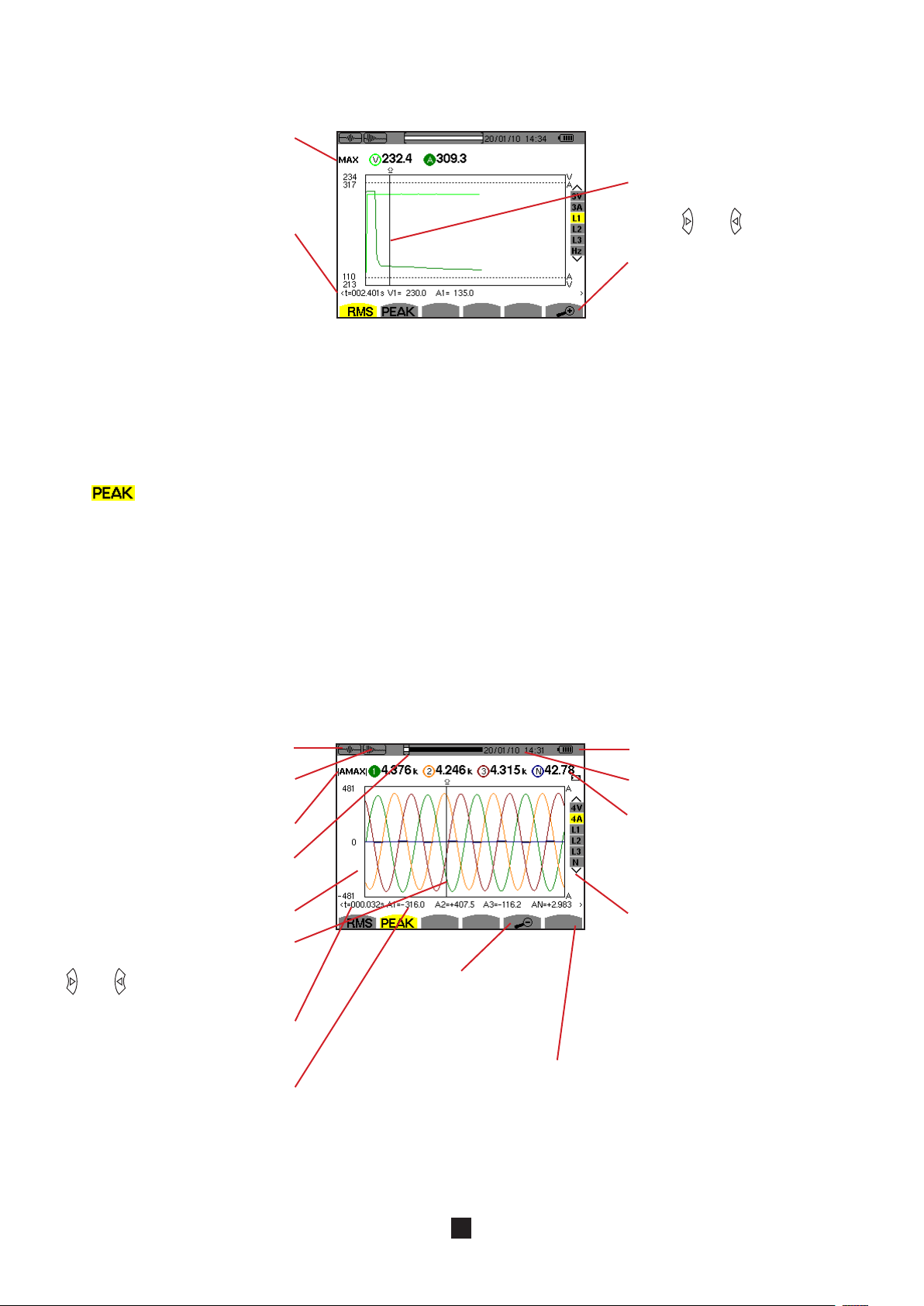

6.3.3.2. Bildschirm zur RMS-Anzeige bei L1
Folgende Informationen stehen zur Verfügung:
MAX: Maximaler RMS-Wert der Halbperiode.
V: Spannungsmesswert. A: Strommesswert.
Zeitcursor der Kurve. Verwenden Sie zum Versetzen des Cursors die
t: Zeitposition zum Cursor (t=0 ent­spricht dem Beginn der Erfassung des Anlaufstroms). V1: RMS-Wert der Halbperiode der Spannung 1 an der Cursorposition. A1: RMS-Wert der Halbperiode des Stroms 1 an der Cursorposition.
Abbildung 30: Bildschirm zur RMS-Anzeige bei L1
Hinweis: Die Filter L2 und L3 zeigen die Aufzeichnung der Tendenz des echten Effektivwerts der Halbperiode des Stroms und der
Spannung auf den Phasen 2 und 3. Der Bildschirm ist identisch zu dem, der beim Filter L1 angezeigt wird.
6.3.4. MOMENTANWERT DES ANLAUFSTROMS
Der Modus dient zur Anzeige der Hüll- und Wellenformkurve der Anlaufstromerfassung.
6.3.4.1. Bildschirm zur PEAK-Anzeige bei 4A
Bei der PEAK-Anzeige einer Anlaufstromerfassung gibt es zwei Darstellungsmöglichkeiten: Die Darstellung der „Hülle“ und die Darstellung der „Wellenform“. Die Umschaltung zwischen den beiden Darstellungen erfolgt automatisch je nach Zoom-Grad. Im unten vorgestellten Fall ist die Vergrößerung stark genug für eine Wellenform-Darstellung. Die Anzeigefilter rechts am Bildschirm hängen jeweils von der Darstellungsart und damit ebenfalls vom Zoom-Grad ab.
Folgende Informationen stehen zur Verfügung:
Tasten oder .
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
|AMAX|: Absolutwert.
Position des angezeigten Bereichs im Speicher.
Anzeige der Werte in Ampere.
Zeitcursor. Verwenden Sie zum Versetzen des Cursors die Tasten
oder .
t: Zeitposition zum Cursor (t=0 ent-
spricht dem Beginn der Erfassung des Anlaufstroms).
A1 , A2 , A 3 : M o me n ta n w e rt de r Strö me 1, 2 und 3 an der Cursorposition.
Herauszoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol ent­spricht.
Figure 31 : l’écran d’affichage PEAK en 4A
Ladezustand des Akkus.
Datum und Uhrzeit.
Nummer der angezeigten Kurve; auf diesem Bild ist der Kreis 1 bunt hinterlegt, was bedeutet, dass der Kanal A1 die Anlaufstromerfassung getriggert hat.
Auswahl der anzuzeigenden Kurven: 4 V: Anzeige der 4 Spannungen während der Anlaufstromerfassung. 4 A: Anzeige der 4 Ströme während der Anlaufstromerfassung. L1, L2 oder L3: Nacheinander fol­gende Anzeige des Stroms und der Spannung an der Phase 1, 2 und 3. N: Anzeige der Neutralleiterspannung und des Neutralleiterstroms wäh­rend der Anlaufstromerfassung.
36
6.3.4.2. Bildschirm zur PEAK-Anzeige bei A1
In folgendem Fall ist der Verkleinerungsgrad so stark (kleinstmögliche Stufe), dass die Hülldarstellung angewendet wird.
Folgende Informationen stehen zur Verfügung:
|MAX|: Maximaler Momentanwert der Anlaufstromerfassung.
t: Zeitposition zum Cursor (t=0 en t s p ri ch t d e m B eg in n d e r Anlaufstromerfassung). A1: Maximaler Momentanwert der Halbperiode des Stroms an der Cursorposition.

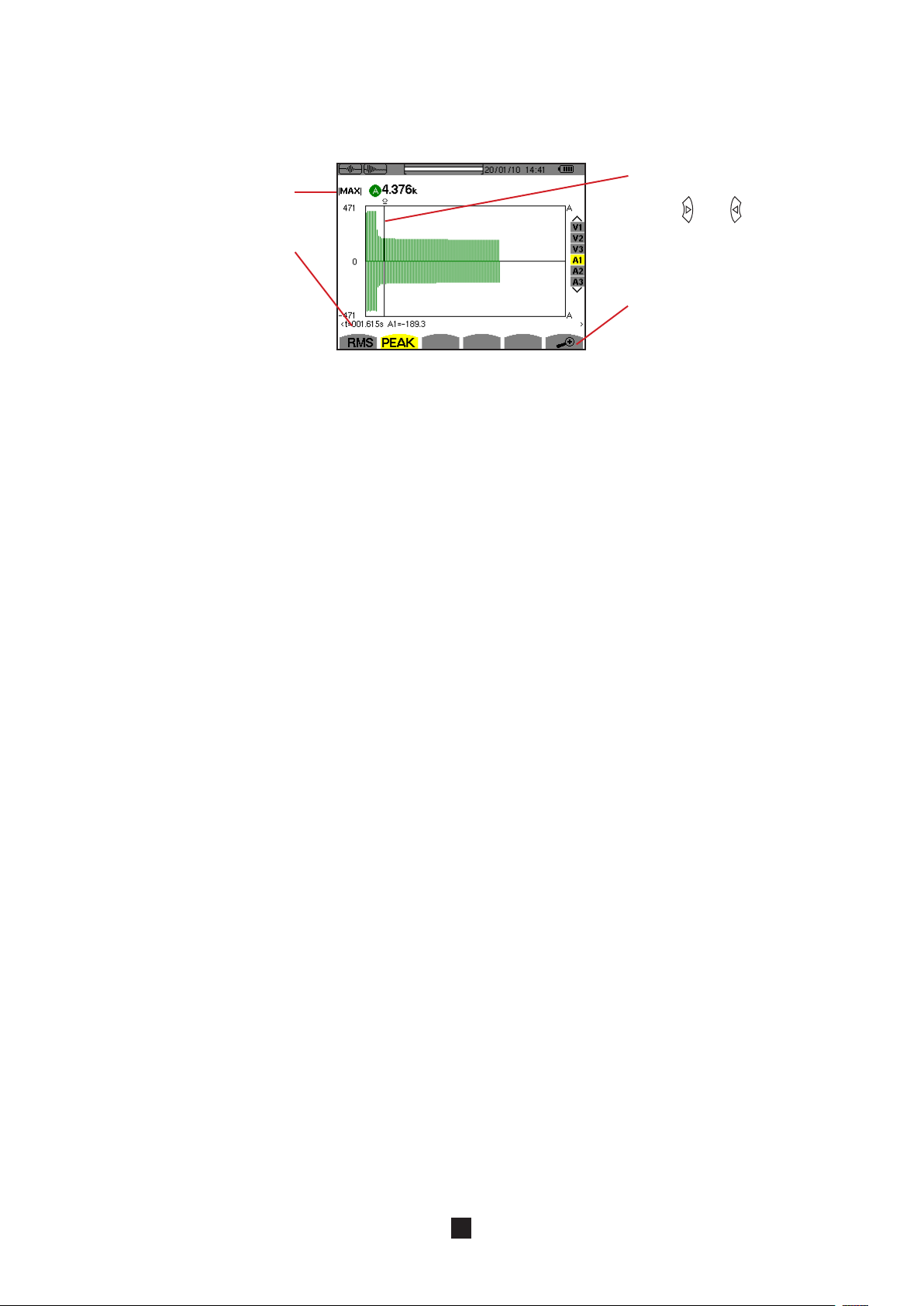

Abbildung 32: Bildschirm zur PEAK-Anzeige bei A1
Hinweis: Die Filter A2 und A3 zeigen die Aufzeichnung der Stromhülle auf den Phasen 1 und 2. Der Bildschirm ist identisch zu
dem, der bei A1 angezeigt wird.
Zeitcursor der Kurve. Verwenden Sie zum Versetzen des Cursors die
Tasten oder .
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
37

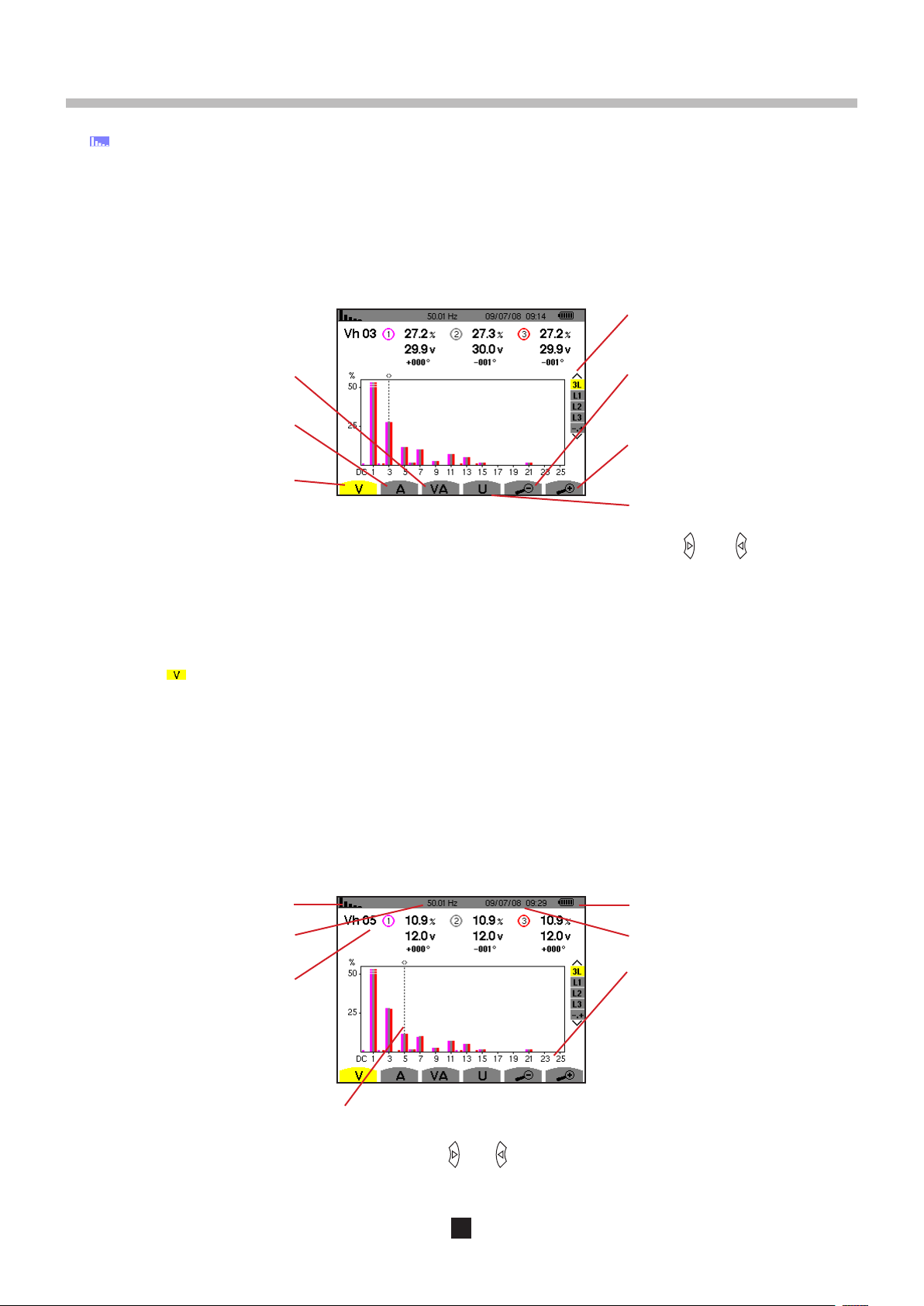

7. TASTE OBERSCHWINGUNGEN

Die Taste dient zur Darstellung der Oberschwingungsgehalte der einzelnen Ordnungen von Spannung, Strom und Leistung. Sie ermöglicht die Bestimmung der von nicht linearen Lasten erzeugten Oberschwingungsströme sowie die Analyse der durch diese Oberschwingungen hervorgerufenen Störungen in Abhängigkeit von ihrer Ordnung (Erwärmung der Neutralleiter, der Leiter, der Motoren, usw.).

7.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt. Die Auswahl des Typs der Messung erfolgt mithilfe der unter dem Bildschirm befindlichen gelben Tasten.
Oberschwingungsanalyse der ver­ketteten Spannung (siehe § 7.5).
Analyse der Scheinleistung der Oberschwingungen (siehe § 7.4).
Obers c h wingungsanal y s e des Stroms (siehe § 7.3).
Oberschwingungsanalyse der Phasenspannung (siehe § 7.2).
Abbildung 33: Bildschirm des Modus Oberschwingungen
Herauszoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Heranzoomen. Drücken Sie zum Zoomen die gelbe Taste, die dem Symbol entspricht.
Au s w ah l d er F i lte r u nd d e s Expertenmodus. Verwenden Sie die
Tasten oder zur Auswahl der Anzeige.

7.2. PHASENSPANNUNG

Das Untermenü dient zur Anzeige der Oberschwingungen der Phasenspannung.
Hinweis: Die Auswahl der anzuzeigenden Kurven hängt von der Anschlussart ab (siehe § 5.6) :
 Einphasig: keine Auswahl (L1)  Zweiphasig: 2L, L1, L2  Dreiphasig 3, 4 oder 5 Leiter: 3L, L1, L2, L3, -,+
Die als Beispiel gezeigten Bildschirmfotos entsprechen der Anschlussart Dreiphasig. Dieser Hinweis gilt auch für die anderen Untermenüs.
7.2.1. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DER PHASENSPANNUNG BEI 3L
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Frequenz.
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Vh 05: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. V: Effektivspannung der betrachte­ten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1).
Abbildung 34: Anzeigebeispiel für Oberschwingungen der Phasenspannung (Oberschwingung Nr. 5: Vh05) bei 3L
Cur s o r zur A u s wah l d e r Ordn u n gen d e r Oberschwingungen. Verwenden Sie zum Versetzen
des Cursors die Tasten oder .
38
Ladezustand des Akkus.
Datum und Uhrzeit.
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in P r o zen t i m Ve rgle i ch z u r Grundschwingung (Ordnung 1).
Ordnung DC : Gleichkomponente. Ordnung (1 bis 25) : Ordnung der
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschrei­tet, wird der Bereich 26 bis 50 angezeigt.
Rechte Bildschirmseite: Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe § 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder .
7.2.2. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DER PHASENSPANNUNG BEI L1
Folgende Informationen stehen zur Verfügung:
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Vh 03: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. V: Effektivspannung der betrachte­ten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1). max – min: Anzeige des Maximums und Minimums für den Anteil der bet rachte ten Obersc hwingu ng (Neuinitialisierung bei jedem Wechsel der Oberschwingungsordnung und mit der Taste ). THD : G e sam t e h armo n isc h e Verzerrung.
Abbildung 35: Anzeigebeispiel für Oberschwingungen der Phasenspannung (Oberschwingung Nr. 3: Vh03) bei L1
Hinweis: Die Filter L2 und L3 zeigen die Oberschwingungen der Phasenspannung jeweils für die Phasen 2 bzw. 3. Der Bildschirm
ist identisch zu dem für den Filter L1.
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum
Versetzen des Cursors die Tasten oder .
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
.
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in Pr o z en t i m Ve rgle i c h zu r Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25): Ordnung (1 bis
25): Ordnung der Oberschwingungen. Sobald der Cursor die Ordnung 25 überschreitet, wird der Bereich 26 bis 50 angezeigt.
W e i s t d a r a u f h i n , d a s s Ob er sc h w i n g u n ge n h ö h e r er Ordnung als 25 vorhanden sind.

7.3. STROM

Das Untermenü dient zur Anzeige der Oberschwingungen des Stroms.
7.3.1. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DES STROMS BEI 3L
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Frequenz.
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Ah 05: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung A: Effektivwert des Stroms der be­trachteten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1).
Abbildung 36: Anzeigebeispiel für Oberschwingungen des Stroms (Oberschwingung Nr. 5: Ah05) bei 3L
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in Prozent im Vergleich zur Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25): Ordnung der Oberschwingungen.
Sobald der Cursor die Ordnung 25 überschreitet, wird der Bereich 26 bis 50 angezeigt.
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6), der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten - siehe des 3 phases 3L, oder de L1, L2 und L3.
oder .
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum Versetzen des Cursors die
Tasten oder .
39
7.3.2. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DES STROMS BEI L1
Folgende Informationen stehen zur Verfügung:
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Ah 05: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. A: Effektivwert des Stroms der be­trachteten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1). max – min: Anzeige des Maximums und Minimums für den Anteil der bet rachte ten Obersc hwingu ng (Neuinitialisierung bei jedem Wechsel der Oberschwingungsordnung). THD: G esam t e harm o n isch e Verzerrung.
Figure 37 : exemple d’affichage des harmoniques du courant (harmonique n° 5 : Ah05) en L1
Hinweis: Die Filter L2 und L3 zeigen die Oberschwingungen des Stroms jeweils für die Phasen 2 bzw. 3. Der Bildschirm ist iden-
tisch zu dem für den Filter L1.
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum
Versetzen des Cursors die Tasten oder
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
.
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in P r o ze n t im Vergl e ic h z ur Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25): Ordnung der
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschrei­tet, wird der Bereich 26 bis 50 angezeigt.

7.4. SCHEINLEISTUNG

Das Untermenü dient zur Anzeige der Scheinleistung der Oberschwingungen.
7.4.1. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DER SCHEINLEISTUNG BEI 3L
Die Informationen sind:
Anzeige des verwendeten Modus.
Momentane Frequenz.
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
VAh03: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung (Ordnung 1). +000°: Phasenverschiebung der Oberschwingung der Spannung gegenüber der Oberschwingung des Stroms für die betrachtete Ordnung.
: Anzeige der erzeugten Energien
für diese Oberschwingung.
: Anzeige der verbrauchten
Energien für diese Oberschwingung.
Die horizontale Achse zeigt die Ordnungen de r Oberschwin gungen (die Balken des Di a g r am m s o be r ha lb d er ho r iz on t a­len Achse entsprechen einer verbrauchten Oberschwingungsleistung, die unterhalb einer erzeugten Oberschwingungs-leistung).Anzeige des Pegels der Oberschwingungen in Prozent im Vergleich zur Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. O r d n u n g ( 1 b i s 2 5): O rd nun g d e r
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschreitet, wird der Bereich 26 bis 50 angezeigt.
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
.
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum Versetzen des Cursors die
Tasten oder .
Abbildung 38: Anzeigebeispiel für Scheinleistung der Oberschwingungen (Oberschwingung Nr. 3: VAh03) bei 3L
40
7.4.1.1. Bildschirm zur Anzeige der Scheinleistung der Oberschwingungen bei L1
Die Informationen sind:
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
VAh 03: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. +000°: Phasenverschiebung der Oberschwingung der Spannung gegenüber der Oberschwingung des Stroms für die betrachtete Ordnung.. min – max: Anzeige des Maximums und Minimums für den Anteil der bet rachte ten Obersc hwingu ng (Neuinitialisierung bei jedem Wechsel der Oberschwingungsordnung und mit der Taste ).
Figure 39 : exemple d’affichage de la puissance apparente des harmoniques (harmonique n° 3 : VAh03) en L1
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum
Versetzen des Cursors die Tasten oder .
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
.
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in Pr o z en t i m Ve rgle i c h zu r Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25): Ordnung der
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschrei­tet, wird der Bereich 26 bis 50 angezeigt.
: Anzeige der verbrauchten
Energien für diese Oberschwingung.
Hinweis: Die Filter L2 und L3 zeigen die Scheinleistung der Oberschwingungen jeweils für die Phasen 2 bzw. 3. Der Bildschirm ist identisch zu dem für den Filter L1.

7.5. VERKETTETE SPANNUNG

Das Untermenü steht nur bei den Anschlussarten Dreiphasig zur Verfügung, wenn die Spannungskoeffizienten der Phasen 1, 2 und 3 gleich sind. Dieses Untermenü dient zur Anzeige der Oberschwingungen der verketteten Spannung.
7.5.1. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DER VERKETTETEN SPANNUNG BEI 3L
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Frequenz.
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Uh 03: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. V: Effektivspannung der betrachte­ten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1).
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum
Versetzen des Cursors die Tasten oder .
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
..
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in Pr o z en t i m Ve rgle i c h zu r Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25):Ordnung der
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschrei­tet, wird der Bereich 26 bis 50 angezeigt.
Abbildung 40: Anzeigebeispiel für Oberschwingungen der verketteten Spannung (Oberschwingung Nr. 3: Uh03) bei 3L
41
7.5.2. BILDSCHIRM ZUR ANZEIGE VON OBERSCHWINGUNGEN DER VERKETTETEN SPANNUNG BEI L1
Folgende Informationen stehen zur Verfügung:
Diese Informationen beziehen sich auf die unter dem Cursor befindliche Oberschwingung.
Uh 03: Oberschwingungsordnung. %: Oberschwingungsgehalt im
Verhältnis zur Grundschwingung. V: Effektivspannung der betrachte­ten Oberschwingung. +000°: Phasenverschiebung ge­genüber der Grundschwingung (Ordnung 1). max – min: Anzeige des Maximums und Minimums für den Anteil der Oberschwingung und mit der Taste
).
THD : G e sam t e h armo n isc h e Verzerrung.
Abbildung 41: Anzeigebeispiel für Oberschwingungen der verketteten Spannung (Oberschwingung Nr. 3: Uh03) bei L1
Hinweis: Die Filter L2 und L3 zeigen die Oberschwingungen der verketteten Spannung jeweils für die Phasen 2 bzw. 3. Der
Bildschirm ist identisch zu dem für den Filter L1.
Cursor zur Auswahl der Ordnungen der Oberschwingungen. Verwenden Sie zum
Versetzen des Cursors die Tasten oder .
Anzeige des Expertenmodus (nur Anschlussart Dreiphasig - siehe
§ 7.6) der 3 Phasen 3L oder von L1, L2 und L3. Drücken Sie zur Auswahl der Anzeige die Tasten oder
.
Die horizontale Achse zeigt die Ordnungen der Oberschwingungen (ungerade Beschriftung). Anzeige des Pegels der Oberschwingungen in P r o ze n t im Vergl e ic h z ur Grundschwingung (Ordnung 1).
Ordnung DC: Gleichkomponente. Ordnung (1 bis 25): Ordnung der
Oberschwingungen. Sobald der Cursor die Ordnung 25 überschrei­tet, wird der Bereich 26 bis 50 angezeigt.

7.6. EXPERTENMODUS

Der Modus steht nur bei der Anschlussart Dreiphasig zur Verfügung, wenn die Spannungskoeffizienten der Phasen 1, 2 und 3 gleich sind. Er ermöglicht die Anzeige des Einflusses von Oberschwingungen auf die Erwärmung des Neutralleiters oder auf drehende Maschinen. Drücken Sie zur Anzeige des Expertenmodus die Tasten oder . Die Auswahl ist gelb hinterlegt und der Bildschirm zeigt gleichzeitig den Expertenmodus an.
Ausgehend von diesem Bildschirm stehen die beiden Untermenüs und zur Verfügung.
7.6.1. BILDSCHIRM ZUR ANZEIGE DES EXPERTENMODUS FÜR DIE PHASENSPANNUNG
Das Untermenü dient zur Anzeige des Einflusses von Oberschwingungen der Phasenspannung auf die Erwärmung des Neutralleiters oder auf drehende Maschinen.
Folgende Informationen stehen zur Verfügung:
Oberschwingungen, die eine nega­tive Sequenz induzieren.
Obers c h wingun g e n , d i e eine Nullsequenz induzieren.
Oberschwingungen, die eine positive Sequenz induzieren.
%: Oberschwingungsgehal t im Verhältnis zur Grundschwingung.
Abbildung 42: Bildschirm des Expertenmodus für die Phasenspannung
42
7.6.2. BILDSCHIRM ZUR ANZEIGE DES EXPERTENMODUS FÜR DEN STROM
Das Untermenü dient zur Anzeige des Einflusses von Oberschwingungen des Stroms auf die Erwärmung des Neutralleiters oder auf drehende Maschinen.
Folgende Informationen stehen zur Verfügung:
Oberschwingungen, die eine nega­tive Sequenz induzieren.
Obers c h wingun g e n , d i e eine Nullsequenz induzieren.
Abbildung 43: Bildschirm des Expertenmodus für den Strom
Oberschwingungen, die eine positi­ve Sequenz induzieren.
%: Oberschwingungsgehalt im Verhältnis zur Grundschwingung.
43

8. TASTE WELLENFORMEN

Die Taste dient zur Anzeige von Strom- und Spannungskurven sowie von ausgehend von Spannungen und Strömen gemes­senen und berechneten Werten (außer Leistung, Energie und Oberschwingungen)

8.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt.
Die Auswahl des Typs der Messung erfolgt mithilfe der unter dem Bildschirm befindlichen gelben Tasten.
Auswahl der Anzeigefilter. Verwenden Sie die Tasten oder zur Auswahl der Anzeige.
Messung des Scheitelfaktors (siehe
§ 8.4).
Messung der gesamten harmoni­schen Verzerrung (siehe § 8.3).
Messung des echten Effektivwerts (siehe § 8.2).
Anzeige der echten Maximal- und Minimal- Effek tivwerte und der Scheitelwerte (siehe § 8.5).
Gleichzeitige Anzeige folgender Messungen: RMS, DC, THD, DF, CF, PST und KF (siehe § 8.6)
Anzeige des Zeigerdiagramms (siehe
§ 8.7).
Abbildung 44: Bildschirm des Modus Wellenformen

8.2. MESSUNG DES ECHTEN EFFEKTIVWERTS

Das Untermenü dient zur Anzeige der Wellenformen der gemessenen Signale über eine Periode sowie die echten Effektivwerte für Spannung und Strom.
Die Auswahl der anzuzeigenden Kurven hängt von der Anschlussart ab (siehe § 5.6) :
 Einphasig: keine Auswahl (L1)  Zweiphasig: 2V, 2A, L1, L2  Dreiphasig 3 oder 4 Leiter 3U, 3V, 3A, L1, L2, L3  Dreiphasig 5 Leiter:
 Für , und : 3U, 3V, 3A, L1, L2 und L3  Für , und : 3U, 4V, 4A, L1, L2, L3 und N
Die als Beispiel gezeigten Bildschirmfotos entsprechen der Anschlussart Dreiphasig 5 Leiter.
44
8.2.1. BILDSCHIRM ZUR RMS-ANZEIGE BEI 3U
Dieser Bildschirm zeigt die drei verketteten Spannungen in einem dreiphasigen System, wenn die Spannungskoeffizienten der Phasen 1, 2 und 3 gleich sind.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Netzfrequenz.
Effek t i v w e r t e d e r v e r k e t t e t e n Spannungen.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 45: Bildschirm zur RMS-Anzeige bei 3U
8.2.2. BILDSCHIRM ZUR RMS-ANZEIGE BEI 4V
Dieser Bildschirm zeigt die drei Phasenspannungen sowie die Spannung des Neutralleiters gegenüber Erde in einem dreiphasigen System.
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige der Wellenformen der ver­ketteten Spannung.
Momentanwert der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). U1: Momentanwert der verketteten Spannung zwischen den Phasen 1 und 2 (U12). U2: Momentanwert der verketteten Spannung zwischen den Phasen 2 und 3 (U23). U3: Momentanwert der verketteten Spannung zwischen den Phasen 3 und 1 (U31).
Folgende Informationen stehen zur Verfügung:
E f f e k t i v w e r t e d e r Phasenspannungen.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 46: Bildschirm zur RMS-Anzeige bei 4V
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). V 1 : M o m e n t a n w e r t d e r Phasenspannung der Phase 1. V 2 : M o m e n t a n w e r t d e r Phasenspannung der Phase 2. V 3 : M o m e n t a n w e r t d e r Phasenspannung der Phase 3. V N : M o m e n t a n w e r t d e s Neutralleiters.
45
8.2.3. BILDSCHIRM ZUR RMS-ANZEIGE BEI 4A
Dieser Bildschirm zeigt die drei Phasenströme und den Neutralleiterstrom in einem dreiphasigen System.
Folgende Informationen stehen zur Verfügung:
Effektivwerte der Ströme.
Achse der Stromwerte mit automa­tischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 47: Bildschirm zur RMS-Anzeige bei 4A
8.2.4. BILDSCHIRM ZUR RMS-ANZEIGE FÜR DEN NEUTRALLEITER
Dieser Bildschirm zeigt die Spannung des Neutralleiters gegenüber Erde sowie den Strom durch den Neutralleiter.
Folgende Informationen stehen zur Verfügung:
Effektivwert der Spannung.
Ac h se d e r S p an n ung s - u n d St romwerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). A1: Momentanwert des Stroms der Phase 1. A2: Momentanwert des Stroms der Phase 2. A3: Momentanwert des Stroms der Phase 3. A N : M o m e n t a n w e r t d e s Neutralleiters.
Effektivwert des Stroms.
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). VN: Momentanwert der Spannung des Neutralleiters. AN: Momentanwert des Stroms des Neutralleiters.
Abbildung 48: Bildschirm zur RMS-Anzeige für den Neutralleiter
Hinweis: Die Filter L1, L2 und L3 zeigen den Strom und die Spannung jeweils für die Phasen 1, 2 bzw. 3. Der Bildschirm ist
identisch zu dem für den Neutralleiter.

8.3. MESSUNG DER GESAMTEN HARMONISCHEN VERZERRUNG

Das Untermenü dient zur Anzeige der Wellenformen der gemessenen Signale über eine Periode (2 aufeinander folgende Halbperioden) sowie die gesamte harmonische Verzerrung für Spannung und Strom.
8.3.1. BILDSCHIRM ZUR THD-ANZEIGE BEI 3U
Dieser Bildschirm zeigt die Wellenformen der verketteten Spannungen über eine Periode sowie die gesamten harmonischen Verzerrungen.
46
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Netzfrequenz.
Harmonische Verzerrung für jede Kurve.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Figure 49 : l’écran d’affichage THD en 3U
8.3.2. BILDSCHIRM ZUR THD-ANZEIGE BEI 3V
Dieser Bildschirm zeigt die Wellenformen der Phasenspannungen über eine Periode sowie die gesamten harmonischen Verzerrungen. Folgende Informationen stehen zur Verfügung:
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige der Wellenformen der ver­ketteten Spannung.
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). U1: Momentanwert der verketteten Spannung zwischen den Phasen 1 und 2 (U12). U2: Momentanwert der verketteten Spannung zwischen den Phasen 2 und 3 (U23). U3: Momentanwert der verketteten Spannung zwischen den Phasen 3 und 1 (U31).
Harmonische Verzerrung für jede Kurve.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 50: Bildschirm zur THD-Anzeige bei 3V
8.3.3. BILDSCHIRM ZUR THD-ANZEIGE BEI 3A
Dieser Bildschirm zeigt die Wellenformen der Phasenströme über eine Periode sowie die gesamten harmonischen Verzerrungen. Folgende Informationen stehen zur Verfügung:
Harmonische Verzerrung für jede Kurve.
Achse der Stromwerte mit automa­tischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). V 1 : M o m e n t a n w e r t d e r Phasenspannungen der Phase 1. V 2 : M o m e n t a n w e r t d e r Phasenspannungen der Phase 2. V 3 : M o m e n t a n w e r t d e r Phasenspannungen der Phase 3.
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). A1: Momentanwert des Stroms der Phase 1. A2: Momentanwert des Stroms der Phase 2. A3: Momentanwert des Stroms der Phase 3.
Abbildung 51: Bildschirm zur THD-Anzeige bei 3A
47
Hinweis: Die Filter L1, L2 und L3 zeigen die gesamte harmonische Verzerrung des Stroms und der Spannung jeweils für die
Phasen 1, 2 bzw. 3.

8.4. MESSUNG DES SCHEITELFAKTORS

Das Untermenü dient zur Anzeige der Wellenformen der gemessenen Signale über eine Periode sowie den Scheitelfaktor für Spannung und Strom.
8.4.1. BILDSCHIRM ZUR CF-ANZEIGE BEI 3U
Dieser Bildschirm zeigt die Wellenformen der verketteten Spannungen über eine Periode sowie die Scheitelfaktoren.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Netzfrequenz.
Scheitelfaktor für jede Kurve.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 52: Bildschirm zur CF-Anzeige bei 3U
8.4.2. BILDSCHIRM ZUR CF-ANZEIGE BEI 3V
Dieser Bildschirm zeigt die Wellenformen der Phasenspannungen über eine Periode sowie die Scheitelfaktoren.
Folgende Informationen stehen zur Verfügung:
Scheitelfaktor für jede Kurve.
Achse der Spannungswerte mit automatischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Ladezustand des Akkus.
Datum und Uhrzeit.
Anzeige der Wellenformen der ver­ketteten Spannung.
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). U1: Scheitelfaktor der Spannung zwischen den Phasen 1 und 2 (U12). U2: Scheitelfaktor der Spannung zwischen den Phasen 2 und 3 (U23). U3: Scheitelfaktor der Spannung zwischen den Phasen 3 und 1 (U31).
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). V 1 : M o m e n t a n w e r t d e r Phasenspannung der Phase 1. V 2 : M o m e n t a n w e r t d e r Phasenspannung der Phase 2. V 3 : M o m e n t a n w e r t d e r Phasenspannung der Phase 3.
Abbildung 53: Bildschirm zur CF-Anzeige bei 3V
48
8.4.3. BILDSCHIRM ZUR CF-ANZEIGE BEI 3A
Dieser Bildschirm zeigt die Wellenformen der Ströme über eine Periode sowie die Scheitelfaktoren.
Folgende Informationen stehen zur Verfügung:
Scheitelfaktor für jede Kurve.
Achse der Stromwerte mit automa­tischer Messbereichswahl.
Curs o r d e s M o ment a n wert s . Verwenden Sie zum Versetzen des
Cursors die Tasten oder .
Abbildung 54: Bildschirm zur CF-Anzeige bei 3A
Hinweis: Die Filter L1, L2 und L3 zeigen die Scheitelfaktoren des Stroms und der Spannung jeweils für die Phasen 1, 2 bzw. 3.
Momentanwerte der Signale an der Schnittstelle zwischen dem Cursor und den Kurven. t: Zeit im Verhältnis zum Anfang der Periode (in Millisekunden). A1: Momentanwert des Stroms der Phase 1. A2: Momentanwert des Stroms der Phase 2. A3: Momentanwert des Stroms der Phase 3.

8.5. MESSUNG DER EXTREM- UND MITTELWERTE FÜR SPANNUNG UND STROM

Das Untermenü dient zur Anzeige der RMS-Werte sowie die RMS-Maximalwerte und Minimalwerte über eine Halbperiode für Spannung und Strom sowie die positiven und negativen momentanen Scheitelwerte für Spannung und Strom.
8.5.1. BILDSCHIRM ZUR ANZEIGE VON MAX-MIN BEI 3U
Dieser Bildschirm zeigt die RMS-Werte sowie die RMS-Maximalwerte und Minimalwerte über eine Halbperiode sowie die positiven und negativen momentanen Scheitelwerte der verketteten Spannungen an.
Folgende Informationen werden angezeigt:
Anzeige des verwendeten Modus.
Momentane Netzfrequenz.
Wertereihen zu jeder Kurve (1, 2 und 3). MAX: Maximaler RMS-Wert der gemessenen verketteten Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . RMS: Echter Effektivwert der verket­teten Spannung. MIN: Minimaler RMS-Wert der gemessenen verketteten Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK+: Maximaler Scheitelwert der verketteten Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK-: Minimaler Scheitelwert der verketteten Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
Abbildung 55: Bildschirm zur Anzeige von Max-Min bei 3U
Hinweis: Die Messungen RMS Max und Min werden für jede Halbperiode neu berechnet (d. h. alle 10 ms bei einem Signal mit
50 Hz). Die Aktualisierung der Anzeige erfolgt alle 250 ms.
Ladezustand des Akkus.
Datum und Uhrzeit.
49
8.5.2. BILDSCHIRM ZUR ANZEIGE VON MAX-MIN BEI 4V
Dieser Bildschirm zeigt die RMS-Werte sowie die RMS-Maximalwerte und Minimalwerte über eine Halbperiode sowie die positiven und negativen momentanen Scheitelwerte der Phasenspannungen und des Neutralleiters an.
Folgende Informationen werden angezeigt:
Wertereihen zu jeder Spannungskurve (1, 2 und 3). MAX: Maximaler RMS-Wert der ge­messenen Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . RMS: Echter Effekt i vwert de r Phasenspannung. MIN: Minimaler RMS-Wert der ge­messenen Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
PK+: Maximaler Scheitelwert der Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK-: Minimaler Scheitelwert der Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
Abbildung 56: Bildschirm zur Anzeige von Max-Min bei 4V
Hinweis: Die Messungen RMS Max und Min werden für jede Halbperiode neu berechnet (d. h. alle 10 ms bei einem Signal mit
50 Hz). Die Aktualisierung der Anzeige erfolgt alle 250 ms.
8.5.3. BILDSCHIRM ZUR ANZEIGE VON MAX-MIN BEI 4A
Dieser Bildschirm zeigt die RMS-Werte sowie die RMS-Maximalwerte und Minimalwerte über eine Halbperiode sowie die positiven und negativen momentanen Scheitelwerte der Phasenströme und des Neutralleiters an.
Wertereihe zu m N eutralleiter: Parameter RMS, PK+ und PK-.
Folgende Informationen werden angezeigt:
Wertereihen zu jeder Stromkurve (1, 2 und 3). MAX: Maximaler RMS-Wert des Stroms seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . RMS : Ech ter Effekt ivwert des Stroms. MIN: Minimaler RMS-Wert des Stroms seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
PK+: Maximaler Scheitelwert des Stroms seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK-: Minimaler Scheitelwert des Stroms seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
Abbildung 57: Bildschirm zur Anzeige von Max-Min bei 4A
Hinweis: Die Messungen RMS Max und Min werden für jede Halbperiode neu berechnet (d. h. alle 10 ms bei einem Signal mit
50 Hz). Die Aktualisierung der Anzeige erfolgt alle 250 ms.
Wertereihe zu m N eutralleiter: Parameter RMS, PK+ und PK-.
50

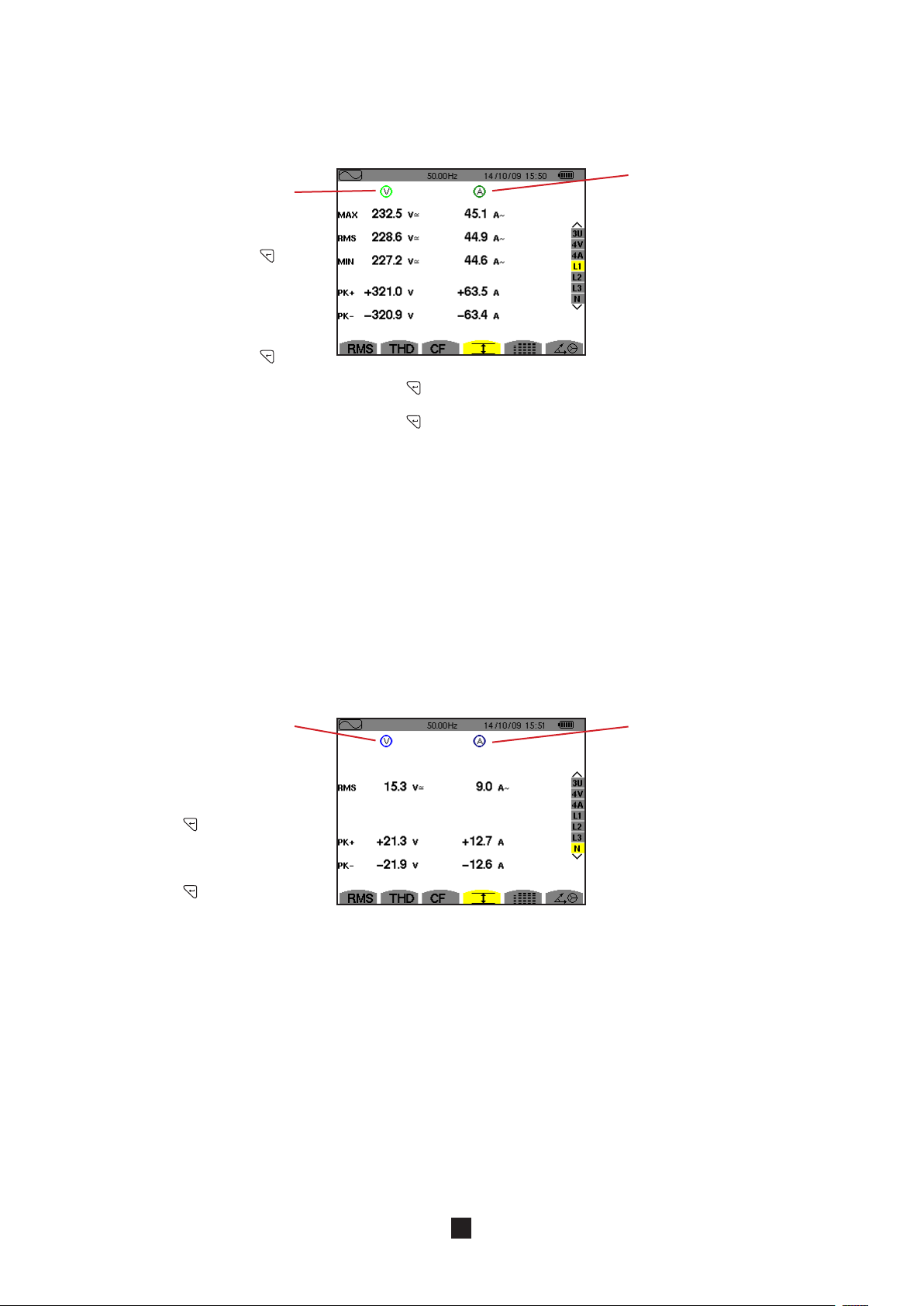

8.5.4. L’ÉCRAN D’AFFICHAGE MAX-MIN EN L1
Dieser Bildschirm zeigt die RMS-Werte sowie die RMS-Maximalwerte und Minimalwerte über eine Halbperiode sowie die positiven und negativen momentanen Scheitelwerte der Phasenspannung und des Stroms für die Phase 1 an.
Folgende Informationen werden angezeigt:
Wertereihe zur Spannung. MAX: Maximaler RMS-Wert der P h ase n s pan n u ng s e it d e m Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . RMS: Echter Effekt i vwert de r Phasenspannung. MI N: Min imal er RMS -Wert der P h ase n s pan n u ng s e it d e m Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
PK+: Maximaler Scheitelwert der Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK-: Minimaler Scheitelwert der Phasenspannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
Abbildung 58: Bildschirm zur Anzeige von Max-Min bei L1
Hinweis: Die Messungen RMS Max und Min werden für jede Halbperiode neu berechnet (d. h. alle 10 ms bei einem Signal mit
50 Hz). Die Aktualisierung der Anzeige erfolgt alle 250 ms.
L2 und L3 zeigen die RMS-Werte, Maximalwerte, Minimalwerte und Mittelwerte sowie die positiven und negativen momentanen Scheitelwerte der Phasenspannung und des Stroms für die Phase 2 bzw. 3 an.
8.5.5. BILDSCHIRM ZUR ANZEIGE VON MAX-MIN DES NEUTRALLEITERS
Dieser Bildschirm zeigt die RMS-Werte sowie die positiven und negativen momentanen Scheitelwerte des Neutralleiters gegen­über Erde an.
Die Informationen sind identisch zu denen für die Phasenspannung, beziehen sich aber auf den Strom.
Folgende Informationen werden angezeigt:
Wertereihe zur Spannung. RMS: Echter Effekt i vwert de r Spannung. PK+: Maximaler Scheitelwert der Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste . PK-: Minimaler Scheitelwert der Spannung seit dem Einschalten des C.A 8335 oder seit dem letzten Drücken der Taste .
Abbildung 59: Bildschirm zur Anzeige von Max-Min des Neutralleiters
Die Informationen sind identisch zu denen für die Spannung, beziehen sich aber auf den Strom.
51

8.6. GLEICHZEITIGE ANZEIGE

Das Untermenü dient zur Anzeige sämtlicher Spannungs- und Strommessungen (RMS, DC, THD, DF, CF, PST und KF).
8.6.1. BILDSCHIRM ZUR GLEICHZEITIGEN ANZEIGE BEI 3U
Dieser Bildschirm zeigt die Werte RMS, DC, THD, DF und CF der verketteten Spannungen an.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Ladezustand des Akkus.
Frequenz instantanée du réseau.
We rte r e ih e n zur v erk e tt e t en Spannung (Phasen 1, 2 und 3). RMS: Über 1 Sekunde berechneter echter Effektivwert.
DC: Gleichkomponente. THD : G e sam t e h armo n isc h e
Verzerrung.
DF: Verzerrungsfaktor. CF: Über 1 Sekunde berechneter
Scheitelfaktor.
Abbildung 60: Bildschirm zur gleichzeitigen Anzeige bei 3U
8.6.2. BILDSCHIRM ZUR GLEICHZEITIGEN ANZEIGE BEI 4V
Dieser Bildschirm zeigt die Werte RMS, DC, THD, DF, CF und PST der Phasenspannungen und des Neutralleiters an.
Folgende Informationen stehen zur Verfügung:
Wertereihen zur Phasenspannung (Phasen 1, 2 und 3). RMS: Über 1 Sekunde berechneter echter Effektivwert.
DC: Gleichkomponente. THD : G e sam t e h armo n isc h e
Verzerrung.
DF: Verzerrungsfaktor. CF: Über 1 Sekunde berechneter
Scheitelfaktor. PST: Kurzzeit-Flicker (über 1 Minute).
Datum und Uhrzeit.
Wertereihe RM S und DC zum Neutralleiter.
Abbildung 61: Bildschirm zur gleichzeitigen Anzeige bei 4V
8.6.3. BILDSCHIRM ZUR GLEICHZEITIGEN ANZEIGE BEI 4A
Dieser Bildschirm zeigt die Werte RMS, DC, THD, DF, CF und KF der Phasenströme und des Neutralleiters an.
Folgende Informationen stehen zur Verfügung:
Wertereihen zum Strom (Phasen 1, 2 und 3). RMS: Über 1 Sekunde berechneter echter Effektivwert.
DC: Gleichkomponente. THD : G e sam t e h armo n isc h e
Verzerrung.
DF: Verzerrungsfaktor. CF: Über 1 Sekunde berechneter
Scheitelfaktor. KF: K-Faktor. Überdimensionierung des Transformators in Abhängigkeit von den Oberschwingungen.
Abbildung 62: Bildschirm zur gleichzeitigen Anzeige bei 4A
52
Wertereihe RMS und (wenn der Stromwandler es ermöglicht) DC zum Neutralleiter.
8.6.4. BILDSCHIRM ZUR GLEICHZEITIGEN ANZEIGE BEI L1
Dieser Bildschirm zeigt die Werte RMS, THD, DF, CF für Spannung und Strom sowie die Parameter DC und PST für die Spannung und KF für die Phase 1. Folgende Informationen stehen zur Verfügung:
Wertereihe zur Phasenspannung. RMS: Über 1 Sekunde berechneter echter Effektivwert.
DC: Gleichkomponente. THD : G e sam t e h armo n isc h e
Verzerrung.
DF: Verzerrungsfaktor. CF: Über 1 Sekunde berechneter
Scheitelfaktor. PST: Kurzzeit-Flicker (über 1 Minute).
Abbildung 63: Bildschirm zur gleichzeitigen Anzeige bei L1
Hinweis: Die Filter L2 und L3 dienen zur gleichzeitigen Anzeige des Stroms und der Phasenspannung jeweils für die Phasen 2 bzw. 3.
8.6.5. BILDSCHIRM ZUR GLEICHZEITIGEN ANZEIGE DES NEUTRALLEITERS
Dieser Bildschirm zeigt den RMS-Wert der Spannung und des Stroms des Neutralleiters, den DC-Wert der Spannung des Neutralleiters, und (wenn der Stromwandler es ermöglicht) den DC-Wert des Stroms des Neutralleiters.
We r t e reihe z u m Strom.Werte RMS, THD, DF, CF und (wenn der Stromwandler es ermöglicht) DC. KF: K-Faktor. Überdimensionierung des Transformators in Abhängigkeit von den Oberschwingungen.

8.7. ANZEIGE DES ZEIGERDIAGRAMMS

Das Untermenü dient zur Vektoranzeige der Grundfrequenzen der Spannungen und Ströme. Es zeigt die abgeleiteten Größen (Modul und Phase der Vektoren) sowie die Unsymmetrien der Spannungen und Ströme.
Hinweis: Alle Vektoren, deren Module für eine Darstellung normalerweise zu klein gewesen wären, werden auf der Markierung
mit einem * gekennzeichnet, damit alle Vektoren angezeigt werden können.
8.7.1. BILDSCHIRM ZUR ANZEIGE DES ZEIGERDIAGRAMMS BEI 3V
Dieser Bildschirm dient zur Vektoranzeige der Grundfrequenzen der Phasenspannungen und Ströme. Es zeigt die abgeleiteten Größen (Modul und Phase der Vektoren der Phasenspannung) sowie die Unsymmetrien der Spannungen. Der Referenzvektor der Darstellung (bei 3 Uhr) ist V1.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Momentane Netzfrequenz.
Wertereihe zu jedem Vektor (1, 2 und 3). |V1|, |V2| und |V3|: Absolutwerte der Spannungen bei der Grundfrequenz.
Φ12: Phasenverschiebung der
Grundfrequenz der Phase 2 ge­genüber der Grundfrequenz der Phase 2.
Φ23: Phasenverschiebung der
Grundfrequenz der Phase 2 ge­genüber der Grundfrequenz der Phase 3.
Φ31: Phasenverschiebung der
Grundfrequenz der Phase 2 ge­genüber der Grundfrequenz der Phase 1.
Vunb : déséquilibre des tensions.
Ladezustand des Akkus.
Datum und Uhrzeit.
Scheiben weisen auf potenzielle Kanalsättigung hin.
Zeigerdiagramm.
Abbildung 64: Bildschirm zur Anzeige des Zeigerdiagramms bei 3V
53
8.7.2. BILDSCHIRM ZUR ANZEIGE DES ZEIGERDIAGRAMM BEI 3U
Dieser Bildschirm dient zur Vektoranzeige der Grundfrequenzen der verketteten Spannungen. Es zeigt die abgeleiteten Größen (Modul und Phase der Vektoren der verketteten Spannungen) sowie die Unsymmetrien der Spannungen. Der Referenzvektor der Darstellung (bei 3 Uhr) ist U1.
Die Informationen sind identisch zu denen aus § 8.7.1, beziehen sich aber auf die verkettete Spannung.
8.7.3. BILDSCHIRM ZUR ANZEIGE DES ZEIGERDIAGRAMMS BEI 3A
Dieser Bildschirm dient zur Vektoranzeige der Grundfrequenzen der Phasenspannungen und Ströme. Es zeigt die abgeleiteten Größen (Modul und Phase der Vektoren des Stroms) sowie die Unsymmetrien der Spannungen. Der Referenzvektor der Darstellung (bei 3 Uhr) ist A1.
Die Informationen sind identisch zu denen aus § 8.7.1, beziehen sich aber auf den Strom.
8.7.4. BILDSCHIRM ZUR ANZEIGE DES ZEIGERDIAGRAMMS BEI L1
Dieser Bildschirm dient zur Vektoranzeige der Grundfrequenzen der Phasenspannungen und Ströme einer Phase. Es zeigt die abgeleiteten Größen (Modul und Phase der Vektoren des Stroms und der Phasenspannung). Der Referenzvektor der Darstellung (bei 3 Uhr) ist der des Strom.
Folgende Informationen stehen zur Verfügung:
|V1|: Modul des Vektors bei der Grundfrequenz der Phasenspannung
Scheiben weisen auf potenzielle Kanalsättigung hin.
der Phase 1. |A1|: Modul des Vektors bei der Grundfrequenz der Phasenspannung der Phase 1.
Φ
: Ph as en ve r s c h i e b u n g
V A
d e r G r u nd f r e q u e n z d e r Phasenspannungder Phase 1 ge­genüber der Grundfrequenz des Stroms der Phase 1.
Abbildung 65: Bildschirm zur Anzeige des Zeigerdiagramms bei L1
Hinweis: L2 und L3 zeigen die vektorielle Darstellung der Grundfrequenzen der Phasenspannungen und der Ströme jeweils der
Phasen 2 und 3. Sie zeigen die abgeleiteten Größen (Modul und Phase der Vektoren des Stroms und der Phasenspannung, jeweils der Phasen 2 und 3). Der Referenzvektor der Darstellung (bei 3 Uhr) ist der des Stroms (jeweils A2 und A3).
54

9. TASTE ALARM-MODUS

Der Modus dient zur Erkennung von Schwellenüberschreitungen bei den Werten (Vrms, Urms, Arms, PST, Vcf, Ucf, Acf, Vunb, Aunb, Hz, KF, Vthd, Uthd, Athd, |W|, |VAR|, VA, |cos Φ|, |PF|, |tan Φ|, Vh, Uh, Ah und |Vah|), die im Konfigurationsmodus programmiert wurden.
Zu überwachenden Werte:
 wurden auf dem Bildschirm Konfiguration / Alarm-Modus (siehe § 5.10) festgelegt.  müssen auf demselben Bildschirm aktiviert worden sein (roter Punkt).
Die gespeicherten Alarme können anschließend mithilfe der Software PAT auf einen PC übertragen werden (siehe zugehörige Anleitung). Über 10.000 Alarmerfassungen sind möglich.

9.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt. Die Auswahl der Untermenüs erfolgt mithilfe der unter dem Bildschirm befindlichen gelben Tasten.
Alarm-Journal (siehe § 9.4).
Zugriff auf die Konfiguration des Alarm-Modus (siehe § 9.2).
P r o g r a m m i e r u n g e i n e r Alarmkampagne (siehe § 9.3).
Abbildung 66: Bildschirm des Alarm-Modus
Die Symbole OK und haben die folgenden Funktionen:
OK: Bestätigung der Programmierung einer Kampagne und Start der Alarm-Kampagne (siehe § 9.3.2). : Frühzeitiges Beenden der Alarmkampagne (siehe § 9.3.3).

9.2. KONFIGURATION DES ALARM-MODUS

Dieses Untermenü dient zur Anzeige der Liste der konfigurierten Alarme (siehe § 5.10). Diese Schnellzugriffstaste ermöglicht die Festlegung oder Änderung der Konfiguration der Alarme. Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus.
Aktivierung des Alarms (roter Punkt) oder seine Deaktivierung. Alarmtyp (Vrms, Urms, Arms, PST, Vcf, Ucf, Acf, Vunb, Aunb, Hz, KF, Vthd, Uthd, Athd, |W|, |VAR|, VA, |cos Φ|, |PF|, |tan Φ|, Vh, Uh, Ah und |VAh| - siehe § 3.9).
Ordnung der Oberschwingungen (zwischen 0 und 50, für Vh, Uh, Ah und |VAh|).
Alarm-Filter (3L: 3 einzeln überwach­te Phasen oder N: Überwachung des Neutralleiters, oder S: Überwachung der Summe oder x: Überwachung des rechnerischen Mittels).
Abbildung 67: Bildschirm zur Konfiguration des Alarm-Modus
Navigationssymbol auf den 8 Bildschirmseiten. Zur Anzeige der Seiten drücken Sie die gel­ben Tasten, die diesen Symbolen entspre­chen.
Richtung für den Alarm (> oder < nur für Arms, Urms, Vrms, Hz, ansons­ten ist die Richtung ein­deutig).
Ladezustand des Akkus.
Datum und Uhrzeit.
Wert der Hysterese (entspricht dem hinzugefügten oder abgezo­genen Prozentsatz der gewählten Alarmschwelle), der den Alarm bei einer Überschreitung beendet - Wert gleich 1, 2, 5 oder 10%).
Mindestdauer der Überschreitung der Schwelle zur Bestätigung des Alarms (in Minuten, Sekunden oder nur für Vrms, Urms und Arms in Hundertstel Sekunden).
Auslöseschwelle für den Alarm (in den folgenden Fällen ist eine Einstellung der Einheit für folgende Typen möglich: Vrms, Urms, Arms, |W|, |VAR| und VA).
55
Erinnerung: Verwenden Sie zur vertikalen Navigation innerhalb der Felder die Tasten oder . Verwenden Sie zur hori-
zontalen Navigation innerhalb der Felder die Tasten oder .
Gehen Sie zur Programmierung eines Alarms folgendermaßen vor:
 Wählen Sie das Feld durch Drücken der Taste . Die Pfeile werden angezeigt.  Geben Sie die Werte durch Drücken auf oder ein und bestätigen Sie anschließend durch Drücken auf . Das ge-
wählte Feld ist gelb hinterlegt. Gehen Sie für alle in die Felder einzugebenden Werte genauso vor.  Aktivieren Sie den konfigurierten Alarm, indem Sie den gelben Cursor auf die Navigationsspalte setzen und auf drücken.
Die Aktivierung wird durch den roten Punkt gekennzeichnet; der Alarm kann ausgelöst werden.
Hinweis: Wenn Sie den Alarm deaktivieren möchten, wiederholen Sie den letzten Schritt.
Um zum Bildschirm Programmierung einer Kampagne zurückzugehen, drücken Sie auf .

9.3. PROGRAMMIERUNG EINER ALARMKAMPAGNE

Das Untermenü dient zur Festlegung der Start- und Stopp-Zeit einer Alarmkampagne.
Abbildung 68: Beispiel eines Bildschirms zur Programmierung einer Kampagne
9.3.1. SCHRITT 1: PARAMETRIERUNG DER ZEITEN
Gehen Sie folgendermaßen vor:
 Wählen Sie das Feld Start mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Starts der Programmierung einer Kampagne angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.
Hinweis: Die Zeitangabe für den Start muss später als die aktuelle Uhrzeit liegen.
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Start.  Wählen Sie das Feld Stopp mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Stopps der Programmierung einer Kampagne angezeigt.
Verwenden Sie die Tasten zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag zu gehen.
Hinweis: Die Zeitangabe für den Stopp muss nach der Zeitangabe für den Start liegen.
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Stopp.
9.3.2. SCHRITT 2: START DER ALARMKAMPAGNE
Um die Alarmkampagne innerhalb der von Ihnen festgelegten Start- und Stopp-Zeit zu starten, drücken Sie die gelbe Taste, die dem Symbol OK entspricht.
 Das Symbol OK verschwindet; stattdessen wird das Symbol angezeigt.  Die Meldung Kampagne in Wartestellung wird während der Wartezeit auf die Startzeit angezeigt und das Symbol blinkt in
der oberen Anzeigeleiste des Bildschirms.  Wenn die Start-Zeit erreicht ist, wird die Meldung Kampagne wird durchgeführt angezeigt.  Wenn die Stopp-Zeit erreicht ist, wird erneut der Bildschirm Programmierung einer Kampagne zusammen mit dem Symbol
OK (rechts unten auf dem Bildschirm) angezeigt. Die Programmierung einer neuen Kampagne ist nun möglich.
56
9.3.3. FRÜHZEITIGES BEENDEN DER ALARMKAMPAGNE
Die Kampagne kann auf Wunsch vor Erreichen der Stopp-Zeit beendet werden, indem Sie die gelbe Taste drücken, die dem Symbol entspricht (rechts unten auf dem Bildschirm). Das Symbol OK wird dann an dieser Stelle angezeigt.
Die laufenden, nicht abgeschlossenen Alarme werden im Alarm-Journal aufgezeichnet, wenn ihre Dauer größer/gleich der pro­grammierten Mindestdauer ist.

9.4. ANZEIGE DES ALARM-JOURNALS

Das Untermenü dient zur Anzeige des Alarm-Journals. Das Journal kann maximal 10.920 Alarme enthalten. Drücken Sie zur Anzeige des Alarm-Journals die gelbe Taste, die dem Symbol entspricht.
Hinweis: Die im Modus gewählte Anschlussart hat keinen Einfluss auf die Auswahlmöglichkeiten des Filters und der
Überwachungsparameter der Alarme. Die Relevanz dieser Wahlmöglichkeiten unterliegt dem Bediener.
Folgende Informationen werden angezeigt:
Auslastung des Alarm-Journals. Der schwarze Balkenbereich entspricht dem verwendeten Speicher.
Datum und Uhrzeit des Alarms.
Ziel des erfassten Alarms.
Abbildung 69: Bildschirm Alarm-Journal
Erinnerung: Die gespeicherten Alarme können mithilfe der Software PAT auf einen PC übertragen werden (siehe zugehörige
Anleitung).
Dauer des Alarms.
Extremwert des erfassten Alarms (Minimum und Maximum je nach Ric htung des programm ierten Alarms).
Art des erfassten Alarms.

9.5. LÖSCHEN DES ALARM-JOURNALS

Das Untermenü dient zum Löschen des gesamten Journals. Gehen Sie zum Löschen dieses Journals folgendermaßen vor:
 Wählen Sie das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht.  Drücken Sie , um das gesamte Alarm-Journal zu löschen. Das Journal ist leer.
Um dieses Untermenü zu verlassen, ohne die gespeicherten Daten zu löschen, drücken Sie auf .
Abbildung 70: Bildschirm Alarm-Journal im Lösch-Modus
57

10. TASTE TENDENZ-MODUS

Der Modus dient zur Aufzeichnung der Entwicklung von vorher auf dem Bildschirm Konfiguration / Tendenz-Modus (siehe
§ 5.9) festgelegten Parametern.

10.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt. Die Auswahl der Untermenüs erfolgt mithilfe der unter dem Bildschirm befindlichen gelben Tasten.
Zugriff auf die Konfiguration des
Tendenz-Modus (siehe § 10.3).
Abbildung 71: Bildschirm des Tendenz-Modus
Das Symbol OK dient zur Bestätigung der Programmierung einer Aufzeichnung (siehe § 10.2).
Liste der Aufzeichnungen (siehe
§ 10.4).
Programmierung einer Aufzeichnung (siehe § 10.2).

10.2. PROGRAMMIERUNG UND START EINER AUFZEICHNUNG

Das Untermenü dient zur Festlegung der Eigenschaften einer neuen Aufzeichnungskampagne.
Speicherkartenbelegung.
Abbildung 72: Beispiel eines Bildschirms zur Programmierung einer Aufzeichnung (Konfiguration 1)
10.2.1. SCHRITT 1: PARAMETRIERUNG DER EIGENSCHAFTEN
Gehen Sie folgendermaßen vor:
 Wählen Sie das Feld Konfiguration mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie auf ,
um den Typ der Konfiguration einzugeben. Die Pfeile werden angezeigt.  Wählen Sie die zu verwendende Konfiguration mithilfe der Tasten oder . Drücken Sie zur Bestätigung auf .
Erinnerung: Die Konfigurationen von bis wurden auf dem Bildschirm Konfiguration / Tendenz-Modus (siehe § 5.9)
festgelegt. Die Vorgehensweise zur Programmierung wird ebenfalls in § 10.3 erläutert.
 Wählen Sie das Feld Start mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Starts der Programmierung einer Aufzeichnung angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.
Hinweis: Die Zeitangabe für den Start muss später als die aktuelle Uhrzeit liegen und muss ein Vielfaches der Speicherperiode
sein (wenn das bei Bestätigen der Programmierung mit OK nicht der Fall ist, schlägt das Gerät automatisch eine kor­rekte Startzeitangabe vor).
58
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Start.  Wählen Sie das Feld Stopp mit den Tasten oder . Das gewählte Feld ist gelb hinterlegt. Drücken Sie zur Eingabe
der Werte. Die Pfeile werden im Feld für Datum und Uhrzeit des Stopps der Programmierung einer Aufzeichnung angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern eines Werts und oder , um zum nächsten Eintrag
zu gehen.
Hinweis: Die Zeitangabe für den Stopp muss nach der Zeitangabe für den Start liegen und muss ein Vielfaches der Speicherperiode
sein (wenn das bei Bestätigen der Programmierung mit OK nicht der Fall ist, schlägt das Gerät automatisch eine kor­rekte Stoppzeitangabe vor).
 Drücken Sie zur Bestätigung der Programmierung von Datum und Uhrzeit für den Stopp.  Wählen Sie das Feld Periode mit den Tasten oder und drücken Sie zur Eingabe des Werts auf . Die Pfeile werden
angezeigt.
Verwenden Sie die Tasten oder zum Erhöhen oder Verringern der möglichen Werte (1 s, 5 s, 20 s, 1 min, 2 min, 5
min, 10 min oder 15 min). Drücken Sie zur Bestätigung auf .
Hinweis: Die Integrationsperiode der Aufzeichnung entspricht der Zeit, über die die Messungen der einzelnen aufgezeichneten
Werte gemittelt werden (rechnerisches Mittel).
Hinweis: Das Gerät zeigt an, wenn die verfügbare Speichertiefe für die gewählten Konfigurationsparameter ungenügend ist.
 Drücken Sie erneut auf , um das Feld Name gelb zu hinterlegen, und dann auf , um den Bearbeitungsmodus aufzuru-
fen. Geben Sie den Namen der Aufzeichnung ein (maximal 8 Zeichen). Mehrere Aufzeichnungen können denselben Namen
haben.
Die zur Verfügung stehenden alphanumerischen Zeichen sind A...Z (Großbuchstaben) und 0 bis 9. Verwenden Sie die Tasten
oder zur Anzeige eines Zeichens und oder , um zum nächsten Zeichen zu gehen.
 Drücken Sie zur Bestätigung des Namens auf .
10.2.2. SCHRITT 2: START DES PROGRAMMS EINER AUFZEICHNUNG
 Um das Programm einer Aufzeichnung innerhalb der von Ihnen festgelegten Start- und Stopp-Zeit zu starten, drücken Sie die
gelbe Taste, die dem Symbol OK entspricht (rechts unten auf dem Bildschirm).  Das Symbol OK verschwindet; stattdessen wird das Symbol angezeigt.  Die Meldung Aufzeichnung in Wartestellung wird während der Wartezeit auf die Startzeit angezeigt und das Symbol blinkt in
der oberen Anzeigeleiste des Bildschirms das Symbol .  Wenn die Start-Zeit erreicht ist, wird die Meldung Aufzeichnung wird durchgeführt angezeigt.
Status der laufenden Aufzeichnung.
Abbildung 73: Bildschirm bei laufender Aufzeichnung
Wenn die Stopp-Zeit erreicht ist, wird erneut der Bildschirm Programmierung einer Aufzeichnung zusammen mit dem Symbol
OK (rechts unten auf dem Bildschirm) angezeigt. Die Programmierung einer neuen Aufzeichnung ist nun möglich.
10.2.3. FRÜHZEITIGES BEENDEN DER LAUFENDEN AUFZEICHNUNG
Die Aufzeichnung kann auf Wunsch vor Erreichen der Stopp-Zeit beendet werden, indem Sie die gelbe Taste drücken, die dem Symbol entspricht (rechts unten auf dem Bildschirm). Das Symbol OK wird dann an dieser Stelle angezeigt.
59

10.3. KONFIGURATION DES TENDENZ-MODUS

Das Untermenü dient zur Anzeige der Liste der Tendenz-Aufzeichnungskonfigurationen (siehe § 5.9). Diese Schnellzugriffstaste ermöglicht die Festlegung oder Änderung der Tendenz-Aufzeichnungskonfigurationen.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Anzeige des verwendeten Untermodus. Datum und Uhrzeit.
Konfiguration der Aufzeichnung von Oberschwingungen der Größen VAh, Ah, Vh und Uh.
Li s te d e r a u fz u ze i chn e nd e n Parameter (Urms, Vrms, W, PF, usw.).
Abbildung 74: Bildschirm zur Konfiguration des Tendenz-Modus
Gehen Sie zur Programmierung einer Aufzeichnung folgendermaßen vor: Beispiel für die Konfiguration 1:
 Drücken Sie die gelbe Taste, die dem Symbol entspricht. Es wird gelb hinterlegt dargestellt.
 Versetzen Sie zur Auswahl der Werte den gelben Cursor mit den Tasten oder und oder und bestätigen Sie
anschließend durch Drücken auf . Die Bestätigung wird durch den roten Punkt gekennzeichnet.
Erinnerung: Folgende Werte können aufgezeichnet werden:
Element Bezeichnung
Urms Effektivwert der verketteten Spannung.
Vrms Effektivwert der Phasenspannung. Arms Effektivwert des Stroms.
Uthd Harmonische Verzerrung der verketteten Spannung (THD-F).
Vthd Gesamte harmonische Verzerrung der Phasenspannung (THD-F).
Athd Gesamte harmonische Verzerrung des Stroms (THD-F).
Ucf Scheitelfaktor der verketteten Spannung.
Vcf Scheitelfaktor der Phasenspannung. Acf Scheitelfaktor des Stroms.
W Wirkleistung.
VAR Blindleistung.
VA Scheinleistung. PF Leistungsfaktor.
cos Φ Cosinus der Phasenverschiebung Spannung/Strom (Verschiebungsfaktor – DPF).
tan Φ Tangens der Phasenverschiebung Spannung/Strom.
Vunb Unsymmetrie der Phasenspannung. Aunb Unsymmetrie des Stroms.
Hz Netzfrequenz.
PST Kurzzeit-Flicker.
KF K-Faktor.
? Siehe Anmerkung unten.
Ladezustand des Akkus.
Symbol des Typs der Konfiguration (von bis ). Zur Anzeige der Bildschirmseiten drücken Sie die gelben Tasten, die diesen Symbolen entsprechen.
Besonderheit für die beiden letzten Zeilen. Darstellung der beiden letzten Zeilen:
o ? o ?
Abbildung 75: Diese beiden Zeilen betreffen die Oberschwingungen
60
Diese beiden Zeilen betreffen die Aufzeichnung von Oberschwingungen der Größen VAh, Ah, Vh und Uh. Für jede dieser Größen können die Ordnungen der aufzuzeichnenden Oberschwingungen gewählt werden (zwischen 0 und 50) und, eventuell in diesem Bereich, nur die ungeraden Oberschwingungen. Gehen Sie folgendermaßen vor:
Eingabe des aufzuzeichnenden Werts: Drücken Sie die Taste , wenn die Zeile o ? gelb hinterlegt ist. Die Pfeile werden
angezeigt. Wählen Sie den Wert (VAh, Ah, Vh und Uh), für den die Oberschwingungen aufgezeichnet werden sollen, durch
Drücken auf oder . Die Auswahl wird durch den roten Punkt gekennzeichnet. Drücken Sie zur Bestätigung auf .
Das Feld der Werte ist gelb hinterlegt.
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
Auswahl der Ordnung der Anfangs-Oberschwingung: Drücken Sie die Taste , wenn das Feld gelb hinterlegt ist. Die Pfeile
werden angezeigt. Wählen Sie durch Drücken auf oder die Ordnung, ab der die Oberschwingungen aufgezeichnet
werden sollen, und bestätigen Sie anschließend durch Drücken auf .
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
Auswahl der End-Oberschwingung: Drücken Sie die Taste , wenn das zweite Feld (größer oder gleich der Ordnung der
Anfangs-Oberschwingung) gelb hinterlegt ist. Wählen Sie die maximale Ordnung der aufzuzeichnenden Oberschwingung
durch Drücken auf oder und bestätigen Sie anschließend durch Drücken auf .
Gehen Sie zum nächsten Feld, indem Sie auf drücken.
 Nur bei ungeraden Oberschwingungen:
Drücken Sie zur Auswahl oder Abwahl dieses Feldes auf . Die Auswahl wird durch den roten Punkt gekennzeichnet:
gewählt: Nur die ungeraden Oberschwingungen zwischen den beiden vorher festgelegten Ordnungen werden aufge-
zeichnet.
nicht gewählt: Alle Oberschwingungen (gerade und ungerade) zwischen den beiden vorher festgelegten Ordnungen
werden aufgezeichnet.

10.4. ANZEIGE DER LISTE DER AUFZEICHNUNGEN

Das Untermenü dient zur Anzeige der durchgeführten Aufzeichnungen. Drücken Sie zur Anzeige der Liste die gelbe Taste, die dem Symbol entspricht.
Folgende Informationen werden angezeigt:
A u s la s t u n g d er L i s t e d er Aufzeichnungen. Der schwarze Balkenbereich entspricht dem ver­wendeten Speicher.
Name der Aufzeichnung.
Start-Zeit der Aufzeichnung.
Abbildung 76: Bildschirm zur Anzeige der Liste der Aufzeichnungen
Datum und Uhrzeit.
Stopp-Zeit der Aufzeichnung.

10.5. LÖSCHEN VON AUFZEICHNUNGEN

Das Untermenü dient zum Löschen der durchgeführten Aufzeichnungen. Gehen Sie folgendermaßen vor:
 Wählen Sie das Untermenü, indem Sie die gelbe Taste drücken, die dem Symbol entspricht.  Wählen Sie die zu löschende Aufzeichnung über die Tasten oder . Das gewählte Feld ist fett dargestellt.  Drücken Sie zur Bestätigung des Löschens auf .
Um dieses Untermenü zu verlassen, ohne die gespeicherten Daten zu löschen, drücken Sie auf .
61
Abbildung 77: Bildschirm Liste der Aufzeichnungen im Lösch-Modus

10.6. ANZEIGE DER DATENSÄTZE

10.6.1. EIGENSCHAFTEN DES DATENSATZES
Anzeige des verwendeten Modus.
Di eses Symbol dient dem U m sc h al t en z w i sc h en d e n
Gewählte Messarten in der verwen­deten Konfiguration.
Abb. 99: Untermenü Datensatz-Eigenschaften
Wenn unter den Messarten keine Strommessdaten aufscheinen (Arms, Athd, Acf, W, VAR, VA, PF, cos Φ, tan Φ, Aunb, Ah und VAh), bedeutet das, dass kein Stromwandler angeschlossen war.
10.6.2. TENDENZKURVEN
Bildschirmseiten. Man kann auch die
Tasten und verwenden.
Cursor-Datum.
Die s er Bild schirm zeigt ei nen Ausschnitt der Tendenzkurve. Vor und nach dem Ausschnitt folgen weitere Bildschirmanzeigen.
Verwenden Sie zum Verschieben des
Cursors die Tasten oder .
Abb. 100: Vrms (4L) ohne MIN-AVG-MAX
Die Anzeigeperiode dieser Kurve ist eine Minute. Die Speicherdauer beträgt eine Sekunde. Daher entspricht jeder Punkt auf der Kurve einem alle Sekunden gespeicherten Wert, der jede Minute erfasst wird. Dadurch gehen zwar viele Daten verloren (59 von
60), die Anzeige ist aber schnell.
Hinweis: Die Werte des roten Cursors geben gesättigte Werte an.
Die Striche - - - - bedeuten Fehler oder fehlende Werte im Datensatz.
Position des Anzeigefensters im Datensatz.
Verwenden Sie zur Auswahl des Anzeigefilters die Tasten oder
..
62
Der Modus MIN-AVG-MAX wurde aktiviert.
Abb. 101: Vrms (4L) ohne MIN-AVG-MAX
Die Anzeigeperiode dieser Kurve ist immer eine Minute. Wenn aber der MIN-AVG-MAX Modus aktiviert ist, entspricht jeder Punkt der Kurve dem rechnerischen Mittelwert von 60 im Sekundenrhythmus gespeicherten Werten. Diese Anzeige ist also genauer, weil keine Daten verloren gehen, aber auch langsamer (siehe Tabelle Seite 67).
Abb. 102: Vrms (N) ohne MIN-AVG-MAX
Änderung der Anzeigeskala zwi­schen 1 Minute und 5 Tagen.
Höchstwertkurve.
Mittelwertkurve.
Mindestwertkurve.
Abb. 103: Vrms (N) mit MIN-AVG-MAX
Die Anzeigeperiode dieser Kurve ist eine Minute. Jeder Punkt der Kurve entspricht dem rechnerischen Mittelwert von 60 im Sekundenrhythmus gespeicherten Werten. Jeder Punkt der Höchstwertkurve entspricht dem Höchstwert der 60 im Sekundenrhythmus gespeicherten Werte. Jeder Punkt der Mindestwertkurve entspricht dem Mindestwert der 60 im Sekundenrhythmus gespeicherten Werte.
Diese Anzeige ist also genauer als die vorherige, die Vrms (N) Kurve ohne MIN-AVG-MAX ist dennoch in der Hülle der Höchst- und Mindestwertkurven Vrms (N) Kurve mit MIN-AVG-MAX enthalten.
Cursor-Werte (Mindest-, Mittel- und Höchstwert).
63
Cursor-Datum.
Die s er Bild schirm zeigt ei nen Ausschnitt der Tendenzkurve. Vor und nach dem Ausschnitt folgen weitere Bildschirmanzeigen.
Verwenden Sie zum Verschieben des
Cursors die Tasten oder .
Abb. 104: Vrms (L1) ohne MIN-AVG-MAX
In allen drei Phasen (L1, L2 und L3) zeichnet das Gerät beim Aufzeichnen eines Werts (Speicherdauer 1 Sekunde) auch den Halbperioden-RMS-Mindestwert für eine Sekunde und den Halbperioden-RMS-Höchstwert für eine Sekunde auf. Diese drei Kurven sind in der obigen Abbildung dargestellt.
Der Modus MIN-AVG-MAX wurde aktiviert.
Position des Anzeigefensters im Datensatz.
Verwenden Sie zur Auswahl des Anzeigefilters die Tasten oder
..
Abb. 105: Vrms (L1) mit MIN-AVG-MAX
Diese Kurve unterscheidet sich etwas von der vorherigen, weil im MIN-AVG-MAX Modus keine Daten verloren gehen.
Abb. 106: tan Φ (L1) ohne MIN-AVG-MAX
Abb. 107: tan Φ (L1) mit MIN-AVG-MAX
64

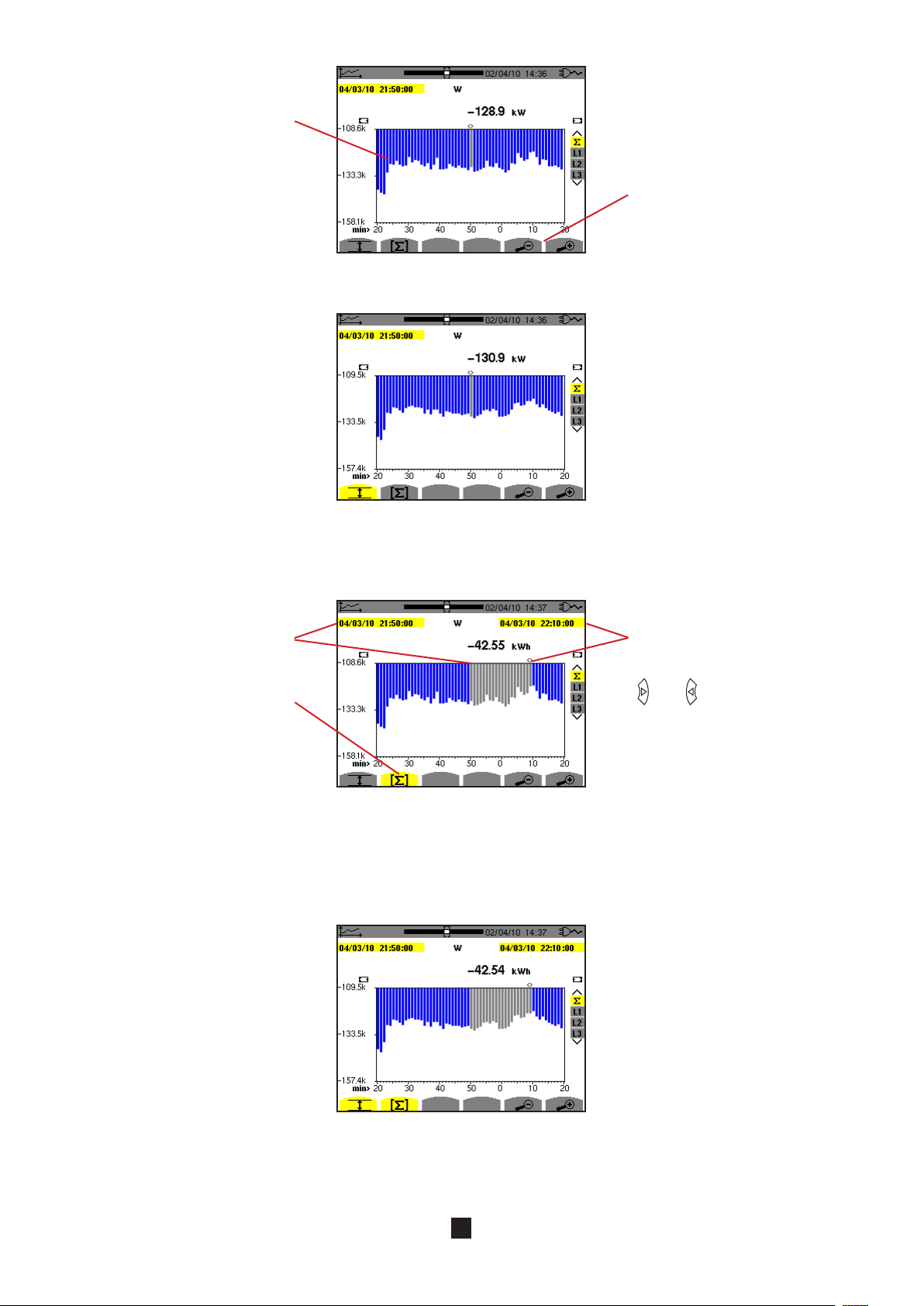

Di e Summe aller drei Phasen ­Leistungen (S) wird als Histogramm dargestellt.
Änderung der Anzeigeskala zwi­schen 1 Minute und 5 Tagen.
Abb. 108: W (S) ohne MIN-AVG-MAX
Abb. 109: W (S) mit MIN-AVG-MAX
Diese Kurve unterscheidet sich etwas von der vorherigen, weil im MIN-AVG-MAX Modus keine Daten verloren gehen.
Anfangsdatum der Auswahl.
Energieberechnungsmodus. Mit dieser Taste legt man den Anfang der Auswahl fest.
Abb. 110: Wh (S) ohne MIN-AVG-MAX
Die Anzeigeperiode dieses Histogramms ist eine Minute. Die Speicherdauer beträgt eine Sekunde. Daher entspricht jeder Balken des Histogramms einem alle Sekunden gespeicherten Wert, der jede Minute erfasst wird. Der Energieberechnungsmodus kalkuliert die Summe der Leistungen aller ausgewählten Balken.
Curso r-Datu m (Enddatum de r Au swahl). Verwen den Sie zu m Verschieben des Cursors die Tasten
oder .
Abb. 111: Wh (S) mit MIN-AVG-MAX
Die Anzeige unterscheidet sich etwas von der vorherigen, weil der MIN-AVG-MAX Modus aktiviert ist und keine Daten verloren gehen.
65
Cursor-Datum.
Die s er Bild schirm zeigt ei nen Ausschnitt der Tendenzkurve. Vor und nach dem Ausschnitt folgen weitere Bildschirmanzeigen.
Verwenden Sie zum Verschieben des
Cursors die Tasten oder .
Abb. 112: cos Φ (L1) ohne MIN-AVG-MAX
Die Anzeigeperiode dieser Kurve beträgt zwei Stunden. Die Speicherdauer beträgt eine Sekunde. Daher entspricht jeder Punkt dieser Kurven einem alle Sekunden gespeicherten Wert, der alle zwei Stunden erfasst wird. Dadurch gehen zwar viele Daten verloren (7199 von 7200), die Anzeige ist aber schnell.
Der Modus MIN-AVG-MAX wurde aktiviert.
Position des Anzeigefensters im Datensatz.
Verwenden Sie zur Auswahl des Anzeigefilters die Tasten oder
..
Abb. 113: cos Φ (L1) mit MIN-AVG-MAX
Diese Kurve unterscheidet sich stark von der vorherigen, der Modus MIN-AVG-MAX ist aktiviert. Jeder Punkt der Kurve ent­spricht dem rechnerischen Mittelwert von 7200 im Sekundenrhythmus gespeicherten Werten. Jeder Punkt der Höchstwertkurve entspricht dem Höchstwert der 7200 im Sekundenrhythmus gespeicherten Werte. Jeder Punkt der Mindestwertkurve entspricht dem Mindestwert der 7200 im Sekundenrhythmus gespeicherten Werte Diese Anzeige ist also genauer, weil keine Daten verloren gehen, aber auch langsamer (siehe Tabelle Seite 67).
Der Benutzer kann den Ladevorgang der Speicherwert jederzeit mit dieser Taste unterbrechen.
Abb. 114: cos Φ (L1) Laden/Berechnen der Werte.
Die Striche bedeuten, dass an der Cursor-Position kein Wert verfüg­bar ist.
Abb. 115: cos Φ (L1) frühzeitiges Ende des Lade-/Berechnungsvorgangs..
Der Datensatz wird hier nicht vollständig angezeigt, weil der Ladevorgang frühzeitig unterbrochen wurde.
66
Änderung der Anzeigeskala zwi­schen 1 Minute und 5 Tagen.
Abb. 116: cos Φ (L1) abgeschlossener Lade-/Berechnungsvorgang ohne MIN-AVG-MAX.
Die Anzeige wurde nicht unterbrochen und ist daher vollständig.
Folgende Tabelle zeigt die Anzeigedauer der Kurve am Bildschirm je nach Breite des Anzeigefensters (für Speicherdauer 1 Sek.):
Mittlere
Breite des Anzeigefensters
(60 Pkt. oder Inkremente)
5 Tage 2 Stunden
2,5 Tage 1 Stunde 15 Stunden 15 Minuten 10 Stunden 10 Minuten
5 Stunden 5 Minuten
1 Stunde 1 Minute
20 Minuten 10 Sekunden
5 Minuten 5 Sekunden
1 Minute 1 Sekunde
Diese Anzeigezeiten können relativ lang sein, daher kann man die Anzeige jederzeit mit der Taste unterbrechen.
Außerdem kann man jederzeit:
 Mit den Tasten oder die Anzeigeskala ändern,
 Mit den Tasten oder den Cursor verschieben,  Mit den Tasten oder den Anzeigefilter ändern.
Achtung, dadurch wird der Lade- und Berechnungsvorgang der Werte eventuell neu gestartet!
Inkrement des
Rasters
Anzeigeverzögerung mit
Modus MIN-AVG-MAX
deaktiviert
11 Sekunden
6 Sekunden 2 Sekunden 2 Sekunden
1 Sekunde 1 Sekunde 1 Sekunde 1 Sekunde 1 Sekunde
Anzeigeverzögerung mit
Modus MIN-AVG-MAX
Mittlere
aktiviert
10 Minuten
5 Minuten
1 Minute 15 Sekunden
50 Sekunden 25 Sekunden
8 Sekunden 2 Sekunden
1 Sekunde 1 Sekunde
67

11. TASTE LEISTUNGEN UND ENERGIEN

Die Taste dient zur Anzeige von Messungen bezüglich Leistungen und Energien.

11.1. VERFÜGBARE UNTERMENÜS

Die Untermenüs sind im folgenden Bildschirm aufgelistet und werden in den nachfolgenden Kapiteln getrennt behandelt. Die Auswahl der Untermenüs erfolgt mithilfe der unter dem Bildschirm befindlichen gelben Tasten.
S : Anzeige der Wertsumme (siehe
Anzeige der erzeugten Energien (siehe § 11.6).
Anzeige der verbrauchten Energien (siehe § 11.2).
Anzeige von PF, cos Φ, tan Φ und
ΦVA (siehe § 11.3).
Abbildung 78: Bildschirm des Modus Leistungen und Energien

11.2. VERBRAUCHTE ENERGIEN

Das Untermenü dient zur Anzeige der Wirkleistung, der Blindleistungen (kapazitiv und induktiv) und der Scheinleistung, sowie aller abgeleiteten verbrauchten Energien.
§ 11.4).
x : Anzeige des rechnerischen Mittels der Werte (siehe § 11.5).
Start der Energiezählung (siehe
§ 11.7).
Zurücksetzen der Zähler auf null (siehe § 11.9).
11.2.1. BILDSCHIRM ZUR ANZEIGE DER VERBRAUCHTEN ENERGIEN FÜR DIE 3 PHASEN (3L)
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Abbildung 79: Bildschirm zur Anzeige der verbrauchten Energien für die 3 Phasen (3L)
Element Bezeichnung
W Wirkleistung.
Wh Verbrauchte Wirkenergie.
VAR
VARh Verbrauchte Blindenergie:
VA Scheinleistung.
VAh Verbrauchte Scheinenergie.
Induktive oder Kapazitive Blindleistung.
Induktiv Kapazitiv
68

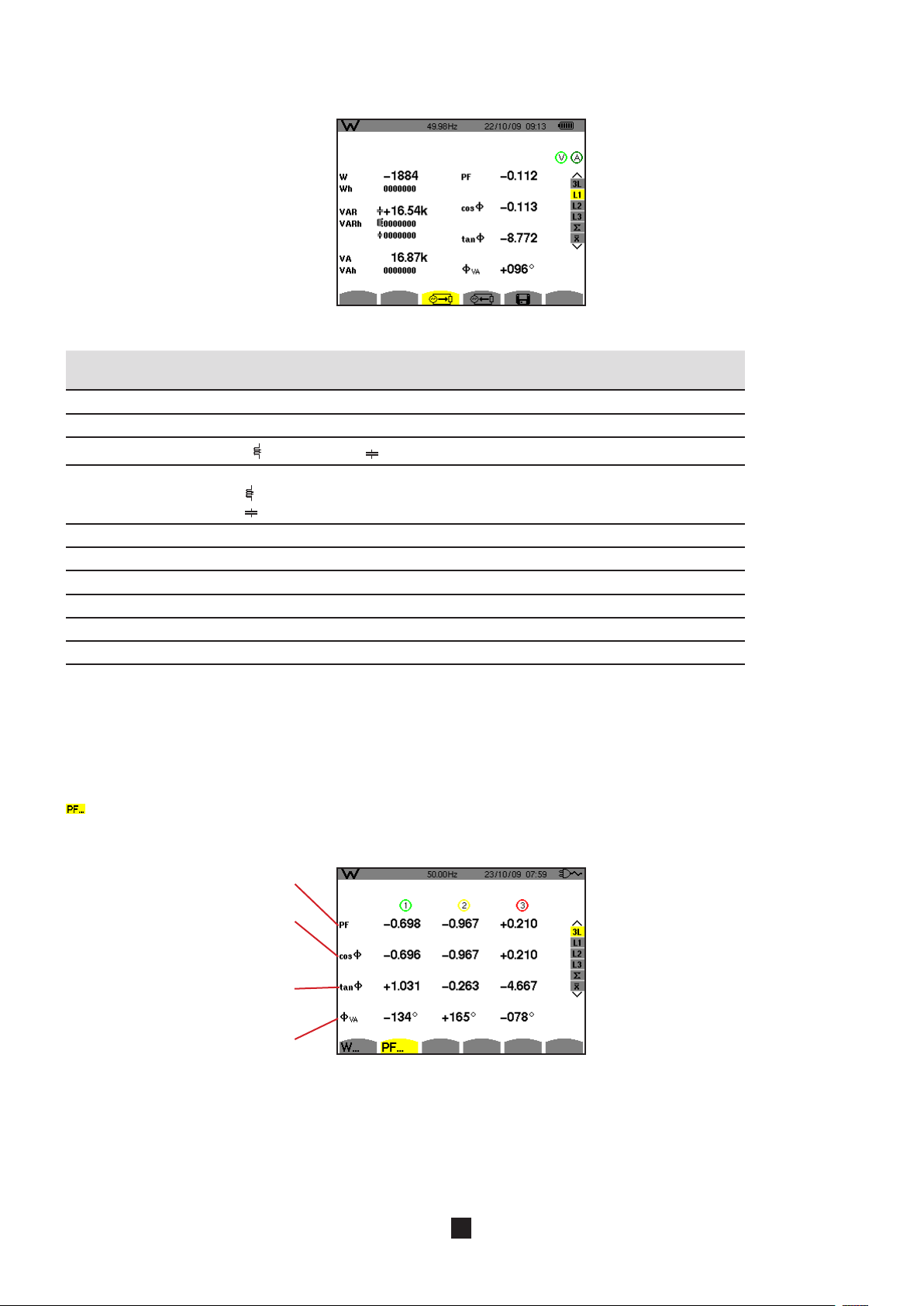

11.2.2. BILDSCHIRM ZUR ANZEIGE DER VERBRAUCHTEN ENERGIEN FÜR DIE PHASE L1
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Abbildung 80: Bildschirm zur Anzeige der verbrauchten Energien für die Phase L1
Element Bezeichnung
W Wirkleistung.
Wh Verbrauchte Wirkenergie.
VAR
Induktive oder Kapazitive Blindleistung.
VARh Verbrauchte Blindenergie:
Induktiv Kapazitiv
VA Scheinleistung.
VAh Verbrauchte Scheinenergie.
PF Leistungsfaktor.
cos Φ Kosinus der Phasenverschiebung Spannung/Strom (Verschiebungsfaktor – DPF).
tan Φ Tangens der Phasenverschiebung Spannung/Strom.
Φ
VA
Phasenverschiebung Phasenspannung/Strom.
Hinweis: Die für die Filter L2 und L3 angezeigten Informationen sind identisch zu den oben beschriebenen, beziehen sich aber
auf die Phasen 2 und 3.

11.3. BILDSCHIRM ZUR ANZEIGE DER ANDEREN LEISTUNGSFAKTOREN

Diese Bildschirmseite steht nur für den Filter 3L zur Verfügung. Die Anzeige der Informationen erfolgt mithilfe der dem Symbol
entsprechenden gelben Taste.
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Leistungsfaktor.
Cosinus der Phasenverschiebung Spannung/Strom (Verschiebungsfaktor – DPF).
Tangens der Phasenverschiebung Spannung/Strom.
Phasenverschiebung
Phasenspannung/Strom.
Abbildung 81: Bildschirm Leistungsfaktor für die 3 Phasen (3L)
69

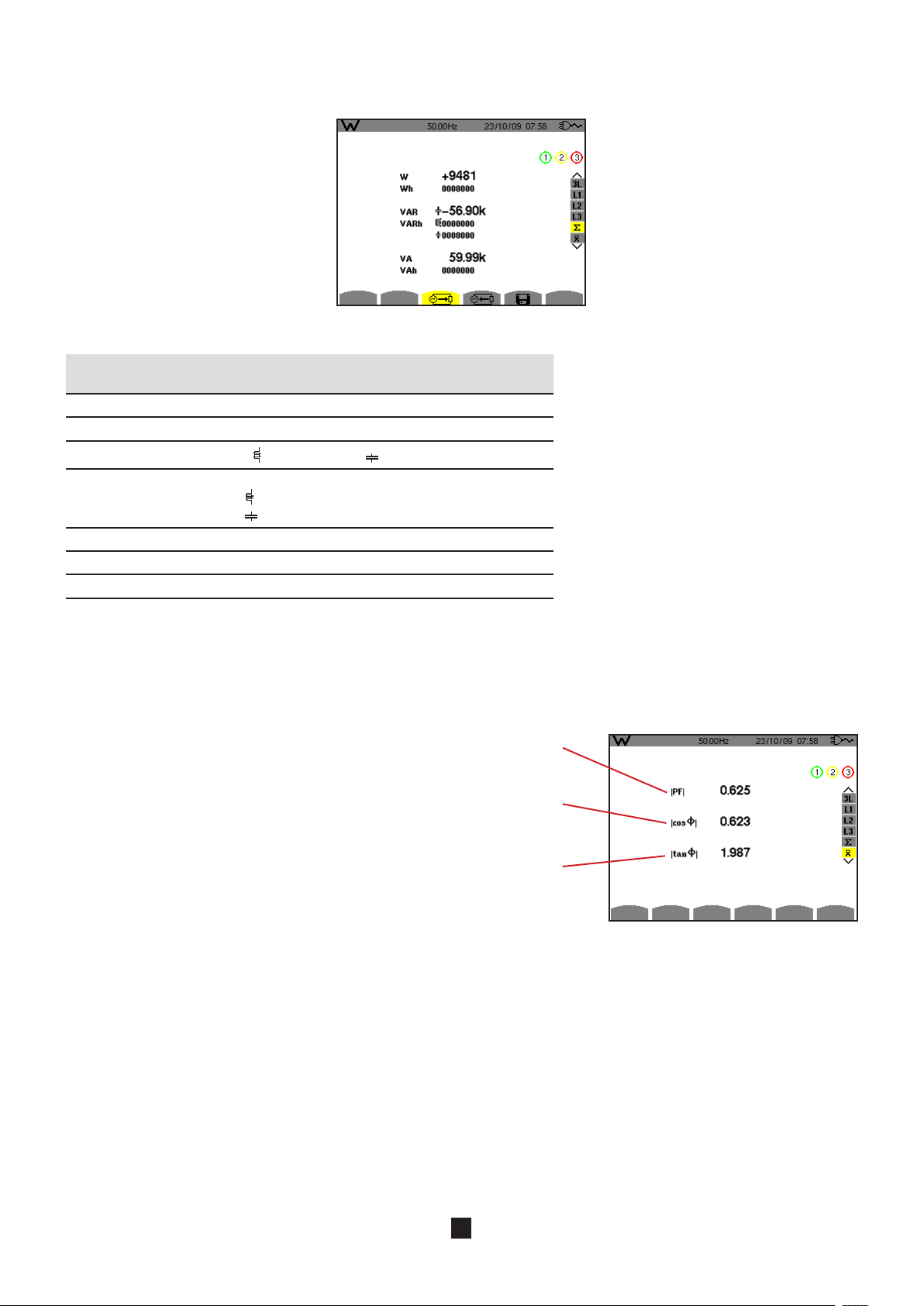

11.4. BILDSCHIRM ZUR ANZEIGE DER SUMME DER VERBRAUCHTEN ENERGIEN

Zur Anzeige der Informationen wählt man das Symbol S des geraden Filters. Folgende Informationen werden auf diesem
Bildschirm Abbildung 82: Bildschirm zur Anzeige der Summe der verbrauchten Energien
Element Bezeichnung
W Gesamt-Wirkleistung.
Wh Gesamte verbraucht Wirkenergie.
VAR
VARh Verbrauchte Gesamt-Blindenergien:
VA Gesamt-Scheinleistung.
VAh Gesamte verbrauchte Scheinleistung.
PF Leistungsfaktor.
Induktive oder Kapazitive Gesamtblindleistung.
Induktiv Kapazitiv

11.5. BILDSCHIRM ZUR ANZEIGE DER MITTELWERTE DER ANDEREN LEISTUNGSFAKTOREN

Zur Anzeige der Informationen wählt man das Symbol x des geraden Filters.
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Rechnerisches Mittel der Absolutwerte des Leistungsfaktors jeder Phase.
Rechnerisches Mittel der Absolutwerte des Kosinus der Phasenverschiebung der Phasenspannung gegenüber dem Strom für jede Phase.
Rechnerisches Mittel der Absolutwerte des Tangens der Phasenverschiebung der Phasenspannung gegenüber dem Strom für jede Phase.
Abbildung 83: Bildschirm zur Anzeige der Mittelwerte der anderen Leistungsfaktoren
70

11.6. ERZEUGTE ENERGIEN

Das Untermenü dient zur Anzeige der Wirkleistung, der Blindleistungen (kapazitiv und induktiv) und der Scheinleistung sowie aller abgeleiteter erzeugter Energien.
11.6.1. BILDSCHIRM ZUR ANZEIGE DER ERZEUGTEN ENERGIEN FÜR DIE 3 PHASEN (3L)
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Abbildung 84: Bildschirm zur Anzeige der erzeugten Energien für die 3 Phasen (3L)
Element Bezeichnung
W Wirkleistung.
Wh Erzeugte Wirkenergie.
VAR
VARh Erzeugte Blindenergien:
VA Scheinleistung.
VAh Erzeugte Scheinenergie.
Induktive oder Kapazitive Blindleistung.
Induktiv Kapazitiv
11.6.2. BILDSCHIRM ZUR ANZEIGE DER ERZEUGTEN ENERGIEN FÜR DIE PHASE L1
Folgende Informationen werden auf diesem Bildschirm angezeigt:
Abbildung 85: Bildschirm zur Anzeige der erzeugten Energien für die Phase 1 (L1)
71
Element Bezeichnung
W Wirkleistung.
Wh Erzeugte Wirkenergie.
VAR
Induktive oder Kapazitive Blindleistung.
VARh Erzeugte Blindenergie:
Induktiv Kapazitiv
VA Scheinleistung.
VAh Erzeugte Scheinenergie.
PF Leistungsfaktor.
cos Φ Cosinus der Phasenverschiebung Spannung/Strom (Verschiebungsfaktor – DPF).
tan Φ Tangens der Phasenverschiebung Spannung/Strom.
Φ
VA
Phasenverschiebung Phasenspannung/Strom.
Hinweis: Die für die Filter L2 und L3 angezeigten Informationen sind identisch zu den oben beschriebenen, beziehen sich aber
auf die Phasen 2 und 3.
11.6.3. BILDSCHIRM ZUR ANZEIGE DER SUMME DER ERZEUGTEN ENERGIEN
Drücken Sie zur Anzeige der Informationen das Symbol S. Auf dieser Seite werden angezeigt:
 Die Gesamt-Wirkleistung,  Die gesamte erzeugte Wirkenergie,
 Induktive oder Kapazitive Gesamt-Blindleistung,  Gesamte erzeugte Blindenergie (Induktiv und Kapazitiv ),
 Gesamt-Scheinleistung,  Gesamte erzeugte Scheinenergie.

11.7. START DER ENERGIEZÄHLUNG

Die Taste dient zum Starten der Energiezählung. Drücken Sie zum Starten der Zählung die gelbe Taste, die dem Symbol entspricht.
Datum und Uhrzeit des Starts der Messung werden oben links auf dem Bildschirm angezeigt.
Das Symbol erscheint (rechts unten auf dem Bildschirm).
Abbildung 86: Bildschirm des Modus Leistungen und Energien beim Start der Energiezählung

11.8. STOPP DER ENERGIEZÄHLUNG

Drücken Sie zum Stoppen der Energiezählung die gelbe Taste, die dem Symbol entspricht. Datum und Uhrzeit des Stopps der Messung werden oben links auf dem Bildschirm angezeigt:
Hinweis: Ein Stopp ist nicht definitiv. Eine Wiederaufnahme ist durch Drücken des Symbols möglich. Alle Energiezähler
nehmen den Betrieb wieder auf.
72

11.9. ZURÜCKSETZEN DER ENERGIEZÄHLUNG AUF NULL

Drücken Sie zum Zurücksetzen der Energiezählung die gelbe Taste, die dem Symbol entspricht, und bestätigen Sie anschlie­ßend durch Drücken auf .
Sämtliche Energiewerte (verbraucht und erzeugt) werden auf null gesetzt.
Hinweis: Siehe der 4-Quadranten-Leistungsdiagramm in Kapitel 17.4.
73

12. TASTE BILDSCHIRMFOTO

Die Taste besitzt folgende Funktionen:
 Aufnahme von maximal 50 Bildschirmfotos für späteren Abruf (siehe § 12.1).  Anzeige von vorher aufgenommenen Bildschirmfotos (siehe § 12.2).
Die gespeicherten Bildschirme können anschließend mithilfe der Software PAT (Power Analyser Transfer) auf einen PC übertragen werden (siehe zugehörige Anleitung).

12.1. AUFNAHME EINES BILDSCHIRMFOTOS

Um einen beliebigen Bildschirm zu fotografieren (zum Beispiel der Modi , , , , , ), drücken Sie ca. 3 Sekunden lang auf . Nach der Aufnahme wird im oberen linken Bereich des Bildschirms anstelle des Symbols für den aktiven Modus ( , ,
, , , ) das Symbol angezeigt. Sobald Sie die Taste loslassen, wird das Symbol für den aktiven Modus
wieder angezeigt: Das C.A 8335 hat ein Bildschirmfoto aufgezeichnet.
Erinnerung: CA 8335 kann maximal 50 Bildschirmfotos speichern. Ein 51. Foto kann nicht aufgezeichnet werden, und beim
Versuch wird oben links auf dem Bildschirm das Symbol anstelle des Symbols angezeigt.
Abbildung 87: Bildschirm zur Anzeige der Liste der Momentanwerte

12.2. VERWALTUNG DER BILDSCHIRMFOTOS

Die Verwaltung bezieht sich auf die gespeicherten Bildschirmfotos und ermöglicht:
Die Anzeige der Liste der Bildschirmfotos (siehe § 12.2.2). Die Anzeige eines der vorher aufgenommenen Bildschirmfotos (siehe § 12.2.3). Das Löschen eines der vorher aufgenommenen Bildschirmfotos (siehe § 12.2.4).
12.2.1. VERFÜGBARE FUNKTIONEN
Drücken Sie zum Aufrufen des Modus Bildschirmfoto kurz die Taste . Erinnerung: Wenn Sie ca. 3 Sekunden lang die Taste drücken, wird die Funktion zur Aufnahme eines Bildschirmfotos aus-
gelöst (siehe § 12.1).
Anzeige des verwendeten Modus.
Anzeige des freien Bildspeichers. Der schwarze Bereich entspricht dem ver­wendeten Speicher; der weiße Bereich entspricht dem freien Speicher.
Liste der gespeicherten Fotos. Jedes Symbol stellt den Typ des gespeicher­ten Bildschirms (Aufzeichnungen, Alarm, Wellenformen usw.) entspre­chend den Symbolen der Modus­Tasten dar. Datum und Uhrzeit des Bildschirmfotos werden rechts neben dem Symbol angezeigt.
Abbildung 88: Beispiel für die Anzeige einer Liste der Bildschirmfotos
Ladezustand des Akkus.
Datum und Uhrzeit.
Sous-menu d’affichage de la liste des photographies d’écran (sous­menu actuel).
Sous-menu d’effacement d’une photographie d’écran.
Na v i g at io n ss ym b ol au f d en Bildschirmseiten. Zur Anzeige der Seiten drücken Sie die gelben Tasten, die diesen Symbolen ent­sprechen.
74
12.2.2. ANZEIGE DER LISTE DER BILDSCHIRMFOTOS
Drücken Sie zum Aufrufen der Liste kurz die Taste . Der Bildschirm zeigt die Liste der Fotos (siehe Abbildung 88).
12.2.3. ANZEIGE EINES FOTOS AUS DER LISTE
Gehen Sie zur Anzeige eines Fotos folgendermaßen vor:
 Drücken Sie die Taste . Das Symbol ist aktiv und der Bildschirm mit der Liste der Bildschirmfotos wird angezeigt
(siehe Abbildung 88).
 Wählen Sie das anzuzeigende Foto mit den Tasten oder und oder . Datum und Uhrzeit des gewählten
Bildschirmfotos werden fett dargestellt.
 Drücken Sie zur Anzeige des gewählten Fotos auf . Im oberen linken Bereich des Bildschirms wird abwechselnd mit dem
Symbol für den aktiven Modus ( , , , , , ) das Symbol angezeigt
Um zur Liste der Bildschirmfotos zurückzugehen, drücken Sie auf .
12.2.4. LÖSCHEN EINES FOTOS AUS DER LISTE
Gehen Sie zum Löschen eines Fotos folgendermaßen vor:
 Der Bildschirm mit der Liste der Momentanwerte wird angezeigt (siehe zum Beispiel Abbildung 88). Wählen Sie das Untermenü,
indem Sie die gelbe Taste drücken, die dem Symbol (unten am Bildschirm) entspricht.
 Wählen Sie das zu löschende Foto mit den Tasten oder und oder . Datum und Uhrzeit des gewählten
Bildschirmfotos werden fett dargestellt.
 Drücken Sie zum Löschen des gewählten Fotos auf . Das Foto wird aus der Liste der Momentanwerte gelöscht.
Um zur Liste der Bildschirmfotos zurückzugehen, ohne das Bildschirmfoto zu löschen, drücken Sie auf .
75

13. HILFE-TASTE

Die Taste bietet Informationen zu den Funktionen und Symbolen, die für den aktuellen Anzeigemodus verwendet werden.
Folgende Informationen stehen zur Verfügung:
Anzeige des verwendeten Modus.
Anzeige des aktuellen Modus.
Hilfeseite 2.
Hilfeseite 1.
Abbildung 89: Beispiel der Hilfeseite für den Modus Leistungen und Energien, Seite 1
Ladezustand des Akkus.
Datum und Uhrzeit.
Liste der Informationen.
76

14. SOFTWARE ZUM DATENEXPORT

Es gibt zwei Datenexport-Programme:
 PAT (Power Analyser Transfer) wird mit dem C.A 8335 mitgeliefert. Die im Gerät gespeicherten Daten können damit auf einen
PC übertragen werden.
 Dataview (in Option) überträgt ebenfalls die Daten und stellt diese nach den geltenden Landesnormen in Berichtform dar.
Zum Installieren der Software legen Sie die CD-Rom ein und folgen Sie den Anweisungen auf dem Bildschirm.
Dann schließen Sie das Gerät mit dem mitgelieferten USB-Kabel an den PC an. Dazu entfernen Sie die Abdeckung vom USB­Anschluss des Geräts.
Setzen Sie das Gerät mit der Taste in Betrieb und warten Sie ab, bis der PC es erkennt.
Nähere Hinweise zur Verwendung der Datenexport-Software entnehmen Sie bitte der Software-Hilfe bzw. der Bedienungsanleitung.
77

15. ALLGEMEINE DATEN

15.1. GEHÄUSE

Gehäuse Hartes Gehäuse mit gelber Stoßschutzhülle. Anschlüsse 5 Buchsen zur Spannungsmessung.
4 Spezialanschlüsse zur Strommessung (automatische Erkennung des Stromwandlers). Ein Anschluss für Spezial-Netzteil. Ein USB-Anschluss. Ein Anschluss für SD-Speicherkarte. Dieser befindet sich unter dem Deckel auf der Rückseite des C.A
8335 unter dem Akku. Tasten Funktions-, Navigations- und Modus-Tasten. Verwendung mit Handschuhen vorgesehen. Metallring Auf der Rückseite des C.A 8335. Dient zur Befestigung des Geräts an einer Diebstahlschutzvorrichtung. Standbügel Zum Aufstellen des Geräts in geneigter Position. Akkufach Für den Zugriff auf den Akku, an der Rückseite des Geräts. Abmessungen Gesamt: 200 mm x 250 mm x 70 mm.
Bildschirm: 320 x 240 Pixel118 mm x 90 mm Diagonale 148 mm. Gewicht 1950 g (mit Akku).

15.2. STROMVERSORGUNG

15.2.1. VERSORGUNG ÜBER NETZANSCHLUSS
Typ Externes Spezial-Netzteil 600 Vrms Kategorie IV – 1000 Vrms Kategorie III. Betriebsbereich 230 V ± 10 % @ 50 Hz und 120 V ± 10 % @ 60 Hz. Max. Eingangsleistung 65 VA.
15.2.2. VERSORGUNG ÜBER AKKU
Das C.A 8335 kann ohne Netzanschluss verwendet werden. Außerdem ermöglicht der Akku die Verwendung des Qualistar+ bei einem Netzausfall.
Akku 8 wiederaufladbare NiMH-Zellen. Kapazität mindesten 4000 mAh. Nennspannung 1,2 V pro Zelle, d. h. 9,6 V gesamt. Lebensdauer mindestens 300 Lade-/Entladezyklen. Ladestrom 1 A. Ladezeit ca. 5 Stunden. Betriebstemperatur [0 °C ; 50 °C]. Ladetemperatur [10 °C ; 40 °C]. Lagerungstemperatur Lagerung 30 Tage : [-20 °C ; 50 °C].
Lagerung 30 bis 90 Tage : [-20 °C ; 40 °C]. Lagerung 90 Tage bis 1 Jahr : [-20 °C ; 30 °C].
78
15.2.3. VERBRAUCH
Mit Helligkeit bei 50% 300 mA Bereitschaftsmodus ohne Anzeige 100 mA

15.3. BETRIEBSBEREICH

15.3.1. UMGEBUNGSBEDINGUNGEN
15.3.1.1. Klima
Die Bedingungen bezüglich Umgebungstemperatur und Luftfeuchte sind in der folgenden Grafik dargestellt:
% r.F.
95
85
75
3 4
45
2
1
1 = Referenzbereich. 2 = Betriebsbereich. 3 = Lagerungsbereich mit Akku. 4 = Lagerungsbereich ohne Akku.
10
°C
-20 0 20 26 35 42,5 50 70
Achtung: Bei Temperaturen über 40 °C darf das Gerät entweder „nur mit Akku“ ODER „nur mit Spezial-Netzteil“ betrieben werden.
Der Betrieb des Geräts gleichzeitig mit Akku UND Spezial-Netzteil ist verboten.
15.3.1.2. Höhe
Betrieb: [0 m ; 2 000 m] Lagerung: [0 m ; 10 000 m]
15.3.2. MECHANISCHE BEDINGUNGEN
Gemäß IEC 61010-1 ist das C.A 8335 ein TRAGBARES GERÄT.
 Betriebsposition: beliebig.  Referenzposition im Betrieb: auf einer horizontalen Ebene, mit Standbügel oder flach.  Festigkeit (IEC 61010-1): beständig gegenüber einer Kraft von 30 N an jedem Bereich des Gerätegehäuses (Test wurde bei
40 °C durchgeführt).
 Fall (IEC 61010-1): 1 m aus der ungünstigsten Position heraus; Auswirkungen des Falls sind: keine dauerhafte mechanische
Beschädigung und keine Funktionsstörung.
 Schutzart: IP 50 gemäß EN 60529 A1 (IP2X für die Buchsen).
15.3.3. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
15.3.3.1. Störimmunität gemäß IEC 61326 – 1:2006
 Störfestigkeit gegen statische Entladungen (gemäß IEC 61000-4-2)
1. Ebene Schärfegrad: 4 kV bei Kontakt Prüfergebnis: KRITERIUM A
2. Ebene Schärfegrad: 8 kV in der Luft Prüfergebnis: KRITERIUM A
 Störfestigkeit gegen Strahlungsfeldern (gemäß IEC 61000-4-3 und IEC 61000-4-8)
Schärfegrad: 10 Vm
-1
Prüfergebnis: KRITERIUM B (Einfluss auf THDA: ±2,5% für die Standard-Stromkette, ±5% für die Rogowsky-Kette)
79
 Störfestigkeit gegen schnelle Transienten Störgrößen (gemäß IEC 61000-4-4)
Schärfegrad: 2 kV an den Spannungseingängen und an der Stromversorgung 1 kV an den Stromeingängen Prüfergebnis: KRITERIUM A
 Störfestigkeit gegen Stößspannungen (gemäß IEC 61000-4-5)
Schärfegrad: 2 kV an den Spannungseingängen im Differenzmodus 1 kV an den Spannungseingängen im Gleichtaktmodus Prüfergebnis: KRITERIUM A
 Leitungsgeführte HF-Störgrößen (gemäß IEC 61000-4-6)
Schärfegrad: 3 V an den Spannungseingängen und an der Stromversorgung Prüfergebnis: KRITERIUM A
 Spannungsunterbrechung (gemäß IEC 61000-4-11)
Schärfegrad: 100% Verlust über eine Periode der Stromversorgung Prüfergebnis: KRITERIUM A
15.3.3.2. Störaussendung gemäß IEC 61326-1
Geräteklasse A.

15.4. SICHERHEIT DES BEDIENERS

 Anwendung der Sicherheitsregeln gemäß der Norm IEC 61010-1. (Schutzimpedanzen an den Spannungseingängen).  Verschmutzungsgrad 2.  Überspannungskategorie IV* und Betriebsspannung 600 Vrms.  Doppelte Isolierung der E/A gegenüber Erde (Symbol ).  Doppelte Isolierung zwischen den Spannungseingängen, der Stromversorgung und den anderen E/A (Symbol ).  Verwendung nur in Innenräumen
(*) Achtung: Die zugelassene Spannung und die Messkategorie der Kombination „Gerät + Stromwandler“ können von den Daten für das eigentliche Gerät abweichen.
 Bei Verwendung von AmpFLEX™, MiniFLEX und Zangen C wird für die Kombination „Gerät + Stromwandler“ 600 V
Kategorie IV oder 1000 V Kategorie III beibehalten.
 Bei Verwendung der Zangen PAC, MN93, MN93A und E3N erfolgt für die Kombination „Gerät + Stromwandler“ eine
Herabstufung auf 300 V Kategorie IV oder 600 V Kategorie III.
 Bei Verwendung des Adaptergehäuse 5 A erfolgt für die Kombination „Gerät + Stromwandler“ eine Herabstufung auf 150
V Kategorie IV oder 300 V Kategorie III.
80

16. BETRIEBSDATEN

16.1. REFERENZBEDINGUNGEN

Diese Tabelle enthält die standardmäßig zu verwendenden Referenzbedingungen der Größen für die in § 16.2.4 gegebenen technischen Daten.
Einflussgröße Referenzbedingungen
Umgebungstemperatur 23 ± 3 °C Relative Feuchte [45 %; 75 %] Luftdruck Phasenspannung
Eingangsspannung des Standard-Stromkreises (alle Stromwandler außer FLEX)
Eingangsspannung des Rogowski-Stromkreises (Stromwandler FLEX)
Netzfrequenz 50 Hz ± 0,1 Hz und 60 Hz ± 0,1 Hz
Phasenverschiebung
Oberschwingungen < 0,1 % Unsymmetrie der Spannung < 10 % Spannungskoeffizient 1 (Einheit) Stromkoeffizient 1 (Einheit) Versorgung Nur Akku Elektrisches Feld < 1 V.m Magnetfeld < 40 A.m
[860 hPa ; 1060 hPa] [50 Vrms ; 1000 Vrms] ohne DC (< 0,5 %) [30 mVrms ; 1 Vrms] ohne DC (< 0,5 %)
 A
1 Vrms
nom
 3 × A
÷ 100 ó 30 mVrms
nom
[11,73 mVrms ; 117,3 mVrms] ohne DC (< 0,5 %)
 3000 Arms 117,3 mVrms bei 50 Hz  300 Arms 11,73 mVrms bei 50 Hz
0° (Wirkleistung und -energie) 90° (Blindleistung und -energie)
-1
-1
Die Werte A der folgenden Tabelle
sind in
nom
Stromwandler
(außer FLEX)
Nennstrom RMS
(A
) [A]
nom
Zange C 1000 Zange PAC 1000 Zange MN93 200 Zange E3N (10 mV/A) 100 Zange MN93A (100 A) 100 Zange E3N (100 mV/A) 10 Zange MN93A (5 A) 5 Adapter 5 A 5

16.2. ELEKTRISCHE DATEN

16.2.1. TECHNISCHE DATEN DES SPANNUNGSEINGANGS
Betriebsbereich: 0 Vrms bis 1000 Vrms AC+DC Phase-Neutral und Neutral-Erde 0 Vrms bis 2000 Vrms AC+DC Phase-Phase (unter der Voraussetzung, dass bei der Kategorie III die 1000 Vrms gegen Erde eingehalten werden)
Eingangsimpedanz: 969 kW (zwischen Phase und Neutralleiter und zwischen Neutralleiter und Erde) Zulässige Überlast: 1200 Vrms dauerhaft.
2000 Vrms für eine Sekunde.
81
16.2.2. TECHNISCHE DATEN DES STROMEINGANGS
Betriebsbereich: [0 V ; 1 V] Eingangsimpedanz: 1 MW. Zulässige Überlast: dauerhaft 1,7 Vrms.
Die FLEX-Stromwandler (AmpFLEX™ MiniFLEX) schalten den Stromeingang auf einen Integrator („Rogowski“-Kette), der die vom Wandler gleichen Namens gelieferten Daten interpretiert. Die Eingangsimpedanz beträgt in diesem Fall 12,4 kW.
16.2.3. BANDBREITE
Messkanäle: 256 Punkte pro Periode, d. h.:
 Bei 50 Hz: 6,4 kHz (256 × 50 ÷ 2).  Bei 60 Hz: 7,68 kHz (256 × 60 ÷ 2).
Die analoge Bandbreite bei -3 dB: liegt über > 10 kHz.
82
16.2.4. TECHNISCHE DATEN DES GERÄTS (OHNE STROMWANDLER)
Messspanne ohne Koeffizient
Messung
(mit Einheitskoeffizient)
Minimum Maximum
Frequenz 40 Hz 70 Hz 0,01 Hz ±(0,01 Hz)
(1)
(2)
(3)
Spannung
(5)
RMS
Phase 1 V 1200 V
Verkettet 1 V 2400 V
Phase 1 V 1697 V
Gleich­spannung
(6)
(DC)
Verkettet 1 V 3394 V
Zange C Zange PAC
1 A 1200 A
Zange MN93 0,2 A 240 A 0,1 A ±(0,5 % + 0,2 A)
Strom RMS
Zange E3N (10 mV/A) Zange MN93A (100 A)
(5)
0,1A 120 A
Zange E3N (100 mV/A) 0,01 A 12 A
Zange MN93A (5 A) Adapter 5 A
AmpFLEX™ MiniFLEX
0,005 A 6 A 0,001 A ±(0,5 % + 0,002 A)
10 A 6500 A
Zange PAC 1 A 1200 A
Gleichstrom
(6)
(DC)
Zange E3N (10 mV/A) 0,1 A 169,7 A
Zange E3N (100 mV/A) 0,01 A 16,97 A
Scheitelfaktor (CF) 1 9,99 0,01
(4)
(4)
(3)
(3)
Auflösung der Anzeige
(mit Einheitskoeffizient)
0,1 V
V < 1000 V
1 V
V 1000 V
0,1 V
U < 1000 V
1 V
U 1000 V
0,1 V
V < 1000 V
1 V
V 1000 V
0,1 V
U < 1000 V
1 V
U 1000 V
0,1 A
A < 1000 A
1 A
A 1000 A
0,01 A
A < 100 A
0,1 A
A 100 A
0,001 A
A < 10 A
0,01 A
A 10 A
0,1 A
A < 1000 A
1 A
A 1000 A
0,1 A
A < 1000 A
1 A
A 1000 A
0,01 A
A < 100 A
0,1 A
A 100 A
0,001 A
A < 10 A
0,01 A
A 10 A
Maximaler
Eigenfehler
±(0,5 % + 0,2 V)
±(0,5 % + 1 V)
±(0,5 % + 0,2 V)
±(0,5 % + 1 V)
±(1 % + 0,5 V)
±(1 % + 1 V)
±(1 % + 0,5 V)
±(1 % + 1 V)
±(0,5 % + 0,2 A)
±(0,5 % + 1 A)
±(0,5 % + 0,02 A)
±(0,5 % + 0,1 A)
±(0,5 % + 0,002 A)
±(0,5 % + 0,01 A)
±(0,5 % + 1 A)
±(1 % + 1 A)
±(1 % + 0,1 A)
±(1 % + 0,01 A)
±(1 % + 2 pts)
CF < 4
±(5 % + 2 pts)
CF 4
(1) Bei 1000 Vrms Kategorie III, unter der Bedingung, dass die Spannungen zwischen den einzelnen Buchsen und der Erde nicht
größer sind als 1000 Vrms.
(2) Bei zweiphasiger Messung (gegenüberliegende Phasen) – gleiche Anmerkung für (1). (3) 1200 x 2 1697; 2400 x 2 3394; 120 x 2 169,7; 12 x 2 16,97;
(4) Begrenzung der Zange PAC. (5) Effektivgesamtwert und Effektivwert der Grundschwingung (6) DC-Anteil der Oberschwingung (n=0)
83
Messung
Messspanne ohne Koeffizient
(mit Einheitskoeffizient)
Minimum Maximum
Auflösung der Anzeige
(mit Einheitskoeffizient)
Maximaler Eigenfehler
0,1 V
V < 1000 V
1 V
V 1000 V
0,1 V
U < 1000 V
1 V
±(0,8 % + 1 V)
±(0,8 % + 1 V)
Spannung Halbperiode
Phase 1 V 1200 V
Verkettet 1 V 2400 V
(1)
(2)
U 1000 V
0,1 V
V < 1000 V
1 V
V 1000 V
0,1 V
U < 1000 V
1 V
±(1 % + 1 V)
±(1 % + 1 V)
Scheitel­spannung
(Peak)
Phase 1 V 1697 V
Verkettet 1 V 3394 V
(3)
(3)
U 1000 V
0,1 A
Zange C Zange PAC
1 A 1200 A
A < 1000 A
1 A
±(1 % + 1 A)
A 1000 A
Zange MN93 0,2 A 240 A 0,1 A ±(1 % + 1 A)
0,01 A
A < 100 A
0,1 A
A 100 A
0,001 A
A < 10 A
0,01 A
±(1 % + 0,1 A)
±(1 % + 0,01 A)
Strom Halbperiode
Zange E3N (10 mV/A) Zange MN93A (100 A)
0,1A 120 A
Zange E3N (100 mV/A) 0,01 A 12 A
A 10 A
Zange MN93A (5 A) Adapter 5 A
0,005 A 6 A 0,001 A ±(1 % + 0,01 A)
0,1 A
AmpFLEX™ MiniFLEX
10 A 6500 A
A < 1000 A
1 A
±(1,5 % + 5 A)
A 1000 A
1 A
Zange C Zange PAC
1 A 1697 A
(3)
A < 1000 A
1 A
±(1 % + 1 A)
A 1000 A
Zange MN93 0,2 A 339,4 A
(3)
0,1 A ±(1 % + 1 A)
0,01 A
A < 100 A
0,1 A
A 100 A
0,001 A
A < 10 A
0,01 A
±(1 % + 0,1 A)
±(1 % + 0,01 A)
Scheitel­strom
(Peak)
Zange E3N (10 mV/A) Zange MN93A (100 A)
0,1 A 169,7 A
Zange E3N (100 mV/A) 0,01 A 16,97 A
(3)
(3)
A 10 A
Zange MN93A (5 A) Adapter 5 A
0.005 A 8,485 A
(3)
0,001 A ±(1 % + 0,01 A)
0,1 A
AmpFLEX™ MiniFLEX
10 A 9192 A
(3)
A < 1000 A
1 A
±(1,5 % + 5 A)
A 1000 A
Flicker (Pst) 0 12 0,01 Siehe entsprechende Tabelle
(1) Bei 1000 VRMS Kategorie III, unter der Bedingung, dass die Spannungen zwischen den einzelnen Buchsen und der Erde nicht
größer sind als 1000 Vrms.
(2) Bei zweiphasiger Messung (gegenüberliegende Phasen) – gleiche Anmerkung für (1). ((3) 1200 x 2 1697; 2400 x 2 3394; 240 x 2 339,4; 120 x 2 169,7; 12 x 2 16,97; 6 x 2 8,485; 6500 x 2 9192;
84
Messung
Messspanne ohne Koeffizient
(mit Einheitskoeffizient)
Minimum Maximum
Auflösung der Anzeige
(mit Einheitskoeffizient)
Maximaler Eigenfehler
±(1 %)
cos Φ 0,8
±(1,5 % + 10 D)
0,2 cos Φ < 0,8
±(1 %)
cos Φ 0,8
±(1,5 % + 10 D)
Wirkleistung
Ohne FLEX
(1)
AmpFLEX™ MiniFLEX
5 mW
(3)
7800 kW
(4)
max. 4 digits
(5)
0,5 cos Φ < 0,8
±(1 %)
sin Φ 0,5
±(1,5 % + 10 D)
0,2 sin Φ < 0,5
±(1,5 %)
sin Φ 0,5
±(2,5 % + 20 D)
Blindleistung
Ohne FLEX
(2)
AmpFLEX™ MiniFLEX
5 mVAR
(3)
7800 kVAR
(4)
max. 4 digits
(5)
0,2 sin Φ < 0,5
Scheinleistung
5 mVA
(3)
7800 kVA
(4)
max. 4 digits
(5)
±(1 %)
±(1,5 %)
Leistungsfaktor (PF)
-1 1 0,001
cos Φ 0,5
±(1,5 % + 10 D)
0,2 cos Φ < 0,8
Ohne FLEX
±(1 %)
cos Φ 0,8
±(1,5 %)
Wirkenergie
(1)
AmpFLEX™ MiniFLEX
1 mWh 9 999 999 MWh
(6)
max. 7 digits
(5)
0,2 cos Φ < 0,8
±(1 %)
cos Φ 0,8
±(1,5 %)
0,5 cos Φ < 0,8
±(1 %)
sin Φ 0,5
±(1,5 %)
0,2 sin Φ < 0,5
±(1,5 %)
sin Φ 0,5
±(2 %)
Blindenergie
Ohne FLEX
(2)
AmpFLEX™ MiniFLEX
1 mVARh 09 999 999 MVARh
(6)
max. 7 digits
(5)
0,2 sin Φ < 0,5
Scheinenergie 1 mVAh 9 999 999 MVAh
(6)
max. 7 digits
(5)
±(1 %)
(1) Die Ungenauigkeiten bei Leistungs- und Energiemessungen sind maximal für |Cos Φ| = 1 und typisch für die anderen
Phasenverschiebungen.
(2) Die Ungenauigkeiten bei Leistungs- und Energiemessungen sind maximal für |Sin Φ| = 1 und typisch für die anderen
Phasenverschiebungen. (3) Mit Zange MN93A (5A) oder Adapter 5A (4) Mit AmpFLEX™ oder MiniFLEX (5) Die Auflösung hängt vom verwendeten Stromwandlermodell und dem gewünschten Anzeigewert ab. (6) Die Energie entspricht über 146 Jahren abgeleiteter Maximalleistung (Einheitskoeffizienten).
85
Messung
Minimum Maximum
Messspanne
Auflösung der Anzeige Maximaler Eigenfehler
Phasenverschiebung -179° 180° ±(2°) cos Φ
(DPF)
-1 1 0,001
±(1°) auf Φ
±(5 D) auf DPF
0,001
tan Φ -32,77
(1)
32,77
(1)
tan Φ < 10
0,01
±(1°) auf Φ
tan Φ 10
Unsymmetrie (dreiphasiges Netz) (UNB)
0 % 100 % 0,1 % ±(1 %)
(1) |tan Φ| = 32,767 entspricht Φ = ±88,25° + k × 180° (mit unlogarithmiertem ganzen k)
86
Messung
Messspanne
Minimum Maximum
Auflösung der Anzeige Maximaler Eigenfehler
0,1 %
Oberschwingungsgehalt der Spannung (t)
0 % 1600 %
t < 999,9 %
1 %
t 1000 %
Oberschwingungsgehalt des Stroms (t) (ohne FLEX)
Oberschwingungsgehalt des Stroms (t) (AmpFLEX™ & MiniFLEX)
Gesamte harmonische Verzerrung THD (THD-F) der Spannung
Gesamte harmonische Verzerrung THD (THD-F) des Stroms (ohne FLEX)
0 % 1600 %
0 % 1600 %
0 % 999,9 % 0,1 % ±(2,5 % + 5 D)
0 % 999,9 % 0,1 %
0,1 %
t < 999,9 %
1 %
t 1000 %
0,1 %
t < 999,9 %
1 %
t 1000 %
Gesamte harmonische Verzerrung THD (THD-F) des Stroms
0 % 999,9 % 0,1 %
(AmpFLEX™ & MiniFLEX)
Verzerrungsfaktor DF (THD-R) der Spannung
Verzerrungsfaktor DF (THD-R) des Stroms (ohne FLEX)
Verzerrungsfaktor DF (THD-R) des Stroms (AmpFLEX™ & MiniFLEX)
0 % 100 % 0,1 % ±(2,5 % + 5 D)
0 % 100 % 0,1 %
0 % 100 % 0,1 %
K-Faktor (KF) 1 99,99 0,01
Phasenverschiebung Oberschwingung (Ordnung n 2)
-179° 180° ±(1,5° + 1° × (n ÷ 12,5))
±(2,5 % + 5 D)
±(2 % + (n × 0,2 %) + 5 D)
n 25
±(2 % + (n × 0,5 %) + 5 D)
n > 25
±(2 % + (n × 0,3 %) + 5 D)
n 25
±(2 % + (n × 0,6 %) + 5 D)
n > 25
±(2,5 % + 5 pts)
si n 1, tn (100 ÷ n) [%]
oder
±(2 % + (n
±(2 % + (n
× 0,2 %) + 5 D)
max
n
25
max
× 0,5 %) + 5 D)
max
n
> 25
max
±(2,5 % + 5 pts)
si n 1, tn (100 ÷ n2) [%]
oder
±(2 % + (n
±(2 % + (n
× 0,3 %) + 5 D)
max
n
25
max
× 0,6 %) + 5 D)
max
n
> 25
max
±(2,5 % + 5 D)
si n 1, tn (100 ÷ n) [%]
oder
±(2 % + (n
±(2 % + (n
× 0,2 %) + 5 D)
max
n
25
max
× 0,5 %) + 5 D)
max
n
> 25
max
±(2,5 % + 5 pts)
si n 1, tn (100 ÷ n2) [%]
oder
±(2 % + (n
±(2 % + (n
±(5 % + (n
±(10 % + (n
× 0,3 %) + 5 D)
max
n
25
max
× 0,6 %) + 5 D)
max
n
> 25
max
× 0,3 %) + 5 D)
max
n
25
max
× 0,6 %) + 5 D)
max
n
> 25
max
Hinweis: nmax ist die höchste Ordnung, für die der Oberschwingungsgehalt nicht Null ist.
87
Oberschwin­gungen der Spannung RMS (Ordnung n 2)
Oberschwin­gungen des Stroms RMS (Ordnung n 2)
Messspanne
Messung
Phase 1 V 1200 V
Verkettet 1 V 2400 V
Zange C Zange PAC
Zange MN93
Zange E3N (10 mV/A) Zange MN93A (100 A)
Zange E3N (100 mV/A)
Zange MN93A (5 A) Adapter 5 A
AmpFLEX™ MiniFLEX
AmpFLEX™ MiniFLEX
(mit Einheitskoeffizient)
Minimum Maximum
1 A 1200 A
0,2 A 240 A 0,1 A
0,1A 120 A
0,01 A 12 A
0,005 A 6 A 0,001 A
10 A 6500 A
Auflösung der Anzeige (mit Einheitskoeffizient)
0,1 V
(1)
(2)
V < 1000 V
V 1000 V
0,1 V
U < 1000 V
U 1000 V
0,1 A
A < 1000 A
A 1000 A
0,01 A
A < 100 A
0,1 A
A 100 A
0,001 A
A < 10 A
0,01 A
A 10 A
0,1 A
A < 1000 A
A 1000 A
1 V
1 V
1 A
1 A
Maximaler Eigenfehler
±(2,5 % + 1 V)
±(2,5 % + 1 V)
±(2 % + (n x 0,2%) + 1 A)
n 25
±(2 % + (n x 0,5%) + 1 A)
n > 25
±(2 % + (n x 0,2%) + 1 A)
n 25
±(2 % + (n x 0,5%) + 1 A)
n > 25
±(2 % + (n x 0,2%) + 0,1 A)
n 25
±(2 % + (n x 0,5%) + 0,1 A)
n > 25
±(2 % + (n x 0,2%) + 0,01 A)
n 25
±(2 % + (n x 0,5%) + 0,01 A)
n > 25
±(2 % + (n x 0,2%) + 0,01 A)
n 25
±(2 % + (n x 0,5%) + 0,01 A)
n > 25
±(2 % + (n x 0,3%) + 1 A + (Afrms
n 25
±(2 % + (n x 0,6%) + 1 A + (Afrms
n > 25
(3)
x 0,1%))
(3)
x 0,1%))
1) Bei 1000 VRMS Kategorie III, unter der Bedingung, dass die Spannungen zwischen den einzelnen Buchsen und der Erde nicht
größer sind als 1000 Vrms. (2) Bei zweiphasiger Messung (gegenüberliegende Phasen) – gleiche Anmerkung für (1). (3) Effektivwert der Grundschwingung.
Rechteckschwankungen
pro Minute
(Betriebszyklus 50%)
2 Pst [1;4] ± 5% Pst [1;4] ± 5% 7 Pst [1;7] ± 5% Pst [1;4] ± 5%
39 Pst [1;12] ± 5% Pst [1;10] ± 5%
110 Pst [1;12] ± 5% Pst [1;10] ± 5%
1620 Pst [1;12] ± 15% Pst [1;10] ± 15%
Max. Eigenunsicherheit der Flicker-Messung (Pst)
Lampe 120 V
Netz zu 60 Hz
Lampe 230 V
Netz zu 50 Hz
88
Koeffizient Minimum Maximum
Spannung
(1)
Strom
100
1000 x 3
1 60 000 / 1
9 999 900 x 3
0,1
(1) Nur für Zange MN93A (5 A) und Adapter 5 A.
Messspanne
Spannung
Messung
mit Mindestkoeffizient(n)
Phase 58 mV 207,8 GV
Minimum
Maximum
Mit Höchstkoeffizient(en)
RMS & Halbperiode
Gleich spannung (DC) & Scheitel peak)
Strom RMS & Halbperiode
Verkettet 58 mV 415,7 GV
Phase 58 mV 293,9 GV
Verkettet 58 mV 587,9 GV
5 mA 360,0 kA
Scheitelstrom (peak) 5 mA 509,1 kA Wirkleistung 0,289 mW 74,82 PW Blindleistung 0,289 mVAR 74,82 PVAR Scheinleistung 0,289 mVA 74,82 PVA Wirkenergie 1 mWh 9 999 999 EWh Blindenergie 1 mVARh 9 999 999 EVARh Scheinenergie 1 mVAh 9 999 999 EVAh
(1) Die Energie entspricht über 15000 Jahren abgeleiteter Maximalleistung (Höchstkoeffizienten).
(1)
(1)
(1)
89
16.2.5. TECHNISCHE DATEN DER STROMWANDLER (NACH LINEARISIERUNG)
Die Fehler der Stromwandler werden im Gerät über eine typische Korrektur kompensiert. Diese typische Korrektur erfolgt für Phase und Amplitude in Abhängigkeit vom Typ des angeschlossenen Wandlers (automatische Erkennung) und von der Verstärkung der verwendeten Strom-Erfassungskette.
Die Fehler bei Strommessungen RMS und Phasenmessungen entsprechen den zusätzlichen Fehlern (sie müssen deshalb zu denen des Geräts hinzu addiert werden), die als Beeinflussung der vom Analysator durchgeführten Berechnungen (Leistungen, Energien, Leistungsfaktoren, Tangens, …) angegeben sind.
Typ des Fühlers Strom TRMS Maximaler Fehler für Irms
[1 A ; 10 A[
Zange PAC93 1000 A
Zange C193 1000 A
AmpFLEX™ A193 6500 A
MiniFLEX MA193 6500 A
Zange MN93 200 A
Zange MN93A 100 A
Zange MN93A 5 A
Zange E3N 100A Empfindlichkeit 10 mV/A
Zange E3N 10A Empfindlichkeit 100 mV/A
Adapter 5 A
[10 A ; 100 A[ ±(2°)
[100 A ; 800 A[ ±(3 %)
[800 A ; 1200 A] ±(5 %)
[1 A ; 3 A[
[3 A ; 10 A[ ±(1°)
[10 A ; 100 A[ ±(0,3 %) ±(0,5°)
[100 A ; 1200 A] ±(0,2 %) ±(0,3°)
[10 A ; 100 A[ ±(3 %) ±(1°)
[100 A ; 6500 A] ±(2 %) ±(0,5°)
[10 A ; 100 A[ ±(3 %) ±(1°)
[100 A ; 6500 A] ±(2 %) ±(0,5°)
[0,5 A ; 2 A[
[2 A ; 10 A[ ±(6°)
[10 A ; 100 A[ ±(2,5 % + 1 A) ±(3°)
[100 A ; 240 A] ±(1 % + 1 A) ±(2°)
[100 mA ; 300 mA[
[300 mA ; 1 A[ ±(1,5°)
[1 A ; 120 A] ±(0,7 %) ±(0,7°)
[5 mA ; 50 mA[ ±(1 % + 0,1 mA) ±(1,7°)
[50 mA ; 500 mA[ ±(1 %)
[500 mA ; 6 A] ±(0,7 %)
[0 A ; 40 A[ ±(2 % + 50 mA)
[40 A ; 100 A] ±(5 %)
[0 A ; 10 A] ±(1,5 % + 50 mA) ±(1°)
[5 mA ; 50 mA[ ±(1 %) ±(1°)
[50 mA ; 6 A] ±(0,5 %) ±(0°)
±(1,5 % + 1 A)
±(0,8 %)
±(3 % + 1 A)
±(0,7 % + 2 mA)
Maximaler Fehler für Φ
-
±(1,5°)
-
-
-
±(1°)
±(0.5°)
90

17. ANLAGEN

Dieser Abschnitt enthält die mathematischen Formeln, die bei der Berechnung der verschiedenen Parameter für das C.A 8335 verwendet werden.

17.1. MATHEMATISCHE FORMELN

17.1.1. NETZFREQUENZ UND ABTASTUNG
Die Abtastung wird über die Netzfrequenz geregelt, um 256 Abtastungen pro Periode bei Frequenzen zwischen 40 Hz und 69 Hz zu erhalten. Die Regelung ist unverzichtbar für die Berechnung der Blindleistung, der Unsymmetrie und der Raten und Winkel der Oberschwingungen.
Die Frequenzmessung erfolgt über die Analyse von acht positiven aufeinander folgenden Nulldurchgängen auf dem ers­ten Spannungskanal (V1) oder dem ersten Stromkanal (I1) nach digitaler Tiefpassfilterung und digitaler Unterdrückung der Gleichkomponente.
Die genaue Zeitmessung des Nullpunktdurchgangs erfolgt über Linearinterpolation zwischen zwei Abtastungen, um eine bessere Auflösung als 0,002% zu erhalten.
Die Erfassung der Signale erfolgt über einen 16-bit-Wandler und (bei der Erfassung von Strömen) dynamische Umschaltungen der Verstärkung.
17.1.2. EFFEKTIVWERTE EINER HALBPERIODE (OHNE NEUTRALLEITER)
Effektivwert der Phasenspannung über eine halbe Periode Phase (i+1) mit i [0 ; 2].
1) (
[ ] [ ][ ]
Vdem
i
Effektivwert der verketteten Spannung über eine halbe Periode Phase (i+1) mit i [0 ; 2].
[ ] [ ][ ]
Udem
i
Effektivwert des Stroms über eine halbe Periode Phase (i+1) mit i [0 ; 2].
[ ] [ ][ ]
Adem
i
1
NechDemPer
1
NechDemPer
1
NechDemPer
suivantZéro
=
=
Zéron
suivantZéro
=
=
Zéron
suivantZéro
=
=
Zéron
2
niV
1) (
2
niU
1) ( 2
niA
Hinweis: Diese Werte werden für jede Halbperiode berechnet, um keinen Fehler zu verpassen.
Der Wert NechDemPer ist die Anzahl Abtastdaten in der Halbperiode.
17.1.3. EFFEKTIVWERTE ÜBER EINE MINIMALE UND MAXIMALE HALBPERIODE (OHNE NEUTRALLEITER)
Effektivwerte der Phasenspannungen über eine minimale und maximale Halbperiode (i+1) mit i [0 ; 2]. Vmax [i] = max(Vdem[i]), Vmin[i] = min(Vdem[i])
Effektivwerte der verketteten Spannung über eine minimale und maximale Halbperiode (i+1) mit i [0 ; 2]. Umax [i] = max(Udem[i]), Umin[i] = min(Udem[i])
Effektivwerte der Ströme über eine minimale und maximale Halbperiode (i+1) mit i [0 ; 2]. Amax [i] = max(Adem[i]), Amin[i] = min(Adem[i])
Hinweis: Die Evaluierungsdauer bleibt offen (Neuinitialisierung durch Drücken der Taste ).
17.1.4. KURZZEIT-FLICKER 1MIN (OHNE NEUTRALLEITER)
Methode in Anlehnung an die Norm IEC 61000 - 4 - 15. Die Eingangswerte sind Phasenspannungen über eine Halbperiode. Die Blöcke 3 und 4 werden digital realisiert. Der Klassifizierer des Blocks 5 umfasst 128 Ebenen.
91
Der Wert Vflk[i] wird alle Minuten aktualisiert (Phase (i+1) mit i [0 ; 2]).
[ ] [ ]
[ ] [ ]
[ ] [ ]
17.1.5. PEAK-WERTE (NEUTRALLEITER AUSSER BEI Upp UND Upm – NEUBEURTEILUNG JEDES SEKUNDE
Positive und negative Peak-Werte der Phasenspannung der Phase (i+1) mit i [0 ; 3]. Vpp[i] = max(V[i][n]), Vpm[i] = min(V[i][n]) n [0 ; N]
Positive und negative Peak-Werte der verkettete Phasenspannung (i+1) mit i [0 ; 2]. Upp[i] = max(U[i][n]), Upm[i] = min(U[i][n]) n [0 ; N]
Positive und negative Peak-Werte des Phasenstroms (i+1) mit i [0 ; 3]. App[i] = max(A[i][n]), Apm[i] = min(A[i][n]) n [0 ; N]
Hinweis: Die Evaluierungsdauer bleibt offen (Neuinitialisierung durch Drücken der Taste ).
17.1.6. SCHEITELFAKTOREN (OHNE NEUTRALLEITER – ÜBER 1 S)
Scheitelfaktor der Phasenspannung Phase (i+1) mit i [0 ; 2].
0
0
1
[ ][ ]
1
[ ][ ]
)iVpm,iVppmax(
2
niV
)iUpm,iUppmax(
2
niU
[ ]
Vcf
i
=
NechSec
Scheitelfaktor der verketteten Spannung Phase (i+1) mit i [0 ; 2].
[ ]
Ucf
=
i
NechSec
NechSec
1
n
=
NechSec
1
=
n
Scheitelfaktor des Stroms Phase (i+1) mit i [0 ; 2].
[ ]
Acf
=
i
NechSec
Hinweis: Der Wert NechSec entspricht der Anzahl der Abtastungen pro Sekunde. Hier ist die Auswertung von peak-werte ein
Sekunde.
17.1.7. EFFEKTIVWERTE (NEUTRALLEITER AUSSER Urms - ÜBER 1 S)
Effektivwert der Phasenspannung (i+1) mit i [0 ; 3] (i = 3 Spannung Neutral-Erde).
[ ] [ ][ ]
Vrms
i
NechSec
Effektivwert der verketteten Spannung Phase (i+1) mit i [0 ; 2].
[ ] [ ][ ]
Urms
i
NechSec
Effektivwert des Stroms Phase (i+1) mit i [0 ; 3] (i = 3 Neutralleiterstrom).
[ ] [ ][ ]
Arms
i
NechSec
NechSec
1
n
NechSec
1
=
n
NechSec
1
=
n
NechSec
1
=
n
)iApm,iAppmax(
1
2
[ ][ ]
niA
=
0
1
2
niV
=
0
1
2
niU
=
0
1
2
niA
=
0
Hinweis: Der Wert NechSec entspricht der Anzahl der Abtastungen pro Sekunde.
17.1.8. UNSYMMETRIEN (DREIPHASIG – ÜBER 1 S)
Diese werden ausgehend von den gefilterten Vektor-Effektivwerten (1 s) VFrms[i] und AFrms[i] berechnet (im Idealfall die Grundvektoren der Signale).
92
Hinweis : Vektoroperationen über komplexe Notation mit
[ ] [ ] [ ]
)2VFrmsa1VFrmsa0VFrms(
3
1
Vrms
2
++=
+
3
1
c
4
4
4
Direkte Spannung (Vektor)
Invers Spannung (Vektor)
2
Vrms
Unsymetrie der Phasenspannungen
Vrms
=Vunb
Vrms
Direkter Strom (Vektor)
Arms
Inverser Strom (Vektor)
Arms
Unsymetrie der Ströme
1
+
3
1
3
Arms
=Aunb
Arms
[ ] [ ] [ ]
+
[ ] [ ] [ ]
2
[ ] [ ] [ ]
+
++=
2
++=
++=
)2VFrmsa1VFrmsa0VFrms(
)2AFrmsa1AFrmsa0AFrms(
)2AFrmsa1AFrmsa0AFrms(
π
2
j
3
e=a
17.1.9. OBERSCHWINGUNGSBERECHNUNGEN (OHNE NEUTRALLEITER – ÜBER 4 PERIODEN ALLE SEKUNDEN)
Diese erfolgen über FFT (16 bit) 1024 Punkte auf vier Perioden mit rechteckiger Fensteranordnung (siehe IEC 61000-4-7). Ausgehend von den Realbereichen bk und Imaginärbereichen ak werden die Oberschwingungswerte für jede Ordnung (I) und für jede Phase (I) Vharm[i][j], Uharm[i][j] und Aharm[i][j] im Verhältnis zur Grundschwingung und die Winkel Vph[i][j], Uph[i][j] und Aph[i] [j]im Verhältnis zur Grundschwingung berechnet.
Hinweis: Die Berechnungen erfolgen sequenziell: {V1; A1}, dann {V2; A2} dann {V3; A3} dann {U1; U2} und zuletzt {U3}.
Die Berechnung erfolgt nach dem folgenden Prinzip:
k
100
=
mit
t
k
c
     
     
4
a
k
arctan
=
k
1024
1
512
=
s
1024
1
512
=
s
1024
1
=
0
1024
s
 
Fb
sin
0
Fa
cos
0
Fc
s
0
=
b
 
k
512
 
 
+=+=
π
k
π
k
512
ϕϕ
4
22
bajabc
kkkkk
ϕ
s
+=
ksk
ϕ
s
+=
ksk
k
j =
mit einer Frequenz
k
fk= .
f
4
k
j =
).
Anteil in%
Winkel in Grad [°]
ck Amplitude der Komponente der Ordnung
Fs abgetastetes Signal der Grundfrequenz. co Gleichkomponente.
k Ordnungszahl der Spektrallinie (die Ordnung der Oberschwingungskomponente ist
93
Hinweis: Multipliziert man die Oberschwingungsgehalte der Phasenspannung mit den Oberschwingungsgehalten des Stroms, so er-
[ ][ ]
[ ][ ]
[ ][ ]
[ ][ ]
=
=
=
=
+
=
+
=
2
0
7
0
2
0
7
0
1
23
3
1
Aharm ,
1
23
3
1
Vharm
i
j
i
j
iAharm
jiAharm
iVharm
jiVharm
[ ][ ]
[ ][ ]
[ ][ ]
[ ][ ]
=
=
+
=
=
+
+
=
+
=
2
0
7
0
2
0
7
0
1
43
3
1
Aharm ,
1
43
3
1
Vharm
i
j
i
j
iAharm
jiAharm
iVharm
jiVharm
hält man die Oberschwingungsgehalte der Leistung. Differenziert man die Winkel der Phasenspannungsoberschwingungen mit den Winkeln der Stromoberschwingung, erhält man die Winkel der Leistungsoberschwingung (VAharm[i][j] und VAph[i][j]).
17.1.10. HARMONISCHE VERZERRUNGEN (OHNE NEUTRALLEITER– ÜBER 4 PERIODEN ALLE SEKUNDEN)
Zwei globale Werte, die die relative Menge der Oberschwingungen angeben, werden berechnet: Die gesamte harmonische Verzerrung THD (auch als THD-F angegeben) im Verhältnis zur Grundschwingung und der Verzerrungsfaktor DF im Verhältnis zum RMS-Wert (auch als THD-R angegeben).
Gesamtoberschwingungsgehalt der Phsea (i+1) mit i [0 ; 2] (THD oder THD-F).
Klirrfaktor der Phase (i+1) mit i [0 ; 2] (DF oder THD-R).
17.1.11. K-FAKTOR (OHNE NEUTRALLEITER - – ÜBER 4 PERIODEN ALLE SEKUNDEN)
K-Faktor für die Phase (i+1) mit i [0 ; 2].
17.1.12. OBERSCHWINGUNGSSEQUENZEN (ÜBER 3 × 4 PERIODEN ALLE SEKUNDEN)
Oberschwingungen mit negativer Sequenz
Oberschwingungen mit Nullsequenz
Vharm
Oberschwingungen mit positiver Sequenz
=
0
7
[ ][ ]
33
+
[ ][ ]
1
iVharm
jiVharm
Aharm ,
=
0
2
1
3
=
i
0
=
j
0
7
[ ][ ]
+
33
[ ][ ]
1
iAharm
jiAharm
2
1
3
=
i
0
=
j
0
17.1.13. VERSCHIEDENE LEISTUNGEN ÜBER 1 S (OHNE NEUTRALLEITER)
Wirkleistung Phase (i+1) mit i [0 ; 2].
94
[ ] [ ][ ] [ ][ ]
=
=
1
0
1
W
NechSec
n
niAniV
NechSec
i
Scheinleistung Phase (i+1) mit i [0 ; 2].
[ ] [ ] [ ]
Blindleistung (ohne Oberschwingungen) Phase (i+1) mit i [0 ; 2].
Blindleistung (mit Oberschwingungen) Phase (i+1) mit i [0 ; 2].
Die Blindleistungen werden unter Verwendung der gefilterten Signale (ohne Oberschwingungen– VF[i][j] und AF[i][j])) gemäß den Vorschriften der EDF (Französisch nationale Elektrizitätsgesellschaft) oder ausgehend von den Schein- und Wirkleistungen (mit Oberschwingungen) berechnet. Die Auswahl der Berechnungsart wird dem Bediener überlassen.
Gesamtwirkleistung W[3] = W[0] + W[1] + W[2]
Gesamtscheinleistung VA[3] = VA[0] + VA[1] + VA[2]
Gesamtblindleistung VAR[3] = VAR[0] + VAR[1] + VAR[2]
17.1.14. LEISTUNGSVERLUST (OHNE NEUTRALLEITER – ÜBER 1 SEKUNDE)
Leistungsfaktor der Phase (i+1) mit i [0 ; 2].
Verschiebungsfaktor der Phase (i+1) oder Kosinus des Grundschwingungswinkels der Einfachphasenspannung bezüglich der Grundschwingung des Phasenstroms (i+1) mit i [0 ; 2].
Phasentangens (i+1) oder Tangens des Grundschwingungswinkels der Einfachphasenspannung (i+1) bezüglich der Grundschwingung des Phasenstroms (i+1) mit i [0 ; 2].
Gesamtleistungsfaktor
Gesamtverschiebungsfaktor
2DPF1DPF0DPF
[ ]
3DPF++=
3
95
Tangens gesamt
[ ] [ ] [ ]
[ ][ ]
[ ]
[ ]
0iVAR avec
3600
0VARhL
Tint
=
iVAR
i
[ ][ ]
[ ]
[ ]
0iVAR avec
3600
0VARhC
Tint
<
=
iVAR
i
[ ][ ]
[ ]
[ ]
0iVAR avec
3600
1VARhL
Tint
<
=
iVAR
i
[ ][ ]
[ ]
[ ]
0iVAR avec
3600
1VARhC
Tint
=
iVAR
i
[ ]
3Tan++=

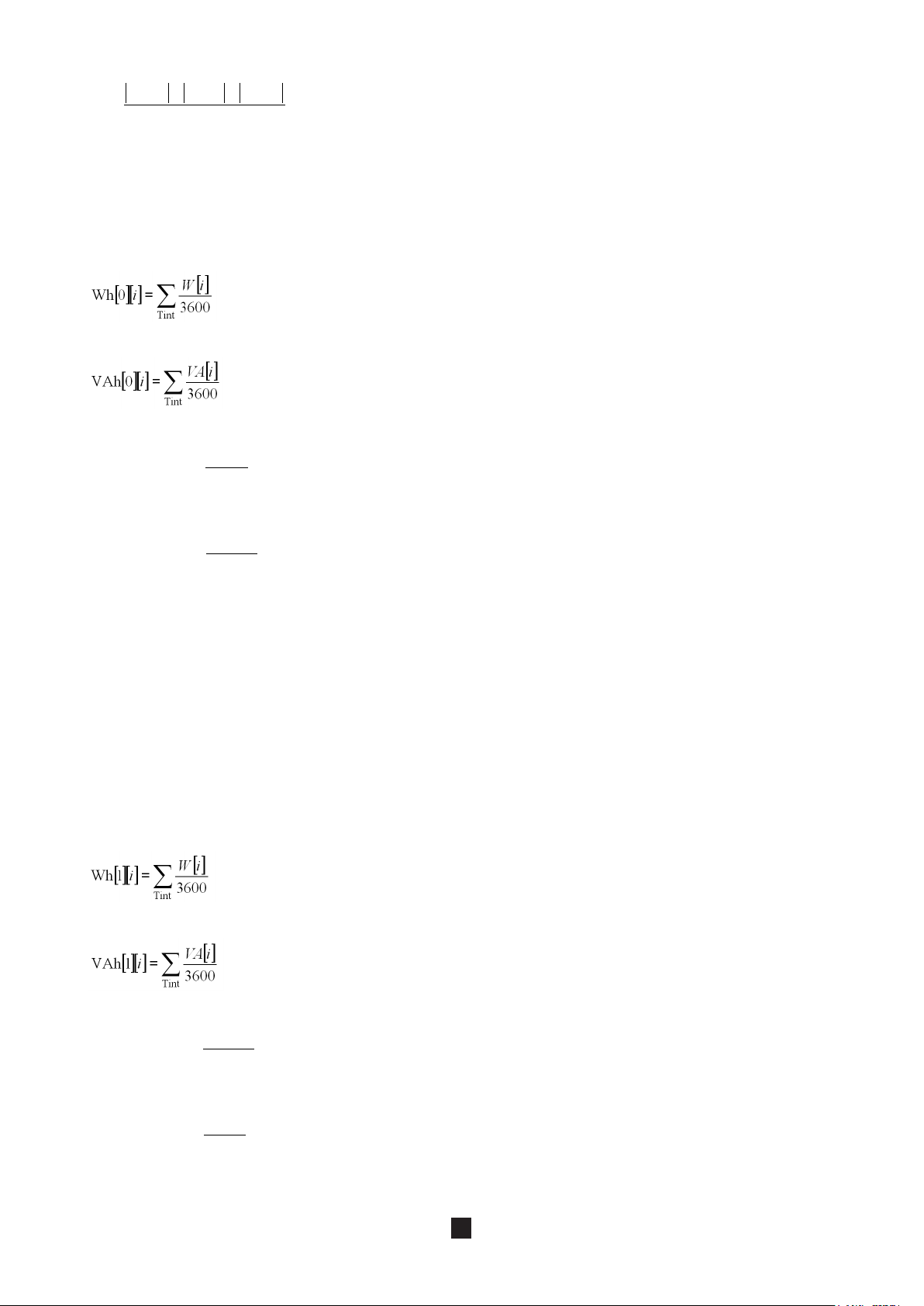

17.1.15. ENERGIEN (OHNE NEUTRALLEITER- ÜBER TINT MIT NEUEINSCHÄTZUNG ALLE SEKUNDEN)
Der Wert TINT ist die Integrationsperiode der Leistungen bei der Energieberechnung; Start und Dauer dieser Periode können vom Anwender eingestellt werden.
 1. Fall: verbrauchte Energien (W[i] 0)
Verbrauchte Wirkenergie der Phase (i+1) mit i [0 ; 2].
Verbrauchte Scheinenergie Phase (i+1) mit i [0 ; 2].
Verbrauchte induktive Blindenergie Phase (i+1) mit i [0 ; 2].
3
2Tan1Tan0Tan
Verbrauchte kapazitive Blindenergie Phase (i+1) mit i [0 ; 2].
Verbrauchte Gesamtwirkenergie Wh[0][3] = Wh[0][0] + Wh[0][1] + Wh[0][2]
Verbrauchte Gesamtscheinenergie VAh[0][3] = VAh[0][0] + VAh[0][1] + VAh[0][2]
Verbrauchte kapazitive Gesamtblindenergie VARhC[0][3] = VARhC[0][0] + VARhC[0][1] + VARhC[0][2]
Verbrauchte induktive Gesamtblindenergie VARhL[0][3] = VARhL[0][0] + VARhL[0][1] + VARhL[0][2]
 2. Fall: erzeugte Energien (W[i] < 0)
Erzeugte Wirkenergie Phase i + 1.
Erzeugte Scheinenergie Phase (i+1) mit i [0 ; 2].
Erzeugte induktive Blindenergie Phase (i+1) mit i [0 ; 2].
Erzeugte kapazitive Blindenergie Phase (i+1) mit i [0 ; 2].
96
Erzeugte Gesamtwirkenergie Wh[1][3] = Wh[1][0] + Wh[1][1] + Wh[1][2]
Erzeugte Gesamtscheinenergie VAh[1][3] = VAh[1][0] + VAh[1][1] + VAh[1][2]
Erzeugte kapazitive Gesamtblindenergie VARhC[1][3] = VARhC[1][0] + VARhC[1][1] + VARhC[1][2]
Erzeugte induktive Gesamtblindenergie VARhL[1][3] = VARhL[1][0] + VARhL[1][1] + VARhL[1][2]

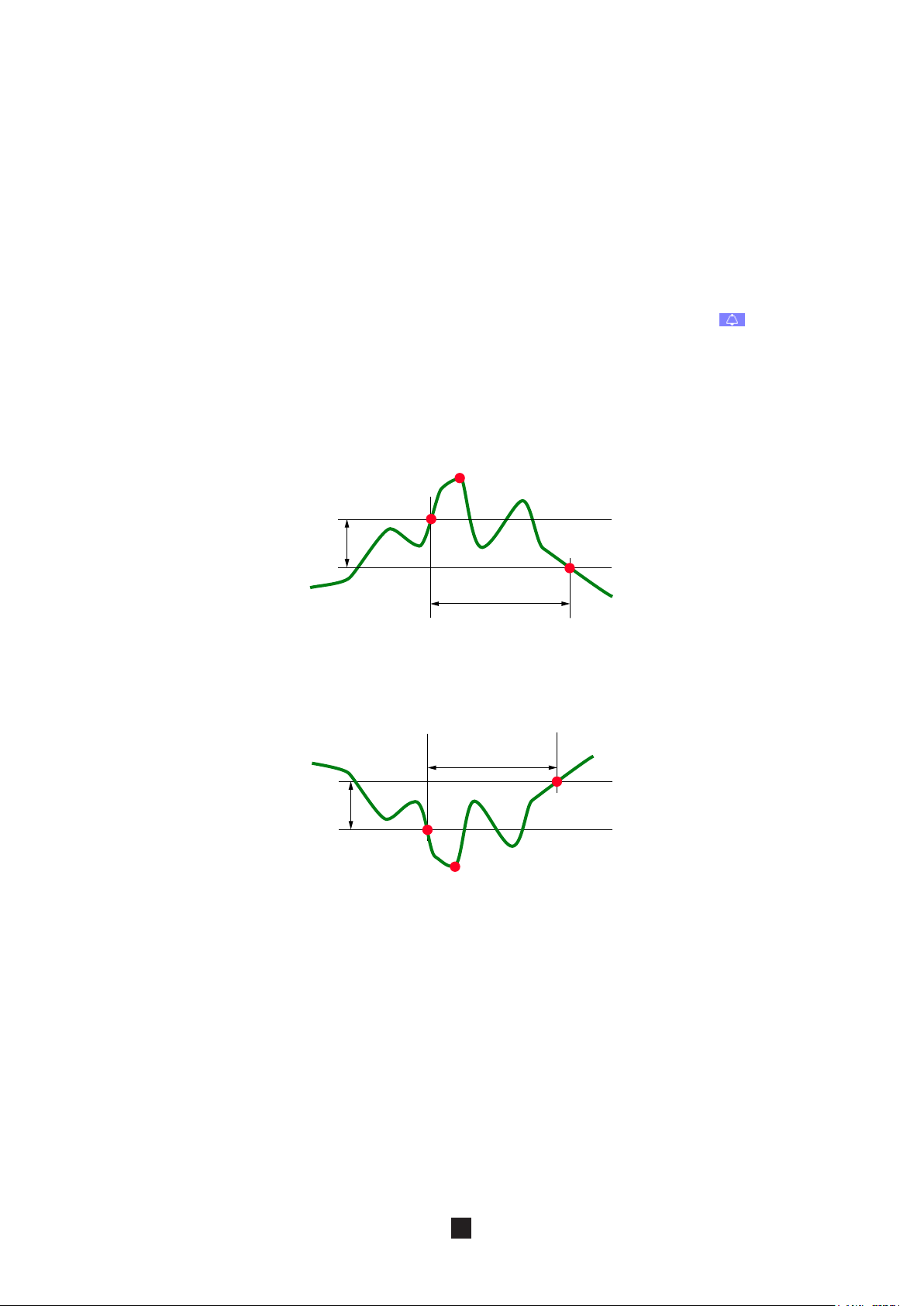

17.2. HYSTERESE

Die Hysterese ist ein häufig verwendetes Filterprinzip für eine Schwellenerkennungsstufe im Alarm-Modus (siehe § 5.10) und im Anlaufstrom-Modus (siehe § 6.3). Eine richtige Einstellung des Hysteresewerts verhindert eine wiederholte Zustandsänderung, wenn die Messung um einen Schwellenwert herum oszilliert.
17.2.1. ERKENNUNG VON ÜBERSPANNUNGEN
Bei einer Hysterese von beispielsweise 2% liegt der Rücklaufpegel bei der Erkennung von Überspannungen bei (100% - 2%) 98% der Referenz-Schwellenspannung.
Maximum
Schwelle
Hysterese
Dauer
17.2.2. ERKENNUNG VON UNTERSPANNUNGEN ODER UNTERBRECHUNGEN
Bei einer Hysterese von beispielsweise 2% liegt der Rücklaufpegel bei der Erkennung von Unterspannungen bei (100% + 2%) 102% der Referenz-Schwellenspannung Uref.
Dauer
Hysterese
Minimum
Rücklaufpegel
Rücklaufpegel
Schwelle
97

17.3. MINIMALE SKALENWERTE IM MODUS WELLENFORMEN UND MINIMALE RMS-WERTE

Minimaler Skalenwert
(Modus Wellenformen)
Einfachspannungen und verkettete Spannungen 8 V
(1)
AmpFLEX 90 A MiniFLEX 90 A Zange C 8 A Zange PAC 8 A Zange MN93 2 A Zange E3N (10 mV/A) 0,8 A Zange MN93A (100 A) 0,8 A Zange E3N (100 mV/A) 0,08 A Zange MN93A (5 A) 0,04 A Adapter 5 A 0,04 A
(1)
(1)
(1) Wert mit dem geltenden Koeffizienten multiplizieren (wenn kein Einheitskoeffizient).

17.4. 4-QUADRANTEN-DIAGRAMM

Dieses Diagramm wird im Rahmen der Leistungs- und Energiemessungen verwendet (siehe § 10).
Verbraucht
Abbildung 98: 4-Quadranten-Diagramm

17.5. TRIGGERMECHANISMEN FÜR DIE ERFASSUNG VON TRANSIENTEN

Die Abtastrate ist ein konstanter Wert von 256 Abtastungen pro Periode. Wenn eine Transientenerfassung gestartet wird, wird jede Abtastung mit der Abtastung der vorherigen Periode verglichen. Die vorherige Periode entspricht der Mitte des Bereichs; sie wird als Referenz verwendet. Sobald eine Abtastung aus dem Bereich herausfällt, erfolgt die Triggerung und die Darstellung des Transienten wird vom C.A 8335 erfasst. Die Periode vor dem Triggerereignis und die drei folgenden Perioden werden gespeichert.
98

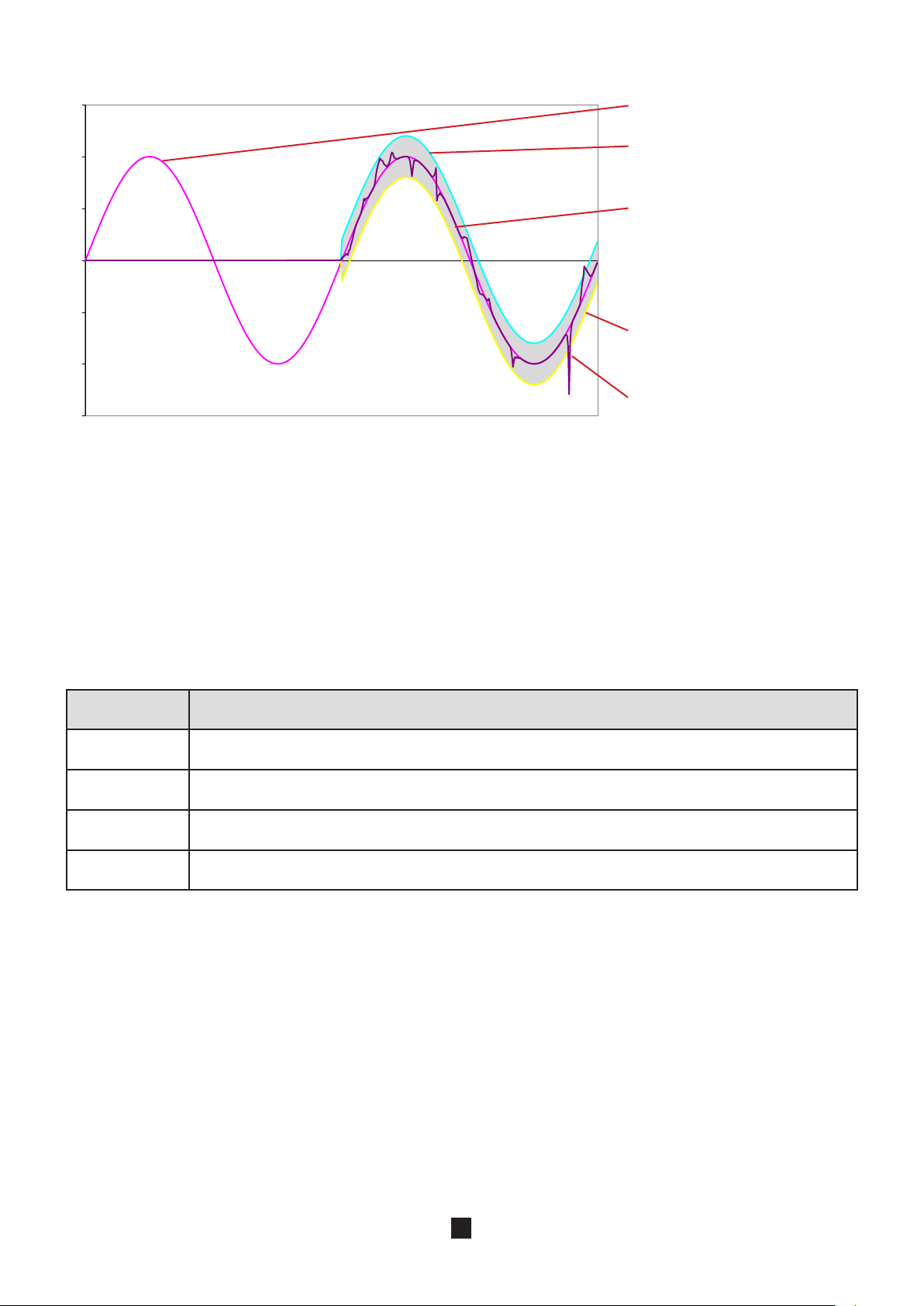

Nachfolgend sehen Sie die Grafik des Triggermechanismus bei einer Transientenerfassung:
Referenzperiode
Obergrenze des Bereichs
Überwachte Periode
0
Untergrenze des Bereichs
Triggerereignis
Die halbe Breite des Bereichs für die Spannung und den Strom entspricht der im Transienten-Konfigurationsmodus program­mierten Schwelle (siehe § 5.8).

17.6. ERFASSUNGSMETHODEN IM MODUS ANLAUFSTROM

Die Erfassung wird über ein Trigger- und ein Stopp-Ereignis festgelegt. Wenn die Erfassung über ein Stopp-Ereignis beendet wird oder wenn der Speicher des C.A 8335 voll ist, wird sie automatisch beendet.
Die Stopp-Schwelle der Erfassung wird anhand folgender Formel berechnet: [Stopp-Schwelle[A]] = [Triggerschwelle[A]] x (100 - [Stopp-Hysterese[%]]) ÷ 100
Nachfolgend finden Sie die Bedingungen für Triggerung und Stopp der Erfassungen:
Triggerfilter
A1
A2
A3
3A
Triggerbedingung [RMS-Wert Halbperiode von A1] > [Triggerschwelle]
Stopp-Bedingung [RMS-Wert Halbperiode von A1] < [Stopp-Schwelle]
Triggerbedingung [RMS-Wert Halbperiode von A2] > [Triggerschwelle]
Stopp-Bedingung [RMS-Wert Halbperiode von A2] < [Stopp-Schwelle]
Triggerbedingung [RMS-Wert Halbperiode von A3] > [Triggerschwelle]
Stopp-Bedingung [RMS-Wert Halbperiode von A3] < [Stopp-Schwelle]
Triggerbedingung [RMS-Wert Halbperiode über einen der Stromkanäle]> [Triggerschwelle]
Stopp-Bedingung [RMS-Wert Halbperiode über alle der Stromkanäle] < [Stopp-Schwelle]
Bedingungen für Triggerung und Stopp
99
17.7. GLOSSAR
Bandbreite: Frequenzintervall, in dem die Gerätempfindlichkeit über einem gewissen Mindestwert liegt. Effektivwert (RMS - Root Mean Square): Quadratwurzel des rechnerischen Mittelwerts der Quadratwerte der Momentwerte
einer Größe in einem bestimmten Zeitraum.
Flicker (Flackerndes Licht): Visuelle Wahrnehmung, die durch Schwankungen der elektrischen Spannung hervorgerufen wird. Frequenz: Anzahl der kompletten Schwingungen einer Spannung oder eines Stroms pro Sekunde. Gesamte harmonische Verzerrung (THD: Abkürzung von Total Harmonic Distortion): Anteil der Oberschwingungen in Bezug
zur Grundschwingung an (THD-F).
Grundschwingungskomponente: Komponente, deren Frequenz die Grundschwingung ist. Hysterese: Amplitudendifferenz zwischen dem vor- und dem rücklaufenden Wert einer Schwelle. K-Faktor: Quantifiziert die Wirkung einer Last auf einen Transformator. Kanal und Phase: Ein Messkanal entspricht einer Potenzialdifferenz zwischen zwei Leitern. Eine Phase entspricht einem einzelnen
Leiter. Bei mehrphasigen Systemen kann ein Messkanal zwischen zwei Phasen oder zwischen einer Phase und dem Neutralleiter oder zwischen einer Phase und der Erde oder zwischen dem Neutralleiter und der Erde liegen.
Kurzzeitige Überspannung bei Netzfrequenz: Kurzzeitiger Anstieg der Amplitude der Spannung an einem Punkt des elektrischen
Stromnetzes auf einen Wert oberhalb einer bestimmten Schwelle.
Leistungsfaktor (PF): Verhältnis zwischen der Wirkleistung und der Scheinleistung. Nennspannung: Spannung, durch die ein Netz gekennzeichnet oder identifiziert wird. Oberschwingungen: Spannungen oder Ströme in elektrischen Anlagen mit Frequenzen, die ein Vielfaches der Grundschwingung
darstellen.
Ordnung einer Oberschwingung: Ganze Zahl, die das Verhältnis der Frequenz der Oberschwingung zur Frequenz der
Grundschwingung wiedergibt.
Phase: Zeitliche Verknüpfung zwischen Strom und Spannung in Wechselstromkreisen. PST Kurzzeitflicker (aus dem Englischen Short term severity): C.A 8335 berechnet den PST über 1 Minute. Netzausfall: Reduzierung der Spannung an einem Punkt des elektrischen Stromnetzes auf einen Wert unterhalb der Ausfallschwelle. Scheitefaktor (PK – Peak): Maximaler (+) oder minimaler (-) momentaner Scheitelwert des Signals. Scheitelfaktor (CF - Crest Factor): Verhältnis zwischen dem Scheitelwert und dem Effektivwert des Stroms. Schwelle des Spannungsabfalls: Vorgegebener Spannungswert zur Erkennung des Anfangs und Endes eines Spannungsabfalls. Spannungsabfall: Kurzzeitiger Abfall der Amplitude der Spannung an einem Punkt des elektrischen Stromnetzes auf einen Wert
unterhalb einer bestimmten Schwelle.
Unsymmetrie der Spannung in einem mehrphasigen elektrischen Stromnetz (UNB - unbalance): Zustand, in dem die
Effektivwerte der Spannungen zwischen den Leitern (Grundschwingungskomponente) und/oder die Phasendifferenzen zwischen aufeinander folgenden Leitern nicht völlig gleich sind.
Verschiebungsfaktor (DF - Distortion Factor): Verhältnis zwischen dem Anteil der Oberschwingungen und der Signalsumme
ohne den DC-Anteil (THD-R).
100
Loading...
