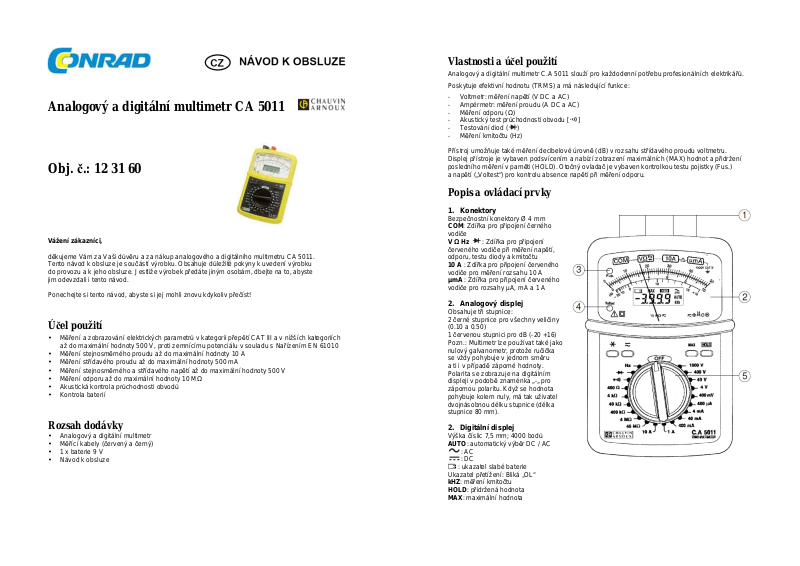

Analogový a digitální multimetr CA 5011
Obj. č.: 12 31 60
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup analogového a digitálního multimetru CA 5011.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
• Měření a zobrazování elektrických parametrů v kategorii přepětí CAT III a v nižších kategoriích
až do maximální hodnoty 500 V, proti zemnícímu potenciálu v souladu s Nařízením EN 61010
• Měření stejnosměrného proudu až do maximální hodnoty 10 A
• Měření střídavého proudu až do maximální hodnoty 500 mA
• Měření stejnosměrného a střídavého napětí až do maximální hodnoty 500 V
• Měření odporu až do maximální hodnoty 10 MΩ
• Akustická kontrola průchodnosti obvodů
• Kontrola baterií
Rozsah dodávky
• Analogový a digitální multimetr
• Měřící kabely (červený a černý)
• 1 x baterie 9 V
• Návod k obsluze
Vlastnosti a účel použití
Analogový a digitální multimetr C.A 5011 slouží pro každodenní potřebu profesionálních elektrikářů.
Poskytuje efektivní hodnotu (TRMS) a má následující funkce:
- Voltmetr: měření napětí (V DC a AC)
- Ampérmetr: měření proudu (A DC a AC)
- Měření odporu (Ω)
- Akustický test průchodnosti obvodu [ ]
- Testování diod ( )
- Měření kmitočtu (Hz)
Přístroj umožňuje také měření decibelové úrovně (dB) v rozsahu střídavého proudu voltmetru.
Displej přístroje je vybaven podsvícením a nabízí zobrazení maximálních (MAX) hodnot a přidržení
posledního měření v paměti (HOLD). Otočný ovladač je vybaven kontrolkou testu pojistky (Fus.)
a napětí („Voltest“) pro kontrolu absence napětí při měření odporu.
Popis a ovládací prvky
1. Konektory
Bezpečnostní konektory Ø 4 mm
COM: Zdířka pro připojení černého
vodiče
V Ω Hz : Zdířka pro připojení
červeného vodiče při měření napětí,
odporu, testu diody a kmitočtu
10 A : Zdířka pro připojení červeného
vodiče pro měření rozsahu 10 A
µmA : Zdířka pro připojení červeného
vodiče pro rozsahy µA, mA a 1 A
2. Analogový displej
Obsahuje tři stupnice:
2 černé stupnice pro všechny veličiny
(0.10 a 0.50)
1 červenou stupnici pro dB (-20 +16)
Pozn.: Multimetr lze používat také jako
nulový galvanometr, protože ručička
se vždy pohybuje v jednom směru
a ti i v případě záporné hodnoty.
Polarita se zobrazuje na digitálním
displeji v podobě znaménka „-„ pro
zápornou polaritu. Když se hodnota
pohybuje kolem nuly, má tak uživatel
dvojnásobnou délku stupnice (délka
stupnice 80 mm).
2. Digitální displej
Výška číslic 7,5 mm; 4000 bodů
AUTO: automatický výběr DC / AC
: AC
: DC
: ukazatel slabé baterie
Ukazatel přetížení: Bliká „OL“
kHZ: měření kmitočtu
HOLD: přidržená hodnota
MAX: maximální hodnota
3. Kontrolní světlo „Fus“
V DC 400 mV
4 V 40 V 400 V 1000 V
(1)
(2)
Kontrola pojistek 1 A a 10 A při měření proudu.
Pokud kontrolní světlo svítí, vyměňte vadnou pojistku (pojistky).
Světlo vyžaduje přítomnost napětí ≥ 100 V.
4. Kontrolní světlo „Voltest“
Kontrola přítomnosti napětí při měření odporu.
Pokud se rozsvítí kontrolní světlo „Voltest“, signalizuje to přítomnost napětí U > 10 V AC/DC.
Před měřením odporu odpojte vodiče a vypněte napětí.
5. Otočný přepínač a ovládací tlačítka
Přepínačem volíte jednu z 21 poloh pro výběr funkce, rozsahu a vypnutí přístroje.
RMS hodnota
Multimetr má schopnost automatického rozpoznání DC nebo AC.
Když je funkce aktivní:
AUTO : přítomnost signálu střídavého proudu
AUTO : přítomnost signálu stejnosměrného proudu
Pokud se přepínač otočí, multimetr se resetuje na automatický režim.
Stejnosměrný proud
V případě signálu stejnosměrného proudu s AC komponentem (zvlněním).
AUTO : zobrazuje se, když se přístroj zapne: Měření DC komponentu VDC.
Opakovaným zmáčknutím tlačítka „ „ se postupně mění způsob měření: měření DC plus AC
komponentu, jen AC komponentu a návrat na měření jen DC.
AUTO : měření VDC
: měření V
: měření VAC
(1) Představuje efektivní hodnotu signálu.
Pokud se VAC rovná nule, automatické zobrazení AUTO představuje efektivní hodnotu signálu.
Zapnutí a vypnutí podsvícení displeje.
Automatické vypnutí po 6 minutách.
Pro zobrazení efektivní hodnoty DC nebo AC podle druhu aktuálního signálu
(viz níže „Hodnota RMS“).
Zobrazení maximální hodnoty. Minimální čas vyvolání je 500 ms.
Pokud je aktivní funkce MAX, zamkne se funkce „AC/DC“.
Přidržení posledního měření na displeji, přičemž se zobrazuje symbol HOLD.
Pokud je aktivní funkce HOLD, zamkne se funkce „AC/DC“.
(1)
DC + VAC
Střídavý proud
Příklad AC signálu s DC složkou.
AUTO : zobrazuje se, když se přístroj zapne: Měření AC komponentu VAC.
Opakovaným zmáčknutím tlačítka DC/AC se postupně mění režim měření: měření AC plus DC
komponentu, jen DC komponentu a návrat na měření jen AC.
AUTO : měření VAC
: měření V
:měření VDC
AC + VDC
(1)
(1) Představuje efektivní hodnotu signálu.
Pokud se VDC rovná nule, automatické zobrazení AUTO představuje efektivní hodnotu signálu.
Stejnosměrné a střídavé napětí
• Připojte k multimetru vodiče a zapojte je paralelně do obvodu, který chcete měřit.
• Pokud neznáte rozsah měření, přepněte přepínač na nejvyšší rozsah a poté jej postupně
snižujte až na patřičný rozsah.
V případě 1000 V: Neprovádějte měření < 200 V a neměřte kmitočty > 500 Hz.
• Analogové měření: Pro získání napětí ve Voltech vynásobte hodnotu na příslušné
stupnici koeficientem z níže uvedené tabulky.
• Digitální měření: V případě potřeby stiskněte následující tlačítka:
pro získání efektivní hodnoty rms (viz výše)
MAX pro získání maximální hodnoty
HOLD pro přidržení hodnoty v paměti
pro podsvícení displeje
Impedance ≥ 100 MΩ 10 MΩ
Digitální Max. hodn. 399,9 mV 3,999 V 39,99 V 399,9 V 1000 V
Přesnost
Analogové Max. hodn. 500 mV 5 V 50 V 500 V 1000 V
Stupnice 50 10
Koeficient x 10 x 0,1 x 1 x 10 x 100
Přesnost
Přípustné přetížení 1000 V 1 200 V
1% naměřené hodnoty +/- 2 číslice
2,5 %
(1) Procento měření v rozmezí 5 až 100% rozsahu.
V AC a
VAC/
VDC
(1)
400 mV
4 V 40 V 400 V 1000 V
(2)
(2)
(2)
A DC 400 µA 4 mA 40 mA
400 mA
1 A 10 A
(1)
(2)
(3)
VAC
(1)
a VAC/DC
(2)
400 µA 4 mA
40 mA
400 mA
1 A 10 A
(3)
(4)
(5)
(2) Procento celé stupnice
Impedance ≥ 100 MΩ 10 MΩ
Digitální Max. hodnota 399,9 mV 3,999 V 39,99 V 399,9 V 1000 V
Přesnost AC/DC
Přesnost AC
1,5 % naměřené hodnoty +/- 5 číslic
4 % naměřené hodnoty +/- 5 číslic
Analogové Max. hodnota 500 mV 5 V 50 V 500 V 1000 V
Stupnice 50 10
Koeficient x 10 x 0,1 x 1 x 10 x 100
Přesnost
2,5 %
Přípustné přetížení 1000 V 1 200 V
Uváděná přesnost se vztahuje na rozsah kmitočtů 35 až 65 Hz.
(1) Pro hodnoty do 400 V je možné použít 65 Hz až 2 kHz a pro hodnoty do 100 V 65 Hz až 500 Hz
s digitální přesností 7,5% ±5 číslic a analogovou přesností 7,5%. Dodatečná chyba 1% faktoru výkyvu
FC ≤ 3 a 3% pro FC ≤ 5.
(2) Procento měření v rozmezí 5 až 100% rozsahu.
(3) Procento celé stupnice.
Decibely
Měření AC napětí lze vyjádřit v decibelech (se symbolem dB). Decibel udává poměr dvou hodnot
nebo úrovní. Úroveň N v dB napětí U má matematické vyjádření:
N(dB) = 20log10(U/U0)
U0 je referenční napětí 0,775 V AC pro výkon P0 1 mΩ při zátěži 600 Ω.
Nulová úroveň červené stupnice v dB odpovídá U0 = 0,775 pro rozsah 4 V AC. Pro rozsah 5 V AC je
přímé jen analogové měření od -20 do +16 dB.
Digitální displej ukazuje hodnotu napětí ve voltech.
V případě dalších analogových rozsahů platí:
• 500 mV: odečti -20dB
• 50 V: připočti +20 dB
• 500 V: připočti +40 dB
• 1000 V: nepoužívá se
Stejnosměrný a střídavý proud
Před připojením multimetru k měřenému obvodu obvod vždy vypněte.
Pokud se rozsvítí kontrolka „Fus“, vyměňte vadnou pojistku (pojistky),
(minimální napětí 100 V).
Vodiče připojte k multimetru a sériově k obvodu:
- s červeným vodičem ve svorce „µmA“ do 1 A
- s červeným vodičem ve svorce „10 A“ od 1 A do 10 A
• Pokud neznáte rozsah měření, přepněte přepínač na nejvyšší rozsah a poté jej postupně snižujte
až na patřičný rozsah.
• Analogové měření: Pro získání hodnotu proudu v mA, mA nebo A vynásobte hodnotu na příslušné
stupnici koeficientem z níže uvedené tabulky.
• Digitální měření: v případě potřeby stiskněte následující tlačítka:
pro získání efektivní hodnoty rms (viz výše)
MAX pro získání maximální hodnoty
HOLD pro přidržení hodnoty v paměti
pro podsvícení displeje
Pokles napětí
400 mV 450 mV 650 mV 1 V
Digitální Max. hodn. 399,9 µA 3,999 mA 39,99 mA 399,9 mA 1000 A 10.00 A
Přesnost
1,5% naměřené hodnoty +/- 2 číslice
Analogové Max. hodn. 500 µA 5 mA 50 mA 500 mA 1000 A 10 A
Stupnice 50 10
Koeficient x 10 x 0,1 x 1 x 10 x 0,1 x 1
Ochrana
Přesnost
2,5 %
Pojistka 1 A HPC
Pojistka
10A
HBC
Od 7 A do 10 D omezení na 10 min., 5 min. vypnuto až do max. 40 ºC.
(1) Na svorkách (2) Procento měření v rozmezí 5 až 100% rozsahu, (3) procento celé stupnice
Nepoužívejte vstup A AC na nechráněných proudových transformátorech
Pokles napětí
400 mV 450 mV 650 mV 1 V
Digitální Max. hodnota 399,9 µA 3,999 mA 39,99 mA 399,9 mA 1000 A 10.00 A
Přesnost
Přesnost AC
v AC/DC
(4)
2% naměřené hodnoty +/- 5 číslic
4,5 % naměřené hodnoty +/- 5 číslic
Analogové Max. hodnota 500 µA 5 mA 50 mA 500 mA 1000 A 10 A
Stupnice 50 10
Koeficient x 10 x 0,1 x 1 x 10 x 0,1 x 1
Ochrana
Přesnost
2,5 %
Pojistka 1 A HPC
Pojistka
10A HBC
Od 7 A do 10 D omezení na 10 min., 5 min. vypnuto až do max. 40 ºC.
Uváděná přesnost se vztahuje rozsah kmitočtů 35 až 500 Hz.
(1) a (2) Dodatečná chyba 1% faktoru výkyvu FC ≤ 3. (3) Na svorkách, (4).
Procento měření v rozmezí 5 až 100% rozsahu, (5) Procento celé stupnice.
Měření odporu
Nikdy neměřte odpor v obvodech pod proudem.
• Připojte vodiče ke svorkám obvodu, resp. ke komponentu, který chcete měřit.
Rozsvícení kontrolky „Voltest“ znamená, že je přítomno napětí U > 10 V AC/DC.
Okamžitě odpojte vodiče a před měřením odporu vypněte napětí.
• Analogové měření: pro získání hodnoty odporu v Ω vynásobte naměřený údaj
na stupnici 50 koeficientem v níže uvedené tabulce.
• Digitální měření: V případě stiskněte tlačítko HOLD pro přidržení hodnoty a tlačítko
pro podsvícení displeje.
A DC 400 Ω
4 kΩ
40 kΩ
400 kΩ
4 MΩ 40 MΩ
Digitální Max. hodn. 399,9 Ω 3,999 Ω 39,99 Ω 399,9 kΩ
3,999 M
(1)
(3)
(2)
kHz 4 kHz 40 kHz
100kHz
Maximální hodnota
3,999 kHz
39,99 kHz
99,9 kHz
Přesnost
1% naměřené hodnoty +/- 2 číslice
Ω
39,99 MΩ
Analogové Max. hodn. 500 Ω 5 kΩ 50 kΩ 500 kΩ 5 MΩ 50 MΩ
Stupnice 50
Koeficient x 10 x 0,1 x 1 x 10 x 0,1 x 1
Přesnost
2,5 %
Přípustné přetížení 600 V
(1) Procento měření v rozmezí 5 až 100% rozsahu, (2).
Procento celé stupnice, (3) 5% hodnoty ± 5 číslic.
Akustický test průchodnosti
• Připojení a specifikace: stejné jako pro měření odporu 400 Ω.
• Dejte přepínač funkcí do polohy
• Při odporu R ≤ 400 Ω se ozve nepřetržitý zvukový signál.
Test diody
• Připojení a specifikace: stejné jako pro měření odporu.
• Dejte přepínač funkcí do polohy .
• Analogové měření: pokles napětí až 2000 mV, stupnice 50, koeficient x 100
• Digitální měření: pokles napětí až 2000 mV
• Přesnost: digitálního měření 2% naměřené hodnoty +/- 2 číslice; analogové měření:
2,5 % celé stupnice.
Pozn.: kladná polarity je na svorce V Ω Hz .
Měření kmitočtu
• Připojte k multimetru vodiče a paralelně je zapojte do obvodu, který chcete měřit.
• Přepínač nastavte na funkci Hz.
• Digitální měření: automatický výběr rozsahu, zobrazuje se kHz, sledujte naměřenou hodnotu.
• V případě potřeby stiskněte tlačítko HOLD pro přidržení hodnoty a tlačítko pro podsvícení
displeje.
Nelze zobrazit na analogové stupnici – ručička zůstává na nule.
Přesnost 1 % naměřené hodnoty ± 2 číslice
Přípustné přetížení 1000 V
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního
multimetru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro multimetru.
Výrobek je vyroben v souladu s ochranou třídou 2
(dvojitá, nebo posílená ochranná izolace).
• Nikdy nepoužívejte multimetr v sítích s napětím vyšším než 1000 V ve vztahu k zemi.
Tento multimetr s kategorií přepětí III splňuje přísné požadavky na spolehlivost a dostupnost
průmyslových a domácích pevných instalací (IEC 664-1).
• Výrobek je vhodný pro použití uvnitř místností v prostředí se stupněm znečištění 2 (IEC 664-1),
při teplotě v rozsahu 0 až 55 ºC a relativní vlhkosti vzduchu v rozsahu 20% až 90%.
• Dodržujte hodnotu a typ použitých pojistek, protože jinak hrozí riziko poškození výrobku.
- Pojistka 1 A HBC (6,3 x 32 mm – 500 V – 10 kA)
- Pojistka 10 A HBC (6,3 x 32 mm – 500 V – 10 kA)
• Používejte jen příslušenství, které splňuje bezpečnostní požadavky (NF EN 61010-2-031)
na minimální napětí 1000 V a přepěťovou kategorii III.
• Před každým měřením kontrolujte správnou polohu vodičů a přepínače.
Pokud neznáte rozsah měření, dejte přepínač rozsahu na nevyšší rozsah
a poté jej postupně snižujte až na vhodný rozsah.
• Nikdy neměřte odpor v obvodech, které jsou pod proudem.
• Při měření proudu (bez proudových kleští) vypněte před připojením
a odpojením multimetru napájení.
• Pokud chcete otevřít schránku baterie, musí se od multimetru odpojit vodiče.
• Nikdy nepřipojujte obvod, který chcete měřit, když není dobře uzavřena schránka baterie.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Nadmořská výška:
< 2 000 m
Mechanická ochrana:
Stupeň vodotěsnosti EN 60529: IP 53
Napájení: 1 x baterie 6 V (typ 6F22 nebo 6LF22)
Životnost baterie: 300 hodin při trvalém používání
Rozsah provozní teploty 0 ºC až 55 ºC
Skladovací teplota: -40 ºC až 70 ºC
Rozsah provozní vlhkosti 20 až 90% relativní vlhkosti
Skladovací vlhkost: 10 až 95% relativní vlhkosti
Mezinárodní standardy: Elektrická bezpečnost (EN 61010-1)
Dvojitá izolace:
Stupeň znečištění: 2
Kategorie odolnosti proti přepětí: CAT III 1000 V; CAT IV 600 V
Elektromagnetická kompatibilita: Splňuje požadavky na emise a bezpečnost EN 61326-1
Rozměry: 56x 105 x 160 mm
Hmotnost 500 g
Záruka
Na analogový a digitální multimetr Chauvin Arnoux CA 5011 poskytujeme záruku 24 měsíců.
Záruka se ne vztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou př edmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/6/2015
Loading...
