Chauvin Arnoux C.A 5001 User guide [ml]

■■

■ MULTIMETRE

■■

■■

■ MULTIMETER

■■

■■

■ MULTIMETER

■■

■■

■ MULTIMETRO

■■

■■

■ MULTIMETRO

■■

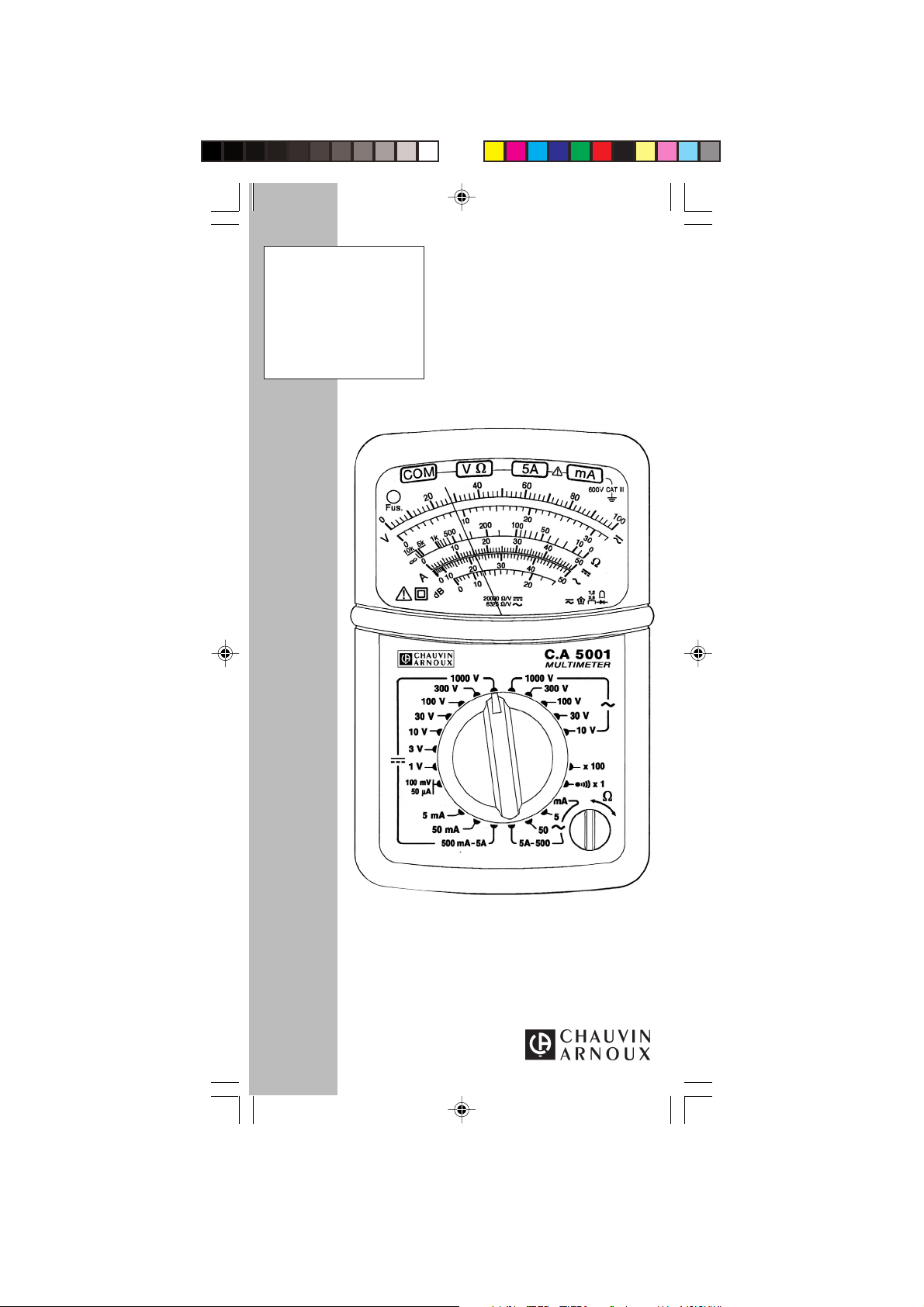

C.A 5001

FRANCAIS Notice de fonctionnement
ENGLISH User's manual
DEUTSCH Bedienungsanleitung
ITALIANO Libretto d'Istruzioni
ESPANOL Manual de Empleo

1

Signification du symbole

ATTENTION ! Consulter la notice de fonctionnement avant

d'utiliser l'appareil. Dans la présente notice de fonctionnement, les
instructions précédées de ce symbole, si elles ne sont pas bien
respectées ou réalisées, peuvent occasionner un accident corporel
ou endommager l'appareil et les installations.

Signification du symbole

Cet appareil est protégé par une isolation double ou une isolation
renforcée. Il ne nécessite pas de raccordement à la borne de terre
de protection pour assurer la sécurité électrique.

Vous venez d’acquérir un multimètre C.A 5001 et nous vous
remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

- lisez attentivement cette notice de fonctionnement,

- respectez les précautions d’emploi.

PRÉCAUTIONS D'EMPLOI

■ Ne jamais utiliser sur des réseaux de tension supérieure
à 600 V par rapport à la terre. Ce multimètre, de catégorie de

surtension III, répond aux exigences de fiabilité et de disponibilité
sévères correspondant aux installations fixes industrielles et
domestiques (cf. IEC 664-1).

■ Utilisation en intérieur dans des environnements de degré de

pollution au plus égal à 2 (cf. IEC 664-1), de température
de -10 à + 55°C et d’humidité relative inférieure à 90%.

■ Respecter la valeur et le type des fusibles sous risque de

détérioration de l'appareil et d'annulation de la garantie.

- Fusible 5A HPC (6,3 x 32 mm - 500 V - 20 kA)

- Fusible 0,5A HPC (6,3 x 32 mm - 500 V - 20 kA)

■ Utilisez des accessoires conformes aux normes de sécurité

(NF EN 61010-2-031) de tension minimale 600 V et de catégorie
de surtension III.

■ Avant toute mesure, s'assurer du positionnement correct des

cordons et du commutateur. Lorsque l'ordre de grandeur d'une
mesure n'est pas connu, placer le commutateur sur le calibre le
plus élevé puis baisser progressivement, si nécessaire, jusqu'au
calibre approprié : la lecture doit s'effectuer, de préférence, dans
les 2/3 supérieurs de l'échelle.

■ Ne jamais mesurer de résistances sur un circuit sous tension. Si

le tarage n'est plus possible, remplacer la pile.

■ Lors de mesures d'intensités (sans pince ampèremétrique),

interrompre l'alimentation du circuit avant de brancher ou de
débrancher votre multimètre.

■ Pour ouvrir la trappe à pile, il faut obligatoirement déconnecter les

cordons.

■ Ne jamais raccorder au circuit à mesurer si la trappe à pile n'est

pas correctement refermée.

2

ENGLISH ................................................................................................ 10

DEUTSCH ............................................................................................... 18

ITALIANO ............................................................................................... 26

ESPANOL ............................................................................................... 34

SOMMAIRE

Page

1-Présentation ......................................................... 3

2 - Description ........................................................... 4

3 - Tensions continues et alternatives (V et ~) ... 5

4-Décibels (dB) ....................................................... 5

5 - Intensités (A et ~) ........................................... 6

6-Résistances (Ω) .................................................. 7

7 - Test sonore de continuité [ ] ......................... 7

8 - Caractéristiques générales ................................. 7

9 - Accessoires et rechanges (Pour commander) . 8

10 - Garantie ............................................................... 8

11 - Maintenance ........................................................ 9

12 - Annexe ............................................................... 42

...

...

1 - PRÉSENTATION

Le multimètre C.A 5001 est destiné aux besoins quotidiens des
professionnels de l'électricité. Il dispose des fonctions suivantes :

- Voltmètre : mesure des tensions (V et ~)

- Ampèremètre : mesure des intensités (A et ~)

- Ohmmètre : mesure des résistances ( Ω)

- Test sonore de continuité [ ]
Il permet aussi la mesure de niveaux en décibels (dB), sur les calibres
voltmètre alternatif.
Le cadran est équipé d'un voyant de contrôle des fusibles (Fus).

NB : Toujours utiliser des accessoires adaptés à la tension et à la
catégorie de surtension du circuit à mesurer (selon NF EN 61010).

...

...

3

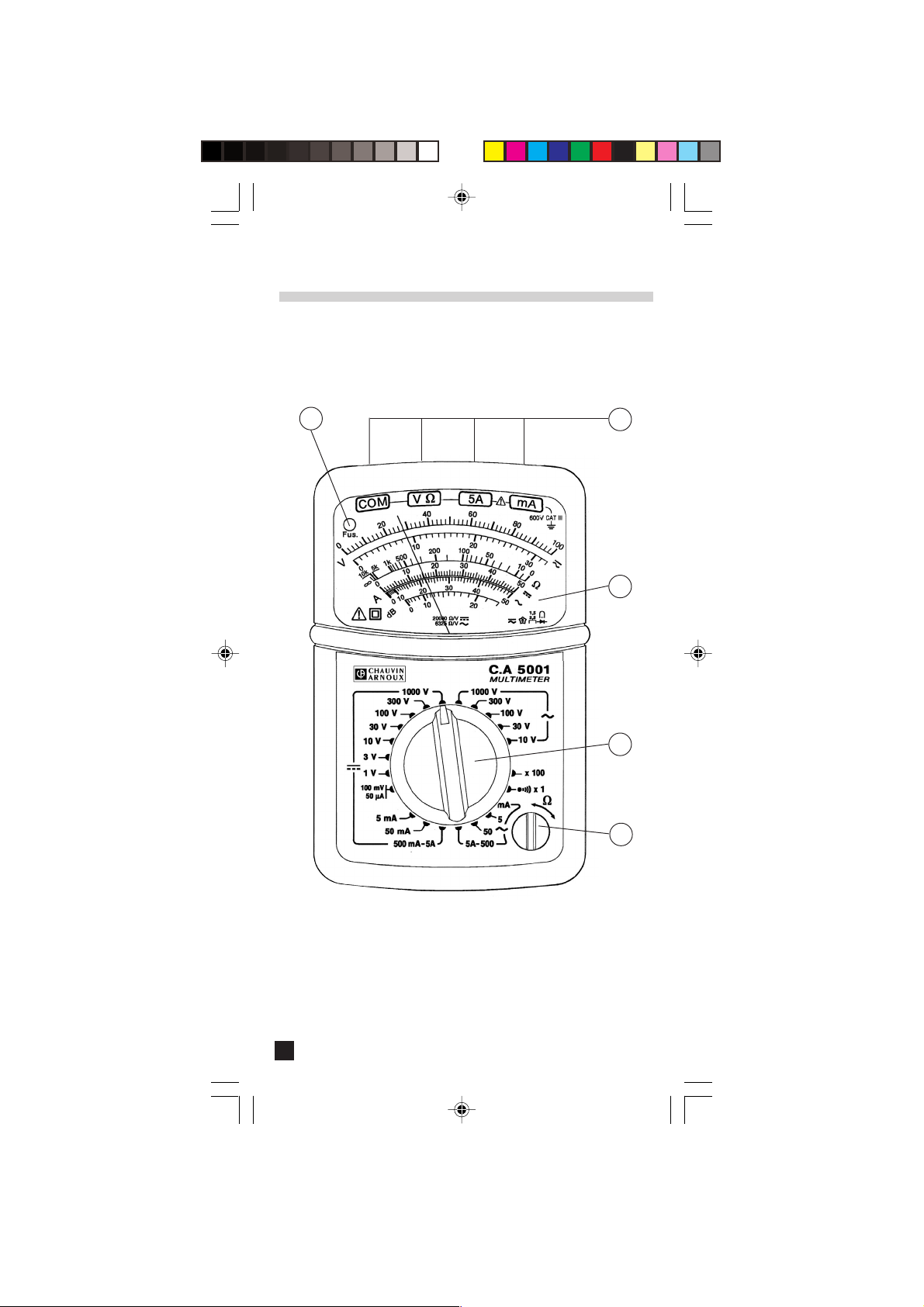

2 - DESCRIPTION

(Voir dessin en 12 - ANNEXE)

1 BORNES

Bornes de sécurité Ø 4 mm

■ COM : commun, borne recevant le cordon noir

ΩΩ

■

V

Ω : borne recevant le cordon rouge pour les tensions et résistances

ΩΩ

■ 5A : borne recevant le cordon rouge pour les calibres 5A

■ mA : borne recevant le cordon rouge pour les calibres mA

2 AFFICHEUR ANALOGIQUE

Le cadran comprend 6 échelles :

■ 2 échelles noires, avec miroir antiparallaxe,

pour les V et ~ (0.100 et 0.30)

■ 1 échelle verte pour les Ω (0.10 k)

■ 1 échelle noire pour les A (0.50)

■ 1 échelle rouge pour les A ~ (0.50)

■ 1 échelle rouge pour les dB (0.22)

3 VOYANT "FUS"

Néon de contrôle des fusibles 0,5 A et 5 A en mesure d'intensité.

...

...

Si le voyant "Fus" s'allume, changer le(s) fusible(s)

défectueux.

NB : Ce voyant nécessite la présence d'une tension ≥ 80 V pour
s'allumer.

4 COMMUTATEUR

Commutateur à 24 positions pour sélectionner les fonctions et
calibres.

5 BOUTON DE TARAGE

Potentiomètre de réglage de zéro en ohmmètre (tarage).

Si le tarage de l'ohmmètre n'est plus possible, remplacer la pile.

4

3 - TENSIONS CONTINUES ET ALTERNATIVES

■ Raccorder les cordons au multimètre et se brancher en parallèle
sur le circuit à contrôler.

■ Lorsque l'ordre de grandeur n'est pas connu, placer le commuta­teur sur le calibre le plus élevé puis baisser progressivement
jusqu'au calibre approprié.

■ Pour obtenir la tension en V, multiplier la valeur lue sur l'échelle
appropriée par le coefficient de lecture indiqué dans le tableau.

V

...

Echelle 100 100 30 100 30 100 30 100

Coefficient
de lecture

Résistance

(3)

interne

(

Précision
Surcharge

admissible

(1) Commun au calibre 50µA (2) Lecture directe en mV
(3) R spécifique : 20 kΩ/V, sauf calibre 1000 V- R = 6,32 kΩ/V
(4) En % de la fin d'échelle (5) Pendant 15 secondes

V

~

Echelle 100 30 100 30 100

Coefficient

de lecture

Résistance

(1)

interne

Précision

Bande

passante

Surcharge

admissible

(1)

100 mV

1 V 3 V 10 V 30 V 100 V 300 V 1000 V

(2)

x0,01 x0,1 x0,1 x1 x1 x10 x10

x1

2 kΩ 20 kΩ 63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ 6,32 MΩ

4)

2,5 % 1,5 %

440 V 1000 V

(5)

10 V 30 V 100 V 300 V 1000 V

(1) R spécifique :

x0,1 x1 x1 x10 x10

63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ

(2)

3 % 2,5 %

100 kHz 50 kHz 25 kHz 1 kHz

(3)

440 V 1000 V

(4)

1500 V

6,32 kΩ/V

(2) En % de
la fin d'échelle

(3) De 20 Hz à ...

(4) Pendant
15 secondes

(4)

1500 V

(5)

4 - DÉCIBELS

■ Rappel. La mesure d'une tension alternative peut être exprimée
en décibel (symbole dB). Le décibel est le rapport de deux grandeurs
ou niveau. Le niveau N, en dB d'une tension U a pour expression
mathématique :

U0 est la tension de référence de 0,775 V ~ pour une puissance
P

de 1mW sur une charge de 600 Ω.

0

■ Utilisation. Le niveau zéro de l'échelle rouge en dB correspond à
U0=0,775 V pour le calibre 10 V ~. La lecture est directe en dB pour
le calibre 10 V ~ de 0 à +22 dB. Pour les autres calibres, il est possible

de lire en dB (valeur approchée) en ajoutant respectivement :
+10 dB sur le calibre 30 V ~ +20 dB sur le calibre 100 V ~

+30 dB sur le calibre 300 V ~ +40 dB sur le calibre 1000 V ~

NdB) UU(log=20

()

10 0

5

5 - INTENSITÉS CONTINUES ET ALTERNATIVES

Toujours interrompre le circuit à contrôler avant de connecter
le multimètre sur le circuit. Si le voyant "Fus" s'allume, changer
le(s) fusible(s) défectueux (Rappel : tension minimum de 80V).

Raccorder les cordons au multimètre et se brancher en série
dans le circuit avec :

- le cordon rouge dans la borne "mA", jusqu'à 500 mA

- le cordon rouge dans la borne "5 A", de 500 mA à 5 A

Interrompre l'alimentation du circuit avant de changer de
calibre.

■ Lorsque l'ordre de grandeur n'est pas connu, placer le commuta­teur sur le calibre le plus élevé puis baisser progressivement
jusqu'au calibre approprié.

■ Pour obtenir l'intensité en mA ou A, multiplier la valeur lue sur
l'échelle apppropriée par le coefficient de lecture indiqué dans le
tableau.

...

A

Echelle 50 noire

Coefficient

de lecture

Chute de

tension aux

(3)

bornes

Précision

(1) Commun au calibre 100 mV (2) Lecture directe en µA
(3) Sans les cordons. Résistance de la paire de cordons fournis : environ 70 m Ω.
(4) En % de la fin d'échelle.

(4)

Protection Fusible 0,5 A HPC

Limitation 10 min. de marche, 5 min. d'arrêt jusqu'à +40°C maxi.

(1)

50 µA

x1

100 mV 700 m V 900 mV 2 V 1,3 V

5 mA 50 mA 500 mA 5 A

(2)

x0,1 x1 x10 x0,1

2,5 % 5 %

...

Ne pas utiliser l'entrée A ~ sur des transformateurs d'intensité
non protégés.

(1)

A ~

~

Echelle 50 rouge

Coefficient

de lecture

Chute de

tension aux

(2)

bornes

Précision

Limitation 10 min. de marche, 5 min. d'arrêt jusqu'à +40°C maxi.
(1) Bande passante : 40 Hz à 5 kHz. (3) En % de la fin d'échelle.
(2) Sans les cordons. Résistance de la paire de cordons fournis : environ 70 m Ω.

(3)

Protection Fusible 0,5 A HPC

5 mA 50 mA 500 mA 5 A

x0,1 x1 x10 x0,1

700 mV 800 mV 2 V 1,3 V

2,5 % 5 %

Fus. 5 A

HPC

Fus. 5 A

HPC

6

6 - RÉSISTANCES

Ne jamais contrôler une résistance sur un circuit sous tension.

■ Tarage - Raccorder les cordons au multimètre.
Placer le commutateur sur le calibre Ω approprié.
Court-circuiter les pointes de touche et amener l'aiguille à 0 sur
l'échelle Ω verte en utilisant le potentiomètre de tarage.

L'alimentation de l'ohmmètre est assurée par une pile 1,5 V.
Si le tarage ne peut pas être effectué remplacer la pile.

■ Se brancher aux bornes du circuit ou du composant à contrôler.

■ Pour obtenir la résistance en Ω, multiplier la valeur lue sur l'échelle

Ω (verte) par le coefficient du calibre sélectionné : x 1 ou x 100

(1)

10 %

440 V

x100

500 Ω

à 1 MΩ

(1) Commun à la fonction test

sonore de continuité

(2) En % à mi-échelle.

Ω

Etendue de

mesure

Résistance

interne

Courant fin

d’échelle

Précision

Surcharge

admissible

x1

5 Ω à

10 kΩ

140 Ω 1400 Ω

10 mA 100 µA

(2)

7 - TEST SONORE DE CONTINUITÉ

■ Raccordement et caractéristiques : idem Résistances

■ Placer le commutateur sur la fonction x 1

■ Emission d'un bip sonore continu pour une résistance R < 50 Ω

8 - CARACTÉRISTIQUES GÉNÉRALES

8-1 Dimensions et masse

■ 56 x 105 x 160 mm ■ 500 g

8-2 Alimentation

■ Une pile 1,5 V (type R6 ou LR6 alcaline)

■ Autonomie : 10 000 mesures de 15 secondes avec pile alcaline

7

8-3 Conditions climatiques

■ Température : utilisation : -10°C à +55°C / stockage : -40°C à +70°C

■ Humidité relative :

utilisation : ≤ 90 % HR / stockage : ≤ 95 % HR

■ Altitude : utilisation < 2000 m

8-4 Conformité aux normes internationales
8-4-1 Sécurité électrique (NF EN 61010-1, Ed. 95)

■ Double isolation : ■ Catégorie d'installation : III

■ Degré de pollution : 2 ■ Tension assignée : 600 V

8-4-2 Compatibilité électromagnétique : conforme CE

■ Emission (NF EN 61326-A1, Ed. 98)

■ Immunité (NF EN 61326-A1, Ed. 98)

8-4-3 Protection mécanique

■ Degré d'étancheité (NF EN 60529, Ed. 92) : indice de protection IP 40

9 - POUR COMMANDER

Utiliser les désignations et références ci-dessous.

C.A 5001 .................................................................... P01.1965.21E

Livré avec un jeu de 2 cordons à pointe de touche,
une pile 1,5 V et ce mode d'emploi.

Accessoires et rechanges

■ Sacoche de transport (240 x 230 x 70 mm) ....... P01.2980.33

■ Etui de transport (220 x 180 x 75 mm).................. P01.2980.36

■ Jeu de 2 cordons à pointe de touche (NF EN 61010)... P01.2980.84

■ Jeu de 10 fusibles 0,5 A HPC ( 6,3 x 32 mm ) ..... P01.2970.28

■ Jeu de 10 fusibles 5 A HPC ( 6,3 x 32 mm ) ........ P01.2970.35

Différents accessoires de mesure élargissent le champ d'applica­tions ou confèrent de nouvelles fonctions à votre multimètre.
Documentation sur demande.

NB : Toujours utiliser des accessoires adaptés à la tension et à la
catégorie de surtension du circuit à mesurer (selon NF EN 61010).

10 - GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant trois ans
après la date de mise à disposition du matériel (extrait de nos
Conditions Générales de Vente, communiquées sur demande).

8

11 - MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de
rechange qui ont été spécifiées. Le fabricant ne pourra
être tenu pour responsable de tout accident survenu
suite à une réparation effectuée en dehors de son
service après-vente ou des réparateurs agréés.

11-1 Remplacement de la pile et des fusibles

Pour votre sécurité, il faut obligatoirement déconnecter les
cordons du multimètre pour ouvrir la trappe à pile.

■ Pour ouvrir la trappe, tourner la vis 1/4 de tour, dans le sens inverse
des aiguilles d'une montre, à l'aide d'une pièce ou d'un tournevis.

■ Remplacer la pile usagée par une pile 1,5 V (type R6 ou LR6).

■ Remplacer les fusibles défectueux en respectant leur valeur et

leur type :

- Fusible 0,5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

- Fusible 5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

■ Remonter la trappe avant d'utiliser le multimètre.

11-2 Stockage

Si le multimètre n'est pas mis en service pendant une durée dépassant
60 jours, enlever la pile et stocker la séparément.

11-3 Nettoyage

■ Le multimètre doit être déconnecté de toute source électrique.

■ Pour nettoyer le boîtier, utiliser un chiffon légèrement imbibé

d'eau savonneuse. Essuyer avec un chiffon humide. Ensuite,
sécher rapidement avec un chiffon ou de l'air pulsé.

11-4 Vérification métrologique

Comme tous les appareils de mesure ou d’essais,
une vérification périodique est nécessaire.

Pour les vérifications et étalonnages de vos appareils, adressez vous
à nos laboratoires de métrologie accrédités par le COFRAC ou aux

agences MANUMESURE.
Renseignements et coordonnées sur demande :

Tél. : [phone] Fax : [phone]

11-5 Réparation sous garantie et hors garantie

Adressez vos appareils à l'une des agences régionales
MANUMESURE, agréées CHAUVIN ARNOUX
Renseignements et coordonnées sur demande :

Tél. : [phone] Fax : [phone]

11-6 Réparation hors de France métropolitaine

Pour toute intervention sous garantie ou hors garantie, retournez
l’appareil à votre distributeur.

9

Meaning of the symbol

Warning ! Please refer to the User’s Manual before using the
instrument. In this User’s Manual, the instructions preceded by the
above symbol, should they not be carried out as shown, can result
in a physical accident or damage the instrument and the installations.

Meaning of the symbol

This device is protected by a double insulation or by a reinforced
insulation. No linking is required from the protection earth terminal
to ensure electrical safety.

Thank you for purchasing a C.A 5001 Multimeter.

To get the best service from this instrument:

- read this user’s manual carefully,

- respect the safety precautions detailed.

SAFETY PRECAUTIONS

■ Never use on networks at a voltage above 600 V in relation to the

earth. This multimeter of overvoltage category III, satisfies the
severe requirements of reliability and availability corresponding to
industrial and domestic permanent installations (c.f. IEC 664-1).

■ Use indoors in environments of degree of pollution at most equal

to 2 (c.f. IEC 664-1), of temperature from -10 to +55°C and of relative
humidity less than 90%.

■ Respect the value and the type of fuses or there is a risk of

damage to the instrument and cancellation of the warranty.

- Fuse 5 A HBC (6.3 x 32 mm - 500 V - 20 kA)

- Fuse 0.5 A HBC (6.3 x 32 mm - 500 V - 20 kA)

■ Use accessories in conformity with safety standards (NF EN 61010-

2-031) of minimum voltage 600 V and overvoltage category III.

■ Before any measurement, check the leads and the switch are in

the correct position. When the order of magnitude of a measurement
is not known, place the selector switch on the highest range then
lower progressively, if necessary, to the appropriate range: the
reading must be made, preferably, in the upper 2/3 of the scale.

■ Never measure resistances on a live circuit. If zero reset is not

possible, replace the battery.

■ During current measurements (without current clamp), switch off

the power supply of the circuit before connecting or disconnecting
your multimeter.

■ To open the battery compartment, the leads must be disconnected.

■ Never connect to the circuit to be measured if the battery

compartment is not correctly closed.

10

CONTENTS

Page

1 - Presentation ....................................................... 11

2 - Description ......................................................... 12

3 - DC and AC voltages (V DC and AC)................ 13

4 - Decibels (dB) ..................................................... 13

5 - Currents (A DC and AC)................................... 14

6 - Resistances (Ω) ................................................ 15

7 - Continuity sound test [ ] .............................. 15

8 - General specifications....................................... 15

9 - Accessories and spares (To order)................. 16

10 - Warranty ............................................................ 16

11 - Maintenance ...................................................... 17

12 - Appendix ............................................................ 42

1 - PRESENTATION

The C.A 5001 multimeter is designed for the daily needs of professionals
in electricity. It has the following functions:

- Voltmeter: voltage measurements (V DC and AC)

- Ammeter: current measurements (A DC and AC)

- Ohmmeter: resistance measurements (Ω)

- Continuity sound test [ ]
It also allows the measurement of decibel levels (dB), on the AC
voltmeter ranges.
The dial has a fuse test light (Fus.).

NB: Always use accessories suited to the voltage and the overvoltage
category of the circuit to measure (to NF EN 61010).

11

2 - DESCRIPTION

(See drawing in 12 - APPENDIX)

1 TERMINALS

∅ 4 mm safety terminals

■ COM: common, terminal that receives the black lead

ΩΩ

■ V

Ω: terminal that receives the red lead for voltages and resistances

ΩΩ

■ 5A: terminal that receives the red lead for the 5A ranges

■ mA: terminal that receives the red lead for the mA ranges

2 ANALOGUE DISPLAY

The dial comprises 6 scales:

■ 2 black scales, with antiparallax mirror, for V DC and AC
(0.100 and 0.30)

■ 1 green scale for Ω (0.10k)

■ 1 black scale for A DC (0.50)

■ 1 red scale for A AC (0.50)

■ 1 red scale for dB (0.22)

3 “FUS” LIGHT

Neon for testing the 0.5 A and 5 A fuses on current measurement.

If the “Fus.” light comes on, change the faulty fuse(s).

NB: This light requires the presence of a voltage ≥ 80 V to come
on.

4 SWITCH

Switch with 24 positions to select the functions and ranges.

5 ZERO RESET BUTTON

Potentiometer for zero reset on ohmmeter.

If the zero reset of the ohmmeter is no longer possible, replace
the battery.

12

3 -

DC AND AC VOLTAGES

■ Connect the leads to the multimeter and connect in parallel to the

circuit to be tested.

■ When the order of magnitude is not known, place the switch on the

highest range then progressively lower to the appropriate range.

■ To get the voltage in V, multiply the value read on the appropriate

scale by the reading coefficient shown in the table.

V DC

100 mV

(1)

1 V 3 V 10 V 30 V 100 V 300 V 1000 V

Scale 100 100 30 100 30 100 30 100

Reading

coefficient

Internal

resistance

Accuracy

Permitted

overload

(1) Common to the 50 µA range (2) Direct reading in mV
(3) Specific R: 20 kΩ/V, except range 1000 V-R = 6.32 kΩ/V
(4) In % of the end of scale (5) For 15 seconds

V

~

(2)

x0,01 x0,1 x0,1 x1 x1 x10 x10

x1

2 kΩ 20 kΩ 63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ 6,32 MΩ

(3)

(

4)

2,5 % 1,5 %

440 V 1000 V

(5)

10 V 30 V 100 V 300 V 1000 V

1500 V

Scale 100 30 100 30 100

Reading

coefficient

Internal

resistance

Accuracy

Bandwidth

Permitted

overload

x0,1 x1 x1 x10 x10

63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ

(3)

(4)

3 % 2,5 %

(3)

100 kHz 50 kHz 25 kHz 1 kHz

440 V 1000 V

(5)

1500 V

(1) Specific R:

6.32 kΩ/V

(2) In % of
the end of scale

(3) From 20 Hz to ...

(4) For 15 seconds

(5)

4 - DECIBELS

■ Reminder. The measurement of an AC voltage can be expressed
in decibels (symbol dB). The decibel is the ratio of two quantities or
levels. Level N, in dB, of a voltage U has the mathematical expression:

NdB) UU(log=20

Uo is the reference voltage of 0.775 V AC for a power Po of 1 mW on
a load of 600 Ω.

■ Use. Zero level of the red scale in dB corresponds to Uo = 0.775 for
the 10 V AC range. The reading is direct in dB for the 10 V AC range
from 0 to +22 dB. For the other ranges, it is possible to read in dB (near
value) by adding respectively:

+10dB on the 30 V AC range +20dB on the 100 V AC range
+30dB on the 300 V AC range +40dB on the 1000 V AC range

()

10 0

13

(5)

5 -

DC AND AC CURRENTS

Always switch off the circuit to test before connecting the
multimeter to the circuit. If the “Fus.” light comes on, change the
faulty fuse(s) (Reminder: minimum voltage of 80 V).

Connect the leads to the multimeter and connect in series to
the circuit with:

- the red lead in the “mA” terminal, up to 500 mA

- the red lead in the “5 A” terminal, from 500 mA to 5 A

Switch off the power supply to the circuit before changing
range.

■ When the order of magnitude is not known, place the switch on the

highest range then progressively lower to the appropriate range.

■ To get the current in mA or A, multiply the value read on the

appropriate scale by the reading coefficient shown in the table.

A DC

Scale 50 black

Reading

coefficient

Voltage drop

at the

terminals

Accuracy

.

(1) Common to the 100 mV DC range (2) Direct reading in µA
(3) Without the leads. Resistance of the pair of leads supplied: approx. 70 mΩ
(4) In % of the end of scale

(3)

(4)

Protection Fuse 0.5 A HBC

Limitation 10 min On, 5 min Off up to +40°C max

(1)

50 µA

x1

100 mV 700 m V 900 mV 2 V 1.3 V

5 mA 50 mA 500 mA 5 A

(2)

x0.1 x1 x10 x0.1

2.5 % 5 %

Do not use the A AC input on unprotected current
transformers.

(1)

A AC

Scale 50 red

Reading

coefficient

Voltage drop at
the terminals

Accuracy

Limitation 10 min On, 5 min Off up to +40°C max

(1) Bandwidth: 40 Hz to 5 kHz (3) In % of the end of scale
(2) Without the leads. Resistance of the pair of leads supplied: approx. 70 mΩ

(3)

Protection Fuse 0.5 A HBC

5 mA 50 mA 500 mA 5 A

x0,1 x1 x10 x0.1

700 mV 800 mV 2 V 1.3 V

(2)

2.5 % 5 %

Fuse 5 A

HBC

Fuse 5 A

HBC

14

6 - RESISTANCES

Never test a resistance on a live circuit.

■ Zero reset - Connect the leads to the multimeter.

Place the selector switch on the appropriate Ω range.
Short-circuit the test prods and bring the needle to 0 on the green
Ω scale by using the zero reset potentiometer.

The power supply of the ohmmeter is provided by a 1.5 V
battery. If the zero reset can not be done replace the battery.

■ Connect up to the terminals of the circuit or the component to test.

■ To get the resistance in Ω, multiply the reading on the the Ω scale

(green) by the coefficient of the selected range: x 1 or x 100

(1)

10 %

440 V

x100

500 Ω

to 1 MΩ

(1) Common to the continuity
sound test

(2) In % at mid-scale.

Ω

Measurement

extent

Internal

resistance

End of scale

current

Accuracy

(2)

Permitted

overload

x1

5 Ω to
10 kΩ

140 Ω 1400 Ω

10 mA 100 µA

7 - CONTINUITY SOUND TEST

■ Connection and specifications: idem Resistances

■ Place the selector switch on the x 1 function

■ Continuous audible beep emitted for a resistance R < 50 Ω

8 - GENERAL SPECIFICATIONS

8-1 Dimensions and weight

■ 56 x 105 x 160 mm ■ 500 g

8-2 Power supply

■ One battery 1.5 V (type R6 or LR6 alkaline)

■ Battery life: 10,000 measurements of 15 seconds with alkaline

battery.

15

8-3 Environmental conditions

■

Temperature: use: -10°C to +55°C / storage: -40°C to +70°C

■ Relative humidity:

use: ≤ 90% RH / storage: ≤ 95% RH

■ Altitude: use < 2000 m

8-4 Conformity with international standards
8-4-1 Electrical safety (NF EN 61010-1, ed. 95)

■ Double insulation: ■ Installation category: III

■ Degree of pollution: 2 ■ Rated voltage: 600 V

8-4-2 Electromagnetic compatibility: conforms to CE

■ Emission (NF EN 61326-A1, ed. 98)

■ Immunity (NF EN 61326-A1, ed. 98)

8-4-3 Mechanical protection

■ Degree of watertightness (NF EN 60529, Ed. 92): protection index

IP 40

9 - TO ORDER

Use the designations and references below.

C.A 5001 .................................................................... P01.1965.21E

Supplied with a pair of leads with prods,
1 battery 1.5 V and this User’s manual.

Accessories and spares

■ Shoulder bag (240 x 230 x 70 mm) ....................... P01.2980.33

■ Carrying holster (220 x 180 x 75 mm) .................. P01.2980.36

■ Pair of leads with test prods (NF EN 61010) ....... P01.2980.84

■ Set of 10 fuses 0.5 A HBC ( 6,3 x 32 mm ) ......... P01.2970.28

■ Set of 10 fuses 5 A HBC (6.3 x 32 mm) ................ P01.2970.35

Different measurement accessories widen the field of application or
confer new functions on your multimeter.
Documentation on request.

NB: Always use accessories suited to the voltage and the overvoltage
category of the circuit to measure (to NF EN 61010).

10 - WARRANTY

Our guarantee is applicable for three years after the date on which the
equipment is made available (extract from our General Conditions of
Sale, available on request).

16

11 - MAINTENANCE

For maintenance, use only specified spare parts. The
manufacturer will not be held responsible for any accident
occurring following a repair done other than by its After Sales
Service or approved repairers.

11-1 Replacing the battery and the fuses

For your safety the leads must be disconnected from the
multimeter before the battery cover is opened.

■ To open the cover, turn the screw 1/4 turn, anti-clockwise, using
a coin or a screwdriver.

■ Replace the dead battery by one 1.5 V battery (type R6 or LR6).

■ Replace the faulty fuses respecting their value and their type:

- Fuse 0.5 A HBC (6.3 x 32 mm - 500 V - 20 kA)

- Fuse 5 A HBC (6.3 x 32 mm - 500 V - 20 kA)

■ Refit the cover before using the multimeter.

11-2 Storage

If the multimeter is not put into service for a time exceeding 60
days, remove the batteries and store them separately.

11-3 Cleaning

■ The multimeter must be disconnected from any electrical source.

■ To clean the case, use a cloth slightly moistened with soapy water.

Rinse with a damp cloth. Then, dry rapidly with a cloth or in a hot
air stream.

11-4 Metrological check

It is essential that all measuring instruments are regularly
calibrated.

For checking and calibration of your instrument, please contact our
accredited laboratories (list on request) or the Chauvin Arnoux
subsidiary or Agent in your country.

11-5 Repair

Repairs under or out of guarantee: please return the product to
your distributor.

17

Bedeutung des Zeichens

ACHTUNG ! Beachten Sie vor Benutzung des Gerätes die

Hinweise in der Bedienungsanleitung. Falls die in der vorliegenden
Bedienungsanleitung nach diesem Zeichen erscheinenden
Anweisungen nicht beachtet bzw. nicht ausgeführt werden, können
Verletzungen verursacht bzw. das Meßgerät und die Anlage
beschädigt werden.

Bedeutung des Zeichens

Das Gerät ist schutzisoliert bzw. durch eine verstärkte Isolierung
geschützt. Ein Anschluß an einen Erdleiter ist zur Gewährleistung
der elektrischen Sicherheit nicht erforderlich.

Sie haben ein Multimeter C.A 5001 gekauft und wir bedanken uns für
das entgegengebrachte Vertrauen.

Um mit Ihrem Gerät die besten

- lesen Sie bitte aufmerksam die vorliegende
Bedienungsanleitung

- beachten Sie bitte die Sicherheitshinweise.

SICHERHEITSHINWEISE

■

Das Multimeter niemals an Stromkreisen mit einer Spannung von mehr als
600 V gegenüber Erde benutzen. Das Multimeter besitzt die
Überspannungsklasse III und erfüllt damit die strengen Zuverlässigkeits­und Verfügbarkeitsanforderungen für fest eingebaute Industrie- und
Haushalts-Elektroinstallationen (vgl. IEC-Norm 644-1).

■

Das Multimeter nur in Innenräumen in Umgebungen mit einer Fremd­schichtklasse von höchstens 2 (vgl. IEC-Norm 664-1), bei Temperaturen
zwischen -10° und +55°C und bei einer relativen Luftfeuchte von weniger
als 90% benutzen.

■

Ausschließlich Sicherungen mit der angegebenen Nennstromstärke
verwenden, da das Gerät sonst Schaden nehmen kann und die Garantie
erlischt:

- 5 A Hochleistungssicherung (6,3 x 32 mm - 500 V - 20 kA)

- 0,5 A Hochleistungssicherung (6,3 x 32 mm - 500 V - 20 kA)

■

Ausschließlich Meßzubehör verwenden, das die Sicherheitsnorm
EN 61010-2-031 erfüllt, mit einer Mindestspannung von 600 V und für
Überspannungskategorie III.

■

Vor jeder Messung auf den richtigen Anschluß der Meßschnüre und die
richtige Stellung des Drehschalters achten. Wenn die Größenordnung einer
Meßgröße nicht bekannt ist, den Drehschalter auf den höchsten Meßbereich
stellen und stufenweise herunterschalten, bis die geeignete Empfindlichkeit
erreicht ist: der abgelesene Wert sollte vorzugsweise in den oberen 2/3
der Meßskala liegen.

■

Niemals eine Widerstandsmessung an einem unter Spannung stehenden
Stromkreis vornehmen. Falls ein korrekter Nullabgleich nicht mehr möglich
ist, muß die Batterie ersetzt werden.

■

Vor Öffnen des Batteriefachs müssen sämtliche Meßleitungen abgezogen
werden.

■ Das Multimeter niemals an einen Meßkreis anschließen solange
das Batteriefach nicht einwandfrei verschlossen ist.

18

INHALTSVERZEICHNIS

Seite

1-Gerätevorstellung .............................................. 19

2 - Gerätebeschreibung ......................................... 20

3 - Gleich- und Wechselspannungen (V und ~) . 21

4 - Dezibel (dB) ....................................................... 21

5 - Gleich- und Wechselströme (A und ~) ......... 22

6 - Widerstandsmessung (Ω) ................................. 23

7 - Akustische Durchgangsprüfung [ ] ............. 23

8 - Allgemeine technische Daten............................ 23

9 - Bestellangaben, Zubehör, Ersatzteile............... 24

10 - Garantiebedingungen ........................................ 24

11 - Wartung, Reparatur ........................................... 25

12 - Anhang............................................................... 42

...

...

1 - GERÄTEVORSTELLUNG

Das Multimeter C.A 5001 wurde besonders für den
anspruchsvollen tagtäglichen Einsatz bei Profis der Elektrotechnik

entwickelt. Es besitzt die folgenden Meßfunktionen:

- Messung von Gleich- und Wechselspannungen (V und ~)

- Messung von Gleich- und Wechselströmen (A und ~)

- Messung von Widerständen ( Ω)

- Akustische Durchgangsprüfung [ ]
In den Wechselspannungsbereichen ist auch die Messung von
Spannungspegeln in Dezibel (dB) möglich.
Das Gerät ist mit einer Kontrolleuchte für den Zustand der

Sicherungen (Fus) ausgerüstet.

...

...

Hinweis: Verwenden Sie ausschließlich Zubehör, dessen zulässige
Spannung und Überspannungskategorie mit dem zu messenden
Stromkreis übereinstimmt (vgl. NF EN 61010).

19

2 - GERÄTEBESCHREIBUNG

(siehe Abb. in Abschn. 12. Anhang)

1 ANSCHLUSSBUCHSEN

Ø 4 mm Sicherheitsbuchsen

■ COM : COMMON bzw. MASSE-Buchse für schwarze Meßleitung

ΩΩ

■

V

Ω :

Buchse für rote Meßleitung bei Spannungs- und

ΩΩ

Widerstandsmessungen

■ 5A : Buchse für rote Meßleitung in den Meßbereichen 5 A

■ mA : Buchse für rote Meßleitung in den mA-Meßbereichen

2 ANALOGANZEIGE

Die Anzeige ist in 6 Skalen unterteilt:

■ 2 schwarze Skalen mit Spiegel für parallaxenfreie Ablesung in den
V und V ~ .Bereichen (0 bis 100 und 0 bis 30)

...

■ 1 grüne Skala für die Ω-Messung (0 bis 10 kΩ)

■ 1 schwarze Skala für den A -Bereich (0 bis 50)

■ 1 rote Skala für den A~ -Bereich (0 bis 0,5)

■ 1 rote Skala für die dB-Messung (0 bis 22)

3 KONTROLLEUCHTE "FUS"

Neon-Kontrolleuchte für den Zustand der 0,5 A und 5 A­Sicherungen bei Strommessungen

...

Bei Aufleuchten der FUS-Lampe ist die Sicherung defekt
und muß ausgewechselt werden.

Hinweis: Die Lampe leuchtet nur, wenn eine Spannung von ≥ 80 V
anliegt.

4 FUNKTIONSSCHALTER

Drehschalter mit 24 Stellungen zur Auswahl der Meßfunktion und des
Meßbereichs.

5 NULLABGLEICH

An diesem Drehknopf wird der Nullabgleich für
Widerstandsmessungen vorgenommen.

Falls ein korrekter Nullabgleich nicht mehr möglich ist, muß die
Batterie ersetzt werden.

20

3 -

GLEICH- UND WECHSELSPANNUNGEN

■ Meßleitungen in das Multimeter einstecken und zu messende
Spannung parallel an der Schaltung abgreifen.

■ Wenn die Größenordnung einer Meßgröße nicht bekannt ist, den

höchsten Meßbereich wählen und stufenweise herunterschalten,
bis die geeignete Empfindlichkeit erreicht ist.

■ Zeigerstellung auf der entsprechenden Skala ablesen und Anzeige

mit dem Skalenfaktor gemäß folgender Tabelle multiplizieren, um
das Ergebnis in V zu erhalten

V

...

Skala 100 100 30 100 30 100 30 100

Skalenfaktor x1

Innenwider

(3)

- stand

Genauigkeit

max.zul.
Überlast

(1) Gemeinsam mit Bereich 50 µA (2) Direkte Ablesung in mV
(3) Spezifischer Widerstand: 20 kΩ/V außer im Bereich 1000 V mit R = 6,32 kΩ/V
(4) in % des Skalenendwerts (5) Während 15 s maximal

V

~

Skala 100 30 100 30 100

Skalenfaktor x0,1 x1 x1 x10 x10

Innenwider

- stand

Genauigkeit

Bandbreite

max.zul.
Überlast

(1)

(

4)

(1)

100 mV

(2)

(3)

1 V 3 V 10 V 30 V 100 V 300 V 1000 V

(2)

x0,01 x0,1 x0,1 x1 x1 x10 x10

2 kΩ 20 kΩ 63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ 6,32 MΩ

2,5 % 1,5 %

440 V 1000 V

10 V 30 V 100 V 300 V 1000 V

63,2 kΩ 200 kΩ 632 kΩ 2 M Ω 6,32 MΩ

3 % 2,5 %

100 kHz 50 kHz 25 kHz 1 kHz

440 V 1000 V

(4)

1500 V

(5)

(1) Spezifischer
Widerstand:
R = 6,32 kΩ/V

(2) in % des
Skalenendwerts

(3) Jeweils von

20 Hz bis ....

(4)

(4) Während 15 s
maximal

1500 V

(5)

4 - DEZIBEL

■ Zur Erinnerung: der Meßwert einer Wechselspannung kann auch
in Dezibel (dB) angegeben werden. Damit bezeichnet man das Verhältnis
zwischen zwei Spannungen bzw. Pegeln. Der Pegel N einer Spannung
U in dB errechnet sich wie folgt:

wobei U0 die Bezugsspannung von 0,775 V~ bezeichnet, die an einer
Last von 600 Ω die Leistung P0 von 1 mW abgibt.

■ Benutzung: der Wert "0" auf der roten dB-Skala entspricht der Bezugs-
spannung U0 = 0,775 V~ im Meßbereich 10 V~. In diesem Meßbereich
erfolgt die Ablesung direkt in dB von 0 dB bis +22 dB. In den anderen
Meßbereichen ist eine (angenäherte) Messung in dB möglich, indem
man zum abgelesenen Wert folgende dB-Werte hinzuaddiert:
+10 dB im Bereich 30 V ~ +20 dB im Bereich 100 V ~

+30 dB im Bereich 300 V ~ +40 dB im Bereich 1000 V ~

NdB) UU(log=20

()

10 0

21

5 - GLEICH- UND WECHSELSTRÖME

Den Meßkreis stets unterbrechen, bevor das Multimeter in den
Stromkreis eingefügt wird. Wenn die Kontrolleuchte "FUS"
aufleuchtet, müssen die entsprechende(n) Sicherung(en)
ausgewechselt werden ("FUS" leuchtet nur bei Spannungen
von mindestens 80 V im Stromkreis).

Das Multimeter in Reihe in den Stromkreis einfügen und die
rote Meßleitung je nach Stromstärke in eine der beiden
folgenden Buchsen einstecken:
"mA" für Stromstärken bis 500 mA
"5 A" für Stromstärken von 500 mA bis 5 A

Bei Strommessungen den Stromkreis vor einer
Meßbereichsumschaltung stets unterbrechen !

■ Wenn die Größenordnung einer Meßgröße nicht bekannt ist, den
höchsten Meßbereich wählen und stufenweise herunterschalten,
bis die geeignete Empfindlichkeit erreicht ist.

■ Zeigerstellung auf der entsprechenden Skala ablesen und Anzeige
mit dem Skalenfaktor gemäß folgender Tabelle multiplizieren, um
das Ergebnis in mA bzw. A zu erhalten

A 50 µA

Spannungsabfall

...

Skala 50 schwarz

Skalenfaktor x1

Genauigkeit

Überlastschutz Sicherung 0,5 A Sich. 5A

(3)

(4)

(1)

5 mA 50 mA 500 mA 5 A

(2)

x0,1 x1 x10 x0,1

100 mV 700 mV 900 mV 2 V 1,3 V

2,5 % 5 %

Mit Einschränkung auf 10 min Betrieb und danach 5 min Pause bis +40°C max.

(1) Gemeinsam mit Bereich 100 mV (2) Direkte Ablesung in µA
(3) Ohne Meßleitungen. Widerstand der mitgelieferten Meßleitungen: ca. 70 m Ω.
(4) In % des Skalenendwerts.

...

Den A~ Meßeingang niemals an ungeschützten
Stromwandlern verwenden !

(1)

A ~

Skala 50 rot

Skalenfaktor x0,1 x1 x10 x0,1

Spannungsabfall

Genauigkeit

Überlastschutz Sicherung 0,5 A Sich. 5A

Mit Einschränkung auf 10 min Betrieb und danach 5 min Pause bis +40°C max.
(1) Bandbreite : 40 Hz bis 5 kHz. (3) In % des Skalenendwerts.
(2) Ohne Meßleitungen. Widerstand der mitgelieferten Meßleitungen: ca. 70 m Ω.

50 mA 50 mA 500 mA 5 A

(2)

700 mV 800 mV 2 V 1,3 V

(3)

2,5 % 5 %

22

6 - WIDERSTANDSMESSUNG

Niemals eine Widerstandsmessung an Stromkreisen
durchführen, die unter Spannung stehen !

■ Nullabgleich: Die Meßleitungen in das Multimeter einstecken und
den Drehschalter auf " Ω " stellen. Die Prüfspitzen kurzschließen
und durch Drehen des Abgleichknopfes die Nadel auf den Nullpunkt
der grünen Ω-Skala stellen.

Das Multimeter wird durch eine 1,5 V-Batterie mit Strom versorgt.
Ist ein korrekter Nullabgleich nicht mehr möglich, muß die Batterie
ausgewechselt werden.

■ Meßleitungen an die zu prüfende Schaltung oder das Bauteil
anklemmen.

■ Zeigerstellung auf der grünen Ω-Skala ablesen und Anzeige mit
dem Skalenfaktor des jeweiligen Bereichs: x 1 oder x 100
multiplizieren.

ΩΩ

Ω x 1

ΩΩ

Meßumfang 5 Ω bis 10 kΩ 500 Ω bis 1 MΩ

Innenwiderstand 140 Ω 1400 Ω

Strom am

Bereichsende

Genauigkeit

Überlastschutz bis 440 V

(1) Gemeinsam mit Funktion "Durchgangsprüfung"
(2) In % in Bereichsmitte.

7 -

(2)

10 %

AKUSTISCHE DURCHGANGSPRÜFUNG

(1)

10 mA 100 µA

x 100

■ Anschluß und technische Daten: wie bei Widerstandsmessung

■ Den Drehschalter auf Funktion: x 1

■ Beträgt der gemessene Widerstand R < 50 Ω, gibt das Gerät einen

Pfeifton ab.

8 - ALLGEMEINE TECHNISCHE DATEN

8-1 Abmessungen, Gewicht

■ 56 x 105 x 160 mm ■ 500 g

8-2 Stromversorgung

■ Eine 1,5 V-Batterie (Typ R6 oder LR6 Alkalibatterie)

■ Batteriebetrieb: ca. 10 000 Messungen von je 15 s mit Alkalibatterie

23

8-3 Klimabedingungen

■

Temperatur: Betrieb -10° bis +55°C / Lagerung -40° bis +70°C

■ Rel. Feuchte:
Betrieb: ≤ 90 % / Lagerung: ≤ 95 %

■ Meereshöhe: Benutzung bei Höhen < 2000 m

8-4 Erfüllung internationaler Normen
8-4-1 Elektrische Sicherheit (NF EN 61010-1, 1995)

■ Gerät ist schutzisoliert: ■ Überspannungsklasse III

■ Fremdschichtklasse: 2 ■ Betriebsspannung: 600 V

8-4-2 Elektromagnetische Verträglichkeit : CE-konform

■ Störaussendung gem. NF EN 61326-A1, 1998

■ Störimmunität gem. NF EN 61326-A1, 1998

8-4-3 Mechanischer Schutz

■ Schutzart IP 40 gem. NF EN 60529, 1992

9 -

BESTELLANGABEN, ZUBEHÖR, ERSATZTEILE

Benutzen Sie bitte die folgenden Bestellnummern:

C.A 5001 .......................................................................... 1965.21E

Lieferung mit 2 Meßleitungen mit Prüfspitzen,
1,5 V-Batterie und vorliegender Bedienungsanleitung

Zubehör und Ersatzteile:

■ Transporttasch (240 x 230 x 70 mm) ...........................2980.33

■ Transportkoffer (220 x 180 x 75 mm) ........................... 2980.36

■ Satz Meßleitungen

mit Prüfspitzen (gem. NF EN 61010) ............................ 2980.84

■ Hochleistungssicherungen 0,5 A (6,3 x 32 mm) 10 Stck. ... 2970.28

■ Hochleistungssicherungen 5 A (6,3 x 32 mm) 10 Stck. ..... 2970.35

Durch diverses Meßzubehör lassen sich der Einsatzbereich und/
oder die Meßfunktionen des Multimeters erheblich erweitern. Auf
Anfrage erhalten Sie gern die entsprechenden Dokumentationen.

Hinweis: Verwenden Sie ausschließlich Zubehör, dessen
zulässige Spannung und Überspannungskategorie mit dem zu
messenden Stromkreis übereinstimmt (vgl. NF EN 61010).

10 - GARANTIEBEDINGUNGEN

Ohne ausdrückliche anderslautende Mitteilung erstreckt sich unsere
Garantie auf eine Dauer von drei Jahren ab dem Zeitpunkt
der Bereitstellung des Geräts (Auszug aus unseren allg.
Verkaufsbedingungen. Erhältlich auf Anfrage).

24

11 - WARTUNG, REPARATUR

Verwenden Sie für Reparaturen ausschließlich die
angegebenen Ersatzteile. Der Hersteller haftet keinesfalls
für Unfälle oder Schäden, die nach Reparaturen außerhalb
seines Kundendienstnetzes oder durch nicht von ihm
zugelassene Reparaturbetriebe entstanden sind.

11-1 Ersetzen der Batterie und der Sicherungen

Zu Ihrer Sicherheit müssen die Meßleitungen vor Öffnen des
Batteriefachs abgezogen werden.

■ Zum Öffnen des Batteriefachs die Schraube mit einer Münze oder
einem Schraubendreher um eine 1/4-Drehung entgegen dem
Uhrzeigersinn drehen.

■ Die verbrauchte Batterie durch eine neue 1,5V-Batterie ersetzen
(R6 oder LR6).

■ Defekte Sicherungen nur durch gleichen Typ mit gleicher
Nennstromstärke ersetzen:

- Hochleistungssicherung 0,5 A (6,3 x 32 mm - 500 V - 20 kA)

- Hochleistungssicherung 5 A (6,3 x 32 mm - 500 V - 20 kA)

■ Das Batteriefach vor Benutzung des Multimeters unbedingt wieder
schließen.

11-2 Lagerung

Falls das Multimeter für mehr als 60 Tage außer Betrieb genommen
werden soll, empfiehlt es sich, die Batterie herauszunehmen und
separat zu lagern.

11-3 Reinigung

■ Das Multimeter muß von jeder Art Stromquelle abgeklemmt sein.

■ Mit einem leicht mit Seifenwasser getränkten Lappen das Gehäu

se reinigen und mit einem feuchten Tuch nachwischen. Anschlie
ßend das Multimeter mit einem Tuch oder einem Warmluftgebläse
trocknen.

11-4 Meßgerät-Überprüfung

Wie bei allen Meß- und Prüfgeräten ist eine Überprüfung in
regelmäßigen Abständen erforderlich.

Für eine Überprüfung und Kalibrierung Ihrer Geräte wenden Sie
sich bitte an die Niederlassung Ihres Landes.

11-5 Wartung, Reparaturen

Für Reparaturen während oder außerhalb des Garantiezeitraumes:
senden Sie das Gerät bitte an Ihren Wiederverkäufer.

25

Significato del simbolo

ATTENZIONE: Leggere le istruzioni d’uso prima di utilizzare lo

strumento. Nel presente libretto se le funzioni che sono precedute
da questo simbolo non vengono perfettamente rispettate o seguite,
è possibile che si verifichino incidenti con danni alle persone, allo
strumento o alle installazioni.

Significato del simbolo

Questo strumento è protetto da un doppio isolamento o da un
isolamento rinforzato. Per garantire la sicurezza elettrica, non
richiede il collegamento al morsetto di terra di protezione.

Avete appena acquistato un multimetro C.A 5001 e vi ringraziamo
per la fiducia accordataci.

Per ottenere le migliori prestazioni dal vostro strumento:

- leggere attentamente queste istruzioni

- rispettare le precauzioni d’uso

PRECAUZIONI D’USO

■ Non utilizzare mai su reti con tensione superiore a 600 V, rispetto
alla terra. Questo multimetro, di categoria di sovratensione III,
soddisfa le più severe esigenze di affidabilità e versatilità degli
impianti fissi sia industriali che domestici (C.F. IEC 664-1).

■ Utilizzare all’interno, in ambienti con grado di inquinamento non
superiore a 2 (C.F. IEC 664-1), temperatura da -10 a +55 °C e
umidità relativa inferiore al 90%.

■ Rispettare il valore e il tipo dei fusibili; in caso contrario, si rischia
di danneggiare lo strumento e di annullare la garanzia.

- Fusibile 5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

- Fusibile 0,5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

■ Utilizzare accessori conformi alle norme di sicurezza (NF EN 61010-2-031)
con tensione minima 600 V e con categoria di sovratensione III.

■ Prima di effettuare le misure, assicurarsi del corretto posizionamento
dei cordoni e del commutatore. Quando non si conosce l’ordine di
grandezza di una misura, posizionare il commutatore sulla portata
più alta e scendere progressivamente, se necessario, fino alla
portata corretta: la lettura deve avvenire, preferibilmente, nei 2/3
superiori della scala.

■ Non effettuare mai misure di resistenza su un circuito in tensione.
Quando la regolazione non è più possibile, sostituire la pila.

■ Quando si effettuano misure di corrente (senza pinza
amperometrica), interrompere l’alimentazione del circuito prima di
collegare o scollegare il vostro multimetro.

■ Per aprire lo scomparto della pila, è indispensabile scollegare i
cordoni.

■ Non effettuare mai la connessione al circuito da misurare se lo
scomparto della pila non è perfettamente chiuso.

26

SOMMARIO

Pagina

1 - Presentazione .................................................... 27

2 - Descrizione ........................................................ 28

3 - Tensioni continue e alternate (V e ~)............. 29

4 - Decibel (dB) ....................................................... 29

5 - Correnti (A e ~)............................................... 30

6 - Resistenze (Ω) .................................................. 31

7 - Test sonoro di continuità [ ] ......................... 31

8 - Caratteristiche generali ..................................... 31

9 - Accessori e ricambi (Per ordinare) .................. 32

10 - Garanzia ............................................................ 32

11 - Manutenzione .................................................... 33

12 - Allegato .............................................................. 42

...

...

1 - PRESENTAZIONE

Il multimetro C.A 5001 risponde alle esigenze quotidiane dei
professionisti dell’elettricità e dispone delle seguenti funzioni:

- Voltmetro: misura di tensioni (V e ~)

- Amperometro: misura di correnti (A e ~)

- Ohmmetro: misura di resistenze ( Ω)

- Test sonoro di continuità [ ]
Consente, inoltre, la misura dei livelli in decibel (dB), sulle portate
di tensione in alternata.

Il quadrante è dotato di una spia di controllo dei fusibili (Fus).

N.B.: Utilizzare sempre accessori adatti alla tensione e alla categoria di
sovratensione del circuito da misurare (secondo NF EN 61010).

...

...

27

2 - DESCRIZIONE

(Vedere disegno pag. 12 - ALLEGATO)

1 MORSETTI

Morsetti di sicurezza Ø 4 mm

■ COM : comune, morsetto a cui si collega il cordone nero.

ΩΩ

■

V

Ω :

morsetto a cui si collega il cordone rosso per tensioni e

ΩΩ

resistenze

■ 5A : morsetto a cui si collega il cordone rosso per portate 5A

■ mA : morsetto a cui si collega il cordone rosso per portate mA

2 DISPLAY ANALOGICO

Il quadrante comprende 6 scale:

■ 2 scale nere, con specchio antiparallasse per V e ~ (0.100 e 0.30)

■ 1 scala verde per Ω (0.10 kΩ)

■ 1 scala nera per A (0.50)

■ 1 scala rossa per A ~ (0.50)

■ 1 scala rossa per dB (0.22)

...

3 SPIA DI CONTROLLO “FUS”

Led di controllo dei fusibili 0,5 A e 5 A durante la misura di corrente.

...

Se si accende la spia “FUS”, cambiare il/i fusibile/i difettoso/i.

N.B.: Per illuminarsi, questa spia ha bisogno di una tensione

≥

80 V.

4 COMMUTATORE

Commutatore a 24 posizioni per la selezione di funzioni e portate.

5 PULSANTE DI TARATURA

Potenziometro di taratura dello zero dell’ohmmetro.

Se non è possibile effettuare la taratura dell’ohmmetro, sostituire
la pila.

28

3 - TENSIONI CONTINUE E ALTERNATE

■ Collegare i cordoni al multimetro e allacciarsi in parallelo al circuito

da controllare.

■ Quando non si conosce l’ordine di grandezza, posizionare il

commutatore sulla portata più alta e scendere progressivamente
fino a raggiungere la portata adatta.

■ Per ottenere la tensione in V, moltiplicare il valoreletto sulla relativa

scala per il coefficiente di lettura indicato nella tabella seguente.

V

...

100 mV

(1)

1 V 3 V 10 V 30 V 100 V 300 V 1000 V

Scala 100 100 30 100 30 100 30 100

Coefficiente

di lettura

Resistenza

interna

Precisione
Sovraccarico

ammesso

(1) Comune alla portata 50 mA (2) Lettura diretta in mV
(3) R specifica: 20 kΩ/V, eccetto portata 1000 V - R=6,32 kΩ/V
(4) In % del fondo scala (5) Per 15 secondi

V

~

Scala 100 30 100 30 100

Coefficiente

di lettura

Resistenza

interna

Precisione

Banda

passante

Sovraccarico

ammesso

(2)

x0,01 x0,1 x0,1 x1 x1 x10 x10

x1

2 kΩ 20 kΩ 63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ 6,32 MΩ

(3)

(

4)

2,5 % 1,5 %

440 V 1000 V

(5)

10 V 30 V 100 V 300 V 1000 V

(1) R specifica:

x0,1 x1 x1 x10 x10

63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ

(1)

(2)

3 % 2,5 %

100 kHz 50 kHz 25 kHz 1 kHz

(3)

440 V 1000 V

(4)

1500 V

6,32 kΩ/V

(2) In % del fondo
scala

(3) Da 20 Hz a ...

(4) Per 15
secondi

(4)

1500 V

4 - DECIBEL

■ Nota. La misura di una tensione alternata può essere espressa in
decibel (simbolo dB). Il decibel è il rapporto fra due grandezze o livelli.
Il livello N, in dB, di una tensione U si esprime matematicamente come
segue:

dove U0 è la tensione di riferimento di 0,775 V ~ per una potenza P
di 1mW su un carico di 600 Ω.

■ Utilizzo. Il livello 0 della scala rossa, in dB, corrisponde a U0=0,775 V
per portata 10 V ~. La lettura è direttamente in dB per le portate 10 V ~
(da 0 a +22 dB). Per le altre portate, è possibile leggere i dB (valore
approssimato) aggiungendo rispettivamente:
+10 dB sulla portata 30 V ~ +20 dB sulla portata 100 V ~
+30 dB sulla portata 300 V ~ +40 dB sulla portata 1000 V ~

NdB) UU(log=20

()

10 0

29

(5)

0

5 - CORRENTI CONTINUE E ALTERNATE

Interrompere sempre il circuito da controllare, prima di collegarvi
il multimetro. Se si accende la spiadi controllo “Fus”, sostituire
il/i fusibile/i difettoso/i (Nota: tensione minima 80 V).

Collegare i cordoni al multimetro e allacciarsi in serie al circuito
con:

- il cordone rosso nel morsetto “mA”, fino a 500 mA

- il cordone rosso nel morsetto “5A”, da 500 mA a 5 A
Prima di cambiare la portata, interrompere l’alimentazione del

circuito.

■ Quando non si conosce l’ordine di grandezza di una misura,

posizionare il commutatore sulla portata più alta e scendere
progressivamente fino alla portata adatta.

■ Per ottenere la corrente in mA o in A, moltiplicare il valore letto sulla

relativa scala per il coefficiente di lettura indicato nella tabella
seguente.

A 50 µA

...

(1)

5 mA 50 mA 500 mA 5 A

Scala 50 nero

Coefficiente

di lettura

Caduta di tensione

ai morsetti

Precisione

(3)

(4)

(2)

x1

x0,1 x1 x10 x0,1

100 mV 700 mV 900 mV 2 V 1,3 V

2,5 % 5 %

Protezione Fusibile 0,5 A HPC Fus. 5A

Limiti: 10 minuti di funzionamento, 5 min. di riposo, fino a +40 °C max.

(1) Comune alla portata 100 mV (2) Lettura diretta en µA
(3) Senza i cordoni. Resistenza della coppia dei due cordoni forniti: 70 m Ω. circa
(4) in % del fondo scala

...

Su trasformatori di corrente non protetti, non utilizzare
l’ingresso A ~

(1)

A ~

Scala 50 rosso

Coefficiente di lettura x0,1 x1 x10 x0,1

Caduta di tensione

ai morsetti
Precisione

(2)

(3)

Protezione Fusibile 0,5 A HPC Fus. 5 A

Limiti: 10 minuti di funzionamento, 5 min. di riposo, fino a +40 °C max.
(1) Banda passante: da 40 Hz a 5 kHz. (3) In % del fondo scala.
(2) Senza i cordoni. Resistenza della coppia dei due cordoni forniti: 70 m Ω. circa

50 mA 50 mA 500 mA 5 A

700 mV 800 mV 2 V 1,3 V

2,5 % 5 %

30

6 - RESISTENZE

Non effettuare mai il controllo di una resistenza su un circuito
in tensione.

■ Taratura - Collegare i cordoni al multimetro
Posizionare il commutatore sulla portata Ω appropriata.
Cortocircuitare i puntali e portare l’ago a 0 sulla scala Ω verde

utilizzando il potenziometro di taratura.

L’alimentazione dell’ohmmetro è fornita da una pila 1,5 V.
Se non si riesce a effettuare la taratura, sostituire la pila.

■ Collegarsi ai morsetti del circuito o del componente da controllare.

■ Per ottenere la resistenza in Ω, moltiplicare il valore letto sulla scala

Ω (verde) per il coefficiente della portata selezionata: x 1 o x 100.

ΩΩ

Ω x 1

ΩΩ

Gamma di misura 5 Ω bis 10 kΩ 500 Ω bis 1 MΩ

Resistenza interna 140 Ω 1400 Ω

Corrente fondo scala 10 mA 100 µA

Precisione

Sovraccarico ammesso bis 440 V

(1) Comune alla funzione test sonoro di continuità
(2) In % a metà scala

(2)

10 %

(1)

x 100

7 - TEST SONORO DI CONTINUITÀ

■ Collegamento e caratteristiche: come per Resistenze

■ Posizionare il commutatore sulla funzione x 1

■ Emissione di un bip sonoro continuo per una resistenza R < 50 Ω.

8 - CARATTERISTICHE GENERALI

8-1 Dimensioni e peso

■ 56 x 105 x 160 mm ■ 500 g

8-2 Alimentazione

■ Una pila 1,5 V (tipo R6 o LR6 alcalina)

■ Autonomia: 10 000 misure di 15 secondi con pila alcalina

31

8-3 Condizioni ambientali

■

Temperatura d’utilizzo: da -10 °C a +55 °C
immagazzinamento: da -40 °C a +70 °C

■ Umidità relativa:
utilizzo: ≤ 90 % UR / immagazzinamento: ≤ 95 % UR

■ Altitudine: utilizzo < 2000 m

8-4 Conformità alle norme internazionali
8-4-1 Sicurezza elettrica (NF EN 61010-1, 1995)

■ Doppio isolamento: ■ Categoria di installazione: III

■ Grado di inquinamento: 2 ■ Tensione nominale: 600 V

8-4-2 Compatibilità elettromagnetica: conforme CE

■ Emissione (NF EN 61326-A1, 1998)

■ Immunità (NF EN 61326-A1, 1998)

8-4-3 Protezione meccanica

■ Grado di tenuta (NF EN 60529, 1992): Indice di protezione IP 40

9 - PER ORDINARE

Utilizzare le descrizioni e i codici di seguito riportati.

C.A 5001 .................................................................... P01.1965.21E

Fornito con un set di 2 cordoni con puntale,
una pila 1,5 V e libretto di istruzioni.

Accessori e ricambi

■ Borsa di trasporto (240 x 230 x 70 mm) ............... P01.2980.33

■ Astuccio di trasporto (220 x 180 x 75 mm) ........... P01.2980.36

■ Set di 2 cordoni con puntale (NF EN 61010) ........ P01.2980.84

■ Set di 10 fusibili 0,5 A HPC (6,3 x 32 mm) ............ P01.2970.28

■ Set di 10 fusibili 5 A HPC (6,3 x 32 mm) ............... P01.2970.35

Diversi accessori di misura ampliano il campo di applicazione del
vostro multimetro o gli conferiscono nuove funzioni. Documentazione

a richiesta.

N.B.: Utilizzare sempre accessori adatti alla tensione e alla categoria
di sovratensione del circuito da controllare (secondo NF EN 61010).

10 - GARANZIA

La nostra garanzia vale, salvo specifica disposizione, per 3 anni dalla
messa a disposizione del materiale (estratto dalle nostre Condizioni
Generali di Vendita, disponibili a richiesta).

32

11 - MANUTENZIONE

Per la manutenzione, utilizzare solo i pezzi di ricambio
specificati. Il costruttore non potrà essere ritenuto responsabile
di alcun incidente occorso a causa di una riparazione non
eseguita dal proprio servizio di assistenza post-vendita o da
personale autorizzato.

11-1 Sostituzione della pila e dei fusibili

Per la vostra sicurezza, è indispensabile scollegare i cordoni dal
multimetro prima di aprire lo scomparto della pila.

■ Per aprire lo scomparto, ruotare la vite di 1/4 di giro, in senso

antiorario, con un utensile appropriato.

■ Sostituire la pila scarica con una pila 1,5 V (tipo R6 o LR6).

■ Sostituire i fusibili difettosi rispettandone tipo e valore:

- Fusibile 0,5A HPC (6,5 x 32 mm - 500 V - 20 kA)

- Fusibile 5A HPC (6,5 x 32 mm - 500 V - 20 kA)

■ Richiudere lo scomparto prima di utilizzare il multimetro

11-2 Immagazzinamento

Se il multimetro non viene utilizzato per un periodo superiore a 60 giorni,
rimuovere la pila e conservarla separatamente.

11-3 Pulizia

■ Il multimetro deve essere scollegato da qualsiasi sorgente elettrica.

■ Per pulire la scatola, utilizzare un panno leggermente imbevuto di

acqua e sapone. Ripassare con un panno umido e quindi asciugare
velocemente, con un panno o un soffio d’aria.

11-4 Verifica metrologica

Come per tutti gli strumenti di misura o test, è necessario un
controllo periodico.

Per il controllo e la taratura dei vostri strumenti, rivolgetevi ai laboratori
di metrologia autorizzati, al Vs rivenditore di fiducia o alla filiale.

11-5 Riparazioni in garanzia e fuori garanzia

Recapitate i vostri strumenti al Vs rivenditore di fiducia o alla filiale.

33

Significado del símbolo

¡Atención! Consulte el manual de instrucciones antes de utilizar

el aparato.
Las instrucciones que en el presente manual van precedidas de
este símbolo avisan sobre riesgo de accidente y de los
consiguientes perjuicios para personas y objetos en caso de no
cumplirse las normas indicadas.

Significado del símbolo

Este aparato está protegido por un aislamiento doble o un
aislamiento reforzado. No precisa conexión al borne de tierra de
protección para garantizar la seguridad eléctrica.

Acaba de adquirir un multímetro C.A 5001 y le agradecemos su
confianza.

Para obtener el mejor rendimiento de su aparato:

- lea atentamente estas instrucciones de servicio

- respete las precauciones usuales mencionadas en ellas

PRECAUCIONES DE EMPLEO

■ No utilizar jamás en las redes de tensión superior a 600 V en

relación a tierra. Este multímetro, de categoría de sobretensión III,
responde a las altas exigencias de fiabilidad y de disponibilidad en
instalaciones fijas industriales y domésticas (véase CEI 664-1).

■ Utilización en interiores en los entornos de grado de polución como

máximo igual a 2 (véase CEI 664-1), de temperatura de -10 a +55ºC
y de humedad relativa inferior al 90%.

■ Respetar el valor y el tipo de los fusibles. En caso contrario, se

correría el riesgo de deterioro del aparato y de la consiguiente
anulación de la garantía.

- Fusible 5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

- Fusible 0,5 A HPC (6,3 x 32 mm - 500 V - 20 kA)

■ Utilice accesorios que cumplan con las normas de seguridad

(NF EN 61010-2-031) de tensión mínima 600 V y de categoría de
sobretensión III.

■ Antes de cualquier medida, asegurarse del posicionamiento

correcto de los cables y del conmutador. Cuando no se conoce
la magnitud de una medida, colocar el conmutador en el calibre más
elevado, a continuación bajar progresivamente; en caso necesario,
hasta el calibre adecuado: la lectura ha de realizarse,
preferentemente, en las 2/3 superiores de la escala.

■ No medir jamás resistencias en un circuito bajo tensión. Si la

calibración deja de ser posible, cambiar la pila.

■ En las medidas de intensidad (sin pinza amperimétrica), interrumpir

la alimentación del circuito antes de conectar o desconectar el
multímetro.

■ Para abrir la caja de las pilas, es preciso desconectar los cables.

■ No conectar jamás al circuito que ha de medirse si la caja de

las pilas no está correctamente cerrada.

34

INDICE

Página

1 - Presentación ...................................................... 35

2 - Descripción ........................................................ 36

3 - Tensiones continuas y alternas (V y ~) ........ 37

4 - Decibelios (dB) .................................................. 37

5 - Intensidades (A y ~) ....................................... 38

6 - Resistencias (Ω) ............................................... 39

7 - Test sonoro de continuidad [ ] .................... 39

8 - Características generales ................................ 39

9 - Accesorios y recambios (para cursar pedido) 40

10 - Garantía ............................................................. 40

11 - Mantenimiento.................................................... 41

12 - Anexo ................................................................. 42

...

...

1 - PRESENTACION

El multímetro C.A 5001 ha sido concebido para satisfacer las
necesidades diarias de los profesionales de la electricidad.
Dispone de las funciones siguientes:

- Voltímetro: medida de las tensiones (V y ~)

- Amperímetro: medida de las intensidades (A y ~)

- Ohmetro: medida de las resistencias ( Ω)

- Test sonoro de continuidad [ ]
También hace posible la medida de niveles en decibelios (dB),
en los calibres voltímetro alterno.
La pantalla está equipada con un indicador de control de los

fusibles (Fus).

Nota: Utilizar siempre accesorios adaptados a la tensión y a la
categoría de sobretensión del circuito que ha de medirse
(según NF EN 61010).

...

...

35

2 - DESCRIPCION

(Véase esquema en 12 - ANEXO)

1 BORNES

Bornes de seguridad Ø 4 mm

■ COM : común, borne que recibe el cable negro.

ΩΩ

■

V

Ω :

borne que recibe el cable rojo para las tensiones y resistencias

ΩΩ

■ 5A : borne que recibe el cable rojo para los calibres 5 A

■ mA : borne que recibe el cable rojo para los calibres mA

2 PANTALLA ANALOGICA

El cuadrante comprende 6 escalas:

■ 2 escalas negras, con espejo antiparalaje, para los V y V ~ .
(0.100 y 0.30)

■ 1 escala verde para los Ω (0.10 kΩ)

■ 1 escala negra para los A (0.50)

■ 1 escala roja para los A ~ (0.50)

■ 1 escala roja para los dB (0.22)

...

3 INDICADOR "FUS"

Neón de control de los fusibles 0,5 A y 5 A en medida de
intensidad.

...

si se enciende el indicador, cambiar el(los) fusible(s)
defectuosos.

Nota: Este indicador precisa la presencia de una tensión ≥ 80 V
para iluminarse.

4 CONMUTADOR

Conmutador de 24 posiciones para seleccionar las funciones y
calibres.

5 BOTON DE CALIBRE

Potenciómetro de regulación de cero en óhmetro (calibre).

Si el ajuste del óhmetro ya no es posible. Cambiar la pila.

36

3 -

TENSIONES CONTINUAS Y ALTERNAS

■ Conectar los cables al multímetro y conectar en paralelo al circuito
a controlar.

■ Cuando no se conoce la magnitud, colocar el conmutador al calibre

más elevado, a continuación bajar progresivamente hasta el
calibre apropiado.

■ Para obtener la tensión en V, multiplicar el valor leído en la escala

adecuada mediante el coeficiente de lectura indicado en la tabla.

V

...

Escala 100 100 30 100 30 100 30 100

Coeficiente

de lectura

Resistencia

(3)

interna

Precisión
Sobrecarga

admisible

(1) Común al calibre 50mA (2) Lectura directa en mV
(3) R específico: 20 kΩ/V, excepto calibre 1000 V-R = 6,32 kΩ/V
(4) En % del fin de escala (5) Durante 15 segundos

V

~

Escala 100 30 100 30 100

Coeficiente

de lectura

Resistencia

interna

Precisión

Ancho de

banda

Sobrecarga

admisible

(1)

(

4)

(1)

(3)

100 mV

(2)

1 V 3 V 10 V 30 V 100 V 300 V 1000 V

(2)

x0,01 x0,1 x0,1 x1 x1 x10 x10

x1

2 kΩ 20 kΩ 63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ 6,32 MΩ

2,5 % 1,5 %

440 V 1000 V

10 V 30 V 100 V 300 V 1000 V

x0,1 x1 x1 x10 x10

63,2 kΩ 200 kΩ 632 kΩ 2 MΩ 6,32 MΩ

3 % 2,5 %

100 kHz 50 kHz 25 kHz 1 kHz

440 V 1000 V

(4)

1500 V

(5)

(1) R específico:
6,32 kΩ/V

(2) En % del fin de
escala

(3) De 20 Hz a ...

(4) Durante 15
segundos

(4)

1500 V

4 - DECIBELIOS

■ Recordatorio. La medida de una tensión alterna puede expresarse
en decibelios (símbolo dB). El decibelio es la relación de dos
magnitudes o nivel. El nivel N, en dB de una tensión U tiene como
expresión matemática:

U0 es la tensión de referencia de 0,775 V~ para una potencia P0 de
1mW en una carga de 600 Ω.

■ Utilización. El nivel cero de la escala roja en dB corresponde a
U0=0,775 V para el calibre 10 V ~. La lectura es directa en dB para el
calibre 10 V~ de 0 a + 22 dB. Para los otros calibres, resulta posible
leer en dB (valor próximo) sumando respectivamente:
+10 dB en el calibre 30 V ~ +20 dB en el calibre 100 V ~

+30 dB en el calibre 300 V ~ +40 dB en el calibre 1000 V ~

NdB) UU(log=20

()

10 0

37

(5)

5 -

INTENSIDADES CONTINUAS Y ALTERNAS

Interrumpir siempre el circuito que ha de controlarse antes de
conectar el multímetro al circuito. Si se enciende el indicador
“Fus”, hay que cambiar el(los) fusible(s) defectuoso(s)
(Recordatorio: tensión mínima de 80V).

Conectar los cables al multímetro y conectar en serie al
circuito con:

- el cable rojo en el borne “mA”, hasta 500 mA

- el cable rojo en el borne “5 A”, de 500 mA a 5 A
Interrumpir la alimentación del circuito antes de cambiar el

calibre.

■ Cuando se desconoce la magnitud, colocar el conmutador en el
calibre más elevado; a continuación bajar progresivamente hasta
el calibre apropiado.

■ Para obtener la intensidad en mA ó A, multiplicar el valor leído en
la escala adecuada por el coeficiente de lectura indicado en la
tabla.

A 50 µA

...

Escala 50 negro

Coeficiente

de lectura

Caída de tensión

en los bornes

Precisión
Protección Fusible 0,5 A HPC Fus. 5A

(3)

(4)

(1)

5 mA 50 mA 500 mA 5 A

(2)

x1

100 mV 700 mV 900 mV 2 V 1,3 V

x0,1 x1 x10 x0,1

2,5 % 5 %

Limitación 10 min. de funcionamiento, 5 min. de parada hasta +40°C máx.

(1) Común al calibre 100 mV (2) Lectura directa en µA
(3) Sin los cables. Resistencia del par de cables suministrados: alrededor de 70 m Ω.
(4) En % del fin de escala.

...

No utilizar la entrada A~ en transformadores de intensidad
no protegidos.

(1)

A~

Escala 50 rojo

Coeficiente de lectura x0,1 x1 x10 x0,1

Caída de tensión

en los bornes

Precisión
Protección Fusible 0,5 A HPC Fus. 5 A

Limitación 10 min. de funcionamiento, 5 min. de parada hasta +40°C máx.
(1) Ancho de banda: 40 Hz a 5 kHz. (3) En % del fin de escala.
(2) Sin los cables. Resistencia del par de cables suministrados: alrededor de 70 m Ω.

(3)

50 mA 50 mA 500 mA 5 A

700 mV 800 mV 2 V 1,3 V

(2)

2,5 % 5 %

38

6 - RESISTENCIAS

No controlar jamás una resistencia en un circuito bajo tensión.

■ Calibrado - Conectar los cables al multímetro.
Colocar el conmutador en el calibre Ω apropiado.
Cortocircuitar las puntas de contacto y llevar la aguja a 0 a la

escala Ω verde utilizando el potenciómetro de calibrado.

La alimentación del óhmetro viene asegurada por una pila de
1,5 V. Si no pude realizarse el calibrado, cambie la pila.

■ Conectar a los bornes del circuito o al componente que ha de
conectarse.

■ Para obtener la resistencia en Ω, multiplicar el valor leído en la
escala Ω (verde) mediante el coeficiente del calibre seleccionado:
x 1 ó x 100.

ΩΩ

Ω x 1

ΩΩ

Amplitud de medida 5 Ω bis 10 kΩ 500 Ω bis 1 MΩ
Resistencia interna 140 Ω 1400 Ω

Corriente fin de escala 10 mA 100 µA

Sobrecarga admisible bis 440 V

(1) Común a la función de prueba sonora de continuidad
(2) En % a media escala.

Precisión

(2)

10 %

(1)

x 100

7 - PRUEBA SONORA DE CONTINUIDAD

■ Conexión y resistencias: igual que resistencias

■ Colocar el conmutador en la función x 1

■ Emisión de un bip sonoro continuo para una resistencia R < 50 Ω.

8 - CARACTERISTICAS GENERALES

8-1 Dimensiones y peso

■ 56 x 105 x 160 mm ■ 500 g

8-2 Alimentación

■ Una pila 1,5 V (tipo R6 ó LR6 alcalina)

■ Autonomía: 10.000 medidas de 15 segundos con pila alcalina

39

8-3 Condiciones climáticas

■

Temperatura de utilización: -10°C a +55°C
almacenamiento: 50°C a +70°C

■ Humedad relativa:
utilización: ≤ 90 % HT / almacenamiento: ≤ 95 % HR

■ Altitud: utilización < 2000 m

8-4 Conformidad con las normas internacionales
8-4-1 Seguridad eéctrica (NF EN 61010-1, 1995)

■ Doble aislamiento: ■ categoría de instalación III

■ Grado de polución: 2 ■ Tensión asignada: 600 V

8-4-2 Compatibilidad electromagnética: cumple CE

■ Emisión (NF EN 61326-A1, 1998)

■ Inmunidad (NF EN 61326-A1, 1998)

8-4-3 Protección mecánica

■ Grado de estanqueidad (NF EN 60529, 1992): índice de protección
IP 40

9 - PARA CURSAR PEDIDO

Utilizar las designaciones y referencias que se indican a continuación.

C.A 5001 .................................................................... P01.1965.21E

Suministrado con un juego de 2 cables con punta de contacto,
una pila de 1,5 V y el presente manual de instrucciones.

Accesorios y recambios

■ Funda de transporte (240 x 230 x 70 mm) ........... P01.2980.33

■ Estuche de transporte (220 x 180 x 75 mm) ........ P01.2980.36

■

Juego de 2 cables

con punta de contacto (NF EN 61010) .......................

■ Juego de 10 fusibles 0,5 HPC (6,3 x 32 mm) ....... P01.2970.28

■ Juego de 10 fusibles 5 A C (6,3 x 32 mm) ............ P01.2970.35

P01.2980.84

Distintos accesorios de medida amplían el campo de aplicaciones
o añaden nuevas funciones al multímetro. Documentación bajo
demanda.

Nota: utilizar siempre accesorios adaptados a la tensión y a la
categoría de sobretensión del circuito a medir (según NF EN 61010).

10 - GARANTIA

Nuestra garantía se aplica, salvo estipulación contraria, durante los
tres años siguientes a la puesta en disposición del material (extracto

de nuestras Condiciones Generales de Venta; se facilitan bajo
demanda).

40

11 - MANTENIMIENTO

Para el mantenimiento utilizar únicamente los recambios
especificados. El fabricante no se responsabiliza por
accidentes que sean consecuencia de una reparación que no
haya sido efectuada por su Servicio Post-Venta o por un taller
concertado.

11-1 Cambiar la pila y los fusibles

Para garantizar la seguridad, es preciso desconectar los cables
del multímetro para abrir la caja de las pilas.

■ Para abrir la caja de las pilas, gire el tornillo ¼ de vuelta, en el sentido

inverso a las agujas del reloj, con la ayuda de una moneda o de
un destornillador.

■ Cambiar la pila gastada por una pila de 1,5 V (tipo R6 o LR6)

■ Cambiar los fusibles defectuosos conservando su valor y su tipo:

- Fusible 0,5 A HPC (6,5 x 32 mm - 500 V - 20 kA)

- Fusible 5 A HPC (6,5 x 32 mm - 500 V - 20 kA)

■ Volver a montar la tapa de la caja antes de utilizar el multímetro.

11-2 Almacenamiento

Si no va a utilizarse el multímetro por un período superior a 60
días, es necesario extraer la pila y guardarla por separado.

11-3 Limpieza

■ El multímetro ha de estar desconectado de toda fuente eléctrica.

■ Limpiar la carcasa con un paño ligeramente humedecido con agua

jabonosa. Enjuagar con paño húmedo. A continuación, secar
rápidamente con un paño o con aire circulante.

11-4 Verificación metrológica

Como todos los aparatos de medida o ensayo, una
verificación periódica es necesaria.

Para las verificaciones y calibraciones de sus aparatos, dir¡jase a
los laboratorios de metrologica acretidado (relatión bajo demanda).

■ Mantenimiento

Reparacion en garantía y fuera de garantía : envie sus aparatos a
su distribuidor.

41

12 - ANNEXE /

ANHANG

/

ALLEGATO

APPENDIX

/

ANEXO

/

3

1

2

4

5

42

43

02 - 2001

Code 906 129 430 - Ed 2

Deutschland : CA GmbH - Straßburger Str. 34 - 77694 Kehl / Rhein - Tel : [phone] - Fax : [phone]

España : CA Iberica - C/Roger de Flor N° 293 - 08025 Barcelona - Tel : [phone] - Fax : [phone]

Italia : AMRA MTI - via Sant' Ambrogio, 23/25 - 20050 Bareggia Di Macherio (MI) - Tel : [phone] - Fax : [phone]

Österreich : CA Ges.m.b.H - Slamastrasse 29 / 3 - 1230 Wien - Tel : [phone] - Fax : [phone]

Schweiz : CA AG - Einsiedlerstrasse 535 - 8810 Horgen - Tel : [phone] - Fax : [phone]

UK : CA UK Ltd - Waldeck House - Waldeck road - Maidenhead SL6 8br - Tel : [phone] - Fax : [phone]

USA : CA Inc - 99 Chauncy Street - Boston MA 02111 - Tel : [phone] - Fax : [phone]

USA : CA Inc - 15 Faraday Drive - Dover NH 03820 - Tel : [phone] - Fax : [phone]

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE
Tél. [phone] - Fax [phone]

44

http ://www.chauvin-arnoux.com
