Calibrateur de température thermocouple C.A 1621 Français
2
SOMMAIRE
1 INTRODUCTION.......................................................................................... 4
2 PRESENTATION DE LA FACE AVANT .................................................. 5
3 DESCRIPTION DE L’ÉCRAN D’AFFICHAGE........................................ 6
4 INSTRUCTIONS D’UTILISATION............................................................ 7
4.1 MESURE / ENTRÉE THERMOCOUPLE OU MILLIVOLT :................. 7
4.2 SIMULATION / SORTIE THERMOCOUPLE OU MILLIVOLT : ......... 8
4.3 FIL DE CONNEXION : ............................................................................ 8
5 SPECIFICATIONS........................................................................................ 9
6 SPECIFICATIONS GENERALES ............................................................ 10
7 ADAPTATEUR SECTEUR (ACCESSOIRE) ........................................... 11
7.1 BRANCHEMENT DE L’ADAPTATEUR SECTEUR........................... 11
7.2 CARACTÉRISTIQUES AC/DC DE L’ADAPTATEUR SECTEUR ..... 11
8 MAINTENANCE ......................................................................................... 12
8.1 NETTOYAGE......................................................................................... 12
8.2 CALIBRATION...................................................................................... 12
8.3 REMPLACEMENT DES PILES............................................................. 12
8.4 REMPLACEMENT D’UN FUSIBLE..................................................... 12
8.5 VÉRIFICATION MÉTROLOGIQUE .................................................... 12
8.6 RÉPARATION ....................................................................................... 13
9 GARANTIE .................................................................................................. 13
10 POUR COMMANDER ............................................................................ 14
Page 3
Français Calibrateur de température thermocouple C.A 1621
3
Vous venez d’acquérir un calibrateur de température thermocouple C.A 1621 et
nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
• lisez attentivement cette notice de fonctionnement,
• respectez les précautions d’emploi

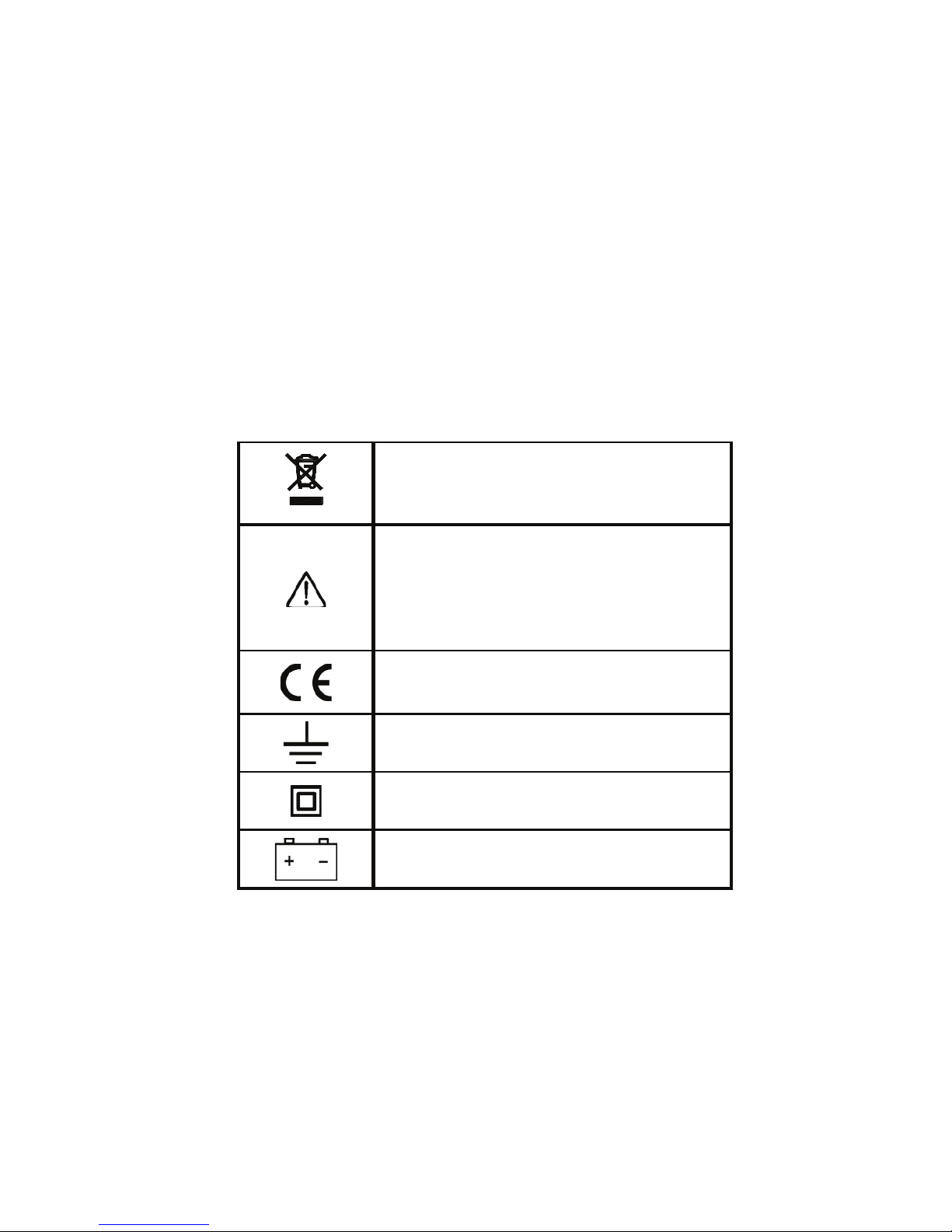

SIGNIFICATION DES SYMBOLES UTILISÉS
Tri sélectif des déchets pour le recyclage des
matériels électriques et électroniques au sein de
l'Union Européenne.
Conformément à la directive WEEE 2002/96/EC : ce
matériel ne doit pas être traité comme déchet
ménager.
ATTENTION, risque de DANGER
! Consulter la
notice de fonctionnement. Dans la présente notice de
fonctionnement, les instructions précédées de ce
symbole, si elles ne sont pas bien respectées ou
réalisées, peuvent occasionner un accident corporel
ou endommager l’appareil et les installations.
Conforme aux directives de l’Union Européenne.
Borne de terre.
Appareil entièrement protégé par isolation double ou
isolation renforcée.
Batterie
Page 4
Calibrateur de température thermocouple C.A 1621 Français
4
PRÉCAUTIONS D’EMPLOI
Afin d’éviter tout risque d’électrocution ou de blessures corporelles :
•
N’appliquez jamais de tension supérieure à 30V entre deux bornes, ou
entre une borne et la terre,
•
Assurez-vous que le couvercle des piles est fermé et verrouillé avant
d’utiliser le calibrateur,
•
Débranchez les fils d’essais du calibrateur avant d’ouvrir le couvercle des
piles,
•
N’utilisez pas le calibrateur ou ses cordons s’ils paraissent endommagés,
•
N’utilisez pas le calibrateur en présence de gaz explosif, de vapeur ou de
poussière,
Afin d’éviter d’endommager le calibrateur :
•
Veuillez choisir la bonne borne et nombre de fils avant d’utiliser le
calibrateur pour effectuer des mesures ou une calibration,
•
Retirez le calibrateur de son environnement d’utilisation après l’avoir
éteint.
1 INTRODUCTION
Le calibrateur de température thermocouple est un instrument de mesure de
précision portable doublé d’un générateur. Il peut servir à calibrer les
thermocouples.
Le C.A 1621 peut mesurer ou simuler 8 types différents de thermocouples (°C ou
°F), ainsi que le millivolt. Il ne peut toutefois pas être utilisé comme instrument de
mesure et générateur à la fois.
Page 5
Français Calibrateur de température thermocouple C.A 1621
5
2 PRÉSENTATION DE LA FACE AVANT

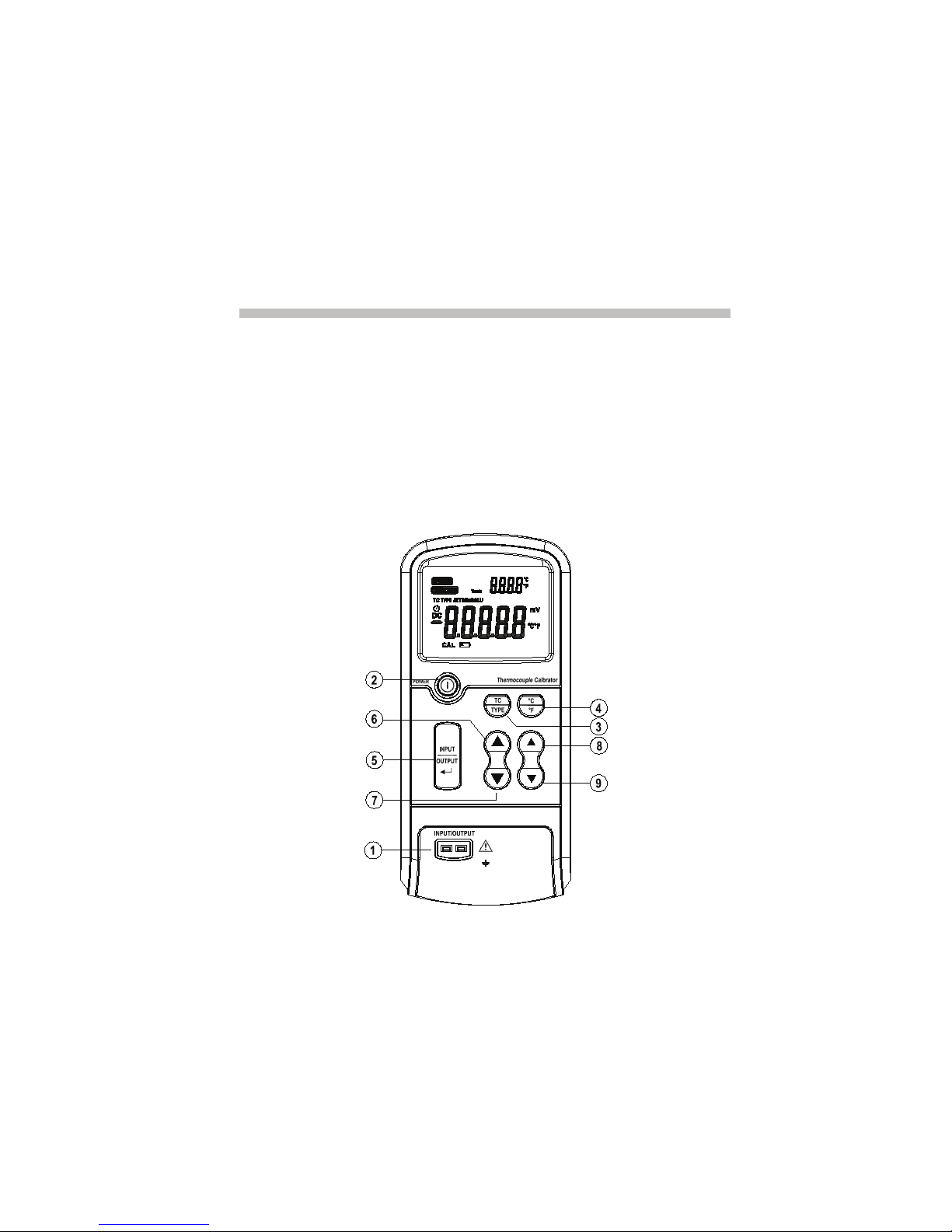

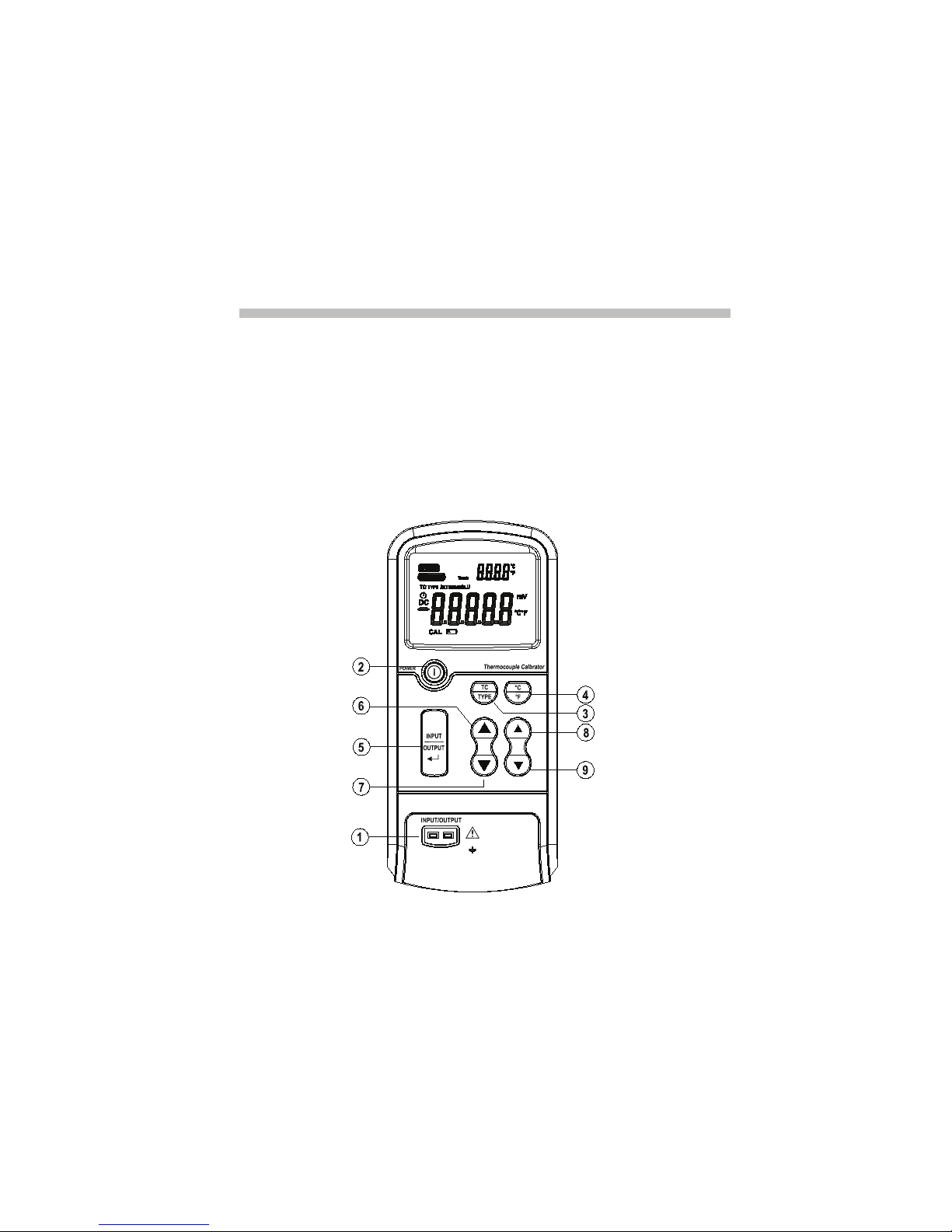

Le panneau avant est tel qu’il apparaît sur l’image ci-dessous :
1. Borne d’entrée / sortie
2. Touche de mise sous tension
3. Touche de sélection de type de thermocouple
4. Touche °C / °F
5. Touche entrée / sortie
6. Touche d’augmentation de la valeur supérieure
7. Touche de diminution de la valeur supérieure
8. Touche d’augmentation de la valeur inférieure
9. Touche de diminution de la valeur inférieure
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 6
Calibrateur de température thermocouple C.A 1621 Français
6

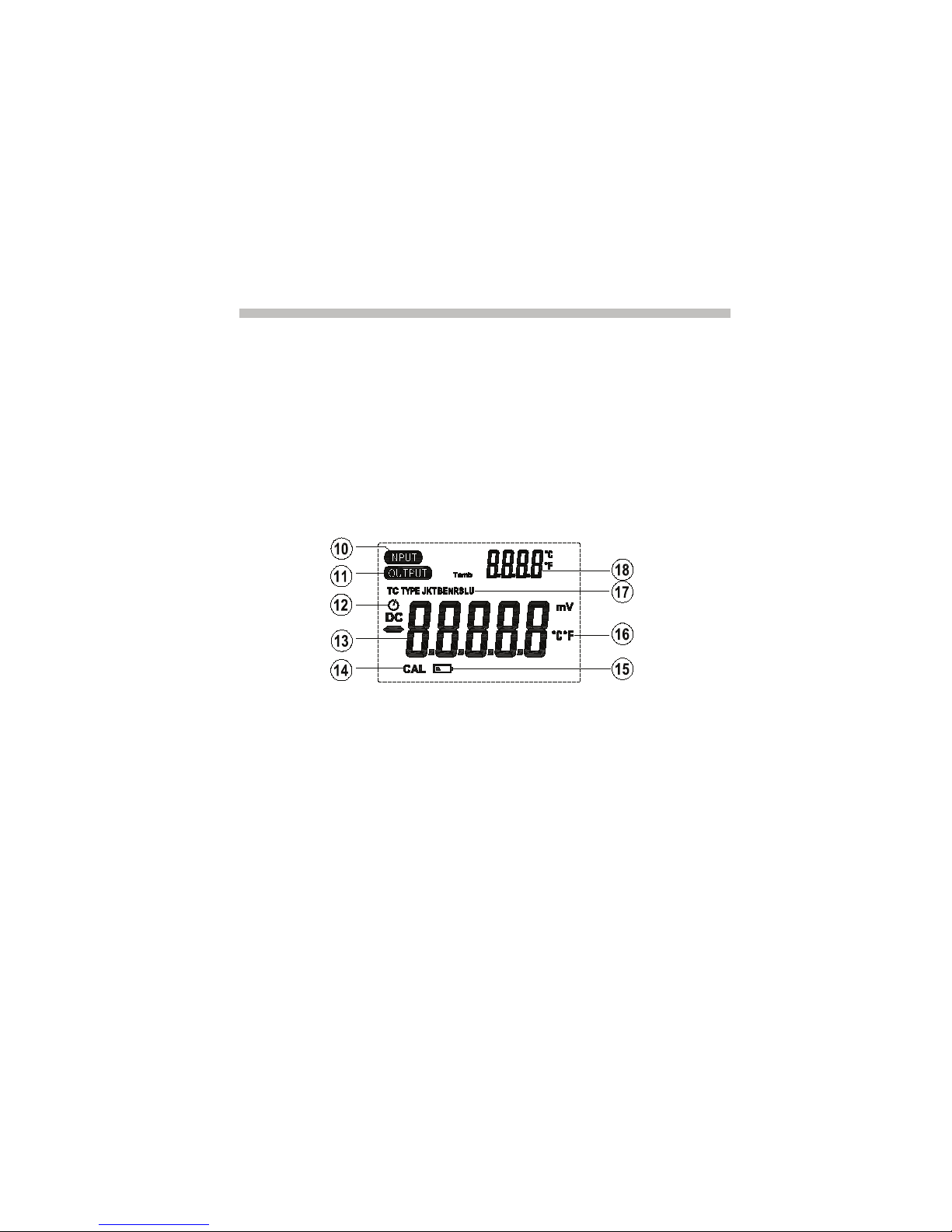

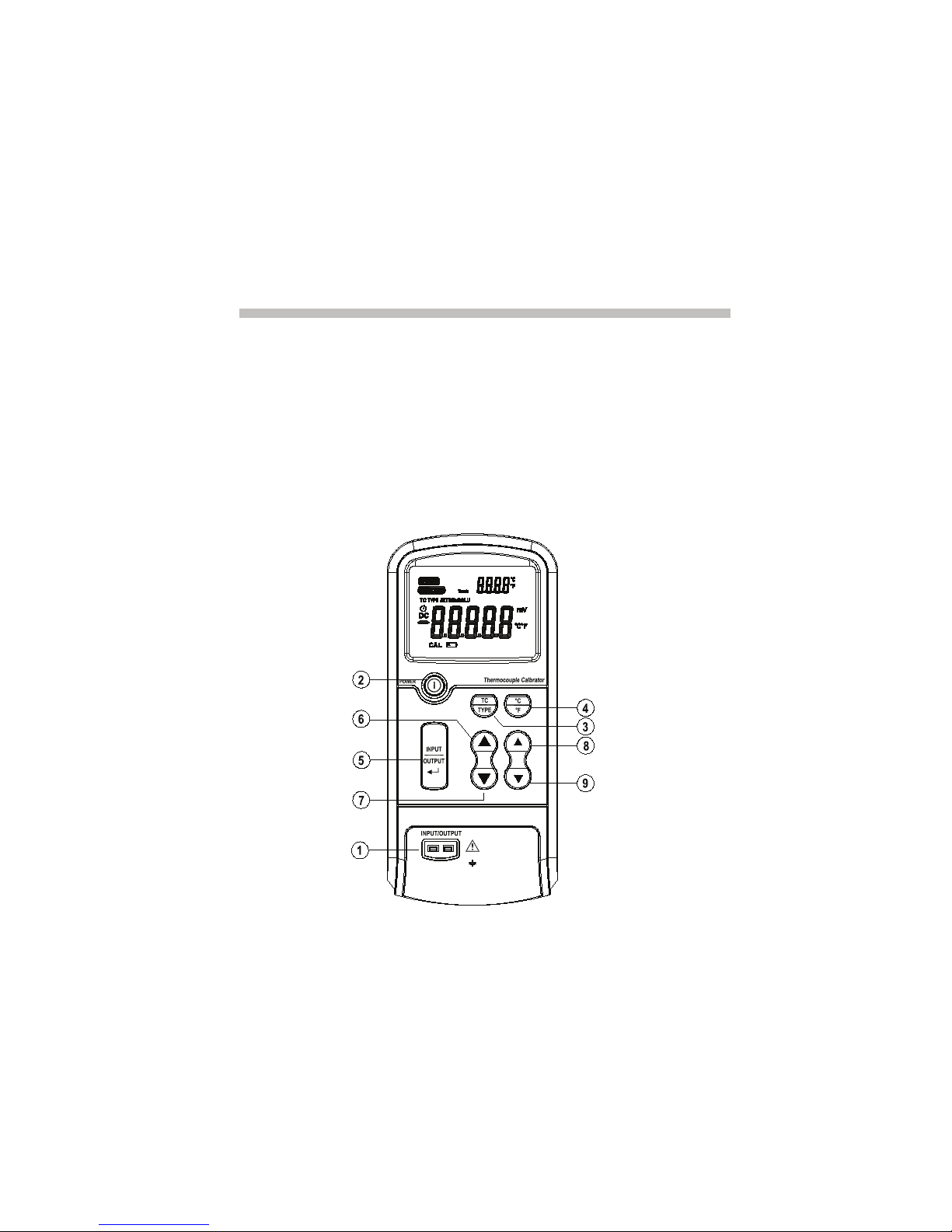

3 DESCRIPTION DE L’ÉCRAN D’AFFICHAGE

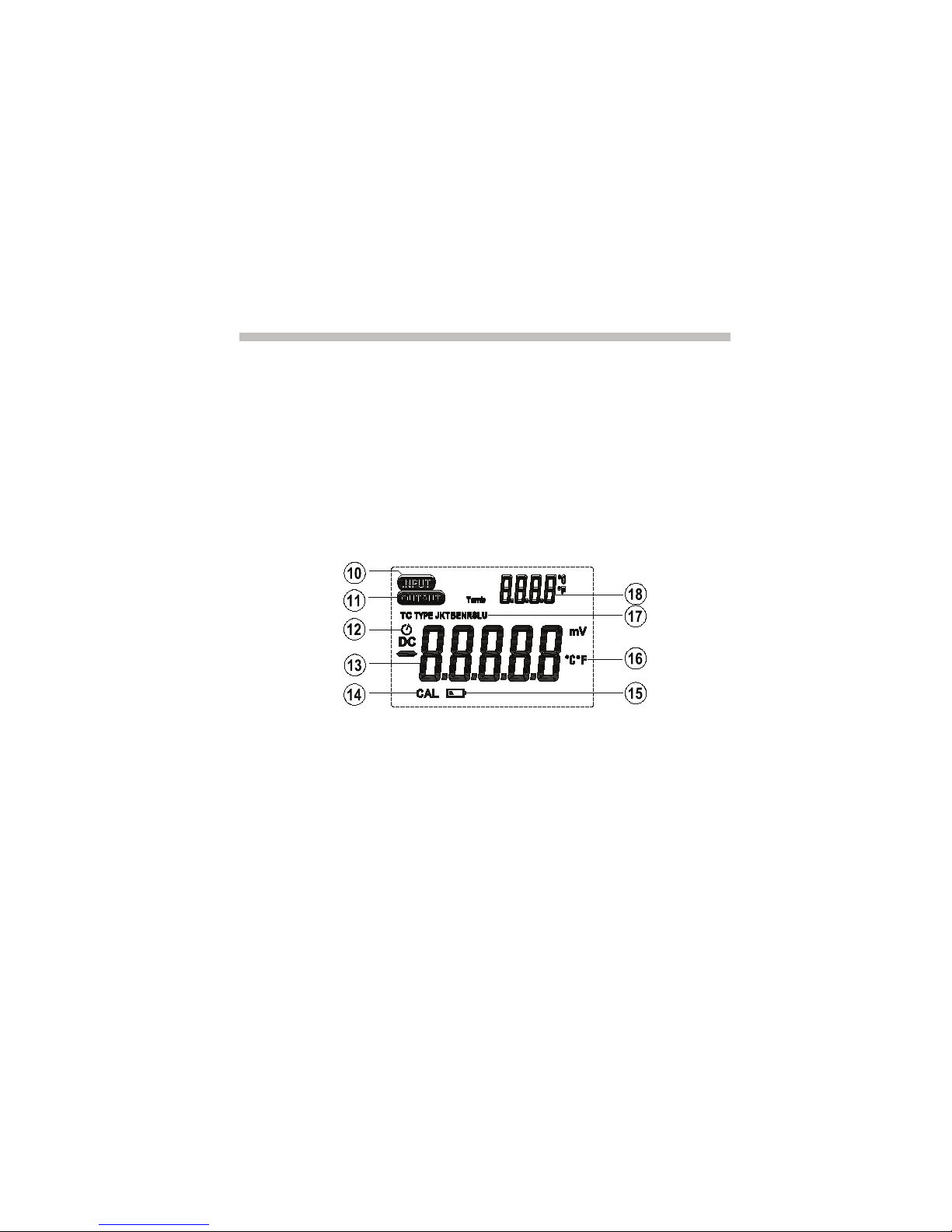

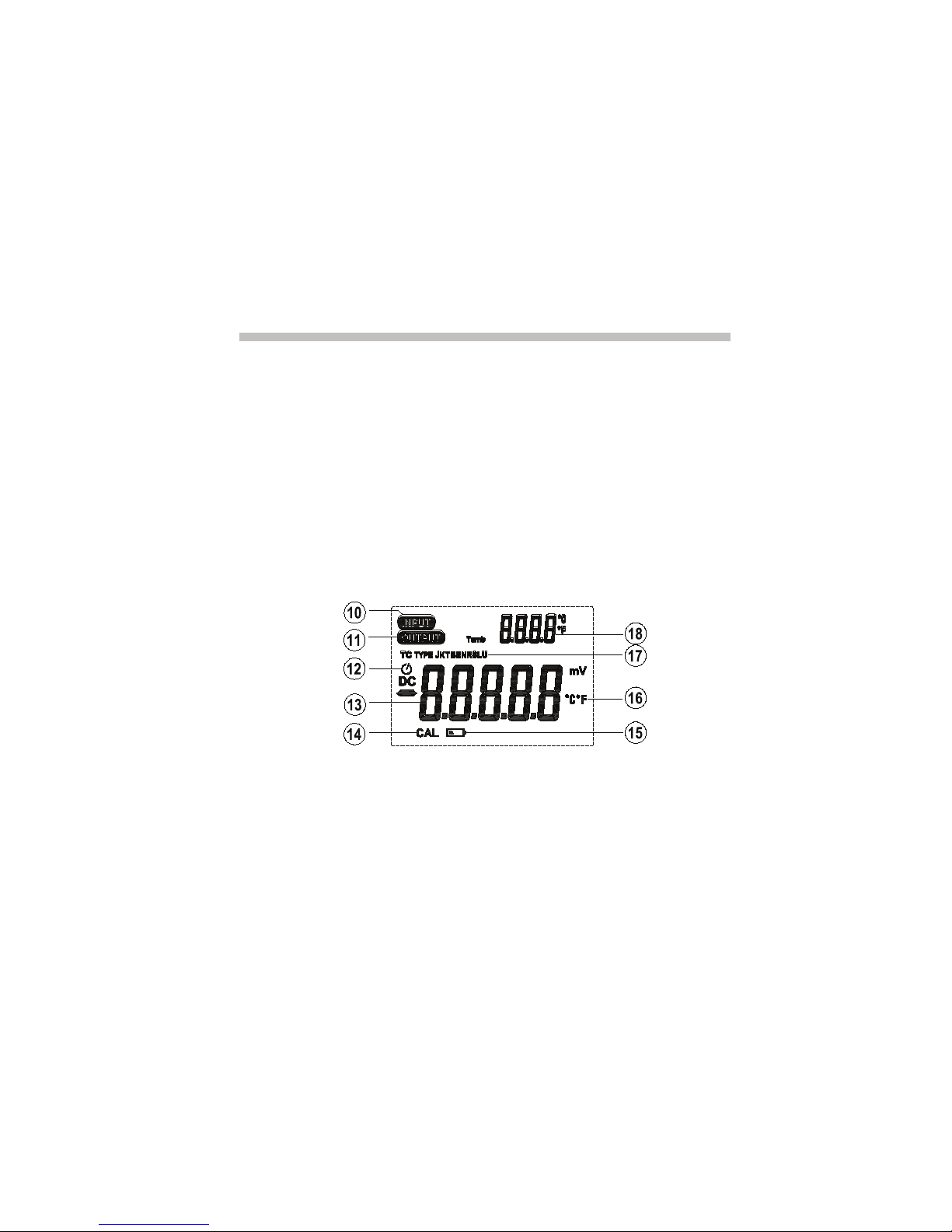

Pictogrammes et affichages de l’écran à cristaux liquides :
10. Indication de fonctionnement en mode mesure des entrées
11. Indication de fonctionnement en mode générateur
12. Indication de l’activation de l’arrêt automatique (AUTO POWER OFF)
13. Affichage des valeurs mesurées ou générées
14. Indication du passage en mode « étalonnage »
15. Indication de piles usagées à remplace
16. Indicateur d’unité
17. Indicateur de mode
18. Affichage de la température ambiante.
Page 7
Français Calibrateur de température thermocouple C.A 1621
7
4 INSTRUCTIONS D’UTILISATION

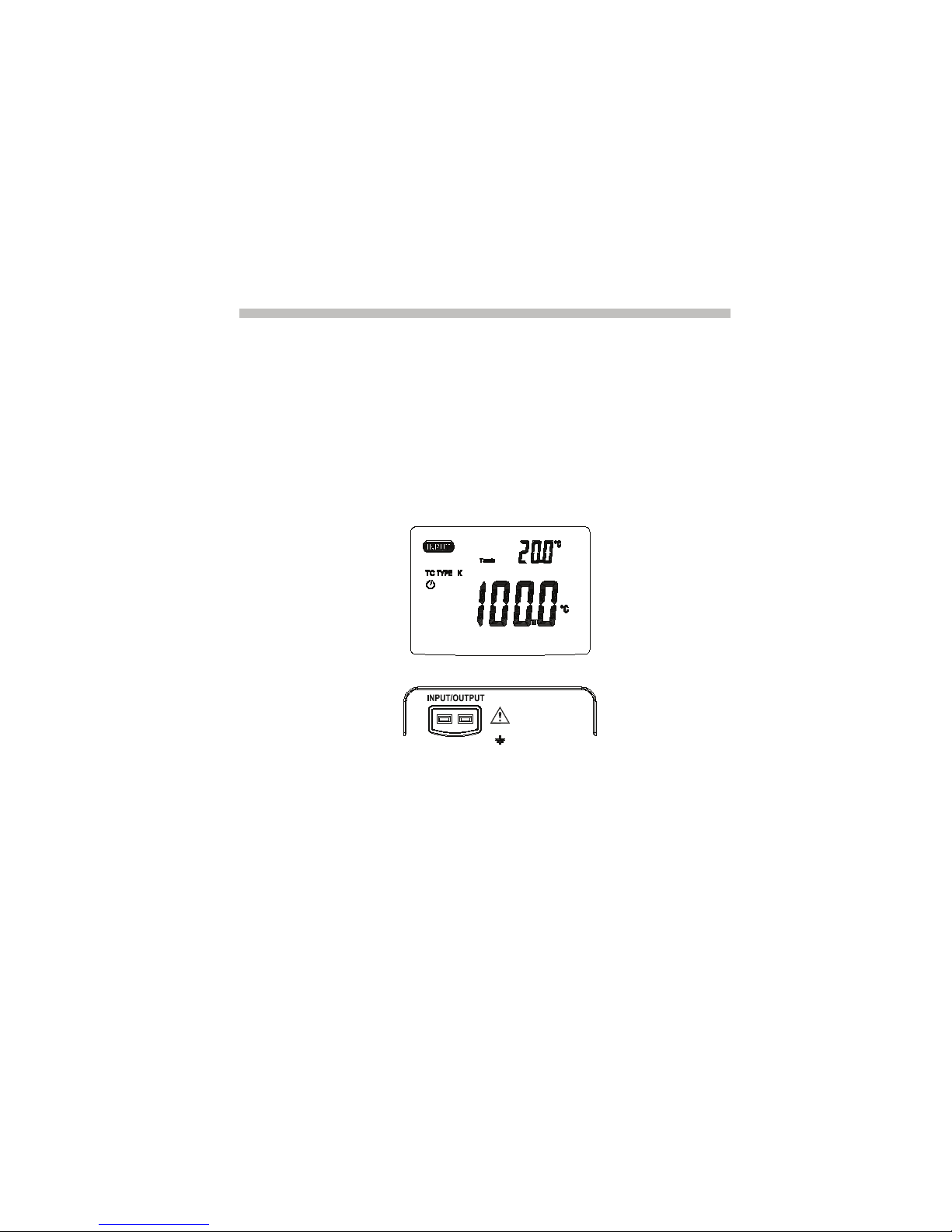

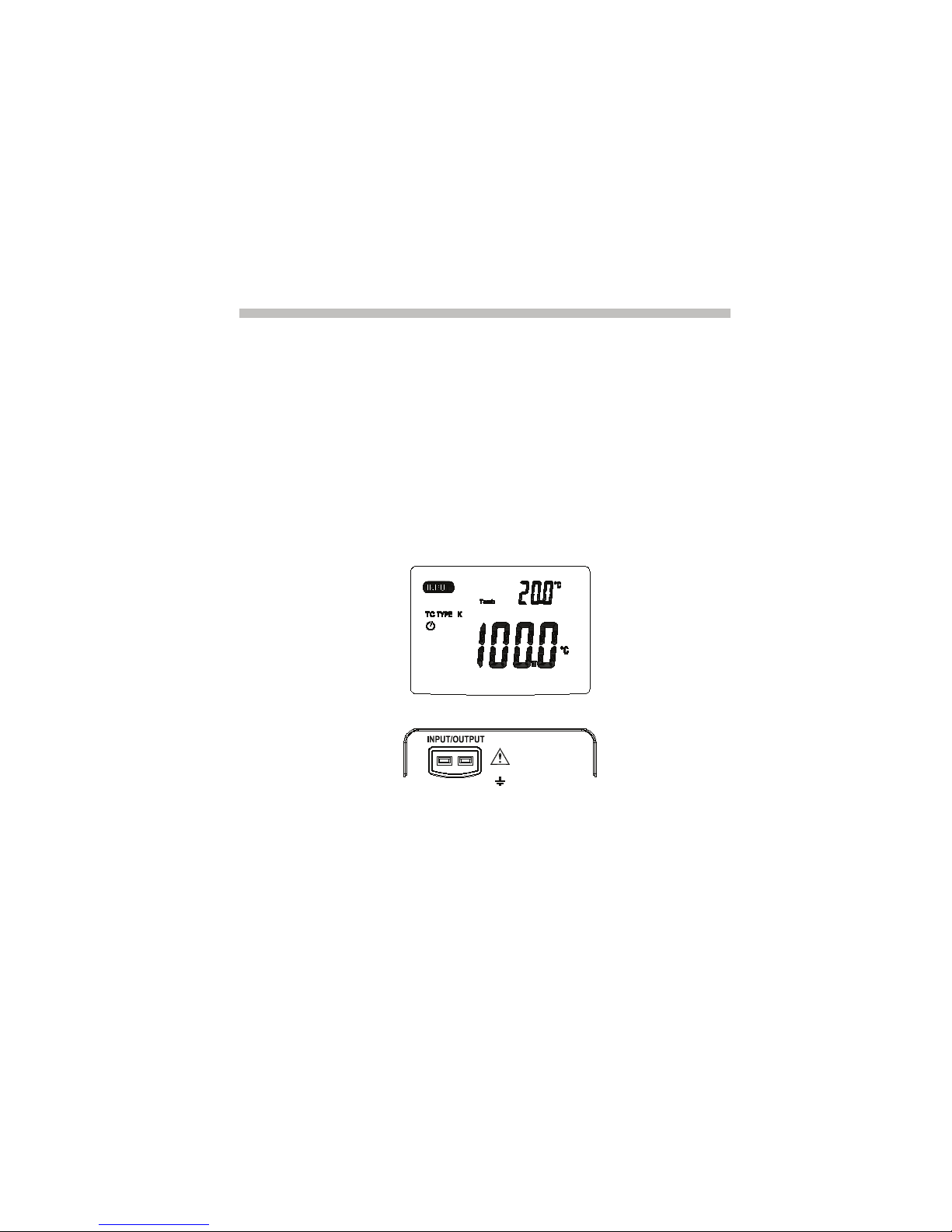

4.1 MESURE / ENTRÉE THERMOCOUPLE OU MILLIVOLT :
1. Appuyez sur la touche 2 pour mettre le calibrateur sous tension.
2. Appuyez sur la touche 5 pour être en mode entrée.
3. Appuyez sur la touche 3 pour sélectionner le type de thermocouple souhaité.
4. Branchez le thermocouple de mesure ou le générateur de millivolts sur la
borne d’entrée 1.

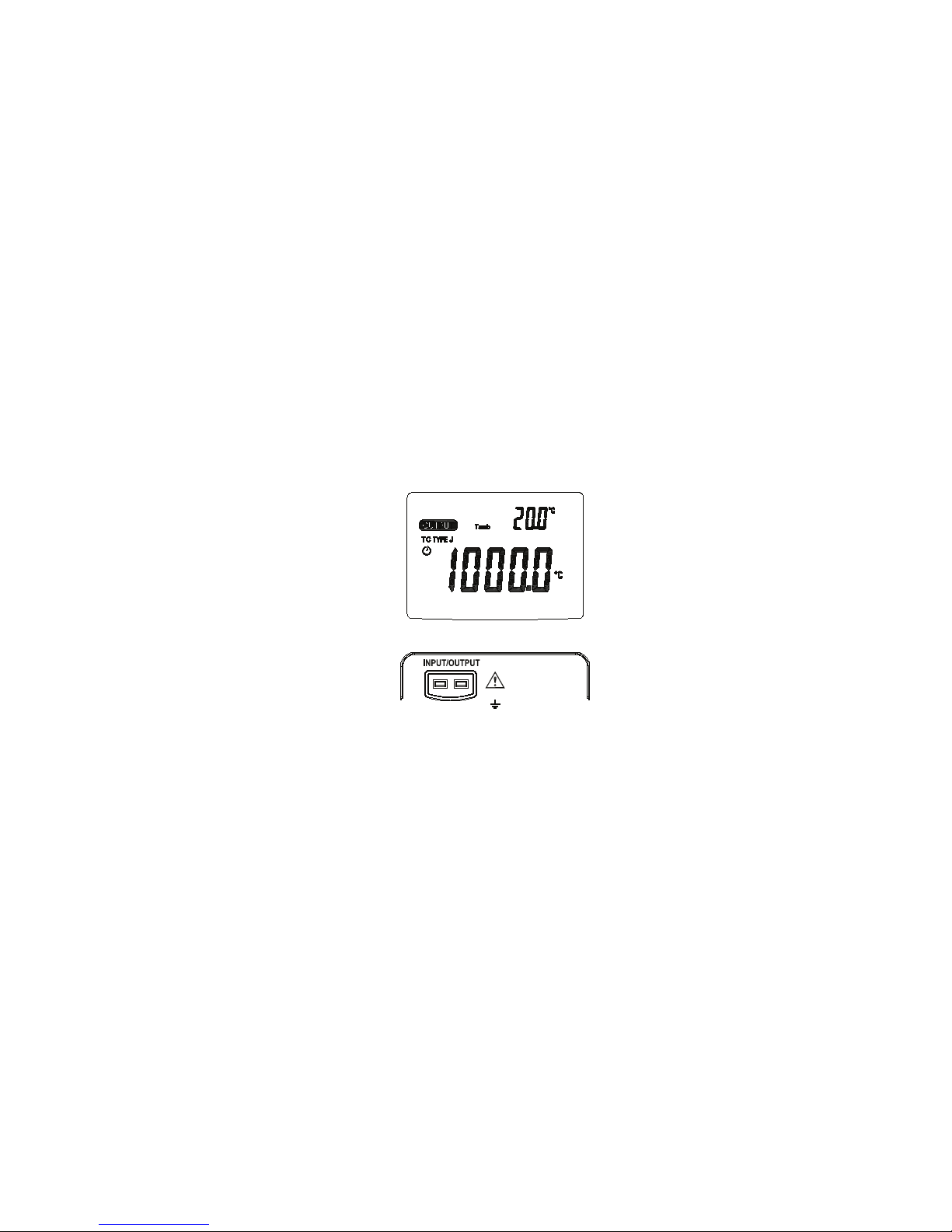

5. Relevez la valeur 13. En mesure de thermocouple, la valeur de la température
ambiante est affichée en 18. En mesure de tension, il n’y a pas d’affichage de
température.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 8
Calibrateur de température thermocouple C.A 1621 Français
8

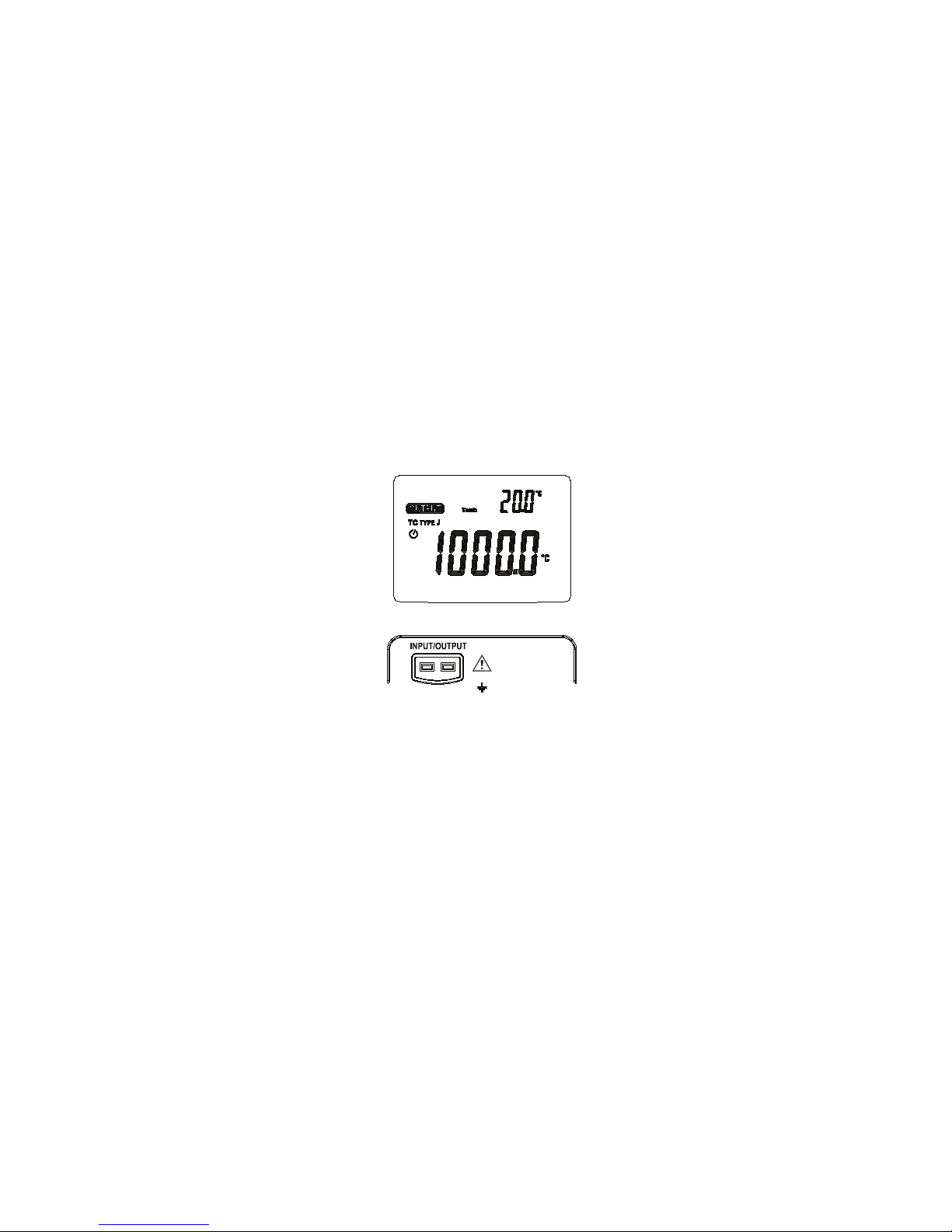

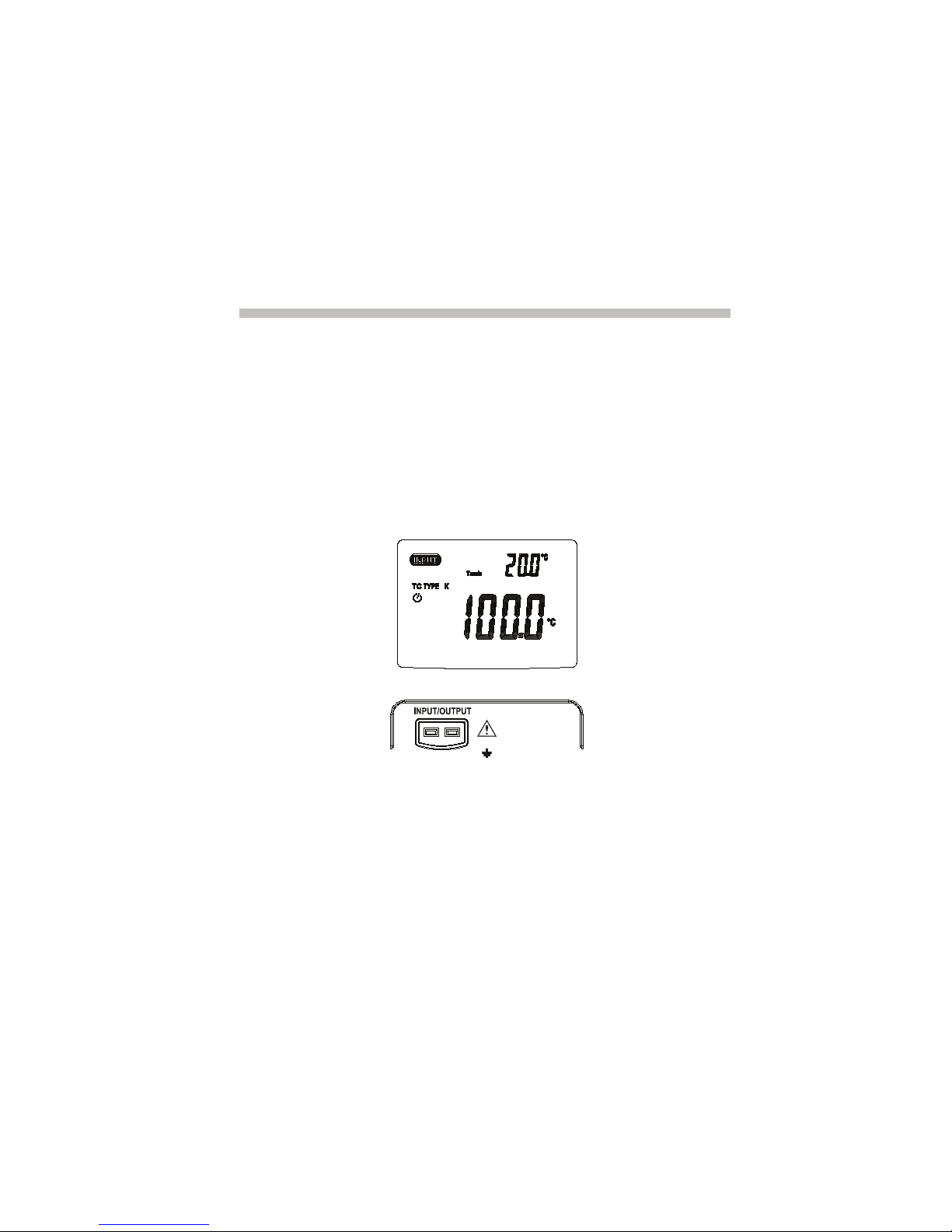

4.2 SIMULATION / SORTIE THERMOCOUPLE OU MILLIVOLT :
1. Appuyez sur la touche 2 pour mettre le calibrateur sous tension.
2. Appuyez sur la touche 5 pour être en mode sortie.
3. Appuyez sur la touche 3 pour sélectionner le type de thermocouple souhaité.
4. Appuyez sur les touches 6, 7, 8 et 9 pour définir la valeur voulue.
5. Branchez le thermocouple ou le voltmètre sur la borne de sortie 1.
6. Si vous souhaitez modifier la valeur de sortie, appuyez sur les touches 6, 7, 8
et 9 ou changez le type de thermocouple à l’aide de la touche 3.
4.3 FIL DE CONNEXION :
Utilisez l’adaptateur thermocouple fourni en accessoires pour réaliser les
différentes connexions souhaitées.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 9
Français Calibrateur de température thermocouple C.A 1621
9
5 SPÉCIFICATIONS
Toutes les spécifications sont garanties un an près calibration, pour une
température comprise entre 18 et 28°C et en alimenté par des piles.
Caractéristiques pour la mesure (entrée) / simulation (sortie) de millivolts :
PLAGE D’ENTREE /
SORTIE
RESOLUTION PRÉCISION
-10 mV ~ 100 mV 0,01 mV ±δ0,025% + 2 pointsε
Tension d’entrée maxi. : 30 Vpp.
Caractéristiques pour la mesure (entrée) / simulation (sortie) de thermocouple :
FONCTION PLAGE RESOLUTION PRECISION
ERREUR
JONCTION DE
REFERENCE
TYPE J
- 200 ~ 1 200°C / 328 ~ 2192°F
0,1°C / °F ± (0,3°C + 10µV) ± 0,3°C
TYPE K
-200~1370°C / 328~2498°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE T
-200~400°C / -328
~ 752°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE E
-200~950°C / 328~1742°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE R
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE S
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE B
600~1800°C /
1112~3272°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE N
-250~1300°C / 418~2372°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
Page 10
Calibrateur de température thermocouple C.A 1621 Français
10
6 SPÉCIFICATIONS GÉNÉRALES
Tension maxi. appliquée entre une borne et la terre ou entre deux bornes : 30 V
Résolution : 0,1°C / °F – 0,01 mV - Résistance 0,01 / 0,1 ȍ
Température de stockage : - 40°C ~ 60°C
Température de service : 0 – 50°C
Altitude de service : 3000 mètres maxi.
Coefficient de température : ± 0,02% / °C sur 0°C ~ 18°C et 28°C ~ 50°C
Humidité relative : 95% jusqu’à 30°C, 75% jusqu’à 40°C, 45% jusqu’à
50°C, 35% jusqu’à 55°C
Choc : aléatoire 2 g, 5 Hz à 500 Hz
Alimentation : 6 piles AAA 1,5 V
Dimensions : 205 mm × 98 mm × 46 mm
Masse : 472 g (piles comprises)
Page 11
Français Calibrateur de température thermocouple C.A 1621
11
7 ADAPTATEUR SECTEUR (ACCESSOIRE)

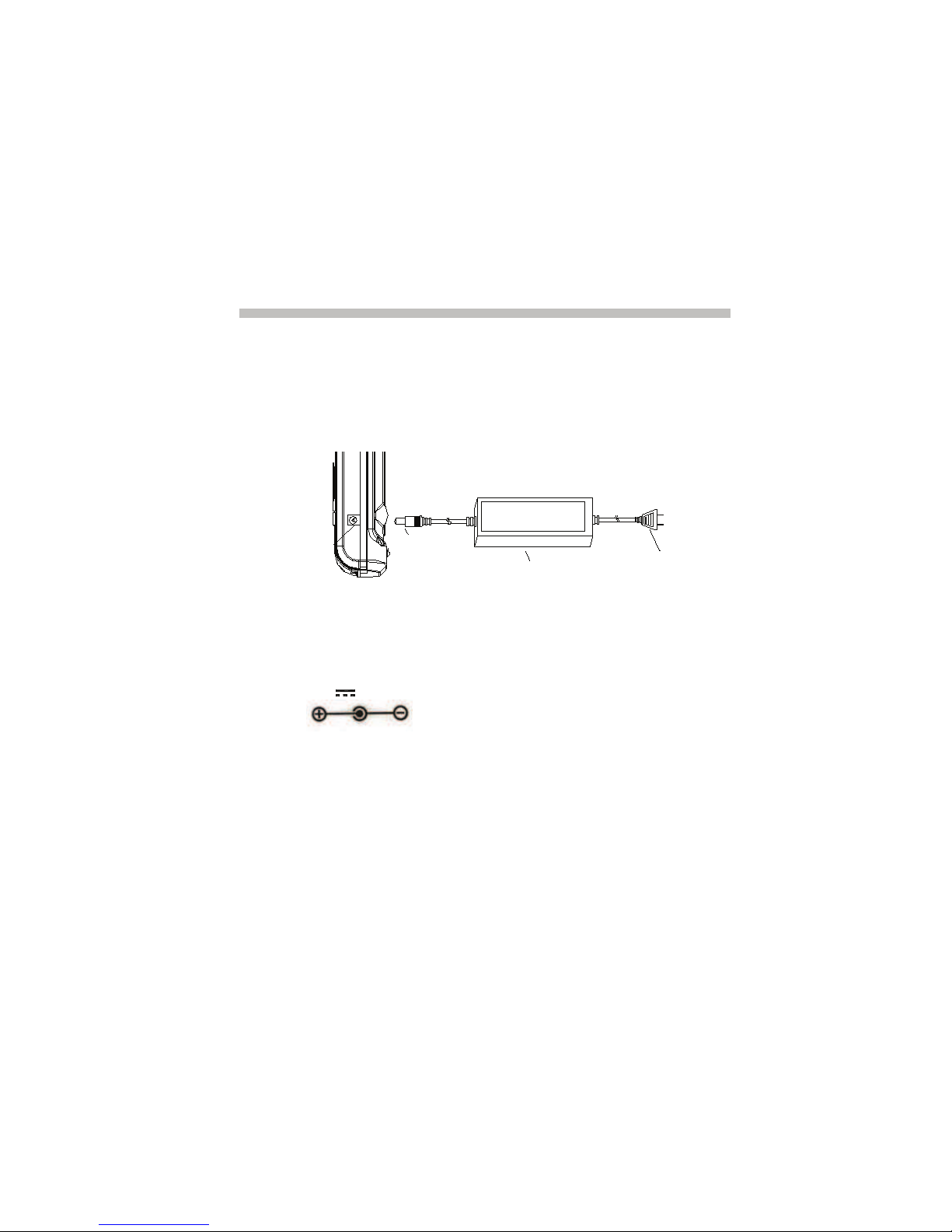

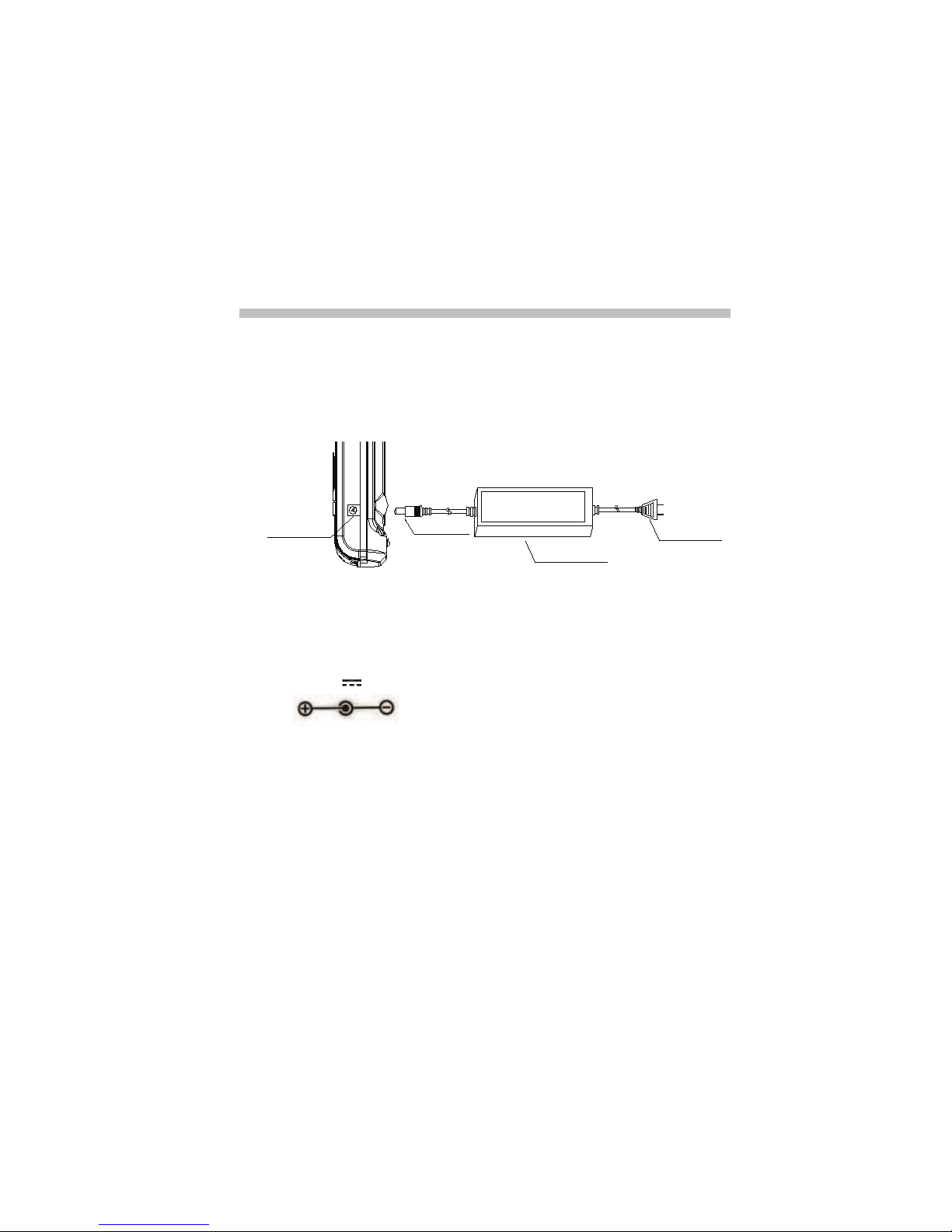

7.1 BRANCHEMENT DE L’ADAPTATEUR SECTEUR
1. Raccordez le cordon secteur à l’adaptateur.
2. Branchez le cordon AC sur la prise secteur (100 V – 240 V).
3. Branchez la fiche d’alimentation DC de l’adaptateur à la prise DC de
l’instrument de mesure.
Prise DC
Adaptateur secteur.
Fiche DC
Cordon secteur
7.2 CARACTÉRISTIQUES AC/DC DE L’ADAPTATEUR SECTEUR
Entrée : 100 V – 240 VAC, 50 – 60 Hz 1,8 A
Sortie : 12 VDC
2 A MAX
Polarité :
ATTENTION :
1. Utilisez l’adaptateur secteur d’origine. D’autres modèles risqueraient
d’endommager votre instrument ;
2. L’adaptateur est prévu pour un usage en intérieur uniquement.
3. Connectez en premier la fiche du cordon AC à la prise secteur et ensuite
insérez fermement la fiche d’alimentation dans la prise DC de l’appareil de
mesure. Pour le débrancher, retirez bien perpendiculairement la fiche DC et
ensuite débranchez l’adaptateur de la prise secteur.
4. N’utilisez pas l’adaptateur secteur sur un autre équipement que cet appareil.
5. En fonctionnement, il est normal que l’adaptateur secteur chauffe.
6. Ne démontez pas l’adaptateur secteur. Ce serait dangereux.
7. N’utilisez pas l’adaptateur dans un local surchauffé ou humide.
8. Evitez de soumettre l’adaptateur secteur à des chocs violents.
9. Il est normal que l’adaptateur secteur émette un bruit lorsqu’il fonctionne.
Page 12
Calibrateur de température thermocouple C.A 1621 Français
12
8 MAINTENANCE
Pour la maintenance, utilisez seulement les pièces de rechange qui ont
été spécifiées. Le fabricant ne pourra être tenu responsable de tout accident
survenu suite à une réparation effectuée en dehors de son service après-vente ou
des réparateurs agréés.
8.1 NETTOYAGE
• Déconnectez tout branchement du calibrateur.
• Nettoyez régulièrement le boîtier avec un chiffon humide et du détergent.
• N’utilisez pas de produits abrasifs ou de solvants.
8.2 CALIBRATION
• Calibrez votre calibrateur une fois par an pour vous assurer d’un
fonctionnement conforme aux spécifications.
8.3 REMPLACEMENT DES PILES
• Changez les piles lorsque l’écran LCD indique
• Pour changer les piles, mettez le calibrateur hors tension, retirez la vis du
couvercle des piles et remplacez les piles par des piles AAA 1,5V neuves.
8.4 REMPLACEMENT D’UN FUSIBLE
Pour éviter tout accident de personne ou tout dommage au calibrateur,
utilisez exclusivement des fusibles rapides de 0,125 A - 250 V.
En mode d’entrée, si OL ne s’affiche pas à l’écran sans entrées de thermocouples,
le fusible est probablement fondu.
8.5 VÉRIFICATION MÉTROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification
périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les
vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie
accrédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. : 02 31 64 51 55 - Fax : 02 31 64 51 72
Page 13
Français Calibrateur de température thermocouple C.A 1621
13
8.6 RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence
commerciale Chauvin Arnoux la plus proche ou votre centre technique régional
Manumesure qui établira un dossier de retour et vous communiquera la procédure
à suivre.
Coordonnées disponibles sur notre site :
http://www.chauvin-arnoux.com/
ou par
téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie,
retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.
9 GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la
date de mise à disposition du matériel. Extrait de nos Conditions Générales de
Vente, communiquées sur demande.
La garantie ne s’applique pas suite à :
- une utilisation inappropriée de l’équipement ou à une utilisation avec un
matériel incompatible,
- des modifications apportées à l’équipement sans l’autorisation explicite du
service technique du fabricant,
- des travaux effectués sur l’appareil par une personne non agréée par le
fabricant,
- une adaptation à une application particulière, non prévue par la définition
du matériel ou non indiquée dans la notice de fonctionnement,
- des dommages dus à des chocs, chutes ou inondations.
Page 14
Calibrateur de température thermocouple C.A 1621 Français
14
10 POUR COMMANDER
C.A 1621........................................................................................... P01654621
Fourni avec un étui, 2 adaptateurs thermocouple, 6 piles AAA 1,5 V et 1 notice de
fonctionnement 5 langues.
Accessoires et rechanges.
Alimentation secteur calibrateurs C.A 1621, C.A 1623, C.A 1631 .... P01103057
Page 15
English C.A 1621 Thermocouple temperature calibrator
15
CONTENTS
1 INTRODUCTION........................................................................................ 17
2 DESCRIPTION OF THE FRONT PANEL ............................................... 18
3 DESCRIPTION OF THE DISPLAY SCREEN......................................... 19
4 OPERATING INSTRUCTIONS ................................................................ 20
4.1 MEASUREMENT / THERMOCOUPLE OR MILLIVOLT INPUT: ..... 20
4.2 SIMULATION / THERMOCOUPLE OR MILLIVOLT INPUT:........... 21
4.3 CONNECTING LEAD :.......................................................................... 21
5 SPECIFICATIONS...................................................................................... 22
6 GENERAL SPECIFICATIONS ................................................................. 23
7 POWER SUPPLY (ADAPTER) ................................................................. 24
7.1 CONNECTING THE POWER ADAPTER ............................................ 24
7.2 AC/DC ADAPTER INFORMATION..................................................... 24
8 MAINTENANCE ......................................................................................... 25
8.1 CLEANING ............................................................................................ 25
8.2 CALIBRATION...................................................................................... 25
8.3 REPLACING THE BATTERIES............................................................ 25
8.4 REPLACING A FUSE ............................................................................ 25
8.5 METROLOGICAL CHECK ................................................................... 25
8.6 REPAIR .................................................................................................. 26
9 WARRANTY................................................................................................ 26
10 TO ORDER ............................................................................................... 26
Page 16
C.A 1621 Thermocouple temperature calibrator English
16
You have just purchased a C.A 1621 thermocouple temperature calibrator and
we thank you for your confidence.
For best results from your device:
• read this user manual attentively,
• observe the precautions for its use.
MEANINGS OF THE SYMBOLS USED
Selective sorting of wastes for the recycling of
electrical and electronic equipment within the
European Union.
In conformity with directive WEEE
2002/96/EC: this equipment must not be treated as
household waste.
Warning, risk of DANGER.
Refer to the operating
data sheet. In this operating data sheet,
failure to
correctly execute or perform the instructions preceded
by this symbol may cause bodily injury or damage the
device and the installations.
Complies with European Union directives.
Earth.
Device entirely protected by double insulation or
reinforced insulation.
Battery
Page 17
English C.A 1621 Thermocouple temperature calibrator
17
PRECAUTIONS FOR USE
To avoid all risk of electrocution or bodily injury:
•
Never apply a voltage in excess of 30 V between two terminals, or
between a terminal and ground,
•
Make sure that the cover of the battery compartment is closed and locked
before using the calibrator,
•
Disconnect the test leads from the calibrator before opening the cover of
the battery compartment,
•
Do not use the calibrator if it is damaged,
•
Do not use the calibrator in the presence of explosive gases,
vapour/steam, or dust.
In order to avoid damaging the calibrator:
•
Choose the right terminal and number of wires before using the calibrator
to make measurements or a calibration,
•
Remove the calibrator from its working environment after switching it off.
1 INTRODUCTION
The thermocouple temperature calibrator is a precision portable measuring
instrument combined with a generator. It can be used to calibrate thermocouples.
The C.A 1621 can measure or simulate 8 different types of thermocouple (°C or
°F), and the millivolt. It cannot however be used as a measuring instrument and as
a generator at the same time.
Page 18
C.A 1621 Thermocouple temperature calibrator English
18
2 DESCRIPTION OF THE FRONT PANEL
The front panel looks like this:
1. Input / output terminal
2. Power On key
3. Key for selection of type of thermocouple
4. °C / °F key
5. Input / output key
6. Key to increase upper value
7. Key to decrease upper value
8. Key to increase lower value
9. Key to decrease lower value
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 19
English C.A 1621 Thermocouple temperature calibrator
19
3 DESCRIPTION OF THE DISPLAY SCREEN
Pictograms and displays of the liquid crystal screen:
10. Indication of operation in input measurement mode
11. Indication of operation in generator mode
12. Indication of activation of AUTO POWER OFF
13. Display of the values measured or generated
14. Indication of changeover to "calibration" mode
15. Indication of spent batteries to be replaced
16. Unit indicator
17. Mode indicator
18. Ambient temperature display.
Page 20
C.A 1621 Thermocouple temperature calibrator English
20
4 OPERATING INSTRUCTIONS
4.1 MEASUREMENT / THERMOCOUPLE OR MILLIVOLT INPUT:
1. Press key 2 to power up the calibrator.
2. Press key 5 to be in input mode.
3. Press key 3 to select the desired type of thermocouple.
4. Connect the measurement thermocouple or the millivolt generator to input
terminal 1.
5. Read the value on the display (13).In thermocouple measurement, ambient
temperature value 18 is displayed on LCD. In voltage measurement, there is
no temperature display.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 21
English C.A 1621 Thermocouple temperature calibrator
21
4.2 SIMULATION / THERMOCOUPLE OR MILLIVOLT INPUT:
1. Press key 2 to power up the calibrator.
2. Press key 5 to be in output mode.
3. Press key 3 to select the desired type of thermocouple.
4. Press keys 6, 7, 8, and 9 to define the desired value.
5. Connect the thermocouple or the voltmeter to output terminal 1
6. If you want to change the output value, press keys 6, 7, 8, and 9, or change
the type of thermocouple using key 3.
4.3 CONNECTING LEAD :
Use the thermocouple adapter provided as an accessory to make the various
connections desired.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 22
C.A 1621 Thermocouple temperature calibrator English
22
5 SPECIFICATIONS
All of the specifications are guaranteed for one year after calibration, at
temperatures between 18°C and 28°C, with battery power.
Characteristics for the millivolt measurement (input)/simulation (output):
INPUT / OUTPUT
RANGE
RESOLUTION ACCURACY
-10 mV ~ 100 mV 0.01 mV ±δ0.025% + 2 pointsε
Max. input voltage: 30 Vpp.
Characteristics for the thermocouple measurement (input)/simulation (output):
FUNCTION BAND RESOLUTION ACCURACY
REFERENCE
JUNCTION
ERROR
TYPE J
- 200 ~ 1 200°C / 328 ~ 2192°F
0.1°C / °F ± (0.3°C + 10µV) ± 0.3°C
TYPE K
-200~1370°C / 328~2498°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE T
-200~400°C / -328
~ 752°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE E
-200~950°C / 328~1742°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
TYPE R
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE S
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE B
600~1800°C /
1112~3272°F
1đ/ē f (1đ+10µV) f0.3đ
TYPE N
-250~1300°C / 418~2372°F
0.1đ/ē f (0.3đ+10µV) f0.3đ
Page 23
English C.A 1621 Thermocouple temperature calibrator
23
6 GENERAL SPECIFICATIONS
Max. voltage applied between a terminal and ground or between two terminals: 30V
Resolution: 0.1°C / °F – 0.01 mV - Resistance 0.01 / 0.1 ȍ
Storage temperature: - 40°C ~ 60°C
Service temperature: 0 – 50°C
Service altitude: 3000 metres maxi.
Temperature coefficient: ± 0.02% / °C on 0°C ~ 18°C and 28°C ~ 50°C
Relative humidity: 95% up to 30°C, 75% up to 40°C, 45% up to 50°C,
35% up to 55°C
Shock: randome 2 g, 5 Hz to 500 Hz
Alimentation: 6 1.5 V AAA
Dimensions: 205 mm × 98 mm × 46 mm
Mass: 472 g (with batteries)
Page 24
C.A 1621 Thermocouple temperature calibrator English
24
7 POWER SUPPLY (ADAPTER)
7.1 CONNECTING THE POWER ADAPTER
1. Connect the AC power cord to the AC-DC converter.
2. Plug the AC power cord into an electrical outlet (100 V-240 V).
3. Plug the DC power plug of the converter into DC power socket of the meter.
DC power socket
AC-DC converter.
DC power plug
AC power cord
7.2 AC/DC ADAPTER INFORMATION
Input: 100 V-240 VAC, 50-60 Hz 1.8 A
Output: DC 12 V
2 A MAX
Polarity:
WARNING:
1. Please use the original AC power adapter, using other AC power adapter may
damage your instrument.
2. The AC power adapter can only be used indoors.
3. Please plug the AC power cord into an electrical outlet first and then firmly
insert DC plug into DC input end in the right of the meter. When unplugged,
firstly pull out the DC plug perpendicular to DC input end and then unplug the
AC plug from the electrical outlet.
4. Do not use the AC power adapter in other equipment except this instrument.
5. In use, it is a normal phenomenon that the AC power adapter will be hot.
6. Do not demolish the AC power adapter. Otherwise, it may be dangerous.
7. Do not use the AC power adapter in a high temperature or wet place.
8. Please make the AC power adapter avoid a strong bump.
9. It is normal when the AC power adapter make some noise in use.
Page 25
English C.A 1621 Thermocouple temperature calibrator
25
8 MAINTENANCE
For maintenance, use only the specified spare parts. The manufacturer
cannot be held liable for an accident that occurs following a repair not done by its
customer service department or an approved repairer.
8.1 CLEANING
• Disconnect all connections to the calibrator.
• Clean the housing regularly with a wet cloth and detergent.
• Do not use abrasive products or solvents.
8.2 CALIBRATION
• Calibrate your calibrator once a year to make sure that it operates in conformity
with the specifications.
8.3 REPLACING THE BATTERIES
• Replace the batteries when the LCD screen indicates
• To replace the batteries, switch the calibrator off, withdraw the screw holding
the cover on the battery compartment, and replace the batteries with new 1.5 V
AAA batteries.
8.4 REPLACING A FUSE
To avoid injuring a person or damaging the calibrator, use only fast blow
0.125 A, 250 V fuses.
In the thermocouple input mode, if OL does not appears on LCD with no
thermocouple input, the fuse is probably blown.
8.5 METROLOGICAL CHECK
Like all measuring and testing devices, the calibrator must be
checked periodically.
This instrument should be checked at least once a year. For checks and
calibrations, contact one of our accredited metrology laboratories (information and
contact details available on request), at our Chauvin Arnoux subsidiary or the
branch in your country.
Page 26
C.A 1621 Thermocouple temperature calibrator English
26
8.6 REPAIR
For all repairs before or after expiry of warranty, please return the device to your
distributor.
9 WARRANTY
Our warranty applies, except as otherwise expressly stipulated, for twelve months
counting from the date of availability of the equipment. Extract from our General
Terms of Sale, communicated on request.
The warranty is void following:
- Inappropriate use of the equipment or use with an incompatible device,
- Modifications made to the equipment without the explicit approval of the
manufacturer's technical staff,
- Work done on the device by a person not approved by the manufacturer,
- Adaptation to a particular application not anticipated in the definition of the
equipment or indicated in the operating data sheet,
- Damage due to an impact, fall, or flooding.
10 TO ORDER
C.A 1621........................................................................................... P01654621
Supplied with 1 case, 2 thermocouple adapters, 6 AAA batteries 1.5 V and 1 user
manual.
Accessories & spares
Mains power unit C.A 1621, C.A 1623, C.A 1631 ............................. P01103057
Page 27
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
27
INHALTSÜBERSICHT
1 EINFÜHRUNG............................................................................................. 29
2 PRÄSENTATION DER VORDERSEITE................................................. 30
3 BESCHREIBUNG DES ANZEIGEFELDS ............................................... 31
4 GEBRAUCHSANLEITUNG....................................................................... 32
4.1 MESSEN / EINGANG THERMOELEMENT ODER MILLIVOLT:..... 32
4.2 SIMULATION / AUSGANG THERMOELEMENT ODER
MILLIVOLT:..................................................................................................... 33
4.3 ANSCHLUSSDRAHT:........................................................................... 33
5 SPEZIFIKATIONEN................................................................................... 34
6 ALLGEMEINE SPEZIFIKATIONEN ...................................................... 35
7 NETZADAPTER (ZUBEHÖR) .................................................................. 36
7.1 NETZADAPTERANSCHLUSS ............................................................. 36
7.2 AC/DC ADAPTER INFORMATION..................................................... 36
8 WARTUNG UND PFLEGE DES GERÄTS .............................................. 37
8.1 REINIGUNG........................................................................................... 37
8.2 KALIBRIEREN ...................................................................................... 37
8.3 BATTERIEWECHSEL........................................................................... 37
8.4 ERSETZEN DER SICHERUNG............................................................. 37
8.5 EICHUNG............................................................................................... 37
8.6 REPARATUR ......................................................................................... 38
9 GARANTIE .................................................................................................. 38
10 BESTELLANGABEN, LIEFERUMFANG............................................ 38
Page 28
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
28
Sie haben einen C.A 1621 Temperaturkalibrator für Thermoelemente erstanden,
wir danken Ihnen für Ihr Vertrauen.
Für die Erlangung eines optimalen Betriebsverhaltens Ihres Gerätes:
• Lesen Sie bitte diese Betriebsanleitung aufmerksam durch und
• Beachten Sie bitte die Anwendungshinweise
BEDEUTUNG DER SYMBOLE
Weist darauf hin, dass dieses Gerät in der EU
gemäß der EC-Richtlinie für Elektro- und
Elektronikschrott WEEE 2002/96/EC entsorgt und
recycelt werden muss.
ACHTUNG, GEFAHRENRISIKO! Lesen Sie die
Bedienungsanleitung, bevor Sie das Gerät
benutzen. Werden die Anweisungen in dieser
Bedienungsanleitung, denen dieses Symbol
vorangestellt ist, nicht beachtet oder eingehalten,
kann es zu Verletzungen von Menschen oder
Beschädigungen des Geräts oder der
Installationen kommen.
Erfüllt die EU-Richtlinien.
Erdungsklemme.
Das Gerät ist schutzisoliert bzw. durch eine
verstärkte Isolierung geschützt.
Batterie
Page 29
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
29
BEDIENUNGSHINWEISE
Vermeiden von Stromschlag bzw. Körperverletzungen :
•
Zwischen zwei Buchsen bzw. zwischen Buchse und Erde darf keine
Spannung über 30 V angelegt werden,
•
Vor Gebrauch muss sichergestellt werden, dass der Batteriefachdeckel
geschlossen und verriegelt ist,
•
Vor dem Öffnen des Batteriefachdeckels müssen die Prüfdrähte vom
Kalibrator abgenommen werden,
•
Niemals einen beschädigten Kalibrator benutzen,
•
Den Kalibrator nicht in Bereichen mit explosionsfähigen Gasen, Dampf
oder viel Staub verwenden.
Vermeiden von Geräteschäden am Kalibrator :
•
Vor Gebrauch die korrekte Drahtanzahl und Buchse zum Messen bzw.
Kalibrieren auswählen.
•
Den abgeschalteten Kalibrator aus dem Einsatzgebiet entfernen.
1 EINFÜHRUNG
Der Thermokalibrator für Thermoelemente ist ein tragbares Präzisionsmessgerät
mit Generator. Er dient zum Kalibrieren von Thermoelementen.
C.A 1621 misst bzw. simuliert 8 verschiedene Thermoelement-Typen (°C oder °F)
sowie Millivolt. Allerdings kann er nicht gleichzeitig als Messgerät und als
Generator verwendet werden.
Page 30
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
30
2 PRÄSENTATION DER VORDERSEITE
Die Vorderseite sieht wie hier abgebildet aus:
1. Eingang
2. Einschalttaste
3. Auswahltaste für Thermoelement
4. Taste °C / °F
5. Taste Eingang / Ausgang
6. Steigern des höchsten Werts
7. Senken des höchsten Werts
8. Steigern des niedrigsten Werts
9. Senken des niedrigsten Werts
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 31
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
31
3 BESCHREIBUNG DES ANZEIGEFELDS
Piktogramme und Anzeigen auf der Flüssigkristallanzeige:
10. Anzeige für Betriebsmodus Eingangsmessung
11. Anzeige für Betriebsmodus Generator
12. Anzeige für aktives AUTO POWER OFF
13. Anzeige der Messwerte bzw. generierten Werte
14. Anzeige für Übergang in Eichmodus
15. Batterien müssen ausgewechselt werden
16. Einheitsangabe
17. Modusangabe
18. Anzeige der Umgebungstemperatur.
Page 32
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
32
4 GEBRAUCHSANLEITUNG
4.1 MESSEN / EINGANG THERMOELEMENT ODER MILLIVOLT:
1. Mit der Taste 2 den Kalibrator unter Spannung setzen.
2. Im Ausgangsmodus auf die Taste 5 drücken.
3. Mit der Taste 3 den gewünschten Thermoelement-Typ auswählen.
4. Das Mess-Thermoelement bzw. den Millivolt-Generator an Eingang 1
anschließen.
5. Wert 13 ablesen. Beim thermoelement-Messen wird die
Umgebungstemperatur bei 18 angezeigt. Beim Spannungsmessen gibt es
keine Temperaturanzeige.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 33
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
33
4.2 SIMULATION / AUSGANG THERMOELEMENT ODER
MILLIVOLT:
1. Mit der Taste 2 den Kalibrator unter Spannung setzen.
2. Im Eingangsmodus auf die Taste 5 drücken.
3. Mit der Taste 3 den gewünschten Thermoelement-Typ auswählen.
4. Mit den Tasten 6, 7, 8 und 9 den gewünschten Wert definieren.
5. Das Thermoelement oder Voltmeter an Ausgang 1 anschließen.
6. ndern des Ausgangswerts mit den Tasten 6, 7, 8 und 9 bzw. Thermoelement-
Typ mit der Taste 3 wechseln.
4.3 ANSCHLUSSDRAHT:
Für die verschiedenen Anschlüsse verwenden Sie den mitgelieferten
Thermoelement-Adapter.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 34
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
34
5 SPEZIFIKATIONEN
Alle Spezifikationen werden bei Temperaturen von 18 bis 28°C und bei
Batterieversorgung für ein Jahr nach dem Kalibrieren gewährleistet.
Eigenschaften bei Messen (Eingang) / Simulation (Ausgang) Millivolt:
BEREICH EINGANG
/ AUSGANG
AUFLÖSUNG GENAUIGKEIT
-10 mV ~ 100 mV 0,01 mV ±δ0,025% + 2 Punkteε
Maximale Eingangsspannung: 30 Vpp.
Eigenschaften bei Messen (Eingang) / Simulation (Ausgang) Thermoelement:
FUNKTION BEREICH AUFLÖSUNG GENAUIGKEIT
FEHLER
VERGLEICHS-
STELLE
Type J
- 200 ~ 1 200°C / 328 ~ 2192°F
0,1°C / °F ± (0,3°C + 10µV) ± 0,3°C
Type K
-200~1370°C / 328~2498°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Type T
-200~400°C / -328
~ 752°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Type E
-200~950°C / 328~1742°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Type R
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
Type S
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
Type B
600~1800°C /
1112~3272°F
1đ/ē f (1đ+10µV) f0,3đ
Type N
-250~1300°C / 418~2372°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Page 35
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
35
6 ALLGEMEINE SPEZIFIKATIONEN
Maximale Spannung zwischen Buchse und Erde bzw. zwischen zwei Buchsen: 30V
Auflösung: 0,1°C / °F – 0,01mV - Widerstand 0,01/0,1 ȍ
Lagertemperatur: - 40°C ~ 60°C
Betriebstemperatur: 0 – 50°C
Betriebshöhe: max. 3000 m
Temperaturkoeffizient: ± 0,02% / °C bei 0°C ~18°C und 28°C ~50°C
Relative Feuchte: 95% bis 30°C, 75% bis 40°C, 45% bis 50°C,
35%bis 55°C
Schlag: aleatorisch 2 g, 5 Hz bis 500 Hz
Stromversorgung: 6 Batterien AAA 1,5 V
Abmessungen: 205 mm × 98 mm × 46 mm
Gewicht: 472 g (mit Batterien)
Page 36
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
36
7 NETZADAPTER (ZUBEHÖR)
7.1 NETZADAPTERANSCHLUSS
1. Das Netzkabel an den Adapter anschließen.
2. Das AC-Kabel an die Netzsteckdose anschließen (100 V-240 V).
3. Den DC-Stecker des Adapters an die DC-Buchse des Messgeräts
anschließen.
DC power socket
AC-DC converter.
DC power plug
AC power cord
7.2 AC/DC ADAPTER INFORMATION
EINGANG: 100 V-240 VAC, 50-60 Hz 1,8 A
AUSGANG: DC 12 V
2 A MAX
Polarität:
ACHTUNG :
1. Verwenden Sie nur den Original-Netzadapter. Andere Modelle könnten das
Gerät beschädigen!
2. Der Adapter ist nur für den Gebrauch in Innenräumen geeignet.
3. Schließen sie zuerst den Stecker des AC-Kabels an die Netzsteckdose an,
dann schieben Sie fest den Versorgungsstecker in die DC-Buchse des
Messgeräts hinein. Zum Abstecken ziehen Sie zuerst den DC-Stecker lotrecht
aus dem Gerät und dann nehmen Sie den Adapter von der Netzsteckdose ab.
4. Verwenden Sie den Netzadapter nicht für andere Geräte!
5. Es ist ganz normal, dass der Netzadapter beim Betrieb warm wird.
6. Nehmen Sie den Netzadapter nicht auseinander, das wäre gefährlich.
7. Verwenden Sie den Adapter nicht in einem überheizten oder feuchten Raum.
8. Setzen Sie den Netzadapter keinen heftigen Stößen aus.
9. Es ist ganz normal, dass der Netzadapter beim Betrieb Geräusche entwickelt.
DC-Buchse
DC-Stecker
Netzadapter
Netzkabel
Page 37
Deutsch Temperaturkalibrator für Thermoelement C.A 1621
37
8 WARTUNG UND PFLEGE DES GERÄTS
Benutzen Sie für die Wartung ausschließlich die angegebenen Ersatzteile.
Der Hersteller kann nicht für Unfälle haftbar gemacht werden, die auf eine
Reparatur zurückzuführen sind, die nicht von seinem Kundendienst oder einem
zugelassenen Reparaturservice durchgeführt wurde.
8.1 REINIGUNG
• Alle Anschlüsse vom Kalibrator abnehmen.
• Das Gehäuse regelmäßig mit einem feuchten Tuch und Reinigungsmittel säubern.
• Keine schleifenden Produkte oder Lösungsmittel verwenden.
8.2 KALIBRIEREN
• Für einwandfreien, spezifikationsgemäßen Betrieb muss der Kalibrator ein Mal
pro Jahr kalibriert werden.
8.3 BATTERIEWECHSEL
• Wenn der LCD-Bildschirm anzeigt, wechseln Sie die Batterien.
• Zum Batteriewechsel den Kalibrator außer Spannung setzen, die Schraube vom
Batteriefachdeckel entfernen und die gebrauchten Batterien mit neuen AAA 1,5
V Batterien auswechseln.
8.4 ERSETZEN DER SICHERUNG
Verwenden Sie ausschließlich flinke Sicherungen 0,125 A 250 V, andere
Modelle könnten Verletzungen und Geräteschäden zur Folge haben.
Mode-Eingang thermoelement, wenn OL nicht auf dem Bildschirm erscheinen,
ohne Thermoelement-Eingang ist die Sicherung wahrscheinlich durchgebrannt.
8.5 EICHUNG
Wie auch bei anderen Mess- oder Prüfgeräten ist eine regelmäßige
Geräteüberprüfung erforderlich.
Wir empfehlen eine jährliche Überprüfung dieses Geräts. Wenden Sie sich zur
Überprüfung und Eichung an unsere zugelassenen Messlabors, an die Filiale von
Chauvin Arnoux oder Ihre zuständige Landesvertretung.
Auskünfte und Adressen stehen auf Anfrage hin zur Verfügung:
Tel.: +332 31 64 51 43 Fax: +332 31 64 51 09
Page 38
Temperaturkalibrator für Thermoelement C.A 1621 Deutsch
38
8.6 REPARATUR
Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an
Ihren Händler zurück.
9 GARANTIE
Außer ausdrücklich anders lautenden Angaben beträgt die Garantiefrist für
unsere Geräte zwölf Monate nach Bereitstellung des Geräts beim Kunden.
Auszug aus unseren allgemeinen Verkaufsbedingungen, die wir Ihnen auf
Anfrage gerne zusenden.
Die Garantie verfällt bei:
- unsachgemäße Benutzung des Gerätes oder Verwendung mit
inkompatiblen anderen Geräten;
- Veränderung des Geräts ohne die ausdrückliche Genehmigung der
technischen Abteilung des Herstellers;
- Eingriffe in das Gerät durch eine nicht vom Hersteller dazu befugte
Person;
- Anpassung des Geräts an nicht vorgesehene und nicht in der
Anleitung aufgeführte Verwendungszwecke;
- Schäden durch Stöße, Herunterfallen, Überschwemmung.
10 BESTELLANGABEN, LIEFERUMFANG
C.A 1621........................................................................................... P01654621
Im Lieferumfang umfasst 1 transporttasche, 2 Thermoelement-Adapter, 6 Batterien
AAA 1,5 V, 1 Anwenderhandbuch.
Zubehör & Ersatzteile
Netzanschluss C.A 1621, C.A 1623, C.A 1631................................. P01103057
Page 39
Italiano Calibratore di temperatura termocoppia C.A 1621
39
INDICE
1 INTRODUZIONE ........................................................................................ 41
2 PRESENTAZIONE DEL LATO ANTERIORE ....................................... 42
3 DESCRIZIONE DELLO SCHERMO DI VISUALIZZAZIONE............ 43
4 ISTRUZIONI D’UTILIZZO ....................................................................... 44
4.1 MISURA / ENTRATA TERMOCOPPIA O MILLIVOLT : ................... 44
4.2 SIMULAZIONE / USCITA TERMOCOPPIA O MILLIVOLT: ............ 45
4.3 FILO DI CONNESSIONE: ..................................................................... 45
5 SPECIFICHE ............................................................................................... 46
6 SPECIFICHE GENERALI ......................................................................... 47
7 ADATTATORE RETE (ACCESSORIO) .................................................. 48
7.1 ALLACIAMENTO DELL’ADATTATORE RETE ............................... 48
7.2 CARATTERISTICHE AC/DC DELL’ADATTATORE RETE.............. 48
8 MANUTENZIONE ...................................................................................... 49
8.1 PULIZIA ................................................................................................. 49
8.2 CALIBRAZIONE ................................................................................... 49
8.3 SOSTITUZIONE DELLE PILE.............................................................. 49
8.4 SOSTITUZIONE DI UN FUSIBILE....................................................... 49
8.5 VERIFICA METROLOGICA................................................................. 49
8.6 RIPARAZIONE ...................................................................................... 50
9 GARANZIA.................................................................................................. 50
10 PER ORDINARE...................................................................................... 50
Page 40
Calibratore di temperatura termocoppia C.A 1621 Italiano
40
Avete appena acquistato un calibratore di temperatura termocoppia C.A 1621 e
vi ringraziamo della vostra fiducia.
Per ottenere dal vostro apparecchio le migliori prestazioni:
• Leggete ettentamente il presente libretto di funzionamento,
• Rispettate le precauzioni d’uso.
SIGNIFICATO DEI SIMBOLI UTILIZZATI
Cernita selettiva dei rifiuti per il riciclo dei
materiali elettrici ed elettronici in seno all'Unione
Europea.Conformemente alla direttiva WEEE
2002/96/EC: questo materiale non va trattato
come rifiuto domestico.
ATTENZIONE, PERICOLO! Consultare il libretto
di funzionamento prima di utilizzare lo
strumento.Nel presente libretto di funzionamento,
le istruzioni precedute da questo simbolo, vanno
scrupolosamente assimilate e rispettate:
altrimenti possono prodursi incidenti fisici o danni
allo strumento e agli impianti.
Conforme alle direttive dell’Unione Europea.
Morsetto di terra.
Apparecchio interamente protetto da doppio
isolamento o da isolamento rinforzato.
Pila
Page 41
Italiano Calibratore di temperatura termocoppia C.A 1621
41
PRECAUZIONI D’USO
Onde evitare ogni rischio elettrico o d’incidente fisico:
•
Non applicate mai tensioni superiori a 30 V fra due morsetti, o fra un
morsetto e la terra,
•
Accertatevi che il coperchio delle pile sia chiuso e bloccato prima di
utilizzare il calibratore,
•
Disinserite i fili di prova del calibratore prima di aprire il coperchio delle
pile,
•
Non utilizzate il calibratore se è danneggiato,
•
Non utilizzate il calibratore in presenza di gas esplosivo, vapore o polvere,
Onde evitare danni sul calibratore:
•
Scegliete il morsetto giusto e il numero di fili prima di utilizzare il
calibratore per effettuare misure o una calibrazione,
•
Rimuovete il calibratore dal suo ambiente d’utilizzo dopo averlo spento.
1 INTRODUZIONE
Il calibratore di temperatura termocoppia è uno strumento di misura di precisione
portatile dotato di un generatore. Può servire a calibrare le termocoppie.
Il C.A 1621 può misurare o simulare 8 tipi diversi di termocoppie (°C o °F), nonché
il millivolt. Tuttavia non può fungere da strumento di misura e generatore al
contempo.
Page 42
Calibratore di temperatura termocoppia C.A 1621 Italiano
42
2 PRESENTAZIONE DEL LATO ANTERIORE
Il pannello anteriore è rappresentato dalla seguente immagine:
1. Morsetto d’entrata / uscita
2. Tasto di accensione strumento
3. Tasto di selezione del tipo di termocoppia
4. Tasto °C / °F
5. Tasto d’entrata / uscita
6. Tasto d’aumento del valore superiore
7. Tasto di diminuzione del valore superiore
8. Tasto d’aumento del valore inferiore
9. Tasto di diminuzione del valore inferiore
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 43
Italiano Calibratore di temperatura termocoppia C.A 1621
43
3 DESCRIZIONE DELLO SCHERMO DI
VISUALIZZAZIONE
Pittogrammi e visualizzazioni dello schermo a cristalli liquidi :
10. Indicazione di funzionamento in modo misura delle entrate
11. Indicazione di funzionamento in modo generatore
12. Indicazione dell’attivazione dell’arresto automatico (AUTO POWER OFF)
13. Visualizzazione dei valori misurati o generati
14. Indicazione del passaggio in modo "calibrazione”
15. Indicazione di pile scariche da sostituire
16. Indicatore d’unità
17. Indicatore di modo
18. Visualizzazione della temperatura ambiente.
Page 44
Calibratore di temperatura termocoppia C.A 1621 Italiano
44
4 ISTRUZIONI D’UTILIZZO
4.1 MISURA / ENTRATA TERMOCOPPIA O MILLIVOLT :
1. Premete il tasto 2 per accendere il calibratore.
2. Premete il tasto 5 per selezionare il modo entrata.
3. Premete il tasto 3 per selezionare il tipo di termocoppia.
4. Collegare la termocoppia di misura o il generatore di millivolt sul morsetto
d’entrata 1.
5. Rilevate il valore visibile sullo schermo 13. In misura di termocoppia il valore
della temperatura ambiente si visualizza in 18. In misura di tensione, la
temperatura non si visualizza.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 45
Italiano Calibratore di temperatura termocoppia C.A 1621
45
4.2 SIMULAZIONE / USCITA TERMOCOPPIA O MILLIVOLT:
1. Premete il tasto 2 per accendere il calibratore.
2. Premete il tasto 5 quando siete in funzione uscita.
3. Premete il tasto 3 per selezionare il tipo di termocoppia.
4. Premete i tasti 6, 7, 8, e 9 per impostare il valore necessario.
5. Collegare la termocoppia o il voltmetro al morsetto d’uscita 1.
6. Se volete modificare il valore d’uscita, premete i tasti 6, 7, 8, e 9 oppure
cambiate il tipo di termocoppia mediante il tasto 3.
4.3 FILO DI CONNESSIONE:
Utilizzate l’adattatore termocoppia fornito come accessorio per realizzare le varie
connessioni necessarie.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 46
Calibratore di temperatura termocoppia C.A 1621 Italiano
46
5 SPECIFICHE
Tutte le specifiche sono garantite un anno dopo calibrazione, per una temperatura
compresa fra 18°C e 28°C e un'alimentazione a pile.
Caratteristiche per la misura (entrata) / simulazione (uscita) di millivolt:
CAMPO
D’ENTRATA/USCITA
RISOLUZIONE PRECISIONE
-10 mV ~ 100 mV 0,01 mV ±δ0,025% + 2 puntiε
Tensione massima d’entrata: 30 Vpp.
Caratteristiche per la misura (entrata) / simulazione (uscita) di termocoppia:
FUNZIONE CAMPO RISOLUZIONE PRECISIONE
ERRORE
UNIONE DI
RIFERIMENTO
Tipo J
- 200 ~ 1 200°C / 328 ~ 2192°F
0,1°C / °F ± (0,3°C + 10µV) ± 0,3°C
Tipo K
-200~1370°C / 328~2498°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Tipo T
-200~400°C / -328
~ 752°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Tipo E
-200~950°C / 328~1742°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Tipo R
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
Tipo S
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
Tipo B
600~1800°C /
1112~3272°F
1đ/ē f (1đ+10µV) f0,3đ
Tipo N
-250~1300°C / 418~2372°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Page 47
Italiano Calibratore di temperatura termocoppia C.A 1621
47
6 SPECIFICHE GENERALI
Tensione massima applicata fra un morsetto e la terra oppure fra due morsetti: 30V
Risoluzione: 0,1°C / °F – 0,01mV - Resistenza 0,01 / 0,1 ȍ
Temperatura di stoccaggio: - 40°C ~ 60°C
Temperatura di servizio: 0 – 50°C
Altitudine di servizio: 3000 metri (massimo).
Coefficiente di temperatura: ± 0,02% / °C su 0°C ~18°C e 28°C ~50°C
Umidità relativa: 95% fino a 30°C, 75% fino a 40°C, 45% fino a
50°C, 35% fino a 55°C
Urto: aleatorio 2 g, 5 Hz a 500 Hz
Alimentazione: 6 pile AAA 1,5 V
Dimensioni: 205 mm × 98 mm × 46 mm
Massa: 472 g (pile comprese)
Page 48
Calibratore di temperatura termocoppia C.A 1621 Italiano
48
7 ADATTATORE RETE (ACCESSORIO)
7.1 ALLACIAMENTO DELL’ADATTATORE RETE
1. Collegate il cordone rete all'adattatore.
2. Allacciate il cordone AC sulla presa rete (100 V-240 V).
3. Allacciate la spina d'alimentazione DC dell'adattatore alla presa DC dello
strumento di misura.
DC power socket
AC-DC converter.
DC power plug
AC power cord
7.2 CARATTERISTICHE AC/DC DELL’ADATTATORE RETE
Entrata: 100 V – 240 VAC, 50 – 60 Hz 1,8 A
Uscita: 12 VDC
2 A MAX
Polarità:
ATTENZIONE :
1. Utilizzate l’adattatore rete d’origine: altri modelli potrebbero danneggiare il
vostro strumento.
2. L'adattatore è progettato per uso solo all’interno.
3. Innanzitutto collegate la spina del cordone AC alla presa rete e in seguito
inserite fermamente la spina d'alimentazione nella presa DC dell'apparecchio
di misura. Per disinserirlo, rimuovete la spina DC con una trazione
perpendicolare dopodiché disinserite l'adattatore dalla presa rete.
4. Non utilizzate l’adattatore rete su apparecchiature diverse da questo
strumento.
5. Durante il funzionamento, è normale che l'adattatore rete sprigioni calore.
6. Non smontate l’adattatore rete: sarebbe pericoloso.
7. Non utilizzate l'adattatore in un locale surriscaldato oppure umido.
8. Evitate di sottoporre l’adattatore rete a violenti urti.
9. E’ normale che l’adattatore rete emetta un rumore quando funziona.
Presa DC
Spina DC
Adattatore rete
Cordone rete
Page 49
Italiano Calibratore di temperatura termocoppia C.A 1621
49
8 MANUTENZIONE
per la manutenzione , utilizzate solo i pezzi di ricambio già specificati. Il
produttore non potrà essere ritenuto responsabile di eventuali incidenti verificatisi a
causa di una riparazione effettuata da terzi diversi dal proprio servizio assistenza o
da centri di assistenza autorizzati.
8.1 PULIZIA
• Disinserite ogni collegamento elettrico del calibratore.
• Pulite regolarmente la scatola con un panno umido e detersivo.
• Non utilizzate prodotti abrasivi o solventi.
8.2 CALIBRAZIONE
• Calibrate il vostro calibratore una volta all’anno per ottenere un funzionamento
conforme alle specifiche.
8.3 SOSTITUZIONE DELLE PILE
• Sostituite le pile quando lo schermo LCD indica
• Per sostituire le pile, mettete il calibratore fuori tensione, rimuovete la vite del
coperchio delle pile e sostitutele con le nuove (AAA 1,5 V).
8.4 SOSTITUZIONE DI UN FUSIBILE
Per evitare rischi d’incidenti personali o altri danni al calibratore, utilizzate
esclusivamente i fusibili rapidi da 0,125 A 250 V.
In modo “Entrata Termocoppia”, se OL non appare sullo schermo, senza ingresso
per termocoppia, è probabilmente il fusibile bruciato.
8.5 VERIFICA METROLOGICA
Come tutti gli apparecchi di misura o di prova, è necessaria una
verifica periodica.
Si consiglia di verificare l’apparecchio una volta all’anno. Per le verifiche e le
tarature, rivolgersi ai laboratori di metrologia accreditati, alla filiale Chauvin Arnoux
o all'agente del proprio paese.
Estremi e ragguagli su richiesta:
Tel.: +332 31 64 51 43 Fax: +332 31 64 51 09
Page 50
Calibratore di temperatura termocoppia C.A 1621 Italiano
50
8.6 RIPARAZIONE
Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare
lo strumento al vostro distributore.
9 GARANZIA
La nostra garanzia si esercita, salvo disposizione specifica, per dodici mesi dopo la
data di messa a disposizione del materiale. Estratto dalle nostre Condizioni
Generali di Vendita, disponibile a richiesta.
La garanzia non si applica in seguito a:
- utilizzo inappropriato dell’attrezzatura o utilizzo con materiale
incompatibile,
- modifiche apportate alla fornitura senza l’autorizzazione esplicita del
servizio tecnico del fabbricante,
- lavori effettuati sullo strumento da una persona non autorizzata dal
fabbricante,
- adattamento ad un’applicazione particolare, non prevista dalla
progettazione del materiale o non indicata nel manuale d’uso,
- danni dovuti ad urti, cadute o a fortuito contatto con l’acqua.
10 PER ORDINARE
C.A 1621........................................................................................... P01654621
Fornito con 1 astuccio, 2 adattatori termocoppie, 6 pile AAA 1,5 V, 1 manuale
dell’utente.
Accessori & ricambi
Alimentazione rete C.A 1621, C.A 1623, C.A 1631........................... P01103057
Page 51
Español Calibrador de temperatura termopar C.A 1621
51
ÍNDICE
1 INTRODUCCIÓN........................................................................................ 53
2 PRESENTACIÓN DEL FRONTAL........................................................... 54
3 DESCRIPCIÓN DE LA PANTALLA DE VISUALIZACIÓN ................ 55
4 INSTRUCCIONES DE UTILIZACIÓN .................................................... 56
4.1 MEDIDA / ENTRADA TERMOPAR O MILIVOLTIO:........................ 56
4.2 SIMULACIÓN / SALIDA TERMOPAR O MILIVOLTIO:................... 57
4.3 CABLE DE CONEXIÓN:....................................................................... 57
5 ESPECIFICACIONES ................................................................................ 58
6 ESPECIFICACIONES GENERALES ....................................................... 59
7 TRANSFORMADOR (ACCESORIO)....................................................... 60
7.1 CONEXION DEL TRANSFORMADOR ............................................... 60
7.2 CARACTERÍSTICAS AC/DC DEL TRANSFORMADOR :................. 60
8 MANTENIMIENTO.................................................................................... 61
8.1 LIMPIEZA .............................................................................................. 61
8.2 CALIBRACIÓN ..................................................................................... 61
8.3 CAMBIO DE LAS PILAS....................................................................... 61
8.4 CAMBIO DE UN FUSIBLE ................................................................... 61
8.5 COMPROBACIÓN METROLÓGICA ................................................... 61
8.6 REPARACIÓN ....................................................................................... 62
9 GARANTÍA.................................................................................................. 62
10 PARA PEDIDOS ...................................................................................... 62
Page 52
Calibrador de temperatura termopar C.A 1621 Español
52
Usted acaba de adquirir nuestro calibrador de temperatura termopar C.A 1621 y
le agradecemos la confianza que ha depositado en nosotros.
Para obtener las mejores prestaciones de su equipo:
• lea detenidamente este manual de instrucciones,
• respete las precauciones de uso.
SIGNIFICADO DE LOS SÍMBOLOS UTILIZADOS
Separación de los residuos para el reciclado de los
aparatos eléctricos y electrónicos dentro de la
Unión Europea. De conformidad con la directiva
WEEE 2002/96/EC: este aparato no se debe tratar
como un residuo doméstico.
¡ATENCIÓN, riesgo de PELIGRO! Consultar el
manual de instrucciones antes de utilizar el
aparato. En este manual de instrucciones, las
instrucciones precedidas de este símbolo, si no se
respetan o realizan correctamente, pueden
ocasionar un accidente corporal o dañar el aparato
y las instalaciones.
Cumple con las directivas de la Unión Europea.
Tierra.
Instrumento totalmente protegido mediante doble
aislamiento o aislamiento reforzado.
Pila.
Page 53
Español Calibrador de temperatura termopar C.A 1621
53
PRECAUCIONES DE USO
Para evitar cualquier riesgo de electrocución o de heridas corporales:
•
Nunca aplique una tensión superior a 30 V entre dos terminales, o entre
un terminal y la tierra,
•
Compruebe que la tapa de las pilas esté cerrada y bloqueada antes de
utilizar el calibrador,
•
Desconecte los cables de ensayo del calibrador antes de abrir la tapa de
las pilas,
•
No utilice el calibrador si está dañado,
•
No utilice el calibrador si se encuentra en presencia de gases explosivos,
vapor o polvo.
Para evitar dañar el calibrador:
•
Seleccione la conexión correcta y el número correcto de cables antes de
utilizar el calibrador para realizar medidas o una calibración,
•
Mantenga apartado el calibrador de su entorno de utilización cuando esté
apagado.
1 INTRODUCCIÓN
El calibrador de temperatura termopar es un instrumento de medida de precisión
portátil a la vez, un generador. Puede servir para calibrar los termopares.
El C.A 1621 puede medir o simular 8 tipos diferentes de termopares (°C o °F), así
como el milivoltio. No obstante, no se puede utilizar como instrumento de medida y
generador al mismo tiempo.
Page 54
Calibrador de temperatura termopar C.A 1621 Español
54
2 PRESENTACIÓN DEL FRONTAL
El frontal es tal y como aparece más abajo:
1. Terminal de entrada / salida
2. Tecla de encendido
3. Tecla de selección del tipo de termopar
4. Tecla °C/°F
5. Tecla entrada / salida
6. Tecla de incremento del valor superior
7. Tecla de disminución del valor superior
8. Tecla de incremento del valor inferior
9. Tecla de disminución del valor inferior
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 55
Español Calibrador de temperatura termopar C.A 1621
55
3 DESCRIPCIÓN DE LA PANTALLA DE
VISUALIZACIÓN
Pictogramas y visualizaciones de la pantalla de cristal líquido:
10. Indicación de funcionamiento en modo medida de las entradas
11. Indicación de funcionamiento en modo generador
12. Indicación de la activación del auto apagado (AUTO POWER OFF)
13. Visualización de los valores medidos o generados
14. Indicación del paso a modo “calibración”
15. Indicación de pilas gastadas a sustituir
16. Indicador de unidad
17. Indicador de modo
18. Visualización de la temperatura ambiente.
Page 56
Calibrador de temperatura termopar C.A 1621 Español
56
4 INSTRUCCIONES DE UTILIZACIÓN
4.1 MEDIDA / ENTRADA TERMOPAR O MILIVOLTIO:
1. Pulse la tecla 2 para encender el calibrador.
2. Pulse la tecla 5 para seleccionar el modo entrada.
3. Pulse la tecla 3 para seleccionar el tipo de termopar deseado.
4. Conecte el termopar de medida o el generador de milivoltios al terminal de
entrada 1.
5. Lea el valor que aparece en pantalla (13). En medida de termopar, el valor de
la temperatura ambiente aparece en el n°18. En medida de tension, no se
visualiza la temperatura.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 57
Español Calibrador de temperatura termopar C.A 1621
57
4.2 SIMULACIÓN / SALIDA TERMOPAR O MILIVOLTIO:
1. Pulse la tecla 2 para encender el calibrador.
2. Pulse la tecla 5 para seleccionar el modo salida.
3. Pulse la tecla 3 para seleccionar el tipo de termopar deseado.
4. Pulse las teclas 6, 7, 8, y 9 para definir el valor deseado.
5. Conecte el termopar o el voltímetro al terminal de salida 1.
6. Si desea cambiar el valor de salida, pulse las teclas 6, 7, 8, y 9 o cambie el
tipo de termopar con la tecla 3.
4.3 CABLE DE CONEXIÓN:
Utilice el adaptador termopar suministrado como accesorio para realizar las
diferentes conexiones deseadas.
+
-
TERMINAL
30V MAX
K J T B E N R S
Thermocoulpe Type
Page 58
Calibrador de temperatura termopar C.A 1621 Español
58
5 ESPECIFICACIONES
Todas las especificaciones están garantizadas durante un año desde la
calibración, para una temperatura comprendida entre 18 °C y 28 °C y alimentado
por pilas.
Características para la medida (entrada)/simulación (salida) de milivoltios:
RANGO DE
ENTRADA / SALIDA
RESOLUCIÓN PRECISIÓN
-10 mV ~ 100 mV 0,01 mV
±δ0,025% + 2 cuentasε
Tensión de entrada máx.: 30 Vpp.
Características para la medida (entrada) / simulación (salida) de termopar:
FUNCIÓN RANGO RESOLUCIÓN PRECISIÓN
ERROR UNIÓN
DE REFERENCIA
TIPO J
- 200 ~ 1 200°C / 328 ~ 2192°F
0,1°C / °F ± (0,3°C + 10µV) ± 0,3°C
TIPO K
-200~1370°C / 328~2498°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
TIPO T
-200~400°C / -328
~ 752°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
TIPO E
-200~950°C / 328~1742°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
TIPO R
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
TIPO S
-20~1750°C / -
4~3182°F
1đ/ē f (1đ+10µV) f0,3đ
TIPO B
600~1800°C /
1112~3272°F
1đ/ē f (1đ+10µV) f0,3đ
TIPO N
-250~1300°C / 418~2372°F
0,1đ/ē f (0,3đ+10µV) f0,3đ
Page 59
Español Calibrador de temperatura termopar C.A 1621
59
6 ESPECIFICACIONES GENERALES
Tensión máx. aplicada entre un terminal y la tierra o entre dos terminales: 30 V
Resolución: 0,1°C / °F – 0,01mV - Resistencia 0,01 / 0,1ȍ
Temperatura de almacenamiento: - 40°C ~ 60°C
Temperatura de servicio: 0 – 50°C
Altitud de servicio: 3.000 metros máx.
Coeficiente de temperatura: ±0,02% / °C para 0°C ~18°C y 28°C ~50°C
Humedad relativa: 95% hasta 30°C, 75% hasta 40°C, 45% hasta
50°C, 35% hasta 55°C
Golpe: aleatorio 2 g, 5 Hz a 500 Hz
Alimentación: 6 pilas AAA 1,5 V
Dimensiones: 205 mm × 98 mm × 46 mm
Peso: 472 g (pilas incluidas)
Page 60
Calibrador de temperatura termopar C.A 1621 Español
60
7 TRANSFORMADOR (ACCESORIO)
7.1 CONEXION DEL TRANSFORMADOR
1. Conecte el cable de alimentación al transformador.
2. Conecte el cable AC a la toma de red eléctrica (100 V-240 V).
3. Conecte la clavija de alimentación DC del transformador a la toma DC del
instrumento de medida.
DC power socket
AC-DC converter.
DC power plug
AC power cord
7.2 CARACTERÍSTICAS AC/DC DEL TRANSFORMADOR:
Entrada: 100 V-240 VAC, 50-60 Hz 1,8 A
Salida: DC 12 V
2 A MAX
Polaridad:
ATENCIÓN :
1. Utilice el transformador de origen. Otros modelos podrían ocasionar daños al
instrumento.
2. El transformador está previsto únicamente para un uso en interiores.
3. Conecte primero la clavija del cable AC a la toma de red eléctrica y, a
continuación, introduzca bien la clavija de alimentación en la toma DC del
instrumento de medida. Para desconectarlo, quite de forma perpendicular la
clavija DC y luego desenchufe el transformador de la toma de red.
4. No se debe utilizar el transformador para otro equipo.
5. Es normal que el transformador se caliente cuando está funcionando.
6. No desmonte el transformador. Resultaría peligroso.
7. No utilice el transformador en un local recalentado o húmedo.
8. Procure no someter el transformador a fuertes golpes.
9. Es normal que el transformador emita un ruido cuando está funcionando.
Toma DC
Clavija Dc
Transformador
Cable de alimentación
Page 61
Español Calibrador de temperatura termopar C.A 1621
61
8 MANTENIMIENTO
Para el mantenimiento, utilice únicamente las piezas de recambio
especificadas. El fabricante no se hará responsable de cualquier accidente que
pudiera derivarse de una reparación no realizada por su servicio postventa o por
reparadores autorizados.
8.1 LIMPIEZA
• Desconecte cualquier conexión del calibrador.
• Limpie con regularidad la carcasa con un trapo húmedo y detergente.
• No utilice productos abrasivos o disolventes.
8.2 CALIBRACIÓN
• Calibre su calibrador una vez al año para asegurarse que funciona de
conformidad con las especificaciones.
8.3 CAMBIO DE LAS PILAS
• Cambie las pilas cuando la pantalla LCD indique
• Para cambiar las pilas, apague el calibrador, quite el tornillo de la tapa de las
pilas y sustituya las pilas por pilas AAA 1,5 V nuevas.
8.4 CAMBIO DE UN FUSIBLE
Para evitar todo riesgo de lesiones a personas o daños al calibrador, utilice
exclusivamente fusibles rápidos de 0,125 A - 250 V.
En el modo de entrada, si OL no aparece en la pantalla sin entrada de termopar, el
fusible es probablemente quemado.
8.5 COMPROBACIÓN METROLÓGICA
Al igual que con todos los instrumentos de medida o ensayo, es
necesario realizar una revisión periódica.
Les aconsejamos una verificación anual de este instrumento. Para las
verificaciones y calibraciones, contacte con nuestros laboratorios de metrología
acreditados, con la filial Chauvin-Arnoux o con el agente de su país.
Información y datos a petición suya:
Tel.: +332 31 64 51 43 Fax: +332 31 64 51 09
Page 62
Calibrador de temperatura termopar C.A 1621 Español
62
8.6 REPARACIÓN
Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el
instrumento a su distribuidor.
9 GARANTÍA
Nuestra garantía se ejerce, salvo estipulación expresa, durante doce meses
después de la fecha de puesta a disposición del material. Extracto de nuestras
Condiciones Generales de Venta, comunicadas a petición.
La garantía no se aplica si:
- se ha utilizado de forma inapropiada el equipo o si se ha utilizado con un
material incompatible;
- se ha modificado el equipo sin autorización explicita del departamento
técnico del fabricante;
- una persona no autorizada por el fabricante ha realizado operaciones
sobre el equipo;
- se ha adaptado a una aplicación particular, no prevista por la definición
del instrumento o no indicada en el manual de instrucciones;
- se han producido daños causados por golpes, caídas o inundaciones
10 PARA PEDIDOS
C.A 1621........................................................................................... P01654621
Suministrado con 1 estuche 2 adaptadores termopar, 6 pilas AAA 1,5 V, 1 manual
de instrucciones
Accesorios y recambios
Alimentador para toma de red C.A 1621, C.A 1623, C.A 1631......... P01103057
Page 63
Page 64
09 - 2014
Code 692809A00 - Ed. 7
http://www.chauvin-arnoux.com
190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE
Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr
Export : Tél. : +33 1 44 85 44 86 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr
DEUTSCHLAND - Chauvin Arnoux GmbH
Straßburger Str. 34 - 77694 Kehl / Rhein
Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60
SCHWEIZ - Chauvin Arnoux AG
Moosacherstrasse 15 – 8804 AU / ZH
Tel: 044 727 75 55 - Fax: 044 727 75 56
ESPAÑA - Chauvin Arnoux Ibérica SA
C/ Roger de Flor N° 293, Planta 1
08025 Barcelona
Tel: 902 20 22 26 - Fax: 934 59 14 43
UNITED KINGDOM - Chauvin Arnoux Ltd
Unit 1 Nelson Court – Flagship Square-Shaw Cross Business Park
D
EWSBURY – West Yorkshire – WF12 7TH
Tel : 011628 788 888 – Fax : 01628 628 099
ITALIA - Amra SpA
Via Sant’Ambrogio, 23
20846 Bareggia di Macherio (MB)
Tel: 039 245 75 45 - Fax: 039 481 561
MIDDLE EAST - Chauvin Arnoux Middle East
P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut)
LEBANON
Tel: (01) 89 04 25 - Fax: (01) 89 04 24
ÖSTERREICH - Chauvin Arnoux Ges.m.b.H
Slamastrasse 29/2/4 - 1230 Wien
Tel: 01 61 61 961-0 - Fax: 01 61 61 961-61
CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd
3 F, 3 rd Building - N° 381 Xiang De Road - 200081 SHANGHAI
Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07
SCANDINAVIA - CA Mätsystem AB
Box 4501 - SE 18304 TÄBY
Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10
USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments
200 Foxborough Blvd. - Foxborough - MA 02035
Tel: (508) 698-2115 - Fax: (508) 698-2118
Loading...
