INSTRUKCJA OBSŁUGI
Miernik dwutlenku węgla Chauvin Arnoux
CA1510W
Nr produktu 1666189
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
Aby uzyskać najlepsze wyniki z Twojego instrumentu:
dokładnie przeczytaj niniejszą instrukcję obsługi, przestrzegaj środków ostrożności dotyczących użytkowania.
OSTRZEŻENIE ryzyko NIEBEZPIECZEŃSTWA! W przypadku pojawienia się ostrzeżenia o niebezpieczeństwie operator musi zaznajomić się z instrukcją.
Produkt uznano za nadający się do recyklingu po analizie cyklu życia zgodnie z normą ISO
14040.
Chauvin Arnoux zastosował podejście Eco-Design w celu zaprojektowania tego urządzenia.
Analiza całego cyklu życia pozwoliła nam kontrolować i optymalizować wpływ produktu na środowisko. W szczególności niniejsze urządzenie przekracza wymagania przepisów dotyczących recyklingu i ponownego użycia.
Informacje lub użyteczna wskazówka.
Ważna informacja
Oznakowanie CE wskazuje na zgodność z dyrektywami europejskimi, w szczególności LVD i
EMC.
Symbol kosza na śmieci wskazuje, że w Unii Europejskiej produkt musi być selektywnie unieszkodliwiany zgodnie z dyrektywą WEEE 2002/96 / WE. To urządzenie nie może być
traktowane jako odpad komunalny.
Określenie kategorii pomiarowych:
Kategoria pomiarowa IV odpowiada pomiarom wykonywanym na źródle instalacji
niskonapięciowych. Przykład: zasilacze, liczniki i urządzenia zabezpieczające
Kategoria pomiarowa III odpowiada pomiarom wykonywanym na instalacjach budowlanych.
Przykład: tablice rozdzielcze, przerywniki obwodów lub trwałe urządzenia przemysłowe.
Kategoria pomiarowa II odpowiada pomiarom wykonywanym na obwodach już podłączonych
do instalacji niskonapięciowych. Przykład: zasilanie domowych urządzeń elektrycznych i narzędzi przenośnych.
Strona 2 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
ŚRODKI OSTROŻNOŚCI DOTYCZĄCE STOSOWANIA
To urządzenie jest zgodne z normą bezpieczeństwa IEC 61010-1 dla napięcia 50V w kategorii II.
Operator i / lub instytucja odpowiedzialna muszą dokładnie przeczytać i dokładnie zrozumieć
różne środki ostrożności, które należy podjąć. Podczas korzystania z tego urządzenia niezbędna jest dobra wiedza i wyczulenie na zagrożenia elektryczne.
Należy przestrzegać warunków użytkowania, a mianowicie temperatury, wilgotności
względnej, wysokości, stopnia zanieczyszczenia i miejsca użytkowania.
Nie używaj urządzenia, które wydaje się być uszkodzone, niekompletne lub słabo zamknięte. Przed każdym użyciem sprawdź stan izolacji na przewodach, obudowie i akcesoriach. Każdy
element, którego izolacja ulegnie pogorszeniu (nawet częściowo), należy odłożyć na bok w celu naprawy lub złomowania.
Wszelkie rozwiązywanie problemów i kontrole metrologiczne muszą być wykonywane przez
kompetentny, akredytowany personel.
WSTĘP
Dwutlenek węgla jest bezbarwnym i bezwonnym gazem. Nie jest toksyczny, ale w wysokich stężeniach może zakłócać koncentrację i powodować bóle głowy. Powietrze zewnętrzne zawiera 0,04% (400 ppm) CO2. W środowisku wewnętrznym, aktywność człowieka (oddychanie) możne zwiększyć stężenie do 1000 ppm (na przykład w salach konferencyjnych lub klasach szkolnych). Z tego powodu poziom CO2 jest doskonałym wskaźnikiem skuteczności wymiany powietrza w
pomieszczeniach.
Temperatura otoczenia i wilgotność względna są dwiema ważnymi wielkościami w monitorowaniu jakości powietrza w pomieszczeniach. Poza pewnymi wartościami mogą powodować dyskomfort i sprzyjać rozprzestrzenianiu się pleśni, które uwalniają do powietrza substancje alergizujące lub drażniące.
C.A 1510 to przyrząd do pomiaru wielkości fizycznych, który łączy następujące funkcje:
Pomiar stężenia dwutlenku węgla w powietrzu (CO2); Pomiar temperatury otoczenia; Pomiar wilgotności względnej;
Opracowuje kryteria jakości powietrza w oparciu o poziom CO2 lub kombinację trzech zmierzonych wielkości fizycznych.
Strona 3 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
OPIS URZĄDZENIA
Przyciski: funkcja zapisana nad linią jest wywoływana przez krótkie naciśnięcie, funkcja zapisana pod linią przez długie naciśnięcie.
Strona 4 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Symbol
Oznaczenie
MEM_FULL
Pełna pamięć
1D
Nadzór nad poziomem CO2
3D
Nadzór nad przekroczeniem progów strefy komfortu CO2, temperatury i wilgotności
MAX
Wartość maksymalna
MIN
Wartość minimalna
ECO
Tryb oszczędzania energii
P_REC
Zapis programowalny Miga: oczekiwanie na rozpoczęcie zapisu Stabilny: zapis
M_REC
Zapis manualny
HOLD
Zatrzymanie na wyświetlaczu ostatniej zmienionej wartości
MIN MAX
Funkcja MIN MAX: wykrywanie wartości minimalnych i maksymalnych
ppm
Jednostka stężenia CO2 w powietrzu w częściach na milion
Włączony brzęczyk
Bluetooth Miga: oczekiwanie na połączenie Stabilny: połączony
Miga: niski poziom baterii Stabilny: wskaźnik zewnętrznego zasilania przez podłączenie zasilacza sieciowego lub
złącza USB
Przekroczenie górnego progu
Przekroczenie dolnego progu
Wskazanie jakości powietrza i strefy komfortu temperatury / wilgotności
Strona 5 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
TRYB AUTONOMICZNY
Urządzenie może działać w dwóch trybach:
tryb autonomiczny opisany w tej sekcji, tryb zapisu, w którym jest kontrolowany przez komputer. Ten tryb opisano w następnej
sekcji.
Włączanie urządenia
Ręczne wyłączanie urządzenia
Ręczne wyłączanie urządzenia jest zablokowane, jeśli trwa zaprogramowana sesja
zapisu (P_REC).
Automatyczne wyłączanie urządzenia
W trybie przenośnym urządzenie wyłącza się automatycznie po 15 minutach bezczynności.
Automatyczne wyłączanie jest dezaktywowane w trybach (1D lub 3D, ECO, P_REC) oraz w funkcjach
MIN MAX i M_REC, jeśli Bluetooth lub USB jest aktywne lub jeśli urządzenie jest podłączone przez adapter sieciowy.
POMIARY
Gdy urządzenie jest włączone, wyświetlane jest CO2 podczas oczekiwania na pierwszą zmierzoną wartość CO2 . Dopóki pierwsza wartość nie zostanie wyświetlona na ekranie, przyciski urządzenia są zablokowane. Pomiary są następnie wyświetlane automatycznie na ekranie.
Jeśli urządzenie jest narażone na duże wahania temperatury, po ustabilizowaniu się temperatury odczekaj 20 minut przed rozpoczęciem pomiarów.
Strona 6 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Urządzenie posiada 4 tryby pracy:
Tryb przenośny Tryby 1D i 3D Tryb ECO Tryb P_REC
TRYB PRZENOŚNY
Tryb przenośny to tryb uruchamiania urządzenia. W tym trybie urządzenie wykonuje najwięcej pomiarów: raz na 15 sekund. Jest więc bardzo wrażliwy na zmiany jakości powietrza.
Trybt en służy do sprawdzania kilku pomieszczeń jedno po drugim. Zainstaluj urządzenie w pokoju i poczekaj, aż pomiar CO2 się ustabilizuje (około 10 minut).
TRYBY NADZORU 1D I 3D
Tryb 1D: nadzór nad poziomem CO2. Tryb 3D: nadzór nad 3 parametrami: poziomem CO2 i strefą komfortu cieplno-wilgotnościowego.
Ostrzeżenia dźwiękowe i / lub wizualne ostrzegają o przeregulowaniu. Poziom CO2 jest mierzony co minutę.
Aktywacja trybów 1D i 3D
Strona 7 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Poziom CO2 < S1
Podświetlenie wyłączone Wskaźnik jakości powietrza: dobry
S1 < Poziom CO2 < S2
Migające pomarańczowe podświetlenie Strzałka wskazująca przekroczenie progu CO2  Wskaźnik jakości powietrza: średnia
Podświetlenie jest wyłączone w trybie ECO
Poziom CO2 > S2
Migające czerwone podświetlenie Strzałka wskazująca przekroczenie progu CO2  Wskaźnik jakości powietrza: słaby
Podświetlenie jest wyłączone w trybie ECO
Ostrzeżenia wizualne i dźwiękowe
Tryb 1D: Aktywacja wizualnych (i, jeśli aktywowane, dźwiękowych) ostrzeżeń podczas przekroczeń
progów CO2.
S1 = Niski próg = 1000 ppm S2 = Wysoki próg = 1700 ppm
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Strona 8 z 25
www.conrad.pl
www.conrad.pl
Przykład wskazania bez przekroczenia wartości CO2, temperatury i strefy komfortu wilgotności
Podświetlenie wyłączone Wskaźnik strefy komfortu:
Przykład wskazania po przekroczeniu wartości CO2, temperatury i strefy komfortu wilgotności
Migające czerwone podświetlenie Strzałka w kierunku przekroczenia dla każdej
wartości poza strefą komfortu
Wskaźnik strefy komfortu:
Podświetlenie jest wyłączone w trybie ECO
Tryb 3D: Aktywacja wizualnych (i, jeśli aktywne, dźwiękowych) ostrzeżeń podczas przekroczeń temperatury, wilgotności i / lub stref komfortu CO2.
W trybach 1D i 3D, jeśli brzęczyk jest aktywny, będzie brzmiało sporadycznie po pojawieniu się symbolu .
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Strona 9 z 25
www.conrad.pl
www.conrad.pl
Diagram Porchera określa higrotermiczne strefy komfortu:
TRYB ECO
Tryb ECO jest używany, gdy urządzenie jest pozostawione do pomiaru jakości powietrza w pomieszczeniu przez dłuższy czas. Podświetlenie i brzęczyk są wyłączone, a CO2 jest mierzony tylko raz na 10 minut. Pozwala to na oszczędzanie baterii.
Ponadto urządzenie przełącza się w tryb uśpienia, od godziny 16:30 do 8:30 rano. Czasy te można zaprogramować za pomocą oprogramowania Data Logger Transfer dostarczonego z urządzeniem.
W trybie ECO pomiar jest bardziej czuły na chwilowe zmiany CO2. Na przykład, jeśli użytkownik oddycha w pobliżu urządzenia, może to zakłócić pomiar. Konieczne będzie
poczekanie na następny pomiar, aby uzyskać prawdziwe stężenie CO2 w pomieszczeniu.
Strona 10 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
TRYB P_REC (ZAPIS PROGRAMOWALNY)
Gdy urządzenie jest podłączone do komputera, można zaprogramować sesję zapisu. Istnieją dwa typy zaprogramowanych sesji zapisu:
Zapis zablokowany, w którym urządzenie nie wyświetla nic poza symbolem P_REC (symbol
miga przed rozpoczęciem zapisu, a następnie stabilny), a przyciski są nieaktywne. Po zakończeniu zapisu urządzenie wyłącza się automatycznie.
Zapis odblokowany, w którym urządzenie wyświetla pomiary. Wyświetlany jest symbol
P_REC, symbol miga przed rozpoczęciem zapisu, a następnie stabilny. Urządzenie działa normalnie. Nie można zmienić trybu, ale można użyć funkcji MIN MAX, HOLD i podświetlenia.
Naciśnięcie przycisku nie powoduje żadnej zmiany.
FUNKCJA MIN MAX
Funkcja wyświetla maksymalne i minimalne zmierzone wartości oprócz wartości bieżącej: urządzenie porównuje każdy nowy pomiar z wyświetlanymi wartościami. Jeśli nowy pomiar jest większy niż poprzednia wartość MAX lub mniejsza niż poprzednia wartość MIN, zastępuje je na wyświetlaczu.
Funkcji MIN MAX nie można używać w trybach 1D i 3D.
Gdy funkcja MIN MAX jest włączona, rejestrowanie minimum i maksimum rozpoczyna się, ale wyświetlenie trzech zmierzonych wielkości umożliwia dalsze normalne korzystanie z urządzenia.
Strona 11 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Wyłączenie funkcji MIN MAX
FUNKCJA HOLD
Naciśnięcie HOLD powoduje zatrzymanie na wyświetlaczu ostatniej zmierzonej wartości.
Aktywacja funkcji nie pociąga za sobą przerwania zapisu lub bieżącego trybu, ale dostęp do innych funkcji urządzenia jest wyłączony.
FUNKCJA M_REC (ZAPIS RĘCZNY)
Zapis można rozpocząć ręcznie, a wszystkie zmierzone dane są zapisywane w urządzeniu z szybkością określoną przez włączony tryb.
Zapis ręczny jest możliwy w dowolnym trybie (z wyjątkiem P_REC). Gdy zapis jest w toku, nie można zmieniać trybów.
Strona 12 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
FUNKCJA PODŚWIETLENIA
Włączanie oraz wyłączanie podświetlenia
Podświetlenie wyłącza się automatycznie po 10 sekundach.
Nie można włączyć podświetlenia w trybie ECO.
AKTYWACJA SYGNAŁÓW OSTRZEGAWCZYCH (BUZZER)
Najpierw naciśnij klawisz ECO, a następnie, trzymając go wciśnięty, naciśnij klawisz MODE. Aby wyłączyć powtórz operację.
Nie można włączyć brzęczyka w trybie ECO.
ZMIANA JEDNOSTKI TEMPERATURY
Wybór jednostki temperatury zostanie zachowany po ponownym uruchomienu urządzenia.
Strona 13 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
WYŚWIETLANIE BŁĘDÓW I NIEPRAWIDŁOWOŚCI DZIAŁANIA
Symbol OL
Symbol OL pojawia się na ekranie, gdy wartość pomiaru przekracza zakres pomiarowy urządzenia. Innymi słowy, gdy:
CO2 > 5000 ppm  -10 °C < T < 60°C5% < RH < 95%
Symbol Err
Jeśli zostanie wyświetlony błąd typu Err, wyłącz urządzenie i włącz je ponownie. Jeśli błąd będzie się powtarzał, urządzenie musi zostać wysłane do naprawy.

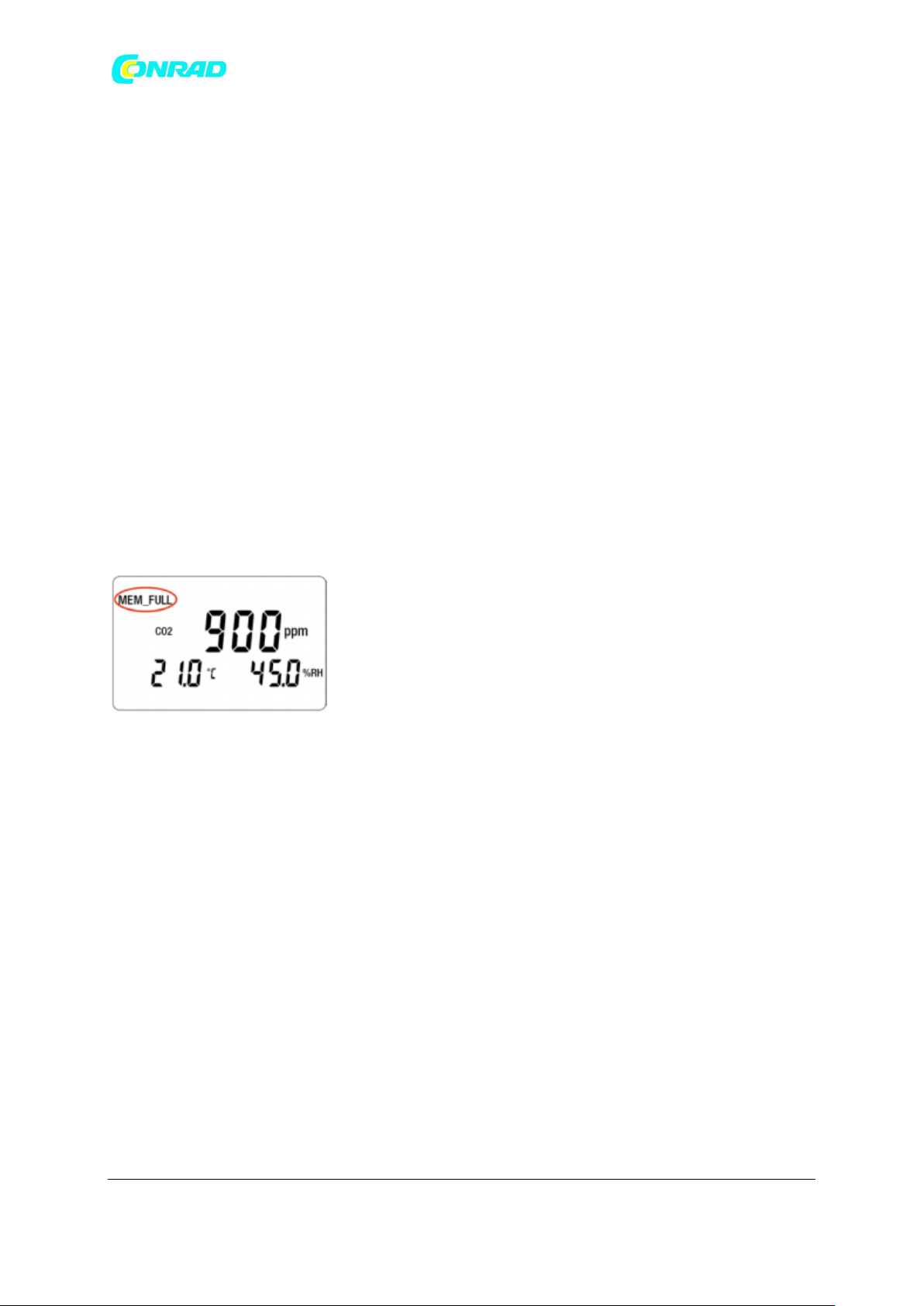

Symbol MEM_FULL
Gdy pamięć jest pełna, na ekranie pojawia się symbol MEM_FULL.
Każdy trwający zapis jest zatrzymywany i niemożliwe jest jego wznowienie przed opróżnieniem pamięci. Instrument może działać w dwóch trybach:
tryb autonomiczny opisany w poprzedniej sekcji, tryb nagrywania, w którym jest kontrolowany przez komputer. Tryb ten opisano poniżej.
Strona 14 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
POŁĄCZENIA
Urządzenie posiada 2 tryby komunikacji:
Łącze USB przez kabel USB micro USB, Bezprzewodowe łącze Bluetooth.
OPROGRAMOWANIE DATA LOGGER TRANSFER
Odwiedź naszą stronę internetową, aby pobrać najnowszą wersję oprogramowania: www.chauvin-arnoux.com
Przejdź do karty Support, a następnie Download our software. Następnie wyszukaj nazwę swojego urządzenia. Pobierz oprogramowanie, a następnie zainstaluj je na komputerze.
Musisz mieć uprawnienia administratora na swoim komputerze, aby zainstalować
oprogramowanie Data Logger Transfer.
Minimalne wymagania dotyczące komputera:
Windows 7 (32/64 bits) 2 GB RAM 200 MB wolnego miejsca na dysku
Windows® jest zastrzeżonym znakiem towarowym Microsoft®.
Nie podłączaj urządzenia do komputera, dopóki nie zainstalujesz oprogramowania Data
Logger Transfer.
POŁĄCZENIE USB

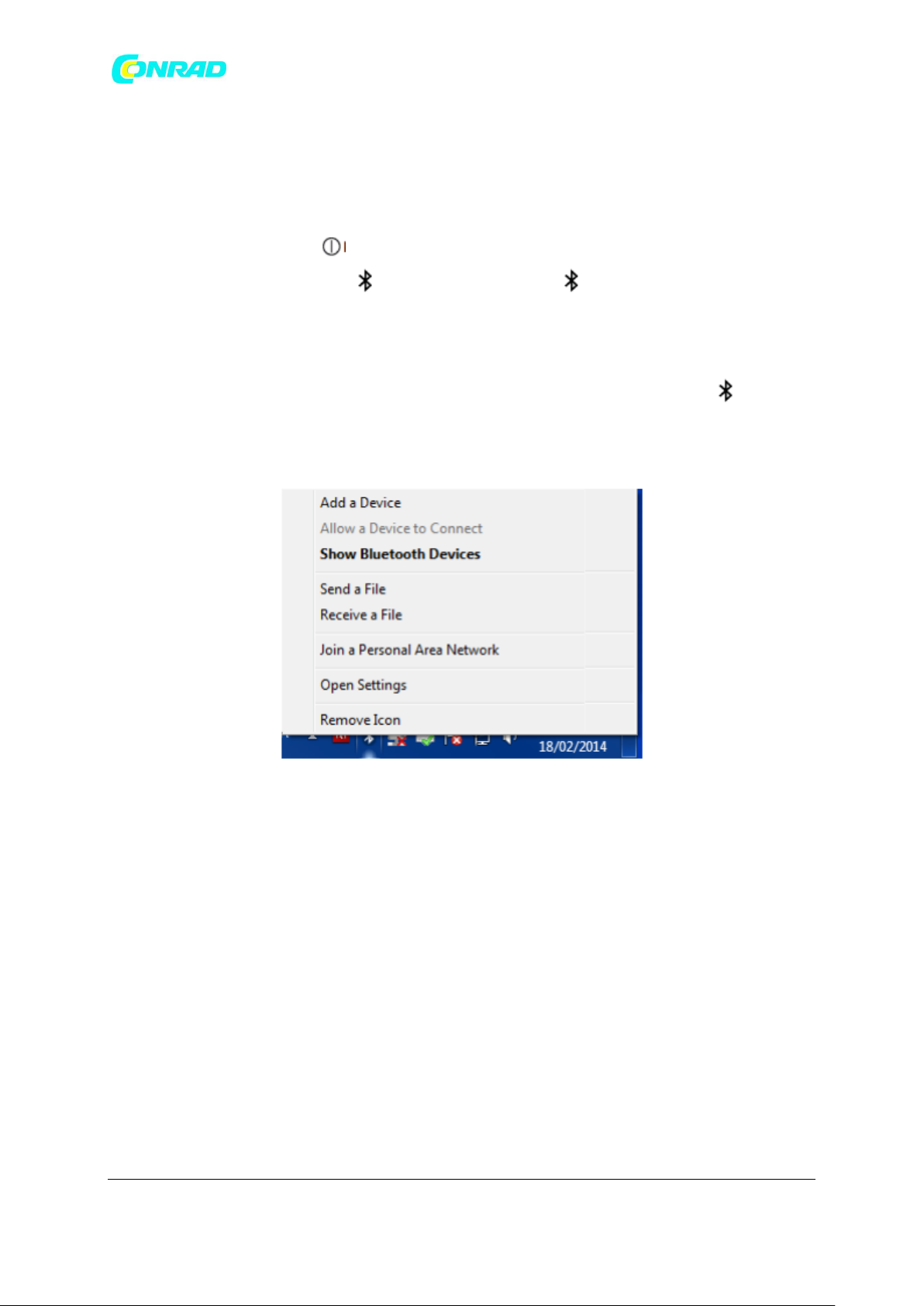

Naciśnij długo klawisz , aby włączyć urządzenie. Po zainstalowaniu oprogramowania Data Logger Transfer podłącz urządzenie do komputera.
Strona 15 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Jest to traktowane jako klucz USB i możesz uzyskać dostęp do zawartości urządzenia. UWAGA: aby przeczytać zapisy, musisz użyć oprogramowania Data Logger Transfer.
Strona 16 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
BLUETOOTH
Urządzenie posiada łącze Bluetooth.
Aktywuj Bluetooth na swoim komputerze. Jeśli Twój komputer nie posiada łącza Bluetooth,
możesz dodać kartę lub adapter Bluetooth podłączony do portu USB.
Naciśnij długo klawisz , aby włączyć urządzenie, następnie aktywuj łącze Bluetooth przez
długie naciśnięcie klawisza . Wyświetlany jest symbol .
Aby sparować urządzenie z komputerem, musisz zacząć od aktywacji Bluetooth na
komputerze. Jeśli Twój komputer nie ma łącza Bluetooth, możesz dodać do niego kartę lub podłączyć adapter Bluetooth do portu USB.
Następnie włącz urządzenie i aktywuj łącze Bluetooth, naciskając długo klawisz . W pasku Windows znajdź logo Bluetooth, kliknij je prawym przyciskiem myszy i wybierz Add
a device.
Jeśli logo Bluetooth się nie pojawi przejdź do Peripherals and printers w menu Windows.
Następnie wybierz Add a device.
Komputer przeszukuje swoje środowisko w poszukiwaniu urządzeń zgodnych z Bluetooth. Po
wykryciu C.A 1510 wybierz go i kliknij Next.
Strona 17 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Jeśli zażądano kodu parującego, wprowadź 1111. Urządzenie będzie gotowe do komunikacji z komputerem.
Strona 18 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
OPROGRAMOWANIE DATA LOGGER TRANSFER
Po podłączeniu urządzenia do komputera, czy to przez USB, czy przez Bluetooth, otwórz oprogramowanie Data Logger Transfer.
Informacje kontekstowe dotyczące korzystania z oprogramowania Data Logger Transfer znajdują się w menu Pomoc.
Podłączanie urządzenia
Aby podłączyć urządzenie, kliknij Add an instrument, a następnie wybierz typ połączenia (USB
lub Bluetooth).
Otworzy się okno z listą wszystkich urządzeń podłączonych do komputera. Nazwa urządzenia
zostanie utworzona na podstawie modelu instrumentu i numeru gwarancji: CA 1510 ­123456ABC.
Możesz spersonalizować swój instrument, dodając nazwę, klikając .
Wybierz swoje urządzenie z listy. Następnie oprogramowanie wyświetla kompletne
informacje o przyrządzie i jego pomiarach w toku.
Data i godzina
Menu urządzenia umożliwia ustawienie daty i godziny. Nie można ich zmienić podczas trwania
zapisu lub gdy zaplanowano sesję zapisu danych. Klikając , możesz wybrać formaty wyświetlania daty i godziny.
Konfiguracja trybu ECO
Tryb ECO optymalizuje zużycie energii zużywanej przez urządzenie. W oknie programowania zakresu czasu pracy przejdź do Device, Configure ECO mode menu. Domyślne czasy pracy w trybie ECO można modyfikować.
Strona 19 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Programowanie sesji zapisu danych
Klikając , możesz zaprogramować sesję zapisu danych. Przypisz nazwę do sesji zapisu danych. Następnie wprowadź datę i godzinę rozpoczęcia oraz datę i godzinę zakończenia lub czas trwania. Maksymalny czas trwania sesji zapisu danych zależy od dostępnej pamięci.
Wybierz okres próbkowania. Możliwe wartości to: 1 min, 2 min, 5 min, 10 min, 20 min, 30 min, 1
godzina i 2 godziny. Im krótszy okres próbkowania, tym większy zapisany plik.
Przed i po sesji zapisu danych, jeśli instrument jest włączony, okres próbkowania będzie taki sam jak w trybie pomiaru.
Urządzenie włączy się automatycznie, jeśli jest wyłączone podczas rozpoczynania sesji zapisu.
Przed rozpoczęciem zapisu danych upewnij się, że żywotność baterii jest wystarczająca, lub podłącz instrument do zewnętrznego zasilacza za pomocą przewodu micro USB.
Odczyt danych
Oprogramowanie Data Logger Transfer umożliwia odczyt zapisów. Kliknij Recorded Sessions pod nazwą swojego urządzania do uzyskania listy zapisów.
Eksport danych
Po wyświetleniu listy rekordów wybierz ten, który chcesz wyeksportować, i przekonwertuj go na dokument edytora tekstu (docx) lub arkusz kalkulacyjny (xlsx), aby móc z niego korzystać w postaci raportów lub wykresów.
Tryb czasu rzeczywistego
Kliknij Real-time data pod nazwą swojego urządznia, aby zobaczyć pomiary dokonywane na urządzeniu w czasie rzeczywistym.
Formatowanie pamięci urządzenia
Pamięć wewnętrzna urządzenia jest już sformatowana. Jeśli jednak wystąpi problem (jeśli odczytanie lub zapis będzie niemożliwy), może być konieczne ponowne sformatowanie (w systemie Windows).
W takim przypadku wszystkie dane zostaną utracone.
Strona 20 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
SPECYFIKACJA
Napięcie zasilania: 3 ± 0.5V Zanieczyszczenie powietrza: brak zanieczyszczeń (CO, rozpuszczalniki itp.)
CHARAKTERYSTYKA POMIARU
Pomiary CO
Typ czujnika: Podwójna wiązka podczerwieni Zasada pomiaru: Technologia niedyspersyjnej podczerwieni (NDIR) Zakres pomiaru: 0 do 5000 ppm Dokładność pomiarowa: ±3% ±50 ppm w 25°C oraz 1013 mbar; w trybie ECO, ±3% ±80 ppm w 25°C oraz 1013 mbar Czas odpowiedzi (63%): 195 sekund Rozdzielczość (R): 1ppm
Wpływ na pomiary CO2
Wpływ temperatury wynosi 1 ppm / ° C od -10 do + 45 ° C Wpływ ciśnienia atmosferycznego wynosi: CO2 Realny = zmierzony CO2 x (1 + (1013-P) x 0,0017) avec P = ciśnienie w mbar.
Pomiary temperatury
Typ czujnika: CMOS Zakres pomiaru: -10 do +60°C
Dokładność pomiarowa: ±0.5°C przy 50% RH Wpływ wilgotności względnej: ± 0,5 ° C ± R od 10 do 40% RH Poza zakresem podanym powyżej ± 0,032 x (T-25 ° C) ± R Rozdzielczość (R): 0.1°C lub 0.1°F
Pomiar wilgotności
Typ czujnika: Pojemnościowy Zakres pomiaru: od 5 do 95% RH
Dokładność pomiarowa: ± 2% RH ± R od 10 do 90% RH ± 3% RH ± R poza zakresem podanym powyżej
Rozdzielczość (R): 0.1 %RH Histereza pomiaru: ± 1 %RH
Uwaga: Długotrwałe narażenie na wartości spoza zakresu 10% do 80% może prowadzić do błędu
pomiaru ± 3% RH. Odchylenie znika po 5 dniach w temperaturze między 20 a 30 ° C i wilgotności względnej 40 i 75%.
2
Strona 21 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Tryb pomiaru
Wyświetlana wartość
Szybkość wyświetlania wartości CO
2
Szybkość odczytywania czujników temperatury i wilgotności względnej
Portable
Średnia 11 kolejnych pomiarów
Co 15 s
Co 2 s 1D oraz 3D
Średnia
Co minutę
Co 2 s
ECO
Natychmiastowa, nie uśredniona
Co 10 minut
Co 5 s
P_REC
Średnia
Programowalny przez użytkownika
Programowalny przez
użytkownika
Szybkość wzrostu błędu pomiarowego: < 0.5 %RH/rok
Wpływ temperatury na pomiar wilgotności względnej
TRYBY POMIAROWE
Strona 22 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
ZASILANIE
Baterie: 2x1,5V AA / LR6 Średnia żywotność baterii (bez podświetlenia i Bluetooth): Tryb Portable: 15 dni Tryb 1D 3D: 45 dni Tryb ECO: około 1 roku Tryb P_REC (zapis co 10 min): 45 dni
Możliwe jest używanie akumulatorów, ale żywotność będzie krótsza. Istnieje możliwość podłączenia do sieci elektrycznej za pomocą dołączonego adaptera micro USB. Baterie nie są używane, gdy urządzenie jest podłączone sieć elektrycznej.
ZAPIS
Pamięć: 1 000 000 pomiarów (8 MB) Format FAT12
WARUNKI ŚRODOWISKOWE
Używaj w pomieszczeniach Zakres pracy: 10 do + 60 ° C i wilgotność względna od 5 do 95% Warunki przechowywania (bez baterii): -20 do + 60 ° C Wysokość: < 2000 m
WŁAŚCIWOŚCI MECHANICZNE
Wymiary (dł. x szer. x wys.): 125 x 65.5 x 32 mm Waga: 190 g Klasa ochrony: IP 40 zgodnie z IEC 60529, IK 04 zgodnie z IEC 50102 Test swobodnego spadku zgodnie z IEC61010-1
ZGODNOŚĆ Z NORMAMI MIĘDZYNARODOWYMI
Zgodny z normą bezpieczeństwa IEC61010-1 dla napięć 50V w kategorii II.
Strona 23 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
ZGODNOŚĆ ELEKTROMAGNETYCZNA
Emisje i odporność w warunkach przemysłowych zgodnych z IEC 61326-1.
KONSERWACJA
Z wyjątkiem baterii, przyrząd nie zawiera części, które mogą być wymienione przez personel, który nie został specjalnie przeszkolony i akredytowany. Jakakolwiek nieautoryzowana
naprawa lub wymiana części na „równoważną” może poważnie pogorszyć bezpieczeństwo.
CZYSZCZENIE
Wyłącz urządznie i odłącz od zasilania elektrycznego. Użyj miękkiej szmatki zwilżonej wodą z mydłem. Wyczyść wilgotną szmatką i szybko wysusz suchą szmatką.
Zadbaj o to, aby wloty czujnika były idealnie czyste.
Strona 24 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
http://www.conrad.pl
WYMIANA BATERII
Symbol oznacza, że baterie są zużyte i należy je wymienić. Aby wymienić baterie, wykonaj następujące czynności:
Wyłącz urządzenie. Wysuń pokrywę komory baterii.
Wyjmij stare baterie. Zużyte baterie nie mogą być traktowane jako zwykłe odpady domowe. Zabierz je do
odpowiedniego punktu zbiórki odpadów.
Włóż nowe baterie z odpowiednią polaryzacją. Zamknij pokrywę komory baterii: upewnij się, że jest całkowicie i poprawnie zamknięta.
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 25 z 25
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
Loading...
