Vous venez d’acquérir une pince ampèremétrique C177, C177A ou MN77 et
nous vous remercions de votre confiance. Cette pince est faite pour être utilisée
uniquement avec le contrôleur d’installation C.A 6116.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.
2
PRÉCAUTIONS D’EMPLOI
La protection assurée par l’appareil peut‑être compromise si celui‑ci est utilisé de
façon non spécifiée par le constructeur.
Respectez la tension et l’intensité maximales assignées et la catégorie de mesure.
N’utilisez pas votre accessoire sur des réseaux dont la tension ou la catégorie sont
supérieures à celles mentionnées.
Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude,
le degré de pollution et le lieu d’utilisation.
Vérifiez l’intégrité du boîtier et des cordons avant toute utilisation.
Ne soumettez pas la pince à des projections ou à des chutes d’eau ou de tout
autres liquides.
Maintenir les entrefers de la pince en parfait état de propreté.
Utilisez des moyens de protection adaptés.
Toute procédure de dépannage doit être effectuée par du personnel compétent
et agréé.
SOMMAIRE
1. PRÉSENTATION ...............................................................................................4
1.1. Pince MN77 .........................................................................................4
1.2. Pinces C177 et C177A ........................................................................ 5
2. UTILISATION ....................................................................................................6
3. CARACTÉRISTIQUES ......................................................................................7
3.1. Conditions d’environnement............................................................... 7
3.2. Caractéristiques constructives ........................................................... 7
3.3. Conformité aux normes internationales ............................................. 7
4. MAINTENANCE ................................................................................................ 8
4.1. Nettoyage ............................................................................................8
4.2. Réparation ........................................................................................... 8
5. GARANTIE ....................................................................................................... 9
6. POUR COMMANDER ......................................................................................9
3
1.1. PINCE MN77
Bras amovible.
1. PRÉSENTATION
Prise spécifique
4 points.
Bras fixe.
Gâchette.
Cordon blindé.
4
1.2. PINCES C177 ET C177A
Bras amovible.
Gâchette.
Bras fixe.
Prise spécifique
4 points.
Cordon blindé.
5
2. UTILISATION
I
Les pinces ampèremétriques permettent de mesurer le courant circulant dans un
câble sans avoir à ouvrir le circuit. Elles permettent aussi d’isoler l’utilisateur des
tensions dangereuses présentes dans le circuit.
Utilisées avec le contrôleur d’installation C.A 6116, les pinces accessoires permettent
de faire des mesures de courant, des mesures de terre sous tension sélective, des
mesure de puissance* et la décomposition de signaux mesurés en harmoniques*.
Le choix de la pince à utiliser dépend de la valeur du courant à mesurer et du
diamètre des câbles.
Pince MN77 C177 C177A
Rapport de transformation 1000/1 1000/1 10 000/1
Domaine de mesure 0,005 ‑ 20 A 0,005 ‑ 20 A 0,05 ‑ 200 A
Diamètre d’enserrage 20 mm 52 mm 52 mm

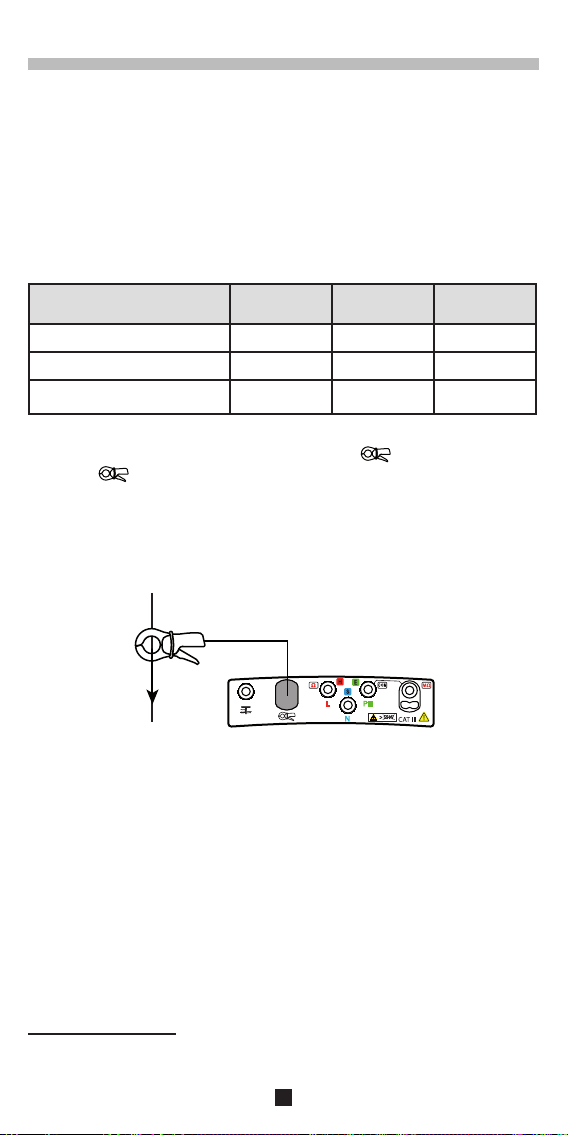

Branchez la pince sur la borne du C.A 6116. Le symbole s’affiche
alors sur le bandeau inférieur de l’afficheur du C.A 6116.
Appuyez sur la gâchette de la pince pour ouvrir les mâchoires.
Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit
être centré à l’intérieur des mâchoires de la pince.
Relâchez la gâchette.
Pour la configuration de la mesure, les caractéristiques techniques, les
signalements d’erreur et la mémorisation, reportez-vous à la notice de fonctionnement du C.A 6116.
* : pince C177A seulement.
6
3. CARACTÉRISTIQUES
3.1. CONDITIONS D’ENVIRONNEMENT
Utilisation à l’intérieur.
Domaine de fonctionnement 0 °C à +45 °C et 10 % à 90 % HR
Domaine de stockage ‑40 °C à +70 °C et 10 % à 90% HR
Degré de pollution 2
Altitude < 2000 m
3.2. CARACTÉRISTIQUES CONSTRUCTIVES
MN77
Dimensions (L x l x H) 135 x 51 x 30 mm
Cordon 2 mètres de longueur
Masse environ 180 g
C177 et C177A
Dimensions (L x l x H) 216 x 111 x 45 mm
Cordon 2 mètres de longueur
Masse environ 550 g
Indice de protection IP 40 et IP 30 mâchoires ouvertes, selon IEC 60 529 (Ed. 92)
IK 04 selon IEC 50102 (Ed. 95)
Essai de chute selon IEC 61010‑1 (Ed. 2 de 2001)
3.3. CONFORMITÉ AUX NORMES INTERNATIONALES
Sécurité électrique selon IEC 61010‑2‑032 (Ed. 2 de 2003).
En cas de débranchement intempestif de la pince pendant une mesure, sa sortie
est protégée par un limiteur de tension à 10 Vcrête.
7
4. MAINTENANCE
Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente
ou des réparateurs agréés.
4.1. NETTOYAGE
Déconnectez tout branchement de l’appareil.
Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un
chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. N’utilisez
pas d’alcool, de solvant ou d’hydrocarbure.
4.2. RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence commer‑
ciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure
qui établira un dossier de retour et vous communiquera la procédure à suivre.
Coordonnées disponibles sur notre site :
http://www.chauvin‑arnoux.com
ou par téléphone aux numéros suivants :
02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie,
retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.
8
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la
date de mise à disposition du matériel. Extrait de nos Conditions Générales de
Vente, communiquées sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel
incompatible ;
des modifications apportées à l'équipement sans l'autorisation explicite du
service technique du fabricant ;
des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
une adaptation à une application particulière, non prévue par la définition du
matériel ou non indiquée dans la notice de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.
6. POUR COMMANDER
Pince MN77 ....................................................................................... P01120460
Livrée dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.
Pince C177 ........................................................................................ P01120335
Livrée dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.
Pince C177A ...................................................................................... P01120336
Livrée dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.
9
ENGLISH
WARNING, risk of DANGER! The operator agrees to refer to these
instructions whenever this danger symbol appears.
Equipment protected by double insulation.
Application or withdrawal authorized on conductors containing danger‑
ous voltages. Type A current sensor as per IEC 61010‑2‑032.
Voltage limiter.
The arrow indicates the current phase.
The CE marking guarantees conformity with European directives.
The rubbish bin with a line through it means that in the European
Union, the product must undergo selective disposal for the recycling
of electric and electronic material, in compliance with Directive WEEE
2002/96/EC.
Definition of measurement categories:
Measurement category IV corresponds to measurements taken at the source of
low‑voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements on building installa‑
tions.
Example: distribution panel, circuit‑breakers, machines or fixed industrial de‑
vices.
Measurement category II corresponds to measurements taken on circuits directly
connected to low‑voltage installations.
Example: power supply to electro‑domestic devices and portable tools.
Measurement category I corresponds to measurements taken on circuits not
directly connected to the network.
Example: protected electronic circuits.
Thank you for purchasing an AC current clamp C177, C177A or MN77. This clamp
should only be used with the C.A 6116 installation tester.
To obtain the best service from your unit:
read these operating instructions carefully,
comply with the precautions for use.
10
PRECAUTIONS FOR USE
The protection assured by the device can be compromised if it is used in a way that
is not recommended by the manufacturer.
Adhere to the assigned maximum voltage and intensity and measurement category.
Do not use your accessory on networks where the voltage or category exceeds
those stipulated.
Adhere to the conditions of use, that is to say temperature, humidity, altitude,
degree of pollution and location of use.
Check the contents of the box and the condition of the cord before use.
Do not subject the clamp to water spray, waterfall or any other liquids.
Keep the gap of the clamp absolutely clean.
Use appropriate means of protection.
Any repairs must be carried out by skilled and approved personnel.
CONTENTS
1. PRESENTATION .............................................................................................12
1.1. Clamp MN 77 ..................................................................................... 12
1.2. Clamps C177 and C177A .................................................................. 13
2. USE .................................................................................................................14
3. CHARACTERISTICS ......................................................................................15
3.1. Environmental conditions ................................................................. 15
3.2. Construction specifications ............................................................. 15
3.3. Conformity to international standards ............................................. 15
4. MAINTENANCE .............................................................................................. 16
4.1. Cleaning ............................................................................................. 16
4.2 . Repair ............................................................................................... 16
5. WARRANTY ................................................................................................... 17
6. TO ORDER ...................................................................................................... 17
11
1.1. CLAMP MN 77
Detachable
arm.
1. PRESENTATION
Special 4‑point
plug.
Fixed arm.
Trigger.
Shielded cord.
12
1.2. CLAMPS C177 AND C177A
Detachable arm.
Trigger.
Fixed arm.
Special 4‑point
plug.
Shielded cord.
13
2. USE
I
Current clamps are used to measure the current circulating in a cable without
having to open the circuit. They are also used to insulate the user from dangerous
voltages in the circuit.
Used with the installation tester C.A 6116, the accessory clamps are used to take
current measurements, earth measurements for selective voltage, power measure‑
ments* and the decomposition of signals measured in harmonics*.
The choice of clamp to use depends on the current value that is to be measured
and the diameter of the cables.
Clamp MN77 C177 C177A
Transformation ratio 1000/1 1000/1 10 000/1
Measurement range 0.005 ‑ 20 A 0.005 ‑ 20 A 0.05 ‑ 200 A
Clamping diameter 20 mm 52 mm 52 mm
Connect the clamp to the terminal of the C.A 6116. The symbol then
appears on the bottom edge of the display of the C.A 6116.
Press the trigger on the clamp to open the jaws.
Then clamp the cable that is to be measured. Where possible, the cable should
be centred in the jaws of the clamp.
Release the trigger.
For details of the measurement configuration, technical characteristics, error
messages and memorisation, refer to the user manual of the C.A 6116.
* : C177A clamp only.
14
3. CHARACTERISTICS
3.1. ENVIRONMENTAL CONDITIONS
Indoor use.
Operating range 0 °C to +45 °C and 10 % to 90 % RH
Storage range ‑40 °C to +70 °C and 10 % to 90% RH
Degree of pollution 2
Altitude < 2000 m
3.2. CONSTRUCTION SPECIFICATIONS
MN77
Dimensions (L x W x H) 135 x 51 x 30 mm
Cord 2 metres long
Weight approx. 180 g
C177 and C177A
Dimensions (L x W x H) 216 x 111 x 45 mm
Cord 2 metres long
Weight approx. 550 g
Protection index IP 40 and IP 30 jaws open, according to IEC 60 529 (Ed. 92)
IK 04 according to IEC 50102 (Ed. 95)
Drop test According to IEC 61010‑1 (Ed. 2 of 2001)
3.3. CONFORMITY TO INTERNATIONAL STANDARDS
Electrical safety according to IEC 61010‑2‑032 (Ed. 2 of 2003).
If the clamp is inadvertently disconnected during a measurement, the output is
protected by a voltage limiter at 10 Vpeak.
15
4. MAINTENANCE
The manufacturer cannot be held liable for any accident that occurs following a repair not performed by its customer service department or by an
approved repairer.
4.1. CLEANING
Disconnect the unit completely.
Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly
with a dry cloth or forced air. Do not use alcohol, solvents, or hydrocarbons.
4.2 . REPAIR
For all repairs before or after expiry of warranty, please return the device to your
distributor.
16
5. WARRANTY
Except as otherwise stated, our warranty is valid for twelve months starting from
the date on which the equipment was sold. Extract from our General Conditions of
Sale provided on request.
The warranty does not apply in the following cases:
Inappropriate use of the equipment or use with incompatible equipment;
Modifications made to the equipment without the explicit permission of the
manufacturer’s technical staff;
Work done on the device by a person not approved by the manufacturer;
Adaptation to a particular application not anticipated in the definition of the
equipment or not indicated in the user’s manual;
Damage caused by shocks, falls, or floods.
6. TO ORDER
Clamp MN77 ...................................................................................... P01120460
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.
Clamp C177 ....................................................................................... P01120335
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.
Clamp C177A .................................................................................... P01120336
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.
17
DEUTSCH
ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen auftritt, ist
der Bediener verpflichtet, die Anleitung zu Rate zu ziehen.
Das Gerät ist durch eine doppelte Isolierung geschützt.
Anbringung o d e r Abnahme z u l ä s s i g an L e i t u n g e n unter
Gefährdungsspannung. Stromsonde Typ A gemäß IEC 61010‑2‑032.
Überspannungsschutz.
Der Pfeil zeigt die Stromrichtung an.
Das Gerät erfü llt die sonstigen Europari chtlini en für die CE‑
Kennzeichnung.
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der
Europäischen Union gemäß der Richtlinie WEEE 2002/96/EC einer
Abfalltrennung zur Wiederaufbereitung von Elektro‑ und Elektronik‑
Altgeräten unterzogen werden muss.
Definition der Messkategorien:
Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von
Niederspannungsinstallationen durchgeführt werden.
Beispiel: Stromzufuhr, Zähler und Schutzgeräte.
Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen
durchgeführt werden.
Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder
Geräte.
Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt
werden, die direkt an Niederspannungsinstallationen angeschlossen sind.
Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.
Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt mit
dem Stromnetz verbunden sind.
Beispiel: geschützte elektronische Schaltkreise.
Sie haben eine AC Zangenstromwandler C177, C177A oder MN77 erworben,
wir danken Ihnen für Ihr Vertrauen. Diese Stromzange ist ausschließlich für den
Anschluss an den Installationstester C.A 6116 konzipiert.
Damit die optimale Nutzung des Geräts gewährleistet ist:
Lesen Sie aufmerksam diese Bedienungsanleitung,
Beachten Sie genau die Benutzungshinweise.
18
SICHERHEITSHINWEISE
Der vom Gerät gewährleistete Schutz kann beeinträchtigt werden, wenn das Gerät
nicht wie vom Hersteller vorgegeben eingesetzt wird.
Beachten Sie die angegebenen Höchstwerte für Spannung und Strom sowie die
Messkategorie. Verwenden Sie Ihr Gerät nicht an Netzen, denen Spannung oder
Kategorie über den Nennwerten liegen.
Halten Sie sich an die vorgegebenen Einsatzbedingungen wie Temperatur,
Luftfeuchtigkeit, Höhe, Verschmutzungsgrad und Einsatzort.
Vergewissern Sie sich vor jedem Einsatz, dass das Gehäuse und die Kabel in
ordnungsgemäßem Zustand sind.
Setzen Sie die Stromzange weder Spritzwasser, noch einem direkten Wasserstrahl
oder sonstigen Flüssigkeiten aus.
Halten Sie den Zangenspalt absolut sauber.
Benutzen Sie geeignete Schutzausrüstung.
Jegliche Instandsetzung muss von kompetentem und autorisiertem Personal
ausgeführt werden.
INHALTSVERZEICHNIS
1. PRÄSENTATION .............................................................................................20
1.1. Stromzange MN 77 ............................................................................ 20
1.2. Stromzangen C177 und C177A ........................................................21
2. VERWENDUNG ..............................................................................................22
3. TECHNISCHE DATEN .................................................................................... 23
3.1. Umgebungsbedingungen ................................................................. 23
3.2. Mechanische Eigenschaften ............................................................. 23
3.3. Konformität mit internationalen Normen .......................................... 23
4. WARTUNG ...................................................................................................... 24
4.1. Reinigung ........................................................................................... 24
4.2. Reparatur ........................................................................................... 24
5. GARANTIE ..................................................................................................... 25
6. BESTELLANGABEN ...................................................................................... 25
19
1. PRÄSENTATION
1.1. STROMZANGE MN 77
Feste
Zangenbacke.
Bewegliche
Zangenbacke.
Spezieller 4‑poliger
Stecker.
Hebel zum
Öffnen der
Zange.
Abgeschirmtes
Kabel.
20
1.2. STROMZANGEN C177 UND C177A
Bewegliche
Zangenbacke.
Hebel zum
Öffnen der
Zange.
Feste
Zangenbacke.
Spezieller
4‑poliger
Stecker.
Abgeschirmtes
Kabel.
21
2. VERWENDUNG
I
Mit einem Zangenstromwandler kann der in einem Kabel fließende Strom gemessen
werden, ohne den Stromkreis zu öffnen. Außerdem wird der Benutzer vor gefährlichen
Spannungen im Stromkreis geschützt.
Zusammen mit dem Installationstester C.A 6116 dienen die Zubehörzangen zum
Messen von Strom, der selektiven Erdungswiderstände, der Leistung* und zur
Oberschwingungsanalyse*.
Die Auswahl der zu verwendenden Stromzange ist abhängig vom zu messenden
Stromwert und vom Kabeldurchmesser.
Stromzange MN77 C177 C177A
Übersetzungsverhältnis 1000/1 1000/1 10 000/1
Messspanne 0,005 ‑ 20 A 0,005 ‑ 20 A 0,05 ‑ 200 A
Umschließungsdurchmesser
der Stromzange
Schließen Sie die Stromzange an den Anschluss des C.A 6116 an. Das
Symbol erscheint in der unteren Leiste der Anzeige auf dem C.A 6116.
Betätigen Sie den Hebel zum Öffnen der Stromzange, damit die Zangenbacken
geöffnet werden.
Umschließen Sie den zu messende Leiter. Dieser muss innerhalb der
Zangenbacken so gut wie möglich zentriert sein.
Lassen Sie den Hebel zum Öffnen der Stromzange wieder los.
20 mm 52 mm 52 mm
Detaillierte Hinweise zur Konfiguration der Messung, den technischen
Spezifikationen, den Fehlermeldungen sowie zur Speicherung finden Sie in
der Bedienungsanleitung des C.A 6116.
* : nur Stromzange C177A.
22
3. TECHNISCHE DATEN
3.1. UMGEBUNGSBEDINGUNGEN
Verwendung im Innenbereich.
Betriebsbereich 0 °C bis +45 °C und 10 % bis 90 % r.F.
Lagerung ‑40 °C bis +70 °C und 10 % bis 90% r.F.
Verschmutzungsgrad 2
Höhenlage < 2000 m
3.2. MECHANISCHE EIGENSCHAFTEN
MN77
Abmessungen (L x B x H) 135 x 51 x 30 mm
Anschlusskabel 2 m lang
Gewicht ca. 180 g
C177 und C177A
Abmessungen (L x B x H) 216 x 111 x 45 mm
Anschlusskabel 2 m lang
Gewicht ca. 180 g
Schutzart IP 40 und IP 30 bei geöffneten Zangenbacken, gemäß IEC 60 529
IK 04 gemäß IEC 50102 (Ausg. 95)
Falltest gemäß IEC 61010‑1 (Ausg. 2 von 2001)
3.3. KONFORMITÄT MIT INTERNATIONALEN NORMEN
Elektrische Sicherheit gemäß IEC 61010‑2‑032 (Ausg. 2 von 2003).
Im Falle einer Fehlabschaltung der Stromzange während einer Messung ist der
Ausgang durch einen Spannungsbegrenzer bis 10 Vpeak geschützt.
(Ausg. 92)
23
4. WARTUNG
Der Hersteller kann nicht für Unfälle oder Schäden haftbar gemacht
werden, die auf eine außerhalb des Kundendienstes des Herstellers oder von
nicht zugelassenen Reparaturwerkstätten durchgeführte Reparatur des
Gerätes zurückzuführen sind.
4.1. REINIGUNG
Das Gerät von jeder Verbindung trennen.
Mit einem leicht mit Seifenwasser angefeuchteten Tuch reinigen. Mit einem
feuchten Lappen abwischen und schnell mit einem trockenen Tuch oder in einem
Luftstrom trocknen. Weder Alkohol, noch Lösungsmittel oder Kohlenwasserstoffe
verwenden.
4.2. REPARATUR
Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an
Ihren Händler zurück.
24
5. GARANTIE
Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist die
Garantiezeit zwölf Monate ab Bereitstellung des Geräts beim Kunden. Auszug aus
den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage).
Die Garantie verfällt bei:
Unsachgemäßer Benutzung des Gerätes oder Verwendung mit inkompatiblen
anderen Geräten;
Veränderung des Geräts ohne die ausdrückliche Genehmigung der technischen
Abteilung des Herstellers;
Eingriffen in das Gerät durch eine nicht vom Hersteller dazu befugte Person;
Anpassung des Geräts an nicht vorgesehene und nicht in der Anleitung aufge‑
führte Verwendungszwecke;
Schäden durch Stöße, Herunterfallen, Überschwemmung.
6. BESTELLANGABEN
Stromzange MN77 ............................................................................ P01120460
Lieferung erfolgt in einem Karton mit:
einer Bedienungsanleitung in 5 Sprachen,
einem Prüfzertifikat.
Stromzange C177 ............................................................................. P01120335
Lieferung erfolgt in einem Karton mit:
einer Bedienungsanleitung in 5 Sprachen,
einem Prüfzertifikat.
Stromzange C177A ........................................................................... P01120336
Lieferung erfolgt in einem Karton mit:
einer Bedienungsanleitung in 5 Sprachen,
einem Prüfzertifikat.
25
ITALIANO
ATTENZIONE, RISCHIO DI PERICOLO! L’operatore s’impegna a
consultare il presente manuale ogni volta che vedrà questo simbolo
di pericolo.
Strumento protetto da isolamento doppio.
Applicazione su conduttori con tensione pericolosa. Captore di corrente
di tipo A secondo norma EN 61010‑2‑032.
Limitatore di tensione.
La freccia permette di individuare la fase della corrente.
La marcatura CE garantisce la conformità alle direttive europee.
Questo simbolo indica che all’interno dell’Unione Europea, il prodotto
costituisce un rifiuto da smaltire per facilitare il riciclo dei materiali elet‑
trici ed elettronici, conformemente alla direttiva WEEE 2002/96/CE.
Definizione delle categorie di misura:
La categoria di misura IV corrisponde alle misure effettuate alla fonte dell’impianto
a bassa tensione.
Esempio: mandata di energia, contatori e dispositivi di protezione.
La categoria di misura III corrisponde alle misure effettuate sull’impianto del‑
l’edificio.
Esempio: quadro di distribuzione, interruttori automatici, macchine o apparecchi
industriali fissi.
La categoria di misura II corrisponde alle misure effettuate sui circuiti direttamente
collegati all’impianto a bassa tensione.
Esempio: alimentazione di elettrodomestici e attrezzi portatili.
La categoria di misura I corrisponde alle misure effettuate su circuiti non collegati
direttamente alla rete.
Esempio: circuiti elettronici protetti.
Avete appena acquistato una pinza amperometrica AC C177, C177A o MN77.
Vi ringraziamo per la fiducia che ci avete accordato. La pinza può essere utilizzata
esclusivamente con il controllore d’installazioni C.A 6116
Per ottenere le migliori prestazioni dal vostro strumento:
Seguite attentamente le presenti istruzioni per l’uso.
Rispettate le precauzioni d’uso.
26
PRECAUZIONI D’USO
La protezione offerta dall’apparecchio può risultare compromessa per un uso non
previsto dal costruttore.
Rispettare la tensione, l’intensità massima nominale e la categoria di misura. Non
utilizzare lo strumento su reti con tensione o categoria superiori a quelle indicate.
Rispettare le condizioni d’uso, ossia temperatura, umidità, altitudine, livello di
inquinamento e luogo d’uso.
Prima dell’uso verificare l’integrità dell’involucro e dei cavi.
Proteggere la pinza da acqua o qualsiasi altro liquido.
Mantenere i traferri della pinza perfettamente puliti.
Utilizzare mezzi di protezione idonei.
Le riparazioni devono essere effettuate da personale competente e autorizzato.
SOMMARIO
1. PRESENTAZIONE .......................................................................................... 28
1.1. Pinza MN 77 ...................................................................................... 28
1.2. Pinze C177 e C177A .......................................................................... 29
2. USO ................................................................................................................. 30
3. CARATTERISTICHE ....................................................................................... 31
3.1. Condizioni ambientali ........................................................................ 31
3.2. Caratteristiche costruttive ................................................................31
3.3. Conformità alle norme internazionali ............................................... 31
4. MANUTENZIONE ........................................................................................... 32
4.1. Pulizia ................................................................................................ 32
4.2. Riparazione ........................................................................................ 32
5. GARANZIA ...................................................................................................... 33
6. PER ORDINARE ............................................................................................. 33
27
1.1. PINZA MN 77
Braccio mobile.
1. PRESENTAZIONE
Presa specifica
4 punti.
Braccio fisso.
Grilletto.
Cavo schermato.
28
1.2. PINZE C177 E C177A
Braccio mobile.
Grilletto.
Braccio fisso.
Presa specifica
4 punti.
Cavo schermato.
29
2. USO
I
Le pinze amperometriche permettono di misurare la corrente che circola in un cavo
senza dover aprire il circuito. Permettono inoltre di isolare l’utilizzatore dalle tensioni
pericolose presenti nel circuito.
Utilizzate con il controllore d’installazioni C.A 6116, le pinze accessorie permettono
di effettuare misure di corrente, misure di terra sotto tensione selettiva, misure di
potenza e la decompressione di segnali misurati in armoniche.
La scelta della pinza da utilizzare dipende dal valore della corrente da misurare e
dal diametro dei cavi.
Pinza MN77 C177 C177A
Rapporto di trasformazione 1000/1 1000/1 10 000/1
Intervallo di misura 0,005 ‑ 20 A 0,005 ‑ 20 A 0,05 ‑ 200 A
Diametro di serraggio 20 mm 52 mm 52 mm
Collegare la pinza sul morsetto del C.A 6116. Il simbolo verrà visua‑
lizzato sulla parte inferiore del display del C.A 6116.
Premere il grilletto della pinza per aprire le ganasce.
Stringere il cavo da misurare. Il cavo dovrà essere per quanto possibile centrato
all’interno delle ganasce della pinza.
Lasciare il grilletto.
Per la configurazione della misura, le caratteristiche tecniche, i segnali di errore
e la memorizzazione fare riferimento al manuale d’uso del C.A 6116.
* : pinza C177A solo.
30
3. CARATTERISTICHE
3.1. CONDIZIONI AMBIENTALI
Da usare all’interno.
Intervallo di funzionamento 0 °C ‑ +45 °C e 10% ‑ 90% HR
Intervallo di stoccaggio ‑40 °C ‑ +70 °C e 10% ‑ 90% HR
Grado di inquinamento 2
Altitudine < 2000 m
3.2. CARATTERISTICHE COSTRUTTIVE
MN77
Dimensioni (L x Am x Al) 135 x 51 x 30 mm
Cavo lunghezza: 2 metri
Peso 180 g circa
C177 e C177A
Dimensioni (L x Am x Al) 216 x 111 x 45 mm
Cavo lunghezza: 2 metri
Peso 550 g circa
Indice di protezione IP 40 e IP 30 ganasce aperte, secondo EN 60 529 (Ed. 92)
IK 04 secondo EN 50102 (Ed. 95)
Prova di caduta secondo EN 61010‑1 (Ed. 2 del 2001)
3.3. CONFORMITÀ ALLE NORME INTERNAZIONALI
Sicurezza elettrica secondo EN 61010‑2‑032 (Ed. 2 del 2003).
In caso di sconnessione imprevista della pinza durante una misura, l’uscita è protetta
da un limitatore di tensione a 8 Vcresta.
31
4. MANUTENZIONE
Il produttore non è responsabile dei guasti dovuti alle riparazioni effettuate fuori dal suo Servizio Clientela o eseguite da riparatori non autorizzati.
4.1. PULIZIA
Disconnettere completamente lo strumento.
Utilizzare un panno soffice, inumidito con acqua saponata. Sciacquare con un panno
umido e asciugare rapidamente utilizzando un panno asciutto o dell’aria compressa.
Si consiglia di non utilizzare alcool, solventi o idrocarburi.
4.2. RIPARAZIONE
Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare
lo strumento al vostro distributore.
32
5. GARANZIA
La nostra garanzia è valida, salvo stipulazioni espresse preventivamente, per dodici
mesi dalla data di vendita del materiale (estratto dalle nostre Condizioni Generali di
Vendita disponibili su richiesta)
La garanzia non si applica in seguito a:
Utilizzo inappropriato dell’attrezzatura o utilizzo con materiale incompatibile;
Modifiche apportate alla fornitura senza l’autorizzazione esplicita del servizio
tecnico del fabbricante;
Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
Adattamento ad un’applicazione particolare, non prevista dalla progettazione del
materiale o non indicata nel manuale d’uso;
Danni dovuti ad urti, cadute o a fortuito contatto con l’acqua.
6. PER ORDINARE
Pinza MN77 ....................................................................................... P01120460
Fornita in scatola di cartone con:
istruzioni d’uso in 5 lingue,
certificato di verifica.
Pinza C177 ........................................................................................ P01120335
Fornita in scatola di cartone con:
istruzioni d’uso in 5 lingue,
certificato di verifica.
Pinza C177A ...................................................................................... P01120336
Fornita in scatola di cartone con:
istruzioni d’uso in 5 lingue,
certificato di verifica.
33
ESPAÑOL
¡ATENCIÓN, riesgo de PELIGRO! El operador se compromete en
consultar el presente manual cada vez que visualiza este símbolo de
peligro.
Instrumento protegido mediante doble aislamiento.
Aplicación o retirada autorizadas en los conductores bajo tensión
peligrosa. Captador de corriente tipo A según IEC 61010‑2‑032. Doble
aislamiento.
Límitador de tensión.
La flecha permite identificar la fase de la corriente.
La marca CE garantiza la conformidad con las directivas europeas.
El contenedor de basura tachado significa que, en la Unión Europea, el
producto deberá ser objeto de una recogida selectiva de los residuos
para el reciclado de los instrumentos eléctricos y electrónicos de con‑
formidad con la directiva WEEE 2002/96/CE.
Definición de las categorías de medida:
La categoría de medida IV corresponde a las medidas realizadas en la fuente de
instalación de baja tensión.
Ejemplo: entradas de energía, contadores y dispositivos de protección.
La categoría de medida III corresponde a las medidas realizadas en la instalación
del edificio.
Ejemplo: cuadro de distribución, disyuntores, máquinas o aparatos industriales
fijos.
La categoría de medida II corresponde a las medidas realizadas en los circuitos
directamente conectados a la instalación de baja tensión.
Ejemplo: alimentación de aparatos electrodomésticos y de herramientas por‑
tátiles.
La categoría de medida I corresponde a las medidas realizadas en los circuitos
no conectados directamente a la red.
Ejemplo: circuitos electrónicos protegidos.
Acaba de adquirir una pinza amperimétrica CA C177, C177A o MN77 y le agra‑
decemos la confianza que nos tiene. Esta pinza se hace sólo para ser utilizada con
el controlador de instalación C.A 6116.
Para obtener el mejor servicio de su equipo:
lea atentamente este manual de instrucciones,
respete las precauciones de uso.
34
PRECAUCIONES DE USO
Se puede comprometer la protección asegurada por el aparato si éste se utiliza de
una forma no especificada por el constructor.
Respete la tensión y la intensidad máximas asignadas y la categoría de medida.
No utilice su accesorio en redes cuya tensión o la categoría son superiores a las
mencionadas.
Respete las condiciones de utilización, a saber la temperatura, la humedad, la
altitud, el grado de contaminación y el lugar de utilización.
Verifique la integridad de la caja y de los cordones antes de cualquier utilización.
No someta la pinza a proyecciones ni a caídas de agua ni de cualquier otro
líquido.
Mantener los entrehierros de la pinza en perfecto estado de limpieza.
Utilice los medios de protección adaptados.
Todo procedimiento de reparación debe ser efectuado por personal competente
y aprobado.
ÍNDICE
1. PRESENTACIÓN ............................................................................................ 36
1.1. Pinza MN 77 ...................................................................................... 36
1.2. Pinzas C177 y C177A ........................................................................ 37
2. UTILIZACIÓN ................................................................................................. 38
3. CARACTERÍSTICAS ...................................................................................... 39
3.1. Condiciones ambientales ................................................................. 39
3.2. Características constructivas ........................................................... 39
3.3. Conformidad con las normas internacionales .......................................39
4. MANTENIMIENTO .......................................................................................... 40
4.1. Limpieza ............................................................................................ 40
4.2. Reparación ........................................................................................40
5. GARANTÍA ...................................................................................................... 41
6. PARA PEDIDOS ............................................................................................. 41
35
1.1. PINZA MN 77
Brazo amovible.
1. PRESENTACIÓN
Toma específica
de 4 puntos.
Brazo fijo.
Gatillo.
Cable blindado.
36
1.2. PINZAS C177 Y C177A
Brazo amovible.
Gatillo.
Brazo fijo.
Toma específica
de 4 puntos.
Cable blindado.
37
2. UTILIZACIÓN
I
Las pinzas amperimétricas permiten medir la corriente que circula dentro de un cable
sin tener que abrir el circuito. También permiten aislar al usuario de las tensiones
peligrosas presentes en el circuito.
Utilizadas con el controlador de instalación C.A 6116, las pinzas accesorios permiten
realizar mediciones de corriente, mediciones de tierra bajo tensión selectiva, medi‑
ción de potencia* y la descomposición de las señales medidas en armónicos*.
La elección de la pinza a utilizar depende del valor de la corriente a medir y del
diámetro de los cables.
Pinza MN77 C177 C177A
Relación de transformación 1000/1 1000/1 10 000/1
Rango de medición 0,005 ‑ 20 A 0,005 ‑ 20 A 0,05 ‑ 200 A
Diámetro de encierro 20 mm 52 mm 52 mm
Conecte la pinza en el terminal del C.A 6116. Entonces el símbolo
se visualiza en la banda inferior de la pantalla del C.A 6116.
Apoye el gatillo de la pinza para abrir las mordazas.
Encierre a continuación el cable a medir. En la medición de lo posible, el cable
debe estar centrado en el interior de las mordazas de la pinza.
Suelte el gatillo.
Para configurar la medición, las características técnicas, los señalamientos
de error y la memorización, remítase a la instrucción de funcionamiento del
C.A 6116.
* : pinza C177A sólo.
38
3. CARACTERÍSTICAS
3.1. CONDICIONES AMBIENTALES
Utilización en el interior.
Rango de funcionamiento de 0 °C a +45 °C y de 10 % a 90 % HR
Rango de almacenamiento de ‑40 °C a +70 °C y de 10 % a 90% HR
Grado de contaminación 2
Altitud < 2000 m
3.2. CARACTERÍSTICAS CONSTRUCTIVAS
MN77
Dimensiones (L x An x Al) 135 x 51 x 30 mm
Cable 2 metros de longitud
Masa aproximadamente 180 g
C177 y C177A
Dimensiones (L x An x Al) 216 x 111 x 45 mm
Cable 2 metros de longitud
Masa aproximadamente 550 g
Índice de protección IP 40 e IP 30 mordazas abiertas, según IEC 60 529 (Ed. 92)
IK 04 según IEC 50102 (Ed. 95)
Prueba de caída según IEC 61010‑1 (Ed. 2 de 2001)
3.3. CONFORMIDAD CON LAS NORMAS INTERNACIONALES
Seguridad eléctrica según IEC 61010‑2‑032 (Ed. 2 de 2003).
En caso de desconexión intempestiva de la pinza durante una medición, su salida
está protegida por un limitador de tensión a 10 Vpico.
39
4. MANTENIMIENTO
El fabricante no se hará responsable de cualquier accidente que pudiera derivarse de una reparación no realizada por su servicio postventa o por
reparadores autorizados.
4.1. LIMPIEZA
Desconecte todas las conexiones de instrumento.
Limpie el instrumento con un paño suave ligeramente empapado con agua y jabón.
Aclare con un paño húmedo y seque rápidamente con un paño seco o aire inyectado.
No utilizar alcohol, ni solvente ni hidrocarburo.
4.2. REPARACIÓN
Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el instru‑
mento a su distribuidor.
40
5. GARANTÍA
Nuestra garantía tiene validez, salvo estipulación expresa, durante doce meses
a partir de la fecha de entrega del material. Extracto de nuestras Condiciones
Generales de Venta, comunicadas a quien las solicite.
La garantía no se aplicará en los siguientes casos:
Utilización inapropiada del instrumento o su utilización con un material incom‑
patible;
Modificaciones realizadas en el instrumento sin la expresa autorización del
servicio técnico del fabricante;
Una persona no autorizada por el fabricante ha realizado operaciones sobre el
instrumento;
Adaptación a una aplicación particular, no prevista en la definición del equipo y
no indicada en el manual de utilización;
Daños debidos a golpes, caídas o inundaciones.
6. PARA PEDIDOS
Pinza MN77 ....................................................................................... P01120460
Suministrada en una caja de cartón con:
una instrucción de funcionamiento en 5 idiomas,
un certificado de verificación.
Pinza C177 ........................................................................................ P01120335
Suministrada en una caja de cartón con:
una instrucción de funcionamiento en 5 idiomas,
un certificado de verificación.
Pinza C177A ...................................................................................... P01120336
Suministrada en una caja de cartón con:
una instrucción de funcionamiento en 5 idiomas,
un certificado de verificación.
41
42
43
10 ‑ 2009
Code 692746A00 ‑ Ed. 1
DEUTSCHLAND - Chauvin Arnoux GmbH
Straßburger Str. 34 ‑ 77694 Kehl / Rhein
Tel: (07851) 99 26‑0 ‑ Fax: (07851) 99 26‑60
ESPAÑA - Chauvin Arnoux Ibérica S.A.
C/ Roger de Flor, 293 ‑ 1a Planta ‑ 08025 Barcelona
Tel: 90 220 22 26 ‑ Fax: 93 459 14 43
ITALIA - Amra SpA
Via Sant’Ambrogio, 23/25 ‑ 20050 Macherio (MI)
Tel: 039 245 75 45 ‑ Fax: 039 481 561
ÖSTERREICH - Chauvin Arnoux Ges.m.b.H
Slamastrasse 29/2/4 ‑ 1230 Wien
Tel: 01 61 61 9 61‑0 ‑ Fax: 01 61 61 9 61‑61
SCANDINAVIA - CA Mätsystem AB
Box 4501 ‑ SE 18304 TÄBY
Tel: +46 8 50 52 68 00 ‑ Fax: +46 8 50 52 68 10
SCHWEIZ - Chauvin Arnoux AG
Moosacherstrasse 15 ‑ 8804 AU / ZH
Tel: 044 727 75 55 ‑ Fax: 044 727 75 56
UNITED KINGDOM - Chauvin Arnoux Ltd
Waldeck House ‑ Waldeck Road ‑ Maidenhead SL6 8BR
Tel: 01628 788 888 ‑ Fax: 01628 628 099
MIDDLE EAST - Chauvin Arnoux Middle East
P.O. BOX 60‑154 ‑ 1241 2020 JAL EL DIB (Beirut) ‑ LEBANON
Tel: (01) 890 425 ‑ Fax: (01) 890 424
CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd
3 F, 3 rd Building ‑ N° 381 Xiang De Road ‑ 200081 SHANGHAI
Tel: +86 21 65 21 51 96 ‑ Fax: +86 21 65 21 61 07
USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments
200 Foxborough Blvd. ‑ Foxborough ‑ MA 02035
Tel: (508) 698‑2115 ‑ Fax: (508) 698‑2118
http://www.chauvin-arnoux.com
190, rue Championnet ‑ 75876 PARIS Cedex 18 ‑ FRANCE
Tél. : +33 1 44 85 44 85 ‑ Fax : +33 1 46 27 73 89 ‑ info@chauvin‑arnoux.fr
Export : Tél. : +33 1 44 85 44 38 ‑ Fax : +33 1 46 27 95 59 ‑ export@chauvin‑arnoux.fr
Loading...
