Chauvet Pro Maverick Mk 2 Spot Quick Start Guide

Quick Reference Guide

English EN

Nederlands NL

Español ES
Français FR

Maverick MK2 Spot QRG EN

About This

The Maverick MK2 Spot Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.

Disclaimer

The information and specifications contained in this QRG are subject to change
without notice.

LIMITED

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND
For Customers in the United States and Mexico:

For Customers in the United Kingdom, Republic of Ireland,

Chauvet warrants that this product shall be free from defects in material and

ect to the
exclusions and limitat ions set forth in, the full limited warranty on our website.
This warranty extends only to the original purchaser of the product and is not
transferable. To exercise rights under this warranty, you must provide proof of

chase in th e form of an origina l sales receipt from an authorized dealer t hat
shows the product name and date of purchase. THERE ARE NO OTHER
EXPRESS OR IMPLIED WARRANTIES. This warranty gives you specific legal

vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom,
Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, Germany and
Mexico. For warranty terms in other countries, please consult your local distributor

Safety Notes

• DO NOT open this product. It contains no us er-s er v iceable parts.

• ONLY connect this product to a grounded and protected circuit.

Guide

WARRANTY

Download the User Manual from www.chauvetprofessional.com for more details.

CONDITIONS PLEASE VISIT OUR WEBSITE.

www.chauvetlighting.com/warranty-registration

Belgium, the Netherlands, Luxembourg, France, and Germany:

www.chauvetlighting.eu/warranty-registration/

workmanship under normal use, for the period specified in and subj

pur

rights. You may also ha ve other rights that

• To eliminate unnecessary wear an d improve its lifespan, during peri ods of

non-use completely disconnect the product from power via breaker or by
unplugging it.

• DO NOT look at the light source when the product is on.

• CAUTION: This product’s housing may be hot when lights are operating.

• Mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjac ent surfaces.

• DO NOT leave any flammable material within 50 cm of this product while

operating or connected to power.

• CAUTION: When transferri ng product from extreme temperature

environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the i n ternal elect ronics of the product. To avoid causin g a fai lure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.

• The product is not intended for permanent installation.

• USE a safety cable when mounting this product overhead.

• DO NOT operate this product outdoors or in any location where dust,

excessive heat, water, or humidity may affect it. (IP20)

• DO NOT operate this product if the housing, lenses, or cables appear

damaged.

• DO NOT connect this product to a dimmer or rheostat.

2

Maverick MK2 Spot QRG EN

Safety Notes

• ONLY use the handles or yoke to carry this product. Do not carry by the

product at higher temperatures.

Contact

Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico,

at

the end of this QRG for contact information.

What Is

AC Power

This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green/Yellow

Green

To eliminate unnecessary wear and improve its lifespan, during periods of

use completely disconnect the product from power via breaker or by

unplugging it.

Replacing The

Fuse

1. Disconnect this product from power.

4. Screw the fuse holder cap b ack in place a n d reconnect power.

DMX Linking

The Maverick MK2 Spot will work with a DMX controller using a 3- or 5-pin
DMX serial connection. A DMX Primer is available from

www.chauvetprofessional.com.

DMX Connection

The Maverick MK2 Spot u ses a 3- or 5 -pin DMX data conn ection for its DMX

and configuring the pr o duct for DMX operation.

Signal

You can link the Maverick MK2 Spot to controller software using an Ethernet

products with the
Maverick MK2 Spot, you can control eac h individually on a single network. See
the User Manual for information about how to connect and configure the product
for these signals.

Art-Net™

Art-Net™ is an Ethernet protocol that uses TCP/IP which transfers a large amount
of DMX512 data using an Neutrik® etherCON® RJ45 connection over a large

Net™ protocol document is available from

nal recommends using unicast

Art-Net™ designed by and copyright Artistic Licence Holdings Ltd.

sACN Connection

Also known as ANSI E1.31, Streaming-ACN is an Ethernet prot ocol that uses th e

for Control Networks to transport
DMX512 data over IP or any other ACN compatible network. ACN is maintained
by the Professional Lighting and Sound Association (PLASA).

moving head.

• In the event of a seriou s operating problem, stop using immediately.

• The maximum ambient temperature is 113 °F (45 °C). Do not operate this

contact your distribu tor to request supp ort or return a product. Vis it Contact Us

Included

Connections

• Maverick MK2 Spot

• Power Input Cord

non-

2. Using a Phillips #2 head scr ewdrive r , unscrew the fuse holder cap from the
housing.

3. Remove blown fuse and replace with a good fuse of the same type and rating.

personalities: 24 and 32. S ee the User Manual for informati on about connecting

connection. If using other Art-Net™ or sACN -compatible

• Omega Bracket w/

mounting hardware

• Quick Reference Guide

Connection

network. An Art-

www.chauvetprofessional.com. Chauvet Professio

Art-Net™ for best res ults.

layering and formatting of Architecture

3

Maverick MK2 Spot QRG EN

Mounting

Before mounting this product, read the Safety Notes. Use at least one mounting
point per product. Make sure the mounting clamps are capable of supporting the

line of mounting clamps,

go to http://trusst.com/products/.

a captive

Touchscreen

Control Panel

The Maverick MK2 Spot has a touchscreen display as well as 6 control buttons.

options in the

menu.

Control Panel

Button

Function

Navigates upwards through the menu list or increases the
numeric value when in a function

Exits from the current menu or function

Navigates downwards through the menu list or decreases
the numeric value when in a function

Navigates leftwards through the menu list

Enables the currently displayed menu or sets the currently
selected value into the selected function

Navigates rightwards through the menu list

Battery Powered

Press and hold until menu screen appears (appr ox 15 sec.).

Secure the safety cable using
the passageway on the
bottom of the product.

Overhead Mounting

Floor Mounting

Mounting Clamp

Safety Cable

Omega Bracket

weight of the product. For our CHAUVET Professiona l

Product

Mounting

Diagram

When using only one mounting clamp, be sure to use a clamp with
bolt to prevent accidental loosening.

The touchscreen can be locked and calibrated through the Setup

Description

Display

4

Maverick MK2 Spot QRG EN

Main Leve l

Programming Levels

Description

Address

000–255

Network Setting

Manual

DHCP

Static

Universe

0 ~ 255

Set the Universe

ArtNetIp

002.243.075.222

IP setting

SubMask

255.000.000.000

Subnet Mask

YES

NO

YES

NO

DMX

WDMX

sACN

ArtNet

YES

NO

YES

NO

NO

YES

AUTO

540

360

180

270

180

90

YES

NO

YES

NO

YES

NO

YES

NO

Menu Map

Network Setup

Personality

Settings

IP Mode

DMX 24CH

DMX 32CH

Control Mode

Pan Reverse

Tilt Reverse

Screen Reverse

Pan Angle

Tilt Angle

Selection of IP mode

Choose 24 Channels of DMX

Choose 32 Channels of DMX

Signal S election

Reverse the Pan

Reverse the Tilt

Manually or automatically reverse
the screen

Change the Pan angle

Change the Tilt angle

BL. O. P/T Move

BL. O. Color Move

BL. O. Gobo Move

Calibration

Enable/disable XY blackout

Enable/disable color blackout

Enable/disable gobo blackout

Turn on Calibration

5

Maverick MK2 Spot QRG EN

Main Leve l

Programming Levels

Description

YES

NO

YES

NO

YES

NO

Fast

Slow

YES

NO

30S

1M

5M

ON

Hold

Close

Auto

Full

ECO

NO

Updated dimming

Legacy dimming that will match
older Maverick MK2 Profiles

Linear

Square

I Square

Scurve

Smooth

Fast

PRESET A

PRESET B

PRESET C

NO

Allows recorded preset menu

daisy chain

Menu Map (Cont.)

Settings

(Continued)

Touchscreen Lock

Lock Screen

Swap X/Y

X/Y Mode

WDMX Reset

Backlight Timer

Loss of Data

Fans

Theatrical

Dimming

Dimmer Curve

Lock the touchscreen

Lock the buttons and touchscreen
PASSCODE: 0920

Swap the pan and tilt

Pan and tilt speed

Reset the wireless DMX

Set the backlight to turn off
automatically after a chosen time

Loss of data setting

Change the fan speed mode

YES

Set the dimmer curve

Dimmer Speed

Preset Select

Preset Syn c

6

YES

Change the dimmer speed

Recorded preset menu options

options to be transferred to other
Maverick MKII Spot s in the DMX

Maverick MK2 Spot QRG EN

Main Leve l

Programming Levels

Description

Pan/Tilt

Iris/

Prism

Color/
+CTO

Gobo/

Rotate

Zoom/

Focus

All

YES

NO

Auto Test

Auto test the product

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer

Fine

Shutter

Virtual

Shaking

Cyan

Magenta

Yellow

CTO

Color

Gobo 1

Gobo 1

Index Fine

Gobo 1

Rotate

Gobo2

Gobo 2

Index Fine

Gobo2
Rotate

Menu Map (Cont.)

CMY

Settings

(Continued)

Test

Reset Function

Factory Settings

Manual Test

YES/NO Reset individual functions to factory

Gobo

Frost/

Reset all functions to factory

0 ~ 255 Individually test each function/channel

7

Maverick MK2 Spot QRG EN

Main Leve l

Programming Levels

Description

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro Speed

Special Function

Ver V1

Current Version

Running Mode DMX

DMX Address 001

Temperature 025

Current T emperature

Fixture Hours 00000

Current active hours

ArtNetIp 002.243.075.222

Current IP address

SubMask 255.000.000.000

Current subnet mask

MAC 00.04.a3.08.00.00

MAC address

Base Fan1 Speed 2000rpm

View speed setting

Base Fan2 Speed 2000rpm

View speed setting

Head Fan1 Speed 2000rpm

View speed setting

Head Fan2 Speed 2000rpm

View speed setting

Error

Information

Will appear on screen

Menu Map (Cont.)

Test Manual Test

Fixture

Information

Information

Information

Fan

_ _ _ _ _

0 ~ 255

Individually test each
function/channel

Current Mode

8

Maverick MK2 Spot QRG EN

Main Leve l

Programming Levels

Description

Frequency

0Hz

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual Shaking

Cyan

Magenta

Yellow

CTO

Color

Gobo 1

Gobo 1 Index Fine

Gobo 1 Rotate

Gobo2

Gobo 2 Index Fine

Gobo2 Rotate

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro Speed

Special Function

Menu Map (Cont.)

Information

Channel

Information

0 ~ 255

Status of individual channel

9

Maverick MK2 Spot QRG EN

Indicator

Meaning

Indicator

Meaning

Focus

Focus error detected

Y_cm

Tilt magnetic sensor error

Zoom

Zoom error detected

Y_op

Tilt optocoupler error

Prism

Prism error detected

CPU_A

IC-A error

Prism.R

Rotating prism error detected

CPU_B

IC-B error

Gobo

Gobo wheel 1 error detected

CPU_C

IC-C error

Gobo.R

Rotating gobo wheel 1 error detected

CPU_D

IC-D error

Gobo2

Gobo wheel 2 error detected

CPU_E

IC-E error

Gobo2.R

Rotating Gobo wheel 2 error detected

Head Fan1

Head fan 2 error detected

Color

Color error detected

Head Fan2

Head fan 2 error detected

Iris

Iris error detected

Base Fan1

Base fan 1 error detected

CYAN

Cyan error detected

Base Fan2

Base fan 2 error detected

MAGENTA

Magenta error detected

YELLOW

Yellow error detected

CTO

CTO error detected

X_cm1

Pan magnetic sensor 1 error detected

X_cm2

Pan magnetic sensor 2 error detected

X_op

Pan optocoupler error

Wheel 1

Circuits

Ring of Rings

Checker
Vortex

Triangle

Star Field

Lenticular
Glass

Wheel 2

Spiral

Dot Chiclets

Wavy Bar

Shower Glass

Lenticular
Glass

Error Indication

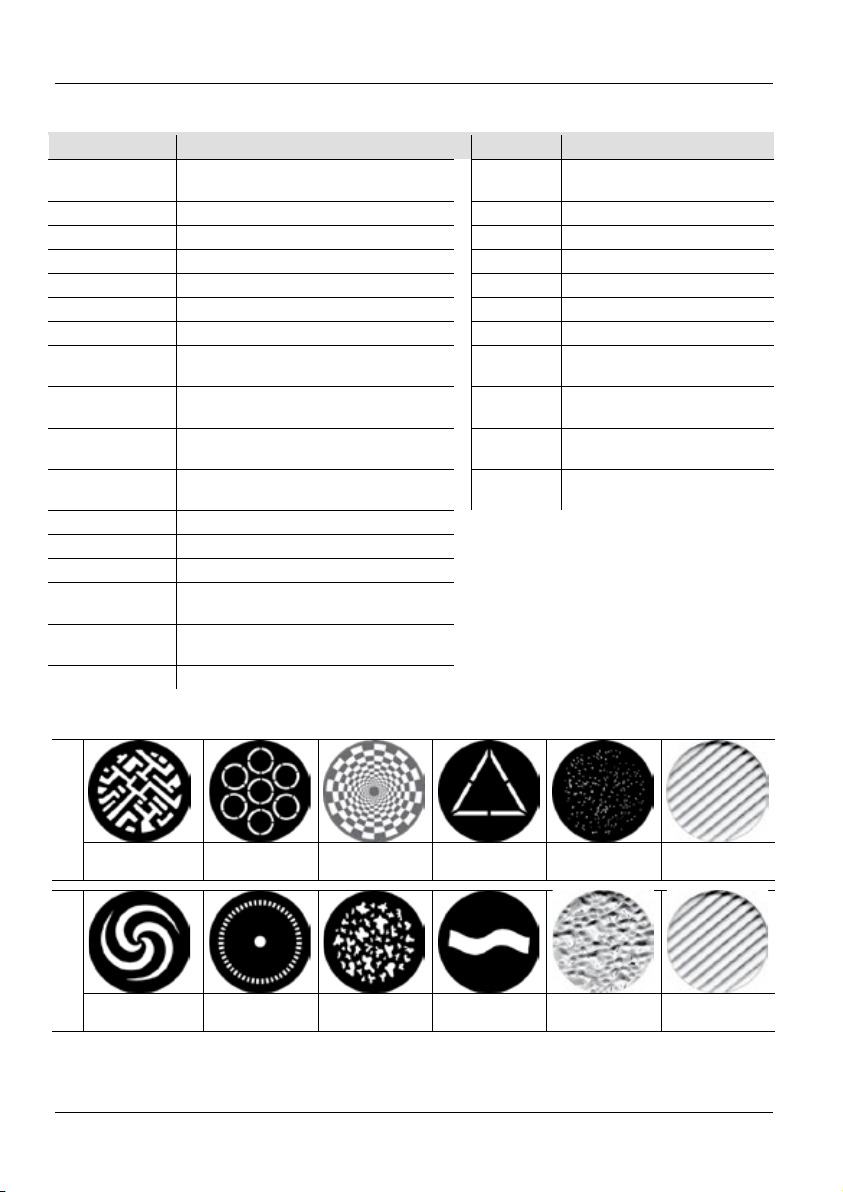

Gobo Designs

Splat Breakup

10

Maverick MK2 Spot QRG EN

32CH

Channel

Function

Value

Percent/Setting

1

Pan

000ó255

0–100%

2

Fine Pan

000ó255

0–100%

3

Tilt

000ó255

0–100%

4

Fine Tilt

000ó255

0–100%

5

Pan/Tilt Speed

000ó255

0–100%

6

Dimmer

000ó255

0–100%

7

Fine Dimmer

000ó255

0–100%

000ó003

216ó255

Closed

Open

000ó001

no function

10

Cyan

000ó255

0–100%

11

Magenta

000ó255

0–100%

12

Yellow

000ó255

0–100%

13

CTO

000ó255

0–100%

000ó006

224ó255

Open

Counter-clockwise color s cr o l l, slow to fast

000ó008

192ó255

Open

Counter-clockwise gobo scroll, slow to fast

DMX Values

8 Shutter

9 Virtual Shutter

14 Color Wheel

15

Gobo Wheel 1
[Gobo Designs

]

004ó007
008ó076
077ó145
146ó215

002ó128
129ó255

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219
220ó223

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

11

Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast

Shaking strobe, slow to fast
Fade in/out, slow to fast

Red
Orange
Green
Blue
Magenta
Yellow
UV
Split colors
Clockwise color scroll, fast to slow
Stop

Gobo 1 (circuits)
Gobo 2 (ring of rings)
Gobo 3 (checker vortex)
Gobo 4 (triangle)
Gobo 5 (st ar field)
Gobo 6 (lenticular glass)
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, fast to slow

Maverick MK2 Spot QRG EN

32CH

Channel

Function

Value

Percent/Setting

000ó063

232ó255

Rotating Gobo Index

Bounce ef fect

Gobo Wheel 1
Index Fine

000ó008

192ó255

Open

Counter-clockwise gobo scroll, slow to fast

000ó063

232ó255

Rotating Gobo Index

Bounce ef fect

Gobo Wheel 2
Index Fine

21

Focus

000ó255

0–100%

22

Fine Focus

000ó255

0–100%

000ó010

211ó255

No Function

Auto-detect dis tance

24

Zoom

000ó255

0–100%

25

Fine Zoom

000ó255

0–100%

000ó004
005ó255

No Function
Prism Effect

000ó127

194ó255

Rotating positi on

Counter-clockwise rotating, fast to slow

16 Gobo Rot ating 1

17

Gobo Wheel 2

18

[Gobo Desi gns

19 Gobo Rota t ing 2

20

]

064ó145
146ó149
150ó231

000ó255 0–100%

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

064ó145
146ó149
150ó231

000ó255 0–100%

Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast

Gobo 1 (spiral)
Gobo 2 (dot chiclets)
Gobo 3 (splat breakup)
Gobo 4 (wavy bar)
Gobo 5 (shower glass)
Gobo 6 (lenticular glass)
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, fast to slow

Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast

23 Auto Focus

26 Prism

27 Pri s m Rota t e

011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó190
191ó210

128ó189
190ó193

12

0-5m
6m
7m
8m
9m
10m

12.5m
15m

17.5m
20-60m

Clockwise rotating, slow to fast
Stop

Maverick MK2 Spot QRG EN

32CH

Channel

Function

Value

Percent/Setting

000ó063

192ó255

Big to small

Slow zoom out, fast zoom in (slow to fast)

29

Frost

000ó255

0–100%

000ó009
010ó255

No function
CMY macro

31

CMY Macro Speed

000ó255

fast to slow

000ó007

251ó255

No function

XY fast mode

24CH

Channel

Function

Value

Percent/Setting

1

Pan

000ó255

0–100%

2

Fine Pan

000ó255

0–100%

3

Tilt

000ó255

0–100%

4

Fine Tilt

000ó255

0–100%

5

Pan/Tilt Speed

000ó255

0–100%

6

Dimmer

000ó255

0–100%

28 Iris

30 CMY Macro

32 Control

064ó127
128ó191

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

13

Auto change, slow to fast
Slow zoom in, fast zoom out (slow to fast)

XY blackout
C blackout
G blackout
XYC blackout
XYG black out
XYCG blackout
no function
X reset
Y reset
Color reset
Gobo & gobo rotating reset
no function
Prism reset
Focus rese t
All reset
Iris reset
Frost reset
Zoom reset
CMY+CTO reset
Fan low speed
Fan full speed
Fan auto
no function
Iris Fast mode
Iris Smooth mode
XY swap on
XY swap off
no function
XY smooth mode

Maverick MK2 Spot QRG EN

24CH

Channel

Function

Value

Percent/Setting

000ó003

216ó255

Closed

Open

000ó001
129ó255

no function
Fade in/out, slow to fast

9

Cyan

000ó255

0–100%

10

Magenta

000ó255

0–100%

11

Yellow

000ó255

0–100%

12

CTO

000ó255

0–100%

000ó006

224ó255

Open

Counter-clockwise color s cr o l l, slow to fast

000ó008

192ó255

Open

Counter-clockwise gobo scroll, slow to fast

000ó063

232ó255

Rotating Gobo Index

Bounce ef fect

7 Shutter

8 Virtual Shutter

13 Color Wheel

Gobo Wheel 1

14

[Gobo Desi gns

]

004ó007
008ó076
077ó145
146ó215

002ó128

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219
220ó223

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast

Shaking strobe, slow to fast

Red
Orange
Green
Blue
Magenta
Yellow
UV
Split colors
Clockwise color scroll, fast to slow
Stop

Gobo 1 (circuits)
Gobo 2 (ring of rings)
Gobo 3 (checker vortex)
Gobo 4 (triangle)
Gobo 5 (st ar field)
Gobo 6 (le nticular glass)
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, fast to slow

15 Gobo Rota t ing 1

064ó145
146ó149
150ó231

14

Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast

Maverick MK2 Spot QRG EN

24CH

Channel

Function

Value

Percent/Setting

000ó008

192ó255

Open

Counter-clockwise gobo scroll, slow to fast

000ó063

232ó255

Rotating Gobo Index

Bounce ef fect

18

Focus

000ó255

0–100%

19

Zoom

000ó255

0–100%

000ó004
005ó255

No function
Prism effect

000ó127

194ó255

Rotating positi on

Counter-clockwise rotating, fast to slow

000ó063

192ó255

Big to small

Slow zoom out, fast zoom in (slow to fast)

23

Frost

000ó255

0–100%

Gobo Wheel 2

16

[Gobo Desi gns

17 Gobo Rota t ing 2

20 Prism

21 Pri s m Rota t e

22 Iris

]

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

064ó145
146ó149
150ó231

128ó189
190ó193

064ó127
128ó191

Gobo 1 (spiral)
Gobo 2 (dot chiclets)
Gobo 3 (splat breakup)
Gobo 4 (wavy bar)
Gobo 5 (shower glass)
Gobo 6 (le nticular glass)
Gobo 6 Shaking
Gobo 5 Shaking
Gobo 4 Shaking
Gobo 3 Shaking
Gobo 2 Shaking
Gobo 1 Shaking
Open
Clockwise gobo scroll, fast to slow

Clockwise rotating, slow to fast
Stop
Counter-clockwise rotating, slow to fast

Clockwise rotating, slow to fast
Stop

Auto change, slow to fast
Slow zoom in, fast zoom out (slow to fast)

15

Maverick MK2 Spot QRG EN

24CH

Channel

Function

Value

Percent/Setting

000ó007

251ó255

No function

XY fast mode

24 Control

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

16

XY blackout
C blackout
G blackout
XYC blackout
XYG black out
XYCG blackout
no function
X reset
Y reset
Color reset
Gobo & gobo rotating reset
no function
Prism reset
Focus rese t
All reset
Iris reset
Frost reset
Zoom reset
CMY+CTO reset
Fan low speed
Fan full speed
Fan auto
no function
Iris Fast mode
Iris Smooth mode
XY swap on
XY swap off
no function
XY smooth mode

Maverick MK2 Spot GRR ES

Acerca de esta

La Guía de Referencia Rápida (GRR) del Maverick MK2 Spot contiene
información bási ca sobre el prod ucto, como con exión, monta je, opcion es de menú
y valores DMX. Descargue el Manual de Usuario de

www.chauvetprofessional.com p ar a i nfo r m ación más detallada.

Exención de

Responsabilidad

La información y especifi caciones con tenidas en est a GRR están sujetas a ca mbio

GARANTÍA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos,

Chauvet ga ran ti za qu e es t e pr od u ct o es ta r á lib r e d e d efec t os d e m a t eri a l y ma n o de
obra en condiciones de uso normales, durante el periodo especificado, sujeto

xclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador
original d el prod uct o y no es t rans ferib le. Pa ra ej ercer lo s der ech os qu e otorg a est a

cionar una prueba de compra en forma de un recibo de
compra original, expedido por un distri buidor autorizad o, donde figure el nomb re
del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS

ales
específicos. Es posible que a usted le asistan otros derechos, que variarán
dependiend o d el est ad o o del p aís . Esta ga ran tí a s ola men t e es vá lid a en los E s tad o s
Unidos, Rei no Unido, República d e Irlanda, Bélgica , Países Bajos, Luxem burgo,

ania y México. Para conocer los términos de garantía en otros países,

consulte a su d istribuidor l o ca l .

Notas de

• NO abra este producto. N o contiene piezas reparables por el usu ario.

• NO conecte este producto a un atenuad o r o reostato

Guía

sin previo aviso.

LIMITADA

Seguridad

CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-

registration

Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-

registration/

siempre a las e

garantía, usted debe propor

EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos leg

Francia, Alem

• NO mire a la fuente de luz cuando el producto esté encendido.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el inter ruptor o
desenchufándolo, durante los periodos en los que no se use.

• CUIDADO: cu ando transfiera el produ cto desde ambientes con temperatura

extrema (p. ej., del remolque frío de u n camión a una sala de baile con calor
y humedad), puede formarse condensación en la electrónica interna del
producto. Para evit ar que se produzca una avería, deje que el producto se
aclimate completamente al ambiente antes de conectar la alimentación.

• CUIDADO: La carcasa de este producto p uede estar caliente cuan do las

luces están en funci onamiento.

• Monte este product o en una ubicación con ventilación adecuada, al menos a

20'' (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 50 cm de este producto

mientras esté funcion an do o conectado a la alimentación.

• USE un cable d e seguridad cuando monte este producto en lo alto.

• NO ponga en funcionamiento este producto en el exterior o en cualquier

ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospec ha que la carcasa,

lentes o cables están dañados.

17

Maverick MK2 Spot GRR ES

Notas de

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

este producto a temperaturas más altas.

Contacto

Fuera de EE.UU., Reino Unido, Irlanda, México, o Benelux póngase en contacto

dor para solicitar a sistencia o devolver el producto. Desde dentro de
EE.UU., Reino Unido, Irlanda, México o Benelux, utilice la información de
Contact Us d el f inal de esta GRR.

Qué va

Corriente

alterna

Este producto tiene una fuente de alimentación con detección automática que

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde/Amarillo

Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.

Sustitución del

1. Desconecte este producto de la alimentación.

alimentación.

Conexión DMX

El Maveric k MK2 Sp ot funcion ará con un controla dor DMX u sando una con exión
de datos DMX de 3 o 5 pines. Hay un Manual DMX disponible en

www.chauvetprofessional.com.

Conexiones de

Puede enlazar el Maverick MK2 Spot a un controlador o software controlador
usando una conexión DMX, una conexi ón Ethernet o ambas. Si está usando otros

Maverick MK2

nsulte el
Manual de usuario para obtener información sobre cómo conectar y configurar el
producto para estas señales.

Conexión

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad
de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran

Net™ desde

auvet Professi onal reco mienda la utilización de

Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Seguridad

Incluido

Fusible

• Use SOLAMENTE los soportes de montaje o las asas pa ra mover este

producto. NO lo transporte agarrando por la cabeza móvil.

• En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

• La temperatura ambiente máxima es de 1 1 3 °F (45 °C). N o h aga funcionar

con su distribui

• Maverick MK2 Spot

• Cable de alimentación Seetronic

Powerkon

puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

2. Utilizando un destornillador plano, desatornille la tapa del p o r tafusibles de la
carcasa.

3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del
mismo tipo y categoría.

4.

Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la

• 2 soportes Omega con

material de montaje

• Guía de Referencia Rápida

señal

Art-Net™

productos compatibles c on Art-Net™, sAC N o Kling-Net con, el
Spot puede controlar cada uno individualmente en una sola red. Co

tamaño. Hay disponible un documento sobre el protocolo Art-

www.chauvetprofessional.com. Ch

modo Unicast para mejores resultados.

18

Maverick MK2 Spot GRR ES

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet

(arquitectura para

redes de control) para transportar datos DMX512 sobre IP o cualquier otra red

. El mantenimiento de ACN corre a cargo de la Professional
Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional,
PLASA).

Montaje

Antes de mon tar este product o, lea las Nota s de Seguridad. Utilice al menos d os
puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son
capaces de soportar el peso del producto. Para nuestra línea Chauvet de
abrazaderas de montaje, visite http://trusst.com/products/.

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera

Panel de control

con pantalla

táctil

control. La

pantalla táctil se puede bloquear y calibrar a través de las opciones de Setup

Descripción del

Panel de

Botón

Función

Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función

Sale del menú o función actual

Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función

Navega hacia la izquierda por la lista de menú

Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada

Navega hacia la derecha por la lista de menú

Pantalla

alimentada con

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aprox. 15 s).

Fije el cable de seguridad
usando el pasador de la parte
inferior del producto.

Montaje en altura

Montaje en el suelo

Abrazadera de montaje

Cable de seguridad

Soporte Omega

que usa las capas y formato de Architecture for Control Networks

compatible con ACN

Diagrama

de Montaje

del Producto

con tornillo prisionero para evitar que se afloje accidentalmente.

El Maverick MK2 Spot dispone de una pantalla táctil y de 6 botones de

(configuración) en el menú.

Control

batería

19

Maverick MK2 Spot GRR ES

Nivel principal

Niveles de programación

Descripción

Address

000–255

Configu ración de red

Manual

DHCP

Static

Universe

0 ~ 255

Configurar el universo

ArtNetIp

002.243.075.222

Configuración de IP

SubMask

255.000.000.000

Máscara de subred

YES

NO

YES

NO

DMX

WDMX

sACN

ArtNet

YES

NO

YES

NO

NO

YES

AUTO

540

360

180

270

180

90

YES

NO

YES

NO

YES

NO

YES

NO

Mapa de Menú

Network Setup

Personality

Settings

IP Mode

DMX 24CH

DMX 32CH

Control Mode

Pan Reverse

Tilt Reverse

Screen Reverse

Pan Angle

Tilt Angle

Selección del modo IP

Escoger 24 canales de DMX

Escoger 32 canales de DMX

Selección de señal

Invertir el movimiento panorámico

Invertir la inclinación

Invertir la pantalla manual o
automáticamente

Cambiar el ángulo panorámico

Cambiar el ángulo de inclinación

BL. O. P/T Move

BL. O. Color Move

BL. O. Gobo Move

Calibration

Habilitar/deshabilitar el blackout XY

Habilitar/deshabilitar el blackout de
color

Habilitar/deshabilitar el blackout de
gobo

Encender calibración

20

Maverick MK2 Spot GRR ES

Nivel principal

Niveles de programación

Descripción

YES

NO

YES

Bloqueo de los botones y pantalla
PASSCODE: 0920

YES

NO

Fast

slow

YES

NO

30S

1M

5M

ON

Hold

Close

Auto

Full

ECO

NO

Atenuación actualizada

Atenuación heredada que coincidirá

Linear

Square

I Square

Scurve

Smooth

Fast

PRESET A

PRESET B

PRESET C

NO

Permite transferir las opciones de

cadena DMX

Mapa de Menú

Settings

Touchscreen Lock

Lock Screen

Swap X/Y

X/Y Mode

WDMX Reset

Backlight Timer

Loss of Data

Fans

Theatrical

Dimming

NO

YES

Bloquear la pantalla

táctil

Intercamb i ar movimi e n to
panorámico y de inclinación

Cambiar la velocidad del

Reiniciar DMX inalámbrico

Configura la retroiluminación pa ra
que se apague transcurrido cierto
tiempo

Configuración de pérdida de datos

Cambiar el modo de velocidad del
ventilador

con el Maverick MK2 Profiles más
antiguo

Dimmer Curve

Dimmer Speed

Preset Select

Preset Syn c

21

YES

Configurar la curva del atenuador

Cambiar la velocidad del atenuador

Opciones de menú preconfiguradas
grabadas

menú preconfiguradas grabadas a
otros Maverick MK II Spots de la

Maverick MK2 Spot GRR ES

Nivel principal

Niveles de programación

Descripción

Pan/Tilt

Iris/ Pris m

Color/ CMY

+CTO

Gobo/ Gobo

Rotate

Zoom/ Frost/

Focus

All

YES

Restablecer todas las funciones a los

NO

Hacer una prueba automática del
producto

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual

Shaking

Cyan

Magenta

Yellow

CTO

Color

Gobo 1

Gobo 1 Index

Fine

Gobo 1

Rotate

Gobo2

Gobo 2 Index

Fine

Gobo2 Rotate

Focus

Focus Fine

Focus Auto

Mapa de Menú (Cont.)

Settings

Test

Reset

Function

Factory Settings

Manual Test

Auto Test

YES/NO

0 ~ 255

Restablecer las funciones
individuales a los valores de fábrica

valores de fábrica

Comprobar individualmente cada
función/canal

22

Maverick MK2 Spot GRR ES

Nivel principal

Niveles de programación

Descripción

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro

Speed

Special

Function

Ver V1

Versión actual

Running Mode DMX

DMX Address 001

Temperature 025

Temperatura actual

Fixture Hours 00000

Horas activas actuales

ArtNetIp 002.243.075.222

Dirección IP actual

SubMask 255.000.000.000

Máscar a d e s ubred act ual

MAC 00.04.a3.08.00.00

Dirección MAC

Base Fan1 Speed 2000rpm

Ver configuración de velocidad

Base Fan2 Speed 2000rpm

Ver configuración de velocidad

Head Fan1 Speed 2000rpm

Ver configuración de velocidad

Head Fan2 Speed 2000rpm

Ver configuración de velocidad

Error

Information

Aparecerá en la pantalla

Frequency

0Hz

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual Shaking

Cyan

Magenta

Yellow

CTO

Mapa de Menú (Cont.)

Test Manual Test

Fixture

Information

Fan

Information

Information

_ _ _ _ _

0 ~ 255

Comprobar individualmente cada

función/canal

Modo actual

Information

Channel

23

0 ~ 255

Estado del canal individual

Maverick MK2 Spot GRR ES

Nivel principal

Niveles de programación

Descripción

Color

Gobo 1

Gobo 1 Index Fine

Gobo 1 Rotate

Gobo 2

Gobo 2 Index Fine

Gobo 2 Rotate

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro Speed

Special Function

Mapa de Menú (Cont.)

Information

Channel

Information

0 ~ 255

Estado del canal individual

24

Maverick MK2 Spot GRR ES

Indicador

Significado

Indicador

Significado

Detectado error en el foco

Y_cm

Error en el sensor magnético de
inclinación

Detectado error en el zoom

Y_op

Error en el optoacoplador de
inclinación

Prism

Detectado error en el prisma

CPU_A

Error de IC-A

Prism.R

Detectado error en el prisma giratorio

CPU_B

Error de IC-B

Gobo

Detectado error en la rueda 1 de gobo

CPU_C

Error de IC-C

Detectado error en la rueda 1 de gobo
giratorio

CPU_D

Error de IC-D

Gobo2

Detectado error en la rueda 2 de gobo

CPU_E

Error de IC-E

Detectado error en la rueda 2 de gobo
giratorio

Head Fan1

Detectado error en el ventilador de
la cabeza 2

Detectado error de color

Head Fan2

Detectado error en el ventilador de
la cabeza 2

Detectado error de iris

Base Fan1

Detectado error en el ventilador 1
de la base

Detectado error de cian

Detectado error en el ventilador 2
de la base

MAGENTA

Detectado error de magenta

YELLOW

Detectado error de amarillo

CTO

Detectado error de CTO

Detectado error de sensor magnético 1
de panorámica

Detectado error de sensor magnético 2
de panorámica

Error en el optoacoplador de
panorámica

Rueda 1

Circuitos

Anillo de
anillos

Vórtice
ajedrezado

Triángulo

Campo de
estrellas

Vidrio
lenticular

Rueda 2

Espiral

Pastillas
punteadas

Salpicaduras

Barra
ondulante

Mampara de
ducha

Vidrio
lenticular

Indicación de error

Focus

Zoom

Gobo.R

Gobo2.R

Color

Iris

CYAN

X_cm1

X_cm2

X_op

Diseños de gobo

Base Fan2

25

Maverick MK2 Spot GRR ES

32CH

Canal

Función

Valor

Porcentaje/Configuración

1

Movimiento panorámico

000ó255

0–100%

Movimiento panorámico
fino

3

Inclinación

000ó255

0–100%

4

Inclinación fina

000ó255

0–100%

Velocidad movimiento
Inclinación

6

Atenuador

000ó255

0–100%

7

Atenuador fino

000ó255

0–100%

000ó003

216ó255

Cerrado

Abierto

000ó001

Sin función

rápido a lento

10

Cian

000ó255

0–100%

11

Magenta

000ó255

0–100%

12

Amarillo

000ó255

0–100%

13

CTO

000ó255

0–100%

000ó006

Abierto

Desplazamiento de color en sentido antihorario,
lento a rápido

000ó008

092ó100

Abierto

Gobo 3 vibrando

Valores DMX

2

5

panorámico/

8 Obturador

9 Obturador virtual

14 Rueda de color

000ó255 0–100%

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

002ó128
129ó255

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219

220ó223
224ó255

Abierto
Lento a rápido
Efecto pulso de lento a rápido
Efecto aleatorio de lento a rápido

Estrobo s copio vib ratorio, rápido a len to
Hacer aparecer gradualmente / desaparecer,

Rojo
Naranja
Verde
Azul
Magenta
Amarillo
UV
Colores divididos
Desplazamiento de color en sentido horario,
rápido a l ento
Parada

Rueda de gobo 1

15

[

Diseños de gobo]

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091

26

Gobo 1 (circuitos)
Gobo 2 (anillo de anillos)
Gobo 3 (vórtice ajedrezado)
Gobo 4 (triángulo)
Gobo 5 (cam po de estre llas)
Gobo 6 (vidrio lenticular)
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando

Maverick MK2 Spot GRR ES

32CH

Canal

Función

Valor

Porcentaje/Configuración

101ó109

Gobo 2 vibrando

Desplazamiento de gobo en sentido antihorario,
lento a rápido

000ó063

232ó255

Índice d e gobo giratorio

Efecto rebote

Rueda de gobo 1
Indice de In cremento

000ó008

Abierto

Desplazamiento de gobo en sentido antihorario,
lento a rápido

000ó063

232ó255

Índice d e gobo giratorio

Efecto rebote

Rueda de gobo 2
Indice de In cremento

21

Foco

000ó255

0–100%

22

Foco fino

000ó255

0–100%

000ó010

211ó255

Sin función

Detecta r automáticamente la distancia

16 Gobo giratori o 1

17

Rueda de gobo 2

18

[

Diseños de gobo]

19 Gobo giratori o 2

110ó118
119ó127
128ó191

192ó255

064ó145
146ó149
150ó231

000ó255 0–100%

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

192ó255

064ó145
146ó149
150ó231

Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario,
rápido a l ento

Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido

Gobo 1 (espiral)
Gobo 2 (pastillas p unteadas )
Gobo 3 (salpicaduras)
Gobo 4 (barra ondulante)
Gobo 5 (mapara de ducha)
Gobo 6 (vidrio lenticular)
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario,
rápido a l ento

Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido

20

23 Autofoco

000ó255 0–100%

011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó190
191ó210

0-5 m
6 m
7 m
8 m
9 m
10 m
12,5 m
15 m
17,5 m
20-60 m

27

Maverick MK2 Spot GRR ES

32CH

Canal

Función

Valor

Porcentaje/Configuración

24

Zoom

000ó255

0–100%

25

Zoom fino

000ó255

0–100%

000ó004
005ó255

Sin función
Efecto de prisma

000ó127

194ó255

Posición de giro

Giro en sentido antihorario, rápido a lento

000ó063

Grande a pequeño

(lento a rápido)

29

Difusor

000ó255

0–100%

000ó009
010ó255

Sin función
Macro CMY

31

Velocidad de macro CMY

000ó255

Lento a rápido

000ó007

251ó255

Sin función

Modo XY rápido

26 Prisma

27 Girar prisma

28 Iris

30 Macro CMY

32 Control

128ó189
190ó193

064ó127
128ó191

192ó255

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

28

Giro en el sentido horario, lento a rápido
Parada

Cambio automático (lento a rápido)
Disminuir zoom lento, aumentar zoom rápido
(lento a rápido)
Aumentar zoom lento, disminuir zoom rápido

Blackou t XY
Blackout C
Blackout G
Blackout XYC
Blackout XYG
Blackout XYCG
Sin función
Restablecer X
Restablecer Y
Restablecer color
Restablecer gobo y gobo giratorio
Sin función
Restablecer prisma
Restablecer foco
Restablecer todo
Restablecer iris
Restablecer difusor
Restablecer zoom
Restablecer CMY+CTO
Velocidad de ventilador lenta
Velocidad de ventilador máxima
Ventilador automático
Sin función
Modo iris rápido
Modo iris suave
Intercambio XY activado
Intercambio XY desactivado
sin función
Modo XY suave

Maverick MK2 Spot GRR ES

24CH

Canal

Función

Valor

Porcentaje/Configuración

Movimiento
panorámico

Movimiento
panorámico fino

3

Inclinación

000ó255

0–100%

4

Inclinación fina

000ó255

0–100%

Velocidad movimiento
panorámico/Inclinación

6

Atenuador

000ó255

0–100%

000ó003

216ó255

Cerrado

Abierto

000ó001

Sin función

rápido a lento

9

Cian

000ó255

0–100%

10

Magenta

000ó255

0–100%

11

Amarillo

000ó255

0–100%

12

CTO

000ó255

0–100%

000ó006

Abierto

Desplazamiento de color en sentido antihorario,
lento a rápido

1

2

5

7 Obturador

8 Obturador virtual

13 Rueda de color

000ó255 0–100%

000ó255 0–100%

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

002ó128
129ó255

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219

220ó223
224ó255

Abierto
Lento a rápido
Efecto pulso de lento a rápido
Efecto aleatorio de lento a rápido

Estrobo s copio vib ratorio, rápido a len to
Hacer aparecer gradualmente / desaparecer,

Rojo
Naranja
Verde
Azul
Magenta
Amarillo
UV
Colores divididos
Desplazamiento de color en sentido horario,
rápido a l ento
Parada

29

Maverick MK2 Spot GRR ES

24CH

Canal

Función

Valor

Porcentaje/Configuración

000ó008

Abierto

Desplazamiento de gobo en sentido antihorario,
lento a rápido

000ó063

232ó255

Índice d e gobo giratorio

Efecto rebote

000ó008

Abierto

Desplazamiento de gobo en sentido antihorario,
lento a rápido

000ó063

232ó255

Índice d e gobo giratorio

Efecto rebote

18

Foco

000ó255

0–100%

19

Zoom

000ó255

0–100%

000ó004
005ó255

Sin función
Efecto de prisma

Rueda de gobo 1

14

[

Diseños de gobo]

15 G obo giratorio 1

Rueda de gobo 2

16

[

Diseños de gobo]

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

192ó255

064ó145
146ó149
150ó231

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

192ó255

Gobo 1 (circuitos)
Gobo 2 (anillo de anillos)
Gobo 3 (vórtice ajedrezado)
Gobo 4 (triángulo)
Gobo 5 (cam po de estre llas)
Gobo 6 (vidrio lenticular)
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario,
rápido a l ento

Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido

Gobo 1 (espiral)
Gobo 2 (pastillas p unteadas )
Gobo 3 (salpicaduras)
Gobo 4 (barra ondulante)
Gobo 5 (mapara de ducha)
Gobo 6 (vidrio lenticular)
Gobo 6 vibrando
Gobo 5 vibrando
Gobo 4 vibrando
Gobo 3 vibrando
Gobo 2 vibrando
Gobo 1 vibrando
Abierto
Desplazamiento de gobo en sentido horario,
rápido a l ento

17 G obo giratorio 2

20 Prisma

064ó145
146ó149
150ó231

30

Giro en el sentido horario, lento a rápido
Parada
Giro en el sentido anti-horario, lento a rápido

Maverick MK2 Spot GRR ES

24CH

Canal

Función

Valor

Porcentaje/Configuración

000ó127

194ó255

Posición de giro

Giro en sentido antihorario, rápido a lento

000ó063

Grande a pequeño

(lento a rápido)

23

Difusor

000ó255

0–100%

000ó007

251ó255

Sin función

Modo XY rápido

21 Girar prisma

22 Iris

24 Control

128ó189
190ó193

064ó127
128ó191

192ó255

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

31

Giro en el sentido horario, lento a rápido
Parada

Cambio automático (lento a rápido)
Disminuir zoom lento, aumentar zoom rápido
(lento a rápido)
Aumentar zoom lento, disminuir zoom rápido

Blackou t XY
Blackout C
Blackout G
Blackout XYC
Blackout XYG
Blackout XYCG
Sin función
Restablecer X
Restablecer Y
Restablecer color
Restablecer gobo y gobo giratorio
Sin función
Restablecer prisma
Restablecer foco
Restablecer todo
Restablecer iris
Restablecer difusor
Restablecer zoom
Restablecer CMY+CTO
Velocidad de ventilador lenta
Velocidad de ventilador máxima
Ventilador automático
Sin función
Modo iris rápido
Modo iris suave
Intercambio XY activado
Intercambio XY desactivado
Sin función
Modo XY suave

Maverick MK2 Spot MdR FR

À Propos de

Le manuel de référ enc e (M R) d u M averi c k M K2 Sp ot rep ren d des informations de
base sur ce produit notamment en matière de connexions, montage, options de
menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur
www.chauvetprofessional.com for pour de plus amples informations.

Clause de Non-

Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à

GARANTIE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES
MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES

Uni, de la République d' Irlande, de la Belgique, des

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de

ditions normales d'utilisation, pendant la période spécifiée
dans la garant ie limi tée comp lète cons ultab le sur n otre site Int ernet et sous rés erve
des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à

oduit et n' est pas t ran sférab le. Pou r exerce r les d roits prévu s
par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de
vente original d'un revendeur autorisé qui indique le nom du produit et la date

AUTRE GARANTIE EXPRESSE OU
IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous
pouvez égalem ent bénéfic ier d'autres droits qui vari ent selon les ét ats et les pays.

publique

Bas, au Luxembourg, en France, en Allemagne et
au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez
consult er v o tre revendeu r local.

Consignes de

• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible

en hauteur.

ce Manuel

changement sans préavis.

LIMITÉE

Sécurité

CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-

registration

Pour les clients du Royaume­Pays-Bas, du Luxembourg, de la France et de l'Allemagne:

www.chauvetlighting.eu/warranty-registration/

fabrication dans des con

l'acheteur initial du pr

d'achat. IL N'EXISTE AUCUNE

Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en Ré
d'Irlande, en Belgique, aux Pays-

d’être réparé par l’utilisateur.

• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour

prolonger la durée de vie, déconnectez-entièrement l'app areil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• ATTENTION: Lorsque l'appareil est transféré d'un environnement à

température extrême à un autre (par exemple d'un camion froid vers une
salle de bal chaude et humide), de la condensation peut se former sur les
composants électriques internes. Pour éviter de causer des dommages,
laissez l'appareil s'acclimater entièrement au milieu environnant avant de le
mettre sous tension.

• ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du

fonctionnement.

• Montez toujours ce p r oduit dans un endroit bien vent ilé, à au moins 50 cm

(20 pouces) des surfaces adjacentes .

• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du

produit lorsque celui-ci fonctionne.

• Utilisez TOUJ O URS un câble de sécurit é lo rsque vous montez ce produit

32

Maverick MK2 Spot MdR FR

• N’utilisez PAS cet appareil en extérieur ou tout au tre endroit o ù de la

doit être de 11 3° F (45° C). Ne le fait es pas

fonction ner à des tempér atures plu s élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique, et du
Benelux, contactez votre distributeur si vous avez besoin d'assistance ou de

Uni, en Irlande, au

en fin de MR pour plus

d'informations

Ce Qui est

Alimentation CA

Cet apparei l es t d o té d 'un e a li m en tat ion un i vers ell e p ren a n t en ch a rge t ou t e ten s i on
d'entrée c o mprise entr e 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion

Câble (États-Unis)

Câble (Europe)

Couleur de la vis

Conducteur CA

Noir

Marron

Jaune/Cuivré

Neutre CA

Blanc

Bleu

Argenté

Terre CA

Vert/Jaune

Vert/Jaune

Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour

entièrement l'appareil en le

débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du

1. Débranchez l'appareil de l' alimentation.

4. Revissez le couvercle d u porte-fusible et rebranchez l'unité.

Connexion DMX

Le Maverick MK2 Spot fonctionnera conjointemen t avec un jeu d'orgues DMX
doté d'une connexion de donnée DMX à 3 ou 5 broches. Une introduction au DMX
est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Maverick MK2 Spot fonctionn era conjointement avec un jeu d'orgu es DMX
doté d'une connexion de donnée DMX à 3 ou 5 broches. Une introduction au DMX
est à votre disposition sur www.chauvetprofessional.com.

poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en
affecter le fonctionnement. (IP20)

• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les c âbles vous

semblent endommagés.

• Ne connectez ce produit NI à un gradateur NI à un rhéostat.

• Connectez UNIQUEMENT cet appareil à u n circuit pro tégé et relié à la

terre.

• N'utili sez QUE les lyres de suspension ou les poig nées pour transporter cet

appareil. Ne transportez jamais cet appareil par sa lyre asservie.

• En cas de sérieux problèm es de fonctionnement, arrêtez le système

immédiatement.

La température ambiante maximale

renvoyer votre produit. Aux États-Unis, au Royaume­Mexique, et au Ben elux, c onsu ltez la ru briqu e Contact Us

• Maverick MK2 Spot

Compris

Fusible

• Un cordon d'alimentation Seetronic

Powerkon

prolonger la durée de vie, déconnectez-

2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du
boîtier.

3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même
type et ampérage.

• 2 fixations Omega sans

matériel de montage

• Un manuel de référence

33

Maverick MK2 Spot MdR FR

Connexions du

Vous pouvez r elier le Maverick MK2 Spot à un contrôleur ou à un logi ciel de
contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la

conjointement avec d'autres

Net, vous

gardez le cont rôle individuel sur un même rés eau. Veuillez consulter le manuel

ion de

l'appareil avec ces signaux.

Connexion

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de
grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45

Net™ est disponible sur le

Chauvet Professional recommande

Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexion sACN

Également a ppelé ANSI E1.31, le str eaming ACN est un pro tocole Ethernet qui
utilise les couches et le formatage de l'Architecture for Control Networks pour
transporter des données DMX512 par IP ou tout autre réseau compatible ACN.
L'ACN est maintenu par la PLASA (Professional Lighting and Sound
Association).

Montage

Avant de mon ter c et app ar eil, lisez et as simi lez les Con sig nes d e Séc urit é. Ut ili sez
au moins deu x points de mont age pour cet app areil. Vei llez à ce que les fixations
sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations
Chauvet sur http://trusst.com/products/.

Lorsque vous n'utilisez qu'une seule fixation de montage, veillez à utiliser un

Installez le câble de sécurité
dans le passage situé à la
base de l'appareil.

Montage en hauteur

Montage au sol

Pince de montage

Câble de sécurité

Patte de fixation Omega

signal

Art-Net™

Diagramme

de Montage

de l'Appareil

fois. En cas d'utilisation du Maverick MK2 Spot
appareils compatibles avec les protocoles Art-Net™ , sACN ou Kling-

d'utilisation pour plus d'informations sur la connexion et la configurat

sur un grand réseau. Une int roduction au prot ocole Art­site internet www.chauvetprofessional.com.
d'utiliser le mode Unicast pour de meilleurs résultats.

boulon d'ancrage à goujon captif pour empêcher tout desserrage accidentel.

34

Maverick MK2 Spot MdR FR

Panneau de

Le Maverick MK2 Spot est équipé d'un affichage avec un écran tactile ainsi que de
6 boutons d e commande. L'écran t actile peu t être verrou illé et c alibré vi a l'option
Setup (paramétrage) du menu.

Description du

panneau de

Bouton

Fonction

Permet de naviguer vers le haut dans la liste du menu ou
d'incrémenter une valeur numérique dans une fonctio n

Permet de sortir du menu ou de la fonction en cours

Permet de naviguer v ers le bas da ns la liste du m enu ou
de décrémenter une valeur numérique dans une fonction

Permet de se déplacer vers la gauche dans le menu.

Active l'entrée de menu actuellement affichée ou confir me
cours de sélection

Permet de se déplacer vers la droite dans le menu

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu
apparaisse (environ 15 secondes).

commande tactile

commande

la valeur actuellement sélectionnée pour la fonction en

35

Maverick MK2 Spot MdR FR

Niveau principal

Niveaux de programmation

Description

Address

000–255

Paramétrage réseau

Manual

DHCP

Static

Universe

0 ~ 255

Permet de définir l'univers

ArtNetIp

002.243.075.222

Paramétrage de l'IP

SubMask

255.000.000.000

Masque de sous-réseau

YES

NO

YES

NO

DMX

WDMX

sACN

ArtNet

YES

NO

YES

NO

NO

YES

AUTO

540

360

180

270

180

90

YES

NO

YES

NO

YES

NO

YES

NO

Plan du Menu

Network Setup

Personality

Settings

IP Mode

DMX 24CH

DMX 32CH

Control Mode

Pan Reverse

Tilt Reverse

Screen Reverse

Pan Angle

Tilt Angle

Sélection du mode IP

Sélect ion de DMX avec 24 canaux

Sélect ion de DMX avec 32 canaux

Sélection du signal

Permet d'inverser le balayage

Permet d'inverser le basculement

Inversion manuelle ou automatique
de l'écran

Permet de modifier l'angle de
balayage

Permet de modifier l'angle de
basculement

BL. O. P/T Move

BL. O. Color Move

BL. O. Gobo Move

Calibration

Activer/désactiver le noir général XY

Activer/désact iver l'ex tinctio n des
couleurs

Activer/désact iver l'ex tinctio n du
gobo

Activation du calibrage

36

Maverick MK2 Spot MdR FR

Niveau principal

Niveaux de programmation

Description

YES

NO

YES

Boutons de verrouillage et écran
PASSCODE: 0920

YES

Permet de permuter le balayage et

NO

Fast

Permet de m odifier la vitesse d e

Slow

YES

NO

30S

1M

5M

ON

Hold

données

Close

Auto

Full

ECO

NO

Mise à jour de la gradation

Ancienne gradation qui correspond
à l'ancien Maverick MK2 Profiles

Linear

Square

I Square

Scurve

Smooth

Permet de m odifier la vitesse d e

Fast

PRESET A

PRESET B

PRESET C

NO

Permet de t ransfére r les optio ns de

Maverick M K

guirlande

Plan du menu (suite)

Settings

Touchscreen Lock

Lock Screen

Swap X/Y

X/Y Mode

WDMX Reset

Backlight Timer

Loss of Data

Fans

Theatrical

Dimming

Dimmer Curve

NO

YES

Verrouillage de l'écran tactile

tactile

le basculement

basculement
Permet de réinitialiser le DMX sans

fil

Permet d'éteindre automatiquement
le rétro-éclairage après un laps de
temps définit

Paramètrage de la perte de

Permet de modifier le mode de
vitesse du ventilateur

Permet de définir la courbe de
gradation

Dimmer Speed

Preset Select

Preset Syn c

YES

37

gradation

Options de menu des préréglages
enregistrés

menu des préréglages enregistrés
vers d'autres appareils
II Spots de la chaîne DMX en

Maverick MK2 Spot MdR FR

Niveau principal

Niveaux de programmation

Description

Pan/Tilt

Iris/

Prism

Color/
+CTO

Gobo/

Rotate

Zoom/

Focus

All

YES

NO

Auto Test

Test automatisé de l'appareil

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual Shaking

Cyan

Magenta

Yellow

CTO

Color

Gobo 1

Gobo 1 Index

Fine

Gobo 1 Rotate

Gobo 2

Gobo 2 Index

Fine

Gobo2 Rotate

Focus

Focus Fine

Focus Auto

Zoom

Plan du menu (suite)

CMY

Permet de réinitialiser au
paramétrage d'usine chaque fonction

Settings

Reset Function

YES/NO

Gobo

Frost/

Test

Factory Settings

Manual Test

0 ~ 255

Permet de réinitialiser to utes les
fonctions au paramétrage d'usine

Test individuel de chaque
fonction/canal

38

Maverick MK2 Spot MdR FR

Niveau principal

Niveaux de programmation

Description

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro

Speed

Special

Function

Ver V1

Version courante

Running Mode DMX

DMX Address 001

Temperature 025

Température courante

Fixture Hours 00000

Durée d'activation courante

ArtNetIp 002.243.075.222

Adresse IP courante

Affiche le masque de sous­réseau ac tuel

MAC 00.04.a3.08.00.00

Adresse MAC

Visualiser le paramétrage de
vitesse

Visualiser le paramétrage de
vitesse

Visualiser le paramétrage de
vitesse

Visualiser le paramétrage de
vitesse

Error Information

_ _ _ _ _

Apparait à l'écran

Frequency

0Hz

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual

Shaking

Cyan

Plan du menu (suite)

Test Manual Test

Fixture

Information

Fan Information

Information

0 ~ 255

SubMask 255.000.000.000

Base Fan1 Speed 2000rpm

Base Fan2 Speed 2000rpm

Head Fan1 Speed 2000rpm

Head Fan2 Speed 2000rpm

Test individuel de chaque
fonction/canal

Mode courant

Information

Channel

39

0 ~ 255

Statut de chaque canal

Maverick MK2 Spot MdR FR

Niveau principal

Niveaux de programmation

Description

Magenta

Yellow

CTO

Color

Gobo

Gobo Rotate

Gobo2

Gobo2 Rotate

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro

Speed

Special

Function

Plan du menu (suite)

Information

Channel

Information

0 ~ 255

Statut de chaque canal

40

Maverick MK2 Spot MdR FR

Voyants

Signification

Voyants

Signification

Erreur de mise au point détectée

Y_cm

Erreur de capteur
basculement

Erreur de zoom détectée

Y_op

Erreur d'octocoupleur de
basculement

Prism

Erreur de prisme détectée

CPU_A

Erreur IC-A

Prism.R

Erreur d e prisme rotatif détectée

CPU_B

Erreur IC-B

Gobo

Erreur de roue de gobos 1 détectée

CPU_C

Erreur IC-C

Erreur de roue de gobos 1 en rotation
détectée

CPU_D

Erreur IC-D

Gobo2

Erreur de roue de gobos 2 détectée

CPU_E

Erreur IC-E

Erreur de roue de gobos 2 en rotation
détectée

Head Fan1

Erreur de ventilateur de
tête 1 détectée

Erreur de couleur détectée

Head Fan2

Erreur de ventilateur de
tête 2 détectée

Erreur d'iris détectée

Base Fan1

Erreur de ventilateur de
base 1 dét ec tée

Erreur de cyan détectée

Erreur de ventilateur de
base 2 dét ec tée

MAGENTA

Erreur de magenta détectée

YELLOW

Erreur de jaune détectée

CTO

Erreur CTO détectée

Erreur de capteur magnétique 1 de
balayage détectée

Erreur de capteur magnétique 2 de
balayage détectée

X_op

Erreur d'octocoupleur de balayage

Roue 1

Circuits

Ceinture
d'anneaux

Vortex de
damier

Triangle

Champ
d'étoiles

Verre
lenticulaire

Roue 2

Spirale

Cercle de
points

Feuillage
éparpillé

Barre ondulée

Vitre de
douche

Verre
lenticulaire

Indication d'erreur

Focus

Zoom

Gobo.R

Gobo2.R

Color

Iris

CYAN

X_cm1

X_cm2

Motifs de gobos

magnétique de

Base Fan2

41

Maverick MK2 Spot MdR FR

32CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1

Pan (balayage)

000ó255

0–100%

Fine Pan (balayage
fin)

3

Tilt (basculement)

000ó255

0–100%

Fine Tilt
(basculement fin)

Pan/Tilt Speed

basculement)

6

Dimmer (gradateur)

000ó255

0–100%

Fine Dimmer
(gradateur fin)

000ó003

216ó255

Fermé

Ouvert

000ó001

Pas de fonction

ralentir

10

Cyan

000ó255

0–100%

11

Magenta

000ó255

0–100%

12

Jaune

000ó255

0–100%

13

CTO

000ó255

0–100%

000ó006

Ouvert

lent à rapide

Valeurs DMX

2

4

(vitesse de

5

balayage/

7

Shutter

8

(obturateur)

Virtual Shutter

9

(volet virtuel)

14 Roue de c oule urs

000ó255 0–100%

000ó255 0–100%

000ó255 0–100%

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

002ó128
129ó255

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219
220ó223
224ó255

Ouvert
Lent à rapide
Effet de pulsation lent à rapide
Effet aléatoire lent à rapide

Strobos c ope vibrant , rapid e à lent
Apparition en fondu / disparaître, rapide pour

Red (rouge)
Orange
Green (vert)
Blue (bleu)
Magenta
Jaune
UV
Couleurs séparées
Défilement horaire de couleur, rapide à lent
Arrêt
Défilement de couleur dans le sens antihoraire,

42

Maverick MK2 Spot MdR FR

32CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

000ó008

192ó255

Ouvert

Défilement antihoraire de gobo, lent à rapide

000ó063

232ó255

Index de rotation de gobo

Effet de rebond

Roue de gobos 1
d'incrémentation

000ó008

192ó255

Ouvert

Défilement antihoraire de gobo, lent à rapide

000ó063

232ó255

Index de rotation de gobo

Effet de rebond

Roue de gobos 1
d'incrémentation

21

Focus

000ó255

0–100%

Gobo Wheel 1

15

(roue de gobos 1)
[Motifs de gobos

Gobo Rotating 1

16

(rotation 1 de
gobo)

17

Index

Gobo Wheel 2

18

(roue de gobos 2)
[Motifs de gobos

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082

]

083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

064ó145
146ó149
150ó231

000ó255 0–100%

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082

]

083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

Gobo 1 (circuits)
Gobo 2 (cercle d'anneaux)
Gobo 3 (vortex de damier)
Gobo 4 (triangle)
Gobo 5 (champ d'éto ile)
Gobo 6 (verre lenticulaire)
Tremblement gobo 6
Tremblement gobo 5
Tremblement gobo 4
Tremblement gobo 3
Tremblement gobo 2
Tremblement gobo 1
Ouvert
Défilement horaire de gobo, rapide à lent

Rotation horaire, lent à rapide
Arrêt
Rotation antihoraire, lent à rapide

Gobo 1 (spirale)
Gobo 2 (cercle de points)
Gobo 3 (feuillage éparpillé)
Gobo 4 (barre ondulée)
Gobo 5 (vitre de douche)
Gobo 6 (verre lenticulaire)
Tremblement gobo 6
Tremblement gobo 5
Tremblement gobo 4
Tremblement gobo 3
Tremblement gobo 2
Tremblement gobo 1
Ouvert
Défilement horaire de gobo, rapide à lent

Gobo Rotating 2

19

(rotation 2 de

20

gobo)

Index

064ó145
146ó149
150ó231

000ó255 0–100%

Rotation horaire, lent à rapide
Arrêt
Rotation antihoraire, lent à rapide

43

Maverick MK2 Spot MdR FR

32CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

Fine Focus (mise
au point fine)

000ó010

211ó255

Aucune fonction

Auto dét ec tion de dis tance

24

Zoom

000ó255

0–100%

Fine Zoom (zoom
fin)

000ó004
005ó255

Aucune fonction
Effet de prisme

000ó127

194ó255

Position de rotation

Rotation antihoraire, rapide à lent

000ó063

Grand à petit

rapide)

29

Frost (diffusion)

000ó255

0–100%

CMY Macro ( m a cro
CMY)

000ó009
010ó255

Aucune fonction
Macro CMY

CMY Macro Speed
CMY)

22

Auto Focus (mise

23

au point
automatique)

25

26 Prism (prisme)

Prism Rotate

27

(rotation du
prisme)

28 Iris

30

000ó255 0–100%

011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó190
191ó210

000ó255 0–100%

128ó189
190ó193

064ó127
128ó191

192ó255

0 à 5m
6m
7m
8m
9m
10m
12,5m
15m
17,5m
20 à 60m

Rotation horaire, lent à rapide
Arrêt

Changement automatique, lent à rapide
Zoom avant lent, zoom arrière rapide (lent à
rapide)
Zoom arrière lent, zoom avant rapide (lent à

31

(vitesse de macro

000ó255 Lent à rapide

44

Maverick MK2 Spot MdR FR

32CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

000ó007

251ó255

Aucune fonction

Mode rapide XY

24CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1

Pan (balayage)

000ó255

0–100%

Fine Pan (balayage
fin)

3

Tilt (basculement)

000ó255

0–100%

Fine Tilt
(basculement fin)

Pan/Tilt Speed

ent)

6

Dimmer (gradateur)

000ó255

0–100%

000ó003

216ó255

Fermé

Ouvert

32 Contrôle

2

4

5

7

(vitesse de
balayage/basculem

Shutter
(obturateur)

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

000ó255 0–100%

000ó255 0–100%

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

Noir général XY
Noir général C
Noir général G
Noir général XYC
Noir général XYG
Noir général XYCG
aucune f onction
Réinitialisation X
Réinitialisation Y
Réinitialisation couleur
Réinitialisation de gobo & rotation gobo
aucune f onction
Réinitialisation prisme
Réinitialisation mise au point
Tout réinitialiser
Réinitialisation iris
Réinitialisation diffusion
Réinitialisation zoom
Réinitialisation CMY + CTO
Vitesse lente ventilateur
Vitesse ma ximale ventilateur
Ventilateur automatique
aucune f onction
Mode rapide iris
Mode doux iris
Permuta t ion XY activée
Permuta t ion XY désac tivée
aucune f onction
Mode doux XY

Ouvert
Lent à rapide
Effet de pulsation lent à rapide
Effet aléatoire lent à rapide

45

Maverick MK2 Spot MdR FR

24CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

000ó001

Pas de fonction

ralentir

9

Cyan

000ó255

0–100%

10

Magenta

000ó255

0–100%

11

Jaune

000ó255

0–100%

12

CTO

000ó255

0–100%

000ó006

Ouvert

lent à rapide

000ó008

192ó255

Ouvert

Défilement antihoraire de gobo, lent à rapide

000ó063

232ó255

Index de rotation de gobo

Effet de rebond

Virtual Shutter

8

(volet virtuel)

13 Roue de c oule urs

Gobo Wheel 1

14

(roue de gobos 1)
[Motifs de gobos

]

002ó128
129ó255

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219
220ó223
224ó255

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

Strobos c ope vibrant , rapid e à lent
Apparition en fondu / disparaître, rapide pour

Red (rouge)
Orange
Green (vert)
Blue (bleu)
Magenta
Jaune
UV
Couleurs séparées
Défilement horaire de couleur, rapide à lent
Arrêt
Défilement de couleur dans le sens antihoraire,

Gobo 1 (circuits)
Gobo 2 (cercle d'anneaux)
Gobo 3 (vortex de damier)
Gobo 4 (triangle)
Gobo 5 (champ d'éto ile)
Gobo 6 (verre lenticulaire)
Tremblement gobo 6
Tremblement gobo 5
Tremblement gobo 4
Tremblement gobo 3
Tremblement gobo 2
Tremblement gobo 1
Ouvert
Défilement horaire de gobo, rapide à lent

Gobo Rotating 1

15

(rotation 1 de
gobo)

064ó145
146ó149
150ó231

46

Rotation horaire, lent à rapide
Arrêt
Rotation antihoraire, lent à rapide

Maverick MK2 Spot MdR FR

24CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

000ó008

192ó255

Ouvert

Défilement antihoraire de gobo, lent à rapide

000ó063

232ó255

Index de rotation de gobo

Effet de rebond

Focus (mise au
point)

19

Zoom

000ó255

0–100%

000ó004
005ó255

Aucune fonction
Effet de prisme

000ó127

194ó255

Position de rotation

Rotation antihoraire, rapide à lent

000ó063

Grand à petit

rapide)

23

Frost (diffusion)

000ó255

0–100%

Gobo Wheel 2

16

(roue de gobos 2)
[Motifs de gobos

Gobo Rotating 2

17

(rotation 2 de
gobo)

18

20 Prism (prisme)

Prism Rotate

21

(rotation du
prisme)

22 Iris

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082

]

083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

064ó145
146ó149
150ó231

000ó255 0–100%

128ó189
190ó193

064ó127
128ó191

192ó255

Gobo 1 (spirale)
Gobo 2 (cercle de points)
Gobo 3 (feuillage éparpillé)
Gobo 4 (barre ondulée)
Gobo 5 (vitre de douche)
Gobo 6 (verre lenticulaire)
Tremblement gobo 6
Tremblement gobo 5
Tremblement gobo 4
Tremblement gobo 3
Tremblement gobo 2
Tremblement gobo 1
Ouvert
Défilement horaire de gobo, rapide à lent

Rotation horaire, lent à rapide
Arrêt
Rotation antihoraire, lent à rapide

Rotation horaire, lent à rapide
Arrêt

Changement automatique, lent à rapide
Zoom avant lent, zoom arrière rapide (lent à
rapide)
Zoom arrière lent, zoom avant rapide (len t à

47

Maverick MK2 Spot MdR FR

24CH

Canal

Fonction

Valeur

Pourcentage/Paramétrage

000ó007

251ó255

Aucune fonction

Mode rapide XY

24 Contrôle

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

48

Noir général XY
Noir général C
Noir général G
Noir général XYC
Noir général XYG
Noir général XY C G
aucune f onction
Réinitialisation X
Réinitialisation Y
Réinitialisation couleur
Réinitialisation de gobo & rotation gobo
aucune f onction
Réinitialisation prisme
Réinitialisation mise au point
Tout réinitialiser
Réinitialisation iris
Réinitialisation diffusion
Réinitialisation du zoom
Réinitialisation CMY + CTO
Vitesse lente ventilateur
Vitesse ma ximale ventilateur
Ventilateur automatique
aucune f onction
Mode rapide iris
Mode doux iris
Permuta t ion XY activée
Permuta t ion XY désac tivée
aucune fonction
Mode doux XY

Maverick MK2 Spot BH NL

Over deze

De Maverick MK2 Spot Beknopte Handleiding (BH) bevat basisinformatie over

waarden. Download

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande
kennisgeving worden gewijzigd.

BEPERKTE

GARANTIE

GA NAAR ONZE WEBSITE VOOR REGI STRATIE VAN DE GARANTIE

Voor klanten in he t Verenigd Konin krijk, Ierland, Belg ië, Nederland, Luxemburg,

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van
defecten in materiaal en vakmanschap, voor de opgegeven periode en onder
voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de

tie op onze websi te. Deze garanti e geldt uitsluiten d voor
de oorspronkelijke kop er van het product en i s niet overdraa gbaar. Om onder deze
garantie rec hten uit te o efenen, moet u een aankoo pbewijs overl eggen in de vo rm

en geautori seerde dealer, wa arop de naam
van het product en de a ankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDER E
EXPLICIETE OF IMPLICIETE G ARANTIES. Deze garanti e geeft u specifieke

taat en
van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde
Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg,
Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor
garantievoorwaarden in andere landen.

Veiligheids-

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

LET OP: Bij het verplaatsen van het prod uct uit extreme omgevingen, (bijv.

• Sluit dit product NIET aan op een dimmer of een regelweerstand..

handleiding

instructies

het product, zoals aansluit in g, monta ge, men u-opties en DMX­de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico:

www.chauvetlighting.com/warranty-registration

Frankrijk en Duitsland: :www.chauvetlighting.eu/warranty-registration/

volledige bep erkte garan

van een origineel verkoop bewijs van e

wettelijk e rechten. Mog elijk heeft u ook andere rechten die van staat tot s

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Om onnodige slijtage te elimineren en zijn levensd uur te verlengen,

gedurende perioden wanneer het prod uct niet word t gebruikt , moet u het
product va n de stroom afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.

•

koude vrachtwagen naa r warm e, vochtige balzaal) kan er condensvorming
optreden op de elektronica van het product. Om storingen te vermijden
moet het product volledig kunnen acclimatiseren aan de omgeving voordat
het op stroom wordt aan gesloten.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf

is.

• Monteer dit product op een plek met vold o ende ventilatie, ten minste 50 cm

van de aangrenzende oppervlakken.

• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in

gebruik is of is aangesloten op het stopcontact.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit

product.

• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote

warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd

lijken.

49

Maverick MK2 Spot BH NL

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

De maximale omgevin gstemperatuu r bedraagt 45 °C. Gebruik dit produ ct niet bij
hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u
contact opnemen met de distributeur of om ondersteuning vragen dan wel het
product retourneren. Maak vanuit de VS, het VK, Ierland, Mexico of Benelux
gebruik van de informatie onder Contact U s aan het eind e van deze BH.

Wat is

AC-stroom

Dit product heeft een auto-bereik voeding die kan werken met een
ingangsspannin g van 100 tot 240 VAC, 50/60 Hz.

AC-stekker

Aansluiting

Snoer (VS)

Snoer (Europa)

Schroefkleur

AC Live

Zwart

Bruin

Geel/messing

AC Neutraal

Wit

Blauw

Zilver

AC Aarde

Groen/geel

Groen/geel

Groen

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen

gebruik het product via stroomonderbreker of de

Vervangen van de

1. Ontkoppel dit product van de stroom.

4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-aansluiting

De Maverick MK2 Spot kan met een DMX-controller w erken met een 3-pins of 5-

basishandleiding verkrijgbaar.

Signaal-

U kunt de Maverick MK2 Spot aansluiten op een controller of controllersoft ware

aansluiting, een ethern etverbinding of beid e.. Bij het

compatible producten met de

, kunt u deze individueel aansturen op een enkel netwerk. Zie
de gebruikershandlei ding voor meer in format ie over het verbind en en configu reren
van het product voor deze signalen.

Art-Net™-

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een

gegevens verzendt met behulp van

protocoldocument is te ver krij gen

k van

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product

te dragen. Draag het product niet aan de bewegende kop.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het

gebruik.

inbegrepen

• Maverick MK2 Spot

• Seetronic Powerkon stroomsnoer

tijdens periodes van niet­stekker volledig van stroom af.

• 2 Omegabeugels met

bevestigingsapparatuur

• Bekn

opte handleiding

zekering

verbindingen

aansluiting

2. Gebruik een platkopschroevendraaier en schroef de kap van de
zekeringshouder los van de behuizing.

3. Verwijder de doorgebra n de zekering en vervang het met een werkende
zekering van hetzelfde type en met dezelfde waarde.

pins DMX-gegevensverbinding. Op www.chauvetprofessional.com is een DMX-

met behulp van een DMX­gebruik van andere Art-Net ™, sAC N, of Kli ng-Net­Maverick MK2 Spot

groot netwerk grote hoeveelheden DMX512­een etherCON RJ45-verbinding. Een Art-Net™­op www.chauvetprofessional.com. Chauvet Professional raadt het gebrui
unicast-m o d us voor het beste resultaat.

50

Maverick MK2 Spot BH NL

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol

en opmaakstructuur gebruikt van Architecture for Control Networks

gegevens te transporteren over IP of een ander ACN compatibel

en door de Professional Lighting and Sound

Association (PLASA).

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten

eer of de montageklem het

serie

montagek lemmen naar http://trusst.com/products/.

Montagediagram

Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout

Aanraakscherm-

De Maverick MK2 Spot heeft een aanraakscherm en 6 bedieningsknoppen. Via de

in het menu kan het aanraakscherm worden vergrendeld en

gekalibreerd.

Beschrijving

Toets

Functie

Navigee rt omhoog via het menu of verhoogt de numerieke
waarde wanneer in een functie

Sluit het huidige menu of functie af

Navigeert omlaag via het menu of verlaagt de numerieke
waarde wanneer in een functie

Navigeert naar links door de menulijst

Activeert het huidige getoonde menu of plaatst de huidige
geselecteerde waarde in de geselecteerde functie

Navigeert naar rechts door de menulijst

Display op

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 sec).

Maak de veiligheidskab el vast
door middel van de doorgang
aan de onderzijde van het
product.

Montage boven het hoofd

Plaatsing op de vloer

Montageklem

Veiligheidskabel

Omega-beugel

dat de la ag­om DMX512­netwerk. ACN wordt onderhoud

minste twee montagepunten per product. Control
gewicht van het product kan dragen. Ga voor onze Chauvet-

van het product

gebruikt worden, om onopzettelijk loskomen te vermijden.

bedieningspaneel

opties Setup

bedieningspaneel

batterijstroom

51

Maverick MK2 Spot BH NL

Hoofdniveau

Programmeerniveaus

Beschrijving

Address

000–255

Netwerkinstelling

Manual

DHCP

Static

Universe

0 ~ 255

Stel de Un iverse in

ArtNetIp

002.243.075.222

IP-instelling

SubMask

255.000.000.000

Subnetmasker

YES

NO

YES

NO

DMX

WDMX

sACN

ArtNet

YES

NO

YES

NO

NO

YES

AUTO

540

360

180

270

180

90

YES

NO

YES

Kleurverduistering

NO

YES

Goboverduistering

NO

YES

NO

Menumap

Network Setup

Personality

Settings

IP Mode

DMX 24CH

DMX 32CH

Control Mode

Pan Reverse

Tilt Reverse

Screen Reverse

Pan Angle

Tilt Angle

Selectie va n IP-modus

Kies 24 DMX-kanalen

Kies 32 DMX-kanalen

Signaalselectie

De zwenking omkeren

Zwenking omkeren

Het scher m handmati g of
automatisch omdraaien

De zwenkhoek wijzigen

De kantelhoek wijzigen

BL. O. P/T Move

BL. O. Color Move

BL. O. Gobo Move

Calibration

XY-verduistering
inschakelen/uitschakelen

inschakelen/uitschakelen

inschakelen/uitschakelen

Kalibratie inschakelen

52

Maverick MK2 Spot BH NL

Hoofdniveau

Programmeerniveaus

Beschrijving

YES

NO

YES

NO

YES

NO

Fast

Smooth

YES

NO

30S

Stel in dat de achtergrondverlichting

1M

5M

ON

Hold

Close

Auto

Full

ECO

NO

Dimmen bijgewerkt

Oudere dimmen dat hoort bij oudere

Linear

Square

I Square

Scurve

Smooth

Fast

PRESET A

PRESET B

PRESET C

NO

Zorgt ervoor dat opgenomen

Spot in de DMX-keten

Settings

Touchscreen Lock

Lock Screen

Swap X/Y

X/Y Mode

WDMX Reset

Backlight Timer

Loss of Data

Fans

Theatrical

Dimming

Dimmer Curve

YES

Het aanraakscherm vergrendelen

Lock knoppen en aanraakscherm
PASSCODE: 0920

De kanteling en zwenking
omwisselen

Wijzigt de omwisselen

De draadloze DMX resetten

zich na een bepaalde tijd uitschakelt

Verlies van gegevensinstelling

De snelheidsmodus van de
ventilator wijzigen

Maverick MK2 Profiles

Stelt de d im curve in

Dimmer Speed

Preset Select

Preset Syn c

Wijzigt de dimsnelheid

OpgenoOpgenomen vooringestelde
menuopties

vooringestelde menuopties worden

YES

overgezet op andere Maverick MKII

53

Maverick MK2 Spot BH NL

Hoofdniveau

Programmeerniveaus

Beschrijving

Pan/Tilt

Iris/ Pris m

Color/ CMY

+CTO

Gobo/ Gobo

Rotate

Zoom/ Frost/

Focus

All

YES

NO

Auto Test

Het product automatisch testen

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual

Shaking

Cyan

Magenta

Yellow

CTO

Color

Gobo 1

Gobo 1

Index Fine

Gobo 1

Rotate

Gobo 2

Gobo 2

Index Fine

Gobo 2

Rotate

Settings

Test

Reset Function

Factory Settings

Manual Test

YES/NO

0 ~ 255

De individuele functies resetten
naar fabrieksinstellingen

Alle functies resetten naar
fabrieksinstellingen

Elke functie/elk kanaal individueel
testen

54

Maverick MK2 Spot BH NL

Hoofdniveau

Programmeerniveaus

Beschrijving

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro

Speed

Special

Function

Ver V1

Huidige versie

Running Mode DMX

DMX Address 001

Temperature 025

Huidige temperatuur

Fixture Hours 00000

Huidige actieve uren

ArtNetIp 002.243.075.222

Huidige IP-adres

SubMask 255.000.000.000

Huidige subnet mask

MAC00.04.a3.08.00.00

MAC-adres

Base Fan1 Speed 2000rpm

Toon snelheidsinstelling

Base Fan2 Speed 2000rpm

Toon snelheidsinstelling

Head Fan1 Speed 2000rpm

Toon snelheidsinstelling

Head Fan2 Speed 2000rpm

Toon snelheidsinstelling

Error Information

_ _ _ _ _

Verschijnt op het scherm

Frequency

0Hz

Pan

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual Shaking

Cyan

Magenta

Yellow

Test Manual Test

Fixture

Information

Fan Information

Information

0 ~ 255 Elke functie/elk kanaal individueel testen

Huidige modus

Channel

Information

55

Status van individueel kanaal

0 ~ 255

Maverick MK2 Spot BH NL

Hoofdniveau

Programmeerniveaus

Beschrijving

CTO

Color

Gobo 1

Gobo 1 Index

Fine

Gobo 1 Rotate

Gobo 2

Gobo 2 Index

Fine

Gobo2 Rotate

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro

Speed

Special Function

Information

Channel

Information

0 ~ 255

Status van individueel kanaal

56

Maverick MK2 Spot BH NL

Lampje

Betekenis

Lampje

Betekenis

Focusfout gedetecteerd

Y_cm

Fout kanteling magnetische
sensor

Zoom

Zoomfout gedetecteerd

Y_op

Fout kanteling optokoppelaar

Prism

Prismafout gedetecteerd

CPU_A

IC-A fout

Prism.R

Roterende prismafout gedetecteerd

CPU_B

IC-B fout

Gobo

Fout gobowiel 1 gedetecteerd

CPU_C

IC-C fout

Gobo.R

Fout roterend gobowiel 1 gedetecteerd

CPU_D

IC-D fout

Gobo2

Fout gobowiel 2 gedetecteerd

CPU_E

IC-E fout

Fout roterend gobowiel 2 gedetecteerd

Head Fan1

Fout kopventilator 2
gedetecteerd

Kleurfout gedetecteerd

Head Fan2

Fout kopventilator 2
gedetecteerd

Irisfout gedetecteerd

Base Fan1

Fout onderstelventilator 1
gedetecteerd

Cyaanfout gedetecteerd

Fout onderstelventilator 2
gedetecteerd

MAGENTA

Magentafout gedetecteerd

YELLOW

Geelfout gedetecteerd

CTO

CTO-fout gedetecteerd

Fout kanteling magnetische sensor 1
gedetecteerd

Fout kanteling magnetische sensor 2
gedetecteerd

X_op

Fout zwenking optokoppelaar

Wiel 1

Circuits

Ring van
ringen

Ruitvortex

Driehoek

Sterveld

Lenticulair
glas

Wiel 2

Spiraal

Puntchiclets

Spattende
druppel

Golvende balk

Douccheglas

Lenticulair
glas

Foutindicatie

Focus

Gobo2.R

Color

Iris

CYAN

X_cm1

X_cm2

Gobo-ontwerpen

Base Fan2

57

Maverick MK2 Spot BH NL

32CH

Kanaal

Functie

Waarde

Percentage/instelling

1

Zwenken

000ó255

0–100%

2

Fijn zwenken

000ó255

0–100%

3

Kantelen

000ó255

0–100%

4

Fijn kantelen

000ó255

0–100%

Zwenk­/kantelsnelheid

6

Dimmer

000ó255

0–100%

7

Fijne dimmer

000ó255

0–100%

000ó003

216ó255

Gesloten

Open

000ó001
129ó255

Geen functie
Vervagen in / verdwijnen, snel naar langzaam

10

Cyaan

000ó255

0–100%

11

Magenta

000ó255

0–100%

12

Geel

000ó255

0–100%

13

CTO

000ó255

0–100%

000ó006

Open

snel

DMX-waarden

5

8 Sluiter

9 Virtuele s luiter

14 Kleurenwiel

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

002ó128

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219

220ó223
224ó255

Open
Langzaam tot snel
Pulseffect van langzaam tot snel
Willeke urig effe c t van langzaam tot snel

Stroboscoop trillen , snel naar langzaam

Rood
Oranje
Groen
Blauw
Magenta
Geel
UV
Gespleten kleuren
Kleurwijziging met de klok mee, snel tot
langzaam
Stop
Kleurwijziging tegen de klok in, langzaam tot

58

Maverick MK2 Spot BH NL

32CH

Kanaal

Functie

Waarde

Percentage/instelling

000ó008

Open

snel

000ó063

232ó255

Roterende gobo index

Stuitereffect

Gobo-wiel 1
oplopende index

000ó008

Open

snel

000ó063

232ó255

Roterende gobo index

Stuitereffect

Gobo-wiel 2
oplopende index

21

Focus

000ó255

0–100%

15

16 Gobo r ot er e nd 1

17

18

19 Gobo r ot er e nd 2

20

Gobo-wiel 1
[Gobo-ontwerpen

Gobo-wiel 2
[Gobo-ontwerpen

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082

]

083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

192ó255

064ó145
146ó149
150ó231

000ó255 0–100%

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073
074ó082

]

083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

192ó255

064ó145
146ó149
150ó231

000ó255 0–100%

59

Gobo 1 (circuits)
Gobo 2 (ring van ringen)
Gobo 3 (ruitvortex)
Gobo 4 (driehoek)
Gobo 5 (sterveld)
Gobo 6 (lenticulair glas)
Gobo 6 schudden
Gobo 5 schudden
Gobo 4 schudden
Gobo 3 schudden
Gobo 2 schudden
Gobo 1 schudden
Open
Gobowijziging met de klok mee, snel tot
langzaam
Gobowijziging tegen de klok in, langzaam tot

Roteren met de klok mee, langzaam tot snel
Stop
Tegen de klok in roteren, langzaam tot snel

Gobo 1 (spiraal)
Gobo 2 (dot chiclets)
Gobo 3 (spattende druppel)
Gobo 4 (golvende balk)
Gobo 5 (doucheglas)
Gobo 6 (lenticulair glas)
Gobo 6 schudden
Gobo 5 schudden
Gobo 4 schudden
Gobo 3 schudden
Gobo 2 schudden
Gobo 1 schudden
Open
Gobowijziging met de klok mee, snel tot
langzaam
Gobowijziging tegen de klok in, langzaam tot

Roteren met de klok mee, langzaam tot snel
Stop
Tegen de klok in roteren, langzaam tot snel

Maverick MK2 Spot BH NL

32CH

Kanaal

Functie

Waarde

Percentage/instelling

22

Fijne focus

000ó255

0–100%

000ó010

211ó255

Geen func tie

Automatische detectie afs tand

24

Zoom

000ó255

0–100%

25

Fijne zoom

000ó255

0–100%

000ó004
005ó255

Geen func tie
Prismaeffect

000ó127

194ó255

Roterende positie

Roteren tegen de klok in, snel tot langzaam

000ó063

Groot tot klein

(langzaam tot snel)

29

Frost

000ó255

0–100%

000ó009
010ó255

Geen func tie
CMY macro

CMY
macrosnelheid

000ó007

144ó151

Geen functie

Focusreset

23 Auto foc us

26 Prisma

27 Prisma roteren

28 Iris

30 CMY macro

31

011ó030
031ó050
051ó070
071ó090
091ó110
111ó130
131ó150
151ó170
171ó190
191ó210

128ó189
190ó193

064ó127
128ó191

192ó255

000ó255 langzaam tot snel

0-5 m
6 m
7 m
8 m
9 m
10 m
12,5 m
15 m
17,5 m
20-60 m

Roteren met de klok mee, langzaam tot snel
Stop

Auto verandering, langzaam tot snel
Langzaam inzoomen, snel uitzoomen
(langzaam tot snel)
Langzaam uitzoomen, snel inzoomen

32 Regeling

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143

60

XY-verduistering
C-verduistering
G-verduistering
XYC-verduistering
XYG-verduistering
XYCG-verduistering
Geen functie
X reset
Y reset
Kleurenreset
Reset gobo en gobo roteren
Geen functie
Prismareset

Maverick MK2 Spot BH NL

32CH

Kanaal

Functie

Waarde

Percentage/instelling

152ó159

251ó255

Reset alle

XY snelle modus

24CH

Kanaal

Functie

Waarde

Percentage/instelling

1

Zwenken

000ó255

0–100%

2

Fijn zwenken

000ó255

0–100%

3

Kantelen

000ó255

0–100%

4

Fijn kantelen

000ó255

0–100%

Zwenk­/kantelsnelheid

6

Dimmer

000ó255

0–100%

000ó003

216ó255

Gesloten

Open

000ó001
129ó255

Geen functie
Vervagen in / verdwijnen, snel naar langzaam

9

Cyaan

000ó255

0–100%

10

Magenta

000ó255

0–100%

11

Geel

000ó255

0–100%

12

CTO

000ó255

0–100%

000ó006

224ó255

Open

Kleurwijziging tegen de klok in, langzaam tot snel

32 Regeling

5

7 Sluiter

160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

000ó255 0–100%

004ó007
008ó076
077ó145
146ó215

Iris reset
Resetten frost
Zoomherstel
CMY+CTO reset
Ventilator lage snelheid
Ventilator volle snelheid
Ventilator auto
geen functie
Iris snelle modus
Iris soepele modus
XY-wissel aan
XY-wissel uit
Geen functie
XY soepele modus

Open
Langzaam tot snel
Pulseffect van langzaam tot snel
Willekeurig effect van langzaam tot snel

8 Virtuele sluiter

13 Kleurenwiel

002ó128

007ó013
014ó020
021ó027
028ó034
035ó041
042ó047
048ó059
060ó187
188ó219
220ó223

Stroboscoop trillen , snel naar langzaam

Rood
Oranje
Groen
Blauw
Magenta
Geel
UV
Gespleten kleuren
Kleurwijziging met de klok mee, snel tot langzaam
Stop

61

Maverick MK2 Spot BH NL

24CH

Kanaal

Functie

Waarde

Percentage/instelling

000ó008

192ó255

Open

Gobowijziging tegen de klok in, langzaam tot snel

000ó063

232ó255

Roterende gobo index

Stuitereffect

000ó008

192ó255

Open

Gobowijziging tegen de klok in, langzaam tot snel

000ó063

232ó255

Roterende gobo index

Stuitereffect

18

Focus

000ó255

0–100%

19

Zoom

000ó255

0–100%

000ó004
005ó255

Geen functie
Prismaeffect

Gobo-wiel 1

14

[Gobo-ontwerpen

15 Gobo roterend 1

Gobo-wiel 2

16

[Gobo-ontwerpen

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073

]

074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

064ó145
146ó149
150ó231

009ó017
018ó026
027ó035
036ó044
045ó053
054ó063
064ó073

]

074ó082
083ó091
092ó100
101ó109
110ó118
119ó127
128ó191

Gobo 1 (circuits)
Gobo 2 (ring van ringen)
Gobo 3 (ruitvortex)
Gobo 4 (driehoek)
Gobo 5 (sterveld)
Gobo 6 (lenticulair glas)
Gobo 6 schudden
Gobo 5 schudden
Gobo 4 schudden
Gobo 3 schudden
Gobo 2 schudden
Gobo 1 schudden
Open
Gobowijziging met de klok mee, snel tot langzaam

Roteren met de klok mee, langzaam tot snel
Stop
Tegen de klok in roteren, langzaam tot snel

Gobo 1 (spiraal)
Gobo 2 (dot chiclets)
Gobo 3 (spattende druppel)
Gobo 4 (golvende balk)
Gobo 5 (doucheglas)
Gobo 6 (lenticulair glas)
Gobo 6 schudden
Gobo 5 schudden
Gobo 4 schudden
Gobo 3 schudden
Gobo 2 schudden
Gobo 1 schudden
Open
Gobowijziging met de klok mee, snel tot langzaam

17 Gobo roterend 2

20 Prisma

064ó145
146ó149
150ó231

Roteren met de klok mee, langzaam tot snel
Stop
Tegen de klok in roteren, langzaam tot snel

62

Maverick MK2 Spot BH NL

24CH

Kanaal

Functie

Waarde

Percentage/instelling

000ó127

194ó255

Roterende positie

Roteren tegen de klok in, snel tot langzaam

000ó063

192ó255

Groot tot klein

Langzaam uitzoomen, snel inzoomen (langzaam tot snel)

23

Frost

000ó255

0–100%

000ó007

251ó255

Geen functie

XY snelle modus

Prisma

21

roteren

22 Iris

24 Regeling

128ó189
190ó193

064ó127
128ó191

008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó220
221ó225
226ó230
231ó235
236ó240
241ó245
246ó250

Roteren met de klok mee, langzaam tot snel
Stop

Auto verandering, langzaam tot snel
Langzaam inzoomen, snel uitzoomen (langzaam tot snel)

XY-verduistering
C-verduistering
G-verduistering
XYC-verduistering
XYG-verduistering
XYCG-verduistering
Geen functie
X reset
Y reset
Kleurenreset
Reset gobo en gobo roteren
Geen functie
Prismareset
Focusreset
Reset alle
Iris reset
Resetten frost
Zoomherstel
CMY+CTO reset
Ventilator lage snelheid
Ventilator volle snelheid
Ventilator auto
Geen functie
Iris snelle modus
Iris soepele modus
XY-wissel aan
XY-wissel uit
Geen functie
XY soepele modus

63

Maverick MK2 Spot QRG Multi-Language

Contact Us

General Information

Technical Support

Chauvet World Headquarters

Address: 5200 NW 108th Avenue

Voice: [phone]

www.chauvetprofessional.com

Chauvet Europe Ltd

Address: Unit 1C

Email:

Chauvet Europe BVBA

Address : Stokstra at 18

Email:

Chauvet France

Address: 3, Rue Ampère

Voice: [phone]

Email:

Website: www.chauvetlighting.eu

Chauvet Germany

Address: Bruno-Bürgel-Str. 11

Voice: [phone]

Email:

Website: www.chauvetlighting.eu

Chauvet Mexico

Address: Av. de las Partidas 34-3B

Email: [e-mail]

Outside the U.S., U.K., Ireland, Benelux, France, Germ a n y, or Mexic o, cont ac t
product. Visit our website for contact details

Sunrise, FL 33351
Voice: [phone]
Toll free: [phone]

Brookhill Road In dustrial Es tate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]

9770 Kru ishoutem
Belgium
Voice: [phone]

91380 Chilly-Mazarin
France

28759 Bremen
Germany

(Entrance by Calle 2)
Zona Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: [phone]

Email:

[e-mail]

Website:

[e-mail]

Website:

www.chauvetlighting.co.uk

[e-mail]

Website: www.chauvetlighting.eu

[e-mail]

[e-mail]

Website:

www.chauvetprofessional.mx

the dealer of record. Follow the instructions to request support or to return a

Maverick MK2 Spot QRG, Rev. 8│ © Copyright 2018 Chauvet │All rights reserved. Printed in P. R. C.
