QUICK REFERENCE GUIDE

About This Guide

The Cloud 9 Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details.

Disclaimer

The information and specifications contained in this QRG are subject to change without notice.

LIMITED WARRANTY

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE. For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration. For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and

Germany: www.chauvetlighting.eu/warranty-registration.

Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.

Safety Notes

These Safety Notes include important information about installation, use, and maintenance.

• Depending on the amount of fog generated, all fog machines may set off smoke detectors.

• The voltage of the outlet to which you are connecting this product must be within the range stated on the decal or rear panel of the product.

• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain or moisture.

• Always place this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.

• Be sure that no ventilation slots on the unit’s housing are blocked.

• Never connect this product to a dimmer or rheostat.

• ONLY use the carry handles to carry this product.

• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.

• In the event of a serious operating problem, stop using immediately.

• DO NOT open this product. It contains no user-serviceable parts.

• Do not use for space heating purposes.

• Use only CHAUVET water-based fog fluid.

• Drain the tank before transporting or storing the product.

• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the product from power via the breaker or by unplugging it.

• This product is not intended for permanent installation.

• ONLY connect this product to a grounded and protected circuit.

• Always disconnect from power before resetting the breaker.

• Make sure the power cord is not crimped or damaged.

• Never disconnect this product from power by pulling on the cord.

• DO NOT touch this product when it is operating because it may be hot.

• Do not set this product on a flammable surface (linoleum, carpet, wood, paper, carton, plastic, etc.).

• Condensation may form on the bottom of the product, creating damp or wet conditions under and around the Cloud

9. Use caution! Surfaces around the product may become slippery.

• Ensure all valves are closed prior to filling the product with fluids.

• Do not touch the output nozzle on this product. It is very hot during operation and it may remain hot for several hours after turning the unit off.

Contact

Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico contact your distributor to request support or return a product. Visit

www.chauvetprofessional.com for contact information.

Cloud 9 QRG Rev. 7

QUICK REFERENCE GUIDE

Wheel locks (x4) for

floor mounting

Floor Mounting

What is Included

• Cloud 9

• Seetronic Powerkon power cord

• Directional Hose and Clamp

• Quick Reference Guide

AC Power

This product has a fixed voltage power supply and it can work with an input voltage of either 120 VAC, 60 Hz or 230 VAC, 50 Hz, depending on the specific model purchased.

To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.

The 120V version of the Cloud 9 consumes more than 20A of power, and thus requires 2 power cords, with each on its own circuit to operate.

Resetting the Breaker

This product is equipped with a resettable circuit breaker. If the breaker trips, all sections of this product will lose power.

1. Remove the power cord from mains power.

2. Allow unit to cool for 15 minutes.

3. After 15 minutes, attempt to reset the breaker by pressing the button.

4. Plug the product’s power cord into the power outlet and continue using as recommended.

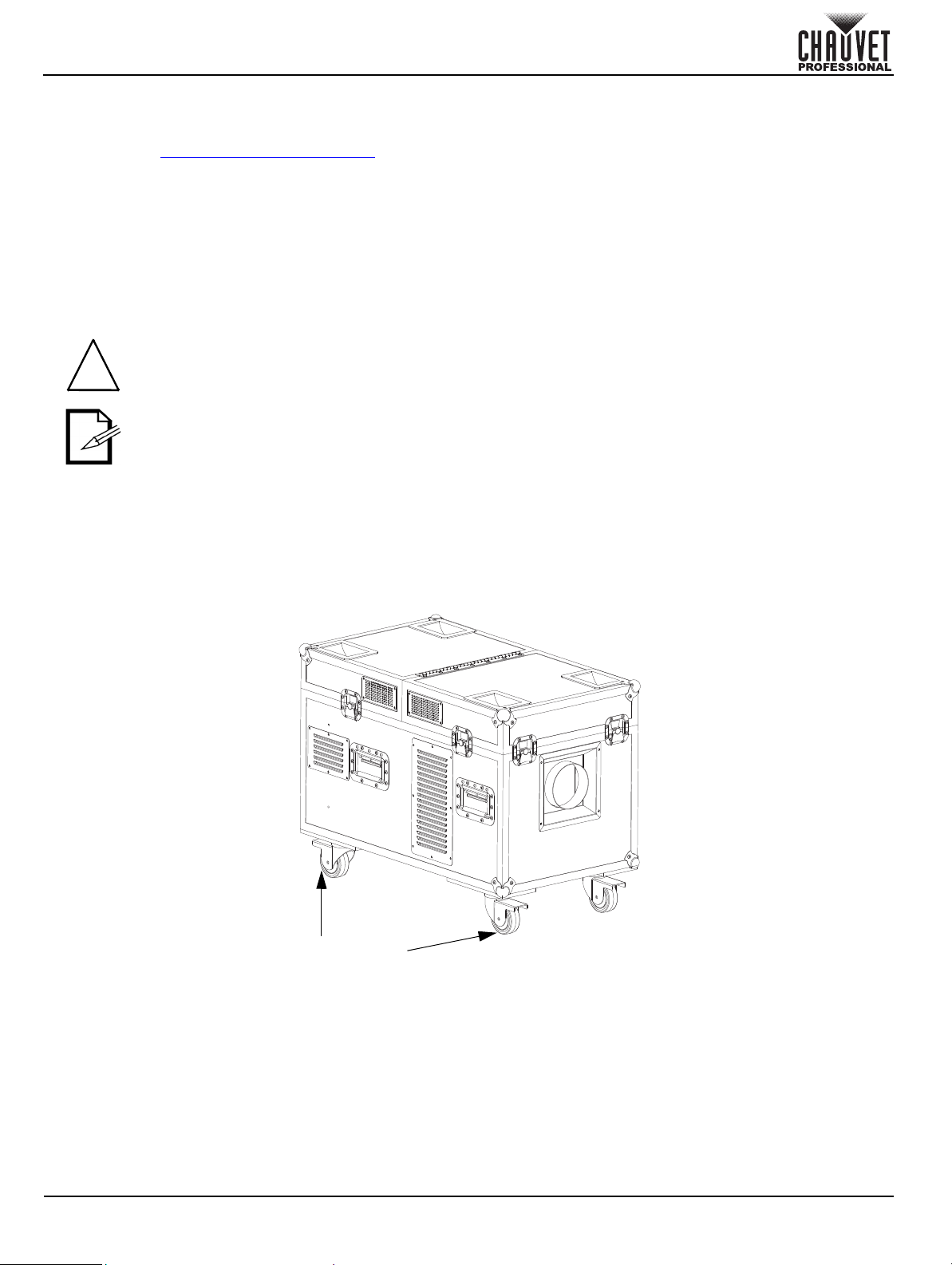

Floor Mounting Diagram

Cloud 9 QRG Rev. 7

Hose Clamp

Directional Hose

Hose Attachment

QUICK REFERENCE GUIDE

This product may NOT be tilted. This product should be level when on a surface.

While operating the Cloud 9, make sure there is adequate fog fluid and water in the machine to prevent pump and heater damage. When the fog fluid/water level becomes low, simply add more fog fluid to continue using the Cloud 9.

Control Panel Description

BUTTON/KNOB FUNCTION

<MENU> Exits from the current menu or function

If the product is turned off while in timer mode, the product will still be in timer mode when the product is turned back on.

UP navigates upwards through the menu list and increases the numeric value when in a

function.

TIMER starts the timer controlled operation DOWN navigates downwards through the menu list and decreases the numeric value when

in a function.

VOLUME triggers the pump to modify the output volume ENTER enables the currently displayed menu or sets the currently selected value into the

selected function. STOP turns the fog output off.

Cloud 9 QRG Rev. 7

QUICK REFERENCE GUIDE

Programming

Refer to the Menu Map to understand the menu options. The menu map shows the main level and a variable number of programming levels for each option.

• To go to the desired main level, press <FUNCTION> repeatedly until the option shows on the display. This will take

you to the first programming level for that option.

• To select an option or value within the current programming level, press <UP> or <DOWN> until the option shows

on the display. If there is another programming level, you will see that first option, or you will see the selected value.

•Press <FUNCTION> repeatedly to exit to the previous main level.

Operation

1. Place the machine on a level surface. Plug the power cord into the wall.

2. Remove the top lid.

3. Fill the water tank with distilled water to the maximum fill line located on the inside of the tank. The container can hold up to 5.3 gal or (20 l).

4. Fill the fluid tank with CHAUVET haze or fog fluid to the maximum fill line located on the outside of the tank. The container can hold up to 1 gal (3.5 l). Haze or fog fluid options for the Cloud 9:

• High Density Fog Fluid (HDF) - Best overall performance for a medium to large coverage area. Fog dissipates after lifting into the air.

• Premium Haze Fluid (PHF) - Creates a dual purpose effect. Good coverage area; fog lifts into the air to become haze.

5. Turn the product on using the power switch on the back panel. Make sure the fans are operating properly.

6. Using the control panel, set the product to the desired operating mode.

• Filling the distilled water tank above the maximum fill line will reduce the performance of the product. To ensure optimal performance, drain any excess water via the overfill drain prior to use.

• Due to water evaporation, you may need to refill the Cloud 9 with water to continue triggering the machine.

• The Cloud 9 is fitted with a safety shutoff feature, which prevents the unit’s heaters from turning on when the water level is too low. If this safety shutoff feature has been engaged, simply add more water to continue using the Cloud 9.

• The Cloud 9 can operate with the top lid on or off.

• HDF will provide the best overall performance for a medium to large coverage area. Fog dissipates after lifting into the air.

• PHF creates a dual purpose effect. Good coverage area; fog lifts into the air to become haze.

Operation Continued

To prepare the Cloud 9 for operation:

1. Open the flight case.

2. Pull out the fluid tank and remove the cap.

3. Verify that the two plastic hoses attached to the inside of the cap are in place and in good condition.

4. Pour Chauvet fog fluid inside the tank, and re-cap.

5. Reinsert the tank.

6. Make sure that the plastic hose that goes from the cap to the fogger is not bent.

7. Plug in power and wait approximately 4 minutes for warm-up to complete.

When storing the product, ALWAYS be sure to store the fluid tank with the cap up as seen on the Floor Mounting Diagram above before installing the front cover to avoid tube damage that may cause leakage.

Only use Chauvet approved fog fluid. Otherwise, you might not have satisfactory results. In addition, unapproved fluid can damage the Cloud 9 or cause harm to humans or animals.

FCQ (Fog Cleaner Quart) was specifically developed by Chauvet to clean your Cloud 9. Make sure you use FCQ regularly, no longer than 90 days between cleanings, to increase the life of your product.

Cloud 9 QRG Rev. 7

Condensation may form on the bottom of the product, creating damp or wet conditions under and around the Cloud 9. Use caution! Surfaces around the product may become slippery

QUICK REFERENCE GUIDE

Menu Map

MODE PROGRAMMING LEVELS DESCRIPTION

Interval Set 5–200S Sets the interval between fog output

Duration Set 5–200S Sets the duration of the fog output

Timer Out 1-100% Sets the output volume in timer mode

Volume Out 1–100% Fog volume 1–100%

Fan Speed 1–100% Fan Speed (slow to fast)

Fluid Sensor ON/OFF Turns the fluid sensor ON or OFF

DMX512 Address

Direct Timer NO/YES Enables/disables the timer

DMX Linking

The Cloud 9 will work with a DMX controller using a 3- or 5-pin DMX data connection for its 2-channel DMX personality. A DMX Primer is available from

DMX Connection

The Cloud 9 uses a 3- or 5-pin DMX data connection for its 2-channel DMX personality. See the User Manual for information about connecting and configuring the product for DMX operation.

DMX Value

2Ch

1–512 Selects the DMX starting address

www.chauvetprofessional.com.

CHANNEL FUNCTION VALUE PERCENT/SETTING

1 Fan Speed

2 Fog Output

000 010 No function

011 512 1–100%

000 010 No function

011 512 1–100%

Cloud 9 QRG Rev. 7

GUÍA DE REFERENCIA RÁPIDA

Acerca de Esta Guía

La Guía de Referencia Rápida (GRR) del Cloud 9 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:

www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• No monte este producto sobre una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).

• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y puede permanecer caliente durante varias horas después de apagar la unidad.

• Asegúrese de que ambas válvulas están cerradas antes de rellenar de líquido el producto.

• Dependiendo de la cantidad de niebla generada, todas las máquinas de humo pueden disparar los detectores de humo.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Coloque siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de las superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE la asa de transporte para mover este producto.

• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• No utilizar para calentar espacios.

• Use solo fluido de niebla con base de agua CHAUVET.

• Vacíe el tanque antes de transportar el producto.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use

• Puede formarse condensación en el fondo del producto, creando humedad o mojando por debajo y alrededor Cloud 9. ¡Use con precaución! Las superficies alrededor del producto pueden volverse resbaladizas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Benelux, Francia, Alemania, o México póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite

www.chauvetprofessional.com para información de contacto.

Cloud 9 GRR Rev. 7

GUÍA DE REFERENCIA RÁPIDA

Bloqueos de ruedas

(x4) para montaje en

suelo

Montaje en Suelo

Qué va Incluido

• Cloud 9

• Seetronic Powerkon cable de alimentación

• Manguera Direccional con Abrazadera

• Guía de Referencia Rápida

Corriente Alterna

El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

La versión de 120 V del Cloud 9 consume más de 20A de corriente, y por tanto necesita 2 cables de alimentación, cada uno en su propio circuito, para funcionar.

Rearmar el Disyuntor

Este producto está equipado con un disyuntor rearmable. Si el disyuntor salta, todos los circuitos de este producto se quedarán sin alimentación.

1. Retire el cable de alimentación de la red.

2. Permita que la unidad se enfríe durante 15 minutos.

3. Después de 15 minutos, puede intentar rearmar yyel disyuntor pulsando el botón con el dedo.

4. Enchufe el cable de alimentación del producto en la toma de corriente y continúe utilizando según se recomienda.

Diagrama de Montaje del Producto

• Llenar el depósito de agua destilada por encima de la línea de llenado máximo reducirá el rendimiento del producto. Para garantizar un rendimiento óptimo, haga salir el agua sobrante a través del drenaje de sobrellenado antes de usarlo.

• Este producto NO se puede inclinar. Este producto ha de estar nivelado si se monta sobre una superficie.

Cloud 9 GRR Rev. 7

Cuando ponga en marcha el Cloud 9, cerciórese de que hay fluido de niebla adecuado en la

Manguera Direccional

Abrazadera de la

manguera

máquina, para evitar que se estropeen la bomba y el calentador. Cuando el nivel de fluido esté bajo, no tiene más que añadir fluido para seguir usando el Cloud 9.

El FCQ (cuarto de galón de limpiador de niebla) ha sido especialmente desarrollado por Chauvet para limpiar su Cloud 9. Asegúrese de usar FCQ regularmente, no más de 90 días entre limpiezas, para incrementar la vida de su producto.

Accesorio de manguera

GUÍA DE REFERENCIA RÁPIDA

Descripción del Panel de Control

BOTÓN/MANDO FUNCIÓN

<MENU> Sale del menú o función actual

UP Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en

Cloud 9 GRR Rev. 7

Si se apaga mientras está en modo temporizador, el producto seguirá en modo temporizador cuando se vuelva a encender

una función

TIMER Inicia el funcionamiento controlado por temporizador DOWN Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando

está en una función

VOLUME Controla la bomba de humo para modificar el volumen de salida ENTER Habilita el menú actualmente en pantalla o configura el valor seleccionado

actualmente dentro de la función seleccionada STOP Desactiva de niebla
