CH-02
Quick Reference Guid e
CH-02 QRG EN
2
About this
Guide
The CH-02 Quick Reference Guide (QRG) has product information
on
how to use your new stand. See www.chauvetlighting.com/product-
manuals-literature/ for the latest information on the CH-02.
Disclaimer
The information and specifications contained in this QRG
are subject t o
change without notice.
Safety Notes
Read all the safety notes listed below before installing, operating, or
maintaining
• This product is not intended for permanent installation.
• This product should be assembled only by trained professionals.
• Be sure to assemble this product using all the parts included.
• Do not use this stand for a load that exceeds the maximum weight
capacity in this document, or on the label on the product.
• Do not use the product if any of the following conditions exist:
o welded joint s ar e cr acked or compromised
o horizontal rungs, T-bar, or diagonals are dented or damaged
o tripod, junctions, conne c tor s , or quick release pins are bent
o the product has been dropped
• Do not drag the product over the floor or other objects.
• Place sand bags over the lower cros s bars for increased stability of
the product.
The maximum, evenly distributed, load capacity for the CH-
02 is
110 lb (50 kg).
CH-02 QRG EN
3
Contact
Outside the U.S., United Kingdom, Ireland or Mexico,
contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.
What is
Included
• CH-02
• Connecting Hardware
• Warranty card
• Quick Reference Guide
Not Included
The following common items are not included, but are suggested for
the
assembly of the CH-02.
• Phillips Screwdriver
• Wrench
Be sure to foll ow all ins tructions and ca utionary state ments that
may
accompany any addi tional it ems you obtain.
To Begin
Carefully unpack the product immediately. C
heck that all th e parts are in
the package, and t hat they are in good condition.
If the box or any of the contents appear damaged from shipping, or show
signs of mishandling, save all packaging and file a cl
aim with the carri er
immediately;
do not notify CHAUVET®. Failure to report damage to the
carrier immediat el y or fail ur e to have all pack agin g avai lab le for in sp ecti on
may invalidate your claim.
For other issues, such as missing components or parts, damage not related
to shipping, or concealed damage, file a claim with CHAUVET® within 7
days of delivery. For information on contacting CHAUVET®, see
Contact Us in this QRG.
CH-02 QRG EN
4
Parts List Including Connecting Hardware
Quantities
Parts (size)
Description
Diagram
8
hex
head bolts (M10)
Used at at tachment
points for fixtures
on the
T-bar and side bars
8 wing nuts (M10)
Used in
combination with M10 hex bolts
8 hex nuts (M10)
Used in
combination with M10 hex bolts
15 washers
Used in
combination with M10 hex bolts
5 small hex bolts (M6)
Used in combination with small hex nuts
to
tighten braces
18
small Phillips-head
bolts (M6)
Used in combination with small hex nuts
to
tighten braces
23 small hex nuts (M6)
Used in combination with small hex and
Phillips
-head bolts
6 braces
Brace
s for T-bar and side bars
(takes 2 small bolts and nuts)
1 brace
Brace for the bottom of the
T-bar
assembly
(takes 3 small bolts and nuts)
3 T-braces
Brace
s for T-bar and side bars
2 side bars
Used in the side bar assembly
1 T-bar
Used in the
T-bar assembly
4 small sup port bars
Used in the
T-bar and side bar
assemblies
1 tripod assembly
Tripod
portion of the CH-02
(pre
-assembled)
1 hex wrench
Tool fo
r adjusting the small hex bolts
The tripod section comes assembled; however, the T-bar and side ba
rs
require assembly. For details, see Assembly Instructions and
Assembly
Guide sections.
CH-02 QRG EN
5
Description
The CH-02 is a heavy-duty aluminum T-bar stand
with side bar supports,
8 optional mounting points, and quick release
pins for easy setup and
teardown. The CH-02 is great for mobile DJs and entertainers.
Assembly
Instructions
To assemble the CH-02, refer to the diagrams on the following pages and
do the following:
Figure 1:
1. Loosen lower knob on the tripod assembly.
2. Open the tripod legs and place the product on the floor
(or level surface) so t he center shaft is vertical.
3. Tighten the lower knob on the tripod to secure it.
4. Loosen the upper knobs on the center shaft.
5. Extend the inner tube of the center shaft.
6. Tighten the upper knobs on the center shaft to secure the tube in place.
Figure 2:
7. Assemble the supported side bars. See T-bar and Side Bars
Assemblies and T-bar and Side Bars Finished View for more
information and close-up views.
8. Slide the supported side bars assembly over the shaft and s ecure it at
the desired height by tightening the bolts.
Note: Be sure to tighten all the bolts of the side bars assembly.
Figure 3:
9. Asse mbl e the T-bar with supports. See
T-bar and Side Bars
Assemblies and T-bar and Side Bars Finished View for more
information and close-up views.
10. Slide the T-bar with supports over the top of the shaft and secure it
into place by tightening bolts.
Note: Be sure to tighten all bolts of the T-bar assembly.
CH-02 QRG EN
6
Assembly
Guide
Fig. 1

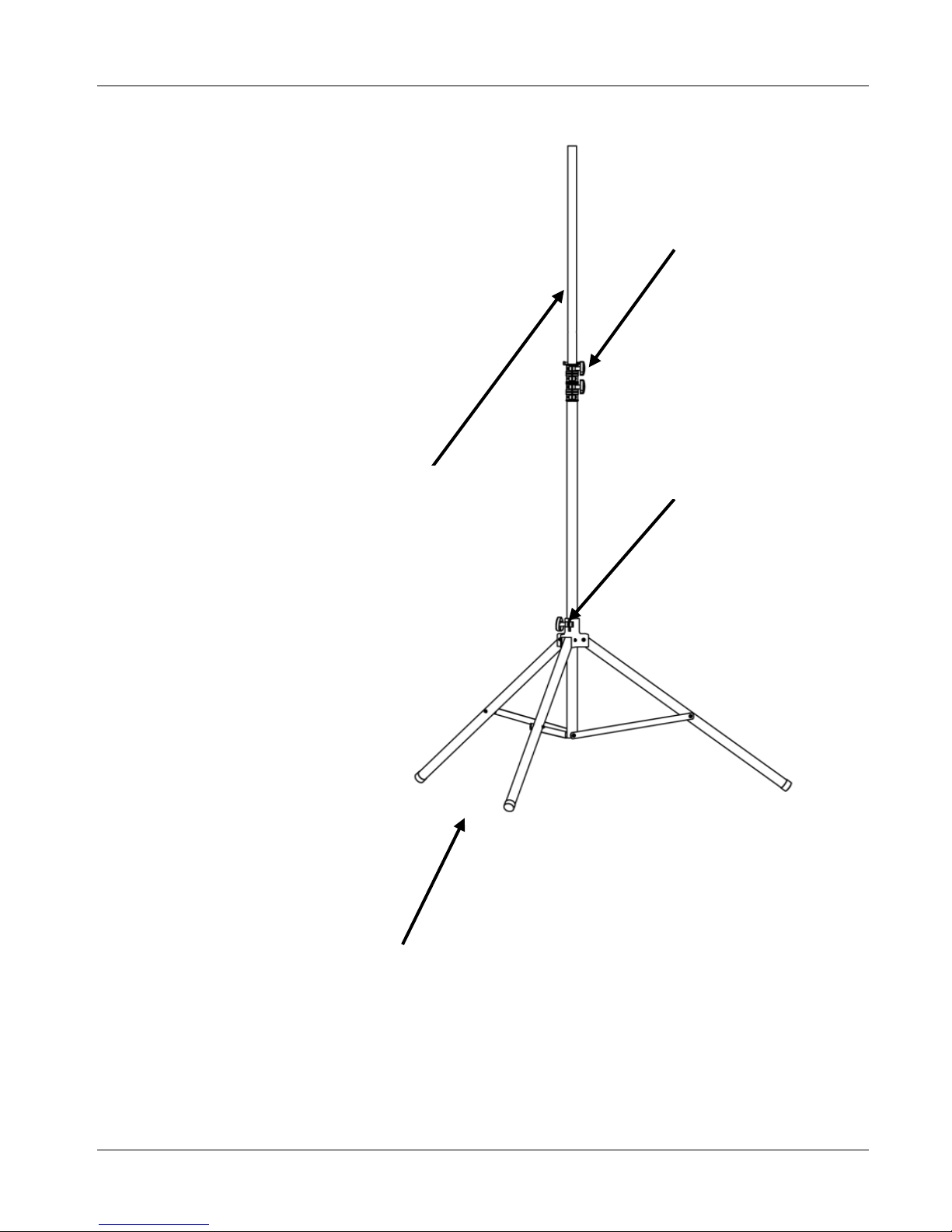

Step 2. Open the tripod legs and
place the product on the floor
(or level surfa ce) so the center
shaft is vertical.
Step 5. Extend the inner tube
of the center shaft.
Upper Knobs to be
adjusted in Steps 4 and 6 .
Lower Knob to be adjusted
in Steps 1 and 3.
CH-02 QRG EN
7
Step 7. Assemble the
supported side bars.
Step 8.
Slide supported side ba rs
assembly over the shaft.
Fig. 2
Tighten all bolts once the
side bars assembly is in
place after Step 8.
CH-02 QRG EN
8

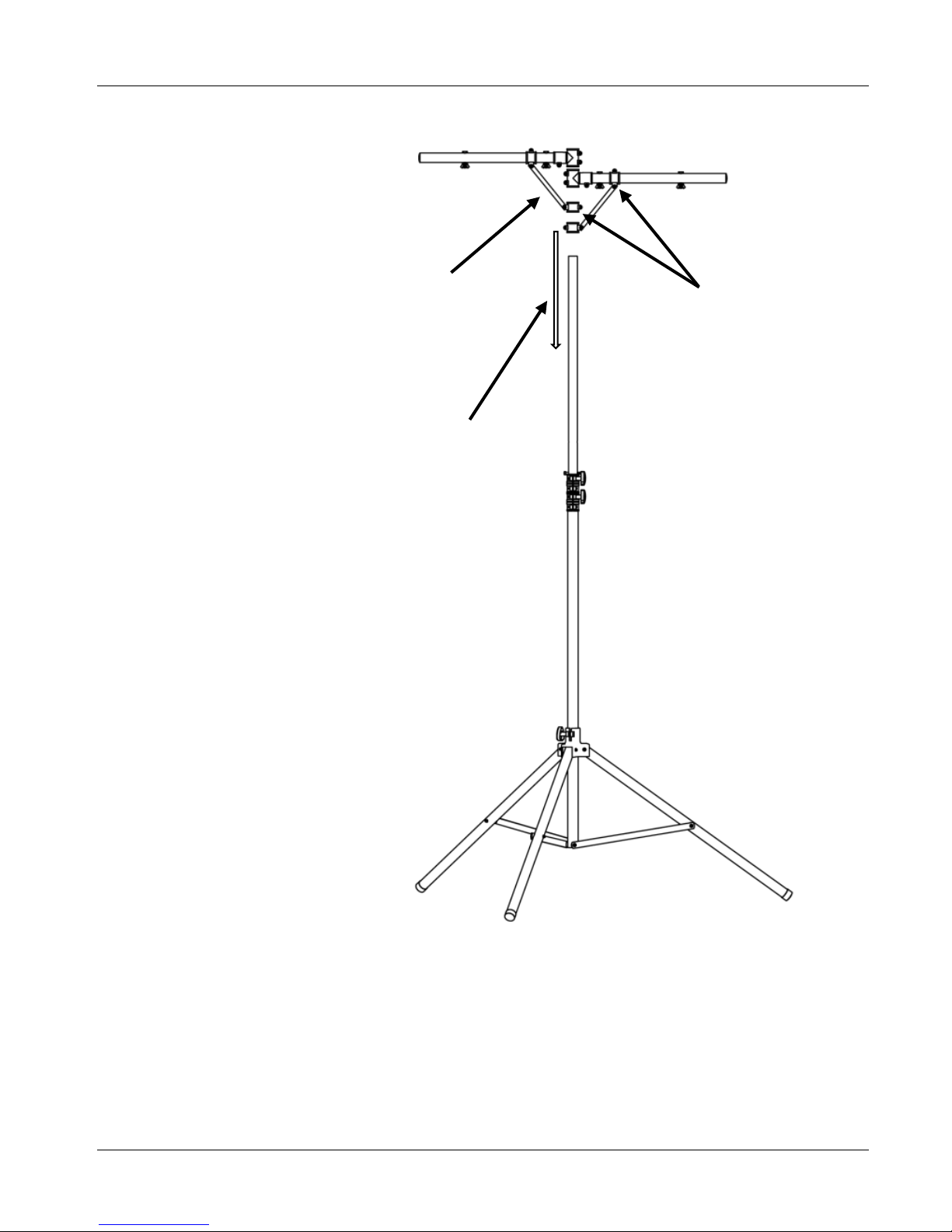

Step 10. Slide T-bar assembly
with supports over the shaft.
Step 9. Assemble T-bar with
supports.
Fig. 3
Tighten all bolts once the T-bar
assembly is in place after Step 10.
CH-02 QRG EN
9
T-bar and
Side Bars
Assemblies
T-bar Assembly
Side Bars
Assembly
CH-02 QRG EN
10
T-bar and
Side Bars
Finished View

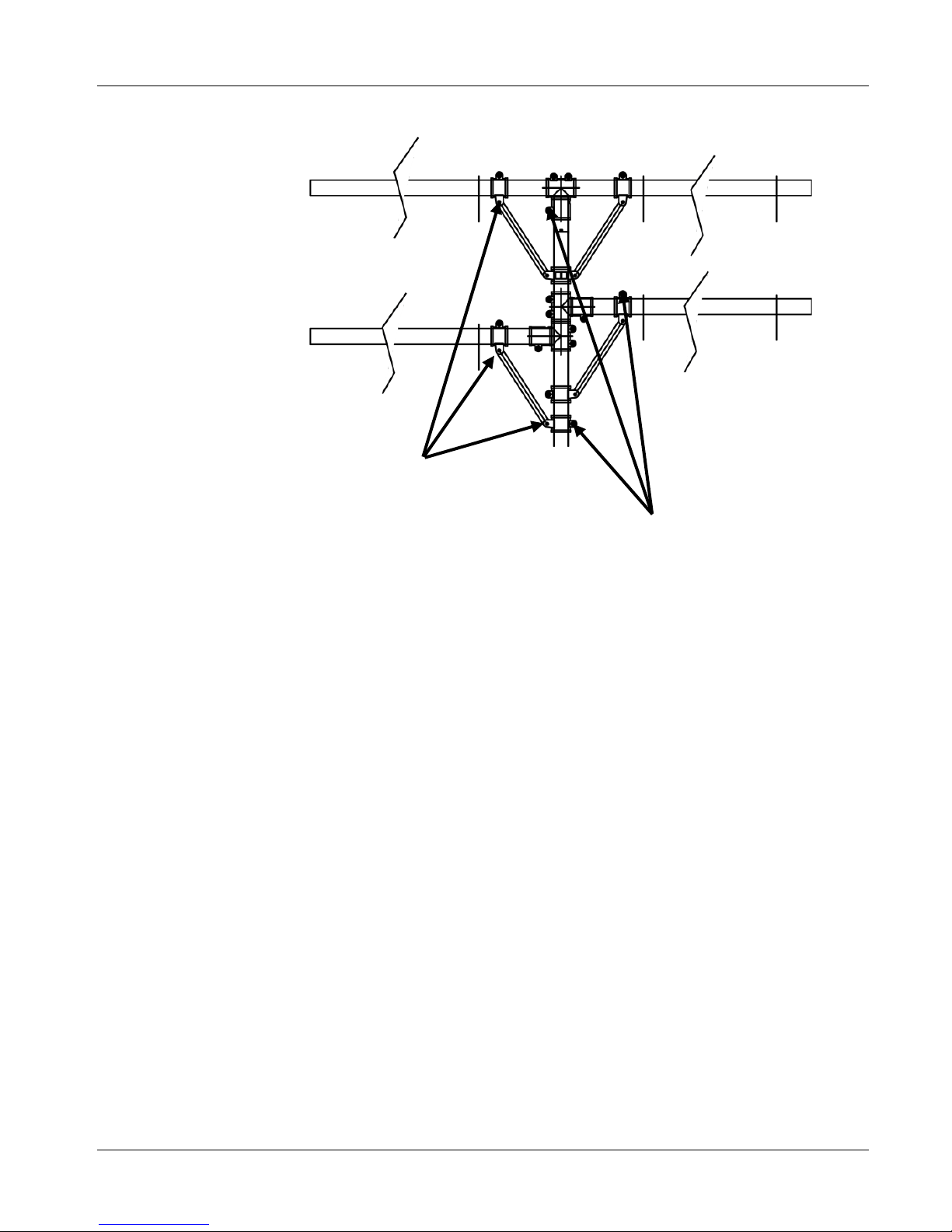

After the braces are in place, tighten
bolts to secu r e the braces
Attachment points for all braces
CH-02 GRR ES
11
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del CH-02
contiene informació n
sobre cómo usar su nuevo soporte. Vea
www.chauvetlighting.com/product-manuals-literature/
para la
información más reciente sobre el CH-02.
Exención de
Responsabilidad
La información y especificacio nes con tenidas en es ta GRR están s ujetas
a cambio sin previo aviso.
Notas de
Seguridad
Lea todas las notas de
seguridad siguientes antes de instalar, operar o
hacer mantenimient o.
• Este producto no está concebido para una instalación permanen te.
• El montaje de este producto debe realizarse solo por profesionales
formados.
• Asegúrese de montar este producto usando todas las piezas
incluidas.
• No use este soporte para una carga que supere el peso máximo, el
cual se indica en l as es pecificaciones técnicas de este documento o
en la etiqueta del producto.
• No use el producto si se da alguna de las siguientes circun stancias:
o las juntas so ld adas están fracturadas o no están en perfectas
condiciones
o el armazón hor izontal, la barra en T o las d iagonales están
abollados o estropeados
o el trípode, las ju ntas, los conectores o las espitas de desacople
rápido están dobladas
o el produ cto se ha caído
• No arrastre el producto sobre el suelo ni sobre otros objetos.
• Coloque bolsas de sujeción sobre los travesaños inferiores para
aumentar la estabilidad del producto.
La capacidad d e carga máxima uniformemente distribuida p ara el CH-02
es de 110lb (50kg).
CH-02 GRR ES
12
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con
su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
Qué va
Incluido
• CH-02
• Material de Conexi ón
• Tarjeta de Garantía
• Guía de Referencia Rápida
No
Incluido
Los siguientes elementos comunes no están incluidos, pero los sugerimos
para el ensamblaje y montaje del CH-02.
• Destornillador de Estrella
• Llave
Asegúrese de seguir todas las instrucciones y notas preventivas que
puedan acompañar a cualq uiera de los elementos.
Para Empezar
Desembale con cuidado el producto inmediatamente. Compruebe que todas
las piezas están en el paquete, y que están en buen estado.
Si la caja o alguno de los contenidos parecen dañados a causa del
transporte, o muestran signos de manipulación inadecuada, guarde todo el
paquete y tramite un a reclamación con el tr ansportista inmediata mente; no
lo
notifique a CHAUVET®. Si no informa al transportista del daño
inmediatamente o no dispone todo el paquete para inspección puede quedar
anulada su reclamación.
Para otras incidencias, como componentes o piezas que falten, daños no
relacionados con el
transporte o daños no evidentes, presente una
reclamación a CHAUVET® en el plazo de 7 días de la entrega. Para
información sobre cómo contactar con CHAUVET®, vea Contact Us
(Contacto) en esta GRR.
CH-02 GRR ES
13
Lista de Piez as, in cluyendo el Material de Conexión
Cantidades
Piezas (tamaño)
Descripción
Diagrama
8
tornillos de cabeza
hexagonal (M10)
Se usan en los puntos de unión para
dispositivos en la barra en T y barras laterales
8 palomillas (M10)
Se usan en combinación c o n los torni llos
hexagonales M10
8
tuercas hexagonales
(M10)
Se usan en combinación con los tornillos
hexagonales M10
15 arandelas
Se usan en combinación con los tornillos
hexagonales M10
5
tornillos hexagonales
pequeños (M6)
Se usan en combinación con las tuercas
hexagonales pequeñas para apretar los
travesaños
18
tornillos de estrella
pequeños (M6)
Se usan en combinación con las tuercas
hexagonales pequeñas para apretar los
travesaños
23
tuercas hexagonales
pequeñas (M6)
Se usan en combinación con los tornillo s de
estrella y hexagonales pequeños
6 travesaños
Travesaños para la barra en T y barras laterales
(se necesita n 2 t ornil los y tuercas pequeños)
1 travesaño
Travesaño para el ensamblaje d e la parte
inferior de la
barra en T (se necesitan 3 tornillos
y tuercas pequeños)
3 traves años en T
Travesaños para la barra en T y barras laterales
2 barras laterales Se usan para montar la barra lateral
1 barra en T Se usa para montar la barra en T
4
barras pequeñas de
soporte
Se usan para montar las barras en T y laterales
1
ensamblaje d e
trípode
Parte del trípode del CH-02 (pre-montado)
1 llave hexagonal
Herramienta para ajustar los tornillos
hexagonales pequeños
La sección del trípode viene montada; sin embargo, la barra en T y las
barras laterales precisan montaje. Para más detalles, vea las secciones
Instrucciones de Montaje y Guía de Montaje.
CH-02 GRR ES
14
Descripción
El CH-
02 es una barra en T de aluminio de alta resistencia con soportes
de barra lateral,
8 puntos de montaje opcionales y espitas de desacople
rápido para un montaje y desinstalación fáciles. El CH-
02 es magnífico
para artistas y DJ móviles.
Instrucciones
de Montaje
Para montar el CH -02, consulte los diagramas de las páginas sigui entes y
haga lo que sigue:
Figura 1:
1. Afloje el mando inferior del montaje del trípode.
2. Abra las patas del trípod e y col oque el producto en el s uelo
(en una superficie nivelada) para que el eje centr al esté en vertical.
3. Apriete el mando inferior del trípode para as egurarlo.
4. Afloje los mandos superiores del eje central.
5. Despl iegue el tubo interi or del eje central.
6. Apriete los mandos del eje central para asegurar el tubo en su sitio.
Figura 2:
7. Mo nte las barras laterales de soporte. Vea
Conjuntos de la Barra en T
y Barras Laterales y Vista Terminado de la Barra en T y Barras
Laterales para más in fo rmación y vistas d e cerca.
8. Deslice el conjunto de las barras laterales sobre el eje y fíjelo a la
altura deseada apretando los tornillos.
Nota: Asegúrese de apretar tod as las tuercas de montaje de las barras
laterales.
Figura 3:
9. Monte la barra en T con los soportes. Vea
Conjuntos de la Barra en T
y Barras Laterales y Vista Terminado de la Barra en T y Barras
Laterales para más in fo rmación y vistas d e cerca.
10. Deslice la barra en T c
on los soportes sobre la parte superior del eje y
fíjela en su sitio apretando las tuercas.
Nota: Asegúrese de apretar tod as las tuercas del conjunto de montaje
de la barra en T.
CH-02 GRR ES
15
Guía de
Montaje
Fig. 1
Paso 2. Abra las patas del trípode
y coloque el
producto en el suelo
(en una superficie nivelada) para
que el eje central esté en vertical.
Paso 5. Despli egue el tubo
interior del eje central.
Mandos superiores
que se
ajustan en los pasos 4 y 6.
Mandos inferiores que se
ajustan en los pasos 1 y 3.
CH-02 GRR ES
16
Paso 7. Monte las barras
laterales de soport e.
Paso 8. Deslic e el conjunto de
barras laterales sobre el eje.
Fig. 2
Apriete todos los
tornillos una vez que el
conjunto de las barras
laterales esté en su sitio
tras el Paso 8.
CH-02 GRR ES
17
Paso 10. Deslice la barra en T
con los soportes sobre el eje.
Paso 9. Monte la barra en T
con los soportes.
Fig. 3
Apriete todos los tornillos una vez
que la barra en T esté montada en
su sitio tras el Paso 10.
CH-02 GRR ES
18
Conjuntos de
la Barra
en T y las
B
arras
Laterales
Conjunto
de las
Barras
Laterales
Conjunto de
la Barra en T
CH-02 GRR ES
19
Vista
Terminado
de
la Barra
en T y B
arras
Laterales
Después de que los travesaños estén
en su sitio, apriete los tornillos para
asegurarlos
Puntos de unión para todos los travesaños
CH-02 MR FR
20
À Propos de
ce Manuel
Le Manuel de Référence (M R) du CH-02
comprend les informations de
base sur la manière d'utiliser le nouveau pied. Rendez-
vous sur
www.chauvetlighting.com/product-manuals-literature/
pour consulter les
dernières informations relatives au CH-02.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
Lisez et assimilez toutes les consignes de sécurité reprises ci-
dessous
avant d'installer, d'opérer ou de procéder à tout entreti en de l'appareil.
• Cet appareil n'est pas conçu pour être ut ilisé dans une inst allation
permanente.
• Il convient que cet appareil ne soit monté que par des professionnels
qualifiés.
• Il est impératif que soient utilisées t outes les pièces fournies lors de
l'assemblage de cet appareil.
• N'utilisez pas ce pied avec une charge dépas sant les maxima
autorisés, indiqués dans les spéci fici tés techniques de ce document
ou sur l'étiquette de l'appareil.
• N'utilisez jamais l'appareil si vous constatez :
o que les joints et soudures sont fendus ou endommagés
o que les barres t r ansversales, en T voire d iagonales sont bosselées
ou endommagées
o que le trépied, les raccords, les connecteurs ou les goupi lles de
dégagement rapide sont pliés
o que le produit a été endommagé suite à une chute
• Ne faites pas glisser le produit au sol ou sur d'autres objets.
• Pour augmenter la stabilité de l'appareil, posez sur les barres
transversales inférieures des sacs de lestage.
La charge maximale au torisée et répartie uni formément po ur le CH-
02
est de 50 kg (110 lb).
CH-02 MR FR
21
Contact
En dehors des États-Unis, du Royau me-
Uni, de l’Irlande et du Mexique,
contactez votre distributeur si vous avez besoin d'assistance ou de
renvoyer votre produit. Consultez le site www.chauvetlighting.com
pour
trouver nos coordonnées.
Ce Qui est
Inclus
• CH-02
• Du Matériel de Connexion
• Une Fiche de Garantie
• Un Manuel de Référen ce
Non
Inclus
Les articles suivants, d'usage courant, ne sont pas inclus mais vous pourriez
en avoir besoin pour l'assemblage et le montage du CH-02.
• Tournevis Phillips
• Clé à Molette
Veillez à suivre les instructions et avertissements de sécurité
accompagnant tout article.
Débuter
Déballez l'appareil avec précaution. Vérifiez que toutes les pièces se
trouvent dans le carton
d'emballage et qu'elles semblent en bon état de
fonctionnement.
Si l'emballage ou un élément du contenu semble avoir été endommagé lors
du transport, ou présente de signes de manipulation sans précaution,
veuillez dès réception en notifier immédiatement le
transporteur et non
CHAUVET®. Ne pas signaler les dommages visibles au transporteur
immédiatement ou ne p as procéder à u n e vérificati on immédiat e de l 'état d e
l'emballage peut entraîner l'invalidation de toute réclamation future.
Pour tout autre problème comme la non-
livraison de pièces ou composants,
des dommages non en rapport avec la livraison ou des vices cachés,
veuillez déposer votre réclamation auprès de CHAUVET® dans les 7 jours
suivant la livraison. Pour toute information sur les méthodes de conta
ct d e
CHAUVET®, veuillez consulter la rubrique Contact Us (Nous C
ontacter)
de ce manuel.
CH-02 MR FR
22
Listes des Compo sants C om pr enant les M atériau x de C o nn exio n
Quantité
Pièces (taille)
Description
Diagramme
8
boulons à tête
hexagonale (M10)
À utiliser aux points de fixation sur les unités
des barres T et barres latérales
8 écrous papillons (M10)
À utiliser en combinaison avec les boulons à
tête hexagonale M10
8
écrous hexagonaux
(M10)
À utiliser en combinaison avec les
boulons à
tête hexagonale M10
15 rondelles
À utiliser en combinaison avec les boulons à
tête hexagonale M10
5
boulons à tête
hexagonale de petite
taille (M6)
À utiliser en combinaison avec les écrous
hexagonaux de petite taille afin de serrer les
entretoises
18
petits boulons à tête
Phillips (M6)
À utiliser en combinaison avec les écrous
hexagonaux de petite taille afin de serrer les
entretoises
23
écrous à tête hexagonale
de petite taille (M6)
À utiliser en combinaison avec les petits
boulons à tête hexagonale et tête Phillips
6 entretoises
Entretoises pour barre T et barres latérales (à
utiliser avec deux petits boulons et écrous)
1 entretoise
Entretoise pour assembler la partie inférieure
de la barre T (à utiliser avec trois
petits
boulons et écrous)
3 entretoises T
Entretoises pour barre T et barres latérales
2 barres latérales
À utiliser lors du montage des barres
latérales
1 barre T
À utiliser lors du montage de la barre T
4 petites barres de support
À utiliser
lors des montages de la barre T et
des barres latérales
1 trépied
Partie du trépied du CH
-02 (pré-assemblée)
1 clé hexagonale
Outil d'ajustement des petits boulons
hexagonaux
La partie du trépied vient pré-assemblée
, toutefois la barre T et les barres latérales
doivent, elles, être assemblées. Pour plus d'informations, consultez les rubriques
Consignes d'Assemblage et Guide d'Ass emblage.
CH-02 MR FR
23
Description
Le CH-
02 est un pied à barre T et barres latérales de support en
aluminium robuste,
8 points de montage optionnels et goupilles de
dégagement rapide, pour un montage-démontage facilité. Le CH-
02 est
idéal pour les animateurs itinérants et les DJ.
Consignes de
Montage
Pour assembler le CH -02, consultez les diagrammes sur les pages
suivantes et faites comme suit :
Figure 1 :
1. Dévissez la molette inférieure sur le trépied.
2. Ouvrez l es pieds du trépi ed et placez l'appareil au sol
(ou sur une surface plane) afin que l e mât central soit à la vert icale.
3. Resserrez ensuite la molette inférieure du trépied pour le sécuri ser.
4. Dévissez les molettes supérieures sur le mât cent r al.
5. Dépl oyez le tube intérieur du mât central.
6. Resserrez les molettes su périeures du trépied et du mât pour sécuriser
les tubes en place.
Figure 2 :
7. Asse mbl ez les barres latérales de support. Consultez les schémas de
Montage des Barr es Latérales et Barre T ainsi que les
Vue Fini des
Barres Latérales et Barre T pour plus d'informations et de détails.
8. Fait es gl isser les barres latéral es de support sur le mât central et
sécurisez-les à la hauteur désirée au moyen des boulons.
À noter : Veillez à bien serrez tous les boulons des barres latérales
une fois montées.
Figure 3 :
9. Asse mbl ez la barre T avec les supports. Consultez l es s chémas de
Montage des Barres Latérales et Barre T ainsi que les Vue Fini des
Barres Latérales et Barre T pour plus d'informations et de détails.
10. Faites glisser la barre T avec les su pports au-dessus du mât cen tral et
sécurisez-les au moyen des boulons d e serrage.
À noter : Veillez à bien serrer tous les boulons sur la barre T une fois
assemblées.
CH-02 MR FR
24
Guide
d'Assemblage
Fig. 1
Étape 2. Ouvrez les pieds du trépied
et placez l'appareil au sol
(ou sur une surface plane) afin
que
le mât central soit à la verticale.
Étape 5. Déployez le tu be
intérieur du mât central.
Molettes supéri eu res à
ajuster aux étapes 4 et 6.
Molettes inférieures à ajuster
aux étapes 1 et 3.
CH-02 MR FR
25
Étape 7. Assemblez les barres
latérales de suppo rt.
Étape 8. Fait es glisser les barres
latérales au
-dessus du mât central
.
Fig. 2
Resserrez tous les
boulons une f ois les
barres latérales montées
à l'étape 8.
CH-02 MR FR
26
Étape 10. Faites glisser la barre
T avec les supports au-dessus
du mât central.
Étape 9. Assemblez les barres
T avec les supports.
Fig. 3
Resserrez tous les boulons une fois
la barre T montée à l'étape 10.
CH-02 MR FR
27
Montages de
la Barre T
et des Barres
Latérales
Montage de la
Barre T
Montage
des B
arres
Latérales
CH-02 MR FR
28
Vue Fini de la
Barre T
et des Barres
Latérales
Une fois les entretoises en place,
resserez tous les boulons pour
les sécuriser
Points d'attache de toutes
les entretoises
CH-02 SAL DE
29
Über diese
Schnell-
anleitung
In der Schnellanleitung des CH-
02 finden Sie die wesentlichen
Produktinformationen zur Verwendung Ihres neuen Stativs. Die
aktuellsten Informationen zum CH-
02 finden Sie auf
www.chauvetlighting.com/product-manuals-literature/.
Haftungs-
ausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen
können ohne vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Lesen Sie vor d er Montage, d em Bet rieb o der der Wart un g dieses Ger äts
alle im Folgenden dargestellten Sich erheitshinweise du r ch.
• Dieses Produ kt eignet sich nicht für eine permanente Installat ion.
• Dieses Produkt sollte nur von geschultem Personal aufgebaut
werden.
• Vergewissern Si e s ich, dass Sie beim Zusammenbau dieses Produkts
alle Teile berücksichtigt haben.
• Verwenden Sie das Stativ nicht für Lasten, die die in den
Technischen Daten des Produkthinweisschilds oder in dieser
Schnellanleitung aufgeführten maximal zulässigen Belastungen
überschreiten.
• Dieses Produkt nicht verwenden, wenn eine der folgenden
Bedingungen gegeben ist:
o eine der Schweißverbindungen weist R isse oder sichtbar e
Schäden auf
o horizontale Sprossen, T-Träger oder die Diagonalen sind
eingedellt oder beschädigt
o Dreibeinstativ, Anschlussteile, Verbindungsteile oder
Schnellverschlusszapfen sind verbogen
o das Produkt ist heruntergefallen
• Das Produkt nicht über den Boden oder andere Gegenstände ziehen.
• Legen Sie für eine erhöhte Stabilität d es Produkts Sandsäcke auf d ie
unteren Querstreben.
Die maximale Tragekraft des CH-
02 beträgt bei einer gleichmäßigen
Verteilung 110 lb (50 kg).
CH-02 SAL DE
30
Kontakt
Kunden außerhalb der USA, GB, Irland oder Mexiko wenden sich an ihren
Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein
Produkt zurückzuschicken.
Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungsinhalt
• CH-02
• Verbindungsstück
• Garantiekarte
• Schnellanleitung
Nicht
inbegriffen
Die folgenden Werkzeuge/Befestigungsmittel sind nicht im Lieferumfang
inbegriffen, werden jedoch für die Montage und Befestigung des CH-
02
empfohlen.
• Kreuzschraubendreher
• Schraubenschlüssel
Befolgen Sie alle Anweisungen und Sicherheitshinweise, die mit der
Benutzung dieser zusätzlichen Werkzeuge/Befestigungsmittel
einhergehen.
Start
Packen Si e unmittel bar nach Erhalt das P rodukt
vorsichtig aus. Überprüfen
Sie, ob Sie alle Teile vollständig und unbeschädigt erhalten haben.
Wenn die Box oder die in der Verpackung befindlichen Teile beschädigt
sind oder Mängel durch nicht einwandfreie Behandlung aufweisen, sichern
Sie alle Verpackung
steile und machen dies umgehend beim
Transportunternehmen geltend; benachrichtigen Sie jedoch nicht
CHAUVET®. Eine Nichtbeachtung dieser umgehenden Meldepflicht
gegenüber dem Transportunternehmen oder fehlende Verpackungsteile bei
der Überprüfung des Anspr
uchs auf Mängelebeseitigung kann zu einem
Erlischen dieses Anspruchs führen.
Bei anderen Problemen wie etwa fehlende Komponenten oder Teile,
Schäden, die nicht durch den Transport entstanden sind, oder nicht
offensichtliche Schäden, machen Sie Ihren Anspru
ch gegenüber
CHAUVET® innerhalb von 7 Tagen ab Lieferung der Waren geltend.
Hinweise zur Kontaktaufnahme mit CHAUVET® finden Sie unter dem
Abschnitt Contact Us (Kontakt ieren Sie uns) in dieser Schnellanleitung.
CH-02 SAL DE
31
Teileliste einschließlich Befestigungsmittel
Mengen
Teile (Größe)
Beschreibung
Diagramm
8
Sechskantschrauben (M10)
Verwendung an den Befestigungspunkten
für die Geräte am T-Träger und den
seitlichen Trägern
8
Flügelmuttern (M10)
Verwendung zus am m en mit de n
Sechskantschrauben
8
Sechskantmu tte rn ( M10 )
Verwendung zus am m en mit de n
Sechskantschrauben
15
Unterlegscheiben
Verwendung zus am m en mit de n
Sechskantschrauben
5
Kleine Sechskantschrauben
(M6)
Verwendung zusammen mit den kleinen
Sechskantmu tte rn zum Anschrauben der
Klammern
18
Kleine
Kreuzschlitzs ch ra ube n ( M6)
Verwendung zusammen mit den kleinen
Sechskantmuttern zum Anschrauben der
Klammern
23
Kleine Sechskantmuttern
(M6)
Verwendung zusammen mit den kleinen
Sechskant- und Kreuzschlitzschrauben
6
Klammern
Klammern für T-Träger und seitliche Träger
(mit 2 kleinen Schrauben und Muttern)
1
Klammer
Klammer für das Unterteil beim
Zusammenbau des T-Trägers (mit 3 kleinen
Schrauben und Mutt er n)
3
T-Klammern Klammern für T-Träger und seitliche Träger
2 Seitliche Träger
Verwendung für den Zusammenbau der
seitlichen Träger
1
T-Träger
Verwendung für den Zusammenbau des TTrägers
4 Kleine Stützstangen
Verwendung für den Zusammenbau des TTrägers und der seitlichen Träger
1
Stativmontage Stativabschnitt des CH-02 (vormontiert)
1
Inbusschlüssel
Werkzeug zum Anschrauben der kleinen
Sechskantschrauben
Der Stativabschnitt wird vormontiert geliefert, der T-
Träger und die seitlichen Träger
müssen jedoch zusammengebaut werden. Details finden Sie unter den Abschnitten
Montageanweisungen und Hinweise zum Zusammenbau.
CH-02 SAL DE
32
Beschreibung
Das CH-02 ist ein T-Träger-
Stativ aus Aluminium für schwere Lasten mit
seitlichen Trägerstützen,
8 optionalen Befestigungspunkten und
Schnellverschlusszapfen, die für einen schnellen Auf-
und Abbau sorgen.
Das CH-01 eignet sich hervorragend für mobile DJs und Entertainer.
Montageanweisungen
Zur Montage des CH-02 schauen Sie sich die Darstellungen auf den
folgenden Seiten an und gehen wie folgt vor:
Abbildung 1:
1. Lockern Sie den unteren Drehknopf am Stativ.
2. Öffnen Sie die Stativfüße und stellen Sie das Produkt so auf den
Boden (oder ein e ebene Fläche), dass der mittlere Schaft vertikal steht.
3. Ziehen Sie zum Fixieren den unteren Drehknopf am Stativ an.
4. Lockern Sie die oberen Drehknöpfe am mittleren Schaft.
5. Ziehen Sie das innere Rohr des mitt leren Schafts herau s .
6. Ziehen Sie die oberen Dr ehknöpfe am mittleren S chaft an, damit das
Rohr fixiert wird.
Abbildung 2:
7. Bauen Sie die durch Abstützteile unterstützten seitlichen Träger an.
Weitere Informationen und Detailansi chten finden Sie unter
Zusammenbau des T-Trägers und der seitlichen Träger und
Fertig
Ansicht auf den T-Trägers und der seitlichen Träger.
8. Sch ieben Sie die durch S tü tzstangen unterstützten seitlichen Träger
über den Schaft und fixieren Sie diese durch Anziehen der Schrauben
in der gewünschten Höhe.
Hinweis: Vergewissern Sie sich, dass alle Schrauben d er s eitlichen
Träger festgezogen s ind.
Abbildung 3:
9. Den T-Träger mit Abstütztei le zusammenbauen. Weitere
Informationen und Detailansichten finden Sie unter
Zusammenbau des
T-Trägers und der seitlichen Träger und Fertig Ansicht auf den TTrägers und d er s eitlichen Träger.
10. Schieben Sie den T-
Träger mit den Stützstangen über den Schaft und
fixieren Sie diesen durch Anziehen der Schrauben.
Hinweis: Vergewissern Sie sich, dass alle Schrauben d es T-Trägers
festgezogen sind.
CH-02 SAL DE
33
Hinweise zum
Zusammenbau
Abb. 1
Schritt 2. Öffnen Sie die
Stativfüße und stellen Si e das
Produkt so auf den Boden (oder
eine ebene Fl äche), dass der
mittlere Schaft vertikal steht.
Schritt 5. Ziehen Sie das innere Rohr
des mittleren Schaf ts hera u s.
Bei den Schritten 4 und 6
sind die oberen
Drehknöpfe ei nzustellen.
Bei den Schritten 1 und 3
sind die unteren
Drehknöpfe einzustellen.
CH-02 SAL DE
34
Schritt 7. Durch
Abstützteile unterstützte
Querträger
zusammenbauen.
Schritt 8. Schieben Sie die durch
Abstützteile unterstützten
seitlichen Träger auf den Schaft.
Abb. 2
Ziehen Sie alle
Schrauben fest, sobald
die seitlich en Träger
nach Schritt 8
positioniert sind.
CH-02 SAL DE
35
Schritt 10. Die T-Träger mit den
Abstützteilen auf den Sc h a ft
schieben.
Schritt 9. T-Träger mit
Abstützteile
zusammenbauen.
Abb. 3
Ziehen Sie alle Schrauben fest,
sobald die T-Träger nach Schritt
10 positioniert sind.
CH-02 SAL DE
36
Zusammenbau
des T-Trägers
und der
seitlichen
Träger
Zusammenbau
des T-Trägers
Zusammenbau
der seitlichen
Träger
CH-02 SAL DE
37
Fertig Ansicht
auf den T-
Trägers
und der
seitlichen
Träger
Nachdem die Klammern positioniert
worden sind, ziehen Sie zum Fixieren
der Klammern die Schrauben an.
Befestigungspunkte für alle
Klammern
CH-02 GRR PO
38
Sobre este
Guia
O Guia de Referência Rápida (GRR) do CH-
02 contém informações
básicas sobre como utilizar o seu novo apoio. Consulte
www.chauvetlighting.com/product-manuals-literature/ para ob
ter as
informações mais recentes sobre o C H-02.
Exclusão de
Responsabilidade
As informações e especificações contidas neste GRR estão sujeitas a
alteração sem aviso prévio.
Instruções de
Segurança
Leia todas as instruções de segurança abaixo antes de
instalar, utilizar ou
manter
• Este produto não se destina à instalação permanente.
• Este produto apenas deve ser montado por profissionais com
formação.
• Certifique-se de montar este produt o utilizando todas as peças
incluídas.
• Não utilize est e apoio com uma carga que exceda o peso máximo
indicado nas es pecificações técnicas no presente docu ment o ou na
etiqueta do pr o duto.
• Não utilize o produto se alguma das seguintes condições estiver
presente:
o uniões soldadas com fissuras ou danos
o Se os degraus hor izontais, barra em T ou diagonais possuírem
entalhes ou danos
o o tripé, uniões, conectores ou pinos de libertação rápida
estiverem dobrados
o tiver deixado cair o produto
• Não arraste o produto pelo chão ou outros objectos.
• Coloque sacos de protecção sobre as barr as transversais inferio r es
para uma maior estabilidade do produto.
A capacidade de car ga máxima distri buída uniformement e do CH-
02 é
de 50 kg (110 lb).
CH-02 GRR PO
39
Contacto
Fora dos E.U.A., Reino Unido, I rlanda ou México , entre em contacto com
o seu distribuidor para solicitar assistência ou devolver um produto. Aceda
a www.chauvetlighting.com para obter informações de cont acto.
Conteúdo
• CH-02
• Equipamento de Ligação
• Cartão de Garantia
• Guia de Referência Rápida
Não
Incluído
Os seguintes itens comuns não estão incluídos, mas são sugeridos na
montagem e instalação do CH-02.
• Chave de Fendas Phillips
• Chave de Parafusos
Certifique-
se de que segue todas as instruções e advertências que
acompanham os ite ns adici onais que obtenha.
Para
Começar
Desembale imediatamente o produto de forma cuidadosa. Verifique se
todas as peças estão no interior da embala gem e se estão em bom estado.
Se a caixa ou qualquer parte do cont eúdo parecer estar danificada devido ao
transporte ou apresentar sinais de desalinhamento, guarde todos os
elementos de acondicionamento e apresente uma reclamação junto da
transportadora; não notifique a CHAUVET®
. A não comun icação imediat a
dos danos ou a não inspecção de todo o acondicionamento pode invalidar a
reclamação.
Relativamente a outros problemas, tais como componentes ou peças em
falta, danos não relacionados com o transporte ou danos ocultos, apresente
uma reclamação ju nto d a CHAUVET® no esp aço de 7 d ias após a entr ega.
Para obter informações sobre como contactar a CHAUVET®, consulte
Contact Us (Contacte-nos) deste G R R .
CH-02 GRR PO
40
Lista de Peças Incluindo Equipamento de Ligação
Quantidades
Peças (tamanho)
Descrição
Diagrama
8
Parafusos de
cabeças hexagon ai s
(M10)
Utilizados em pontos de fixação para
equipamentos na barra em T e barras laterais
8
porcas de orelhas
(M10)
Utilizadas juntamente com parafusos
sextavados M10
8
porcas sextavadas
(M10)
Utilizadas juntamente com parafusos
sextavados M10
15
anilhas
Utilizadas juntamente com parafusos
sextavados M10
5
parafusos
sextavados
pequenos (M6)
Utilizados juntamente com porcas sextavadas
pequenas para apertar
braçadeiras
18
parafusos de cabeça
Phillips pequenos
(M6)
Utilizados
juntamente com porcas sextavadas
pequenas para apertar
braçadeiras
23
porcas sextavadas
pequenas (M6)
Utilizadas juntamente com parafusos de
cabeça Philips pequenos
6 braçadeiras
Braçadeiras para barras em T e barras
laterais
(compostas por 2 porcas e parafusos
pequenos)
1
braçadeira
Braçadeira para a parte inferior do conjunto
da barra em T (composta por 3 porc as e
parafusos pequ en os)
3
Braçadeiras em T
Braçadeiras para
barra em T e barras laterais
2
barras laterais
Utilizadas em conj unt o de ba rra lat er al
1
Barra em T
Utilizadas em conjunto de barra em T
4
barras de apoio
pequenas
Utilizadas em conjuntos de barra lateral e
barra em T
1 conjunto de tripé
Parte
do tripé do CH-02 (pré-montado)
1 chave de parafusos
Ferramenta para ajustar os parafusos
sextavados pequ enos
A secção do tripé é fornecida montada; no entanto, a barra em T e as barras
laterais necessitam de montagem. Para obter detalhes, consulte as secções
Instruções de Mo ntagem e Guia de Montagem.
CH-02 GRR PO
41
Descrição
O CH-
02 é uma barra em T em alumínio reforçado com barras laterais
apoiadas,
8 pontos de montagem opcionais e pinos de libertação rápida
para uma montage m e des mon tag em si mples. O C H-
02 é ideal p ar a DJs e
apresentado r es de espectáculos que se d es locam frequentement e.
Instruções de
Montagem
Para montar o CH-0 2, consulte os diagramas nas páginas seguintes e faça
o seguinte:
Figura 1:
1. Desaperte o botão inferior no conjunto de tripé.
2. Abra as penas do tripé e coloque o produto no chão
(ou superfície plana) de modo a que o veio central esteja na vertical .
3. Aperte o botão inferior no tripé é fixe-o.
4. Desaper te os botões superiores no veio centr al.
5. Estenda o tubo interno do veio central.
6. Aperte os botões superiores no veio central para fixar o tubo no sítio.
Figura 2:
7. Monte as barras laterais apoiadas. Consulte
Conjuntos de Ba r r as
Laterais e barra em T e Vista Terminou de Barras Laterais e barra em T
para obter mais informações e imagens ampliadas.
8. Faça d eslizar o conjun to das barras laterais apoiadas sobre o veio e
fixe à altura pret endida apertando os parafusos.
Nota: Certifique-se de que aperta todos os parafusos do conjunto das
barras laterais.
Figura 3:
9. Monte a ba r r a em T c om os s uportes . C ons ult e
Conjuntos de Bar ra s
Laterais e barra em T e Vista Terminou de Barras Laterais e barra em T
para obter mais informações e imagens ampliadas.
10. Faça deslizar a barra em T com suport es sobre a parte superior do
veio e fixe-a no sítio apertando os parafusos.
Nota: Certifique-se de que aperta todos os parafusos do conjunto da
barra em T.
CH-02 GRR PO
42
Guia de
Montagem
Fig. 1
Passo 2. Abra as pernas do tripé e
coloque o produto no chão
(ou superfície plana) de modo a
que o veio central esteja na
vertical.
Passo 5. Estenda o tubo inter no
do veio central.
Botões superior es a
ajustar nos passos 4 e 6.
Botão inferior a ajustar nos
passos 1 e 3.
CH-02 GRR PO
43
Passo 7. Monte as barras
laterais apoiadas.
Passo 8. Faça deslizar o conjunto
das barras laterais apoiadas
sobre o veio.
Fig. 2
Aperte todo s os
parafusos assim que o
conjunto das barras
laterais estiver no sítio
após o Passo 8.
CH-02 GRR PO
44
Passo 10. Faça deslizar o
conjunto da barra em T com
suportes sobre o veio.
Passo 9. Monte a barra em T
com os suportes.
Fig. 3
Aperte todo s os parafusos assim
que o conjunto da barra e m T
estiver no sítio após o passo 10.
CH-02 GRR PO
45
Conjuntos de
B
arras
L
aterais e
Barra em T
Conjunto da
Barra em T
Conjunto
das Barras
Laterais
CH-02 GRR PO
46
Vista
Terminou
das
V
arras
L
aterais e
Barra em T
Após as braçadeiras se encontrarem
no sítio, aperte os parafusos para fixar
as braçadeiras
Pontos de fixação para todas as
braçadeiras
CH-02 GR IT
47
Informazioni
sulla Guida
La Guida Rapida CH-02
contiene informazioni di base su come
utilizzare il nuovo stand. Visitare il sito Web
www.chauvetlighting.com/product-manuals-literature/
per informazioni
aggiornate sul CH -02.
Esclusione di
Responsabilità
Le informazion i e le sp ecifich e co nt enute in quest a guid a pos sono essere
modificate senza pr eavviso.
Note di
Sicurezza
Prima di
installare, mettere in funzione o effettuare manutenzioni,
leggere con atten zione tutte le Not e di Sicurezza conten ute nel presente
documento.
• Questa apparecch iatura non è progettata per installazione
permanente.
• Questo prodotto deve essere assemblato soltanto da pe rs ona l e
esperto.
• Assicurarsi di assemblare il prodotto utilizzando tutte le parti
incluse.
• Non utilizzare questo stand per carichi superiori al carico massimo
ammesso previsto nelle Specifiche Tecniche riportate nel presente
documento o sulla relativa etichetta.
• Non utilizzare il prodotto se:
o le giunzioni saldate sono incrinate o compromesse
o i pioli orizzontali, le barre a T o i diagon ali sono ammaccati o
danneggiati
o il treppiede, i raccordi, i connettori o i perni a sgancio rapido
sono piegati
o il prodotto è stat o fatto cadere a terra
• Non trascinare il prodotto sul pavimento o su altri oggetti.
• Posizionare sacch etti di zavorra su lle traverse basse dello stand per
aumentarne la stabilità.
La capacità di cari co massimo uni formemente distribuito per il CH-
02 è
di 50 kg (110 libbre).
CH-02 GR IT
48
Contatti
Per richiedere assistenza o restituire il prodotto, al di fuori di Stati Uniti,
Regno Unito, Irlanda o Messico contattare il distributore locale. Per
informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.
Che Cosa è
Incluso
• CH-02
• Ferramenta di Collegamento
• Scheda di Garanzia
• Guida Rapida
Non
Incluso
I seguenti elementi non sono inclusi, ma se ne suggerisce l'utilizzo per
assemblare e montar e il CH-02.
• Giravite Phillips
• Chiave
Attenersi a tutte le istruzioni e alle prec auzioni di sicurezza al legate a
qualsiasi altro elemento si utilizzi.
Per Iniziare
Disimballare con attenzione il prodotto. Verificare che tutte le parti siano
presenti e in buone condizioni.
Se l'imballo o i
materiali al suo interno appaiono danneggiati o in cattive
condizioni, notificarlo immediatamente al trasportatore all'atto della
consegna, non a CHAUVET®. La mancata tempestiva segnalazione al
trasportatore o la mancata disponibilità di tutti i colli da i
spezionare,
possono invali dare la richiesta di in dennizzo in garanzia.
Per altri problemi quali componenti o parti mancanti, danni non correlati al
trasporto o dan ni occu lti, present are recla mo a CHAUVET® en tro set te (7)
giorni dal ricevimento della merce.
Per informazioni su come contattare
CHAUVET®, fare riferi mento alla sezi one Contact Us
(Contatti) di questo
manuale.
CH-02 GR IT
49
Elenco Parti Comprendente la Ferramenta di Collegamento
Quantità
Parti (dimensioni)
Descrizione
Schema
8
Bulloni a testa
esagonale (M10 )
Utilizzati come punti di fissaggio per le
apparecchiature sulla barra a T e sulle
barre laterali
8
Dadi ad alette (M10)
Utilizzati assi em e ai bull oni esagonali M10
8
Dadi esagonali ( M10)
Utilizzati assi em e ai bull oni
esagonali M10
15
Rondelle
Utilizzate assieme ai bulloni esagonali M10
5
Bulloni esagonali
piccoli (M6)
Utilizzati assieme ai dadi esagonali piccoli
per serrare i bracci trasversali
18
Viti piccole a testa
Phillips (M6)
Utilizzate assieme ai dadi
esagonali pic coli
per serrare i bracci trasversali
23
Dadi esagonali picc oli
(M6)
Utilizzati assieme ai dadi esagonali piccoli
e alle viti Phillips piccole
6 Giunti trasversali
Giunti per barra a T e barre laterali
(richiedono 2 bulloni piccoli e
relativi dadi)
1
Giunto trasversale
Giunto per la parte infe rio re del gruppo
barra a T (richiede 3 bulloni piccoli e
relativi dadi)
3 Giunti a T
Giunti per gruppo barra a T e barre laterali
2 Barre laterali
Utilizzate nel gruppo barra laterale
1
Barra a T
Utilizzata nel gruppo barra a T
4
Barre piccole di
supporto
Utilizzate nei gruppi barra a T e barra
laterale
1
Gruppo treppiede
Elemento treppiede del CH
-02
(pre
-assemblato)
1
Chiave esagonale
Utensile per regolare i bulloni esagonali
piccoli
La sezione treppiede viene fornita già assemblata mentre la barra a T e le
barre late rali devon o essere mon tate. Per maggiori det tagli vede re le sezi oni
Istruzioni per l'Assemblaggio e Guida per l'Assemblaggio.
CH-02 GR IT
50
Descrizione
CH-
02 è una robusta barra a T in alluminio con barre laterali di supporto,
8 punti di montaggio opzionali e perni a sgancio rapido per un montaggio
ed uno smontaggio veloce. CH-02 è eccezionale per DJ ed
intrattenitori
itineranti.
Istruzioni per
l'Assemblaggio
Per assemblare CH-02, fare riferiment o ai diagrammi riportati nelle
pagine successive ed effettuare quanto segue:
Figura 1:
1. Allentare la manopola in basso sul gruppo treppiede.
2. Aprire le gambe del treppiede e posizionarlo sul pavimento
(o altra superficie piana) in modo che l 'asta centrale sia in posizione
verticale.
3. P er fissarlo, serrare la manopola in basso sul treppiede.
4. Allentare le manopole in alto sull'asta centrale.
5. Estendere il tubo interno dell'asta centrale.
6. Serrar e le manopole in al to s ull'asta centrale per fissare il tubo in
posizione.
Figura 2:
7. Asse mbl ar e le barre laterali d i supporto. Per maggior i informazioni e
per immagini det tagliate vedere Gruppi Barra a T e Barre Laterali
e
Vista Finito Barre a T e Barre Laterali.
8. Far scorrere il gruppo bar r e laterali di suppo r to sull'asta e fissarle
all'altezza desiderata serrando i bulloni.
Nota: assicu rarsi di serrare tutti i bulloni del gruppo barre laterali.
Figura 3:
9. Assemblare la barra a T con i supporti. Per maggiori informazioni e
per immagini det tagliate vedere Gruppi Barra a T e Barre Laterali e
Vista Finito Barre a T e Barre Laterali.
10. Far scorrere la barra a T con i suppo r ti sulla parte alta dell'asta e
fissarla in posizione serrando i bulloni.
Nota: assicurarsi di aver serrato tutti i bulloni del gruppo barra a T.
CH-02 GR IT
51
Guida per
l'Assemblaggio
Fig. 1
Passaggio 2. Ap r ire le gambe del
treppiede e posizionarlo sul pavimento
(o altra superficie piana) in modo che
l'asta centrale sia in posizi one
verticale.
Passaggio 5. Estendere il tubo
interno dell'asta centrale.
Le manopole in alto
devono esser e regolate nei
passaggi 4 e 6.
Le manopole in basso
devono esser e regolate nei
passaggi 1 e 3.
CH-02 GR IT
52
Passagio 7. Assemblare le
barre laterali di supporto.
Passagio 8. Far scorrere il gruppo
barre laterali di supporto sopra l'asta.
Fig. 2
Serrare tutte le viti dopo
aver posizionato il
gruppo barre laterali
come da passaggio 8.
CH-02 GR IT
53
Passaggio 10 . Far scorrere i l
gruppo barra a T con i
supporti
sopra l'asta.
Passagio 9. Assemblare la
barra a T con i supporti.
Fig. 3
Serrare tutte le viti dopo aver
posizionato il gruppo barra a T
come da passaggio 10.
CH-02 GR IT
54
Gruppi Barra a
T e Barre
Laterali
Gruppo Barra a T
Gruppo
Barre
Laterali
CH-02 GR IT
55
Vista Finito
Barra a T e
Barre Laterali
Dopo aver posizionato i bracci, serrare
i bulloni per fissarli
Punti di fissaggio per tutti i bracci
CH-02 QRG PL
56
Informacje
dotyczące
instrukcji
Przewodnik CH-02 Quick Reference Guide (QRG) zawier a po dstawowe
informacje dotyczące sposobu użytkowania nowego statywu. Najnowsze
informacje odnośnie CH-
02 na stronie
www.chauvetlighting.com/product-manuals-literature/.
Oświadczenie
Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG)
podlegają zmianie bez powiadomienia.
Wskazówki
dotyczące
bezpieczeństwa
Należy zapoznać się ze wszystkimi informacjami dotyczącymi
bezpieczeństwa przed przystąpieniem do instalacji, użytkowania oraz
serwisowania niniejszego produktu.
• Produkt nie jest przeznaczony do instalowania na stałe.
• Montaż produktu powinien zostać przeprowadzony jedynie przez
przeszkolony personel.
• Należy upewnić się, że do montażu produktu użyto wszystkich
dostarczonych przez producenta części.
• Nie należny wykorzystywać statywu do montażu urządzeń, których
waga przekracza dopuszczalne obciążenie określone w
specyfikacjach technicznych zawar tych w niniejszej instrukcji lub na
naklejce znajdującej się na produkcie.
• Nie należy używać produktu, jeżeli zaobserwujemy poniższe
defekty:
o spawy na łączeniach są popękane lub zniszczone
o profile poziome, teowniki lub poprzeczki są wygięte lub
uszkodzone
o trójnóg, łączenia, łączniki lub szybko wyjmowane sworznie są
powyginane
o produkt został upuszczony
• Nie należy ciągnąć produktu po podłożu oraz innych przedmiotach.
• Woreczki obciążające należny umieścić na dole statywu
zapewniając większą stabilność.
Maksymalne dopuszczalne obciążenie statywu CH-
02 równomiernie
rozłożonym ładunkiem wynosi 50 kg.
CH-02 QRG PL
57
Kontakt
Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem oraz
Meksykiem w celu uzyskania pomocy lub zwrotu produktu należy
skontaktować się z dystrybutorem na terenie danego kraju. W celu
uzyskania informacji proszę odwiedzić naszą stronę internetową
www.chauvetlighting.com.
Co wchodzi w
skład zestawu
• CH-02
• Łączniki
• Karta gwarancyjna
• Instrukcja obsługi
Nie wchodzi
w skład
zestawu
Poniższe elementy nie wchodzą w skład zestawu, jednak zaleca się ich
użycie podczas montażu uchwytu CH-02.
• Sróbokręt krzyżakowy
• Klucz
Należy przestrzegać wszelkich instrukcji oraz ostrzeżeń, które
dołączone są do dodatkowych części i narzędzi.
Przed
Montażem
Ostrożnie rozpakować produkt. Sprawdzić, czy wszystkie części znajdują
się w opakowaniu, oraz że są w dobrym stanie.
Jeżeli opakowanie lub jego zawartość nosi ślady uszkodzeń wynikających z
transportu, to proszę zachować opakowanie oraz natychmiast złożyć
reklamację u przewoźnika. Nie należy powiadamiać o tym fakcie firmy
CHAUVET®. Brak natychmiastowego zgłoszenia uszkodzeń
przewoźnikowi lub brak opakowania może skutkować unieważnieniem
reklamacji.
W pozostałych kwestiach, takich jak brakujące części lub komponenty,
uszkodzenia nie związane z transportem lub uszkodzenia ukryte, należy
złożyć reklamację w firmie CHAUVET®. w ciągu 7 dni od dostawy. W
celu uzyskania danych kontaktowych do firmy CHAUVET®, proszę
przejść do sekcji Contact Us
(Kontakt) w niniejszej instrukcji.
CH-02 QRG PL
58
Lista części wraz z elementami montażowymi
Ilość
Części (wymiary)
Opis
Rysunek
8
śruby sześciokątne
(M10)
Używane są do przymocowania urządzeń w punktach
montażowych znajdujących się na profilu T oraz
profilach bocznych
8
nakrętki motylkowe
(M10)
Używane wraz ze śrubami M10
8
nakrętki motylkowe
(M10)
Używane wraz ze śrubami M10
15
podkładki
Używane wraz ze śrubami M10
5
małe śruby z
gniazdem
imbusowym (M6)
Używane z małymi nakrętkami sześciokątnymi, które
służą do skręcenia obejm
18
małe śruby z łbem
krzyżowym (M6)
Używane z małymi nakrętkami sześciokątnymi, które
służą do skręcenia obejm
23
małe śruby
sześciokątne (M6)
Używane wraz ze śrubami sześciokątnymi oraz
śrubami z łbami krzyżowymi
6
obejmy
Obejmy do profilu T oraz profili bocznych (należy
wziąć 2 małe śruby i nakrętki)
1
obejma
Obejma do montażu dolnej części profilu T (należy
wziąć 3 małe śruby i nakrętki)
3
obejmy w kształcie T
Obejmy do montażu profilu T oraz profili bocznych
2
profile boczne
Używane do montażu profili bocznych
1
profil T
Używany do montażu profilu T
4
małe poprzeczki
Używane do montażu teownika oraz profili bocznych
1 montaż trójnoga
Część trójnoga używanego do CH
-02 (wstępnie
zmontowana)
1 klucz imbusowy
Narzędzie do dokręcania małych śrub z gniazdem
imbusowym
Część stanowiąca trójnóg dostarczana jest jako wstępnie zmontowana, jednak sam
profil T oraz profile boczne wymagają montażu. W celu zapoznania się ze szczegółami
proszę zapoznać się z sekcjami Instrukcje Montażu oraz Przebieg Montażu.
CH-02 QRG PL
59
Opis
CH-
02 jest produktem wykonanym z aluminiowego profilu T oraz profili
bocznych o wysokiej wytrzymałości.
Posiada 8 opcjonalnych punktów
montażowych oraz szybko wyjmowane sworznie, co wpływa na szybki
montaż i demontaż. Produkt CH-02 jest idealnym rozwiązaniem dla
każdego mobilnego DJ-a.
Instrukcja
Montażu
W celu montażu produktu CH-02 proszę zapoznać się z rysunkami na
następnych stronach oraz przystąpić do wykonania poniższych
czynności:
Rysunek 1:
1. Poluzować dolną śrubę na trójnogu.
2.
Rozłożyć nóżki trójnoga oraz umieścić produkt na podłożu (lub każdej
równej powierzchni) tak, aby środkowy profil znajdował się w pozycji
pionowej.
3. Dokręcić dolną śrubę na trójnogu oraz zabezpieczyć ją.
4. Poluzować górną śrubę na profilu środkowym.
5. Wyciągnąć wewnętrzną rurkę ze środkowego profilu.
6. Dokręcić górne śruby na środkowym profilu w celu zabezpieczenia
rurki przed poruszaniem się.
Rysunek 2:
7. Zamontować podpierane profile boczne. Proszę zapoznać się sekcjami
Zmontowany profil T oraz profile boczne oraz
Dokładne rysunku
profilu T oraz profili bocznych w celu uzyskania szczegółowych
informacji oraz dokładnych rysunków.
8. Wsunąć profile boczne przez profil środkowy, ustawić na żądanej
wysokości i zabezpieczyć poprzez dokręcenie śrub.
Uwaga: Należy upewnić się, że wszystkie śruby na profilach
bocznych zostały dokręcone.
Rysunek 3:
9. Zamontować profil T wraz z poprzeczkami. Proszę zapoznać się
sekcjami Zmontowany profil T oraz profile boczne oraz
Dokładne
rysunku profilu T oraz profili bocznych w celu uzyskania
szczegółowych informacji oraz dokładnych rysunków.
10. Wsunąć profil T wraz z poprzeczkami w górnej części profilu i
zabezpieczyć poprzez dokręcenie śrub.
Uwaga: Należy upewnić się, że wszystkie śruby na teownikach
zostały dokręcone.
CH-02 QRG PL
60
Przebieg
Montażu
Rys. 1
Krok 2. Rozłożyć nóżki trójnoga oraz
umieścić produkt na podłożu (lub
każdej równej powierzchni) tak, aby
środkowy profil znajdował się w
pozycji pionowej.
Krok 5. Wyciągnąć wewnętrzną
rurkę z środkowego profilu.
Górne śruby należy
dokręcać w kolejności od
kroku 4 do 6.
Dolne śruby należy
dokręcać w kolejności od
kroku 1 do 3.
CH-02 QRG PL
61
Krok 7. Zamontować
profile boczne.
Krok 8. Wsunąć podpierane
profile boczne do profilu.
Rys. 2
Po wykonaniu kroku 8
oraz
zamontowaniu profili
bocznych należy dokręcić
wszystkie śruby.
CH-02 QRG PL
62
Krok 10. Wsunąć zmontowany
profil T na środkowy profil.
Krok 9. Zamontować profile
boczne.
Rys. 3
Po wykonaniu kroku 10 oraz
zamontowaniu profilu T należy
dokręcić wszystkie śruby.
CH-02 QRG PL
63
Zmontowany
Profil T oraz
profile boczne
Zmontowany
profil T
Zmontowa
ne profile
boczne
CH-02 QRG PL
64
Dokładne
rysunki Profilu
T oraz
profili
bocznych
Po umieszczeniu we wskazanych
miejscach wszystkich obejm należy
dokręcić wszystkie śruby w celu
zabezpieczenia obejm
Punkty umieszczenia wszyst kich
obejm
CH-02 QRG RU
65
О данном
руководстве
Краткое руководство (QRG) по CH-02 содержит базовую
информацию об использовании вашего нового штатива. См.
актуальную информацию о CH-
02 на веб
-сайте
www.chauvetlighting.com/product-manuals-literature/.
Отказ от
ответственности
Информация и спецификации, приведенные в этом руководстве,
могут меняться без уведомления.
Замечания по
безопасности
Изучите все приведенные ниже Замечания по безопасности перед
установкой, эксплуатацией и обслуживанием этого устройства.
• Это устройство не предназначено для стационарного монтажа.
• Это устройство должно собираться только
квалифицированными специалистами.
• Обязательно используйте при сборке этого устройства все
детали, включенные в комплект поставки.
• Не используйте этот штатив для грузов, масса которых
превышает максимальный вес, установленный в Технических
спецификациях, приведенных в этом документе и на стикере на
устройстве.
• Не используйте устройство при наличии одного из следующих
условий:
o трещины или повреждения сварных соединений
o вмятины или повреждения горизонтальных перекладин
,
тавровой балки или диагоналей
o признаки изгиба треножника, соединителей, разъемов или
быстросъемных штифтов
o падение изделия
• Не тащите устройство по полу или другим поверхностям.
• Разместите пакеты штатива на нижние поперечины для
повышения устойчивости устройства.
Максимальная нагрузка на CH-
02 составляет 110 фунтов (50 кг) при
равномерном распределении.
Контакт
За пределами США, Великобритании, Ирландии и Мексики по
вопросам поддержки или возврата устройства обращайтесь к своему
дистрибьютору. Контактная информация приведена на сайте
www.chauvetlighting.com
.
Комплект
поставки
• CH-02
• Соединительный крепеж
• Гарантийная карта
• Краткое руководство
Не включено в
комплект
поставки
Следующие стандартные элементы не включены в комплект
поставки, однако их наличие предполагается для проведения сборки
и монтажа CH-02.
• Гаечный ключ
• Отвертка Phillips
Обязательно соблюдайте все инструкции и предостережения,
которые могут сопровождать любые дополнительные элементы
получаемого оборудования.
CH-02 QRG RU
66
Список деталей, включая крепеж
Кол-во
Детали (размер)
Описание
Схема
8
Шестигранные болты
(M10)
Используются в точках крепления
устройств на тавровой балке и
боковинах
8
Барашковые гайки
(M10)
Используются вместе с шестигранными
болтами
M10
8
Шестигранные гайки
(M10)
Используются вместе с шестигранными
болтами
M10
15
Шайбы
Используются вместе с шестигранными
болтами
M10
5
Небольшие
шестигранные болты
(M6)
Используются в сочетании с
небольшими шестигранными гайками
для затяжки связей
18
Небольшие болты с
головкой Phillips (M6)
Используются в сочетании с
небольшими шестигранными гайками
для затяжки связей
23
Небольшие
шестигранные гайки
(M6)
Используются вместе с небольшими
шестигранными болтами и болтами с
головкой Phillips
6 Связи
Связи для тавровой балки и боковин
(требуются 2 небольших болта с
гайками)
1
Связь
Связь для нижней части тавровой балки
(требуются 3 небольших болта с
гайками)
3 Тавровые связи
Связи для тавровой балки и боковин
2 Боковины
Используются в блоке боковин
1
Тавровая балка
Используется в блоке тавровой балки
4
Небольшие опорные
балки
Используются в блоках тавровой балки
и боковин
1 Блок треножника
Треножная часть
CH-02
(предварительно собранная)
1 Шестигранный ключ
Инструмент для регулировки небольших
шестигранных болтов
Треножная секция поставляется в сборе, однако для тавровой балки и
боковин требуется сборка. Подробную информацию см. в разделах
Инструкции по сборке и Руководство по сборке.
CH-02 QRG RU
67
Начало
работы
Аккуратно распакуйте устройство сразу после поставки. Убедитесь
в наличии в упаковке всех деталей и их исправном состоянии.
Если коробка или любая часть содержимого имеет признаки
повреждений из-за транспортировки или ненадлежащего
обращения, сохраните всю упаковку и немедленно предъявите
претензию перевозчику; уведомление CHAUVET® не требуется.
Если о повреждении не сообщается перевозчику сразу после
получения или для осмотра не предоставляется вся упаковка
целиком, претензия может быть отклонена.
По другим вопросам, таким как отсутствие компонентов или
деталей, повреждения, не связанные с транспортировкой, и
скрытые повреждения, направьте претензию в CHAUVET® в
течение 7 дней после получения товара. Контактную информацию
CHAUVET® см. в разделе Contact Us
(Свяжитесь с нами) в этом
руководстве.
Описание
CH-02 – это прочная алюминиевая тавровая балка с опорными
боковинами, 8 опциональными монтажными точками и
быстросъемными штифтами, обеспечивающими простоту сборки и
разборки. CH-02 – отличный вариант для мобильных диджеев и
артистов.
Инструкции
по сборке
Для сборки CH-02 изучите схемы на следующих страницах.
Выполните следующие действия:
Рис. 1:
1. Ослабьте нижнюю ручку на блоке треножника.
2. Раскройте ножки треножника и установите устройство на полу
(или ровной поверхности) так, чтобы центральный ствол был
вертикальным.
3. Затяните нижнюю ручку на треножнике для его фиксации.
4. Ослабьте верхние ручки на центральном стволе.
5. Выдвиньте внутреннюю трубу центрального ствола.
6. Затяните верхние ручки на центральном стволе для фиксации
трубки.
Рис. 2:
7. Соберите опорные боковины. См. дополнительную
информацию и крупные планы в разделах Блоки тавровой балки
и боковин и окончательный вид тавровой балки и боковин.
8. Продвиньте блок опорных боковин по стволу и зафиксируйте
его на нужной высоте, затянув болты.
Примечание: Обязательно затяните все болты блока боковин.
Рис. 3:
9. Соберите тавровую балку с опорами. См. дополнительную
информацию и крупные планы в разделах
Блоки тавровой балки
и боковин и окончательный вид тавровой балки и боковин.
10. Продвиньте тавровую балку с опорами по стволу и
зафиксируйте ее, затянув болты.
Примечание: Обязательно затяните все болты блока тавровой
балки.
CH-02 QRG RU
68
Руководство
по сборке
Рис. 1
Шаг 2. Раскройте ножки
треножника и установите
устройство на полу (или ровной
поверхности) так, чтобы
центральный ствол был
вертикальным.
Шаг 5. Выдвиньте
внутреннюю трубу
центрального ствола.
Верхние ручки регулируются
на шагах 4 и 6.
Нижние ручки регулируются
на шагах 1 и 3.
CH-02 QRG RU
69
Шаг 7. Соберите
опорные боковины.
Шаг 8. Продвиньте подпертый
блок боковин через ствол.
Рис. 2
Затяните все болты
после установки блока
тавровой балки после
шага 8.
CH-02 QRG RU
70
Шаг 10. Продвиньте тавровую
балку с опорами по стволу.
Шаг 9. Соберите тавровую
балку с опорами.
Рис. 3
Затяните болты после
установки блока тавровой
балки после шага 10.
CH-02 QRG RU
71
Блоки
тавровой
балки и
боковин
Блок тавровой
балки
Блок
боковин
CH-02 QRG Multi-Language
72
окончательн
ый вид
тавровой
балки и
боковин
Contact Us
WORLD HEADQUARTERS - CHAUVET®
Gene ral Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: (954) 577-4455
Fax: (954) 92 9-5560
Toll free: (80 0) 76 2-1084
Technical Support
Voice: (954) 577-4455 (Press 4)
Fax: (95 4) 75 6-8015
Email: tech@chauvetlighting.com
World Wide Web
www.chauvetlighting.com
UNITED KINGDOM AND IRELAND - CHAUVET® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: +44 (0)1773 511115
Fax: +44 (0)1773 511110
Technical Support
Email: uktech@chauvetlighting.com
World Wide Web
www.chauvetlighting.co.uk
MEXICO - CHAUVET® Mexico
Gene ral Information
Address: Av. Santa Ana 30
Parque Industrial Le rm a
Lerma, Mexico C.P. 52 00 0
Voice: +52 (728) 285-5000
Technical Support
Email: servicio@chauvet.com.mx
World Wide Web
www.chauvet.com.mx
Outside the U.S., United Kingdom, Ireland,
or Mexico,
contact your dealer. Follow
their instructions to request support or to return a product. Visit our website for
contact details.
CH-02 QRG – Rev. 3 ML
© Copyright 2014 CHAUVET®
All rights reserved.
Printed in the P. R. C.
После установки всех связей
затяните болты для
фиксации связей
Точки крепления всех связей
Loading...
