Quick Reference Guide

QUICK REFERENCE GUIDE

EN

About This Guide

The BOB LED H3 Quick Reference Guide (QRG) has basic product information such as operation and mounting. Visit

www.chauvetdj.com

Disclaimer

The information and specifications contained in this QRG are subject to change without notice.

LIMITED WARRANTY

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and

Germany: www.chauvetlighting.eu/warranty-registration

Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.

Safety Notes

These Safety Notes include important information about installation, use, and maintenance.

• This product is not intended for permanent installation.

• ONLY connect this product to a grounded and protected circuit.

• DISCONNECT from power before cleaning or replacing the fuse.

• DO NOT look at the light source when the product is on.

• Make sure the power cord is not crimped or damaged.

• Never disconnect this product from power by pulling on the cord.

• When mounting this product overhead, ALWAYS use a safety cable.

• DO NOT allow flammable materials close to the product when it is operating.

• DO NOT touch the product’s housing when it is on because it will be hot.

for more details.

.

.

• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.

• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.

• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.

• Be sure that no ventilation slots on the unit’s housing are blocked.

• Never connect this product to a dimmer or rheostat.

• Replace the fuse with the same type and rating.

• Never carry the product by the power cord. Use only the hanging bracket to carry this product.

• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.

• In the event of a serious operating problem, stop using immediately.

• DO NOT open this product. It contains no user-serviceable parts.

• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.

Contact

Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us

at the end of this QRG for contact information.

What is Included

•BOBLEDH3

• 1 suspension chain

• 3 removable legs

• 1 silk attachment

• Quick Reference Guide

To Begin

Unpack your BOB LED H3 and make sure you have received all parts in good condition. If the box or contents appear
damaged, notify the carrier immediately, not Chauvet.

1

BOB LED H3 QRG Rev. 1

QUICK REFERENCE GUIDE

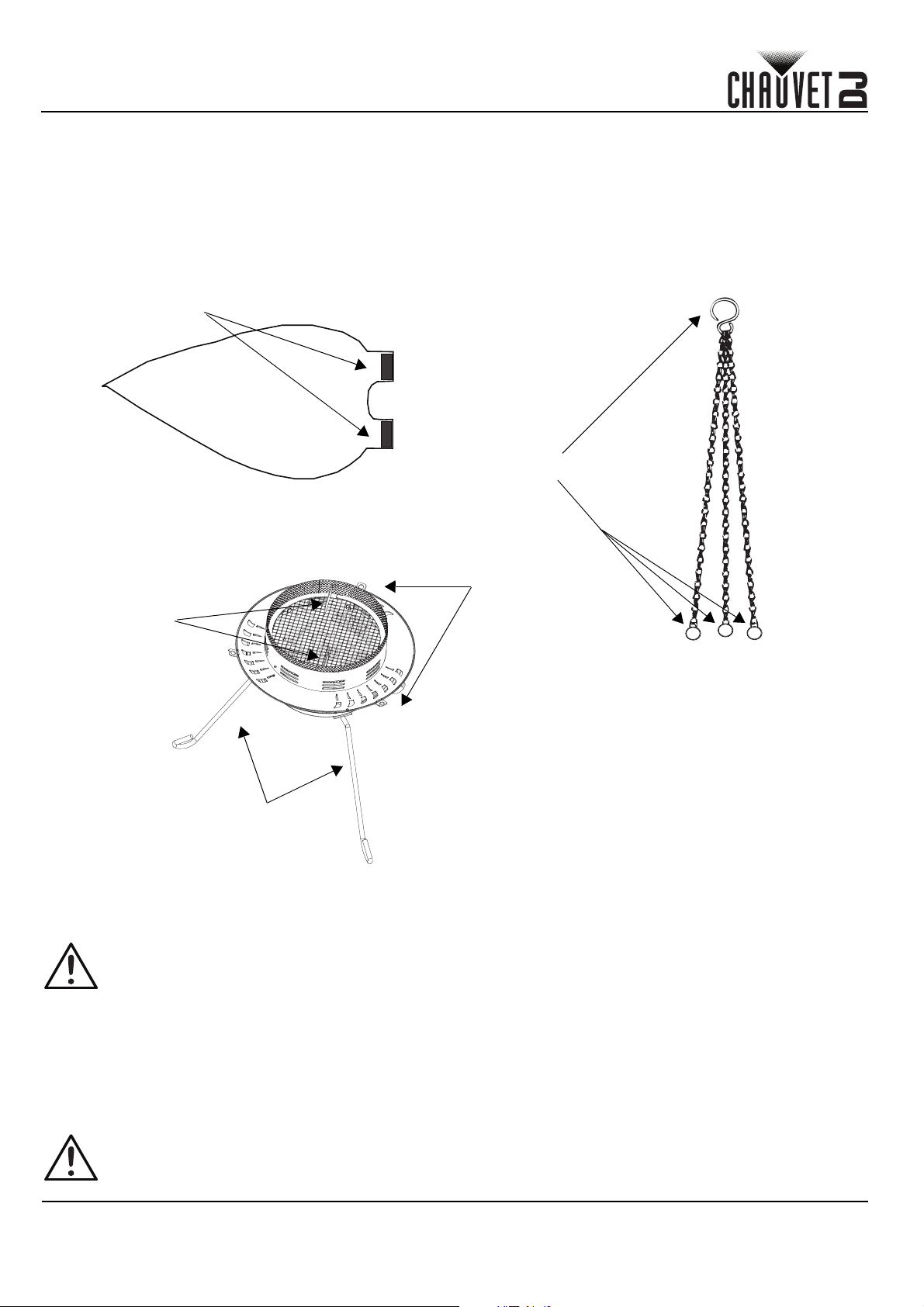

Magnetic strips

Silk flame attachment

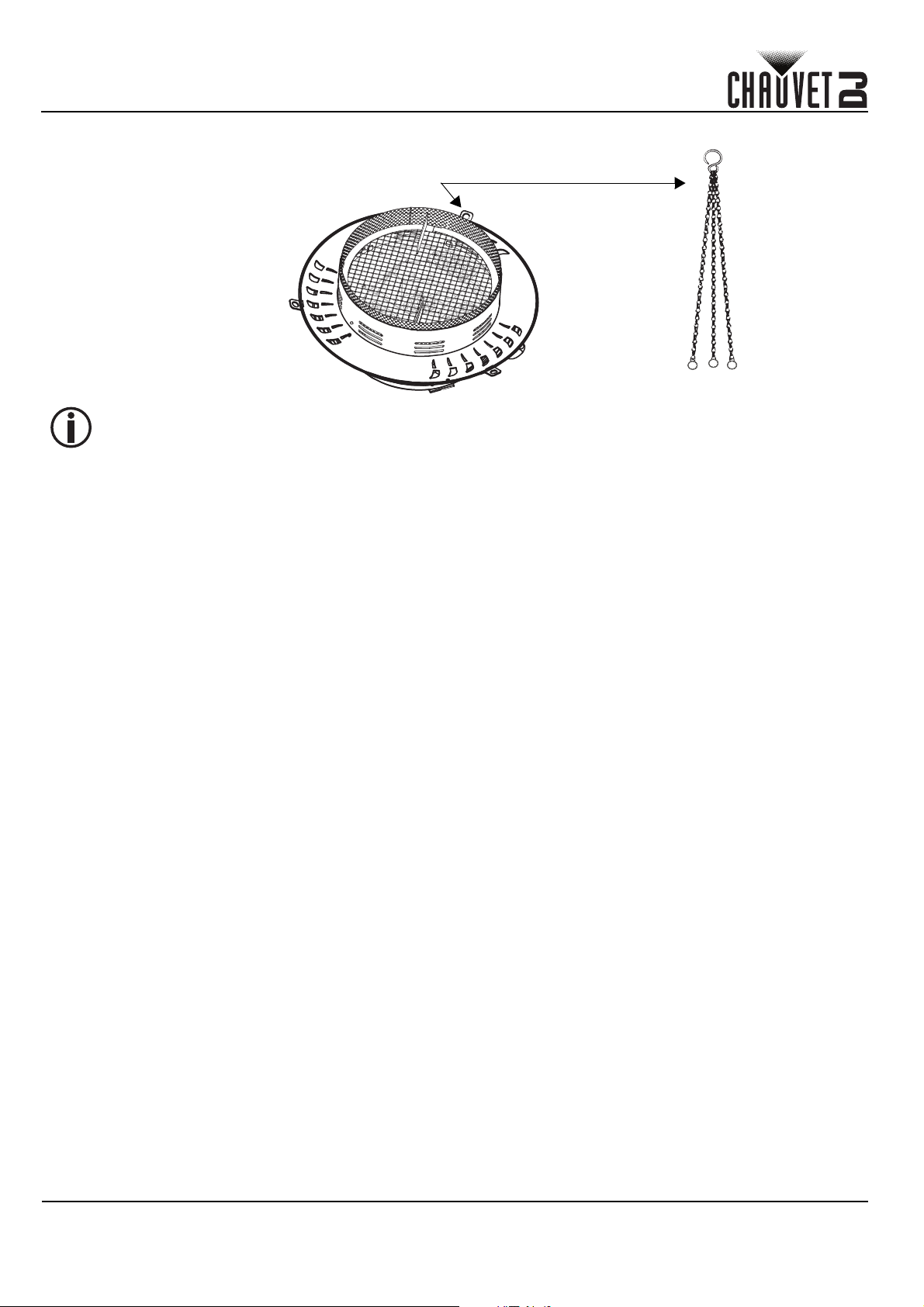

Attachment loops

Hanging chains

Silk flame

attachment

Plates x 2

Chain

attachment

holes x 3

Mounting legs x 3

Flame base

EN

Product Description

The BOB LED H3 is a multi-colored flame simulator that does not produce heat. This LED-powered fixture simulates a
flickering cauldron and can be changed to almost any color. The BOB LED H3 can either stand on included legs or hang
from the included chains.

Overview

AC Power

The

BOB LED H3

depending on the specific model

To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.

Fuse Replacement

1. Disconnect the product from power.

2. With a Philip’s head screwdriver, unscrew the fuse holder cap from the housing.

3. Remove the blown fuse.

4. Replace with a fuse of the same type and rating.

5. lScrew the fuse holder cap back in place and reconnect power.

Disconnect the product from the power outlet before replacing the fuse.

has a fixed power supply that works with an input voltage range of 120 VAC, 60 Hz or 230 VAC, 50 Hz,

.

BOB LED H3 QRG Rev. 1

2

QUICK REFERENCE GUIDE

A

B

ABA

Silk flame attachment

Silk attachment

plate

EN

Operation

This product will stay on as long as it is plugged in. To use this product:

1. Attach the silk simulated flame attachment piece to the flame base.

2. Connect the product to a suitable power outlet.

Silk Flame Attachment

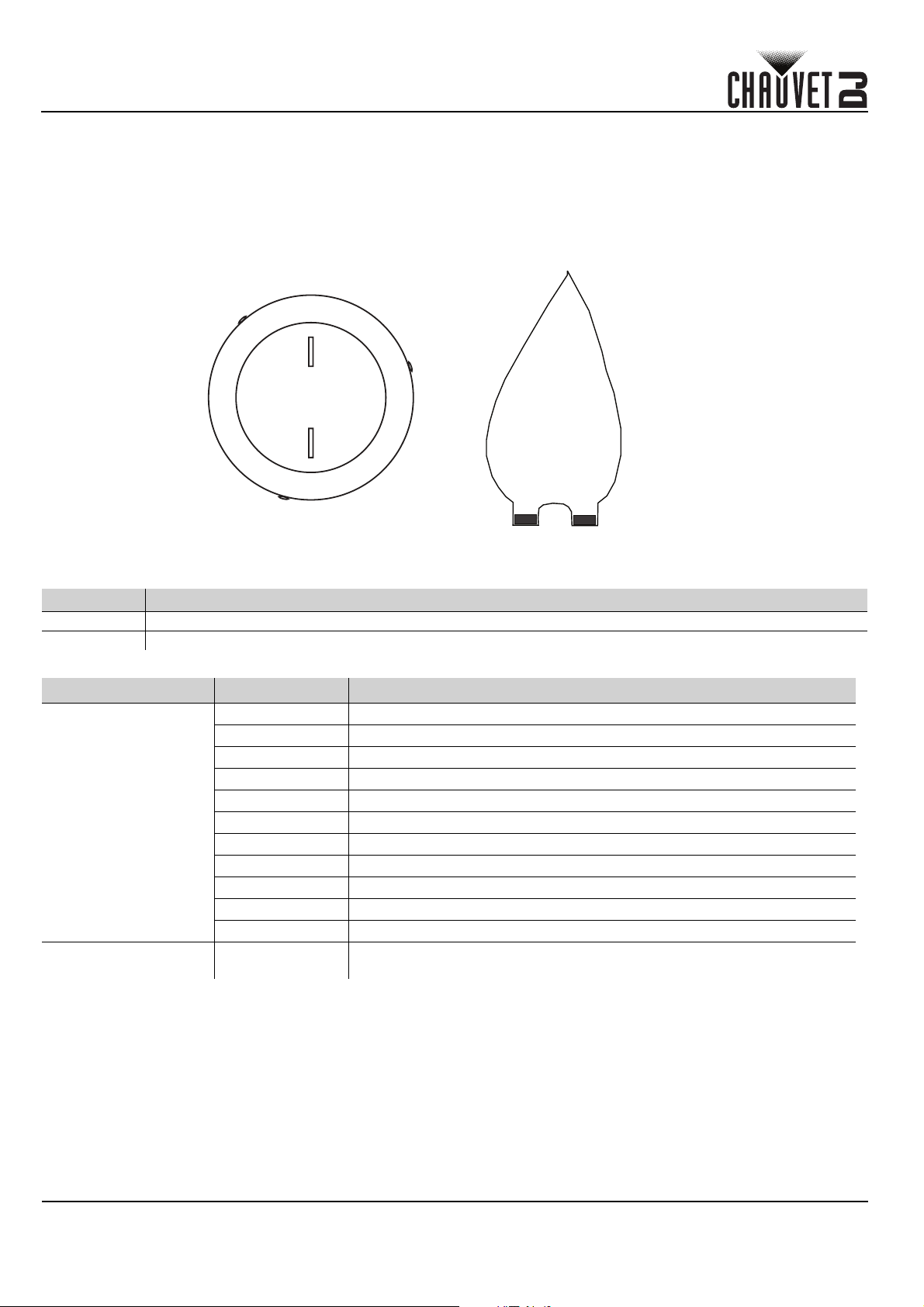

Attach each magnetic strip on the simulated silk flame to a silk attachment plate on the base. Be careful not to damage
the silk.

Control Panel Description

Button Function

<COLOR> Toggle between colors, snap, and fade mode

<SPEED> Adjusts the speed of the snap and fade modes

LED Control

Button Action Function

1 x press Red
2 x press Yellow
3 x press Lime green
4 x press Green
5 x press Light blue

<COLOR>

<SPEED>

6 x press Dark blue
7 x press Magenta
8 x press UV

9 x press White
10 x press Automatically snaps through colors one by one
11 x press Automatically fades from one color to another

N/A Changes speed of snap from slow to fast and fade from fast to slow

3

BOB LED H3 QRG Rev. 1

QUICK REFERENCE GUIDE

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

2

3

1

Floor/table

mounting

Attach all 3 legs

with included

hardware

EN

Infrared Remote Control

The BOB LED H3 is fully compatible with the CHAUVET IRC-6. For more information on the IRC or to download
instructions, go to www.chauvetlighting.com.

Button Function

<BLACKOUT> Turns LEDs on/off

<AUTO> Enables snap and fade modes

<STROBE> Enables strobe mode

<SPEED> Increases and decreases speed

<MANUAL> Manual color mixing

<0>–<9> Preset colors

<+> Increases values for controls as described above

<-> Decreases values for controls as described above

Mounting

Before mounting this product, read the Safety Notes. The BOB LED H3 may be used with the chain suspensions or with
the 3 surface mounting legs that are provided with the fixture. Make sure there is adequate room for ventilation when
mounting this product.

Rigging

• Ensure that the structure can support the product’s weight before mounting the product on to it. See the product’s
User Manual for Weight formation.

• Attach legs with included hardware, using a Philip’s screwdriver. Attach legs one at a time.

BOB LED H3 QRG Rev. 1

4

EN

Hanging

mounting

1

Attach all 3 chain
sections to holes

on the base

2

3

1

23

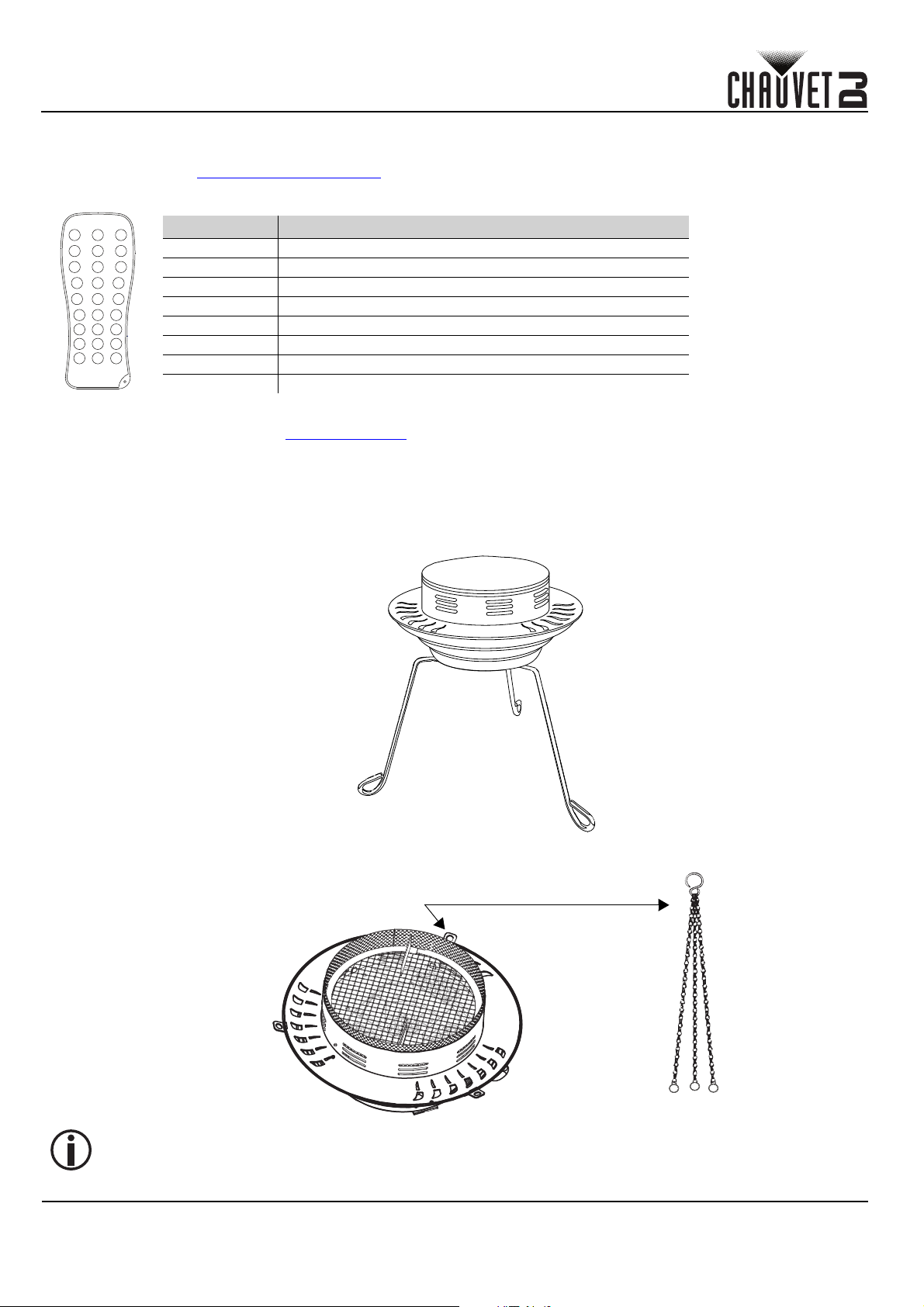

Mounting Diagram

Ensure the silk flame is clear of the chain while hanging and during operation.

QUICK REFERENCE GUIDE

5

BOB LED H3 QRG Rev. 1

QUICK REFERENCE GUIDE

Technical Specifications

Dimensions and Weight

Length Width Height Weight

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Note: Dimensions in inches are rounded.
Power

Power Supply Type Range Voltage Selection

Fixed 120 VAC, 60 Hz or 230 VAC, 50 Hz Fixed

Parameter 120 V, 60 Hz 230 VAC, 50 Hz

Consumption 34 W 34W

Operating Current 0.3 A 0.1 A

Fuse F1AL, 250 V F1AL, 250 V

Power I/O U.S./Worldwide UK/Europe

Fixed Edison (U.S.) Local Plug

Light Source

Type Color Quantity Power Current Lifespan

LED RGBAW+UV 3 2.2 W 1 A 50,000 hours

Ordering

Product Name Item Code UPC Number

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

EN

BOB LED H3 QRG Rev. 1

6

GUIA DE REFERENCIA RÁPIDA

ES

Acerca de esta guía

La Guía de referencia rápida (GRR) del BOB LED H3 contiene información básica sobre el producto, como montaje,
opciones de control y valores DMX. Descargue el manual de usuario de www.chauvetdj.com
detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:

www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

para una información más

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o
en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no
exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de
superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas
más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante
el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us

al final de este GRR para información de contacto.

Qué va incluido

•BOBLEDH3

• 1 cadena para suspensión

• 3 patas desmontables

• 1 accesorio de seda

• Guía de referencia rápida

Para empezar

Desembale su BOB LED H3 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los
componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

7

BOB LED H3 GRR Rev. 1

GUIA DE REFERENCIA RÁPIDA

Bandas

magnéticas

Accesorio de llama de

seda

Anillas de

acoplamiento

Cadena para

colgar

Placas de

accesorio de

llama de
seda x 2

Agujeros para

fijar la cadena x 3

Patas de montaje x 3

Base de llama

ES

Descripción del producto

El BOB LED H3 es un simulador de llama multicolor que no produce calor. Este aparato equipado con LED simula un
pebetero titilante que puede cambiar a casi cualquier color. El BOB LED H3 se puede poner de pie sobre sus pies o
colgarse con las cadenas incluidas.

Vista general

Corriente alterna

El BOB LED H3 tiene una fuente de alimentación fija que puede funcionar con una tensión de entrada de 120 VCA, 60
Hz o 230 VCA, 50Hz

Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Con un destornillador de cabeza Philips, desenrosque la tapa del portafusibles de la carcasa.

3. Quite el fusible fundido.

4. Sustitúyalo con un fusible del mismo tipo y categoría.

5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.

Desconecte el producto del enchufe de alimentacion antes de sustituir el fusible.

BOB LED H3 GRR Rev. 1

8

GUIA DE REFERENCIA RÁPIDA

A

B

ABA

Accesorio de llama de seda

Placa de sujeción

de la seda

ES

Funcionamiento

Este producto permanecerá encendido mientras esté enchufado. Para usar este producto:

1. Acople el accesorio de llama simulada de seda a la base de llama.

2. Conecte el producto a una toma de corriente adecuada.

Accesorio de llama de seda

Acople cada banda magnética de la llama simulada de seda a una placa de acoplamiento de seda en la base. Tenga
cuidado para no estropear la seda.

Descripción del panel de control

Botón Función

<COLOR> Cambia entre colores, salto y modo fade

<SPEED> Ajusta la velocidad de los modos de salto y fade

LED Control

Botón Acción Función

1 pulsación Rojo
2 pulsaciones Amarillo
3 pulsaciones Verde lima
4 pulsaciones Verde
5 pulsaciones Azul claro

<COLOR>

<SPEED> N/A

6 pulsaciones Azul oscuro
7 pulsaciones Magenta
8 pulsaciones UV
9 pulsaciones Blanco

10 pulsaciones Salta automáticamente por los colores, uno por uno
11 pulsaciones Realiza fade automático de un color a otro

Cambia la velocidad de salto de lenta a rápida y hace fade de rápido a
lento

9

BOB LED H3 GRR Rev. 1

GUIA DE REFERENCIA RÁPIDA

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

2

3

1

Montaje en mesa/

suelo

Acople todas las

patas con el

material incluido

ES

Control Remoto por Infrarrojos

El BOB LED H3 es totalmente compatible con el CHAUVET IRC-6. Si desea más información sobre el IRC o descargar
las instrucciones, visite www.chauvetlighting.com.

Botón Función

<BLACKOUT> Apaga/enciende los LED

<AUTO> Habilita los modos de salto y fade

<STROBE> Activa el modo de estroboscopio

<SPEED> Aumenta y disminuye la velocidad

<MANUAL> Mezcla de color manual

<0>–<9> Colores preconfigurados

<+> Aumenta el valor de los controles como se indica arriba

<-> Disminuye el valor de los controles como se indica arriba

Montaje

Antes de montar este producto, lea las Notas de seguridad. El BOB LED H3 se puede usar con las cadenas de
suspensión o con las 3 patas de montaje en mesa/suelo que vienen con el aparato. Asegúrese de que hay espacio
suficiente para la ventilación cuando monte el producto.

Instalación de aparejos

• Asegúrese de que estructura en la que está montando el producto puede soportar su peso. Consulte el manual
de usuario para ver información sobre el peso.

• Acople las patas con el material incluido utilizando un destornillador de estrella. Acople las patas de una en una.

BOB LED H3 GRR Rev. 1

10

ES

Montaje para

colgar

1

Acople las 3 secciones

de cadena a los

agujeros de la base

2

3

1

23

Diagrama de montaje

Asegúrese de que la llama de seda no entre en contacto con la cadena ni al colgarlo ni durante el
funcionamiento.

GUIA DE REFERENCIA RÁPIDA

11

BOB LED H3 GRR Rev. 1

GUIA DE REFERENCIA RÁPIDA

Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentacion

Tipo de fuente de alimentacion Rango Selección de tensión

Reparada 120 VAC, 60 Hz or 230 VAC, 50 Hz Reparada

Parámetro 120 V, 60 Hz 230 VAC, 50 Hz

Consumo 34 W 34W

Corriente de funcionamiento 0.3 A 0.1 A

Fusible F1AL, 250 V F1AL, 250 V

E/S alimentación EE.UU./Mundial UK/Europa

Reparada Edison (U.S.) Enchufe local

Light Source

Typo Color Cantidad Alimentación Corriente Duración

LED RGBAW+UV 3 2.2 W 1 A 50,000 horas

Ordering

Nombre de producto Código de artículo Código UPC

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

ES

BOB LED H3 GRR Rev. 1

12

MANUEL DE RÉFÉRENCE

FR

A propos de ce manuel

Le Manuel de Référence (MdR) du BOB LED H3 reprend des informations de base sur cet appareil notamment en
matière de montage, d'options de contrôle et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site
internet www.chauvetdj.com

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous
réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et
n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la
forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE
AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous
pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États­Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne
et

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

pour plus de détails.

.

.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur
l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge
électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des
températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez
complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us
la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

•BOBLEDH3

• 1 chaîne de suspension

• 3 pieds amovibles

• 1 fixation en soie

• Manuel de Référence

Préalable

Déballez votre BOB LED H3 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son
contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

à

13

BOB LED H3 MdR Rév. 1

MANUEL DE RÉFÉRENCE

Bandes

magnétiques

Attache de la flamme en

soie

Boucles d'attache

Chaîne de

suspension

Plaques de

fixation de la

flamme en

soie x 2

Trous de

fixation de la

chaîne x 3

Pieds de montage x 3

Porte-flamme

FR

Description de l'appareil

Le BOB LED H3 est un simulateur de flamme multicolore sans production de chaleur. Ce luminaire alimenté par des LED
simule un chaudron avec une flamme vacillante pouvant être réglée sur presque n’importe quelle couleur. Le
BOB LED H3 peut être posé sur ses pieds ou suspendu avec la chaine fournie.

Vue d'ensemble

Alimentation CA

Le BOB LED H3 dispose d'une alimentation à tension fixe qui peut fonctionner avec une tension d'entrée de 120 VCA, 60
Hz ou 230 VCA, 50Hz.

Remplacement des fusibles

1. Débranchez l'appareil.

2. Avec un tournevis cruciforme, dévissez le capuchon du porte-fusible du boîtier.

3. Retirez le fusible grillé.

4. Remplacez-le par un fusible de même type.

5. Remettez en place et vissez le capuchon du porte-fusible, puis rebranchez.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie,
éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Débranchez l'appareil de la prise de courant avant de changer le fusible.

BOB LED H3 MdR Rév. 1

14

MANUEL DE RÉFÉRENCE

A

B

ABA

Fixation de la flamme en soie

Plaque de fixation

en soie

FR

Utilisation

Ce produit reste allumé du moment qu'il est branché. Pour utiliser cet appareil, procédez comme suit

1. Fixez la pièce accessoire de simulation de flamme en soie sur le porte-flamme.

2. Branchez l'appareil sur une prise de courant appropriée

Fixations de la flamme en soie

Fixez chaque bande magnétique de la fausse flamme en soie sur une plaque de fixation de soie située sur la base.
Faites attention à ne pas endommager la soie.

Description du panneau de commande

Bouton Fonction

<COLOR> Bascule entre les couleurs, le mode « snap » et le mode de fondu

<SPEED> Ajuste la vitesse des modes « snap » et de fondu

LED Control

Bouton Action Fonction

1 appui Rouge
2 appui Jaune
3 appui Vert citron
4 appui Vert
5 appui Bleu clair

<COLOR>

<SPEED>

6 appui Bleu foncé
7 appui Magenta
8 appui UV

9 appui Blanc
10 appui Passage automatique d’une couleur à l’autre en accroche
11 appui Passage automatique d’une couleur à l’autre en fondu

N/A

Modifie la vitesse d'accrochage de lent à rapide et le fondu de rapide à
lent

15

BOB LED H3 MdR Rév. 1

MANUEL DE RÉFÉRENCE

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

2

3

1

Montage au sol /

sur table

Fixez les 3 pieds

avec le matériel

fournis

Fixation par

suspension

1

Fixez les 3 sections de

chaînes aux trous situés

sur la base

2

3

1

23

FR

Télécommande infra-rouge

Le BOB LED H3 est 100% compatible avec la télécommande CHAUVET IRC-6. Pour plus d'informations sur l'IRC ou
pour télécharger les instructions, rendez-vous à l'adresse www.chauvetlighting.com.

Bouton Fonction

<BLACKOUT> Active ou désactive les LEDs

<AUTO> Active les modes d'accrochage et de fondu

<STROBE> Active le Mode de stroboscope.

<SPEED> Augmente ou dimininue la vitesse

<MANUAL> Mélange manuel de la couleur

<0>–<9> Couleurs prédéfinies

<+> Augmente les valeurs des réglages décrits ci-dessus

<-> Diminue les valeurs des réglages décrits ci-dessus

Montage

Avant de monter cet appareil, veuillez lire les consignes de sécurité. Le BOB LED H3 peut être utilisé avec les chaînes
de suspension ou avec les 3 pieds de support au sol fournis avec le projecteur. Lors de l'installation de l'appareil,
assurez-vous de laisser suffisamment de place pour l'aération.

Montage

• Assurez-vous que la structure sur laquelle vous installez l'appareil peut supporter le poids de l'appareil. Consultez
le manuel de l'utilisateur de l'appareil pour plus d'informations.

• Fixez les pieds avec le matériel fournis en utilisant un tournevis cruciforme. Fixer les pieds un par un.

Schéma de montage

BOB LED H3 MdR Rév. 1

Veillez à ce que la flamme en soie ne rentre pas en contact avec la chaîne en cas de suspension et
pendant le fonctionnement.

16

MANUEL DE RÉFÉRENCE

FR

Spécificités Techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Remarque : Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

fixée 120 VAC, 60 Hz or 230 VAC, 50 Hz fixée

Paramètre 120 V, 60 Hz 230 VAC, 50 Hz

Consommation 34 W 34W

Courant de fonctionnement 0.3 A 0.1 A

Fusible F1AL, 250 V F1AL, 250 V

E/S alimentation US/Monde UK/Europe

fixée Edison (U.S.) Prise locale

Source de lumière

Taper couleur quantité alimentation courant durée de vie

LED RGBAW+UV 3 2.2 W 1 A 50,000 hours

Commande

Nom du produit Code de l'article (EU) Code UPC (EU)

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

17

BOB LED H3 MdR Rév. 1

SCHNELLANLEITUNG

DE

Über diese Schnellanleitung

In der Schnellanleitung des BOB LED H3 finden Sie die wesentlichen Produktinformationen, wie etwa über die
Steuerungsoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter
Benutzerhandbuch herunter.

www.chauvetdj.com das

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN
GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und
Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und
unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei
von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht
übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem
autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN
KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere
gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese
Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland
und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

.

.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

Montage,

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des
Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts
angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder
elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu
den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren
Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter
oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren
Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen
finden Sie im Contact Us

am Ende dieses QRG.

Packungsinhalt

•BOBLEDH3

• 1 Kette für hängende Montage

• 3 entfernbare Füße

• 1 Seidenstoff-Befestigung

• Schnellanleitung

BOB LED H3 SAL Rev. 1

18

SCHNELLANLEITUNG

Magnetstreifen

Befestigung für flammenartig

gemusterten Seidenstoff

Befestigungsösen

Kette für eine

hängende Montage

2 x Befestigungs-

platten für

flammenartig

gemusterten

Seidenstoff

3 x Bohrungen für

Kettenbefestigung

3 Montagebeine

Flammenbasis

DE

Start

Packen Sie Ihren BOB LED H3 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die
Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produkt-beschreibung

Der BOB LED H3 ist ein mehrfarbiger Flammensimulator, der keine Hitze erzeugt. Dieses mit LEDs betriebene Gerät
simuliert einen flackernden Kessel, dessen Farbe fast beliebig geändert werden kann. Der BOB LED H3 kann mit den
beiliegenden Beinen stehend oder an der beiliegenden Kette hängend betrieben werden.

Übersicht

Wechselstrom

Der BOB LED H3 verfügt über ein Netzteil für eine Eingangsspannung von 120 VAC, 60 Hz oder 230 VAC, 50 Hz.

Auswechseln der Sicherung

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per
Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

1. Trennen Sie das Gerät vom Stromnetz.

2. Mit einem Kreuzschlitzschraubendreher schrauben Sie die Abdeckung der Sicherung heraus.

3. Entfernen Sie die durchgebrannte Sicherung.

4. Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

5. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz
an.

Trennen Sie das Gerät von der Stromquelle, bevor Sie die Sicherung auswechseln.

19

BOB LED H3 SAL Rev. 1

SCHNELLANLEITUNG

A

B

ABA

Befestigung für flammenartig

gemusterten Seidenstoff

Seidenstoff-

Befestigungsplatte

Betrieb

Dieses Gerät bleibt solange eingeschaltet, wie es angesteckt ist. Verwendung dieses Geräts:

1. Befestigen Sie die Befestigung für den flammenartig gemusterten Seidenstoff an der Flammenbasis.

2. Schließen Sie das Gerät an eine passende Wandsteckdose an.

Befestigung für flammenartig gemusterten Seidenstoff

Befestigen Sie jeden der Magnetstreifen am flammenartig gemusterten Seidenstoff an einer Seidenstoff­Befestigungsplatte an der Basis. Darauf achten, nicht den Seitenstoff zu beschädigen.

DE

BOB LED H3 SAL Rev. 1

20

SCHNELLANLEITUNG

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

DE

Beschreibung des Bedienfeldes

Taste Funktion

<COLOR> Umschalten zwischen Farben, Snap- und Fade-Modus

<SPEED> Einstellung der Geschwindigkeit des Snap- und Fade-Modus

LED-Steuerung

Taste Maßnahme Funktion

1 x drücken Rot
2 x drücken Gelb
3 x drücken Lindgrün
4 x drücken Grün
5 x drücken Hellblau

<COLOR>

<SPEED>

6 x drücken Dunkelblau
7 x drücken Magentarot
8 x drücken UV

9 x drücken Weiß
10 x drücken Schnappt automatisch durch die einzelnen Farben
11 x drücken Blendet automatisch von einer zur anderen Farbe aus

k.A.

Ändert die Geschwindigkeit des Snap-Modus von langsam nach schnell,
und den Fade-Modus von schnell nach langsam

Infrarot-Fernbedienung

Der BOB LED H3 ist vollständig kompatibel mit der CHAUVET IRC-6. Weitere Informationen zur IRC oder
herunterladbare Anweisungen finden Sie unter www.chauvetlighting.com.

Taste Funktion

<BLACKOUT> Schaltet LEDs ein/aus

<AUTO> Aktiviert Snap- und Fade-Modi

<STROBE> Aktiviert Blitz-Modus

<SPEED> Erhöht und verringert die Geschwindigkeit

<MANUAL> Manuelle Farbmischung

<0>–<9> Voreingestellte Farben

<+>

<->

Erhöht wie oben beschrieben die Werte für die
Bedienelemente

Verringert wie oben beschrieben die Werte für die
Bedienelemente

21

BOB LED H3 SAL Rev. 1

SCHNELLANLEITUNG

2

3

1

Aufstellung auf dem

Boden/auf einem

Tisch

Befestigen Sie alle 3

Beine mit den

beiliegenden

Befestigungsmitteln.

Hängende

Montage

1

Befestigen Sie alle 3

Kettensegmente an den

Bohrungen an der Basis

2

3

1

23

DE

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Der BOB LED H3 kann mit der Kette für
eine hängende Montage oder mit den 3 Beinen für das Aufstellen auf einem Tisch/dem Boden verwendet werden; beide
Befestigungselemente liegen bei. Vergewissern Sie sich, dass bei der Montage eine ausreichende Be- und Entlüftung
des Raumes gewährleistet ist.

Hängende Montage

• Stellen Sie sicher, dass die Konstruktion, auf der Sie das Gerät montieren, dessen Gewicht tragen kann.
Informationen zum Gewicht finden Sie in der Bedienungsanleitung.

• Befestigen Sie die Beine mit den beiliegenden Befestigungsmitteln und einem Schraubenzieher. Befestigen Sie
ein Bein nach dem anderen.

Montageansicht

Achten Sie darauf, dass der flammenartig gemusterte Seidenstoff bei einer hängenden Montage und
im Betrieb nicht mit der Kette kollidiert

BOB LED H3 SAL Rev. 1

22

SCHNELLANLEITUNG

DE

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Eingangsspannung Bereich Spannungsschalter

Fest 120 VAC, 60 Hz or 230 VAC, 50 Hz Fest

Parameter 120 V, 60 Hz 230 VAC, 50 Hz

Stromverbrauch 34 W 34W

Betriebsstromstärke 0.3 A 0.1 A

Sicherung F1AL, 250 V F1AL, 250 V

I/O-Eingangsbuchse USA/weltweit GB/Europa

Fest Edison (U.S.) Lokaler Stecker

Leuchtquelle

Typ Farbe Menge Leistung Strom Betriebsdauer

LED RGBAW+UV 3 2.2 W 1 A 50,000 Stunden

Ordering

Produktbezeichnung Artikelcode (EU) UPC-Code (EU)

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

23

BOB LED H3 SAL Rev. 1

GUIDA RAPIDA

IT

Informazioni sulla Guida

La Guida Rapida BOB LED H3 contiene informazioni di base sul prodotto quali montaggio, opzioni di controllo e valori
DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania:

www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera,
per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web.
Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri
diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura
originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO
PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque
possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati
Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di
garanzia vigenti in altri paesi si prega di consultare il distributore locale.

.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato
sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o
di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere
completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia,
Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us
di questo GR.

sul retro

Che cosa è incluso

•BOBLEDH3

• 1 catena di sospensione

• 3 gambe removibili

• 1 accessorio in seta

• Guida Rapida

Per iniziare

Disimballare BOB LED H3 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo
immediatamente presente al trasportatore e non a Chauvet.

BOB LED H3 GR Rev. 1

24

GUIDA RAPIDA

Nastri magnetici

Pezza in seta

Anelli di fissaggio

Catena per montaggio

sospeso

Silk Fiamma

Allegato

Piastre x 2

Fori di

fissaggio

catena x 3

Gambe per

montaggio a

pavimento o su

tavola x 3

Base fiamma

IT

Descrizione del prodotto

BOB LED H3 è un simulatore di fiamma multicolore che non produce calore. Questa apparecchiatura a LED simula un
calderone con luce tremolante che può essere cambiata in quasi tutti i colori. BOB LED H3 può essere posizionato sulle
gambe in dotazione o appeso alle catene fornite.

Vista d'insieme

Alimentazione CA

Il BOB LED H3 è dotata di alimentatore fisso che può funzionare con una tensione d'ingresso di 120 V CA / 60 Hz oppure
230 V CA / 50Hz

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Con un cacciavite Phillips, svitare il cappellotto del portafusibile dall'alloggiamento.

3. Rimuovere il fusibile bruciato e

4. sostituirlo con un altro dello stesso tipo e amperaggio.

5. Riavvitare il cappellotto del portafusibile e ricollegare l'alimentazione elettrica.

.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica
o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

25

Prima di sostituire il fusibile, scollegare l'unità dalla presa di alimentazione

.

BOB LED H3 GR Rev. 1

GUIDA RAPIDA

A

B

ABA

Accessorio per fiamma di seta

Piastra per fiamma

di seta

Funzionamento

L'unità rimane accesa finché collegata alla presa di alimentazione. Per utilizzarla:

1. fissare la pezza di seta che simula lafiamma alla base dell'unità.

2. Collegare l'unità ad una presa di corrente adeguata.

Pezza in seta

Fissare ogni nastro magnetico sulla pezza in seta alla piastrina collocata alla base dell'unità. Fare attenzione a non
danneggiare la seta.

IT

Descrizione del pannello di controllo

Pulsante Funzione

<COLOR> Consente di alternare colori, snap e modalità dissolvenza

<SPEED> Regola la velocità delle modalità snap e dissolvenza

Controllo LED

Pulsante Azione Funzione

Premere 1 volta Rosso
Premere 2 volte Giallo
Premere 3 volte Verde lime
Premere 4 volte Verde
Premere 5 volte Azzurro

<COLOR>

<SPEED>

Premere 6 volte Blu scuro
Premere 7 volte Magenta
Premere 8 volte UV

Premere 9 volte Bianco
Premere 10 volte Passa automaticamente da un colore all'altro
Premere 11 volte Sfuma automaticamente da un colore all'altro

N/A

Cambia la velocità snap da lenta a veloce e la dissolvenza da veloce a
lenta

BOB LED H3 GR Rev. 1

26

GUIDA RAPIDA

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

2

3

1

Montaggio a

pavimento/su

tavolo

Fissare tutte le tre

gambe con la

ferramenta fornita

Montaggio

sospeso

1

Fissare le tre sezioni
di catena ai fori sulla

base

2

3

1

23

IT

Telecomando a infrarossi

BOB LED H3 è completamente compatibile con IRC-6 di CHAUVET. Per ulteriori informazioni sullo IRC o per scaricare
le istruzioni, andare su www.chauvetlighting.com.

Pulsante Funzione

<BLACKOUT> Attiva/disattiva i LED

<AUTO> Abilita le modalità snap e dissolvenza

<STROBE> Abilita la modalità strobo

<SPEED> Aumenta e diminuisce la velocità

<MANUAL> Miscelazione manuale del colore

<0>–<9> Colori preimpostati

<+> Aumenta i valori dei controlli come descritto sopra

<-> Diminuisce i valori dei controlli come descritto sopra

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza. È possibile utilizzare il BOB LED H3 sospeso con la catena o con
le 3 gambe per montaggio a pavimento o su tavolo, fornite con l'unita. Durante il montaggio, assicurarsi che vi sia
sufficiente spazio per la ventilazione.

Traliccio

• Assicurarsi che la struttura sulla quale viene montata l'unità sia in grado di sopportarne il peso. Per maggiori
informazioni vedere il Manuale utente dell'unità.

• Fissare le gambe con la ferramenta fornita, utilizzando un giravite Phillip. Fissare una gamba alla volta.

Schema di montaggio

27

Assicurarsi che la fiamma di seta sia lontana dalla catena quando appeso e durante il funzionamento.

BOB LED H3 GR Rev. 1

GUIDA RAPIDA

Specifiche Tecniche

Dimensioni e Peso

LUNGHEZZA LARGHEZZA ALTEZZA PESO

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Nota: le dimensioni in pollici sono state arrotondate alla cifra decimale più vicina.
Alimentazione

TIPO DI ALIMENTAZIONE ELETTRICA

Fissa 120 VAC, 60 Hz or 230 VAC, 50 Hz Fissa

PARAMETRO 120 V, 60 Hz 230 VAC, 50 Hz

Consumo 34 W 34W

Corrente di funzionamento 0.3 A 0.1 A

Fusibile F1AL, 250 V F1AL, 250 V

RANGE SELEZIONE TENSIONE

IT

INGRESSO/USCITA ALIMENTAZIONE

Fissa Edison (U.S.) Spina locale

Sorgente Luminosa

TIPO COLOR QUANTITÀ ALIMENTAZIONE CORRENTE

LED RGBAW+UV 3 2.2 W 1 A 50,000 ore

Ordering

nome del prodotto Codice articolo Numero UPC

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

US/CANADA

REGNO UNITO/RESTO DEL MONDO

DURATA

NOMINALE

BOB LED H3 GR Rev. 1

28

BEKNOPTE HANDLEIDING

NL

Over deze handleiding

De BOB LED H3 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, controle-opties en
DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland:

www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de
opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige
beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is
niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm
van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum
zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke
wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze
garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg,
Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

voor meer informatie.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de
sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te
voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de
aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door
het te ontkoppelen.

Neem Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de
distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us
BH voor contactinformatie.

aan het einde van deze

Wat is inbegrepen

•BOBLEDH3

• 1 ophangketting

• 3 verwijderbare poten

• 1 zijden opzetstuk

• Beknopte handleiding

29

BOB LED H3 BH Rev. 1

BEKNOPTE HANDLEIDING

Magnetische

stroken

Bevestiging van de

zijden vlam

Bevestigingslussen

Hangketting

Bevestigingsp

laten van de

zijden vlam x 2

Bevestigingsga

ten van de
ketting x 3

Montagepoten x 3

Vlamonderstel

Om te beginnen

Pak uw BOB LED H3 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud
beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Product-beschrijving

De BOB LED H3 is een meerkleurige vlammensimulator die geen warmte produceert. Dit LED-gevoede armatuur
simuleert een flikkerende ketel en kan in bijna elke kleur gewijzigd worden. De BOB LED H3 kan staan op de
meegeleverde poten of hangen aan de meegeleverde ketting.

Overzicht

NL

AC-stroom

De BOB LED H3 heeft een voeding met vaste spanning en kan werken met een ingangsspanning van 120 V
wisselstroom, 60 Hz of 230 V wisselstroom, 50 Hz

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.

2. Gebruik een kruiskopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.

3. Verwijder de doorgebrande zekering.

4. Vervangen met een zekering van hetzelfde type en met dezelfde waarde.

5. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.

Ontkoppel het product van het stopcontact voordat u de zekering vervangt.

.

BOB LED H3 BH Rev. 1

30

BEKNOPTE HANDLEIDING

A

B

ABA

Bevestiging van de zijden vlam

Zijden

besvestigingsplaatje

NL

Werking

Dit product blijft net zolang aan als het is aangesloten. Voor gebruik van dit product;

1. Bevestig de zijden gesimuleerde vlambevestiging aan het vlamonderstel.

2. Sluit het product aan op een geschikt stopcontact.

Bevestiging van de zijden vlam

Bevestig elke magnetische strook op de gesimuleerde zijden vlam aan een zijden bevestigingsplaat op het onderstel.
Wees voorzichtig op de zijdestof niet te beschadigen.

31

BOB LED H3 BH Rev. 1

BEKNOPTE HANDLEIDING

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

Beschrijving bedieningspaneel

Toets Functie

<COLOR> Schakel tussen kleuren, blader, en vervagingsmodus

<SPEED> Past de snelheid van de blader- en vervagingsmodi aan

LED-regeling

Toets Actie Functie

1 x drukken Rood
2 x drukken Geel
3 x drukken Limoengroen
4 x drukken Groen
5 x drukken Lichtblauw

<COLOR>

<SPEED>

6 x drukken Donkerblauw
7 x drukken Magenta
8 x drukken UV
9 x drukken Wit

10 x drukken Bladert automatisch één voor één door de kleuren

11 x drukken Vervaagt automatisch van de ene kleur naar de andere

N/B

Verandert de bladersnelheid van langzaam naar snel en vervaging van
snel naar langzaam

NL

Infrarood afstandbediening

De BOB LED H3 is volledig compatibel met de CHAUVET IRC-6. Ga voor meer informatie over de IRC of downloadinstructies naar www.chauvetlighting.com.

Toets Functie

<BLACKOUT> Schakelt LED-lampjes aan/uit

<AUTO> Schakel blader- en vervagingsmodi in

<STROBE> Schakelt de stroboscoopmodus in

<SPEED> Verhoogt en verlaagt de snelheid

<MANUAL> Handmatige kleurmenging

<0>–<9> Vooringestelde kleuren

<+>

<->

Verhoogt waarden voor bedieningselementen zoals boven
beschreven

Verlaagt waarden voor bedieningselementen zoals boven
beschreven

BOB LED H3 BH Rev. 1

32

BEKNOPTE HANDLEIDING

2

3

1

Plaatsing op de

vloer/tafel

Bevestig alle 3

poten met de

meegeleverde

middelen.

Hangende

montage

1

Bevestig alle 3

kettingdelen aan de gaten

op het onderstel

2

3

1

23

NL

Montage

Lees voor montage van dit product de Veiligheidsvoorschriften. De BOB LED H3 kan worden gebruikt met de
ophangkettingen of met de 3 tafel/vloersteunvoetjes die bij de armatuur zijn geleverd. Controleer of er bij montage van dit
product voldoende ruimte is voor ventilatie.

Opbouw

• Controleer of de constructie waar u het product op monteert het gewicht van het product kan dragen. Zie de
gebruikershandleiding van het product voor informatie over het gewicht.

• Bevestig de poten met de meegeleverde middelen door middel van een kruiskopschroevendraaier. Bevestig de
poten een voor een.

Montagediagram

Zorg ervoor dat de zijdevlam vrij is van de ketting, wanneer opgehangen en tijdens gebruik.

33

BOB LED H3 BH Rev. 1

BEKNOPTE HANDLEIDING

Technische Specificaties

Afmetingen en gewicht

Lengte Breedte Hoogte Gewicht

17.5 in (445 mm) 17.5 in (445 mm) 30.5 in (775 mm) 5 lb (2.3 kg)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Ingangsspanning Bereik Spanningsselectie

Vast 120 VAC, 60 Hz or 230 VAC, 50 Hz Vast

Parameter 120 V, 60 Hz 230 VAC, 50 Hz

Verbruik 34 W 34W

Bedrijfstroom 0.3 A 0.1 A

Zekering F1AL, 250 V F1AL, 250 V

Stroom I/O VS/wereldwijd VK/Europa

Vast Edison (U.S.) Lokale stekker

Lightbron

Type Kleur Aantal Vermogen Stroomsterkte Levensduur

LED RGBAW+UV 3 2.2 W 1 A 50,000 uur

Ordering

Productnaam Artikelcode (EU) UPC-code (EU)

BOBLEDH3 (120 V) 09051957 781462223052

BOBLEDH3 (220V) 09051972 781462223205

NL

BOB LED H3 BH Rev. 1

34

Multi-Language

BOB LED H3 QRG ML6 Rev. 1
© Copyright 2022 Chauvet

All rights reserved

Contact Us

Chauvet World Headquarters

Chauvet Europe Ltd

Chauvet Europe BVBA

Chauvet France

Chauvet Germany

Chauvet Mexico

QUICK REFERENCE GUIDE

General Information Technical Support

Address: 5200 NW 108th Ave. Voice: [phone]

Sunrise, FL 33351 Fax: [phone]

Voice: [phone] Email: [e-mail]

Fax: [phone]

Toll Free: [phone] Website: www.chauvetdj.com

Address: Unit 1C Email: [e-mail]

Brookhill Road Industrial Estate

Pinxton, Nottingham, UK Website: www.chauvetdj.eu

NG16 6NT

Voice: [phone]

Fax: [phone]

Address: Stokstraat 18 Email: [e-mail]

9770 Kruishoutem

Belgium Website: www.chauvetdj.eu

Voice: [phone]

Address: 3, Rue Ampère

91380 Chilly-Mazarin

France Website: www.chauvetdj.eu

Voice: [phone]

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetdj.eu

Voice: [phone]

Address: Av. de las Partidas 34 - 3B

(Entrance by Calle 2)

Zona Industrial Lerma Website: www.chauvetdj.mx

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Email: [e-mail]

Email: [e-mail]

Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. Follow the
instructions to request support or to return a product. Visit our website for contact details.

35

BOB LED H3 QRG Rev. 1
