Quick Reference Guide
QUICK REFERENCE GUIDE
EN
About This Guide
The Abyss 2 Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX
values. Download the User Manual from www.chauvetdj.com
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
• ONLY connect this product to a grounded and protected circuit.
• DISCONNECT from power before cleaning or replacing the fuse.
• DO NOT look at the light source when the product is on.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• When mounting this product overhead, ALWAYS use a safety cable.
• DO NOT allow flammable materials close to the product when it is operating.
• DO NOT touch the product’s housing when it is on because it will be hot.
for more details.
.
.
• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.
• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Replace the fuse with the same type and rating.
• Never carry the product by the power cord. Use only the hanging bracket or handle to carry this product.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.
Contact
Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us
at the end of this QRG for contact information.
What is Included
• Abyss 2
• Power cord
• Quick Reference Guide
To Begin
Unpack your Abyss 2 and make sure you have received all parts in good condition. If the box or contents appear
damaged, notify the carrier immediately, not Chauvet.
1
Abyss 2 QRG Rev. 1
QUICK REFERENCE GUIDE
Safety cable
(such as CH-05 from Chauvet)
Mounting clamp
(such as CLP-15 from Chauvet)
Mounting bracket
Bracket adjustment knob
(x2)
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
Power Linking
For the maximum number of Abyss 2 products that you can power link at each voltage, see the User Manual or the
sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and replace with a fuse of the exact same
type and rating.
5. Re-insert the fuse holder and reconnect power.

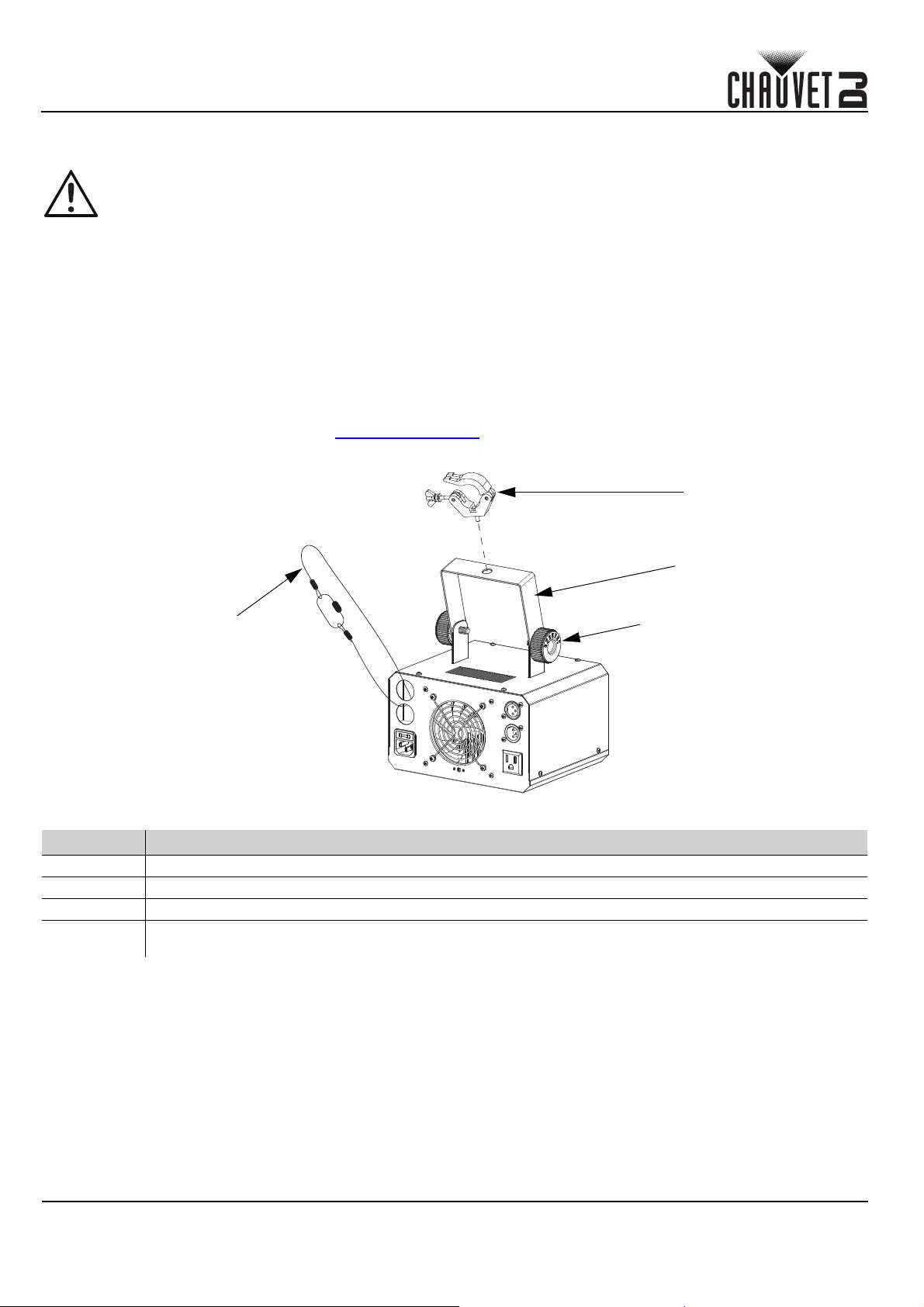

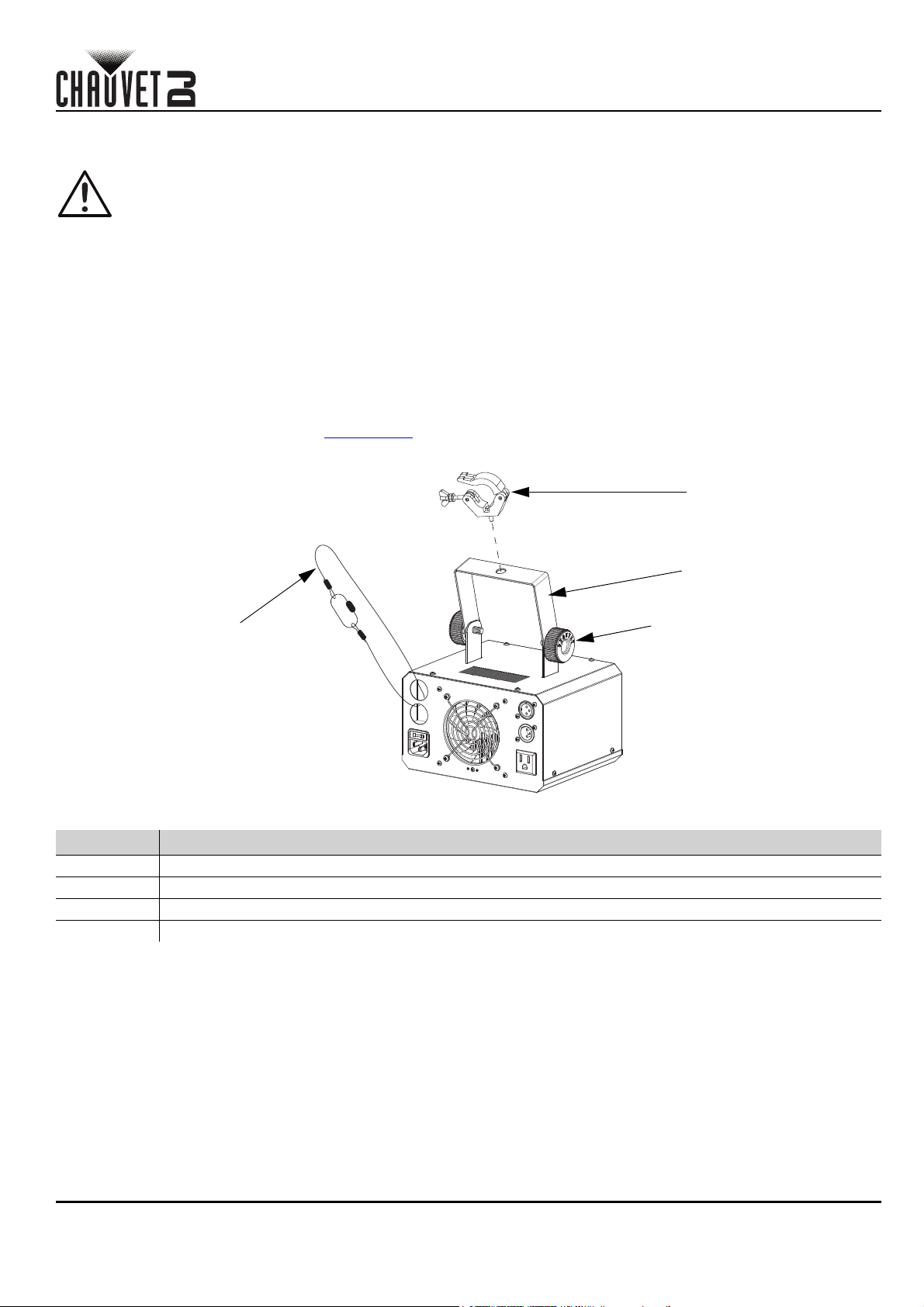

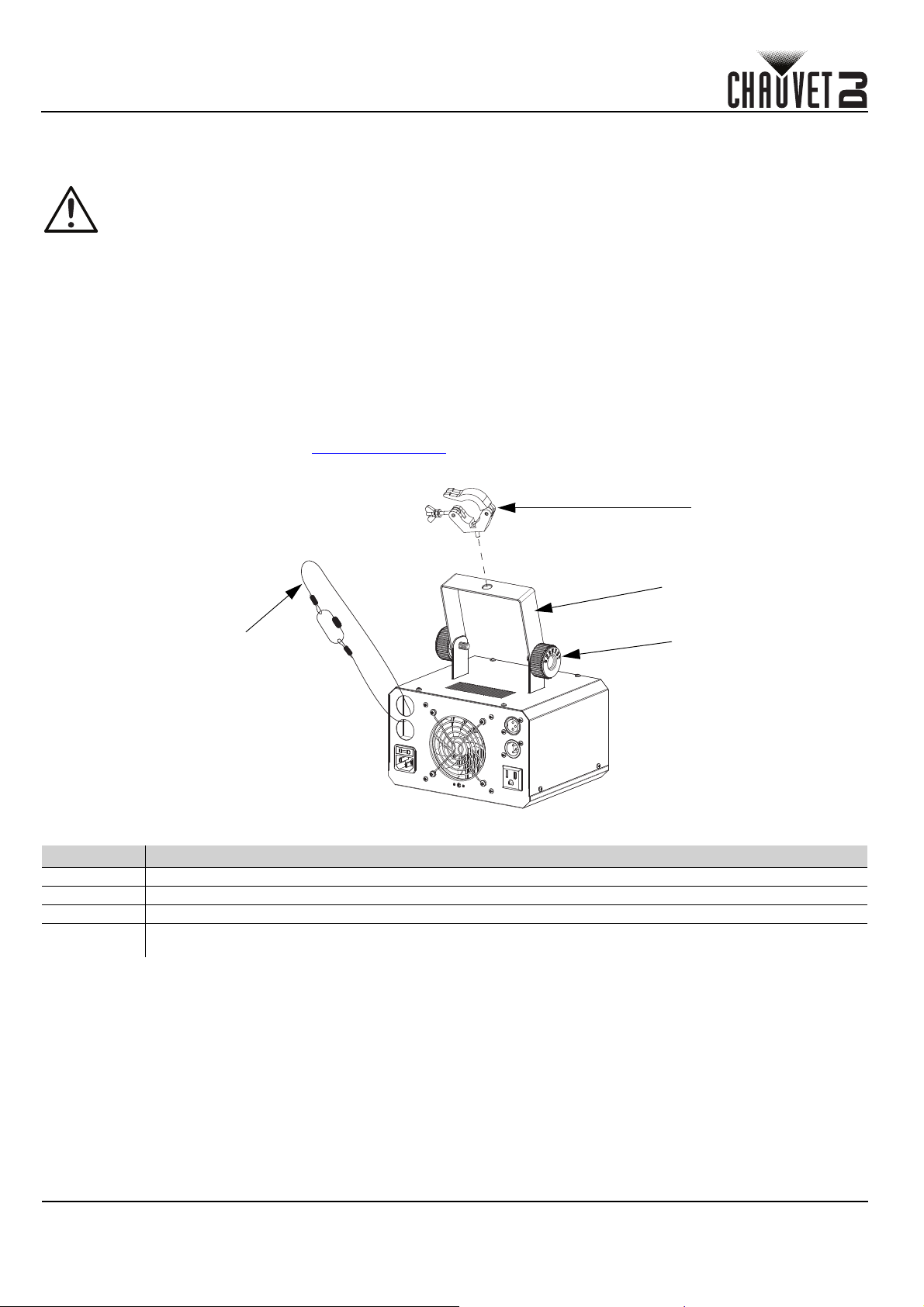

Mounting
Before mounting this product, read the Safety Notes.
Mounting Diagram
EN
Control Panel Description
Button Function
<MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function
Abyss 2 QRG Rev. 1
2
QUICK REFERENCE GUIDE
EN
Menu Map
Refer to the Abyss 2 product page on
Mode Programming Levels Description
DMX Mode 3Ch A001–512 Sets the DMX starting address
Color Wheel C--
Wave Effect UAuE
Dimmer U-- u 0–255 Sets the output level
Infrared
Mode
Temperature tENP t _ _ Shows the current product temperature in °C
SEt
www.chauvetdj.com
C--1 White
C--2 Magenta
C--3 Yellow
C--4 Cyan
C--5 Green
C--6 Orange
C--L L000–100 Counter-clockwise rotation and speed
C--r r000–100 Clockwise rotation and speed
Stop No wave effect
U--L L000–100 Counter-clockwise wave effect and speed
U--r r000–100 Clockwise wave effect and speed
on
oFF
for the latest menu map.
Turns infrared on or off
DMX Linking
The Abyss 2 can work with a DMX controller. Instructions for connecting and configuring this product for DMX operation
are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com
.
Starting Address
To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 510.
Master/Slave Connection
The Abyss 2 uses the DMX data connection for its Master/Slave mode. Information about configuring the Abyss 2 for
Master/Slave operation is in the User Manual, which is available from the Chauvet website.
IRC-6 (Infrared Remote Control)
The Abyss 2 can be operated with the CHAUVET IRC-6. For more information about the IRC-6, download instructions for
the IRC-6 or the Abyss 2 User Manual from
www.chauvetdj.com
.
DMX Values
3Ch
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
000 021 White
022 042 Magenta
043 063 Yellow
064 084 Cyan
2 Color wheel
3 Wave effect
085 105 Green
106 127 Orange
128 188 Counter-clockwise rotation, fast to slow
189 194 Stop
195 255 Clockwise rotation, slow to fast
000 No function
001 122 Counter-clockwise wave effect, slow to fast
123 133 Stop
134 255 Clockwise wave effect, fast to slow
3
Abyss 2 QRG Rev. 1
GUIA DE REFERENCIA RÁPIDA
ES
Acerca de esta guía
La Guía de referencia rápida (GRR) del Abyss 2 contiene información básica sobre el producto, como montaje, opciones
de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.chauvetlighting.eu/warranty-registration
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
para una información más detallada.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o
en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no
exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de
superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas
más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante
el interruptor o desenchufándolo durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us
al final de este GRR para información de contacto.
Qué va incluido
• Abyss 2
• Cable de alimentación
• Guía de referencia rápida
Para empezar
Desembale su Abyss 2 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes
parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
Abyss 2 GRR Rev. 1
4
GUIA DE REFERENCIA RÁPIDA
Abrazadera
(como la CLP-15 de
Chauvet)
Soporte de montaje
Mando de ajuste
del soporte (x2)
Cable de seguridad
(como el CH-05 de
Chauvet)
ES
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.
Alimentación en cadena
Para ver el máximo número de Abyss 2 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de
usuario o la etiqueta del producto.
Sustitución del fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro
del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

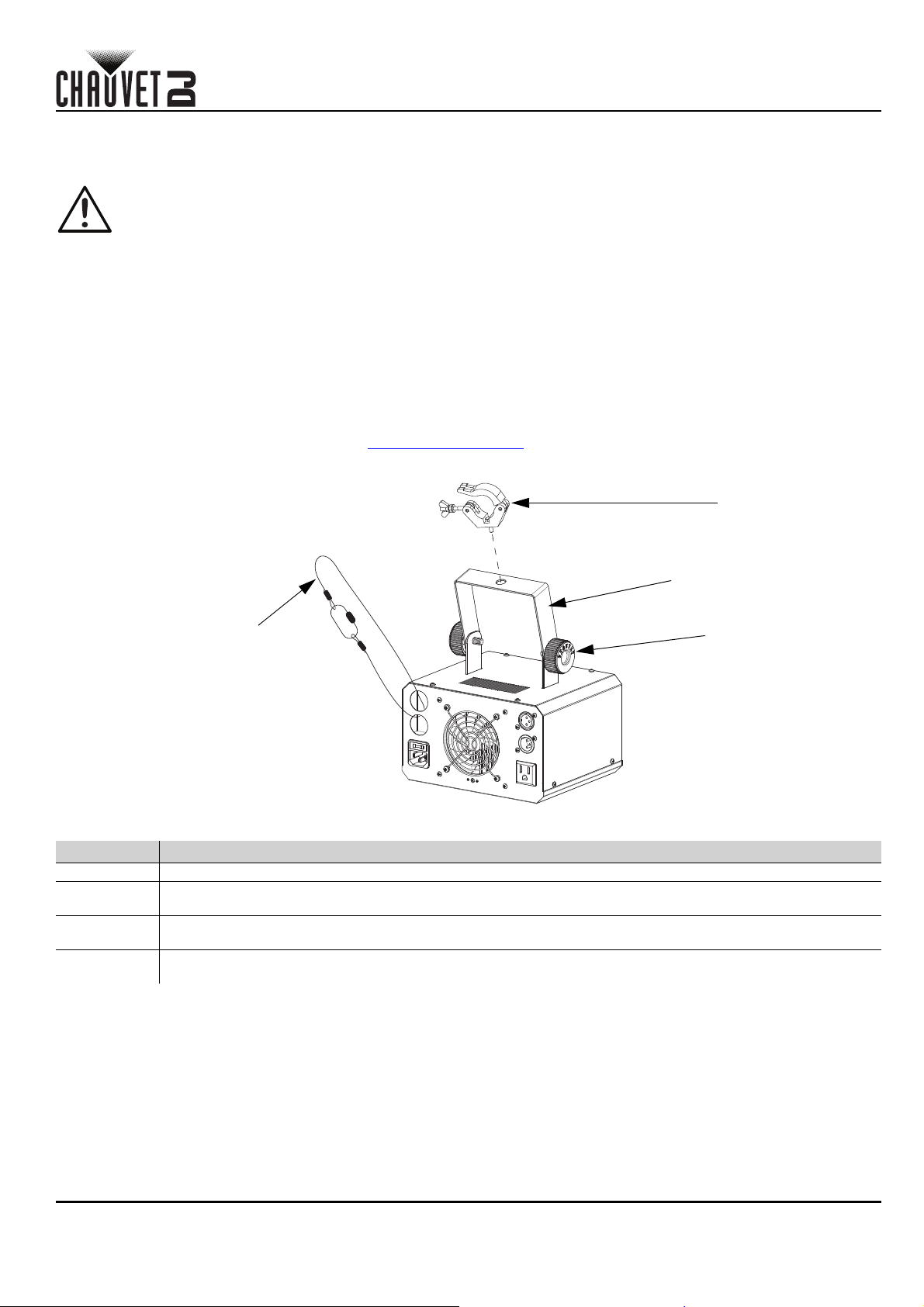

Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama de montaje
Descripción del panel de control
Botón Función
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
<ENTER>
5
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada
Abyss 2 GRR Rev. 1
GUIA DE REFERENCIA RÁPIDA
Mapa de menú
Consulte la página del producto Abyss 2 en
Modo Niveles de programación Descripción
Modo DMX 3Ch A001–512 Selecciona la dirección inicial DMX
Rueda de
color
Efecto ola UAuE
Atenuador U-- u 0–255 Establece el nivel de salida
Modo
infrarrojo
Temperatura tENP t _ _ Muestra la temperatura del producto actual en °C
C--
C--L L000–100 Rotación en sentido antihorario y velocidad
C--r r000–100 Rotación en sentido horario y velocidad
U--L L000–100 Efecto ola en sentido antihorario y velocidad
U--r r000–100 Efecto ola en sentido horario y velocidad
SEt
www.chauvetdj.com
C--1 Blanco
C--2 Magenta
C--3 Amarillo
C--4 Cían
C--5 Verde
C--6 Naranja
Stop No efecto ola
on
oFF
para ver el último mapa de menú.
Activa o desactiva los infrarrojos
ES
Enlace DMX
El Abyss 2 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones
para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está
familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com
.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510.
Conexión Maestro/Esclavo
El Abyss 2 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar
este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control remoto por infrarrojos)
El Abyss 2 es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información
adicional sobre el IRC-6 o para descargar las instrucciones, consulte
www.chauvetdj.com
.
Valores DMX
3Ch
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
000 021 Blanco
022 042 Magenta
043 063 Amarillo
064 084 Cían
2 Rueda de color
3 Efecto ola
085 105 Verde
106 127 Naranja
128 188 Rotación en sentido antihorario, rápida a lenta
189 194 Parada
195 255 Rotación en sentido horario, lenta a rápida
000 Sin función
001 122 Efecto ola en sentido antihorario, lenta a rápida
123 133 Parada
134 255 Efecto ola en sentido horario, rápida a lenta
Abyss 2 GRR Rev. 1
6
MANUEL DE RÉFÉRENCE
FR
A propos de ce manuel
Le Manuel de Référence (MdR) du Abyss 2 reprend des informations de base sur cet appareil notamment en matière de
montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet
www.chauvetdj.com
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous
réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et
n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la
forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE
AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous
pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux ÉtatsUnis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne
et
au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
pour plus de détails.
.
.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur
l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge
électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des
températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez
complètement l'appareil en le débranchant ou en coupant le disjoncteur.
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us
la fin de ce MdR pour obtenir des informations pour nous contacter.
à
Contenu
• Abyss 2
• Cordon d'alimentation
• Manuel de Référence
Préalable
Déballez votre Abyss 2 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu
semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
7
Abyss 2 MdR Rév. 1
MANUEL DE RÉFÉRENCE
Crochet
(par exemple modèle
CLP-15 de Chauvet)
Élingue de sécurité
(par exemple modèle
CH-05 de Chauvet)
Poignée de
réglage du support
de montage (x2)
Support de montage
FR
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100
et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie,
éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Chaînage électrique
Pour savoir combien de projecteurs Abyss 2 peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V,
veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement des fusibles
1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de
même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.
Schéma de montage
Description du panneau de commande
Bouton Fonction
<MENU> Permet de sortir du menu ou de la fonction en cours
<UP>
<DOWN>
<ENTER>
Abyss 2 MdR Rév. 1
Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une
fonction
Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une
fonction
Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la
fonction en cours de sélection
8
MANUEL DE RÉFÉRENCE
FR
Menu carte
Reportez-vous à la page du produit Abyss 2 sur
Mode Niveaux de programmation Description
Mode DMX 3Ch A001–512 Sélectionne l'adresse DMX de départ
Roue de
couleurs
Effet de
vague
Gradateur U-- u 0–255 Définit le niveau de sortie
Inverse SEt
Température tENP t _ _ Affiche la température du produit actuelle en °C
C--
UAuE
C--L L000–100 Rotation antihoraire de la roue de couleurs et vitesse
C--r r000–100 Rotation horaire de la roue de couleurs et vitesse
U--L L000–100 Rotation antihoraire de l'effet de vague et vitesse
U--r r000–100 Rotation horaire de l'effet de vague et vitesse
www.chauvetdj.com
C--1 Blanc
C--2 Magenta
C--3 Jaune
C--4 Cyan
C--5 Vert
C--6 Orange
Stop Pas d'effet de vague
on
oFF
Permet d'activer ou désactiver l'infrarouge
pour la dernière carte des menu.
Chaînage DMX
Le Abyss 2 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet
appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le
protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com
.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est
510
Connexion maître/esclave
Le Abyss 2 utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions
pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le
manuel d'utilisation.
IRC-6 (Télécommande par infrarouge)
Le Abyss 2 est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur
l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse
www.chauvetdj.com
.
Valeurs DMX
3Ch
Canal Fonction Valeur Pourcentage/Paramétrage
1 Gradateur 000 255 0–100%
000 021 Blanc
022 042 Magenta
043 063 Jaune
064 084 Cyan
2 Roue de couleurs
3 Effet de vague
085 105 Vert
106 127 Orange
128 188 Rotation antihoraire, rapide à lent
189 194 Arrêt
195 255 Rotation horaire, lent à rapide
000 Aucune fonction
001 122 Rotation antihoraire de l'effet de vague, lent à rapide
123 133 Arrêt
134 255 Rotation horaire de l'effet de vague, rapide à lent
.
9
Abyss 2 MdR Rév. 1
SCHNELLANLEITUNG
DE
Über diese Schnellanleitung
In der Schnellanleitung des Abyss 2 finden Sie die wesentlichen Produktinformationen, wie etwa über die
Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter
Benutzerhandbuch herunter.
www.chauvetdj.com das
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN
GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration
Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und
Deutschland: www.chauvetlighting.eu/warranty-registration
Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und
unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei
von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht
übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem
autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN
KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere
gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese
Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland
und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.
.
.
Sicherheitshinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
Montage,
• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des
Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts
angegeben ist.
• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder
elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu
den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren
Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter
oder durch Herausziehen des Steckers aus der Steckdose.
Kontakt
Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren
Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen
finden Sie im Contact Us
am Ende dieses QRG.
Packungsinhalt
• Abyss 2
• Netzkabel
• Schnellanleitung
Start
Packen Sie Ihren Abyss 2 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung
beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.
Abyss 2 SAL Rev. 1
10
SCHNELLANLEITUNG
Klemmen
(wie die CLP-15 von Chauvet)
Befestigungsbügel
Sicherheitskabel
(wie die CH-05 von Chauvet)
Bügeleinstellknopf
(x2)
DE
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker
in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per
Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Serienschaltung der Geräte
Informationen zur maximalen Anzahl der Abyss 2 IRC-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden
können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.
Auswechseln der Sicherung
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und
ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.
Montageansicht
Beschreibung des Bedienfelds
Tas te Funktion
<MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
<UP>
<DOWN>
<ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert
11
Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der
entsprechenden Funktionen
Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der
entsprechenden Funktionen
Abyss 2 SAL Rev. 1
SCHNELLANLEITUNG
Menükarte
Die neueste Menükarte finden Sie auf der Abyss 2-produktseite unter
Modus Programmierebenen Beschreibung
DMX Mode 3Ch A001–512 Stellt die DMX-Startadresse ein
C--1 Weiß
C--2 Magenta
C--3 Gelb
Farbrad C--
C--L L000–100
C--r r000–100 Uhrzeigersinn Farbradrotation und Geschwindigkeit
Welleneffekt UAuE
Dimmer U-- u 0–255 Legt den Ausgangspegel fest
Infrarot-
Modus
Temperatur tENP t _ _ Zeigt die aktuelle Produkttemperatur in °C an
SEt
U--L L000–100
U--r r000–100 Uhrzeigersinn Welleneffekt und Geschwindigkeit
C--4 Cyan
C--5 Grün
C--6 Orange
Gegen den Uhrzeigersinn Farbradrotation und Geschwindigkeit
Stop Keine Welleneffekt
Gegen den Uhrzeigersinn Welleneffekt und Geschwindigkeit
on
oFF
Schaltet Infrarot ein oder aus
www.chauvetdj.com
.
DE
DMX-Verbindung
Der Abyss 2 kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der
Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht
vertraut sind, laden Sie “DMX - Eine Einführung” unter www.chauvetdj.com
herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste
empfohlene DMX-Adresse 510.
Master/Slave-Schaltung
Der Abyss 2 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum
Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im
Benutzerhandbuch.
IRC-6 (Infrarot-Fernbedienung)
Der Abyss 2 ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen
zur IRC-6 oder herunterladbare Anweisungen finden Sie unter
www.chauvetdj.com
.
DMX-Werte
3Ch
Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 255 0–100%
000 021 Weiß
022 042 Magenta
043 063 Gelb
064 084 Cyan
2 Farbrad
3 Welleneffekt
085 105 Grün
106 127 Orange
128 188
189 194 Hält
195 255
000 Keine Funktion
001 122
123 133 Hält
134 255 Uhrzeigersinn Welleneffekt, schnell bis langsam
Gegen den Uhrzeigersinn
Uhrzeigersinn
Gegen den Uhrzeigersinn Welleneffekt
Rotation, langsam bis schnell
Rotation, schnell bis langsam
, langsam bis schnell
Abyss 2 SAL Rev. 1
12
GUIDA RAPIDA
IT
Informazioni sulla Guida
La Guida Rapida Abyss 2 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per
maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com
Esclusione di responsabilità
Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
GARANZIA LIMITATA
PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania:
www.chauvetlighting.eu/warranty-registration
Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera,
per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web.
Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri
diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura
originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO
PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque
possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati
Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di
garanzia vigenti in altri paesi si prega di consultare il distributore locale.
.
Note di Sicurezza
Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato
sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o
di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere
completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia,
Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro
di questo GR.
Che cosa è incluso
• Abyss 2
• Cavo di alimentazione
• Guida Rapida
Per iniziare
Disimballare Abyss 2 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo
immediatamente presente al trasportatore e non a Chauvet.
13
Abyss 2 GR Rev. 1
GUIDA RAPIDA
Morsetto
(come il CLP-15 di Chauvet)
Cavo di sicurezza
(come il CH-05 di Chauvet)
Staffa di montaggio
Manopola di regolazione
staffa (x2)
IT
Alimentazione CA
Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.
Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica
o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.
Collegamento
Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla
targhetta collocata sul prodotto.
Sostituzione fusibile
1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno
identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.
Schema di montaggio
Descrizione del pannello di controllo
Pulsante Funzione
<MENU> Consente di uscire dal menù o dalla funzione corrente
<UP>
<DOWN>
<ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata
Abyss 2 GR Rev. 1
Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
14
GUIDA RAPIDA
IT
Mappa menu
Fare riferimento alla pagina del prodotto Abyss 2 su www.chauvetdj.com per la mappa dei menu più recente
Modalità Livelli di programmazione Descrizione
Modalità DMX
Ruota colore C--
Effetto onda UAuE
Dimmer U-- u 0–255 Imposta il livello di uscita
Modalità
infrarossi
Temperature tENP t _ _ Visualizza la temperatura del prodotto attuale in °C
3Ch A001–512 Imposta l'indirizzo DMX iniziale
C--1 Bianco
C--2 Magenta
C--3 Giallo
C--4 Ciano
C--5 Vert
C--6 Arancia
C--L L000–100 Rotazione della ruota colore in senso antiorario e velocità
C--r r000–100 Rotazione della ruota colore in senso orario e velocità
Stop Nessun effetto onda
U--L L000–100 Rotazione dell'effetto onda in senso antiorario e velocità
U--r r000–100 Rotazione dell'effetto onda in senso orario e velocità
SEt
on
oFF
Attivazione/disattivazione infrarossi
.
Collegamento DMX
Abyss 2 può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono
contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo
www.chauvetdj.com
.
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è
510
Collegamento Master/Slave
In modalità Master/Slave, Abyss 2 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione
di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.
IRC-6 (Telecomando a infrarossi)
Abyss 2 è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul
Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web
www.chauvetdj.com
.
Valori DMX
3Ch
Canale Funzione Valore Percentuale/Impostazione
1 Dimmer 000 255 0–100%
000 021 Bianco
022 042 Magenta
043 063 Giallo
064 084 Ciano
2 Ruota colore
3 Effetto onda
085 105 Vert
106 127 Arancia
128 188 Rotazione in senso antiorario, da veloce a lento
189 194 Arresta
195 255 Rotazione in senso orario, da lento a veloce
000 Nessuna funzione
001 122
123 133 Arresta
134 255 Rotazione dell'effetto onda in senso orario, da veloce a lento
Rotazione dell'effetto onda in senso antiorario, da lento a veloce
.
15
Abyss 2 GR Rev. 1
BEKNOPTE HANDLEIDING
NL
Over deze handleiding
De Abyss 2 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMXwaarden. Download de gebruikershandleiding op www.chauvetdj.com
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland:
www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de
opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige
beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is
niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm
van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum
zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke
wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze
garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg,
Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
voor meer informatie.
• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de
sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te
voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de
aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door
het te ontkoppelen.
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de
distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us
BH voor contactinformatie.
aan het einde van deze
Wat is inbegrepen
• Abyss 2
• Stroomsnoer
• Beknopte handleiding
Om te beginnen
Pak uw Abyss 2 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud
beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
Abyss 2 BH Rev. 1
16
BEKNOPTE HANDLEIDING
Montageklem
(zoals de CLP-15 van Chauvet)
Veiligheidskabel
(zoals de CH-05 van Chauvet)
Montagebeugel
Instelknop van de beugel
(x2)
NL
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.
Power Linking
Voor het maximale aantal Abyss 2-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de
gebruikershandleiding of de sticker op het product.
Vervangen van de zekering
1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze
door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.
Montagediagram
Beschrijving bedieningspaneel
Toets Functie
<MENU> Sluit het huidige menu of functie af
<UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
<DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
<ENTER>
17
Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde
functie
Abyss 2 BH Rev. 1
BEKNOPTE HANDLEIDING
Menukaart
Raadpleeg de productpagina van Abyss 2 op
Modus Programmeerniveaus Beschrijving
DMX-Modus 3Ch A001–512 Selecteert de DMX-startadres in
Kleurenwiel C--
C--L L000–100 Rotatie van kleurenwiel tegen de klok en snelheid
C--r r000–100 Rotatie van kleurenwiel met de klok en snelheid
Golfeffect UAuE
Dimmer U-- u 0–255 Stelt het uitgangsniveau in
Infrarood-
Modus
Temperatuur tENP t _ _ Toont de huidige producttemperatuur in °C
SEt
U--L L000–100 Golfeffect-rotatie tegen de klok en snelheid
U--r r000–100 Golfeffect-rotatie met de klok en snelheid
www.chauvetdj.com
C--1 Wit
C--2 Magenta
C--3 Geel
C--4 Cyaan
C--5 Groen
C--6 Oranje
Stop Geen golfeffect
on
oFF
voor de nieuwste menukaart.
Schakelt infrarood in of uit
NL
DMX-koppeling
De Abyss 2 kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor
DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op
www.chauvetdj.com
.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit
product 510.
Master/slave-verbinding
De Abyss 2 maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het
aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.
IRC-6 Infrarood Afstandsbediening
De Abyss 2 is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de
IRC-6 of downloadinstructies naar
www.chauvetdj.com
.
DMX-waarden
3Ch
Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 255 0–100%
000 021 Wit
022 042 Magenta
043 063 Geel
064 084 Cyaan
2 Kleurenwiel
3 Golfeffect
085 105 Groen
106 127 Oranje
128 188 Rotatie tegen de klok, snel tot langzaam
189 194 Stopt
195 255 Rotatie met de klok, langzaam tot snel
000 Geen functie
001 122 Golfeffect-rotatie tegen de klok, langzaam tot snel
123 133 Stopt
134 255 Golfeffect-rotatie met de klok, snel tot langzaam
Abyss 2 BH Rev. 1
18
Multi-Language
Abyss 2 QRG Rev. 1 ML6
© Copyright 2021 Chauvet
All rights reserved
Contact Us
Chauvet World Headquarters
Chauvet Europe Ltd
Chauvet Europe BVBA
Chauvet France
Chauvet Germany
Chauvet Mexico
QUICK REFERENCE GUIDE
General Information Technical Support
Address: 5200 NW 108th Ave. Voice: (844) 393-7575
Sunrise, FL 33351 Fax: (954) 756-8015
Voice: (954) 577-4455 Email: chauvetcs@chauvetlighting.com
Fax: (954) 929-5560
Toll Free: (800) 762-1084 Website: www.chauvetdj.com
Address: Unit 1C Email: UKtech@chauvetlighting.eu
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK Website: www.chauvetdj.eu
NG16 6NT
Voice: +44 (0) 1 7 7 3 511115
Fax: +44 (0) 1773 511110
Address: Stokstraat 18 Email: BNLtech@chauvetlighting.eu
9770 Kruishoutem
Belgium Website: www.chauvetdj.eu
Voice: +32 9 388 93 97
Address: 3, Rue Ampère
91380 Chilly-Mazarin
France Website: www.chauvetdj.eu
Voice: +33 1 78 85 33 59
Address: Bruno-Bürgel-Str. 11
28759 Bremen
Germany Website: www.chauvetdj.eu
Voice: +49 421 62 60 20
Address: Av. de las Partidas 34 - 3B
(Entrance by Calle 2)
Zona Industrial Lerma Website: www.chauvetdj.mx
Lerma, Edo. de México, CP 52000
Voice: +52 (728) 690-2010
Email: FRtech@chauvetlighting.fr
Email: DEtech@chauvetlighting.de
Email: servicio@chauvet.com.mx
Visit the applicable website above to verify our contact information and instructions to request support. Outside the
U.S., U.K., Ireland, Mexico, France, Germany, or Benelux, contact the dealer of record.
19
Abyss 2 QRG Rev. 1
Loading...
