About This Guide
The 4BAR LT QuadBT Quick Reference Guide (QRG) has basic product information such as mounting, menu options,
and DMX values. Download the User Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
• ONLY connect this product to a grounded and protected circuit.
• DISCONNECT from power before cleaning or replacing the fuse.
• DO NOT look at the light source when the product is on.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• When mounting this product overhead, ALWAYS use a safety cable.
• DO NOT allow flammable materials close to the product when it is operating.
• DO NOT touch the product’s housing when it is on because it will be hot.
.
• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.
• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Replace the fuse with the same type and rating.
• Never carry the product by the power cord. Use only the hanging bracket or handle to carry this product.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request
support or return a product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
• 4BAR LT QuadBT
• Power cord
• Carrying bag
• Tripod
• Footswitch
• Hanging brackets
• Quick Reference Guide
To Begin
Unpack your 4BAR LT QuadBT and make sure you have received all parts in good condition. If the box or contents
appear damaged, notify the carrier immediately, not Chauvet.
1
4BAR LT QuadBT QRG Rev. 4
QUICK REFERENCE GUIDE
Safety cable
(such as CH-05 f ro m
Chauvet)
Mounting clamp (x2)
(such as CLP-15 from
Chauvet)
Pod pan adjustment
knob (x4)
Hanging bracket (x2)
Tripod Insertion Point
Pod tilt adjustment
knob (x2 per pod)
Bracket adjustment
knob (x2)
Clamp hanging
bolt (x2)
EN
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
Power Linking
For the maximum number of 4BAR LT QuadBT products that you can power link at each voltage, see the User Manual or
the sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and replace with a fuse of the exact same
type and rating.
5. Re-insert the fuse holder and reconnect power.

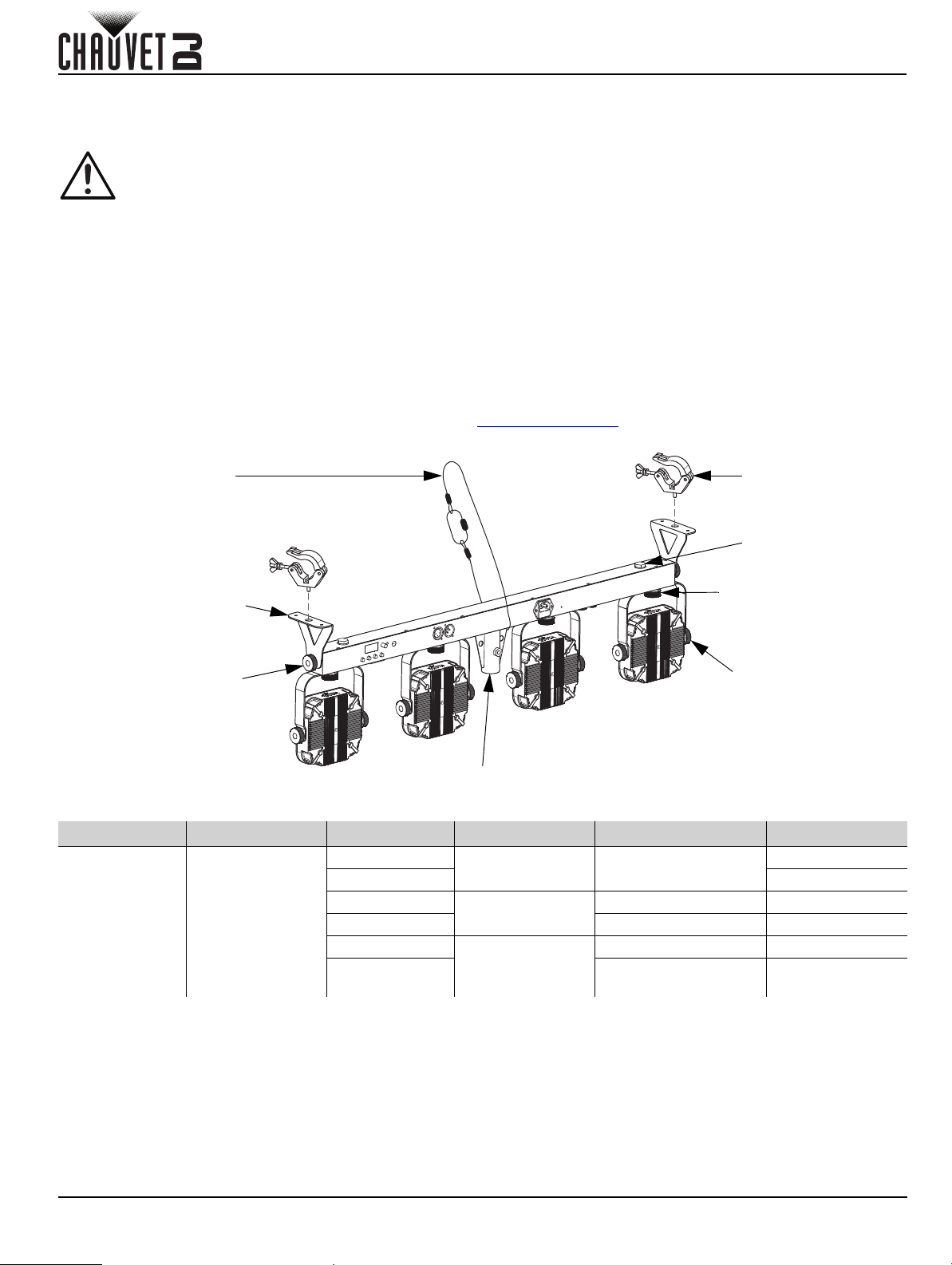

Mounting
Before mounting this product, read the Safety Notes.
Mounting Diagram
Footswitch Operation
Pedal Action Function Pedal Action Function
Left
4BAR LT QuadBT QRG Rev. 4
Tap pedal to
activate, then tap
to navigate to
desired function
White
Red Auto fade program
Green
Blue Press and hold Fade out or in
Amber
10 preset static
colors
Left
(cont.)
Right
Both
Tap to navigate
(cont.)
Tap Blackout
Tap Sound-active mode
Press and hold Strobe
Auto snap program
2
QUICK REFERENCE GUIDE
EN
Control Panel Description
Button Function
<MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function
Menu Map
Mode Programming Levels Description
4Ch
DMX Mode
Static Colors C-- C 1–15 Static colors
Automatic
Programs
Auto Speed S-- S. 1–100 Program speed for P 1–8
Dimmer d-- L. 1–255 Dimmer
Sound-
Active Mode
Custom
Color Mixing
Bluetooth
Mode*
Control
Mode
6Ch 6-channel DMX mode
19Ch 19-channel DMX mode
P-- P 1–8 Automatic programs
Snd Snd1–8 Sound-active programs
u--
bLE _ _ _ _ _ Bluetooth control mode, displays Bluetooth ID
SEt
d 1–509
r. 0–255
G. 0–255
b. 0–255
A. 0–255
S. 0–100 Strobe rate
ir
out
on
oFF
SLAV Enable Master/Slave with other BT products
dMX Enable Master/Slave with non-BT products
4-channel DMX mode
Custom static colors
Combine red, green, blue, and amber
Turns infrared on or off
*The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such
marks by Chauvet & Sons, LLC is under license. Other trademarks and trade names are those of their respective owners.
DMX Linking
The 4BAR LT QuadBT can work with a DMX controller. Instructions for connecting and configuring this product for DMX
operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com
Starting Address
To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 494.
Master/Slave Connection
The 4BAR LT QuadBT uses the DMX data connection for its Master/Slave mode. Information about configuring the
4BAR LT QuadBT for Master/Slave operation is in the User Manual, which is available from the Chauvet website.
IRC-6 (Infrared Remote Control)
The 4BAR LT QuadBT can be operated with the CHAUVET IRC-6. For more information about the IRC-6, download
instructions for the IRC-6 or the 4BAR LT QuadBT User Manual from
www.chauvetdj.com
.
Bluetooth Control
The 4BAR LT QuadBT can be operated with the BTAir application over a Bluetooth connection. For more information on
using the BTAir app, download the BTAir User Manual from
3
www.chauvetdj.com
.
4BAR LT QuadBT QRG Rev. 4
.
QUICK REFERENCE GUIDE
DMX Values
19Ch
Channel Function Value Percent/Setting
000 009 No function
010 029 Auto program 1
030 049 Auto program 2
050 069 Auto program 3
070 089 Auto program 4
090 109 Auto program 5
1 Auto Programs
2 Dimmer 000 255 0–100%
Strobe
(when Ch. 1 is 000 009)
3
4 Red 1 000 255 0–100%
5 Green 1 000
6Blue 1 000 255 0–100%
7 Amber 1 000 255 0–100%
8 Red 2 000 255 0–100%
9 Green 2 000 255 0–100%
10 Blue 2 000 255 0–100%
11 Amber 2 000 255 0–100%
12 Red 3 000 255 0–100%
13 Green 3 000 255 0–100%
14 Blue 3 000 255 0–100%
15 Amber 3 000 255 0–100%
16 Red 4 000 255 0–100%
17 Green 4 000 255 0–100%
18 Blue 4 000 255 0–100%
19 Amber 4 000 255 0–100%
Auto Speed
(when Ch. 1 is 010 249)
Sound Sensitivity
(when Ch. 1 is 250 255)
6Ch
Channel Function Value Percent/Setting
1 Red 000 255 0–100%
2 Green 000 255 0–100%
3Blue 000 255 0–100%
4 Amber 000 255 0–100%
5 Dimmer 000 255 0–100%
6 Strobe
4Ch
Channel Function Value Percent/Setting
1 Red 000 255 0–100%
2 Green 000 255 0–100%
3Blue 000 255 0–100%
4 Amber 000 255 0–100%
110 129 Auto program 6
130 149 Auto program 7
150 169 Auto program 8
170 189 Auto program 9
190 209 Auto program 10
210 229 Auto program 11
230 249 Auto program 12
250 255 Sound-active program
000 009 No function
010 255 Strobe, slow to fast
000 255 Program speed, slow to fast
000 010 Sound sensitivity off
011 255 Sound sensitivity on
255 0–100%
000 015 No function
016 255 Strobe, slow to fast
EN
4BAR LT QuadBT QRG Rev. 4
4
GUIA DE REFERENCIA RÁPIDA
ES
Acerca de esta guía
La Guía de referencia rápida (GRR) del 4BAR LT QuadBT contiene información básica sobre el producto, como montaje,
opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más
detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.chauvetlighting.eu/warranty-registration
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o
en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no
exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de
superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas
más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante
el interruptor o desenchufándolo durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us
al final de este GRR para información de contacto.
Qué va incluido
• 4BAR LT QuadBT
• Cable de alimentación
• Caja de transporte
• Trípode
• Pedal
• Soportes para colgar
• Guía de referencia rápida
Para empezar
Desembale su 4BAR LT QuadBT y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los
componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
5
4BAR LT QuadBT GRR Rev. 4
GUIA DE REFERENCIA RÁPIDA
Cable de seguridad
(como el CH-05 de
Chauvet)
Abrazadera (x2)
(como la CLP-15 de
Chauvet)
Mando de ajuste
panorámico de
la unidad (x4)
Soporte de montaje
(x2)
Punto de inserción del trípode
Mando de ajuste
de inclinación
de la unidad (x2
por unidad)
Mando de ajuste
del soporte (x2)
Perno de la
abrazadera (x2)
ES
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.
Alimentación en cadena
Para ver el máximo número de 4BAR LT QuadBT que se pueden alimentar en cadena a 120 V o a 240 V, consulte el
Manual de usuario o la etiqueta del producto.
Sustitución del fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro
del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama de montaje
Funcionamiento del pedal
Pedal Acción Función Pedal Acción Función
Izquierda
4BAR LT QuadBT GRR Rev. 4
Tocar el pedal
luego tocar para
desplazarse a la
función deseada
para activar,
Blanco
Rojo
Verde
Azul
Ámbar
10 colores estáticos
preconfigurados
Izquierda (cont.)
Derecha
Ambos
Tocar para
desplazarse
Presione y mantenga
Presione y mantenga
(cont.)
Tocar Oscuro
Tocar Modo sonido
Programa instantánea
Programa de fundido
Desaparición/
aparición gradual
Estroboscopio
6
GUIA DE REFERENCIA RÁPIDA
ES
Descripción del panel de control
Botón Función
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
<ENTER>
Mapa de menú
Modo Niveles de programación Descripción
Modo DMX
Colores
estáticos
Programas P-- P 1–8 Programas automáticos
Velocidad S-- S. 1–100 Velocidad de programa para P 1–8
Atenuador d-- L. 1–255 Atenuador
Modo sonido Snd Snd1–8 Programa activado por sonido
Mezcla de
color
personalizado
Modo
Bluetooth*
Modo de
Control
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada
4Ch
6Ch Modo DMX de 6 canales
19Ch Modo DMX de 19 canales
C-- C 1–15 Selecciona un color estático
u--
bLE _ _ _ _ _
SEt
d 1–509
r. 0–255
G. 0–255
b. 0–255
A. 0–255
S. 0–100 Velocidad de estroboscopio
ir
out
on
oFF
SLAV
dMX Habilitar Maestro/Esclavo con otros productos de BT
Modo DMX de 4 canales
Colores estáticos personalizados
Combina rojo, verde, azul y ámbar
Modo de control Bluetooth, se ve en la pantalla Bluetooth ID
Activa o desactiva los infrarrojos
Habilitar Maestro/Esclavo con productos que no sean de BT
*La marca, logotipo y palabra Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y
cualquier utilización de dichas marcas por Chauvet & Sons, LLC es bajo licencia. Otras marcas comerciales y nombres
comerciales pertenecen a sus respectivos propietarios.
Enlace DMX
El 4BAR LT QuadBT puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las
instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no
está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com
.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 494.
Conexión Maestro/Esclavo
El 4BAR LT QuadBT usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y
configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control remoto por infrarrojos)
El 4BAR LT QuadBT es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para
información adicional sobre el IRC-6 o para descargar las instrucciones, consulte
www.chauvetdj.com
.
Control Bluetooth
El 4BAR LT QuadBT se puede hacer funcionar con la aplicación BTAir sobre una conexión Bluetooth. Para más
información sobre la utilización de la app BTAir, descargue el manual de usuario de BTAir desde
www.chauvetdj.com
.
7
4BAR LT QuadBT GRR Rev. 4
GUIA DE REFERENCIA RÁPIDA
Valores DMX
19Ch
Canal Función Valor Porcentaje/Configuración
000 009 Sin función
010 029 Programa automático 1
030 049 Programa automático 2
050 069 Programa automático 3
070 089 Programa automático 4
090 109 Programa automático 5
1 Programas automáticos
2 Atenuador 000 255 0–100%
Estroboscopio (cuando el
C 1 está entre 000 009)
3
4 Rojo 1 000 255 0–100%
5 Verde 1 000 255 0–100%
6Azul 1 000 255 0–100%
7 Ámbar 1 000 255 0–100%
8 Rojo 2 000 255 0–100%
9 Verde 2 000 255 0–100%
10 Azul 2 000 255 0–100%
11 Ámbar 2 000 255 0–100%
12 Rojo 3 000 255 0–100%
13 Verde 3 000 255 0–100%
14 Azul 3 000 255 0–100%
15 Ámbar 3 000 255 0–100%
16 Rojo 4 000 255 0–100%
17 Verde 4 000 255 0–100%
18 Azul 4 000 255 0–100%
19 Ámbar 4 000 255 0–100%
Velocidad (cuando el C 1
está entre 010 249)
Sensibilidad al sonido
el C 1 está entre 250 255)
(cuando
6Ch
Canal Función Valor Porcentaje/Configuración
1Rojo 000 255 0–100%
2 Verde 000 255 0–100%
3Azul 000 255 0–100%
4 Ámbar 000 255 0–100%
5 Atenuador 000 255 0–100%
6 Estroboscopio
4Ch
Canal Función Valor Porcentaje/Configuración
1Rojo 000 255 0–100%
2 Verde 000 255 0–100%
3Azul 000 255 0–100%
4 Ámbar 000 255 0–100%
110 129 Programa automático 6
130 149 Programa automático 7
150 169 Programa automático 8
170 189 Programa automático 9
190 209 Programa automático 10
210 229 Programa automático 11
230 249 Programa automático 12
250 255 Programa activo por sonido
000 009 Sin función
010 255 Estroboscopio, lenta a rápida
000 255 Velocidad de programa, lenta a rápida
000 010 Sensibilidad al sonido desactivada
011 255 Sensibilidad al sonido, bajo a alto
000 015 Sin función
016 255 Estroboscopio, lenta a rápida
ES
4BAR LT QuadBT GRR Rev. 4
8
Loading...
