Chauvet DJ 4BAR Flex T USB Quick Reference Manual

Quick Reference Guide
QUICK REFERENCE GUIDE
EN

About This Guide

The 4BAR Flex T USB Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Download the User Manual from www.chauvetdj.com for more details.
The information and specifications contained in this QRG are subject to change without notice.

Safety Notes

These Safety Notes include important information about installation, use, and maintenance.
This product is not intended for permanent installation.
ONLY connect this product to a grounded and protected circuit.
DISCONNECT from power before cleaning or replacing the fuse .
DO NOT look at the light source when the product is on.
Make sure the power cord is not crimped or damaged.
Never disconnect this product from power by pulling on the cord.
When mounting this product overhead, ALWAYS use a safety cable.
DO NOT allow flammable materials close to the product when it is operating.
DO NOT touch the product’s housing when it is on because it will be hot.
The voltage of the outlet to which you are connec ting this product must be within the range stated on the decal or rear panel of the product.
This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain or moisture.
In the event of a serious operating problem, stop using immediately.
Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
Be sure that no ventilation slots on the unit’s housing are blocked.
Never connect this product to a dimmer or rheostat.
Replace the fuse with the same type and rating.
Never carry the product by the power cord. Use only the handle to carry this pro duct.
The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
DO NOT open this product. It contains no user-serviceable parts.
To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.

Contact

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your distributor to request support or return a product. Visit www.chauvetdj.com for contact information.

What is Included

4BAR Flex T USB
Wireless Footswitch
•Carry Bag
Power Cord
Hanging Brackets with Mounting Hardware
Warranty Card
Quick Reference Guide

To Begin

Unpack your 4BAR Flex T USB and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet.
1
4BAR Flex T USB QRG Rev. 2
QUICK REFERENCE GUIDE
Adjustable
Pass- Through
for Tripod mounting
Power In
Fuse
Holder
LED Display
Adjustment
Knob
Power Out
DMX In/Out
D-Fi USB
Port
Menu
Buttons
Power Out
Adjustment
Knob
DIP Switch
Power Switch
9-Volt Battery Cover
EN

Product Description

The 4BAR Flex T USB is a complete wash-lighting solution, featuring the classic 4BAR style of 4 fully adjustable heads, tted with high-intensity tri-color (RGB) LEDs that can be controlled wirelessly via the included footswitch or the optional IRC-6 controller (sold separately). It also features D-Fi USB compatibility for wireless master/slave or DMX control. For added flexibility, a pass-through hole easily mounts the fixture to most tripods or speaker stands without the need for additional clamps. Two floor stands (L-brackets) are included to maximize setup possibilities and configurations. It also features two additional power outlets and mounting options for additional wash or ef fe ct lights. A convenient carrying bag is included for quick and easy setup and tear-down.

Overview

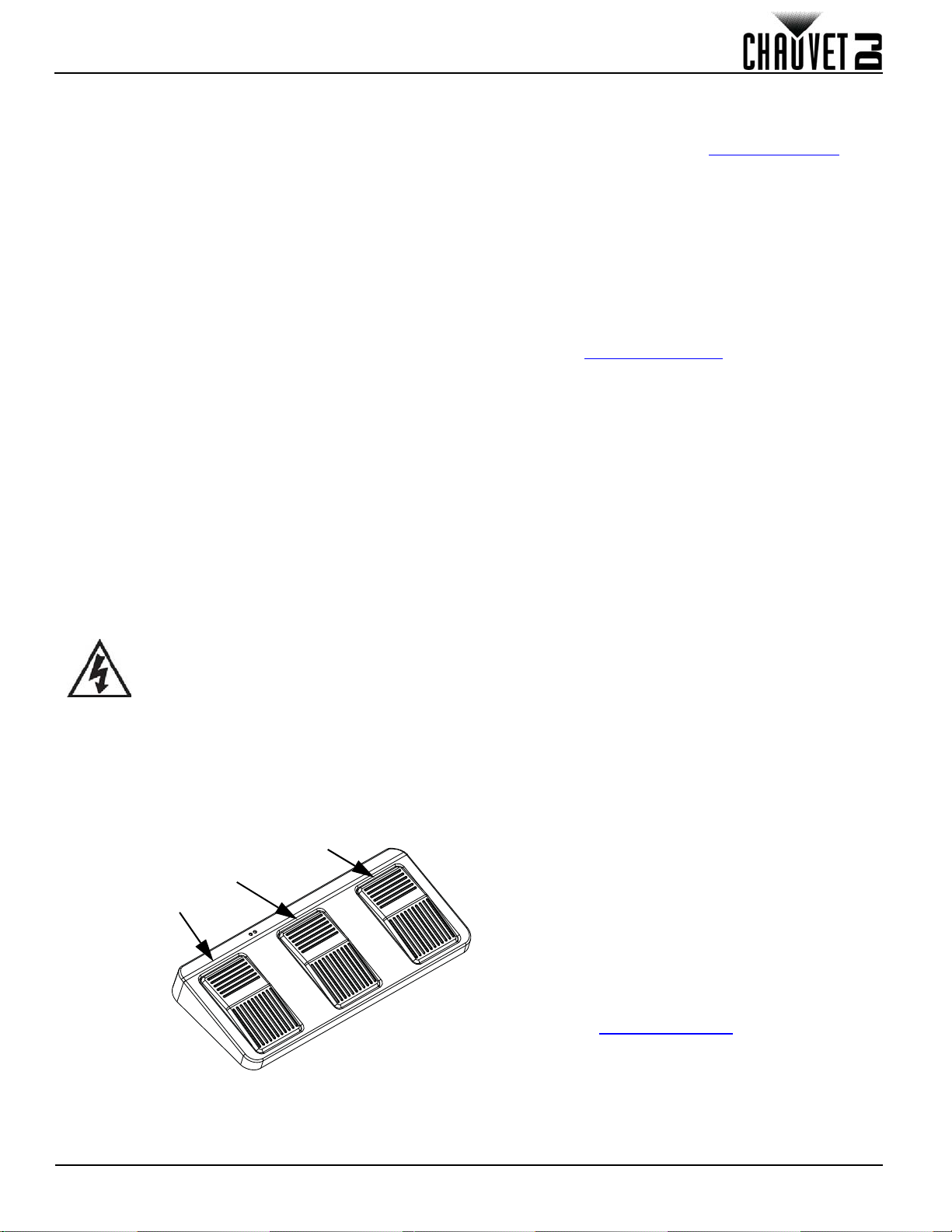

Footswitch Overview

AC Power

This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.
4BAR Flex T USB QRG Rev. 2
2
QUICK REFERENCE GUIDE
Mounting Clamp
(such as CLP-15 from Chauvet)
Mounting Bracket
x2
Bracket
Adjustment Knob
Tripod (sold separately)
Insertion Point w/
Adjustment Knob for
Tightening
IR Sensor for use with
IRC-6
(DO NOT block)
EN

Power Linking

For the maximum number of 4BAR Flex T U SB products that yo u can power link at each voltage, see the User Manua l or the sticker on the product.

Fuse Replacement

1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.

Mounting

Before mounting this product, read the Safety Notes. This product can be mounted to most tripods, trussing (using appropriate clamps and with/without the included mounting brackets) or can be used floor/surface mounted.

Mounting Diagram

Control Panel Description

BUTTON FUNCTION <MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER>
3
Enables the currently displayed menu or sets the currently selected value into the selected function
4BAR Flex T USB QRG Rev. 2
QUICK REFERENCE GUIDE
1
2
3

Menu Map

MODE PROGRAMMING LEVELS DESCRIPTION
DMX Mode
Static Colors C-- C 1–7 Static colors
Automatic
Programs
Auto Speed S-- S 1–100 Program speed for P 1–7
Sound-Active Mode Snd Sound-active programs
Sound Sensitivity Sens u 1–100 Sound sensitivity
Custom Color
Mixing
Infrared Mode SEt
Wireless
Footswitch
3Ch d001–510 3-channel DMX mode
15Ch d001–498 15-channel DMX mode
Auto Automatic programs
U--
rF
r000–255 g000–255 b000–255
on
oFF
On rF 1 – rF16 Turn on/off wire less footswitch connectivity and
Off
Custom static colors Combine red, green and blue
Turns infrared on or off
selects receiving channel (receiving cha nn e l
must match transmitting channel on the footswitch)
EN

DMX Linking

The 4BAR Flex T USB can work with a DMX controller. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com

Starting Address

To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 510.

Master/Slave Connection

The 4BAR Flex T USB uses the DMX data connectio n for its Master/Slave mod e. Information about configuring the 4BAR Flex T USB for Master/Slave operation is in the User Manual, which is available from the Chauvet website.

IRC-6 (Infrared Remote Control)

The 4BAR Flex T USB can be operated with the CHAUVET DJ IRC-6. For more information about the IRC-6, download instructions for the IRC-6 or the 4BAR Flex T USB User Manual from www.chauvetdj.com.

Wireless FootSwitch Operation

The included wireless footswitch provides quick access to preset colors, color-change programs, and sound-activatio n through the 4BAR Tri USB microphone.
To use the footswitch:
1.Connect the 4BAR Flex T USB to power. Turn the wireless footswitch on.
2.Press <MENU> on the 4BAR Flex T USB and navigate to rF mode and press <ENTER>. Choose a channel and press <ENTER>.
3.Press <MENU> on the 4BAR Flex T USB and navigate to Auto mode and press <ENTER>.
6. Use the chart below to activate the desired function.
4.Set the DIP switch channel on the wireless footswitch to match the channel set on the 4BAR Flex T USB. (Use the DIP Switch
Channels image for help)
5.Press pedal #1 (Colors) to activate Static Color controls. When working, all the lights will begin in a Static color and FOOr will appear on the Menu display.
.
4BAR Flex T USB QRG Rev. 2
4
EN
PEDAL ACTION FUNCTION
1
(Static Colors)
2
(Sound/Strobe Mode)
3
(Blackout)
QUICK REFERENCE GUIDE
White Red Green
Tap Pedal to activate, then Tap to
navigate to desired function
Tap Pedal Enter Sound Mode
Hold Pedal Down Strobe Mode
Tap Pedal Again Turn off Strobe (Sound Mode only)
Tap Pedal Black out Fixture
Hold Pedal Down Fade to Blackout
Tap Pedal Again/Hold Pedal Again Turn off Blackout/Fa de from Blackout
Blue Yellow Magenta Cyan Auto Mode (snap) Auto Mode (fade)
The 4BAR Tri USB footswitch will work properly in any mode, with a maximum unobstructed distance of 50 ft (15.24 m). You must turn on the rF on the 4BAR Tri USB, set the rF channel, and navigate to Auto mode before using the footswitch.
5
4BAR Flex T USB QRG Rev. 2

DIP Switch Channels

Channel 1
Channel 2
Channel 3
Channel 4
Channel 5
Channel 6
Channel 7
Channel 8
Channel 9
Channel 10
Channel 11
Channel 12
Channel 13
Channel 14
Channel 15
Channel 16
1234
QUICK REFERENCE GUIDE
EN
For Illustrative purposes only.

D-FI USB Connectivity

The 4BAR Flex T USB is able to become a D-Fi wireless receiver/transmitter with the use of the D-Fi USB from CHAUVET DJ. Simply set the DIP switch D-Fi receiving/transmitting channel, plug it into the USB port then set the product's DMX Personality and DMX Address. Further instructions for connecting and configuring this product for D-Fi USB operation are in the 4BAR Flex T USB User Manual or D-Fi USB Instruction Sheet.
WARNING! DO NOT plug anything other than a D-Fi USB into the USB port. Doing so may cause damage to the product.
4BAR Flex T USB QRG Rev. 2
6
QUICK REFERENCE GUIDE
EN

DMX Values

15Ch

CHANNEL FUNCTION VALUE PERCENT/SETTING
009 No Function
000 010
029 Auto Program 1
030
049 Auto Program 2
050
069 Auto Program 3
070
089 Auto Program 4
090
109 Auto Program 5
110
1 Auto Programs
2 Dimmer 000
Strobe / Auto Program
3
Speed / Sound Sensitivity
4Red 1 000 5Green 1 000 6Blue 1 000 7Red 2 000 8Green 2 000
9Blue 2 000 10 Red 3 000 11 Green 3 000 12 Blue 3 000 13 Red 4 000 14 Green 4 000 15 Blue 4 000
129 Auto Program 6
130
149 Auto Program 7
150
169 Auto Program 8
170
189 Auto Program 9
190
209 Auto Program 10
210
229 Auto Program 11
230
249 Auto Program 12
250
255 Sound Mode 255 0–100%
000
009 No function
010
255 Strobe, slow to fast
000
255 Auto Program speed, slow to fa st
000
010 Sound Sensitivity OFF
011
255 Sound-Active Sensitivity, low to high 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100%
4BAR Flex T USB Zones for DMX Control (15Ch)
3Ch
CHANNEL FUNCTION VALUE PERCENT/SETTING
1Red All 000
2Green All 000
3Blue All 000
255 0–100% 255 0–100% 255 0–100%
7
4BAR Flex T USB QRG Rev. 2
GUÍA DE REFERENCIA RÁPIDA
ES

Acerca de esta guía

La Guía de referencia rápida (GRR) del 4BAR Flex T USB cont iene información básica sobre el pr oducto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
Este producto no está concebido para una instalación permanente.
Conecte este producto SOLO a un circuito con toma de tierra y protegido.
Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
NO mire a la fuente de luz cuando el producto esté encendido.
Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
Nunca desconecte este producto de la alimentación tirando del cable.
Cuando monte este producto en alto, use un cable de seguridad.
NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
La tensión del enchufe al que conecte est e pr od u c to ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
Nunca conecte este producto a un atenuador o reostato.
Sustituya el fusible con uno del mismo tipo y categoría.
Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
NO abra este producto. No contiene piezas reparables por el usuario.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com
para información de contacto.

Qué va incluido

•4BAR Flex T USB
Pedal inalámbrico
Bolsa de transporte
Cable de alimentación
Soporte para colgar con material de montaje
Tarjeta de garantía
Guía de referencia rápida

Para empezar

Desembale su 4BAR Flex T USB y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, comuníqueselo inmediatamente al transportista, no a Chauvet.
4BAR Flex T USB GRR Rev. 2
8
GUÍA DE REFERENCIA RÁPIDA
Entrada de
alimentación
Porta-
fusibles
Pantalla
LED
Puerto D-
Fi USB
Salida de
alimentación
Entrada/Salida
DMX
Mando de
sensibilidad
Paso ajustable
para montaje de
trípode
Botones
de menú
Mando de
ajuste
Salida de
alimentación
Tapa pila 9-V
Commutador DIP
Interruptor de encendido
ES
Descripción del producto
El 4BAR Flex T USB es una solución completa de baño de luz, que incorpora 4 cabezas móviles totalmente ajustables con el clásico estilo 4BAR, equipadas con LED tricolor (RGB) de alta intensidad que se pueden controlar sin cables a través del pedal incluido o del controlador IRC- 6 opcio nal (vendid o por separa do). Tamb ién es compatible con D-F i USB para control maestro/esclavo sin cables o DMX. Y para que sea todavía más flexible, un agujero de paso sirve para montar fácilmente el dispositivo en la mayoría de trípodes o pies de altavoz sin necesidad de abrazaderas adicionales. Dos pies de suelo (soportes en L) van incluidos para maximizar las posibilidades de instalación y configuraciones. También integra dos enchufes de alimentación adicionales y opciones de montaje para añadir b año de luz o efectos. Va incluida una práctica bolsa de transporte para instalar y desmontar ráp idamente.

Visión general del producto

Vista general del pedal

9
4BAR Flex T USB GRR Rev. 2
GUÍA DE REFERENCIA RÁPIDA
ES

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida út il, desconecte completamente el produc to mediante el interruptor o des enchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de 4BAR Flex T USB que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del porta-fusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el porta-fusibles y conecte de nuevo la alimentación.
4BAR Flex T USB GRR Rev. 2
10
GUÍA DE REFERENCIA RÁPIDA
Abrazadera de Montaje
(como la CLP-15N de Chauvet)
Soporte de montaje
x2
Mando de ajuste del
soporte
Sensor IR para usarlo con IRC-6
(NO bloquear)
Trípode (vendido por
separado)
Punto de inserción con mando
de ajuste para apretar
Y
Y O
ES

Montaje

Antes de montar este producto, lea las Notas de seguridad. Este producto se puede montar en la mayoría de trípodes y entramados de truss (utilizando las abrazaderas adecuadas y con/sin los soportes de montaje incluidos) o se puede montar sobre el suelo.

Diagrama de montaje

Descripción del panel de control

BOTÓN FUNCIÓN
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numér ico cu an do e stá en un a función
<DOWN>
<ENTER>
Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
11
4BAR Flex T USB GRR Rev. 2
GUÍA DE REFERENCIA RÁPIDA
Mapa de menú
Modo Niveles de programación Descripción
Modo DMX
Colores estáticos C-- C 1–7
Programas
automáticos
Velocidad S-- S 1–100
Activo por sonido Snd
Sensibilidad al
sonido
Mezcla de color
personalizada
Modo Infrarrojos SEt
Pedal inalámbrico
3Ch d001–510
15Ch d001–498
Auto
Sens u 1–100
r000–255
U--
rF
g000–255 b000–255
On rF 1 – rF16
on
oFF
Off
ES
Modo DMX de 3 canales Modo DMX de 15 canales Colores estáticos
Programas automáticos
Velocidad de programa para P 1–7 Programas activos por sonido
Sensibilidad al sonido
Colores estáticos personalizados
Combina rojo, verde y azul
Activa o desactiva los infrarrojos
Apaga/enciende la conectividad del pedal inalámbrico y selecciona el canal receptor (el
canal receptor debe ser el mismo que el canal transmisor del pedal)

Enlace DMX

El 4BAR Flex T USB puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com
.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510.

Conexión Maestro/Esclavo

El 4BAR Flex T USB usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

IRC-6 (control remoto por infrarrojos)

El 4BAR Flex T USB es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.
Pedal inalámbrico
El 4BAR Flex T USB utiliza un pedal inalámbrico, que tiene un rango de 16 canales desde los que puede transmitir. La información para configurar el 4BAR Flex T USB para su funcionamiento con el pedal inalámbrico está en el manual de usuario, disponible desde el sitio web de Chauvet.

Conectividad D-Fi USB

El 4BAR Flex T USB tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente, configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para el funcionamiento del D-Fi USB en el manual de usua rio de l 4BAR Flex T USB o en la hoja de instrucciones del D-Fi USB.
¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.
4BAR Flex T USB GRR Rev. 2
12
GUÍA DE REFERENCIA RÁPIDA
1
2
3
ES

Funcionamiento del pedal inalámbrico

El pedal inalámbrico incluido proporciona acceso rápido a los colores preconfigu rados, a los programas de cambio de color y a la activación por sonido a través del micrófono del 4BAR Flex T USB.
Para usar el conmutador de pie:
1.Conecte el 4BAR Flex T USB a la alimentación. Encienda el pedal inalámbrico.
2.Pulse <MENU> en e l 4BAR Flex T USB, navegue al modo rF y pulse <ENTER>. Escoja un canal y pulse <ENTER>.
3.Pulse <MENU> en el 4BAR Flex T USB, navegue al modo Auto y pulse <ENTER>.
4.Configure el canal del conmutador DIP en el pedal inalámbrico para que coincida con el canal configurado en el 4BAR Flex T USB. (Ayúdese de la imagen Canales de conmutador DIP
5.Pulse el pedal núm. 1 (Colores) para activar los controles de los colores estáticos. Cuando esté funcionando, todas las luces empezarán en un color estático y en la pantalla de menú aparecerá FOOr.
6.Utilice la tabla inferior para activar la función deseada.
PEDAL ACCIÓN FUNCIÓN
Blanco Rojo Verde Azul Amarillo Magenta Cian Modo automático (instantánea) Modo automático (fade)
Apagar estroboscopio (sólo modo Sonido)
Apagar blackout/fade desde blackout
1
(Colores estáticos)
2
(Modo Sonido/
Estroboscopio)
3
(Blackout)
T ocar el pedal para activar,
luego tocar para
desplazarse a la función
deseada
Tocar pedal Entrar en modo Sonido
Matener pedal abajo Modo Estroboscopio
Tocar pedal al nuevo
Tocar pedal Poner aparatos en blackout
Matener pedal abajo Fade a blackout
Tocar pedal de nuevo/
Matener pedal de nuevo
)
El pedal del 4BAR Flex T USB funcionará adecuadamente en cualquier modo, con una distancia máxima sin obstáculos de 50 ft (15,24 m). Debe encend er la rF en el 4BAR Flex T USB, escoja un canal rF, y navegue al modo Auto antes de usar el pedal.
13
4BAR Flex T USB GRR Rev. 2

Canales de conmutador DIP

Channel 1
Channel 2
Channel 3
Channel 4
Channel 5
Channel 6
Channel 7
Channel 8
Channel 9
Channel 10
Channel 11
Channel 12
Channel 13
Channel 14
Channel 15
Channel 16
1234
GUÍA DE REFERENCIA RÁPIDA
ES
Apagado Encendid
Solo a titulo orientativo.
4BAR Flex T USB GRR Rev. 2
14
GUÍA DE REFERENCIA RÁPIDA
ES

Valores DMX

15Ch

CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
000 009 Sin funció n 010 029 Programa automático 1 030 049 Programa automático 2 050 069 Programa automático 3 070 089 Programa automático 4 090 109 Programa automático 5
1
2 Atenuador 000 255 0–100%
3
4 Rojo 1 000 255 0–100% 5Verde 1 000 255 0–100% 6Azul 1 000 255 0–100% 7 Rojo 2 000 255 0–100% 8Verde 2 000 255 0–100%
9Azul 2 000 255 0–100% 10 Rojo 3 000 255 0–100% 11 Verde 3 000  12 Azul 3 000 255 0–100% 13 Rojo 4 000 255 0–100% 14 Verde 4 000 255 0–100% 15 Azul 4 000 255 0–100%
Programas automáticos
Estroboscopio / Velocidad del programa automático / Sensibilidad al sonido
110 129 Programa automático 6 130 149 Programa automático 7 150 169 Programa automático 8 170 189 Programa automático 9 190 209 Programa automático 10 210 229 Programa automático 11 230 249 Programa automático 12 250 255 Modo Sonido
000 009 Sin funció n 010 255 Estroboscopio, lento a rápido 000 255 Velocidad del programa automático, lenta a rápida 000 010 Sensibilidad al sonido APAGADA 011 255 Sensibilidad al sonido, baja a alta
255 0–100%
3Ch
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Rojo Todas 000
2 Verde Todas 000
3 Azul Todas 000
Zonas 4BAR Flex T USB para control DMX (15Ch)
255 0–100% 255 0–100% 255 0–100%
15
4BAR Flex T USB GRR Rev. 2
MANUEL DE RÉFÉRENCE
FR

A propos de ce manuel

Le Manuel de Référence (MR) du 4BAR Flex T USB reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
Cet appareil n'est pas adapté pour une installation permanente.
Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
pour plus de détails.
La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
Ne connectez jamais cet appareil à un variateur ou un rhéostat.
Lors du remplacement du fusible, utilisez le même type et le même ampérage.
Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter.

Contenu

4BAR Flex T USB
Pédale sans fil
Sac de transport
Cordon d'alimentation
Fixation de suspension avec matériel de montage
Fiche de garantie
Manuel de référence

Préalable

Déballez votre 4BAR Flex T USB et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
4BAR Flex T USB MR Rev. 2
16
MANUEL DE RÉFÉRENCE
Traverse réglable
Pour montage sur trépied
Entrée
d'alimentation
Porte-
fusible
Affichage
LED
Port
D-Fi USB
Sortie
d'alimentation
Entrée/sortie
DMX
Bouton de
réglage
Boutons du menu
Sortie
d'alimentation
Bouton de
réglage
Interrupteur DIP
Commutateur d’alimentation
Couvercle de la batterie 9V
FR

Description de l'appareil

Le 4BAR Flex T USB une solution complète d'éclairage de type wash avec le style 4BAR classique composé de 4 têtes entièrement réglables et équipé de LEDs tricolores (RGB) haute intensité pouvant ê tre contrôlé es sans fil avec la péda le fournie ou avec la télécommande IRC-6 en option (vendue séparément). Il propose également une compatibilité avec le D-Fi USB pour un contrôle sans fil en maître/esclave ou bien par DMX. Pour plus de flexibilité, un trou traversant permet de facilement monter l'appareil sur la plupart des trépieds ou pieds d'enceinte sans avoir besoin de pince supplémentaire. Deux pieds de sol (supports en L) sont inclus pour un maximum de possibilités d'installation et de configuration. Il est également équipé de deux prises d'alimentation supplémentaires ainsi que des branchements pour des projecteurs supplémentaires de type wash ou à effet. Un sa c de transport pratique est fournis pour une in stallation et un démontage rapide et aisé.

Vue d'ensemble du produit

Vue d'ensemble de la pédale

17
4BAR Flex T USB MR Rev. 2
MANUEL DE RÉFÉRENCE
Point d’insertion du trépied
(vendu séparément)
avec molette de réglage pour le serrage
Pince
(par exemple modèle CLP-15N
de Chauvet)
Support de

montage

x2
Poignées de réglage des
supports de montage
Capteur IR pour
utilisation avec IRC6
(Ne pas obstruer)
et
et
ou
FR

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entr e 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs 4BAR Flex T USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.
Montage
Veuillez lire les Consignes de Sécurité avant d'installer cet appareil. Cet appareil peut être installé sur la plupart des trépieds, des treillis (en utilisant des pinces appropriées et avec ou sans les pinces de montage fournies) et peut également être posé sur le sol ou une surface.

Schéma de montage

Description du panneau de commande

BOUTON FONCTION
<MENU> Permet de sortir du menu ou de la fonction en cours
<UP>
<DOWN>
<ENTER>
Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection
4BAR Flex T USB MR Rev. 2
18
MANUEL DE RÉFÉRENCE
FR

Menu carte

MODE NIVEAUX DE PROGRAMMATION DESCRIPTION
Mode DMX
Couleurs statiques C-- C 1–7
Programmes
automatiques
Vitesse S-- S 1–100
Activation par le
son
Sensibilité au son
Mélange de couleur
personnalisé
IMode infrarouge SEt
Wireless Footswitch
(pédale sans fil)
3Ch d001–510
15Ch d001–498
Auto
Snd
Sens u 1–100
r000–255
U--
rF
g000–255 b000–255
oFF
On rF 1 – rF16
on
Off
Mode DMX à 3 canaux Mode DMX à 15 canaux Couleurs statiques
Programmes automatiques
Vitesse de programme pour P 1 à 7
Programmes d'activation par le son
Sensibilité au son
Couleurs statiques personnalisées
Combinaison de rouge, vert et bleu
Permet d'activer ou désactiver l'infrarouge
Permet d'activer/de désactiver la connexion sans fil de la pédale et de sélectionner le canal de réception (le canal de réception doit
correspondre au canal d'émission de la pédale).

Chaînage DMX

Le 4BAR Flex T USB peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DM X sont indiquées dans le ma nuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse
www.chauvetdj.com
.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est
510
.

Connexion maître/esclave

Le 4BAR Flex T USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

IRC-6 (Télécommande par infrarouge)

Le 4BAR Flex T USB est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Pédale sans fil

Le 4BAR Flex T USB utilise une pédale sans fil qui dispose d'une plage de 16 canaux de transmission parmi lesquels choisir. Les informations relatives à la configuration du 4BAR Flex T USB pour le fonctionnement avec la pédale sans fil se trouvent dans le manuel d'utilisation, disponible sur le site internet de Chauvet.

Connectivité USB D-Fi

Le 4BAR Flex T USB peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal de réception/émission D-Fi, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement avec le D-FI USB dans le manuel d'utilisation du 4BAR Flex T USB ou sur la fiche d'instruction du D-Fi USB.
19
4BAR Flex T USB MR Rev. 2
MANUEL DE RÉFÉRENCE
FR
ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Utilisation de la pédale sans fil

La pédale sans fil incluse permet un accès rapide aux couleurs prédéfinies, aux programmes de changement de couleurs et à l'activation par le son grâce au microphone du 4BAR Flex T USB.
Pour utiliser la pédale :
1. Branchez le 4BAR Flex T USB sur le courant. Allumez la pédale sans fil.
2. Appuyez sur la touche <MENU> du 4BAR™ Tri USB, positionnez-vous sur le mode rF et appuyez sur la touche <ENTER>. Sélectionnez un canal et appuyez sur la touche <ENTER>.
3. Appuyez sur la touche <MENU> du 4BAR Flex T USB, positionnez-vous sur le mode Auto et appuyez sur la touche <ENTER>.
4. Réglez le canal de l'interrupteur DIP de la pédale sans fil sur le même canal qui a été paramétré sur le 4BAR Flex T USB. (Utilisez l'illustration Canaux de l'interrupteur DIP
5. Appuyez la pédale 1 (couleurs) pour activer les contrôles de couleur statique. En fonctionnement, toute les lumières s'allument sur une couleur statique et l'indication FOOr s'affiche sur l'écran du menu.
6. Utilisez le tableau ci-dessous pour activer la fonction souhaitée.
PÉDALE ACTION FONCTION
1
(couleurs statiques)
2
(Mode d'activation
par le son /
stroboscopique)
3
(Noir général)
Appuyer sur la pédale pour activer, puis appuyer pour se
positionner sur la fonction souhaitée
Appuyer sur la pédale Maintenir la pédale enfoncée Mode stroboscope
Appuyer la pédale nouveau Appuyer sur la pédale Noir général des appareils
Maintenir la pédale enfoncée Fondu vers noir général Appuyez sur la pédale à nouveau / maintenir la pédale
enfoncée à nouveau
pour obtenir de l'aide)
Blanc Rouge Vert Bleu Jaune Magenta Cyan Mode automatique (instantanée) Mode automatique (fondu)
Passer en mode d'activation par le son
Désactiver le mode stroboscope (mode d'activation par le son seulement)
Désactivation du noir général / fondu à partir du noir général
La pédale du 4BARFlex Tri USB fonctionne correctement dans n'importe quel mode, avec une distance sans obstacle maximale de 15,24 m (50 pi). Vous devez activer le mode rF du 4BAR Flex Tri USB, établir canal rF, et positionnez-vous sur le mode Auto avant de pouvoir utiliser la pédale.
4BAR Flex T USB MR Rev. 2
20
FR
Désactivé Activé
Channel 1
Channel 2
Channel 3
Channel 4
Channel 5
Channel 6
Channel 7
Channel 8
Channel 9
Channel 10
Channel 11
Channel 12
Channel 13
Channel 14
Channel 15
Channel 16
1234

Canaux de l'interrupteur DIP

MANUEL DE RÉFÉRENCE
Uniquement à des fins d'illustration.
21
4BAR Flex T USB MR Rev. 2
MANUEL DE RÉFÉRENCE
Va leur s DMX

15Ch

CANAL Fonction Valeur Pourcentage/Paramétrage
000
009 Aucune fonction
010
029 Programme automatique 1
030
049 Programme automatique 2
050
069 Programme automatique 3
070
089 Programme automatique 4
090
109 Programme automatique 5
110
1
Programmes Automatiques
2Gradateur 000
Stroboscope / Vitesse
3
de programme automatique / Sensibilité au son
4 Rouge 1 000 5Vert 1 000 6Bleu 1 000 7 Rouge 2 000 8Vert 2 000
9Bleu 2 000 10 Rouge 3 000 11 Vert 3 000 12 Bleu 3 000 13 Rouge 4 000 14 Vert 4 000 15 Bleu 4 000
129 Programme automatique 6
130
149 Programme automatique 7
150
169 Programme automatique 8
170
189 Programme automatique 9
190
209 Programme automatique 10
210
229 Programme automatique 11
230
249 Programme automatique 12
250
255 Mode d'activation par le son 255 0–100%
000
009 Aucune fonction
010
255 Stroboscope, lent à rapide
000
255 Vitesse des programmes auto, lent à rapide
000
010 Sensibilité au son désactivée
011
255 Sensibilité au son, basse à haute 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100%
FR
Zones de contrôle DMX du 4BAR Flex T USB 15Ch)
3Ch
CANAL FONCTION VALEUR POURCENTAGE/PARAMÉTRAGE
1
2
3
Tout en Rouge Tout en Vert Tout en Bleu
4BAR Flex T USB MR Rev. 2
255 0–100%
000
255 0–100%
000
255 0–100%
000
22
SCHNELLANLEITUNG
DE

Über diese Schnellanleitung

In der Schnellanleitung des 4BAR Flex T USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetdj.com

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.
das Benutzerhandbuch herunter.
Dieses Produkt eignet sich nicht für eine permanente Installation.
Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
Bei Montage über Kopf immer ein Sicherungsseil verwenden.
KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich inner halb des Spannungsbereiches befinden, der auf dem Hinweisschild oder de m rückwärtigen Bedienfeld des Geräts angegeben ist.
Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für d en Kunden wartungsfrei.
Um unnötigen V e rschleiß zu ve rmeide n u nd d ie L ebe nsda uer des Ger äts zu ve rlä nge rn, tr enn en Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihre n Liefer anten, um den Kunden support in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com

Packungsinhalt

4BAR Flex T USB
Drahtloser Fußschalter
Tragetasche
Netzkabel
Hängebügel mit Befestigungsmaterial
Garantiekarte
Schnellanleitung

Start

Packen Sie Ihren 4BAR Flex T USB aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.
.
25
4BAR Flex T USB SAL Rev. 2
SCHNELLANLEITUNG
Verstellbare Öffnung
für Befestigung an
Stativ
Stromeingang
Sicherungshalter
LED-
Anzeige
D-Fi USB-
Anschluss
Strom-
ausgang
DMX-Eingang/-
Ausgang
Einstellknopf
Menütasten
Strom-
ausgang
Einstellknopf
DIP Schalter
Geräteschalter
Abdeckung für 9-V-Batterie
DE

Produktbeschreibung

Der 4BAR Flex T USB ist eine vollwertige Wash-Leuchte im klassischen 4BAR-Stil mit 4 voll verstellbaren Köpfen mit leistungsstarken dreifarbigen (RGB) LEDs, die sich drahtlos über den beiliegenden Fußschalter oder die optionale Fernbedienung IRC-6 (separat erhältlich) ansteuern lassen. Er ist außerdem kompatibel mit D-Fi USB für drahtlose Steuerung per Master/Slave oder DMX. Für mehr Flexibilität verfügt er über eine Öffnung für die Befestigung des Geräts ohne zusätzliche Klemmen an den meisten Stativen und Lautsprecherständern. Zwei Bodenstative (L-Bügel) sind für eine möglichst große Vielfalt beim Einrichten und Konfigurieren beiliegend. Er besitzt außerdem zwei zusätzliche Stromausgänge und Befestigungsoptionen für weitere Wash- o der andere Effektleuchten. Ein e bequeme Tragetasche ist für einen schnellen und einfachen Auf- und Abbau beiliegend.

Produktübersicht

Übersicht Fußschalter

4BAR Flex T USB SAL Rev. 2
26
SCHNELLANLEITUNG
DE

Wechselstrom

Dieses Gerät verfügt über ein V orschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der 4BAR Flex T USB-Geräte, die bei 120 V o der 240 V in Ser ie gescha lte t werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.
27
4BAR Flex T USB SAL Rev. 2
SCHNELLANLEITUNG
Einsetzpunkt für Stativ (separat erhältlich) mit
Einstellknopf zum Anziehen
Klemmen-
(wie die CLP-15N von Chauvet)
Befestigungsbügel
x2
Bügeleinstellknopf
IR-Sensor für die Verwendung zusammen
mit der IRC-6 (NICHT verschließen)
und
und
ODER
DE

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. durch. Dieses Produkt kann an den meisten Stativen, Traversen (mit geeigneten Schellen und mit/ohne den beiliegenden Befestigungsbügeln) oder an einer festen Konstruktion (Boden/Wand) befestigt werden.

Montageansicht

Beschreibung des Bedienfeldes

TASTE FUNKTION
<MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
<UP>
<DOWN>
<ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

MODUS PROGRAMMIEREBENEN BESCHREIBUNG
DMX-Modus
Statische Farben C-- C 1–7 Statische Farben
Auto-Programme Auto Auto-Programme
Geschwindigkeit S-- S 1–100 Programmgeschwindigkeit für P 1–7
Musiksteuerung Snd Musiksteuerungsprogramme
Musikempfindlichk
eit
Benutzerdefinierte
Farbmischung
Infrarot-Modus SEt
Drahtloser
Fußschalter
Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
Damit navigieren Sie durch die Menüpunkte nach unten und ver ringern den numerischen W ert der entsprechenden Funktionen
3Ch d001–510 3-Kanal DMX-Modus
15Ch d001–498 15-Kanal DMX-Modus
Sens u 1–100 Musikempfindlichkeit
U--
rF
r000–255 g000–255 b000–255
On rF 1 – rF16 Hiermit schalten Sie die Verbindung zum
on
oFF
Off
Benutzerdefinierte statische Farben Kombiniert rot, grün und blau
Schaltet Infrarot ein oder aus
drahtlosen Fußschalter ein/aus und wählen den Empfängerkanal (der Empfängerkanal muss mit den Senderkanal am Fußschalter übereinstimmen)
4BAR Flex T USB SAL Rev. 2
28
SCHNELLANLEITUNG
1
2
3
DE

DMX-Verbindung

Der 4BAR Flex T USB kann mit einem DMX-Controller betrieben werde n, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse
510.

Master/Slave-Schaltung

Der 4BAR Flex T USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der 4BAR Flex T USB ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterl ad ba r e Anweisungen finden Sie unter www.chauvetdj.com.

Drahtloser Fußschalter

Der 4BAR Flex T USB verwendet einen drahtlosen Fußschalter mit einem Bereich von 16 Kanälen, von denen der gewünschte Kanal zum Senden ausgewählt werden kann. Informationen zur Konfigurierung des 4BAR Flex T USB für den Betrieb mit einem drahtlosen Fußschalter finden Sie in der Bedienungsanleitung, die Sie auf der Website von Chauvet herunterladen können.
.

D-Fi USB-Anschluss

Der 4BAR Flex T USB kann mit einem D-Fi™ USB von CHAUVET DJ in einen drahtlosen D-Fi™ Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi™ Transce ivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließe n d die DMX- Eige n sch af te n sowie die DMX- Ad re sse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi™ USB finden Sie in der Bedienungsanleitung des 4BAR Flex T USB oder im Benutzerhandbuch des D-Fi USB.
ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Betrieb mit drahtlosem Fußschalter

Über den beiliegenden drahtlosen Fußschalter haben Sie Zugriff auf voreingestellte Farben, Farbwechsel-Programme und Musiksteuerung über das Mikrofon des 4BAR Flex T USB.
Verwendung des Fußschalters:
1.Verbinden Sie den 4BAR Flex T USB mit dem Stromnetz. Schalten Sie den drahtlosen Fußschalter ein.
2.Drücken Sie auf <MENU> auf dem 4BAR Flex T USB und navigieren Sie zum Modus rF, drücken Sie dann auf <ENTER>. Wählen Sie einen Kanal und drücken Sie dann auf <ENTER>.
3.Drücken Sie auf <MENU> auf dem 4BAR Flex T USB und navigieren Sie zum Modus Auto, und drücken Sie dann auf <ENTER>.
statischen Farbmodus und auf der Menüanzeige erscheint FOOr.
6. Zum Aktivieren der gewünschten Funktion verwenden Sie biette nachstehende Tabelle.
4.Stellen Sie den DIP-Schalterkanal am drahtlosen Fußschalter so ein, dass er mit der Kanaleinstellung auf dem 4BAR Flex T USB übereinstimmt. (Verwenden Sie die Abbildung DIP-Schalterkanäle
5.Drücken Sie auf das Pedal Nr. 1 (Farben), um die Steuerung der statischen Farbe zu aktivieren. Wenn dies funktioniert, beginnen alle Leuchten in einem
als Referenz)
29
4BAR Flex T USB SAL Rev. 2
SCHNELLANLEITUNG
PEDALE MAßNAHME FUNKTION
weiß rot grün blau gelb magenta kobaltblau Auto-Modus (snap) Auto-Modus (fade)
Verdunkelung abschalten/Ausblendung von Verdunkelung
(Statische Farben)
1
2
(Strobe-/
Musiksteuerungs-
Modus)
3
(Verdunkelung)
Drücken Sie zum Aktivie ren auf das Pedal, drücken Sie dann
darauf, um zur gewünschten Funktion zu navigieren
Auf Pedal drücken Musiksteuerungs-Modus aufrufen Pedal gedrückt halten Strobe-Modus
Auf Pedal erneut drücken Strobe ausschalten (nur Musiksteuerungs-Modus) Auf Pedal drücken Geräte verdunkeln Pedal gedrückt halten Ausblendung bis zur Verdunkelung
Erneut auf Pedal drücken/Pedal erneut gedrückt halten
DE
Der 4BAR Flex Tri USB Fu ßschalter funkt ioniert in jedem M odus einwandfrei, die max. Entfernung des Fußschalters bei freier Sicht beträgt 15,24 m. Vor dem Gebrauch des Fußschalters muss rF am 4BAR Flex Tri USB aktivieren, Wählen Sie einen Kanal, und navigieren Sie zum Modus Auto.
4BAR Flex T USB SAL Rev. 2
30
DE
DIP-Schalterkanäle
SCHNELLANLEITUNG
aktiviert deaktiviert
31
Nur für Illustrationszwecke.
4BAR Flex T USB SAL Rev. 2
SCHNELLANLEITUNG
DMX-Werte
15Ch
KANAL FUNKTION WERT PROZENT/EINSTELLUNG
000
009 Keine Funktion
010
029 Auto-Programm 1
030
049 Auto-Programm 2
050
069 Auto-Programm 3
070
089 Auto-Programm 4
090
109 Auto-Programm 5
110
1 Auto-Programmes
2 Dimmer 000 255 0–100%
Strobe /
3
Geschwindigkeit des Auto-Programms / Musikempfindlichkeit
4Rot 1 000 5 Grün 1 000 6Blau 1 000 7Rot 2 000 8 Grün 2 000 9Blau 2 000
10 Rot 3 000
11 Grün 3 000 12 Blau 3 000 13 Rot 4 000 14 Grün 4 000 15 Blau 4 000
4BAR Flex T USB-Zonen für DMX-Steuerung (15Ch)
129 Auto-Programm 6
130
149 Auto-Programm 7
150
169 Auto-Programm 8
170
189 Auto-Programm 9
190
209 Auto-Programm 10
210
229 Auto-Programm 11
230
249 Auto-Programm 12
250
255
Musiksteuerungs-Modus
000 009 Keine Funktion 010
255 Blitzfrequenz (von langsam nach schnell)
000
255 Geschwindigkeit des Auto-Programms, langsam bis schnell
000
010 Musikempfindlichkeit AUS
011
255 Empfindlichkeit der Musiksteuerung, hoch bis niedrig
255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100%
DE
3Ch
KANAL FUNKTION WERT PROZENT/EINSTELLUNG
1 2 3
Alle Rot Alle Grün Alle Blau
4BAR Flex T USB SAL Rev. 2
000
255 0–100%
000
255 0–100%
000
255 0–100%
32
GUIDA RAPIDA
IT

Informazioni sulla Guida

La Guida Rapida 4BAR Flex T USB contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
Questa apparecchiatura non è progettata per installazione permanente.
Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
NON guardare la sorgente luminosa quando l'unità è in funzione.
Assicurarsi che il cavo di alimentazione non sia piegat o o da nn e ggi at o.
Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
Non collegare mai ad un dimmer o ad un reostato.
Sostituire il fusibile con un altro dello stesso tipo e classe.
Prendere e trasportare l'unità SOLTANTO dalla staffa per il monta ggio sospeso o dalle maniglie.
Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
NON aprire l'unità. Non contiene parti riparabili dall'utente.
Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'inter ruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com
.
Che cosa è incluso
4BAR Flex T USB
Interruttore a pedale wireless
Borsa da trasporto
Cavo di alimentazione
Staffa per montaggio sospeso con relativi accessori
Scheda di garanzia
Guida Rapida

Per iniziare

Disimballare 4BAR Flex T USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneg giato, farlo immediatamente presente al trasportatore e non a Chauvet.
33
4BAR Flex T USB GR Rev. 2
GUIDA RAPIDA
Foro passante reaolabile
per montaggio treppiedi
Ingresso
alimentazione
Porta-
fusibile
Display a
LED
Uscita
alimentazione
Ingresso/
uscita DMX
Porta D-Fi
USB
Pulsanti
menù
Manopola di
regolazione
Uscita
alimentazione
Manopola di
regolazione
DIP Switch
Interrutore alimentazione
Coperchio batteria 9V
IT

Descrizione del prodotto

4BAR Flex T USB è una soluzione completa di luci wash, caratterizzata dal classico stile 4BAR con 4 teste completamente regolabili, dotate di LED tri-color (RGB) che è possibile controllare tramite l'interruttore a pedale wireless incluso o il controller opzionale IRC-6 (venduto separatamente). Compatibile D-Fi USB per Master/Slave wireless o controllo DMX Per maggiore flessibilità, un foro passante consente di montare l'apparecchiatura sulla maggior parte dei treppiedi o dei supporti per altoparlanti senza bisogno di mor setti aggiuntivi. Sono inclusi due supporti a pavime nto (staffe a L) per massimizzare le possibilità di impostazione e le configurazioni. Dispone inoltre di due uscite di alimentazioni supplementari e di opzioni di montaggio per effetti wash o luce addizionali. Facilmente installabile e smontabile in pochi minuti utilizzando la comoda borsa da trasporto inclusa.

Informazioni generali

Vista d'insieme dell'interruttore a pedale

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.
Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.
4BAR Flex T USB GR Rev. 2
34
GUIDA RAPIDA
IT
Collegamento
Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.
Sostituzione fusibile
1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fes su ra ell'allo gg iame n to de l fus ibile .
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
35
4BAR Flex T USB GR Rev. 2
GUIDA RAPIDA
Punto inserimento treppiede
(venduto separatamente) con
manopola di regolazione per
serraggio
Morsetto
(come il CLP-15 di Chauvet)
Staffa di montaggio
x2
Manopola di regolazione
staffa
Sensore IR per IRC-6
(NON coprire)
e
e
OPPURE
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza. È possibile montare questa apparecchiatura sulla maggior parte dei treppiedi, su tralicci (utilizzando opportuni morsetti con o senza le staffe di montaggio incluse) oppure a pavimento.
Schema di montaggio

Descrizione del pannello di controllo

PULSANTE FUNZIONE
<MENU> Consente di uscire dal menù o dalla funzione corrente
<UP>
<DOWN>
<ENTER>
Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'inter no di una funzione
Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata
IT

Mappa menu

MODALITÀ LIVE LLI DI PROGRA MMA ZIONE DESCRIZIONE
DMX-Modus
Colori statici C-- C 1–7 Colori statici
Programmi
automatici
Velocità S-- S 1–100 Velocità programma per P1–7
Attivazione sonora Snd Programmi ad attivazione sonora
Sensibilità sonora Sens u 1–100 Sensibilità sonora
Mixaggio colore
personalizzato
Modalità infrarosso SEt
Interruttore a
pedale wireless
3Ch d001–510 Modalità DMX 3 canali
15Ch d001–498 Modalità DMX 15 canali
Auto Programmi automatici
U--
rF
On rF 1 – rF16 Attiva/disattiva la connessione wireless
r000–255 g000–255 b000–255
on
oFF
Off
Colori statici personalizzati Combinazione di Rosso, Verde e Blu
Attivazione/disattivazione infrarossi
dell'interruttore a pedale e seleziona il canale di ricezione (che deve corrispondere al canale di trasmissione sull'interruttore a pedale)
4BAR Flex T USB GR Rev. 2
36
GUIDA RAPIDA
1
2
3
IT
Collegamento DMX
4BAR Flex T USB può funzionare con u n controlle r DMX q uan do colleg ato tra mite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è
Collegamento Master/Slave
In modalità Master/Slave, 4BAR Flex T USB utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.
IRC-6 (Telecomando a infrarossi)
4BAR Flex T USB è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com
Interruttore a pedale wireless
4BAR Flex T USB utilizza un interruttore a pedale wireless con possibilità di scegliere tra 16 canali di trasmissione. È possibile trovare le informazioni sulla configurazione dell'unità con l'interruttore a pedale nel re lativo Manuale Utente disponibile sul sito Web di CHAUVET.
Connettività D-FI USB
4BAR Flex T USB può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi™ USB di Chauvet DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Ulteriori informazioni circa il collegamento e la configurazione dell'unità per funzionamento D-
Fi USB sono contenute nel relativo Manuale Utente o nella Scheda Istruzioni di D-Fi USB..
.
510
.
.
ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Funzionamento dell'Interruttore a pedale wireless

L'interruttore a pedale wireless fornito cons e nt e il rapi do acce ss o ai colo ri pr eim p os ta ti, ai pr og ra m mi di ca mb io color e e all'attivazione sonora tramite il microfono del 4BAR Flex Tri USB.
Per utilizzare l'interruttore a pedale:
1.collegare 4BAR Flex T USB ad una presa di alimentazione. Acce ndere l'interruttore a pedale.
2.Premere <MENU> sul 4BAR Flex T USB, spostarsi sulla modalità rF e premere <ENTER>. Selezionare un canale e premere <ENTER>.
3.Premere <MENU> sul 4BAR Flex T USB, spostarsi sulla modalità Auto e premere <ENTER>.
4.Impostare il DIP switch di canale sull'interruttore a pedale conformemente a quello impostato sul 4BAR Flex T USB. (per chiarimenti, fare riferimento all'immagine DIP Switch dei canali
5.Premere il pedale #1 (colori) per attivare il controllo dei Colori statici. Durante il funzionamento, tutte le luci iniziano con colori statici e sul display Menù viene visualizzato FOOr.
6.Per attivare la funzione desiderata fare riferimento alla tabella riportata di seguito.
)
37
4BAR Flex T USB GR Rev. 2
GUIDA RAPIDA
PEDALE AZIONE FUNZIONE
Bianco Rosso Verde
1
(Colori
statici)
2
(Modalità
sonora/
strobo)
3
(Blackout)
Per attivare battere leggermente sul pedale, poi
battere leggermente per spostarsi sulla funzione desiderata
Battere leggermente sul pedale Accesso alla Modalità sonora Tenere premuto il pedale Modalità strobo
Battere leggermente sul pedale nuovamente Disattivazione strobo (Modalità sonora solo) Battere leggermente sul pedale Oscuramento apparecchiature
Tenere premuto il pedale Attenuazione -> oscuramento Battere nuovamente sul pedale/Tenere premuto il
pedale nuovamente
L'interruttore a pedale del 4BAR Flex Tri USB funziona correttamente in qualsiasi modalità ad una distanza massima libera di 15,24 metri (50 piedi). È necessario attivare l'rF sul 4BAR Flex Tri USB, scegliere un canale RF, e passare alla modalità Auto prima di usare il pedale.
Blu Giallo Magenta Ciano Modalità automatica (snap) Modalitá automatica (fade)
Disattivazione oscuramento / Oscuram e nt o -> attenuazione
IT
4BAR Flex T USB GR Rev. 2
38
IT

DIP Switch dei canali

GUIDA RAPIDA
spento attivato
39
Solo a scopo illustrativo.
4BAR Flex T USB GR Rev. 2
GUIDA RAPIDA
Valori DMX
15Ch
CANALE FUNZIONE VALORE PERCENTUALE/IMPOSTAZIONE
009 Nessuna funzione
000 010
029 Programma automatico 1
030
049 Programma automatico 2
050
069 Programma automatico 3
070
089 Programma automatico 4
090
109 Programma automatico 5
110
1 Programmi automatici
2 Dimmer 000
Velocità programma
3
Strobo/Auto/Controllo sensibilità sonora
4Rosso 1 000 5Verde 1 000 6 Blu 1 000 7Rosso 2 000 8Verde 2 000 9 Blu 2 000
10 Rosso 3 000
11 Verde 3 000 12 Blu 3 000 13 Rosso 4 000 14 Verde 4 000 15 Blu 4 000
129 Programma automatico 6
130
149 Programma automatico 7
150
169 Programma automatico 8
170
189 Programma automatico 9
190
209 Programma automatico 10
210
229 Programma automatico 11
230
249 Programma automatico 12
250
255 Modalità attivazione sonora 255 0–100%
000
009 Nessuna funzione
010
255 Stroboscopio, da lento a veloce
000
255 Velocità programmi Auto (lento-veloce)
000
010 Sensibilità sonora disattivata (OFF)
011
255 Sensibilità sonora, da bassa ad alta
255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100%
IT
Zone 4BAR Flex T USB per controllo DMX (15Ch)
3Ch
CANALE FUNZIONE VALORE PERCENTUALE/IMPOSTAZIONE
1 Tutti Rosso 000 2 Tutti Verde 000 3 Tutti Blu 000
4BAR Flex T USB GR Rev. 2
255 0–100% 255 0–100% 255 0–100%
40
BEKNOPTE HANDLEIDING
NL

Over deze handleiding

De 4BAR Flex T USB Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
Dit product is niet bedoeld voor permanente installatie.
Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
Zorg ervoor dat het stroomsnoer niet knik t of be sch a dig d.
Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
Het product is alleen voor gebruik binnenshuis! ( IP20) Om risico op br and of elektrische scho kken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
Sluit dit product nooit aan op een dimmer of een regelweerstand.
Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
Gebruik UITSLUITEND de ophang-/montage beugel of de hendels om dit product te dragen.
De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
Open het product NIET. Het bevat geen te onderhouden onderdelen.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinfor m at ie.

Wat is inbegrepen

4BAR Flex T USB
Draadloze voetschakelaar
Draagtas
Stroomsnoer
Opknoping Beugel met montagemateriaal
Garantiekaart
Beknopte handleiding

Om te beginnen

Pak uw 4BAR Flex T USB uit en zorg ervoor dat u alle onderdelen in go ede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
41
4BAR Flex T USB BH Rev. 2
BEKNOPTE HANDLEIDING
D-Fi
USB-
poort
Stroomingang
Zekering
houder
LED-
display
Instelknop
DMX-ingang/
uitgang
Menutoetsen
Verstelbare doorgang voor
bevestiging op statief
Stroomuitgang
Instelknop
Stroomuitgan
g
DIP-schakelaar
Stroomschakelaar
9V accuklepje
NL
Productbeschrijving
De 4BAR Flex T USB is een complete wash-verlichtingsoplossing, met de klassieke 4BAR-stijl van 4 volledig verstelbare koppen, uitgerust met driekleurige (RGB) LED’s met hoge intensiteit die draadloos aange stuurd kunnen worden via de meegeleverde voetschakelaar of de optionele IRC-6 bediening (apart verkrijgbaar). Het heeft ook D-Fi USB­compatibiliteit voor draadloze master/slave of DMX-bediening Een doorgangsgat zorgt voor meer flexibiliteit om de armatuur te bevestigen op de meeste statieven of luidsprekerstandaarden zonder dat er extra klemmen nodig zijn. Twee vloerstandaards (L-beugels) zijn inbegrepen voor zoveel mogelijk opstellingsmogelijkheden en configuraties. Het beschikt ook over twee extra stopcontacten en montageopties voor extra wash- of effectlampen. Er is ook een handige draagtas inbegrepen voor snelle en eenvoudige installatie en opruiming.

Productoverzicht

Overzicht van de voetschakelaar

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

Voor het maximale aantal 4BAR Flex T USB -producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.
4BAR Flex T USB BH Rev. 2
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, ge durende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
42
BEKNOPTE HANDLEIDING
Statief (apart verkrijgbaar)
insteekpunt met verstelknop
om vast te draaien
Klem
(zoals de CLP-15N van Chauvet)
Montagebeugel
x2
Instelknop van de beugel
IR-sensor voor
gebruik met IRC-6
(NIET afdekken)
en
en
of
NL
Vervangen van de zekering
1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren de Veiligheidsinstructies. Dit product is te monteren op de meeste statieven, spanten (met behulp van geschikte klemme n en met /z onder de meegeleverde montagebeugels) of kan worden gemonteerd op de vloer of op een oppervlak gebruikt worden.

Montagediagram

Beschrijving bedieningspaneel

TOETS FUNCTIE
<MENU> Sluit het huidige menu of functie af
<UP> Navigeert omhoog via het menu of verhoogt de numerieke waar de wanneer in een functie
<DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
<ENTER>
Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
43
4BAR Flex T USB BH Rev. 2
BEKNOPTE HANDLEIDING

Menukaart

MODUS PROGRAMMEERNIVEAUS BESCHRIJVING
DMX-Modus
Statische kleuren C-- C 1–7 Statische kleuren
Automatische
programma's
Automatische
snelheid
Geluidsactieve
modus
Geluidsgevoeligheid
Aangepaste
kleurenmenging
Infrarood modus SEt
Draadloze
voetschakelaar
3Ch d001–510 3-kanaals DMX-modus
15Ch d001–498 15-kanaals DMX-modus
Auto Automatische programma's
S-- S 1–100 Programmasnelheid voor P 1–7
Snd Geluidsactieve programma’s
Sens u 1–100 Geluidsgevoeligheid
U--
rF
r000–255 g000–255 b000–255
on
oFF
On rF 1 – rF16 Schakelt de connectiviteit van de draadloze
Off
Individuele statische kleuren Combineer rood, groen en blauw
Schakelt infrarood aan of uit
voetschakelaar in/uit en selecteert het ontvangstkanaal (het ontvangstkanaal moet
hetzelfde zijn als het verzendkanaal op de voetschakelaar)
NL

DMX-koppeling

De 4BAR Flex T USB kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com
.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product
501
.

Master/slave-verbinding

De 4BAR Flex T USB maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De 4BAR Flex T USB is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of download instructies naar www.chauvetdj.com
.

Draadloze voetschakelaar

De 4BAR Flex T USB gebruikt een draadloze voetschakelaar, die een bereik heeft van 16 kanalen om op uit te zenden. Informatie over de configuratie van de 4BAR Flex T USB voor bediening met de draadloze voetschakelaar staat in de gebruikershandleiding, die beschikbaar is op de website van Chauvet.

D-Fi USB-connectiviteit

De 4BAR Flex T USB kan door middel van de D-Fi USB van Chauvet DJ een draadloze D-Fi™ zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en ste l de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding van de 4BAR Flex T USB of het instructieblad van
D-Fi USB..
WAARSCHUWING! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.
4BAR Flex T USB BH Rev. 2
44
BEKNOPTE HANDLEIDING
1
2
3
NL
Bediening van draadloze voetschakelaar
De meegeleverde draadloze voetschakelaar biedt snelle toegang tot vooring estelde kleuren, kleurwisselingsprogramma's en geluidsactivering door de microfoon van 4BAR Flex Tri USB.
Om de voetschakelaar te gebruiken:
1.Sluit de 4BAR Flex Tri USB aan op de stroom. Schakel de draadloze voetschakelaar in.
2.Druk op <MENU> op de 4BAR Flex Tri USB en navigeer naar de rF-modus en druk op <ENTER>. Kies een kanaal en druk op <ENTER>.
3.Druk op <MENU> op de 4BAR Flex Tri USB en navigeer naar de Auto-modus en druk op <ENTER>.
4.Stel het DIP-schakelaarkanaal op de draadloze voetschakelaar in naar hetzelfde kanaal als is ingesteld op de 4BAR™ Tri USB. (Gebruik de afbeeldingen DIP-
schakelaarkanalen voor hulp)
5.Druk op pedaal #1 (kleuren) om de bedieningselementen van de Statisch e kleur te activeren. In bedrijf beginnen alle lampen in een Statische kleur en FOOr verschijnt op het menuscherm.
6.Gebruik het onderstaande diagram om de gewenste functie te activeren.
PEDAAL ACTIE FUNCTIE
Wit Rood Groen
1
(Statische kleuren)
2
(Geluid/
stroboscoopmodus)
3
(Verduistering)
De 4BAR Flex Tri USB-voetschakelaar werkt goed in elke modus, met een maximale ongehinderde afstand van 15,24 m. U moet rF op de 4BAR Fle x T ri USB inschakelen, Kies een kanaal, en navigeer naar de Auto-modus voordat u de voetschakelaar gebruikt.
Tik op het pedaal om te activer en en tik daar na om te navigeren naar de gewenste functie.
Tik op het pedaal Ga naar geluidsmodus Houd pedaal ingedrukt Stroboscoopmodus
Tik op het pedaal opnieuw Tik op het pedaal Verduisteringsarmaturen
Houd pedaal ingedrukt Fade naar verduistering Tik opnieuw op het pedaal/Houd het pedaal
opnieuw ingedrukt
Blauw Geel Magenta Cyaan Automodus (snap) Automodus (fade)
Schakel stroboscoop uit (geluidsmodus alleen)
Verduistering uitschakelen/fade vanaf verduistering
45
4BAR Flex T USB BH Rev. 2

DIP-schakelaarkanalen

BEKNOPTE HANDLEIDING
NL
OT HA
Alleen voor illustratieve doeleinden.
4BAR Flex T USB BH Rev. 2
46
BEKNOPTE HANDLEIDING
NL
DMX-waarden
KANAAL FUNCTIE WAARDE PERCENTAGE/INSTELLING
000
009 Geen functie
010 030 050 070 090
1
Automatische programma's
110 130 150 170 190 210 230 250
2 Dimmer 000
000
Stroboscoop /
3
automatische programmasnelheid / geluidsgevoeligheid
010 000 000 011
4 Rood 1 000 5Groen 1 000 6Blauw 1 000 7 Rood 2 000 8Groen 2 000
9Blauw 2 000 10 Rood 3 000 11 Groen 3 000 12 Blauw 3 000 13 Rood 4 000 14 Groen 4 000 15 Blauw 4 000
029 Automatisch programma 1 049 Automatisch programma 2 069 Automatisch programma 3 089 Automatisch programma 4 109 Automatisch programma 5 129 Automatisch programma 6 149 Automatisch programma 7 169 Automatisch programma 8 189 Automatisch programma 9 209 Automatisch programma 10 229 Automatisch programma 11 249 Automatisch programma 12 255 Sound Mode 255 0–100% 009 Geen functie 255 Stroboscoop, langzaam tot snel 255 Automatische programmasnelheid, langzaam tot snel 010 Geluidsgevoeligheid UIT 255 Geluidsactieve gevoeligheid, laag tot hoog 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100% 255 0–100%
uit op

4BAR Flex T USB -zones voor DMX-bediening (15Ch)

3Ch
KANAAL FUNCTIE WAARDE PERCENTAGE/INSTELLING
1
2
3
Alles Rood Alles Groen Alles Blauw
000
255 0–100%
000
255 0–100%
000
255 0–100%
47
4BAR Flex T USB BH Rev. 2

Contact Us

4BAR Flex T USB QRG Rev. 2 ML6 © Copyright 2016 Chauvet
All rights reserved Printed in the P.R.C.
QUICK REFERENCE GUIDE
World Headquarters
General Information Technical Support
Address: 5200 NW 108th Ave. Voice: (954) 577-4455 (Press 4)
Sunrise, FL 33351 Fax: (954) 756-8015
Voice: (954) 577-4455 Email: tech@chauvetlighting.com
Fax: (954) 929-5560
Toll Free: (800) 76 2-1084 www.chauvetlighting.com
EUROPE
General Information Technical Support
Address: Stokstraat 18 Email: eutech@chauvetlighting.eu
9770 Kruishoutem
Belgium www.chauvetlighting.eu
Voice: +32 9 388 93 97
General Information Technical Support
Address: Unit 1C Email: uktech@chauvetlighting.com
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT www.chauvetlighting.co.uk
Voice: +44 (0) 1773 511115
Fax: +44 (0) 1773 511110
MEXICO
General Information Technical Support
Address: Av. de las Partidas 34-3B, Zona
Industrial Lerma
Lerma, Mexico C.P. 52000 Voice: +52 (728) 285-5000 www.chauvet.com.mx
Multi-Language
Website
Website
Website
Email: servicio@chauvet.com.mx
Website
Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record.
4BAR Flex T USB QRG Rev. 2
48
Loading...
