Rogue™ R2 Spot QRG EN
2
About This Guide
The Rogue™ R2 Spot Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
• DO NOT open this produ ct. It contains no us er-s erviceab le parts.
• DO NOT look at the light source when the product is on.
• To eliminate unnecessary wear and imp r ove its lifespan, du ring periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.
• CAUTION: When transferrin g product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the internal electronics of the product. To avoid causing a failure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.
• CAUTION: This product’s housing may be hot when lights are operating.
• Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
• DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
• USE a safety cable when mounting this product overhead.
• DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
• DO NOT operate this product if the housing, lenses, or cables appear
damaged.
• DO NOT connect this product to a dimmer or rheostat.
• ONLY connect thi s product to a grounded and p rotected circuit.
• ONLY use the mounting brackets or the handles to carry thi s pr oduct. Do not
carry by the moving head.
• In the event of a serious operating prob lem, stop using immedi ately.
• The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. From inside
the U.S., UK,
Ireland, Mexico, or Benelux, use the information in Contact Us
at the end of this
QRG.
What Is
Included
• Rogue™ R2 Spot
• Neutrik® powerCON® power cord
•
2 Omega brackets with mounting hardware
• Warranty Card
• Quick Reference Guide
Page 3
Rogue™ R2 Spot QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the
product from power via breaker or by
unplugging it.
Power Linking
You can link up to 5 Rogue™ R2 Spot products at 120 V, 8 products at 208 V, or
9 products at 230 V. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing The Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove blown fuse a nd replace with a good fu s e of the same type and rating.
4. Screw the fuse holder cap back in place and r econnect p o wer.
DMX Linking
The Rogue™ R2 Spot will work with a DMX controller using a 3- or 5-pin DMX
data connection. A DMX Primer is available from www.chauvetprofessional.com.
DMX Connection
The Rogue™ R2 Spot uses a 3- or 5-pin DMX data connection for its DMX
personalities: 18CH and 21CH.
See the User Manual for information about
connecting and configuring the product for DMX operation.
Page 4
Rogue™ R2 Spot QRG EN
4

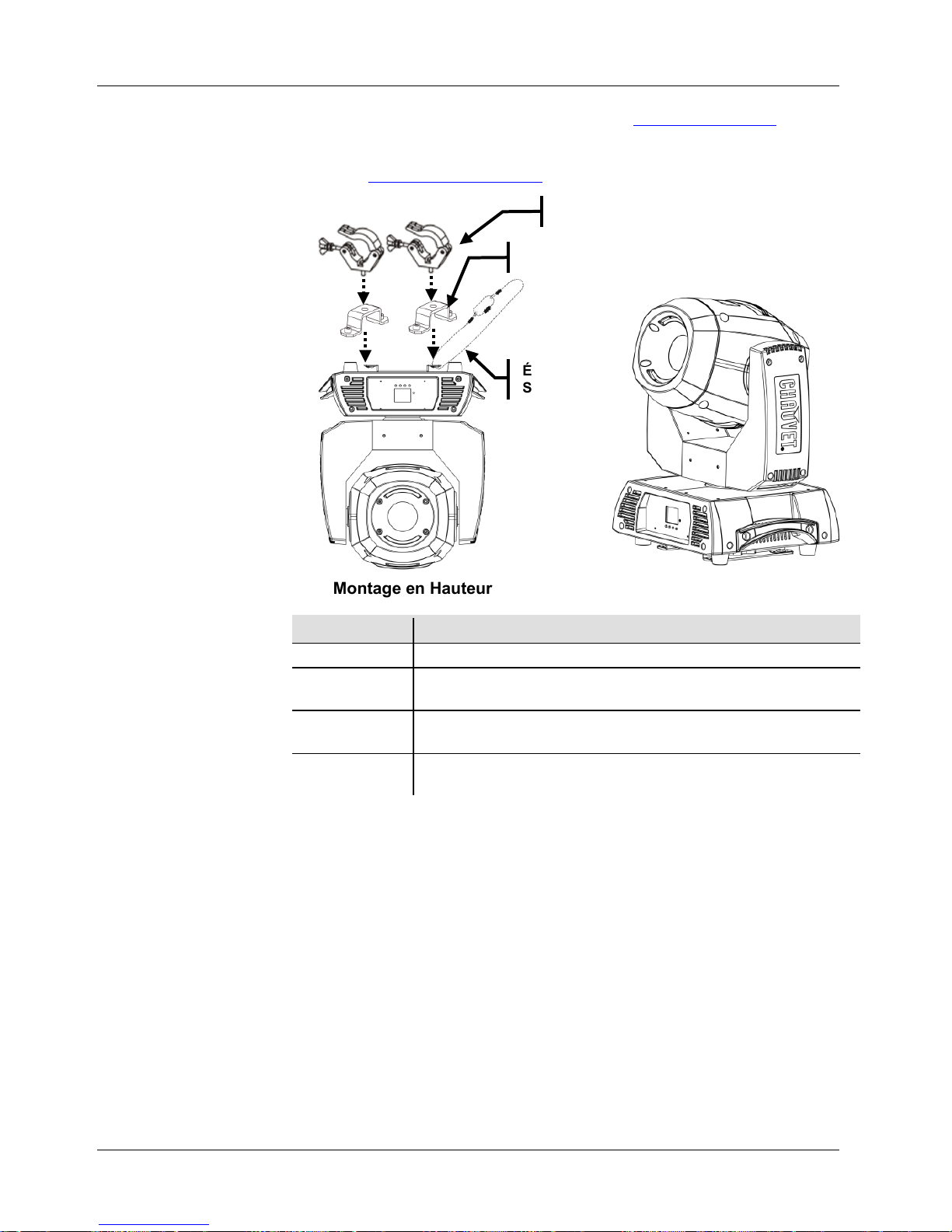

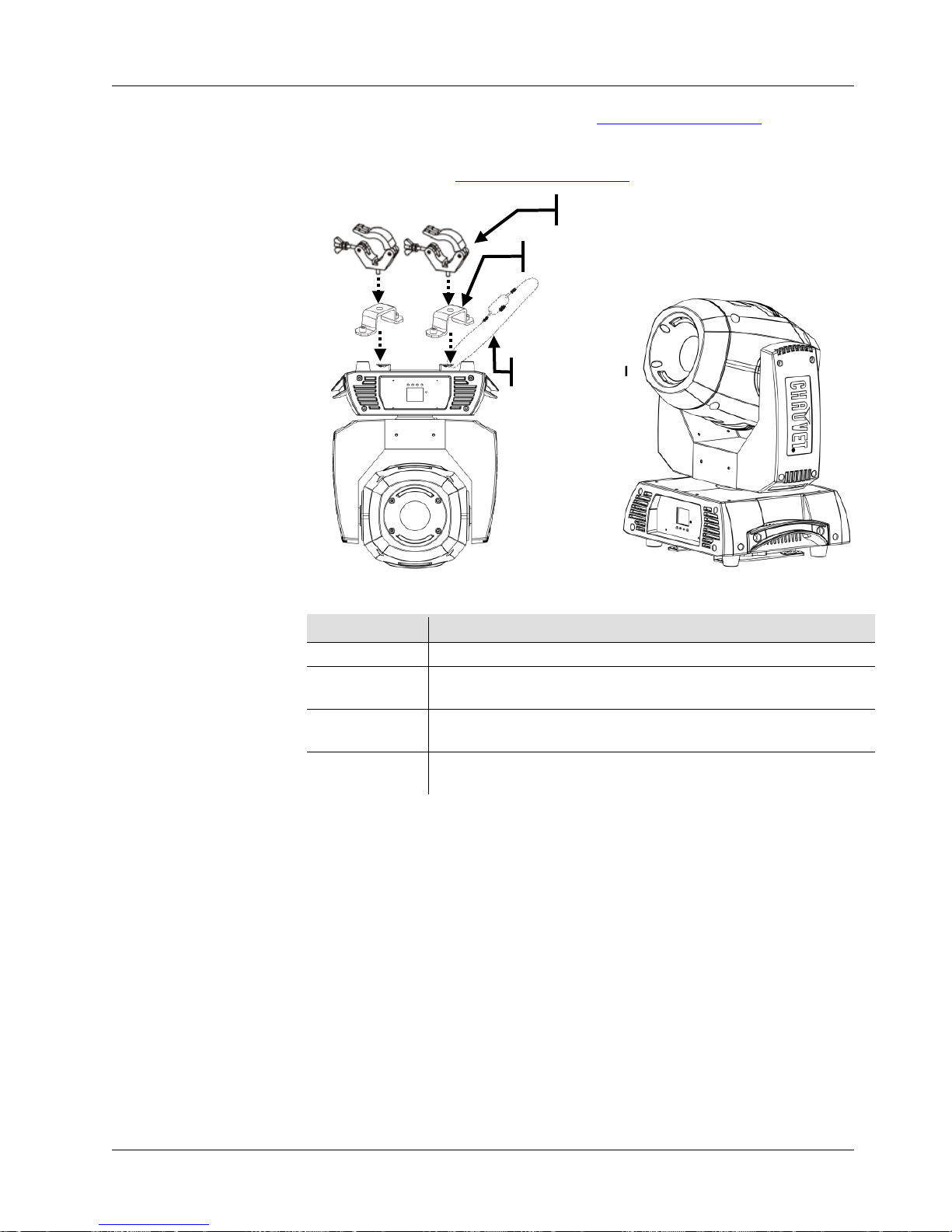

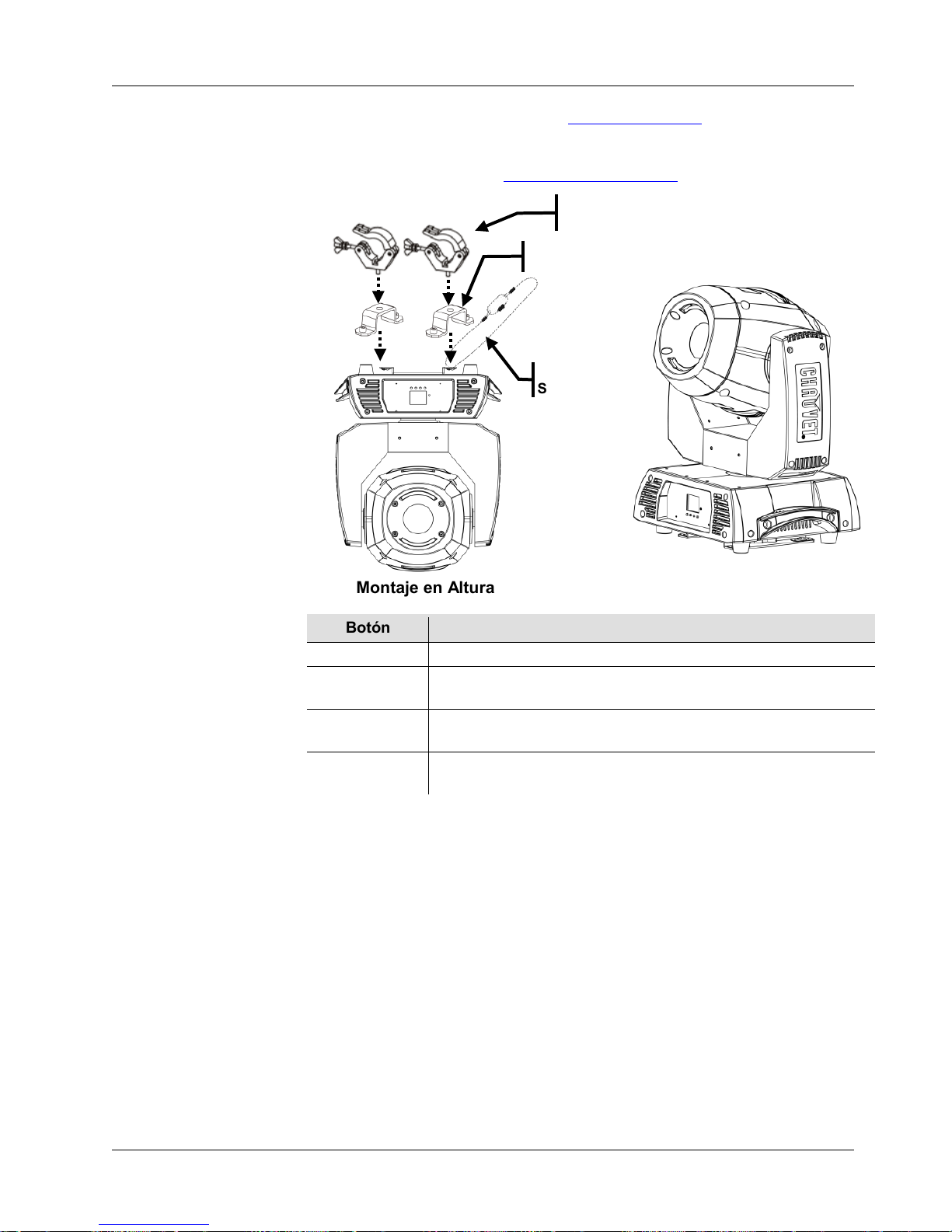

Mounting
Before mount ing this product, read th e Safety Notes. Use at least two mounting
points
per product. Make sure the mounting clamps are capable of supporting the
weight of the product. For our Chauvet line of mounting clamps, g
o to
http://trusst.com/products/.

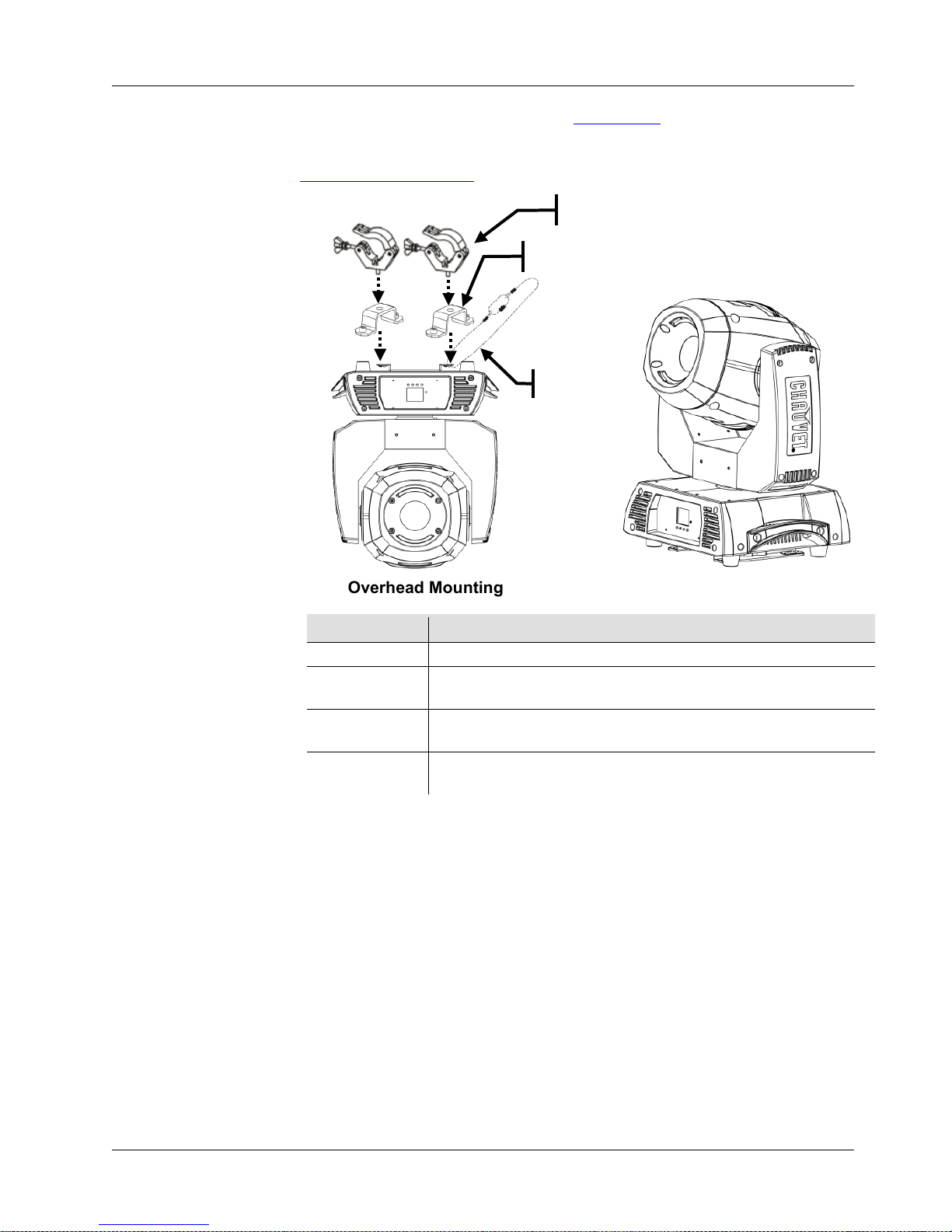

Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases the
numeric value when in a function
Overhead Mounting
Floor Mounting
Mounting
Clamp
Safety Cable
Omega Bracket
Page 5
Rogue™ R2 Spot QRG EN
5
Menu Map
Main Level
Programming Levels
Description
Address
001–512
Sets the DMX starting address
Run Mode
DMX
18CH
Selects the DMX mode
21CH
Auto Test
Runs the product’s test sequence
Manual Test
Pan
000–255
Allows manual c ontrol of all sett ings from
the control panel
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Color2
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
Frost
P/T Macro
P/T
Ma.Speed
Special
Function
Page 6
Rogue™ R2 Spot QRG EN
6
Menu Map (Cont.)
Main Level
Programming Levels
Description
Setup
Pan Reverse
YES
Reverse pan ope ration
NO
Normal pan operation
Tilt Reverse
YES
Reverse tilt operation
NO
Normal tilt operation
Screen Reverse
YES
Rotate s co ntrol screen vie w 180°
NO
Normal control screen view
Pan Angle
540
Selects the 540° pan angle range
360
Selects the 360° pan angle range
180
Selects the 180° pan angle range
Tilt Angle
270
Selects the 270° tilt angle range
180
Selects the 180° tilt angle range
90
Selects the 90° tilt angle range
BL.O.P/T Move
YES
Defines the pan/tilt move-in-black delay
NO
BL.O.ColorMove
YES
Defines the color change move-in-black
delay
NO
BL.O.GoboMove
YES
Defines the gobo change move-in-black
delay
NO
Reset
Function
Pan/Tilt
YES
Resets pan/tilt functions to the home
position
NO
Prism
YES
Reset s all prism f unctions to the hom e
position
NO
Color/Frost
YES
Resets all color and frost functions to the
home position
NO
Gobo&R/
Gobo2
YES
Resets all gobo functions to the home
position
NO
Focus/Iris
YES
Resets the focus and iris functions to the
home position
NO
All
YES
Resets all functions to the home position
NO
Factory Settings
YES
Reverts the product back to the original
factory settings
NO
Sys Info
Ver:
Displays the so ftware ve rsion
Running Mode:
Displays the current running mode
Dmx Address:
Displays the current DMX address
Temperature:
Displays the product’s temperature in
Celsius
Page 7
Rogue™ R2 Spot QRG EN
7
DMX Values
21CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7
Fine Dimmer
000ó255
0–100%
8 Shutter
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open
9 Color Wheel
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
Yellow
Light blue
Green
Red
Magenta
Dark blue
Orange
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast
10 Color Wheel 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
CTO 3200 K
CTO 5600 K
Green
UV
Orange
Pink
Light blue
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast
Page 8
Rogue™ R2 Spot QRG EN
8
DMX Values (Cont.)
21CH
(Cont.)
Channel
Function
Value
Percent/Setting
11 Gobo Wheel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo shake 1–7, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
12
Gobo Wheel 1
Rotate
000ó063
064ó147
148ó231
232ó255
Gobo index
Clockwise rotation, slow to fast
Counter-clockwise rotation, slow to fast
Boomerang effect, slow to fast
13 Gobo Wheel 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo shake 1–8, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
14
Focus
000ó255
0–100%
15 Prism
000ó004
005ó255
No function
Prism insert
16 Prism Rotate
000ó127
128ó189
190ó193
194ó255
Prism index
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slo w to fast
17 Iris
000ó063
064ó127
128ó191
192ó255
Wide to narrow
Iris effect, slow to fast
Iris effect, in slow, out fast
Iris effect, out slow, in fast
18 Frost
000ó007
008ó255
No function
Frost effect
Page 9
Rogue™ R2 Spot QRG EN
9
DMX Values (Cont.)
21CH
(Cont.)
Channel
Function
Value
Percent/Setting
19 Movement Macros
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó071
072ó079
080ó087
088ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó223
224ó231
232ó239
240ó247
248ó255
No function
Effect 1
Effect 2
Effect 3
Effect 4
Effect 5
Effect 6
Effect 7
Effect 8
Effect 9
Effect 10
Effect 11
Effect 12
Effect 13
Effect 14
Effect 15
Effect 16
Effect 17
Effect 18
Effect 19
Effect 20
Effect 21
Effect 22
Effect 23
Effect 24
Effect 25
Effect 26
Effect 27
Effect 28
Effect 29
Effect 30
Effect 31
Page 10
Rogue™ R2 Spot QRG EN
10
DMX Values (Cont.)
21CH
(Cont.)
Channel
Function
Value
Percent/Setting
20
Movement Macro
Speed
000ó255 0–100%
21 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
No function
Blackout during pan/tilt (3 sec hold)
Blackout while color wheel moving (3 sec hold)
Blackout while gobo wheels moving (3 sec hold)
Disable pan/tilt blackout (3 sec hold)
Disable color wheel blackout (3 sec hold)
Disable gobo wheel blackout (3 sec hold)
No function
Pan reset
Tilt reset
Color wheel reset
Gobo wheel reset
Gobo rotatio n reset
Prism reset
Focus reset
All reset
Iris reset
No function
Pan/Tilt movement ramp speed, incre ase on
Pan/Tilt movement ramp speed, incre ase off
Page 11
Rogue™ R2 Spot QRG EN
11
DMX Values (Cont.)
18CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7 Shutter
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open
Page 12
Rogue™ R2 Spot QRG EN
12
DMX Values (Cont.)
18CH
(Cont.)
Channel
Function
Value
Percent/Setting
8 Color Wheel
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
Yellow
Light blue
Green
Red
Magenta
Dark blue
Orange
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast
9 Color Wheel 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
CTO 3200 K
CTO 5600 K
Green
UV
Orange
Pink
Light blue
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast
10 Gobo Wheel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo shake 1–7, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
11
Gobo Wheel 1
Rotate
000ó063
064ó147
148ó231
232ó255
Gobo index
Clockwise rotation, slow to fast
Counter-clockwise ro tation, sl o w to fast
Boomerang effect, slow to fast
12 Gobo Wheel 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo shake 1–8, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
Page 13
Rogue™ R2 Spot QRG EN
13
DMX Values (Cont.)
18CH
(Cont.)
Channel
Function
Value
Percent/Setting
13
Focus
000ó255
0–100%
14 Prism
000ó004
005ó255
No function
Prism insert
15 Prism Rotate
000ó127
128ó189
190ó193
194ó255
Prism index
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slo w to fast
16 Iris
000ó063
064ó127
128ó191
192ó255
Wide to narrow
Iris effect, slow to fast
Iris effect, in slow, out fast
Iris effect, out slow, in fast
17 Frost
000ó007
008ó255
No function
Frost effect
18 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
No function
Blackout during pan/tilt (3 sec hold)
Blackout while color wheel moving (3 sec hold)
Blackout while gobo wheels moving (3 sec hold)
Disable pan/tilt blackout (3 sec hold)
Disable color wheel blackout (3 sec hold)
Disable gobo wheel blackout (3 sec hold)
No function
Pan reset
Tilt reset
Color wheel reset
Gobo wheel reset
Gobo rotatio n reset
Prism reset
Focus reset
All reset
Iris reset
No function
Pan/Tilt movement ramp speed, incre ase on
Pan/Tilt movement ramp speed, incre ase off
Page 14
Rogue™ R2 Spot GRR ES
14
Acerca de esta
Guía
La Guía d e Referen cia Ráp ida (GRR) d el Rogue™ R 2 Spot contien e información
básica sobre el producto, como conexión, montaje, opciones de menú y valores
DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com
para
información más de tal l ad a.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo avi so.
Notas de
Seguridad
• NO abra este producto. No conti ene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: c uando transfiera el producto desde ambientes con temperatura
extrema (p. ej., del remolque fr ío de un ca mión a una sala de baile con calor y
humedad), puede formarse condensación en la electrónica interna del
produc to. Para evitar que se pr od uzca una avería, deje q ue el produc to se
aclimate completamente al ambiente antes de conectar la alimentación.
• CUIDADO: La carcasa de este prod u cto pued e estar caliente cuando las luces
están en f u ncionamiento.
• Monte este producto en una ubicación con ventilación adecuada , al menos a
20'' (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la aliment ación.
• USE un cab le de seguridad cuand o monte este p roducto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad pu edan
afectarlo. (IP20)
• NO ponga en funciona miento est e producto si sospecha que la carcasa, lentes
o cables están dañados.
• NO conecte este prod ucto a un atenuador o reostato.
• Conecte este p r oducto SOLO a un circuit o con toma de tierra y protegi do.
• Use SOLAMEN TE los soportes de montaje o las asas para mover este
producto. NO lo t r ansporte agarrand o por la cabeza móvil.
• En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
• La temperatura ambiente máxima es de 113 °F (45 °C). No h aga funcionar
este producto a tem peraturas más altas.
Contacto
Fuera de EE.UU., Reino Unido, Irlanda, México o Benelux, póngase en contacto
con su distribuidor para solici tar asistencia o devolver el producto. Desde dentro de
EE.UU., Reino Unido, Irlanda, México o Benelux
, utilice la información de
Contact Us del fin al de esta GRR.
Qué va
Incluido
• Rogue™ R2 Spot
• Cable de alimentación
Neutrik® powerCON®
• 2 soportes Omega con material de montaje
• Tarjeta de garantía
• Guía de Ref erencia Rápida
Page 15
Rogue™ R2 Spot GRR ES
15
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 5 productos Rogue™ R2 Spot a 120 V,
8 productos a 208 V o 9 productos
a 230 V. Nunca sobrepase este número. Los
cables de alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
F
usible
1. Desconecte este producto de la alimentación.
2.
Utilizando un destornillador plano, desatornille la tapa del portafusibles de la
carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la
alimentación.
Enlace DMX
El Rogu e™ R 2 Spot funciona rá con un cont rolador DM X usando una c onexión de
datos DMX de 3 o 5 pines.
Hay un Manual DMX disponible en
www.chauvetprofessional.com
Conexión DMX
El Rogue™ R2 Spot usa una conexión de datos DMX de 3 o 5 pines para sus
personalidades DMX: 18CH y 21CH. Consulte el Manual de U
suario para más
información sobre cómo con ectar y c onfigur ar el produ cto para el fu nciona miento
DMX.
Page 16
Rogue™ R2 Spot GRR ES
16
Montaje
Antes de mo ntar este produ cto, lea las No tas de Seguridad. Utilice al menos dos
puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son
capaces de soportar el peso del producto. Para nuestra línea Chauvet
de
abrazaderas de mon t aje, visi te http://trusst.com/products/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función selec cion ada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
Montaje en Altura
Montaje en el
Suelo
Abrazadera de
Montaje
Cable de
Seguridad
Soporte Omega
Page 17
Rogue™ R2 Spot GRR ES
17
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
Address
001–512
Configura la dirección inicial DMX
Run Mode
DMX
18CH
Selec c iona la personalidad DMX
21CH
Auto Test
Inicia la secuencia de prueba del
dispositivo
Manual Test
Pan
000–255
Permite control manual de toda la
configuración desde el panel de c ontrol
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Color2
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
Frost
P/T Macro
P/T
Ma.Speed
Special
Function
Page 18
Rogue™ R2 Spot GRR ES
18
Mapa de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
Setup
Pan Reverse
YES
Invierte el funcionamiento del
desplazamiento lateral
NO
Funcionamiento de desplazamiento lateral
normal
Tilt Reverse
YES
Invierte el funcionamiento de la inclinación
NO
Funcionamiento inclinación normal
Screen Reverse
YES
Gira la pantalla de control 180°
NO
Vista normal de la pantalla de control
Pan Angle
540
Selecciona el rango de desplazamiento
lateral de 540°
360
Selecciona el rango de desplazamiento
lateral de 360°
180
Selecciona el rango de desplazamiento
lateral de 180°
Tilt Angle
270
Selecciona el rango de inclinación de
270°
180
Selecciona el rango de inclinación de
180°
90
Selecciona el rango de inclinación de 90°
BL.O.P/T Move
YES
Define el reta rdo de move -in-black para el
desplazamiento lateral/inclinación
NO
BL.O.ColorMove
YES
Define el reta rdo de move -in-black para el
cambio de color
NO
BL.O.GoboMove
YES
Define el reta rdo de move -in-black para el
cambio de gobo
NO
Page 19
Rogue™ R2 Spot GRR ES
19
Mapa de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
Setup
(cont.)
Reset Function
Pan/Tilt
YES
Reinicia las funciones de desplazamiento
lateral/inclinación a la posición de inicio
NO
Prism
YES
Reinicia las funciones de prisma a la
posición de inicio
NO
Color/Frost
YES
Reinicia todas las funciones de color y
difusor a la posición de inicio
NO
Gobo&R/
Gobo2
YES
Reinicia todas las funciones de gobo, a la
posición de inicio
NO
Focus/Iris
YES
Reinicia las funciones de iris y foco a la
posición de inicio
NO
All
YES
Reinicia todas las funciones a la posición
de inicio
NO
Factory Settings
YES
Devuelve el producto a su configuración
de fábrica original
NO
Sys Info
Ver:
Muestra en pantalla la versión de software
Running Mode:
Muest ra el modo de ejecuci ón actual
Dmx Address:
Muest ra la direc ción DMX ac tual
Temperature:
Muest ra la temp e ratura del produc to en
Celsius
Page 20
Rogue™ R2 Spot GRR ES
20
Valores DMX
21CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000ó255 0–100%
2
Desplazamiento
Lateral Fino
000ó255 0–100%
3
Inclinación
000ó255
0–100%
4
Inclinación Fina
000ó255
0–100%
5
Velocidad
Desplazamiento
Lateral/Inclinación
000ó255 0–100%
6
Atenuador
000ó255
0–100%
7
Atenuador Fino
000ó255
0–100%
8
Obturador
(Shutter)
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Cerrado
Abierto
Lento a rápido
Efect o pulso de l ento a rápido
Efecto aleatorio de lento a rápido
Abierto
9 Rueda de Color
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Abierto
Amarillo
Azul claro
Verde
Rojo
Magenta
Azul intenso
Naranja
Color es divid idos
Desplazamiento de color dextrógiro,
lento a rápido
Desplazamiento de color levógiro,
lento a rápido
10 Rueda de Color 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Abierto
CTO 3200 K
CTO 5600 K
Verde
UV
Naranja
Rosa
Azul claro
Color es divid idos
Desplazamiento de color dextrógiro,
lento a rápido
Desplazamiento de color levógiro,
lento a rápido
Page 21
Rogue™ R2 Spot GRR ES
21
Valores DMX (cont.)
21CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
11 Rueda de Gobo 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Abierto
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Vibración de go bo, 1–7, lento a rápido
Abierto
Desplazamiento de gobo dextrógiro,
lento a rápido
Desplazamiento de gobo levógiro,
lento a rápido
12
Rotación de
Gobo 1
000ó063
064ó147
148ó231
232ó255
Gobo indexado
Giro dextrógiro, lento a rápido
Giro levógiro, lento a rápido
Efect o Boomera ng, lent o a rápido
13
Rueda de
Gobo 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Abierto
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Vibración de go bo, 1–8, lento a rápido
Abierto
Desplazamiento de gobo dextrógiro,
lento a rápido
Desplazamiento de gobo levógiro,
lento a rápido
14
Foco
000ó255
0–100%
15 Prisma
000ó004
005ó255
Sin función
Insertar prisma
16 Girar Prisma
000ó127
128ó189
190ó193
194ó255
Indexado prisma
Giro levógiro, rápido a lento
Parada
Giro dextrógiro, lento a rápido
17 Iris
000ó063
064ó127
128ó191
192ó255
Amplia para reducir
Efecto Iris, lento a rápido
Efecto Iris, en lento, salir rápido
Efecto Iris, despacio, en rápido
18 Difusor
000ó007
008ó255
Sin función
Efecto difusor
Page 22
Rogue™ R2 Spot GRR ES
22
Valores DMX (cont.)
21CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
19
Macros de
Movimiento
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó071
072ó079
080ó087
088ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó223
224ó231
232ó239
240ó247
248ó255
Sin función
Efecto 1
Efecto 2
Efecto 3
Efecto 4
Efecto 5
Efecto 6
Efecto 7
Efecto 8
Efecto 9
Efecto 10
Efecto 11
Efecto 12
Efecto 13
Efecto 14
Efecto 15
Efecto 16
Efecto 17
Efecto 18
Efecto 19
Efecto 20
Efecto 21
Efecto 22
Efecto 23
Efecto 24
Efecto 25
Efecto 26
Efecto 27
Efecto 28
Efecto 29
Efecto 30
Efecto 31
Page 23
Rogue™ R2 Spot GRR ES
23
Valores DMX (cont.)
21CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
20
Velocidad de
Macro de
Movimiento
000ó255 0–100%
21 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Sin función
Blackout durante desplazamiento
lateral/inclinación (mantener 3 s)
Blackout mientras se mueve la rueda de color
(mantener 3 s)
Blackout mientras se mueve la rueda de gobo
(mantener 3 s)
Deshabilitar blackout de desplazamiento
lateral/inclinación (mantener 3 s)
Deshabilitar blackout de rueda de color
(mantener 3 s)
Deshabilitar blackout de rueda de gobo
(mantener 3 s)
Sin función
Reiniciar desplazamiento lateral
Reiniciar desplazamiento inclinación
Reiniciar rueda de color
Reiniciar rueda de gobo
Reiniciar rotación de gobo
Reiniciar prisma
Reiniciar foco
Reiniciar todo
Reiniciar iris
Sin función
Veloc idad pro g resiva d e desplazamiento
lateral/inclinación, aumento encendido
Veloc idad pro g resiva d e desplazamiento
lateral/inclinación, aumento apagado
Page 24
Rogue™ R2 Spot GRR ES
24
Valores DMX (cont.)
18CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000ó255 0–100%
2
Desplazamiento
Lateral Fino
000ó255 0–100%
3
Inclinación
000ó255
0–100%
4
Inclinación Fina
000ó255
0–100%
5
Velocidad
Desplazamiento
Lateral/Inclinación
000ó255 0–100%
6
Atenuador
000ó255
0–100%
7
Obturador
(Shutter)
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Cerrado
Abierto
Lento a rápido
Efect o pulso de l ento a rápido
Efecto aleatorio de lento a rápido
Abierto
8 Rueda de Color
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Abierto
Amarillo
Azul claro
Verde
Rojo
Magenta
Azul intenso
Naranja
Color es divid idos
Desplazamiento de color dextrógiro,
lento a rápido
Desplazamiento de color levógiro,
lento a rápido
Page 25
Rogue™ R2 Spot GRR ES
25
Valores DMX (cont.)
18CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
9 Rueda de Color 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Abierto
CTO 3200 K
CTO 5600 K
Verde
UV
Naranja
Rosa
Azul claro
Color es divid idos
Desplazamiento de color dextrógiro,
lento a rápido
Desplazamiento de color levógiro,
lento a rápido
10 Rueda de Gobo 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Abierto
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Vibración de go bo, 1–7, lento a rápido
Abierto
Desplazamiento de gobo dextrógiro,
lento a rápido
Desplazamiento de gobo levógiro,
lento a rápido
11
Rotación de
Gobo 1
000ó063
064ó147
148ó231
232ó255
Gobo indexado
Giro dextrógiro, lento a rápido
Giro levógiro, lento a rápido
Efect o Boomera ng, lent o a rápido
12 Rueda de Gobo 1
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Abierto
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Vibración de go bo, 1–8, lento a rápido
Abierto
Desplazamiento de gobo dextrógiro,
lento a rápido
Desplazamiento de gobo levógiro,
lento a rápido
Page 26
Rogue™ R2 Spot GRR ES
26
Valores DMX (cont.)
18CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
13
Foco
000ó255
0–100%
14 Prisma
000ó004
005ó255
Sin función
Insertar prisma
15 Girar Prisma
000ó127
128ó189
190ó193
194ó255
Indexado prisma
Giro levógiro, rápido a lento
Parada
Giro dextrógiro, lento a rápido
16 Iris
000ó063
064ó127
128ó191
192ó255
Amplia para reducir
Efecto Iris, lento a rápido
Efecto Iris, en lento, salir rápido
Efecto Iris, despacio, en rápido
17 Difusor
000ó007
008ó255
Sin función
Efecto difusor
18 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Sin función
Blackout durante desplazamiento
lateral/inclinación (mantener 3 s)
Blackout mientras se mueve la rueda de color
(mantener 3 s)
Blackout mientras se mueve la rueda de gobo
(mantener 3 s)
Deshabilitar blackout de desplazamiento
lateral/inclinación (mantener 3 s)
Deshabilitar blackout de rueda de color
(mantener 3 s)
Deshabilitar blackout de rueda de gobo
(mantener 3 s)
Sin función
Reiniciar desplazamiento lateral
Reiniciar desplazamiento inclinación
Reiniciar rueda de color
Reiniciar rueda de gobo
Reiniciar rotación de gobo
Reiniciar prisma
Reiniciar foco
Reiniciar todo
Reiniciar iris
Sin función
Veloc idad pro g resiva d e desplazamiento
lateral/inclinación, aumento encendido
Veloc idad pro g resiva d e desplazamiento
lateral/inclinación, aumento apagado
Page 27
Rogue™ R2 Spot MR FR
27
À Propos de ce
M
anuel
Le manuel d e référence (MR) du Rogue™ R2 Spot reprend des informations de
base sur ce produit notamment en matière de connexions, montage, options de
menu et valeurs DMX. Téléchargez le Manuel d'U
tilisation sur
www.chauvetprofessional.com for pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateu r.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger l a durée d e vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à
tempéra ture extrêm e à un
autre (par exemple d'un camion froid vers une salle
de bal chaude et humide), de la con densati o n peut se former sur les
composants électriques internes. Pour éviter de causer des dommages, laissez
l'appa r eil s'acclimater entièrement au milieu environnan t avant de le m ettre
sous tension.
• ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du
fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins
50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE sou rce inflammable dans un rayon de 50 cm du produit
lorsque celui-ci fonctionne.
• Utilisez TOUJOURS u n câble de sécurité lorsque vous montez ce prod uit en
hauteur.
• N’uti lisez PAS cet appareil en extérieu r ou tout aut r e endroit où de la
poussièr e, une chaleur exces
sive, de l'eau ou de l'humidité pourrait en affecter
le fonctionnement. (IP20)
• N’uti lisez PAS cet appareil s i le boîtier, les lentill es ou les câbles vous
semblent endommag és.
• Ne connectez ce produit NI à un gradateu r NI à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• N'utilisez QUE les lyres de sus pension ou les poignées pour transporter cet
appareil. Ne tran sportez jamais cet appareil par s a ly re asservie.
• En cas de sérieux pr o blèmes de fonctionnement, arrêtez le système
immédiatement.
• La température ambiante maximale doit être de 113° F (45° C). Ne le fa ites
pas fonctionner à des tempéra t ures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique, et du
Benelux
, contactez votre distributeur si vous avez besoin d'assistance ou de
renvoyer votre produit. Aux États-Unis, au Royaume-
Uni, en Irlande et au
Mexique, et du Benelux, consultez la rubrique Cont act Us en
fin de MR pour plus
d'informations.
Ce Qui est
Compris
• Un Rogue™ R2 Spot
• Un cordon d'alimentation
powerCON® de Neutrik®
• 2 fixations Omega s ans matériel de
montage
• Une fich e de garantie
• Un manuel de référence
Page 28
Rogue™ R2 Spot MR FR
28
Une alimentation
CA
Cet appa rei l es t d ot é d 'une a li m en ta tion un i vers ell e p ren a n t en ch a rge t ou t e ten s i on
d'ent r ée compris e en tre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, po ur éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-
entièrement l'appareil en le
débranchant de l'alimentation électri que ou en coupant le disjoncteur.
Connexion
Électrique
Vous pouvez connecter entre eux jusqu’à 5 Rogue™ R2 Sp ot à 120 V, 8 uni tés à
208 V ou 9 unit és à 230 V. Ne dép assez jamais cette limite. Vous pouvez vou s
procurer séparément des cordons d'alimentation de raccordement.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Remplacement du
F
usible
1. Débranchez l'appareil de l'alimentation.
2. À l'aid e d'un tou rnevis à tête plate, dévissez le couvercle du porte-fusible du
boîtier.
3. Reti rez le fusil obsolète et r emplacez-le par un fus ible en bon état de même
type et am pérage.
4. Revissez le couvercle du po r te-fusible et rebranc hez l'unité.
Raccordement DMX
Le Rogue™ R2 Spot fonctionnera conjoint ement avec un j eu d'orgues DMX d oté
d'une connexion de donn
ée DMX à 3 ou 5 broch es. Une introdu ction au DMX es t
à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue™ R 2 Sp ot utilise une connexion de donnée DMX à 3 ou 5 broches pour
ses personnalités DMX : 18CH et 21CH
. Vous trouverez les instructions de
connexion et configuration de cet appareil pour un bon fonctionnement en DMX
dans le manuel d'utilisation.
Page 29
Rogue™ R2 Spot MR FR
29
Installation
Avant de m onter c et appar eil, lis ez et ass imilez les consignes de sécurité. Utilisez
au moins deux points de montage pour cet appareil. Veillez à ce que les fixations
sont capables de supporter le poids de l'unité. Découvrez notre gamme d e f i xa ti o ns
Chauvet sur http://trusst.com/products/.
Diagramme
de Montage
de l'Appareil
Description du
T
ableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer
la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques.
<DOWN>
Permet de parco urir les listes de men u vers le b as , dans une
fonction permet de diminuer les valeurs numériques.
Montage en Hauteur
Montage au Sol
Clip de Fixation
Élingue de
Sécurité
Support Omega
Page 30
Rogue™ R2 Spot MR FR
30
Tableu de Menu
Niveau Principal
Niveaux de Programmation
Description
Address
001–512
Configure l'adresse DMX de départ
Run Mode
DMX
18CH
Sélectionne le mode DMX
21CH
Auto Test
Lance la séquence de test de l'appareil
Manual Test
Pan
000–255
Permet de commander manuellement
tous les param ètres du panneau de
commande
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Color2
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
Frost
P/T Macro
P/T
Ma.Speed
Special
Function
Page 31
Rogue™ R2 Spot MR FR
31
Tableu de Menu (suite)
Niveau Principal
Niveaux de Programmation
Description
Setup
Pan Reverse
YES
Fonctionnement inversé du pan
NO
Fonctionnement normal du pan
Tilt Reverse
YES
Fonct ionneme nt inversé du tilt
NO
Fonctionnement normal du tilt
Screen Reverse
YES
Fait pivoter l'écran de commandes de
180°
NO
Vue normale de l'écran de commandes
Pan Angle
540
Sélectionne une plage d'angle de pan à
540°
360
Sélectionne une plage d'angle de pan à
360°
180
Sélectionne une plage d'angle de pan à
180°
Tilt Angle
270
Sélectionne une plage d'angle de tilt à
270°
180
Sélectionne une plage d'angle de tilt à
180°
90
Sélectionne une plage d'angle de tilt à 90°
BL.O.P/T Move
YES
Définit la temporisation de la m ise en noir
général du pan ou tilt
NO
BL.O.ColorMove
YES
Définit la tempo risation de la mis e en noir
général du changement de couleur
NO
BL.O.GoboMove
YES
Définit la temporisation de la m ise en noir
général du changement de gobo
NO
Page 32
Rogue™ R2 Spot MR FR
32
Tableu de Menu (suite)
Niveau Principal
Niveaux de Programmation
Description
Setup
(suite)
Reset Function
Pan/Tilt
YES
Réinitialise les fonctions pan et tilt à leurs
positions de départ
NO
Prism
YES
Réinitialise toutes les f onctions de prisme
à leurs positions de départ
NO
Color/Frost
YES
Réinitialise toutes l es fonctions de
couleurs, et effet dépoli à leurs positions
de départ
NO
Gobo&R/
Gobo2
YES
Réinitialise toutes les fonctions de gobos
à leurs positions de départ
NO
Focus/Iris
YES
Réinitialise les fonctions iris, et mise au
point à leurs positions de départ
NO
All
YES
Réini tialis e toutes l es fonctions à leurs
positions de départ
NO
Factory Settings
YES
Réinitialise l'unité à sa configuration
d'usine
NO
Sys Info
Ver:
Affiche la version logicielle
Running Mode:
Affiche le mode actuel de fonctionnement
Dmx Address:
Affiche l'adresse DMX actuelle
Temperature:
Affic he la temp érature de l'unit é en
Celsius
Page 33
Rogue™ R2 Spot MR FR
33
Valeurs DMX
21CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Pan
000ó255
0–100%
2
Pan Précis
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Tilt Précis
000ó255
0–100%
5
Vitesse Pan/Tilt
000ó255
0–100%
6
Gradateur
000ó255
0–100%
7
Gradateur Fin
000ó255
0–100%
8 Obturateur
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Fermé
Ouvert
Lent à rapide
Effet de pulsation de lent à rapide
Effet aléatoire de lent à rapide
Ouvert
9 Roue de Couleurs
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Ouvert
Jaune
Bleu clair
Vert
Rouge
Magenta
Bleu intense
Orange
Demi couleurs
Défilement dans le sens des aiguilles d'une
montre, lent à rapide
Défilement dans le sens inverse des aiguilles
d'une montre, lent à rapide
10
Roue de
Couleurs 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Ouvert
CTO 3200 K
CTO 5600 K
Vert
UV
Orange
Rose
Bleu cla ir
Demi couleurs
Défilement dans le sens des aiguilles d'une
montre, lent à rapide
Défilement dans le sens inverse des aiguilles
d'une montre, lent à rapide
Page 34
Rogue™ R2 Spot MR FR
34
Valeurs DMX (suite)
21CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
11 Roue de Gobo 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Ouvert
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Oscillation de gobos 1 à 7, lent à rapide
Ouvert
Défilement d e gobo dans l e s ens des aiguilles
d'une montre, lent à rapide
Défilement d e gobo dans l e s ens inverse des
aiguilles d'une montre, lent à rapide
12
Rotation de
Gobo 1
000ó063
064ó147
148ó231
232ó255
Indexation de gobo
Rotation dans le sens horaire, lent à rapide
Rotation dans le sens antihoraire, lent à rapide
Effet bo omerang, lent à rapide
13 Roue de Gobo 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Oscillation de gobos 1 à 8, lent à rapide
Ouvert
Défilement d e gobo dans l e s ens des aiguilles
d'une montre, lent à rapide
Défilement de gobo dans le s ens inve rse des
aiguilles d'une montre, lent à rapide
14
Mise au point
000ó255
0–100%
15 Prisme
000ó004
005ó255
Pas de fonction
Insertion de prisme
16 Rotation de Prisme
000ó127
128ó189
190ó193
194ó255
Indexation de prisme
Rotation dans le sens inve rse des aiguilles
d'une montre, rapide à lent
Arrêt
Rotation dans le sens des aiguilles d'une
montre, lent à rapide
17 Iris
000ó063
064ó127
128ó191
192ó255
Large pour réduire
Effet iris, lent à rapide
Effet iris, au ralenti, sur rapide
Effet iris, à ralentir, en rapide
18 Effet Dépoli
000ó007
008ó255
Pas de fonction
Effet dépoli
Page 35
Rogue™ R2 Spot MR FR
35
Valeurs DMX (suite)
21CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
19
Macros de
Mouvements
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó071
072ó079
080ó087
088ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó223
224ó231
232ó239
240ó247
248ó255
Pas de fonction
Effet 1
Effet 2
Effet 3
Effet 4
Effet 5
Effet 6
Effet 7
Effet 8
Effet 9
Effet 10
Effet 11
Effet 12
Effet 13
Effet 14
Effet 15
Effet 16
Effet 17
Effet 18
Effet 19
Effet 20
Effet 21
Effet 22
Effet 23
Effet 24
Effet 25
Effet 26
Effet 27
Effet 28
Effet 29
Effet 30
Effet 31
Page 36
Rogue™ R2 Spot MR FR
36
Valeurs DMX (suite)
21CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
20
Vitesse Macros de
Mouvements
000ó255 0–100%
21 Commande
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Pas de fonction
Noir général en pan/tilt (3 s pause)
Noir général quand roue de couleurs en
mouvement (3 s pause)
Noir général quand gobo en mouvement
(3 s pause)
Désactivation du noir général en pan/tilt
(3 s pause)
Désactivation du noir général de la roue de
couleurs (3 s pause)
Désactivation du noir général du gobo
(3 s pause)
Pas de fonction
Réinitialisation de pan
Réinitialisation de tilt
Réinitialisation de la roue de couleurs
Réinitialisation de la roue de gobo
Réinitialisation de la roue de gobo rotation
Réinitialisation de la roue de prisme
Réinitialisation de la mise au point
Tout réinitialiser
Réinitialisation de la iris
Pas de fonction
Vitesse des mouvement pa n/t i l t,
accélération activ ée
Vitesse des mouvement p an/tilt ,
accélération désact ivée
Page 37
Rogue™ R2 Spot MR FR
37
Valeurs DMX (suite)
18CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Pan
000ó255
0–100%
2
Pan Précis
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Tilt Précis
000ó255
0–100%
5
Vitesse Pan/Tilt
000ó255
0–100%
6
Gradateur
000ó255
0–100%
7 Obturateur
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Fermé
Ouvert
Lent à rapide
Effet de pulsation de lent à rapide
Effet aléatoire de lent à rapide
Ouvert
8 Roue de Couleurs
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Ouvert
Jaune
Bleu clair
Vert
Rouge
Magenta
Bleu intense
Orange
Demi couleurs
Défilement dans le sens des aiguilles d'une
montre, lent à rapide
Défilement dans le sens inverse des aiguilles
d'une montre, lent à rapide
9
Roue de
Couleurs 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Ouvert
CTO 3200 K
CTO 5600 K
Vert
UV
Orange
Rose
Bleu clair
Demi couleurs
Défilement dans le sens des aiguilles d'une
montre, lent à rapide
Défilement dans le sens inverse des aiguilles
d'une montre, lent à rapide
Page 38
Rogue™ R2 Spot MR FR
38
Valeurs DMX (suite)
18CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
10 Roue de Gobo 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Ouvert
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Oscillation de gobos 1 à 7, lent à rapide
Ouvert
Défilement de gobo dans le s ens des ai guilles
d'une montre, lent à rapide
Défilement d e gobo dans l e s ens inverse des
aiguilles d'une montre, lent à rapide
11
Rotation de
Gobo 1
000ó063
064ó147
148ó231
232ó255
Indexation de gobo
Rotation dans le sens horaire, lent à rapide
Rotation dans le sens antihoraire, lent à rapide
Effet bo omerang, lent à rapide
12 Roue de Gobo 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Oscillation de gobos 1 à 8, lent à rapide
Ouvert
Défilement d e gobo dans l e s ens des aiguilles
d'une montre, lent à rapide
Défilement de gobo dans le s ens inve rse des
aiguilles d'une montre, lent à rapide
Page 39
Rogue™ R2 Spot MR FR
39
Valeurs DMX (suite)
18CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
13
Mise au point
000ó255
0–100%
14 Prisme
000ó004
005ó255
Pas de fonction
Insertion de prisme
15 Rotation de Prisme
000ó127
128ó189
190ó193
194ó255
Indexation de prisme
Rotat ion dans le sens inv erse des aiguill es
d'une montre, rapide à lent
Arrêt
Rotation dans le sens des aiguilles d'une
montre, lent à rapide
16 Iris
000ó063
064ó127
128ó191
192ó255
Large pour réduire
Effet iris, lent à rapide
Effet iris, au ralenti, sur rapide
Effet iris, à ralentir, en rapide
17 Effet Dépoli
000ó007
008ó255
Pas de fonction
Effet dépoli
18 Commande
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Pas de fonction
Noir général en pan/tilt (3 s pause)
Noir général quand roue de couleurs en
mouvement (3 s pause)
Noir général quand gobo en mouvement
(3 s pause)
Désactivation du noir général en pan/tilt
(3 s pause)
Désactivation du noir général de la roue de
couleurs (3 s pause)
Désactivation du noir général du gobo
(3 s pause)
Pas de fonction
Réinitialisation de pan
Réinitialisation de tilt
Réinitialisation de la roue de couleurs
Réinitialisation de la roue de gobo
Réinitialisation de la roue de gobo rotation
Réinitialisation de la roue de prisme
Réinitialisation de la mise au point
Tout réinitialiser
Réinitialisation de la iris
Pas de fonction
Vitesse des mouvement p an/tilt ,
accélération activ ée
Vitesse des mouvement p an/tilt ,
accélération désact ivée
Page 40
Rogue™ R2 Spot BH NL
40
Over deze
handleiding
De Rogue™ R2 Sp ot Beknopte Handleidin g (BH) bevat basisin formatie over het
product, zoals aansluiting, montage, menu-opties en DM X-
waarden. Download de
gebruikersha ndleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande
kennisgevin g worden gewijzigd.
Veiligheidsinstructies
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimi neren en zijn levensduur te verlen g en, gedurende
perioden wanneer het product niet wordt gebruikt, moet u het product van de
stroom a f sluiten doo r een aardlekschakel aar om te zetten of do o r het te
ontkoppelen.
• LET OP: Bij het verpl aatsen van het product u i t extreme omgevingen, (bijv.
koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming
optreden op de elektronica van het product. Om storingen te vermijden moet
het product volledig kunnen acclimatiseren aan de omgeving voordat het op
stroom wordt aangesloten.
•
LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer d it product op een plek met voldoende ventilatie, ten minste 50 cm
van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in
gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit
product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote
warmte, water of vo c htigheid he t kunnen be ïnvloe de n . (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd
lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit pr oduct UITSLUITEND op een geaard en bevei ligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te
dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het
gebruik.
•
De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet
bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u
contact opnemen met de distributeur of om ondersteuning vragen dan wel het
product retourneren. Maak vanuit de VS, het VK, Ierland, Mexico, of
Benelux
gebruik van de informatie onder Conta ct Us aan het einde van deze BH.
Wat is
inbegrepen
• Rogue™ R2 Spot
• Neutrik® powerCON® stroomsnoer
• 2 Omegabeugels met
bevestigingsapparatuur
• Garantiekaart
• Beknopte handleiding
Page 41
Rogue™ R2 Spot BH NL
41
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een
ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen,
gedurende perioden wanneer het product niet wordt gebruikt, moet u het
product van de stroom afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.
Power Linking
U kunt tot 5 Rogue™ R2 Spot -producten koppelen bij 120 V, 8 producten bij 208
V of 9 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-
snoeren
kunnen apart aangeschaft worden.
AC-stekker
Aansluiting
Snoer (VS)
Snoer (Europa)
Schroefkleur
AC Live
Zwart
Bruin
Geel/messing
AC Neut raal
Wit
Blauw
Zilver
AC Aarde
Groen/geel
Groen/geel
Groen
De zekering
vervangen
1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de
zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en verv ang het met een werkende
zekering v an hetzelfde type en met dezelfd e waarde.
4. Schroef de kap van d e zekeringh o u der terug en steek de stekker er weer in.
DMX-koppeling
De Rogue™ R 2 Spot kan met een DMX-con troller werken m et een 3-pins of 5-
pins DMX-gegevensverbinding. Op www.chauvetprofessional.com is een DMX-
basishandleiding verkrijgbaa r .
DMX-aansluiting
De Rogue™ R2 Spot gebruikt een 3- of 5-pins normale DMX-gegevensverbinding
voor zijn DM X-persoonlijkheden: 18CH en 21CH
. Zie de gebruikershandleiding
voor meer informatie over het verbinden en configureren van het product voor
DMX-werking.
Page 42
Rogue™ R2 Spot BH NL
42
Montage
Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten
minste twee montagepunten per product. Controleer of de montageklem het
gewicht van het product kan dragen. Ga voor onze Chauvet-
serie
monta geklemmen na ar http://trusst.com/products/.
Montagediagram
van het product
Beschrijving
bedieningspaneel
Toets
Functie
<MENU>
Sluit het huidige menu of functie af
<ENTER>
Activeert het huidige getoonde menu of plaatst de huidige
geselecteerde waarde in de geselecteerde functie
<UP>
Navigeert omh oog via het menu of ver hoogt de n umeriek e
waarde wanneer in een functie
<DOWN>
Navigeert omlaag via het menu of verlaagt de numeriek e
waarde wanneer in een functie
Montage boven het hoofd
Plaatsing op de vloer
Montageklem
Veiligheidskabel
Omega
-beugel
Page 43
Rogue™ R2 Spot BH NL
43
Menu map
Belangrijkste
niveau
Programmeerniveaus Beschrijving
Address
001–512
Stelt het DMX-startadres in
Run Mode
DMX
18CH
Selecteert de DMX-modus
21CH
Auto Test
Voert de testprocedure van het product uit
Manual Test
Pan
000–255
Maakt handmatige bediening mogeli jk van
alle instellingen van het bedieningspaneel
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Color2
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
Frost
P/T Macro
P/T
Ma.Speed
Special
Function
Page 44
Rogue™ R2 Spot BH NL
44
Menumap (vervolg)
Belangrijkste
niveau
Programmeerniveaus Beschrijving
Setup
Pan Reverse
YES
Omgekeerde zwenkbediening
NO
Normale zwenkbediening
Tilt Reverse
YES
Omgekeerde kantelbediening
NO
Normale kantelbediening
Screen Reverse
YES
Roteert de weergave van het
bedieningsscherm met 180°
NO
Normale weergave van het
bedieningsscherm
Pan Angle
540
Selecteert het 540° zwenkhoekbereik
360
Selecteert het 360° zwenkhoekbereik
180
Selecteert het 180° zwenkhoekbereik
Tilt Angle
270
Selecteert het 270° kantelhoekbereik
180
Selecteert het 180° kantelhoekbereik
90
Selecteert het 90° kantelhoekbereik
BL.O.P/T Move
YES
Definieert de zwenking/kanteling van de
move-in-black vertraging
NO
BL.O.ColorMove
YES
Definieert de kleurverandering van de
move-in-black vertraging
NO
BL.O.GoboMove
YES
Definieert de goboverander ing van de
move-in-black vertraging
NO
Reset
Function
Pan/Tilt
YES
Reset de zwenk-/kantelfuncties naar de
startpositie
NO
Prism
YES
Reset alle prismafuncties naar de
startpositie
NO
Color/Frost
YES
Reset alle kleur- en frost functi es naar de
startpositie
NO
Gobo&R/
Gobo2
YES
Reset alle gobofuncties naar de
startpositie
NO
Focus/Iris
YES
Reset de focus- en de irisfuncties naa r de
startpositie
NO
All
YES
Reset alle functies naar de startpositie
NO
Factory Settings
YES
Zet het product terug naar de
oorspronkelijke fabrieksinstellingen
NO
Sys Info
Ver:
Toont de softwareversie
Running Mode:
Toont de huidige bedrijfsmodus
Dmx Address:
Toont het huidige DMX-adres
Temperature:
Toont de producttemperatuur in graden
Celsius
Page 45
Rogue™ R2 Spot BH NL
45
DMX-waarden
21CH
Kanaal
Functie
Waarde
Percentage/instelling
1
Zwenken
000ó255
0–100%
2
Fijn zwenken
000ó255
0–100%
3
Kantelen
000ó255
0–100%
4
Fijn kantelen
000ó255
0–100%
5
Zwenk/kantelsnelheid
000ó255 0–100%
6
Dimmer
000ó255
0–100%
7
Fijne dimmer
000ó255
0–100%
8 Sluiter
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Gesloten
Open
Langzaam tot snel
Pulseffect van langzaam tot snel
Willekeurig effect van langzaam tot snel
Open
9 Kleurenwiel
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
Geel
Lichtblauw
Groen
Rood
Magenta
Donkerblauw
Oranje
Gespleten kleuren
Kleurwijziging met de klok mee,
langzaam tot snel
Kleurwijziging tegen de klok in,
langzaam tot snel
10 Kleurenwiel 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
CTO 3200 K
CTO 5600 K
Groen
UV
Oranje
Roze
Lichtblauw
Gespleten kleuren
Kleurwijziging met de klok mee,
langzaam tot snel
Kleurwijziging tegen de klok in,
langzaam tot snel
Page 46
Rogue™ R2 Spot BH NL
46
DMX-waarden (vervolg)
21CH
(vervolg)
Kanaal
Functie
Waarde
Percentage/instelling
11 Gobo-wiel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo schudden 1–7, langzaam tot snel
Open
Gobowijziging met de klok mee,
langzaam tot snel
Gobowijziging tegen de klok in,
langzaam tot snel
12
Gobo-wiel 1
roteren
000ó063
064ó147
148ó231
232ó255
Gobo index
Rotatie met de klok mee, langzaam tot snel
Rotatie tegen de klok in, langzaam tot snel
Boemerangeffect, langzaam tot snel
13 Gobo-wiel 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo schudden 1-8, langzaam tot snel
Open
Gobowijziging met de klok mee,
langzaam tot snel
Gobowijziging tegen de klok in,
langzaam tot snel
14
Focus
000ó255
0–100%
15 Prisma
000ó004
005ó255
Geen fu nctie
Inzetstuk van het prisma
16 Prisma roteren
000ó127
128ó189
190ó193
194ó255
Prisma-index
Rotatie tegen de klok in, langzaam tot snel
Stop
Rotatie met de klok mee, langzaam tot snel
17 Iris
000ó063
064ó127
128ó191
192ó255
Breed tot nauw
Iriseffect, langzaam tot snel
Iriseffect, lan g zaam in , snel uit
Iriseffect, langzaam uit, snel in
18 Frost
000ó007
008ó255
Geen fu nctie
Frost-effect
Page 47
Rogue™ R2 Spot BH NL
47
DMX-waarden (vervolg)
21CH
(vervolg)
Kanaal
Functie
Waarde
Percentage/instelling
19 Bewegingsmacro's
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó071
072ó079
080ó087
088ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó223
224ó231
232ó239
240ó247
248ó255
Geen fu nctie
Effect 1
Effect 2
Effect 3
Effect 4
Effect 5
Effect 6
Effect 7
Effect 8
Effect 9
Effect 10
Effect 11
Effect 12
Effect 13
Effect 14
Effect 15
Effect 16
Effect 17
Effect 18
Effect 19
Effect 20
Effect 21
Effect 22
Effect 23
Effect 24
Effect 25
Effect 26
Effect 27
Effect 28
Effect 29
Effect 30
Effect 31
Page 48
Rogue™ R2 Spot BH NL
48
DMX-waarden (vervolg)
21CH
(vervolg)
Kanaal
Functie
Waarde
Percentage/instelling
20
Beweging
macrosnelheid
000ó255 0–100%
21 Regeling
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Geen fu nctie
Verduistering tijdens zwenken/kantel en
(3 sec vasthouden)
Verduistering van kleurw ielbeweging
(3 sec vasthouden)
Verduistering van beweging van gobowielen
(3 sec vasthouden)
Uitschakelen zwenk-/kantelverduistering
(3 sec vasthouden)
Uitschakelen kleurwielverduistering
(3 sec vasthouden)
Uitschakelen gobowielverduistering
(3 sec vasthouden)
Geen functie
Zwenkreset
Kantelreset
Kleurwiel reset
Gobowiel reset
Goborotatiereset
Prismareset
Focusreset
Reset alle
Iris reset
Geen fu nctie
Aanloopsnelheid zwenk-/kantelbeweging,
verhogen aan
Aanloopsnelheid zwenk-/kantelbeweging,
verhogen uit
Page 49
Rogue™ R2 Spot BH NL
49
DMX-waarden (vervolg)
18CH
Kanaal
Functie
Waarde
Percentage/instelling
1
Zwenken
000ó255
0–100%
2
Fijn zwenken
000ó255
0–100%
3
Kantelen
000ó255
0–100%
4
Fijn kantelen
000ó255
0–100%
5
Zwenk/kantelsnelheid
000ó255 0–100%
6
Dimmer
000ó255
0–100%
7 Sluiter
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Gesloten
Open
Langzaam tot snel
Pulseffect van langzaam tot snel
Willekeurig effect van langzaam tot snel
Open
Page 50
Rogue™ R2 Spot BH NL
50
DMX-waarden (vervolg)
18CH
(vervolg)
Kanaal
Functie
Waarde
Percentage/instelling
8 Kleurenwiel
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
Geel
Lichtblauw
Groen
Rood
Magenta
Donkerblauw
Oranje
Gespleten kleuren
Kleurwijziging met de klok mee,
langzaam tot snel
Kleurwijziging tegen de klok in,
langzaam tot snel
9 Kleurenwiel 2
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó127
128ó191
192ó255
Open
CTO 3200 K
CTO 5600 K
Groen
UV
Oranje
Roze
Lichtblauw
Gespleten kleuren
Kleurwijziging met de klok mee,
langzaam tot snel
Kleurwijziging tegen de klok in,
langzaam tot snel
10 Gobo-wiel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo schudden 1–7, langzaam tot snel
Open
Gobowijziging met de klok mee,
langzaam tot snel
Gobowijziging tegen de klok in,
langzaam tot snel
11
Gobo-wiel 1
roteren
000ó063
064ó147
148ó231
232ó255
Gobo index
Rotatie met de klok mee, langzaam tot snel
Rotatie tegen de klok in, langzaam tot snel
Boemerangeffect, langzaam tot snel
Page 51
Rogue™ R2 Spot BH NL
51
DMX-waarden (vervolg)
18CH
(vervolg)
Kanaal
Functie
Waarde
Percentage/instelling
12
Gobo-wiel
2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo schudden 1-8, langzaam tot snel
Open
Gobowijziging met de klok mee, langzaam tot snel
Gobowijziging tegen de klok in, langzaam tot snel
13
Focus
000ó255
0–100%
14 Prisma
000ó004
005ó255
Geen fu nctie
Inzetstuk van het prisma
15
Prisma
roteren
000ó127
128ó189
190ó193
194ó255
Prisma-index
Rotatie tegen de klok in, langzaam tot snel
Stop
Rotatie met de klok mee, langzaam tot snel
16 Iris
000ó063
064ó127
128ó191
192ó255
Breed tot nauw
Iriseffect, langzaam tot snel
Iriseffect, lan g zaam in , snel uit
Iriseffect, langzaam uit, snel in
17 Frost
000ó007
008ó255
Geen fu nctie
Frost-effect
18 Regeling
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
Geen fu nctie
Verduistering tijdens zwenken/kantel en
(3 sec vasthouden)
Verduistering van kleurw ielbeweging (3 sec vasthouden)
Verduistering van beweging van gobowielen
(3 sec vasthouden)
Uitschakelen zwenk-/kantelverduistering
(3 sec vasthouden)
Uitschakelen kleurwielverduistering (3 sec vasthouden)
Uitschakelen gobowielverduistering (3 se c vasthou den)
Geen functie
Zwenkreset
Kantelreset
Kleurwiel reset
Gobowiel reset
Goborotatiereset
Prismareset
Focusreset
Reset alle
Iris reset
Geen fu nctie
Aanloopsnelheid zwenk-/kantelbeweging, verhogen aan
Aanloopsnelheid zwenk-/kantelbeweging, verhogen uit
Page 52
Rogue™ R2 Spot QRG Multi-Language
Rogue™ R2 Spot QRG, Rev. 3 ML4│ © Copyright 2015 Chauvet │All rights reserved. Printed in P. R. C.
Contact
Us
WORLD HEADQUARTERS - Chauvet
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: (954) 577-4455
Fax: (954) 929-5560
Toll free: (800) 762-1084
Technical Support
World Wide Web
www.chauvetlighting.com
UNITED KINGDOM AND IRELAND - Chauvet Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: +44 (0)1773 511115
Fax: +44 (0)1773 511110
Technical Support
Email: [email protected]
World Wide Web
www.chauvetlighting.co.uk
MEXICO - Chauvet Mexico
General Information
Address: Av. Santa Ana 30
Parque Industrial Le rm a
Lerma, Mexico C.P. 52 00 0
Voice: +52 (728) 285-5000
Technical Support
Email: [email protected]
World Wide Web
www.chauvet.com.mx
CHAUVET EUROPE - Chauvet Europe BVBA
General Information
Address: Stokstraat 18
9770 Kruishoutem
Belgium
Voice: +32 9 3 88 93 97
Technical Support
Email: [email protected]
World Wide Web
www.chauvetlighting.eu
Outside the U.S., United Kingdom, Ireland, Me
xico, or Benelux, contact your dealer.
Follow their instructions to request support or to return a product. Visit our website for
contact details.
Loading...
