Chauvet COLORpalette Quick Reference Manual

Quick Reference Guid e

COLORpalette™ QRG EN

2

About This

Guide

The COLORpalette™ Quick Reference Guide (QRG) has basic product information
such as mounting, menu options, and DMX va lues. Download the User Manu al from

www.chauvetlighting.com for mor e det ails.

Disclaimer

The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes

These Safety Notes include important information about installation, use, and
maintenance.

• This product is not intended for permanent installation.

• ONLY connect thi s pr oduct to a grounded and p r otected circuit.

• Always disconnect from power before cleaning or replacing the fuse.

• DO NOT look at the light source when the product is on.

• Make sure the power cord is not crimped or damaged.

• Never disconn ect this product from power by pulling on the cord.

• When mounting this product overhead, use a safety cable.

• DO NOT allow flam m able materials close to the unit while operating.

• DO NOT touch this product when it is operating because it may be hot.

• The voltage of the outlet to which you are connecting this produ ct must be

within t he range st ated on the decal or rear panel of the product .

• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do

not expose this product to rain or moist ure.

•

Always mount this product in a location with adequate ventilation, at least 20 in

(50 cm) from adjacent surfaces.

• Be sure that no ventilation slots on the unit’s housing are blocked.

• Never connect this product to a dimmer or rheostat.

• Replac e t he fuse with the same type and rating.

• ONLY use the hanging/mounting bracket or the handles to carry this product.

• The maximum ambient temperature is 104 °F (40 °C). Do not operate this

product at h igher temp er atures.

• In the event of a serious operating prob lem, stop using immediately.

• DO NOT open this produ ct. It contains no us er -s er v iceable parts.

• To eliminate unn ecessary wear and improve its lifespan, during periods of non -

use completely di sconnect the product from the power via breaker or by

unplugging it.

Contact

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your

distributor to request support or return a product. Visit www.chauvetlighting.com

for

contact information .

What Is

Included

• COLORpalette™

• Power Cord

• Warranty Card

• Quick Reference Guide

COLORpalette™ QRG EN

3

To Begin

Unpack your COLORpalette™ and make sure you have received all parts in good

condition. If the box or con tent s app

ear damaged, notify the carrier immediately, not

Chauvet.

Product

Description

The COLORpalette™ is a multicolor panel wash light for use in indoor mobile

entertainment applications. The COLORpalette™ can create dazzling effects with
full control of u p to 8 LED zones. Built-

in infrared technology offers wireless control

with the optional Infrared Remote Control (IRC-6) from Chauvet.

Product Overview

AC Power

This produc t has an a uto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.

To eliminate wear and improve its lifespan, during periods of non-

use

completely disconnect from power via breaker or by unplugging it.

Power Linking

For the maximum number of COLORpalette™ that can be power linked at 120 V or
at 240 V, see the User Manual or the label on the product.

Fuse Replacement

1. Disconnect the product from power.

2. Wedge th e tip of a flat-head screwdriver into the slot of the fuse holder.

3. Pry the safety cap out of the housing.

4.

Remove the blown fuse from the clip on the front of the safety cap and replace

with a fu se of the exac t same type and ratin g.

5. Re-insert the fuse holder and reconnect power.

Power Out

DMX In/Out

LED

Display

Fuse holder

Power In

Safety

Loop

Microphone

Menu

Buttons

Sensitivity

Knob

COLORpalette™ QRG EN

4

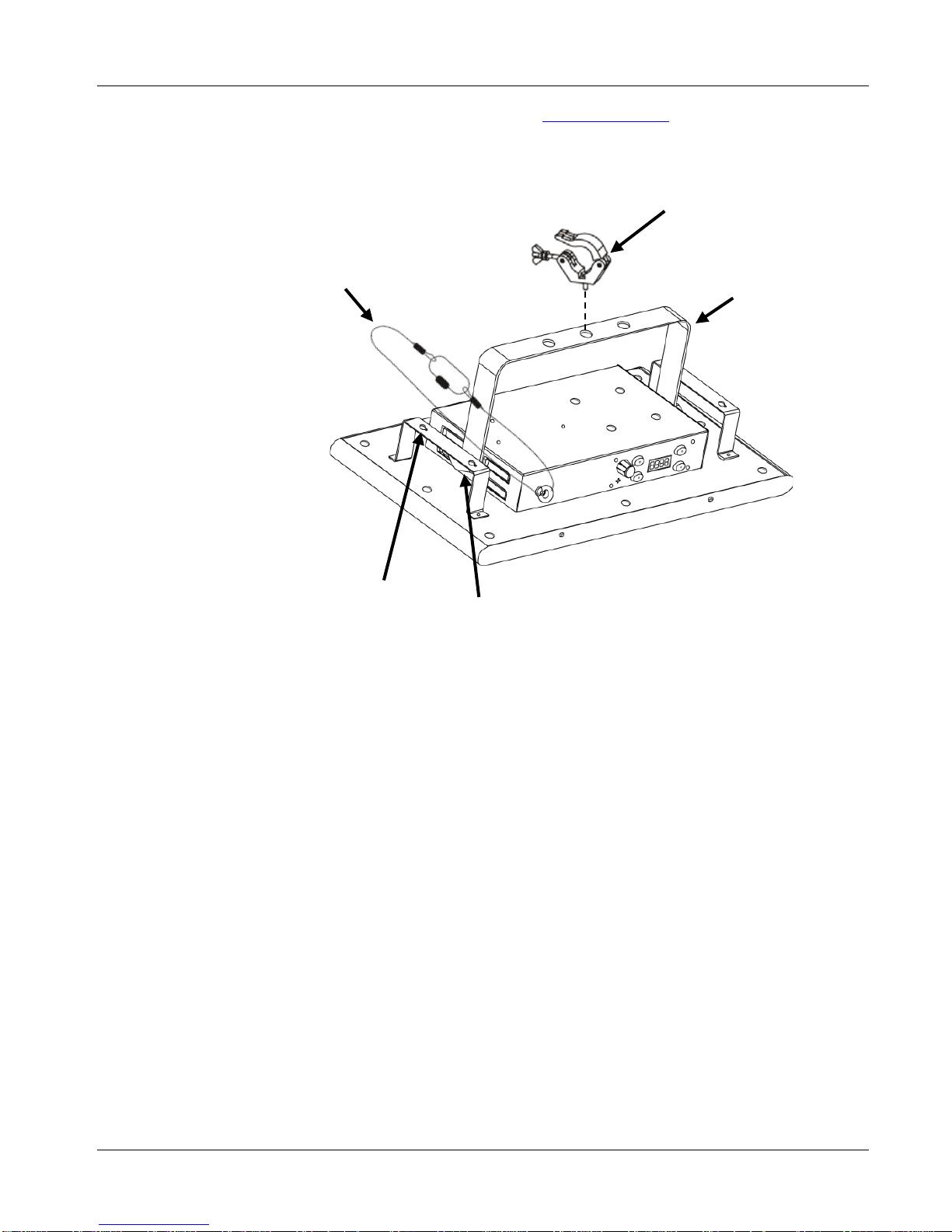

Mounting

Before mountin g this product, read the Safety Notes.

Mounting

Diagram

Bracket Adjustment Knob

Mounting Bracket

Clamp

(such as the CLP-

15N

from Chauvet)

Safety Cable

(such as CH-05

from Chauvet)

Keyhole Mounting

Holes

COLORpalette™ QRG EN

5

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the currently
selected value into the selected function

<UP>

Navigates upwards through the menu list or increases the
numeric value when in a function

<DOWN>

Navigates downwards through the menu list or decreases
the numeric value w hen in a function

DMX Linking

The COLORpalette™ can work with a DMX controller when linked by DMX serial
connections. Instructions for connecting and configuring this product for DMX
operation are in the User Manual. If you are not familiar with DMX, download the
DMX Primer from www.chauvetlighting.com.

DMX Personality

The DMX personality of the COLORpalette™ is set by the position of DMX
channel 1. For more information, see the User Manual for the product.

Starting Address

To ensure full access to all channels in each DM X mode, th e highes t recom mended
DMX address is 485.

Master/Slave

Connection

The COLORpalette™ uses the DMX data connection for its Master/Slave mode.
Instructions for connecting and configuring this product for Master/Slave operation
are in the U ser Manual .

Menu Options

Mode

Programming Levels

Description

DMX

dxxx

001–485

Sets DMX address

Off

A000

No output

Static Color

A001–A007

F000–F100

Static Colors and Strobe setting

Auto Program

A008–A011 P000–P100 F000–F100

Auto Programs and Speed and Strobe
setting

A012–A024

P000–P100

Auto Programs and Speed setting

Custom Color A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Custom Color (red, green, and blue)
and Strobe setting

COLORpalette™ QRG EN

6

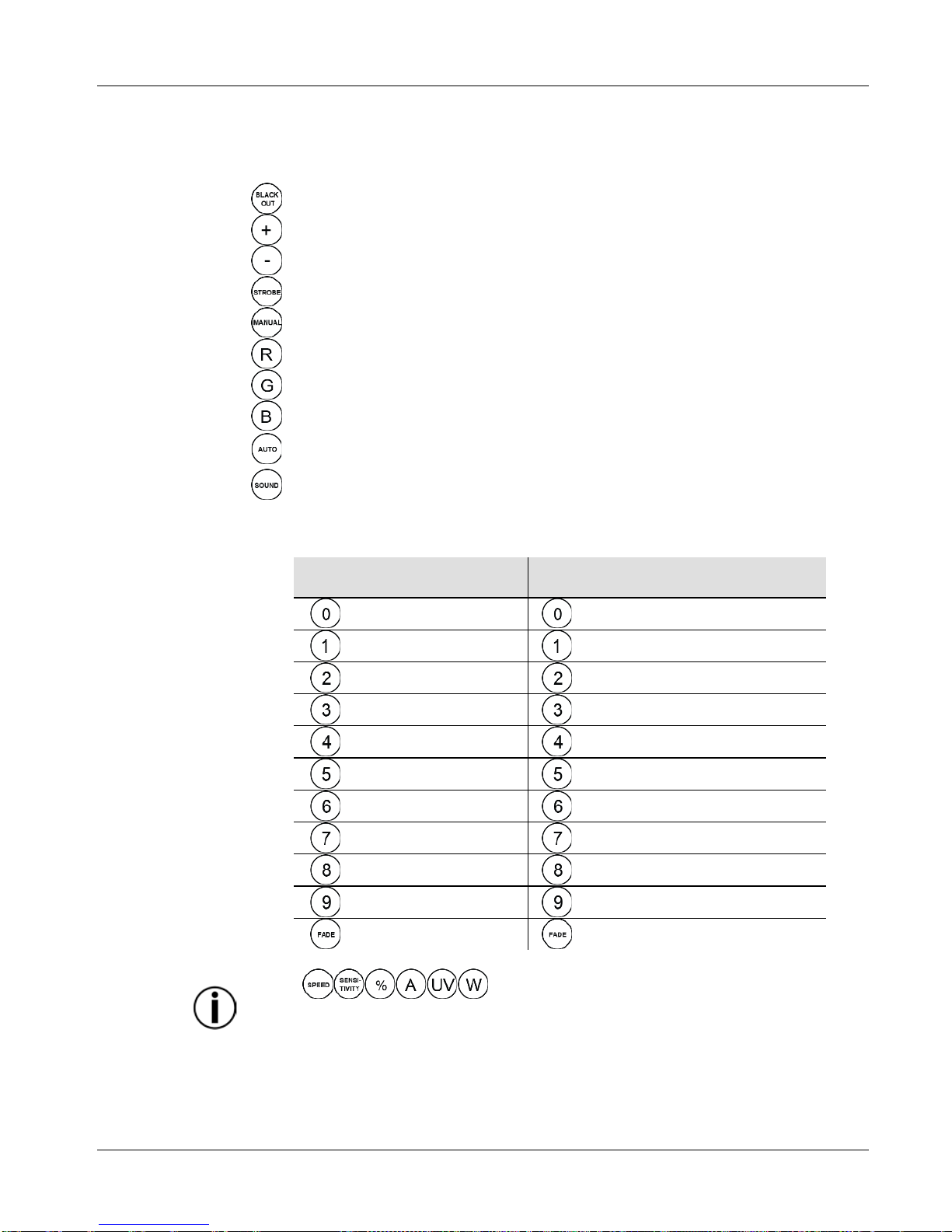

IRC-6 Remote (Infrared Remote Control)

The COLORpalette™ is compatible with the IRC-6 remote from Chauvet.

The following IRC-6 butto ns a r e used with the COLORpa l ette™:

Turns LEDs on/off
Increases Sp eed (of Program or Strobe) or color value
Decreases Spe ed (of Program or Strobe) or color value
Enables Strobe setting
Enables Color Mixing
Sets Red color value
Sets Green color value
Sets Blue color value
Turns on Auto/Sound mode, or turns off Auto/ Sound mode
Turns on Auto/Sound mode, or turns off Auto/Sound mode

NOTE - If Auto/Sound mode is off, Stati c Color mode is on.

Static-Color Mode

Auto/Sound Mode

A007 (White)

A008

A001 (Red)

A010

A025 (Amber)

A011

A004 (Yellow)

A016

A002 (Green)

A017

A006 (Cyan)

A018

A003 (Blue)

A020

A005 (Purple)

A021

A025 (Pink)

A022

A025 (Sunflower)

A024

No function

A023 (No response to sound)

•

- No function with this product

•

The default for Static Color mode is A007 (whi te). The default for Auto/Sound

mode is A008.

COLORpalette™ QRG EN

7

DMX Values

27-CH

Channel

Function

Value

Percent/Setting

1 Mode

000 ó 019

27-channel mode

020 ó 255

DMX personalities 15-CH – 3-CH

2

No Function

000 ó 255

No function

3 Strobe

000 ó 002

No function

003 ó 249

Slow to fast

250 ó 255

Sound-Active

4

Red 1

000 ó 255

0–100%

5

Green 1

000 ó 255

0–100%

6

Blue 1

000 ó 255

0–100%

7

Red 2

000 ó 255

0–100%

8

Green 2

000 ó 255

0–100%

9

Blue 2

000 ó 255

0–100%

10

Red 3

000 ó 255

0–100%

11

Green 3

000 ó 255

0–100%

12

Blue 3

000 ó 255

0–100%

13

Red 4

000 ó 255

0–100%

14

Green 4

000 ó 255

0–100%

15

Blue 4

000 ó 255

0–100%

16

Red 5

000 ó 255

0–100%

17

Green 5

000 ó 255

0–100%

18

Blue 5

000 ó 255

0–100%

19

Red 6

000 ó 255

0–100%

20

Green 6

000 ó 255

0–100%

21

Blue 6

000 ó 255

0–100%

22

Red 7

000 ó 255

0–100%

23

Green 7

000 ó 255

0–100%

24

Blue 7

000 ó 255

0–100%

25

Red 8

000 ó 255

0–100%

26

Green 8

000 ó 255

0–100%

27

Blue 8

000 ó 255

0–100%

COLORpalette™ Zones for DMX Control (27-CH mode)

1 2 3

4

5 6 7

8

COLORpalette™ QRG EN

8

15-CH

Channel

Function

Value

Percent/Setting

1 Mode

000 ó 019

DMX personality 27-CH

020 ó 039

15-channel mode

040 ó 255

DMX personalities 9-CH – 3-CH

2

No Function

000 ó 255

No function

3 Strobe

000 ó 002

No function

003 ó 249

Slow to fast

250 ó 255

Sound-Active

4

Red 1

000 ó 255

0–100%

5

Green 1

000 ó 255

0–100%

6

Blue 1

000 ó 255

0–100%

7

Red 2

000 ó 255

0–100%

8

Green 2

000 ó 255

0–100%

9

Blue 2

000 ó 255

0–100%

10

Red 3

000 ó 255

0–100%

11

Green 3

000 ó 255

0–100%

12

Blue 3

000 ó 255

0–100%

13

Red 4

000 ó 255

0–100%

14

Green 4

000 ó 255

0–100%

15

Blue 4

000 ó 255

0–100%

COLORpalette™ Zones for DMX Control (15-CH mode)

1 2 3

4

COLORpalette™ QRG EN

9

9-CH

Channel

Function

Value

Percent/Setting

1 Mode

000 ó 039

DMX personalities 27-CH – 15-CH

040 ó 059

9-channel mode

060 ó 255

DMX personalities 6-CH – 3-CH

2

No Function

000 ó 255

No function

3 Strobe

000 ó 002

No function

003 ó 249

Slow to fast

250 ó 255

Sound-Active

4

Red 1

000 ó 255

0–100%

5

Green 1

000 ó 255

0–100%

6

Blue 1

000 ó 255

0–100%

7

Red 2

000 ó 255

0–100%

8

Green 2

000 ó 255

0–100%

9

Blue 2

000 ó 255

0–100%

COLORpalette™ Zones for DMX Control (9-CH mode)

1

2

COLORpalette™ QRG EN

10

6-CH

Channel

Function

Value

Percent/Setting

1 Mode

000 ó 059

DMX personalities 27-CH – 9-CH

060 ó 079

6-channel mode

080 ó 255

DMX personality 3-CH

2

No Function

000 ó 255

No function

3 Strobe

000 ó 002

No function

003 ó 249

Slow to fast

250 ó 255

Sound-Active

4

Red 1

000 ó 255

0–100%

5

Green 1

000 ó 255

0–100%

6

Blue 1

000 ó 255

0–100%

COLORpalette™ Zones for DMX Control (6-CH mode)

1

COLORpalette™ QRG EN

11

3-CH

Channel Function Value Percent/Setting

1 Mode

000 ó 079

DMX personalities 27-CH – 6-CH

080 ó 089

Auto/Sound mode 1 (snap)

090 ó 099

Auto/Sound mode 2

100 ó 109

Auto/Sound mode 3

110 ó 119

Auto/Sound mode 4

120 ó 129

Auto/Sound mode 5

130 ó 139

Auto/Sound mode 6

140 ó 149

Auto/Sound mode 7

150 ó 159

Auto/Sound mode 8

160 ó 169

Auto/Sound mode 9

170 ó 179

Auto/Sound mode 10

180 ó 189

Auto/Sound mode 11

190 ó 199

Auto/Sound mode 12

200 ó 209

Auto/Sound mode 13

210 ó 219

Auto/Sound mode 14

220 ó 229

Auto/Sound mode 15

230 ó 239

Auto mode 1 (fade)

240 ó 255

Auto/Sound mode 16 (cycles all program s)

2 Program Speed

000 ó 249

Fast to sl o w

250 ó 255

Stop

3 Strobe

000 ó 002

No function

003 ó 249

Slow to fast

250 ó 255

Sound-Active

COLORpalette™ GRR ES

12

Acerca de esta

guía

La Guía de referencia rápida (GRR) del COLORpalette™ contiene información
básica sobre el producto, como montaje, opciones de menú y valores DMX.

Descargue el manual de usuario de www.chauvetlighting.com

para una información

más detallada.

Exención de

responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio

sin previo avi so.

Notas de

seguridad

Estas notas

de seguridad incluyen información importante sobre el montaje, uso y

mantenimiento.

• Este producto no está concebido para una instalación permanente.

• Conecte este p r oducto SOLO a un circuito con toma de tierra y prot egido.

• Desconec te siemp r e de la alimentación an tes de la limpieza o sustitución del

fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentaci ó n no está reto rcido ni estropeado .

• Nunca des conecte es te p r o ducto de la al i mentació n tir ando del ca ble.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamab l es cerca de la unidad cu an d o

esté en funcionamiento.

• NO toque este prod ucto cuando esté en func ionamiento, pues p odría estar

caliente.

• La tensió n del ench ufe al que conecte este producto h a de estar en el r ango

establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en in teriores so l amente ! ( IP20) Para evitar riesgos

de incendio o desc arga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al

menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad

queda bloqueada.

• Nunca conect e este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los sop ortes de colgar/montar o las asas para mover este

producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). N o h aga funcionar

este producto a temperaturas más altas .

• En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

• NO abra este producto. No contiene piezas r eparab l es por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte

completamente el producto mediante el interruptor o desenchufándolo durante
periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto

con su distribuidor para solicitar asistencia o devolver un producto.

Visite

www.chauvetlighting.com para información de contacto.

COLORpalette™ GRR ES

13

Qué va

incluido

• COLORpalette™

• Cable de alimenta ción

• Tarjeta de garantía

• Guía de r ef erencia r ápida

Para empezar

Desembale s u C OLORpalette™ y asegúrese de que ha recibido todas las partes en buen
estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al
transportista, no a C hauvet.

Descripción

del producto

El COLORpalette™ es un panel multicolor de baño de luz para usarse aplicaciones de

espectá culo s móvi les en i nt erior . El COLOR pa lett e™ p ued e crea r sen sac iona les ef ect os

con total control de hasta 8 zonas de LED. La tecnología de infrarrojos integrada le

ofrece control sin cables con el mando a distancia por infrarrojos ( IRC-

6) opcional d e

Chauvet.

Vista general

Corriente

alterna

Este producto tiene una fuente de alimentación con detección automática que puede

funcionar con un rango de tensión de entrada de 100–24

0 VCA,

50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto mediante el interruptor o desenchufándolo durante
periodos en que no se use.

Alimentación en

cadena

Para ver el máxim o número de productos COLORpalette™ que se pueden alimen tar en

cadena, consulte el Manual de usuario o la pegatina del producto.

Sustitución del

fusible

1. Desconec te el producto de la al imentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.

3. Saque la tapa de segur idad de la carcasa.

4.

Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y

sustituya el fusible con otro del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la ali mentación.

Salida de

alimentación

Entrada/Salida DMX

Pantalla

LED

Portafusibles

Entrada de

alimentación

Lazo de

seguridad

Micrófono

Botones

de menú

Mando de

sensibilidad

COLORpalette™ GRR ES

14

Montaje

Antes de mo ntar este producto, lea las Notas de seguridad.

Diagrama

de

montaje

Mando de ajuste del soporte

Soporte de montaje

Abrazadera de

Montaje

(como CLP-15N de

Chauvet)

Cable de Seguridad

(como CH-05 de

Chauvet)

Agujeros de

montaje con forma

de cerradura

COLORpalette™ GRR ES

15

Descripción

del panel de

control

Botón

Función

<MODE>

Sale del menú o función actual

<ENTER>

Activa una opción de menú o valor seleccionado

<UP>

Se desplaza hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función

<DOWN>

Se desplaza hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función

Enlace DMX

El COLORpalette™ puede funcionar con un controlador DMX cuando se enlaza por
conexiones serie DMX. Las instrucciones para conectar y configurar este producto

para funcionamiento DMX están en el Manua l de usuario. Si no est

á familiarizado

con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Personalidad DMX

La personalidad DMX del COLORpalette™ se configura con la posición del canal
DMX 1. Para más información, descargue el manual de usuario para el producto.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección
DMX más recomendab l e es 485.

Conexión

Maestro/Esclavo

El COLORpalette™ usa la conexión de datos DMX para su modo Maestro/ Esclavo.
Las instrucciones para conectar y configurar este producto para funcionamiento
Maestro/Esc lavo están en el Manual de usuario.

Menu Opciones

Modo

Niveles de programaci ón

Descripción

DMX

dxxx

001–485

Configura la dirección DMX

Apagado

A000

Sin salida

Colores Estáticos A001–A007 F000–F100

Configuración de col ores estáticos y
estroboscopio

Programas

Automáticos

A008–A011 P000–P100 F000–F100

Configuración de programas

automáticos y velocidad y

estroboscopio

A012–A024 P000–P100

Configuración de programas
automáticos y velocidad

Color Personalizada A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Configuración de color personalizado
(rojo, verde y azul) y estroboscopio

COLORpalette™ GRR ES

16

Mando a distancia IRC-6 (control remoto por infrarr ojos)

El COLORpalette™ es comp atible co n el mando a d istancia IRC-6 de Chauvet.

Los siguientes boto n e s del IRC-6 se usan con el COLORpalette™:

Apaga/enciende los LED
Aumenta la velocidad (del programa o estrobo s copi o) o el valor del color
Disminuye la velocidad (del progra m a o estrobo s copi o) o el valor del colo r
Activa la configuración del estroboscopio
Activa la mezcla de color
Establece el valor del rojo
Establece el valor del verde
Establece el valor del azul
Enciende el modo Automático/Sonido o apaga el modo Automático/S onido
Enciende el modo Automático/Sonido o apaga el modo Automático/Sonido

NOTA: si el m odo Autom ático/Sonido está apaga do, el mod o C olor est ático
está encendido.

Modo Color estático

Modo Automático/Sonido

A007 (Blanco)

A008

A001 (Rojo)

A010

A025 (Ámbar)

A011

A004 (Amarillo)

A016

A002 (Verde)

A017

A006 (Cian)

A018

A003 (Azul)

A020

A005 (Morado)

A021

A025 (Rosa)

A022

A025 (Girasol)

A024

Sin función

A023 (sin respuesta al sonido)

•

- Sin función con este producto

•

Para el modo Color estático el valor predeterminado es A007 (blanco). Para el
modo Automático/Sonido el valor predeterminado es A008.

COLORpalette™ GRR ES

17

Valores DMX

27-C

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 019

Modo de 27 canales

020 ó 255

Personalidades DMX 15-C – 3-C

2

Sin función

000 ó 255

Sin función

3 Estroboscopio

000 ó 002

Sin función

003 ó 249

Lento a rápido

250 ó 255

Activo por sonido

4

Rojo 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Rojo 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

10

Rojo 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Azul 3

000 ó 255

0–100%

13

Rojo 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Azul 4

000 ó 255

0–100%

16

Rojo 5

000 ó 255

0–100%

17

Verde 5

000 ó 255

0–100%

18

Azul 5

000 ó 255

0–100%

19

Rojo 6

000 ó 255

0–100%

20

Verde 6

000 ó 255

0–100%

21

Azul 6

000 ó 255

0–100%

22

Rojo 7

000 ó 255

0–100%

23

Verde 7

000 ó 255

0–100%

24

Azul 7

000 ó 255

0–100%

25

Rojo 8

000 ó 255

0–100%

26

Verde 8

000 ó 255

0–100%

27

Azul 8

000 ó 255

0–100%

Zonas COLORpalette™ para control DMX (modo de 2 7-C)

1 2 3

4

5 6 7

8

COLORpalette™ GRR ES

18

15-C

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 019

Personalidad DMX 27-C

020 ó 039

Modo de 15 canales

040 ó 255

Personalidades DMX 9-C – 3-C

2

Sin función

000 ó 255

Sin función

3 Estroboscopio

000 ó 002

Sin función

003 ó 249

Lento a rápido

250 ó 255

Activo por sonido

4

Rojo 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Rojo 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

10

Rojo 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Azul 3

000 ó 255

0–100%

13

Rojo 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Azul 4

000 ó 255

0–100%

Zonas COLORpalette™ para control DMX (modo de 15-C)

1 2 3

4

COLORpalette™ GRR ES

19

9-C

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 039

Personalidades DMX 27-C – 15-C

040 ó 059

Modo de 9 canales

060 ó 255

Personalidades DMX 6-C – 3-C

2

Sin función

000 ó 255

Sin función

3 Estroboscopio

000 ó 002

Sin función

003 ó 249

Lento a rápido

250 ó 255

Activo por sonido

4

Rojo 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Rojo 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

Zonas COLORpalette™ para control DMX (modo de 9-C)

1

2

COLORpalette™ GRR ES

20

6-C

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 059

Personalidades DMX 27-C – 9-C

060 ó 079

Modo de 6 canales

080 ó 255

Personalidad DMX 3-C

2

Sin función

000 ó 255

Sin función

3 Estroboscopio

000 ó 002

Sin función

003 ó 249

Lento a rápido

250 ó 255

Activo por sonido

4

Rojo 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

Zonas COLORpalette™ para control DMX (modo de 6-C)

1

COLORpalette™ GRR ES

21

3-C

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 079

Personalidades DMX 27-C – 6-C

080 ó 089

Modo Automático/Sonido 1 (cambio)

090 ó 099

Modo Automático/Sonido 2

100 ó 109

Modo Automático/Sonido 3

110 ó 119

Modo Automático/Sonido 4

120 ó 129

Modo Automático/Sonido 5

130 ó 139

Modo Automático/Sonido 6

140 ó 149

Modo Automático/Sonido 7

150 ó 159

Modo Automático/Sonido 8

160 ó 169

Modo Automático/Sonido 9

170 ó 179

Modo Automático/Sonido 10

180 ó 189

Modo Automático/Sonido 11

190 ó 199

Modo Automático/Sonido 12

200 ó 209

Modo Automático/Sonido 13

210 ó 219

Modo Automático/Sonido 14

220 ó 229

Modo Automático/Sonido 15

230 ó 239

Modo Automático 1 (fade)

240 ó 255

Modo Automático/Sonido 16
(recorre todos los programas)

2

Velocidad de
programa

000 ó 249

Lento a rápido

250 ó 255

Parada

3 Estroboscopio

000 ó 002

Sin función

003 ó 249

Lento a rápido

250 ó 255

Activo por sonido

COLORpalette™ MR FR

22

A propos de ce

manuel

Le Manuel de Référence (MR) du COLORpalette™ reprend des informations de base

sur cet appareil notamment en matière de montage, d'options de menu et de valeurs
DMX. Veuillez télécharger le manuel d'utilisation à

partir du site internet

www.chauvetlighting.com pour plus de déta ils.

Clause de non

Responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification

sans préavis.

Consignes de

Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière

d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté po ur une instal lation pe r m anente.

• Cet appareil DOIT être relié à u n circuit mis à la terre et protégé.

•

Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou

de remplacer son fusible.

• NE PAS exposer direc tement les y eux à la sour ce de lumièr e lo rsque le p r o duit est

allumé.

• Veillez à ce que le cor don d'alimentation n e s oit jamais pincé ou endommagé.

• Ne débran chez jama is cet appareil en ti rant sur le cordon d'a limentation.

• En cas de montage de l'appareil en hauteu r, veillez à toujours u tiliser un câble de

sécurité.

• NE PAS laisser de produit inflammable à pr o ximité de l' apparei l l orsque celui-ci

fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'i l est en fonctionnement, celui-ci

pouvant être très c h aud.

• La tensio n de la sour ce d'énerg ie à laquell e est connecté cet appareil d oi t être dans

la plage indiquée sur l'étiqu ette ou sur le panneau arrière de l'appareil.

• Cet appareil doit u n iquement être utilis é en intérieur ! (IP20) Afin d'éviter tout

risque d'incendie ou de décharge électrique, vei ll ez à n'exposer cet appareil n i à la
pluie ni à l'hum idité.

• Installez toujours cet appareil dans un endroit bien vent ilé à au moins

50 cm (20 po) d es surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jama is cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, uti li sez le même type et le même ampérage.

•

Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet

appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas

fonctionner cet appareil à d es températures plus élevées.

• En cas de sérieux problèmes de f o nctionnement, ar r êtez l'appareil imm édiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'u tilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour

prolonger l a durée d e v ie, éteignez complètement l'appareil en le débr anchant ou

en coupant le disjoncteur.

Nous

contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux,

contactez votre fournisseur s

i vous avez besoin d'assistance ou pour retourner un

apparei l. Veuillez c onsulter le site i nternet www.chauvetlighting.com

pour obtenir des

informations pour nous contacter.

Contenu

• COLORpalette™

• Cordon d'alimentation

• Fiche de g arantie

• Manuel de référence

Préalable

Déballez votre COLOR palette™ et assurez-vous que vous avez reçu toutes les pièces
en bon état. Si la boîte et/ou son contenu semble endommagés, contactez
immédiatement le t ransporteur, et non pas Chauvet.

COLORpalette™ MR FR

23

Description

de l'appareil

Le COLORpalette™ est un panneau de lumières mult icolores de type wash conçu

pour les a pplicati ons itinéra ntes de divert issement en intéri eur. Le COLOR palette™
permet d e créer d es effet s stu péfiants a vec un c ontrôle i n

tégral pour jusqu'à 8 zones

de LED. La technologie infrarouge intégrée permet un contrôle sans fil avec la

télécommande inf r arouge (IRC-6) disponible en option auprès de Chauvet.

Vue d'ensemble

Alimentation

CA

Cet appa reil est dot é d'une aliment ation univer selle qui peut prendre en ch arge toute
tensio n d'entrée co mprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour

prolonger la durée de vie, éteignez

complètement l'appareil en le débranchant ou

en coupant le disjoncteur.

Chaînage

électrique

Pour savoir combien d'appareils COLORpalette™ USB peuvent être chainés au

maximum selon le volta ge, veuillez consulter le m anuel de l'utilisateur ou l'autocollant

apposé sur l'appa r eil.

Remplacement des

fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible gri l lé logé da ns le clip sur le devant d u capuchon de sécurité et

remplacez-le par un fusible de même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Sortie d'alimentation

Entrée/sortie DMX

Écran LED

Porte-fusible

Entrée

d'alimentation

Anneau de

sécurité

Microphone

Boutons

du menu

Molette de

sensibilité

COLORpalette™ MR FR

24

Montage

Avant de monter cet appareil, v euillez li re les Consignes de Sécurité.

Schéma de

montage

Poignées de réglage des

supports de montage

Lyre de suspension

Fixation de

Montage

(par exemple

CLP-

15N

de Chauvet)

Câble de Sécurité

(par exemple

CH-05

de

Chauvet)

Encoches de

montage

COLORpalette™ MR FR

25

Description du

panneau de

commande

Bouton

Fonction

<MODE>

Permet de sortir du menu ou de la fonction en cours

<ENTER>

Permet d'activer une option de menu ou une valeur sélectionnée

<UP>

Permet de naviguer vers le haut dans la liste du menu ou
d'incrémenter une valeur numérique dans une fonc tio n

<DOWN>

Permet de naviguer vers le bas dans la list e du menu ou de
décrémenter une valeur numérique dans une fonc tio n

Chaînage DMX

Le COLOR palette™ peut fonctionner avec un contrôleur DMX lorsqu'il est relié par
des connexions séries DMX. Les instructions pour la connexion et la configuration de
cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel

d'utilisation. Si vous n'êt

es pas familier avec le protocole DMX, vous pouvez

télécharger l'introduction au DMX à l'adresse www.chauvetlighting.com.

Personnalité DMX

La personn a li t é DM X du C OLOR p alet te™ s e règl e a vec la p os it io n du c anal DMX 1;
Pour plus d'informations, veuillez consulter le manuel de l'uti l isateur de l 'appareil.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse
DMX maxim ale recommandée est 485.

Connexion

maître/esclav

e

Le COLORpalette™ utilise une connexion de données DMX pour le fonctionnement
de son mode maître/esclave. Les instructions pour la connexion et la configuration de
cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel
d'utilisation.

Options du Menu

Mode

Niveaux de programmation

Description

DMX

dxxx

001–485

Définit l'adresse DMX

Éteint

A000

Aucune sortie

Couleurs Statique s

A001–A007 F000–F100

Couleurs statique et réglage du
stroboscope

Programmes

Automatiques

A008–A011 P000–P100 F000–F100

Programmes auto et par amètre de
stroboscop e et de vitesse

A012–A024 P000–P100

Programmes auto et par amètre de
vitesse auto

Personnalisé des

Couleurs

A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Couleur personnalisée (rouge, vert et
bleu) et pa ramètr e de strob os cope

COLORpalette™ MR FR

26

Télécommande IRC-6 (Télécommande par infrarouge)

Le COLORpalette™ est compatible avec la télécommande IRC-6 de Chauvet.

Les boutons suivants de l'IRC 6 sont utilisés avec le COLORpalette™.

Activ er ou désac tiver les LEDs

Augme nte la vitesse (d u programme ou du stro boscop e) ou la valeur de
couleur

Diminue la vit es se (du pr ogramme ou du strob oscope) ou la valeur de couleur
Active le paramétrage de stroboscope
Active le mélange de couleur
Permet de définir la valeur de couleur rouge
Permet de définir la valeur de couleur vert
Permet de définir la valeur de couleur bleu
Permet de basc uler le mod e Auto/Activation par l e s on
Permet de basc uler le mod e Auto/Activation par l e s on

REMARQUE - Si le mode Auto/Activation par le son est désactivé, le mode
couleur statique est activé.

Mode couleur

statique

Mode auto/activation par le

son

A007 (blanc)

A008

A001 (rouge)

A010

A025 (ambre)

A011

A004 (jaune)

A016

A002 (vert)

A017

A006 (cyan)

A018

A003 (bleu)

A020

A005 (violet)

A021

A025 (rose)

A022

A025 (tournesol)

A024

Aucune fonction

A023 (aucune réponse au son)

•

- Aucune fo nction pour c et appareil

•

Le réglage par défaut pour le mode couleur statique est A007 (blanc). Le réglage
par défaut pour le mode auto/activation par le son est A008.

COLORpalette™ MR FR

27

Valeurs DMX

27

canaux

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1 Mode

000 ó 019

Mode 27 canaux

020 ó 255

Personnalités DMX 15-CH – 3-CH

2

Pas de fonction

000 ó 255

Aucune fonction

3 Stroboscope

000 ó 002

Aucune fonction

003 ó 249

Lent à rapide

250 ó 255

Activation par le son

4

Rouge 1

000 ó 255

0–100%

5

Vert 1

000 ó 255

0–100%

6

Bleu 1

000 ó 255

0–100%

7

Rouge 2

000 ó 255

0–100%

8

Vert 2

000 ó 255

0–100%

9

Bleu 2

000 ó 255

0–100%

10

Rouge 3

000 ó 255

0–100%

11

Vert 3

000 ó 255

0–100%

12

Bleu 3

000 ó 255

0–100%

13

Rouge 4

000 ó 255

0–100%

14

Vert 4

000 ó 255

0–100%

15

Bleu 4

000 ó 255

0–100%

16

Rouge 5

000 ó 255

0–100%

17

Vert 5

000 ó 255

0–100%

18

Bleu 5

000 ó 255

0–100%

19

Rouge 6

000 ó 255

0–100%

20

Vert 6

000 ó 255

0–100%

21

Bleu 6

000 ó 255

0–100%

22

Rouge 7

000 ó 255

0–100%

23

Vert 7

000 ó 255

0–100%

24

Bleu 7

000 ó 255

0–100%

25

Rouge 8

000 ó 255

0–100%

26

Vert 8

000 ó 255

0–100%

27

Bleu 8

000 ó 255

0–100%

Zones de contrôle DMX du COLORpalette™ (mode 27 canaux)

1 2 3

4

5 6 7

8

COLORpalette™ MR FR

28

15

canaux

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1 Mode

000 ó 019

Personnalité DMX 27 canaux

020 ó 039

Mode 15 canaux

040 ó 255

Personnalités DMX 9 canaux – 3 canaux

2

Pas de fonction

000 ó 255

Aucune fonction

3 Stroboscope

000 ó 002

Aucune fonction

003 ó 249

Lent à rapide

250 ó 255

Activation par le son

4

Rouge 1

000 ó 255

0–100%

5

Vert 1

000 ó 255

0–100%

6

Bleu 1

000 ó 255

0–100%

7

Rouge 2

000 ó 255

0–100%

8

Vert 2

000 ó 255

0–100%

9

Bleu 2

000 ó 255

0–100%

10

Rouge 3

000 ó 255

0–100%

11

Vert 3

000 ó 255

0–100%

12

Bleu 3

000 ó 255

0–100%

13

Rouge 4

000 ó 255

0–100%

14

Vert 4

000 ó 255

0–100%

15

Bleu 4

000 ó 255

0–100%

Zones de contrôle DMX du COLORpalette™ (mode 15 canaux)

1 2 3

4

COLORpalette™ MR FR

29

9 canaux

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1 Mode

000 ó 039

Personnalités DMX 27 canaux – 15 canaux

040 ó 059

Mode 9 canaux

060 ó 255

Personnalités DMX 6 canaux – 3 canaux

2

Pas de fonction

000 ó 255

Aucune fonction

3 Stroboscope

000 ó 002

Aucune fonction

003 ó 249

Lent à rapide

250 ó 255

Activation par le son

4

Rouge 1

000 ó 255

0–100%

5

Vert 1

000 ó 255

0–100%

6

Bleu 1

000 ó 255

0–100%

7

Rouge 2

000 ó 255

0–100%

8

Vert 2

000 ó 255

0–100%

9

Bleu 2

000 ó 255

0–100%

Zones de contrôle DMX du COLORpalette™ (mode 9 canaux)

1

2

COLORpalette™ MR FR

30

6 canaux

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1 Mode

000 ó 059

Personnalités DMX 27 canaux – 9 canaux

060 ó 079

Mode 6 canaux

080 ó 255

Personnalité DMX 3 canaux

2

Pas de fonction

000 ó 255

Aucune fonction

3 Stroboscope

000 ó 002

Aucune fonction

003 ó 249

Lent à rapide

250 ó 255

Activation par le son

4

Rouge 1

000 ó 255

0–100%

5

Vert 1

000 ó 255

0–100%

6

Bleu 1

000 ó 255

0–100%

Zones de contrôle DMX du COLORpalette™ (mode 6 canaux)

1

COLORpalette™ MR FR

31

3 canaux

Canal

Fonction

Valeur

Pourcentage/Paramétrage

1 Mode

000 ó 079

Personnalités DMX 27 canaux – 6 canaux

080 ó 089

Mode auto/activation par le son 1 (accroche)

090 ó 099

Mode auto/activation par le son 2

100 ó 109

Mode auto/activation par le son 3

110 ó 119

Mode auto/activation par le son 4

120 ó 129

Mode auto/activation par le son 5

130 ó 139

Mode auto/activation par le son 6

140 ó 149

Mode auto/activation par le son 7

150 ó 159

Mode auto/activation par le son 8

160 ó 169

Mode auto/activation par le son 9

170 ó 179

Mode auto/activation par le son 10

180 ó 189

Mode auto/activation par le son 11

190 ó 199

Mode auto/activation par le son 12

200 ó 209

Mode auto/activation par le son 13

210 ó 219

Mode auto/activation par le son 14

220 ó 229

Mode auto/activation par le son 15

230 ó 239

Mode automatique 1 (fondu)

240 ó 255

Mode auto/activation par le son 16
(tous les programmes en boucle)

2

Vites se du
programme

000 ó 249

Lent à rapide

250 ó 255

Arrêt

3 Stroboscope

000 ó 002

Aucune fonction

003 ó 249

Lent à rapide

250 ó 255

Activation par le son

COLORpalette™ SAL DE

32

Über diese

Schnell

-

anleitung

In der Sch

nellanleitung des COLORpalette™ finden Sie die wesentlichen

Produktinform ati onen , wie etwa üb er di e M onta ge, M enüopt i onen und DMX-

Werte des

Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com
das Benutzerhand buch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne

vorherige Ankü ndigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage,
Verwe ndu ng und Wart ung des Ge r äts .

• Dieses Produkt eignet sich nicht für eine permanente Installation.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und

geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die

Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht geq uetscht od er beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Str om vers orgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherung sseil verwenden.

• KEINE entf l ammbar en Materia lien während des Betriebs in der Nähe des Geräts

lagern.

• NIEMALS währen d des Betriebs da s G ehäuse berühren, da di e s se hr heiß w ird.

• Die Span n u ng der Schu kosteckdo se, an die Sie das Gerät anschließen, muss sich

innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem

rückwärtigen Bedienfeld des Geräts an g eg eben ist.

• Dieses Gerät darf n ur im Innenbereich verwendet werden. (IP20) Um das Risiko

von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht

Regen oder Feuchtigkeit aussetzen.

• Installieren Si e d as Gerät an einem Ort mit ausreichender Belüftung und mit

einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsö f fnungen im Gehäuse des Geräts nicht

verschlossen sind.

• Schließen Sie dies es Gerät niemals an einen Dimmer o der Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den

gleichen Werten zu verwenden.

• Das Gerät N U R an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das

Gerät ni cht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des

Geräts.

•

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden

wartungsfrei.

• Um unnötigen Versc hleiß zu vermeiden und d ie Lebensdauer des Geräts zu

verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät
vom Stromnetz – entweder per Tr ennschalter oder durch Herausziehen des

Stecker s aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder der Benelux-Staaten wend en si ch

an ihren Lieferanten, um de

n Kundensupport in Anspruch zu nehmen oder ein Produkt

zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungs-

inhalt

• COLORpalette™

• Netzkabel

• Garantiekarte

• Schnellanleitung

COLORpalette™ SAL DE

33

Start

Packen Sie Ihren COLORpalette™ aus und überprüfen Sie, ob Sie alle Teile

unbesch ädigt erh alten hab en. Wenn di e Verpack ung besch ädigt ist , benachri chti gen Sie

umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produkt-

beschreibung

Der COLORpalette™ ist ein für den Innenbereich konzipierter, mehrfarbiger Wash­Effekt für mobile Anwendungen im Unterhaltungsbereich. Der COLORpalette™ erlaubt

das Ansteuern von bis zu 8 LED-Berei ch en, wod u rch si ch erst au nl ich e E ff ek te er zeu gen
lassen. Die integrierte Infrarot-

Technologie ermöglicht eine drahtlose Steuerung mit der

optionalen IR-Fernbedienung (IRC-6) von Chauvet.

Übersicht

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und
kann mit einer Ein gangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu

verlängern, trennen Sie währen

d längerer Perioden des Nichtgebrauchs das

Gerät vom Stromnetz –

entweder per Trennschalter oder durch Herausziehen

des Steckers aus der Steckdose.

Serienschaltung

der Geräte

Informationen zur maximalen Anzahl der COLORpalette™-Geräte, die in Serie

gescha

ltet werden können, finden Sie in der Bedienungsanleitung oder auf dem

Typenschild am Gerät.

Auswechseln der

Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen S ie die Spitze eines Flachkopfschraubendrehers in den Schlitz des

Sicherungshalters.

3. Hebeln Sie die Sicherheits abdeckun g vom G ehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am V o rderteil der

Sicher heitsabdeckung, und ersetzen Sie diese durch eine Sicherun g d es gleichen
Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wied er zurück, und schließen Sie das Gerät an

das Stromnetz an.

Stromausgang

DMX-Eingang/-Ausgang

LED-

Anzeige

Sicherungshalter

Stromausgang

Sicherheitsöse

Microphone

Menütasten

Einstellknopf für

Musikempfindlichkeit

COLORpalette™ SAL DE

34

Montage

Lesen Si e v o r der Montage dieses Geräts in j edem Fall di e Sicherheitshinweise.

Montageansicht

Bügeleinstellknopf

Befestigungsbügel

Befestigungsschelle

(wie die CLP-15N

von Chauvet)

Sicherheitskabel

(wie die CH-05 von

Chauvet)

Schlüssellöcher

COLORpalette™ SAL DE

35

Beschreibung

des

Bedienfeldes

Taste

Funktion

<MODE>

Damit v erlasse n Sie das ak t uelle Menü oder die Funktion

<ENTER>

Aktiviert eine Menüoption oder einen ausgewählten Wert

<UP>

Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen
den numerischen Wert der entsprechenden Funktionen

<DOWN>

Damit navigieren Sie durch die Menüpunkte nach unten und
verringern den numerischen Wert der entsprechenden Funktionen

DMX-

Verbindung

Der COLORp alette™ kann mit einem DM X-Controller betrieb en werden , wenn eine

DMX-

Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss

und der Konfiguration dieses Geräts für den Betrieb im DMX-

Modus finden Sie im

Benutzerh andbuch . Wenn Sie mit DM X nicht vert raut sind, lad en Sie "DMX -

Eine

Einführung" un ter www.chauvetlighting.com herunter.

DMX-Modus

Die DMX-Eigen schaften des C OLORpalette™ werd en über die P osition des DMX-

Kanals 1 ein gest ellt .

Detaillierte Informationen finden Sie in der Bedienungsanleitung

dieses Produkts.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu
gewährlei sten, beträgt di e höchste empfohlene DMX-Adresse 485.

Master/Slave-

Schaltung

Der COLORpalette™ verwendet für seinen Master/Slave-Modus eine DMX-

Datenv

erbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses

Geräts für de n Betrieb im Mas te r /S lave-Modus finden Sie im Benut zerhandbuch.

Menüoptionen

Modus

Programmierebenen

Beschreibung

DMX

dxxx

001–485

Stellt die DMX-Adresse ein

Aus

A000

Keine Reaktion

Statische Farben A001–A007 F000–F100

Einstellung der statischen Farben und
des Strobe-Effekts

Auto-Programme

A008–A011 P000–P100 F000–F100

Einstellung der Auto-Programme und
von Geschwindigkeit und Strobe

A012–A024 P000–P100

Einstellung der Auto-P rogramm e und
der Geschwindigkeit

Benutzer-

definiertefarb

A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Einstellung der benutzerdefinierten

Farbe (rot, grün und blau) und des

Strobe-Effekts

COLORpalette™ SAL DE

36

IRC-6-Fernbe-dienung (Infrarot-Fernbe-dienung)

Der COLORpal e tte™ ist kompatibel mit der Infr a r o t-Fernbedienung (IRC-6) von Chauvet.

Die folgenden Tasten der Fernbedienung IRC-6 werden für den C O LOR palette ve rwendet:

Schaltet LEDs ein/aus

Erhöht die Geschwindigkeit (des Progra m ms oder Strobe-Effekts) oder den
Farbwert

Verringert die Geschwindigkeit (des Programms oder Strobe-Effekts) o der den
Farbwert

Aktiviert Strobe -Einstellung
Aktiviert Farbmischung
Stellt den Farbwert Rot ein
Stellt den Farbwert Grün ein
Stellt den Farbwert Blau ein
Schaltet Auto-/Musiksteuerungs-Modus ein oder aus
Schaltet Auto-/Musiksteuerungs-Modus ein oder aus

HINWEIS – Wenn der Auto-/Musiksteuerungs-Modus ausgeschalt et ist, is t der
statische Farb-Modus eingeschaltet.

Statischer Farb-

Modus

Auto-/Musiksteuerungs-

Modus

A007 (weiß)

A008

A001 (rot)

A010

A025 (bernsteinfarben)

A011

A004 (gelb)

A016

A002 (grün)

A017

A006 (kobaltblau)

A018

A003 (blau)

A020

A005 (lila)

A021

A025 (rosa)

A022

A025

(sonnenblumenfarben)

A024

Keine Funktion

A023 (keine R eaktion auf
Musik)

•

- Keine Funktion m it diesem Produkt

•

Die Standardeinstellung für den statischen Farb-Modus ist A007 (weiß). Die
Standardeinstellung für den Auto-/Musiksteuerungs-Modus ist A008.

COLORpalette™ SAL DE

37

DMX-Werte

27 Kanäle

Kanal

Funktion

Wert

Prozent/Einstellung

1 Modus

000 ó 019

27-Kanal-Modus

020 ó 255

DMX-Eigenschaften 15 Kanäle bis 3 Kanäle

2

Keine Funktion

000 ó 255

Keine Funktion

3 Stroboskop

000 ó 002

Keine Funktion

003 ó 249

Langsam bis schnell

250 ó 255

Musiksteuerung

4

Rot 1

000 ó 255

0–100%

5

Grün 1

000 ó 255

0–100%

6

Blau 1

000 ó 255

0–100%

7

Rot 2

000 ó 255

0–100%

8

Grün 2

000 ó 255

0–100%

9

Blau 2

000 ó 255

0–100%

10

Rot 3

000 ó 255

0–100%

11

Grün 3

000 ó 255

0–100%

12

Blau 3

000 ó 255

0–100%

13

Rot 4

000 ó 255

0–100%

14

Grün 4

000 ó 255

0–100%

15

Blau 4

000 ó 255

0–100%

16

Rot 5

000 ó 255

0–100%

17

Grün 5

000 ó 255

0–100%

18

Blau 5

000 ó 255

0–100%

19

Rot 6

000 ó 255

0–100%

20

Grün 6

000 ó 255

0–100%

21

Blau 6

000 ó 255

0–100%

22

Rot 7

000 ó 255

0–100%

23

Grün 7

000 ó 255

0–100%

24

Blau 7

000 ó 255

0–100%

25

Rot 8

000 ó 255

0–100%

26

Grün 8

000 ó 255

0–100%

27

Blau 8

000 ó 255

0–100%

COLORpalette™-Zonen für DMX-Steuerung (27-Kanal-Modus)

1 2 3

4

5 6 7

8

COLORpalette™ SAL DE

38

15 Kanäle

Kanal

Funktion

Wert

Prozent/Einstellung

1 Modus

000 ó 019

27-Kanal-Modus

020 ó 039

15-Kanal-Modus

040 ó 255

DMX-Eige ns chaften 9 Kanäle bis 3 Kanäle

2

Keine Funktion

000 ó 255

Keine Funktion

3 Stroboskop

000 ó 002

Keine Funktion

003 ó 249

Langsam bis schnell

250 ó 255

Musiksteuerung

4

Rot 1

000 ó 255

0–100%

5

Grün 1

000 ó 255

0–100%

6

Blau 1

000 ó 255

0–100%

7

Rot 2

000 ó 255

0–100%

8

Grün 2

000 ó 255

0–100%

9

Blau 2

000 ó 255

0–100%

10

Rot 3

000 ó 255

0–100%

11

Grün 3

000 ó 255

0–100%

12

Blau 3

000 ó 255

0–100%

13

Rot 4

000 ó 255

0–100%

14

Grün 4

000 ó 255

0–100%

15

Blau 4

000 ó 255

0–100%

COLORpalette™-Zonen für DMX-Steuerung (15-Kanal-Modus)

1 2 3

4

COLORpalette™ SAL DE

39

9 Kanäle

Kanal

Funktion

Wert

Prozent/Einstellung

1 Modus

000 ó 039

DMX-Eigenschaften 27 Kanäle bis 15
Kanäle

040 ó 059

9-Kanal-Modus

060 ó 255

DMX-Eigenschaften 6 Kanäle bis 3 Kanäle

2

Keine Funktion

000 ó 255

Keine Funktion

3 Stroboskop

000 ó 002

Keine Funktion

003 ó 249

Langsam bis schnell

250 ó 255

Musiksteuerung

4

Rot 1

000 ó 255

0–100%

5

Grün 1

000 ó 255

0–100%

6

Blau 1

000 ó 255

0–100%

7

Rot 2

000 ó 255

0–100%

8

Grün 2

000 ó 255

0–100%

9

Blau 2

000 ó 255

0–100%

COLORpalette™-Zonen für DMX-Steuerung (9-Kanal-Modus)

1

2

COLORpalette™ SAL DE

40

6 Kanäle

Kanal

Funktion

Wert

Prozent/Einstellung

1 Modus

000 ó 059

DMX-Eigenschaften 27 Kanäle bis 9 Kanäle

060 ó 079

6-Kanal-Modus

080 ó 255

3-Kanal-Modus

2

Keine Funktion

000 ó 255

Keine Funktion

3 Stroboskop

000 ó 002

Keine Funktion

003 ó 249

Langsam bis schnell

250 ó 255

Musiksteuerung

4

Rot 1

000 ó 255

0–100%

5

Grün 1

000 ó 255

0–100%

6

Blau 1

000 ó 255

0–100%

COLORpalette™-Zonen für DMX-Steuerung (6-Kanal-Modus)

1

COLORpalette™ SAL DE

41

3 Kanäle

Kanal

Funktion

Wert

Prozent/Einstellung

1 Modus

000 ó 079

DMX-Eigenschaften 27 Kanäle bis 6 Kanäle

080 ó 089

Auto-/Musiksteuerungs-Modus 1 (Snap)

090 ó 099

Auto-/Musiksteuerungs-Modus 2

100 ó 109

Auto-/Musiksteuerungs-Modus 3

110 ó 119

Auto-/Musiksteuerungs-Modus 4

120 ó 129

Auto-/Musiksteuerungs-Modus 5

130 ó 139

Auto-/Musiksteuerungs-Modus 6

140 ó 149

Auto-/Musiksteuerungs-Modus 7

150 ó 159

Auto-/Musiksteuerungs-Modus 8

160 ó 169

Auto-/Musiksteuerungs-Modus 9

170 ó 179

Auto-/Musiksteuerungs-Modus 10

180 ó 189

Auto-/Musiksteuerungs-Modus 11

190 ó 199

Auto-/Musiksteuerungs-Modus 12

200 ó 209

Auto-/Musiksteuerungs-Modus 13

210 ó 219

Auto-/Musiksteuerungs-Modus 14

220 ó 229

Auto-/Musiksteuerungs-Modus 15

230 ó 239

Auto-Modus 1 (Fade)

240 ó 255

Auto-/Musiksteuerungs-Modus 16
(spielt die verschiedenen Programme ab)

2

Programm­geschwindigkeit

000 ó 249

Schnell nach langsam

250 ó 255

Anhalten

3 Stroboskop

000 ó 002

Keine Funktion

003 ó 249

Langsam bis schnell

250 ó 255

Musiksteuerung

COLORpalette™ GRR PT

42

Sobre este guia

O Guia de Referência Rápida (GRR) do COLORpalette™ contém informações
básicas sobre o produto tais como instalação, opções de menu e valores DMX.
Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais
informações.

Exclusão de

responsabilidade

A

s informações e especificações contidas neste GRR estão sujeitas a alteração sem

aviso prévio.

Instruções de

segurança

Estas Instruções de Segurança incluem informações importantes sobre a instalação,

utilização e manutenção.

• Este produt o não se destina à instalação per manente.

• Ligue este produto APENAS a um circuito protegido e ligado à t erra.

• Desligue-o sempre da alimentação antes da limpeza ou substituição do

fusível.

• NÃO olhe para a fonte de luz quando o produto está ligado.

• Certifique-se d e que o cabo de alimentação não está de s g astado nem

danificado.

• Nunca desligue es te prod uto da al imentação ao puxar o cabo de al imentação.

• Numa instalação suspensa deste produto, utilize sempre um cabo de

segurança.

• NÃO permita a presença de materiais inflamáveis junto da unidade durante o

seu funciona m ento.

• NÃO toque neste p roduto aquando do funcionamento do mesmo, pois poderá

estar quente.

• A tensão da tomada à qual irá ligar este prod uto deve estar no intervalo

indicado no aut ocolante ou painel p ost erior do produto.

• Este produto destina-se apenas a ser utilizado no interior! (IP20) Para evitar o

risco de incêndio ou choque eléctrico, não exponha este p r oduto à chuva nem
humidade.

•

Instale sempre este produto num local com ventilação adequada, a pelo menos

50 cm (20 pol.) das superfícies adjacentes.

• Certifique-se de que nã o es tão obstruídas quaisquer ranhuras de ven tilação do

corpo da unidade.

• Nunca ligue este produto a um regulador da intensidade da luz nem a um

reóstato.

• Substitua o fus ível por um do mesmo tipo e classificação.

• Transporte este produto APENAS com as pegas ou suportes de

montagem/suspensão.

• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto

em ambientes com temperaturas superiores.

• Em caso de um problema de funcionamento grave, pare a utilização

imediatamente.

• NÃO abra este produ to. Não contém quaisquer peças passíveis de

manutenção.

• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil,

durante os perí odos de não utilização deve desligar tota lm ente o produto

através de u m d isjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Benelux, entre em contacto com

o seu distribuidor para solicitar assistência ou devolver um produto.

Aceda a

www.chauvetlighting.com para obter informações de contacto.

Conteúdo

• COLORpalette™

•

Cabo de alimentação

• Cartão de garantia

•

Guia de ref erência r ápida

COLORpalette™ GRR PT

43

Para começar

Desembale o C OLORpalett e™ e certifiqu e-se de que recebeu todas as peça s em

boas condiç

ões. Se a caixa ou conteúd os aparentarem esta r danificados, notif ique

imediatamente a transport adora e não a Chauvet.

Descrição do

produto

O COLORpalette™ é uma fonte de luz com painel de várias cores para utilização

em aplic ações de entreten imento móvel

interior e exterior. O COLORpalette™

permit e c ria r efei t os d eslu mb ran t es com c on tr olo t ot a l d e at é 8 zon a s d e LEDs . A
tecnologia d e infra vermelhos int egrada ofer ece c ontrolo s em fios com o con trolo

remoto por infravermelhos opcional (IRC-6) da Chauvet.

Descrição geral

Alimentação

CA

Este produto possui uma fonte de alimentação de intervalo automático que pode

funcion ar nu m intervalo de tensão d e entrada de 10 0 – 240 VCA, 50/60 Hz.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante
os períodos de não utilização deve desligar totalmente o produto através de um
disjuntor ou desconectando-o.

Interligação de

alimentação

Para conhecer o n úmero de máxi mo de produtos o COLORpalett e™ que pode li gar à
alimentação em cada tensão, consulte o Manual do Utilizador ou a etiqueta do
produto.

Substituição do

fusível

1. Desligue o produt o da a limentação.

2. Encaixe a p o n ta de uma chave de fenda s de cabeça chata na ranh ura do suporte

de fusíveis.

3. Retire a tampa de segurança do corp o .

4. Retire o fusível queimado do grampo na parte fronta l d a tampa de segurança e

substitua por um fusível com o mesmo tipo e classificação.

5. Volte a colocar o suporte de fusíveis e a ligar a alimentação.

Saída alim.

Entrada/saída DMX

Display

de LED

Sup. fusíveis

Entrada alim.

Círculo de
segurança

Microfone

Botões do

menu

Botão de

sensibilidade

COLORpalette™ GRR PT

44

Instalação

Antes de instalar este produto, leia as Instruções de segurança.

Diagrama de

instalação

Botão de ajuste do suporte

Suporte de montagem

Braçadeira de

Instalação

(tal como CLP-15N

da Chauvet)

Cabo de

Segurança

(tal como CH-05

da Chauvet)

Orifícios de

montagem com

abertura

COLORpalette™ GRR PT

45

Descrição do

painel de

controlo

Botão

Função

<MODE>

Sai da função ou menu actual

<ENTER>

Activa uma opção do menu ou valor seleccionado

<UP>

Desloca-se para cima na lista de menus ou aumenta o valor numérico
numa função

<DOWN>

Desloca-se para baixo na lista de menus ou diminui o valor numérico
numa função

Interligação

DMX

O COLORpalette™ pode trabalhar com um controlador DMX quando se encontra
ligado a ligações da série DMX. As instruções para a ligação e configuração deste

produto para a operação DMX encont ram-se n o Manual d e Uti lizador. Se nã o esti ver
familiarizado com o DMX, transfira o DMX Primer

a partir de

www.chauvetlighting.com.

Personalização

DMX

A personalização DMX do COLORpalette™ é configurada através da posição do
canal DMX 1. Para obter mais informações, consulte o Manual do Utilizador do
produto.

Endereço inicial

Para garantir um acesso total a todos os canais em cada modo DMX, o endereço
DMX mais el ev ado recomendado é 485.

Ligação Principal/

Secundária

O COLORpalette™ utiliza a ligação de dados DMX para o seu modo

Principal/Secundário. As instruções para a ligação e configuração des

te produto para

a operação Principal/Secundário encontram-se no Manual de Utilizado r.

Opções do Menu

Modo

Níveis de programação

Descrição

DMX

dxxx

001–485

Define o ender eço DMX

Desligado

A000

Sem saída

Cores Estáticas A001–A007 F000–F100

Definição de cores estáticas
e do sinal de validação

Programas

Automáticos

A008–A011 P000–P100 F000–F100

Definição de programas automático,
velocidade e do sinal de validação

A012–A024 P000–P100

Definição de programas automático e
de velocidade

Personalizada de

Cores

A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Definição de cores personalizadas

(vermelho, verde e azul) e do sinal de

validação

COLORpalette™ GRR PT

46

Controlo remoto IRC-6 (controlo remoto por infraver-melhos)

O COLORpalette™ é c om patível com o controlo remoto IRC-6 da Chauvet.

Os seguintes b otões do IRC-6 são utilizados com o COLORpalette™:

Liga/desliga os LEDs
Aumenta a velocidade (do programa ou do sinal de validaç ão) ou o valor da cor
Reduz a velocidade (do programa ou do sinal de validação) ou o valor da cor
Activa a definição do sinal de validação
Activa a mistura de cores
Define o valor da cor vermelha
Define o valor da cor verde
Define o valor da cor azul
Activ a/desactiva o Modo automático/som
Activ a/desactiva o Modo automático/som

NOTA - Se o Modo automático/som estiver desligado, o Modo de cores
estáticas está ligado.

Modo de cores

estáticas

Modo automático/s om

A007 (Branco)

A008

A001 (Vermelho)

A010

A025 (Âmbar)

A011

A004 (Amarelo)

A016

A002 (Verde)

A017

A006 (Ciano)

A018

A003 (Azul)

A020

A005 (Púrpura)

A021

A025 (Cor-de-rosa)

A022

A025 (Amarelo)

A024

Sem função

A023 (Sem res posta ao so m )

•

- Sem função com este p r o d uto

•

A predefinição para o Modo de cores estática s é A007 (branco). A predefinição
para o Modo automático/som é A008.

COLORpalette™ GRR PT

47

Valores DMX

27 canais

Canal

Função

Valor

Percentagem/Definição

1 Modo

000 ó 019

Modo de 27 canais

020 ó 255

Personalizações DMX 15 – 3 canais

2

Sem função

000 ó 255

Sem função

3 Sinal de validação

000 ó 002

Sem função

003 ó 249

Lento para rápido

250 ó 255

Activação de som

4

Vermelho 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Vermelho 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

10

Vermelho 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Azul 3

000 ó 255

0–100%

13

Vermelho 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Azul 4

000 ó 255

0–100%

16

Vermelho 5

000 ó 255

0–100%

17

Verde 5

000 ó 255

0–100%

18

Azul 5

000 ó 255

0–100%

19

Vermelho 6

000 ó 255

0–100%

20

Verde 6

000 ó 255

0–100%

21

Azul 6

000 ó 255

0–100%

22

Vermelho 7

000 ó 255

0–100%

23

Verde 7

000 ó 255

0–100%

24

Azul 7

000 ó 255

0–100%

25

Vermelho 8

000 ó 255

0–100%

26

Verde 8

000 ó 255

0–100%

27

Azul 8

000 ó 255

0–100%

Zonas do COLORpalette™ para o controlo DMX
(modo de 27 canais)

1 2 3

4

5 6 7

8

COLORpalette™ GRR PT

48

15 canais

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 019

Personalizaçao DMX 27 canais

020 ó 039

Modo de 15 canais

040 ó 255

Personalizações DMX 9 – 3 canais

2

Sem função

000 ó 255

Sem função

3 Sinal de validação

000 ó 002

Sem função

003 ó 249

Lento para rápido

250 ó 255

Activação de som

4

Vermelho 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Vermelho 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

10

Vermelho 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Azul 3

000 ó 255

0–100%

13

Vermelho 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Azul 4

000 ó 255

0–100%

Zonas do COLORpalette™ para o controlo DMX
(modo de 15 canais)

1 2 3

4

COLORpalette™ GRR PT

49

9 canais

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 039

Personalizações DMX 27 – 15 canais

040 ó 059

Modo de 9 canais

060 ó 255

Personalizações DMX 6 – 3 canais

2

Sem função

000 ó 255

Sem função

3 Sinal de validação

000 ó 002

Sem função

003 ó 249

Lento para rápido

250 ó 255

Activação de som

4

Vermelho 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

7

Vermelho 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Azul 2

000 ó 255

0–100%

Zonas do COLORpalette™ para o controlo DMX
(modo de 9 canais)

1

2

COLORpalette™ GRR PT

50

6 canais

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 059

Personalizações DMX 27 – 9 canais

060 ó 079

Modo de 6 canais

080 ó 255

Personalizaçao DMX 3 canais

2

Sem função

000 ó 255

Sem função

3 Sinal de validação

000 ó 002

Sem função

003 ó 249

Lento para rápido

250 ó 255

Activação de som

4

Vermelho 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Azul 1

000 ó 255

0–100%

Zonas do COLORpalette™ para o controlo DMX
(modo de 6 canais)

1

COLORpalette™ GRR PT

51

3 canais

Canal

Función

Valor

Porcentaje/Configuración

1 Modo

000 ó 079

Personalizações DMX 27 – 6 canais

080 ó 089

Modo automático/som 1 (transição)

090 ó 099

Modo automático/som 2

100 ó 109

Modo automático/som 3

110 ó 119

Modo automático/som 4

120 ó 129

Modo automático/som 5

130 ó 139

Modo automático/som 6

140 ó 149

Modo automático/som 7

150 ó 159

Modo automático/som 8

160 ó 169

Modo automático/som 9

170 ó 179

Modo automático/som 10

180 ó 189

Modo automático/som 11

190 ó 199

Modo automático/som 12

200 ó 209

Modo automático/som 13

210 ó 219

Modo automático/som 14

220 ó 229

Modo automático/som 15

230 ó 239

Modo automático 1 (desvanecimento)

240 ó 255

Modo automático/som 16
(percorre todos os programas)

2

Velocidade do
programa

000 ó 249

Rápido para lento

250 ó 255

Parar

3 Sinal de validação

000 ó 002

Sem função

003 ó 249

Lento para rápido

250 ó 255

Activação de som

COLORpalette™ GR IT

52

Informazioni

sulla Guida

La Guida Rapida COLORpalette™ contiene informazioni di base sul prodotto quali
montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale
Utente dal sito www.chauvetlighting.com

Esclusione di

responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate
senza preavviso.

Note di

Sicurezza

Le Note di Sicurezza includono informaz

ioni importanti circa il montaggio, l'uso e la

manutenzione.

• Questa ap parecch iatura non è progettata per installazione permanente.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e

protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, s collegare s empre l'unità

dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il

cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON tocc are l'unit à durante il funzionamento perché potrebbe essere molto calda.

• La tensio ne della p r esa a muro cui si collega l'apparecchiatura deve trovarsi entro

il campo specificato sull'etichetta o sul pannello poster iore.

• Questa ap parecch iatura deve es sere utilizzata s o l tanto in interni ( IP20)! Per

evitar

e il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla

pioggia o all'umidità.

• Montare sempre l'u n ità in posizione ben ventilata, ad almeno 50 cm. (20") da

qualsiasi superficie.

• Assicur ar s i c he nessuna apertura di ventil azione del l ' uni tà s ia ostruita.

• Non collegare mai ad un dimmer o ad un reosta to

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasp ortare l'unità SOLTANTO dalla staffa per il montaggio sospeso o

dalle man iglie.

• Massim a temperatura ambiente

ammessa: 40 °C (104 °F). Non utilizzare l'unità a

tempera ture sup er iori.

• In caso di gravi problemi di funzionamen to sospendere immed iatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili d all'utente.

• Per evita re un consumo inutile ed aumentare la dura ta, durante i periodi di no n

utilizzo disconnettere completamente il prodotto dall'alimentazione con

l'interruttore o scollegando il cavo.

Contatti

Per rich iedere assi stenza o rest ituire l' apparecch iatura, a l di fuori di St ati Uniti , Regno

U

nito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui

contatti, visitare il sito Web www.chauvetlighting.com.

Che cosa è

incluso

• COLORpalette™

• Cavo di alimenta zione

• Scheda di garanzia

• Guida Rapida

Per iniziare

Disimballare COLORpalette™ ed accertarsi di aver ricevuto tutti i componenti integri.

Se l'imb all o a pp ar e da nn eggi a t o, farlo i mm edi ata m ent e p res ent e a l t ras p ort ato re e n on a

Chauvet.

COLORpalette™ GR IT

53

Descrizione

del prodotto

COLORpalette™ è un pannello wash multicolore per interni e intrattenimento mobile.
COLORpalette™ c rea abbaglianti effett i con controllo completo fi no a 8 zone a LED.
La tecnologia a infrarossi di cui è dotato offre la p ossibi lità di cont rollo wireless con il
telecomando a infraros s i (IRC-6) di Chauvet.

Vista d'insieme

Alimentazione

CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in

ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare
l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito
interruttore, se inutilizzata per lunghi periodi .

Collegamento

Per il nu mero mas simo d i appa recchia ture c he è pos sibil e collegare su ciascuna presa
elettrica fare riferimento alle note riportate sull'etichetta apposta sul prodotto o al
Manuale Utente.

Sostituzione

fusibile

1. Scollegare l'alimentazione elettri ca dall'unità.

2. Inserire la punta di un giravite a testa pia tta nella fessu r a dell'alloggiamento del

fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di

sicurezza e sosti tuirlo con uno id entico.

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Uscita alimentazione

Ingresso/uscita DMX

LED

Display

Portafusibile

Ingresso alimentazione

Anello di
sicurezza

Microfono

Pulsanti

menù

Manopola

sensibilità

COLORpalette™ GR IT

54

Montaggio

Prima di montare l'unità, legg ere le Note di Sicurezza.

Schema di

montaggio

Manopola di regolazione staffa

Staffa di Montaggio

Morsetto di

Montaggio

(come il CLP-15N

di Chauvet)

Cavo di

Sicurezza

(come il CH-05

di

Chauvet)

Fori sagomati

COLORpalette™ GR IT

55

Descrizione

del pannello di

controllo

Pulsante

Funzione

<MODE>

Consente di uscire dal menù o dalla funzione corren te

<ENTER>

Consente di attivare un'opzione di menù o un valore selezionato

<UP>

Consente di spostarsi verso l'alto nell'elenco menù o di aumentare il
valore numerico all'interno di una funzione

<DOWN>

Consente di spostarsi verso il basso nell'elenco menù o di diminuire il
valore numerico all'interno di una funzione

Collegamento

DMX

COLORpalette™ può funzionare con un controller DMX quando collegato tramite

connessioni seriali DMX. Le ist

ruzioni per il collegamento e la configurazione di
questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX,
scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Funzioni DMX

La funzione DMX di COLORpalette viene impostata tramite la posizione 1 del canale
DMX. Per maggiori informazioni fare riferimento al Manuale Utente del prodotto.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX,
l'indirizzo ma ggiormente racc om andato è 485.

Collegamento

Master/Slave

In modalità Master/Slave, COLORpalette™ utilizza il collegamento dati DMX. Le
istruzioni per il collegamento e la configurazione di questa unità per il funzionamento
Master/Slave sono contenute nel Manuale Utente.

Opzioni del menu

Modalità

Livelli di programmazione

Descrizione

DMX

dxxx

001–485

Imposta l'indirizzo DMX

Spento

A000

Nessuna uscita

Colori Statici

A001–A007

F000–F100

Impostazione colori statici e Strobo

Programmi Automatici

A008–A011 P000–P100 F000–F100

Programmi automatici e impost azione
velocità e strobo

A012–A024 P000–P100

Impostazione programmi automatici e
velocità

Colore Personalizz a t o A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Impostazione colore personalizzato
(Rosso, Verde e Blu) e strobo

COLORpalette™ GR IT

56

Telecomando IRC-6 (a infrarossi)

COLORpalette™ è compatibile con il teleco mando IRC-6 di Chauvet.

Con COL ORpalette ™ ve ngono utilizzati i seg ue n t i pulsanti del telec o m an d o :

Attiva/disattiva i LED
Aumenta la velocità (del programma strobo) o il valore del colore
Diminuisce la velocità (del programma strobo) o il valore del colore
Abilita l'impostazione strobo
Abilita il mixaggio colore
Imposta il valore del colore Rosso
Imposta il valore del colore Verde
Imposta il valore del colore Blu
Attiv a o disattiva la mo dalità Auto/Sonora
Attiv a o disattiva la mo dalità Auto/Sonora

NOTA - Se la modalità Auto/So nora non è at tiva, è attiva la modalità Colore
statico.

Modalità Colore

statico

Modalità automatica /

attivazione sonor a

A007 (Bianco)

A008

A001 (Rosso)

A010

A025 (Ambra)

A011

A004 (Giallo)

A016

A002 (Verde)

A017

A006 (Ciano)

A018

A003 (Blu)

A020

A005 (Viola)

A021

A025 (Rosa)

A022

A025 (Girasole)

A024

Nessuna funzione

A023 (Nessuna risposta al
suono)

•

- Nessuna funzione con questo prodotto

•

L'impostazione predefinita per la modalità Colore statico è A007 (Bianco).
L'impos tazione p r edefinita per la modalit à Auto/Sonora è A008.

COLORpalette™ GR IT

57

Valori DMX

27-CH

Canale

Funzione

Valore

Percentuale/Impostazione

1 Modalità

000 ó 019

Modalità 27 canali

020 ó 255

Funzioni DMX 15-CH – 3-CH

2

Nessuna funzione

000 ó 255

Nessuna funzione

3 Stroboscopio

000 ó 002

Nessuna funzione

003 ó 249

Da lento a veloc e

250 ó 255

Attivazione sonora

4

Rosso 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Blu 1

000 ó 255

0–100%

7

Rosso 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Blu 2

000 ó 255

0–100%

10

Rosso 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Blu 3

000 ó 255

0–100%

13

Rosso 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Blu 4

000 ó 255

0–100%

16

Rosso 5

000 ó 255

0–100%

17

Verde 5

000 ó 255

0–100%

18

Blu 5

000 ó 255

0–100%

19

Rosso 6

000 ó 255

0–100%

20

Verde 6

000 ó 255

0–100%

21

Blu 6

000 ó 255

0–100%

22

Rosso 7

000 ó 255

0–100%

23

Verde 7

000 ó 255

0–100%

24

Blu 7

000 ó 255

0–100%

25

Rosso 8

000 ó 255

0–100%

26

Verde 8

000 ó 255

0–100%

27

Blu 8

000 ó 255

0–100%

Zone COLORpalette™ per controllo DMX (modalità 2 7-CH)

1 2 3

4

5 6 7

8

COLORpalette™ GR IT

58

15-CH

Canale

Funzione

Valore

Percentuale/Impostazione

1 Modalità

000 ó 019

Modalità 27 canali

020 ó 039

Modalità 15 canali

040 ó 255

Funzioni DMX 9-CH – 3-CH

2

Nessuna funzione

000 ó 255

Nessuna funzione

3 Stroboscopio

000 ó 002

Nessuna funzione

003 ó 249

Da lento a veloc e

250 ó 255

Attivazione sonora

4

Rosso 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Blu 1

000 ó 255

0–100%

7

Rosso 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Blu 2

000 ó 255

0–100%

10

Rosso 3

000 ó 255

0–100%

11

Verde 3

000 ó 255

0–100%

12

Blu 3

000 ó 255

0–100%

13

Rosso 4

000 ó 255

0–100%

14

Verde 4

000 ó 255

0–100%

15

Blu 4

000 ó 255

0–100%

Zone COLORpalette™ per controllo DMX (modalità 1 5-CH)

1 2 3

4

COLORpalette™ GR IT

59

9-CH

Canale

Funzione

Valore

Percentuale/Impostazione

1 Modalità

000 ó 039

Funzioni DMX 27-CH – 15-CH

040 ó 059

Modalità 9 canali

060 ó 255

Funzioni DMX 6-CH – 3-CH

2

Nessuna funzione

000 ó 255

Nessuna funzione

3 Stroboscopio

000 ó 002

Nessuna funzione

003 ó 249

Da lento a veloc e

250 ó 255

Attivazione sonora

4

Rosso 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Blu 1

000 ó 255

0–100%

7

Rosso 2

000 ó 255

0–100%

8

Verde 2

000 ó 255

0–100%

9

Blu 2

000 ó 255

0–100%

Zone COLORpalette™ per controllo DMX (modalità 9 -CH)

1

2

COLORpalette™ GR IT

60

6-CH

Canale

Funzione

Valore

Percentuale/Impostazione

1 Modalità

000 ó 059

Funzioni DMX 27-CH – 9-CH

060 ó 079

Modalità 6 canali

080 ó 255

Modalità 3 canali

2

Nessuna funzione

000 ó 255

Nessuna funzione

3 Stroboscopio

000 ó 002

Nessuna funzione

003 ó 249

Da lento a veloc e

250 ó 255

Attivazione sonora

4

Rosso 1

000 ó 255

0–100%

5

Verde 1

000 ó 255

0–100%

6

Blu 1

000 ó 255

0–100%

Zone COLORpalette™ per controllo DMX (modalità 6 -CH)

1

COLORpalette™ GR IT

61

3-CH

Canale

Funzione

Valore

Percentuale/Impostazione

1 Modalità

000 ó 079

Funzioni DMX 27-CH – 6-CH

080 ó 089

Modalità Auto/Sonora 1 (snap)

090 ó 099

Modalità Auto/Sonora 2

100 ó 109

Modalità Auto/Sonora 3

110 ó 119

Modalità Auto/Sonora 4

120 ó 129

Modalità Auto/Sonora 5

130 ó 139

Modalità Auto/Sonora 6

140 ó 149

Modalità Auto/Sonora 7

150 ó 159

Modalità Auto/Sonora 8

160 ó 169

Modalità Auto/Sonora 9

170 ó 179

Modalità Auto/Sonora 10

180 ó 189

Modalità Auto/Sonora 11

190 ó 199

Modalità Auto/Sonora 12

200 ó 209

Modalità Auto/Sonora 13

210 ó 219

Modalità Auto/Sonora 14

220 ó 229

Modalità Auto/Sonora 15

230 ó 239

Modalità Auto 1 (fade)

240 ó 255

Modalità Auto/Sonora 16 (tutti i programmi
ciclicamente)

2

Velocità programma

000 ó 249

Da rapida a lenta

250 ó 255

Stop

3 Stroboscopio

000 ó 002

Nessuna funzione

003 ó 249

Da lento a veloc e

250 ó 255

Attivazione sonora

COLORpalette™QRG PL

62

Informacje

dotyczące

instrukcji

Praktyczny przewodnik COLORpalette™ (z ang. Quick Reference Guide) (QRG)

zawiera podstawowe informacje takie jak połączenie, montaż, opcje menu oraz
wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na s

tronie

www.chauvetlighting.com.

Oświadczenie

Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegają zmianie

bez powiadomienia.

Wskazówki

dotyczące

bezpieczeństwa

Informacje dotyczące bezpieczeństwa zawierają ważne informacje związane z

instalacją, użytkowaniem oraz konserwacją.

• Produkt nie jest przeznaczony do instalowania na stałe.

•

Produkt można podłączyć TYLKO do uziemionego oraz zabezpieczonego źródła

prądu.

• Zawsze należy odłączyć zasilanie przed przystąpieniem do czyszczenia lub

wymiany bezpiecznika.

• NIE należy patrzeć na źródło światła, gdy produkt jest włączony.

• Należy upewnić się, czy kabel zasilający nie jest zagięty lub uszkodzony.

• Nigdy nie można wyłączać urządzenia poprzez wyciągnięcie przewodu z

gniazdka.

• Należy użyć kabla bezpieczeństwa przy montażu produktu na górze.

• NIE należy pozostawiać materiału łatwopalnego w pobliżu urządzenia podczas

gdy jest włączone.

• NIE należy dotykać urządzenia w czasie jego pracy, ponieważ może być gorące.

• Napięcie, do jakiego podłączane jest urządzenie musi odpowiadać temu, które

zostało określone na naklejce lub tylnej części produktu.

• Produkt może być używany jedynie w pomieszczeniach! (IP20) Aby uniknąć

ryzyka wystąpienia pożaru lub zwarcia, urządzenia nie należy wystawiać na

działanie deszczu lub wilgoci.

• Produkt należy zawsze instalować w miejscu z odpowiednią wentylacją

przynajmniej 50 cm od przyległych do niego powierzchni.

• Należy upewnić się, że kratki wentylacyjne na obudowie urządzenia nie są

zablokowane.

• Nigdy nie należy podłączać urządzenia do ściemniacza lub potencjometru.

• Bezpiecznik, który jest wymieniany musi być takiego samego typu oraz

wartości.

• Do przenoszenia produktu należy użyć JEDYNIE uchwytu montażowego lub

uchwytów do jego pr zenoszenia.

• Maksymalna temperatura ot o czenia to 40 °C. Nie należy używać produktu w

wyższych temperaturach.

• W przypadku poważnych problemów z obsługą należy natychmiast zaprzestać

jego dalszego użytkowania.

• NIE należy otwierać produktu. Urządzenie nie zawiera części, które mogą być

serwisowane przez użytkownika.

•

Podczas, kiedy urządzenie jest nieużywane należy odłączyć je od źródła zasilania

poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co

wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Kontakt

Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksykiem oraz

krajami Beneluksu w celu uzyskania pomocy lub zwrotu produktu należy
skontaktować się z dystrybutorem na terenie danego kraju. W celu u

zyskania

informacji proszę odwiedzić naszą stronę internetową www.chauvetlighting.com.

COLORpalette™ QRG PL

63

Co wchodzi w

skład zestawu

• COLORpalette™

• Przewód zasilający

• Karta gwarancyjna

• Instrukcja obsługi

Przed

montażem

Należy rozpakować urządzenie COLORpalette™ oraz upewnić się, że wszystkie

znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, gdy
opakowanie lub jego zawartość noszą ślady uszkodzenia, należy natychmiast

poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

Opis produktu

COLORpalette™ jest wielokolorowym panelem oświetleniowym typu wash
przeznaczonym do użytku wewnątrz pomieszczeń. COLORpalette™ daje możliwość

tworzenia niesamowitych efektów z możliwością kontroli nawet 8 stref LED.

Zastosowana w urządzeniu technologia podczerwieni zapewnia bezprzewodowe

sterowanie za pomocą opcjonalnego pilota (IRC-6) oferowanego przez firmę Chauvet.

Opis produktu

Moc AC

Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala na
działanie produktu przy napięciu wejściowym 100-240 VAC, 50/60 Hz.

Podczas kiedy urządzenie jest nieużywane należy odłączyć je od źródła zasilania

poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co

wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Podłączenie

produktów

W celu sprawdzenia dokładnej ilości urządzeń COLORpalette™ jakie mogą zostać

połączone przy konkretnym napięciu, proszę zapoznać się z instrukcją obsługi lub

etykietą znajdującą się na urządzeniu.

Wymiana

bezpiecznika

1. Odłączyć produkt od zasilania.

2. Włożyć końcówkę śrubokręta z płaską końcówką do otworu zacisku

bezpiecznika.

3. Wyjąć pokrywę bezpieczeństwa z obudowy.

4. Usunąć spalony bezpiecznik z zacisku z przodu pokrywy bezpieczeństwa i

wymienić na nowy o dokładnie tym samym rodzaju i wartości.

5. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

Wyjście zasilania

Wejście/wyjście

DMX

Wyświetlacz

LED

Obudowa bezpiecznika

Wyjście zasilania

Pętla

zabezpieczająca

Mikrofon

Przyciski

menu

Pokrętło Natężenia

Dźwięku

COLORpalette™QRG PL

64

Montaż

Przed zamontowaniem produktu należy zapoznać się ze Wskazówki dotyczące

bezpieczeństwa.

Rysunek

montażowy

Gałka do regulacji wsporników

Uchwyt Mocujący

Zacisk

montażowy

(np. CLP-15N

firmy Chauvet)

Linka

zabezpieczająca

(np. CH-05 firmy

Chauvet)

Otwory

montażowe do

zawieszenia

COLORpalette™ QRG PL

65

Opis panelu

sterowania

Przycisk

Funkcja

<MODE>

Wyjście z bieżącej opcji menu lub funkcji

<ENTER>

Zatwierdzenie wybranej opcji menu lub wartości

<UP>

Przejście w górę po liście menu lub zwiększenie wartości numerycznej

funkcji

<DOWN>

Przejście w dół po liście menu lub zwiększenie wartości numerycznej

funkcji

Połączenie

DMX

COLORpalette™ może współpracować z kontrolerem DMX, gdy jest podłączony

szerego wo pop rzez DM X In

strukcje dotyczące podłączenia i konfiguracji produktu w

celu obsługi systemu DMX znajdują się w instrukcji obsługi. Jeżeli nie znają Państwo
systemu DMX, proszę pobrać dokument DMX Primer znajdujący się na stronie

www.chauvetlighting.com.

Zestaw kanałów

DMX

Zestaw kanałów DMX urządzenia COLORpalette™ ustalany jest poprzez ustawienie

kanału DMX w pozycji 1. Więcej szczegółowych informacji można uzyskać w

instrukcji obsługi niniejszego urządzenia.

Adres początkowy

W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdym trybie DMX

najbardziej zalecanym adresem DMX jes t 485.

Połączenie

Master/Slave

The COLORpalette™ wykorzystuje połączenie danych DMX dla trybu Master/Slave.

Instrukcje dotyczące pod

łączenia i konfiguracji produktu w celu obsługi Master/Slave

znajdują się w instrukcji obsługi.

Menu Opcje

Tryb

Poziomy Programowania

Opis

DMX

dxxx

001–485

Ustawienie adresu DMX

Wyłączyć

A000

Brak wyjścia

Barwy statyczne A001–A007 F000–F100

Kolory statyczne i ustawienie
strobowania

Programy Automatyczne

A008–A011 P000–P100 F000–F100

Ustawienie Programów

Automatycznych oraz Prędkości i

Strobowania

A012–A024 P000–P100

Ustawienie Programów
Automatycznych oraz Prędkości

Indywidualne barw A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Ustawienie kolorów indywidualnych

(czerwony, zielony i niebieski) oraz

Strobowania

COLORpalette™QRG PL

66

IRC-6 (pilot na podczerwień)

COLORpalette™ jest w pełni kompatybilny z pilotem IRC-6 oferowanym przez firmę Chauvet.

Poniższe przyciski na pilocie IRC-6 używane są do sterowania urządzeniem COLORpalette™.

Włączanie lub wyłączanie diod LED
Zwiększenie Prędkości (Programów lub Strobowania) lub wartości kolorów
Zmniejszenie Prędkości (Programów lub Strobowania) lub wartości kolorów
Umożliwia ustawienie strobowania
Umożliwia mieszanie kolorów
Ustawienie wartości czerwieni
Ustawienie wartości zieleni
Ustawienie wartości niebieskiego
Włączanie trybu Auto/Sound lub wyłączanie trybu Auto/Sound
Włączanie trybu Auto/Sound lub wyłączanie trybu Auto/Sound

UWAGA - Jeżeli tryb Auto/Sound jest wyłączony, to włączony jest tryb Kolory
Statyczne.

Tryb kolorów

statycznych

Tryb reakcji na dźwięk

A007 (Biały)

A008

A001 (Czerwony)

A010

A025 (Bursztynowy)

A011

A004 (Żółty)

A016

A002 (Zielony)

A017

A006 (Cyjan)

A018

A003 (Niebieski)

A020

A005 (Purpurowy)

A021

A025 (Różowy)

A022

A025 (Intensywny

żółty)

A024

Brak funkcji

A023 (Brak reakcji na dźwięk)

•

- Brak funkcji dla tego produktu

•

Wartość fabryczna dla trybu Kolorów Statycznych wynosi A007 (biały). Wartość
fabryczna dla trybu Auto/Sound wynosi A008.

COLORpalette™ QRG PL

67

Wartości DMX

27-

kanałowy

Kanał

Funkcja

Wartość

Procent/Ustawienia

1 Tryb

000 ó 019

Tryb 27-kanałowy

020 ó 255

Zestawy kanałów DMX 15-kanałowy – 3­kanałowy

2

Brak funkcji

000 ó 255

Brak funkcji

3 Strobowanie

000 ó 002

Brak funkcji

003 ó 249

Od wolnego do szybkiego

250 ó 255

Aktywacja dźwiękiem

4

Czerwony 1

000 ó 255

0–100%

5

Zielony 1

000 ó 255

0–100%

6

Niebieski 1

000 ó 255

0–100%

7

Czerwony 2

000 ó 255

0–100%

8

Zielony 2

000 ó 255

0–100%

9

Niebieski 2

000 ó 255

0–100%

10

Czerwony 3

000 ó 255

0–100%

11

Zielony 3

000 ó 255

0–100%

12

Niebieski 3

000 ó 255

0–100%

13

Czerwony 4

000 ó 255

0–100%

14

Zielony 4

000 ó 255

0–100%

15

Niebieski 4

000 ó 255

0–100%

16

Czerwony 5

000 ó 255

0–100%

17

Zielony 5

000 ó 255

0–100%

18

Niebieski 5

000 ó 255

0–100%

19

Czerwony 6

000 ó 255

0–100%

20

Zielony 6

000 ó 255

0–100%

21

Niebieski 6

000 ó 255

0–100%

22

Czerwony 7

000 ó 255

0–100%

23

Zielony 7

000 ó 255

0–100%

24

Niebieski 7

000 ó 255

0–100%

25

Czerwony 8

000 ó 255

0–100%

26

Zielony 8

000 ó 255

0–100%

27

Niebieski 8

000 ó 255

0–100%

Strefy sterowania DMX COLORpalette™ (tryb 27-kanałowy)

1

2 3 4 5 6 7 8

COLORpalette™QRG PL

68

15-

kanałowy

Kanał

Funkcja

Wartość

Procent/Ustawienia

1 Tryb

000 ó 019

Tryb 27-kanałowy

020 ó 039

Tryb 15-kanałowy

040 ó 255

Zestawy kanałów DMX 9-kanałowy – 3­kanałowy

2

Brak funkcji

000 ó 255

Brak funkcji

3 Strobowanie

000 ó 002

Brak funkcji

003 ó 249

Od wolnego do szybkiego

250 ó 255

Aktywacja dźwiękiem

4

Czerwony 1

000 ó 255

0–100%

5

Zielony 1

000 ó 255

0–100%

6

Niebieski 1

000 ó 255

0–100%

7

Czerwony 2

000 ó 255

0–100%

8

Zielony 2

000 ó 255

0–100%

9

Niebieski 2

000 ó 255

0–100%

10

Czerwony 3

000 ó 255

0–100%

11

Zielony 3

000 ó 255

0–100%

12

Niebieski 3

000 ó 255

0–100%

13

Czerwony 4

000 ó 255

0–100%

14

Zielony 4

000 ó 255

0–100%

15

Niebieski 4

000 ó 255

0–100%

Strefy sterowania DMX COLORpalette™ (tryb 15-kanałowy)

1

2

3

4

COLORpalette™ QRG PL

69

9-

kanałowy

Kanał

Funkcja

Wartość

Procent/Ustawienia

1 Tryb

000 ó 039

Zestawy kanałów DMX 27-kanałowy – 15­kanałowy

040 ó 059

Tryb 9-kanałowy

060 ó 255

Zestawy kanałów DMX 6-kanałowy – 3-
kanałowy

2

Brak funkcji

000 ó 255

Brak funkcji

3 Strobowanie

000 ó 002

Brak funkcji

003 ó 249

Od wolnego do szybkiego

250 ó 255

Aktywacja dźwiękiem

4

Czerwony 1

000 ó 255

0–100%

5

Zielony 1

000 ó 255

0–100%

6

Niebieski 1

000 ó 255

0–100%

7

Czerwony 2

000 ó 255

0–100%

8

Zielony 2

000 ó 255

0–100%

9

Niebieski 2

000 ó 255

0–100%

Strefy sterowania DMX COLORpalette™ (tryb 9-kanałowy)

1

2

COLORpalette™QRG PL

70

6-

kanałowy

Kanał

Funkcja

Wartość

Procent/Ustawienia

1 Tryb

000 ó 059

Zestawy kanałów DMX 27-kanałowy – 9­kanałowy

060 ó 079

Tryb 6-kanałowy

080 ó 255

Tryb 3-kanałowy

2

Brak funkcji

000 ó 255

Brak funkcji

3 Strobowanie

000 ó 002

Brak funkcji

003 ó 249

Od wolnego do szybkiego

250 ó 255

Aktywacja dźwiękiem

4

Czerwony 1

000 ó 255

0–100%

5

Zielony 1

000 ó 255

0–100%

6

Niebi eski 1

000 ó 255

0–100%

Strefy sterowania DMX COLORpalette™ (tryb 6-kanałowy)

1

COLORpalette™ QRG PL

71

3-

kanałowy

Kanał

Funkcja

Wartość

Procent/Ustawienia

1 Tryb

000 ó 079

Zestawy kanałów DMX (personalities) 27­kanałowy – 6-kanałowy

080 ó 089

Tryb Auto/Dźwiękiem 1 (przes kok)

090 ó 099

Tryb Auto/Dźwiękiem 2

100 ó 109

Tryb Auto/Dźwiękiem 3

110 ó 119

Tryb Auto/Dźwiękiem 4

120 ó 129

Tryb Auto/Dźwiękiem 5

130 ó 139

Tryb Auto/Dźwiękiem 6

140 ó 149

Tryb Auto/Dźwiękiem 7

150 ó 159

Tryb Auto/Dźwiękiem 8

160 ó 169

Tryb Auto/Dźwiękiem 9

170 ó 179

Tryb Auto/Dźwiękiem 10

180 ó 189

Tryb Auto/Dźwiękiem 11

190 ó 199

Tryb Auto/Dźwiękiem 12

200 ó 209

Tryb Auto/Dźwiękiem 13

210 ó 219

Tryb Auto/Dźwiękiem 14

220 ó 229

Tryb Auto/Dźwiękiem 15

230 ó 239

Tryb automatyczny 1 (przejście)

240 ó 255

Tryb Auto/Dźwiękiem 16 (przejście przez
wszystkie programy)

2

Prędkość

programów

000 ó 249

Od szybkiego do wolnego

250 ó 255

Stop

3 Strobowanie

000 ó 002

Brak funkcji

003 ó 249

Od wolnego do szybkiego

250 ó 255

Aktywacja dźwiękiem

COLORpalette™ BH NL

72

Over deze

handleiding

De COLORpalette™ Beknopte Handleiding (B

H) bevat basisinformatie over het

product, zoals montage, menu-opties en DMX-

waarden. Download de

gebruikersha ndleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De inform atie en spec ificaties in deze BH kunnen zonder voorafga ande kennis geving

worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het
gebruik en het onderhoud.

• Dit product i s niet bedoeld voor permanente insta llatie.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het

stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd .

• Koppel dit product nooit los van het st opcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt

gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het

vermelde bereik op de sticker of achterkant van het product zijn.

• Het produc t is alleen voor gebruik binnenshuis ! (IP20) Om risico op brand of

elektrisch e schokken te voorkomen, m ag dit product niet a an regen of vocht
worden blootgesteld.

•

Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch

(50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product

worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waard e.

• Gebruik UITSLUITEND de ophang-

/montagebeugel of de hendels om dit product

te dragen.

•

De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij

hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het

gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zi jn levensduur te verl engen, ged urende

perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten

door een aar dlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact
opnemen met de distributeur of om ondersteuning vragen dan wel het product
retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is

inbegrepen

• COLORpalette™

• Stroomsnoer

• Garantiekaart

• Beknopte handleiding

COLORpalette™ BH NL

73

Om te

beginnen

Pak uw COLORpalette™ uit en zorg ervoor dat u alle onderdelen in goede staat hebt
ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk
op de hoogte, niet Chauvet.

Product-

beschrijving

De COLORpa lett e™ i s een wash lamp met meerk leuri g p an eel voor gebru ik in m obiel e

amusementstoepassingen bi

nnenshuis. De COLORpalette™ kan duizelingwekkende

effecten creëren met volledige controle over tot wel 8 LED-

zones. Ingebouwde
infrarood technologie biedt draadloze bediening met de optionele infrarood
afstandsbediening (IRC-6) van Chauvet.

Overzicht

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een
ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende

perioden wannee

r het product niet wordt gebruikt, moet u het product afsluiten

door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal COLORpalette™-producten die via power link kunnen

worden gekoppeld bij elke spanning

, ziet u de gebruikershandleiding of de sticker op

het produ ct.

Vervangen van de

zekering

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een pl atte schroev endraai er in de sleuf van de zekeringhouder.

3. Druk de bev eiliging skap uit de be huizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de

veiligheidsafdekking en ver v ang deze door een zeker ing van ex act hetzelf de type.

5. Plaats d e zekeringhouder terug en steek de stekker er weer in.

Vermogensuitgang

DMX-ingang/uitgang

LED-

display

Zekeringhouder

Stroomingang

Veiligheidslus

Microfoon

Menutoetsen

Gevoeligheid

Instelknop

COLORpalette™ BH NL

74

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montage diagram

Instelknop van de beugel

Hangbeugel

Bevestigingsklem

(zoals CLP-15N

van Chauvet)

Veiligheidskabel

(zoals CH-05 van

Chauvet)

Sleutelgaten

COLORpalette™ BH NL

75

Configuratiescherm

Beschrijving

Toets

Functie

<MODE>

Sluit het huidige menu of functie af

<ENTER>

Activeert een menu-optie of de geselecteerde waarde

<UP>

Navigeert omh oog via het menu of verhoogt de numerieke
waarde wanneer in een functie

<DOWN>

Navigeert omlaag via het menu of verlaagt de numeriek e
waarde wanneer in een functie

DMX-koppeling

De COLORpalette™ kan met een DMX-regelaar werken, indien gekoppeld door

seriële DMX-

verbindingen. Instructies voor het aansluiten en configureren van dit

product voor DMX-

bediening staan in de gebruikershandleiding. Als u niet bekend

bent met DMX, download dan de DMX-primer op www.chauvetlighting.com.

DMX-

persoonlijkheid

De DMX-persoonlijkheid van de COLORpalette™ wordt ingesteld door de positie

van DMX-

kanaal 1. Voor meer informatie, raadpleegt u de handleiding van het

product.

Startadres

Om volledige toegan g tot alle kana len in elke DMX-mod us te ga randeren is het s terk
aanbevolen DMX-adres voor dit product 485.

Master/slave-

verbinding

De COLORpalette™ maakt gebruik van de DMX-gegevensverbinding voor haar

Master-/Slave-modus. Ins

tructies voor het aansluiten en configureren van dit product

voor DMX-bediening staan in de gebruikershandleiding.

Menu Opties

Modus

Programmeerniveaus

Beschrijving

DMX

dxxx

001–485

Stelt het DMX-adres in

Uitgeschakeld

A000

Geen uitvoer

Constante Kleuren A001–A007 F000–F100

Statische kleuren
stroboscoopinstelling

Auto Programma's

A008–A011 P000–P100 F000–F100

Automatische programma's en
snelheid en stroboscoopinstelling

A012–A024 P000–P100

Automatische programma's en
snelheidsinstelling

Aangepaste Kleur A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Aangepaste kleur (rood, groen en
blauw) en stroboscoopinstelling

COLORpalette™ BH NL

76

IRC-6-Afstands-bediening (I nfrarood Afstands-bediening)

De COLORpalette™ is compatibel met de IRC-6 afstan ds bedienin g van Chauvet.

De volgende IRC-6 to etsen worden gebruikt met de COLORpalette™:

Schakelt LED-lampjes aa n/uit
Verhoogt de snelheid (van programma of stroboscoop) of kleurwaarde
Verlaagt de snelheid (van programma of stroboscoop) of kleurwaarde
Schakelt de stroboscoopinstelling in
Schakelt kleurenmenging in
Stelt de rode kleurwaarde in
Stelt de groene kleurwaarde in
Stelt de blauwe kleurwaarde in

Schakelt aut omatisc he/gelu idsmod us in, of schakelt
automatische/geluidsmodus uit

Schakelt aut omatisc he/gelu idsmod us in, of schakelt
automatische/geluidsmodus uit

LET OP - Als de automatische/geluids modus u it is, is de statische
kleurenmodus aan.

Statisch-

Kleurenmodus

Automatische/geluidsmodus

A007 (Wit)

A008

A001 (Rood)

A010

A025 (Amber)

A011

A004 (Geel)

A016

A002 (Groen)

A017

A006 (Cyaan)

A018

A003 (Blauw)

A020

A005 (Paars)

A021

A025 (Roze)

A022

A025 (Zonnebloem)

A024

Geen fu nctie

A023 (Geen reactie op geluid)

•

- Geen functie met dit product

•

De standaard voor statische kleurenmodus is A007 (wit). De standaard voor
automatische/geluidsmodus is A008.

COLORpalette™ BH NL

77

DMX-waarden

27-CH

Kanaal

Functie

Waarde

Percentage/instelling

1 Modus

000 ó 019

27-kanaals modus

020 ó 255

DMX-persoonlijkheden 15-CH – 3-CH

2

Geen functie

000 ó 255

Geen fu nctie

3 Stroboscoop

000 ó 002

Geen fu nctie

003 ó 249

Langzaam tot snel

250 ó 255

Geluidsactief

4

Rood 1

000 ó 255

0–100%

5

Gro en 1

000 ó 255

0–100%

6

Blauw 1

000 ó 255

0–100%

7

Rood 2

000 ó 255

0–100%

8

Gro en 2

000 ó 255

0–100%

9

Blauw 2

000 ó 255

0–100%

10

Rood 3

000 ó 255

0–100%

11

Gro en 3

000 ó 255

0–100%

12

Blauw 3

000 ó 255

0–100%

13

Rood 4

000 ó 255

0–100%

14

Gro en 4

000 ó 255

0–100%

15

Blauw 4

000 ó 255

0–100%

16

Rood 5

000 ó 255

0–100%

17

Gro en 5

000 ó 255

0–100%

18

Blauw 5

000 ó 255

0–100%

19

Rood 6

000 ó 255

0–100%

20

Gro en 6

000 ó 255

0–100%

21

Blauw 6

000 ó 255

0–100%

22

Rood 7

000 ó 255

0–100%

23

Gro en 7

000 ó 255

0–100%

24

Blauw 7

000 ó 255

0–100%

25

Rood 8

000 ó 255

0–100%

26

Gro en 8

000 ó 255

0–100%

27

Blauw 8

000 ó 255

0–100%

COLORpalette™-zones voor DMX-bediening (27-CH modus)

1 2 3

4

5 6 7

8

COLORpalette™ BH NL

78

15-CH

Kanaal

Functie

Waarde

Percentage/instelling

1 Modus

000 ó 019

27-kanaals modus

020 ó 039

15-kanaals modus

040 ó 255

DMX-persoonlijkheden 9-CH – 3-CH

2

Geen functie

000 ó 255

Geen fu nctie

3 Stroboscoop

000 ó 002

Geen fu nctie

003 ó 249

Langzaam tot snel

250 ó 255

Geluidsactief

4

Rood 1

000 ó 255

0–100%

5

Gro en 1

000 ó 255

0–100%

6

Blauw 1

000 ó 255

0–100%

7

Rood 2

000 ó 255

0–100%

8

Gro en 2

000 ó 255

0–100%

9

Blauw 2

000 ó 255

0–100%

10

Rood 3

000 ó 255

0–100%

11

Gro en 3

000 ó 255

0–100%

12

Blauw 3

000 ó 255

0–100%

13

Rood 4

000 ó 255

0–100%

14

Gro en 4

000 ó 255

0–100%

15

Blauw 4

000 ó 255

0–100%

COLORpalette™-zones voor DMX-bediening (15-CH modus)

1 2 3

4

COLORpalette™ BH NL

79

9-CH

Kanaal

Functie

Waarde

Percentage/instelling

1 Modus

000 ó 039

DMX-persoonlijkheden 27-CH – 15-CH

040 ó 059

9-kanaals modus

060 ó 255

DMX-persoonlijkheden 6-CH – 3-CH

2

Geen functie

000 ó 255

Geen fu nctie

3 Stroboscoop

000 ó 002

Geen fu nctie

003 ó 249

Langzaam tot snel

250 ó 255

Geluidsactief

4

Rood 1

000 ó 255

0–100%

5

Gro en 1

000 ó 255

0–100%

6

Blauw 1

000 ó 255

0–100%

7

Rood 2

000 ó 255

0–100%

8

Gro en 2

000 ó 255

0–100%

9

Blauw 2

000 ó 255

0–100%

COLORpalette™-zones voor DMX-bediening (9-CH modus)

1

2

COLORpalette™ BH NL

80

6-CH

Kanaal

Functie

Waarde

Percentage/instelling

1 Modus

000 ó 059

DMX-persoonlijkheden 27-CH – 9-CH

060 ó 079

6-kanaals modus

080 ó 255

3-kanaals modus

2

Geen functie

000 ó 255

Geen fu nctie

3 Stroboscoop

000 ó 002

Geen fu nctie

003 ó 249

Langzaam tot snel

250 ó 255

Geluidsactief

4

Rood 1

000 ó 255

0–100%

5

Groen 1

000 ó 255

0–100%

6

Blauw 1

000 ó 255

0–100%

COLORpalette™-zones voor DMX-bediening (6-CH modus)

1

COLORpalette™ BH NL

81

3-CH

Kanaal

Functie

Waarde

Percentage/instelling

1 Modus

000 ó 079

DMX-persoonlijkheden 27-CH – 6-CH

080 ó 089

Automatische/geluidsmodus 1 (snap)

090 ó 099

Automatische/geluidsmodus 2

100 ó 109

Automatische/geluidsmodus 3

110 ó 119

Automatische/geluidsmodus 4

120 ó 129

Automatische/geluidsmodus 5

130 ó 139

Automatische/geluidsmodus 6

140 ó 149

Automatische/geluidsmodus 7

150 ó 159

Automatische/geluidsmodus 8

160 ó 169

Automatische/geluidsmodus 9

170 ó 179

Automatische/geluidsmodus 10

180 ó 189

Automatische/geluidsmodus 11

190 ó 199

Automatische/geluidsmodus 12

200 ó 209

Automatische/geluidsmodus 13

210 ó 219

Automatische/geluidsmodus 14

220 ó 229

Automatische/geluidsmodus 15

230 ó 239

Automatische modus 1 (fade)

240 ó 255

Automatische/geluidsmodus 16
(wisselt door alle programma's)

2 Programmasnelheid

000 ó 249

Snel tot langzaam

250 ó 255

Stop

3 Stroboscoop

000 ó 002

Geen fu nctie

003 ó 249

Langzaam tot snel

250 ó 255

Geluidsactief

COLORpalette™ QRG RU

82

О данном

руководстве

Краткое руководство (QRG) по COLORpalette™ содержит базовую информацию
об устройстве, включая вопросы монтажа, настроек меню и значений DMX

.

Загрузите Руководство пользователя на сайте www.chauvetlighting.com.

Правовая

оговорка

Информация и спецификации, приведенные в этом руководстве, могут меняться

без уведомления.

Замечания по

безопасности

Настоящие Замечания по безопасности содержат важную информацию о

монтаже, эксплуатации и техническом обслуживании.

• Это устройство не предназначено для стационарного монтажа.

• Подключать это устройство можно ТОЛЬКО к заземленному и

защищенному контуру.

• Всегда отключайте устройство от питания перед очисткой или заменой

предохранителя.

• НЕ смотрите на источник света, когда устройство включено.

• Убедитесь, что провод электропитания не перегнут и не поврежден.

• Не отключайте это изделие от питания за шнур питания.

• При монтаже этого устройства сверху пользуйтесь предохранительным

тросом.

• НЕ допускайте размещения рядом с устройством воспламеняющихся

материалов.

• НЕ прикасайтесь к корпусу устройства во время его работы, поскольку он

нагревается.

• Напряжение розетки, к которой подключается это устройство, должно

находиться в диапазоне, указанном на наклейке на задней панели

устройства.

• Данное устройство предназначено только для использования в помещениях

(IP 20)! Чтобы уменьшить риск возгорания и поражения электрическим
током, не подвергайте устройство воздействию дождя или влаги.

• Монтаж устройства должен выполняться только при наличии достаточной

вентиляции на расстоянии не менее 20 дюймов (50 см) от соседних

поверхностей.

• Убедитесь, что на корпусе устройства нет заблокированных отверстий.

• Никогда не подключайте это устройство к регулятору яркости или реостату.

COLORpalette™ QRG RU

83

• Заменяйте предохранитель на устройство того же типа и номинала.

• Для перемещения этого устройства пользуйтесь ТОЛЬКО

подвесным/монтажным кронштейном или ручками.

• Максимальная температура окружающей среды составляет 104° F (40° C).

Не допускайте работы этого устройства при высокой температуре.

•

В случае серьезного нарушения в работе устройства немедленно прекратите

его использование.

• НЕ открывайте это устройство. Оно не содержит деталей, обслуживаемых

пользователем.

• Во избежание ненужного износа и для продления срока службы,

неиспользуемое устройство следует полностью отключить с помощью

выключателя или путем извлечения вилки из розетки.

Контакт

За пределами США, Великобритании, Ирландии, Мексики и стран Бенилюкса по

вопросам поддержки или возврата устройства обращайтесь к своему
дистрибьютору. Контактная информация приведена на сайте

www.chauvetlighting.com.

Комплект

поставки

•

COLORpalette™

•

Шнур питания

•

Гарантийная карта

•

Краткое руководство

Начало

работы

Распакуйте устройство COLORpalette™ и проверьте исправное состояние всех

полученных деталей. Если коробка или ее содержимое имеют признаки

повреждения, немедленно сообщите об этом не Chauvet, а перевозчику.

Описание

устройства

Устройство COLORpalette™ – это многоцветное устройство омывающего

освещения для использования мобильными артистами внутри помещений.

Устройство COLORpalette™ может создавать ослепительные эффекты с

полным контролем до 8 светодиодных зон. Встроенная инфракрасная

технология предлагает беспроводное управление благодаря опциональному

инфракрасному пульту дистанционного управления (IRC-6) от Chauvet.

Обзор

Выход питания

Вход/выход DMX

Светодиодный

экран

Держатель

предохранителя

Вход питания

Предохранительная

проушина

Микрофон

Кнопки

меню

Ручка регулировки звуковой

чувствительности

COLORpalette™ QRG RU

84

Питание

переменного

тока

Это устройство имеет функцию автоматического выбора диапазона

электропитания и может работать со входным напряжением в диапазоне 100-

240

В пер. т, 50/60 Гц.

Во избежание ненужного износа и для продления срока службы

неиспользуемое устройство следует полностью отключить с помощью

выключателя или путем извлечения вилки из розетки.

Подключение

питания

Информацию о максимальном количестве устройств COLORpalette™, которые

можно подключить при соответствующем напряжении, см. в Руководстве

пользователя или на стикере на устройстве.

Замена

предохранителя

1. Отключите устройство от питания.

2. Вставьте кончик отвертки с плоской головкой в отверстие держателя

предохранителя.

3. Извлеките предохранительный колпачок из корпуса.

4. Извлеките перегоревший предохранитель из зажима спереди

предохранительного колпачка и замените его на предохранитель того же

типа и номинала.

5. Повторно вставьте держатель предохранителя и снова подключите питание.

Монтаж

Перед монтажом этого устройства прочитайте Замечания по безопасности.

Схема монтажа

устройства

Ручка регулировки кронштейна

Монтажный кронштейн

Монтажный зажим

(например, CLP-15N

от Chauvet)

Предохранительный

кабель

(например,

CH-05

от Chauvet)

Овальные

монтажные

отверстия

COLORpalette™ QRG RU

85

Описание

панели

управления

Кнопка

Функция

<MODE>

Выход из текущего меню или функции

<ENTER>

Активация опции меню или выбранного значения

<UP>

Перемещение по списку меню вверх по списку меню или
увеличение числового значения при работе

<DOWN>

Перемещение по списку меню вверх по списку меню или
уменьшение числового значения при работе

Связь по DMX

Устройство COLORpalette™ может работать с контроллером DMX при

подключении с помощью последовательных соединений DMX

. Инструкции по

подключению и настройке этого устройства в режиме DMX приведены в
Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное

руководство DMX Primer на сайте www.chauvetlighting.com.

Профиль DMX

Профиль DMX устройства COLORpalette™ определяется положением DMX-

канала 1. Дополнительные сведения см. в Руководстве пользователя по

продукту.

Начальный адрес

Для обеспечения полного доступа ко всем каналам в каждом из режимов DMX
максимальный рекомендуемый адрес DMX – 485.

Подключение

Master/Slave

Устройство COLORpalette™ использует соединение передачи данных DMX для

режима Master/Slave. Инструкции по подключению и конфигурированию этого

устройства в режиме Master/Slave приведены в Руководстве пользователя.

Опции меню

Режим

Уровни программирования

Описание

DMX

dxxx

001–485

Настройка DMX-адреса

Выключено

A000

Нет выходного сигнала

Статические цвета A001–A007 F000–F100

Настройка статических цветов и
стробоскопа

Автопрограммы

A008–A011 P000–P100 F000–F100

Настройка автопрограмм,
скорости и стробоскопа

A012–A024 P000–P100

Настройка автопрограмм и
скорости

Настраиваемое

цветов

A025

r000–

r100

G000–

G100

b000–

b100

F000–

F100

Настройка индивидуального

цвета (красного, зеленого или

синего) и стробоскопа

COLORpalette™ QRG RU

86

ИК-пульт дистанц-ионного управления IRC-6

Устройство COLORpalette™ совместимо с пультом IRC-6 от Chauvet.

С COLORpalette™ используются следующие кнопки IRC-6:

Включение/выключение светодиодов
Увеличение скорости (программы или стробоскопа) или значения цвета
Уменьшение скорости (программы или стробоскопа) или значения цвета
Включение настройки стробоскопа
Включение смешивания цветов
Задание значения красного цвета
Задание значения зеленого цвета
Задание значения синего цвета

Включение или выключение автоматического режима/режима звуковой
активации

Включение или выключение автоматического режима/режима звуковой
активации

ПРИМЕЧАНИЕ: Если автоматический режим/режим звуковой активации
отключен, включается режим статических цветов.

Режим статических

цветов

Автоматический

режим/режим звуковой

активации

A007 (Белый)

A008

A001 (Красный)

A010

A025 (Янтарный)

A011

A004 (Желтый)

A016

A002 (Зеленый)

A017

A006 (Циановый)

A018

A003 (Синий)

A020

A005 (Фиолетовый)

A021

A025 (Розовый)

A022

A025 (Цвет

подсолнечника)

A024

Нет действия

A023 (Нет отклика на звук)

•

- Нет функции для этого продукта

•

Значение по умолчанию для режима статических цветов – A007 (белый).

Значение по умолчанию для автоматического режима/режима звуковой

активации – A008.

COLORpalette™ QRG RU

87

Значения DMX

27-CH

Канал

Функция

Значение

Процент/уставка

1 Режим

000 ó 019

27-канальный режим

020 ó 255

Профили DMX 15-CH – 3-CH

2

Нет действия

000 ó 255

Нет действия

3 Стробоскоп

000 ó 002

Нет действия

003 ó 249

Медленно-быстро

250 ó 255

Звуковая активация

4

Красный 1

000 ó 255

0–100%

5

Зеленый 1

000 ó 255

0–100%

6

Синий 1

000 ó 255

0–100%

7

Красный 2

000 ó 255

0–100%

8

Зеленый 2

000 ó 255

0–100%

9

Синий 2

000 ó 255

0–100%

10

Красный 3

000 ó 255

0–100%

11

Зеленый 3

000 ó 255

0–100%

12

Синий 3

000 ó 255

0–100%

13

Красный 4

000 ó 255

0–100%

14

Зеленый 4

000 ó 255

0–100%

15

Синий 4

000 ó 255

0–100%

16

Красный 5

000 ó 255

0–100%

17

Зеленый 5

000 ó 255

0–100%

18

Синий 5

000 ó 255

0–100%

19

Красный 6

000 ó 255

0–100%

20

Зеленый 6

000 ó 255

0–100%

21

Синий 6

000 ó 255

0–100%

22

Красный 7

000 ó 255

0–100%

23

Зеленый 7

000 ó 255

0–100%

24

Синий 7

000 ó 255

0–100%

25

Красный 8

000 ó 255

0–100%

26

Зеленый 8

000 ó 255

0–100%

27

Синий 8

000 ó 255

0–100%

Зоны COLORpalette™ для управления DMX
(27

-канальный режим)

1 2 3

4

5 6 7

8

COLORpalette™ QRG RU

88

15-CH

Канал

Функция

Значение

Процент/уставка

1 Режим

000 ó 019

27-канальный режим

020 ó 039

15-канальный режим

040 ó 255

Профили DMX 9-CH – 3-CH

2

Нет действия

000 ó 255

Нет действия

3 Стробоскоп

000 ó 002

Нет действия

003 ó 249

Медленно-быстро

250 ó 255

Звуковая активация

4

Красный 1

000 ó 255

0–100%

5

Зеленый 1

000 ó 255

0–100%

6

Синий 1

000 ó 255

0–100%

7

Красный 2

000 ó 255

0–100%

8

Зеленый 2

000 ó 255

0–100%

9

Синий 2

000 ó 255

0–100%

10

Красный 3

000 ó 255

0–100%

11

Зеленый 3

000 ó 255

0–100%

12

Синий 3

000 ó 255

0–100%

13

Красный 4

000 ó 255

0–100%

14

Зеленый 4

000 ó 255

0–100%

15

Синий 4

000 ó 255

0–100%

Зоны COLORpalette™ для управления DMX
(15

-канальный режим)

1 2 3

4

COLORpalette™ QRG RU

89

9-CH

Канал

Функция

Значение

Процент/уставка

1 Режим

000 ó 039

Профили DMX 27-CH – 15-CH

040 ó 059

9-канальный режим

060 ó 255

Профили DMX 6-CH – 3-CH

2

Нет действия

000 ó 255

Нет действия

3 Стробоскоп

000 ó 002

Нет действия

003 ó 249

Медленно-быстро

250 ó 255

Звуковая активация

4

Красный 1

000 ó 255

0–100%

5

Зеленый 1

000 ó 255

0–100%

6

Синий 1

000 ó 255

0–100%

7

Красный 2

000 ó 255

0–100%

8

Зеленый 2

000 ó 255

0–100%

9

Синий 2

000 ó 255

0–100%

Зоны COLORpalette™ для управления DMX
(9

-канальный режим)

1

2

COLORpalette™ QRG RU

90

6-CH

Канал

Функция

Значение

Процент/уставка

1 Режим

000 ó 059

Профили DMX 27-CH – 9-CH

060 ó 079

6-канальный режим

080 ó 255

3-канальный режим

2

Нет действия

000 ó 255

Нет действия

3 Стробоскоп

000 ó 002

Нет действия

003 ó 249

Медленно-быстро

250 ó 255

Звуковая активация

4

Красный 1

000 ó 255

0–100%

5

Зеленый 1

000 ó 255

0–100%

6

Синий 1

000 ó 255

0–100%

Зоны COLORpalette™ для управления DMX
(6

-канальный режим)

1

COLORpalette™ QRG RU

91

3-CH

Канал

Функция

Значение

Процент/уставка

1 Режим

000 ó 079

Профили DMX 27-CH – 6-CH

080 ó 089

Режим автоматический/звуковой
активации 1 (снимок)

090 ó 099

Режим автоматический/звуковой
активации 2

100 ó 109

Режим автоматический/звуковой
активации 3

110 ó 119

Режим автоматический/звуковой
активации 4

120 ó 129

Режим автоматический/звуковой
активации 5

130 ó 139

Режим автоматический/звуковой
активации 6

140 ó 149

Режим автоматический/звуковой
активации 7

150 ó 159

Режим автоматический/звуковой
активации 8

160 ó 169

Режим автоматический/звуковой
активации 9

170 ó 179

Режим автоматический/звуковой
активации 10

180 ó 189

Режим автоматический/звуковой
активации 11

190 ó 199

Режим автоматический/звуковой
активации 12

200 ó 209

Режим автоматический/звуковой
активации 13

210 ó 219

Режим автоматический/звуковой
активации 14

220 ó 229

Режим автоматический/звуковой
активации 15

230 ó 239

Авторежим 1 (затухание)

240 ó 255

Режим автоматический/звуковой
активации 16 (прокрутка всех программ)

2

Скорость

программы

000 ó 249

Быстро-медленно

250 ó 255

Останов

3 Стробоскоп

000 ó 002

Нет действия

003 ó 249

Медленно-быстро

250 ó 255

Звуковая активация

COLORpalette™ QRG Multi-Language

Contact

Us

WORLD HEADQUARTERS - Chauvet

General Information

Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: [phone]

Technical Support

Voice: [phone] (Press 4)
Fax: [phone]
Email: [e-mail]

World Wide Web

www.chauvetlighting.com

UNITED KINGDOM AND IRELAND - Chauvet Europe Ltd.

General Information

Address: Unit 1C
Brookhill R oad Indus trial Es tate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]

Fax: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.co.uk

MEXICO - Chauvet Mexico

General Information

Address: Av. Santa Ana 30
Parque Indu s trial Lerma
Lerma, Mexico C.P. 52000

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvet.com.mx

CHAUVET EUROPE - Chauvet Europe BVBA

General Information

Address: Stokstraat 18
9770 Kruishoutem
Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact the dealer of
record. Follow their instructions to request support or to return a product. Visit our
website for contact details.

COLORpalette™ QRG Rev. 1 ML9
© Copyright 2015 Chauvet

All rights reserved
Printed i n the P. R. C.
