COLORado™ 2-Quad Zoom VW Tour QRG EN
2
About this
Guide
The COLORado™ 2-Quad Zoom VW Tour Quick Reference Guide (QRG) has
basic product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from
http://www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
• DO NOT open this product. It contains no user-serviceable parts.
• DO NOT look at the light source when the product is on.
• To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
• CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
• CAUTION: This product’s housing may b e hot when lights are
operating.
• Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
• DO NOT leave any flammab le material within 50 cm of this product
while operating or connected to power.
• USE a safety cable when mounting this product overhead.
• DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
• DO NOT operate this product if the housing, lenses, or cables appear
damaged.
• DO NOT connect this product to a dimmer or rheostat.
• ONLY connect this product to a grounded and protected circuit.
• ONLY use the hanging/mounting bracket to carry this product.
• In the event of a serious operating problem, stop using immediately.
• The maximum ambient temperatu re is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact
your distributor to request support or return a product. Visit
www.chauvetprofessional.com for contact information.
What is
Included
• COLORado™ 2-Quad Zoom
VW Tour
• Neutrik® powerCON®
power cord
• Gel Frame
• Gel Frame Holder
(9 in/229 mm accessories)
• Warranty Card
• Quick Reference Guide
Page 3
COLORado™ 2-Quad Zoom VW Tour QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate wear an d improve its lifespa n, during periods of non-use
completely disco nn ect from power vi a breaker or by unpl ugging it.
Power Linking
You can link up to 13 COLORado™ 2-Quad Zoom VW Tour products at
120 V, 16 products at 208 V, or 17 products
at 230 V. Never ex ceed this
number. Power linking cords can be purchased separately.
AC Plug
Connection
Wire (U.S. )
Wire (Europe)
Screw Col or
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
DMX Linking
The COLORado™ 2-Quad Zoom VW Tour will work with a DMX controller
using a regular DMX serial connection. A DMX Primer is available from
www.chauvetprofessional.com.
DMX Connection
The COLORado™ 2-Quad Zoom VW Tour uses a regular DMX data
connection for its DMX personalities: STD.P, STD.Y, STD.W, and UNO
. See
the User Manual to connect a nd configure for DMX operat ion.
Note: For optimum control of the 16-bit (fine control) dimming channels in
the STD.P, STD.Y, a nd STD.W personalities
, be sure that both dimming
curves in SET > DIM and SET > CURV are set to O FF.
Master/Slave
Connection
The COLORado™ 2-Quad Zoom VW Tour uses the DMX data connection for
its Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.
Page 4
COLORado™ 2-Quad Zoom VW Tour QRG EN
4
Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp i
s capable of supporting the weight of the product. For our Chauvet line
of mounting clamps, go to trusst.com/productcategory/base-plates-accessories-
clamps/.

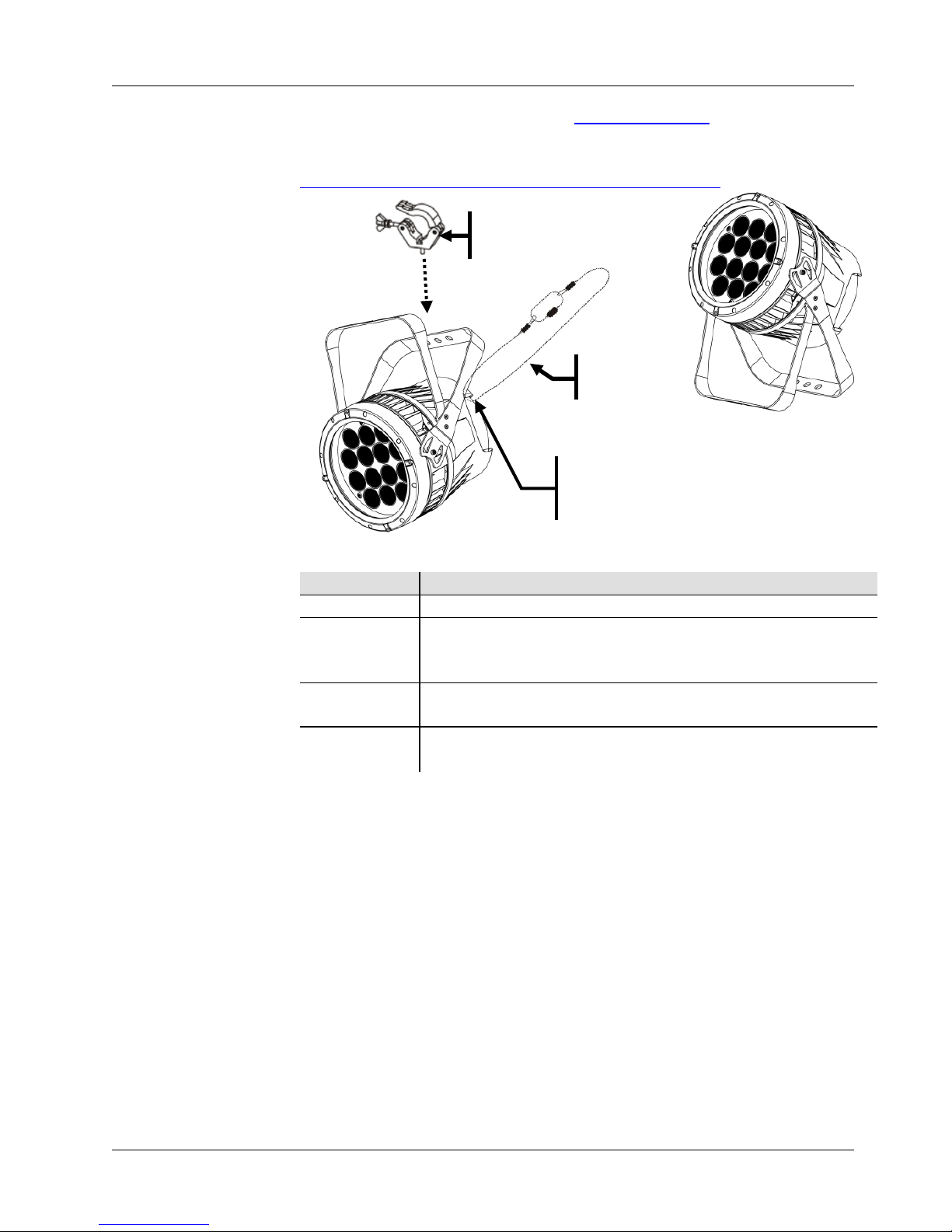

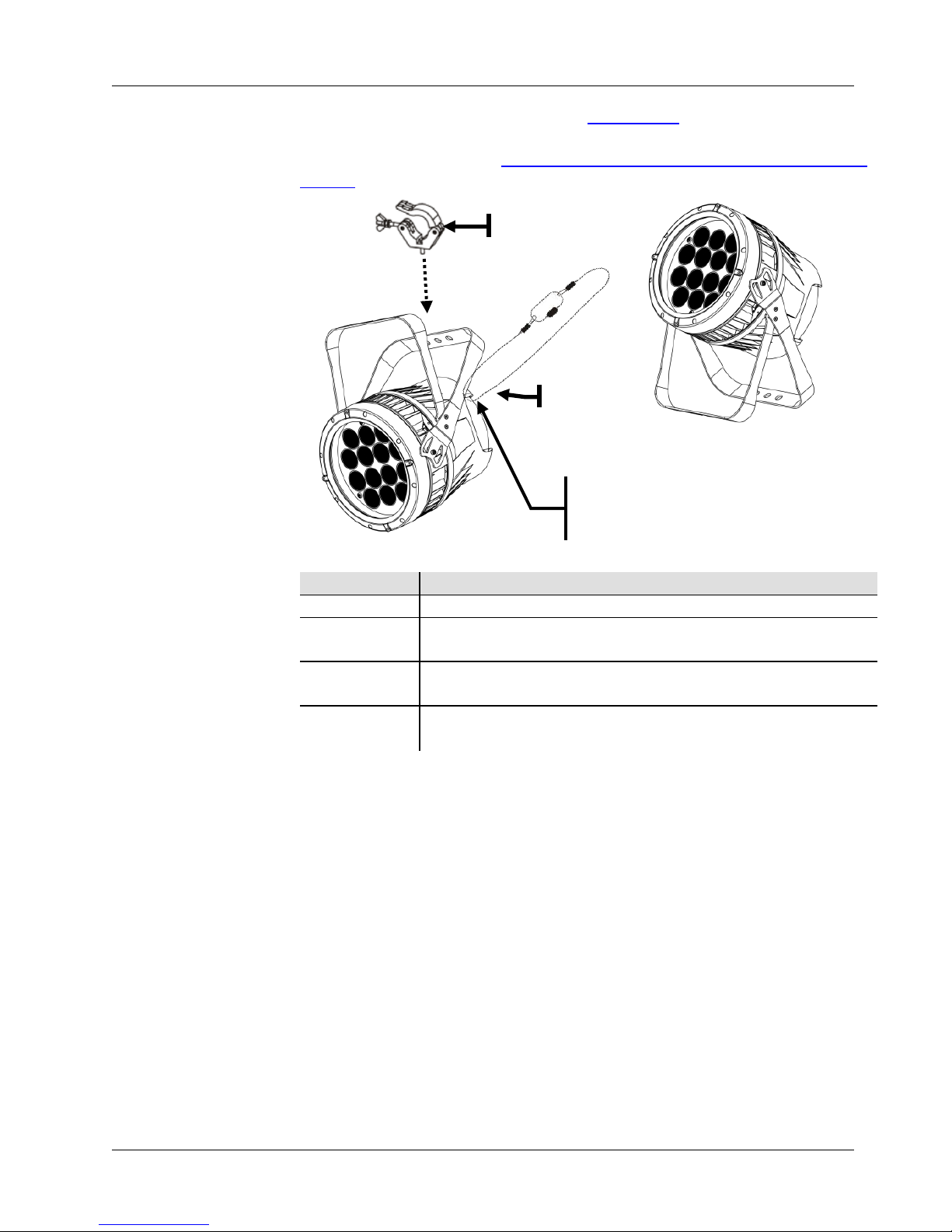

Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
<UP>
Navigates upwards through the menu list or increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list or
decreases the numeric value when in a function
Passcode
After being prompted, e nter the following passcode by pr essing:
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Secure the safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting
Mounting Clamp
Safety Cable
Page 5
COLORado™ 2-Quad Zoom VW Tour QRG EN
5
Menu Options
Main Level
Programming Levels
Description
STAT
W.
000–255
Combines warm white (W.) and
cool white (C.) to make a custom
color (0–100%)
C.
Z.
Changes the beam angle (zoom)
RUN
DMX
DMX mode
SLAV
Master /S l ave mod e
DMX
D.001–D.512
Selects the DMX starting address
PERS
STD.P
10-channel: dimmer, fine dimmer,
warm white, fine warm white, cool
white, fine cool white, macros
, strobe,
zoom, zoom reset
STD.Y
10-channel: dimmer, fine dimmer,
warm white, fine warm white, cool
white, fine cool white, macros, strobe,
zoom, zoom reset
STD.W
6-channel: dimmer, fine dimmer,
macros, strobe, zoom, zoom reset
UNO
1-channel: dimmer
SET
CALE
YES
Allows editing of the CAL1 > WH.01–
WH.05 programmi ng leve l
NO
Locks out editing of the CAL1 >
WH.01–WH.05 p rogramm ing leve l
DIM
OFF
Selects dimming profiles from
fast (DIM.1) to slow (DIM.4) or OFF
DIM.1
DIM.2
DIM.3
DIM.4
DERR
BLAC
Blacks out fixture up on loss of DMX
SAVE
Continues with last command upon
loss of DMX control
ZOOM
BASE
Sets default zoom position
(full mo vement)
POS.1
Sets position 1 setting for zoom limit
POS.2
Sets position 2 setting for zoom limit
CURV
OFF
Selects dimming curves from
fast (CV1) to slow (CV3) or OFF
CV1
CV2
CV3
REST PASS
****
(Enter
Passcode)
Defaults product to facto r y settings
CAL1 WH.01–WH.05
W.
000–255
Selects the white color temperature
C.
KEY
ON
Turns the passcode on or off
OFF
ZOOM
POS.1
P.000–255
Position 1 for the zoom
POS.2
Position 2 for the zoom
Page 6
COLORado™ 2-Quad Zoom VW Tour QRG EN
6
DMX Values
STD.P
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
2
Fine Dimmer
000 ó 255
Fine control
3
Warm White
000 ó 255
0–100%
4
Fine Warm White
000 ó 255
Fine control
5
Cool White
000 ó 255
0–100%
6
Fine Cool White
000 ó 255
Fine control
7 White Macros
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
No function
White 1
White 2
White 3
White 4
White 5
8 Strobe
000 ó 009
010 ó 255
No function
0–20 Hz
9
Zoom
000 ó 255
0–100%
10 Zoom Reset
000 ó 200
201 ó 220
221 ó 255
No function
Zoom reset
No function
STD.Y
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
2
Fine Dimmer
000 ó 255
Fine control
3
Warm White
000 ó 255
0–100%
4
Fine Warm White
000 ó 255
Fine control
5
Cool White
000 ó 255
0–100%
6
Fine Cool White
000 ó 255
Fine control
7 White Macros
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
No function
White 1
White 2
White 3
White 4
White 5
8 Strobe
000 ó 009
010 ó 255
No function
0–20 Hz
9
Zoom
000 ó 255
0–100%
10 Zoom Reset
000 ó 200
201 ó 220
221 ó 255
No function
Zoom reset
No function
Page 7
COLORado™ 2-Quad Zoom VW Tour QRG EN
7
DMX Values (Cont.)
STD.W
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
2
Fine Dimmer
000 ó 255
Fine control
3 White Macros
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
No function
White 1
White 2
White 3
White 4
White 5
4 Strobe
000 ó 009
010 ó 255
No function
0–20 Hz
5
Zoom
000 ó 255
0–100%
6 Zoom Reset
000 ó 200
201 ó 220
221 ó 255
No function
Zoom reset
No function
UNO
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó 255
0–100%
Page 8
COLORado™ 2-Quad Zoom VW Tour GRR ES
8
Acerca de Esta
Guía
La Guía d e Refe renci a Rápid a (GRR) del COLORado™ 2-Quad Zoom VW
Tour
contiene información básica sobre el producto, como montaje, opciones
de menú y valores DMX. Descargue el Manual de U
suario de
www.chauvetprofessional.com para información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo avis o.
Notas de
Seguridad
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de l uz cuando el producto esté encendido.
• Para evitar un d es gast e innecesario y alargar s u vida útil, des conecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una
sala de baile con cal or y humedad), puede for
marse condensación en
la electrónica i nterna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate compl etamente al ambiente
antes de conect ar la alimentación.
• CUIDADO: La carcasa de este produ cto es tá caliente cuando las
luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
• NO deje ningún materi al inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en
cualquier ub icación en la que el polvo , calor excesivo, agua o
humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañado s .
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circui to con toma de tierra y
protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
• En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetprofessional.com para información de contac to.
Page 9
COLORado™ 2-Quad Zoom VW Tour GRR ES
9
Qué va
Incluido
• COLORado™ 2-Quad Zoom
VW Tour
• Cable de A
limentación Neutrik®
powerCON®
• Marco de Gel
• Soporte de Marco de Gel
(accesorios 9''/229 mm)
• Tarjeta de Garantía
• Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Para evitar un desgas t e innecesario y alargar su vida útil, desconecte
complemente el pro du ct o de la alime nta ci ón, mediante el int e r ru ptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 13 productos COLORado™ 2-Quad Zoom VW Tour a
120 V, 16 a 208 V, o 17 a 230 V. Nunca sob repas e est e nú mero. Los cables d e
alimentación en cadena se pueden adquirir por separa do.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 2-Quad Zoom VW Tour funcionará con un control ador D MX
usando una conexión serie DMX normal. Hay un m
anual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El COLORado™ 2-Quad Zoom VW Tour usa una conexión de datos DMX
normal para sus personalidades DMX: STD.P, STD.Y, STD.W y UNO.
Vea el
Manual de Usuario para conectar y c onfig urar para funcionamiento DMX.
Nota: Para un control óptimo de los canales de atenuación de 16 bits
(contr ol fi n o) en la s personalidades STD.P, STD.Y, y STD. W
, asegúre se de
que ambas curvas de atenuación en SET > DIM y SET > CURV están
configuradas en OFF.
Conexión
Maestro/Esclavo
El COLORado™ 2-Quad Zoom VW Tour usa la conexión de datos DMX para
su modo Maestro/Esclavo. Vea el Manual de U
suario para conec tar y c onf ig urar
para funcionamiento Maes tro/Esclav o.
Page 10
COLORado™ 2-Quad Zoom VW Tour GRR ES
10
Montaje
Antes de montar este produc t o, lea la s Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para
nuestra línea Chauvet de abrazaderas de montaje, visite
trusst.com/productcategory/base-plates-accessories-clamps/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura
el valor seleccionado actualmente dentro de la
función seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el
valor numérico cuando está en una funció n
<DOWN>
Navega hacia abajo por la lista de menú o disminuye
el valor numérico cuando está en una función
Código de
Acceso
Después de que se le solic ite, introduz ca la sig uiente código de acceso pulsando:
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta código de acceso no se puede cambiar y se debe usar cuando se le solicite.
Montaje en Altura
Montaje en el Suelo
Asegure el cable de seguridad
con el pasador en la parte
posterior del producto
Abrazadera de
Montaje
Cable de
Seguridad
Page 11
COLORado™ 2-Quad Zoom VW Tour GRR ES
11
Opciones de Menú
Nivel Princ ip al
Niveles de Programación
Descripción
STAT
W.
000–255
Combina blanco cálido (W.) y
blanco frío (C.) para formar un color
personalizado (0–100%)
C.
Z.
Cambia el ángulo del haz (zoom)
RUN
DMX
Modo DMX
SLAV
Modo Mae stro/Esclavo
DMX
D.001–D.512
Selec c iona la d irecci ón DMX de ini c io
PERS
STD.P
10-canales: atenuador, atenuador
fino, blanco cálido, blanco cálido fino,
blanco frío, blanco frío fino, macros,
estroboscopio, zoom, reinicio zoom
STD.Y
10-canales: atenuador, atenuador
fino, blanco cálido, blanco cálido fino,
blanco frío, blanco frío fi n o, macros,
estroboscopio, zoom, reinicio zoom
STD.W
6-canales: atenuador, atenuador fino,
macros,
estroboscopio, zoom, reinicio
zoom
UNO
1-canal: atenuador
SET
CALE
YES
Permite editar el nivel de
programación CAL1 > WH.01–WH.05
NO
No permite editar el nivel de
programación CAL1 > WH.01–WH.05
DIM
OFF
Selecciona el perfil del atenuador,
rápido (DIM.1) a lento (DIM.4) o sin
atenuador (OFF)
DIM.1
DIM.2
DIM.3
DIM.4
DERR
BLAC
Apaga (black out) el dispositivo tras la
pérdida de señal DMX
SAVE
Continúa con el último comando tras
la pérdida de control DMX
ZOOM
BASE
Configura la posición predeterminada
del zoom (movimiento completo)
POS.1
Establece la c onfiguración de la
posición 1 para el límite del zoom
POS.2
Establece la c onfiguración de la
posición 2 para el límite del zoom
CURV
OFF
Selecciona la curva del atenuador,
rápida (CV1) a lenta (CV3) o sin
atenuador (OFF)
CV1
CV2
CV3
REST PASS
****
(Introducir
código de
acceso)
Reinicia el dispositivo a la
configuración por de fecto
CAL1 WH.01–WH.05
W.
000–255
Selecciona la temperatura del color
blanco
C.
KEY
ON
Activa o desactiva la contraseña
OFF
ZOOM
POS.1
P.000–255
Posición 1 para el zoom
POS.2
Posición 2 para el zoom
Page 12
COLORado™ 2-Quad Zoom VW Tour GRR ES
12
Valores DMX
STD.P
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
2
Atenuador Fino
000 ó 255
Control fino
3
Blanco Cálido
000 ó 255
0–100%
4
Blanco Cálido Fino
000 ó 255
Control fino
5
Blanco Frío
000 ó 255
0–100%
6
Blanco Frío Fino
000 ó 255
Control fino
7 Macros Blancos
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Sin función
Blanc o 1
Blanc o 2
Blanc o 3
Blanc o 4
Blanc o 5
8 Estroboscopio
000 ó 009
010 ó 255
Sin función
0–20 Hz
9
Zoom
000 ó 255
0–100%
10 Reinicio del Zoom
000 ó 200
201 ó 220
221 ó 255
Sin función
Reinicio del zoom
Sin función
STD.Y
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
2
Atenuador Fino
000 ó 255
Control fino
3
Blanco Cálido
000 ó 255
0–100%
4
Blanco Cálido Fino
000 ó 255
Control fino
5
Blanco Frío
000 ó 255
0–100%
6
Blanco Frío Fino
000 ó 255
Control fino
7 Macros Blancos
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Sin función
Blanc o 1
Blanc o 2
Blanc o 3
Blanc o 4
Blanc o 5
8 Estroboscopio
000 ó 009
010 ó 255
Sin función
0–20 Hz
9
Zoom
000 ó 255
0–100%
10 Reinicio del Zoom
000 ó 200
201 ó 220
221 ó 255
Sin función
Reinicio del zoom
Sin función
Page 13
COLORado™ 2-Quad Zoom VW Tour GRR ES
13
Valores DMX (Cont.)
STD.W
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
2
Atenuador Fino
000 ó 255
Control fino
3
Macros Blancos
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Sin función
Blanc o 1
Blanc o 2
Blanc o 3
Blanc o 4
Blanc o 5
4
Estroboscopio
000 ó 009
010 ó 255
Sin función
0–20 Hz
5
Zoom
000 ó 255
0–100%
6
Reinicio del Zoom
000 ó 200
201 ó 220
221 ó 255
Sin función
Reinicio del zoom
Sin función
UNO
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó 255
0–100%
Page 14
COLORado™ 2-Quad Zoom VW Tour MR FR
14
À Propos de ce
Manuel
Le Manuel de Référence du COLORado™ 2-Quad Zoom VW Tour (MR)
reprend des informations de base sur cet appareil notamment en matière de
connexions, montage, options de menu et valeurs DMX. Télécharger le Ma
nuel
d'Utilisation sur www.chauvetprofessional.com
pour de plus amples
informations.
Clause de Non-
Responsabilité
Les informations et caractéri stiques contenues dans ce manuel sont sujettes à
changement sans préav is .
Consignes de
Sécurité
• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
• Ne regardez PAS la source lumineuse lorsque l’apparei l fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en
le débranchant de l'alimentation électr ique ou en coupan t le
disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers
une salle de bal chaude et humide), de la condensation peu t se former
sur les composan ts électriques internes. Pour éviter de causer des
dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
• ATTENTION: le boîtier de cet appareil est brûlant lors du
fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable d ans un rayon de 50 cm de
l’appareil lor sque celui-ci fonctionne.
Page 15
COLORado™ 2-Quad Zoom VW Tour MR FR
15
• Utilisez TOUJOURS une élingue de sécu r ité lorsque vou s montez cet
appareil en hauteur.
• N’utilisez PAS cet appareil en extéri eur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonct ionnement. (IP20)
•
N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
• Transportez/S uspendez cet appareil UN I Q U EMENT par le support de
montage dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
• La température ambiante maximale supportée par cet appar eil est de
113 °F (45 °C). N e le faites pas fon ctionner à des températur es plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique et du
Benelux
, contactez votre fournisseur si vous avez besoin d'assistance ou de
retourner votre appareil. Consultez le site www.chauvetprofessional.com
pour
trouver nos coordonnées .
Ce Qui est
Inclus
• COLORado™ 2-Quad
Zoom VW Tour
• Un Cordon d'Alimentation
powerCON® de Neutrik®
• Gélatine
• Support de Gélatine
(accessoires 9 pouces/229 mm)
• Une Fiche de Garantie
• Un Manuel de Referen ce
Page 16
COLORado™ 2-Quad Zoom VW Tour MR FR
16
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée com prise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prol onger la d urée de vie, déconnecte z-
entièrement l'appareil en
le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
Connexion
Électrique
Vous pouvez connecter entre eux jusqu’à 13 COLORado™ 2-Quad Zoom VW
Tour à 120 V, 16 unités à 208 V, ou 17 unités à 230 V. Ne dépassez jamais cette
limite. Vous pouvez vous proc urer séparément des cordons d'alimentation.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Raccordement
DMX
Le COLORado™ 2-Quad Zoom VW Tour fonctionnera avec un jeu d'orgues
DMX au moyen de connexions DMX en série standard. Une introduction au
DMX est à votre disposit ion sur www.chauvetprofessional.com.
Connexion DMX
Le COLORado™ 2-Quad Zoom VW Tour utilise une connexion de données
DMX standard pour ses personnalités DMX: STD.P, STD.Y, STD.W
, et
UNO. Consultez le Manuel d’U
tilisation pour connecter et configurer le
système DMX.
Remarque : Pour une commande optimale des canaux de gradation 16 bits
(contrôle fin) d ans l es personnalités STD.P, STD.Y, et ST D. W,
veillez à ce
que les deux courbes de gradation dans SET > DIM et SET > CURV soient
sur OFF.
Connexion
Maître/
Esclave
Le COLORado™ 2-Quad Zoom VW Tour utilise une connexion de données
DMX pour son mode Maître/Esclave. Consu ltez le Manuel d’U
tilisation pour
connecter et configure r le mode de f onctionneme nt Maître/Esclave.
Page 17
COLORado™ 2-Quad Zoom VW Tour MR FR
17
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que
les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de
fixations C hauvet sur trusst.com/productcategory/base-plates-accessories-clamps/.
Schéma de
Montage
de l'Appareil
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction
sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le
haut, dans une fonction permet d'augmenter les
valeurs numériques
<DOWN>
Permet de parcourir les listes ou les menus vers le
bas, dans une fonction permet de diminuer les
valeurs
numériques
Code d’Accès
Une fois affiché, saisissez le code d’accès suivant comme suit:
• <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Ce code d’accès ne peut pas être modifié et doit être saisi sur demande.
Fixez le câble d e sécurité au
moyen du passant
à l’arrière
du produit
Clip de Fixation
Élingue de
Sécurité
Montage en Hauteur
Montage au Sol
Page 18
COLORado™ 2-Quad Zoom VW Tour MR FR
18
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
STAT
W.
000–255
Combine le blanc chaud (W.) et le
blanc froid (C.) pour un résultat
personnalisé (0–100%)
C.
Z.
Change l'angle de faisceau (zoom)
RUN
DMX
Mode DMX
SLAV
Mode Maître/Esclave
DMX
D.001–D.512
Sélectionne l’adresse DMX de départ
PERS
STD.P
10-canaux: gradateur, gradateur fin,
blanc c haud, blanc chau d fin, bla nc
froid, blanc froid fin, macros,
stroboscope, zoom, réinit. du zoom
STD.Y
10-canaux: gradateur, gradateur fin,
blanc c haud, blanc chau d fin, bla nc
froid, blanc froid fin, macros,
stroboscope, zoom, réinit. du zoom
STD.W
6-canaux: gradateur, gradateur fin,
macros, stroboscope, zoom, réinit. d u
zoom
UNO
1-canal: gradateur
SET
CALE
YES
Permet l'édition du niveau de
programmation CAL1 > WH.01–WH.05
NO
Ne permet pas l'édition du niveau de
programmation CAL1 > WH.01–WH.05
DIM
OFF
Sélectionne profil de gradation de
rapide (DIM.1) à lent (DIM.4) ou pas
de gradateur (OFF)
DIM.1
DIM.2
DIM.3
DIM.4
DERR
BLAC
Met l'unité en noir général en cas de
perte de signal DMX
SAVE
En cas de perte de commande DMX,
la dernière commande se maintiendr a
ZOOM
BASE
Définit la position par défaut du zoom
(mouvement in tégral)
POS.1
Définit la configuration de la position
1 de lim ite du zoom
POS.2
Définit la configuration de la position
2 de lim ite du zoom
CURV
OFF
Sélectionne courbes de gradation de
rapide (CV1) a lent (CV3) ou pas de
gradateur (OFF)
CV1
CV2
CV3
REST PASS
****
(Introducir
código de
acceso)
Retour aux réglages d’usine par
défaut
CAL1 WH.01–WH.05
W.
000–255
Sélectionne la température de
couleur blanc
C.
KEY
ON
Activ e ou désac tive le mot de passe
OFF
ZOOM
POS.1
P.000–255
Position 1 pour le zoom
POS.2
Position 2 pour le zoom
Page 19
COLORado™ 2-Quad Zoom VW Tour MR FR
19
Valeurs DMX
STD.P
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0–100%
2
Gradateur Fin
000 ó 255
Contrôle fin
3
Blanc Chaud
000 ó 255
0–100%
4
Blanc Chaud Fin
000 ó 255
Contrôle fin
5
Blanc Froid
000 ó 255
0–100%
6
Blanc Froid Fin
000 ó 255
Contrôle fin
7 Macros de Blanc
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Pas de fonction
Blanc 1
Blanc 2
Blanc 3
Blanc 4
Blanc 5
8 Stroboscope
000 ó 009
010 ó 255
Pas de fonction
0–20 Hz
9
Zoom
000 ó 255
0–100%
10
Réinitialisa ti on du
Zoom
000 ó 200
201 ó 220
221 ó 255
Pas de fonction
Réinitialisation du zoom
Pas de fonction
STD.Y
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0–100%
2
Gradateur Fin
000 ó 255
Contrôle fin
3
Blanc Chaud
000 ó 255
0–100%
4
Blanc Chaud Fin
000 ó 255
Contrôle fin
5
Blanc Froid
000 ó 255
0–100%
6
Blanc Froid Fin
000 ó 255
Contrôle fin
7 Macros de Blanc
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Pas de fonction
Blanc 1
Blanc 2
Blanc 3
Blanc 4
Blanc 5
8 Stroboscope
000 ó 009
010 ó 255
Pas de fonction
0–20 Hz
9
Zoom
000 ó 255
0–100%
10
Réinitialisa ti on du
Zoom
000 ó 200
201 ó 220
221 ó 255
Pas de fonction
Réinitialisation du zoom
Pas de fonction
Page 20
COLORado™ 2-Quad Zoom VW Tour MR FR
20
Valeurs DMX (Suite)
STD.W
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0–100%
2
Gradateur Fin
000 ó 255
Contrôle fin
3 Macros de Blanc
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Pas de fonction
Blanc 1
Blanc 2
Blanc 3
Blanc 4
Blanc 5
4 Stroboscope
000 ó 009
010 ó 255
Pas de fonction
0–20 Hz
5
Zoom
000 ó 255
0–100%
6
Réinitialisa ti on du
Zoom
000 ó 200
201 ó 220
221 ó 255
Pas de fonction
Réinitialisation du zoom
Pas de fonction
UNO
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó 255
0–100%
Page 21
COLORado™ 2-Quad Zoom VW Tour BH NL
21
Over deze
handleiding
De COLORado™ 2-Quad Zoom VW Tour Beknopte Handleiding (BH) bevat
basisinformatie over het product, zoals aansluiting, montage, menu-
opties en
DMX-
waarden. Download de gebruikershandleiding op
www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande
kennisgeving w orden gewijzigd.
Veiligheidsinstructies
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Sluit om onnodige slijtage te verhinderen en de levensduur te
verlengen tijdens periodes van niet-gebruik het product via
stroomonderbreker of de stekker volledig van stroom af.
• LET OP: Bij het verplaatsen van het pro duct uit extreme omgevin gen,
(bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er
condensvorming optreden op de elektronica van het product. Om
storingen te vermijden moet het product volledig kunnen
acclimatiseren aan de omgeving voordat het op stroom wordt
aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in
bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste
50 cm van de aangrenzende oppervlakken .
• Plaats geen ont vl ambaar materiaal bin nen 50 cm van dit product als
het in gebruik is of is aangesloten op het stopcontact.
Page 22
COLORado™ 2-Quad Zoom VW Tour BH NL
22
Veiligheidsinstructies
(vervolg)
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van
dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof,
grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels
beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een r egelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd
stroomcircuit.
• Gebruik UITSLUITEND de ophang-
/montagebeugel om dit product te
dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk
met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit
product niet bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u
contact opnemen met de distributeur of om ondersteuning vragen dan wel het
product retourneren. Ga naar www.chauvetprofessional.com
voor
contactinformatie.
Wat is
inbegrepen
• COLORado™ 2-Quad Zoom
VW Tour
• Neutrik® powerCON®
stroomsnoer
• Gelframe
• Gel Frame Houder
(9 in/229 mm accessoires)
• Garantiekaart
• Beknopte handleiding
Page 23
COLORado™ 2-Quad Zoom VW Tour BH NL
23
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een
ingangsspanning van 100–240 VAC, 50/60 Hz.
Sluit om onnodige slijtage te verhinderen en de leve nsduur te verlengen
tijdens periodes van niet-
gebruik het product via stroomonderbreker
of de stekker volledig van stroo m af.
Power Linking
U kunt tot 13 COLORado™ 2-Quad Zoom VW Tour-producten koppelen bij
120 V, 16 producten bij 208 V of 17 producten bij 230 V. Dit aantal niet
overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
AC-stekker
Aansluiting
Snoer (VS)
Snoer (Europa)
Schroefkleur
AC Live
Zwart
Bruin
Geel/messing
AC Neutraal
Wit
Blauw
Zilver
AC Aarde
Groen/geel
Groen/geel
Groen
DMX-koppeling
De COLORado™ 2-Quad Zoom VW Tour kan met een DMX-controller
werken met een normale DMX seriële verbinding.
Op
www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.
DMX-aansluiting
De COLORado™ 2-Quad Zoom VW Tour gebruikt een normale DMX-
gegevensverbinding voor zijn DMX-persoonlijkheden: STD.P, STD.Y
,
STD.W en UNO
. Zie de gebruikershandleiding om te verbinden en te
configureren voor D MX-werking.
Let op: Voor optimale bediening van de 16-bit (fijne bediening)
dimkanalen in de persoonlijkheden STD.P, STD.Y en STD.W, moet u
controleren dat
beide dimcurven in SET > DIM en SET > CURV zijn
ingesteld naar uit.
Master/slave-
verbinding
De COLORado™ 2-Quad Zoom VW Tour maakt gebruik van de DMX-
dataverbinding voor haar Master-/Slave-
modus. Zie de gebruikershandleiding
om te verbinden en te configureren voor Master/Slave-werking.
Page 24
COLORado™ 2-Quad Zoom VW Tour BH NL
24
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Contro leer of
de montageklem het gewicht van het product kan dragen. Ga voor onze
Chauvet-
serie montageklemmen naar
www.trusst.com/productcategory/accessories-clamps/
M
ontagediagram van
het product
Beschrijving
bedieningspaneel
Toets
Functie
<MENU>
Sluit het huidige menu of functie af
<ENTER>
Activeert het huidige getoond e menu of plaatst de
huidige geselecteerde waarde in de geselecteerde
functie
<UP>
Navigeert omhoog via het menu of verhoogt de
numerieke waarde wanneer in een functie
<DOWN>
Navigeert omlaag via het menu of verlaagt de
numerieke waarde wanneer in een functie
Toegangscode
Vul na dat gevraagd te worden de volgende toegangscode in door te drukken
op:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Dit toe gangscod e kan
niet gewijzigd worden en moet indien gevraagd ingevuld
worden.
Maak de veiligheidskabel vast
door middel van de doorgang
achterop het product.
Montage boven het
hoofd
Plaatsing op de vloer
Montageklem
Veiligheidskabel
Page 25
COLORado™ 2-Quad Zoom VW Tour BH NL
25
Menu opties
Hoofdniveau
Programmeerniveaus
Beschrijving
STAT
W.
000–255
Combineert warm wit (W.) en koel wit
(C.) om een aangepaste kleur te
maken (0–100%)
C.
Z.
Wij zi gt de stralingshoek (zoom)
RUN
DMX
DMX-modus
SLAV
Master/Slave-modus
DMX
D.001–D.512
Selecteert het DMX-startadres
PERS
STD.P
10-kanaals: dimmer, fijne dimmer,
warm wit, fijn warm wit, koel wit, fijn
koel wit, macro's, stroboscoop, zoom,
zoomreset
STD.Y
10-kanaals: dimmer, fijne dimmer,
warm wit, fijn warm wit, koel wit, fijn
koel wit, macro's, stroboscoop, zoom,
zoomreset
STD.W
6-kanaa ls : dimmer, fijn e dimmer,
macro's, stroboscoop, zoom,
zoomreset
UNO
1-kanaal: dimmer
SET
CALE
JA
Maakt bewerking mogelijk van het
programmeringsniveau CAL1 >
WH.01–WH.05
NEE
Sluit bewerking uit van het
programmeringsniveau CAL1 >
WH.01–WH.05
DIM
OFF
Selecteert dimprofielen van snel
(DIM.1) tot langzaam (DIM.4) of uit
DIM.1
DIM.2
DIM.3
DIM.4
DERR
BLAC
Verduistert de armatuur na verlies
van DMX
SAVE
Gaat verder met de laatste opdracht
na verlies van DMX-regeling
ZOOM
BASE
Stelt de standaard zoompositie in
(volledige beweging)
POS.1
Stelt positie 1 instelling in voor
zoombegrenzing
POS.2
Stelt positie 2 instelling in voor
zoombegrenzing
CURV
OFF
Selecteert dimcurves van
snel (CV1) tot langzaam (CV3) of
OFF
CV1
CV2
CV3
REST PASS
****
(Toegangsco
de invullen)
Herstelt product naar de
fabrieksinstellingen
CAL1 WH.01–WH.05
W.
000–255
Selecteert de witte kleurtemperatuur
C.
KEY
ON
Schakelt de toegangscode aan of uit.
OFF
ZOOM
POS.1
P.000–255
Positie 1 voor de zoom
POS.2
Positie 2 voor de zoom
Page 26
COLORado™ 2-Quad Zoom VW Tour BH NL
26
DMX-waarden
STD.P
Kanaal
Functie
Waarde
Percentage/instelling
1
Dimmer
000 ó 255
0–100%
2
Fijne dimmer
000 ó 255
Fijne bediening
3
Warm wi t
000 ó 255
0–100%
4
Fijn warm wit
000 ó 255
Fijne bediening
5
Koel wit
000 ó 255
0–100%
6
Fijn koel wit
000 ó 255
Fijne bediening
7 Witte macro's
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Geen fu nctie
Wit 1
Wit 2
Wit 3
Wit 4
Wit 5
8 Stroboscoop
000 ó 009
010 ó 255
Geen fu nctie
0-20 Hz
9
Zoom
000 ó 255
0–100%
10 Zoomherstel
000 ó 200
201 ó 220
221 ó 255
Geen fu nctie
Zoomherstel
Geen fu nctie
STD.Y
Kanaal
Functie
Waarde
Percentage/instelling
1
Dimmer
000 ó 255
0–100%
2
Fijne dimmer
000 ó 255
Fijne bediening
3
Warm wi t
000 ó 255
0–100%
4
Fijn warm wit
000 ó 255
Fijne bediening
5
Koel wit
000 ó 255
0–100%
6
Fijn koel wit
000 ó 255
Fijne bediening
7 Witte macro's
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Geen fu nctie
Wit 1
Wit 2
Wit 3
Wit 4
Wit 5
8 Stroboscoop
000 ó 009
010 ó 255
Geen fu nctie
0-20 Hz
9
Zoom
000 ó 255
0–100%
10 Zoomherstel
000 ó 200
201 ó 220
221 ó 255
Geen fu nctie
Zoomherstel
Geen fu nctie
Page 27
COLORado™ 2-Quad Zoom VW Tour BH NL
27
DMX-waarden (vervolg)
STD.W
Kanaal
Functie
Waarde
Percentage/instelling
1
Dimmer
000 ó 255
0–100%
2
Fijne dimmer
000 ó 255
Fijne bediening
3 Witte macro's
000 ó 010
011 ó 050
051 ó 080
081 ó 110
111 ó 140
141 ó 255
Geen fu nctie
Wit 1
Wit 2
Wit 3
Wit 4
Wit 5
4 Stroboscoop
000 ó 009
010 ó 255
Geen fu nctie
0-20 Hz
5
Zoom
000 ó 255
0–100%
6 Zoomherstel
000 ó 200
201 ó 220
221 ó 255
Geen fu nctie
Zoomherstel
Geen fu nctie
UNO
Kanaal
Functie
Waarde
Percentage/instelling
1
Dimmer
000 ó 255
0–100%
Page 28
COLORado™ 2-Quad Zoom VW Tour QRG Multi-Language
COLORado™ 2-Quad Zoom VW Tour QRG, Rev. 5 ML4│ © Copyright 2015 Chauvet │All rights reserved.
Printed in P. R. C.
Contact
Us
WORLD HEADQUARTERS - Chauvet
General Information
Address:5200 NW 108th Avenue
Sunrise, FL 33351
Voice: (954) 577-4455
Fax: (954) 929-5560
Toll free:(800) 762-1084
Technical Support
Voice: (954) 577-4455 (Press 4)
Fax: (954) 756-8015
Email: tech@chauvetlighting.com
World Wide Web
www.chauvetlighting.com
UNITED KINGDOM AND IRELAND - Chauvet Europe Ltd.
General Information
Addr ess :Unit 1C
Brook hill Road Industrial Es tate
Pinxton, Nottingham, UK
NG16 6NT
Voice: +44 (0)1773 511115
Fax: +44 (0)1773 511110
Technical Support
Email: uktech@chauvetlighting.com
World Wide Web
www.chauvetlighting.co.uk
MEXICO - Chauvet Mexico
General Information
Address:Av. S anta Ana 30
Parque Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: +52 (728) 285-5000
Technical Support
Email: servicio@chauvet.com.mx
World Wide Web www.chauvet.com.mx
CHAUVET EUROPE - Chauvet Europe BVBA
General Information
Address: Stokstraat 18
9770 Kruishoutem
Belgium
Voice: +32 9 388 93 97
Technical Support
Email: Eutech@chauvetlighting.eu
World Wide Web
www.chauvetlighting.eu
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact the dealer
of record. Follow their instructions to request support or to return a product. Visit
our website for contact details.
Loading...
