Page 1

PERFORMANCE IR SERIES

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

, DE, CH, LU

CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

3 BURNER

MODEL NUMBER 468120017 468220017 468220017DK

468225518

CH FR

DEAT

NO SK

Operating Instructions, 2-6 Mode d’emploi, 7-11 Betriebsanweisungen, 12-16 Istruzioni per l’uso, 17-21 Gebruiksinstructies, 22-26 Användning, 27-31 Käyttöohjeet, 32-36 Instrucciones de funcionamiento, 37-41 Instuções para Operação, 42-46 Brugsanvisning, 47-51 Instruksjoner for bruk, 52-56 Návod na používanie, 57-61

Notkunarle∂beiningar, 62-66 Návod k obsluze, 67-71

הלעפה תוארוה, 72- 76

Assembly Instructions, 80-93 Instructions d’assemblage, 80-93 Montageanweisungen, 80-93 Istruzioni per il montaggio, 80-93 Montage-instructies, 80-93 Montering, 80-93 Kokoamisohjeet, 80-93

Instrucciones de armado, 80-93

Instruções para Montagen, 80-93 Monteringsvejledning, 80-93 Imontering, 80-93

Návod na montáž, 80-93

Smalamálsskipana, 80-93 Montážní návod, 80-93

הבכרה תוארוה, 80-93

2531CS 0051

G460-016-110801• 09/12/2017

Page 2

INSTALLER/ASSEMBLER:

Leave this manual with consumer.

CONSUMER:

Keep this manual for future reference.

Questions:

If you have questions during assembly or use of this appliance contact your local dealer.

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flames.

3. Open lid.

4. If odor continues, keep away from the appliance and immediately call your gas supplier or your fire department.

WARNING

1. Do not store or use petrol or other flammable liquids in the vicinity of this or any other appliance.

2. A gas cylinder not connected for use shall not be

stored in the vicinity of this or any other appliance.

WARNING

For Safe Use of Your Appliance and to Avoid Serious Injury:

• USE OUTDOORS ONLY. NEVER USE INDOORS.

Read the instructions before using the appliance. Always follow these instructions.

Ÿ Do not move the appliance during use. Ÿ Accessible parts may be very hot. Keep young children

away. Do not let children operate or play near appliance.

Ÿ Turn off the gas supply at the cylinder after use. Ÿ This appliance must be kept away from flammable

materials during use.

Ÿ Do not block holes in sides or back of appliance. Ÿ Check burner flames regularly. Ÿ Do not block venturi openings on burner. Ÿ Use appliance only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch, covered patio, or under an overhead structure of any kind.

Ÿ Do not use charcoal or ceramic briquets in a gas

appliance.

Ÿ DO NOT cover grates with aluminum foil or any other

material. This will block burner ventilation and create a potentially dangerous condition resulting in property damage and/or personal injury.

Ÿ Use appliance at least 1m from any wall or surface. Ÿ Maintain 3m clearance to objects that can catch fire or

sources of ignition such as pilot lights on water heaters, live electrical appliances, etc.

CAUTION

Ÿ Read and follow all safety statements, assembly

instructions and use and care directions before attempting to assemble and cook.

Ÿ Some parts may contain sharp edges. Wearing

protective gloves is recommended.

Grease Fires

Ÿ Putting out grease fires by closing the lid is not

possible. Barbecues are well ventilated for safety reasons.

Ÿ Do not use water on a grease fire, Personal injury

may result. If a persistent grease fire develops, turn knobs and gas cylinder off.

Ÿ If appliance has not been regularly cleaned, a

grease fire can occur that may damage the product. Pay close attention while preheating or burning off food residue to insure that a grease fire does not develop. Follow instructions on general appliance cleaning and cleaning the burner assembly to prevent grease fires. The best way to prevent grease fires is regular cleaning of the appliance.

Ÿ Do not leave barbecue unattended while preheating

or burning off food residue on HI. If barbecue has not been regularly cleaned, a grease fire can occur that may damage the product.

1 m

Ÿ NEVER attempt to light burner with lid closed. A buildup

of non-ignited gas inside a closed appliance is hazardous.

Ÿ Always turn off gas at cylinder and disconnect regulator

before moving gas cylinder from specified operating position.

Ÿ Never operate appliance with gas cylinder out of correct

position specified.

Ÿ Do not modify the appliance. Any modifications is strictly

prohibited. Sealed parts are not to be manipulated by the user. Do not disassemble injectors.

1 m

Page 3

Safety Tips

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Before opening gas cylinder valve, check the regulator for

tightness.

Ÿ When appliance is not in use, turn off all control knobs and

gas.

Ÿ Use long-handled barbecue utensils and oven mitts to avoid

burns and splatters. Use protective gloves when handling hot components.

Ÿ Maximum load for hot plate and side shelf is 4.5 Kg.

Cooking vessel minimum dia 200mm and maximum dia. 260 mm.

Ÿ The grease cup (if equipped) must be inserted into appliance

and emptied after each use. Do not remove grease cup until appliance has completely cooled.

Ÿ Be very careful when you open the lid, since hot steam may

escape.

Ÿ Be very careful when children, the elderly, or pets are

nearby.

Ÿ If you notice grease or other hot material dripping from

appliance onto valve, hose or regulator, turn off gas supply at once. Determine the cause, correct it, then clean and inspect valve, hose, and regulator before continuing. Perform a leak test.

Ÿ Do not store objects or materials inside the appliance cart

enclosure that would block the flow of combustion air to the underside of either the control panel or the firebox bowl.

Ÿ DO NOT disconnect or change gas container within 3m of an

open flame or other ignition source.

Ignitor Lighting

• Do not lean over barbecue while lighting.

1. Turn gas burner control valves to (off).

2. Open lid during lighting or re-lighting.

3. Turn ON gas at LP cylinder.

4. To ignite, push and turn burner knob to  HIGH.

Immediately, push and hold ELECTRONIC IGNITOR button until the burner lights.

5. If ignition does NOT occur in 5 seconds, turn the burner

controls off , wait 5 minutes and repeat the lighting procedure.

6. Repeat steps 4 and 5 to light other main burners.

WARNING

Turn controls and gas cylinder off when not in use.

CAUTION

If ignition does NOT occur in 5 seconds, turn the burner controls  off, wait 5 minutes and repeat the lighting procedure. If the burner does not ignite with the valve open, gas will continue to flow out of the burner and could accidently ignite with risk of injury.

Cylinder Placement

Cylinder cannot be placed under or in the appliance. Cylinders are to be placed to the side and rear of the appliance. Cylinders are to be a maximum diameter of 345mm and maximum height of 600mm. Cylinders placed on the ground shall not be placed under the hot plate.

Regulator Requirements

A regulator must be used with this appliance. Use only gas regulator supplied with your barbeque. If a regulator is not supplied then use only regulator certified according to EN16129 (Flow rate max. 1.5 kg/h) and approved for your country and gas specified in Technical Data.

Hose Requirements

Use only approved hose which is certified to appropriate EN standard and does not exceed 1.5m length. For Finland, the hose length shall not exceed 1.2m.

Before each use, check to see if hoses are cut or worn. Make sure hose is not kinked. Make sure that when connected hose does not touch any warm surfaces. Replace damaged hoses before using appliance. Replace hose as required by national requirements.

Match-Lighting

• Do not lean over barbecue while lighting.

1. Turn gas burner control valves to (off).

2. Open lid during lighting or re-lighting.

3. Turn ON gas at LP cylinder.

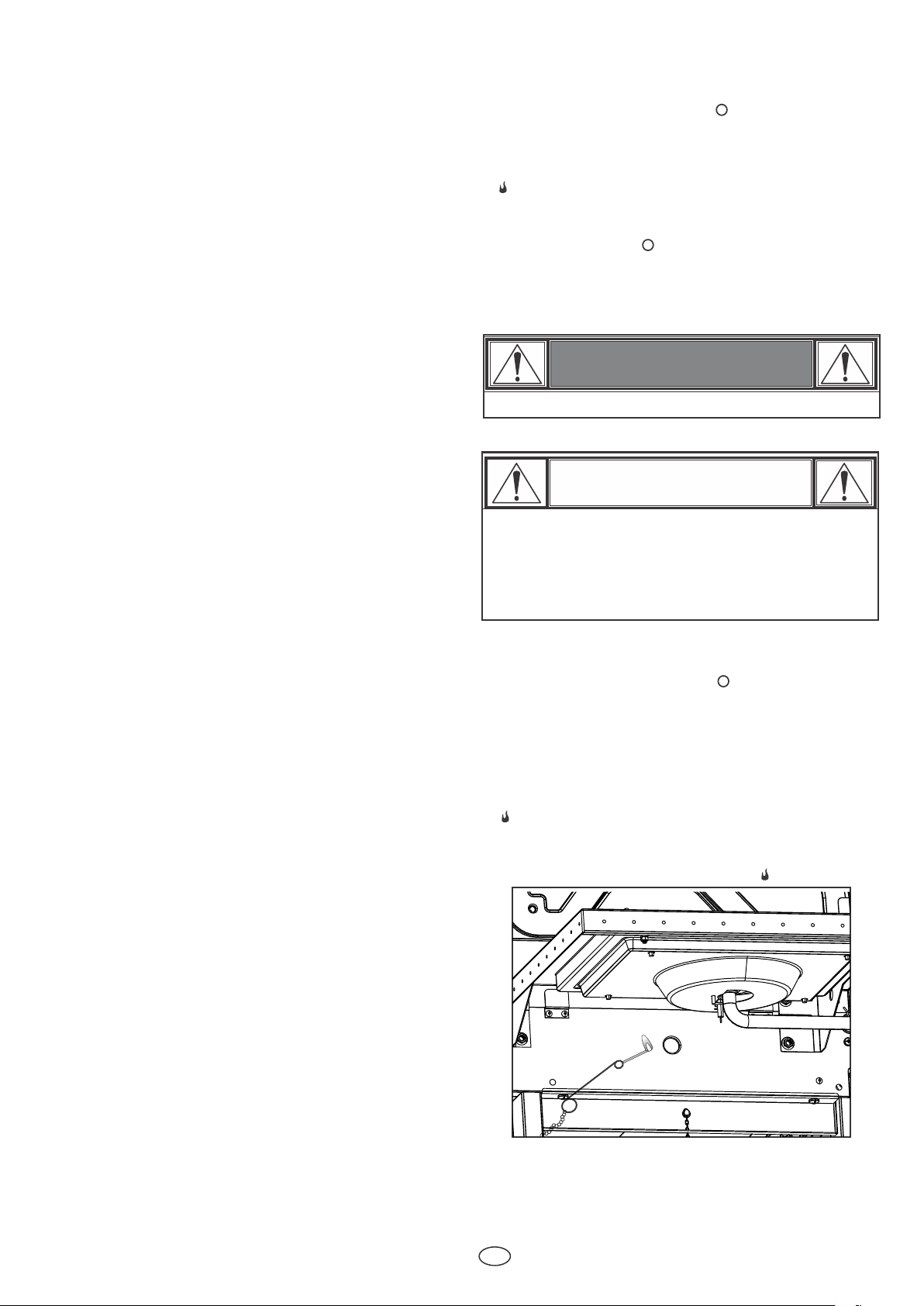

4. Place match into match holder (hanging from side panel of barbecue). Light match; then light burner by placing match through the match light hole on side of barbecue. Immediately push in and turn burner knob to the  HIGH position. Be sure burner lights and stays lit.

5. Light adjacent burners in sequence by pushing knobs in and turning to the HIGH position.

Page 4

NOTE: Your barbecue may NOT be equipped with a

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Hot plate!

Hot plate Ignitor Lighting

•Do not lean over barbecue while lighting.

1. Turn gas burner control valves to (off).

2. Open lid during lighting or re-lighting.

3. Turn ON gas at LP cylinder.

4. Turn hot plate knob to the  HIGH position, push and hold

ELECTRONIC IGNITOR button.

5. If hot plate does NOT light within 5 seconds, turn knob to (off), wait 5 minutes, then repeat lighting procedure.

Hot plate Match Lighting

• Do not lean over barbecue while lighting.

1. Turn gas burner control valves to (off).

2. Open lid during lighting or re-lighting.

3. Turn ON gas at LP cylinder.

4. Place lit match near burner. Immediately turn hot plate knob to the HIGH position. Be sure burner lights and stays lit.

CAUTION

SPIDER ALERT!

SPIDER AND WEBS INSIDE BURNER

If your barbeque is getting hard to light or the flame is weak, check and clean the venturis and burners.

Spiders or small insects are known to create “flashback” problems by building nests and laying eggs in the barbeque’s venturi or burner obstructing the flow of gas. The backed-up gas can ignite behind the control panel. This flashback can damage your barbeque and cause injury. To prevent flashbacks and ensure good performance, the burner and venturi tube assembly should be removed and cleaned whenever the barbeque has been idle for an extended period of time.

Leak Testing Valves, Hose and Regulator

Leak test before first use, at least once a year, and every time the cylinder is changed or disconnected.

1. Turn all appliance control knobs to .

2. Be sure regulator is tightly connected to gas cylinder.

3. Turn on Gas. If you hear a rushing sound, turn gas off

immediately. There is a major leak at the connection. Correct before proceeding.

4. Brush soapy solution (mixture of half soap and half water)

onto hose connections.

5. If growing bubbles appear, there is a leak. Turn off gas at

cylinder immediately and check tightness of connections. If leak cannot be stopped do not try to repair. Call for replacement parts.

6. Always turn off gas at cylinder after performing leak test.

IF APPLIANCE FAILS TO LIGHT

Ÿ Make sure gas is turned on at cylinder. Ÿ Make sure there is gas in the cylinder. Ÿ Does the ignitor make a sparking noise?

If yes check for spark at burner. If no spark check for damaged or loose wires.

Ÿ If wires are OK check for cracked or broken electrode,

replace if needed.

Ÿ If wire or electrodes are covered by cooking residue, clean

electrode tip with alcohol wipe if needed.

Ÿ If needed replace wires. Ÿ If no sound check battery. Ÿ Make sure battery is installed correctly. Ÿ Check for loose wire connection at module and switch. Ÿ If ignitor continues to not work then use match.

Page 5

Cleaning the Burner Assembly

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Follow these instructions to clean and/or replace parts of burner assembly or if you have trouble igniting barbecue.

1. Turn gas off at control knobs and LP cylinder.

2. Remove cooking grates and heat tents.

3. Remove carryover tubes and hardware securing burners.

4. Detach electrode from burner. NOTE: Removal/Detachment method will depend on the burner configuration. See different configurations in illustrations below.

5. Carefully lift each burner up and away from valve openings. We suggest three ways to clean the burner tubes. Use the one easiest for you. A. Bend a stiff wire (a light weight coat hanger works well)

into a small hook. Run the hook through each burner tube several times.

B. Use a narrow bottle brush with a flexible handle (do not

use a brass wire brush). Run the brush through each burner tube several times.

C. Wear eye protection: Use an air hose to force air into

the burner tube and out the burner ports. Check each port to make sure air comes out each hole.

6. Wire brush entire outer surface of burner to remove food residue and dirt.

7. Clean any blocked ports with a stiff wire such as an open

paper clip.

8. Check burner for damage due to normal wear and corrosion,

some holes may become enlarged. If any large cracks or holes are found, replace burner.

VERY IMPORTANT: Burner tubes must reengage valve openings. See illustrations at right.

Correct burner-tovalve engagement

9. Attach electrode to burner.

10. Carefully replace burners.

11.Attach burners to brackets on firebox.

12. Reposition carryover tubes and attach to burners. Replace

heat tents and cooking grates.

13. Before cooking again on barbecue, perform a “Leak Test” and “Burner Flame Check”.

Remove

Firebox

screws

Storing Your Appliance

•Clean cooking grates.

•Store in dry location.

•When gas cylinder is connected to appliance, store outdoors in a well-ventilated space and out of reach of children.

•Cover appliance if stored outdoors.

•Store appliance indoors ONLY if gas cylinder is turned off and disconnected, removed from appliance and stored outdoors.

•When removing appliance from storage check for burner obstructions.

General Appliance Cleaning

•Clean appliance often, preferably after each cookout. If a bristle brush is used to clean any of the appliance cooking surfaces, ensure no loose bristles remain on cooking surfaces prior to barbecueing. It is not recommended to clean cooking surface while appliance is hot. Appliance should be cleaned at least once a year.

•Do not mistake brown or black accumulation of grease and smoke for paint. Interiors of gas barbecues are not painted at the factory (and should never be painted). Apply a strong solution of detergent and water or use a appliance cleaner with scrub brush on insides of appliance lid and bottom. Rinse and allow to completely air dry. Do not apply caustic appliance/oven cleaner to painted surfaces.

• Plastic parts: Wash with warm soapy water and wipe dry.

• Do not use citrisol, abrasive cleaners, degreasers or a concentrated appliance cleaner on plastic parts. Damage to and failure of parts can result.

•Porcelain surfaces: Because of glass-like composition, most residue can be wiped away with baking soda/water solution or specially formulated cleaner. Use nonabrasive scouring powder for stubborn stains.

•Painted surfaces: Wash with mild detergent or nonabrasive cleaner and warm soapy water. Wipe dry with a soft nonabrasive cloth.

•Stainless steel surfaces: To maintain your appliance’s high quality appearance, wash with mild detergent and warm soapy water and wipe dry with a soft cloth after each use. Baked-on grease deposits may require the use of an abrasive plastic cleaning pad. Use only in direction of brushed finish to avoid damage. Do not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of the appliance cooking surfaces, ensure no loose bristles remain on cooking surfaces prior to barbecueing. It is not recommended to clean cooking surfaces while appliance is hot.

Høyre skinne

Firebox Burner Support

Carryover tube

Firebox

Carryover tube

Firebox Burner Support

Electrode

Pry off electrode with a flate blade screwdriver

Page 6

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque Gas Grill

Total Nominal Heat Input

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,66 x 3

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK,

468225518

Barbecue: 0,86 x 3 Barbecue: 0,86 x 3

1.5 VDC Battery

9,96 kW (724,8 g/h)

Page 7

INSTALLATEUR/ASSEMBLEUR :

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Remettez ce manuel au consommateur.

CONSOMMATEUR :

Conservez ce manuel pour référence ultérieure.

Questions :

Si vous avez des questions pendant l'assemblage ou l'utilisation de cet appareil, contactez votre revendeur local.

DANGER

Si vous sentez une odeur de gaz:

1. Coupez l'alimentation en gaz de l'appareil.

2. Éteignez toute flamme nue.

3. Ouvrez le couvercle.

4. Si l'odeur persiste, tenez-vous à l'écart de l'appareil et appelez immédiatement votre fournisseur de gaz ou la caserne de pompiers la plus proche.

AVERTISSEMENT

1. N'entreposez pas ou n'utilisez pas de l'essence ou d'autres liquides inflammables à proximité de cet appareil ou de tout autre appareil.

2. Une bonbonne de gaz non raccordée ne doit pas être entreposée à proximité de cet appareil ou de tout autre appareil.

MISE EN GARDE

Ÿ Ÿ Lisez et suivez toutes les consignes de sécurité, les

instructions d'assemblage et consignes d'utilisation et d'entretien avant d'essayer d'assembler et de cuisiner.

Ÿ Ÿ Certaines pièces peuvent contenir des rebords tranchants. Il

est recommandé de porter des gants de protection.

Feux de graisse

AVERTISSEMENT

Pour une utilisation sûre de l'appareil et afin d'éviter de graves blessures :

• UTILISEZ UNIQUEMENT À L'EXTÉRIEUR. NE L'UTILISEZ JAMAIS À L'INTÉRIEUR. Lisez les instructions avant d'utiliser l'appareil. Suivez toujours ces instructions.

Ÿ Ne déplacez pas l'appareil pendant son utilisation. Ÿ Les parties accessibles peuvent être très chaudes. Tenez les

enfants en bas âge à l'écart. Ne laissez pas les enfants manipuler ou jouer près de l'appareil.

Ÿ Coupez l'alimentation en gaz au niveau de la bonbonne de gaz

après utilisation.

Ÿ Cet appareil doit être tenu à l'écart des matières inflammables

pendant l'utilisation.

Ÿ N'obstruez pas les trous dans les côtés ou à l'arrière de

l'appareil.

Ÿ Vérifiez régulièrement les flammes des brûleurs. Ÿ N'obstruez pas les ouvertures venturi sur le brûleur. Ÿ Utilisez l'appareil uniquement dans des espaces bien ventilés.

Ne l'utilisez JAMAIS dans un espace clos comme un abri pour voiture, un garage, un porche, une terrasse couverte ou sous une structure suspendue de toute sorte.

Ÿ N'utilisez pas de briquettes en charbon de bois ou en céramique

dans un appareil à gaz.

Ÿ NE COUVREZ PAS les grilles avec du papier aluminium ou tout

autre matériau. Cela bloquera la ventilation du brûleur et créera un environnement potentiellement dangereux pouvant causer des dégâts matériels et/ou des blessures.

Ÿ Utilisez l'appareil à au moins 1 m de tout mur ou de toute

surface.

Ÿ Maintenez un espace de 3 m avec les objets qui peuvent

s'enflammer ou des sources d'ignition comme des voyants lumineux sur les chauffe-eau, des appareils électriques sous tension, etc.

1 m

Ÿ Il n'est pas possible d'éteindre les feux de graisse

en fermant le couvercle. Les barbecues sont bien ventilés pour des raisons de sécurité.

Ÿ N'utilisez pas d'eau sur un feu de graisse, cela peut

entraîner des blessures. Si un feu de graisse persistant se développe, fermez les boutons de réglage et la bonbonne de gaz.

Ÿ Si l'appareil n'a pas été nettoyé régulièrement, un feu

de graisse peut se produire et il pourrait endommager le produit. Faites particulièrement attention pendant le préchauffage ou lorsque vous brûlez des résidus alimentaires pour vous assurer qu'un feu de graisse ne démarre pas. Suivez les instructions sur le nettoyage général de l'appareil et sur le nettoyage de l'ensemble du brûleur pour éviter les feux de graisse. La meilleure façon d'éviter les feux de graisse est de nettoyer régulièrement l'appareil.

Ÿ Ne laissez pas le barbecue sans surveillance

pendant le préchauffage ou lorsque vous brûlez des résidus alimentaires sur HI. Si le barbecue n'a pas été nettoyé régulièrement, un feu de graisse peut se produire et il pourrait endommager le produit.

Ÿ Ne tentez JAMAIS d'allumer un brûleur avec le couvercle

fermé. Une accumulation de gaz non allumé à l'intérieur d'un appareil fermé est dangereux.

Ÿ Coupez toujours le gaz au niveau de la bonbonne et

déconnectez le régulateur avant de déplacer la bonbonne de gaz de sa position.

Ÿ N'utilisez jamais l'appareil avec une bonbonne de gaz en

dehors de sa bonne position.

Ÿ Ne modifiez pas l'appareil. Toute modification est

strictement interdite. Les parties soudées ne doivent pas être manipulées par l'utilisateur. Ne démontez pas les injecteurs.

CH FR

Page 8

Conseils de sécurité

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Avant d'ouvrir la vanne du gaz, vérifiez l'étanchéité du

régulateur.

Ÿ Lorsque l'appareil n'est pas en cours d'utilisation, fermez

tous les boutons de réglage ainsi que le gaz.

Ÿ Utilisez des ustensiles à long manche et des gants de

cuisine pour éviter les brûlures et les éclaboussures. Utilisez des gants de protection lorsque vous manipulez des composants chauds.

Ÿ La charge maximale pour la plaque chauffante (si l'appareil

en est équipé) et le plateau latéral est de 4,5 kg. Diamètre minimum de 200 mm et diamètre maximum de 260 mm pour le récipient de cuisson. REMARQUE : Votre barbecue peut ne PAS être équipé d'une plaque chauffante!

Ÿ Le récipient à graisse (si équipé) doit être inséré dans

l'appareil et vidé après chaque utilisation. Ne retirez pas le récipient à graisse tant que l'appareil n'a pas complètement refroidi.

Ÿ Soyez très prudent lorsque vous ouvrez le couvercle,

puisque de la vapeur chaude peut s'échapper.

Ÿ Soyez très prudent lorsque des enfants, des personnes

âgées ou des animaux domestiques sont à proximité.

Ÿ Si vous remarquez de la graisse ou toute autre matière

chaude qui coule sur la vanne, le tuyau ou le régulateur, coupez toute l'alimentation en gaz. Déterminez la cause, corrigez-la, puis nettoyez et vérifiez la soupape, le tuyau et le régulateur avant de continuer. Effectuez un test d'étanchéité.

Ÿ N'entreposez pas d'objets ou de matériaux à l'intérieur du

chariot de l'appareil qui pourraient bloquer la circulation de l'air de combustion vers le dessous du panneau de commande ou de la chambre de combustion.

Ÿ NE déconnectez ou NE changez PAS la bonbonne de gaz à

moins de 3 m d'une flamme nue ou de toute autre source d'ignition

Position de la bonbonne

Cylindre ne peut pas être placé sous ou dans l'appareil. Cylindres doivent être placés sur le côté et à l'arrière de l'appareil. Les bouteilles doivent être un diamètre maximal de 345 mm et une hauteur maximale de 600 mm. Les bouteilles placées sur le terrain ne doivent pas être placés sous la plaque chauffante.

Exigences relatives au régulateur

Un régulateur doit être utilisé avec cet appareil. Utilisez uniquement un régulateur à gaz fourni avec votre barbecue. Si un régulateur n'est pas fourni, utilisez alors uniquement un régulateur certifié selon EN16129 (Débit max. 1,5 kg/h) et approuvé pour votre pays et votre gaz indiqués dans les Données techniques.

Dispositif d'allumage

• Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.

1. Tournez les vannes de régulation du brûleur en position (off).

2. Ouvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.

3. Ouvrez le gaz de la bonbonne GPL.

4. Pour allumer, appuyez et tournez le bouton du brûleur vers la

position  HIGH. Appuyez ensuite immédiatement et maintenez le bouton d'ALLUMAGE ÉLECTRONIQUE jusqu'à ce que le brûleur s'allume.

5. S'il n'y a PAS d'allumage dans les 5 secondes, fermez les boutons de réglage , attendez 5 minutes et répétez la procédure.

6. Répétez les étapes 4 et 5 pour allumer les autres brûleurs principaux.

AVERTISSEMENT

Fermez les boutons de réglage et la bonbonne de gaz lorsque vous n'utilisez pas l'appareil.

MISE EN GARDE

S'il n'y a PAS d'allumage dans les 5 secondes, fermez les boutons de réglage, attendez 5 minutes et répétez la procédure. Si le brûleur ne s'allume pas avec la vanne ouverte, le gaz continuera de s'échapper du brûleur et pourrait accidentellement s'enflammer et causer des blessures.

Allumage par allumette

• Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.

1. Tournez les vannes de régulation du brûleur en position (off).

2. O uvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.

3. Ouvrez le gaz de la bonbonne GPL.

4. Placez l'allumette dans le porte-allumettes (qui est suspendu au panneau latéral du barbecue). Allumez l'allumette; puis allumez le brûleur en plaçant l'allumette à travers le trou d'allumage par allumette sur le côté du barbecue. Appuyez immédiatement sur le bouton du brûleur et tournez-le vers la position  HIGH. Assurez-vous que le brûleur s'allume et reste allumé.

5. Allumez les brûleurs adjacents dans l'ordre en appuyant sur les boutons de réglage et en les tournant vers la position HIGH.

Exigences relatives au tuyau

Utilisez uniquement un tuyau approuvé qui est certifié selon les normes EN et qui ne dépasse pas 1,5 m de long. Pour la Finlande, la longueur du tuyau ne doit pas dépasser 1,2 m.

Avant chaque utilisation, vérifiez si les tuyaux sont coupés ou usés. Assurez-vous que le tuyau n'est pas entortillé. Assurezvous qu'une fois connecté, le tuyau ne touche aucune surface chaude. Remplacez les tuyaux endommagés avant d'utiliser l'appareil. Remplacez le tuyau tel que requis par les exigences nationales.

CH FR

Page 9

REMARQUE: Votre barbecue peut ne PAS être équipé

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

d'une plaque chauffante!

Dispositif d'allumage de la plaque chauffante

• Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.

1. Tournez les vannes de régulation du brûleur en position (off).

2. Ouvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.

3. Ouvrez le gaz de la bonbonne GPL.

4. Tournez le bouton de la plaque chauffante vers la position HIGH, appuyez et maintenez le bouton d’ALLUMAGE ÉLECTRONIQUE.

5. Si la plaque chauffante ne s'allume PAS dans les 5 secondes, tournez le bouton vers la position (off), attendez 5 minutes, puis répétez la procédure d'allumage.

Allumage de la plaque chauffante par allumette

• Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.

1. Tournez les vannes de régulation du brûleur en position (off).

2. Ouvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.

3. Ouvrez le gaz de la bonbonne GPL.

4. Placez l'allumette allumée près du brûleur. Tournez immédiatement le bouton de la plaque chauffante vers la position HIGH. Assurez-vous que le brûleur s'allume et reste allumé.

MISE EN GARDE

ALERTE CONTRE LES ARAIGNÉES !

ARAIGNÉES ET

TOILES D'ARAIGNÉE

Si votre barbecue s'allume difficilement ou si la flamme est faible, vérifiez et nettoyez les brûleurs et les venturis.

Des araignées ou de petits insectes sont connus pour créer des problèmes de retour de flamme en construisant des nids et en pondant des œufs dans le venturi ou le brûleur du barbecue, obstruant la circulation du gaz. Le gaz bloqué peut s'enflammer derrière le panneau de commande. Ce retour de flamme peut endommager votre barbecue et causer des blessures. Pour éviter les retours de flamme et garantir de bonnes performances, le brûleur et l'ensemble tube venturi doivent être retirés et nettoyés à chaque fois que le barbecue reste inutilisé pendant une longue période.

SI L'APPAREIL NE S'ALLUME PAS

Ÿ Assurez-vous que la bonbonne de gaz est ouverte. Ÿ Vérifiez qu'il y a du gaz dans la bonbonne. Ÿ L'allumeur fait-il un bruit d'étincelles? Si oui, vérifiez s'il y a des

étincelles au niveau du brûleur.

Ÿ S'il n'y pas d'étincelles, vérifiez s'il y a des câbles endommagés

ou lâches.

Ÿ Si les câbles sont en bon état, vérifiez s'il y a une électrode

fendue ou cassée, procédez à un remplacement si nécessaire.

Ÿ Si les câbles ou les électrodes sont couverts par des résidus

de cuisson, nettoyez la pointe de l'électrode à l'aide d'un chiffon imbibé d'alcool, si nécessaire.

Ÿ Au besoin, remplacez les câbles. Ÿ S'il n'y a pas de bruit, vérifiez la batterie. Ÿ Assurez-vous que la batterie est correctement installée. Ÿ Vérifiez s'il y a des connexions lâches des câbles au niveau du

module et de l'interrupteur.

Ÿ Si l'allumeur continue à ne pas fonctionner, utilisez une

allumette.

Test d'étanchéité des vannes, du tuyau et du régulateur

Effectuez un test d'étanchéité avant la première utilisation, au moins une fois par an et à chaque fois que vous changez ou déconnectez la bonbonne.

1. Mettez tous les boutons de commande en position .

2. Assurez-vous que le régulateur est solidement relié à la

bonbonne de gaz.

3. Ouvrez le gaz. Si vous entendez un bruit strident, coupez

immédiatement le gaz. Il y a une fuite importante au niveau du raccordement. Corrigez avant de poursuivre.

4. Passez une solution savonneuse (mélange constitué à moitié

de savon et à moitié d'eau) sur les raccords des tuyaux.

5. Si des bulles apparaissent, il y a une fuite. Coupez

immédiatement le gaz au niveau de la bonbonne et vérifiez l'étanchéité des raccordements. Si la fuite ne peut pas être arrêtée, n'essayez pas de la réparer. Appelez pour obtenir des pièces de rechange.

6. Coupez toujours le gaz au niveau de la bonbonne après

avoir effectué le test de fuite.

CH FR

Page 10

Nettoyage de l'ensemble brûleur

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Suivez ces instructions pour nettoyer et/ou remplacer les pièces de l'ensemble brûleur ou si vous avez des difficultés à allumer le barbecue.

1. Coupez le gaz avec les boutons de commande et au niveau de

la bonbonne GPL.

2. Retirez les grilles de cuisson et les tentes thermiques.

3. Retirez les tuyaux de transfert et les fixations des brûleurs.

4. Détachez l'électrode du brûleur. REMARQUE: La méthode de retrait/détachement dépendra de la configuration du brûleur. Consultez les différentes configurations dans les illustrations ci-dessous.

5. Soulevez délicatement chaque brûleur et éloignez des ouvertures des vannes. Nous suggérons trois façons de nettoyer les tuyaux du brûleur. Utilisez la méthode qui vous semble la plus simple.

A. Pliez un fil rigide (un léger cintre fonctionne bien) pour former

un petit crochet. Insérez le crochet dans chaque tuyau du brûleur à plusieurs reprises.

B. Utilisez un écouvillon étroit avec un manche flexible (n'utilisez

pas de brosse en laiton). Insérez le crochet dans chaque tuyau du brûleur à plusieurs reprises.

C. Portez des lunettes de protection: Utilisez un tuyau d'air

pour forcer l'air dans le tuyau du brûleur et le faire sortir par les orifices du brûleur. Vérifiez chaque orifice pour vous assurer que l'air sort de chaque trou.

6. Utilisez une brosse métallique sur toute la surface extérieure du brûleur pour enlever les résidus alimentaires et la saleté.

7. Nettoyez tous les orifices bloqués à l'aide d'un fil rigide comme un trombone déplié.

8. Vérifiez si le brûleur présente des dommages dus à l'usure et à la corrosion, certains trous pouvant s'élargir. Si vous constatez de grosses fissures ou des trous, remplacez le brûleur.

TRÈS IMPORTANT: Les tuyaux du brûleur doivent s'imbriquer avec les ouvertures des vannes. Consultez les illustrations à droite.

Bonne imbrication brûleur à vanne

9. Fixez l'électrode au brûleur.

10. Repositionnez délicatement les brûleurs.

11. Fixez les brûleurs aux supports de la chambre de combustion.

12. Repositionnez les tuyaux de transfert et fixez-les aux brûleurs.

Replacez les tentes thermiques et les grilles de cuisson.

13. Avant de réutiliser le barbecue, procédez à un « Test de fuite » et

une « Vérification de la flamme du brûleur ».

Enlevez

Chambre de combustion

Support de brûleur de chambre à combustion

Tuyau de transfert

Électrode

les vis

Rangement de votre appareil

• Nettoyez les grilles de cuisson.

• Conservez dans un endroit sec.

• Lorsque la bonbonne de gaz est raccordée à l'appareil, rangez l'appareil dans un espace bien ventilé et hors de portée des enfants.

• Recouvrez l'appareil s'il est entreposé à l'extérieur.

• Rangez l'appareil à l'intérieur seulement si la bonbonne de gaz est fermée et débranchée, retirée de l'appareil et rangée à l'extérieur.

• En sortant l'appareil de l'endroit où il était rangé, vérifiez si le brûleur est obstrué.

Consignes générales de nettoyage de l'appareil

• Nettoyez régulièrement l'appareil, de préférence après chaque utilisation. Si une brosse avec soies est utilisée pour le nettoyage des surfaces de cuisson de l'appareil, assurezvous qu'aucun poil ne reste accroché aux surfaces de cuisson avant de commencer à utiliser le barbecue. Il n'est pas recommandé de nettoyer la surface de cuisson lorsque l'appareil est chaud. L'appareil doit être nettoyé au moins une fois par an.

• Ne confondez pas l'accumulation brune ou noire de graisse et de fumée avec de la peinture. Les intérieurs des barbecues au gaz ne sont pas peints à l'usine (et ils ne doivent jamais l'être). Appliquez une forte solution d'eau et de détergent ou utilisez un produit nettoyant pour appareil avec une brosse à récurer pour les parties intérieures du couvercle et du fond de l'appareil. Rincez et laissez sécher à l'air complètement. N'appliquez pas de nettoyant à base de soude caustique pour appareil/four sur les surfaces peintes.

• Parties en plastique: lavez à l'eau savonneuse et essuyez.

N'utilisez pas de citrisol, de nettoyants abrasifs, de dégraissants ou un nettoyant concentré pour appareil sur les parties en plastique. Cela pourrait causer des dommages et un mauvais fonctionnement de certaines pièces.

• Surfaces en porcelaine: en raison de la composition proche du verre, la plupart des résidus peuvent être éliminés à l'aide d'une solution de bicarbonate de soude/eau ou d'un nettoyant spécialement formulé. Utilisez une poudre à récurer nonabrasive pour les taches tenaces.

• Surfaces peintes: lavez avec un détergent doux ou un nettoyant non-abrasif et de l'eau tiède savonneuse. Essuyez à l'aide d'un chiffon non abrasif.

• Surfaces en acier inoxydable: pour maintenir l'aspect haute qualité de votre appareil, lavez à l'aide d'un détergent doux et d'eau tiède savonneuse et essuyez avec un chiffon doux après chaque utilisation. Les dépôts de graisse incrustée peuvent nécessiter l'utilisation d'un tampon de nettoyage abrasif en plastique. Utilisez uniquement dans le sens du fini brossé pour éviter d'endommager la surface. N'utilisez pas de tampon abrasif sur les zones avec des images graphiques.

• Surfaces de cuisson: si une brosse avec soies est utilisée pour le nettoyage des surfaces de cuisson de l'appareil, assurez-vous qu'aucun poil ne reste accroché aux surfaces de cuisson avant de commencer à utiliser le barbecue. Il n'est pas recommandé de nettoyer les surfaces de cuisson lorsque l'appareil est chaud.

Høyre skinne

Chambre de combustion

Tuyau de transfert

Support de brûleur de chambre à combustion

Électrode

Soulevez l'électrode à l'aide d'un tournevis tournevis à lame plate

CH FR

Page 11

DONNÉES TECHNIQUES

CHAR-BROIL, LLC

Nom de l'appareil

Barbecue au gaz / Gril au gaz

Débit calorifique nominal total

Catégorie de gaz

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

N° de modèle

468120017

Type de gaz

Butane

Propane

Butane, Propane ou

leurs mélanges

Butane, Propane ou leurs

mélanges

Pression du gaz

28-30 mbar

37 mbar

30 mbar

50 mbar

Taille de l'injecteur taille (ø mm)

Barbecue :0,66 x 3

Plaque chauffante : 0,83 x 1

Plaque chauffante : 0,83

x 1

Plaque chauffante : 0,75 x 1

Pays de destination

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Barbecue : 0,86 x 3 Barbecue : 0,86 x 3

Batterie 1,5 VDC

9,96 kW (724,8 g/h)

CH FR

Page 12

INSTALLATEUR/MONTEUR:

Dieses Handbuch ist zum Verbleib beim Verbraucher bestimmt.

VERBRAUCHER:

Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Fragen:

Wenn Sie während der Montage oder bei der Nutzung dieses Geräts Fragen haben, wenden Sie sich an Ihren Händler vor Ort.

GEFAHR

Wenn Sie Gas riechen:

1. Schalten Sie die Gaszufuhr des Geräts ab.

2. Löschen Sie jegliches offenes Feuer.

3. Deckel öffnen.

4. Wenn der Geruch weiterhin anhält, bleiben Sie dem Gerät fern und rufen Sie Ihren Gaslieferanten oder Ihre Feuerwache umgehend an.

WARNUNG

1. Lagern Sie weder Benzin noch andere brennbare

Flűssigkeiten in der Nähe dieser oder anderer Haushaltsgeräte auf.

2. Eine Gasflasche, die nicht zur Nutzung angeschlossen ist, soll nicht in der Nähe dieser oder anderer Haushaltsgeräte aufbewahrt werden.

ACHTUNG

WARNUNG

Zur sicheren Verwendung Ihres Geräts und zur Vermeidung ernsthafter Verletzungen:

• NUR IM FREIEN VERWENDEN. NIEMALS IN GESCHLOSSENEN RÄUMEN VERWENDEN.

Lesen Sie die Anweisungen vor Inbetriebnahme des Geräts. Befolgen Sie stets folgende Anweisungen:

Ÿ Bewegen Sie das Gerät während der Nutzung nicht. Ÿ Zugängliche Teile können sehr heiß sein. Halten Sie kleine

Kinder fern. Lassen Sie Kinder nicht in der Nähe des Geräts herumtollen oder spielen.

Ÿ Drehen Sie die Gaszufuhr an der Flasche nach Gebrauch ab. Ÿ Dieses Gerät muss von brennbarem Material während des

Gebrauchs ferngehalten werden.

Ÿ Verdecken Sie nicht die Löcher an den Seiten oder im hinteren

Bereich des Geräts.

Ÿ Prüfen Sie die Brennerflammen regelmäßig. Ÿ Blockieren Sie den Venturi-Ventilauslass am Brenner nicht. Ÿ Benutzen Sie das Gerät nur an einem gut belüfteten Ort.

Benutzen Sie das Gerät NIEMALS in einem geschlossenen Raum wie einem Carport, einer Garage, einer Veranda, einem überdachten Hof oder unter einer Überdachung jeglicher Art.

Ÿ Benutzen Sie weder Holzkohle noch Keramik-Briketts in einem

Gas-Grillgerät.

Ÿ Bedecken Sie die Grillroste NICHT mit Aluminiumfolie oder

anderem Material. Dies blockiert die Brenner-Ventilation und schafft einen potentiell gefährlichen Zustand, der in Sach- oder Personenschaden resultieren könnte.

Ÿ Benutzen Sie das Gerät mindestens einen Meter von jeder

Wand oder Oberfläche entfernt.

Ÿ Halten Sie 3 m Abstand zu Gegenständen ein, die Feuer fangen

könnten, oder zu Zündquellen wie Kontroll-Leuchten von Wasserkochern, angeschalteten Elektrogeräten usw.

· Lesen und befolgen Sie vor der Montage oder Inbetriebnahme

zum Kochen alle Sicherheitshinweise, Montage- und Nutzungsanweisungen sowie Plegeanleitungen.

· Einige Teile können scharfe Kanten aufweisen. Wir

empfehlen, Schutzhandschuhe zu tragen.

Fettbrände

· Einen Fettbrand durch Schließen des Deckels zu löschen,

ist nicht möglich. Grillgeräte sind aus Sicherheitsgründen sehr gut belüftet.

· Löschen Sie einen Fettbrand nicht mit Wasser, dies

könnte zu Verletzungen führen. Wenn sich ein fortdauernder Fettbrand entwickelt, schließen Sie die Drehknöpfe und die Gasflasche.

· W enn dieses Gerät nicht regelmäßig gereinigt wurde, kann

ein Fettbrand auftreten, der das Produkt beschädigen könnte. Achten Sie daher sehr darauf, wenn Sie vorheizen oder Lebensmittelrückstände abbrennen, sicherzustellen, dass sich kein Fettbrand entwickelt. Befolgen Sie die Anweisungen der üblichen Gerätereinigung und Reinigung des Brennerautomaten, um Fettbrände zu verhindern. Der beste Weg, Fettbrände zu verhindern, besteht in der regelmäßigen Reinigung des Geräts.

· Lassen Sie den Grill nicht unbeaufsichtigt, während Sie

vorheizen oder Lebensmittelrückstände auf hoher Stufe abbrennen. Wenn der Grill nicht regelmäßig gereinigt wurde, kann ein Fettbrand auftreten, der das Produkt beschädigen könnte.

1 m

Ÿ Versuchen Sie NIEMALS, den Brenner mit geschlossenem

Deckel anzuzünden. Eine Ansammlung von nicht-entzündetem Gas innerhalb eines geschlossenen Geräts ist gefährlich.

Ÿ Schalten Sie das Gas an der Flasche immer ab und

unterbrechen Sie die Verbindung zum Regler, bevor Sie die Gasflasche von ihrem bestimmungsmäßigen Einsatzort wegbewegen.

Ÿ Nehmen Sie das Gerät mit Gasflasche nicht außerhalb seines

bestimmungsmäßig korrekten Einsatzorts in Betrieb.

Ÿ Nehmen Sie keine Veränderungen am Gerät vor. Jegliche

Veränderung ist strengstens untersagt. Versiegelte Bauteile dürfen nicht vom Benutzer manipuliert werden. Demontieren Sie die Injektoren nicht.

Page 13

Sicherheits-Tipps

Ÿ Bevor Sie ein Gasflaschen-Ventil öffnen, prüfen Sie den Regler auf

Dichtigkeit.

Ÿ Wenn das Gerät nicht in Gebrauch ist, stellen Sie die Gaszufuhr

mit den Drehreglern ab.

Ÿ Benutzen Sie Grillwerkzeug mit langem Griff und Topflappen, um

Verbrennungen und Brandblasen zu vermeiden. Verwenden Sie Schutzhandschuhe, wenn Sie mit heißen Bauteilen hantieren.

Ÿ Die maximale Belastung für die Heizplatte, sofern vorhanden, und

die Seitenablage beträgt 4,5 kg. Der Mindestdurchmesser des Kochtopfs beträgt 200 mm und maximal 260 mm. HINWEIS: Ihr Grill könnte NICHT mit einer Heizplatte ausgestattet sein!

Ÿ Eine Fettwanne (sofern vorhanden) muss in das Gerät

eingeschoben werden und nach jedem Gebrauch geleert werden. Entfernen Sie die Fettwanne nicht, bevor das Gerät sich komplett abgekühlt hat.

Ÿ Seien Sie besonders vorsichtig, wenn Sie den Deckel öffnen, da

heißer Dampf entweichen könnte.

Ÿ Seine Sie besonders vorsichtig, wenn Kinder, Senioren oder

Haustiere in der Nähe sind.

Ÿ Wenn sie bemerken, dass Fett oder anderes heißes Material vom

Gerät auf das Ventil, den Schlauch oder den Regler tropft, schalten Sie sofort die Gaszufuhr ab. Bestimmen Sie die Ursache, beheben Sie sie, säubern und inspektieren Sie dann das Ventil, den Schlauch und den Regler, bevor Sie fortfahren. Machen Sie einen Dichtigkeitstest.

Ÿ Lagern Sie keine Gegenstände oder Materialien im Gerätewagen-

Gehäuse, das den Verbrennungsluft-Durchsatz zur Unterseite von entweder der Bedienleiste oder der Wanne des Brennraums blockieren würde.

Ÿ Unterbrechen Sie den Anschluss NICHT oder wechseln Sie NICHT

die Gasflasche, wenn Sie weniger als 3 m von einer offenen Flamme oder einer anderen Zündquelle entfernt sind.

Gas entzünden mit elektronischem Zündbrenner

• Lehnen Sie sich nicht über den Grill, während Sie ihn zünden.

1. Drehen Sie das Gasbrenner-Regelventil auf (aus).

2. Öffnen Sie den Deckel während des Anzündens oder des erneuten Zündens.

3. Drehen Sie das Gas an der Gasflasche auf AN.

4. Zum Zünden drücken und drehen Sie den Brenner-Drehknopf auf HOCH.

Drücken und halten Sie sofort den ELEKTRONISCHEN

ZÜNDBRENNER-Knopf, bis der Brenner zündet.

5. Wenn die Zündung NICHT innerhalb von 5 Sekunden eintritt, drehen Sie den Brenner-Regler aus , warten Sie 5 Minuten und wiederholen Sie den Zündungsvorgang.

6. Wiederholen Sie die Schritte 4 und 5, um weitere Hauptbrenner anzuzünden.

WARNUNG

Drehen Sie die Regler und Gasflasche bei Nichtgebrauch aus.

ACHTUNG

Wenn die Zündung NICHT innerhalb von 5 Sekunden eintritt, drehen Sie den Brenner-Regler aus  , warten Sie 5 Minuten und wiederholen Sie den Zündungsvorgang. Wenn der Brenner nicht mit geöffnetem Gas-Ventil zündet, wird weiterhin Gas aus dem Brenner austreten und könnte versehentlich gezündet werden, wobei ein Verletzungsrisiko besteht.

Unterbringung der Gasflasche

Gasflaschen-Platzierung

Gasflaschen können nicht unter oder in das Gerät gestellt werden. Flaschen sind an der Seite und an der Rückseite des Gerätes zu platzieren. Flaschen sind ein maximaler Durchmesser von 345mm und maximale Höhe von 600mm. Flaschen, die auf den Boden gestellt werden, dürfen nicht unter die Heizplatte gestellt werden.

Anforderungen an den Gasdruckregler

Ein Gasdruckregler muss zusammen mit diesem Gerät verwendet werden. Nutzen Sie nur Gasdruckregler, die zusammen mit Ihrem Grill geliefert wurden. Wenn kein Regler mitgeliefert wird, dann benutzen Sie nur gemäß EN 16129 zertifizierte Regler (maximaler Durchfluss 1,5 kg/h) und die, die für Ihr Land und gemäß technischer Daten für Gas zugelassen sind.

Anforderungen an Schläuche

Nutzen Sie nur zugelassene Schläuche, die nach ordnungsgemäßen EN-Normen zertifiziert sind und die eine Länge von 1,5 m nicht überschreiten. In Finnland darf die Schlauchlänge 1,2 m nicht überschreiten. Prüfen Sie vor jeder Nutzung, ob die Schläuche Risse oder Abnutzungen aufweisen. Vergewissern Sie sich, dass der Schlauch nicht geknickt ist. Sorgen Sie dafür, dass der angeschlossene Schlauch nicht mit heißen Oberflächen in Berührung kommt. Ersetzen Sie beschädigte Schläuche, bevor Sie das Gerät verwenden. Ersetzen Sie den Schlauch, wie es die Richtlinien in Ihrem Land erfordern.

Gas entzünden mit Streichholz

• Lehnen Sie sich nicht über den Grill, während Sie ihn zünden.

1. Drehen Sie die Gasbrenner-Regelventile auf (aus).

2. Öffnen Sie den Deckel während des Anzündens oder des erneuten Zündens.

3. Drehen Sie das Gas an der Gasflasche auf AN.

4. Legen Sie die Streichhölzer in den Streichholz-Halter (hängt an der Seitenverkleidung des Grills). Zünden Sie das Streichholz an; zünden Sie dann den Brenner an, indem Sie das Streichholz durch das Streichholz-Loch an der Seite des Grills halten. Drücken und drehen Sie den Brenner-Drehknopf sofort auf die Stellung HOCH. Vergewissern Sie sich, dass der Brenner brennt und angezündet bleibt.

5. Zünden Sie angrenzende Brenner der Reihe nach an, indem Sie die Drehknöpfe eindrücken und auf die Stellung HOCH drehen.

Page 14

HINWEIS: Unter Umständen ist ihr Grill-Modell nicht mit einer Heizplatte ausgestattet.

Zünden des Zündbrenners der Heizplatte

•Lehnen Sie sich nicht über den Grill, während Sie ihn zünden.

1. Drehen Sie die Gasbrenner-Regelventile auf (aus).

2. Öffnen Sie den Deckel während des Anzündens oder des erneuten Zündens.

3. Drehen Sie das Gas an der Gasflasche auf AN.

4. Drehen Sie den Heizplatten-Drehknopf auf die Position HOCH, drücken und halten Sie den ELEKTRONISCHEN ZÜNDBRENNER-Knopf.

5. Wenn sich die Heizplatte NICHT innerhalb von 5 Sekunden entzündet, drehen Sie den Knopf auf (aus), warten Sie 5 Minuten und wiederholen Sie dann den Anzündvorgang.

Zünden der Heizplatte mit Streichholz

• Lehnen Sie sich nicht über den Grill, während Sie ihn zünden.

1. Drehen Sie die Gasbrenner-Regelventile auf (aus).

2. Öffnen Sie den Deckel während des Anzündens oder des erneuten Zündens.

3. Drehen Sie das Gas an der Gasflasche auf AN.

4. Halten Sie das angezündete Streichholz direkt an den

Brenner. Drehen Sie den Heizplatten-Drehknopf sofort auf die Position HOCH. Vergewissern Sie sich, dass der Brenner brennt und angezündet bleibt.

WENN DAS GERÄT NICHT ZÜNDET

Ÿ Vergewissern Sie sich, dass das Gas an der Flasche

aufgedreht ist.

Ÿ Vergewissern Sie sich, dass sich Gas in der Flasche

befindet.

Ÿ Macht der Zünder ein Geräusch wie bei einer

Funkenbildung?

Falls ja, prüfen Sie, ob am Brenner Funken entstehen. Falls keine Funken vorhanden sind, prüfen Sie, ob die Kabel beschädigt oder locker sind.

Ÿ Wenn die Kabel in Ordnung sind, prüfen Sie, ob Elektroden

gerissen oder zerbrochen sind, ersetzen Sie sie bei Bedarf.

Ÿ Wenn Drähte oder Elektroden von Essensrückständen

bedeckt sind, reinigen Sie die Elektrodenspitze mit einem in Alkohol getränkten Tuch, wenn es erforderlich ist.

Ÿ Ersetzen Sie die Kabel bei Bedarf. Ÿ Wenn keine Geräusche auftreten, prüfen Sie die Batterie. Ÿ Vergewissern Sie sich, dass die Batterie korrekt eingebaut ist. Ÿ Prüfen Sie, ob sich die Kabelverbindungen am Modul und

Schalter gelockert haben.

Ÿ Falls die Zündung weiterhin nicht funktioniert, verwenden Sie

ein Streichholz.

ACHTUNG

Dichtigkeitstestung für Ventile, Schlauch und Regler

Führen Sie einen Dichtigkeitstest vor der Erstinbetriebnahme aus, mindestens einmal pro Jahr und jedes Mal, wenn die Gasflasche gewechselt wurde oder die Verbindung getrennt war.

1. Drehen Sie alle Drehregler des Geräts auf .

2. Vergewissern Sie sich, dass der Gasdruckregler mit der

Gasflasche fest verbunden ist.

3. Drehen Sie das Gas an. Falls Sie ein zischendes Geräusch

hören, stellen Sie das Gas sofort ab. Es gibt eine größere Undichtigkeit in der Verbindung. Reparieren Sie diese, bevor Sie fortfahren.

4. Bürsten Sie eine seifige Lösung auf die Schlauchverbindungen

(Mischung aus halb Seife und halb Wasser).

5. Wenn Blasen auftauchen, die immer größer werden, ist dort

eine Undichtigkeit. Stellen Sie das Gas an der Flasche sofort ab und prüfen Sie, ob die Verbindungen fest sind. Wenn die Leckage nicht abgedichtet werden kann, versuchen Sie nicht, sie zu reparieren. Fordern Sie Ersatzteile an.

6. Stellen Sie stets das Gas an der Flasche ab, nachdem Sie

einen Dichtigkeitstest ausgeführt haben.

SPINNEN-ALARM!

SPINNEN UND SPINNENNETZE IM BRENNER

Wenn Ihr Grill schwer anzuzünden ist oder die Flamme schwach ist, prüfen und reinigen Sie die Venturi-Schläuche und die Brenner.

Spinnen oder kleine Insekten sind dafür bekannt, RückstauProbleme zu schaffen, indem sie Nester bauen und Eier in die Venturi-Schläuche oder Brenner des Grills legen, was den Gasdurchfluss verhindern kann. Das rückgestaute Gas kann sich hinter dem Bedienfeld entzünden. Dieser Rückstau kann Ihren Grill beschädigen und Verletzungen verursachen. Um Rückstau zu verhindern und für eine gute Leistung zu sorgen, sollten der Brenner und die Venturi-Schlauch-Elemente entfernt und gereinigt werden, wenn der Grill für einen längeren Zeitraum unbenutzt war.

Page 15

Reinigung der Brennerelemente

Folgen Sie dieser Anweisung, um Teile der Brennerelemente zu reinigen und/oder zu ersetzen, oder wenn Sie Schwierigkeiten haben, den Grill zu zünden.

1. Stellen Sie das Gas an den Drehreglern der Gasflasche ab.

2. Entfernen Sie die Grillroste und den Flammschutz.

3. Entfernen Sie die Schlauchführung und die Schrauben, die den Brenner sichern.

4. Entnehmen Sie die Elektrode aus dem Brenner.

HINWEIS: Die Methode, wie entfernt/entnommen wird, ist abhängig von der Brennerkonfiguration. Bitte betrachten Sie hierzu verschiedene Konfigurationen in den Abbildungen unten.

5. Heben Sie vorsichtig jeden Brenner hoch und von den Ventilöffnungen weg. Wir empfehlen drei Methoden, die Brennerschläuche zu reinigen. Verwenden Sie diejenige, die für Sie am leichtesten ist. A. Biegen Sie einen festen Draht (ein Leichtmetall-Kleiderbügel ist für

diesen Zweck gut geeignet) in einen schmalen Haken. Führen Sie den Haken mehrere Male durch jeden Brennerschlauch.

B. Verwenden Sie eine schmale Flaschenbürste mit einem flexiblen

Griff (verwenden Sie keine Messingdrahtbürste). Führen Sie die Bürste mehrere Male durch jeden Brennerschlauch.

C. Tragen Sie eine Schutzbrille: Treiben Sie unter Druck mittels

eines Luftschlauchs Luft in den Brennerschlauch und aus den Brenneröffnungen wieder hinaus. Prüfen Sie jede Öffnung, um sich zu vergewissern, dass aus jedem Loch Luft strömt.

6. Bürsten Sie die gesamte äußere Oberfläche des Brenners mit einer Drahtbürste ab, um Essensrückstände und Schmutz zu entfernen.

7. Reinigen Sie alle verstopften Öffnungen mit einem steifen Draht wie beispielsweise einer aufgebogenen Büroklammer.

8. Prüfen Sie, ob der Brenner aufgrund von normaler Abnutzung oder Korrosion beschädigt ist, einige Löcher können geweitet sein. Wenn irgendwelche großen Risse oder Löcher gefunden werden, ersetzen Sie den Brenner.

SEHR WICHTIG: Die Brennerschläuche müssen wieder in die Ventilöffnungen einrasten. Sehen Sie hierzu die Abbildung rechts.

Die korrekte Verbindung vom Brenner zum Ventil

9. Befestigen Sie die Elektrode am Brenner.

10. Ersetzen Sie die Brenner vorsichtig.

11. Befestigen Sie die Brenner an den Klammern des Brennraums.

12. Bringen Sie die Schlauchführung wieder an und verbinden Sie sie mit dem Brenner. Bringen Sie den Flammenschutz und die Grillroste wieder an.

13. Bevor Sie erneut kochen oder grillen, führen Sie einen

„Dichtigkeitstest“ und eine „Brennerflammenprüfung“ durch.

Entfernen

Brennraum

Brenner-Halterung des Brennraums

Carryover tube

Elektrode

Sie die

Schrauben

Lagerung Ihres Geräts

•Reinigen Sie den Grillrost.

•Lagern Sie ihn an einem trockenen Ort.

•Wenn eine Gasflasche an das Gerät angeschlossen ist, lagern Sie es im Freien an einem gut belüfteten Ort und außerhalb der Reichweite von Kindern.

•Decken Sie das Gerät ab, wenn es im Freien gelagert wird.

•Lagern Sie das Gerät NUR in einem geschlossenen Raum, wenn die Gasflasche abgedreht ist und vom Gerät getrennt im Freien gelagert wird.

•Wenn Sie das Gerät aus dem Lager holen, prüfen Sie, ob der Brenner verstopft ist.

Allgemeine Gerätereinigung

•Reinigen Sie das Gerät oft, vorzugsweise nach jedem Kochen. Das Gerät sollte mindestens einmal jährlich gereinigt werden.

•Halten Sie braune oder schwarze Fettansammlungen und Ruß nicht versehentlich für Farbe. Die Innenseite von Gasgrills werden im Werk nicht lackiert (und sollten niemals lackiert werden). Benutzen Sie eine starke Seifenlauge und Wasser oder benutzen Sie Grillreiniger mit einer Scheuerbürste auf der Innenseite der Gerätehaube und des Gerätebodens. Spülen Sie nach und lassen Sie den Grill vollständig an der Luft trocknen. Verwenden Sie keine ätzendenMittel/Ofenreiniger auf lackierten Oberflächen.

• Kunststoffteile: Wischen Sie sie mit warmem Seifenwasser ab und reiben Sie sie trocken.

• Verwenden Sie weder Zitronensäure, Scheuermittel, Entfetter oder konzentrierte Gerätereiniger an Plastikteilen. Dies kann eine Beschädigung oder den Ausfall der Teile verursachen.

•Porzellan-Oberflächen: Wegen ihrer Glas-artigen Zusammensetzung können die meisten Rückstände mit einer Backpulver-Wasser-Lösung oder einem speziell zu diesem Zweck formulierten Reiniger abgewischt werden. Verwenden Sie Scheuersand, der nicht die Oberfläche beschädigt, für hartnäckige Flecken.

•Lackierte Oberflächen: Wischen Sie sie mit mildem und nicht die Oberfläche beschädigenden Reinigungsmittel und warmem Seifenwasser. Reiben Sie es mit einem weichen, nicht-scheuernden Tuch trocken.

•Edelstahl-Oberflächen: Um ein qualitätsmäßig hochwertiges Aussehen des Geräts zu erhalten, waschen Sie mit mildem Reinigungsmittel und warmem Seifenwasser und reiben Sie es nach jeder Benutzung mit einem weichen Tuch trocken.

Eingebrannte Fettablagerungen könnten die Benutzung eines Kunststoff-Topfkratzer erforderlich machen. Verwenden Sie es nur in Richtung der gebürsteten Oberfläche, um Schäden zu vermeiden. Verwenden Sie keinen die Oberfläche beschädigenden Topfkratzer auf Bereichen mit Aufdruck.

•Koch-Oberfläche: Falls ein Borstenpinsel zur Reinigung einer der Kochflächen des Geräts verwendet wird, vergewissern Sie sich vor dem Grillen, dass keine losen Borsten auf der Kochfläche verblieben sind. Es ist nicht empfehlenswert, die Kochoberfläche zu reinigen, während das Gerät noch heiß ist.

Høyre skinne

Brennraum

Carryover tube

Brenner-Halterung des Brennraums

Elektrode

Hebeln Sie die Elektrode mit einem flachen Schraubenzieher aus.

Page 16

TECHNISCHE SPEZIFIKATIONEN

CHAR-BROIL, LLC

Gerätebezeichnung

Gas-Grill

Gesamtnennwärmezufuhr

Gas-Kategorie

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modell-Nr. Gas-Art

Butan

Propan

Butan, Propan oder

deren Gemische

Butan, Propan oder deren

Gemische

Gasdruck

28-30 mbar

37 mbar

30 mbar

50 mbar

Injektorgröße (Durchm. mm)

Grill:.0,66 x 3

Heizplatte: 0,83 x 1

Heizplatte: 0,75 x 1

Bestimmungsländer

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

, DE, CH, LU

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

9,96 kW (724,8 g/h)

468220017, 468220017DK, 468225518

Grill: 0,86 x 3 Grill: 0,86 x 3

1,5 VDC Batterie

468120017

DEAT

Page 17

INSTALLATORE/ASSEMBLATORE:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Lasciare il presente manuale al consumatore.

CONSUMATORE:

Conservare il presente manuale per riferimenti futuri.

Domande:

Se avete domande durante il montaggio o l'utilizzo di questo apparecchio contattare il rivenditore locale.

PERICOLO

Se si sente odore di gas:

1. Chiudere l'alimentazione del gas all'apparecchio.

2. Spegnere le eventuali fiamme libere.

3. Aprire il coperchio.

4.Se si continua ad avvertire odore, mantenersi lontani dall'apparecchio e chiamare immediatamente il proprio fornitore di gas o il comando locale dei vigili del fuoco.

AVVERTENZA

1. Non conservare o utilizzare benzina o altri liquidi infiammabili in prossimità di questo o di altri elettrodomestici.

2. Non conservare alcuna bombola di gas non collegata per

l'uso in prossimità di questo o di altri elettrodomestici.

ATTENZIONE

AVVERTENZA

Per un utilizzo sicuro del proprio Apparecchio e per evitare lesioni gravi:

• UTILIZZARE SOLO ALL'APERTO. NON PER USO INTERNO. Leggere le istruzioni prima di utilizzare l'apparecchio. Attenersi sempre alle istruzioni.

Ÿ Non spostare l'apparecchio durante l'uso. Ÿ Le parti accessibili potrebbero essere surriscaldate. Tenere

lontano dalla portata dei bambini. Non permettere ai bambini di utilizzare o giocare nelle vicinanze dell'apparecchio.

Ÿ Chiudere il rubinetto del gas in prossimità della bombola dopo

l'uso.

Ÿ Questo apparecchio deve essere tenuto lontano da materiali

infiammabili durante l'uso.

Ÿ Non ostruire i fori ai lati o sulla parte posteriore dell'apparecchio. Ÿ Controllare le fiamme del bruciatore regolarmente. Ÿ Non ostruire le aperture del tubo di Venturi poste sul bruciatore. Ÿ Utilizzare l'apparecchio solo in uno spazio ben ventilato. Non

utilizzare mai in uno spazio chiuso, come posti auto coperto, garage, portici,

Ÿ patio coperti o al di sotto di una struttura sopraelevata di

qualsiasi tipo.

Ÿ Non utilizzare carbone o bricchette di ceramica in un

apparecchio a gas.

Ÿ NON coprire le griglie con un foglio di alluminio o di qualsiasi

altro materiale. In questo modo, si ostruirà la ventilazione del bruciatore e si creerà una condizione potenzialmente pericolosa causando danni a cose o beni e/o lesioni personali.

Ÿ Utilizzare l'apparecchio entro una distanza di almeno 1

metro da qualsiasi parete o superficie.

Ÿ Mantenere 3 metri di spazio libero da oggetti che possono

incendiarsi o da fonti di accensione, come fiamme pilota di scaldaacqua, dispositivi elettrici vitali ecc.

º Leggere e seguire tutte le istruzioni di sicurezza, le

istruzioni di montaggio e le indicazioni per l'uso e la manutenzione prima di assemblare e cucinare.

º Alcune parti possono contenere bordi taglienti.

Indossare guanti di protezione, se consigliato.

º Se il grasso inizia a bruciare, non è possibile spegnerlo

chiudendo semplicemente il coperchio. I barbecue sono ben ventilati per motivi di sicurezza.

º Non utilizzare acqua sul grasso in fiamme, onde evitare

possibili lesioni personali. Se un incendio si sviluppa dal grasso in fiamme, ruotare le manopole e la bombola del gas in posizione spenta (OFF).

º Se l'apparecchio non viene pulito regolarmente, è

possibile che il grasso si incendi, con il rischio di danneggiare il prodotto. Fare molta attenzione durante il preriscaldamento o lo spegnimento di residui di alimenti in fiamme, al fine di garantire che il grasso non si incendi. Seguire le istruzioni per la pulizia generale dell'apparecchio e la pulizia del gruppo bruciatore, al fine di impedire che il grasso si incendi. Il modo migliore per impedire che il grasso si incendi è eseguire una pulizia regolare dell'apparecchio.

º Non lasciare incustodito il barbecue durante il

preriscaldamento o lo spegnimento di residui di alimenti in fiamme. Se il barbecue non viene pulito regolarmente, è possibile che il grasso si incendi, con il rischio di danneggiare il prodotto.

Grasso in fiamme

1 m

Ÿ NON tentare MAI di accendere il bruciatore con il

1 m

coperchio chiuso. Un accumulo di gas non acceso all'interno di un apparecchio chiuso è pericoloso.

Ÿ Spegnere sempre il gas in prossimità della bombola e

scollegare il regolatore prima di spostare la bombola del gas dalla posizione di funzionamento specificata.

Ÿ Non utilizzare mai l'apparecchio con una bombola di gas

mal posizionata rispetto alla sede corretta specificata.

Ÿ Non modificare l'apparecchio. Qualsiasi modifica è

severamente vietata. Le parti sigillate non devono essere manipolate dall'utilizzatore. Non smontare gli iniettori.

Page 18

Suggerimenti per la sicurezza

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Prima di aprire la valvola della bombola del gas, controllare la

tenuta del regolatore.

Ÿ Se l'apparecchio non è in uso, spegnere tutte le manopole di

controllo e il gas.

Ÿ Utilizzare utensili da barbecue con manico lungo e guanti da

forno per evitare ustioni e schizzi. Utilizzare guanti protettivi quando si maneggiano componenti caldi.

Ÿ Il carico massimo per la piastra calda, se presente, e il ripiano

laterale è di 4,5 kg. Recipiente di cottura con diametro minimo di 200 mm e diametro massimo di 260 mm NOTA: Il barbecue dell'utente potrebbe NON essere dotato di una piastra calda!

Ÿ La coppa raccogli grassi (se presente) deve essere inserita

nell'apparecchio e svuotata dopo ogni utilizzo. Non rimuovere la coppa raccogli grassi prima del completo raffreddamento dell'apparecchio.

Ÿ Fare molta attenzione quando si apre il coperchio, in quanto

potrebbe fuoriuscire del vapore caldo.

Ÿ Fare molta attenzione quando sono presenti bambini, anziani o

animali nelle vicinanze.

Ÿ Se si nota grasso o altro materiale caldo gocciolare

dall'apparecchio sulla valvola, sul tubo o sul regolatore, spegnere immediatamente l'alimentazione del gas. Determinare la causa, correggerla, quindi pulire e ispezionare la valvola, il tubo flessibile e il regolatore prima di continuare. Eseguire una prova di tenuta.

Ÿ Non riporre oggetti o materiali all'interno del mobile carrello

dell'apparecchio che potrebbero bloccare il flusso dell'aria di combustione sulla parte inferiore del pannello di controllo o della ciotola del focolare.

Ÿ NON scollegare o sostituire il contenitore di gas entro una

distanza di 3 metri da una fiamma libera o altra fonte di accensione.

Accensione dell'accenditore

• Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in posizione “spenta” (off).

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas propano liquido (PL).

4. Per accendere, spingere e ruotare il bruciatore in posizione “alto”  HIGH. Immediatamente, premere e tenere premuto il pulsante dell'ACCENDITORE ELETTRONICO fino ad accensione avvenuta.

5. Se l'accensione NON avviene entro 5 secondi, ruotare le manopole di controllo del bruciatore in posizione “spenta” , attendere 5 minuti e ripetere la procedura di accensione.

6. Ripetere i passaggi 4 e 5 per accendere gli altri bruciatori principali.

AVVERTENZA

Ruotare le manopole di controllo e la bombola del gas in posizione spenta (OFF) quando non in uso.

ATTENZIONE

Se l'accensione NON avviene entro 5 secondi, ruotare le manopole di controllo del bruciatore in posizione “spenta”  attendere 5 minuti e ripetere la procedura di accensione. Se il bruciatore non si accende con la valvola aperta, il gas continuerà a fluire fuori dal bruciatore e potrebbe accidentalmente incendiarsi con rischio di lesioni.

Posizionamento della bombola

Il cilindro non può essere posto sotto o all'interno dell'apparecchio. cilindri sono da posizionare a lato e posteriore dell'apparecchio. I cilindri sono essere un diametro massimo di 345 millimetri e l'altezza massima di 600 mm. Cilindri posizionati a terra non sono poste sotto la piastra calda.

Requisiti del regolatore

Con questo apparecchio deve essere utilizzato un regolatore. Utilizzare solo il regolatore del gas fornito in dotazione con il barbecue. Se il regolatore non fa parte della dotazione, utilizzare solo un regolatore certificato secondo la norma EN16129 (portata massima 1,5 kg/ora) e approvato per il proprio Paese e il gas specificato nei Dati Tecnici.

Requisiti dei tubi flessibili

Utilizzare solo un tubo flessibile approvato che sia certificato secondo i requisiti della normativa EN e che non superi 1,5 metri di lunghezza. Per la Finlandia, la lunghezza del tubo flessibile non deve superare 1,2 metri.

Prima di ogni utilizzo, verificare che i tubi flessibili non presentino tagli o segni di usura. Accertarsi che il tubo flessibile non sia piegato. Accertarsi che una volta collegato il tubo flessibile non venga a contatto con superfici calde. Sostituire i tubi flessibili danneggiati prima di utilizzare l'apparecchio. Sostituire il tubo flessibile come richiesto dalle normative nazionali.

Accensione con fiammiferi

• Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in posizione “spenta” (off).

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas propano liquido (PL).

4. Mettere un fiammifero nel supporto per fiammiferi (appeso al pannello laterale del barbecue). Accendere il fiammifero; quindi, accendere il bruciatore mettendo facendo passare il fiammifero all'interno del foro di accensione sul lato del barbecue. Spingerlo immediatamente all'interno e ruotare la manopola del bruciatore in posizione “alto”  (HIGH). Accertarsi che l'accensione sia avvenuta e rimanga accesa.

5. Accendere i bruciatori adiacenti in sequenza spingendo le manopole e ruotandole in posizione “alto” (HIGH).

Page 19

NOTA: Il barbecue dell'utente potrebbe NON essere

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

dotato di una piastra calda!

Accensione della piastra calda con accenditore

•Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in posizione “spenta” (off).

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas propano

liquido (PL).

4. Ruotare la manopola della piastra calda in posizione “alto” (HIGH), premere e tenere premuto il pulsante ACCENDITORE

ELETTRONICO.

5. Se la piastra calda non si accende entro 5 secondi, ruotare la manopola su “spento” (off), attendere 5 minuti, quindi ripetere la procedura di accensione.

ATTENZIONE

ALLERTA RAGNI!

PRESENZA DI RAGNI E RAGNATELE ALL'INTERNO DEL BRUCIATORE

Se l'apparecchio per barbecue è sempre difficile da accendere o la fiamma è debole, controllare e pulire il tubo di Venturi e i bruciatori.

Accensione della piastra calda con fiammiferi

• Non sporgersi sopra il barbecue durante l'accensione.

1. Ruotare le valvole di controllo del bruciatore del gas in posizione “spenta” (off).

2. Aprire il coperchio durante l'accensione o la riaccensione.

3. Accendere (ON) il gas in prossimità della bombola di gas propano liquido (PL).

4. Avvicinare il fiammifero al bruciatore. Spegnere immediatamente la manopola della piastra calda portandola in posizione “alto” (HIGH). Accertarsi che l'accensione sia avvenuta e rimanga accesa.

Prove di tenuta delle valvole, del tubo flessibile e del regolatore

Eseguire una prova di tenuta prima del primo utilizzo, almeno una volta l'anno e ad ogni sostituzione o disconnessione della bombola.

1. Ruotare tutte le manopole di controllo dell'apparecchio in

posizione .

2. Accertarsi che il regolatore sia strettamente collegato alla bombola

del gas.

3. Accendere il gas. Se si sente un suono impetuoso, spegnere

immediatamente il gas. In tal caso, si è in presenza di una grande perdita in prossimità del collegamento. Correggere il problema prima di procedere.

4. Spazzolare i collegamenti del tubo flessibile con una soluzione

saponata (miscela per metà di acqua e sapone).

5. Se compaiono bolle d'aria, significa che è presente una perdita.

Spegnere immediatamente il gas in prossimità della bombola e verificare la tenuta dei collegamenti. Se non è possibile arrestare la perdita, non tentare di riparare. Ordinare le parti di ricambio.

6. Spegnere sempre il gas in prossimità della bombola dopo avere

eseguito la prova di tenuta.

Ragni o piccoli insetti sono noti per creare problemi di “ritorno di fiamma” costruendo nidi e deponendo le uova all'interno del tubo di Venturi dell'apparecchio per barbecue o del bruciatore ostacolandone il flusso di gas. Il gas di un ritorno di fiamma può incendiarsi dietro il pannello di controllo. Il ritorno di fiamma può danneggiare l'apparecchio per barbecue e causare lesioni. Per evitare ritorni di fiamma e garantire una buona prestazione, il gruppo del bruciatore e del tubo di Venturi deve essere rimosso e pulito ogni volta che l'apparecchio per barbecue rimane inattivo per un periodo di tempo prolungato.

IN CASO DI MANCATA ACCENSIONE DELL'APPARECCHIO

Ÿ Accertarsi che il gas sia acceso in prossimità della bombola. Ÿ Accertarsi che il gas sia presente all'interno della bombola. Ÿ L'accenditore produce un rumore di scintille?

In presenza di scintille, controllare la presenza di scintille in prossimità del bruciatore. In assenza di scintille, controllare l'eventuale presenza di fili danneggiati o allentati.

Ÿ Se i cavi sono integri, controllare che gli elettrodi non siano incrinati

o rotti, sostituire se necessario.

e i fili o gli elettrodi sono coperti da residui di cottura, pulire gli

Ÿ S

elettrodi con un batuffolo imbevuto di alcool, se necessario.

Ÿ Se necessario, sostituire i cavi. Ÿ In assenza di rumori, controllare la batteria. Ÿ Accertarsi che la batteria sia installata correttamente. Ÿ Controllare l'eventuale presenza di collegamenti di fili allentati in

prossimità del modulo e dell'interruttore.

Ÿ Se l'accenditore continua a non funzionare, utilizzare un

fiammifero.

Page 20

Pulizia del gruppo bruciatore

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Seguire queste istruzioni per pulire e/o sostituire le parti del gruppo bruciatore o in caso di problemi con l'accensione del barbecue.

1. Spegnere il gas in prossimità delle manopole di controllo e della bombola di PL.

2. Rimuovere le griglie di cottura e i diffusori di calore a tenda.

3. Rimuovere le minuterie di fissaggio dai tubi diffusori e dai bruciatori.

4. Scollegare l’elettrodo dal bruciatore.

NOTA: Il metodo di rimozione/scollegamento dipenderà dalla configurazione del bruciatore. Vedere le diverse configurazioni nelle illustrazioni riportate di seguito.

5. Sollevare delicatamente ogni bruciatore verso l'alto e lontano dalle

aperture delle valvole. Suggeriamo tre modi per pulire i tubi del bruciatore. Utilizzare il metodo ritenuto più facile. A. Piegare un filo metallico rigido (ad esempio, un appendiabiti

sottile aperto) a forma di piccolo uncino. Far passare l'uncino attraverso ogni tubo del bruciatore diverse volte.

B. Utilizzare una spazzola per la pulizia delle bottiglie stretta con

un manico flessibile (non utilizzare una spazzola metallica a setole di ottone). Far passare la spazzola attraverso ogni tubo del bruciatore diverse volte.

C. Indossare occhiali protettivi: Utilizzare un tubo flessibile per

l'aria compressa per forzare l'aria all'interno del tubo del bruciatore e le fessura del bruciatore. Controllare ogni porta per assicurarsi che l'aria fuoriesca da ogni foro.

6. Spazzolare con la spazzola metallica tutta la superficie esterna del

bruciatore per rimuovere i residui di cibo e sporco.

7. Pulire eventuali porte otturate con un filo metallico rigido, ad

esempio una graffetta aperta.

8. Controllare che il bruciatore non presenti segni di danneggiamento,

alcuni fori potrebbero allargarsi a causa della normale usura e corrosione. In presenza di grandi crepe o fori sostituire il bruciatore.

MOLTO IMPORTANTE: I tubi del bruciatore devono essere perfettamente agganciati alle aperture delle valvole. Vedere l’illustrazione riportata a destra.

Corretto aggancio del bruciatore alla valvola

9. Collegare l'elettrodo al bruciatore.

10. Ricollocare accuratamente I bruciatori.

11. Fissare i bruciatori alle staffe poste sul focolare.

12. Riposizionare i tubi diffusori e fissarli ai bruciatori. Riposizionare i

diffusori di calore a tenda e le griglie di cottura.

13. Prima di cuocere di nuovo sul barbecue, eseguire una “Prova di

tenuta” e un “Controllo di fiamma dei bruciatori”.

Rimuovere le viti

Focolare

Supporto per bruciatore del focolare

Tubo diffusore

Elettrodo

Focolare

Tubo diffusore

Elettrodo

Immagazzinaggio del barbecue

•Pulire le griglie di cottura.

•Conservare in luogo asciutto.

•Quando la bombola del gas è collegata all'apparecchio, immagazzinare all'aperto in uno spazio ben ventilato e fuori dalla portata dei bambini.

•Chiudere l'apparecchio con il coperchio, se immagazzinato all'aperto.

•Immagazzinare l'apparecchio in ambiente interno SOLO se la bombola del gas è scollegata, rimossa dall'apparecchio e immagazzinata all'aperto.

•Al momento di riutilizzare l'apparecchio dopo l'immagazzinaggio, controllare la presenza di eventuali ostruzioni del bruciatore.

Pulizia generale dell'apparecchio

•Pulire l'apparecchio regolarmente, preferibilmente dopo ogni cottura. Se si utilizza una spazzola a setole per la pulizia di tutti i piani di cottura dell'apparecchio, accertarsi che eventuali setole allentate non rimangano sulle superfici di cottura prima di iniziare a cuocere al barbecue. Non è consigliabile pulire la superficie di cottura mentre l'apparecchio è ancora caldo. L'apparecchio deve essere pulito almeno una volta l'anno.

•Non confondere l'accumulo di grasso e fumo di colore marrone o nero per vernice. Le parti interne del barbecue a gas non sono verniciate in fabbrica (e non devono essere mai verniciate). Applicare una forte soluzione di acqua e detergente o utilizzare un detergente per apparecchi utilizzando una spazzola sulle pareti interne del fondo e del coperchio dell'apparecchio. Sciacquare e lasciare asciugare completamente. Non applicare detergenti caustici per apparecchi/forni sulle superﬁci verniciate.

• Parti in plastica: Lavare con acqua tiepida e sapone e asciugare.

• Non utilizzare citrisol, detergenti abrasivi, sgrassanti o un detergente concentrato sulle parti in plastica dell'apparecchio, onde evitarne il danneggiamento e la rottura.

• Superfici in porcellana: A causa della composizione simile al vetro, è possibile rimuovere una maggiore quantità di residui utilizzando una soluzione di bicarbonato di sodio/acqua o un detergente appositamente formulato. Utilizzare detergenti in polvere non abrasivi per le macchie ostinate.

• Superfici verniciate: Lavare con un detergente delicato o detergente non abrasivo e acqua tiepida e sapone. Asciugare con un panno morbido non abrasivo.

• Superfici in acciaio inox: Per mantenere l'aspetto di alta qualità del vostro apparecchio, lavare con un detergente delicato e acqua tiepida e sapone e asciugare con un panno morbido dopo ogni utilizzo. I depositi di grasso cotto possono richiedere l'utilizzo di un tampone di pulizia per plastica abrasiva. Utilizzare solo in direzione della finitura spazzolata per evitare danni. Non utilizzare spugne abrasive sulle aree con grafica.

• Piano di cottura: Se si utilizza una spazzola a setole per la pulizia di tutti i piani di cottura dell'apparecchio, accertarsi che eventuali setole allentate non rimangano sulle superfici di cottura prima di iniziare a cuocere al barbecue. Non è consigliabile pulire la superficie di cottura mentre l'apparecchio è ancora caldo.

Høyre skinne

Supporto per bruciatore del focolare

Staccare l’elettrodo con un cacciavite a lama piatta

Page 21

DATI TECNICI

CHAR-BROIL, LLC

Denominazione dell'apparecchio

Barbecue a gas/Grill a gas

Portata termica nominale totale

Categoria gas

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modello n.

468120017

Tipo di gas

Butano

Propano

Butano, propano o loro

miscele

Butano, propano o loro

miscele

Pressione del gas

28-30 mbar

37 mbar

30 mbar

50 mbar

Dimensioni iniettore (dia. mm)

Barbecue:0,66 x 3

Piastra calda: 0,83 x 1

Piastra calda: 0,75 x 1

Paesi di destinazione

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Barbecue: 0,86 x 3 Barbecue: 0,86 x 3

Batteria da 1,5 VDC

9,96 kW (724,8 g/h)

Page 22

INSTALLATEUR/MONTEUR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Laat deze handleiding bij de consument achter.

CONSUMENT:

Bewaar deze handleiding voor toekomstig gebruik.

Vragen:

Indien u vragen heeft gedurende de montage of het gebruik van dit apparaat, neem dan contact op met uw plaatselijke dealer.

GEVAAR

Indien u gas ruikt:

1. Draai de gaskraan dicht.

2. Doof open vuur.

3. Open de deksel.

4. Als de stank aanhoudt, blijf op afstand van het apparaat en bel onmiddellijk uw gasleverancier of de plaatselijke brandweer.

WAARSCHUWING

1. Sla geen benzine of licht ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat op.

2. Een niet aangesloten gasfles mag nooit in de buurt van dit of enig ander apparaat opgeslagen worden.

WAARSCHUWING

Ÿ Lees zorgvuldig en volg alle veiligheidsinstructies,

montage handleiding en gebruiks- en onderhoudsinstructies op voordat u begint met monteren en koken.

Ÿ Sommige onderdelen kunnen scherpe randen hebben.

Het gebruik van beschermende handschoenen wordt aanbevolen.

Vetbrand

Ÿ Een vetbrand uitmaken door de deksel te sluiten in

niet mogelijk. Om redenen van veiligheid zijn de grillen goed geventileerd. .

Ÿ Vermijd gebruik van water in geval van een vetbrand,

aangezien dit kan leiden tot persoonlijk letsel.

Ÿ Indien het apparaat niet regelmatig wordt

schoongemaakt, kan een vetbrand ontstaan dat het product kan beschadigen. Let erop in geval van voorverhitten of verbranden van voedselresten dat geen vetbrand kan ontstaan. Volg de Algemene Reingingsinstructies en Instructies voor het Reinigen van de Branders op om zo vetbrand te voorkomen. De beste manier om vetbrand te voorkomen is het regelmatig reinigen van het apparaat.

Ÿ Laat de barbecue niet onbeheerd achter tijdens het

voorverwarmen of afbranden voedselresten op HI. Als de barbecue niet regelmatig wordt schoongemaakt, kan een vetbrand ontstaan wat het product kan beschadigen.

WAARSCHUWING

Voor Veilig Gebruik van Uw apparaat en om Ernstig Letsel te Voorkomen:

• ALLEEN BUITEN TE GEBRUIKEN. GEBRUIK NOOIT

BINNENSHUIS.

Lees de instructies zorgvuldig voordat u het apparaat in gebruik neemt. Volg altijd de onderstaande instructies op.

Ÿ Verplaats het apparaat nooit tijdens gebruik.

Ÿ Toegankelijke onderdelen kunnen erg warm worden. Ÿ Houd jonge kinderen uit de buurt. Laat kinderen nooit het

apparaat bedienen of in de omgeving van het apparaat spelen.

Ÿ Schakel de gastoevoer van de gasfles uit na gebruik. Ÿ Houd dit apparaat ver van brandbare materialen

tijdens gebruik.

Ÿ Blokkeer geen van de gaten aan de zijkanten of

achterkant van het apparaat..

Ÿ Controleer de brander vlammen regelmatig. Ÿ Blokkeer geen van de venturi buisjes van de brander. Ÿ Gebruik het apparaat uitsluitend in een goed geventileerde

ruimte. Gebruik NOOIT in een afgesloten ruimte zoals een carport, garage, veranda, overdekte patio, of onder een onder wat voor een overdekking dan ook.

Ÿ Gebruik nooit houtskool of keramische briketten in een

gastoestel.

Ÿ Roosters NOOIT met aluminiumfolie of een ander

materiaal afdekken. Dit blokkeert ventilatie van de brander en kan tot een mogelijk gevaarlijke situatie leiden met materiële schade en/of persoonlijk letstel als gevolg.

Ÿ Gebruik het apparaat minstens 1 m van elke wand of

oppervlak. Zorg voor een afstand van minstens 3 m van objecten die vlam kunnen vatten of ontstekingsbronnen zoals waakvlammen van waterboilers, ingeschakelde elektrische apparaten, enz.

1 m

Ÿ Probeer NOOIT om een brander aan te steken met een

gesloten dekstel. Een cumulatie van niet-ontbrand gas in een afgesloten apparaat is gevaarlijk.

Ÿ Schakel altijd gas van de gasfles uit en koppel de

regelaar los voordat u de gasfles van diens specifieke positie verwijderd.

Ÿ Gebruik het apparaat nooit met een gasfles in een

incorrecte positie. Maak geen aanpassingen aan het apparaat. Elke

aanpassing of verandering is streng verboden. Afgedichte onderdelen mogen door de gebruiker niet aangepast worden. De injectoren niet demonteren.

1 m

Page 23

Veiligheidstips

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Voordat u de gasfles opent, controleer of de regelaar goed

vast zit.

Ÿ Wanneer het apparaat niet in gebruik is, schakel dan alle

regelknoppen en gas uit.

Ÿ Gebruik barbecue gereedschap met lange stelen en

ovenwanten om brandwonden en spatten te voorkomen. Gebruik beschermende handschoenen bij het hanteren van hete onderdelen.

Ÿ De maximale belasting voor een kookplaat en zijblad is

4,5kg. De kookpan heeft een minimum diameter van 200mm en een maximum diameter van 260 mm. NB: Uw barbecure kan mogelijkerwijs NIET zijn uitgerust met een KOOKPLAAT.

Ÿ De vetopvangbak (indien aanwezig) moet moet in het

apparaat aangebracht worden en na gebruik geleegd worden. Verwijder de vetopvangvbak alleen dan wanneer het apparaat volledig afgekoeld is.

Ÿ Wees voorzichtig wanneer u de deksel opent, aangezien

hete stoom kan ontsnappen.

Ÿ Wees heel voorzichtig als er kinderen, bejaarden of

huisdieren in de buurt zijn.

Ÿ Indien u ziet dat vet of een andere hete substantie uit het

apparaat druipt op ventiel, slang of regelaar, schakel dan onmiddellijk het gas uit. Vind de oorzaak, corrigeer het, en inspecteer en reinig ventiel, slang en regelaar voordat u doorgaat. Voer een lekkagetest uit. .

Ÿ Sla geen voorwerpen of materialen op in de

apparatenwagen behuizing wat de verbrandingsluchttoevoer naar de onderkant van zowel het controlepaneel of van de vuurhaard kan blokkeren.

Ÿ Ontkoppel of vervang de gasfles NOOIT binnen 3 meter van

een open vuur of een andere ontstekingsbron.

Plaatsen Gasfles

Cilinder kan niet onder of in het apparaat worden geplaatst. cilinders moeten worden geplaatst aan de zijkant en achterkant van het apparaat. Cilinders een maximale diameter van 345 mm en de maximale hoogte van 600 mm zijn. Cilinders die op de grond vormt onder de verwarmingsplaat geplaatst.

Aansteker aansteken

Leun niet over het apparaat bij aansteken.

1. Draai de gasbrander regelkleppen aan tot (uit).

2. Open de deksel gedurende het aansteken en opnieuw aansteken.

3. Draai gas AAN op de gasfles.

4. Om aan te steken, draai de branderknop naar HOOG en houdt deze ingedrukt totdat de brander is aangestoken.

5. Als het aansteken NIET binnen 5 seconden gebeurt, draai aan de branderknoppen , wacht 5 minuten en herhaal de aansteekprocedure.

6. Om de overige branders aan te steken, herhaal stappen 4 en 5.

WAARSCHUWING

Draai de controles en gasfles uit wanneer niet in gebruik.

WAARSCHUWING

Als het aansteken NIET binnen 5 seconden gebeurt, draai de branderknoppen  uit, wacht 5 minuten en herhaal de aansteekprocedure. Als de brander niet gaat branden met de klep open, dan kan gas uit de brander lekken en ontbranden wat letsel kan veroorzaken.

Aansteken met Lucifers

• Leun niet over het apparaat bij aansteken.

1. Draai het gasbrander controleklep naar (uit).

2. Open deksel gedurende aansteken en opnieuw aansteken.

3. Draai gas op de glasfles AAN.

4. Plaats lucifer in luciferhouder (bevindt zich aan de zijkant van de barbecue). Steek lucifer aan en steek de branderopening aan door de lucifer aansteekopening aan de zijkant van de barbecue. Duw de branderknop onmiddellijk in en draai deze naar HOOG. Zorg ervoor dat de branders aan blijven.

5. Steek de aangrenzende branders in volgorde aan door op de

knoppen te duwen en te draaien naar  HOOG.

Vereisten Regelaar

Een regelaar moet met dit apparaat gebruikt worden. Gebruik uitsluitend de gasregelaar die met uw barbecue geleverd wordt. Als deze regelaar niet geleverd is, dan mag alleen een regelaar gebruikt worden die is gecertificeerd volgens EN126129 (Stroomsnelheid maximaal 1,5kg per uur) en is goedgekeurd voor uw land en gas zoals gespecificeerd in Technische Gegevens.

Slang Vereisten

Gebruik uitsluitend een goedgekeurde slang die voldoet aan de betreffende EN-standaard en die niet langer is dan 1,5m. Voor Finland, de lengte van de slang mag niet langer zijn dan 1,2m.

Voor elk gebruik,dient u te controleren dat de slangen niet gebroken of versleten zijn. Zorg ervoor dat de slang niet geknikt is. Zorg ervoor dat de aangesloten slang niet in aanraking komt met warme oppervlakken. Vervang beschadigde slangen voordat u het apparaat gebruikt. Vervang de slang overeenkomstig nationale voorschriften.

Page 24

NB: Uw barbecue kan mogelijkerwijs NIET zijn

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

uitgerust met een KOOKPLAAT!

Kookplaat aansteker aansteken

• Leun niet over het apparaat bij aansteken.

1. Draai het gasbrander controlekleppen naar (uit).

2. Open deksel gedurende aansteken en opnieuw aansteken.

3. Draai gas op de gasfles AAN.

4. Draai de kookplaatknop naar HOOG en druk op de

ELEKTRONISCHE AANSTEKER knop en houd deze ingedrukt.

5. Als de kookplaat NIET binnen 5 seconden aansteekt, draai aan de knop naar (uit), wacht 5 minuten en herhaal de aansteekprocedure.

WAARSCHUWING

SPIDER ALERT!

SPINNEN EN SPINNENWEBBEN IN DE BRANDER

Wanneer uw barbecue moeizaam aangaat of de vlam zwak is, controleer en reinig de venturi buisjes en branders.

Kookplaat Aansteken met Lucifers

• Leun niet over het apparaat bij aansteken.

1. Draai het gasbrander controlekleppen naar (uit).

2. Open deksel gedurende aansteken en opnieuw aansteken.

3. Draai gas op de gasfles AAN.

4. Place lit match near burner. Immediately turn hot plate knob to the HIGH position. Be sure burner lights and stays lit

Lektest Kleppen, Slang en Regelaar

Leak test before first use, at least once a year, and every time the cylinder is changed or disconnected.

1. Draai alle bedieningsknoppen van het apparaat naar .

2. Zorg ervoor dat de regelaar nauw verbonden is met de

gasfles.

3. Draai gas aan. Indien u een ruisend geluid hoort, gas

onmiddellijk uitdraaien. Er is dan een substantieel lek bij de verbinding. Corrigeer dit voordat u doorgaat.

4. Bestrijk met een zeepoplossing (mengsel van half zeep en

half water) de slangverbindingen en de plaatsen op de slangverbindingen.

5. Als luchtbellen verschijnen, is er een lek. Draai het gas van

de gasfles onmiddellijk uit en controleer de afsluitingen van de verbindingen. Indien het lek niet verholpen kan worden, probeer het in geen geval zelf te repareren. Bel voor vervangende onderdelen.

6. Draai altijd het gas van de gasfles uit nadat een lektest is

uitgevoerd.

Spinnen en kleine insecten staan erom bekend dat zij “flashback” problemen veroorzaken doordat zij nesten bouwen en eieren leggen in de venturi buisjes en branders van de barbecue, waardoor de toevoer van gas wordt belemmerd. Het gecumuleerd gas kan achter het controlepaneel ontvlammen. Deze flashback kan uw barbecue beschadigen en letsel veroorzaken. Om flashbacks te voorkomen en voor een goede prestatie zorg te dragen, dienen brander en de venturi buisjes verwijderd en schoongemaakt te worden wanneer de barbecue geruime tijd ongebruikt is.

ALS APPARAAT NIET AANGESTOKEN KAN WORDEN

Ÿ Controleer of gas in de gasfles aangesloten is. Ÿ Zorg ervoor dat gas in de gasfles is. Ÿ Maakt de ontsteker een vonkend Geluid?

Indien ja, controleer de brander voor vonken. Indien er geen vonk is, zoek voor beschadigde of losse

draden.

Ÿ Indien de draden in orde zijn, controleer gescheurde of

gebroken elektrode, en vervang indien nodig.

Ÿ Wanneer draden of elektrodes met kookresten bedekt zijn,

reinig dan indien nodig de elektrode met een alcoholdoekje.

Ÿ Indien nodig, vervang draden Ÿ Indien geen geluid, controleer dan de batterij. Ÿ Zorg ervoor dat de batterij correct geïnstalleerd is. Ÿ Controleer of er losse verbindingen bij de module of

schakelaar zijn.

Ÿ Indien de aansteker weigert te werken, gebruik dan een

lucifer.

Page 25

Reinigen van de Brander

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Volg deze instructies op voor het reinigen en/of vervangen van onderdelen van de brander of indien u problemen heeft met het aansteken van het apparaat.

1. Draai gas uit van de bedieningsknoppen en de gasfles

2. Verwijder kookroosters en vlammendempers.

3. Verwijder elektrode van brander.

4. Verwijder slangen en branders. NB: Verwijdering / Ontkoppeling methode zal afhangen van de

brander configuratie. Zie verschillende configuraties in de onderstaande afbeeldingen.

5. Til elke brander voorzichtig op en weg van de klepopeningen.

A. Buig een stevige metalen draad (een lichtgewicht

kleerhanger werkt goed) in de vorm van een een kleine haak. Voer de haak verschillende keren door elke brander.

B. Gebruik een smalle flessenborstel met een flexibel

handvat ( gebruik geen staaldraadborstel), voer de borstel verschillende malen door elke brander.

C. Draag een veiligheidsbril: Gebruik een luchtslang om lucht

in branderbuis en uit branderopeningen te persen. Controleer iedere opening om er zeker van de zijn dat lucht uit elk gat komt.

6. Borstel de gehele buitenkant van brander om voedselresten en vuil te verwijderen.

7. Reinig geblokkeerde openingen met een stevige metalen draad zoals een uitgebogen paperclip. .

8. Controleer brander op schade; ten gevolge van dagelijks gebruik en corrosie kunnen sommige gaten vergroot zijn. Indien grote scheuren of gaten worden gevonden, vervang brander.

HEEL BELANGRIJK: Branderslangen moeten klepopeningen opnieuw inschakelen. Zie illustratie aan de rechterkant.

Juiste verbinding van brander naar klep

9. Bevestig elektrode aan brander

10. Vervang branders voorzichtig.

11. Bevestig branders aan beugels op vuurhaard.

12. Plaats slangen en verbind met branders. Vervang

vlammendempers en kookroosters.

13. Voor het opnieuw gebruiken vna de barbecue, voer een

“Lektest” en een “Brander Vlam Controle Test” uit.

Remove

Firebox

Firebox Burner Support

Carryover tube

Firebox

Carryover tube

Firebox Burner Support

Electrode

Pry off electrode with a flate blade screwdriver

screws

Opslaan van uw Apparaat

Ÿ Reinigen kookroosters. Ÿ Opslaan op een droge plek. Ÿ Wanneer een gasfles is aangesloten op het apparaat, dan

buiten opslaan in een goed geventileerde ruimte en buiten het bereik van kinderen houden. Dek het apparaat af indien buiten opgeslagen.

Ÿ Sla het apparaat ALLEEN DAN binnenshuis op indien de

gasfles is afgesloten en losgekoppeld, alsmede verwijderd van het apparaat en buiten opgeslagen.

Ÿ Wanner het apparaat uit de opslag wordt gehaald, dient het

op brander obstructies gecontroleerd te worden

Algemene Reiniging Apparaat

Ÿ Reinig het apparaat vaak, vooral na koken. Als een borstel

wordt gebruikt voor het reinigen, zorg er dan voor dat geen borstelharen achterblijven op het kookoppervlak voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is. Het apparaat dient minstens een keer per jaar gereinigd te worden.

Ÿ Zie in geen geval bruine of zwarte ophoping van vet voor

verf aan. De binnenkant van een gas grill wordt nooit geschilderd tijdens fabricage. (en mag ook nooit geschilderd worden). Gebruik een sterke oplossing van reinigingsmiddel en water of gebruik een apparaat reiniger met schrobborstel voor het reinigen van de binnenkant van deksel en onderkant van het apparaat. Afspoelen en in de open lucht volledig laten drogen. Gebruik geen agressieve reiniger of ovenreiniger op geschilderde oppervlakken

Ÿ Kunststofonderdelen: Was met warm zeepwater en droog

af.

Ÿ Gebruik geen citrisol, schuurmiddelen, ontvetters of een

geconcentreerde reiniger voor kunststof onderdelen. Dit kan resulteren in schade aan en uitval van onderdelen.

Ÿ Porceleinen oppervlakken: Door de glasachtige

samenstelling kan de meeste aanslag eenvoudig verwijderd worden met zuiveringszout / wateroplossing of een speciaal schoonmaakmiddel. Gebruikeen niet-schurend schuurmiddel voor hardnekkige vlekken.

Ÿ Geschilderde oppervlakken: Reinig met een mild

schoonmaakmiddel of een niet-schurend reinigingsmiddel en warm zeepwater. Droog met een zacht, niet-schurend doekje.

Ÿ Roestvrijstalen oppervlakken: Om het hoogwaardig uiterlijk

van uw apparaat te behouden, reinig met een mild schoonmaakmiddel en warm zeepwater en droog een zacht doekje na elk gebruik. Voor het verwijderen van ingebakken vet kan gebruik van een schuursponsje nodig zijn. Gebruik alleen in de richting van geborstelde afwerking om schade te voorkomen. Gebruik geen schuursponsjes op plaatsen met een afbeelding.

Ÿ Kookoppervlakken: Als een borstel wordt gebruikt voor het

reinigen van een kookoppervlak, zorg er dan voor dat er geen losse borstelharen op het kookoppervlak achterblijven voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is.

Høyre skinne

Page 26

Roestvrij Staal

Er zijn veel verschillende soorten materialen (legeringen) die als roestvrij staal beschouwd worden. Een gemeenschappelijk kenmerk van deze verschillende soorten is dat zij kunnen roesten (corroderen of oxideren), afhankelijk van de omstandigheden. Dit geldt ook voor uw nieuwe barbecue. Om te zorgen dat uw barbecue zijn uiterlijk en functionaliteit voor vele jaren behoudt, dient u de onderstaande adviezen te volgen.

1) Als de barbecue nat of vochtig is geworden, maak het droog met een doek om het oppervlakte roest te voorkomen.

2) Roestvrij staal kan onder bepaalde omstandigheden gaan roesten. Roest kan worden veroorzaakt door omgevingsfactoren, zoals chloor of zout water, of gebruik van ongeschikte schoonmaakmiddelen zoals staalborstel of staalwol. Het kan ook verkleuren als gevolg van hitte, chemicaliën, of vetopbouw.

3) Om het hoogwaardig uiterlijk van uw apparaat te behouden, reinig na elk gebruik met een mild schoonmaakmiddel en warm zeepwater. Droog met een zacht doekje. Voor het verwijderen van ingebakken vet kan gebruik van een schuursponsje nodig zijn. Gebruik alleen in de richting van geborstelde afwerking om schade te voorkomen. Gebruik geen schuursponsjes op plaatsen met een afbeelding.

4) Vet de interne onderdelen van de barbecue en de roosters in met bakolie.

Technische Gegevens

CHAR-BROIL, LLC

Apparaatnaam

Gasbarbecue/Gas Grill

Totale nominale warmtebelasting

Gas Categorie

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modelnummer

468120017

Gas Type

Butaan

Propaan

Butaan, Propaan of een

menging van de twee

Butaan, Propaan of een

menging van de twee

Gasdruk

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Grootte (Diameter. mm)

Barbecue:0,66 x 3

Kookplaat: 0,83 x 1

Kookplaat: 0,75 x 1

Bestemmingslanden

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Barbecue: 0,86 x 3 Barbecue: 0,86 x 3

1,5 VDC batterij

9,96 kW (724,8 g/h)

NB:

Om krassen op het oppervlak en een basis voor roesten te voorkomen, gebruik nooit staalwol of iets dergelijks bij het reinigen van roestvrij staal.

Bij het schoonmaken, werk in dezelfde richting als het roestvrij staal is geborsteld - “in de vezelrichting”. Reinigen met schuurmiddelen kan krassen veroorzaken. Het opslaan van de barbecue in de buurt van een kust, zwembad of spa zal roesten (corroderen of oxideren) van de barbecue veroorzaken. Dek uw barbecue af om roesten te voorkomen.

Page 27

INSTALLATÖR/MONTÖR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Lämna denna bruksanvisning till konsumenten.

KONSUMENT:

Spara denna bruksanvisning för framtida referens.

Frågor:

Kontakta din lokala återförsäljare om du har några frågor om montering eller användning av anordningen.

FARA

Om du känner lukten av gas:

1. Stäng av gasen till anordningen.

2. Släck eventuella öppna lågor.

3. Öppna locket.

4. Om lukten kvarstår bör du omedelbart ringa din gasleverantör eller brandkåren och hålla dig på avstånd från anordningen.

VARNING

1. Förvara inte och använd inte bensin eller andra brandfarliga vätskor i närheten av denna eller någon liknande anordning.

2. En gasolflaska som inte är ansluten för användning får inte förvaras i närheten av denna eller någon liknande anordning.

VARNING

För säker användning av anordningen och för att undvika allvarliga skador:

Ÿ ANVÄND ENDAST UTOMHUS. ANVÄND ALDRIG INOMHUS.

Läs anvisningarna innan du använder grillen. Följ alltid dessa anvisningar.

Ÿ Flytta inte grillen när den används. Ÿ Åtkomliga delar kan bli mycket varma. Håll små barn borta

från grillen. Låt inte barn använda grillen eller leka i närheten av den.

Ÿ Stäng av gastillförseln från gasolflaskan efter användning. Ÿ Denna anordning måste hållas borta från brandfarliga

material under användning.

Ÿ Blockera inte hål på grillens sidor eller baksida. Ÿ Håll brännarlågorna under uppsikt. Ÿ Blockera inte brännarens venturirör. Ÿ Använd endast på välventilerade platser. Använd ALDRIG

i slutna utrymmen såsom carport, garage, veranda, inglasad altan eller under någon takförsedd struktur av något slag.

Ÿ Använd inte träkol eller keramiska briketter i en gasolgrill. Ÿ INTE över gallret med aluminiumfolie eller något annat

material. Det blockerar brännarens ventilation och skapar ett potentiellt farligt tillstånd, som kan leda till skador på egendom och/eller personskador.

Ÿ Använd grillen på ett avstånd på minst 1 m från vägg eller

annan yta.

Ÿ Håll ett säkerhetsavstånd på 3 m från föremål som kan

fatta eld eller antändningskällor, såsom kontrollampor på varmvattenberedare, igångsatta elektriska apparater o.s.v.

IAKTTA FÖRSIKTIGHET

Ÿ Läs och följ alla säkerhetsanvisningar,

monteringsinstruktioner och bruks- och underhållsanvisningar innan du monterar grillen och börjar grilla.

Ÿ Vissa delar kan ha vassa kanter. Du rekommenderas att

använda skyddshandskar.

Ÿ Det går inte att släcka fettbränder genom att stänga

locket. Grillar är välventilerade av säkerhetsskäl.

Ÿ Använd inte vatten på en fettbrand, då det kan leda

till personskador Om en ihållande fettbrand utvecklas ska du vrida av vreden och gasolflaskan.

Ÿ Om anordningen inte har rengjorts regelbundet kan

fettbränder uppstå, vilket kan skada produkten. Var uppmärksam vid förvärmning eller vid bortbränning av matrester för att säkerställa att en fettbrand inte utvecklas. Följ anvisningarna angående allmän rengöring av anordningen och rengöring av brännaren för att förhindra fettbränder. Fettbränder förebyggs bäst genom regelbunden rengöring av anordningen.

Ÿ Lämna inte grillen obevakad under förvärmning eller

bortbränning av matrester på HI. Om anordningen inte har rengjorts regelbundet kan fettbränder uppstå, vilket kan skada produkten.

Fettbränder

1 m

Ÿ Försök ALDRIG att tända brännaren med locket stängt. En

1 m

ansamling av ej antänd gas inuti en sluten anordning är farlig.

Ÿ Stäng alltid av gasen på gasolflaskan och koppla från

regulatorn innan du flyttar gasolflaskan från den angivna användningsplatsen.

Ÿ Använd aldrig anordningen om gasolflaskan inte är på rätt

plats enligt vad som har specificerats.

Ÿ Modifiera inte anordningen. Alla typer av modifieringar är

strängt förbjudna. Slutna delar får inte manipuleras av användaren. Montera inte isär injektorerna.

Page 28

Säkerhetstips

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Kontrollera regulatorns täthet innan du öppnar gasventilen. Ÿ Stäng av alla kontrollvred och gasen när anordningen inte

används.

Ÿ Använd grillredskap med långt skaft och grytvantar för att

undvika brännskador och stänk. Använd skyddshandskar när du hanterar varma komponenter.

Ÿ Maximal belastning på värmeplattan, om sådan finns, och

sidohyllan är 4,5 kg. Kokkärl med en minsta diameter på 200 mm och en maximal diameter på 260 mm. OBS! Det kan hända att din grill INTE är utrustad med en värmeplatta!

Ÿ Droppskålen (om sådan finns) måste föras in i anordningen

och tömmas efter varje användning. Ta inte bort droppskålen förrän anordningen har svalnat helt och hållet-

Ÿ Var mycket försiktig när du öppnar locket, då het ånga kan

uppstå.

Ÿ Var mycket försiktig när barn, äldre personer eller husdjur är

i närheten.

Ÿ Om du upptäcker att fett eller något annat hett droppar från

anordningen ner på ventilen, slangen eller regulatorn måste du omedelbart stänga av gastillförseln. Fastställ orsaken, åtgärda problemet och rengör och inspektera ventilen, slangen och regulatorn innan du fortsätter.

Ÿ Genomför ett läckagetest. Ÿ Förvara inte föremål eller material inuti anordningens hölje,

som skulle blockera förbränningsluftens flöde till undersidan av antingen kontrollpanelen eller brännarhuset.

Ÿ Koppla INTE från eller byt gasbehållare på ett avstånd

kortare än 3 m från en öppen låga eller annan antändningskälla.

Tända grillen

Ÿ Luta dig inte över grillen när du tänder den.

1. Vrid gasbrännarens kontrollvred till (av).

2. Öppna locket när du tänder grillen.

3. Sätt PÅ gasen på LP-flaskan.

4. Tänd genom att trycka in och vrida brännarens vred till 

HIGH. Tryck omedelbart in och håll inne knappen ELECTRONIC IGNITOR tills brännaren tänds.

5. Om grillen INTE tänds inom fem sekunder vrider du av brännarens kontrollvred , väntar fem minuter och upprepar sedan tändningsproceduren.

6. Upprepa steg 4 och 5 när du vill tända andra huvudbrännare.

VARNING

Stäng av kontrollvred och gasolflaskan när de inte används.

IAKTTA FÖRSIKTIGHET

Om grillen INTE tänds inom fem sekunder vrider du av brännarens kontrollvred , väntar fem minuter och  upprepar sedan tändningsproceduren. Om brännaren inte tänds med ventilen öppen kommer gas att fortsätta flöda ur brännaren och kan oavsiktligt antändas, vilket kan orsaka skador.

Gasflaskans placering

Cylindern kan inte placeras under eller i apparaten. cylindrar ska placeras på sidan och baksidan av apparaten. Cylindrar är att vara en maximal diameter på 345mm och maximal höjd på 600 mm. Cylindrar placerade på marken får inte placeras under den varma plattan.

Krav för regulator

En regulator måste användas med denna anordning. Använd endast den gasregulator som medföljer grillen. Om det inte medföljer någon regulator ska du endast använda en regulator som certifierats enligt EN16129 (flödeshastighet på max. 1,5 kg/tim.) och som är godkänd för ditt land och för den gas som specifieras i avsnittet Tekniska data.

Krav för slang

Använd endast en godkänd slang som certifierats enligt lämplig EN-standard och som inte är längre än 1,5 m. För Finland ska slangen inte vara längre än 1,2 m. Kontrollera att slangen inte är skadad eller utsliten. Se till att slangen inte har snott sig. Se till att slangen inte vidrör några varma ytor när den är ansluten. Byt ut skadade slangar innan du använder anordningen. Byt ut slangen i enlighet med nationella krav.

Tända med tändstickor

Ÿ Luta dig inte över grillen när du tänder den.

1. Vrid gasbrännarens kontrollvred till (av).

2. Öppna locket när du tänder grillen.

3. Sätt PÅ gasen på LP-flaskan.

4. Placera tändstickan i tändstickshållaren (som hänger från sidopanelen på grillen). Tänd tändstickan. Tänd sedan brännaren genom att föra in tändstickan genom hålet på sidan av grillen. Tryck omedelbart in och vrid på brännarens kontrollvred till positionen HIGH. Se till att brännaren tänds och fortsätter att vara tänd.

5. Tänd angränsande brännare i turordning genom att trycka in och vrida på vreden till positionen HIGH.

Page 29

OBS! Det kan hända att din grill INTE är utrustad med

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

en värmeplatta!

Tända värmeplattan med tändaren

Ÿ Luta dig inte över grillen när du tänder den.

1. Vrid gasbrännarens kontrollvred till (av).

2. Öppna locket när du tänder grillen.

3. Sätt PÅ gasen på LP-flaskan.

4. Vrid värmeplattans kontrollvred till positionen HIGH, tryck

in och håll inneELECTRONIC IGNITORknappen.

5. Om värmeplattan INTE tänds inom 5 sekunder vrider du vredet till (av), väntar 5 minuter och upprepar sedan tändningsproceduren.

IAKTTA FÖRSIKTIGHET

VARNING FÖR SPINDLAR!

SPINDLAR OCH SPINDELNÄT I BRÄNNAREN

Tända värmeplattan med tändstickor

Ÿ Luta dig inte över grillen när du tänder den.

1. Vrid gasbrännarens kontrollvred till (av).

2. Öppna locket när du tänder grillen.

3. Sätt PÅ gasen på LP-flaskan.

4. Placera en tänd tändsticka nära brännaren. Vrid omedelbart värmeplattans kontrollvred till positionen 4 HIGH. Se till att brännaren tänds och fortsätter att vara tänd.

Läckagetest för ventiler, slang och regulator

Genomför ett läckagetest före första användning, minst en gång per år och varje gång gasolflaskan byts ut eller kopplas från.

1. Vrid alla kontrollvred till .

2. Se till att regulatorn är ordentligt ansluten till gasolflaskan.

3. Sätt på gasen. Stäng omedelbart av gasen om du hör ett susande ljud tryck. Det betyder att anslutningen läcker. Åtgärda detta innan du fortsätter.

4. Pensla med en tvållösning (en blandning av hälften tvål, häften vatten) på slangens anslutningar.

5. Om det uppstår bubblor finns det en läcka. Stäng omedelbart av gasen på gasolflaskan och kontrollera att anslutningarna är täta. Om läckan inte kan åtgärdas ska du inte försöka att reparera skadan. Ring efter reservdelar.

6. Stäng alltid av gasen på gasolflaskan när du har utfört ett läckagetest.

Om grillen är svår att tända eller om lågan är svag kontrollerar du och rengör venturirören och brännarna.

Spindlar eller små insekter skapar ofta "bakeldsproblem" genom att bygga bon och lägga ägg i grillens venturirör eller brännare, vilket kan hindra gasflödet. Den ansamlade gasen kan antändas bakom kontrollpanelen. Denna bakeld kan skada grillen och orsaka skador. Förebygg bakeld och säkerställ god prestanda genom att ta bort och rengör brännaren och venturirören när apparaten har stått oanvänd under en längre tid.

OM ANORDNINGEN INTE TÄNDS

Ÿ Se till att gasen är påslagen på gasolflaskan. Ÿ Se till att det finns tillräckligt med gas i gasolflaskan. Ÿ Hör du ett gnistljud från tändaren?

Om du hör det kontrollerar du om det finns gnistor vid brännaren. Om du inte ser några gnistor letar du efter skadade eller lösa ledningar.

Ÿ Om ledningarna är ok letar du efter spruckna eller trasiga

elektroder och byter ut dessa om så krävs.

Ÿ Om ledningar eller elektroder är täckta av rester från

matlagningen rengör du elektrodspetsen med alkohol om så krävs.

Ÿ Om så krävs byter du ut ledningarna. Ÿ Om du inte hör något gnistljud kontrollerar du batteriet. Ÿ Se till att batteriet har är ordentligt isatt. Ÿ Leta efter lösa ledningar vid modulen och brytaren. Ÿ Om tändaren fortfarande inte fungerar använder du en

tändsticka istället.

Page 30

Rengöra brännaren

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Följ dess anvisningar för att rengöra och/eller byta ut delar av brännaren eller om du har problem med att tända grillen.

1. Stäng av gasen med kontrollvreden och på LP-flaskan.

2. Ta bort grillgaller och värmetält.

3. Ta bort överföringsrör och komponenter som håller fast brännare.

4. Koppla från elektrod från brännare.

OBS! Metod för avlägsnande/frånkoppling beror på brännarkonfiguration. Se olika konfigurationer i illustrationerna nedan.

5. Lyft försiktigt upp brännarna bort från ventilöppningarna. Vi föreslår tre olika sätt för att rengöra brännarrören. Använd det sätt som du tycker är enklast. A. Böj en styv ståltråd (en lätt galge fungerar bra) till en liten

krok. Kör kroken genom varje brännarrör flera gånger.

B. Använd en smal flaskborste med ett böjligt skaft (använd

inte en borste i mässing). Kör borsten genom varje brännarrör flera gånger.

C. Använd skyddsglasögon: Använd en luftslang för att

blåsa in luft i brännarröret och ut genom brännarportarna. Kontrollera varje port för att säkerställa att luften kommer ut genom alla hål.

6. Borsta hela den yttre ytan på brännaren med en stålborste för att få bort matrester och smuts.

7. Rengör eventuella blockerade portar med en styv ståltråd, som till exempel ett öppnat gem.

8. Kontrollera att brännaren inte är skadad. På grund av normalt slitage och korrosion kan vissa hål förstoras. Om du upptäcker några stora sprickor eller hål byter du ut brännaren.

MYCKET VIKTIGT: Brännarrör måste återanslutas till ventilöppningar. Se illustrationer till höger.

Korrekt förbindelse mellan brännare och ventil

9. Fäst elektrod till brännare.

10. Byt försiktigt ut brännare.

11. Montera brännare till fästena i brännarhuset.

12. Sätt tillbaka överföringsrör och fäst till brännare. Sätt tillbaka värmetält och grillgaller.

13. Innan du använder grillen igen bör du genomföra ett ”läckagetest” och en ”kontroll av brännarlåga”.

Brännarhus

Stöd för brännarhus

Skruva ur skruvar

Förvara grillen

Ÿ Rengör grillgaller. Ÿ Förvara på en torr plats. Ÿ När gasflaskan är ansluten till grillen ska den förvaras

utomhus på en välventilerad plats, utom räckhåll för barn.

Ÿ Täck över grillen om den förvaras utomhus. Ÿ Förvara grillen inomhus ENDAST om gasflaskan är

avstängd och frånkopplad, har avlägsnats från grillen och förvaras utomhus.

Ÿ När du tar fram grillen igen kontrollerar du att inga brännare

är igentäppta.

Rengöra grillen

Ÿ Rengör grillen ofta, helst efter varje gång den har använts.

Om en borste används för rengöring av grillens tillagningsytor bör du se till att inga lösa borststrån finns kvar på tillagningsytan innan du börjar grilla. Du rekommenderas inte att rengöra tillagningsytor när grillen är varm. Grillen bör rengöras minst en gång per år.

Ÿ Förväxla inte brun eller svart ansamling av fett och rök med

färg. Insidan av gasolgrillar målas inte i fabriken (och bör aldrig målas). Använd en stark lösning av rengöringsmedel och vatten, eller använd ett rengöringsredskap med skrubborste på insidan av grillens lock och botten.

Ÿ Skölj och låt lufttorka helt. Använd inte frätande

rengöringsmedel eller ugnsrengörare på målade ytor.

Ÿ Plastdelar: Tvätta med varmt tvålvatten och torka av. Ÿ Använd inte citrisol, rengöringsmedel med slipmedel,

avfettningsmedel eller koncentrerad grillrengöring på plastdelarna. Detta kan orsaka skador och fel på delarna.

Ÿ Ytor av porslin: På grund av en glasliknande

sammansättning kan de flesta resterna torkas av med en lösning av bakpulver/vatten eller ett speciellt framtaget rengöringsmedel. Använd skurpulver utan slipmedel för envisa fläckar.

Ÿ Målade ytor: Tvätta med ett milt rengöringsmedel eller

rengöringsmedel utan slipmedel och varmt tvålvatten. Torka av med en mjuk trasa.

Ÿ Ytor av rostfritt stål: Bibehåll grillens högkvalitativa utseende

genom att, efter varje användning, tvätta ytor av rostfritt stål med ett milt rengöringsmedel och varmt tvålvatten.Torka sedan av med en mjuk trasa. Fettavlagringar från tillagningen kan kräva att du använder en skursvamp. Använd endast i den borstade ytans riktning för att undvika skador. Använd inte en skursvamp på områden med bilder.

Ÿ Tillagningsytor: Om en borste används för rengöring av

grillens tillagningsytor bör du se till att inga lösa borststrån finns kvar på tillagningsytan innan du börjar grilla. Du rekommenderas inte att rengöra tillagningsytor när grillen är varm.

Høyre skinne

Carryover tube

Brännarhus

Carryover tube

Stöd för brännarhus

Elektrod

Bänd loss elektroden med en spårskruvmejsel

Page 31

Det finns många typer (legeringar) av material som anses vara rostfritt stål.

En egenskap som de olika typerna har gemensamt är att de kan korrodera (oxidera), beroende på vilka förhållanden de utsätts för.

Detta gäller även din nya grill.

Följ rekommendationerna nedan för att säkerställa att din grill bibehåller utseendet och funktionaliteten i många år.

korroderar.

2) Rostfritt stål kan rosta under vissa förhållanden. Detta kan orsakas av förhållanden där grillen utsätts för klorin eller saltvatten, eller vid användning av fel rengöringsverktyg som till exempel stålull. Grillen kan också missfärgas på grund av värme, kemikalier eller ansamling av fett.

stål med ett milt rengöringsmedel och varmt tvålvatten.Torka sedan av med en mjuk trasa. Fettavlagringar från tillagningen kan kräva att du använder en skursvamp. Använd endast i den borstade ytans riktning för att undvika skador. Använd inte en skursvamp på områden med bilder.

4) Smörj de inre delarna av grillen och gallren med matlagningsolja.

Observera:

Använd aldrig stålull eller liknande vid rengöring av rostfritt stål, då detta kan repa ytan och ge

Rengöring med slipmedel kan repa grillen. Förvaring av grillen nära kusten, en swimmingpool eller ett spa kan leda till att den korroderar

(oxiderar). Täck över grillen för att skydda den mot rost.

TEKNISKA DATA

CHAR-BROIL, LLC

Anordningens namn

Gasbarbecue/Gas Grill

Total nominell värmetillförsel

Gaskategori

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modellnr

468120017

Gastyp

Butan

Propan

Butan, propan och

blandningar av dessa

Butan, propan och

blandningar av dessa

Gastryck

28-30 mbar

37 mbar

30 mbar

50 mbar

Injektorstorlek (dia. i mm)

Grill:0,66 x 3

Värmeplatta: 0,83 x 1

Värmeplatta:0,83 x 1

Värmeplatta: 0,75 x 1

Destinationer

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grill: 0,86 x 3 Grill:0,86 x 3

1,5 VDC-batteri

Rostfritt stål

9,96 kW (724,8 g/h)

1) Om grillen har blivit blöt eller fuktig måste du torka av den med en trasa för att förhindra att ytorna

Bibehåll grillens högkvalitativa utseende genom att, efter varje användning, tvätta ytor av rostfritt

underlag för rost. Vid rengöring ska du arbeta i samma riktning som det rostfria stålet har borstats i – ”med

strömmen”.

Page 32

ASENTAJA/KOKOAJA:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Jätä tämä käsikirja kuluttajalle.

KULUTTAJA:

Säilytä käyttöohje myöhempää tarvetta varten.

Kysymykset:

Jos sinulla on kysymyksiä asennuksen aikana tai laitteen käyttöön liittyen, ota yhteyttä paikalliseen myyjään.

VAARA

Jos tunnet kaasun hajua:

1. Sammuta laitteen kaasu.

2. Avotulet sammutettava.

3. Avaa kansi.

4. Jos haju jatkuu, pysy poissa laitteen läheisyydestä ja soita välittömästi kaasun toimittajallesi tai palokunnalle.

VAROITUS

1. Älä säilytä tai käytä bensiiniä tai muita palavia nesteitä tämän tai muiden laitteiden läheisyydessä.

2. Kaasupulloa, jota ei ole yhdistetty käyttöön, ei saa säilyttää tämän, tai muiden laitteiden läheisyydessä.

VAROITUS

Ÿ Lue ja noudata kaikkia turvallisuuslupia,

asennusohjeita sekä käytä ja noudata ohjeita ennen kuin yrität koota ja kokata.

Ÿ Joissakin osissa saattaa olla teräviä reunoja.

Pukeutuminen suojakäsineisiin suotavaa.

Rasvapalot

VAROITUS

Laitteesi turvalliseen käyttöön sekä vakavien vahinkojen välttämiseksi:

Ÿ KÄYTÄ AINOASTAAN ULKONA. ÄLÄ KOSKAAN KÄYTÄ

SISÄTILOISSA.

Lue ohjeet ennen laitteen käyttöönottoa. Noudata aina näitä ohjeita.

Ÿ Älä siirrä laitetta käytön aikana. Ÿ Osat saattavat olla hyvin kuumia. Pidä pienet

lapset poissa. Älä anna lasten käyttää tai leikkiä laitteella.

Ÿ Katkaise kaasun tulo kaasupullosta käytön

jälkeen.

Ÿ Laite on pidettävä erillään palavista

materiaaleista käytön aikana.

Ÿ Älä tuki laitteen sivuilla tai takana olevia reikiä. Ÿ Tarkista poltin liekit säännöllisesti. Ÿ Älä peitä polttimen venturin aukkoja. Ÿ Käytä laitetta ainoastaan hyvin ilmastoidussa

tilassa. ÄLÄ KOSKAAN käytä suljetussa tilassa, kuten autokatos, autotalli, kuisti, katetulla terassilla tai minkä tahansa ylärakenteen alla.

Ÿ Älä käytä hiiltä tai keraamisia brikettejä

kaasulaiteessa.

Ÿ ÄLÄ peitä ritilöitä alumiinifoliolla tai millään

muullakaan materiaalilla. Tämä estää polttimen ilmanvaihdon ja aiheuttavat mahdollisen vaarallisen tilanteen joka voi johtaa omaisuusvahinkoon ja / tai henkilövahinkoon.

Ÿ Käytä laitetta vähintään 1 m mistä tahansa

seinästä tai pinnasta.

Ÿ Säilytä 3m etäisyys esineistä, jotka voivat syttyä

palamaan, tai sytytyslähteen kuten veden lämmittimien sytytysliekin, elävän sähkölaitteen, jne.

1 m

Ÿ Rasvapalon sammuttaminen sulkemalla kansi ei ole

mahdollista. Grillit ovat hyvin tuuletettavia turvallisuussyistä.

Ÿ Älä käytä vettä on rasvapaloon, seurauksena saattaa

olla Jos sitkeä rasvapalo kehittyy, käännä säätimiä ja kaasupullo pois päältä.

Ÿ Jos laitetta ei ole puhdistettu säännöllisesti, rasva

voi alkaa palaa ja vahingoittaa tuotetta. Kiinnitä huomiota, kun esilämmityksen tai pohjaanpalaneen ruoan yhteydessä rasvapalo ei pääse kehittymään. Seuraa laitteen yleisiä siivoukseen sekä polttimen kokoonpanon puhdistukseen liittyviä ohjeita estääksesi mahdolliset rasvapalot. Paras tapa estää rasvapalot laitteen säännöllinen puhdistus.

Ÿ Älä jätä grilli valvomatta esilämmityksen aikana tai

polttaessasi pois ruoan jäämiä HI:lla. Jos grilliä ei ole puhdistettu säännöllisesti, rasva voi alkaa palaa ja vahingoittaa tuotetta.

Ÿ ÄLÄ KOSKAAN yritä sytyttää poltinta kansi suljettuna. Ei-

sytytetyn kaasun kertyminen suljetussa laitteessa on vaarallista.

Ÿ Katkaise aina kaasu kaasupullosta ja irrota säädin ennen

kaasupullon siirtämistä määriteltyyn toiminta-asentoon.

Ÿ Älä koskaan käytä laitetta kaasupullon ollessa pois

oikeasta asennostaan.

Ÿ Älä tee muutoksia laitteeseen. Kaikki tämän laitteen

muuntelut on ehdottomasti kielletty. Kayttäjän ei tule käsitellä sinetöityjä osia. Älä pura suuttimia.

Page 33

Turvallisuusvinkkejä

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Ennen kaasupullon venttiilin avaamista, tarkista säätimen

tiiviys.

Ÿ Kun laite ei ole käytössä, sammuta kaikki säätimet ja kaasu. Ÿ Käytä pitkävartisia grilliastioita ja patakintaita palovammojen

sekä roiskeiden välttämiseksi. Käytä suojakäsineitä käsitellessäsi kuumia osia.

Ÿ Suurin keittolevyn kuormitus, jos sellainen on, ja sivuhyllyn,

on 4,5 Kg. Kypsennysastian minimihalkaisija 200mm ja suurin halkaisija 260mm. HUOMAUTUS: Grilliäsi EI VOI varustaa Keittolevyllä!

Ÿ Rasvakuppi (jos varusteena) on asetettava laitteeseen ja

tyhjennettävä jokaisen käyttökerran jälkeen. Älä poista rasvakuppia ennenkuin laite on täysin jäähtynyt.

Ÿ Ole varovainen, kun avaat kannen, koska avatessa saattaa

tulla kuumaa höyryä.

Ÿ Ole hyvin varovainen lasten, vanhusten, tai eläinten ollessa

läheisyydessä.

Ÿ Jos huomaat rasvan tai muiden kuumien materiaalien

tippuvan laitteesta venttiilin, letkun tai säätimen päälle, katkaise kaasu heti. Määritä syy, korjaa se, sitten puhdista ja tarkasta venttiili, letku, ja säädin ennen jatkamista.

Ÿ Suorita vuototesti. Ÿ Älä säilytä esineitä tai materiaaleja laitteen sisällä kärryssä,

jotka estäisivät palamisilman virtauksen alapintaan joko ohjauspaneeliin tai tulipesän kulhoon.

Ÿ Älä irrota tai vaihda kaasusäiliötä vähintään 3 m avotulesta

tai muusta sytytyslähteestä.

Kaasupullon Sijoittaminen

Sylinteri ei voi sijoittaa alle tai laitteen. Sylinterit on sijoitettava sivulle ja laitteen takana. Kaasupullot on oltava halkaisijaltaan enintään 345mm ja suurin korkeus 600 mm. Sylinterit asetettu maahan ei saa sijoittaa alle kuumalle levylle.

Säädintä koskevat vaatimukset

Säädintä on käytettävä laitteen kanssa. Käytä ainoastaan kaasusäädintä, joka on toimitettu laitteen mukana. Jos säädintä ei ole toimitettu, käytä vain sertifioitua säädintä EN 16129 (virtausnopeus maks. 1,5 kg / h) ja joka on hyväksytty maassasi ja täyttää kaasun määritykset Teknisissä Tiedoissa.

Sytyttimen sytytys

Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.

3. Kytke kaasu päälle kaasupullosta.

4. Syttyäkseen, työnnä ja käännä polttimen säädintä kohtaan HIGH. Välittömästi, työnnä ja

pidä alhaalla ELECTRONIC IGNITOR painiketta, kunnes poltin syttyy.

5. Jos syttymistä ei tapahdu 5 sekunnissa, käännä polttimen ohjaimet pois päältä, odota 5 minuuttia ja toista sytytysmenettely.

6. Toista vaiheet 4 ja 5 sytyttääksesi muut pääpolttimet.

VAROITUS

Käännä säätimet ja kaasupullo pois päältä kun niitä ei käytetä.

VAROITUS

Jos syttymistä ei tapahdu 5 sekunnissa, käännä polttimen ohjaimet pois päältä, odota 5 minuuttia ja toista  sytytysmenettely. Jos poltin ei syty venttiilin ollessa auki, kaasu virtaa edelleen ulos polttimesta ja voi vahingossa syttyä ja tämä aiheuttaa loukkaantumisriskin.

Sytytys tulitikulla

Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.

3. Kytke kaasu päälle kaasupullosta.

4. Aseta tulitikku tulitikkupidikkeeseen (roikkuu grillin sivupaneelissa). Sytytä tulitikku; Sytytä sitten poltin asettamalla tulitikku läpi grillin sivussa olevasta tulitikkureiästä. ja käännä polttimen nuppia välittömästi  HIGH -asentoon. Varmista, että poltin syttyy ja palaa tasaisesti.

5. Sytytä vierekkäiset polttimet järjestyksessä painamalla nuppeja ja kääntämällä HIGH -asentoon.

Letkua koskevat Vaatimukset

Käytä vain hyväksyttyä letkua ja joka on sertifioitu EN standardin mukaisesti ja on enintään 1,5 m pitkä. Suomen osalta letkun pituus saa olla enintään 1,2 m.

Ennen jokaista käyttöä, tarkista onko että letku katkennut tai kulunut. Varmista että letku ei ole mutkalla. Varmista, että yhdistettynä letku ei osu kuumiin pintoihin. Vaihda vaurioituneet letkut ennen laitteen käyttöä. Vaihda letku kansallisten vaatimusten mukaan.

Page 34

HUOMAUTUS: Grilliäsi EI VOI varustaa Keittolevyllä!

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Keittolevyn Sytyttimen Sytytys

Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.

3. Kytke kaasu päälle kaasupullosta.

4. Käännä keittolevyn nuppi HIGH -asentoon, työnnä ja pidä

ELECTRONIC IGNITOR -painiketta alhaalla.

5. Jos keittolevy ei syty 5 sekunnin kuluessa, käännä nuppi (pois), odota 5 minuuttia, sitten toista sytytysmenettely.

VAROITUS

HÄMÄHÄKKIHÄLYTYS!

HÄMÄHÄKKI JA VERKOT POLTTIMEN SISÄLLÄ

Keittolevyn Sytytys Tulitikulla

Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.

3. Kytke kaasu päälle kaasupullosta.

4. Aseta tulitikun liekki lähelle poltinta. Käännä välittömästi keittolevyn nuppi 4 HIGH -asentoon. Varmista, että poltin

syttyy ja palaa tasaisesti.

Venttiilien, Letkun ja Säätimen Vuototestaus

Vuototesti ennen ensimmäistä käyttöä, vähintään kerran vuodessa, ja joka kerta kaasupullo vaihdettaessa tai irrotettaessa.

1. Käännä laitteen kaikki ohjausnupit .

2. Varmista, että säädin on tiiviisti kytketty kaasupulloon.

3. Kytke Kaasu. Jos kuulet kohisevaa ääntä, käännä kaasu pois päältä välittömästi. Liitoksessa on suuri vuoto. Korjaa ennen jatkamista.

4. Harjaa saippualiuoksella (sekoitus puolet saippuaa ja puolet vettä) letkuliitännät.

5. Jos kuplia alkaa kehittyä, on siinä vuoto. Katkaise kaasupullosta välittömästi ja tarkista liitosten pitävyys. Jos vuotoa ei voida pysäyttää älä yritä korjata. Edellyttää varaosia.

6. Katkaise aina kaasu kaasupullosta vuototestin suorittamisen jälkeen.

Jos grillisi sytyttäminen vaikeutuu tai liekki on heikko, tarkista ja puhdista venturit ja polttimet.

Hämähäkkien tai pienten hyönteisten tiedetään aiheuttavan ”flashback” -ongelmia rakentamalla pesiä ja laskemalla munia grillin ventureihin tai polttimiin estäen kaasun virtausta. Tiivistynyt kaasu voi syttyä ohjauspaneelin takana. Tämä ”flashback” voi vahingoittaa grilliä ja aiheuttaa vammoja. Estämään ”flashback” ja varmistamaan hyvä suorituskyky, poltin ja venturiletkun asennus tulisi poistaa ja puhdistaa aina, kun grilli on ollut käyttämättömänä pitkään.

JOS LAITE EI SYTY

Ÿ Varmista että kaasu on kytkettynä päälle kaasupullosta. Ÿ Varmista että kaasupullossa on kaasua. Ÿ Tekeekö sytytin kipinöintiääntä?

Jos tekee, tarkista polttimen kipinöinti. Ellei kipinöi, tarkista onko vahingoittuneita tai irtonaisia johtoja.

Ÿ Jos johdot ovat kunnossa, tarkista onko vaurioituneita

elektrodeja, vaihda tarvittaessa.

Ÿ Jos johdossa tai elektrodeissa on ruoanlaitosta jäämiä, pyyhi

elektrodin kärki alkoholilla tarvittaessa.

Ÿ Tarvittaessa vaihda johdot. Ÿ Jos ääntä ei kuulu tarkistaa akku. Ÿ Varmista, että akku on asennettu oikein. Ÿ Tarkista, ovatko moduulin ja kytkimen johtojen liitännät

löysiä.

Ÿ Jos sytytin ei edelleenkään toimi, käytä tulitikkuja.

Page 35

Polttimen asennuksen puhdistus

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Noudata näitä ohjeita puhdistaessa ja/tai vaihtaessa osia polttimen asennuksessa tai jos sinulla on ongelmia grilliä sytyttäessä.

1. Katkaise kaasu pois säädinnupeista ja kaasupullosta.

2. Poista grilliritilä ja lämmönjakopelti.

3. Poista siirtohormet ja polttimien turvaamisen työkalut.

4. Irrota elektrodi polttimesta. HUOMAUTUS: Poisto- / Irrotusmenetelmä riippuu polttimen kokoonpanosta. Katso eri kokoonpanot alla olevista kuvista.

5. Nosta kukin poltin varovasti ylös ja poispäin venttiilien aukoista. Ehdotamme kolme tapaa puhdistaa polttimen putket. Käytä yhtä helpointa sinulle. A. Taivuta jäykkä johto (kevyt vaateripustin toimii hyvin)

pieneen koukkuun. Aja koukku jokaisen poltinputken läpi useita kertoja.

B. Käytä kapeaa pulloharjaa jossa joustava kahva (älä

käytä messinkistä teräsharjaa). Aja harja jokaisen poltinputken läpi useita kertoja.

C. Käytä suojalaseja: Käytä ilmaletkua pakottamaan ilma

polttimen putkeen ja ulos polttimen porteista. Tarkista kukin portti ja varmista ilman ulostulo kustakin reiästä.

6. Teräsharjalla koko ulkopinta poltin poistaa ruoanjäänteet ja lian.

7. Puhdista tukossa olevat portit jäykällä johdolla kuten aukaistulla paperiliittimellä.

8. Tarkista, onko polttimeen syntynyt normaalin kulumisen ja korroosion aiheuttamia vahinkoja, jotkut reiät voivat olla laajentuneita. Jos suuria halkeamia tai reikiä löytyy, vaihda poltin.

HYVIN TÄRKEÄÄ: Poltinputket täytyy jälleen kytkeä esisäätöarvoilla. Katso kuvat oikealla.

Korjaa poltinventtiilin kytkennät

9. Kiinnitä elektrodi polttimeen.

10. Vaihda polttimet varovasti.

11. Kiinnitä polttimet tulipesän kannakkeisiin.

12. Siirrä siirtohormet ja liitä polttimiin. Vaihda

lämmönjakopellit ja grilliritilät.

13. Ennen seuraavaa kypsennystä grillillä, suorita ”Vuototesti”

ja “Polttimen Liekin Tarkistus”.

Tulipesä

Tulipesän poltin tuki

Carryover tube

Elektrodi

Poista ruuvit

Laitteesi Varastoiminen

Ÿ Puhdista grilliritilät. Ÿ Säilytä kuivassa tilassa. Ÿ Kun kaasupullo on liitettynä laitteeseen, varastoi ulkona

hyvin tuuletettavassa tilassa ja poissa lasten ulottuvilta.

Ÿ Peitä laite, jos sitä säilytetään ulkona. Ÿ Säilytä laitetta sisätiloissa VAIN, jos kaasupullo on kytketty

pois päältä ja irrotettu, poistettu laitteesta ja varastoituna ulkona.

Ÿ Laitetta siirtäessä pois varastoinnista tarkista, että

polttimessa ei ole tukoksia

Laitteen Yleinen Puhdistus

Ÿ Puhdista laite usein, suositus jokaisen kypsennyksen

jälkeen. Jos laitteen paistopinnan puhdistuksessa käytetään harjaa, varmista että harjaksia ei jää paistopinnoille ennen grillausta. Ei ole suositeltavaa puhdistaa paistopintaa, kun laite on kuuma. Laite tulee puhdistaa vähintään kerran vuodessa.

Ÿ Älä sekoita ruskean tai mustan rasvan kertymiä rasvaa ja

maalin polttoa. Kaasugrillien sisätiloja ei maalata tehtaalla (eikä pitäisi koskaan maalata). Levitä voimakasta puhdistusainetta ja vettä tai käytä laitteen puhdistusainetta ja jynssäysharjaa laitteen kannen sisäsivuihin sekä pohjaan.

Ÿ Huuhtele ja anna kuivua täysin. Älä käytä syövyttäviä aineita

laitteen / uuninpuhdistusainetta maalatuille pinnoille.

Ÿ Muoviosat: Pese lämpimällä saippuavedellä ja kuivaa. Ÿ Älä käytä citrasolvia, hankaavia puhdistusaineita,

rasvanpolttoaineita tai konsentroitua puhdistusainetta muoviosiin. Tämä voi aiheuttaa vaurioita tai vikoja osiin.

Ÿ Posliini pinnat: Lasimaisesta koostumuksesta johtuen

useimmat jäämät voidaan pyyhkiä ruokasoodalla / vesiliuoksella tai erityisesti posliinille kehitetyllä puhdistusaineella. Käytä hankaamatonta pesujauhetta tahroihin.

Ÿ Maalatut pinnat: Pese miedolla pesuaineella tai ei hankaavia

puhdistusaineita ja lämmintä saippuavettä. Kuivaa pehmeällä hankaamattomalla kankaalla.

Ÿ Ruostumattomat teräspinnat: Laittteen korkealaatuinen

ulkonäkö voidaan säilyttää pesemällä miedolla pesuaineella ja lämpimällä saippuavedellä ja pyyhi kuivaksi pehmeällä liinalla jokaisen käytön jälkeen. Tarttunut rasva voi vaatia käytettäväksi hiovaa muovista puhdistustyynyä. Käytä vain harjatun viimeistelyn suuntaan vahinkojen välttämiseksi. Älä käytä hankaustyynyjä alueille, joissa gorafiikkaa.

Ÿ Keittotasot: Jos laitteen paistopinnan puhdistuksessa

käytetään harjaa, varmista että harjaksia ei jää paistopinnoille ennen grillausta. Ei ole suositeltavaa puhdistaa paistopintaa, kun laite on kuuma.

Høyre skinne

Tulipesä

Carryover tube

Tulipesän poltin Tuki

Elektrodi

Väännä elektrodi pois urataltalla

Page 36

On olemassa monia erilaisia (seoksia) materiaaleja, joita kutsutaan ruostumattomaksi teräkseksi.

Yhteinen piirre näille eri seostyypeille on, että ne saattavat syöpyä (hapettua), riippuen olosuhteista joihin ne altistetaan.

Tämä koskee myöskin uutta grilliäsi.

Voit varmistaa, että grilli säilyttää ulkonäkönsä ja toiminnallisuutensa monta vuotta noudattamalla seuraavia ohjeita.

1) Jos grilli on kastunut tai kostea, muista kuivata se liinalla pinnan korroosion estämiseksi.

2) Ruostumaton teräs voi ruostua tietyissä olosuhteissa. Tämä voi johtua ympäristöön liittyvistä olosuhteista, kuten kloorista tai suolaisesta vedessä tai vääristä siivousvälineistä kuten teräsvilla. Se voi myös värjäytyä johtuen lämmöstä, kemikaaleista tai rasvan kertymisestä.

3) Laittteen korkealaatuinen ulkonäkö voidaan säilyttää pesemällä miedolla pesuaineella ja lämpimällä saippuavedellä ja pyyhi kuivaksi pehmeällä liinalla jokaisen käytön jälkeen. Tarttunut rasva voi vaatia käytettäväksi hiovaa muovista puhdistustyynyä. Käytä vain harjatun viimeistelyn suuntaan vahinkojen välttämiseksi. Älä käytä hankaustyynyjä alueille, joissa grafiikkaa.

4) Rasvaa grillin sisäosat ja ritilät ruokaöljyllä.

Huomaa:

Vältä naarmuttamasta pintaa joka luo pohjan ruosteen synnylle, joten älä koskaan käytä teräsvillaa tai

‘syidensuuntaisesti’. Hankausaineilla puhdistus voi jättää naarmuja. Grillin säilytys lähellä rannikkoa, uima-allasta tai kylpylää aiheuttaa grilliin syöpymistä (hapettuu).

Peitä grilli ruosteen estämiseksi.

Ruostumaton teräs

TEKNISET TIEDOT

CHAR-BROIL, LLC

Laitteen Nimi

Kaasugrilli/Grilli

Nimellislämpöteho

Kaasukategoria

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Mallinro.

468120017

Kaasutyyppi

Butaani

Propaani

Butaani, Propaani tai

niiden seokset

Butaani, Propaani tai

niiden seokset

Kaasun Paine

28-30 mbar

37 mbar

30 mbar

50 mbar

Suuttimen Koko (Halk. mm)

Grilli:0,66 x 3

Keittolevy: 0,83 x 1

Keittolevy:0,83 x 1

Keittolevy: 0,75 x 1

Kohdemaat

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grilli: 0,86 x 3 Grilli:0,86 x 3

1,5 VDC -akku

9,96 kW (724,8 g/h)

vastaavaa ruostumatonta terästä puhdistettaessa.

Kun puhdistat, työskentele samaan suuntaan kuin ruostumaton teräs on harjattu eli

Page 37

INSTALADOR/ENSAMBLADOR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Entregue este manual al consumidor.

CONSUMIDOR:

Conserve este manual para futura referencia.

Preguntas:

Si tiene preguntas durante el ensamble o uso de este aparato contacte a su distribuidor local.

PELIGRO

Si huele a gas:

1. Cierre el suministro de gas del aparato.

2. Apague todas las llamas abiertas.

3. Abra la tapa.

4. Si el olor persiste, aléjese del aparato e inmediatamente llame a su proveedor de gas o al departamento de bomberos.

ADVERTENCIA

1. No almacene ni use petróleo u otros líquidos inflamables cerca de este u otro aparato.

2. Cuando el cilindro de gas no está en uso no debe almacenarse cerca de este ni de otro aparato.

PRECAUCIÓN

ADVERTENCIA

Para el uso seguro de su aparato y evitar lesiones serias:

• USO ÚNICAMENTE EN EXTERIORES. NUNCA LO USE EN INTERIORES. Lea las instrucciones antes de usar este aparato. Siga siempre estas instrucciones.

Ÿ No mueva el aparato cuando está en uso. Ÿ Las partes accesibles pueden estar muy calientes.

Mantenga los niños menores alejados. No permita que los niños operen o jueguen cerca del aparato.

Ÿ Cierre el suministro de gas en el cilindro luego de usarlo. Ÿ Este aparato debe mantenerse alejado de materiales

inflamables durante su uso.

Ÿ No bloquee los agujeros a los lados o respaldo del

aparato.

Ÿ Revise periódicamente la llama de los quemadores. Ÿ No bloquee las aberturas de los venturis del quemador. Ÿ Use el aparato solo en un lugar bien ventilado. NUNCA lo

use en un espacio cerrado, tal como una cochera, garaje, veranda, patio cubierto o debajo de una estructura cubierta de cualquier tipo.

Ÿ No use briquetas de carbón o cerámica en el aparato de

gas.

Ÿ NO cubra las parrillas con papel aluminio ni otro material.

Esto bloquea la ventilación de los quemadores y crea una situación potencialmente peligrosa que puede ocasionar daños a la propiedad y/o lesiones personales.

Ÿ Use el aparato al menos a 1 metro de cualquier pared o

superficie. Mantenga un espacio libre de 3 metros de los objetos que pueden encenderse, tales como luces piloto de calentadores de agua, electrodomésticos conectados, etc.

Ÿ Lea y siga todas las declaraciones de seguridad,

instrucciones de ensamble, uso y cuidado antes de intentar ensamblar o cocinar.

Ÿ Algunas partes pueden contener bordes afilados. Se

recomienda usar guantes protectores.

Fuego de grasa

Ÿ No es posible apagar los incendios de grasas

cerrando la tapa. Las barbacoas están bien ventiladas por motivos de seguridad.

Ÿ No use agua en un fuego de grasa, puede ocasionar

lesiones personales. Si se desarrolla un fuego de grasa persistente, apague los botones y cierre el cilindro de gas.

Ÿ Si el aparato no se ha limpiado periódicamente,

puede ocurrir un fuego de grasa que puede dañar el producto. Ponga especial cuidado al precalentar o quemar residuos de comida, para asegurarse que no se desarrolle un fuego de grasa. Siga las instrucciones generales de limpieza del aparato y limpieza del conjunto de quemadores para prevenir los fuegos de grasa. La mejor forma de prevenir los fuegos de grasa es la limpieza periódica del aparato.

Ÿ No deje la barbacoa en HIGHT (alto) desatendida

mientras se precalienta o quema residuos de comida. Si la barbacoa no se limpia regularmente, puede ocurrir un incendio de grasas que puede dañar el producto.

1 m

Ÿ NUNCA intente encender los quemadores con la tapa

cerrada. La acumulación de gas sin encender dentro del aparato cerrado es peligrosa.

Ÿ Siempre cierre el gas en el cilindro y desconecte el

regulador antes de cambiar el cilindro de la posición de operación especificada.

Ÿ Nunca opere el aparato con el cilindro de gas por fuera de

la posición correcta especificada.

Ÿ No modifique el aparato. Todas las modificaciones están

estrictamente prohibidas. Las piezas selladas no deben ser manipuladas por el usuario. No desarme los inyectores.

1 m

Page 38

Consejos de seguridad

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Antes de abrir la válvula del cilindro de gas, revise que el

regulador esté apretado.

Ÿ Cuando no use el aparato, apague todas las perillas de

control y cierre el gas.

Ÿ Use utensilios para barbacoa largos y guantes para horno

para evitar quemaduras y salpicaduras. Use guantes protectores cuando manipule componentes calientes.

Ÿ La carga máxima para la placa caliente, si cuenta con ella, y

la bandeja lateral, es 4,5 kilos. El recipiente de cocción debe tener un diámetro mínimo de 200 mm y máximo de 260 mm. NOTA: ¡Su barbacoa puede NO tener una placa caliente!

Ÿ La taza de grasas (si cuenta con ella) debe estar colocada

en el aparato y se debe desocupar después de cada uso. No retire la taza de grasas hasta que el aparato se haya enfriado completamente.

Ÿ Sea muy cuidadoso al abrir la tapa, ya que el vapor caliente

puede escapar.

Ÿ Sea muy cuidadoso cuando haya niños, ancianos o

mascotas cerca.

Ÿ Si nota que escurre grasa y otro material caliente del

aparato, en la válvula, manguera o regulador, cierre el suministro de gas inmediatamente. Determine la causa, corríjala, luego limpie e

Ÿ inspeccione la válvula, manguera y regulador antes de

continuar usándolo. Realice una prueba de fugas.

Ÿ No almacene objetos o materiales dentro de la canasta del

carro del aparato, que puedan bloquear el flujo del aire de combustión para la parte inferior, el panel de control o la taza de la caja de fuego.

Ÿ NO desconecte o cambie el recipiente de gas a menos de 3

metros de una llama abierta o fuente de ignición.

Encender con el encendedor

• No se incline sobre la barbacoa al encenderla.

1. Gire las válvulas de control de los quemadores a (apagado).

2. Abra la tapa durante el encendido o reencendido.

3. Abra el gas en el cilindro de LP.

4. Para encender, gire y empuje la perilla del quemador a la

posición  HIGH (Alto). Inmediatamente, presione y mantenga presionado el botón ELECTRONIC IGNITOR (encendedor electrónico) hasta que el quemador encienda.

5. Si el quemador NO enciende en 5 segundos, gire el control del quemador a la posición OFF (apagado), espere 5 minutos y repita el proceso de encendido.

6. Repita los pasos 4 a 5 para encender los demás

quemadores principales.

ADVERTENCIA

Apague los controles y cierre el cilindro de gas

PRECAUCIÓN

Si el quemador NO enciende en 5 segundos, gire el control del quemador a la posición OFF (apagado), espere 5 minutos y repita el proceso de encendido. Si el quemador no enciende con la válvula abierta, el gas continuará saliendo del quemador y puede encenderse accidentalmente con riesgo de lesiones.

Ubicación del cilindro

Cilindro no se puede colocar por debajo o en el aparato. cilindros son para ser colocado en el lado y la parte trasera del aparato. Los cilindros son para ser un diámetro máximo de 345 mm y la altura máxima de 600 mm. Cilindros colocados en el suelo no estarán bajo el plato caliente.

Requisitos del regulador

Se debe usar un regulador con este aparato. Use únicamente el regulador de gas suministrado con la barbacoa. Si no se suministra un regulador, entonces use únicamente un regulador certificado de acuerdo con EN16129 (Flujo máx. 1,5 kg/h), aprobado para su país y para el gas especificado en los datos técnicos.

Requerimientos de manguera

Únicamente use mangueras aprobadas que hayan sido certificadas al estándar EN y que no excedan una longitud de 1,5 m. Para Finlandia, la longitud total de la manguera no debe exceder 1,2 m.

Antes de cada uso, compruebe que las mangueras no estén cortadas o desgastadas. Asegúrese que la manguera no esté retorcida. Asegúrese que cuando está conectada, la manguera no toque superficies calientes. Reemplace las mangueras dañadas antes de usar el aparato. Reemplace la manguera de acuerdo con los requerimientos nacionales.

Encendido con cerilla

• No se incline sobre la barbacoa al encenderla.

1. Gire las válvulas de control de los quemadores a (apagado).

2. Abra la tapa durante el encendido o reencendido.

3. Abra el gas en el cilindro de LP

4. Ponga la cerilla en el soporte para cerillas (cuelga del panel lateral de la barbacoa). Encienda la cerilla, luego encienda el quemador poniendo la cerilla por el agujero para cerillas a un lado de la barbacoa. Inmediatamente presione y gire la perilla del quemador a la posición  HIGH (alto). Asegúrese que el quemador enciende y se mantiene encendido.

5. Encienda los quemadores adyacentes en secuencia, presionando las perillas y girándolas a la posición HIGH (alto).

Page 39

NOTA: ¡Su barbacoa puede NO tener una placa

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

caliente!

Encender la placa caliente con el encendedor

• No se incline sobre la barbacoa al encenderla.

1. Gire las válvulas de control de los quemadores a (apagado).

2. Abra la tapa durante el encendido o reencendido.

3. Abra el gas en el cilindro de LP.

4. Gire la perilla de la placa caliente a la posición  HIGH

(alto), presione y mantenga presionado el botón ELECTRONIC IGNITOR (encendedor electrónico).

5. Si la placa caliente NO enciende en 5 segundos, gire la perilla a la posición OFF (apagado), espere 5 minutos y luego repita el procedimiento de encendido.

Encender la placa caliente con cerillas

• No se incline sobre la barbacoa al encenderla.

1. Gire las válvulas de control de los quemadores a (apagado).

2. Abra la tapa durante el encendido o reencendido.

3. Abra el gas en el cilindro de LP

4. Encienda la cerilla cerca al quemador. Inmediatamente gire la perilla de la placa caliente a la posición HIGH (alto). Asegúrese que el quemador enciende y se mantiene encendido.

PRECAUCIÓN

ALERTA DE ARAÑAS

ARAÑAS Y TELARAÑAS DENTRO DEL QUEMADOR

Si su barbacoa se hace difícil de encender o la llama es débil, compruebe y limpie los venturis y quemadores.

Se conoce que las arañas e insectos pequeños ocasionan problemas de "fogonazos" al construir nidos y poner huevos en los venturis o quemadores, obstruyendo el paso de gas. El gas acumulado puede encenderse detrás del panel de control. El fogonazo puede dañar la barbacoa y ocasionar lesiones. Para evitar los fogonazos y asegurar un buen desempeño, el conjunto de venturi y tubo inyector debe ser retirado y limpiado cuando la barbacoa no ha sido usada por un periodo prolongado de tiempo.

Prueba de fugas de válvulas, manguera y regulador

Revise que no haya fugas antes del primer uso, una vez al año y cada vez que cambia o desconecta el cilindro de gas.

1. Ponga todas las perillas de control del aparato en la posición

2. Asegúrese que el regulador está firmemente conectado al

cilindro de gas.

3. Cierre el gas. Si escucha un siseo, cierre el gas de

inmediato. Hay una fuga de gas grande en la conexión. Corríjala antes de continuar.

4. Aplique una solución jabonosa (mezcla por mitad de jabón y

agua) a las conexiones de la manguera.

5. Si aparecen burbujas que crecen, hay una fuga. Cierre

inmediatamente el gas en el cilindro y compruebe que las conexiones estén apretadas. Si no se puede detener la fuga, no intente una reparación. Llame para solicitar piezas de reemplazo.

6. Siempre cierre el gas en el cilindro antes de realizar la

prueba de fugas.

SI EL APARATO NO ENCIENDE

Ÿ .Asegúrese que el gas esté abierto en el cilindro. Ÿ Asegúrese haya gas en el cilindro. Ÿ ¿El encendedor hace un sonido de chispa?

Si lo hace, revise la chispa en el quemador. Si no hay chispa, revise que no haya cables dañados o sueltos.

Ÿ Si los cables están bien, revise que el electrodo no esté

fracturado o roto y reemplácelo si es necesario.

Ÿ Si los cables o electrodos están cubiertos por residuos de

comida, limpie la punta del electrodo con una toallita con alcohol, si es necesario.

Ÿ Si es necesario, reemplace los cables. Ÿ Si no hay sonido, revise la batería. Ÿ Asegúrese que la batería está instalada correctamente. Ÿ Revise que no haya conexiones del cable sueltas en el

módulo y el interruptor.

Ÿ Si el encendedor sigue sin funcionar, use cerillas.

Page 40

Limpiar el conjunto quemador

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Siga estas instrucciones para limpiar y/o reemplazar piezas del conjunto quemador, o si tiene problemas para encender la barbacoa.

1. Apague el gas en las perillas de control y cierre el cilindro de

gas LP.

2. R etire las parillas de cocción y los difusores de calor.

3. Retire los tubos de transferencia y las piezas que aseguran los quemadores.

4. Quite el electrodo del quemador. NOTA: El método para quitar/remover dependerá de la configuración del quemador. Vea a continuación diferentes configuraciones en las ilustraciones.

5. Levante cuidadosamente cada quemador hacia arriba y alejando de las aberturas de las válvulas. Sugerimos tres formas de limpiar los tubos quemadores. Use la que le parezca más fácil.

A. Doble un alambre rígido (un gancho para la ropa ligero funciona

bien) formando un pequeño gancho. Pase el gancho varias veces por cada tubo quemador.

B. Use un cepillo de biberón angosto con mango flexible (no use

una brocha de alambre de bronce). Pase el cepillo varias veces por cada tubo quemador.

C. Use protección para los ojos: Use una manguera de aire

para forzar aire en el tubo quemador y hacia afuera de los puertos de los quemadores. Revise todos los puertos para asegurarse que sale aire de todos.

6. Limpie con una brocha de alambre la superficie exterior del

quemador para eliminar los residuos de comida y tierra.

7. Limpie las partes bloqueadas con un alambre rígido, tal como un

clip de papel abierto.

8.Revise que el quemador no tenga daños debido al uso normal y

corrosión, algunos agujeros se pueden agrandar. Si encuentra grietas grandes o agujeros, reemplace el quemador.

MUY IMPORTANTE: Los tubos de los quemadores deben acoplarse de nuevo en las aberturas de las válvulas. Vea las ilustraciones a la derecha.

Acople correcto quemador a válvula

9. F ije el electrodo al quemador.

10. Reemplace los quemadores cuidadosamente.

11. Fije los quemadores con soportes a la caja de fuego.

12. Posicione de nuevo los tubos de transferencia y acople los

quemadores. Reemplace los difusores de calor y las parillas de cocción.

13. Antes de cocinar nuevamente en la barbacoa, realice una "Prueba

de fugas" y una "Comprobación de llama del quemador".

Retire los

Caja de fuego

Soporte de la caja de fuego

tornillos

Almacenar su aparato

• Limpie las parillas de cocción.

• Almacene en un lugar seco.

• Cuando el cilindro de gas está conectado al aparato, almacene en exteriores en un lugar bien ventilado y lejos del alcance de los niños.

• Cubra el aparato si lo almacena en exteriores.

• Almacene el aparato en interiores ÚNICAMENTE si el cilindro de gas está cerrado y desconectado, retirado del aparato y almacenado en exteriores.

Al sacar el aparato del almacenamiento, revise que no haya

obstrucciones en los quemadores.

Limpieza general del aparato

• Limpie el aparato con frecuencia, preferiblemente después de cada uso. Si se usa un cepillo de cerdas para limpiar las superficies de cocción del aparato antes de asar, asegúrese que no queden cerdas sueltas en las superficies de cocción. No se recomienda limpiar la superficie de cocción cuando el aparato está caliente. El aparato debe limpiarse al menos una vez al año.

• No confunda con pintura la acumulación negra o café de grasa o humo. Los interiores de las barbacoas de gas no se pintan en la fábrica (y nunca deben pintarse). Aplique una solución de detergente fuerte y agua, o use un limpiador de aparatos, cepillando el interior de la tapa y fondo del aparato.

• Enjuague y permita que se seque completamente al aire. No aplique limpiadores de aparatos/hornos cáusticos a las superficies pintadas.

• Parte plásticas: Lave con agua tibia jabonosa y seque con un trapo.

• No use citrisol, limpiadores abrasivos, desengrasantes o limpiadores concentrados para aparatos en las partes plásticas. Puede ocasionar daños y averías a las piezas.

Superficies de porcelana: Debido a su composición parecida

al vidrio, la mayoría de los residuos pueden limpiarse con una solución de agua y soda, o un limpiador especialmente formulado. Use polvo desengrasante no abrasivo para las manchas difíciles.

• Superficies pintadas: Lave con detergente suave o limpiador no abrasivo y agua tibia jabonosa. Seque con un trapo suave no abrasivo.

• Superficies de acero inoxidable: Para conservar la apariencia de alta calidad de su aparato, lave con un detergente suave y agua caliente jabonosa y seque con un trapo suave luego de cada uso.

• Los depósitos de grasa quemada pueden requerir el uso de una espuma limpiadora abrasiva de plástico. Use solamente en dirección del acabado bruñido para evitar daños. No use la espuma abrasiva en áreas con dibujos.

• Superficies de cocción: Si se usa un cepillo de cerdas para

limpiar las superficies de cocción del aparato antes de asar, asegúrese que no queden cerdas sueltas en las superficies de cocción. No se recomienda limpiar las superficies de cocción cuando el aparato está caliente.

Høyre skinne

Tubo de transferencia

Caja de fuego

Tubo de transferencia

Soporte de la caja de fuego

Electrodo

Saque el electrodo con un atornillador de punta plana

Page 41

Acero inoxidable

Hay muchos tipos diferentes de materiales (aleaciones) que se consideran acero inoxidable.

Una característica común de estos diferentes tipos, es que pueden corroerse (oxidarse) dependiendo de las condiciones a las que son sujetos.

Esto también aplica para su nueva barbacoa. Para asegurar que la barbacoa conserve su apariencia y funcionalidad por muchos años, por favor siga estos consejos.

1) Si la barbacoa se moja o humedece, asegúrese de secarla usando un trapo, para evitar la corrosión de la superficie.

2) El acero inoxidable se puede oxidar en ciertas condiciones. Esto puede ser ocasionado por condiciones ambientales tales como el cloro o el agua salada, o herramientas de limpieza inadecuadas, tales como alambres o esponjillas de acero. También se puede decolorar debido al calor, químicos o acumulación de grada.

3) Para conservar la apariencia de alta calidad de su aparato, lave con un detergente suave y agua caliente jabonosa y seque con un trapo suave luego de cada uso. Los depósitos de grasa quemada pueden requerir el uso de una espuma limpiadora abrasiva de plástico. Use solamente en dirección del acabado bruñido para evitar daños. No use la espuma abrasiva en áreas con dibujos.

4) Engrase las partes internas de la barbacoa y las parrillas con aceite de cocina.

DATOS TÉCNICOS

CHAR-BROIL, LLC

Nombre del aparato

Barbacoa a gas/parrilla a gas

Entrada de calor nominal

Categoría de gas

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modelo No.

468120017

Tipo de gas

Butano

Propano

Butano, propano o sus

mezclas

Butano, propano o sus

mezclas

Presión del gas

28-30 mbar

37 mbar

30 mbar

50 mbar

Tamaño de inyectores (Diám. en mm)

Barbacoa:0,66 x 3

Placa caliente: 0,83 x 1

Placa caliente: 0,75 x 1

Países destino

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Barbacoa: 0,86 x 3 Barbacoa: 0,86 x 3

Batería de 1,5 VDC

9,96 kW (724,8 g/h)

Por favor tenga en cuenta:

Para evitar rayar la superficie y ayudar a la formación de óxido, nunca use esponjillas metálicas o similares al limpiar el acero inoxidable.

Al limpiar, trabaje en la misma dirección del bruñido del acero inoxidable, "con

el grano". Limpiar con abrasivos puede ocasionar rayones. Almacenar la barbacoa cerca de la costa, piscina o spa, ocasionará que la

barbacoa se corroa (oxide). Cubra la barbacoa para protegerla contra el óxido.

Page 42

INSTALADOR/MONTADOR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Deixe este manual com o consumidor.

CONSUMIDOR:

Guarde este manual para referência futura.

Perguntas:

Se tiver alguma questão durante a montagem ou utilização deste aparelho contacte o seu distribuidor local.

PERIGO

Se lhe cheirar a gás:

1. Desligue o gás do aparelho.

2. Apague todas as chamas abertas.

3. Abra a tampa.

4. Se o odor persistir, mantenha-se longe do aparelho e ligue imediatamente para o seu distribuidor de gás ou para os bombeiros.

AVISO

1. Não guarde ou use gasolina ou outros líquidos inflamáveis nas proximidades deste ou de qualquer outro aparelho.

2. Uma botija de gás que não esteja ligada para ser usada não deve ser guardada nas proximidades deste ou de qualquer outro aparelho.

AVISO

Para Um Uso Seguro do Seu Aparelho e para Evitar Lesões Graves:

• USE SOMENTE NO EXTERIOR. NUNCA USE NO INTERIOR. Leia as instruções antes de usar o aparelho. Siga sempre estas instruções.

Ÿ Não movimente o aparelho durante a sua utilização. Ÿ As partes acessíveis podem estar muito quentes. Não deixe

que as crianças operem ou brinquem perto do aparelho.

Ÿ Desligue o fornecimento de gás no cilindro depois de usar. Ÿ Este aparelho tem de ser afastado de materiais inflamáveis

durante a sua utilização.

Ÿ Não bloqueie os furos nos lados ou na traseira do aparelho. Ÿ Verifique as chamas dos queimadores com regularidade. Ÿ Não bloqueie as aberturas de venturi no queimador Ÿ Use o aparelho somente em espaços bem ventilados.

NUNCA use em espaços fechados tais como estacionamentos cobertos, garagens, alpendres, pátios cobertos, ou debaixo de qualquer estrutura de cobertura.

Ÿ Não use carvão ou briquetes de cerâmica num aparelho a

gás.

Ÿ NÃO cubra as grelhas com folha de alumínio ou qualquer

outro material. Isto irá bloquear a ventilação do queimador e criar uma condição potencialmente perigosa que pode resultar em lesões pessoais e/ou danos materiais.

Ÿ Use o aparelho a pelo menos 1m de distância de

qualquer parede ou superfície.

Ÿ Mantenha 3m de distância para objetos que possam pegar

fogo ou de fontes de ignição, tais como chamas-piloto, aquecedores de água, aparelhos elétricos acesos, etc.

ATENÇÃO

Ÿ Leia e siga todos os manifestos de segurança,

instruções de montagem e indicações de manutenção e utilização antes de tentar montar o aparelho e cozinhar.

Ÿ Algumas partes podem ter rebordos afiados. É

recomendado que use luvas de proteção.

Fogos de Gordura

Ÿ Não é possível apagar fogos de gordura ao fechar da

tampa. Os grelhadores são bem ventilados, por razões de segurança.

Ÿ Não use água com um fogo de gordura. Pode resultar

em lesões pessoais. Se se der um fogo de gordura persistente, desligue os reguladores e a botija de gás.

Ÿ Se o aparelho não for limpo com regularidade, pode

ocorrer um fogo de gordura que o pode danificar. Tome muita atenção durante o pré-aquecimento ou enquanto queima resíduos de comida para se assegurar que não se desenvolve um fogo de gordura. Siga as gerais de limpeza do aparelho e de limpeza da montagem dos queimadores para prevenir fogos de gordura. A melhor forma de prevenir fogos de gordura é limpar regularmente o aparelho.

Ÿ Não deixe o grelhador desacompanhado enquanto

estiver a aquecer ou a queimar resíduos de gordura no HI. Se o grelhador não for limpo regularmente, pode dar-se um fogo de gordura que pode danificar o produto.

1 m

Ÿ Nunca tente ligar um queimador com a tampa fechada.

1 m

Uma acumulação de gás por queimar dentro de um aparelho fechado é perigosa.

Ÿ Desligue sempre o gás na botija e desligue o regulador

antes de mover a botija de gás da posição de funcionamento especificada.

Ÿ Nunca ponha o aparelho a funcionar com a botija de gás

fora da correta posição especificada.

Ÿ Não modifique o aparelho. Quaisquer modificações são

estritamente proibidas. As peças seladas não são para ser manipuladas pelo utilizador. Não desmonte os injetores.

Page 43

Dicas de Segurança

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Antes de abrir a válvula da botija de gás, verifique a

estanquicidade do regulador.

Ÿ Quando o aparelho não esteja a ser usado, desligue todos

os botões de controlo e o gás.

Ÿ Utilize utensílios de grelhador com pegas longas e luvas de

forno para evitar queimaduras e salpicos. Use luvas de proteção quando estiver a manipular componentes quentes.

Ÿ A carga máxima do fogareiro, se equipada, e da prateleira

lateral é de 4,5 Kg. O diâmetro mínimo da superfície de cozedura é de 200mm e o máximo de 260mm. NOTA: O seu grelhador pode NÃO estar equipado com um Fogareiro!

Ÿ O copo de gordura (se equipado) deve ser inserido no

aparelho e esvaziado depois de cada utilização. Não retire o copo de gordura até que o aparelho tenha arrefecido completamente.

Ÿ Tenha muito cuidado quando abrir a tampa, uma vez que

pode libertar-se vapor quente.

Ÿ Tenha muito cuidado quando crianças, idosos ou animais de

estimação estejam próximos. Se notar que gordura ou qualquer outro material quente está a pingar do aparelho para a válvula, mangueira ou regulador, desligue imediatamente o fornecimento de gás. Determine a causa, corrija-a, e depois limpe e inspecione a válvula, mangueira e regulador antes de prosseguir. Faça um teste de fugas.

Ÿ Não guarde objetos ou materiais dentro da parte fechada do

carrinho do aparelho que possam bloquear o fluxo de combustão de ar para a parte de baixo tanto do painel de controlo como da bacia da fornalha.

Ÿ NÃO desligue ou troque o contentor de gás num raio de 3m

de uma chama aberta ou outra fonte de ignição.

Acender com dispositivo de ignição

• Não se incline sobre o grelhador ao acendê-lo.

1. Posicione as válvulas de controlo dos queimadores em (off - desligado)

2. Abra a tampa ao acender ou re-acender.

3. LIGUE o gás na botija.

4. Para acender, pressione e rode o botão do queimador para

 HIGH. Pressione e segure imediatamente o botão de

IGNIÇÃO ELETRÓNICA até que o queimador se acenda.

5. Se a ignição NÃO ocorrer em 5 segundos, desligue os controlos do queimador na posição , aguarde 5 minutos e repita o processo de ignição.

6. Repita os passos 4 e 5 para acender os outros queimadores principais.

AVISO

Desligue os controlos e a botija de gás quando fora de uso

ATENÇÃO

Se a ignição NÃO ocorrer em 5 segundos, desligue os controlos do queimador, aguarde 5 minutos e repita o processo de ignição. Se o queimador não se acender com a válvula aberta, o gás continuará a fluir e pode acender-se acidentalmente, com risco de lesões.

Posicionamento da Botija

Cilindro não pode ser colocada por baixo ou no interior do aparelho. cilindros são para ser colocado para o lado e de trás do aparelho. Os cilindros estão a ser um diâmetro máximo de 345 milímetros e altura máxima de 600 milímetros. Cilindros colocados no chão não deve ser colocada sob a placa quente.

Requerimentos do Redutor

Deve ser utilizado um redutor com este aparelho. Use apenas o redutor de gás fornecido com o seu grelhador. Se não lhe for fornecido um redutor, então use um certificado pela norma EN16129 (Caudal máx. 1,5kg/h) e aprovada para o seu país e o gás especificados nos Dados Técnicos.

Requerimentos da Mangueira

Use apenas mangueiras aprovadas, que são certificadas pela norma EN padrão apropriada e que não excedem os 1,5m de comprimento. Na Finlândia, o comprimento da mangueira não deve exceder os 1,2m.

Antes de cada utilização, verifique se as suas mangueiras estão cortadas ou gastas. Assegure-se de que a mangueira não está dobrada. Assegure-se de que, quando esteja ligada, a mangueira não toca em nenhuma superfície quente. Substitua as mangueiras danificadas antes de usar o aparelho. Substitua a mangueira seguindo os requerimentos nacionais.

Acender com fósforos

• Não se incline sobre o grelhador ao acendê-lo.

1. Posicione as válvulas de controlo dos queimadores em (off - desligado).

2. Abra a tampa ao acender ou re-acender.

3. LIGUE o gás na botija.

4. Coloque o fósforo no suporte de fósforos (pendurado no painel lateral do grelhador). Acenda o fósforo, e em seguida acenda o queimador ao introduzir o fósforo através do furo de ignição com fósforo na lateral do grelhador. Pressione e rode imediatamente o botão do queimador para a posição  HIGH. Assegure-se de que o queimador acendeu e se mantêm aceso.

5. Acenda os queimadores adjacentes sequencialmente, ao pressionar os botões e rodá-los para a posição  HIGH.

Page 44

NOTA: O seu grelhador pode NÃO estar equipado

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

com um Fogareiro!

Acender o Fogareiro com Dispositivo de Ignição

• Não se incline sobre o grelhador ao acendê-lo.

1. Posicione as válvulas de controlo dos queimadores em (off-desligado).

2. Abra a tampa ao acender ou re-acender.

3. LIGUE o gás na botija

4. Rode o botão do fogareiro para a posição  HIGH,

pressione e segure o botão de IGNIÇÃO ELETRÓNICA.

5. Se o fogareiro NÃO acender em 5 segundos, desligue botão na posição (off – desligado), aguarde 5 minutos e repita o processo de ignição.

Acender o Fogareiro com Fósforos

• Não se incline sobre o grelhador ao acendê-lo.

1. Posicione as válvulas de controlo dos queimadores de gás em (off - desligado).

2. Abra a tampa ao acender ou re-acender.

3. LIGUE o gás na botija.

4. Coloque o fósforo aceso perto do queimador. Rode imediatamente o botão do fogareiro para a posição HIGH. Assegure-se de que o queimador se acende e mantêm aceso.

ATENÇÃO

ALERTA DE ARANHAS

ARANHAS E TEIAS DENTRO DO QUEIMADOR

Se o seu grelhador está com dificuldades em acender-se ou se a chama estiver fraca, verifique e limpe os venturis e queimadores.

Aranhas ou pequenos insetos são causas conhecidas de problemas de “flashback”, ao constuir ninhos e por ovos dentro do venturi ou queimador dos grelhadores, obstuindo assim a passagem do gás. O gás preso pode entrar em combustão por detrás do painel de controlo. Este flashback pode danificar o seu grelhador e provocar lesões. Para prevenir flashbacks e assegurar um bom desempenho, a montagem do queimador e tubo de venturi devem ser removidas e limpas sempre que o grelhador tenha estado parado por um grande período de tempo.

Testar Fugas em Válvulas, Mangueira e Redutor

Faça um teste de fugas antes da primeira utilização, pelo menos uma vez por ano, e a cada vez que trocar ou desligar uma botija.

1. Rode todos os botões de controlo do aparelho para .

2. Assegure-se de que o redutor está firmemente ligado à botija

de gás.

3. Ligue o Gás. Se ouvir um som de vento, desligue

imediatamente o gás. Existe uma fuga importante na ligação. Corrija antes de prosseguir,

4. Esfregue uma solução de sabão (mistura de uma parte de

sabão e uma parte de água) nas ligações da mangueira.

5. Se aparecerem bolhas crescentes, existe uma fuga.

Desligue o gás na botija imediatamente e verifique a firmeza das ligações. Se não for possível estancar a fuga, não tente repará-la. Ligue a encomendar peças de substituição.

6. Desligue sempre o gás na botija depois de fazer o teste de

fugas.

SE O APARELHO NÃO LIGAR

Ÿ Assegure-se que o gás está ligado na botija. Ÿ Make sure there is gas in the cylinder. Assegure-se de que

há gás na botija.

Ÿ O dispositivo de ignição faz um som de clique? Ÿ Se sim, verifique a faísca no queimador. Ÿ Se não houver faísca verifique se os fios estão soltos ou

danificados.

Ÿ Se os fios estiverem bem, verifique se o elétrodo está

rachado ou partido, e substitua se necessário.

Ÿ Se os fios ou elétrodos estiverem cobertos por resíduos de

cozinhados, limpe a ponta do elétrodo com um lenço embebido em álcool se necessário.

Ÿ Se necessário, substitua os fios. Ÿ Se não houver som, verifique a bateria. Ÿ Assegure-se de que a bateria está corretamente instalada. Ÿ Verifique se a ligação dos fios está froixa no módulo e no

interruptor.

Ÿ Se o dispositivo de ignição continuar a não funcionar, use

um fósforo..

Page 45

Limpeza do Conjunto do Queimador

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Siga estas instruções para limpar e/ou substituir peças do conjunto do queimador, ou se tiver problemas a ligar o grelhador.

1. Desligue o gás nos botões de controlo e na botija de gás

2. Remova as grelhas de cozinhar e os distribuidores de chama.

3. Remova os tubos de transporte e as ferragens que apertam os queimadores.

4. Desprenda o elétrodo do queimador. NOTA: O método para remover/desprender irá depender da configuração do queimador. Veja as diferentes configurações nas ilustrações abaixo.

5. Levante cuidadosamente cada queimador e afaste-o das aberturas das válvulas. Sugerimos-lhe três formas de limpar os tubos dos queimadores. Use a que lhe for mais fácil.

A. Dobre um arame duro (um cabide leve funcionará bem) em

forma de gancho pequeno. Passe o gancho através de cada tubo de queimador várias vezes.

Guardar o Seu Aparelho

• Limpe as grelhas de cozinhar.

• Guarde-o num sítio seco.

• Quando a botija de gás estiver ligada ao aparelho, guarde-o no exterior, numa área bem ventilada e fora do alcance das crianças.

• Cubra o aparelho se o guardar no exterior.

• Guarde o aparelho no interior SOMENTE se a botija de gás estiver desligada (nela própria e do aparelho), retirada do aparelho e guardada no exterior.

• Quando retirar o aparelho do sítio onde estava guardado, verifique se há obstruções nos queimadores

Al sacar el aparato del almacenamiento, revise que no haya

obstrucciones en los quemadores.

Limpeza Geral do Aparelho

B. Use escovilhão de garrafas estreito com uma pega flexível (não

use uma escova de latão). Passe o escovilhão através do tubo do queimador várias vezes.

C. Use proteção ocular: Use uma mangueira de ar para forçar o

ar a entrar no tubo do queimador e a sair pelas entradas do queimador. Verifique cada entrada para assegurar que sai ar de cada furo.

6. Escove toda a superfície exterior do queimador para remover sujidades e resíduos de comida.

7. Limpe todas as entradas bloqueadas com um arame duro, como, por exemplo, um clipe de papel aberto

8. Verifique se existem danos no queimador devido à sua normal utilização e corrosão. Alguns furos podem ter-se alargado. Se encontrar rachas ou buracos grandes, substitua o queimador.

MUITO IMPORTANTE: Os tubos do queimador devem reencaixar nas aberturas das válvulas. Veja a ilustração à direita.

Encaixe correto Válvula-Queimador

9. F ije el electrodo al quemador.

10. Reemplace los quemadores cuidadosamente.

11. Fije los quemadores con soportes a la caja de fuego.

12. Posicione de nuevo los tubos de transferencia y acople los

quemadores. Reemplace los difusores de calor y las parillas de cocción.

13. Antes de cocinar nuevamente en la barbacoa, realice una "Prueba

de fugas" y una "Comprobación de llama del quemador".

Retire os

Fornalha

Suporte da Fornalha

parafusos

• Limpe o aparelho com frequência, preferencialmente depois de cada utilização. Se usar um escovilhão de arame para limpar qualquer superfície de cozedura, assegure-se de que não restam cerdas nas superfícies antes de grelhar. Não é recomendado limpar as superfícies de cozedura enquanto o aparelho está quente. O aparelho deve ser limpo pelo menos uma vez por ano.

• Não confunda acumulações de gordura pretas ou castanhas e fumo com pintura. Os interiores de grelhadores a gás não são pintados na fábrica (e jamais devem ser pintados). Aplique uma solução forte de detergente com água, ou use um limpador próprio com uma escova para esfregar nos interiores da tampa e no fundo. Enxague e deixe que sequem completamente ao ar. Não aplique detergentes cáusticos/limpa-fornos nas superfícies pintadas.

• Partes plásticas: Lave com água quente com sabão e seque com um pano.

• Não use citrisol, detergentes abrasivos, desengordurantes ou limpa-grelhadores concentrados nas partes plásticas. Isto poderá resultar em danos ou falhas nas peças.

• Superfícies de porcelana: Devido á sua composição vítrea, a maioria dos resíduos podem ser limpos com uma solução aquosa de bicarbonato de sódio ou um detergente

Høyre skinne

especialmente formulado para isto. Use pó de limpeza não abrasivo para manchas mais difíceis.

• Superfícies pintadas: Lave com detergente suave ou limpador não abrasivo e água quente com sabão. Seque com um pano não abrasivo.

• Superfícies de aço inoxidável: Para manter a aparência de alta qualidade do seu aparelho, no final de cada utilização lave com detergente suave e água quente com sabão, secando depois com um pano macio.

• Superfícies de cozedura: Se utilizar um escovilhão de arame

para limpar quaisquer das superfícies de cozedura, assegure-se que não ficam cerdas depositadas nelas antes de grelhar. Não é recomendado limpar as superfícies de cozedura enquanto o aparelho estiver quente.

Tubo de Transporte

Fornalha

Tubo de Transporte

Suporte da Fornalha

Elétrodo

Levante o elétrodo com uma chave de fendas

Page 46

Aço inoxidável

Existem muitos tipos diferentes de materiais (ligas) que são consideradas aço inoxidável. Um traço comum a estes diferentes tipos é que eles podem corroer-se (oxidar), dependendo das condições a que estão sujeitos. Isto aplica-se também ao seu novo grelhador. Para garantir que o seu grelhador mantém o seu aspeto e funcionalidade por muitos anos, por favor, siga os conselhos abaixo.

o veio’. Limpar com abrasivos pode deixar riscos. Guardar o grelhador perto da costa, de uma piscina ou de um spa irá causar a corrosão (oxidação) do mesmo. Cubra o seu barbecue para protege-lo da ferrugem.

DATOS TÉCNICOS

CHAR-BROIL, LLC

Nome do Aparelho

Churrasqueira a Gás/Grelhador a gás

Caudal Térmico Nominal Total

Categoria de Gás

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468120017

Tipo de Gás

Butano

Propano

Butano, Propano ou

mistura deles

Butano, Propano ou mistura

deles

Pressão de Gás

28-30 mbar

37 mbar

30 mbar

50 mbar

Tamanho do Injetor (Ø. mm)

Grelhador:0,66 x 3

Fogareiro: 0,83 x 1 pc

Fogareiro: 0,75 x 1

Países de destino

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grelhador: 0,86 x 3 Grelhador: 0,86 x 3

Bateria de 1,5 VDC

9,96 kW (724,8 g/h)

1) Se o grelhador ficou molhado ou húmido, assegure-se de o secar usando um pano, para prevenir a

corrosão da superfície.

2) O aço inoxidável pode enferrujar-se em certas condições. Isto pode ser causado por condições

ambientais, tais como água salgada ou com cloro, ou por ferramentas de limpeza inapropriadas, tais como arame ou palha-de-aço. Pode também descolorar-se devido ao calor, químicos ou acumulação de gordura.

3) Para manter a aparência de alta qualidade do seu aparelho, lave-o com um detergente suave e água

com sabão, secando-o com um pano macio depois de cada utilização. Depósitos de gordura cozinhada podem exigir que seja usado um pano de limpeza abrasivo de plástico. Use somente na direção dos veios do acabamento escovado para evitar danos. Não use panos abrasivos nas áreas com gráficos.

4) Unte as partes internas do grelhador e das grelhas com óleo de cozinha.

Por favor, tenha em atenção:

Para evitar arranhar a superfície, causando assim uma base para a ferrugem, nunca use palha-de-aço ou produtos semelhantes quando limpar aço inoxidável.

Quando limpar, trabalhe na mesma direção do acabamento escovado do aço inoxidável – ‘acompanhando

Page 47

INSTALLATØR/MONTØR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Efterlad denne vejledning hos kunden.

KUNDE:

Opbevar denne vejledning til senere brug.

Spørgsmål:

Hvis du har spørgsmål under monteringen eller om brugen af dette apparat, skal du kontakte din lokale forhandler.

FARE

Hvis du kan lugte gas:

1. Sluk for gassen til apparatet.

2. Sluk eventuelle flammer.

3. Åbn låget.

4. Hvis lugten fortsætter, skal du holde dig væk fra apparatet og øjeblikkeligt ringe til din gasleverandør eller brandvæsenet.

ADVARSEL

1. Undgå at opbevare eller anvende benzin eller andre brændbare væsker i nærheden af dette eller noget andet apparat.

2. En gasflaske, der ikke er tilsluttet til brug, må ikke opbevares i nærheden af dette eller noget andet apparat.

ADVARSEL

For sikker brug af apparatet og for at undgå

• KUN TIL UDENDØRS BRUG. MÅ ALDRIG BRUGES INDENDØRS.

Læs anvisningerne før du bruger apparatet. Følg altid anvisningerne.

Ÿ Flyt ikke apparatet under brug. Ÿ Tilgængelige dele kan være meget varme. Hold små børn

væk. Lad ikke børn betjene eller lege i nærheden af apparatet.

Ÿ Sluk for gasforsyningen på flasken efter brug. Ÿ Dette apparat skal holdes væk fra brændbare materialer

under brug.

Ÿ Bloker ikke hullerne i siderne eller på bagsiden af apparatet. Ÿ Tjek brænderflammer regelmæssigt. Ÿ Bloker ikke venturirør på brænderen. Ÿ Brug kun apparatet i velventilerede rum. Må ALDRIG bruges

i lukkede rum såsom carport, garage, veranda,overdækket terrasse, eller anden overdækkede struktur.

Ÿ Brug ikke kul eller keramiske briketter i et gasapparat. Ÿ Tildæk IKKE riste med aluminiumsfolie eller andet materiale.

Dette vil blokere brænderventilation og udgøre en potentielt farlig tilstand, der kan resultere i materielskade og/eller personskade.

Ÿ Brug apparatet min. 1 m fra enhver væg eller overflade. Ÿ Oprethold en sikkerhedsafstand på 3 m til objekter, der kan

antændes eller antændelseskilder såsom kontrollamper på vandvarmere

FORSIGTIG

Ÿ Læs og følg alle sikkerhedsanvisninger,

monteringsvejledninger og retningslinjerne for brug og pleje, inden du forsøger at montere og tilberede mad.

Ÿ Nogle dele kan indeholde skarpe kanter. Det anbefales

at iføre sig beskyttelseshandsker

Fedtbrande

Ÿ Det er ikke muligt at slukke fedtbrande ved at lukke

låget. En grill er velventileret for sikkerhedsmæssige årsager.

Ÿ Hæld ikke vand på en fedtbrand, det kan medføre

Hvis en vedvarende fedtbrand udvikles, skal du slå drejeknapper og gasflaske fra.

Ÿ Hvis apparatet ikke regelmæssigt rengøres, kan der

opstå en fedtbrand, der kan beskadige produktet. Vær meget opmærksom under forvarmning eller afbrænding af madrester for at sikre, at en fedtbrand ikke Følg anvisningerne om generel rengøring af apparatet og rengøring af brænderanordningen for at forhindre fedtbrande. Den bedste måde at forhindre fedtbrande er regelmæssig rengøring af apparatet.

Ÿ Efterlad ikke grillen uden opsyn under forvarmning

eller afbrænding af madrester på HI. Hvis apparatet ikke regelmæssigt rengøres, kan der opstå en fedtbrand, der kan beskadige produktet.

1 m

Ÿ Forsøg ALDRIG at tænde brænder med låget lukket. af

1 m

uantændt gas inde i et lukket apparat er farligt.

Ÿ Sluk altid for gassen på flasken og framontér regulatoren,

før gasflasken flyttes fra den angivne betjeningsposition.

Ÿ Betjen aldrig apparatet, hvis gasflasken ikke er på den

korrekte angivne position.

Ÿ Apparatet må ikke modificeres. Enhver ændring er strengt

forbudt. Forseglede dele må ikke manipuleres af brugeren. Du må ikke adskille injektorer.

Page 48

Råd om sikkerhed

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Før du åbner gasflaskeventilen, skal du tjekke, at

regulatoren er tætsluttende.

Ÿ Når apparatet ikke er i brug, skal alle knapper og gassen

slås fra.

Ÿ Brug langskaftede grillredskaber og grydelapper for at undgå

forbrændinger og stænk. Brug beskyttelseshandsker ved håndtering af varme dele.

Ÿ Maksimal belastning for varmeplade (hvis sådan findes) og

sidehylde er 4,5 Gryde dia. på minimum 200 mm and maksimumBEMÆRK: Din grill er muligvis ikke udstyret med en varmeplade!

Ÿ Fedtskålen (hvis sådan findes) skal indsættes i apparatet og

tømmes efter hvert brug. Fjern kke fedtskålen, før apparatet er helt afkølet.

Ÿ Vær forsigtig når du åbner låget, da der kan opstå varm

damp.

Ÿ Vær forsigtig, når børn, ældre, eller kæledyr er i nærheden. Ÿ Hvis du bemærker fedt eller andet varmt materiale, der

drypper fra apparatet på ventil, slange eller regulator, skal du slukke for gasforsyningen med det samme. Find årsagen, ret den, derefter rengør og inspicer ventil, slange og regulator, før du fortsætter.

Ÿ Udfør en lækagetest. Ÿ Opbevar ikke genstande eller materialer inden i apparatets

kabinet, der kan blokere for strømmen af forbrændingsluft på undersiden af enten kontrolpanelet eller brændkammerets skål.

Ÿ Framontér IKKE eller skift gasbeholder indenfor en afstand

på 3 m fra åben ild eller andre antændelseskilder.

Placering af flaske

Cylinder kan ikke placeres under eller i apparatet. Cylindre er at blive placeret på siden og bagsiden af apparatet. Flasker skal være en maksimal diameter på 345mm og maksimal højde på 600 mm. Cylindre placeret på jorden må ikke placeres under den varme plade.

Krav for regulator

En regulator skal anvendes med dette apparat. Brug kun gasregulator der medfølger grillen. Hvis en regulator ikke medfølger, skal du kun bruge en regulator, der er certificeret i henhold til EN16129 (strømningshastighed maks. 1,5 kg/t) og godkendt til dit land og gas, der angives i tekniske data.

Antænding

• Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. For at antænde skal du skubbe og dreje brænderknappen til HIGH. Omgående tryk og hold ELECTRONIC IGNITOR-

knappen nede, indtil brænderen tændes.

5. Hvis antænding IKKE sker inden 5 sekunder, skal du slå

brænderknapperne fra , vente 5 minutter og gentage antændelsesproceduren.

6. Gentag trin 4 og 5 for at tænde andre hovedbrændere.

ADVARSEL

Slå knapper og gasflaske fra, når den ikke er i brug.

FORSIGTIG

Hvis antænding IKKE sker inden 5 sekunder, skal du slå brænderknapperne O fra, vente 5 minutter og gentage antændelsesproceduren. Hvis brænderen ikke antændes med ventilen åben, vil der fortsat strømme gas ud af brænderen og kan ved et uheld antændes med risiko for skader.

Tændstiksantænding

• Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. Placér tændstik i tændstiksholderen (hængende fra grillens sidepanel). Stryg tændstikken, derefter antænd brænderen ved at placere tændstikken gennem antændingshullet på siden af grillen. skub og drej brænderhåndtaget til positionen

HIGH. Vær sikker på, at brænderen antændes og forbliver

antændt.

5. Antænd tilstødende brændere fortløbende ved at trykke knapperne ind og dreje dem til positionen HIGH.

Krav for slange

Brug kun godkendte slanger, der er certificeret til passende DA standard og ikke overstiger en længde på 1,5 m. Slangens længde må ikke overstige 1,2 m i Finland.

Før hver anvendelse skal du tjekke, om slangerne er beskadigede eller slidte. Sørg for, at der ikke er knæk på slangen. Sørg for at slangen ikke rører nogen varme overflader under tilslutning. Udskift beskadigede slanger, før du bruger apparatet. Udskift slangen i henhold til nationale krav.

Page 49

BEMÆRK: Din grill er muligvis ikke udstyret med en

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

varmeplade! Antænding med varmeplade

•Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. Drej varmepladens håndtag til positionen HIGH, skub og

hold ELECTRONIC IGNITOR-knappen nede.

5. Hvis antænding IKKE sker inden 5 sekunder, skal du slå brænderknapperne fra, vente 5 minutter og gentage antændelsesproceduren.

Tændstiksantænding med varmeplade

• Læn ikke over grillen under antænding.

1. Slå gasbrænderens kontrolventiler O (fra).

2. Åbn låg under antænding eller genantænding.

3. Slå gassen TIL på LP-flaskan.

4. Placér den tændte tændstik nær brænderen. Drej omgående varmepladens håndtag til positionen HIGH. Vær sikker på, at brænderen antændes og forbliver antændt.

FORSIGTIG

EDDERKOPPEVARSEL!

EDDERKOPPER OG SPINDELVÆV INDE I

Hvis din grill er svær at antænde, eller flammen er svag, skal du kontrollere og rengøre venurierne og brændere.

Edderkopper eller små insekter er kendte for at skabe ”flashback” problemer ved at opbygge reder og lægge æg i grillens venturi eller brænder, hvilket blokerer gasstrømmen. Den tilbageholdte gas kan antændes bag kontrolpanelet. Denne flashback kan skade din grill og medføre ulykker. For at forebygge flashbacks og sikre god funktion, bør brænderen og venturirørsamlingen tages af og renses, når grillen ikke er blevet brugt i længere tid.

Lækagetestning af ventiler, slange og regulator

Lækagetest skal ske før første ibrugtagning mindst en gang om året, og hver gang gasflasken udskiftes eller framonteres.

1. Drej alle apparatets knapper til O .

2. Vær sikker på, at regulatoren tilsluttes tæt på gasflasken.

3. Tænd for gassen. Hvis du hører en susende lyd, skal du

slukke for gassen. Der findes en større lækage ved forbindelsen. Skaden skal udbedres, før du fortsætter.

4. Børst en sæbeopløsning (blanding af halvt sæbe og halvt

vand)

5. Hvis der opstår bobler, findes der en lækage. på flasken og

tjek efter om, forbindelserne er tætsluttende. lækagen ikke kan stoppes, skal du ikke prøve at reparere. Ring efter reservedele.

6. Sluk altid for gassen på flasken efter udførelse af lækagetest.

HVIS APPARATET IKKE KAN ANTÆNDES

Ÿ Vær sikker på, at der er tændt for gassen på

flasken.

Ÿ Vær sikker på, at der er gas i flasken. Ÿ Kommer der lyde af gnister fra tændersystemet?

Hvis ja, se om der er gnister ved brænderen. Hvis der ikke er gnister, skal du tjekke efter, om der er beskadigede eller løse ledninger.

Ÿ Hvis ledningerne er OK, skal du tjekke efter for

revnede eller ødelagte elektroder, udskift hvis der er behov for det.

Ÿ Hvis en ledning eller elektroder er fyldt med

madrester, skal du, hvis der er behov for det, rengøre elektrodespidsen med en klud dyppet i sprit.

Ÿ Udskift ledninger efter behov. Ÿ Hvis der ikke er nogen lyd, skal du tjekke

batteriet.

Ÿ Sørg for at batteriet er installeret korrekt. Ÿ Tjek efter for løse ledningsforbindelser på modul

og omskifter.

Ÿ Hvis tændersystemet stadig ikke virker, skal du

bruge tændstiksantænding.

Page 50

Sådan rengøres brænderanordningen

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Følg disse anvisninger for rengøring og/eller udskiftning af dele af brændersamlingen, eller hvis du har problemer med at antænde grillen.

1. Sluk for gassen på knapperne og LP-flasken.

2. Fjern tilberedningsriste og varmetelte.

3. Fjern overføringsrør og komponenter, der holder brænderne fast.

4. Afmonter elektrode fra brænderen.

BEMÆRK: Fjernelses-/adskillelsesmetode afhænger af brænderkonfigurationen. Se forskellige konfigurationer i nedenstående illustrationer.

5. Løft forsigtigt hver brænder op og væk fra ventilåbninger. Vi anbefaler tre måder at rengøre brænderrørerne. Brug den metode, du finder lettest at anvende.

A. Bøj en stiv wire (en let bøjle fungerer godt) Kør krogen

igennem hvert brænderrør flere gange.

B. Brug en smal flaskebørste med et fleksibelt håndtag (brug

ikke en stålbørste). Kør børsten igennem hvert brænderrør flere gange.

C. Anvend øjenbeskyttelse: Brug en luftslange til at tvinge

luft ind i brænderrøret og ud af brænderudgangene. Tjek hver udgang for at sikre, at der kommer luft ud af hvert hul.

6. Brug en stålbørste på hele yderside af brænderen for at fjerne madrester og snavs.

7. Rengør alle blokerede udgange med en stiv wire såsom en udfoldet papirclips.

8. Tjek brænderen efter for skader som følge af almindelig slitage og nedbrydning, nogle huller kan blive udvidede. Hvis der findes store revner eller huller, skal du udskifte brænder.

MEGET VIGTIGT: Brænderrør skal gentilsluttes ventilåbninger. Se illustrationerne til højre.

Korrigér brænderens tilslutning til ventil

9. Fastgør elektrode til brænder.

10. Udskift forsigtigt brændere.

11. Montér brændere på brændkammerets beslag.

12. Flyt overføringsrørene og tilslut dem til brændere. Udskift varmetelte og grillriste.

13. Før du griller igen, skal du udføre en ”lækagetest”og“Kontrol

af brænderflamme”

Brændkammer

Støtte til brændkammerets brænder

Carryover tube

Brændkammer

Carryover tube

Elektrode

Fjern skruer

Opbevaring af dit apparat

Ÿ Rengør grillriste. Ÿ Opbevares på et tørt sted. Ÿ Når gasflasken tilsluttes apparatet, skal det opbevares

udendørs i et velventileret område og uden for børns rækkevidde.

Ÿ Tildæk apparatet, hvis det opbevares udendørs. Ÿ Opbevar KUN apparatet indendørs, hvis der er slukket for

gasflasken, og den er framonteret og fjernet fra apparatet og opbevares udendørs.

Ÿ Når du henter apparatet fra opbevaringen, skal du tjekke

efter for brænderblokeringer.

Generel rengøring af apparatet

Ÿ Rengør apparatet ofte, helst efter hvert brug. Hvis

en børste bruges til at rengøre apparatets tilberedningsoverflader, skal du sørge for, at der ikke ligger børstehår på tilberedningsoverflader, før du starter med at grille. Det anbefales ikke at rengøre en tilberedningsoverflade, mens apparatet er varmt. Apparatet skal rengøres mindst en gang om året.

Ÿ Forveksl ikke brune eller sorte ophobninger af

fedt og røg. Gasgrillens interiør males ikke på fabrikken (og bør aldrig være malet). Anvend en stærk opløsning af rengøringsmiddel og vand eller brug et rengøringsmiddel til apparater med skurebørste på indersiden af apparatets låg og bund.

Ÿ Skyl og lad det lufttørre helt. Anvend ikke kaustisk

apparat-/ovnrens på malede overflader.

Ÿ Plastdele: Vask med varmt sæbevand og tør

efter.

Ÿ Brug ikke citrasolv, slibende rengøringsmidler,

affedtningsmidler eller koncentreret rengøringsmiddel til apparater på plastdele. Det kan resultere i beskadigelse og svigt af d ele.

Ÿ Porcelænoverflader: På grund af den

glaslignende sammensætning, kan de fleste rester tørres væk med bagepulver/vandopløsning eller specielt fremstillede rengøringsmidler. Brug ikke-slibende skurepulver til svære pletter.

Ÿ Malede overflader: Vask med milde

rengøringsmidler eller ikke-slibende rengøringsmidler og varmt sæbevand. Tør efter med en blødikke-slibende klud.

Ÿ Overflader i rustfrit stål: For at opretholde

apparatets eksklusive udseende, skal du vaske med milde rengøringsmidler og varmt sæbevand og tørre efter med en blød klud efter hvert brug. For indbrændte fedtaflejringer kan det være nødvendigt at anvende en slibende Må kun bruges i retning af den børstede finish for at undgå skader. Brug ikke slibeblokke på områder med grafik.

Ÿ Tilberedningssoverflader: Hvis en børste bruges

til at rengøre apparatets tilberedningsoverflader, skal du sørge for, at der ikke ligger børstehår på tilberedningsoverflader, før du starter med at grille. Det anbefales ikke at rengøre en tilberedningsoverflade, mens apparatet er varmt.

Høyre skinne

Støtte til brændkammerets brænder

Lirk elektroden ud med en flad skruetrækker

Page 51

TEKNISKE DATA

CHAR-BROIL, LLC

Apparatnavn

Gasgrill

Samlet nominel varmetilførsel

Gaskategori

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modelnr.

468120017

Gastype

Butan

Propan

Butan, propan eller

blandinger

Butan, propan eller

blandinger

Gastryk

28-30 mbar

37 mbar

30 mbar

50 mbar

Injektorstørrelse (dia. mm)

Grill:0,66 x 3

Varmeplade: 0,83 x 1

Varmeplade: 0,75 x 1

Destinationslande

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grill: 0,86 x 3 Grill:0,86 x 3

1,5 VDC batteri

9,96 kW (724,8 g/h)

Page 52

INSTALLATØR/MONTØR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Legg igjen denne bruksanvisningen hos brukeren.

BRUKER:

Behold denne bruksanvisningen for fremtidig referanse.

Spørsmål:

Ta kontakt med forhandleren hvis du har spørsmål mens du setter sammen eller bruker apparatet.

FARLIG

Dersom du lukter gass:

1. Steng av strømmen til apparatet.

2. Slukk flammene.

3. Åpne dekselet.

4. Dersom det fortsatt lukter gass, må du holde deg på avstand fra apparatet og ringe strømleverandøren din eller brannvesenet.

ADVARSEL

1. Ikke oppbevar bensin eller andre brennbare væsker i nærheten av dette eller andre apparater.

2. En gassflaske som ikke er tilkoblet må ikke lagres i nærheten av dette eller andre apparater.

FORSIKTIG

ADVARSEL

For sikker bruk av apparatet og for å unngå seriøse skader:

Ÿ KUN FOR UTENDØRS BRUK. MÅ ALDRI BRUKES

INNENDØRS.

Les instruksjonsheftet før du bruker apparatet. Disse instruksjonene skal alltid følges.

Ÿ Du må ikke flytte apparatet mens det er i bruk. Ÿ De tilgjengelige delene kan bli veldig varme. Hold yngre

barn på avstand. Ikke la barn bruke eller leke i nærheten av apparatet.

Ÿ Slå av gassflasken etter bruk. Ÿ Dette apparatet må holdes unna brennbare materialer når

det er i bruk.

Ÿ Hullene på siden eller bak på apparatet må ikke dekkes til. Ÿ Sjekk flammene regelmessig. Ÿ Venturiåpningene på brenneren må ikke dekkes til. Ÿ Grillen må kun brukes i et godt ventilert område. Må

ALDRI brukes i avgrensede områder som garasjer, vestibyler, lukkede gårder eller under noen form for tildekket konstruksjon.

Ÿ Du kan ikke bruke trekull eller keramiske fyringsbriketter i

et apparat som bruker gass.

Ÿ IKKE DEKK TIL ristene med aluminiumsfolie eller andre

materialer. Dette fører til blokkering av ventilasjonen, og kan skape farlige situasjoner som kan føre til skade på eiendom og/eller personskade.

Ÿ Bruk apparatet minst én meter unna vegger eller andre

overflater.

Ÿ Oppretthold minst tre meter til andre objekter som kan ta

fyr, eller antenningskilder som tennflammer på varmtvannsberedere, påslått elektrisk utstyr osv.

Ÿ Les og følg sikkerhetserklæringene,

monteringsinstruksjonene og bruk- og vedlikeholdsanvisningene før du monterer apparatet eller begynner å lage mat.

Ÿ Noen deler kan ha skarpe kanter. Vi anbefaler å bruke

vernehansker.

Ÿ Det er ikke mulig å slukke fettbranner ved å lukke lokket.

Grillen er godt ventilert av sikkerhetsmessige årsaker.

Ÿ Du må ikke helle vann på fettbrann, da dette kan føre til

personskader. Dersom en fettbrann utarter seg, må du stenge av knappene og skru av gassflasken.

Ÿ Hvis apparatet ikke rengjøres regelmessig, kan det

oppstå fettbrann som potensielt kan skade produktet. Vær oppmerksom når du forvarmer eller brenner vekk matrester, for å forsikre deg om at det ikke oppstår fettbrann. Følg instruksjonene for generell rengjøring og rengjøring av brenneren for å unngå fettbrann. Den beste måten å unngå fettbrann på, er ved å regelmessig rengjøre apparatet.

Ÿ Du må ikke la grillen stå ubevoktet under forvarming

eller mens du brenner vekk matrester med HIinnstillingen. Dersom grillen ikke har blitt regelmessig rengjort, kan det oppstå en fettbrann som kan ødelegge produktet.

Fettbrann

1 m

Ÿ Forsøk ALDRI å slå på brenneren mens lokket er på. En

1 m

oppsamling av ikke-påtent gass inne i apparatet er farlig.

Ÿ Du må alltid huske å skru av gassflasken og koble fra

regulatoren før du flytter gassflasken fra den spesifiserte bruksposisjonen.

Ÿ Apparatet må aldri brukes mens gassflasken er i feil

stilling.

Ÿ Du må ikke endre på apparatet. Alle former for endringer

er strengt forbudt. Forseglede deler må ikke manipuleres av brukeren. Du må ikke demontere injektoren.

Page 53

Sikkerhetstips

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Sjekk at regulatoren er tett før du åpner gassflaske-ventilen. Ÿ Når apparatet ikke er i bruk, må alle kontrollknapper og gass

slås helt av.

Ÿ Bruk grillutstyr med lange håndtak og grytekluter, slik at du

unngår sprut og brannsår. Bruk vernehansker når du behandler varme deler.

Ÿ Maksimal total vekt for kokeplaten (hvis utstyrt) og

sidehyllen er 4,5 kg. Kokekarets må ha en diameter på minimum 200 mm og maksimum 260 mm. MERK: Grillen din er kanskje IKKE utstyrt med en kokeplate!

Ÿ Smørekoppen (hvis utstyrt) må bli satt inn i apparatet og

tømt etter hvert bruk. Du må ikke fjerne smørekoppen før apparatet har blitt helt nedkjølt.

Ÿ Vær svært forsiktig når du åpner lokket, da varm damp kan

sige ut.

Ÿ Vær svært forsiktig når det er barn, eldre eller dyr i

nærheten.

Ÿ Hvis du ser at fett eller andre varme væsker fra apparatet

drypper på ventilen, slangen eller regulatoren, må du slå av gassen umiddelbart. Finn ut hvorfor det drypper, fiks det og rengjør og inspiser ventilen, slangen og regulatoren før du fortsetter. Utfør en lekkasjetest.

Ÿ Du må ikke lagre objekter eller andre ting inni grillen som

kan blokkere strømmen av forbrenningsluft til undersiden av enten kontrollpanelet eller askeskuffen i brennkammeret.

Ÿ Du må IKKE koble fra eller bytte gassflaske nærmere enn

tre meter unna den åpne flammen eller andre tenningskilder.

Plassering av gassflasken

Sylinderen kan ikke plasseres under eller i apparatet. Ballonger er å bli plassert på siden og baksiden av apparatet. Ballonger skal være en maksimal diameter på 345mm og maksimal høyde på 600mm. Sylindere plassert på bakken skal ikke plasseres under den varme platen.

Krav for regulatorer

En regulator må brukes sammen med dette apparatet. Bruk kun gassregulatoren som kom med grillen. Dersom det ikke følger med en regulator, kan du bruke en regulator som er sertifisert i henhold til EN16129 (Maks strømningshastighet på 1,5 kg per time) og godkjent for landet ditt, sammen med gassen som er spesifisert i de tekniske dataene.

Antenningslys

Ÿ Ikke len deg over grillen mens du tenner den.

1. Skru gassbrennerens kontrollventil til O (av).

2. Åpne lokket under antenning eller når du antenner på nytt.

3. Skru PÅ gassen på LP-gassflasken.

4. Dytt inn og skru brennerknotten til O HIGH for å tenne. Trykk inn og holde inne og holde ELECTRONIC IGNITORknappen umiddelbart, til brenneren slår seg på.

5. Dersom tenningen IKKE slår seg på innen fem sekunder, må du slå av O-brennerkontrollene, vente fem minutter og gjenta antenningsprosedyren.

6. Gjenta trinn fire og fem for å tenne andre hovedbrennere.

ADVARSEL

Slå av kontrollene og gassflasken når de ikke er i bruk.

FORSIKTIG

Dersom tenningen IKKE slår seg på innen fem sekunder, må du slå av brennerkontrollene, vente fem minutter  og gjenta antenningsprosedyren. Dersom brenneren ikke tenner når ventilen er åpen, vil gass fortsette å strømme ut av brenneren, ta fyr ved et uhell og forårsake personskader.

Tenning av fyrstikker

Du må ikke lene deg over grillen mens du tenner den.

1. Skru gassbrennerens kontrollventil til (av).

2. Åpne lokket under antenning eller når du antenner på nytt.

3. Skru PÅ gassen på LP-gassflasken.

4. Putt fyrstikken inn i fyrstikkholderen (som henger på sidepanelet på grillen). Tenn fyrstikken, deretter tenner du på brenneren ved å plassere fyrstikken gjennom fyrstikkhullet på siden av grillen. Trykk inn og drei brennerknotten til HIGH umiddelbart. Pass på at brennerlyset er tent og forblir på.

5. Tenn brennerne ved siden av i sekvens ved å trykke inn knappene og dreie dem til i HIGH.

Krav til slangen

Bruk kun godkjente slanger som er sertifiserte etter passende EN-standarder og ikke er lengre enn 1,5 meter. For Finland må ikke lengden overgå 1,2 meter.

Før hvert bruk må du sjekke slangen for brudd eller slitasje. Pass på at slangen ikke er bøyd. Pass på at slangen ikke berører varme overflater mens den er koblet til. Skift ut ødelagte slanger før du tar i bruk apparatet. Skift ut slanger etter hva nasjonale krav tilsier.

Page 54

MERK: Grillen din er kanskje IKKE utstyrt med en

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

kokeplate!

Kokeplatens tenningslys

Ÿ Du må ikke lene deg over grillen mens du tenner den.

1. Skru gassbrennerens kontrollventil til (av).

2. Åpne lokket under antenning eller når du antenner på nytt.

3. Skru PÅ gassen på LP-gassflasken.

4. Drei kokeplatens knott til den står i HIGH, trykk inn og hold

inne ELECTRONIC IGNITOR-knappen.

5. Dersom kokeplaten ikke tennes i løpet av fem sekunder, må du dreie knotten til (Av), og så vente fem minutter før du gjentar opptenningsprosedyren.

Tenne kokeplaten med fyrstikker

Ÿ Du må ikke lene deg over grillen mens du tenner den.

1. Skru gassbrennerens kontrollventil til (av).

2. Åpne lokket under antenning eller når du antenner på nytt.

3. Skru PÅ gassen på LP-gassflasken.

4. Plassert den tente fyrstikken nær brenneren. Slå på kokeplaten med en gang og drei knotten til den står i HIGH. Pass på at brennerlyset er tent og forblir på.

FORSIKTIG

EDDERKOPPVARSEL!

EDDERKOPPER OG EDDERKOPPSPINN INNI BRENNEREN

Dersom grillen blir vanskeligere å tenne, eller flammen er svak, kan du sjekke og rense venturirørene og brenneren.

Edderkopper eller små insekter er kjent for å skape problemer ved at flammene slås tilbake, da de bygger reder og legger egg i grillens venturirør eller brenner som hindrer gassflyten. Den overflødige gassen kan selvantenne bak kontrollpanelet. Denne tilbakekastingen av flammer kan skade grillen og forårsake personskader. For å forhindre tilbakekasting av flammer og sørge for god ytelse, bør brenneren og venturirørene fjernes og vaskes hver gang grillen ikke har vært i bruk på en stund.

Lekkasjetest av ventil, slange og regulator

Du må teste for lekkasje før første bruk, og deretter minst en gang i året, samt hver gang gassflasken blir skiftet ut eller koblet fra.

1. Drei alle kontrollknottene på apparatet til .

2. Pass på at regulatoren er godt festet til gassflasken.

3. Slå på gassen. Hvis du hører en raslende lyd, må du slå av gassen med en gang. Det er en stor lekkasje ved koblingen. Fiks den før du fortsetter.

4. Børst såpeoppløsningen (blanding av såpe og vann) inn i slangekoblingene.

5. Dersom det oppstår bobler betyr det at det er en lekkasje. Skru av gassen på gassflasken umiddelbart og sjekk at koblingene er godt festet. Dersom lekkasjen ikke kan stoppes, må du ikke forsøke å reparer den selv. Ring for å få reservedeler.

6. Du må alltid slå av gassen fra gassflasken etter å ha utført en lekkasjetest.

DERSOM APPARATET IKKE SLÅR SEG PÅ

Ÿ Pass på at gassen er slått på, på gassflasken. Ÿ Pass på at det er gass på gassflasken. Ÿ Kommer det gnistrelyder fra tenneren?

Hvis det gjør det, må du sjekke om det gnistrer ved brenneren. Hvis ikke, må du sjekke ledningene er ødelagte eller løse.

Ÿ Dersom ledningene var i orden, kan du sjekke om

elektrodene er sprukne eller ødelagte, og om nødvendig bytte dem.

Ÿ Dersom ledninger eller elektroder er dekket av matrester,

rengjør du elektrodespissen med alkoholserviett (om nødvendig).

Ÿ Ledningene kan byttes ved behov. Ÿ Sjekk batteriet hvis det ikke kommer noen lyd. Ÿ Pass på at batteriet er riktig installert. Ÿ Sjekk etter løse ledninger på enheten og bryteren. Ÿ Bruk en fyrstikk hvis tenneren fortsatt ikke fungerer.

Page 55

Rengjøring av brennerenheten

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Følg disse anvisningene for å rengjøre og/eller bytte deler av brennerenheten, eller hvis du ikke får tent på grillen.

1. Slå av gassen ved kontrollknottene og LP-gasstanken.

2. Fjern stekerister og varmetelt.

3. Fjern overføringsrør og deler brenneren er festet med.

4. Koble elektroden fra brenneren. MERK: Metoden for å fjerne / koble fra avhenger av brennerens

innstillinger. Se de ulike konfigurasjonene i illustrasjonene nedenfor.

5. Løft hver enkelt brenner forsiktig opp og vekk fra ventilåpningene. Vi foreslår tre måter å rengjøre brennerrørene på. Bruk den som er enklest for deg. A. Bøy en stiv metalltråd (en lett kleshenger vil fungere

utmerket) til en liten krok. Kjør kroken gjennom hver brennerrør flere ganger.

B. Bruk en smal flaskebørste med fleksibelt håndtak (ikke

bruk en messingstrådbørste). Kjør børsten gjennom hver brennerrør flere ganger.

C. Bruk vernebriller: Bruk en luftslange for å tvinge luft inn

i brennerrøret og ut av brenneråpningene. Sjekk ved hver dør at det kommer ut luft fra alle hullene.

6. Bruk en stålbørste på hele utsiden av brenneren for å fjerne matrester og smuss.

7. Rens alle blokkerte dører med en stiv ståltråd, som for eksempel en åpen binders.

8. Sjekk brenneren for skade fra naturlig slitasje og rustangrep. Noen hull kan ha blitt utvidet. Brenneren må byttes hvis den har store sprekker eller hull.

VELDIG VIKTIG: Brennerrørene må kobles til ventilåpningene igjen. Se illustrasjon til høyre.

Riktig tilkobling mellom brenneren og ventilen

9. Fest elektroden til brenneren.

10. Skift ut brennerne forsiktig.

11. Fest brennerne til festene på brennkammeret.

12. Endre stillingen til overføringsrørene og fest dem til brenneren. Skift ut varmeteltene og grillristene.

13. Før du lager mat igjen på grillen, må du utføre en «lekkasjetest» og «Kontroll av brennerflammen».

Fjern skruene

Brennkammer

Støtte for brenneren på brennkammeret

Carryover tube

Elektrode

Oppbevaring av apparatet

Ÿ Rengjør grillristene. Ÿ Oppbevar dem på et tørt sted. Ÿ Når gassflasken er koblet til apparatet, må den oppbevares

utendørs i et område med god ventilasjon, og utenfor rekkevidde for barn.

Ÿ Dekk til apparatet hvis det skal oppbevares utendørs. Ÿ Oppbevar apparatet innendørs KUN dersom gassflasken er

skrudd av og frakoblet, fjernet fra apparatet og oppbevares utendørs.

Ÿ Sjekk at ingenting blokkerer brenneren når du tar frem

apparatet igjen etter lagring.

Generell rengjøring av apparatet

Ÿ Rengjør apparatet ofte, ideelt sett hver gang det har vært i

bruk. Hvis en grisebustbørste brukes til å rengjøre noen av apparatets matlagingsoverflater, må du passe på at ingen buster henger igjen før du griller. Det er ikke anbefalt å rengjøre matlagingsoverflater mens apparatet fortsatt er varmt. Apparatet burde rengjøres minst en gang i året.

Ÿ Pass på at du ikke tror at svarte eller brune oppsamlinger av

fett og røyk er maling. Innsiden av gassgriller males ikke på fabrikken (og bør heller ikke males). Påfør et sterkt vaskemiddel og vann, eller bruk apparatrens med skurebørste på innsiden av lokket og bunnen.

Ÿ Skyll og la den lufttørke. Ikke bruk etsende apparat-/ovn-

rens på malte overflater.

Ÿ Plastdeler: Vask med såpevann og tørk med en klut. Ÿ Ikke bruk citrisol, skuremiddel, fettfjernere eller konsentrert

apparatrens på plastdelene. Hvis dette ikke følges, kan delene feilfungere.

Ÿ Porselensoverflater: Den glassaktige sammensetningen gjør

at matrester kan tørkes bort med en oppløsning av bakepulver/vann eller et spesiallaget rensemiddel. Bruk et ikke-slipende skrubbepulver for vanskelige flekker.

Ÿ Malte overflater: Vask med et mildt eller ikke-slipende

rengjøringsmiddel og varmt såpevann. Tørk av med en myk og ikke-slipende klut.I

Ÿ Overflater av rustfritt stål: Ivareta apparatets

kvalitetsutseende ved å vaske med et mildt rengjøringsmiddel og varmt såpevann og tørke med en myk klut etter hvert bruk. Det er mulig du må bruke en slipende rengjøringspute av plast for å bli kvitt innbakt fett. Børst kun i samme retning som overflaten for å unngå skade. Ikke bruk skrubb på overflater med grafikk.

Ÿ Matlagingsoverflater: Hvis en grisebustbørste brukes til å

rengjøre noen av apparatets matlagingsoverflater, må du passe på at ingen buster henger igjen før du griller. Det anbefales ikke å rengjøre matlagingsoverflaten mens apparatet fortsatt er varmt.

Høyre skinne

Brennkammer

Carryover tube

Støtte for brenneren på brennkammeret

Elektrode

Fjern elektroden med en flat skrutrekker

Page 56

Rustfritt stål

Det finnes mange ulike typer (legeringer) materialer som regnes som rustfritt stål.

Et fellestrekk for disse ulike typene er at de kan korrodere (oksidere), avhengig av hva slags forhold de utsettes for.

Dette gjelder også for den nye grillen din.

Følg rådene nedenfor for å sikre at grillen vil se bra ut og fungere i mange år fremover.

1) Hvis grillen har blitt våt eller fuktig, må du tørke av den med en klut for å hindre at overflaten ruster.

2) Rustfritt stål kan ruste under visse forhold. Dette kan være forårsaket av miljøforhold, for eksempel klor og saltvann, eller av uegnet rengjøringsutstyr som ståltråd eller stålull. Den kan også bli

slipemidler kan etterlate riper. Å oppbevare grillen i nærheten av havet, svømmebassenget eller en spa vil føre til at grillen ruster

(oksiderer). Dekk til grillen for å beskytte den mot rust.

TEKNISKE DATA

CHAR-BROIL, LLC

Apparatets navn

Gassgrill

Total nominell varmetilførsel

Gasskategori

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Modellnr.

468120017

Gasstype

Butan

Propan

Butan, propan eller

en blanding

Butan, propan eller

en blanding

Gasstrykk

28-30 mbar

37 mbar

30 mbar

50 mbar

Injektorens størrelse (dia. mm)

Grill:0,66 x 3

Kokeplate: 0,83 x 1

Kokeplate:0,83 x 1

Kokeplate: 0,75 x 1

Destinasjonsland

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grill: 0,86 x 3 Grill:0,86 x 3

1,5 VDC batteri

9,96 kW (724,8 g/h)

misfarget av varme, kjemikalier eller opphopning av fett.

3) Ivareta apparatets kvalitetsutseende ved å vaske med et mildt rengjøringsmiddel og varmt såpevann og tørke med en myk klut etter hvert bruk. Det er mulig du må bruke en slipende rengjøringspute av plast for å bli kvitt innbakt fett. Børst kun i samme retning som overflaten for å unngå skade. Ikke bruk skrubb på overflater med grafikk.

4) Smør de indre delene av grillen og ristene med matolje.

Merk:

For å unngå å lage riper på overflaten, noe som vil gi grobunn for rust, må du aldri bruke stålull eller lignende når du rengjør rustfritt stål.

Rengjør i samme retning som det rustfrie stålet ble børstet i – dvs. «med teksturen». Rengjøring med

Page 57

SUBJEKT VYKONÁVAJÚCI INŠTALÁCIU/

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

MONTÁŽ:

Odovzdajte zákazníkovi užívateľskú príručku.

ZAKAZNÍK:

Uschovajte tento návod pre budúce použitie.

Otázky:

Ak máte otázky týkajúce sa montáže alebo použitia zariadenia, kontaktujte svojho miestneho predajcu

NEBEZPEČENSTVO

Ak zacítite plyn:

1. Vypnite prívod plynu do zariadenia.

2. Uhaste otvorený oheň.

3. Otvorte poklop.

4. Ak zápach neprestáva, odstúpte od zariadenia a ihneď zavolajte dodávateľa plynu alebo hasičov.

VAROVANIA

1. Neskladujte ani nepoužívajte benzín ani iné horľavé tekutiny v blízkosti tohto alebo iného zariadenia.

2. Neskladujte plynovú fľašu, ktorá nie je pripojená ku

grilu, v blízkosti tohto alebo iného zariadenia.

UPOZORNENIE

VAROVANIA

Bezpečné používanie zariadenia a predchádzanie vážnych zranení.

• ZARIADENIE JE URČENÉ IBA NA VONKAJŠIE POUŽITIE.

NIKDY NEPOUŽÍVAJTE VNÚTRI.

Pred použitím zariadenia si prečítajte pokyny. Tieto pokyny vždy dodržiavajte.

Ÿ Počas prevádzky zariadenie nikdy nepremiestňujte. Ÿ Prístupné časti môžu byť veľmi horúce. Malé deti udržiavajte v

bezpečnej vzdialenosti. Nedovoľte im, aby sa hrali v blízkosti zariadenia.

Ÿ Po použití vypnite prívod plynu na plynovej fľaši. Ÿ Zariadenie udržiavajte v bezpečnej vzdialenosti od horľavých

materiálov.

Ÿ Neupchávajte otvory na bokoch a v zadnej časti zariadenia Ÿ Pravidelne kontrolujte plameň horáka. Ÿ Na horáku neupchávajte otvory Venturiho trubice. Ÿ Zariadenie používajte na dobre vetraných miestach. NIKDY

nepoužívajte v uzavretých priestoroch, napr. pod prístreškom na autá, v garáži, verande, krytej terase alebo pod inou strešnou konštrukciou.

Ÿ Plynové zariadenie nie je určené na použitie s dreveným uhlím

alebo keramickými briketami.

Ÿ NEPOKRÝVAJTE rošt hliníkovou fóliou alebo iným materiálom.

Môže to spôsobiť zablokovanie odvetrávania horáka, tým vytvoriť potencionálne nebezpečnú situáciu, ktorá môže viesť k poškodeniu majetku a/alebo zraneniu.

Ÿ Zariadenie používajte najmenej 1 meter od steny alebo

iného povrchu.

Ÿ Zariadenie udržiavajte 3 metre od horľavých predmetov alebo

zdrojov vznietenia, ako sú napr. kontrolné žiarovky na ohrievačoch vody, živé elektrické spotrebiče, atď.

Ÿ Predtým ako začnete s montážou a grilovaním si

prečítajte a dodržiavajte bezpečnostné upozornenia a pokyny na montáž, používanie a starostlivosť.

Ÿ Niektoré časti majú ostré hrany. Odporúčame používať

ochranné rukavice.

Horenie mastných zvyškov

• Zatvorením poklopu nie je možné uhasiť horenie mastných zvyškov. Grily majú z bezpečnostných dôvodov dobré odvetrávanie.

• N a uhasenie horenia mastných zvyškov nepoužívajte vodu, môže dôjsť k zraneniu. Ak horenie neprestáva, vypnite ovládacie tlačidlá a odstavte prívod plynu z plynovej fľaše.

• Z anedbávaním pravidelného čistenia zariadenia môže dôjsť k horeniu mastných zvyškov, čo môže spôsobiť poškodenie výrobku. Pri predhrievaní alebo vypaľovaní zbytkov jedla dávajte pozor a zabezpečte, aby nedošlo k požiaru. Predchádzajte takýmto požiarom tak, že budete dodržiavať všeobecné pokyny na čistenie zariadenia a častí horáku. Najlepším spôsobom ako predchádzať takýmto požiaarom je pravidelné čistenie zariadenia.

• P ri predhrievaní alebo vypaľovaní zbytkov jedla na stupni HI nenechávajte gril bez dozoru. Zanedbávaním pravidelného čistenia zariadenia môže dôjsť k horeniu mastných zvyškov, čo môže spôsobiť poškodenie výrobku.

1 m

Ÿ NIKDY sa nepokúšajte zapáliť horák so zatvoreným

1 m

poklopom. Vo vnútri uzavretého zariadenia môže dôjsť k vytvoreniu nebezpečných nezapálených plynov.

Ÿ Pred premiestnením plynovej fľaše z určenej prevádzkovej

pozície vždy vypnite prívod plynu na fľaši a odpojte ovládač.

Ÿ Ak plynová fľaša nie je na určenej prevádzkovej pozícii,

nikdy zariadenie nepoužívajte.

Ÿ Na zariadení nevykonávajte žiadne úpravy. Všetky úpravy

sú prísne zakázané. Užívateľ nie je oprávnený manipulovať so zapečatenými časťami. Nevykonávajte demontáž vstrekovačov.

Page 58

Bezpečnostné tipy

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Pred otvorením ventilu plynovej fľaše skontrolujte tesnosť ovládača. Ÿ Keď nie je zariadenie v prevádzke, vypnite všetky ovládacie

tlačidlá aj prívod plynu.

Ÿ Popáleninám a obareninám predchádzajte použitím rukavíc

a náradia na grilovanie s dlhou rúčkou. Pri manipulácii s horúcimi časťami používajte ochranné rukavice.

Ÿ Maximálna záťaž ohrevnej platne, ak je súčasťou výbavy, a

bočnej poličky je 4,5 kg. Grilovacia nádoba má minimálny priemer 200 mm a maximálny priemer 260 mm. POZNÁMKA:

Váš gril NEMUSÍ byť vybavený ohrevnou platňou!

Ÿ Olejový zásobník (ak je súčasťou výbavy) musíte vložiť do

vnútra zariadenia a po každom použití ho vyprázdniť. Neodstraňujte olejový zásobník, pokiaľ zariadenie úplne nevychladlo.

Ÿ Buďte opatrní pri otváraní poklopu, pretože hrozí únik

horúcej pary.

Ÿ Postupujte veľmi opatrne, keď sa v blízkosti nachádzajú deti,

starší ľudia alebo domáce zvieratá.

Ÿ Ak zistíte, že olej alebo iný horúci materiál kvapká zo

zariadenia na ventil, kábel alebo ovládač, ihneď vypnite prívod plynu. Určite príčinu, zabezpečte opravu, následne pred pokračovaním vyčistite a skontrolujte ventil, kábel a ovládač. Vykonajte skúšku tesnosti.

Ÿ Neskladujte žiadne predmety alebo materiály vo vnútri krytého

vozíka zariadenia, ktoré by mohli zamedziť toku spaľovacieho vzduchu smerom do spodnej časti riadiaceho panela alebo kotla.

Ÿ PRIPÁJAJTE alebo vymieňajte plynovú nádobu maximálne do

troch metrov od otvorenéohňaho alebo iného zápalného zdroja.

Zapaľovanie ignítorom

• Pri zapaľovaní sa neopierajte o gril.

1.Otočte ventily ovládača plynového horáka do pozície O (vypnutý).

2.Počas zapaľovania alebo opätovného zapaľovania

majte poklop otvorený.

3.Zapnite prívod plynu na LPG fľaši.

4.Pri zapálení stlačte a otočte gombík horáka do pozície

VYSOKÝ (HIGH).Okamžite stlačte a držte tlačidlo ELEKTRONICKÉHO IGNÍTORA, pokiaľ sa horák nezapáli.

5.Pokiaľ sa oheň neobjaví do piatich sekúnd, otočte ovládač horáka do pozície O (vypnutý), čakajte päť minút a zopakujte celý proces zapaľovania znova.

6.Zopakujte kroky 4 a 5 a zapálite ďalšie hlavné horáky.

VAROVANIE

Ak nie je zariadenie v prevádzke, vypnite všetky

ovládače a prívod plynu z plynovej fľaše.

UPOZORNENIE

Pokiaľ sa oheň NEOBJAVÍ do piatich sekúnd, otočte ovládač horáka do pozície O (vypnutý), čakajte päť minút a zopakujte celý proces zapaľovania znova. Ak sa horák nezapáli pomocou otvoreného ventilu, plyn bude naďalej unikať z horáka, môže sa náhodne vznietiť a spôsobiť vážne zranenie.

Výmena plynovej fľaše

Valec nemôžu byť umiestnené pod alebo do spotrebiča. valce majú byť umiestnené na bočnej a zadnej strane prístroja. Valce sú, že je maximálny priemer 345mm a maximálna výška 600 mm. Valcov umiestnených na zemi nesmie byť umiestnená pod varnou doskou.

Požiadavky na ovládač

S týmto zariadením sa musí používať ovládač. Používajte iba plynový ovládač dodaný spolu s týmto grilom. Ak ovládač nie je súčasťou výbavy grilu, potom používajte certifikovaný ovládač v súlade s normou EN16129 (Max. rýchlosť toku 1,5 kg/hod.) a schválený pre vašu krajinu a plyn, ako je to podrobne. stanovené v Technických údajoch.

Požiadavky na hadice

Používajte iba schválenú hadicu, ktorá je certifikovaná podľa príslušnej normy EN a nepresiahne dĺžku 1,5 metra. Vo Fínsku dĺžka hadice nesmie presiahnuť dĺžku 1,2 metra.

Pred každým použitím skontrolujte,či nie sú hadice prerezané alebo opotrebované. Uistite sa, že hadica nie je zauzlená. Zabezpečte, aby sa pripojená hadica nedotýkala žiadnych zohriatych povrchov. Pred použitím zariadenia zabezpečte výmenu poškodených hadíc. Výmenu vykonajte v súlade s vnútroštátnymi požiadavkami.

Zapaľovanie pomocou zápaliek

• Pri zapaľovaní sa neopierajte o gril.

1.O točte ventily ovládača plynového horáka do pozície O (vypnutý).

2. Počas zapaľovania alebo opätovného zapaľovania majte pokolp otvorený

3. Zapnite prívod plynu na LPG fľaši.

4. Umiestnite zápalky do držiaka zápaliek (je zavesený na bočnom paneli grilu). Zapáľte zápalku; potom zapáľte horák tak, že prestrčíte zápalku cez otvor na bočnej strane grilu. Ihneď ju zasuňte do vnútra a otočte gombík horáka do pozície VYSOKÝ

(HIGH). Uistite sa, že horák horí.

5. Postupne zapáľte vedľajšie horáky stlačením gombíkov a otočením do pozície VYSOKÝ (HIGH).

Page 59

POZNÁMKA: Váš gril NEMUSÍ byť vybavený ohrevnou

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

platňou! Zapálenie ohrevnej platne pomocou ignítora

•P ri zapaľovaní sa neopierajte o gril..

1. Otočte ventily ovládača plynového horáka do pozície O (vypnutý).

2. Počas zapaľovania alebo opätovného zapaľovania majte pokolp otvorený.

3. Zapnite prívod plynu na LPG fľaši.

4. Otočte gombík ohrevnej platne do pozície VYSOKÝ (HIGH),

stlačte a držte tlačidlo ELEKTRONICKÉHO IGNÍTORA.

5. Pokiaľ sa nezapáli ohrevná platňa do piatich sekúnd, otočte

ovládač do pozície O (vypnutý), čakajte päť minút a zopakujte celý proces zapaľovania znova.

Zapálenie ohrevnej platne pomocou zápaliek

• Pri zapaľovaní sa neopierajte o gril.

1. Otočte ventily ovládača plynového horáka do pozície O (vypnutý).

2. Počas zapaľovania alebo opätovného zapaľovania majte pokolp otvorený.

3. Zapnite prívod plynu na LPG fľaši.

4. Priložte zapálenú zápalku ku horáku. Okamžite otočte

gombík ohrevnej platne do pozície VYSOKÝ  (HIGH).

UPOZORNENIE

POZOR NA PAVÚKOV

PAVÚKY A PAVUČINY VO VNÚTRI HORÁKA

Ak sa vám gril ťažko zapaľuje alebo je plameň slabý, skontrolujte a vyčistite Venturiho trubicu a horáky.

Pavúky alebo malý hmyz sú známe tým, že svojimi pavučinami a nakladenými vajíčkami vo Venturiho trubici alebo horáku grila spôsobujú problémy so spätným zašľahnutím plameňa a tým bránia prúdeniu plynu. Zatlačený plyn môže zapáliť za kontrolným panelom. Spätné zašľahnutie plameňa môže viesť k poškodeniu grilu a spôsobiť zranenie. Keď sa dlhší čas gril nepoužíva, musíte demontovať a vyčistiť horák a zostavu Venturiho trubice, aby sa predišlo spätnému zašľahnutiu plameňa a bol zabezpečený jeho dobrý výkon.

Skúška tesnosti ventilov, hadice a ovládača

Vykonajte skúšku tesnosti pred prvým použitím, najmenej jedenkrát za rok a vždy pri výmene a odpojení fľaše.

1. Otočte všetky tlačidlá zariadenia do pozície O.

2. Zabezpečte, aby bol ovládač pevne pripojený ku plynovej

fľaši.

3. Zapnite prívod plynu. Ak počujete zvuk rýchleho toku plynu,

ihneď prívod plynu odstavte. Bude tam veľký únik pri spoji. Predtým, ako budete pokračovať, zabezpečte nápravu.

4. Naneste na hadicové spoje mydlový roztok (zmes mydla a

vody v pomere 1:1).

5. Ak sa objavia rastúce bubliny, znamená to, že uniká plyn.

Okamžite vypnite prívod plynu na fľaši a skontrolujte tesnosť spojov. Ak sa únik plynu nedá zastaviť, nesnažte sa to opraviť. Zavolajte a požiadajte o náhradné diely.

6. Po vykonaní skúšky tesnosti vždy vypnite prívod plynu na fľaši.

AK SA VAŠEMU ZARIADENIU NEDARÍ HORIEŤ

Ÿ Uistite sa, že je ňa fľaši zapnutý prívod plynu. Ÿ Uistite sa, že vo fľaši je plyn. Ÿ Vydáva ignítor iskrivý zvuk?

Ak áno, skontrolujte zapaľovanie v horáku. Ak to nie je zapaľovanie, skontrolujte, či nie sú káble

poškodené alebo uvoľnené.

Ÿ Ak sú káble v poriadku, skontrolujte, či nie je elektróda

prasknutá alebo nefunkčná, v prípade potreby ju vymeňte.

Ÿ Ak sa na kábloch a elektródach nachádzajú zbytky jedla, v

prípade potreby utrite alkoholom hrot elektródy.

Ÿ V prípade potreby zabezpečte výmenu káblov. Ÿ V prípade žiadneho zvuku skontrolujte batériu. Ÿ Uistite sa, že je batéria správne namontovaná. Ÿ Skontrolujte, či nie sú pri module a spínači uvoľnené káble. Ÿ Ak ignítor naďalej nefunguje, potom použite zápalky.

Page 60

Čistenie zostavy horáka

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Pri čistení a/alebo výmene častí horáka alebo ak máte problémy so zapálením grilu, postupujte podľa týchto pokynov.

1. Vypnite prívod plynu na ovládacích tlačidlách a LPG fľaši.

2. Odstráňte grilovacie rošty a aróma koľajnice.

3. Odstráňte pohyblivé trubice a vybavenie na montáž horákov.

4. Odpojte elektródu z horáka. POZNÁMKA: Spôsob odstránenia/demontáže bude závisieť od konfigurácie horáka. Rôzne konfigurácie môžete vidieť na nižšie uvedených obrázkoch.

5. Opatrne nadvihnite a vyberte všetky horáky z ventilových otvorov. Odporúčame tri spôsoby čistenia trubice horáka. Riaďte sa tým pre vás najľahším spôsobom.

A. Ohnite ostrý drôt (vešiak na ľahší kabát môže dobre poslúžiť) do

tvaru menšieho háku. Prestrčte hák niekoľko-krát cez trubicu horáka.

B. Použite úzku kefu na fľašu s ohybnou rukoväťou

(v žiadnom prípade nepoužite drôtenú kefu), ktorú

niekoľko-krát prestrčte cez trubicu horáka.

C. Použite ochranu na oči: Pomocou vzduchovej hadice

dostanete vzduch do trubice horáka a von ventilmi horáka. Skontrolujte, či vzduch vychádza zo všetkých ventilov.

6. Pomocou drôtenej kefy vyčistite vonkajšiu časť horáku a odstráňte

zbytky jedla a špinu.

7. Vyčistite všetky upchané ventily pomocou ostrého drôtu, napr. pomocou otvorenej spinky na papier.

8. Uistite sa, že horák nie je poškodený, pretože v dôsledku bežného

opotrebovania a korózie sa môžu trhlinky zväčšovať. V prípade, ak nájdete nejaké trhliny, horák radšej vymeňte.

VEĽMI DȎLEŽITÉ: Trubicu horáka musíte znovu

zapojiť cez otvor ventila. Viď obrázok napravo.

Správne zapojenie horáka cez otvor ventila

9. Pripevnite elektródu k horáku.

10. Opatrne vykonajte výmenu horákov.

11. Pripevnite horáky ku držiakom v kotli.

12. Pohyblivé trubice uložte na miesto a pripevnite k horákom. Znovu inštalujte aróma koľajnice a grilovacie rošty.

13. Pred grilovaním znova vykonajte „skúšku tesnosti“

a „kontrolu plameňa na horáku“.

Odstrániť

Kotol

Nosník kotlového horáka

Pohyblivá trubica

Kotol

Pohyblivá trubica

Elektróda

skrutky

Skladovanie zariadenia

•Vyčistite grilovacie rošty.

•Zariadenie skladujte na suchom mieste.

•Ak je ku zariadeniu pripojená plynová fľaša, skladujte ho vonku na dobre vetranom mieste a mimo dosahu detí.

•Pri skladovaní vonku používajte na zariadenie obal.

•Skladovať zariadenie vnútri je možné IBA vtedy, keď je plynová fľaša od zariadenia odpojená a uložená vonku.

•Po skladovaní skontrolujte, či sa v horákoch nenachádzajú nejaké prekážky.

Všeobecné pokyny na čistenie zariadenia

•Zariadenie čistite často, pokiaľ možno po každom grilovaní. Ak na čistenie grilovacích povrchov používate štetinovú kefku, uistite sa, aby uvoľnené štetiny nezostali na grilovacom povrchu pred grilovaním. Odporúča sa čistiť grilovacie povrchy, keď sú horúce. Zariadenie by sa malo vyčistiť aspoň raz za rok.

•Nemýľte si hnedé a čierne usadeniny mastnoty a dymu s farbou. Na vnútornú časť plynového grilu sa ani v továrni nenanáša farba (nikdy by sa nemala). Na čistenie použite silný roztok čistiaceho prostriedku a vody alebo použite čistič so škrabkou a vyčistite vnútorné časti poklopu a spodnej časti zariadenia. Opláchnite a nechajte na vzduchu úplne vyschnúť. Na povrchy natrené farbou nepoužívajte žieravé látky alebo čističe na rúry.

•Plastové časti: Umyte teplou mydlovou vodou a utrite do sucha.

•Na plastové časti nepoužívajte citrizol, abrazívne a koncentrované čistiace prostriedky, ani odmasťovače. Môže to viesť k poškodeniu a nefunkčnosti častí zariadenia.

•Porcelánové povrchy: Kvôli zloženiu podobnému sklu sa dá väčšina usadením odstrániť pomocou jedlej sódy/vodného roztoku alebo špeciálne namiešaného čistiaceho prostriedku. Na nepodajnú špinu použite neabrazívny čistiaci prášok.

•Povrchy natrené farbou: Umyte pomocou jemného alebo neabrazívneho čistiaceho prostriedku a teplej mydlovej vody. Utrite do sucha jemnou neabrazívnou handričkou.

•Povrchy z nehrdzavejúcej ocele: Po každom použití umývajte jemným čistiacim prostriedkom a teplou mydlovou vodou, aby si zariadenie uchovalo vzhľad najvyššej kvality. Potom vytrite do sucha jemnou handričkou. Pripálené mastné usadeniny budú vyžadovať použitie abrazívnej plastovej škrabky. Používajte v smere vrúbkovanej úpravy povrchu, aby ste sa vyhli poškodeniu. Abrazívnu škrabku nepoužívajte na plochách s grafikou.

•Grilovacie povrchy: Ak na čistenie všetkých grilovacích povrchov používate štetinovú kefku, uistite sa, aby vypadnuté štetiny nezostali na grilovacích povrchoch pred grilovaním. Neodporúča sa čistiť grilovacie povrchy počas prevádzky grilu.

Høyre skinne

Nosník kotlového horáka

Vypáčte elektródu pomocou plochého skrutkovača

Page 61

TECHNICKÉ ÚDAJE

CHAR-BROIL, LLC

Názov zariadenia

Plynový gril

Celkový menovitý tepelný príkon

Plynová kategória

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Číslo modelu

468120017

Typ plynu

Bután

Propán

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Tlak plynu

28-30 mbar

37 mbar

30 mbar

50 mbar

Veľkosť vstrekovača (priemer v mm)

Gril:0,66 x 3

Ohrevná platňa: 0,83 x 1

Ohrevná platňa: 0,75 x 1

Cieľové krajiny

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

Nehrdzavejúca oceľ

Existuje veľa rôznych typov materiálov (zliatin), ktoré sa považujú za nehrdzavejúcu oceľ.

Obvyklou vlastnosťou týchto typov materiálov je korózia (oxidácia), ktorá závisí od podmienok, ktorým

sú vystavené.

Týka sa to aj vášho nového grilu.

Ak chcete zaistiť, aby si váš gril dlho zachoval svoj pôvodný vzhľad a funkčnosť, riaďte sa nižšie uvedenými radami.

1) V prípade, ak je gril mokrý alebo vlhký, uistite sa, aby ste ho handričkou vytreli do sucha a takým spôsobom ho chránili pred povrchovou koróziou.

2) Nehrdzavejúca oceľ môže za určitých podmienok korodovať. Môže to byť zapríčinené podmienkami

okolitého prostredia, napr. vystavením chlorínu alebo slanej vody alebo používaním nesprávnych čistiacich nástrojov, napr. drôtenky alebo vlny z ocele. Taktiež môže zmeniť farbu pôsobením tepla,

chemikálií alebo mastných usadenín.

3) Po každom použití umývajte jemným čistiacim prostriedkom a teplou mydlovou vodou, aby si

zariadenie uchovalo vzhľad najvyššej kvality. Potom vytrite do sucha jemnou handričkou. Pripálené mastné usadeniny budú vyžadovať použitie abrazívnej plastovej škrabky. Používajte iba v smere vrúbkovanej úpravy povrchu, aby ste sa vyhli poškodeniu. Abrazívnu škrabku nepoužívajte na

plochách s grafikou.

4) Vnútorné časti grilu a rošty ošetrujte kychynským olejom.

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Gril: 0,86 x 3 Gril: 0,86 x 3

1,5 VDC batéria

9,96 kW (724,8 g/h)

Upozorňujeme, že:

Ak sa chcete pri čistení nehrdzavejúcej ocele vyhnúť škrabancom, ktoré môžu viesť ku korózii, nikdy nepoužívajte vlnu z ocele alebo podobné nástroje.

Pri čistení postupujte v smere vrúbkovanej úpravy povrchu – v smere „kresby“.

Skladovanie grilu v blízkosti pobrežia, bazéna alebo wellness centra môže viesť ku korózii (oxidácii).

Predchádzajte korózii tak, že gril zakryjete.

Page 62

UPPSETNINGARAÐILI:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Þessi handbók á að vera hjá notandanum.

NOTANDI:

Geymdu leiðbeiningarnar til að fletta upp í þeim síðar.

Spurningar:

Ef spurningar vakna við samsetningu eða notkun tækisins skaltu hafa samband við staðbundinn söluaðila.

HÆTTA

Ef þú finnur gaslykt:

1. Slökktu á gasflæði til grillsins.

2. Slökktu allan opinn eld.

3. Opnaðu lokið.

4. Ef lyktin hverfur ekki skaltu halda þig fjarri tækinu og hringja strax í söluaðila gassins eða slökkvilið.

VIÐVÖRUN

1. Ekki geyma eða nota bensín eða aðra eldfima vökva nálægt þessum eða öðrum búnaði.

2. Ekki má geyma ótengdan gaskút, sem á að nota, nálægt þessum eða öðrum búnaði.

VARÚÐ

VIÐVÖRUN

Fyrir örugga notkun grillsins og til að koma í veg fyrir alvarleg meiðsli:

Ÿ NOTAÐU AÐEINS UTANDYRA. NOTAÐU ALDREI

INNANDYRA.

Lestu leiðbeiningarnar áður en þú notar grillið. Fylgdu ávallt leiðbeiningunum.

Ÿ Ekki færa grillið við notkun. Ÿ Aðgengilegir hlutir kunna að vera mjög heitir. Haltu ungum

börnum fjarri. Ekki leyfa börnum að nota eða leika sér nálægt grillinu.

Ÿ Skrúfaðu fyrir gasið á kútnum eftir notkun. Ÿ Halda skal grillinu fjarri eldfimum efnum við notkun. Ÿ Ekki hylja op á hliðum eða aftan á grillinu. Ÿ Athugaðu loga brennarans reglulega. Ÿ Ekki loka rennslisviðnámsgötunum á brennaranum. Ÿ Notaðu grillið aðeins á vel loftræstum svæðum. Notaðu

það ALDREI í lokuðum rýmum eins og í bílskýlum, bílskúrum, veröndum,

Ÿ á lokuðum sólpöllum eða undir neins konar mannvirkjum. Ÿ Ekki nota kol eða keramikmola með gasinu. Ÿ EKKI hylja ristar með álpappír eða öðrum efnum. Það

leiðir til þess að loftræsting brennarans lokast og getur skapað ástand sem er hugsanlega hættulegt og getur leitt til eignatjóns og/eða meiðsla.

Ÿ Notaðu grillið að minnsta kosti 1 m í burtu frá

veggjum eða yfirborðum. Ÿ Haltu 3m fjarlægð frá hlutum sem getur kviknað í eða eldsupptökum eins og gaumljósum á vatnshiturum, rafmagnsbúnaði í gangi, o.s.frv.

Ÿ Lestu og fylgdu öllum öryggisfyrirmælum, leiðbeiningum

um samsetningu og umhirðu áður en þú setur grillið saman og eldar á því.

Ÿ Sumir hlutar kunna að vera með skarpar brúnir. Ráðlagt

er að nota hlífðarhanska.

Eldur af völdum feiti

Ÿ Ekki er hægt að slökkva eld í feiti með því að loka

lokinu. Grill eru vel loftræst af öryggisástæðum.

Ÿ Ekki nota vatn á feiti, það getur leitt til persónulegra

meiðsla. Ef kviknar í feiti, sem ekki slokknar, skaltu skrúfa fyrir alla hnúða og gaskútinn.

Ÿ Ef grillið er ekki þrifið reglulega getur kviknað í feiti

sem skemmir vöruna. Gættu þess vel við forhitun eða ef þú brennir matarleifar í burtu að tryggja að ekki kvikni í feiti. Fylgdu leiðbeiningunum um almenn þrif grillsins og þrif á brennarabúnaðinum til að koma í veg fyrir eld í feiti. Besta leiðin til að koma í veg fyrir að kvikni í feiti er að þrífa grillið reglulega.

Ÿ Ekki skilja grillið eftir án eftirlits við forhitun þess

eða ef matarleifar eru brenndar í burtu á HI. Ef grillið hefur ekki verið þrifið reglulega getur kviknað í feiti sem kann að skemma vöruna.

1 m

Ÿ Reyndu ALDREI að kveikja á brennara með lokið lokað.

1 m

Uppsöfnun á gasi, sem ekki hefur kviknað í, inni í lokuðu grilli er hættuleg.

Ÿ Skrúfaðu ávallt fyrir gaskútinn og aftengdu stillinn áður en

þú færir gaskútinn úr þeirri notkunarstöðu sem tiltekin er.

Ÿ Notaðu grillið aldrei með gaskútinn í annarri stöðu en

tiltekin er.

Ÿ Ekki gera breytingar á grillinu. Allar breytingar eru

stranglega bannaðar. Notandinn má ekki fikta við límda hluti. Ekki taka innspýtingarbúnað í sundur.

Page 63

Öryggisráð

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Áður en lokinn á gaskútnum er opnaður skaltu athuga hvort

stillirinn sé vel þéttur.

Ÿ Þegar grillið er ekki í notkun skaltu skrúfa fyrir alla

stjórnhnúða og gasið.

Ÿ Notaðu grilláhöld með löngu handfangi og ofnhanska til að

koma í veg fyrir að þú brennir þig. Notaðu hlífðarhanska þegar þú meðhöndlar heita hluti.

Ÿ Hámarksþungi fyrir hitaplötuna, ef til staðar, og hliðarhilluna

er 4,5 kg. Lágmarksþvermál eldunaríláts 200 mm og að hámarki 260 mm. ATHUGAÐU: Það getur verið að grillið þitt sé EKKI með hitaplötu!

Ÿ Feitiílátið (ef fylgir) þarf að vera sett í tækið og tæmt eftir hverja

notkun. Ekki fjarlægja feitiílátið fyrr en tækið hefur kólnað alveg.

Ÿ Sýndu mikla aðgát þegar þú opnar lokið því heit gufa kann

að koma út.

Ÿ Sýndu mikla aðgát þegar börn, aldraðir eða gæludýr eru

nálægt.

Ÿ Ef þú sérð feiti eða annað heitt efni leka úr tækinu á loka,

slöngu eða stilli skaltu skrúfa tafarlaust fyrir gasið. Finndu orsökina, lagfærðu vandamálið og þrífðu síðan og

Ÿ skoðaðu lokann, slönguna og stillinn áður en lengra er

haldið. Framkvæmdu lekapróf.

Ÿ Ekki geyma hluti eða efni í grind tækisins sem getur lokað

fyrir loftflæði fyrir brunann að undirhlið annaðhvort stjórnborðsins eða eldhólfsskálarinnar.

Ÿ EKKI aftengja eða skipta um gaskút í minna en 3m fjarlægð

frá opnum eldi eða öðrum eldsupptökum.

Skipti á kút

Strokkar ekki hægt að setja undir eða í tækinu. Strokkar eru að vera sett til hliðar og aftan á tækinu. Strokkar eru að vera hámark þvermál 345mm og Hámarkshæð 600mm. Strokkar sett á jörðu skal ekki vera undir hitaplötu.

Kröfur fyrir stilli

Nota skal stilli með grillinu. Notaðu aðeins gasstillinn sem kemur með grillinu. Ef stillir, fylgir ekki með, að þá skaltu aðeins nota vottaðan stilli í samræmi við EN16129 (flæði að hám. 1,6 kg/klst.), sem er leyfður í heimalandi þínu, gasið sem tilgreint er í tækniupplýsingunum.

Kröfur fyrir slöngu

Notaðu aðeins viðurkennda slöngu, sem er vottuð fyrir viðeigandi EN staðal og er ekki lengri en 1,5m að lengd. Í Finnlandi má slöngulengdin ekki vera yfir 1,2m. Fyrir hverja notkun skaltu athuga hvort slöngurnar eru skornar eða slitnar. Gakktu úr skugga um að slangan hafi ekki beyglast. Gakktu úr skugga um að tengd slanga snerti ekki heitt yfirborð. Skiptu um skemmdar slöngur áður en grillið er notað. Skiptu um slönguna eftir innlendum reglum.

Kveiking

• Ekki halla þér yfir grillið þegar kveikt er upp í því.

1. Snúðu stjórnlokum gasbrennarans á (af).

2. Opnaðu lokið við kveikingu og endurkveikingu.

3. Skrúfaðu FRÁ gasinu á LP kútnum.

4. Til að kveikja skaltu ýta á og snúa brennarahnúðinum á HÁTT. Ýttu strax og haltu RAFDRIFNA KVEIKIHNAPPINUM inni þangað til kviknar á brennaranum.

5. Ef EKKI kviknar á grillinu innan 5 sekúndna skaltu slökkva á brennaranum , bíða í 5 mínútur og endurtaka kveikinguna.

6. Endurtaktu skref 4 til 5 til að kveikja á hinum aðalbrennurunum.

VIÐVÖRUN

Skrúfaðu fyrir stýringar og gaskúta þegar grillið er ekki í notkun.

VARÚÐ

Ef EKKI kviknar á grillinu innan 5 sekúndna skaltu slökkva á brennaranum , bíða í 5 mínútur og endurtaka  kveikinguna. Ef ekki kviknar á brennaranum þegar lokinn er opinn mun gas halda áfram að flæða út úr brennaranum og getur kviknað óvart í því og valdið meiðslum.

Kveiking með eldspýtu

• Ekki halla þér yfir grillið þegar kveikt er upp í því.

1. Snúðu stjórnlokum gasbrennarans í (af).

2. Opnaðu lokið við kveikingu og endurkveikingu.

3. Skrúfaðu FRÁ gasinu á LP kútnum.

4. Settu eldspýtuna í eldspýtuhaldarann (hangir á hliðarþili grillsins). Kveiktu á eldspýtunni; kveiktu síðan á brennaranum með því að setja eldspýtuna í gegnum eldspýtugatið á hliðinni á grillinu. Ýttu eldspýtunni strax inn og snúðu brennarahnúðinum í stöðuna HÁTT. Gakktu úr skugga um að það kvikni á brennaranum og að hann logi áfram.

5. Kveiktu á nálægum brennurum í röð með því að ýta á hnúðana og snúa þeim í stöðuna HÁTT.

Page 64

ATHUGAÐU: Það getur verið að grillið þitt sé EKKI

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

með hitaplötu!

Kveikt á hitaplötu með kveikju

Ÿ Ekki halla þér yfir grillið þegar kveikt er upp í því.

1. Snúðu stjórnlokum gasbrennarans í (af).

2. Opnaðu lokið við kveikingu og endurkveikingu.

3. Skrúfaðu FRÁ gasinu á LP kútnum.

4. Skrúfaðu FRÁ gasinu á LP kútnum.

4. Snúðu hnúð hitaplötunnar í stöðuna HÁTT, ýttu og haltu

inni Hnappur RAFDRIFNU KVEIKJUNNAR.

5. Ef EKKI kviknar á hitaplötunni innan 5 sekúndna skaltu snúa hnúðnum í (af), bíða í 5 mínútur og endurtaka svo uppkveikjuna.

Kveikt á hitaplötu með eldspýtu

Ÿ Ekki halla þér yfir grillið þegar kveikt er upp í því.

1. Snúðu stjórnlokum gasbrennarans í (af).

2. Opnaðu lokið við kveikingu og endurkveikingu.

3. Skrúfaðu FRÁ gasinu á LP kútnum. Settu brennandi

eldspýtu nærri brennaranum. Snúðu hnúði hitaplötunnar strax í stöðuna HÁTT. Gakktu úr skugga um að það kvikni á brennaranum og að hann logi áfram.

VARÚÐ

VIÐVÖRUN UM KÖNGULÆR!

KÖNGULÆR OG VEFIR INNAN Í BRENNURUM

Ef erfitt er að kveikja á grillinu eða ef logarnir eru veikir skaltu athuga og þrífa rennslisviðnámsop og brennara.

Köngulær eða lítil skordýr geta valdið „blossum“ með því að búa til hreiður og verpa eggjum í rennslisviðnámsop eða brennara grillsins sem hindra gasflæðið. Það getur kviknað í uppsafnaða gasinu á bak við stjórnborðið. Blossarnir geta skemmt grillið og valdið meiðslum. Til að koma í veg fyrir blossa og tryggja snurðulausa notkun ætti að fjarlægja brennarann og rennslisviðnámsrörin og þrífa þegar grillið hefur ekki verið notað um langan tíma.

Lekapróf á lokum, slöngu og stilli

Framkvæmdu lekapróf fyrir fyrstu notkun, að minnsta kosti einu sinni á ári og í hvert sinn sem skipt er um gaskútinn eða hann aftengdur.

1. Snúðu öllum stjórnhnúðum grillsins á .

2. Gakktu úr skugga um að stillirinn sé tengdur með þéttum hætti við kútinn.

3. Skrúfaðu frá gasinu. Ef þú heyrir lofthljóð skaltu skrúfa strax fyrir gasið. Tengingin lekur mikið. Lagfærðu áður en lengra er haldið.

4. Berðu sápulausn (blanda með helmingi sápu og helmingi vatn) á slöngutengingarnar.

5. Ef vaxandi bólur myndast er leki til staðar. Skrúfaðu strax fyrir gaskútinn og athugaðu þéttni tenginga. Ef ekki er hægt að stöðva lekann skaltu ekki reyna að gera við. Hringdu og pantaðu varahluti.

6. Skrúfaðu ávallt fyrir gaskútinn eftir lekapróf.

EF EKKI KVEIKNAR Á GRILLINU

Ÿ Gakktu úr skugga um að skrúfað sé frá gaskútinum. Ÿ Gakktu úr skugga um að gas sé í kútnum. Ÿ Myndar kveikjan neistahljóð?

Ef já, skaltu athuga neista við brennarann. Ef enginn neisti skaltu athuga hvort vírar séu skemmdir eða lausir.

Ÿ Ef vírar eru Í LAGI skaltu athuga sprungin eða skemmd

rafskaut, skiptu um ef þörf krefur.

Ÿ Ef vírar eða rafskaut eru hulin matarleifum skaltu þrífa odd

rafskautsins með alkóhólþurrku ef þörf krefur.

Ÿ Ef þörf krefur skal skipta um víra. Ÿ Ef ekkert hljóð heyrist skaltu athuga rafhlöðuna. Ÿ Gakktu úr skugga um að rafhlaðan sé rétt sett í. Ÿ Athugaðu lausar vírtengingar hjá einingunni og rofanum. Ÿ Ef kveikjan virkar enn ekki skaltu nota eldspýtu.

Page 65

Þrif á brennarasamstæðu

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Fylgdu leiðbeiningunum til að þrífa og/eða skipta um hluta brennarasamstæðunnar eða ef þú átt í erfiðleikum með að kveikja á grillinu.

1. Skrúfaðu fyrir gas með stjórnhnúðum og á LP kúti.

2. Fjarlægðu grillristarnar og hitatjöldin.

3. Fjarlæðu aðfærslurörin og íhluti sem festa brennarana.

4. Taktu rafskautið af brennaranum. ATHUGAÐU: Aðferðin við hvernig brennararnir eru

fjarlægðir/losaðir fer eftir gerð þeirra. Sjá mismunandi gerðir á myndunum að neðan.

5. Lyftu hverjum og einum brennara varlega í burtu frá lokaopunum. Við ráðleggjum þrjár leiðir til að þrífa brennararörin. Notaðu þá sem er auðveldust fyrir þig. A. Beygðu stífan vír (vírherðatré virkar vel) í lítinn krók.

Stingdu króknum í gegnum öll brennararörin nokkrum sinnum.

B. Notaðu mjóan flöskubursta með sveigjanlegu handfangi

(ekki nota messingvírbursta). Stingdu burstanum í gegnum öll brennararörin nokkrum sinnum.

C. Notaðu augnhlífar: Notaðu loftslöngu til að þvinga lofti

inn í brennararörið og út um brennaraopin. Skoðaðu öll opin til að ganga úr skugga um að loft komi út um þau öll.

6. Vírburstaðu allt ytra yfirborð brennarans til að fjarlægja matarleifar og óhreinindi.

7. Þrífðu stífluð op með stífum vír eins og opinni pappírsklemmu.

8. Athugaðu skemmdir á brennaranum vegna eðlilegs slits og tæringar, það getur verið að sum opin hafi stækkað. Ef stórar sprungur eða göt finnast skal skipta um brennarann.

MJÖG MIKILVÆGT: Brennararörin verða að tengjast lokaopunum. Sjá myndirnar til hægri.

Rétt tenging á brennara og loka

9. Festu rafskaut við brennara.

10. Skiptu varlega um brennarana.

11. Festu brennarana við festingarnar í eldhólfinu.

12. Settu aðfærslurörin aftur í og festu við brennarana. Skiptu um hitatjöldin og grillristarnar.

13. Áður en þú eldar aftur á grillinu skaltu framkvæma „lekapróf“ og „skoðun á loga brennara“.

Remove

Firebox

Firebox Burner Support

screws

Geymsla á grillinu

Ÿ Þrífðu grillristar. Ÿ Geymdu á þurrum stað. Ÿ Þegar gaskútur er tengdur við grillið skal geyma það

utandyra á vel loftrýmdu svæði og þar sem börn ná ekki til.

Ÿ Hyldu grillið ef það er geymt utandyra. Ÿ Geymdu grillið AÐEINS innandyra ef skrúfað er fyrir

gaskútinn og hann aftengdur, fjarlægður frá grillinu og geymdur utandyra.

Ÿ Þegar grillið er tekið úr geymslu skal athuga hindranir í

brennurunum.

Almenn þrif á grillinu

Ÿ Þrífðu grillið oft, helst eftir hverja notkun. Ef stífur bursti er

notaður til að þrífa eldunaryfirborð grillsins skal gæta þess að engar leifar úr burstanum standi eftir á eldunaryfirborðinu áður en grillað er. Ekki er ráðlagt að þrífa eldunaryfirborðið á heitu grilli. Þrífa ætti grillið að minnsta kosti einu sinni á ári.

Ÿ Ekki ruglast á brúnni eða svartri uppsöfnun á feiti og reyk

fyrir málningu. Gasgrill eru ekki máluð að innan í verksmiðjunni (og ættu aldrei að vera máluð). Berðu á kraftmikla lausn af hreinsiefni og vatni eða notaðu grillhreinsi með skrúbbbursta innan á lok og botn grillsins.

Ÿ Skolaðu og láttu það þorna alveg. Ekki nota ætandi

efni/ofnhreinsi á málað yfirborð.

Ÿ Plasthlutar: Þvoið með heitu sápuvatni og þurrkið. Ÿ Ekki nota citrisól, hrjúf hreinsiefni, fituleysa eða óþynntan

grillhreinsi á plasthluta. Það getur leitt til skemmda eða bilana á hlutum.

Ÿ Postulínsyfirborð: Vegna samsetningar, sem er eins og gler,

er hægt að þurrka flestar leifar í burtu með matarsóda/vatnslausn eða sérgerðum hreinsiefnum. Notaðu hreinsiduft, sem ekki er hrjúft, fyrir erfiða bletti.

Ÿ Málað yfirborð: Þvoðu með mildu hreinsiefni, sem ekki er

hrjúft, og heitu sápuvatni. Þurrkaðu með mjúkum klút sem ekki er hrjúfur.

Ÿ Yfirborð úr ryðfríu stáli: Til þess að grillið haldi vönduðu útliti

sínu skal þvo það með mildu hreinsiefni og heitu sápuvatni og þurrka með mjúkum klút eftir hverja notkun.

Ÿ Það getur verið að nota verði hrjúfan plasthreinsipúða á

leifar sem fests hafa við notkun. Notaðu aðeins í burstuðu áttina til að koma í veg fyrir skemmdir. Ekki nota hrjúfa púða á svæði með grafík.

Ÿ Eldunaryfirborð: Ef stífur bursti er notaður til að þrífa

eldunaryfirborð grillsins skal gæta þess að engar leifar úr burstanum standi eftir á eldunaryfirborðinu áður en grillað er. Ekki er ráðlagt að þrífa eldunaryfirborðið á heitu grilli.

Høyre skinne

Carryover tube

Firebox

Carryover tube

Firebox Burner Support

Electrode

Pry off electrode with a flate blade screwdriver

Page 66

Ryðfrítt stál

Það eru margar gerðir (málmblendi) af efni sem falla undir að vera ryðfrítt stál. Það sem þessar mismunandi gerðir eiga sameiginlegt er að þau geta tærst (oxíderast) eftir þeim aðstæðum sem þau verða fyrir. Það sama gildir um grillið þitt. Til að tryggja að grillið haldi útliti sínu og virkni í mörg ár skaltu fylgja eftirfarandi ráðum að neðan.

TÆKNILEGAR UPPLÝSINGAR

CHAR-BROIL, LLC

Heiti tækis

Gasgrill

Málhitainntak í heild

Gasflokkur

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Módelnr.

468120017

Gasgerð

Bútan

Própan

Bútan, própan eða

blöndur þeirra

Bútan, própan eða

blöndur þeirra

Gasþrýstingur

28-30 mbar

37 mbar

30 mbar

50 mbar

Spíssstærð (þv. mm)

Grill:0,66 x 3

Suðuhella: 0,83 x 1

Kokeplate: 0,75 x 1

Markaðslönd

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Grill: 0,86 x 3 Grill:0,86 x 3

1,5 VDC rafhlöðu

9,96 kW (724,8 g/h)

1) Ef grillið hefur blotnað eða er rakt skaltu ganga úr skugga um að þurrka það með klút til að koma í veg fyrir tæringu yfirborðsins.

2) Ryðfrítt stál getur ryðgað við ákveðnar aðstæður. Það getur átt sér stað vegna aðstæðna í umhverfinu eins og vegna klórs eða saltvatns eða rangra áhalda við þrif eins og víra eða stálullar. Það getur einnig upplitast vegna hita, íðefna eða uppsöfnunar á feiti.

3) Til að viðhalda vönduðu útliti grillsins skaltu þvo það með mildu hreinsiefni og heitu sápuvatni og þurrka það með mjúkum klút eftir hverja notkun. Það getur verið að nota verði hrjúfan plasthreinsipúða á leifar sem fests hafa við notkun. Notaðu aðeins í burstuðu áttina til að koma í veg fyrir skemmdir. Ekki nota hrjúfa púða á svæði með grafík.

4) Berðu feiti á innri hluti grillsins og ristarnar með matarolíu. Athugaðu: Til að koma í veg fyrir að yfirborðið rispist og myndi þannig grunn fyrir ryð skaltu aldrei nota stálull eða svipuð efni við þrif á ryðfríu stáli. Við þrif skaltu vinna í sömu átt og burstun ryðfría stálsins - „með röndunum“. Þrif með hrjúfum efnum getur skilið eftir sig rispur. Ef grillið er geymt nálægt strönd, sundlaug eða heilsulind tærist það (oxíderast). Hyldu grillið til að verja það gegn ryði.

Page 67

MONTÉR:

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Tento návod nechte spotřebiteli.

SPOTŘEBITEL:

Tento návod si uschovejte pro budoucí referenci.

Otázky:

Pokud během sestavování nebo používání tohoto přístroje budete mít otázky, obraťte se na místního prodejce.

NEBEZPEČÍ

Pokud ucítíte plyn:

1. Vypněte přívod plynu do přístroje.

2. Uhaste otevřený oheň.

3. Otevřete víko.

4. Pokud zápach trvá, nezdržujte se v blízkosti přístroje a ihned zavolejte dodavateli plynu nebo požární stanici.

VAROVÁNÍ

1. V blízkosti tohoto nebo jiných přístrojů neskladujte

ani nepoužívejte benzín nebo jiné hořlavé kapaliny.

2. V blízkosti tohoto nebo jiných přístrojů nepoužívejte plynový válec, který není připojený pro účely používání.

UPOZORNĚN

VAROVÁNÍ

Pokyny k bezpečnému používání přístroje a prevenci vážného poranění:

• POUŽÍVEJTE POUZE VENKU. NIKDY NEPOUŽÍVEJTE

VEVNITŘ. Než začnete přístroj používat, přečtěte si tyto

pokyny. Vždy je dodržujte.

Ÿ Během používání přístrojem nepohybujte. Ÿ Přístupné díly mohou být velmi horké. Udržujte mimo

dosah dětí. Nenechte děti pohybovat se nebo hrát si v blízkosti přístroje.

Ÿ Po použití vypněte zásobení válce plynem. Ÿ Tento přístroj musí být během používání uchováván mimo

hořlavé materiály.

Ÿ Neblokujte otvory po stranách nebo na zadní stěně

přístroje.

Ÿ Pravidelně kontrolujte plameny hořáku. Ÿ Neblokujte Venturiho trubice na hořáku. Ÿ Přístroj používejte pouze v řádně větraném prostoru.

NIKDY nepoužívejte v uzavřeném prostoru, jako je přístřešek pro auto, garáž, přístřešek, uzavřená terasa nebo pod stropní strukturou jakéhokoli druhu.

Ÿ Na plynovém přístroji nepoužívejte černé uhlí nebo brikety. Ÿ NEPŘEKRÝVEJTE mřížky alobalem ani jiným

materiálem. Došlo by tím k zablokování větrání hořáku a vzniku potenciálně nebezpečného stavu vedoucího k poškození majetku nebo poranění osob.

Ÿ Přístroj používejte nejméně ve vzdálenosti 1 metro od

jakékoli stěny nebo povrchu. Ÿ Udržujte vzdálenost 3 m od objektů, které mohou zachytit plamen, nebo od zdrojů vznícení, jako jsou pilotní kontrolky na ohřívačích vody, živé elektrické přístroje atd.

Ÿ Než se pokusíte přístroj sestavit a vařit na něm,

přečtěte si a dodržujte všechny bezpečnostní pokyny, návod k sestavení a péči.

Ÿ Některé díly mohou mít ostré hrany. Doporučujeme

používání ochranných rukavic.

Hořící tuk

Ÿ Hořící tuk není možné uhasit zavřením víka. Grily

jsou z bezpečnostních důvodů řádně větrané.

Ÿ K hašení hořícího tuku nepoužívejte vodu. Hrozí

riziko poranění osob. Pokud dojde k trvalému hoření tuku, vypněte knoflíky a plynový válec.

Ÿ Pokud přístroj pravidelně nečistíte, může dojít ke

vzplanutí tuku, které může výrobek poškodit. Při předehřívání nebo vypalování zbytků potravin buďte opatrní, aby nedošlo k hoření tuku. Pro zabránění požáru tuku dodržujte pokyny k obecnému čištění přístrojů a čištění sestavy hořáku. Nejlepším způsobem zabránění požáru tuku je pravidelné čištění přístroje.

Ÿ Při předehřívání nebo spalování zbytků potravin z

grilu nenechávejte gril bez dozoru. Pokud gril pravidelně nečistíte, může nastat spalování tuku, které může poškodit výrobek.

1 m

Ÿ NIKDY se nepokoušejte zažehnout hořák, když je

zavřené víko. Nahromadění nevznětlivého plynu uvnitř zavřeného přístroje je nebezpečné.

Ÿ Před přemístěním plynového válce z dané provozní

polohy vždy vypněte plyn na válci a odpojte regulátor.

Ÿ Přístroj nikdy neprovozujte s plynovým válcem mimo

správnou pozici.

Ÿ Přístroj nemodifikujte. Jakákoli modifikace je přísně

zakázána. Uživatel nesmí manipulovat s utěsněnými díly. Nedemontujte vstřikovače.

1 m

Page 68

Bezpečnostní tipy

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Ÿ Před otevřením plynového válce zkontrolujte

těsnost regulátoru.

Ÿ Když přístroj nepoužíváte, vypněte všechny

kontrolky a plyn.

Ÿ Používejte grilovací příslušenství s dlouhou

rukojetí a chňapky, abyste se vyhnuli popáleninám a postříkání horkým tukem. Při manipulaci s horkými součástmi používejte ochranné rukavice.

Ÿ Maximální zatížení plotýnky (pokud je k dispozici)

a postranního regálu je 4,5 kg. Minimální průměr varné nádoby je 200 mm a maximální 260 mm. POZNÁMKA: Gril NEMUSÍ být vybaven plotýnkou.

Ÿ Pokud je k dispozici kelímek na tuk, musí být

vložen do přístroje a po každém použití vyprázdněn. Kelímek na tup nevyjímejte, dokud přístroj zcela nevychladne.

Ÿ Při otevírání víka buďte velmi opatrní, protože

může dojít k úniku horké páry.

Ÿ Pokud jsou v blízkosti děti, starší osoby nebo

domácí zvířata, buďte velmi opatrní.

Ÿ Pokud si všimnete, že z přístroje kape tuk nebo

jiný horký materiál na ventil, hadici nebo regulátor, vypněte ihned dodávku plynu. Určete přípravu, napravte ji a potom vyčistěte a zkontrolujte ventil, hadici a regulátor. Teprve potom pokračujte. Proveďte test na únik.

Ÿ Neuchovávejte objekty ani jiné materiály uvnitř

krytu vozíku přístroje. Tím by došlo k zablokování průtoku spalovaného vzduchu do spodní strany ovládacího panelu nebo misky plamenice.

Ÿ NEODPOJUJTE ani nevyměňujte plynový

kontejner ve vzdálenosti do 3 metrů od otevřeného ohně nebo jiného zdroje vznícení.

Umístění válce

Válce nemohou být umístěny pod nebo do spotřebiče. Válce mají být umístěny na boční a zadní straně přístroje. Válce jsou, že je maximální průměr 345mm a maximální výška 600 mm. Válců umístěných na zemi nesmí být umístěna pod varnou deskou.

Požadavky na regulátor.

S tímto přístrojem je nutné používat regulátor. Používejte pouze plynový regulátor dodaný s grilem. Pokud regulátor není součástí dodávky, používejte pouze regulátor certifikovaný podle normy EN16129 (maximální rychlost průtoku 1,5 kg/h) a schválený jako regulátor pro vaši zemi a plyn specifikovaný v části Technické údaje.

Zapálení podpalovače

• Při zapalování se nenaklánějte nad gril.

1. Otočte ventily ovládání

plynového hořáku do polohy (vypnuto).

2. Během zapalování nebo opětovného zapalování otevřete víko.

3. Zapněte plyn na válci LP.

4. Při zapalování otočte knoflík hořáku do polohy 

VYSOKÉ. Ihned stiskněte a podržte tlačítko ELECTRONIC IGNITOR (elektrické zapalování) a počkejte na zažehnutí hořáku.

5. Pokud se hořák NEZAŽEHNE během 5 sekund,

vypněte kontrolky hořáku , počkejte 5 minut a proces zapalování zopakujte.

6. Opakujte kroky 4 a 5 k zapálení ostatních hlavních hořáků.

VAROVÁNÍ

Když kontrolky a plynový válec nepoužíváte, vypněte je.

UPOZORNĚNÍ

Pokud se hořák NEZAŽEHNE během 5 sekund, vypněte kontrolky hořáku , počkejte 5 minut a proces  zapalování zopakujte. Pokud se hořák nezažehne při otevřeném ventilu, bude dál proudit plyn z hořáku a může dojít k jeho náhodnému vzplanutí. To s sebou nese riziko poranění.

Použití zápalek

• Při zapalování se nenaklánějte nad gril.

1. Otočte ventily ovládání plynového hořáku do polohy (vypnuto).

2. Během zapalování nebo opětovného zapalování

otevřete víko.

3. Zapněte plyn na válci LP.

4. Zápalky položte na držák (na boční straně grilu).

Škrtněte zápalkou a potom zažehněte hořák vložením zápalky do otvoru na zápalku na boční straně grilu. Ihned otočte knoflík hořáku do polohy VYSOKÁ. Ujistěte se, že se hořák zapálil a zůstal zapálený.

5. Postupně zapalujte sousedící hořáky stisknutím tlačítek

a otočením do polohy VYSOKÁ.

Používejte pouze schválenou hadici certifikovanou podle příslušné normy EN, jejíž délka nepřekračuje 1,5 m. Ve Finsku nesmí být hadice delší než 1,2 m.

Před každým použitím zkontrolujte, zda nejsou hadice uříznuté nebo opotřebené. Zkontrolujte, zda není hadice ohnutá. Zajistěte, aby se připojená hadice nedotýkala žádných teplých povrchů. Před použitím přístroje vyměňte poškozené hadice. Hadici vyměňujte v souladu s místními požadavky.

Požadavky na hadici

Page 69

POZNÁMKA: Gril NEMUSÍ být vybaven

TECHNICAL DATA

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

plotýnkou

Zažehnutí podpalovače plotýnky

•Při zapalování se nenaklánějte nad gril.

1. Otočte ventily ovládání plynového hořáku do

polohy (vypnuto).

2. Během zapalování nebo opětovného zapalování

otevřete víko.

3. Zapněte plyn na válci LP.

4.  Otočte knoflík plotýnky do polohy VYSOKÁ,

zatlačte a podržte Tlačítko ELECTRONIC. IGNITOR (elektronický zapalovač).

5. Pokud se plotýnka NEZAŽEHNE do 5 sekund,

otočte knoflík do vypnuté polohy, počkejte 5 minut a zopakujte postup zapalování.

Zažehnutí plotýnky zápalkou

• Při zapalování se nenaklánějte nad gril.

1. Otočte ventily ovládání plynového hořáku do polohy (vypnuto).

2. Během zapalování nebo opětovného zapalování otevřete víko.

3. Zapněte plyn na válci LP.

4. Přiložte zapálenou zápalku k hořáku. Ihned otočte knoflík plotýnly do polohy VYSOKÁ. Ujistěte se, že se hořák zapálil a zůstal zapálený.

UPOZORNĚN

UPOZORNĚNÍ NA PAVOUKY!

PAVOUCI A PAVUČINY UVNITŘ HOŘÁKU

Pokud se vám gril nesnadno zapaluje nebo je slabý plamen, zkontrolujte a vyčistěte Venturiho trubice a hořáky.

Je známé, že pavouci nebo malý hmyz způsobují problémy se „zpětným výšlehem plamene,“ protože si budují hnízda a nechávají vajíčka ve Venturiho trubici nebo hořácích a blokují tak průtok plynu. Nahromaděný plyn může za ovládacím panelem vzplanout. Tento zpětný výšleh plamene může gril poškodit a způsobit poranění. Pro zabránění zpětného výšlehu plamene a zajištění správného výkonu je vhodné vyjmout sestavení hořáku a Venturiho trubice a vyčistit je pokaždé, když byl gril delší dobu v nečinnosti.

Testování ventilů, hadice a regulátoru na únik plynu

Test úniku provádějte před prvním použitím, nejméně jednou ročně a při každé výměně nebo odpojování válce.

1. Přesuňte všechny ovládací knoflíky na přístroji do polohy .

2. Ujistěte se, že je regulátor těsně připevněný k

plynovému válci.

3. Zapněte plyn. Pokud uslyšíte syčivý zvuk, ihned plyn

vypněte. Ve spoji dochází k zásadnímu úniku. Než budete pokračovat, závadu opravte.

4. Očistěte spoje hadiček kartáčkem s mýdlovým roztokem

(směs vody a mýdlového roztoku v poměru 1:1).

5. Pokud se objeví narůstající počet bublin, dochází k úniku.

Ihned vypněte plyn ve válci a zkontrolujte těsnost spojů. Pokud únik nelze zastavit, nepokoušejte se o opravu. Vyžádejte si náhradní díly.

6. Po provedení testu úniku vždy vypněte plyn ve válci.

POKUD NENÍ MOŽNÉ ZAPÁLIT PLYN

Ÿ Ujistěte se, že je ve válci zapnutý přívod plynu. Ÿ Ujistěte se, že je ve válci plyn.

Ÿ Ozývá se ze zapalovače zvuk jiskření?

Pokud ano, zkontrolujte, zda jsou jiskry u hořáku.

Pokud ne, zkontrolujte, zda nejsou poškozené nebo uvolněné dráty.

Ÿ Pokud jsou dráty v pořádku, zkontrolujte, zda není prasklá

nebo zlomená elektroda a v případě potřeby ji vyměňte.

Ÿ Pokud jsou na drátech nebo elektrodách zbytky po vaření,

vyčistěte v případě potřeby hrot elektrody ubrouskem namočeným v alkoholu.

Ÿ Pokud to bude potřeba, vyměňte dráty. Ÿ Pokud se neozývá žádný zvuk, zkontrolujte baterii. Ÿ Ověřte, zda je baterie správně vložená. Ÿ Zkontrolujte, zda nejsou uvolněné spoje drátů v modulu a

spínači.

Ÿ Pokud zapalovač stále nefunguje, použijte zápalky.

Page 70

Čištění sestavy hořáku

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Podle následujících pokynů vyčistěte nebo vyměňte díly sestavy hořáku. Tento postup proveďte také v případě, že máte problém se zažehnutím plamene.

1. Vypněte plyn na ovládacích knoflících a válci LP.

2. Sundejte grilovací mřížky a tepelné stany.

3. Sundejte propouštěcí trubky a prvky zajišťující hořáky.

4. Odpojte z hořáku elektrodu. POZNÁMKA: Způsob demontáže závisí na konfiguraci hořáku. Viz různé konfigurace na následujících obrázcích.

5. Opatrně zažehněte jednotlivé hořáky směrem nahoru a mimo

otvory ventilů. Trubky hořáku doporučujeme čistit jedním ze tří způsobů. Vyberte si ten, který považujete za nejjednodušší.

A. Vytvarujte pevný drát (vhodné je třeba drátěné ramínko

na šaty) do malého háčku. Několikrát háček protáhněte jednotlivými trubicemi hořáků.

B. Použijte tenký kartáček na láhve s pružnou rukojetí

(nepoužívejte mosazný drátový kartáč). Několikrát kartáček protáhněte jednotlivými trubicemi hořáků.

C. Používejte ochranu očí: Vzduchovou hadicí foukejte

vzduch do trubice hořáku a ven z otvorů hořáků. Zkontrolujte u každého otvoru, zda vychází vzduch ven.

6. Drátěným kartáčkem otřete celý vnější povrch hořáku k

odstranění zbytků jídla a nečistot.

7. Jakékoli zablokované otvory vyčistěte pevným drátem,

například rozevřenou svorkou na papír.

8. Zkontrolujte, zda není hořák poškozený v důsledku běžného

opotřebení a koroze. Některé otvory mohou být zvětšené. Pokud najdete velké praskliny nebo díry, hořák vyměňte.

VELMI DŮLEŽITÉ: Trubice hořáku musí znovu zapadnout do otvorů ventilů. Viz obrázek napravo.

Správné zapojení hořáku k ventilu

9. Připojte k hořáku elektrodu.

10. Opatrně nasaďte hořáky.

11. Připojte hořáky ke konzolám na plamenici.

12. Znovu nasaďte propouštěcí trubky a připojte je k hořákům.

Nasaďte zpět tepelné stany a grilovací mřížky.

13. Před dalším použitím grilu proveďte test úniku a kontrolu

plamene hořáku.and “Burner Flame Check”.

Plamenice

Podpěra hořáku plamenice

Odebrané šrouby

Skladování přístroje

• Vyčistěte grilovací mřížky.

• Uschovejte je na suchém místě.

• Když je k přístroji připojen plynový válec, uchovávejte jej

venku v řádně větraném prostoru a mimo dosah dětí.

• Pokud přístroj uchováváte venku, přikryjte ho.

• Přístroj uchovávejte uvnitř, POUZE pokud je plynový válec

vypnutý a odpojený, vyjmutý z přístroje a uchovávaný venku.

• Při vyjímání přístroje z úložného prostoru zkontrolujte,

zda nejsou hořáky blokované.

Obecné postupy při čištění

• Přístroj často čistěte, ideálně po každém použití. Pokud k

čištění jakéhokoli varného povrchu přístroje používáte štětinový kartáček, ověřte, zda na povrchu nezůstaly nějaké štětiny. Teprve potom zahajte grilování. Nedoporučujeme čistit varný povrch, když je přístroj horký. Přístroj je nutné čistit nejméně jednou ročně.

• Dejte pozor, abyste nezaměnili hnědý nebo černý nános tuku

a kouře za lak. Vnitřní stěny plynových grilů nejsou z výroby nalakované (a není vhodné je lakovat). Na čištění vnitřní a spodní strany přístroje použijte silný roztok mycího prostředku a vody nebo čistič na přístroje a kartáček.

• Opláchněte a nechte uschnout na vzduchu. Na lakované

plochy nepoužívejte žíravé přípravky ani čističe trouby.

• Plastové díly: Omyjte teplou mýdlovou vodou a osušte.

• Na plastové díly nepoužívejte citrisol, abrazivní čisticí

prostředky, odmašťovače nebo koncentrované čisticí prostředky. Mohlo by dojít k poškození těchto dílů a jejich závadě.

• Porcelánové plochy: Většinu usazenin tvoří tukové složky,

takže je lze otřít roztokem jedlé sody s vodou nebo speciálně složeným čisticím přípravkem. Na odolné skvrny používejte neabrazivní prášek.

• Lakované plochy: Umyjte mírným roztokem nebo

neabrazivním čisticím prostředkem a teplou mýdlovou vodou. Utřete do sucha suchým neabrazivním hadříkem.

• Plochy z nerezové oceli: Pro zachování kvalitního vzhledu

přístroje doporučujeme umývat ho mírným roztokem čisticího prostředku a teplé mýdlové vody a utřít dosucha jemným hadříkem po každém použití.

• Spečený tuk může vyžadovat použití abrazivní plastové

čisticí utěrky. Používejte pouze ve směru brusného povrchu, aby nedošlo k poškození. Abrazivní utěrku nepoužívejte na oblastech s obrázky.

• Varné plochy: Pokud k čištění jakéhokoli varného povrchu

přístroje používáte štětinový kartáček, ověřte, zda na povrchu nezůstaly nějaké štětiny. Teprve potom zahajte grilování. Nedoporučujeme čistit varný povrch, když je přístroj horký.

Høyre skinne

Propouštěcí trubka

Plamenice

Propouštěcí trubka

Podpěra hořáku plamenice

Elektroda

Odmontujte elektrodu plochým šroubovákem

Page 71

Nerezov á ocel

Za nerezovou ocel je považována spousta různých typů (slitin) materiálů. Běžnou vlastností těchto různých typů je, že mohou korodovat (oxidovat) v závislosti na podmínkách, kterým jsou vystaveny. To platí i pro váš nový gril. Pro zajištění zachování vzhledu a funkčnosti grilu po mnoho let se prosím řiďte následujícími radami.

1) Pokud se gril namočí nebo zvlhne, utřete ho dosucha utěrkou. Tím předejdete zrezivění

jeho povrchu.

2) Nerezová ocel může za určitých podmínek korodovat. Důvodem mohou být vnější

podmínky jako chlorovaná nebo slaná voda nebo nesprávné nástroje k čištění, například drátěný kartáč nebo drátěnka. Může také nastat ztráta barvy v důsledku tepla, chemikálií nebo hromadění tuku.

3) Pro zachování kvalitního vzhledu přístroje doporučujeme umývat ho mírným roztokem

čisticího prostředku a teplé mýdlové vody a utřít dosucha jemným hadříkem po každém použití. Spečený tuk může vyžadovat použití abrazivní plastové čisticí utěrky. Používejte pouze ve směru brusného povrchu, aby nedošlo k poškození. Abrazivní utěrku nepoužívejte na oblastech s obrázky.

4) Vnitřní části a mřížky grilu natřete tukem na vaření.

TECHNICKÉ ÚDAJE

CHAR-BROIL, LLC

Název přístroje

Plynový gril

Celkový nominální teplotní vstup

Kategorie plynu

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Č. modelu

468120017

Typ plynu

Butan

Propan

Butan, propan nebo

jejich směsi

Butan, propan nebo

jejich směsi

Tlak plynu

28-30 mbar

37 mbar

30 mbar

50 mbar

Velikost vstřikovače (průměr mm)

Rošt:0,66 x 3

Plotýnka: 0,83 x 1

Plotýnka: 0,75 x 1

Určeno pro země:

GB, FR, BE, ES, IT, PT,

CZ, SK

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

12,16 kW (885 g/h)

468220017, 468220017DK, 468225518

Rošt: 0,86 x 3 Rošt: 0,86 x 3

1,5 VDC baterie

9,96 kW (724,8 g/h)

Poznámka:

Z důvodu zabránění poškrábání povrchu, který by připravil základ pro korozi, k čištění nerezové oceli nikdy nepoužívejte drátěnku ani podobné nástroje.

Při čištění postupujte ve stejném směru, v jakém je kartáčovaná nerezová ocel – „po srsti“. Čištění abrazivními prostředky může zanechat škrábance. Uchovávání grilu v blízkosti pobřeží, bazénu nebo sauny způsobí korozi (oxidaci) grilu. Pro zajištění ochrany před korozí gril přikryjte.

Page 72

הרהזא

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

ענמיהל ידכו ךלש רישכמב חוטב שומישל

:תורומח תועיגפמ

תומוקמב שמתשהל ןיא .דבלב ץוחב שמתשה•

.םירוגס

שי .רישכמב שומישה ינפל תויחנהה תא ארק

וללה תויחנהה יפל דימת לועפל

:ביכרמ/ןיקתמ

.חוקלה לצא ךירדמה תא ראשה

:חוקל

.דיתעב וב ןייעל תנמ לע ךירדמה תא רומש

:תולאש

רישכמב שומישה וא הבכרהה ךלהמב תולאש ךל שי םא

.ךלש ימוקמה ןכוסה םע רשק רוצ

.שומישה ךלהמב רישכמה תא זיזהל ןיא Ÿ

קיחרהל שי .דואמ םימח תויהל םילולע םישיגנ םיקלח Ÿ

תברקב קחשל וא שמתשהל םידליל רשפאל ןיא .םידלי

.רישכמה

.שומישה רחאל רוניצב זגה תקפסא תא תובכל שי Ÿ

ךלהמב םיקילד םירמוחמ קחרה רישכמה תא רומשל שי Ÿ

.שומישה

.ירוחאה וקלחב וא רישכמה ידצב םירוחה תא םוסחל ןיא Ÿ

.עובק ןפואב רעבמה תובהל תא קודבל שי Ÿ

.רעבמב ירוטנווה יחתפ תא םוסחל ןיא Ÿ

ןיא .בטיה ררוואמ םוקמב קר רישכמב שמתשהל שי Ÿ

,תספרמ ,ךסומ ,ןוינח ומכ םירוגס םיללחב שמתשהל

.גוס לכמ הסוכמ הנבמ תחת וא רוגס ויטפ

.זג רישכמב תוימרק םינבלב וא םחפב שמתשהל ןיא Ÿ

רמוח לכב וא םוינימולא ריינב תותשרה תא תוסכל ןיא Ÿ

בצמל םורגל לולעו רעבמה רורווא תא םוסחי הז .רחא

.העיצפל וא/ו שוכרל קזנל ליבויש ןכוסמ

ריקמ תוחפל 'מ1 לש קחרמב רישכמב שמתשהל שי Ÿ

.והשלכ חטשמ וא

חקלתהל םילולעש םיצפחמ 'מ3 לש קחרמ לע רומשל שי Ÿ

ירישכמ ,םימ ימחימב םיתצמ ומכ התצה תורוקמ וא

’וכו למשח

הנכס

:זג חירמ התא םא

.רישכמל זגה תקפסא תא רוגס .1

.תופושח תובהל הבכ .2

.הסכמה תא חתפ .3

קפס םע רשק רוצו רישכמהמ קחרתה ,ךשמנ חירה םא .4

.ידימ ןפואב שאה יבכמ םע וא ךלש זגה

הרהזא

םיקילד םילזונב וא קלדב שמתשהל וא ןסחאל ןיא.1

.רחא רישכמ לכ וא הז רישכמל ךומסב םירחא

וא הז רישכמל ךומסב רבוחמ וניאש זג רוניצ ןסחאל ןיא .2

.רחא רישכמ לכ

תוריהז

1 m

זג תורבטצה .רוגס הסכמה רשאכ רעבמה תא תיצהל ןיא ·

.תנכוסמ איה רוגס רישכמב תצומ אל

ינפל תסווה תא קתנלו ןולבב זגה תא דימת תובכל שי ·

.םיוסמ הלעפה בצממ זגה ןולב תרבעה

םקוממ וניא זגה ןולב רשאכ רישכמב שמתשהל ןיא ·

.םיאתמה םוקמב

.טלחהב רוסא אוה יוניש לכ .רישכמה תא תונשל ןיא ·

קרפל ןיא .םימוטא םיקלח ןקתל שמתשמל רוסא

.םיקרזמ

תוארוה ,תוחיטבה תורהצה לכל םאתהב לעפו ארק Ÿ

הבכרהה ינפל לופיטהו שומישה תויחנהו ,הבכרהה

.לושיבהו

ץלמומ .םידח תווצק ליכהל םילולע םימיוסמ םיקלח Ÿ

.ןגמ תופפכ שובלל

ןמש תופירש

תריגס ידי לע ןמש תופירש תובכל ןתינ אל ·

.תוחיטב יכרוצל בטיה ררוואמ לירגה .הסכמה

לולע הז ,ןמש תופירש לע םימב שמתשהל ןיא ·

ןמש תפירש תשחרתמ םא .תועיצפל םורגל

.זגה ןולב תא רוגסו תוידיה תא בבוס ,תכשוממ

הלולע ,עובק ןפואב יוקינ רבוע אל רישכמה םא ·

תעב בל םיש .רצומב עגפתש ןמש תפירש ץורפל

אלש ןוזמ תויראש לש הפירש וא שארמ םומיח

יוקינל תויחנהה רחא בוקע .ןמש תפירש תצרופ

עונמל תנמ לע רעבמה ביכר יוקינלו רישכמה

תופירש עונמל רתויב הבוטה ךרדה .ןמש תופירש

.רישכמה לש ףוכת יוקינ תועצמאב איה ןמש

םומיח ןמזב החגשה אלל לירגה תא ריאשהל ןיא ·

לירגה םאHI. -ב ןוזמ תויראש תופירש וא שארמ תפירש ץורפל הלולע ,עובק ןפואב יוקינ רבוע אל

.רצומב עגפתש ןמש

Page 73

רעבמה תתצה

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

.התצהה ךלהמב לירגה לעמ ןעשיהל ןיא •

(ICON) בצמל זגה רעבמ לש הרקבה ימותסש תא רבעה .1

.(יובכ)

.שדחמ התצהה וא התצהה ךלהמב הסכמה תא חתפ .2

.LP ןולבב זגה תא לעפה .3

.הובג בצמל רעבמה תידי תא בבוסו ץחל ,התצהל .4

דע ינורטקלאה תצמה ןצחל תא קזחהו ץחל ,ןכמ רחאל דימ

.תצינ רעבמהש ירקב תא בבוס ,תוינש 5 ךותב התצה תשחרתמ אל םא .5 ךילה לע רוזחו תוקד 5 ןתמה(ICON), יובכ בצמל רעבמה

.התצהה

.םיפסונ םיישאר םירעבמ תיצהל ידכ 5-ו 4 םיבלש לע רוזח .6

הרהזא

.שומישב םניא רשאכ יובכ בצמל זגה ןולב תאו םירקבה תא ובבוס

תוריהז

תא בבוס ,תוינש 5 ךותב התצה תשחרתמ אל םא

לע רוזחו תוקד 5 ןתמה , יובכ בצמל רעבמה ירקב

תסווה רשאכ תצינ אל רעבמה םא .התצהה ךילה

תויהל לולעו רעבמל ץוחמ םורזל ךישמי זגה ,חותפ

.העיצפל םורגלו תועטב תצומ

תוחיטב תוצע

.קדוהמ תסווהש אדוו ,ןולבב זגה םותסש תחיתפ ינפל Ÿ

.זגהו תוידיה לכ תא הבכ ,שומישב וניא רישכמה רשאכ Ÿ

ידכ רונתל תופפכבו הכורא תידי ילעב לירג ילכב שמתשה Ÿ

עגמ תעב ןגמ תופפכב שמתשה .םיזתנו תויווכמ ענמיהל

.םימח םיביכר םע

ידדצה ףדמלו ,שי םא ,המחה הטלפל ילמיסקמה אשמה Ÿ

,מ"מ 200 אוה ילמינימה לושיבה ילכ רטוק .ג"ק 4.5 אוה

הטלפ ףיסוהל ןתינ אל :בל םיש .מ"מ 260 אוה ילמיסקמהו

!ךלש לירגל המח

לכ רחאל התוא ןקורו רישכמל (שי םא) ןמשה סוכ תא סנכה Ÿ

ררקתה רישכמהש דע ןמשה סוכ תא ריסהל ןיא .שומיש

.ןיטולחל

.םימח םידא תאצל םילולע ,הסכמה תחיתפ תעב רהזיה Ÿ

.דמחמ תויח וא םישישק ,םידלי תביבסב רהזיה Ÿ

םירחא םימח םירמוח וא ןמש לש הליזנב ןיחבמ התא םא Ÿ

זגה תקפסא תא הבכ ,תסוו וא רוניצ ,םותסש לע רישכמהמ

תא קודבו הקנ זאו ,ותוא ןקת ,רוקמה תא אצמ .ידימ ןפואב

תקידב עצב .ךישמתש ינפל תסווהו רוניצה ,םותסשה

.תופילד

רישכמה תלגע יוסיכ ךותב םירמוח וא םיצפח ןסחאל ןיא Ÿ

קלחל הפירשה ריווא לש המירזה תא םוסחל םילולעש

.הריעבה תרעק לש וא הרקבה חול לש ןותחתה

הבהלמ 'מ3 לש קחרמב זגה לכימ תא תונשל וא קתנל ןיא Ÿ

.רחא התצה רוקמ וא הפושח

םירורפג תועצמאב הקלדה

.התצהה ךלהמב לירגה לעמ ןעשיהל ןיא •

.(יובכ )) בצמל זגה רעבמ לש הרקבה ימותסש תא בבוס 1.

.שדחמ התצהה וא התצהה ךלהמב הסכמה תא חתפ .2

.LP ןולבב זגה תא לעפה .3

לש ידדצה לנאפהמ יולת) םירורפגה דמעמב רורפג חנה .4

תחנה תועצמאב רעבמה תא תצה זא ;רורפג קלדה .(לירגה

,ןכמ רחאל דימ .לירגה דצב םירורפגל דעוימה רוחב רורפגה

רעבמהש אדוו הובג בצמל רעבמה תידי תא קזחהו ץחל

.קלוד ראשנו תצינ

בוביסו הציחל תועצמאב רדסה יפל םיכומס םירעבמ תצה .5

הובג בצמל תוידיה לש

ןולבה םוקימ

.רישכמה ךותב וא תחתמ םקמל ןתינ אל םירדניליצ

.רישכמה לש רוחאמו דצה לא וסנכוי םירדניליצ

הבוגוmm 345 לש יברמ רטוק תויהל םה םירדניליצ

אל עקרקה לע םיחנומ םירדניליצ .מ"מ 600 לש יברמ

..המחה תחלצה תחת ודמעוי

תסווה תושירד

תסווב קר שמתשה .הז רישכמב תסווב שמתשהל שי

קר שמתשה תסוו תלביק אל םא .לירגה םע עיגמש

המירז בצקEN16129 ( -ל םאתהב השרומה תסווב

זגו ךלש הנידמב רשואמש ('ש/ג"ק 1.5 ילמיסקמ

ינכטה עדימב עיפומש

רוניצה תושירד

וניאשEN ןקתל םאתהב השרומה רוניצב קר שמתשה

אל רוניצה ךרוא ,דנלניפב .'מ 1.5 לש ךרוא לע הלוע

וניא רוניצהש אדוו ,שומיש לכ ינפל .'מ 1.2 לע הלעי

רשאכש אדוו .לתופמ וניא רוניצהש אדוו .יולב וא ךותח

.םימח םיחטשמ םע עגמב אב וניא אוה רבוחמ רוניצה

תא ףלחה .רישכמב שומישה ינפל םוגפ רוניצ ףלחה

.הנידמב תושירדל םאתהב רוניצה

Page 74

הנכס

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

תותשרו םישיבכע

רעבמה ךותב

קודב ,השלח הבהלהש וא לירגה תא קילדהל השק םא

וא םישיבכע .םירעבמהו ירוטנווה יחתפ תא הקנו

התצה בוכיע לש תויעבל םורגל םיטונ םינטק םיקרח

ירוטנווה יחתפב םיציב םיליטמו םינק םימיקמ םה רשאכ

.זגה רבעמ תא םימסוחו לירגה לש רעבמב וא

.הרקבה חול ירוחאמ תצומ תויהל לולע רבטצמה זגה

.העיצפל םורגלו לירגב עוגפל לולע התצהב הזה בוכיעה

ויהי םיעוציבהש אדוולו התצהב םיבוכיע עונמל תנמ לע

תורוניצ תאו רעבמה תא תוקנלו ריסהל שי ,םיניקת

הפוקתל שומיש אלל דמע לירגהש רחאל ירוטנווה

.תכשוממ

!ךלש לירגל המח הטלפ ףיסוהל ןתינ אל :הרעה

המחה הטלפב רעבמה תתצה

.התצהה ךלהמב לירגה לעמ ןעשיהל ןיא •

.(יובכ ) בצמל זגה רעבמ לש הרקבה ימותסש תא רבעה. 1

.שדחמ התצהה וא התצהה ךלהמב הסכמה תא חתפ .2

LP. ןולבב זגה תא לעפה .3

ץחל הובג בצמל המחה הטלפה לש תידיה תא בבוס .4

.ינורטקלאה תצמה ןצחל תא קזחהו

תידיה תא בבוס ,תוינש 5 ךותב התצה תשחרתמ אל םא .5

.התצהה ךילה לע רוזחו תוקד 5 ןתמה ,(יובכ ) בצמל

םירורפג תועצמאב המחה הטלפה תתצה

.התצהה ךלהמב לירגה לעמ ןעשיהל ןיא •

.(יובכ) בצמל זגה רעבמ לש הרקבה ימותסש תא בבוס. 1

.שדחמ התצהה וא התצהה ךלהמב הסכמה תא חתפ .2

.LP ןולבב זגה תא לעפה .3

תא בבוס ,ןכמ רחאל דימ .רעבמל ךומסב קלוד רורפג חנה .4

תצינ רעבמהש אדוו. הובג בצמל המחה הטלפה לש תידיה

.קלוד ראשנו

רישכמה תא ליעפהל ןתינ אל םא

.לעפומ ןולבב זגהש אדוו Ÿ

.ןולבב זג שיש אדוו Ÿ

?התצה לש לוק עימשמ תצמה םאה Ÿ

.רעבמב ץוצינ שפח ,ןכ םא .םייופר וא םימוגפ םיטוח שפח ,ץוצינ ןיא םא וא הקודס הדורטקלא שפח רדסב םיטוחה םא Ÿ

.ךרוצה הרקמב ףלחה ,הרובש

תויראשב םיסוכמ תודורטקלאה וא םיטוחה םא Ÿ

תילטמ םע הדורטקלאה הצק תא הקנ ,ןוזמ

.ךרוצה הרקמב לוהוכלא

.םיטוחה תא ףלחה ,ךרוצ שי םא Ÿ

.הללוסה תא קודב ,לילצ ןיא םא Ÿ

.יוארכ תמקוממ הללוסהש אדוו Ÿ

.ףלחהו לודומב םיטוחה לש םייופר םירוביח שפח Ÿ

תסוולו רוניצל ,םימותסשל הפילד תקידב

,הנשב םעפ תוחפל ,ןושארה שומישה ינפל תופילד קודב

.ןולבה לש קותינ וא הפלחה שיש םעפ לכבו

. בצמל רישכמב תוידיה לכ תא רבעה.1

.זגה ןולבל הקודה הרוצב רבוחמ תסווהש אדוו.2.

הבכ ,החירב לש לוק עמוש התא םא .זגה תא לעפה.3

.רוביחב תיתועמשמ הפילד שי .ידימ ןפואב זגה תא

.ךישמתש יפל ןקת

.(םימ יצחו ןובס יצח לש תבורעת) ןובס תסימת שרבה.4

.רוניצה ירוביח לע

ןולבב זגה תא הבכ .הפילד שי ,העוב העיפומ םא.5

ןתינ אל םא .םיקודה םירוביחה א קודבו ידימ ןפואב

.ףוליח יקלח ןמזה .ןקתל הסנת לא ,הפילדה תא רוצעל

תקידב עוציב רחאל ןולבב זגה תא הבכ דימת.6

.תופילדה

Page 75

רישכמה ןוסחא

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

.לושיבה תותשר תא הקנ •

.שבי םוקמב ןסחא •

ררוואמ רוזאב ץוחב ןסחא ,רישכמל רבוחמ זג ןולב רשאכ •

.םידלי לש םדי גשיהל ץוחמו בטיה

.ץוחב ןסחואמ אוה םא רישכמה תא הסכ •

,קתונמו יובכ זגה ןולב םא קר םינפב רישכמה תא ןסחא •

.ץוחב ןסחואמו רישכמהמ רסומ

שי םא קודב ,ןוסחאמ רישכמה תא איצומ התא רשאכ •

.םירעבמב המיסח

רישכמה לש יללכ יוקינ

.שומיש לכ רחאל ףידע ,תובורק םיתיעל רישכמה תא הקנ •

יחטשמ יוקינל םיפיז םע תשרבמב שמתשמ התא םא

חטשמ לע םיפיז םיראשנ אלש אדוו ,רישכמה לש לושיבה

חטשמ תא תוקנל ץלמומ אל .לירגב שומישה ינפל לושיבה

רישכמה תא תוקנל שי .םח רישכמה רשאכ לושיבה

.הנשב םעפ תוחפל

לש תורוחש וא תומוח תויורבטצהש בושחל העטת לא •

אל זג לירג לש םיימינפה םיקלחה .עבצ ןה ןשע וא ןמש

שמתשה .(םתוא עובצל ןיאו) לעפמב םיעבצנ םירבוע

רמוחב שמתשה וא םימו יוקינ רמוח לש הקזח הסימתב

תא תשרבמ תועצמאב ףשפשו רישכמה לש יוקינה

קלחה תאו רישכמה הסכמ לש םיימינפה םיקלחה

שמתשהל ןיא .ריוואב אלמ שובייל ראשהו ףוטש .ןותחתה

םיחטש לע םירונת/םירישכמל יטסואק יוקינ רמוחב

.םיעובצ

.שובייל דע בגנו םימח ןובס ימ םע ףוטש :קיטסלפ יקלח •

יריסמ ,םיפירח יוקינ ירמוח ,לוזירטיצב שמתשהל ןיא •

לולע .קיטסלפ יקלח לע םיזכורמ יוקינ ירמוח וא םינמוש

.םיקלחה לש לשכו קזנ םרגיהל

תוקנל ןתינ ,תיכוכזה יומד בכרהה לשב :הניסרח יחטשמ •

הדוס תסימת תועצמאה בוגינ ידי לע תויראשה בור תא

Høyre

יוקינ תקבאב שמתשה .דחוימ יוקינ רמוח וא םימ/הייתשל

skinne

יוקינ רמוח וא ןידע יוקינ רמוח םע ףוטש :םיעובצ םיחטשמ • וניאש ןידע דב םע שובייל דע בגנ .םימח ןובס ימו ףירח אל

םיעוציב תומר לע רומשל תנמ לע :דלח-לא תדלפ יחטשמ •

ןובס ימו ןידע יוקינ רמח םע ףוטש ,רישכמה לש תוהובג

.שומיש לכ רחאל ךר דב םע שובייל דע בגנו םימח

ןויקינ תדיפרב שומיש שורדל םייושע ףורש ןמש תויראש

ידכ רומיגה ןוויכב קר שמתשה .חישק קיטסלפמ היושעש

לע תוקחוש תודיפרב שמתשהל ןיא .קזנ תמירגמ ענמיהל

םיפיז םע תשרבמב שמתשמ התא םא :לושיב יחטשמ •

לע םיפיז םיראשנ אלש אדוו ,והשלכ לושיב חטשמ יוקינל

תוקנל אל ץלמומ .לירגב שומישה ינפל לושיבה יחטשמ

.םח רישכמה רשאכ לושיבה יחטשמ תא

.םישק םימתכל הפירח אל

.טרוש

.הקיפרג םע םירוזא

רעבמה יקלח יוקינ

רעבמה יקלח תפלחה וא/ו יוקינל וללה תויחנהל םאתהב לעפ

.רעבמה תתצהב תויעב ךל שיש הרקמב וא

.LP ןולבבו הרקבה תוידיב זגה תא הבכ .1

.םוחה ילהואו לושיבה תותשר תא רסה 2.

.הרמוחה תחטבא ירעבמ תאו הרבעהה תורוניצ תא רסה 3.

.רעבמהמ הדורטקלאה תא קתנ 4.

האר .רעבמה תרוצתב היולת קותינה/הרסהה תטיש :הרעה

.ךשמהב רויאב תונוש תורוצת

יחתפמ ותוא קחרהו רעבמ לכ תוריהזב םרה .5

תורוניצ יוקינל תוטיש שולש םיעיצמ ונחנא .םימותסשה

.ךרובע רתויב החונה הטישב שמתשה .רעבמה

הרוצל (ךכל םיאתי לק םיליעמ הלתמ) חישק לבכ ףפוכ .א

תורוניצמ דחא לכ ךרד ווה תא רבעה .ןטק וו לש

.םימעפ רפסמ רעבמה

ןיא) השימג תידי םע הרצ םיקובקב תשרבמב שמתשה .ב

תשרבמה תא רבעה .(זילפ יטוחמ תשרבמב שמתשהל

.םימעפ רפסמ רעבמה תורוניצמ דחא לכ ךרד

ידכ ריווא רוניצב שמתשה :םייניע ןגמב שמתשה .ג

.רעבמה תואיצי ךרד אציש רעבמה רוניצל ריווא סינכהל

.רוח לכ ךרד אצוי ריוואהש אדוול ידכ האיצי לכ קודב

ידכ רעבמה לש ינוציחה חטשמה לכ תא לית תשרבמב הקנ .6

.ךולכלו ןוזמ תויראש ריסהל

ןוחטיב תכיס ומכ חישק לבכ םע תומוסח תואיצי הקנ .7

.החותפ

םירוח ,היזורוקו יעבט יאלב לשב רעבמל קזנ שי םא קודב .8

םיקדס אצומ התא םא .רתוי םילודג תויהל םילולע םימיוסמ

.רעבמה תא ףלחה ,םילודג םירוח וא

םואתל םיכירצ רעבמה תורוניצ :דואמ בושח

.ןימי דצמ רויא האר .םימתסמה יחתפ תא

לש הנוכנ המאתה

םותסש-רעבמ

.רעבמל הדורטקלא רבח .9

.תוריהזב רעבמה תא שדחמ םקמ .10

.רונתב םירגוסל םירעבמה תא רבח .11

.םירעבמל םתוא רבחו הרבעהה תורוניצ תא שדחמ םקמ .12

.לושיבה תותשרו םוחה ילהוא תא שדחמ םקמ

תבהל תקידב"ו "תופילד תקידב" עצב ,לירגב לושיב ינפל .13

."רעבמה

םיגרב רסה

רונת

דמעמ רעבמל רונתה

הרבעה רוניצ

רונת

הרבעה רוניצ

דמעמ רעבמל רונתה

הדורטקלא

הדורטקלאה תא ררחש

םע גרבמ תועצמאב

חוטש שאר

Page 76

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

9,96 kW (724,8 g/h)

I3B/P(50)

זג לירג / זג ויקיברב

12,16 kW (885 g/h)

I3B/P(30)

ינכט עדימ

CHAR-BROIL, LLC

I3+(28-30/37)

ויקיב

ילנימונ

רב /זג לירג

םוח תקופת

זג תיירוגטק

468120017

468220017, 468220017DK, 468225518

תובורעת וא ןפורפ ,ןאטוב

םהלש

50 רב ילימ

:ויקיברבx 3 'חי

0.66

:תילמשח הטלפx 1 ' חי

0,75

תובורעת וא ןפורפ ,ןאטוב

םהלש

30 רב ילימ

:תילמשח הטלפx 1 ' חי

0,83

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

ןפורפ

37 רב ילימ

0.86 :ויקיברבx 3 'חי0.86 :ויקיברבx 3 'חי

:תילמשח הטלפx 1 ' חי

0,83

GB, FR, BE, ES, IT, PT,

CZ, SK

ןאטוב

30-28 רב ילימ

(מ"מ ,רטוק) קרזמה לדוג

דעיה תונידמ

הללוס VDC 1.5

דלח-לא תדלפ

.דלח-לא תדלפ םיארקנש םירמוח לש (תוגוסגס) םינוש םיגוס הברה שי

.םתוא םיבבוסה םיאנתב תולתכ ,(ןצמחתהל) לכאיהל םייושע םהש אוה וללה םיגוסה לש ץופנ ןייפאמ

.ןכ םג ךלש שדחה לירגל ףקת הז יאנת

:תואבה תוצלמהל םאתהב לעפ ,תובר םינש ךשמל ולש דוקפתהו הארמה לע רמוש ךלש לירגהש אדוול תנמ לע

1) .חטשה ינפ לע היזורוק עונמל תנמ לע שבי דב תועצמאב ותוא בגנ ,תוחלל ףשחנ וא בטרנ לירגה םא

2) הפישחב וא ,חלמ ימ וא רולכ ומכ ,םימיוסמ םייתביבס םיבצמב שחרתהל לוכי הז .םימיוסמ םיאנתב דילחהל הלולע דלח-לא תדלפ

תורבטצה לשב וא םיימיכ םירמוחל וא םוחל הפישח לשב עבצ דבאל לוכי אוה ,ףסונב .הדלפ רמצ וא לית ומכ ,םימיאתמ אל ןויקינ ילכל

3) ןידע דב תועצמאב בגנו םימח ןובס ימו ןידע יוקינ רמוח תועצמאב ותוא ףוטש ,ךלש רישכמה לש יתוכיאה הארמה לע רומשל ידכ

רומיגה ןוויכב קר שמתשה .קיטסלפמ החישק ןויקינ תדיפרב שמתשהל ךרטצת ןמש יעקשמ ריסהל תנמ לעש ןכתי .שומיש לכ רחאל

.הקיפרג םע םירוזא לע החישק הדיפרב שמתשהל ןיא .קזנ תמירגמ ענמיהל ידכ

4) .לושיב ןמש תועצמאב תשרה תאו לירגה לש םיימינפה םיקלחה תא ןמש

.דלח-לאה תדלפ לש ןויקינה תעב םימוד םירמוח וא הדלפ רמצב שמתשהל ןיא ,הדולחל סיסב תריציו חטשמה לש הטירשמ ענמיהל ידכ

."םיספה םע" – דלח-לאה תדלפ

.תוטירשל םורגל לולע םיחישק םירמוח םע ןויקינ

.(ןצמחתהל) לכאיהל לירגל םורגת אפס וא היחש תכירב ,םי ףוח תברקב לירגה לש ןוסחא

.הדולח ינפמ ןגהל תנמ לע ךלש לירגה תא הסכ

םגד רפסמ

זג גוס

זג ץחל

.ןמש

:בל םיש

Page 77

HARDWARE LIST

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Key

Description

1/4-20x1/2" Screw

Axle Spacer

1/4-20x2-3/8" Screw

1/4-20 Flange Nut

Axle Washer

#8 Wing Nut

#8x3/8" Sheet Metal Screw


Qty

Venturi Clip

Hitch Pin Clip

Cleaning tool

Page 78

Beschlagliste

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

Ref.

Beschreibung

1/4-20x1/2" Maschinenschraube

Sicherungsscheibe

1/4-20x2-3/8" Maschinenschraube

1/4-20 Flanschmutter

Unterlegscheibe

#8 Flügelmutter

#8x3/8" Schraube


Stk

Venturi-Sicherung

Sicherheitshaken

Reinigungswerkzeug

Page 79

PARTS LIST

Key Qty Description

1 1 TOP LID 2 1 TEMPERATURE GAUGE 3 1 BEZEL, F/ TEMP GAUGE 4 1 LOGO PLATE 5 1 HANDLE, TOP LID 6 1 HARDWARE F/ TOP LID ASSEMBLY 7 4 RUBBER BUMPER, W/ HOLE, F/ TOP LID 8 1 FIREBOX

9 1 HOSE VALVE REGULATOR 10 3 MAIN BURNER 11 2 ELECTRODE SET, F/ MAIN BURNER, 500MM WIRE 12 1 ELECTRODE SET, F/ MAIN BURNER, 600MM WIRE 13 2 CARRYOVER TUBE 14 1 MAIN CONTROL PANEL 15 1 IGNITER SWITCH MODULE 16 4 CONTROL KNOB 17 4 BEZEL F/ CONTROL KNOB 18 1 MATCH HOLDER 19 1 SWINGAWAY RACK 20 3

HEAT TENT 21 3 COOKING GRATE 22 1 CART SIDE PANEL, LEFT 23 1 BOTTOM SHELF 24 2 WHEEL 25 1 AXLE 26 2 LEG CAP 27 2 END CAP 28 1 RIGHT SIDE SHELF 29 1 FASCIA, F/ RIGHT SHELF 30 1 HOT PLATE SHELF 31 1 LID, F/ HOT PLATE 32 1 DRIP PAN, F/ HOT PLATE 33 1 FASCIA, UPPER, F/ HOT PLATE SHELF 34 1 FASCIA, LOWER, F/ HOT PLATE SHELF 35 1 HOT PLATE 36 1 ELECTRODE, F/ HOT PLATE 37 2 FRONT PANEL 38 1 REAR CART BRACE 39 1 CART SIDE PANEL, RIGHT

Key Qty Description

40 1 ELECTRONIC IGNITION MODULE 41 1 CAP, F/ ELECTRONIC IGNITION MODULE 42 1 IGNITOR WIRE, F/ HOT PLATE 43 1 GRATE, F/ HOT PLATE 44 1 GREASE CUP 45 1 GREASE CLIP 46 1 HEAT SHIELD, F/ SWITCH MODULE 47 3 BURNER BRACE 48 1 HEAT SHIELD, F/ TANK, FIREBOX

NOT Pictured

… 1 HARDWARE PACK … 1 PRODUCT GUIDE, EUROPE … 1 IR CLEANING TOOL … 1 VENTURI CLIP F/ HOTPLATE

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from those on your particular grill model. However, the method of assembly remains the same.

Page 80

Teilelist

1 1 2 1 3 1 4 1 5 1 6 1 7 4 8 1

9 1 10 3 11 2 12 1 13 2 14 1 15 1 16 4 17 4 18 1 19 1 20 3

21 3 22 1 23 1 24 2 25 1 26 2 27 2 28 1 29 1 30 1 31 1 32 1 33 1 34 1 35 1 36 1 37 2 38 1 39 1

40 1 41 1 42 1 43 1 44 1 45 1 46 1 47 3 48 1

… 1 … 1 … 1 … 1

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

Ref Stk Beschreibung

Deckel Thermometer Blende, Thermometer Logo-Schild Griff, Deckel Schrauben f. Deckel Dämpferdeckel Brennkammer Ventil-Schlauch-Einheit Hauptbrenner Electrode Set f. Hauptbrenner 500MM Kabel Electrode Set f. Hauptbrenner 600MM Kabel Übertragungsrohr Hauptbedienfeld Zündung-Schalter-Modul Schaltknopf Blende f. Schaltknopf Streichholzhalter Schwenkbarer Rost Hitzedeckel Grillrost Seitenblech f. Wagen Unterer Boden Lenkrolle Radachse Abdeckkappe, Bein Endkappe Ablage rechts Frontblech, Ablage rechts Seitenbrenner Ablage Deckel f. Heizplatte Tropfpfanne, Heizplatte Frontblech, oben, Ablage Heizeplatte Frontblech, unten, Ablage Heizeplatte Heizplatte Elektrode f. Heizplatte Frontblech Abdeckung Abdeckung, rechts

Einige Grillteile, die in den Montageschritten gezeigt werden, können sich von dem Aussehen unterscheiden, die auf Ihrem Grillmodell angezeigt werden. Das Montageverfahren bleibt jedoch gleich.

Ref Stk Beschreibung

Elektronische Zündung Kappe f. elektronische Zündung

Zündkabel f. Heizplatte Rost f. Heizplatte Fettauffangschale Halterung f. Fettauffangschale Hitzeschutzschild f. An-und-ausknopf Brennerhalter Separator, Kammerbrenner

Keine Abbildung

Beschlagbeutel Bedienungsanleitung, Europe IR Reinigungwerkzeug Venturi-Sicherung

Page 81

PARTS DIAGRAM

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

#42

#31

#20

#21

#19

#43

#35

#32

#30

#34

#17

#9 - 468120017

#16

#26

#36

#15

#41

#11

#33

#40

#46

#10

#13

#11

#12

#14

#28

#29

#47

#48

#9 468220017

#26

#17

#16

#18

#22

#25

#9 468220017DK

#24

#37

#38

#23

#27

#39

#45

#44

Page 82

ASSEMBLY

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

NOTE: DO NOT over tighten screws and washers that come into contact with porcelain coated surfaces. Over tightening may cause the porcelain coating to crack and break, resulting in exposed metal that will be prone to rust.

#23

#39

#22

#38

Tighten the screws

2ND

1ST

Page 83

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

x11

#37

#27

#24

#25

#24

Page 84

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

Page 85

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

#29

1ST

#28

2ND

Tighten the screws

3RD

Page 86

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

1ST

#30

#34

#33

2ND

3RD

Tighten the screws

Page 87

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

2ND

1ST

Remove screws

#17

#16

Page 88

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

1ST

#35

3RD

2ND

#35

4TH

#42

5TH

Page 89

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

1ST

#15

#42

2ND

#40

3RD

#40

Battery (Not Provided)

#41

Page 90

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

#43

Back of Firebox

2ND

Front of Firebox

#20

1ST

Page 91

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

#21

#19

Page 92

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

I3B/P(30)

I3B/P(50)

Model No.

468220017

468120017

Gas Type

Butane

Propane

Butane, Propane or their

mixtures

Butane, Propane or their

mixtures

Gas Pressure

28-30 mbar

37 mbar

30 mbar

50 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Barbecue: 0,66 x 3 pcs

Hotplate: 0,83 x 1

Hotplate: 0,75 x 1

Destination Countries

GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS,

CZ, IT, SK

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3+(28-30/37)

Model No.

468220017UK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

TECHNICAL DATA CHAR-BROIL, LLC

Appliance Name

Gas Barbeque/Gas Grill

Total Nominal Heat Input

9,96 kW (724,8 g/h)

Gas Category

I3B/P(30)

Model No.

468120017DK

Gas Type

Butane

Propane

Gas Pressure

28-30 mbar

37 mbar

Injector Size (Dia. mm)

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

Destination Countries

1ST

#44

#45

2ND

CAUTION

Failure to install grease cup clip and cup will cause hot grease to drip from bottom of grill with risk of fire or property damage.

3RD

Page 93

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

LEAK CHECK FOR MODELS: 468220017, 468220017DK, 468225518

1ST

2ND

TIGHTEN SECURELY!

KIRISTÄ HUOLELLISESTI!

PEVNĚ UTÁHNĚTE!

FASTSPÆND KORREKT! DRAAI STEVIG AAN! DRA ÅT ORDENTLIGT!

FEST GODT!

HERTU VANDLEGA

SERREZ FERMEMENT

SICHER BEFESTIGEN! SERRARE SALDAMENTE

APRIETE FIRMEMENTE BEZPEČNE ZATIAHNUŤ!

AFTENGDU TANKINN EFTIR ÞESSA SKOÐUN!

!הקזוחב קדה

Page 94

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

en Leak test before ﬁrst use, at least once a year, and every time the

cylinder is changed or disconnected.

fr Effectuez un test de fuite avant la première utilisation, au moins

une fois par an, et chaque fois que la bonbonne est changée ou déconnectée.

de Führen Sie eine Überprüfung auf Gasaustritten mindestens einmal

im Jahr und jedes Mal, wenn der Gasbehälter gewechselt oder abgetrennt wurde, durch.

it Eseguire una prova di tenuta prima del primo utilizzo, almeno una

volta l'anno. Inoltre, eseguire una prova di tenuta ogni volta che il cilindro viene cambiato o scollegato.

nl Lektest voor eerste gebruik, minstens een keer per jaar, en elke

keer als de gasﬂes verwisseld of losgekoppeld is.

sv Testa efter läckage före den första användningen, minst en gång

per år, och varje gång cylindern byts ut eller kopplas bort.

ﬁVuototesti ennen ensimmäistä käyttöä, mutta vähintään kerran

vuodessa, ja joka kerta kun sylinteri vaihdetaan tai sen kytkentä irrotetaan.

es Realice una prueba de fugas al menos una vez al año o cada vez

que se cambie o se desconecte el cilindro.

,הנשב םעפ תוחפל ,ןושאר שומישה ינפל הקידב תפילד

.תקתונמ וא הנתשמ רדניליצה םעפ לכבו

- OR -

pt Faça um teste para veriﬁcar se não há vazamentos pelo menos

uma vez por ano e sempre que o cilindro for trocado ou desconectado.

da Tæthedsprøvning af ventiler, slanger og regulator skal ske før

første ibrugtagning, mindst en gang om året, og hver gang gasﬂasken er enten skiftet eller afbrudt.

no Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti

árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt.

sk Test tesnosti uskutočnite pred prvým použitím, raz za rok a pri

každej výmene alebo odpojení fľaše.

is Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti

árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt.

ro Testaţi scurgerile înainte de prima utilizare, cel puţin o dată pe an

şi de ﬁecare dată când se schimbă sau se deconectează bateria.

cs Proveďte zkoušku těsnosti před prvním použitím, minimálně

jednou za rok a při každé výměně nebo odpojení zásobníku.

pl Przeprowadzić test szczelności przed pierwszym użyciem, co

najmniej raz w roku oraz w przypadku zmiany lub odłączeniem zbiornika.

Page 95

no Inspiser den infrarøde risten før hver bruk for å sikre at åpninger

I3B/P(50)

468120017

Butane, Propane or their

mixtures

50 mbar

Barbecue: 0,66 x 3 pcs

Hotplate: 0,75 x 1

AT, DE, CH, LU

TECHNICAL DATA CHAR-BROIL, LLC

Gas Barbeque/Gas Grill

9,96 kW (724,8 g/h)

I3B/P(30)

468120017DK

Butane

Propane

28-30 mbar

37 mbar

Barbecue: 0,73 x 3 pcs

Hotplate: 0,83 x 1

dekkes ikke med rusk. Se Grillveiledning for detaljerte instruksjoner om rengjøring.

sk Pred každým použitím skontrolujte rošt infračerveného grilu a

uistite sa, že otvory nie sú upchané nečistotami. Podrobné pokyny týkajúce sa čistenia nájdete v návode na grilovanie

is Skoðið innrauðu grindina fyrir hverja notkun til að tryggja að götin

séu ekki þakin leifum. Sjá grillleiðbeiningar til að fá ítarlegar hreinsileiðbeiningar.

ro Inspectaţi grătarul cu infraroşii înainte de ﬁecare utilizare, pentru

a vă asigura că deschiderile nu sunt acoperite de reziduuri. Citiţi Ghidul de Frigere pentru instrucţiuni detaliate de curăţare.

cz Před každým použitím zkontrolujte infračervený rošt, abyste

ověřili, zda otvory nejsou pokryty nečistotami. Viz podrobnější pokyny k čištění v Průvodci ke grilování.

pl Sprawdź, czy na ruszt podczerwieni przed każdym użyciem, aby

upewnić się, że otwory nie są pokryte gruzem. Zobacz grillowanie Guide Szczegółowe instrukcje czyszczenia.

תנמ לע שומיש לכ ינפל ךלש םודאה ארפניא חאב קודב

תיילצ האר .תלוספב םיסוכמ םניא םיחתפה יכ חיטבהל

.תוטרופמ יוקינ תוארוה תלבקל ךירדמ

en Inspect your infrared grate before each use to ensure that the

openings are not covered with debris. See the Grilling Guide for detailed cleaning instructions.

fr Inspectez votre grille infrarouge avant chaque utilisation pour

vous assurer que les oriﬁces ne sont pas recouverts de débris. Reportez-vous au guide des grillades pour connaître les consignes de nettoyage détaillées.

de Überprüfen Sie den Infrarot-Rost vor jedem Gebrauch, um

sicherzustellen, dass die Öffnungen nicht verschmutzt sind. Beachten Sie bitte die Bedienungsanleitung des Grills für detaillierte Anweisungen zur Reinigung

it Controllare la propriagrigliaa infrarossiprima di ogni utilizzo,al ﬁne

di garantire chela aperture nonsiano coperteda detriti. Consultare la 'Guidadella griglia'per istruzionidi puliziadettagliate.

nl Controleer uw infrarood grill voor elk gebruik om er zeker van te

zijn dat de openingen niet verstopt zijn met vuil. Raadpleeg de Grill Handleiding voor gedetailleerde schoonmaakinstructies.

sv Inspektera det infraröda gallret före varje användning för att

säkerställa att öppningarna inte är täckta med skräp . Se grillningsguiden för detaljerade rengöringsinstruktioner.

ﬁTarkista infrapunaritilä aina ennen käyttöä varmistaaksesi, ettei

aukoissa olelikaa. Katso yksityiskohtaiset puhdistusohjeet grillausoppaasta.

es Revise su parrilla infrarroja antes de cada uso para asegurarse

que las aberturas no están cubiertas de escombros. Consulte la Guía de Asado a la Parilla para la limpieza detallada.

pt Inspeccionea sua grelha de infravermelho antes de cada

utilização para assegurar que as aberturas não estão cobertas com detritos. Consulte o Guia de grelhados para ver as instruções detalhadas de limpeza.

da Inspicer din infrarøde rist før hver brug for at sikre, at åbningerne

ikke er dækket med affald. Se Grillevejledningen angående detaljerede rengøringsinstruktioner.

Page 96

Warranty Statement

Char-Broil Europe GmbH of Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hamburg, (Char-Broil) warrants to the PURCHASER of this Char-Broil product that it will be free of defects in material and workmanship from the date of purchase as follows:

Gas Grills

Burners 5 years Cooking Grates/Emitters 2years

All Other Parts (EURO minimum) 2 years

Char-Broil or the seller of the product may require reasonable proof of your date of purchase. THEREFORE, YOU SHOULD RETAIN YOUR SALES RECEIPT OR INVOICE.

[France only: Al of the Civil Code (warranty against hidden defects) and Articles L. 217-1 to L. 217-14 and L. 411-1 to L. 411-2 of the Consumer Code (warranty of conformity

This Warranty includes normal use and service. Before returning any parts, you should promptly contact Char-Broil using the contact information on our website. In case of a defect, Char-Broil will elect to replace or repair the product or such parts without charge. . Char-Broil will return the product or parts of the product to the purchaser, freight or postage prepaid. If Char-Broil elects to repair the product or such defective parts of the product and this repair fails, you are entitled, pursuant to your statutory legal rights, to reduce the purchase price or to withdraw from the contract and receive a refund.

This Warranty does not cover any failures or operating difﬁculties due to accident, abuse, misuse, alteration, misapplication, vandalism, improper installation or improper maintenance or service, or failure to perform normal and routine maintenance, including but not limited to damage caused by insects within the burner tubes, as set out in this owner’s manual. Exceptions may apply, so please contact Char-Broil or your seller in case you have any questions on whether this Warranty applies to your specific case or not.

Deterioration or damage due to severe weather conditions such as hail, hurricanes, earthquakes or tornadoes, discoloration due to exposure to chemicals either directly or in the atmosphere, is not covered by this Warranty, and are not normally covered by your statutory legal rights.

Char-Broil is not liable for any unforeseeable losses (i.e. loss or damage that neither you nor Char-Broil or the seller contemplated at the time of purchase), or any damage caused by you, save for that Char-Broil’s liability for fraud or death or personal injury caused by its negligence is not limited.

Char-Broil does not authorize any person or company to assume for it any other obligation or liability in connection with the sale, installation, use, removal, return, or replacement of its equipment; and no such representations are binding on CharBroil.

l products sold by the Seller are covered by the legal warranties provided in Articles 1641 and followings

the right of repair or replacement of the product or parts of the product that prove defective under

This Warranty appli

This Warranty do

For warranty servic

es not affect any of your statutory legal rights under the applicable consumer laws of your resident country.

es only to products sold at retail to individuals (as opposed to businesses) within the European Union.

e, contact Char-Broil at info-eu@charbroil.com.

Page 97

Déclaration de Garantie

Char-Broil Europe GmbH, sis à l’adresse Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hambourg (« Char-Broil »), garantit à l’ACHETEUR du présent produit Char-Broil que ce dernier sera exempt de tout défaut de matériel ou de fabrication à compter de la date de l’achat, comme suit :

Gril à gaz

Brûleurs

Grilles de cuisson et émetteurs

Toutes les autres pièces (minimum pour l’Europe)

Il se peut que Char-Broil ou le vendeur du produit exige une preuve raisonnable de la date de votre achat. PAR CONSÉQUENT, VOUS DEVRIEZ CONSERVER VOTRE REÇU OU VOTRE FACTURE.

[France seulement : Tous les produits vendus par le vendeur sont couverts par les garanties légales prévues aux articles 1641 et suivants du Code civil (garantie contre les défauts cachés) et aux articles L. 217-1 à L. 217-14 et L. 411-1 à L. 411-2 du Code de la consommation (garantie de conformité.]

La présente garantie comprend le droit à la réparation ou au remplacement du produit ou des pièces du produit qui se

révèlent défectueux dans des conditions normales d’usage et d’entretien. Avant de retourner une pièce, vous êtes invité à

prendre contact sans délai avec Char-Broil aux coordonnées indiquées sur notre site Web. En cas de défaut, Char-Broil décidera de remplacer ou de réparer sans frais le produit ou les pièces en question. Char-Broil retournera le produit ou les pièces à l’acheteur, frais d’expédition ou d’affranchissement prépayés. Si, après que Char-Broil a décidé de réparer le produit ou les pièces défectueuses, la réparation échoue, vous avez le droit, en vertu de vos droits légaux réglementaires,

de réduire le prix d’achat ou de résilier le contrat et de vous faire rembourser.

La présente garantie ne couvre pas les défaillances ou les problèmes de fonctionnement découlant d’un accident, d’une utilisation abusive, d’une mauvaise utilisation, d’une modification, d’une application erronée, d’un acte de vandalisme, d’une mauvaise installation, d’un mauvais entretien, d’une mauvaise réparation ou du non-respect des procédures d’entretien

normal et régulier, y compris notamment les dommages causés par les insectes dans les tubes des brûleurs, comme le décrit le présent mode d’emploi. Certaines exceptions peuvent s’appliquer. Veuillez donc prendre contact avec Char-Broil ou avec votre vendeur si vous vous demandez si la présente garantie couvre votre cas particulier ou non.

5 ans

2 ans

La détérioration ou les dommages causés par les conditions climatiques particulièrement rigoureuses, comme la grêle, les

ouragans, les séismes ou les tornades, ainsi que la décoloration due à l’exposition à des substances chimiques, soit directement, soit dans l’atmosphère, ne sont pas couverts par la présente garantie, et ne sont normalement pas visés par

vos droits légaux réglementaires.

Char-Broil n’est pas responsable des pertes imprévues (c’est-à-dire les pertes ou les dommages que ni vous, ni Char-Broil,

ni le vendeur n’avez envisagés au moment de l’achat) ou de tout dommage dont vous êtes la cause, à ceci près que la

responsabilité de Char-Broil pour fraude, décès ou dommage corporel causés par sa négligence n’est pas limitée.

Char-Broil n’autorise aucun particulier ni aucune société à assumer en son nom toute autre obligation ou responsabilité relativement à la vente, à l’installation, à l’utilisation, à l’élimination, au retour ou au remplacement de son équipement; aucune déclaration à cet effet ne lie Char- Broil.

La présente garantie ne concerne que les produits vendus au détail à des particuliers (et non à des sociétés) au sein de l’Union européenne.

La présente garantie n’a aucune incidence sur les droits légaux réglementaires qui vous sont octroyés par les lois sur la consommation en vigueur dans votre pays de résidence.

Pour demander un service sous garantie, prenez contact avec Char-Broil à l’adresse info-eu@charbroil.com.

Page 98

Gewährleistungserklärung

Char-Broil Europe GmbH, mit Geschäftssitz an der Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hamburg (Char-Broil) gewährleistet gegenüber dem KÄUFER dieses Char-Broil-Produktes, dass es ab dem Verkaufsdatum frei von Materials-und Verarbeitungsfehlern sein wird, wie im Folgenden dargestellt:

Gasgrills

Brenner Kochplatten/Emitter All anderen Teile (EURO-Minimum)

Char-Broil oder der verlangen. DESHALB SOLLTEN SIE IHREN KAUFBELEG ODER IHRE RECHNUNG AUFBEWAHREN.

Diese Gewährleis des Produktes, die sich bei normalem Gebrauch und Anwendung als mangelhaft erweisen. Vor der Rücksendung jedweder Teile sollten Sie sich unverzüglich mit Char-Broil unter Nutzung der Kontaktinformationen auf unserer Website in Verbindung setzen. Im Falle eines Herstellungsfehlers wird CharBroil das Produkt oder die entsprechenden Teile ohne Berechnung entweder ersetzen oder nachbessern. CharBroil wird das Produkt oder die Ersatzteile für das Produkt an den Käufer zurücksenden, wobei Fracht oder Porto im Voraus bezahlt wird. Falls Char-Broil die Entscheidung trifft, das Produkt oder die entsprechenen Teile nachzubessern und die Reparatur fehlschlägt, sind Sie gemäß Ihrer rechtlichen Ansprüche dazu berechtigt, den Kaufspreis zu vermindern oder vom Vertrag zurückzutreten und eine Rückvergütung zu erhalten.

Die Gewährleist Missbrauch, Fehlanwendung, Abänderung, falscher Verwendung, mutwilliger Beschädigung, unsachgemäßer Installation oder unsachgemäßer Instandhaltung oder Betrieb, oder Unterlassen normaler und routinemäßiger Instandhaltung, einschließlich, aber nicht beschränkt auf, durch Insekten im Inneren der Brennrohre verursachte Schäden, wie in dieser Bedienungsanleitung dargelegt. Ausnahmen können vorkommen, darum bitten wir Sie, Char-Broil oder Ihren Händler zu kontaktieren, falls Sie irgendwelche Fragen darüber haben, ob diese Gewährleistung auf Ihren speziellen Fall zutrifft oder nicht.

Händler des Produkts werden eventuell angemessenen Nachweis Ihres Kaufsdatums

tung umfasst das Nachbesserungsrecht oder Ersetzungsrecht des Produktes oder der Teile

ung erstreckt sich nicht auf Versagen oder Bedienungsschwierigkeiten infolge von Unfällen,

5 Jahre

2 Jahre

Zerfall oder Sch Verfärbung durch Exposition gegenüber chemischen Stoffen, entweder direkt oder atmosphärisch bedingt, verursacht werden, sind durch diese Gewährleistung nicht gedeckt und sind normalerweise nicht durch zutreffende rechtliche Ansprüche gedeckt.

Char-Broil übern Schaden, die weder Sie noch Char-Broil noch der Händler zum Zeitpunkt des Kaufs voraussahen), oder irgendeinen von Ihnen verursachten Schaden, mit Ausnahme der Tatsache, dass die Haftung von Char-Broil für

Betrug oder durch ihre Nachlässigkeit verursachten Todesfall oder Verletzungen nicht beschränkt ist.

Char-Broil ertei oder Haftungen im Zusammenhang mit dem Verkauf, der Installation, des Gebrauchs, der Entfernung, Rücksendung, oder des Ersetzens ihrer Geräte zu übernehmen, und keine diesbezüglichen Erklärungen sind für Char-Broil verbindlich.

Diese Gewährlei innerhalb der Europäischen Union verkaufte Produkte Anwendung.

Diese Gewährlei Verbraucherrechten.

Zur Inanspruchnahme v

info-eu@charbroil.com

aden, die durch extreme Witterungsbedingungen wie Hagel, Orkane, Erdbeben oder Tornados,

immt keine Verantwortung für irgendwelche unvorhergesehenen Verluste (z. B. Verlust oder

lt keiner anderen Person oder Firma dieVollmacht, für sie irgendwelche anderen Verpflichtungen

stung hat nur auf im Einzelhandel an Privatpersonen (im Gegensatz zu Unternehmen)

stung berührt keine Ihrer rechtlichen Ansprüche unter den in Ihrem Wohnsitzland geltenden

on Garantieleistungen kontaktieren Sie Char-Broil unter

Page 99

Garantierklæring

Char-Broil Europe GmbH af Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hamburg, (Char-Broil) garanterer køberen af dette Char-Broil produkt er uden materielle eller fabrikationsfejl som anvist:

Gas Grills

BRÆNDERE

GRILLRISTE / SENDERE

ALLE ANDRE DELE (EURO

Både Char-Broil og sælger af produktet kan opkræve et rimeligt bevis for købsdatoen. DERFOR SKAL DU BEHOLDE DIN KVITTERING ELLER FAKTURA.

Garantien omfatter retten til reparation eller udskiftning af produktet eller dele af produktet, som kan bevises at være defekt ved normal brug og service. Char-Broil. Du finder kontaktoplysningerne på vores hjemmeside. I tilfælde af fejl, vil Char-Broil erstatte eller reparere produktet eller delene uden beregning. Char-Broil vil returnere dele af produktet til køberen, efter forudbetalt fragt eller porto. produktet eller de dine lovbestemte juridiske rettigheder, at reducere købsprisen eller at fortryde aftalen og blive refunderet.

Denne garanti dækker ikke svigt eller driftsvanskeligheder på grund af uheld, misbrug, ændring, fejlagtig anvendelse, vandalisme, forkert installation eller vedligeholdelse eller service, eller manglende evne til at opfylde normal og rutinemæssig vedligeholdelse, herunder men ikke begrænset til skader forårsaget af insekter i brænderør, som angivet i denne ejers brugervejledning. Ved undtagelser, venligst kontakt Char-Broil eller din sælger, hvis du har spørgsmål om, hvorvidt denne garanti gælder for din konkrete sag eller ej.

defekte dele af produktet og denne reparation mislykkes, har du ret til, i henhold til

MINIMUM)

Før du returnere delene, skal du straks kontakte

5 ÅR

2 ÅR

produktet eller

Hvis Char-Broil vælger at reparere

Forringelse eller skader som følge af vanskelige vejrforhold såsom hagl, orkaner, jordskælv eller tornadoer, misfarvning som følge af udsættelse for kemikalier, enten direkte eller i atmosfæren, er ikke omfattet af denne

Char-Broil er ikke ansvarlig for eventuelle uforudsete tab (dvs. tab eller skader, som hverken du, Char-Broil eller sælger har overvejet på købstidspunktet), eller eventuelle skader du kan have forårsaget, med undtagelse af, at Char-Broils ansvar er ubegrænset over for bedrageri, dødsfald eller personskade forårsaget af uagtsomhed.

Char-Broil tillader ikke, at hverken en person eller virksomhed påtager sig nogen andre forpligtelser eller ansvar i forbindelse med salg, installation, brug, fjernelse, returnering eller udskiftning af sit udstyr; og sådanne repræsentationer er ikke bindende for Char-Broil.

Denne GARANTI er kun gældende for produkter, der sælges i detailhandlen til enkeltpersoner (i modsætning til virksomhederne) i den Europæiske Union.

Denne garanti påvirker ikke nogen af dine lovbestemte juridiske rettigheder i henhold til gældende forbrugerlovgivning i dit hjemland.

For garantiservice bør du kontakte Char-Broil på info-eu@charbroil.com.

garantiforsikring, og er normalt ikke dækket af dine lovmæssige rettigheder .

Page 100

Záručného Vyhlásenia

Spoločnosť Char-Broil Europe GmbH, Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hamburg, (Char-Broil) poskytuje NADOBÚDATEĽOVI dňom zakúpenia tohto výrobku značky Char-Broil nasledujúcu záruku, že nebude mať závady materiálu a spracovania nasledovne:

Plynové grily

Horáky Grilovacie mriežky/žiariče

Všetky ostatné časti (EURO minimum)

Spoločnosť Char-Broil alebo predajca tohto výrobku môže požadovať dôkaz o dátume jeho zakúpenia. PRETO BY STE SI MALI ÚČTENKU ALEBO FAKTÚRU PONECHAŤ.

Táto záruka zahŕňa normálnom používaní a činnosti výrobku. Pred vrátením ktorejkoľvek časti použite kontaktné informácie na našej internetovej stránke a urýchlene kontaktujte spoločnosť Char-Broil. V prípade závady spoločnosť Char-Broil podľa vlastnej úvahy bezplatne buď vymení alebo opraví výrobok alebo jeho časti. Spoločnosť Char-Broil vráti výrobok alebo jeho časti zákazníkovi a uhradí prepravu a poštovné. Ak sa spoločnosť Char-Broil rozhodne opraviť výrobok alebo jeho jeho závadné časti a oprava nepomôže, budete mať na základe práv vyplývajúcich zo zákona nárok na zníženie kúpnej ceny alebo odstúpenie od zmluvy a preplatenie kúpnej ceny.

Táto záruka sa nevzťahuje na závady a poruchovú činnosť výrobku v dôsledku nehody, zlého zaobchádzania a nesprávneho používania výrobku, jeho pozmenenia, nesprávnej aplikácie, vandalizmu, nesprávnej montáže alebo neprimeranej údržby alebo servisu, alebo neposkytnutia normálnej alebo rutinnej údržby vrátane poškodenia spôsobeného hmyzom vo vnútri trúbok horáka a iného poškodenia ako sa uvádza v Návode na používanie. Môžu platiť určité výnimky, preto v prípade akýchkoľvek otázok v súvislosti s platnosťou tejto záruky vo vašom konkrétnom prípade sa obráťte na spoločnosť Char-Broil alebo vášho predajcu.

Schátranie alebo poškodenie v dôsledku extrémnych klimatických podmienok ako je krupobitie, hurikány, zemetrasenia alebo tornáda, vyblednutie v dôsledku vystavenia chemikáliám alebo či už priamo alebo v ovzduší, táto záruka nepokrýva a zvyčajne sa na ne nevzťahujú ani vaše práva vyplývajúce zo zákona.

nárok na opravu alebo výmenu výrobku alebo jeho častí, ktoré sa preukážu ako závadné pri

5 rokov

2 roky

Spoločnosť Char-Broil nie je zodpovedná za žiadne nepredvídateľné straty (t.j. stratu alebo poškodenie, ktoré ste vy, spoločnosť Char-Broil alebo predajca v čase kúpy nebrali do úvahy), ani za vami spôsobené poškodenie s výnimkou právnej zodpovednosti spoločnosti Char-Broil v prípade podvodu, smrti alebo úrazu osôb spôsobených jej nedbalosťou.

Spoločnosť Char-Broil neoprávňuje žiadnu osobu alebo spoločnosť prevziať na seba v mene spoločnosti Char-Broil žiadne iné záväzky alebo zodpovednosť v súvislosti s predajom, montážou, používaním, demontážou, vrátením alebo výmenou jej zariadenia a uvedené zastupovanie nie je pre spoločnosť Char-Broil záväzné.

Táto záruka sa vz v rámci Európskej únie.

Táto záruka nemá dopad

Svoju žiadosť o s

ťahuje výlučne na výrobky predávané jednotlivcom v maloobchodnej sieti (na rozdiel od veľkoobchodu)

na vaše práva vyplývajúce zo spotrebiteľských zákonov krajiny vášho pobytu.

ervis v rámci záruky zašlite spoločnosti Char-Broil na emailovú adresu info-eu@charbroil.com.

100

Char-Broil Performance 330 B Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
