1/ Description du boîtier de commande
2
Touche informations
et programmation
Réglage température
eau sanitaire ECS
Sélection du mode
d’utilisation
• Chauffage seul
• ECS seule
• Chauffage + ECS
• Hors gel
Touche Economie/Confort
Affichage Luna 3 HTE
Mode sanitaire
Mode chauffage
Mode de fonctionnement à la température
confort
Mode de fonctionnement à la température
réduite
Stand-by
Fonction automatique active
Fonction temporisée active
Fonction manuelle
Brûleur allumé
Format heure/info de fonctionnement
Touche des fonctions
temporisées
Touches de réglage
Touche de validation
Sélection du mode de fonctionnement
programmé (Chauffage)
Manuel/Automatique/Eteint
Affichage Luna 3
Jours de la semaine
Programme horaire
Niveau de modulation de la flamme
Activation fonction ramonage et talonnage
vanne de gaz
Fonctions temporisées (vacances)
Communication en cours entre platine et
commande à distance
Anomalie en cours
Paramètre de platine
Niveau batterie
Page 3
2/ Mise en marche de la chaudière
• Alimenter la chaudière électriquement
• Ouvrir le robinet du gaz
• Procéder aux réglages des paramètres de fonctionnement
2.1/ Réglage du jour et de l'heure
Appuyer sur la touche IP : l'écran affiche (quelques instants) le message
PROGR et l'heure commence à clignoter.
Remarque : si l'on n'appuie sur aucune touche, la fonction s'arrête
automatiquement au bout d'une minute.
• Appuyer sur les touches +/- pour régler l'heure ;
• Appuyer sur la touche
• Appuyer sur les touches +/- pour régler les minutes ;
• Appuyer sur la touche
• Appuyer sur les touches +/- pour programmer le jour de la
semaine « Day » (1…7) qui correspond au Lundi… Dimanche) ;
Appuyer sur la touche IP pour quitter la programmation DATE-HEURE.
2.2) Sélection du mode d'utilisation
Appuyer sur la touche pour choisir le mode d'utilisation
(actions successives sur la touche )
OK ;
OK ;
Mode d'utilisation Affichage écran
Eté - eau chaude seule
Chauffage Chauffage uniquement
Hiver
Hors gel Protection hors gel chaudière
Fonction assurée
par la chaudière
Production d'eau chaude
sanitaire
Chauffage et production d'eau
chaude sanitaire
3
Page 4
BOITIER RCM SITUÉ DANS UNE PIÈCE DE RÉFÉRENCE

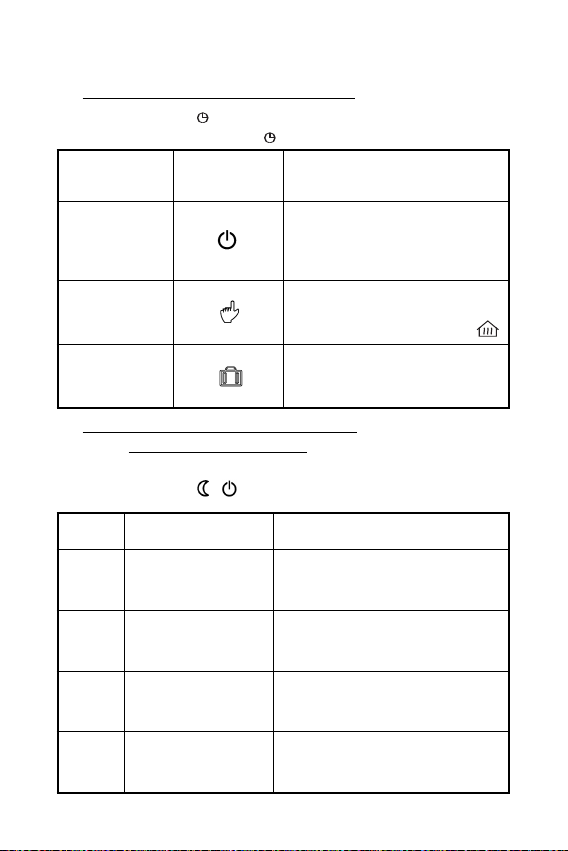

2.3/ Sélection du mode de fonctionnement
Appuyer sur la touche pour choisir le mode de fonctionnement
(action successives sur la touche )
Mode de
fonctionnement
Affichage écran
Fonction assurée
par la chaudière
Selon le programme horaire établi
Automatique
(voir chap2.5) l'ambiance est en
position température de confort
ou température réduite
L'ambiance est réglée en
Manuel
permanence selon la température
ajustée à l'aide des touches +/-
L'ambiance est réglée en
Absence
permanence selon la température
absence réglée (voir chap2.4.1)
2.4/ Réglage des températures de consigne
2.4.1/ Température chauffage
Appuyer sur la touche IP
Appuyer sur la touche pour faire défiler les consignes
Fonction Affichage Description de la fonction
CONFR
ECONM
NOFRS
SHOWR
La température
programmée clignote
(réglage d'usine =
La température
programmée clignote
(réglage d'usine = 18°C)
La température
programmée clignote
(réglage d'usine =
La température
programmée clignote
(réglage d'usine = 40°C)
Fonctionnement de la chaudière
en mode chauffage à la
20°C)
température de confort
Fonctionnement de la chaudière
en mode chauffage avec point
de consigne réduit
Fonctionnement de la chaudière
en mode chauffage à la
5°C)
température absence
Fonctionnement de la chaudière
en mode sanitaire à la température
abaissée (voir chap. 3.3)
4
Page 5
• Pour modifier la valeur de la fonction sélectionnée, appuyer sur les
touches +/-
• Pour quitter, appuyer sur la touche IP
Note : il est possible de faire une dérogation temporaire de la température
ambiante en appuyant sur les touches +/- . La consigne revient à la
valeur programmée dès la première commutation du programme horaire.
2.4.2/ Température Eau chaude sanitaire
Pour régler la température d'eau chaude sanitaire, appuyer sur les
touches +/- .
2.5/ Programmation horaire du chauffage
• Appuyer sur la touche puis sur
• Choisir un jour ou un groupe de jours en agissant sur les touches +/-
MONDY DAY 1 Lundi
TUEDY DAY 2 Mardi
WEDDY DAY 3 Mercredi
THUDY DAY 4 Jeudi
FRIDY DAY 5 Vendredi
SATDY DAY 6 Samedi
SUNDY DAY 7 Dimanche
Groupe MO-FR
« MO-FR »
Groupe SA-SU
« SA-SU »
Groupe MO-SA
« MO-SA »
Groupe MO-SU
« MO-SU »
DAY 1 2 3 4 5 Du lundi au vendredi
DAY 6 7 Samedi et dimanche
DAY 1 2 3 4 5 6 Du lundi au samedi
DAY 1 2 3 4 5 6 7
Tous les jours
de la semaine
5
Page 6
• Appuyer sur la touche OK
• L'écran visualise On 1 et les quatre chiffres de l'heure clignotent
• Appuyer sur les touches +/- pour programmer l'heure à laquelle la
chaudière s'allumera
• Appuyer sur la touche
• L'écran visualise Off 1 et les quatre chiffres de l'heure clignotent
• Appuyer sur les touches +/- pour programmer l'heure à laquelle la
chaudière s'arrêtera
• Appuyer sur la touche OK
• Répéter les mêmes opérations à partir du point 4 pour programmer les
trois autres plages horaires
• Appuyer sur la touche IP pour quitter la fonction
THUDY DAY 4 Jeudi 06 : 00 08 : 00 11 : 00 13 : 00 17 : 00 23 : 00 24 : 00 24 : 00
Exemple :
En programmant l'heure d'allumage On… identique à l'heure d'extinction Of…
la plage horaire est annulée et la platine électronique passe à l'heure
suivante. On4=24 :00 Of4=24 :00 le programme sera identique de 23:00 Of3
à 6:00 On1.
2.6/ Programmation horaire de l'eau chaude sanitaire
Pour les chaudières à ballon il est possible de programmer les plages
horaires de fonctionnement (voir notice d'emploi et d'installation)
OK
On1 Of1 On2 Of2 On3 Of3 On4 Of4
3/ Fonctions de dérogation
3.1/ Passage momentané Economie ó Confort
La touche permet en dérogation du programme horaire de passer de
la température ambiante de confort à la température ambiante réduite ou
inversement (selon programme). On revient à la programmation normale
dès la première commutation du programme horaire.
3.2/ Fonction « vacance »
Cette fonction permet de gérer la température ambiante sur la
température d'absence (réglée sur « NOFRS » et ceci pendant une
durée choisie.
6
Page 7

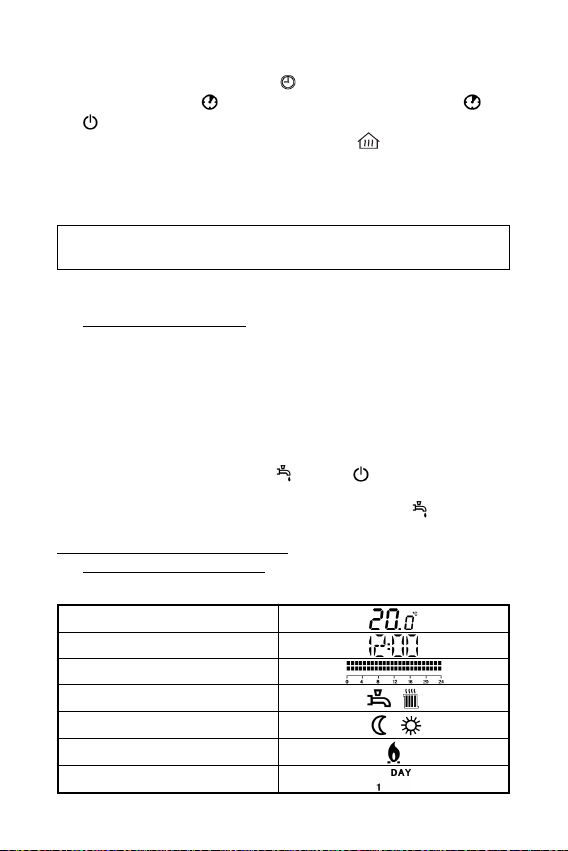

Réglage :
- vérifier que le boitier est en mode
- appuyer sur la touche : l'écran indique MN60 et les symboles
et clignotent
- pour modifier le temps utiliser les touches +/-
MN10-MN90 réglage de 10 à 90 mn
HH02-HH47 réglage de 2 à 47 heures
DD06-DD45 réglage de 2 à 45 jours
Recommandation : après avoir activé cette fonction veiller à n'appuyer sur
aucune touche.
A la fin du temps programmé, la chaudière revient sur le mode
« auto ».
3.3/ Fonction « SHOWR »
Cette fonction permet d'ajuster la température d'eau chaude sanitaire
préréglée (chap. 2.4) pendant 55 minutes. Ceci permet pendant une
période de puisage (douche notamment) de limiter la température d'eau à
une valeur permettant d'assurer (choix usine 40°C) :
- une meilleure stabilité de fonctionnement des robinets thermostatiques
- une sécurité enfant durant un bain
• Appuyer sur une des touches +/- puis sur
• Le système s'arrête automatiquement au bout de 55 mn
• Pour l'arrêter avant, appuyer sur une des 2 touches +/- .
4/ Fonctions d'affichage Ecran
4.1/ Fonctionnement normal
Affichage de l'écran
Température ambiante
Heure
Programme
Mode de fonctionnement choisi
Mode d'utilisation
Fonction chaudière en cours
Jour
7
Page 8
4.2/ Signalisation des dispositifs de sécurité
2 types de signalisation Anomalie / Mise en sécurité
• Anomalie signalée par un code suivi de « E »
Exemple
ERROR
Dans ce cas faire appel
à une station technique agréée
20E
Mise en sécurité signalée par un message clignotant « ERROR » en
•
alternance avec « OK »
• Appuyer sur « OK »
• L'écran affiche « RESET » puis « OK »
• Appuyer sur « OK »
5 tentatives maximum autorisées
NB : en cas d'affichage « 15SE », voir notice d'emploi
BOITIER RCM SITUÉ SUR LA CHAUDIÈRE
Attention le boitier doit être paramétré par votre installateur
(voir notice d'installation) pour satisfaire à cette application
empérature Eau chaude sanitaire
T
Pour régler la température d'eau chaude sanitaire, appuyer sur les
touches +/-
T
empérature Eau de chauffage
Pour régler la température d'eau de chauffage, appuyer sur les touches +/-
8
Loading...
