液晶彩色电视机
维修手册
机型: L19C699A
维修前请仔细阅读此手册.
1
目录
第一章 安全及注意事项......................................................................................................... 3
第二章 整机规格和端口功能 .............................................................................................. 6
第三章 主要芯片功能和电源简介.................................................................................. 13
第四章 整机机芯框图、信号流程分析和关键点测试数据 ............................ 16
第五章 软件工装、软件升级说明、参数设置、软件初始化、软件版
本及配屏说明
................................................................................................................................. 22
第六章 典型事故维修流程及实例.................................................................................. 23
第七章 高压大电流易损件清单....................................................................................... 23
第八章 工厂模式设置参数说明和注意事项 ............................................................ 23
第九章 整机简易调试说明.................................................................................................. 23
附录: 电路原理图
2
第一章: 安全及注意事项
1-1 安装注意点
(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸液晶屏的表面。
(2) 当液晶屏表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，它可能造成液晶屏表面或液晶屏色彩的
变化。
(4) 请不要使液晶屏受强烈的外力震动。
1-2 操作使用注意点
(1) 移动液晶屏之前请拔掉电源接线。
(2) 请不要改变主板的原先设置，如果被调整，亮度、白平衡等可能不符合的规格。
(3) 请注意长时间的使用的辐射在常温比低温要大。
(4) 请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。
(5) 避免手机对 TV 影响，以免损坏 TV。
1-3 存储注意事项
(1) 当你长时间存储时请保持在 0℃-40℃之间，不要暴露在阳光下，湿度小于 85％RH。
(2) 请不要将液晶屏放置在高湿度和高温环境下，例如温度：60℃，湿度：85%RH.
(3) 请不要将液晶屏放置在低温环境下，例如低于-25℃以下。
1-4 拆机注意事项
(1)液晶屏很容易损伤，拆机时，请注意保护。
(2)拆卸螺钉时请注意每个螺钉对应的位置，以免装机时打错位置，造成面框破裂或滑丝。
(3)如需要拆下电源板或主板时，请注意每根带线的位置和方向，特别是屏线的方向，以防
止装机时引发事故。可以先用相机把走线拍下，方便装机时对照。
(4)检修完成后，请确认机内无异物在装机。
1-5 高压警告
液晶屏高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。
3
2-1. 基本规格 :
LCD Panel
TV 功能
音视频信号输
入
第二章: 整机规格和端口功能
项 目 规 格
可视面积 18.5” 英寸（对角） (BOE)
屏幕高宽比 16:9
分辨率 1366 x768
可视面积 H x V 409.8m m (H) ×230.4m m (V)
显示颜色 16.7 million
对比度 1000
亮度 250cd/m2
可视角度 170° (水平)/ 170° (垂直)
反应时间 5ms
背光灯寿命 50000 小时
色温 冷/ 热
声音系统 B/G、D/K、I、M
颜色系统 PAL / SECAM / NTSC
AV1 RCA x 1
AV2 S-Video x 1
色差信号 YPbPr x 1 支持到 1080P ，Audio L/R x 1,
HDMI HDMI x1 支持到 1080P
即插即用
PC 输入
输入频率
推荐使用 1360x768(60HZ)
Video输 出 输出 CVBS 信号
Audio输 出
Power
Panel 旋转 向前/向后/ 旋转 - 5° / + 20° / ± 35°
环境要求
外观尺寸 W x H x D
净重 不含附件 Kg
Audio 输出 L / R
电源 AC100V~240V, 50/60Hz
功耗 小于 60W
操作温度
储存温度
操作湿度
Audio L/R x 1
H: 31.5K -50KHz
V: 60Hz to 75Hz
可以输出 TV 和 AV 信号, Audio
L/R x 1
2 个 5W 内置喇叭
耳 机
+ 0° ~ + 40° ，
- 25 ° ~ + 60°
10% ~ 85%
4

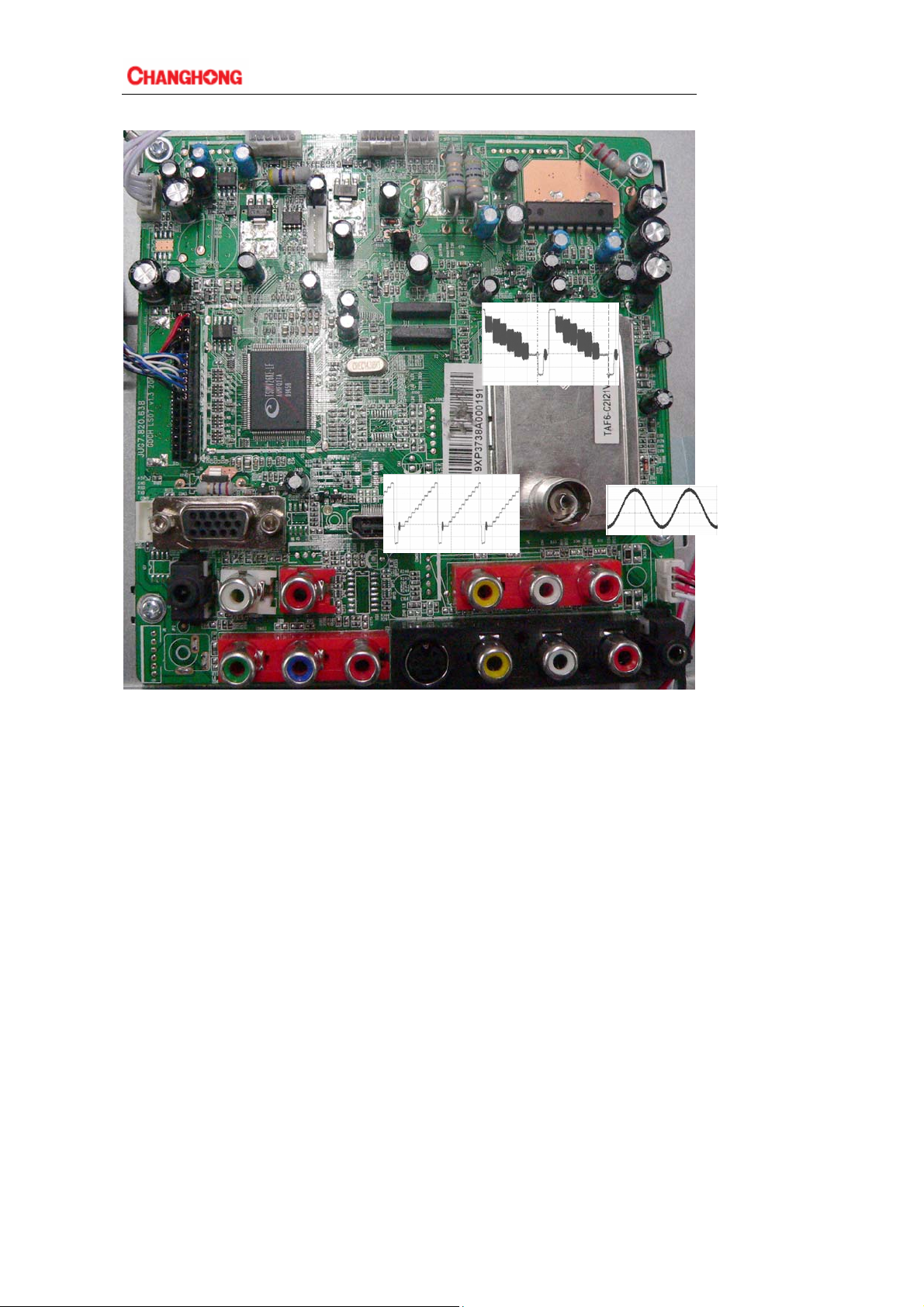

2-2. 各端口介绍（实物照片）：
耳机 AV 输入
AV 输出
S 端子输入
YPbPr 输入
YPbPr 音频输入
HDMI 输入 VGA 输入 RF 输入
注意：
1、HDMI 和 YPbPr 输入支持到 1080P；
2、VGA 推荐分辨率为 1024X768；
3、AV 和 S 端子共用音频信号输入；
4、AV 输出支持 TV 输入/AV 输出，AV 输入/AV 输出，S 端子输入/AV 输出。
PC 音频输入
5
第三章: 主芯片功能及电源简介
3-1. LS07 机芯的主要芯片及其功能
直流开关
闪存
存储器
晶振
视频解码处理
音频功放
声表
调谐器
编号. 位号. 型号 主功能
1 U25 TAF6-C2I21VH
2 U13 TSUMV26KE
3 U14 24LC32B/SN EEPROM
4 U15 W25X40AVSNIG
5 U20 AO4083A
6 Z1 HDAF38A2D
7 Z2 HDVF38A1DC
6
调谐器，输出中频声音和视频信号
视频解码处理
闪存，整机控制程序放置于其中
直流开关
声表
声表
8 U10 TDA7266SA 音频功放
3-2. LS07 机芯的芯片引脚功能介绍
3-2-1. 视频信号处理芯片 TSUMV26KE
7

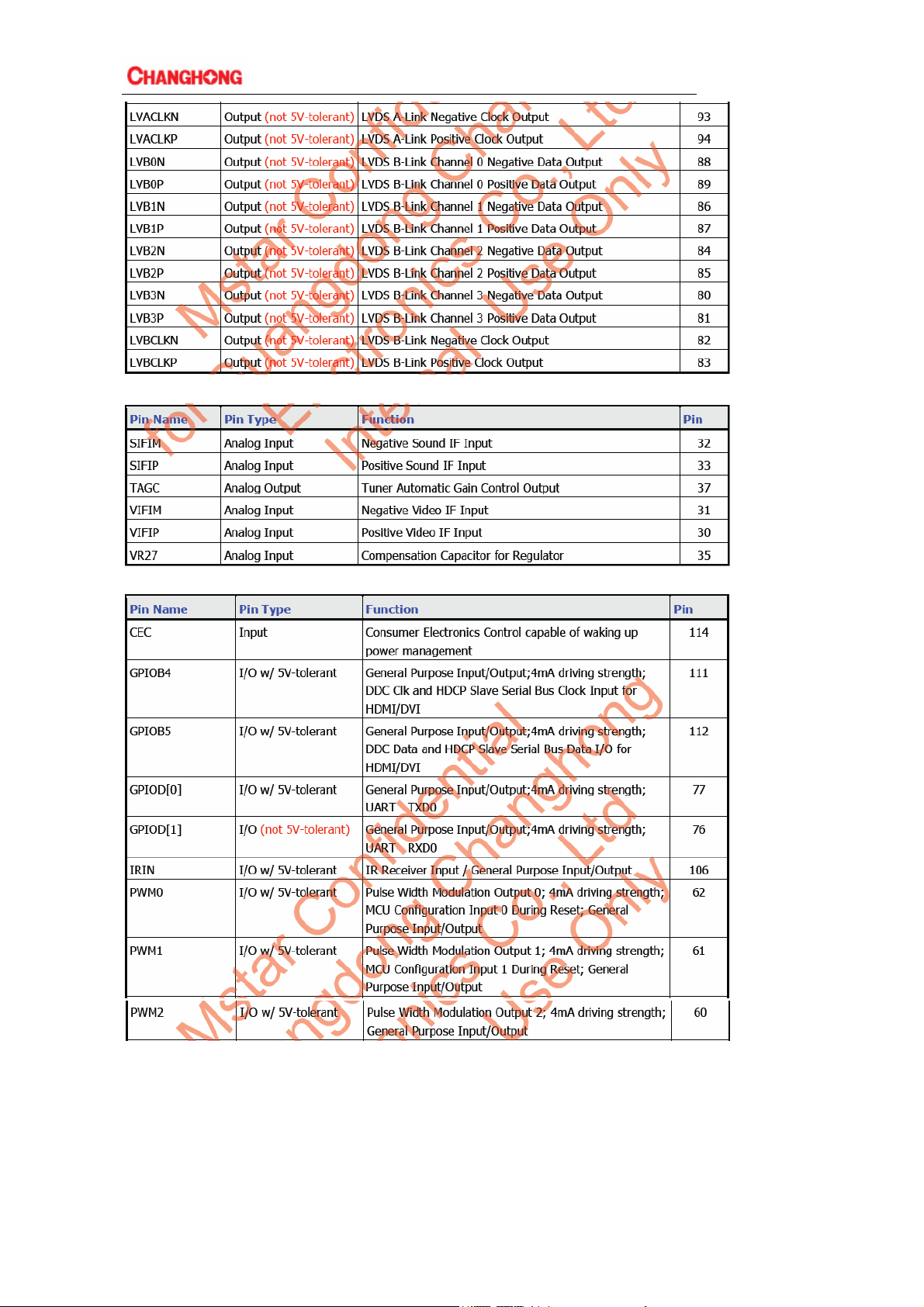

下列各表是引脚功能的具体分配
表 1 ： 机器接口单元相关引脚分配
表 2 ： 模拟接口相关引脚分配
8
表 3：模拟音频信号输入输出接口相关引脚分配
表 4：DVI/HDMI 相关引脚分配
表 5：LVDS 引脚分配
9
表 6：中频信号引脚分配
表 7：一般输入、输出引脚分配
10
表 8：Misc 接口引脚分配
表 9：供电接口引脚分配
3-2-2.调谐器 TAF6-C2I21VH 引脚功能：
引脚. 名称 描述
1 AGC 自动增益控制
2 NC 未接
3 GND 地址选择线
4 SCL IIC 总线(时钟)
5 SDA IIC 总线(数据)
6 5VB
7 5VB
5V 供电
5V 供电
8 ADC/NC 模数输入转换/未接
9 +33V 33V 供电
10 NC 未接
11 IF1 输出中频TV信号
3-2-3．W25X40AVSNIG 引脚功能：
引脚编号 引脚名称 输入/输出 功能
1 /CS I 输入选择
11
2 DO O 数据输出
3 /WP I 写保护
4 GND 地
5 DIO I/O 数据输入/输出
6 CLK I 串行时钟输入
7 /HOLD I 输出保持
8 VCC 电源
3-2-3：AO4803 引脚功能()双通道增强型场效应管：
引脚 符号 功能描述
1 S2 源极2
2 G2 栅极2
3 S1 源极1
4 G1 栅极2
5,6 D1 漏极1
7,8 D2 漏极2

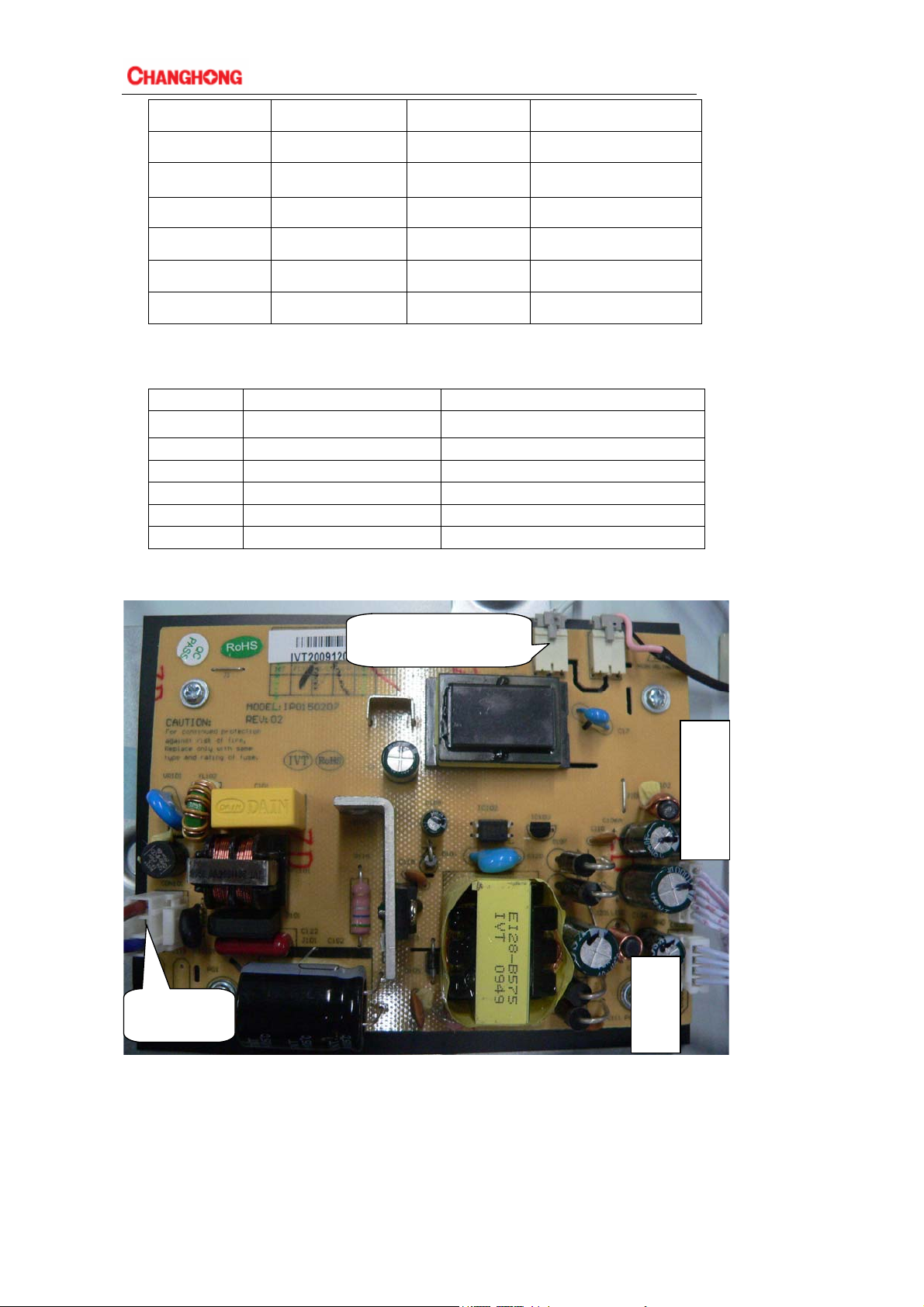

3-3.电源简介
逆变器高压交流输出，背
光灯管用。高压危险！
GND
交流输入
AC100-240V
12
GND
5V
5V
GND
GND
ADJ
O/F
12V
12V
复位电路供电
按键供电
遥控指示灯供电
遥控接收板供电
第四章: 机芯框图、主板供电系统、主板接口定义和关键点波形
本章主要介绍了整机机芯框图、供电系统、接口定义和各关键点波形。

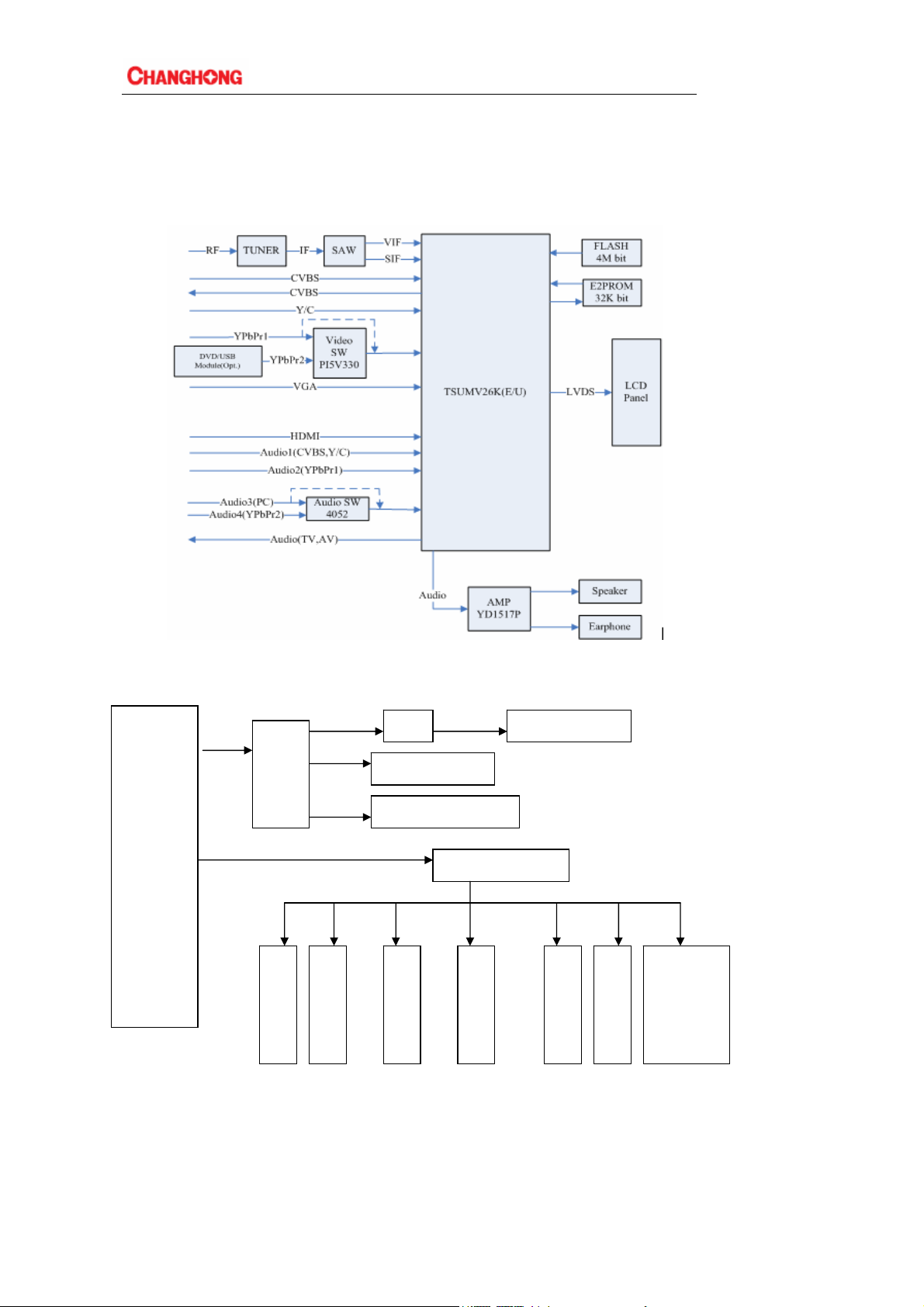

4-1. 机芯框图
4-2. 供电系统
电源板有 2 种输出电压方式：+ 12 V 和+5 V。
4-2-1 主板电源的逻辑关系图
L31 R126
PW波振荡
R138
+12V_IN
R114 +12_INA
power
CON14
PIN 5，6
L2 R191
R195
13
U20
+12V
AVDD MPLL
40V 33V,高频头供电
DVD 12V 供电
TDA1517 12V 供电
U1 +3.3_STB
VDD PM
压
WAKE_UP 上拉 电
LED_CTL 、
供电
供电
供电
供电
,
供电
供电
背光亮度控制
供电
背光开关
供电
,
供电
音频信号直流电平
音频开关
供电
视频开关
供电
,
+5V_1
L32 L4 L5
power
L18
JP3
PIN3，4
U20
U17
U3
+5V_2
屏电
+3.3V_2
VDDP
AVDDA
AVDD AV
AVDDA VIF
U15
Flash
R113 R213 R215 R214 L1 R233 R233
VCC1.26V
CON12
U2
U28
PIN1.2
4-2-2 主板上电压调节器各引脚电压
PIN5,6 =5V
8=12V
PIN7
3.3V
5V 1.26V
5V
3.3V
位号
输出电压
14
U20 U3 U4 U19 U17 U1
5V,12V 3.3V 1.26V 5V 5V 3.3V
4-2-3 接口定义
12V, 12V,OPBACK,DIMMING, GND, GND
GND
GND
5V
5V
软件升级预留用
SAR1,SAR0,GND
G1,R1,IR-IN,GND,3.3V
工厂写 KEY 用
AMP-PR
GND
AMP-PL
GND
15
4.3 关键点波形图
16
第五章: 软件升级工装、软件升级说明、软件初始化、参数选择、
软件版本及配屏说明
5-1. 软件升级工装
使用的升级工装有两种：
1、 使用并口升级工装：使用升级程序：ISP_Tool V4.0.5.exe（以及更高版本）。
2、 使用 USB 接口升级工装，使用升级程序：ISP Tool V4.3 以上版本。
并口或 USB
电脑
5-2.
软件升级说明
1、 连接好升级工装，运行升级程序，
升级工
装
VGA
LCD 电视
把上图中红色线条框住的地方取消选中，即如下图所示：
17
2、先点击（Connect），如果连接正常，会反馈本机芯所使用的 Flash 的类型。如下图
3、点击（Read），读取需要写入的程序，如下图
18
4、点击（Auto），进入程序写入阶段，只需要点击[ Run ],就可以进入写程序了
5-3. 软件初始化
参数选择
5-4.
5-5. 软件版本
5-6. 配屏说明
19
第六章: 典型事故检修流程及实例
6-1：不开机的检修思路
检查主芯片工作条件正常否
根据主板电源
逻辑图检查各
处电压正成否
检查复位电路
是否正常工作
检查 5V，12V
是否正常
检查开机时 5V，
12V 是否过冲
更换电源板
无图
黑屏
更换屏
检查背光
开关电压
检查主板
相关电路
不开机 检查遥控接收板
检查振荡电路
是否正常工作
检查总线上各个芯
片是否正常工作
花屏，白屏
检查屏线
交叉检查
屏和主板
更换屏或检修主板
是否工作正常
更换主芯片
检查总线是
否正常工作
无声
检查各个通
道有否信号
进主芯片
更换主芯片
检查 FLASH
否正常工作
更换芯片
检查主芯片
有否输出信
号
检查功放
有否输出
20
以下一些共性的问题提供给您参考，以加快您的诊断和解决。
现象 可能的原因 解决方法
无图像，无声音，无指示灯
图像和声音不正常
图像有斑点或雪花 信号源质量太差或信号线太差 使用合格的信号线
没有图片，没有声音，指示灯
是绿色的
蓝屏， AV 或 SVIDEO 下
图像不清楚或摇晃或黑色横
向条（在 VGA 模式下）
显卡图片没有为本
无声音
VGA 图片显示的颜色不当常 用户色温调整不当
HDMI 源下，全屏雪花 信号源不标准 拔插 HDMI 电缆一次
遥控器失灵
1.电源线未插
2.电源关闭
1.对比度 ，锐度和颜色的设置不当
2.彩色制式设置不当
3.声音制式设置不当
对比度，亮度，颜色和数量都在最
低值且电视是静音模式。
信号电缆未正确连接。 连接正确信号电缆
没有信号输入或视频电缆没有连接
或错误连接
VGA 下没有正确调整。
没有音频信号输入或音频电缆没有
连接正确
电池安装不当或用尽
1.插上电源线
2.打开电源
1. 调整对比度 ，锐度和颜色
的设置
2. 调整彩色制式以符合当地
的国家广播标准
3. 调整声音制式以符合当地
的国家广播标准
调整对比度，亮度，颜色和音
量
连接视频电缆正确
进入“设置”菜单，选择“自动调
整”项目进行自动校准和调整
“相位”来解决问题
连接音频电缆正确
调整色温，或选择初始的颜色
设置
1.确定正极和负极是正确的。
2.检查是否电池和弹簧的接触
不良
3.更换电池
21
第七章: 高压大电流易损件清单
这些维修零件介绍仅作参考，参数的修改恕不另行通告。精确的数据和相关规格，请查
阅我们公司的最新数据。
编号 名称 型号
1. 主板 JUG6.690.664 1
2. 遥控接受板 JUG6.695.445-01 0.5
3. 按键板 JUG6.694.471 0.5
4. 电源 IP0150207 5
5. 液晶屏 HT185WX1-100 0.1
6. 电子调谐器 TAF6-C2I21VH 0.5
7. 电动式扬声器 YDT3070-C1-5W-4Ω 2
8. 视频信号处理芯片 TSUMV26KE 1
9. 音频功放 TDA1517 1
10.
11.
12.
比例很容易损
坏 （‰）
22
第八章: 工厂模式参数设置说明和注意事项
8-1. 进入工厂菜单
打开电视, 让电视正常工作:
① 按遥控板上的【INPUT】键；
② 按遥控板上数字键 “3”、“1”、“3”、“8”输入口令.
进入工厂模式完成. 如果你想退出工厂模式, 请按电源键关掉电视 .
⑴工厂菜单显示如下：
调试项 调试内容 调试方法 备注
SYSTEM SETTING 系统设置 【﹥】、【﹤】键
CLEAR EEPROM 清空 EEPROM 【﹥】、【﹤】键
AGING MODE 老化开关 【﹥】、【﹤】键
PANEL 屏参选择 【﹥】、【﹤】键
ADC ADJ ADC 校正 【﹥】、【﹤】键 YPBPR、PC 下有效
PICTURE MODE 图像模式 【﹥】、【﹤】键
COLOR TEMP 色温 【﹥】、【﹤】键
SOUND MODE 声音模式 【﹥】、【﹤】键
EEPROM ADJUST
NON LINEAR
SSC SETTING 频谱扩展设置 【﹥】、【﹤】键 [为后续 EMC 参数调整预留]
OTHER OPTION 参数设置 【﹥】、【﹤】键
FACTORY IR 工厂遥控器开关 【﹥】、【﹤】键
SOURCE 信号源切换 【﹥】、【﹤】键 选择信号源
(2) 用遥控器上的【▲】/【▼】键进行调试项目的上下选择，【﹥】/【﹤】键进行调试。
各子页内容：
SYSTEM SETTING
调试项 调试值 备注
LANGUAGE OSD 语言选择
POWER MODE 开机模式 一、二次开机模式开关
LOGO OFF LOGO 开关
EQUALIZER OFF
USB OFF USB 开关
DVD OFF DVD 开关
TUNER TAF6C2121VH 高频头选择开关
INPUTTYPE 1A1S 输入端口选择
IRTYPE G6C52R 遥控器型号选择
AUDIOTYPE 2X2W 扬声器输出功率选择
H-OVERSCAN 51 行幅
V-OVERSCAN 30 场幅
H-CAPTION 135 行中心
V-CAPTION 130 场中心
TURNOFFPANEL OFF 换台或换源关闭屏电开关
DEBUG ENABLE ON
分通道调整、各通道下有
STANDARA、SOFT、VIVID、USER
分通道调整、各通道下有 NORMAL、
WARM、COLD
分通道调整、各通道下有 THEATER、
MUSIC、USER、NEWS
23
TTX-MTS ENABLE ON
PICTURE MODE
调试项 调试值 备注
SOURCE TV 显示当前信号源
PICTURE MODE USER 选择图像模式进行调整
CONTRAST 50 不需要调整
BRIGHTNESS 50 不需要调整
SATURATION 50 不需要调整
SHARPNESS 50 不需要调整
COLOR TEMP
调试项 调试值 备注
SOURCE TV 显示当前信号源
COLOR TEMP NORMAL 不需要调整
R 128 不需要调整
G 128 不需要调整
B 123 不需要调整
OFFSET R 128 不需要调整
OFFSET G 128 不需要调整
OFFSET B 128 不需要调整
SOUND MODE
调试项 调试值 备注
SOURCE TV 显示当前信号源
SOUND MODE NEWS 选择声音模式
BASS 30
TREBLE 40
120HZ 90 不需要调整
500HZ 90 不需要调整
1500HZ 90 不需要调整
5KHZ 90 不需要调整
10KHZ 90 不需要调整
AVC LEVEL 124
PRESCALE 110
带格式表格
带格式表格
NON LINEAR
调试项 调试值 备注
VOLUME 音量 不需要调整
BASS 低音 不需要调整
TREBLE 高音 不需要调整
CONTRAST 对比度 不需要调整
BRIGHTNESS 亮度 不需要调整
SHARPNESS 锐化度 不需要调整
24
SATURATION 饱和度 不需要调整
8-2 .工厂菜单设置方法
（ 1 ）选择设置项目
操作者可以通过【P+】和【P-】键选择设置项目，字体有背景显示代表该项目已被选定。
按【V+】进入子目录。使用【P+】和【P-】键向上或向下选择，并使用【V+】和【V-】键
来设定。
（ 2 ）工厂模式下，大部分菜单功能都是打开的，如果需要，可以使用菜单进行项目检查
和效果测试。
（ 3 ）在工厂模式下可以直接通过数字键切换电视信号。按【菜单】键，回到主目录，按
下【退出】键退出工厂模式。
第九章: 简易工厂调试说明
9-1：按照升级说明升级后，清空 EEPROM,设置各项参数；
9-2：检查各个通道看图像声音十分正常。
