Champion Power Equipment 5000-lb. Winch Kit Operator's Manual for All Serial Numbers in [fr]

MANUEL DE L’OPÉRATEUR

TREUIL

2 268 kg (5 000 lb)

12039 Smith Ave.

Santa Fe Springs CA 90670 É.-U.

1-877-338-0999

www.championpowerequipment.com

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité importantes
incluses dans ce manuel.

FABR IQUÉ EN CHI NE

REV 100335-20161206

100335

NUMÉRO DE MODÈLE

Vous avez des questions ou besoin d’aide?

Éviter de retourner de produit en entrepôt.

NOUS SOMMES LÀ POUR VOUS AIDER!

Visitez notre site Web :

www.championpowerequipment.com

pour en savoir plus :

• Info produits et mises à jour

• Foire aux questions

communiquer avec notre équipe de service à la

clientèle sans frais au :

1-877-338-0999

• Bulletins techniques

• Enregistrement du produit

– ou –

*Nous tentons constamment d’améliorer nos produits. Par conséquent, le produit inclus peut différer légèrement de l’illustration.

TABLE DES MATIÈRES

100335

2 268 kg (5 000 lb)

TREUIL

Introduction .................... 1

Introduction ..................1

Conventions de ce manuel ............2

Consignes de sécurite ..............3

Commandes et caractéristiques .........5

Treuil .....................5

Montage ......................6

Montage du treuil ..............6

Câblage du treuil ...............7

Diagramme de câblage ............ 8

Fonctionnement .................9

Recommandations pour un

fonctionnement sûr. . . . . . . . . . . . . . 9

Autodépannage ................9

Techniques d’utilisation

du treuil de A à Z .............. 10

Entretien .................... 11

Lubrification ................ 11

Remplacement du système de câblage .. 11

Caractéristiques techniques .......... 12

Rendement ................. 12

Diagramme des pièces ........... 13

Nomenclature des pièces ......... 14

Guide de dépannage .............. 15

FRANÇAIS 100335

INTRODUCTION

Introduction

Félicitations d’avoir acheté un produit de Champion Power Equipment (CPE). CPE conçoivent,
fabriquent et soutiennent tous leurs produits en fonction de spécifications et de lignes directrices
strictes. Avec une connaissance appropriée du produit, un usage sécuritaire et un entretien régulier, ce
produit devrait vous donner un service satisfaisant pendant des années.

Tous les efforts ont été faits pour assurer l’exactitude et l’exhaustivité de l’information contenue dans
le présent manuel. Nous nous réservons le droit de modifier, altérer et / ou améliorer le produit et le
présent document à n’importe quel moment sans avis préalable.

Puisque CPE accorde une grande valeur à la conception, la fabrication et l’entretien des produits,
ainsi qu’à votre sécurité et celle des autres personnes, nous aimerions que vous preniez le temps
de lire entièrement ce manuel et les autres documents relatifs au produit afin d’être bien informé
sur l’assemblage, le fonctionnement, la maintenance et les dangers associés au produit avant de
l’utiliser. Familiarisez-vous avec le produit et assurez-vous que les personnes qui prévoient utiliser le
produit se familiarisent également avec les consignes de sécurité et les procédures de fonctionnement
avant chaque utilisation. Faites toujours preuve de bon sens et de prudence lorsque vous utilisez le
produit pour éviter les accidents, les dommages matériels ou les blessures. Nous espérons que vous
continuerez d’utiliser votre produit CPE et d’en être satisfait pendant de nombreuses années.

Prenez note des numéros de modèle et de série, ainsi que de la date et du lieu d’achat, pour toute
référence ultérieure. Conservez ces informations pour commander des pièces, demander le soutien
technique ou pour toute question sur la garantie.

Service à la clientèle de Champion Power Equipment

1-877-338-0999

Numéro de modèle

100335

Numéro de série

Date d’achat

Lieu d’achat

1

100335 FRANÇAIS

CONVENTIONS DE CE MANUEL

Les symboles suivants sont utilisés dans ce manuel pour permettre de différencier les types
d’information. Le symbole de sécurité est utilisé comme mot clé pour vous aviser des risques potentiels
liés au fonctionnement et à la possession du matériel électrique.
Respectez toutes les consignes de sécurité pour éviter ou limiter tout risque de blessure grave ou mortelle.

DANGER

DANGER indique un risque de danger
imminent qui, s’il n’est pas évité, entraînera
des blessures graves, voire mortelles.

AVERTISSEMENT

AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n’est
pas évitée, pourrait entraîner des blessures
graves, voire mortelles.

ATTENTION

ATTENTION indique une situation
potentiellement dangereuse qui, si elle n’est
pas évitée, peut occasionner des blessures
légères ou modérées.

ATTENTION

ATTENTION utilisé sans le symbole d’alerte
de sécurité, ce terme indique une situation
potentiellement dangereuse qui, si elle n’est pas
évitée, peut occasionner des dégâts matériels.

NOTE

Si vous avez des questions concernant ce
treuil, nous pouvons vous aider. Veuillez
communiquer avec notre service à la clientèle
au 1-8 77-3 38 -0 999.

2

CONSIGNES DE SÉCURITE

FRANÇAIS 100335

AVERTISSEMENT

Lire attentivement ce manuel avant d’utiliser
le treuil. Négliger de suivre ces instructions
pourrait causer des blessures graves, voire
mortelles.

AVERTISSEMENT

Ne pas excéder la capacité nominale.

DANGER

Éviter d’utiliser le treuil pour soulever ou
déplacer des gens ou des animaux.

DANGER

Maintenir une distance sûre entre les
personnes et le câble sous tension.

DANGER

Ne jamais marcher sur ou près d’un câble
sous tension.

AVERTISSEMENT

Ne pas utiliser ce treuil pour immobiliser ni
retenir un véhicule durant une longue période.
Ne pas utiliser ce treuil pour immobiliser un
véhicule pendant son transport.

AVERTISSEMENT

Débrancher la télécommande et les fils de la
batterie lorsque le treuil n’est pas utilisé.

AVERTISSEMENT

Éviter les charges de choc en utilisant
l’interrupteur de commande de façon
intermittente dans le but de tendre le câble.
Les charges de choc peuvent excéder de
façon importante la capacité nominale du
câble et du tambour.

Ne pas faire avancer le véhicule tout en
treuillant. Un relâchement de traction peut
entraîner une charge de choc sur le câble.

ATTENTION

AVERTISSEMENT

Le câble peut se rompre avant que le moteur
s’arrête. Pour les charges lourdes ou près
de la capacité nominale, utiliser une poulie
coupée pour réduire la charge sur le câble.

AVERTISSEMENT

Ne pas utiliser de véhicule pour tirer une
charge (remorquer) avec le câble du treuil. Le
câble pourrait se rompre.

AVERTISSEMENT

Ne tirer qu’à partir des zones spécifiées par le
fabricant du véhicule utilisé.

3

Utiliser la courroie du crochet pour
l’enroulement et le déroulement du câble.

100335 FRANÇAIS

CONSIGNES DE SÉCURITE

AVERTISSEMENT

Lorsque le câble est enroulé, s’assurer qu’il
regagne sa position en passant par la partie
inférieure du tambour et non par le dessus.

Pour enrouler correctement le câble, porter
des gants et maintenir une légère tension
sur le câble tout en actionnant le bouton de
télécommande pour le rembobiner. Marcher
vers le treuil en évitant de laisser le câble
glisser dans les mains. Ne pas laisser les
mains approcher à plus de 30 cm (12 po)
du treuil lors de l’enroulement. Couper
l’alimentation du treuil et répéter la procédure
jusqu’à ce qu’il ne reste que quelques pieds
de câble. Débrancher la télécommande et
terminer l’enroulement en faisant tourner le
tambour à la main avec l’embrayage libéré.
Garder les mains éloignées du déflecteur et
du tambour lorsque le treuil est alimenté.

AVERTISSEMENT

Ne pas utiliser de palan. Ne pas utiliser pour
soulever une charge au-dessus de la tête.

ATTENTION

La durée de la traction devrait être aussi
brève que possible.

Si le moteur devient anormalement chaud au
toucher, couper l’alimentation sur-le-champ
et laisser le treuil refroidir durant quelques
minutes. Éviter une traction excédant une
minute pour les charges à ou près de la
capacité nominale.

ATTENTION

Si le moteur s’arrête, couper l’alimentation du
treuil.

Les treuils électriques sont conçus et
fabriqués pour une utilisation intermittente
et ne devraient pas être utilisés pour des
applications continues.

ATTENTION

Si le véhicule est dans une pente, poser des
blocs aux roues.

ATTENTION

Porter des gants pour protéger les mains lors
de la manipulation du câble. Ne jamais laisser
le câble glisser dans les mains.

ATTENTION

Ne pas enrouler le câble autour d’un objet ni
le raccrocher sur lui-même.

ATTENTION

Ne jamais dégager l’embrayage lorsqu’il y a
une charge sur le treuil.

4

FRANÇAIS 100335

COMMANDES ET CARACTÉRISTIQUES

Veuillez lire le manuel du propriétaire avant de faire fonctionner le treuil. Familiarisez-vous avec
l’emplacement et la fonction des commandes et caractéristiques. Conservez ce manuel pour référence future.

Treuil

32 4 5

1

12

8

9

10

11

(1) Moteur - Un moteur de 1,6 HP / 1,2 kW CC 12V

assure l’alimentation du mécanisme d’engrenage
planétaire.

(2) Système de freinage - L’action de freinage est

automatiquement appliquée au tambour du
treuil par un frein mécanique distinct lorsque
le moteur du treuil est arrêté et qu’il y a une
charge sur le câble.

(3) Tam bo ur d u treu il - Le tambour du treuil est le

cylindre sur lequel le câble est rangé. Il peut
libérer ou enrouler le câble selon l’interrupteur
de télécommande.

(4) Système d’engrenage planétaire - L’engrenage

réducteur convertit la puissance du moteur
du treuil en forces extrêmes de traction.
Ce système permet un couple élevé tout en
conservant le format compact et le poids léger
du treuil.

(5) Embrayage à déroulement libre - L’embrayage

permet à l’opérateur de dégager manuellement
(sortie) le tambour d’enroulement du train
d’engrenage, libérant le roulement. Engager
l’embrayage (entrée) verrouille le treuil dans le
système d’engrenage.

(6) Canal de montage

(7) 31,8 mm (1¼ po) Adaptateur d’attelage

6

7

(8) Chaumard à rouleaux - Lorsque vous utilisez le

treuil à un angle du cintre à rouleaux actes de
guider le câble sur le tambour et minimise les
dommages sur le câble contre l’abrasion sur la
monture du treuil ou pare-chocs.

(9) Câble - Un câble d’aéronef galvanisé de

6 mm x 11,6 m (15/64 po x 38 pi) et conçu
précisément pour une capacité de charge de
2 268 kg (5 000 lb). Le câble s’enroule sur
le tambour par le bas à travers le chaumard à
rouleaux (8) et est muni d’une boucle à son
extrémité pour accueillir la tige du crochet de
levage à chape.

(10) Poulie à chape ouvrante – Utilisé correctement,

le poulie peut doubler la puissance de traction du
treuil, ou modifier votre tirant directement sans
endommager le câble.

(11) Sangle – Utilisé pour aider l’alimentation du

câble.

(12) Télécommande – Des interrupteurs doubles pour

alimenter le câble vers ou hors du tambour du
treuil.

5

100335 FRANÇAIS

MONTAGE

Montage du treuil

Ce treuil CPE de 2 268 kg (5 000 lb) est conçu
selon un modèle à boulon, un standard pour
cette catégorie de treuils. Plusieurs trousses
de montage qui utilisent ce modèle à boulon
sont offertes pour la plupart des UTV et VTT. Si
vous ne pouvez trouver de trousse localement,
communiquez avec CPE et nous vous donnerons
le nom d’un détaillant.

ATTENTION

Les boulons de montage doivent être de dimension
SAE de catégorie 5, ou mieux, et le couple de
serrage de 34 pi lb.

1. Insérer les boulons M10 x 20 dans le trou
du canal de montage et fixer le chaumard à
rouleaux au canal de montage avec la rondelle
plate, la rondelle frein et l’écrou M10 fournis.

Montage du treuil (suite)

ATTENTION

Si une plaque de montage est utilisée, s’assurer
que les trois sections principales (moteur, tambour
et boîtier d’engrenage) sont bien alignés. Un
alignement adéquat du treuil permettra une
répartition égale de la charge nominale globale.

NOTE

Le type de véhicule sur lequel le treuil et le canal
de montage seront appliqués déterminera le type
de trousse de montage à utiliser (adaptateur de
remorquage Speed Mount, canal de montage régulier
ou trousse de montage spéciale).

2. Tournez le treuil à l’envers . Placez la chaîne de
montage du treuil, s’assurer que le treuil est
centré au milieu de celui-ci.

3. Enfilez les boulons M8x25 à travers le M8 plat
et rondelles, puis visser à travers la canal de
montage. Serrer les boulons. NE PAS trop serrer.

4. Libérer l’embrayage en faisant tourner le bouton
de l’embrayage à la position « Sortie ».
Dégager le câble et tirez à travers du chaumard
à rouleaux.

5. Attacher le crochet de levage à chape et la
dragonne.

6

MONTAGE

FRANÇAIS 100335

Câblage du treuil

ATTENTION

NE jamais alimenter de câbles électriques
près des bords aiguisés, dans ou près des
pièces mobiles ou des pièces devenant
chaudes.

1. Brancher les fils de batterie. POUR
ASSURER LE BON FONCTIONNEMENT DU
TREUIL : connecter le fil rouge (+) de moteur
au terminal rouge (+) de la batterie 12 volts
du véhicule. Connecter le fil noir (–) du
moteur au terminal noir (–) de la batterie.

2. Fixer la commande à distance au treuil et en
vérifier le fonctionnement.

3. Vérifier si le tambour tourne adéquatement.
Tirer et tourner le bouton d’embrayage à
la position « Sortie » (déroulement libre).
Tirer un peu de câble du tambour et tourner
ensuite le bouton d’embrayage à la position
« Entrée » pour actionner les engrenages.
Appuyer sur le bouton de sortie du câble sur
l’interrupteur. Si le tambour tourne et laisse
sortir plus de câble, vos connexions sont
adéquates. Si le tambour tourne et tire le
câble, inverser les fils sur le moteur. Répéter
et vérifier la rotation.

Câblage du treuil (suite)

Avec certaines applications, le fils du moteur
peut être nécessaire de tourner pour éviter les
interférences avec d’autres composants.

ATTENTION

Les câbles de batterie ne devraient pas être
tendus. Laisser un peu de jeu pour permettre
le mouvement des câbles.

7

100335 FRANÇAIS

Diagramme de câblage

Noir

Rouge

MONTAGE

Négatif (-)

Positif (+)

Commutateur

Noir

Négatif (-)

Rouge

Positif (+)

8

FONCTIONNEMENT

FRANÇAIS 100335

Recommandations pour un
fonctionnement sûr

Le treuil 100335 a une capacité de 2 268 kg
(5 000 lb) à la première couche (maximum), lors de
l’enroulement de la première couche de câble sur
le tambour. Les surcharges peuvent endommager
le treuil, le moteur et/ou le câble. Pour les charges
excédant 1 134 kg (2 500 lb), nous recommandons
d’utiliser la poulie ouverte pour doubler la ligne de
câble. Cela permettra :
(a) de réduire le nombre ou les couches de câble sur

le tambour,

(b) de réduire la charge sur le câble jusqu’à

concurrence de 50 %.

En doublant la ligne au véhicule, fixez-la au cadre
ou à une autre partie pouvant porter une charge.
Le moteur du véhicule devrait tourner durant le
fonctionnement du treuil, afin de minimiser l’appel
à la batterie et maximiser le pouvoir et la vitesse du
treuil. Si le treuil est utilisé durant une période de
temps considérable alors que le moteur est éteint, la
batterie pourrait se vider et devenir trop faible pour
redémarrer le moteur. Apprenez à connaître le treuil
avant d’en avoir besoin. Nous vous recommandons
d’effectuer quelques tests pour apprendre à maîtriser
les diverses techniques d’arrimage, à reconnaître les
sons du treuil selon diverses charges, la façon dont
le câble s’enroule sur le tambour, etc. Inspectez le
câble et l’équipement avant chaque utilisation. Un
câble éraillé ou endommagé devra être remplacé
sur-le- champ. Utilisez uniquement un câble de
remplacement identique celui du fabricant ayant
exactement les mêmes caractéristiques techniques.
Vérifiez l’installation et les boulons du treuil pour
vous assurer qu’ils sont bien serrés avant chaque
utilisation. Rangez la télécommande dans votre
véhicule, à l’abri de tout dommage. Tout treuil
semblant endommagé de quelque manière que ce
soit, usé ou qui fonctionne mal DOIT ÊTRE MIS
HORS SERVICE JUSQU’À CE QU’IL SOIT RÉPARÉ.
Il est recommandé de faire appel à un centre de
service autorisé par le fabricant pour effectuer les
réparations requises.
N’accrochez que les surfaces du véhicule spécifiées
par son fabricant. Seuls les accessoires et/ou
adaptateurs fournis par le fabricant doivent être
utilisés.

9

Autodépannage

Choisissez un point d’ancrage approprié, tel qu’un
solide tronc d’arbre ou un bloc rocheux. Employez
toujours une chaîne de bride autour du point d’attache.

Le treuil est muni d’un déflecteur à rouleau
pour guider le câble et réduire la courbure lors
d’arrimage à courte distance. N’utilisez jamais le
treuil dans un angle très prononcé, car le câble
s’accumulera sur un côté du tambour causant des
dommages au câble et au treuil.

CORRECT INCORRECT

Il est possible de tirer le véhicule à angle sur une
courte distance pour le redresser. Les tractions à
grande distance devraient être effectuées avec le
câble à un angle de 90° au treuil et au véhicule.
Pour tirer une lourde charge, couvrez le câble d’une
couverture ou d’une veste à une distance d’environ
1,5 à 1,8 m (5 à 6 pi) du crochet.

Dans le cas où le câble se romprait, cela permettra
de réduire le contrecoup. Pour plus de protection,
ouvrez le capot du véhicule.
Pour des charges supérieures à 1 134 kg (2 500 lb),
il est recommandé d’utiliser la poulie coupée pour
doubler le câble.

LIGNE SIMPLE LIGNE DOUBLE

Ainsi, la charge sur le treuil et la tension sur le câble
sont réduites d’environ 50 %.

100335 FRANÇAIS

FONCTIONNEMENT

Techniques d’utilisation du treuil de A à Z

(a) Prenez le temps d’analyser la situation et de

bien planifier la manœuvre.
(b) Portez des gants pour protéger vos mains.
(c) Libérez l’embrayage pour que le câble

se déroule librement et pour économiser

l’énergie de la batterie.
(d) Fixez la courroie au crochet de levage à

chape.
(e) Tirez le câble vers le point d’ancrage désiré à

l’aide de la courroie.
(f) Fixez solidement le crochet de levage à chape

au point d’ancrage : sangle, chaîne ou poulie

coupée. Ne fixez pas le crochet en boucle au

câble.
(g) Engagez l’embrayage.
(h) Branchez la télécommande au treuil. Si vous

souhaitez contrôler le treuil de l’intérieur

du véhicule, passez alors la télécommande

par une fenêtre ouverte afin d’éviter que les

câbles soient coincés dans la porte.
(i) Démarrez le moteur afin de réapprovisionner

la batterie.
(j) Couvrez le câble d’une couverture ou d’une

veste à une distance d’environ 1,5 à 1,8 m (5

à 6 pi) du crochet. Pour plus de protection,

ouvrez le capot du véhicule.
(k) Actionnez le câble pour réduire le jeu dans le

câble. Une fois le câble sous tension, tenez-

vous à bonne distance et ne tentez jamais de

le franchir.
(l) Vérifiez attentivement les ancrages et

assurez-vous que tous les raccords soient

solidement fixés.
(m) Inspectez le câble. Assurez-vous que le

tambour contient au moins 5 tours de câble.
(n) Dégagez les environs. Assurez-vous que les

gens autour se tiennent à bonne distance et

que personne n’est placé directement devant ni

derrière le véhicule,ni près du point d’ancrage.

Techniques d’utilisation du treuil de A à Z (suite)

(o) Commencez à tirer. Assurez-vous que le câble

s’enroule uniformément et fermement autour
du tambour. Afin de faciliter le processus,
le véhicule tiré peut être conduit lentement.
Évitez les charges de choc et maintenez le
câble sous tension.

(p) Placez l’embrayage du véhicule à tirer au

neutre et libérez le frein à main. Ne relâchez
la pédale de frein que lorsque treuil est à
sa tension maximale. Évitez les charges de
choc du treuil, ce qui risque d’endommager le
treuil, le câble et le véhicule.

(q) Le treuil électrique est conçu en vue d’un

usage intermittent. Lorsqu’il fonctionne
à pleine charge, alors qu’une seule
épaisseur de câble est enroulée, limitez son
fonctionnement à une minute tout au plus
avant de le laisser refroidir pendant quelques
minutes et de reprendre la manœuvre.

(r) L’utilisation du treuil est terminée dès que le

véhicule est ramené sur un sol stable et peut
avancer par ses propres moyens.

(s) Immobilisez le véhicule et assurez-vous

d’appliquer les freins et de positionner la
transmission en position de stationnement.

(t) Relâchez la tension sur le câble. Le treuil

n’est pas conçu pour retenir un véhicule

durant une longue période de temps.
(u) Libérez le câble de l’ancrage.
(v) Rembobinez le câble. Assurez-vous que le

câble déjà sur le tambour s’est enroulé serré

et de façon égale. Sinon, déroulez le câble

pour le rembobiner à partir du point où il est

bien serré.
(w) Gardez les mains à bonne distance du

tambour et du déflecteur lorsque le câble

s’enroule.
(x) Bloquez le crochet et la courroie.
(y) Débranchez la télécommande et rangez- la

dans un endroit propre et sec.
(z) Nettoyez et inspectez tous les raccords et le

matériel de fixation en vue d’une prochaine

utilisation du treuil.

10

ENTRETIEN

FRANÇAIS 100335

Le propriétaire ou opérateur est responsable de
l’entretien périodique.

AVERTISSEMENT

Ne jamais utiliser un treuil endommagé ou
défectueux.

AVERTISSEMENT

Un entretien inadéquat annulera la garantie.

Procédez à tout entretien prévu promptement.
Corrigez tout problème avant d’actionner le treuil.

NOTE

Pour obtenir de l’aide ou des pièces,
communiquer avec le service à la clientèle
au 1-8 77-3 38 -0 999

Lubrification

Toutes les pièces en mouvement dans le treuil
électrique ont été lubrifiées à l’aide d’une graisse
au lithium à haute température, à l’usine. Aucune
lubrification interne n’est requise. Lubrifiez le
système de câblage périodiquement à l’aide l’une
huile légère et pénétrante.

Remplacement du système de câblage

Il est recommandé de faire effectuer toute
modification par un centre de service autorisé
par le fabricant et d’utiliser seulement des pièces
fournies par le fabricant.

1. Déplacez l’anneau de la came à la position
« Sortie ».

2. Déroulez le câblage à sa pleine longueur.
Examinez de quelle manière le câble existant
est connecté à l’intérieur du tambour.

3. Retirez l’ancien câblage et remplacez-le par
le nouveau.

4. Rembobinez le câblage sur le tambour en
évitant les torsions.

11

100335 FRANÇAIS

CARACTÉRISTIQUES TECHNIQUES

Rendement

– Tension nominale ..................................2 268 kg (5 000 lb)

– Rapport de démultiplication .................................... 166:1

– Moteur ......................... Aimant permanent 1,6 HP / 1,2 kW (CC 12V)

– Cycle de tâche ..............................Usage intermittent seulement

– Format du tambour .................. 50,8 mm(P) x 81 mm(L) [2 po (P) x 3,2 po (L)]

– Câble ......................... 6 mm(P) x 11,6 m(L) [15/64 po (P) x 38 pi (L)]

– Poids brut ........................................ 15,5 kg (34,2 lb)

– Poids net .........................................14,5 kg (32 lb)

– Hauteur ..........................................12,7 cm (5 po)

– Largeur .........................................11,6 cm (4,6 po)

– Longueur ........................................37,1 cm (14,6 po)

– Modèle à boulon ........................... 12,4 cm x 7,6 cm (4,9 po x 3 po)

Vitesse linéaire et courant du moteur (première couche)

Tra ction m ax imale

Vitesse linéaire (CC 12V)

Courant moteur (CC 12V)

Temps de fonct ionn ement*

Délai de refroidissement**

*Si le moteur devient trop chaud au toucher, arrêtez le treuil sur-le-champ et laissez-le refroidir durant 5 minutes. Ne
tirez pas durant plus d’une minute à ou près de la charge nominale.

**Les treuils électriques sont conçus et fabriqués pour un usage intermittent et ne devraient pas être utilisés pour des
applications continues.

lb 0 100 0 2000 3000 4000 4500 5000

kg 0 454 907 1361 1814 2041 2268

ppm 12,8 9,8 8,5 6,9 5,2 4,3 3,3

mpm 3,9 3,0 2,6 2,1 1,6 1,3 1,0

A 28 80 130 180 230 260 290
Minute 1 1 1 1 1 1 1
Minute 5 5 5 5 5 5 5

Tra ction maximale et cap acité du c âble

Couches de câble
sur le tambour

Capacité de
traction maximale
par couche

Capacité du câble
par couche

Il est recommandé d’utiliser deux lignes et arracher bloc pour tirer des charges plus

lb 5000 4128 3515 3060

kg 2268 1872 1594 1388

pi 8,5 19 31,2 38
m 2,6 5,8 9,5 11,6

1 2 3 4

1 134 kg (2 500 lb).

12

CARACTÉRISTIQUES TECHNIQUES

2

8

2

3

4

5

6

7

8

9

1

0

1

1

1

2

1

3

1

4

1

5

1

5

1

4

2

3

2

1

2

2

2

1

2

0

1

9

1

8

1

8

1

7

1

7

1

4

1

6

2

4

2

5

2

6

2

9

2

7

1

2

8

2

9

4

5

4

4

5

0

5

1

5

2

5

3

5

5

5

4

3

0

3

1

3

2

3

3

3

4

3

5

3

6

3

7

3

8

4

0

4

1

3

9

46

4

5

44

43

4

7

4

8

49

4

2

5

6

5

7

5

8

5

9

6

0

6

1

6

2

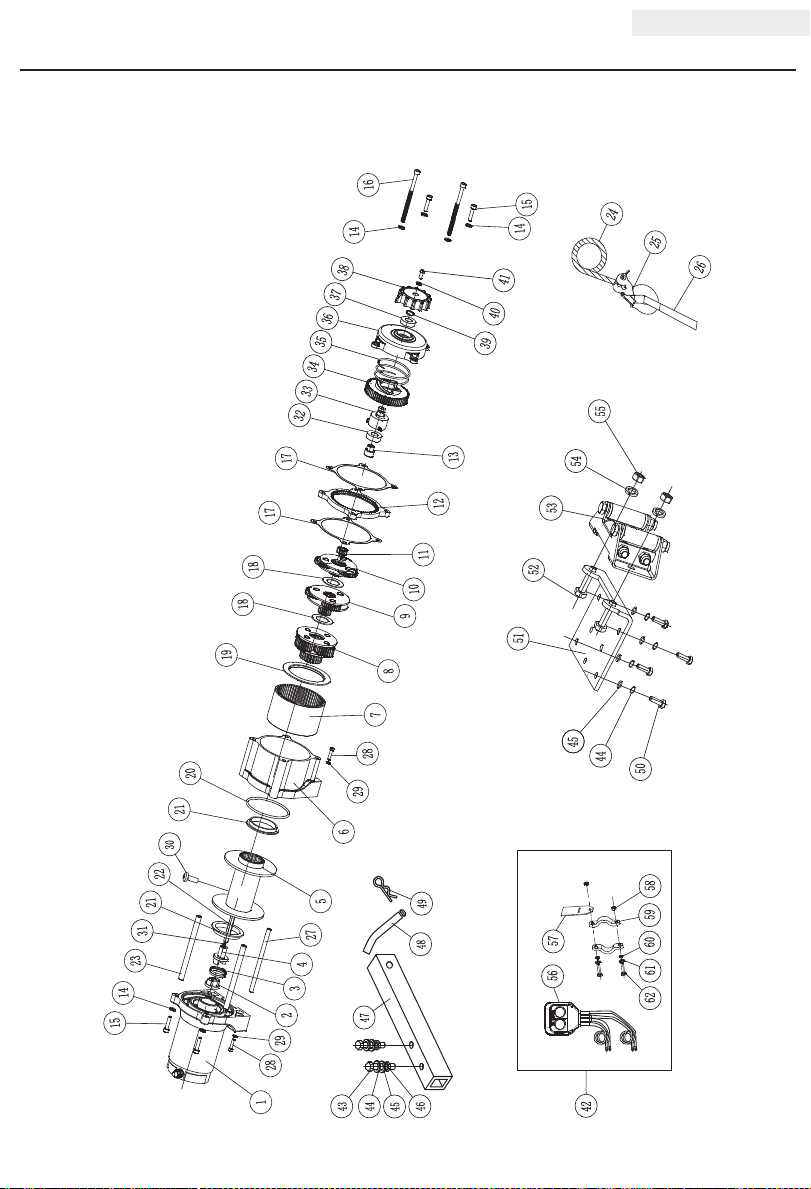

Diagramme des pièces détachées

FRANÇAIS 100335

13

100335 FRANÇAIS

Nomenclature des Pièces

N° N° de piéce Description

450100-BF Groupe moteur - Noir mat 1

01

450001 Accouplement, I 1

02

450002 Ressort, accouplement 1

03

450003 Accouplement, II 1

04

400200-BF

05

450004-BF

06

450005-A Roue dentée 1

07

450006 Porte-pignon, sortie 1

08

450007

09

450008 Porte-pignon, entrée 1

10

450009 Pignon d'entrée, planétaire 1

11

450010-BF Engrenage, fixe - Noir mat 1

12

250021

13

250002 Rondelle plate Ø 6 6

14

450011

15

450012

16

450013 Joint d'étanchéité 2

17

450014 Rondelle de friction 2

18

450015 Bague de roulement 1

19

450016 Joint torique d'étanchéité 1

20

450017

21

400018 Arbre hexagonal 1

22

400008 Traverse Ø 10 2

23

450800 Câblage 1

24

C20002 Crochet à chape de 6 mm 1

25

410022 Bride jaune 1

26

400010 Traverse Ø 8 1

27

450026

28

450027 Rondelle plate Ø 4 2

29

450031

30

450029 Ressort 1

31

GB2760BB06002-SS

32

250019 Coussinet support d'axe 1

33

Ensemble de tambour ­Noir mat

Carter/palier de bout ­Noir mat

Porte-pignon,
intermédiaire

Bague de palier
d'embrayage

Vis à six pans creux
M6 x 25

Vis à six pans creux
M6 x 100

Bague de palier pour
tambour

Vis à six pans creaux
M4 x 25

Vis à tête cylindrique à
empreinte cruciforme
M6 x 8

Roulement radial à billes
étanche 6002

Qté

N° N° de piéce Description

450032

34

250012 Gros ressort 1

35

450033-BF

36

1

1

1

1

4

2

2

2

1

1

GB2760BB16002-SS

37

250016-BF

38

250011 Anneau de retenue 1

39

250017 Rondelle frein Ø 6

40

250018 Vis d'assemblage M6 x 16 1

41

451500 Ensemble d'interrupteur 1

42

300018

43

300020 Rondelle frein Ø 8 6

44

300019 Rondelle plate Ø 8 6

45

300021 Contre-écrou M8 2

46

200027-BF

47

250037

48

250038 Goupille en R 1

49

450021

50

250025 -BF

51

400009

52

250029-BF

53

250035 Rondelle frein Ø 10 2

54

250036 Contre-écrou M10 2

55

450500A Commutateur - Noir

56

300037-BF

57

400025 Écrou M5

58

400026-BF

59

400024 Rondelle de blocage Ø5 2

60

400023 Rondelle plate Ø8 2

61

400022

62

Pignon d'entraînement
de came

Couvercle d'embrayage ­Noir mat

Roulement radial à billes
étanche 16002

Capuchon d'embrayage ­Noir mat

Boulon à tête hexagonale
M8 x 60

Adaptateur de treuil de 32
mm - Noir mat

Goupille d'attelage de
16 mm

Boulon à tête hexagonale
M8 x 25

Profilé de montage en U ­Noir mat

Boulon à tête hexagonale
M10 x 20

Chaumard à rouleau - Noir
mat

Commutateur de
commande de la plaque
de montage - noir mat

Handlebar Switch Clamp

- Black Flat

Vis à tête creuse
hexagonale M5 x 25

Qté

1

1

1

1

1

2

1

1

4

1

2

1

1

1

2

2

2

14

GUIDE DE DÉPANNAGE

Problème Cause Solution

Le moteur ne tourne
pas

Le moteur tourne mais
le tambour du câble
ne tourne pas

Le moteur tourne
lentement ou sa
puissance est
anormale

Le moteur surchauffe

Le moteur ne tourne
que dans un sens

Connexion de câble de batterie
trop lâche

Système d’interrupteur
défectueux

Moteur défectueux

Présence d’eau dans le moteur

Embrayage non enclenché

Insuffisance de courant ou de
tension

Connexion de câble de batterie
trop lâche ou corrodée

Temps de foncti onnement du
treuil trop long

Système d’interrupteur
défectueux

Serrer les écrous sur toutes les connexions de câble

Remplacer le système d’interrupteur

Vérifier la tension au port d’armature avec
l’interrupteur enfoncé. Si la tension est présente,
remplacer le moteur

Laisser égoutter et sécher. Faire fonctionner à petits
coups sans charge jusqu’à ce qu’il soit entièrement
sec

Déplacer l’embrayage à la position « Entrée ». Si
le problème persiste, un technicien qualifié doit le
vérifier et le réparer

La batterie est faible. Recharger. Faire tourner le
treuil avec le moteur du véhicule en marche (la
batterie devrait avoir une charge solide)

Nettoyer, serrer ou remplacer

Laisser refroidir le treuil périodiquement

Remplacer le système d’interrupteur

FRANÇAIS 100335

Pour du soutien technique supplémentaire :

Soutien technique

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP)
Ligne sans frais : 1-877-338-0999
tech@ championpowerequipment.com

15

GARANTIE

GARANTIE

CHAMPION POWER EQUIPMENT

GARANTIE LIMITÉE DE DEUX (2) ANS

Conditions de la garantie

Champion Power Equipment (CPE) activera cette garantie
dès réception de la carte d’enregistrement de la garantie et
d’une preuve d’achat telle que la copie du reçu de caisse de
l’un des détaillants CPE.
Veuillez soumettre votre carte d’enregistrement ainsi que
votre reçu dans les dix (10) jours qui suivent la date d’achat.

Garantie de réparation et de
remplacement

CPE garantit à l’acheteur original que les composants
mécaniques et électriques seront exempts de défauts
de matériau et de fabrication pour une période d’deux
ans (pièces et main-d’œuvre) à partir de la date d’achat
initiale et de 180 jours (pièces et main- d’œuvre) pour un
usage commercial et industriel. Les frais de transport du
produit pour réparation ou remplacement en vertu de cette
garantie sont de la seule responsabilité de l’acheteur. Cette
garantie n’est valable que pour l’acheteur initial et n’est pas
transférable.

Ne pas rapporter le produit sur le lieu
d’achat

Communiquez avec le soutien technique et CPE
diagnostiquera tout problème par téléphone ou par courriel.
Si le problème ne peut être résolu de cette manière, CPE
autorisera, à sa discrétion, l’évaluation, la réparation ou le
remplacement de la pièce ou du composant défectueux dans
un centre de ser vices CPE. CPE vous fournira un numéro
de cas dans le cadre du service de garantie. Veuillez le
conserver pour référence ultérieure. Les réparations ou
remplacements effectués sans autorisation préalable, ou dans
un établissement de réparations non autorisé, ne sont pas
couverts par cette garantie.

Exclusions de la garantie

Cette garantie ne couvrira pas les réparations et
équipements suivants :

Usure normale

Les produits contenant des composants mécaniques ou
électriques doivent faire l’objet d’un entretien périodique pour
bien fonctionner. Cette garantie ne couvre pas les réparations
quand l’usure normale a épuisé la durée de vie utile d’une
pièce ou de l’équipement complet.

Installation, utilisation et entretien

Cette garantie ne s’appliquera pas aux pièces et/ou à la
main-d’œuvre s’il appert que le produit a été mal utilisé, a

manqué d’entretien, a fait l’objet d’un accident, ou encore
s’il a été malmené, chargé au-delà des limites du produit,
modifié, mal installé ou mal connecté à un composant
électrique. L’entretien normal n’est pas couvert par cette
garantie. Il n’est pas nécessaire qu’il soit effectué à un
établissement ou par une personne autorisé par CPE.

Autres exclusions

Cette garantie exclut :

– le s défauts apparents portant notamment sur la

peinture et les décalques, etc.,
– le s accessoires tels que le s housses de rangement,
– le s défauts dus à des catastrophes naturelles et autres

événements majeurs au-delà du contrôle du fabricant,
– le s problèmes causés par des pièce s autres que celles

de Champion Power Equipment.

Limites de la garantie implicite et des
dommages indirects

Champion Power Equipment décline toute obligation
en matière de réclamations concernant le temps perdu,
l’utilisation de ce produit, le fret ou toute autre réclamation
secondaire ou indirecte découlant de l’utilis ation de ce
produit par quiconque. CET TE GARANTIE REMPLACE
TOUTES LES AUTRES GARANTIES, EXPRESSE OU
IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE OU D’ADÉQUATION À UN USAGE
PARTICULIER.
Les produits fournis en remplacement seront soumis à la
garantie du produit original. La durée de la garantie du
produit échangé sera calculée en fonction de la date d’achat
du produit original.
Cette garantie vous donne certains droits, lesquels peuvent
varier d’un état ou d’une province à l’autre. Il se peut que
vous ayez des droits autres que ceux qui sont énoncés dans
la garantie, selon votre état ou votre province.

Coordonnées

Adresse

Champion Power Equipment, Inc.
Service à la clientèle
12039 Smith Ave.
Santa Fe Springs, CA 90670 É.-U.
www.championpowerequipment.com

Service à la clientèle

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP)
Ligne sans frais : 1 877 338-0999
info@ championpowerequipment.com
N° télécopieur : 1 562 236-9429

Service technique

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP)
Ligne sans frais : 1 877 338-0999
[e-mail]
