GUIDE D’ENTRETIEN ET D’UTILISATION

warranty_badges.pdf 1 8/18/11 10:45 AM

4000 W Watts au démarrage / 2800 W Puissance nominale maximale

GÉNÉRATRICE PORTATIVE

NUMÉRO DE MODÈLE

46535

10006 Santa Fe Springs Road

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité importantes inclues dans ce manuel.

FABRIQUÉ EN CHINE

REV 46535-20130308

www.championpowerequipment.com

Santa Fe Springs CA 90670

USA / 1 877 338-0999

MESSAGE IMPORTANT CONCERNANT LA TEMPÉRATURE:

Votre la produit Champion Power Equipment est conçue et calibrée pour fonctionner en continu à la température ambiante jusqu’à 40 °C (104 °F). Lorsque votre produit est nécessaire de votre la produit peut fonctionner à des températures variant de -15 °C (5 °F) à 50 °C (122 °F) durant de courts laps de temps. Si la produit est exposée à des températures excédant ces limites durant l’entreposage, elle doit être ramenée à l’intérieur de ces écarts avant d’être utilisée. Dans tous les cas, la produit doit toujours être utilisée à l’extérieur, dans une zone bien aérée et éloignée des portes, fenêtres et autres trappes de ventilation.

Pour des questions ou de l’assistance :

ne pas retourner le produit en entrepôt.

NOUS SOMMES LÀ POUR VOUS AIDER!

Visitez notre site Web

www.championpowerequipment.com

pour en savoir plus :

• info produits et mises à jour

• foire aux questions

communiquer avec notre équipe du service à la

clientèle sans frais au :

1 877 338-0999

• bulletins techniques

• enregistrement du produit

– ou –

*Nous tentons constamment d’améliorer nos produits. Par conséquent, le produit inclus peut différer légèrement de l’illustration.

TABLE DES MATIÈRES

46535

4000 W Watts au démarrage / 2800 W Puissance nominale maximale

GÉNÉRATRICE PORTATIVE

Introduction ............................ 1

Génératrice électrique portative ............ 1

Accessoires .......................... 1

Concernant ce manuel ................... 1

Conventions de ce manuel .................. 2

Consignes de sécurité ..................... 3

Commandes et caractéristiques ............... 5

Génératrice .......................... 5

Panneau électrique ..................... 6

Pièces fournies ........................ 7

Montage ............................... 8

Pour sortir la génératrice

d’emballage .......................... 8

Installation du jeu de roues ............... 8

Installation du pied-support ............... 8

Installation de la poignée ................. 8

Pour ajouter de l’huile au moteur ........... 9

Pour ajouter de l’essence ................ 10

Mise à la terre ....................... 10

Fonctionnement ........................ 11

Emplacement de la génératrice ............ 11

Protection contre les surtensions ........... 11

Mise à la terre ....................... 11

Démarrage du moteur .................. 11

Branchement des charges électriques ....... 12

Pour arrêter le moteur .................. 12

Ne pas surcharger la génératrice ........... 12

Capacité ......................... 12

Gestion de la consommation ........... 12

Entretien et entreposage .................. 13

Entretien du moteur ................... 13

Huile ........................... 13

Bougie d’allumage .................. 13

Filtre à air ........................ 13

Pare-étincelles ..................... 14

Nettoyage ........................ 14

Réglages ......................... 14

Calendrier de maintenance ................. 14

Entretien de la génératrice ................. 15

Entreposage ........................... 15

Entreposage de la génératrice .......... 15

Caractéristiques techniques ................ 16

Caractéristiques du moteur ............... 16

Caractéristiques de la génératrice .......... 16

Carburant .......................... 16

Huile .............................. 16

Bougies d’allumage .................... 16

Jeu de soupapes ...................... 16

Message important concernant la température . 16

Diagramme des pièces .................... 17

Liste des pièces ...................... 18

Diagramme des pièces du moteur .......... 19

Liste des pièces du moteur .............. 20

Diagramme de câblage ................. 21

Guide de dépannage ..................... 22

Garantie .............................. 23

Conditions de la garantie ................ 23

Garantie de réparation et de remplacement ... 23 Ne pas rapporter le produit

en entrepôt. ......................... 23

Exclusions de la garantie ................ 23

Usure normale ..................... 23

Installation, utilisation et entretien ....... 23

Autres exclusions ................... 23

Limites de la garantie implicite et

des dommages consécutifs .............. 23

Coordonnées ........................ 23

Adresse .......................... 23

Service à la clientèle ................. 23

Soutien technique .................. 23

INTRODUCTION

FRANÇAIS 46535

Introduction

Nous vous félicitons d’avoir fait l’acquisition d’une génératrice Champion Power Equipment (CPE). CPE conçoit et fabrique des génératrices avec des spéciﬁcations rigoureuses. Moyennant des conditions d’utilisation et d’entretien adéquates, cette génératrice vous donnera entière satisfaction pendant des années.

Génératrice électrique portative

Cette unité est une génératrice de courant alternatif (c.a.) fonctionnant sur moteur à essence. Elle est conçue pour alimenter en électricité les éclairages, appareils électriques, outils et autres équipements similaires.

Notez les numéros de modèle et de série, ainsi que la date et le lieu d’achat, pour toute référence ultérieure. Conservez ces informations à disposition pour commander des pièces ainsi que pour toute assistance technique ou question de garantie.

Accessoires

Champion Power Equipment fabrique et vend des accessoires destinés à vous aider à rentabiliser au mieux votre investissement. Pour en savoir plus sur nos housses et câbles d’alimentation, veuillez visiter notre site web à :

www.championpowerequipment.com

Concernant ce manuel

Nous avons fait de notre mieux pour que les informations présentées dans ce manuel soient aussi précises et complètes que possible. Nous nous réservons le droit de changer, de modiﬁer ou d’améliorer le produit et ce document à tout moment et sans préavis.

Assistance Champion Power Equipment

1 877 338-0999

Numéro de modèle

46535

Numéro de série

Date d’achat

Lieu d’achat

1 REV 46535-20130308

Pour le type d’huile, voir la section « Ajouter de l’huile au moteur ».

Pour le type de carburant, voir la section « Pour ajouter de l’essence ».

46535 FRANÇAIS

CONVENTIONS DE CE MANUEL

Les symboles suivants sont utilisés dans ce manuel pour permettre de différencier les types d’information. Le symbole de sécurité est utilisé comme mot clé pour vous avertir des risques potentiels liés au fonctionnement et à la possession du matériel électrique. Respectez toutes les consignes de sécurité pour éviter ou limiter tout risque de blessure grave, voire mortelle.

DANGER

DANGER indique un risque de danger imminent qui, s’il n’est pas évité, entraînera des blessures graves, voire mortelles.

MISE EN GARDE

MISE EN GARDE indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves, voire mortelles.

ATTENTION

ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut occasionner des blessures légères ou modérées.

ATTENTION

ATTENTION utilisé sans le symbole d’alerte de sécurité indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut occasionner des dégâts matériels.

REMARQUE

Si vous avez des questions concernant votre génératrice, nous pouvons vous aider. Veuillez utiliser notre ligne d’assistance téléphonique au 1 877 338-0999.

REV 46535-20130308 2

CONSIGNES DE SÉCURITÉ

FRANÇAIS 46535

MISE EN GARDE

Lire attentivement ce manuel avant d’utiliser la génératrice. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.

MISE EN GARDE

Les émanations du moteur de cet article contiennent des produits chimiques qui, dans l’État de Californie, sont connus pour provoquer des cancers, des malformations congénitales ou autres problèmes de reproduction.

DANGER

Les émanations de la génératrice contiennent du monoxyde de carbone, un gaz incolore, inodore et toxique. L’inhalation de monoxyde de carbone peut provoquer des nausées, des étourdissements, l’évanouissement ou la mort. En présence d’étourdissement ou de faiblesse, sortir à l’air frais sur-le-champ.

Faites fonctionner la génératrice à l’extérieur uniquement et dans une zone bien aérée. N’utilisez PAS la génératrice dans un bâtiment, une enceinte ou un compartiment, y compris le compartiment du générateur d’un véhicule récréatif. NE laissez PAS les fumées d’échappement pénétrer par les fenêtres, les portes, les évents ou autres ouvertures. DANGER DE MONOXYDE DE CARBONE : l’utilisation d’une génératrice à l’intérieur PEUT VOUS TUER EN

QUELQUES MINUTES.

DANGER

La génératrice produit une puissante tension.

NE touchez PAS les ﬁls nus ni les prises. N’utilisez PAS de cordons électriques usagés, endommagés ou efﬁlochés. NE faites PAS fonctionner la génératrice par temps humide. NE laissez PAS le fonctionnement ni l’entretien de la génératrice aux mains des enfants ou des personnes non qualiﬁées. Utilisez un disjoncteur de fuite de terre (différentiel) dans les lieux humides ou contenant des matériaux conducteurs tels que les supports métalliques. Utilisez du matériel d’isolation homologué pour isoler la génératrice de votre installation électrique et avisez votre compagnie d’électricité avant de brancher la génératrice sur votre système électrique.

MISE EN GARDE

Les étincelles peuvent provoquer des incendies ou des décharges électriques.

Pour les procédures d’entretien de la génératrice : débranchez le ﬁl de la bougie et déplacez-le aﬁn qu’il ne puisse pas toucher la bougie. NE vériﬁez PAS la présence d’étincelles lorsque la bougie est retirée. Utilisez uniquement des testeurs de bougies d’allumage approuvés.

MISE EN GARDE

Les moteurs produisent de la chaleur en tournant. En cas de contact, des brûlures graves peuvent survenir. Les matériaux combustibles peuvent s’enﬂammer en cas de contact.

DANGER

Les pièces mobiles peuvent happer les mains, les pieds, les cheveux, les vêtements ou tout autre accessoire et entraîner une amputation traumatique ou de graves lacérations.

Éloignez les mains et le reste du corps des pièces mobiles. Les cheveux longs doivent être attachés et les bijoux retirés. Faites fonctionner le matériel en ayant les équipements de protection en place. NE portez PAS de vêtements amples, de pendentifs, de cordons de serrage ni d’articles risquant de s’accrocher.

REV 46535-20130321

NE touchez PAS les surfaces chaudes. Évitez tout contact avec les gaz d’échappement brûlants. Laissez le matériel refroidir avant de le toucher. Observez un dégagement de 90 cm (35,4 po) minimum de part et d’autre pour assurer un refroidissement adéquat. Les matériaux combustibles doivent être placés à 1,5 m (59 po) minimum.

MISE EN GARDE

Utilisations médicales et de soutien vital.

En cas d’urgence, composer le 911 sur-le-champ. NE JAMAIS utiliser ce produit pour alimenter les appareils ou dispositifs de soutien vital. NE JAMAIS utiliser ce produit pour alimenter les appareils ou dispositifs médicaux. Informer le fournisseur d’électricité sur-le-champ si la vie de quiconque dans votre foyer dépend d’un équipement électrique. Informer le fournisseur d’électricité sur-le-champ si une perte d’alimentation pourrait causer une urgence médicale pour quiconque dans votre foyer.

46535 FRANÇAIS

CONSIGNES DE SÉCURITÉ

DANGER

Le carburant et les vapeurs du carburant sont particulièrement inﬂammables et explosifs. Un incendie ou une explosion peut provoquer des brûlures graves voire mortelles. Un démarrage accidentel peut provoquer un enchevêtrement, une amputation traumatique ou des lacérations.

Pour ajouter de l’essence ou vider le réservoir

Éteignez la génératrice et laissez-la refroidir pendant au moins deux minutes avant de retirer le bouchon du réservoir à carburant. Retirez le bouchon lentement pour évacuer la pression du réservoir. N’effectuez l’ajout ou le retrait de carburant qu’à l’extérieur, dans un lieu bien aéré. NE remplissez PAS complètement le réservoir à carburant. Toujours garder le carburant loin des étincelles, des ﬂammes nues et des lampes témoin, ainsi que de toute source de chaleur et d’allumage. N’allumez PAS ou ne fumez pas de cigarettes.

Pour démarrer la génératrice

NE tentez PAS de démarrer une génératrice endommagée. Vériﬁez que le bouchon du réservoir, le ﬁltre à air, la bougie d’allumage, les tuyaux de carburant et le système d’échappement sont correctement positionnés. Laissez les traces de carburant s’évaporer complètement avant de tenter de démarrer le moteur. Vériﬁez que la génératrice est solidement placée sur un sol à niveau.

Pour faire fonctionner la génératrice

NE PAS déplacer ni incliner la génératrice lorsqu’elle est en marche. NE PAS incliner la génératrice ni renverser du carburant ou de l’huile.

MISE EN GARDE

Toute rétraction brutale de la corde du démarreur aura pour effet d’entraîner votre main et votre bras en direction du moteur avant que vous n’ayez le temps de lâcher prise. Un démarrage accidentel peut provoquer un enchevêtrement, une amputation traumatique ou des lacérations. Des fractures, des hématomes ou des entorses peuvent aussi survenir.

Pour démarrer le moteur, tirer lentement sur la corde du démarreur jusqu’à la résistance, puis tirer rapidement pour éviter tout rebond. NE PAS démarrer ni arrêter le moteur lorsque des dispositifs électriques sont branchés.

ATTENTION

Dépasser la capacité de fonctionnement de la génératrice peut l’endommager ou endommager les appareils électriques qui y sont branchés.

NE PAS surcharger la génératrice. Démarrer la génératrice et laisser le moteur se stabiliser avant de brancher des charges électriques. Le matériel électrique doit être branché hors tension (position « off » ou arrêt), puis mis sous tension pour fonctionner. Éteindre le matériel électrique et le débrancher avant d’arrêter la génératrice. NE PAS modiﬁer le régime. NE modiﬁer la génératrice d’AUCUNE façon.

Pour le transport ou l’entretien de la génératrice

Vériﬁez que la vanne de fermeture du carburant est en position « off » (arrêt) et que le réservoir est vide. Débranchez le ﬁl de la bougie.

Pour ranger la génératrice

La génératrice doit toujours être à l’abri des étincelles, des ﬂammes nues et des lampes témoins, ainsi que de toute source de chaleur ou d’allumage.

MISE EN GARDE

Le fonctionnement de cet équipement peut créer des étincelles qui peuvent déclencher des incendies autour de la végétation sèche.

Un pare-étincelles peut être nécessaire. L’exploitant doit communiquer avec les organismes municipaux pour les lois et les règlements relatifs à la prévention des incendies.

ATTENTION

Tout traitement ou utilisation impropre de la génératrice peut l’endommager, écourter sa durée de vie utile et annuler sa garantie.

Utiliser la génératrice uniquement pour les applications auxquelles elle est destinée. Ne la faire fonctionner que sur des surfaces de niveau. NE PAS exposer la génératrice à de l’humidité, de la poussière ou de la saleté excessive. NE RIEN laisser qui bloquerait les évents de refroidissement. En cas de surchauffe des dispositifs connectés, les éteindre et les débrancher de la génératrice. NE PAS utiliser la génératrice si : la puissance restituée est perdue, le matériel produit des étincelles, fumées ou ﬂammes, le matériel vibre de manière excessive.

REV 46535-20130308 4

FRANÇAIS 46535

COMMANDES ET CARACTÉRISTIQUES

Lisez ce manuel avant de mettre la génératrice en marche. Familiarisez-vous avec l’emplacement et la fonction des différentes commandes et caractéristiques. Conservez ce manuel pour toute référence ultérieure.

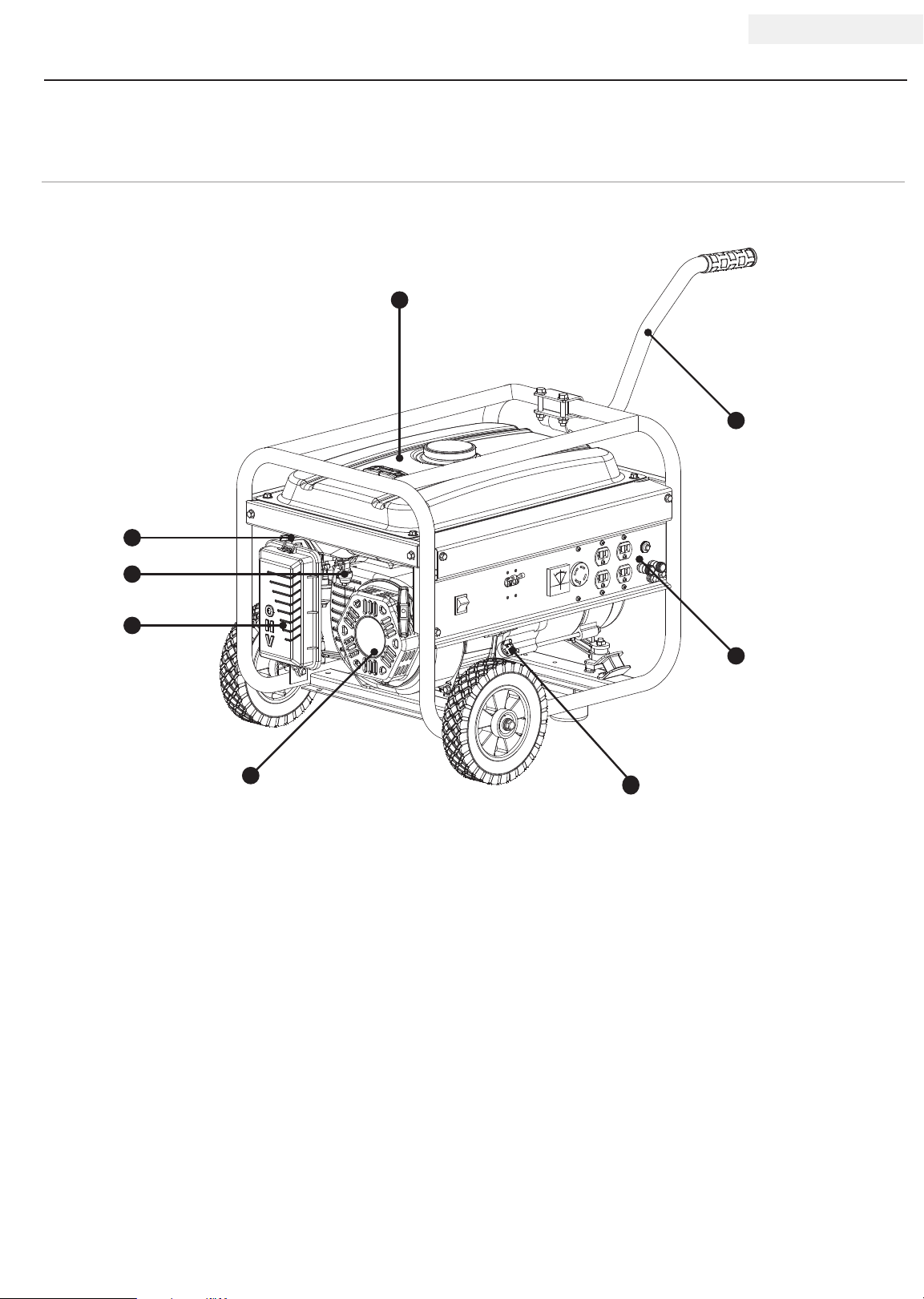

Génératrice

(1) Réservoir à carburant – Réservoir à carburant de

15 L (4,0 gallons).

(2) Échappement – Permet de démarrer le moteur.

(3) Vanne de carburant – Mettez cette vanne sur

« On » (ouverture) pour alimenter le moteur en carburant.

(5) Lanceur à rappel – Permet de démarrer le moteur.

(6) Bouchon du réservoir d’huile – Pour vériﬁer le

niveau d’huile du moteur et faire l’appoint.

(7) Panneau électrique – Voir « Panneau électrique »

(8) Poignée

(4) Filtre à air – Protège le moteur en ﬁltrant la

poussière et les débris de l’air d’admission.

5 REV 46535-20130308

46535 FRANÇAIS

Panneau électrique

COMMANDES ET CARACTÉRISTIQUES

1 2 3 4

(1) Interrupteur du moteur – Basculez l’interrupteur

sur « On » (marche) et tirez sur le lanceur à rappel pour lancer la génératrice. Mettez-le sur « Off » (arrêt) pour éteindre la génératrice.

7 8

(5) Duplex 120 V / 20 A – (NEMA 5-20R) Peut

être utilisé pour fournir de l’électricité pour fonctionnement sur des charges électriques 60 Hz monophase de 120 Volt CA, 20 Amp.

(2) Disjoncteur – Protège la génératrice contre les

surcharges électrique.

(3) Voltmètre – Afﬁche la tension de sortie de la

génératrice.

(4) Prise à verrouillage 120 ou 240 V / 20 A –

(NEMA L14-20R) Peut être utilisé pour fournir de l’électricité pour fonctionnement sur des charges électriques 60 Hz monophase de 120 ou 240 Volt CA, 20 Amp.

(6) Disjoncteur – Protège contre les surcharges

électrique.

(7) Prise CC 12 V / 8,3 A et disjoncteur de circuit (8) Mise à la terre – Consulter un électricien pour les

réglementations en vigueur sur la mise à la terre.

REV 46535-20130308 6

COMMANDES ET CARACTÉRISTIQUES

Pièces fournies

Votre génératrice à essence 46535 est livrée avec les pièces suivantes :

Jeu de Roues

– Roue plaine de 20,3 cm (8 po) ..............2

– Bague ...............................2

– Boulon de bride (M10x105 pour la roue) .......2

– Rondelle plate M10 ......................2

– Écrou M10 ............................2

– Pied support avec silentblocs ...............1

– Boulon de bride M8x16 (pour le pied support) .... 2

– Poignée .............................1

– Boulon de bride M8x45 (pour le poignée) .......2

– Écrou M8 .............................4

Autres

– Câble de batterie 1,83 m (6 pi) ..............1

– Entonnoir à huile ........................ 1

– Douille à bougie ........................1

FRANÇAIS 46535

7 REV 46535-20130308

46535 FRANÇAIS

MONTAGE

Certaines pièces de votre génératrice ont besoin d’être montées. Cet appareil est expédié sans huile de notre usine. Avant de le faire fonctionner, il convient d’ajouter le carburant et l’huile nécessaires. Si vous avez des questions concernant le montage de votre génératrice, veuillez appeler notre ligne d’assistance téléphonique au 1 877 338-0999. Munissez-vous au préalable du numéro de série et de

modèle.

Pour sortir la génératrice de l’emballage

1. Installez la boîte sur une surface solide et plane.

2. Retirez tous les éléments de la boîte à l’exception de la génératrice.

3. Découpez soigneusement le carton de haut en bas dans chacun des angles. Étalez chacun des panneaux à plat sur le sol aﬁn de disposer d’une surface pour

l’installation du jeu de roues et du pied-support.

Installation du jeu de roues

Installation du pied-support

1. Fixez le pied-support au châssis de la génératrice avec des vis ﬁletées (M8x16) et des contre-écrous (M8).

2. Inclinez légèrement la génératrice de manière qu’elle repose sur les roues et le pied-support.

ATTENTION

Ces roues ne sont pas prévues pour la route.

Pour monter les roues, prévoyez les outils suivants :

• clé de 17 mm (non inclus)

• clé à douille avec douille de 16 mm (non inclus)

• pinces (non inclus)

1. Avant d’ajouter de l’huile au moteur, penchez lentement la génératrice pour que le moteur soit vers le haut.

2. Glissez un boulon (M10x105) dans la rondelle, la douille et la roue.

3. Glissez un boulon dans le manchon d’essieu et sur le support de montage.

4. Le sécuriser avec l’écrou M10.

5. Répétez les étapes 2 à 4 pour ﬁxer l’autre roue.

Installation de la poignée

1. Placer la poignée sur le canal de montage du cadre.

2. Fixer la poignée au cadre à l’aide des deux boulons de poignée (M8x45).

3. Placer un contre-écrou (M8) au bout de chaque boulon et ﬁxer en place. ÉVITER de trop serrer les contreécrous.

REV 46535-20130308 8

MONTAGE

FRANÇAIS 46535

Pour ajouter de l’huile au moteur

ATTENTION

NE PAS tenter de lancer ou de démarrer le moteur sans avoir au préalable ajouté le type et la quantité d’huile recommandés. Les dommages subis par la génératrice en raison de la négligence de ces consignes annuleraient sa garantie.

REMARQUE

Le type d’huile recommandé pour la génératrice est 10W-30 automobile huile.

1. Placez la génératrice sur une surface plane et à niveau.

2. Retirez le bouchon/jauge du réservoir d’huile pour ajouter de l’huile.

3. Ajouter 0,6 L (0,63 pinte) d’huile et replacer le bouchon de remplissage d’huile. NE PAS REMPLIR.

Degrés Celsiusº (à l’extérieur)

Pour ajouter de l’huile au moteur (suite)

REMARQUE

Vériﬁez fréquemment le niveau d’huile pendant la période de rodage. Référez-vous au chapitre « Entretien » pour les intervalles de vériﬁcation recommandés.

REMARQUE

Le rotor de la génératrice a un roulement à billes étanche et prélubriﬁé qui ne nécessite aucune lubriﬁcation supplémentaire pendant toute la durée de vie de ce roulement.

Pour ajouter de l’essence

1. Utilisez du carburant ordinaire sans plomb, sans impuretés et récent, avec un taux d’octane minimum de 85 et une teneur en éthanol inférieure à 10 % en volume.

2. NE mélangez PAS l’huile avec le carburant.

3. Nettoyez autour du bouchon du réservoir de carburant.

4. Retirez le bouchon du réservoir.

5. Ajouter lentement le carburant au réservoir. ÉVITER DE TROP REMPLIR. Le carburant peut prendre de l’expansion après le remplissage. Un espace minimal de 6,4 mm (¼ po) doit être libre dans le réservoir pour permettre cette expansion. Plus de 6,4 mm (¼ po) est recommandé. Le carburant peut être expulsé du réservoir suite à l’expansion, si ce dernier est trop rempli et cela peut affecter le bon fonctionnement du produit. Lors du remplissage du réservoir, il est recommandé de prévoir sufﬁsamment d’espace pour que le carburant puisse prendre de l’expansion.

4. Vériﬁez le niveau quotidiennement et en ajouter au besoin.

ATTENTION

Le moteur est équipé d’un dispositif de détection du niveau d’huile et s’arrête lorsque le niveau d’huile du carter descend sous un certain seuil.

9 REV 46535-20130308

6. Revissez le bouchon du réservoir et essuyez toute trace de carburant.

46535 FRANÇAIS

Pour ajouter de l’essence (suite) Pour ajouter de l’essence (suite)

MONTAGE

MISE EN GARDE

Verser le carburant trop rapidement dans le ﬁltre à carburant pourrait créer un refoulement de carburant vers l’opérateur lors du remplissage

ATTENTION

Utilisez du carburant ordinaire sans plomb avec un taux d’octane minimum de 85.

Ne mélangez pas l’huile avec l’essence. Remplissez le réservoir en vous arrêtant à 6,4 mm (1/4 po) en haut du réservoir pour la dilatation du carburant. NE PAS pomper d’essence directement dans la génératrice à la station-service. Utiliser un contenant adéquat pour transférer le carburant à la génératrice. NE remplissez PAS le réservoir à carburant à l’intérieur. NE remplissez PAS le réservoir à carburant si le moteur est en marche ou qu’il est chaud. NE remplissez PAS complètement le réservoir à carburant. N’allumez PAS de cigarettes et ne fumez pas en faisant l’appoint en carburant.

REMARQUE

Nos moteurs fonctionnent bien avec des mélanges de carburant contenant 10 % ou moins d’éthanol. Lors de l’utilisation de mélanges de carburant, il faut noter certains risques :

– Les mélanges d’essence et éthanol peuvent

absorber plus d’eau que l’essence seule.

– Ces mélanges peuvent éventuellement se

séparer, laissant de l’eau ou une boue aqueuse dans le réservoir, la soupape de carburant et le carburateur.

– Avec l’alimentation en combustible par gravité,

ce carburant compromis peut atteindre le carburateur et causer des dommages au moteur et représenter des risques potentiels.

– Il n’existe que quelques fournisseurs d’additifs

stabilisateurs formulés pour fonctionner avec les mélanges de carburant à l’éthanol.

– Tout dommage ou risque résultant de l’utilisation

d’un mauvais carburant, de carburant mal entreposé et d’additifs stabilisateurs mal formulés n’est pas couvert par la garantie du

fabricant. Il est recommandé de toujours fermer la soupape d’alimentation de carburant, de faire fonctionner le moteur jusqu’à épuisement et de purger le réservoir lorsque l’équipement n’est pas utilisé durant plus de 30 jours.

Mise à la terre

Votre génératrice doit être correctement branchée avec une mise à la terre adéquate pour éviter toute décharge électrique.

MISE EN GARDE

Négliger de mettre à la terre la génératrice peut entraîner un choc électrique.

Une borne de mise à la terre connectée au châssis de la génératrice est prévue à cet effet sur le panneau électrique. Pour une mise à la terre distante, branchez un long ﬁl de cuivre de gros calibre (12 AWG minimum) entre la borne de terre de la génératrice et un piquet en cuivre enfoncé dans le sol. Nous vous recommandons vivement de vous adresser à un électricien qualiﬁé pour que l’installation soit conforme aux codes électriques en vigueur.

REV 46535-20130308 10

FONCTIONNEMENT

FRANÇAIS 46535

Emplacement de la génératrice

NE JAMAIS faire fonctionner la génératrice à l’intérieur d’un immeuble, incluant les garages, sous-sol, vides sanitaires et remises, endroits fermés ni compartiments, incluant le compartiment pour génératrice d’un véhicule récréatif. S’adresser aux autorités locales. Dans certains secteurs, les génératrices doivent être enregistrées auprès des services publics locaux. Les génératrices utilisées sur les chantiers de construction peuvent faire l’objet de règles ou règlements additionnels. Les génératrices devraient être placées sur une surface plane et de niveau en tout temps (même lorsqu’elles ne sont pas utilisées). Cette génératrice doit être placée à 1,5 m (59 po) minimum des matériaux combustibles. En plus d’être éloignées de tout matériel inﬂammable les génératrices doivent avoir un espace libre d’au moins 90 cm (35,4 po) de dégagement de part et d’autre de la génératrice pour permettre un refroidissement, une maintenance et un entretien. Les génératrices ne devraient jamais être démarrées ou fonctionner à l’arrière d’un VUS, d’une caravane, d’une remorque, dans le lit d’un camion (régulier, plat ou autre), sous des escaliers, des cages d’escalier, près des murs ou des bâtiments ou à tout autre endroit qui ne permettra pas un refroidissement adéquat de la génératrice ou du silencieux. NE PAS enfermer les génératrices durant le fonctionnement. Laisser les génératrices refroidir adéquatement avant le transport ou l’entreposage. Placer la génératrice dans une zone bien ventilée, loin des fenêtres, portes et trappes de ventilation. NE PAS placer la génératrice près des trappes de ventilation ni les entrées d’air où les vapeurs d’échappement pourraient être attirées dans les espaces occupés ou conﬁnés. Toujours tenir compte du vent et des courants d’air pour placer la génératrice.

Le défaut de respecter toutes les consignes de sécurité et le mode d’emploi peut annuler la garantie du fabricant et constituer des risques potentiels.

Protection contre les surtensions

ATTENTION

Les ﬂuctuations de tension peuvent entraver le bon

fonctionnement du matériel électronique sensible.

Les appareils électroniques, notamment les ordinateurs et de nombreux dispositifs programmables, utilisent des composants conçus pour fonctionner sur une plage de tension étroite et peuvent être affectés par des ﬂuctuations transitoires de tension. Bien qu’il n’existe aucun moyen d’éviter ces ﬂuctuations de tension, il est possible de protéger le matériel électronique sensible en suivant ces étapes.

1. Installez des parasurtenseurs UL1449, certiﬁés CSA, dans les prises alimentant le matériel sensible.

Les parasurtenseurs se présentent sous forme de prise unique ou de multiprise. Ils sont conçus pour protéger pratiquement contre toutes les ﬂuctuations de tension de brève durée.

Démarrage du moteur

1. Vériﬁez que la génératrice est sur une surface plane et à niveau.

2. Débranchez toutes les charges électriques de la génératrice. Ne démarrez ni n’arrêtez jamais la génératrice si des appareils électriques sont branchés ou allumés.

3. Tournez la vanne de carburant sur « ON » (ouverture).

4. Basculez l’interrupteur sur « ON » (marche).

5. Amenez le levier d’échappement sur « CHOKE » (échappement).

6. Lanceur à rappel : tirez lentement sur la corde du démarreur jusqu’à sentir une résistance, puis tirez-la rapidement.

7. Ne pas trop étouffer. Pendant que le moteur chauffe, mettez le levier d’échappement sur « RUN » (position de marche).

MISE EN GARDE

Ne pas actionner ni ranger la génératrice sous la pluie, la neige ou des températures humides.

L’utilisation d’une génératrice ou d’un appareil électrique dans des conditions humides comme la pluie ou la neige, près d’une piscine ou d’un système de gicleurs ou avec les mains mouillées pourrait causer l’électrocution.

MISE EN GARDE

Durant le fonctionnement, le silencieux et les vapeurs d’échappement produites deviennent chauds. Un espace sufﬁsant de refroidissement et d’aération doit être prévu pour éviter les risques potentiels.

11 REV 46535-20130308

REMARQUE

Garder le levier de l’étrangleur à la position «Étrangleur», la première fois où le lanceur à rappel est tiré, puis déplacer le levier de l’étrangleur à la position «Marche» pour les 3 fois suivantes. Trop d’étranglement crée une bougie encrassée ou un moteur noyé dû au manque d’admission d’air. Le moteur ne démarrera pas.

REMARQUE

Si le moteur démarre, mais ne tourne pas, vériﬁez que la laveuse à pression est bien sur une surface plane et à niveau. Le moteur est doté d’un détecteur de faible niveau d’huile qui empêche le moteur de tourner au-dessous d’un seuil critique.

46535 FRANÇAIS

FONCTIONNEMENT

Branchement des charges électriques

1. Laissez le moteur se stabiliser et chauffer pendant quelques minutes après avoir démarré.

2. Branchez les charges électriques de 120 ou 240 volts c.a., monophasées, 60 Hz désirées.

– NE branchez PAS de charges triphasées sur la génératrice. – NE branchez PAS de charges de 50 Hz sur la génératrice. – NE surchargez PAS la génératrice.

REMARQUE

Connexion d’un générateur de lignes à haute tension de votre société d’électricité ou à une autre source d’énergie peut être contraire à la loi. En outre, cette action, si mal fait, risque d’endommager votre générateur et les appareils et provoquer des blessures graves, voire mortelles pour vous ou un travailleur d’utilité qui peuvent travailler sur les lignes électriques à proximité. Si vous envisagez de faire tourner un générateur électrique portable lors d’une panne, s’il vous plaît aviser votre compagnie d’électricité immédiatement et n’oubliez pas de brancher vos appareils directement dans le générateur. Ne pas brancher le générateur dans n’importe quelle prise électrique de votre maison. Cela pourrait créer une connexion à des lignes d’utilité compagnie d’électricité. Vous êtes responsable de veiller à ce que votre générateur d’électricité n’est pas pris en compte dans les lignes d’alimentation électrique écrou. Si le générateur sera connecté à un renforcement du système électrique, consultez votre compagnie locale d’électricité ou un électricien qualiﬁé. Les connexions doivent isoler la puissance du générateur de courant de secteur et doit se conformer à toutes les lois et codes.

Pour arrêter le moteur

1. Éteignez et débranchez toutes les charges électriques. Ne démarrez ni n’arrêtez la génératrice si des appareils électriques sont branchés ou allumés.

2. Laissez la génératrice tourner sans charge pendant plusieurs minutes aﬁn de stabiliser les températures internes du moteur et de la génératrice.

3. Tournez la vanne de carburant sur « OFF » (fermeture).

4. Laisser le moteur fonctionner jusqu’à ce que le carburant ait été complètement utilisé dans la conduite d’essence et le carburateur et que le manque de carburant ait arrêté le moteur. Cela prend habituellement quelques minutes.

5. Mettez l’interrupteur de démarrage sur « OFF » (arrêt).

Important : toujours s’assurer que la soupape de carburant et le commutateur du moteur et d’allumage soient en position «ARRÊT» lorsque le moteur n’est pas utilisé.

Mise à la terre

La mise à la terre de la génératrice connecte le châssis aux bornes de terre du panneau électrique. La mise à la terre du système est reliée au ﬁl neutre c.a.

Ne pas surcharger la génératrice

Capacité

Suivez ces étapes simples pour calculer la puissance de fonctionnement et de démarrage selon les différentes utilisations envisagées.

1. Sélectionnez les appareils électriques que vous envisagez de faire tourner simultanément.

2. Calculez le nombre total de watts nécessaires au fonctionnement de ces appareils. Le chiffre obtenu correspond à la puissance nécessaire pour alimenter ces articles.

3. Déterminez la puissance de démarrage la plus élevée parmi tous les appareils identiﬁés lors de l’étape 1. Ajoutez ce chiffre au nombre calculé dans l’étape 2. La puissance de surtension correspond au nombre de watts supplémentaires nécessaires pour faire démarrer certains appareils électriques. Les étapes indiquées sous « Gestion de la consommation » permettent de s’assurer du démarrage d’un seul appareil à la fois.

Gestion de la Consommation

Utilisez la formule suivante pour convertir la tension et l’ampérage en puissance :

Volts x ampères = watts

Pour prolonger la durée de vie utile de la génératrice et de celle des appareils qui y sont branchés, suivez ces étapes pour ajouter des charges électriques :

1. Démarrez la génératrice sans aucune charge électrique.

2. Laissez le moteur tourner pendant plusieurs minutes pour qu’il se stabilise.

3. Branchez le premier appareil et mettez-le sous tension. Il est préférable de brancher en premier l’appareil ayant la plus lourde charge.

4. Laissez le moteur se stabiliser.

5. Branchez l’appareil suivant et mettez-le sous tension.

6. Laissez le moteur se stabiliser.

7. Reprenez les étapes 5 à 6 pour tout appareil supplémentaire.

REMARQUE

Ne jamais dépasser la capacité de la génératrice en ajoutant des charges.

REMARQUE

Si le moteur ne sera pas utilisé durant une période de deux (2) semaines ou plus, consulter la section Entreposage pour le rangement adéquat du moteur et du carburant.

REV 46535-20130308 12

ENTRETIEN ET ENTREPOSAGE

FRANÇAIS 46535

Le propriétaire ou l’utilisateur est tenu de s’acquitter de toute maintenance périodique.

MISE EN GARDE

Ne jamais faire fonctionner une génératrice endommagée ou défectueuse.

MISE EN GARDE

Modiﬁer le réglage effectué en usine annulera la garantie.

MISE EN GARDE

Toute maintenance inadéquate annule la garantie.

REMARQUE

L’entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être effectués par toute entreprise de réparation de moteurs hors route ou tout individu.

Effectuez ponctuellement toutes les procédures de maintenance systématique. Corrigez tout problème avant de faire fonctionner la génératrice.

Huile (suite)

REMARQUE

Une fois que l’huile a été ajoutée, faites une vériﬁcation visuelle pour vous assurer qu’il y ait un ou deux ﬁlets de vis avant qu’elle n’atteigne l’oriﬁce de remplissage. Si vous utilisez la jauge pour vériﬁer le niveau d’huile, NE PAS visser le bouchon jaugeur.

bougie d’allumage

1. Retirez le câble de la bougie.

2. Utilisez l’outil à bougie livré avec la génératrice pour

retirer la bougie.

3. Vériﬁez l’électrode de la bougie. Elle doit être propre

et non usée pour produire l’étincelle nécessaire à l’allumage.

4. Vériﬁez que l’écartement de la bougie est de

0,7 à 0,8 mm (0,028 à 0,031 po).

REMARQUE

Pour le service à la clientèle ou les pièces, utilisez notre ligne d’assistance au 1-877-338-0999.

Entretien du moteur

Pour éviter tout démarrage accidentel, retirez le ﬁl de contact de la bougie avant d’effectuer une révision.

Huile

Changez l’huile lorsque le moteur est chaud. Référezvous aux spéciﬁcations indiquées pour l’huile aﬁn de sélectionner la qualité d’huile correspondant à vos conditions de travail.

Retirez le bouchon de vidange avec une douille et un

prolongateur de 12 mm (0,6 po).

2. Laissez l’huile se vider complètement.

3. Remettez le bouchon de vidange.

4. Retirez le bouchon jaugeur du réservoir d’huile pour ajouter de l’huile.

5. Ajoutez 0,6 litre (0,63 pinte) d’huile et remettez le bouchon jaugeur en place. NE PAS REMPLIR.

6. Jetez l’huile usagée dans un centre de gestion des déchets approuvé.

REV 46535-20130321

0,7 à 0,8 mm (0,028 à 0,031 po)

5. Reportez-vous aux recommandations de bougies d’allumage dans la section Caractéristiques techniques, lors du remplacement d’une bougie.

6. Vissez délicatement la bougie dans le moteur.

7. Utilisez l’outil à bougie pour la ﬁxer solidement.

8. Remettez le ﬁl de la bougie sur celle-ci.

Filtre à air

1. Retirez le couvercle à déclic qui retient le ﬁltre à air sur l’assemblage.

2. Retirez l’élément en mousse.

3. Lavez-le avec un détergent liquide et de l’eau. Essorez-le dans un chiffon propre pour le sécher.

4. Imprégnez-le d’huile moteur propre.

5. Absorbez l’excédent d’huile en l’entourant dans un chiffon absorbant propre.

6. Placez le ﬁltre dans l’assemblage.

7. Remettez le couvercle du ﬁltre à air en l’enclenchant en position.

46535 FRANÇAIS

ENTRETIEN ET ENTREPOSAGE

Pare-étincelles

1. Laissez le moteur refroidir complètement avant toute procédure d’entretien du pare-étincelles.

2. Retirez les deux (2) vis de ﬁxation de la plaque de ﬁnition qui maintient l’extrémité du pare-étincelles sur le silencieux.

3. Retirez la grille du pare-étincelles.

4. Éliminez soigneusement les dépôts de carbone de la grille du pare-étincelles avec une brosse métallique.

5. Remplacez le pare-étincelles s’il a été endommagé.

6. Repositionnez le pare-étincelles dans le silencieux et ﬁxez-le avec les deux (2) vis.

Nettoyage

ATTENTION

NE PAS vaporiser d’eau sur le moteur.

L’eau peut contaminer le circuit de carburant.

Utilisez un chiffon humide pour nettoyer les surfaces extérieures du moteur. Retirez la saleté et l’huile avec une brosse à poils souples. Utilisez un compresseur d’air (172,4 hPA/25 PSI) pour retirer la poussière et les débris du moteur.

Réglages

Le mélange air-carburant n’est pas réglable. L’altération du régulateur peut endommager votre génératrice ainsi que vos appareils électriques, et annulera la garantie. CPE vous recommande d’utiliser notre ligne d’assistance téléphonique au 1 877 338-0999 pour tout autre besoin en matière de révision et/ou de réglage.

ATTENTION

Le défaut de nettoyer le pare-étincelles réduira la performance du moteur.

Calendrier de maintenance

Respectez les intervalles de maintenance indiqués dans le calendrier ci-dessous. Entretenez la génératrice plus fréquemment lorsqu’elle fonctionne dans des conditions difﬁciles. Utilisez notre ligne d’assistance au 1 877 338-0999 pour obtenir l’adresse du concessionnaire agréé Champion Power le plus proche de chez vous, pour toute maintenance de la génératrice ou du moteur.

Toutes les 8 heures ou quotidiennement

Vériﬁer le niveau d’huile Nettoyer autour de l’admission d’air et du silencieux

5 Premières heures

Changer l’huile

Toutes les 50 heures ou chaque saison

Nettoyer le ﬁltre à air Changer l’huile en cas d’utilisation avec des charges

lourdes ou en milieu chaud

Toutes les 100 heures ou chaque saison

Changer l’huile Nettoyer ou recaler l’écartement bougie Vériﬁer ou ajuster le jeu de soupapes * Nettoyer le pare-étincelles Nettoyer le réservoir à carburant et le ﬁltre *

Tous les 3 ans

Changer les tuyaux de carburant

*À effectuer par des propriétaires expérimentés et bien informés ou des détaillants Champion Power Equipment autorisés.

REV 46535-20130308 14

ENTRETIEN ET ENTREPOSAGE

FRANÇAIS 46535

Entretien de la génératrice

Veillez à garder la génératrice propre et à la ranger correctement. Ne faites fonctionner l’unité que sur une surface plane et nivelée, dans un milieu propre et sec. N’exposez PAS l’unité à des conditions extrêmes ainsi qu’à un taux excessif de poussière, de saleté, d’humidité ou de vapeurs corrosives.

ATTENTION

Nous DÉCONSEILLONS l’usage d’un tuyau d’arrosage pour nettoyer la génératrice.

L’eau peut pénétrer dans la génératrice par les évents d’aération et endommager ses enroulements.

Utilisez un chiffon humide pour nettoyer les surfaces extérieures de la génératrice. Retirez la saleté et l’huile avec une brosse à poils souples. Utilisez un compresseur d’air (172,4 hPA/25 PSI) pour retirer la poussière et les débris de la génératrice. Vériﬁez tous les évents d’aération et les bouches de refroidissement pour s’assurer qu’ils sont propres et sans

obstruction.

Entreposage

La génératrice doit être démarrée au moins une fois tous les 14 jours et doit fonctionner pendant au moins 20 minutes. Pour le rangement à long terme, veuillez suivre ces directives.

Entreposage de la génératrice

1. Ajouter l’additif stabilisateur formulé correctement au

ré servoir.

2. S’assurer que tous les appareils sont débranchés de

la génératrice.

3. Faire fonctionner le génératrice durant quelques minutes

pour que le carburant traité circule dans les conduites d’essence et le carburateur.

4. Tourner la soupape de carburant en position «ARRÊT».

5. Laisser le génératrice fonctionner jusqu’à ce que le

manque de carburant ait arrêté le moteur. Cela prend habituellement quelques minutes.

6. Le génératrice doit refroidir complètement avant tout

nettoyage ou entreposage.

7. Nettoyez le génératrice selon les instructions de la

section Entretien.

8. Changez l’huile.

Entreposage de la génératrice (suite)

9. Retirez la bougie et verser environ ½ once d’huile dans le cylindre. Faire tourner le moteur lentement à distribuer l’huile et lubriﬁer le cylindre.

10. Remettez la bougie.

11. Stockez l’appareil dans un endroit propre et sec,

hors de la lumière solaire directe.

REMARQUE

Nos moteurs fonctionnent bien avec des mélanges de carburant contenant 10 % ou moins d’éthanol. Lors de l’utilisation de mélanges de carburant, il faut noter certains risques :

– Les mélanges d’essence et éthanol peuvent

absorber plus d’eau que l’essence seule.

– Ces mélanges peuvent éventuellement se

séparer, laissant de l’eau ou une boue aqueuse dans le réservoir, la soupape de carburant et le carburateur.

– Avec l’alimentation en combustible par gravité,

ce carburant compromis peut atteindre le carburateur et causer des dommages au moteur et représenter des risques potentiels.

– Il n’existe que quelques fournisseurs d’additifs

stabilisateurs formulés pour fonctionner avec les mélanges de carburant à l’éthanol.

– Tout dommage ou risque résultant de l’utilisation

d’un mauvais carburant, de carburant mal entreposé et d’additifs stabilisateurs mal formulés n’est pas couvert par la garantie du

DANGER

L’échappement de la génératrice contient du monoxyde de carbone, un gaz inodore et incolore.

Pour éviter un contact accidentel ou involontaire avec le démarreur de la génératrice pendant qu’elle est rangée, prendre les précautions suivantes :

– Lorsque vous rangez la génératrice pour de

courtes périodes de temps assurez-vous que le

commutateur d’allumage et la valve de carburant sont en position OFF.

15 REV 46535-20130308

46535 FRANÇAIS

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques du moteur

– Modèle .....................YF168FD-2-01

– Cylindrée ........................196 cm

– Type ........................4-temps OHV

– Type de démarrage ........... Lanceur à rappel

Caractéristiques de la génératrice

– Modèle ..........................46535

– Puissance nominale ...............2800 watts

– Puissance de démarrage ...........4000 watts

– Tension c.a. .................. 120 ou 240 V

– Phase ...........................Unique

– Fréquence .........................60 Hz

– Capacité en carburant .............15 L (4 gal)

– Poids brut ............ . .

– Poids net . ..............

– Hauteur ..............51,5 cm (20,3 pouces)

– Largeur ................ 59 cm (23,2 pouces)

– Longueur ............... 77 cm (30,3 pouces)

52,8 kg (116,4 livres)

48,8 kg (107,6 livres)

Carburant

La capacité en carburant est de 15 L (4 gal). Utilisez du carburant ordinaire sans plomb avec un taux d’octane minimum de 85 et une teneur en éthanol inférieure à

10 % en volume.

Huile

Utilisez de l’huile 10W-30 pour le automoteur. Le capacité d’huile est à 0,6 litre (0,63 pinte). NE PAS REMPLIR. Veuillez vous référer au tableau ci-dessous pour les types d’huile recommandés pour la génératrice.

Bougies d’allumage

OEM bougies d’allumage : NHSP F6RTC

Bougies d’ allumage de remplacement : NGK BPR6ES ou équivalent Vériﬁez que l’écartement de la bougie est de 0,7 à 0,8 mm (0,028 à 0,031 po).

Le jeu des soupapes d’entretien

– Admission 0,13 - 0,17 mm (0,005 / 0,007 po)

– Échappement 0,18 - 0,22 mm (0,007 / 0,009 po) Remarque : un bulletin technique concernant la procédure de réglage de la soupape est disponible à www.championpowerequipment.com

Message important concernant la température

Degrés Celsiusº (à l’extérieur)

REV 46535-20130308 16

CARACTÉRISTIQUES TECHNIQUES

Diagramme des pièces

FRANÇAIS 46535

25 18

100

68 6 9

65 6 6 67

8081

8283

8586

17 REV 46535-20130308

46535 FRANÇAIS

N° N° de pièce Description Qté

26.402 Moteur 1

122.190005.00 Plug-B 1

122.190005.01 Plug-A 1

123.19110 0.2 0 Rotor 1

2.08.022 Bride boulon M8 × 242 1

1.96.08 Rondelle Ø8 1

1.7244.08 Rondelle de blocage Ø8 1

123.191200.20 Assemblée stator 1

123.191002.01 Couverture du stator 1

122.190002.00 End Housing 1

2.08.065 Bride boulon M6 × 168 4

1.97.1.06 Rondelle Ø6 4

1.93.06 Rondelle de blocage Ø6 8

122.190600.00 Cpl diode 1

1.5783.0622.3 Boulon M6 × 20 1

122.190300.00 Carbon Bursh Assemblée 1

122.190004.01 Pincer 1

1.93.05 Rondelle de blocage Ø5 4

1.5783.0516 Boulon M5 × 16 3

1.97.1.05 Rondelle Ø5 2

122.190200.0 4 AVR 1

1.16674.0516 Bride boulon M5 × 16 2

122.190003.00.48 Couvercle générateur 1

1.16 674.0 512. 2 Bride Boulon M5 × 12 3

122.190400.00 Bornier 1

122.190018.00 Titulaire (I), Silencieux 1

1.16 674.0 8 20 Bride Boulon M8 × 20 3

122.19 0018.01 Titulaire (II), Silencieux 1

1.5789.0612 Bride Boulon M6 × 12 11

1.9074.4.0514

46.101503.0 8 Plaque pare-étincelles, 1

46.101300.0 8 Pare-étincelles 1

26.101000.00 Silencieux 1

23.102000.03.1 Couvercle du silencieux 1

1.6175.08 Ecrou M8 2

1.93.08 Rondelle de blocage Ø8 2

1.848.08 Rondelle Ø8 2

26.100001.00 Joint silencieux 1

23.090006.21 Titulaire, l'air pur 1

1.5789.0608 Bride Boulon M6 × 8 1

122.070011.05 Pipe, Carburant 1

2.06.007 Couper 2

122.070400.05 Robinet de Carburant 1

122.071000.06.48 Réservoir à Carburant 1

122.070 015.01

2.03.004 Rondelle Ø6 4

1.5789.0620.2 Bride Boulon M6 × 20 4

122.072000.02 Assemblée compteur de carburant 1

1.819.0510 Vis M5 x 10 2

122.070300.02 Filtre à carburant 1

122.070100.03 Bouchon de réservoir 1

152.200702.00 Gérer la gaine 1

Assemblée Rondelle Boulon

M5×14

Mont vibrations, Réservoir

d'essence

N° N° de pièce Description Qté

122. 200701.01.1 Manipuler 1

1.6177.1.08 Ecrou M8 14

1.5789.0845 Bride Boulon M8 × 45 2

6.2.232.318.1 Cadre 1

122.200800.04.1

122.201200.02 Support moteur II 2

122.201200.03 Support de moteur, je 2

1.618 2.10 Ecrou M10 2

122. 201701.05.4 8 Roue 8 po 2

122. 200016.01 Bush Ø10.5 × 58,5 2

1.96.10 Rondelle plate Ø10 2

1.5782.10105 Boulon M10 × 105 2

1.5783.0622.3 Boulon M6 × 22 1

1.6175.06. 3 Ecrou M6 2

1.97.1.06.3 Rondelle Ø6 2

1.93.06.3 Rondelle de blocage Ø6 2

1.862.06 Rondelle de blocage Ø6 2

5.1900.029 Mise à la terre ligne 1

1.6177.1.06 Ecrou M6 1

122.200800.03.1

1.5789.0816 Bride Boulon M8 × 16 2

152.200002.00.1 Jambe d'appui (2.36) 1

152.201400.00 Vibration Mont 2

1.5789.0825 Bride Boulon M8 × 25 2

2.08.068.2 Bride Boulon M5 × 13 4

122.01.109.1 Panneau de conﬁguration 1

5.1000.004.3 Commutateur d'allumage 1

5.1400.003 Voltmètre 1

1.848.03.2 Rondelle Ø3 4

1.859.03.2 Rondelle de blocage Ø3 4

1.6175.03.2 Ecrou M3 4

5.1120 .025 Prise L14-20R 1

1.9074.4.0414.1

1.6177.1.04.1 Ecrou M4 6

5.1120 .027 Prise 5-20R 2

122.210011.20 Noire borne négative 1

122.210 011.42 Ecrou, borne 1

122.210 011.10 Rouge borne positive 1

122.210 011.32 Ecrou, borne 1

5.1200.110.1 A.C 10A Disjoncteur 1

122.210003.02 Fiche 1

5.1310.0 01 Gaine, le ﬁl 1

122.210003.04 Fiche 1

5.1240.912 12A Disjoncteur 1

1.9074.4.0306.1 Assemblée Rondelle Boulon M3×6 4

122.210002.03 Le boîtier de commande 1

1.9074.1.0538.2

122.210003.00 Fiche 1

100

Panneau de commande défendre

conseil d'administration

Panneau de commande défendre

conseil d'administration

Assemblée Rondelle Boulon

M4×14

Assemblée Rondelle Boulon

M5×38

REV 46535-20130308 18

CARACTÉRISTIQUES TECHNIQUES

Diagramme des pièces du moteur

FRANÇAIS 46535

101

103

104

REV 46535-20130321

46535 FRANÇAIS

Liste des pièces du moteur

N° N° de pièce Description Qté

1.5789.0608 Bride boulon M6 x 8 6

22.061100.00.2 Recoil assemblée démarreur 1

21.061005.00 Recoil printemps démarreur 1

2.10.003 Recoil corde de démarrage 1

21.061001.01 Recoil bobine de démarrage 1

45.060003.00 Printemps, ratchet 2

45.060002.00 Cliquet de démarrage (fer) 2

45.060009.00 Le guide de ressort à cliquet 1

45.060007.00 Guide ratchet 1

45.060008.00 Boulon guide cliquet 1

24.040004.00 Plaque à pousser guide rod 1

1.5789.0612 Bride boulon M6 x 12 8

24.0 80100.01.48 Assemblée capot du ventilateur 1

24.0 9110 0.20 De base, ﬁltre à air 1

21.061300.00 Recoil starter bouton 1

24.130004.20 Emballage carburateur 1

22.061000.00 Assemblée recoil 1

24.091000.20 Assemblée ﬁltre à air 1

26.131000.20 Carburateur 1

2.03.016

2.02.006 Ecrou M14×1.5 1

21.060001.01 Début hub 1

23.080001.00 Le ventilateur de refroidissement 1

24.12010 0.02 Fly roue 1

2.11.0 01 Huile de phoque (Ø25×Ø41.3×6) 2

2.03.020.1 Rondelle (Ø6.2×Ø15×0.5) 1

21.110100.00 Engins de gouverneur 1

23.13010 0.20 Levier de starter 1

21.110013.00 Arbre, gouverneur engrenage 1

21.110 011.00 Ciragrafes, gouverneur engrenage 1

22.130003.00 Joint, le carburateur 1

21.110012.01 Douille, gouverneur 1

24.130002.00 Joint, isolant (pas d'amiante) 1

23.130001.00 Isolant, carburateur 1

23.080600.00 Linceul 1

2.01.003 Goujon M6 x 90 2

26.030100.00 Carter (200) 1

21.127000.01 Capteur de niveau d'huile 1

26.010100.00 Culasse 1

23.050200.00 Bielle 1

25.05010 0.11 Vilebrequin assemblée 1

1.276.6205 Roulement à billes 6205 2

24.030008.00 Joint, le carter 1

22.031000.00.48 Jauge d'huile 1

122.070011.05 Conduite de carburant 1

23.030007.01 Couvercle de carter 1

1.5789.0832.0.8 Bride boulon de 8 X 32 6

23.091002.21 Joint du ﬁltre à air 1

23.110006.00 Retour papillon de printemps 1

21.110003.00 Bras, le gouverneur 1

1. 6 177.0 6 Ecrou M6 3

21.110001.00 Bras gouverneur arbre 1

22.123000.02 Bobine d'allumage 1

Rondelle de vidange, boulon (Ø10 x Ø16 x 1,5)

N° N° de pièce Description Qté

1.5789.0625 Bride boulon de M6 x 25 2

23.110005.01 Tige, conjointe 1

23.110007.00 Printemps, le gouverneur 1

2.08.040 Boulon, le bras gouverneur 1

21.110008.00 Broches, l'arbre 1

24.080300.00 Ensemble de commande 1

25.040013.00 Lifter, valve 2

2.04.001 Goujon (Ø9×14) 2

26.041000.00 Ensemble arbre à cames 1

2.14.012 Clé 1

2.08.037 Machine à laver, boulon de vidange 2

26.050005.00 Piston 1

23.050003.00 Maneton 1

2.09.001 Maneton ciragrafes (Ø18 × Ø1) 2

26.050303.00 Bague, d'une part 1

26.050302.00 Bague, d'autre part 1

26.050301.00 Bague, l'huile 1

26.030009.00 Joint de culasse 1

2.04.003 Goujon (Ø10×14) 2

23.040002.00 De soupape, l'apport 1

23.040006.00 De soupape, d'échappement 1

26.080400.01 Joint de culasse (200 G) 1

2.15.002 (F6RTC) Bougie 1

1.5789.0855 Bride boulon de M8 x 85 4

23.040017.00 L'huile de phoque, la vanne 2

21.040003.00 Printemps, la vanne 2

21.040007.00

21.040001.00

21.040008.00

24.040202.00 Culbuteur arbre 1

22.040009.00 Culbuteur 2

22.040012.00 Ajustement de la valve à vis 2

21.040021.00 Contre-écrou 2

1.97.1.06 Rondelle Ø6 2

1.6177.1.06 Écrou M6 2

26.1 310 17.2 0 Norme gicleur principal 1

24.040201.00 De retenue, culbuteur 1

23.040010.00 Goujon, culbuteur 2

23.040005.00 La tige de poussée 2

21.020002.01 Joint, couvercle de cylindre 1

24.021000.00 Assemblage du couvercle cylindre 1

23.020001.02 Tube de reniﬂard 1

1.5789.0615 Bride boulon M6 x 15 4

2.01.010 Goujon 2

2.06.007 Agrafe (Ø8×b6) 2

24.091200.20 Couverture, ﬁltre à air 1

23.091003.21 Élément 1

100

23.091001. 21 Séparateur 1

101

2.03.021.1 Rondelle (Ø6.4×Ø13×1) 1

102

1.5789.0620 Bride boulon M6 x 20 1

103

21.120400.00 Ensemble à diode 1

104

La soupape d'échappement de retenue,

La soupape d'admission de retenue,

Rotateur, la soupape d'échappement

REV 46535-20130308 20

CARACTÉRISTIQUES TECHNIQUES

Diagramme de Câblage

FRANÇAIS 46535

21 REV 46535-20130308

46535 FRANÇAIS

GUIDE DE DÉPANNAGE

Problème Cause Solution

La génératrice ne démarre pas Pas de carburant Ajouter de l’essence

Bougie d’allumage défectueuse Changer la bougie Unité chargée pendant le démarrage Retirer la charge de l’appareil

La génératrice refuse de démarrer; la génératrice démarre mais fonctionne mal

La génératrice s’éteint pendant le fonctionnement

La génératrice ne parvient pas à fournir une puissance sufﬁsante ou surchauffe

Pas de sortie c.a. Raccordement défectueux du câble Vériﬁer toutes les connexions

La génératrice s’emballe Régulateur de régime défectueux Utiliser la ligne d’assistance Déclenchement répété du disjoncteur Surcharge Revoir et ajuster la charge. Voir « Gestion

Niveau d’huile bas Remplir le carter au niveau adéquat.

Mettre la génératrice sur une surface plane

et à niveau Échappement sur la mauvaise position Ajuster l’échappement Fil de la bougie non raccordé Fixer le ﬁl à la bougie Manque de carburant Remplir le réservoir à carburant Niveau d’huile bas Remplir le carter jusqu’au niveau adéquat.

Placer la génératrice sur une surface plane

et à niveau La génératrice est en surcharge Revoir et ajuster la charge. Voir « Gestion

de la consommation » Aération insufﬁsante Vériﬁer qu’il n’y a pas de restriction dans

l’arrivée d’air. Aller dans une zone bien

aérée

Le dispositif connecté est défectueux Remplacer le dispositif défectueux Le disjoncteur est déclenché Réenclencher le disjoncteur Balai défectueux Changer le balai (Centre de réparations) AVR (régulateur de tension) défectueux Changer l'AVR (Centre de réparations) Câblage lâche Inspecter et serrer les montages

électriques Autre Utiliser la ligne d’assistance

de la consommation » Cordons ou matériel défectueux Vériﬁer si les ﬁls sont endommagés,

dénudés ou efﬁlochés. Remplacer le

dispositif défectueux

Pour du soutien technique complémentaire :

Service technique

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP) Ligne sans frais : 1-877-338-0999 tech@championpowerequipment.com

REV 46535-20130308 22

GARANTIE

FRANÇAIS 46535

GARANTIE

CHAMPION POWER EQUIPMENT

GARANTIE LIMITÉE DE DEUX (2) ANS

Conditions de la garantie

Champion Power Equipment (CPE) activera cette garantie dès réception de la carte d’enregistrement de la garantie et d’une preuve d’achat telle que la copie du reçu de caisse de l’un des détaillants CPE. Veuillez soumettre votre carte d’enregistrement ainsi que votre reçu dans les dix (10) jours qui suivent la date

d’achat.

Garantie de réparation et de remplacement

CPE garantit à l’acheteur original que les composants mécaniques et électriques seront exempts de défauts de matériau et de fabrication pour une période d’un an (pièces et main d’oeuvre) et deux ans (pièces) à partir de la date d’achat initiale (90 jours (pièces et main-d’œuvre ) et de 180 jours (pièces) pour un usage commercial et industriel). Les frais de transport du produit pour réparation ou remplacement en vertu de cette garantie sont de la seule responsabilité de l’acheteur. Cette garantie n’est valable que pour

l’acheteur initial et n’est pas transférable.

Ne pas rapporter le produit sur le lieu d’achat

Communiquez avec le soutien technique et CPE diagnostiquera tout problème par téléphone ou par courriel. Si le problème ne peut être résolu de cette manière, CPE autorisera, à sa discrétion, l’évaluation, la réparation ou le remplacement de la pièce ou du composant défectueux dans un centre de services CPE. CPE vous fournira un numéro de cas dans le cadre du service de garantie. Veuillez le conserver pour référence ultérieure. Les réparations ou remplacements effectués sans autorisation préalable, ou dans un établissement de réparations non autorisé, ne sont pas couverts par cette

garantie.

Exclusions de la garantie

Cette garantie ne couvrira pas les réparations et équipements suivants :

Usure normale

Les génératrices ont besoin périodiquement de pièces et d’entretien pour bien fonctionner. Cette garantie ne couvre pas les réparations quand l’usure normale a épuisé la

durée de vie utile d’une pièce ou de l’équipement complet.

Installation, utilisation et entretien

Cette garantie ne couvrira pas les pièces ni la maind’œuvre si la génératrice est considérée comme ayant été mal utilisée, négligée, impliquée dans un accident, abusée, chargée au-delà de ses limites, modiﬁée,

Installation, utilisation et entretien (suite)

installée inadéquatement ou mal connectée à un composant électrique. L’entretien régulier n’est pas couvert en vertu de la présente garantie.

Autres exclusions

Cette garantie exclut :

– les défauts apparents portant notamment sur la

peinture et les décalques, etc., – les accessoires tels que les housses de rangement, – les défauts dus à des catastrophes naturelles et

autres événements majeurs au-delà du contrôle du

fabricant, – les problèmes causés par des pièces autres que

celles de Champion Power Equipment.

Cette garantie ne s’applique pas aux générateurs utilisés pour l’alimentation principale en place dans un service

public.

Limites de la garantie implicite et des dommages indirects

Champion Power Equipment décline toute obligation en matière de réclamations concernant le temps perdu, l’utilisation de ce produit, le fret ou toute autre réclamation secondaire ou indirecte découlant de l’utilisation de ce produit par quiconque. CETTE GARANTIE TIENT LIEU ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER. Les produits fournis en remplacement seront soumis à la garantie du produit original. La durée de la garantie du produit échangé sera calculée en fonction de la date d’achat du produit original. Cette garantie vous octroie des droits qui peuvent varier d’une province à l’autre. Une province peut aussi octroyer d’autres droits qui ne sont pas mentionnés dans

cette garantie.

Coordonnées

Adresse

Champion Power Equipment, Inc. Service à la clientèle 10006 Santa Fe Springs Rd. Santa Fe Springs, CA 90670 www.championpowerequipment.com

Service à la clientèle

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP) Ligne sans frais : 1 877 338-0999

info@championpowerequipment.com N° télécopieur : 1 562 236-9429

Service technique

Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP) Ligne sans frais : 1 877 338-0999 tech@championpowerequipment.com

23 REV 46535-20130308

Champion Power Equipment, Inc (CPE),

Garantie du système de contrôle de l'émission

Votre moteur Champion Power Equipment (CPE) est conforme aux règlements d'Environnement Canada (EC) sur l'émission.

DROITS ET OBLIGATIONS DE LA GARANTIE :

CPE est heureuse d'expliquer la garantie des systèmes de contrôle de l'émission liée à votre petit moteur hors-route 2013. Les nouveaux moteurs doivent être désignés, construits et équipés au moment de la vente de façon à se conformer aux règlements d'Environnement Canada en matière de petits moteurs hors-route. CPE doit garantir le système de contrôle de l'émission sur votre petit moteur hors-route durant la période inscrite plus bas dans la mesure où il ne fait l'objet d'aucun abus, négligence, modification non approuvée ou entretien inadéquat.

Le système de contrôle de l'émission peut inclure des pièces telles que le carburateur, le système d'injection de carburant, le système d'allumage, le convertisseur catalytique et les conduites d'essence. Les tuyaux, courroies, connecteurs et autres systèmes liés à l'émission peuvent également être inclus. En cas de défectuosité garantie, CPQ réparera votre petit moteur hors-route sans frais, incluant le diagnostic, les pièces et la main-d'œuvre.

COUVERTURE DE LA GARANTIE DU FABRICANT DU SYSTÈME DE CONTRÔLE DE L'ÉMISSION :

Le système de contrôle de l'émission est garanti durant deux ans sous réserve des dispositions établies plus bas. Si, durant la période de garantie, les matériaux ou la fabrication de la pièce liée à l'émission s'avéraient défectueux, la pièce sera réparée ou remplacée par CPE.

RESPONSABILITÉ DU DÉTENTEUR DE LA GARANTIE :

À titre de propriétaire d'un petit moteur hors-route, vous êtes responsable de l'entretien prescrit dans le Guide d'utilisation. CPE recommande de conserver tous les reçus couvrant l'entretien de votre petit moteur hors-route mais CPE ne peut réfuter la garantie uniquement sur la base du manque de reçus ou de votre défaut d'effectuer tous les entretiens prescrits.

À titre de propriétaire d'un petit moteur hors-route, vous devez être conscient que CPE pourrait réfuter la couverture de la garantie si votre petit moteur hors-route ou une de ses pièces fait défaut suite à l'abus, la négligence, un mauvais entretien ou des modifications non approuvées.

Vous avez la responsabilité de présenter votre petit moteur hors-route à un centre de service CPE autorisé, un détaillant CPE ou CPE, Santa Fe Springs, CA, États-Unis dès que le problème survient. Les réparations en garantie devraient être effectuées dans un délai raisonnable et ne pas excéder 30 jours.

Pour toute question sur les droits et responsabilités reliés à la garantie, veuillez communiquer avec :

Champion Power Equipment, Inc.

Service à la clientèle

10006 Santa Fe Springs Road

Santa Fe Springs, CA 90670

États-Unis

Tél. : 1-877-338-0999

tech@championpowerequipment.com

GARANTIE DU SYSTÈME DE CONTRÔLE DE L'ÉMISSION

Les dispositions particulières suivantes ont trait à la couverture de la Garantie du système de contrôle de l'émission.

Garantie du système de contrôle de l'émission (Garantie SCE) :

1. APPLICABILITÉ : la période de la garantie SCE débutera à la date où le nouveau moteur ou

l'équipement est livré à son acheteur initial et final et se poursuivra durant les 24 mois consécutifs.

2. COUVERTURE DE LA GARANTIE GÉNÉRALE SUR LES ÉMISSIONS

CPE garantit à l'acheteur initial et final du nouveau moteur ou de l'équipement et de tout acheteur subséquent que chacun de ses petits moteurs hors-route est :

a. conçu, fabriqué et équipé pour se conformer au moment de la vente à tous les règlements en vigueur de la Loi canadienne sur la protection de l'environnement, 1999 (LCPE 1999). b. exempt de tout défaut de matériaux et de fabrication pouvant causer la panne d'une pièce garantie identique à tous les niveaux à la pièce décrite dans l'application du fabricant du moteur pour fins de certification durant une période de deux ans.

3. LA GARANTIE SUR LES PIÈCES LIÉES À L'ÉMISSION SERA INTERPRÉTÉE COMME SUIT :

a. Toute pièce garantie ne devant pas être remplacée en vertu d'un entretien prévu selon le Guide d'utilisation, sera couverte pour la période de garantie SCE établie. Si une telle pièce fait défaut durant la période de garantie SCE, elle sera réparée ou remplacée par CPE selon la sous-section «d» cidessous. Ladite pièce réparée ou remplacée en vertu de la garantie SCE sera couverte pour le reste de la période de garantie SCE.

b. Toute pièce garantie et liée à l'émission devant uniquement faire l'objet d'une inspection régulière tel que stipulé dans le Guide d'utilisation sera couverte pour la période de garantie SCE. Un énoncé dans les directives écrites à l'effet que la pièce doit être «réparée ou remplacée au besoin» ne réduira pas la période de garantie SCE. Ladite pièce réparée ou remplacée en vertu de la garantie SCE sera couverte pour le reste de la période de garantie SCE.

c. Toute pièce garantie et liée à l'émission qui doit faire l'objet d'un remplacement dans le cadre d'un entretien requis selon le Guide d'utilisation sera couverte pour la période de temps antérieure au premier remplacement prévu. Si la pièce fait défaut avant le premier remplacement prévu, la pièce sera réparée ou remplacée par CPE selon la sous-section «d» plus bas. Ladite pièce liée aux émissions et réparée ou remplacée en vertu de la garantie SCE sera couverte pour le reste de la période de garantie SCE avant le premier remplacement prévu pour cette pièce reliée à l'émission.

d. La réparation ou le remplacement de toute pièce garantie liée à l'émission en vertu de la présente garantie SCE sera effectué sans frais au propriétaire dans un centre de service CPE autorisé.

e. Le propriétaire n'aura pas à payer les frais de main-d'œuvre de diagnostique qui mène à la conclusion qu'une pièce couverte par la garantie SCE est effectivement défectueuse dans la mesure où un tel travail de diagnostique est effectué dans un centre de service CPE autorisé.

f. CPE sera responsable des dommages aux composants originaux du moteur ou aux modifications approuvées, présumés être causés par le défaut d'une pièce liée à l'émission et couverte par la garantie SCE.

g. Durant toute la période de garantie SCE, CPE demeurera fournisseur des pièces garanties liées à l'émission suffisantes pour répondre à la demande prévue pour de telles pièces.

h. Toute pièce liée à l'émission approuvée et autorisée par CPE peut être utilisée lors de tout entretien ou réparation en garantie SCE et sans frais pour le propriétaire. Une telle utilisation ne réduira pas l'obligation en vertu de la garantie de CPE.

i. Des ajouts ou pièces modifiées non approuvés ne peuvent être utilisés pour modifier ou réparer un moteur CPE. Une telle utilisation annule la présente garantie SCE et constituera un motif suffisant pour réfuter toute réclamation en vertu de la garantie SCE. CPE ne sera pas responsable en vertu des présentes pour tout défaut des pièces garanties d'un moteur CPE causé par l'utilisation de tels ajouts ou pièces modifiées non approuvés.

LES PIÈCES LIÉES À L'ÉMISSION INCLUENT LES PIÈCES SUIVANTES : (utiliser les parties de la liste applicable au moteur)

Systèmes couverts par la présente garantie

Description des pièces

Système de dosage du carburant

Régulateur de carburant, carburateur et pièces internes

Système d'induction d'air

Filtre à air, tubulure d'admission

Système d'allumage

Bougie et pièces, système d'allumage électromagnétique

Système d'échappement

Tubulure d'échappement, convertisseur catalytique

Pièces diverses

Tubulures, raccords, dispositifs d'étanchéité, joints statiques et pinces associés aux systèmes mentionnés.

POUR OBTENIR UN SERVICE EN GARANTIE :

Vous devez apporter votre moteur CPE ou le produit sur lequel il est installé avec votre carte d'enregistrement de garantie ou une autre preuve de la date d'achat originale, à vos frais, chez un détaillant Champion Power Equipment autorisé à vendre et assurer l'entretien de ce produit CPE par Champion Power Equipment, Inc. durant les heures normales d'ouverture. Les réclamations de réparation ou d'ajustement identifiées comme causées uniquement par des défauts de fabrication ou de matériaux ne seront pas réfutées parce que le moteur n'a pas fait l'objet d'un entretien ou d'une utilisation adéquate.

Pour toute question sur les droits et responsabilités de la garantie ou pour bénéficier d'un service garanti, écrire ou communiquer avec le service à la clientèle de Champion Power Equipment, Inc. à :

Champion Power Equipment, Inc.

10006 Santa Fe Springs Road

Santa Fe Springs, CA 90670

États-Unis

1-877-338-0999

Attention : Service à la clientele

tech@championpowerequipment.com

Champion Power Equipment 46535 Operator's Manual for All Serial Numbers in [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
