Champion Power Equipment 4500-lb. Synthetic Winch Kit Operator's Manual for All Serial Numbers in [es]

MANUAL DEL OPERADOR

MALACATE DE 4500 LB. (2041 KG)

REGISTRE SU PRODUCTO EN LINEA

en championpowerequipment.com

MODELO #100590

o visite championpowerequipment.com

GUARDE ESTAS INSTRUCCIONES. Este manual contiene precauciones de seguridad importantes que deben
ser leídos y entendidos antes de operar el producto. El fallar en hacerlo puede resultar en lesiones graves. Este
manual debe permanecer con el producto.

Las especificaciones, descripciones e ilustraciones en este manual son tan precisos tal como se conocía en el
tiempo de la publicación, pero son sujetos a cambios sin previo aviso.

Hecho en China - REV 20200609 Champion Power Equipment, Inc., Santa Fe Springs, CA EE.UU.

100590 - MALACATE DE 4500 LB. (2041 KG)

TABLA DE CONTENIDO

TABLA DE CONTENIDO

Introducción ................................ 3

Definiciones de Seguridad

Instrucciones de Seguridad
Importantes

................................. 4

Controles y Características

Malacate ........................................ 6

Partes Incluidas ................................. 7

Montando el Malacate ............................ 7

Locación del Solenoide/Contactor .................. 7

Instalando el Interruptor Basculante ................ 8

Cableado del Malacate ........................... 8

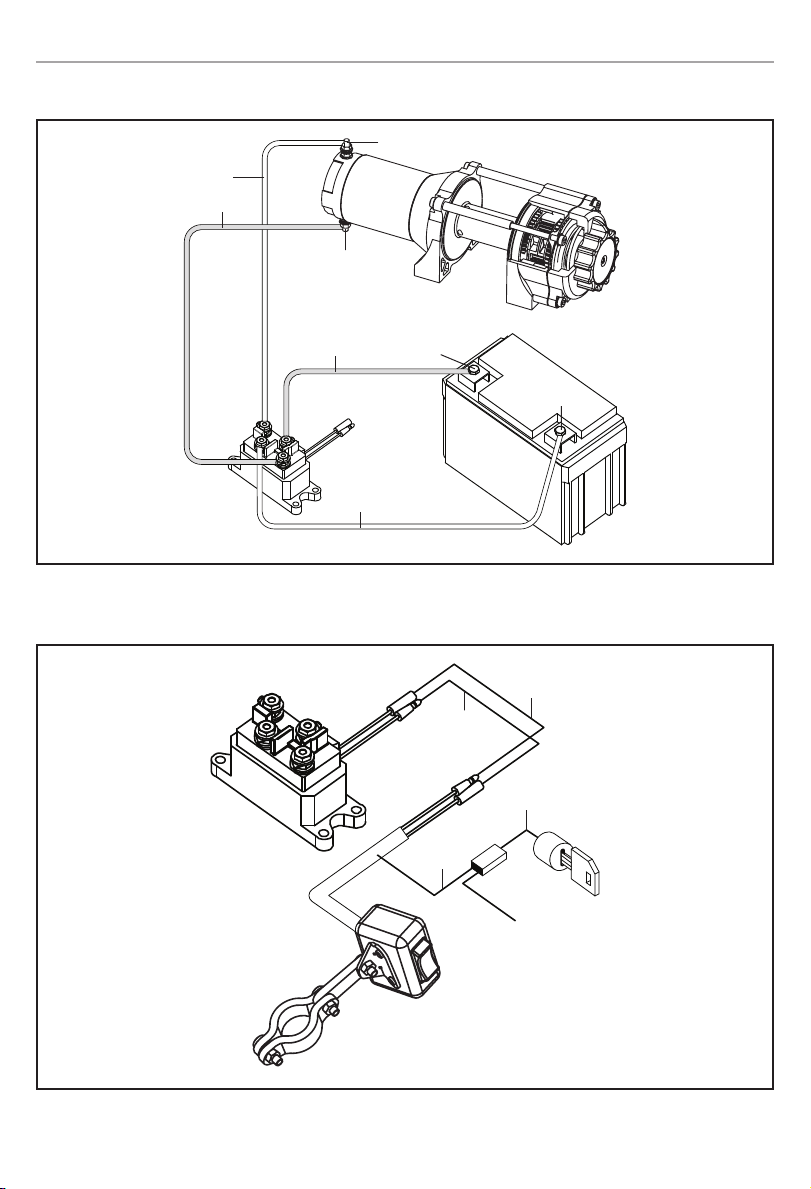

Diagrama de cableado ............................ 9

Diagrama de cableado del interruptor .............. 9

Operación .................................. 10

Consejos Generales para una Operación Segura .... 10

Recuperación Propia ............................ 10

Manga de Abrasión para la Soga Sintética ......... 11

Técnicas de Aparejo A-Z ......................... 11

.............. 4

............6

Mantenimiento ........................... 12

Lubricación .................................... 12

Reemplazo de la Soga Sintética ................... 12

Soga Sintética .................................. 12

Especificaciones ......................... 13

Especificaciones de Rendimiento ................. 13

Diagrama de Partes ............................. 14

Lista de Partes ................................. 15

Solución de Problemas ................ 17

2

100590 - MALACATE DE 4500 LB. (2041 KG)

INTRODUCCIÓN

INTRODUCCIÓN

Felicitaciones por la compra de un producto de Champion
Power Equipment (CPE). CPE diseña, desarrolla y apoya
todos nuestros productos con las especificaciones
y normas estrictas. Con conocimiento adecuado del
producto, uso seguro y un mantenimiento regular, este
producto debe llevar años de servicio.

Se ha hecho todo lo posible por garantizar la exactitud
e integridad de la información en este manual en el
tiempo de su publicación, y nos reservamos el derecho de
cambiar, alterar y/o mejorar el producto y este documento
en cualquier momento sin previo aviso.

CPE valora altamente cómo nuestros productos son
diseñados, fabricados, operados y mantenidos, al igual
que proveer seguridad al operador y a los que estén
alrededor del generador. Por lo tanto, es IMPORTANTE
leer este manual y otros materiales del producto a fondo
y ser plenamente conscientes y conocedores del montaje,
operación, peligros y mantenimiento del producto
antes de su uso. Familiarícese totalmente a sí mismo, y
asegúrese de que otros que planean operar el producto
se familiaricen sobre el funcionamiento del producto,
con los procedimientos de seguridad y funcionamiento
correcto antes de cada uso. Por favor siempre use el
sentido común y siempre esté atento a la precaución
cuando utilice el producto para asegurar que no ocurra
un accidente, daños materiales o lesiones. Queremos que
siga utilizando y que esté satisfecho con su producto CPE
en los años venideros.

Cuando contacte a CPE sobre partes y/o servicio,
necesitará proveer los números completos de modelo
y serie de su producto. Escriba la información que se
encuentra en la etiqueta de información de su producto a
la tabla en la parte de abajo.

EQUIPO DE APOYO TÉCNICO DE CPE

1-877-338-0999

NÚMERO DE MODELO

100590

NÚMERO DE SERIE

FECHA DE COMPRA

LUGAR DE COMPRA

3

100590 - MALACATE DE 4500 LB. (2041 KG)

DEFINICIONES DE SEGURIDAD

DEFINICIONES DE SEGURIDAD

El propósito de los símbolos de seguridad es para atraer
su atención a los peligros posibles. Los símbolos, y
sus explicaciones, merecen su comprensión y atención
cuidadosa. Las advertencias de seguridad no por si
mismos eliminan cualquier peligro. Las instrucciones o
advertencias que dan no son sustitutos para medidas
apropiadas de prevención de accidentes.

 PELIGRO

PELIGRO indica una situación peligrosa que, de no
evitarse, resultará en la muerte o lesión grave.

 ADVERTENCIA

ADVERTENCIA indica una situación peligrosa que, de
no evitarse, puede resultar en la muerte o lesión grave.

 PRECAUCIÓN

PRECAUCIÓN indica una situación peligrosa que, de
no evitarse, puede resultar en lesiones moderadas o
mínimas.



AVISO

AVISO indica información considerada importante, pero
no relacionada a un peligro (ej. mensajes relacionados
a daños de propiedad).

INSTRUCCIONES DE
SEGURIDAD IMPORTANTES

 ADVERTENCIA

Cáncer y Daño Reproductivo –
www.P65Warnings.ca.gov

 ADVERTENCIA

No exceda la capacidad de clasificación.

 PELIGRO

No use el malacate para levantar ni mover personas o
animales.

 PELIGRO

Manténgase usted y a otros a una distancia segura a
un lado de la soga cuando esté bajo tensión.

 PELIGRO

Nunca se pare sobre ni cerca de una soga que esté
bajo una carga.

 ADVERTENCIA

La soga puede romperse antes de que el motor
se detenga. Para cargas pesadas o cercanas a la
capacidad clasificada, use un bloque de poleas/ bloque
de arrastre para reducir la carga en la soga.

 ADVERTENCIA

No mueva el vehículo para arrastrar una carga
(remolque) en la soga del malacate. Esto puede
resultar en la rotura de la soga.

 ADVERTENCIA

No utilice el malacate para asegurar o sostener un
vehículo durante un largo periodo de tiempo.
No utilice el malacate para asegurar un vehículo para
el transporte.

4

100590 - MALACATE DE 4500 LB. (2041 KG)

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 ADVERTENCIA

Desconecte los cables del control remoto y de la
batería cuando no estén en uso.

 ADVERTENCIA

Evite los “golpes de carga” usando el interruptor de
control en forma intermitente para enrollar las partes
flojas del la soga. Los “golpes de carga” pueden
sobrepasar la clasificación de carga de la soga
sintética y del tambor.

No acelere su vehículo mientras el malacate está
trabajando. La pérdida de la tracción puede provocar
una carga de choque en la soga.

 PRECAUCIÓN

Use una correa de enganche cuando maneje el gancho
para enrollar o desenrollar la soga.

 ADVERTENCIA

Cuando enrolle la soga, asegure que la soga se enrolle
por la parte de abajo con la soga entrando al tambor
de la parte de abajo, no de arriba.

Para enrollar de forma correcta, y mientras esté
usando guantes, mantenga una carga ligera en la
soga mientras presiona el botón remoto para atraer la
soga. Camine hacia su malacate y no permita que la
soga se deslice a través de su manos. No permita que
sus manos se acerquen dentro de 12 in. (30 cm) del
malacate mientras se enrolla. Apague el malacate y
repita el procedimiento hasta que sobren unos pocos
pies de soga. Desconecte el control remoto y termine
enrollando girando el tambor a mano con el embrague
desenganchado. Mantenga las manos fuera del la guía
y del tambor mientras el malacate está bajo potencia.

 PRECAUCIÓN

Use guantes para proteger sus manos mientras
manipula la soga. Nunca deje que la soga se deslice
entre sus manos.

 PRECAUCIÓN

No enrolle la soga alrededor de algún objeto y luego
vuelva a engancharlo sobre sí mismo.

 PRECAUCIÓN

La duración de aparejo debe mantenerse lo mas corto
posible.

Si el motor llega a ser incómodamente caliente al
tacto, detenga el tiro inmediatamente y deje que se
enfríe durante unos minutos. No tire más de un minuto
en o cerca de la carga clasificada.

 PRECAUCIÓN

Si el motor se detiene, no mantenga potencia al
malacate.

Los malacates eléctricos son diseñados y construidos
para usarlos en forma intermitente y no deben ser
usados para aplicaciones que requieren tenerlos en
servicio de manera continua.

 PRECAUCIÓN

Coloque bloques en las ruedas del vehículo cuando
esté sobre una cesta.

 PRECAUCIÓN

Nunca suelte el embrague de enrollado libre cuando
tenga una carga el malacate.

 ADVERTENCIA

No lo use como polipasto. No lo use para levantar
objetos por encima del nivel de su cabeza.

5

100590 - MALACATE DE 4500 LB. (2041 KG)

CONTROLES Y CARACTERÍSTICAS

CONTROLES Y CARACTERÍSTICAS

Lea el manual del operador antes de operar el generador. Familiarícese con la ubicación y función de los controles y
características. Conserve este manual como referencia para el futuro.

Malacate

11

8

1. Motor – Motor de 1.6 HP (1.2 kW) 12V DC

suministra potencia al sistema de engranajes
planetario.

2. Sistema de frenos – La acción de frenado es

automáticamente aplicado al tambor del malacate
por un freno mecánico separado cuando el motor
del malacate se detiene y hay carga en la soga
sintética.

3. Tambor del malacate – El tambor del malacate

es el cilindro en el cual está almacenada la soga
sintética. Puede enrollar o desenrolla la soga
dependiendo en el interruptor remoto del malacate.

4. Sistema de engranajes planetarios – Los

engranajes reductores convierten la potencia del
motor del malacate en fuerzas de tracción extremas.
Este sistema permite que se genere una alta fuerza
de torsión a pesar de que es un dispositivo liviano y
compacto.

5. Embrague de libre enrollado – El embrague

permite al operador desenganchar manualmente
(“afuera”) el tambor enrollador del tren de
engranajes. Al engancharse el embrague (“adentro”)
el malacate queda trabado dentro del sistema de
engranajes.

2 3 4 5

1

10

9

12

13

6

7

6. Canal de montaje

7. Interruptor basculante – Interruptor basculante

con montaje para el manillar para enrollar y
desenrollar del tambor del malacate.

8. Solenoide/Contactor – Potencia de la batería fluye

a través del contactor con sellado climático antes de
ser dirigido al motor del malacate.

9. Soga sintética – Soga sintética de

15/64 in. × 38 ft. (6 mm × 11.6 m) diseñada para
la carga de capacidad de 4,500 lb. (2,041 kg). La
soga sintética pasa al tambor en la posición de
enrollado por abajo a través de la guía de aluminio y
es atado al final para aceptar el pasador de gancho
de horquilla.

10. Guía hawse de aluminio – Cuando use el malacate

en un ángulo, el guía hawse actúa para guiar la soga
sintética al tambor y minimiza el daño a la soga
sintética de abrasión en el montaje o defensa.

11. Cables de conexión del malacate – Utilizado para

conectar el contactor al motor del malacate.

12. Gancho de horquilla – Es un medio para conectar

los extremos de la soga a un ancla.

13. Correa – Se utiliza para ayudar a alimentar la soga.

6

100590 - MALACATE DE 4500 LB. (2041 KG)

CONTROLES Y CARACTERÍSTICAS

Partes Incluidas

Partes de Montaje

Canal de montaje (A) .................................................... 1

Pernos M10×25 (B) ......................................................2

Tuercas de seguridad M10 (C) ...................................... 2

Guía hawse de aluminio (D) .......................................... 1

Pernos M8×25 (E) ........................................................4

Arandela de seguridad Ø8 (F) ....................................... 4

Arandela plana Ø8 (G) ...................................................4

MONTAJE

Montando el Malacate

Su malacate CPE de 4,500 lb. (2,041 kg) está diseñado
con un patrón de tornillos estándar para esta clase de
malacate. Se ofrecen diversos juegos de montaje de
malacates que utilizan este patrón de tornillos en la
mayoría de vehículos utilitarios deportivos y ATVs. Si no
puede encontrar un juego en su localidad, comuníquese
con CPE y le proporcionaremos el nombre de un
distribuidor cercano a usted.

 PRECAUCIÓN

Los tornillos de montaje deben ser SAE grado 5 o
superior y deben apretarse a una torsión de 34 lbs. pie.

1. Inserte dos pernos M10×25 (B) a través de los
orificios del canal montaje (A) y fije el guía hawse de
aluminio (D) al canal de montaje con las tuercas de
seguridad M10 (C) incluidas.

A

G

F

E

2. Ponga el malacate boca abajo. Coloque el canal de
montaje en el malacate, asegurándose de que el
malacate esté centrado en el medio del canal de
montaje.

C

D

B

3. Enrosque los pernos M8×25 (E) a través de las
arandelas de seguridad (F) y planas (G), y luego
enrosque a través del canal de montaje. Apriete los
pernos. NO sobre apriete.

4. Gire el malacate hacia arriba. Desenganche el
embrague moviendo el eje de levas a la posición
“afuera”. Suelte el la soga sintética y jale a través de
la guía de aluminio hawse.

5. Fije el gancho de horquilla a la soga, y después la
correa al gancho de horquilla.

 PRECAUCIÓN

Si se utiliza una placa de montaje, asegúrese de que
las tres secciones principales (motor, tambor y caja
de engranajes) estén alineadas apropiadamente. Un
alineamiento apropiado del malacate permitirá que el
carga completa se distribuya en forma igualada.



AVISO

El tipo de vehículo al que el malacate y el canal de
soporte se aplicarán determinarán qué tipo de equipo
de soporte se deberá usar (Adaptador de velocidad
Speed Mount™, canal de montaje estándar, o equipo
de montaje especial).

Locación del Solenoide/Contactor

Busque una locación para el solenoide/contactor. Se
recomienda que el solenoide/contactor se monte cercas
de la batería en una área limpia y seca. Asegurese que la
locación elegida permita para espacio libre suficiente de
todo componente de metal. Taladre orificios de montaje
si es necesario. Una vez que la locación es encontrada,
NO instale la unidad hasta que todo el cableado esté
completo (vea la sección de cableado).



AVISO

Terminales que vengan en contacto con metal causara
un corto directo, posible causando daños al solenoide/
contactor y/o a la batería.

7

100590 - MALACATE DE 4500 LB. (2041 KG)

CONTROLES Y CARACTERÍSTICAS

Instalando el Interruptor Basculante

1. Decida en cual manillar se fijará el interruptor
basculante. (El interruptor basculante usualmente se
instala en el manillar izquierdo).

2. Utilice un pedazo de cinta eléctrica (no incluida)
alrededor del manillar para prevenir la rotación del
montaje.

3. Apriete el interruptor basculante en su lugar.
NO sobre apriete o apriete/enganche sobre
mangueras o cables.

4. Una vez que el interruptor basculante este montado,
los cables pueden ser dirigidos de regreso en donde
este localizado el solenoide/contactor.

5. Asegúrese que los manillares tengan un rango
completo de movimiento y luego asegure el cable
del interruptor basculante con los sujetadores de
cables incluidos.

Cableado del Malacate

 PRECAUCIÓN

NUNCA pase cables eléctricos a través de bordes
afilados, a través y/o cerca de piezas móviles, o cerca
de partes que se pueden calentar.

 PRECAUCIÓN

Los cables de la batería no deben quedar tensos. Deje
un poco de huelgo para el movimiento de cable.



AVISO

Puede ser que necesite usar una luz de prueba para
localizar un cable adecuado. El cable solamente debe
tener potencia cuando la llave está en la posición
ENCENDIDO.



AVISO

Dependiendo en la locación del solenoide/contactor,
puede que necesite usar el cables negro y rojo en lugar
del amarillo y azul, y el cable amarillo y azul en lugar
del rojo y negro. Sólo recuerde que esto cambia el
diagrama.

1. Conecte los cables amarrillo y azul a las terminales
del motor en el malacate. (Amarillo a la terminal
positiva (+) del motor. Azul a la terminal negativa
(–) del motor.) Apriete las tuercas terminales en el
motor. NO apriete demasiado. Encamine las otras
puntas a la locación del solenoide/contactor.

2. Conecte los cables amarillo y azul al solenoide/
contactor (amarillo al amarillo y azul con azul).
NO apriete la tuercas.

3. Conecte los cables rojo y negro al solenoide/
contactor (rojo al rojo y negro al negro). NO apriete
las tuercas. Encamine las otras puntas a la batería
del vehículo.

4. Conecte el cable rojo a la terminal positiva (+) de la
batería de 12V del vehículo.

5. Conecte el interruptor basculante al solenoide/
contactor (negro con negro y verde con verde).

6. Empalme el extremo del cable rojo en el interruptor
basculante a una fuente de energia controlada por
ignición (de llave) usando los conectores incluidos.

7. Una vez que el cableado este conectado al
solenoide/contactor, podrá montarse utilizando la
herramienta M6 suministrada.

8. Apriete las tuercas de las terminales del solenoide/
contactor. NO apriete demasiado.

9. Conecte el cable negro a la terminal negativa (–) de
la batería de 12 voltios de la batería.

10. Coloque todas las fundas de las terminales sobre las
terminales y asegure los cables con sujetadores de
cables o cinta eléctrica (no incluida).

11. Verifique la rotación apropiada del tambor. Jale y
gire la manija del embrague a la posición “afuera”
(enrollado libre). Jale un poco de cable del tambor
y ponga la manija del embrague a la posición
“adentro” para activar los engranajes. Presione el
botón de salida de cable en el interruptor basculante
del manillar. Si el tambor gira y suelta más cable,
sus conexiones están correctas. Si el tambor gira y
colecta más cable, entonces intercambie los cables
en el motor. Repita y verifique la rotación.

8

100590 - MALACATE DE 4500 LB. (2041 KG)

Diagrama de cableado

Azul

Amarillo

CONTROLES Y CARACTERÍSTICAS

Negativo (–)

Positivo (+)

Negro

al interr uptor y
cableado remoto

Rojo

Diagrama de cableado del interruptor

Negativo (–)

Positivo (+)

Verde

Negro

Cable de ignición

Rojo

9

100590 - MALACATE DE 4500 LB. (2041 KG)

OPERACIÓN

OPERACIÓN

Consejos Generales para una
Operación Segura

Su malacate 100590 está clasificado con la capacidad de
4,500 lb. (2,041 kg) en la primera capa (max) cuando
se enrolla la primera capa de soga en el tambor. Las
cargas excesivas pueden dañar el malacate, el motor
y/o la soga. Para cargas mayores 2,250 lb. (1021 kg),
le recomendamos el uso de un bloque de polea/arrastre
(no incluidos) para duplicar la resistencia de la línea de la
soga. Ésto ayuda en dos formas:

– reduce el número de capas de soga sobre el tambor,

y además,

– reduce la carga sobre la soga tanto como un 50%.

Cuando duplique la línea de retorno al vehículo, únala al
gancho de remolque, chasis o a alguna otra parte que
soporte la carga. El motor del vehículo deberá mantenerse
encendido durante el funcionamiento del malacate, con
el fin de llevar a un mínimo el desgaste de la batería y al
maximizar la potencia y la velocidad del malacate. Si el
malacate se usa durante un tiempo considerable con el
motor del vehículo apagado, la batería podría descargarse
y quedar demasiado debilitada como para poder volver a
encender el motor.

Trate de conocer su malacate antes de que tenga la
necesidad real de utilizarlo. Le recomendamos que haga
algunas pruebas para familiarizarse con técnicas de
aparejos, los sonidos que su malacate hace cuando se
lo somete a distintos tipos de carga, la manera en que la
soga se enrolla en el tambor, etc.

Inspeccione la soga sintética y el equipo antes de cada
uso. Una soga pelada o dañada debe ser reemplazada
inmediatamente. Use solamente sogas sintéticas de
repuesto idénticas, del mismo fabricante y con las
especificaciones exactas.

Inspeccione la instalación del malacate y los pernos para
asegurarse de que todos los pernos estén bien apretados
antes de cada operación. Guarde el control remoto en
el interior de su vehículo en un lugar en el que no pueda
dañarse.

Cualquier malacate que parezca estar dañado de alguna
manera, que esté desgastado, o que funcione de forma
anormal DEBE SER PUESTO FUERA DE SERVICIO HASTA
QUE SEA REPARADO. Se recomienda que todas las
reparaciones necesarias sean hechas en una instalación
autorizada por el fabricante.

Jale sólo en áreas del vehículo determinadas por el
fabricante del vehículo. Sólo deben usarse accesorios y/o
adaptadores provistos por el fabricante.

Recuperación Propia

Localice un punto de anclaje adecuado tal como el tronco
de algún árbol fuerte o una roca grande. Use siempre una
eslinga (no incluido) como punto de anclaje.

Un guía hawse de aluminio ayudará a guiar la soga y a
reducir las ataduras en las tracciones a corta distancia.
No arrastre la carga desde un ángulo agudo ya que
la soga se apilará a uno de los costados del tambor
causando daños a la soga y al malacate.

Correcto Incorrecto

Los aparejos a corta distancia hechas en ángulo pueden
ser usadas para endereza el vehículo. Los aparejos a
larga distancia deberán hacerse con la soga en un ángulo
de 90° con respecto al malacate/ vehículo. Cuando jale
una carga pesada, coloque una manta o una chaqueta
sobre la soga a una distancia de 5-6 ft. (1.5 m-1.8 m) del
gancho.

10

100590 - MALACATE DE 4500 LB. (2041 KG)

En caso de que la soga se rompa, esto amortiguará
el latigazo generado luego de la ruptura. Para lograr
una protección adicional, abra le cofre del vehículo.
Para aparejo de cargas superiores a las 50%, le
recomendamos que use un bloque de polea/arrastre (no
incluido) para duplicar la resistencia de la línea de la soga.

Single Line Double Line

Esto reduce la carga que soporta el malacate y la presión
sobre el cable en aproximadamente un 50%.

Manga de Abrasión para la Soga
Sintética

El malacate debe establecerse para evitar cualquier
superficie áspera haga contacto con la soga. Si esto no
es posible, la manga de abrasión se puede utilizar para
ayudar a proteger la soga (A).

A

Técnicas de Aparejo A-Z

A. Tómese un tiempo para evaluar la situación y planear

su aparejo.

B. Colóquese guantes para proteger sus manos.

OPERACIÓN

C. Desenganche el embrague para permitir un libre

enrollado y ahorrar además la energía de la batería.

D. Una la correa al gancho de horquilla.

E. Jale la soga hasta que llegue a su punto de anclaje

deseado usando la correa.

F. Asegure el gancho de horquilla al punto de anclaje:

una eslinga, una cadena o un bloque de arrastre. No
fije el gancho de nuevamente sobre la soga.

G. Enganche el embrague.

H. Conecte el control remoto al malacate. Si usted va a

controlar el malacate desde el interior de su vehículo,
entonces haga pasar el control remoto a través de
una ventana abierta para evitar que los cables se
enganchen con la puerta.

I. Encienda su motor para asegurar que la energía

reponga la batería.

J. Enrolle la soga guiando la soga bajo tensión para

quitar lo flojo de la soga. Una vez que el la soga esté
bajo tensión, aléjese . Nunca pise sobre la soga.

K. Revise nuevamente su anclaje y asegúrese de que

todas las conexiones estén seguras.

L. Revise la soga. Asegúrese de que haya al menos 5

vueltas de soga sintética alrededor del tambor.

M. Envuelva una manta o una chaqueta sobre la soga

a una distancia de 5-6 ft. (1.5 m-1.8 m) del gancho.
Abra el cofre del vehículo para lograr una mayor
protección.

N. Despeje el área. Asegúrese de que todos los

espectadores estén a una distancia segura y de que
nadie esté ubicado directamente en frente o por
detrás del vehículo o del punto de anclaje.

O. Comience el aparejo. Asegúrese de que la soga

esté enrollándose en forma pareja y apretada
alrededor del tambor. El vehículo que está siendo
arrastrado puede ser conducido lentamente para
ayudar en el proceso de tracción. Evite los golpes de
carga; mantenga la soga bajo tensión.

P. El vehículo que va a ser arrastrado deberá estar

en posición neutral y el freno de emergencia
destrabado. Sólo suelte el pedal de freno cuando
la soga del malacate esté totalmente tirante. Evite
someter al malacate a golpes de carga. Esto podría
dañar el malacate, la soga, y el vehículo.

11

100590 - MALACATE DE 4500 LB. (2041 KG)

MANTENIMIENTO

Q. El malacate está diseñado para usarse en forma

intermitente. Bajo carga plena con un aparejo de
línea única, no enrolle la soga por más de un minuto
sin dejar que el motor se enfríe durante unos cuantos
minutos, y luego reanude la operación de aparejo.

R. La operación de aparejo se completa una vez que

el vehículo esté en suelo estable y sea capaz de
manejarse mediante su propia potencia.

S. Asegure el vehículo. Cerciórese de enganchar los

frenos y dejar el vehículo aparcado.

T. Libere la tensión en la soga. El malacate no está

diseñado para sujetar el vehículo por períodos
prolongados.

U. Desconecte del anclaje la soga.

V. Rebobine la soga. Asegúrese de que toda la soga

que ya esté en el carrete se haya enrollado firme y
ordenadamente. De lo contrario, estírela y vuelva a
enrollarla desde el punto donde está apretada.

W. Mantenga las manos alejadas del tambor del

malacate y del guía hawse mientras la soga es
atraída.

X. Asegure el gancho y la correa de enganche.

Y. Desconecte el control remoto y guárdelo en un lugar

limpio y seco.

Z. Limpie e inspeccione las conexiones y la ferretería de

montaje para la próxima operación de aparejo.

MANTENIMIENTO

El propietario/operador es responsable por todo el
mantenimiento periódico.

 ADVERTENCIA

Nunca opere un malacate dañado o defectuoso.



AVISO

Para obtener asistencia de servicio o repuestos,
llame a nuestra línea de ayuda al 1-877-338-0999.

Lubricación

Todas las partes móviles dentro del malacate eléctrico
vienen lubricadas de fábrica con grasa de litio para alta
temperatura. No se requiere lubricación interna.

Reemplazo de la Soga Sintética

Se recomienda que las modificaciones sean llevadas a
cabo por un taller autorizado por el fabricante, y que sólo
se usen repuestos proporcionados por el fabricante.

1. Mueva la palanca del embrague hasta la posición
“Out” (afuera).

2. Extienda plenamente la soga. Tome nota en la forma
en que la soga actual va conectada al interior del
tambor.

3. Remueva la soga vieja y conecte una nueva.

4. Retraiga la soga sobre el tambor cuidando de que no
se retuerza.

Soga Sintética

Enjuague periódicamente la soga sintética con agua para
remover cualquier arena, tierra, lodo, o escombros que
puede quedarse o crecer en la soga durante el uso. Esto
ayudará a extender la vida útil de la soga.



AVISO

Inspeccione la soga antes y después de cada uso.
Si la soga se pone raída deberá ser reemplazada.

 ADVERTENCIA

Mantenimiento inapropiado anulará su garantía.

Complete oportunamente todo el mantenimiento
programado. Corrija todos los problemas antes de operar
el malacate.

12

100590 - MALACATE DE 4500 LB. (2041 KG)

ESPECIFICACIONES

ESPECIFICACIONES

Especificaciones de Rendimiento

Modelo del malacate ........................10059 0

Fuerza clasificada ................ 4,500 lb. (2,041 kg)

Proporción de reducción de engranaje .......... 180:1

Motor............................ Imán permanente

........................... 1.6 HP (1.2 kW) (12V DC)

Ciclo de trabajo ......................... Intermittent

Tamaño de tambor ............. 1.7 in. (D) × 3.2 in. (L)

Peso bruto

Peso neto ...........................21.6 lb. (9.8 kg)

Alto ............................... 4.9 in. (12.4 cm)

Ancho ............................. 4.5 in. (11.5 cm)

Largo ............................. 13.5 in. (34.4 cm)

Patrón de pernos .... 4.9 in. × 3 in. (12.4 cm × 7.6 cm)

............................ [44 mm(D) × 80 mm(L)]

Soga sintética ............... 15/64 in. (D) × 38 ft. (L)

..............................[6 mm(D) × 11.6 m(L)]

Velocidad de la línea y corriente de motor (primera capa)

Línea de tracción

Velocidad de la línea
(12V CC)

Corriente máxima
(12V CC)

Tiempo de corrida* Minutos 1 1 1 1 1
Tiempo de

enfriamiento**

LB 0 1000 2000 3000 4500
KG 0 454 907 1361 2041

FPM 12.8 9.8 8.5 6.9 3.3

MPM 3.9 3.5 2.7 2.0 1.4

A 28 80 140 180 280

Minutos 5 5 5 5 5

.......................... 24.3 lb. (11 kg)

* Si el motor se tornara demasiado caliente al tacto, detenga inmediatamente el funcionamiento del malacate y déjelo

enfriar durante algunos minutos. No jale cargas durante un tiempo mayor a un minuto cuando éstas tengan un peso
cercano a la carga nominal máxima.

* *Malacates eléctricos están diseñados y hechos para uso intermitente y no debe usarse en aplicaciones de trabajo

constante.

Línea de tracción y capacidad de la soga por capa

Línea de la soga 1 2 3 4

Clasificado de linea de
tracción

Capacidad de la soga

Use una línea doble y la bloque de polea para arrastrar cargas superiores a 2,250 lb. (1,021 kg).

LB 4500 3629 3041 2616
KG 2041 1648 1380 1188
FT 6.7 15.0 24.9 38.0

M 2.0 4.8 7.6 11.6

13

100590 - MALACATE DE 4500 LB. (2041 KG)

4

9

5

8

5

7

5

6

5

5

5

3

5

2

5

4

5

9

5

0

5

1

4

8

2

3

4

6

2

3

3

6

3

7

3

8

3

1

3

2

3

4

3

3

2

9

3

0

6

0

1

4

3

1

9

4

1

4

0

3

9

4

4

4

7

4

6

4

5

5

8

9

10

1

1

6

5

12

13

14

1

5

1

6

1

7

1

8

21

1

9

2

0

2

4

2

5

2

7

6

6

2

2

2

8

6

1

4

2

3

5

6

2

6

3

6

4

26

7

63

6

2

Diagrama de Partes

ESPECIFICACIONES

14

100590 - MALACATE DE 4500 LB. (2041 KG)

Lista de Partes

ESPECIFICACIONES

# Número de partes Descripción Ctd.

1 456100B

2 450001 Acoplador, I 1
3 450002 Resorte, Acopador 1
4 450003A Acoplador, II 1
5 410001 Resorte 1

6 410200-BF

7 410002-D

8 410003A

9 410004

10 410005 Anillo de engranaje I 1

11 410006

12 410007A Anillo de engranaje II 1

13 410008

14 410009

15 410010A

16 410 011A

17 410012-BF

18 410013A

19 250017-D

20 250018-D

Conjunto del motor ­Negro mate

Conjunto del tambor

- Negro mate
Barra de amarre -

Dacromet
Tapa de la caja de

engranajes -
Negro mate

Anillo en O
Ø100 x 1.9

Conjunto del
portador de
engranajes, salida

Conjunto del
portador de
engranajes,
Intermedio

Conjunto del
portador de
engranajes, Salida

Cojinete de apoyo
del eje

Engranaje del
embrague

Caja de engranajes ­Negro mate

Tornillo de cabeza
hexagonal M4 × 20

Arandela de
seguridad Ø6 ­Dacromet

Tornillo con cabeza
cruciforme M6 x 16

- Dacromet

# Número de partes Descripción Ctd.

1

1

2

1

1

1

1

1

1

1

1

1

5

1

21 250016-BF

GB2760-BB6802-

22

2Z

23 410014

GB2760-BB0606-

24

2Z

25 410015

26 410016

27 410017 Anillo sellador 2

28 410018-D

29 450900-D

30 C20002

31 250086-BF

32 250087-D

33 250036-D

34 1003 74

35 25 0011

36 300019-D

37 300020-D

Tapa del embrague­negro mate

Rodamiento bola
radial 6802-2Z
sellado

Resorte del
ambrague

Rodamiento bola
radial 0606-2Z
sellado

Engranaje de sol,
entrada

Cojinete de tambor,
lado del motor.

Tornillo de cabeza
hexagonal M5 x 16 ­Dacromet

Soga sintética
domestica -

6.0mm(D) x 11.6(L),
gris (humo)

1/4 in. Gancho de
horquilla

Canal de montaje ­negro mate

Tornillo de cabeza
hexagonal M10 x 25

- Dacromet
Tuerca de seguridad

M10 - Dacromet
Guía hawse de

aluminio - 124 mm
Anillo de seguridad

Ø15
Arandela plana Ø8 -

Dacromet
Arandela de

seguridad Ø8 ­Dacromet

1

1

1

1

1

1

4

1

1

1

2

2

1

1

4

4

15

100590 - MALACATE DE 4500 LB. (2041 KG)

ESPECIFICACIONES

# Número de partes Descripción Ctd.

Perno de cabeza

38 450021-D

39 410019 Contactor 1

40 400011-D

41 250002-D

42 410024

43 400013-D

456001

44

456002

45 400017

46 400014-D

456003

47

456004

48 400020 Conector de cables 1

49 400021

50 400023-D

51 400025-D

52 400026-BF

53 400027

hexagonal M8 x 25 ­Dacromet

Perno de cabeza
hexagonal M6 x 25 ­Dacromet

Arandela plana Ø6 ­Dacromet

Tornillo con cabeza
cruciforme M6 x 8

Tuerca de seguridad
M6 - Dacromet

Cables de batería ­rojo, Red, 36 in. (L) /
6-calibre

Cables de batería ­rojo, Negro, 36 in.
(L) / 6-calibre

Protector de
terminales

Perno de cabeza
hexagonal M6 x 1.0
x 20 - Dacromet

Cables del malacate

- Amarillo, 72 in.
(L)/6-calibre

Cables del malacate

- Azul, 72 in. (L)/6­calibre

Mini interruptor
basculante

Arandela plana Ø5 ­Dacromet

Tuerca M5­Dacromet

Abrazadera del
mini-interruptor
basculante- negro
mate

Tornillo
#6-32 x 9/32 in.

# Número de partes Descripción Ctd.

4

4

4

1

4

1

1

8

2

1

1

1

3

3

2

2

54 400028

55 400029-BF

56 400030-BF

57 400031-D

58 400022-D

59 400024-D

60 410022 Correa amarilla 1
61 410025 Eje hexagonal 1
62 500016 Tuerca cuadrada 4

63 500017

64 410018A

65 410002A

66 410016A

Arandela de
seguridad Ø6

Angulo de montaje
del interruptor
basculante - negro
mate

Extensión del
interruptor
basculante - negro

Tornillo de cabeza
hexagonal
M5 x 18-Dacromet

Tornillo de cabeza
hexagonal
M5 x 25-Dacromet

Arandela de
seguridad Ø5 ­Dacromet

Pin cilíndrico
elástico Ø3 × 14

Tornillo de cabeza
hueca hexagonal
M4 × 16

Barra de unión
hexagonal

Buje del tambor,
lado del alojamiento
del engranaje.

2

1

1

1

2

3

4

1

1

1

16

100590 - MALACATE DE 4500 LB. (2041 KG)

SOLUCIÓN DE PROBLEMAS

Problema Causa Solución

El motor no enciende.

El motor funciona pero el
tambor de no gira.

El motor tiene una marcha
lenta o no tiene la potencia
normal.

Sobrecalentamiento del
motor.

El motor funciona en una
sola dirección.

Conexiones flojas de los cables
de la batería.

Conjunto del conjunto del
interruptor defectuoso

Motor defectuoso.

Agua ha ingresado al motor.

El embrague no está
enganchado.

Corriente o voltaje insuficiente.

Conexiones del cable de la
batería sueltas u oxidadas.

El malacate ha estado
funcionando durante demasiado
tiempo.

Conjunto del interruptor
defectuoso.

Apriete las tuercas de todas las conexiones de los
cables.

Reemplace el conjunto del interruptor

Inspeccione por voltaje en el puerto de la armadura
con el interruptor presionado. Si el voltaje esta
presente, reemplace el motor.

Deje que el agua drene y se seque. Haga funcionar
el malacate sin carga con arranques pequeños
hasta que quede completamente seco.

Mueva el anillo de levas hasta la posición
“adentro.” Si el problema persiste, llame a un
técnico de servicio calificado para que lo revise y
repare.

Batería débil, recárguela. Haga funcionar el
malacate con el motor del vehículo encendido
(la batería deberá tener una carga fuerte).

Limpie, apriete, o reemplace.

Deje que el malacate se enfríe periódicamente.

Reemplace el conjunto del interruptor.

SOLUCIÓN DE PROBLEMAS

Para apoyo técnico adicional:

Equipo de Apoyo Técnico
lunes-viernes 8:30 AM-5:00 PM (PST/PDT)
Sin costo: 1-877-338-0999
[e-mail]

17

GARANTÍA*

CHAMPION POWER EQUIPMENT
GARANTÍA LIMITADA DE 2 AÑOS

Calificaciones de garantía

Para registrar su producto para la garantía y soporte
técnico del servicio de llamadas GRATIS de por vida, por
favor visite:

https://www.championpowerequipment.com/register

Para completar la registración, necesitará incluir una
copia del recibo de compra como prueba de compra
original. La prueba de compra es requerida para servicio
de garantía. Por favor regístrese dentro de diez (10) días
de la fecha de compra.

Garantía de reparación/reemplazo

CPE garantiza al comprador original que los
componentes mecánicos y eléctricos estarán libres de
defectos en materiales y mano de obra por un período
de dos años (partes y mano de obra) de la fecha original
de compra y 180 días (partes y mano de obra) para
uso comercial y industrial. Los gastos de transporte
del producto sometido a reparación o reemplazo bajo
esta garantía son de exclusiva responsabilidad del
comprador. Esta garantía sólo se aplica al comprador
original y no es transferible.

No devuelva la unidad al local de
compra

Comuníquese con el servicio técnico de CPE, el cual
diagnosticará todo problema por teléfono o correo
electrónico. Si el problema no se corrige mediante este
método, CPE puede, a su alternativa, autorizar otras
medias de reparaciónes y/o repuestos.

Exclusiones de la garantía

Esta garantía no cubre las reparaciones y equipos
siguientes:

Desgaste normal

Productos con componentes mecánicos y eléctricos
necesitan partes y servicio periódico para el buen
desempeño. Esta garantía no cubre la reparación cuando
el uso normal haya agotado la vida útil de una parte o
del equipo en su totalidad.

Instalación, uso y mantenimiento

Esta garantía no aplicará a partes y/o mano de obra
si el producto se ha considerado haber sido mal
usado, descuidado, involucrado en un accidente,
abusado, cargado más allá de los limites del producto,
modificado, inapropiadamente instalado o conectado
incorrectamente a cualquier componente eléctrico.
El mantenimiento normal no esta cubierto por esta
garantía y no es requerido de que sea desempeñado en
una instalación de servicio o por una persona autorizada
por CPE.

Otras exclusiones

Esta garantía excluye:

– Defectos cosméticos tales como pintura,

calcomanías, etc.

– Artículos de desgaste tales como cable del malacate,

etc.

– Partes accesorias tales como cubiertas de

almacenamiento.

– Fallas debido a desastres naturales y otros sucesos

de fuerza mayor que escapan al control del
fabricante.

– Problemas causados por partes que no sean

repuestos originales de Champion Power Equipment.

Límites de la garantía implícita y
daños consecuentes

Champion Power Equipment rechaza toda obligación de
cubrir toda pérdida de tiempo, del uso de este producto,
flete, o cualquier reclamo incidental o consecuente
por parte de cualquier usuario de este producto.
ESTA GARANTÍA REEMPLAZA A TODAS L AS DEMÁS
GARANTÍAS, YA SEAN EXPRESAS O IMPLÍCITAS,
INCLUYENDO GARANTÍAS DE COMERCIABILIDAD O
CAPACIDAD PARA UN PROPOSITO PARTICULAR.

La unidad proporcionada en intercambio quedará
sujeta a la garantía de la unidad original. La vigencia
de la garantía para la unidad de intercambio se seguirá
calculando según la fecha de compra de la unidad
original.

Esta garantía le da ciertos derechos legales que pueden
cambiar de estado a estado o provincia a provincia. Su
estado o provincia puede también tener otros derechos a
los cuales usted tenga derecho que no están enlistados
en esta garantía.

Información de contacto

Dirección
Champion Power Equipment, Inc.
12039 Smith Ave.
Santa Fe Springs, CA 90670 EE.UU.
www.championpowerequipment.com

Servicio al cliente
Sin Costo: 1-877-338-0999
[e-mail]
No. Fax: [phone]

Servicio técnico
Sin Costo: 1-877-338-0999
[e-mail]
24/7 Tech Support: 1-562-204-1188
