Champion Power Equipment 4000 lb. Winch Kit Operator's Manual for All Serial Numbers in [es]
MANUAL DEL OPERADOR Y INSTRUCCIONES DE OPERACIÓN
12039 Smith Ave.
Santa Fe Springs CA 90670
EE.UU / 1-877-338-0999
www.championpowerequipment.com
MANTENGA ESTAS INSTRUCCIONES
Instrucciones Importantes de Seguridad
son incluidas en este manual.
HECHO EN CHINA
REV 14001-20180821
14001
NÚMERO DE MODELO
ATV / UTV estuche para
malacate
1814 kg Malacate
¿Tiene preguntas o necesita ayuda?
No devuelva este producto a la tienda!
ESTAMOS AQUÍ PARA AYUDAR!
Visite nuestro sitio web:
www.championpowerequipment.com
para más información:
• Información sobre el
producto y actualizaciones
• Preguntas más frecuentes
Llame a nuestro equipo de
Atención al Cliente al teléfono gratuito
1-877-338-0999
• Tech Boletines
• Registro del producto
– o –
:
ADVERTENCIA: Cáncer y Daño Reproductivo – www.P65Warnings.ca.gov
*Nosotros siempre estamos trabajando para mejorar nuestros productos. Puede ser que el producto sea un poco diferente con la imagen en la covertura.
TABLA DE MATERIAS
14001
1814 kg Malacate
ATV / UTV estuche para
malacate
Introducción ...................1
Introducción .................1
Este folleto ..................1
Accesorios ..................1
Convenciones del manual ............2
Reglas de seguridad ...............3
Controles y características ............5
Malacate ...................5
Montaje ......................6
Montaje del malacate ............6
Ubicación del contactor/solenoide .....6
Instalación el interruptor con balancín ...6
Cableado del malacate ............7
Prueba de funcionamiento del malacate ..7
Diagrama de cableado ............8
Diagrama de cableado interruptor ......8
Operación .....................9
Consejos generales para una operación
segura ..................... 9
Técnicas de aparejo s .............9
Técnicas de tracció n a -z .......... 10
Mantenimiento ................. 11
Lubricación ................. 11
Reemplazo del conjunto del cable .... 11
Especificaciones ................ 12
Especificaciones de rendimiento ..... 12
Diagrama de partes ............ 13
Lista de partes ............... 14
Solución de problemas ............. 15
INTRODUCCIÓN
ESPAÑOL 14001
Introducción
Felicitaciones por la compra de un malacate
de Champion Power Equipment. CPE diseña y
fabrica malacates basándose en especificaciones
estrictas. Con el uso y mantenimiento debidos,
este malacate le brindará años de servicio
satisfactorio.
Accesorios
Champion Power Equipment fabrica y vende
accesorios diseñados para que usted aproveche
al máximo su compra. Para averiguar más sobre
nuestras cubiertas, cables eléctricos y juegos
para tormentas, visite nuestro sitio web en:
www.championpowerequipment.com
Este folleto
Se han hecho todos los esfuerzos para garantizar la
exactitud e integridad de la información contenida
en este manual. Nos reservamos el derecho de
cambiar, alterar y/o mejorar el producto y este
documento en cualquier momento sin previo aviso.
Anote los números de modelo y serie así como la fecha y lugar de compra para fines de referencia futura.
Tenga esta información a mano cuando solicite partes y al hacer averiguaciones técnicas y de garantía.
Servicio técnico de Champion Power Equipment
1-877-338-0999
Número de modelo
14001
Número de serie
Fecha de compra
Lugar de compra
1
14001 ESPAÑOL
CONVENCIONES DEL MANUAL
Este manual usa los siguientes símbolos para diferenciar los distintos tipos de información. El símbolo
de seguridad se usa con una palabra clave para alertarle de peligros potenciales al operar y poseer el
equipo de energía.
Obedezca todos los mensajes de seguridad para evitar o reducir el riesgo de lesiones graves o letales.
PELIGRO
PELIGRO indica una situación inminentemente
peligrosa que, de no evitarse, provocará
lesiones grave o letales.
ADVERTENCIA
ADVERTENCIA indica una situación
potencialmente peligrosa que, de no evitarse,
podría provocar lesiones graves o letales.
PRECAUCIÓN
PRECAUCIÓN indica una situación
potencialmente peligrosa que, de no evitarse,
puede provocar lesiones leves o moderadas.
PRECAUCIÓN
PRECAUCIÓN se usa sin el símbolo de alerta
para indicar una situación potencialmente
peligrosa que, de no evitarse, puede causar
daños materiales.
NOTA
Si tiene dudas sobre su malacate, podemos
asesorarlo. Llame a nuestra línea de ayuda al
1-8 7 7- 338 - 0 9 99
2
REGLAS DE SEGURIDAD
ESPAÑOL 14001
ADVERTENCIA
Lea completamente este manual antes de operar
el generador. El no seguir las instrucciones
podría causar lesiones graves o letales.
ADVERTENCIA
No exceda la capacidad de carga nominal
máxima.
PELIGRO
No use el malacate para levantar ni mover
personas o animales.
PELIGRO
Manténgase usted y el resto de las personas y
animales a una distancia segura. Permanezca
a un lado del cable cuando éste esté tirante.
PELIGRO
Nunca se pare sobre ni cerca de un cable que
está sosteniendo una carga.
ADVERTENCIA
El cable puede romperse antes de que el motor
se detenga. Para cargas pesadas o cercanas
a la capacidad nominal, use un bloque de
poleas/ bloque de arrastre (no incluidos) para
reducir la carga que soporta el cable.
ADVERTENCIA
No mueva el vehículo para arrastrar una carga
(remolque) que esté unida al cable del malacate.
Esto podría hacer que el cable se rompa.
ADVERTENCIA
Tire sólo en las áreas del vehículo
especificado por el fabricante del vehículo.
ADVERTENCIA
No utilice el malacate para amarrar o sostener
un vehículo durante un largo periodo de
tiempo. No utilice el malacate para amarrar
un vehículo para el transporte.
ADVERTENCIA
Desconecte los cables del control remoto y de
la batería cuando no estén en uso.
ADVERTENCIA
Evite los “golpes de carga” usando el
interruptor de control en forma intermitente
para enrollar las partes flojas del cable. Los
“golpes de carga” pueden sobrepasar la
capacidad nominal del cable y del tambor.
No acelerar su vehículo mientras el malacate
esta trabajando. La pérdida de la tracción
puede provocar una carga de choque en el
cable.
ADVERTENCIA
Las baterías contienen ácido y producen
gases explosivos.
Mantenga las chispas, llamas y cigarrillos
lejos de las baterías en todo momento. Use
anteojos de seguridad y proteger los ojos
en todo momento. No se incline sobre las
baterías durante la operación.
3
14001 ESPAÑOL
REGLAS DE SEGURIDAD
ADVERTENCIA
Cuando vuelva a enrollar el cable, asegúrese
de que los carretes de cable en la posición en
el marco de viento con el cable de entrar en el
tambor de la parte inferior, no la parte superior.
Para volver a carrete correctamente, y mientras
esté usando guantes, mantener una carga
leve en el cable mientras empuja el botón
del control remoto para dibujar en el cable.
Camine hacia el malacate no permitir que el
cable se deslice por sus manos. No deje que
sus manos se ponen dentro de los 12 pulg.
del malacate de nuevo al mismo tiempo-cola.
Apague el malacate y repetir el procedimiento
hasta que unos metros de cable que queda.
Desconecte el control remoto y acabado de la
cola de impresión haciendo girar el tambor a
mano con el motor desembragado. Mantenga
las manos alejadas de la guía y el tambor
mientras el malacate esté en funcionamiento.
ADVERTENCIA
No lo use como montacargas. No lo use para
levantar objetos por encima del nivel de su
cabeza.
PRECAUCIÓN
Duración del malacate uso debe ser lo más
corto posible.
Si el motor llega a ser incómodamente caliente
al tacto, detenga el tiro inmediatamente y deje
que se enfríe durante unos minutos. No tire más
de un minuto en o cerca de la carga nominal.
PRECAUCIÓN
Si el motor se detiene bruscamente
desconecte la fuente de energía del malacate.
Los malacates eléctricos son diseñados y
construidos para usarlos en forma intermitente y
no deben ser usados para aplicaciones que
requieren tenerlos en servicio de manera continua.
PRECAUCIÓN
Nunca suelte el embrague de rebobinado
cuando haya una carga unida al malacate.
PRECAUCIÓN
PRECAUCIÓN
Use guantes para proteger sus manos mientras
manipula el cable. Nunca deje que el cable se
deslice entre sus manos sin protección.
PRECAUCIÓN
No enrolle el cable alrededor de algún objeto
y luego vuelva a engancharlo sobre sí mismo.
PRECAUCIÓN
Coloque bloques en las ruedas del vehículo
cuando éste esté sobre una pendiente.
Use la abrazadera manual cuando manipule el
gancho para enroscar o desenroscar el cable.
4
ESPAÑOL 14001
CONTROLES Y CARACTERÍSTICAS
Lea el manual del propietario antes de operar el malacate. Familiarícese con la ubicación y función de
los controles y características. Conserve este manual como referencia para el futuro.

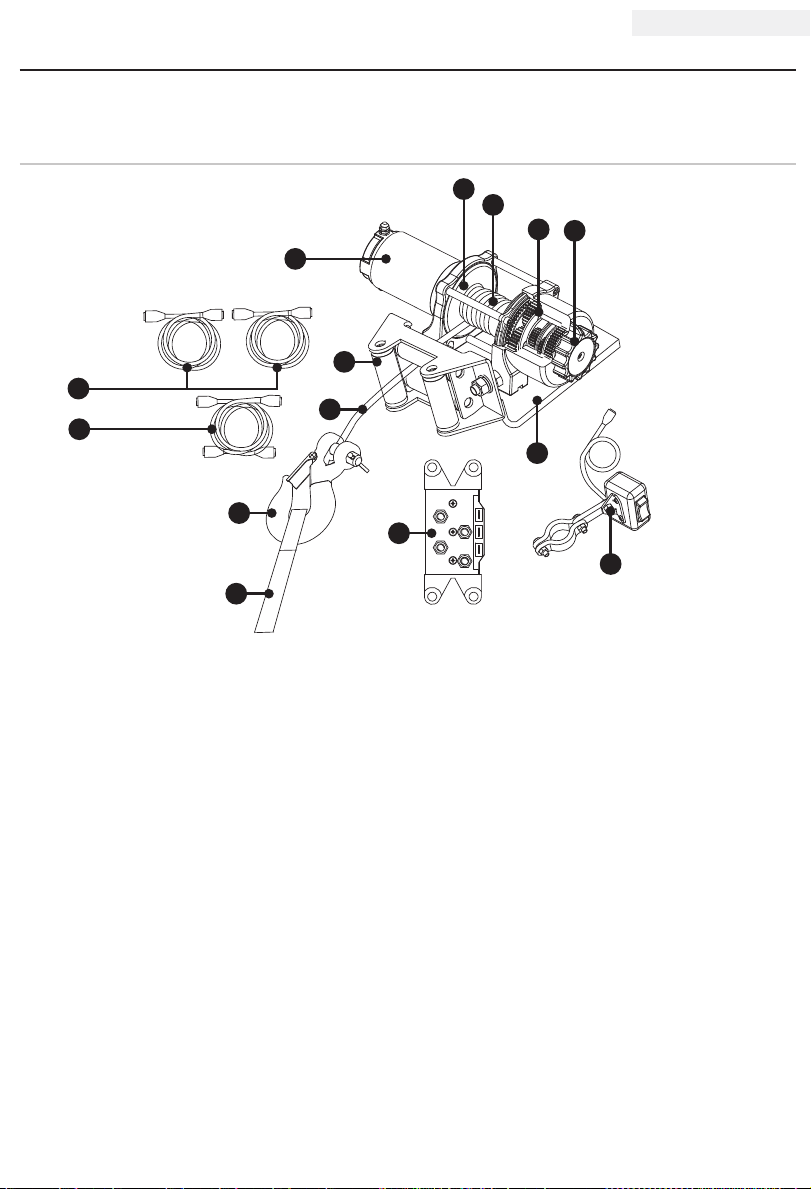

Malacate
1
7
9
8
10
11
12
(1) Motor – Su motor de 1,4 hp (caballos de fuerza).
(2) Sistema de frenos – Cuando el motor del
malacate se detiene y hay carga en el cable de
acero, la acción de freno del carrete la realiza
automáticamente un freno mecánico aparte.
(3) Tam bor del m ala cat e – El tambor del malacate
es un cilindro sobre el que se enrolla y guarda
el cable.
(4) Sistema de engranajes planetariom – Los
engranajes reductores convierten la Potencia
del motor del malacate en fuerzas de tracción
extremas. Este sistema permite que se genere
una alta fuerza de torsión a pesar de que es un
dispositivo liviano y compacto.
(5) Embrague Enrollador – El embrague permite
al operador desenganchar manualmente
(“afuera”) el carrete enrollador del tren de
engranajes. Al engancharse el embrague
(“adentro”) el malacate queda trabado dentro
del sistema de engranajes.
(6) Conjunto de montaje – Canal plano de montaje.
(7) Rodillo guía – Al usarse angularmente el
cabestrante, el rodillo se acciona para guiar al
5
2
3
4
5
6
13
14
cable de acero sobre el carrete minimizando
el daño que causa al alambre la abrasión en el
montaje o el parachoques del cabestrante.
(8) Cable de acero – Cable de aviación galvanizado
de 5,4 mm x 15 m (7/32 pulg. x 49 pies)
diseñado específicamente para una capacidad
de carga de 1814 kg (4000 libras).
(9) Cables de Conexión del Malacate – Se utiliza
para conectar el contactor al motor del
malacate.
(10) Cables de Conexión de La Batería – Se utiliza
para conectar la batería al contactor.
(11) Gancho de horquilla –Es un medio para conectar
los extremos de los cables de bucle a un ancla.
(12) Correa – Se utiliza para ayudar a alimentar
por cable.
(13) Solenoide/Contractor – La energía desde
la batería del vehículo fluya a través del
interruptor hermético del solenoide/contractor
antes de dirigirse al motor del malacate.
(14) Interruptor con balancín – Interruptor con
balancín para montaje sobre el manubrio para
activar la cuerda hacia adentro o hacia afuera
del tambor del malacate.
14001 ESPAÑOL
MONTAJE
Montaje del malacate
Este malacate CPE de 1814 kg (4000 libras)
está diseñado con un patrón de tornillos estándar
para esta clase de unidades. Se ofrecen diversos
juegos de montaje de malacates que utilizan este
patrón de tornillos en la mayoría de los camiones
y vehículos utilitarios deportivos y ATVs. Si
no puede encontrar un juego en su localidad,
comuníquese con CPE y le proporcionaremos el
nombre de un distribuidor cercano a usted.
PRECAUCIÓN
Los tornillos de montaje deben ser SAE grado
5 o superior y deben apretarse a una torsión
de 34 lbs. pie.
1. Inserte los tornillos M10x20 a través de los orificios
de los canales de montaje y fije el rodillo guía del
cable en el canal de montaje con las arandelas de
presión M10 y las tuercas M10 provistas.
Montaje del malacate continuación
PRECAUCIÓN
Si se utiliza una placa de soporte, asegúrese de que
las tres secciones principales (motor, tambor y caja
de engranajes) estén alineadas apropiadamente. Un
alineamiento apropiado del malacate permitirá que
el peso completo se distribuya en forma equitativa.
NOTA
El tipo de vehículo al que el malacate y el canal de
soporte se aplicarán determinarán qué tipo de equipo
de soporte se deberá usar (Adaptador de velocidad
Speed Mount™, Canal de montaje estándar o Equipo
de montaje especial).
Ubicación del contactor/solenoide
Encuentre un lugar para el contactor. Si el estuche
de montaje para el modelo específico no indica
un lugar recomendado para el contactor, entonces
se recomienda que monte el contactor cerca de la
batería en un lugar limpio y seco. Asegúrese de que
el lugar que escoja cuente con suficiente espacio
libre para todos los componentes de metal. Taladre
hoyos para el montaje si es necesario. Una vez que
se haya encontrado una ubicación, NO instale el
solenoide o conector hasta que se haya completado
el cableado (ver sección de cableado).
2. Ponga el malacate boca abajo. Coloque
el canal de montaje en el malacate,
asegurándose de que éste esté centrado en
el medio del mismo.
3. Inserte los tornillos M8x25 a través de las
arandelas planas y de presión, y después
pase a través del canal de montaje. Ajuste
los tornillos. NO ajuste excesivamente.
4. Gire el malacate hacia arriba. Suelte el
embrague moviendo el eje de levas a la
posición “Out”. Suelte el cable de acero y
tire por el rodillo guía.
5. Ajuste el gancho de la abrazadera al cable
y pase luego la correa hasta el gancho de la
abrazadera.
NOTA
Los terminales que entran en contacto con el metal
causarán un corto, posiblemente causando un daño
al solenoide o contactor y a la batería.
Instalación el interruptor con balancín
1. Decida en cual lado del manubrio se montará
el interruptor. (Por lo general el interruptor se
instala en el lado izquierdo del manubrio).
2. Use un pedazo de cinta eléctrica alrededor del
manubrio para ayudar a evitar la rotación del
montaje sobre el manubrio. NO lo apriete sobre
ninguna manguera o cables.
3. Ajuste el interruptor del balancín en su lugar.
NO ajuste excesivamente ni ajuste o sujete con
abrazaderas sobre ninguna manguera o cable.
4. Cuando esté montado el interruptor de balancín,
los cables pueden enviarse de vuelta adonde
está ubicado el solenoide o conector.
5. Confirme que las manillas tengan alcance
completo de movimiento y luego asegure el
cable del interruptor de balancín con los cables
suministrados.
6
MONTAJE
ESPAÑOL 14001
Cableado del malacate
PRECAUCIÓN
Nunca canalice cables eléctricos sobre cualquier
orilla afilada, a través o cerca de partes móviles, o
cerca de partes que se pueden calentar.
PRECAUCIÓN
Los cables de la batería no deben estar tensos. Deje los
cables sin mucha tensión para que se puedan mover.
NOTA
Tal v ez tenga que h ace r una prue ba de lu z par a
encontrar un cable adecuado. El cable solo debe estar
energizado cuando la llave esté en la posición de
encendido (ON).
NOTA
Dependiendo de la ubicación del contactor, tal vez tenga
que usar los cables negro y rojo en lugar del amarillo y
azul, y el amarillo y azul en lugar del rojo y negro. Pero
acuérdese que esto también cambia el diagrama.
1. Conecte los cables amarillo y azul a los bornes
del motor en el cabrestante. (Amarillo al borne
positivo (+) del motor. Azul al borne negativo
(-) del motor). Ajuste las tuercas de los
bornes del motor. NO ajuste excesivamente.
Dirija las otras puntas a la ubicación del
solenoide o conector.
2. Conecte los cables amarillos y azules al
solenoide o conector (amarillo con amarillo y
azul con azul). NO ajuste las tuercas.
3. Conecte los cables rojo y negro al solenoide o
conector (rojo con rojo y negro con negro). NO
ajuste las tuercas. Dirija las otras puntas a la
batería del vehículo.
4. Conecte el cable rojo al borne positivo (+) de
la batería de 12 volt del vehículo.
5. Conecte el interruptor de balancín al solenoide
o conector (negro con negro y verde con
verde).
6. Empalme el extremo del cable rojo en
el interruptor de balancín a la fuente de
encendido controlado (por llave) usando el
tope de cable suministrado.
7. Una vez que se haya conectado todo el
cableado al solenoide o conector, entonces
este puede ser montado usando el hardware
M6 suministrado.
8. Ajuste las tuercas del borne del solenoide o
contactor. NO ajuste excesivamente.
9. Conecte el cable negro al borne negativo (-) de
la batería de 12 volt del vehículo.
Cableado del malacate Continuación
10. Coloque todas las tapas de los bornes sobre
los mismos y asegure todos los cables con
grapas de cable o cinta aislante (no incluida).
11. Verifique el giro correcto del tambor. Tire
y gire la perilla de embrague a la posición
“OUT” (bobinado libre). Tire hacia afuera algo
de cable del tambor y luego gire la perilla de
embrague a la posición “IN” para engranar los
cambios. Presione el botón de afuera del cable
en el interruptor de balancín. Si el tambor está
girando y liberando más cable, entonces las
conexiones son precisas. Si el tambor está
girando y recogiendo más cable entonces,
invierta los cables en el motor. Repita y
verifique la rotación.

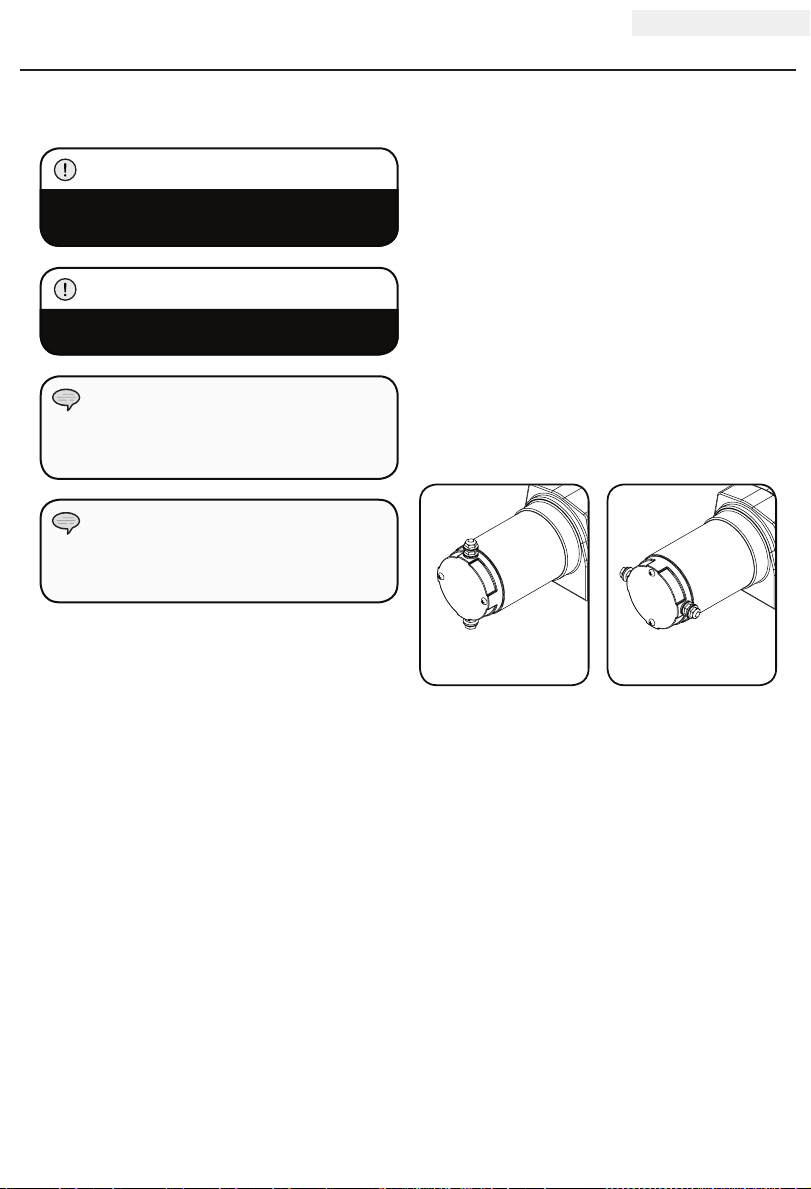

Con algunas aplicaciones de los conductores del
motor del malacate puede ser necesario rotar
para evitar interferencias con otros componentes.
Terminales posición
predeterminada
Productos girar
hasta 90º
Prueba de funcionamiento del malacate
Cuando se esté probando el cabestrante para
corregir las conexiones y la operación.
1. Asegúrese de que no haya bornes o cableado
expuestos.
2. Que el cableado de todos los componentes sea
correcto.
3. Que todos los cables sueltos estén firmes.
4. Haga girar el interruptor de encendido del
vehículo a la posición ON, pero NO arranque el
vehículo.
5. Revise si el cabrestante está funcionando
correctamente usando el interruptor de balancín.
El cable de acero debe enrollar hacia adentro
y hacia afuera en la dirección indicada en el
interruptor.
7
14001 ESPAÑOL
Diagrama de Cableado
Azul
Amarillo
MONTAJE
Negativo (–)
Positivo (+)
Negro
Diagrama de Cableado Interruptor
Negativo (–)
Al Interruptor y
Los C ables de
Interruptor Remoto
(Ver Más Abajo)
Rojo
Positivo (+)
Verde
Negro
Cable del encendido
Rojo
8
OPERACIÓN
ESPAÑOL 14001
Consejos generales para una operación
segura
El equipo 14001 ha sido valorado con una capacidad
nominal (Máxima) de 1814 kg (4000 libras) en la primera
capa de cable, cuando se rebobina la primera vuelta de
cable sobre el tambor. Las cargas excesivas pueden dañar
el motor del malacate o el cable. Para cargas mayores
a 907 kg (2000 libras), le recomendamos el uso de un
bloque de poleas / bloque de arrastre (no incluidos) para
duplicar la resistencia de la línea del cable. Esto puede
contribuir de dos maneras:
(a) reduce el número de vueltas de cable sobre el
tambor, y además,
(b) reduce la carga sobre el cable tanto como un 50%.
Cuando duplique la línea de retorno al vehículo, únala
al chasis o a alguna otra parte que soporte la carga. El
motor del vehículo deberá mantenerse encendido durante
el funcionamiento del malacate, con el fin de llevar a un
mínimo el desgaste de la batería y al máximo la potencia
y la velocidad del malacate. Si el malacate fuera a
usarse durante un tiempo considerable con el motor del
vehículo apagado, la batería podría descargarse y quedar
demasiado debilitada como para poder volver a encender
el motor.
Trate de conocer su malacate antes de que tenga la
necesidad real de utilizarlo. Le recomendamos que haga
algunas pruebas para familiarizarse con técnicas de
aparejos, los sonidos que su malacate hace cuando se lo
somete a distintos tipos de carga, la manera en que los
cables se enrollan en el tambor, etc.
Inspeccione el cable y el equipamiento antes de
cada uso. Un cable pelado o dañado debe ser
reemplazado inmediatamente. Use solamente cables
de repuesto idénticos, del mismo fabricante y con las
especificaciones exactas.
Inspeccione la instalación del malacate y los tornillos
para asegurarse de que todos los tornillos estén bien
apretados antes de cada puesta en funcionamiento del
malacate.Guarde el control remoto en el interior de su
vehículo en un lugar en el que no pueda dañarse.
Cualquier malacate que parezca estar dañado de
alguna manera, que esté desgastado, o que funcione
anormalmente DEBE SER PUESTO FUERA DE SERVICIO
HASTA QUE SEA REPARADO. Se recomienda que
todas las reparaciones necesarias sean hechas en una
instalación autorizada por el fabricante.
Arrastre el vehículo sólo desde las áreas determinadas
por el fabricante del vehículo.
Sólo podrán usarse accesorios y/o adaptadores provistos
por el fabricante.
9
Técnicas de aparejos
Localice un punto de fijación adecuado tal como el tronco
de algún árbol fuerte o una roca grande. Use siempre una
eslinga (no incluida) como punto de anclaje.
Una pieza de guía con rodillos (no incluida) le ayudará a
guiar el cable y a reducir la atracción en las tracciones
a corta distancia. No arrastre la carga desde un ángulo
agudo ya que el cable se apilará a uno de los costados del
tambor causando daños al cable y al malacate.
CORRECTO INCORRECTO
Las tracciones a corta distancia hechas en ángulo pueden
ser usadas para reforzar el vehículo. Las tracciones
a larga distancia deberán hacerse con el cable en un
ángulo de 90° con respecto al malacate/ vehículo.
Cuando arrastre una carga pesada, coloque una manta o
una chaqueta sobre el cable a una distancia de cinco o
seis pies (1,5 m-1,8 m) del gancho.
En caso de que el cable se rompa, esto amortiguará el
latigazo generado luego de la ruptura. Para lograr una
protección adicional, abra le capo del vehículo. Para
tracción de cargas superiores a las 907 kg (2000 libras),
le recomendamos que use un bloque de poleas / bloque
de arrastre (no incluidos) para duplicar la resistencia de
la línea del cable.
SOLA LÍNEA DOBLE LÍNEA
Esto reduciría la carga que soporta el malacate y la fuerza
sobre el cable en aproximadamente un 50%.
14001 ESPAÑOL
OPERACIÓN
Técnicas de tracción A-Z
(a) Tómese un tiempo para evaluar la situación y
planear su proceso de tracción.
(b) Colóquese guantes para proteger sus manos.
(c) Desenganche el embrague para permitir un libre
rebobinado y ahorrar además la energía de la
batería.
(d) Una la abrazadera manual al gancho de seguridad.
(e) Tire del cable hasta que llegue a su punto de
anclaje deseado usando la abrazadera manual.
(f) Asegure el gancho de seguridad al punto de anclaje
(una eslinga, una cadena o un bloque de arrastre).
No sujete el gancho de seguridad nuevamente sobre
el cable.
(g) Enganche el embrague.
(h) Conecte el control remoto al malacate. Si usted
va a controlar el malacate desde el interior de su
vehículo, entonces haga pasar el control remoto a
través de una ventana abierta para evitar que los
cables se enganchen con la puerta.
(i) Encienda su motor para asegurar que la batería se
recargue de energía.
(j) Recoga el exceso de cable. Una vez que el cable
esté tirante manténgase alejado. Nunca se pare
sobre el cable.
(k) Revise nuevamente sus dispositivos de anclaje
y asegúrese de que todas las conexiones estén
seguras.
(l) Revise el cable. Asegúrese de que haya al menos 5
vueltas de cable alrededor del tambor.
(m) Envuelva una manta o una chaqueta sobre el cable
a una distancia de cinco o seis pies (1,5 m-1,8
m) del gancho. Abra el maletero del vehículo para
lograr una mayor protección.
(n) Despeje el área. Asegúrese de que todos los
espectadores estén a una distancia segura y de que
nadie esté ubicado directamente en frente o por
detrás del vehículo o del punto de anclaje.
(o) Comience a tirar. Asegúrese de que el cable esté
enrollándose en forma pareja y apretada alrededor
del tambor. El vehículo que está siendo arrastrado
puede ser conducido lentamente para ayudar en
el proceso de tracción. Evite los golpes de carga;
mantenga el cable bajo una tensión constante.
(p) El vehículo que va a ser arrastrado deberá tener
la palanca de la transmisión en posición neutra y
el freno de emergencia destrabado. Sólo suelte el
pedal de freno cuando el cable del malacate esté
totalmente tirante. Evite someter al malacate a
golpes de carga. Esto podría dañar el malacate, el
cable y el vehículo.
Técnicas de Tracción A-Z Continuación
(q) El malacate está diseñado para usarse en forma
intermitente. Bajo carga plena con un aparejo de
línea única no enrolle cable por más de un minuto
sin dejar que el motor se enfríe durante unos
cuantos minutos, luego reanude la operación de
arrastre.
(r) La operación de arrastre se completa una vez que
el vehículo esté en suelo estable y sea capaz de
impulsarse mediante su propia potencia.
(s) Afiance el vehículo. Cerciórese de enganchar los
frenos y dejar el vehículo aparcado.
(t) Libere la tensión en el cable de acero. El malacate
no está diseñado para sujetar el vehículo por
períodos prolongados.
(u) Desconecte del anclaje el cable de acero.
(v) Rebobine el cable. Cerciórese de que todo el cable
que ya esté en el carrete se haya enrollado firme y
ordenadamente. De lo contrario, estírelo y vuelva a
enrollarlo desde el punto donde está apretado.
(w) Mantenga las manos alejadas del carrete del
malacate y del rodillo guía mientras el alambre es
atraído.
(x) Afiance el gancho y la correa de enganche.
(y) Desconecte el control remoto y guárdelo en un lugar
limpio y seco.
(z) Limpie e inspeccione las conexiones y los herrajes
de montaje para la próxima operación de arrastre.
10
MANTENIMIENTO
ESPAÑOL 14001
El propietario/operador debe realizar todo el
mantenimiento periódico.
ADVERTENCIA
Nunca opere un malacate dañado o
defectuoso.
ADVERTENCIA
El mantenimiento incorrecto anulará la
garantía.
Complete oportunamente todo el mantenimiento
programado. Corrija todos los problemas antes de
operar el malacate.
NOTA
Si tiene dudas sobre su malacate, podemos
asesorarlo. Llame a nuestra línea de ayuda al
1-8 7 7- 338 - 0 9 99
Lubricación
Todas las partes móviles dentro del malacate
eléctrico vienen lubricadas de fábrica con grasa
de litio para alta temperatura. No se requiere
lubricación interna. Lubrique periódicamente el
conjunto del cable con aceite penetrante liviano.
Reemplazo del conjunto del cable
Se recomienda que las modificaciones sean
llevadas a cabo por un taller autorizado por
el fabricante, y que sólo se usen repuestos
proporcionados por el fabricante.
1. Mueva la palanca del embrague hasta la
posición de afuera “Out”.
2. Extienda plenamente el conjunto del cable.
Fíjese en la forma en que el cable actual va
conectado al interior del carrete.
3. Retire el conjunto del cable antiguo y conecte
uno nuevo.
4. Retraiga el conjunto del cable sobre el carrete
cuidando de que no se retuerza.
11
14001 ESPAÑOL
ESPECIFICACIONES
Especificaciones de rendimiento
– Fuerza de Tracción Valorada ........................... 1814 kg (4000 libras)
– Razón de Reducción de La Transmisión .............................180:1
– Motor ............................ Imán Permanente 1,4 HP/1,0 kW (12 V cc)
– Tam año de l Tamb o r ............. 44 mm (D) x 80 mm (L) [1,7 pulg. (D) x 3,2 pulg. (L)]
– Cable ......................5,4 mm (D) x 15 m (L) [7/32 pulg. (D) x 49 pies (L)]
– Peso Bruto ..................................... 12,8 kg (28,2 libras)
– Peso Neto ......................................11,7 kg (25,8 libr as)
– Altura ........................................ 12,4 cm (4,9 pulg.)
– Ancho ......................................... 11,5 cm (4,5 pulg.)
– Longitud ..................................... 34,4 cm (13,5 pulg.)
– Cierre la Pauta .........................12,4 cm x 7,6 cm (4,9 pulg. x 3 pulg.)
Velocidad de La Línea y Corriente de Motor (Primera Capa)
Arrastre de Línea Máx LB 0 1000 2000 3000 4000
KG 0 454 907 1361 1814
Velocidad de La Línea
(12V CD)
Corriente del Motor
(12V DC)
Tiempo de Corre Minutos 1 1 1 1 1
Tiempo de Enfriamiento Minutos 5 5 5 5 5
FPM 12,8 11,5 8,9 6,2 3,3
MPM 3,9 3,5 2,7 1,9 1,3
A
28 90 150 200 220
* Si el motor se tornara demasiado caliente al tacto, detenga inmediatamente el funcionamiento del malacate y déjelo enfriar
durante algunos minutos.
** No arrastre cargas durante un tiempo mayor a un minuto cuando éstas tengan un peso cercano a la carga nominal máxima.
Capacidad de Arreste por Capa y Capacidad del Cable
Capa de Cable 1 2 3 4 5
Línea
Clasificado Tire
Capacidad de
Cable
LB 4000 3414 2942 2584 2247
KG 1814 1549 1334 1172 1020
FT 8,5 18,7 30,5 44 49
M 2,6 5,7 9,3 13,4 15
12
ESPECIFICACIONES
Diagrama de partes
ESPAÑOL 14001
13
14001 ESPAÑOL
# Número de pieza Descripción
41010 0 - BF
1
450001 Acoplamiento, yo 1
2
450002 Spring, Coupling 1
3
450003A Acoplamiento, II 1
4
410001 primavera 1
5
4102 00-B F
6
410002 la barra de unión 3
7
410003 -BF
8
410004 O anillo 100x1,9 1
9
410005 Engranaje de anillo I 1
10
410006
11
410007A Engranaje de anillo II 1
12
410008
13
410009
14
410010A Eje buje de soporte 1
15
410011A
16
410012-BF
17
410013 Tornillo M5 x 20 1
18
250002 Lavadora Ø6, Flat 1
19
250018 Tornillo M6 x 16 1
20
250016-BF
21
GB2760-BB-
22
6802-2Z
410014
23
GB2760-BB-
24
0606-2Z
410015 Dom Gear, entrada 1
25
410016 tambor Buje 2
26
410017 anillo de sello 2
27
410018 Tornillo M5 x 16 5
28
41030 0 Conjunto de cables 1
29
C20002
30
250059-BF
31
400009 Tornillo de M10 x 2 0 2
32
250036 Tue rca M10, Blo que o 2
33
Montaje del Motor Negro Mate
Drum Assembly - Negro
Mate
Caja de engranajes
Cover-Negro Mate
Asamblea Gear Carrier,
Salida
Engranaje conjunto
portador, intermedio
Conjunto de engranajes
portador, entrada
Cam embrague
engranaje
Gear vivienda - Negro
Mate
Embrague Cap - negro
mate
Rodamiento 6802-2Z
Sealed
material de fijación del
resorte
Rodamiento 0606-2Z
Sealed
1/4 pulg. horquilla
Hook
Canal de montaje Negro Mate
Ctd
# Número de pieza Descripción
1
1
1
1
1
1
1
1
1
1
1
1
1
1
250029-BF
34
250035 Lavadora Ø10, Locking 2
35
300020
36
300019 Ø8 Arandela plana 4
37
450021 Tornillo M8 x 25 4
38
410019 Contactor 1
39
400011 Tornillo M6 x 25 4
40
250002 Lavadora Ø6, Flat 4
41
400028 Lavadora Ø6, Locking 4
42
400013 Tue rca M6, Bl o que o 4
43
350003
44
350004
400017 Terminal Protector 8
45
250001 Tor nillo M6 x 20 2
46
41002 0
47
410021
400020 alambre grifo 1
48
400021
49
400023 Lavadora Ø5, Flat 3
50
400025 Tue rca M5 3
51
400026-BF
52
400027 # 6-32x9 /32 pulg. 2
53
400028 Lavadora Ø6, Locking 2
54
400029-BF
55
400030-BF
56
400031 Tornillo M5 x 18 1
57
400022 Tornillo M5 x 25 2
58
400024 Lavadora Ø5, Locking 3
59
41002 2 Correa amarilla 1
60
410024 Tornillo M6 x 8 1
61
250011 Circlip Ø15 1
62
410025 eje hexagonal 1
63
Lista de Partes
Rodillo Guía de
remolque - Negro Mate
Ø8 Arandela de
bloqueo
Cables de la batería
- rojo, 36 pulg. (L) /
7GAUGE
Cables de la batería negro, 36 pulg. (L) /
7GAUGE
Los cables del
malacate - amarillo,
72 pulg. (L) / 7GAUGE
Los cables del
malacate - Azul,
72 pulg. (L) / 7GAUGE
Mini-interruptor
oscilante
Mini-rocker de cambio
de bloqueo - Negro
Mate
Mini-interruptor
oscilante ángulo de
montaje - Negro Mate
Mini-interruptor
oscilante extender Negro
Ctd
1
4
1
1
1
1
1
2
1
1
14
SOLUCIÓN DE PROBLEMAS
Problema Causa Solución sugerida
El motor no enciende El ensamblaje del interruptor no
El motor funciona pero
el cable del tambor
no gira
El motor tiene una
marcha lenta o no
tiene la potencia
normal
Sobrecalentamiento
del motor
El motor funciona en
una sola dirección
está conectado correctamente.
Conexiones flojas de los cables
de la batería.
Mal funcionamiento del
solenoide.
Ensamblaje defectuoso del
interruptor
Motor defectuoso Reemplace el motor.
Ha ingresado agua en el motor Deje que el agua drene y se seque. Haga funcionar
El anillo de levas (embrague) no
está enganchado.
Corriente o voltaje insuficientes Batería débil, recárguela. Haga funcionar el malacate
El malacate ha estado
funcionando durante demasiado
tiempo.
Solenoide defectuoso o pegado Golpee el solenoide para aflojar los contactos repare o
Ensamblaje del interruptor
defectuoso
Inserte totalmente el ensamblaje del interruptor en
el conector
Apriete las tuercas de todas las conexiones de los
cables.
La batería deberá tener una potencia mínima de
650CCA (Unidad de Funcionamiento en frío en
Amperes) Golpee suavemente el solenoide para
aflojar los contactos. Aplique 12 Volts a los bornes de
la bobina directamente. Un clic indica una activación
adecuada.
Reemplace el ensamblaje del interruptor.
Controle para asegurarse de que no haya voltaje en
el puerto de inducción cuando el interruptor está
presionado. Si detectara algún tipo de voltaje.
el malacate sin carga con arranques pequeños hasta
que quede completamente seco.
Mueva el aro de levas hasta la posición “in”
(adentro). Si el problema persiste, llame a un técnico
de servicio calificado para que lo revise y repare.
con el motor del vehículo encendido. Conexiones de
los cables de la batería corroídas o flojas.
Deje que el malacate se enfríe periódicamente
reemplace el solenoide
Reemplace el ensamblaje del interruptor
ESPAÑOL 14001
Para soporte técnico adicional:
Servicio técnico
Lunes – viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin costo: 1-877-338-0999
tech@ championpowerequipment.com
15
GARANTÍA*
CHAMPION POWER EQUIPMENT
GARANTÍA LIMITADA DE 2 AÑOS
Calificaciones de garantía
Para registrar su producto para la garantía y soporte técnico del
servicio de llamadas GRATIS de por vida, por favor visite:
https://www.championpowerequipment.com/register
Para completar la registración, necesitará incluir una copia del recibo
de compra como prueba de compra original. La prueba de compra
es requerida para servicio de garantía. Por favor regístrese dentro de
diez (10) días de la fecha de compra.
Otras exclusiones
Esta garantía excluye:
– Defectos cosméticos tales como pintura, calcomanías, etc.
– Artículos de desgaste tales como elementos filtrantes, juntas
tóricas, etc.
– Partes accesorias tales como baterías de arranque y cubiertas de
almacenamiento.
– Fallas debido a desastres naturales y otros sucesos de fuerza
mayor que escapan al control del fabricante.
– Problemas causados por partes que no sean repuestos originales
de Champion Power Equipment.
Cuando aplicable, esta garantía no se aplica a los productos utilizados
para la energía primordial en lugar del su servicio eléctrico.
Garantía de reparación/reemplazo
CPE garantiza al comprador original que los componentes mecánicos
y eléctricos estarán libres de defectos en materiales y mano de
obra por un período de dos años (partes y mano de obra) de la
fecha original de compra y 180 días (partes y mano de obra) para
uso comercial y industrial. Los gastos de transporte del producto
sometido a reparación o reemplazo bajo esta garantía son de
exclusiva responsabilidad del comprador. Esta garantía sólo se aplica
al comprador original y no es transferible.
No devuelva la unidad al local de compra
Comuníquese con el servicio técnico de CPE, el cual diagnosticará
todo problema por teléfono o correo electrónico. Si el problema
no se corrige mediante este método, CPE, a su criterio, autorizará
la evaluación, reparación o reemplazo de la parte o componente
defectuoso en un centro de servicio de CPE. CPE le proporcionará
un número de caso para obtener servicio de garantía. Consérvelo
como referencia futura. Esta garantía no cubrirá las reparaciones o
reemplazos no autorizados ni efectuados en un taller no autorizado.
Exclusiones de la garantía
Esta garantía no cubre las reparaciones y equipos siguientes:
Desgaste normal
Productos con componentes mecánicos y eléctricos necesitan partes
y servicio periódico para el buen desempeño. Esta garantía no cubre
la reparación cuando el uso normal haya agotado la vida útil de una
parte o del equipo en su totalidad.
Instalación, uso y mantenimiento
Esta garantía no aplicará a partes y/o mano de obra si el producto
se ha considerado haber sido mal usado, descuidado, involucrado
en un accidente, abusado, cargado más allá de los limites del
producto, modificado, inapropiadamente instalado o conectado
incorrectamente a cualquier componente eléctrico. El mantenimiento
normal no esta cubierto por esta garantía y no es requerido de que
sea desempeñado en una instalación de servicio o por una persona
autorizada por CPE.
Límites de la garantía implícita y daños consecuentes
Champion Power Equipment rechaza toda obligación de cubrir toda
pérdida de tiempo, del uso de este producto, flete, o cualquier
reclamo incidental o consecuente por parte de cualquier usuario de
este producto. ESTA GARANTÍA Y LAS GARANTÍAS ADJUNTAS DE
CONTROL DE EMISIONES U.S. EPA, CARB, y/o ECCC (CUANDO
APLICABLES) REEMPLAZAN A TODAS LAS DEMÁS GARANTÍAS,
YA SEAN EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS
DE COMERCIABILIDAD O CAPACIDAD PARA UN PROPOSITO
PARTICULAR.
La unidad proporcionada en intercambio quedará sujeta a la garantía
de la unidad original. La vigencia de la garantía para la unidad de
intercambio se seguirá calculando según la fecha de compra de la
unidad original.
Esta garantía le da ciertos derechos legales que pueden cambiar de
estado a estado o provincia a provincia. Su estado o provincia puede
también tener otros derechos a los cuales usted tenga derecho que no
están enlistados en esta garantía.
Información de contacto
Dirección
Champion Power Equipment, Inc.
Servicio al cliente
12039 Smith Ave.
Santa Fe Springs, CA 90670 EE.UU.
www.championpowerequipment.com
Servicio al cliente
Lunes – Viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin Costo: 1-877-338-0999
info@ championpowerequipment.com
No. Fax: 1-562-236-9429
Servicio técnico
Lunes – Viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin Costo: 1-877-338-0999
tech@ championpowerequipment.com
* Excepto como de otra manera estipulado en cualquier de las siguientes garantías del sistema de control de emisiones (cuando aplicables) adjuntas para el Sistema de Control
de Emisiones: Agencia de la Protección Ambiental de EE.UU. (EPA), Consejo de Recursos del Aire de California (CARB) y/o Cambio ambiental y climático de Canada (ECCC).
Loading...
