MANUEL DE L’OPÉRATEUR
12039 Smith Ave.
Santa Fe Springs, CA 90670 É.-U.
1-877-338-0999
www.championpowerequipment.com
REV 100428-20180731
FABR IQUÉ EN CHI NE
CONSERVEZ CES INSTRUCTIONS
Des consignes de sécurité importantes
sont incluses dans ce manuel.
100428
Modèle N°
1,588 kg (3,500 lb.)
CORDE SYNTHÉTIQUE
ENSEMBLE DE TREUIL
Vous avez des questions ou besoin d’aide?
Évitez de retourner le produit en entrepôt.
NOUS SOMMES LÀ POUR VOUS AIDER!
Visitez notre site Web :
www.championpowerequipment.com
pour en savoir plus :
• Info produits et mises à jour
• Foire aux questions
communiquez avec notre équipe de service à la
clientèle sans frais au :
1-877-338-0999
• Bulletins techniques
• Enregistrement du produit
– ou –
Commande de pièces :
Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP)
Ligne sans frais : 1-877-338-0999
*Nous tentons constamment d’améliorer nos produits. Par conséquent, le produit inclus peut différer légèrement de l’illustration.
TABLE DES MATIÈRES
100428
1,588 kg (3,500 lb.)
CORDE SYNTHÉTIQUE
ENSEMBLE DE TREUIL
Introduction ....................1
Règles relatives à ce manuel ..........2
Consignes de Sécurité ..............3
Commandes et caractéristiques .........5
Treuil .....................5
Montage ......................6
Montage du treuil ..............6
Installation de la télécommande ...... 6
Câblage du treuil ...............7

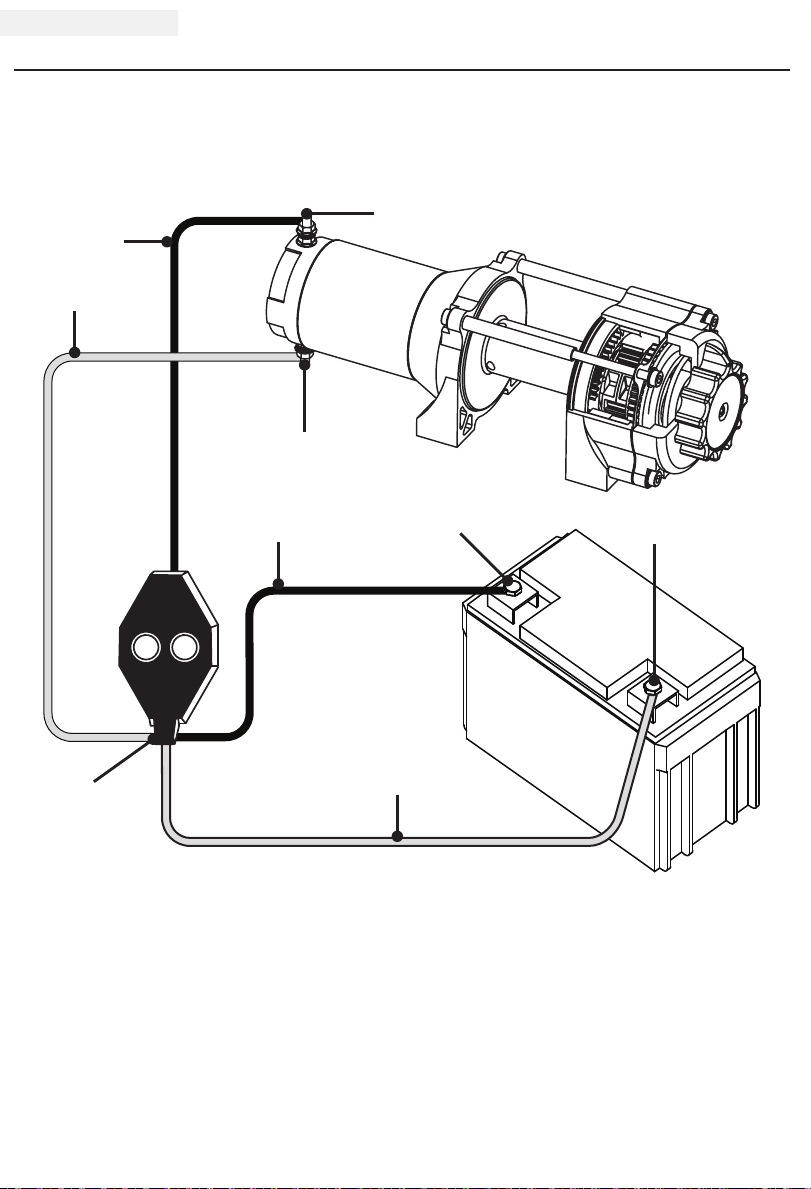

Diagramme de câblage ............8
Fonctionnement .................9
Recommandations pour un
fonctionnement sûr. . . . . . . . . . . . . . 9
Autodépannage ................9
Techniqu es d’utilisation du tr euil de A à Z. . 10
Entretien .................... 12
Lubrification ................ 12
Remplacement du système de câblage .. 12
Remplacement de la corde synthétique . 12
Corde synthétique ............. 12
Guide de Dépannage .............. 13
Caractéristiques Techniques .......... 14
Rendement ................. 14
Diagramme des pièces détachées ..... 15
Liste des pièces .............. 16
FRANÇAIS 100428
INTRODUCTION
Félicitations d’avoir acheté un produit de Champion Power Equipment (CPE). CPE conçoit, fabrique
et soutient tous ses produits en fonction de spécifications et de lignes directrices strictes. Avec une
connaissance appropriée du produit, un usage sécuritaire et un entretien régulier, ce produit devrait
vous donner un service satisfaisant pendant des années.
Tous les efforts ont été faits pour assurer l’exactitude et l’exhaustivité de l’information contenue dans
le présent manuel. Nous nous réservons le droit de modifier, altérer et / ou améliorer le produit et le
présent document à n’importe quel moment sans avis préalable.
Puisque CPE accorde une grande valeur à la conception, la fabrication et l’entretien des produits,
ainsi qu’à votre sécurité et celle des autres personnes, nous aimerions que vous preniez le temps
de lire entièrement ce manuel et les autres documents relatifs au produit afin d’être bien informé
sur l’assemblage, le fonctionnement, la maintenance et les dangers associés au produit avant de
l’utiliser. Familiarisez-vous avec le produit et assurez-vous que les personnes qui prévoient utiliser le
produit se familiarisent également avec les consignes de sécurité et les procédures de fonctionnement
avant chaque utilisation. Faites toujours preuve de bon sens et de prudence lorsque vous utilisez le
produit pour éviter les accidents, les dommages matériels ou les blessures. Nous espérons que vous
continuerez d’utiliser votre produit CPE et d’en être satisfait pendant de nombreuses années.
Prenez note des numéros de modèle et de série, ainsi que de la date et du lieu d’achat, pour toute
référence ultérieure. Conservez ces informations pour commander des pièces, demander le soutien
technique ou pour toute question sur la garantie.
1
Service à la clientèle de Champion Power Equipment
1-877-338-0999
Numéro de modèle
100428
Numéro de série
Date d’achat
Lieu d’achat
100428 FRANÇAIS
RÈGLES RELATIVES À CE MANUEL
Les symboles suivants sont utilisés dans ce manuel pour permettre de différencier les types
d’information. Le symbole de sécurité est utilisé comme mot clé pour vous aviser des risques potentiels
liés au fonctionnement et à la possession du matériel électrique.
Respectez toutes les consignes de sécurité pour éviter ou limiter tout risque de blessure grave ou mortelle.
DANGER
DANGER indique un risque de danger
imminent qui, s’il n’est pas évité, entraînera
des blessures graves, voire mortelles.
AVERTISSEMENT
AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n’est
pas évitée, pourrait entraîner des blessures
graves, voire mortelles.
ATTENTION
ATTENTION indique une situation
potentiellement dangereuse qui, si elle n’est
pas évitée, peut occasionner des blessures
légères ou modérées.
ATTENTION
ATTENTION utilisé sans le symbole d’alerte
de sécurité, ce terme indique une situation
potentiellement dangereuse qui, si elle n’est
pas évitée, peut occasionner des dégâts
matériels.
AVIS
Si vous avez des questions concernant ce
treuil, nous pouvons vous aider. Veuillez
communiquer avec notre service à la clientèle
au 1-8 7 7- 338 - 0 9 99.
2
CONSIGNES DE SÉCURITÉ
FRANÇAIS 100428
AVERTISSEMENT
Lire attentivement ce manuel avant d’utiliser
le treuil. Négliger de suivre ces instructions
pourrait causer des blessures graves, voire
mortelles.
AVERTISSEMENT
Cancer et Troubles de l’appareil
reproducteur – www.P65Warnings.ca.gov
AVERTISSEMENT
Ne pas excéder la capacité nominale.
DANGER
Éviter d’utiliser le treuil pour soulever ou
déplacer des gens ou des animaux.
DANGER
Maintenir une distance sûre entre les
personnes et la corde synthétique sous
tension.
DANGER
Ne jamais marcher sur ou près d’une corde
synthétique sous tension.
AVERTISSEMENT
La corde synthétique peut se rompre avant
que le moteur s’arrête. Pour les charges
lourdes ou près de la capacité nominale,
utiliser une poulie coupée pour réduire la
charge sur la corde synthétique.
3
AVERTISSEMENT
Ne pas utiliser de véhicule pour tirer
une charge (remorquer) avec la corde
synthétique du treuil.
La corde synthétique pourrait se rompre.
AVERTISSEMENT
Ne tirer qu’à partir des zones spécifiées par le
fabricant du véhicule utilisé.
AVERTISSEMENT
Ne pas utiliser ce treuil pour immobiliser ni
retenir un véhicule durant une longue période.
Ne pas utiliser ce treuil pour immobiliser un
véhicule pendant son transport.
AVERTISSEMENT
Débrancher la télécommande et les fils de la
batterie lorsque le treuil n’est pas utilisé.
AVERTISSEMENT
Éviter les charges de choc en utilisant
l’interrupteur de commande de façon
intermittente dans le but de tendre le corde
synthétique. Les charges de choc peuvent
excéder de façon importante la capacité
nominale de la corde synthétique et du
tambour.
Ne pas faire avancer le véhicule tout en tirant.
Un relâchement de traction peut entraîner
une charge de choc sur la corde synthétique.
AVERTISSEMENT
Les batteries contiennent des acides et
produisent des gaz explosifs.
Tenir les batteries éloignées des étincelles,
des flammes et des cigarettes en tout temps.
Porter des lunettes de sécurité et protéger les
yeux en tout temps. Ne pas se pencher sur les
batteries pendant le fonctionnement.
100428 FRANÇAIS
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Lorsque la corde synthétique est enroulée,
s’assurer qu’il regagne sa position en
passant par la partie inférieure du tambour
et non par le dessus.
Pour enrouler correctement la corde
synthétique, porter des gants et maintenir une
légère tension sur la corde synthétique tout
en actionnant le bouton de télécommande
pour le rembobiner. Marcher vers le treuil en
évitant de laisser la corde synthétique glisser
dans les mains. Ne pas laisser les mains
approcher à plus de 30 cm (12 po) du treuil
lors de l’enroulement. Couper l’alimentation
du treuil et répéter la procédure jusqu’à ce
qu’il ne reste que quelques pieds de corde
synthétique. Débrancher la télécommande et
terminer l’enroulement en faisant tourner le
tambour à la main avec l’embrayage libéré.
Garder les mains éloignées du déflecteur et
du tambour lorsque le treuil est alimenté.
AVERTISSEMENT
Ne pas utiliser de palan. Ne pas utiliser pour
soulever une charge au-dessus de la tête.
ATTENTION
Porter des gants pour protéger les mains lors
de la manipulation de la corde synthétique.
Ne jamais laisser la corde synthétique glisser
dans les mains.
ATTENTION
La durée de la traction devrait être aussi
brève que possible.
Si le moteur devient anormalement chaud au
toucher, couper l’alimentation sur-le-champ
et laisser le treuil refroidir durant quelques
minutes. Éviter une traction excédant une
minute pour les charges à ou près de la
capacité nominale.
ATTENTION
Si le moteur s’arrête, couper l’alimentation du
treuil.
Les treuils électriques sont conçus et
fabriqués pour une utilisation intermittente
et ne devraient pas être utilisés pour des
applications continues.
ATTENTION
Ne jamais dégager l’embrayage lorsqu’il y a
une charge sur le treuil.
ATTENTION
Utiliser la courroie du crochet pour
l’enroulement et le déroulement de la corde
synthétique.
ATTENTION
Ne pas enrouler la corde synthétique autour
d’un objet ni le raccrocher sur lui-même.
ATTENTION
Si le véhicule est dans une pente, poser des
blocs aux roues.
4
FRANÇAIS 100428
COMMANDES ET CARACTÉRISTIQUES
Lire le manuel de l’opérateur avant de faire fonctionner votre treuil. Familiarisez-vous avec les fonctions
des commandes et leurs caractéristiques. Conservez ce manuel pour vous y référer.
Treuil
1
32 4 5
11
9
10
(1) Moteur - Un moteur de 1,4 HP 12V CC
assure l’alimentation du mécanisme
d’engrenage planétaire.
(2) Système de freinage - L’action de
freinage est automatiquement appliquée
au tambour du treuil par un frein
mécanique distinct lorsque peut libérer ou
enrouler le câble selon l’interrupteur de
télécommande.
(3) Tamb ou r du t r eu il - Le tambour du treuil
est le cylindre sur lequel le câble est
rangé. Il peut libérer ou enrouler le câble
selon l’interrupteur de télécommande.
(4) Système d’engrenage planétaire -
L’engrenage réducteur convertit la
puissance du moteur du treuil en forces
extrêmes de traction. Ce système permet
un couple élevé tout en conservant le
format compact et le poids léger du treuil.
(5) Embrayage à déroulement libre -
L’embrayage permet à l’opérateur de
dégager manuellement (sortie) le tambour
d’enroulement du train d’engrenage,
libérant le roulement. Engager l’embrayage
(entrée) verrouille le treuil dans le système
d’engrenage.
5
8
7
(6) Canal de montage
(7) Guide-câble hawse d’aluminium – Lorsque
vous utilisez le treuil à un angle du cintre
à rouleaux actes de guider la corde sur le
tambour et minimise les dommages sur la
corde contre l’abrasion sur la monture du
treuil ou pare-chocs.
(8) Corde synthétique – Corde synthétique
pour les charges de 1,588 kg (3,500 lb.)
et comprenant un manchon d’abrasion
pour la protéger contre les surfaces
rugueuses.
(9) Crochet de levage à chape – Fournit un
moyen pour relier les extrémités de câbles
en boucle à une ancre.
(10) Sangle – Utilisé pour aider l’alimentation
du câble.
(11) Interrupteur de commande – Des
interrupteurs doubles pour alimenter le
câble vers ou hors du tambour du treuil.
6
100428 FRANÇAIS
MONTAGE
Montage du treuil
Ce treuil CPE de 1,588 kg (3,500 lb.) est conçu
selon un modèle à boulon, un standard pour
cette catégorie de treuils. Plusieurs trousses de
montage qui utilisent ce modèle à boulon sont
offertes pour la plupart des camions, VUS et VTT.
Si vous ne pouvez trouver de trousse localement,
communiquez avec CPE et nous vous donnerons
le nom d’un détaillant.
ATTENTION
Les boulons de montage doivent être de
dimension SAE de catégorie 5, ou mieux, et le
couple de serrage de 34 pi lb.
1. Insérer deux (2) boulons M10 × 25 dans le
trou du canal de montage et fixer le guide
d’aluminium au canal de montage avec deux
(2) écrous M10 fournis. (A)
(A)
(B)
2. Tournez le treuil à l’envers. Placez la chaîne de
montage du treuil, s’assurer que le treuil est
centré au milieu de celui-ci.
3. Enfilez les boulons M8x25 à travers le M8
plat et rondelles, puis visser à travers la canal
de montage. Serrer les boulons. NE PAS trop
serrer. (B)
4. Libérer l’embrayage en faisant tourner le
bouton de l’embrayage à la position « Sortie ».
Dégager le câble et tirez à travers du
chaumard à guide d’aluminium.
5. Attacher le crochet de levage à chape et la
dragonne.
Montage du treuil (suite)
ATTENTION
Si une plaque de montage est utilisée,
s’assurer que les trois sections principales
(moteur, tambour et boîtier d’engrenage) sont
bien alignés. Un alignement adéquat du treuil
permettra une répartition égale de la charge
nominale globale.
AVIS
Le type de véhicule sur lequel le treuil et le
canal de montage seront appliqués déterminera
le type de trousse de montage à utiliser
(adaptateur de remorquage Speed Mount,
canal de montage régulier ou trousse de
montage spéciale).
Installation de la télécommande
1. La télécommande s’installe habituellement
sur le côté gauche du guidon.
2. Utilisez un morceau de ruban isolant
autour du guidon pour aider à prévenir le
déplacement de la télécommande sur le
guidon. N’installez PAS sur aucun boyau ou
câble.
3. Une fois la télécommande installée, vous
pourrez acheminer les câbles derrière la
batterie et le treuil.
4. Assurez-vous que l’amplitude de virage de
chaque côté du guidon est complète puis
fixez fermement le câble de la télécommande.
6
MONTAGE
FRANÇAIS 100428
Câblage du treuil
ATTENTION
NE jamais alimenter de câbles électriques
près des bords aiguisés, dans ou près des
pièces mobiles ou des pièces devenant
chaudes.
1. Brancher les fils de batterie. POUR
ASSURER LE BON FONCTIONNEMENT DU
TREUIL : connecter le fil rouge (+) de moteur
au terminal rouge (+) de la batterie 12 volts
du véhicule. Connecter le fil noir (–) du
moteur au terminal noir (–) de la batterie.
2. Fixer la commande à distance au treuil et en
vérifier le fonctionnement.
3. Vérifier si le tambour tourne adéquatement.
Tirer et tourner le bouton d’embrayage à
la position « Sortie » (déroulement libre).
Tirer un peu de câble du tambour et tourner
ensuite le bouton d’embrayage à la position
« Entrée » pour actionner les engrenages.
Appuyer sur le bouton de sortie du câble sur
l’interrupteur. Si le tambour tourne et laisse
sortir plus de câble, vos connexions sont
adéquates. Si le tambour tourne et tire le
câble, inverser les fils sur le moteur. Répéter
et vérifier la rotation.
Câblage du treuil (suite)
Avec certaines applications, le fils du moteur
peut être nécessaire de tourner pour éviter les
interférences avec d’autres composants.
ATTENTION
Les câbles de batterie ne devraient pas être
tendus. Laisser un peu de jeu pour permettre
le mouvement des câbles.
7
100428 FRANÇAIS
Diagramme de câblage
Noir
Rouge
MONTAGE
Négatif (-)
Positif (+)
Interrupteur de
commande
Noir
Négatif (-)
Rouge
Positif (+)
8
F ONCTIONNEMENT
FRANÇAIS 100428
Recommandations pour un
fonctionnement sûr
Les surcharges peuvent endommager le treuil,
le moteur ou le cordage. Dans certains cas,
vous pourriez avoir besoin d’une plus grande
force de traction. Pour les charges de plus de
50 % de la charge nominale du treuil, lors de
l’enroulement de la première couche de cordage,
nous vous recommandons d’utiliser une poulie/
poulie à chape ouvrante pour doubler le cordage.
L’utilisation de la poulie/poulie à chape ouvrante
augmente l’effet mécanique et permet de :
(a) Doubler efficacement la puissance de
treuillage.
(b) Réduire le nombre de niveaux de cordage sur
le tambour.
(c) Réduire la charge de la corde jusqu’à 50 %.
Pour obtenir plus d’information sur la traction ou
la capacité du cordage, reportez-vous à la section
Spécifications du présent manuel.
En doublant la ligne au véhicule, fixez-la au cadre
ou à une autre partie pouvant porter une charge.
Le moteur du véhicule devrait tourner durant
le fonctionnement du treuil, afin de minimiser
l’appel à la batterie et maximiser le pouvoir et
la vitesse du treuil. Si le treuil est utilisé durant
une période de temps considérable alors que le
moteur est éteint, la batterie pourrait se vider et
devenir trop faible pour redémarrer le moteur.
Apprenez à connaître le treuil avant d’en avoir
besoin. Nous vous recommandons d’effectuer
quelques tests pour apprendre à maîtriser les
diverses techniques d’arrimage, à reconnaître
les sons du treuil selon diverses charges, la
façon dont la corde synthétique s’enroule sur le
tambour, etc. Inspectez la corde synthétique et
l’équipement avant chaque utilisation. Une corde
synthétique éraillée ou endommagée devra être
remplacée sur-le- champ. Utilisez uniquement
une corde synthétique de remplacement identique
celui du fabricant ayant exactement les mêmes
caractéristiques techniques. Vérifiez l’installation
et les boulons du treuil pour vous assurer qu’ils
sont bien serrés avant chaque utilisation. Rangez
Recommandations pour un fonctionnement
sûr (suite)
la télécommande dans votre véhicule, à l’abri de
tout dommage.
Tout treuil semblant endommagé de quelque
manière que ce soit, usé ou qui fonctionne mal
DOIT ÊTRE MIS HORS SERVICE JUSQU’À CE
QU’IL SOIT RÉPARÉ. Il est recommandé de
faire appel à un centre de service autorisé par le
fabricant pour effectuer les réparations requises.
N’accrochez que les surfaces du véhicule
spécifiées par son fabricant. Seuls les
accessoires et/ou adaptateurs fournis par le
fabricant doivent être utilisés.
Autodépannage
Choisissez un point d’ancrage approprié, tel qu’un
solide tronc d’arbre ou un bloc rocheux. Employez
toujours une chaîne de bride autour du point
d’attache.
Le treuil est muni d’un guide d’aluminium pour
guider la corde synthétique et réduire la courbure
lors d’arrimage à courte distance. N’utilisez
jamais le treuil dans un angle très prononcé, car
la corde synthétique s’accumulera sur un côté
du tambour causant des dommages à la corde
synthétique et au treuil.
CORRECT INCORRECT
9
100428 FRANÇAIS
F ONCTIONNEMENT
Autodépannage (suite)
Il est possible de tirer le véhicule à angle sur une
courte distance pour le redresser. Les tractions à
grande distance devraient être effectuées avec le
corde synthétique à un angle de 90° au treuil et
au véhicule.
Pour tirer une charge, couvrez le corde
synthétique d’une couverture ou d’une veste à
une distance d’environ 1,5 à 1,8 m (5 à 6 pi) du
crochet.
Dans le cas où la corde synthétique se romprait,
cela permettra de réduire le contrecoup. Pour
plus de protection, ouvrez le capot du véhicule.
Pour les charges de plus de 50 % de la charge
nominale du treuil, il est recommandé d’utiliser
la poulie coupée (incluse) pour doubler la corde
synthétique.
LIGNE SIMPLE LIGNE DOUBLE
Ainsi, la charge sur le treuil et la tension sur la
corde synthétique sont réduites d’environ 50 %.
Techniques d’utilisation du treuil de A à Z
(a) Prenez le temps d’analyser la situation et de
bien planifier la manœuvre.
(b) Portez des gants pour protéger vos mains.
(c) Libérez l’embrayage pour que la corde
synthétique se déroule librement et pour
économiser l’énergie de la batterie.
(d) Fixez la courroie au crochet de levage à
chape.
(e) Tirez la corde synthétique vers le point
d’ancrage désiré à l’aide de la courroie.
(f) Fixez solidement le crochet de levage à chape
au point d’ancrage : sangle, chaîne ou poulie
coupée. Ne fixez pas le crochet en boucle au
corde synthétique.
(g) Engagez l’embrayage.
(h) Branchez la télécommande au treuil. Si vous
souhaitez contrôler le treuil de l’intérieur
du véhicule, passez alors la télécommande
par une fenêtre ouverte afin d’éviter que les
cordes synthétiques soient coincés dans la
porte.
(i) Démarrez le moteur afin de réapprovisionner
la batterie.
(j) Couvrez la corde synthétique d’une
couverture ou d’une veste à une distance
d’environ 1,5 à 1,8 m (5 à 6 pi) du crochet.
Pour plus de protection, ouvrez le capot du
véhicule.
(k) Actionnez la corde synthétique pour réduire
le jeu dans la corde synthétique. Une fois la
corde synthétique sous tension, tenez-vous
à bonne distance et ne tentez jamais de la
franchir.
(l) Vérifiez attentivement les ancrages et
assurez-vous que tous les raccords soient
solidement fixés.
(m) Inspectez la corde synthétique. Assurez-vous
que le tambour contient au moins 5 tours de
corde synthétique.
10
F ONCTIONNEMENT
FRANÇAIS 100428
Techniques d’utilisation du treuil de A à Z (suite)
(n) Dégagez les environs. Assurez-vous que les
gens autour se tiennent à bonne distance et
que personne n’est placé directement devant
ni derrière le véhicule, ni près du point
d’ancrage.
(o) Commencez à tirer. Assurez-vous que la
corde synthétique s’enroule uniformément
et fermement autour du tambour. Afin de
faciliter le processus, le véhicule tiré peut
être conduit lentement. Évitez les charges de
choc et maintenez la corde synthétique sous
tension.
(p) Placez l’embrayage du véhicule à tirer au
neutre et libérez le frein à main. Ne relâchez
la pédale de frein que lorsque le treuil est à
sa tension maximale. Évitez les charges de
choc du treuil, ce qui risque d’endommager le
treuil, la corde synthétique et le véhicule.
(q) Le treuil électrique est conçu en vue d’un
usage intermittent. Lorsqu’il fonctionne à
pleine charge, alors qu’une seule épaisseur
de corde synthétique est enroulée, limitez son
fonctionnement à une minute tout au plus
avant de le laisser refroidir pendant quelques
minutes et de reprendre la manœuvre.
(r) L’utilisation du treuil est terminée dès que le
véhicule est ramené sur un sol stable et peut
avancer par ses propres moyens.
(s) Immobilisez le véhicule et assurez-vous
d’appliquer les freins et de positionner la
transmission en position de stationnement.
(t) Relâchez la tension sur la corde synthétique.
Le treuil n’est pas conçu pour retenir un
véhicule durant une longue période de temps.
(u) Libérez la corde synthétique de l’ancrage.
(v) Rembobinez la corde synthétique. Assurez-
vous que la corde synthétique déjà sur le
tambour s’est enroulée serrée et de façon
égale. Sinon, déroulez la corde synthétique
pour le rembobiner à partir du point où elle
est bien serrée.
(w) Gardez les mains à bonne distance du
tambour et du déflecteur lorsque la corde
synthétique s’enroule.
(x) Bloquez le crochet et la courroie.
(y) Débranchez la télécommande et rangez-la
dans un endroit propre et sec.
(z) Nettoyez et inspectez tous les raccords et le
matériel de fixation en vue d’une prochaine
utilisation du treuil.
11
100428 FRANÇAIS
ENTRETIEN
Le propriétaire ou opérateur est responsable de
l’entretien périodique.
AVERTISSEMENT
Ne jamais utiliser un treuil endommagé ou
défectueux.
AVERTISSEMENT
Un entretien inadéquat annulera la garantie.
Procédez à tout entretien prévu dans les délais.
Corrigez tout problème avant d’actionner le treuil.
AVIS
Pour obtenir de l’aide ou des pièces,
communiquer avec le service à la clientèle
au 1-8 7 7- 338 - 0 9 99
Lubrification
Toutes les pièces en mouvement dans le treuil
électrique ont été lubrifiées à l’aide d’une graisse
au lithium à haute température, à l’usine. Aucune
lubrification interne n’est requise.
Remplacement du système de câblage
Il est recommandé de faire effectuer toute
modification par un centre de service autorisé
par le fabricant et d’utiliser seulement des pièces
fournies par le fabricant.
1. Déplacez l’anneau de la came à la position
« Sortie ».
2. Déroulez le câblage à sa pleine longueur.
Examinez de quelle manière la corde
synthétique existante est connectée à
l’intérieur du tambour.
3. Retirez l’ancien câblage et remplacez-le par
le nouveau.
4. Rembobinez le câblage sur le tambour en
évitant les torsions.
Remplacement de la corde synthétique
Il est recommandé de faire effectuer toute
modification par un centre de service autorisé
par le fabricant et d’utiliser seulement des pièces
fournies par le fabricant.
1. Déplacez l’anneau de la came à la position
« Sortie ».
2. Déroulez la corde synthétique à sa pleine
longueur. Examinez de quelle manière la
corde existante est connectée à l’intérieur du
tambour.
3. Retirez l’ancienne corde synthétique et
remplacez-la par la nouvelle.
4. Rembobinez la corde synthétique sur le
tambour en évitant les torsions.
Corde synthétique
Rincer régulièrement la corde synthétique à l’eau
pour retirer le sable, la saleté, la boue et les débris
pouvant s’incruster ou s’accumuler dans la corde
durant l’utilisation. Cela en prolongera la durée.
AVIS
Inspecter la corde avant et après chaque
utilisation. Si la corde est effilochée, elle doit
être remplacée.
12
GUIDE DE DÉPANNAGE
Problème Cause Solution
Le moteur ne tourne
pas
Le moteur tourne mais
le tambour de la corde
synthétique ne tourne
pas
Le moteur tourne
lentement ou sa
puissance est
anormale
Le moteur surchauffe
Le moteur ne tourne
que dans un sens
Connexion de corde synthétique
de batterie trop lâche.
Système d’interrupteur
défectueux.
Contacteur défectueux.
Système d’interrupteur
défectueux.
Moteur défectueux.
Présence d’eau dans le moteur.
Embrayage non enclenché.
Insuffisance de courant ou de
tension.
Connexion de corde synthétique
de batterie trop lâche ou
corrodée.
Temps de fonc tionn eme nt du
treuil trop long.
Système d’interrupteur
défectueux.
Serrer les écrous sur toutes les connexions de corde
synthétique.
Remplacer le système d’interrupteur.
Tap er sur le contacteur po ur desser rer les con tact s.
Appliquer 12 volts aux bornes de la bobine
directement. Un cliquement indique une activation
correcte.
Remplacer le système d’interrupteur.
Vérifier la tension au port d’armature avec
l’interrupteur enfoncé. Si la tension est présente,
remplacer le moteur.
Laisser égoutter et sécher. Faire fonctionner à petits
coups sans charge jusqu’à ce qu’il soit entièrement
sec.
Déplacer l’embrayage à la position « Entrée ». Si
le problème persiste, un technicien qualifié doit le
vérifier et le réparer.
La batterie est faible. Recharger. Faire tourner le
treuil avec le moteur du véhicule en marche (la
batterie devrait avoir une charge solide).
Nettoyer, serrer ou remplacer.
Laisser refroidir le treuil périodiquement.
Remplacer le système d’interrupteur.
FRANÇAIS 100428
Pour du soutien technique supplémentaire :
Soutien technique
Du lundi au vendredi, de 8 h 30 à 17 h (HNP, HAP)
Ligne sans frais : 1-877-338-0999
tech@ championpowerequipment.com
13
100428 FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
Rendement
– Tensio n nomin ale .................................. 1,588 kg (3,500 lb.)
– Rapport de démultiplication
– Moteur
– Cycle de tâche
– Format du tambour
– Câble
– Poids brut
– Poids net
– Hauteur
– Largeur
– Longueur
– Modèle à boulon
Tra ction ma ximale
Vitesse linéaire (CC 12V)
Courant moteur (CC 12V) A 18 70 100 130 165 230
Temps de fonctionn ement* Minute 1 1 1 1 1 1
Délai de refroidissement** Minute 5 5 5 5 5 5
...........................Aimant permanent 1,4 HP / 1 kW (CC 12V)
..............................Usage intermittent seulement
.................. 38 mm(P) x 80 mm(L) [1,5 po (P) x 3,2 po (L)]
........................ 4,8 mm(P) x 15,2 m(L) [3/16 po (P) x 50 pi (L)]
.........................................9,3 kg (20,5 lb)
.........................................8,3 kg (18,3 lb)
.........................................10,7 cm (4,2 po)
.........................................10,3 cm (4,1 po)
........................................ 32,9 cm (13 po)
........................... 12,4 cm x 7,6 cm (4,9 po x 3 po)
*Si le moteur devient trop chaud au toucher, arrêtez le treuil sur-le-champ et laissez-le refroidir durant 5 minutes. Ne
tirez pas durant plus d’une minute à ou près de la charge nominale.
**Les treuils électriques sont conçus et fabriqué s pour un usage intermittent et ne devraient pas être utilisés pour des
applications continues.
.................................... 171:1
Vitesse linéaire et courant du moteur (première couche)
lb 0 1 000 1 500 2 000 2 500 3 500
kg 0 454 680 907 1 134 1 588
ppm 9,8 8,5 7, 2 6,2 5,9 3,3
mpm 3,0 2,6 2,2 1,9 1,8 1,0
Tra ctio n max imale e t capaci té du câ ble
Couches de câble
sur le tambour
Capacité de
traction maximale
par couche
Capacité du câble
par couche
Il est recommandé d’utiliser deux lignes et arracher bloc pour tirer des charges plus 50 % .
lb 3 500 2 858 2 415 2 092 1 844
kg 1 588 1 296 1 095 949 836
pi 7,2 15,4 24,7 34,5 50
m 2,2 4,7 7,5 10,5 15,2
1 2 3 4 5
14
CARACTÉRISTIQUES TECHNIQUES
Diagramme des pièces détachées
2
2
3
2
4
2
5
2
6
2
7
2
FRANÇAIS 100428
1
2
0
2
9
1
8
1
7
1
6
1
1
5
1
4
1
4
0
4
2
4
3
4
4
6
4
4
5
4
8
2
9
2
7
6
5
4
3
2
1
3
1
2
1
1
1
0
1
8
5
3
4
3
3
3
2
3
7
3
6
3
1
3
0
3
9
8
3
9
3
15
100428 FRANÇAIS
Parts List
N° N° de pièce Description
350100A-BF
1
250001-D
2
250002-D
3
250003
4
250004 Coussinet 1
5
340001 Accouplement d’arbres 1
6
250083
7
350200A-BF
8
451500
9
250008
10
250009
11
340002
12
340003
13
250011 Anneau de retenue 1
14
250012 Ressort 1
15
250013-BF
16
250014-D
17
GB2760BB16002-SSRoulement radial à
18
250016-BF
19
250017-D
20
250018-D
21
250072 Joint statique 1
22
250019
23
GB2760BB06002-SSRoulement radial à
24
250021
25
Groupe moteur - Noir
mat
Vis à tête creuse
hexagonale M6 x 20 Dacromet
Rondelle plate Ø 6 Dacromet
Traverse supérieure
avant
Vis à tête creuse
hexagonale M5 x 8
Cylindre en acier - Noir
mat
Ensemble
d’interrupteur
Bague de palier
d’embrayage arrière
Rondelle de poussée
axiale avant
Couronne dentée de
puissance utile
Ensemble porte satellite
Couvercle du carter
d’embrayage - Noir mat
Vis à tête creuse
hexagonale M6 x 70 Dacromet
billes étanche 16002
Capuchon d’embrayage
- Noir mat
Rondelle frein Ø 6 Dacromet
Vis à tête cylindrique
large à empreinte
cruciforme M6 x 16 Dacromet
Coussinet support
d’axe
billes étanche 6002
Bague de palier
d’embrayage
Qté
N° N° de pièce Description
1
4
6
2
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
250022
26
250023
27
250024-BF
28
340004 Roue dentée 1
29
450021-D
30
300020-D
31
300019-D
32
250086-BF
33
250036-D
34
100374
35
250087-D
36
350300
37
C20002
38
41002 2 Courroie jaune 1
39
450500A
40
300037-BF
41
400025-D Écrou M5 - Dacromet 2
42
400026-BF
43
400024-D
44
400023-D
45
400022-D
46
Espaceur d’axes
d’embrayage
supérieurs
Pignon d’entraînement
de came
Carter/palier de bout Noir mat
Boulon à tête
hexagonale M8 x 25 Dacromet
Rondelle frein Ø 8 Dacromet
Rondelle plate Ø 8Dacromet
Profilé de montage Noir mat
Contre-écrou M10 Dacromet
Touée en aluminium
- 124 mm, logo
CHAMPION
Vis à tête creuse
hexagonale M10 x 25 Dacromet
Corde synthétique :
4,8 mm x 15,2 m
(3/16 po x 50 pi) (D X
L), Grise (anthracite)
Crochet à chape 6,3 mm (1/4 po) - Zinc
blanc
Interrupteur de
commande - Noir
Plaque de montage
pour commutateur de
commande - Noir mat
Pince pour interrupteur
sur guidon
Rondelle frein Ø 5 Dacromet
Rondelle plate Ø 5 Dacromet
Vis à tête creuse
hexagonale M5 x 25 Dacromet
Qté
1
1
1
4
4
4
1
2
1
2
1
1
1
1
2
2
2
2
16
GARANTIE
CHAMPION POWER EQUIPMENT
GARANTIE LIMITÉE DE DEUX (2) ANS
Conditions de la garantie
Pour enregistrer votre produit pour bénéficier de la garantie
et du service téléphonique d’assistance technique à vie
GRATUIT, veuillez visiter :
https:/ /www.championpowerequipment.com/ register
Pour terminer l’enregistrement, vous devez inclure une
copie du reçu de caiss e comme preuve d’achat. Une preuve
d’achat est requise pour bénéficier du service de garantie.
Veuillez enregistrer votre produit dans les dix (10) jours
suivant son achat.
Garantie de réparation et de
remplacement
CPE garantit à l’acheteur original que les composants
mécaniques et électriques seront exempts de défauts
de matériau et de fabrication pour une période de deux
ans (pièces et main- d’œuvre) à partir de la date d’achat
initiale et de 180 jours (pièces et main -d’œuvre) pour un
usage commercial et industriel. Les frais de transpor t du
produit pour réparation ou remplacement en ver tu de cette
garantie sont de la seule responsabilité de l’acheteur. Cette
garantie n’est valable que pour l’acheteur initial et n’est pas
transférable.
Ne pas rapporter le produit sur le lieu
d’achat
Communiquez avec le soutien technique et CPE
diagnostiquera tout problème par téléphone ou par courriel.
Si le problème ne peut être résolu de cette manière, CPE
autorisera, à sa discrétion, l’évaluation, la réparation ou le
remplacement de la pièce ou du composant défectueux dans
un centre de ser vices CPE. CPE vous fournira un numéro
de cas dans le cadre du service de garantie. Veuillez le
conserver pour référence ultérieure. Les réparations ou
remplacements effectués sans autorisation préalable, ou dans
un établissement de réparations non autorisé, ne sont pas
couverts par cette garantie.
Installation, utilisation et entretien
Cette garantie ne couvrira pas les pièces et la maind’œuvre si le produit est considéré comme ayant été
mal utilisé, négligé, malmené de façon accidentelle ou
intentionnelle, chargé au-delà de se s limites, modifié,
installé inadéquatement ou mal connecté à un composant
électrique. L’entretien normal n’est pas couvert par cette
garantie et ce n’est pas requis qu’il soit effectué à un
établissement ou par une personne autorisé par CPE.
Autres exclusions
Cette garantie exclut :
– les défauts apparents portant notamment sur la
peinture et les décalques, etc.,
– les articles d’usure tels que le câble du treuil, etc.,
– les accessoires tels que les housses de rangement,
– les défauts dus à des catastrophes naturelle s et autres
événements majeurs au-delà du contrôle du fabricant,
– les problème s causés par des pièce s autres que celles
de Champion Power Equipment.
Limites de la garantie implicite et des
dommages indirects
Champion Power Equipment décline toute obligation
en matière de réclamations concernant le temps perdu,
l’utilisation de ce produit, le fret ou toute autre réclamation
secondaire ou indirecte découlant de l’utilisation de ce
produit par quiconque. CET TE GARANTIE REMPL ACE
TOUTES LES AUTRES GARANTIES, EXPRESSE OU
IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE OU D’ADÉQUATION À UN USAGE
PARTICULIER.
Les produits fournis en remplacement seront soumis à la
garantie du produit original. La durée de la garantie du
produit échangé sera calculée en fonction de la date d’achat
du produit original.
Cette garantie vous donne certains droits, lesquels peuvent
varier d’un état ou d’une province à l’autre. Il se peut que
vous ayez des droits autres que ceux qui sont énoncés dans
la garantie, selon votre état ou votre province.
Coordonnées
Exclusions de la garantie
Cette garantie ne couvrira pas les réparations et
équipements suivants :
Usure normale
Les produits contenant des composants mécaniques ou
électriques doivent faire l’objet d’un entretien périodique pour
bien fonctionner. Cette garantie ne couvre pas les réparations
quand l’usure normale a épuisé la durée de vie utile d’une
pièce ou de l’équipement complet.
Adresse
Champion Power Equipment, Inc.
Service à la clientèle
12039 Smith Ave.
Santa Fe Springs, CA 90670 É.-U.
www.championpowerequipment.com
Service à la clientèle
Du lundi au vendredi, de 8 h 30 à 17 h (HP)
Ligne sans frais : 1 877 338-0999
info@ championpowerequipment.com
N° télécopieur : 1 562 236-9429
Service technique
Du lundi au vendredi, de 8 h 30 à 17 h (HP)
Ligne sans frais : 1 877 338-0999
tech@championpowerequipment.com
Loading...
