MANUEL DE L’OPÉRATEUR

MODÈLE N°100782

PULVÉRISATEUR 3200 PSI

ENREGISTREZ VOTRE PRODUIT

EN LIGNE

sur www.championpowerequipment.com

ou rendez-vous sur

championpowerequipment.com

CONSERVEZ CES INSTRUCTIONS. Ce manuel contient des informations importantes relatives à la sécurité qui doivent être lues et comprises avant l’utilisation du produit. Dans le cas contraire, l’utilisateur s’expose à de graves blessures. Ce manuel doit être conservé avec le produit.

Les spéciﬁcations, descriptions et illustrations ﬁgurant dans ce manuel correspondent aux informations connues au moment de la publication, mais peuvent être modiﬁées sans préavis.

REV 20221215 Champion Power Equipment, Inc., Santa Fe Springs, CA États-Unis

100782 - PULVÉRISATEUR 3200 PSI

TABLE DES MATIÈRES

Introduction ................................................ 3

Déﬁnitions de sécurité Instructions importantes relatives à la

sécurité

Sécurité concernant le carburant ............................... 7

Étiquettes de sécurité et de données........................... 8

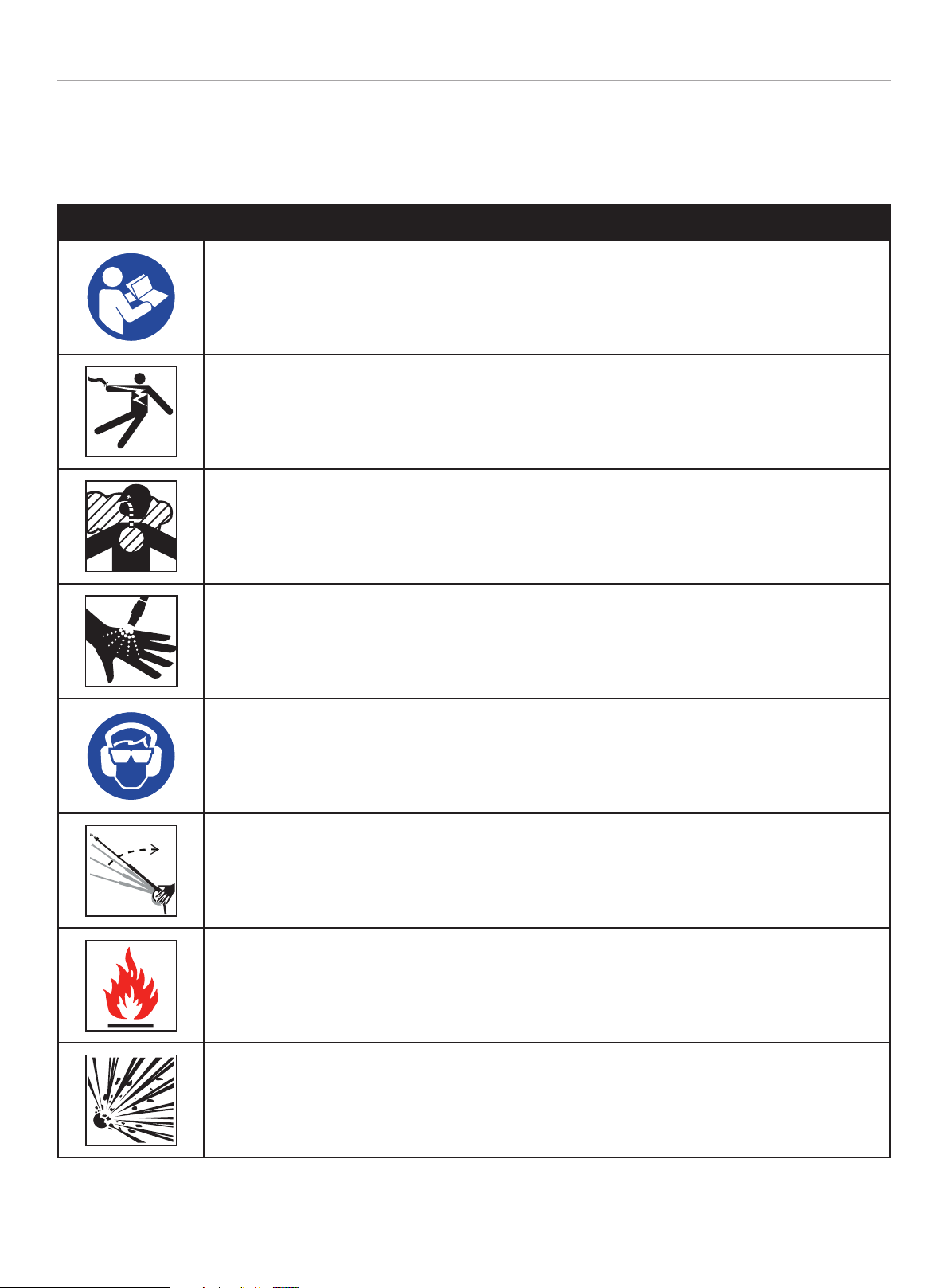

Pictogrammes de sécurité ...................................... 9

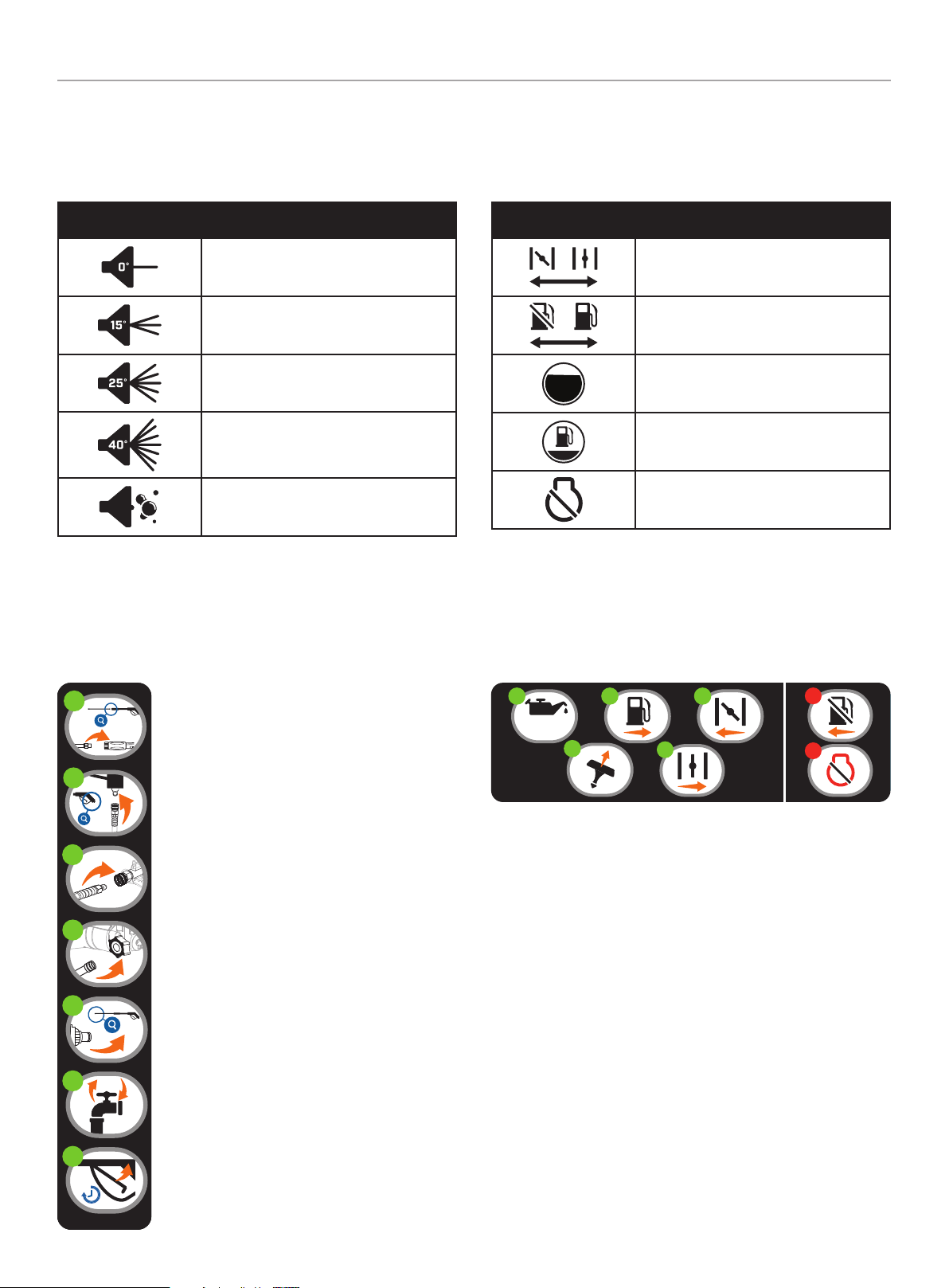

Pictogrammes de fonctionnement ............................. 10

Pictogrammes de guide de démarrage rapide ................10

....................................................... 4

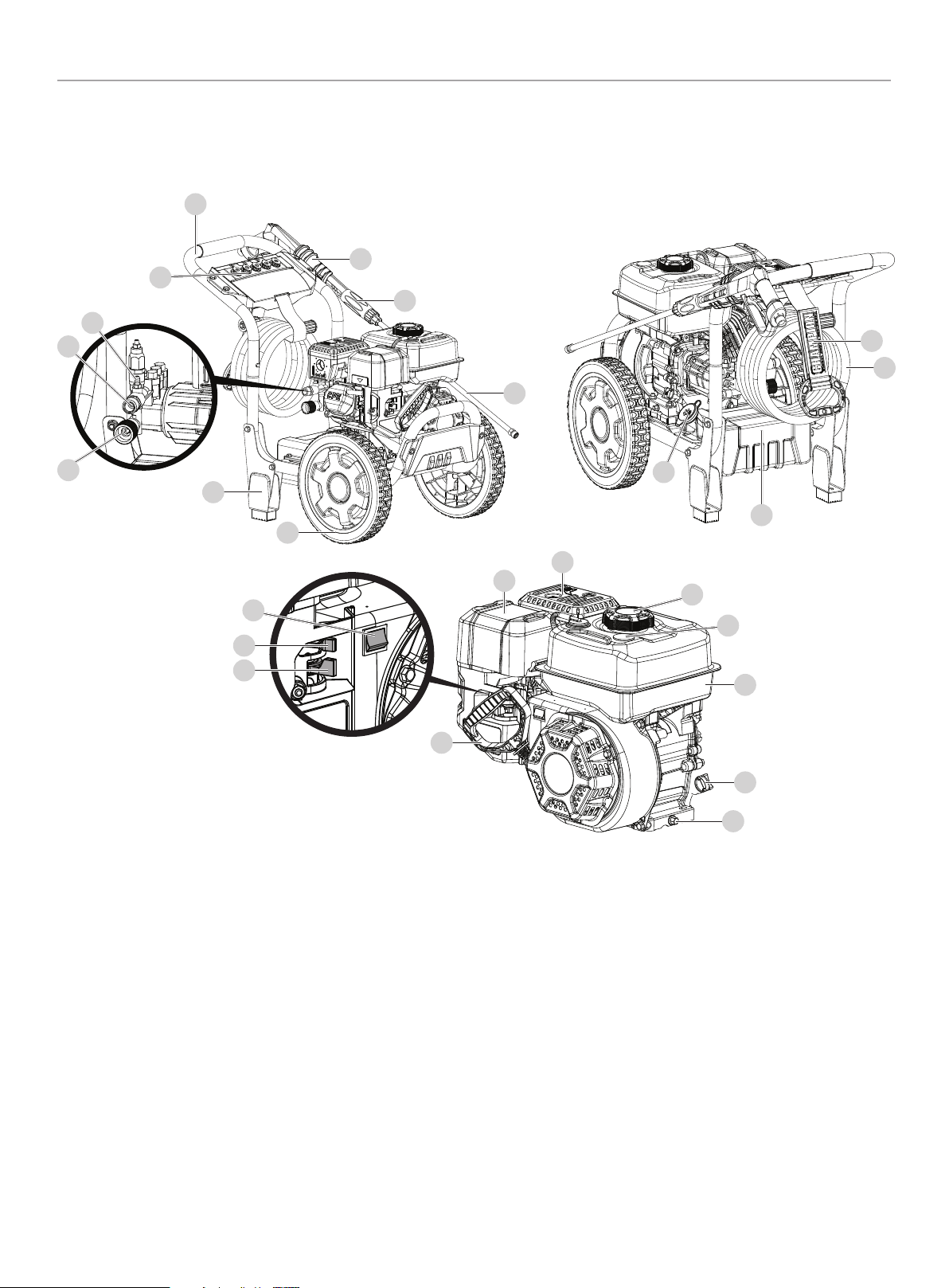

Commandes et caractéristiques ................11

Pulvérisateur ...................................................11

Moteur .......................................................... 11

Pièces incluses .................................................12

Assemblée .................................................13

Retirez la Laveuse Pression du carton D'expédition ..........13

Installer des Roues, des Jambes de Soutien, un réservoir de Détergent, un support de Canon à Déclenchement, une poignée et

des Buses ........................................................13

Attache de Tuyau à Haute Pression ...........................14

Attacher le pistolet à gâchette .................................15

Raccorder le tuyau haute pression ............................15

Raccorder le tuyau d’arrosage .................................15

Ajout d’huile à moteur ..........................................16

Ajout de combustible ...........................................17

Fonctionnement .........................................18

Positionnement du pulvérisateur ..............................18

Avant de démarrer le moteur ..................................18

Démarrage du moteur..........................................18

Distance de la surface à nettoyer .............................20

Nettoyage haute pression ......................................21

Nettoyage basse pression .....................................21

Vidange du système ............................................22

Dépressuriser le système ......................................22

Conseils d’utilisation ...........................................22

Arrêt du moteur ................................................23

Fonctionnement en haute altitude .............................23

............................... 3

Entretien ................................................... 23

Nettoyage du pulvérisateur ....................................24

Changement d’huile pour moteur ..............................24

Nettoyage et réglage de la bougie .............................25

Nettoyage du ﬁltre à air ........................................25

Pare-étincelles .................................................25

Ajustement du régulateur ......................................26

Programme de maintenance ...................................26

Stockage ................................................... 26

Stockage du pulvérisateur .....................................26

Moteur stocké pour une période inférieure à 30jours ........26

Moteur stocké pour une période supérieure à 30jours ......26

Stockage pour l’hiver ..........................................27

Fiche technique ........................................ 28

Spéciﬁcations de la pulvérisateur .............................28

Spéciﬁcations du moteur ......................................28

Spéciﬁcations de l’huile ........................................28

Spéciﬁcations du carburant ...................................28

Spéciﬁcations de la température ..............................28

Dépannage ................................................ 29

Garantie*

Conditions de la garantie ......................................31

Garantie de réparation et de remplacement ..................31

Ne pas rapporter le produit sur le lieu d’achat ................31

Exclusions de la garantie ......................................31

Autres exclusions ..............................................31

Limites de la garantie implicite et des dommages indirects .31

Coordonnées ...................................................31

.................................................. 31

100782 - PULVÉRISATEUR 3200 PSI

INTRODUCTION

Félicitations pour votre achat d’un produit de Champion Power Equipment (CPE). CPE conçoit, fabrique et offre un soutien à l’ensemble de nos produits conformément à de strictes spéciﬁcations et directives. Avec une connaissance appropriée du produit, une utilisation sûre et un entretien périodique, ce produit devrait satisfaire vos attentes pendant des années.

Nous déployons tous nos efforts pour assurer l’exactitude et l’intégralité de l’information contenue dans le présent manuel et nous nous réservons le droit de modiﬁer, de changer et/ou d’améliorer le produit et le présent document à tout moment et sans préavis.

CPE accorde une grande importance à la façon dont nos produits sont conçus, fabriqués, utilisés et entretenus, ainsi qu’à la sécurité de l’opérateur et aux personnes se trouvant à proximité de la pulvérisateur. Par conséquent, il est IMPORTANT d’examiner attentivement ce manuel du produit et toute autre documentation du produit et d’être pleinement conscient et bien informé de l’assemblage, du fonctionnement, des risques et de l’entretien du produit avant de l’utiliser. Familiarisez-vous bien avec le produit et assurez-vous que toute autre personne voulant l’utiliser fasse de même, en observant les procédures d’utilisation et les consignes de sécurité adéquates avant chaque utilisation. Veuillez toujours faire preuve de bon sens et exercer la plus grande prudence lorsque vous utilisez le produit aﬁn d’éviter des accidents, des dommages matériels ou des blessures. Nous espérons que vous continuerez d’utiliser votre produit de CPE pendant des années et que vous en serez satisfait.

Lorsque vous communiquez avec CPE pour obtenir des pièces et/ ou de réparation, vous devrez nous fournir les numéros de modèle et de série de votre produit. Transcrivez au tableau ci-dessous les informations ﬁgurant sur l’étiquette signalétique de votre produit.

DÉFINITIONS DE SÉCURITÉ

Les pictogrammes de sécurité visent à attirer votre attention sur les dangers potentiels. Il est essentiel de bien comprendre la signiﬁcation des pictogrammes de sécurité. Les avertissements de sécurité n’éliminent pas tout danger. Les instructions ou avertissements qu’ils fournissent ne peuvent pas remplacer les mesures de prévention d’accidents appropriées.

 DANGER

Le mot DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera des blessures graves ou mortelles.

 AVERTISSEMENT

Le mot AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.

 MISE EN GARDE

MISE EN GARDE Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.



AVIS

AVIS indique des informations considérées importantes, mais non liées aux dangers (ex., des messages relatifs aux dommages matériels).

CPE ÉQUIPE DE SOUTIEN TECHNIQUE

1877338-0999

NUMÉRO DU MODÈLE

100782

NUMÉRO DE SÉRIE

DATE D’ACHAT

LIEU D’ACHAT

100782 - PULVÉRISATEUR 3200 PSI

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 DANGER

L’échappement de la pulvérisateur contient du monoxyde de carbone, un gaz toxique, incolore et inodore. L’inhalation de monoxyde de carbone provoque de la nausée, des étourdissements, des évanouissements ou la mort. Si vous commencez à vous sentir étourdi ou affaibli, allez respirer de l’air frais immédiatement.

UTILISEZ UNIQUEMENT CE PRODUIT À L’EXTÉRIEUR DANS UN ENDROIT BIEN AÉRÉ ET DIRIGER L’ÉCHAPPEMENT LOIN.

N’UTILISEZ PAS la pulvérisateur à l’intérieur d’un bâtiment, notamment dans des garages, des sous-sols, des vides sanitaires et des remises, annexes ou compartiments, notamment le compartiment de la pulvérisateur d’un véhicule récréatif.

NE LAISSEZ PAS les gaz d’échappement pénétrer par des fenêtres, des portes, des prises d’air ou toute autre ouverture d’un espace clos.

 DANGER

L’utilisation d’un moteur à l’intérieur PEUT VOUS TUER EN QUELQUES MINUTES. L’échappement du moteur de la

fendeuse de bûches contient du monoxyde de carbone. C’est un gaz que vous ne pouvez pas voir ni sentir.

N’UTILISEZ JAMAIS à l’intérieur d’un garage ou une maison MÊME SI les portes et fenêtres sont ouvertes.

UTILISEZ seulement À L’EXTÉRIEUR et loin de toutes fenêtres

et portes et tous les oriﬁces d’aération.

 DANGER

Les pièces rotatives peuvent s’enchevêtrer autour des mains, des pieds, des cheveux, des vêtements et/ou des accessoires.

Elles peuvent être à l’origine d’une amputation traumatique ou d’une sévère lacération.

Maintenez les mains et les pieds éloignés des pièces rotatives.

Attachez les cheveux longs et retirez les bijoux.

Utilisez toujours l’équipement avec ses dispositifs de protection enplace.

NE PORTEZ JAMAIS des vêtements amples, des cordons ou tout autre élément risquant l’enchevêtrement.

 AVERTISSEMENT

Une étincelle peut se produire lorsque le ﬁl de bougie est retiré et représente un risque d’incendie ou d’électrocution.

Lors de l’entretien de le:

Débranchez le ﬁl de la bougie et placez-le à un endroit où il ne peut pas entrer en contact avec la bougie ou tout autre objet en métal.

NE VÉRIFIEZ PAS la présence d’une étincelle après avoir retiré la bougie.

Utilisez uniquement des testeurs de bougies approuvés.

 AVERTISSEMENT

Tout contact avec une source d’alimentation électrique peut provoquer une électrocution ou des brûlures.

NE PULVÉRISEZ JAMAIS dans la direction ou à proximité d’une source d’alimentation/prise électrique.

Installez des détecteurs de monoxyde de carbone à pile ou électrique avec un bloc-pile conformément aux instructions du fabricant.

 AVERTISSEMENT

Le fonctionnement d’un moteur produit de la chaleur. Tout contact peut produire de graves blessures. Les matières combustibles peuvent prendre feu par simple contact.

NE TOUCHEZ PAS les surfaces brûlantes.

Évitez tout contact avec des gaz d’échappement brûlants.

Laissez l’équipement refroidir avant d’y toucher.

Maintenez un espace libre d’au moins 91,4cm (3pi) de tous les côtés pour garantir un refroidissement adéquat.

Maintenez un espace libre d’au moins 1,5m (5pi) autour des matières combustibles.

100782 - PULVÉRISATEUR 3200 PSI



AVIS

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 DANGER

NE LAISSEZ PAS l’eau geler dans la pompe.

Reportez-vous à la section Stockage du présent manuel pour consulter les instructions relatives au stockage hivernal.

Si de l’eau a gelé dans le pulvérisateur, faites dégeler ce dernier dans une pièce chaude avant le démarrage.

NE VERSEZ PAS D’EAU sur ou dans la pompe; des pièces internes seront endommagées et votre garantie sera annulée.



AVIS

N’UTILISEZ JAMAIS l’unité à sec.

Assurez-vous d’ouvrir complètement l’alimentation en eau avant d’utiliser l’appareil.

 AVERTISSEMENT

NE PULVÉRISEZ JAMAIS de liquide inﬂammable ou n’utilisez jamais le pulvérisateur dans des zones contenant de la poussière, des liquides ou des gaz combustibles.

N’UTILISEZ JAMAIS cette machine dans un bâtiment fermé ou à proximité d’un environnement explosif.

– NE RETIREZ PAS le bouchon du réservoir d’essence ou

ne remplissez pas le réservoir d’essence pendant que le moteur est chaud ou en marche (laissez le moteur refroidir deux minutes avant de faire le plein d’essence). Remplissez toujours le réservoir lentement.

– NE DÉCONNECTEZ PAS le tuyau de décharge haute

pression de la machine pendant que le système est sous pression.

Ne vous placez pas dans la direction de la buse de pulvérisation.

NE DIRIGEZ PAS la lance de pulvérisation vers une personne, un animal ou vous-même.

Portez toujours des lunettes de sécurité et un équipement de protection (protections auditives, gants, bottes en caoutchouc, vêtements de protection) lors d’une utilisation ou d’une intervention de maintenance.

– NE PLACEZ JAMAIS les mains ou les doigts sur la pointe

de pulvérisation lors de l’utilisation de l’appareil.

– NE TENTEZ JAMAIS d’arrêter ou de dévier des fuites avec

une partie de votre corps.

– ENGAGEZ TOUJOURS la goupille de sécurité de la gâchette

en position de sécurité lorsque la pulvérisation est arrêtée, même pour une brève période.

 AVERTISSEMENT

Portez toujours une protection des yeux avec écrans latéraux certiﬁée conforme à la norme ANSI Z87.1.

Le respect de cette règle permet de réduire les risques de graves blessures.



AVIS

Le traitement ou l’utilisation inapproprié du pulvérisateur peut l’endommager, écourter sa durée de vie et annuler votre garantie.

Utilisez le pulvérisateur uniquement dans le cadre des usages prévus.

 AVERTISSEMENT

Le retour rapide de la corde du lanceur du démarreur attire la main et le bras vers le moteur plus rapidement qu’il n’est possible de lâcher la corde. Un démarrage accidentel peut entraîner un enchevêtrement, une amputation traumatique ou une lacération. Cet incident peut provoquer des fractures, des ecchymoses ou des entorses.

Lors du démarrage du moteur, tirez la corde du lanceur du démarreur jusqu’à ce que vous sentiez une résistance, puis tirez rapidement pour éviter un rebond.

NE démarrez PAS ou N’arrêtez PAS le moteur lorsque des dispositifs électriques sont branchés et sous tension.

Utilisez l’appareil uniquement sur des surfaces planes.

N’EXPOSEZ PAS le pulvérisateur à des niveaux excessifs d’humidité, de poussière ou de saleté.

NE LAISSEZ PAS des matières obstruer les fentes de refroidissement.

N’UTILISEZ PAS le pulvérisateur si:

– L’équipement produit des étincelles, de la fumée ou des

ﬂammes

– L’équipement vibre excessivement

100782 - PULVÉRISATEUR 3200 PSI

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 DANGER

Risque d’injection ou de blessure. Les jets haute pression peuvent être dangereux s’ils sont mal utilisés.

– NE DIRIGEZ PAS le jet sous pression en direction de

personnes, d’animaux, de dispositifs électriques ou de l’appareil.

– DIRIGEZ TOUJOURS le pistolet dans une direction sans

danger. Chaque fois que vous arrêtez le moteur, tirez sur la gâchette du pistolet pour relâcher toute pression résiduelle.



AVIS

Utilisez UNIQUEMENT de l’eau froide.



AVIS

L’eau sous pression peut endommager des surfaces fragiles.

– IL CONVIENT DE TOUJOURS: s'exercer sur une zone

d’essai pour bien comprendre les dommages pouvant être produits.

– ÉVITER DE: pointer le pistolet en direction du verre.

 AVERTISSEMENT

Un jet haute pression peut rebondir vers l’opérateur ou propulser des objets.

NE JAMAIS: laisser les enfants utiliser un nettoyeur haute pression ni jouer à proximité de celui-ci.

NE JAMAIS: laisser le pistolet de pulvérisation sans surveillance pendant que l’appareil fonctionne tant que le moteur n’a pas été arrêté et que la pression n’a pas été relâchée du pistolet.

NE JAMAIS: réparer un tuyau haute pression, le remplacer.

NE JAMAIS: réparer les raccordements qui fuient avec un produit d’étanchéité, remplacer les joints toriques endommagés.

NE JAMAIS: utiliser le pistolet avec une goupille de gâchette endommagée ou altérée.

NE JAMAIS: sécuriser la gâchette en position ouverte / pulvérisation.

IL CONVIENT DE TOUJOURS: conserver le tuyau haute pression raccordé au pistolet et à la pompe pendant l’utilisation.

– NE JAMAIS: pointer le jet vers des personnes, des

animaux, des équipements électriques, des plantes ou l’appareil proprement dit.

 AVERTISSEMENT

L’utilisation du pulvérisateur peut mouiller de larges surfaces de cheminement. Lors de l’utilisation d’un pulvérisateur, des forces présentes sur le pistolet peuvent vous faire perdre pied et provoquer votre chute.

– Utilisez l’appareil uniquement sur une surface plane.

– Garantissez un écoulement approprié pour permettre

l’évacuation de l’eau utilisée.

– ÉVITER DE: utiliser l’appareil sur une surface surélevée où

un rebond peut provoquer une grave chute.

– SAISISSEZ TOUJOURS le pistolet des deux mains pour

éviter les blessures pouvant être provoquées par la haute pression dupistolet.

IL CONVIENT DE TOUJOURS: être certain que les buses et accessoires du pistolet de pulvérisation sont correctement ﬁxés àlalance.

IL CONVIENT DE TOUJOURS: porter des lunettes de sécurité lors de l’utilisation de l’équipement. REMARQUE: les masques de sécurité couvrent les côtés, le haut et le bas des yeux. Ne confondez pas lunettes et masques de sécurité.

100782 - PULVÉRISATEUR 3200 PSI

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Sécurité concernant le carburant

 DANGER

L’ESSENCE ET LES VAPEURS D’ESSENCE SONT HAUTEMENT INFLAMMABLES ET EXPLOSIFS.

Un incendie ou une explosion peut provoquer des blessures graves ou mortelles.

Essence et vapeurs d’essence:

– L’essence est hautement inﬂammable et explosive.

– L’essence enﬂammée peut provoquer un incendie ou une

explosion.

– L’essence est un combustible liquide, mais ses vapeurs

peuvent s’enﬂammer.

– L’essence est un irritant de la peau. La peau et les vêtements

doivent être lavés immédiatement après l’éclaboussure.

– L’essence dégage une odeur distincte qui vous aidera à

détecter rapidement la possibilité de fuites.

– L’essence se dilate et se contracte sous l’effet de températures

ambiantes. Ne remplissez jamais un réservoir d’essence à sa pleine capacité aﬁn de permettre l’effet d’expansion et de contraction de l’essence.

– Comme avec tout incendie de gaz pétrolier, vous ne devez pas

éteindre les ﬂammes sauf si vous pouvez le faire en fermant le robinet d’alimentation en combustible. Un risque d’explosion peut se produire si le feu est éteint, mais que le robinet d’alimentation en combustible est resté ouvert.

Lors du démarrage du pulvérisateur:

– NE tentez PAS de démarrer une pulvérisateur endommagée.

– Assurez-vous toujours que le bouchon du réservoir d’essence,

le ﬁltre à air, la bougie, les conduits d’essence et le système d’échappement sont correctement installés.

– Laissez toute essence renversée s’évaporer avant de tenter le

démarrage du moteur.

– Assurez-vous que la pulvérisateur repose solidement sur une

surface à niveau.

Pendant le fonctionnement du pulvérisateur:

– NE déplacez PAS ou N’inclinez PAS la pulvérisateur pendant

qu’elle fonctionne.

– N’inclinez PAS la pulvérisateur ou ne laissez pas l’essence ou

l’huile se renverser.

Lors du transport du pulvérisateur ou pendant son entretien:

– Assurez-vous que le robinet d’alimentation en combustible est

en position «OFF» (fermé) et que le réservoir d’essence est vide.

– Débranchez le ﬁl de la bougie.

Lors du rangement du pulvérisateur:

– Rangez la pulvérisateur dans un lieu éloigné des étincelles, des

ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

– Ne rangez pas la pulvérisateur ou l’essence à proximité de

fournaises, chauffe-eau ou tout autre appareil produisant de la chaleur ou équipé d’allumage automatique.

Lors de l’ajout ou de la vidange d’essence:

– N’allumez PAS ET NE fumez PAS de cigarettes.

– Arrêtez toujours la pulvérisateur et laissez-la refroidir au

moins deux minutes avant de retirer le bouchon du réservoir d’essence. Dévissez lentement le bouchon pour permettre l’évacuation de la pression contenue dans le réservoir.

– Remplissez ou vidangez l’essence uniquement à l’extérieur

dans un endroit bien aéré.

– NE remplissez PAS directement le réservoir d’essence de

la pulvérisateur à la station-service. Utilisez un contenant approuvé pour transférer l’essence dans la pulvérisateur.

– NE remplissez PAS le réservoir d’essence à l’excès.

– Gardez toujours l’essence éloignée des étincelles, des

ﬂammes, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

 AVERTISSEMENT

N’utilisez jamais un contenant d’essence, un réservoir d’essence, ou tout autre article utilisé pour le carburant s’il est brisé, coupé, tordu ou endommagé.

100782 - PULVÉRISATEUR 3200 PSI

2020-L-SF-A

 DANGER

Risk of Explosion. Do not s pray ﬂammable l iquids. Flamm able liquids, fuel, and their va pors are explo sive and can caus e severe burns or death.

Risque d'explosion. Ne pas vaporiser de liquides inﬂammables. Les liquides inﬂammable s, le carburan t et leurs vapeu rs sont explos ifs et peuvent causer de graves br ûlures ou la mor t.

Kickback. To reduce the risk of injury from kickback, hold the trigger gun securely with both hands when the machine is on.

Rebond. Aﬁn de réduire le risque de blessures causées par le rebond, maintenez le pistolet de déclenchement solidement avec les deux mains lorsque la machine est en marche.

Eye and Ear Protection. A lways wear safe ty goggles or s afety glasses with side shields, and as necessary a full faceshield as well as full ear protect ion when opera ting this produ ct.

Protection des yeux et des oreilles. Toujours porter des lunettes de sécurité ou des lunettes de sécurité avec des écrans latéraux et, si nécessaire, un écran facial complet ainsi qu'une protection auditive complète lors de l'utilisation de ce produit.

Risk of Fire. Fuel and its vap ors are extre mely ﬂammable an d explosive. Fi re can cause severe burns or death. Do no t add fuel while th e product is ope rating or still h ot. Do not spray ﬂammable liquids. Operate only where open ﬂame is permitted.

Risque d'incendie. Le car burant et ses va peurs sont ext rêmement inﬂ ammables et explosifs. Le feu peut cau ser de graves br ûlures ou la mor t. Ne pas ajoute r de carburan t pendant que le produit fonctionne ou est encore chaud. Ne pas vaporiser de liquides inﬂammables. Utiliser uniquement si la ﬂamme nue es t autorisée.

Read the operator’s manua l. To reduce the risk of injury, user must r ead and understand operator’s manual before

using this product. Lire attentivement ce m anuel d’utilis ation. Pour réduire le risque de blessu res, l’utilis ateur doit lire e t comprendre le manuel d’ut ilisation avan t d’utiliser ce produit.

Electric Shock. Failur e to use in dry conditions and to observe safe practice s can

result in electric shock . Décharge électrique. D éfaut d'util iser dans des conditions sèches et d'observer les pratiques de sécurité peut causer un choc électrique.

Risk of Injections. To reduc e the risk of injec tion or injury, ne ver direct a water stream towards peo ple or pets or pla ce any body part i n the stream. Leaking hoses and ﬁttings are also capable of causing injection injury.

Do not hold hoses or ﬁtting s. Risque d'injections. Po ur réduire le ris que d'injectio n ou de blessure, n e jamais dirige r un jet d'eau vers les personne s ou les animaux ou p lacer une part ie du corps dans l e ruisseau. Les tuyaux et r accords qui fu ient peuvent ég alement cause r des blessures p ar injection. Ne pas tenir les t uyaux ou les rac cords

Toxic Fumes. The engine exhaus t from this pro duct contain s chemicals kno wn to the state o f California to c ause cancer and birth defec ts and other rep roductive ha rm. Risk of Asph yxiation. T his engine emit s carbon monoxi de, an oderless, colorless p oison gas. Br eathing carbo n monoxide can c ause nausea, f ainting or deat h. Use only in a

well ventilated area. Gaz d'échappement toxiques. L'échappement du moteur de ce produit contient des produits chimiques connus de l'état de Californie pour causer l e cancer et les mal formations c ongénitale s et d'autres domm ages à la reprodu ction. Risqu e d'asphyxie. Ce moteur éme t du monoxyde de c arbone, un gaz i noffensif e t incolore. La r espiration de m onoxyde de car bone peut causer des nausées, des évanouissements ou la mort. Utiliser uniquement dans un endroit bien ventilé.

2018-L-OP-A

ESSENCE SANS PL OM SEULEMENT.

Indice d’octane minimal de

87. Maximum 10 % d'éthanol.

La clasiﬁcación mínimo de 87 octano. Máximo de e tanol de 10%.

GASOLINA SIN PL OMO SOLAMENTE.UNLEADED FUEL ONLY.

Minimum octane rating o f 87. Maximum 10% ethanol.

1966-L-SF-A

DO NOT TOUCH!

Hot surface.

 WARNING

¡NO TOCAR! Superﬁcie caliente.

 ADVERTENCIA

 AVERTISSEMENT

NE TOUCHEZ PAS! Surface chaude.

 WARNING

Operation of this equ ipment may creat e sparks that can s tart ﬁres ar ound dry vegetation. A sp ark arrestor m ay be required. Th e operator shou ld

contact local ﬁre agencies for laws or regulations relating to ﬁre prevention requirements.

 ADVERTENCIA

Operación de este equipo puede crear chispas que pueden

iniciar incendios en ve getación seca . Un parachispas p uede ser requerido. El opera dor debería cont actar las agenc ias locales de ince ndios para leyes o regulaciones relacionadas con requisitos de prevención de incendios.

 AVERTISSEMENT

Le fonctionnemen t de cet équipemen t peut créer des

étincelles qui peuvent déclencher des incendies autour de la végétation sèche. U n pare-étinc elles peut être n écessaire. L'utilis ateur doit commu niquer avec le service d'incend ie local pour les lo is et les règlemen ts relatifs à la p révention des in cendies.

1047-L-SF-C

1395-L-PR-A

DO NOT point at pe ople, pets, or electrical devices. Serious injury will result.

To reduce the risk o f injury, user must rea d and understand operator’s manual.

WARNING

DANGER

GASOLINE DRIVEN, COLD WATER ONLY / ALIMENTÉE PAR MOTEUR À ESSENCE, EAU FROIDE SEULEMENT

MAX TEMPERATURE TEMPERATURE MAXIMALE

MANUFACTURE DATE DATE DE FABRICATION

MAX PRESSURE PRESSION MAXIMALE

MAX VOLUME CAPACITE DU DEBIT

SERIAL NO. N° DE SÉRIE

MODEL MODÈLE

100XXX

X.X GPM X.X L/MIN

X.X PSI X.X MPa

XXX°F XX°C

TYPE

CHAMPION POWER EQUIPMENT, INC.

12039 SMITH AVENUE SANTA FE SPRINGS, CA 90670 USA / É.-U. • 1-877-338-0999 WWW.CHAMPIONPOWEREQUIPMENT.COM MADE IN CHINA / FABRIQUÉ EN CHINE

1048-L-PR-C

XXXX

XXXXXXXXXXXX

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Étiquettes de sécurité et de données

Ces étiquettes vous indiquent les risques possibles pouvant causer des blessures graves. Lisez attentivement leur signiﬁcation.

Si ces étiquettes sont absents ou difﬁciles à lire, communiquez avec l’équipe de soutien technique pour en obtenir de nouveaux.

ÉTIQUETTES DESCRIPTION

Icônes de sécurité

Combustion

Surface chaude

Carburant

Pistolet à gâchette

Plaque de données

(pas visible)

100782 - PULVÉRISATEUR 3200 PSI

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de sécurité

Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signiﬁcation. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

PICTOGRAMME SIGNIFICATION

Lire attentivement ce manuel d’utilisation. Pour réduire le risque de blessures, l’utilisateur doit lire et

comprendre le manuel d’utilisation avant d’utiliser ce produit.

Choc électrique. Défaut d'utiliser dans des conditions sèches et d'observer les pratiques de sécurité peut causer un choc électrique.

Fumées toxiques. L'échappement du moteur de ce produit contient des produits chimiques connus de l'état de Californie pour causer le cancer et les malformations congénitales et d'autres dommages à la reproduction.

Risque d'asphyxie. Ce moteur émet du monoxyde de carbone, un gaz inoffensif et incolore. La respiration de monoxyde de carbone peut causer des nausées, des évanouissements ou la mort. Utiliser uniquement dans un endroit bien ventilé.

Risque d'injections. Pour réduire le risque d'injection ou de blessure, ne jamais diriger un jet d'eau vers les personnes ou les animaux ou placer une partie du corps dans le ruisseau. Les tuyaux et raccords qui fuient peuvent également causer des blessures par injection. Ne pas tenir les tuyaux ou les raccords

Rebond. Aﬁn de réduire le risque de blessures causées par le rebond, maintenez le pistolet de déclenchement solidement avec les deux mains lorsque la machine est en marche.

Risque d'incendie. Le carburant et ses vapeurs sont extrêmement inﬂammables et explosifs. Le feu peut causer de graves brûlures ou la mort. Ne pas ajouter de carburant pendant que le produit fonctionne ou est encore chaud. Ne pas vaporiser de liquides inﬂammables. Utiliser uniquement si la ﬂamme nue est autorisée

Risque d'explosion. Ne pas vaporiser de liquides inﬂammables. Les liquides inﬂammables, le carburant et leurs vapeurs sont explosifs et peuvent causer de graves brûlures ou la mort.

100782 - PULVÉRISATEUR 3200 PSI

2019-L-OP-A

30 s

2014-L-OP-B

10W-30



9 10

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de fonctionnement

PICTOGRAMME SIGNIFICATION

0° Conduit

15° Conduit

25° Conduit

40° Conduit

Conduit de Savon

PICTOGRAMME SIGNIFICATION

Étrangleur / en marche

Robinet d’carburant est ouvert/fermé

Jauge de carbutant: Complet

Jauge de carburant: Vide

Éteindre

Pictogrammes de guide de démarrage rapide

Montage

1. Attachez la baguette pour déclencher le pistolet.

2. Attachez le tuyau à haute pression pour déclencher le pistolet.

3. Attacher le tuyau à haute pression à la pompe.

4. Attacher le tuyau d'arrosage.

5. Attachez la buse pour déclencher le pistolet.

6. Activez l'approvisionnement en eau.

7. Appuyez sur la gâchette pendant 30 secondes.

Démarrage du moteur

8. Vériﬁez le niveau d’huile.

Nous recommandons d’utiliser une huile 10W-30.

9. Déplacez le robinet d’alimentation en combustible à la

position « ON » (ouvert).

10. Déplacez le levier d’étrangleur à la position « CHOKE »

(étrangleur).

11. Tirez la corde du lanceur à rappel.

12. Déplacez le levier d’étrangleur est en position « RUN »

(en marche).

Arrêt du moteur

1. Déplacez le robinet d’alimentation en combustible à la

position « OFF » (fermé).

2. Poussez l’interrupteur de moteur pour le mettre en position

« OFF » (arrêt).

100782 - PULVÉRISATEUR 3200 PSI

COMMANDES ET CARACTÉRISTIQUES

Lisez ce manuel d’utilisation avant d’utiliser votre pulvérisateur. Apprenez à repérer et à vous servir des commandes et des caractéristiques. Conservez ce manuel pour le consulter ultérieurement.

Pulvérisateur

1. Poignée supérieure

5. Entrée du tuyau d’arrosage

10. Support du pistolet à gâchette

2. Buses

3. Bride de raccordement du tuyau de détergent

4. Sortie du tuyau haute pression

Moteur

15. Interrupteur du moteur OFF

16. Étrangleur

17. Robinet d’alimentation en combustible

18. Lanceur à rappel

6. Pied support

7. Roue

8. Lance

9. Pistolet à gâchette

19. boulon de vidange d’huile (de chaque côté)

20. Bouchon de remplissage d’huile/jauge d’huile (de chaque côté)

11. Bouchon du réservoir de détergent

12. Réservoir de détergent

13. Tuyau haute pression

14. Courroie de rangement de tuyau à haute pression

21. Réservoir d’essence

22. Jauge à carburant

23. Bouchon du réservoir d’essence

24. Silencieux

25. Filtre à air

100782 - PULVÉRISATEUR 3200 PSI

Pièces incluses

Piece Qte Piece Matériel Qte Matériel Outils Nécessaires

Roues 2

Pied de Soutien 2

Réservoir de Détergent 1 Tuyau de Détergent 1 Poignée Supérieure 1 Pistolet 1 Tuyau de Pulvérisation 1 Conduit "0", 00025 1 Conduit "15", 15025 1 Conduit "25", 25025 1 Conduit "40", 40025 1 Conduit "Détergent", 65400 1

Support du Pistolet 1

Tuyau haute pression, 25 pieds. 1 Attache du Tuyau 1 Bouteille d'huile moteur,

20,3 ﬂ. oz. Entonnoir d'huile 1

COMMANDES ET CARACTÉRISTIQUES

Bouchon de roue 2 Rouleau d'épingle 2 B-Clip Ø2 2 Boulon de l'anneau M8 × 45 Écrou de serrure M8, anneau 4 Boulon de L'anneau M6 × 12

Boulon M6 × 45 Écrou de serrure M6, anneau 2

4 1x 10mm clé ou prise

2 1x 10mm cle

2x 12mm clé ou prise

100782 - PULVÉRISATEUR 3200 PSI

ASSEMBLÉE

Votre laveuse de pression nécessite un certain assemblage. Cette unité expédie de notre usine sans pétrole. Il doit être bien entretenu avec du carburant et du pétrole avant d'être en service. Si vous avez des questions concernant l'assemblage de votre laveuse de pression, appelez notre ligne d'assistance au 1 877 338-0999. Veuillez avoir votre numéro de série et votre numéro de modèle disponibles.

Retirez la Laveuse Pression du carton D'expédition

1. Déﬁnir le carton d'expédition sur une surface solide et plane.

2. Retirer tout du carton, sauf la laveuse à pression.

3. Couper soigneusement chaque coin de la boîte de haut en bas.

Installer des Roues, des Jambes de Soutien, un réservoir de Détergent, un support de Canon à Déclenchement, une poignée et des Buses

Jambes de Soutien

1. Attachez les pattes de support au cadre de laveuse à pression avec 2 M8 x 45 boulons de ﬂange et 2 écrous de serrure de ﬂange M8 par jambe. Resserrer jusqu'à 8,8 pi-lb et 10,3 pi lb (12-14 Nm).

2. Répéter pour attacher la deuxième jambe.

3. Inclinez lentement la laveuse de pression vers le bas aﬁn qu'elle repose sur les jambes de soutien.

Roues

1. Avant d'ajouter du carburant et de l'huile, pivotez soigneusement la laveuse de pression vers le haut et vers l'avant aﬁn qu'elle repose sur le boîtier du pare-chocs avant. Placez un morceau de carton de l'emballage ou une couverture mobile sur le sol avant de basculer vers l'avant.

2. Faites glisser la goupille à travers la roue de l'extérieur.

3. Faites glisser la goupille à travers le point de montage sur le cadre.

4. Sécuriser avec le B-épingle.

5. Répéter pour attacher la deuxième roue.

6. Ajouter des bouchons de roue pour protéger les rouleaux.

Réservoir de Détergent

1. Faire glisser le réservoir de détergent à l'arrière du cadre entre les supports de soutien. Il ne s'alignera que d'une seule façon. Si pour une raison quelconque, vous êtes incapable d'aligner les trous de réservoir sur les supports, inverser le réservoir et essayer dans l'autre sens.

2. Attachez au cadre avec 2 boulons M6 x 12 ﬂange de chaque côté. Resserrer jusqu'à 4,4 pi-lb et 5,9 pi lb (6-8 Nm). Ne pas trop serrer et risquer de casser le réservoir de détergent.

100782 - PULVÉRISATEUR 3200 PSI

ASSEMBLÉE

Déclencheur de Pistolet

1. Alignez le support de pistolet de déclenchement au cadre.

2. Attachez au cadre 2 M6 x 45 boulons de ﬂange et écrous M6. Resserrer jusqu'à 8,8 pi-lb et 10,3 pi lb (12-14 Nm). Ne serrez pas trop.

Poignée

1. Alignez la poignée avec le cadre inférieur.

2. Assurez-vous que les trous de poignée sont alignés avec le fond du bouton de ressort de cadre.

3. Faites glisser la poignée vers le bas sur le cadre inférieur, jusqu'à ce que les boutons de ressort ont sauté à travers les trous de la poignée du Cadre. Un "clic" peut etre entendu.

4. Tirez doucement vers le haut sur la poignée pour s'assurer que deux cadres ont fait une connexion solide et que la poignée ne peut pas être enlever sans appuyer sur les boutons de ressort pour le libérer.

Tuyaux

1. Les conduits sont stockées dans le panneau supérieur. Pour ranger le conduit, appuyez sur le conduit dans l'ouverture correspondante. Pour retirer le conduit, il sufﬁt de tirer le conduit.

Attache de Tuyau à Haute Pression

L' attache de rangement de tuyau à haute pression est fournie pour ranger votre tuyau lorsqu'il n'est pas utilisé. Vous pouvez stocker le tuyau sur la pression panneau de lave-linge par instructions ci-dessous ou alternativement, utilisez l'attache pour l'accrocher sur votre tableau de l'axe boutique avec poignée fournie sur le l'attache de tuyau.

1. Alimenter la courroie du tuyau par la fente sur le panneau supérieur.

2. Enroulez le tuyau vers le haut soigneusement et enveloppez la courroie autour du Tuyau.

3. Nourrir l'extrémité ﬂottant (pas l'extrémité de poignée sur la courroie de tuyau) par la fente de la poignée sur l'attache du tuyau et le refaire a nouveau.

100782 - PULVÉRISATEUR 3200 PSI

ASSEMBLÉE

4. Attachez le côté de crochet au côté de boucle aussi étroitement que nécessaire pour tenir le tuyau pendant le stockage.

5. Votre tuyau est maintenant stocké sur votre laveuse à pression.

6. Pour le conseil concernant l'attache ou le stockage de magasin, commencez par l'étape 2.

Attacher le pistolet à gâchette

1. Attachez la lance au pistolet à gâchette.

2. Faites tourner (dans le sens horaire) le coupleur M22 sur le pistolet à gâchette pour sécuriser la lance. Serrez la connexion. Ne pas trop serrer.

3. Insérez la collerette du tuyau haute pression sur la sortie ﬁletée.

4. Tournez la collerette dans le sens horaire pour ﬁxer le tuyau sur lapompe.



AVIS

Veillez à éviter le foirage des ﬁlets, pouvant provoquer une fuite au niveau du tuyau pendant l’utilisation.

5. Tirez délicatement sur le tuyau pour vériﬁer sa mise en place.

3. Raccordez d’extrémité du tuyau haute pression à l’entrée du pistolet. Serrez la connexion dans le sens horaire. Ne pas trop serrer.



AVIS

Veillez à éviter le foirage des ﬁlets qui pourrait provoquer une fuite au niveau du pistolet à gâchette pendant l’utilisation.

Raccorder le tuyau d’arrosage

L’approvisionnement en eau doit provenir d’un raccordement d’eau sous pression. N’UTILISEZ JAMAIS d’eau chaude ou d’eau de piscine, de lac, etc. Avant de raccorder le tuyau d’arrosage au pulvérisateur:

1. Laissez couler l’eau par le tuyau pendant 30secondes pour nettoyer d’éventuels débris dans le tuyau.

2. Inspectez le ﬁltre et la rondelle d’étanchéité de la prise d’eau.

3. Si le ﬁltre et la rondelle d’étanchéité sont endommagés, n’utilisez pas l’appareil avant d’avoir remplacé le ﬁltre.

4. Si le ﬁltre est sale, nettoyez-le avant de raccorder le tuyau d’arrosage à l’appareil.

Pour raccorder le tuyau d’arrosage à l’appareil:

1. Déroulez complètement le tuyau d’arrosage retirez-le complètement de la bobine pour prévenir la formation de coudes.



AVIS

Il faut disposer d’un minimum de 3m (10pieds) de tuyau sans restriction entre l’entrée du pulvérisateur et le robinet ou la vanne d’arrêt du tuyau (par exemple un connecteur d’arrêt en «Y»).

Raccorder le tuyau haute pression

1. Déroulez complètement et redressez le tuyau haute pression pour prévenir la formation de coudes.

2. Alignez la collerette du tuyau sur la sortie ﬁletée de la pompe.

2. Le robinet du tuyau étant complètement fermé, raccordez l’extrémité du tuyau d’arrosage à l’entrée d’eau. Serrez à la main.

100782 - PULVÉRISATEUR 3200 PSI



AVIS

N’utilisez pas le pulvérisateur avant d’avoir raccordé et ouvert l’approvisionnement en eau, sinon vous pourriez endommager les joints d’étanchéité haute pression et diminuer la durée de vie de la pompe. Déroulez complètement le tuyau de sa bobine et assurez-vous que le tuyau n’est pas restreint par des pneus, des rochers ou tout autre objet pouvant réduire ou interdire le ﬂux d’eau vers le pulvérisateur.

Ajout d’huile à moteur

ASSEMBLÉE

1. Placez le pulvérisateur sur une surface plane et à niveau.

2. Ouvrez le bouchon de remplissage d’huile/jauge d’huile pour ajouter l’huile.

3. En utilisant l’entonnoir, ajoutez jusqu’à 600 ml (20,3 oz liq) d’huile (fournie) puis refermez le bouchon de remplissage d’huile/jauge d’huile. ÉVITEZ DE TROP REMPLIR.

4. Vériﬁez le niveau d’huile à moteur chaque utilisation et ajoutez-en si nécessaire.

 MISE EN GARDE

NE TENTEZ PAS de lancer ou de démarrer le moteur avant de l’avoir correctement rempli d’huile du type et de la quantité recommandés. Les dommages causés à du pulvérisateur pour cause de non-respect de ces instructions annuleront votre garantie.



AVIS

Le rotor du moteur comporte un roulement à billes scellé et lubriﬁé qui ne nécessite pas de lubriﬁcation supplémentaire pendant toute la durée de vie du roulement.



AVIS

Pour un usage normal, il est recommandé d’utiliser une huile pour automobile de type 10W-30.

Lorsque la génératrice fonctionne dans des conditions de températures extrêmes, consultez le tableau suivant pour connaître le type d’huile recommandé.

MAX

JAUGE D'HUILE



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage.

Lorsque vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.



AVIS

Vériﬁez souvent le niveau d’huile pendant la période de rodage. Consultez le chapitre «Entretien» pour connaître les intervalles de service recommandés.

Type d’huile du moteur recommandé

10W-30

10W- 405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15,6 26,7 37, 8 48,9

Température ambiante

80 100 120

 MISE EN GARDE

Ce moteur est équipé d’une fonction de mise à l’arrêt du moteur si le niveau d’huile dans le carter moteur se situe en dessous du niveau de seuil.

100782 - PULVÉRISATEUR 3200 PSI

ASSEMBLÉE



AVIS

Nous considérons que les cinq premières heures de fonctionnement constituent la période de rodage du moteur. Pendant la période de rodage, nous recommandons d’utiliser des huiles automobile standard non synthétiques. Au terme de la période de rodage, un lubriﬁant synthétique peut être utilisé mais cela n’est pas obligatoire. L’ajustement du ralenti augmente/diminue la vitesse du moteur pour contribuer au calage des segments de piston. Évitez la surcharge du moteur et un fonctionnement prolongé à un régime constant. Après la période de rodage de cinq heures, changez l’huile. L’utilisation de lubriﬁants synthétiques n’augmente pas l’intervalle de changement d’huile recommandé.



AVIS

Vous pourrez utiliser une huile synthétique après la période de rodage de 5 heures. L’utilisation de lubriﬁants synthétiques n’augmente pas l’intervalle de changement d’huile recommandé. Une huile5W-30 entièrement synthétique aidera au démarrage lors de température ambiante <5°C (41°F).

Ajout de combustible

Utilisez de l’essence sans plomb propre et fraîche présentant un taux d’octane minimal de 87 et un contenu en éthanol 10% ou moins en volume. ybc

NE mélangez PAS l’huile à l’essence.

1. Ouvrez le bouchon d’essence.

2. Ajoutez lentement de l’essence dans le réservoir. Le réservoir est plein lorsque l’essence atteint le niveau du cercle rouge au ﬁltre d’essence ÉVITEZ DE TROP REMPLIR. L’essence peut augmenter de volume après le remplissage. Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’augmentation du volume de l’essence, mais il est toutefois recommandé de laisser encore plus d’espace. L’essence peut jaillir hors du réservoir lors de l’augmentation de volume en cas de trop-plein et compromettre la stabilité de fonctionnement du pulvérisateur.

3. Le niveau de carburant approximatif est indiqué sur la jauge de carburant au-dessus du réservoir de carburant.

Vide Complet

 MISE EN GARDE

Utilisez de l’essence sans plomb propre et fraîche présentant un indice d’octane minimum de 87 et un contenu en éthanol 10% ou moins en volume.

N’allumez PAS de cigarette et ne fumez pas pendant le remplissage du réservoir d’essence.

NE MÉLANGEZ PAS l’huile et l’essence.

NE remplissez PAS TROP le réservoir d’essence. Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’augmentation du volume de l’essence.

NE remplissez PAS directement le réservoir d’essence de du pulvérisateur à la station-service. Utilisez un contenant de combustible approuvé pour transférer le carburant dans du pulvérisateur.

NE remplissez PAS le réservoir d’essence à l’intérieur.

NE remplissez PAS le réservoir d’essence lorsque le moteur est en marche ou est chaud.

 AVERTISSEMENT

Un versement trop rapide d’essence par le ﬁltre d’essence peut entraîner un reﬂux d’essence vers l’opérateur.

100782 - PULVÉRISATEUR 3200 PSI

FONCTIONNEMENT



AVIS

Le moteur fonctionnent correctement avec des mélanges de carburants comportant 10% ou moins d’éthanol. Il faut prévoir certains problèmes lorsque vous utilisez de l’essence-éthanol:

– L’essence-éthanol peut absorber plus d’eau que l’essence

seule.

– Ce type d’essence peut éventuellement se séparer, laissant

de l’eau ou une boue aqueuse dans le réservoir, le robinet d’alimentation en combustible et le carburateur. Ce carburant compromis peut s’introduire dans le carburateur et causer des dommages au moteur et/ou entraîner d’autres risques latents.

– Si vous utilisez un stabilisateur de carburant, assurez-

vous qu’il est formulé pour fonctionner avec les mélanges d’éthanol/essence.

– Tout dommage ou risque lié à l’utilisation d’un combustible

inadéquat, du stockage inadéquat de combustible et/ou de stabilisateurs mal formulés n’est pas couvert par la garantie du fabricant.

Il est prudent de toujours fermer l’alimentation de carburant et de faire fonctionner le moteur jusqu’à épuisement de carburant après chaque utilisation. Consultez les instructions de rangement pour une inutilisation prolongée.

 MISE EN GARDE

N’utilisez jamais le pulvérisateur sans eau.

Démarrage du moteur

1. Assurez-vous que le pulvérisateur est posé sur une surface plane à niveau.

2. Déplacez le robinet d’alimentation en combustible à la position « ON » (ouvert).

3. Déplacez le levier d’étrangleur à la position « CHOKE » (étrangleur).

FONCTIONNEMENT

Positionnement du pulvérisateur

Ce pulvérisateur ne doit pas être placé à moins de1,5m (5pieds) d’une matière combustible. Laissez au moins 0,9m (3pieds) de dégagement de tous les côtés du pulvérisateur pour permettre le refroidissement, des interventions de maintenance et des actions de service appropriés. Placez le pulvérisateur dans une zone correctement ventilée. NE PLACEZ PAS le pulvérisateur à proximité d’ouvertures de ventilation ou de prises d’air où des gaz d’échappement peuvent s’introduire dans des espaces occupés ou conﬁnés. Étudiez soigneusement les courants d’air et la circulation du vent lors du positionnement du pulvérisateur.

Avant de démarrer le moteur

1. Ouvrez l’alimentation en eau.

2. Tirez sur la gâchette du pistolet à gâchette pour purger l’air de la pompe et du tuyau. Cela peut prendre plusieurs minutes.

3. Ne démarrez pas le moteur avant d’avoir obtenu un ﬂux d’eau stable et constant au niveau de la buse.

4. Tirez le cordon du démarreur lentement jusqu’à ce que vous ressentiez une résistance, puis tirez rapidement. VOIR LA REMARQUE.

100782 - PULVÉRISATEUR 3200 PSI

5. Pendant le réchauffement du moteur, déplacez la manette de l’étrangleur vers la position «RUN».



AVIS

Maintenez la manette d’étrangleur en position «CHOKE» lors des 2premiers tirages du lanceur. Après le deuxième tirage, déplacez la manette d’étrangleur en position «RUN» pour les trois tirages suivants du lanceur. Trop d’étranglement provoque encrassement des bougies/moteur noyé en raison de l’absence d’admission d’air. Cela peut empêcher le moteur de démarrer.

FONCTIONNEMENT



AVIS

Si le moteur ne démarre pas après 2lancements, relâchez la pression sur la pompe en tirant la gâchette du pistolet à gâchette.



AVIS

Si le moteur démarre mais ne fonctionne pas, assurez-vous que le pulvérisateur est posé sur une surface plane à niveau. Le moteur est équipé d’un capteur de faible niveau d’huile interdisant le fonctionnement du moteur lorsque le niveau d’huile tombe sous un seuil critique.

100782 - PULVÉRISATEUR 3200 PSI

FONCTIONNEMENT

Distance de la surface à nettoyer

La distance entre la buse de pulvérisation et la surface à nettoyer constitue un autre facteur déterminant la force de l’impact de l’eau. Cette force d’impact est inversement proportionnelle à la distance séparant buse de pulvérisation de la surface. Vous pouvez faire varier la force d’impact en contrôlant

– Le motif de pulvérisation de la buse.

– L’angle de la buse par rapport à la surface à nettoyer.

– La distance entre de la buse et la surface à nettoyer.

N’utilisez jamais un ﬂux étroit à impact élevé sur une surface susceptible d’être endommagée. Évitez de diriger un jet étroit à fort impact ou une buse turbo vers des fenêtres. Vous pourriez briser la vitre.

1. Avant de déclencher le pistolet, sélectionnez une buse à motif de pulvérisation élargi.

2. Placez la buse à approximativement 1,2m - 1,5m (4-5pieds) de la surface à nettoyer. Maintenez ensuite la buse à un angle de 45degrés par rapport à la surface à nettoyer. Appuyez sur la gâchette du pistolet.

3. Faites varier l’angle du jet et la distance à la surface à nettoyer jusqu’à ce qu’une efﬁcacité de nettoyage optimale soit obtenue sans risquer d’endommager la surface.

Utilisez le tableau suivant pour déterminer la buse qu’il convient d’employer.

Guide de sélection de la buse

0° 25°15° 40° Savon

DélicatAbrasif

Béton, briques, maçonnerie

Revêtement, gouttières, maison

Clôture, terrasse, patio

Équipement de jardin, bateaux,

véhicules de loisirs

NETTOYAGE

NETTOYAGE HAUTE PRESSION

0° 15° 25° 40° Savon

BASSE

PRESSION

Buse recommandée Utiliser avec précaution

100782 - PULVÉRISATEUR 3200 PSI

FONCTIONNEMENT

Nettoyage haute pression

 MISE EN GARDE

Engagez la goupille de sécurité de la gâchette lorsque l’appareil n’est pas utilisé.

La goupille de sécurité de la gâchette empêche d’actionner accidentellement la gâchette du pistolet. Poussez la goupille entièrement vers le bas pour l’engager.

 AVERTISSEMENT

Risque d’injection.

Déroulez entièrement et redressez le tuyau haute pression avant et pendant chaque utilisation et surveillez la formation de coudes. Le tuyau haute pression est doté d’une membrane extérieure de renfort. Si la membrane extérieure est endommagée, arrêtez immédiatement d’utiliser le tuyau et remplacez-le. Un tuyau entortillé ou endommagé peu développer une fuite à haute pression et provoquer une éventuelle injection ou d’autres blessures graves.



AVIS

Utilisez uniquement des détergents conçus spéciﬁquement pour les nettoyeurs haute pression.

N’utilisez pas de détergents domestiques, d’acides, d’alcalins, d’eau de Javel, de solvants, de matières inﬂammables ou de solutions industrielles, qui pourraient endommager la pompe ou provoquer des dommages matériels. Plusieurs détergents doivent être mélangés avant utilisation. Préparez la solution de nettoyage conformément aux instructions ﬁgurant sur la bouteille de la solution. Procédez toujours à un essai sur une zone restreinte avant de commencer.

Vous pouvez nettoyer efﬁcacement des surfaces en combinant l’action chimique de détergent à des rinçages haute pression. Sur des surfaces verticales, appliquez le détergent de bas en haut. Cette méthode prévient l’écoulement du détergent et la formation de traînées. Effectuez le rinçage haute pression de bas en haut. Pour des taches particulièrement résistantes, utilisez une brosse avec des détergents et un rinçage haute pression.

1. Remplissez le réservoir de détergent avec une solution de nettoyage.



AVIS

Si la poignée ou le cordon de démarrage devient difﬁcile à actionner, tirez sur la gâchette pour relâcher la pression d’eauavantde retenter de démarrer le moteur.

Pour un nettoyage haute pression, reportez-vous au Guide de sélection de buses pour obtenir plus d’informations sur la buse à raccordement rapide à choisir.

 MISE EN GARDE

Le jet étroit à impact élevé peut endommager certaines surfaces.

Un motif de jet élargi répartit l’impact de l’eau sur une plus grande surface ce qui garantit une excellente action de nettoyage avec moins de risque d’endommager la surface. Nettoyez de larges surfaces rapidement en utilisant un motif de jet large.

Nettoyage basse pression

Utilisation de détergents

2. Insérez le tuyau d'aspiration de détergent (ﬁn avec le ﬁltre) à travers le bouchon du réservoir de détergent jusqu'à ce qu'il aille jusqu'au fond du réservoir de détergent.

L’utilisation de détergents peut considérablement réduire le temps de nettoyage et faciliter l’élimination de taches tenaces. Plusieurs détergents sont adaptés à l’utilisation d’un pulvérisateur pour des tâches de nettoyage spéciﬁques. Les détergents pour pulvérisateur présentent la même viscosité que l’eau. L’utilisation de détergents plus visqueux (par exemple, du savon à vaisselle) risque d’obstruer le système d’injection chimique.

100782 - PULVÉRISATEUR 3200 PSI

FONCTIONNEMENT

3. Débobiner le reste du tuyau d'aspiration du détergent.

4. Connectez l'autre extrémité du tuyau d'aspiration de détergent sur la pompe.

 AVERTISSEMENT

N’UTILISEZ JAMAIS de l’eau de javel dans le réservoir de détergent. Elle endommagera la pompe et annulera la garantie.

Dépressuriser le système

Pour dépressuriser le système, arrêtez le moteur, coupez l’alimentation en eau et tirez sur la gâchette du pistolet pendant au moins 15secondes après l’arrêt du moteur.

 AVERTISSEMENT

NE JAMAIS débrancher le tuyau à haute pression de l’appareil lorsque le système est sous pression.

Pour réduire le risque de blessures ou de dommages matériels, suivez toujours cette procédure lors de l’arrêt de la pulvérisation, lorsque le travail est terminé, et avant de vériﬁer ou de réparer une partie du système.

1. Engagez la goupille de verrouillage du pistolet à gâchette.

2. Arrêtez l’appareil.

3. Coupez l’alimentation en eau.

4. Désengagez la goupille de sécurité de la gâchette et tirez sur la gâchette du pistolet pour relâcher la pression.

5. Réengagez la goupille de sécurité de la gâchette.



AVIS

Le pistolet à gâchette tire du détergent du réservoir uniquement lorsque la buse à raccordement rapide noire est installée dans la lance.



AVIS

Lors de la pulvérisation de détergent, le détergent sera dilué à 1:12. Environ 20,3onces de détergent seront consommées dans leréservoir à chaque minute de pulvérisation.

Vidange du système

Après l’utilisation de détergents, vidangez le système de succion en plaçant le tube de succion du détergent dans un seau d’eau propre.

 AVERTISSEMENT

NE COUPEZ JAMAIS l’approvisionnement en eau avant d’éteindre lemoteur.

6. Avant de ranger l’appareil pour la nuit, pour un stockage à long terme, ou de transporter l’appareil, déconnectez l’alimentation en eau et fermez la vanne d’alimentation d’essence.

Conseils d’utilisation

 MISE EN GARDE

N’utilisez jamais le pulvérisateur sans eau.

 MISE EN GARDE

Ne connectez jamais le pulvérisateur à une source d’eau chaude.

La connexion du pulvérisateur à une source d’eau chaude réduit de façon signiﬁcative la durée de vie de la pompe etannule la garantie.

 MISE EN GARDE

L’utilisation de l’appareil pendant plus d’une minute sans pulvérisation d’eau provoque une montée en température de la pompe.

Si la température de la pompe devient trop élevée, une soupape de décharge thermique s’ouvre pour relâcher l’eau chaude. L’utilisation de l’appareil sans pulvériser d’eau peut endommager les composants de la pompe et annuler la garantie.

100782 - PULVÉRISATEUR 3200 PSI

ENTRETIEN

Arrêt du moteur

1. Tournez la vanne d’essence en position «OFF».

2. Laissez le moteur tourner jusqu’à ce qu’à l’arrêt du moteur après épuisement de l’essence. Cela prend généralement quelques minutes.

3. Appuyez sur l’interrupteur du moteur pour le mettre en position «OFF».

peuvent se produire, notamment une difﬁculté de démarrage, une consommation de carburant accrue et l’encrassement des bougies.

Pour atténuer les problèmes liés à l’altitude autres que la perte de puissance naturelle, Champion Power Equipment peut fournir un gicleur principal de carburateur pour haute altitude. Le gicleur principal de remplacement et les instructions d’installation peuvent être obtenus en communiquant avec notre Équipe de soutien technique. Les instructions d’installation sont aussi disponibles dans la section du Bulletin technique sur le site Internet de CPE.

Le numéro de pièce et l’altitude minimale recommandée pour l’application du gicleur principal de carburateur pour haute altitude sont indiqués dans le tableau ci-dessous.

Pour sélectionner le gicleur principal pour haute altitude, il faut identiﬁer le modèle de carburateur. À cet effet, un code ﬁgure sur le côté du carburateur. Sélectionnez le numéro de pièce du gicleur principal approprié correspondant au code de carburateur ﬁgurant sur votre carburateur.

Code carb. No gicleur haute altitude

P22-17-H 27.131017.04.01.H

1067 m. (3500pi)

4. Dépressurisez le système.

5. Coupez l’alimentation en eau et déconnectez tous les tuyaux. Ne démarrez ou n’arrêtez jamais le pulvérisateur lorsque l’approvisionnement en eau est coupé.

Important: Assurez-vous toujours que la vanne d’essence et l’interrupteur du moteur sont en position «OFF» lorsque le moteur n’est pas utilisé.



AVIS

Si le moteur ne sera pas utilisé pendant une période de deux (2)semaines ou plus, reportez-vous à la section Stockage pour garantir un stockage adéquat du moteur et de l’essence.

Fonctionnement en haute altitude

La densité de l’air en haute altitude est inférieure à celle présente au niveau de la mer. La puissance du moteur est réduite, car le rapport air/carburant est inférieur. La puissance et le rendement du moteur seront réduits d’environ 3,5% à chaque élévation de 305m (1000pieds) au-dessus du niveau de la mer. À des altitudes élevées, une augmentation des émissions d’échappement peut également se produire en raison de l’enrichissement du rapport air/carburant. D’autres problèmes liés à la haute altitude

 AVERTISSEMENT

Le fonctionnement de la génératrice à l’aide du gicleur principal de remplacement à une altitude inférieure àl’altitude minimale recommandée peut endommager lemoteur. Pour un fonctionnement à des altitudes inférieures, le gicleur principal d’origine fourni doit être utilisé. L’utilisation du moteur avec une conﬁguration de moteur inappropriée à une altitude donnée peut augmenter ses émissions et diminuer la performance et le rendement énergétique.

ENTRETIEN

Assurez-vous que le pulvérisateur reste propre et est stocké de façon adéquate. Utilisez uniquement l’appareil sur une surface plane, à niveau, dans un environnement propre et sec. N’EXPOSEZ PAS l’appareil à des conditions extrêmes, ou à des niveaux excessifs de poussière, de saletés, d’humidité ou de gaz corrosifs.

 AVERTISSEMENT

N’utilisez jamais un pulvérisateur endommagé ou défectueux.

 AVERTISSEMENT

Une maintenance inadéquate annulera votre garantie.

100782 - PULVÉRISATEUR 3200 PSI

ENTRETIEN



AVIS

Pour les dispositifs et systèmes de contrôle des émissions, lisez et comprenez vos responsabilités pour le service, comme indiqué dans l’énoncé de “Emission Control Warranty Statement “ de ce manuel.

Le propriétaire/opérateur est responsable de toutes les interventions de maintenance périodique.

Exécutez toute la maintenance programmée conformément au calendrier prévu.

Corrigez tout problème détecté avant d’utiliser le pulvérisateur.

Pour une intervention de service ou une assistance sur les pièces, contactez notre assistance téléphonique au 1877338-0999

Nettoyage du pulvérisateur

 MISE EN GARDE

NE PULVÉRISEZ PAS de l’eau sur le moteur.

L’eau peut contaminer le système de carburant et peut inﬁltrer le moteur par les fentes de refroidissement et endommager le moteur.

Changement d’huile pour moteur

Changez l’huile lorsque le moteur est chaud. Reportez-vous àla spéciﬁcation de l’huile pour sélectionner la qualité d’huile adaptée à votre environnement de fonctionnement.

1. Enlevez le boulon de vidange d’huile avec une douille de 12mm (non fournie) et une rallonge.

BOULON DE VIDANGE

2. Vidangez complètement l’huile dans un contenant approprié.

1. Utilisez un chiffon humide pour nettoyer les surfaces extérieures du pulvérisateur.

2. Utilisez une brosse souple pour éliminer saletés et huile.

3. Utilisez un compresseur à air (25PSI) pour éliminer les saletés et débris du pulvérisateur.

4. Inspectez les fentes d’aération et de refroidissement pour vous assurer qu’elles sont propres et non obstruées.

Nettoyage de la buse de pulvérisation

Détachez la buse à connexion rapide de la lance. Utilisez une petite tige métallique (trombone à papier) pour dégager d’éventuelles particules dans la buse à connexion rapide et rincez à l’eau.

3. Remettez en place le boulon de vidange.

4. Ajoutez de l’huile comme indiqué sous Ajout d’huile du chapitre Assemblage. ÉVITEZ DE TROP REMPLIR. L’huile pour l’entretien routinier n’est pas fournie.

5. Mettez au rebut l’huile usagée dans une installation de traitement des déchets approuvée.



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage. Si vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.

Pour empêcher tout démarrage accidentel, retirez et mettez à la terre le ﬁl de la bougie avant toute intervention de service.

100782 - PULVÉRISATEUR 3200 PSI

ENTRETIEN

Nettoyage et réglage de la bougie

1. Retirez le câble de la bougie.

2. Utilisez un outil de démontage de bougie (non inclus), ou une douille 21 mm (13/16 po) (non incluse) pour retirer la bougie.

3. Inspectez l’électrode de la bougie. Elle doit être propre et non usée pour produire l’étincelle requise pour l’allumage

4. Assurez-vous que l’écartement de l’électrode de la bougie est 0,7 - 0,8mm (0,028 - 0,031po).

Nettoyage du ﬁltre à air

1. À l'aide de votre doigt, indiscret l'onglet extérieur et vers le haut légèrement soulever le couvercle du ﬁltre à air audessus de la position de verrouillage de l'onglet.

2. Retirez à la fois le couvercle du ﬁltre à air et l’élément ﬁltre à air.

L’ÉCARTEMENT DE LA BOUGIE

5. Reportez-vous aux types de bougies dans Spéciﬁcations lors du remplacement de la bougie.

6. Vissez avec précaution la bougie sur le moteur

7. Utilisez un outil à douille de bougie (non inclus), ou une douille de 21 mm (13/16 po) (non incluse) pour installer la bougie.

8. Branchez le câble de bougie sur la bougie.

3. Lavez avec un détergent doux et de l’eau. Asséchez complètement avec un chiffon propre.

4. Saturez d’huile à moteur propre.

5. Pressez dans un chiffon absorbant propre pour retirer l’excédent d’huile.

6. Placez le ﬁltre dans l’assemblage.

7. Rattacher le couvercle du ﬁltre à air. Fixez le côté le plus proche du réservoir d’essence, puis pivotez vers le bas pour fermer. Assurez-vous que le couvercle du ﬁltre à air s’enclenche en place.

Pare-étincelles

1. Si tel est équipé, laissez le moteur refroidir complètement avant d’entretenir l’arrêt d’étincelles.

100782 - PULVÉRISATEUR 3200 PSI

STOCKAGE

2. Retirez les vis de ﬁxation de la plaque de ﬁnition qui maintient l’extrémité du pare-étincelles sur le silencieux.

3. Retirez la grille du pare-étincelles.

4. Éliminez soigneusement les dépôts de carbone de la grille du pare-étincelles avec une brosse métallique.

5. Remplacez le pare-étincelles s’il a été endommagé.

6. Positionnez le pare-étincelles sur le silencieux et ﬁxez-le en utilisant les vis retirées à l’étape 2.

 MISE EN GARDE

Le défaut de nettoyer le pare-étincelles réduira la performance du moteur.

Ajustement du régulateur

 AVERTISSEMENT

Modiﬁer le réglage effectué en usine annulera la garantie.

Le mélange air-carburant n’est pas réglable. Modiﬁer le régulateur peut endommager votre génératrice ainsi que vos appareils électriques et annulera la garantie. CPE vous recommande de contacter notre ligne d’assistance téléphonique au 1877338-0999 pour tout autre service ou ajustement.

Programme de maintenance

Suivez les intervalles de service indiqués dans le programme ci-dessous. Effectuez des interventions de service plus fréquemment sur votre pulvérisateur lors d’une utilisation dans des conditions difﬁciles. Contactez notre service d’assistance téléphonique au 1877338-0999 pour localiser le revendeur certiﬁé Champion Power Equipment le plus proche pouvant répondre à vos besoins de maintenance.

TOUTES LES 8HEURES OU QUOTIDIENNEMENT

 Vériﬁer le niveau d’huile  Procéder à un nettoyage autour de l’admission d’air et du

silencieux

5PREMIÈRES HEURES

 Changer l’huile

TOUTES LES 100HEURES OU CHAQUE SAISON

 Changer l’huile  Nettoyer/régler la bougie  Vériﬁer/régler le jeu de soupape*  Nettoyer le pare-étincelles  Nettoyer le réservoir et le ﬁltre d’essence*

TOUTES LES 250HEURES

 Nettoyer la chambre de combustion*

TOUS LES 3ANS

 Remplacer le circuit d’essence*

* Intervention devant être effectuée par des utilisateurs qualiﬁés et expérimentés

ou par des revendeurs certiﬁés Champion Power Equipment.

STOCKAGE

Pour un stockage à court et à long terme, suivez ces directives.

Stockage du pulvérisateur

1. Laissez le pulvérisateur se refroidir complètement avant de procéder à son stockage.

2. Coupez l’alimentation d’essence au niveau de la vanne d’essence.

3. Nettoyez le pulvérisateur conformément aux instructions de la section Maintenance.

4. Stockez l’appareil dans local propre, sec et non exposé aux rayons directs du soleil.

Moteur stocké pour une période inférieure à 30jours

1. Laissez le moteur se refroidir complètement avant le stockage.

2. Nettoyez le moteur conformément aux instructions de la section Maintenance.

3. Pour prolonger la durée de stockage de l’essence, ajoutez un stabilisateur d’essence correctement formulé dans le réservoir.

4. Assurez-vous que la vanne d’essence est en position «OFF».

TOUTES LES 50HEURES OU CHAQUE SAISON

 Nettoyer le ﬁltre à air  Changer l’huile si l’appareil est utilisé dans des conditions

d’exploitation intenses ou dans des environnements très chauds

Moteur stocké pour une période supérieure à 30jours

1. Ajoutez un stabilisateur d’essence correctement formulé dans le réservoir.

100782 - PULVÉRISATEUR 3200 PSI

STOCKAGE

2. Faites tourner le moteur pendant quelques minutes aﬁn que l’essence traitée ait pu circuler dans tout le système d’essence et le carburateur.

3. Tournez la vanne d’essence en position «Off».

4. Laissez le moteur tourner jusqu’à ce qu’à l’arrêt du moteur après épuisement de l’essence. Cela prend généralement quelques minutes.

5. Le moteur doit refroidir complètement avant de procéder à son nettoyage et son stockage.

6. Utiliser un entonnoir (et un tuyau approprié si nécessaire) sous le boulon de vidange du carburateur pour éviter les déversements. Assurez-vous de bien disposer de l’essence égouttée conformément aux règlements ou aux lignes directrices locales.

de démarrage plusieurs fois jusqu’à ce que l’antigel sorte par la sortie de la pompe.

 AVERTISSEMENT

Ne stockez jamais le pulvérisateur à l’intérieur ou près de dispositifs en présence d’une source de chaleur ou d’une ﬂamme, d’étincelles ou de témoins lumineux, car ils peuvent enﬂammer des vapeurs d’essence.

NE STOCKEZ PAS un pulvérisateur à proximité de fertilisants ou de matières corrosives.

Même lorsque le réservoir d’essence est vide, des vapeurs d’essence peuvent s’enﬂammer.

 DANGER

L’échappement du moteur contient du monoxyde de carbone inodore et incolore.

Pour éviter un allumage accidentel ou non intentionné du produit pendant les périodes de stockage, les précautions suivantes doivent être prises:

7. Nettoyez le moteur conformément aux instructions de la section Maintenance.

8. Changez l’huile.

9. Retirez la bougie et versez environ 14,9ml (1⁄2once) d’huile dans le cylindre. Faites tourner le moteur lentement pour répartir l’huile et lubriﬁer le cylindre.

10. Remettez en place la bougie.

Stockage pour l’hiver

Protégez du gel les pièces du pulvérisateur.

1. Suivez toutes les instructions de stockage des sections précédentes.

2. Assurez-vous que le tuyau du pulvérisateur ne contient pas d’eau avant de procéder au stockage pour l’hiver.

3. Pour éviter le gel de la pompe, vous devez insérer de l’antigel RV.

4. Vous aurez besoin d’environ 177,4ml (6onces) d’antigel RV, d’un entonnoir et d’un tuyau d’arrosage d’une longueur d’environ 30cm (12po.).

5. Verser l’antigel dans l’entonnoir relié à l’entrée de la pompe avec un petit tuyau, puis tirer sur le démarreur de recul pour créer l’aspiration dans le boîtier de la pompe. Tirez le cordon

– Lors du stockage du pulvérisateur pour de courtes ou

longues périodes, assurez-vous que l’interrupteur du moteur et la vanne d’essence sont en position «OFF».



AVIS

Nos moteurs fonctionnent correctement avec des mélanges de carburants comportant 10% ou moins d’éthanol. Lors de l’utilisation de mélanges de carburants, il convient de signaler certains problèmes:

– Les mélanges éthanol-essence peuvent absorber plus

d’eau que l’essence seule.

– Ces mélanges peuvent éventuellement se séparer, laissant

de l’eau ou une boue aqueuse dans le réservoir, la vanne de combustible et le carburateur.

– Avec les alimentations d’essence par gravité, ce carburant

compromis peut s’introduire dans le carburateur et provoquer des dommages sur le moteur et/ou d’autres risques potentiels.

– Seuls quelques stabilisateurs de carburant sont formulés

pour fonctionner avec des mélanges de carburant à éthanol.

– Tout dommage ou risque lié à l’utilisation d’un combustible

inadéquat, du stockage inadéquat de combustible et/ou de stabilisateurs mal formulés n’est pas couvert par la garantie du fabricant.

Il est conseillé de toujours couper l’alimentation en carburant, de faire fonctionner le moteur jusqu’à épuisement de l’essence et de purger le réservoir lorsque l’équipement n’est pas utilisé pendant une période supérieure à 30jours.

100782 - PULVÉRISATEUR 3200 PSI

FICHE TECHNIQUE

Spéciﬁcations de la pulvérisateur

Modèle de pulvérisateur ................................... 100782

Pression maximale ........................................ 3200 PSI

Capacité de ﬂux ............................................2,5 GPM

Température maximale de l’eau (°C/°F) .................... 40/104

Poids ................................................. 30 kg (66,1 lb)

Longueur ....................................... 105,4 cm (41,5 po)

Largeur ......................................... 49,5 cm (19,5 po)

Hauteur ........................................... 68,9 cm (27,1 po)

Spéciﬁcations du moteur

Modèle ................................................YF172FD-020

Déplacement ...............................................224 cm³

Type ............................. Soupape en tête, cycle à 4temps

Type de démarrage..........................................Manuel

Spéciﬁcations de la bougie

Type MEO ..................................................... F6RTC

Type de remplacement ................ NGK BPR6ES ou équivalent

Jeu ................................0,7 - 0,8mm (0,028 - 0,031po)

Spéciﬁcations de soupape

Jeu d’admission ............... 0,13 - 0,17mm (0,005 - 0,007po)

Jeu d’échappement ...........0,18 - 0,22mm (0,007 - 0,009po)



AVIS

Un bulletin technique sur les procédures de réglage desoupape est disponible sur le site www.championpowerequipment.com.



AVIS

La température modiﬁe les propriétés de l’huile et le rendement du moteur. Changez le type d’huile à moteur utilisé en fonction de la température et conformément aux besoins spéciﬁques du moteur.

Spéciﬁcations du carburant

Utilisez de l’essence sans plomb propre et fraîche présentant un indice d’octane minimum de 87 et un contenu en éthanol 10% ou moins en volume. N’UTILISEZ PAS E15 ou E85. ÉVITEZ DE TROP REMPLIR.

Capacité d’essence ..................................3,5 L (0,9 gal)

Spéciﬁcations de la température

Températures comprises

de demarrage (°C/°F) .......................... -15 to 40 / 5 to 104



AVIS

Message important concernant la température. Votre produit a été conçu et cadencé pour un fonctionnement continu sous des températures ambiantes pouvant atteindre jusqu’à 40°C (104°F). Si nécessaire, votre produit peut être utilisé à des températures comprises entre -15°C (5°F) et 50°C (122°F) pendant de courtes périodes. Toute exposition à des températures non compris dans cette plage pendant le rangement, vous devrez attendre que la température se retrouve dans cette plage avant l’utilisation. En toutes circonstances, le produit doit toujours être utilisé à l’extérieur, dans un endroit bien aéré, loin des portes, fenêtres et bouches d’aération.

Spéciﬁcations de l’huile

ÉVITEZ DE TROP REMPLIR.

Type .....................................*Voir le tableau ci-dessous

Capacité ........................................600 ml (20,3 oz liq)

Type d’huile du moteur recommandé

10W-30

10W- 405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15 ,6 26,7 37, 8 48,9

Température ambiante

80 100 120

100782 - PULVÉRISATEUR 3200 PSI

DÉPANNAGE

Problème Cause Solution

Le pulvérisateur ne démarre pas.

Le pulvérisateur démarre mais fonctionne par à-coups.

Emballement du pulvérisateur.

L’ap pareil n’atteint pas une haute pression.

La pression de pulvérisation varie du niveau élevé au niveau bas.

Le lavage avec détergent basse pression ne fonctionne pas correctement.

Pas de carburant. Ajoutez du carburant. Bougie défectueuse. Remplacez la bougie.

Faible niveau d’huile.

Étrangleur en mauvaise position. Ajustez l’étrangleur.

Fil de bougie mal connecté. Branchez le ﬁl sur la bougie.

Régulateur de moteur défectueux. Contactez le service d’assistance téléphonique.

L’approvisionnement en eau est restreint.

Le tuyau d’arrosage est trop petit.

Le ﬁltre d’entrée du tuyau est bouché. Retirez le tuyau d’arrosage, nettoyez le ﬁltre et rincez. Pas sufﬁsamment d’eau d’entrée. Réglez le tuyau d’arrosage au débit maximal.

Approvisionnement en eau d’entrée médiocre.

Le ﬁltre d’entrée du tuyau est bouché. Retirez le tuyau d’arrosage, nettoyez le ﬁltre et rincez.

La buse de pulvérisation est obstruée.

La pompe aspire de l’air.

Le détergent est trop visqueux. Diluez le détergent Une buse de pulvérisation haute pression à

connexion rapide est installée sur la lance de pulvérisation.

Le tuyau de détergent n’est pas raccordé à la pompe.

La buse de pulvérisation est obstruée Nettoyez la buse et éliminez les débris Le ﬁltre sur le tuyau du détergent est bouché Nettoyez avec de l’eau chaude ou remplacez.

La soupape d’injecteur chimique (dans la pompe) est partiellement bloquée ou obstruée.

Le tube de détergent n’est pas connecté au raccord en cuivre de la sortie de la pompe.

Remplissez le carter au niveau approprié. Placez le pulvérisateur sur une surface plane, àniveau.

Vériﬁez l’absence de fuite, d’obstructions ou de coudes sur les tuyaux.

Remplacez avec un tuyau d’arrosage de 5/8po. ou plus grand.

Réglez le tuyau d’arrosage au débit maximal. Vériﬁez l’absence de fuites, d’obstructions ou de coudes sur le tuyau.

Retirez les particules avec une ﬁne tige. (voir la section de maintenance du manuel)

Vériﬁez tous les tuyaux et raccordements, assurezvous qu’ils sont bien serrés et ﬁxés. Arrêtez le moteur et purgez la pompe en tirant sur la gâchette jusqu’à ce qu’un ﬂux continu d’eau s’écoule.

Le détergent fonctionne uniquement avec la buse àconnexion rapide basse pression (noire).

Vériﬁez la connexion.

Tirez rapidement et relâchez la gâchette du pistolet 4ou 5fois pour libérer la soupape d’injecteur chimique.

Installez le tube de détergent à l’entrée de l’injecteur de détergent à proximité de la sortie de la pompe.

DÉPANNAGE

100782 - PULVÉRISATEUR 3200 PSI

Problème Cause Solution

Fuite de la connexion du tuyau d’arrosage.

La lance de pulvérisationfuit.

Impossible de tirer sur le lanceur du moteur.

Pour plus de soutien technique:

Équipe de soutien technique Numéro sans frais: 1877338-0999 support@championpowerequipment.com

Raccords lâches Serrez Rondelle en caoutchouc absente/usée Remplacez la rondelle en caoutchouc. La lance de pulvérisation n’est pas correctement

ﬁxée.

La pompe augmente la pression à chaque tirage.

Serrez toutes les connexions

Tirez sur la gâchette du pistolet après 2tirages du lanceur, pour relâcher la pression de la pompe.

DÉPANNAGE

100782 - PULVÉRISATEUR 3200 PSI

GARANTIE*

CHAMPION POWER EQUIPMENT GARANTIE LIMITÉE DE DEUX (2) ANS

Conditions de la garantie

Pour enregistrer votre produit pour bénéﬁcier de la garantie et du service téléphonique d’assistance technique à vie GRATUIT,

veuillez visiter :

https://www.championpowerequipment.com/register

Pour terminer l’enregistrement, vous devez inclure une copie du reçu de caisse comme preuve d’achat. Une preuve d’achat est requise pour bénéﬁcier du service de garantie. Veuillez enregistrer

votre produit dans les dix (10) jours suivant son achat.

Garantie de réparation et de remplacement

CPE garantit à l’acheteur original que les composants mécaniques et électriques seront exempts de défauts de matériau et de fabrication pour une période d’deux ans (pièces et main-d’œuvre) à partir de la date d’achat initiale et de 90 jours (pièces et maind’œuvre) pour un usage commercial et industriel. Les frais de transport du produit pour réparation ou remplacement en vertu de cette garantie sont de la seule responsabilité de l’acheteur. Cette garantie n’est valable que pour l’acheteur initial et n’est pas

transférable.

Ne pas rapporter le produit sur le lieu d’achat

Communiquez avec le soutien technique et CPE diagnostiquera tout problème par téléphone ou par courriel. Si le problème ne peut être résolu de cette manière, CPE autorisera, à sa discrétion, l’évaluation, la réparation ou le remplacement de la pièce ou du composant défectueux dans un centre de services CPE. CPE vous fournira un numéro de cas dans le cadre du service de garantie. Veuillez le conserver pour référence ultérieure. Les réparations ou remplacements effectués sans autorisation préalable, ou dans un établissement de réparations non autorisé, ne sont pas couverts

par cette garantie.

Exclusions de la garantie

Cette garantie ne couvrira pas les réparations et équipements suivants :

Usure normale

Les produits contenant des composants mécaniques ou électriques doivent faire l’objet d’un entretien périodique pour bien fonctionner. Cette garantie ne couvre pas les réparations quand l’usure normale a épuisé la durée de vie utile d’une pièce ou de

l’équipement complet.

Installation, utilisation et entretien

Cette garantie ne s’appliquera pas aux pièces et/ou à la maind’œuvre s’il appert que le produit a été mal utilisé, a manqué d’entretien, a fait l’objet d’un accident, ou encore s’il a été malmené, chargé au-delà des limites du produit, modiﬁé, mal installé ou mal connecté à un composant électrique. L’entretien

normal n’est pas couvert par cette garantie. Il n’est pas nécessaire qu’il soit effectué à un établissement ou par une personne autorisé

par CPE.

Autres exclusions

Cette garantie exclut :

– les défauts apparents portant notamment sur la peinture et les

décalques, etc.,

– les articles d’usure tels que les tuyau à haute pression, buses

de pulvérisation, lance ou pistolet, – les accessoires tels que les housses de rangement, – les défauts dus à des catastrophes naturelles et autres

événements majeurs au-delà du contrôle du fabricant, – les problèmes causés par des pièces autres que celles de

Champion Power Equipment.

Le cas échéant, cette garantie ne s’applique pas aux produits utilisés comme source électrique de base pour remplacer les

services publics.

Limites de la garantie implicite et des dommages indirects

Champion Power Equipment décline toute obligation en matière de réclamations concernant le temps perdu, l’utilisation de ce produit, le fret ou toute autre réclamation secondaire ou indirecte découlant de l’utilisation de ce produit par quiconque. CETTE GARANTIE ET LES GARANTIES CI-JOINTES DES SYSTÈMES ANTIPOLLUTION DE L’EPA DES ÉTATS-UNIS ET/OU CARB (SI APPLICABLES) REMPLACENT TOUTES LES AUTRES GARANTIES, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER.

Les produits fournis en remplacement seront soumis à la garantie du produit original. La durée de la garantie du produit échangé sera calculée en fonction de la date d’achat du produit original.

Cette garantie vous donne certains droits, lesquels peuvent varier d’un état ou d’une province à l’autre. Il se peut que vous ayez des droits autres que ceux qui sont énoncés dans la garantie, selon

votre état ou votre province.

Coordonnées

Adresse Champion Power Equipment, Inc. 12039 Smith Ave. Santa Fe Springs, CA 90670 É.-U.

www.championpowerequipment.com Service à la clientèle

Ligne sans frais : 1 877 338-0999 info@championpowerequipment.com

N° télécopieur : 1 562 236-9429 Service technique

Ligne sans frais : 1 877 338-0999 tech@championpowerequipment.com

*Sauf s’il est stipulé autrement dans toute Garantie sur les Systèmes de Contrôle des Émissions (le cas échéant) pour le Système de Contrôle des Émissions : U.S. Environment Protection Agency (EPA) et/ou California Air Resources Board (CARB).

GARANTIE DU SYSTÈME ANTIPOLLUTION DE CHAMPION POWER EQUIPMENT, INC. (CPE)

ET DE L’AGENCE DE PROTECTION ENVIRONNEMENTALE DES ÉTATS-UNIS (E.P.A. DES É.-U.)

Votre moteur Champion Power Equipment (CPE) répond aux normes d’émissions américaines de l’EPA des É.-U.

VOS DROITS ET OBLIGATIONS CONCERNANT LA GARANTIE :

L’EPA américaine et CPE sont heureux d’expliquer la garantie des systèmes fédéraux de contrôle des émissions de votre petit moteur de véhicule hors route 2023 et de l’équipement motorisé. Les nouveaux moteurs et les équipements doivent être conçus, fabriqués et équipés de petits moteurs répondants aux règlements de petits moteurs hors route de l’EPA au moment de la vente. CPE garantit le système antipollution du moteur de votre petit véhicule hors route pour la période décrite ci-dessous, pourvu que le moteur du petit véhicule hors route n’ait pas été utilisé de manière abusive, négligé, modiﬁé sans approbation ou mal entretenu.

Votre système antipollution doit comprendre des pièces comme un carburateur, un système d’injection, un système d’allumage, un pot catalytique et une canalisation de carburant. Il doit aussi être équipé de tuyaux, courroies, connecteurs et autres ensembles reliés aux émissions. Si un défaut sous garantie survient, CPE réparera le moteur de votre petit véhicule hors route sans frais, y compris le diagnostic, les pièces et la main-d’œuvre.

COUVERTURE DE LA GARANTIE DU SYSTÈME ANTIPOLLUTION DU FABRICANT :

Le système antipollution est garanti pendant deux (2) ans et sous réserve des clauses indiquées ci-dessous. Si, pendant la période de couverture de la garantie, une pièce de votre moteur présente un défaut de matériaux ou de main-d’œuvre, CPE réparera ou remplacera cette pièce.

RESPONSABILITÉS DU PROPRIÉTAIRE CONCERNANT LA GARANTIE :

Comme propriétaire d’un petit véhicule hors route, vous êtes responsable d’effectuer l’entretien exigé comme indiqué dans votre manuel du propriétaire. CPE vous recommande de conserver tous vos reçus d’entretien de votre petit véhicule hors route, mais CPE ne peut pas refuser unilatéralement la réparation sous garantie à cause de l’absence de reçus ou parce que vous n’avez respecté les entretiens planiﬁés.

Comme propriétaire d’un petit véhicule hors route, vous devez toutefois être informé que CPE peut refuser de réparer ou remplacer une pièce de votre petit véhicule hors route couverte par la garantie si votre petit véhicule hors route ou une pièce s’avère défectueux à cause d’une utilisation abusive, a été négligée, mal entretenue ou modiﬁée sans autorisation.

Vous êtes responsable d’apporter votre petit véhicule hors route à un centre de réparations autorisé de CPE ou un autre centre de réparations comme décrit sous la clause (3), article (f) ci-dessous, un détaillant CPE ou CPE situé à Santa Fe Springs en Californie dès que le problème survient. Les réparations au titre de la garantie doivent être faites dans un délai raisonnable sans toutefois dépasser 30 jours.

Pour toutes questions concernant vos droits et responsabilités de votre garantie, communiquez avec :

Champion Power Equipment, Inc.

Service à la clientèle

12039 Smith Ave.

Santa Fe Springs, CA 90670

1 877 338-0999

tech@championpowerequipment.com

GARANTIE DU SYSTÈME ANTIPOLLUTION

Voici les clauses précises concernant la couverture de garantie de votre système antipollution :

1. CHAMP D’APPLICATION : Cette garantie s’applique aux moteurs de petits véhicules hors route de 1997 ou plus récents. La période

de garantie du système antipollution commence à la date de livraison du nouveau moteur ou équipement au premier acheteur/ utilisateur ﬁnal et la couverture doit être de 24 mois consécutifs par la suite.

2. COUVERTURE GÉNÉRALE DU SYSTÈME ANTIPOLLUTION

CPE garanti au premier acheteur/utilisateur ﬁnal du nouveau moteur ou équipement et à tous les acheteurs subséquents que le moteur du petit véhicule hors route est :

2a. Conçu, fabriqué et équipé conformément aux normes d’émissions de l’EPA américaine pour les moteurs à allumage par étincelles

de et moins de 19 kW.

2b. Libre de tout défaut de matériaux et de fabrication qui fait en sorte que la défectuosité d’une pièce sous garantie soit identique

à tous égards importants à la pièce, tel que décrit dans la demande de certiﬁcation du fabricant du moteur pour une période de deux ans.

3. LA GARANTIE DES PIÈCES DU SYSTÈME ANTIPOLLUTION SERA INTERPRÉTÉE COMME SUIT :

3a. Toute pièce garantie dont le remplacement n’est pas prévu dans le manuel du propriétaire doit être garantie pour la période de

garantie du système antipollution. Si une telle pièce s’avère défectueuse pendant la période de garantie du système antipollution, CPE réparera ou remplacera la pièce comme indiqué au sous-paragraphe « d » ci-dessous. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3b. Toute pièce reliée au système antipollution n’étant soumise qu’à une inspection périodique comme décrite dans le manuel du

propriétaire doit être garantie pour la période de garantie du système antipollution. Une déclaration dans de telles instructions écrites à l’effet de réparer ou remplacer si nécessaire, ne doit pas abréger la période de garantie du système antipollution. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3c. Toute pièce garantie, reliée au système antipollution, à être remplacée conformément à l’entretien planiﬁé au manuel du

propriétaire doit être garantie pour la période précédant le premier point de remplacement planiﬁé pour cette pièce. Si la pièce est défectueuse avant le premier remplacement planiﬁé, cette pièce sera réparée ou remplacée par CPE conformément au sous-paragraphe « d » ci-dessous. Toutes pièces reliées au système antipollution seront réparées ou remplacées au titre de la garantie de CPE et seront garanties pour le reste de la période de garantie du système antipollution avant le premier point de remplacement planiﬁé de cette pièce reliée au système antipollution.

3d. La réparation ou le remplacement d’une pièce du système antipollution effectué au titre de la garantie du système antipollution

par un atelier de réparations agréé de CPE sera sans frais.

3e. Le propriétaire ne doit pas être facturé pour la main-d’œuvre du diagnostic déterminant que la pièce couverte par la garantie du

système antipollution est défectueuse pourvu qu’un tel diagnostic soit effectué par un atelier de réparations autorisé de CPE.

3f. CPE doit payer les réparations couvertes par la garantie sur les émissions dans les centres de réparations non autorisés dans les

circonstances suivantes : i. Le service est requis dans un centre de population avec une population de plus de 100 000 habitants selon les États-Unis.

Recensement de 2000 sans centre de réparations autorisé par CPE ET

ii. Le service doit être rendu dans un centre de réparations autorisé par CPE situé à plus de 160 km (100 mi). La limite de distance

de 160 km (100 mi) ne s’applique pas pour les états suivants : Alaska, Arizona, Colorado, Hawaii, Idaho, Montana, Nebraska, Nevada, New Mexico, Oregon, Texas, Utah et Wyoming.

3g. CPE sera responsable des dommages causés à d’autres composants du moteur d’origine ou des modiﬁcations approuvées

causées directement par une défectuosité sous garantie d’une pièce liée au système antipollution couverte par la garantie du système antipollution.

3h. Tout au long de la période de garantie du système antipollution, CPE doit conserver une quantité sufﬁsante de pièces relatives au

système antipollution garanties pour répondre à la demande prévue de telles pièces reliées au système antipollution.

3i. Toutes les pièces de rechange du système antipollution autorisées et approuvées par CPE doivent être utilisées et fournies pour

effectuer tous les entretiens ou réparations du système antipollution, et ce, sans frais. Une telle utilisation ne doit pas diminuer l’obligation de garantie de CPE.

3j. Des pièces ajoutées, modiﬁées ou non approuvées ne doivent pas être utilisées pour modiﬁer ou réparer un moteur CPE. Une

telle utilisation annulera la garantie du système antipollution et sera un motif sufﬁsant pour rejeter une réclamation au titre de la garantie du système antipollution. CPE n’est pas responsable en vertu des présentes pour les défaillances des pièces garanties d’un moteur CPE causées par l’utilisation d’une telle pièce complémentaire ou modiﬁée non approuvée.

LES PIÈCES DU SYSTÈME ANTIPOLLUTION INCLUSES SONT : (en utilisant les parties de la liste applicables au moteur)

Systèmes couverts par la

présente garantie

Système de dosage de carburant

Système d’admission d’air Filtre à air, tubulure d’admission Système d’allumage Bougie et pièces, système d’allumage électromagnétique Système d’échappement Tubulure d’échappement, pot catalytique Pièces diverses Tuyaux, pièces, joints d’étanchéité, joints statiques et colliers associés aux systèmes énumérés. Émissions de vapeurs de

carburant

Régulateur de pression de carburant, carburateur et pièces internes

Réservoir de carburant, bouchon du réservoir de carburant, pièces de canalisation de carburant (pour carburant liquide et les vapeurs de carburant), colliers, soupapes de sécurité, soupapes de commande, électrovalves de commande, commandes électroniques, diaphragmes de soupape à dépression, câbles de contrôle, fourchettes, soupapes de purge, joints, tuyaux à vapeur, séparateur de liquide/vapeur, réservoir à charbon actif, supports de montage du réservoir, connecteur d’oriﬁce de purge du carburateur

Description des pièces

POUR OBTENIR UNE RÉPARATION AU TITRE DE LA GARANTIE :

Vous devez apporter votre moteur CPE ou le produit sur lequel il est installé avec la carte d’enregistrement de garantie ou une autre preuve de la date d’achat originale, à vos frais, chez un concessionnaire Champion Power Equipment autorisé à vendre et réparer un produit CPE pendant ses heures ouvrables. Les centres de réparations déﬁnis à la clause (3) article (f) doivent être approuvés par CPE avant d’effectuer la réparation. Les réclamations de réparation ou d’ajustement s’avérant être uniquement causées par un défaut de matériaux ou de maind’œuvre ne seront pas refusées même si l’entretien n’a pas été fait ou s’il n’a pas été utilisé correctement.

Pour toutes questions concernant vos droits et responsabilités de votre garantie ou pour obtenir une réparation au titre de la garantie, veuillez écrire ou appeler le service à la clientèle de Champion Power Equipment, Inc.

Champion Power Equipment, Inc.

12039 Smith Ave.

Santa Fe Springs, CA 90670

1-877-338-0999

Aux soins de : Service à la clientèle

tech@championpowerequipment.com
