quick st rt

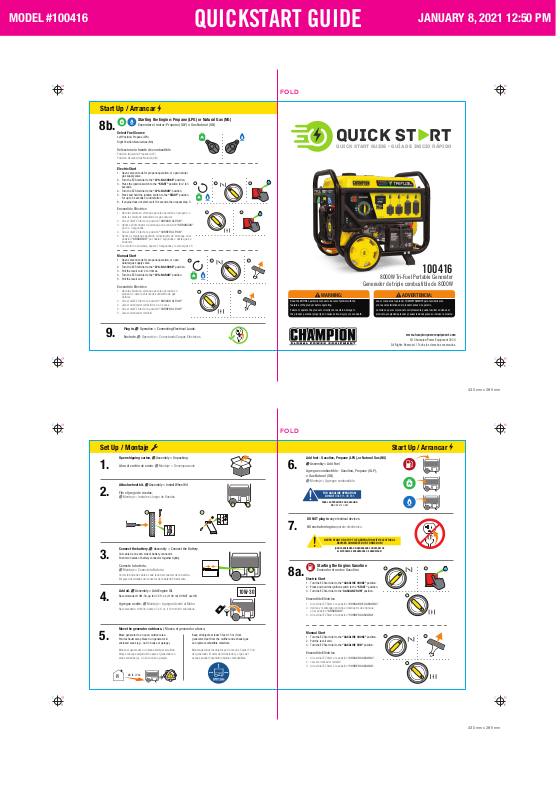

QUICK START GUIDE • GUÍA DE INICIO RÁPIDO
WARNING:
Read the ENTIRE operator’s manual to become familiar with the
features of the product before operating.
Failure to operate the product correctly can result in damage to
the product, personal property and cause serious injury or even death.
100416
8000W Tri-Fuel Portable Generator
Generador de triple combustible de 8000W
ADVERTENCIA:
Lea el manual del operador COMPLETAMENTE para familiarizarse
con las características del producto antes de operarlo.
La falla en operar el producto correctamente puede resultar en daños al
producto, propiedad personal y causar lesiones graves o incluso la muerte.
www.championpowerequipment.com
© Champion Power Equipment 2020.
All Rights Reserved. / Todos los derechos reservados.
Page 2
Set Up / Montaje Start Up / Arrancar
Open shipping carton. Assembly > Unpacking
1.
2.
3.
Abra el cartón de envío. Montaje > Desempacando
Attach wheel kit. Assembly > Install Wheel Kit
Fije el juego de ruedas.
Montaje > Instale el Juego de Ruedas
A
×2
Connect the battery. Assembly > Connect the Battery.
Cut cable tie on each side of battery connector.
Push two halves of battery connector together tightly.
A
B
×2
B
4.
5.
Conecte la bateria.
Montaje > Conecte la Batería
Cortar la brida de cable a cada lado del conector de la batería.
Empuje dos mitades del conector de la batería firmemente.
Add oil. Assembly > Add Engine Oil.
Recommended: 10W-30, up to 37.2 fl. oz. (1100 ml) DO NOT overfill.
Agregue aceite. Montaje > Agregue Aceite al Motor.
Recomendado: 10W-30, hasta 37.2 fl. oz. (1100 ml) NO sobrellene.
Move the generator outdoors. / Mueva el generador afuera.
Move generator to an open, outdoor area.
Point exhaust away. Never run generator in
enclosed areas (e.g., not in house or garage).
Mueva el generador a un área abierta al aire libre.
Dirija el escape alejado. No opere el generador en
areas cerradas (ej., no en la casa o garaje).
Keep all objects at least 5 feet (1.5 m) from
generator. Heat from the muffler and exhaust gas
can ignite combustible materials.
Mantenga todos los objetos por lo menos 5 pies (1.5m)
del generador. El calor del silenciador y el gas del
escape pueden incendiar objetos combustibles.
A
10W-30
25 ft. / 7 m
Page 3
6.
Add fuel - Gasoline, Propane (LPG), or Natural Gas (NG)
Assembly > Add Fuel
Agregue combustible - Gasolina, Propano (GLP),
o Gas Natural (GN)
Montaje > Agregue combustible.
FOR GASOLINE OPERATION:
DO NOT USE E15 OR E85
PARA LA OPERACIÓN CON GASOLINA:
NO USE E15 O E85
DO NOT plug in any electrical devices.
7.
8a.
NO enchufe ningún aparato electrónico.
NEVER START OR STOP THE GENERATOR WITH ELECTRICAL
DEVICES CONNECTED OR TURNED ON!
¡NUNCA ENCIENDA UN GENERADOR CON APARATOS
ELECTRONICOS ENCHUFADOS O ENCENDIDOS!
Starting the Engine: Gasoline
Encender el motor: Gasolina
Electric Start
1. Turn the EZ Start dial to the “GASOLINE CHOKE” position.
2. Press and hold the ignition switch to the “START” position.
3. Turn the EZ Start dial to the “GASOLINE RUN” position.
Encendido Eléctrico
1. Gire el dial EZ Start a la posición “AHOGAR DE GASOLINA”.
2. Oprima y mantenga oprimido el interruptor de arranque
en al posición “ARRANCAR”.
3. Gire el dial EZ Start a la posición “CORRER GASOLINA”.
1 2
3
Manual Start
1. Turn the EZ Start dial to the “GASOLINE CHOKE” position.
2. Pull the recoil cord.
3. Turn the EZ Start dial to the “GASOLINE RUN” position.
Encendido Eléctrico
1. Gire el dial EZ Start a la posición “AHOGAR GASOLINA”.
2. Jale el arrancador retráctil
3. Gire el dial EZ Start a la posición “CORRER GASOLINA”.
21
3
Page 4
Start Up / Arrancar
Starting the Engine: Propane (LPG) or Natural Gas (NG)
Encender el motor: Propano (GLP) o Gas Natural (GN)
8b.
Select Fuel Source
Left Position: Propane (LPG)
Right Position: Natural Gas (NG)
Seleccione la fuente de combustible
Posición Izquierda: Propano (GLP)
Posición Derecha: Gas Natural (GN)
Electric Start
1. Open valve on tank for propane operation, or open natural
gas supply valve.
2. Turn the EZ Start dial to the “LPG-NG CHOKE” position.
3. Press the ignition switch to the “START” position for 2 to 3
seconds.
4. Turn the EZ Start dial to the “LPG-NG RUN” position.
5. Press and hold the ignition switch to the “START” position
for up to 5 seconds or until started.
6. If engine does not start, wait 10 seconds, then repeat step 5.
1 2
3
Encendido Eléctrico
1. Abra la válvula en el tanque para la operación en propano, o
abra la válvula de suministro de gas natural.
2. Gire el dial EZ Start a la posición “AHOGAR GLP-GN”.
3. Oprima el interruptor de arranque en al posición “ARRANCAR”
por 2 a 3 segundos.
4. Gire el dial EZ Start a la posición “CORRER GLP-GN”.
5. Oprima y mantenga oprimido el interruptor de arranque en al
posición “ARRANCAR” por hasta 5 segundos o hasta que se
enciende.
6. Si el motor no enciende, espere 10 segundos y repita el paso 5.
Manual Start
1. Open valve on tank for propane operation, or open
natural gas supply valve.
2. Turn the EZ Start dial to the “LPG-NG CHOKE” position.
3. Pull the recoil cord 2 to 3 times.
4. Turn the EZ Start dial to the “LPG-NG RUN” position.
5. Pull the recoil cord.
1 2
Encendido Eléctrico
1. Abra la válvula en el tanque para la operación en
propano, o abra la válvula de suministro de gas
natural.
2. Gire el dial EZ Start a la posición “AHOGAR GLP-GN”
3. Jale el arrancador retráctil de 2 a 3 veces.
4. Gire el dial EZ Start a la posición “CORRER GLP-GN”
5. Jale el arrancador retráctil.
4
4
5
3
5
9.
Plug in. Operation > Connecting Electrical Loads.
Enchufe. Operación > Conectando Cargas Eléctricas.
