Champion Power Equipment 13005 User guide

MANUAL DEL PROPIETARIO

12039 Smith Ave.

Santa Fe Springs CA 90670

USA / 1-877-338-0999

www.championpowerequipment.com

MANTENGA ESTAS INSTRUCCIONES

Instrucciones Importantes de Seguridad
son incluidas en este manual.

HECHO EN CHINA

REV 13005-20180803

13005

NÚMERO DE MODELO

ATV / UTV equipo de malacate

1361 kg Malacate

¿Tiene pregunt as o necesita ayuda?

No devuelva este producto a la tienda!

ESTAMOS AQUÍ PARA AYUDAR!

Visite nuestro sitio web:

www.championpowerequipment.com

para más información:

• Información sobre el
producto y actualizaciones

• Preguntas más frecuentes

Llame a nuestro equipo de

Atención al Cliente al teléfono gratuito

1-877-338-0999

• Tech Boletines

• Registro del producto

– o –

:

Ordenar Partes:

Lun – Vie 8:30 AM – 5:00 PM (PST/PDT)

Sin Costo: 1-877-338-0999

ADVERTENCIA: Cáncer y Daño Reproductivo – www.P65Warnings.ca.gov

*Nosotros siempre estamos trabajando para mejorar nuestros productos. Puede ser que el producto sea un poco diferente con la imagen en la covertura.

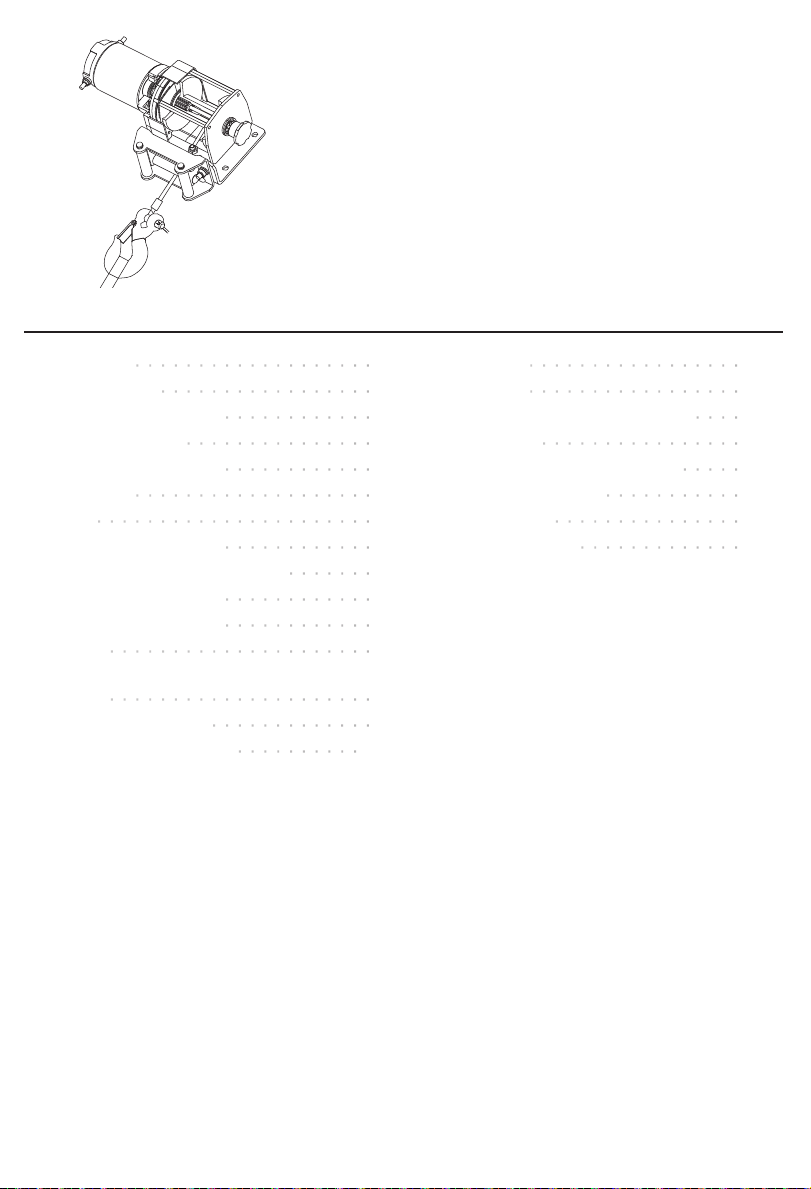

TABLA DE MATERIAS

13005

1361 kg Malacate

ATV / UTV equipo de

malacate

Introducción ...................1

Introducción .................1

Convenciones del manual ............2

Reglas de seguridad ...............3

Controles y características ............5

Malacate ...................5

Montaje ......................6

Montaje del malacate ............6

Montaje del mando a distancia .......6

Cableado del malacate ............7

Diagrama de cableado ............8

Operación .....................9

Consejos generales para una operación

segura .....................9

Técnicas de aparejo s .............9

Técnicas de tracció n a -z .......... 10

Mantenimiento ................. 11

Lubricación ................. 11

Reemplazo del conjunto del cable .... 11

Especificaciones ................ 12

Especificaciones de rendimiento ..... 12

Diagrama de cableado ........... 13

Lista de partes ............... 14

Solución de problemas ............. 15

ESPAÑOL 13005

INTRODUCCIÓN

Introducción

Felicitaciones por la compra de un producto de Champion Power Equipment. Champion Power
Equipment y Champion Engine Technology diseña, desarrolla y apoya todos nuestros productos con
las especificaciones y normas estrictas. Con conocimiento adecuado del producto, uso seguro y un
mantenimiento regular, este producto debe llevar años de servicio.

Se ha hecho todo lo posible por garantizar la exactitud e integridad de la información en este manual, y
nos reservamos el derecho de cambiar, alterar y / o mejorar el producto y este documento en cualquier
momento sin previo aviso.

Así como en CPE / CET valoramos altamente cómo nuestros productos son diseñados, fabricados,
operados y mantenidos, y también altamente valoramos su seguridad y la seguridad de los demás,
nos gustaría que tomará el tiempo para leer este manual y otros materiales del producto a fondo y
ser plenamente conscientes y conocedores de la asamblea, operación, peligros y mantenimiento del
producto antes de su uso. Familiarícese totalmente a sí mismo, y asegúrese de que otros que planean
operar el producto se familiaricen sobre el funcionamiento del producto, con los procedimientos de
seguridad y funcionamiento correcto antes de cada uso. Por favor siempre use el sentido común
y siempre esté atento a la precaución cuando utilice el producto para asegurar que no ocurran
accidentes, daños materiales o lesiones. Queremos que siga utilizando y que esté satisfecho con su
producto CPE / CET en los años venideros.

Anote los números de modelo y serie así como la fecha y lugar de compra para fines de referencia futura.
Tenga esta información a mano cuando solicite partes y al hacer averiguaciones técnicas y de garantía.

Servicio Técnico de Champion Power Equipment

1-877-338-0999

Número de Modelo

13005

Número de Serie

Fecha de Compra

Lugar de Compra

1

13005 ESPAÑOL

CONVENCIONES DEL MANUAL

Este manual usa los siguientes símbolos para diferenciar los distintos tipos de información. El símbolo
de seguridad se usa con una palabra clave para alertarle de peligros potenciales al operar y poseer el
equipo de energía.
Obedezca todos los mensajes de seguridad para evitar o reducir el riesgo de lesiones graves o letales.

PELIGRO

PELIGRO indica una situación inminentemente
peligrosa que, de no evitarse, provocará
lesiones grave o letales.

ADVERTENCIA

ADVERTENCIA indica una situación
potencialmente peligrosa que, de no evitarse,
podría provocar lesiones graves o letales.

PRECAUCIÓN

PRECAUCIÓN indica una situación
potencialmente peligrosa que, de no evitarse,
puede provocar lesiones leves o moderadas.

PRECAUCIÓN

PRECAUCIÓN se usa sin el símbolo de alerta
para indicar una situación potencialmente
peligrosa que, de no evitarse, puede causar
daños materiales.

NOTA

Si tiene dudas sobre su malacate, podemos
asesorarlo. Llame a nuestra línea de ayuda al

1-8 7 7- 338 - 0 9 99

2

REGLAS DE SEGURIDAD

ESPAÑOL 13005

ADVERTENCIA

Lea completamente este manual antes de operar
el generador. El no seguir las instrucciones
podría causar lesiones graves o letales.

ADVERTENCIA

No exceda la capacidad de carga nominal
máxima.

PELIGRO

No use el malacate para levantar ni mover
personas o animales.

PELIGRO

Manténgase usted y el resto de las personas y
animales a una distancia segura. Permanezca
a un lado del cable cuando éste esté tirante.

PELIGRO

Nunca se pare sobre ni cerca de un cable que
está sosteniendo una carga.

ADVERTENCIA

El cable puede romperse antes de que el motor
se detenga. Para cargas pesadas o cercanas
a la capacidad nominal, use un bloque de
poleas/ bloque de arrastre (no incluidos) para
reducir la carga que soporta el cable.

ADVERTENCIA

No mueva el vehículo para arrastrar una carga
(remolque) que esté unida al cable del malacate.
Esto podría hacer que el cable se rompa.

ADVERTENCIA

Tire sólo en las áreas del vehículo
especificado por el fabricante del vehículo.

ADVERTENCIA

No utilice el malacate para amarrar o sostener
un vehículo durante un largo periodo de
tiempo. No utilice el malacate para amarrar
un vehículo para el transporte.

ADVERTENCIA

Desconecte los cables del control remoto y de
la batería cuando no estén en uso.

ADVERTENCIA

Evite los “golpes de carga” usando el
interruptor de control en forma intermitente
para enrollar las partes flojas del cable. Los
“golpes de carga” pueden sobrepasar la
capacidad nominal del cable y del tambor.

No acelerar su vehículo mientras el malacate
esta trabajando. La pérdida de la tracción
puede provocar una carga de choque en el
cable.

ADVERTENCIA

Las baterías contienen ácido y producen
gases explosivos.

Mantenga las chispas, llamas y cigarrillos
lejos de las baterías en todo momento. Use
anteojos de seguridad y proteger los ojos
en todo momento. No se incline sobre las
baterías durante la operación.

3

13005 ESPAÑOL

REGLAS DE SEGURIDAD

ADVERTENCIA

Cuando vuelva a enrollar el cable, asegúrese
de que los carretes de cable en la posición en
el marco de viento con el cable de entrar en el
tambor de la parte inferior, no la parte superior.

Para volver a carrete correctamente, y mientras
esté usando guantes, mantener una carga
leve en el cable mientras empuja el botón
del control remoto para dibujar en el cable.
Camine hacia el malacate no permitir que el
cable se deslice por sus manos. No deje que
sus manos se ponen dentro de los 12 pies
del malacate de nuevo al mismo tiempo-cola.
Apague el malacate y repetir el procedimiento
hasta que unos metros de cable que queda.
Desconecte el control remoto y acabado de la
cola de impresión haciendo girar el tambor a
mano con el motor desembragado. Mantenga
las manos alejadas de la guía y el tambor
mientras el malacate esté en funcionamiento.

ADVERTENCIA

No lo use como montacargas. No lo use para
levantar objetos por encima del nivel de su
cabeza.

PRECAUCIÓN

Duración del malacate uso debe ser lo más
corto posible.

Si el motor llega a ser incómodamente caliente
al tacto, detenga el tiro inmediatamente y deje
que se enfríe durante unos minutos. No tire más
de un minuto en o cerca de la carga nominal.

PRECAUCIÓN

Si el motor se detiene bruscamente
desconecte la fuente de energía del malacate.

Los malacates eléctricos son diseñados y
construidos para usarlos en forma intermitente y
no deben ser usados para aplicaciones que
requieren tenerlos en servicio de manera continua.

PRECAUCIÓN

Nunca suelte el embrague de rebobinado
cuando haya una carga unida al malacate.

PRECAUCIÓN

PRECAUCIÓN

Use guantes para proteger sus manos mientras
manipula el cable. Nunca deje que el cable se
deslice entre sus manos sin protección.

PRECAUCIÓN

No enrolle el cable alrededor de algún objeto
y luego vuelva a engancharlo sobre sí mismo.

PRECAUCIÓN

Coloque bloques en las ruedas del vehículo
cuando éste esté sobre una pendiente.

Use la abrazadera manual cuando manipule el
gancho para enroscar o desenroscar el cable.

4

ESPAÑOL 13005

CONTROLES Y CARACTERÍSTICAS

Lea el manual del propietario antes de operar el malacate. Familiarícese con la ubicación y función de
los controles y características. Conserve este manual como referencia para el futuro.

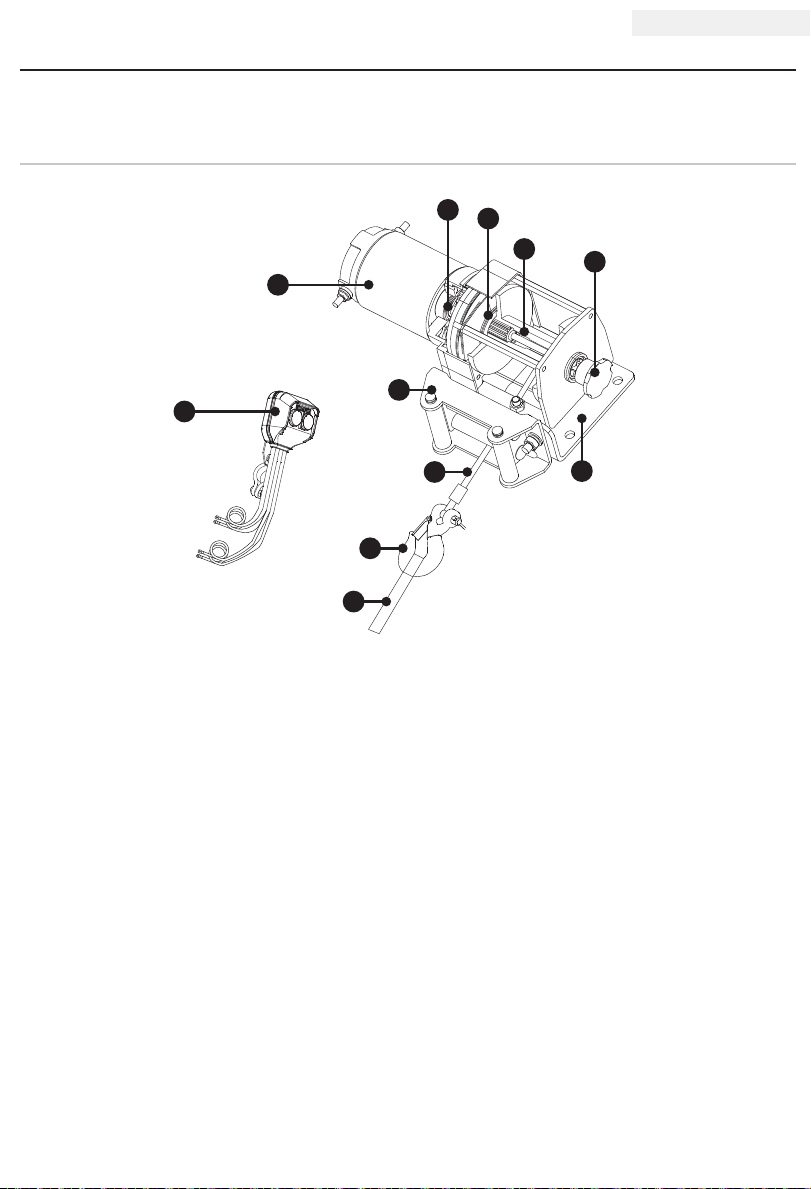

Malacate

2

1

9

10

(1) Interruptor remoto – Interruptores dobles para

enrollar y desenrollar el cable del carrete del
cabestrante.

(2) Motor – Su motor de 1,3 hp /1 kw 12 V CD

(caballos de fuerza).

(3) Sistema de engranajes planetariom – Los

engranajes reductores convierten la Potencia
del motor del malacate en fuerzas de tracción
extremas. Este sistema permite que se genere
una alta fuerza de torsión a pesar de que es un
dispositivo liviano y compacto.

(4) Sistema de frenos – Cuando el motor del

malacate se detiene y hay carga en el cable de
acero, la acción de freno del carrete la realiza
automáticamente un freno mecánico aparte.

(5) Tambor del mal acate – El tambor del malacate

es un cilindro sobre el que se enrolla y guarda
el cable.

3

4

5

6

7

8

(6) Embrague Enrollador – El embrague permite

al operador desenganchar manualmente
(“afuera”) el carrete enrollador del tren de
engranajes. Al engancharse el embrague
(“adentro”) el malacate queda trabado dentro
del sistema de engranajes.

(7) Rodillo guía – Al usarse angularmente el

cabestrante, el rodillo se acciona para guiar al
cable de acero sobre el carrete minimizando
el daño que causa al alambre la abrasión en el
montaje o el parachoques del cabestrante.

(8) Cable de acero – Cable de aviación galvanizado

de 4,8 mm x 14 m (3/16 pulg. x 45.9 pies)
diseñado específicamente para una capacidad
de carga de 1361 kg (3000 libras).

(9) Gancho de horquilla –Es un medio para conectar

los extremos de los cables de bucle a un ancla.

(10) Correa – Se utiliza para ayudar a alimentar

por cable.

(11) Conjunto de montaje – Canal plano de montaje.

11

5

13005 ESPAÑOL

MONTAJE

Montaje del malacate

Este malacate CPE de 1361 kg (3000 libras)
está diseñado con un patrón de tornillos estándar
para esta clase de unidades. Se ofrecen diversos
juegos de montaje de malacates que utilizan este
patrón de tornillos en la mayoría de los camiones
y vehículos utilitarios deportivos y ATVs. Si
no puede encontrar un juego en su localidad,
comuníquese con CPE y le proporcionaremos el
nombre de un distribuidor cercano a usted.

PRECAUCIÓN

Los tornillos de montaje deben ser SAE grado
5 o superior y deben apretarse a una torsión
de 34 lbs. pie.

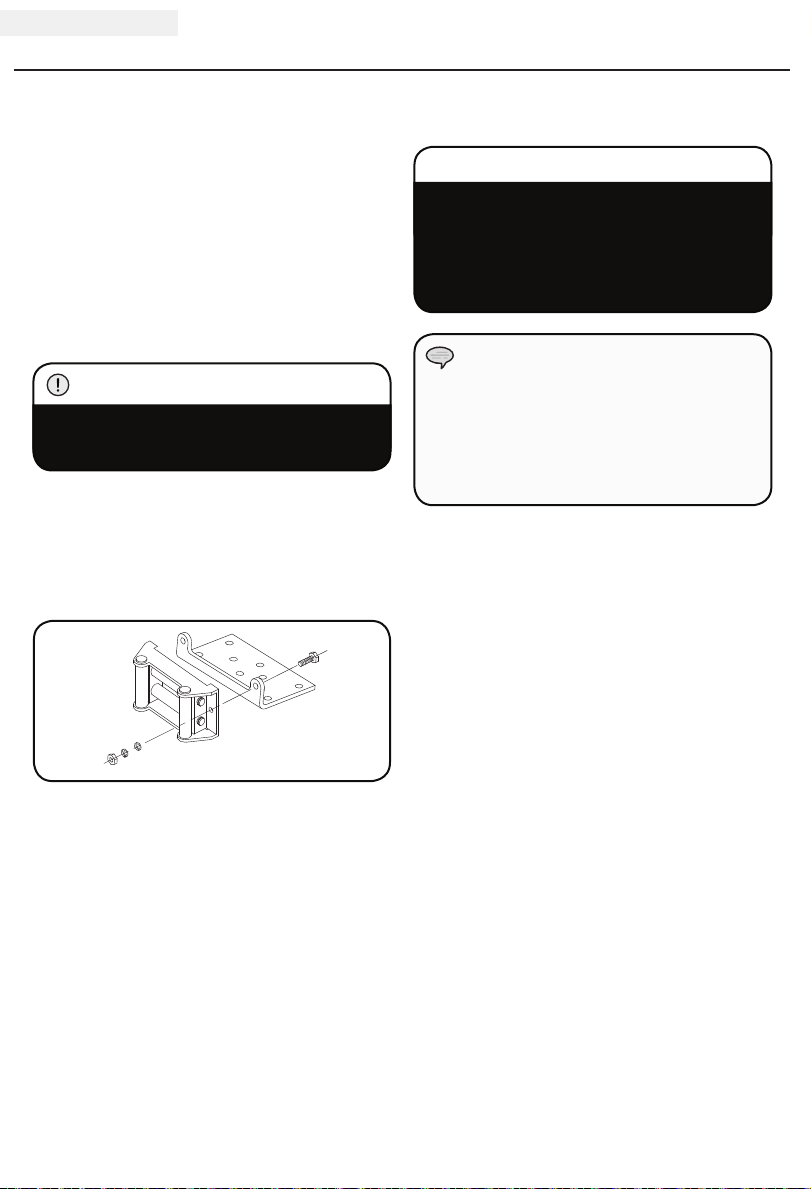

1. Inserte los tornillos M8x20 a través de los
orificios de los canales de montaje y fije el
rodillo guía del cable en el canal de montaje
con las arandelas de presión M8 y las
tuercas M8 provistas.

2. Para colocar el cabrestante y el canal de
montaje a una superficie plana; insertar
M8x35 tornillo a través la placa de base de
cabrestante, a continuación, a través del
canal de montaje, a continuación, a través
de una superficie de montaje plana. Sujete
el cabrestante y el canal de montaje con la
arandela plana M8, M8 arandela de seguridad
y tuerca M8 previsto.

3. Suelte el embrague girando la perilla del
embrague a la posición “Out”. Suelte el cable
de acero y tire por el rodillo guía.

4. Ajuste el gancho de la abrazadera al cable
y pase luego la correa hasta el gancho de la
abrazadera.

Montaje del malacate continuación

PRECAUCIÓN

Si se utiliza una placa de soporte, asegúrese
de que las tres secciones principales (motor,
tambor y caja de engranajes) estén alineadas
apropiadamente. Un alineamiento apropiado
del cabrestante permitirá que el peso
completo se distribuya en forma equitativa.

NOTA

El tipo de vehículo al que el cabrestante y el
canal de soporte se aplicarán determinarán
qué tipo de equipo de soporte se deberá usar
(Adaptador de velocidad Speed Mount™, Canal
de montaje estándar o Equipo de montaje
especial).

Montaje del mando a distancia

1. El interruptor se suele instalar en el manillar
izquierdo.

2. Use un pedazo de cinta aislante alrededor del
manillar para ayudar a prevenir la rotación del
soporte en el manillar. NO apriete sobre tubos
flexibles o cables.

3. Una vez que el control remoto está montado
puede enrutar los cables a la batería y el
malacate.

4. Asegúrese de que el manillar tiene plena
libertad de movimiento y, a continuación
asegurar el cable del interruptor con los
amarres de cable que se suministra.

6

MONTAJE

ESPAÑOL 13005

Cableado del malacate

PRECAUCIÓN

No pase nunca cables eléctricos a través de
cualquier afilados bordes, a través o cerca de
piezas móviles, o cerca partes que se calientan.

1. Monte el malacate a su vehículo.

2. PARA EL PLENO FUNCIONAMIENTO DEL
MALACATE CONECTE TODOS LOS CABLES
CORRECTAMENTE.

3. Conecte los alambres de la batería. Conecte
el alambre rojo (+) de la conexión rápida
al terminal positivo (+) de la batería de 12
voltios del vehículo. Conecte el alambre negro
(–) de la conexión rápida al terminal negativo
(–) de la batería de 12 voltios del vehículo.

4. Conecte los alambres del malacate. Conecte
el cable rojo (+) del cables de conexión
del malacate a la terminal positivo (+) del
malacate motor. Conecte el cable negro (–)
del cables de conexión del malacate con el
negativo (–) terminales del malacate motor.

5. Verifique la rotación correcta del carrete. Gire
la palanca del embrague hasta la posición de
afuera “Out” (desenganche). Jale un poco
de cable del carrete luego gire la perilla del
embrague hasta la posición de adentro “In”
para enganchar los engranajes. Pulse el botón
de cable afuera (cable “Out”) en el interruptor
de suministro. Si el carrete gira liberando
más cable significa que las conexiones son
correctas. Si el carrete gira enrollando más
cable, invierta los alambres en el motor.
Repita la operación y verifique el giro.

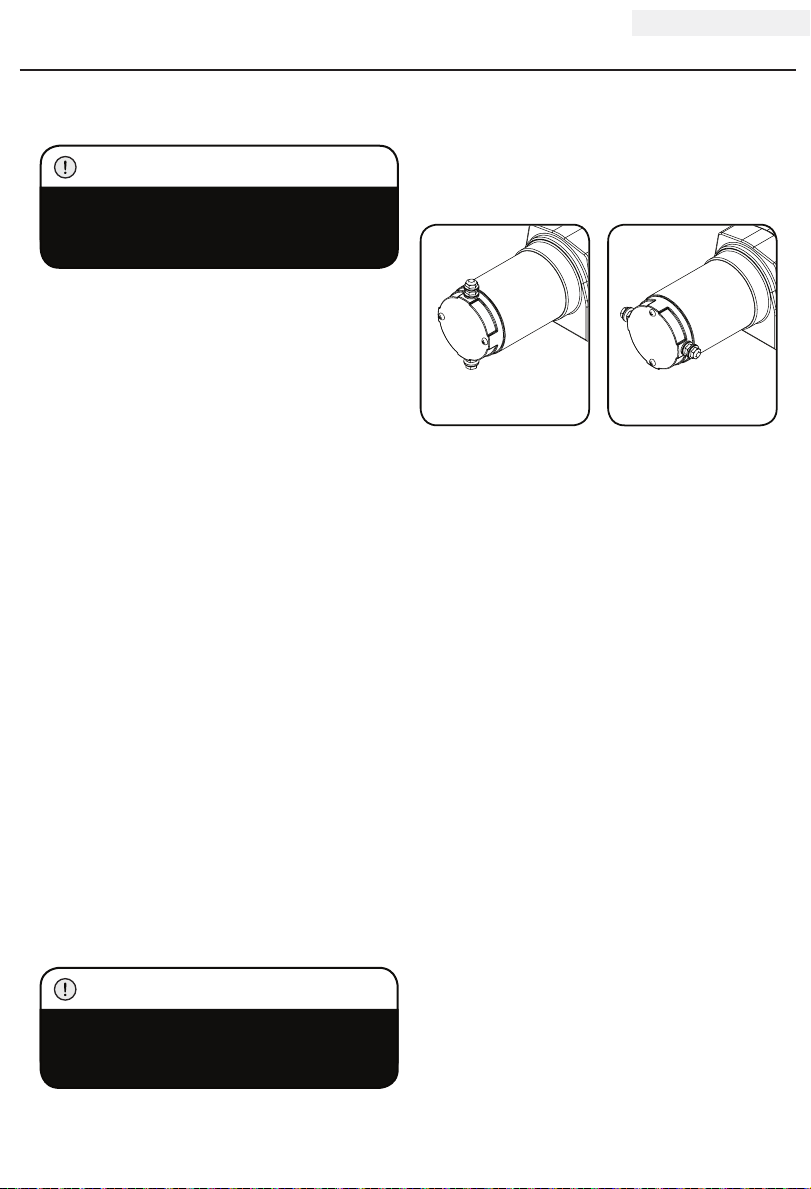

Cableado del malacate Continuación

Con algunas aplicaciones de los conductores del
motor del malacate puede ser necesario rotar
para evitar interferencias con otros componentes.

Terminales posición

predeterminada

Productos girar

hasta 90º

PRECAUCIÓN

Los cables de la batería no deben quedar
tirantes. Deje un poco de huelgo para que los
cables se muevan.

7

13005 ESPAÑOL

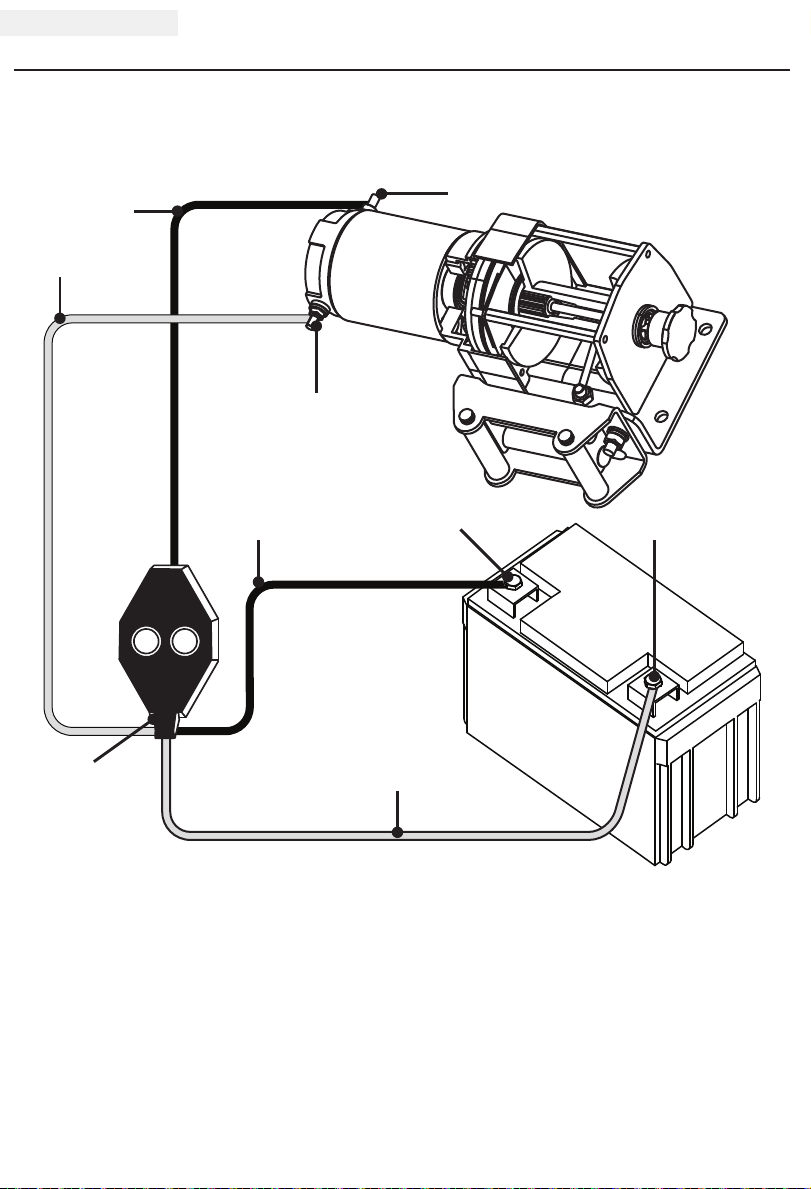

Diagrama de cableado

MONTAJE

Rojo

Negro

Positivo (+)

Negro

Negativo (–)

Negativo (–)

Positivo (+)

Mando a
distancia

Rojo

8

OPERACIÓN

ESPAÑOL 13005

Consejos generales para una operación
segura

El equipo 13005 ha sido valorado con una capacidad
nominal (Máxima) de 1361 kg (3000 libras) en la
primera capa de cable, cuando se rebobina la primera
vuelta de cable sobre el tambor. Las cargas excesivas
pueden dañar el motor del malacate o el cable. Para
cargas mayores a 680 kg (1500 libras), le recomendamos
el uso de un bloque de poleas/ bloque de arrastre (no
incluidos) para duplicar la resistencia de la línea del
cable. Esto puede contribuir de dos maneras:
(a) reduce el número de vueltas de cable sobre el

tambor, y además,

(b) reduce la carga sobre el cable tanto como un 50%.
Cuando duplique la línea de retorno al vehículo, únala
al chasis o a alguna otra parte que soporte la carga. El
motor del vehículo deberá mantenerse encendido durante
el funcionamiento del malacate, con el fin de llevar a un
mínimo el desgaste de la batería y al máximo la potencia
y la velocidad del malacate. Si el malacate fuera a
usarse durante un tiempo considerable con el motor del
vehículo apagado, la batería podría descargarse y quedar
demasiado debilitada como para poder volver a encender
el motor.
Trate de conocer su malacate antes de que tenga la
necesidad real de utilizarlo. Le recomendamos que haga
algunas pruebas para familiarizarse con técnicas de
aparejos, los sonidos que su malacate hace cuando se lo
somete a distintos tipos de carga, la manera en que los
cables se enrollan en el tambor, etc.
Inspeccione el cable y el equipamiento antes de
cada uso. Un cable pelado o dañado debe ser
reemplazado inmediatamente. Use solamente cables
de repuesto idénticos, del mismo fabricante y con las
especificaciones exactas.
Inspeccione la instalación del malacate y los pernos para
asegurarse de que todos los pernos estén bien apretados
antes de cada puesta en funcionamiento del malacate.
Guarde el control remoto en el interior de su vehículo en
un lugar en el que no pueda dañarse.
Cualquier malacate que parezca estar dañado de
alguna manera, que esté desgastado, o que funcione
anormalmente DEBE SER PUESTO FUERA DE SERVICIO
HASTA QUE SEA REPARADO. Se recomienda que
todas las reparaciones necesarias sean hechas en una
instalación autorizada por el fabricante.
Arrastre el vehículo sólo desde las áreas determinadas
por el fabricante del vehículo.
Sólo podrán usarse accesorios y/o adaptadores provistos
por el fabricante.

9

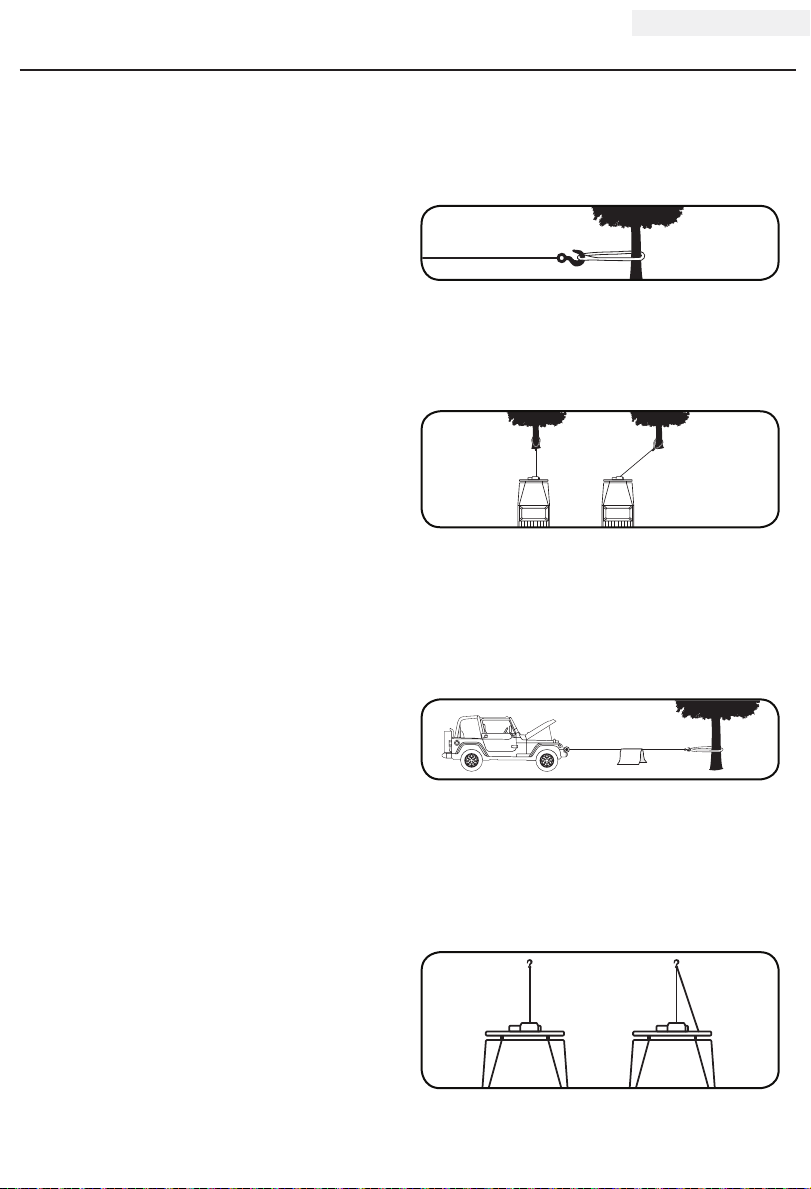

Técnicas de aparejos

Localice un punto de fijación adecuado tal como el tronco
de algún árbol fuerte o una roca grande. Use siempre una
eslinga (no incluida) como punto de anclaje.

Una pieza de guía con rodillos (incluida) le ayudará a
guiar el cable y a reducir la atracción en las tracciones
a corta distancia. No arrastre la carga desde un ángulo
agudo ya que el cable se apilará a uno de los costados del
tambor causando daños al cable y al malacate.

CORRECTO INCORRECTO

Las tracciones a corta distancia hechas en ángulo pueden
ser usadas para reforzar el vehículo. Las tracciones
a larga distancia deberán hacerse con el cable en un
ángulo de 90° con respecto al malacate/ vehículo.
Cuando arrastre una carga pesada, coloque una manta o
una chaqueta sobre el cable a una distancia de cinco o
seis pies (1,5 m-1,8 m) del gancho.

En caso de que el cable se rompa, esto amortiguará el
latigazo generado luego de la ruptura. Para lograr una
protección adicional, abra le capo del vehículo. Para
tracción de cargas superiores a las 680 kg (1500 libras),
le recomendamos que use un bloque de poleas / bloque
de arrastre (no incluidos) para duplicar la resistencia de
la línea del cable.

SOLA LÍNEA DOBLE LÍNEA

Esto reduciría la carga que soporta el malacate y la fuerza
sobre el cable en aproximadamente un 50%.

13005 ESPAÑOL

OPERACIÓN

Técnicas de tracción A-Z

(a) Tómese un tiempo para evaluar la situación y

planear su proceso de tracción.
(b) Colóquese guantes para proteger sus manos.
(c) Desenganche el embrague para permitir un libre

rebobinado y ahorrar además la energía de la

batería.
(d) Una la abrazadera manual al gancho de seguridad.
(e) Tire del cable hasta que llegue a su punto de

anclaje deseado usando la abrazadera manual.
(f) Asegure el gancho de seguridad al punto de anclaje

(una eslinga, una cadena o un bloque de arrastre).

No sujete el gancho de seguridad nuevamente sobre

el cable.
(g) Enganche el embrague.
(h) Conecte el control remoto al malacate. Si usted

va a controlar el malacate desde el interior de su

vehículo, entonces haga pasar el control remoto a

través de una ventana abierta para evitar que los

cables se enganchen con la puerta.
(i) Encienda su motor para asegurar que la batería se

recargue de energía.
(j) Recoga el exceso de cable. Una vez que el cable

esté tirante manténgase alejado. Nunca se pare

sobre el cable.
(k) Revise nuevamente sus dispositivos de anclaje

y asegúrese de que todas las conexiones estén

seguras.
(l) Revise el cable. Asegúrese de que haya al menos 5

vueltas de cable alrededor del tambor.
(m) Envuelva una manta o una chaqueta sobre el cable

a una distancia de cinco o seis pies (1,5 m-1,8

m) del gancho. Abra el maletero del vehículo para

lograr una mayor protección.
(n) Despeje el área. Asegúrese de que todos los

espectadores estén a una distancia segura y de que

nadie esté ubicado directamente en frente o por

detrás del vehículo o del punto de anclaje.
(o) Comience a tirar. Asegúrese de que el cable esté

enrollándose en forma pareja y apretada alrededor

del tambor. El vehículo que está siendo arrastrado

puede ser conducido lentamente para ayudar en

el proceso de tracción. Evite los golpes de carga;

mantenga el cable bajo una tensión constante.
(p) El vehículo que va a ser arrastrado deberá tener

la palanca de la transmisión en posición neutra y

el freno de emergencia destrabado. Sólo suelte el

pedal de freno cuando el cable del malacate esté

totalmente tirante. Evite someter al malacate a

golpes de carga. Esto podría dañar el malacate, el

cable y el vehículo.

Técnicas de Tracción A-Z Continuación

(q) El malacate está diseñado para usarse en forma

intermitente. Bajo carga plena con un aparejo de
línea única no enrolle cable por más de un minuto
sin dejar que el motor se enfríe durante unos
cuantos minutos, luego reanude la operación de
arrastre.

(r) La operación de arrastre se completa una vez que

el vehículo esté en suelo estable y sea capaz de
impulsarse mediante su propia potencia.

(s) Afiance el vehículo. Cerciórese de enganchar los

frenos y dejar el vehículo aparcado.

(t) Libere la tensión en el cable de acero. El malacate

no está diseñado para sujetar el vehículo por

períodos prolongados.
(u) Desconecte del anclaje el cable de acero.
(v) Rebobine el cable. Cerciórese de que todo el cable

que ya esté en el carrete se haya enrollado firme y

ordenadamente. De lo contrario, estírelo y vuelva a

enrollarlo desde el punto donde está apretado.
(w) Mantenga las manos alejadas del carrete del

malacate y del rodillo guía mientras el alambre es

atraído.
(x) Afiance el gancho y la correa de enganche.
(y) Desconecte el control remoto y guárdelo en un lugar

limpio y seco.
(z) Limpie e inspeccione las conexiones y los herrajes

de montaje para la próxima operación de arrastre.

10

MANTENIMIENTO

ESPAÑOL 13005

El propietario/operador debe realizar todo el
mantenimiento periódico.

ADVERTENCIA

Nunca opere un malacate dañado o
defectuoso.

ADVERTENCIA

El mantenimiento incorrecto anulará la
garantía.

Complete oportunamente todo el mantenimiento
programado. Corrija todos los problemas antes de
operar el malacate.

NOTA

Si tiene dudas sobre su malacate, podemos
asesorarlo. Llame a nuestra línea de ayuda al

1-8 7 7- 338 - 0 9 99

Lubricación

Todas las partes móviles dentro del malacate
eléctrico vienen lubricadas de fábrica con grasa
de litio para alta temperatura. No se requiere
lubricación interna. Lubrique periódicamente el
conjunto del cable con aceite penetrante liviano.

Reemplazo del conjunto del cable

Se recomienda que las modificaciones sean
llevadas a cabo por un taller autorizado por
el fabricante, y que sólo se usen repuestos
proporcionados por el fabricante.

1. Mueva la palanca del embrague hasta la
posición de afuera “Out”.

2. Extienda plenamente el conjunto del cable.
Fíjese en la forma en que el cable actual va
conectado al interior del carrete.

3. Retire el conjunto del cable antiguo y conecte
uno nuevo.

4. Retraiga el conjunto del cable sobre el carrete
cuidando de que no se retuerza.

11

13005 ESPAÑOL

ESPECIFICACIONES

Especificaciones de rendimiento

– Fuerza de Tracción Valorada ........................... 1361 kg (3000 libras)

– Razón de Reducción de La Transmisión ............................. 153:1

– Motor ............................ Imán Permanente 1,3 HP/1 kW (12 V CD)

– Tamaño del Ta mbor ............31,5 mm (D) x 73 mm (L) [1,2 pulg. (D) x 2,9 pulg. (L)]

– Cable ..................... 4,8 mm (D) x 14 m (L) [3/16 pulg. (D) x 45,9 pies (L)]

– Peso Bruto ....................................... 10 k g (22 libr as)

– Peso Neto ........................................ 9 kg (19,8 libras)

– Altura ........................................ 10,8 cm (4,3 pulg.)

– Ancho .......................................... 11 cm (4, 3 pul g.)

– Longitud ....................................... 30,4 cm (12 pulg.)

– Cierre la Pauta ................................... 79,5 mm (3,1 pulg.)

Velocidad de La Línea y Corriente de Motor (Primera Capa)

Arrastre de Línea Máx

Velocidad de La Línea
(12V CD)

Corriente del Motor
(12V CD)

Tiempo de Corre Minutos 1 1 1 1
Tiempo de Enfriamiento Minutos 5 5 5 5

LB 0 1000 2000 3000
KG 0 454 907 1361

FPM 11,2 8,8 7, 2 3,9

MPM 3,4 2,7 2,2 1,2

A 15 80 120 150

* Si el motor se tornara demasiado caliente al tacto, detenga inmediatamente el funcionamiento del malacate y déjelo enfriar
durante algunos minutos.

** No arrastre cargas durante un tiempo mayor a un minuto cuando éstas tengan un peso cercano a la carga nominal máxima.

Capacidad de Arreste por Capa y Capacidad del Cable

Capa de Cable 1 2 3 4 5 6

Línea
Clasificado Tire

Capacidad de
Cable

LB 3000 2373 1962 1673 1470 1290
KG 1361 1077 891 759 667 585
FT 5,6 12,1 19,7 27,9 37,1 45,9

M 1,7 3,7 6,0 8,5 11, 3 14,0

12

ESPECIFICACIONES

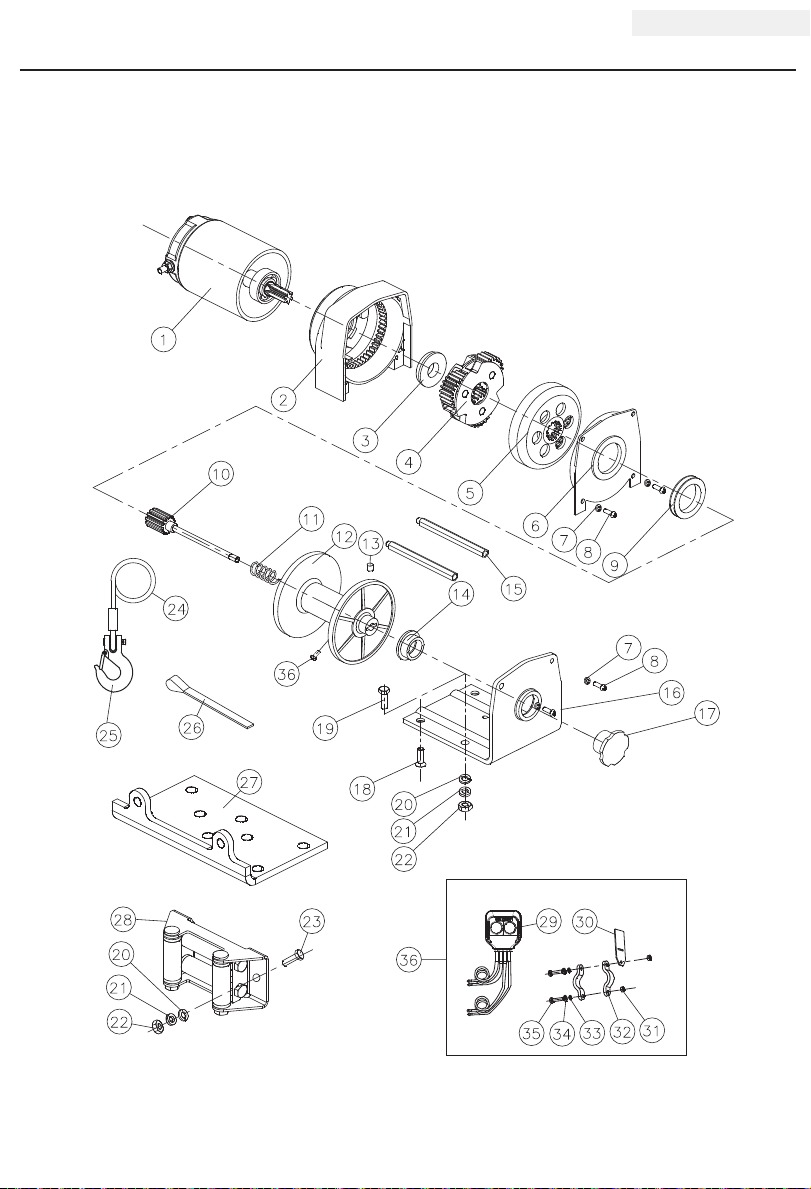

Diagrama de partes

ESPAÑOL 13005

13

13005 ESPAÑOL

# Numero de Parte Descripion Ctd

300100-N-BF Motor - negro mate 1

1

Caja de conjunto

2

300200-N-BF

3

300025-N Anillo de soporte 1

4

300300-N

5

300001-N

6

300002-BF

7

300003

8

300004

9

300005-N

10

300400-C

11

300006 Resorte 1

12

300007-N Conjunto del tambor 1

13

300008 Tornillo M5x8 1

14

300010-N Cojinete serie T 1

15

300012 Barra de unión 2

16

300013-N-BF

17

300500-C

18

300016

19

300018

20

300019 Arandela plana Ø8 4

de engranajes
estacionaria ­negro mate

Conjunto de cargador
de engranajes

Engranaje rotatorio
serie T

Placa de soporte del
tambor - negro mate

Arandela de seguridad
Ø5

Tornillo de cabeza
hexagonal M5 x 12

Cojinete de soporte del
tambor

Conjunto del
embrague

Placa Base serie T ­negro mate

Conjunto de manija
F/W serie T

Tornillo cabeza
avellanda M6 x 16

Tornillo cabeza
hexagonal M8 x 35

Lista de Partes

# Numero de Parte Descripion Ctd

21

300020

22

1

1

1

1

4

4

1

1

1

1

2

2

300021

23

300024

24

300700 Conjunto de cables 1

25

C20002 Gancho de horquilla 1

26

41002 2 Correa amarilla 1

27

300023-BF

28

301000-BF

29

300600A

30

300037-BF

31

400025 Tuer ca M5 2

32

400026-BF

33

400024

34

400023 Arandela plana Ø5 2

35

400022

36

301600

37

250083

Arandela de seguridad
Ø8

Tuerca se seguridad
M8

Tornillo cabeza
hexagonal M8 x 20

Canal de montaje ­negro mate

Guia de rodillos ­negro mate

Control interruptor

- negro
Placa de montaje

para control
interruptor - negro
mate

Abrazadera para
interruptor del
manillar - negro plano

Arandela de
seguridad Ø5

Tornillo cabeza
hexagonal M5 x 25

Conjunto del
interruptor

Tornillo de cr uz co n
cabeza troncocónica
M5 x 8

4

4

1

1

1

1

2

2

2

1

1

14

SOLUCIÓN DE PROBLEMAS

Problema Causa Solución sugerida

El motor no enciende El ensamblaje del interruptor no

El motor funciona pero
el cable del tambor
no gira

El motor tiene una
marcha lenta o no
tiene la potencia
normal

Sobrecalentamiento
del motor

El motor funciona en
una sola dirección

está conectado correctamente

Conexiones flojas de los cables
de la batería

Mal funcionamiento del
solenoide

Ensamblaje defectuoso del
interruptor

Motor defectuoso Reemplace el motor

Ha ingresado agua en el motor Deje que el agua drene y se seque. Haga funcionar

El anillo de levas (embrague) no
está enganchado

Corriente o voltaje insuficientes Batería débil, recárguela. Haga funcionar el malacate

El malacate ha estado
funcionando durante demasiado
tiempo

Solenoide defectuoso o pegado Golpee el solenoide para aflojar los contactos repare o

Ensamblaje del interruptor
defectuoso

Inserte totalmente el ensamblaje del interruptor en
el conector

Apriete las tuercas de todas las conexiones de los
cables

La batería deberá tener una potencia mínima de
650CCA (Unidad de Funcionamiento en frío en
Amperes) Golpee suavemente el solenoide para
aflojar los contactos. Aplique 12 Volts a los bornes de
la bobina directamente. Un clic indica una activación
adecuada

Reemplace el ensamblaje del interruptor

Controle para asegurarse de que no haya voltaje en
el puerto de inducción cuando el interruptor está
presionado. Si detectara algún tipo de voltaje

el malacate sin carga con arranques pequeños hasta
que quede completamente seco

Mueva el aro de levas hasta la posición “in”
(adentro). Si el problema persiste, llame a un técnico
de servicio calificado para que lo revise y repare

con el motor del vehículo encendido. Conexiones de
los cables de la batería corroídas o flojas

Deje que el malacate se enfríe periódicamente

reemplace el solenoide

Reemplace el ensamblaje del interruptor

ESPAÑOL 13005

Para soporte técnico adicional:

Servicio técnico

Lunes – viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin costo: 1-877-338-0999
tech@ championpowerequipment.com

15

GARANTÍA

CHAMPION POWER EQUIPMENT

GARANTÍA LIMITADA DE 2 AÑOS

Calificaciones de garantía

Para registrar su producto para la garantía y soporte técnico
del servicio de llamadas GRATIS de por vida, por favor
visite:

https:/ /www.championpowerequipment.com/ register

Para completar la re gistración, necesitará incluir una copia
del recib o de compra como prueba de compra original. La
prueba de compra es reque rida para servicio de garantía.
Por favor regístrese dentro de diez (10) días de la fecha de
compra.

Garantía de reparación/reemplazo

CPE gar antiza al comprador original que los componente s
mecánicos y eléctricos estarán libres de defectos en
materiales y mano de obra por un período de dos años
(partes y mano de obra) de la fecha original de compra
y 180 días (partes y mano de obra) para uso comercial y
industrial. Los gastos de transporte del producto sometido a
reparación o reempla zo bajo esta garantía son de exclusiva
responsabilidad del comprador. Es ta garantía sólo se aplica
al comprador original y no es transferible.

No devuelva la unidad al local de
compra

Comuníquese con el servicio técnico de CPE, el cual
diagnosticará todo problema por teléfono o correo
electrónico. Si el problema no se corrige mediante este
método, CPE, a su criterio, autorizará la evaluación,
reparación o reemplazo de la parte o componente defectuoso
en un centro de servicio de CPE. CPE le proporcionará
un número de caso para obtener se rvicio de garantía.
Consérvelo como referencia futura. Esta garantía no cubrirá
las reparaciones o reemplazos no autorizados ni efectuados
en un taller no autorizado.

Exclusiones de la garantía

Esta garantía no cubre las reparaciones y equipos
siguientes:

Desgaste normal

Productos con componente s mecánicos y eléctricos
necesitan partes y servicio periódico para el buen
desempeño. Esta garantía no cubre la reparación cuando
el uso normal haya agotado la vida útil de una parte o del
equipo en su totalidad.

Instalación, uso y mantenimiento

Esta garantía no aplicará a partes y /o mano de obra si
el producto se ha considerado haber sido mal usado,
descuidado, involucrado en un accidente, abusado,
cargado más allá de los limites del producto, modifi cado,

inapropiadamente instalado o conectado incorrectamente a
cualquier componente eléctrico. El mantenimiento normal
no esta cubierto por es ta garantía y no es requerido de que
sea de sempeñado en una ins talación de servicio o por una
persona autorizada por CPE.

Otras exclusiones

Esta garantía excluye:

– Defectos cosméticos tales como pintura, calcomanías, etc.
– Artículos de desgaste tales como cable del malacate, etc.

– Partes accesorias tales como cubiertas de

almacenamiento.

– Fallas debido a de sastres naturales y otros suce sos de

fuerza mayor que escapan al control del fabricante.

– Problemas caus ados por parte s que no sean repue stos

originales de Champion Power Equipment.

Límites de la garantía implícita y daños
consecuentes

Champion Power Equipment recha za toda obligación de
cubrir toda pérdida de tiempo, del uso de este producto,
flete, o cualquier reclamo incidental o consecuente por parte
de cualquier usuario de e ste producto. ESTA GA RANTÍA
REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS, YA SE AN
EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS DE
COMERCIABILIDAD O CAPACIDAD PAR A UN PROPOSITO
PARTICULAR.
La unidad proporcionada en intercambio quedará sujeta a
la garantía de la unidad original. L a vigencia de la garantía
para la unidad de intercambio se seguirá calculando según
la fecha de compra de la unidad original.
Esta garantía le da ciertos derechos legales que pueden
cambiar de estado a estado o provincia a provincia. Su
estado o provincia puede también tener otros derecho s a
los cuales usted tenga derecho que no están enlistado s en
esta garantía.

Información de contacto

Dirección

Champion Power Equipment, Inc.
Servicio al cliente
12039 Smith Ave.
Santa Fe Springs, CA 90670 EE.UU.
www.championpowerequipment.com

Servicio al cliente

Lunes – Viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin Costo : 1-877-338- 0999
info@ championpowerequipment.com
No. Fax: [phone]

Servicio técnico

Lunes – Viernes 8:30 AM – 5:00 PM (PST/PDT)
Sin Costo : 1-877-338- 0999
tech@ championpowerequipment.com
