Page 1

MANUEL DE L’OPÉRATEUR

FENDEUSE DE BÛCHES DE 9 TONNES

ENREGISTREZ VOTRE PRODUIT EN LIGNE

sur www.championpowerequipment.com

MODÈLE N°100624

ou rendez-vous sur championpowerequipment.com

LISEZ ET CONSERVEZ CE MANUEL. Ce manuel contient des informations importantes relatives à la sécurité qui doivent être lues et comprises avant l’utilisation du

produit. Dans le cas contraire, l’utilisateur s’expose à de graves blessures. Ce manuel doit être conservé avec le produit. Les spéciﬁcations, descriptions et illustrations ﬁgurant dans ce manuel correspondent aux informations connues au moment de la publication, mais peuvent être

modiﬁées sans préavis.

REV 20201229

Champion Power Equipment, Inc., Santa Fe Springs, CA États-Unis

Page 2

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

TABLE DES MATIÈRES

Introduction ................................................... 3

Déﬁnitions de sécurité Instructions importantes relatives à la

sécurité

Sécurité concernant le carburant ..................................6

Formation ...........................................................6

Préparation .........................................................7

Fonctionnement ....................................................7

Entretien et rangement ............................................8

Étiquettes et plaques de sécurité .................................. 9

Pictogrammes de sécurité ....................................... 10

Pictogrammes de fonctionnement ............................... 12

Pictogrammes de guide de démarrage rapide .................. 12

.......................................................... 4

Commandes et caractéristiques .................. 13

Fendeuse de bûches ............................................. 13

Moteur ............................................................ 14

Pièces fournies ................................................... 15

Pièces non fournies .............................................. 15

Assemblage ................................................. 16

Ouverture de la boîte d’expédition ............................... 16

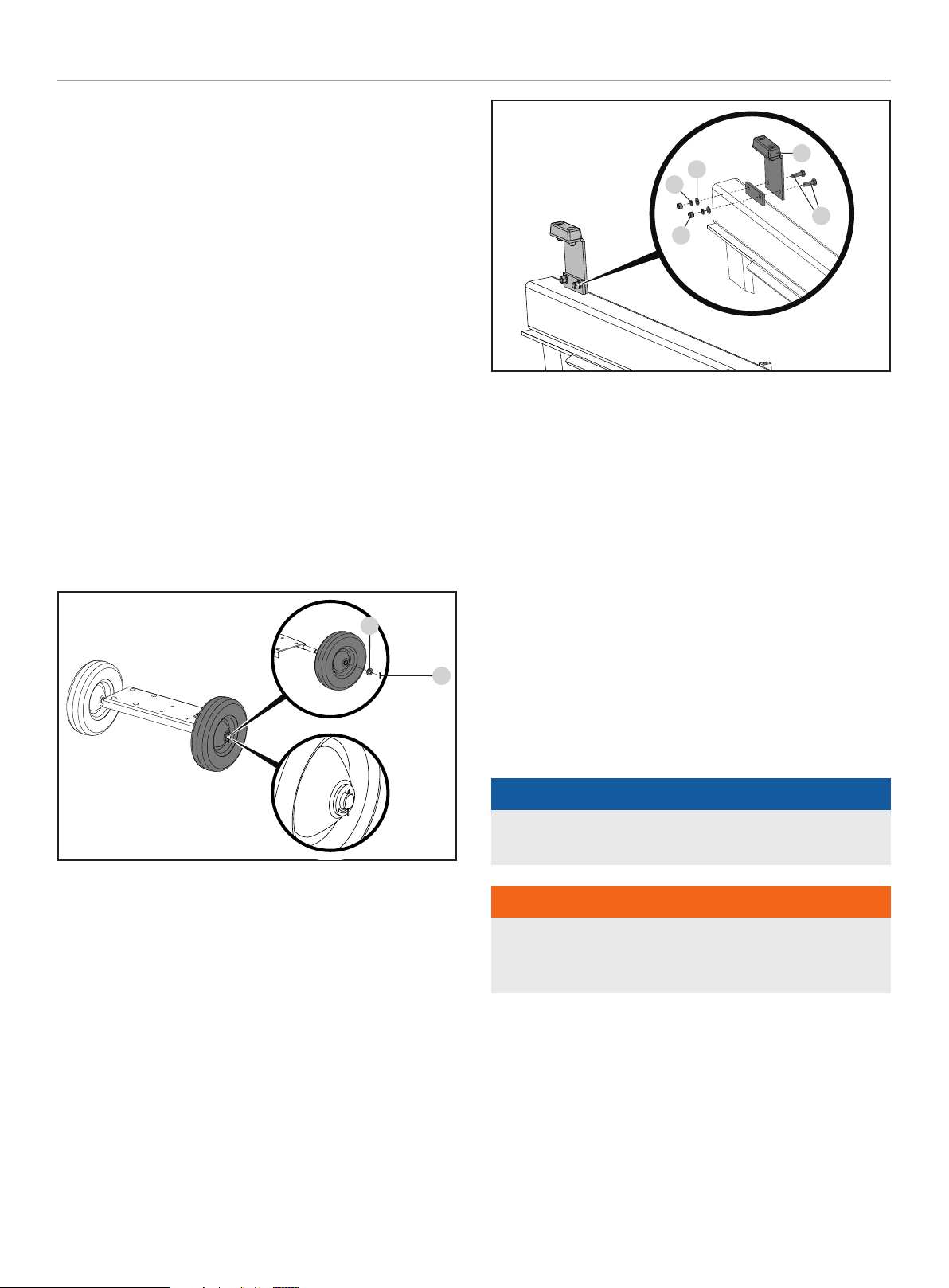

Installation des roues ............................................ 16

Installation du pied support ...................................... 16

Installation de la poutre .......................................... 16

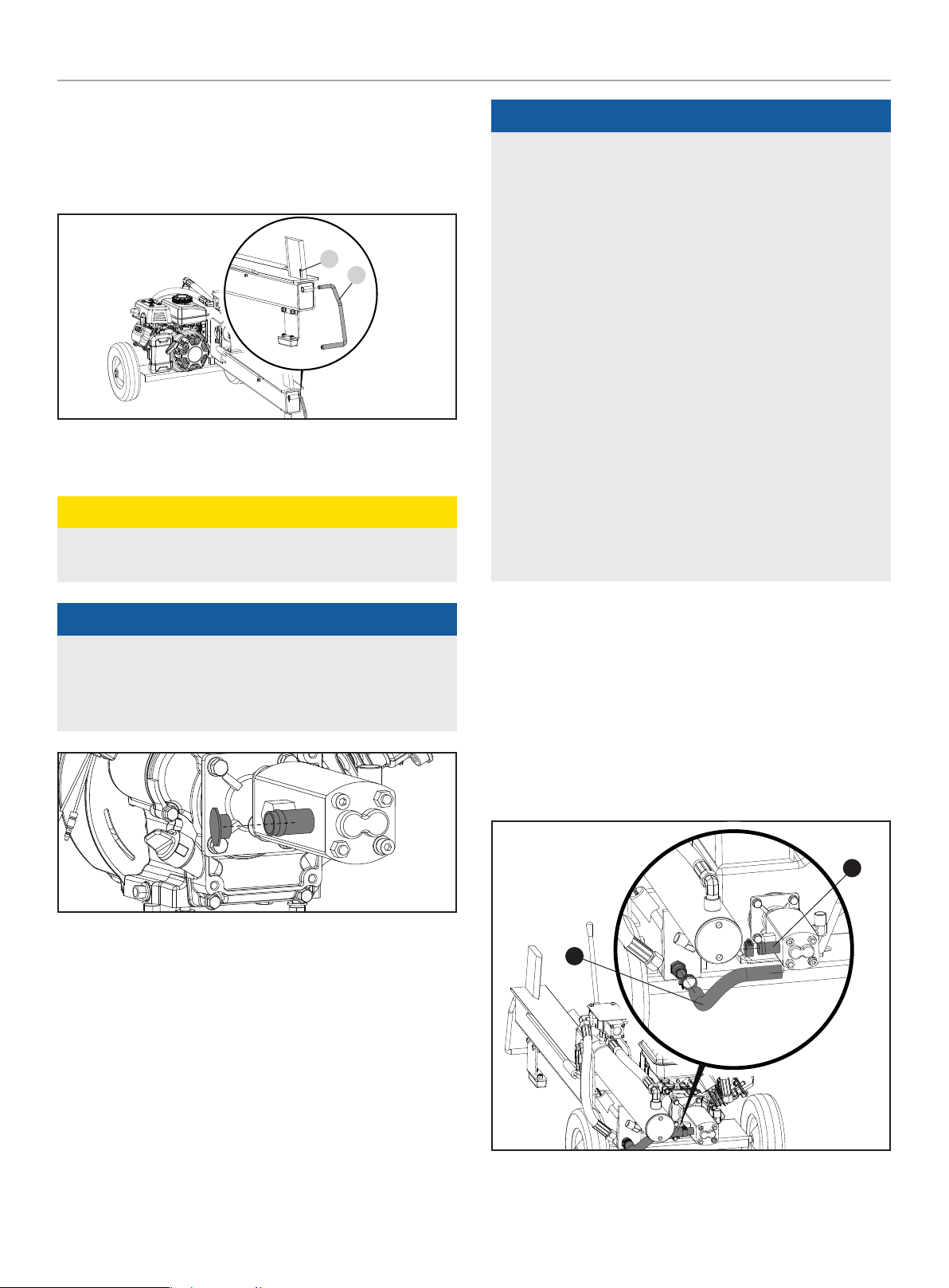

Installation du moteur ............................................ 17

Installation du cylindre ........................................... 17

Installation de la ﬁxation ......................................... 17

Installation de la poignée ........................................ 18

Installation des tuyaux ........................................... 18

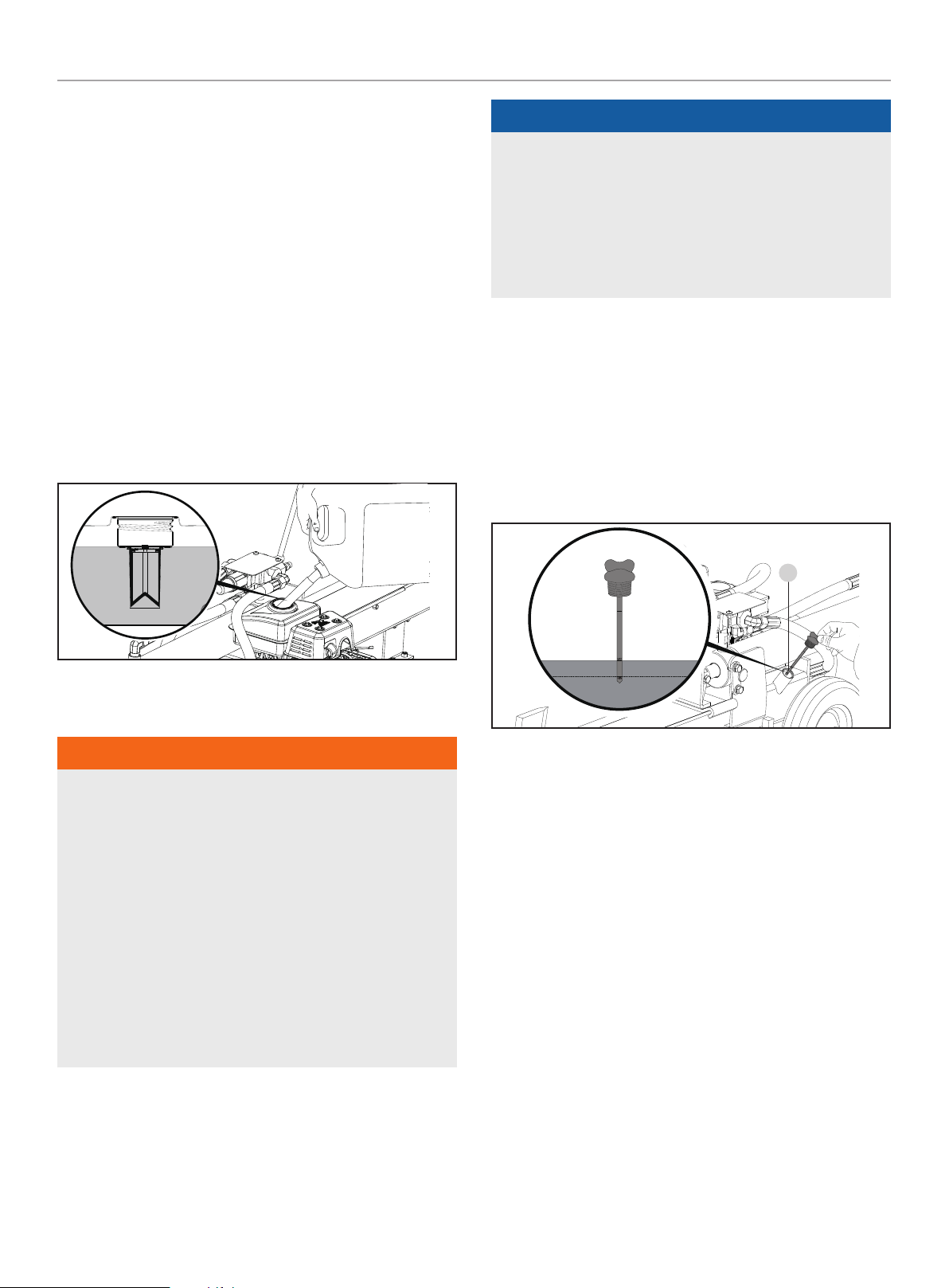

Ajout d’huile à moteur ............................................ 19

Ajout de carburant ............................................... 20

Ajout d’huile hydraulique ......................................... 21

.................................. 3

Entretien ...................................................... 24

Nettoyage de la fendeuse de bûches ............................ 24

Changement d’huile pour moteur ................................ 24

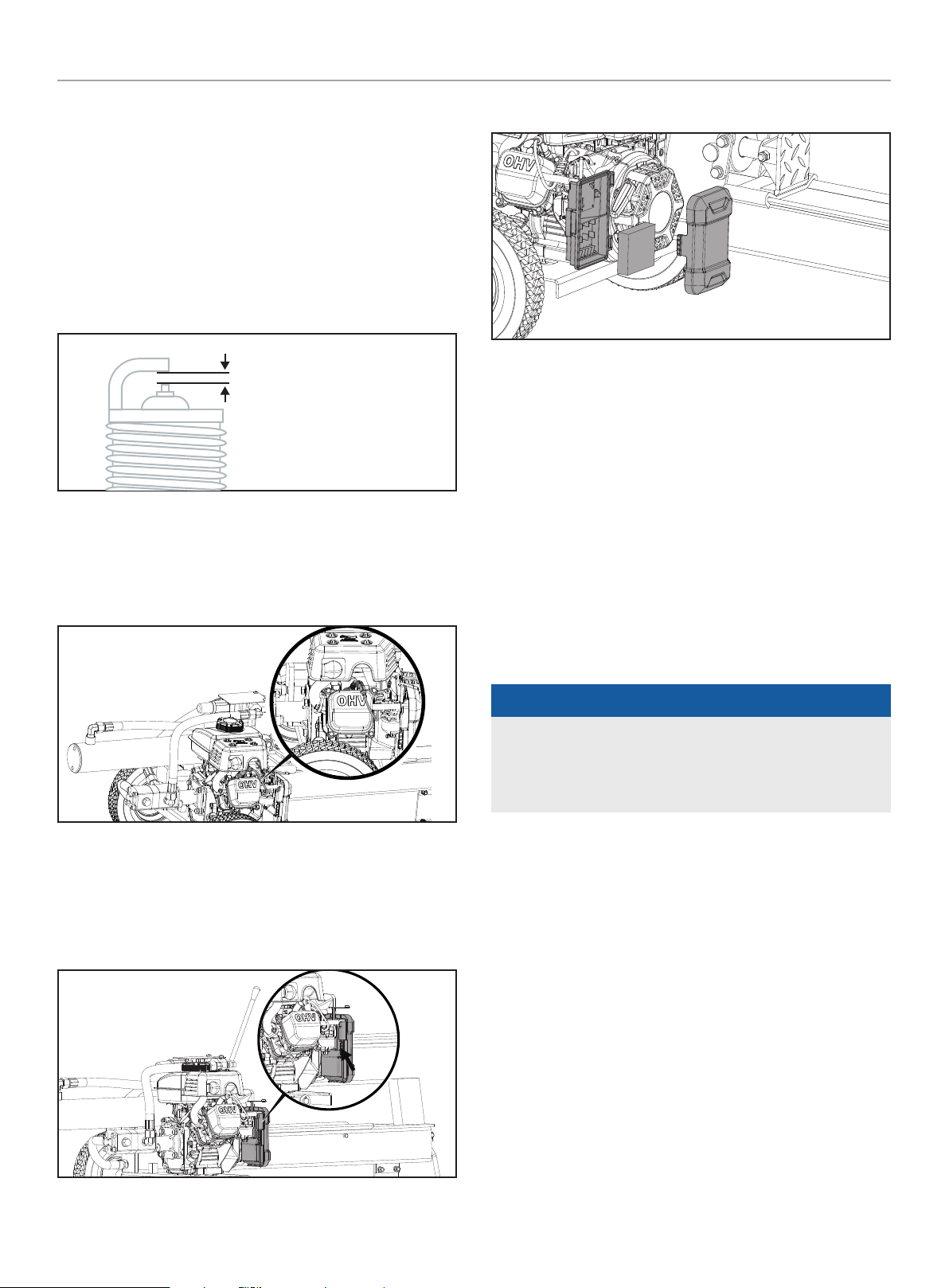

Nettoyage et réglage des bougies ............................... 25

Nettoyage du ﬁltre à air .......................................... 25

Changement d’huile hydraulique ................................ 25

Calendrier d’entretien ............................................ 26

Rangement .................................................. 27

Rangement de la fendeuse de bûches .......................... 27

Rangement du moteur pour une période de moins de 30jours 27 Rangement du moteur pour une période de plus de 30jours .. 27

Spéciﬁcations .............................................. 28

Fiche technique de la fendeuse de bûches ..................... 28

Spéciﬁcations du moteur ........................................ 28

Spéciﬁcations pour huile à moteur .............................. 28

Spéciﬁcations pour huile hydraulique ........................... 28

Spéciﬁcations du carburant ..................................... 28

Spéciﬁcations de la bougie ...................................... 28

Spéciﬁcations de soupape ....................................... 28

Message important concernant la température ................ 29

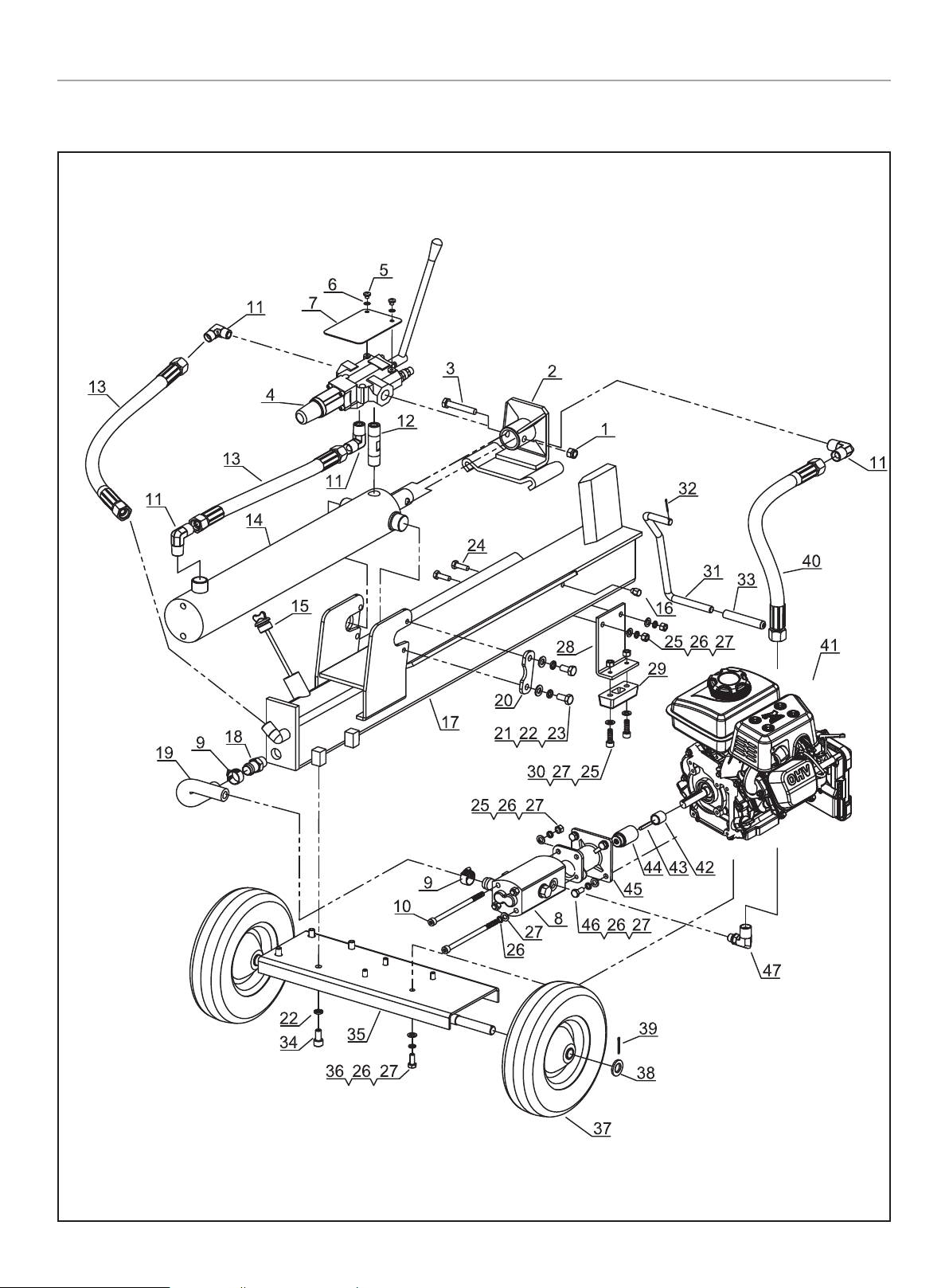

Schéma des pièces .............................................. 30

Liste de pièces ................................................... 31

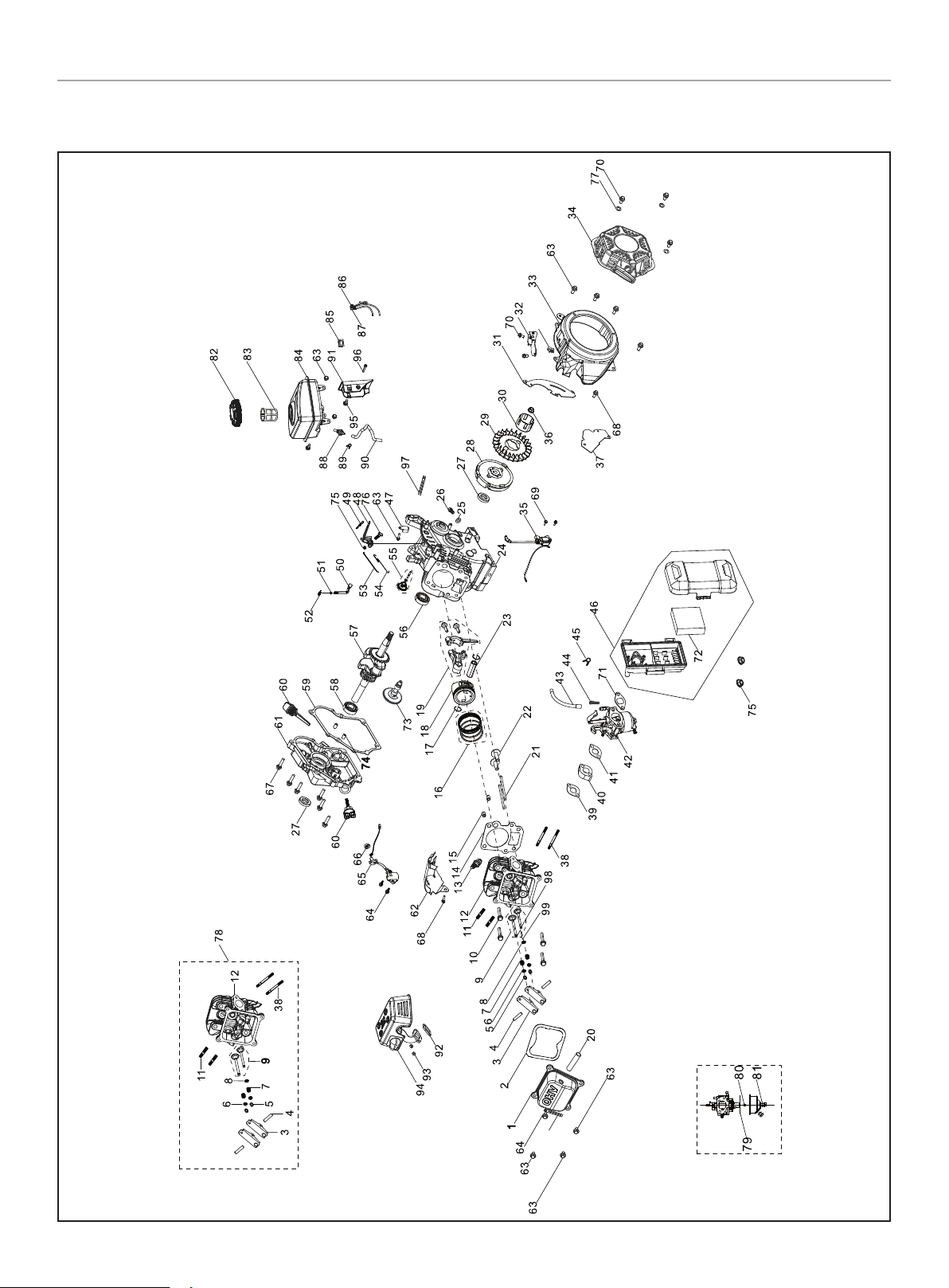

Schéma des pièces du moteur 12.101 .......................... 32

Liste des pièces du moteur 12.101 .............................. 33

Schéma des pièces du moteur R80-V-B01DY .................. 35

Liste des pièces du moteur R80-V-B01DY ...................... 36

Dépannage ................................................... 39

Fonctionnement ........................................... 22

Inspection de la fendeuse de bûches avant chaque utilisation . 22

Emplacement de la fendeuse de bûches ........................ 22

Démarrage du moteur............................................ 22

Arrêt du moteur .................................................. 23

Fonctionnement de la fendeuse de bûches ..................... 23

Page 3

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INTRODUCTION

Félicitations pour votre achat d’un produit de Champion Power Equipment (CPE). CPE conçoit et fabrique tous ses produits conformément à de strictes spéciﬁcations et directives et offre du soutien à l’ensemble d’entre eux. Si vous connaissez bien le produit, l’utilisez de façon sûre et l’entretenez périodiquement, il devrait satisfaire vos attentes pendant des années.

Nous déployons tous nos efforts pour assurer l’exactitude et l’intégralité de l’information contenue dans le présent manuel et nous nous réservons le droit de modiﬁer, de changer et/ou d’améliorer le produit et le présent document à tout moment et sans préavis.

Du fait que CPE accorde beaucoup d’importance à la façon dont nos produits sont conçus, fabriqués, utilisés et réparés et que nous accordons aussi une grande importance à votre sécurité et à celle des autres, nous aimerions que vous preniez le temps d’étudier de manière approfondie le présent manuel et d’autres documents d’information concernant le produit et de bien connaître l’assemblage, le fonctionnement, les dangers et l’entretien du produit avant de l’utiliser. Familiarisez-vous bien avec les procédures d’utilisation et les consignes de sécurité adéquates avant chaque utilisation et assurez-vous que toute autre personne voulant l’utiliser fasse de même. Veuillez toujours faire preuve de bon sens et exercer la plus grande prudence lorsque vous utilisez le produit aﬁn d’éviter des accidents, des dommages matériels ou des blessures. Nous espérons que vous continuerez d’utiliser votre produit de CPE pendant des années et que vous en serez satisfait.

Lorsque vous communiquez avec CPE pour obtenir des pièces et/ou un entretien, vous devrez nous fournir les numéros de modèle et de série de votre produit. Transcrivez dans le tableau ci-dessous les informations ﬁgurant sur l’étiquette signalétique de votre produit.

DÉFINITIONS DE SÉCURITÉ

Les pictogrammes de sécurité visent à attirer votre attention sur les dangers potentiels. Il est essentiel de bien comprendre la signiﬁcation des pictogrammes de sécurité. Les avertissements de sécurité n’éliminent pas tout danger. Les instructions ou avertissements qu’ils fournissent ne peuvent pas remplacer les mesures de prévention d’accidents appropriées.

 DANGER

Le mot DANGER indique une situation dangereuse qui, si elle n’est pas évitée, peut causer des blessures graves ou mortelles.

 AVERTISSEMENT

Le mot AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.

 MISE EN GARDE

La mention MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures graves ou mortelles.



AVIS

AVIS indique une information considérée importante, mais sans risque associé (ex. : messages concernant les dommages matériels).

CPE L'ÉQUIPE DE SOUTIEN TECHNIQUE

1 877 338-0999

NUMÉRO DU MODÈLE

100624

NUMÉRO DE SÉRIE

DATE D’ACHAT

LIEU D’ACHAT

Page 4

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 AVERTISSEMENT

Risque de cancer et d’anomalies congénitales – www.P65Warnings.ca.gov

 DANGER

L’échappement du moteur de la fendeuse de bûches contient du monoxyde de carbone, un gaz incolore, inodore et toxique. L’inhalation de monoxyde de carbone provoque de la nausée, des étourdissements, des évanouissements ou la mort. Allez immédiatement respirer de l’air frais si vous commencez à vous sentir étourdi ou affaibli.

Utilisez uniquement la fendeuse de bûches à l’extérieur dans un endroit bien aéré.

Ne faites PAS fonctionner la fendeuse de bûches à l’intérieur d’un bâtiment, y compris dans les garages, les sous-sols, les vides sanitaires, les hangars, les enceintes ou les enclos.

NE laissez PAS les gaz d’échappement pénétrer par les fenêtres, portes, bouches d’air ou ouvertures menant à un espace clos.

 DANGER

Les pièces rotatives peuvent s’enchevêtrer autour des mains, des pieds, des cheveux, des vêtements et des accessoires. Elles peuvent être à l’origine d’une amputation traumatique ou d’une grave lacération.

Gardez les mains et les pieds éloignés des pièces rotatives.

Attachez les cheveux longs et retirez les bijoux.

Utilisez toujours l’équipement avec ses dispositifs de protection en place.

NE portez JAMAIS des vêtements amples, des cordons ou tout autre article risquant l’enchevêtrement.

 AVERTISSEMENT

Le fonctionnement de cet équipement peut produire des étincelles et provoquer un début d’incendie de la végétation sèche autour de l’équipement.

L’utilisation d’un pare-étincelles peut être requise. L’opérateur doit communiquer avec le service d’incendie local pour connaître les exigences des lois et règlements concernant la prévention contre l’incendie.

 DANGER

L’utilisation d’un moteur à l’intérieur PEUT VOUS TUER EN QUELQUES MINUTES. L’échappement du moteur de la

fendeuse de bûches contient du monoxyde de carbone. C’est un gaz que vous ne pouvez pas voir ni sentir.

N’UTILISEZ JAMAIS à l’intérieur d’un garage ou une maison MÊME SI les portes et fenêtres sont ouvertes.

UTILISEZ seulement À L’EXTÉRIEUR et loin de toutes fenêtres

et portes et tous les oriﬁces d’aération.

Installez des détecteurs de monoxyde de carbone à pile ou électrique avec un bloc-pile conformément aux instructions du fabricant.

 AVERTISSEMENT

Les étincelles peuvent provoquer un incendie ou une électrocution.

Lors de l’entretien du moteur:

Débranchez le ﬁl de la bougie et placez-le à un endroit où il ne peut pas entrer en contact avec la bougie.

NE vériﬁez PAS la présence d’une étincelle après avoir retiré la bougie.

Utilisez uniquement des testeurs de bougies approuvés.

 AVERTISSEMENT

Le fonctionnement d’un moteur produit de la chaleur. Tout contact peut causer de graves blessures. Les matières combustibles peuvent prendre feu par simple contact.

NE touchez PAS les surfaces chaudes.

Évitez tout contact avec des gaz d’échappement chauds.

Laissez refroidir l’équipement avant d’y toucher.

Maintenez un espace libre d’au moins 91,4cm (3pi) de tous les côtés pour assurer un refroidissement adéquat.

Maintenez un espace libre d’au moins 1,5m (5pi) autour des matières combustibles.

Page 5

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

 AVERTISSEMENT

Risque d’écrasement

Le coin peut transpercer la peau et briser des os. Gardez tous les membres éloignés du coin et de la plaque d’extrémité.

 AVERTISSEMENT

Risque d’Éjection

Des morceaux de bois peuvent être éjectés du séparateur pendant le fonctionnement. Portez toujours des lunettes de sécurité approuvées ANSI lors de l’utilisation. Soyez vigilant.

 AVERTISSEMENT

Gardez l’aire de travail de l’opérateur dégagée.

Gardez l’aire de travail dégagée de débris pendant que vous travaillez pour vous assurer d’un bon maintien des pieds au sol.

 AVERTISSEMENT

Dans la plupart des provinces ou des États, le remorquage dans les rues publiques est interdit ou nécessiterait d’autres modiﬁcations de permis et d’éclairage au fendeur de bûches. Veuillez-vous renseigner auprès des autorités locales ou du bureau des licences du ministère des Transports concernant les réglementations, les restrictions et l’enregistrement avant de remorquer légalement votre fendeuse de bûches.

 AVERTISSEMENT

Risque de remorquage

Relisez les avertissements de sécurité du remorquage dans le manuel du véhicule de. Conduisez prudemment. Tenez compte de la longueur additionnelle de votre fendeuse de bûches.

NE conduisez JAMAIS et NE transportez JAMAIS une charge sur votre fendeuse de bûches.

NE dépassez PAS la vitesse maximum de remorquage de 72 KM/H (45 MI/H).

 AVERTISSEMENT

Avant de retirer la goupille installée dans la patte d’appui avant, assurez-vous que l’attelage est installé sur le véhicule. Si vous relâchez la goupille au préalable, la patte d’appui risque de glisser et de causer dommages ou des blessures.

 AVERTISSEMENT

Risque de perforation cutanée. Le tuyau à haute pression d’huile hydraulique peut transpercer la peau.

Assurez-vous que tous les raccords sont installés fermement avant de mettre sous pression. Relâchez la pression du système avant d’effectuer l’entretien.

 AVERTISSEMENT

Le retour rapide de la corde du lanceur du démarreur attire la main et le bras vers le moteur plus rapidement qu’il n’est possible de lâcher la corde. Cet incident peut provoquer des fractures, des ecchymoses ou des entorses. Un démarrage accidentel peut entraîner un enchevêtrement, une amputation traumatique ou une lacération.

Lors du démarrage du moteur, tirez lentement la corde du lanceur du démarreur jusqu’à ce que vous sentiez une résistance puis tirez rapidement pour éviter un rebond.

 MISE EN GARDE

Les pièces du circuit hydraulique (cylindre, pompe, corps de soupape, tuyaux) peuvent devenir chaudes pendant le fonctionnement.

 MISE EN GARDE

Le mauvais fonctionnement ou l’utilisation inappropriée de la fendeuse de bûches peut l’endommager, écourter sa durée de vie et annuler votre garantie.

Utilisez seulement la fendeuse de bûches aux ﬁns prévues.

Utilisez l’équipement uniquement sur des surfaces à niveau.

N’exposez PAS la fendeuse de bûches à des niveaux excessifs d’humidité, de poussière ou de saleté.

NE laissez PAS des matières obstruer les fentes de refroidissement.

N’utilisez PAS le moteur lorsque:

– L’équipement produit des étincelles, de la fumée ou des

ﬂammes;

– L’équipement vibre excessivement.

Page 6

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Sécurité concernant le carburant

 DANGER

LE CARBURANT ET LES VAPEURS SONT HAUTEMENT INFLAMMABLES ET EXPLOSIVES.

Un incendie ou une explosion peut provoquer des blessures graves ou mortelles.

Essence et vapeurs d’essence:

– L’essence est hautement inﬂammable et explosive.

– L’essence enﬂammée peut provoquer un incendie ou une

explosion.

– L’essence est un carburant liquide et ses vapeurs peuvent

s’enﬂammer.

– L’essence est un irritant de la peau. La peau et les vêtements

doivent être lavés immédiatement après l’éclaboussure.

– L’essence dégage une odeur distincte qui vous aidera à

détecter rapidement la possibilité de fuites.

– Comme avec tout incendie de gaz pétrolier, vous ne devez pas

éteindre les ﬂammes sauf si vous pouvez le faire en fermant le robinet d’alimentation en combustible. Un risque d’explosion peut se produire si le feu est éteint, mais que le robinet d’alimentation en combustible est resté ouvert.

Laissez toute essence renversée s’évaporer avant de tenter le démarrage du moteur.

Assurez-vous que la fendeuse de bûches repose solidement sur une surface à niveau.

Pendant le fonctionnement de la fendeuse de bûches:

NE déplacez PAS ou N’inclinez PAS la fendeuse de bûches pendant qu’elle fonctionne.

N’inclinez PAS la fendeuse de bûches et ne laissez pas le carburant ni l’huile se déverser.

Lors du transport de la fendeuse de bûches ou pendant son entretien:

Assurez-vous que le robinet d’alimentation en combustible est en position «OFF» (fermé) et que le réservoir de carburant estvide.

Débranchez le ﬁl de la bougie.

Lors du rangement de la fendeuse de bûches:

Rangez l’équipement dans un lieu éloigné des étincelles, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

Ne rangez pas la fendeuse de bûches et l’essence près des fournaises, chauffe-eaux ou autres appareils produisant de la chaleur ou équipés d’allumage automatique.

 AVERTISSEMENT

– L’essence se dilate et se contracte sous l’effet de températures

ambiantes. Ne remplissez jamais un réservoir d’essence à sa pleine capacité aﬁn de permettre l’effet d’expansion et de contraction de l’essence.

Lors de l’ajout ou de la vidange d’essence:

N’allumez PAS ET NE fumez PAS de cigarettes.

Éteignez le moteur et laissez-le refroidir pendant au moins deux minutes avant de retirer le bouchon du réservoir de carburant. Dévissez lentement le bouchon pour permettre l’évacuation de la pression contenue dans le réservoir.

Remplissez ou vidangez l’essence uniquement à l’extérieur dans un endroit bien aéré.

À la station-service, NE pompez PAS directement le carburant dans le moteur. Utilisez un contenant approuvé pour transférer le carburant dans le moteur.

NE remplissez PAS le réservoir de carburant à l’excès.

Gardez toujours l’essence éloignée des étincelles, des ﬂammes, des ﬂammes nues, des veilleuses, de la chaleur et toutes autres sources d’allumage.

Lors du démarrage du moteur:

NE tenez PAS de démarrer un moteur endommagé.

Assurez-vous que le bouchon du réservoir d’essence, le ﬁltre à air, la bougie, les conduits d’essence et le système d’échappement sont correctement installés.

N’utilisez JAMAIS un contenant, un réservoir, ni aucun autre article à essence étant brisé, coupé, déformé ou endommagé.

Formation

1. Lisez entièrement le manuel d’utilisation avant de faire fonctionner votre fendeuse de bûches.

2. Interdisez à toute personne de faire fonctionner votre fendeuse de bûches si elle n’a pas lu le manuel d’utilisation ou si elle n’a pas été informée du fonctionnement sécuritaire de la fendeuse de bûches.

3. Interdisez toute utilisation de la fendeuse de bûches à tout enfant ou adulte non formé.

4. Plusieurs accidents surviennent lorsque plusieurs personnes font fonctionner la fendeuse de bûches. Si une personne vous aide à charger les bûches à fendre, n’activez jamais les commandes tant que cette personne n’est pas éloignée de la zone.

5. Ne permettez jamais à une personne de monter sur la fendeuse de bûches.

6. Ne transportez jamais une charge sur votre fendeuse de bûches.

7. Des pressions élevées de ﬂuide se bâtissent dans les fendeuses de bûches hydrauliques. Le ﬂuide hydraulique sous

Page 7

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

pression s’échappe par une piqûre de corrosion et risque de transpercer la peau et cause une septicémie grave. C’est pour cette raison que les instructions suivantes doivent être respectées en tout temps.

7a. Ne faites jamais fonctionner l’équipement comportant

des tuyaux, raccords ou conduits éraillés, coudés ou endommagés.

7b. Arrêtez le moteur et relâchez la pression du système

hydraulique avant de changer, serrer ou desserrer des tuyaux, conduits et autres composants du système.

7c. Ne modiﬁez pas les réglages de pression de la pompe ni

de la soupape.

7d. Ne cherchez pas les fuites avec vos mains. Les fuites

peuvent être découvertes en passant un morceau de carton ou de bois sur la zone suspecte. Cherchez les décolorations. Consultez immédiatement un médecin si vous avez été blessé par une éjection de ﬂuide. Une infection ou réaction grave peut se développer si un traitement médical approprié n’est pas prodigué immédiatement.

8. Gardez la zone de l’opérateur et environnante propre et sécuritaire aﬁn d’assurer un bon maintien des pieds au sol.

9. Il faudrait installer un pare-étincelles à l’échappement du moteur si votre fendeuse de bûches est équipée d’un moteur à combustion interne et est conçue pour être utilisée près d’un terrain nu, recouvert d’arbres, de buissons ou d’herbes. Assurez-vous d’être conforme aux codes locaux, provinciaux et fédéraux. Apportez le matériel d’incendie approprié avec vous.

– Faites toujours fonctionner la fendeuse de bûches dans

l’aire de l’opérateur indiquée par le fabricant.

4. Les bûches à fendre sur des équipements à vérin hydraulique doivent être coupées le plus à l’équerre possible.

5. Carburant:

– Utilisez un contenant pour carburant approuvé.

– N’ajoutez jamais de carburant dans un équipement en

marche ou lorsque le moteur est chaud.

– Remplissez le réservoir de carburant très prudemment et

à l’extérieur. NE remplissez PAS le réservoir de carburant à l’intérieur.

– Vissez fermement le bouchon du réservoir de carburant et

nettoyez tout le carburant renversé.

Fonctionnement

1. Relisez toutes les consignes de sécurité avant de démarrer la fendeuse de bûches. La désobéissance à ces consignes représente un risque de blessures graves pour l’opérateur et les spectateurs.

2. Assurez-vous que tous les raccords de tuyaux et colliers de serrage sont fermement installés avant toute mise en marche de la fendeuse de bûches. Il est possible que les raccords se desserrent au ﬁl du temps à cause de la vibration.

3. Ne laissez jamais une fendeuse de bûches en marche sans surveillance.

4. Ne faites jamais fonctionner la fendeuse de bûches si vous êtes sous l’inﬂuence d’alcool, de drogues ou de médicaments.

10. Les fendeuses de bûches ne doivent être utilisées que pour fendre des bûches. Ne l’utilisez pas à d’autres ﬁns sauf si le fabricant fournit les accessoires et les instructions.

11. Fendez uniquement les bûches DANS LE SENS du ﬁl. Ne fendez JAMAIS une bûche perpendiculairement au ﬁl.

Préparation

1. Familiarisez-vous avec toutes les commandes et le bon usage de votre équipement.

2. Équipement de protection:

– Portez toujours des souliers de sécurité ou des bottes

robustes lorsque vous faites fonctionner cet équipement.

– Portez toujours des lunettes de sécurité ou les lunettes

étanches lorsque vous utilisez la fendeuse de bûches.

– Ne portez jamais de bijoux ou de vêtements amples

pouvant s’enchevêtrer dans les pièces mobiles ou rotatives de la fendeuse de bûches.

3. Assurez-vous que la fendeuse de bûches repose sur une surface à niveau. Calez les roues pour vous assurer que le pied support est immobile et éviter un mouvement accidentel de la fendeuse de bûches pendant qu’elle fonctionne.

5. Le propriétaire de la fendeuse de bûches doit instruire tous les opérateurs au sujet du fonctionnement sécuritaire de cet équipement.

6. Pour un fonctionnement sécuritaire, faites toujours fonctionner la fendeuse de bûches avec tout l’équipement de sécurité installé et ses commandes convenablement réglées.

7. Faites toujours fonctionner la fendeuse de bûches selon la vitesse recommandée par le fabricant.

8. Gardez toujours vos mains et vos pieds éloignés des pièces mobiles.

9. Lorsque vous faites fonctionner une fendeuse de bûches à vérin hydraulique, placez vos mains sur les côtés de la bûche et non aux extrémités. Ne placez jamais vos mains ou toute autre partie du corps entre la bûche et toute partie de la fendeuse de bûches.

10. Avec les fendeuses de bûches à vérin hydraulique, n’essayez jamais de vendre plus d’une (1) bûche à la fois sauf lorsque le cylindre est complètement déployé et qu’une autre bûche est nécessaire pour terminer la séparation de la première bûche.

Page 8

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

11. Avec les fendeuses de bûches à vérin hydraulique sur lesquelles les bûches ne sont pas coupées à l’équerre, la portion la plus longue de la bûche doit être tournée vers le bas et les bûches coupées à l’équerre doivent être placées contre le vérin.

12. Fendez uniquement les bûches dans le sens du ﬁl.

13. Utilisez seulement vos mains pour faire fonctionner les commandes de la fendeuse de bûches.

14. Attendez que le moteur refroidisse pendant plusieurs minutes avant de faire le plein de carburant.

Entretien et rangement

1. Éteignez ou fermez toujours la source d’énergie avant de réparer ou régler la fendeuse de bûches, sauf si recommandé par le fabricant.

2. Nettoyez les débris et la paille du cylindre du moteur, des ailettes de la culasse, le capuchon du lanceur à rappel et du silencieux et autour de ces derniers. Si le silencieux du moteur est équipé d’un pare-étincelles, nettoyez-le et vériﬁez-le périodiquement (respectez les instructions d’entretien du fabricant). Remplacez-le s’il est endommagé.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

3. Ne rangez jamais à l’intérieur une fendeuse de bûches ayant du carburant dans le réservoir. Les vapeurs peuvent atteindre une ﬂamme nue ou une étincelle. Laissez refroidir le moteur avant de ranger dans tout endroit clos.

4. Dégagez les débris des pièces mobiles seulement lorsque la source d’alimentation est hors tension.

5. Assurez-vous que tous les écrous et boulons sont fermement serrés pour vous assurer que l’équipement est en bon état de marche et sécuritaire.

Page 9

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

1117-L-SF-A

 DANGER  PELIGRO  DANGER

1110-L-OP-B

UNLEADED F UEL ONLY. Minimum octane

rating of 87. Maxim um 10% ethanol.

GASOLINA REGULAR SOLAMENTE. 87 octanos

como mínimo. Máximo de etanol de 10%.

ESSENCE SA NS PLOMB SEULE MENT.

Indice d’octa ne minimal de 87.

Maximum 10 % d'étha nol.

 AVERTISSEMENT

 ADVERTENCIA

 WARNING

DO NOT TOUCH! Exhaust gases , mufﬂer and engine components are extremely HOT and cause burns.

¡NO TOCAR! Los gases de escape, el silencia dor y los componentes del mo tor están extremadament e CALIENTE S y causan quemaduras.

NE TOUCHEZ PAS! Les g az

d’échappement, le silencieux

et les pièces du moteu r

sont extrêmement

CHAUDS et peuve nt

causer des brûlures.

2242-L-SF-A

CHAMPION POWER EQUIPMENT, INC.

12039 SMITH AVENUE SANTA FE SPRINGS, CA 90670 USA / É.-U. 1-877-338-0999 WWW.CHAMPIONPOWEREQUIPMENT.COM MADE IN CHINA / FABRIQUÉ EN CHINE

1647-L-PR-A

MANUFACTURE DATE DATE DE FABRICATION

SERIAL NO. N° DE SÉRIE

MODEL MODÉLE

100624

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Étiquettes et plaques de sécurité

Ces pictogrammes vous indiquent les risques possibles pouvant causer des blessures graves. Lisez attentivement leur signiﬁcation.

Si ces pictogrammes sont absents ou difﬁciles à lire, communiquez avec l'équipe de soutien technique pour en obtenir de nouveaux.

Dessus Côté

PICTOGRAMME DESCRIPTION

Pictogrammes de sécurité

et alertes au monoxyde de

carbone

Carburant

Surface chaude

Plaque de sécurité

Page 10

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de sécurité

Certains symboles peuvent se retrouver sur ce produit. Veuillez les étudier et comprendre leurs signiﬁcations. Une bonne interprétation de ces pictogrammes vous permettra de faire fonctionner votre produit en toute sécurité.

PICTOGRAMME SIGNIFICATION

Lisez le manuel d’utilisation. Pour réduire le risque de blessures, l’utilisateur doit lire et

comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire et pour l’ouïe. Portez toujours des lunettes de sécurité ou des lunettes avec des écrans latéraux et, si nécessaire, un écran facial ainsi que des protecteurs d’oreilles pendant que vous faites fonctionner ce produit.

Chaussures. Portez toujours des souliers de sécurité ou des bottes robustes lorsque vous faites fonctionner cet équipement.

Gants. Portez des gants de protection antidérapants et robustes lorsque vous faites fonctionner ce produit.

Alerte de sécurité. Précautions nécessaires pour améliorer votre sécurité.

Risque d’incendie. Le carburant et les vapeurs sont hautement inﬂammables et explosifs. Le

feu peut causer des blessures graves ou mortelles. N’ajoutez pas de carburant pendant que cet équipement est en marche ou chaud.

Risque de perforation cutanée. Le tuyau à haute pression d’huile hydraulique peut transpercer la peau. Assurez-vous que tous les raccords sont installés fermement avant de mettre sous pression. Relâchez la pression du système avant d’effectuer l’entretien.

Gardez les mains éloignées du coin et du vérin. Les pièces en mouvement peuvent écraser ou couper.

Page 11

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

PICTOGRAMME SIGNIFICATION

Gardez toujours les pieds éloignés du coin et du vérin. Les pièces en mouvement peuvent écraser ou couper.

Surface chaude. Évitez le contact avec toutes surfaces chaudes afin de réduire le risque de blessures ou de bris.

Alerte de flamme nue. Le carburant et les vapeurs sont hautement inflammables et explosifs. Gardez le carburant éloigné des cigarettes, flammes nues, étincelles, veilleuses, de la chaleur et toutes autres sources d’allumage.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Tenez les bûches par les côtés lorsque vous les chargez. Gardez les mains et les pieds éloignés du cylindre, du coin et des bûches partiellement fendues.

Ne placez jamais les mains ou toute autre partie du corps entre la bûche et toute autre partie de la fendeuse de bûches. Ne fendez pas les bûches contre le fil. Fendez les bûches d’un bout à l’autre dans le sens du fil seulement.

Vapeurs toxiques. L’échappement du moteur de cet équipement contient des produits chimiques pouvant causer le cancer, des anomalies congénitales et autres anomalies du système reproducteur.

Risque d’asphyxie. Ce moteur émet du monoxyde de carbone, un gaz toxique inodore et incolore. L’inhalation de monoxyde de carbone provoque de la nausée, des évanouissements ou la mort. Utilisez seulement dans un endroit bien aéré.

Espace libre. Gardez tous les objets y compris les autres personnes à une distance d’au moins 3m (10 pi) de cet équipement. Une seule personne doit faire fonctionner la fendeuse de bûches et y charger les bûches.

Ne faites pas fonctionner sur un plan incliné. Assurez-vous que la fendeuse de bûches repose sur une surface à niveau. Calez les roues pour vous assurer que le pied support est immobile et éviter un mouvement accidentel de la fendeuse de bûches pendant qu’elle fonctionne.

Page 12

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

10W-30



3 4 5 6 72



INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Pictogrammes de fonctionnement

Les symboles suivants peuvent être utilisés avec ce produit. Veuillez vous familiariser avec ces symboles et apprendre leur signiﬁcation. L’interprétation adéquate des symboles vous permettra d’utiliser le produit de façon plus sécuritaire.

PICTOGRAMME SIGNIFICATION

ARRÊTER ou ÉTEINDRE

Pictogrammes de guide de démarrage rapide

Démarrage du moteur

 DANGER

Déplacez la fendeuse de bûches à l’extérieur et loin des fenêtres, portes et capuchons de bouches d’aération.

1. Vériﬁez le niveau d’huile. Nous recommandons d’utiliser une huile 10W-30.

2. Vériﬁez le niveau d’essence. Pour faire le plein d’essence, utilisez une essence ayant un indice d’octane minimum de 87 et un contenu en éthanol inférieur à 10 % en volume.

Arrêt du moteur

1. Positionnez l’interrupteur de moteur à « OFF » (arrêt).

3. Déplacez le levier d’étrangleur à la position « CHOKE » (étrangleur).

4. Tirez la corde du lanceur à rappel.

5. Déplacez le levier d’étrangleur est en position « RUN » (en marche).

Page 13

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

COMMANDES ET CARACTÉRISTIQUES

Lisez ce manuel d’utilisation avant de faire fonctionner votre fendeuse de bûches. Apprenez à repérer et à vous servir des commandes et des caractéristiques. Conservez ce manuel pour le consulter ultérieurement.

Fendeuse de bûches

Vue arrière

13 14

1. Poignée

2. Coin

3. Pied support –Pour soutenir la fendeuse de bûches en place pendant son fonctionnement.

4. Poutre fendeuse/porte-bûches – Pour éviter le roulement et la chute de la bûche hors de la poutre.

5. Plaques de montage –Pour tenir le cylindre hydraulique en place.

6. Roues

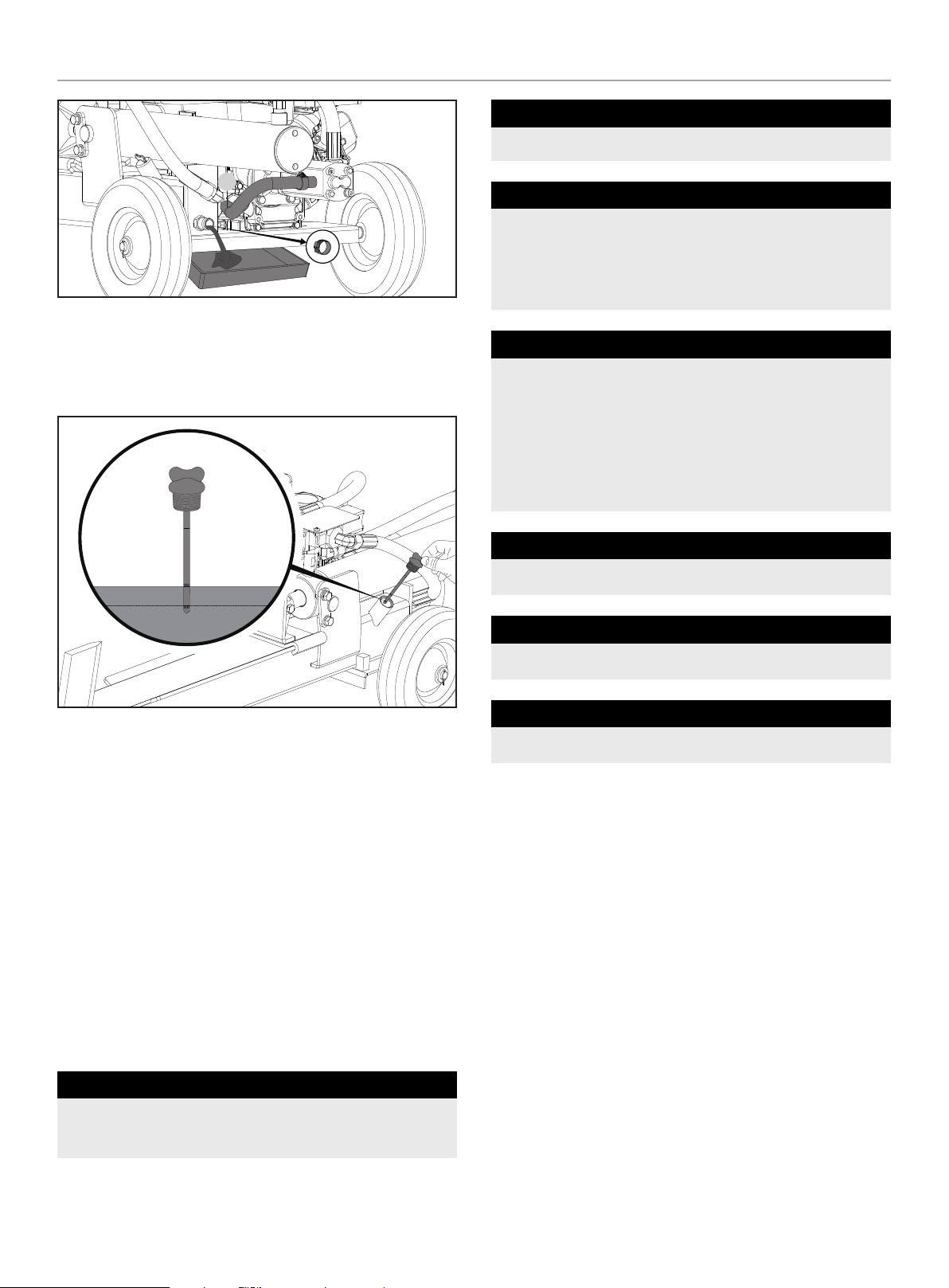

7. Jauge d’huile hydraulique – Pour vériﬁer et ajouter de l’huile hydraulique.

8. Cylindre hydraulique – Pour convertir la pression hydraulique en force linéaire.

9. Poignée du robinet de réglage – Pour contrôler le

mouvement de la plaque de poussée.

10. Moteur – 79cm3, à soupape en tête, 4temps, refroidi à l’air.

11. Tuyau de retour d’huile (basse pression) – Pour retourner

l’huile hydraulique dans le réservoir d’huile hydraulique.

12. Tuyau d’aspiration – Pour pousser l’huile hydraulique du

réservoir vers la pompe.

13. Pompe hydraulique –Pour pomper l’huile hydraulique dans

le système.

14. Bouchon de remplissage d’huile moteur/jauge à huile –

Pour ajouter ou vériﬁer l’huile à moteur.

15. Tuyau d’admission d’huile (haute pression) – Pour

alimenter le cylindre hydraulique en huile hydraulique.

Page 14

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Moteur

COMMANDES ET CARACTÉRISTIQUES

16. Silencieux

17. Étrangleur

18. Filtre à air

19. Lanceur à rappel

20. Interrupteur de arrêt du moteur

21. Boulon de vidange d’huile

22. Bouchon de remplissage d’huile moteur/jauge à huile

(de chaque côté)

23. Réservoir de carburant – 1,3 L (0,3 gal)

24. Bouchon du réservoir de carburant

Page 15

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Pièces fournies

COMMANDES ET CARACTÉRISTIQUES

Pièce

Roues 2

Patte d’appui 1

Poignée 1 Goupille fendue Ø2 × 20 1 Pince à bec effilé

Moteur 1

Entonnoir pour huile

du moteur

Poutre 1

Fixation pour vérin 1

Cylindre 1

Tuyau de retour d’huile

(basse pression)

Tuyau d’admission

d’huile (haute

pression)

Tuyau d’aspiration 1 Bride en C 2 1 tournevis étoile ou douille de 6mm

Outil de démontage de

bougie

Qté de pièces

Goupille fendue Ø2,5 × 25 2 Pince à bec effilé Rondelle Ø16 2 n/a BoulonM8 × 25 2 2 clés ou douilles de 14mm Rondelle Ø8 2

ÉcrouM8 2

BoulonM8 × 20 4 1 clé ou douille de 13mm Rondelle Ø8 4 Rondelle frein Ø8 4

1 n/a n/a

Boulon M10 × 20 4 1 clé hexagonale de 8mm Rondelle frein Ø10 4 BoulonM10 × 60 1 1 clé ou douille de 16mm Contre-écrouM10 1 1 clé de 17mm Boulon M10 × 20 4 1 clé ou douille de 17mm Rondelle Ø10 4

Plaque de fixation pour cylindre 2

1 n/a Clé à fourche de 27mm

1 n/a n/a

Quincaillerie requise

Qté de

quincaillerie

Outil requis

n/aRondelle frein Ø8 2

n/a

n/aRondelle frein Ø10 4

Pièces non fournies

– Huile moteur (10W-30) : 350 ml (11,8 oz liq.)

– Huile hydraulique (ISO 32) : 5,7 L (1,5 gal)

Page 16

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ASSEMBLAGE

Si votre fendeuse de bûches est déjà assemblée, passez les étapes d’assemblage de ce manuel.

Si elle n’est pas assemblée, veuillez lire et suivre ces instructions.

Si vous avez des questions concernant l’assemblage de votre fendeuse de bûches, appelez notre l'équipe de soutien technique au 1 877 338-0999. Ayez vos numéros de série et de modèle à portée de main.

Ouverture de la boîte d’expédition

1. Déposez la boîte d’expédition sur une surface plane et ferme.

2. Coupez soigneusement les attaches d’expédition et retirez le couvercle de la boîte d’expédition.

3. Réunissez toute la quincaillerie avant de commencer l’assemblage.

Installation des roues

1. Insérez la roue sur l’essieu.

2. Enﬁlez la rondelle (38) et la goupille fendue (39) sur l’essieu.

Installation de la poutre

1. Avec le faisceau toujours reposant sur le coin et les supports du cylindre, alignez les 4 trous plus grands sur la base de montage de roue de la plaque avec les blocs ﬁletés sur le faisceau.

2. Vissez un boulonM10 x 20 (34) à travers la rondelle Ø10(22).

3. Enﬁler le boulon et la rondelle à travers le trou sur la base plaque et dans les blocs ﬁletés sur le faisceau et serrer.

4. Répétez les étapes1 à 3 pour les trois (3) autres ensembles de boulons et de rondelles pour terminer le montage de la poutre au montage de roue.

Installation du pied support

1. Placez le faisceau sur une surface plane sur laquelle la surface plane se repose sur le coin et les supports du cylindre.

2. Aligner le pied de soutien (28) avec les trous de montage sur le support de faisceau.

3. Insérez le boulonM8 x 25 (24) dans le trou.

4. Déposez une rondelle Ø8 (27) et une rondelle frein Ø 8 (26) sur l’extrémité du boulon.

5. Installez un écrouM8 (25) sur le boulon et serrez. Évitez le serrage excessif.

5. Une fois que tous les boulons sont serrés, retournez l’assemblage pour le reposer sur les roues et la jambe de soutien.



AVIS

La poutre devrait se prolonger sur le côté opposé du montage de roue, comme montré.

 AVERTISSEMENT

La poutre est extrêmement lourde et doit être manipulée par deux (2) ou plusieurs personnes. N’essayez PAS de soulever ou manipuler la poutre si vous êtes seul.

Page 17

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

3 pt

ASSEMBLAGE

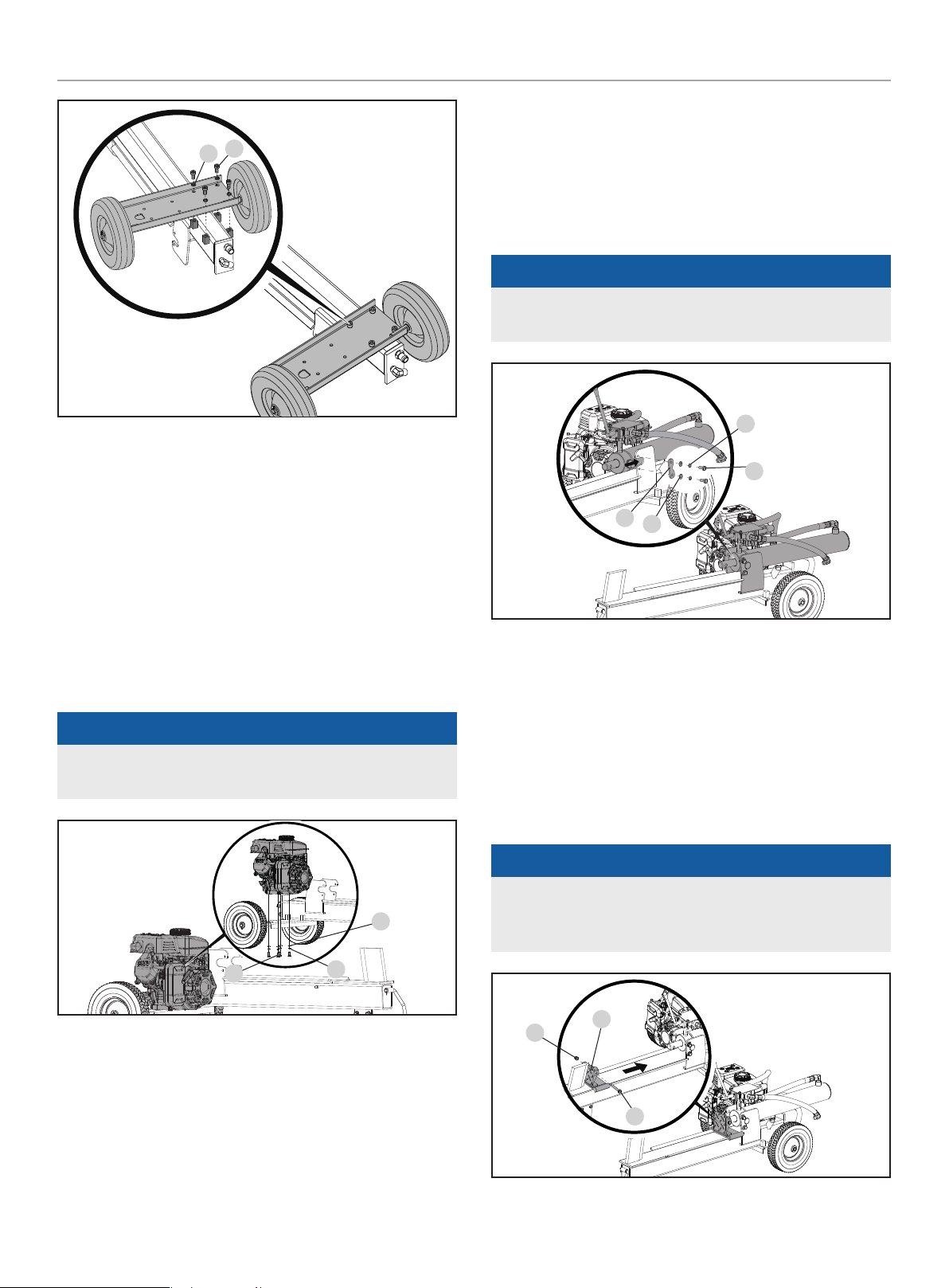

Installation du cylindre

Installation du moteur

1. Alignez les quatre (4) trous de la base du moteur avec les quatre (4) plus petits trous du montage de roue.

2. Vissez le boulonM8 × 20 (36) et insérez une rondelle frein Ø 8 (26) et une rondelle Ø8 (27).

3. Insérez et vissez le boulon et les deux rondelles par le trou situé au bas du montage de roue et dans le moteur.

1. Glissez les chevilles du cylindre dans les fentes de montage du cylindre situées sur le dessus de la poutre.

2. Sécurisez les repères de calage du cylindre (20) avec des boulonsM10 × 20 (23), les rondelles freins Ø10 (22) et les rondelles Ø10 (21).



AVIS

Le côté du lanceur à rappel du moteur doit être orienté dans la même direction que la poutre, comme montré.

4. Répétez les étapes1 à 3 pour les trois (3) autres ensembles de boulons et de rondelles pour terminer le montage du moteur au montage de roue.



AVIS

Le côté du lanceur à rappel du moteur doit être orienté dans la même direction que la poutre, comme montré.

Installation de la ﬁxation

1. Glissez la ﬁxation du vérin (2) sur la tige du cylindre en vous assurant qu’elle est alignée avec les trous de boulons.

2. Insérez un boulonM10 × 60 (3) à travers la ﬁxation du vérin et de la tige du cylindre.

3. Sécurisez le boulon avec un contre-écrouM10 (1). Évitez le serrage excessif.



AVIS

Vous pouvez insérer un tournevis dans le trou du boulon de la tige de cylindre aﬁn de tourner dans la bonne position avant d’installer la ﬁxation du vérin.

Page 18

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ASSEMBLAGE

Installation de la poignée

1. Glissez la poignée (31) sur la ﬁxation de tube à l’extrémité de la poutre.

2. Sécurisez avec une goupille fendue (32).

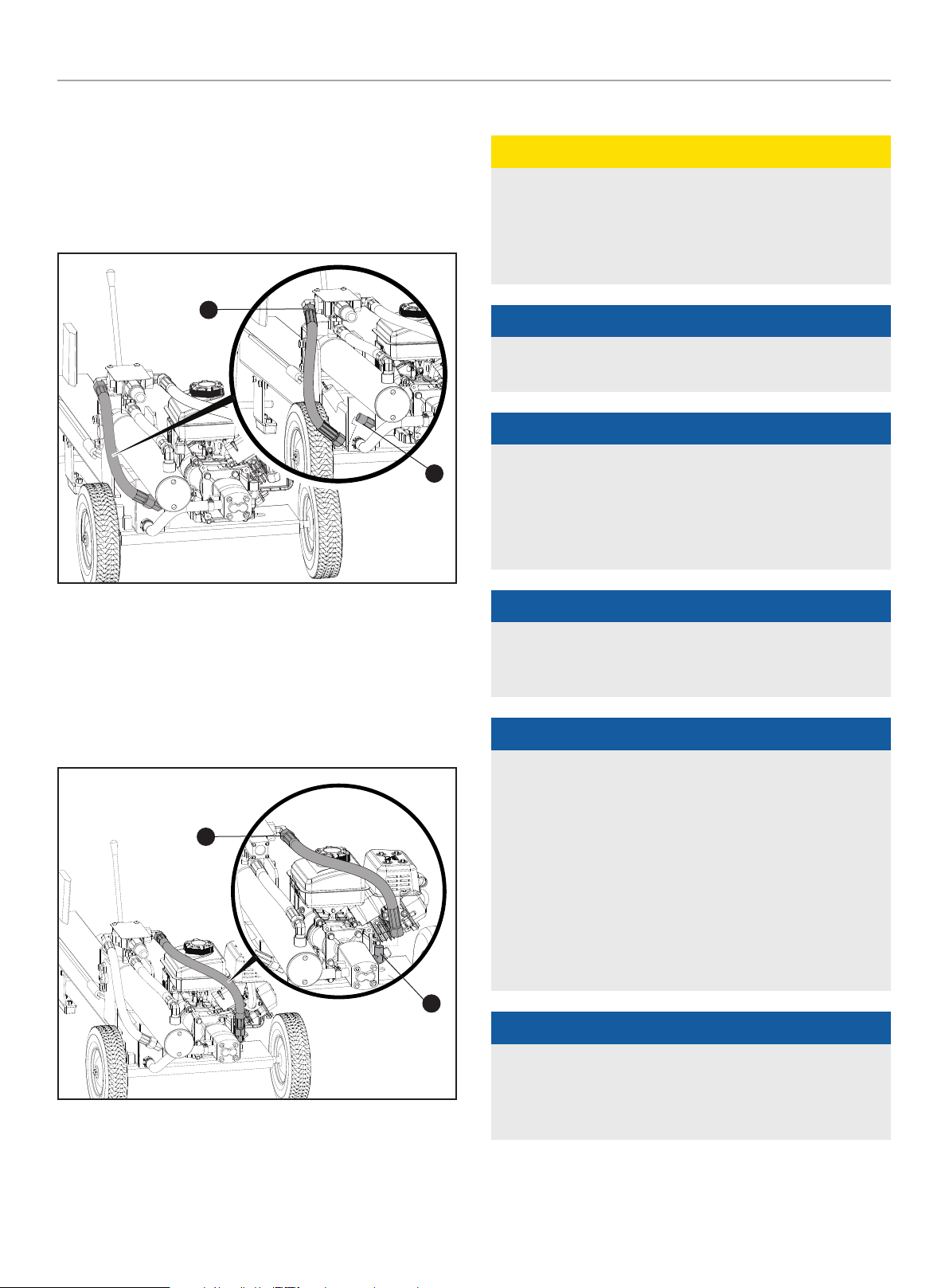

Installation des tuyaux

 MISE EN GARDE

Les bouchons rouges installés sur la pompe hydraulique doivent être retirés avant d’installer les tuyaux.



AVIS

Certains tuyaux peuvent être assemblés en usine et vous devez vériﬁer les instructions concernant les instructions ci-dessous pour vous assurer qu’ils sont assemblés correctement.

Entrée d’huile (haute pression) et tuyaux de retour d’huile

– Ces deux tuyaux sont noirs et comportent des écrous

tournants aux deux extrémités.

– Le tuyau d’admission d’huile envoie l’huile hydraulique vers

la pompe aﬁn de contrôler la soupape et le cylindre.

– Le tuyau de retour d’huile retourne l’huile hydraulique du

contrôle de soupape et du cylindre vers le réservoir.

– Les raccords de tuyaux n’ont PAS besoin de ruban

d’étanchéité pour ﬁlets.

Tuyau d’aspiration

– Il s’agit du tuyau transparent raccordant le réservoir

hydraulique à l’entrée de la pompe.

– Sécurisez les deux extrémités du tuyau avec des colliers de

serrage.



AVIS

La pompe hydraulique peut contenir un résidu d’huile laissé par les procédures d’essai en cours de production. Nous recommandons de placer un bac à huile sous la pompe avant de retirer les bouchons rouges.

Tuyau d’aspiration

1. Utilisez des colliers de serrage adéquats puis raccordez une extrémité du tuyau d’huile transparent au réservoir d’huile hydraulique (C) situé immédiatement sous la poutre et l’autre extrémité à l’entrée de pompe sur le côté de la pompe (D). Serrez fermement les colliers de serrage aux deux extrémités du tuyau d’huile hydraulique transparent avec un tournevis à tête plate ou une douille de 6mm (serrez à un couple de 4,95 ± 1,02 Nm [3,65 ± 1,5 lb-pi]).

Page 19

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ASSEMBLAGE

Tuyau de retour d’huile (basse pression)

2. Raccordez l’extrémité du tuyau à la sortie de la soupape de commande (E). Raccordez l’autre extrémité du tuyau à l’entrée du ﬁltre à huile (F). Serrez fermement les deux extrémités du tuyau haute pression avec une clé de 27mm (couple de serrage de 59,6 à 70,5Nm [44 à 52pi-lb]).

Ajout d’huile à moteur

 MISE EN GARDE

NE tentez PAS de mettre en marche ou de démarrer le moteur avant de l’avoir correctement rempli d’huile du type et de la quantité recommandés. Les dommages causés à la fendeuse de bûches à cause d’une désobéissance à ces instructions annuleront votre garantie.



AVIS

Il est recommandé d’utiliser une huile pour automobile de type 10W-30.



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage.

Si vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.

Tuyau d’admission d’huile (haute pression)

3. Raccordez une extrémité du tuyau haute pression à l’entrée de la soupape de commande (A). Raccordez l’autre extrémité du tuyau à la sortie de la pompe (B). Serrez fermement les deux extrémités du tuyau haute pression avec une clé de 27mm (couple de serrage de 65.1 ± 5.4 Nm [48 ± 4 lb-pi]).



AVIS

Vériﬁez souvent l’huile pendant la période de rodage. Consultez le chapitre «Entretien» pour connaître les intervalles d’entretien recommandés.



AVIS

Nous considérons que les cinq premières heures de fonctionnement constituent la période de rodage du moteur. Pendant la période de rodage, nous recommandons d’utiliser des huiles pour automobile régulières et non synthétiques. Au terme de la période de rodage, un lubriﬁant synthétique peut être utilisé, mais cela n’est pas obligatoire. Le réglage du ralenti augmentera ou diminuera la vitesse du moteur pour contribuer au calage des segments de piston. Évitez la surcharge du moteur et un fonctionnement prolongé à un régime constant. Changez l’huile après la période de rodage de 5 heures.



AVIS

La température affectera l’huile moteur et les performances du moteur. Changez le type d’huile moteur utilisé en fonction de la température indiquée dans le tableau des Types d’huile moteur recommandés.

Page 20

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ASSEMBLAGE



AVIS

Vous pourrez utiliser une huile synthétique après la période de rodage de 5 heures. L’utilisation de lubriﬁants synthétiques ne diminue pas l’intervalle de changement d’huile recommandé. Une huile5W-30 entièrement synthétique aidera le démarrage par temps froid (moins de 5°C [41°F]).

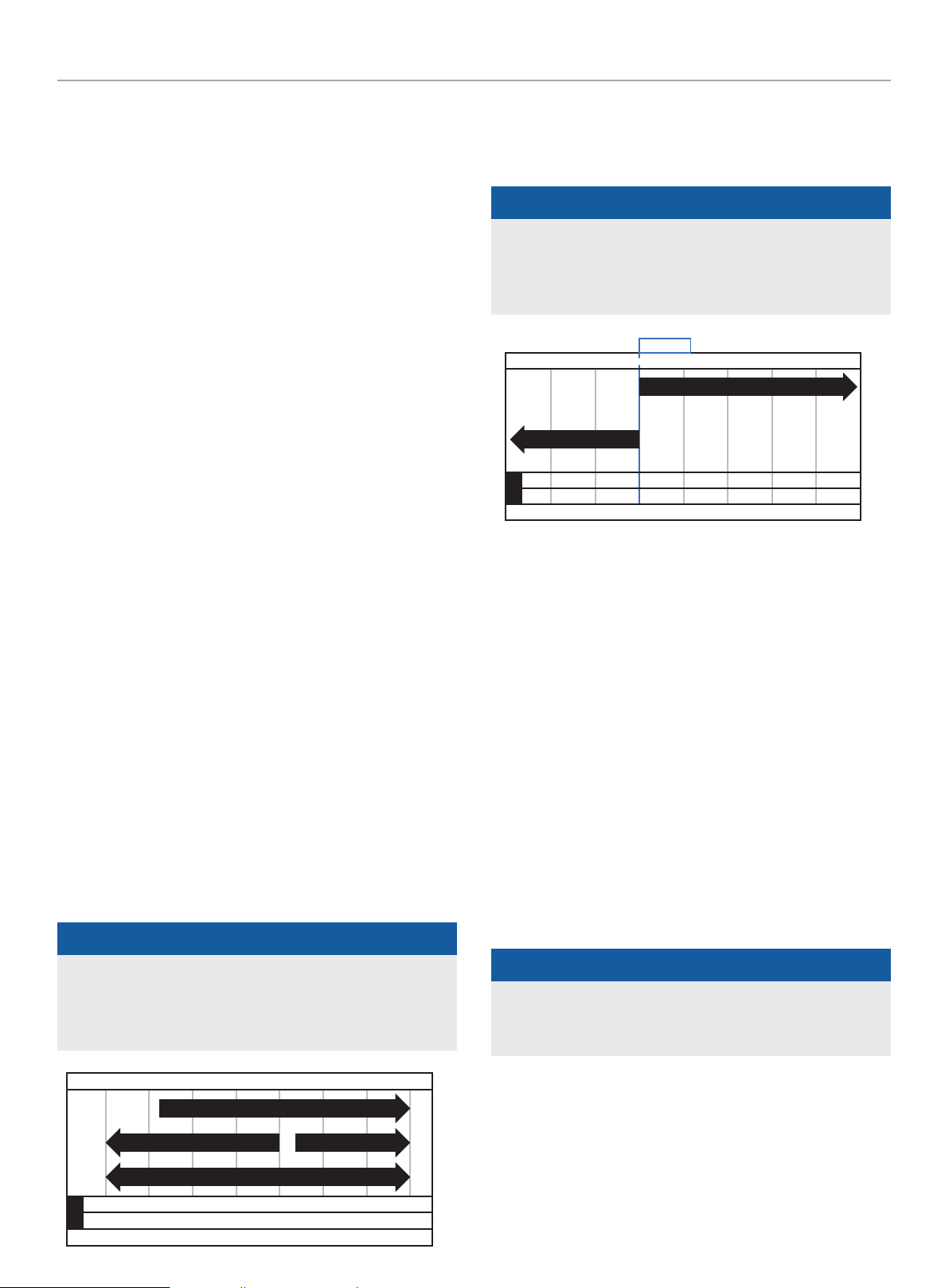

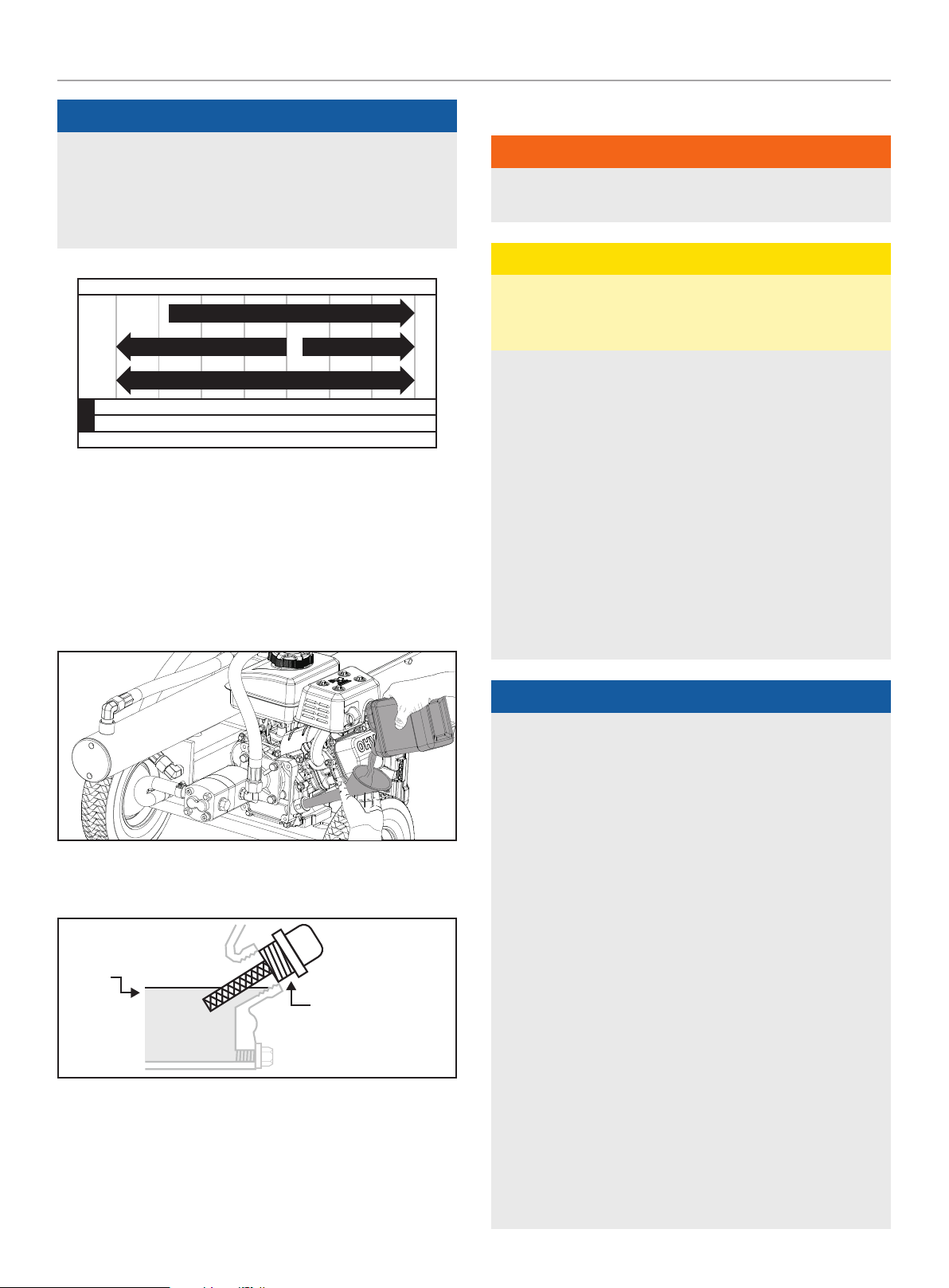

Type d’huile du moteur recommandé

10W-30

10W-405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17,8 -6,7 4,4 15,6 26,7 3 7,8 48,9

Température ambiante

80 100 120

1. Placez la fendeuse de bûches sur une surface plane et à niveau.

2. Ouvrez le bouchon de remplissage d’huile/jauge d’huile pour ajouter l’huile.

3. Utilisez un entonnoir pour ajouter 350 ml (11,8 oz liq.) d’huile puis refermez le bouchon de remplissage d’huile/jauge d’huile. NE REMPLISSEZ PAS EXCESSIVEMENT.

Ajout de carburant

 AVERTISSEMENT

Un versement trop rapide d’essence dans le ﬁltre d’essence peut entraîner un reﬂux d’essence vers l’opérateur.

 MISE EN GARDE

Utilisez un carburant régulier sans plomb propre et frais présentant un indice d’octane minimum de 87 et un contenu en éthanol inférieur à 10% en volume.

N’allumez PAS de cigarette et ne fumez pas pendant le remplissage du réservoir de carburant.

NE MÉLANGEZ PAS l’huile et l’essence.

Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’expansion de l’essence.

À la station-service, NE pompez PAS directement le carburant dans la fendeuse de bûches. Utilisez un contenant approuvé pour transférer le carburant dans la fendeuse de bûches.

NE remplissez PAS le réservoir de carburant à l’intérieur.

NE remplissez PAS le réservoir de carburant lorsque le moteur est en marche ou est chaud.

NE remplissez PAS TROP le réservoir de carburant.

4. Vériﬁez le niveau d’huile à moteur tous les jours et ajoutez-en si nécessaire.

MAX

JAUGE D'HUILE



AVIS

Nos moteurs fonctionnent correctement avec des mélanges de carburants comportant 10% ou moins d’éthanol. Il faut prévoir certains problèmes lorsque vous utilisez de l’essence-éthanol:

– Les mélanges d’essence et d’éthanol peuvent absorber

plus d’eau que le carburant seul.

– Ces mélanges peuvent éventuellement se séparer, laissant

de l’eau ou une boue aqueuse dans le réservoir, le robinet à essence et le carburateur.

– Avec les remplissages d’essence par gravité, ce carburant

altéré peut s’introduire dans le carburateur et causer des dommages au moteur et/ou entraîner d’autres risques latents.

– Seuls quelques stabilisateurs de carburant sont formulés

pour fonctionner avec de l’essence-éthanol.

– Tout dommage ou risque lié à l’utilisation d’un combustible

inadéquat, du stockage inadéquat de combustible et/ou de stabilisateurs mal formulés n’est pas couvert par la garantie du fabricant.

Il est conseillé de toujours fermer l’alimentation en carburant, de faire fonctionner le moteur jusqu’à épuisement de l’essence et de purger le réservoir lorsque l’équipement n’est pas utilisé pendant une période supérieure à 30jours.

Page 21

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

MAX

MIN

ASSEMBLAGE

1. Utilisez de l’essence sans plomb propre et fraîche présentant un taux d’octane minimal de 87 et un contenu en éthanol inférieur à 10% en volume. ybc

2. NE mélangez PAS l’huile à l’essence.

3. Ouvrez le bouchon du réservoir de carburant.

4. Ajoutez lentement de l’essence dans le réservoir. NE REMPLISSEZ PAS EXCESSIVEMENT.

5. L’essence peut augmenter de volume après le remplissage. Il faut laisser un espace de 6,4mm (1/4 po) dans le réservoir pour permettre l’augmentation du volume de l’essence, mais il est toutefois recommandé de laisser encore plus d’espace. Le carburant peut être projeté hors du réservoir à cause de la dilatation si ce dernier est rempli à l’excès et peut nuire à la stabilité de fonctionnement de la fendeuse de bûches.

6. Vissez le bouchon d’essence et essuyez tout carburant renversé.



AVIS

Pour vériﬁer le niveau d’huile, insérez la jauge d’huile dans le collet de remplissage jusqu’à ce qu’il s’immobilise. Retirez la jauge et faites la lecture du niveau. Ne vissez pas la jauge d’huile dans le collet de remplissage pendant que vous vériﬁez l’huile.

Lorsque la température extérieure est sous 0°C (32°F), vous pouvez utiliser le liquide hydraulique DexronIII.

1. Assurez-vous que la fendeuse de bûches repose sur une surface à niveau.

2. Retirez la jauge d’huile (A) hors du réservoir d’huile.

3. Ajoutez 5,7 l (192,7 oz liq.) d’huile hydraulique SAE10W / ISO 32

4. Utilisez la jauge d’huile pour vériﬁer le niveau d’huile hydraulique. Le niveau doit se situer entre les deux marques de la jauge d’huile. (A)

Ajout d’huile hydraulique

 AVERTISSEMENT

NE retirez PAS le bouchon de remplissage d’huile hydraulique lorsque le moteur est en marche ou chaud. De l’huile chaude peut s’échapper et causer des brûlures graves. Laissez toujours refroidir complètement la fendeuse de bûches avant de retirer le bouchon d’huile hydraulique.

Les fendeuses de bûches hydrauliques produisent une pression et une température élevées. Le liquide hydraulique s’échappera par une piqûre de corrosion et transpercera la peau.

Inspectez périodiquement le système hydraulique et les fuites possibles. Ne vériﬁez jamais les fuites avec vos mains lorsque le système est sous pression. Consultez immédiatement un médecin si vous avez été blessé par une éjection de ﬂuide.

5. Réinsérez et vissez la jauge d’huile.

6. Démarrez le moteur (consultez le chapitre « Démarrage du moteur » dans la rubrique de fonctionnement).

7. Tirez et poussez le cylindre pour purger l’air du système hydraulique. Le mouvement du cylindre doit se faire sans difﬁculté et sans blocage.

8. Éteignez le moteur (consultez le chapitre « Arrêt du moteur » dans la rubrique de fonctionnement).

9. Vériﬁez la jauge d’huile du réservoir d’huile hydraulique. Ajoutez de l’huile hydraulique si nécessaire.

10. Vériﬁez le niveau d’huile tous les jours et ajoutez-en si nécessaire.

Page 22

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

FONCTIONNEMENT

 AVERTISSEMENT

Utilisez TOUJOURS la fendeuse de bûches aux ﬁns pour lesquelles elle est destinée. La fendeuse de bûches ne doit être utilisée que pour fendre des bûches de bois dans le sens de la longueur et du ﬁl.

NE modiﬁez JAMAIS, N’altérez JAMAIS et NE transformez JAMAIS la fendeuse de bûches sous aucune considération. Les modiﬁcations annuleront votre garantie.

N’attachez JAMAIS de corde, câble ou autre dispositif au levier de commande de la fendeuse de bûches.

NE modiﬁez PAS et NE transformez PAS le moteur et les vitesses de fonctionnement ni les réglages de pression. Ces modiﬁcations représentent un risque pour votre sécurité.

Faites fonctionner la fendeuse de bûches pendant le jour SEULEMENT.

NE faites JAMAIS fonctionner ou laisser une autre personne faire fonctionner la fendeuse de bûches sous l’inﬂuence d’alcool, de drogues ou de médicaments.

NE laissez JAMAIS la fendeuse de bûches sans surveillance pendant que le moteur fonctionne.

NE modiﬁez PAS la position de fente pendant que le moteur fonctionne. Tout contact avec le silencieux peut causer des brûlures graves.

NE laissez PAS la poutre tomber, car ceci représente un risque d’écrasement des doigts et de causer des dommages à la fendeuse de bûches.

fendeuse de bûches à proximité de bouches ou prises d’air où des gaz d’échappement peuvent s’introduire dans des espaces occupés ou clos. Faites fonctionner la fendeuse de bûches à

l’extérieur SEULEMENT.

La fendeuse de bûches doit reposer sur une surface à niveau et sèche et être stable. NE travaillez PAS dans la boue, sur la glace, dans de l’herbe haute, dans des buissons ou de la neige.

Faites fonctionner la fendeuse de bûches seulement dans l’aire de travail montrée ci-dessous.

Démarrage du moteur



AVIS

Si le moteur démarre mais ne fonctionne pas, assurez-vous que la fendeuse de bûches repose sur une surface plane et à niveau. Le moteur est équipé d’une sonde de bas niveau d’huile interdisant le fonctionnement du moteur lorsque le niveau d’huile tombe sous un seuil critique.

Inspection de la fendeuse de bûches avant chaque utilisation

1. Vériﬁez le niveau d’huile hydraulique et inspectez visuellement tous les tuyaux, toutes les ﬁxations et le cylindre et cherchez les raccords desserrés, les fuites, les ﬁssures, les efﬁlochages et autres dommages.

2. NE faites PAS fonctionner la fendeuse de bûches en présence de tout indice de dommage.

3. Inspectez le moteur et assurez-vous que le niveau d’huile est bon avant de mettre en marche. Si le moteur est équipé d’un pare-étincelles, nettoyez-le et inspectez-le périodiquement (suivez le calendrier d’entretien du pare-étincelles).

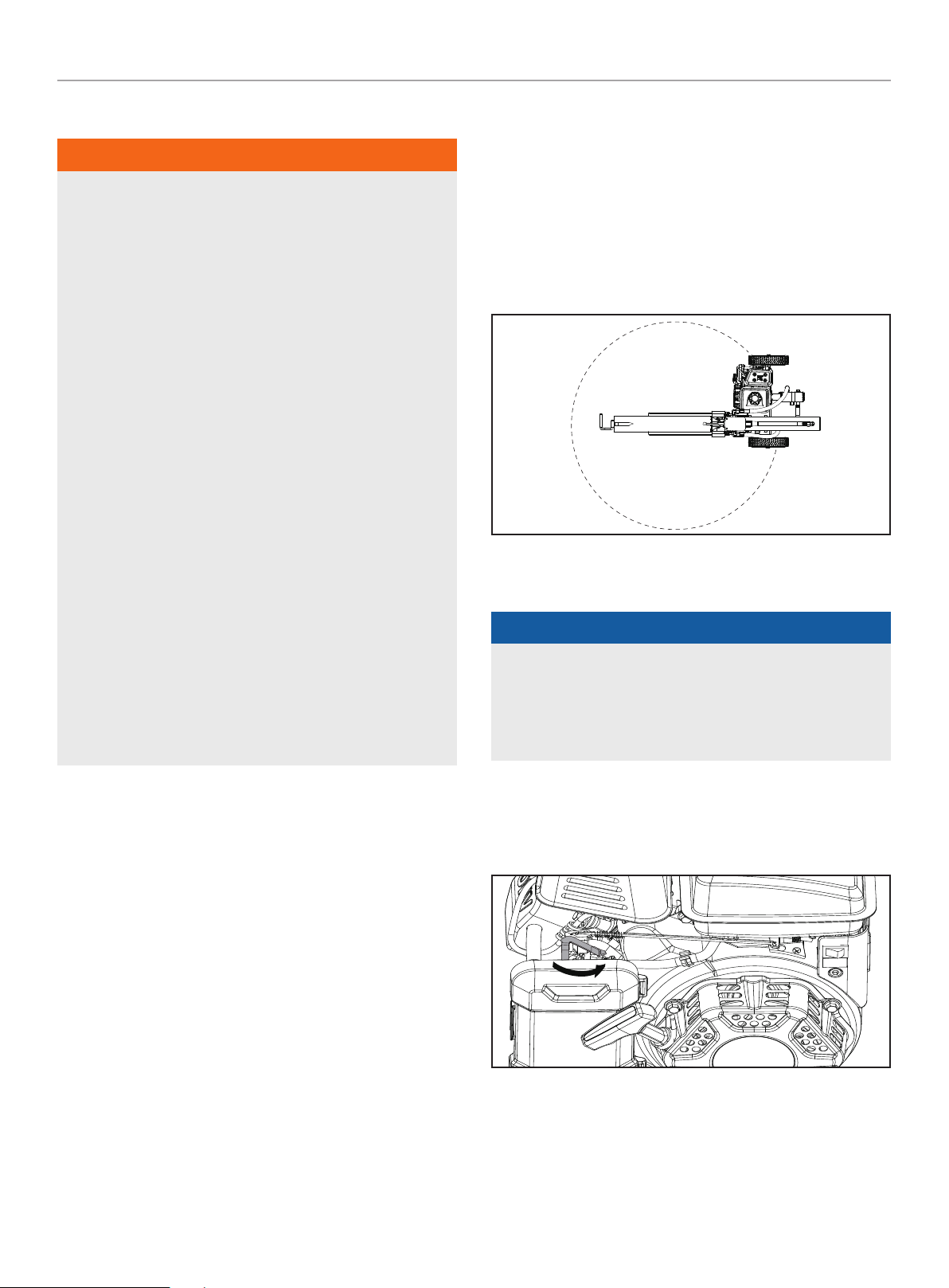

Emplacement de la fendeuse de bûches

Cette fendeuse de bûches ne doit pas être placée à moins de1,5m (5pieds) d’une matière combustible. Laissez au moins 0,9m (3pieds) de dégagement de tous les côtés de la fendeuse de bûches pour garantir le refroidissement, des interventions d’entretien et de réparations appropriées. NE placez PAS la

1. Assurez-vous que la fendeuse de bûches repose sur une surface plane et à niveau.

2. Placez le levier d’étrangleur à la position «Choke».

3. Tirez lentement la corde du démarreur jusqu’à ce que vous ressentiez une résistance puis tirez rapidement.

4. Maintenez le levier d’étrangleur à la position «Choke» et tirez deux fois le lanceur à rappel. Après le deuxième tir, déplacez le levier d’étrangleur en position «RUN» (mise en marche) pour les trois tirs suivants du lanceur. Un étrangleur

Page 23

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

FONCTIONNEMENT

trop fermé provoquera l’encrassement des bougies, le noyage du moteur à cause de l’absence d’admission d’air. Cela peut empêcher le moteur de démarrer.

5. Lorsque le moteur se réchauffe, déplacez le levier d’étrangleur à la position « RUN » (en marche).

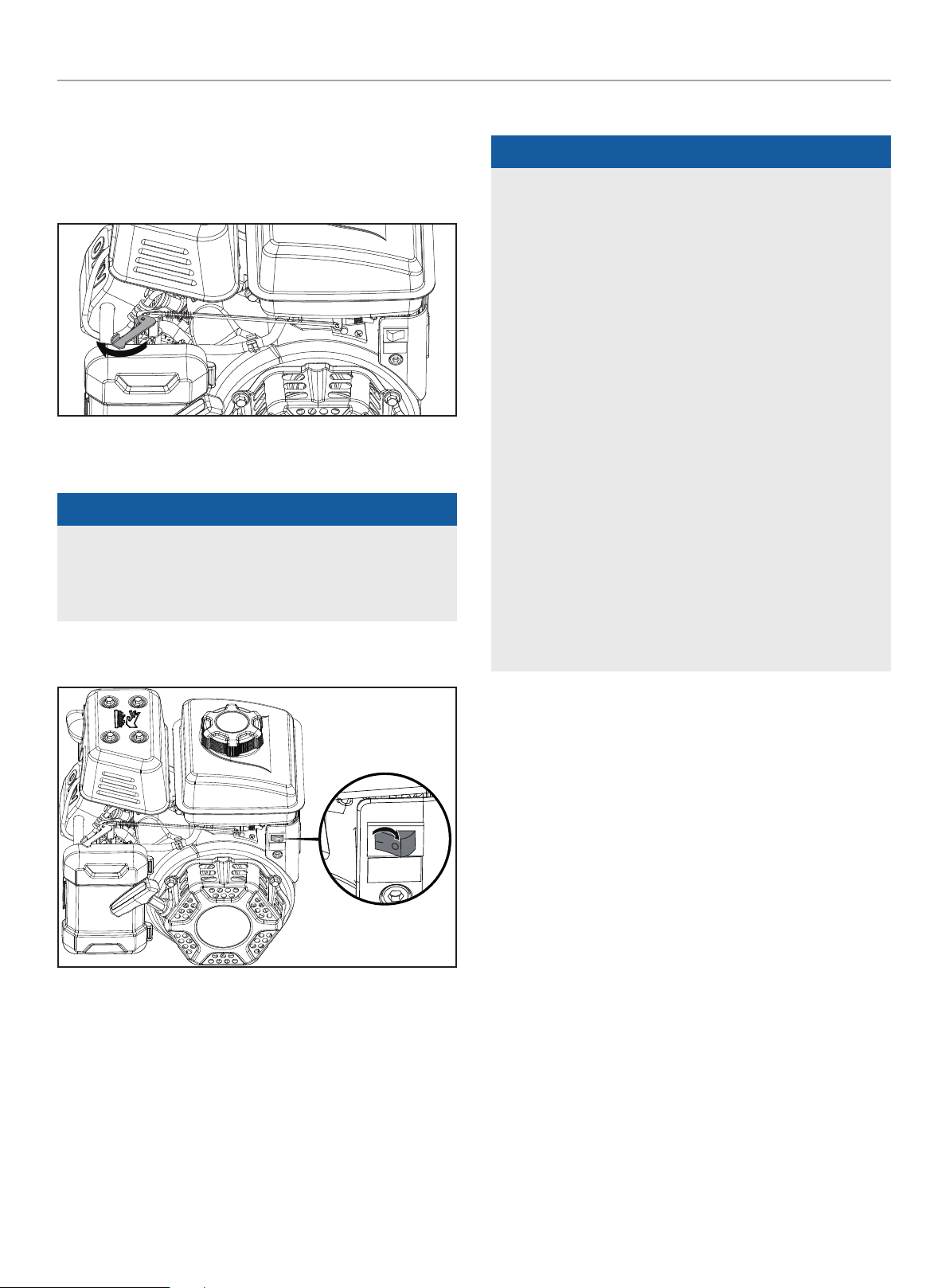

Arrêt du moteur



AVIS

Si le moteur n’est pas utilisé pendant une période de deux (2)semaines ou plus, consultez le chapitre «Rangement» pour garantir un rangement sûr de la fendeuse de bûches et du carburant.

Fonctionnement de la fendeuse de bûches



AVIS

De mauvaises techniques de soulèvement et de charge de bûches peuvent causer des blessures au dos.

L’apparence de mousse ou de bulle du liquide hydraulique pendant le fonctionnement est normale. Ceci peut être causé par l’huile du réservoir agitée par l’admission d’air.

Si la bûche se coince, s’encastre ou ne se fend pas complètement, poussez le levier de commande dans le sens inverse et laissez la fendeuse de bûches décoincer la bûche logée sur le coin.

Gardez TOUJOURS les mains éloignées de la bûche et du coin pendant le recul.

La course du cylindre est établie de manière à ce que le coin s’arrête à environ 3,8cm (1,5po) de la plaque d’extrémité.

Portez toujours des lunettes de sécurité ou des lunettes avec des écrans latéraux et, si nécessaire, un écran facial ainsi que des protecteurs d’oreilles pendant que vous faites fonctionner ce produit.

Portez toujours des souliers de sécurité ou des bottes robustes lorsque vous faites fonctionner cet équipement.

1. Mettez l’interrupteur du moteur à la position « OFF » (éteint).

Portez des gants de protection antidérapants et robustes lorsque vous faites fonctionner ce produit.

1. Calez les roues pour vous assurer que le pied support est immobile et éviter un mouvement accidentel de la fendeuse de bûches pendant qu’elle fonctionne.

2. Chargez une bûche sur la poutre et appuyée contre la plaque d’extrémité.

3. Assurez-vous d’enlever toute la paille des zones d’écrasement.

4. Poussez le levier de commande de soupape vers l’avant (vers la plaque d’extrémité) pour fendre la bûche.

5. Poussez le levier de commande de soupape vers l’arrière pour que le coin retourne à sa position d’origine.

6. Enlevez le bois fendu de l’aire de travail.

Page 24

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ENTRETIEN

 AVERTISSEMENT

N’utilisez jamais une fendeuse de bûches endommagée ou défectueuse.

 AVERTISSEMENT

Un entretien inadéquat annulera votre garantie.



AVIS

Lisez et comprenez vos responsabilités d’entretien et de réparation concernant les systèmes et dispositifs antipollution indiquées dans l’énoncé de garantie du système antipollution de ce manuel.

Assurez-vous que la fendeuse de bûches reste propre et rangée correctement. Utilisez uniquement l’équipement sur une surface plane, à niveau et dans un environnement propre et sec. N’exposez PAS l’équipement à des conditions extrêmes, ou à des niveaux excessifs de poussière, de saletés, d’humidité ou de vapeurs corrosives. Inspectez les bouches d’air et fentes de refroidissement pour vous assurer qu’elles sont propres et libres de débris.

Nettoyez le pare-étincelles toutes les 100heures.

Vériﬁez et serrez tous les écrous et boulons avant de mettre votre fendeuse de bûches en marche.

Le propriétaire/opérateur est responsable de tout entretien périodique.

Utilisez un chiffon humide pour nettoyer les surfaces extérieures de moteur et la fendeuse de bûches.

Utilisez une brosse souple pour éliminer les saletés et l’excès d’huile.

Utilisez un compresseur d’air (25PSI) pour soufﬂer les saletés et débris.

Essuyez toutes les pièces métalliques avec un chiffon huileux pour éviter la formation de rouille et de corrosion.

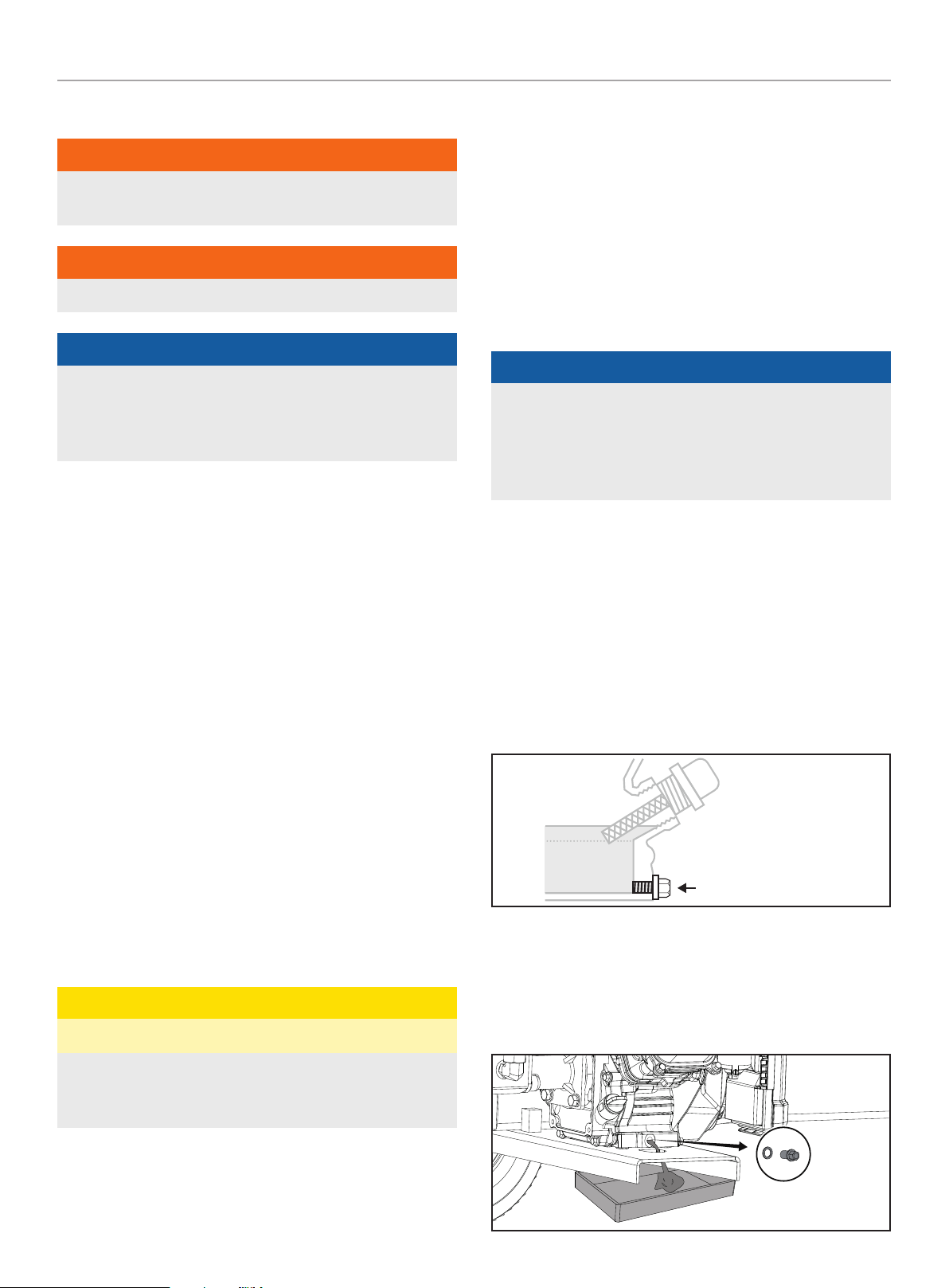

Changement d’huile pour moteur



AVIS

Une fois que l’huile a été ajoutée, un contrôle visuel doit observer que l’huile se trouve à environ 1ou2 ﬁlets de la partie supérieure du trou de remplissage. Si vous utilisez la jauge d’huile pour vériﬁer le niveau d’huile, NE vissez PAS la jauge lors de cette vériﬁcation.

Changez l’huile lorsque le moteur est chaud. Reportez-vous à la spéciﬁcation de l’huile pour sélectionner la qualité d’huile adaptée à votre environnement de fonctionnement.

1. Enlevez le bouchon de vidange d’huile avec une douille de 12 mm (non fournie) et une rallonge.

2. Vidangez complètement l’huile dans un contenant approprié.

3. Remettez en place le bouchon de vidange.

4. Retirez le bouchon de remplissage d’huile/jauge d’huile pour ajouter l’huile.

Exécutez assidument tout l’entretien planiﬁé.

Corrigez tout problème détecté avant d’utiliser votre fendeuse de bûches.

Pour obtenir de l’aide au sujet des pièces et des réparations, communiquez avec notre l'équipe de soutien technique au 1 877 338-0999.

Nettoyage de la fendeuse de bûches

 MISE EN GARDE

NE pulvérisez PAS d’eau sur le moteur.

L’eau peut contaminer le circuit de carburant et pénétrer dans le moteur par les fentes de refroidissement et endommager le moteur.

Délogez tous les débris de la poutre, du coin et de la plaque d’extrémité.

BOULON DE VIDANGE

5. Utilisez un entonnoir pour ajouter 350 ml (11,8 oz liq.) d’huile puis refermez le bouchon de remplissage d’huile/jauge d’huile). NE REMPLISSEZ PAS EXCESSIVEMENT.

6. Mettez au rebut l’huile usée dans une installation de traitement des déchets approuvée.

Page 25

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ENTRETIEN

Nettoyage et réglage des bougies

1. Retirez le câble de la bougie.

2. Utilisez un outil de démontage de bougie (fourni), ou une douille de 13/16 in. (21 mm) (non fournie) pour retirer la bougie.

3. Inspectez l’électrode de la bougie. Elle doit être propre et sans usure aﬁn de produire l’étincelle requise au démarrage.

4. Assurez-vous que l’écartement de l’électrode de la bougie est de 0,024-0,031 po (0,6-0,8 mm).

L’ÉCARTEMENT DE LA BOUGIE

5. Reportez-vous aux sortes de bougies au chapitre Spéciﬁcations lors du remplacement de la bougie.

6. Réinstallez fermement la bougie.

7. Réinstallez le câble de la bougie.

2. Retirez l’élément en mousse.

3. Lavez l’élément dans une solution de détergent liquide et d’eau. Pressez pour assécher complètement dans un chiffon propre.

4. Saturez l’élément d’huile à moteur propre.

5. Pressez l’élément dans un chiffon propre et absorbant pour retirer l’excès d’huile.

6. Installez le ﬁltre dans l’assemblage.

7. Remettre en place le couvercle du ﬁltre en insérant les languettes sur le côté le plus proche du réservoir de carburant alors pivoter l’autre côté en place. Assurez-vous que le couvercle du ﬁltre s’enclenche en place.

Nettoyage du ﬁltre à air

1. Retirez le couvercle en plastique en appuyant sur le boutonpression sur le côté du couvercle le plus proche de la roue, indiqué par la ﬂèche.

Changement d’huile hydraulique



AVIS

De la moisissure causée par la condensation peut s’accumuler dans le réservoir lorsque les fendeuses de bûches ne sont pas utilisées pendant de longues périodes et sont exposées à des conditions atmosphériques changeantes.

Éteignez toujours le moteur puis débranchez la bougie.

1. Commencez lorsque le cylindre est rétracté.

2. Relâchez toute la pression emmagasinée en déplaçant le levier de soupape plusieurs fois vers l’avant et vers l’arrière.

3. Placez un contenant sous le réservoir hydraulique. Assurezvous qu’il est sufﬁsamment grand pour contenir la quantité d’huile du réservoir. Consultez la rubrique de la ﬁche technique du modèle de ce manuel pour connaître les capacités d’huile hydraulique.

4. Débranchez le tuyau d’admission transparent de l’entrée de la pompe. (A)

5. Vidangez l’huile dans un bac de récupération ou un contenant adéquat.

6. Raccordez le tuyau d’admission transparent à la pompe. (A) Serrez fermement le collier de serrage du tuyau hydraulique transparent avec un tournevis à tête plate ou une douille de 6mm (serrez à un couple de 4,95 ± 1,02 Nm [3.65 ± 1.5 lbf-pi]).

Page 26

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

ENTRETIEN

5PREMIÈRES HEURES

 Changez l’huile du moteur.

7. Retirez la jauge d’huile et ajoutez jusqu’à 5,7 l (192,7 oz liq.) d’huile hydraulique SAE 10W / ISO 32. Utilisez la jauge d’huile pour vériﬁer le niveau d’huile hydraulique. Le niveau doit se situer entre les deux marques de la jauge d’huile.

MAX

MIN

TOUTES LES 50HEURES OU CHAQUE SAISON

 Nettoyez le ﬁltre à air.  Changez l’huile du moteur et l’huile hydraulique si l’appareil

est utilisé sous des conditions de charges intenses ou dans des environnements très chauds.

TOUTES LES 100HEURES OU CHAQUE SAISON

 Changez l’huile.  Nettoyez/réglez la bougie.  Vériﬁez et réglez le jeu de soupape*.  Nettoyez le pare-étincelles.  Nettoyez le réservoir de carburant et le ﬁltre.*  Changez l’huile hydraulique.

TOUTES LES 250HEURES

 Nettoyez la chambre de combustion.*

TOUS LES ANS

8. Démarrez le moteur et purgez l’air du système hydraulique. Étendre et rétracter le cylindre pour purger l’air du système hydraulique. Le mouvement du cylindre doit être lisse et continu.

Calendrier d’entretien

Respectez les intervalles d’entretien indiqués au tableau d’entretien suivant.

Effectuez des entretiens plus fréquents si vous utilisez votre fendeuse de bûches sous des conditions difﬁciles.

Communiquez avec notre l'équipe de soutien technique au 1 877 338-0999 pour connaître le centre de réparation CPE agréé le plus près pour votre fendeuse de bûches ou besoin d’entretien du moteur.

TOUTES LES 8HEURES OU QUOTIDIENNEMENT

 Vériﬁez le moteur et les niveaux d’huile hydraulique.  Nettoyez autour de l’admission d’air et du silencieux.

 Inspectez les roulements de roue et graissez-les au besoin.

TOUS LES 3ANS

 Remplacez la canalisation de carburant.*

* À effectuer par des propriétaires connaissants et expérimentés ou par un centre

de réparations CPE agréé.

Page 27

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

RANGEMENT

Consultez le chapitre « Entretien » pour connaître les instructions de nettoyage adéquat.

 AVERTISSEMENT

N’entreposez jamais la fendeuse de bûches à l’intérieur à proximité des appareils avec source de chaleur ou ﬂamme nue, étincelle ou veilleuse, car ils peuvent enﬂammer les vapeurs d’essence. Même avec un réservoir d’essence vide, les vapeurs d’essence pourraient s’enﬂammer.

N’entreposez PAS une fendeuse de bûches à proximité d’engrais ou de tout matériau corrosif.

Rangement de la fendeuse de bûches

1. La fendeuse de bûches doit refroidir pendant au moins 5minutes avant de la ranger.

2. Nettoyez la fendeuse de bûches selon le chapitre «Entretien» avant de la ranger.

3. Poussez le coin aﬁn de protéger la tige contre la rouille.

Rangement du moteur pour une période de plus de 30jours

1. Ajoutez un stabilisateur d’essence correctement formulé dans le réservoir.

2. Faites tourner le moteur pendant quelques minutes aﬁn que l’essence traitée puisse circuler dans tout le système d’essence et le carburateur.

3. Le moteur doit refroidir complètement avant de procéder à son nettoyage et son rangement.

4. Nettoyez le moteur conformément aux instructions du chapitre «Entretien».

5. Changez l’huile.

6. Retirez la bougie et versez environ 14,8ml (1⁄2 oz) d’huile dans le cylindre. Avec le lanceur à rappel, entraînez lentement le moteur aﬁn de distribuer l’huile et lubriﬁer le cylindre.

7. Réinstallez la bougie.

4. Essuyez la poutre et le coin avec un chiffon huileux pour éviter la formation de rouille et de corrosion.

Rangement du moteur pour une période de moins de 30jours

1. Laissez refroidir complètement le moteur avant de le ranger.

2. Nettoyez le moteur conformément aux instructions du chapitre «Entretien».

3. Pour prolonger la durée de stockage de l’essence, ajoutez un stabilisateur d’essence correctement formulé dans le réservoir.

Page 28

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

SPÉCIFICATIONS

Fiche technique de la fendeuse de bûches

Force de piston .............................. 9 tonnes américaines

Temps de cycle ........................................ 20 secondes

Capacité du réservoir hydraulique ..............3,8l (128.5 oz liq.)

Longueur de bûche max. ..........................49 cm (19.3 po)

Poids de bûche max. ................................ 22.7kg (50lb)

Dimension de pneu .................................25,4 cm (10 po)

Dimension du cylindre ................... 7,5 x 45 cm (3 x 17,7 po)

Dimension de la tige de cylindre ......................3 cm (1,2 po)

Pompe à engrenages .......................................2 étages

Pression max. ............................................. 3000 psi

Pouvoir d’écoulement max. ..................11,3l/min (3gal/min)

Soupape de commande ........... À détente (retour automatique)

Poids net ..............................................67 kg (148 lb)

Hauteur ............................................. 46 cm (18,1 po)

Hauteur avec poignée de soupape

de commande ........................................61cm (24po)

Largeur ............................................ 60cm (23,6po)

Longueur ......................................... 135 cm (53,1 po)

Spéciﬁcations du moteur

Modèle .......................................................R80-VP

Cylindrée .................................................... 79cm

Type ............................. Soupape en tête, cycle à 4temps

Type de démarrage..........................................Manuel

Spéciﬁcations pour huile à moteur

NE REMPLISSEZ PAS EXCESSIVEMENT.

Type ......................... Consultez le tableau d’huile à moteur

Capacité ....................................... 350 ml (11,8 oz liq.)



AVIS

Spéciﬁcations pour huile hydraulique

Type ...................... Consultez le tableau d’huile hydraulique

Capacité du système total ......................5,7l (192,7 oz liq.)



AVIS

La température affectera les performances de l’huile hydraulique et du fendeur de bûches. Changez le type d’huile hydraulique utilisée en fonction de la température indiquée dans le tableau des Types d’huile hydraulique recommandés.

0˚C / 32˚F

Type d’huile hydraulique recommandé

ISO 32 / SAE 10W / SAE 32 / ISO 46

Liquide transmission

automatique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15,6 26,7 37,8 48,9

Température ambiante

80 100 120

Spéciﬁcations du carburant

Utilisez un carburant régulier sans plomb propre et frais présentant un indice d’octane minimum de 87 et un contenu en éthanol inférieur à 10% en volume. N’UTILISEZ PAS E15 ou E85. NE REMPLISSEZ PAS EXCESSIVEMENT.

Capacité d’essence ..................................1,3 L (0,3 gal)

Spéciﬁcations de la bougie

Type MEO .....................................................A5RTC

Pièce de rechange ........................... CR5HS ou équivalent

Écartement ......................... 0,024-0,031 po (0,6-0,8 mm)

Spéciﬁcations de soupape

Jeu d’admission ................. 0,002-0,0039 po. (0,05-0,1 mm)

Jeu d’échappement ............. 0,002-0,0039 po (0,05-0,1 mm)



AVIS

Un bulletin technique sur les procédures de réglage de soupape est disponible sur le site www.championpowerequipment.com.

Type d’huile du moteur recommandé

10W-30

10W-405W-30

5W-30 Entièrement synthétique

-20 0 20 40 60

°F

-28,9

°C -17, 8 -6,7 4,4 15,6 26,7 3 7, 8 48,9

Température ambiante

80 100 120

Page 29

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Message important concernant la température

Votre produit est conçu avec des caractéristiques nominales pour un fonctionnement continu à une température pouvant atteindre jusqu’à 40 °C (104 °F). Si nécessaire, votre produit peut être utilisé à des températures comprises entre -15°C (2°F) et 50°C (122°F) pendant de courtes périodes. Si le produit a été exposé à des températures hors de cette plage pendant la période de rangement, vous devrez attendre que la température se retrouve dans cette plage avant de l’utiliser. En toutes circonstances, le produit doit toujours être utilisé à l’extérieur, dans un endroit bien aéré, loin des portes, fenêtres et bouches d’aération.

SPÉCIFICATIONS

Page 30

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Schéma des pièces

SPÉCIFICATIONS

Page 31

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Liste de pièces

SPÉCIFICATIONS

No No de pièce Description Qté

1 G889.1-2000-M10 Contre-écrouM10 1 2 PMJ7-02 Support 1 3 G5782-2000-M10-60 BoulonM10 x 60 1

4 PMJ9-21

5 G818-2000-M6-10 BoulonM6 x 10 2 6 G93-1987-6 Rondelle frein Ø6 2 7 PMJ7-23 Plaque 1 8 PMJ7-32 Pompe à engrenages 1 9 J8870-1999-d25 Collier de serraged25 2

10 G70.1-2000-M8-148 BoulonM8 x 148 2

11 PMJ7-15

12 PMJ7-22 Jonction transversale2 1

13 PMJ7-25

14 PMJ7-08 Cylindre 1 15 PMJ7-05 Jauge d’huile 1

PMJ7-24 S/N: <R19050264

PMJ7-24B S/N: >R190790001

17 PMJ7-01A Poutre 1 18 PMJ7-18 Jonction transversale1 1 19 PMJ7-19 Tuyau d’huile 1

20 PMJ15-05

21 G95-2000-10 Rondelle Ø10 4 22 G93-1987-10 Rondelle frein Ø10 8 23 G5781-2000-M10-20 Bolt M10 x 20 4 24 G5780-2000-M8-25 BoulonM8 x 25 2 25 G41-2000-M8 ÉcrouM8 5 26 G93-1987-8 Rondelle frein Ø8 12 27 G95-2000-8 Rondelle Ø8 14

Soupape de commande

Jonction à angle droit2

Tuyau hydraulique, soupape – cylindre

Boulon reniﬂard 1

Plaque de ﬁxation pour cylindre

No No de pièce Description Qté

28 PMJ7- 04 Patte d’appui 1

29 PM J7-07

30 G70.1-2000-M8-25 BoulonM8 x 25 2 31 PMJ7-06 Poignée 1

32 G91-2000-2-20

33 PMJ7-20 Gaine de poignée 1 34 G70.1-2000-M10-20 Boulon M10 x 20 4

35 PMJ7-03

36 G5783-2000-M8-20 Boulon M8 x 20 4

37 PMJ7-10

38 G95-2000-16 Rondelle Ø16 2

39 G91-2000-2.5-25

40 PMJ22Q-21

12.101 S/N: <R190790564

R80-V-B01DY S/N: >R200800001

42 PMJ7-12 Bague pour moteur 1 43 PM J7-13 Clavette plate 1 44 PMJ7-30 Raccord pour moteur 1

45 PMJ7-31

ASME-

B18.2.1-1996-516-24-34

47 PMJ7-33

Plot anti-vibratile en caoutchouc

Goupille fendue Ø2x 20

Plaque de montage de moteur et roues

Roue pleine de 25,4cm (10 po)

Goupille fendue Ø2,5 x 25

Tuyau hydraulique (soupape/pompe)

Moteur 1

Support pour pompe à engrenages

Boulon7,9 - 24 x 25,4mm (5/16 - 24 x 3/4 po)

Connecteur angulaire droit

Page 32

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

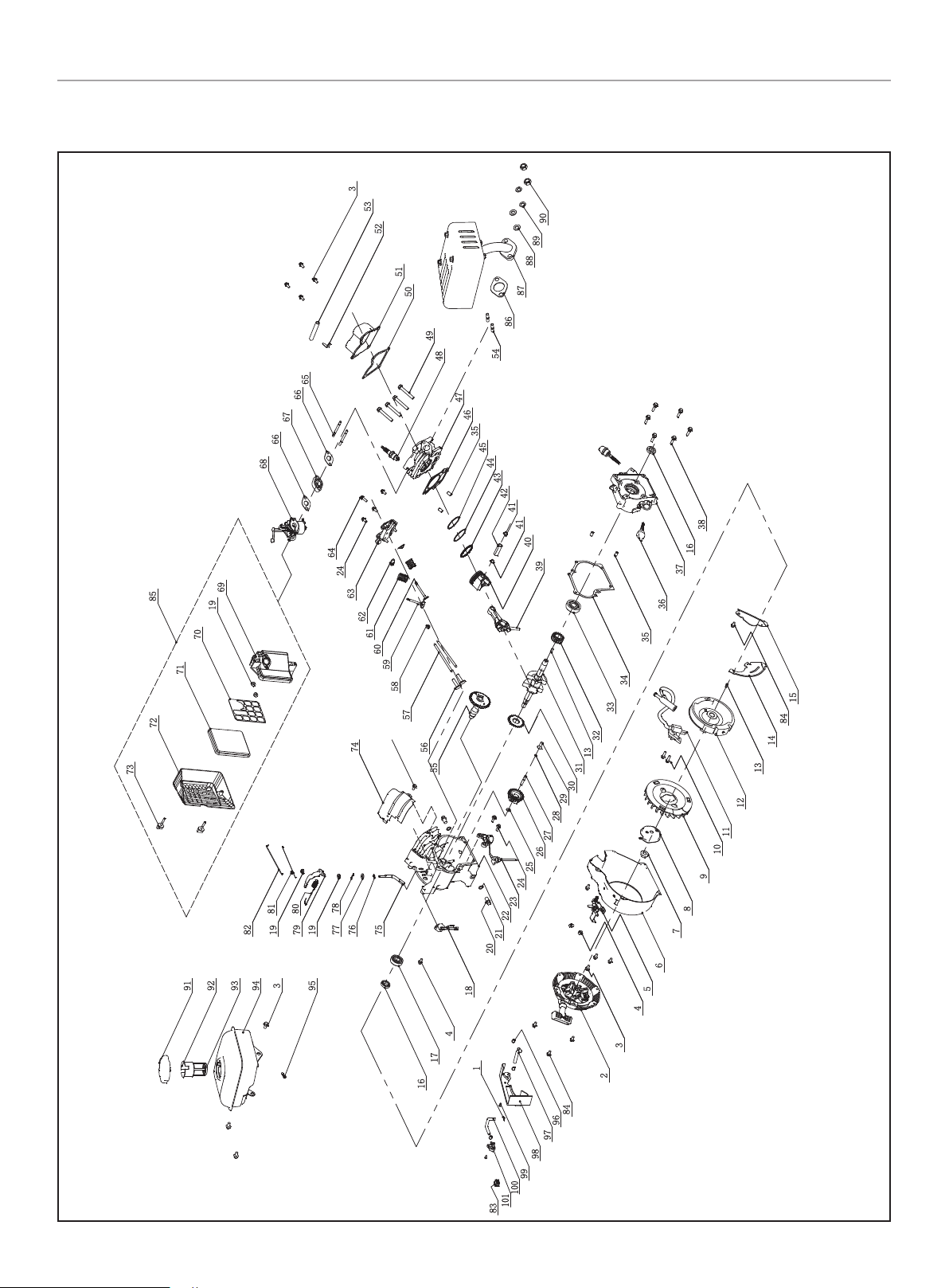

Schéma des pièces du moteur 12.101

SPÉCIFICATIONS

100

101

Page 33

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Liste des pièces du moteur 12.101

SPÉCIFICATIONS

No No de pièce Description Qté

1 2.06.004 Clamp Ø 10,5 x Ø 1 x Ø1 3 2 12.061000.02 Ensemble de lanceur à rappel 1

3 1.16674.0612 Boulon à tête hexagonale M6x12 11 4 1.5789.0608 Boulon à tête hexagonale M6x8 3 5 12.111000.01 Assemblage de commande 1 6 12.080100.02.48 Couvercle de ventilateur, jaune 1 7 1.6177.2.12 Écrou à embaseM12 1 8 12.060001.00 Poulie de démarreur 1 9 12.080001.00 Ventilateur 1

10 1.16674.062 0 Boulon à tête hexagonale M6x20 2

11 12.123000.02

12 12.120100.01 Volant d’inertie 1 13 2.14.016 Clavette Woodruff5 x 6,5 x16 2 14 12.080014.00 Panneau de guidage d’air, arrière 1 15 12.080014.01 Panneau de guidage d’air, avant 1 16 2.11.009 Joint d’huile Ø 17 x Ø 30 x 6 2 17 1.276.6203 Roulement 6203 1 18 21.120400.01 Système de diode 1 19 1.6177.06 Écrou à embase M6 4

20 2.08.037

21 2.03.016

22 12.030100.01(V1) Carter de moteur 1 23 12.127000.02 Sonde de niveau d’huile 1 24 1.16674.0616 Boulon à tête hexagonale M6x16 5 25 2.03.020.1 Rondelle Ø6,2 x Ø15 x 0,5, noire 1 26 12.110100.00 Engrenage, régulateur 1 27 12.110013.00 Arbre, dispositif de régulation 1 28 21.110 011.00 Fixation, dispositif de régulation 1

29 12.110012.00

30 12.050103.00 Engrenage, arbre à cames 1 31 12.050101.05 Vilebrequin 1

32 12.050102.00

33 1.276.6303 Roulement 6303 1

34 12.030008.01

35 2.04.002

36 12.031000.00.48 Ensemble de jauge d’huile, jaune 2 37 12.030007.00 Enveloppe, carter de moteur 1 38 1.5789.0625.0.8 Boulon à tête hexagonale M6x25 6 39 12.050200.00 Bielle 1 40 12.050005.02 Piston 1 41 2.09.005 Anneau de retenue Ø16 x Ø1 2 42 12.050003.01 Axe, piston 1 43 11.050303.00 Bague de lubriﬁcation 1 44 11.050302.00 Segment, deuxième piston 1 45 11.050301.00 Segment, premier piston 1

Bobine d’allumage, caoutchouc de silicone

Boulon de vidange, M10 x 1,25x 25 Rondelle Ø 10 x Ø16 x 1,5, boulon de vidange

Collier de serrage, dispositif de régulation

Pignon de commande de distribution

Joint d’étanchéité, enveloppe du carter du moteur Goupille de positionnement Ø8x 14

No No de pièce Description Qté

46 12.030009.01(V2) Joint d’étanchéité, culasse 1 47 12.010100.01(V2) Culasse 1 48 2.15.005 (E6RTC) BougieE6RTC 1 49 1.5789.0855 Boulon à tête hexagonale M8x55 4

50 12.020002.00

51 12.021100.01 Couvercle, culasse 1 52 12.020007.00 Déﬂecteur, linéaire 1 53 21.020001.00 Tuyau de reniﬂard 1 54 2.01.010 GoujonM8 x 35 2 55 12.041000.01 Arbre à cames 1 56 12.040013.00 Poussoir, soupape 2 57 12.040005.00 Tige de poussée 2 58 12.040017.00 Joint d’huile, robinet 1 59 12.040002.00 Soupape, admission 1 60 12.040006.00 Soupape, échappement 1 61 12.040003.00 Ressort, soupape 2 62 12.040014.00 Bague d’arrêt, ressort de soupape 2 63 12.040200.00 Composant du culbuteur 1 64 1.16674.0618 Boulon à tête hexagonale M6x18 1 65 2.01.019 Goujon M6 x 89 2 66 12.130002.01 Joint d’étanchéité, isolant 2 67 12.130001.00 Isolant, carburateur 1

12.131000.01

12.131000.02

69 12.091100.00 Base, ﬁltre à air 1 70 12.091001.00 Séparateur, ﬁltre à air 1 71 12.091003.00 Élément, ﬁltre à air 1 72 12.091200.0 0 Couvercle, ﬁltre à air 1 73 12.091500.00 Boulon, ﬁltre à air 2 74 12.080300.00 Guidage d’air, supérieur 1 75 12.110001.00 Arbre, bras du régulateur 1 76 1.896.06 Anneau de retenue Ø 6 1 77 2.03.019 Rondelle Ø8,2 x Ø17 x 0,8 1 78 12.110008.00 Axe, arbre 1 79 12.110003.00 Bras, régulateur 1 80 12.110007.21 Ressort, régulateur 1 81 12.110005.00 Ressort, rappel papillon desgaz 1 82 12.110006.00 Tige, régulateur 1 83 5.1010.003.3 Commutateur d’allumage, rouge 1 84 1.5789.0612 Boulon à tête hexagonale M6x12 5 85 12.091000.01 Ensemble de ﬁltre à air 1

86 12.100001.02

87 12.101000.00 Ensemble de silencieux 1 88 1.848.08 Rondelle Ø8 2 89 1.859.08 Rondelle frein Ø8 2 90 1.6175.08 ÉcrouM8 2

91 12.070100.00

92 23.070303.00 Support de ﬁltre 1

Joint d’étanchéité, couvercle de culasse

Carburateur 1

Joint d’étanchéité, tuyau d’échappement

Bouchon, réservoir de carburant, 1,8mm

Page 34

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

No No de pièce Description Qté

93 23.070301.00

94 12.071000.00.1 Réservoir de carburant, 1,5 l 1

95 111.070300.01

96 2.06.018 Collier de serrage Ø 10,5 x b8 1

97 12.070011.03

98 12.070010.00

99 1.845.4213 Boulon M4,2 x 13 2

100 12.070011.01

101 12.070400.00 Robinet à essence 1

Filtre à carburant, réservoir de carburant

Filtre à carburant, canalisation de carburant

Canalisation de carburant Ø4,5x Ø 8,5 x 125 Réservoir de carburant, mat «overlay »

Canalisation de carburant Ø4,5x Ø 8,5 x 95

SPÉCIFICATIONS

Page 35

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

100

101

Schéma des pièces du moteur R80-V-B01DY

SPÉCIFICATIONS

Page 36

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

Liste des pièces du moteur R80-V-B01DY

SPÉCIFICATIONS

No No de pièce Description Qté

1 12410-Z0M0110-0001

2 12004-Z0M0210-00A0

3 14310-Z0M0110-0000

4 14318-Z950110-0000 Axe de culbuteur 2

5 12109-Z810110-0000

6 12112-Z810210-0000

7 12103-Z510110-0000 Ressort de la soupape 2 8 12101-Z810210-0000 Joint d’huile 1

9 12110-Z0M0110-00A0

10 12003-Z510110-0001

11 90203-Z010110-0000

12 12140-Z0M0110-0BA0

13 30010-Z350210-00A0

14 12131-Z210110-0000

15 90502-0814-00A0 Goupille, 8 x 14 2

16 13200-Z450210-0000

17 13122-Z450110-0000

18 13111-Z0M0110-00A 0 Piston 1 19 13010-Z210110-00A0 Bielle 1

20 17004-Z0M0410-0001

21 14071-Z0M0110-0000 Tige-poussoir 2

22 14081-Z010110-0000

23 13121-Z450110-0000 Axe de piston 1

24 11310-Z210710-0BA0

25 90408-Z010110-00A0

26 11007-Z010110-0001

Sous-assemblage du couvre-culasse

Joint du couvre-culasse

Sous-assemblage du culbuteur, soupape

Étrier de blocage de la soupape

Coupelle d’appui du ressort de la soupape

Ensemble de la soupape

Boulon à tête du cylindre, M8 x 55, bleu blanc zinc

Goujon, M8 x 34, noir zinc

Sous-assemblage de la culasse du cylindre

Bougie d’allumage, A5RTC

Joint de la culasse du cylindre

Assemblage du segment de piston

Agrafe de l’axe de piston

Tuyau, reniﬂard, Ø8 x Ø12 x 68

Arbre de relevage, soupape

Sous-assemblage du carter de moteur

Rondelle, Ø10 x Ø15,8 x 1,5

Boulon du bouchon de vidange, M10 x 1,25 x 15, bleu blanc zinc

No No de pièce Description Qté

27 90682-Z510110-0000

28 13510-Z510110-0000

29 19352-Z510110-00A1 Pompe 1 30 28002-Z0M0110-0000 Poulie d’entraînement 1

30028-Z510110-0001 Écran du collecteur

32 16520-Z510220-0100

33 28110-Z0 M0110 -H30 0 Collecteur d’air 1

34 28200-Z0M0110-L400

35 30400-Z0M0211-0002 Bobine d’allumage 1

36 13501-Z510110-00A0

37 19306-Z510110-0001

38 90204-Z010210-0000

39 17002-Z510110-0000 Joint, intérieur 1

40 16003-Z510210-0000

41 16001-Z510110-0000 Joint du carburateur 1

42 16100-Z0M0611-00M0

43 90686-Z511410-00M0

44 16652-Z800110-00A0 Tamis à carburant 1 45 90685-Z020110-0100 Étrier, Ø9,5 x 8 x 0,8 1

46 17100-Z0M0110-0000

47 37050-Z010210-0001

48 16070-Z510210-0001

49 16063-Z0M0110-0001

50 16061-Z510210-0000

51 90408-Z010210-00A0

Joint d’huile, Ø17 x Ø30 x 6

Sous-assemblage du volant moteur

d’air Assemblage de la

commande des gaz, bleu blanc zinc

Assemblage du démarreur manuel

Écrou du volant moteur, M12 x 1,25, bleu blanc zinc

Collecteur d’air, carter de moteur

Goujon, M6 x 96, noir zinc

Plaque d’isolation du carburateur

Assemblage du carburateur

Tuyau de carburant, Ø4,5 x Ø8,5 x 200

Assemblage du ﬁltre à air

Protecteur d’huile, bleu blanc zinc

Sous-assemblage du support du régulateur du moteur

Ressort, régulateur du moteur

Bras du régulateur du moteur

Rondelle, Ø6,2 x Ø15 x 0,6

Page 37

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

SPÉCIFICATIONS

No No de pièce Description Qté

52 90501-Z010110-0000

53 16062-Z0M0110-00A1

54 16012-Z510110-0000

55 16400-Z210110-0000

56 90547-0203-00 Palier 1

57 13300-Z211710-00A0

58 90547-6303-00A1 Palier 1 59 11001-Z510130-0000 Joint du vilebrequin 1

60 15010-Z510140-L401

61 11411-Z510810- 0B A0

62 19304-Z510310-0001

63 90001-0612-0101

64 90001-0614-0101

65 37060-Z510140-0001

66 90305-Z010210-0101

67 90001-0625-0101

68 90001-0610-0101

69 90001-0620-0101

70 90001-0608-0101

71 17001-Z510110-0000 Joint du ﬁltre à air 1 72 17151-Z0M0110-0000 Élément du ﬁltre à air 1

73 14200-Z0M0110-00A0

74 90502-0812-00A0 Goupille, 8 x 12 2

Goupille, bleu blanc zinc

Tige du régulateur du moteur, bleu blanc zinc

Ressort de rappel du papillon des gaz

Assemblage de l’engrenage du régulateur du moteur

Assemblage du vilebrequin

Sous-assemblage de la jauge d’huile

Couvercle du vilebrequin

Collecteur d’air du cylindre

Boulon à bride hexagonale, M6 x 12, bleu blanc zinc

Boulon à bride hexagonale, M6 x 14, bleu blanc zinc

Capteur d’huile du moteur, sans écrou

Écrou à bride hexagonale, M10, bleu blanc zinc

Boulon à bride hexagonale, M6 x 25, bleu blanc zinc

Boulon à bride hexagonale, M6 x 10, bleu blanc zinc

Boulon à bride hexagonale, M6 x 20, bleu blanc zinc

Boulon à bride hexagonale, M6 x 8, bleu blanc zinc

Assemblage du vilebrequin

No No de pièce Description Qté

Écrou à bride

75 90305-0600-3101

76 16072-Z010110-0001

77 90404-0600-03 Rondelle 3

78 80V-001

79 16112-Z510210-0000

16161-Z150810-0000

16161-Z150510-0000

16161-Z150210-0000

81 90681-Z510210-0000 Joint d’étanchéité 1

82 16730-Z0M0110-00A0

83 16652-Z0M0110-00A1 Filtre à carburant 1 84 16620-Z510611-H2A 0 Réservoir de carburant 1

85 35540-Z0M0110-0000

86 35541-Z0M0110-0000

87 35555-Z0M0110-0000

88 16680-Z010210-0000

89 90685-Z080110-00A1 Étrier, Ø8,5 x 0,6 x 8 1

90 30431-Z010110-0000

91 16614-Z0M0110-00A0

92 18001-Z510110-00A0 Joint d’échappement 1

93 90303-0800-3101

94 18100-Z0M0710-00A0

hexagonale, M6, bleu blanc zinc

Boulon du support du régulateur du moteur, M6 x 21, bleu blanc zinc

Sous-assemblage de la culasse du cylindre

Joint d’étanchéité, ﬂotteur de carburant

Gicleur principal, standard

Gicleur principal, altitude de 914 à 1828m ( 3000 à 6000pi)

Gicleur principal, altitude de 1828 à 2438m (6000 à 8000pi)

Capuchon du réservoir de carburant

Sous-assemblage de l’interrupteur d’arrêt du moteur

Fil de connexion de l’arrêt du moteur

Fil de mise à la terre du connecteur de l’interrupteur

Raccord, réservoir de carburant

Gaine en caoutchouc, Ø9,5 x Ø11 x 90, noir

Écran du réservoir de carburant

Écrou hexagonal, M8, bleu blanc zinc

Assemblage du silencieux

Page 38

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

No No de pièce Description Qté

Boulon à bride

95 90001-0616-0109

96 90102-0616-A3

97 90684-Z010310-0001 Agrafe 1 98 12111-Z0 M0110 -0000 Soupape d’aspiration 1

99 12121-Z0M0110-0000

100 90684-Z030120-0001 Agrafe 1 101 90684-Z080110-0001 Agrafe 1

hexagonale, M6 x 16, bleu blanc zinc

Vis à tête cylindrique à six pans, M6 x 16, bleu blanc zinc

Soupape d’échappement

SPÉCIFICATIONS

Page 39

100624 - FENDEUSE DE BÛCHES DE 9 TONNES

DÉPANNAGE

Problème Cause Solution

Pas de carburant. Ajoutez du carburant.

Le moteur ne démarre pas.

Le moteur ne démarre pas ou le moteur démarre, mais tourne difﬁcilement.

Le moteur s’arrête pendant le fonctionnement.

Le moteur ne livre pas assez de puissance ou surchauffe.

Le mouvement du coin est lent ou erratique.

Présence d’une fuite d’huile du cylindre.

Le coin n’avance pas ou ne recule pas.

Rebondissement excessif pendant le remorquage.

Bougie défectueuse. Remplacez la bougie. Dispositif branché pendant le démarrage. Débranchez le dispositif de la génératrice.

Remplissez le carter au niveau approprié.

Faible niveau d’huile.

Étrangleur en mauvaise position. Ajustez l’étrangleur. Fil de bougie lâche. Raccordez fermement le câble sur la bougie. Panne d’essence. Remplissez le réservoir d’essence.

Faible niveau d’huile.

Ventilation insufﬁsante.

Présence d’air dans le système d’huile hydraulique.

Présence de débris coincés dans les guides de la poutre.

Niveau d’huile hydraulique bas.

Joint d’étanchéité de la tige de cylindre défectueux.

Tige de cylindre rayée ou pliée. Communiquez avec le service à la clientèle. Raccord hydraulique lâche. Serrez le raccord hydraulique. Mauvaise combinaison de rondelles

d’étanchéité sur le raccord du cylindre hydraulique.

Soupape de commande défectueuse. Communiquez avec le service à la clientèle. Pompe hydraulique défectueuse. Communiquez avec le service à la clientèle.

Niveau d’huile hydraulique bas.

Dégonﬂez les pneus.

Déposez la fendeuse de bûches sur une surface plane et à niveau.

Remplissez le carter au niveau approprié. Déposez la fendeuse de bûches sur une surface plane et à niveau.

Cherchez une restriction d’air. Déplacez vers un endroit bien aéré.

Purgez l’air en tirant et en poussant plusieurs fois le coin jusqu’à ce que son mouvement se fasse sans à-coups.

Éliminez les débris de la poutre.

Vériﬁez le niveau d’huile et ajoutez-en si nécessaire.

Communiquez avec le service à la clientèle.

Vériﬁez le niveau d’huile et ajoutez-en si nécessaire.

Gonﬂez les pneus à la bonne pression. Consultez les indications sur le ﬂanc du pneu.

DÉPANNAGE

Pour plus de soutien technique:

l'équipe de soutien technique Lu – Ve 8 h 30 – 17 h (HNP/HAP) Numéro sans frais: 1 877 338-0999 [email protected]

Page 40

GARANTIE*

CHAMPION POWER EQUIPMENT GARANTIE LIMITÉE DE DEUX (2) ANS

Conditions de la garantie

Pour enregistrer votre produit pour bénéﬁcier de la garantie et du service téléphonique d’assistance technique à vie GRATUIT,

veuillez visiter :

https://www.championpowerequipment.com/register

Pour terminer l’enregistrement, vous devez inclure une copie du reçu de caisse comme preuve d’achat. Une preuve d’achat est requise pour bénéﬁcier du service de garantie. Veuillez enregistrer

votre produit dans les dix (10) jours suivant son achat.

Garantie de réparation et de remplacement

CPE garantit à l’acheteur original que les composants mécaniques et électriques seront exempts de défauts de matériau et de fabrication pour une période d’deux ans (pièces et main-d’œuvre) à partir de la date d’achat initiale et de 180 jours (pièces et maind’œuvre) pour un usage commercial et industriel. Les frais de transport du produit pour réparation ou remplacement en vertu de cette garantie sont de la seule responsabilité de l’acheteur. Cette garantie n’est valable que pour l’acheteur initial et n’est pas

transférable.

Ne pas rapporter le produit sur le lieu d’achat

Communiquez avec le soutien technique et CPE diagnostiquera tout problème par téléphone ou par courriel. Si le problème ne peut être résolu de cette manière, CPE autorisera, à sa discrétion, l’évaluation, la réparation ou le remplacement de la pièce ou du composant défectueux dans un centre de services CPE. CPE vous fournira un numéro de cas dans le cadre du service de garantie. Veuillez le conserver pour référence ultérieure. Les réparations ou remplacements effectués sans autorisation préalable, ou dans un établissement de réparations non autorisé, ne sont pas couverts

par cette garantie.

Exclusions de la garantie

Cette garantie ne couvrira pas les réparations et équipements suivants :

Usure normale

Les produits contenant des composants mécaniques ou électriques doivent faire l’objet d’un entretien périodique pour bien fonctionner. Cette garantie ne couvre pas les réparations quand l’usure normale a épuisé la durée de vie utile d’une pièce ou de

l’équipement complet.

Installation, utilisation et entretien

Cette garantie ne s’appliquera pas aux pièces et/ou à la maind’œuvre s’il appert que le produit a été mal utilisé, a manqué d’entretien, a fait l’objet d’un accident, ou encore s’il a été malmené, chargé au-delà des limites du produit, modiﬁé, mal installé ou mal connecté à un composant électrique. L’entretien normal n’est pas couvert par cette garantie. Il n’est pas nécessaire qu’il soit effectué à un établissement ou par une personne autorisé

par CPE.

Autres exclusions

Cette garantie exclut :

– les défauts apparents portant notamment sur la peinture et les

décalques, etc.,

– les articles d’usure tels que les éléments ﬁltrants, joints

toriques, etc.,

– les accessoires tels que les tuyaux et housses de rangement,

etc.,

– les défauts dus à des catastrophes naturelles et autres

événements majeurs au-delà du contrôle du fabricant,

– les problèmes causés par des pièces autres que celles de

Champion Power Equipment.

Limites de la garantie implicite et des dommages indirects

Champion Power Equipment décline toute obligation en matière de réclamations concernant le temps perdu, l’utilisation de ce produit, le fret ou toute autre réclamation secondaire ou indirecte découlant de l’utilisation de ce produit par quiconque. CETTE GARANTIE ET LES GARANTIES CI-JOINTES DES SYSTÈMES ANTIPOLLUTION DE L’EPA DES ÉTATS-UNIS ET/OU CARB (SI APPLICABLES) REMPLACENT TOUTES LES AUTRES GARANTIES, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER.

Les produits fournis en remplacement seront soumis à la garantie du produit original. La durée de la garantie du produit échangé sera calculée en fonction de la date d’achat du produit original.

Cette garantie vous donne certains droits, lesquels peuvent varier d’un état ou d’une province à l’autre. Il se peut que vous ayez des droits autres que ceux qui sont énoncés dans la garantie, selon

votre état ou votre province.

Coordonnées

Adresse Champion Power Equipment, Inc. 12039 Smith Ave. Santa Fe Springs, CA 90670 É.-U.

www.championpowerequipment.com Service à la clientèle

Ligne sans frais : 1 877 338-0999 [email protected]

N° télécopieur : 1 562 236-9429 Service technique

Ligne sans frais : 1 877 338-0999 [email protected]

*Sauf indication contraire dans une des garanties de système antipollution suivantes (si applicable) pour les systèmes antipollution : U.S. Environment Protection Agency (EPA) et /ou California Air Resources Board (CARB).

Page 41

GARANTIE DU SYSTÈME ANTIPOLLUTION DE CHAMPION POWER EQUIPMENT, INC. (CPE)

ET DE L’AGENCE DE PROTECTION ENVIRONNEMENTALE DES ÉTATS-UNIS (E.P.A. DES É.-U.)

Votre moteur Champion Power Equipment (CPE) répond aux normes d’émissions de l’EPA des É.-U.

VOS DROITS ET OBLIGATIONS CONCERNANT LA GARANTIE :

L’EPA des É.-U. et CPE sont heureuses de vous d’expliquer la garantie des systèmes de contrôle des émissions fédéraux de votre petit moteur de véhicule hors route et d’équipement motorisé de 2021. Les nouveaux moteurs et équipements doivent être conçus, construits et équipés, au moment de la vente, de manière à répondre à la réglementation des petits moteurs hors route de l’EPA des É.-U. CPE garantit le système antipollution du moteur de votre petit véhicule hors route et de votre équipement pour la période décrite ci-dessous, pourvu

qu’il n’ait pas été utilisé de manière abusive, négligé, modiﬁé sans approbation ou mal entretenu. Votre système antipollution doit comprendre des pièces comme un carburateur, un système d’injection, un système d’allumage, un pot

catalytique et des canalisations de carburant. Il doit aussi être équipé de tuyaux, courroies, connecteurs et autres ensembles reliés aux émissions. Si une défectuosité couverte par la garantie survient, CPE réparera le moteur de votre petit véhicule hors route sans frais, y compris le diagnostic, les pièces et la main-d’œuvre.

COUVERTURE DE LA GARANTIE DU SYSTÈME ANTIPOLLUTION DU FABRICANT :

Le système antipollution est garanti pendant deux (2) ans et sous réserve des clauses indiquées ci-dessous. Si, pendant la période de couverture de la garantie, une pièce reliée aux émissions de votre moteur présente un défaut de matériaux ou de main-d’œuvre, CPE réparera ou remplacera cette pièce.

RESPONSABILITÉS DU PROPRIÉTAIRE CONCERNANT LA GARANTIE :

Comme propriétaire d’un petit véhicule hors route, vous êtes responsable d’effectuer l’entretien exigé comme indiqué dans votre manuel d’utilisation. CPE vous recommande de conserver tous vos reçus d’entretien de votre petit véhicule hors route, mais CPE ne peut pas refuser unilatéralement la réparation au titre de la garantie à cause de l’absence de reçus ou parce que vous n’avez effectué les entretiens planiﬁés.

Comme propriétaire d’un petit véhicule hors route, vous devez toutefois être informé que CPE peut refuser de réparer ou de remplacer une pièce de votre petit véhicule hors route couverte par la garantie si sa défectuosité survient à cause d’une utilisation abusive, d’une négligence, d’un entretien inadéquat ou d’une modiﬁcation non approuvée.

Vous êtes responsable du transport de votre petit véhicule hors route vers un centre de réparations agréé de CPE ou un autre centre de réparations comme décrit sous la clause (3), article (f) ci-dessous, un détaillant CPE ou CPE situé à Santa Fe Springs en Californie dès que le problème survient. Les réparations au titre de la garantie doivent être faites dans un délai raisonnable sans toutefois dépasser 30 jours.

Pour toutes questions concernant vos droits et responsabilités concernant votre garantie, communiquez avec :

Champion Power Equipment, Inc.

Customer Service 12039 Smith Ave.

Santa Fe Springs, CA 90670

1-877-338-0999

[email protected]

Page 42

GARANTIE DU SYSTÈME ANTIPOLLUTION

Voici les clauses précises concernant la couverture de garantie de votre système antipollution :

1. CHAMP D’APPLICATION : Cette garantie s’applique aux moteurs de petits véhicules hors route de 1997 ou plus récents. La période

de garantie du système antipollution commence à la date de livraison du nouveau moteur ou nouvel équipement au premier acheteur/ utilisateur ﬁnal et la couverture doit être de 24 mois consécutifs par la suite.

2. COUVERTURE GÉNÉRALE DU SYSTÈME ANTIPOLLUTION CPE garanti au premier acheteur/utilisateur ﬁnal du nouveau moteur ou équipement et à tous les acheteurs subséquents que le moteur du petit véhicule hors route est :

2a. Conçu, fabriqué et équipé conformément aux normes d’émissions des moteurs à allumage par étincelles de 19 kW et moins de

l’EPA des É.-U.

2b. Exempt de tout défaut de matériaux et de fabrication qui fait en sorte que la défectuosité d’une pièce sous garantie soit identique

à tous les égards importants à la pièce, comme décrit dans la demande de certiﬁcation du fabricant du moteur pour une période de deux ans.

3. LA GARANTIE DES PIÈCES RELIÉES AU SYSTÈME ANTIPOLLUTION SERA INTERPRÉTÉE COMME SUIT :

3a. Toute pièce garantie dont le remplacement n’est pas prévu dans le manuel d’utilisation doit être garantie pour la période de

garantie du système antipollution. Si une telle pièce s’avère défectueuse pendant la période de garantie du système antipollution, CPE réparera ou remplacera la pièce comme indiqué au sous-paragraphe « d » ci-dessous. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3b. Toute pièce reliée au système antipollution n’étant soumise qu’à une inspection périodique comme décrite dans le manuel du

propriétaire doit être garantie pour la période de garantie du système antipollution. Une déclaration dans de telles instructions écrites à l’effet de « réparer ou remplacer si nécessaire », ne doit pas abréger la période de garantie du système antipollution. Toute pièce réparée ou remplacée au titre de la garantie du système antipollution sera garantie pour le reste de la période de couverture du système antipollution.

3c. Toute pièce garantie reliée aux émissions à être remplacée conformément à l’entretien planiﬁé dans le manuel du propriétaire

doit être garantie pour la période précédant le premier point de remplacement planiﬁé de cette pièce. Si la pièce est défectueuse avant le premier remplacement planiﬁé, cette pièce sera réparée ou remplacée par CPE conformément au sous-paragraphe « d » ci-dessous. Toutes pièces reliées au système antipollution seront réparées ou remplacées au titre de la garantie de CPE et seront garanties pour le reste de la période de garantie du système antipollution avant le premier point de remplacement planiﬁé de cette pièce reliée au système antipollution.

3d. La réparation ou le remplacement d’une pièce du système antipollution effectué au titre de la garantie du système antipollution

par un atelier de réparations agréé de CPE doit être sans frais.

3e. Le propriétaire ne doit pas payer pour la main-d’œuvre du diagnostic déterminant que la pièce couverte par la garantie du système

antipollution est défectueuse pourvu qu’un tel diagnostic soit effectué par un atelier de réparations agréé de CPE.

3f. CPE doit payer les réparations couvertes par la garantie sur les émissions dans les centres de réparations non agréés pour les

circonstances suivantes : i. Le service est requis dans un centre urbain comptant une population de plus de 100 000 habitants selon les États-Unis.

Recensement de 2000 sans centre de réparations autorisé de CPE ET

ii. Le service doit être rendu dans un centre de réparations agréé de CPE situé à plus de 160 km (100 mi). La limite de distance

de 160 km (100 mi) ne s’applique pas pour les états suivants : Alaska, Arizona, Colorado, Hawaii, Idaho, Montana, Nebraska, Nevada, Nouveau-Mexique, Oregon, Texas, Utah et Wyoming.

3g. CPE sera responsable des dommages causés à d’autres composants du moteur d’origine ou des modiﬁcations approuvées causés

directement par une défectuosité d’une pièce reliée au système antipollution couverte par la garantie du système antipollution.

3h. Tout au long de la période de garantie du système antipollution, CPE doit conserver une quantité sufﬁsante de pièces reliées au

système antipollution garanties pour répondre à la demande prévue de telles pièces reliées au système antipollution.

3i. Toutes les pièces de rechange reliées au système antipollution autorisées et approuvées par CPE doivent être utilisées pour

effectuer tous les entretiens ou réparations au titre de la garantie du système antipollution, et ce, sans frais. Une telle utilisation ne doit pas diminuer l’obligation de garantie de CPE.

Page 43

3j. Des pièces d’appoint ou modiﬁées non approuvées ne doivent pas être utilisées pour modiﬁer ou réparer un moteur CPE.

L’utilisation de telles pièces annulera la garantie du système antipollution et sera un motif sufﬁsant pour rejeter une réclamation faites au titre de la garantie du système antipollution. CPE n’est pas responsable en vertu des présentes pour les défaillances des pièces garanties d’un moteur CPE causées par l’utilisation d’une telle pièce d’appoint ou modiﬁée non approuvée.

LES PIÈCES RELIÉES AU SYSTÈME ANTIPOLLUTION COMPRENNENT LES SUIVANTES : (EN UTILISANT LES PARTIES DE LA LISTE APPLICABLES AU MOTEUR)

Systèmes couverts par la

présente garantie

Système de dosage de carburant

Système d’admission d’air Filtre à air, tubulure d’admission Système d’allumage Bougie et pièces, système d’allumage électromagnétique Système d’échappement Tubulure d’échappement, pot catalytique Pièces diverses Tuyaux, raccords, joints d’étanchéité, joints statiques et colliers associés aux systèmes énumérés. Émissions de vapeurs de

carburant

Régulateur de pression de carburant, carburateur et pièces internes

Réservoir de carburant, bouchon du réservoir de carburant, canalisation de carburant (pour les combustibles liquides et vapeurs d’essence), raccords de canalisation de carburant, ﬁxations, clapets de décharge, soupapes de commande, solénoïdes de commande, commandes électroniques, diaphragmes de soupape à dépression, câbles de commande, fourchettes, soupapes de purge, joints d’étanchéité, tuyaux de vapeur, séparateur de liquide/vapeur, réservoir à charbon actif, supports de montage du réservoir à charbon actif, connecteur d’oriﬁce de purge du carburateur

Description des pièces

POUR OBTENIR UNE RÉPARATION AU TITRE DE LA GARANTIE :

Vous devez apporter votre moteur CPE ou le produit sur lequel il est installé avec la carte d’enregistrement de garantie ou une autre preuve d’achat datée originale, à vos frais, chez un concessionnaire Champion Power Equipment autorisé à vendre et réparer un produit CPE pendant ses heures ouvrables. Les autres centres de réparations déﬁnis à la clause (3) article (f.) doivent être approuvés par CPE avant d’effectuer la réparation. Les demandes de réparation ou de réglage uniquement causé par des défauts de matériaux ou de fabrication ne seront pas refusées parce que le moteur n’a pas été correctement entretenu et utilisé.

Pour toutes questions concernant vos droits et responsabilités de votre garantie ou pour obtenir une réparation au titre de la garantie, veuillez écrire ou appeler le service à la clientèle de Champion Power Equipment, Inc.

Champion Power Equipment, Inc.

12039 Smith Ave.

Santa Fe Springs, CA 90670

1-877-338-0999 À l’attention de : Service à la clientèle [email protected]
