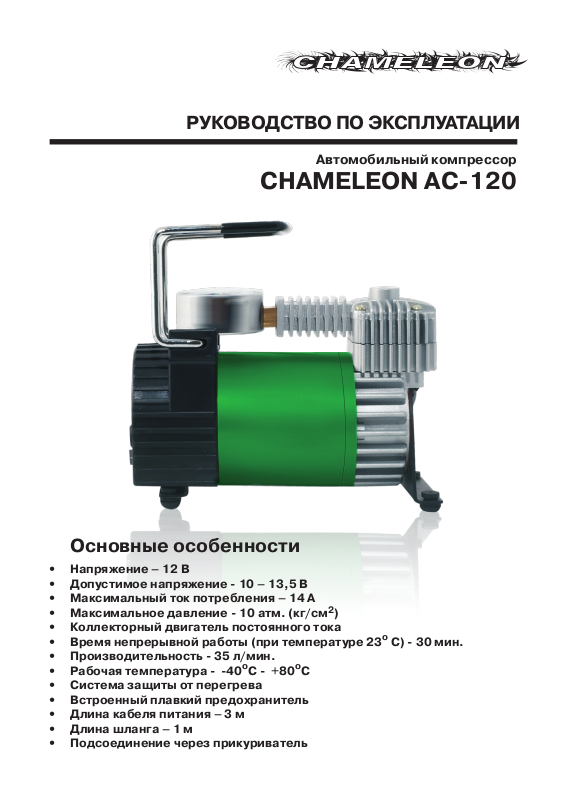

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Автомобильный компрессор

CHAMELEON AC-120

Основные особенности

• Напряжение – 12 В

• Допустимое напряжение - 10 – 13,5 В

• Максимальный ток потребления – 14 А

• Максимальное давление - 10 атм. (кг/см2)

• Коллекторный двигатель постоянного тока

• Время непрерывной работы (при температуре 23о С) - 30 мин.

• Производительность - 35 л/мин.

• Рабочая температура - -40оС - +80оС

• Система защиты от перегрева

• Встроенный плавкий предохранитель

• Длина кабеля питания – 3 м

• Длина шланга – 1 м

• Подсоединение через прикуриватель

CHAMELEON AC-120

Благодарим Вас за покупку автомобильного компрессора CHAMELEON AC-120.
Компрессор предназначен для накачивания шин автомобилей, велосипедов,
резиновых лодок, матрацев, мячей и т.п. В комплект входят дополнительные на­садки. Рабочее напряжение компрессора +12В.

Перед началом эксплуатации внимательно ознакомьтесь с данным руководс­твом по эксплуатации. Сохраните его для обращения к нему в дальнейшем.

-2-

CHAMELEON AC-120

МЕРЫ БЕЗОПАСНОСТИ
И ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ!

– Не разбирайте прибор. Не осущест-

вляйте самостоятельно его ремонт. Для
ремонта и обслуживания обращайтесь
в сервисные центры.

– Не роняйте компрессор.

– Оберегайте компрессор от попадания

на него воды или других жидкостей. Не
эксплуатируйте компрессор под дож­дем.

– В случае падения компрессора в жид-

кость не касайтесь его корпуса.

– Данный компрессор работает от источ-

ника питания +12В.

– Не оставляйте прибор без внимания во

время его эксплуатации.

– Данный компрессор оснащен систе-

мой защиты от перегрева. Если во вре­мя работы компрессор выключается
автоматически, не пытайтесь включить
его снова. При помощи выключателя
выключите компрессор и дайте ему ос­тыть в течение 30 минут.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Не превышайте допустимый уровень
давления.

2. Не превышайте максимальное время
непрерывной работы компрессора.

3. Данный компрессор оснащен системой
защиты от перегрева. Если во время
работы компрессор выключается авто­матически, не пытайтесь включить его
снова. При помощи кнопки выключате­ля выключите компрессор и дайте ему
остыть в течение 30 минут.

4. При использовании компрессора ре­комендуется оставлять двигатель ав­томобиля включенным. Это позволит
предотвратить разрядку аккумулятора
автомобиля при длительном использо­вании компрессора. При работающем
двигателе КПД компрессора увеличи­вается.

ПРЕДУПРЕЖДЕНИЕ:

– Не разрешайте детям эксплуатировать

прибор

– Во время работы корпус компрессо-

ра нагревается. Не касайтесь корпуса
компрессора во время и сразу после
его работы.

- Не эксплуатируйте компрессор во взры­воопасных средах.

-3-

CHAMELEON AC-120

1. Крепеж кожуха головки цилиндра

2. Кожух головки цилиндра

3. Резиновый шланг

4. Зажимной патрон

5. Манометр

6. Ручка для переноса

7. Кожух моторного отсека

8. Защита от перегрева

9. Корпус электромотора

10. Резиновые демпфирующие ножки

11. Выключатель питания

12. Крепеж кожуха моторного отсека

13. Шланг питания с предохранителем

14. Штекер в прикуриватель

-4-

CHAMELEON AC-120

ПОДГОТОВКА КОМПРЕССОРА К РАБОТЕ

Перед подсоединением шнура компрессо­ра к питанию убедитесь, что переключатель
установлен на позиции OFF. Вставьте шнур
питания в гнездо прикуривателя. Установи­те компрессор на сухое ровное место, что
исключить вероятность его падения во вре­мя работы.

ПОРЯДОК РАБОТЫ

1. Наверните патрон на золотник шины;

2. Установите переключатель компрессо­ра в позиции ON, чтобы начать накачи­вание;

3. При достижении нужного уровня давле­ния, выключите компрессор, установив
переключатель в позицию OFF.

ИЗМЕРЕНИЕ ДАВЛЕНИЯ

При накачивании воздуха компрессором
происходит постоянное измерение дав­ления с помощью встроенного маномет­ра. Обращаем ваше внимание на то, что в
процессе накачивания воздуха по причине
большой скорости его подачи, абсолют­но точный отсчет показаний не возможен,
для получения точных показаний необхо­димо остановить работу компрессора. Для
удобства измерения, манометр компрессо­ра имеет гравировку шкалы: Атм.=кг/см2.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

В комплекте компрессора CHAMELEON AC­120 предусмотрен набор универсальных
переходников, при помощи которых Вы мо­жете использовать компрессор для накачи­вания велосипедных шин, матрацев, рези­новых лодок, детских надувных игрушек и
спортивных мячей.

Для реализации данной функции необходи­мо подключить к зажимному патрону под­ходящий переходник из набора.

-5-

CHAMELEON AC-120

МЕРЫ БЕЗОПАСНОСТИ

1. Накачивайте шины строго до уровня,
рекомендованного производителем;

2. Не используйте компрессор не по на­значению;

3. Протирайте от пыли и грязи ребра ра­диатора поршневой камеры, а также
корпус электродвигателя.

РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Компрессор оснащен системой, обес­печивающей постоянную смазку двига­теля. Смазывать двигатель самостоя­тельно не рекомендуется.

2. Все ремонтные работы должны осу­ществляться уполномоченными сер­висными центрами.

КОМПЛЕКТАЦИЯ

1. CHAMELEON AC-120 – поршневой ком­прессор высокого давления

2. Универсальные переходники – насадки
3шт

3. Сумка для хранения и переноски

4. Руководство по эксплуатации

5. Упаковочная коробка

-6-

CHAMELEON AC-120

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение .................................................................... 12 В

Допустимое напряжение ................................................. 10 – 13.5 В

Максимальный ток потребления...................................... 14 А

Максимальное давление ................................................. 10 атм. (кг/см2)

Тип мотора ...................................................................... Коллекторный двигатель

........................................................................................ постоянного тока

Время непрерывной работы (при температуре 23о С) ...... 30 мин.

Производительность ....................................................... 35 л/мин.

Рабочая температура ..................................................... -40оС - + 80оС

Система защиты от перегрева......................................... Есть

Длина кабеля питания .................................................... 3 м

Длина шланга .................................................................. 1 м

Габаритные размеры ....................................................... 17см/15см/9см

Масса .............................................................................. 2.2кг

Примечание:

В соответствии с проводимой политикой постоянного усовершенствования технических
характеристик и дизайна, возможно внесение изменений без предварительного уведом­ления.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:

Единая справочная служба:

тел.[phone] [e-mail]

Дополнительную информацию о гарантийном и послегарантийном ремонте вы
можете получить по месту приобретения данного изделия или на сайте

www.mysteryelectronics.ru

Производитель: Мистери Электроникс Лтд.
Адрес: КНР, Гонконг, Ванчай, Харбор Роуд 23, Грейт Игл центр
Сделано в КНР

Сертификат соответствия: РОСС CN.МЛ04.В05579
Дата изготовления: 03.2011 г.
