Chamberlain KPR2000 User Manual

1

2

3

4

5

6

7

8

9

0

*

#

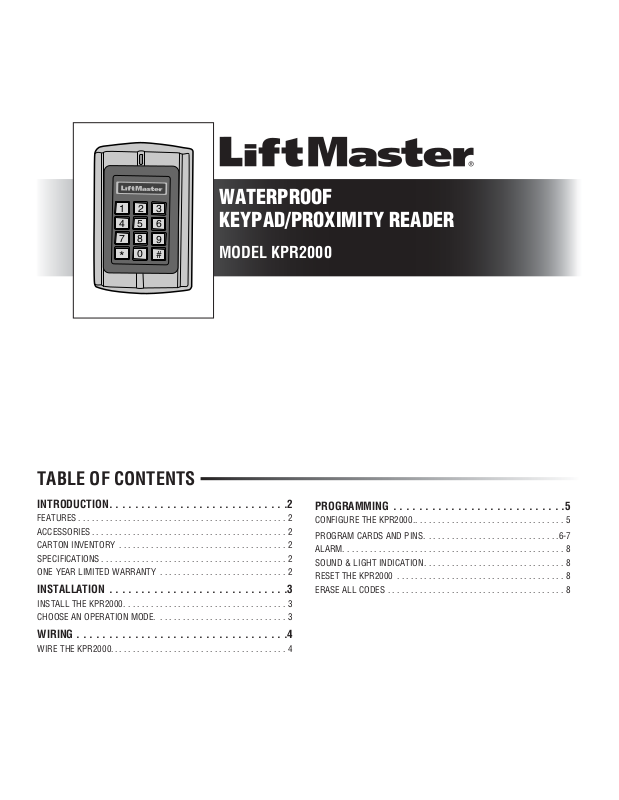

TABLE OF CONTENTS

WATERPROOF
KEYPAD/PROXIMITY READER

MODEL KPR2000

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

CARTON INVENTORY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ONE YEAR LIMITED WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

INSTALL THE KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CHOOSE AN OPERATION MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

WIRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

WIRE THE KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

PROGRAMMING . . . . . . . . . . . . . . . . . . . . . . . . . . .5

CONFIGURE THE KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

PROGRAM CARDS AND PINS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

ALARM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

SOUND & LIGHT INDICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

RESET THE KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

ERASE ALL CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

INSTALLATION

The LiftMaster KPR2000 is a single entry multi-function Access Controller with integrated keypad and card reader. It is designed and manufactured to
perform in a wide range of indoor, outdoor, and harsh environments.

The KPR2000 supports up to 2000 users in multiple access configurations (Card Only, Card or PIN, or Card + PIN). The built in 125 KHz card reader
supports HID 26 bit Wiegand and 30 bit Sentex Wiegand proximity card formats. The KPR2000 offers advanced programming features like; block
enrollment, advanced relay programming, and Panic PINs/Cards (which open the entry and set off the alarm).

Features

• Waterproof (IP68) (meets or exceeds N4)

• Vandal Resistant Enclosure

• Backlit Keypad

• Multi-color LED status display

• Integrated Alarm Buzzer & Output

• One Programmable Relay Output

• Stand Alone or Pass-Through Operation

• 2000 Users (Card/PIN/Card+PIN)

• Low power consumption (50mA)

• Anti-Tamper Alarm

• Latch Mode to hold door or gate open

• Two Keypad Operating Modes

Accessories

• Model PED42 Gooseneck Pedestal

• Model PED64 Gooseneck Pedestal

• Model PS12D2A 12 Vdc, 2 Amp Power Supply

• Model 142A0271 Decorative Trim Plate

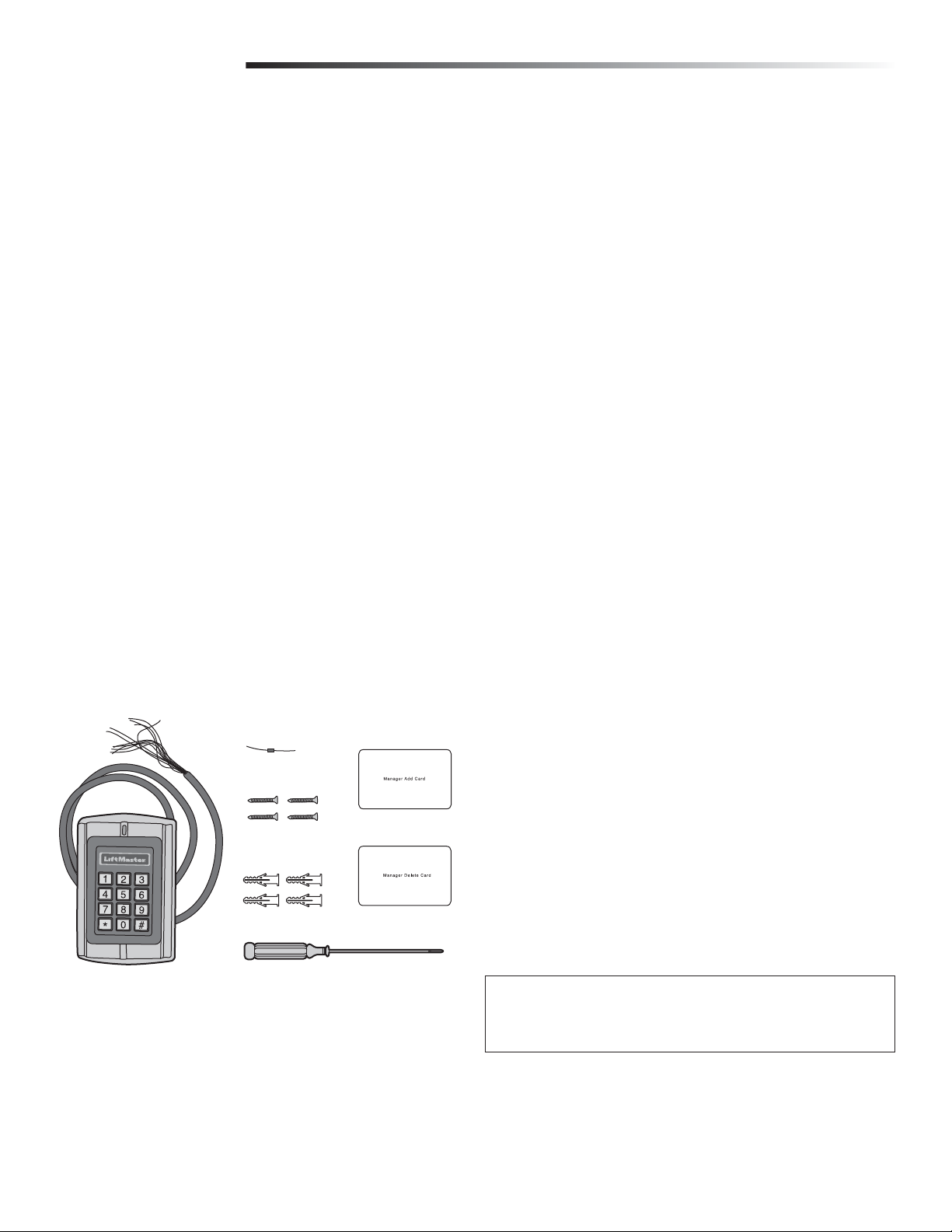

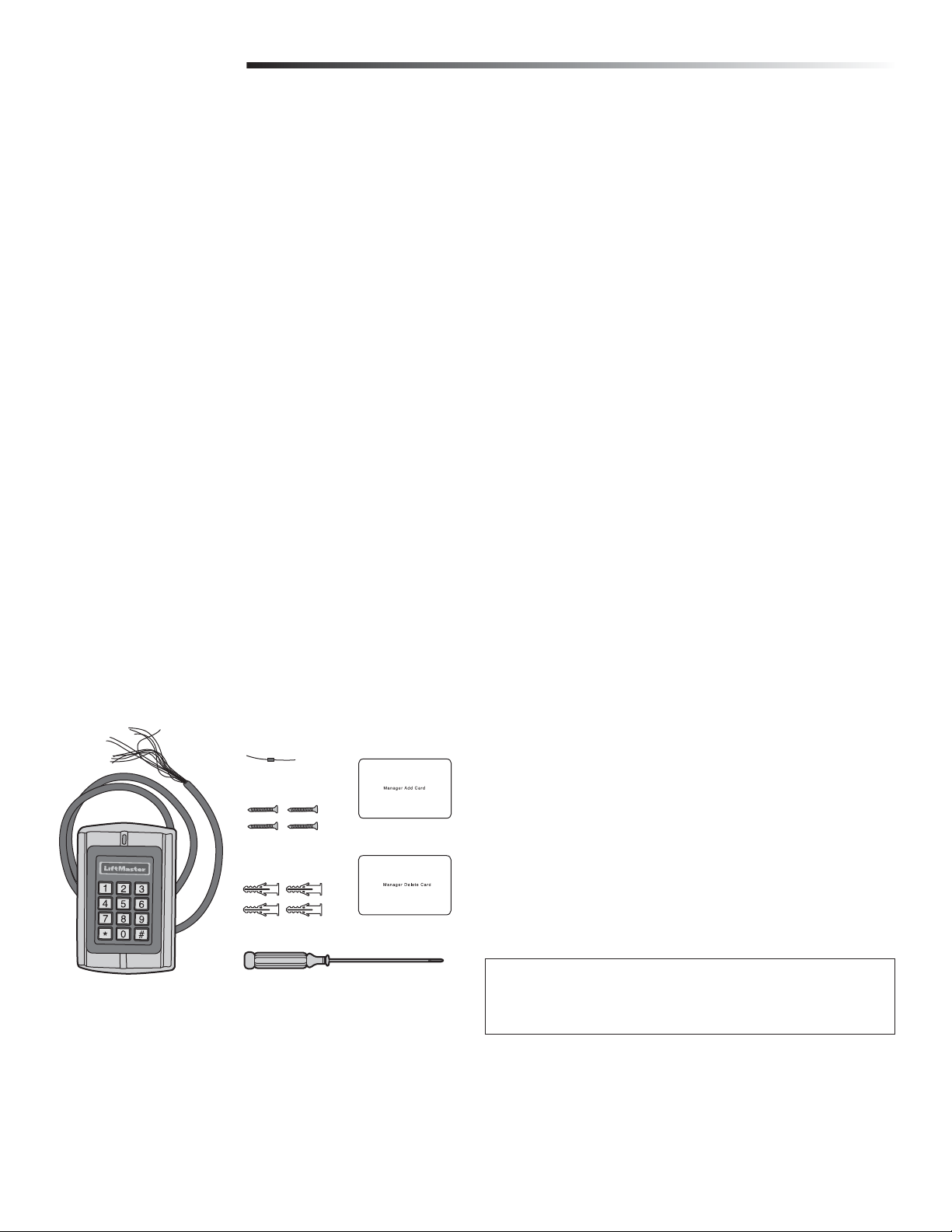

Carton Inventory

NOT SHOWN: User's Manual

Diode IN4007 (For Relay

circuit protection)

Self Tapping Screws #8 x 1"

Manager Add Card

Specifi cations

User Capacity . . . . . . . . . . . . . . . . .2000 User ID's with card and/or PINS

Operating Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 ~ 24 Vdc

Idle Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 50mA

Active Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 80mA

Keypad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Key (3x4)

Two output formats: 26 bit Wiegand Card keypad mode

8 bit ASCII keypad mode

Proximity Card Reader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HID 26 bit

and 30 bit (Sentex)

Radio Technology . . . . . . 125 KHz Industry Standard Proximity Card

Read Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 inch - 2.5 inches

Wiring Connections . . . . . . . . . . . . . . . . Relay Output, REX, DOTL, Alarm,

Wiegand (in/out)

Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .One (NO, NC, Common)

Adjustable Relay Output Time . . 1 ~ 99 Seconds (5 seconds default)
Adjustable Auxiliary Alarm Output Time . . . 0 ~ 3 Minutes (1 minute

default)

Lock Output Load . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Amp Maximum

Auxiliary Alarm Output Load . . . . . . . . . . . . . . . . . 10 Amp Maximum

Wiegand Interface . . . .HID Wiegand 26 and 30 bit Format Input & Output

Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Meets or exceeds IP68

Operating Temperature . . . . . . . . . . . .-20°C ~ 60°C, or -4°F ~ 140°F

Operating Humidity . . . . . . . . . . . . . . . 10% ~ 90% Non-Condensing

Physical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zinc-Alloy Enclosure

Surface Finish . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Powder Coat

Dimensions . . . . . . . . . . . . . . . . . . . L:128mm x W:82mm x D:28mm

Unit Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Pound

Shipping Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4 Pounds

KPR2000

Keypad/Proximity Reader/Controller

Wall Anchors #6 x 1 1/8"

Security Screwdriver

(T-10 Security Torx Driver)

Manager Delete Card

One Year Limited Warranty

LiftMaster warrants to the first consumer purchaser of this product that it
is free from defect in materials and/or workmanship for a period of 1 year
from the date of purchase.

This device complies with Part 15 of the FCC rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.

2

INTRODUCTION

Install the KPR2000.

1

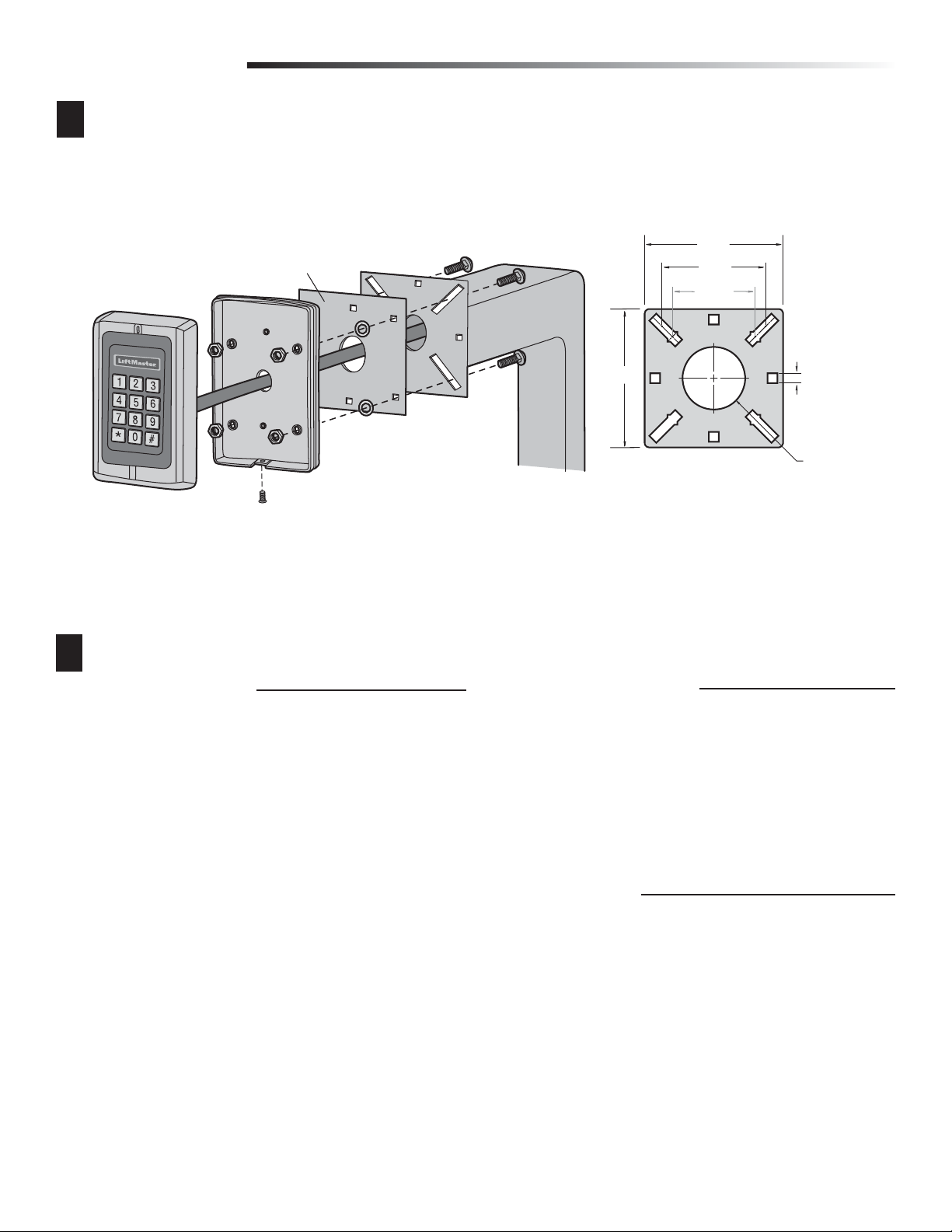

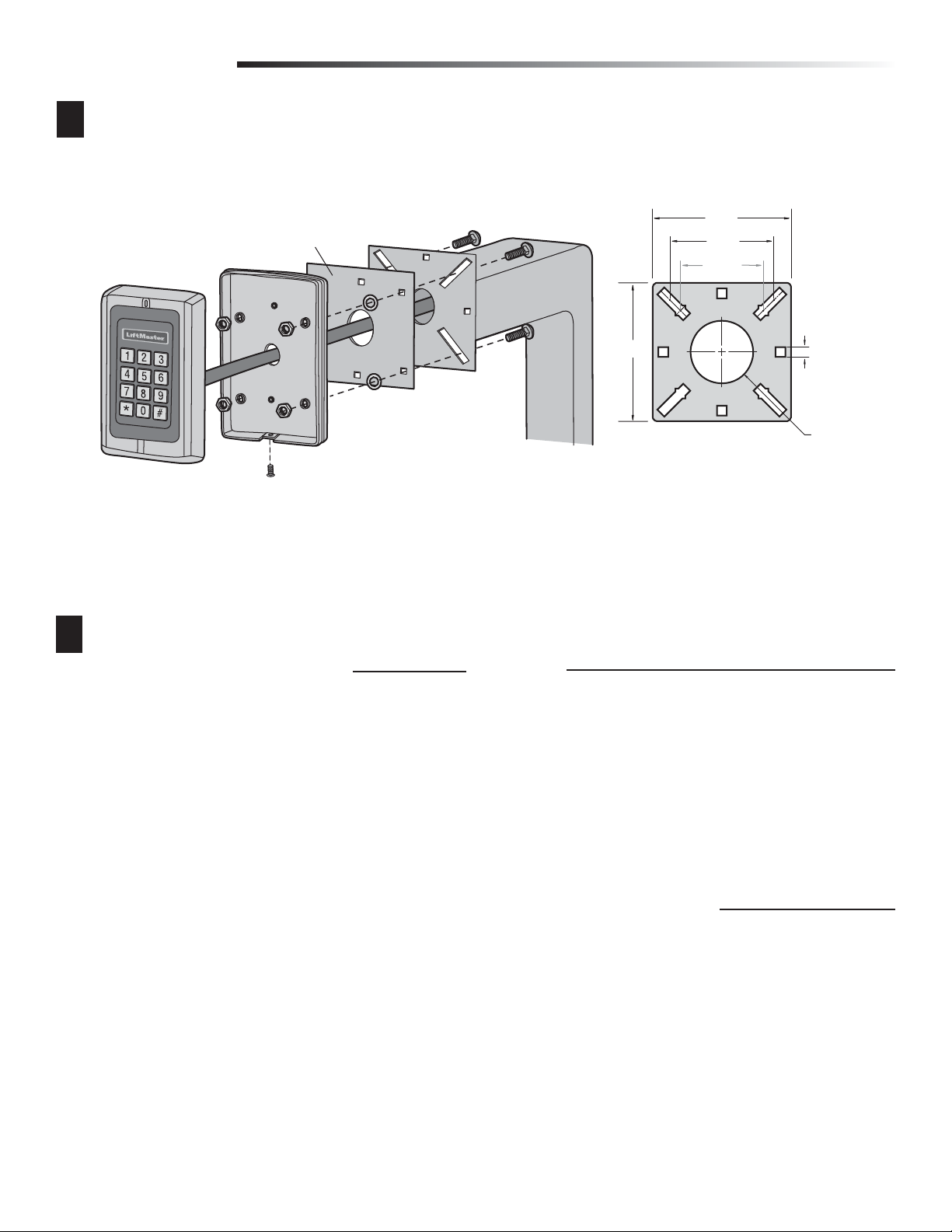

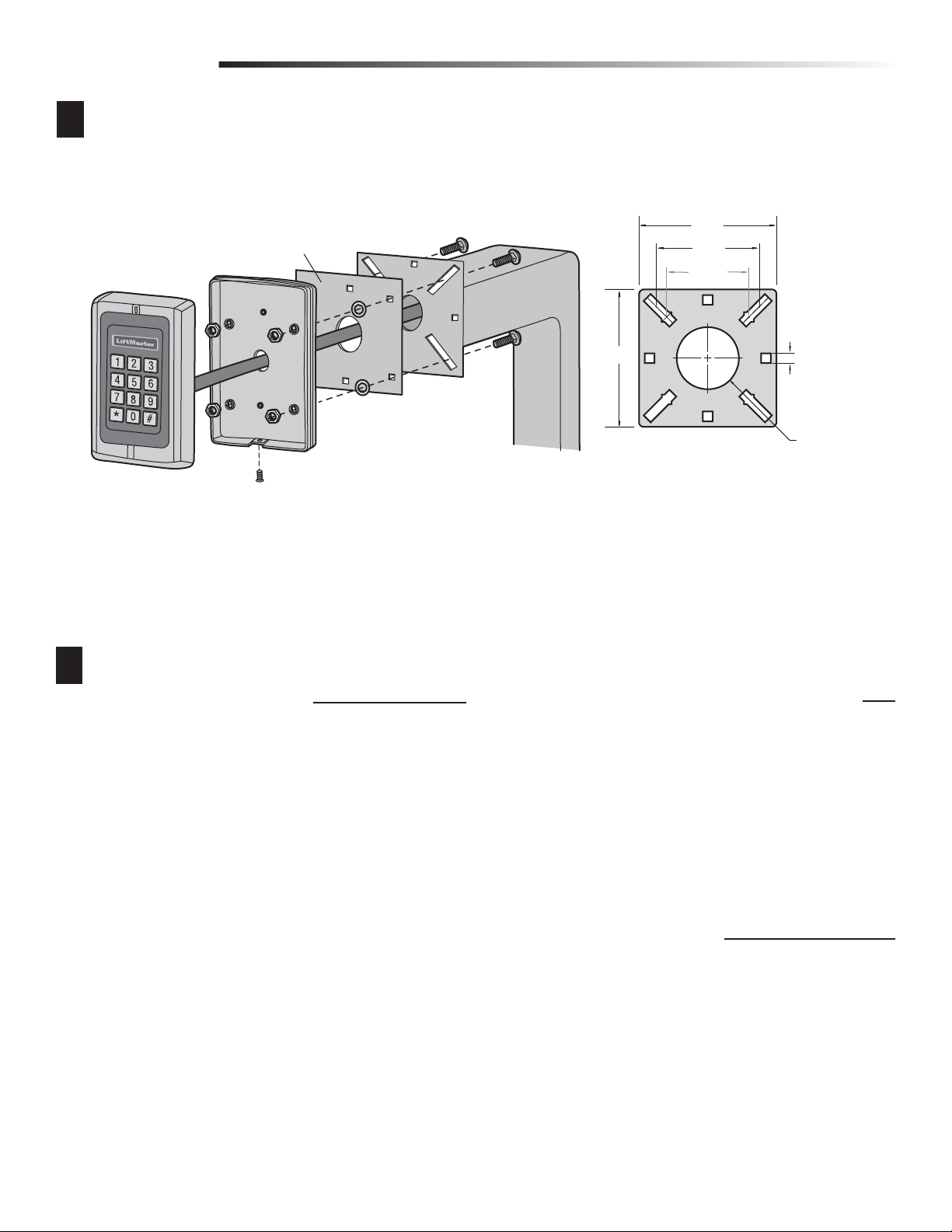

Fits a standard single outlet box, or a 2.4" square pedestal mount.

Trim Plate

(optional)

Choose an Operation Mode.

2

STAND ALONE OPERATION

The KPR2000 functions as a complete access control system. The user
database is stored in non-volatile memory, reads the PINs and card
codes, performs the authentication, and grants and monitors access to
the property or device. In Stand Alone Operation there are three different
Access Configurations listed below:

• Card or PIN (Default): The User must present a valid Wiegand Card to

the KPR2000 or enter their PIN code followed by the # key, in order to
be granted access.

• Card Only: The User must present a valid Wiegand Card to the

KPR2000 in order to be granted access. The facility code and the ID
number are both read and validated as one block of Wiegand data.

• Card + PIN: The User must first present a valid Wiegand Card to the

KPR2000 and then enter their PIN code followed by the # key, in order
to be granted access.

4"

3"

2.4"

4"

Face Plate

.29"

Ø 1.81"

PASS-THROUGH OPERATION

The KPR2000 passes all keypad and card reader Wiegand data to an
external controller. The KPR2000 should be in the “Card or PIN” access
configuration for pass-through operation. In this mode the LED will stay
red, and the KPR2000 will beep 3 times when credentials are presented
that are authenticated to the external controller. To change this mode and
allow the KPR2000 to flash the green LED, and beep 1 time, the KPR2000
will have to learn the same credentials as the external controller.

IMPORTANT NOTE: Both modes of operation support Auto User ID
generation (simplest method) and manual entry of user ID.

KEYPAD OPERATION

The KPR2000 keypad may output an 8 bit ASCII code every keystroke, or
output a 26 bit Wiegand card packet with a facility code and a 4-5 digit
card number when the # key is pressed. See configuration options on
page 5.

3

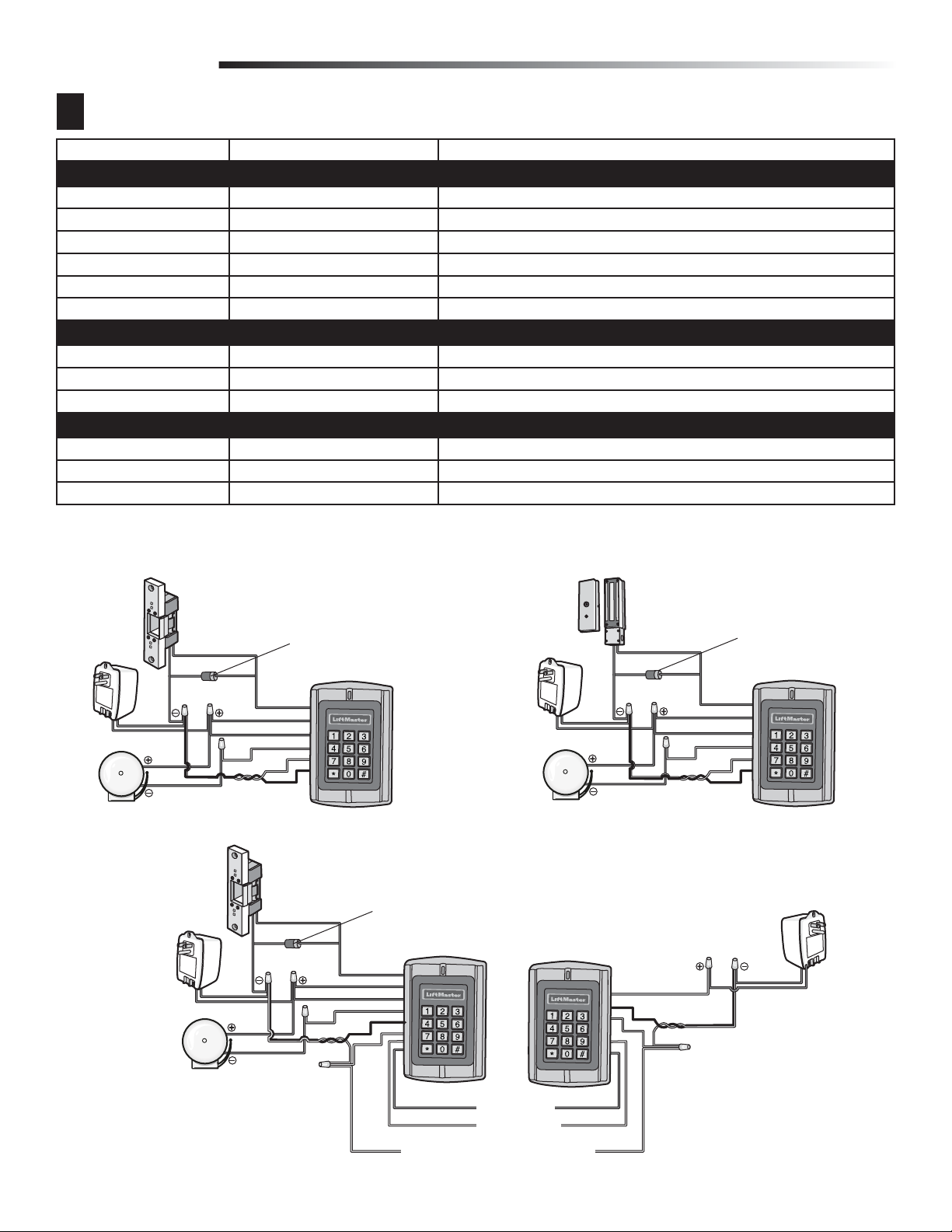

WIRING

Wire the KPR2000.

3

Wire Insulation Color Wiring Function Notes

Basic Stand Alone Wiring

Red Power + 12~24 Volts DC Regulated Power Input

Black Power - 12~24 Volts DC Regulated Power Input

Pink Power - Ground Conductor
Blue Relay NO Normally Open Relay Output (Install diode provided)

Purple Relay Common Common Connection for Relay Output

Orange Relay NC Normally Closed Relay Output (Install diode provided)

Pass-Through Wiring (Wiegand Master and Remote)

Green Data 0 Wiegand Output (Pass-through)/Input (Stand Alone) Data 0
White Data 1 Wiegand Output (Pass-through)/Input (Stand Alone) Data 1

Pink Ground Connect to ground to ensure proper alarm output operation

Advanced Input and Output Features

Yellow REX Request To Exit (REX) Input

Gray Alarm Output Negative contact for Alarm

Brown Contact Input Door/Gate Contact Input (Normally Closed)

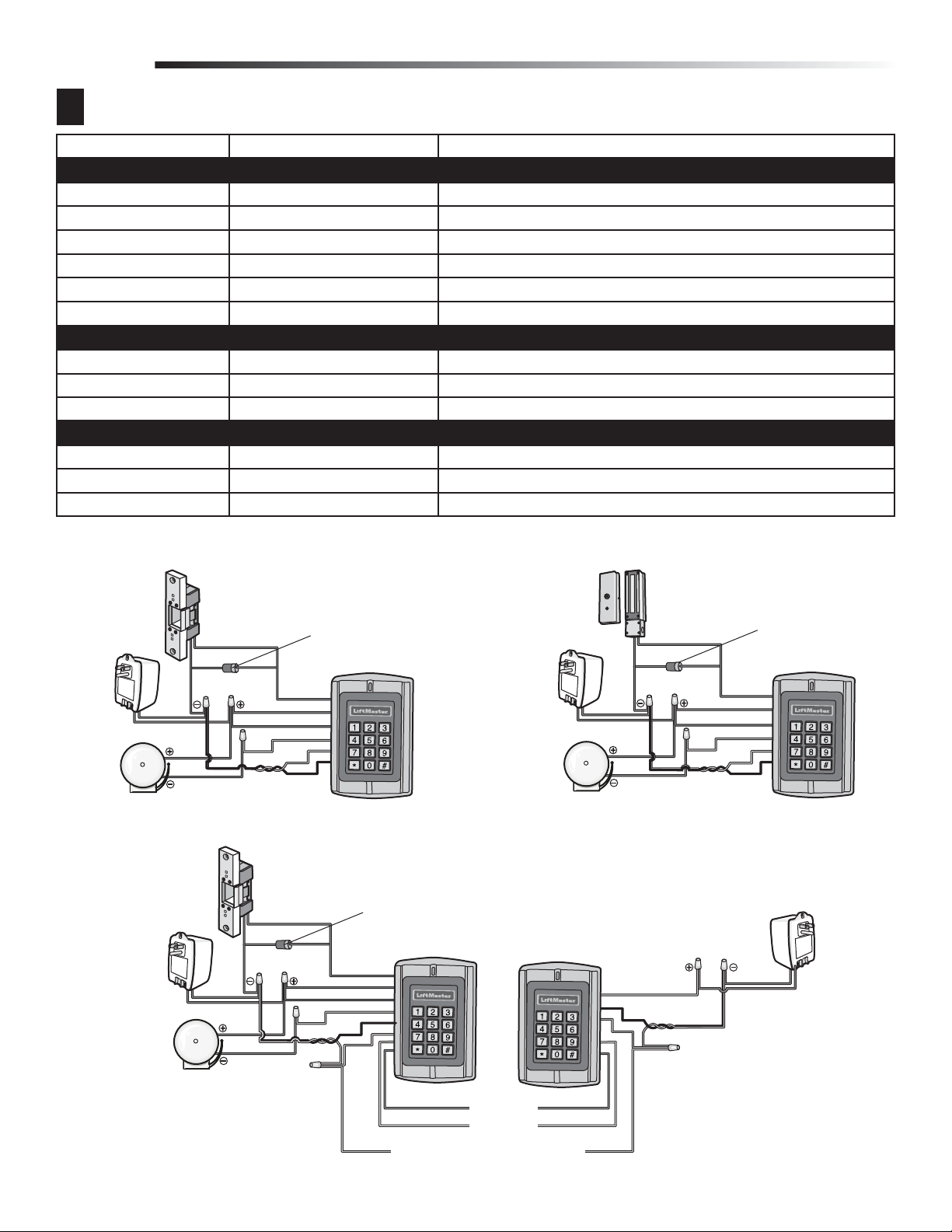

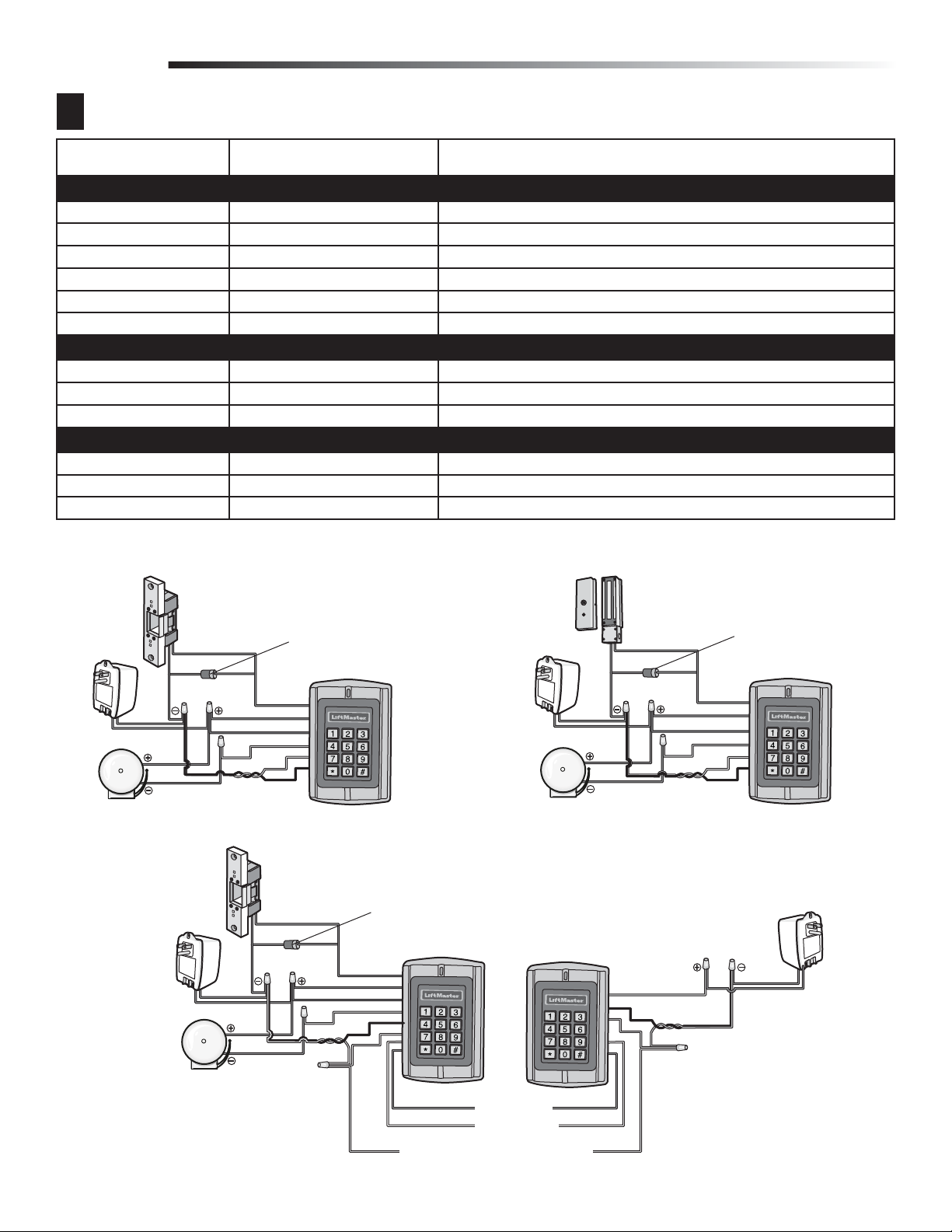

WIRING EXAMPLES:

Gate/Door Operator or Fail-Secure Strike

Install a 1N4007 or

Normally Open

Common

(1 Amp Maximum)

Networking Two KPR2000 Units or Connecting to an Access Control System

Normally Open

External Alarm

(1 Amp Maximum)

equivalent diode.

Blue

Purple

Red

Gray

Pink

Black

Common

Black

KPR2000

Blue

Purple

Red

Gray

Pink

Install a 1N4007 or
equivalent diode.

KPR2000 Stand-Alone

(Master Unit)

Magnetic Lock or Fail-Safe Strike

Normally Closed

External AlarmExternal Alarm

(1 Amp Maximum)

KPR2000 Stand-Alone

(Remote Unit)

Red

Black

Pink

Common

Install a 1N4007 or
equivalent diode.

KPR2000

Orange
Purple

Red
Gray

Pink

Black

Green (Data 0)

White (Data 1)

Pink (must connect for ground reference)

Maximum of 500 feet (152.4 m)

4

PROGRAMMING

Confi gure the KPR2000.

4

Change the configure settings according to your application
(optional). Multiple configuration settings can be changed at one
time: enter program mode, change desired settings, then exit
program mode.

SET MASTER CODE

The 6 digit Master Code is used to prevent unauthorized access to the
system. To interface with the KPR2000, the manager will need a Master
Code (factory default code: 888888). We highly recommend immediate
update and recording of your Master Code.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Update Master Code

3. Exit Program Mode

✱ (Master Code) #
0 (New Code) # (New Code) #

✱

SET ACCESS CONFIGURATION

There are 3 types of access configurations for the KPR2000:

• Card or PIN (Default): The User must present a valid Wiegand Card to

the KPR2000 or enter their PIN code followed by the # key, in order to
be granted access.

• Card Only: The User must present a valid Wiegand Card to the

KPR2000 in order to be granted access. The facility code and the ID
number are both read and validated as one block of Wiegand data.

• Card + PIN: The User must first present a valid Wiegand Card to the

KPR2000 and then enter their PIN code followed by the # key, in order
to be granted access.

Programming Step Keystroke Combination

1. Enter Program Mode ✱ (Master Code) #

2. Card Only

OR

2. Card + PIN

OR

2. Card or PIN

3. Exit Program Mode

3 0 #

3 1 #

3 2 #

✱

SET RELAY CONFIGURATION

The relay configuration sets the behavior of the output relay on activation.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Pulse Mode

OR

2. Latch Mode

3. Exit Program Mode

✱ (Master Code) #
4 (1-99) # The relay time is 1-99 seconds

(default is 5 seconds)

4 0 # Sets the relay to ON/OFF latch mode

✱

SET WIEGAND INPUT/OUTPUT OPTIONS

The KPR2000 offers input and output for industry standard Wiegand
devices (refer to Specifications). Default is HID 26 bit.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Set Wiegand Format 9 (Bit Format) # Bit Format = Valid 2 digit

3. Exit Program Mode

✱ (Master Code) #

format (example: 26 or 30)

✱

SET DOOR OPEN TOO LONG (DOTL) OR FORCED ALARM

This setting enables both DOTL and Door Forced Alarms and requires an
external sensor input. The Door Forced alarm output timing can be set
from 1-3 minutes (default is 1 minute). The Door Open Too Long (DOTL)
timing is fixed to 1 minute and only sounds the built in buzzer. Factory
default is OFF.

Programming Step Keystroke Combination

1. Enter Program Mode

2. DOTL /Door Forced Alarm
OFF

OR

2. DOTL /Door Forced Alarm
ON

2. Door Forced Output Timing 9 (1-3) #

3. Exit Program Mode

✱ (Master Code) #
6 0 #

6 1 # (DOTL: Alarm sounds for 1 minute.

Door Forced: Alarm sounds for 1-3
minutes and enables alarm output.)

✱

SET STRIKE-OUT ALARM

The strike-out alarm will engage after 10 failed card/PIN attempts in a ten
minute period. Factory default is OFF. The strike-out alarm can be set to
deny access for 10 minutes or it can be set to operate the alarm for 10
minutes. NOTE: Enter Master Code or Valid Card to silence all alarm

outputs.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Strike-Out Alarm OFF

OR

2. Strike-Out ON

OR

2. Strike-Out Alarm ON

3. Exit Program Mode

✱ (Master Code) #
7 0 # (Factory default)

7 1 # Access will be denied for 10 minutes

7 2 #

✱

SET AUDIBLE AND VISUAL RESPONSE

Factory default is ON.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Control Backlight

OR

2. Control LED

OR

2. Control Sounds

3. Exit Program Mode

✱ (Master Code) #

ON = 7 5 #

ON = 7 7 #

ON = 7 9 #

✱

OFF = 7 4 #

OFF = 7 6 #

OFF = 7 8 #

SET WIEGAND KEYPAD MODE

Programming Step Keystroke Combination

1. Enter Program Mode

2. Set Keypad Mode

OR

2. Set Keypad Mode

3. Exit Program Mode

✱ (Master Code) #
6 2 # ASCII Keypad Mode

6 3 # 26 bit Card Keypad Mode (factory default)

✱

SET 26 BIT FORMAT FACILITY CODE

Programming Step Keystroke Combination

1. Enter Program Mode

2. Set Facility Code 8 0 # Ignores facility code (Factory default)

3. Exit Program Mode

✱ (Master Code) #

8 (Facility Code) # (1 - 255)

✱

5

PROGRAMMING

Program Cards and PINS.

5

Programming will vary depending on the access configuration. Follow the instructions according to your access configuration.

GENERAL PROGRAMMING INFORMATION

• User ID Number: Assign a user ID number to the access code in order to keep track of the users of access cards or PINs. The user ID
number can be any number from 1-2000. IMPORTANT: User IDs do not have to be proceeded with any leading zeros. Recording of User ID

is critical. Modifications to user data require either the card or the User ID be available.

• Proximity Card: Any 125 KHz industry standard 26 bit Wiegand Proximity Card, or 30 bit Sentex Proximity Card.

• Keypad PIN: The PIN can be any 4 - 5 digits between 0000 - 65535 (except 1234 which is reserved for factory testing). IMPORTANT: PINs
less than 1000 must be preceded with leading zeros. PINs greater than 9999 do not require any leading zeros.

• All card users are automatically assigned a default PIN of 1234 that must be changed to be activated.

ACCESS CONFIGURATION: CARD OR PIN, CARD + PIN, & CARD ONLY

ADD USER CARD(S)

Programming Step Keystroke Combination

1. Enter Program Mode

2. Add Card: Using Auto ID

(Allows KPR2000 to assign
Card to next available User ID
number)

OR

2. Add Card: Select Specific ID

(Allows manager to define a
specific User ID to associate
the card to)

OR

2. Add Card: Block Learn
(Allows manager to add up to

2000 cards to the KPR2000
in a single step †). Takes 2
minutes to program.

Exit Program Mode

3.

✱ (Master Code) #
1 (Read Card) #

Repeat Step 2 for additional user
cards

See Notes 1 and 2.

1 (User ID) # (Read Card) #

See Notes 1 and 2.

5 (User ID) # (The first card
number) # (Card Quantity) #

Card quantity = number of cards to
be enrolled

✱

DELETE USER CARD(S)

Programming Step Keystroke Combination

1. Enter Program Mode

2. Delete Card - By User ID

OR

2. Delete Card - By Card

OR

2. Delete Card -By Card
Number

3. Exit Program Mode

✱ (Master Code) #
2 (User ID) #

Deleting by User ID number will clear
cards and PINs

2 (Read Card) #

Requires the user card. Deletes ONLY
the card number

2 (Card Number) #

Deletes ONLY the card number †

✱

† BLOCK LEARN DIRECT ENTRY

Format for programming specific Card Numbers: Facility Code + Serial
Number (including leading 0’s) Example: FAC- 24, SN- 100 would be
entered as:

26 Bit: 02400100
30 Bit: 0000000100

Only the Serial Number is validated for 30 bit cards.

ADD OR DELETE A PIN

A PIN may be programmed to a separate or an existing user ID. PINs
programmed separately will use additional memory.

Programming Step Keystroke Combination

1. Enter Program Mode

2. Add a PIN

Assigns PIN to user ID
number

OR

2. Delete a PIN

Deletes the User ID number
and associated PIN

3. Exit Program Mode

✱ (Master Code) #
1 (User ID) # (PIN) #

Repeat Step 2 for additional PINs
See Notes 1 and 2.

2 (User ID) #

Repeat Step 2 for additional PINs
See Notes 1 and 2.

✱

CHANGE A PIN

Allows card user to update a previously set PIN for a card & PIN or card
+ PIN User ID. Default PIN codes (1234) can only be changed by using
Change PIN using a card. NOTE: This operation is executed from outside

of Program Mode.

Programming Step Keystroke Combination

1. Change a PIN using a Card

OR

1. Change PIN using PIN

NOTE 1:

When assigning a user both a card and a PIN, the card MUST be assigned
first. After the card is assigned, the user must change the PIN using card
to activate the PIN for this user. If the PIN is assigned first, a second user
ID must be used to assign the card.

NOTE 2:

When adding or deleting multiple users sequentially, the program
command (1 or 2, respectively) is entered only once at the beginning of
the procedure. For additional users, enter the user ID and credentials only
in the same order as the first entry.

EXAMPLE:
To Add Multiple Users

Programming Step Keystroke Combination

1. Enter Program Mode

2. Add multiple users 1 (User ID 1) # (PIN1) #,

3. Exit Program Mode

6

✱ (Read Card) (Old PIN) # (New PIN)
# (New PIN) #

✱ (User ID) # (Old PIN) # (New PIN)
# (New PIN) #

✱ (Master Code) #

(User ID 2) # (PIN2) #,

.
.

(User ID 10) # (PIN10) #

✱

PROGRAMMING

ACCESS CONFIGURATION: CARD ONLY

USING MANAGER CARDS

KPR2000 managers can use manager cards to program user cards into
and out of the system. There are two pre-programmed manager cards
(an Add Card, and a Delete Card) to allow rapid card enrollment. This is a
form of Auto User ID enrollment and is only available in “Card Only”
configuration.

Programming Step Keystroke Combination

Add a User Card 1. (Read Manager Add Card)

2. (Read User Card)

Repeat Step 2 for additional user cards

3. (Read Manager Add Card)

Delete a User Card 1. (Read Manager Delete Card)

2. (Read User Card)

Repeat Step 2 for additional user cards

3. (Read Manager Delete Card)

7

PROGRAMMING

Alarm

TO RESET THE ALARM

Programming Step Keystroke Combination

To reset the door forced
open warning

To reset the door open too
long (DOTL) warning

(Read valid card)
OR
(Master Code) #

(Read valid card)
OR

(Master Code) #

ANTI-TAMPER ALARM

The KPR2000 uses an optical sensor as the input for its internal alarm. If
the case is opened while the KPR2000 is powered, the alarm will operate.
Enter Master Code or a valid card to silence all alarm outputs.

Sound & Light Indication

Reset the KPR2000

This will reset the KPR2000 to the factory default but all card/PIN
information will still be retained. This will also require reprogramming of
the Master Add and Delete Cards. NOTE: This is useful if the original

Master Add and Delete Cards have been lost.

1. Power the KPR2000 down.

2. Press and hold the ✱ button while power is restored to the KPR2000.

3. Release the button and wait until the amber LED shines.

4. Present any 26 bit proximity card or the Manager Add Card (provided)
to the KPR2000. This card is now the Manager Add Card.

5. Present any 26 bit proximity card or the Manager Delete Card
(provided) to the KPR2000. This card is now the Manager Delete
Card.

When the red LED begins to blink, the KPR2000 has been successfully
reset.

Erase all Codes

This will delete ALL User data.

1. Enter Program Mode by pressing: ✱ (Master Code) #.

2. Press 2 0000 #.

All configuration data is retained.

Operation Status Red LED Green LED Amber LED Sounds

Power On Flashing Short Single Beep

Standby Flashing

Press Keypad Flashing Short Single Beep

5 Second Time-out Flashing 3 Short Beeps

Enter Master Code Entry Mode ON Short Single Beep

In Program Mode ON Single Flash Short Single Beep

Entered Single Program Step Successfully ON Single Flash Short Single Beep

Entered Continuous Program Step Successfully Single Flash ON Short Single Beep

Entered Program Step Incorrectly ON 3 Short Beeps

Exited from Program Mode Flashing Short Single Beep

Entry Granted ON Short Single Beep

Alarm Mode Engaged Flashing Alarm

Pressing ✱ Toggles Standby/Master Code Entry ON/Flashing Short Single Beep

FOR TECHNICAL SUPPORT DIAL OUR TOLL FREE NUMBER:

1-800-528-2806

8

1

2

3

4

5

6

7

8

9

0

*

#

TABLE DES MATIÈRES

CLAVIER IMPERMÉABLE/LECTEUR DE
PROXIMITÉ

MODÈLE KPR2000

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . .10

CARACTÉRISTIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

CONTENU DU CARTON D’EXPÉDITION . . . . . . . . . . . . . . . . . . . . . . . 10

SPÉCIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

GARANTIE LIMITÉE D’UN AN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . .11

INSTALLATION DU KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

CHOISIR UN MODE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . 11

CÂBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

CONNECTION DU KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PROGRAMMATION . . . . . . . . . . . . . . . . . . . . . . . .13

CONFIGURATION DU KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

PROGRAMMATION DES CARTES ET DES NIP. . . . . . . . . . . . . . . . . . 14

ALARME. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

SIGNAUX SONORES ET VOYANTS . . . . . . . . . . . . . . . . . . . . . . . . . . 16

RÉINITIALISATION DU KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

EFFACEMENT DE TOUS LES CODES . . . . . . . . . . . . . . . . . . . . . . . . . 16

INTRODUCTION

Le LiftMaster KPR2000 est un contrôleur d’accès à porte d’entrée unique multifonctions et muni d’un clavier intégré et d’un lecteur de carte. Il est
conçu et fabriqué pour fonctionner dans de nombreux environnements intérieurs, extérieurs et hostiles.

Le KPR2000 supporte jusqu’à 2000 usagés qui utilisent des configurations multiples d’accès (carte seule, carte ou NIP, ou carte et NIP). Le liseur de
cartes intégré à 125 KHz accepte les formats des cartes de proximité HID 26 bit Weigand et des cartes de proximité Sentex Weigand. Le KPR2000
offre des caractéristiques de programmation avancées, telles que l’initialisation du bloc de données, la programmation avancée de relais ainsi que des
codes d’urgence cartes/NIP (pour l’ouverture de la porte d’entrée et le déclenchement de l’alarme).

Caractéristiques

• Imperméable (IP68) (rencontre ou excède la norme N4)

• Enceinte anti-vandalisme

• Clavier illuminé

• Afficheur à DEL multicolore

• Alarme et sortie d’alarme intégrées

• Relais de sortie programmable (1)

• Mode de fonctionnement autonome ou en sas

• 2000 usagés (Carte/NIP/Carte et NIP)

• Faible consommation d’électricité (50 mA)

• Alarme anti-piratage

• Mode verrouillage pour maintenir la porte ou le portail ouverts

• Deux modes de fonctionnement du clavier

Accessoires

• Piédestal à col de cygne de modèle PED42

• Piédestal à col de cygne de modèle PED64

• Alimentation électrique de 12 V c.c., 2 A., modèle PS12D2A

• Plaque de garniture décorative de modèle 142A0271

Contenu du carton d’expédition

NON ILLUSTRÉ : Guide de l’utilisateur

Diode IN4007 (pour la

protection du relais)

Vis Parker no 8 de

2,5 cm (1 po)

Carte d'extension

de l'administrateur

Spécifi cations

Capacité du dispositif . . . . ID 2000 utilisateurs de carte avec et / ou NIPS

Tension de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . 12 à 24 V c.c.

Courant de repos . . . . . . . . . . . . . . . . . . . . . . . . . . . . environ 50 mA

Courant actif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . environ 80 mA

Clavier . . . . . . . . . . . . . . . . . . à 12 clés de 7,60 cm x 10 cm (3 po x 4 po)

Deux formats de sortie : Mode clavier 26 bits Wiegand carte
8 mode clavier bit ASCII

Lecteur de proximité . . . . . Formats de sorties HID Wiegand 26 et 30 bits

(Sentex)

Technologie radio . . . . . .Lecteur de proximité de 125 KHz conforme

aux normes de l’industrie

Portée de lecture . . . . . . . . . . . .de 2,5 cm à 6,35 cm (1 po à 2,5 po)

Fils de câblage . . . . . . . . . . . . . . . . .Relais de sortie, REX, DOTL, alarme,

entrées et sorties Wiegand

Relais (FERMÉ (NO), NORMALEMENT FERMÉ (NC), USUEL (COMMON))
Délai réglable du relais de sortie . . . 1 à 99 seconds (5 secondes par

défaut)

Délai réglable de la sortie d’alarme . . . . .0 à 3 minutes (1 minute par

défaut)

Densité linéique de verrouillage . . . . . . . . . . . . . . . . . 2 A. maximum

Densité linéique de la sortie d’alarme . . . . . . . . . . . . 10 A. maximum

Format Wiegand . . . Format d’entrées et de sorties HID Wiegand 26 et 30

bits

Environnement . . . . . . . . . . . . . . . . . Rencontre ou excède la norme IP68

Température de fonctionnement . . . ..-20 °C à 60 °C (-4 °F à 140 °F)

Taux d’humidité . . . . . . . . . . . . . . . . 10% à 90% sans condensation

Caractéristiques physiques . . . . . . . . . . . . . . . Enceinte en alliage de zinc

Surface . . . . . . . . . . . . . . . . . . . . . . . . . .Revêtement par pulvérisation

Dimensions . . . . . . 128 mm (long.) x 82 mm (larg.) x 28 mm (prof.)

Poids de l’unité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,45 kg (1 lb)

Poids à l’expédition . . . . . . . . . . . . . . . . . . . . . . . . . . 0,64 kg (1,4 lb)

Ancrages muraux no 6 de

Clavier imperméable/lecteur de proximité,

modèle KPR200

2,85 cm (1 1/8 po)

Tournevis de fixation

(tournevis à pointe à six lobes T-10)

Carte de suppression

de l'administrateur

GARANTIE LIMITÉE D’UN AN

LiftMaster garantit à l’acheteur initial que le produit est exempt de tout
défaut de matériaux ou de fabrication pendant une période d’un an à
compter de la date d’achat.

Cet appareil est conforme aux dispositions de la partie 15 du règlement de la
FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) ce
dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit
accepter toute interférence reçue, y compris une interférence pouvant causer
un fonctionnement non souhaité.

10

INSTALLATION

1

Installation du KPR2000.

Convient une boîte de sortie standard unique, ou un “ socle carré 2,4 monter.

Plaque de garniture

(facultatif)

Choisir un mode de fonctionnement.

2

4 po.

4 po.

3 po.

2,4 po.

Têtière

0,29 po.

Ø 1,81 po.

MODE DE FONCTIONNEMENT AUTONOME

Le KPR2000 est un système de contrôle d’accès complet. La base de
données de l’utilisateur est stockée dans une mémoire non volatile qui lit
les NIP et les codes de cartes, effectue l’authentification et autorise et
surveille l’accès aux caractéristiques et à l’appareil. Le mode de
fonctionnement autonome est muni des trois configurations de l’accès
suivantes :

• Carte ou NIP (par défaut) : L’utilisateur doit d’abord insérer une carte

Wiegand valide dans le KPR2000 ou entrer son NIP suivi de la touche
Carré pour se voir autoriser l’accès.

• Carte seule : L’utilisateur doit insérer une carte Wiegand valide dans

le KPR2000 pour se voir autoriser l’accès. Le code d’installation et le
numéro d’identification sont tous deux lus et validés comme un bloc
de données Wiegand.

• Carte et NIP : L’utilisateur doit d’abord insérer une carte Wiegand

valide dans le KPR2000 et entrer son NIP suivi de la touche Carré
pour se voir autoriser l’accès.

MODE SAS

Le KPR2000 passe toutes les données Wiegand clavier et lecteur de carte
à un contrôleur externe. Le KPR2000 devrait être dans la “Carte ou PIN “
configuration d’accès pour l’opération pass-through. Dans ce mode, la
LED restera rouge, et le KPR2000 émet 3 bips lorsque les informations
d’identification sont présentés que sont authentifiées au contrôleur
externe. Pour changer ce mode et permet la KPR2000 à clignoter la LED
verte et un bip 1 fois, la KPR2000 devra apprendre les mêmes
informations que le contrôleur externe.

REMARQUE IMPORTANTE : Les deux modes de fonctionnement sup­portent la saisie automatique (méthode la plus simple) et la saisie manu­elle du numéro d’utilisateur.

FONCTIONNEMENT DU CLAVIER

Le clavier KPR2000 peut émettre un code ASCII 8 bits chaque frappe, ou
sortie un paquet de cartes de Wiegand 26 bits avec un code de service et
un numéro de carte 4-5 chiffres lorsque la touche # est pressée. Voir les
options de configuration à la page 13.

11

CÂBLAGE

Connection du KPR2000.

3

Couleurs de l’isolation des fils

Connection Remarque

de câblage

Connection de base autonome

Rouge Tension positive (+) Consommation de puissance stabilisée entre 12 et 24 V c.c.

Noir Tension négative (-) Consommation de puissance stabilisée entre 12 et 24 V c.c.

Rose Tension négative (-) Conducteur de mise à la terre

Bleu AUCUN relais Relais de sortie normalement ouvert (diode d’installation fournie)

Pourpre Relais usuel Connection usuelle pour relais de sortie

Orange Relais normalement fermé (NC) Relais de sortie normalement fermé (diode d’installation fournie)

Connections autonomes (Wiegand principale et télécommandée)

Vert Donnée 0 Sortie Wiegand (sas)/Entrée (autonome) - Donnée 0

Blanc Donnée 1 Sortie Wiegand (sas)/Entrée (autonome) - Donnée 1

Rose Mise à la terre Connectez-vous à terre pour assurer le bon fonctionnement de la sortie d’alarme

Caractéristiques avancées d’entrée et de sortie

Jaune Demande de sortie (REX) Entrée « Demande de sortie » (REX)

Gris Sortie d’alarme Entrée d’alarme par contact (négative)

Brun Entrée par contact Entrée de la porte/du portail par contact (normalement fermée)

EXEMPLES DE CONNECTIONS :

Opérateur de la porte/du portail ou sonnerie d’échec-sécurité

Verrouillage magnétique ou sonnerie d’échec-sécurité

Installation d'une diode IN4007

Bleu

Pourpre

Rouge

Gris

Rose

Noir

ou l'équivalent

KPR2000

Alarme externe

(1 A. maximum)

Normalement ouvert

Usuel

Alarme externe

(1 A. maximum)

Installation en réseau de 2 unités KPR2000 ou connection à un système de contrôle d’accès.

Installation d'une diode IN4007

Noir

ou l'équivalent

Bleu

Pourpre

Rouge

Gris

Rose

KPR2000 autonome

(Unité principale)

KPR2000 autonome

(Unité télécommandée)

Normalement ouvert

Usuel

Alarme externe

(1 A. maximum)

Normalement fermé

Usuel

Rouge

Noir

Rose

Installation d'une diode IN4007
ou l'équivalent

KPR2000

Orange

Pourpre

Rouge

Gris

Rose

Noir

Vert (donnée 0)

Blanc (donnée 1)

Rose (doit se connecter à la terre)

Maximum de 152,4 m (500 pi)

12

PROGRAMMATION

Confi guration du KPR2000.

4

Changement des paramètres de configuration en fonction de votre
logiciel d’application (facultatif). Des paramètres de configurations
multiples peuvent être changés en une seule opération : entrez
dans le mode utilisateur, changez les paramètres désirés puis
sortir du mode utilisateur.

PROGRAMMATION DU CODE MAÎTRE

Le code maître à 6 chiffres est utilisé pour prévenir l’accès non autorisé
au système. Pour le connecter au KPR2000, l’administrateur aura besoin
du code maître (réglage d’usine : 888888). Nous recommandons
fortement de changer et de noter votre code maître.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Changement du code maître

3. Sortie du mode utilisateur

✱ (Code maître) #
0 (Nouveau code) # (Nouveau code) #

✱

CONFIGURATION DE L’ACCÈS

Le KPR2000 offre trois types de configurations de l’accès :

• Carte ou NIP (par défaut) : L’utilisateur doit d’abord insérer une carte

Wiegand valide dans le KPR2000 ou entrer son NIP suivi de la touche
Carré pour se voir autoriser l’accès.

• Carte seule : L’utilisateur doit insérer une carte Wiegand valide dans

le KPR2000 pour se voir autoriser l’accès. Le code d’installation et le
numéro d’identification sont tous deux lus et validés comme un bloc
de données Wiegand.

• Carte et NIP : L’utilisateur doit d’abord insérer une carte Wiegand

valide dans le KPR2000 et entrer son NIP suivi de la touche Carré
pour se voir autoriser l’accès.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Lecteur seul

OU

2. Carte et NIP

OU

2. Carte ou NIP

3. Sortie du mode utilisateur

✱ (Code maître) #
3 0 #

3 1 #

3 2 #

✱

CONFIGURATION DU RELAIS

La configuration du relais configure le fonctionnement de la sortie de
relais dès l’activation.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Mode d’action pulsée

OU

2. Mode de verrouillage

3. Sortie du mode utilisateur

✱ (Code maître) #
4 (1-99) # La durée du relais est de 1 à

99 secondes (5 secondes par défaut)
4 0 # Configure le relais en mode de

verrouillage FONCTIONNEMENT/ARRÊT

✱

CONFIGURATION DES OPTIONS D’ENTRÉE/DE SORTIE
WIEGAND

Le KPR2000 offre des options d’entrée et de sortie pour les appareils Wiegand
conformes aux normes de l’industrie (consultez les spécifications). Le défaut est
HID 26 bits.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Configuration du format
Wiegand

3. Sortie du mode utilisateur

✱ (Code maître) #

9 (Bit Format) # Format de bit = format

valide à deux chiffres (exemple : 26 ou

30)

✱

PLACER LA PORTE OUVERTE TROP LONGTEMPS (DOTL)
OU FORCÉE ALARME

Ce paramètre permet à la fois DOTL portes et alarmes forcé et nécessite
une entrée de capteur externe. Le forcé calendrier de sortie d’alarme de
porte peut être réglée de 1-3 minutes (1 minute par défaut). Le calendrier
de la porte ouverte trop longtemps (DOTL) est fixé à 1 minute et ne
sonne le klaxon intégré. Valeur par défaut est OFF.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Alarme DOTL/porte forcée en MODE
ARRÊT

OU

2. Alarme DOTL/porte forcée en MODE
FONCTIONNEMENT

2. Porte activada forcé 9 (1-3) #

3. Sortie du mode utilisateur

✱ (Code maître) #
6 0 #

6 1 # (DOTL : L’alarme sonne

pendant 1 minute. Porte forcée :
l’alarme sonne pendant 1-3 minutes
et permet la sortie d’alarme.)

✱

CONFIGURATION DE L’ALARME DE SUPPRESSION

L’alarme de grève sur engagera après 10 tentatives infructueuses carte /
NIP dans une période de dix minutes. Le réglage d’usine par défaut n’est
EN ARRÊT. L’alarme de grève sur engagera après 10 tentatives
infructueuses carte / NIP dans une période de dix minutes. L’alarme
strike- out peut être réglée pour interdire l’accès pendant 10 minutes ou
bien il peut être défini pour faire fonctionner l’ alarme pendant 10
minutes. REMARQUE : Entrez le code maître ou carte valide pour faire

taire toutes les sorties d’alarme.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Sonnerie de suppression ­EN ARRÊT

OU

2. Sonnerie de suppression ­EN FONCTION

OU

2. Strike- Out alarme ON

3. Sortie du mode utilisateur

✱ (Code maître) #
7 0 # (Réglage d’usine par défaut)

7 1 # L’accès sera refusé pendant 10

minutes

7 2 #

✱

CONFIGURATION D’UNE RÉPONSE AUDIBLE OU VISUELLE

Le réglage d’usine par défaut est EN FONCTION.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Voyant du panneau de contrôle

OU

2. Voyant de contrôle DEL

OU

2. Contrôle des signaux sonores

3. Sortie du mode utilisateur

✱ (Code maître) #

EN FONCTION =

7 5 #

EN FONCTION =

7 7 #

EN FONCTION =

7 9 #

✱

EN ARRÊT =

7 4 #

EN ARRÊT =

7 6 #

EN ARRÊT =

7 8 #

CLAVIER MODE SET WIEGAND

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Mode du clavier Set

OU

2. Mode du clavier Set

3. Sortie du mode utilisateur

✱ (Code maître) #
6 2 # Mode clavier ASCII

6 3 # 26 bits carte mode du clavier (par

défaut)

✱

SET 26 BIT CODE FORMAT DES INSTALLATIONS

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Code ensemble de l’installation 8 0 # Ignore code site (défaut d’usine)

3. Sortie du mode utilisateur

13

✱ (Code maître) #

8 (Code de l’installation) # (1 - 255)

✱

PROGRAMMATION

Programmation des cartes et des NIP.

5

La programmation variera en fonction de la configuration de l’accès. Suivez les instructions qui se rapportent à votre configuration de l’accès.

RENSEIGNEMENTS GÉNÉRAUX SUR LA PROGRAMMATION

• Numéro d’identification de l’utilisateur : Attribuez un numéro d’identification de l’utilisateur au code d’accès afin d’effectuer le suivi des

cartes d’accès et des NIP de tous les utilisateurs. Le numéro d’identification de l’utilisateur peut être n’importe quel chiffre entre 1 et 2000.

IMPORTANTE : Les numéros d’identification de l’utilisateur ne nécessitent pas de zéro à gauche. L’enregistrement des numéros
d’utilisateurs est cruciale. Les modifications aux données d’utilisateurs exigent soit une carte ou soit un numéro d’identification de
l’utilisateur disponible.

• Lecteur de proximité : Tout lecteur de proximité de 125 KHz Wiegand 26 bits conforme aux normes de l’industrie.

• NIP du clavier : Le NIP peut être composé de n’importe quel nombre de 0000 à 65535 de 4 à 5 chiffres (à l’exception de 1234 qui est
réservé pour les tests faits en usine). IMPORTANTE : Les NIP en bas du chiffre 1000 doivent être précédés d’un zéro à gauche. Les NIP en

haut du chiffre 9999 ne nécessitent pas de zéro à gauche.

• Tous les utilisateurs de cartes reçoivent automatiquement un code PIN 1234 par défaut qui doit être changée pour être activé.

CONFIGURATION DE L’ACCÈS : CARTE OU NIP, CARTE + NIP, ET CARTE SEULE

AJOUT DE CARTES D’UTILISATEURS

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Ajout d’une carte : Emploi de la saisie
automatique du numéro d’identification

(permet au KPR2000 d’attribuer une carte au
prochain numéro d’identification d’utilisateur
disponible)

OU

2. Ajout d’une carte : Sélection d’un numéro
d’identification partitculier (permet à

l’administrateur de définir un numéro
d’identification spécifique pour l’associer à la
carte)

OU

2. Ajout d’une carte : Apprentissage du bloc de
données (permet à l’administrateur de

connecter jusqu’à 2000 lecteurs au
KPR2000 en une seule étape†). Cette
programmation s’exécute en 2 minutes

3. Sortie du mode utilisateur

✱ (Code maître) #
1 (Lire la carte) #

Répétez l’étape 2 pour des
cartes d’utilisateurs
supplémentaires

Voir REMARQUEs 1 et 2.

1 (Numéro d’identification
de l’utilisateur) #
(Lire la carte) #

Voir REMARQUEs 1 et 2.

5 (Numéro d’identification
de l’utilisateur) # (Premier
chiffre du code) # (Quantité
de cartes) #

Quantité de cartes = nombre
de cartes à être connectées

✱

SUPPRESSION DE CODES DE CARTES D’UTILISATEURS

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Suppression d’une carte au
moyen du numéro
d’identification de l’utilisateur

OU

2. Suppression d’une carte au
moyen d’une carte

OU

2. Suppression d’une carte au
moyen d’une carte Numéro

3. Sortie du mode utilisateur

✱ (Code maître) #
2 (Numéro d’identification de

l’utilisateur) #

La suppression du numéro d’identification
de l’utilisateur effacera tous les cartes et
les NIP

2 (Lire la carte) #

Exige une carte d’utilisateur. Supprime
UNIQUEMENT le numéro de la carte

2 (Numéro de la carte) #

Supprime UNIQUEMENT le numéro de la
carte †

✱

† COMMANDE DIRECTE DE PROGRAMMATION PAR BLOC

Format pour la programmation de numéros spécifiques de lecteurs : Code
d’installation + numéro d’identification (incluant le zéro de gauche).
Exemple :
FAC- 24, ID- 100 devrait être saisi de la façon suivante :

26 bits : 02400100
30 bits : 002400100

Only the Serial Number is validated for 30 bit cards.

AJOUT OU SUPRESSION D’UN NIP

Un code NIP peut être programmé pour un indépendant ou un ID
utilisateur existant. NIP programmés séparément utilise plus de mémoire.

Étape de la programmation Configuration du clavier

1. Entrée dans le mode utilisateur

2. Ajout d’un NIP

Attribution du NIP au numéro
d’identification de l’utilisateur

OU

2. Suppression d’un NIP

Suppression du numéro
d’identification de l’utilisateur
et des NIP associés

3. Sortie du mode utilisateur

✱ (Code maître) #
1 (Numéro d’identification de

l’utilisateur) # (NIP) #

Répétez l’étape 2 pour des NIP
supplémentaires

Voir REMARQUEs 1 et 2.

2 (Numéro d’identification de
l’utilisateur) #

Répétez l’étape 2 pour des NIP
supplémentaires
Voir REMARQUEs 1 et 2.

✱

CHANGEMENT D’UN NIP

Permet à l’utilisateur de la carte pour mettre à jour un code NIP
précédemment défini pour une carte et code NIP ou carte + code NIP ID
de l’utilisateur. Codes NIP par défaut (1234) ne peuvent être modifiés à
l’aide de Modifier le code NIP à l’aide d’une carte. REMARQUE : Cette

opération est exécutée à partir de l’extérieur du mode de programmation.

Étape de la programmation Configuration du clavier

1. Changer le code NIP à l’aide
d’une carte

OU

1. Changer code NIP en utilisant
NIP

REMARQUE 1 :

Lors de l’affectation d’un utilisateur à la fois une carte et un code NIP, la
carte doit être attribué en premier. Après que la carte est affectée,
l’utilisateur doit changer le code NIP en utilisant la carte pour activer le
code NIP pour cet utilisateur. Si le code NIP est attribué premier, un
deuxième ID utilisateur doit être utilisé pour attribuer la carte.

REMARQUE 2 :

Lors de l’ajout ou la suppression de plusieurs utilisateurs de façon
séquentielle, la commande de programme (1 ou 2, respectivement) est
inscrit uniquement au début de la procédure. Pour les utilisateurs
supplémentaires, entrez l’ID utilisateur et mot dans le même ordre que la
première entrée. Exemple : Pour ajouter plusieurs utilisateurs

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Ajouter plusieurs utilisateurs 1 (ID de usuario) # (PIN1) #,

3. Salir modo programación

14

✱ (Lire carte) (Ancien NIP) #
(Nouveau NIP) # (Nouveau NIP) #

✱ (Numéro d’identification de
l’utilisateur) (Ancien NIP #)
(Nouveau NIP #) (Nouveau NIP #)

✱ (Código maestro) #

(ID de usuario 2) # (PIN2) #,

.
.

(ID de usuario 10) # (PIN10) #

✱

PROGRAMMATION

CONFIGURATION DE L’ACCÈS : CARTE SEULE

UTILISATION DES CARTES DE L’ADMINISTRATEUR

Les administrateurs d’un KPR2000 peuvent utiliser des cartes
d’administrateurs pour programmer des cartes d’utilisateurs pour le
système interne ou pour des dispositifs extérieurs. L’appareil est équipé
de deux cartes d’administrateur préprogrammées (une carte d’extension
et une carte de suppression de l’administrateur) pour permettre un
embrayage rapide du lecteur. Il s’agit d’un type d’embrayage de la saisie
automatique du numéro d’identification de l’utilisateur et n’est possible
qu’avec la configuration « Carte seule ».

Étape de la
programmation

Ajout d’une carte
d’utilisateur

Suppression d’une
carte d’utilisateur

Configuration du clavier

1. (Lire la carte d’extension de l’administrateur)

2. (Lire la carte de l’utilisateur)

Répétez l’étape 2 pour des cartes d’utilisateurs
supplémentaires

3. (Lire la carte d’extension de l’administrateur)

1. (Lire la carte de suppression de l’administrateur)

2. (Lire la carte de l’utilisateur)

Répétez l’étape 2 pour des cartes d’utilisateurs
supplémentaires

3. (Lire la carte de suppression de l’administrateur)

15

PROGRAMMATION

Alarme

RÉINITIALISATION DE L’ALARME

Étape de la programmation Configuration du clavier

Pour réinitialiser
l’avertissement d’une porte
restée ouverte
involontairement

Pour réinitialiser
l’avertissement d’une porte
restée ouverte trop longtemps
(DOTL)

ALARME ANTI-PIRATAGE

Le KPR2000 utilise un capteur optique comme entrée de son alarme
interne. Si l’enceinte de l’opérateur est ouverte pendant que le KPR2000
est en fonction, l’alarme se déclenchera. Entrez le code maître ou d’une
carte valide de faire taire toutes les sorties d’alarme.

(Lire une carte valide)
OU
(Code maître) #

(Lire une carte valide)

OU

(Code maître) #

Réinitialisation du KPR2000

Cette opération réinitialisera le KPR2000 selon les réglages d’usine par
défaut, mais l’information sur les cartes et les NIP sera conservée. Cette
opération exigera également la reprogrammation des cartes d’extension
et de suppression de l’administrateur. NOTE : Il s’agit d’une opération

utile si les cartes d’extension et de suppression de l’administrateur
originales ont été perdues.

1. Mettre le KPR2000 hors tension.

2. Appuyez et maintenez enfoncé le bouton ✱ pendant que le KPR2000
est remis sous tension.

3. Relâcher le bouton et attendre jusqu’à ce que le voyant DEL jaune
s’allume.

4. Présentez au KPR2000 n’importe quel lecteur de proximité de 26 bits
ou une carte d’extension de l’administrateur (fournie). Cette carte est
maintenant la carte d’extension de l’administrateur.

5. Présentez au KPR2000 n’importe quel lecteur de proximité de 26 bits
ou une carte de suppression de l’administrateur (fournie). Cette carte
est maintenant la carte de suppression de l’administrateur.

La réinitialisation du KPR2000 est réussie lorsque le voyant DEL rouge
commence à clignoter.

Effacement de tous les codes

Cette opération effacera TOUTES les données d’utilisateurs.

1. Entrez dans le mode utilisateur en appuyant sur : ✱ (Code maître) #.

2. Appuyez sur 2 0000 #.

Toutes les configurations de données sont conservées.

Signaux sonores et voyants

État du fonctionnement Voyant DEL rouge Voyant DEL vert Voyant DEL jaune Sons

Sous tension Clignotant Bip unique et court

Mode veille Clignotant

Appuyez sur le clavier Clignotant Bip unique et court

Attente de 5 secondes Clignotant 3 bips courts

Entrez le code maître - Mode d’entrée SOUS TENSION Bip unique et court

En mode utilisateur SOUS TENSION Clignotant unique Bip unique et court

Étape de programmation unique effectuée

avec succès

Étape de programmation continue effectuée

avec succès

Étape de la programmation entrée incorrectement SOUS TENSION 3 bips courts

Sortie du mode utilisateur Clignotant Bip unique et court

Entrée autorisée SOUS TENSION Bip unique et court

Mode d’alarme en fonction Clignotant Alarme

Appuyer sur ✱ fait basculer entre le mode Veille et la

saisie du code maître

SOUS TENSION Clignotant unique Bip unique et court

Clignotant unique SOUS TENSION Bip unique et court

EN FONCTION/

Clignotant

Bip unique et court

POUR OBTENIR DE L’ASSISTANCE TECHNIQUE, COMPOSER NOTRE NUMÉRO GRATUIT :

1-800-528-2806

16

CONTENIDO

1

2

3

4

5

6

7

8

9

0

*

#

TECLADO/LECTOR DE PROXIMIDAD
RESISTENTE AL AGUA

MODELO KPR2000

INTRODUCCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . 18

CARACTERÍSTICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

ACCESORIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

CONTENIDO DE LA CAJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

ESPECIFICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

UN AÑO DE GARANTÍA LIMITADA . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALACIÓN DEL KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

ELECCIÓN DE MODO OPERATIVO. . . . . . . . . . . . . . . . . . . . . . . . . . . 19

CONEXIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

CONEXIÓN DEL KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

PROGRAMACIÓN . . . . . . . . . . . . . . . . . . . . . . . . .21

CONFIGURACIÓN DEL KPR2000. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

PROGRAMACIÓN DE TARJETAS Y PIN. . . . . . . . . . . . . . . . . . . . . . . 23

ALARMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INDICACIÓN SONORA Y LUMINOSA . . . . . . . . . . . . . . . . . . . . . . . . 24

REPOSICIÓN DEL KPR2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

BORRAR TODOS LOS CÓDIGOS . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INTRODUCCIÓN

El LiftMaster KPR2000 es un controlador de acceso multifuncional para una sola entrada, con teclado y lector de tarjeta. Está diseñado para funcionar
en una variedad de condiciones de servicio en interiores, exteriores y de alta exigencia.

El KPR2000 puede manejar hasta 2000 usuarios en distintas configuraciones (sólo tarjeta, tarjeta o PIN o tarjeta y PIN). El lector de tarjetas de 125
KHZ se es incorporado soporte tarjetas de próximo de 26 recorte y 30 recorte de Wiegand. El KPR2000 ofrece programación avanzada para poder
bloquear entradas, programar funciones de relay y PIN/tarjetas con código de emergencia (abren la entrada y disparan la alarma).

Características

• Resistente al agua (IP68) (cumple o supera N4)

• Caja de alta resistencia

• Teclado iluminado

• Señalización de estado con LED multicolor

• Timbre y salida de alarma integrados

• Una salida programable para relay

• Funcionamiento independiente o como transferidor de datos

• 2000 usuarios (Tarjeta/PIN/Tarjeta + PIN)

• Bajo consumo energético (50 mA)

• Alarma contra intrusiones

• Modo de traba para mantener la puerta o el portón abierto

• Dos teclado Modos de funcionamiento

Accesorios

• Pedestal curvo Modelo PED42

• Pedestal curvo Modelo PED64

• Fuente de alimentación de 12 VCC, 2 Amp., modelo PS12V2A

• Placa decorativa Modelo 142A0271

Contenido de la caja

NO MOSTRADO: Manual de instrucciones

Diodo IN4007 (para

protección del circuito de relés)

Tornillos autorroscantes

N° 8 x 1"

Tarjeta adicional
de administrador

Especifi caciones

Capacidad de uso . . Identificaciones 2000 usuarios con tarjeta y / o NIPs

Voltaje de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 ~ 24 VCC

Corriente en vacío . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 50mA

Corriente en actividad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 80mA

Teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 teclas (3x4)

Dos formatos de salida: El modo de teclado Tarjeta Wiegand

de 26 bits

8 bits de modo del teclado ASCII

Lector de proximidad . . . . . . . . . . . . . . . . . . . HID 26 bit y 30 bit (Sentex)

Tecnología de radiofrecuencia . . . Tarjeta de proximidad normalizada

de 125 KHz

Distancia de lectura . . . . . . . . . . . . . . . . . . . . . . . . . .1 a 2,5 pulgadas

Conexiones . . . . . . . . . . . . . . . . . . . . Salida de relay, REX, DOTL, Alarma,

Wiegand (entrada/salida)

Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uno (NA, NC, Común)

Tiempo regulable de salida a relay . . . 1 ~ 99 segundos (5 segundos

preasignado)

Tiempo regulable de salida de alarma . . . . . . . . . . . . . .0 ~ 3 minutos

(1 minuto preasignado)

Límite de carga de salida . . . . . . . . . . . . . . . . . . . . . . 2 Amp. máximo

Límite de salida a la alarma . . . . . . . . . . . . . . . . . . . 10 Amp. máximo

Compatibilidad Wiegand . . . . .HID Wiegand 26 y 30 bit, entrada y salida

Condiciones de servicio . . . . . . . . . . . . . . . . . . . . . Cumple o supera IP68

Temperatura de servicio . . . . . . . . . . . -20°C ~ 60°C, o -4°F ~ 140°F

Humedad de servicio . . . . . . . . . . . . . 10% ~ 90% sin condensación

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . Caja de aleación de zinc

Terminación superficial . . . . . . . . . . . . . . . Revestimiento pulverizado

Dimensiones . . . . . . . . . . . . . . . . . . .L:128mm x A:82mm x P:28mm

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 libra

Peso embalado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4 libras

Teclado/Lector de proximidad/Controlador

KPR200

Tarugos N° 6 x 1 1/8"

Destornillador de seguridad

(Torx T-10)

Tarjeta de borrado

de administrador

UN AÑO DE GARANTÍA LIMITADA

LiftMaster garantiza al primer comprador minorista de este producto, que
el mismo está libre de defectos de materiales y de mano de obra por un
período de un año a partir de la fecha de compra.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El uso está
condicionado a lo siguiente: (1) Este dispositivo no debe causar interferencia y
(2) este dispositivo debe se apto para recibir interferencia, aunque la misma
pueda afectar su funcionamiento.

18

INSTALACIÓN

1

Instalación del KPR2000.

Se adapta a una caja de salida única, estándar, o un pedestal cuadrado montaje de 2.4 pies.

Placa de Montaje

(opcional)

Elección de modo operativo.

2

4 pulg.

4 pulg.

3 pulg.

2.4 pulg.

Placa frontal

.29 pulg.

Ø 1.81 pulg.

FUNCIONAMIENTO INDEPENDIENTE

El KPR2000 funciona como un sistema completo de control de acceso La
base de datos de los usuarios se carga a una memoria no volátil, lee los
PIN y las tarjetas, autentica códigos y otorga y supervisa el acceso a la
propiedad o máquina. En funcionamiento independiente hay tres tipos de
configuración de acceso:

• Tarjeta o PIN (preasignado): El usuario debe presentar una tarjeta

Wiegand ante el KPR2000 o especificar un número de identificación
personal (PIN) seguido por la tecla # para obtener acceso.

• Tarjeta únicamente: El usuario debe presentar una tarjeta Wiegand

ante el KPR2000 para obtener acceso. Tanto el código de planta como
el número de identificación son validados como un sólo bloque de
datos Wiegand.

• Tarjeta + PIN: El usuario debe presentar una tarjeta Wiegand ante el

KPR2000 y luego especificar un número de identificación personal
(PIN) seguido por la tecla # para obtener acceso.

FUNCIONAMIENTO COMO TRANSFERIDOR DE DATOS

El KPR2000 pasa todos los datos Wiegand teclado y lector de tarjetas a
un controlador externo. El KPR2000 debe estar en la “Tarjeta o PIN”
configuración de acceso para la operación de paso a través. En este
modo, el LED permanecerá en rojo y el KPR2000 pitará 3 veces cuando
se presentan credenciales que se ha autenticado en el controlador
externo. Para cambiar este modo y permitir que el KPR2000 parpadee el
LED verde, y un pitido 1 vez, la KPR2000 tendrá que aprender las mismas
credenciales que el controlador externo.

NOTA IMPORTANTE: En ambos modos puede utilizarse generación
automática de identifi cación de usuario (el método más simple) y entrada
manual de identifi cación de usuario.

FUNCIONAMIENTO DEL TECLADO

El teclado KPR2000 puede emitir un código ASCII de 8 bits cada golpe de
teclado, o la salida de un paquete de tarjeta Wiegand de 26 bits con un
código de instalación y un número de tarjeta de 4-5 dígitos cuando se
pulsa la tecla #. Ver las opciones de configuración en la página 21.

19

CONEXIONES

Conexión del KPR2000.

3

Color del conductor Función Notas

Conexiones básicas unidad independiente

Rojo Alimentación eléctrica + Entrada regulada de 12~24 Voltios de CC

Negro Alimentación eléctrica - Entrada regulada de 12~24 Voltios de CC

Rosado Alimentación eléctrica - Conductor de tierra

Azul Relay NA Salida de relay normalmente abierta (instalar diodo suministrado)

Violeta Común de relay Común de salida de relay

Anaranjado Relay NC Sallida de relay normalmente cerrada (instalar diodo suministrado)

Cableado pasante (Wiegand maestro y remoto)

Verde Datos 0 Salida Wiegand (transferidor)/Entrada (Independiente) Datos 0

Blanco Datos 1 Salida Wiegand (transferidor)/Entrada (Independiente) Datos 1

Rosado Tierra Conecte a tierra para asegurar el funcionamiento adecuado de salida de alarma.

Funciones avanzadas de entrada y salida

Amarillo REX Entrada de pedido de Salida (REX)

Gris Salida alarma Contacto negativo para alarma

Marrón Entrada de contacto Entrada de contacto de puerta/portón (normalmente cerrado)

EJEMPLOS DE CONEXIÓN:

Operador de puerta/portón o apertura por falla eléctrica

Instalar un diodo 1N4007

Normalmente abierto

Común

Alarma externa

(1 Amp. máximo)

Dos KPR2000 en red o conexión a un sistema de control de acceso

Alarma externa

(1 Amp. máximo)

o equivalente.

Azul

Violeta

Rojo
Gris

Rosado

Negro

Normalmente abierto

Común

Instalar un diodo 1N4007
o equivalente.

KPR2000 Independiente

(unidad maestra)

Azul

Violeta

Rojo

Gris

Negro

Rosado

Traba magnética o apertura por falla eléctrica

Normalmente cerrado

Anaranjado

Violeta

Común

Alarma externa

(1 Amp. máximo)

KPR2000 Independiente

(unidad remota)

Rojo

Negro

Rosado

Rojo
Gris

Rosado

Negro

Instalar un diodo 1N4007
o equivalente.

KPR2000KPR2000

Verde (Datos 0)

Blanco (Datos 1)

Rosado (conectar a referencia de potencial

de tierra) 500 pies máximo (152.4 m)

20

PROGRAMACIÓN

Confi guración del KPR2000.

4

Cambiar los parámetros de acuerdo con su propia aplicación
(opcional). Es posible cambiar varios parámetros de configuración
al mismo tiempo: Entrar al modo de programación, cambiar los
parámetros y salir del modo de programación.

PROGRAMAR CÓDIGO MAESTRO

El código maestro de 6 dígitos es para evitar acceso no autorizado al
sistema. Para interactuar con el KPR2000, el administrador necesitará un
código maestro (código preasignado de fábrica: 888888). Es
recomendable cambiar y registrar inmediatamente el código maestro.

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Actualizar código maestro

3. Salir de modo programación

✱ (Código maestro) #
0 (Nuevo código) # (Nuevo código) #

✱

PROGRAMAR CONFIGURACIÓN DE ACCESO

Hay 3 tipos de configuración de acceso para el KPR2000:

• Tarjeta o PIN (preasignado): El usuario debe presentar una tarjeta

Wiegand ante el KPR2000 o especificar un número de identificación
personal (PIN) seguido por la tecla # para obtener acceso.

• Tarjeta únicamente: El usuario debe presentar una tarjeta Wiegand

ante el KPR2000 para obtener acceso. Tanto el código de planta como
el número de identificación son validados como un sólo bloque de
datos Wiegand.

• Tarjeta + PIN: El usuario debe presentar una tarjeta Wiegand ante el

KPR2000 y luego especificar un número de identificación personal
(PIN) seguido por la tecla # para obtener acceso.

Paso de programación Combinación de teclas

1. Entrar a modo de programación ✱ (Código maestro) #

2. Sólo tarjeta

O

2. Tarjeta + PIN

O

2. Tarjeta o PIN

3. Salir de modo programación

3 0 #

3 1 #

3 2 #

✱

CONFIGURACIÓN PARA RELAY

La configuración para relay determina qué función ejecutar cuando se
activa la salida de relay.

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Modo de pulso

O

2. Modo de traba

3. Salir de modo programación

✱ (Código maestro) #
4 (1-99) # Tiempo de relay es de 1-99

segundos (preasignado: 5 segundos)
4 0 # Programa relay en modo de traba

acitvado/desactivado

✱

OPCIONES DE ENTRADA/SALIDA WIEGAND

El KPR2000 puede manejar entradas y salidas de dispositivos normalizados
Wiegand (consultar las especificaciones). Valor preasignado: HID 26 bit.

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Formato Wiegand 9 (Formato Bit) # Formato bit = formato

3. Salir de modo programación

✱ (Código maestro) #

de 2 dígitos (ejemplo: 26 o 30)

✱

COLOQUE LA PUERTA ABIERTA DEMASIADO TIEMPO
(DOTL) O FORZADA ALARMA

Esta configuración permite tanto DOTL y alarmas en las puertas forzadas
y requiere una entrada de sensor externo. La sincronización de la salida
forzada de alarma de la puerta se puede ajustar entre 1-3 minutos (por
defecto es de 1 minuto). La puerta abierta demasiado tiempo (DOTL)
temporización se fija en 1 minuto y sólo suena el construido en el
zumbador. Predeterminado de fábrica es desactivado.

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Alarma DOTL/Puerta forzada
desactivada

O

2. Alarma DOTL/Puerta forzada activada

2. Puerta Forzada sincronización de
salida

3. Salir de modo programación

✱ (Código maestro) #
6 0 #

6 1 # (DOTL:Alarma suena un

minuto. Puerta Forzada: La alarma
suena durante 1-3 minutos y permite
la salida de alarma).

9 (1-3) #

✱

ALARMA DE ELIMINACIÓN

La alarma tachado participará después de 10 intentos fallidos de la tarjeta
/ PIN en un período de diez minutos. Estado preasignado de fábrica:
desactivada (OFF). La alarma de choque de salida se puede configurar
para denegar el acceso durante 10 minutos o se puede configurar para
que funcione la alarma durante 10 minutos. NOTA: Introduzca el código

Maestro o Tarjeta Válida para silenciar todas las salidas de alarma.

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Eliminación OFF (NO)

O

2. Eliminación ON (SÍ)

O

2. Strike- Out Alarma ON (SÍ)

3. Salir de modo programación

✱ (Código maestro) #
7 0 # (Preasignado de fábrica)

7 1 # Acceso negado por 10 minutos

7 2 #

✱

PROGRAMACIÓN DE RESPUESTA AUDIBLE Y VISUAL

Estado preasignado de fábrica: activada (ON).

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Control iluminación

O

2. Control LED

O

2. Control sonido

3. Salir de modo programación

✱ (Código maestro) #

ON (Sí) = 7 5 #

ON (Sí) = 7 7 #

ON (Sí) = 7 9 #

✱

OFF (No) = 7 4 #

OFF (No) = 7 6 #

OFF (No) = 7 8 #

SET WIEGAND TECLADO MODO

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Modo del teclado

O

2. Modo del teclado

3. Salir de modo programación

✱ (Código maestro) #
6 2 # ASCII modo del teclado

6 3 # Modo de teclado numérico tarjeta de

26 bits (predeterminado de fábrica)

✱

SET 26 BIT CENTRO DE FORMATO CÓDIGO

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Código de instalación Set 8 0 # Ignora código de instalación (por

3. Salir de modo programación

21

✱ (Código maestro) #

defecto de fábrica)
8 (Código de instalación) # (1 - 255)

✱

PROGRAMACIÓN

Programación de tarjetas y PIN.

5

La programación dependerá del tipo de configuración de control de acceso. Siga las instrucciones que correspondan a la configuración de
control de acceso adoptada.

INFORMACIÓN GENERAL DE PROGRAMACIÓN

• Número de identificación del usuario: Asigna un número de identificación al código de acceso a fin de llevar control de los usuarios de
tarjetas o PIN. Este número puede ser cualquier número de 1 a 2000. IMPORTANTE: No es necesario anteponer ceros al número de usuario.

El registro de la identificación de usuarios es de crítica importancia. Para modificar los datos de usuario es necesario tener la tarjeta o el
número de identificación.

• Tarjeta de proximidad: Puede usarse cualquier tarjeta de proximidad normalizada de 125 KHz con protocolo Wiegand de 26 bit.

• PIN para teclado: El PIN (número de identificación personal) puede ser cualquier 4 - 5 dígitos entre 0000 a 65535 (excepto 1234, que está
reservado para pruebas). IMPORTANTE: Debe anteponerse uno o más ceros a todo número menor de 1000. No es necesario anteponer

ceros a todo número mayor de 9999.

• Todos los usuarios de la tarjeta se les asigna automáticamente un PIN predeterminado 1234 que debe ser cambiado para ser activado.

CONFIGURACIÓN DE ACCESO: TARJETA O PIN, TARJETA + PIN, Y TARJETA ÚNICAMENTE

AGREGAR TARJETAS DE USUARIO

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Agregar tarjeta con ID automático

(El KPR2000 asigna tarjeta al
siguiente número de usuario
disponible)

O

2. Agregar tarjeta con ID
seleccionado (el administrador

define un número de usuario para
asignar la tarjeta)

O

2. Agregar tarjetas en bloque

(el administrador puede agregar
hasta 2000 tarjetas al KPR2000
en un paso †). Lleva 2 minutos
programarlo.

3. Salir modo programación

✱ (Código maestro) #
1 (Leer tarjeta) #

Repetir Paso 2 para otras tarjetas
Consulte las notas 1 y 2.

1 (ID de usuario) # (Leer tarjeta) #

Consulte las notas 1 y 2.

5 (ID de usuario) # (Primer número de
tarjeta) # (Cantidad de tarjetas) #

Cant. tarjetas = cantidad de tarjetas a
registrar

✱

ELIMINAR TARJETAS DE USUARIO

Paso de programación Combinación de teclas

1. Entrar a modo de

programación

2. Borrar tarjeta por ID de usuario

O

2. Borrar tarjeta por tarjeta

O

2. Borrar tarjeta por número de
tarjeta

3. Salir modo programación

✱ (Código maestro) #

2 (ID de usuario) #

Al borrar por ID de usuario se borran
tarjetas y números de PIN

2 (Lectura de tarjeta) #

Se necesita la tarjeta del usuario. Borrar el
número de tarjeta ÚNICAMENTE

2 (Número de tarjeta) #

Borra ÚNICAMENTE el número de tarjeta †

✱

† ENTRADA DIRECTAMENTE DE BLOQUEO LEARN

Formato para programar determinados números de tarjeta: Código de
planta + Número de identificación (con ceros antepuestos).
Ejemplo: FAC- 24, ID- 100 se especificaría como:

26 Bit: 02400100
30 Bit: 002400100

AGREGAR O BORRAR UN PIN

El PIN se puede programar a un independiente o un ID de usuario
existente. NIPs programados por separado utilizarán más memoria.

Paso de programación Combinación de teclas

1. Entrar a modo de
programación

2. Agregar PIN

Asigna un PIN al número del
usuario

O

2. Borrar un PIN

Borra el número de usuario y el
PIN asociado

3. Salir modo programación

✱ (Código maestro) #

1 (ID de usuario) # (PIN) #

Repetir el Paso 2 para otros números de
PIN
Consulte las notas 1 y 2.

2 (ID de usuario) #

Repetir el Paso 2 para otros números de
PIN
Consulte las notas 1 y 2.

✱

CAMBIAR UN PIN

Permite al usuario de tarjeta para actualizar un PIN establecido
previamente para una tarjeta y el PIN o la tarjeta + PIN ID de usuario.
Códigos PIN predeterminado (1234) sólo se pueden cambiar mediante
Cambiar PIN con una tarjeta. NOTA: Esta operación se ejecuta desde

fuera del modo de programa.

Paso de programación Combinación de teclas

1. Cambie el PIN mediante una
tarjeta

O

1. Cambie el PIN mediante PIN

NOTA 1:

Al asignar un usuario una tarjeta y un NIP , la tarjeta debe ser asignado en
primer lugar. Una vez asignada la tarjeta, el usuario debe cambiar el PIN con
la tarjeta para activar el PIN para este usuario. Si el PIN se asigna primero, un
segundo ID de usuario debe ser utilizado para asignar la tarjeta.

NOTA 2:

Cuando la adición o eliminación de múltiples usuarios secuencialmente, el
comando de programa (1 o 2, respectivamente) se introduce sólo en el
comienzo del procedimiento. Para los usuarios adicionales, introduzca el ID
de usuario y las credenciales en el mismo orden que la primera entrada.
Ejemplo: Para agregar varios usuarios

Paso de programación Combinación de teclas

1. Entrar a modo de programación

2. Añadir varios usuarios 1 (ID de usuario) # (PIN1) #,

3. Salir modo programación

22

✱ (Tarjeta de leer) (PIN anterior) # (PIN
nuevo) # (PIN nuevo) #

✱ (ID usuario) # (PIN anterior) # (PIN
nuevo) # (PIN nuevo) #

✱ (Código maestro) #

(ID de usuario 2) # (PIN2) #,

.
.

(ID de usuario 10) # (PIN10) #

✱

PROGRAMACIÓN

CONFIGURACIÓN DE ACCESO: TARJETA ÚNICAMENTE

USO DE TARJETAS DE ADMINISTRADOR

Los administradores del KPR2000 pueden usar tarjetas de administrador
para agregar o eliminar tarjetas del sistema. Hay dos tipos de tarjeta de
administrador preprogramada (una para Agregar y otra para Eliminar)
para agilizar el registro de tarjetas. Es una forma de autoregistro de
usuario y puede utilizarse únicamente en configuración de Tarjeta
únicamente.

Paso de programación Combinación de teclas

Agregar tarjeta de usuario 1. (Leer tarjeta de administrador para agregar)

2. (Leer tarjeta de usuario)

Repetir Paso 2 para otras tarjetas

3. (Leer tarjeta de administrador)

Borrar tarjeta de usuario 1. (Leer tarjeta de administrador para borrar)

2. (Leer tarjeta de usuario)

Repetir Paso 2 para otras tarjetas

3. (Leer tarjeta de administrador para borrar)

23

PROGRAMACIÓN

Alarma

PARA REPONER LA ALARMA

Paso de programación Combinación de teclas

Para reponer la alerta de
apertura forzada

Para reponer la alerta de
puerta abierta demasiado
tiempo (DOTL)

ALARMA CONTRA INTRUSIONES

El KPR2000 utiliza un sensor óptico como entrada para su alarma interna.
Si la caja se abre con el KPR2000 energizado, se activará la alarma.
Introduzca el código Maestro o de una tarjeta válida para silenciar todas
las salidas de alarma.

(Leer la tarjeta)

O

(Código maestro #)
(Leer la tarjeta)

O

(Código maestro) #

Reposición del KPR2000.

Esto repondrá el KPR2000 a su estado original de fábrica, pero los datos
de tarjetas y PIN se conservarán. Será necesario también reprogramar las
tarjetas maestras de agregar y borrar tarjetas. NOTA: Esto es útil en caso

de que las tarjetas maestras de agregar y borrar tarjetas se hubieran
perdido.

1. Apagar la unidad KPR2000.

2. Mantener pulsado el botón ✱ mientras se vuelve a encender el
KPR2000.

3. Soltar el botón y esperar hasta que se encienda el LED ámbar.

4. Presentar cualquier tarjeta de proximidad de 26 bit o la tarjeta de
administrador para agregar suministrada. Esta tarjeta es ahora la
tarjeta de administrador para agregar.

5. Presentar cualquier tarjeta de proximidad de 26 bit o la tarjeta de
administrador para borrar suministrada. Esta tarjeta es ahora la tarjeta
de administrador para borrar.

La reposición del KPR2000 estará efectuada cuando el LED rojo
comience a parpadear.

Borrar todos los códigos

Esto borrará TODOS los datos de usuarios.

1. Entrar al modo de programación pulsando: ✱ (Código maestro) #.

2. Pulsar 2 0000 #.

Todos los datos de configuración del sistema se conservarán.

Indicación sonora y luminosa

Estado de funcionamiento LED rojo LED verde LED ámbar Sonido

Alimentacion On Parpadea Un sonido corto

Pasivo Parpadea

Pulsar teclado Parpadea Un sonido corto

Conteo de 5 segundos Parpadea 3 sonidos cortos
Entrada de código maestro Encendido Un sonido corto
En modo de programación Encendido Un parpadeo Un sonido corto

Un paso de programación ejecutado Encendido Un parpadeo Un sonido corto

Programación continua ejecutada Un parpadeo Encendido Un sonido corto

Paso de programación no ejecutado Encendido 3 sonidos cortos

Salida del modo de programación Parpadea Un sonido corto

Datos aceptados Encendido Un sonido corto

Modo alarma activado Parpadea Alarma

Pulsar ✱ cambia entre pasivo y entrada de código maestro Encendido/Parpadea Un sonido corto

PARA OBTENER ASISTENCIA TÉCNICA, LLAME A NUESTRO NÚMERO GRATUITO:

1-800-528-2806

© 2015, LiftMaster
All Rights Reserved
Tous droits réservés
01-37261B Todos los derechos reservados
