Universal Wireless Keypad

MODELS KLIK2U, KLIK2U-P2, KLIK2C AND KLIK2C-P2

Introduction . . . . . . . . . . . . . 2

Programming . . . . . . . . . . . 3-7

Installation . . . . . . . . . . . . . . 8

Changing your 4-digit PIN . . . 8

Battery . . . . . . . . . . . . . . . . . 8

FAQs . . . . . . . . . . . . . . . . . . 9

Introduction

Thank you for your purchase of the Universal Wireless Keypad. PLEASE DO NOT RETURN TO THE RETAIL STORE. If for any reason you have

questions or need help with troubleshooting please call: 1-800-442-1255.

Read instructions thoroughly BEFORE beginning. If using this product

STOP

with residential door openers, this product must be used only with door openers manufactured after 1993 that utilize photoelectric sensors. The photoelectric sensors are always located on or near the bottom of the door track.

WARNING: This product can expose you to chemicals including lead, which are known to the State of California to cause cancer or birth defects or other reproductive harm. For more information go to

www.P65Warnings.ca.gov

DETERMINE GARAGE DOOR OPENER TYPES:

Proceed with instructions according to your garage door opener type. NOTE: Your motor unit and/or remote control may look different.

To prevent possible SERIOUS INJURY or DEATH from a moving gate or garage door:

• Install keypad within sight of garage door, out of reach of small children at a minimum height of 5 feet (1.5 m) above floors, landings, steps or any other adjacent walking surface, and away from ALL moving parts of door.

• ALWAYS keep remote controls out of reach of children. NEVER permit children to operate, or play with remote controls.

• Activate gate or door ONLY when it can be seen clearly, is properly adjusted, and there are no obstructions to door travel.

• ALWAYS keep gate or garage door in sight until completely closed. NEVER permit anyone to cross path of moving gate or door.

TYPE 1

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and Do It garage door openers or receivers with: 3 position

DIP switches.

Opener

Remote Control

TYPE 2

Genie, Linear and Moore-OMatic garage door openers or receivers with: 2 position DIP

switches.

Opener

Remote Control

TYPE 3

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and Do It garage door openers or receivers with: Yellow, white or grey

Smart/Learn buttons.

Opener

Remote Control

TYPE 4

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton or Linear garage door openers with: Smart/Learn button.

Opener

TYPE 5

Genie Intellicode 2 garage door openers with: Program/

Set button.

BEFORE STARTING:

You MUST have a Genie IntelliCode 2 remote control with at least one button already programmed to the opener.

Opener

Programming

TYPE 1

Opener

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and Do It garage door openers or receivers with: 3 position

DIP switches.

Select and write a 4-digit PIN:

Remote Control

__ __ __ __

Determine your opener ID using the list below.

ID DIP Switch Type

11 9 DIP switch garage door openers (U.S.) 12 9 DIP switch garage door openers (Canada) 15 8 DIP switch garage door openers 19 7 DIP switch garage door openers

The first DIP switch must be set to the “-” position on your remote and

opener. Record your DIP switch sequence for remaining DIP switches. If the DIP switch is in the “+” position place a 1, “0” position place a 2, “-” position place a 3 in the corresponding box in the chart below: NOTE: Leave any unused switch locations blank.

Press and hold the * and # buttons until keypad

stops flashing.

Enter PIN from step 1, press #.

Enter ID from step 2, press #.

Enter DIP switch sequence from step

3 and press # key.

To test and use, wait until

lights turn off, enter your PIN and press the 0 key.

DIP Switch

Sequence

+ 0

- 3

123 456 7 8 9

If opener does not function, repeat programming.

Programming

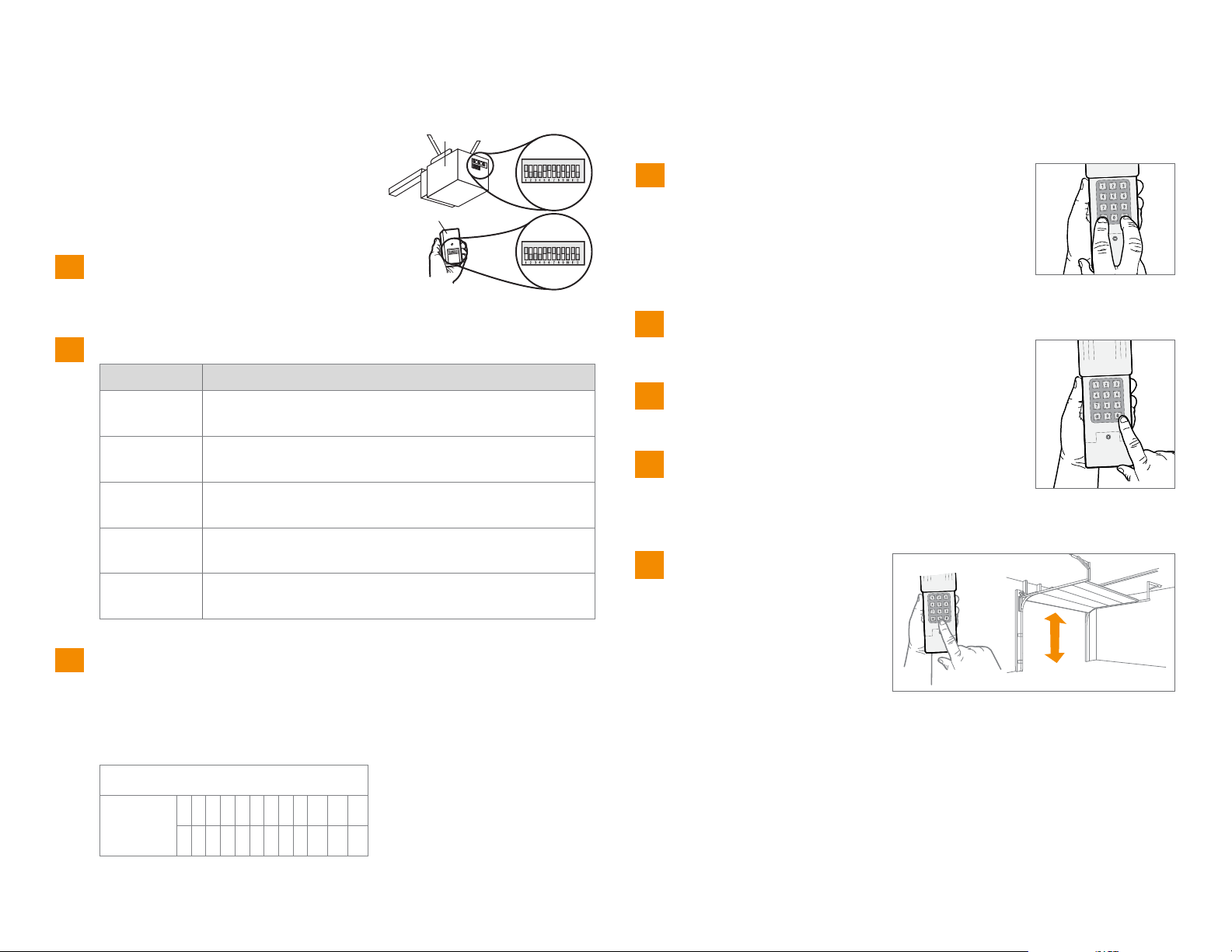

TYPE 2

Opener

Genie, Linear and Moore-O-Matic garage door openers or receivers with: 2 position

DIP switches.

Remote Control

Select and write a 4-digit PIN:

__ __ __ __

Determine your opener ID using the list below.

ID DIP Switch Type

13 12 DIP switch Genie garage door openers 14 10 DIP switch Linear garage door openers 16 10 DIP switch Stanley garage door openers 17 9 DIP switch Genie garage door openers 18 8 DIP switch Linear, Moore-O-Matic garage door

openers

Record your DIP switch sequence. If DIP switch is in the “on” or “up”

position place a 1, “off” or “down” position place a 2 in the corresponding box in the chart below: NOTE: Leave any unused switch locations blank.

Press and hold the * and # buttons until keypad

stops flashing.

Enter PIN from step 1, press #.

Enter ID from step 2, press #.

Enter DIP switch sequence from step

3 and press # key.

To test and use, wait until

lights turn off, enter your PIN and press the 0 key.

DIP Switch

Sequence

OFF

123456789101112

If opener does not function, flip DIP switches, so if a switch is “on” or “up”

flip it “off” or “down” in step 3.

Programming

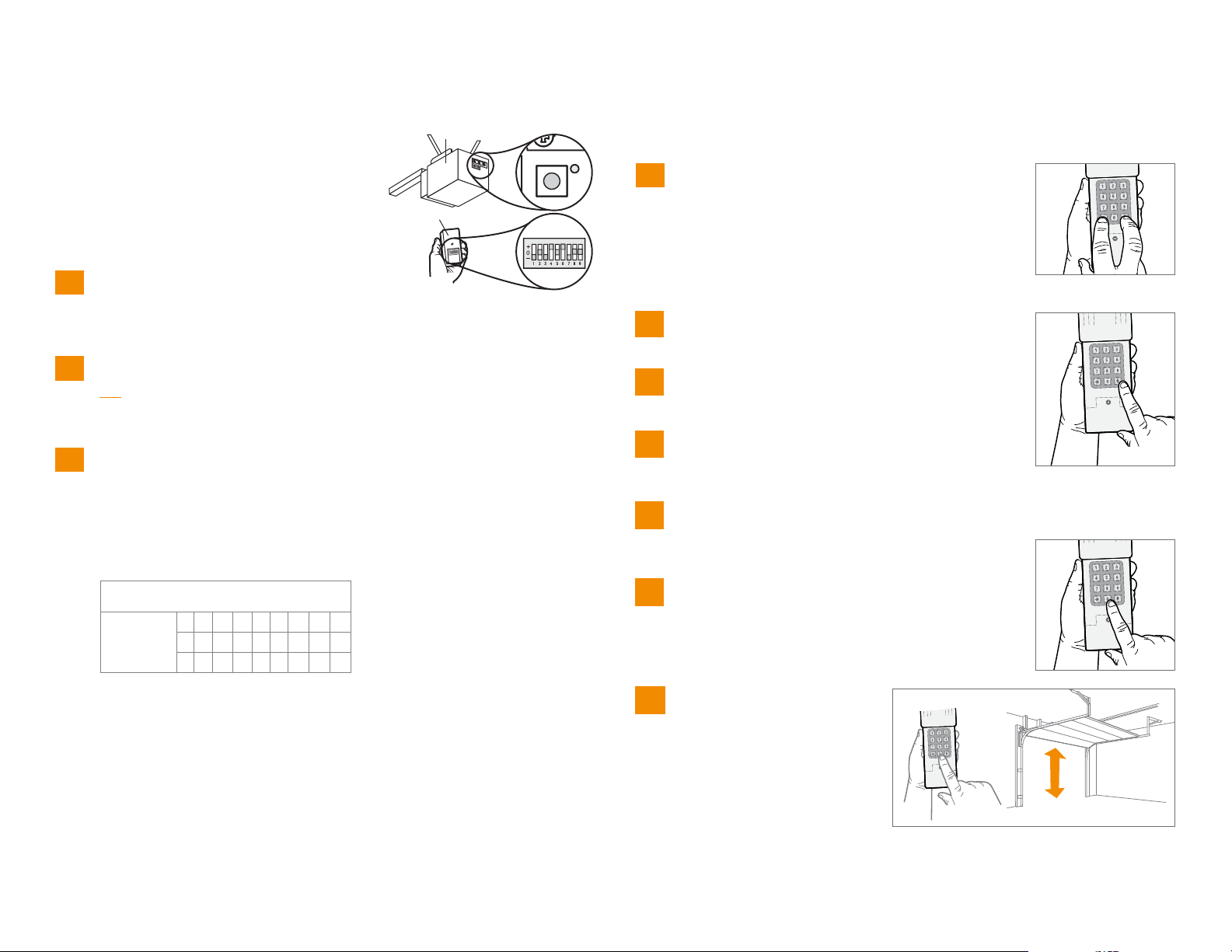

TYPE 3

Opener

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and Do It garage door openers or receivers with: Yellow, white or

grey Smart/Learn buttons.

Select and write a 4-digit PIN:

Remote Control

__ __ __ __

Your opener ID is 11.

1 1

Record your DIP switch sequence. Set your first DIP switch to “-”, your

first DIP switch must be set to the “-” position on your remote and opener. If the DIP switch is in the “+” position place a 1, “0” position place a 2, “-” position place a 3 in the corresponding box in the chart below: NOTE: Leave any unused switch locations blank.

Press and hold the * and # buttons until keypad

stops flashing.

Enter PIN from step 1, press #.

Enter 11, press #.

Enter DIP switch sequence from step

3, press #.

Press and release the Smart/Learn

button on garage door opener.

DIP Switch

Sequence

+ 0

- 3

123 456 7 8 9

Enter your 4 digit PIN and press the 0 key.

To test and use, wait until

lights turn off, enter your PIN and press the 0 key.

If opener does not function, repeat programming.

Programming

TYPE 4

Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton or Linear garage door openers with: Smart/

Learn button.

Select and write a 4-digit PIN:

__ __ __ __

Determine your opener ID using the list below.

ID Garage door opener brand and manufacturing dates

1 Linear garage door openers manufactured from 1997 to present. 2 Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and

Do It garage door openers manufactured from 1997 to 2004

[Orange/Red Button].

3 Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and

Do It garage door openers manufactured from 2005 to present

[Purple Button].

4 Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic and

Do It garage door openers manufactured from 1993 to 1996

[Green Button].

5 Genie Intellicode and Overhead Door garage door openers

manufactured from 2005 to present (315 MHz).

6 Genie Intellicode and Overhead Door garage door openers

manufactured from 1995 to present (390 MHz).

7 Stanley garage door openers manufactured in 1998 to present. 8 Chamberlain, Sears Craftsman, and LiftMaster garage door

openers manufactured 2011 to present [Yellow Button].

9 Wayne Dalton garage door openers manufactured in 1999 to

present.

Opener

Press and hold the * and # buttons until keypad

stops flashing.

Enter PIN from step 1, press #.

Enter ID from step 2, press #.

Press and release the Smart/Learn

button on garage door opener.

Enter your 4 digit PIN and press the 0 key. NOTE:

For Genie and Overhead Door units, press the 0 key twice.

To test and use, wait until

lights turn off, enter your PIN and press the 0 key.

If opener does not function, repeat programming.

Programming

TYPE 5

Genie Intellicode 2 garage door openers with: Program/Set button.

Select and write a 4-digit PIN:

__ __ __ __

Press and hold the * and # buttons

until keypad stops flashing.

Opener

Press and release the Program/Set

button and the long LED will flash PURPLE.

On the Genie

press and release the button that is already programmed to the garage door opener. Both LEDs will flash PURPLE.

remote control,

Enter PIN from step 1, press #.

Press 5, then press #.

On the garage door opener, press

and hold the Program/Set button until both the long and short LED light up BLUE.

Release the Program/Set button and

only the round LED will be lit in BLUE.

On the CLICKER

the PIN from step 1, and press and release the 0 key. Both LEDs on the garage door opener will light up PURPLE.

On the CLICKER

and release 0 again. Both LEDs on the garage door opener will light up BLUE.

On the CLICKER

press and release 0 again. This will activate the garage door opener and programming is complete.

To test and use, wait 30 seconds, then enter

your PIN and press the 0 key.

keypad, enter

keypad, press

keypad,

If opener does not function, repeat programming.

Installation

Install out of reach of small children at a minimum height of 5 feet (1.5 m) above floors, landings, steps or any other adjacent walking surface, and away from ALL moving parts of door. Secure keypad to a smooth surface. Mount the keypad out of the path of the moving garage door, but within sight of it (4" [10 cm] clearance is needed for the cover).

Remove cover.

Remove battery cover to expose mounting holes.

Remove battery and mount keypad using screws provided.

Reassemble.

Changing your 4-digit pin

Battery

Enter existing PIN, press *, enter new PIN and press *. To test and use, enter your new PIN and press the 0 key.

To prevent possible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

Replace the 9-Volt battery when keypad light becomes dim or does not light up. Slide cover up, remove battery cover, and replace battery. Re-programming may be necessary.

9V Battery

FAQs

Why won’t my keypad work?

• Did the keypad lights come on when you entered your PIN? If the keypad lights do not turn on when you press a button, it indicates that the battery needs to be replaced. Replace with a 9V battery.

• Try reprogramming the keypad to the garage door opener.

• Make sure the keypad is compatible with your garage door opener (Chamberlain 315 MHz or 390 MHz garage door openers manufactured after January 1, 1993).

• If the solutions above did not work, replace the keypad.

How do I erase my pin?

To clear out the keypad, press and hold the * and the # keys together until the keypad stops flashing. Proceed to reprogram the keyless entry.

Can I program the keypad to a second garage door opener?

The keypad can only activate one garage door opener.

Do I always have to use a 0 after my 4 digit PIN to activate the opener?

After programming the keypad, any fifth number will act as the “enter” button to activate the opener.

Why does the door move after I only press 1 number button?

After operating the garage door with the keypad, the keypad lights will flash for 10 seconds. The keypad remains active during the 10 seconds of flashing; any number will activate the door.

Where is my LEARN button located?

If equipped with a LEARN button, it can either be found on the garage door opener or on an external receiver. To locate the receiver look for an antenna. Some receivers will require a cover be removed to gain access to the switch positions.

Will I have to reprogram the keypad after changing the battery?

The keypad should retain its memory. If the keypad no longer operates the operator, reprogram the keypad to your system.

Where is my LEARN button on my gate?

Most gate operators have a built-in radio receiver or an external receiver. The receiver on a gate opener can usually be found within the cabinet of the operator. To gain access you might require permission if used in a community gate.

WARRANTY

ONE YEAR LIMITED WARRANTY

The Chamberlain Group, Inc. warrants to the first consumer purchaser of this product that it is free from defect in materials and/or workmanship for a period of 1 year from the date of purchase.

NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifications of this receiver and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards for Home or office use. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2)this device must accept any interference received, including interference that may cause undesired operation.

www.chamberlain.com

1-800-442-1255

All Rights Reserved114A5072

Clavier Universel Sans Fil

MODÈLES KLIK2U, KLIK2U-P2, KLIK2C ET KLIK2C-P2

Introduction . . . . . . . . . . . . . 2

Programmation . . . . . . . . . . 3-7

Installation . . . . . . . . . . . . . . 8

Modifier le NIP de 4 chiffres . . 8

Pile . . . . . . . . . . . . . . . . . . . 8

FAQ . . . . . . . . . . . . . . . . . . . 9

Introduction

Merci d’avoir acheté un clavier universel sans fil. VEUILLEZ NE PAS RENVOYER L’UNITÉ AU MAGASIN D’ACHAT. Si pour une

raison quelconque, vous avez des questions, ou vous avez besoin d’aide pour un dépannage, veuillez appeler le : 1-800-442-1255.

Bien lire les instructions AVANT de commencer. Si l’on compte utiliser

ARRÊT

ce produit avec des ouvre-portes résidentiels, il ne doit être utilisé qu’avec des ouvre-portes fabriqués après 1993 utilisant des capteurs photoélectriques. Les capteurs photoélectriques sont toujours situés sur la partie inférieure du guide de la porte ou à proximité de cette partie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez

www.P65Warnings.ca.gov

DÉTERMINER LES TYPES D’OUVRE-PORTES DE GARAGE :

Suivre les instructions selon le type de votre ouvre-porte de garage. REMARQUE : Votre moteur et/ou la télécommande pourraient avoir une autre apparence.

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite de l’utilisation d’une barrière mobile ou d’une porte de garage:

• Installer l’clavier en vue de la porte de garage, hors de portée des jeunes enfants à une hauteur d’au moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l’écart de TOUTES les pièces mobiles de la porte.

• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser les enfants faire fonctionner les télécommandes ou jouer avec celles-ci.

• Faire fonctionner la barrière ou la porte UNIQUEMENT lorsque celle-ci peut être vue clairement, qu’elle est ajustée correctement et qu’il n’y a aucune obstruction au bon fonctionnement de la porte.

• TOUJOURS garder la barrière ou la porte de garage en vue jusqu’à ce qu’elle soit complètement fermée. NE JAMAIS laisser quiconque passer sous une barrière ou une porte en mouvement.

TYPE 1

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : commutateurs DIP à 3

positions.

Ouvre-porte

Télécommande

TYPE 2

Ouvre-portes de garage ou récepteurs Genie, Linear et Moore-O-Matic avec :

commutateurs DIP à 2 positions.

Ouvre-porte

Télécommande

TYPE 3

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : boutons

intelligents/d’apprentissage jaunes, blancs ou gris.

Ouvre-porte

Télécommande

TYPE 4

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton et Linear avec: Smart/Learn

button.

Ouvre-porte

TYPE 5

Ouvre-portes de garage Genie Intellicode 2 avec : Bouton

Programmer/Configurer.

AVANT DE COMMENCER :

Vous DEVEZ avoir une télécommande Genie IntelliCode 2 ayant au moins un bouton déjà programmé pour votre ouvre-porte.

Ouvre-porte

Programmation

TYPE 1

Ouvre-porte

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec :

commutateurs DIP à 3 positions.

Choisir et écrire un NIP de 4 chiffres:

Télécommande

__ __ __ __

Déterminer le code d’identification de l’ouvre-porte de garage selon la

liste suivante.

ID Type de commutateur DIP

11 9 ouvre-portes de garage à commutateur DIP (É.-U.) 12 9 ouvre-portes de garage à commutateur DIP (Canada) 15 8 ouvre-portes de garage à commutateur DIP 19 7 ouvre-portes de garage à commutateur DIP

Le premier commutateur DIP doit être réglé à la position « - » sur la

télécommande et sur l’ouvre-porte. Enregistrer la séquence de votre commutateur DIP pour les commutateurs DIP restants. Si le commutateur DIP est en position « + », placer un 1; s’il est en position « 0 », placer un 2, s’il est en position « - », placer un 3 dans la case correspondante du tableau ci-dessous :

REMARQUE : Laisser vide tout emplacement inutilisé du commutateur.

Séquence du

commutateur DIP

+ 0

- 3

123 456 7 8 9

Appuyer sur les touches * et # simultanément

jusqu’à ce que le clavier cesse de clignoter.

Entrer le NIP noté à l’étape 1 et

appuyer sur #.

Entrer l’ID noté à l’étape 2 et appuyer

sur #.

Saisir la séquence de commutateur

DIP de l’étape 3 et appuyer sur la

touche #.

Pour faire l’essai et utiliser la

télécommande, attendre que la lumière s’éteigne, entrer le

NIP et appuyer sur la touche

Si l’ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 2

Ouvre-porte

Ouvre-portes de garage ou récepteurs Genie, Linear et Moore-O-Matic avec :

Commutateurs DIP à 2 positions.

Télécommande

Choisir et écrire un NIP de 4 chiffres:

__ __ __ __

Déterminer le code d’identification de l’ouvre-porte de garage selon la

liste suivante.

ID Type de commutateur DIP

13 12 ouvre-portes de garage Genie à commutateur DIP 14 10 ouvre-portes de garage Linear à commutateur DIP 16 10 ouvre-portes de garage Stanley à commutateur DIP 17 9 ouvre-portes de garage Genie à commutateur DIP 18 8 ouvre-portes de garage Linear, Moore-O-Matic à

commutateur DIP

Enregistrer la séquence de votre commutateur DIP. Si le commutateur

DIP est en position « en fonction » ou « vers le haut », placer un 1, s’il est position « hors fonction » ou « vers le bas », placer un 2 dans la case correspondante du tableau ci-dessous : REMARQUE : Laisser vide

tout emplacement inutilisé du commutateur.

Séquence du

commutateur DIP

OFF

123456789101112

Appuyer sur les touches * et # simultanément

jusqu’à ce que le clavier cesse de clignoter.

Entrer le NIP noté à l’étape 1 et

appuyer sur #.

Entrer l’ID noté à l’étape 2 et appuyer

sur #.

Saisir la séquence de commutateur

DIP de l’étape 3 et appuyer sur la

touche #.

Pour faire l’essai et utiliser

la télécommande, attendre que la lumière s’éteigne, entrer le NIP et appuyer sur la touche 0.

Si l’ouvre-porte ne fonctionne pas, inverser les positions des commutateurs.

Par exemple, si un commutateur est en position « en fonction » ou « vers le haut », le placer en position « hors fonction » ou « vers le bas » à l’étape 3.

Programmation

TYPE 3

Ouvre-porte

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : boutons

intelligents/d’apprentissage jaunes, blancs

Télécommande

ou gris.

Choisir et écrire un NIP de 4 chiffres:

__ __ __ __

L’ID de votre ouvre-porte est 11.

1 1

Enregistrer la séquence de votre commutateur DIP. Régler le premier

commutateur à « - », votre premier commutateur DIP doit être réglé à la position « - » sur la télécommande et sur l’ouvre-porte. Si le commutateur DIP est en position « + », placer un 1; s’il est en position « 0 », placer un 2, s’il est en position « - », placer un 3 dans la case correspondante du tableau ci-dessous : REMARQUE : Laisser vide tout

emplacement inutilisé du commutateur.

Appuyer sur les touches * et # simultanément

jusqu’à ce que le clavier cesse de clignoter.

Entrer le NIP noté à l’étape 1 et

appuyer sur #.

Saisir 11, appuyer sur #.

Saisir la séquence de commutateur DIP

de l’étape 3 et appuyer sur la touche #.

Enfoncer et relâcher le bouton

intelligent/d’apprentissage sur l’ouvre-porte

de garage.

Saisir votre NIP à 4 chiffres et appuyer sur la

touche 0.

Séquence du

commutateur DIP

+ 0

- 3

123 456 7 8 9

Pour faire l’essai et utiliser

la télécommande, attendre que la lumière s’éteigne, entrer le NIP et appuyer sur la touche 0.

Si l’ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 4

Ouvre-portes de garage Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton ou Linear avec :

bouton intelligent/d’apprentissage.

Choisir et écrire un NIP de 4 chiffres:

__ __ __ __

Déterminer le code d’identification de l’ouvre-porte de garage selon la

liste suivante.

ID Marque et date de fabrication de l’ouvre-porte de garage

1 Ouvre-portes de garage Linear fabriqués depuis 1997. 2 Ouvre-portes de garage Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic et Do It fabriqués entre 1997 et 2004 [bouton orange/rouge].

3 Ouvre-portes de garage Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic et Do It fabriqués depuis 2005

[bouton violet].

4 Ouvre-portes de garage Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic et Do It fabriqués entre 1993 et 1996 [bouton vert].

5 Ouvre-portes de garage Genie Intellicode et Overhead Door

fabriqués depuis 2005 (315MHz).

6 Ouvre-portes de garage Genie Intellicode et Overhead Door

fabriqués depuis 1995 (390MHz).

7 Ouvre-portes de garage Stanley fabriqués depuis 1998. 8 Ouvre-portes de garage Chamberlain, Sears Craftsman et

LiftMaster fabriqués depuis 2011 [bouton jaune].

9 Ouvre-porte de garage Wayne Dalton fabriqués depuis 1999.

Ouvre-porte

Appuyer sur les touches * et # simultanément

jusqu’à ce que le clavier cesse de clignoter.

Entrer le NIP noté à l’étape 1 et

appuyer sur #.

Entrer l’ID noté à l’étape 2 et appuyer

sur #.

Appuyer et relâcher le bouton d’apprentissage

intelligent sur l’ouvre-porte de garage.

Entrer le NIP de 4 chiffres et appuyer sur la touche

0. REMARQUE : Pour Genie et Overhead Door,

appuyer la touche 0 deux fois.

Pour faire l’essai et utiliser

la télécommande, attendre que la lumière s’éteigne, entrer le NIP et appuyer sur la touche 0.

Si l’ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 5

Ouvre-portes de garage Genie Intellicode 2 avec : Bouton Programmer/Configurer.

Choisir et écrire un NIP de 4 chiffres:

__ __ __ __

Appuyer sur les touches * et #

simultanément jusqu’à ce que le clavier cesse de clignoter.

Entrer le NIP noté à l’étape 1 et

appuyer sur #.

Ouvre-porte

Pressez et relâchez le bouton

Programmer/Configurer et la DEL longue clignotera en VIOLET.

Sur la télécommande Genie

pressez et relâchez le bouton déjà programmé pour l’ouvre-porte de garage. Les deux DEL clignoteront en VIOLET.

Sur le clavier CLICKER

NIP de l’étape 1, puis pressez et

relâchez la touche 0. Les deux DEL de l’ouvre-porte de garage s’allumeront en VIOLET.

, entrez le

Saisir 5, puis appuyer sur #.

Sur l’ouvre-porte de garage, pressez

et tenez le bouton Programmer/ Configurer jusqu’à ce que les DEL courte et longue s’allument toutes les deux en BLEU.

Relâchez le bouton Programmer/

Configurer et seule la DEL ronde restera allumée en BLEU.

Sur le clavier CLICKER

et relâchez encore une fois la touche 0. Les deux DEL de l’ouvreporte de garage s’allumeront en BLEU.

Sur le clavier CLICKER

pressez et relâchez encore une fois la touche 0. L’ouvreporte de garage sera alors activé et la programmation terminée.

Pour vérifier son fonctionnement, attendez 30 secondes,

puis tapez votre NIP et appuyez sur la touche 0.

Si l’ouvre-porte ne fonctionne pas, répéter la programmation.

, pressez

Installation

Installer hors de portée des jeunes enfants à une hauteur d’au moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l’écart de TOUTES les pièces mobiles de la porte. Fixer le clavier sur une surface plane. Fixer le clavier hors de la trajectoire de la porte de garage en mouvement, mais à la vue de la porte (un dégagement de 10cm (4po) est nécessaire pour le couvercle).

Enlever le couvercle.

Retirer le couvercle du logement de pile pour exposer les trous

de montage.

Retirer la pile et fixer le clavier à l’aide des vis fournies.

Remonter le clavier.

Modifier le NIP de 4 chiffres

Pile

Entrer le NIP actuel, appuyer sur *, entrer le nouveau NIP et appuyer sur *. Pour faire l’essai et utiliser la télécommande, entrer le nouveau NIP et appuyer

sur la touche 0.

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :

• NE JAMAIS laisser de jeunes enfants à proximité des piles.

• Aviser immédiatement un médecin en cas d’ingestion de la pile.

Remplacer la pile 9V lorsque la lumière du clavier s’affaiblit ou ne s’allume pas. Glisser le couvercle vers le haut, retirer le couvercle du logement de pile et remplacer la pile. Il peut être nécessaire de reprogrammer au besoin.

Pile 9 V

FAQ

Pourquoi mon clavier ne fonctionne-t-il pas?

• Les témoins lumineux du clavier se sont-ils allumés quand vous avez tapé votre NIP? Si aucun témoin lumineux du clavier ne s’est allumé quand vous avez appuyé sur une touche, la pile doit être remplacée. Replacez-la par une pile de 9 V.

• Essayez de reprogrammer clavier pour l’ouvre-porte de garage.

• Assurez-vous que clavier est compatible avec votre ouvre-porte de garage (ouvre-portes de garage Chamberlain de 315 MHz ou 390 MHz fabriqués après le 1er janvier 1993).

• Si les solutions ci-dessus ne fonctionnent pas, remplacez clavier.

Comment puis-je effacer mon NIP?

Pour effacer le code clavier, pressez et tenez simultanément les touches * et # jusqu’à ce que le clavier arrête de clignoter. Reprogrammez clavier.

Puis-je programmer le code clavier pour un deuxième ouvre-porte de garage?

Le code clavier ne peut activer qu’un seul ouvre-porte de garage.

Dois-je toujours appuyer sur 0 après avoir tapé les 4 chiffres de mon NIP pour activer l’ouvre-porte?

Après avoir programmé le code clavier, n’importe quel cinquième chiffre agit comme la touche « Entrée » pour actionner l’ouvre-porte.

Pourquoi la porte se met-elle en mouvement dès que j’appuie sur un premier chiffre?

Après avoir actionné la porte de garage avec le clavier, les témoins lumineux du clavier clignotent pendant 10 secondes. Le clavier demeure actif durant ces 10 secondes de clignotement et n’importe quel chiffre peut alors actionner la porte.

Où se trouve le bouton APPRENDRE?

Si votre système comporte un bouton APPRENDRE, il peut se trouver sur l’ouvre-porte de garage ou un récepteur externe. Pour repérer le récepteur, recherchez une antenne. Certains récepteurs comportent un couvercle qu’il faut enlever pour accéder aux positions de l’interrupteur.

Devrai-je reprogrammer le code clavier après avoir remplacé la pile?

Le code clavier devrait rester en mémoire. Si le clavier Clicker n’actionne plus l’ouvre-porte, reprogrammez le code clavier pour votre système.

Où se trouve le bouton APPRENDRE sur mon actionneur de barrière?

La plupart des actionneurs de barrière comportent un récepteur radio intégré ou un récepteur externe. Le récepteur d’un actionneur de barrière se trouve habituellement dans son boîtier. Si la barrière est d’utilisation collective, il se peut que vous ayez à demander une autorisation pour y accéder.

GARANTIE

GARANTIE LIMITÉE D’UN AN

La société Chamberlain Group, Inc. garantit à l’acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d’un an à compter de la date d’achat.

AVIS : Pour se conformer aux règlements de la FCC et/ou à ceux d’Industries Canada (IC), il est interdit d’apporter des ajustements ou des modifications à ce récepteur et/ou à ce transmetteur, à l’exception du changement de code ou du remplacement de la pile. AUCUNE AUTRE PIÈCE N’EST UTILISABLE PAR L’UTILISATEUR.

Testé pour être conforme aux normes FCC pour un usage résidentiel ou de bureau. Le fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne peut pas causer d’interférence dangereuse, et (2)cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement non désiré.

www.chamberlain.com

1-800-442-1255

Teclado Inalámbrico Universal

MODELOS KLIK2U, KLIK2U-P2, KLIK2C Y KLIK2C-P2

Introducción . . . . . . . . . . . . . 2

Programación . . . . . . . . . . . 3-7

Instalación . . . . . . . . . . . . . . 8

Para cambiar el NIP

de 4 dígitos . . . . . . . . . . . . . 8

Pila . . . . . . . . . . . . . . . . . . . 8

Preguntas frecuentes . . . . . . . 9

Introducción

PRECAUCIÓN

ADVERTENCIA

Gracias por comprar el teclado inalámbrico universal. NO DEVUELVA LA UNIDAD A LA TIENDA EN DONDE LA COMPRÓ. Si tuviera

preguntas o necesitara ayuda para diagnosticar problemas, llame al:

1-800-442-1255.

Leer las instrucciones ANTES de comenzar. Para usar este producto

ALTO

en instalaciones residenciales, el abre-puerta debe ser un modelo posterior a 1993, ya que utilizan sensores fotoeléctricos. Los sensores fotoeléctricos se encuentran siempre en la parte inferior de la guía de la puerta o en sus proximidades.

ADVERTENCIA: Este producto puede exponerle a productos químicos (incluido el plomo), que a consideración del estado de California causan cáncer, defectos congénitos u otros daños reproductivos. Para más información, visite www.P65Warnings.ca.gov

DETERMINE LOS TIPOS DE ABRE-PUERTAS DE GARAJE:

Proceda con las instrucciones según su tipo de abre-puertas de garaje. NOTA: El motor de su unidad o el control remoto pueden verse distintos.

Para evitar la posibilidad de LESIONES GRAVES o incluso la MUERTE debido al movimiento de un portón o puerta de garaje:

• Instale el teclado a la vista desde la puerta del garaje, fuera del alcance de los niños a una altura mínima de 5 pies (1.5 m) sobre pisos, escalones y cualquier superficie peatonal cercana, y lejos de TODAS las partes móviles de la puerta.

• Mantenga SIEMPRE los controles remotos fuera del alcance de los niños. NUNCA permita que los niños utilicen o jueguen con los controles remotos.

• Active el portón o la puerta SÓLO cuando se pueda ver claramente, cuando esté ajustada adecuadamente y cuando no haya obstrucciones en su recorrido.

• Mantenga SIEMPRE a la vista el portón o la puerta del garaje hasta que cierre completamente. NUNCA permita que alguien cruce el camino de un portón o puerta en movimiento.

TIPO 1

Abridor de puerta de garaje o receptores de Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic y Do It con:

Interruptores DIP de 3 posiciones.

Abridor

Control Remoto

TIPO 2

Abridor de puerta de garaje o receptores de Genie, Linear y Mooor-O-Matic con:

Interruptores DIP de 2 posiciones.

Abridor

Control Remoto

TIPO 3

Abridor de puerta de garaje o receptores de Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic y Do It con:

Botones de SMART/ LEARN amarillo, blanco o gris.

Abridor

Control Remoto

TIPO 4

Abridor de puerta de garaje o receptores de Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton o Linear con: Botones de

SMART/LEARN.

Abridor

TIPO 5

Abre-puertas de garaje Genie Intellicode 2 con: Botón

Program/Set.

ANTES DE EMPEZAR:

DEBE tener un control remoto Genie IntelliCode 2 con al menos un botón ya programado con el abrepuerta.

Abridor

Programación

TIPO 1

Abridor

Abre-puertas de garaje o receptores Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic y Do It con: Interruptores

DIP de 3 posiciones.

Seleccione y escriba un PIN de cuatro dígitos:

Control Remoto

__ __ __ __

Determine el identificador de su abre-puertas usando la siguiente lista.

Identificador Tipo de interruptor DIP

11 Abre-puertas de garaje con interruptor DIP de 9

posiciones (EE. UU.)

12 Abre-puertas de garaje con interruptor DIP de 9

posiciones (Canadá)

15 Abre-puertas de garaje con interruptor DIP de 8

posiciones

19 Abre-puertas de garaje con interruptor DIP de 7

posiciones

El primer interruptor DIP debe estar colocado en la posición “-” en su

control remoto y en el abre-puertas. Registre la secuencia de su interruptor DIP para los interruptores DIP restantes. Si el interruptor DIP está en la posición “+” coloque un 1, si está en “0” coloque un 2, si está en “-” coloque un 3 en el casillero correspondiente en el siguiente cuadro:

NOTA: Deje las ubicaciones del interruptor sin usar en blanco.

Presione y mantenga presionados los botones

* y # hasta que el teclado deje de parpadear.

Ingrese el PIN que seleccionó en el

paso 1, presione #.

Ingrese la identificación que

seleccionó en el paso 2, presione #.

Ingrese la secuencia del interruptor DIP

que registró en el paso 3 y presione la tecla #.

Para probar y usar el

sistema, espere hasta que las luces se apaguen, ingrese su

PIN y presione la tecla 0.

Si el abre-puertas no funciona, repita la programación.

Secuencia del

interruptor DIP

+ 0

- 3

123 456 7 8 9

Programación

TIPO 2

Abridor

Abre-puertas de garaje o receptores Genie, Linear y Moore-O-Matic con: Interruptores

DIP de 2 posiciones.

Control Remoto

Seleccione y escriba un PIN de

cuatro dígitos: __ __ __ __

Determine el identificador de su abre-puertas usando la siguiente lista.

Identificador Tipo de interruptor DIP

13 Abre-puertas de garaje Genie con interruptor DIP de 12

posiciones

14 Abre-puertas de garaje Linear con interruptor DIP de 10

posiciones

16 Abre-puertas de garaje Stanley con interruptor DIP de

10 posiciones

17 Abre-puertas de garaje Genie con interruptor DIP de 9

posiciones

18 Abre-puertas de garaje Linear, Moore-O-Matic con

interruptor DIP de 8 posiciones

Presione y mantenga presionados los botones

* y # hasta que el teclado deje de parpadear.

Ingrese el PIN que seleccionó en el

paso 1, presione #.

Ingrese la identificación que

seleccionó en el paso 2, presione #.

Ingrese la secuencia del interruptor

DIP que registró en el paso 3 y

presione la tecla #.

Para probar y usar el

sistema, espere hasta que las luces se apaguen, ingrese su

PIN y presione la tecla 0.

Registre la secuencia de su interruptor DIP. Si el interruptor DIP está en

la posición “on” (encendido) o “up” (arriba) coloque un 1, si está en “off” (apagado) o “down” (abajo) coloque un 2 en el casillero correspondiente en el siguiente cuadro: NOTA: Deje las ubicaciones del interruptor sin

usar en blanco.

Secuencia del

interruptor DIP

OFF

123456789101112

Si el abre-puertas no funciona, cambie los interruptores DIP, de manera que si un interruptor está en posición “on” (encendido) o “up” (arriba), cámbielo a “off” (apagado) o “down” (abajo) en el paso 3.

Programación

TIPO 3

Abridor

Abre-puertas de garaje o receptores Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic y Do It con: Botón

inteligente/de aprendizaje amarillo, blanco

Control Remoto

o gris.

Seleccione y escriba un PIN de

cuatro dígitos: __ __ __ __

El identificador de su abre-puertas es 11.

1 1

Registre la secuencia de su interruptor DIP. Fije su primer interruptor DIP

en “-”, si primer interruptor DIP debe estar colocado en la posición “-” en su control remoto y en el abre-puertas. Si el interruptor DIP está en la posición “+” coloque un 1, si está en “0” coloque un 2, si está en “-” coloque un 3 en el casillero correspondiente en el siguiente cuadro:

NOTA: Deje las ubicaciones del interruptor sin usar en blanco.

Presione y mantenga presionados los botones

* y # hasta que el teclado deje de parpadear.

Ingrese el PIN que seleccionó en el

paso 1, presione #.

Ingrese 11, presione #.

Ingrese la secuencia del interruptor DIP

que registró en el paso 3 y presione la tecla #.

Presione y suelte el botón inteligente/

de aprendizaje en el abre-puertas de

garaje.

Secuencia del

interruptor DIP

+ 0

- 3

123 456 7 8 9

Ingrese su PIN de 4 dígitos y presione la tecla 0.

Para probar y usar el

sistema, espere hasta que las luces se apaguen, ingrese su

PIN y presione la tecla 0.

Si el abre-puertas no funciona, repita la programación.

Programación

TIPO 4

Abre-puertas de garaje Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton o Linear con: Botón

inteligente/de aprendizaje.

Seleccione y escriba un PIN de cuatro dígitos:

__ __ __ __

Determine el identificador de su abre-puertas usando la siguiente lista.

Identificador Marca de abridor de puerta de garaje y fecha de fábrica

1 Abre-puertas de garaje Linear fabricados desde 1997

hasta la actualidad.

2 Abre-puertas de garaje Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic y Do It fabricados desde 1997 hasta 2004 [Botón naranja/rojo].

3 Abre-puertas de garaje Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic y Do It fabricados desde 2005 hasta la actualidad [Botón púrpura].

4 Abre-puertas de garaje Chamberlain, Sears Craftsman,

LiftMaster, Master Mechanic y Do It fabricados desde 1993 hasta 1996 [Botón verde].

5 Abre-puertas de garaje Genie Intellicode y Overhead

Door fabricados desde 2005 hasta la actualidad (315 MHz).

6 Abre-puertas de garaje Genie Intellicode y Overhead

Door fabricados desde 1995 hasta la actualidad (390 MHz).

7 Abre-puertas de garaje Stanley fabricados desde 1998

hasta la actualidad.

8 Abre-puertas de garaje Chamberlain, Sears Craftsman y

LiftMaster fabricados desde 2011 hasta la actualidad

[Botón amarillo].

9 Abre-puertas de garaje Wayne Dalton fabricados desde

1999 hasta la actualidad.

Abridor

Presione y mantenga presionados los botones

* y # hasta que el teclado deje de parpadear.

Ingrese el PIN que seleccionó en el

paso 1, presione #.

Ingrese la identificación que

seleccionó en el paso 2, presione #.

Presione y suelte el botón inteligente/

de aprendizaje en el abre-puertas de

garaje.

Ingrese su PIN de 4 dígitos y presione la tecla 0.

NOTA: Para las unidades Genie y Overhead Door, presione la tecla 0 dos veces.

Para probar y usar el

sistema, espere hasta que las luces se apaguen, ingrese su

PIN y presione la tecla 0.

Si el abre-puertas no funciona, repita la programación.

Programación

TIPO 5

Abre-puertas de garaje Genie Intellicode 2 con: botón de Programa/Ajuste.

Seleccione y escriba un PIN de cuatro dígitos:

__ __ __ __

Presione y mantenga presionados

los botones * y # hasta que el teclado deje de parpadear.

Ingrese el PIN que seleccionó en el

paso 1, presione #.

Abridor

Presione y suelte el botón de

Programa/Ajuste y el LED largo parpadeará en color PÚRPURA.

En el control remoto Genie

presione y suelte el botón que ya está programado para el abrepuertas de garaje. Ambos LED parpadearán en color PÚRPURA.

En el teclado CLICKER

el PIN que seleccionó en el paso 1, y presione y suelte la tecla 0. Ambos LED del abre-puertas de garaje se encenderán en color PÚRPURA.

, ingrese

Presione 5, y luego presione #.

En el abre-puertas de garaje,

presione y mantenga presionado el botón de Programa/Ajuste hasta que las luces LED larga y corta se enciendan en color AZUL.

Suelte el botón de Programa/Ajuste y

solo se encenderá el LED redondo en color AZUL.

En el teclado CLICKER

presionar y soltar la tecla 0. Ambos LED del abre-puertas de garaje se encenderán en color AZUL.

En el teclado CLICKER

vuelva a presionar y soltar la tecla 0. Esto activará el abrepuertas de garaje y completará la programación.

Para probar y usar el sistema, espere 30 segundos,

ingrese su PIN y presione la tecla 0.

Si el abre-puertas no funciona, repita la programación.

, vuelva a

Installación

PRECAUCIÓN

ADVERTENCIA

Instale fuera del alcance de los niños a una altura mínima de 5 pies (1.5 m) sobre pisos, escalones y cualquier superficie peatonal cercana, y lejos de TODAS las partes móviles de la puerta. Instale el control inalámbrico alejado de las partes móviles de la puerta, pero an la vista de la puerta (la separación del 10 cm (4 pulg.) es necesaria para la cubierta).

Quite cubierta.

Quite cubierta de la pila para ver las orificios de installación.

Quite la pila y instale el control inalámbrico con los tornillos

suministrados.

Vuelva a montar.

Para cambiar el NIP de 4 dígitos

Introduzca el NIP que existente, presione *, introduzca el NIP nuevo y presione *.

Para realizar una prueba y usar, introduzca su NIP nuevo y presione el boton 0.

Pila

Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA MUERTE:

• NUNCA permita que los niños pequeños estén cerca de las baterías.

• Si alguien se traga una batería, llame al médico de inmediato.

Reemplace la pila de 9 voltios cuando la luz del control comience a atenuarse o no encienda. Deslice la tapa hacia arriba, quite la cubierta de la pila y reemplácela. Puede ser necesario reprogramar el control después de remplazar la pila.

Pila de 9 voltios

Preguntas frecuentes

¿Por qué no funciona el teclado?

• ¿Se encendieron las luces del teclado cuando escribió el PIN? Si las luces no se encendieron al pulsar un botón significa que hay que cambiar la batería. Usar una batería de 9 V.

• Intente reprogramar el teclado del abre-puerta de garaje.

• Verificar que el teclado sea compatible con el abre-puerta (abre-puertas Chamberlain de 315 MHz o 390 MHz fabricados después del 1° de enero de

1993).

• Si las medidas anteriores no dieron resultado, cambie el teclado.

¿Cómo borrar el PIN?

Para borrar el teclado, mantenga presionadas al mismo tiempo las teclas * y # hasta que las luces del teclado dejen de parpadear. Ahora puede volver a programar el teclado.

¿Puedo programar el teclado para un segundo abre-puerta? El teclado puede usarse solo con un abre-puerta.

¿Tengo que pulsar 0 después de marcar los 4 dígitos del PIN para activar el abre-puerta?

Después de programar el teclado, el quinto número marcado actuará como el botón ENTER para activar el abre-puerta.

¿Por qué se mueve la puerta después de pulsar el botón de un sólo número?

Después de operar el abre-puerta con el teclado, las luces del mismo parpadearán durante 10 segundos. durante ese período, el teclado permanecerá activo; cualquier número que se pulse activará la puerta.

¿Adonde se encuentra el botón LEARN?

Si la unidad está equipada con un botón LEARN, se encontrará en el abrepuerta o en un receptor externo. Para ubicar el receptor busque una antena. En algunos receptores será necesario quitar la tapa para tener acceso a los selectores.

¿Tengo que volver a programar el teclado después de cambiar la batería?

El teclado conservará el contenido de la memoria. Si el teclado no activa el operador, vuelva a programar el teclado para su sistema.

¿Adonde se encuentra el botón LEARN en el portón?

La mayoría de los operadores de portón tienen un receptor integrado a la unidad o externo. El receptor en un operador de portón generalmente se encuentra en el tablero del operador. Si el portón está en un complejo de viviendas, podría ser necesario tener autorización para acceder al mismo.

GARANTÍA

UN AÑO DE GARANTÍA LIMITADA

The Chamberlain Group, Inc. garantiza al primer comprador de este producto que dicho producto está libre de defectos de materiales y/o mano de obra durante un período de 1 año a partir de la fecha de compra.

AVISO: Para cumplir con las reglas de la FCC y/o de Canadá (IC), ajustes o modificaciones de este receptor y/o transmisor están prohibidos, excepto por el cambio de la graduación del código o el reemplazo de la pila. NO HAY OTRAS PIEZAS REPARABLES DEL USUARIO.

Se ha probado para cumplir con las normas de la FCC para USO DEL HOGAR O DE LA OFICINA. La operación está sujeta a las dos condiciones siguientes:(1) este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que puede causar una operación no deseable.

www.chamberlain.com

1-800-442-1255

Chamberlain KLIK2U, KLIK2U-P2, KLIK2C, KLIK2C-P2 Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

Programming

TYPE 1

TYPE 2

TYPE 3

TYPE 4

TYPE 5

Installation

Changing your 4-digit pin

Battery

FAQs

Introduction

Programmation

TYPE 1

TYPE 2

TYPE 3

TYPE 4

TYPE 5

Installation

Modifier le NIP de 4 chiffres

Introducción

Programación

TIPO 1

TIPO 2

TIPO 3

TIPO 4

TIPO 5

Installación

Para cambiar el NIP de 4 dígitos

Preguntas frecuentes
