CHAINTECH

ZNF3-250

NVIDIA nForce3 250

ATX Motherboard

User’s Guide

Declaration of Conformity

According to 47 CFR, Parts 2 and 15 of the FCC Rules

The following designated product:

EQUIPMENT: MAINBOARD

MODEL NO.: CT-ZNF3-250

is a Class B digital device that complies with 47 CFR Parts 2 and 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This declaration is given to the manufacturer:

CHAINTECH-EXCEL COMPUTER INC.

4427 Enterprise St. Fremont, CA 94538, U.S.A.

http://www.chaintechusa.com

Chaintech President: Simon Ho

Signature:

Federal Communications Commission Statement

This device complies with FCC Rules Part 15. Operation is subject to the following two conditions: * This device may not cause harmful interference. * This device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the manufacturer's instructions, it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: * Reorient or relocate the receiving antenna. * Increase the separation between the equipment and receiver. * Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. * Consult the dealer or an experienced radio/TV technician for help.

The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.

Canadian Department of Communications Statement

This digital apparatus does not exceed the Class B limits for audio noise emissions from digital apparatuses set out in the Radio Interference Regulations of the Canadian Department of Communications.

Manufacturer's Disclaimer Statement

The information in this document is subject to change without notice and does not represent a commitment on the part of the vendor. No warranty or representation, either expressed or implied, is made with respect to the quality, accuracy or fitness for any particular purpose of this document. The manufacturer reserves the right to make changes to the content of this document and/or the products associated with it at any time without obligation to notify any person or organization of such changes. In no event will the manufacturer be liable for direct, indirect, special, incidental or consequential damages arising out of the use or inability to use this product or documentation, even if advised of the possibility of such damages. This document contains materials protected by copyright. All rights are reserved. No part of this manual may be reproduced or transmitted in any form, by any means or for any purpose without expressed written consent of it's authors. Product names appearing in this document are mentioned for identification purposes only. All trademarks, product names or brand names appearing in this document are registered property of their respective owners.

Printed in Taiwan.

Feb 2004

OST-CONSUMER

100%

RECYCLED PAPER

TABLE OF CONTENTS

Chapter 1 Introduction...............................................................1

1-1 Product Specifications.....................................................................................1

1-2 Package Contents.............................................................................................3

1-3 CHAINTECH’s Special Features....................................................................4

1-4 ZNF3-250 Motherboard Layout......................................................................5

Chapter 2 Hardware Setup........................................................6

2-1 Installing a CPU Processor in Socket 754.......................................................6

2-2 CPU Jumper Configuration.............................................................................7

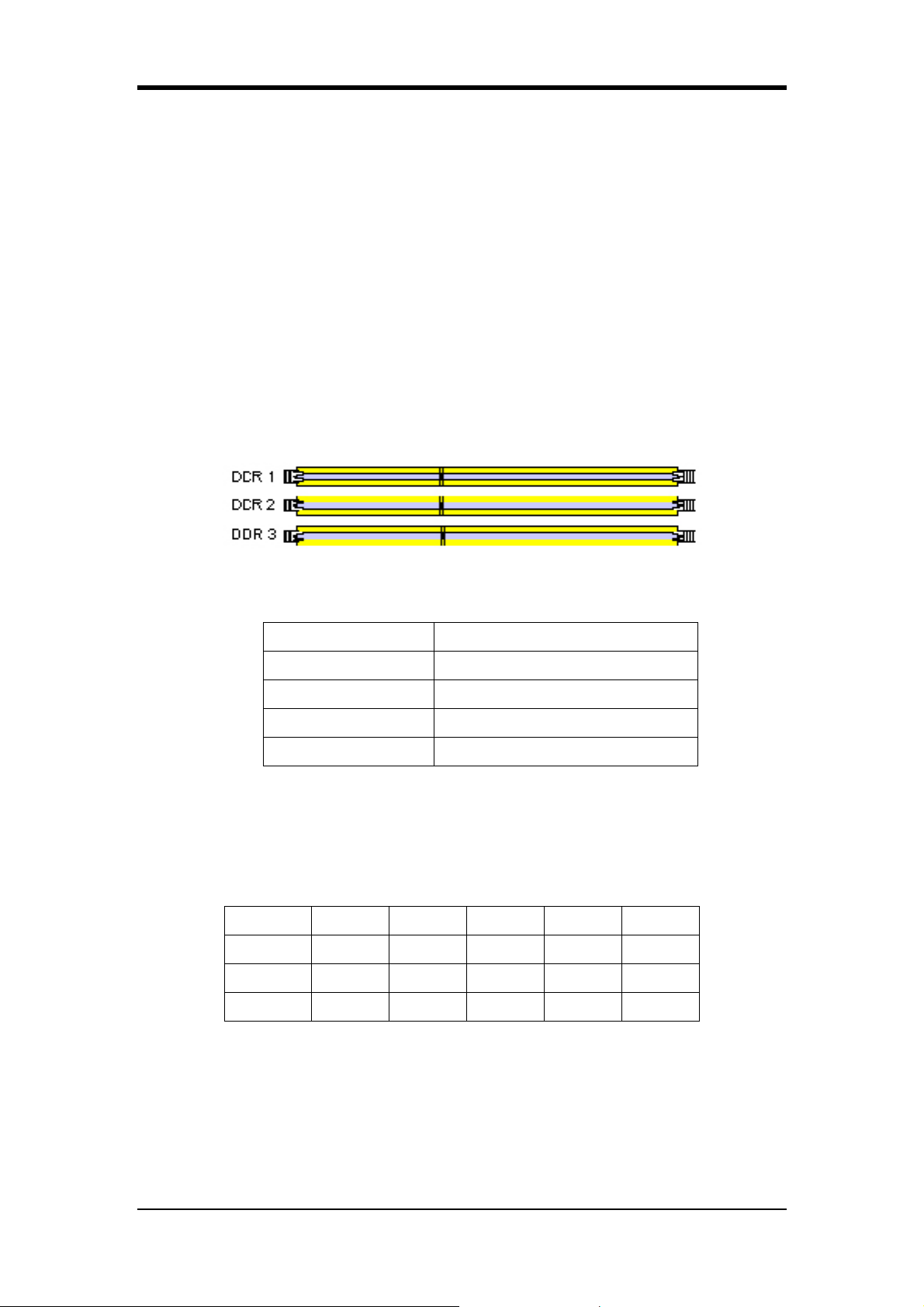

2-3 Main Memory Configuration...........................................................................7

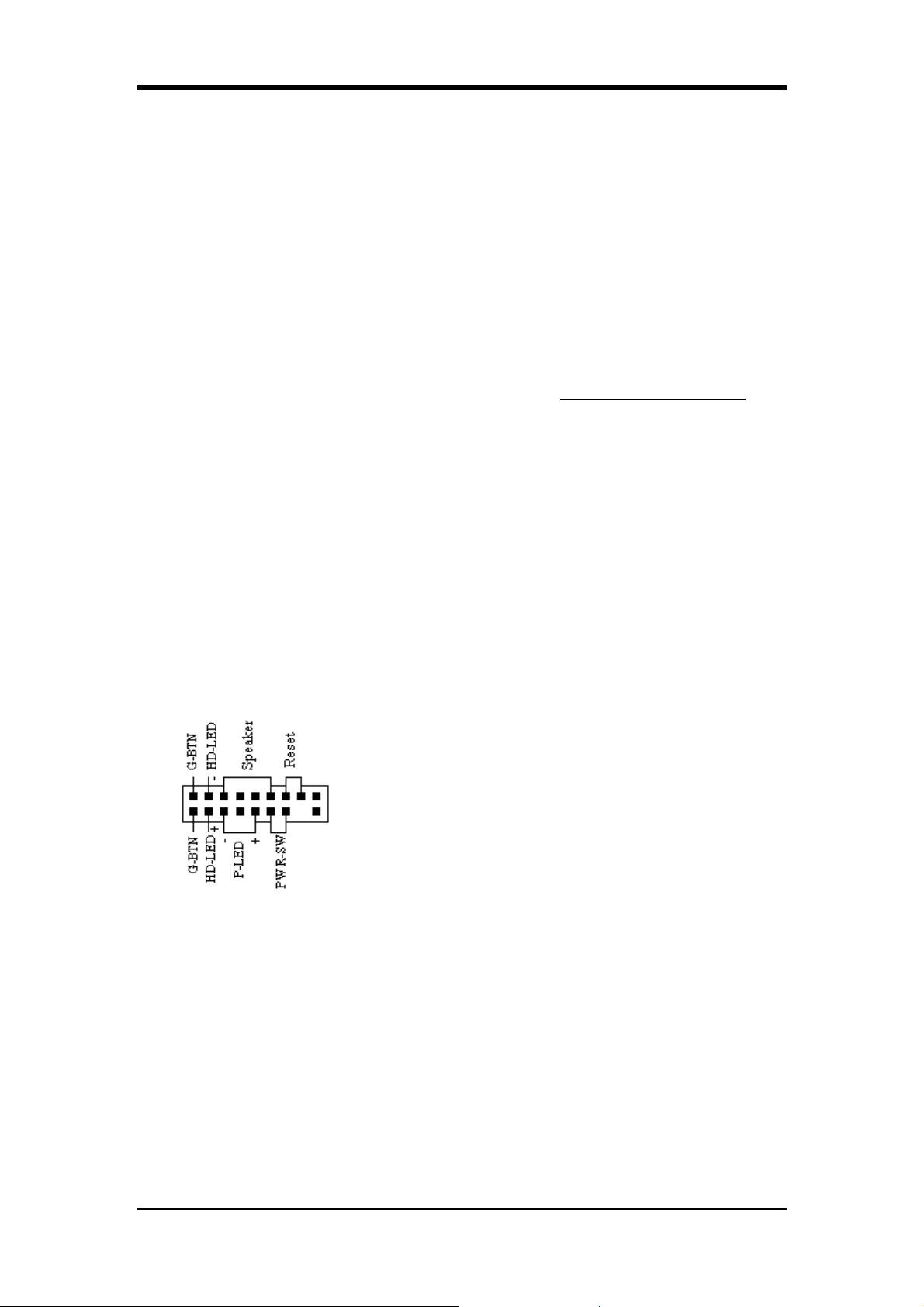

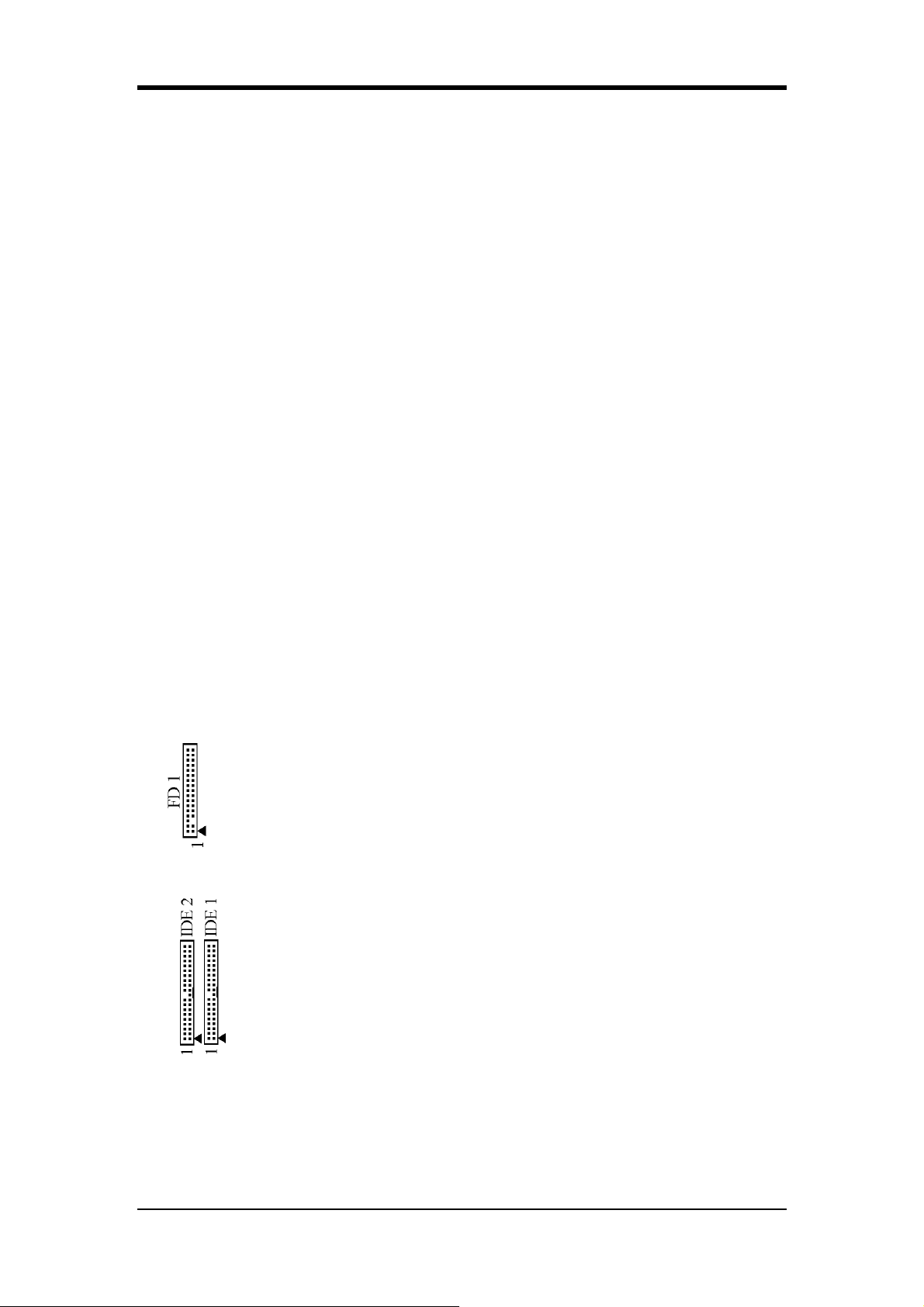

2-4 Connector and Jumper Settings.......................................................................8

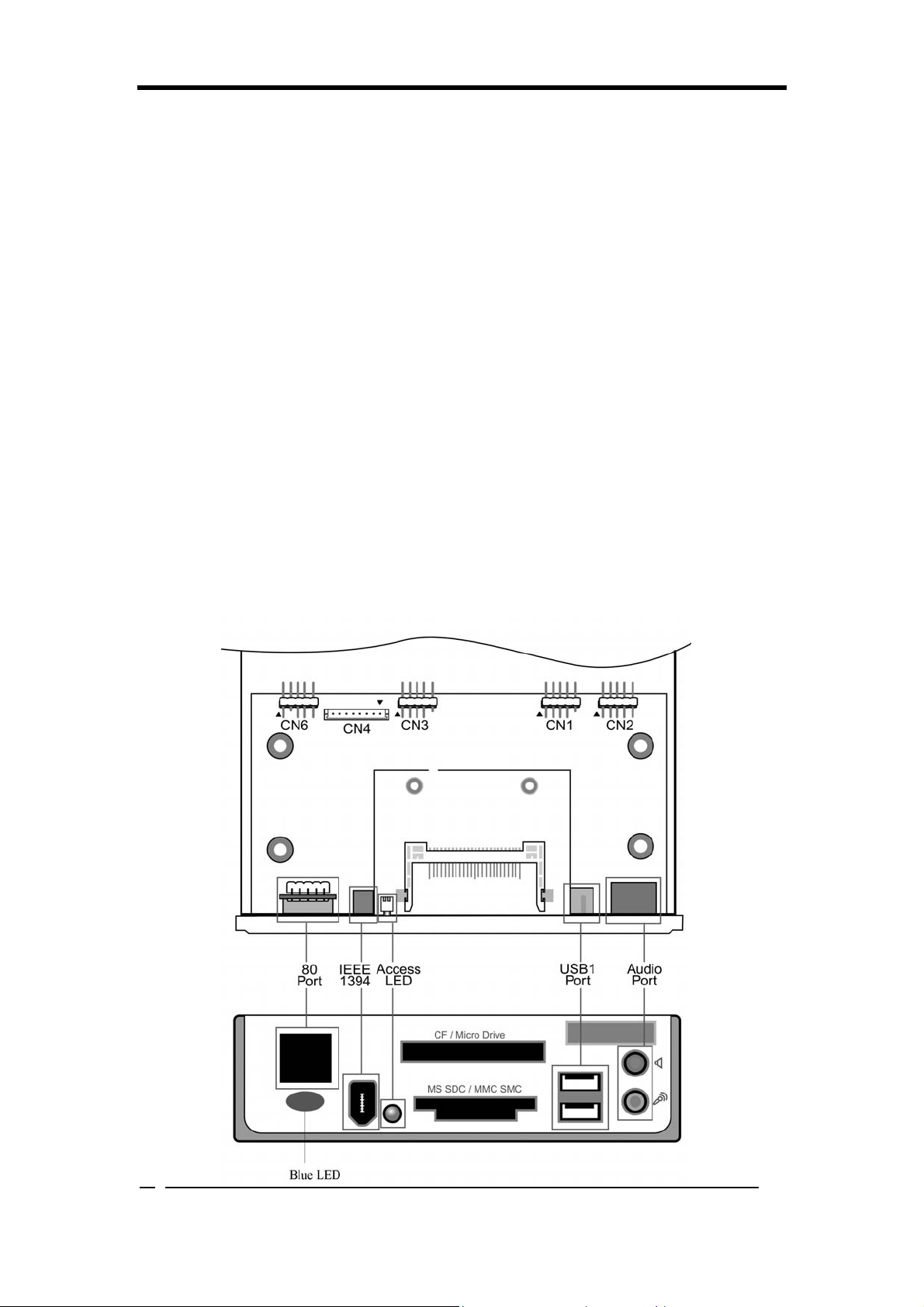

2-5 CBOX™ 3 Setup...........................................................................................14

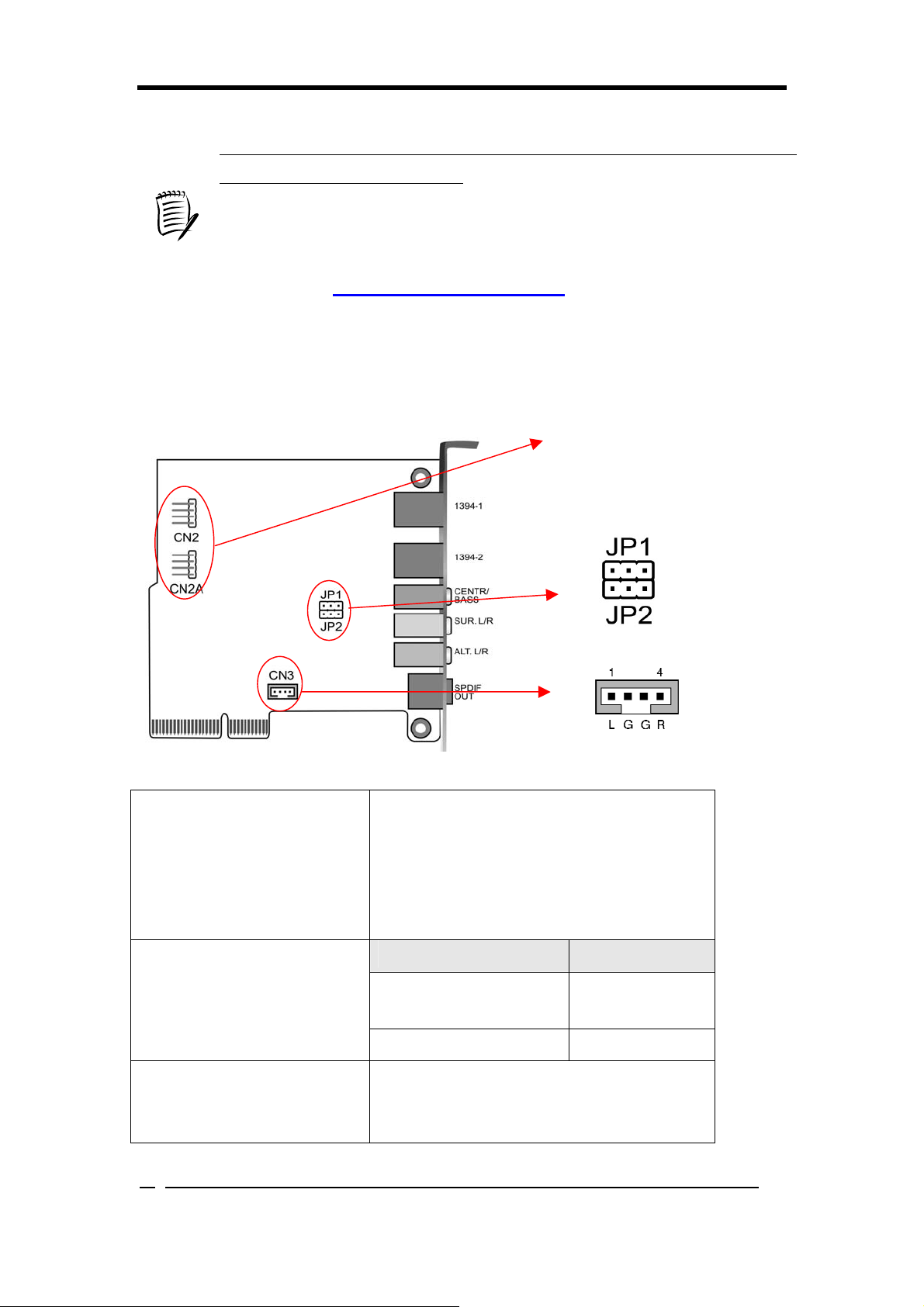

2-6 CMC (Chaintech Multimedia Card) Setup....................................................15

硬體設定(Chinese)..................................................................16

2-7 安裝 CPU 在 Socket 754...........................................................................16

2-8 CPU Jumper 設定.........................................................................................16

2-9 記憶體的配置..............................................................................................17

2-10 連接座和 Jumper 設定 ..............................................................................17

2-11 CBOX™ 3 設定.........................................................................................23

2-12 CMC (Chaintech 多媒體卡) 設定 .............................................................24

Installation Matérielle (French).............................................25

2-13 Installation d’un Processeur CPU dans le Socket 754.................................25

2-14 Configuration des Cavaliers du CPU...........................................................26

2-15 Configuration de la Mémoire Principale.....................................................26

2-16 Paramètres de Connecteurs et de Cavaliers.................................................27

2-17 Installation de CBOX™ 3 ...........................................................................33

2-18 Installation de CMC (Carte Multimédia Chaintech) ...................................34

Hardware-Setup(German).....................................................35

2-19 Installation einer CPU im Sockel 754 .........................................................35

2-20 Konfiguration der CPU-Jumper...................................................................36

2-21 Konfiguration des Hauptspeichers...............................................................36

2-22 Verkabelungs- und Jumper (Steckbrücken)-Setup.......................................37

2-23 CBOX™ 3-Setup.........................................................................................44

2-24 CMC (Chaintech Multimedia Card)-Setup..................................................45

Настройка аппаратных средств (Russian)........................46

2-25 Ус т а н о вк а процессора в разъем Socket 754.............................................46

2-26 Настройка процессора при помощи перемычек .....................................47

2-27 Конфигурация основной памяти ..............................................................47

2-28 Ус т а н о вк и соединителей и перемычек ....................................................48

2-29 Настройка панели CBOX™ 3...................................................................54

2-30 Настройка CMC (Мультимедийная карта Chaintech) .............................55

하드웨어 설정 (Korean) .......................................................56

2-31 CPU 설정 ...................................................................................................56

2-32 CPU 점퍼 구성성.....................................................................................57

2-33 주 메모리 구성 ........................................................................................57

2-34 커넥터 및 점퍼 셋팅 ..............................................................................58

2-35 CBOX™ 3 설정 .........................................................................................63

2-36 CMC (Chaintech Multimedia Card) 설정..................................................64

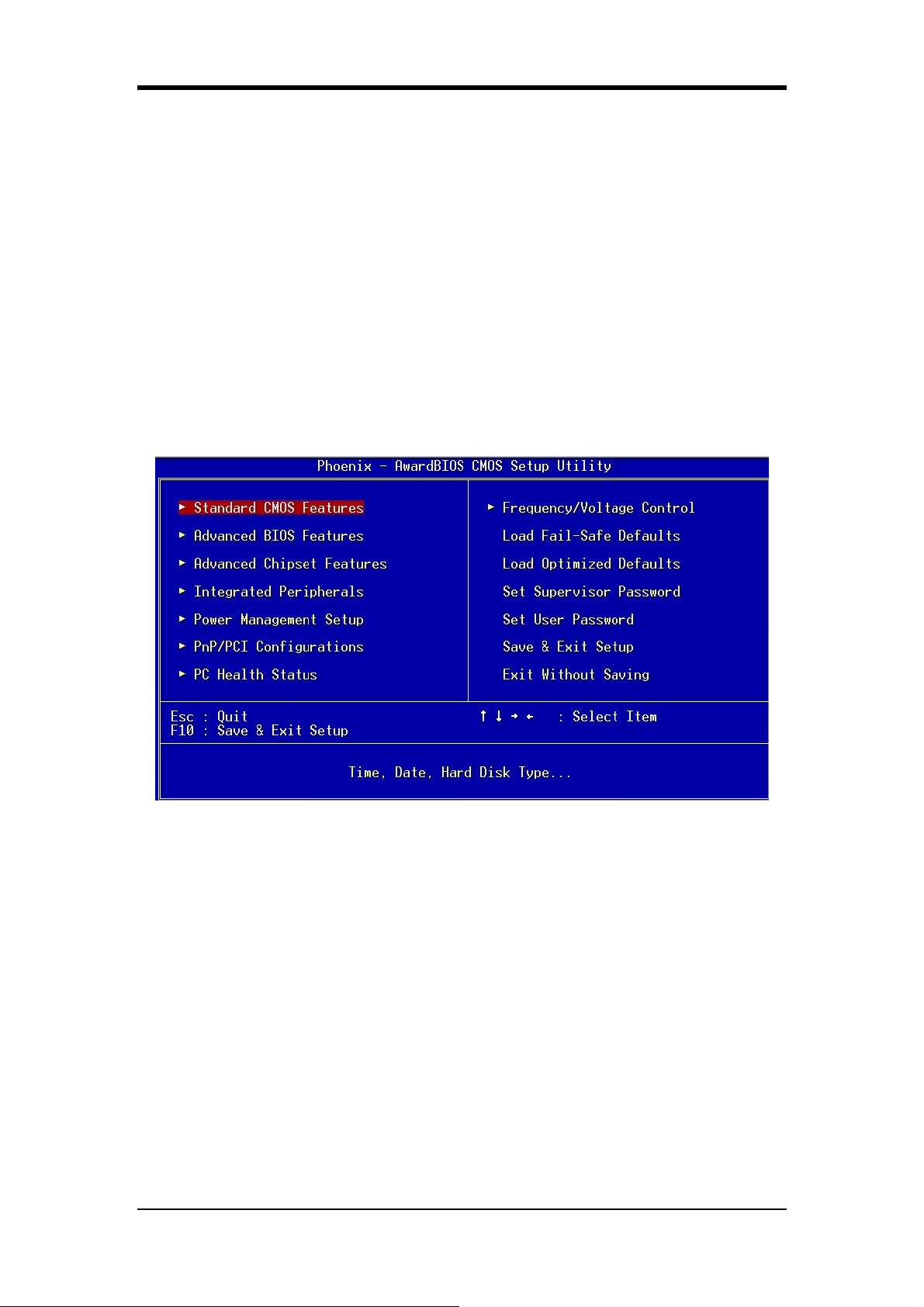

Chapter 3 BIOS Setup Program............................................65

3-1 Standard CMOS Setup...................................................................................65

3-2 Advanced BIOS Features...............................................................................66

3-3 Advanced Chipset Features...........................................................................68

3-4 Integrated Peripherals....................................................................................70

3-5 Power Management Setup.............................................................................72

3-6 PNP/PCI Configurations................................................................................75

3-7 PC Health Status............................................................................................75

3-8 Frequency/Voltage Control............................................................................76

3-9 Load Fail-Safe Defaults.................................................................................77

3-10 Load Optimized Defaults.............................................................................77

3-11 Supervisor Password & User Password Setting..........................................77

3-12 Save and Exit Setup.....................................................................................78

3-13 Exit Without Saving.....................................................................................78

BIOS 設定 (Chinese)..............................................................79

3-14 基本 CMOS 設定.....................................................................................79

3-15 BIOS 功能設定..........................................................................................79

3-16 進階晶片組的設定....................................................................................81

3-17 內建周邊裝置設定....................................................................................82

3-18 電源管理設定 ........................................................................................84

3-19 PNP/PCI 功能設定..................................................................................86

3-20 電腦狀態....................................................................................................86

3-21 電壓頻率的控制.....................................................................................86

3-22 載入原始設定............................................................................................87

3-23 載入快速設定 ........................................................................................88

3-24 管理人密碼或使用者密碼設定................................................................88

3-25 存檔或離開設定....................................................................................88

3-26 離開不存檔.............................................................................................88

Programme Setup du BIOS (French) ...................................89

3-27 Standard CMOS Setup (Setup du CMOS Standard) ...................................89

3-28 Advanced BIOS Features (Fonctionnalités Avancées du BIOS).................90

3-29 Advanced Chipset Features (Fo n ctionnalités Avancées du Chipset)...........92

3-30 Integrated Peripherals..................................................................................93

3-31 Power Management Setup (Paramétrage de Gestion d’Alimentation)........96

3-32 PNP/PCI Configurations..............................................................................98

3-33 PC Health Status..........................................................................................99

3-34 Frequency/Voltage Control..........................................................................99

3-35 Load Fail-Safe Defaults.............................................................................100

3-36 Load Optimized Defaults (Charger les Valeurs par Défauts Optimisées).101

3-37 Supervisor Password & User Password Setting (Paramétrage de Mot de

Passe Superviseur & Mot de Passe Utilisateur).................................................101

3-38 Save and Exit Setup (Enregistrer et Quitter le menu Setup) .....................101

3-39 Exit Without Saving (Quitter sans Enregistrer).........................................101

BIOS Setup Program (German)..........................................102

3-40 Standard CMOS Setup...............................................................................102

3-41 Advanced BIOS Features(Erweiterte BIOS Funktionen)..........................103

3-42 Advanced Chipset Features(Erweiterte Chipsatz Funktionen)..................105

3-43 Integrated Peripherals(Integrierte Peripherigeräten) .................................107

3-44 Power Management Setup(Stromführungseinstellungen).........................110

3-45 PNP/PCI Configurations(PNP/PCI Einstellungen)...................................113

3-46 PC Health Status(PC Gesundheitszustand) ...............................................113

3-47 Frequency/Voltage Control(Frequenz/Spannungs Einstellung) ................114

3-48 Load Fail-Safe Defaults(Fehl-Sicher Standartwerte laden).......................115

3-49 Load Optimized Defaults(Optimierten Standartwerte laden)....................115

3-50 Supervisor Password & User Password Setting(Supervisor- und Nutzer

-Paßwort Einstellungen).....................................................................................115

3-51 Save and Exit Setup(Speichern und Setup verlassen)...............................116

3-52 Exit Without Saving(Beenden ohne zu speichern)....................................116

Программа настройки BIOS (Russian)............................ 117

3-53 Раздел Standard CMOS Setup..................................................................117

3-54 Advanced BIOS Features (Расширенные возможности BIOS)..............118

3-55 Advanced Chipset Features (Расширенные настройки набора микросхем)

............................................................................................................................120

3-56 Integrated Peripherals (Встроенные периферийные устройства) .........121

3-57 Power Management Setup (Настройка управления питанием) .............124

3-58 PNP/PCI Configurations (Конфигурации PNP/PCI)...............................127

3-59 PC Health Status (Состояние здоровья ПК)............................................128

3-60 Frequency/Voltage Control (Управление частотой / напряжением)......128

3-61 Load Fail-Safe Defaults (Загрузить безопасные настройки по

умолчанию).......................................................................................................129

3-62 Load Optimized Defaults (Загрузить оптимизированные настройки по

умолчанию).......................................................................................................129

3-63 Supervisor Password & User Password Setting (Ус т а но вк а пароля

администратора и пользователя) ....................................................................129

3-64 Save and Exit Setup (Сохранить и выйти) ..............................................130

3-65 Exit Without saving (Выйти без сохранения).........................................130

BIOS 설정 프로그램 (Korean)..................................................131

3-66 기본 CMOS 설정...................................................................................131

3-67 BIOS 기능 설정 ......................................................................................132

3-68 Chipset 기능설정 .....................................................................................134

3-69 주변기기 설정 ........................................................................................135

3-70 전원 관리 기능 설정 ............................................................................137

3-71 PNP/PCI 구성..........................................................................................140

3-72 PC Health 상태 ........................................................................................140

3-73 Frequency/Voltage 조정 ...........................................................................141

3-74 안정된 설정 불러오기 ..........................................................................142

Chapter 4 Driver Setup........................................................143

4-1 NVIDIA Driver Setup..................................................................................143

4-2 DirectX9.0 ...................................................................................................143

4-3 Audio Driver Setup......................................................................................143

4-4 Gigabit LAN Driver Setup ..........................................................................143

4-5 SATA Driver ................................................................................................143

4-6 DigiDoc .......................................................................................................144

4-7 WinCinema Pro............................................................................................144

Appendix................................................................................146

A-1 Digidoc 80-Port POST Error Code List......................................................146

A-2 Serial ATA Installation................................................................................151

Chapter 1 Introduction

1-1 Product Specifications

CPU

- Supports new generation AMD Socket-754 Athlon 64 CPU

- Processor interface via 6.4GB/s Hyper Transport bus

Chipset

- NVIDIA nForce3 250

Main Memory

- Supports three 184- pin DDR DIMMs up to 2GB

- Supports DDR266/333/400 memory

Expansion Slots

Chapter 1

- One 1.5V AGP slot for 8X/4X AGP

- Five 32-Bit PCI slots (v2.2 compatible)

- One CMR (Chaintech Multimedia Raiser) for Chaintech Multimedia Card (CMC 7.1)

7.1 Channel Audio

- 24-bit resolution audio format support

- Sampling rates up to 96 KHz

- Multi-channel AC-link supported alternatively

- Supports S/PDIF out

SATA RAID

- On-board Sil3114 SATA RAID Controller supports 4 Serial ATA devices, and nForce3 250 chipset also supports another 2 Serial ATA devies for the highest data transfer rates (1.5 Gbps burst) with RAID 0/1/0+1 solutions.

IDE

- Build-in nForce3 250 supports 2 ATA-66/100/133 IDE Ports

FDD

- One FDD connector supports up to 2.88MB

USB 2.0

- Build-in nForce3 250 supports total 6 USB 2.0 ports with High-Speed Device @ 480 Mb/s Transfer Rates

Chapter 1

IEEE1394

- On-board VIA VT6306 IEEE1394 Host Controller supports 3 IEEE1394 ports with Serial bus data rates of 100, 200 and 400Mbps

- IEEE P1394a compliant and IEEE Std. 1394-1995

Gigabit Ethernet

- On -board Broadcom GbE Controller supports 10/100/1000 Base-T Gigabit LAN

Boot-Block Flash ROM

- Award system BIOS support PnP, APM, DMI, ACPI, & Multi-device booting

features

Chapter 1

1-2 Package Contents

This product comes with the following components:

1. Motherboard x 1

2. I / O Shield x 1

3. Cables:

- IDE Round Cable x 2

- Floppy Round Cable x 1

4. Serial ATA Cable x 4

5. Serial ATA Power Cable x 2

6. CMC (Chaintech Multimedia Card) x 1

7. Manual

Include:

- User’s Guide (English &Multi-language) x 1

- EZ Manual x 1

8. Driver CD x 1

9. Value-pack 2003 x 1 a) Norton Anti Virus b) ProMagic c) Image It

10. Thermal grease pack x 1

11. CBOX3™ Package

Include:

- 5-1/4” CBOX™3 x 1

- USB 10-pin Cable x 2

- Front Audio 10-pin Cable x 1

- 80-Port 10-pin Cable x 1

- IEEE-1394 8-pin Cable x 1

- Zenith Emblem x 1

- Digidoc 80-Port POST Error Code List x 1

- Front-Panel Shield x 2

Chapter 1

1-3 CHAINTECH’s Special Features

CBOX™ 3

- Fits in any 5-1/4” drive bay

- “DigiDoc” displays CPU’s temperature and 80-port Post Code during POST at boot up

- Integrates 6 in 1 Card Reader with USB 2.0 standard for high-speed data transfer.

- Organized ports including 2-port USB 2.0, IEEE1394, Headphone and Microphone

Include:

- USB (1.1 / 2.0 compliant) Ext. ports x 2

- Earphone (∅ 3.5mm) phone jack x 1

- MIC – in (∅ 3.5mm) phone jack x 1

- IEEE-1394 Ext. port x 1

- DigiDoc System Monitoring Display x 1

- 6 in 1 Card Reader x 1

CMC 7.1 (Chaintech Multimedia Card)

CMC which fits right into Chaintech proprietary CMR (Chaintech Multimedia Riser) integrates most multimedia functions within one card, including two IEEE 1394 ports, three Audio jacks for 7.1 channel surround and one S/PDIF port for digital audio output.

1-4 ZNF3-250 Motherboard Layout

Chapter 1

Chapter 2

Chapter 2 Hardware Setup

If your motherboard has already been installed in your computer you may still need to refer to this chapter if you plan to upgrade your system's hardware. This motherboard is electrostatic sensitive. Do not touch without wearing proper safety gadget and make sure to disconnect the power cable from the power source before performing any work on your motherboard. Not doing so may result in electrical shock!

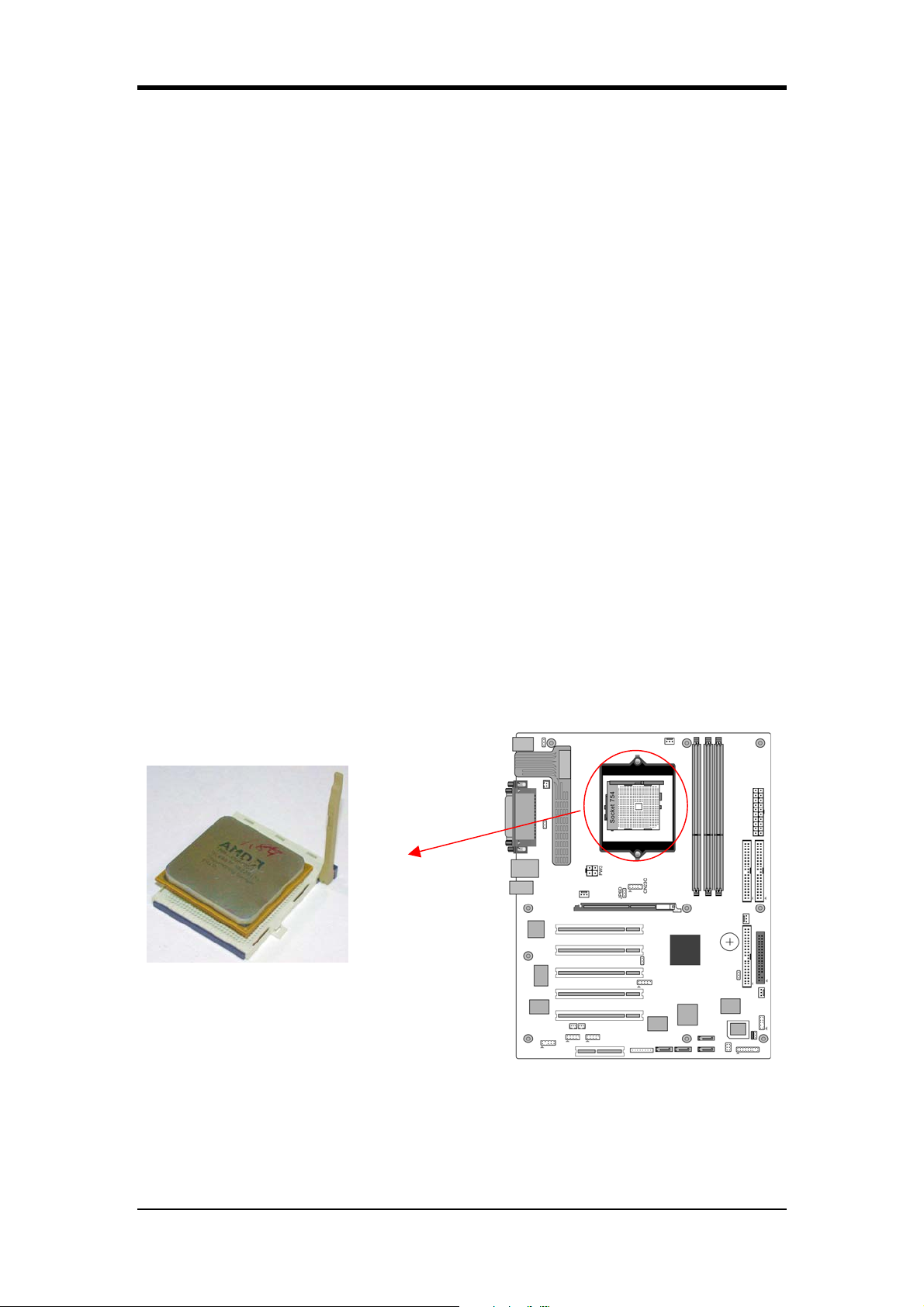

2-1 Installing a CPU Processor in Socket 754

The Socket 754, designed for AMD Athlon 64 processors, has been incorporated as a standard motherboard specification. To insert your CPU into Socket 754 please do the following:

1. Locate a cut edge on the top surface of the CPU, which is close to one of the CPU corners. The same corner will also be cut off, leaving a noticeable notch in the CPU's corner. These markings indicate Pin 1 on the CPU.

2. Pull up the lever of Socket 754 so that it is perpendicular with the surface of the motherboard. Gently insert the CPU with Pin 1 at the same corner of Socket 754, which is located close to the end of the lever. Allow the weight of the CPU to push itself into place. Do not apply extra pressure as doing so may result in damaging your CPU. Snap the lever back into place.

3. Installing an AMD approved heat sink with cooling fan is necessary for proper heat dissipation from your CPU. Failing to install these items may result in overheating and possible burn-out of your CPU.

Notes: In order to boot up with a newly installed CPU, AC Power must be switched off

before installation.

Chapter 2

2-2 CPU Jumper Configuration

Frequency Configuration:

This frequency is adjusted by CPU automatically.

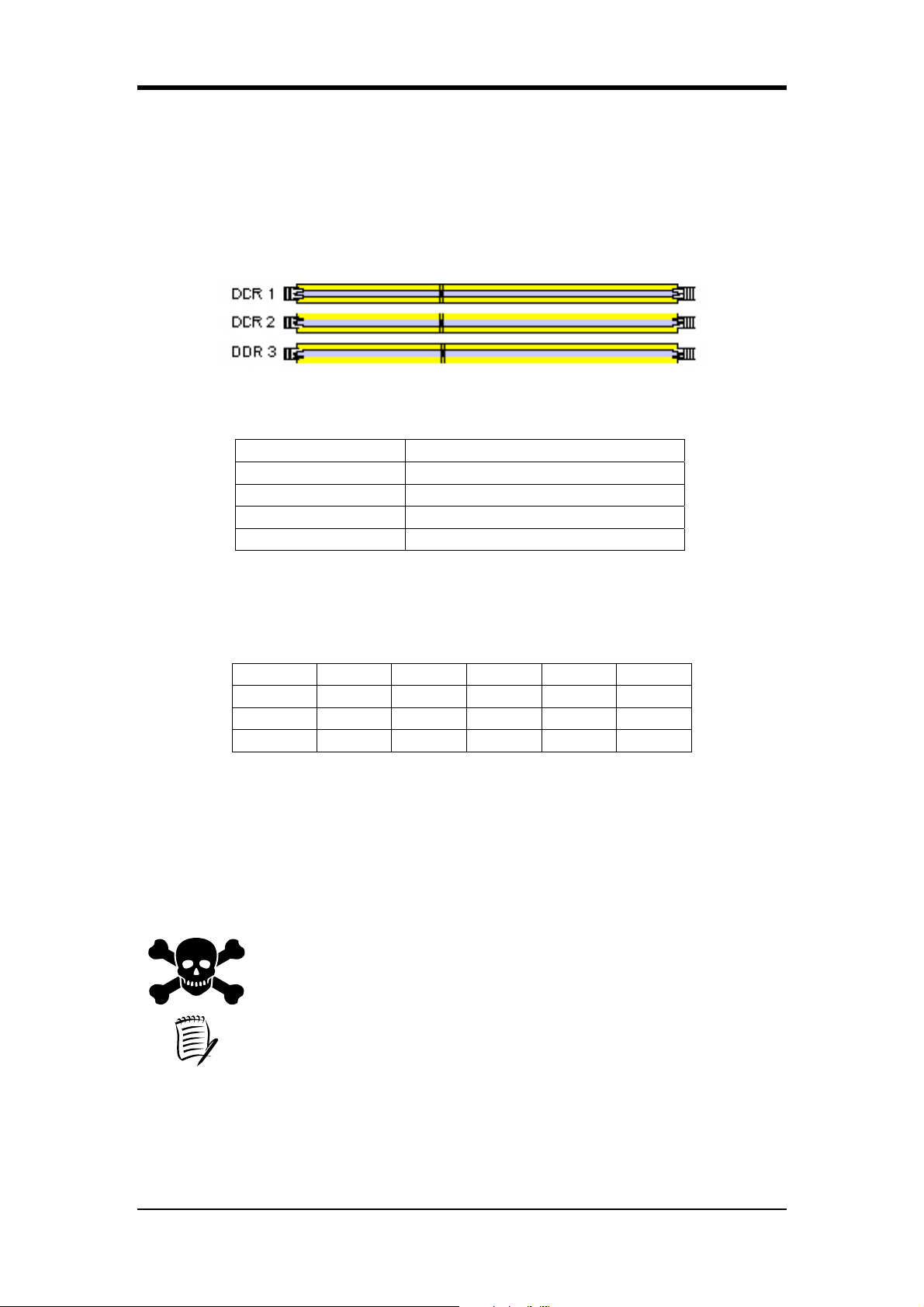

2-3 Main Memory Configuration

The DDR SDRAM memory system consists of three DIMMs. The first bank supports up to 1GB of memory, and the second and third ones together support up to 1GB of memory in total. Installation in DIMM2 + DIMM3 slots can only support single-sided RAM. We strongly suggest that you install DRAMs in either DIMM1 + DIMM2 or DIMM1 +DIMM3 slots.

DDR SDRAM Specifications

Memory Frequency Internal System BUS Frequency

100 MHz 200 MHz 133 MHz 266 MHz 166 MHz 333 MHz 200 MHz 400 MHz

DIMM type: 2.5V, unbuffered 184 pin 64/128/256/512-bit DDR SDRAM Module size: Single/double-sided 64/128/256/512MB/1GB Parity: Either parity or non-parity

Location 64 MB 128 MB 256 MB 512 MB 1.0 GB

DDR 1 V V V V V DDR 2 V V V V V DDR 3 V V V V V

Chapter 2

AMD Hyper-Transport ™ Technology

HyperTransport technology is a high-speed, low latency, point-to-point link designed to increase the communication speed between integrated circuits in computers, servers, embedded systems, and networking and telecommunications equipment up to 48 times faster than some existing technologies. HyperTransport technology helps reduce the number of buses in a system, which can reduce system bottlenecks and enable today's faster microprocessors to use system memory more efficiently in high-end multiprocessor systems.

HyperTransport technology is designed to:

- Provide significantly more bandwidth than current technologies

- Use low-latency responses and low pin counts

- Maintain compatibility with legacy PC buses while being extensible to new SNA (Systems Network Architecture) buses.

- Appear transparent to operating systems and offer little impact on peripheral

drivers.

2-4 Connector and Jumper Settings

Connectors are used to link the system board with other parts of the system, including power supply, keyboard, and the various controllers on the front panel of the system case.

The power supply connector is the last connection to be made while installing a motherboard. Before connecting the power supply, please make sure it is not connected to the power source.

All cables that provided by CHAINTECH come with a security-proof.

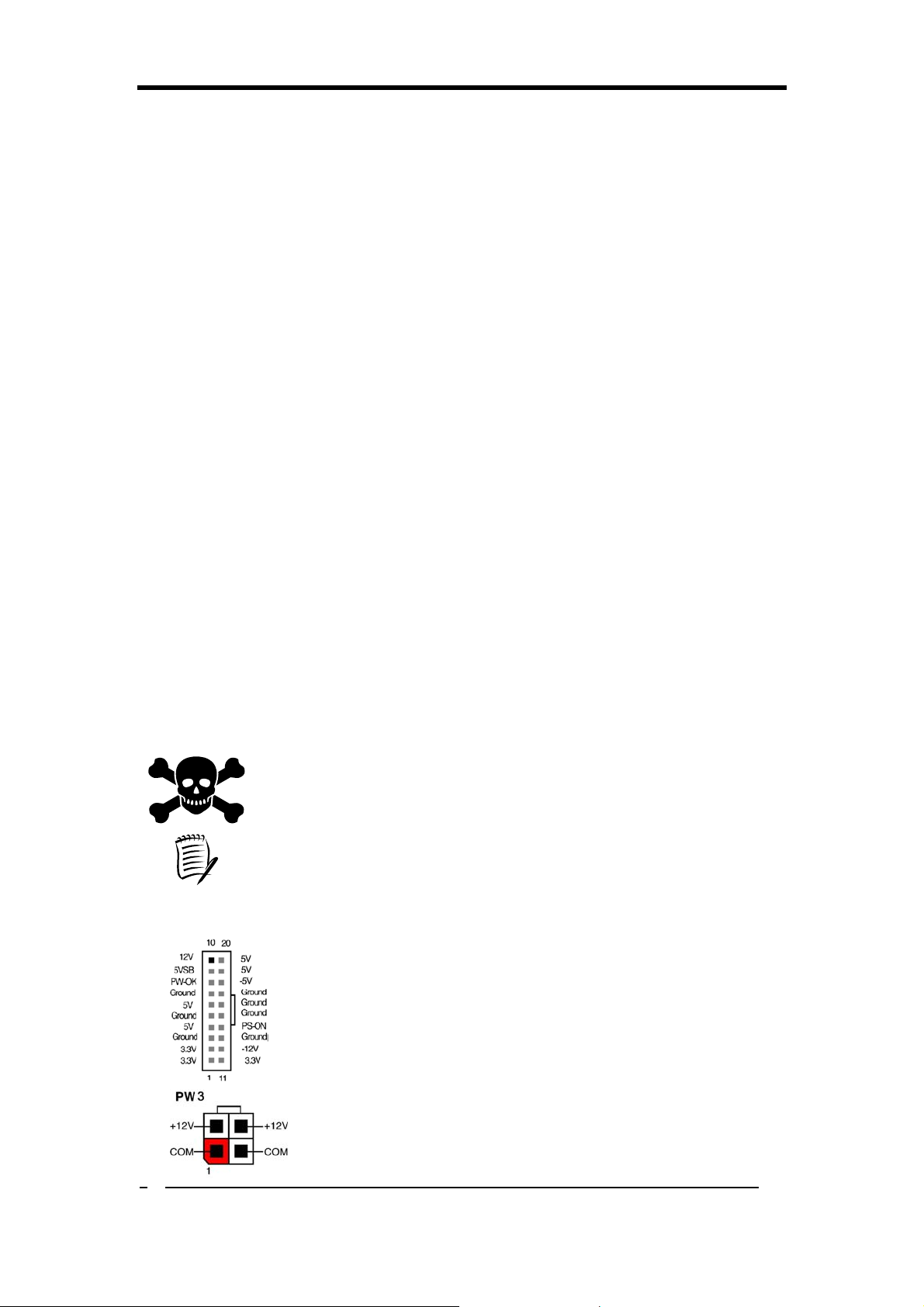

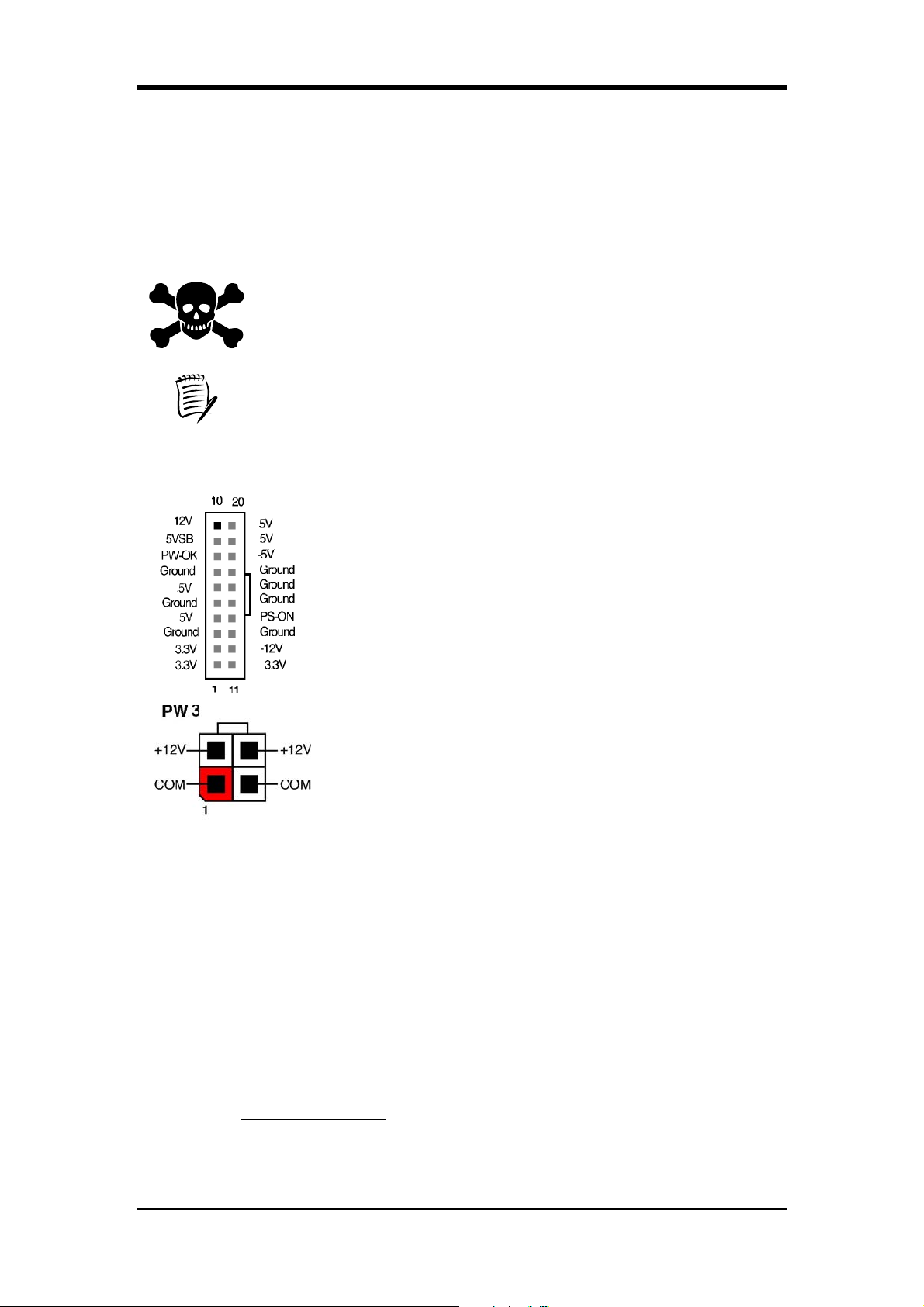

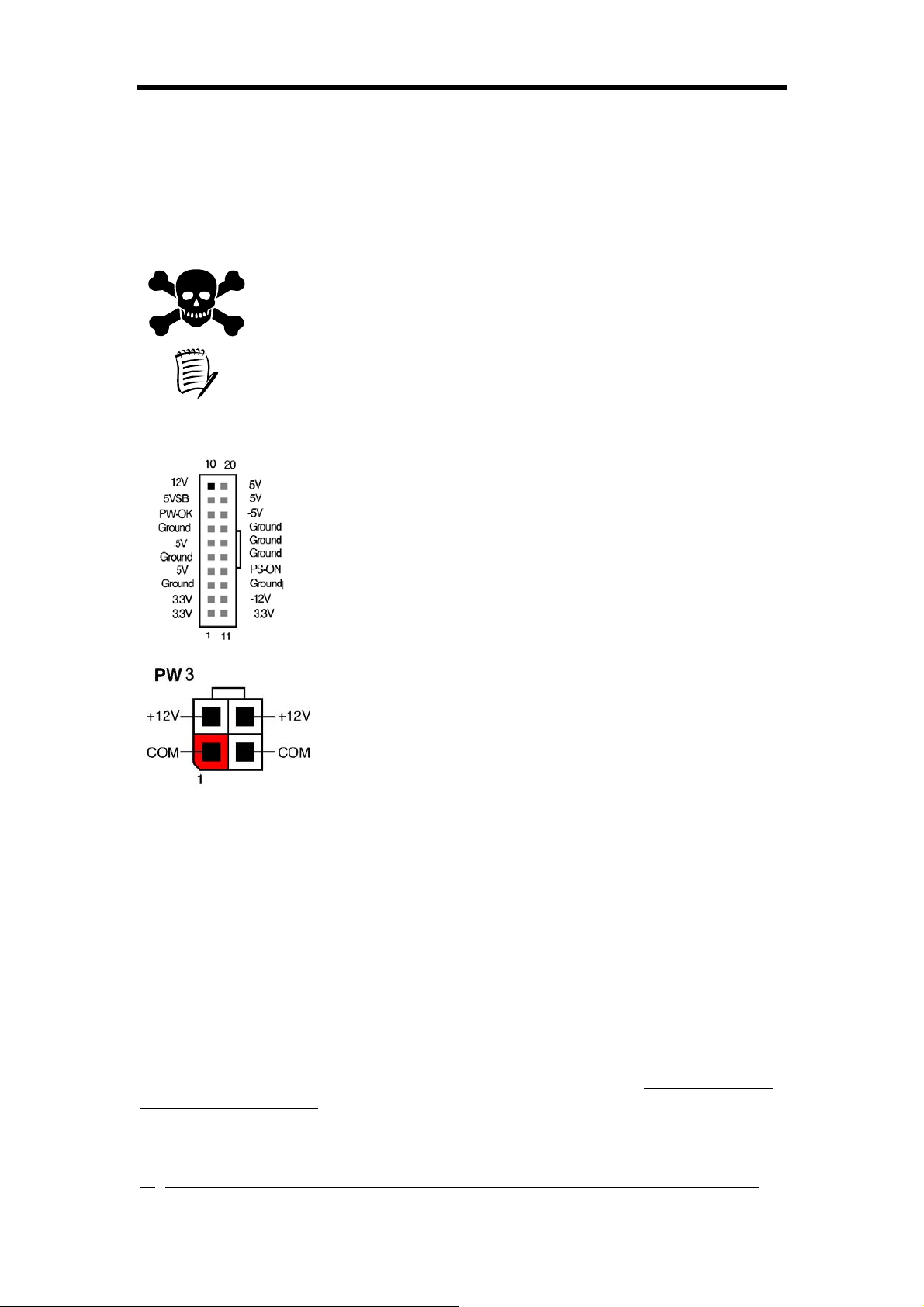

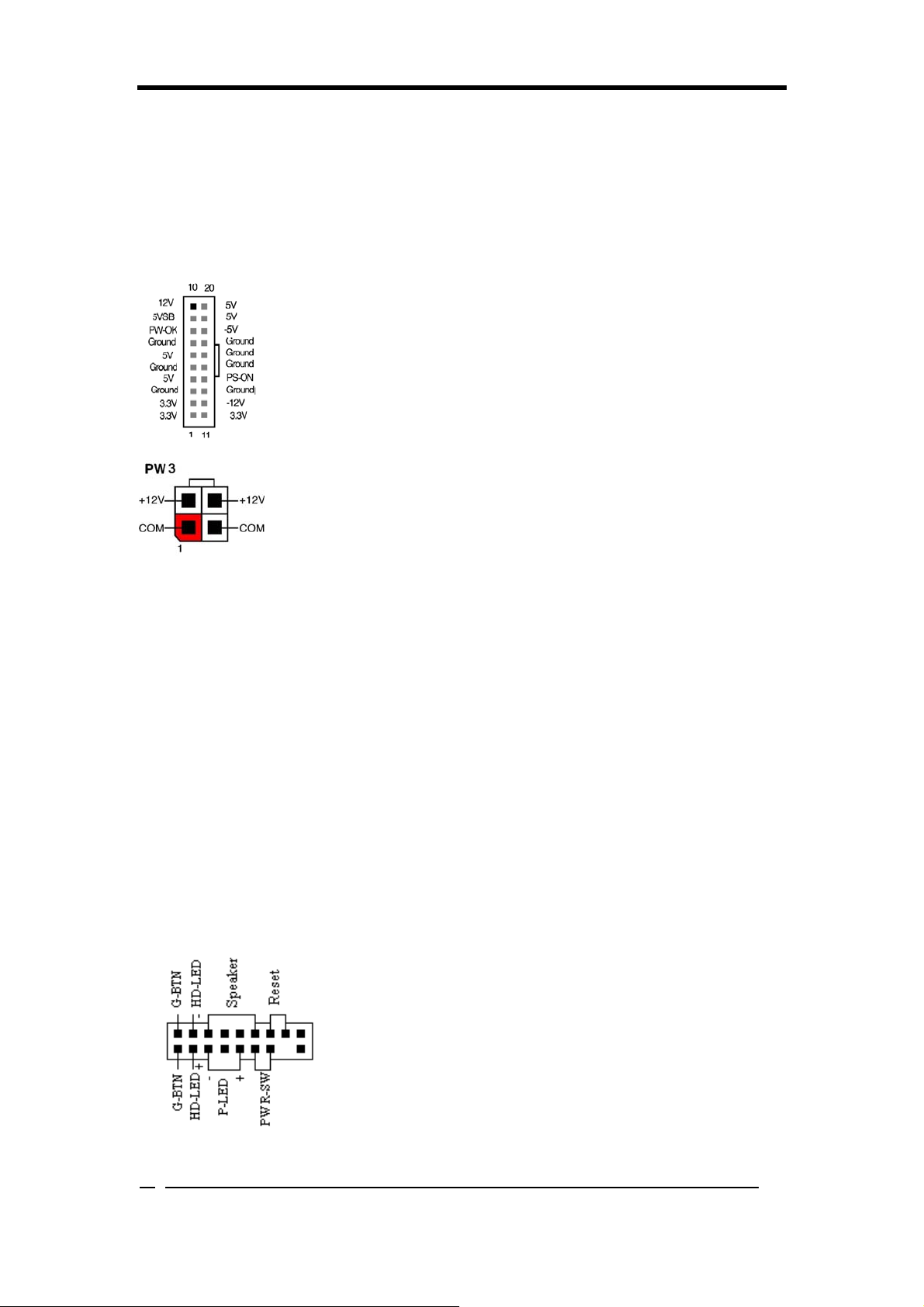

PW 1 / 3 (ATX Power Supply Connector):

The power cord leading from the system's power supply to the external power source must be the very last part connected when assembling a system. The ATX power supply provides a single 20-pin connector interface, which incorporates standard +/-5V, +/-12V, optional 3.3V and Soft-power signals. The Soft power

signal, a 5V trickle supply is continuously supplied when AC power is available. When the system is in Soft-Off mode, this trickle supply maintains the system in its minimum power state.

Chapter 2

The ATX 12V power supply has a new +12V (4-pin) and +5V / 3.3V (6-pin) auxiliary power connector to enable the delivery of more +12 VDC and + 5/ 3.3V VDC current to the motherboard.

Power-On By Modem:

While in Soft-Off state, if an external modem ring-up signal is detected, the system will be activated and therefore can be remotely accessed. You may enable this function in BIOS's Power Management Setup menu. (See section 3. 5)

Blinking LED in Suspend Mode:

While in Suspend mode, the LED light on the front panel of your computer will flash. Suspend mode is entered by pressing the Green Override Power Button on your ATX case, or by enabling the Po wer Management and Suspend Mode options in BIOS's Power Management menu. (See section 3.5)

Poly-fuse Over Current Protection:

The poly-fuse protects the system from dangerous voltages that the system might be exposed to via keyboards or USB connectors. In case of such an exposure, the poly-fuse will immediately be disconnected from the circuit just like a normal fuse. After being disconnected for a certain period of time, the poly-fuse will return to its normal state and the keyboard or USB connector can function properly again. Unlike conventional fuses, the poly-fuse will not need to be replaced, relieving users from such inconveniences.

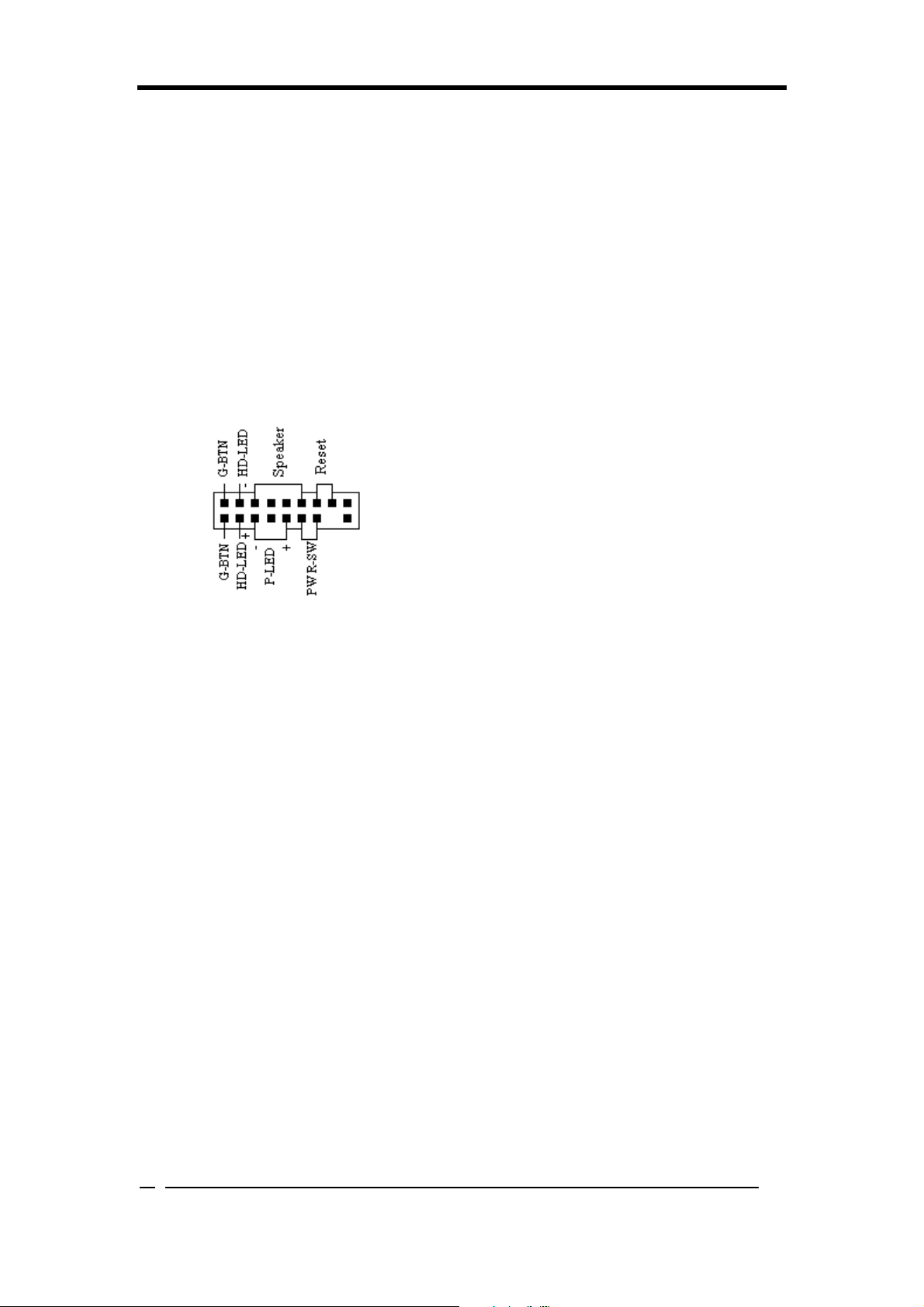

CN1A (Front Panel Connector):

1. PWR-SW (Over-ride Power Button

Connector): The power button on the ATX chassis can be used as a normal power switch as well as a device to activate the Advanced Power Management Suspend mode. This is a power-saving mode used for saving electricity when the computer is idle for long periods of time. The

Soft-OFF by PWR-BTTN function in BIOS's Power Management Setup menu must be set to [Delay 4 Sec.] to activate this function. When the Soft-OFF by PWR-BTTN function is enabled, pressing the power button rapidly will switch the system to Suspend mode. Any occurrence of external activities such as pressing any keys on the keyboard or moving the mouse will bring the system back to Full-On. Pushing the button while in Full-On mode for more than [4 seconds] will switch the system completely off. See Over-ride Power Button Operation diagram.

Chapter 2

2. P-LED (Power LED Connector):

The power indicator LED shows the system's power status. It is important to pay attention to the correct cable and pin orientation (i.e. Be careful not to reverse the order of these two connectors.)

3. G-BTN (Green Button Switch):

Some ATX cases provide a Green button switch, which is used to put the system in Suspend mode. While in Suspend mode, the power supply to the system is reduced to a trickle, the CPU clock is stopped, and the CPU core is in its minimum power state. The system is activated whenever the keyboard or mouse is touched. The system will resume in various ways as defined by Power Management Setup screen in BIOS.

4. RESET (System Reset Switch Connector):

This connector should be connected to the reset switch on the front panel of the system case. The reset switch allows you to restart the system without turning the power off.

5. SPEAKER (Speaker Connector):

This 4-pin connector connects to the case-mounted speakers.

6. HD-LED (IDE - Activity LED Connector):

The IDE- activity LED lights up whenever the system reads/writes to the IDE devices.

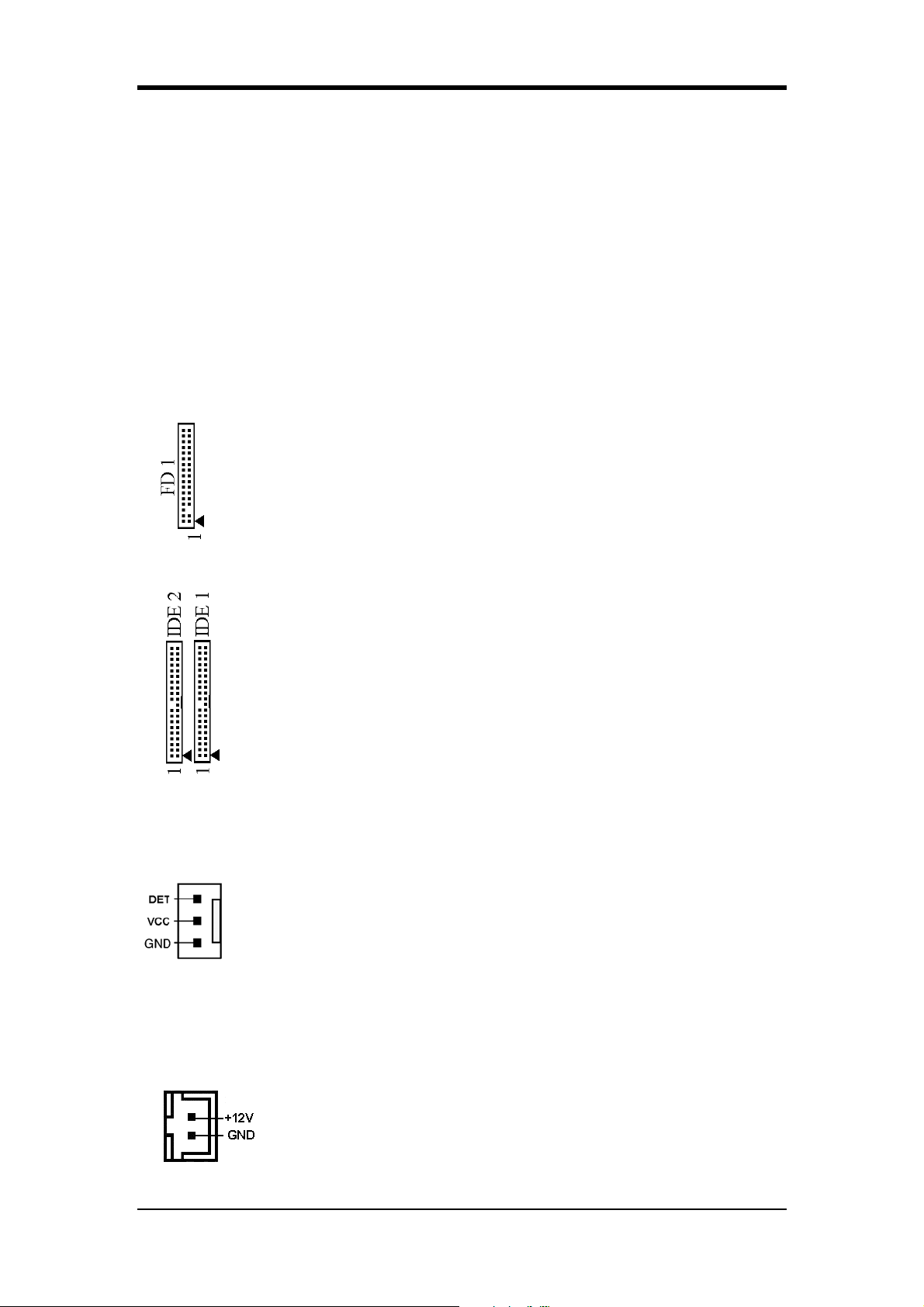

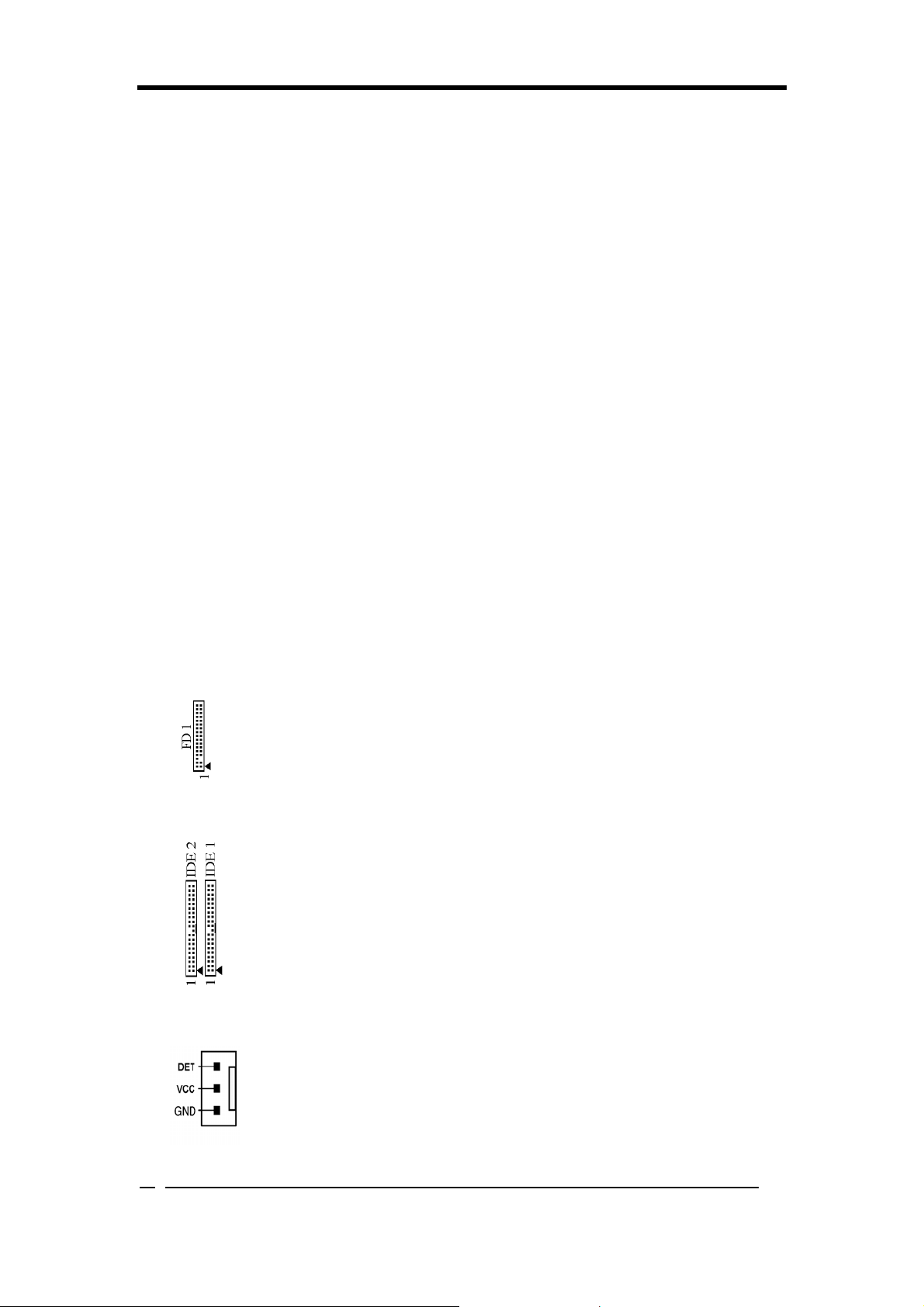

FD1 (Floppy Connector):

The motherboard provides a standard floppy disk drive connector that supports 360K, 720K, 1.2M, 1.44M and 2.88M floppy disk types. It is connected to a floppy disk drive of 34 pins.

IDE 1/2 (IDE Hard-Disk Connector):

The motherboard has a 32-bit Enhanced PCI IDE and Ultra ATA66/100/133 controller that provides PIO mode 0~4, Bus Master, and Ultra ATA66/100/133 function. This connector is used for connecting 40 pins of ATAPI devices. IDE 1 only connects two IDE devices. (Primary Master/Slave) IDE 2 only connects two IDE devices. (Secondary Master/Slave)

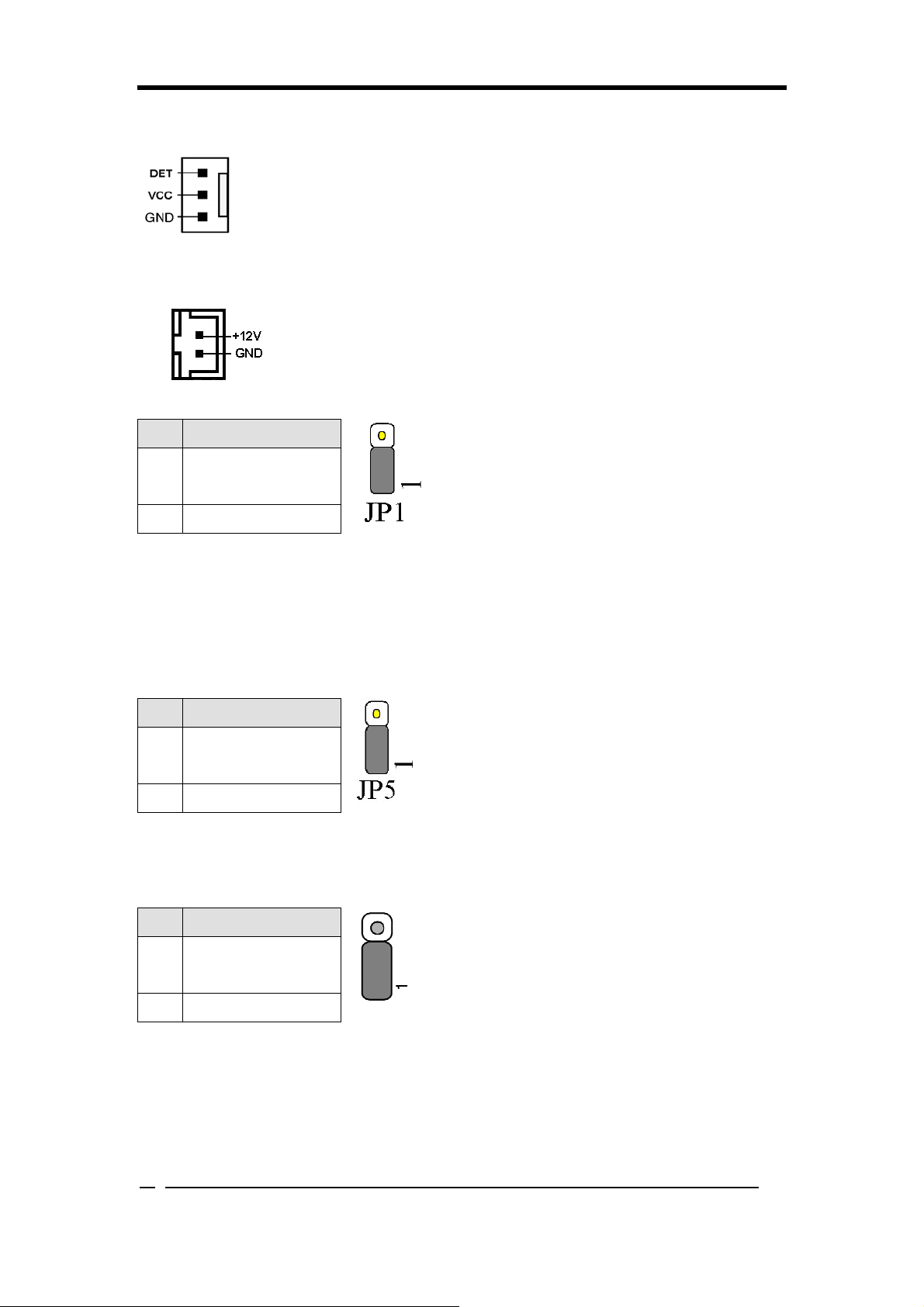

FAN1/2/3/4 (CPU/System/ Case /Chip Fan Connectors):

The board's hardware management is able to detect the CPU and system fan speed in rpm (revolutions per minute). The wiring and plugging may vary depending on the manufacturer. On standard fans, the red is positive (+12V), the black is ground, and the yellow wire is

the rotation signal. Connect the north-bridge cooling fan to FAN4.

FAN 5 (Heat-Pipe connector)

This connector is used to connect heat-pipe to the motherboard.

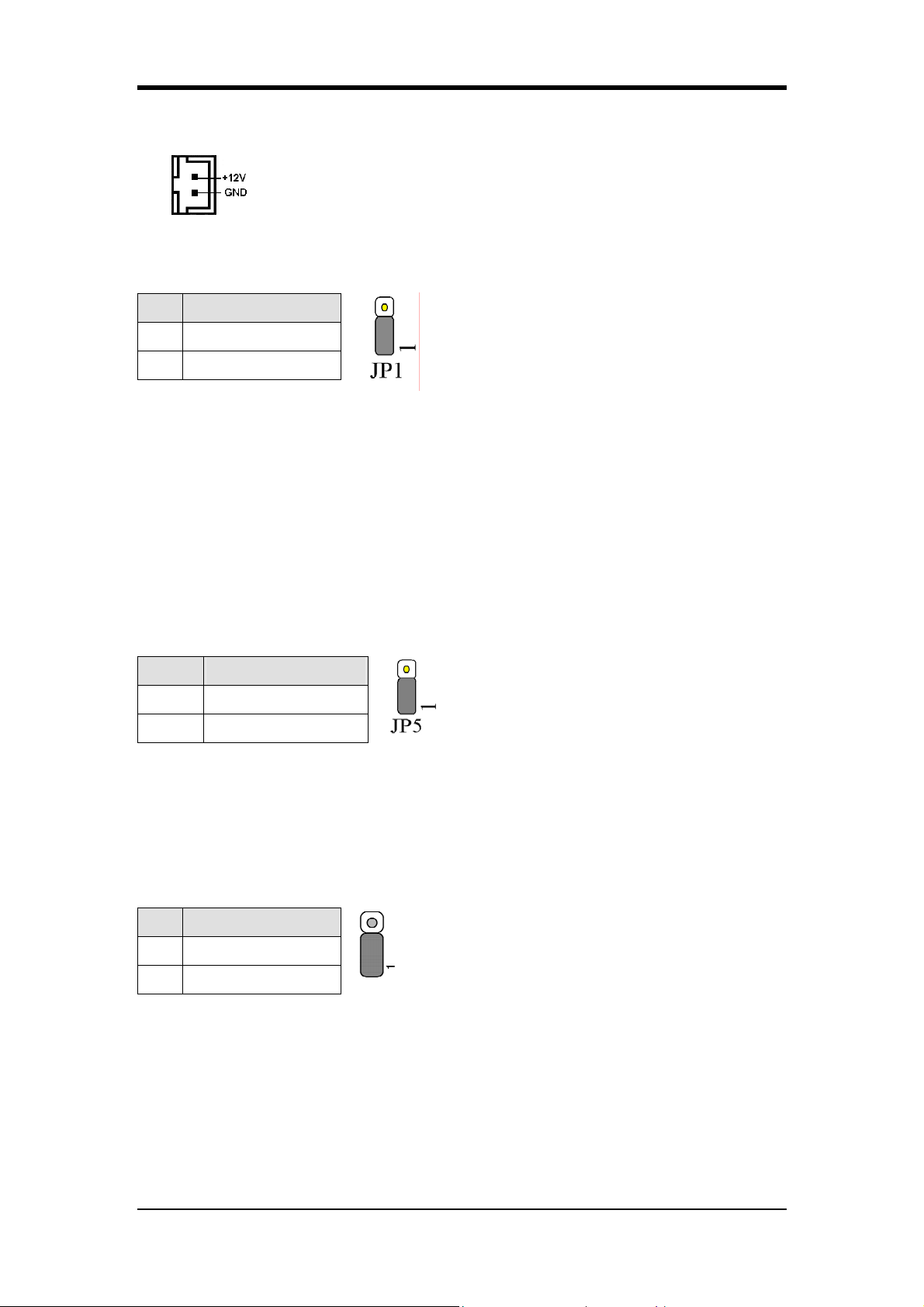

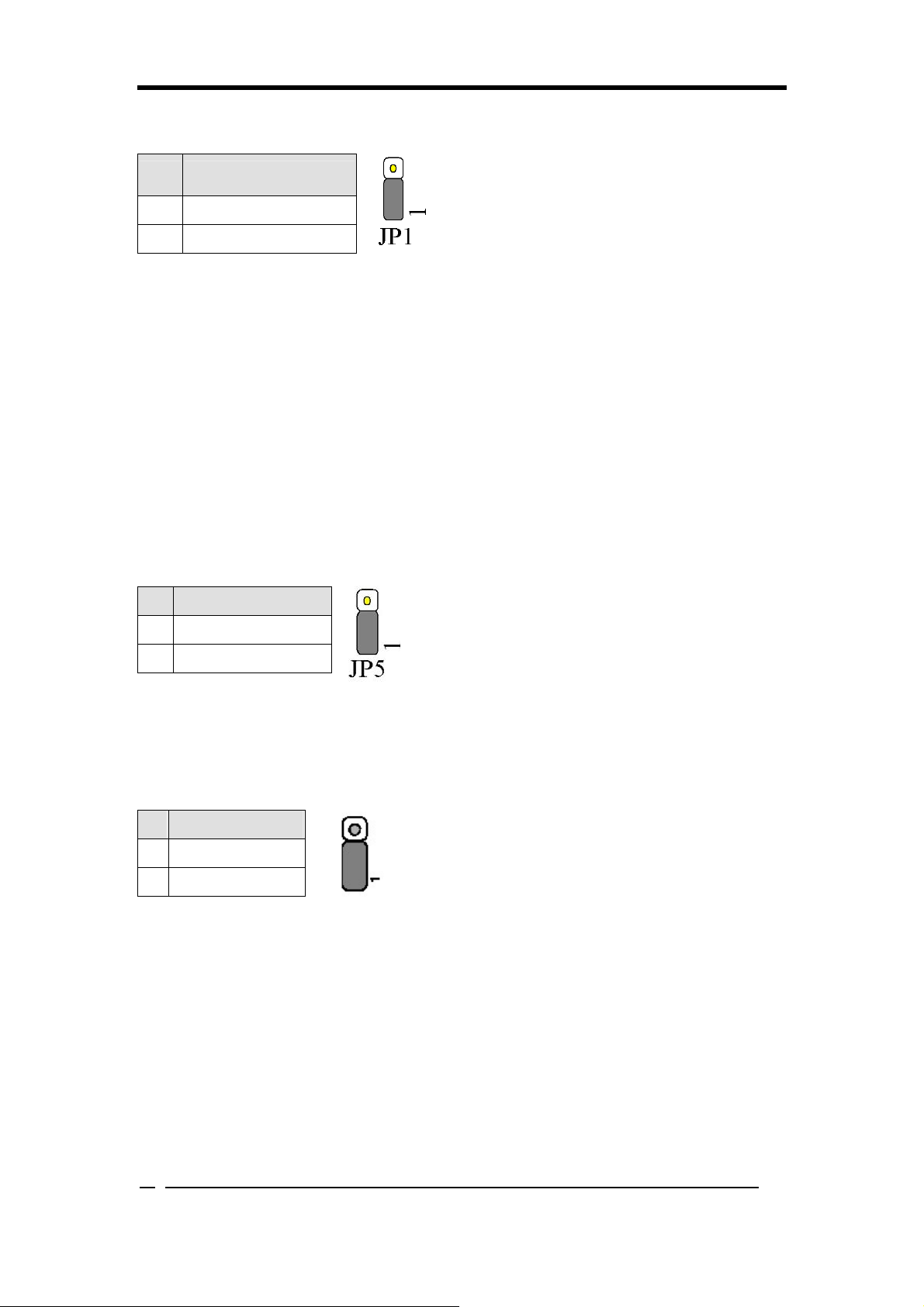

JP1 (CMOS Clear Jumper):

Chapter 2

Pin Definition

There is a CMOS RAM on board that has a power supply from external battery to keep

1-2 Normal (default) 2-3 Clear CMOS Data

the data and system configuration. To clear the contents of the CMOS, please follow the

steps below.

1. Disconnect the system power supply from the power source.

2. Set the jumper cap at location [2-3] for <5 seconds>, and then set it back to

the default position.

3. Connect the system's power and then start the system.

4. Enter BIOS's CMOS Setup Utility and choose Load Optimized Defaults.

Type [Y] and then press [Enter] to continue.

5. Set the system configuration in the Standard CMOS Setup menu.

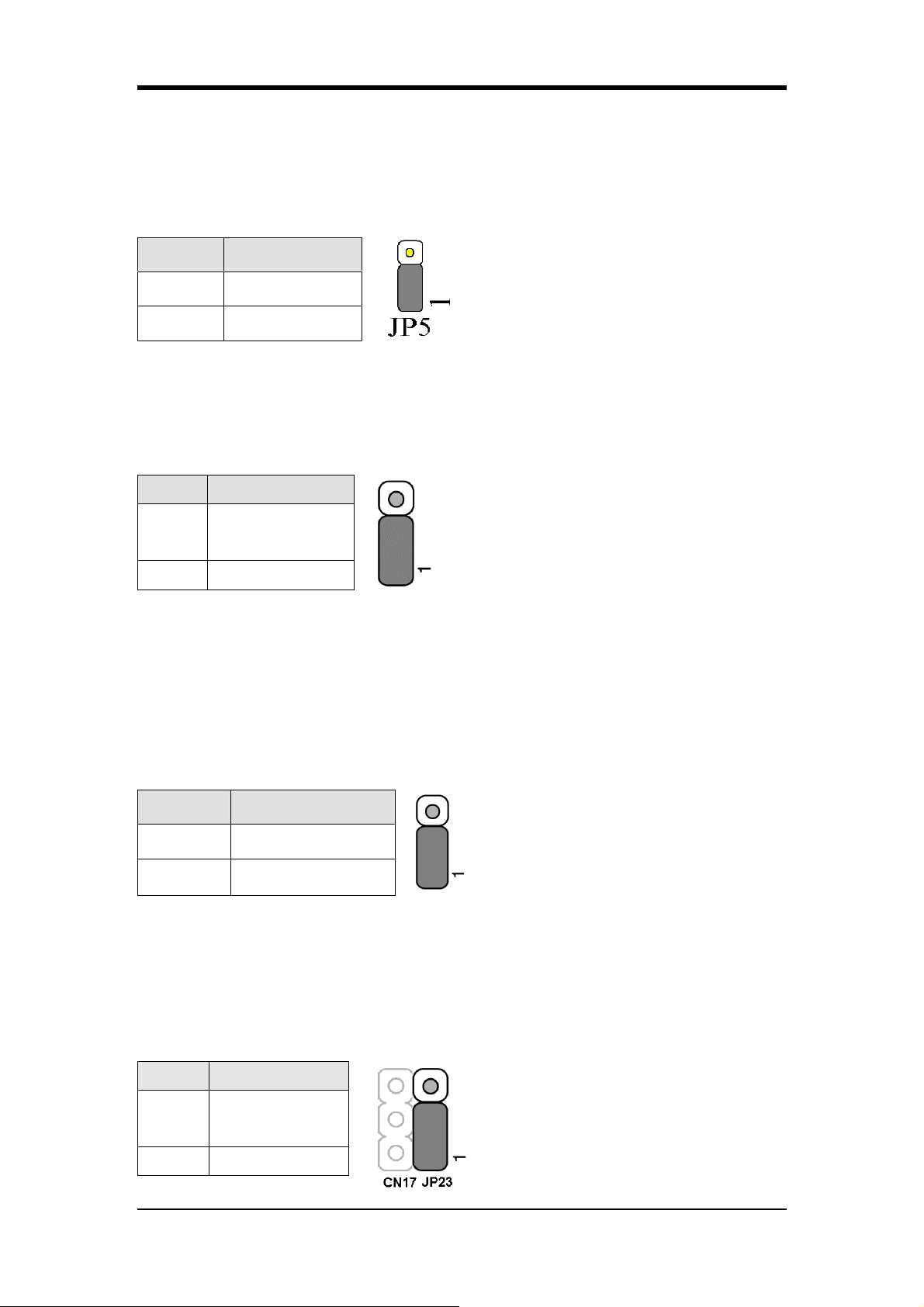

JP5 (KB/MS Power On)

Pin Definition 1-2 Disable 2-3 Enable

This board can be turned on by the PS / 2 keyboard (hot key). To use this function, select a hot key of your choice at the Hot

Key Power ON option under Wake Up Events in the BIOS's Power Management Setup screen. You must also set this jumper's cap to pins [2-3] to use this function.

JP6 (Power On by USB 2/3)

JP6  USB 2/3

An USB keyboard hot key or an USB

Pin Definition 1-2 Disable 2-3 Enable

mouse-click can activate this board. To use this function, select a hot key of your choice at the USB Resume from S3 option under Wake Up

Events in the BIOS's Power On Management screen. You

must also set this jumper's cap to pins 2-3 to use this function.

Chapter 2

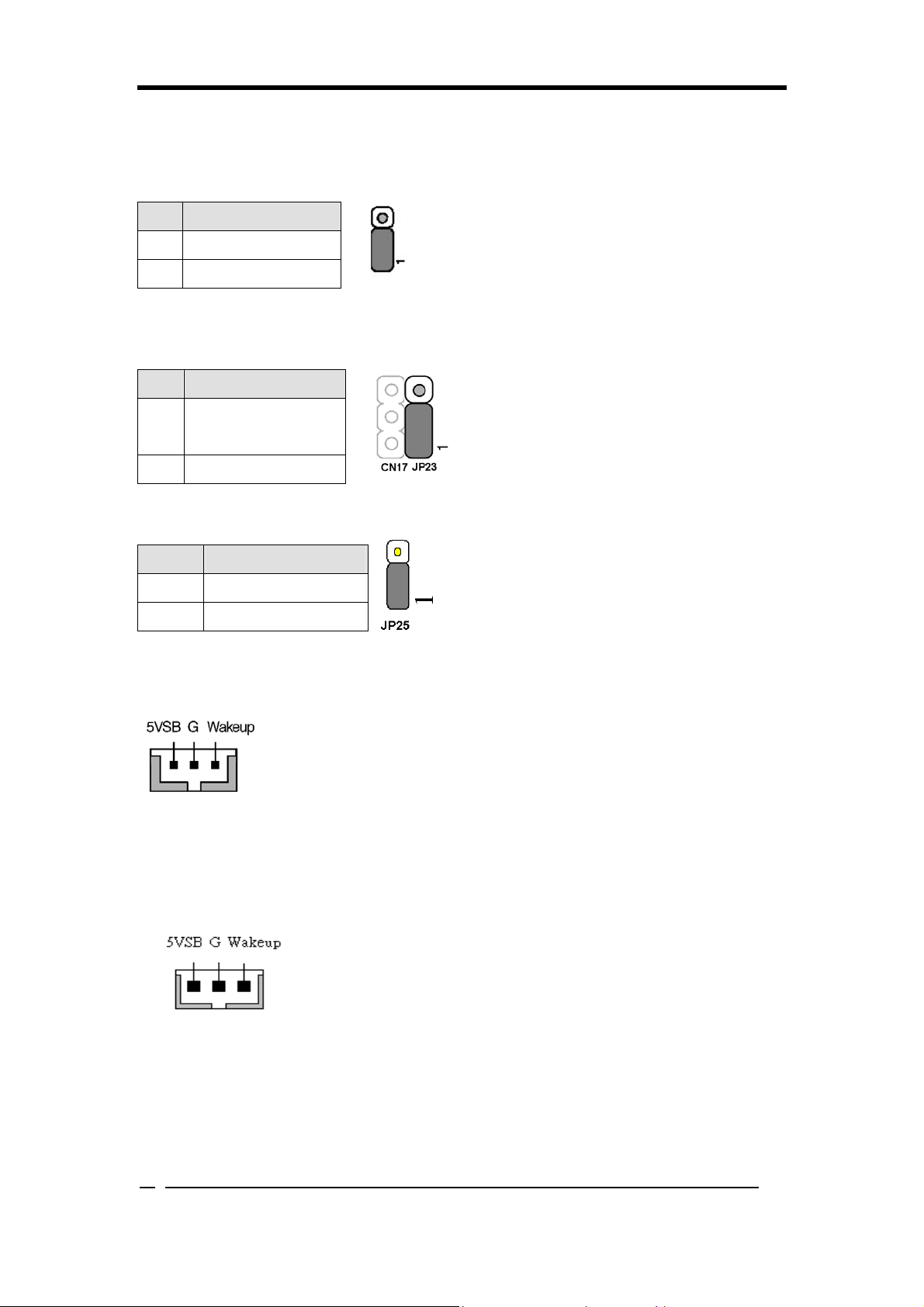

JP 6A/ 6D (Enable/Disable USB 4/5, 0/1 Device Power ON Jumper) JP6A  USB 4/5, JP6D  USB 0/1

Pin Definition 1-2 Disable 2-3 Enable

A USB keyboard hot key or a USB mouse click can turn on this board. You must also set this jumper's cap to pins 2-3 to use this

function.

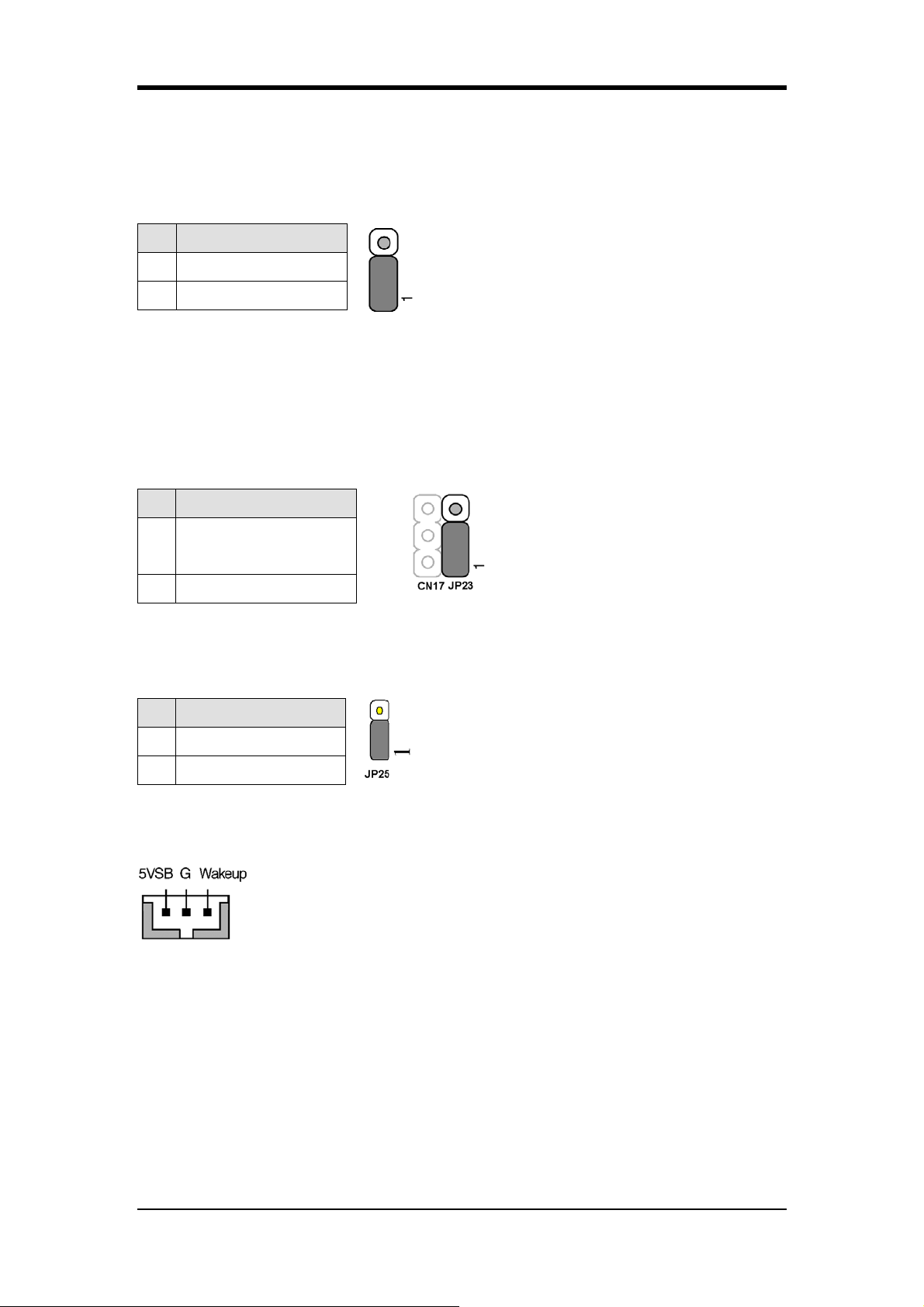

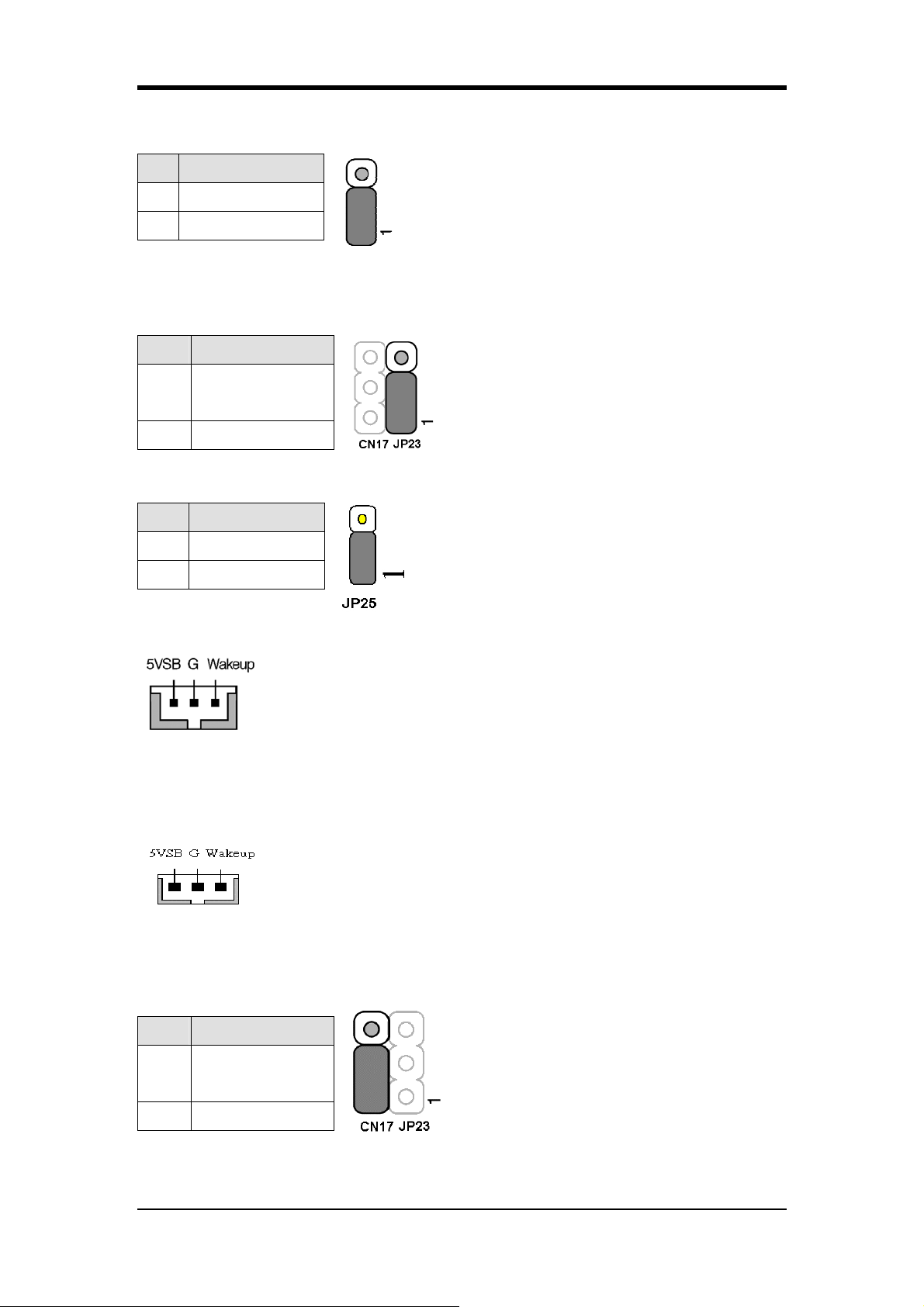

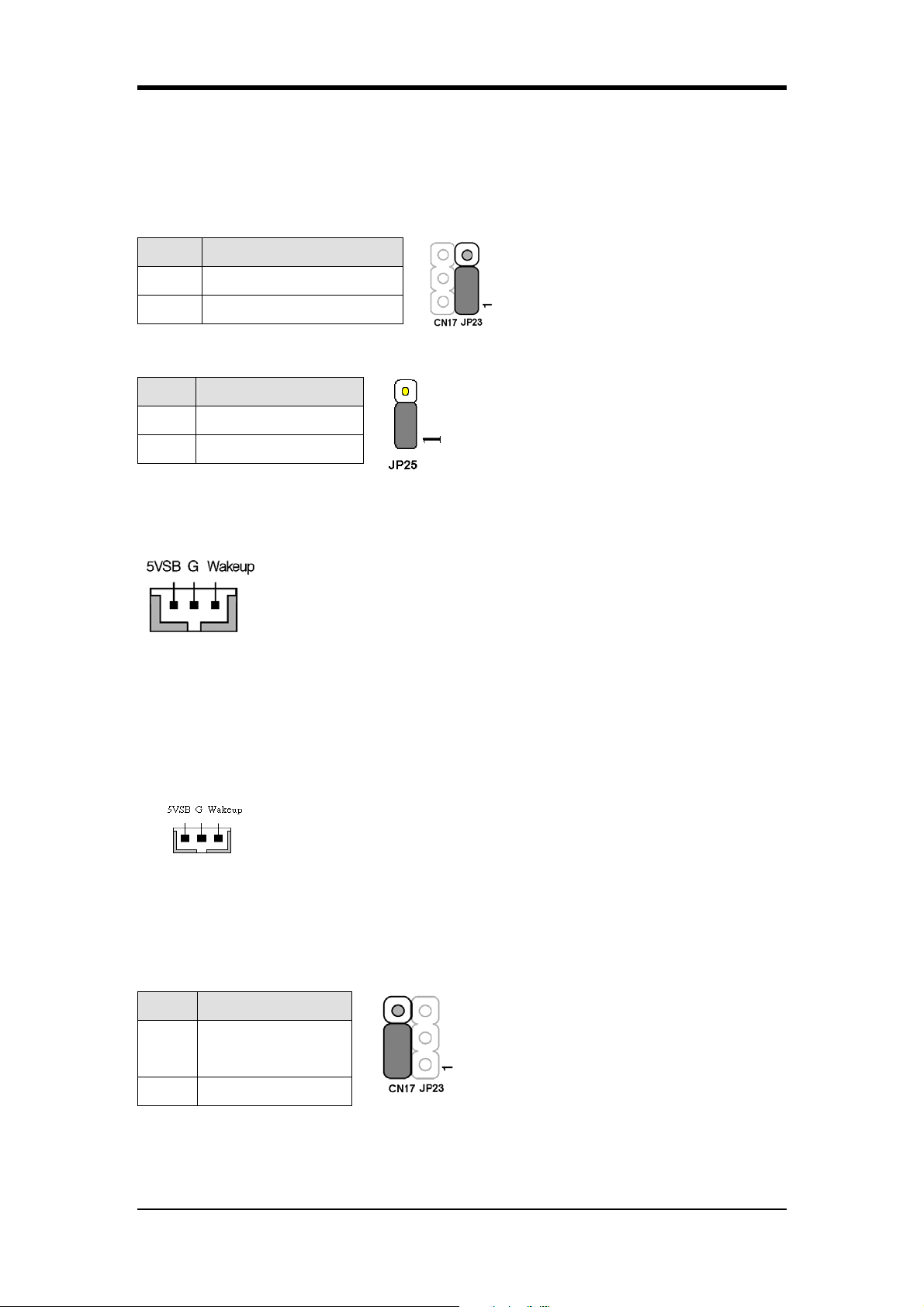

JP23 (Green Mode LED):

Pin Definition

CHAINTECH

1-2

(default)

2-3 OEM

This cap is to setup Green LED flash mode. (Optional)

JP25 (ROM Table Select): Optional

The system enters User Mode when

Pin Definition

jumper caps are left at pins [1-2] during

1-2 User mode 2-3 Safe mode

the boot up process. Otherwise Safe Mode is entered when jumper caps are left at

pins [2-3].

CN5 [WOL (Wake-on-LAN) Connector]:

Enable the Wake Up On LAN selection in BIOS's Power Management Menu to use this function. The capability to remotely

manage PCs over networks is a significant factor in reducing administrative and ownership costs. Magic Packet technology is designed with WOL ability to LAN controllers. This header is used to connect an add-in NIC (Network Interface Card) that provides WOL function to the motherboard.

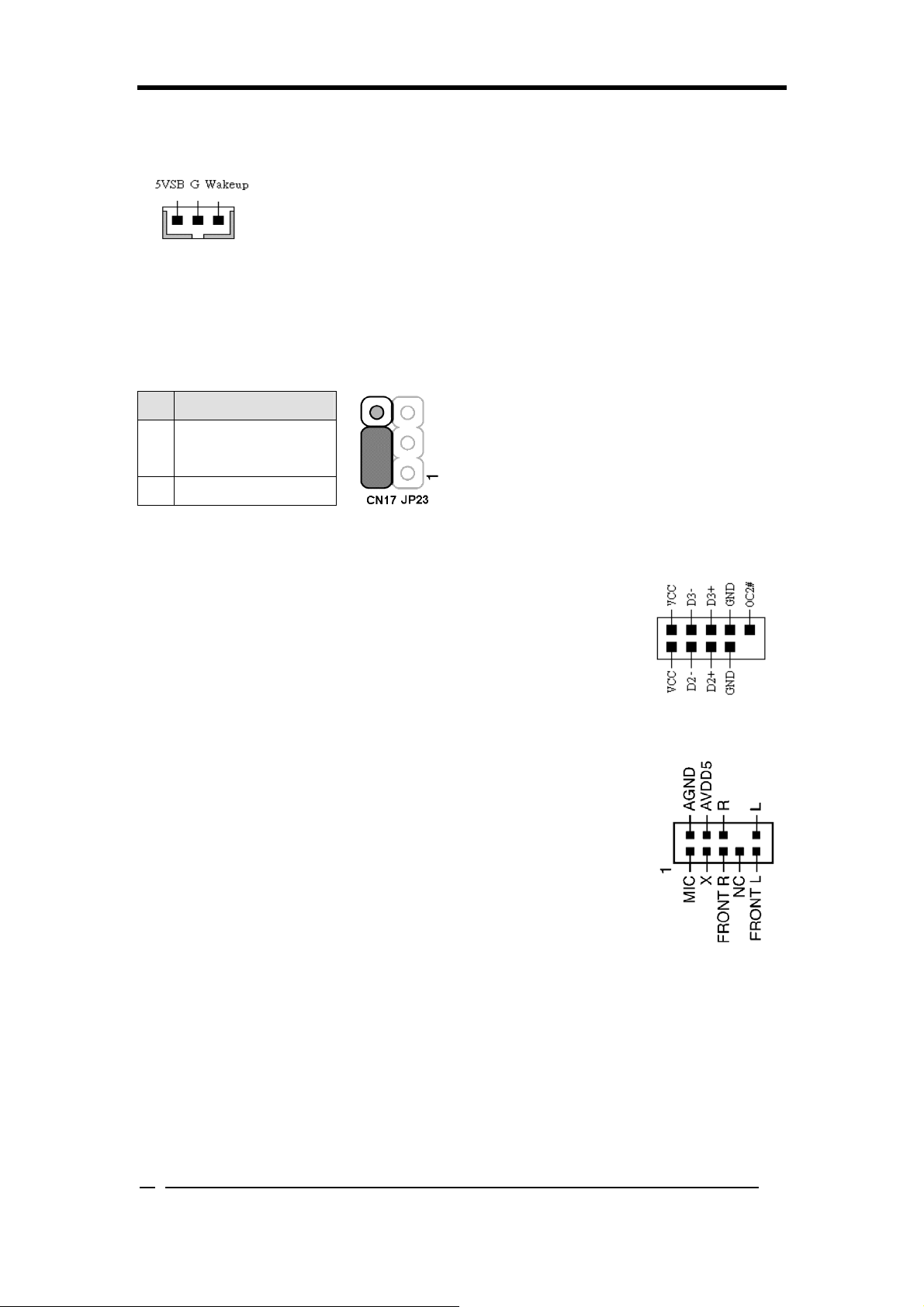

CN5A [WOM (Wake-on-Modem) Connector]:

Enable the Wake Up On Modem selection in BIOS's Power Management Menu to activate this function. This header is used to connect an add-in modem card, which provides WOM function to the motherboard.

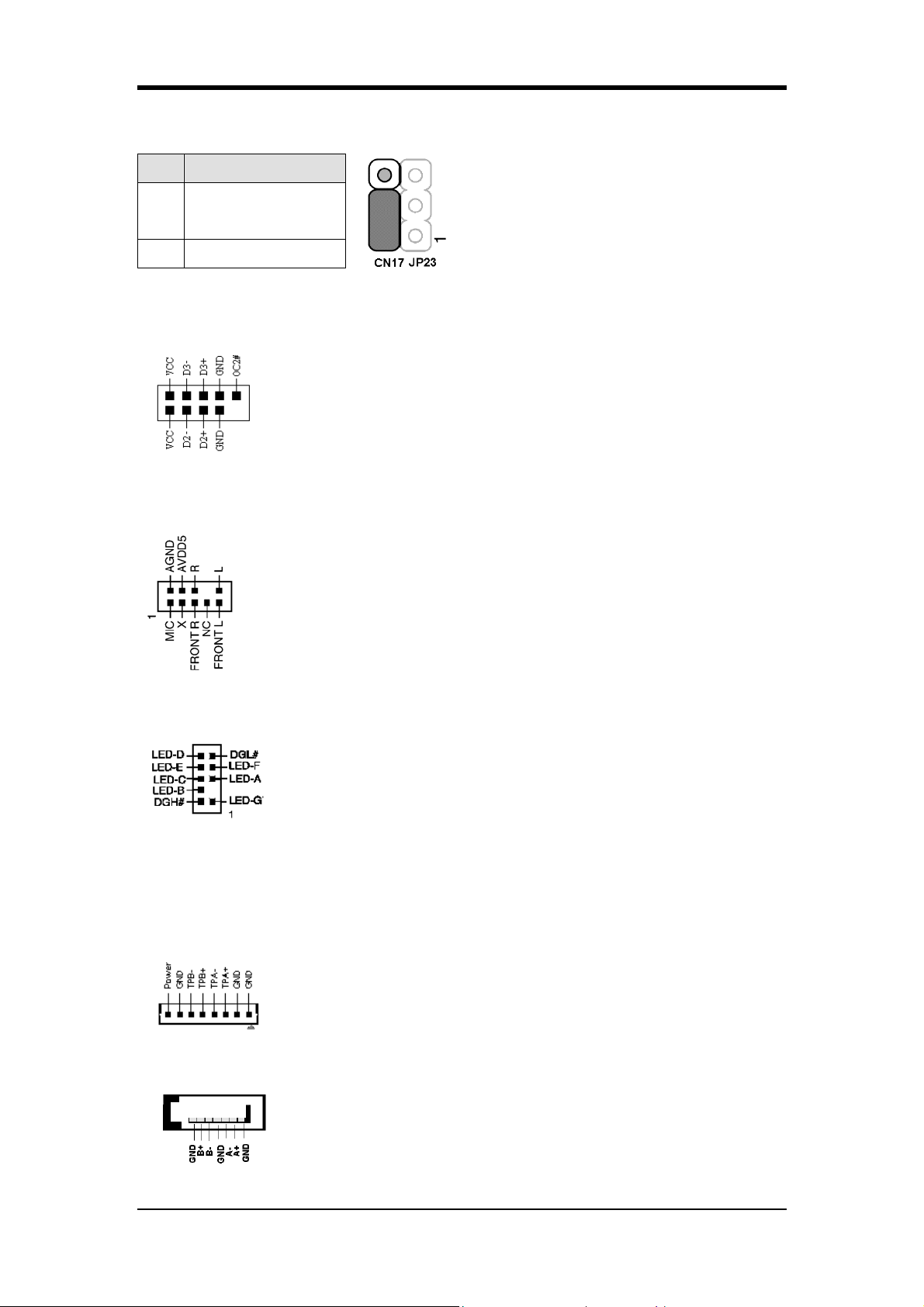

CN17 (Blue LED Connector)

Chapter 2

Pin Definition

This feature works exactly the same as the power indicator LED, of which both

1-2

CHAINTECH

(default)

2-3 OEM

indicate the system’s power status. The only difference is that this one is blue while the other one is red.

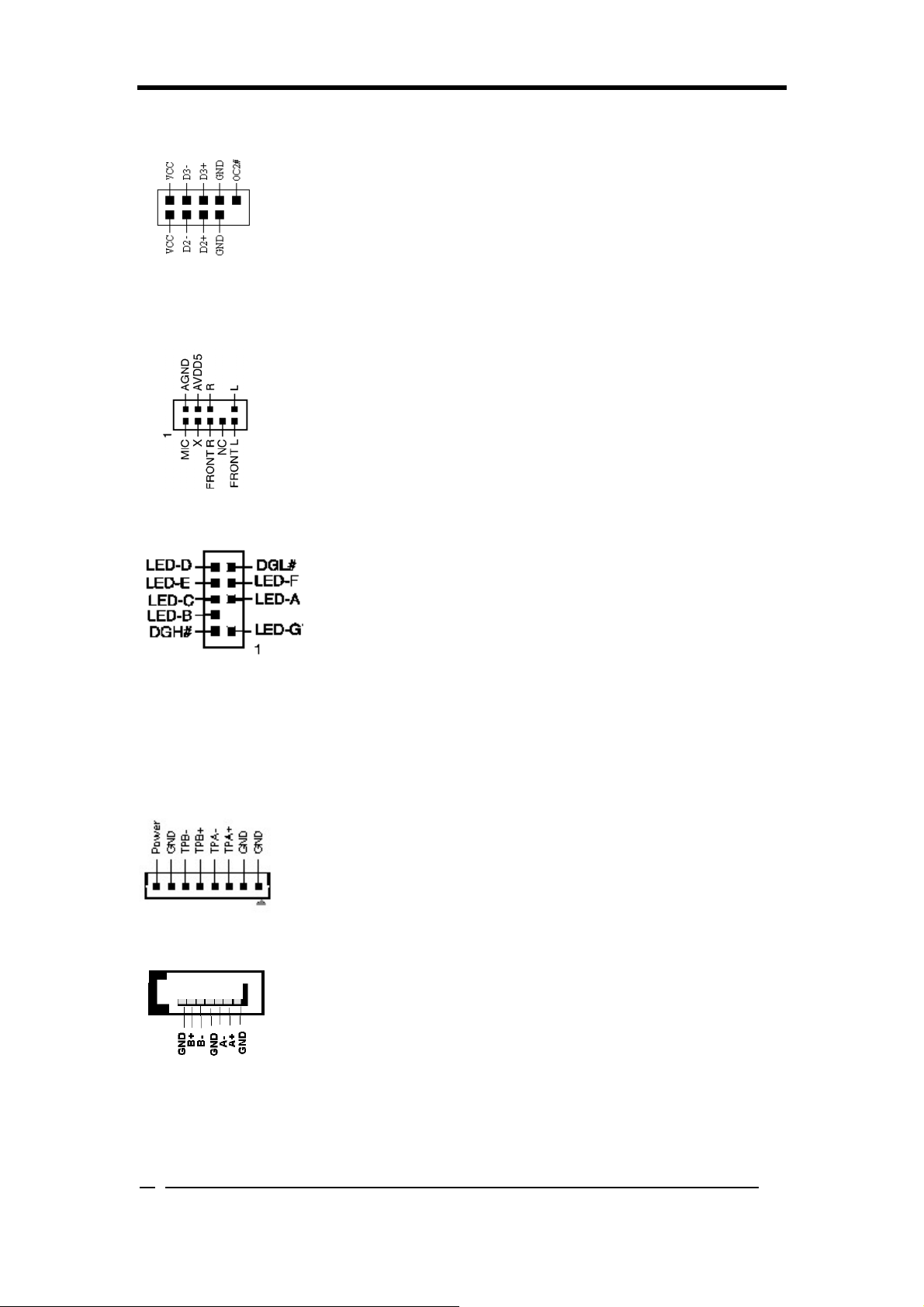

CN23 / 23C (USB Connector for USB 4/5 and 0/1):

USB Port 4/5  CN23 USB Port 0/1  CN23C

If you want to use a USB Keyboard, you must enable the USB keyboard support function in BIOS's Integrated Peripherals menu (See Section 3.4). This board contains a USB Host controller and a root hub with two connectors is also included for an optional USB Adaptor (USB 0/1 and 4/5).

CN24 (CBOX™ 3 Front Audio Connector):

This connector gives you the option of a front-panel audio-jack cable ext. to be plugged into a special custom-designed system case. Simply remove the two jumper caps at pins [5-6] and [9-10] then plug it into the (optional) cable ext. connector. Pins [5-6] and [9-10] are shorted (default) to enable the back-panel audio function.

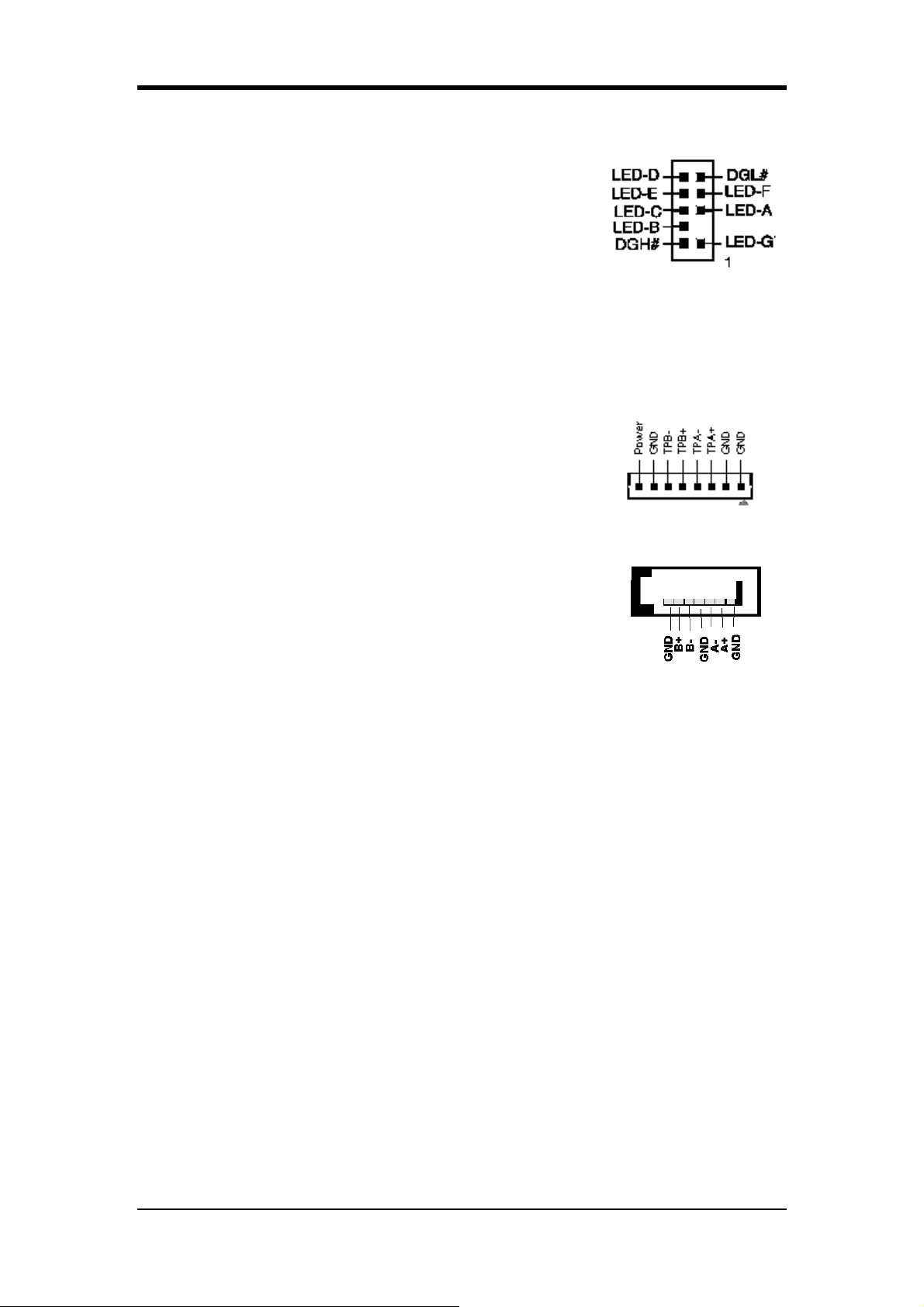

CN25 (CBOX™ 3 DigiDoc System Display Connector)

CHAINTECH’s exclusive DigiDoc, the most advanced system diagnostic monitoring display came with the following functions:

- 80-PORT diagnostic display during POST at system boot up!

- CPU temperature monitoring, your system stays cool always!

- DigiDoc is the doctor for your system!

Refer to Appendix Digidoc 80-Port POST Error Code List for its details.

CN26 (IEEE 1394 Connector)

Attach the IEEE 1394 serial connector cable to the IEEE 1394 bracket, and the CBOX™3 Front panel.

SATA 0/1/2/3 (Serial ATA Connector):

This can connect to new IDE device; it supports ATA 150MB/sec.

Chapter 2

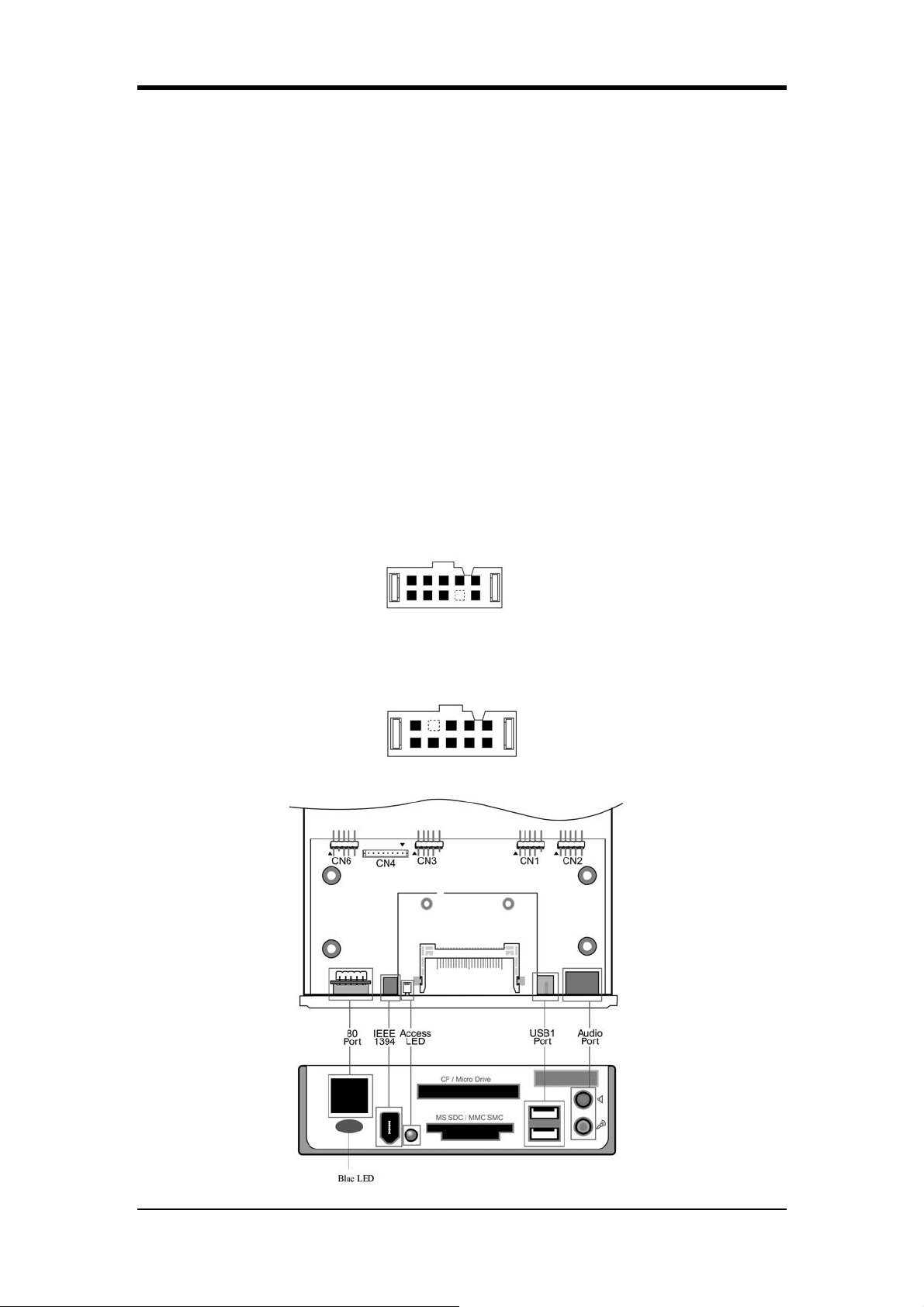

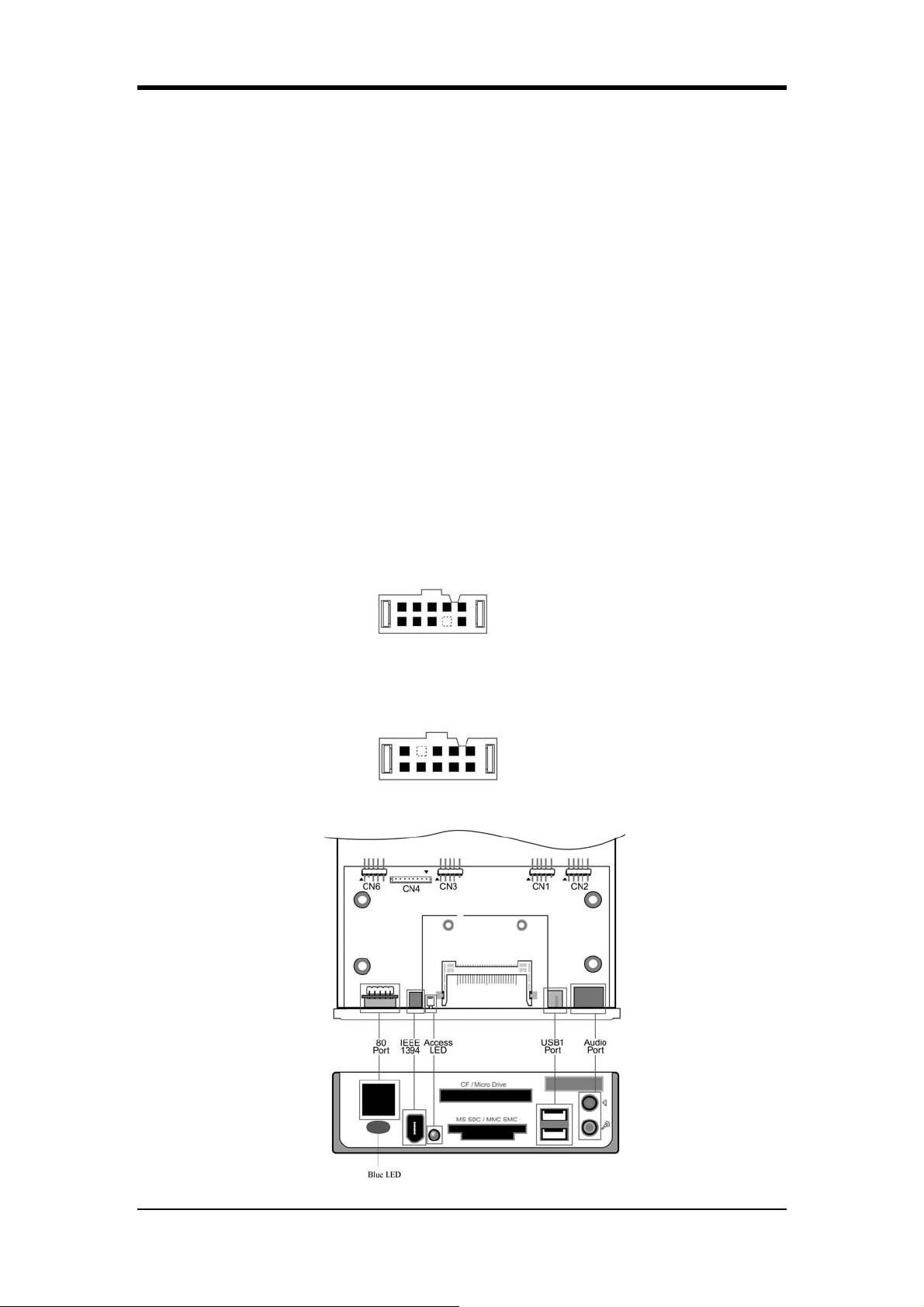

2-5 CBOX™ 3 Setup

1. Gently insert CBOX™ 3 into the regular 5-1/4” drive bay at the front of

system chassis and securely tighten the side screws.

2. Connect Motherboard to CBOX™ 3:

Function Motherboard CBOX™ 3

USB 4 & 5 CN23 CN1 USB 0 & 1 CN23C CN3

*Front Audio CN24 CN2

IEEE 1394 CN26 CN4

80 Port Display CN25 CN6

Note: For a proper installation of CBOX™ 3 please align the red edge of the Audio and 80 port display cables with the arrows of CN2 and CN6 connectors respectively.

 Remove CN24 Jumper Caps on motherboard 5-6, 9-10 before installation.

USB Cable (10 pin) x 2 Front Audio Cable (10 pin) x 1 IEEE-1394 Cable (8 pin) x 1 80 Port Cable (10 pin) x 1

It is NORMAL when error code “FF” is displayed on CBOX2/CBOX3 under any OS after the system has boot up. Only when APOGEE Overclocking Utility or DigiDoc is properly installed and activated, CBOX2/CBOX3 will show the current CPU temperature.

Please visit http://www.chaintech.com.tw for the newest versions of APOGEE Overclocking Utility and DigiDoc.

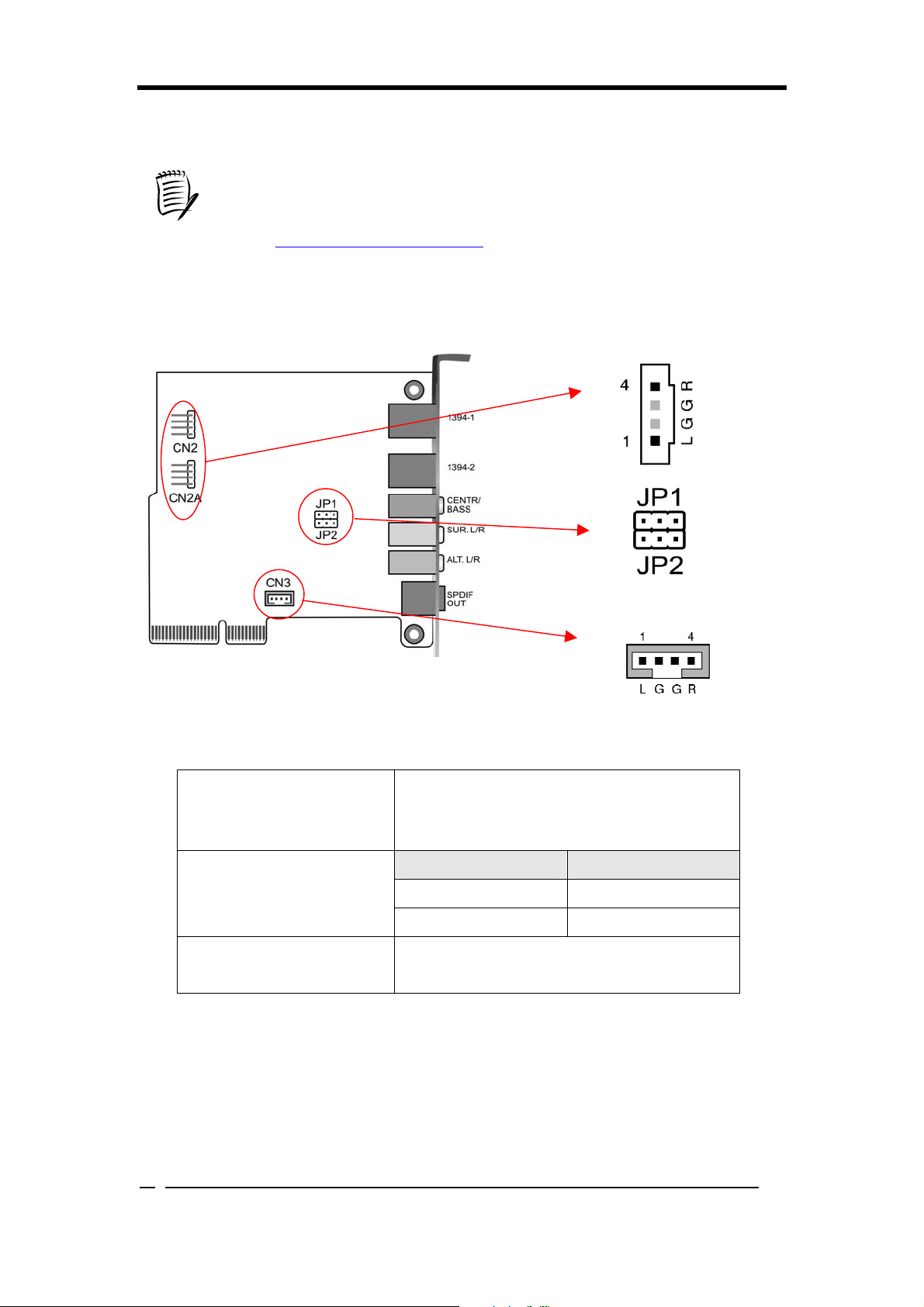

2-6 CMC (Chaintech Multimedia Card) Setup

Chapter 2

CN2/CN2A (CD-ROM Audio-in Connector)

JP1/JP2 (Bass/Center Select)

CN3(Auxiliary Audio-In Connector)

Use the audio cable enclosed with your CD-ROM disk drive to connect the CD-ROM to your motherboard. This will enable your CD-ROM's audio function.

Pin Definition

1-2 Normal (Default)

2-3 Swap

This connector is for AUX Audio Device.

Chapter 2

硬體設定(Chinese)

即使您的主機板己經安裝於電腦中，當您打算升級您的電腦配備時，您可能還是需要參考此章節。在做任何硬體安裝前，請務必拔除電源線，並穿戴應有的保護措施，以免電源衝擊損壞設備！

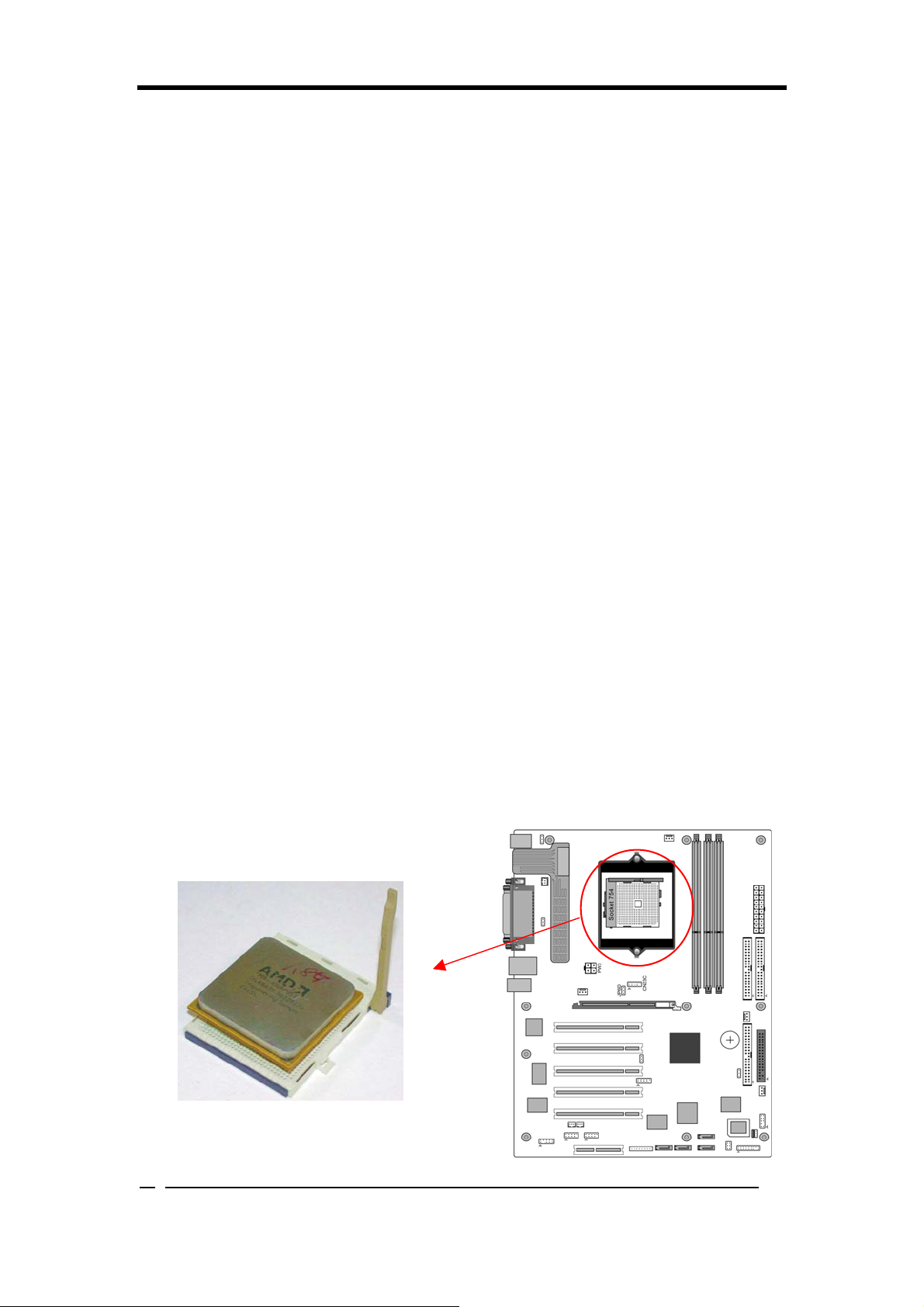

2-7 安裝 CPU 在 Socket 754

Socket 754，可安裝 AMD Athlon 64 的 CPU。以下是將 CPU 安裝於 Socket 754 的詳細介紹：

1. 將CPU朝上(如圖)，並且找出 CPU 缺角。

2. 拉開Socket 754基座旁的拉捍，使其垂直於主機板。輕輕地將CPU嵌入於 Socket 754，使缺角互相對應，然後合上拉桿。(請勿重壓CPU，這樣對CPU 有害)

3. 請安裝AMD認可的散熱器，否則會因過熱而燒毀CPU。

注意：安裝 CPU 前，請先將電源關閉。

2-8 CPU Jumper 設定

頻率設定頻率由 CPU 自動控制。

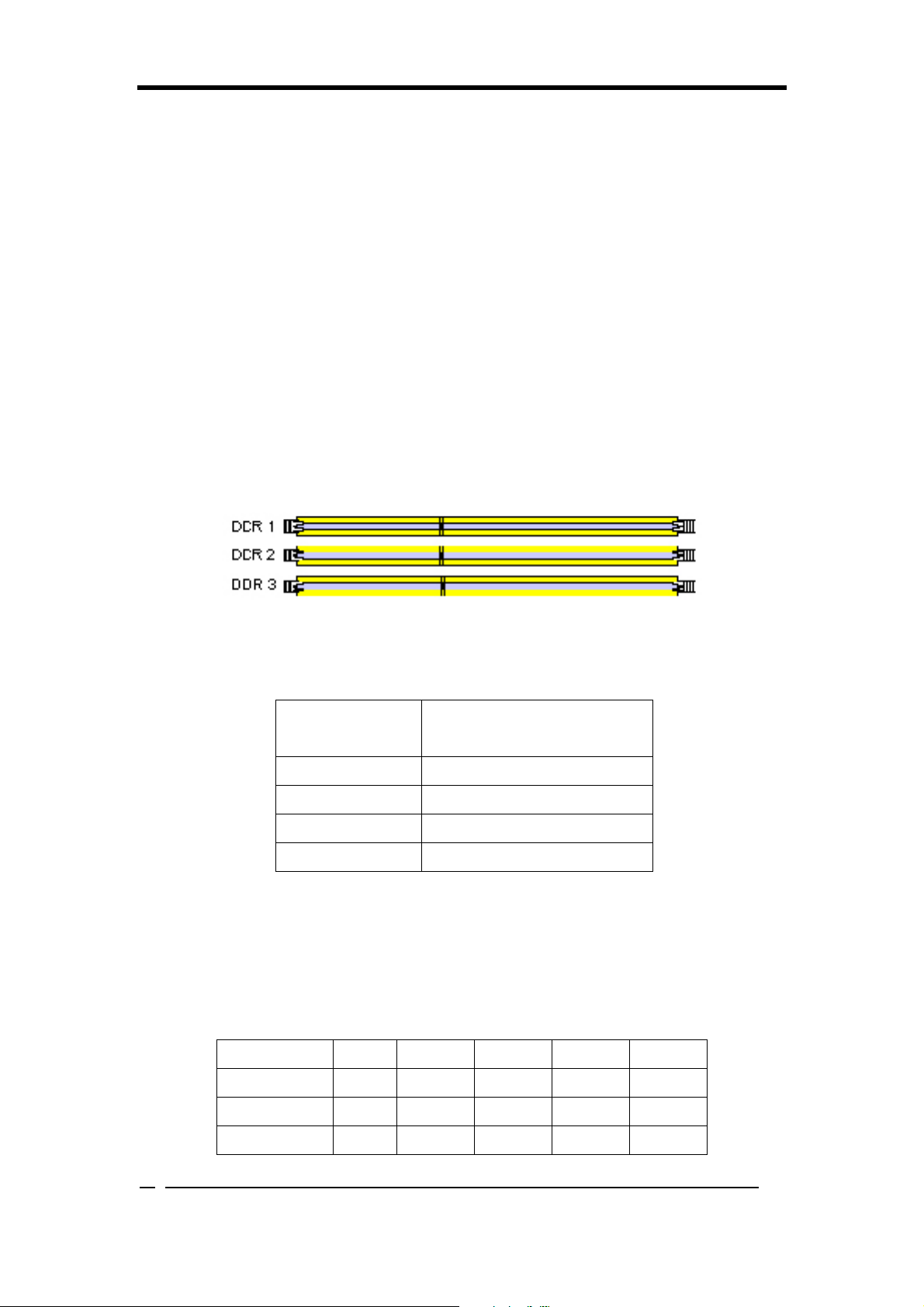

2-9 記憶體的配置

DDR SDRAM 由 3 根插槽組成。第一根插槽可支援最大容量 1GB 的記憶體，而第二和第三根插槽一起可支援最大容量 1 GB 的記憶體。若第二與第三插槽同時使用，只能支援單面記憶體模組。若三個插槽同時使用，插槽一(雙面)，插槽二(單面)，插槽三(單面) 只能支援到 DDR333。

Chapter 2

DDR SDRAM 的敍述

Memory Frequency Internal System BUS Frequency

100 MHz 200 MHz 133 MHz 266 MHz 166 MHz 333 MHz 200 MHz 400 MHz

記憶體插槽類型：2.5V, 184 pin 64/128/256/512-bit DDR SDRAM 記憶體模組容量：單邊/雙邊 64/128/256/512MB/1GB 相容性：同一類型或是不同類型皆可

Location 64 MB 128 MB 256 MB 512 MB 1.0 GB

DDR 1 V V V V V DDR 2 V V V V V DDR 3 V V V V V

2-10 連接座和Jumper設定

連接座的用途為連接主機板和系統的其他部份，包括電源、鍵盤和機殼面板上的控制器。

當安裝主機板時，電源供應器之連接座，要安排最後再接上。而且在連接前，請確定電源供應器的電源，並未接上電，以確保安全。

所有的連接線已通過承啟安全認證。

Chapter 2

PW 1 / 3 (ATX 電源連接座)

在系統組裝過程中，最後一個步驟才能將 PW1/3 與外部電源接上。ATX 電源供應器，提供一組 20 個腳位的連接介面，其中包含了標準+/-5V，+/-12V，額外的 3.3V 和電源信號。此信號是一個 5V 微量電源，當主電源被接上以後，即可連續供電。當系統處於軟體關機摸式時，此微量電源將可維持系統處於最小的電源供應狀態。

ATX 12V 電源供應器支援新的+12V (4 個腳位)和+5V/3.3V (6 個腳位)輔助電源接頭，可提供更多的 +12 V 與+5/3.3V 電

源到主機板上。

數據機啟動控制

當系統處於軟體關機摸式時，若數據機偵測到外部傳來的振鈴信號，系統將自動啟動，並可從遠端遙控使用。若要使用此功能，須於 BIOS 的 Power Management Setup 設定選單中啟用此功能 (參考 3-18 章節)。

暫停模式之閃爍 LED 功能

當進入暫停模式時，您電腦面板上的 LED 燈將閃爍，只要您按下外殼上的省電按鈕，或將 BIOS 的 Power Management menu 下之 Suspend Mode 選項啟動，則可進入暫停模式 (參考 3-18 章節)。

Poly-fuse 過電流保護

此保險絲用來保護經由鍵盤或 USB 接頭傳來的危險電壓，可快速地切斷電路，並在一段時間後，於安全狀態下回復正常使用狀態，不像一般的保險絲燒毀後就必須更換。

CN1A (前置面板控制接頭)

1. PWR-SW (Over-ride 電源按鈕接頭)

ATX 機殼上的電源按鈕，可用來當做普通的電

源開關，也可以用來使系統進入 ”電源管理系統” 模式。這個模式可在當電腦有一段長時間不使用時，做節省電源的設定。若要使用此功能，請在 BIOS 的電源管理選項中，將 Soft-off by PBTN 設定為[Delay 4 Sec.]。當 Soft-off by PBTN 功能被啓用後，若快速的

此時外部有任何動作，例如：按鍵盤上的任一鍵或是移動滑鼠，則會使系統回復到完全開機模式。如果在完全開機模式下，按下電腦機殼前的電源超過 4 秒，則系統將會完全關機。

2. P-LED(電源 LED 燈接頭)

此 LED 顯示系統的電源狀態。請確認您的連接線是否插入正確的腳座。

(若沒有時只要將連接線對調即可)。

按一下電源開關，將使系統進入省電模式。若

3. G-BTN (綠色開關接頭)

有些 ATX 外殼提供省電開關，讓系統能進入暫停模式。在暫停模式下，供應系統之電源將降低至微電源，且 CPU 的時脈停止，而 CPU 的核心將處在最小電源狀態，當按下鍵盤或移動滑鼠時，系統將自動甦醒。系統甦醒後的運作模式有很多種，可以在 BIOS 的電源管理設定中設定。

4. RESET (系統重置開關接頭)

用來連接機殼前方面板上重置開關，按此開關將可在不關閉電源之下，重新開機，重新啟動系統。

5. SPEAKER(喇叭連接座)

4 腳位的接頭，用來連接系統喇叭。

6. HD-LED(IDE 動作 LED 指示燈接頭)

用來連接機殼前方面板上之 IDE 動作指示燈，當 IDE 裝置動作時，此指示燈會閃爍。

FD1 (軟碟機連接座)

此主機板提供標準的軟碟機連接頭，可支援 360K, 720K, 1.2M, 1.44M

Chapter 2

和 2.88M 類型的軟碟機。使用這連接頭，須連接 34 腳座的軟碟機。

IDE 1/2 (IDE 硬碟機連接座)

此主機板有32-bit PCI IDE 和 Ultra ATA66/100/133 連接座，可提供 PIO mode 0~4Bus Master 和 ultra DMA AT66/100/133 的功能。此連接頭用於連接 40 腳座的設備。

IDE 1 只能連接 2 個 IDE 設備 (Primary Master/Slave)。 IDE 2 只能連接 2 個 IDE 設備 (Secondary Master/Slave)。

FAN1/2/3/4 (CPU/系統/機殼/北橋風扇接頭)

這些接頭可讓風扇從主機板上得到電源。主機板的硬體管理系統可以偵測 CPU/系統風扇的轉速。一般標準的風扇，紅色是正極(+12V), 黑色是接地線的，黃色則是轉速訊號線。連接北橋的是 FAN4。

FAN 5 (Heat-Pipe Connector)

RadEX 風扇的專屬連接座。

Chapter 2

JP1(清除 CMOS 資料)

依下列步驟清除 CMOS 資料：

Pin Definition 1-2 Normal (default) 2-3 Clear CMOS Data

拔掉電源線。將 jumper 插在[2-3]腳位，約 <5 秒>後, 再插回預設位置。接上電源並開

機。進入 BIOS 設定中，選擇 ”Load Optimized Defaults”，按[Y] 之後再按

[Enter]。在 Standard CMOS Setup 下選擇設定系統的正確參數。

JP5 (鍵盤開機功能)

Pin Definition

此功能可讓使用者以 PS/2 介面的鍵盤開機 (設定快速鍵)。在 BIOS 設定中的 ” Power

1-2 Disable (default)

Management Setup” 選單中選擇 ” Wake Up

2-3 Enable

Events”，在 ”HOT Key Power ON” 選項中

設定鍵盤開機快速鍵。必須將 jumper 調至[2-3]腳位方可使用。

JP6 (USB 2/3 USB 裝置開機功能)

Pin Definition 1-2 Disable (default) 2-3 Enable

此功能讓您可使用主機板上的 USB 的鍵盤或是滑鼠，來喚醒您的電腦。但您須在 BIOS 的 ” Power Management Setup”下做相關設定，並且須將 jumper 調至[2-3] 腳

位才可使用這個功能。

JP 6A / 6D (USB 4/5,0/1 裝置開機功能)

JP6A -> USB 4/5, JP6D -> USB 0/1

此功能讓您可使用主機板上的 USB 的鍵盤

Pin Definition 1-2 Disable (default) 2-3 Enable

或是滑鼠，來喚醒您的電腦。但您須在 BIOS 的 ” Power Management Setup”下設定，並且您須將 jumper 插在 [2-3] 腳位才可使用這

JP23 (綠色指示燈接頭)

Pin Definition

CHAINTECH

1-2

(default)

2-3 OEM

個功能。

設定綠色指示燈(Green LED)

JP25 (ROM Table Select): Optional

在開機時，當 jumper 設在【1-2】腳位時，

Pin Definition 1-2 User Mode

是使用者模式。若 jumper 設在【2-3】腳位時，是安全模式。

2-3 Safe Mode

CN5 (網路喚醒系統 Wake-on-LAN 接頭)

在 BIOS 的” Power Management Setup” 中將”Wake up on LAN” 選項設定為 enable 以啟動此功能。這個接頭是用來連接支援 Wake-on-LAN 的網路介面卡 (Network Interface Card) ，

提供主機板網路喚醒功能。

CN5A (網路撥接喚醒系統(Wake-on-Modem)接頭)

在 BIOS 的” Power Management” 中設定以使用這個功能。這個接頭是用來連接網路撥接介面卡，而介面卡須支援

Chapter 2

Wake-on-Modem，才能提供主機板網路撥接喚醒功能。

CN17 (藍色指示燈接頭)

Pin Definition 1-2

CHAINTECH

(default)

2-3 OEM

CN23/CN23C (USB 4/5 和 0/1)

USB Port 4/5  CN23 , USB Port 0/1  CN23C

假如您要使用USB 接頭的鍵盤，您要在 BIOS的 ” Integrated Peripherals”中選擇”ENABLE” (參考 3-17 章節)。這個主機

板有一 USB 中心控制器和一個中心集線器，這個功能可讓您接兩個 USB 的設備，另一個也可以接出兩個 USB 的設備，共 4 個 USB 的設備 (USB 0/1 和 4/5)。

此功能跟電源指示燈一樣，可顯示系統電源狀況。唯一不同點是一個爲藍色，另一個爲紅色。

CN24 (CBOX ™ 3 音效接頭)

這接頭讓您可選擇使用前置面板音效。拔除 jumper 帽蓋 [5-6] 和 [9-10]，然後接上排線。

Chapter 2

CN25 (CBOX™ 3 DigiDoc 數位醫生 80-Port 顯示器接頭)

[DigiDoc]數位醫生是 CHAINTECH獨家 CBOX3的特色之一。功能如下：

1. 可在開機期間顯示系統錯誤診斷碼。

2. 安裝 DigiDoc 軟體後，在作業系統下可顯示 CPU 溫度和風扇的轉速！

Digidoc 80-Port 錯誤診斷碼說明，請參考附錄及 CBOX 內盒所附貼紙。

CN26 (IEEE 1394 接頭)

連接 IEEE 1394 連接線到 CBOX™3 前置面板。

SATA 0/1/2/3 (Serial ATA Connector)

連接新型的 Serial ATA 硬碟, 支援 ATA 150MB/sec。

2-11 CBOX™ 3 設定

1. 輕輕地嵌入 CBOX™ 3 到標準的 5-1/4 機殼前面板插槽裏，而且栓緊螺絲。

2. 連接主機板和 CBOX™ 3 的接頭:

Chapter 2

功能主機板

CBOX™ 3

USB 4 & 5 CN23 CN1 USB 0 & 1 CN23C CN3 *前置音效

CN24 CN2

IEEE 1394 CN26 CN4

80 Port Display CN25 CN6

NOTE : CBOX3 的音效和 80 PORT 的正確安裝----請將音效和80 PORT 的排線的紅邊靠同一邊, 分別插在 CBOX3 的 CN2 和 CN6 的連接頭上,

即可使用.

* 在安裝前，先移動主機板 CN24 Jumper [5-6]，[9-10]帽蓋

USB 排線 (10 pin) x 2 前置音效排線(10 pin) x 1(接頭圖示如下，防呆塞孔在下排)

IEEE-1394 排線(8 pin) x 1 80 Port 排線(10 pin) x 1(接頭圖示如下，防呆塞孔在上排)

* 安裝時請將塞孔對準 CBOX3 上腳座缺針位置

Chapter 2

開機進入作業系統後, 當"FF"字樣顯示在CBOX2/CBOX3的螢幕時, 這代表系統運作正常. 當 APOGEE 超頻軟體或 DigiDoc 監控軟體已正確安裝在系統時, 在 CBOX2/CBOX3 的螢幕上, 將會顯示 CPU 當時的工作溫度. 請到 http://www.chaintech.com.tw.下載最新的 APOGEE 超頻軟體或 DigiDoc 監控軟體

2-12 CMC (Chaintech多媒體卡) 設定

CN2/CN2A (光碟機音效輸入接頭)

JP1/JP2 (Bass/Center Select)

利用光碟機所附之音源線，將光碟機連接到主機板上，將可啟動光碟機音效功能

Pin Definition 1-2 Normal (Default) 2-3 Swap

CN3

外加音效輸入接頭

(外加音效輸入接頭)

Chapter 2

Installation Matérielle (French)

Si votre carte mère a déjà été installée dans votre ordinateur ce chapitre peut quand même vous être utile si vous prévoyez de mettre à niveau le matériel de votre système. Cette carte mère est sensible à l’électricité statique. Ne la touchez pas sans porter un équipement adéquat et prenez soin de déconnecter le câble d’alimentation de la source de courant avant d’entreprendre quoi que ce soit sur la carte mère. Le non respect de ces consignes vous expose à des risques d’électrocution !

2-13 Installation d’un Processeur CPU dans le Socket 754

Le Socket 754, conçu pour les processeurs AMD Athlon 64, a été incorporé comme une spécification standard de carte mère. Pour insérer votre CPU dans le Socket 754 veuillez procéder comme suit :

1. Repérez un pan coupé à la surface du CPU, se trouvant à proximité d’un des angles

du CPU. Le même angle sera aussi tronqué, laissant une encoche reconnaissable dans l’angle du CPU. Ces marques indiquent la Broche 1 sur le CPU.

2. Soulevez le levier du Socket 754 de sorte qu’il soit perpendiculaire à la surface de la

carte mère. Insérez doucement le CPU avec la Broche 1 dans le même angle du Socket 754, qui est situé à proximité de l’extrémité du levier. Laissez le CPU se mettre en place de lui même par son poids. N’appliquez pas de pression supplémentaire car cela pourrait endommager votre CPU. Raccrochez le levier à sa

place. Il est nécessaire d’installer un dissipateur de chaleur approuvé AMD avec un ventilateur pour une dissipation de chaleur correcte de votre CPU. Si vous n’installez pas ces éléments cela peut entraîner une surchauffe et risque de griller votre CPU.

Remarques: Pour démarrer avec un CPU nouvellement installé, L’alimentation doit être mise hors tension avant l’installation.

Chapter 2

2-14 Configuration des Cavaliers du CPU

Configuration de la Fréquence :

Cette fréquence est automatiquement ajustée par le CPU.

2-15 Configuration de la Mémoire Principale

Le système mémoire DDR SDRAM est composé de 3 banques. La premières banque supporte jusqu’à 1GB de mémoire, la deuxième et la troisième ne supportent ensemble que jusqu’à 1GB de mémoire total. Nous vous suggérons fortement d’installer les barrettes mémoires dans les slots DIMM1 + DIMM2 ou DIMM1 +DIMM3. Une installation des mémoires en DIMM2 + DIMM3 n’est pas recommandée puisqu’elle pourrait entraîner une instabilité du système.

Spécifications de la SDRAM DDR

Fréquence de

Mémoire

Fréquence de BUS de

Système Interne

100 MHz 200 MHz 133 MHz 266 MHz 166 MHz 333 MHz 200 MHz 400 MHz

Type de DIMM : SDRAM DDR 2.5V, sans mémoire tampon de 184 broches

64/128/256/512 bits Taille du module :Simple/double face 64/128/256/512Mo/1Go Parité : Soit parité ou non parité

Emplacement 64 Mo 128 Mo 256 Mo 512 Mo 1.0 Go

DDR 1 DDR 2 DDR 3

V V V V V V V V V V V V V V V

Chapter 2

2-16 Paramètres de Connecteurs et de Cavaliers

Les connecteurs sont utilisés pour relier la carte système aux autres parties du système, y compris l’alimentation, le clavier, et les divers contrôleurs situés sur le panneau avant du boîtier du système.

Le connecteur d’alimentation est la dernière connexion à réaliser lors de l’installation de la carte mère. Avant de connecter le boîtier d’alimentation, assurez-vous qu’il n’est pas connecté à la source d’alimentation.

Tous les câbles fournis par CHAINTECH sont sécurisés.

PW 1/3 (Connecteur d’Alimentation ATX):

Le cordon d’alimentation reliant l’alimentation du système à la source d’alimentation externe doit être la toute dernière partie connectée quand vous assemblez un PC. L’alimentation ATX fournit un connecteur d’interface unique à 20 broches, intégrant les signaux +/-5V, +/-12V standards, 3.3V optionnel et Soft-power. Le signal Soft-power, un courant d’alimentation d’entretient de 5V est fourni en continu quand l’alimentation secteur est disponible.

Quand le système est en mode Soft-Off, cette alimentation d’entretien maintient le système à son état d’alimentation minimum. L’alimentation ATX 12V possède un nouveau connecteur d’alimentation auxiliaire en +12V (4 broches) et +5V /

3.3V (6 broches) pour permettre de délivrer un courant de plus de +12 VDC et + 5/

3.3V VDC à la carte mère.

Mise sous Tension Par Modem :

En état Soft-Off, si un signal de sonnerie de modem externe est détecté, le système sera activé et on peut donc y accéder à distance. Vous pouvez activer cette fonction dans le menu Setup de Gestion d’Alimentation du BIOS. (Voir section 3-31)

LED Clignotante en Mode Suspension :

Lorsque vous êtes en mode Suspension, le voyant LED situé sur le panneau avant de votre ordinateur se mettra à clignoter. Vous pouvez entrer en mode Suspension en appuyant sur Bouton d’allumage de votre boîtier ATX, ou en activant les options de Gestion d’Alimentation et de Mode de Suspension dans le menu de Gestion d’Alimentation du BIOS. (Voir section 3-31)

Chapter 2

Protection contre les Surtensions par Fusible Autoréarmable :

Le fusible autoréarmable protège le système contre les voltages dangereux auxquels le système risque d’être exposé via le clavier ou les connecteurs USB. En cas d’une telle exposition, le fusible autoréarmable sera immédiatement déconnecté du circuit, simplement comme un fusible normal. Après avoir été déconnecté pendant une certaine durée, le fusible autoréarmable retournera à son état normal et le clavier ou le connecteur USB pourra fonctionner à nouveau correctement. Contrairement aux fusibles conventionnels, il ne sera pas nécessaire de remplacer le fusible autoréarmable, libérant l’utilisateur de tels désagréments.

CNIA (Connecteur de Face Avant) :

1. PWR-SW (Connecteur de Bouton d’Alimentation):

Le bouton d’alimentation du châssis ATX peut être utilisé comme un commutateur d’alimentation normal ainsi que comme un dispositif destiné à activer le mode de Suspension de Gestion d’Alimentation. Ce mode d’économie d’énergie est utilisé pour économiser de

l’électricité quand l’ordinateur n’est pas utilisé pendant une période prolongée. La fonction “ Soft-OFF by PWR-BTTN” dans le menu Setup de Gestion d’Alimentation du BIOS doit être positionnée sur [Delay 4 Sec.] pour activer cette fonction. Quand la fonction “Soft-OFF by PWR-BTTN” est activée, le fait d’appuyer rapidement sur le bouton d’alimentation commutera le système en mode Suspension. Toute occurrence d’activités externe telle que le fait d’appuyer sur une touche du clavier ou de déplacer la souris ramènera le système en “Full-On”. Le fait d’appuyer sur le bouton pendant au moins [4 secondes] quand vous êtes en mode “Full-On” éteindra complètement le système. Voir le schéma de Fonctionnement du Bouton d’Alimentation.

2. P-LED (Connecteur de LED d’Alimentation):

Le voyant LED d’alimentation affiche l’état d’alimentation du système. Il est important de prêter attention aux câbles et à l’orientation correctes des broches (c.-à-d., faites attention à ne pas inverser l’ordre de ces deux connecteurs.)

3. G-BTN (Connecteur de Bouton d’Alimentation):

Certains boîtiers ATX offrent un commutateur Vert, utilisé pour mettre le système en mode Suspension. En mode Suspension, l’alimentation du système est réduite à un courant d’entretien, l’horloge du CPU est arrêtée, et le noyau du CPU est à son d’état d’alimentation minimum. Le système est activé quand vous touchez au clavier ou à la souris. Le système reprendra de différentes façons comme défini par

l’écran de Paramétrage de Gestion d’ Alimentation du BIOS.

4. RESET (Connecteur de Réinitialisation du Système):

Ce connecteur doit être connecté au commutateur de réinitialisation situé sur le panneau avant du boîtier système. Le commutateur de réinitialisation vous permet de redémarrer le système sans éteindre le système.

5. SPEAKER (Connecteur de Haut-parleur):

Ce connecteur à 4 broches se connecte aux haut-parleurs montés sur le boîtier.

6. HD-LED (Connecteur LED d’Activité IDE):

La LED d’activité IDE s’allume chaque fois que le système lit/écrit sur les périphériques IDE.

FD1 (Connecteur de Lecteur de Disquette) :

La carte mère offre un connecteur de lecteur de disquette standard supportant les types de disquettes de 360K, 720K, 1.2M, 1.44M et

2.88Mo. Un lecteur de disquette de 34 broches est connecté à l’aide de ce connecteur.

Chapter 2

IDE 1/2 (Connecteur de Disque Dur IDE) :

La carte mère possède un contrôleur IDE PCE Amélioré de 32 bits et Ultra ATA66/100/133 offrant le mode PIO 0~4, Maîtrise de Bus, et la fonction Ultra ATA66/100/133. Ce connecteur est utilisé pour connecter des périphériques ATAPI à 40 broches. IDE 1 se connecte seulement à deux périphériques IDE. (Maître/Esclave Principal) IDE 2 se connecte seulement à deux périphériques IDE. (Maître/Esclave Secondaire)

FAN1/2/3/4 (Connecteurs de Ventilateur de Refroidissement du CPU/Système/ Case Fan/ Chip Fan):

Le gestionnaire de matériel de la carte peut d étecter la vitesse de rota tion du ventilateur du CPU et du système en t/mn (tours par minute). Le câblage et les connexions peuvent varier en fonction du fabricant. Sur les

ventilateurs standard, le fil rouge est le positif (+12V), le noir est la masse, et le fil jaune est le signal de rotation. Connectez le ventilateur de refroidissement north-bridge sur FAN4.

FAN 5 (connecteur Heat-Pipe)

Ce connecteur est utilisé pour relier le système Heat-Pipe à la carte mère.

Chapter 2

JP1 (Cavalier Effacer CMOS):

Broche Définition

Il y a une RAM CMPS interne alimentée par une batterie externe

1-2 Normal(par défaut) 2-3 Effacer les Données CMOS

pour conserver les données et la configuration du système. Pour

effacer le contenu du CMOS, veuillez suivre les étapes ci-dessous.

1. Débranchez l’alimentation système de la source d’alimentation.

2. Positionnez le cavalier à l’emplacement [2-3] pendant <5 secondes>, et

remettez-le ensuite dans sa position par défaut.

3. Connectez l’alimentation du système et redémarrez ensuite le système.

4. Entrez dans l’Utilitaire Setup CMOS du BIOS et choisissez « Load Setup

Defaults ». Tapez [O] et appuyez ensuite sur [Entrée] pour continuer.

5. Paramétrez la configuration du système dans le menu Setup CMOS Standard.

JP5 (KB/MS Power On)

Cette carte peut être mise en marche par

Broche Définition

1-2 Désactivé 2-3 Activé

clavier PS/2 (touche de raccourci). Pour utiliser cette fonction, sélectionnez une touche de raccourci de votre choix dans

l’option Eveil par Clavier PS2 à partir de S3 dans Evénements d’Eveil de l’écran de Gestion d’Alimentation du BIOS. Vous devez aussi positionner ce cavalier sur les broches [2-3] pour utiliser cette fonction.

JP6 (Power Ob by USB 2/3)

JP6  USB 2/3

Une touche de raccourci d’un clavier USB

Broche Définition

1-2 Désactivé(par défaut) 2-3 Activé

ou un clic avec une souris USB peut activer cette carte. Pour utiliser cette fonction, sélectionnez une touche de raccourci de votre choix dans l’option

Reprise USB à partir de S3 dans les Evénements d’Eveil de l’écran de Gestion d’Alimentation du BIOS. Vous devez aussi positionner ce cavalier sur les broches 2-3 pour utiliser cette fonction.

JP6A/JP6D (Activer/Désactiver le Cavalier D’Alimentation de Périphérique USB 4/5, 0/1)

JP6A  USB 4/5 JP6D  USB 0/1

Une touche de raccourci d’un clavier USB

Broche Définition

ou un clic avec une souris USB peut activer

1-2 Désactivé 2-3 Activé

cette carte. Pour utiliser cette fonction, sélectionnez une touche de raccourci de

Chapter 2

votre choix dans l’option Reprise USB à partir de S3 dans les Evénements d’Eveil de l’écran de Gestion d’Alimentation du BIOS. Vous devez aussi positionner ce cavalier sur les broches 2-3 pour utiliser cette fonction.

JP23 (LED de Mode Verte):

Broche Définition

1-2 CHAINTECH(par défaut)

Ce cavalier permet d’activer le mode flash LED verte. (Optionnel)

2-3 OEM

JP25 (ROM Table Select): Optionnel

Broche Définition

1-2 User Mode 2-3 Safe Mode

Le système entre dans le Mode Utilisateur lorsque les cavaliers sont laissés sur les broches [1-2] durant le processus de démarrage. Autrement c’est le Mode

Sécurisé qui sera atteint si les cavaliers sont laissés sur les broches [2-3].

CN5 [Connecteur WOL (Wake-on-LAN)]:

Active la sélection Wake Up On LAN (Eveil par Réseau) dans le Menu de Gestion d’Alimentation du BIOS pour utiliser cette

fonction La capacité de gérer les PC à distance à travers des réseau est un facteur significatif dans la réduction des coûts administratifs et de possession. La technologie Magic Packet est destinée à apporter la fonction WOL au contrôleur LAN. Ce connecteur est utilisé pour relier une NIC (Network Interface Card) supplémentaire offrant la fonction WOL à la carte mère.

CN5A [Connecteur WOM (Wake-on-Modem)]:

Active la sélection Wake Up On Modem (Eveil par Modem) dans le Menu de Gestion d’Alimentation du BIOS pour activer cette fonction. Cette embase est utilisée pour connecter une carte modem supplémentaire offrant la fonction WOM à la carte mère.

CN17 (Connecteur LED Bleu)

Broche Définition

CHAINTECH

1-2

(par défaut)

2-3 OEM

Ces caractéristiques fonctionnent comme le voyant LED d’alimentation, tous deux affichent l’état d’alimentation du système. La seule différence est qu’une LED est bleue et

l’autre est rouge.

Chapter 2

CN23/CN23C (Connecteur USB pour USB 4/5 et 0/1):

USB Port 4/5  CN23 USB Port 0/1  CN23C

Si vous voulez utiliser un Clavier USB, vous devez activer la fonction de support de clavier USB dans le menu de Périphériques Intégré du BIOS (Voir Section 3-30). Cette carte contient un contrôleur d’Hôte USB et un hub racine, avec deux connecteurs, est inclus pour un Adaptateur USB optionnel (USB 0/1 et 4/5).

CN24 (Connecteur Audio de Panneau Avant CBOX 3 ):

Ce connecteur vous donne la possibilité de brancher un câble ext.

Permettant l’utilisation de la prise audio d’un panneau avant,

personnalisé à un boîtier système. Retirez simplement le cavalier

double des broches [5-6] et [9-10] puis branchez-le sur le

connecteur ext. du câble (optionnel). Les broches [5-6] et [9-10]

sont reliées (par défaut) pour activer la fonction audio du panneau

arrière.

CN25 (Connecteur d’Affichage du Système CBOX™ 3 DigiDoc):

Le CBOX3 intègre le [DigiDoc] exclusivité de CHAINTECH, l’affichage de surveillance diagnostique le système de façon avancé.

 Affichage de diagnostic de PORT 80 pendant le POST

au démarrage du système!

 Surveillance de la température du CPU, votre système ne chauffe jamais !  DigiDoc est le docteur de votre système!

Reportez-vous à l’Appendice Liste des Codes d’Erreur de POST du Port 80 (Version Anglaise)

CN26 (Connecteur IEEE1394)

Reliez le câble connecteur série IEEE 1394 au bracket 1394 et au panneau frontal CBOX™.

SATA 0/1/2/3 (Connecteur Série ATA)

Il peut se connecter au nouveau périphérique IDE ; il

supporte l’ATA 150Mo/sec.

2-17 Installation de CBOX™ 3

1. Insérez doucement la CBOX™ 3 dans une baie 5-1/4” située à l’avant du châssis

système et serrez les vis latérales.

2. Connectez la Carte mère à CBOX™ 3:

Fonction Carte Mère CBOX™ 3

USB 4 & 5 CN23 CN1 USB 0 & 1 CN23C CN3

*Audio A vant CN24 CN2

IEEE 1394 CN26 CN4

Affichage Port 80 CN25 CN6

Chapter 2

Attention : Pour une bonne installation du CBOX

™

3 merci d'aligner le fil rouge des câbles Audio et de l'affichage Port 80 avec les flèches respectives des connecteurs CN2 et CN6.

*Retirez le cavalier CN24 sur la carte mère 5-6, 9-10 avant l’installation.

Câble USB (10 broches) x 2 Câble Audio A vant (10 broches) x 1

Câble IEEE-1394 (8 broches) x 1 Affichage Port 80 (10 broches) x 1

Chapter 2

Le code erreur “FF” est une indication NORMALE sur les CBOX2/CBOX3 sous tout SE (Système d’exploitation) lorsque qu’il a démarré. C’est uniquement après l’installation et l’activation des logiciels APOGEE Overclocking Utility ou DigiDoc* (*selon le modèle de votre carte mère) que les CBOX2/CBOX3 afficheront la température actuelle de CPU.

Merci de visiter le site http://www.chaintech.com.tw pour obtenir les dernières versions des logiciels APOGEE Overclocking Utility et DigiDoc.

2-18 Installation de CMC (Carte Multimédia Chaintech)

CN2/CN2A (Connecteur d’Entrée Audio CD-ROM)

JP1/JP2 (Sélection Basse/Médium)

CN3 (Connecteur d’Entrée Audio Auxiliaire)

Utilisez le câble audio qui accompagne votre lecteur CD-ROM pour connecter le CD-ROM à votre carte mère. Cela vous permettra d’utiliser à la fonction audio de votre CD-ROM.

Broche Définition

1-2 Normal

(par défaut)

2-3 Echange

Ce connecteur est destiné aux Périphériques Audio AUX.

Chapter 2

Hardware-Setup(German)

Dieses Kapitel enthält auch Informationen für den Fall, daß das Motherboard bereits im Computer installiert wurde, z.B. wenn die Systemhardware aufgerüstet werden soll. Dieses Motherboard ist sehr empfindlich gegenüber statischer Ladung. Berühren Sie es nur mit geeignetem Sicherheitszubehör und trennen Sie immer erst das Stromkabel von der Netzsteckdose, wenn Sie mit dem Motherboard in Kontakt kommen. Anderenfalls besteht Stromschlaggefahr!

2-19 Installation einer CPU im Sockel 754

Der Sockel 754, der für Prozessoren des Typs AMD Athlon 64 geeignet ist, wurde als ein Standardmerkmal in das Motherboard integriert. Die CPU wird folgendermaßen in den Sockel 754 eingesetzt:

1. Auf der Oberseite der CPU finden Sie nahe einer der Ecken eine Markierung. Ebendiese Ecke der CPU ist auch als deutliches Kennzeichen abgeschnitten. Diese Markierungen kennzeichnet den Pin-1 der CPU.

2. Ziehen Sie den Hebel des Sockels A so weit hoch, daß er senkrecht zum Motherboard steht. Setzen Sie die CPU vorsichtig so ein, daß sich die Pin-1-Position am Anfang des Sockelhebels von Sockel 754 befindet. Die CPU wird durch ihr Eigengewicht in den Sockel gedrückt. Helfen Sie nicht nach, da dabei die CPU beschädigt werden könnte. Klappen Sie den Hebel wieder herunter.

Um eine ausreichende Hitzeableitung von der CPU zu gewährleisten, ist es notwendig, ein von AMD anerkanntes Lüftermodul zu installieren. Anderenfalls kann die CPU überhitzt und dadurch beschädigt werden.

Hinweise: Damit das System mit einer neu eingesetzten CPU starten kann, muß der

AC-Stro m vor der Installation abgeschaltet werden.

Chapter 2

2-20 Konfiguration der CPU-Jumper

Einstellung der Frequenz:

Diese Frequenz wird automatisch durch die jeweils verwendete CPU eingestellt.

2-21 Konfiguration des Hauptspeichers

Das DDR SDRAM Speichersysteme besteht aus 3 Bänken. Die erste Bank unterstützt bis maximal 1GB Arbeitsspeicher, die zweite und dritte Bank unterstützen zusammen bis zu maximal 1GB Arbeitsspeicher. Wir empfehlen die Installation der DRAMs entweder in Bank 1&2 (DIMM1+DIMM2) oder Bank 1&3 (DIMM1+DIMM3). Die Bestückung der Bänke 2&3 (DIMM2+DIMM3) kann zu instabilem Systemverhalten führen.

DDR-SDRAM-Spezifikationen

Frequenz des internen

Speicherfrequenz

Systembus

100 MHz 200 MHz 133 MHz 266 MHz 166 MHz 333 MHz 200 MHz 400 MHz

DIMM-Typ: 2,5 V, nicht gepufferter DDR-SDRAM mit 184 Pins und

64/128/256/512-Bit Modulgröße: Single/double-sided 64/128/256/512MB/1GB Parität: Parität oder keine Parität

Position 64 MB 128 MB 256 MB 512 MB 1 GB

DDR 1 DDR 2 DDR 3

V V V V V V V V V V V V V V V

Chapter 2

2-22 Verkabelungs- und Jumper (Steckbrücken)-Setup

Die Verkabelung wird eingesetzt, um die Systemplatine (das Mainboard) mit anderen Teilen des Systems zu verbinden, inklusive Netzteil, Tastatur und verschiedener Steuerelemente und Anschlüsse an der Vorderseite des Gehäuses.

Bei der Installation eines Mainboards wird das Netzteilkabel zuletzt angeschlossen. Bevor Sie das Netzteil anschließen, achten Sie darauf, dass es nicht mit dem Stromnetz verbunden ist (Netzstecker nicht eingesteckt). Sämtliche Kabel von CHAINTECH werden mit einem Sicherheitsbeleg geliefert.

PW 1 / 3 (ATX-Netzteilverbindung)

Das Netzkabel zwischen System-Netzteil und externer Stromquelle (Steckdose) muss beim Zusammenstellen eines Systems als letztes angeschlossen werden. Das ATX-Netzteil verfügt über einen einzigen, 20-poligen Verbindungsstecker, über den die Standardsignale wie +/- 5 V, +/- 12, optionale 3,3 V- und Soft-power-Signale geleitet werden. An der Soft Power-Signalleitung liegt ein 5 V-Dauersignal an, wenn

Netzspannung zur Verfügung steht. Wenn sich das System im Soft-Off-Modus befindet, unterhält diese Dauerstromversorgung die Minimalversorgung des Systems.

Das ATX 12 V-Netzteil verfügt über einen neuen +12 V (4-polig)- und +5 V / 3,3 V (6-polig) –Zusatzstromstecker, um zusätzlichen +12 VDC- und +5 / 3,3 VDC-Strom für das Mainboard zu liefern.

Power-On By Modem (Einschalten bei Modem-Aktivität)

Während sich das System im Soft-Off-Status befindet, so wird das System aktiviert (eingeschaltet) und kann per Fernzugriff bedient werden, wenn ein externes Anrufsignal am Modem erkannt wird. Die können diese Funktion im Power Management Setup-Menü im BIOS aktivieren. (Siehe Abschnitt 3-44.)

Blinkende LED im Suspend-Modus

Im Suspend-Modus (unter W indows auch „Ruhezustand“ genannt), blinkt die LED an der Vorderseite Ihres Computers. Der Suspend-Modus wird durch den grünen „Override Power Button“ an Ihrem ATX-Gehäuse oder durch Aktivieren der Power Management- und Suspend Mode-Optionen im Power Management-Menü des BIOS aktiviert. (Siehe Abschnitt 3-44.)

Chapter 2

Poly-fuse-Überspannungsschutz

Die Poly-fuse (eine wiederverwendbare Sicherung) schützt Ihr System vor gefährlichen Spannungen, die an den Tastatur- oder USB-Anschlüssen auftreten können. In solchen Fällen unterbricht die Poly-fuse den entsprechendenStromkreis wie eine normale Sicherung. Nach einer gewissen Abschaltungszeit wechselt die Poly-fuse wieder in ihren normalen Arbeitszustand, Tastatur- und USB-Anschluss funktionieren wieder korrekt. Anders als herkömmliche Sicherungen muss die Poly-fuse nicht ersetzt werden und erspart Anwendern dadurch diese Anannehmlichkeiten.

CN1A (Frontbedienfeld-Stecker)

1.PWR-SW (Override Power Button-Anschluss):

Der Netzschalter eines ATX-Systems kann sowohl als normaler Netzschalter als auch dazu verwendet werden, das System in den Advanced Power Management Suspend-Modus zu versetzen. Dies ist eine Methode, um Energie zu sparen, wenn der Computer längere Zeit nicht verwendet wird. Die Funktion Soft-OFF by PWR-BTTN im Power Management Setup-Menü des BIOS muss auf [Delay 4 Sec.] eingestellt werden, um diese Funktion zu

aktivieren.Wenn die Funktion Soft-OFF by PWR-BTTN aktiviert ist, so wird das System bei Betätigung des Netzschalter unverzüglich in den Suspend-Modus versetzt. Jede Art externer Aktivität – wie Betätigen von Tasten an der Tastatur oder Mausbewegungen – lassen das System wieder in den Normalbetrieb wechseln. Wird der Netzschalter bei Normalbetrieb des Systems länger als [4 Sekunden] betätigt, so wird das System komplett abgeschaltet. Siehe Override Power Button Operation-Diagramm.

2.P-LED (Betriebsanzeige-LED-Anschluss):

Die Betriebsanzeige-LED zeigt den Betriebszustand des Systems. Es ist wichtig, besonders auf korrekte Verkabelung und Pin-Ausrichtung zu achten (Geben Sie acht, nicht die Reihenfolge dieser beiden Anschlüsse durcheinander zu bringen.)

3.G-BTN (Green Button Switch):

An manchen ATX-Gehäusen befindet sich ein „Green Button“-Schalter, der

verwendet wird, um das System in den Suspend-Modus zu versetzen. Im Suspend-Modus liefert das Netzteil nur noch einen Bruchteil an Strom, der CPU-Takt wird gestoppt, der CPU-Kern auf geringste Leistung reduziert. Das System wird wieder aktiviert, indem Tastatur oder Maus betätigt werden. Der Wiederanlauf des Systems kann auf verschiedene Arten erfolgen, wie im Power Management Setup-Bildschirm des BIOS vorgegeben.

4.RESET (System-Resettaster-Anschluss):

Dieser Stecker sollte an den Reset-Taster an der Vorderseite des Systemgehäu ses angeschlossen werden. Der Reset-Taster ermöglich Ihnen den Neustart des Systems, ohne es ausschalten zu müssen.

5.SPEAKER (Lautsprecher-Anschluss):

Dieser 4-polige Verbinder wird an den Gehäuselautsprecher angeschlossen.

6.HD-LED (Anschluss für IDE-Aktivitäts-LED):

Die IDE-Aktivitäts-LED leuchtet auf, wenn das System von IDE-Geräten liest oder auf diese schreibt.

FD1 (Diskettenlaufwerk-Anschluss)

Das Mainboard verfügt über einen Standardanschluss für Diskettenlaufwerke, der 360K-, 720K-, 1,2M-, 1,44 M- und 2,88M-Diskettenlaufwerke unterstützt. An diesen Anschluss werden Diskettenlaufwerke mit 34-poligem Stecker angeschlossen.

Chapter 2

IDE 1/2 (IDE-Festplattenanschluss)

Das Mainboard verfügt über einen 32-bit Enhanced PCI IDE und Ultra ATA66/100-Controller, der PIO mode 0 - 4, Bus Master- und Ultra ATA66/100-Funktion bietet. Dieser Anschluss wird zum Anschluss 40-poliger ATAPI-Geräte verwendet. IDE 1 wird verwendet, wenn nur bis zu zwei IDE-Geräte angeschlossen werden. (Primary Master / Slave) IDE 2 wird für bis zu zwei zusätzliche IDE-Geräte verwendet.

(Secondary Master / Slave)

FAN1/2/3/4 (CPU- / System- / Case Fan/ Chip

Fan-Kühlungslüfteranschlüsse):

Das Hardware-Management des Mainboards kann die Umdrehungsgeschwindigkeit von CPU- und Systemlüftern in rpm (Umdrehungen pro Minute) erkennen. Verkabelung und

Stecker können je nach Hersteller unterschiedlich ausfallen. Bei Standard-Lüftern entspricht das rote Kabel +12 V, das schwarze Kabel der Masse, das gelbe Kabel liefert die Umdrehungsinformation. Schließen Sie einen North Bridge-Kühlungslüfter an FAN4 an.

FAN 5 (Heat-Pipe Anschluss)

Dieser Anschluss wird zur Verwendung mit einem Heat-Pipe-System benötigt.

Chapter 2

JP1 (Jumper zum Löschen der CMOS-Daten)

Auf dem Mainboard befindet sich ein

Pin Definition

CMOS-RAM, das mit einer externen Batterie 1-2 Normal(Standard) 2-3 CMOS-Daten löschen

mit Strom versorgt wird, um Datum und

Systemkonfiguration zu speichern. Um die

Inhalte des CMOS zu löschen, folgen Sie

bitte den nachfolgenden Schritten.

1. Trennen Sie die Stromversorgung des Netzteils (Netzstecker ziehen).

2. Überbrücken Sie mit einem Jumper (Steckbrücke) die Pins [2-3] <5 Sekunden> lang,

stecken Sie den Jumper dann wieder in die Normalposition zurück.

3. Schließen Sie das Netzkabel wieder an und starten Sie das System.

4. Rufen Sie das BIOS CMOS Setup Utility auf und wählen Sie „Load Optimized Defaults“. Drücken Sie [Y] (bei deutscher Tastatur meist mit der Taste „Z“ zu erreichen) und dann [Enter] zum Fortfahren.

5. Stellen Sie die Systemkonfiguration im Standard CMOUS Setup-Menü ein.

JP5 (KB/MS Power On)

Dieses Motherboard kann durch drücken einer

Pin Definition

Tastenkombination der PS/2-Tastatur

1-2 Deaktiviert 2-3 Aktiviert

eingeschaltet werden. Um diese Funktion

nutzen zu können, müssen Sie zunächst im Power Management Setup des BIOS bei Wake Up Events die Option „Hot Key Power ON“ auswählen. Außerdem müssen Sie den Jumperschalter auf [2-3] setzen.

JP6 (Power on By USB 2/3)

JP6 -> USB 2/3

Eine bestimmte Taste einer USB-Tastatur oder

Pin Definition

ein USB-Mausklick kann zur Aktivierung dieses

1-2 Deaktiviert 2-3 Aktiviert

Mainboards verwendet werden. Um diese Funktion zu nutzen, wählen Sie im Power On

Management-Bildschirm des BIOS unter Wake Up Events / USB Resume from S3 eine Taste (hot key) Ihrer Wahl. Darüber hinaus müssen Sie die Pins 2-3 mit dem Jumper überbrücken, um diese Funktion nutzen zu können.

JP6A / JP6D (Aktivieren / Deaktivieren USB 4/5, 0/1 Device Power ON-Jumper) JP6A  USB 4/5 JP6D  USB 0/1

Chapter 2

Pin Definition

Eine bestimmte Taste einer USB-Tastatur oder ein USB-Mausklick kann zur Aktivierung

1-2 Deaktiviert 2-3 Aktiviert

dieses Mainboards verwendet werden. Um diese Funktion zu nutzen, wählen Sie im

Power On Management-Bildschirm des BIOS unter Wake Up Events / USB Resume from S3 eine Taste (hot key) Ihrer Wahl. Darüber hinaus müssen Sie die Pins 2-3 mit dem Jumper überbrücken, um diese Funktion nutzen zu können.

JP23 (LED für "grünen" Modus):

Pin Definition

CHAINTECH

1-2

(Standard)

2-3 OEM

Mit diesem Schalter wird das Verhalten der "grünen" LED für den Stromsparmodus eingestellt (optional).

JP25 (Auswahl ROM Tabelle) : Optional

Das System startet im Benutzermodus, wenn

Pin Definition 1-2 User mode 2-3 Safe Mode

die Brückenstecker Jumper) sich auf den Pins 1-2 befinden. Bei gesteckten Brückensteckern (Jumper) auf den Pins 2-3 startet das System in

den gesicherten Modus (Safe Mode).

CN5 [WOL (Wake-on-LAN)-Anschluss]:

Um diese Funktion zu benutzen, aktivieren Sie im Power Management-Menü des BIOS den Punkt Wake Up On LAN. Die

Fähigkeit, PCs aus der Ferne über Netzwerke zu verwalten, ist ein bedeutender Faktor bei der Reduktion von Administrations- und Betriebskosten. Die Magic Packet-Technologie wurde entwickelt, um WOL-Funktionalität für LAN-Controller zu schaffen. Dieser Header wird zum Anschluss einer zusätzlichen Netzwerkkarte (NIC) verwendet, die WOL-Funktionalität für das Mainboard zur Verfügung stellt.

Chapter 2

CN5A [WOM (Wake-on-Modem)-Anschluss]:

Um diese Funktion zu verwenden, aktivieren Sie im Power Management-Menü des BIOS den Punkt Wake Up On Modem. Dieser Header wird zum Anschluss einer zusätzlichen Modemkarte verwendet, die WOM-Funktionalität für das Mainboard zur Verfügung stellt.

CN17 (Anschluss für blaue LED):

Pin Definition

Diese Funktion arbeitet genau die die Betriebsanzeige-LED – beide dienen zur

1-2

CHAINTECH

(Standard)

2-3 OEM

Anzeige des Betriebsstatus des Systems. Der einzige Unterschied besteht darin, dass diese LED blau, die andere rot ist.

CN23/CN23C (USB-Anschluss für USB 4/5 und 0/1):

USB Port 4/5  CN23 USB Port 0/1  CN23C

Wenn Sie eine USB-Tastatur verwenden möchten, müssen Sie die Funktion zur USB-Tastaturunterstützung im Integrated Peripherals-Menü des BIOS aktivieren. Dieses Mainboard verfügt über einen USB-Hostcontroller und einen Root-Anschluss mit zwei Verbindern für einen optionalen USB-Adapter (USB 0/1 und 4/5).

CN24 (CBOX™ 3 Front-Audio-Anschluss):

Dieser Anschluss ermöglicht Ihnen den Anschluss von Audiokabeln an Frontanschlüsse, die bei speziellen Systemgehäusen zur Verfügung stehen. Ziehen Sie einfach die beiden Jumper von den Pins [5-6] und [9-10] ab und verbinden Sie die (optionalen) externen Kabel.Die Pins [5-6] und [9-10] sind (standardmäßig) gebrückt, um die Audiofunktionalität an den rückwärtigen Anschlüssen zu ermöglichen.

CN25 (CBOX™ 3 DigiDoc-Systemanzeige-Anschluss):

CBOX™3 verfügt über den exklusiven DigiDoc von CHAINTECH, die fortschrittlichste Anzeige für Systemdiagnostik und -überwachung.

- 80-PORT-Diagnoseanzeige während POST beim Booten des Systems!

- CPU-Temperaturüberwachung, so bleibt Ihr System immer kühl!

- DigiDoc ist der Arzt Ihres Systems!

Details finden Sie im Anhang unter Digidoc 80-Port POST-Fehlercodeliste.

CN26 (IEEE1394-Anschluss)

Schließen Sie ein serielles IEEE 1394-Kabel an die IEEE 1394-Blende und den CBOX™ 3-Frontanschluss an.

Chapter 2

SATA 0/1/2/3 (Serieller ATA-Anschluss):

Kann zum Anschluss neuerer IDE-Geräte verwendet werden; unterstützt ATA 150MB/Sek.

Chapter 2

2-23 CBOX™ 3-Setup

Setzen Sie CBOX™ 3 vorsichtig in einen normalen 5,25 Zoll-Laufwerkschacht an der Vorderseite des Systemgehäuses ein und ziehen Sie die Schrauben an den Seiten fest und sicher an. Schließen Sie das Mainboard an CBOX™ 3 an:

Funktion Mainboard CBOX™ 3

USB 4 & 5 CN23 CN1 USB 6 & 7 CN23A CN3

*Front-Audio CN24 CN22

IEEE 1394 CN26B CN4

80 Port-Display CN25 CN6 Anzeige: Fuer eine richtigen Installation von CBOX3 richten Sie bitte den roten Kanten auf die Audio und 80-port Anzeigekabeln auf die Pfeilen auf CN2 und CN6 Anschluesse auf.

 Ziehen Sie die CN24-Jumper 5-6, 9-10 vor der Installation ab.

USB-Kabel (10-polig) x 2 Front-Audiokabel (10-polig) x 1

IEEE 1394-Kabel (8-polig) x 1 80 Port-Display (10-polig) x 1

Es ist unter jeden Betriebssystem NORMAL wenn Fehlercode “FF” auf CBOX2/CBOX3 angezeigt wird nachdem das System gestartet ist. Nur wenn Apogee Overclocking Utility oder Digidoc richting installiert und aktiviert sind wird CBOX2/CBOX3 den aktuellen CPU-Temperatur anzeigen.

Besuchen Sie http://www.chaintech.com.tw. für die neueste Apogee Overclocking Utility und Digidoc Versionen.

2-24 CMC (Chaintech Multimedia Card)-Setup

Chapter 2

CN2/CN2A (CD-ROM-Audio-Eingangsanschluss)

JP1/JP2 (Bass- / Center-Auswahl)

CN3

Verwenden Sie das mit Ihrem CD-ROM-Laufwerk gelieferte Kabel zum Anschluss des CD-ROM an Ihr Mainboard. Dadurch werden die Audio-Funktionen Ihres CD-ROMs aktiviert.

Pin Definition

1-2 Normal (Standard)

2-3 Swap

Dieser Anschluss dient zum Anschluss

(Zusätzlicher Audio-In-Anschluss)

des AUX-Audiogerätes.

Chapter 2

Настройка аппаратных средств (Russian)

Если ваша системная плата уже была установлена в вашем компьютере, Вам может быть придется обращаться к этой главе, если Вы планируете модернизировать аппаратные средства вашего компьютера.

Эта системная плата чувствительна к электростатическим зарядам. Не прикасайтесь к ней, не надев надлежащее устройство безопасности, и перед выполнением любой работы на вашей системной плате уд что кабель питания отсоединен от источника питания. Несоблюдение этого может привести к поражению электрическим током!

2-25 Установка процессора в разъем Socket 754

Разъем Socket 754, предназначенный для процессоров AMD Athlon 64, встроен в качестве стандартного элемента системной платы. Для установки процессора в Socket A, пожалуйста, проделайте следующее:

1. Найдите прорезь на верхней поверхности процессора, которая находится

остоверьте сь в том,

вблизи од

ного из его углов. Этот угол также будет иметь скос, представляющий заметную метку на углу процессора. Эти метки указывают расположение вывода 1 процессора.

2. Поднимите вверх рычажок разъема Socket 754 перпендикулярно к плоскости

системной платы. Осторожно вставьте процессор, расположив вывод 1 в угол разъема Socket A вблизи конца рычажка. Пусть процессор сам войдет в разъем под действием своего веса. Во избежание повреждений не прилагайте излишних усилий. Защелкните рычажок в исходное положение.

Для надлежащего охлаждения процессора AMD обязательна установка соответствующего радиатора с в

ентилятором. Отсутствие этих элементов

может привести к перегреву и возможному выгоранию вашего процессора.

Примечания: Для обеспечения начального пуска компьютера с новым процессором перед его установкой следует выключить напряжение

переменного тока.

Chapter 2

2-26 Настройка процессора при помощи перемычек

Частота изменяется процессором автоматически.

2-27 Конфигурация основной памяти

Подсистема DDR SDRAM памяти состоит из трех банков. Первый банк поддерживает до 1ГБ памяти, второй и третий вместе поддерживают до 1ГБ памяти. Мы настоятельно рекомендуем устанавливать модули памяти либо в слоты DIMM1 + DIMM2, либо в DIMM1 +DIMM3. Использование слотов DIMM2 + DIMM3 не рекомендовано, т.к. может повлечь нестабильность системы.

Характеристики памяти DDR SDRAM

Частота внутренней

Частота памяти

системной шины

100 MГц 200 MГц 133 MГц 266 MГц 166 MГц 333 MГц 200 MГц 400 MГц

Тип DIMM: 2,5 В, без буфера с числом выводов 184, память типа DDR

SDRAM 64/128/256/512-бит

Емкость модуля памяти: Одно/двусторонний 64/128/256/512 МБ/1 ГБ Четность: Либо с проверкой на четность, либо без нее

Размещение 64 МБ 128 МБ 256 МБ 512 МБ 1,0 ГБ

DDR 1 DDR 2

V V V V V V V V V V

DDR 3

V V V V V

Chapter 2

2-28 Установки соединителей и перемычек

Соединители используются, чтобы соединять системную плату с другими частями системы, включая блок питания, клавиатуру и различные контроллеры на передней панели системного блока.

Соединитель электропитания – это самое последнее подключение, которое будет проделано при монтаже системной платы. Перед подключением блока питания, пожалуйста, удостоверьтесь в том, что он не подсоединен к электрической сети.

Все кабели, поставляемые фирмой CHAINTECH, снабжены устройствами безопасности.

PW 1 / 3 (Соединитель блока питания ATX):

Шнур питания, соединяющий блок питания системы с внешним источником питания, следует подключать в самую последнюю очередь. Блок питания ATX снабжен единственным 20-контактным соединителем, который обеспечивает подачу напряжений: стандартные +/-5В, +/-12В, дополнительное 3,3В и сигналы программного управления питанием. Сигнал программного управления (Soft power signal), - это маломощный источник напряжения 5В, которое всегда имеется при наличии напряжения сети переменного тока. Когда система

находится в режиме «отключения по программе» (Soft-Off mode), этот маломощный источник поддерживает систему в состоянии потребления минимальной мощности. Блок питания ATX 12В снабжен новыми дополнительными соединителями с сигналами +12В

(4-контактный) и +5В / 3,3В (6- контактный) для подачи к системной плате напряжений постоянного тока +12В и + 5 / 3,3В.

Включение питания посредством модема:

Если система находится в состоянии отключения по программе (Soft-Off state) и если модем получает извне сигнал пробуждения, то система будет активирована и, таким образом, к ней возможен доступ на расстоянии. Вы можете задействовать эту функцию в меню BIOS «Настройка управления питанием» (Power Management Setup). (См. Раздел 3-57)

Мигающий индикатор в режиме временного отключения (Suspend Mode):

Когда система находится в «спящем» режиме (Suspend mode), на передней панели вашего компьютера будет мигать световой индикатор. Переход в спящий режим производится нажатием зеленой кнопки Override Power

(отключение питания) на корпусе вашего AT X , или активацией команд Power Management (управление питанием) и Suspend Mode (спящий режим) в меню BIOS: Power Management (Управление питанием). (См. Раздел 3-57)

Chapter 2

Многократный предохранитель для защиты от перенапряжения:

Многократный предохранитель (poly-fuse) защищает систему от опасных перенапряжений, которые могут проникать через клавиатуру или соединители USB. В случае такого воздействия, многократный предохранитель немедленно отключит систему от сети, подобно обычной плавкой вставке. После отключения на некоторое время, многократный предохранитель вернется в свое исходное состояние, и клавиатура или соединитель USB может вновь работать. В отличие от обычных плавких вставок, многократный предохранитель не требует замены, избавляя пользователя от таких неудобств.

CN1A (Соединитель передней панели):

1.PWR-SW (Соединитель кнопки отключения питания (Over-ride Power)):

Кнопка силового питания на корпусе ATX может быть использована как обычный выключатель питания, но и в то же самое время для активации продвинутого управления питанием в спящем режиме (Advanced Power Management Suspend mode). Это режим экономии энергии, включаемый тогда, когда компьютер долгое время не используется. Для активизации этой функции нужно настроить программное отключение (Soft-OFF) с установкой

задержки на 4 секунды [Delay 4 Sec.] в функции PWR-BTTN в меню BIOS: Настройка управления питанием (Power Management Setup). Когда в функции PWR-BTTN задействована команда «программного отключения» (Soft-OFF), нажатие на кнопку питания быстро переведет систему в спящий режим (Suspend mode). Любое внешнее воздействие, например: нажатие на любую из клавиш клавиатуры или перемещение мыши – будет возвращать систему в прежнее, активное состояние (Full-On). Если же длительность нажатия на кнопку в режиме Full-On превысит [4 секунды], система будет выключена полностью. См. временную диаграмму срабатывания кнопки «отключение питания» (Over-ride Power Button).

2.P-LED (Соединитель индикатора питания):

СИД индикатора питания показывает состояние питания системы. Важно соблюдать правильную ориентацию разъемов кабеля при их подключении (чтобы не перепутать положение этих двух соединителей).

3.G-BTN (зеленая кнопка выключения):

На некоторых корпусах ATX устанавливается зеленая кнопка выключения, используемая для перевода системы в спящий режим (Suspend mode). В спящем режиме потребляемая системой мощность резко снижается, генератор ЦП отключается и ядро ЦП переходит в режим минимальной мощности. Система вновь возвращается в активное состояние при прикосновении к мыши или клавиатуре. Система будет пробуждаться различными способами, как показано на экране BIOS при настройке управления питанием (Power

Management Setup).

4.ПЕРЕЗАГРУЗКА (RESET) (Соединитель кнопки перезагрузки системы):

Этот соединитель должен быть подключен к кнопке перезагрузки на передней панели системного блока. Кнопка перезагрузки позволяет Вам перезапустить систему без отключения питания.

5.ДИНАМИК (SPEAKER) (Соединитель динамика):

Этот 4-контактный соединитель подключает динамики, установленные внутри корпуса.

Chapter 2

6.СИД жесткого диска (HD-LED) (Соединитель индикатора ЖД):

СИД активности IDE-устройства загорается, когда система производит запись/чтение с помощью устройств IDE.

FD1 (Соединитель флоппи-дисковода)

Системная плата имеет соединитель стандартного флоппи-дисковода, который поддерживает флоппи-дисководы 360Кб, 720Кб, 1,2Мб, 1,44 Мб и 2,88 Мб. Флоппи-дисковод с 34 контактами подключается посредством этого соединителя.

IDE 1/2 (Соединитель жесткого диска IDE)

Эта системная плата имеет 32-битный Enhanced PCI IDE и контроллер Ultra ATA66/100/133, обеспечивающий режим PIO 0~4, поддержку контроллера шины и функцию Ultra ATA66/100/133. Этот соединитель используется для подключения 40-контактных устройств

ATAPI.

К IDE 1 подключается только два IDE-устройства. (Первичный главный/подчиненный) К IDE 2 подключается только два IDE-устройства. (Вторичный главный/подчиненный)

ВЕНТИЛЯТОР 1/2/3/4 (Соединители вентиляторов ЦП/системы/ Case

Fan/ Chip Fan Connectors):

Управление аппаратными средствами системной платы способно оценивать число оборотов в минуту вентиляторов ЦП и системного блока. Прокладка проводников и разъемы могут быть различными, в зависимости от производителя. У стандартных вентиляторов красный провод - это положительный вывод

(+12V), черный провод – это заземление и желтый провод – сигнал измерения скорости. Подключайте вентилятор охлаждения северного моста к разъему FAN4.

FAN 5 (Heat-Pipe Connector)

Этот разъем предназначен для подключения иеплов

ой трубки

к материнской плате.

JP1 (Перемычка очистки CMOS):

Клеммы Определение

Нормально

1-2

(по умолчанию)

2-3 Очистка данных CMOS

На системной плате установлена память CMOS RAM с питанием от внешнего элемента для сохранения данных и конфигурации системы. Для очистки содержимого CMOS,

пожалуйста, выполняйте нижеследующие шаги.

1. Отсоедините от источника питания шнур силового питания.

Установите колпачок перемычки на контакты [2-3] на <5 секунд> и

затем верните перемычку в исходное положение.

3. Подсоедините питание к системе и запустите систему.

Chapter 2

4. Запустите утилиту BIOS настройки CMOS (CMOS Setup) и выберите команду ‘Load Optimized Defaults’ (Загрузка настроек по умолчанию). Нажмите клавишу [Y]

В меню стандартной настройки CMOS (Standard CMOS Setup) настройте

и затем для продолжения нажмите клавишу [Enter].

конфигурацию системы.

JP5 (KB/MS Power On)

Клеммы Определение

1-2 Отключено

Питание этой системной платы может быть включено при помощи клавиатуры PS / 2 (горячая клавиша). Чтобы использовать эту функцию,

2-3 Включено

выберите горячую клавишу по вашему

усмотрению в опции Hot (Запуск от PS/2) в подразделе Wake

Up Events (Запускающие события) на странице настройки BIOS: Power Management Setup(Управление питанием). Чтобы использовать эту функцию,

Вам также следует установить эту перемычку на выводы [2-3].

JP6 (Power On by USB 2/3)

Клеммы Определение

Эта системная плата может быть активизирована посредством горячей

1-2

Отключено

(по умолчанию)

2-3 Включено

клавиши USB или щелчком мыши на USB. Чтобы воспользоваться этой

функцией, выберите на Ваше усмотрение горячую клавишу для

возобновления работы USB из варианта S3 в окне «Пробуждающие события»

(Wake Up Events) на экране BIOS «Управление включением питания» (Power On Management). Для использования этой функции Вы также должны

установить эту перемычку на контакты 2-3.

JP6A/JP6D (Перемычка включения/отключения питания устройства USB 4/5, 0/1)

JP6  USB 4/5 JP6A  USB 0/1

Клеммы Определение

1-2 Отключено

Эта системная плата может быть

активизирована посредством горячей клавиши USB или щелчком мыши на

USB. Чтобы воспользоваться этой

2-3 Включено

функцией, выберите на Ваше

усмотрение горячую клавишу для

возобновления работы USB из варианта S3 в окне «Пробуждающие события»

установить эту перемычку на контакты 2-3.

JP23 (Свет

одиод зеленого свечения)

Эта перемычка предназначена для

Вывод Определение

CHAINTECH

1-2

(по умолчанию)

настройки мигающего светодиода зеленого свечения (дополнительно).

2-3 OEM

Chapter 2

JP25 (ROM Table Selct): Optional

Вывод Определение

1-2 User Mode 2-3 Safe Mode

Система переключается в режим User Mode в процессе загрузки, если

джампер находится на контактах [1-2]. В случае, если джампер находится на контактах [2-3], система переходит в

Safe Mode.

CN5 [Соединитель WOL (пробуждение от сети LAN)]:

Активизируйте команду «Пробуждение от сети LAN» (Wake Up On LAN) в меню BIOS «Управление питанием» (Power Management). Возможность дистанционного управления

компьютерами по сетям – важный фактор снижения стоимости

оборудования и административных затрат. Для реализации функции WOL у контроллера LAN разработана технология Magic Packet. Этот разъем используется, чтобы подключить встраиваемое дополнительное устройство NIC (Network Interface Card = сетевая интерфейсная карта), позволяющее системной плате использовать функцию WOL.

CN5A [Соединитель WOM (пробуждение от модема)]:

Активизируйте команду «Пробуждение от сети модема» (Wa ke Up On Modem) ) в меню BIOS «Управление питанием» (Power Management). Этот разъем используется, чтобы подключить

встраиваемую дополнительную карту модема, позволяющую системной плате использовать функцию WOM.

CN17 (Разъем светодиода синего свечения)

Вывод Определение

CHAINTECH

1-2

(по умолчанию)

2-3 OEM

Функции этих индикаторов аналогичны светодиоду наличия питания, оба СИД показывают состояние системного питания. Отличие лишь в том, что один СИД синего свечения, а другой - красного.

CN23/CN23C (Соединитель фронтального порта USB к панели для USB 4/5 и 0/1):

Порт USB 4/5  CN23 Порт USB 0/1  CN23A

Если Вы хотите использовать USB-клавиатуру, Вам понадобится подключить функцию поддержки USB-клавиатуры в меню BIOS «Интегрированные периферийные устройства» (Integrated Peripherals) (См. Раздел 3.56). Эта системная плата снабжена хост-контроллером USB и разветвителем (root hub) с двумя соединителями на устанавливаемом по заказу адаптере USB (USB 4/5 и 0/1).

Chapter 2

CN24 (Разъем передней звуковой панели CBOX 3):

Этот соединитель предоставляет Вам возможность подключения внешнего аудио-кабеля к фронтальному разъему системного блока специального исполнения. Просто удалите две перемычки с контактов [5-6] и [9-10], затем подключите эти контакты к поставляемому по заказу кабелю внешнего соединителя. По умолчанию контакты [5-6] и [9-10] замкнуты накоротко, чтобы можно было бы использовать аудио-панель сзади системного блока.

CN25 (Соединитель дисплея диагностики DigiDoc панели CBOX™ 3):

Панель CBOX™ 3 включает усовершенствованный диагностический дисплей DigiDoc фирмы CHAINTECH, используемый для системного мониторинга.

- 80-портовый дисплей диагностики для показа процесса прохождения процедуры

POST при загрузке системы!

- Мониторинг температуры ЦП, Ваша система никогда не перегреется!

- DigiDoc – это врач для Вашей системы!

Более подробные сведения приведены в Приложении Digidoc 80-Port POST Error Code List (Список кодов ошибок процедуры POST мониторинга Digidoc).

CN26 (Соединитель порта контроллера IEEE 1394)

Подключите последовательный соединительный кабель IEEE 1394 к разъему IEEE 1394 и к фронтальной панели CBOX™ 3.

SATA 0/1/2/3 (Соединитель последовательного ATA):

Этот разъем позволяет подключить новое IDE-устройство; поддерживается AT A 150Мб/сек. Пожалуйста, для получения дополнительных сведений см.

Chapter 2

2-29 Настройка панели CBOX™ 3

1. Осторожно вставьте панель CBOX™ 3 в гнездо для обычного

флоппи-дисковода 5-1/4” в передней части системного блока и надежно закрепите винтами по бокам.

2. Подсоедините системную плату к панели CBOX™ 3:

Функция Системная плата Панель CBOX™ 3

USB 4 & 5 CN23 CN1 USB 0 & 1 CN23C CN3

*Front Audio CN24 CN2

IEEE 1394 CN26 CN4

80 Port Display CN25 CN6

ВНИМАНИЕ: Для правильной работы CBOX3 пожалуйста совместите красную метку аудио кабеля со стрелкой на разъёме CN2 и красную метку 80-штырькового кабеля дисплея со стрелкой возле разъёма CN6.

* До установки удалите перемычки CN24 с контактов 5-6, 9-10 системной

платы.

Кабель USB (10 контактов) x 2 Кабель фронтального аудио (10 контактов) x 1

IEEE-1394 Cable (8 контактов) x 1 Дисплей с портом 80 (10 контактов) x 1

Если на дисплее CBOX2/CBOX3 после загрузки системы появляется код ошибки “FF” – это НОРМАЛЬНО. Для того, чтобы на дисплее отображалась температура процессора, пожалуйста, убедитесь в том, что APOGEE Overclocking Utility или DigiDoc правильно установлена и выполняются. Пожалуйста, обращайтесь на http://www.chaintech.com.tw версиями APOGEE Overclocking Utility и DigiDoc.

2-30 Настройка CMC (Мультимедийная карта Chaintech)

Chapter 2

за последними

CN2/CN2A (Соединитель встроенного аудио CD-ROM)

JP1/JP2 (Подбор положений перемычек для подключения Bass/Center)

CN3(Соединитель дополнительного

встроенного аудио устройства)

Используйте аудио кабель, поставляемый с вашим приводом

CD-ROM, для подключения CD-ROM к вашей системной плате.

Это позволит использовать звуковые функции вашего CD-ROM. Контакты Определение

1-2 Нормально

(по умолчанию)

2-3 Обмен

Этот соединитель предназначен для аудио устройства AUX.

Chapter 2

하드웨어 설정 (Korean)

메인보드가 이미 인스톨되어 있더라도 시스템 하드웨어를 업그레이드 시키려면 이 장을

참고 하시면 됩니다. 메인보드는 정전기에 민감하므로 안전하고 적당한 보호수단 없이

메인보드를 만지는 일이 없어야 하며 메인보드에 부속을 장착하기 전에 파워 케이블을

연결하여서는 안됩니다. 이로 인해 제품에 전기적 쇼크가 발생할 수 있으니 주의 하시

기 바랍니다.

2-31 CPU 설정

AMD Athlon 754 프로세서를 위해 디자인된 Socket 754 는 표준 메인보드 사양에 맞춰

제작된 것이며 CPU 를 Socket 754 에 장착하고자 한다면 아래와 같은 방법으로 장착해

주십시오.

1. CPU 를 Socket 에 장착하기 전에 CPU 의 한쪽 모서리 부분의 잘려진 부분과 Socket

한쪽 모서리 부분의 잘려진 부분이 서로 일치하도록 장착하여야 합니다. 이렇게 잘

려진 부분은 CPU 의 1 번 핀의 위치를 표시한 것입니다.

2. CPU 를 메인보드에 고정시키기 위해 Socket 754 의 옆에 달려있는 레버를 손으로 당

겨 눌러주십시오. 이때 CPU 1 번 핀 옆에 위치한 레버 고정 홈에 레버가 물려 빠지

지 않도록 해야 합니다. 만약 제대로 홈에 완전히 물리지 않아 레버가 고정되지 않

으면 CPU 에 치명적인 문제가 초래될 수도 있으니 주의하시기 바랍니다. 또한 AMD

가 공인한 쿨러를 장착해 주셔야 하며 여기에 장착하는 쿨러는 CPU 에서 발생되는

열을 효과적으로 분산시켜 CPU 를 냉각시키기 위한 역할을 합니다. CPU 에 쿨러가

느슨하게 장착되거나 쿨러를 장착하지 않는다면 CPU 에 열이 과도하게 발생하여

CPU 가 열에 의해 탈 수도 있으니 주의하시기 바랍니다.

주의 : CPU 를 장착하기 전에 AC 파워 스위치를 꺼주십시오.

Chapter 2

2-32 CPU 점퍼 구성

CPU 의 FSB 에 따라 자동적으로 주파수가 설정됩니다.

성

2-33 주 메모리 구성

DDR SDRAM 메모리를 지원하는 3개의 램 슬롯을 지원합니다.

첫번째 램 슬롯에서는 최대 1GB 의 메모리를 지원하며, 또한 두번째, 세번째 램 슬롯 합하여 최대 1GB 의 메모리를 지원합니다. DRAM 사용시

DIMM1 + DIMM2 또는

DIMM1 +DIMM3 슬롯으로 구성하여 사용할 것을 권장합니다. DIMM2 + DIMM3 슬

롯 사용시 시스템 안정성을 보장하지 못하며 권장하지 않습니다.

DDR SDRAM 스펙

Memory Frequency Internal System BUS Frequency

100 MHz 200 MHz 133 MHz 266 MHz 166 MHz 333 MHz 200 MHz 400 MHz

DIMM 타입 : 2.5V, 184 핀, 64/128/256/512 bit DDR SDRAM

모듈 크기 :

Single/double-sided 64/128/256/512MB/1GB

Parity : parity 이거나 non-parity 중 하나

Location 64 MB 128 MB 256 MB 512 MB 1.0 GB

DDR 1 DDR 2 DDR 3

V V V V V V V V V V V V V V V

Chapter 2

2-34 커넥터 및 점퍼 셋팅

커넥터는 파워, 키보드 및 시스템 케이스 앞면의 여러 컨트롤러를 포함하여 시스템의

다른 부분과 함께 시스템 보드에 연결 됩니다.

PW 1 / 3 (ATX Power Supply Connector):

파워로부터 외부전원을 공급 받기 위한 파워코드는 시스템 조립을

할 때 제일 마지막에 연결해야 합니다. single 20 핀 커넥터 인터페

이스를 제공하는 ATX 파워는 기본 +/-5V, +/-12V, 추가 3.3V 및

Soft-Power 신호를 통합합니다. Soft-Power 신호 즉, a 5V 트릭클

공급은 AC 파워가 이용 가능해질 때 지속적으로 공급되어 집니다.

시스템이 Soft-Off 모드에 있을 때 이 트릭클 공급은 최저 파워상

태에서 시스템을 유지합니다.

ATX12V 전원 공급 장치는 새로운 +12V (4-pin) 와 +5V/3.3V(6-pin)

의 예비 전원 커넥터를 가지고 있다. 메인보드에 추가적인 +12VDC

와 +5/3.3V VDC 전류를 공급 할 수 있다.

Power-On By Modem:

Soft-Off 상태에서 외부 모뎀에 신호가 발생되면 시스템이 구동됩니다. 사용자는 BIOS

Power Management Setup menu (3-70 참조)에서 이 기능을 활성화 시켜야 합니다.

대기모드에서 깜빡이는 LED

대기모드에서 사용자의 컴퓨터 프론트 패널 LED 는 깜박일 것이며, 대기모드는 Override

Power Button 을 누르거나 사용자의 ATX 케이스의 그린 버튼을 누름으로써 혹은 BIOS

Power Management menu(3-70 참조)의 대기모드 옵션과 Power Management 를 활성

화 시킴으로써 들어갈 수 있습니다

폴리퓨즈 과전류 방지

폴리퓨즈는 키보드나 USB 커넥터를 통하여 노출되어질 수 있는 시스템을 전압의 위험

으로부터 보호합니다. 그러한 노출의 경우 폴리퓨즈는 회로로부터 일반적인 퓨즈처럼

곧바로 분리 될 것이며 일정시간 경과 후에 폴리퓨즈는 정상으로 돌아올 것입니다. 그

러면 키보드나 USB 커넥터는 올바르게 다시 작동할 것입니다.

CN1A (Front Panel Connector)

1. PWR-SW (Over-ride Power Button 커넥터)

ATX 샤시에서 파워버튼은 Advanced Power Management

Suspend mode 를 촉진시키는 장치임과 동시에 표준 파워스

위치로도 이용됩니다. 이 모드는 컴퓨터를 장시간 사용하지

않았을 때 전기를 절약하는데 이용됩니다. BIOS’s Power

Management Setup 메뉴에서 PWR-BTTN 기능에 의한

Soft-OFF 는 이 기능을 활성화하기 위해 [Delay 4Sec.] 로

설정되어야 합니다.

Chapter 2

PWR-BTTN 기능에 의한 Soft-OFF 가 가능해 질 때 파워버튼을 빠르게 누르면 대기모

드로 시스템이 전환될 것입니다. 외부적인 어떤 물리적 활동, 즉 이를 테면 키보드의 키

를 누르거나 마우스를 움직이면 시스템은 다시 원 상태로 돌아올 것입니다. 또한 4 초

이상 풀 모드에서 파워버튼을 누르고 있으면 시스템은 완전히 꺼지게 될 것입니다.

Over-ride Power Button Operation 도표를 참고하십시오.

2. P-LED (Power LED 커넥터)

파워 LED 는 시스템의 파워 상태를 보여줍니다. 핀과 케이블을 정확하게 맞추어 연결하

는 것이 중요하며 이 두개의 커넥터 순서를 바꿔 연결하면 않되므로 주의를 요합니다

3. G-BTN (Green Button Switch)

대기모드로 시스템이 적용될 수 있도록 몇몇 ATX 케이스는 그린 버튼 스위치를 제공합

니다. 대기모드에서 시스템 파워는 전류의 흐름을 감소시키면 CPU 클럭은 멈추어지고

CPU 코어는 최저 파워 상태가 됩니다. 또한 시스템은 키보드나 마우스를 클릭하거나

움직이면 언제든지 깨어나게 됩니다. 시스템은 BIOS 에서 Power Management Setup 화

면에 나와있는 바와 같이 다른 방법으로 회복되어 집니다.

4. RESET (System Reset Switch 커넥터)

이 커넥터는 시스템 케이스의 프론트 패널의 재부팅 스위치와 연결되어야 합니다. 재부

팅 스위치는 전원 차단의 과정을 거치지 않고 시스템을 재 시작할 수 있습니다.

5. SPEAKER (Speaker Connector)

이 4 핀 커넥터는 케이스에 설치된 스피커와 연결합니다.

6. HD-LED (IDE - Activity LED Connector)

IDE 는 IDE 디바이스에서 시스템을 읽거나 쓸 때 LED 가 켜짐으로써 활성화 됩니다.

FD1 (Floppy 커넥터)

이 메인보드는 표준 플로피 디스크 드라이버 연결(360K, 720K, 1.2M,

1.44M and 2.88M floppy disk types)을 지원합니다. 이 커넥터는 34 핀

Floppy disk drive 에 연결하기 위한 것 입니다.

IDE 1/2 (IDE Hard-Disk 커넥터)

이 메인보드는 32-bit Enhanced PCI IDE 와 Ultra ATA66/100/133 제어(PIO

mode 0~4, Bus Master, and Ultra ATA66/100/133) 기능을 지원합니다. 이

커넥터는 40 핀 ATAPI 디바이스를 연결하기 위한 것입니다.

IDE 1 은 두개의 IDE 디바이스와 연결합니다. (제 1 차 Master/Slave)

IDE 2 는 두개의 IDE 디바이스와 연결합니다. (제 2 차 Master/Slave)

Chapter 2

FAN1/2/3/4 (CPU/System/ North Bridge Cooling Fan 커넥터)

보드의 관리확장 하드웨어는 CPU 와 시스템 팬의 RPM(Revolution Per

Minute) 속도를 발견할 수 있습니다. 배선 및 플러그는 제조사에 따라

틀립니다. 표준 팬에서 빨강색은 +12V 이고 검정색은 접지이며 노랑색

배선은 회전 신호입니다. North Bridge 쿨링 팬의 배선 및 플러그는 제조

사에 따라 틀립니다. 표준 팬에서 빨강색은 +12V 이고 검정색은 접지입니다.

FAN 5 (Heat-Pipe connector)

이 커넥터는 메인보드의 Heat-Pipe 에 이용되는 전원 커넥터입니다.

JP1 (CMOS Clear Jumper)

Pin Definition

Normal

1-2

(default)

2-3 Clear CMOS Data

3. 시스템 파워를 연결하고 시스템을 시작합니다.

4. BIOS’s CMOS Setup Utility 에서 Load Optimized Defaults 를 선택합니다. Type[Y]

로 설정하고 Enter 를 누릅니다.

5. Standard CMOS Setup 메뉴에서 시스템 구성을 설정합니다.

CMOS 항목을 클리어 하기 위해서는 아래의

방법을 거쳐야 합니다.

1. 파워 전원을 차단합니다.

2. 점퍼 캡을 [2-3]에 놓고 5 초 정도 기다리

면 디폴트 상태가 됩니다.

JP5 (KB/MS Power On)

Pin Definition

Disable

1-2

(default)

2-3 Enable

니다. 또한 이 기능을 위해서는 점퍼 캡을 [2-3]핀에 설정

해야 합니다.

이 보드는 PS/2 키보드(핫키)에 의해 켤 수 있습

니다. 이 기능을 이용하기 위해서는 BIOS’s

Power Management Setup 화면에서 Wake Up 아

래 PS2KB Wakeup 옵션에서 핫키를 선택해야 합

JP6 (Enable/Disable USB 2/3 Device Power ON Jumper)

USB 키보드 핫키 또는 USB 마우스 클릭으로 이

Pin Definition

Disable

1-2

(default)

2-3 Enable

하기 위해서는 점퍼 캡을 2-3 번 핀에 설정해야 합니다.

Resume 의 핫키를 선택해야 합니다. 또한 이 기능을 사용

보드를 작동시킬 수 있습니다. 이 기능을 이용하

기 위해서는 BIOS’s Power On Management 화면

에서 Wake Up 아래 S3 옵션으로부터 USB

Chapter 2

JP6A/6D (Enable/Disable USB 4/5, 0/1 Device Power ON Jumper)

USB 키보드 핫키 또는 USB 마우스 클릭으로 이

Pin Definition 1-2 Disable 2-3 Enable

키를 선택해야 합니다. 또한 이 기능을 사용하기 위해서는 점퍼 캡을 2-3 번 핀에 설정

해야 합니다.

보드를 작동시킬 수 있습니다. 이 기능을 이용하기

위해서는 BIOS’s Power On Management 화면에서

Wake Up 아래 S3 옵션으로부터 USB Resume 의 핫

JP23 (그린 모드 LED)

Pin Definition

Normal

1-2

(default)

2-3 Reserve

캡은 그린 LED 플래쉬 모두를 설정하기

위한 것이다.(옵션)

JP25 (ROM Table Selct): Optional

Pin Definition 1-2 User Mode 2-3 Safe Mode

유저 모드로 시스템을 사용하기 위해서는 점퍼의

위치를 [1-2]로 설정해야 하며, 안전모드로 사용

하기 위해서는 점퍼를 [2-3]으로 설정해야 합니

다.

CN5 [WOL (Wake-on-LAN)]

이 기능을 이용하기 위해서는 BIOS’s Power Management 메뉴에서

Wake Up On LAN 을 선택 활성화해야 합니다. 네트웍크 상에서 PC 를

제어할 수 있는 기능은 관리와 소유비용을 감소시키는 중요한 요소

입니다. Magic Packet technology 는 LAN 제어기에 WOL 기능을 제공한

다. 이 헤더는 메인보드에서 WOL capability 를 제공하는 NIC(Network Interface Card)를

연결하는 데 이용되어 집니다.

CN5A [WOM (Wake-on-Modem) 커넥터]

이 기능을 이용하기 위해서는 BIOS’s Power Management Menu 에

서 Wake Up On Modem 을 선택 활성화 해야 합니다. 이 헤더는 메

인보드에서 WOM capability 를 제공하는 모뎀카드를 연결하는데 이

용되어 집니다.

CN17 (블루 LED 커넥터)

Pin Definition

이들 특징은 전원표시기 LED 처럼 작동하며

시스템의 전원상태를 보여 줍니다. 단지 하

Normal

1-2

나는 파란색이고 다른 하나는 빨강색 LED

(default)

2-3 Reserve

라는 점이 다릅니다.

Chapter 2

CN23/CN23C (USB 4/5 와 0/1)

USB Port 4/5  CN23 USB Port 0/1  CN23C

USB 키보드를 이용하고자 한다면 BIOS’s Integrated Peripherals 메

뉴(3-69 장 참조)에서 USB 키보드 지원기능을 활성화시켜야 합니

다. 이 보드는 USB 호스트 컨트롤러를 포함하며 추가 USB 아답터

를 위한 두개의 커넥터와 같이 루트허브를 포함합니다.

(USB 4/5

과 0/1).

CN24 (CBOX™ 3 Front Audio 커넥터)

이 커넥터는 시스템 케이스에 끼워진 프론트 패널 외부 오디오 잭 케

이블 옵션을 제공합니다. 두개의 점퍼 캡을 [5-6]번 핀과 [9-10]번

핀에 옮겨 외부 케이블 커넥터(옵션)에 연결합니다. [5-6]핀과 [9-10]

핀은 빽패널 오디오 기능을 활성화하면 디폴트 됩니다.

CN25 (CBOX™ 3 DigiDoc System Display 커넥터)

CBOX™ 3 의 특징 중에 포함되어 있는 CHAINTECH 의

DigiDoc 은 시스템을 진단하여 모니터 화면에서 보여줍니

다.

80-PORT 는 시스템을 부팅할 때 POST 단계에서 진단내용

을 보여줍니다.

시스템이 항상 적정한 온도를 유지하도록 CPU 온도를 감시합니다.

DigiDoc 은 시스템을 위한 의사와 같습니다. (부록 Digidoc 80-Port POST Error Code List

를 참고해 주십시오.)

CN26 (IEEE1394 커넥터)

CBOX™ 3 Front panel 과 IEEE1394 연결케이블로 연결하십시오.

SATA 0/1/2/3 (Serial ATA 커넥터)

이것은 새로운 IDE 디바이스에 연결할 수 있으며 ATA 150MB/sec

를 지원합니다.

Chapter 2

2-35 CBOX™ 3 설정

CBOX™ 3 를 케이스 전면부 표준 5-1/4” drive bay 에 부드럽게 삽입하고 양 옆을

나사로 단단히 조여줍니다.

CBOX™ 3 와 메인보드를 다음과 같이 연결합니다.

Function Motherboard CBOX™ 3

USB 4 & 5 CN23 CN1 USB 0 & 1 CN23C CN3

*Front Audio CN24 CN2

IEEE 1394 CN26 CN4

80 Port Display CN25 CN6

참조 : CBOX™ 3 의 올바른 설치를 위해 , 각 CN2 와 CN6 연결부의 화살표(굵은 선) 쪽

과 Audio/80 port 디스플레이 케이블들의 화살표 쪽을 일치하도록 연결해 주십시오.

* 연결 전에 CN24 Jumper Caps (5-6, 9-10)을 제거 하십시요.

USB Cable (10 pin) x 2 Front Audio Cable (10 pin) x 1

IEEE-1394 Cable (8 pin) x 1 80 Port Display (10 pin) x 1

Chapter 2

컴퓨터가 부팅된 후 CBOX2, CBOX3 디스플레이 창에 “FF”라고 나오는 것은 운영체제와 상관없이 정상입니다. 다만 Apogee Overclocking Utillity 혹은

DigiDoc 이 설치되어 동작할 때 만 CBOX2, CBOX3 가 현재의 CPU 온도를

나타낼 것 입니다.

최신 버젼의

Apogee Overclocking Utility 와 DigiDoc 을 원하시면 체인택

본사 홈페이지

(http://www.chaintech.com.tw) 를 방문하여 주십시오.

2-36 CMC (Chaintech Multimedia Card) 설정

CN2/CN2A (CD-ROM Audio-in 커넥

터)

JP1/JP2 (Bass/Center Select)

CN3 (Auxiliary Audio-In 커넥터)

메인보드에

CD-ROM 디스크 드라이브에 오디오 케이블

이 연결되어야 합니다. 이것은

오디오 기능을 활성화 시 킬 것입니다.

CD-ROM 을 연결하기 위해서는

CD-ROM 의

Pin Definition1-2 Normal

(Default)

2-3 Swap

이 커넥터는

입니다.

AUX Audio Device 를 위한 것

Chapter 3

Chapter 3 BIOS Setup Program

Phoenix-Award BIOS ROM has a built-in setup program that allows users to modify the basic system configuration. This information is stored in CMOS RAM so that it can retain the setup information even when the power is turned off. Press [Delete] when you Power on or Reboot the computer system. (i.e. After the logo appears at the center of the screen, please press [Delete] to enter the BIOS setup program). The primary screen as shown in Figure 3-1 is a list of the menus and functions available in the setup program. Select the desired item by using arrow keys and press [Enter] to make the changes. Operating commands are located at the bottom of this and all other BIOS screens. When a field is highlighted, on-line help information is displayed on the right side of the screen.

Figure 3-1 Setup Program Initial Screen

3-1 Standard CMOS Setup

The Standard CMOS Setup allows users to configure system components such as hard-disk drive, floppy-disk drive and video display as well as date, time and boot up error signaling. This configuration menu should be changed when installing a motherboard for the first time, or changing hardware such as HDD, FDD, and video display in your system, or when the CMOS data was lost or corrupted. Choose the Standard CMOS Setup option from the CMOS Setup Utility menu (Figure 3-1) to display the following screen:

Date/Time:

Set the date and time of the system. Do not skip this function as all of your timed events such as power management, saving files, etc are based on this timer.

Chapter 3

IDE (Primary/Secondary; Master/Slave):

This category identifies up to four IDE hard-disk drives that have been installed in the computer. This section does not show information on other IDE devices such as CD-ROM drives or other hard drive types such as SCSI drive.

Drive A/B:

Select different Floppy device Model. Available options are [None], [360K, 5-1/4 in], [1.2M, 5-1/4 in], [720k, 3-1/2 in], [1.44M, 3-1/2 in], and [2.88M, 3-1/2 in].

Video:

Select the type of video adapter present in your system. You can ignore this setting if you are using a VGA monitor; VGA BIOS will automatically configure this setting.

Halt On:

When the system is powered on, BIOS performs a series of diagnostic tests called POST (Power On Self Test). This function stops the computer if BIOS detects a hardware error. You can tell BIOS to halt on all errors, no errors, or not to halt on specific errors.

3-2 Advanced BIOS Features

By choosing the Advanced BIOS Features option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

CPU Internal/External Cache :

Cache memory is much faster than conventional DRAM system memory. These fields allow you to enable or disable the CPUs Level 1 built-in cache and Level 2 external cache. Both settings are left as Enabled to significantly increase the performance of your computer.

Quick Power On Self Test:

Enable this function to reduce the amount of time required to run the POST (Power On Self Test). BIOS will save time by skipping some items during POST. It is recommended that you disable this setting. Discovering a problem during boot up is better than loosing data during your work.

First/Second/Third/Boot Other Device:

This option sets the sequence of drives BIOS attempts to boot from after POST completes. BIOS will search these drives for an operating system.

Chapter 3

Swap Floppy Drive:

Enabling this function will swap the floppy drive assignment so that drive A will function as drive B, and drive B will function as drive A. Note that the boot sequence assignment mentioned directly above does not include booting from floppy drive B. This function is useful if floppy drives B and A are of different types of drives and you want to boot from floppy drive B.

Boot up Floppy Seek:

This is a set up check for floppy power-on after starting the computer system.

Boot Up NumLock Status:

This function defines the keyboard's number pad as number keys or arrow keys. If it is set at On the number keys will be activated, if it is set at Off the arrow keys will be activated.

Gate A20 Option:

This allows you to set the Gate A20 status. When set to [Fast], Gate A20 is cont rolled by chipset. When set to [Normal], Gate A20 is cont rolled by a specific pin from the keyboard controller. Available options are [Fast] and [Normal].

Keyboard Interface：

1.Typematic Rate Setting When enabled, you can set the following two-typematic control items. When disabled, the keyboard controller determines keystrokes arbitrarily in your system.

2.Typematic Rate (Chars/Sec) The typematic rate sets the rate at which characters on the screen repeat when a key is pressed and held down.

3.Typematic Delay (Msec) The typematic delay sets how long after you press a key that a character begins repeating.

Security Option:

The Supervisor and/or User Password functions shown in Figure 3-1 must be set to take advantage of this function. See Section 3.11 for password setting information. When the Security Option is set to System, a password must be entered to boot up the system or enter the BIOS setup program. When the Security Option is set to Setup, a password is required to enter the BIOS setup program.

Chapter 3

APIC Mode:

In order to comply with PC2001 standard, the system is designed to run in APIC (Advanced Programmable Interrupt Controller) mode. Enabling APIC mode will increase the available IRQ resources for the system. Available options are [Enabled] and [Disabled].

MPS Version Control For OS:

This item allows you to select which MPS (Multi-Processor Specification) version is used for the operating system. You need to select the MPS version that is supported by your operating system. To find out which version to use, consult the vendor of your operating system. Available options are [1.4] and [1.1].

OS Select (For DRAM >64MB):

If your system's DRAM is larger than 64MB and you are running OS/2, select OS/2 as the item value. Otherwise, set the item value to Non-OS/2 for all other operating systems.

Small Logo (EPA) Show:

This setup allows photo that is EPA.Logo.

3-3 Advanced Chipset Features

By choosing the [Advanced Chipset Features] option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

All of the above settings have been determined by the motherboard manufacturer and should not be changed unless you are absolutely sure of what you are doing. Explanations of the DRAM timing and chipset features setup are lengthy, highly technical and beyond the scope of this manual. Below are some brief descriptions of the functions in the Setup menu.

AGP Aperture Size (MB):

This function determines the amount of system memory that is given to the AGP card. Available options ranges from 32MB to 512MB. This is a dynamic memory allocation in that the AGP card will only use the amount of memory that it needs. The remaining unused memory is also available for system usage. For example, if 16MB is allocated to the AGP card and the card only needs 8MB, the remaining 8MB will be available for system usage.

Chapter 3

AGP 3.0 Speed:

This setting is enabled if AGP 3.0 is detected by the system.

AGP 2.0 Speed:

This is for setting the AGP bus speed.Avalible options [Auto], [1x], [1x2x], [1x2x4x].

AGP Fast Write:

Select [Auto] to allow Fast Write Protocol for 8x/4x AGP to function.

PS: Not all AGP cards support fast write.Availabe options: [Auto], [Disabled].

AGP Sideband Address:

This function determines the bus address between AGP card and CPU. Availabe options: [Auto], [Disabled].

HT Frequency:

Availabe options: [1x], [2x], [3x], [4x], [5x].

Special I/O for PCI card:

This function allocates specific address for specific PCI cards.

Overclockability:

This motherboard is designed to support overclocking ability. However, please make sure your peripherals are able to tolerate such abnormal setting, while CPU clock speed is overclocked. Any attempt to operate beyond product specifications is not recommended. We are not responsible for damages or risks caused by inadequate operation or settings beyond product specifications.

System BIOS Cacheable:

Enabling this function allows caching of the system BIOS ROM at F0000h-FFFFFh, which results in better system performance. However, if any program writes to this memory area, a system error may result. It is advisable to leave it in default setting. Caching the system BIOS results in better performance than shadowing the system BIOS.

Flash BIOS Protection:

The motherboard manufacturer developed BIOS protection technology that protects the System BIOS from accidental corruption by unauthorized users or computer viruses. When enabled, the BIOS data cannot be changed when attempting to update BIOS with the FLASH utility. When disabled, the BIOS data can be updated by using the FLASH utility.

Chapter 3

3-4 Integrated Peripherals

This section provides information on setting up the peripheral devices. By choosing the Integrated Peripherals option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

IDE Function Setup:

Press [Enter] to enter the sub-menu, which contains the following items for some advanced control:

1. OnChip IDE channel 0/1

You can set this to disable the On Chip IDE controller if you are going to add a higher performance IDE board.

2. Primary/Secondary Master/Slave PIO

The four IDE PIO (programmed Input/Output) fields let you set a PIO mode (0-4) for each IDE device that the internal PCI IDE interface supports. Modes 0 through 4 provide successively increased performance. In Auto mode, the system automatically determines the best mode for each device.

3. Primary/Secondary Master/Slave UDMA

Ultra DMA implementation is possible only if your IDE device supports it and your operating environment contains a DMA driver. If both your hard drive and software support Ultra DMA, select [Auto] to enable BIOS support.

4. IDE Prefetch Mode

The onboard IDE drive interfaces support prefetching for faster drive accesses. Set to [Disabled] if this primary or secondary.

5. IDE HDD Block Mode

Block mode is also called block transfer, multiple commands, or multiple sector read/write. If your IDE hard-drive supports block mode, select Enabled to auto-detect the optimal number of block read/writes per sector the drive can support.

Onboard Device:

This section provides information for setting the on-board devices. Press [Enter] to enter the sub-menu, which contains the following items for some advanced controls:

1. OnChip USB

Enable the on-board Universal Serial Bus (USB V1.1 or V2.0) controller if you want to connect a USB device to your system. Note that if this setting is disabled, you can still temporarily use a USB keyboard during boot up so that you can enter BIOS and enable this setting. If you pass the boot up stage

Chapter 3

without enabling this function, your USB keyboard will no longer work.

2. USB Keyboard / Storage Support

Select Enabled if your system uses an USB keyboard. If there is no USB keyboard, select Disabled in this field.

3. USB Mouse Support

Select Enabled if your system uses an USB mouse. If there is no USB mouse, select Disabled in this field.

Super IO Device:

This section provides information on setting the Super I/O devices. Press [Enter] to enter the sub-menu, which contains the following items for some advanced controls:

1. Onboard FDC Controller

In order to use it select as Enabled if your system has a floppy-disk controller (FDC) installed on the system board. If you install an add-in FDC or the system has no floppy drive, choose Disabled in this field.

2. Onboard Serial Port 1/2

Select an address and corresponding interrupt for the first and second serial ports. Available options are [3F8/IRQ4], [2E8/IRQ3], [3E8/IRQ4], [2F8/IRQ3], [Disabled], and [Auto].

3. UART Mode Select

This function allows you to select an operating mode for the second serial port. (Normal RS-232C serial port / IRDA / SCR / ASKIR 0.57-MB/sec infrared port).

4. UR2 Duplex Mode Available options: [Half] and [Full].

5.Onboard Parallel Port

Select a logical LPT port address and the corresponding interrupt for the physical parallel port.

6. Parallel Port Mode

Select an operating mode for the onboard parallel (printer) port. Select SPP unless you are certain that your hardware and software support one of the other available modes.

7. ECP Mode Use DMA

This item automatically specifies DMA channel 1 or 3 for the parallel port when it is set to [EPP] or [ECP+EPP] mode.

8. Game Port Address

This item disables or assigns the address of the Game port. Available options are [201] and [209].

Chapter 3

9. Midi Port Address

This item disables or assigns the address of the Midi port. Available options are [300] and [330].

10. Midi Port IRQ

This item specifies an IRQ for the Midi port.

Init Display First

This function allows user to choose between [Onboard / AGP] or [PCI Slot] to initialize Display first.

3-5 Power Management Setup

This section provides information on the Green PC power management functions. By choosing the Power Management Setup option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

ACPI Suspend Type:

This item specifies the power saving modes for ACPI function. Available options are:

1. S1 (POS)

The S1 state is low power state. In this state, no system context (CPU or Chipset) is lost and the hardware maintains all system contexts.

2. S3 (STR)

The S3 state is a lower power state, where the information of system configuration and opened applications / files are saved to main memory. The remaining power of other hardware components are turn off to save energy. The information stored in memory will be used to restore the system when a [wake up] event occurs.

3. S1 & S3

If S3 state is supported by the system, by default [S3] is automatically selected.

Otherwise [S1] is selected.

Power Management:

Power management saves electricity while the system is idle by entering power-saving modes.

Video Off Method:

This function serves as both screen and power savers for the monitors. See the next function, Video Off After, for setting the video timer.

Chapter 3

1. Blank Screen - BIOS will switch the monitor screen to blank. The electricity

saved in this mode is negligible and this function is only used as a screen saver to prevent screen damage while the screen is idle.

2. V/H SYNC+ Blank - The system turns off the vertical and horizontal

synchronization ports, writes blanks to the VGA buffer and the monitor's electron gun turns off. This function requires monitors with Green features in order to take advantage of the power-saving function. If you enable this function and do not have a Green monitor, the result will be the same as if you had selected Blank. This function serves as both screen and a power saver.

3. DPMS - Select this option if your video card supports the Display Power

Management Signaling (DPMS) standard (i.e. if you have a monitor that supports Green features). Use software supplied by your video subsystem to set video power management options.

HDD Power Down:

It shuts down any IDE hard disk drives in the system after an idle period. This feature does not affect SCSI hard drives.

HDD Down in Suspend:

In Suspend any IDE hard disk drives in the system after a period of inactivity as set in this user configurable field. This feature does not affect SCSI hard drives.

Soft-Off by PBTN:

When set to Delay 4 Sec., this function allows the power button to put the system in Suspend, a power saving mode. When set to Instant-Off the Soft-Off by PWR-BTN function is disabled and the computer turns completely off when the power button is pressed. CPU FAN Control in Suspend: Controls the CPU fan during suspend mode. Avaliable Options: [Enabled], [Disabled].

PWRON After PWR-Fail:

This allows you to set whether you want your system to reboot after the power has been interrupted. [Off] leaves your system off and [On] reboots your system.

Chapter 3

Wake up Events;

1. Power On by PME / Onboard LAN

When enabled, the nVidia LAN, which is on Board, will be able to receive a signal and wake up the system from soft off and suspend mode. You should connect the LAN to the RJ45 port and turn on the resume event in suspend mode.

2. Power On by Ring/WOL/WOM

When enabled, a Modem/LAN will be able to receive a signal and activate the system from soft off and green mode. You should connect the modem to the COM port and signal your PC to power on.

3. USB Resume from S3

Allows the activity of USB device to wake up the system from S3 power saving modes. Settings are [Enabled] and [Disabled].

4. Power-on by Alarm

When enabled, this setting allows the system to turn back on at specified date of the month. User must designate date of month and time of day. This function is only available when using an ATX power supply and the Software Power-Off function to turn off the computer.

5. Power On By Button

This function gives PS/2 mouse and keyboard control to power on the system. Avaliable Options: [Enabled], [Disabled].

6. Power On By Mouse

This function gives PS/2 mouse and keyboard control to power on the system.

7. Power On By Keyboard

This function gives PS/2 mouse and keyboard control to power on the system. Available settings are [Disabled], [Password], [Hot KEY], [Any KEY], [BUTTON ONLY].

8. KB Power ON Password

If POWER ON function is set to [Password], then you can seta password for the PS/2 keyboard to power on the system.

9. Hot Key Power ON

If POWER ON function is set to [Hot Key], you can assign hot key combinations from [Ctrl –F1] to [Ctrl-F12] for the PS/2 keyboard to power on the system.

Chapter 3

3-6 PNP/PCI Configurations

This section provides IRQ and DMA setti ng information. By choosing the PNP/PCI Configuration option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

Reset Configuration Data:

Default is [Disabled]. Select Enabled to reset Extended System Configuration Data (ESCD) if you have installed a new add-on and the system reconfiguration has caused such a serious conflict that the OS cannot boot.

Resources Controlled By:

When set to Manual the system BIOS will not refer to ESCD for IRQ & DMA information. Instead, it will refer to the items in the setup menu for assigning IRQ & DMA. When set to Auto the system BIOS will refer to ESCD for all legacy information. ESCD (Extended System Configuration Data) provides a detailed format of the configuration data structures stored in flash memory. Each data structure defines the resources used by a device or a card in the system. This includes legacy and PCI/ISA PnP devices.

PCI/VGA Palette Snoop:

When set to [Enabled], multiple VGA devices operating on different buses can handle data from CPU to each set of palette registers of every video device. Bit 5 of the command register in the PCI device configuration space is the VGA Palette Snoop bit (0 is disabled). Available options are [Enabled] and [Disabled].

FDD IRQ Can Be Free:

This function allows users to choose if the FDD IRQ can be freed up. The default setting is [Yes].

3-7 PC Health Status

By choosing the PC Health Status option from the CMOS Setup Utility menu (Figure 3-1), the screen below is displayed. This field shows you the current system temperature/external voltages input and the current CPU FAN and System FAN operating speed.

Shutdown Temperature:

This item allows you to set the shutdown temperature level for the processor. When the processor reaches the temperature you set, the system will shutdown. This function only works in ACPI-aware OS (such as Windows 98 / ME / 2000). Available options are [70°C/158°F], [65°C/149°F] and [60°C/140°F]

Chapter 3

3-8 Frequency/Voltage Control

By choosing the Frequency/Voltage Control option from the CMOS Setup Utility menu (Figure 3-1), the screen that lists the manufacturer's default values for the motherboard is displayed below.

DRAM Configuration:

Several DRAM configurations are available:

1. DDR Timing Setting by

2. Max MemClock

3. 1T/2T Memory Timing

4. CAS# Latency

5. RAS# to CAS# Delay (tRCD)

6. Min RAS# Active Time (tRAS)

7. Row Precharge Time (tRP)

8. DDR Skew Fine Tune

9.DDR Drive Strength.

10. Feedback Drive Strength

11.DDR Skew Adjust

12.Feedback Skew Adjust:

CPU Overclock in MHz:

This function determines the CPU overclocking speed.

AGP Overclock in MHz:

This function determines the AGP overclocking speed

Overclockability:

This motherboard is designed to support overclocking ability. However, please make sure your peripherals are able to tolerate such abnormal setting, while CPU clock speed is overclocked. Any attempt to operate beyond product specifications is not recommended. We are not responsible for damages caused by inadequate operation or settings beyond product specifications.

Clock Spread Spectrum:

Avaliable Options: [Enabled], [Disabled].

Voltage Fine Tune:

When it is set to [Enabled], DIMM/AGP/CHIPSET/CPU Voltage Regulator options are activated, and vice versa. Available options are [Enabled] and [Disabled].

Chapter 3

CPU Voltage Regulator:

This feature determines the required voltage for the CPU.

AGP Voltage Regulator:

This feature determines the required volatge for the AGP bus.

DIMM Voltage Regulator:

This feature determines the required volatge for the system memory.

CHIPSET Voltage Regulator:

This feature determines the required voltage for the CHIPSET.

3-9 Load Fail-Safe Defaults

Load Fail-Safe Defaults loads the default BIOS values directly from the CMOS

Setup Utility menu (Figure3-1). If user-defined BIOS settings are corrupted and therefore unusable, these defaults will be loaded automatically when you turn on the computer.

3-10 Load Optimized Defaults

Load Optimized Defaults loads the default system values directly from the CMOS

Setup Utility menu (Figure3-1). If user-defined BIOS settings are corrupted and therefore unusable, these defaults will be loaded automatically when you turn on the computer.

3-11 Supervisor Password & User Password Setting

There are four different variables that control password settings. The first two are located under the Security Option function in BIOS Features Setup Menu (Figure 3-1). When the Security Option function is set to Setup, a password is required to enter BIOS and change BIOS settings. When the Security Option function is set to System, a password is required to enter both BIOS and computer's operating system (For example, Windows 98) found on the boot drive. The third and fourth variables are user password and supervisor password selected in BIOS (Figure 3-1). The main purpose of separating users and supervisors is to allow only the supervisor to have control over the BIOS settings. The user, on the other hand, is only allowed to access computer's operating system and change the user password in BIOS.

Chapter 3

When there is no supervisor password being set, the user password controls access to all BIOS settings.

3-12 Save and Exit Setup

If you select this and type [Y] followed by [Enter], the values entered in the setup utilities will be recorded in the CMOS memory of the BIOS chip.

3-13 Exit Without Saving

Selecting this option and pressing [Y] followed by [Enter] lets you exit the Setup program without recording any new values or changing old ones.

Chapter 3

BIOS 設定 (Chinese)

Phoenix-Award BIOS ROM 可讓使用者修改 BIOS 設定，並將所有設定的資料都儲存在 CMOS ROM 裏面。在您電腦開機時，請按 [Delete] 進入 Phoenix-Award BIOS 的設定項目。圖 3-1 是主畫面選單，以鍵盤選擇您要修改的項目並按下[Enter]，就可進行更改。畫面下方有畫面的操作指令。當您選擇較特殊的功能時，畫面右方會提供協助資訊供您參考。

3-14 基本 CMOS 設定

基本 CMOS 的設定，可讓使用者自行設定系統的各項硬體，如軟碟機、硬碟機、顯示卡和日期、時間。當您第一次安裝主機板、更換硬體或當 CMOS 資料遺失時，需要設定這些資料。

日期/時間

設定系統的日期和時間。

IDE 硬碟(第一/第二之主要/次要裝置)

當硬碟正確地安裝硬碟於電腦系統時則可自動偵測出硬碟之容量大小。

設定軟碟機 A/B

此功能讓使用者可選擇不同的軟碟機的類型。

設定顯示卡

選擇您的系統影像。您可以不理會這項功能，只要您有安裝顯示卡，顯示卡之 BIOS 會自動幫您做最佳設定。

偵錯暫停設定

當您的系統開機時，BIOS 會執行系統的偵測。假如 BIOS 偵測到錯誤時，這個功能將會暫停您的電腦運作。

3-15 BIOS 功能設定

從 CMOS 的設定清單中，選取[Advanced BIOS Features]。這些功能是由製造商來設定。因此除非必要。請維持預設值即可。

CPU 內部/外部快取記憶體

CPU 內部的快取記憶體比系統的 DRAM 快。此功能讓您開啓或關閉 CPU 的第一/ 第二內部快取記憶體。開啟此功能時，您的電腦會有較好的效能。

Quick Power On Self Test

開啟此功能時，BIOS 將會省略某些開機時的測試項目而縮短測試時間。在開機時之主機板自我測試(POST)能提早發現問題所在，以避免電腦工作中因錯誤而造成資料流失，故建議您不要開啟此功能。

Chapter 3

第一/第二/第三/其他開機順序

BIOS 將會由您設定的選項來決定開機裝置之順位。

交換軟碟機

開啟這個功能將會從軟碟機 B 來開機，在軟碟機 A 和軟碟機 B 不同格式時，您可以使用這個功能。

Boot up Floppy Seek

此功能決定開機時，是否要偵測軟碟機。

Boot Up NumLock Status

決定開機時，是否將鍵盤右邊的數位鍵，設定爲數字輸入狀態，而非方向鍵及各特殊功能鍵的輸入狀態。

Gate A20 Option

當這個設定為[Fast]時，可讓您的電腦效能較佳，若選擇[Normal]時，則以正常值工作。

鍵盤的介面

1. 鍵盤反應速率設定

當設定為開啟時，您將可以修改下列兩項功能的設定值，當設定為關閉時，BIOS 將依照您的鍵盤種類自行設定下列兩項功能的設定值。

2. 打字反應速率設定

設定按住鍵盤上某按鍵時每秒重覆的字元數。如果您要加快重覆速度，可設定較大的數值。

3. 打字延遲設定

設定持續按住同一個按鍵多久後，開始重覆出現相同的字元。

安全選擇

設定管理者或是一般使用者的密碼。當您要對系統做安全設定時(見 3-24 章節)，如果設成 System，則每次開機或進入 BIOS 設定時，都必須輸入密碼。如果設成 Setup，則只有進入 BIOS 設定時，才需要密碼。

APIC Mode 這個選項是開啓或關閉 APIC(Advanced Programmable Interrupt Controller) ，以符合 PC2001 的設計。啟動 APIC 的模式，會展開 IRQ 的設定。

MPS Version Control For OS

有[1.4]和[1.1]選項。這個選項允許您選擇作業系統所使用的 MPS (Multi-Processor Specification) 版本，您必須選擇作業系統能支援的 MPS 版本。

Chapter 3

OS Select (For DRAM > 64MB)

如果您是 OS/2 作業系統的使用者，安裝的記憶體又超過 64MB，那麽請將此選項設爲 OS/2，否則請保留在預設值 Non-OS/2 即可。

顯示能源之星的圖樣此設定可決定是否顯示能源之星的圖樣。

3-16 進階晶片組的設定

從 CMOS 的設定清單中，選取[Advanced Chipset Features]。這些選項功能由製造商設定，除非必要，請維持在預設值。

全部的設定，須小心謹慎修改，並且確認修改無誤，否則請維持在預設值。有關 DRAM 運作時間和晶片組的功能設定，是最煩瑣的，因此請照此使用手冊做，以下是一些設定功能的簡單介紹。

AGP Aperture Size (MB)

讓您選擇要分配多少系統記憶體容量給顯示卡。選項從 32MB 到 512MB，顯示卡會動態調整所使用的系統記憶體容量，不用的部份仍會釋出供系統使用。

AGP 3.0 規格速度若系統偵測到是 AGP 3.0 規格，則會自動開啟這個設定。

AGP 2.0 規格速度這是為了設定 AGP 的傳輸速度，選項有 [自動]，[1x]，[1x2x]，[1x2x4x]。

AGP Fast Write

建議使用[Auto]為預設值以啟動 fast write，支援 8x/4x AGP 的功能。附註：不是全部的顯示卡都支援 fast write 的功能。選項有：[Auto]， [Disabled].

AGP Sideband 位址這個功能決定了 AGP 卡和 CPU 之間的傳輸位址。

HT Frequency

選項有: [1x], [2x], [3x],[4x],[5x]。

LDT Downstream Width

這個功能決定了連接 CPU 和晶片組 nForce3 的 LDT 匯流排傳輸的頻寬。

LDT 速度這個功能決定 LDT 匯流排的傳輸速度。

Special I/O for PCI card

這個功能分配特定的位址給特定的 PCI 卡。

Chapter 3

系統 BIOS 快取

開啟此選項將提升系統的效能。建議使用預設值。

Flash BIOS Protection

此主機板有保護 BIOS 的技術。爲了防止未經授權使用者或是電腦病毒的破壞。當您開啓此功能時，BIOS 的資料就不能隨意修改，當您欲升級您的 BIOS 時，您須先關閉此功能，您才可使用 FLASH utility 來進行修改升級。

3-17 內建周邊裝置設定

這個章節提供周邊裝置設定的資訊。在 CMOS 的主選單中，選取[Integrated

Peripherals]) 這些功能由製造商設定，除非必要，請維持在預設值。

IDE 功能設定按 [Enter] 進入此選單，包含以下選項：

1. On Chip IDE channel 0/1

假如您要使用更高效能的 IDE 卡時，可以由這個選項關閉晶片中的 IDE 控制功能。選項為[Enabled]，[Disabled]。

2. Primary/Secondary Master/Slave PIO

此 IDE 裝置介面，決定要以何種 PIO (Programmed Input/Output) 來傳輸資料。選擇[Auto]，系統會自動決定最佳的傳輸方法。

3. Primary/Secondary Master/Slave UDMA

若您的 IDE 裝置有支援 Ultra DMA 模式，可選擇[Auto]，來自動開啓 Ultra DMA 高速傳輸。

4. IDE Prefetch Mode

這個主機板可支援 pre-fetching ，以加快傳輸速度。如果這是主要或是次要的，請選擇[Disabled]。

5. IDE HDD Block Mode

此功能可設定硬碟以多磁區方式傳送資料，假如您的硬碟有支援的話，請選擇[Enabled]來自動讀寫您硬碟的資料。

Onboard Device

這個章節提供您主機板上的資訊設定。從 CMOS 的主設定清單中，選取 [Integrated Peripherals]。這些設定值由製造商設定，除非必要，請維持在預設

值。按 [Enter] 則進入此選單，包含以下選項：

1. On Chip USB

假如您要連接 USB 裝置 (USB V1.1 或 V2.0) 到系統上，就必須開啓這個選項。假如您關閉了這個設定，您仍然可暫時使用USB 鍵盤進入到 BIOS 中開啓此功能。

Chapter 3

2. USB Keyboard/ Storage Support

若您的系統使用 USB 鍵盤，請選擇[Enabled]。若您的系統沒有使用 USB 鍵盤，請選擇[Disabled]。

3. USB Mouse Support

若您的系統使用 USB 滑鼠，請選擇 Enabled。若您的系統沒有使用 USB 滑鼠，請選擇 Disabled。

Super IO Device 此章節提供 Super I/O 資訊設定。從 CMOS 的主選單中，選取[Integrated Peripherals]。這些設定值由製造商設定，除非必要，請維持在預設值。按 [Enter] 則進入此選單，包含以下選項：

1. Onboard FDC Controller

用來開啓或關閉主機板內建軟碟機連接埠，維持在預設值即可。若您欲使

用外接軟碟機，請選擇[Disabled]。

2. Onboard Serial Port 1/2

選擇主機板上 COM1/COM2 的 I/O 位址及中斷值。

3. UART Mode Select

此選項用來開啓紅外線傳輸功能。

4. UR2 雙工模式可選的選項有[Half]和[Full]。

5. Onboard Parallel Port

此選項用來控制主機板上內建並列埠的 I/0 位址和中斷值。

6. Parallel Port Mode

此選項是讓您指定並列埠以何種操作模式來傳輸資料。

7. ECP Mode Use DMA

這個設定是針對 ECP 模式設定並列埠，所以必須先設成[ECP] 或 [ECP+EPP] 的模式，才能設定 1 或 3 這兩個選項。

8. Game Port Address

此選項是關閉或是分配遊戲埠的輸入/出位址，可選的項目有[201] 或 [209]。

9. Midi Port Address

此選項是關閉或是分配 Midi 埠的輸入/出位址，可選的項目有[300] 或 [330]。

10. Midi Port IRQ

此功能可指定 Midi 埠的 IRQ。

Init Display First

此選項可讓您決定，開機時啓用 [Onboard / AGP slot] 或 [PCI slot] 的顯示卡。。

Chapter 3

3-18 電源管理設定

這個章節提供了電源管理的功能設定。在 CMOS 的主選單中，選取[Power

Management Setup]。這些功能由製造商設定，除非必要。請維持在預設值。

ACPI Suspend Type

此選項可設定電源省電模式 ACPI 功能. 選項有:

S1 (POS): S1 是低電量的狀態。這個狀態只會關閉螢幕，但其他週邊設備

的運作如常。

S3 (STR): S3 是更低電量的狀態。電腦會把目前的狀態資料全數存至記憶

體中，除了使用低電量來保存記憶內的資料外，其他用電將全數關閉。

S1 & S3 : 假如有支援 S3，當您按 STAND-BY 時，會進入 S3；若沒有支

援，則會進入 S1。

電源管理

當您的系統閒置時，電源將管理電腦，讓電腦進入休眠狀態。

Video Off Method

此功能主要設定關閉螢幕的方法：

1. Blank Screen - BIOS 可將螢幕設爲空白狀況，以降低電源消耗，但顯示器

並未停止垂直和水平的掃瞄訊號，給沒有能源省電功能的顯示器所使用。

2. V/H SYNC+ Blank -將停止顯示器的垂直和水平掃瞄，並將螢幕變成空白

的狀態，降低電源消耗。

3. DPMS –提供 BIOS 控制支援 DPMS 省電規格的顯示卡。但若您的顯示器

不符合能源省電的規格，請設為 Blank Screen。在此模式下，螢幕保護程式無法運作。

HDD Power Down

當您的系統閒置一段時間後，將會停止所有的硬碟運轉。這個功能並不支援 SCSI 硬碟。

HDD Down In Suspend

當您的系統閒置一段時間後，所有的硬碟將會進入 Suspend。這個功能並不支援 SCSI 硬碟。

Chapter 3

Soft-Off by PBTN

若設定爲 Delay 4 Sec，電源鈕會具備使系統進入 Suspend 狀態的功能，按住機殼上的電源不放，超過 4 秒，系統才會關機。當您設定爲 Instant-Off ，表示電源開關，只能用來開、關機，而不具備省電模式的啟動功能。

CPU 風扇的控制

在省電模式下可控制 CPU 風扇。可選之項目為[Enabled]， [Disabled]。

PWRON After PWR-Fail

這允許您設定您的系統在斷電後，按任一鍵可再啟動。若選[Off]，系統會維持關機狀態；若選[On] ，則系統會再啟動。

Wake up Events

1. Power On by PME / Onboared LAN

開啓此功能時，主機板上內建的網路功能會在收到訊號時喚醒電腦，您必須將網路和 RJ45 接頭連接。

2. Power On by Ring/ WOL/WOM:

當您開啓此功能時，數據機一接收到訊號，就會喚醒電腦。您必須連接數據機到 COM 埠。

3. USB Resume from S3:

當系統在 S3 狀態時，允許用 USB 的周邊裝置，來喚醒電腦。選項有 [Enabled] 和 [Disabled]。

4. Power On by Alarm

當您開啓時，可設定系統在每個月的某一天、某一時刻開機。使用者須先設定系統的正確時間日期。

5. POWER ON by Button:

可用 PS/2 滑鼠或鍵盤使系統開啓。

6. POWER ON by Mouse

可用 PS/2 滑鼠使系統開啓。

7. Power On by Keyboard

可用 PS/2 鍵盤使系統開啓。

8. KB Power ON Password

假如在 Power On Function 選擇[Password]，則可用鍵盤直接輸入密碼來開啟電腦。

9. Hot Key Power ON

若此功能設為[Hot Key]。您可使用 PS/2 鍵盤的快速鍵組合來開啟系統。

Chapter 3

3-19 PNP/PCI 功能設定

此章節提供 IRQ 和 DMA 設定資料。CMOS 的主設定清單中，選取[PNP/PCI

Configuration]。這些功能由製造商設定，除非必要，請維持在預設值。

Reset Configuration Data

若您想重新配置系統上所有的週邊設備，請您選擇[Enabled]。

Resources Controlled By

當您設定爲[Manual]，則以手動的方式，來自行設定 IRQ 和 DMA 資料。若您設定爲[Auto]，則由系統自動設定。 ESCD (Extended System Configuration Data) 提供了詳細的資料來設定您的資料，且控制系統中非隨插即用裝置。

PCI/VGA Palette Snoop

設定是否要暫停顯示卡對顏色不精準的監控，預設爲[Disabled]，也就是不啟動該功能。選項有 [Enabled] 和 [Disabled]。

FDD IRQ Can Be Free

此項功能提供使用者選擇是否要將軟碟機 IRQ 釋放。預設值為[Yes]。

3-20 電腦狀態

CMOS 的主選單中，選取[PC Health Status]。提供目前系統溫度和電壓、CPU 的風扇轉速和系統風扇轉速的資訊。

關機溫度

此選項可自行設定關機溫度。當您的 CPU 溫度過高時，可設定自行關閉系統。這個功能只能在 ACPI-aware OS (如 Windows 98 / ME / 2000)使用。選項有 [70°C/158°F]，[65°C/149°F]，[60°C/140°F] 和[Disabled]。

3-21電壓頻率的控制

CMOS 的主選單中，選取[Frequency/Voltage Control]。這些功能由製造商設定，除非必要，請維持在預設值。

DRAM 配置

1. DDR 時間的設定

2. Max Mem Clock (設定記憶體最大的頻率)

3.1T/2T Memory Timing

4.CAS# Latency

5.RAS# to CAS# Delay (tRCD)

6.Min RAS# Active Time (tRAS)

7.Row Precharge Time (tRP)

8.DDR Skew Fine Tune

9. DDR Drive Strength

10.Feedback Drive Strength

11.DDR Skew Adjust

12.Feedback Skew Adjust

CPU Overclock in MHz(CPU 頻率的設定)

這個功能決定了 CPU 超頻的頻率。 AGP Overclock in MHZ(AGP 頻率的設定)

這個功能決定了 AGP 的超頻頻率。

超頻：這個主機板可支援超壓，然而請須確定您的機器是否可忍受這樣

異常的設定。我們不保證這個損失或是危險，因爲這個異常的設定將可能對産品有損害。

Chapter 3

Clock Spread Spectrum

選項有[Enabled], [Disabled].

Voltage Fine Tune(電壓的調整)

當您設定為[Enabled]，DIMM/AGP/CHIPSET/CPU 的電壓就可以自行調整項有[Enabled]，[Disabled]。

CPU Voltage Regulator

這個功能是允許設定記憶體的電壓。

DIMM Voltage Regulator

這個功能是允許設定記憶體的電壓。

AGP Voltage Regulator

這個功能是允許設定 AGP 的電壓。

CHIPSET Voltage Regulator

這個功能是允許設定 CHIPSET 的工作電壓。

。

選

3-22 載入原始設定

CMOS 的主選單中，選取[Load Fail-Safe Defaults]。若您的設定，造成錯誤，

或是無法開機的狀況時，您可選擇此功能，回復到最初的設定，電腦就可重新開機。

Chapter 3

3-23 載入快速設定

CMOS 的設定主清單中，選取[Load Optimized Defaults]。若您的設定，造成錯

誤，或是無法開機的狀況時，您可選擇此功能，回復到最佳的設定，以讓電腦可重新開機。

3-24 管理人密碼或使用者密碼設定

控制此密碼有 4 種不同的設定。第一、第二種的安全設定，可在 BIOS 的設定清單中，直接選取。這可自行設定安全密碼，但設定後，須再確認一次。當您設定安全密碼後，若要進入 BIOS，或是電腦的作業系統 (例如：Windows 98)，就必須輸入正確的密碼，才能進入 BIOS 或是電腦的作業系統。第三、第四種是系統管理者密碼和使用者密碼的安全設定，可在 BIOS 的設定清單中，直接選取。此主要目地是爲了分隔使用者和系統管理者的許可權，只允許系統管理者能進入所有的修改設定。而使用者只允許修改電腦的作業系統，和修改自己設定的 BIOS 功能選項。

若沒有設定系統管理人的密碼，則使用者密碼，就可設定全部的功能選項。

3-25 存檔或離開設定

若您在此選項中，選擇[Y] (即 Yes)，然後再按 [Enter] 鍵，則會將您新的設定，存入到 BIOS 中。

3-26 離開不存檔

若您在此選項中，選擇[Y] (即 Yes)，然後再按 [Enter] 鍵，則會將您新的設定，存入到 BIOS 中。

Chapter 3

Programme Setup du BIOS (French)

La ROM du BIOS Award Phoenix possède un programme d’installation intégré permettant aux utilisateurs de modifier la configuration de base du système. Cette information est stockée dans la RAM CMOS de sorte qu’elle peut conserver les informations de paramétrage, même quand l’alimentation est coupée. Pour entrer dans le programme d’installation du BIOS Award Phoenix appuyez sur [Suppr] quand vous Allumez ou redémarrez le système de l’ordinateur. L’écran principal, comme montré dans la Figure 3-1 est une liste des menus et des fonctions disponibles dans le programme d’installation. Sélectionnez l’élément désiré à l’aide des touches fléchées et appuyez sur entrée pour réaliser les modifications. Les commandes d’exploitation sont situées au bas de celle-ci et sont présentes dans tous les écrans du BIOS. Quand un champ est affiché en surbrillance, une information d’aide en ligne est affichée sur la droite de l’écran.

3-27 Standard CMOS Setup (Setup du CMOS Standard)

Le “Standard CMOS Setup” permet aux utilisateurs de configurer les composants du système tels que le disque dur, le lecteur de disquette et l’affichage vidéo ainsi que la date, l’heure et la signalisation d’erreur de démarrage. Ce menu de configuration doit être modifié lors de la première installation d’une carte mère, lors du changement de matériels dans votre système tels que Disque Dur, Lecteur de Disquette, af fichage vidéo, ou quand les données CMPS ont été perdues ou corrompues. Choisissez l’option “Standard CMOS Setup” dans le menu “CMOS Setup Utility” (Figure 3-1) pour afficher l’écran suivant :

Date/Time:

Paramètre la date et l’heure du système. Ne sautez pas cette fonction car tous vos événements programmés tels que la gestion d’alimentation, enregistrement de fichiers, etc… sont basés sur cette temporisation.

IDE (Primary/Secondary; Master/Slave):

Cette catégorie identifie jusqu’à quatre disques durs IDE installés dans l’ordinateur. Cette section n’affiche pas d’informations sur les autres périphériques IDE tels que les lecteurs CD-ROM ou autres types de disques durs tels que les lecteurs SCSI.

Drive A/B:

Sélectionnez un Modèle de Lecteur de Disquette différent. Les options disponibles sont [None], [360K, 5-1/4 in], [1.2M, 5-1/4 in], [720k, 3-1/2 in], [1.44M, 3-1/2 in], et [2.88M, 3-1/2 in].

Video:

Sélectionner le type d’adaptateur vidéo présent dans votre système. Vous pouvez ignorer ce paramètre si vous utilisez un moniteur VGA, étant donné que le BIOS VGA configurera automatiquement ce paramètre.

Chapter 3

Halt On:

Quand le système est mis sous tension, le BIOS réalise une série de tests de diagnostiques appelés POST (Power On Self Test). Cette fonction arrête l’ordinateur si le BIOS détecte une erreur de matériel. Vous pouvez dire au BIOS de s’interrompre sur toutes les erreurs, aucune erreur, ou de ne pas s’interrompre su r des erreurs spécifiques.

3-28 Advanced BIOS Features (Fonctionnalités Avancées du BIOS)

En choisissant l’option “Advanced BIOS Features” dans le menu “CMOS Setup Utility”, l’écran suivant s’affichera. Cet écran exemple contient les valeurs par défaut du fabricant pour la carte mère.

CPU Internal & External Cache:

La mémoire cache est bien plus rapide que la mémoire système DRAM conventionnelle. Ces champs vous permettent d’activer ou de désactiver le cache intégré de Niveau 1 et le cache externe de Niveau 2 des CPU. Les deux paramètres sont laissés activés pour augmenter de façon significative les performances de votre ordinateur.

Quick Power On Self Test:

Activez cette fonction pour diminuer le temps nécessaire à l’exécution du POST (Power On Self Test). Le BIOS gagnera du temps en sautant certains éléments pendant le POST. Il est recommandé de désactiver ce paramètre. Découvrir un problème pendant le démarrage est préférable à la perte de vos données pendant le travail.

First/Second/Third/Boot Other Device:

Cette option définit la séquence des lecteurs sur lesquels le BIOS tente de démarrer une fois que le POST est terminé. Le BIOS cherchera le système d’exploitation dans ces lecteurs.

Swap Floppy Drive:

Le fait d’activer cette fonction permutera l’affectation du lecteur de disquette de sorte que le lecteur A fonctionnera en tant que lecteur B, et que le lecteur B fonctionnera en tant que lecteur A. Remarquez que l’affectation de séquence de d’amorçage mentionnée ci-dessus n’inclut pas l’amorçage à partir du lecteur B. Cette fonction est utile si les lecteurs de disquettes B et A sont d’un for mat différent et que vous voulez démarrer à partir du lecteur de disquette B.

Boot up Floppy Seek:

C’est une vérification de paramétrage pour la mise sous tension du lecteur de disquette après le démarrage de l’ordinateur.

Chapter 3

Boot Up NumLock Status:

Cette fonction définit le pavé numérique du clavier comme touches de chiffres ou touches fléchées. Si elle est paramétrée sur “on”, les touches de chiffres seront activées, si elle est paramétrée sur “off” les touches fléchées seront activées.

Gate A20 Option:

Cela vous permet de paramétrer l’état Gate A20. Quand il est paramétré sur [Fast], Gate A20 est contrôlé par chipset. Quand il est paramétré sur [Normal], Gate A20 est contrôlé par une broche spécifique depuis le contrôleur de clavier. Les options disponibles sont [Fast] et [Normal].

Keyboard Interface:

1. Typematic Rate Setting

Quand elle est activée, vous pouvez paramétrer les deux éléments de contrôle de répétition automatique. Quand elle est désactivée, le contrôleur du clavier détermine arbitrairement les frappes dans votre système.

2. Typematic Rate (Chars/Sec) La vitesse de répétition paramètre la vitesse à laquelle les caractères se

répètent à l’écran quand vous appuyez sur une touche et que vous la maintenez enfoncée.

3. Typematic Delay (Msec) Le délai de répétition définit la durée, après avoir appuyé sur une touche, après

laquelle un caractère commence à se répéter.

Security Option:

Les fonctions de Superviseur et/ou de Mot de Passe Utilisateur montrées dans la Figure 3-19 doivent être paramétrées pour tirer parti de cette fonction. Voir la Section 3.37 pour les informations de paramétrage de mot de passe. Quand “Security Option” est paramétrée sur “System”, un mot de passe doit être entré pour démarrer le système ou entrer dans le programme setup du BIOS. Quand “Security Option” est paramétrée sur “Setup”, un mot de passe est requis pour entrer dans le programme setup du BIOS.

APIC Mode:

Pour être compatible avec le standard PC2001, le système est conçu pour fonctionner en mode APIC (Advanced Programmable Interrupt Controller). Le fait d’activer le mode APIC étendra les ressources IRQ disponibles pour le système.

MPS Version Control For OS: Cet élément vous permet de sélectionner la version MPS (Multi-Processor Specification) utilisée par le système d’exploitation. Vous devez sélectionner la version

MPS supportée par notre système d’exploitation. Pour trouver la version à utiliser, contactez le vendeur de votre système d’exploitation.

Chapter 3

OS Select (For DRAM > 64MB):

Si votre DRAM est supérieure à 64Mo et que vous travaillez sous OS/2, sélectionnez OS/2 comme valeur de l’élément. Sinon, paramétrez la valeur de l’élément sur Non-OS/2 pour tous les autres systèmes d’exploitation.

Small Logo (EPA) Show:

Ce paramétrage permet d’afficher le Logo EPA.

3-29 Advanced Chipset Features (Fonctionnalités Avancées du Chipset)

En choisissant l’option [Advanced Chipset Features] dans le menu “CMOS Setup Utility”, l’écran suivant s’affichera. Cet écran exemple contient les valeurs par défaut du fabricant pour la carte mère.

Tous les paramètres ci-dessus ont été déterminés par le fabricant de la carte mère et ne doivent pas être modifiés à moins d’être absolument sûr de ce que vous faites. Les explications sur le paramétrage de synchronisation DRAM et des fonctionnalités du chipset sont longues, hautement techniques et dépassent la porté de ce manuel. Vous trouverez ci-dessous quelques descriptions brèves des fonctions de ce menu de Paramétrage.

AGP Aperture Size (MB):

Cette fonction détermine la quantité de mémoire système attribuée à la carte AGP.

AGP 3.0 Speed:

Cette fonction est activée si l’AGP 3.0 est détecté par le système.

AGP 2.0 Speed:

Ceci est le paramétrage de a vitesse du BUS AGP.

AGP Fast Write:

Sélectionner [Auto] pour permettre le fonctionnement du Fast Write Protocol pour AGP 8x/4x.PS: Toutes les cartes AGP ne supportent pas le fast write.

AGP Sideband Address:

Cette fonction détermine l’adresse bus entre la carte AGP et le CPU.

HT Frequency

Options disponibles: [1x], [2x], [3x], [4x], [5x].

LDT Downstream Width:

Cette fonction détermine la longueur avale du bus LDT qui relie le CPU et la puce CK8. Options disponibles: [8 bits], [Auto].

CHAINTECH VNF3-250 Zenith User Manual [fr]
