Notice technique d’installation et d’entretien

Cette notice est destinée aux appareils installés en France

URBIA GREEN

SERELIA GREEN

CHAUDIÈRE MURALE À GAZ À CONDENSATION

25 30

SOMMAIRE

Généralités .................................................................................................................... 3

Normes de sécurité ....................................................................................................... 3

Avertissements ............................................................................................................ 4

Avertissements avant l’installation ........................................................................... 4

Réglementation à respecter - conseils de sécurité .............................................. 4

Raccordement fumées ................................................................................................. 4

Nettoyage de l’installation de chauffage ................................................................ 5

Installations avec plancher chauffant ...................................................................... 5

Marquage CE .................................................................................................................. 5

Plaque signalétique ....................................................................................................... 5

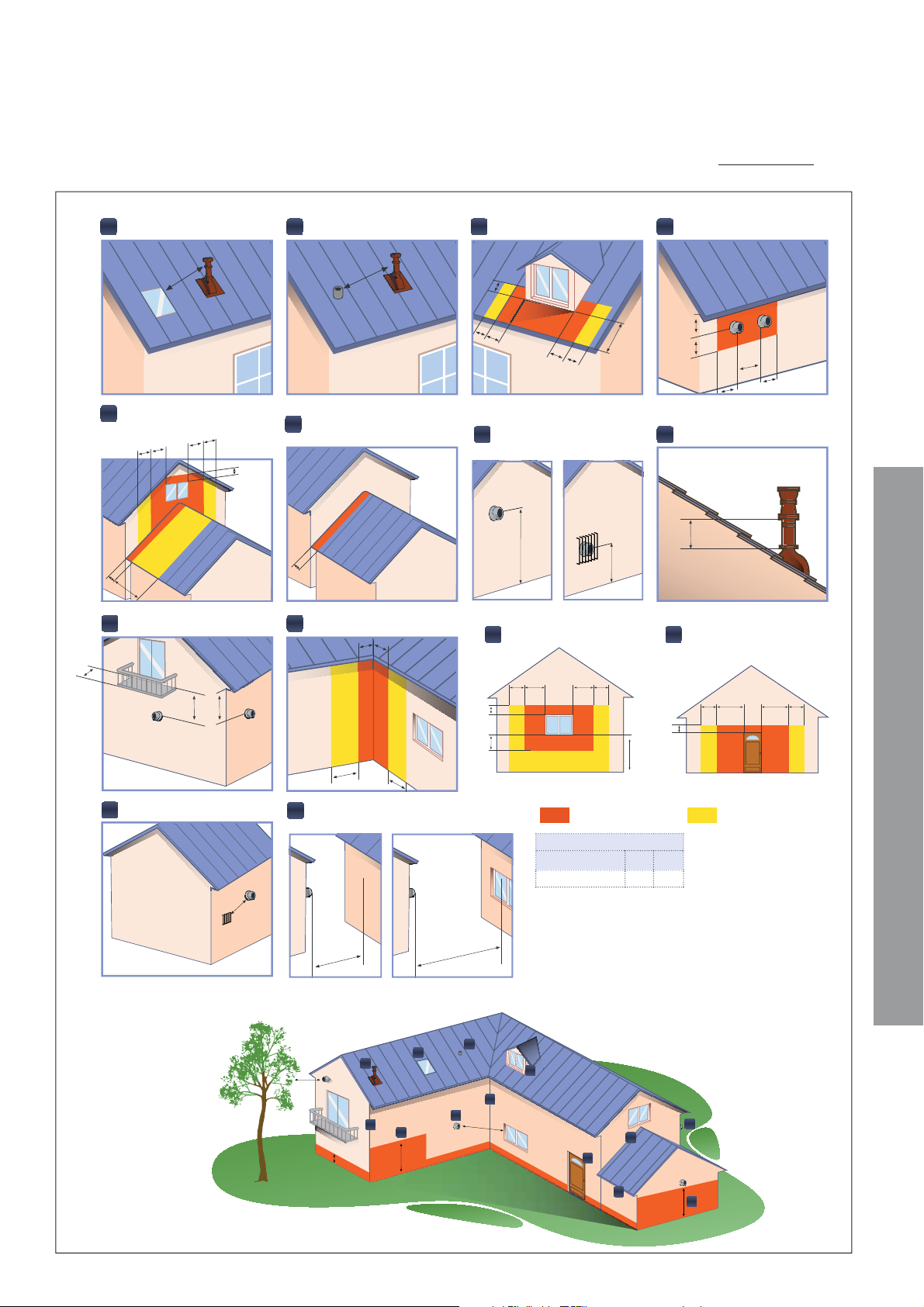

Raccordement des conduits d’arrivée d’air

et évacuation des gaz brûlés ...................................................................................... 6

Type de raccordement de la chaudière au tuyau

d’évacuation de fumées............................................................................................... 6

Raccordement électrique ............................................................................................ 6

Description .................................................................................................................... 7

Vue globale ....................................................................................................................7

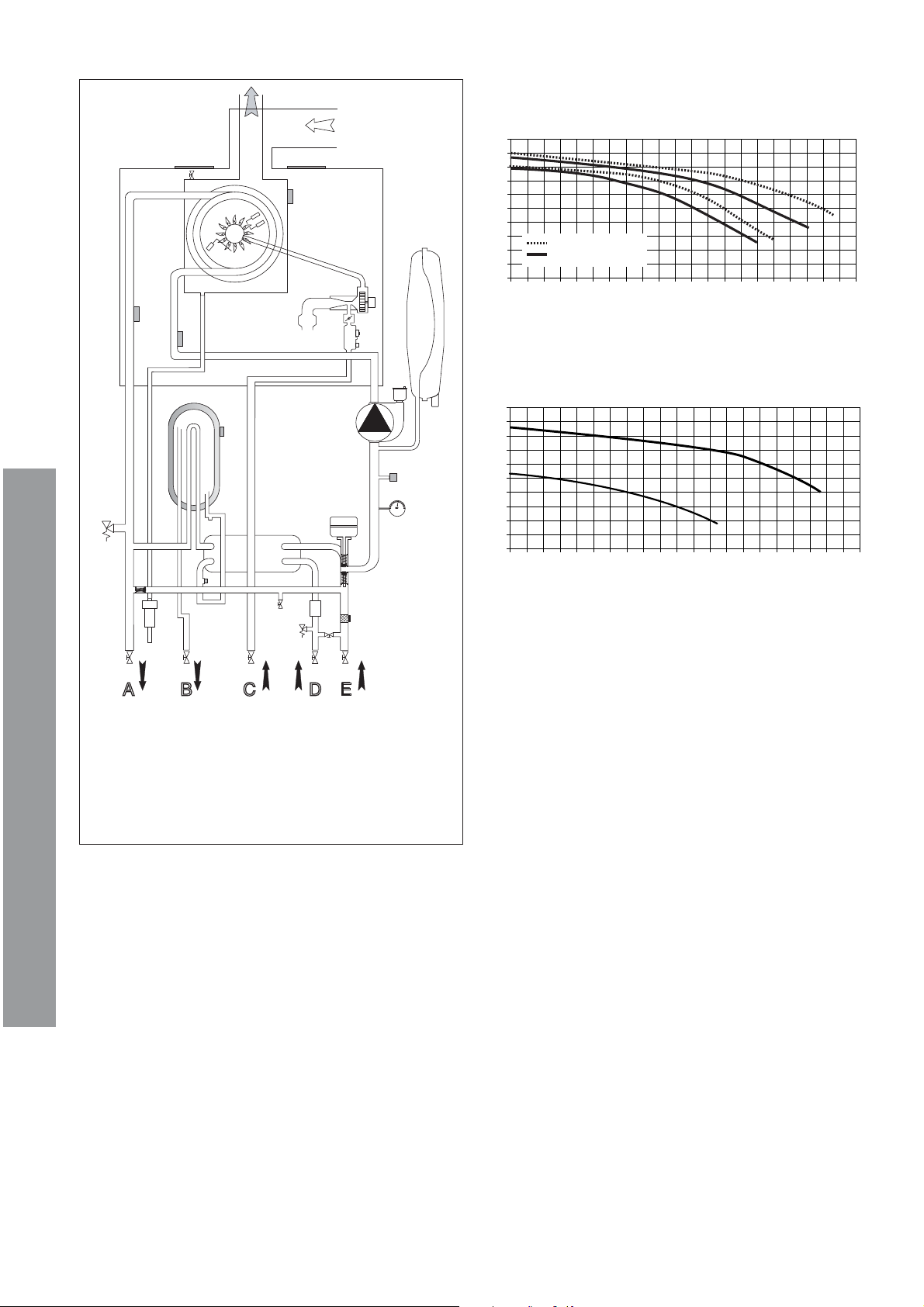

Schéma de principe ....................................................................................................... 8

Pression disponible ........................................................................................................ 8

Dimension de la chaudière .......................................................................................... 9

Distances minimales pour l’installation .................................................................... 9

Installation ..................................................................................................................10

Pose de la barrette robinetterie ...............................................................................10

Préfabrication ...............................................................................................................10

Raccordement des canalisations .............................................................................10

Nettoyage de l’installation ........................................................................................10

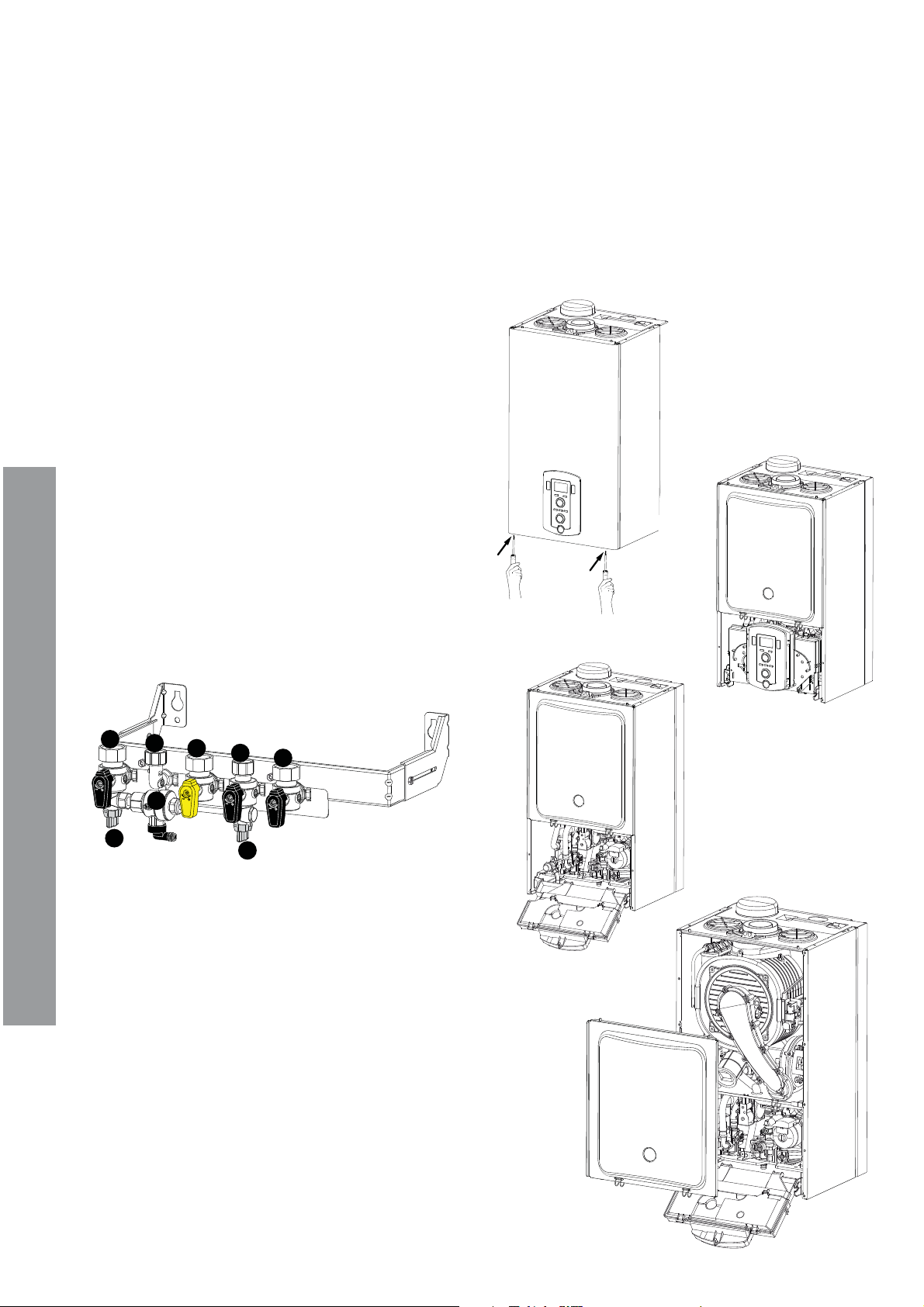

Description de la barrette robinetterie ..................................................................10

Instructions pour démontage de l’habillage .........................................................10

Pose de la chaudière ...................................................................................................11

Evacuation de la condensation ................................................................................12

Raccordement fumées ...............................................................................................13

Tableaux longueurs des ventouses .........................................................................14

Raccordement électrique ..........................................................................................15

Raccordement des périphériques ............................................................................15

Raccordement thermostat d’ambiance .................................................................15

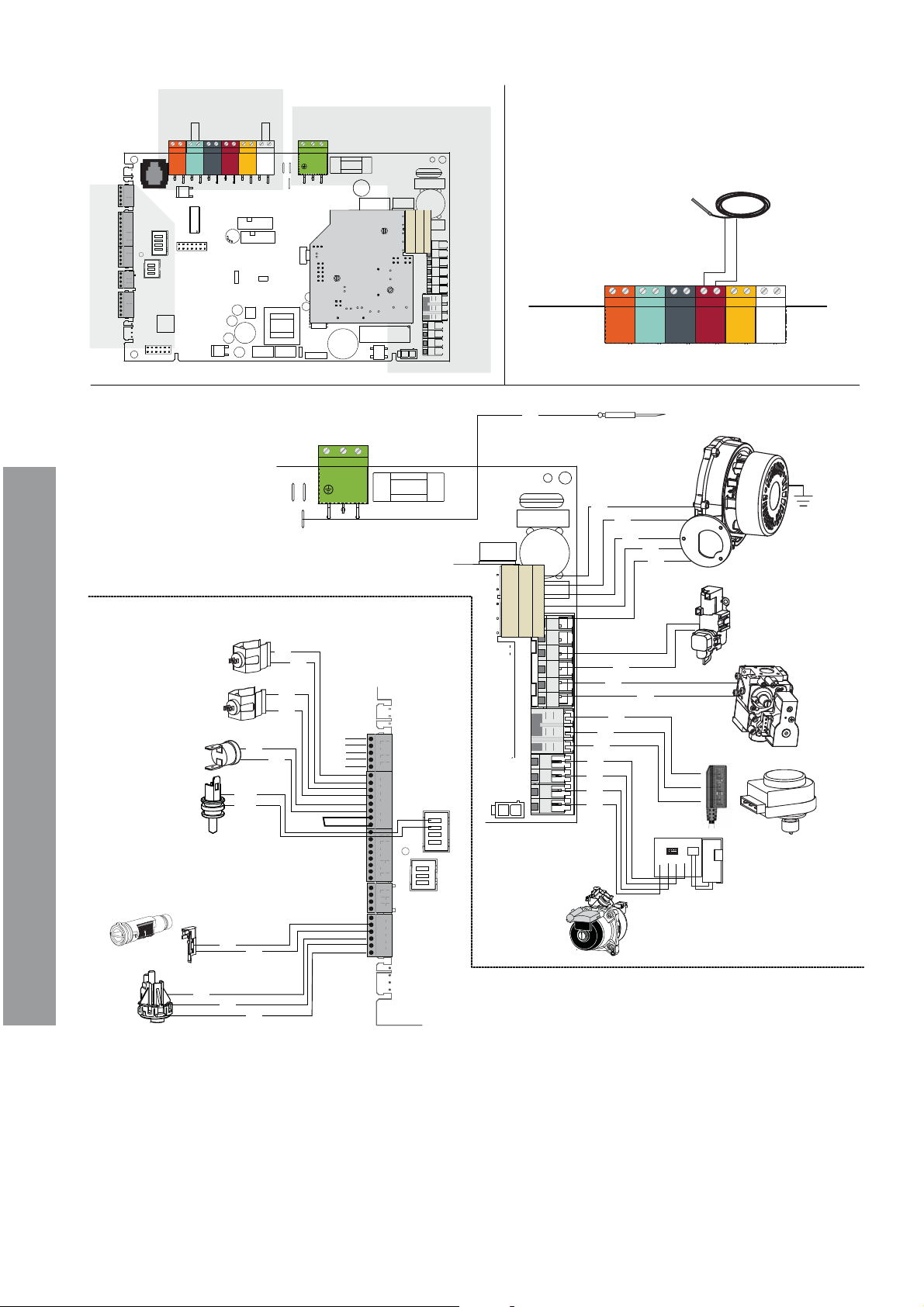

Schéma électrique URBIA GREEN EVO ..................................................................16

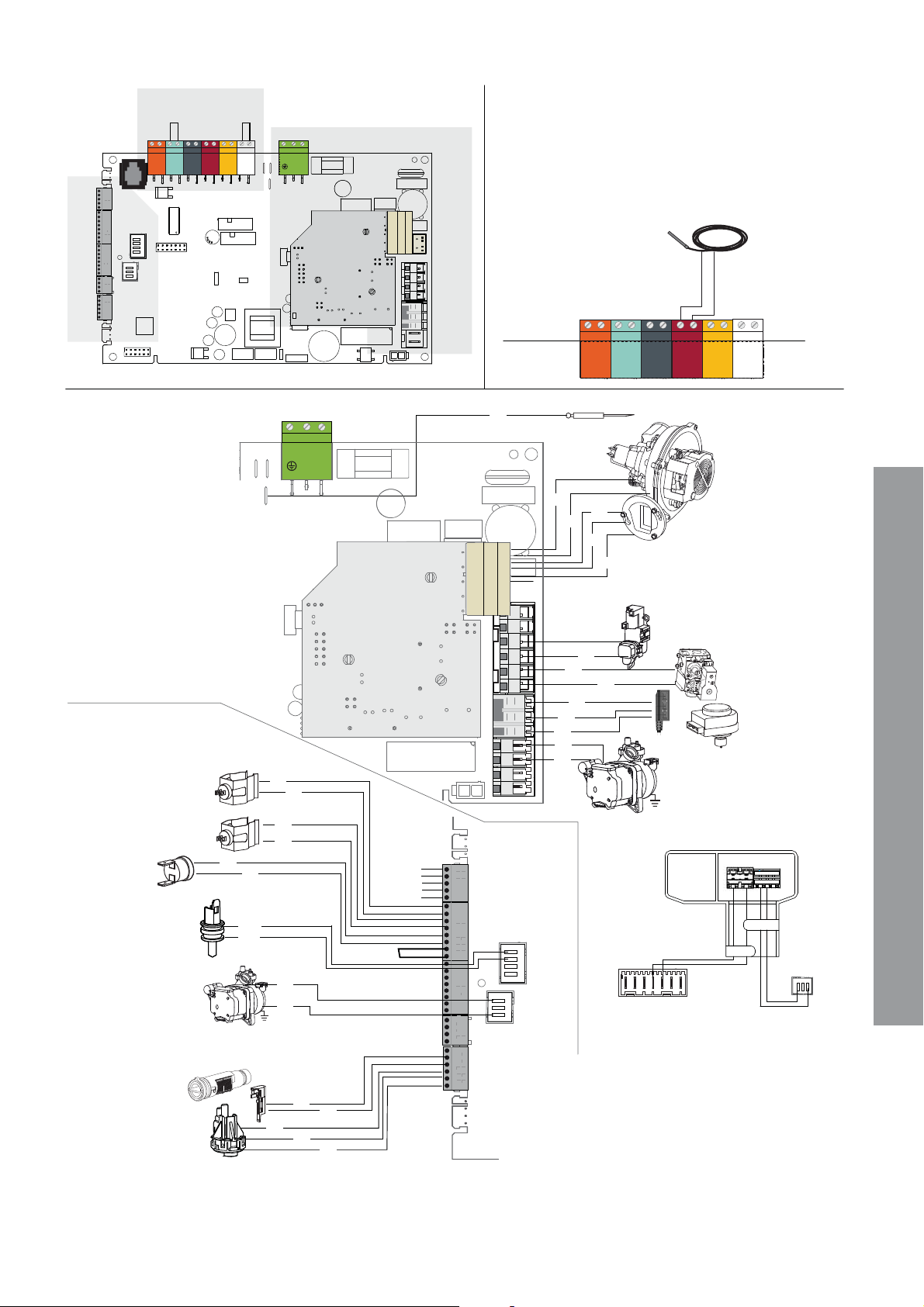

Schéma électrique SERELIA GREEN EVO ..............................................................17

Réglages ..................................................................................................................20

Procédure de contrôle de la combustion ...............................................................20

Réglage de la puissance chauffage maximale ......................................................21

Allumage lent ................................................................................................................21

Réglage du retard à l’allumage chauffage .............................................................21

Changement de gaz ....................................................................................................21

Tableau réglage gaz .....................................................................................................21

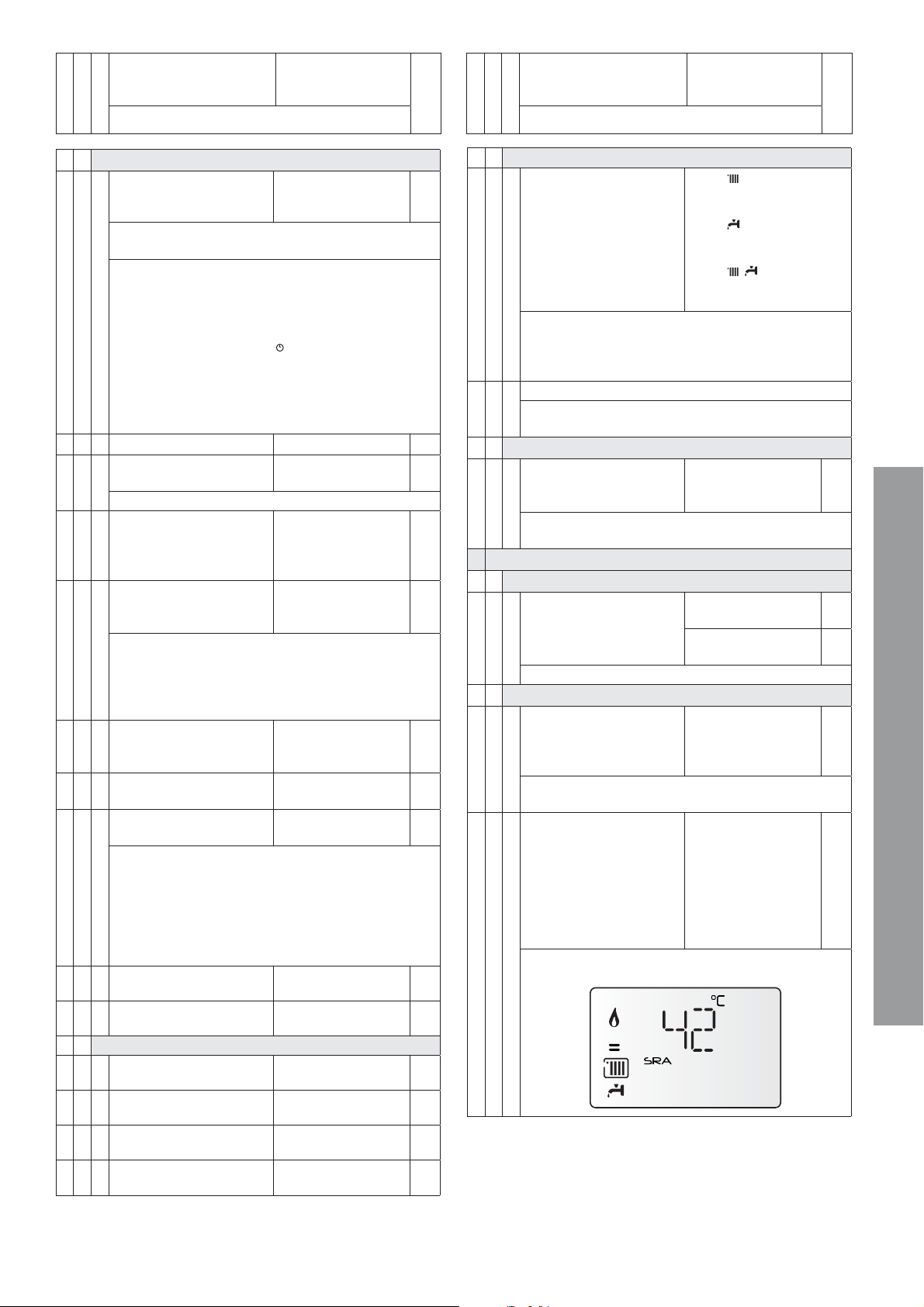

Accès au menu professionnel ...................................................................................22

Fonction SRA Mode Expert seulement .................................................................29

Système de protection de la chaudière ............................................................30

Conditions d’arrêt de sécurité de l’appareil ..........................................................30

Arrêt de sécurité ..........................................................................................................30

Arrêt verrouillé .............................................................................................................30

Tableau des codes erreur ...........................................................................................30

Fonction Hors-gel .......................................................................................................31

Entretien ..................................................................................................................32

Remarques générales .................................................................................................32

Nettoyage échangeur primaire ................................................................................32

Nettoyage du siphon ..................................................................................................32

Test de fonctionnement ............................................................................................32

Opérations de vidange ...............................................................................................32

Informations pour l’usager ........................................................................................32

Caractéristiques techniques URBIA GREEN EVO ...........................................33

Caractéristiques techniques SERELIA GREEN EVO .......................................34

Mise en route ..............................................................................................................18

Préparation à la mise en ruote .................................................................................18

Circuit sanitaire ............................................................................................................18

Circuit chauffage .........................................................................................................18

Circuit gaz ..................................................................................................................18

Circuit électrique .........................................................................................................18

Tableau de commande ................................................................................................18

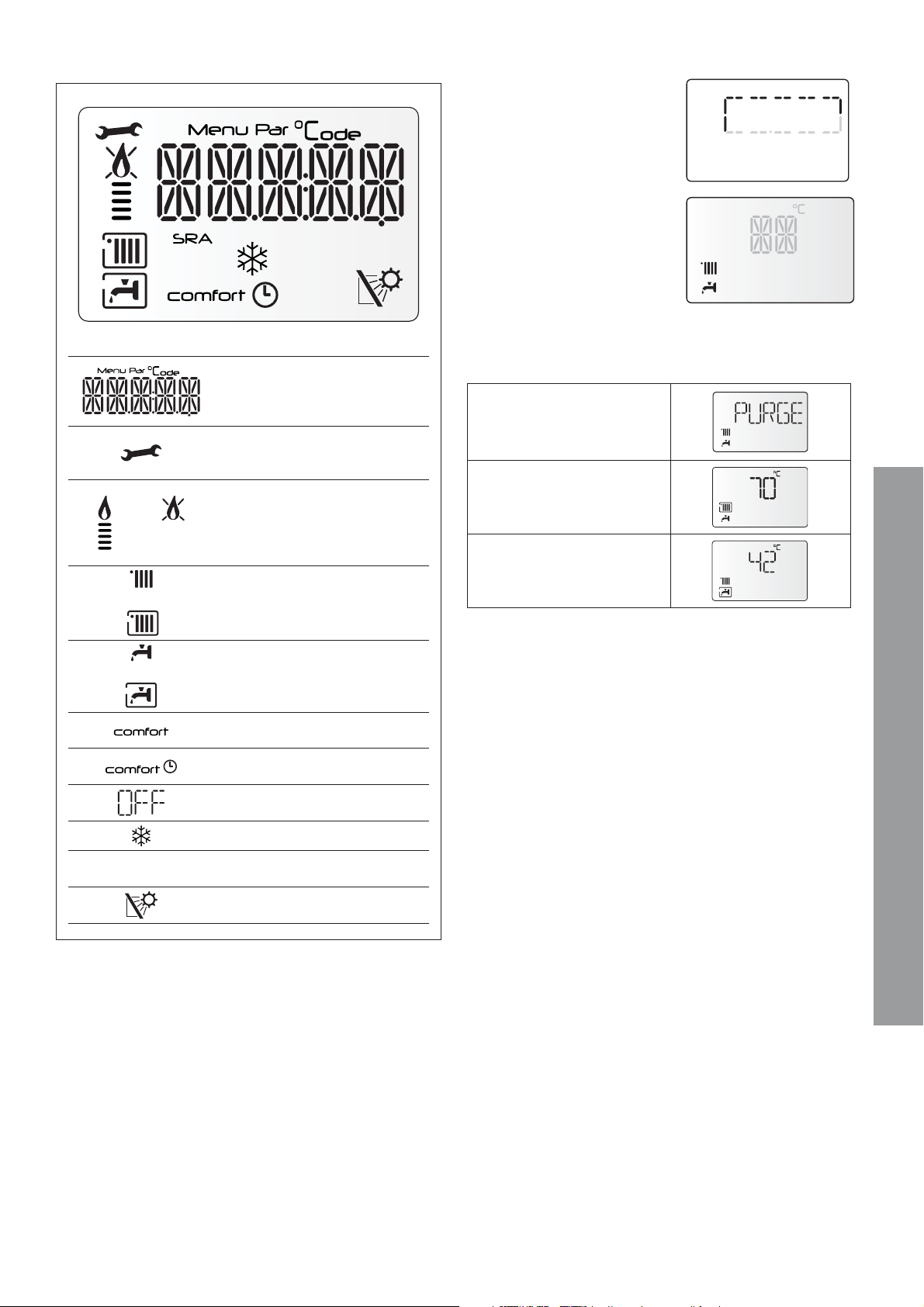

Afﬁ cheur ..................................................................................................................19

Fonction Purge .............................................................................................................19

Normes de sécurité

Légende des symboles :

Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort. Le non-respect de l’avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.

Installer l’appareil sur une paroi solide, non soumise aux vibrations.

Fonctionnement bruyant

Ne pas endommager, lors du forage de la paroi, les câbles électriques ou les tuyaux.

Electrocution par contact avec des conducteurs sous tension. Explosions, incendies ou intoxications en cas de fuite de gaz émanant des conduites endommagées. Dommages aux installations existantes. Inondations en cas de fuite d’eau provenant des conduites endommagées.

Effectuer les raccordements électriques à l’aide de conducteurs de section adéquate.

Incendie suite à surchauffe provoquée par le passage de courant électrique dans des câbles sous dimensionnés.

Protéger les câbles de raccordement de manière à éviter qu’ils ne soient endommagés.

Electrocution par contact avec des conducteurs sous tension. Explosions, incendies ou intoxications suite à une fuite de gaz émanant des conduites endommagées. Inondations suite à une fuite d’eau provenant des conduites endommagées.

S’assurer que la pièce et les installations auxquelles l’appareil sera raccordé sont bien conformes aux réglementations applicables en la matière.

Electrocution par contact avec des conducteurs sous tension mal installés. Dommages à l’appareil en raison de conditions de fonctionnement inadéquates.

Utiliser des accessoires et du matériel manuel propre à l’utilisation (veiller à ce que l’outil de ne soit pas détérioré et que la poignée soit correctement ﬁ xée et en bon état), utiliser correctement ce matériel, protéger contre toute chute accidentelle, ranger après utilisation.

Lésions personnelles provoquées par la projection d’éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions Dommages à l’appareil ou aux objets à proximité en raison de projection de débris ou de fragments, coups, incisions.

Utiliser des équipements électriques adéquats (s’assurer notamment que le câble et la ﬁ che d’alimentation sont en bon état et que les parties à mouvement rotatif ou alternatif sont bien ﬁ xées). Les employer correctement. Ne pas gêner pas le passage en laissant traîner le câble d’alimentation. Les ﬁ xer pour éviter toute chute. Les débrancher et les ranger après utilisation.

Lésions personnelles provoquées par la projection d’éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions, bruit, vibrations. Dommages à l’appareil ou aux objets à proximité en raison de projection de débris ou de fragments, coups, incisions.

Assurez-vous de la stabilité des échelles portatives, de leur résistance, du bon état des marches et de leur adhérence. Veiller à ce qu’une personne fasse en sorte qu’elles ne soient pas déplacées quand quelqu’un s’y trouve.

Lésions provoquées par chute d’une hauteur élevée ou par coupure (échelle pliante).

Veiller à ce que les échelles mobiles soient stables, sufﬁ samment résistantes, avec des marches en bon état et non glissantes, qu’elles disposent de garde-fou le long de la rampe et sur la plate-forme.

Lésions provoquées par la chute d’une hauteur élevée.

Faire en sorte que, lors de travaux en hauteur (généralement en cas d’utilisation en présence de dénivelés supérieurs à 2 m), une rambarde de sécurité encadre la zone de travail ou que les équipements individuels permettent de prévenir toute chute, que l’espace parcouru en cas de chute ne soit pas encombré d’objets dangereux, et que l’impact éventuel soit amorti par des supports semi-rigides ou déformables.

Lésions provoquées par la chute d’une hauteur élevée.

S’assurer que le lieu de travail dispose de conditions hygiéniques et sanitaires adéquates en ce qui concerne l’éclairage, l’aération, la solidité des structures, les issues de secours.

Lésions personnelles provoquées par cognements, trébuchements, etc.

Protéger par du matériel adéquat l’appareil et les zones à proximité du lieu de travail.

Endommagement de l’appareil ou des objets avoisinants par projection d’éclats, coups, entailles.

Déplacer l’appareil avec les protections qui s’imposent et un maximum de précaution.

Endommagement de l’appareil ou des objets avoisinants par suite de heurts, coups, entailles, écrasement.

Pendant les travaux, se munir de vêtements et d’équipements de protection individuels.

Lésions personnelles provoquées par électrocution, projection d’éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions, bruit, vibrations.

Faire en sorte que le rangement du matériel et des équipements rende leur manutention simple et sûre, éviter de former des piles qui risquent de s’écrouler.

Endommagement de l’appareil ou des objets avoisinants par suite de heurts, coups, entailles, écrasement.

Les opérations internes à l’appareil doivent être effectuées avec le soin nécessaire permettant d’éviter de brusques contacts avec des pièces pointues.

Lésions personnelles par suite de coupures, piqûres, abrasions.

Rétablir toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l’appareil et s’assurer de leur bon fonctionnement avant toute remise en service.

Explosions, incendies ou intoxications dus à des fuites de gaz ou à une mauvaise évacuation des fumées. Dommages ou blocage de l’appareil en raison de conditions de fonctionnement incontrôlées.

Vider les composants pouvant contenir de l’eau chaude, activer au besoin les évents, avant toute intervention.

Lésions personnelles dues à brûlures.

Procéder au détartrage des composants en suivant les recommandations de la ﬁ che de sécurité du produit utilisé, aérer la pièce, porter des vêtements de protection, éviter de mélanger des produits entre eux, protéger l’appareil et les objets avoisinants.

Lésions personnelles par contact de la peau et des yeux avec des substances acides, inhalation ou ingestion d’agents chimiques nocifs. Dommages à l’appareil ou aux objets à proximité en raison de la corrosion par des substances acides.

En cas de présence d’une odeur de brûlé ou de fumée s’échappant de l’appareil, couper l’alimentation électrique, ouvrir les fenêtres et appeler un technicien.

Lésions personnelles en raison de brûlures, inhalation de fumée, intoxication.Explosions, incendies ou intoxications.

Généralités

URBIA/SERELIA GREEN

Avertissements avant l’installation

Cet appareil sert à produire de l’eau chaude à usage domestique. Il doit être raccordé à une installation de chauffage et à un réseau de distribution d’eau chaude adapté à ses performances et à sa puissance. Toute utilisation autre que celle prévue est interdite. Le fabricant ne peut en aucun cas être tenu responsable de dommages dérivant d’une utilisation incorrecte ou du non-respect des instructions contenues dans cette notice. L’installation, l’entretien et toute autre intervention doivent être effectués conformément aux normes en vigueur et aux indications fournies par le fabricant. Le fabricant décline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des biens des suites d’une mauvaise installation de l’appareil. En cas de panne et/ou de mauvais fonctionnement, éteindre l’appareil et fermer le robinet du gaz. Ne pas essayer de le réparer soi-même, faire appel à un professionnel qualiﬁ é. Avant toute intervention d’entretien/réparation de la chaudière, couper l’alimentation électrique en plaçant l’interrupteur bipolaire extérieur à la chaudière sur “OFF”. Pour toute réparation, faire appel à un professionnel qualiﬁ é et exiger l’utilisation de pièces détachées originales. Le non-respect de ce qui

Avertissements

précède peut compromettre la sécurité de l’appareil et faire déchoir toute responsabilité du fabricant. En cas de travaux ou d’opérations d’entretien de structures placées près des conduits ou des dispositifs d’évacuation de fumées et de leurs accessoires, éteindre l’appareil en plaçant l’interrupteur bipolaire extérieur sur OFF et en fermant le robinet du gaz. Une fois que les travaux sont terminés, faire vériﬁ er par un professionnel le bon état de fonctionnement des conduits et des dispositifs. Pour le nettoyage des parties extérieures, éteindre la chaudière et placer l’interrupteur extérieur sur “OFF”. Nettoyer avec un chiffon imbibé d’eau savonneuse. Ne pas utiliser de détergents agressifs, d’insecticides ou de produits toxiques. Pour un fonctionnement sûr, écologique et une économie d’énergie, veiller au respect de la réglementation en vigueur. En cas d’utilisation de kits ou d’options, il est recommandé de n’utiliser que des produits ou accessoires CHAFFOTEAUX.

URBIA/SERELIA GREEN

Avant de raccorder la chaudière, il est nécessaire :

• d'éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de chlore élevés (ambiance de type piscine), et/ou d’autres produits nuisibles tels que l’ammoniac (salon de coiffure), les agents alcalins (laverie)...

• de vériﬁ er la prédisposition de la chaudière pour le fonctionnement avec le type de gaz disponible (lire les indications ﬁ gurant sur l’étiquette de l’emballage et sur la plaque portant les caractéristiques de la chaudière)

• de vériﬁ er à l’aide des étiquettes apposées sur l’emballage et de la plaque signalétique sur l’appareil que la chaudière est destinée au pays dans lequel elle devrait être installée et que la catégorie de gaz pour laquelle la chaudière a été conçue correspond à l’une des catégories autorisées dans le pays de destination. Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur : maximum de pointe dans l’année pendant un court temps : 150 mg/m3 de gaz et moyenne dans l’année de 30 mg/m3 de gaz Dans le cas d’une dureté de l'eau supérieure à 20°f, prévoir un

traitement de l'eau. Le circuit d’alimentation du gaz doit être réalisé selon les normes spéciﬁ ques et ses dimensions doivent être conformes. Il faut également considérer la puissance maximale de la chaudière et veiller à ce que les dimensions et le raccordement du robinet de fermeture soient conformes. Avant l’installation, il est conseillé de procéder à un nettoyage minutieux de l’arrivée de gaz aﬁ n de retirer les éventuels résidus qui pourraient compromettre le fonctionnement de la chaudière. Il est également important de vériﬁ er que la pression du gaz à la chaudière soit conforme.

Vériﬁ er que la pression maximale de l’alimentation en eau ne dépasse pas 5 bars. Dans le cas contraire, il est nécessaire d’installer un réducteur de pression.

Réglementation à respecter - conseils de sécurité

1. Bâtiments d'habitation Conditions réglementaires d'installation et d'entretien

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualiﬁ é, conformément aux textes réglementaires et règles de l'art en vigueur notamment :

- Arrêté du 2 août 1977 modiﬁ é Règles Techniques et de Sécurité applicables aux installations de

gaz combustible et hydrocarbures liquéﬁ és situées à l'intérieur des bâtiments d'habitation et de leurs dépendances

- Norme DTU P 45-204 Installations de gaz (anciennement DTU 61-1 - Installations de

gaz - Avril 1982 + additif n° 1 juillet 1984)

- Règlement Sanitaire Départemental Pour les appareils raccordés au réseau électrique :

- Norme NF C 15-100 Installations électriques à basse tension-Règles.

2. Etablissements recevant du public Conditions réglementaires d'installation

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales :

- Articles GZ Installations aux gaz combustibles et hydrocarbures liquéﬁ és

- Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et

production de vapeur et d'eau chaude sanitaire

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

3. Raccordement fumées

Pour les appareils étanches (ventouse), il convient de respecter les prescriptions de l'arrêté du 2 août 1977, de la norme DTU P 45-204 et pour les mini-chaufferies, le cahier des charges ATG C.321.4. La chaudière devra fonctionner exclusivement avec les conduites d'évacuation des fumées/d'admission d'air livrées par CHAFFOTE AUX.

Pour les appareils raccordés à une cheminée à tirage naturel sous pression de type B23p, il convient d'utiliser un système d'évacuation titulaire d'un avis technique délivré par le CSTB. La mise en oeuvre doit se faire conformément aux dossiers techniques et aux normes de mise en oeuvre NF DTU 24.1 et NF DTU 61.1 notamment pour ce qui concerne le conduit vertical qui doit être installé dans une gaine.

Nettoyage de l’installation de chauffage

Dans le cas d’une installation ancienne il est conseillé de procéder à un nettoyage de l’installation aﬁ n de retirer les éventuels résidus qui pourraient compromettre le fonctionnement de la chaudière. Veiller à ce que le vase d’expansion dispose d’une capacité sufﬁ sante pour le volume d’eau de l’installation.

Installations avec plancher chauffant

Dans les installations avec plancher chauffant, monter un organe de sécurité sur le départ chauffage du plancher suivant les recommandations DTU 65.11. Pour la connexion électrique du thermostat voir paragraphe “Raccordements Electriques”. Dans le cas d’une température départ trop élevée, la chaudière s’arrêtera aussi bien en sanitaire qu’en chauffage et sur l’afﬁ cheur apparaît le code erreur 116 “thermostat plancher ouvert”. La chaudière redémarre à la fermeture du thermostat à réarmement automatique.

L’installation et la première mise en service de la chaudière doivent être effectuées par un professionnel conformément aux réglementations en matière d’installation en vigueur dans le pays et aux réglementations éventuelles des autorités locales et des organismes préposés à la santé publique.

Par application de l'article 25 de l'arrêté du 2/08/77 modiﬁ é et de l'article 1 de l'arrêté modiﬁ catif du 5/02/99, l'installateur est tenu d'établir des certiﬁ cats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz:

- de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation de gaz neuve,

- de "modèle 4" après remplacement en particulier d'une chaudière par une nouvelle.

ATTENTION Aucun objet inﬂ ammable ne doit se trouver à proximité de la chaudière. S’assurer que l’environnement de l’appareil et les installations où il sera raccordé, sont conformes aux normes en vigueur. Si des poussières et/ou vapeurs nocives se trouvent dans le local où la chaudière est installée, celle-ci devra fonctionner à l’aide d’un autre circuit d’air.

PLAQUE SIGNALÉTIQUE

10 11

Gas mbar Gas mbar Gas mbar

Légende :

1. Marque

2. Fabricant

3. Modèle - N° de série

4. Référence commerciale

5. Numéro homologation

6. Pays de destination - catégorie gaz

7. Réglage Gaz

8. Type installation

9. Données électriques

10. Pression maxi sanitaire

11. Pression maxi chauffage

12. Type de chaudière

13. Classe NOx/Efﬁ cience

14. Débit caloriﬁ que nominal chauffage

15. Puissance utile chauffage

16. Débit spéciﬁ que

17. Rendement puissance chaudière

18. Débit caloriﬁ que nominal sanitaire

19. Gaz utilisable

20. Température ambiente de fonctionnement

21. Température maxi chauffage

22. Température maxi sanitaire.

MAX MIN

14 15

21 22

Avertissements

URBIA/SERELIA GREEN

Certiﬁ cats de conformité pour les rénovations / remplacements d’appareil sur installations existantes.

L’installation d’une chaudière gaz doit obligatoirement faire l’objet d’un Certiﬁ cat de Conformité visé par Qualigaz ou tout autre organisme agréé par le Ministère de l’Industrie (arrêté du 2 août 1977 modiﬁ é) :

- Modèle 2 pour une installation neuve complétée ou modiﬁ ée ;

- Modèle 4 pour le remplacement d’une chaudière.

Marquage CE

La marque CE garantit que l’appareil répond aux exigences de la directive :

- 2009/142/CEE - sur les appareils à gaz

- 2004/108/CEE - sur la compatibilité électromagnétique

- 92/42/CEE - sur le rendement énergétique

- 2006/95/CEE - sur la sécurité électrique

Raccordement des conduits d’arrivée d’air et évacuation des gaz brûlés

La chaudière est prévue pour le fonctionnement de type B par prélèvement de l’air ambiant et de type C par prélèvement de l’air à l’extérieur. Lors de l’installation d’un système d’évacuation, faire attention à l’étanchéité pour éviter l’inﬁ ltration de fumée dans le circuit d’air. Les raccords installés à l’horizontale doivent être inclinés de 3 % vers le haut pour éviter que les condensats ne stagnent. En cas d’installation de type B, le local où est installée la chaudière doit disposer d’une amenée d’air adéquate dans le respect des normes en vigueur en matière d’aération. Dans les pièces soumises à un risque de vapeur corrosive (lavoirs, salons de coiffure, entreprises de galvanisation...), il est très important d’utiliser l’installation de type C avec prélèvement d’air pour la combustion à l’extérieur. De cette manière, la chaudière est protégée contre les effets de la corrosion. Les appareils de type C, dont la chambre de combustion et le circuit d’alimentation d’air sont étanches, ne présentent aucune limitation due aux conditions d’aération et au volume de la pièce. Pour ne pas compromettre le fonctionnement de la chaudière, le lieu de l’installation doit correspondre à la température limite de fonctionnement et être protégé de manière à ce que la chaudière

Avertissements

n’entre pas directement en contact avec les agents atmosphériques. Une ouverture respectant les distances minimales a été prévue pour permettre l’accès aux pièces de la chaudière. Pour la réalisation des systèmes d’aspiration/évacuation de type coaxial, des accessoires d’origine doivent être utilisés. En cas de fonctionnement à la puissance thermique nominale, les températures des gaz évacués ne dépassent pas 80°C. Veiller néanmoins à respecter les distances de sécurité en cas de passage à travers des parois ou des matériaux inﬂ ammables. La jonction des tubes d’évacuation des fumées est réalisée à l’aide d’une connexion mâle-femelle et d’un joint d’étanchéité. Les branchements doivent être disposés à l’inverse du sens d’écoulement de la condensation.

Raccordement électrique

Pour une plus grande sécurité, faire effectuer un contrôle rigoureux de l’installation électrique par un personnel qualiﬁ é. Le constructeur n’est pas responsable des éventuels dommages provoqués par une installation qui n’a pas été reliée à la terre ou en raison d’anomalies au niveau de l’alimentation électrique. Vériﬁ er que l’installation est adaptée à la puissance maximale absorbée par la chaudière et indiquée sur la plaque signalétique. Le raccordement électrique doit être réalisés à l’aide d’un raccordement ﬁ xe (ne pas utiliser de prise mobile) et dotés d’un interrupteur bipolaire disposant d’une distance d’ouverture des contacts d’au moins 3 mm. Veiller à ce que la section des câbles soit supérieure ou égale à 0,75 mm2. Il est indispensable de relier l’appareil à une installation de mise à la terre efﬁ cace pour garantir la sécurité de l’appareil.

Raccorder le câble d’alimentation fourni à un réseau 230V-50Hz et veiller à respecter la polarisation L-N et le raccordement à la terre.

N L

Important : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualiﬁ cation similaire aﬁ n d’éviter un danger.

Les prises multiples, rallonges et adaptateurs sont interdits. Il est interdit d’utiliser les tubes de l’installation hydraulique, de chauffage ou du gaz pour la mise à la terre de l’appareil. La chaudière n’est pas protégée contre la foudre.

S’il faut changer les fusibles, utiliser des fusibles de type rapides.

H05V2V2-F

URBIA/SERELIA GREEN

ATTENTION S’assurer que les passages d’évacuation et de ventilation

ne soient pas obstrués. S’assurer que les conduits de d’évacuation n’aient pas

de pertes.

Type de raccordement de la chaudière au tuyau d’évacuation de fumées

- raccordement coaxial de la chaudière au tuyau d’évacuation de fumées d’aspiration/évacuation,

-raccordement double de la chaudière au tuyau d’évacuation de fumées avec aspiration d’air de l’extérieur,

- raccordement double de la chaudière au tuyau d’évacuation de fumées avec aspiration d’air de l’environnement.

Pour le raccordement de la chaudière au tuyau d’évacuation de fumées, il faut toujours utiliser des produits résistant à la condensation. Pour la longueur et les changements de direction des raccordements, consulter le tableau reprenant les types d’évacuation. Les kits de raccordement aspiration/évacuation des fumées sont fournis séparément en fonction des exigences d’installation. La

chaudière est prévue pour un raccordement à un système coaxial d’aspiration et d’évacuation des fumées. En cas de perte de charge dans les conduits, consulter le catalogue des accessoires. La résistance supplémentaire doit être prise en considération pour ces dimensions. Pour la méthode de calcul, les valeurs des longueurs équivalentes et les exemples, consulter le catalogue des accessoires.

VUE GLOBALE

URBIA GREEN EVO SERELIA GREEN EVO

10 11

25 24

18 17 16

10 11

25 24

18 17 16

Description

1. réserve sanitaire

2. collecteur sortie fumée

3. purgeur manuel

4. brûleur

5. électrode d’ionisation

6. sonde entrée échangeur principal

7. sonde sortie échangeur principal

8. silencieux vert = URBIA GREEN EVO noir = SERELIA GREEN EVO

9. vanne gaz

10. sonde sanitaire

11. échangeur sanitaire

12. soupape chauffage

13. débistat sanitaire

14. ﬁ ltre chauffage

15. siphon

16. soupape sanitaire

17. circulateur

18. vanne distributrice

19. monostat

20. ventilateur

21. allumeur

22. électrodes d’allumage

23. fusible thermique

24. prise analyse fumées

25. vase d'expansion

URBIA/SERELIA GREEN

SCHÉMA DE PRINCIPE

Description

PRESSION DISPONIBLE

URBIA GREEN EVO

[mCE]

URBIA GREEN EVO 30 URBIA GREEN EVO 30

0 100 200 300 400 500 600 700 800 900 1000

SERELIA GREEN EVO 25

[mCE]

[l\h]

URBIA/SERELIA GREEN

A B C D E

A. Départ chauffage B. Sortie eau chaude sanitaire C. Entrée gaz D. Entrée eau froide E. Retour chauffage

0 100 200 300 400 500 600 700 800 900 1000

[l\h]

DIMENSIONS

745

220

120 120

esc menu/ok

220

L1 L2 L3

URBIA GREEN EVO 30

SERELIA GREEN EVO 25

URBIA GREEN EVO 25

246 232 388

246 232 458

339 325 481

54 5454 54

ATTENTION!! La chaudière peut être installée avec ou sans le Kit écarteur. Suivre les instructions de montage sur le gabarit de pose present dans le Kit barrette de robinetterie.

A. Départ chauffage B. Sortie eau chaude sanitaire C. Entrée gaz D. Entrée eau froide sanitaire

E. Retour chauffage

Distances minimales pour l’installation

Aﬁ n de permettre l’entretien de la chaudière, il est nécessaire de respecter les distances minimales ﬁ gurant dans le schéma. Pour positionner la chaudière correctement, utiliser un niveau.

300 mini

esc menu/ok

250

Description

URBIA/SERELIA GREEN

450 mini

300 mini

Pose de la barrette robinetterie et de la patte d'accrochage

En cas de passage de tuyauteries derrière la chaudière, il est nécessaire d’utiliser le kit d’écartement mural livré avec la chaudière.

Préfabrication

Pour la pose de la barrette robinetterie et de la patte d’accrochage :

- présenter le gabarit papier fourni pour la préfabrication à

l'endroit retenu et suivre les recommandations de celui-ci (gabarit page précédente).

Raccordement des canalisations

Les douilles de raccordement ne sont pas incluses dans le kit de préfabrication. Divers jeux de douilles sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudière Chaffoteaux

- remplacement de chaudière autres marques

Une fois la barrette ﬁ xée au mur, vous avez la possibilité de régler l'écartement de la position des robinets de la barrette en dévissant les 2 vis latérales, ensuite vous pouvez raccorder les douilles de raccordements et procéder au remplissage de l'installation ainsi qu'à la vériﬁ cation de l'étanchéité des circuits eau et gaz sans avoir à raccorder la chaudière.

Installation

Nettoyage de l’installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) aﬁ n d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...). Le traitement complet de l’installation de chauffage est conseillé dès la mise en service aﬁ n de maintenir un PH entre 9 et 9,5.

Instructions pour démontage de l’habillage et inspection de l’appareil.

Avant toute intervention dans la chaudière, couper l’alimentation électrique par l’interrupteur bipolaire extérieur et fermer le robinet gaz. Pour accéder à l’intérieur de la chaudière :

- dévisser les deux vis du panneau avant (a), tirer le panneau vers l’avant et le décrocher des pions supérieurs (b),

- pivoter le boîtier électronique en le tirant vers l’avant (c),

- déclipper les deux clips situés en bas du couvercle de caisson de la chambre de combustion, tirer le vers l’avant et le décrocher des pions supérieurs (d).

Description de la barrette robinetterie

URBIA/SERELIA GREEN

Robinets représentés OUVERT

30. Robinet départ chauffage

31. Départ eau chaude sanitaire

32. Robinet gaz (manette jaune)

33. Robinet d’alimentation eau-froide sanitaire

34. Robinet retour chauffage

35. Disconnecteur

36. Robinets de remplissage et d’isolement du circuit chauffage

Pose de la chaudière

- déposer la façade de l'appareil

- dévisser les 2 vis B, retirer le peigne (37) de la barrette pour

libérer les raccords et le jeter

- présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci.

- mettre en place les différents joints

- serrer les robinets et raccords de la barrette sur les raccords de la platine de la chaudière

L’oriﬁ ce de vidange du disconnecteur (35), de la soupape de sécurité chauffage (12) et de la soupape de sécurité sanitaire (16) doivent obligatoirement être raccordés à une canalisation d'eau usée.

Installation

URBIA/SERELIA GREEN

Evacuation de la condensation

Pour évacuer les condensats produits par la combustion, raccorder un tuyau plastique au siphon d’évacuation de l'appareil. Respecter les normes d’installation en vigueur dans le pays d’installation et se conformer aux réglementations éventuelles des autorités locales et des organismes préposés à la santé publique.

Avant la première mise en route de l’appareil, il est impératif de remplir le siphon (15) de la chaudière avec de l’eau. Pour cela, verser environ 1/4 de litre d’eau par l’oriﬁ ce

Installation

d’évacuation des gaz brûlés avant de monter le dispositif d’évacuation ou dévisser le siphon placé sous la chaudière, le remplir d’eau et le remettre en place Attention ! le manque d’eau dans le siphon provoque la fuite des fumées dans l’air ambiant

URBIA/SERELIA GREEN

Raccordement fumées

La chaudière doit être installée uniquement avec un dispositif d’entrée d’air frais et de sorties de fumées fourni par le constructeur de la chaudière. Ces kits sont fournis séparément de l’appareil pour pouvoir répondre aux différentes solutions d’installation.

Pour plus d’informations concernant les accessoires entrée/sortie consulter le catalogue accessoire et les instructions d’installation contenues à l’intérieur des kits.

La chaudière est prévue pour le raccordement à un système d’aspiration et d’évacuation de fumées coaxial 60/100.

Pour les chaudières à condensation, respecter une pente de 3 % de manière à ce que les condensats s'évacuent vers la chaudière.

maxi

Ouvrant

0,4m mini

Pénétration sur un pignon

avec ouvrant

0,4m

0,2m

0,5m

Saillie de toiture ou balcon

0,4m

0,3m mini

0,2m

0,4m

Entrée d’air Lucarne

B C

0,5m mini

Pénétration sur un pignon

aveugle

0,4m

0,2m

Sans protection Avec protection

0,5m mini

Mur en angle rentrant

0,15m

0,85m

0,15m

0,4m

0,85m

0,4m 0,2m

0,4m

0,3m mini

0,4m

0,2m

Distance au-dessus du sol

F G

1,80m mini

J K

Ouvrant Ouvrant

0,2m 0,4m

2 sorties sur le même mur

0,6m

0,4m

0,6m

0,3m

mini

0,6m

0,6

0,2m 0,4m 0,4m 0,2m

0,6

Installation

URBIA/SERELIA GREEN

Entrée d’air

0,6m mini

Vis-à-vis

Sans ouvrant

2 m mini

0,3 m

0,3 m mini

mini

Avec ouvrant

Zones interdites Zones déconseillées

GAZ CONDENSATION

L3*

L4*

Sans déflecteur 8m 8m

* longueur minimum conseillée

Conformément au Cahier des Prescriptions Techniques Communes du CSTB n°3592

2 m

2 m mini

mini

Tableaux longueurs des ventouses

Longueur maximale conduits amenée d’air/évacuation (m)

Type d’évacuation des gaz brûlés

Systèmes à

tubes coaxiaux

Installation

> 3 %

SERELIA GREEN EVO URBIA GREEN EVO

25 25 30

MIN MAX MIN MAX MIN MAX

C13 C33

0,5 12 0,5 12 0,5 10 ø 60/100

C43

C13 C33

0,5 36 0,5 36 0,5 30

C43

B23P

137 Pa* 137 Pa* 128 Pa*

* = Pression air disponible

Utiliser exclusivement un kit spéciﬁ que condensation.

Diamètre des conduits

(mm)

ø 80/125

URBIA/SERELIA GREEN

Conduits flexibles Ø 80 mm

B23P

Ventouses concentriques verticales

Ø 80/125 mm

C33

Configuration 3 CE

Ø 60/100 mm

C43

Configuration 3 CEP

Ø 80/125 mm

C43p

Conduits flexibles

Ø 80 mm

C93

Aération nécessaire du local

B23P

Ventouses concentriques horizontales Ø 60/100 mm Ø 80/125 mm

C13

Raccordement électrique

Avant toute intervention dans la chaudière, couper l’alimentation électrique en plaçant l’interrupteur bipolaire extérieur sur “OFF”. Respecter les connexions neutre/phase.

Alimentation 230 V + terre

Le raccordement s'effectue avec le câble 2 P+ T fourni avec l'appareil, connecté sur la carte principale du boîtier électrique.

Raccordement des périphériques

Pour accéder à la barrette de raccordement des périphériques procéder comme suit :

- basculer le boîtier électrique vers l’avant

- pousser sur les 2 clips (rep. a), puis faire une rotation au couvercle (rep. b) aﬁ n d'accèder aux connexions des périphériques

- devisser les deux vis (rep. c) et retirer le couvercle aﬁ n d'accèder à la carte électronique.

On y trouve les connexions pour :

BUS - Expert control ou Easy control bus FLOOR-TA2 - le thermostat plancher chauffant

le thermostat d’ambiance de la zone 2 (sélectionner par le paramètre 223)

SE - sonde externe SOL - sonde solaire TA1 - thermostat d’ambiance de la zone 1

Pour plus d’informations sur les accessoires disponibles, consulter nos catalogues spéciﬁ ques

Installation

one control

BUS

TA2

TNK

SOL

Easy control BUS

1234567

liaison BUS liaison BUS

TA1

Expert control

liaison BUS

Raccordement d'un thermostat d'ambiance

- basculer le boîtier électrique vers l’avant

- pousser les deux clips (rep. a) puis faire une rotation du cuvercle (rep. b)

- raccorder le TA à la place du shunt sur le connecteur TA1

- refermer le couvercle, rebasculer le boîtier électrique et remonter la façade.

Easy control (à piles) Thermostat d’ambiance

Sonde reserve sanitaire

1234567

Basic control Thermostat d’ambianc

URBIA/SERELIA GREEN

FLOOR

BUS

TA2

CN1

SE TNK SOL TA1

Raccordement

des périphériques

URBIA GREEN EVO

BUSTBTA2

CN14

CN3

CN9

CN6

CN25

basse tension

CN8

Haute tension

Installation

Basse tension

Sonde entrée échangeur principal

Sonde sortie échangeur principal

URBIA/SERELIA GREEN

Fusible thermique

Sonde sanitarie

FLOOR

SE TNK SOL TA1

Gry Gry

Sonde reserve sanitaire

CN1

FLAME

CN19

CN4

haut tension

CN11

BUS

FLOOR

TA2

SE TNK SOL TA1

Électrode d’ionisation

CN1

CN19

Ventilateur

FLAME

CN4

CN2

Rd Rd

Display

CN14

CN13

CN9

CN11

Bk Bk Bk

Allumeur

Vanne gaz

Débistat sanitaire

Monostat

CN25

CN8

CN6

Vanne distributrice

Circulateur

Bk= Noir Rd = Rouge Gr = Vert Bl = Bleu Br = Marron Wh = Blanc Gry = Gris

CN14

CN13

CN25

CN8

basse tension

Haute tension

Raccordement

des périphériques

FLOOR

BUS

SE TNK SOL TA1

TA2

CN9

CN6

CN1

CN19

FLAME

CN19

FLAME

SERELIA GREEN EVO 25

CN4

CN15

CN2 CN11

Sonde reserve sanitaire

haut tension

CN6

CN1

BUS

FLOOR

TA2

SE TNK SOL TA1

Électrode d’ionisation

Mise en route

FUSE

CN4

Ventilateur modulant

Basse tension

Sonde entrée échangeur principal

Sonde sortie échangeur principal

Fusible thermique

Sonde sanitarie

Circulateur modulant

Débistat sanitaire

Monostat

CN2

Allumeur

Vanne gaz

Vanne

URBIA/SERELIA GREEN

distributrice

CN11

Circulateur modulant

Rd Rd

Display

Gry Gry

CN14

CN13

CN6

CN9

CN11

CN6

CN25

CN8

Bk= Noir Rd = Rouge Gr = Vert Bl = Bleu Br = Marron Wh = Blanc Gry = Gris

Préparation à la mise en route

Circuit sanitaire

- ouvrir le robinet d’eau froide (33)

- purger l’installation en puisant aux différents robinets d’eau chaude et vériﬁ er les étanchéités

Circuit chauffage

ouvrir les robinets départ chauffage (30) et retour chauffage (34)

- ouvrir les robinets de remplissage (36)

- refermer les robinets lorsque l’aiguille du manomètre se situe à la pression désirée, vériﬁ er les étanchéités

- purger l'installation, rétablir la pression et vériﬁ er les étanchéités

Réglages et mise en route

TABLEAU DE COMMANDE

on/o

esc menu/ok

reset

Circuit gaz

- ouvrir le robinet gaz (32)

- purger le circuit gaz

- vériﬁ er les étanchéités sur toute la ligne gaz

Circuit électrique

- vériﬁ er que la tension et la fréquence d’alimentation coïncident avec les données rapportées sur le tableau Données Techniques

Mise en route

(voir à la ﬁ n du document).

- basculer le commutateur bipolaire de l'alimentation générale sur ON.

esc menu/ok

mode

sra

comfort

URBIA/SERELIA GREEN

mode

comfortsra

1. Afﬁ cheur

2. Touche ON/OFF

3. Touche ECHAPPE (ESC)

4. Bouton de réglage de la température chauffage + encodeur programmation

5. Touche de sélection du MODE de fonctionnement

6. Touche SRA (Activation de la thermorégulation)

7. Manomètre

8. Bouton de réglage de la température sanitaire

9. Touche de programmation du maintien en température de l'échangeur à plaques

(Fonction Comfort)

10. Touche d'accès au MENU et de validation pour la programmation

11. Touche de réarmement (RESET)

AFFICHEUR

- statut chaudière et indication température (°C)

- signalisation code d'erreur (Err)

- réglage menu Demande intervention assistance

technique ou indication du menu technique

Flamme non barrée: chaudière allumée et indication puissance utilisée. Flamme barrée : fonctionnement bloqué

Mode chauffage validé

Presser la touche MARCHE / VEILLE (2) l'afﬁ cheur s'allume.

L'initialisation de l'afﬁ cheur lors de la mise en route.

L'afﬁ cheur indique

- la modalité de fonctionnement

- en mode chauffage, la température de réglage de l'échangeur principal

- en demande sanitaire la température eau chaude sanitaire de réglage

Fonction Purge

Demande chauffage en cours brûleur éteint

Puisage eau chaude en cours brûleur éteint

Mise en route

SRA

Demande chauffage en cours

Mode eau chaude sanitaire validé

Demande eau chaude sanitaire en cours

Afﬁ chage fonction sanitaire Comfort activée

Fonction sanitaire Comfort avec programmation horaire

Chaudière à l’arrête avec fonction horsgel actif

Fonction hors gel en action

Fonction SRA activée (Thermorégulation activée)

Kit solaire raccordé (option)

La chaudière signale aussi l'activation de certaines fonctions: Mettre en fonction la chaudière en activant le MODE Eté ou Hiver

par la touche MODE (5).

URBIA/SERELIA GREEN

Fonction PURGE

S’assurer que la chaudière est en Stand-by, sans aucune demande chauffage ou sanitaire. Appuyer sur la touche ESC sur le tableau de bord pendant 5 secondes, la chaudière lance un cycle de dégazage d’environ 7 minutes. La fonction peut être interrompue en appuyant sur la touche ESC. Si nécessaire il est possible d’activer un nouveau cycle.

PROCEDURE DE CONTRÔLE DE LA COMBUSTION

L'ordre des opérations doit impérativement être respecté dans cette procédure.

Opération 1 - Préparation du matériel de mesure

Raccorder l'appareil de mesure étalonné dans la prise de combustion de gauche en dévissant la vis et en retirant l'obturateur. Vériﬁ er que rien n'obstrue le silencieux (7). Le caisson de la chaudière doit être ensuite fermé.

Opération 2 Ajustement du CO2 au débit gaz maximal (sanitaire)

Effectuer un puisage sanitaire au débit d'eau maximal. Sélectionner la fonction Contrôle de combustion en appuyant sur

Réglages

la touche RESET pendant 10 secondes. ATTENTION ! En activant la fonction Contrôle de combustion, la température de l'eau sortant de la chaudière peut être supérieure à 65°C. Note : la fonction Contrôle de combustion se désactive

automatiquement après 30 minutes ou manuellement en appuyant brièvement sur la touche RESET.

Réglage de la vanne gaz au débit gaz maximal Effectuer le réglage de la vanne gaz à l'aide de la vis de réglage (4) par rotation successive vers la droite pour diminuer le taux

de CO2 (1 tour modiﬁ e le taux de CO2 d'environ 0,3). Attendre 1 minute après chaque



réglage, pour stabiliser la valeur de CO2. Effectuer les reglages aﬁ n d'obtenir les valeurs indiqués dans le tableau (Attendre toujours 1 minute après chaque réglage aﬁ n d'obtenir une valeur de CO2 stabilisée).

Opération 3 Vériﬁ cation du CO2 au débit gaz minimal

Tourner l'encodeur. Sélectionner le pictogramme :

Attendre 1 minute pour que la chaudière se stabilise avant de réaliser les analyses de combustion.

Si la valeur du

CO2 (%) relevée est différente de 0,5 à la valeur

trouvée lors du réglage au débit gaz maximal, procéder au réglage de la vanne gaz en suivant les indications ci-dessous, sinon passer directement à l'opération 4.

Sur l'afﬁ cheur apparaît TEST et le pictogramme

(puissance maximale chauffage)

URBIA/SERELIA GREEN

Tourner l'encodeur. Sélectionner le pictogramme :

(puissance maximale sanitaire) Attendre 1 minute pour que la chaudière se stabilise avant de réaliser les analyses de combustion.

Relever la valeur de CO2 (%) et la comparer aux valeurs contenues dans le tableau ci-dessous.

Si la valeur de CO2 (%) relevée est différente des valeurs indiquées

URBIA GREEN EVO

25 30 25

Gaz CO2 (%)

G20 9,0 ± 0,7 9,3 ± 0,3 G25 9,0 ± 0,7 9,3 ± 0,3 G31 10,0 ± 0,7 10,0 ± 0,3

SERELIA

GREEN

EVO

Réglage de la vanne gaz au débit gaz minimal

Enlever le bouchon et effectuer le réglage de la vis (2) par rotation



successive vers la gauche pour diminuer le taux de CO2.

ATTENTION!! Ce réglage est très sensible!!

Attendre 1 minute après chaque



ATTENTION!! Dans le cas d'une modiﬁ cation de la valeur du CO2 au minimum il est necessaire ensuite de mesurer de nouveau la valeur du CO2 à la puissance maximale sanitaire.

Opération 4 Fin du réglage

Quitter le Contrôle de combustion en appuyant sur RESET. Arrêter le puisage. Remonter la façade de l'appareil. Remonter l'obturateur des prises de combustion.

dans le tableau, procéder au réglage de la vanne gaz en suivant les indications ci-dessous, sinon passer directement à l'opération 3.

Réglages gaz

menu 2 - Paramètre chaudière sous-menu 3 - paramètre 1 (231)

Réglage puissance chauffage maxi sous-menu 2 - paramètre 0 (220) Réglage allumage lent sous-menu 3 - paramètre 5 (235) Réglage retard allumage chauffage

Réglage de la puissance chauffage maximale

Ce paramètre limite la puissance utile de la chaudière. Le pourcentage équivaut à une valeur de puissance comprise entre la puissance mini (0) et la puissance nominale (100) indiqué dans le graphique ci-dessous. Pour contrôler la puissance maxi chauffage de la chaudière, accéder au menu paramètre 231.

URBIA GREEN EVO 30 URBIA GREEN EVO 30 SERELIA GREEN EVO 25

27,3

Allumage lent

Ce paramètre limite la puissance utile de la chaudière en phase d’allumage.Le pourcentage équivaut à une valeur de puissance utile comprise entre la puissance mini (0) et la puissance maxi (100) Pour contrôler l'allumage lent de la chaudière, accéder au paramètre 220 et modiﬁ er la valeur si nécessaire.

Réglage du retard à l'allumage chauffage

Ce paramètre 235, permet de régler en manuel (0) ou en automatique (1) le temps d’attente avant un prochain réallumage du brûleur après extinction aﬁ n de se rapprocher de la température de consigne. En sélectionnant manuel, il est possible de régler l’anticycle sur le paramètre 236 de 0 à 7 minutes. En sélectionnant automatique, l’anticycle sera calculé automatiquement par la chaudière sur la base de la température de consigne.

Changement de gaz

Ces appareils sont prévus pour fonctionner en gaz nature le. Le changement de gaz doit être effectué par un professionnel qualiﬁ é à l'aide d'un KIT de tansformation. Suivre les instructions contenues dans le Kit.

Réglages

21,5

6,3 5,4

2,4

Tableau réglage gaz

SERELIA

GREEN EVO

Paramètre

URBIA GREEN EVO

25 30 25

G20 G25 G31 G20 G25 G31 G20 G25 G31

Indice de Wobbe inférieur (15°C, 1013 mbar) ( MJ/m3)

45,67 37,38 70,69 45,67 37,38 70,69 45,67 37,38 70,69 Pression nominale d’alimentation mbar 20 25 37 20 25 37 20 25 37 Allumage lent 220 55 60 60 Pourcentage Puissance mini (%) 233 18 18 0 Pourcentage Puissance maxi chauffage (%) 234 76 78 67 Pourcentage Puissance Max Sanitaire (%) 232 91 86 80 Réglage puissance chauffage max. 231 55 60 67 Diaphragme gaz (ø) 5,0 NO 3,6 5,7 NO 4,3 6,4 NO 5,5

Débit gaz max/min (15°C, 1013 mbar) (nat - m3/h) (GPL - kg/h)

max sanitaire 2,75 3,20 2,02 3,17 3,69 2,33 2,75 3,20 2,02 max chauffage 2,33 2,71 1,71 2,96 3,45 2,17 2,33 2,71 1,71 min 0,58 0,68 0,43 0,69 0,80 0,50 0,58 0,68 0,43

URBIA/SERELIA GREEN

Accès au menu professionnel

La chaudière permet de gérer de manière complète le système de chauffage et de production d'eau chaude sanitaire. La navigation à l'intérieur des menus permet de personnaliser le réglages en optimisant le fonctionnement pour un maximum de confort et d'économie.

INSERTION CODE D’ACCÈS

- MENU COMPLET - voir le tableau sur les pages suivantes 0 - Réseau

02 Présence réseau 04 Ecran chaudière

2 - Reglage parametre chaudiere

20 Réglage température ECS 22 Réglage général chaudière 23 Paramètre chauffage - partie 1 24 Paramètre chauffage - partie 2 25 Paramètre sanitaire 26 Pilotage manuel chaudière

Réglages

URBIA/SERELIA GREEN

4 - PARAMETRE ZONE CHAUFFAGE 1

5 - PARAMETRE ZONE CHAUFFAGE 2

6 - PARAMETRE ZONE CHAUFFAGE 3

8 - Paramètre Assistance Technique

27 Utilitaires 28 Menu reset

40 Réglage Température 42 Réglage zone 1 43 Diagnostic zone1

50 Réglage Température 52 Réglage zone 2 53 Diagnostic zone 2

60 Réglage Température 62 Réglage zone 3 63 Diagnostic zone 3

81 Statistiques 82 Chaudière 83 Température chaudière 84 Températures ballon et solaire 85 Service - Assistance Technique 86 Historique des anomalies

En outre, il donne des informations importantes sur le fonctionnement de la chaudière.

MENUS SIMPLIFIES

- Accès direct aux paramètres pour l'afﬁ chage des informations relatives au fonctionnement de la chaudière

821 - 822 - 823 - 824 - 825 - 827 - 830 - 831 - 832 - 833 - 835 - 840

- Ce menu permet de visualiser les 10 dernières erreurs signalées de la chaudière en indiquant le code, le jour, le mois et l'année. Tourner l'encodeur pour faire déﬁ ler les erreurs.

- Accès direct aux paramètres à veriﬁ er/modiﬁ er pour le changement de la carte électronique

220 - 228 - 229 - 231- 232- 233 - 234 - 247 - 250 - 253

- Accès direct aux paramètres à veriﬁ er/modiﬁ er pour le réglage/changement de gaz

220 - 231- 232- 233 - 234 - 270

- Accès direct aux paramètres à veriﬁ er/modiﬁ er pour le réglage de la chaudière - mise en service

220 - 223- 231 - 238 - 245 - 246

- Temps - HOUR - (Heure) - pour l'introduction de l'heure DATE - (Date) - pour l'introduction de la date - DAY - (jour) / MONTH - (mois) / YEAR - (année) TIMER (programmation) - pour sélectionner un programme prédéterminé pour le Confort sanitaire

- voir page 25

Les paramètres relatifs à chaque menu sont rapportés dans les

231

pages suivantes. L’accès et la modiﬁ cation des divers paramètres sont effectués à travers la touche MENU/OK (10) et l’encodeur (4).

Pour accéder au menu procéder comme suit : (par exemple : Modiﬁ er la valeur du paramètre

231):

Attention ! Les paramètres sont accessibles exclusivement au

technicien qualiﬁ é après avoir introduit le code d’accès.

1. Appuyer sur la touche MENU/OK. L’écran afﬁ che CODE.

MIRA C green

on/o

esc menu/ok

3. Touche ECHAPPE (ESC)

4. Encodeur (modiﬁ cation des valeurs)

10. Touche d'accés aux MENUS et de validation pour la programmation

reset

2. Appuyer sur la touche MENU/OK pour introduire le code d'accès.

L'écran afﬁ che 222.

3. Tourner l’encodeur (4) dans le sens horaire pour sélectionner le code 234

4. Appuyer sur la touche MENU/OK.

L’écran afﬁ che “MENU”

5. Appuyer sur la touche MENU/OK. L’écran afﬁ che le menu 0

6. Tourner l’encodeur (4) dans le sens horaire pour sélectionner le menu 2

7. Appuyer sur la touche MENU/OK pour accéder. L’écran afﬁ che le sousmenu 20.

8. Tourner l’encodeur (4) dans le sens horaire pour sélectionner le sousmenu 23

9. Appuyer sur la touche MENU/OK pour accéder au sous-menu. L’écran afﬁ che le paramètre 231.

Réglages

URBIA/SERELIA GREEN

10. Appuyer sur la touche MENU/OK pour accéder au paramètre et le modiﬁ er à l'aide de l'encodeur (4)

11. Appuyer sur la touche MENU/OK pour mémoriser la modiﬁ cation ou sur la touche ESC pour sortir sans mémoriser.

Pour sortir appuyer sur la touche ESC jusqu’à revenir à l'afﬁ chage normal.

description valeur

note

sous-menu

paramètre

INSERTION CODE D’ACCÈS

tourner l’encodeur en sens horaire pour sélectionner 234 et appuyer sur la touche MENU/OK

0 RÉSEAU 0 2 RÉSEAU BUS 020Présence réseau

0 4 ECRAN CHAUDIERE 041Tempo. rétroéclairage de

Réglages

042Désactiver la touche SRA

2 REGLAGE PARAMETRE CHAUDIERE 2 0 REGLAGE GENERAL 200

2 2 REGLAGE GENERAL CHAUDIERE 220Allumage lent de 0 à 100 (%) 60

221Type ratio modulation de la

URBIA/SERELIA GREEN

223Sélection Thermostat

224Thermorégulation

225Retard allumage chauffage 0 = Désactivé

228Version Chaudière

229Version puissance

2 3 PARAMETRE CHAUFFAGE PARTIE 1 231Réglage puissance

SERELIA GREEN EVO

l' écran

sur le tableau de bord

Réglage température eau chaude sanitaire

Réglable par le bouton de réglage de la température sanitaire (8)

voir Tableau réglage gaz

vanne gaz SERELIA GREEN EVO

Type ratio modulation de la vanne gaz URBIA GREEN EVO

RESERVER AU SAV Seulement en cas de changement de carte électronique

plancher ou Thermostat Ambiance zone 2

Activation Fonction SRA

Aussi réglable par la touche SRA 6

NON MODIFIABLE

RESERVER AU SAV Seulement en cas de changement de carte électronique

chaudière

RESERVER AU SAV Seulement en cas de changement de carte électronique

installation chauffage (max.)

voir Tableau réglage gaz

0 = chaudière 1 = commande à distance 2 = Groupe solaire 9 = Sonde d'ambiance 10 = Contrôleur multi-zone

de 0 à 10 minutes ou 24h (en continu)

0 = OFF 1 = ON

de 36 à 60 (°C)

0 = 1/4 1 = 1/10

0 = Thermostat de sécurité plancher 1 = Thermostat Ambiance zone 2

0 = Désactivé 1 = Activé

1 = 10 secondes 2 = 90 secondes 3 = 210 secondes

de 0 à 5 3= Micro accumulée

de 0 a 200

de 0 à la valeur du paramètre 234

réglage d'usine

222

note

sous-menu

paramètre

232Réglage Puissance

Max Sanitaire

RESERVER AU SAV Seulement en cas de changement de carte électronique

233Réglage Puissance Mini de 0 à 100 (%)

RESERVER AU SAV Seulement en cas de changement de

carte électronique

234Réglage Puissance

Max Chauffage

RESERVER AU SAV Seulement en cas de changement de carte électronique

235Sélection Type retard à

l'allumage en chauffage

236Réglage temporisation

retard à l'allumage en chauffage (si 235=0)

237Post circulation chauffage de 0 à 15 minutes ou

238Mode pompe

URBIA GREEN EVO

239

Réglage du Delta T changement vitesse

de 0 à 100 (%)

0 = Manuel 1 = automatique

de 0 à 7 minutes 3

CO (en continu) 0 = Petite vitesse

1 = Grande vitesse 2 = Auto adaptatif

de 10 à 30 °C

URBIA GREEN EVO

A régler avec Mode pompe à 2 (Auto adaptatif) Ces paramètres permettent de régler la différence de

température de départ et retour qui déterminent la commutation de petite à grande vitesse du circulateur. Le temps d'attente minimal de changement de vitesse est de 5 minutes. Ex : param. 239 = 20 et ΔT > 20 °C le circulateur tourne en

grande vitesse. Si ΔT < 20 - 2°C le circulateur tourne en petite vitesse.

2 4 PARAMETRE CHAUFFAGE PARTIE 2 243Post-ventilation après

demande chauffage

244Boost Time Chauffage: de 0 à 60 minutes 16

actif seulement avec TA On/Off et SRA activée (paramètre 421 ou 521 ou 621 = 01)

Ce paramètre permet d’établir le temps entre le changement de température de départ par pas de 4°C (max 12°C sur 3 niveaux). Si ce paramètre est réglé à la valeur 0, la fonction n’est pas active.

245Puissance maxi pompe

SERELIA GREEN EVO

246Puissance mini pompe

SERELIA GREEN EVO

247Type détection pression

circuit primaire

RESERVER AU SAV Seulement en cas de changement de carte électronique

249Correction de la

température extérieure

Si sonde extérieure raccordée

0 = 5 secondes 1 = 3 minutes

de 75 a 100(%)

de 40 à la puissance MAX pompe

0 = Sondes

températures

1 =

Pressostat ON/OFF

circuit primaire 2 = Capteur de pression proportionnel

de -3 à +3 (°C) 0

100

réglage d'usine

description valeur

note

sous-menu

paramètre

2 5 PARAMETRE SANITAIRE 250Fonction COMFORT

Sanitaire

Temporisé : Permet une gestion horaire du maintien en température de l'échangeur à plaques.

L’appareil permet d’assurer le confort d’eau chaude sanitaire en maintenant en température l’eau chaude dans l'échangeur à plaques. 0 = désactivée /L'échangeur à plaques n’est pas

maintenu en température.

1 = temporisé / COMFORT

à plaques est maintenu en température pendant des périodes programmées (voir la notice Usager).

2 = toujours active / COMFORT : l'échangeur à plaques

est maintenu en température 24 heures sur 24, 7 jours sur 7

251Anticyclage Comfort de 0 à 120 minutes 0 252Retard départ sanitaire de 5 à 200

Anti coup de bélier

253Extinction du brûleur en

sanitaire

254Post-circulation et

post-ventilation après un puisage sanitaire

0 = 3 minutes de post-circulation et post-ventilation après un puisage sanitaire si la température relevée de la chaudière le demande. 1 = toujours activé à 3 minutes de post-circulation et post-ventilation après un puisage sanitaire.

255Temporisation de retour au

mode chauffage après une puissage sanitaire

256Celectic 0 = OFF

257Fonction anti-bactérie 0 = OFF

Cette fonction prévient la formation de la bactérie de la légionelle qui se développe parfois dans les tuyaux et les réservoirs d’eau où la température est comprise entre 20 et 40 °C. Si la température de la réserve sanitaire reste plus de 100 heures < 59 °C et si la fonction est activée, la chaudière s’allume et l’eau de la réserve sanitaire est chauff ée jusqu’à 65 °C pendant 30 minutes.

258Fréquence fonction anti-

bactérie

259Temperature de consigne

fonction anti-bactérie

2 6 PILOTAGE MANUEL CHAUDIERE 260Activation pilotage manuel 0 = OFF

261Pilotage pompe chaudière 0 = OFF

262Pilotage ventilateur 0 = OFF

263Pilotage vanne distributrice 0 = Sanitaire

0 = désactivée 1 = temporisée 2 = toujours active

programmé : l'échangeur

(de 0,5 à 20 secondes)

0 = coupure brûleur à 67 °C 1 = coupure brûleur à la consigne +4°C

de 0 à 1 0

de 0 à 30 minutes 0

1 = ON

de 24 à 720 (heur)

de 60 à 70 (°C) 66

1 = ON

1 = Chauffage

100

réglage d'usine

2 7 UTILITAIRES 270Fonction Contrôle de

271Activation du Cycle PURGE

2 8 RESET MENU 2 280Retablir réglages usine Remise à zéro

4 PARAMETRE ZONE 1 4 0 REGLAGE ZONE 1 402Réglage température ﬁ xe

4 2 REGLAGE ZONE 1 420Type d'installation

421Sélection du type de

note

sous-menu

paramètre

TEST+ =

combustion

Activation obtenue également en appuyant 10 secondes sur la touche RESET. La fonction se désactive après 30 min. ou en appuyant sur RESET.

Activation obtenue également en appuyant 5 secondes sur la touche ESC.

Pour retablir les réglages d'usine du Menu 2, appuyer sur la touche MENU/OK

chauffage

Activé seulement lorsque le paramètre 421 = 0

chauffage Zone 1

à sélectionner en fonction du type de l'installation (plancher chauffant ou radiateur)

thermorégulation

Pour activer la thermorégulation, appuyer sur la touche SRA. Sur l'afﬁ cheur s'allume le symbole SRA

fonctionnement max puissance chauffage TEST+ fonctionnement max puissance sanitaire TEST+ fonctionnement à puissance mini

OK = oui ESC = non

de 20 à 45°C (param. 420 = 0)

de 35 à 82°C (param. 420 = 1)

0 = (de 20 à 45°C) 1 = (de 35 à 82°C)

0 = température de départ ﬁ xe 1 = 2 = 3 = Sonde externe seule 4 = Sonde ambiante + externe

basse températur

haute température

Thermostat ON/OFF Sonde ambiante seule

réglage d'usine

Réglages

URBIA/SERELIA GREEN

température

départ

l’installation

température

départ

l’installation

description valeur

422Pente de thermorégulation de 0.2 à 0.8

Réglages

423Décallage parallèle de

URBIA/SERELIA GREEN

424Compensation d'ambiance de 0 à 20 20

425Réglage température

426Réglage température

4 3 DIAGNOSTIC ZONE 1 434Statut demande chauffage

note

sous-menu

paramètre

(param. 420 = 0) de 1.0 à 3.5

(param. 420 = 1)

100

5 0 -5 -10 -15 -20 °C

température externe

2.5 3.0 3.5 2.0

Dans le cas d'utilisation de la sonde extérieure, la chaudière calcule la température de départ la plus adaptée en tenant compte de la température extérieure et du type de l'installation. Le type de courbe doit être choisi en fonction du type d'émetteur de l'installation et de l'isolation de l'habitation.

de - 7 à + 7

pente

(param. 420 = 0) de - 14 à + 14

(param. 420 = 1)

Pour adapter la courbe thermique aux exigences de l'installation il est possible de la décaler parallèlement de façon à modiﬁ er la température de départ calculée.

Lorsque la fonction SRA est active, il est possible d'apporter une correction manuelle à la température de départ calculée grâce à l'encodeur (4):

• de -7 à + 7 pour la basse température

• de -14 à + 14 pour la haute température Un système de barre s'afﬁ che sur l'écran.

Si réglage = 0, la température relevée de la sonde ambiante n'inﬂ ue pas sur le calcul de la consigne. Si réglage = 20, la température relevée a une inﬂ uence maximum sur la consigne de départ chauffage.

de 35 à 82 °C maximum chauffage zone 1

(Param. 420 = 1)

de 20 à 45 °C

(Param. 420 = 0)

de 35 à 82 °C minimum chauffage zone 1

(Param. 420 = 1)

de 20 à 45 °C

(Param. 420 = 0)

0 = OFF zone 1

1 = ON

0.6

1.5

1.2

1.0

0.8

0.6

0.4

0.2

basse température haute température

réglage d'usine

sous-menu

paramètre

note

5 PARAMETRE ZONE 2 5 0 REGLAGE ZONE 2 502Réglage température ﬁ xe

chauffage

Activé seulement lorsque le paramètre 521 = 0

5 2 REGLAGE ZONE 2 520Type d'installation

chauffage Zone 2

à sélectionner en fonction du type de l'installation (plancher chauffant ou radiateur)

521Sélection du type de

thermorégulation

Pour activer la thermorégulation, appuyer sur la touche

SRA. Sur l'afﬁ cheur s'allume le symbole SRA

522Pente de thermorégulation de 0.2 à 0.8

100

5 0 -5 -10 -15 -20 °C

température externe

de 20 à 45°C (param. 520 = 0)

de 35 à 82°C (param. 520 = 1)

0 =

basse températur (de 20 à 45°C) 1 =

haute température (de 35 à 82°C)

0 = température de départ ﬁ xe

Thermostat ON/OFF

1 = 2 =

Sonde ambiante seule 3 = Sonde externe seule 4 = Sonde ambiante + externe

(param. 520 = 0) de 1.0 à 3.5

(param. 520 = 1)

2.5 3.0 3.5 2.0

1.5

1.2

1.0

0.8

0.6

0.4

0.2

basse température haute température

réglage d'usine

0.6

1.5

description valeur

température

départ

l’installation

description valeur

note

sous-menu

paramètre

523Décallage parallèle de

pente

de - 7 à + 7 (param. 520 = 0)

de - 14 à + 14

(param. 520 = 1)

Pour adapter la courbe thermique aux exigences de l'installation il est possible de la décaler parallèlement de façon à modiﬁ er la température de départ calculée.

Lorsque la fonction SRA est active, il est possible d'apporter une correction manuelle à la température de départ calculée grâce à l'encodeur (4):

• de -7 à + 7 pour la basse température

• de -14 à + 14 pour la haute température Un système de barre s'afﬁ che sur l'écran.

524Compensation d'ambiance de 0 à 20 20

525Réglage température

maximum chauffage zone 2

de 35 à 82 °C

(Param. 420 = 1)

de 20 à 45 °C

(Param. 420 = 0)

526Réglage température

minimum chauffage zone 2

de 35 à 82 °C

(Param. 420 = 1)

de 20 à 45 °C

(Param. 420 = 0)

5 3 DIAGNOSTIC ZONE 2 534Statut demande chauffage

zone 2

0 = OFF 1 = ON

6 PARAMETRE ZONE 3 6 0 REGLAGE ZONE 3 602Réglage température ﬁ xe

chauffage

de 20 à 45°C (param. 620 = 0)

de 35 à 82°C

(param. 620 = 1)

Activé seulement lorsque le paramètre 621 = 0

6 2 REGLAGE ZONE 3 620Type d'installation

chauffage Zone 2

basse températur

0 = (de 20 à 45°C) 1 =

haute température

(de 35 à 82°C)

à sélectionner en fonction du type de l'installation (plancher chauffant ou radiateur)

réglage d'usine

sous-menu

paramètre

note

621Sélection du type de

thermorégulation

Pour activer la thermorégulation, appuyer sur la touche

SRA. Sur l'afﬁ cheur s'allume le symbole SRA

622Pente de thermorégulation de 0.2 à 0.8

100

5 0 -5 -10 -15 -20 °C

température externe

623Décallage parallèle de - 7 à + 7

Lorsque la fonction SRA est active, il est possible d'apporter une correction manuelle à la température de départ calculée grâce à l'encodeur (4):

• de -7 à + 7 pour la basse température

• de -14 à + 14 pour la haute température Un système de barre s'afﬁ che sur l'écran.

0 = température de départ ﬁ xe 1 =

Thermostat ON/OFF

2 =

Sonde ambiante seule

3 = Sonde externe seule 4 = Sonde ambiante + externe

(param. 620 = 0) de 1.0 à 3.5

(param. 620 = 1)

2.5 3.0 3.5 2.0

1.5

1.2

1.0

0.8

0.6

0.4

0.2

basse température haute température

(param. 620 = 0) de - 14 à + 14

(param. 620 = 1)

réglage d'usine

Réglages

0.6

1.5

URBIA/SERELIA GREEN

624Compensation d'ambiance de 0 à 20 20

description valeur

note

sous-menu

paramètre

625Réglage température

maximum chauffage zone 3

626Réglage température

minimum chauffage zone 3

6 3 DIAGNOSTIC ZONE 3 634Statut demande chauffage

zone 3

8 PARAMETRE ASSISTANCE TECHNIQUE 81

STATISTIQUE 810 811

Réglages

812Nb sécurité de ﬂ amme (n x10) 813Nb cycles allumage (n x10) 814Durée moyenne demande CH (min) 8 2 CHAUDIERE 821Statut ventilateur 0 = OFF

822Vitesse ventilateur (x100 tr/min) 823Vitesse pompe

824Position vanne distributrice 0 = Sanitaire

825Débit Sanitaire (l/min] 827

URBIA/SERELIA GREEN

828Calcul de la puissance instantannée 8 3 TEMPERATURE CHAUDIERE 830Température réglage chauffage (°C) 831Température départ chauffage (°C) 832Température retour chauffage (°C) 833Température ECS (°C) 835Température extérieure (°C) 8 4 TEMPERATURE BALLON & SOLAIRE 842Température entrée sanitaire solaire (°C)

8 5 SERVICE - ASSISTANCE TECHNIQUE 850Nb mois avant prochain

851Activer avertissement

852RAZ avertissement

854Version hardware CI 855Version software CI

Heures brûleur en CH (h x10 Heures brûleur en ECS (h x10

URBIA GREEN EVO

% modulation de la pompe - SERELIA GREEN EVO

activé seulement avec la sonde solaire connectée sur le tube de entrée eau froide chaudière.

entretien une fois réglé le paramètre, la chaudière signalera à

l'utilisateur l'échéance du prochain entretien (3P9)

entretien

d'entretien

l'entretien effectué, régler le paramètre pour effacer l'avertissement

de 35 à 85 °C

(Param. 620 = 1)

de 20 à 45 °C

(Param. 620 = 0)

de 35 à 82 °C

(Param. 620 = 1)

de 20 à 45 °C

(Param. 620 = 0)

0 = OFF 1 = ON

)

1 = ON

0 = OFF 1 = Petite vitesse 2 = Grande vitesse

1 = Chauffage

de 0 à 60 (mois) 12

0 = OFF 1 =ON

Remise à zéro OK = oui ESC = non

réglage d'usine

8 6 HISTORIQUE DES ANOMALIES 86010 dernières anomalies de ERR 0 à ERR 9

861Reset liste anomalie Remise à zéro

MENU TIME (non accessible lorsqu'un EXPERT CONTROL est connecté)

Appuyer sur la touche MENU/OK pour mémoriser la modiﬁ cation ou sur la touche ESC pour sortir sans mémoriser.

Le réglage du TIMER permet d'afﬁ cher une date aux anomalies enregistrées dans le menu 86.

note

sous-menu

paramètre

Ce paramètre permet de visualiser les 10 dernières erreurs signalées de la chaudière en indiquant le jour, le mois et l'année. En accédant au paramètre, ces erreurs sont visualisées en séquence de ERR 0 à ERR 9. Pour chaque erreur il est visualisé en séquence : ERR 0 : nombre erreur 108 : code de l’erreur

--/-- : jour et mois (*)

---- : année (*) à condition d'avoir réglée la date dans le menu TIME

(*) =

OK = oui ESC = non

HOUR - Heure - appuyer sur la touche MENU/OK et tourner l'encodeur (4) pour sélectionner l'heure

DATE - Date - appuyer sur la touche MENU/OK

DAY - Jour - appuyer sur la touche MENU/OK et tourner l'encodeur (4) pour sélectionner le jour

MONTH - Mois - appuyer sur la touche MENU/OK et tourner ll'encodeur (4) pour sélectionner le mois

YEAR - Année - appuyer sur la touche MENU/OK et tourner l'encodeur (4) pour sélectionner l'année

TIMER - appuyer sur la touche MENU/OK et tourner l'encodeur (4) pour sélectionner la programmation choisi

PROG1 -

Programmation horaire du sanitaire actif de:

PROG2

Programmation horaire du sanitaire actif de:

PROG3

Programmation horaire du sanitaire actif de:

06:00 - 22:00

06:00 - 08:00 12:00 - 14:00 17:00 - 22:00

06:00 - 08:00 16:00 - 22:00

réglage d'usine

Fonction SRA

Fonction qui permet à la chaudière d’adapter en toute autonomie son régime de fonctionnement (température des éléments chauffants) aux conditions extérieures pour régler et maintenir les conditions de température ambiante demandées. Selon les périphériques connectés et du nombre des zones gérées, la chaudière règle automatiquement la température départ. Agir donc sur les réglages des divers paramètres intéressés (voir menu régulations). Pour activer ou désactiver la fonction appuyer sur la touche SRA. Pour plus d'informations consulter le Manuel de thermorégulation CHAFFOTEAUX.

Exemple 1 :

Installation simple zone (haute température) avec thermostat d'ambiance On/OFF. Dans ce cas, il est nécessaire de régler les paramètres suivants 421 - Activation thermorégulation à travers les sondes -

sélectionner 1 = thermorégulation de base. 2 4 4 - Boost Time (option) Permet d'établir le temps d’attente avant l'augmentation

automatique de la température de départ par pas de 4°C

de la température départ (max 12°C). La valeur varie

selon le type de logement et d’installation. Si ce paramètre est = 00 cette fonction n’est pas active.

on/o

esc menu/ok

mode

reset

comfortsra

Réglages

Exemple 2 :

Installation simple zone (haute température) avec thermostat d'ambiance On/OFF + sonde externe. Dans ce cas, il est nécessaire de régler les paramètres suivants 4 2 1 - Activation thermorégulation à travers les sondes

- sélectionner 3 = sonde extérieure seule 4 2 2 - sélection courbe thermorégulation

- sélectionner la courbe intéressée sur la base du type

de logement, d’installation, d’isolation thermique du

logement etc.. 4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet

de déplacer parallèlement la courbe en augmentant ou en

diminuant la température de consigne.

Exemple 3 :

Installation simple zone (haute température) avec sonde d'ambiance + sonde externe. Dans ce cas, il est nécessaire de régler les paramètres suivants 4 2 1 - Activation thermorégulation à travers les sondes

- sélectionner 4 = sonde extérieure + sonde ambiante 4 2 2 - sélection courbe thermorégulation

- sélectionner la courbe intéressée sur la base du type

de logement, d’installation, d’isolation thermique du

logement etc.. 4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet

de déplacer parallèlement la courbe en augmentant ou en

diminuant la température de consigne. 4 2 4 - Inﬂ uence de la sonde ambiante

- permet de régler l’inﬂ uence de la sonde ambiante sur

le calcul de la température de consigne départ (20 =

maximum 0 = minimum)

URBIA/SERELIA GREEN

Conditions d’arrêt de sécurité de l’appareil

La chaudière est sécurisée grâce à des contrôles internes réalisés par la carte électronique, qui placent la chaudière en arrêt lorsqu’un dysfonctionnement apparaît. Un code clignote alors sur l’afﬁ cheur indiquant la cause qui a généré l’arrêt. Il existe deux types d'arrêt :

Arrêt de sécurité

Sur l’afﬁ cheur le symbole C’est un arrêt "VOLATILE", c’est-à-dire qu’il est automatiquement éliminé lors d’une coupure de l’alimentation électrique. D’autre part dans la plupart des cas, dès que la cause de l’arrêt disparaît, l’appareil redémarre et reprend un fonctionnement normal. Dans le cas contraire, mettre l’interrupteur bipolaire externe en position OFF, fermer le robinet gaz et contacter un technicien qualiﬁ é. Note : en cas d’erreur 1 08

- Arrêt pour insufﬁ sance pression eau, il sufﬁ t de rétablir la pression de la chaudière.

Système de protection de la chaudière

Arrêt verrouillé

Sur l’afﬁ cheur le symbole accompagne le code clignotant. C’est un arrêt "NON VOLATILE". Une coupure de l’alimentation électrique ne sufﬁ t pas pour relancer une tentative d’allumage. Il faut déverrouiller par un appui sur touche Reset. Après plusieurs tentatives de déverrouillage et si le verrouillage se répète, l’intervention d’un technicien qualiﬁ é est nécessaire.

accompagne le code clignotant.

URBIA/SERELIA GREEN

Important

Pour des raisons de sécurité, la chaudière ne permettra que 5 tentatives au maximum de déverrouillage en 15 minutes (appuis sur la touche RESET). Ensuite, elle se bloque totalement. Pour la débloquer couper et remettre l’alimentation électrique à l’aide de l’interrupteur bipolaire externe.

Le premier chiffre du code d’erreur (Ex : 1 01) indique de quel groupe fonctionnel de la chaudière provient le problème 1 - Circuit Primaire 2 - Circuit Sanitaire 3 - Carte Electronique 4 - Carte Electronique

5 - Allumage 6 - Entrée air- sortie fumées 7 - Multizone chauffage

reset

Tableau des codes erreur

Circuit primaire

Afﬁ cheur Description

1 01 1 03 1 04 1 05 1 06 1 07 1 08

1 10

1 12

1 14

1 16

1 18

1 P1 1 P2 1 P3

2 01 2 03 2 05 2 09

3 01 3 02 3 03 3 04 3 05 3 06 3 07

3 P9

4 11 4 12 4 13

5 01

5 02 5 04

5 P1

5 P2 5 P3

6 10 6 12

7 01

7 02 7 03

7 11 7 12 7 13

7 22 7 23 7 50

Surchauffe du circuit primaire

Anomalie débit chauffage

Remplissage circuit chauffage demandé Défaut sonde sortie échangeur princ. Défaut sonde entrée échangeur princ Anomalie sonde extérieure Thermostat plancher ouvert Anomalie sonde circuit primaire

Anomalie débit chauffage

Circuit sanitaire Anomalie sonde sanitaire Anomalie sonde ballon Anomalie sonde entrée sanitaire (solaire) Surchauffe ballon

Carte électronique (interne) Anomalie afﬁ cheur EEPR Anomalie communication GP-GIU Anomalie carte principale Trop de reset éffectués Anomalie carte principale Anomalie carte principale Anomalie carte principale Prévoir entretien. Contacter SAV

Carte électronique (externe) Sonde ambiance zone 1 non dispo. Sonde ambiance zone 2 non dispo. Sonde ambiance zone 3 non dispo.

Absence de ﬂ amme Détect. ﬂ amme vanne gaz fermée Anomalie ionisation brûleur en fonct. Echec première tentative allumage Echec seconde tentative allumage Décollement de ﬂ amme

Entrée air / sortie fumées Thermofusible ouvert Anomalie sur ventilateur

Périphérique (MCD) Anomalie sonde départ zone 1 Anomalie sonde départ zone 2 Anomalie sonde départ zone 3 Anomalie sonde retour zone 1 Anomalie sonde retour zone 2 Anomalie sonde retour zone 3 Surchauffe zone 2 Surchauffe zone 3 Schéma hydraulique< zone non déﬁ ni

Allumage

Fonction hors-gel

La chaudière est équipée d’un dispositif qui contrôle la température de sortie de l’échangeur telle que si la température descend sous les 8°C, il démarre la pompe (circulation dans l'installation de chauffage) pour 2 minutes.

Après les deux minutes de circulation : a) si la température est d’au moins 8°C

la pompe s’arrête,

b) si la température est entre 4°C

et 8°C, la circulation continue 2 minutes de plus,

c) si la température est inférieure à

4°C, le brûleur s’allume en chauffage à la puissance minimale jusqu’à ce que la température de sortie atteigne 33°C. Le brûleur s’éteint alors et la pompe continue à fonctionner encore deux autres minutes.

Important! La fonction hors-gel ne peut fonctionner correctement que si :

- la pression de l’installation est correcte,

- la chaudière est alimentée électriquement,

- la chaudière est alimentée en gaz,

- aucun arrêt de sécurité ou verrouillage n’est en cours.

Système de protection de la chaudière

URBIA/SERELIA GREEN

L’entretien est une opération essentielle pour la sécurité, le bon fonctionnement et la durée de vie de la chaudière. Il doit être effectué conformément aux réglementations en vigueur. Il est nécessaire d’effectuer périodiquement l’analyse de la combustion pour contrôler le rendement et la pollution générés par la chaudière en fonction des normes en vigueur. Avant de procéder aux opérations d’entretien :

- couper l’alimentation électrique en positionnant l’interrupteur bipolaire externe à la chaudière sur OFF,

- fermer le robinet gaz

- fermer les robinets d’eau du circuit de chauffage et d’eau chaude sanitaire.

Remarques générales

Il est nécessaire d’effectuer au moins une fois par an les contrôles suivants :

1. Contrôle visuel de l’état général de l’appareil.

2. Contrôle de l’étanchéité du circuit d’eau avec changement

des joints (si nécessaire) et contrôle de l’étanchéité.

3. Contrôle de l’étanchéité du circuit de gaz avec changement

des joints (si nécessaire) et contrôle de l’étanchéité.

4. Contrôle visuel de la combustion et au besoin, démontage et

Entretien

URBIA/SERELIA GREEN

nettoyage du brûleur et des injecteurs.

5. Nettoyage de l’oxydation sur la sonde de détection de

ﬂ amme à l’aide d’une toile émeri.

6. Démontage et nettoyage, si besoin est de la chambre de

combustion.

7. Nettoyage de l’échangeur principal.

8. Contrôle du fonctionnement du système de sécurité du

chauffage :

- sécurité température limite.

9. Contrôle du fonctionnement du système de sécurité du

circuit gaz :

- sécurité absence de gaz ou de ﬂ amme (ionisation).

10. Contrôle de l’efﬁ cacité de la production d’eau chaude

(vériﬁ cation du débit et de la température).

11. Contrôle général du fonctionnement de l’appareil.

Nettoyage de l’échangeur primaire

Pour accéder à l’échangeur principal, il faut déposer le brûleur. Laver le avec de l’eau et du détergent en se servant d’un pinceau non métallique. Rincer à l’eau.

Nettoyage du siphon

Pour accéder au siphon, dévisser le système de récupération de la condensation situé en bas à gauche. Laver avec de l’eau et du détergent. Remonter le dispositif de récupération de la condensation. Note: En cas d’arrêt prolongé de l’appareil, remplir le siphon avant tout nouvel allumage. L’absence de rétablissement du niveau de l’eau dans le siphon peut s’avérer dangereuse car des gaz brûlés peuvent envahir la pièce.

Test de fonctionnement

Après avoir effectué des opérations d’entretien, remplir éventuellement le circuit de chauffage à la pression recommandée et purger l’installation.

Vidange du circuit chauffage ou utilisation de produit antigel La vidange de l’installation doit être effectuée comme suit :

- arrêter la chaudière et mettre l’interrupteur bipolaire externe en position OFF.

- fermer le robinet gaz,

- libérer la soupape automatique de dégazage,

- ouvrir la soupape de l’installation,

- ouvrir le robinet de purge de la chaudière avec une clé 6 pans de 8

- ouvrir les différentes purges aux points les plus bas de l’installation (prévus à cet effet).

S’il est prévu de garder l’installation à l’arrêt dans des régions où la température ambiante peut descendre en hiver au-dessous de 0°C, nous conseillons d’ajouter du liquide antigel dans l’eau de l’installation de chauffage pour éviter d’avoir à procéder à des vidanges répétés. En cas d’utilisation d’un tel liquide, contrôler sa compatibilité avec l’acier inox dont est constitué l’échangeur principal de la chaudière. Nous conseillons l’utilisation de produits antigels contenant du GLYCOL de la série PROPYLENIQUE anti-corrosif selon les doses prescrites par le fabricant et en fonction de la température minimum prévue. Contrôler périodiquement le pH du mélange eau-antigel dans le circuit et le remplacer lorsque la valeur mesurée est inférieure à la limite prescrite par le producteur de l’antigel. NE PAS MÉLANGER DIFFÉRENTS TYPES D’ANTIGEL. Le constructeur n’est pas responsable en cas de dommages causés à l’appareil ou à l’installation en raison d’une utilisation d’antigels ou d’additifs non appropriés.

Vidange de l’installation sanitaire

Dès qu’il existe un risque de gel, l’installation sanitaire doit être vidangée de la manière suivante :

- fermer le robinet d’arrivée eau de l’installation,

- ouvrir tous les robinets de l’eau chaude et de l’eau froide,

- vider par les points les plus bas de l’installation (s’il y en a de prévus).

Informations pour l’Usager

Informer l’usager sur les modalités de fonctionnement de l’installation. En particulier lui délivrer le manuel d’instruction, en l’informant qu’il doit être conservé à proximité de l’appareil. En outre, informer l’usager sur les tâches qui lui incombent :

- Contrôler périodiquement la pression de l’eau de l’installation,

- Rétablir la pression et dégazer l’installation si besoin,

- Régler les consignes et les dispositifs de régulation pour une

correcte gestion de l’installation,

- Faire exécuter, comme la réglementation le prévoit, l’entretien

périodique de l’installation,

- Ne modiﬁ er, en aucun cas, les réglages d’alimentation d’air de

combustion et du gaz de combustion.

- informer le client que

pour toute réparation, il doit faire appel à un professionnel qualiﬁ é et exiger l’utilisation de pièces détachées d’origine. Le non-respect de ce qui précède peut compromettre la sécurité de l’appareil et faire déchoir toute responsabilité du fabricant.

Modèle

URBIA GREEN EVO

25 30

Certiﬁ cation CE (pin) 0085CL0440

Catégorie II2Esi3P

NOTE GEN.

Type chaudière

Débit caloriﬁ que nominal max/min (Pci) Qn kW 22,0/5,5 28,0/6,5

Débit caloriﬁ que nominal max/min (Pcs) Qn kW 24,4/6,1 31,1/7,2

Débit caloriﬁ que nominal sanitaire max/min (Pci) Qn kW 26,0/5,5 30,0/6,5

Débit caloriﬁ que nominal sanitaire max/min (Pcs) Qn kW 28,9/6,1 33,3/7,2

Puissance utile max/min (80°C-60°C) Pn kW 21,5/5,4 27,3/6,3

Puissance utile max/min (50°C-30°C) Pn kW 23,3/5,7 29,7/6,8

Puissance utile max/min sanitaire Pn kW 25,4/5,4 29,3/6,3

Rendement de combustion (aux fumées) % 97,8 97,8

Rendement au débit caloriﬁ que nominal (60/80°C) Hi/Hs % 97,5/87,8 97,6/87,8

Rendement débit caloriﬁ que nominal (30/50°C) Hi/Hs % 105,8/95,3 106,0/95,5

Rendement à 30 % à 30°C Hi/Hs % 107,7/97,0 107,7/97,0

Rendement à 30 % à 47°C Hi/Hs % 97,7/88,0 97,6/87,9

Rendement au débit caloriﬁ que minimum (60/80°C) Hi/Hs % 97,6/87,9 97,5/87,8

CARACTERISTIQUES ENERGETIQUES

Etoiles de Rendement (dir. 92/42/EEC) étoile

Classe Sedbuk classe A/90 A/90

Perte à l’arrêt (ΔT = 50°C) %

Perte au niveau des fumées brûleur en fonctionnement % 2,2 2,2

Pression air disponible Pa 100 100

Classe Nox classe 5 5

Température des fumées (G20) (80°C-60°C) °C 64 64

Teneur en CO2 (G20) (80°C-60°C) % 9,0 9,0

Teneur en CO (0%O2) (80°C-60°C) ppm 119 101

EMISSIONS

Teneur en O2 (G20) (80°C-60°C) % 4,5 4,5

Débit maxi des fumées (G20) (80°C-60°C) Kg/h 42,8 49,4

Excès d’air (80°C-60°C) % 27 27

Pression de gonﬂ age vase d’expansion bar 1 1

Pression maximum de chauffage bar 3 3

Capacité vase d’expansion l 6.5 6.5

Contenance maximum d’eau dans l’installation (75°C-35°C) l 100/300 100/300

Température de chauffage min/max (plage haute température) °C 35 / 82 35 / 82

CIRCUIT CHAUFFAGE

Température de chauffage min/max (plage basse température) °C 20 / 45 20 / 45

Température sanitaire min/max °C 36 / 60 36 / 60

Capacité réserve sanitaire l 5 5

Débit spéciﬁ que en sanitaire (ΔT=30°C) selon EN13203-1 l/mn 13,2 14,9

Quantité d’eau chaude ΔT=25°C l/mn 14,5 16,8

Quantité d’eau chaude ΔT=35°C l/mn 10,4 12,0

Etoile comfort sanitaire (EN13203) étoile *** ***

CIRCUIT SANITAIRE

Débit minimum d’eau chaude l/mn <2 <2

Pression eau sanitaire max/min bar 7 / 0,3 7 / 0,3

Tension/fréquence d’alimentation V/Hz 230/50 230/50

Puissance électrique absorbée totale W

Température ambiante minimum d’utilisation °C +5 +5

ELECTRIQUE

Niveau de protection de l’installation électrique IP X5D X5D

Poids kg 39 42,4

C13(X)-C23-C33(X)-C43(X)-C53(X)-

C63(X)C83(X)-C93(X)-B23-B23P-B33

**** ****

110 113

Caractéristiques techniques

URBIA/SERELIA GREEN

Modèle

Certiﬁ cation CE (pin) 0085CL0440

Catégorie II2Esi3P

NOTE GEN.

Type chaudière

Débit caloriﬁ que nominal max/min (Pci) Qn kW 22,0/2,5

Débit caloriﬁ que nominal max/min (Pcs) Qn kW 24,4/2,8

Débit caloriﬁ que nominal sanitaire max/min (Pci) Qn kW 26,0/2,5

Débit caloriﬁ que nominal sanitaire max/min (Pcs) Qn kW 28,9/2,8

Puissance utile max/min (80°C-60°C) Pn kW 21,5/2,4

Puissance utile max/min (50°C-30°C) Pn kW 23,4/2,6

Puissance utile max/min sanitaire Pn kW 25,4/2,4

Rendement de combustion (aux fumées) % 98,0

Rendement au débit caloriﬁ que nominal (60/80°C) Hi/Hs % 97,8/88,0

Rendement débit caloriﬁ que nominal (30/50°C) Hi/Hs %

Caractéristiques techniques

URBIA/SERELIA GREEN

Rendement à 30 % à 30°C Hi/Hs %

Rendement à 30 % à 47°C Hi/Hs % 97,8/88,1

Rendement au débit caloriﬁ que minimum (60/80°C) Hi/Hs % 97,8/88,1

CARACTERISTIQUES ENERGETIQUES

Etoiles de Rendement (dir. 92/42/EEC) étoile ****

Classe Sedbuk classe A/90,1

Perte à l’arrêt (ΔT = 50°C) %

Perte au niveau des fumées brûleur en fonctionnement % 1,9

Pression air disponible Pa 100

Classe Nox classe 5

Température des fumées (G20) (80°C-60°C) °C 62,0

Teneur en CO2 (G20) (80°C-60°C) % 9,3

Teneur en CO (0%O2) (80°C-60°C) ppm 143

EMISSIONS

Teneur en O2 (G20) (80°C-60°C) %

Débit maxi des fumées (G20) (80°C-60°C) Kg/h 41,6

Excès d’air (80°C-60°C) % 23

Pression de gonﬂ age vase d’expansion bar 1

Pression maximum de chauffage bar 3

Capacité vase d’expansion l 6,5

Contenance maximum d’eau dans l’installation (75°C-35°C) l 100/300

Température de chauffage min/max (plage haute température) °C 35 / 82

CIRCUIT CHAUFFAGE

Température de chauffage min/max (plage basse température) °C 20 / 45

Température sanitaire min/max °C 36 / 60

Capacité réserve sanitaire l 15

Débit spéciﬁ que en sanitaire (ΔT=30°C) selon EN13203-1 l/mn 13,7

Quantité d’eau chaude ΔT=25°C l/mn 14,6

Quantité d’eau chaude ΔT=35°C l/mn 10,4

Etoile comfort sanitaire (EN13203) étoile ***

CIRCUIT SANITAIRE

Débit minimum d’eau chaude l/mn <2

Pression eau sanitaire max/min bar 7 / 0,3

Tension/fréquence d’alimentation V/Hz 230/50

Puissance électrique absorbée totale W 78

Température ambiante minimum d’utilisation °C +5

ELECTRIQUE

Niveau de protection de l’installation électrique IP X5D

Poids kg 35,6

SERELIA GREEN EVO

C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X)

C83(X)-C93(X)-B23-B23P-B33

106,2/95,7

108,1/97,3

4,0

CHAFFOTEAUX

Le Carré Pleyel - 5, rue Pleyel 93521 Saint-Denis - France Tél : 33 (0)1 55 84 94 94 fax : 33 (0)1 55 84 96 10 www.aristonthermo.fr www. chaffoteaux.fr

Service Client

01 55 84 94 94

Trouvez la Station Technique la plus proche de chez vous à l'adresse suivante www.chaffoteaux.fr , rubrique Service. Il sufﬁ t d'entrer le numéro de votre département et le type d'appareil à dépanner, alors les coordonnées de nos partenaires régionaux les plus proches vous seront transmises.

Pour toute réparation, faire appel à un professionnel qualiﬁ é et exiger l’utilisation de pièces détachées d’origine. Le non-respect de ce qui précède peut compromettre la sécurité de l’appareil et faire déchoir toute responsabilité du fabricant.

420010445100

CHAFFOTEAUX Urbia Green User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
