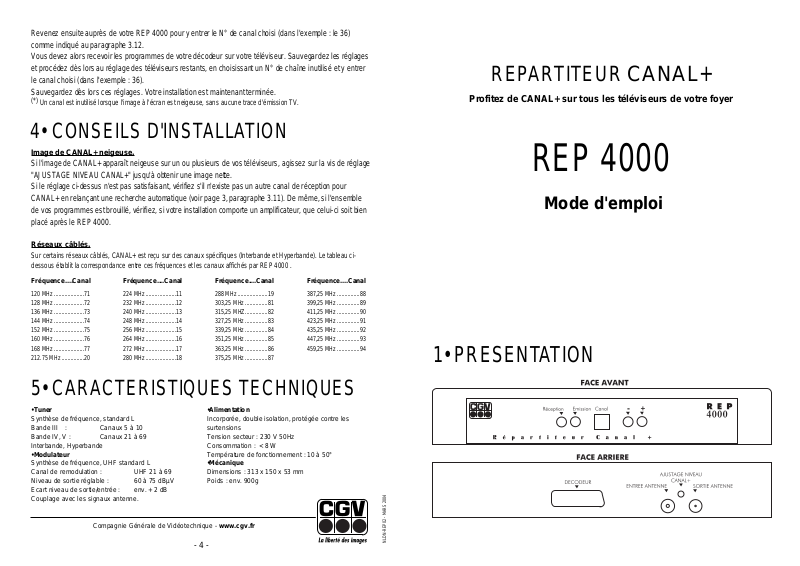

CGV REP4000 User Manual

REPARTITEUR CANAL+

Profitez de CANAL+ sur tous les téléviseurs de votre foyer

REP 4000

Mode d'emploi

Compagnie Générale de Vidéotechnique - www.cgv.fr

Image de CANAL+ neigeuse.

Si l'image de CANAL+ apparaît neigeuse sur un ou plusieurs de vos téléviseurs, agissez sur la vis de réglage
"AJUSTAGE NIVEAU CANAL+" jusqu'à obtenir une image nette.
Si le réglage ci-dessus n'est pas satisfaisant, vérifiez s'il n'existe pas un autre canal de réception pour
CANAL+ en relançant une recherche automatique (voir page 3, paragraphe 3.11). De même, si l'ensemble
de vos programmes est brouillé, vérifiez, si votre installation comporte un amplificateur, que celui-ci soit bien
placé après le REP 4000.

Réseaux câblés.

Sur certains réseaux câblés, CANAL+ est reçu sur des canaux spécifiques (Interbande et Hyperbande). Le tableau ci­dessous établit la correspondance entre ces fréquences et les canaux affichés par REP 4000 .

•Tuner

Synthèse de fréquence, standard L
Bande III : Canaux 5 à 10
Bande IV, V : Canaux 21 à 69
Interbande, Hyperbande

•Modulateur

Synthèse de fréquence, UHF standard L
Canal de remodulation : UHF 21 à 69
Niveau de sortie réglable : 60 à 75 dBµV
Ecart niveau de sortie/entrée : env. + 2 dB
Couplage avec les signaux antenne.

•Alimentation

Incorporée, double isolation, protégée contre les
surtensions
Tension secteur : 230 V 50Hz
Consommation : < 8 W
Température de fonctionnement : 10 à 50°

•Mécanique

Dimensions : 313 x 150 x 53 mm
Poids : env. 900g

NLDN-REP02 - MARS 2004

120 MHz....................71

128 MHz....................72

136 MHz....................73

144 MHz....................74

152 MHz....................75

160 MHz....................76

168 MHz....................77

212.75 MHz...............20

224 MHz....................11

232 MHz....................12

240 MHz....................13

248 MHz....................14

256 MHz....................15

264 MHz....................16

272 MHz....................17

280 MHz....................18

288 MHz....................19

303,25 MHz...............81

315,25 MHZ...............82

327,25 MHz...............83

339,25 MHz...............84

351,25 MHz...............85

363,25 MHz...............86

375,25 MHz...............87

387,25 MHz...............88

399,25 MHz...............89

411,25 MHz...............90

423,25 MHz...............91

435,25 MHz...............92

447,25 MHz...............93

459,25 MHz...............94

Fréquence....Canal Fréquence....Canal Fréquence....Canal Fréquence....Canal

- 4 -

4• CONSEILS D'INSTALLATION

5• CARACTERISTIQUES TECHNIQUES

1• PRESENTATION

Revenez ensuite auprès de votre REP 4000 pour y entrer le N° de canal choisi (dans l'exemple : le 36)
comme indiqué au paragraphe 3.12.
Vous devez alors recevoir les programmes de votre décodeur sur votre téléviseur. Sauvegardez les réglages
et procédez dès lors au réglage des téléviseurs restants, en choisissant un N° de chaîne inutilisé et y entrer
le canal choisi (dans l'exemple : 36).
Sauvegardez dès lors ces réglages. Votre installation est maintenant terminée.

(*)

Un canal est inutilisé lorsque l'image à l'écran est neigeuse, sans aucune trace d'émission TV.

3 • GUIDE D'INSTALLATION

- 2 - - 3 -

3.11 Réglage de la réception de CANAL+
Si vous connaissez le canal de réception de CANAL+.

Appuyez sur la touche "Réception" et affichez le N° du canal à l'aide des touches "+" ou" -", puis passez au
paragraphe 3.12.

Si vous ne connaissez pas le canal de réception de CANAL+.

Le REP 4000 permet une recherche automatique de CANAL+. Pour lancer la recherche, appuyez
simultanément sur les 3 touches, "Réception", "+" et "-".

NB : Pendant la durée de la recherche (de 30 s à 5 mn) les chiffres de l'afficheur clignotent.
Lorsque la recherche est terminée, l'affichage des chiffres s'effectue en mode fixe pendant 10 s, puis en
mode repos (2 traits).

REP 4000 mémorise automatiquement les réglages et les maintient même en cas
de coupure de courant ou si il est débranché du secteur.
Pour connaître le canal de réception mémorisé par REP 4000, appuyez sur la touche "Réception".

Vous pouvez affiner le réglage en fréquence du canal de réception simplement et à n’importe quel moment.
Par ex

: Vous souhaitez démoduler un canal à une fréquence de 128.75 MHz. Sélectionnez le canal 72 et
affinez la recherche grâce aux boutons “+” et “-”.
L’afficheur indique le sens de la correction apportée à la fréquence d’entrée:

3.1 • Réglage de REP 4000

2• PRINCIPE DE RACCORDEMENT

Répartiteur d'antenne.

REP 4000 s'installe obligatoirement avant le répartiteur d'antenne, que celui-ci se trouve au salon, dans les
combles ou à la cave.

Amplificateur d'antenne.

Si l'installation comporte un amplificateur, celui-ci doit être installé après REP 4000.

Nombre de téléviseurs raccordables.

REP 4000 permet la répartition de CANAL+ sur tous les téléviseurs de votre foyer (2, 3, 4 téléviseurs ou plus).

Pour recevoir le programme émis par REP 4000, il faut choisir un N° de chaîne inutilisé sur vos téléviseurs
et magnétoscopes et effectuer le réglage ci dessous.

Avec un téléviseur ou un magnétoscope qui affiche les canaux :

Sur le N° de chaîne sélectionné, choisir le mode de réception L (SECAM), puis entrez le N° du canal
d'émission (ou la fréquence correspondante), de REP 4000 (dans l'exemple, le 21).

Avec un téléviseur ou un magnétoscope qui n'affiche pas les canaux :

Sur le N° de chaîne sélectionné, faites une recherche en SECAM - UHF - L, jusqu'à trouver l'image de
CANAL+ décodé.
Si l'image obtenue apparaît correctement, sauvegardez les réglages, puis renouveler l'opération sur vos
téléviseurs restants. Votre installation est terminée.
Si l'image obtenue est de mauvaise qualité, c'est que le canal 21 est déjà occupé par un autre programme.
Il vous faut alors trouver un canal libre (cf paragraphe 3.3).

3.2 • Réglage des téléviseurs et magnétoscopes secondaires

ATTENTION : La mise en service de REP 4000 s'effectue impérativement avec

le décodeur branché sur REP 4000 et pendant la diffusion de CANAL+ ENCODE.

Une fois la manipulation terminée, cet affichage reste pendant quelques secondes avant de disparaître si
aucun bouton n’est utilisé.
La valeur de la correction programmée est enregistrée et reste valide tant que l’on ne change pas de canal
d’entrée. Une modification de ce dernier annule toute correction.

Aucune correction

Correction négative

Correction positive

3.3 • Recherche

Sur un de vos téléviseurs, choisir le N° de chaîne sur lequel vous désirez recevoir CANAL+ (choisir le mode
de réception L (SECAM) ), et recherchez une plage de 2 canaux inutilisés

(*)

.

Régler le canal d'émission sur le canal le plus élevé (ex : 35 et 36 libres, régler votre poste sur le 36).

3.12 Réglage d'un canal d'émission

Appuyez sur la touche "Emission" et affichez le N° de canal souhaité à l'aide des touches "+" ou "-".
Pour faire défiler les canaux rapidement, maintenez les touches enfoncées.
En premier lieu, nous vous suggérons d'essayer le canal 21.
