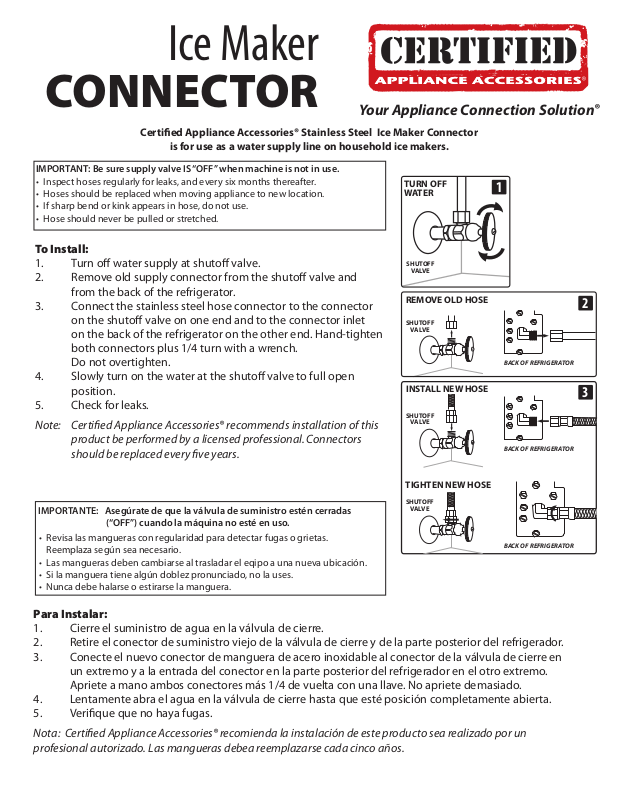

Ice Maker
CONNECTOR
Certified Appliance Accessories® Stainless Steel Ice Maker Connector
is for use as a water supply line on household ice makers.
IMPORTANT: Be sure supply valve IS “OFF” when machine is not in use.
• Inspect hoses regularly for leaks, and every six months thereafter.
• Hoses should be replaced when moving appliance to new location.
• If sharp bend or kink appears in hose, do not use.
• Hose should never be pulled or stretched.
Your Appliance Connection Solution
To Install:
1. Turn o water supply at shuto valve.
2. Remove old supply connector from the shuto valve and
from the back of the refrigerator.
3. Connect the stainless steel hose connector to the connector
on the shuto valve on one end and to the connector inlet
on the back of the refrigerator on the other end. Hand-tighten
both connectors plus 1/4 turn with a wrench.
Do not overtighten.
4. Slowly turn on the water at the shuto valve to full open
position.
5. Check for leaks.
Note: Certified Appliance Accessories® recommends installation of this
product be performed by a licensed professional. Connectors
should be replaced every five years.
TURN OFF
WATER
SHUTOFF
VALVE
REMOVE OLD HOSE
SHUTOFF
VALVE
INSTALL NEW HOSE
SHUTOFF
VALVE
®
1
2
BACK OF REFRIGERATOR
3
BACK OF REFRIGERATOR
TIGHTEN NEW HOSE
SHUTOFF
IMPORTANTE: Asegúrate de que la válvula de suministro estén cerradas
(“OFF”) cuando la máquina no esté en uso.
• Revisa las mangueras con regularidad para detectar fugas o grietas.
Reemplaza según sea necesario.
• Las mangueras deben cambiarse al trasladar el eqipo a una nueva ubicación.
• Si la manguera tiene algún doblez pronunciado, no la uses.
• Nunca debe halarse o estirarse la manguera.
VALVE
BACK OF REFRIGERATOR
Para Instalar:
1. Cierre el suministro de agua en la válvula de cierre.
2. Retire el conector de suministro viejo de la válvula de cierre y de la parte posterior del refrigerador.
3. Conecte el nuevo conector de manguera de acero inoxidable al conector de la válvula de cierre en
un extremo y a la entrada del conector en la parte posterior del refrigerador en el otro extremo.
Apriete a mano ambos conectores más 1/4 de vuelta con una llave. No apriete demasiado.
4. Lentamente abra el agua en la válvula de cierre hasta que esté posición completamente abierta.
5. Verique que no haya fugas.
Nota: Certified Appliance Accessories® recomienda la instalación de este producto sea realizado por un
profesional autorizado. Las mangueras debea reemplazarse cada cinco años.
