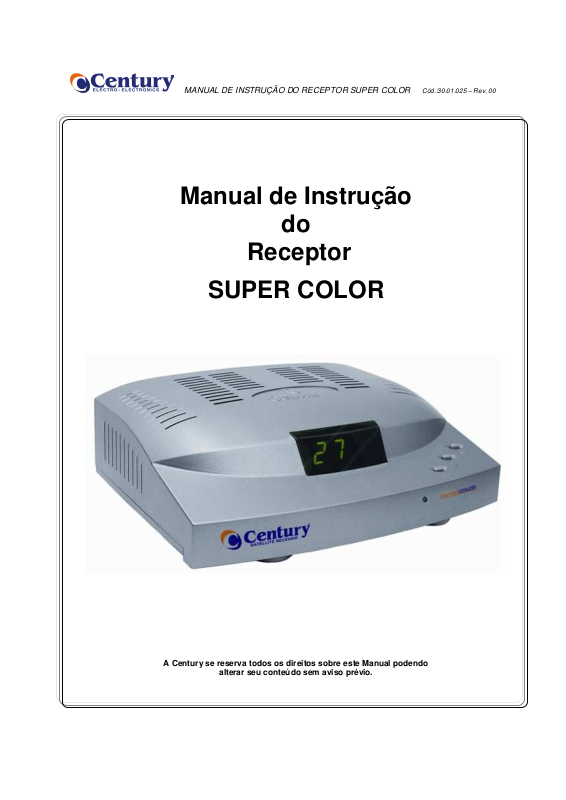

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

Manual de Instrução

Receptor

SUPER COLOR

A Century se reserva todos os direitos sobre este Manual podendo

alterar seu conteúdo sem aviso prévio.

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

Parabéns pela aquisição da mais moderna tecnologia em receptores analógicos de sinais de TV via satélite. Estamos certos de que o receptor Century SUPER COLOR lhe proporcionará a melhor imagem e também ótimos momentos de lazer.

I - PARA SUA SEGURANÇA

• Não coloque objetos sobre o receptor e evite bloquear as saídas de ventilação do

mesmo.

• Nunca exponha o receptor à chuva ou poeira.

• Instale o seu receptor sempre em lugares com boa ventilação e longe dos raios solares.

• Em caso de longos períodos de inatividade do receptor, desligue-o da rede elétrica.

• Leia e siga atentamente todas as instruções deste manual.

IIII -- PPAAIINNEELL FFRROONNTTAALL

1 - Display somente com dois traços baixos - Indica receptor em "espera"

(Stand-By)

Display aceso - Indica o número do canal, frequência , etc.

2 - Tecla POWER - Liga ou desliga o receptor 3 - Teclas  - São utilizadas para mudança de canal.

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

III - PPAAIINNEELL TTRRAASSEEIIRROO

ANT

LOCAL

AUDIO

TV OUT

VID EO

MAX . 300 W

TOMAD A FUS 0,5 AMP.

- LNB - Entrada para o cabo proveniente da Antena Parabólica ( LNB).

2 - ANT LOCAL - Ligue nesta entrada o cabo de sua antena local de VHF ou UHF. Ao

desligar o receptor ou pressionar a tecla "SAT/TV", o sinal de sua antena de VHF ou UHF será conectado automaticamente no televisor.

3 - TV OUT - Ligue esta saída à entrada de VHF de seu Televisor.

- AUDIO - Saída de sinal de Áudio referente ao canal sintonizado.

- VIDEO - Saída de Vídeo referente ao canal sintonizado.

- SAÍDAS PARA SERVO- MOTOR - Este conector é utilizado para ligação do servo-

motor. + 5 - Fio Vermelho, -Fio Branco e GND - Fio Preto

7 - CHAVE SELETORA DE TENSÃO - Utilizada para selecionar a tensão de operação do

receptor. Mude para a voltagem compatível com sua rede de energia local.

na parte debaixo do receptor.

Está localizada

8 - FUS. 0,5 A - No caso de queima substitua por outro de igual valor ( 0,5A).

- TOMADA - Você pode ligar aqui seu TV. Observe o consumo de potência do Televisor

para que não ultrapasse o limite recomendado receptor, esta tomada será desenergizada. A voltagem disponível nesta tomada é a mesma da rede local, ou seja, se sua rede local é de 220 Volts esta tomada irá fornecer 220Volts.

MÁXIMO DE 300 WATTS. Ao desligar o

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

prog

(

)

IV - OOPPEERRAAÇÇÃÃOO DDOO CCOONNTTRROOLLEE RREEMMOOTTOO

POWER =Tecla que liga e desliga o Receptor

TECLAS NUMÉRICAS ( 0-9) = Destinadas a

ramação e seleção dos canais

SLEEP = Esta tecla serve para você programar o tempo em que o receptor permanecerá ligado ( 30,

TECLAS P/ TROCA DE CANAIS E CONTROLE DE VOLUME - + = Efetua a mudança

STORE = Tecla destinada a memorizar os ajustes do

SAT/TV = Ao pressionar esta tecla, seu receptor

conectará automaticamente na sua TV, os sinais provindos de sua antena local de VHF ou UHF.

MUTE = Interrompe o som do receptor (mudo). Observe que ao acionar esta tecla o display ficará

SKEW -/+ = Teclas utilizadas para fazer o ajuste da polarização no servo motor e também em chaves

V/H = Tecla destinada a selecionar as polaridades V ou H. Quando utilizamos instalação com LNBF mono ponto, seleciona 14 V(Vertical) ou 18 V

B/W = Tecla destinada a acionar o sistema de filtro de

Horizontal

ÍDEO=Tecla destinada ao ajuste manual da

OBSERVAÇÕES IMPORTANTES

1 – Ao utilizar o Controle Remoto, procure sempre direcionar para o receptor.

2 – Caso o Controle Remoto não esteja atuando ou tenha dificuldades em atuar, troque as

pilhas por outras novas de igual tamanho.

3 – Evite derrubar o Controle Remoto pois pode danificar partes internas do mesmo.

4 – Não utilize palitos, canetas ou outro material pontiagudo para pressionar as teclas.

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

V - CCOOMMOO PPRROOGGRRAAMMAARR SSEEUU RREECCEEPPTTOORR SSUUPPEERR CCOOLLOORR

PPrrooggrraammaarr aa cchhaavvee 33//44:: AA cchhaavvee 33//44 ddee ssaaííddaa ddee ssiinnaall ppaarraa

ppeelloo ccoonnttrroollee rreemmoottoo.. PPaar

raa pprrooggrraammaarr nnoo ccaannaall 33,, ccoollooqquuee oo rreecceeppttoorr eemm SSTTAANNDD BBYY,,

pprreessssiioonnee aa tteeccllaa PPOOWWEERR,, ddiiggiittee 33333333 ee pprreessssiioonnee SSTTOORREE ppaarraa mmeemmoorriizzaarr.. PPaarraa pprrooggrraammaarr nnoo ccaannaall 4

4 ffaaççaa oo mmeessmmoo pprroocceeddiimmeennttoo,, mmaass ddiiggiittee 44444444 aaoo iinnvvééss ddee 33333333..

OO rreecceeppttoorr SSUUPPEERR CCOOLLOORR ssaaii ddee ffáábbrriic

caa pprrooggrraammaaddoo sseegguunnddoo uummaa ttaabbeellaa qquuee vvooccêê

eennccoonnttrraa nnoo ffiinnaall ddeessttee mmaannuuaall ((TTaabb.. 0011)).. EEnnttrreettaannttoo,, ssee vvooccêê nneecceessssiittaarr rreepprrooggrraammaarr uumm ccaannaall oouu aaddiicciioonnaarr ccaannaaiiss nnoovvooss,, ssiiggaa ooss ppaassssooss aabbaaiixxoo::

VV..11 -- CCoommoo ttrroocca

rr ddee ccaannaall

Quando o receptor é ligado, aparecerá no display dois dígitos que indicam o número do

canal sintonizado.

Para trocar de canal, pressione as teclas "5ou 6" localizadas no painel frontal ou

no controle remoto.

VV..22 -- CCoommoo PPrrooggrraammaarr aa FFrreeqqüüêênncciiaa ddee VVííddeeoo

Pressione a tecla "VIDEO" no controle remoto e digite no teclado numérico a freqüência do canal. No final deste manual você encontrará uma tabela (Tab.01) com os valores das freqüências das

emissoras disponíveis no satélite.

Após ajustado a imagem pressione a tecla "STORE" para memorizar as alterações.

Exemplo: Sintonizar a GLOBO que tem freqüência de 1430, no canal 01 do receptor.

Primeiro, escolha o canal 01 - Para tal, pressione as teclas ST até aparecer no display o número 01. Após ter colocado o receptor no número 01, siga os passos abaixo:

Passos

1- Pressione a tecla "VIDEO"

2- Pressione a tecla "1"

3- Pressione a tecla "4"

4- Pressione a tecla "3"

Display

5- Pressione a tecla "0"

aa TTVV ddeevvee sseerr pprrooggrraammaaddaa

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

6- Selecione a tecla "B/W" para 27 MHz

7- Pressione a tecla "STORE" para memorizar.

Exemplo:

VIDEO 1 4 3 0

V.3 - Para fazer um “ajuste fino” na imagem:

Pressionar a tecla "VIDEO" localizada no controle remoto.

B/W

STORE

Pressione as teclas "Vol +

" ou "Vol -- " no controle remoto até que a imagem fique

bem ajustada, após pressione a tecla "STORE" para memorizar as alterações

Exemplo:

VIDEO

VOL

STORE

VV..44 -- MMuuddaannddoo aa ""LLaarrgguurraa ddee BBaannddaa ddee FFII"" ((B

BWW))

B/W

Para mudar a largura de Banda basta pressionar a tecla "B/W " no controle remoto. Após ajustado a "B/W", pressione a tecla "STORE" para memorizar.

Exemplo:

B/W

STORE

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

VV..55 -- MMuuddaannddoo aa ppoollaarriizzaaççããoo nnoo ssiisstteemmaa MMoonnooPPoonnttoo (( VVeerrttiiccaall // HHoorriizzoonnttaall ))

Para mudar a polarização de horizontal para vertical ou vice-versa, basta pressionar a

tecla "V/H" localizada no controle remoto.

Display Tensão no LNB

1- Pressione a tecla "V/H" 14 Volts

2- Pressione a tecla "V/H" mais uma vez 18 Volts

Após ajustada a polarização pressione a tecla "STORE" para memorizar as alterações

Exemplo:

V/H

STORE

OBS.: No final deste manual encontra-se uma tabela indicando as polarizações de cada emissora disponível no satélite. (Tab. 01)

VV..66 -- SSKKEEW

As teclas "SKEW

+" e "SKEW -" servem para ajustar a polarização no seu melhor

ponto, com isto obter também a melhor imagem.

Pressione a tecla "SKEW +", observe que o número no display irá incrementar e a imagem irá piorar ou melhorar. Se piorar pare e pressione "SKEW --". Faça este procedimento até obter a melhor imagem.

Nas instalações com chaves coaxiais, acionadas por pulso, se não ocorrer a troca de polarização pressione a tecla "SKEW +" ou "SKEW --" até que seja solucionado o problema.

Apos obter a melhor imagem pressione a tecla "STORE" para memorizar as alterações.

Exemplo:

SKEW+

SKEW--

STORE

MANUAL DE INSTRUÇÃO DO RECEPTOR SUPER COLOR Cód.:30.01.025 – Rev. 00

VV..77 -- SSLLEEEEPP TTIIMMEERR

Seu receptor está equipado com a função "Sleep Timer" a qual serve para programar o tempo em que ele permanecerá ligado. Três são os intervalos de tempo que podem ser programados: 30 minutos, 60 minutos, 90 minutos.

Ao pressionar a tecla "SLEEP" irá aparecer no display do receptor:

Vez Seu receptor irá desligar em 30 minutos

SLEEP

Vez Seu receptor irá desligar em 60 minutos

SLEEP

Vez Seu receptor irá desligar em 90 minutos

SLEEP

Vez Seu receptor não irá mais desligar pela função Sleep

SLEEP

Exemplo: Para programar seu receptor para desligar em 60 minutos pressione a tecla "SLEEP" até aparecer "60", pronto em 60 minutos o receptor irá desligar.

VV..88 -- CCOONNTTRROOLLEE DDEE VVOOLLUUMMEE

Para aumentar o volume de áudio de seu receptor pressione e segure a tecla "Vol +" caso deseja diminuir o volume pressione a tecla "Vol --".

VV..99 –– MMUUTTE

Esta tecla, serve para desligar o som do receptor. Pressione uma vez a tecla "MUTE" para deixar mudo e outra vez para voltar o som normal. Observe que quando o receptor está mudo o display ficará piscando, depois de desligar o

"MUTE" o display volta ao normal.

VV..1100 -- SSAATT//TTVV

Esta tecla é um recurso que permite você assistir os canais locais ( transmitidos via ar) sem precisar desligar o receptor ou fazer trocas de fios no painel traseiro do receptor.

Para assistir os canais locais ( Não os da parabólica):

1- Pressione uma vez a tecla "SAT/TV" , 2- Para voltar a assistir os canais via satélite , pressione novamente a tecla "SAT/TV".

OBS- Para que esta função seja válida, é preciso que a antena local de VHF ou UHF esteja conectada no seu receptor conforme diagrama da fig. 01.
