РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ҚОЛДАНУШЫ НҰСҚАУЛЫҒЫ КОЛДОНУУЧУН ЖЕТЕКЧИЛИГИ

ՕԳՏԱԳՈՐԾՈՂԻ ՁԵՌՆԱՐԿԸ

INSTRUCTION MANUAL

СПЛИТ-СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА АУАНЫ КОНДИЦИОНЕРЛЕУДІҢ СПЛИТ-ЖҮЙЕСІ АБА КОНДИЦИОНЕРДИН СПЛИТ-ТУТУМУ

ՍՊԼԻՏ ՕԴՈՐԱԿՄԱՆ ՀԱՄԱԿԱՐԳ

SPLIT TYPE AIR CONDITIONER

INVERTER

Page 2

РУССКИЙ

Уважаемый покупатель!

Поздравляем Вас с приобретением

системы кондиционирования воздуха ТМ CENTEK!

Пожалуйста, перед началом эксплуатации внимательно изучите данную инструкцию, которая содержит важную информацию о правильной и безопасной эксплуатации прибора. Позаботьтесь о сохранности данной инструкции. Изготовитель не несет ответственности в случае использования прибора не по прямому назначению и при несоблюдении правил и условий, указанных в настоящей инструкции, а также в случае попыток неквалифицированного ремонта прибора. Систему кондиционирования воздуха типа сплит (да-

лее – сплит-система) должны монтировать только квалифицированные специалисты.

Пожалуйста, не пытайтесь произвести монтаж самостоятельно. Неквалифицированный монтаж может привести к неправильной работе прибора или выходу его из строя!

1. МЕРЫ БЕЗОПАСНОСТИ

Приобретенный Вами прибор соответствует всем официальным стандартам безопасности, применимым к системам кондиционирования воздуха в Российской Федерации. Во избежание возникновения ситуаций, опасных для жизни и здоровья, а также преждевременного выхода прибора из строя необходимо строго соблюдать перечисленные ниже условия: – Используйте соответствующий источник питания согласно инфор-

мации, указанной в паспортных данных, в противном случае могут произойти серьезные сбои в работе прибора или может возникнуть пожар.

– Ваша сеть электропитания обязательно должна иметь заземление. – Не допускайте загрязнение вилки электропитания. Всегда плотно

вставляйте вилку в розетку электросети. По причине загрязненной или неплотно вставленной вилки может произойти возгорание или поражение электротоком.

– Если Вы длительное время не используете прибор, в целях без-

опасности выньте вилку из розетки.

– Во время работы прибора не пытайтесь отключить его, используя

автоматический выключатель или вытаскивая вилку из розетки – в результате искры может возникнуть пожар.

– Вилка электропитания должна быть плотно вставлена в розетку.

В противном случае это может привести к поражению электрическим током, перегреву и даже возгоранию.

– Не спутывайте, не сжимайте и не тяните за сетевой шнур – это

может привести к его повреждению. Неисправный сетевой шнур может привести к поражению электрическим током или к пожару.

– Не используйте удлинители и не включайте прибор в розетку, в

которую включены другие потребители электроэнергии.

– При возникновении неполадок сначала отключите прибор при по-

мощи пульта дистанционного управления (ПДУ), а затем отключите его от электросети.

– Не трогайте поворачивающиеся лопасти. Они могут зажать Ваш

палец, а также это может привести к повреждению деталей прибора.

– Не прикасайтесь к кнопкам на внутреннем блоке прибора влаж-

ными руками.

– Никогда не вставляйте палки и другие посторонние предметы в

отверстия на корпусе прибора во время его работы – это может привести к травме и выходу прибора из строя.

– Не устанавливайте никакие предметы (особенно сосуды с водой

либо другими жидкостями) на наружный или внутренний блок прибора.

– Не промывайте прибор водой – это может привести к поражению

электротоком.

– При одновременной работе прибора и приборов с открытым пла-

менем (газовая плита и т.п.) следует часто проветривать помещение. Недостаточное проветриваете может привести к нехватке кислорода.

– Не допускается попадание потока воздуха на газовые горелки и

плиты.

– Никогда не допускайте детей к работе с прибором.

ОСТОРОЖНО!

– Не устанавливайте прибор под прямыми солнечными лучами. – Не блокируйте входное или выходное воздушные отверстия – это

снизит охлаждающую или нагревающую способности и может привести к выходу прибора из строя.

– Длительное пребывание под потоком холодного воздуха приведет

к ухудшению Вашего физического состояния и вызовет проблемы со здоровьем.

– После использования прибора проветривайте помещение. – Во время работы прибора закройте окна и двери, иначе охлажда-

ющая и нагревающая способности будут снижены.

– Данный прибор запрещается устанавливать в помещениях с по-

вышенной влажностью, а также в местах выделения паров агрессивных химических веществ!

– При повреждении сетевого шнура или иного другого узла прибора

немедленно отключите его от электрической сети. При повреждении шнура питания его замену во избежание опасности должен производить изготовитель, сервисная служба или аналогичный квалифицированный персонал. В случае неквалифицированного вмешательства в устройство прибора или несоблюдении перечисленных в данном руководстве правил эксплуатации прибора гарантия аннулируется.

– Прибор не предназначен для использования лицами (включая

детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игры с прибором.

– Особые условия по перевозке (транспортировке), реализации

сплит-сис тем: транспортировать наружные блоки кондиционеров необходимо ТОЛЬКО в вертикальном положении, внутренние блоки могут быть размещены при перевозке как горизонтально, так и вертикально. Неправильная перевозка может грозить прибору заломом трубок, а также перетеканием компрессорного масла по магистрали фреоноконтура. Все эти факторы провоцируют некорректную работу оборудования и его преждевременный выход из строя. Если внешний блок сплит-системы все-таки транспортировался в горизонтальном положении (но ни в коем случае не вверх дном!), его необходимо перед установкой на несколько часов разместить вертикально, не вынимая из заводской упаковки.

ВНИМАНИЕ!

– Данная система кондиционирования воз духа может использо-

ваться только в бытовых целях!

– При возникновении чрезвычайной ситуации в работе прибора

(запах гари, посторонний шум и т.п.) немедленно отключите его от электросети.

Page 3

– Риск поражения электротоком! Никогда не пытайтесь произвести

самостоятельный ремонт прибора – это может привести к поражению электротоком.

2. КОМПЛЕКТНОСТЬ

– Система кондиционирования воздуха типа «Сплит»:

• Наружный блок – 1 шт.

• Внутренний блок – 1 шт.

– Монтажная панель внутреннего блока – 1 шт. – Пульт дистанционного управления (ПДУ) – 1 шт. – Средства для монтажа (лента ПВХ, гусак, сливная гофрированная

труба, декоративное пластиковое кольцо, 4 накидные гайки, монтажная мастика) – 1 комплект

– Руководство пользователя – 1 шт. – Поставляется отдельно:

• Батарея для ПДУ – 2 шт.

• Антибактериальный фильтр сильвер-ион - 1 шт.

• Биофильтр - 1 шт.

• Компонентный фильтр - 1 шт.

• Угольный (карбоновый) фильтр - 1шт.

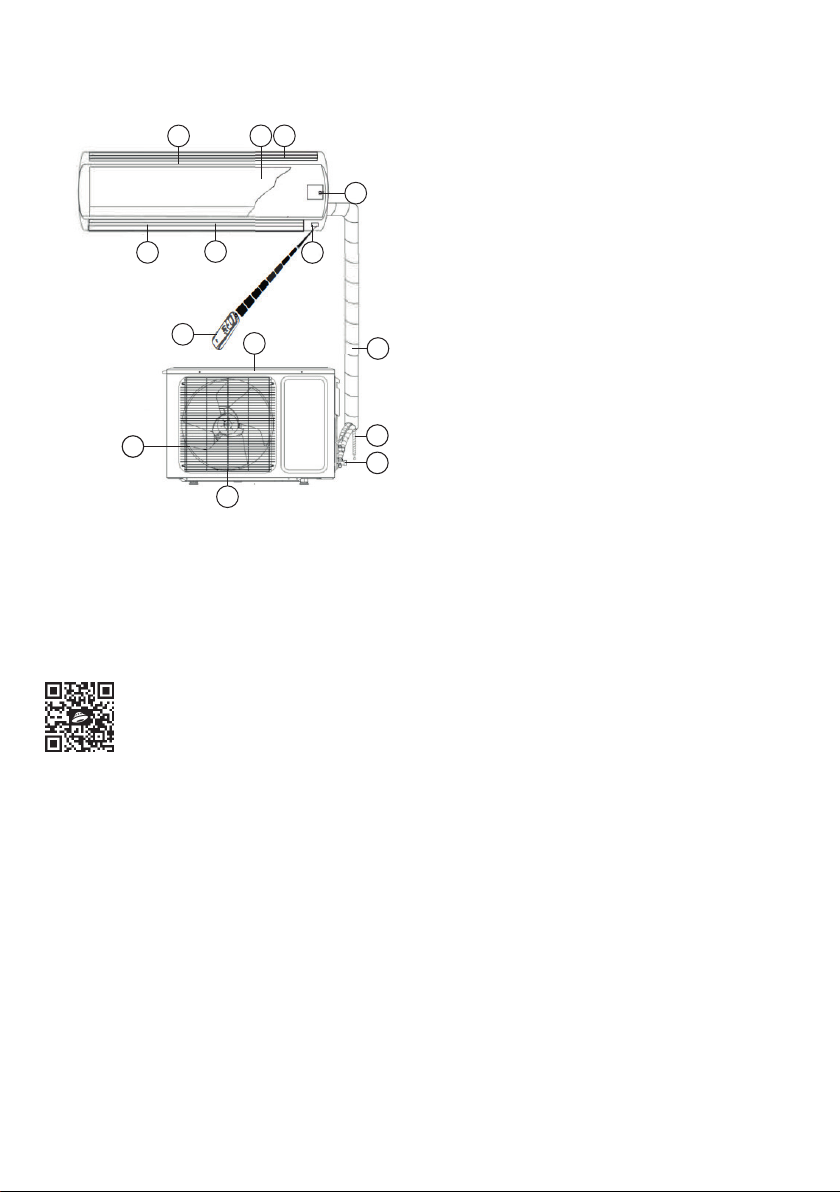

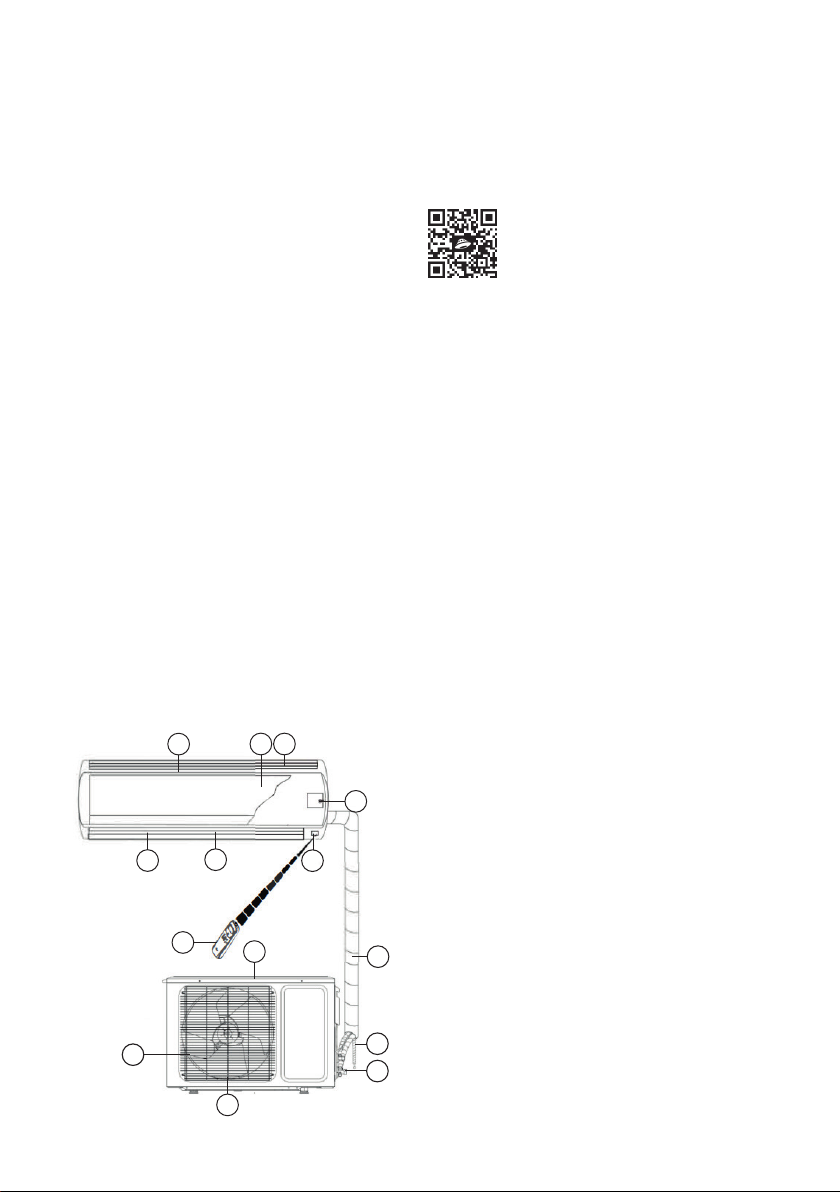

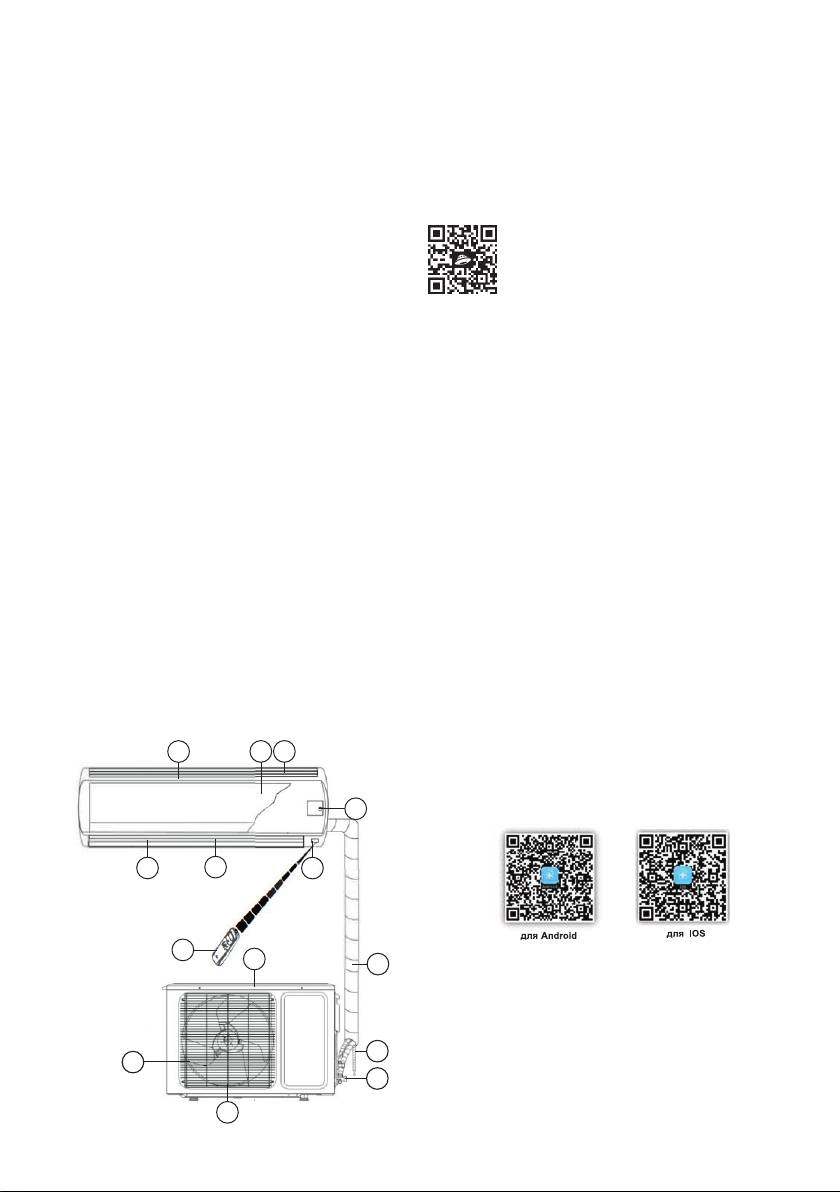

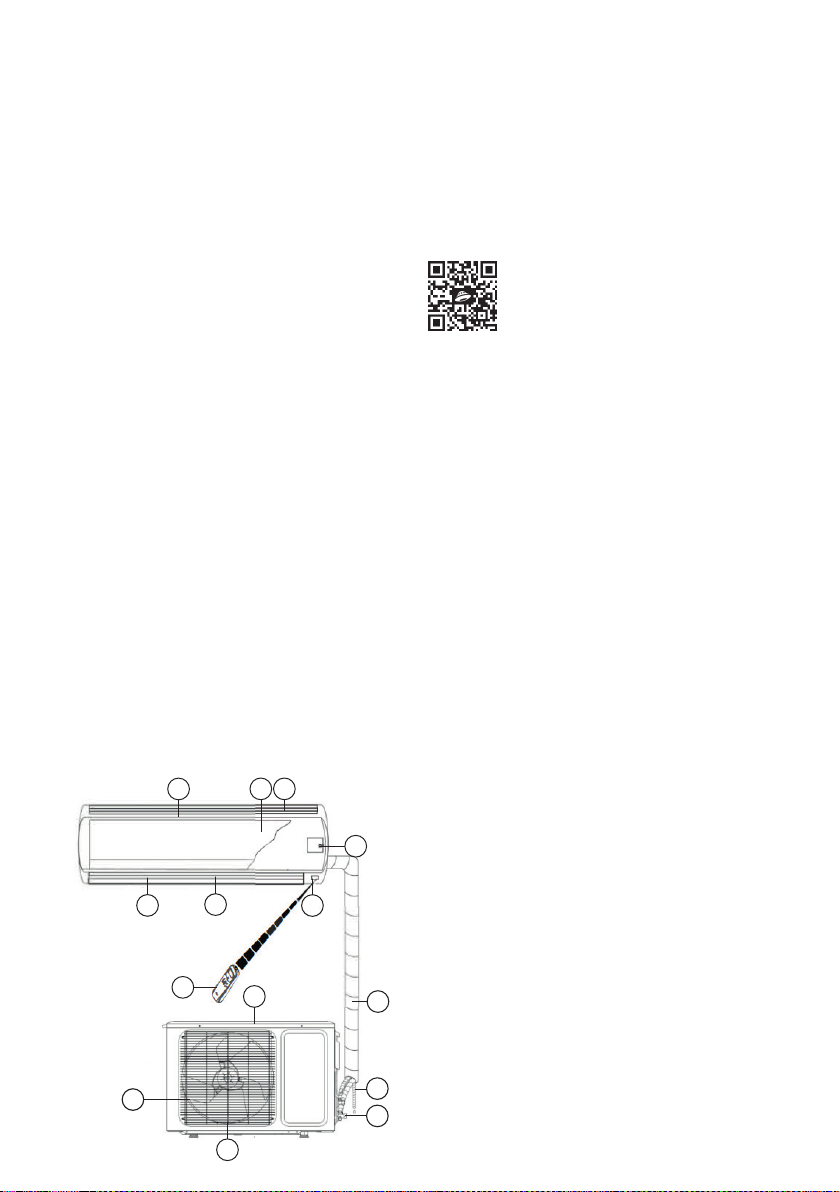

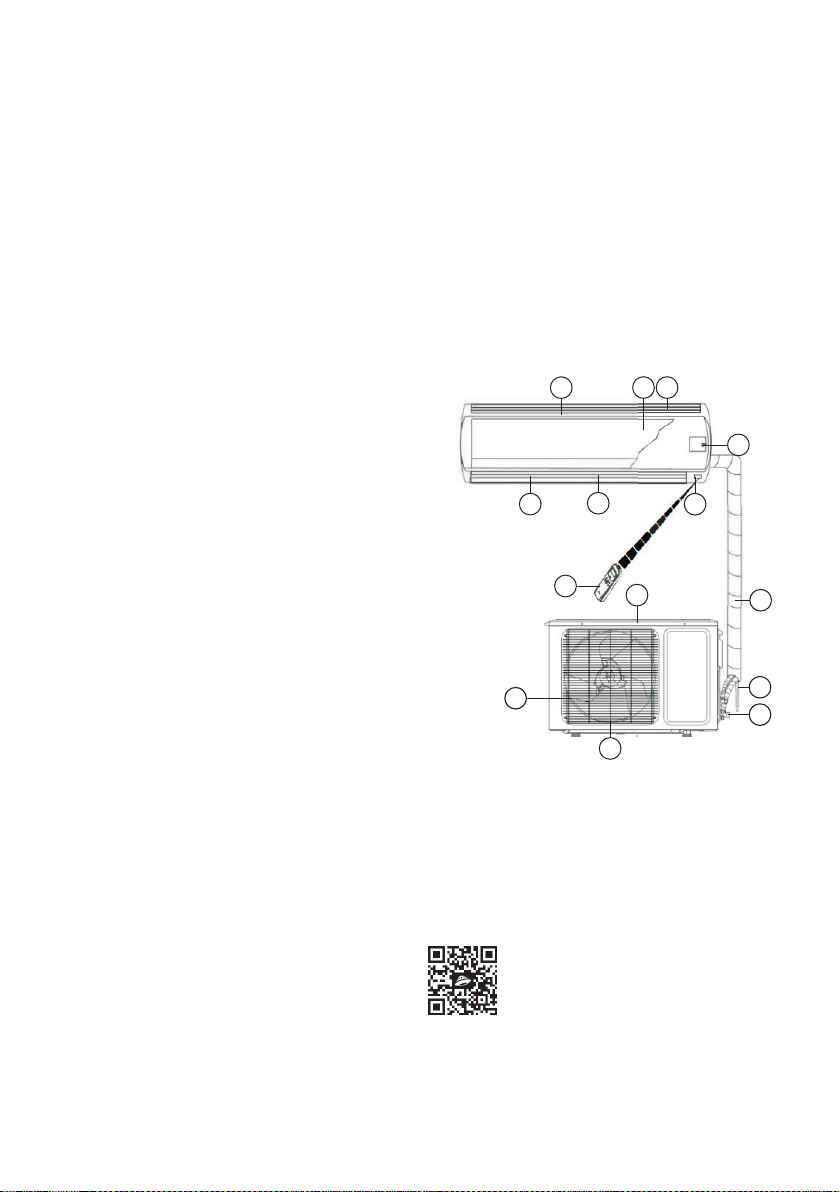

3. ОПИСАНИЕ ПРИБОРА УСТРОЙСТВО СПЛИТ-СИСТЕМЫ Внутренний блок

1. Выходное воздушное отверстие

2. Входное воздушное отверстие

3. Лицевая панель

4. Воздушные фильтры

5. Кнопка ручного запуска

6. Жалюзи

7. Приемник сигнала

8. ПДУ

9. Дренажный шланг

10. Хладагент/Труба для жидкости

Наружный блок

11. Отсечный клапан

12. Решетки выходных воздушных отверстий

4. УПРАВЛЕНИЕ ПРИБОРОМ ФУНКЦИЯ РУЧНОГО ЗАПУСКА

Если пульт дистанционного управления был утерян или сели батарейки, Вы можете воспользоваться кнопкой ручного запуска. Для этого аккуратно приподнимите переднюю панель внутреннего блока и кратко временно нажмите кнопку ручного запуска (5). Сплитсистема начнет работать в автоматическом режиме (AUTO). Повторное нажатие на кнопку ручного запуска приведет к выключению прибора.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Подробную информацию по использованию пульта дистанционного управления можно скачать, отсканировав QR-код на обратной стороне пульта.

УСТАНОВКА И ЗАМЕНА БАТАРЕЙ

Для питания ПДУ используются две батареи типа ААА. Отодвиньте крышку отсека элементов питания и вставьте батареи в соответствии с символами «+» и «-», указанными на стенке отсека. Для замены батарей проделайте ту же операцию.

Примечания

1. При замене не используйте старые батареи или батареи других типов – это может привести к нарушению нормальной работы ПДУ.

2. Если Вы не пользуетесь ПДУ более 1 месяца, извлеките батареи из ПДУ, так как они могут протечь и повредить ПДУ.

3. При ежедневной эксплуатации прибора срок службы элементов питания составляет около 6 месяцев.

4. Производите замену батарей, если отсутствует звуковое подтверждение приема команд дистанционного управления или пропал значок передачи сигнала.

УДАЛЕННОЕ УПРАВЛЕНИЕ WI-FI Примечание:

Поскольку приложение для удаленного управления постоянно улучшается и обновляется, интерфейс может измениться. Изображения приведены только для справки.

Загрузка и установка приложения

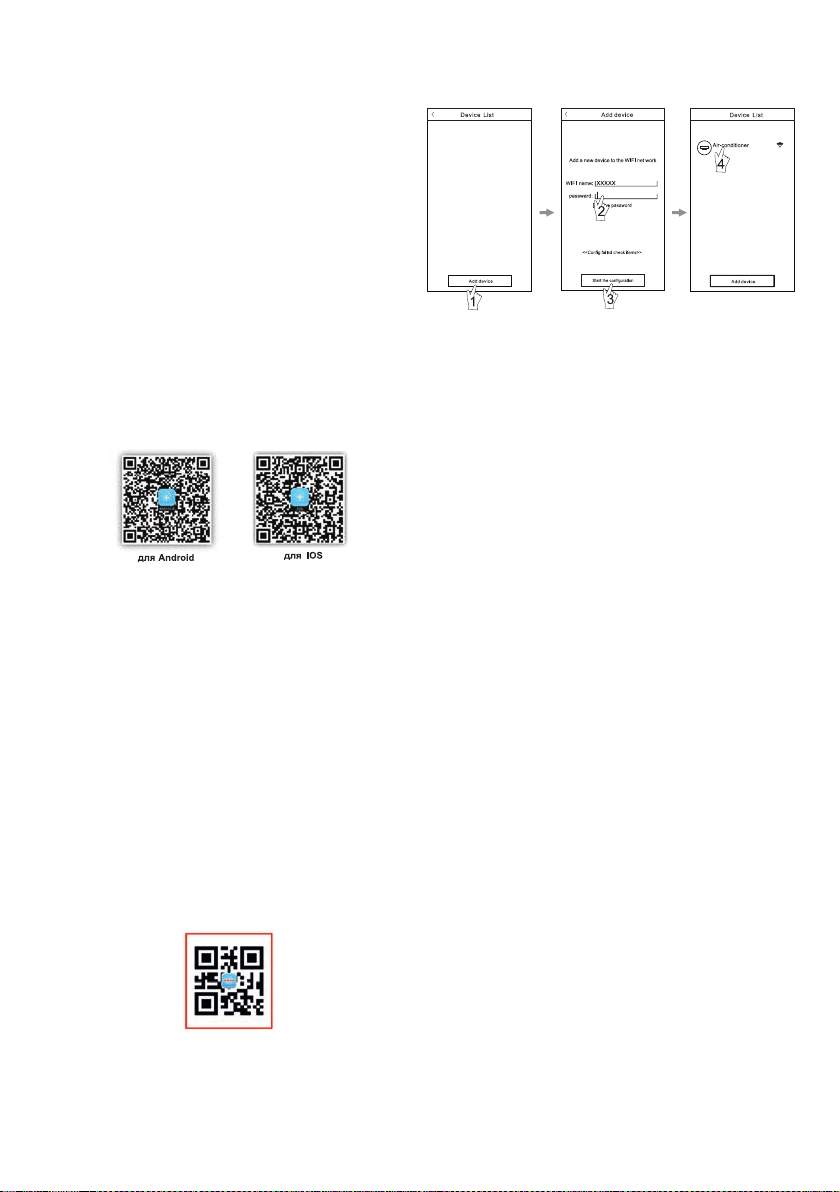

Приложение можно загрузить двумя способами. – Найдите приложение AC Freedom на Google Play или App store,

скачайте и установите его на свое устройство.

– Отсканируйте QR-код (см. рис. 1) и вы будете автоматически пере-

направлены на страницу загрузки приложения. Скачайте и установите его на свое устройство.

Рисунок 1

Подключение

– Включите беспроводной маршрутизатор (WI-FI роутер) и убеди-

тесь, что кондиционер и мобильное устройство находятся в зоне

его действия.

– Включите кондиционер с пульта ДУ, нажав кнопку «ВКЛ/ВЫКЛ». – Направив пульт управления кондиционером на внутренний блок,

нажмите и удерживайте кнопки «ОХЛАЖДЕНИЕ» «+» в течение 3 секунд, прозвучит звуковой сигнал..

Page 4

Примечание: каждое нажатие на кнопку подтверждается одним

звуковым сигналом, по завершении раздается двойной звуковой сигнал. – Подключите смартфон, планшет или другое мобильное устройство

к WI-FI или другой точке доступа. Проверьте частоту пропускания роутера, если он двухполосный 2.4 G / 5 G, убедитесь что он работает на частоте 2.4 G (отключите 5 G).

Активация приложения

При первом запуске приложения необходимо выполнить активацию. Активацию можно выполнить двумя способами:

– Отсканируйте QR-код (см. рис. 2). – Введите вручную код активации: 6364d и нажмите кнопку Аctivate.

Рисунок 2

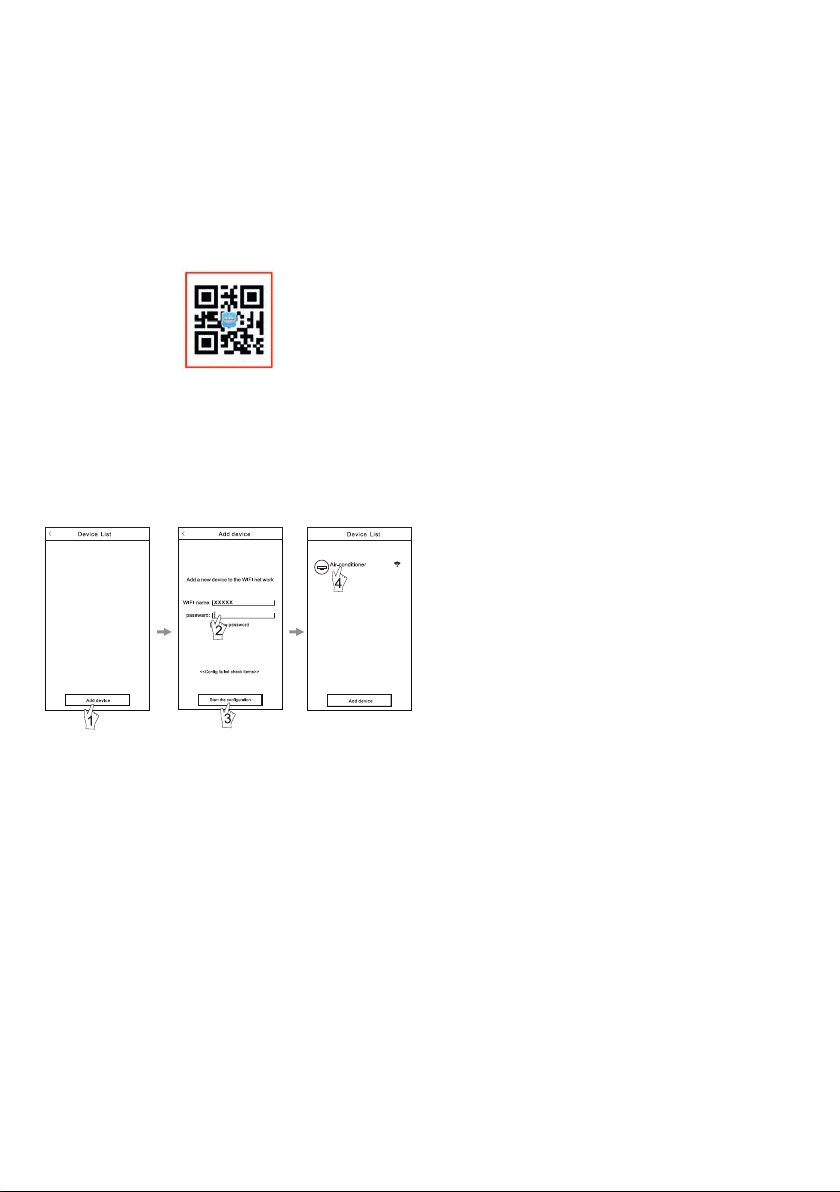

Настройка кондиционера (рис. 3)

Нажмите кнопку Add device, в появившимся окне введите данные беспроводной сети: WiFi name – наименование сети, Password – пароль для подключения к сети. По окончанию ввода нажмите кнопку Start the configuration. Приложение начнет поиск доступных для подключения кондиционеров.

Рисунок 3

Настройка конфигурации может занять около минуты. После окончания настройки внизу экрана появится индикация, что настройка завершена. После этого программа автоматически вернется на страницу со списком кондиционеров. Примечание: если кондиционер не подключился с первого раза, перезагрузите WI-FI роутер и пройдите по порядку все пункты.

Управление кондиционером

Для настройки и управления кондиционером нажмите на название кондиционера в списке устройств. Откроется окно, в котором вы сможете удаленно управлять вашим кондиционером.

Изменение имени кондиционера

Чтобы переименовать кондиционер в списке устройств, нажмите на символ и удерживайте в течение 0,5 секунд.

Блокировка кондиционера

Чтобы заблокировать кондиционер, нажмите значок «Блокировка устройства». Когда устройство заблокировано, другие пользователи не смогут его найти, тем самым предотвращая вмешательство извне.

Сброс модуля WI-FI

После изменения подключенного беспроводного маршрутизатора модуль WI-FI внутри кондиционера должен быть сброшен. Нажмите и удерживайте кнопки «ОХЛАЖДЕНИЕ» «+» в течение 3 секунд после включения кондиционера. Сброс выполнен, когда вы услышите звуковые сигналы зуммера.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД ЗА ПРИБОРОМ

ВНИМАНИЕ! Перед обслуживанием прибора отключите его от элек-

тросети.

УХОД ЗА ПЕРЕДНЕЙ ПАНЕЛЬЮ БЛОКА

Тщательный уход и своевременная чистка прибора продлевают срок его службы и экономят электроэнергию. Обратите внимание на следующие советы при чистке: – когда Вы протираете прибор, становитесь на устойчивую поверх-

ность, иначе при падении Вы можете повредить прибор или нанести себе травму;

– во избежание травм при снятии передней панели не прикасайтесь

к металлическим деталям корпуса;

– при чистке передней панели прибора и пульта дистанционного

управления в случае, если не удается удалить загрязнение сухой салфеткой, воспользуйтесь влажной салфеткой.

Примечание:

1. Не промывайте прибор и ПДУ под водой!

2. Не используйте для чистки спиртосодержащие жидкости, бензин, масла или полировочные средства.

3. Не оказывайте сильного давления на поверхность передней панели, это может привести к ее падению.

4. Не используйте для чистки абразивные чистящие средства или металлические мочалки во избежание повреждения поверхности корпуса прибора.

5. Температура воды не должна превышать 45

С. Это может привести

к деформации или потере цвета пластика.

Чистка воздушного фильтра

1. Поднимите переднюю панель до упора, затем поднимите выступающую часть воздушного фильтра и выньте его.

2. Очистите фильтр с помощью пылесоса или промойте водой. Если фильтр сильно загрязнен, то промойте его теплой водой с использованием мягкого моющего средства. Тщательно просушите фильтр в затененном месте.

3. Установите фильтр на место и закройте переднюю панель.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В конце сезона

Необходимо провести следующие действия: – включите на длительное время сплит-систему в режиме «ВЕНТИ-

ЛЯЦИЯ»;

– после этого отключите прибор от сети; – очистите воздушный фильтр; – протрите внутренний и наружный блоки мягкой сухой салфеткой; – выньте батареи из ПДУ.

В начале сезона

Необходимо выполнить следующие действия: – убедитесь, что места забора и выпуска воздуха на внутреннем и

наружном блоках не заблокированы;

– убедитесь в отсутствии ржавчины и коррозии на наружном блоке; – убедитесь, что воздушный фильтр очищен; – подключите прибор к сети; – установите батареи в ПДУ.

Page 5

Кондиционер имеет закрытый контур с хладагентом R410А. Данный фреон считается безопасным для озонового слоя, но находится в группе так называемых парниковых газов, способствующих глобальному потеплению, если они будут выпущены в атмосферу. Поэтому выполнение работ, связанных с данным хладагентом, доверяйте только соответствующим специалистам.

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Проверьте подключение к сети. Сработало защитное

Прибор не включается

Кондиционер не реагирует на команды с пульта управления

Снизилась эффективность охлаждения или обогрева

Задержка при переключении режимов работы

Задержка при включении режима «Обогрев»

Появление постороннего запаха

От внутреннего блока слышен звук текущей или булькающей воды

От внутреннего блока слышно потрескивание

От внутреннего блока слышен слабый механический звук

От внутреннего блока слышен шипящий звук

устройство, попытайтесь включить кондиционер не менее чем через 3 минуты. Низкое или высокое напряжение в сети. Проверьте, может быть, выставлена работа по таймеру

Возможно, это влияние электромагнитных помех. Попробуйте отключить электропитание кондиционера и через 1 минуту подать его снова. Убедитесь, что пульт находится в зоне действия сигнала. Проверьте батареи дистанционного пульта, замените их при необходимости. Проверьте, не поврежден ли пульт

Проверьте корректность установленной целевой температуры. Проверьте, не перекрыты ли входные и выходные отверстия внутреннего блока. Проверьте степень загрязнения воздушного фильтра, теплообменника и вентилятора внутреннего блока, выполните очистку при необходимости. Убедитесь, что теплый/холодный воздух не поступает в открытые окно или дверь. Проверьте корректность установленной скорости вентилятора. При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной. При низкой температуре наружного воздуха эффективность обогрева может быть недостаточной. Проверьте наличие в помещении дополнительных источников тепла

Смена режимов работы в ходе эксплуатации может занимать до 3-х минут

Данная задержка от 2 до 5 минут необходима для прогрева теплообменника внутреннего блока (не является неисправностью)

Кондиционер может усиливать запахи, присутствующие в помещении, такие как сигаретный дым, парфюмерия, от мебели и т. д. Проконсультируйтесь с сервисным центром, если запах сохраняется продолжительное время

Звуки вызваны протекающим по трубам и кипящим хладагентом внутри внутреннего блока (не является неисправностью)

Потрескивание объясняется расширением или сжатием передней панели и других деталей прибора вследствие изменения температуры (не является неисправностью)

Звук появляется при включении/выключении вентилятора внутреннего блока (не является неисправностью)

Звук появляется при изменении потока хладагента (не является неисправностью)

Под воздействием различных факторов (например,

Изменение цвета внутреннего блока

Туман у отверстия выхода воздуха внутреннего блока

Из наружного блока вытекает вода

ультрафиолетового излучения, температуры и пр.) пластиковый корпус может изменить цвет, что не отразится на функциональных характеристиках устройства (не является неисправностью)

Если в помещении высокие влажность и температура воздуха, то на выходе из кондиционера может образовываться туман. Он пропадет через некоторое время работы, по мере снижения температуры в помещении

Это конденсат с теплообменника наружного блока, образовавшийся при работе в режиме обогрева или при включении режима оттаивания (не является неисправностью)

7. МОНТАЖ СПЛИТ-СИСТЕМЫ

ВЫБОР МЕСТА УСТАНОВКИ НАРУЖНОГО БЛОКА

Для размещения наружного блока выберите место, способное выдержать его вес и вибрацию, где шум и потоки воздуха, создаваемые во время его работы, не будут усиливаться и причинять беспокойство самому пользователю и его соседям. Должно обеспечиваться достаточное свободное пространство для установки наружного блока на место эксплуатации и последующего его обслуживания. Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со сторон забора и выброса воздуха наружным блоком не должно быть препятствий. Должно исключаться воздействие на наружный блок сильных ветров. Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков. В районах с сильными снегопадами рекомендуется установка защитных козырьков и ограждений. Должно обеспечиваться расстояние не менее 3 метров от наружного блока до радио- и телевизионных приемников, для уменьшения вероятности создания помех изображению и звуку при его работе. Наружный блок должен быть установлен строго горизонтально. Опоры крепления наружного блока должны быть надежно закреплены. Из наружного блока может течь жидкость, следует исключить близкое расположение предметов, которые могут пострадать от влаги. При эксплуатации кондиционера при низких температурах наружного воздуха следует соблюдать следующие правила: – Запрещается устанавливать наружный блок в местах, где воз-

духозаборное/воздуховыпускное отверстия могут находиться под непосредственным воздействием ветра.

– Во избежание воздействия ветра наружный блок необходимо

устанавливать так, что бы воздухозаборное отверстие было обращено к стене, а со стороны воздухозаборного отверстия рекомендуется установить ветрозащитную перегородку.

– Для исключения заноса наружного блока снегом, необходимо

предусмотреть место его установки выше уровня снегового покрова.

ВЫБОР МЕСТА УСТАНОВКИ ВНУТРЕННЕГО БЛОКА

Для размещения внутреннего блока выберите место, способное выдержать его вес и вибрацию. Должно обеспечиваться достаточное свободное пространство для установки внутреннего блока на место эксплуатации и последующего его обслуживания. Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со стороны выброса воздуха внутренним блоком не должно быть препятствий. Должно обеспечиваться расстояние не менее 1 метра от внутреннего блока до радио- и телевизионных приемников, для уменьшения вероятности

Page 6

создания помех изображению и звуку при его работе. Должно минимизироваться воздействие на внутренний блок прямого солнечного света и других источников тепла. Внутренний блок должен быть установлен строго горизонтально. Монтажный кронштейн внутреннего блока должен быть надежно закреплен.

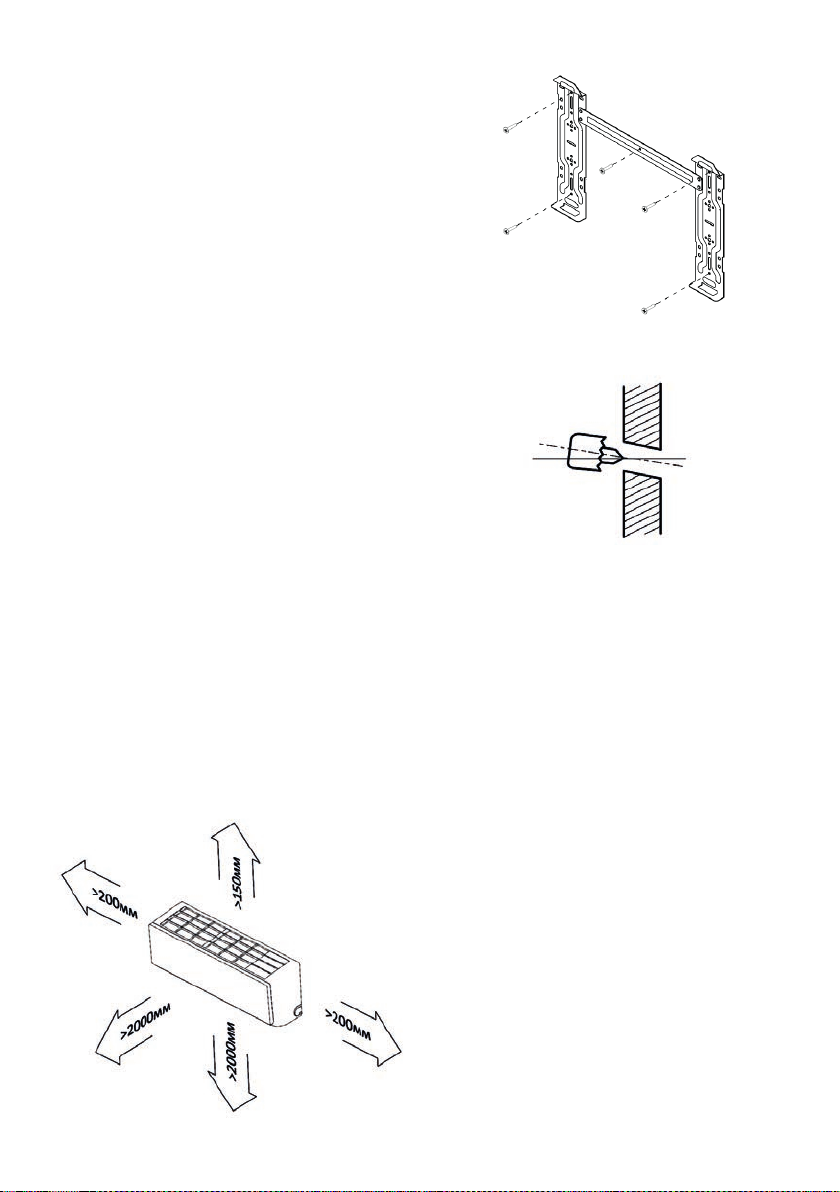

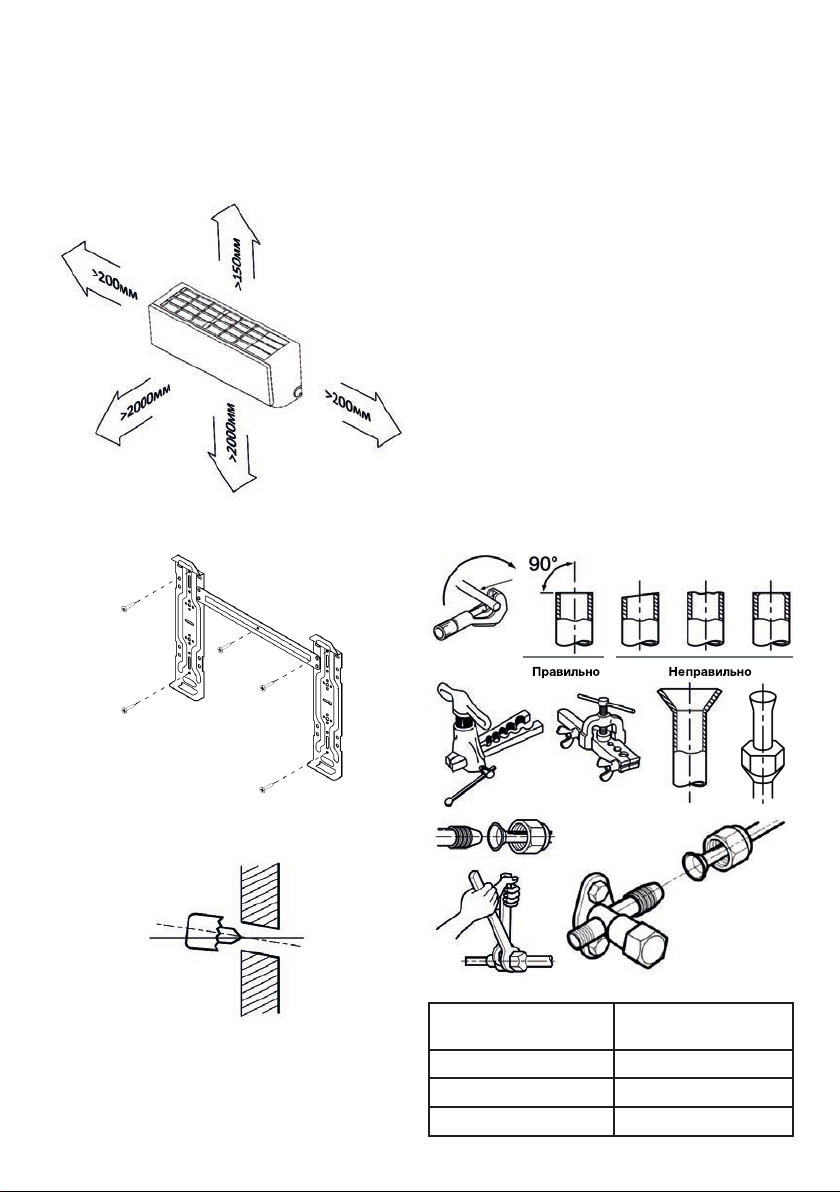

УСТАНОВОЧНЫЕ РАЗМЕРЫ ВНУТРЕННЕГО БЛОКА

ВЫПОЛНЕНИЕ ОТВЕРСТИЯ В СТЕНЕ

Определите месторасположение отверстия в стене. Перед выполнением отверстия убедитесь в отсутствии в стене скрытых электрических кабелей и трубопроводов. Под небольшим углом в сторону наружного блока выполните отверстие диаметром 60/80 мм. При необходимости установите гильзу.

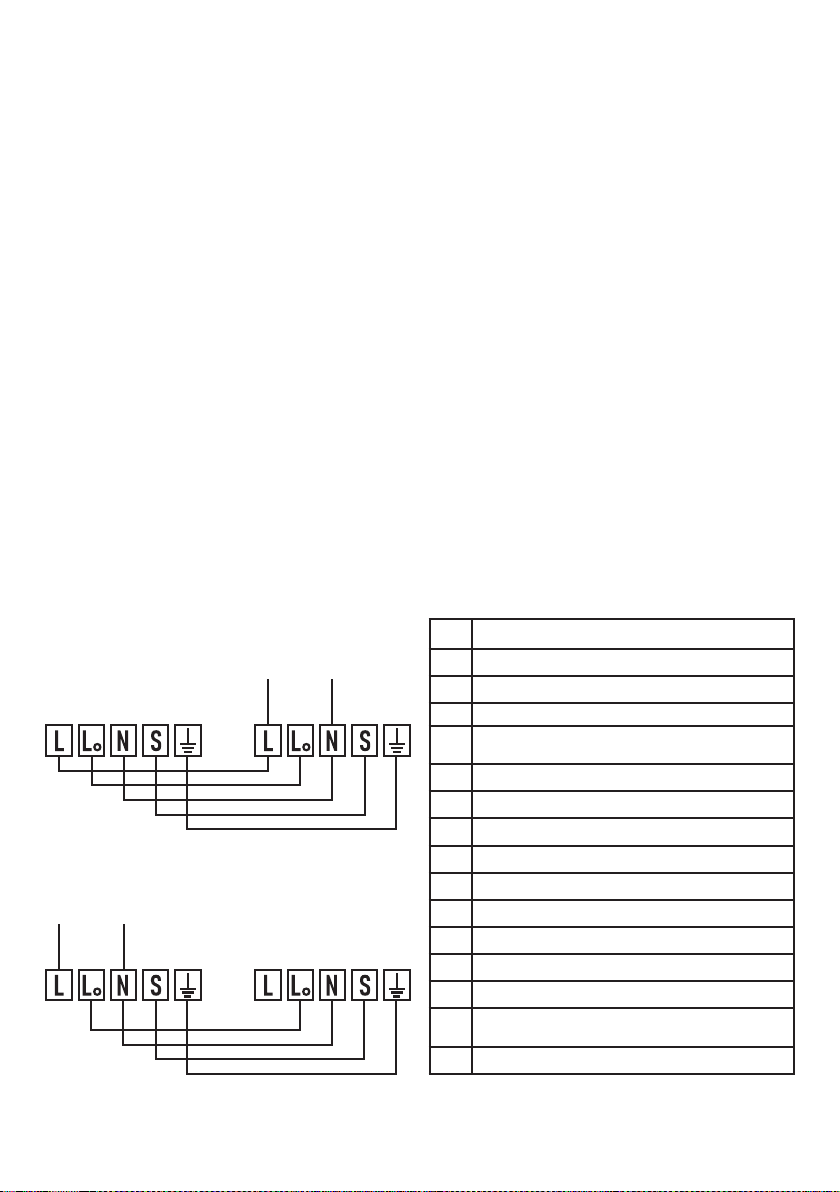

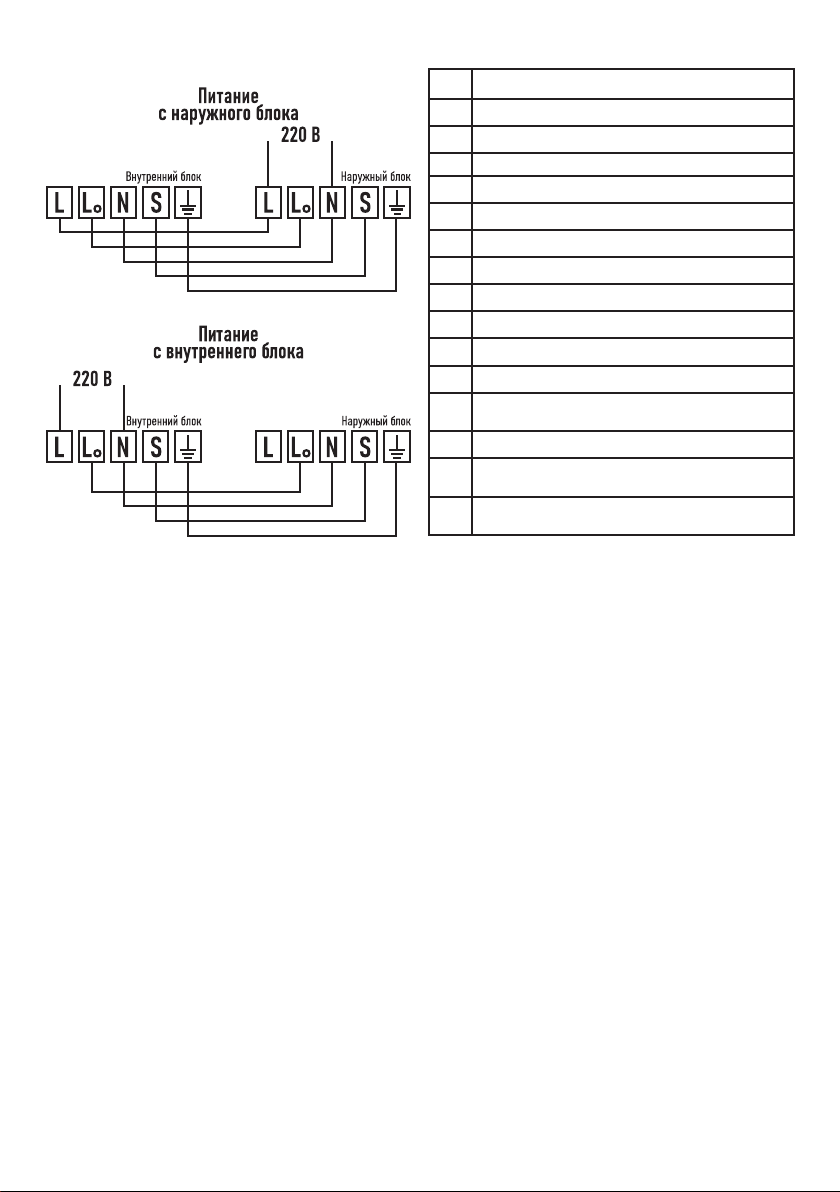

ПОДКЛЮЧЕНИЕ МЕЖБЛОЧНОГО ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ И КАБЕЛЯ ЭЛЕКТРОПИТАНИЯ Развальцовка труб хладагента

Правильно отрежьте с помощью трубореза медную трубу необходимой длины. Полностью удалите заусенцы с разрезанного поперечного сечения трубы. При удалении заусенцев наклоните трубу срезом вниз, чтобы удаляемые заусенцы не попали внутрь трубы. Наденьте на трубу конусную гайку соответствующего размера. Будьте внимательны, после развальцовки насадка гайки невозможна. Выполните развальцовку при помощи специального инструмента, с соблюдением всех правил выполнения данных работ. Проверьте получившуюся развальцовку, она должна быть одинаковой длины и с ровным краем по всему диаметру, с блестящей внутренней поверхностью без царапин. При обнаружении дефекта, обрежьте развальцованный участок и выполните развальцовку повторно.

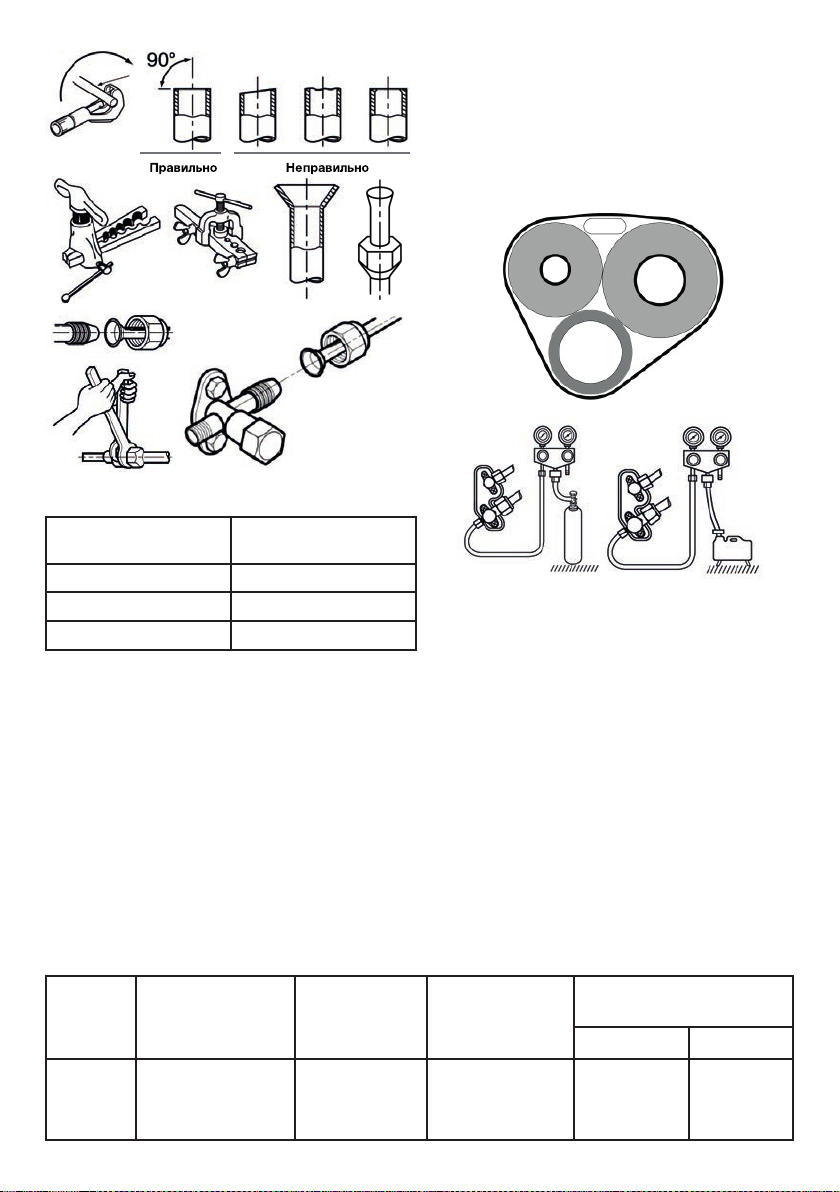

Подключение труб хладагента

Совместите центральные оси трубопроводов и вручную затяните до упора накидную конусную гайку. Зафиксировав штуцер гаечным ключом, затяните накидную конусную гайку динамометрическим ключом, соблюдая крутящий момент, указанный в таблице.

Размер трубы

(мм) φ 6.35 (1/4”) 15~25 φ 9.52 (3/8”) 35~40 φ 12.70 (1/2”) 45~60

Крутящий момент

(N. м)

Page 7

Снимите защитные крышки сервисных панелей наружного и внутреннего блоков. Ослабьте винты клеммных колодок и подсоедините соответствующим образом межблочный электрический кабель и кабель электропитания (некоторые модели внутренних блоков могут поставляться с уже подключенным к внутреннему блоку кабелем электропитания с электрической вилкой). Подключение заземляющего провода произведите винтами к отдельно расположенным на сервисных панелях резьбовым отверстиям. Следите за правильностью подключения проводов. Плотно затяните винты клеммных колодок для предотвращения их ослабления. Убедитесь в неподвижности закрепленных проводов, потянув за них. Закрепите межблочный электрический кабель в проводные зажимы. Установите защитные крышки сервисных панелей наружного и внутреннего блоков.

Изоляция трубопроводов и обмотка лентой

Трубы хладагента должны быть проложены в теплоизоляции. Места соединения труб хладагента, включая клапаны наружного блока, должны быть теплоизолированы. Дренажная труба, при расположении ее в помещении, должна быть проложена в теплоизоляции. Используя ленту, плотно оберните трубы хладагента, дренажную трубу (шланг) и межблочный электрический кабель. Дренажная труба (шланг) должна быть расположена в самом низу связки.

Процедуры проверки и вакуумирования

Убедитесь в правильности подключения трубопроводов хладагента и электрических кабелей. Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного блока. Убедитесь, что клапаны газового и жидкостного трубопроводов хладагента наружного блока закрыты. Подключите манометрический коллектор и баллон с азотом к сервисному порту газового трубопровода хладагента наружного блока. Баллон следует подключать через понижающий редуктор. Не допускается использование сжатого воздуха по причине высокого содержания в нем влаги. Заполните систему азотом до давления 4,15 МПа. Во избежание попадания в систему жидкого азота, расположите баллон клапаном вверх. Проверьте все выполненные соединения трубопроводов на наличие утечки с помощью, например, мыльного раствора. В случае обнаружения утечки ее необходимо устранить. По истечении 10-15 минут проверьте давление в системе. В случае его падения необходимо выяснить причину. Отключите баллон с азотом манометрического коллектора. Откачайте азот из системы. Подключите к манометрическому коллектору вакуумный насос. Включите вакуумный насос. Создайте вакуум в системе до разрежения –0,101 МПа. По истечении 5-10 минут проверьте разрежения в системе. В случае его уменьшения необходимо выяснить причину. Отключите вакуумный насос от манометрического коллектора. Правильно используйте манометрический коллектор и вакуумный насос. Для этого, перед их использованием, обратитесь к инструкции по эксплуатации для каждого инструмента. Полностью откройте клапаны трубопроводов хладагента наружного блока, сначала жидкостного, а затем газового. Отключите манометрический коллектор от сервисного порта газового трубопровода хладагента наружного блока. Установите заглушки на клапаны газового и жидкостного трубопроводов хладагента наружного блока.

Заправка хладагентом

Данные модели поставляются с наружными блоками, заправленными хладагентом R410A. Системы не требуют добавления хладагента при длинах трубопроводов не превышающих ранее указанных ограничений.

Пробный пуск

Включите электропитание кондиционера. С помощью беспроводного пульта управления включите кондиционер и проверьте его работоспособность в различных режимах. Необходимо учесть, что оценку эффективности работы кондиционера необходимо производить не ранее чем через 15-20 минут после первого включения.

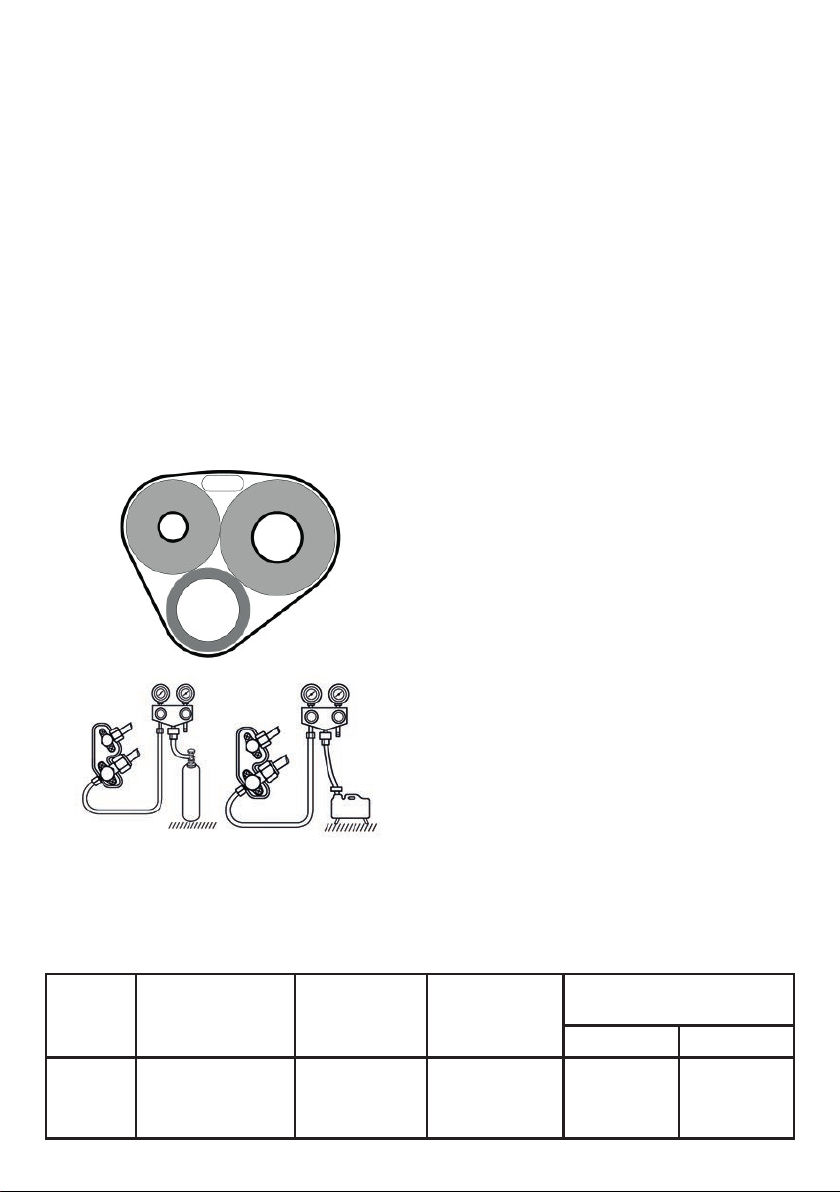

ТРУБОПРОВОДЫ ХЛАДАГЕНТА, ОГРАНИЧЕНИЯ ПО ДЛИНАМ И ПЕРЕПАДАМ ВЫСОТ

Мин.

длина трубы

(м)

2 5

Максимально допустимая

длина трубы без до-

полнительной

заправки хладагента (м)

Предельно

допустимая

длина трубы (м)

модели:

7/12 - 20 метров,

18/24 - 25 метров

между внутр. и внеш.

Предельно до-

пустимая высота

блоками (м)

модели:

7/12 - 8 метров,

18/24 - 10 метров

Количество дополнительного

хладагента (г/м)

< 12000 BTU/h > 18000 BTU/h

20 30

Page 8

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ

ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

E1 Ошибка датчика комнатной температуры воздуха

E2 Ошибка датчика температуры теплообменника наружного блока

E3 Ошибка датчика температуры теплообменника внутреннего блока E4 Неисправность электродвигателя вентилятора внутреннего блока E5 Ошибка линии связи между наружным и внутренним блоками

F0 Неисправность электродвигателя вентилятора наружного блока

F1 Ошибка IPM-модуля ( Intelligent Power Module)

F2 Ошибка PFC-модуля

F3 Ошибка работы компрессора

F4 Ошибка датчика температуры линии нагнетания компрессора

F5 Срабатывание защиты от перегрузки компрессора

F6 Ошибка датчика наружной температуры воздуха

Срабатывание защиты от низкого или высокого напряжения

электропитания

F8 Ошибка линии связи модулей наружного блока

Ошибка модуля EEPROM (Electrically Erasable Programmable Read

Only Memory) Ошибка датчика температуры линии всасывания (неисправность

4-х ходового клапана)

Page 9

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ CT-65K07 WIFI CT-65K09 WIFI CT-65K12 WIFI CT-65K18 WIFI CT-65K24 WIFI

Источник питания В/Гц рекомендованный диапазон - 220-240 /~50, допустимый - 160-260 /~50

Производительность

Охлаждение

Ном. мощность Вт 685 (160~950) 825 (380~1350) 997 (450~1500) 1548 (550~2100) 2070 (560~2700)

Ном. ток A 2.97 (0.9~4.3) 3.58 (1.5~5.9) 4.33 (2.0-7.5) 6.9 (2.2-10.2) 9.2 (3.0-11.8)

EER/SEER 3.21/6.2 3.21/6.1 3.21/6.3 3.21/6.3 3.21/6.3

Производительность

Обогрев

Ном. мощность Вт 637 (270~880) 747 (380~1540) 970 (400~1350) 1410 (550~2100) 1880 (450~2600)

Ном. ток A 2.77 (1.6~3.9) 3.25 (1.7~6.7) 4.3 (1.6-7.0) 6.3 (2.2-10.2) 8.3 (2.1-11.3)

COP/SCOP 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1

Циркуляция воздуха (м

Компрессор

Тип Инвертор Инвертор Инвертор Инвертор Инвертор

Производитель HITACHI/HIGHLY HI TACHI/HIGHLY HI TACHI/HIGHLY TOSHIBA/GMCC TOSHIBA/GMCC

Хладагент (заправка хладагента) г R410A (520) R410A (520) R410A (710) R410A (1030) R410A (1800)

Макс. давление на выходе/всасывания МПа 4/1 4/1 4/1 4/1 4/1

Уровень шума (внутр. блок) дБ(A) 18 18 19 24 28

Габариты (ШxВxГ) мм 690х283х199 690х283х199 750х285х200 837х296х205 900х310х225

BTU/h 7000 (5500-8800) 9000 (4950-10920) 12000 (4780-12280) 18000 (6140-19100) 24000 (5800-25250)

Вт 2200 (500~3000) 2700 (600~3800) 3500 (800~4100) 5400 (1100~5900) 7500 (1700~7900)

BTU/h 7000 (5500-8800) 9000 (4780-11260) 12000 (3750-13130) 18000 (6140-19790) 24000 (4780-25930)

Вт 2300 (600~3300) 3000 (800~4200) 3800 (1000~4100) 5500 (1500~6000) 7600 (1800~8000)

/ч) 600 600 650 900 1150

Внутренний блок

Упаковка (ШxВxГ) мм 759х253х345 759х253х345 818х264х360 878х264х360 1013х294х370

Вес нетто кг 7.7 7.7 8.5 10.5 11

Вес брутто кг 8.7 8.7 9.8 13.2 14

Уровень шума (наружный блок) дБ(A) 45 45 46 47 49

Габариты (ШxВxГ) мм 660х500х240 660х500х240 730х545х285 800х545х315 800х545х315

Наружный блок

Упаковка (ШxВxГ) мм 753х488х306 753х488х306 753х488х306 896х596х375 896х596х375

Вес нетто кг 23 26.6 27.8 36 41

Вес брутто кг 26 29.1 30.4 39.4 44.2

Класс гидроизоляции (внутр./наруж. блок) IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4

Класс электрозащиты (внутр./наруж. блок)

Рабочая температура

Рабочий диапазон температуры (охл./ обогрев)

Class I/I I/I I/I I/I I/I

С 16...32 16...32 16...32 16...32 16...32

С +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30

Класс энергоэффективности (охл./обогрев) A++/А+++ A++/А+++ A++/А+++ A++/А+++ A++/А+++

Соединительные трубки

жидкостная мм 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5

газовая мм 9.52х0.6 9.52х0.6 9.52х0.6 12.7х0.7 12.7х0.7

Page 10

9. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ, УТИЛИЗАЦИЯ ПРИБОРА

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Упаковка, сам прибор сделаны из материалов, которые могут быть использованы повторно. По возможности при утилизации выбрасывайте их в контейнер, предназначенный для повторно используемых материалов.

УТИЛИЗАЦИЯ ПРИБОРА

Прибор по окончании срока службы может быть утилизирован отдельно от обычного бытового мусора. Его можно сдать в специальный пункт приема электронных приборов и электроприборов на переработку. Материалы перерабатываются в соответствии с их классификацией. Сдав этот прибор по окончании его срока службы на переработку, Вы внесете большой вклад в защиту окружающей среды. Список пунктов приема электронных приборов и электроприборов на переработку Вы можете получить в муниципальных органах государственной власти.

10. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ, ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Товар сертифицирован в соответствии с законом «О защите прав потребителей». Этот прибор соответствует всем официальным национальным стандартам безопас ности, применимым к электроприборам в Российской Федерации. Установленный производителем в порядке п. 2 ст. 5 Федерального закона РФ «О защите прав потребителей» срок службы для данного изделия составляет 10 лет с даты реализации конечному потребителю при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами. Дата производства изделия указана в серийном номере (2 и 3 знаки – год, 4 и 5 знаки – месяц производства). Серийный номер находится на корпусе прибора. По окончании срока службы обратитесь в ближайший авторизованный сервисный центр для получения рекомендаций по дальнейшей эксплуатации прибора. Гарантийное и послегарантийное обслуживание осуществляется генеральным сервисным центром ООО «Ларина-Сервис», г. Краснодар. Тел.: +7 (861) 991-05-

42. Адрес организации, уполномоченной на принятие претензий от покупателей и производящей ремонт и техническое обслуживание товара, указан на сайте https://centek-air.ru/servis. Название орга- низации, принимающей претензии в Казахстане: ТОО «Moneytor», г. Астана, ул. Жанибека Тархана, д. 9, крыльцо 5. Тел.: +7 (707) 858-6529, +7 (701) 340-09-57.

Продукция имеет сертификат соответствия:

№ ЕАЭС RU С-CN.ВЕ02.В.03454/21 от 20.02.2021 г.

11. ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ, ИМПОР ТЕРЕ Импортер: ООО «Ларина-Электроникс». Адрес: Россия, 350080, г.

Краснодар, ул. Демуса, 14. Тел.: +7 (861) 2-600-900.

УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!

Срок гарантии на все приборы составляет 36 месяцев с даты реализации конечному потребителю. Данным гарантийным талоном производитель подтверждает исправность данного прибора и берет на себя обязательство по бесплатному устранению всех неисправ-ностей, возникших по вине производителя.

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

1. Гарантия действует при соблюдении следующих условий оформления: – правильное и четкое заполнение оригинального гарантийного та-

лона изготовителя с указанием наименования модели, ее серийного номера, даты продажи, при наличии печати фирмы-продавца и подписи представителя фирмы-продавца в гарантийном талоне,

печатей на каждом отрывном купоне, подписи покупателя. Производитель оставляет за собой право на отказ в гарантийном обслуживании в случае непредоставления вышеуказанных документов, или если информация в них будет неполной, неразборчивой, противоречивой.

2. Гарантия действует при соблюдении следующих условий эксплуатации: – использование прибора в строгом соответствии с инструкцией

по эксплуатации; – соблюдение правил и требований безопасности.

3. Гарантия не включает в себя периодическое обслуживание, чистку, установку, настройку прибора на дому у владельца.

4. Случаи, на которые гарантия не распространяется:

– механические повреждения; – естественный износ прибора; – несоблюдение условий эксплуатации или ошибочные действия

владельца;

– неправильная установка, транспортировка; – стихийные бедствия (молния, пожар, наводнение и др.), а также

другие причины, независящие от продавца и изготовителя; – попадание внутрь прибора посторонних предметов, жидкостей,

насекомых; – ремонт или внесение конструктивных изменений неуполномочен-

ными лицами; – использование прибора в профессиональных целях (нагрузка

превышает уровень бытового применения), подключение прибора

к питающим телекоммуникационным и кабельным сетям, не соот-

ветствующим Государственным техническим стандартам; – выход из строя перечисленных ниже принадлежностей изделия,

если их замена предусмотрена конструкцией и не связана с раз-

боркой изделия: а) пульты дистанционного управления, аккумуляторные батареи, элементы питания (батарейки), внешние блоки питания и зарядные устройства; б) расходные материалы и аксессуары (упаковка, чехлы, ремни, сумки, сетки, ножи, колбы, тарелки, подставки, решетки, вертелы, шланги, трубки, щетки, насадки, пылесборники, фильтры, поглотители запаха); – для приборов, работающих от батареек, – работа с неподходящи-

ми или истощенными батарейками; – для приборов, работающих от аккумуляторов, – любые повреж-

дения, вызванные нарушениями правил зарядки и подзарядки

аккумуляторов.

5. Настоящая гарантия предоставляется изготовителем в дополнение к правам потребителя, установленным действующим законодательством, и ни в коей мере не ограничивает их.

6. Производитель не несет ответственности за возможный вред, прямо или косвенно нанесенный продукцией ТМ CENTEK людям, домашним животным, имуществу потребителя и/или иных третьих лиц в случае, если это произошло в результате несоблюдения правил и условий эксплуатации, установки изделия; умышленных и/или неосторожных действий (бездействий) потребителя и/или иных третьих лиц действия обстоятельств непреодолимой силы.

Page 11

7. При обращении в сервисный центр прием изделия предоставляется только в чистом виде (на приборе не должно быть остатков продуктов питания, пыли и других загрязнений).

8. Замятие ламелей не является дефектом теплообменника, а их последующая правка не является отказом от гарантий. Допускается эксплуатация изделия с пятном замятия до 10% от общего воздушного сечения.

Производитель оставляет за собой право изменять дизайн и характеристики прибора без предварительного уведомления.

ҚАЗАҚ

ҚҰРМЕТ ТІ ТҰТЫНУШЫ! Сплит типті ауаны кондиционерлеу жүйесін (бұдан әрі – сплитжүйе) тек білікті мамандар жөндеу керек.

Өз бетіңізбен құрастыруға тырыспауыңызды өтінеміз. Біліктіліксіз құрастыру аспаптың жұмыс істемеуіне және істен шығуына әкелуі мүмкін!

1. ҚАУІПСІЗДІК ШАРАЛАРЫ

Адам өмірі мен денсаулығына қауіпті жағдайлардың орын алуына, сондай-ақ ас пап тың уақытынан бұ рын істен шығуына жол бермеу үшін тө мен де аталған шарттарды қатаң сақтау керек: – Сәйкес келетін қуат беру көзін паспорттық мәліметтерде

көрсетілген ақпаратқа сай пайдаланыңыз, өйтпеген жағдайда аспап жұмысында күрделі іркілістер орын алуы немесе өрт шығуы мүмкін.

– Сіздің электр қуат желісіңіз міндетті түрде жерге тұйықталған

болу керек.

– Электр қуат көзі ашасының ластануына жол бермеңіз. Электр

желісінің розеткасына ашаны әрқашан толықтай тығыңыз. Ашаның ластану немесе толықтай тығыл мау себебінен өрт шығуы немесе электр тогынан жарақаттану мүмкін.

– Егер Сіз аспапты ұзақ уақыт бойы пайда лан басаңыз, қауіпсіздік

мақсатта рында аша ны розеткадан суырып тас таңыз.

– Аспаптың жұмыс істеуі кезінде автоматты айырғышты пайда-

лана отырып немесе ашаны розеткадан суыра отырып, аспапты айыруға тырыспаңыз – ұшқынның нәтиже сінде өрт шығуы мүмкін.

– Электр қуат көзінің ашасы розеткаға толықтай тығылуы ке-

рек. Өйтпеген жағ дайда, бұл электр тогынан жарақаттануға, аспаптың қызып кетуіне, тіпті жануына да әкелуі мүмкін.

– Желілік баусымды шырмалдырмаңыз, қыс паңыз және одан

тартпаңыз – бұл оның бүлі нуіне әкелуі мүмкін. Ақаулы желілік баусым электр тогынан жарақаттануға немесе өртке әкеліп соғуы мүмкін.

– Ұзартқыштарды қолданбаңыз және басқа электр энергиясын

тұтынушы заттар қо сылып тұрған розеткаға аспапты қоспаңыз.

– Ақаулықтар орын алған кезде, алдымен қашықтан басқару

тетігінің (ҚБТ) көме гімен аспапты айырыңыз, содан соң оны электр желісінен ажыратыңыз.

– Айналатын қалақтарды қозғамаңыз. Олар сіз дің сауса ғыңызды

қысып тастауы мүм кін, сондай-ақ бұл аспап бөлшектерінің бұзылуына әкеліп соғуы мүмкін.

– Ылғал қолыңызбен аспаптың ішкі блогын дағы батырмаларды

баспаңыз.

– Аспап жұмыс істеп тұрған кезде, оның корпус ындағы саңылауға

таяқ және басқа да бөгде заттарды ешқашан салмаңыз – бұл жарақат алуға және аспаптың істен шығуына әкеліп соқтыруы

мүмкін.

– Аспаптың сыртқы және ішкі блогына еш қандай заттарды (әсіресе

ішінде суы бар ыдыстарды немесе басқа да сұйықты қ тарды) орнатпаңыз.

– Аспапты сумен жумаңыз, бұл электр тогынан жарақаттануға

әкелуі мүмкін.

– Аспап пен ашық отпен жұмыс істейтін ас пап тың (газ плитасы

және т.б.) бір уақытта жұмыс істеуі кезінде, орынжайды жиі жел детіп тұру керек. Жеткіліксіз дәрежеде желдету оттегінің жетіспеуіне әкелуі мүмукін.

– Fуа ағынының газ жанарғысы мен пли та сына түсуіне жол

бермеңіз.

– Балаларға аспаппен жұмыс істеуге еш қашан рұқсат етпеңіз.

МҰҚИЯТ БОЛЫҢЫЗ!

– Аспапты тікелей күн сәулесінің түсетін жеріне орнатпаңыз. – Ауа кіретін және шығатын саңылауларды бітемеңіз, бұл оның

салқындату немесе айдау қабілетін төмендетеді және аспаптың істен шығуына әкелуі мүмкін.

– Салқын ауа ағынының астында ұзақ уақыт тұру сіздің физикалық

жағдайыңыздың нашарлауына әкеледі және денсаулығыңызға байланысты мәселелер тудырады.

– Аспап ты қолданғаннан кейін, орынжайды желдетіңіз. – Аспаптың жұмыс істеуі кезінде терезелер мен есіктерді жабыңыз,

әйтпесе салқындату немесе айдау қабілеті төмендейді.

– Аталған аспапты ылғалдылығы жоғары орын жайда, сондай-ақ

жемір химиялық зат тардың булары бөлінетін жерлерде ор натуға тыйым салынады!

– Аспапты өз бетіңізбен жөндеуге тырыспаңыз. Білікті

мамандарға жүгініңіз. Желілік баусым зақымданған кезде, оны шығарушылардың, ав торландырылған сервистік қызметтің немесе біліктілігі бар маманның күшімен ауыс тырыңыз. Аспап құрылғы сын біліктіліксіз жөн деген немесе аталған нұс қау лықтағы ас папты пай даланудың қағи да ла рын сақта маған кез де, кепілдік жойылады.

– Бұл құрал физикалық және ақыл-ой мүм кіндіктері шектеулі

адамдардың (соның іш інде балалардың) немесе осы құралды пайда лану жөніндегі нұсқамадан өтпеген және оны дұрыс пайдаланбаған жағдайдағы ық ти мал қауіптілігі туралы тәжірибесі мен біл імі жеткіліксіз адамдардың пайдалануына арналмаған. Балалардың құралмен ойнауына рұқсат етпеңіз. Құралды қараусыз қалдырмаңыз.

– Сплит-жүйелерді тасымалдау, сату бойынша ерекше шарттар:

конди цио нер лердің сыртқы блоктарын ТЕК тігінен тұрған күйде тасымалдау керек, ішкі блоктарды тасымалдау кезінде көлденең де, тігінен де орналастыруға болады. Дұрыс тасымалдамау аспапқа түтікшелердің қиылып сынуы, сондай-ақ компрессор майының фреонконтур магистралі бойына ағуы сияқты залалдардың қаупін төндіруі мүмкін. Бұл факторлардың барлығы жаб дықтың дұрыс жұмыс істемеуіне, оның мерзімінен бұрын істен шығуына әкеліп соғады. Сплит-жүйенің сыртқы блогы сонда да көл денең күйде тасымалданса (бірақ еш уақыт та астын үстіне қаратып емес), оны ор натар алдында, зауыттық қаптамадан шыға рмастан, бірнеше сағатқа тігінен қоя тұру керек.

НАЗАР АУДАРЫҢЫЗ!

– Ауаны кондиционерлеудің аталған жүй есі тек тұрмыстық

мақсаттарда қол да ныла алады!

– Аспаптың жұмысында төтенше жадайлар орын алған кезде

(жанған иіс, бөгде шуыл және т.с.), оны дереу электр желісінен ажыратыңыз.

Page 12

– Электр тогынан жарақаттану қаупі! Ешқашан аспапты

өз бетіңізбен жөн деуге тырыспаңыз, бұл электр тогынан жарақаттануға әкелуі мүмкін.

2. ЖИЫНТЫҚТЫЛЫҚ

– «Сплит» типті ауа кондиционерлеу жүйесі:

• Сыртқы блок – 1 дана

• Ішкі блок – 1 дана

– Ішкі блоктың монтаждық панелі – 1 дана – Қашықтан басқару тетігі (ҚБТ) – 1 дана – Құрастыруға арналған құралдар (ПВХ таспасы, қазмойын гоф-

рленген төккіш құбыр, сәндік пластикалық сақина 4 салмалы сомын, монтаждық мастика) – 1 жиынтық

– Пайдалану жөніндегі нұсқаулық – 1 дана – Бөлек жеткізіледі:

• ҚБТ-ға арналған батарея – 2 дана

• Бактерияға қарсы сүзгі – сильвер-ион – 1 дана

• Биосүзгі – 1 дана

• Компонентті сүзгі – 1 дана

• Көмірлі (карбон) сүзгі – 1 дана

3. АСПАПТЫҢ СИПАТТАМАСЫ СПЛИТ-ЖҮЙЕНІҢ ҚҰРЫЛЫСЫ Ішкі блок

1. Ауа шығатын саңылау

2. Ауа кіретін саңылау

3. Беткі панелі

4. Ауа сүзгісі

5. Қолмен іске қосу батырмасы

6. Жалюзи

7. Сигнал қабылдағыш

8. ҚБТ

9. Құрғатқыш құбыршек

10. Салқын агент/сұйықтыққа арналған құбыр

Сыртқы блок

11. Бөгеу қақпағы

12. Ауа шығаратын саңылаудың торы

4. АСПАПТЫ БАСҚАРУ ҚОЛМЕН ІСКЕ ҚОСУ ФУНКЦИЯСЫ

Егер қашықтан басқару тетігі жоғалып қалса немесе батареялары отырып қалса, Сіз қолмен іске қосу батырмасын қолдана аласыз. Ол үшін ішкі блоктың алдыңғы панелін көтеріңіз және қолмен іске қосу батырмасын (5) қысқаша уақытқа басасыз. Сплит-жүйе автоматты режимде (AUTO) жұмыс істей бастайды. Қолмен іске қосу батырмасын қайтадан басқан кезде, аспап сөндіріледі.

ҚБТ ПАЙДАЛАНУ

Қашықтан басқару құралын пайдалану туралы қосымша ақпаратты QR-кодын сканерлеу арқылы жүктеуге болады.

ҚБП ҚУАТТАНДЫРУ ҮШІН ААА ТИПТІ ЕКІ БАТАРЕЯ ПАЙДАЛАНЫЛА ДЫ

1. Қуаттандыру элементтері бөлігінің қақпағын ысырып, батареяларды бөліктің жақтауында көрсетілген «+» және «-» символдарына сәйкес орналастырыңыз.

2. Батареяларды ауыстыру үшін де сол операция орындалады.

Ескертпе:

1. Ауыстырған кезде ескі батареяларды немесе басқа типтегі батареяларды пайдаланбаңыз. Бұл ҚБП қалыпты жұмысының бұзылуына алып келуі мүмкін.

2. Егер Сіз ҚБП бір айдан астам уақыт бойы пайдаланбайтын болсаңыз, батареяларын шығарыңыз, өйткені олар ағып Құралды күн сайын пайдаланған жағдайда қуаттандыру элементтерінің қызмет ету мерзімі шамамен 6 айды құрайды.

3. Қашықтан басқару пәрмендерінің дыбыстық растамасы шықпаса немесе сигнал беру белгісі жоғалып кеткен болса, батареяларын ауыстырыңыз.

5. ҚҰРАЛҒА ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ КҮТУ

ЕСКЕРТУЛЕР

Құралға қызмет көрсетер алдында, оны электр желісінен ажыратыңыз.

Блоктың алдыңғы панелін күту

Құралды мұқият күту және уақтылы тазалау оның қолданылу мерзімін ұзартады және электр энергиясын үнемдейді.

Тазалау кезіндегі келесідей кеңестерге көңіл аударыңыз: – сіз құралды сүртіп жатқан кезде, орнықты жерде тұрыңыз,

әйтпесе құлап кеткен жағдайда, Сіз құралды бұзып алуыңыз не-

месе өзіңіз жарақаттануыңыз мүмкін;

– алдыңғы панельді шешіп алу кезінде жарақат алып қалмау үшін,

корпустың металл бөлшектеріне жақындамаңыз;

– құралдың алдыңғы панелін және қашықтан басқару пультін

тазалау кезінде, ласты құрғақ майлықпен сүртіп алу мүмкін

болмаған жағдайда, ылғал майлықты қолданыңыз.

Ескертпе:

1. Құрал мен ҚБП су астына ұстап жумаңыз!

2. Тазалау үшін құрамында спирті бар сұйықтықтарды, бензинді, майды немесе жылтыратқыш құралдарды қолданбаңыз.

3. Алдыңғы панельдің бетіне қатты қысым түсірмеңіз, бұл оның

түсіп кетуіне әкелуі мүмкін.

4. Тазалау кезінде құрал корпусының бетін бүлдірмеу үшін, абразивті тазалау құралдарын немесе металл қырғыштарды қолданбаңыз.

5. Су температурасы 45 0С-тан аспауы тиіс. Бұл пластиктің майысуына немесе түсінің солғын тартуына әкелуі мүмкін.

Page 13

Ауа сүзгісін тазалау

1. Алдыңғы панельді тірелгенге дейін көтеріңіз, содан соң ауа сүзгісінің шығып тұрған бөлігін көтеріңіз де, оны суырып алыңыз.

2. Сүзгіні шаңсорғышпен тазалаңыз немесе сумен жуыңыз. Егер сүзгі қатты ластанған болса, оны жұмсақ жуғыш затты қолдану арқылы жылы сумен жуыңыз. Сүзгіні көлеңкелі жерде мұқият кептіріңіз.

3. Сүзгіні орнына орнатыңыз және алдыңғы панельді жабыңыз.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ Маусымның аяғында

Келесідей іс-әрекеттерді орындау керек:

– сплит-жүйені ұзақ уақытқа «ЖЕЛДЕТУ» режиміне қосыңыз; – осыдан кейін құралды желіден айырыңыз; – ауа сүзгісін тазалаңыз; – ішкі және сыртқы блокты жұмсақ құрғақ майлықпен сүртіңіз; – ҚБП-нен батареяларды алып тастаңыз.

Маусымның басында

Келесідей іс-әрекеттерді орындау керек: – қоршау орны мен ішкі және сыртқы блоктардағы ауа шығатын

жерлердің бұғатталмағанына көз жеткізіңіз;

– сыртқы блокты тат пен коррозия баспағанына көз жеткізіңіз; – ауа сүзгісінің тазартылғанына көз жеткізіңіз; – құралды желіге қосыңыз; – батареяларды ҚБП-не орнатыңыз.

Кондиционердің R410А салқындатқыш агенті бар жабық контуры болады. Аталған фреон озондық қабат үшін қауіпсіз болып саналады, бірақ егер оларды атмосфераға шығаратын болса, жаһандық жылынуға ықпал ететін парник газдар тобына жатады. Сондықтан аталған салқындатқыш агентпен жұмыстарды орындауды тиісті маманға ғана сеніп тапсырыңыз.

6. МҮМКІН БОЛАТЫН АҚАУЛЫҚ ТАР ЖƏНЕ ОЛАРДЫ ЖОЮ ƏДІСТЕРІ

Желіге қосылып тұрғандығын тексеріңіз. Қорғаныштық құрылғы іске қосылды,

Құрал қосылмайды

Кондиционер басқару

пультінің пәрмендерін

ескермейді

Салқындату немесе

жылыту тиімділігі

төмендеді

Жұмыс режимдерін ауыстырған кездегі

кідіріс

кондиционерді кем дегенде 3 минуттан соң қосып көріңіз Желідегі кернеу төмен немесе жоғары. Жұмыстың таймерге қойылмағандығын тексеріп көріңіз

Электр-магниттік кедергілердің ықпалы болуы мүмкін. Кондици¬онердің электр қуаттандырғышын айырып, 1 минуттан соң қайта қуат жіберіп көріңіз. Пульттің сигналдың әрекет ету аймағында болуын тексеріңіз Қашықтан басқару пультінің батареяларын тексеріңіз, қажет болса, оларды алмастырыңыз. Пульттің бүлінбегендігін тексеріңіз.

Мақсаттық температураның дұрыс орнатылуын тексеріңіз. Ішкі блоктың кіргізу және шығару саңылаулары бітеліп қалмағанын тексеріңіз. Ауа сүзгісінің, жылу алмасқыштың және ішкі блоктың желдеткішінің ластану деңгейін тексеріңіз, қажеттілікке қарай, тазалап көріңіз. Жылы/ салқын ауаның ашық терезе немесе есік арқылы кірмей тұрғандығына көз жеткізіңіз. Желдеткіш жылдамдығының дұрыс қойылуын тексеріңіз. Сыртқы ауа температурасы жоғары болған жағдайда, салқындату тиімділігі жеткіліксіз болуы мүмкін. Сыртқы ауа температурасы төмен болған жағдайда, жылыту тиімділігі жеткіліксіз болуы мүмкін. Бөлмеде қосымша жылу көздерінің бар-жоқтығын тексеріңіз.

Пайдалану кезінде жұмыс режимдерінің ауысуы 3 минут уақыт алуы мүмкін.

Жылыту режимдерін

қосқан кездегі кідіріс

Бөгде иістердің пайда

болуы

Ішкі блоктан судың

ағып жатқан немесе сылдыраған дыбыстары естіледі

Ішкі блоктан

сыртылдаған

дыбыстар естіледі

Ішкі блоктан әлсіз

механикалық

дыбыстар естіледі

Ішкі блоктан

шыжылдаған

дыбыстар естіледі

Ішкі блоктың түсінің

өзгеруі

Ішкі блоктың ауа

шығару саңылауының

алдының булануы

Сыртқы блоктан су

ағып шығады

Бұл кідіріс (2-5 минутқа дейін) ішкі блоктың жылу алмасқышын қыздыру үшін қажет. Жарамсыздық болып табылмайды

Кондиционер бөлмедегі темекі түтіні, парфюмерия, жиһаз иісі, т.б. осы сияқты иістерді күшейте түсуі мүмкін. Егер иістер ұзақ уақыт бойы жойылмаса, сервис орталығынан кеңестер алыңыз

Дыбыстар ішкі блок ішінде қайнап жатқан салқындатқыш агенттің тұрбалар бойымен ағып жатқанын білдіреді. Жарамсыздық болып табылмайды

Сыртылдаған дыбыстар температураның өзгеруі салдарынан құралдың алдыңғы панелінің немесе өзге тетіктерінің кеңеюімен немесе сығылуымен түсіндіріледі (жарамсыздық болып табылмайды)

Дыбыс ішкі блоктың желдеткішін қосу/айыру кезінде пайда болады. Жарамсыздық болып саналмайды

Дыбыс салқындатқыш агенттің ағысы өзгерген кезде пайда болады. Жарамсыздық болып саналмайды

Түрлі факторлар (мысалы, ультракүлгін сәулелер, температура, т.б.) салдарынан пластик корпус түсін өзгертуі мүмкін, бұл құрылғының функциялық сипаттамаларына әсер етпейді. Жарамсыздық болып табылмайды

Егер бөлмедегі ылғалдылық пен ауа температурасы жоғары болса, кондиционердің ауа шығару саңылауында тұман түзілуі мүмкін. Ол бөлмедегі температура төмендегеннен кейін біршама уақыт өткесін жойылады

Бұл еріту режимі қосылған кезде немесе жылыту режимі кезінде сыртқы блоктың жылу алмасқышынан түзілетін конденсат. Жарамсыздық болып саналмайды

АҚАУЛЫҚТАР КОДТАРЫ

E1 Ауаның бөлме температурасы хабаршысының қатесі

E2 Сыртқы блоктың жылу алмасқышының температура хабаршысының қатесі

E3 Ішкі блоктың жылу алмасқышының температура хабаршысының қатесі

E4 Ішкі блоктың желдеткішінің электр қозғалтқышының жарамсыздығы

E5 Сыртқы және ішкі блоктарының арасындағы байланыс желісінің қатесі

F0 Сыртқы блоктың желдеткішінің электр қозғалтқышының жарамсыздығы

F1 IPM-модуль (Intelligent Power Module) қатесі

F2 PFC-модуль қатесі

F3 Компрессор жұмысының қатесі

F4 Компрессордың айдау желісіндегі температура хабаршысының қатесі

F5 Компрессордың артық жүктемеден қорғалуының іске қосылуы

F6 Ауаның сыртқы температура хабаршысының қатесі

Электрлік қуат бергіштің төмен немесе жоғары кернеуінен қорғалудың іске

қосылуы

F8 Сыртқы блок модульдерінің байланыс желісінің қатесі

F9 EEPROM (Electrically Erasable Programmable Read Only Memory) модулінің қатесі

Сорып алу желісінің температура хабаршысының қатесі (4 жүрісті клапанның

жарамсыздығы)

Page 14

7. ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

МОДЕЛІ CT-65K07 WIFI CT-65K09 WIFI CT-65K12 WIFI CT-65K18 WIFI CT-65K24 WIFI

Қуат беру көзі В/Гц ұсынылған диапазон - 220-240 /~50, рұқсат етілгені - 160-260 /~50

Өнімділігі

Салқындату

Ном. қуаттылығы Вт 685 (160~950) 825 (380~1350) 997 (450~1500) 1548 (550~2100) 2070 (560~2700)

Ном. ток A 2.97 (0.9~4.3) 3.58 (1.5~5.9) 4.33 (2.0-7.5) 6.9 (2.2-10.2) 9.2 (3.0-11.8)

EER/SEER 3.21/6.2 3.21/6.1 3.21/6.3 3.21/6.3 3.21/6.3

Өнімділігі

Жылыту

Ном. қуаттылығы Вт 637 (270~880) 747 (380~1540) 970 (400~1350) 1410 (550~2100) 1880 (450~2600)

Ном. ток A 2.77 (1.6~3.9) 3.25 (1.7~6.7) 4.3 (1.6-7.0) 6.3 (2.2-10.2) 8.3 (2.1-11.3)

COP/SCOP 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1

Ауа циркуляциясы (м

Компрессор

Типі Инвертор Инвертор Инвертор Инвертор Инвертор

Өндіруші HI TACHI/HIGHLY HI TACHI/HIGHLY HI TACHI/HIGHLY TOSHIBA/GMCC TOSHIBA/GMCC

Салқындатқыш агент г R410A (520) R410A (520) R410A (710) R410A (1030) R410A (1800)

Максималды шығыс қысымы/сорудың МПа 4/1 4/1 4/1 4/ 1 4/1

Шу деңгейі (ішкі блок) дБ(A) 18 18 19 24 28

Габариттері (ЕхБхС) мм 690х283х199 690х283х199 750х285х200 837х296х205 900х310х225

BTU/h 7000 (5500-8800) 9000 (4950-10920) 12000 (4780-12280) 18000 (6140-19100) 24000 (5800-25250)

Вт 2200 (500~3000) 2700 (600~3800) 3500 (800~4100) 5400 (1100~5900) 7500 (1700~7900)

BTU/h 7000 (5500-8800) 9000 (4780-11260) 12000 (3750-13130) 18000 (6140-19790) 24000 (4780-25930)

Вт 2300 (600~3300) 3000 (800~4200) 3800 (1000~4100) 5500 (1500~6000) 7600 (1800~8000)

/ч) 600 600 650 900 1150

Ішкі блок

Қаптау (ЕхБхС) мм 759х253х345 759х253х345 818х264х360 878х264х360 1013х294х370

Нетто салмағы кг 7.7 7.7 8.5 10.5 11

Брутто салмағы кг 8.7 8.7 9.8 13.2 14

Шу деңгейі (сыртқы блок) дБ(A) 45 45 46 47 49

Габариттері (ЕхБхС) мм 660х500х240 660х500х240 730х545х285 800х545х315 800х545х315

Сыртқы блок

Қаптау (ЕхБхС) мм 753х488х306 753х488х306 753х488х306 896х596х375 896х596х375

Нетто салмағы кг 23 26.6 27.8 36 41

Брутто салмағы кг 26 29.1 30.4 39.4 44.2

Гидроизоляция класы (ішкі/сыртқы блок) IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4

Электрлік қорғаныс класы (ішкі/сыртқы блок)

Жұмыс температурасы

Жұмыс температурасының диапазоны (салқындату/жылыту)

Class I/I I/I I/I I/I I/I

С 16...32 16...32 16...32 16...32 16...32

С +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30

Энергия тиімділігі класы (салқындату/жылыту) A++/А+++ A++/А+++ A++/А+++ A++/А+++ A++/А+++

Қосылатын түтіктер

сұйықтық мм 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5

газ мм 9.52х0.6 9.52х0.6 9.52х0.6 12.7х0.7 12.7х0.7

Page 15

8. АСПАПТЫ ЖОЮ

Аспаптың қолданылу мерзімі аяқ тал ғаннан кейін, оны қарапайым тұрмыс тық қалдықтан бөлек жоюға болады. Оны электрондық аспаптар мен электр аспаптарын қайта өңдеуге қабылдайтын арнайы бөлімге тапсыруға болады.

9. СЕРТИФИКАТТАУ ТУРАЛЫ АҚПАРАТ, КЕПІЛДІКТІК

Осы бұйым үшін қызмет ету мерзімі бұйым осы пайдалану жөніндегі нұсқаулыққа және қолданылатын техникалық стандарттарға қатаң сәйкестікте пайдаланылған жағдайда, соңғы тұтынушыға сату күнінен бастап 10 жылды құрайды. Қызмет мерзімі аяқталғаннан кейін аспапты одан әрі пайдалану бойынша ұсыныстар алу үшін жақын маңдағы авторландырылған сервис орталығына хабарласыңыз. Бұйымның шығарылған күні сериялық нөмірде көрсетілген (2 және 3 белгілер – жылы, 4 және 5 белгілер – Өндіріс айы). Қазақстандағы талаптар қабылдау ұйымының аталымы: «Moneytor» ЖШС, Астана қаласы, Жәнібек Тархан к., 9-үй, 5-қанат. Тел.: +7 (707) 858-65-29, +7 (701) 340-09-57. Сатып алушылардан шағымдарды қабылдауға уәкілетті және Қазақстан Республикасында тауарға жөндеу мен техникалық қызмет көрсетуді жүргізетін ұйымның мекенжайы мен басқа да деректемелері сайтта көрсетілген https://centek-air.ru/servis.

Өнімнің сәйкестік сертификаты бар:

№ ЕАЭС RU С-CN.ВЕ02.В.03454/21 – 20.02.2021 ж. бастап.

10. ШЫҒАРУШЫ, ИМПОРТТАУШЫ ТУРАЛЫ АҚПАРАТ Импорттаушы: ООО «Ларина-Электроникс». Мекенжайы: Ресей,

350080, г. Краснодар, ул. Демуса, 14. Тел.: +7 (861) 2-600-900.

ҚҰРМЕТТІ ТҰТЫНУШЫ!

Барлық аспаптарға кепілдік мерзімі соңғы тұтынушыға сату күнінен

бастап 36 ай. Осы кепілдік талонымен өндіруші осы құралдың кінәсінен туындаған міндеттемені өзіне алады.

КЕПІЛДІК ҚЫЗМЕТ КӨРСЕТУ ШАРТТАРЫ:

1. Кепілдік келесі ресімдеу шарттары сақталған жағдайда жарамды:

Жоғарыда көрсетілген құжаттар ұсынылмаған жағдайда немесе олардағы ақпарат Толық емес, анық емес, қарама-қайшы болса, өндіруші кепілдік қызмет көрсетуден бас тарту құқығын өзіне қалдырады.

2. Кепілдік келесі пайдалану шарттары сақталған кезде жарамды:

жарамдылығын растайды және өндірушінің

барлық ақауларды тегін жою бойынша

үлгінің атауы, оның сериялық нөмірі, сату күні көрсетілген дайындаушының түпнұсқалық кепілдік талонын дұрыс және нақты толтыру, сатушы фирманың мөрі және кепілдік талондағы сатушы фирмасының өкілінің қолы, әрбір жыртылмалы купондағы мөрлер, сатып алушының қолы болған жағдайда.

- пайдалану нұсқаулығына қатаң сәйкес құралды пайдалану;

- қауіпсіздік ережелері мен талаптарын сақтау.

3. Кепілдік иесінің үйінде мерзімді қызмет көрсетуді, тазалауды, орнатуды, құралды баптауды қамтымайды.

4. Кепілдік қолданылмайтын жағдайлар:

- механикалық зақым;

- құрылғының табиғи тозуы;

- пайдалану шарттарын сақтамау немесе иесінің қате әрекеттері;

- дұрыс орнату, тасымалдау;

табиғи апаттар (найзағай, өрт, су тасқыны және т. б.), сондай-ақ сатушы мен дайындаушыға тәуелсіз басқа да себептер;

- аспаптың ішіне бөгде заттардың, сұйықтықтардың, жәндіктердің

түсуі;

өкілетті емес тұлғалардың конструктивтік ауыстыруларын жөндеуі немесе енгізуі;

аспапты кәсіби мақсатта пайдалану (жүктеме тұрмыстық қолдану деңгейінен асып түседі), аспапты мемлекеттік техникалық стандарттарға сәйкес келмейтін қоректендіруші телекоммуникациялық және кабельдік желілерге қосу;

бұйымның төменде санамаланған керек-жарақтарының істен шығуы, егер оларды ауыстыру конструкциямен көзделсе және

бұйымды бөлшектеумен байланысты болмаса: а) қашықтан басқару пульттері, аккумуляторлық батареялар, қуат беру элементтері (батареялар), сыртқы қуат беру блоктары және зарядтау құрылғылары; б) шығыс материалдары мен аксессуарлары (буып-түю, қаптар, белдіктер, сөмкелер, торлар, пышақтар, колбалар, тәрелкелер, тұғырлар, торлар, вертелалар, шлангілер, түтіктер, щеткалар, саптамалар, шаң жинағыштар, сүзгілер, иіс сіңіргіштер);

батареялардан жұмыс істейтін аспаптар үшін-жарамсыз немесе

сарқылған батареялармен жұмыс істеу;

аккумуляторлардан жұмыс істейтін аспаптар үшін-

аккумуляторларды зарядтау және зарядтау ережелерін бұзудан

туындаған кез келген зақымданулар.

5. Осы кепілдікті өндіруші қолданыстағы заңнамада белгіленген тұтынушының құқықтарына қосымша береді және оларды ешбір дәрежеде шектемейді.

6. Өндіруші, егер бұл бұйымды пайдалану, орнату ережелері мен шарттарын сақтамау нәтижесінде болған жағдайда, адамдарға, Үй жануарларына, тұтынушының және/немесе өзге үшінші тұлғалардың мүлкіне тікелей немесе жанама келтірілген зиян үшін; тұтынушының және/немесе өзге үшінші тұлғалардың еңсерілмейтін күш жағдайларының қасақана және/немесе абайсызда әрекеттері (әрекетсіздігі) үшін жауапты болмайды.

7. Сервистік орталыққа жүгінген кезде бұйымды қабылдау тек таза күйінде ұсынылады (аспапта азық-түлік, шаң және басқа да ластанулар болмауы тиіс).

8. Ламелалардың кептелуі жылу алмастырғыштың ақауы болып табылмайды және оларды кейіннен өңдеу кепілдіктерден бас тарту болып табылмайды. Өнімді жалпы ауа бөлігінің 10% дейін әжімдері бар жұмыс істеуге рұқсат етіледі.

Өндіруші алдын ала ескертусіз аспаптың дизайны мен сипаттамаларын өзгертуге құқылы.

Page 16

Орнотуу иштери электр орнотуу эрежелерине ылайык квалификаци-

УРМАТТУ КЕРЕКТӨӨЧҮ!

ялуу ыйгарым укуктуу кызматкерлер тарабынан гана жүргүзүлүшү керек. Сураныч, орнотууну өзүңүз аткарганга аракет кылбаңыз. Квалификациясыз орнотуу шаймандын туура эмес иштешине жана иштен чыгуусуна себеп болушу мүмкүн!

1. КООПСУЗДУК ЧАРАЛАР

Өмүргө жана ден-соолукка кооптуу кырдаалдарды болтурбоо үчүн, жана ошондой эле шаймандын иштен эрте чыгып калбашы үчүн төмөндө келтирилген шарттар так сакталышы керек: – Паспортунун маалыматтарында көрсөтүлгөн маалыматка ылайык,

ылайыктуу электр булагын колдонуңуз, антпесе шайман олутту иштен чыгып же өрт чыгышы мүмкүн.

– Сиздин электр менен жабдуу тармагыңыз жерге негизделиш ке-

рек.

– Электр тармактын сайгычынын кирдегенине жол бербеңиз. Сай-

гычын электр тармакка ар дайым бекем сайып туруңуз. Бүлганган же бекем кирбеген сайгыч өрткө же электр тогуна урунууга алып келиши мүмкүн.

– Эгер сиз шайманды көпкө чейин колдонбосоңуз, коопсуздук үчүн,

розеткадан сууруп салыңыз.

– Шайман иштеп жатканда, аны автоматтык өчүргүчтү колдонуп же

же розеткадан сууруп чыгып ажыратууга аракет кылбаңыз - учкун чыгып кетип, өрткө алып келиши мүмкүн.

– Электр сайгычы розеткага бекем сайылып турушу керек. Болбо-

со, бул электр тогунун урушуна, ысып кетишине жана ал тургай өрттүн чыгуусуна алып келиши мүмкүн.

– Электр зымын байлабаңыз, кыспаңыз же тартпаңыз, анткени бул

зыян келтириши мүмкүн. Электр зымынын иштен чыгышы электр тогуна урунушу же өрт чыгышы мүмкүн.

– Узарткычтарды колдонбоңуз жана шайманды башка электр

керектөөчүлөр менен чогуу бир розеткага туташтырбаңыз.

– Эгер иштебей калса, алгач алыстан башкарууну колдонуп шай-

манды өчүрүңүз, андан кийин аны электр тармагынан ажыратып коюңуз.

– Айланган канаттарын кармабаңыз. Алар сиздин бармагыңызды

кыпчып салышы мүмкүн жана ошондой эле шаймандын бөлүктөрүнүн бузулуушуна алып келиши мүмкүн.

– Ички блоктогу баскычтарга суу колдоруңуз менен тийбеңиз. – Аспаптын корпусундагы тешиктерге эч качан таяк же башка чо-

очун нерселерди салбаңыз. Бул жаракат алууга жана шайман бузулуп калуусуна алып келиши мүмкүн.

– Аспаптын сырткы же ички бөлүгүнө эч нерсени (айрыкча, суу же

башка суюктугу бар идиштерди) койбоңуз.

– Шайманды суу менен жуубаңыз, бул токко урунууга себеп болушу

мүмкүн.

– Шайман жана ачык от шаймандар менен иштегенде (газ меш ж.б.),

бөлмө тез - тез желдетилип турушу керек. Жетишсиз желдетүү кычкылтектин жетишсиздигине алып келиши мүмкүн.

– Газ очокторуна жана мештерге аба агымына жол берилбейт. – Балдарга шайманды иштетүүгө эч качан жол менен.

ЭТИЯТ БОЛУҢУЗ!

– Шайманды түз күндүн нурлардын астына орнотпоңуз. – Аба кирүүчү же чыгуучу тешиктерди жаппаңыз, бул муздатуу

же ысытуу мүмкүнчүлүгүн азайтып, шайманга зыян келтириши мүмкүн.

– Муздак абада узак убакытка чейин болуу сиздин физикалык

абалыңызды начарлатат жана ден-соолукка байланыштуу

көйгөйлөрдү жаратат.

– Шайманды колдонуп бүткөндөн кийин бөлмөнү шамалдатыңыз. – Шайман иштеп жатканда терезелерди жана эшиктерди жапкыла,

антпесе муздатуу жана жылытуу кубаттуулугу төмөндөйт. – Берилген шайманды нымдуулук жогору болгон бөлмөлөрдө, ошон-

дой эле агрессивдүү химиялык заттардын буулары чыккан жер-

лерге орнотууга тыюу салынат! – Шаймандын электр зымы же башка бир бөлүгү бузулган бол-

со, дароо аны электр тармагынан ажыратып коюңуз жана

өндүрүүчүнүн тейлөө борборуна кайрылыңыз. Шаймандын

түзмөгүнө квалификациясыз кийлигишкен учурда же берилген

колдонмодо келтирилген шайманды иштетүү эрежелери сакталба-

са - кепилдик жокко чыгарылат. – Берилген шайманды физикалык, сезимтал же акыл

жөндөмдүүлүгү начар болгон адамдарга (балдарга), жашоо таж-

рыйбасы жана билими болбогондуктан колдонгонго болбойт, эгер

аларды шайманды колдонуунун эрежесин билген жана алардын

коопсуздугу үчүн жооптуу адамдын көзөмөлүндө болбосо.

КӨҢҮЛ БУР УҢУЗ!

– Берилген кондиционердик тутумду үй тиричилиги үчүн гана кол-

донсо болот! – Шаймандын иштөөсүндө өзгөчө кырдаал пайда болгондо (күйүк

жыт, бөтөн ызы - чуу ж.б.) токтоосуз аны электр тармагынан ажы-

ратып коюңуз. – Электр тогунун уруу коркунучу! Шайманды эч качан өзүңүз

оңдогонго аракет кылбаңыз, анткени бул электр тогуна урунууга

алып келиши мүмкүн.

2. ТОЛУКТУК

– Аба кондиционер тутуму «Сплит» тибиндеги:

• Тышкы блок - 1 д.

• Ички блок - 1 д.

– Ички блок монтаж панели - 1 д. – Алыстан башкаруу - 1 д. – Орнотуу куралдары (ПВХ лента, гандер, гофрленген дренаж

түтүгү, кооздолгон пластикалык шакек, 4 биримдик гайкасы, мон-

таждык мастика) - 1 топтом

– Колдонуучунун жетекчилиги - 1 д. – Өзүнчө жеткирилет:

• Алыстан башкаруу үчүн батарея - 2 д.

• Бактерияга каршы күмүш - ион чыпка - 1 д.

• Биочыпка - 1 д.

• Компонент чыпка - 1 д.

• Көмүр (көмүртек) чыпка - 1 д.

3. ШАЙМАНДЫН СҮРӨТТӨЛҮШҮ БӨЛҮНГӨН ТУТУМДУН ТҮЗМӨГҮ Ички блок

1. Чыгуучу аба тешик

2. Кирүүчү аба тешик

3. Алдыңкы панель

4. Аба чыпка

5. Кол менен баштоо баскычы

6. Жалюзи

7. Сигнал кабылдагыч

8. Алыстан башкаруу

9. Төгүүчү шланга

Page 17

10. Муздатуучу зат/Суюктук үчүн түтүк

Тышкы блок

11. Жабык клапан

12. Чыгуучу аба тешиктин тору

4. ШАЙМАНДЫ БАШКАРУУ КОЛ МЕНЕН БАШТОО ФУНКЦИЯСЫ

Эгер пульт жоголуп кетсе же батареялар түгөнсө, кол менен баштоо баскычын колдонсоңуз болот. Бул үчүн, ички блоктун алдыңкы панелин акырын көтөрүп, кол менен баштоо баскычын (5) кыска басыңыз. Сплит - тутуму автоматтык түрдө (AUTO) иштеп баштайт. Кол менен баштоо баскычын дагы бир жолу басуу шаймандын өчүрүлүшүнө алып келет.

АЛЫСТАН БАШКАРУУ БАСКЫЧТАРДЫН ДАЙЫНДООСУ

Алыстан башкаруу пультун колдонуунун чоо-жайын сурот QR-кодун сканерлеп жүктөп алууга болот.

5. ТЕХНИКАЛЫК ТЕЙЛӨӨ ЖАНА ШАЙМАНГА КАМ КӨРҮҮ

КӨҢҮЛ БУР УҢУЗ! Шайманды тейлөөдөн мурун электр тармагынан

ажыратып коюңуз.

ИЧКИ БЛОКТУН АЛДЫҢКЫ ПАНЕЛИН ТЕЙЛӨӨ

Шайманды кылдаттык менен сактоо жана өз убагында тазалоо анын иштөө мөөнөтүн узартып, энергияны үнөмдөөгө жардам берет. Тазалоодо төмөнкү кеңештерге көңүл буруңуз: – шайманды аарчып жатканда, туруктуу жерде туруңуз, болбосо

кулап кетсеңиз, шайманды бузуп же өзүңүзгө зыян келтиришиңиз

мүмкүн; – алдыңкы панелди алып жатканда жаракат албаш үчүн, корпустун

темир бөлүктөрүнө тийбеңиз; – шаймандын алдыңкы панелин жана пультту тазалап жатканда,

кирди кургак чүпүрөк менен тазалоого мүмкүндүк болбосо, ным

чүпүрөктү колдонуңуз.

ЭСКЕРТҮҮ

1. Шайманды жана алыстан башкаруу пультту суунун агымынын

астында жуубаңыз!

2. Тазалоо үчүн курамында спирт бар суюктуктарды, бензинди, май-

ларды жана жылтыратуучу заттарды колдонбоңуз.

3. Алдыңкы панелдин бетине катуу басым жасабаңыз, анткени ал

түшүп кетиши мүмкүн.

4. Шаймандын корпусунун бетине доо кетпеши үчүн, тазалоо үчүн

абразивдүү каражаттарды же болоттон жасалган губканы

колдонбоңуз.

5. Суунун температурасы 45 °С дан ашпашы керек. Бул деформа-

циянын же пластиктин түсүнө өзгөрүшүнө алып келиши мүмкүн.

АБА ЧЫПКАНЫ ТАЗАЛОО

1. Алдыңкы панелди аягына чейин көтөрүп, андан кийин аба чып-

касынын чыгып турган бөлүгүн көтөрүп, алып салыңыз.

2. Чыпканы чаң соргучтун жардамы менен тазалаңыз же суу менен

жууп салыңыз. Чыпка аябай булганган болсо, анда аны жум-

шак жуугуч каражат кошулган жылуу суу менен жууп салыңыз.

Көлөкөлүү жерде чыпканы жакшылап кургатыңыз.

3. Чыпканы ордуна орнотуңуз жана алдыңкы панелди жаап коюңуз.

БАТАРЕЯЛАРДЫ ОРНОТУУ ЖАНА АЛМАШТЫРУУ

Алыстан башкаруу пультун кубаттоо үчүн ААА тибиндеги 2 батарея колдонулат. Батарея бөлүгүнүн капкагын жылдырып, батарейкаларды бөлүмдүн дубалында көрсөтүлгөн «+» жана «-» белгилерине ылайык кыстарыңыз. Батарейкаларын алмаштыруу үчүн, окшош эле операцияны кайталап коюңуз.

ЭСКЕРТҮҮ

1. Алмаштыруу учурунда эски же башка типтеги батареяларды колдонбоңуз. Бул пульттун жакшы иштебей калышына алып келиши мүмкүн.

2. Эгер сиз алыстан башкарууну 1 айдан ашык колдонбосоңуз, батарейкаларды пульттан алып салыңыз, анткени алар агып кетип, пультту бузушу мүмкүн.

3. Шайманды күн сайын колдонуу менен, батарейкалардын иштөө мөөнөтү болжол менен 6 ай түзөт.

4. Алыстан башкаруунун буйруктарынын уккулуктуу ырастоосу жок болсо же сигналды берүү белгиси өчүп калса, батарейкаларды алмаштырыңыз.

ТЕХНИКАЛЫК ТЕЙЛӨӨ Сезондун аягында

Төмөнкү иш - чараларды жүргүзүш керек:

– сплит-тутумду «Желдетүү» режиминде узак убакытка күйгүзүңүз; – андан кийин шайманды тармактан ажыратып туруңуз; – аба чыпканы тазалаңыз; – ички жана тышкы блокторду жумшак кургак кездеме менен аар-

чып салыңыз;

– алыстан башкаруу пульттан батарейкаларды чыгарып салыңыз.

Сезондун башында

Төмөнкү иш - чараларды жүргүзүш керек: – ички жана тышкы блоктордун аба соруучу жана чыгуучу жерлери

тосулуп калбагандыгына көз салыңыз;

– тышкы бөлүктө дат жоктугун текшерип алыңыз; – аба чыпканын тазаландыгын текшериңиз; – шайманды электр тармагына туташтырыңыз; – пультка батарейкаларды орнотуңуз.

Кондиционерде R410А муздатуучу жабык схемасы бар. Берилген фреон озон катмары үчүн коопсуз деп эсептелинет, бирок парник

Page 18

газдары деп аталган топко кирет, эгер алар атмосферага чыкса, глобалдык жылуулукка өбөлгө түзөт. Ошондуктан, ушул агентке байланыштуу иштерди аткаруу, тиешелүү адистерге гана тапшырыңыз.

6. МҮМКҮН БОЛГОН БУЗУУЛАР ЖАНА АЛАРДЫ ЖОЮУ ЫКМАЛАРЫ

Тармакка туташууну текшериңиз. Коргоочу аспап

Прибор куйбөй

жатат

Кондиционер

башкаруу пульттан

келген буйруктар-

га жооп бербей

жатат

Муздатуу же ысы-

туу натыйжалуу-

лугу төмөндөгөн

Иштетүү режим-

дерди которгондо

кечигүү

Жылытуу режимин

күйгүзүүдө

кечигүү

Бөтөн жыттын

пайда болуусу

Ички блоктон

аккан же быркыл-

даган суунун үнү

чыгып жатат

Ички блоктон

чыртылдаган үн

угулуп жатат

Ички блоктон ал-

сыз меха никалык

үн угулуп жатат

Ички блоктон

ышкырык үн

чыгып жатат

Ички блоктун

өңүнүн алмашуусу

иштеп кетти, кондиционерди 3 мүнөттөн кийин күйгүзүп көрүңүз. Төмөн же жогору тармак чыңалуу. Текшерип көрүңүз, таймер иштөөсү коюлуп калган чыгар

Балким, бул электромагниттик интерференциянын таасири. Кондиционердин электр кубаттосун өчүрүп көрүңүз, 1 мүнөттөн кийин кайра күйгүзүп көрүңүз. Пульт сигналдын чегинде экенине ынаныңыз. Пульттун батареяларын текшерип көрүңүз, керек болсо, аларды алмаштырып коюңуз. Пульт жаракат албаганын текшериңиз

Белгиленген максаттуу температуранын туура экендигин текшериңиз. Ички блоктун кирүүчү жана чыгуучу тешиктери тосулбагандыгын текшериңиз. Аба чыпкасынын, жылуулук алмаштыргычтын жана үйдүн ичиндеги желдеткичтин тыгылып калуу даражасын текшерип, керек болсо тазалаңыз. Жылуу/ муздак абанын ачык терезеге же эшикке чыкпаганын текшериңиз. Желдеткичтин ылдамдыгы туура коюлганын текшериңиз. Сырткы жогорку температурада, муздатуу жетишсиз болушу мүмкүн. Сырткы төмөнкү температурада, жылытуу көрсөткүчү жетишсиз болушу мүмкүн. Бөлмөдө кошумча жылуулук булак болгонун текшериңиз

Иштөө учурунда иштетүү режимдерин өзгөртүү 3 мүнөткө чейин созулушу мүмкүн

Берилген 2 ден 5 мүнөткө чейин кечигүү ички блоктун жылуулук алмаштыргычын жылытыш үчүн керек. Бузулуу эмес

Кондиционер тамеки түтүнү, атыр, эмерек ж.б. сыяктуу үйдүн ичиндеги жагымсыз жыттарды күчөтөт. Эгер жыт көпкө чейин кетпей жатса, тейлөө борборуна кайрылыңыз

Үндөр муздатуучу түтүктөрдөн агып, ички блоктун ичинде кайнап жаткандыктан келип чыгат. Туура эмес иштөө деп эсептелинбейт

Температуранын өзгөрүшүнөн улам шайманын алдыңкы панелинин жана башка бөлүктөрүнүн кеңейишинен же кысылышынан пайда болгон сыдырым үн (туура эмес иштөө болуп эсептелинбейт)

Ички блоктун вентиляторун күйгүзүп/өчүргөндө үн чыгат. Туура эмес иштөө болуп эсептелинбейт

Үн муздаткычтын агымы өзгөргөндө пайда болот. Туура эмес иштөө деп эсептелинбейт

Ар кандай факторлордун таасири астында (мисалы, ультрафиолет нурлануусу, температура ж.б.) пластикалык корпустун түсү өзгөрүшү мүмкүн, бул шаймандын функционалдык мүнөздөмөсүнө таасир этпейт. Кемчилик болуп эсептелинбейт

Ички блоктун аба

чыгуучу бөлүгүндө

туман

Ички блоктон суу

агып жатат

Эгер бөлмөдө нымдуулук жана температура жогору болсо, анда кондиционердин чыгышында туман пайда болушу мүмкүн. Албир нече убакыттан кийин жоголот, бөлмөдөгү температура төмөндөгөн сайын

Бул тышкы блоктун жылуулук алмаштыргычынан конденсация, жылытуу режиминде иштегенде же эритүү режими иштегенде пайда болот. Туура эмес иштөө деп эсептелинбейт

8. АЙЛАНА ЧӨЙРӨНҮ КОРГОО, ШАЙМАНДЫ УТИЛЬДЕШТИРӨӨ

Кутусу жана шайман өзү кайра иштетилүүчү материалдардан жасалган. Мүмкүн болушунча аларды кайра иштетилүүчү материалдар үчүн жасалган идишке таштаңыз.

КӨЙГӨЙ КОДДОРУ

E1 Бөлмө температурасынын сенсорундагы ката

Тышкы блоктун жылуулук алмаштыргычынын температура сенсо-

рунун катасы

Ички блоктун жылуулук алмаштыргычынын температура сенсо-

рунун катасы

E4 Ички блоктун желдеткич моторунун иштебей калышы

Тышкы жана ички блоктордун ортосундагы байланыш линиясынын

катасы

F0 Тышкы желдеткич моторунун иштебей калышы

F1 IPM-модул катасы (Intelligent Power Module)

F2 PFC-модулун катасы

F3 Компрессордун иштөө катасы

F4 Компрессордук разряд температурасы сенсорунун катасы

F5 Компрессордун ашыкча жүктөөдөн коргоосу өчүрүлдү

F6 Тышкы аба температурасынын сенсорун катасы

Электр кубатынын төмөн же жогорку чыңалуудан коргоосун ток-

тотуу

F8 Тышкы блок модулдарынын байланыш линиясынын катасы

EEPROM (Electrical Erasable Programmable Read Only Memory)

модүлун катасы

Соргуч линиясынын температурасы сенсорунун катасы (4 тарап-

туу клапандын иштебей калышы)

Page 19

7. ТЕХНИКАЛЫК МҮНӨЗДӨМӨЛӨР

МОДЕЛЬ CT-65K07 WIFI CT-65K09 WIFI CT-65K12 WIFI CT-65K18 WIFI CT-65K24 WIFI

Камсыздоо булагы В/Гц cунуш кылынган диапазон - 220-240 /~50, уруксат берилген - 160-260 /~50

Өндүрүү

Муздатуу

Номиналдуу күчтүүлүгү

Номиналдуу тогу A 2.97 (0.9~4.3) 3.58 (1.5~5.9) 4.33 (2.0-7.5) 6.9 (2.2-10.2) 9.2 (3.0-11.8)

EER/SEER 3.21/6.2 3.21/6.1 3.21/6.3 3.21/6.3 3.21/6.3

Өндүрүү

Жылытуу

Номиналдуу күчтүүлүгү

Номиналдуу тогу A 2.77 (1.6~3.9) 3.25 (1.7~6.7) 4.3 (1.6-7.0) 6.3 (2.2-10.2) 8.3 (2.1-11.3)

COP/SCOP 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1

Аба айлануусу (м

Компрессор

Тиби Инвертор Инвертор Инвертор Инвертор Инвертор

Өндүрүү HITACHI/HIGHLY HI TACHI/HIGHLY HI TACHI/HIGHLY TOSHIBA/GMCC TOSHIBA/GMCC

Муздатуучу зат г R410A (520) R410A (520) R410A (710) R410A (1030) R410A (1800)

Максималдуу чыгуу/соруу басымы МПа 4/1 4/1 4/1 4/1 4/1

Ызы-чуу деңгээли (ички блок) дБ(A) 18 18 19 24 28

Өлчөмдөр (ШxВxГ) мм 690х283х199 690х283х199 750х285х200 837х296х205 900х310х225

BTU/h 7000 (5500-8800) 9000 (4950-10920) 12000 (4780-12280) 18000 (6140-19100) 24000 (5800-25250)

Вт 2200 (500~3000) 2700 (600~3800) 3500 (800~4100) 5400 (1100~5900) 7500 (1700~7900)

Вт 685 (160~950) 825 (380~1350) 997 (450~1500) 1548 (550~2100) 2070 (560~2700)

BTU/h 7000 (5500-8800) 9000 (4780-11260) 12000 (3750-13130) 18000 (6140-19790) 24000 (4780-25930)

Вт 2300 (600~3300) 3000 (800~4200) 3800 (1000~4100) 5500 (1500~6000) 7600 (1800~8000)

Вт 637 (270~880) 747 (380~1540) 970 (400~1350) 1410 (550~2100) 1880 (450~2600)

/ч) 600 600 650 900 1150

Ички блок

Кутусу (ШxВxГ) мм 759х253х345 759х253х345 818х264х360 878х264х360 1013х294х370

Таза салмагы кг 7.7 7.7 8.5 10.5 11

Брутто салмагы кг 8.7 8.7 9.8 13.2 14

Ызы-чуу деңгээли (тышкы блок) дБ(A) 45 45 46 47 49

Өлчөмдөр (ШxВxГ) мм 660х500х240 660х500х240 730х545х285 800х545х315 800х545х315

Тышкы блок

Кутусу (ШxВxГ) мм 753х488х306 753х488х306 753х488х306 896х596х375 896х596х375

Таза салмагы кг 23 26.6 27.8 36 41

Брутто салмагы кг 26 29.1 30.4 39.4 44.2

Гидроизоляция классы (ички/тышкы блок) IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4

Электр коргоо классы (ички/тышкы блок)

Белгиленген температура диапазону

Температуранын иштетүү диапазону (муздатуу/жылытуу)

Class I/I I/I I/I I/I I/I

С 16...32 16...32 16...32 16...32 16...32

С +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30

Энергияны үнөмдөө классы (муздатуу/жылытуу) A++/А+++ A++/А+++ A++/А+++ A++/А+++ A++/А+++

Туташтыруучу түтүктөр

суюк мм 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5

газ мм 9.52х0.6 9.52х0.6 9.52х0.6 12.7х0.7 12.7х0.7

Page 20

9. КҮБӨЛҮК ЖӨНҮНДО МААЛЫМАТ, КЕПИЛДИК МИЛДЕТТЕНМЕСИ

өнүмдүн иштөө мөөнөтү акыркы колдонуучуга сатылган күндөн баштап 10 жыл түзөт, шайман ушул эксплуатациялык көрсөтмөлөргө стандарттарга ылайык так чыгарылган күнү катардагы номерде белгиси – жылы, 4 жана 5 белгиси – өндүрүш мөөнөтү аяктаганда, жакынкы ыйгарым укуктуу тейлөө борборуна кайрылып, шайманды андан ары пайдалануу боюнча сунуштарды алыңыз. Кепилдик жана кепилдиктен кийинки тейлөө «Ларина-Сервис» жалпы тейлөө борбору тарабынан жүргүзүлөт. Краснодар шаары, тел.: 8 (861) 991-05-42. Кыргыз республикасындагы сатып алуучулардын дооматтарын кабыл алат турган жана өнүмдөрдү оңдоо жана тейлөө ишин ашырган уюмдун дарегинде жана https://centek-air.ru/servis веб – сайтында көрсөтүлгөн.

Продукциянын шайкештик сертификаты бар:

№ ЕАЭС RU С-CN.ВЕ02.В.03454/21 – 20.02.2021 ж. баштап.

10. ӨНДҮРҮҮЧҮ ЖАНА ИМПОРТТОЧУ ЖӨНҮНДО МААЛЫМАТ

Импортточу: ООО «Ларина-Электроникс». Дарек:

г. Краснодар, ул. Демуса, 14. Тел.: +7 (861) 2-600-900.

УРМАТТУ КЕРЕКТӨӨЧҮ!

Бардык түзмөктөрдүн кепилдик мөөнөтү акыркы керектөөчүгө сатылган күндөн баштап 36 ай. Ушул кепилдик купону менен өндүрүүчү бул шаймандын жарактуу экендигин ырастайт жана өндүрүүчү тарабынан келип чыккан бардык бузууларды акысыз жоюу милдетин алып жатат.

КЕПИЛДИК ТЕЙЛӨӨ ШАРТТАРЫ

Кепилдик каттоонун төмөнкү шарттарын эске алуу менен жарактуу:

•

баштапкы өндүрүүчүнүн кепилдик баракчасын туура жана так толтуруу, модельдин атын көрсөтүү, модельдин сериялык саны, сатылган күнү жазылса, ар бир кепилдик талонунда сатуучу фирманын штампы, сатуучу фирманын өкүлунүн колу бар болсо.

Жогоруда көрсөтүлгөн документтер берилбеген учурда, же алардагы маалыматтар толук эмес, окулбай турган, карама каршы келген учурда, өндүрүүчү кепилдик кызматынан баш тартууга укуктуу.

2. Кепилдик төмөнкү иштөө шарттарын эске алуу менен жарактуу:

• шаймандын колдонуу көрсөтмөсүнө ылайык так колдонуу;

• эрежелерди жана коопсуздук талаптарын сактоо.

Кепилдик мезгил-мезгили менен техникалык тейлөө, тазалоо, орнотуу, шайманды ээсинин үйүндө жөндөө камтылбайт.

4. Кепилдикке кирбеген учурлар:

• механикалык зыян;

• шаймандын табигый эскириши;

• иштөө шарттарын сактабоо же ээсинин туура эмес аракеттери;

• туура эмес орнотуу, ташуу;

•

табигый кырсыктар (чагылган, өрт, сел ж.б.), ошондой эле сатуучуга жана өндүрүүчүгө тийешеси болбогон башка себептер;

•

шаймандын ичине бөтөн заттардын, суюктуктардын, курткумурскалардын кирип кетиши;

•

уруксатсыз адамдар тарабынан оңдоо же структуралык өзгөрүүлөр;

•

шайманды кесиптик максаттарда колдонуу (жүк ички керектөөнүн деңгээлинен ашат). Шайманды мамлекеттик техникалык стандарттарга ылайык болбогон телекоммуникация жана кабелдик тармактарга кошуу;

жана колдонулуп жаткан техникалык

колдонулса. Шаймандын

көрсөтүлөт (2 жана 3

айы). Иштөө

Бул

Россия, 350080,

•

буюмдун төмөнкү аксессуарларын иштен чыгышы, эгерде аларды алмаштыруу долбоордо каралса жана буюмду демонтаждоо менен

байланышпаса: а) узактан башкаруу пульттар, аккумулятордук кубаттагычтар, батарейкалар, тышкы кубат берүүчү жана кубаттагычтар; б) сарпталуучу материалдар жана аксессуарлар (чехол кутусу, курлар, баштыктар, торлор, бычактар, колбалар, табактар, жээкчелер, решёткалар, вертелдер, шлангдар, түтүктөр, щёткалар, тиркемелер, чаң жыйноочулар, чыпкалар, жыт сиңиргичтер);

•

батарейкалар менен иштеген шаймандар үчүн - жараксыз же

түгөнгөн батарейкалар менен иштөө;

•

батарейка менен иштеген шаймандар үчүн - батарейкаларды

кубаттоо эрежелеринин бузулушунан келип чыккан ар кандай зыян.

Берилген кепилдик өндүрүүчү тарабынан кошумча колдонулат жана

керектөөчүнүн колдонуудагы мыйзамына ылайык укуктарын эч

кандай чектебейт.

Өндүрүүчү TM CENTEK тин өндүрүшү адамдарга, үй жаныбарларына,

керектүү мүлкүнө жана/же керектөөчүлөрдүн жана/же башка

үчүнчү адамдардын этиятсыз аракеттерине (аракетсиздигине),

форс-мажордук жагдайларга түздөн-түз же кыйыр түрдө

келтирилген зыян үчүн жооп бербейт.

Тейлөө борборуна кайрылганда, буюм таза түрүндө гана берилет

(шаймандын үстүндө тамактын калдыктары, чаң жана башка кир

заттар болбошу керек).

Ламелалардын кептелиши жылуулук алмаштыргычтын кемчилиги

болуп саналбайт жана аларды кийинки редакциялоо кепилдиктен

баш тартуу болуп саналбайт. Продукцияны абанын жалпы бөлүгүнүн

10%ке чейинки бырышы бар иштетүүгө жол берилет

Өндүрүүчү шаймандын дизайнын жана мүнөздөмөлөрүн алдын ала эскертүүсүз өзгөртүү укугун өзүнө калтырат.

Page 21

Տեղադրման աշխատանքները պետք է իրականացվեն միայն որակավորված լիազորված մասնագետի կողմից՝ Էլեկտրական տեղադրման կանոններին համապատասխան: Մի փորձեք ինքնուրույն տեղադրել սարքը: Ոչ որակավորված տեղադրումը կարող է հանգեցնել սարքի սխալ գործարկմանը կամ խափանմանը:

1. ԱՆՎՏԱՆԳՈՒԹՅԱՆ ԱՊԱՀՈՎՄԱՆ ՄԻՋՈՑՆԵՐ

Կյանքի և առողջության համար վտանգավոր իրավիճակների առաջացումը, ինչպես նաև սարքի վաղաժամ փչացումը կանխելու համար անհրաժեշտ է խստորեն պահպանել ստորև նշված պայմանները՝

–

Օգտագործեք համապատասխան էլեկտրաէներգիայի աղբյուրը տեխնիկական անձնագրի մեջ նշված տեղեկության համաձայն, հակառակ դեպքում լուրջ անսարքություն կարող է առաջանալ կամ հրդեհ բռնկվել:

–

Ձեր էլեկտրամատակարարման ցանցը պետք է անպայման հողանցում ունենա:

–

Թույլ մի տվեք, որ էլեկտրական խրոցը կեղտոտվի: Միշտ ամուր տեղադրեք խրոցը էլեկտրական վարդակի մեջ: Կեղտոտված կամ ոչ ամուր միացված խրոցը կարող է հանգեցնել հրդեհի բռնկման կամ էլեկտրական ցնցման:

–

Եթե չեք օգտագործում սարքը երկար ժամանակ, ապա անվտանգության նկատառումներից ելնելով՝ անջատեք խրոցը վարդակից:

–

Սարքի աշխատանքի ժամանակ մի փորձեք անջատել այն՝ օգտագործելով ավտոմատ անջատիչը կամ դուրս քաշելով խրոցը վարդակից. կայծը կարող է հրդեհ առաջացնել:

–

Անհրաժեշտ է ամուր տեղադրել էլեկտրական խրոցը վարդակի մեջ: Հակառակ դեպքում դա կարող է հանգեցնել էլեկտրական ցնցման, գերտաքացման և նույնիսկ հրդեհի բռնկման:

–

Մի խճճեք, մի սեղմեք և մի քաշեք հոսանքի լարը, որպեսզի չվնասեք այն: Վնասված հոսանքի լարը կարող է հանգեցնել էլեկտրական ցնցման կամ հրդեհի բռնկման:

–

Մի օգտագործեք երկարացման լարեր և մի միացրեք սարքը վարդակին, որին միացված են էլեկտրաէներգիայի այլ սպառողներ:

–

Խնդիրներ առաջանալու դեպքում նախ անջատեք սարքը հեռակառավարման վահանակով. Հետո անջատեք այն էլեկտրացանցից:

–

Մի դիպչեք պտտվող թիակներին.դրանք կարող են սեղմել Ձեր մատը, և դա կարող է նաև հանգեցնել սարքի մասերի վնասմանը:

–

Մի դիպչեք սարքի բլոկի ներքին կոճակներին թաց ձեռքերով:

–

Սարքի աշխատանքի ընթացքում երբեք մի տեղադրեք ձողիկներ և այլ կողմնակի առարկաներ կորպուսի անցքերի մեջ: Դա կարող է վնասել և փչացնել սարքը:

ՀԱՐԳԵԼԻ ՍՊԱՌՈՂ

–

Մի տեղադրեք որևէ առարկաներ (հատկապես

ջրով կամ այլ հեղուկներով լցված անոթներ)

սարքի արտաքին կամ ներքին բլոկի վրա:

–

Մի լվացրեք սարքը ջրով. դա կարող է

էլեկտրական ցնցում առաջացնել:

–

Այս սարքի և բաց կրակով աշխատող սարքերի

(գազօջախ և այլն) միաժամանակյա աշխատանքի

դեպքում անհրաժեշտ է հաճախակի օդափոխել

տարածքը: Անբավարար օդափոխությունը կարող

է հանգեցնել թթվածնի պակասի:

–

Թույլ մի տվեք, որ օդի հոսք ընկնի գազի

այրիչների և վառարանների վրա:

–

Երբեք մի թույլատրեք երեխաներին գործարկել

սարքը:

ԶԳՈՒՇԱՑՈՒՄ

–

Մի տեղադրեք սարքը արևի ուղիղ ճառագայթների

ներքո:

–

Մի արգելափակեք օդի մուտքի ու ելքի անցքերը.

դա կնվազեցնի սառեցման կամ ջեռուցման

հզորությունը և կարող է վնասել սարքը:

–

Սառը օդի երկարատև ազդեցությունը

կվատթարացնի Ձեր ֆիզիկական վիճակը և

առողջական խնդիրներ կառաջացնի:

–

Սարքն օգտագործելուց հետո օդափոխեք

տարածքը:

–

Սարքի աշխատանքի ժամանակ փակեք

պատուհաններն ու դռները, հակառակ դեպքում

սառեցման և ջեռուցման հզորությունները

կկրճատվեն:

–

Արգելվում է տեղադրել այս սարքը բարձր

խոնավություն ունեցող տարածքներում, ինչպես

նաև այն վայրերում, որտեղ ագրեսիվ քիմիական

նյութերի գոլորշիներ են արտանետվում:

–

Եթե էլեկտրական լարը կամ սարքի որևէ այլ

մաս վնասված է, անմիջապես անջատեք սարքը

էլեկտրական ցանցից և դիմեք արտադրողի

սպասարկման կենտրոն: Սարքի նկատմամբ

ոչ պրոֆեսիոնալ միջամտության կամ սույն

ձեռնարկում նշված օգտագործման կանոնները

չպահպանելու դեպքում երաշխիքը չեղարկվում է:

–

Սարքը նախատեսված չէ ֆիզիկական կամ

մտավոր սահմանափակ կարողություններ

ունեցող անձանց, երեխաների կամ նման սարքեր

օգտագործելու բավարար փորձ չունեցող անձանց

կողմից օգտագործման համար, եթե նրանք չեն

վերահսկվում կամ սարքի օգտագործ¬ման

ցուցումներ չեն ստացել այն անձից, ով

պատասխանատու է իրենց անվտանգության

համար:

ՈՒՇԱԴՐՈՒԹՅՈՒՆ

–

Այս օդափոխության համակարգը կարելի է

օգտագործել միայն կենցաղային նպատակներով:

–

Սարքի օգտագործման ընթացքում առաջացած

արտակարգ իրավիճակների դեպքում

(վառելահոտ, կողմնակի աղմուկ և այլն)

անմիջապես անջատեք այն էլեկտրական

ցանցից:

Page 22

–

Էլեկտրական ցնցումների վտանգ: Երբեք մի փորձեք ինքնուրույն վերանորոգել սարքը. դա կարող է հանգեցնել էլեկտրական ցնցման:

2. ԿՈՄՊԼԵԿՏԱՅՆՈՒԹՅՈՒՆ

– Օդափոխության «Սպլիտ» տեսակի համակարգ՝

• Արտաքին բլոկ - 1 հատ

• Ներքին բլոկ - 1 հատ – Ներքին բլոկի մոնտաժային վահանակ - 1 հատ – Հեռակառավարման վահանակ - 1 հատ –

Տեղադրման գործիքներ (ՊՎՔ ժապավեն, S-աձև խողովակ, ջրահեռացման ծալքավոր խողովակ, դեկորատիվ պլաստիկ օղակ, 4 վրադիր ամրօղակ, ամրացման մածիկ) - 1 հավաքածու

– Օգտագործողի ձեռնարկ - 1 հատ – մատակարարվում են առանձին՝

•

Հեռակառավարման վահանակի մարտկոց 2 հատ

•

Հակաբակտերային արծաթիոնային ֆիլտր 1 հատ

• Կենսաֆիլտր - 1 հատ

• Բաղադրիչ ֆիլտր - 1 հատ

• Ածխածնի ֆիլտր - 1 հատ

3. ՍՊԼԻՏ-ՀԱՄԱԿԱՐԳ ՍԱՐՔԻ ԿԱՌՈՒՑՎԱԾՔԻ ՆԿԱՐԱԳՐՈՒԹՅՈՒՆ Ներքին բլոկ

1. Օդի ելք

2. Օդի մուտք

3. Դիմային վահանակ

4. Օդի ֆիլտր

5. Ձեռքով մեկնարկելու կոճակ

6. Շերտավարագույր

7. Ազդանշանի ընդունիչ

8. Հեռակառավարման վահանակ

9. Ջրահեռացման փողրակ

10. Սառնագենտ կամ հեղուկի խողովակ

Արտաքին բլոկ

11. Անջատիչ փական

12. Օդի ելքի ցանց

4. ՍԱՐՔԻ ԿԱՌԱՎԱՐՈՒՄԸ ՁԵՌՔՈՎ ՄԵԿՆԱՐԿԵԼՈՒ ԳՈՐԾԱՌՈՒՅԹԸ

Եթե հեռակառավարման վահանակը կորել է կամ մարտկոցները սպառվել են, կարող եք օգտագործել ձեռքով մեկնարկելու կոճակը: Դա անելու համար զգուշորեն բարձրացրեք ներքին բլոկի առջևի վահանակը և կարճատև սեղմեք ձեռքով մեկնարկելու կոճակը (5): Սպլիտ համակարգը կսկսի աշխատել ավտոմատ ռեժիմում (AUTO): Ձեռքով մեկնարկելու կոճակը կրկին սեղմելու դեպքում սարքը կանջատվի:

ՀԵՌԱԿԱՌԱՎԱՐՄԱՆ ՎԱՀԱՆԱԿԻ ԿՈՃԱԿՆԵՐԸ

Հեռակառավարման օգտագործման մասին մանրամասն տեղեկություններ

սկանավորելուց հետո:

ՄԱՐՏԿՈՑՆԵՐԻ ՏԵՂԱԴՐՈՒՄԸ ԵՎ ՓՈԽԱՐԻՆՈՒՄԸ

Հեռակառավարման վահանակը գործարկելու համար օգտագործվում են երկու AAA մարտկոցներ: Բացեք մարտկոցի խցիկի կափարիչը և տեղադրեք մարտկոցները՝ ըստ խցիկի պատին նշված «+» և «-» խորհրդանիշների: Մարտկոցները փոխելու համար հետևեք նույն ընթացակարգին:

Նշում

Մարտկոցները փոխելիս մի օգտագործեք հին կամ այլ տեսակի մարտկոցներ: Դա կարող է հանգեցնել հեռակառավարման վահանակի անսարքությանը:

Եթե 1 ամսից ավելի չեք օգտագործում հեռակառավարման վահանակը, ապա հանեք մարտկոցները, քանի որ դրանք կարող են արտահոսել և վնասել հեռակառավարման վահանակը:

Սարքի ամենօրյա օգտագործման դեպքում մարտկոցի ծառայության ժամկետը մոտ 6 ամիս է:

Փոխեք մարտկոցները, եթե հեռակառավարման հրամանների ձայնային հաստատում չկա կամ ազդանշանի փոխանցման պատկերակը անհետացել է:

5. ՍԱՐՔԻ ՏԵԽՆԻԿԱԿԱՆ ՍՊԱՍԱՐԿՈՒՄԸ ԵՎ ԽՆԱՄՔԸ

ՈՒՇԱԴՐՈՒԹՅՈՒՆ! Տեխնիկական

սպասարկումից առաջ անջատեք սարքը էլեկտրական ցանցից։

ՆԵՐՔԻՆ ԲԼՈԿԻ ԴԻՄԱՅԻՆ ՎԱՀԱՆԱԿԻ ԽՆԱՄՔԸ Սարքի մանրակրկիտ խնամքը և ժամանակին մաքրումը երկարացնում են դրա ծառայության ժամկետը և խնայում էլեկտրաէներգիան: Մաքրելիս ուշադրություն դարձրեք հետևյալ խորհուրդներին.

կարելի է ներբեռնել QR-կոդը

Page 23

–

սարքը սրբելիս կանգնեք կայուն մակերևույթի վրա, այլապես ընկնելու դեպքում կարող եք վնասել սարքը կամ վնասել ինքներդ ձեզ,

–

դիմային վահանակը հանելիս վնասվածք չստանալու համար մի դիպչեք կորպուսի մետաղական մասերին,

–

սարքի դիմային վահանակը և հեռակառավարման վահանակը մաքրելիս օգտագործեք խոնավ կտոր, եթե հնարավոր չէ մաքրել կեղտը չոր կտորով։

Օդորակիչն ունի R410А սառնագենտով փակ շղթա: Այս ֆրեոնը համարվում է անվտանգ օզոնային շերտի համար, բայց մտնում է այսպես կոչված ջերմոցային գազերի խմբի մեջ, որոնք մթնոլորտ արտանետվելու դեպքում նպաստում են գլոբալ տաքացմանը: Հետևաբար, այս սառնագենտի հետ կապված աշխատանքների կատարումը վստահեք միայն համապատասխան մասնագետներին:

Նշում

Մի լվացրեք սարքը և հեռակառավարման վահանակը ջրով։

Մաքրելիս մի օգտագործեք ալկոհոլ, բենզին, յուղ կամ լաք:

Ուժեղ ճնշում մի գործադրեք դիմային վահանակի մակերեսի վրա. այն կարող է ընկնել:

Մաքրելիս մի օգտագործեք կոշտ մաքրող միջոցներ կամ մետաղյա սպունգեր, քանի որ դա կարող է վնասել սարքի մակերեսը:

Ջրի ջերմաստիճանը չպետք է գերազանցի 45 0С։ Դա կարող է հանգեցնել պլաստիկ մակերեսի դեֆորմացիային կամ գունաթափմանը:

ՕԴԻ ՖԻԼՏՐԻ ՄԱՔՐՈՒՄԸ

Բարձրացրեք դիմային վահանակը մինչև վերջ, ապա բարձրացրեք օդի ֆիլտրի դուրս ցցված մասը և հանեք այն:

Մաքրեք ֆիլտրը փոշեկուլով կամ լվացրեք ջրով: Եթե ֆիլտրը շատ կեղտոտ է, լվացրեք այն տաք ջրով և մեղմ լվացող միջոցներով: Մանրակրկիտ չորացրեք ֆիլտրը ստվերոտ տեղում:

3. Փոխեք ֆիլտրը և փակեք դիմային վահանակը:

ՏԵԽՆԻԿԱԿԱՆ ՍՊԱՍԱՐԿՈՒՄ Սեզոնի ավարտին

Անհրաժեշտ է կատարել հետևյալ գործողությունները՝

–

երկար ժամանակով միացրեք սպլիտ համակարգը «ՕԴԱՓՈԽՈՒԹՅՈՒՆ» ռեժիմում,

– հետո անջատեք սարքը էլեկտրական ցանցից, – մաքրեք օդի ֆիլտրը, –

մաքրեք ներքին և արտաքին բլոկերը չոր, փափուկ անձեռոցիկով,

–

հանեք մարտկոցները հեռակառավարման վահանակից:

Սեզոնի սկզբում

Անհրաժեշտ է կատարել հետևյալ գործողությունները՝

–

համոզվեք, որ ներքին և արտաքին բլոկերի օդի ընդունման ու արտանետման տեղերը արգելափակված չեն,

–

համոզվեք, որ արտաքին բլոկը ժանգոտված և քայքայված չէ,

– համոզվեք, որ օդի ֆիլտրը մաքրված է, – միացրեք սարքը էլեկտրական ցանցին, –

տեղադրեք մարտկոցները հեռակառավարման վահանակի մեջ:

6. ՀՆԱՐԱՎՈՐ ԱՆՍԱՐՔՈՒԹՅՈՒՆՆԵՐԸ ԵՎ ԴՐԱՆՑ ԼՈՒԾՄԱՆ ԵՂԱՆԱԿՆԵՐԸ

Ստուգեք միացումը էլեկտրացանցին: Եթե միացել է պաշտպանիչ համակարգը,

Սարքը չի միանում

Օդորակիչը չի արձագանքում

կառավարման վահանակի

հրամաններին

Սառեցման կամ ջեռուցման

արդյունավետությունը

նվազել է

Աշխատանքային

ռեժիմների փոփոխման

հետաձգում

Ջեռուցման ռեժիմի

միացման հետաձգում

Տհաճ հոտի առաջացում

Ներքին բլոկից լսվում է հոսող կամ բլթբլթացող

ջրի ձայն

Ներքին բլոկից ճաքճքոց

է լսվում

Ներքին բլոկից լսվում է

թույլ մեխանիկական ձայն

Ներքին բլոկից լսվում է

սուլոցի ձայն

փորձեք միացնել օդորակիչը առնվազն 3 րոպե անց: Էլեկտրացանցի ցածր կամ բարձր լարում: Ստուգեք, միգուցեք սահմանված է ժամանակաչափով աշխատանք

Միգուցե դա էլեկտրամագնիսական միջամտության ազդեցությունն է: Փորձեք անջատել օդորակիչի էլեկտրասնուցումը և 1 րոպե անց նորից միացնել այն: Համոզվեք, որ հեռակառավարման վահանակը ազդանշանի ազդեցության գոտում է: Ստուգեք հեռակառավարման վահանակի մարտկոցները, անհրաժեշտության դեպքում փոխեք դրանք: Ստուգեք, արդյոք հեռակառավարման վահանակը վնասված է

Ստուգեք, արդյոք նպատակային ջերմաստիճանը ճիշտ է սահմանված: Ստուգեք, արդյոք փակված չեն ներքին բլոկի մուտքի և ելքի անցքերը: Ստուգեք ներքին բլոկի օդի ֆիլտրի, ջերմափոխանակիչի և օդափոխիչի կեղտոտվածության աստիճանը և անհրաժեշտության դեպքում մաքրեք դրանք: Համոզվեք, որ տաք կամ սառը օդը չի մտնում բաց պատուհանից կամ դռնից: Ստուգեք, արդյոք օդափոխիչի արագությունը ճիշտ է սահմանված: Եթե արտաքին օդի ջերմաստիճանը բարձր է, սառեցման արդյունավետությունը կարող է անբավարար լինել: Եթե արտաքին օդի ջերմաստիճանը ցածր է, ջեռուցման արդյունավետությունը կարող է անբավարար լինել: Ստուգեք սենյակում լրացուցիչ ջերմային աղբյուրների առկայությունը

Օգտագործման ընթացքում աշխատանքային ռեժիմների փոփոխությունը կարող է տևել մինչև 3 րոպե

2-ից 5 րոպե տևողությամբ այս հետաձգումը անհրաժեշտ է ներքին բլոկի ջերմափոխանակիչը տաքացնելու համար: Դա անսարքություն չէ

Օդորակիչը կարող է ուժեղացնել սենյակում առկա հոտերը, ինչպես օրինակ՝ ծխախոտի ծխի, օծանելիքի, կահույքի և այլ հոտերը: Խորհրդակցեք սպասարկման կենտրոնի հետ, եթե հոտը երկար ժամանակ չանցնի

Ձայներն առաջանում են ներքին բլոկի խողովակներով հոսող եռացող սառնագենտի պատճառով: Դա անսարքություն չէ

Ճաքճքոցի ձայնը կարող է առաջանալ ջերմաստիճանի փոփոխության արդյունքում դիմային վահանակի ընդլայնումից կամ կծկումից: Դա անսարքություն չէ

Ձայնը հայտնվում է ներքին բլոկի օդափոխիչը միացնելիս կամ անջատելիս: Դա անսարքություն չէ

Ձայնը հայտնվում է սառնագենտի հոսքը փոխելիս: Դա անսարքություն չէ

Page 24

Տարբեր գործոնների (օրինակ՝

Ներքին բլոկի

գունափոխություն

Գոլորշիացում ներքին բլոկի օդային ելքի մոտ

Արտաքին բլոկից ջուր է

արտահոսում

ուլտրամանուշակագույն ճառագայթում, ջերմաստիճան և այլն) ազդեցության տակ պլաստիկ կորպուսը կարող է փոխել գույնը, ինչը չի ազդում սարքի գործառութային հատկությունների վրա: Դա թերություն չէ

Եթե սենյակն ունի օդի բարձր խոնավություն և ջերմաստիճան, ապա օդորակիչի ելքի մոտ կարող է գոլորշիացում առաջանալ: Այն որոշ ժամանակ անց վերանում է սենյակի ջերմաստիճանի նվազելուն պես

Սա արտաքին բլոկի ջերմափոխանակիչից դուրս եկող խտանյութ է, որն առաջանում է ջեռուցման կամ հալեցման ռեժիմների աշխատանքի ժամանակ: Դա անսարքություն չէ

ԱՆՍԱՐՔՈՒԹՅԱՆ ԿՈԴԵՐ

E1 Սենյակի ջերմաստիճանի տվիչի սխալ

E2 Արտաքին բլոկի ջերմափոխանակիչի ջերմաստիճանի տվիչի սխալ

E3 Ներքին բլոկի ջերմափոխանակիչի ջերմաստիճանի տվիչի սխալ

E4 Ներքին բլոկի օդափոխիչի էլեկտրական շարժիչի անսարքություն

E5 Արտաքին և ներքին բլոկների հաղորդակցման գծի սխալ

F0 Արտաքին բլոկի օդափոխիչի էլեկտրական շարժիչի անսարքություն

F1 Խելացի էներգիայի մոդուլի (IPM) սխալ

F2 PFC մոդուլի սխալ

F3 Կոմպրեսորի օգտագործման սխալ

F4 Կոմպրեսորի արտանետման ջերմաստիճանի տվիչի սխալ

Կոմպրեսորների գերբեռնվածության հանդեպ պաշտպանության

միացում

F6 Արտաքին օդի ջերմաստիճանի տվիչի սխալ

Ցածր կամ բարձր լարման էլեկտրամատակարարման հանդեպ

պաշտպանության միացում

F8 Արտաքին բլոկի մոդուլների հաղորդակցման գծի սխալ

EEPROM (Electrically Erasable Programmable Read Only Memory)

մոդուլի սխալ

Ներծծման գծի ջերմաստիճանի տվիչի սխալ (4 ուղղություն ունեցող

փականի անսարքություն)

Page 25

7. ՏԵԽՆԻԿԱԿԱՆ ԲՆՈՒԹԱԳԻՐԸ

ՄՈԴԵԼ CT-65K07 WIFI CT-65K09 WIFI CT-65K12 WIFI CT-65K18 WIFI CT-65K24 WIFI

Սնուցման աղբյուրը Վ/Հց Առաջարկվող միջակայքը - 220-240 /~50, թույլատրելի միջակայքը - 160-260 /~50

Արդյունավետությունը

Սառեցում

Ջեռուցում

Օդի շրջանառությունը (մ

Կոմպրեսոր

Սառնագենտ գ R410A (520) R410A (520) R410A (710) R410A (1030) R410A (1800)

Առավելագույնը ելքի/ներծծման ճնշում ՄՊա 4/1 4/1 4/1 4/1 4/1

Աղմուկի մակարդակը (ներքին բլոկ) դԲ (Ա) 18 18 19 24 28

Նոմինալ հզորությունը

Նոմինալ հոսանքը

EER/SEER 3.21/6.2 3.21/6.1 3.21/6.3 3.21/6.3 3.21/6.3

Արդյունավետությունը

Նոմինալ հզորությունը

Նոմինալ հոսանքը

COP/SCOP 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1

Տեսակ ինվերտոր ինվերտոր ինվերտոր ինվերտոր ինվերտոր

Արտադրող HITACHI/HIGHLY HITACHI/HIGHLY HITACHI/HIGHLY TOSHIBA/GMCC TOSHIBA/GMCC

Չափերը (ԼxԲxԽ) մմ 690х283х199 690х283х199 750х285х200 837х296х205 900х310х225

BTU/h 7000 (5500-8800) 9000 (4950-10920) 12000 (4780-12280) 18000 (6140-19100) 24000 (5800-25250)

Վտ 2200 (500~3000) 2700 (600~3800) 3500 (800~4100) 5400 (1100~5900) 7500 (1700~7900)

Վտ 685 (160~950) 825 (380~1350) 997 (450~1500) 1548 (550~2100) 2070 (560~2700)

Ա 2.97 (0.9~4.3) 3.58 (1.5~5.9) 4.33 (2.0-7.5) 6.9 (2.2-10.2) 9.2 (3.0-11.8)

BTU/h 7000 (5500-8800) 9000 (4780-11260) 12000 (3750-13130) 18000 (6140-19790) 24000 (4780-25930)

Վտ 2300 (600~3300) 3000 (800~4200) 3800 (1000~4100) 5500 (1500~6000) 7600 (1800~8000)

Վտ 637 (270~880) 747 (380~1540) 970 (400~1350) 1410 (550~2100) 1880 (450~2600)

Ա 2.77 (1.6~3.9) 3.25 (1.7~6.7) 4.3 (1.6-7.0) 6.3 (2.2-10.2) 8.3 (2.1-11.3)

/ժ) 600 600 650 900 1150

Փաթեթավ-

Ներքին բլոկ

Աղմուկի մակարդակը (արտաքին բլոկ) դԲ (Ա) 45 45 46 47 49

Արտաքին բլոկ

Ջրամեկուսացման դասակարգը (ներքին / արտաքին բլոկ)

Էլեկտրական պաշտպանության դասակարգը (ներքին / արտաքին բլոկ)

Սահմանվող ջերմաստիճանի միջակայքը

Ջերմաստիճանի գործող միջակայքը (սառեցում / ջեռուցում)

Էներգախնայողության դասակարգը A++/А+++ A++/А+++ A++/А+++ A++/А+++ A++/А+++

Միացնող խողովակներ

որումը (ԼxԲxԽ)

Զտաքաշը կգ 7.7 7.7 8.5 10.5 11

Համախառն քաշը

Չափերը (ԼxԲxԽ) մմ 660х500х240 660х500х240 730х545х285 800х545х315 800х545х315

Փաթեթավորումը (ԼxԲxԽ)

Զտաքաշը կգ 23 26.6 27.8 36 41

Համախառն քաշը

հեղուկ մմ 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5

գազ մմ 9.52х0.6 9.52х0.6 9.52х0.6 12.7х0.7 12.7х0.7

մմ 759х253х345 759х253х345 818х264х360 878х264х360 1013х294х370

կգ 8.7 8.7 9.8 13.2 14

մմ 753х488х306 753х488х306 753х488х306 896х596х375 896х596х375

կգ 26 29.1 30.4 39.4 44.2

IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4

Class I/I I/I I/I I/I I/I

С 16...32 16...32 16...32 16...32 16...32

С +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30

Page 26

8. ՇՐՋԱԿԱ ՄԻՋԱՎԱՅՐԻ ՊԱՇՏՊԱՆՈՒԹՅՈՒՆԸ, ՍԱՐՔԻ ՀԱՆՁՆՈՒՄԸ ՎԵՐԱՄՇԱԿՄԱՆ

Սարքի ծառայության ժամկետը լրանալուց հետո այն կարելի է առանձնացնել սովորական կենցաղային թափոններից և հանձնել էլեկտրական սարքերի ընդունման հատուկ կետ վերամշակելու համար։

ՍԵՐՏԻՖԻԿԱՑՄԱՆ ՄԱՍԻՆ ՏԵՂԵԿՈՒԹՅՈՒՆ,

ԵՐԱՇԽԻՔԱՅԻՆ ՊԱՐՏԱԿԱՆՈՒԹՅՈՒՆՆԵՐ

ապրանքի ծառայության ժամկետը 10 տարի է՝ սկսած այն վերջնական սպառողին վաճառելու ամսաթվից, եթե ապրանքը օգտագործվում է սույն ձեռնարկում նշված ցուցումերին և գործող տեխնիկական չափանիշներին խիստ համապատասխան: Ծառայության ժամկետի ավարտից հետո դիմեք ձեր մոտակա սպասարկման կենտրոն՝ սարքի հետագա շահագործման վերաբերյալ առաջարկություններ ստանալու համար: Ապրանքի արտադրության ամսաթիվը նշվում է սերիայի համարում (2 և 3 նիշերը՝ տարի, 4 և 5 նիշերը՝ արտադրության ամիս)։ Երաշխիքային և հետ-երաշխիքային սպասարկումն իրականացնում է Կրասնոդարի «Լարինա-Սերվիս» ՍՊԸ ընդհանուր սպասարկման կենտրոնը: Հեռախոս՝ +7 (861) 991-05-42։ Հայաստանի Հանրապետությունում գնորդներից հայցադիմումներ ընդունելու իրավասություն ունեցող և ապրանքների վերանորոգումն ու սպասարկումը կատարող կազմակերպության հասցեն և այլ տվյալները նշված են https://centek-air.ru/servis կայքում:

ունի համապատասխանության սերտիֆիկատ` № ЕАЭС RU С-CN.ВЕ02.В.03454/21 ից

20.02.2021 թ.:

10.

ԱՐՏԱԴՐՈՂԻ ԵՎ ՆԵՐՄՈՒԾՈՂԻ

ՄԱՍԻՆ Ներմուծող՝ ՕՕՕ Լարինա-Էլեկտրոնիքս: Հասցե՝ Ռուսաստան, 350080, գ.

Դեմուսա, 14։ Հեռ. +7 (861) 2-600-900:

ՀԱՐԳԵԼԻ ՍՊԱՌՈՂ

Բոլոր սարքերի համար երաշխիքային ժամկետը 36 ամիս է` սկսած վերջնական սպառողին վաճառելու ամսաթվից: Տվյալ երաշխիքային կտրոնով արտադրողը հաստատում է այս սարքի սպասունակությունը և պարտավորվում է անվճար հիմունքով վերացնել արտադրողի մեղքով առաջացած բոլոր անսարքությունները:

ԵՐԱՇԽԻՔԱՅԻՆ ՍՊԱՍԱՐԿՄԱՆ ՊԱՅՄԱՆՆԵՐԸ

1. Երաշխիքը գործում է գրանցման հետևյալ պայմանները կատարելու դեպքում՝

- հարկավոր է ճիշտ և պարզ կերպով լրացնել

ՏԵՂԵԿՈՒԹՅՈՒՆ

Կրասնոդար, ուլ.

արտադրողի բնօրինակ երաշխիքային կտրոնը` նշելով մոդելի անվանումը, սերիայի համարը, վաճառքի ամսաթիվը, ավելացնելով վաճառող ընկերության կնիքը և վաճառող ընկերության ներկայացուցչի ստորագրությունը երաշխիքային

Այս

Ապրանքը

կտրոնի վրա, կնիքներ յուրաքանչյուր կտրվող

կտրոնի վրա, գնորդի ստորագրությունը: Արտադրողը իրավասու է մերժել երաշխիքային սպասարկումը վերը նշված փաստաթղթերը չներկայացնելու դեպքում, կամ եթե դրանցում նշված տեղեկությունը թերի, անհասկանալի կամ հակասական է:

2. Երաշխիքը գործում է օգտագործման հետևյալ պայմանները կատարելու դեպքում՝

- պետք է սարքը օգտագործել ձեռնարկում նշված

ցուցումներին խիստ համապատասխան,

- հարկավոր է հետևել անվտանգության կանոններին

ու պահանջներին։

3. Երաշխիքը չի ներառում սարքի պարբերական սպասարկում, մաքրում, տեղադրում, կարգաբերում սեփականատիրոջ տանը:

4. Երաշխիքը չի տարածվում հետևյալ դեպքերի վրա՝

- մեխանիկական վնասվածքներ,

- սարքի բնականոն մաշում ժամանակի ընթացքում,

- օգտագործման պայմանների չպահպանում կամ

սխալ գործողություններ սեփականատիրոջ կողմից,

- սխալ տեղադրում, բեռնափոխադրում,

- բնական աղետներ (կայծակ, հրդեհ, ջրհեղեղ և

այլն), ինչպես նաև վաճառողից և արտադրողից

չկախված այլ պատճառներ,

- կողմնակի առարկաների, հեղուկների, միջատների

ընկնելը սարքի մեջ,

- վերանորոգում կամ կառուցվածքային

փոփոխություններ չլիազորված անձանց կողմից,

- սարքի օգտագործումը պրոֆեսիոնալ

նպատակներով (ծանրաբեռնվածությունը

գերազանցում է կենցաղային օգտագործման

մակարդակը), սարքի միացումը

էլեկտրամատակարարման հեռահաղորդակցական

և կաբելային ցանցերին, որոնք չեն

համապատասխանում պետական տեխնիկական

չափանիշներին,

- ապրանքի հետևյալ պարագաների փչացում,

եթե դրանց փոխարինումը նախատեսված

է կառուցվածքով և կապված չէ ապրանքի

ապամոնտաժման հետ՝ ա) հեռակառավարման վահանակներ, կուտակիչ մարտկոցներ, էլեկտրասնուցման տարրեր (մարտկոցներ), էլեկտրասնուցման արտաքին բլոկներ և լիցքավորիչներ, բ) սպառվող նյութեր և պարագաներ (փաթեթ, պատյաններ, գոտիներ, պայուսակներ, ցանցեր, դանակներ, շշեր, ափսեներ, տակդիրներ, վանդակներ, շամփուրներ, փողրակներ, խողովակներ, խոզանակներ, կցորդներ, փոշեհավաք պարկեր, ֆիլտրեր, հոտի կլանիչներ),

- մարտկոցներով աշխատող սարքերի դեպքում՝

աշխատանք ոչ համապատասխան կամ սպառված

մարտկոցների հետ,

- կուտակիչ մարտկոցներով աշխատող սարքերի

դեպքում՝ կուտակիչ մարտկոցներ լիցքավորելու

կանոնների խախտումների պատճառով

առաջացած վնասներ։

5. Այս երաշխիքը տրվում է արտադրողի կողմից ի հավելումն սպառողի՝ գործող օրենսդրությամբ սահմանված իրավունքների և որևէ կերպ չի սահմանափակում դրանք։

Page 27

6. Արտադրողը պատասխանատվություն չի կրում մարդկանց, ընտանի կենդանիներին, սպառողի կամ երրորդ անձանց գույքին TM «Centek»-ի ապրանքի կողմից ուղղակիորեն կամ անուղղակիորեն հասցված որևէ վնասի համար, եթե դա տեղի է ունեցել ապրանքի օգտագործման և տեղադրման կանոններն ու պայմանները չպահպանելու, սպառողի կամ երրորդ անձանց դիտավորյալ կամ անզգույշ գործողությունների (անգործության), ֆորսմաժորային հանգամանքների արդյունքում։

7. Սպասարկման կենտրոնն ապրանքը ընդունում է միայն մաքուր վիճակում (սարքի վրա չպետք է լինեն սննդի մնացորդներ, փոշի և այլ կեղտեր):

8. Լամելների խցանումը ջերմափոխանակիչի թերություն չէ, և դրանց հետագա խմբագրումը երաշխիքներից հրաժարում չէ: Թույլատրվում է արտադրանքը շահագործել օդի ընդհանուր հատվածի մինչև 10 % կնճիռով:

Արտադրողը իրավասու է փոխել սարքի դիզայնը և բնութագիրը առանց նախնական ծանուցման:

Please read these instructions carefully before using the device,

DEAR CUSTOMER!

which contains important information on the correct and safe use of the device. Please take care of the safety of this manual. The manufacturer is not responsible if the device is used for other than its intended purpose and if the rules and conditions specified in this manual are not observed, as well as in case of attempts to unqualified repair of the device. The split air conditioning system

(hereinafter referred to as the split system) should only be installed by qualified specialists.

Please do not attempt to install the air conditioner yourself. Unskilled installation can cause appliance malfunctions and failure!

1. SAFETY PRECAUTIONS

The following precautions should be strictly observed in order to avoid situations presenting a threat for human life and health, as well as premature failure of the appliance: – Use a proper power supply source according to the data shown in

the specifications, otherwise serious malfunctions or fire can occur;

– Your power supply system should by all means be earthed. – Avoid fouling of the power cable plug. Always firmly insert the plug

into the power socket. A fouled or loosely inserted plug can cause

a fire or electric shock. – If the appliance will not be used for a prolonged time, pull the plug

from the power socket for safety purposes. – Do not attempt to turn the appliance off by using a circuit breaker

or pulling the plug from the socket – the resulting sparks can cause

a fire. – The power cable plug should be fully and firmly inserted into the

socket. Otherwise the danger of electric shock, overheating and

even ignition is present. – Do not entangle, jam or pull by the power cable – this may cause its

damage. A defective power cable can lead to electric shock or fire. – Do not use extension cables and do not connect the appliance to a

socket to which other electric appliances are connected. – If any malfunctions should occur, first turn the appliance off using

the RC unit, then disconnect it from power supply. – Do not touch the moving louver blades. They may jam your fingers,

and this may аlso damage the mechanism.

– Do not touch the buttons on the indoor unit with wet hands. – Do not insert sticks or any other foreign objects into openings on the

appliance’s housings during operation. This may lead to injury and

to damage to the appliance. – Do not place any objects (especially vessels with water or other

liquids) on the outdoor or indoor unit. – Do not wash the appliance with water as this may cause electric

shock. – Frequently air the room if the appliance is operated simultaneously

with open flame appliances (gas cookers, etc.). Insufficient

ventilation may lead to oxygen shortage.

– Do not allow the air stream to impact gas cookers or burners. – Never allow children to play with the appliance.

WARNING!

– Do not expose the appliance to direct sunlight. – Do not block the air intakes and outlets as this will decrease the

cooling or heating efficiency and can cause failure of the appliance.

Page 28

– Prolonged exposure to a cold air stream will adversely affect your

physical condition and cause health problem.

– Air the room after using the appliance. – Close doors and windows while operating the appliance, otherwise

the cooling and heating efficiency will be decreased.

– Do not install this appliance in facilities with high humidity and in

places where aggressive vapors are discharged!

– In case of damage to the power cable or any other part of the

appliance immediately disconnect it from the power supply system and apply to the Manufacturer’s service centre. In case of unskilled intervention into the appliance or non-observance of the operational requirements specified in the present manual will void the warranty undertakings.

– This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

– Special conditions for transportation, the implementation of

split systems: it is necessary to transport outdoor units of air conditioners ONLY in a vertical position, indoor units can be placed during transportation both horizontally and vertically. Incorrect transportation can threaten the device with a break in the tubes, as well as overflow of compressor oil along the freon circuit. All these factors provoke incorrect operation of the equipment and its premature failure. If the external block of the split-system was nevertheless transported in a horizontal position (but by no means upside down!), It must be placed vertically for several hours before installation, without removing it from the original packaging.

ATTENTION!

– This air conditioning system can only be used for domestic

purposes!

– Immediately disconnect the appliance from power supply in case

of any abnormality in its operation (smell of burning, foreign noise, etc.).

– Risk of Electric Shock! Never attempt to repair the appliance

yourself as this may cause injury by electric current.

2. SCOPE OF SUPPLY

– Split type air conditioner:

• outdoor unit – 1 pc.

• indoor unit – 1 pc.

– Indoor unit mounting panel – 1 pc. – Remote control unit (RC) – 1 pc. – Installation supplies (PVC tape, gooseneck, corrugated drain tube,

decorative plastic ring, 4 ring nuts, sealing compound) – 1 set

– User Manual – 1 pc. – Supplied separately:

• RC unit battery – 2 pcs.

• Silver-ion antibacterial filter - 1 pc.

• Biofilter - 1 pc.

• Component filter - 1 pc.

• Charcoal (carbon) filter - 1 pc.

3. APPLIANCE DECRIPTION AIR CONDITIONER DESIGN Indoor unit

1. Air outlet

2. Air inlet

3. Front panel

4. Air filter

5. Manual start button

6. Louvers

7. Signal receiver

8. RC unit

9. Drain tube

10. Refrigerant / Fluid tube

Outdoor unit

11. Cutoff valve

12. Air outlet grille

4. CONTROLLING THE APPLIANCE MANUAL START FUNCTION

If the RC unit has been lost or its batteries are depleted, you can use the manual start function. To do this, carefully lift the front panel of the indoor unit and shortpress the manual start button (5). The air conditioner will start operating in the AUTO mode. Press the button again to turn the appliance off.

RC UNIT BUTTON FUNCTIONS

Detailed information on using the remote control can be downloaded by scanning the QR-code.

BATTERY INSTALLATION AND REPLACEMENT

The RC unit is powered by two AAA size batteries. Slide off the battery compartment cover and insert the batteries observing the «+» and «-» polarity symbol shown on the compartment wall.

Page 29

To replace the batteries proceed in the same way.

Note:

1. Do not use old batteries or batteries of the wrong type. This may lead to RC malfunctions.

2. If you do not use the RC unit for more than 1 month, remove the batteries from the RC unit as they may leak and damage the unit.

3. The service life of the batteries if used daily is approximately 6 months.

4. Replace the batteries if there is no audio signal confirming receipt of the RC commands or no command signal on the display.

REMOTE WI-FI CON TROL Note:

As the remote control application is constantly being improved and updated, the interface may change. Images are for reference only.

Download and install the app

The app can be downloaded in two ways. – Search for «AC Freedom» app on Google Play or App store, download

and install it on your device.

– Scan the QR-code (see Figure 1) and you will be automatically

redirected to the app download page. Download and install it on your device.

Figure 1

Connection

– Turn on your wireless router (WI-FI router) and make sure the air

conditioner and mobile device are within range.

– Turn on the air conditioner using the remote control by pressing

the ON/OFF button.

– Aiming the air conditioner controller at the indoor unit, press and

hold the «COOL» «+» buttons for 3 seconds, a beep will sound.

Note: each press of the button is confirmed by one beep, when finished, a double beep is heard. – Connect your smartphone, tablet or other mobile device to WI-FI or

other hotspot. Check the bandwidth of your router, if it is 2.4 G / 5 G dual band, make sure it is 2.4 G (disable 5 G).

Application activation

When you start the application for the first time, you need to activate it. Activation can be done in two ways:

– Scan the QR-code (see Fig. 2). – Enter manually the activation code: 6364d and click the Activate

button.

At the end of the entry, click the «Start the configuration» button. The application will start searching for air conditioners available for connection.

Figure 3

The configuration can take up to a minute to complete. After finishing the setting, the indication that the setting is complete will appear at the bottom of the screen. After that, the program will automatically return to the page with the list of air conditioners. Note: if the air conditioner does not connect the first time, restart the Wi-Fi router and go through all the steps in order.

Air conditioner control

To configure and control the air conditioner, click on the name of the air conditioner in the device list. A window will open in which you can remotely control your air conditioner.

Changing the name of the air conditioner

To rename the air conditioner in the device list, press and hold the symbol for 0.5 seconds.

Blocking the air conditioner

To lock the air conditioner, click the Lock Device icon. When the device is locked, other users cannot find it, thus preventing outside interference.

Resetting the WI-FI module

After changing the connected wireless router, the WI-FI module inside the air conditioner must be reset. Press and hold the «COOL» «+» buttons for 3 seconds after turning on the air conditioner. The reset is done when you hear the buzzer beeps.

5. AIR CONDITIONER MAINTENANCE ATTENTION! Disconnect the AC from power supply before performing

any maintenance operations.

INDOOR UNIT FRONT PANEL MAINTENANCE

Careful maintenance and regular cleaning will help extend the service life of the appliance and reduce power consumption. Observe the following suggestions when cleaning the appliance: – do not stand on an unstable surface when wiping the appliance;

you may fall down and injure yourself and damage the appliance;

– do not touch the metal parts of the housing when removing the

front panel to avoid injury;

– use a dry cloth to clean the front panel and the RC unit, if the

contamination will not come off use a damp cloth.

Figure 2

Setting up the air conditioner (Fig. 3)

Click the «Add device» button, in the window that appears, enter the data of the wireless network - «WIFI name» is the name of the network and the «Password» password to connect to the network.

Note:

1. Do not submerge or wash the appliance and the RC unit in water!

2. Do not use alcohol-containing liquids, gasoline, oils or polishers to clean the unit.

Page 30

3. Do not apply too much force to the front panel as this may cause it to fall off.

4. Do not use abrasive cleaners or metallic sponges to avoid damage of the appliance’s surface.

5. Do not use water with a temperature exceeding 45 0С. This may cause warping and discoloration of the plastic.

AIR FILTER CLEANING

1. Raise the front panel to the stop, then lift the protruding part of the filter and remove it.

2. Clean the filter with a vacuum cleaner or rinse it with water. If the filter is heavily contaminated wash it in warm water with a mild detergent. Let the filter dry completely in a shaded place.

3. Reinstall the filter and close the front panel.

MAINTENANCE At the end of a season

The following action should be taken:

– turn on the AC in the VENTILATION for a prolonged time; – disconnect the appliance from power supply; – clean the air filter; – wipe the indoor and outdoor units with a soft dry cloth; – remove the batteries from the RC unit.

At the beginning of a season

The following action should be taken: – ensure that the intake and exhaust openings on the indoor and

outdoor units are not blocked;

– ensure there is no corrosion or rust on the outdoor unit; – ensure that the air filter has been cleaned; – connect the AC to power supply; – install the batteries into the RC unit.

The air conditioner has an enclosed circuit filled with R410А grade refrigerant. This Freon grade is considered non-ozone-depleting but belongs to the so-called greenhouse gases contributing to the global warming if released into atmosphere. Therefore all operations with this refrigerant should only be performed by skilled technical personnel.

6. TROUBLESHOOTING

The appliance will

not turn on

The AC does not

respond to RC

commands

Low cooling or

heating efficiency

Delayed operating

mode change

Delayed activation

of the heating

mode

Unusual smell

The sound of

running or

bubbling water

coming from the

indoor unit

Crackling sound coming from the

indoor unit

Faint mechanical

noise coming from

the indoor unit

Hissing noise

coming from the

indoor unit

Indoor unit housing

discoloration

Fog coming from

the indoor unit

outlet

Water flowing from

the outdoor unit

Check power supply connection. The safety device has tripped; try to turn the AC on after waiting for at least 3 minutes. Power supply voltage too high or too low. Check if a turn-on delay timer has been eventually set

Possible influence of electromagnetic interference. Try to disconnect the AC from power supply and connect it again in 1 minute. Ensure that the RC unit is within the signal coverage. Check the RC batteries, replace them if necessary. Check the RC unit for damage

Check correctness of the target temperature setting. Check if the inlet and outlet openings of the indoor unit have been blocked. Check the indoor unit air filter, heat exchanger and fan for contamination, have them cleaned if necessary. Ensure that warm/cold air is not coming from an open door or window. Check correctness of the fan speed set. The cooling efficiency can be insufficient if the outdoor temperature is too high. The heating efficiency can be insufficient if the outdoor temperature is too low. Check for additional heat sources in the room

Operating mode changes during operation may take up to 3 minutes

A delay of 2 to 5 minutes is required for heating up the indoor unit heat exchanger. This is not a malfunction

An AC can amplify the smells present in the room, such as cigarette smoke, perfume, furniture smells, etc. Contact a service centre if the odor persists for a prolonged time

These sounds are caused by the refrigerant flowing in the tubes and boiling in the indoor unit evaporator. This is not a malfunction

The crackling is caused by the temperature expansion or contraction of the front panel. This is not a malfunction

The noise occurs when the indoor unit fan turns on and off. This is not a malfunction

The noise occurs when the refrigerant flow changes direction. This is not a malfunction

This may be the result of different factors (e.g. ultraviolet radiation, temperatures, etc.); the plastic housing can change color, which does not affect the functionality of the appliance. This is not a malfunction

If the indoor humidity and temperature is high, fog can be formed at the AC outlet. It will disappear after some time, as the indoor temperature decreases

This is the condensate from the outdoor unit forming during operation in the heating mode and at the start of the defrosting mode. This is not a malfunction

Page 31

7. AIR CONDITIONER INSTALLATION

OUTDOOR UNIT LOCATION SELECTION

Select a location where the surface can support the weight and vibration of the outdoor unit and where the noise and air flows generated by it would not be amplified and disturb the users of the AC and their neighbors. There should be a sufficient free space for the installation and subsequent maintenance of the outdoor unit. There should be enough free space in order not to restrict air circulation and no obstructions at the air intake and discharge sides. The impact of strong winds on the outdoor unit should be excluded. The impact of direct sunlight and precipitation on the outdoor unit should be minimized. The installation of protective hoods and screens is recommended in areas with abundant snowfalls. The outdoor unit should be located at least 3 meters away from radio and TV receivers in order to minimize the probability of sound and picture distortion during operation. The outdoor unit should be installed perfectly level. The support brackets of the outdoor unit should be securely fastened. Since liquid may flow from the outdoor unit, no objects should be located near it which can be damaged by moisture. The following regulations should be observed during AC operation at low ambient temperatures: Do not install the outdoor init in locations where its air inlet and outlet openings may be directly affected by winds. To avoid wind impact the outdoor unit should be mounted with the intake side facing the wall, and the outlet opening should be provided with a protective screen. The outdoor unit should be installed above the snow cover level to avoid the ingress of snow into the unit.

INDOOR UNIT LOCATION SELECTION

Select a location where the surface can support the weight and vibration of the indoor unit. There should be a sufficient free space for the installation and subsequent maintenance of the indoor unit. There should be enough free space in order not to restrict air circulation and no obstructions on the air discharge side. The indoor unit should be located at least 1 meter away from radio or TV receivers in order to minimize the probability of sound and picture distortion during operation. The impact of direct sunlight and other heat sources should be minimized. The indoor unit should be installed perfectly level. The mounting bracket of the indoor unit should be securely fastened.

INDOOR UNIT MOUNTING DIMENSIONS

MAKING THE HOLE IN THE WALL

Select the location for the wall hole. Before drilling the hole make sure that there are no embedded electrical cables or pipelines inside the wall. Drill a hole, 60 to 80 mm in diameter, at a slight angle towards the outdoor unit. Insert a liner if necessary.

CONNECTING INTER-UNIT ELECTRIC CABLE AND POWER SUPPLY CABLE Refrigerant Tube Flaring

Properly cut the copper tube of the required length with a tube cutter. Remove all burrs from the cut edge of the tube. When deburring the cut hold the tube with the cut end facing down to prevent metal shavings from getting inside the tube. Put a tapered ring nut of the proper size on the tube. Be careful as you will not be able to install the ring nut after flaring the tube end. Flare the tube end using a specialized tool and observing all required procedures relevant for this type of work. Check the resulting flare, it should have the same length and a smooth edge around the whole circumference and a shiny inner surface without scratches. If the flare is defective, cut the flared end away and repeat the flaring process.

Refrigerant Tube Connection

Align the pipelines and tighten the tapered ring nut by hand to a stop. Hold the nozzle from rotating with a spanner and tighten the ring nut with a torque wrench, observing the torque specified in the table.

Page 32

Table 2

Tube size

(mm) φ 6.35 (1/4”) 15~25 φ 9.52 (3/8”) 35~40 φ 12.70 (1/2”) 45~60

Remove the maintenance panel protective covers of the indoor and outdoor units. Loosen the terminal strip screws and properly connect the cores of the inter-unit electrical cable and power cable to the terminals (for some models the indoor units can be shipped with the power cable and plug already connected). Connect the earthing wire with screws to the threaded holes located separately on the maintenance panels. Observe the proper connection of the wires. Securely tighten the terminal strip screws to prevent their loosening. Ensure that the connected wires do not move by pulling on them. Fasten the inter-unit electrical cable in the provided clamps. Reinstall the protective covers on the indoor and outdoor unit maintenance panels.

Torque

(N, m)

Tube Insulation and Wrapping with Tape

The refrigerant tubes should be provided with heat insulation. The refrigerant tube connection fittings, including the outdoor unit valves should also be heat-insulated. The drain tube, if routed indoors, should be provided with heat insulation. Use the supplied tape to tightly wrap the refrigerant tubes, drain tube (hose) and inter-unit electrical cable. The drain tube (hose) should be located at the very bottom of the bundle.

Checkup and Vacuum Testing Procedures

Ensure that the refrigerant tubes and electrical cables are properly connected. Remove the protective caps from the gas and liquid valves in the outdoor unit refrigerant tubes. Ensure that the gas and liquid valves in the outdoor unit refrigerant tubes are closed. Connect the pressure gage manifold and nitrogen bottle to the maintenance port of the outdoor unit gas refrigerant tube. The bottle should be connected via a pressure reducer. The use of compressed air is not allowed because of the presence of moisture. Pressurize the system with nitrogen to 4.15 MPa. Keep the nitrogen bottle with the valve facing up to prevent liquid nitrogen from getting into the system. Check all pipeline connections for leaks, e.g. by applying soap suds. Repair any revealed leaks. Wait for 10-15 minutes and check the pressure in the system. If the pressure drops, inspect the system to find the reason. Disconnect the nitrogen bottle from the pressure gage manifold. Pump the nitrogen out of the system.

REFRIGERANT PIPES, LENGTH AND HEIGHT LIMITATIONS

Min. Tube

length

(m)

2 5

Maximum allowable tube length without additional

refrigerant charge

(m)

Maximum allowable

tube length

models:

7/12 - 20 m,

18/24 - 25 m

Maximum allowable

mounting height

difference between the

indoor and outdoor units

models:

7/12 - 8 m,

18/24 - 10 m

Quantity of additional refrigerant

(g/m)

< 12000 BTU/h > 18000 BTU/h

20 30

Page 33

Connect a vacuum pump to the pressure gage manifold. Turn on the vacuum pump. Evacuate the system to an underpressure of –0.101 MPa. Wait for 5-10 minutes and check the underpressure in the system. If the underpressure decreases inspect the system to find that cause. Disconnect the vacuum pump from the pressure gage manifold. Make sure that the pressure gage manifold and vacuum pump are used properly, carefully read the operating manuals of each device and instrument before use. Fully open the refrigerant valves of the outdoor unit, first the liquid valve, then the gas valve. Disconnect the pressure gage manifold from the outdoor unit gas refrigerant tube maintenance port. Install the protective caps on the gas and liquid refrigerant valves of the outdoor unit.

Refrigerant Charging

These models are supplied with outdoor units charged with R410A grade refrigerants. The systems do not require additional refrigerant charging if the tube length do not exceed the limitations specified above.

Test Operation

Turn on AC power supply. Using the RC unit turn the AC on and check its functionality in different modes. It should be noted that the AC efficiency test should be performed after at least 15 to 20 minutes after the first startup.

WIRING DIAGRAM

INDOOR UNIT

220 V

POWER SUPPLY FROM OUTDOOR UNIT

220 V

OUTDOOR UNIT

POWER SUPPLY FROM INDOOR UNIT

INDOOR UNIT OUTDOOR UNIT

TABLE OF FAULT CODES

E1 Indoor air temperature sensor failure

E2 Outdoor unit heat exchanger temperature sensor failure

E3 Indoor unit heat exchanger temperature sensor failure E4 Indoor unit fan motor failure

Malfunction in the communication line between the outdoor and

indoor units

F0 Outdoor unit fan motor failure

F1 IPM module ( Intelligent Power Module) error

F2 PFC module error

F3 Compressor malfunction

F4 Compressor discharge line temperature sensor failure

F5 Compressor overload safety tripped

F6 Outdoor air temperature sensor failure

F7 Over- or undervoltage protection tripped

F8 Outdoor unit module communication line failure

EEPROM (Electrically Erasable Programmable Read Only Memory)

module failure

FA Suction line temperature sensor failure (4-way valve malfunction)

Page 34

8. SPECIFICATIONS

MODEL CT-65K07 WIFI CT-65K09 WIFI CT-65K12 WIFI CT-65K18 WIFI CT-65K24 WIFI

Power supply V/Hz recommended range - 220-240 /~50, allowable range - 160-260 /~50

Output

Cooling

Nominal power rating W 685 (160~950) 825 (380~1350) 997 (450~1500) 1548 (550~2100) 2070 (560~2700)

Nominal current A 2.97 (0.9~4.3) 3.58 (1.5~5.9) 4.33 (2.0-7.5) 6.9 (2.2-10.2) 9.2 (3.0-11.8)

EER/SEER 3.21/6.2 3.21/6.1 3.21/6.3 3.21/6.3 3.21/6.3

Output

Heating

Nominal power rating W 637 (270~880) 747 (380~1540) 970 (400~1350) 1410 (550~2100) 1880 (450~2600)

Nominal current A 2.77 (1.6~3.9) 3.25 (1.7~6.7) 4.3 (1.6-7.0) 6.3 (2.2-10.2) 8.3 (2.1-11.3)

COP/SCOP 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1 3.61/5.1

Airchange Rate (m

Compressor

Type Inverter Inverter Inverter Inverter Inverter

Manufacturer HITACHI/HIGHLY HITACHI/HIGHLY HITACHI/HIGHLY TOSHIBA/GMCC TOSHIBA/GMCC

Refrigerant g R410A (520) R410A (520) R410A (710) R410A (1030) R410A (1800)

Max. outlet/suction pressure MPa 4/1 4/1 4/ 1 4/1 4/1

Noise level (indoor unit) dB(A) 18 18 19 24 28

Dimensions (WxHxD) mm 690х283х199 690х283х199 750х285х200 837х296х205 900х310х225

BTU/h 7000 (5500-8800) 9000 (4950-10920) 12000 (4780-12280) 18000 (6140-19100) 24000 (5800-25250)

W 2200 (500~3000) 2700 (600~3800) 3500 (800~4100) 5400 (1100~5900) 7500 (1700~7900)

BTU/h 7000 (5500-8800) 9000 (4780-11260) 12000 (3750-13130) 18000 (6140-19790) 24000 (4780-25930)

W 2300 (600~3300) 3000 (800~4200) 3800 (1000~4100) 5500 (1500~6000) 7600 (1800~8000)

/h) 600 6 00 650 900 1150

Indoor Unit

Packaging (WxHxD) mm 759х253х345 759х253х345 818х264х360 878х264х360 1013х294х370

Net weight kg 7.7 7.7 8.5 10.5 11

Gross weight kg 8.7 8.7 9.8 13.2 14

Noise level (outdoor unit) dB(A) 45 45 46 47 49

Dimensions (WxHxD) mm 660х500х240 660х500х240 730х545х285 800х545х315 800х545х315

Outdoor Unit

Packaging (WxHxD) mm 753х488х306 753х488х306 753х488х306 896х596х375 896х596х375

Net weight kg 23 26.6 27.8 36 41

Gross weight kg 26 29.1 30.4 39.4 44.2

Waterproofing class (indoor/outdoor unit) IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4

Electrical protection class (indoor/outdoor unit)

Working temperature

Working temperature range (cooling/heating)

Class I/I I/I I/I I/I I/I

С 16...32 16...32 16...32 16...32 16...32

С +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30 +16...+49/-15...+30

Energy efficiency class (cooling/heating) A++/А+++ A++/А+++ A++/А+++ A++/А+++ A++/А+++

Connecting tubes

liquid mm 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5 6.35х0.5

gas mm 9.52х0.6 9.52х0.6 9.52х0.6 12.7х0.7 12.7х0.7

Page 35

9. DISPOSAL

Upon expiry of its service life the appliance can be disposed of separately from ordinary domestic waste. You can turn it over to a specialized electric and electronic appliance disposal and recycling centre.

10. CERTIFICATION DATA, GUARANTEE

The service life of this item is 10 years since the date of sale to the end user, provided the item will be used in strict accordance with the present manual and the applicable technical standards. Upon expiry of the service life please contact the nearest authorized service centre for suggestions as to further operation of the appliance. The manufacturing date of the appliance is integrated into the serial number (digits 2 and 3 - year, digits 4 and 5 - month of manufacture). Guarantee and post-guarantee maintenance is provided by the General Service Center OOO «Larina-Servis» (Russia, Krasnodar), phone: +7 (861) 991-05-42. The address of the facility authorized with receiving buyer claims, maintenance and repairs is shown on the website https://centek- air.ru/servis, otherwise refer to the store or other legal entity, where you have purchased this appliances.

The product is provided with the Certificate of Conformity:

№ ЕАЭС RU С-CN.ВЕ02.В.03454/21 from 20.02.2021 y.

11. MANUFACTURER AND IMPORTER INFORMATION Imported to EAEU by: OOO «Larina-Elektroniks». Address: Russia,

350080, Krasnodar, ul. Demusa, 14. Phone: +7 (861) 2-600-900.

DEAR VALUED CONSUMER!

The guarantee period for all appliances amounts to 36 months since the date of sale to the end consumer. With this Warranty Card the Manufacturer confirms the proper condition of the appliance and undertakes to repair, free of charge, all defects caused by the Manufacturer’s default.

GUARANTEE MAINTENANCE TERMS

1. The guarantee shall be valid if the following documentation conditions are observed:

– The original Warranty Card shall be filled out correctly and clearly,

indicating the of appliance model, serial number and sale date, the stamp of the seller company and signature of its representative shall be available, as well as the stamps on each coupon and the buyer’s signature in the Warranty Card. The Manufacturer reserves the right to reject guarantee maintenance if the buyer fails to provide the abovementioned documents or if the information contained therein is incomplete, illegible or ambiguous.

2. The guarantee shall be valid if the following operation conditions are observed:

– the appliance is used in strict accordance with the present manual; – the safety rules and requirements are observed.

3. The guarantee does not apply to regular maintenance, cleaning, installation and setup of the appliance at the owner’s location.

4. The guarantee does not apply in the following cases:

– mechanical damage; – normal wear of the appliance; – non-observance of operation requirements or erroneous actions on

the part of the user;

– improper installation or transportation;

– natural disasters (lightning, fire, flood, etc.), as well as any other

causes beyond the Manufacturer’s or Seller’s control;

– ingress of foreign objects, liquids or insects into the inside of the

appliance;

– repairs or modifications to the appliance by unauthorized persons; – use of the appliance for commercial purposes (loads exceeding

normal domestic application), connection of the appliance to utility and telecommunication networks incompliant with national technical standards;

– failure of the following accessories, if replacement of these

is allowed by design and does not involve disassembly of the appliance: a) remote control units, rechargeable batteries, replaceable batteries (power cells), external power supply units and chargers; b) consumables and accessories (packaging, covers, slings, carry bags, mesh screens, blades, flasks, plates, supports, grilles, spits, hoses, tubes, brushes, nozzles, dust collectors, filters, smell absorbers);

– for battery-powered appliances – operation with inappropriate or

depleted batteries;

– for rechargeable battery-powered appliances – any damage

caused by improper battery charging and recharging.

5. The present guarantee is provided by the Manufacturer in addition to the consumer rights determined by the applicable legislation and does not limit these rights in any way.

6. The Manufacturer shall not be made liable for possible damage, directly or indirectly inflicted by CENTEK brand products on people, domestic animals, the consumer’s or third persons’ property if such damage is inflicted as the result of non-observance of appliance installation and operation requirements, deliberate or negligent actions (omission) by the consumer or third persons, as well as of force majeure circumstances.

7. Service centers will only accept appliances in a clean state (there should be no food residues, dust and other contamination on the appliance).

8. Jamming of the lamellas is not a defect of the heat exchanger, and their subsequent editing is not a disclaimer of warranties. It is allowed to operate the product with a wrinkle spot up to 10% of the total air section.

The Manufacturer reserves the right to change the design and specifications of the appliance without prior notice.

Page 36

см. шильдик на внутреннем блоке кондиционера /

кондиционердің ішкі блогындағы нəлді қараңыз /

кондиционердин ички бөлүгүндөгү таблицаны караңыз /

տես օդորակիչի ներքին միավորի անվան ցուցանակը /

see the nameplate on the indoor unit of the air conditioner

Page 37

363738

Page 38

Page 39

Page 40
