РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СПЛИТ-СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
WWW.CENTEK.RU
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Сплит-система кондиционирования воздуха
WWW.CENTEK.RU
Уважаемый покупатель!
Поздравляем Вас с приобретением системы кондиционирования воздуха ТМ «CENTEK»!
СОДЕРЖАНИЕ
1.Меры безопасности ……………………………………………................................................. 3
2.Комплектность ...................……………………………………….......................................…….. 4
3.Описание прибора……………………………………………………......................................……. 5
4.Управление прибором …………………………………………............................................... 6
5. |
Техническое обслуживание и уход за прибором |
............................................ 9 |
6. |
Возможные неисправности и методы их устранения ………..........……….. 10 |
|
7. |

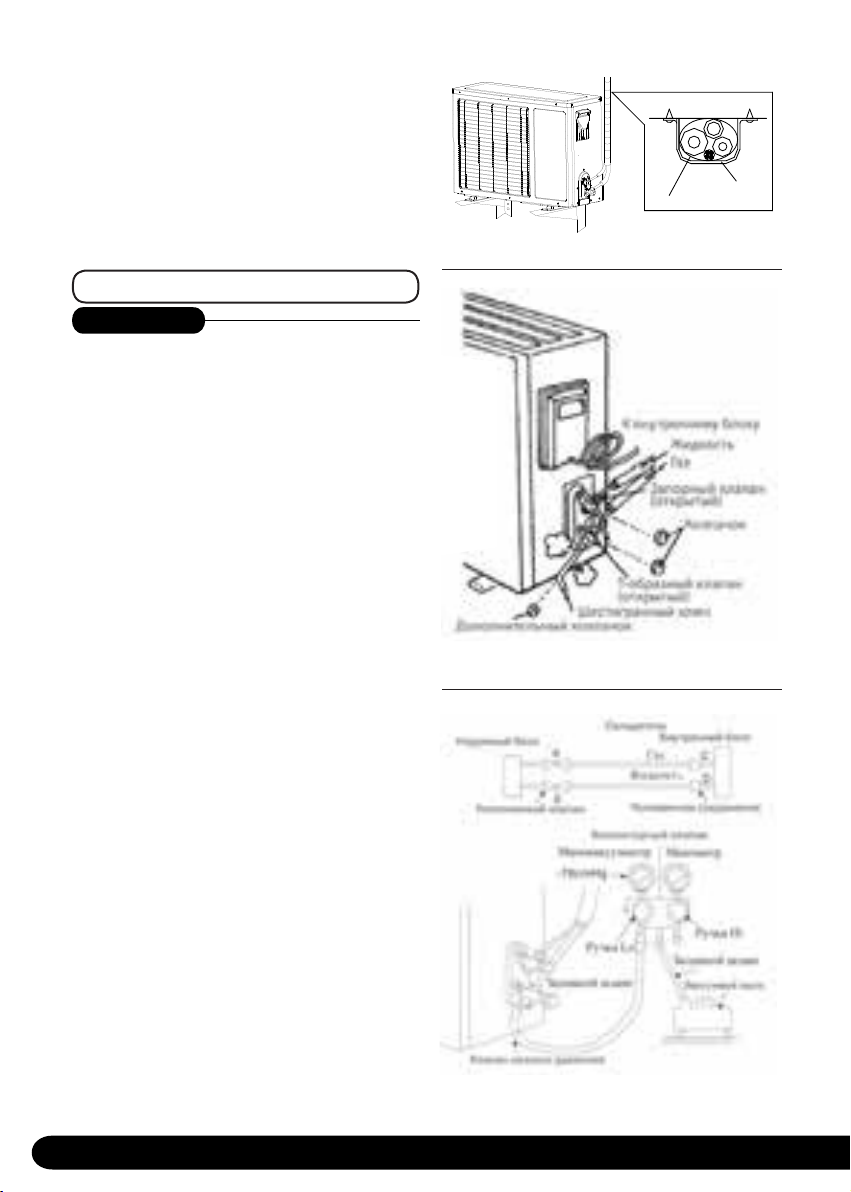

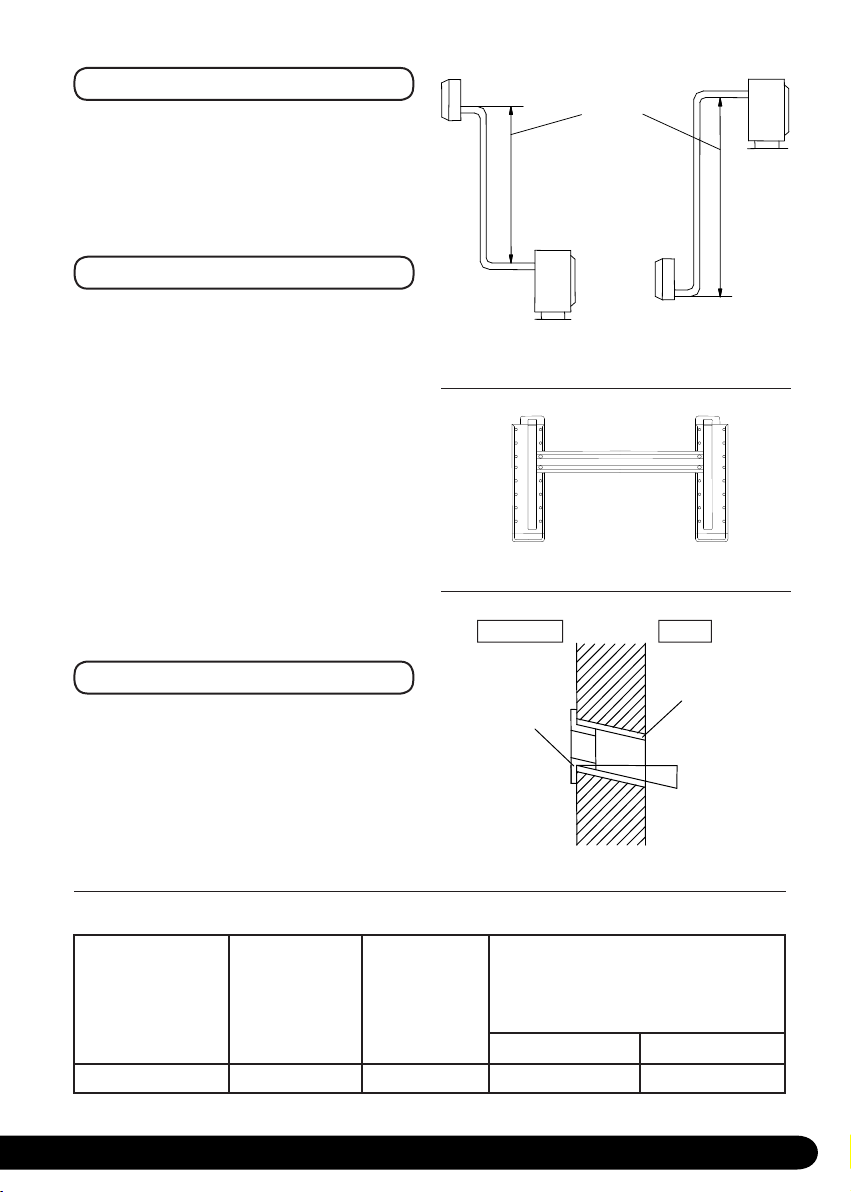

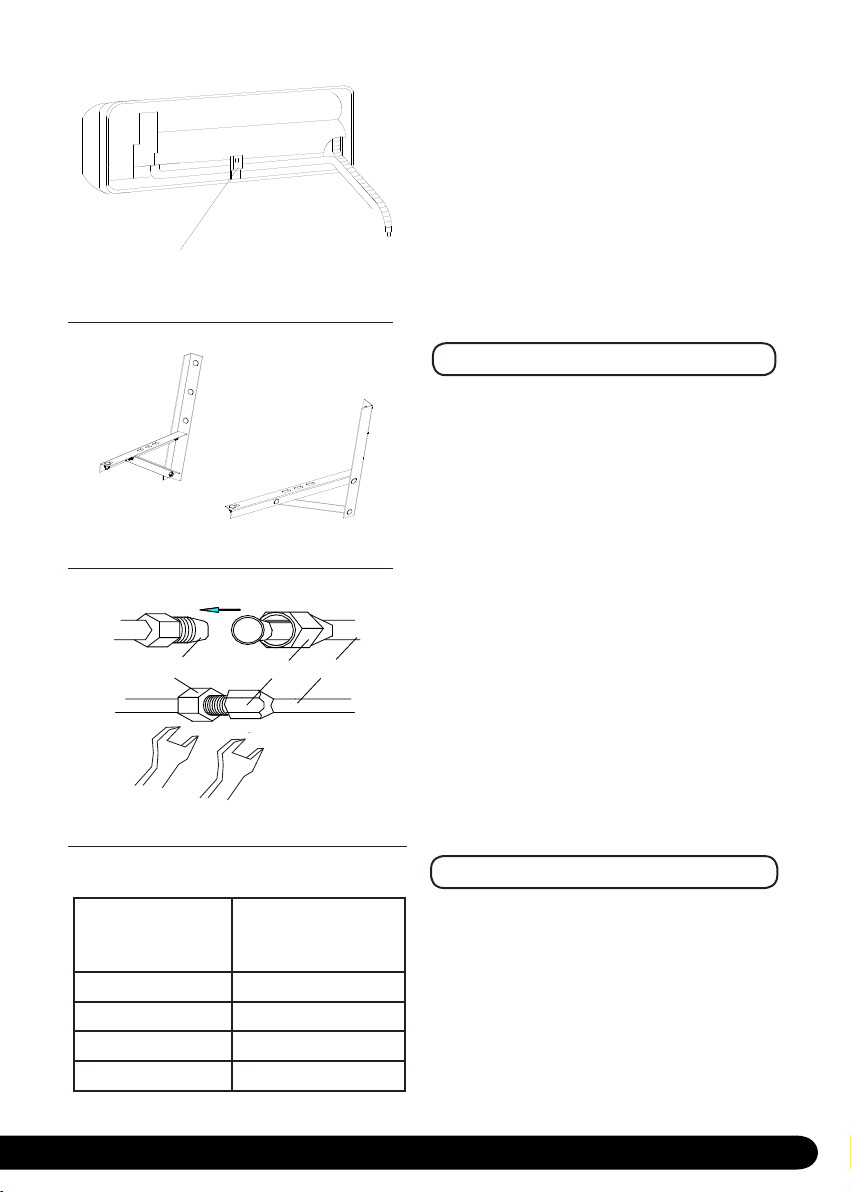

Монтаж сплит-системы .......................................................................................... |
11 |
8.Технические характеристики …………………………………………….........................…. 18
9.Защита окружающей среды, утилизация прибора ………………............….... 19 10. Информация о сертификации, гарантийные обязательства ……....……. 19
11. Информация о производителе, импортере............………..........................… 19
Пожалуйста, перед началом эксплуатации внимательно изучите данную инструкцию, которая содержит важную информацию по правильной и безопасной эксплуатации прибора.
Позаботьтесь о сохранности данной инструкции.
Изготовитель не несет ответственности в случае использования прибора не по прямому назначению и при несоблюдении правил и условий, указанных в настоящей инструкции, а также в случае попыток неквалифицированного ремонта прибора.
Систему кондиционирования воздуха типа «Сплит» (далее сплит-система) должны монтировать только квалифицированные специалисты.
Пожалуйста, не пытайтесь произвести монтаж самостоятельно. Неквалифицированный монтаж может привести
к неправильной работе прибора или выходу его из строя!
1. МЕРЫ БЕЗОПАСНОСТИ
Приобретенный Вами прибор соответствует всем официальным стандартам безопасности, применимым к системам кондиционирования воздуха в Российской Федерации.
Во избежание возникновения ситуаций, опасных для жизни и здоровья, а также преждевременного выхода прибора из строя необходимо строго соблюдать перечисленные ниже условия:
•Используйте соответствующий источник питания согласно информации, указанной в паспортных данных, в противном случае могут произойти серьезные сбои в работе прибора или может возникнуть пожар;
•Ваша сеть электропитания обязательно должна иметь заземление;
•Не допускаете загрязнение вилки электропитания. Всегда плотно вставляйте вилку в розетку электросети. По причине загрязненной или неплотно вставленной вилки может произойти возгорание или поражение электротоком;
•Если Вы длительное время не используете прибор, в целях безопасности выньте вилку из розетки;
•Во время работы прибора не пытайтесь отключить его, используя автоматический выключатель или вытаскивая вилку из розетки - в результате искры может возникнуть пожар;
•Вилка электропитания должна быть плотно вставлена в розетку. В противном случае, это может привести к поражению электрическим током, перегреву и даже возгоранию.
•Не спутывайте, не сжимайте и не тя- нитезасетевойшнур-этоможетпри- вести к его повреждению. Неисправ-
ный сетевой шнур может привести к поражению электрическим током или к пожару;
•Не используйте удлинители и не включайте прибор в розетку, в которую включены другие потребители электроэнергии;
•При возникновении неполадок сна- чала отключите прибор при помощи пульта дистанционного управления (ПДУ), а затем отключите его от электросети;
•Не трогайте поворачивающиеся лопасти. Они могут зажать Ваш палец, а также это может привести к повреждению деталей прибора;
•Не прикасайтесь к кнопкам на внутреннем блоке прибора влажными руками;
•Никогда не вставляйте палки и другие посторонние предметы в отверстия на корпусе прибора во время его работы. Это может привести к травме и выходу прибора из строя;
•Не устанавливайте никакие предметы (в особенности сосуды с водой, либо другими жидкостями) на наружный или внутренний блок прибора;
•Не промывайте прибор водой, это может привести к поражению электротоком;
•При одновременной работе прибора и приборов с открытым пламенем (газовая плита и т.п.) следует часто проветривать помещение. Недостаточное проветриваете может привести к нехватке кислорода;
•Не допускается попадание потока воздуха на газовые горелки и плиты;
•Никогда не допускайте детей к работе с прибором.
3
Не устанавливайте прибор под прямыми солнечными лучами.
Не блокируйте входное или выходное воздушные отверстия, это снизит охлаждающую или нагревающую способности и может привести к выходу прибора из строя.
Длительное пребывание под потоком холодного воздуха приведет к ухудшению Вашего физического состояния и вызовет проблемы со здоровьем.
После использования прибора проветривайте помещение.
Во время работы прибора закройте окна и двери, иначе охлаждающая и нагревающая способности будут снижены.
Данный прибор запрещается устанавливать в помещениях с повышенной влажностью, а также местах выделения паров агрессивных хими- ческих веществ!
При повреждении сетевого шнура или иного другого узла прибора немед-
ленно отключите его от электриче- ской сети и обратитесь в сервисный центр изготовителя. В случае неквалифицированного вмешательства в устройство прибора или несоблюдении перечисленных в данном руководстве правил эксплуатации прибора гарантия аннулируется.
ВНИМАНИЕ!
Данная система кондиционирования воздуха может использоваться только в бытовых целях!
ВНИМАНИЕ!
При возникновении чрезвычайной ситуации в работе прибора (запах гари, посторонний шум и т.п.) немедленно отключите его от электросети.
ВНИМАНИЕ!
Риск поражения электротоком! Никогда не пытайтесь произвести самостоятельный ремонт прибора, это может привести к поражению электротоком.
2. КОМПЛЕКТНОСТЬ |
|
|
- система кондиционирования воздуха типа «Сплит»: |
|
|
наружный блок............................................................................................................................... |
1 |
øò.; |
внутренний блок............................................................................................................................ |
1 |
øò.; |
- монтажная панель внутреннего блока .............................................................................. |
1 |
øò.; |
- пульт дистанционного управления (ПДУ)........................................................................ |
1 øò.; |
|
- батарейка для ПДУ.................................................................................................................... |
2 øò.; |
|
- руководство пользователя ..................................................................................................... |
1 øò.; |
|
- пластиковая гофрированная трубка для слива воды ........................................... |
1 øò. |
|
4
3. ОПИСАНИЕ ПРИБОРА
Входное воздушное отверстие
Выходное воздушное отверстие
Входное воздушное отверстие
Выходное воздушное отверстие
Внутренний блок
1.Лицевая панель
2.Воздушный фильтр
3.Кнопка ручного запуска
4.Жалюзи
5.Приемник сигнала
6.Шнур питания
7.ÏÄÓ
8.Дренажный шланг
9.Хладагент/Труба для жидкости
Наружный блок
10.Отсечный клапан
11.Решетка выходного воздушного отверстия
1.Кнопка ON/OFF (Вкл/Выкл)
2.Кнопка Mode (Режим работы)
3.Кнопка Speed (Скорость вентилятора)
4.Кнопка Turbo (Турбо)
5.Кнопка Swing (Горизонтальное жалюзи)
6.Кнопка Sleep (Сон)
7.Кнопка Anti-FUNGUS (Антиплесень)
8.Кнопка Display (Дисплей)
9.Кнопка EHeater (Недоступна для данной модели)
10.Кнопки SET
11.Кнопка Swing (Вертикальные жалюзи)
12.Кнопка Timer (Таймер)
13.Кнопка Health (Здоровье)
14.Кнопка iFeel (Атмосфера)
15.Кнопка iClean (Самоочистка)
5
4. УПРАВЛЕНИЕ ПРИБОРОМ
ФУНКЦИЯ РУЧНОГО ЗАПУСКА
Если пульт дистанционного управления был утерян, или сели батарейки, Вы можете воспользоваться кнопкой ручного запуска.
Для этого аккуратно приподнимите переднюю панель внутреннего блока и кратковременно нажмите кнопку ручного запуска (3). Сплит-система начнет работать в автоматическом режиме (AUTO). Повторное нажатие на кнопку ручного запуска приведет к выключению прибора.
При попадании прямых солнечных лу- чей на прибор, он может не воспринимать сигнал ПДУ.
Не роняйте и не бросайте пульт дистанционного управления.
Не проливайте воду или сок на ПДУ, если это произошло, используйте мягкую ткань для удаления воды.
Использованные батарейки должны быть утилизированы в соответствии с действующим законодательством странs, в которой используется данный прибор.
ВНИМАНИЕ!
Кнопка ручного запуска используется только для целей тестирования. Для возобновления удаленной работы сплит-системы, используйте пульт дистанционного управления. Форма и место расположения кнопки ручного запуска может меняться.
Для управления сплит-системой применяется беспроводной инфракрасный дистанционный пульт.
Зона эффективной работы ПДУ около 8 м. При использовании ПДУ, направляйте излучатель в сторону приемника сплит-системы. Между ПДУ и прибором не должно быть никаких преград.
Одновременное нажатие двух кнопок приводит к неправильной работе.
Не используйте беспроводное оборудование (например, сотовый телефон) в непосредственной близости к прибору. Это создает помехи, и в таком случае необходимо отключить питание прибора, вытащить штепсельную вилку из электрической розетки, и че- рез некоторое время включить прибор снова.
1.Кнопка ON/OFF (ВКЛ/ВЫКЛ) Нажмите кнопку ON/OFF один раз - прибор включится. При нажатии кнопки повторно - прибор выключится.
2.Кнопка MODE (РЕЖИМ РАБОТЫ) Нажимая эту кнопку, выберите режим работы сплит-системы в следующей по-
следовательности:
АВТОМАТИЧЕСКИЙ→ОХЛАЖДЕНИЕ→
→ОСУШЕНИЕ → ОБОГРЕВ → ВЕНТИЛЯЦИЯ → АВТОМАТИЧЕСКИЙ.
На LCD-дисплее ПДУ высвечиваются соответствующие знаки индикации режимов работы сплит-системы.
Примечание:
Когда выбран режим AUTO (АВТОМАТИЧЕСКИЙ), установленная температура отображаться на LCD-дисплее не будет, сплит-система, в зависимости от температуры воздуха в помещении, автоматически начинает работать в режиме охлаждения или обогрева, создавая комфортные условия для пользователя.
3. Кнопка SPEED (СКОРОСТЬ) Нажимая эту кнопку, выберите скорость вращения вентилятора в следующей последовательности: AUTO→LOW→MID →HIGH.
6
В режиме «AUTO» скорость вентилятора задается автоматически в зависимости от разницы заданной температуры и температуры внутри помещения.
4. Кнопка TURBO (ТУРБО)
Вкл/Выкл функции «ТУРБО». Данная функция доступна только в режиме работы «ОХЛАЖДЕНИЯ» и «ОБОГРЕВ». После запуска данной функции вентилятор начнет вращаться на максимальной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы температура в помещении как можно скорее достигла ранее установленной температуры.
5. Кнопка SWING
Нажатием кнопки SWING можно регулировать положение горизонтального жалюзи под необходимым для Вас углом или включить режим «Качание».
6. Кнопка SLEEP (ÑÎÍ)
При включенной сплит-системе нажмите кнопку SLEEP на ПДУ, сплит-система начнет работать в режиме «СОН». Нажмите кнопку MODE или ON/OFF, чтобы выключить данный режим.
7. Кнопка ANTI-FUNGUS
Данная функция направлена на предотвращение заплесневения испарителя вследствие накопления воды и распространение неприятного запаха.
При активации данной функции, после выключения прибора, перед тем как отключиться, вентилятор внутреннего блока работает дополнительные три минуты, подавая слабый поток. Жалюзи находятся в закрытом положении. Во время выполнения функции и до полного ее окончания не рекомендуется повторно включать сплитсистему.
Примечание: Функция не является заводской настройкой. Для включе- ния функции «АНТИПЛЕСЕНЬ» при выключенной сплит-системе и ПДУ, направьте ПДУ на прибор, нажмите
и удерживайте кнопку ANTI-FUNGUS. Включение режима подтверждается пятью звуковыми сигналами, издаваемыми после первых пяти звуковых сигналов.
Для выключения функции «АНТИПЛЕСЕНЬ» отключите сплит-систему от питания или при выключенном сплитсистеме и ПДУ, направьте ПДУ на прибор, нажмите и удерживайте кнопку ANTI-FUNGUS. Выключение режима подтверждается тремя звуковыми сигналами, издаваемыми после первых пяти звуковых сигналов.
8.Кнопка DISPLAY (ДИСПЛЕЙ) Вкл/Выкл дисплея, во время работы сплит-системы.
9.Кнопка EHEATER
Недоступна для данной модели.
10. Кнопки SET
Эти кнопки служат для изменения зна- чения заданной температуры или для изменения заданного времени вклю- чения/выключения сплит-системы по таймеру.
11. Кнопка SWING
Нажатием кнопки SWING можно регулировать положение вертикальных жалюзи под необходимым для Вас углом или включить режим «Качание».
12. Кнопка TIMER (ТАЙМЕР)
Настройка таймера включения.
При выключенном ПДУ нажмите кнопку ТIMER (ТАЙМЕР). На дисплее отобразится «TIMER ON» (ТАЙМЕР ВКЛ) и время таймера. Диапазон установки времени от 0,5 ч. до 24 ча- сов. Для настройки желаемого времени таймера нажимайте кнопку
» èëè «
. Каждое нажатие этих кнопок задает увеличение или уменьшение времени на полчаса. По достижении 10 часов каждое нажатие этих кнопок задает увеличение или уменьшение времени на один час. Для вклю- чения функции таймера - еще раз нажмите кнопку TIMER (ТАЙМЕР).
7
Настройка таймера выключения.
При включенном ПДУ нажмите кнопку TIMER (ТАЙМЕР). На дисплее отображается «TIMER OFF» (ТАЙМЕР ВЫКЛ) и время таймера. Диапазон установки времени от 0,5 ч. до 24 часов. Для настройки желаемого времени таймера нажимайте кнопку
» èëè «
. Каждое нажатие этих кнопок задает увеличе- ние или уменьшение времени на пол- часа. По достижению 10 часов каждое нажатие этих кнопок задает увеличе- ние или уменьшение времени на один час. Для включения функции таймера - еще раз нажмите кнопку TIMER.
Примечание: В режиме работы по таймеру ПДУ в заданное время автоматически посылает управляющий сигнал на внутренний блок сплитсистемы. Поэтому ПДУ должен находиться в таком месте, из которого сигнал мог бы беспрепятственно достигнуть приемника сигналов ДУ.
13. Кнопка HEALTH (ЗДОРОВЬЕ)
При включении режима «Здоровье» сплит-система, в зависимости от температуры окружающей среды, автоматически начинает работать в режиме охлаждения или обогрева, создавая комфортные условия для пользователя внутри помещения.
14. Кнопка iFEEL (АТМОСФЕРА)
В данном режиме заданная температура воздуха поддерживается не в месте расположения внутреннего блока прибора, а рядом с ПДУ (вблизи пользователя).
15. Кнопка iCLEAN (САМООЧИСТКА) При выключенном ПДУ нажмите кнопку iCLEAN. Данная функция служит для очистки испарителя от пыли, устранения влаги внутри испарителя и предотвращения появления неприятного запаха сырости в испарителе. Время очистки составляет 35 минут.
Для принудительного выключения функции «Самоочистка» нажмите повторно кнопку iCLEAN или кнопку ON/OFF.
ПОРЯДОК РАБОТЫ ПРИБОРА
•В режиме охлаждения или обогрева сплит-система поддерживает заданную температуру с точностью ±1 0Ñ.
•Если заданная температура в режиме охлаждения выше температуры окружающего воздуха более чем на 1 0С – сплит-система будет работать в режиме вентиляции.
•Если заданная температура в режиме обогрева ниже температуры окружающего воздуха более чем на 1 0С – сплит-система будет работать в режиме вентиляции.
•В режиме «AUTO» температура не регулируется вручную, прибор автоматически поддерживает комфортную температуру 23±2 0С. Если температура +20 0С, прибор автоматически начнет работу в режиме обогрева. При температуре +26 0С - прибор вклю- чится в режиме охлаждения
•В режиме «СОН» при работе на охлаждение после первого часа работы заданная температура автоматиче- ски повышается на 1 0С, после второго часа еще на 1 0С. Далее заданная температура остается без изменения.
•В режиме «СОН» при работе на обогрев после первого часа работы заданная температура автоматически понижается на 1 0С, после второго часа еще на 1 0С. Далее заданная температура остается без изменения.
1.После подключения сплит-системы к сети электропитания нажмите кнопку ON/OFF для ее включения.
2.Нажимая кнопку MODE, выберите режим работы сплит-системы или нажмите кнопку HEALTH для вклю- чения режима «Здоровье».
3.Кнопками
установите значе- ние заданной температуры в диапазоне от 16 до 30 0Ñ.
8
