Cenmax VT-200 User manual
Руководство пользователяРуководство пользователя
Руководство пользователя
Руководство пользователяРуководство пользователя

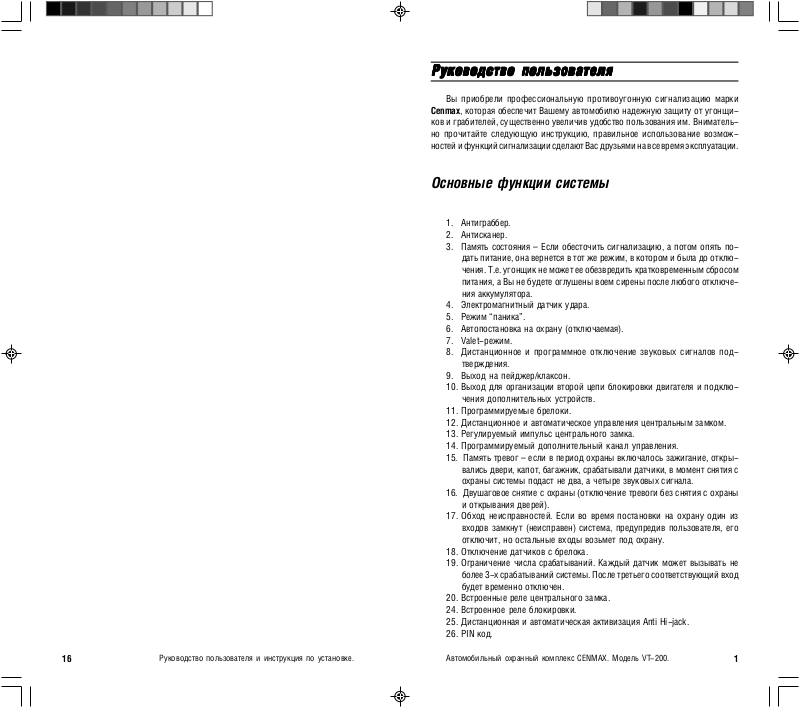

Вы приобрели профессиональную противоугонную сигнализацию марки
Cenmax, которая обеспечит Вашему автомобилю надежную защиту от угонщи−
ков и грабителей, существенно увеличив удобство пользования им. Вниматель−
но прочитайте следующую инструкцию, правильное использование возмож−
ностей и функций сигнализации сделают Вас друзьями на все время эксплуатации.
Основные функции системы
1. Антиграббер.
2. Антисканер.
3. Память состояния – Если обесточить сигнализацию, а потом опять по−
дать питание, она вернется в тот же режим, в котором и была до отклю−
чения. Т.е. угонщик не может ее обезвредить кратковременным сбросом
питания, а Вы не будете оглушены воем сирены после любого отключе−
ния аккумулятора.
4. Электромагнитный датчик удара.
5. Режим “паника”.
6. Автопостановка на охрану (отключаемая).
7. Valet−режим.
8. Дистанционное и программное отключение звуковых сигналов под−
тверждения.
9. Выход на пейджер/клаксон.
10. Выход для организации второй цепи блокировки двигателя и подклю−
чения дополнительных устройств.
11. Программируемые брелоки.
12. Дистанционное и автоматическое управления центральным замком.
13. Регулируемый импульс центрального замка.
14. Программируемый дополнительный канал управления.
15. Память тревог – если в период охраны включалось зажигание, откры−
вались двери, капот, багажник, срабатывали датчики, в момент снятия с
охраны системы подаст не два, а четыре звуковых сигнала.
16. Двушаговое снятие с охраны (отключение тревоги без снятия с охраны
и открывания дверей).
17. Обход неисправностей. Если во время постановки на охрану один из
входов замкнут (неисправен) система, предупредив пользователя, его
отключит, но остальные входы возьмет под охрану.
18. Отключение датчиков с брелока.
19. Ограничение числа срабатываний. Каждый датчик может вызывать не
более 3−х срабатываний системы. После третьего соответствующий вход
будет временно отключен.
20. Встроенные реле центрального замка.
24. Встроенное реле блокировки.
25. Дистанционная и автоматическая активизация Anti Hi−jack.
26. PIN êîä.
16
Автомобильный охранный комплекс CENMAX. Модель VT−200.Руководство пользователя и инструкция по установке.
1
Брелок дистанционного управления
Представляет собой миниатюрный радиопередатчик, питающийся от 12 воль−
товой батарейки (тип 23 А) которой хватает примерно на 1 год эксплуатации. На
брелоке расположены две кнопки управления и индикаторный светодиод. При
нажатии на любую из кнопок радиопередатчик включается и посылает сфор−
мированную внутренним чипом−процессором команду, выполняемую сигна−
лизацией. Брелоки Cenmax по специальному алгоритму постоянно меняют вид
радиокоманд, препятствуя тем самым попыткам вскрыть сигнализацию при
помощи перехвата кода (это называется антиграббер).
Светодиод брелока зажигается при нажатии на кнопки, индицируя работу
передатчика. Уменьшение яркости свечения светодиода или снижение дально−
сти передачи команд говорит о необходимости замены элемента питания.
Обычно в комплекте сигнализации бывает 2 брелока, которые, хоть и отли−
чаются кодами радиокоманд, работают и управляют системой совершенно оди−
наково.
кнопка 1
кнопка 2
Схема подключения
2
Автомобильный охранный комплекс CENMAX. Модель VT−200.Руководство пользователя и инструкция по установке.
15
Подключение к центральному замку
Таблица команд пульта управления сигнализацией
1
3 сек.
3 сек.
Кнопка 2
2
•
•
•
3 сек.
•
3 сек.
•
3 сек.
•
Зажигание ВЫКЛ.
Зажигание ВЫКЛ.
Зажигание ВЫКЛ.
Зажигание ВКЛ.
Зажигание ВКЛ.
Зажигание ВЫКЛ.
Режим охраны или Valet
Зажигание ВЫКЛ.
Зажигание ВКЛ.
Зажигание ВКЛ.
Функция Кнопка 1 Условия
Постановка на охрану.
Снятие с охраны.
Постановка на охрану с
отключенным датчиком
удара и дополнительным
датчиком.
Тихая постановка на охра#
ну и снятие с охраны.
Отпирание дверей.
Запирание дверей.
Режим «Паника».
Режим поиска.
Дополнительный канал
Режим «Valet».
Anti#Hi#jack
ОБОЗНАЧЕНИЯ:
z Нажать кнопку.
z 3 сек. Нажать и удерживать кнопку в течение 3 секунд.
z1 z2 Нажать кнопки в указанной последовательности.
•
•
••
•
•
•
Светодиодная индикация состояний системы
14
z Светодиод мигает – система на охране;
z горит постоянно – Valet режим;
z не горит – система снята с охраны;
z медленно вспыхивает – включился Anti Hi−jack (при включенном зажига−
íèè);
z быстро вспыхивает – задержка перед автопостановкой на охрану.
z мигает двойными вспышками – заблокирован ввод PIN кода;
z дает серии вспышек после снятия системы с охраны до включения зажи−
гания:
по 2 – срабатывал датчик удара или дополнительный датчик;
по 3 – открывались двери;
по 4 – открывались капот или багажник;
по 5 – включалось зажигание.
Автомобильный охранный комплекс CENMAX. Модель VT−200.Руководство пользователя и инструкция по установке.
3
