Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 1

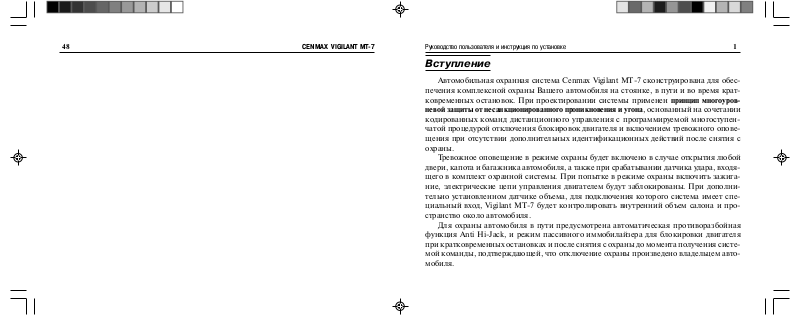

Вступление
Автомобильная охранная система Сenmax Vigilant MT7 сконструирована для обес
печения комплексной охраны Вашего автомобиля на стоянке, в пути и во время крат
ковременных остановок. При проектировании системы применен принцип многоуров
невой защиты от несанкционированного проникновения и угона, основанный на сочетании
кодированных команд дистанционного управления с программируемой многоступен
чатой процедурой отключения блокировок двигателя и включением тревожного опове
щения при отсутствии дополнительных идентификационных действий после снятия с
охраны.
Тревожное оповещение в режиме охраны будет включено в случае открытия любой
двери, капота и багажника автомобиля, а также при срабатывании датчика удара, входя
щего в комплект охранной системы. При попытке в режиме охраны включить зажига
ние, электрические цепи управления двигателем будут заблокированы. При дополни
тельно установленном датчике объема, для подключения которого система имеет спе
циальный вход, Vigilant MT7 будет контролировать внутренний объем салона и про
странство около автомобиля.
Для охраны автомобиля в пути предусмотрена автоматическая противоразбойная
функция Anti HiJack, и режим пассивного иммобилайзера для блокировки двигателя
при кратковременных остановках и после снятия с охраны до момента получения систе
мой команды, подтверждающей, что отключение охраны произведено владельцем авто
мобиля.
Page 2
Для предотвращения несанкционированного доступа в систему предусмотрена за
щита кода радиокоманд на базе технологии кодирования KeeLoqTM, успешно противо
стоящая попыткам перехвата кодов с помощью кодграббера, встроенная функция анти
сканирования, запрещающая отключение сигнализации простым подбором случайных
кодов, а также дополнительная функция предупреждения о снятии с охраны, при программ
ном включении которой, Ваш двунаправленный пульт управления сообщит Вам о лю
бом дистанционном снятии системы с охраны (например, пультом, несанкционирован
но записанным в память системы).
Функция памяти состояний не позволит обезвредить стоящую на охране сигнализа
цию, просто сняв и надев клемму автомобильного аккумулятора, так как в этом случае
включится тревога и сохранится блокировка двигателя.
Прерывание и восстановление питания при отключенной охране не вызовет сраба
тывания сигнализации, чтобы не создавать трудностей, например, при ремонте.
Если питание было отключено, когда сигнализация находилась в режиме Valet, то
последующая его подача вернет сигнализацию в это же состояние.
Во избежание запирания ключей внутри автомобиля, при восстановлении питания
от автомобильного аккумулятора не происходит изменения состояния дверных замков.
Избежать ложных тревог позволит функция обхода неисправной зоны, которая от
ключит неисправный датчик до конца цикла охраны, если он вызвал включение тревоги
8 раз. Все остальные контролируемые зоны и блокировки останутся включенными.
Программируемая функция учета задержки салонного света дает возможность исполь
зовать Vigilant MT7 на любых типах автомобилей. Если же Ваш автомобиль не имеет
Page 3
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 3
такой функции, Vigilant MT7 будет на 20 секунд включать свет в салоне при снятии с
охраны или оставлять свет включенным после закрытия двери. При постановке на охра
ну и включении зажигания свет будет немедленно гаснуть.
Для повышения охранных свойств системы и удобства пользования автомобилем
Сenmax Vigilant MT7 оснащен дополнительными каналами с программным выбором оп
ций:
● Для управления электрическим замком багажника или другим электрическим уст
ройством.
● Для управления внешним устройством дистанционного запуска двигателя или орга
низации внешней нормальноразомкнутой блокировки.
● Сenmax Vigilant MT7 имеет также специальный вход, который в зависимости от
программной установки может быть использован либо как концевик багажника,
либо как вход управления центральным замком от ключа.
● Программируемый вход положительной полярности обеспечит полноценную ох
рану Вашего автомобиля в случае, если двери Вашего автомобиля оборудованы по
ложительными концевиками. Если же полярность концевиков отрицательная, Вы
можете использовать этот вход при совместной работе Vigilant MT7 с внешним
блоком дистанционного запуска двигателя либо включить функцию предупрежде
ния о не выключенном освещении.
Page 4
Приобретая стандартный комплект Сenmax Vigilant MT7, Вы получаете:
Центральный блок управления с полным комплектом для установки.
Выносной модуль связи с антенной.
Двух уровневый датчик удара, который способен различить слабые и сильные удары
по кузову автомобиля, что позволяет сигнализации реагировать на них, либо корот
кой трелью сирены, либо включением полной тревоги.
Двунаправленный пультпейджер, позволяющий управлять охранной системой
и индицирующий причину тревоги.
Стандартный однонаправленный брелок дистанционного управления.
Светодиод для индикации режимов работы сигнализации, предназначенный для ус
тановки в автомобиле.
Кнопку аварийного отключения, место установки которой в автомобиле Вам сле
дует выбрать совместно с Вашим установщиком, с таким расчетом, чтобы обеспе
чить достаточную скрытность ее расположения, с одной стороны, и удобство
пользования, с другой.
Полную инструкцию по управлению всеми режимами Сenmax Vigilant MT7.
Если Вы хотите повысить охранные свойства Вашей сигнализации, мы советуем
Вам приобрести дополнительно двух уровневый датчик объема, способный ре
гистрировать любое движение как внутри автомобиля, так и в непосредственной
близости от него. Сenmax Vigilant MT7 имеет специальный вход для подключе
ния такого датчика.
Page 5
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 5
Пульты дистанционного управления.
Двунаправленный пульт дистанционного управления с функцией пейджера.
Представляет собой миниатюрное приемопередающее устройство с питанием от 1,5
вольтовой батарейки (тип 24А LR03 AAA), которой хватает примерно на 6 месяцев экс
плуатации. На пульте расположены четыре кнопки управления и 5 светодиодов для ин
дикации постановки и снятия системы с охраны и для информирования Вас о причине,
вызвавшей включение тревоги. Нажатие любой из кнопок пульта подтверждается зву
ковым сигналом определенного тона, при этом пе
редатчик формирует и передает кодированную ра
диокоманду, которая меняется при каждом новом на
жатии кнопки, предотвращая таким образом воз
можность перехвата кода Вашей сигнализации код
граббером. При успешном приеме и выполнении
системой команд постановки и снятия с охраны,
пульт управления сообщит Вам об этом дополни
тельными звуковыми сигналами. Отсутствие под
тверждающих звуковых сигналов говорит о том, что
система не выполнила команду.
В случае приема, встроенным в пульт пейджером,
сигнала тревоги, замигает соответствующий свето
диод, включится виброзвонок и звуковой сигнал ин
Кнопка 1
Кнопка 3
Кнопка 2
Кнопка 4
Page 6
дивидуального для каждой зоны охраны тона. Для проверки зоны приема тревожного
сигнала предусмотрен тестовый режим, который Вы можете программно включить или
выключить.
Функция пейджера будет работать только при постановке системы на охрану с помо
щью двунаправленного пульта или при автопостановке на охрану.
Событие Символ Светодиод Звуковой сигнал Звуковые сигналы Виброзвонок
Постановка на охрану ✱ Зеленый Тон сигнала 1 −−−−−
подтверждения
Постановка на охрану с ✱ Зеленый передачи 3 −−−−−
отключением датчиков команды зависит
Снятие с охраны ✱ Зеленый от номера кнопки 2 −−−−−
Команда пульта не принята íåò −−−−−
системой
Батарейка разряжена ✱ Зеленый (мигает Выключен Выключен
при нажатии кнопки)
Индикация тревоги
Открыт капот/багажник Красный Мелодия 1 1раз/5 сек.
Открыта дверь Красный Мелодия 2 1раз/5 сек.
Включено зажигание Красный Мелодия 3 1раз/5 сек.
Предварительная зона датчика *) Красный 2− тональный 1 раз
Основная зона датчика Красный Мелодия 4 1раз/5 cек.
Предупреждение о снятии с Все выключены Мелодия 5 1раз/5 сек.
охраны **)
Тестовый режим ***) Включаются поочередно 1−тональный 5 раз 5 ðàç
подтверждения
выполнения команд
Page 7
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 7
*) Индикация срабатывания предупредительной зоны датчика может быть
программно отключена (переключатель 24 в таблице пользовательских функций).
**) Функция включается программированием (переключатель 26 в таблице пользова
тельских функций).
***) Режим включается программированием (переключатель 15 в таблице установоч
ных функций).
Однонаправленный пульт дистанционного управления сигнализацией.
Миниатюрный радиопередатчик, питающийся от 12 воль
товой батарейки (тип 23 А), которой хватает примерно на 1
год эксплуатации. Существенное снижение дальности при
ема системой команд передатчика говорит о необходимости
замены батарейки. На брелоке расположены три кнопки уп
равления и индикаторный светодиод. Алгоритм формирова
ния и передачи управляющих команд идентичен двунаправ
ленному пульту управления. Однонаправленный пульт пред
назначен только для управления сигнализацией.
ВНИМАНИЕ1При постановке сигнализации на охрану с по
мощью однонаправленного пульта функция пейджера в двунап
равленном пульте работать не будет.
Кнопка 1
Кнопка 2
Кнопка 3
Page 8
Таблица команд (для обоих пультов управления)
Функция Кнопка Кнопка Кнопка Примечание
12 3
Постановка на охрану ● Зажигание ВЫКЛ.
Постановка с отключенными ●1 ●2 Зажигание ВЫКЛ.
датчиками
Тихая охрана ●1 ●2 Зажигание ВЫКЛ.
Запирание дверей ● Зажигание ВКЛ.
Тихая постановка на охрану ●2 ●1 Зажигание ВЫКЛ.
Тихая постановка на охрану с ●2 ●3 ●1 Зажигание ВЫКЛ.
отключенными датчиками
Снятие с охраны ● Зажигание ВЫКЛ.
Отпирание дверей ● Зажигание ВКЛ.
Тихое снятие с охраны ●2 ●1 Зажигание ВЫКЛ.
Паника ● 3 ñåê. Зажигание ВЫКЛ.
Поиск ●3 ñåê. Режим охраны или VALET.
Зажигание ВЫКЛ.
Anti Hi−jack ●3 ñåê. Зажигание ВКЛ.
Page 9
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 9
Дополнительный канал N1:
− отпирание багажника
− или управление другим
электрическим устройством
Дополнительный канал N2:
− управление устройством
дистанционного запуска
Охрана с заведенным двигателем ●2 ●1 Зажигание ВКЛ.
Отключение пассивного Номер кнопки задается Зажигание ВКЛ.
иммобилайзера программированием
●3 ñåê. ●3 ñåê.
●3 ñåê. ●3 ñåê.
●3 ñåê. ●3 ñåê.
● кратковременно нажать один раз
●
3 ñåê. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
1 2 3 последовательность нажатия кнопок
Page 10
Светодиодная индикация состояний.
Охрана включена равномерные короткие вспышки
Включен пассивный иммобилайзер равномерные длинные вспышки
Включен Anti Hijack равномерные короткие вспышки
Предупредительный режим Anti Hijack быстро мигает
Охрана отключена не горит
Автопостановка/перепостановка быстро мигает
Valetрежим горит постоянно
Заблокирован ввод PIN кода двойные вспышки
Необходимая информация.
PIN код.
Для повышения секретности управления сигнализацией в Сenmax Vigilant MT7 пре
дусмотрена возможность использования персонального кода (PIN кода) для аварий
ного отключения сигнализации, входа в режим программирования дополнительных бре
локов, изменения установок программируемых функций, отключения противоразбой
ной функции Anti HiJack.
PIN код может состоять из одной или двух цифр и иметь значение либо от 1 до 9,
либо от 11 до 99 в зависимости от программной установки. При изготовлении системы в
Page 11
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 11
нее записывается код равный 1, однако, мы рекомендуем после установки системы за
дать другое значение PIN кода (как это сделать, прочтите в разделе “Программирова
ние”). Это позволит Вам обезопасить свою охранную систему от несанкционированно
го снятия с охраны.
Для ввода PIN кода используется кнопка аварийного отключения и ключ зажига
ния.
Аварийное отключение сигнализации.
В случае если пульт управления сигнализации отсутствует или неисправен для сня
тия системы с охраны необходимо: открыть дверь ключом, при этом включится режим
тревоги, сесть в автомобиль, включить зажигание и оставить его во включенном поло
жении.
Если Вы установили однозначный PIN код – нажмите кнопку аварийного отключе
ния число раз равное заданному значению PIN кода и выключите зажигание. Если код
введен верно, система снимется с охраны.
Если установлен двузначный код, то, введя первую цифру, как описано выше, снова
включите зажигание и также введите вторую, затем выключите зажигание. Если код вве
ден верно, система снимется с охраны.
Если дважды введен неверный код, система на 2 минуты заблокирует дальнейший ввод
кода. Светодиод при этом будет мигать двойными вспышками.
Page 12
ПРАВИЛА ПОЛЬЗОВАНИЯ
Управление основными режимами охраны
Постановка на охрану.
Чтобы поставить сигнализацию на охрану надо при выключенном зажигании на
жать кнопку 1 пульта, если все двери, капот и багажник закрыты, сирена подаст один
звуковой сигнал, и фонари мигнут один раз. Светодиод системы начнет медленно ми
гать, дверные замки закроются (если автомобиль оборудован приводами блокировки
замков). Если какаялибо из дверей, капот или багажник окажутся незакрытыми, вы
услышите предупредительную трель сирены, а фонари мигнут три раза.
Примерно через 7 секунд после подачи команды пульт управления 1 звуковым сигналом
подтвердит ее выполнение системой. Если система не приняла и не выполнила команду,
подтверждающего сигнала не последует.
Охрана.
В режиме охраны сигнализация контролирует состояние всех имеющихся концевых
выключателей дверей, капота, багажника, включение зажигания, и состояние датчика
удара, а так же, если дополнительно установлены, датчика объема и др.. Кроме того, в
режиме охраны блокируется запуск двигателя. При нарушении какойлибо из зон охра
Page 13
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 13
ны, включается 30 секундный режим тревоги, и соответствующий сигнал передается на
двунаправленный пульт управления.
Тревога.
Если режим тревоги включился, то сирена будет звучать, а сигнальные фонари ми
гать в течение 30 секунд или до отключения их любой кнопкой пульта.
При срабатывании предупредительной зоны датчика удара или внешней зоны до
полнительного датчика, прозвучит короткая трель сирены.
На двунаправленном пульте управления включится соответствующая звуковая, свето
вая , и вибро индикация.
Примечание: Индикация срабатывания предупредительной зоны датчика пультом уп
равления может быть программно отключена.
Снятие с охраны.
Для снятия сигнализации с охраны надо нажать кнопку 2 пульта, сирена подаст 3
звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет, дверные
замки откроются (если автомобиль оборудован приводами блокировки замков). Если в
период охраны включался режим тревоги, то при снятии с охраны система предупредит
Вас об этом дополнительной трелью сирены.
Выполнение системой команды пульт управления подтвердит 2 звуковыми сигналами
примерно через 7 секунд после ее подачи. Если система не приняла и не выполнила команду,
подтверждающих сигналов не последует. При программно включенной функции предупреж
Page 14
дения о снятии с охраны, вместо 2 звуковых сигналов включится 30 секундная мелодия и
виброзвонок, которую можно досрочно отключить нажав любую кнопку пульта. Если Вы
не услышали и не отключили предупреждающую мелодию, пульт управления каждую мину
ту будет подавать двойной звуковой сигнал.
Паника.
Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку 1
включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 отключает
режим. Включение и последующее выключение Паники не изменяет состояния систе
мы, то есть она останется в охране, если находилась в этом режиме, двери, при этом,
останутся запертыми, если же режим охраны был отключен и замки дверей открыты,
постановки на охрану и запирания дверей не произойдет.
Примечание: при программном включении режима дистанционного управления
функцией “комфорт” (переключатель 21 в таблице Установочного программирования)
Паника включаться не будет.
Тихая постановка и тихое снятие с охраны.
Когда необходимо поставить сигнализацию на охрану без звукового подтверждения,
чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 3 непосредственно
(в пределах 3 секунд) перед нажатием кнопки 1. Для снятия с охраны нажмите кнопку 3
перед нажатием кнопки 2.
Page 15
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 15
Выполнение команд в этом случае будет подтверждено только световыми сигнала
ми. В остальном режимы полностью аналогичны постановке и снятию со звуковым под
тверждением. При тихой постановке на охрану звуковое предупреждение о незакрытых
дверях, капоте и багажнике сохраняется, поэтому нет опасности, что Вы оставите свой
автомобиль незапертым. Звуковые сигналы также прозвучат и при тихом снятии с охра
ны, если включалась тревога.
Постановка на охрану с отключенными датчиками.
Если при постановке на охрану возникает необходимость отключить салонные дат
чики, например в том случае, когда в салоне автомобиля требуется оставить пассажиров
или животных, нажмите кнопку 2 не позднее чем через 3 секунды после нажатия кнопки
1. Отключение датчиков система подтвердит одним звуковым и одним световым сигна
лом.
Для постановки на охрану с отключенными датчиками без звукового подтверждения
нажмите кнопки в последовательности 312.
При отключении датчиков за звуковым сигналом пульта управления, подтверждающим
постановку на охрану, последуют 2 дополнительных сигнала, сообщающих о том, что са
лонные датчики отключены.
Охрана с заведенным двигателем.
Для того чтобы поставить автомобиль на охрану при заведенном двигателе (напри
мер, при прогреве) надо перед нажатием кнопки 1 нажать кнопку 3 брелока, тогда акти
Page 16
визируется режим охраны с отключенными датчиками, а так же не будет включена бло
кировка двигателя. Для отключения охраны нажмите кнопки в той же последовательно
сти. Если охрана не была отключена в течение 10 минут или зажигание было выключе
но, или включилась тревога, автоматически включается блокировка двигателя и режим
полной охраны. После включения по любой причине режима полной охраны для сня
тия с охраны нажмите кнопку 2.
При программно включенном режиме Anti Hijack, открыв дверь, введите первую цифру
Вашего PIN кода, дождитесь световых сигналов, подтверждающих отключение Anti Hi
jack, затем закройте дверь и поставьте систему на охрану.
ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время движения ав
томобиля его активизация разрешается системой только в течение 10 секунд после от
крывания и закрывания двери при включенном зажигании, по истечении этих 10 секунд,
включение режима системой запрещается.
Режим тихой охраны.
При включенном режиме тихой охраны сирена в режиме тревоги включаться не бу
дет. Индикация тревоги будет производиться только миганием сигнальных фонарей и
по каналу пейджера.
Для включения режима нажмите кнопку 3 не позднее, чем через 3 секунды после
нажатия кнопки 1. Включение режима система подтвердит дополнительным световым
сигналом.
Page 17
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 17
Двушаговое снятие с охраны.
Если включилась тревога, то, нажав любую кнопку пульта один раз, Вы только вык
лючите сирену и сигнальные фонари (в случае, если причина тревоги устранена, т.е.,
например, закрыта открытая дверь или датчик удара перестал срабатывать). Если же
причина, вызвавшая тревогу, сохраняется, для ее отключения требуется повторное на
жатие на кнопку. Для полного отключения охраны нажмите на кнопку еще раз, после
того как выключите тревогу.
Использование дополнительных охранных функций
Автоматическая перепостановка
(защита от случайного нажатия).
Функция может быть программно отключена.
Если в течение 30 сек. после снятия с охраны не открывалась ни одна из дверей,
капот или багажник, а также не включалось зажигание, система автоматически вернет
ся в режим охраны.
Page 18
Автопостановка.
Функция может быть включена или выключена программированием.
Если функция включена, то после выключения зажигания, открытия и закрытия
двери сигнальные фонари мигнут два раза, светодиод начнет быстро мигать. Если в те
чение 30 секунд после этого все двери, а также капот и багажник останутся закрытыми,
сигнализация встанет на охрану. Замки дверей при этом могут быть заперты или остать
ся открытыми, в зависимости от программной установки функции 12 в таблице Пользо
вательского программирования.
Автоматическое запирание дверей при
включении зажигания.
Через 10 секунд после включения зажигания автоматически запираются электри
ческие замки дверей, при выключении зажигания замки немедленно отпираются. Если
в течение этих 10 секунд какаялибо из дверей окажется открытой, то автоматического
запирания не произойдет во избежание запирания ключей внутри автомобиля. Функция
может быть отключена при установке.
Дистанционное управление центральным замком.
При включенном зажигании замки дверей автомобиля могут быть в любой момент
заперты или открыты нажатием на брелоке кнопок 1 или 2 соответственно.
Page 19
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 19
Тестовый режим пейджера.
Функция поможет Вам определить: находитесь ли Вы в зоне радиосвязи с Вашей
охранной системой или нет.
При программном включении этой функции через 5 минут после постановки системы
на охрану, двунаправленный пульт управления в течение 5 секунд будет подавать звуко
вые и вибрационные сигналы, индикаторные светодиоды будут поочередно включать
ся, если Вы находитесь в зоне приема сигнала от охранной системы.
Anti3Hi3Jack. Защита от разбойного нападения.
Режим можно включить и выключить программированием.
Примечание:
Для того, чтобы активизация AntiHiJack стала возможной, необходимо помимо про
граммного включения функции, обязательно установить для системы двузначный PINкод.
Ваша охранная система оснащена специальной противоразбойной функцией Anti
Hijack, которая будет автоматически активизирована в случае открывания любой две
ри при включенном зажигании. Вы можете также включить Anti Hijack дистанционно,
нажав при включенном зажигании кнопку 3 на 3 секунды.
Если функция программно включена и у Вас требуют отдать ключи и покинуть авто
мобиль, просто выполните требования грабителей, Anti Hijack сам включит тревогу и
заставит грабителей остановиться.
Page 20
Для того, чтобы активизация Anti Hijack не являлась помехой для движения авто
мобиля и у Вас была возможность спокойно отключить его, а также, чтобы не создавать
опасной ситуации на дороге, противоугонная процедура проходит следующие этапы до
момента включения полной тревоги и блокировки двигателя:
1. 30 секундная пауза для ввода отключающего кода. После открывания двери или 3х
секундном нажатии кнопки 3 пульта управления при включенном зажигании сиг
нальные фонари мигнут один раз. Светодиод системы медленно мигает, напоминая
о том, что необходимо ввести отключающий код.
2. Предупредительный режим. Если вы не ввели отключающий код во время 30 секунд
ной паузы, в течение следующих 30 секунд система напомнит Вам об этом с помо
щью коротких звуковых сигналов, светодиод, при этом, будет быстро мигать.
3. Режим тревоги. По окончании этапов 1 и 2, если отключающий код так и не был
введен, система переходит в режим тревоги: включается полная звуковая и световая
сигнализация. При программном включении режима блокировки с имитацией неис
правности, он включится одновременно с включением тревоги. В этом случае бло
кировка двигателя будет осуществляться по следующей схеме: 1 секунда – блоки
ровка ==> 5 секунд – пауза ==> 1 секунда – блокировка ==> 3 секунды – пауза
==> 1 секунда – блокировка ==> 2 секунды пауза ==>1 секунда – блокировка
==> 2 секунды – пауза и т.д. Последний цикл будет повторяться до момента вык
лючения зажигания, после чего двигатель будет окончательно заблокирован и его
не удастся завести до полного отключения Anti Hijack. Если блокировка с имита
цией неисправности программно отключена, двигатель будет заблокирован сразу
Page 21
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 21
после выключения зажигания. Режим тревоги продолжается до момента полного
отключения Anti Hijack...
Отключение Anti3Hi3Jack:
1. Для отключения AntiHiJack в течение 30 секундной паузы 1, а также в течение
предупредительного режима 2, не выключая зажигания, введите кнопкой аварий
ного отключения первую цифру Вашего PIN кода, нажав ее соответствующее число
раз. Если код введен правильно, через 3 секунды сигнальные фонари мигнут два
раза, светодиод погаснет, Anti Hijack отключится.
2. Если Anti Hijack активирован дистанционно, то в течение первых 30 секунд (до на
чала звуковых сигналов), он также может быть отключен повторным 3х секундным
нажатием кнопки 3 того же самого пульта, которым был включен.
3. Когда система уже находится в режиме тревоги 3, то для отключения AntiHiJack,
независимо от способа активизации, требуется ввести полный код аварийного от
ключения, предварительно выключив и снова включив зажигание.
Если дважды введен неверный код, система на 2 минуты заблокирует дальнейший ввод кода.
Светодиод при этом будет мигать двойными вспышками.
ВНИМАНИЕ! Если активизирована противоугонная процедура AntiHiJack, выполне
ние системой любых команд пульта дистанционного управления заблокировано.
Page 22
Для временного предотвращения активизации AntiHiJack можно использовать Valetре
жим.
Режим пассивного иммобилайзера.
Режим включается и выключается программированием
Если режим программно включен, то сразу после открытия двери при выключенном
зажигании включится блокировка двигателя, светодиод начнет мигать равномерными
длинными вспышками. Никакие другие зоны охраны в этом случае активированы не
будут, замки дверей не запираются.
Если после выключения зажигания все двери остаются закрытыми режим иммоби
лайзера автоматически включится через 10 минут.
Для отключения иммобилайзера используется следующая процедура:
Выберите с помощью программирования одну из кнопок пульта (заводская установ
ка кнопка 1).
При этом:
при программном выборе кнопок 1 или 2, для отключения блокировки двигателя
можно использовать любой пульт управления известный системе;
при программном выборе кнопки 3 двунаправленного пульта управления дистан
ционное отключение блокировки будет возможно только двунаправленным пультом, а
при программном выборе кнопки 3 однонаправленного пульта – только однонаправ
ленным;
Page 23
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT7 23
при программном выборе кнопки 4 отключение блокировки будет возможно толь
ко двунаправленным пультом управления.
Чтобы отключить иммобилайзер, нажмите при включенном зажигании запрограмми
рованную кнопку пульта управления. Отключение пассивного иммобилайзера система
подтвердит двумя вспышками сигнальных фонарей.
Если по какимлибо причинам Вы не можете воспользоваться брелоком для отключе
ния иммобилайзера, введите PIN код, так же как при аварийном отключении.
Примечание: При одновременно активированных режимах пассивного иммобилайзера
и Anti Hijack, вводом первой цифры PIN кода оба режима отключатся одновременно.
После такого отключения активизация иммобилайзера при открытии двери будет заб
локирована до первой постановки системы на охрану либо до тех пор, пока при закры
тых дверях зажигание не останется выключенным более 10 минут. Для ввода первой циф
ры PIN кода, нажмите кнопку аварийного отключения необходимое число раз и подож
дите несколько секунд не выключая зажигания. Если код введен правильно, пассивный
иммобилайзер и Anti HIjack отключатся, при этом дважды мигнут сигнальные фонари.
При выключенном режиме Anti Hijack отключить иммобилайзер вводом первой циф
ры PIN кода нельзя.
Если при попытке отключить иммобилайзер, нажата не та кнопка, которая запрог
раммирована для его отключения, немедленно включится тревога, отключить которую
можно следующими способами:
Page 24
1. Нажать нужную кнопку пульта.
2. Ввести полный PIN код.
3. Выключить зажигание, нажать любую кнопку пульта.
В первом и втором случае тревога и блокировка двигателя отключатся одновремен
но. В третьем случае тревога отключится, но блокировка двигателя сохранится до нажа
тия нужной кнопки или ввода правильного PIN кода.
ВНИМАНИЕ! При одновременно активированных пассивном иммобилайзере и Anti
Hijack после нажатия неправильной кнопки, Anti Hijack сразу переходит в режим тре
воги и блокирует двигатель.
Включив программно режим иммобилайзера, помните, что:
после снятия сигнализации с охраны блокировка двигателя сохранится, для ее от
ключения нажмите кнопку пульта, отключающую иммобилайзер, или введите PIN код.
при включенном зажигании и стоящем на охране иммобилайзере система не будет
выполнять никакие команды брелока до снятия иммобилайзера с охраны;
Включение тревоги в режиме пассивного иммобилайзера (второй уровень защиты от не
санкционированного снятия с охраны)
Если система не была поставлена на охрану после включения пассивного иммоби
лайзера, тревога включится только в случае, если нажата неправильная кнопка при его
отключении.
Также Вы можете задать один из 4 режимов включения тревоги после снятия с охра
ны:
Page 25
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT724
1. Тревога включиться только при нажатии неправильной кнопки. (Заводская ус
тановка)
2. Тревога включится, если иммобилайзер не отключен в течение 15 секунд после
открытия двери.
3. Тревога включится, если иммобилайзер не отключен в течение 30 секунд после
открытия двери.
4. Тревога включится, если иммобилайзер не отключен в течение 60 секунд после
открытия двери.
25
Функции диагностики
Предупреждение о неисправности.
Если при постановке на охрану какаялибо дверь, капот или багажник окажутся не
закрыты, Вы услышите дополнительную трель сирены и фонари мигнут 3 раза.
Память тревог.
В случае включения тревоги в период охраны, при снятии с охраны прозвучит до
полнительная трель сирены. Светодиод системы 3 сериями вспышек после включения
зажигания сообщит о причине вызвавшей тревогу:
Page 26
26
Количество вспышек в серии Вид датчика
2 Салонный датчик
3 Концевик двери «»
4 Концевик багажника
(программируемый «» вход)
5 Концевик двери «+»
(программируемый вход)
6 Зажигание
Специальные сервисные режимы
Учет задержки салонного света.
Режим включается программированием.
Если автомобиль имеет функцию задержки салонного света, и программно включен
режим учета задержки, концевики дверей будут взяты под охрану только после того, как
погаснет свет в салоне. Оповещение о не закрытых дверях при постановке на охрану в
этом режиме отсутствует.
Page 27
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT722
27
Отложенная охрана.
Функция может быть включена программно.
Если в течение 5 сек. после открывания двери или багажника нажать кнопку 1 сигна
лизация, как обычно при постановке на охрану, подаст однократный звуковой и свето
вой сигнал, однако охрана и запирание дверей будут включены только после закрыва
ния открытой двери или багажника. Оповещение о не закрытых дверях при постановке
на охрану в этом режиме отсутствует.
Поиск автомобиля.
Если в период, когда сигнализация стоит на охране или находится в Valetрежиме на
3 сек. нажать кнопку 3, сирена издаст один звуковой сигнал, и фонари мигнут шесть раз,
обозначив место автомобиля на стоянке.
Двушаговое отпирание дверей. (только для
автомобилей с двушаговым алгоритмом
центрального замка).
После нажатия на кнопку 2 на пульте, отключающем режим охраны, откроется толь
ко дверь водителя. Повторным нажатием кнопки 2 в течение 3 секунд открываются зам
ки остальных дверей. Функция включается программированием.
Page 28
28
Дистанционное управление функцией “комфорт”
(только при установленном блоке центрального
замка).
При программном включении функции Вы можете, нажимая и удерживая на пульте
кнопку 1, управлять электрическими стеклоподъемниками, включением наружного света
или другим электрическим устройством автомобиля. Канал активизируется после 3х
секундного нажатия на кнопку. Продолжительность импульса определяется временем
удержания кнопки.
Режим Valet.
В этом режиме отключаются все охранные функции системы. Вы можете включить
его, например, когда отдаете автомобиль на сервис, и тогда Вам не придется оставлять
там брелок Вашей сигнализации.
Для включения режима необходимо при отключенной охране и включенном зажи
гании на 3 сек. нажать кнопку аварийного отключения, трижды мигнут сигнальные фо
нари, светодиод системы загорится в постоянном режиме. В Valetрежиме сохраняется
возможность дистанционного управления центральным замком и дополнительными
каналами. Повторное нажатие кнопки аварийного отключения при включенном зажи
гании возвращает систему в режим нормальной эксплуатации, о чем она сообщает тре
мя звуковыми сигналами.
Page 29
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT720
29
Программирование брелоков.
В стандартный комплект Сenmax Vigilant MT7 входит 2 пульта управления: один
двунаправленный и один стандартный, однако сигнализация способна запомнить до 4
пультов в любой комбинации, и если у Вас возникла необходимость увеличить количе
ство пультов для управления Вашей охранной системой, Вы можете запрограммировать
их, используя следующую процедуру:
1. Включите зажигание.
2. Введите первую (или единственную) цифру Вашего PIN кода, нажав кнопку аварий
ного отключения соответствующее число раз.
3. Выключите и снова включите зажигание. Если установлен 2значный PINкод, вве
дите кнопкой аварийного отключения вторую цифру.
4. Закончив ввод кода, выключите и снова включите зажигание. Если код введен пра
вильно, система двойным звуковым сигналом сообщит о входе в режим программи
рования.
5. Нажмите кнопку 1 программируемого пульта. Короткий звуковой сигнал подтвер
дит запись кода пульта в память системы.
6. Для выхода из режима программирования пультов, выключите зажигание и нажми
те кнопку аварийного отключения или подождите 15 секунд. О выходе из режима
система сообщит двойным звуковым сигналом.
Page 30
30
Программирование функций.
Для того чтобы изменить значение PINкода, стереть из памяти системы ненужные
Вам брелоки, включить или выключить Anti HiJack, установить новое значение про
граммируемых функций, необходимо, прежде, выполнить программирование пультов,
описанное выше, причем для этого можно использовать пульт, который уже известен
системе. Затем выполнить следующую процедуру:
1. Закончив программирование пультов, включите зажигание.
2. Введите первую цифру номера программного переключателя, для чего нажмите кноп
ку аварийного отключения число раз равное этой цифре. Каждое нажатие будет под
тверждаться длинным звуковым сигналом.
3. Выключите, включите зажигание и введите кнопкой аварийного отключения вто
рую цифру номера программного переключателя. Каждое нажатие будет подтверж
даться коротким звуковым сигналом
4. Текущее состояние функции отражается светодиодом системы, который горит, если
функция включена и не горит, если выключена.
5. Для включения функции нажмите кнопку 1 пульта, для выключения – кнопку 2.
6. При необходимости изменить значение других функций, выключите и включите за
жигание не позже, чем через 10 секунд и повторите процедуру, начиная с шага 2. По
окончании программирования выключите зажигание и нажмите кнопку аварийно
го отключения, система двойным звуковым сигналом подтвердит выход из режима.
Page 31
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT718
Функция переключателя Заводская Кнопка 1 Кнопка 2
установка
1−1 Автопостановка на охрану ВЫКЛ. ÂÊË. ÂÛÊË.
1−2 Запирание дверей при автопостановке ВЫКЛ. ÂÊË. ÂÛÊË.
1−3 Автоматическая перепостановка на охрану ВКЛ. ÂÊË. ÂÛÊË.
1−4 Запирание дверей при включении зажигания ВКЛ. ÂÊË. ÂÛÊË.
1−5 Звуковые сигналы подтверждения выполнения ВКЛ. ÂÊË. ÂÛÊË.
команд
1−6 Длительность тревоги 30 сек. 30 ñåê. 60 ñåê.
1−7 Anti Hi−jack ВЫКЛ. ÂÊË. ÂÛÊË.
2−1 Режим пассивного иммобилайзера ВЫКЛ. ÂÊË. ÂÛÊË.
2−2 Включение тревоги при не отключении пассивного ВЫКЛ. Для выбора ÂÛÊË.
иммобилайзера после снятия с охраны длительности
задержки
Светодиодная индикация: включения
15 секунд − одиночные вспышки тревоги
30 секунд − двойные вспышки нажать:
60 секунд − тройные вспышки 1 ðàç − 15 ñåê
2 ðàçà − 30 ñåê
3 ðàçà − 60 ñåê
2−3 Режим отложенной охраны ВЫКЛ. ÂÊË. ÂÛÊË.
31
Page 32
32
2−4 Индикация срабатывания предупредительной зоны ВКЛ. ÂÊË. ÂÛÊË.
датчика на двунаправленном пульте управления
2−5 Кнопка отключения пассивного иммобилайзера 1 Нажать выбранную кнопку
пульта управления:
Для входа в режим программирования нажать 1, 2, 3 или 4 (только для
одновременно кнопки 1 и 2. По окончании двунаправленного пульта)
программирования еще раз нажать кнопки 1 и 2
для выхода из режима.
2−6 Функция предупреждения о снятии с охраны ВЫКЛ. ÂÊË. ÂÛÊË.
3−1 Изменение PIN кода 1÷9 (только кнопка 2). 1 Ââîä Ââîä
Изменение PIN кода 11÷99 (кнопка 1+кнопка 2) десятков. единиц.
Нажать Нажать
1÷9 ðàç. 1÷9 ðàç.
3−2 Стирание кодов всех пультов кроме - Нажать обе кнопки вместе
используемого
3−3 Возврат к заводским установкам - Нажать обе кнопки вместе
пользовательских функций
4−6 Переход к установочному программированию Нажать обе кнопки вместе
Page 33
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT716
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Внимание! Эта часть инструкции предназначена только для профессиональных ус
тановщиков.
Общие рекомендации.
Перед началом установки отсоедините “” клемму аккумулятора автомобиля.
1. Центральный блок сигнализации устанавливается внутри салона вдали от источни
ков влаги и нагрева.
2. Модуль связи с антенной, для достижения максимальной эффективности работы
пейджера следует располагать как можно выше, вдали от металлических панелей
кузова и жгутов штатной электропроводки автомобиля.
3. Сирена устанавливается под капотом или в другом недоступном угонщику месте ру
пором вниз или в сторону. Место установки должно быть удалено от источников
нагрева и защищено от попадания воды. В случае установки сирены с автономным
питанием, необходимо обеспечить доступ к замку сервисного ключа.
4. Концевые выключатели капота и багажника устанавливаются в защищенные от вла
ги места недоступные при закрытом капоте или багажнике.
33
Page 34
34
5. Датчик удара устанавливается в салоне автомобиля на металл кузова с помощью са
морезов или приклеивается, как можно ближе к продольной оси автомобиля.
6. Все силовые цепи должны быть защищены плавкими предохранителями на соответ
ствующие токи.
Технические характеристики.
Напряжение питания 9…15 В
Потребляемый ток в режиме охраны 20 мА
Частота радиоканала 433,92 МГц
Диапазон рабочих температур 40…+850С
Максимально допустимый ток
цепи блокировки двигателя 30 А
цепей сигнальных фонарей 10 А
цепей управления центральным замком 15 А
Максимальный радиус действия пультов управления 30 м
Радиус действия канала пейджера 600 м
Тип модуляции сигнала пейджера FM (ЧМ)
Тип модуляции сигнала управления AM (АМ)
Page 35
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT714
Назначение проводов и разъемов центрального блока.
Назначение провода Цвет провода Примечание
1 Выход на сирену Коричневый + 2 À
2 не используется
3 Выход состояния Коричневый/белый «−»300 ìÀ
в режиме охраны
4 Программируемый вход «−» Серый
Функция выбирается
переключателем 2−3 в таблице
установочного программирования
5 Программируемый выход N1(−) Голубой/черный
Функция выбирается
переключателем 2−5 в таблице
установочного программирования
1. Концевик багажника (При дистан−
ционном отпирании багажника в ре−
жиме охраны вход будет отключен, а
через 10 секунд после закрытия ба−
гажника снова взят под охрану)
2. Вход управления центральным
замком (подключить к выходу 5−
проводного актуатора, на котором
«−» появляется в положении «от−
крыто» и исчезает в положении «зак−
рыто»)
1. Отпирание багажника (Подключить
к обмотке внешнего реле управления
замком багажника)
2. Универсальный 1−секундный им−
пульс
35
Page 36
36
6 Зажигание Оранжевый
7 Концевик двери «−» Зеленый
8 Программируемый выход N2 (−) Коричневый/черный
Функция выбирается
переключателем 2−6 в таблице
установочного программирования
Подключить к проводу, на котором
+12В появляется при включении зажи−
гания и не пропадает при включении
стартера.
С программируемой функцией учета
задержки салонного света
(переключатель 2−2 в таблице
установочного программирования).
1. Импульс управления устройством ди−
станционного запуска двигателя (Ïðè
активизации канала в режиме охраны
датчики и блокировки будут отключены,
чтобы не мешать работе системы дис−
танционного запуска двигателя. При по−
вторном 3 секундном нажатии кнопок 1
и 3, включении тревоги и снятия с охра−
ны, система выдаст второй импульс для
выключения блока дистанционного за−
пуска, и если охрана не отключена,
включит блокировки и датчики.
2. Выход для подключения нормально−
разомкнутого реле блокировки (Ïîä−
ключить к обмотке дополнительного
реле)
Page 37
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT712
9 Корпус Черный Надежно подключить к кузову
автомобиля.
10 Питание блока Зеленый/коричневый +12 Â, Ïð. 5À
(Подключить к «+» аккумулятора)
11 НЗ контакт Серый/желтый
12 Запирание ОБЩ контакт Серый/красный
13 НО контакт Красный/желтый
14 НЗ контакт Голубой/желтый
15 Отпирание ОБЩ контакт Голубой/красный
16 НО контакт Красный/черный
17 Программируемый вход “+” Желтый
Функция выбирается
переключателем 1−9 в таблице
установочного программирования
Внутреннее
реле
Внутреннее
реле
1. Концевик двери “+”.
2. Предупреждение о не выключен−
ном освещении. (Подключить к про−
воду питания габаритов).
3. Вход отключения датчиков и бло−
кировок при совместной работе с
блоком дистанционного запуска дви−
гателя. (Подключить к выходу блока
дистанционного запуска, на котором
появляется + при запуске двигателя,
например, к выходу «зажигание»)
Подключить к актуато−
рам замков дверей или
к центральному замку
автомобиля в соответ−
ствие с его конструк−
цией. См. Схемы под−
ключения к централь−
ному замку.
37
Page 38
38
18 Выход на фонари 1 Черный/зеленый Внутреннее реле (Подключить к
проводу питания фонарей).
19 Питание фонарей Красный +12 Â, Ïð. 15À
(Подключить к «+» аккумулятора)
20 Выход на фонари 2 Черный/белый Внутреннее реле (Подключить к
проводу питания фонарей).
Выход светодиода 2−контактный разъем
Вход кнопки аварийного 2−контактный разъем
отключения
Два входа двухуровневых Два 4−контактных
датчиков разъема
Вход модуля связи 3−контактный разъем
Силовой выход блокировки Черные Внутреннее реле
(2 провода) Провода выведены через боковое
отверстие центрального блока
управления. (Подключить в
разрыв блокируемой цепи)
Page 39
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT710
39
Установочное программирование.
Для того чтобы изменить значение программируемых функций, необходимо, прежде,
выполнить программирование пультов, описанное в разделе Правила пользования. Затем
выполнить следующую процедуру:
1. Закончив программирование пультов, включите зажигание.
2. Нажмите кнопку аварийного отключения 4 раза, выключите и снова включите за
жигание, нажмите кнопку аварийного отключения 6 раз, нажмите одновременно
кнопки 1 и 2 пульта управления.
3. Система войдет в режим установочного программирования, подтвердив это звуко
вым сигналом.
4. Введите первую цифру номера программного переключателя, для чего нажмите кноп
ку аварийного отключения число раз равное этой цифре. Каждое нажатие будет под
тверждаться длинным звуковым сигналом.
5. Выключите, включите зажигание и введите кнопкой аварийного отключения вто
рую цифру номера программного переключателя. Каждое нажатие будет подтверж
даться коротким звуковым сигналом
6. Текущее состояние функции отражается светодиодом системы, который горит, если
функция включена и не горит, если выключена.
7. Для включения функции нажмите кнопку 1 пульта, для выключения – кнопку 2.
Page 40
40
8. При необходимости изменить значение других функций, выключите и включите за
жигание не позже, чем через 10 секунд и повторите процедуру, начиная с шага 2. По
окончании программирования выключите зажигание и нажмите кнопку аварийно
го отключения, система двойным звуковым сигналом подтвердит выход из режима.
Page 41
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT78
41
Функция переключателя Заводская Кнопка 1 Кнопка 2
1−2 Длительность импульса центрального замка 0,6 сек. 0,6 ñåê. 4 сек.
1−5 Тестовый режим пейджера ВЫКЛ. ÂÊË. ÂÛÊË.
1−6 Двушаговое отпирание ВЫКЛ. ÂÊË. ÂÛÊË.
****
1−7 Блокировка с имитацией неисправности ВЫКЛ. ÂÊË. ÂÛÊË.
1−8 * 20 сек. импульс запирания ВЫКЛ. ÂÊË. ÂÛÊË.
1−9 Режим работы программируемого входа (+) Концевик двери Концевик двери
Светодиодная индикация:
Концевик двери – горит постоянно
Предупреждение о не выключенном освещении – одиноч−
ные вспышки
Вход отключения датчиков и блокировок – двойные
вспышки
2−1 Дистанционное управление функцией “комфорт”. ВЫКЛ. ÂÊË. ÂÛÊË.
**
2−2 Учет задержки салонного света ВЫКЛ. ÂÊË. ÂÛÊË.
2−3 Программируемый вход “−“ Концевик Концевик Управление
2−5 Программируемый дополнительный канал N1 Открывание Открывание Универсальный
2−6 Программируемый дополнительный канал N2 Дистанционный Дистанционный Нормально−
установка
Для выбора функ−
(+) (+)
багажника багажника центральным
багажника багажника 1−секундный
запуск запуск разомкнутая
ции нажать:
1 раз – предуп−
реждение о не
выключенном ос−
вещении
2 раза – вход от−
ключения датчи−
ков и блокировок
замком
импульс
блокировка
Page 42
42
* Только при наличии блока центрального замка.
** Только при наличии блока центрального замка. Длительность импульса опреде
ляется продолжительностью нажатия на брелоке кнопки 1.
Внимание! Не допускается включение режимов 18 и 21 в случае прямой коммута
ции актуаторов на силовых реле во избежание выхода актуаторов из строя.
**** Двушаговое отпирание дверей. (только для автомобилей с двушаговым алгоритмом
штатного центрального замка).
После нажатия на кнопку 2 на брелоке, отключающем режим охраны, сигнализация
выдает первый импульс на открывание двери водителя. Повторным нажатием этой кноп
ки после снятия системы с охраны открываются замки остальных дверей. Функция вклю
чается программированием. Сигнализация не имеет специальных проводов для реализа
ции данной функции, но может путем программирования быть адаптирована к соответ
ствующей штатной системе автомобиля.
Page 43
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT76
Схема подключения
43
см. далее
Page 44
44
см. выше
Page 45
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT74
Подключение к центральному замку
45
Page 46
46
Page 47
Руководство пользователя и инструкция по установкеCENMAX VIGILANT MT72
47
Loading...
