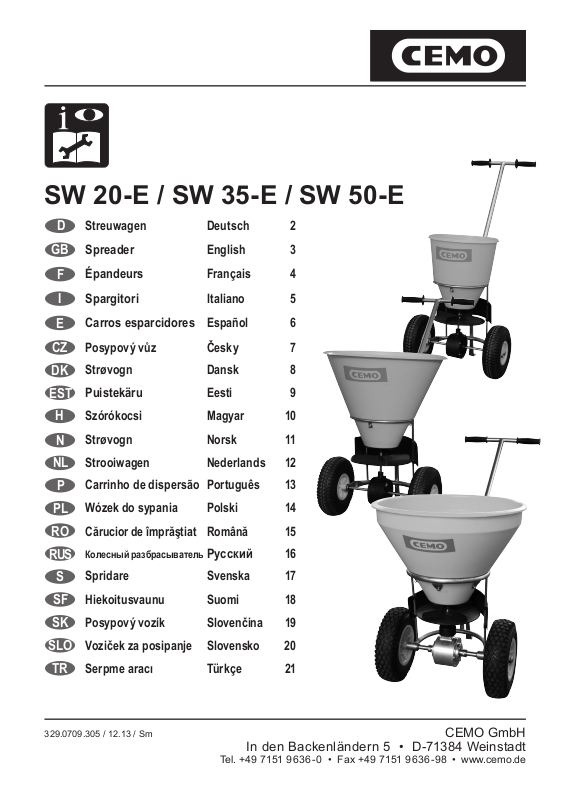

Page 1

SW 20-E / SW 35-E / SW 50-E

Streuwagen Deutsch 2

Spreader

Épandeurs

Spargitori

Carros esparcidores

Posypový vůz Česky 7 Strøvogn Dansk 8

Puistekäru

EST

Szórókocsi Magyar 10

Strøvogn

Strooiwagen

Carrinho de dispersão Português 13

Wózek do sypania

Cărucior de împrăştiat Română

Колесный разбрасыватель Русский

RUS

Spridare

Hiekoitusvaunu

Posypový vozík Slovenčina 19

English 3

Français 4

Italiano 5

Español 6

Eesti 9

Norsk 11 Nederlands 12

Polski 14

Svenska 17

Suomi 18

Voziček za posipanje Slovensko 20

SLO

Serpme aracı

329.0709.305 / 12.13 / Sm CEMO GmbH

Türkçe 21

In den Backenländern 5 • D-71384 Weinstadt

Tel. +49 7151 9636- 0 • Fax +49 7151 9636 -98 • www.cemo.de

Page 2

Streutabelle

Streumenge in g/m²

Streubreite: 3 m Fahrgeschwindigkeit: 5 km/h

Öffnungsstellung Splitt (3,5) Salz

½ 12 6 ¾ 35 13 1 55 20

Hinweis: Die oben angegebene Streumenge in g/m² ist bei einer Streubreite von 3 m und einer Fahr geschwindigkeit von ca. 5 km/h gemessen worden. Die ange

gebenen Werte sind Richtwerte und können je nach Eigenschaft des Streumittels mehr oder weniger stark abweichen. Bei einer Änderung der Fahr geschwindigkeit ändert sich die Streuäche und die Werte sind entsprechend umzurechnen.

Empfehlung: Für die Ermittlung der genaueren Streumenge empfehlen wir eine Streukontrolle z. B. durch Abstreuen einer abgemessenen Fahrstrecke.

Streumittel

Die Streuer SW 20-E, SW 35-E und SW 50-E sind zum Ausbringen von Salz, Sand und Kies auf Wegen, Straßen, Schulhöfen, Parkplätzen usw. bei Schnee und Eis besonders geeignet.

• Granulat im Allgemeinen, gekörnter und pulverförmiger

Dünger, Sand, Salz, Kies usw. Beim Produktwechsel muss das Gerät sorgfältig gereinigt werden. Korngröße max. 5 mm.

Das Streuen mit diesem Gerät erfolgt durch Betätigung des Hebels c, über den die Streumenge variiert werden kann.

Pegehinweis

Material und Qualität:

Alle CEMO Streuwagen SW20-E, SW35-E und SW 50-E sind aus Edelstahl gefertigt. Entgegen der häug verwendeten Bezeichnung „rostfrei“ kann auch bei Edelstahl Rostbildung nie vollkommen ausgeschlossen werden, sondern das Material ist lediglich „korrosionsträge“. Abhängig von der verwendeten Legierung kann Edelstahl hochgradig rost-resistent, dafür aber sehr weich (vgl. Küchen-Besteck) oder weniger rost-resisten, dafür aber sehr hart sein.

Korrosion / Rostecken:

Korrosion bzw. Rostecken entstehen durch schlechte

Pege bzw. unsachgemäße Verwendung. Ihr Streuwagen sollte regelmäßig gereinigt, getrocknet und geölt werden, um Rost und Korrosion zu verhindern. Dies ist sehr wich tig, wenn Sie Ihren Streuwagen in feuchter Umgebung oder in Verbindung mit Streusalz benutzen. Nach der Reinigung sollten Sie insbesondere die beweglichen Teile mit einem leichten, rostlösenden oder feuchtigkeitsverdrängenden Öl (z. B. WD-40) pegen. Polieren Sie die Oberächen mit einem nicht metallischen Scheuertuch oder einer weichen Bürste.

Reinigungsmethoden:

Abhängig davon, womit Ihr Streuwagen in Berührung gekommen ist, gibt es unterschiedliche Reinigungsmethoden:



Ist Ihr Streuwagen mit Streusalz bzw. Salzwasser in Be-

rührung gekommen, muss er sorgfältig mit Süßwasser abgespült, getrocknet und mit einem feuchtigkeitsverdrängenden Produkt gepegt werden.



Haben sich Schmutz oder klebrige Substanzen

angesammelt, reinigen Sie Ihren Streuwagen mit einer Lösung aus mildem Reinigungsmittel und Wasser.



Um Teer und ähnliche Substanzen zu entfernen, reini-

gen Sie Ihren Streuwagen mit Terpentin oder Spiritus. Benutzen Sie keine chlorhaltigen Produkte.



Trocknen Sie Ihren Streuwagen nach der Reinigung

sorgfältig und ölen Sie ihn mit einem leichten, rostlösenden oder feuchtigkeitsverdrängenden Öl (z. B. WD-40) oder wasserabweisenden Produkt nach. Achten Sie insbesondere darauf, dass kein Wasser in den beweglichen Teilen zurückbleibt, das zu Korrosion führen kann.

Reifendruck:

Der Reifenluftdruck muss in regelmäßigen Abständen kontrolliert werden. Der Sollwert beträgt 2,0 bar. Damit ist die optimale Traktion der Räder gegeben.

Technische Daten

Tri c hte rinhalt

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 7 0 /27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Gewicht

Maße Streubreite

Höhe Breite Länge Splitt/Sand/Salz

/3 - 9

Page 3

Spreading table

Spread volume in g/m

Spread width: 3 m Travel speed: 5 km/hours

Aperture position Grit (3.5) Salt

½ 12 6 ¾ 35 13 1 55 20

Note: The spread volume listed in g/m² has been measured at a spread width of 3 m and a travel speed of approx. 5 km/hours (3.1 mph). The values listed are guide values; actual values may differ considerably depending on the characteristics of the material spread. The area of spreading varies with the travel speed, and the values should be recalculated accordingly.

Recommendation: To determine the exact spread volume, we recommend carrying out a calibration spread, e.g. spreading along a measured path.

Gritting material

The SW 20-E, SW 35-E and SW 50-E spreaders are particularly suitable for spreading salt, sand and gravel on paths, roads, schoolyards, parking areas, etc. under snow and ice conditions.

• Granular material in general, granulated and powdered fertiliser, sand, salt, gravel, etc.

The equipment must be carefully cleaned when changing the product. Grain size up to 5 mm.

Spreading quantity is set using a lever c which regulates the amount of material spread.

Note on care

Material and quality:

All CEMO SW20-E, SW35-E and SW 50-E spreaders are made from stainless steel. Contrary to the frequently used designation “rustproof”, the formation of rust can never be entirely ruled out for stainless steel either. This material merely corrodes less readily. Depending on the alloy used, the stainless steel can be highly rust resistant but very soft (cf. kitchen utensils) or less rust resistant but very hard.

Corrosion/rust spots:

Corrosion or rust spots result from poor care or improper use. Your spreader should be cleaned, dried and oiled at regular intervals to prevent rust and corrosion. This is very important if you use your spreader in a damp environment or in connection with road salt. After cleaning, you should treat the moving parts in particular with a light, rust-dissolving or water-displacing oil (e.g. WD-40). Polish the surfaces with a non-metallic scouring cloth or a soft brush.

Cleaning methods:

Depending on the materials with which your spreader came into contact, there are various cleaning methods:



If your spreader came into contact with road salt or salt

water, it must be carefully rinsed with fresh water, dried and treated with a water-displacing product.



If dirt or sticky substances have accumulated, clean

your spreader with a solution of mild detergent and water.



To remove tar and similar substances, clean your

spreader with turpentine or methylated spirit. Do not use any products containing chlorine.



Carefully dry your spreader after cleaning and oil it

with a light, rust-dissolving or water-dispersing oil (e.g. WD-40) or a water-repelling product. Pay particular attention to ensure that no water remains in the moving parts, which could lead to corrosion.

Tyre pressure:

The tyre pressure must be checked at regular intervals. The pressure should be set to 2.0 bar (29 psi). This ensures optimal wheel traction.

Technical data

Hopper content

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70/27, 6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Weight

Dimensions Spread width

Height Width Length Grit/sand/salt

/3 - 9

Page 4

Tableau concernant l’épandage

Volume d’épandage en g/m²

Largeur d’épandage : 3 m Vitesse de déplacement : 5 km/h

Position d’ouverture Gravillons (3,5) Sel

½ 12 6 ¾ 35 13 1 55 20

Remarque : Le volume d’épandage en g/m² indiqué ci-dessus a été mesuré pour une largeur d’épandage de 3 m et une vitesse de déplacement d’environ 5 km/h. Les valeurs indiquées sont des valeurs approximatives et peu vent varier plus ou moins fortement suivant les propriétés du matériau d‘épandage. En cas de modication de la vitesse de déplacement, la surface d’épandage change et les valeurs sont à convertir en conséquence.

Recommandation : Pour le calcul d’un volume d’épandage exact, nous recommandons d‘effectuer un contrôle d‘épandage, par exemple en épandant une distance de déplacement mesurée.

Matériaux d’épandage

Les épandeurs SW 20-E, SW 35-E et SW 50-E conviennent particulièrement pour l’épandage de sel, de sable et de gravillons sur les sentiers, routes, cours d’écoles, parkings etc. en cas de neige et de verglas.

• Granulés en général, engrais sous forme de grains ou de poudre, sable, sel, gravillons, etc.

Lors d’un changement de matériau, il convient de nettoyer soigneusement l’appareil. Gravillons d’une taille de grains max. 5 mm.

L’épandage au moyen de cet appareil s’effectue en actionnant le levier c, par lequel il est possible de régler le volume d‘épandage.

Consignes d’entretien

Matériaux et qualité :

Tous les épandeurs SW20-E, SW35-E et SW 50-E de CEMO sont en acier spécial. Contrairement à la désignation souvent employée « inoxydable », avec l’acier spécial, la formation de rouille ne peut jamais être véritablement exclue, le matériau est simplement « à faible corrosion ». En fonction de l’alliage utilisé, l’acier spécial peut être hautement résistant à la rouille, dans ce cas il est très mou (tels les couverts de cuisine) ; ou moins résistant à la rouille, mais dans ce cas il est très dur.

Corrosion / Taches de rouille :

La corrosion et les taches de rouille sont le signe d’un entretien insufsant ou d’une utilisation inappropriée. Votre épandeur doit être régulièrement nettoyé, séché et huilé an d’éviter toute trace de rouille ou de corrosion. Cela est d’autant plus important si vous utilisez votre épandeur dans un environnement humide ou avec du sel d’épandage. Après le nettoyage, il est impératif d’entretenir tout particulièrement les pièces mobiles en pulvérisant de l’huile dégrippante ou un lubriant résistant à l’humidité (par ex. WD-40). Polir ensuite les surfaces à l’aide d’une serpillière non métallique ou d’une brosse souple.

Méthodes de nettoyage :

Il existe différentes méthodes de nettoyage selon la

matière avec laquelle votre épandeur entrera en contact :



Si votre épandeur entre en contact avec du sel d’épan-

dage ou de l’eau salée, le rincer à l’eau douce, puis le sécher et pulvériser un lubriant résistant à l’humidité.



Si votre épandeur a amassé de la saleté ou des

substances poisseuses, le nettoyer avec une solution à base de détergent doux et d’eau.



Si votre épandeur est recouvert de goudron ou de

substances similaires, le nettoyer avec de la térébenthine ou une solution à base d’alcool. Ne pas utiliser de solution chlorée.



Après le nettoyage, sécher soigneusement l’épandeur

et le lubrier avec de l’huile dégrippante, un lubriant résistant à l’humidité (par ex. WD-40) ou un produit hydrofuge. Veiller surtout à ce que de l’eau ne stagne pas au niveau des pièces mobiles, cela engendrerait de la corrosion.

Pression des pneus:

La pression des pneus doit être contrôlée à intervalles réguliers. La valeur nominale est de 2,0 bar. La traction des roues est alors optimale.

Caractéristiques techniques

Contenu entonnoir

l kg/

SW 20-E 19 23/ 50 9/19,5 70/27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/769,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

livre

Poids

kg/

livre

Dimensions Largeur d’épandage

Hau teur Largeur

cm/

pouce

Longueur Gravillons/sable/sel cm/

pouce

cm/

pouce

m pied

/3 - 9

Page 5

Tabella di spargimento

Quantità di spargimento in g/m²

Larghezza di spargimento: 3 m Velocità di marcia: 5 km/h

Regolazione dell’apertura Pietrisco (3,5) Sale

½ 12 6 ¾ 35 13 1 55 20

Nota:

la quantità di spargimento indicata in g/m2 è stata misurata considerando una larghezza di spargimento di 3 m ed una velocità di marcia di circa 5 km/h. I valori riportati sono a titolo indicativo e possono subire variazioni più o meno rilevanti in funzione delle caratteristiche del prodotto da spargere. Modicando la velocità di marcia varia anche la supercie di spargimento ed i valori devono essere ricalcolati di conseguenza.

Suggerimento: per calcolare la quantità di distribuzione esatta è consigliabile eseguire una verica, ad es. cospargendo una specica distanza misurata.

Materiale da spargere

I modelli SW 20-E, SW 35-E e SW 50-E sono adatti per lo spargimento di sale, sabbia e pietrisco su viottoli, marciapiedi, stradine private, parcheggi, entrate esterne di garage contro la neve e le gelate invernali.

•

Concimi granulari in genere, concimi pellettati (antiparassitari, diserbanti), concimi in polvere (NON CON-

SIGLIATI) e sale, sabbia, ghiaietto o miscele di essi. Pulire accuratamente l’attrezzo quando si passa da un materiale all’altro. Grani di dimensioni massime pari a

5 mm.

Il sistema di spargimento di questa macchina si compone di una leva c che spostandosi nel senso longitudinale varia la quantità di materiale da spargere.

Manutenzione

Materiale e qualità:

Tutti gli spargitori CEMO SW20-E, SW35-E e SW 50-E sono realizzati in acciaio. Contrariamente alla denominazione spesso usata di “inossidabile”, anche con l’acciaio legato non si può completamente escludere che si formi della ruggine. Il materiale è solamente a “corrosione molto lenta”. In funzione della lega utilizzata, l’acciaio legato può essere altamente resistente alla ruggine, ma molto morbido (si vedano le posate da cucina), oppure poco resistente alla ruggine, ma molto duro.

Corrosione / macchie di ruggine:

La corrosione e le macchie di ruggine derivano da una cattiva cura o da un utilizzo non idoneo. Lo spargitore dovrebbe essere pulito con regolarità, asciugato e oliato, afnché si possano evitare corrosione e ruggine. Ciò è molto importante se si usa lo spargitore in un ambiente umido o con sale antigelo. Dopo la pulizia è opportuno trattare soprattutto le parti mobili con un olio che sia leggero, solvente la ruggine o che impedisca la penetrazione di umidità (ad es. WD-40). Lucidare le superci con un panno non metallico o con una spazzola morbida.

Metodi di pulitura:

A seconda del materiale con cui lo spargitore è venuto a contatto, sono diversi i metodi per pulirlo:



Se è venuto a contatto con sale antigelo o con acqua

salata, deve essere sciacquato accuratamente con acqua dolce, asciugato e trattato con un prodotto antiumidità.



Se si sono accumulate sostanze collose o sporcizia,

pulire lo spargitore con una soluzione composta da detergente e acqua.



Per rimuovere bitume e altre sostanze simili, pulire lo

spargitore con trementina o spirito. Non usare prodotti a contenuto di cloro.



Asciugare accuratamente lo spargitore dopo la pulizia

e oliarlo con un olio che sia leggero, solvente la ruggine o che impedisca la penetrazione di umidità (ad es. WD-40), oppure con un prodotto idrorepellente. Prestare particolare attenzione a che nelle parti mobili non rimanga acqua che possa causare corrosione.

Pressione dei pneumatici deve essere:

La pressione dei pneumatici deve essere controllata ad intervalli regolari. Il valore nominale è pari a 2,0 bar. In tal modo viene garantita la trazione ottimale delle ruote.

Caratteristiche tecniche

Capacità tramoggia

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 7 0 / 2 7,6 50/19,7 43 /17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Peso

Dimensioni Larghezza di

Altezza Larg

hezza

Lung hezza

spargimento

Pietrisco/ Sabbia/Sale

/3 - 9

Page 6

Tabla de esparcimiento

Cantidad esparcida en g/m

Ancho de esparcimiento: 3 m Velocidad de avance: 5 km/h

Ajuste de la abertura Gravilla (3,5) Sal

½ 12 6 ¾ 35 13 1 55 20

Nota: la cantidad esparcida indicada arriba en g/m se midió con un ancho de esparcimiento de 3 m y una velocidad de avance de 5 km/h aproximadamente. Los valores indicados sirven sólo como orientación y pueden variar con mayor o menor intensidad dependiendo de las propiedades de la sustancia que se desee esparcir. Si varía la velocidad de avance se modica la supercie de esparcimiento y se deben recalcular los valores según corresponda.

Consejo: para determinar la cantidad esparcida con mayor precisión se recomienda utilizar un control de esparcimiento, por ejemplo, esparciendo la sustancia en una distancia medida previamente.

Materiales esparcibles

Los Esparcidores SW 20-E, SW 35-E y SW 50-E resultan especialmente idóneos para esparcir sal, arena y grava sobre caminos, calles, patios de escuela, espacios de estacionamiento, etc. en caso de heladas o nevadas.

• Granulados en general, fertilizantes granulados y en polvo, arena, sal, grava, etc.

Al cambiar de producto se debe limpiar meticulosamente el aparato.

En este aparato, el esparcimiento se efectúa accionando una palanca c a través de la cual se puede variar la cantidad a esparcir.

Mantenimiento

Material y calidad:

Todos los carros esparcidores CEMO SW20-E, SW35-E y SW 50-E están fabricados en acero inoxidable. A pesar de la denominación “inoxidable” comúnmente utilizada, no es posible descartar completamente la formación de óxido en el acero, ya que el material es únicamente “resistente a la corrosión”. En función de la aleación utilizada, el acero puede ser muy resistente a la oxidación, pero muy maleable (compárese con los utensilios de cocina) o menos resistente pero muy duro.

Corrosión/manchas de óxido:

La corrosión y las manchas de óxido se producen por un mantenimiento o un uso inadecuados. El carro esparcidor debe limpiarse, secarse y lubricarse regularmente para evitar la corrosión y la oxidación. Esto es muy importante si el carro se utiliza en entornos húmedos o en contacto con sal. Tras la limpieza, es necesario aplicar, especial

mente en las partes móviles, una capa de aceite ligero, desoxidante o antihumedad (p. ej., WD-40). Pula las supercies con una bayeta no metálica o un cepillo suave.

Métodos de limpieza:

Dependiendo de los materiales con los que el carro esparcidor entre en contacto, existen distintos métodos de limpieza:



Si el carro esparcidor entra en contacto con sal o agua

salada, se debe enjuagar cuidadosamente con agua dulce, secar y aplicar un producto antihumedad.



Si se ha acumulado suciedad o se han adherido sustan-

cias, limpie el carro esparcidor con una mezcla de agua y detergente suave.



Para eliminar alquitrán y sustancias similares, limpie

el carro esparcidor con trementina o alcohol. No utilice productos que contengan cloro.



Tras la limpieza, seque cuidadosamente el carro

esparcidor y aplique un aceite ligero, desoxidante o antihumedad (p. ej., WD-40), o un producto hidrófugo. Tenga mucho cuidado de que en las partes móviles no quede agua que pueda provocar corrosión.

Aire comprimido de los neumáticos:

El aire comprimido de los neumáticos debe comprobarse en intervalos periódicos. El valor de referencia es de 2,0 bar. Así se proporciona la tracción óptima de las ruedas.

Datos técnicos

Capacidad de la tolva

l kg/lb kg/lb cm/pulg cm/pulg cm/pulg m pies

SW 20-E 19 23/ 50 9/19,5 70 / 27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Peso

Dimensiones Ancho de

Altura Ancho Longitud Gravilla/

esparcimiento

Arena/Sal

/3 - 9

Page 7

Tabulka posypu

Množství posypu v g/m²

Šířka posypu: 3 m Rychlost pojezdu: 5 km/h

Poloha otvoru Kamenná drť (3,5) Sůl

½ 12 6 ¾ 35 13 1 55 20

Upozornění: Výše uvedené množství posypu v g/m² je měřeno při šířce posypu 3 m a rychlosti jízdy cca 5 km/h. Udané hodnoty jsou orientační a podle vlastností posypo vého materiálu se mohou více nebo méně lišit. Při změně rychlosti pojezdu se mění posypová plocha a hodnoty je potřeba přepočítat.

Doporučení: Ke zjišt ní p esn jšího množství posypu

doporu ujeme kontrolu nap íklad posypáním zm ené dr áhy.

Posypový materiál

Sypa e SW 20-E,SW 35-E a SW 50-E jsou zvlášt vhodné k posypu solí, pískem a kamennou drtí na cestách, silnicích, školních dvorech, parkovištích atd. p i sn hu a náledí.

• Granulát obecně, zrnitá a prášková hnojiva, písek, sůl, kamenná drť atd.

Při změně produktu je třeba zařízení pečlivě vyčistit. Velikost zrna max. 5 mm.

Posyp se u tohoto přístroje spouští pomocí páky c, kterou lze měnit množství posypu.

Pokyny pro ošetření

Materiál a kvalita:

Všechny posypové vozíky CEMO SW20-E, SW35-E a SW 50-E jsou vyrobeny z ušlechtilé oceli. V rozporu s často používaným označením „nerezavějící“ nelze rezavění nikdy zcela vyloučit ani u ušlechtilé oceli, nýbrž materiál je jen „pozvolna korodující“. Ušlechtilá ocel může být v závislosti na použité slitině značně odolná proti korozi, zato je velmi měkká (srovnej jídelní příbor) nebo může být méně odolná proti korozi, zato je velmi tvrdá.

špatné péče, resp. nepřiměřeného použití. K zabránění výskytu rzi a koroze je nutné posypový vozík pravidelně čistit, vysušit a naolejovat. To je velmi důležité, pokud používáte posypový vozík ve vlhkém prostředí nebo ve styku s posypovou solí. Po vyčištění ošetřete zejména pohyblivé součásti jemným olejem na odstranění rzi nebo olejem k vytěsnění vlhkosti (např. WD-40). Povrch vyleštěte hadrem na mytí z nekovového materiálu nebo měkkým kartáčem.

Metody čištění:

V závislosti na tom, s čím se posypový vozík dostal do styku, existují různé metody čištění:



Pokud se posypový vozík dostal do styku s posypovou

solí, popř. se slanou vodou, je nutné ho pečlivě oplách-

nout neslanou vodou, vysušit a ošetřit prostředkem k vytěsnění vlhkosti.



Pokud se na posypovém vozíku nahromadila špína

nebo lepkavé látky, vyčistěte ho roztokem jemného čisticího prostředku a vody.



Za účelem odstranění dehtu a podobných látek z posy-

pového vozíku vyčistěte vozík terpentýnem nebo lihem. Nepoužívejte výrobky, které obsahují chlór.



Posypový vozík po vyčištění pečlivě vysušte a natře-

te jej jemným olejem na odstranění rzi nebo olejem k vytěsnění vlhkosti (např. WD- 40) nebo prostředkem, který odpuzuje vodu. Dávejte pozor zejména na to, aby v pohyblivých součástech nezůstala žádná voda, to může vést ke vzniku koroze.

Vzduchu v pneumatikách:

Tlak vzduchu v pneumatikách kontrolujte v pravidelných intervalech. Požadovaná hodnota činí 2,0 bar. Tím je dána optimální trakce kol.

Technické údaje

Obsah násypky

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70/2 7,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Hmotnost

Rozměry Šířka posypu

Výška Šířka Délka

Kamenná drť/písek/sůl

/3 - 9

Koroze / Rzivé skvrny:

Ke vzniku koroze, resp. rzivých skvrn dochází v důsled ku

Page 8

Strøtabel

Strømængder i g/m²

Strøbredde: 3 m Kørehastighed: 5 km/h

Åbningsposition Grus (3,5) Salt

½ 12 6 ¾ 35 13 1 55 20

Bemærk: De oven nævnte strømængder i g/m² blev målet med en strøbredde på 3 m og en kørehastighed på ca. 5 km/h. De nævnte værdier er vejledende værdier og kan være større eller mindre stærk afvigende, afhængigt af strømidlets egenskaber. Hvis kørehastigheden ændres, ændres strøaden og værdierne skal tilsvarende omregnes.

Anbefaling: Til oplysning af den nøjagtige strømængde, anbefaler vi en strøkontrol f.eks. ved at strø en afmålt kørevej.

Strømiddel

Strøvognene SW 20-E, SW 35-E og SW 50-E er særlig velegnet til at strø salt, sand og grus på veje, skolegårde, parkeringspladser osv. ved sne og is.

• Granulat generelt, kornet og pulveragtig gødning, sand, salt, grus osv.

Ved et produktskift, skal maskinen renses omhyggeligt. Kornstørrelse max. 5 mm.

Grusningen med denne maskine foretages ved at betjene håndtag c, som også bruges til at variere strømængden.

Plejeanvisning

Korrosion / rustpletter:

Korrosion eller rustpletter opstår på grund af ringe pleje eller ukorrekt anvendelse. Din strøvogn bør regelmæs

sigt rengøres, tørres og smøres med olie for at forhindre rust og korrosion. Dette er meget vigtigt, hvis du bruger din strøvogn i fugtige omgivelser eller i forbindelse med strøsalt. Efter rengøringen bør du især pleje de bevægelige dele med en let, rustopløsende eller fugtighedsfortrængende olie (f.eks. WD-40). Polér overaderne med en ikke-metallisk pudseklud eller en blød børste.

Rengøringsmetoder:

Der ndes forskellige rengøringsmetoder, afhængigt af, hvilke stoffer strøvognen har været i kontakt med:



Hvis strøvognen har været i kontakt med strøsalt eller

saltvand, skal den skylles grundigt med ferskvand, tørres omhyggeligt og plejes med et fugtighedsfortrængende produkt.



Hvis der har samlet sig snavs eller klæbrige substanser,

skal strøvognen rengøres med en opløsning af et mildt rengøringsmiddel og vand.



Tjære og lignende substanser fjernes med terpentin

eller sprit. Anvend aldrig klorholdige produkter.



Tør strøvognen grundigt efter rengøringen og smør den

med en let, rustopløsende eller fugtighedsfortrængende olie (f.eks. WD-40) eller et vandafvisende produkt. Vær især opmærksom på, at der ikke er rester af vand tilbage i de bevægelige dele, hvilket kan medføre korrosion.

Hjulenes lufttryk:

Hjulenes lufttryk skal kontrolleres i regelmæssige afstande. Den nominelle værdi er 2,0 bar. Dermed har hjulene en optimal traktion.

Tekniske data

Tragtindhold

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 7 0 /27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Vægt

Dimensioner Strøbredde

Højde Bredde Længde Grus/sand/salt

/3 - 9

Materiale og kvalitet:

Alle CEMO strøvogne SW20-E, SW35-E og SW 50-E er udført af ædelstål. I modsætning til ved den ofte anvendte betegnelse ”rustfri” kan rustdannelse aldrig fuldkommen udelukkes på ædelstål, idet materialet kun er ”korrosionstrægt”. Afhængigt af den anvendte legering kan ædelstålet være meget modstandsdygtigt over for rust, men derfor meget blødt (f.eks. køkkenbestik) eller mindre rustmodstandsdygtigt, men til gengæld meget hårdt.

Page 9

EST

Puistetabel

Puistekogus g/m²

Puistelaius: 3 m Sõidukiirus: 5 km/h

Ava asend Killustik (3,5) Sool

½ 12 6 ¾ 35 13 1 55 20

Märkus: Ülaltoodud puistekogus g/m² mõõdeti puistelai

usel 3 m ja sõidukiirusel u. 5 km/h. Toodud väärtused on orientiirid ning võivad olenevalt puisteaine omadustest rohkem või vähem hälbida. Sõidukiirust muutes muutub puistepind ja väärtused tuleb vastavalt ümber arvutada.

Soovitus: Täpse puistekoguse väljaselgitamiseks soovitame puistekontrolli, nt teostades puistamist väljamõõdetud sõidupikkuse ulatuses.

Puisteained

Puisturid SW 20-E, SW 35-E ja SW 50-E sobivad eriti soola, lliva ja kruusa puistamiseks teedele, tänavatele, kooliõuedesse, parklatesse jne lume ja jää tingimustes.

• Granulaat üldiselt, teraline ja pulbriline väetis, liiv, sool,

kruus jne. Toodet vahetades tuleb masinat hoolikalt puhastada. Tera suurus maks. 5 mm.

Korrosioon / roosteplekid:

Korrosiooni ja/või roosteplekid tekivad halvast hooldu

sest või asjatundmatust kasutamisest. Teie puistekäru tuleb regulaarselt puhastada, kuivatada ja õlitada, et roostetamist ja korrodeerumist vältida. See on väga tähtis, kui te kasutate oma puistekäru niiskes keskkonnas või kokkupuutes jäätõrje soolaga. Puhastamise järel tuleb teil hooldada eriti just liikuvaid osi, kerge, roostet vabastava või niiskust tõrjuva õliga (nt WD-40). Poleerige pealispindu mittemetallilise puhastuslapi või pehme harjaga.

Puhastusmeetodid:

Sõltuvalt sellest, millega teie puistekäru kokkupuutesse satub, kasutatakse erinevaid puhastusmeetodeid:



Kui teie puistekäru puutub kokku jäätõrje soola ja/või

soolveega, tuleb seda hoolikalt loputada mageveega, kuivatada ja hooldada niiskust tõrjuva tootega.



Kui sellele on kogunenud mustust või kleepuvaid aineid,

puhastage oma puistekäru õrna puhastusvahendi lahuse ja veega.



Tõrva ja sarnaste materjalide eemaldamiseks, puhas-

tage oma puistekäru tärpentini või piiritusega. Ärge kasutage kloori sisaldavaid tooteid.



Kuivatage oma puistekäru pärast puhastamist hoolikalt

ja õlitage seda kerge, roostet vabastava või niiskust tõrjuva õliga (nt WD-40) või hüdrofoobse tootega. Eriti jälgige seda, et liikuvatesse osadesse ei jääks mingit vett, mis võib põhjustada korrodeerumist.

Rehvirõhku tuleb:

Rehvirõhku tuleb kontrollida regulaarsete ajavahemike tagant. Nimiväärtus on 2,0 baari. Sellega on antud rataste optimaalne veojõud.

Selle masinaga puistamine toimub vajutades hoovale c, mille abil saab muuta puistekogust.

Hooldusjuhend

Materjal ja kvaliteet:

Kõik CEMO puistekärud, SW20-E, SW35-E ja SW 50-E on valmistatud roostevabast terasest. Vaatamata sageli kasutatavale märgistusele “roostevaba”, ei saa ka roostevaba terase puhul roostetamist täielikult välistada, kuigi materjal on ainult “vähekorrodeeruv”. Sõltuvalt kasutatavast sulamist võib olla roostevaba teras tugevalt roostekindel, samas aga väga pehme (vrdl köögitarvikud) või vähem roostekindel, seevastu aga väga tugev.

Tehnilised andmed

Lehtri mahutavus

l kg/naela kg/naela cm/tolli cm/tolli cm/tolli m jalga

SW 20-E 19 23/ 50 9/19,5 7 0 / 2 7,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Kaal

Kõrgus Laius Pikkus

Mõõtmed Puistelaius

Killustik/liiv/ sool

/3 - 9

Page 10

Szórási táblázat

Szórt mennyiség, g/m²

Szórási szélesség: 3 m Haladási sebesség: 5 km/óra

A nyílás helyzete Zúzottkő (3,5) Só

½ 12 6 ¾ 35 13 1 55 20

Útmutatás: A fentiekben g/m²-ben megadott szórási mennyiséget 3 m szórási szélesség és kb. 5 km/óra menetsebesség mellett mérték. A megadott adatok irányadó értékek, amelyek a szórandó anyag tulajdonsá

gaitól függően többé-kevésbé eltérhetnek a tényleges értékektől. A menetsebesség változásával változik a szórási felület és az értékeket ennek megfelelően át kell számítani.

Ajánlás: A pontos szórási mennyiség meghatározásához ajánlatos próbaszórást végezni pl. egy lemért útszakasz felszórásával.

Szórandó anyag

Az SW 20-E, SW 35-E és SW 50-E típusú szórókészülékek különösen alkalmasak só, homok és kavics havas és jeges gyalogutakra, útfelületekre, iskolaudvarokra, parkolókra stb. történő felhordására.

• Általánosságban granulátum, szemcsés vagy por

formájú trágya, homok, hó, kavics, stb. Más anyagra való átálláskor a készüléket alaposan meg kell tisztítani. Szemcsenagyság: max. 5 mm.

Ezzel a készülékkel a szórás a

kar működtetésével történik; a karral lehet változtatni a szórási mennyiséget.

Ápolási tanácsok

Korrózió / Rozsdafoltok:

Korrózió ill. rozsdafoltok a nem megfelelő ápolás vagy a szakszerűtlen használat miatt keletkezhetnek. Szórókocsiját rendszeresen meg kell tisztítani, meg kell szárítani és be kell olajozni, a korrózió megelőzése érde kében. Ez rendkívül fontos, ha a szórókocsit nedves környezetben, vagy szórósóval használja. Tisztítás után különösen a mozgó részeket kezelje híg, rozsdaoldó hatású vagy nedvesség-taszító olajjal (pl. WD-40). A felületeket fémet nem tartalmazó polírozó-ruhával vagy egy lágy kefével polírozza.

Tisztítási eljárások:

Attól függően, hogy a szórókocsi mivel került érintkezésbe, különféle tisztítási eljárások lehetségesek:



Ha a szórókocsi szórósóval vagy sós vízzel került érint-

kezésbe, tiszta vízzel gondosan le kell öblíteni, meg kell szárítani, és nedvességtaszító anyaggal kell ápolni.



Ha a szórókocsin szennyeződés vagy ragacsos anya-

gok gyűltek össze, enyhe tisztítószer vizes oldatával tisztítsa meg.



A kátrány és hasonló anyagok eltávolításához a

szórókocsit terpentinnel vagy spiritusszal tisztítsa. Ne használjon klórtartalmú anyagokat!



Tisztítás után gondosan szárítsa meg a szórókocsit, és

olajozza be híg, rozsdaoldó hatású vagy nedvesség-taszító olajjal (pl. WD-40) vagy más víztaszító termékkel. Különösen ügyeljen arra, hogy ne maradjon vissza víz a mozgó alkatrészeken, ami korrodálódáshoz vezethet.

Gumiabroncs nyomását:

Rendszeres időközönként ellenőrizni kell a gumiabroncs nyomását. A névleges érték 2,0 bar. Ez biztosítja a kerekek optimális tapadását.

Műszaki adatok

A garat űrtartalma

l kg/font kg/font

SW 20-E 19 23/ 50 9/19,5 7 0 / 2 7, 6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Súly

Magasság

cm/ hüvelyk

Méret

szélesség

cm/ hüvelyk

Hossz

cm/ hüvelyk

Szórási szélesség

Zúzottkő/ homok/só

m láb

/3 - 9

Anyag és minőség:

Minden CEMO SW20-E, SW35 -E és SW 50-E szórókocsi nemesacélból készül . A gyakran használt „rozsdamentes” megjelöléssel ellentétben a rozsdaképződés sohasem zárható ki teljesen a nemesacélnál sem, az anyag mindössze „nehezen korrodálódik”. Az alkalmazott ötvözettől függően a nemesacél lehet nagymértékben rozsdaálló, azonban nagyon lágy (pl. az evőeszközök) vagy kevésbé rozsdaálló, azonban nagyon kemény.

Page 11

Strøtabell

Strømengde i g/m²

Strøbredde: 3 m Kjørehastighet: 5 km/h

Åpningsstilling Småstein (3,5) Salt

½ 12 6 ¾ 35 13 1 55 20

Informasjon: Den nevnte strømengden i g/m² er målt ved en strøbredde på 3 m og en kjørehastighet på ca. 5 km/h. Verdiene er standardverdier og kan avvike mer eller mind re sterkt avhengig av strømaterialets egenskaper. Hvis kjørehastigheten endres, endres strøaten og verdiene må beregnes på nytt.

Anbefaling: For beregning av den nøyaktige strømengden anbefaler vi en strøkontroll f. eks. ved strøing av en oppmålt kjørestrekning.

Strømaterial

Strøvognene SW 20-E, SW 35-E og SW 50-E er spesielt godt egnet til strøing av salt, sand, småstein på veier, gater, skolegårder, parkeringsplasser osv. disse stedene er dekket av snø og is.

• Granulat i generell, kornet og pulverformet gjødsel, sand, salt, småstein osv.

Vognen må rengjøres grundig ved produktbytte. Kornstørrelse maks. 5 mm.

Korrosjon / rustekker:

Korrosjon hhv. Rustekker oppstår ved dårlig stell eller ukorrekt bruk. Strøvognen din bør rengjøres, tørkes og oljes regelmessig for slik å hindre rust og korrosjon. Dette er meget viktig dersom du benytter strøvognen i fuktige omgivelser, eller i forbindelse med strøing av salt. Etter rengjøringen bør spesielt de bevegelige delene behandles med en lett olje som er rustløsende eller bekjemper fuktig het (f.eks. WD-40). Poler overatene med en renseklut uten metaller, eller med en myk børste.

Rengjøringsmetoder:

Alt etter hva strøvognen din kommer i berøring med, nnes det ulike rengjøringsmetoder:



Dersom strøvognen din er kommet i berøring med

strøsalt eller saltvann, må den spyles grundig med

ferskvann, tørkes og stelles med et produkt som bekjemper fuktighet.



Dersom smuss eller klebrige substanser har samlet

seg, kan strøvognen din rengjøres med en blanding av et mildt rengjøringsmiddel og vann.



For å fjerne tjære og lignende substanser rengjøres

strøvognen din med terpentin eller sprit. Ikke benytt produkter som inneholder klor.



Strøvognen din bør du tørke grundig etter rengjøringe,

og smør den med en lett olje som er rustløsende eller bekjemper fuktighet (f.eks. WD-40), eller med et vannavstøtende produkt. Påse fremfor alt at det ikke blir igjen noe vann i de bevegelige delene, ettersom dette kan føre til korrosjon.

Lufttrykket i dekkene:

Man må kontrollere lufttrykket i dekkene regelmessig. Den fastlagte verdien er på 2,0 bar. Slik oppnås optimal hjulenes optimale traksjon.

Strøing skjer ved at man drar i spaken c, som styrer strømengden.

Instruksjoner for stell

Materiale og kvalitet:

Alle CEMO SW20-E, SW35-E og SW 50-E strøvogner er produsert i edelstål. I motsetning til den hyppig benyttede betegnelsen „rustfri“ kan det aldri utelukkes at det forekommer rustdannelse hos edelstål. Materialet kan snarere betegnes som „korrosjons-treg“. Avhengig av hvilken legering som benyttes kan edelstålet i stor grad gjøres resistent mot rust, men blir til gjengjeld temmelig mykt (sml. Kjøkkenbestikk), eller mindre resistent mot rust, men til gjengjeld svært hardt.

Tekniske data

Traktinnhold Vekt

Høyde Bredde Lengde

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70 / 2 7,6 50/19,7 43 /17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Mål Strøbredde

Småstein/ sand/salt

/3 - 9

Page 12

Strooitabel

Strooihoeveelheid in g/m²

Strooibreedte: 3 m Rijsnelheid: 5 km/h

Openingsstand Kiezel (3,5) Zout

½ 12 6 ¾ 35 13 1 55 20

Opm.: de bovengenoemde strooihoeveelheid in g/m² werd bij een strooibreedte van 3 m en een rijsnelheid van ca. 5 km/h gemeten. De aangegeven waarden zijn richtwaarden en kunnen afhankelijk van de eigenschap

pen van het strooigoed meer of minder sterk afwijken. Bij wijziging van de rijsnelheid verandert het strooivlak en moeten de waarden opnieuw worden berekend.

Advies: voor de nauwkeurige bepaling van de strooihoeveelheid raden wij een strooicontrole aan, bijv. door het strooien van een vooraf gemeten traject.

Strooigoed

De strooiwagens SW 20-E, SW 35-E en SW 50-E zijn bijzonder geschikt voor het strooien van zout, zand en kiezel op wegen, straten, speelplaatsen van scholen, parkeerplaatsen etc. bij sneeuw en ijs.

• Granulaat in het algemeen, korrel- en poedervormige

mest, zand, zout, kiezel etc. Bij verandering van strooigoed moet de wagen zorgvuldig worden gereinigd. Korrelgrootte max. 5 mm.

Corrosie / roestvlekken:

Corrosie resp. roestvlekken ontstaan door slechte verzorging resp. verkeerd gebruik. De strooiwagen moet regelmatig gereinigd, gedroogd en geolied worden, om roest en corrosie te voorkomen. Dit is zeer belangrijk, als uw de strooiwagen in vochtige omgeving of in combinatie met strooizout gebruikt. Na de reiniging moet u vooral de bewegende delen met een lichte, roestoplossende of vochtverdringende olie (bijv. WD-40) verzorgen. Polijst de oppervlakken met een niet-metalen dweil of een zachte borstel.

Reinigingsmethodes:

Afhankelijk waarmee de strooiwagen in contact is geko

men, zijn er verschillende reinigingsmethodes:



Als de strooiwagen met strooizout resp. zout water in

contact is gekomen, moet deze zorgvuldig met zoet water afgespoeld, gedroogd en met een vochtverdringend product verzorgd worden.



Als vuil of plakkerige substanties zich verzameld heb-

ben, reinig de strooiwagen dan met een oplossing van mild reinigingsmiddel en water.



Om teer en dergelijke substanties te verwijderen, reinig

de strooiwagen met terpentine of spiritus. Gebruik geen chloorhoudende producten.



Droog de strooiwagen zorgvuldig na de reiniging en olie

deze met een lichte, roestoplossende of vochtverdringende olie (bijv. WD-40) of waterafstotend product na. Let er vooral op, dat er geen water in de bewegende delen achterblijft, dat tot corrosie kan leiden.

Bandenspanning:

De bandenspanning moet regelmatig worden gecontroleerd. De optimale waarde is 2,0 bar. Dit zorgt voor de beste tractie van de wielen.

Het strooien met deze wagen vindt plaats door bediening van de hendel c, waarmee de strooihoeveelheid kan worden gevarieerd.

Verzorgingsinstructie

Materiaal en kwaliteit:

Alle CEMO strooiwagens SW20-E, SW35-E en SW 50-E zijn gemaakt van roestvrij staal. In tegenstelling tot de vaak gebruikte aanduiding “roestvrij” kan ook bij roestvrij staal roestvorming nooit helemaal uitgesloten worden, het materiaal is alleen “corrosietraag”. Afhankelijk van de gebruikte legering kan roestvrij staal in hoge mate roestresistent, daarvoor echter zeer zacht (vergl. keukenbestek) of minder roest-resistent, daarvoor echter zeer hard zijn.

Technische specicaties

Tre chterin houd

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70/27, 6 50/19,7 43 /17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Gewicht

Afmetingen Strooibreedte

Hoogte Breedte Lengte Kiezel/zand/zout

/3 - 9

Page 13

Tabela de dispersão

Quantidade de dispersão em g/m²

Largura de dispersão: 3 m Velocidade: 5 km/h

Posição de abertura Gravilha (3,5) Sal

½ 12 6 ¾ 35 13 1 55 20

Nota: A quantidade de dispersão em g/m² acima indicada foi medida com uma largura de dispersão de 3 m e uma velocidade de aprox. 5 km/h. Os valores indicados são apenas referenciais, podendo ser superiores ou inferiores em conformidade com as características do material de dispersão. No caso de alteração da velocidade, a área de dispersão e os valores têm de ser recalculados respectivamente.

Recomendação: Para uma determinação exacta da quantidade de dispersão, recomendamos que efectue um teste de dispersão, por ex. usando o utensílio num percurso medido.

Material de dispersão

Os carrinhos de dispersão SW 20-E, SW 35-E e SW 50-E destinam-se sobretudo à dispersão de sal, areia e gravilha em passeios, estradas, pátios de escolas, estacionamentos etc., no caso de neve e de gelo.

• Material a granel em geral, fertilizante granulado ou em pó, areia, sal, gravilha etc.

O aparelho deve ser sempre bem limpo no caso de alteração do produto utilizado. Tamanho máximo do grão 5 mm.

Corrosão / manchas de ferrugem:

A corrosão e as manchas de ferrugem resultam de uma manutenção insuciente ou utilização incorrecta. Deve limpar, secar e lubricar regularmente o seu carrinho de dispersão para evitar a oxidação e corrosão. Isso é sobre tudo importante quando o carrinho de dispersão é utilizado em ambientes húmidos ou com sal de degelo. Após a limpeza, é conveniente aplicar um óleo leve, anticorrosivo ou repelente de humidade (p. ex., WD-40), especialmente nos componentes móveis. Deve polir as superfícies com um esfregão não metálico ou com uma escova macia.

Métodos de limpeza:

Os métodos de limpeza variam em função do material com o qual o carrinho de dispersão entrou em contacto:



Em caso de contacto com sal de degelo ou água salga-

da, o carrinho de dispersão deve ser bem lavado com água doce, secado e tratado com um produto repelente de humidade.



Em caso de acumulação de sujidade ou substâncias

pegajosas, limpe o carrinho de dispersão com uma solução de detergente suave e água.



Para remover alcatrão e substâncias ans, limpe o

carrinho de dispersão com aguarrás ou álcool etílico. Não use produtos à base de cloro.



Após a limpeza, seque bem o carrinho de dispersão e

lubrique-o com um óleo leve, anticorrosivo ou repelente de humidade (p. ex., WD-40) ou com um produto hidrófugo. Tenha especial cuidado com os componentes móveis, pois eventuais resíduos de água podem provocar corrosão.

Pressão dos pneus:

A pressão dos pneus deve ser regularmente vericada. O valor nominal é de 2,0 bar. Desta forma é garantida a tracção ideal dos pneus.

A dispersão do material é iniciada através da alavanca

, que também se destina à regulação da quantidade de dispersão.

Recomendação de limpeza

Material e qualidade:

Todos os carrinhos de dispersão SW20-E, SW35-E e SW 50-E da CEMO são fabricados em aço de alta qualidade. Ainda que seja frequentemente designado de «inoxidável», mesmo o aço mais nobre nunca é totalmente resistente à ferrugem. O material está apenas sujeito a um processo de corrosão mais lento. Dependendo da liga utilizada, o aço pode ser altamente resistente à corrosão, mas ao mesmo tempo mais macio (p. ex., talher de mesa), ou ser menos resistente à corrosão, mas também mais duro.

Dados técnicos

Volume da tremonha

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70 /27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Peso

Dimensões

Altura Largura

Compri

mento

Largura de dispersão

Gravilha/Areia/

Sal

/3 - 9

Page 14

Tabela sypania

Ilość sypania w g/m²

Szerokość sypania: 3 m Prędkość jazdy: 5 km/h

Położenie otwarcia Żwir (3,5) Sól

½ 12 6 ¾ 35 13 1 55 20

Wskazówka: Powyższa ilość sypania w g/m² została zmierzona przy szerokości sypania 3 m i przy prędkości jazdy około 5 km/h. Podane wartości są jedynie orienta

cyjne i w zależności od właściwości sypanego materiału mogą odbiegać w większym bądź mniejszym stopniu. Przy zmianie prędkości zmienia się powierzchnia sypania i wszystkie wartości należy odpowiednio przeliczyć.

Zalecenie: W celu ustalenia dokładniejszej ilości sypania zaleca się przeprowadzenie kontroli sypania, np. poprzez posypanie odmierzonego odcinka jazdy.

Sypany materiał

Rozrzutniki SW 20-E, SW 35-E i SW 50-E są przewidziane do sypania soli, piasku i żwiru na pokryte śniegiem lub oblodzone drogi, ulice, boiska szkolne, parkingi itp.

• Granulat w różnej formie, nawozy w postaci ziarnistej i

proszkowej, piasek, sól, żwir itp. Przy zmianie produktu należy starannie wyczyścić urządzenie. Wielkość ziaren 5 mm.

Sypanie przy użyciu tego urządzenia następuje poprzez zwolnienie dźwigni c, za pośrednictwem której można regulować ilość sypanego materiału.

Wskazówka dotycząca pielęgnacji

Materiał i jakość:

Wszystkie rozrzutniki CEMO SW20-E, SW35-E i SW 50-E są wyprodukowane ze stali szlachetnej. Pomimo często stosowanego określenia „nierdzewny“, nie można całkowicie wykluczyć powstania rdzy na elementach ze stali szlachetnej. Materiał ten ma jedynie podwyższoną odporność korozyjną. W zależności od wykorzystanego stopu stal szlachetna może cechować się wysoką odpornością na powstawanie rdzy, stal taka może być jednak bardzo miękka (np. sztućce kuchenne). Stal mniej odporna na powstawanie rdzy może być za to bardzo twarda.

Korozja / plamy rdzy:

Korozja lub plamy rdzy powstają w skutek niewłaściwej pielęgnacji lub nieprawidłowego użytkowania. Rozrzutnik należy regularnie czyścić, wysuszyć i naoliwić, aby zapobiec tworzeniu się rdzy i korozji. Jest to szczególnie ważne w przypadku pracy rozrzutnika w wilgotnych warunkach lub z solą. Po wyczyszczeniu urządzenia należy szczególnie ruchome części nasmarować lekkim, rozpuszczającym rdzę i zabezpieczającym przed działaniem wilgoci olejem (np. WD-40). Powierzchnię należy wypolerować miękką szmatką do szorowania lub za pomocą szczotki.

Metody czyszczenia:

Sposób czyszczenia urządzenia zależy od rodzaju materiału z jakim wchodził w kontakt rozrzutnik:



Jeżeli rozrzutnik miał kontakt z solą lub słoną wodą na-

leży go dokładnie wypłukać słodką wodą, wysuszyć i nasmarować produktem zabezpieczającym przed działaniem wilgoci.



Jeżeli na częściach urządzenia zebrały się zanieczysz-

czenia lub klejące substancje, należy wyczyścić rozrzutnik wodą z dodatkiem łagodnego środka czyszczącego.



Aby oczyścić urządzenie ze smoły lub podobnych sub-

stancji, należy użyć terpentyny lub spirytusu. Nie należy stosować produktów zawierających chlor.



Po oczyszczeniu rozrzutnik należy dokładnie wysuszyć

i naoliwić lekkim, rozpuszczającym rdzę i zabezpieczającym przed działaniem wilgoci olejem (np. WD-40). Należy zwrócić uwagę, aby na ruchomych częściach urządzenia nie pozostała woda, gdyż może to prowadzić do korozji.

Ciśnienie powietrza w oponach:

Należy regularnie sprawdzać ciśnienie powietrza w oponach. Wartość zadana wynosi 2,0 bar. Takie ciśnienie zapewnia optymalne właściwości jezdne kół.

Dane techniczne

Zespół zsypowy

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70/27,6 50/19,7 4 3/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Ciężar

Wysokość

Wymiary

Szerokość

Długość

Szerokość sypania

Żwir/ piasek/sól

/3 - 9

Page 15

Tabel de împrăştiere

Cantitate de împrăştiere în g/m²

Lăţimea de împrăştiere: 3 m Viteză de deplasare: 5 km/h

Poziţie deschis Savură (3,5) Sare

½ 12 6 ¾ 35 13 1 55 20

Indicaţie: Cantitatea de împrăştiere indicată mai sus în g/m² a fost măsurată în cazul lăţimii de împrăştiere de 3 m şi unei viteze de deplasare de cca. 5 km/h. Valorile specicate sunt valori orientative şi în funcţie de proprietăţile materialulul împrăştiat pot apărea abateri faţă de aceste valori. La modicarea vitezei de deplasare se modică şi suprafaţa acoperită prin împrăştiere şi valorile trebuie corectate corespunzător vitezei.

Recomandare: Pentru determinarea precisă a cantităţii de împrăştiere vă recomandăm un control al împrăştierii prin împrăştierea unui traseu deja măsurat.

Material de împrăştiat

Dispozitivele de împrăştiat SW 20-E, SW 35-E şi SW 50-E sunt destinate aplicării sării, nisipului, pietrişului pe drumuri, străzi, curţi de şcoli, locuri de parcare etc, sunt deosebit de adecvate în caz de zăpadă şi gheaţă.

• În general granulate, îngrăşăminte sub formă de granule şi pulbere, nisip, sare, pietriş etc.

La schimbarea materialului împrăştiat aparatul trebuie curăţat meticulos. Dimensiune max. granule: 5 mm

Împrăştierea cu acest utilaj se face prin apăsarea pârghiei c c, cu ajutorul căreia se poate modica cantitatea împrăştiată.

Instrucţiuni de îngrijire

Materialul şi calitatea

Toate cărucioarele de împrăştiat CEMO SW20-E, SW35-E şi SW 50-E sunt fabricate din oţel inoxidabil. În ciuda denumirii frecvent utilizate de „inoxidabil”, formarea ruginii nu poate  complet exclusă nici în cazul oţelului inoxidabil, materialul este pur şi simplu „rezistent la coroziune”. Independent de aliajul utilizat, oţelul inoxidabil poate  rezistent la rugină în cel mai înalt grad, ind pentru aceasta foarte moale (comparativ cu tacâmurile de bucătărie) sau mai puţin rezistent la rugină, pentru aceasta ind foarte tare.

Coroziunea / petele de rugină:

Coroziunea, respectiv petele de rugină apar din cauza îngrijirii precare, respectiv din cauza utilizării necorespun zătoare. Căruciorul dumneavoastră de împrăştiat trebuie curăţat, uscat şi uns cu ulei periodic, pentru a preveni formarea ruginii şi coroziunea. Aceasta are o importanţă deosebită dacă folosiţi căruciorul de împrăştiat într-un mediu umed sau la împrăştierea sării. După curăţare, piesele mobile trebuie îngrijite în mod special cu un ulei uşor, care dizolvă grăsimea sau respinge umiditatea (de exemplu: WD-40). Lustruiţi suprafeţele cu o lavetă de curăţat nemetalică sau cu o perie moale.

Metode de curăţare

Există diferite metode de curăţare în funcţie de mediul cu care a venit în contact căruciorul dumneavoastră de împrăştiat:



În cazul în care căruciorul de curăţat a venit în contact

cu sare pentru împrăştiat sau cu apă sărată, trebuie clătit cu atenţie cu apă dulce, uscat şi îngrijit cu un produs care respinge umiditatea.



Dacă s-au acumulat impurităţi sau substanţe aderente,

curăţaţi căruciorul de împrăştiat cu o soluţie de detergent delicat şi apă.



Pentru a îndepărta gudronul sau alte substanţe asemă-

nătoare, curăţaţi căruciorul de împrăştiat cu terebentină sau cu spirt. Nu utilizaţi produse care conţin clor.



După curăţare, uscaţi căruciorul de împrăştiat şi

ungeţi-l cu un ulei uşor, care dizolvă rugina sau care respinge umiditatea (de exemplu WD-40) sau cu un produs hidrofug. Fiţi atenţi în mod special să nu rămână apă la piesele mobile, deoarece aceasta poate conduce la coroziune.

Date tehnice

Conţinut

Greutate

cuvă

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70 / 27,6 50/19,7 4 3/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Dimensiuni Lăţimea de presărare

Înălţime Lăţime Lungime Savură/nisip/sare

/3 - 9

Page 16

RUS

Таблица количества разбрасываемого материала

Количество материала в г/м²

Ширина разбрасывания: 3 м Скорость движения: 5 км/ч

Регулировка отверстия

Кам. крошка (3,5)

Соль

½ 12 6 ¾ 35 13 1 55 20

Указание: Указанное выше количество разбрасываемого материала в г/м2 измерено при ширине разбрасывания 3 м и скорости движения около 5 км/ч. Указанные значения являются ориентировочными и могут более или ме нее сильно изменяться в зависимости от характеристик разбрасываемого материала. В случае изменения скорости движения также изменяется площадь, на которой производится разбрасывание, поэтому эти значения следует соответствующим образом пересчитать.

Рекомендация: Для определения более точного количества разбрасываемого материала рекомендуется выполнить проверку разбрасывания, например, на отмеренном участке движения.

Разбрасываемые материалы

Разбрасыватели SW 20-E, SW 35-E и SW 50-E предназначены для разбрасывания соли, песка и каменной крошки на пешеходных дорожках, улицах, школьных дворах, парковках и т. д., особенно при наличии снега или льда.

• Любой гранулированный материал, гранулированные

или порошкообразные удобрения, песок, соль, камен-

ная крошка и т. д. При замене разбрасываемого материала необходимо тщательно очистить устройство. Максимальный размер зерна разбрасываемого материала составляет 5 мм.

Для разбрасывания с помо -

щью данного устройства необходимо нажать рычаг c, который используется для регулировки количества разбрасываемого материала.

Указание по уходу

Материал и качество:

Все колесные разбрасыватели CEMO SW20-E, SW35 -E и SW 50-E изготовлены из высококачественной стали. В отличие от часто используемого обозначения «нержавеющая сталь» в случае высококачественной стали нельзя пол ностью исключить появление ржавчины, данный матери ал только обладает более высокой стойкостью к

корро -зии. В зависимости от используемого сплава высокока чественная сталь может иметь очень высокую устойчи вость к коррозии, однако быть при этом очень мягкой (например, столовые приборы), или же она может быть менее стойкой к коррозии, но при этом очень твердой.

Коррозия / пятна ржавчины:

Коррозия или пятна ржавчины появляются вследствие плохого ухода или неправильного использования. Во избежание появления коррозии и пятен ржавчины необходимо регулярно чистить, сушить и смазывать колесный разбрасыватель. Особенно важным это является в том случае, если колесный разбрасыватель эксплуатируется в условиях высокой влажности или для разбрасывания соли. После очистки необходимо отдельно смазать подвижные детали легким, растворяющим ржавчину или вытесняющим влаг у маслом (например, WD-40). Не следует использовать для протирания поверхностей металлизированные губки или жесткие щетки.

Методы очистки:

В зависимости от того, какой материал контактирует с колесным разбрасывателем, применяются разные методы очистки:



Если разбрасыватель контактировал с солью или

соленой водой, следует тщательно промыть его пресной водой, просушить и смазать вытесняющим влагу средством.



В случае появления скоплений грязи или клейких

веществ для промывки необходимо использовать раствор из мягкого чистящего средства и воды.



Для удаления битума и подобных веществ применяет-

ся скипидар или спирт. Не разрешается использовать вещества, содержащие хлор.



После чистки требуется тщательно просушить разбра -

сыватель и смазать его легким, растворяющим ржавчину и вытесняющим влагу маслом (например, WD-40) или иным водоотталкивающим веществом. Следует обратить особое внимание на то, чтобы вода не оставалась на подвижных деталях, так как это может привести к коррозии.

Технические характеристики

Ширина разбрасывания

м фут

/3 - 9

Емкость воронки

л кг/фунт кг/фунт

SW 20-E 19 23/ 50 9/19,5 7 0 /27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Вес

Размеры

Высота Ширина Длина Крошка/песок/соль см/дюйм см/дюйм см/дюйм

Page 17

Spridningstabell

Spridningsmängd i g/m²

Spridningsbredd: 3 m Körhastighet: 5 km/h

Öppningsposition Stenkross (3,5) Salt

½ 12 6 ¾ 35 13 1 55 20

Anvisning: Den ovan angivna spridningsmängden i g/m² har uppmätts vid en spridningsbredd på 3 m och en kör

ningshastighet på cirka 5 km/h. De angivna värdena utgör riktvärden och kan avvika mer eller mindre, beroende på spridningsmedlets egenskaper. Vid ändrad körhastighet ändras även spridningsytan, varför värdena då måste räknas om.

Rekommendation: Gör en spridningskontroll, genom att sprida över en uppmätt körsträcka, för att fastställa den exakta spridningsmängden.

Spridningsmedel

Spridarna SW 20-E, SW 35-E och SW 50-E är i första hand avsedda för spridning av salt, sand eller grus på vägar, gator, skolgårdar, parkeringsplatser med mera vid snö eller is.

• Vanligt granulat, korn- och pulverformig konstgödning,

sand, salt, grus med mera. Inför produktbyten måste spridaren rengöras noga. Kornstorlek maximalt 5 mm.

Spridningen med den här spridaren sker genom att den spak

som reglerar spridnings-

mängden aktiveras.

Skötselanvisning

Material och kvalitet:

Alla CEMO spridare SW 20-E, SW 35-E och SW 50-E är tillverkade av rostfritt stål. Beteckningen ”rostfritt” kan aldrig utesluta helt att rost ändå kan bildas, eftersom materialet endast är ”korrosionsbeständigt”. Beroende på den använda legeringen kan rostfritt stål vara höggradigt rostresistent men mycket mjukt (jfr bestick) eller mindre rostresistent men mycket hårt.

felaktig användning. Spridaren bör rengöras, torkas och smörjas regelbundet, för att förhindra rost och korrosion. Detta är mycket viktigt om spridaren används i fuktig omgivning eller i kombination med tösalt. Efter rengö

ringen bör framför allt de rörliga delarna smörjas med en lätt, rostskyddande eller fuktavvisande olja (t.ex. WD-40). Polera ytorna med en ej metallisk skurtrasa eller en mjuk borste.

Rengöringsmetoder:

Det nns olika rengöringsmetoder, beroende på vad spridaren har kommit i kontakt med:



Om spridaren har kommit i kontakt med tösalt resp. salt-

vatten måste den spolas av noga med sötvatten, torkas och smörjas med en fuktavvisande produkt.



Rengör spridaren med ett milt rengöringsmedel blandat

med vatten, om det har fastnat smuts eller klibbiga

ämnen.



Rengör spridaren med terpentin eller sprit, för att ta

bort tjära och liknande ämnen. Använd inte klorhaltiga produkter.



Torka spridaren noga efter rengöringen och smörja

den med en lätt, rostskyddande eller fuktavvisande olja (t.ex. WD-40) eller en fuktavvisande produkt. Se framför allt till att inget vatten nns kvar i de rörliga delarna, vilket skulle kunna medföra korrosion.

Lufttrycket i däcken:

Lufttrycket i däcken måste kontrolleras med jämna mellanrum. Det nominella värdet är 2,0 bar. Därmed säkerställs att hjulen har en optimal traktion.

Tekniska data

Trattvolym Vikt

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 7 0 /27,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Mått Spridningsbredd

Höjd Bredd Längd

Stenkross/ sand/salt

/3 - 9

Korrosion/rostäckar:

Korrosion resp. rostäckar uppstår pga dålig skötsel resp.

Page 18

Levitystaulukko

Levitysmäärä (g/m²)

Levitysleveys: 3 m Ajonopeus: 5 km/h

Työntimen asento Sora (3,5) Suola

½ 12 6 ¾ 35 13 1 55 20

Vihje: Yllä ilmoitettu levitysmäärä (g/m²) on mitattu levitysleveyden ollessa 3 m ja ajonopeuden ollessa n. 5 km/h. Ilmoitetut arvot ovat viitteellisiä, todelliset arvot saattavat poiketa näistä levitettävästä materiaalista riippu en enemmän tai vähemmän voimakkaasti. Ajonopeuden muuttuessa muuttuu myös levityspinta-ala, ja arvot on laskettava uudelleen sen mukaisesti.

Suositus: Tarkan levitysmäärän selvittämiseksi suosittelemme suorittamaan levitystestin esimerkiksi levittämällä materiaalia tietylle mitatulle osuudelle.

Levitettävät materiaalit

Levityslaitteet SW 20-E, SW 35-E ja SW 50-E soveltuvat erityisesti suolan, hiekan ja soran levittämiseen lumen tai jään peittämille teille, kaduille, koulujen pihoille, pysäköintipaikoille jne.

• Kaikentyyppiset rakeet, raemainen ja jauhemainen lannoite, hiekka, suola, sora jne.

Laite on puhdistettava huolellisesti tuotteen vaihdon yhteydessä. Suurin sallittu raekoko 5 mm.

Materiaalin levittäminen tapahtuu vipua käyttämällä c, vivulla voidaan säätää levitettävää määrää.

Hoito-ohjeet

Materiaali ja laatu:

Kaikki CEMO-levityslaitteet SW20-E, SW35-E ja SW 50-E on valmistettu jaloteräksestä. Toisin kuin usein käytetty termi ruostumaton antaa ymmärtää, jaloteräksen ruostumista ei voi täysin estää, vaan materiaali on ainoastaan heikosti ruostuvaa. Käytetyn seoksen mukaan jaloteräs voi olla erittäin korroosionkestävää mutta erittäin pehmeää (vrt. keittiövälineet) tai vähemmän korroosionkestävää mutta erittäin kovaa.

Korroosio/ruosteläikät:

Korroosio ja ruosteläikät johtuvat huonosta hoidosta ja epäasianmukaisesta käytöstä. Puhdista, kuivaa ja öljyä levityslaite säännöllisesti ruostumisen estämiseksi. Tämä on erittäin tärkeää varsinkin käytettäessä laitetta kos teassa ympäristössä tai levitettäessä sillä suolaa. Öljyä erityisesti liikkuvat osat puhdistamisen jälkeen kevyellä, ruostetta irrottavalla tai vettä hylkivällä öljyllä (esimerkiksi WD-40). Kiillota pinnat pehmeällä harjalla tai kiillotusliinalla, joka ei sisällä metallia.

Puhdistusmenetelmät:

Puhdistusmenetelmä valitaan sen mukaan, minkä kanssa levityslaite on ollut kosketuksissa:



Jos levityslaite on joutunut kosketuksiin suolan tai suo-

laveden kanssa, huuhtele se huolellisesti vesijohtove-

dellä, kuivaa se ja käsittele se kosteudelta suojaavalla

tuotteella.



Jos levityslaitteeseen on kertynyt likaa tai tarttuvia

aineita, puhdista se miedosta puhdistusaineesta ja vedestä tehdyllä liuoksella.



Poista terva ja muut samankaltaiset aineet puhdista-

malla levityslaite tärpätillä tai spriillä. Älä käytä klooria sisältäviä tuotteita.



Kuivaa levityslaite puhdistamisen jälkeen huolellisesti ja

öljyä se kevyellä, ruostetta irrottavalla tai vettä hylkivällä öljyllä (esimerkiksi WD-40) tai muulla vettä hylkivällä tuotteella. Pidä erityinen huoli, ettei liikkuviin osiin jää vettä, joka voi aiheuttaa korroosiota.

Renkaiden ilmanpaine:

Renkaiden ilmanpaine on tarkistettava säännöllisin väliajoin. Sen tulee olla 2,0 baria. Näin taataan pyörien paras mahdollinen vetovoima.

Tekniset tiedot

Suppilon tilavuus

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70 /27,6 50/19,7 43 /17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Paino

Korkeus Leveys Pituus

Mitat Levitysleveys

Sora/hiekka/ suola

/3 - 9

Page 19

Tabuľka posypu

Množstvo posypu v g/m²

Šírka posypu: 3 m Rýchlosť pojazdu: 5 km/h

Poloha otvoru Kamenná drť (3,5) Soľ

½ 12 6 ¾ 35 13 1 55 20

Upozornenie: Vyššie uvedené množstvo posypu v g/m² je merané pri šírke posypu 3 m a rýchlosti pojazdu cca 5 km/h. Uvedené hodnoty sú orientačné a podľa vlastností posypového materiálu sa môžu viac alebo menej odlišovať. Pri zmene rýchlosti pojazdu sa mení posypová plocha a hodnoty sa musia príslušne prepočítať.

Odporúčanie: Na zistenie presnejšieho množstva posypu odporúčame kontrolu posypu napr. posypaním odmeranej dráhy.

Posypový materiál

Sypače SW 20-E, SW 35-E a SW 50-E sú obzvlášť vhodné na posyp soľou, pieskom a štrkom na chodníkoch, cestách, školských dvoroch, parkoviskách atď. pri snehu a poľadovici.

• Granulát všeobecne, zrnité a práškové hnojivá, piesok, soľ, kamenná drť atď.

Pri zmene produktu sa zariadenie musí starostlivo vyčistiť. Veľkosť zrna max. 5 mm.

Posyp s týmto zariadením sa spúšťa pomocou páky c c, s ktorou je možné meniť množstvo posypu.

Pokyny pre ošetrovanie

Korózia / Škvrny od hrdze:

K vzniku korózie, resp. škvŕn od hrdze dochádza kvôli zlému ošetrovaniu, resp. neprimeranému použitiu. Aby sa zabránilo vzniku hrdze a korózie, je nutné posypový vozík pravidelne čistiť, vysušiť a naolejovať. To je veľmi dôležité, ak posypový vozík používate vo vlhkom prostredí alebo v styku so soľou na posýpanie. Po vyčistení ošetrite najmä pohyblivé súčiastky jemným olejom na odstránenie hrdze alebo olejom na vytesnenie vlhkosti (napr. WD-40). Povrch vyleštite handrou na umývanie z nekovového materiálu alebo mäkkou kefou.

Metódy čistenia:

V závislosti od toho, s čím sa posypový vozík dostal do styku, existujú rôzne metódy čistenia:



Ak sa posypový vozík dostal do styku so soľou na po-

sýpanie, resp. so slanou vodou, je nutné ho starostlivo opláchnuť neslanou vodou, vysušiť a ošetriť prostriedkom na vytesnenie vlhkosti.



Ak sa v posypovom vozíku nahromadili nečistoty alebo

lepkavé látky, vozík vyčistite roztokom jemného čistiaceho prostriedku a vody.



Na odstránenie dechtu a podobných látok posypový

vozík vyčistite terpentínom alebo liehom. Nepoužívajte výrobky, ktoré obsahujú chlór.



Posypový vozík po vyčistení starostlivo vysušte a natri-

te jemným olejom na odstránenie hrdze alebo olejom na vytesnenie vlhkosti (napr. WD-40) alebo prostriedkom, ktorý odpudzuje vodu. Dávajte pozor najmä na to, aby v pohyblivých súčiastkach nezostali zvyšky vody, môžu viesť k vzniku korózie.

Technické údaje

Obsah násypky

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70/27, 6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Hmotnosť

Výška Šírka Dĺžka

Rozmery Šírka posypu

Kamenná drť/ piesok/soľ

/3 - 9

Materiál a kvalita:

Všetky posypové vozíky CEMO SW20-E, SW35-E a SW 50-E sú vyrobené z ušľachtilej ocele. Napriek často používanému označeniu „nehrdzavejúca“ nie je možné hrdzavenie nikdy úplne vylúčiť ani na ušľachtilej oceli, ale materiál je len „zvoľna korodujúci“. Ušľachtilá oceľ môže byť v závislosti od použitej zliatiny veľmi odolná proti korózii, avšak je veľmi mäkká (porovnaj jedálny príbor) alebo môže byť menej odolná proti korózii, avšak je veľmi tvrdá.

Page 20

SLO

Tabela posipavanja

Količina posipa v g/m²

Širina posipa: 3 m Hitrost vožnje: 5 km/h

Položaj odprtine Drobir (3,5) Sol

½ 12 6 ¾ 35 13 1 55 20

Napotek: Zgoraj navedena količina posipa v g/m² je bila izmerjena pri širini posipa 3 m in hitrosti vožnje ca. 5 km/h. Navedene vrednosti so orientacijske vrednosti in lahko bolj ali manj odstopajo od dejanskih - odvisno od lastnosti materiala za posipanje. Ob spremembi hitrosti vožnje se spremeni površina posipa in vrednosti je treba ustrezno preračunati.

Priporočilo: Za ugotavljanje natančne količine posipa priporočamo nadzor posipavanja, npr. s posipavanjem izmerjene testne vozne poti.

Material za posipavanje

Posipalniki SW 20-E, SW 35-E in SW 50-E so posebej primerni za nanašanje soli, peska in gramoza na poteh, cestah, šolskih dvoriščih, parkiriščih itd., v snegu in ledu.

• Granulat na splošno, zrnato gnojilo in gnojilo v prahu, pesek, sol, gramoz itd.

Ob zamenjavi proizvoda je napravo treba skrbno očistiti. Velikost zrn maks. 5 mm.

Posipavanje s to napravo poteka s sprožitvijo ročice c, s katero se lahko prilagaja količina posipa.

Korozija/rjasti madeži:

Korozija oziroma rjasti madeži nastanejo zaradi slabega vzdrževanja ali nepravilne uporabe. Voziček za posipanje redno čistite, sušite in oljite, da preprečite rjo in korozijo. To je zelo pomembno, če ga uporabljate v vlažnem okolju ali s soljo. Po čiščenju predvsem gibljive dele namažite z lahkim oljem, ki odstranjuje rjo ali odbija vlago (npr. WD-40). Površine spolirajte z nekovinsko abrazivno krpo ali mehko krtaèo.

Èišèenje:

Naèin èišèenja je odvisen od tega, s èim je bil vozièek za posipanje v stiku:



Èe je bil vozièek v stiku s soljo ali slanico, ga je treba

temeljito sprati s sladko vodo, osušiti in namazati s snovjo, ki odbija vlago.



Èe so se nabrali umazanija ali lepljive snovi, vozièek

oèistite z raztopino blagega èistila v vodi.



Za odstranjevanje katrana in podobnih snovi uporabite

terpentin ali špirit. Ne uporabljate izdelkov, ki vsebujejo klor.



Po čiščenju voziček temeljito osušite in ga naoljite z

lahkim oljem, ki odstranjuje rjo ali odbija vlago (npr. WD-40), ali izdelkom, ki odbija vodo. Pazite predvsem na to, da v gibljivih delih ne bo ostala voda, saj lahko povzroèi korozijo.

Zračni tlak v gumah:

Zračni tlak v gumah je treba preverjati v rednih intervalih. Referenčna vrednost znaša 2,0 bar. S tem je zagotovljen optimalen prenos moči koles.

Tehnični podatki

Vsebina lijaka

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 70 / 2 7,6 50/19,7 43/17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Tež a

Mere Širina posipa

Višina Širina Dolžina Drobir/pesek/sol

/3 - 9

Navodila za vzdrževanje

Material in kakovost:

Vsi vozički za posipanje CEMO SW20-E, SW35-E in SW 50-E so izdelani iz plemenitega jekla. Čeprav plemenito jeklo pogosto označujemo kot nerjaveče, rjavenja ne moremo nikoli popolnoma izključiti; material je le manj občutljiv za korozijo. Glede na uporabljeno zlitino je lahko plemenito jeklo zelo odporno na rjo, vendar zato zelo mehko (npr. jedilni pribor), ali manj odporno na rjo in trdo.

Page 21

Serpme tablosu

Serpme miktarı, g/m² olarak

Serpme genişliği: 3 m Sürme hızı: 5 km/h

Oluk pozisyonu Çakıl (3,5) Tuz

½ 12 6 ¾ 35 13 1 55 20

Uyarı: Yukarıda g/m² olarak belirtilmiş serpme miktarı, 3 m‘lik serpme genişliği ve yaklaşık 5 km/h‘lik sürme hızı altında ölçülmüştür. Belirtilen değerler, referans değerler olup serpilecek olan maddenin cinsine göre farklılıklar görülebilir. Sürüş hızının değiştirilmesiyle birlikte serpme alanı değişir ve değerler ona göre yeniden hesaplanma

lıdır.

Tavsiye: Serpme miktarının tam olarak hesaplanması için, örneğin önceden ölçülen bir yol mesafesenin serpilmesi vasıtasıyla, bir serpme kontrolünün yapılmasının tavsiye olunur.

Serpme için kullanılabilecek maddeler

SW 20-E, SW 35-E ve SW 50-E serpme makineleri, özellikle buz ve kar oluşumunda yollara, sokaklara, okul bahçelerine, otoparklara vb. tuz, kum ve çakılın serpilmesi için uygundur.

• Genel olarak granüller, taneli veya toz şeklindeki gübre, kum, toz, çakıl vb.

Makine, ürün değiştirilmeden önce özenle temizlenmelidir. Azami tane büyüklüğü 5 mm.

Bu makine ile yapılan serpme işlemi, serpme miktarının düzenlenebileceği c kolunun çalıştırılmasıyla gerçekleşir.

ama buna rağmen yumuşaktır veya pasa daha az direnç siz olabilir ama buna karşı çok serttir.

Korozyon / pas lekeleri:

Kötü bakım veya hatalı kullanım sonucu korozyon veya pas lekeleri oluşur. Pas ve korozyonu önlemek için araba nız düzenli olarak temizlenmeli, kurutulmalı ve yağlanmalıdır. Arabanızı özellikle nemli ortamda veya tuzla birlikte kullanıyorsanız bu çok önemlidir. Temizlikten sonra özellikle hareketli parçalara haf, pas çözücü veya nem alıcı bir yağ (ör. WD-40) sürmelisiniz. Yüzeyleri metalik olmayan bir bezle veya yumuşak bir fırçayla parlatın.

Temizleme yöntemleri:

Arabanızın neyle temas ettiğine bağlı olarak çeşitli temizleme yöntemleri vardır:



Arabanız tuzla veya tuzlu suyla temas etmişse, tatlı

suyla iyice yıkanmalı, kurutulmalı ve nem alıcı bir ürünle bakımı yapılmalıdır.



Kir veya yapışkan maddeler birikmişse, arabanızı

deterjanlı suyla temizleyin.



Katran veya benzeri maddeleri temizlemek için

arabanızı neftle veya ispirtoyla temizleyin. Klor içeren ürünler kullanmayın.



Temizlikten sonra arabanızı iyice kurutun ve haf, pas

çözücü veya nem alıcı bir yağ (ör. WD-40) sürün. Hareketli parçalarda su kalmamasına dikkat edin, bu durum korozyona neden olabilir.

Teker hava basıncı:

Teker hava basıncı düzenli aralıklarda kontrol edilmelidir. Öngörülen nominal değer 2,0 bardır. Bu şekilde tekerleklerin optimal cer (çekme) gücü temin edilir.

Teknik bilgiler

Huni

Ağırlık

içeriği

l kg/lbs kg/lbs cm/in cm/in cm/in m ft

SW 20-E 19 23/ 50 9/19,5 7 0 / 27,6 50/19,7 43 /17 1 - 3 3 SW 35- E 32 35/76 9,5/20,5 72/28,3 52/20,5 52/20,5 1 - 3 3 SW 50-E 50 60/130 18/39 80/31,5 60/23,5 60/23,5 1 - 3 3

Ebatlar

Yükseklik Genişlik Uzunluk

Serpme genişliği

Çakıl/kum/tuz

/3 - 9

Bakım uyarısı

Malzeme ve kalite:

Tüm CEMO arabaları SW20-E, SW35-E ve SW 50-E paslanmaz çelikten yapılmıştır. “Paslanmaz” terimi kullanılmasına rağmen has çelikte de bazı istisnai durumlarda pas olabi lir, ama korozyona uğramaz. Kullanılan alaşıma bağlı olarak has çelik pasa karşı son derece dayanıklı olabilir

Page 22

SW 20-E SW 35-E SW 50-E

d+n+q



f+r

m+u

g+s

j+t

Ersatzteile spare parts pièces de rechange ricambi piezas de recambio Náhradní díly Reservedele

Pos. Ar t.-N r. D GB F I E CZ DK

1 329.0709.220 Holm handle mancheron maniglia manubro Sloupek Stang 2 329.0709.203 Handgriff grip pognee impugnatura empunadura Rukojeť Håndgreb 3 329.0709.225 Schalthebel kpl. lever levier gruppo leva palanca Řadicí páka kompletní Betjeningshåndtag kpl. 4 329.0709.221 Trichter SW 20-E funnel SW 20-E tremie SW 20-E tramoggia SW 20 -E tolvas SW 20 -E Násypka SW 20 -E Tragt SW 20- E 5 329.0709.223 Streuscheibe kpl. spreading disc disque disco spargitore disco esparcidos Rozptylný kotouč kpl. Strøskive kpl.

6 329.0709.224 Rad kpl. SW 20 -E / SW 35-E wheel SW 20- E / SW 35-E rove SW 20-E / SW 35-E ruota SW 20-E / SW 35 -E rueda SW 20-E / SW 35 -E Kolo kompletní SW 20-E / SW 35 -E Hjul kpl. SW 20- E / SW 35-E 7 329.0709.208 Getriebe kpl. SW 20 -E / SW 35-E gearbox SW 20-E / SW 35-E group de renvoi SW 20 -E / SW 35-E 8 329.0709.209 Achslager SW 20-E / SW 35-E small cover for the wheel SW 20-E / SW 35- E coussinet SW 20-E / SW 35-E

9 900.2613.000.A2 Scheibe für Rad SW 20-E / SW 35 -E SHLM ring SW 20-E / SW 35- E sogment racleur SW 20- E / SW 35-E

10 329.0709.210

11 329.0709.222 Rühr nger kpl. agitator agitateur agitatore agitator Míchací palec kompletní Rørenger kpl. 12 329.0709.212 Schieber SW 20-E / SW 35-E gate SW 20-E / SW 35- E volet SW 20 -E / SW 35-E chiusino SW 20-E / SW 35 -E por tezuela SW 20- E / SW 35-E Šoupátko SW 20-E / SW 35 -E Skyder SW 20-E / SW 35-E

13 329.0709.213

14 329.0909. 221 Trichter SW 35-E funnel SW 35-E tremie SW 35 -E tramoggia SW 35- E tolvas SW 35- E Násypka SW 35- E Tragt SW 35- E

15 329.0909. 230

16 329.0709.210.E01 Feder für Stützfuß klappbar Spring for collapsible support foot Ressort pour béquille rabattable Molla per piede di appoggio, ripiegabile Muelle para pata de apoyo plegable Pružina pro sklopnou podpěrnou nohu Fjeder til støttefod, opklappelig 17 32 9.110 9.1 23 Trichter SW 50-E funnel SW 50 -E tremie SW 50-E tramoggia SW 50- E tolvas SW 50- E Násypka SW 50-E Tragt SW 50- E

18 32 9.11 0 9.124 Rad kpl. SW 50- E wheel SW 50-E rove SW 50- E ruota SW 50-E rueda SW 5 0-E Kolo kompletní SW 50-E Hjul kpl. SW 50- E

19 32 9.11 0 9.1 20 Getriebe kpl. SW 50- E gearbox SW 50- E group de renvoi SW 50-E 20 3 29.11 09.12 6 Edelstahlrahmen SW 50 -E frame SW 50 -E chassis SW 50-E telaio SW 50-E armazon SW 50 -E Rám z nerezové oceli SW 50- E Ramme af rust frit stål SW 50 -E 21 32 9.11 0 9.1 27 Streuschutz SW 50-E protector SW 50 -E protection SW 50-E deettore SW 50-E carter SW 50-E Ochrana před rozsypáním SW 50-E Strøbeskyt telse SW 50-E 22 3 29.11 09 .130 Schieber SW 50- E gate SW 50-E volet SW 50 -E chiusino SW 50-E portezuela SW 50-E Šoupátko SW 50-E Skyder SW 50-E

Edelstahlrahmen SW 20- E / SW 35-E

Streuschutz SW 20- E / SW 35-E

Antiverdichtungseinsatz SW 35- E / SW 50-E

frame

SW 20- E / SW 35-E

protector SW 20- E / SW 35-E

Anti-aggregation insert SW 35- E / SW 50-E

chassis SW 20- E / SW 35-E

protection SW 20- E / SW 35-E

Utilisation anti-tassement SW 35- E / SW 50-E

Page 23

D GB F I

E CZ DK

gruppo rinvo SW 20-E / SW 35-E grupo transmision SW 20-E / SW 35-E Převodovka kompletní SW 20-E / SW 35-E Drev kpl. SW 20 -E / SW 35 -E cuscinetto portante SW 20-E / SW 35-E cojinete de eje SW 20-E / SW 35-E Ložisko nápravy SW 20-E / SW 35 -E Akselleje SW 20-E / SW 35 -E rondella per ruota SW 20- E / SW 35- E anillo de nivelacion SW 20 -E / SW 35-E Kotouč na kolo SW 20-E / SW 35-E Skive til hjulv telaio

SW 20- E / SW 35-E

deettore SW 20- E / SW 35-E

Inserto anticompattazione SW 35- E / SW 50-E

gruppo rinvo

SW 50- E

armazon SW 20- E / SW 35-E

carter SW 20- E / SW 35-E

Accesorio anticompactación SW 35- E / SW 50-E

grupo transmision

SW 50- E

Rám z nerezové oceli SW 20- E / SW 35-E

Ochrana před rozsypáním SW 20- E / SW 35-E

Vložka proti zhušťování SW 35- E / SW 50-E

Převodovka kompletní

SW 50- E

Ramme af rustfrit stål SW 20- E / SW 35-E

Strøbeskyttelse SW 20- E / SW 35-E

Anti-komprimeringsindsats SW 35- E / SW 50-E

Drev kpl.

SW 50- E

Page 24

SW 20-E SW 35-E SW 50-E

d+n+q



f+r

m+u

g+s

j+t

Varuosad Pótalkatrészek Reservedeler Reserveonderdelen Peças de substituição Części zamienne Piese de schimb

Pos. Ar t.-N r. EST H N NL P PL RO

1 329.0709.220 Haar Kormánykar Holme Stuurboom Guiador Drążek Bară 2 329.0709.203 Käepide Fogantyú Håndtak Hendel Pega Uchwyt Mâner 3 329.0709.225 Lülitushoob komplektne Kapcsolókar, kompletten Koplingsspak kompl. Schakelhendel compl. Alavanc a selectora compl. Dźwignia sterownicza kpl. Levier schimbător, complet 4 329.0709.221 Lehter SW 20-E SW 20-E garat Trakt SW 20-E Trechter SW 20 -E Tremonha SW 20-E Lej SW 20- E Pâlnie SW 20-E 5 329.0709.223 Pihustusketas komplektne Szórótárcsa, kompletten Strøskive kompl. Strooischijf compl. Disco de dispersão compl. Tarcza rozrzucając a kpl. Şaibă de împrăştiere, complet

6 329.0709.224 Ratas komplektne SW 20-E / SW 35 -E Kerék, kompletten SW 20 -E / SW 35-E Hjul kompl. SW 20 -E / SW 35-E Wiel compl. SW 20- E / SW 35-E Roda compl. SW 20 -E / SW 35-E Koło kpl. SW 20- E / SW 35-E Roat ă, complet SW 20 -E / SW 35 -E

7 329.0709.208

8 329.0709.209 Teljelaager SW 20-E / SW 35 -E Tengelycsapágy SW 20-E / SW 35- E Aksellager SW 20-E / SW 35-E Aslager SW 20-E / SW 35 -E Mancal do eixo SW 20-E / SW 35- E Łożysko osi SW 20- E / SW 35-E Rulment axă SW 20-E / SW 35- E

9 900.2613.000.A2 Ratta ketas SW 20- E / SW 35 -E Tárcsa a kerékhez SW 20 -E / SW 35 -E Skive til hjul SW 20-E / SW 35- E Schijf voor wiel SW 20-E / SW 35-E Anilha do pneu SW 20 -E / SW 35-E Tarcza koła SW 20-E / SW 35- E Şaibă pentru roată SW 20 -E / SW 35-E

10 329.0709.210

11 329.0709.222 Segamistapp komplektne Keverőcsap, kompletten Rørenger kompl. Roervinger compl. Agitador compl. Trzpień mieszający kpl. Gheară de agitare, complet 12 329.0709.212 Siiber SW 20- E / SW 35-E Tolattyú SW 20-E / SW 35 -E Sk yver SW 20-E / SW 35- E Schuif SW 20- E / SW 35-E Corrediça SW 20-E / SW 35 -E Suwak SW 20- E / SW 35-E Glisor SW 20-E / SW 35 -E

13 329.0709.213

14 329.0909. 221 Lehter SW 35 -E SW 35 -E garat Trakt SW 35- E Trechter SW 35-E Tremonha SW 35 -E Lej SW 35-E Pâlnie SW 35- E

15 329.0909. 230

16 329.0709.210.E01 Kokkupandava tugijala vedru Rugó a felhajtható támasztólábhoz Fjær for støttefot kan klappes sammen Veer voor steunpoot klapbaar Mola para o pé de apoio rebatível Sprężyna podpórki składana Arc pentru picior ul de sprijin rabatabil 17 32 9.110 9.1 23 Lehter SW 50- E SW 50- E garat Trakt SW 50 -E Trechter SW 5 0-E Tremonha SW 50-E Lej SW 50-E Pâlnie SW 50 -E

18 32 9.11 0 9.124 Ratas komplek tne SW 50 -E Kerék, kompletten SW 50- E Hjul kompl. SW 50 -E Wiel compl. SW 50-E Roda compl. SW 50-E Koł o kpl. SW 50-E Roată, c omplet SW 50- E

19 32 9.11 0 9.1 20 Käigukast komplektne SW 50- E Hajtás, kompletten SW 50-E Drev kompl. SW 50 -E Versnellingsbak compl. SW 50-E Engrenagem compl. SW 50 -E Przekł adnia kpl. SW 50-E Reductor, complet SW 50-E 20 3 29.11 09.12 6 Roostevabast terasest raam SW 5 0-E Nemesac él alváz SW 50- E Edelstålramme SW 50- E RVS-frame SW 50- E Chassis em aço inoxidável SW 50 -E Rama ze stali nierdzewnej SW 50-E Cadru din oţel superior SW 50 -E 21 32 9.11 0 9.1 27 Puistekaitse SW 50-E Szórásvédő SW 50-E Strøver n SW 50-E Strooibeveiliging SW 50- E Protec ção de dispersão SW 50-E Osłona sypania SW 50-E Protecţie la împrăştiere SW 50- E 22 3 29.11 09 .130 Siiber SW 50-E Tolattyú SW 50 -E Skyver SW 50- E Schuif SW 50-E Corrediça SW 50-E Suwak SW 50-E Glisor SW 50-E

Käigukast komplektne SW 20- E / SW 35-E

Roostevabast terasest raam SW 20- E / SW 35-E

Puistekaitse SW 20- E / SW 35-E

Tihestusvastane sisend SW 35-E / SW 50-E

Hajtás, komplet ten SW 20- E / SW 35-E

Nemesacél alvá z SW 20- E / SW 35-E

Szórásvédő SW 20- E / SW 35-E

SW 35- E / SW 50-E tömörödésgátló betét

Drev kompl. SW 20- E / SW 35-E

Edelstålramme SW 20- E / SW 35-E

Strøvern SW 20- E / SW 35-E

Antifortetningsinnsats SW 35- E / SW 50-E

Page 25

EST

PL RO

Versnellingsbak compl. SW 20- E / SW 35-E

RVS-frame SW 20- E / SW 35-E

Strooibeveiliging SW 20- E / SW 35-E

Antiverdichtingsinzetstuk SW 35- E / SW 50-E

Engrenagem compl. SW 20- E / SW 35-E

Chassis em aço inoxidável SW 20- E / SW 35-E

Protecção de dispersão SW 20- E / SW 35-E

Sistema anti-compactação SW 35- E / SW 50-E

Przekładnia kpl. SW 20- E / SW 35-E

Rama ze stali nierdzewnej SW 20- E / SW 35-E

Osłona sypania SW 20- E / SW 35-E

Wkład chroniący przed zbiciem materiału SW 35 -E / SW 50- E

Reductor, complet SW 20- E / SW 35-E

Cadru din oţel superior SW 20- E / SW 35-E

Protecţie la împrăştiere SW 20- E / SW 35-E

Vložka proti zahusteniu SW 35- E / SW 50-E

Page 26

SW 20-E SW 35-E SW 50-E

d+n+q



f+r

m+u

g+s

j+t

Запасные части Reservdelar Varaosat Náhradné diely Nadomestni deli Yedek parçalar

Pos. Ar t.-N r. RUS S SF SK SLO TR

1 329.0709.220 Поручень Stång Tank o Nosník Prečka Gidon 2 329.0709.203 Ручка Handtag Kädensija Rukoväť Ročaj Tutama k 3 329.0709.225 Переключающий р ычаг в с боре Kopplingsspak komplett Kytkinvipu Spínacia páka kompl. Preklopna ročica kpl. Kumanda kolu kpl. 4 329.0709.221 Воронка SW 20- E Tratt för SW 20-E Suppilo SW 20-E Násypka SW 20 -E Lijak SW 20-E Huni SW 20-E 5 329.0709.223 Разбрас ываю щий диск в сб оре Spridningsskiva komplett Levityslevy Posypov ý kotúč kompl. Posipalna plošča kpl. Serpme diski kpl. 6 329.0709.224 Колесо в сборе SW 20-E / SW 35-E Hjul komplett SW 20 -E / SW 35-E Rengas SW 20-E / SW 35- E Koleso kompl. SW 20-E / SW 35 -E Kolo kpl. SW 20-E / SW 35 -E Tekerl ek kpl. SW 20-E / SW 35-E 7 329.0709.208 Редуктор в сборе SW 20 -E / SW 35-E Växel komplett SW 20-E / SW 35-E Voimansiirtov SW 20 -E / SW 35 -E Prevodovka kompl. SW 20 -E / SW 35-E Menjalnik kpl. SW 20 -E / SW 35-E Şanzıman kpl. SW 20-E / SW 35- E 8 329.0709.209 Осевой подшипник SW 20- E / SW 35-E Axellager SW 20-E / SW 35- E Kiinnitin SW 20- E / SW 35-E Nápravové ložisko SW 20-E / SW 35-E Ležaj osi SW 20 -E / SW 35 -E Dingil yatağı SW 20-E / SW 35 -E 9 900.2613.000.A2 Шайба колеса SW 20 -E / SW 35-E Bricka för hjul SW 20- E / SW 35-E Rengaslaatta SW 20-E / SW 35- E Kotúč pre koleso SW 20 -E / SW 35-E Podložka za kolo SW 20 -E / SW 35-E Tekerlek için disk SW 20-E / SW 35- E

10 329.0709.210

11 329.0709.222 Мешалк а в сборе Omrörarnger komplett Sekoitin Miešací prst kompl. Mešalni nastavek kpl. Karıştırma çubuğu kpl. 12 329.0709.212 Заслонка SW 20-E / SW 35-E Slid SW 20-E / SW 35-E Luisti SW 20- E / SW 35 -E Posúvač SW 20-E / SW 35- E Drsnik SW 20- E / SW 35-E Sürgü SW 20-E / SW 35 -E 13 329.0709.213 Ограж дение разбрасывателя SW 20 -E / SW 35-E Spridningsskydd SW 20- E / SW 35-E Suojus SW 20 -E / SW 35-E Ochrana posypu SW 20-E / SW 35- E Posipno varovalo SW 20 -E / SW 35-E Serpme koruması SW 20-E / SW 35 -E 14 329.0909. 221 Воронка SW 3 5-E Tratt för SW 35-E Suppilo SW 35 -E Násypka SW 35-E Lijak SW 35-E Huni SW 35 -E

15 329.0909. 230

16 329.0709.210.E01 Пружина для складной оп оры Fjäder för fällbart stöd Tukijalan jousi, kokoontaittuva Pružina pre sklopnú podpernú nohu Vzmet za podporno nožico, zložljiva Destek ayağı yayı, katlanabilir 17 32 9.110 9.1 23 Воронка SW 50-E Tratt för SW 50-E Suppilo SW 50-E Násypka SW 50 -E Lijak SW 50-E Huni SW 50-E

18 32 9.11 0 9.124 Колесо в с боре SW 50-E Hjul komplett SW 50-E Rengas SW 50 -E Koleso kompl. SW 50-E Kolo kpl. SW 50-E Tekerlek kpl. SW 50 -E

19 32 9.11 0 9.1 20 Редуктор в сборе SW 50-E Vä xel komplett SW 50 -E Voimansiir tov SW 50 -E Prevodovka kompl. SW 50 -E Menjalnik kpl. SW 50-E Şanzıman kpl. SW 50 -E 20 3 29.11 09.12 6 Рама из высокок ачес твенной стали SW 50-E Ram av rostfritt stål SW 50-E Jaloteräsrunko SW 50- E Rám z ušľachtilej ocele SW 50 -E Okvir iz legiranega jekla SW 50-E Paslanmaz çelik çerçeve SW 50 -E 21 32 9.11 0 9.1 27 Ограж дение разбрасывателя SW 50-E Spridningssk ydd SW 50 -E Suojus SW 50-E Ochrana posypu SW 50 -E Posipno varovalo SW 50-E Serpme koruması SW 5 0-E 22 3 29.11 09 .130 Заслонк а SW 50-E Slid SW 50 -E Luisti SW 50-E PosúvačSW 50-E Drsnik SW 5 0-E Sürgü SW 50-E

Рама из высококачественн ой стали SW 20- E / SW 35-E

Противоуплотнительная вставка SW 35- E / SW 50-E

Ram av rost frit t stål SW 20- E / SW 35-E

Antikomprimeringsinsats för SW 35 -E / SW 50-E

Jaloteräsrunko SW 20- E / SW 35-E

Tiivistymisen esto-osa SW 35- E / SW 50-E

Page 27

RUS

S SF

SLO TR

Rám z ušľachtilej ocele SW 20- E / SW 35-E

Vložka proti zahusteniu SW 35- E / SW 50-E

Okvir iz legiranega jekla SW 20- E / SW 35-E

Vstavek proti zgoščevanju SW 35- E / SW 50-E

Paslanmaz çelik çerçeve SW 20- E / SW 35-E

Sıkıştırmaya kar şı koruma tertibatı SW 35- E / SW 50-E

Page 28

329.0709.305 / 12.13 / Sm CEMO GmbH

In den Backenländern 5 • D-71384 Weinstadt

Tel. +49 7151 9636- 0 • Fax +49 7151 9636 -98 • www.cemo.de
