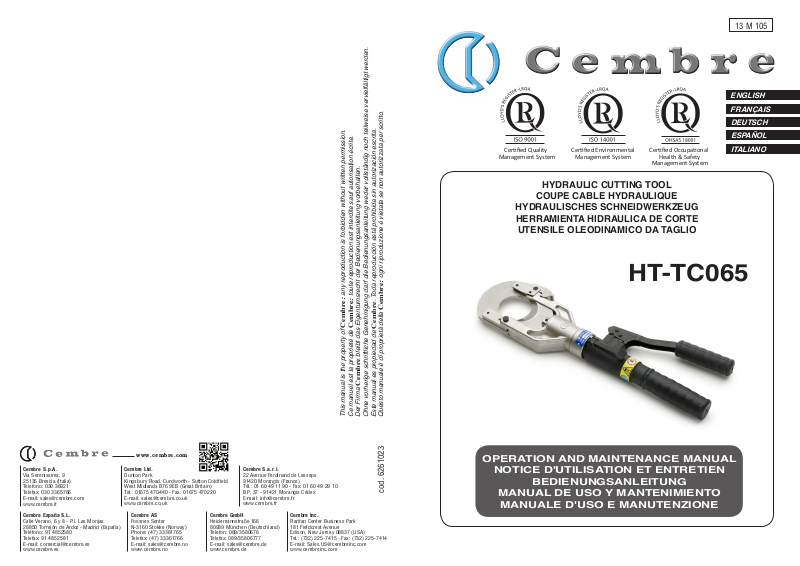

OPERATION AND MAINTENANCE MANUAL

NOTICE D'UTILISATION ET ENTRETIEN

BEDIENUNGSANLEITUNG

cod. 6261023

MANUAL DE USO Y MANTENIMIENTO

MANUALE D'USO E MANUTENZIONE

✃

(

(

(

(

➠

➠



WARNING LABELS - ETIQUETTES SIGNALETIQUES - WARNSCHILDER -

ETIQUETAS DE ATENCION - ETICHETTE D'AVVERTENZA

01

21

1 2 3

– Before using the tool, carefully read the instructions in this manual.
– Avant d'utiliser cet outil, lire attentivement les instructions de cette notice.
– Vor Inbetriebnahme unbedingt die Bedienungsanleitung durchlesen.

1

– Antes de utilizar la herramienta, leer atentamente las instrucciones contenidas en este manual.
– Prima di utilizzare l'utensile, leggere attentamente le istruzioni contenute in questo manuale.

– Keep hands clear of cutting blades.
– Au cours du coupage, tenir les mains loin des lames.
– Während des Schneidens, die Hände von den Messern fernhalten.

2

– Durante el corte, tener las manos alejadas de las cuchillas.
– Durante il taglio, tenere le mani lontane dalle lame.

– Do

n o t c u t s t e e l

– n

e p a s c o u p e r l'a c i e r e t l'a l m é l e c

– K

e i n e n st a h l s c h n e i D e n

3

– n

o c o r t a r a c e r o

– n

o n t a g l i a r e a c c i a i o

– Always wear safety glasses and gloves when operating this tool.
– Porter toujours les lunettes de protection et les gants de travail.
– Immer mit Schutzbrille und Handschuhen bedienen.

4

– Trabajar siempre con las gafas y guantes de seguridad.
– Operare sempre con visiera protettiva e guanti da lavoro.

.

.

.

.

.

1

– Tool type

TIPO

TYPE

Ø MAX.

mm

HT-TC065

65

Made in Italy

– Outil type
– Werkzeugtyp
– Herramienta tipo
– Tipo di utensile

4

2 3

– max cutting diam.
– ø maxi de coupe
– max. Schneid. ø
– ø max de corte
– ø max di taglio

–Year
– Année
– Jahr
– Año
– Anno

48

31

08

02

09

23

18

1

2 3

FIG. 3 OVERALL VIEW - VUE D'ENSEMBLE - GESAMTANSICHT -

1 30

VISTA DEL CONJUNTO - VISTA D'ASSIEME

ENGLISH

English

The items marked "K" are those
These items are supplied on request in the Spare Parts Package code no. 6000051.
When ordering spare parts always specify the following:

- code number of item

- name of item

- type of tool

- serial number of tool

Français

Les éléments accompagnés d’un "K" sont ceux que
de démontage de l’outil. Ces éléments sont fournis sur demande dans le Paquet Rechange code

6000051.
Lors de la commande de pièces détachées, prière d’indiquer toujours les éléments suivants:

- numéro de code de l’élément

- dénomination de l’élément

- type de l'outil

- numéro de série de l'outil.

Deutsch

Die mit "K" gekennzeichneten Bestandteile sind jene, welche
falls das Gerät in seine Bestandteile zerlegt wird.
Genannte Einzelteile sind auf Anfrage in der “Ersatzteilpackung Bestell-Nr. 6000051.
Geben Sie bitte bei der Bestellung aller Ersatzteile folgende Informationen an:

- Artikelnummer des Ersatzteils

- Beschreibung des Ersatzteils

- Werkzeugtyp

- Seriennr. des Werkzeuges

Español

Los elementos indicados con "K" son aquellos que
posible desmontaje de la herramienta, estos elementos se suministran bajo pedido en el “Paquete
de Repuesto cod. 6000051.
Al pedir piezas de repuesto, indicar siempre los elementos siguientes:

- número de código del elemento

- designación del elemento

- tipo de herramienta

- número de serie de la herramienta

---------------------------------------------------------------------------------------------------------------------

Cembre

recommend replacing if the tool is disassembled.

---------------------------------------------------------------------------------------------------------------------

Cembre

recommande de remplacer en cas

---------------------------------------------------------------------------------------------------------------------

Cembre

auszuwechseln empehlt,

----------------------------------------------------------------------------------------------------------------------

Cembre

aconseja cambiar en el caso de un

HYDRAULIC CUTTING TOOL

HT-TC065

1. GENERAL CHARACTERISTICS

– Application range: the tool is suitable for cutting copper, aluminium or telephone cables

having a max. diameter of .......................................................... 65 mm (2-9/16")

– Rated operating pressure: ....................................................... 700 bar (10,000 psi)

– Dimensions: length ................................................................... 523 mm (20.6 in.)

width ..................................................................... 129 mm (5.1 in.)

– Weight: ...................................................................................... 5,3 kg (11.6 lbs)

– Oil: ............................................................. AGIP ARNICA 32

SHELL TELLUS TX 32

– Advancing speed: the tool automatically switches from a fast advancing speed of

blades to a slower cutting speed.

– Safety: the tool is provided with max pressure valve; MPC1 special manometer is
available upon request to check the proper setting of the valve.

2. INSTRUCTIONS FOR USE (Ref. to Fig. 3)

2.1) Setting

Insert the cable between the blades at the desired cutting point.
For a running cable, press latch (31) and open the upper blade assembly.

Warning: the opening of upper blade assembly must be done when the tool is in
rest position, with the lower blade (02) completely retracted.

With the cable on the lower blade (02), close the upper blade assembly and secure the
latch (31).

Before commencing the cutting operation ensure that the latch is fully secured:
partial closure may damage the tool head.

or
or equivalent

Italiano

I particolari indicati con "K" sono quelli che la
un eventuale smontaggio dell’utensile. Detti particolari sono fornibili su richiesta nella Confezione
ricambio cod. 6000051.

Per ordinare parti di ricambio, specicare sempre i seguenti punti:

- numero di codice del componente

- denominazione del componente

- tipo di utensile

- numero di matricola dell'utensile

------------------------------------------------------------------------------------------------------------------------

Cembre

consiglia di cambiare sempre nel caso di

29 2

2.2) Blade advancement

Operate moveable handle (23) for lower blade advancement. This rst stage rapidly

closes the lower blade to the conductor. Make sure that blades (02 and 01) are exactly
positioned on desired cutting point, otherwise re-open blades following instructions as §

2.4 and re-position the cable.

2.3) Cutting

Continue operating the moveable handle, the lower blade advances gradually until the
cable is fully cut.

ENGLISH

60

13

57

20

58

15

16

62

43

48

49

47

46

50

56

9

55

54

53

52

51

29

24

26

28

23

41

40

40

16

15

14

13

12

14

12

44

17

19

61

59

18

42

25

t



h e t o o l i s D e s i g n e D f o r c u t t i n g c o p p e r, a l u m i n i u m a n D t e l e p h o n e c a b l e s

D o n o t a t t e m p t t o c u t s t e e l o r

acsr

c o n D u c t o r s

:

.

2.4) Blade opening

Press the pressure release lever (48) for the rapid retraction of the ram and subsequent
blade (02) opening.

2.5) Rest setting

After completion of the work, press the release lever (48) to release the oil pressure (refer

§ 2.4).

3. WARNING

The tool is robust and requires very little daily maintenance.
Compliance with the following points, should help to maintain the optimum performance
of the tool:

3.1) Accurate cleaning

Dust, sand and dirt are a danger for any hydraulic device.
Every day, after use, the tool must be wiped with a clean cloth, taking care to remove any
residual, especially close to pin and moveable parts.

3.2) Storage

When not in use, the tool should
be stored and transported in
the canvas bag, to prevent
damage.
Canvas bag: ref. 010; size
545 x 160 mm (21.4 x 6.34 in.);
weight 0,15 kg (0.33 lbs).

CANVAS BAG

Serial number of tool
Numéro de série de l’outil
Seriennummer des Werkzeuges
Número de serie de la herramienta
Numero di matricola dell’utensile

xxxxxx

3.3) Head rotation

For ease of operation, the tool head can rotate through 320°.

Warning: Do not attempt to turn the head if the hydraulic circuit is pressurised.

3 28

ENGLISH

60

35

35

13

57

20

58

15

16

62

43

48

49

47

46

50

56

9

55

54

53

52

51

29

24

26

28

23

41

40

40

16

15

14

13

12

14

12

44

39

31

36

27

37

38

45

33

4

17

201

19

61

59

8

2

34

21

18

42

25

1

32

11

10

7

200

6

30

8

7

6

4. MAINTENANCE (Ref. to Fig. 1)

Air in the hydraulic circuit may affect the performance of the tool; e.g: no advancement or
slow advancement of the lower blade; lower blade pulsating.
In this case proceed as follows:

4.1) To purge air bubbles from hydraulic circuit

a – Hold tool upright in a vice with handles open (Fig. 1).
b – Unscrew the main handle (18) from the body (09) to expose the rubber oil reservoir (19).
c – Remove reservoir cap (20).
d – Operate moveable handle, several times, in order to advance the ram (06).
e – Press the pressure release lever (48) to retract the ram (06), discharge oil pressure

from the circuit and return all oil to the reservoir.
f – Repeat points (d - e) ve times, to ensure all air bubbles in the hydraulic circuit are
purged into the reservoir.

g – If the oil level is low, top up as directed in § 4.2.
h – Remove all air from reservoir (19) and t cap (20).
i – Assemble main handle (18) to tool body.

If the tool continues to malfunction return the tool for service/repair as detailed in § 6.

4.2) Oil top up

Every six months check the oil level in the reservoir. If necessary, top up the oil level to
the top lip of the reservoir and remove all air from reservoir, see § 4.1, points a, b, c, e,

g, h and i.

Always use clean recommended oil, see § 1.
Do not use old or recycled oil.

Do not use hydraulic brake uid.



Ensure that disposal of used oil is in accordance with current legislation.

TABLE 1 - TABLEAU 1 ­ TABELLE 1 - TABLA 1 - TAVOLA 1

27 4

ENGLISH

Code N°

N°code

Art.-Nr.
N°codigo
N°codice

DESCRIPTION / DESIGNATION / BESCHREIBUNG /

DESIGNACION / DESCRIZIONE

6600020 47 PIN / AXE / STIFT / PERNO / PIOLO 1
6440100 48

PRESSURE RELEASE LEVER / LEVIER DE DECOMPRESSION / DRUCKABLAßHEBEL /
PALANCA DESBLOQUEO PRESION / LEVA SBLOCCO PRESSIONE

1

6520280 49 SPRING / RESSORT / FEDER / MUELLE / MOLLA 1K
6360120 50 O-RING / JOINT / O-RING / JUNTA DE GOMA / GUARNIZIONE OR 1K
6740120 51 7/32" BALL / BILLE 7/32" / KUGEL 7/32" / BOLA 7/32" / SFERA 7/32" 1K

6600100 52

BALL SUPPORT / SUPPORT DE BILLE / KUGELHALTERUNG / SOPORTE BOLA / NOTTOLINO
SPINGI SFERA

1

6520520 53 SPRING / RESSORT / FEDER / MUELLE / MOLLA 1 K
6360166 54 O-RING / JOINT / O-RING / JUNTA DE GOMA / GUARNIZIONE OR 1 K
6900341 55 SCREW / VIS / SCHRAUBE / TORNILLO / VITE M8x10 1
6760100 56 SPLIT PIN / GOUPILLE / FEDERSTIFT / PASADOR / SPINA ELASTICA ø3x16 1
6232000 57 LABEL / ETIQUETTE / AUFKLEBER / ETIQUETA / ETICHETTA TG 0351 1

6900601 58

SUCTION SCREW / VIS DE ASPIRATION / ANSAUGSCHRAUBE / VALVULA DE SUCCION /
VITE ASPIRAZIONE COMPLET

A

1

6641020 59

COPPER WASHER / RONDELLE DE CUIVRE / KUPFERSCHEIBE / ARANDELA DE COBRE /
ROSETTA RAME M6

1K

6340720 60

PRESS. RELEASE DOWEL / GOUPILLE DE DECOMPRESSION / DRUCKABLASSSTIFT /
TORNILLO DE DESCARGA PRES. / GRANO SCARICO PRESSIONE

1

6520863 61 SPRING / RESSORT / FEDER / MUELLE / MOLL

A

1

6635011 62

PRESSURE RELEASE PIN / SOMMET DE DECOMPRESSION / DRUCKABLASSSTIFT /
CONTERA DE DESCARGA PRESION / PUNTALE SCARICO PRESSIONE

1

6620562 200

COMPLETE RAM / PISTON COMPLET / VORMONTIERTER KOLBEN / PISTON COMPLETO /
PISTONE MONTATO

1

6620168 200 6 RAM / PISTON / KOLBEN / PISTON / PISTONE 1
6361810 200 7 SEAL / JOINT / DICHTUNG / JUNTA DE GOMA / GUARNIZIONE 1 K
6040127 200 10 BACK-UP RING / ANNEAU TEFLON / ST

Ü

TZRING / ANILLA DE PLASTICO / ANELLO BK 1 K

6362054 200 11 SEAL / JOINT / DICHTUNG / JUNTA DE GOMA / GUARNIZIONE 1 K

6080051 200 30

RAM BUSH / ANNEAU GUIDE PISTON / FÜHRUNGSBUCHSE / CASQUILLLO DE GUIA PISTON

/

BUSSOLA GUIDA PISTONE

1

6522315 200 32

COMPLETE SPRING / RESSORT COMPLETE / KOMPLETTE FEDER / MUELLE COMPLETO /
MOLLA COMPLET

A

1

6900676 200

32 6

SCREW / VIS / SCHRAUBE / TORNILLO / VITE 1
6362057 200327 SEAL / JOINT / DICHTUNG / JUNTA DE GOMA / GUARNIZIONE 1 K
6640113 200 32 8 WASHER / RONDELLE / SCHEIBE / ARANDELA / RONDELLA NORD LOCK NL6 1

6860139 201

COMPLETE HEAD / TETE COMPLETE / KOMPLETTER KOPF / CABEZA COMPLETA / TESTA

MONTAT

A

1

6420253 201 1 UPPER BLADE / LAME SUPER. / GEGENMESSER / CUCHILLA SUPER. / LAMA SUPER. 1
6900315 201 4 SCREW / VIS / SCHRAUBE / TORNILLO / VITE M6x16 4
6200053 201 31 LATCH / LOQUET / VERRIEGELUNG / DIENTE DE RETENCION / DENTE D'ARRESTO 1
6520460 201 33 SPRING / RESSORT / FEDER / MUELLE / MOLLA 1
6370142 201 37 BLADE GUIDE / GUIDE LAME / MESSERFÜHRUNG / GUIA CUCHILLA / GUIDA LAMA SX 1
6560704 201 38 LATCH PIN / AXE DE LOQUET / BOLZEN / PERNO / PERNO FISS. DENTE D'ARRESTO 1
6700140 201 39 CIRCLIP / ANNEAU ELASTIQUE / FEDERRING / ARO ELASTICO / ANELLO ELASTICO 1 K
6370152 201 45 BLADE GUIDE / GUIDE LAME / MESSERFÜHRUNG / GUIA CUCHILLA / GUIDA LAMA DX 1

Qty

Q.tè

Menge

C.dad

Q.tà

Item

Elément

Teil

Elemento

Componente

5. BLADE REPLACEMENT (Ref. to Fig. 2 )

After extended use, the blades may loose their cutting edge.
Replace the blades as follows:

5.1) Lower blade

– Release latch (31), open the head.
– Operate moveable handle to advance the lower blade (02) until holding screw (34) is
visible on the ram (06).

– Using a at blade screwdriver, remove the holding screw (34) and release the lower

blade (02).

– Insert the new blade and t the holding screw.

Warning: before closing the head release the oil pressure and retract the lower
blade (02), otherwise the tool head assembly may hit and damage the lower blade.

5.2) Upper blade

– Release latch (31), open the head.

– Remove the circlip (27) and extract the head pin (21), sufcient to release the tool

head assembly.
– Remove circlip (39) and pin (38), to release the latch (31). Remove latch spring from
the upper blade.
– Unscrew the 4 screws (04), remove the left hand guide (37), the right hand guide (45)
and release the blade (01).
– Fit the left and right hand guides to the new blade. Place the spring into its seat and

ret the latch.

– Fit the blade assembly to the head (08), fully insert the pin (21) and secure with the
circlip (27).

6. RETURN TO

In the case of a breakdown contact our Area Agent who will advise you on the problem
and give you the necessary instructions on how to dispatch the tool to our nearest service

Centre; if possible, attach a copy of the Test Cericate supplied by

with the tool or, if no other references are available, indicate the approximate purchase
date and the tool serial number.

Cembre

FOR OVERHAUL

Cembre

together

5 26

FRANÇAIS

Code N°

N°code
Art.-Nr.

N°codigo

N°codice

DESCRIPTION / DESIGNATION / BESCHREIBUNG /

DESIGNACION / DESCRIZIONE

6420150 2 LOWER BLADE / LAME INFER. / SCHNEIDMESSER / CUCHILLA INFER. / LAMA INFER. 1

6860098 8 HEAD / TETE / KOPF / CABEZA / TESTA 1
6160027 9 BODY / CORPS / GRUNDKÖRPER / CUERPO / CORPO 1

6340590 12

BALL POSITIONING DOWEL / AXE DE BILLE / KUGELPOSITIONIERUNGSSCHRAUBE /

TORNILLO RETEN DE BOLA / GRANO TENUTA SFERA

2

6520200 13 SPRING / RESSORT / FEDER / MUELLE / MOLLA 2 K
6740020 14 BALL / BILLE / KUGEL / BOLA / SFERA 1/4" 2 K
6520160 15 SPRING / RESSORT / FEDER / MUELLE / MOLLA ASPIRAZIONE 2 K
6740100 16 BALL / BILLE / KUGEL / BOLA / SFERA 5/32" 2 K
6360250 17 O-RING / JOINT / O-RING / JUNTA DE GOMA / GUARNIZIONE OR 1 K

6480055 18

COMPLETE MAIN HANDLE / BRAS PRINCIPAL COMPLET / HANDGRIFF KOMPLETT / MANGO
FIJO COMPLETO / MANICO FISSO MONTATO

1

6720050 19 OIL RESERVOIR / RESERVOIR / ÖLTANK / DEPOSITO ACEITE / SERBATOIO 1

6800040 20

RESERVOIR CAP / CAPUCHON DE RESERVOIR / ÖLTANKVERSCHLUß / TAPON DEPOSITO
ACEITE / TAPPO SERBATOIO

1

6560691 21 PIN / AXE / BOLZEN / PASADOR / PERNO 1
6480909 23 MOVEABLE HANDLE / BRAS MOBILE / PUMPARM / MANGO MOVIL / MANICO MOBILE 1
6360240 24 O-RING / JOINT / O-RING / JUNTA DE GOMA / GUARNIZIONE OR 1 K

6620090 25 PUMP. RAM / PISTON DE POMP. / PUMPKOLBEN / PISTON BOMB. / PISTONE POMP. 1

6362020 26 SEAL / JOINT / DICHTUNG / JUNTA DE GOMA / GUARNIZIONE JF 1 K

6040421 27 CIRCLIP / ANNEAU ELASTIQUE / FEDERRING / ARO ELASTICO / ANELLO ELASTICO ø10 1

6040101 28 BACK-UP RING / ANNEAU TEFLON / STÜTZRING / ANILLA DE PLASTICO / ANELLO BK 1 K
6360161 29 O-RING / JOINT / O-RING / JUNTA DE GOMA / GUARNIZIONE OR 1 K
6370250 34 GRUB SCREW / VIS / SCHRAUBE / TORNILLO / GRANO 1
6650118 35

RIVET / RIVET / NIET / PASADOR / RIVETTO ø2,5x3,5

2

Qty

Q.tè
Menge
C.dad

Q.tà

Item

Elément

Teil

Elemento

Componente

The guarantee is void if parts used are not Cembre original spares.

La garantie perd tout effet en cas d’emploi de piéces détachées différentes des pièces d’origine Cembre.

Die Garantie verfällt, wenn nicht Originalteile aus dem Hause Cembre in das Gerät eingebaut werden.

La garantía pierde su valor si se utilizan piezas de repuesto distintas de las originales Cembre.

La garanzia decade qualora vengano utilizzate parti di ricambio non originali Cembre.

TABLE 1 - TABLEAU 1 - TABELLE 1 - TABLA 1 - TAVOLA 1

25 6

COUPE-CABLE HYDRAULIQUE

TYPE HT-TC065

1. CARACTERISTIQUES GENERALES

– Domaine d'application: conçu pour sectionner des câbles en cuivre ou aluminium ou

téléphoniques d'un diamètre extérieur maximum de .................. 65 mm (2-9/16")

– Pression nominale: .................................................................. 700 bar (10,000 psi)

– Dimensions: hauteur ................................................................ 523 mm (20.6 in.)

largeur ................................................................. 129 mm (5.1 in.)

– Poids: ......................................................................................... 5,3 kg (11.6 lbs)

– Huile: .......................................................... AGIP ARNICA 32

SHELL TELLUS TX 32

– Avance rapide: l'outil passe automatiquement de la vitesse rapide d'approche des

lames, à la vitesse lente de coupe.

– Sécurité: l'outil est pourvu d'une valve de surpression.
Pour vérier le bon fonctionnement de cette valve, un manomètre spécial, réf. MPC1,
est disponible à la demande.

2. INSTRUCTIONS D'UTILISATION (Voir Fig. 3)

2.1) Mise en service

Positionner le conducteur entre les lames de l'outil à l'endroit souhaité pour la coupe.
Si le câble est passant, il sera alors nécessaire de tirer le loquet (31) de façon à ouvrir la
tête (lame supérieure).

Attention: ne jamais ouvrir la tête du coupe-câble tant que la lame inférieure (02)
n'est pas complètement descendue.

Positionner le câble sur la lame inférieure, et refermer la tête à l'aide du loquet (31).

Avant de procéder à la coupe, s'assurer que le loquet (31) soit parfaitement en­clenché.

2.2) Avance des lames

En actionnant le bras mobile (23), le piston se déplace en vitesse rapide jusqu'à ce que
les lames (02 et 01) soient en contact avec le conducteur. Si la position de coupe n'est
pas bonne, desserrer les lames (voir § 2.4) et repositionner le câble.

2.3) Coupe

En poursuivant la manœuvre du bras mobile, la lame inférieure monte jusqu'à ce que le
conducteur soit complètement sectionné.

ou

ou équivalent

FRANÇAIS

c



ne

e t o u t i l n'a é t é c o n ç u q u e p o u r c o u p e r D e s c â b l e s e n c u i v r e, e n a l u m i n i u m

e t t e l e p h o n i q u e s

D o i t j a m a i s ê t r e u t i l i s é s u r D e s c o n D u c t e u r s e n a c i e r o u e n a l u m i n i u m-a c i e r

.

2.4) Réouverture des lames

Appuyer sur le levier (48), situé sur le corps an d'activer la valve de décompression et

permettre le retour de la lame inférieure dans sa position de repos.

2.5) Rangement

Après l'utilisation, l'outil doit être ramené dans sa position de repos (voir § 2.4), et rangé
dans son coffret.

3. PRECAUTIONS

Cet outil est robuste et ne nécessite aucun entretien particulier.
Les recommandations suivantes sont néanmoins souhaitables pour lui assurer une lon­gévité optimum:

3.1) Nettoyage élémentaire

Veiller à toujours protéger l'outil de la poussière, du sable et de la boue qui représentent
un danger pour tout système hydraulique. Chaque jour, après utilisation, il doit être nettoyé
avec un chiffon propre, tout particulièrement aux endroit des pièces mobiles.

SPARE PARTS LIST

.

PIECES DETACHEES

ERSATZTEILLISTE

LISTA DE PIEZAS DE REPUESTO

LISTA DEI RICAMBI

3.2) Rangement

An d'éviter les chocs et la pous­sière, il est de bonne règle de
ranger l'outil dans sa sacoche
après usage.
Cette sacoche (type 010) a
pour dimensions 515 x 150
mm (20.2x6 in.) et un poids de
0,15 kg (0.33 lbs).

SACOCHE

3.3) Rotation de la tête

La tête de ce coupe-câble pivote à 320°, permettant à l'utilisateur de toujours travailler
dans les meilleures conditions.

Attention: ne jamais forcer la rotation de la tête lorsque le circuit hydraulique est
sous pression.

7 24

HT-TC065

4. ENTRETIEN (Voir Fig. 1)

FRANÇAIS

45

01

02

31

37

21

27

06

34

Le seul problème nécessitant une intervention qui peut parfois être rencontré est la pré­sence d'une bulle d'air dans le circuit hydraulique.
Cet incident est caractérisé par un mauvais fonctionnement de l'outil au cours de la montée
en pression: soit la lame inférieure ne monte pas, soit elle progresse très lentement, soit
elle avance par à-coups.
Dans ce cas, procéder de la façon suivante:

4.1) Elimination de bulles d'air

a – Serrer l'outil en position verticale dans un étau et écarter le bras mobile (23) (voir Fig. 1).
b – Dévisser complètement le bras principal (18) du corps (09) pour accéder au réservoir

d'huile en caoutchouc (19).

c – Retirer le capuchon (20) du réservoir.
d – Actionner le bras mobile (23) de façon à faire avancer le piston (06).
e – Appuyer sur le levier (48) pour libérer la pression du circuit hydraulique jusqu'à la rè-

traction totale du piston (06) et le retour de l'huile dans son réservoir.
f – Réitérer les opérations (d - e) au moins 5 fois pour que les bulles d'air du circuit soient
entièrement évacuées par le réservoir d'huile.
g – Avant de refermer le réservoir, s'assurer que tout l'air ait été évacué, et effectuer, si
besoin, un complément d'huile (voir § 4.2).

h – Refermer le capuchon (20).
i – Revisser le bras principal (18).

Au cas où, malgré cette intervention, l'outil ne fonctionnerait toujours pas correctement, il
est recommandé de le retourner à

4.2) Complément d'huile

La présence de bulles d'air dans le circuit hydraulique peut être évitée en maintenant en
permanence le réservoir plein.

Par conséquent, nous préconisons de vérier son niveau au moins tous les 6 mois, et de

le compléter si cela est nécessaire.
Pour ce faire, se reporter aux indications ci-dessus: a, b, c, d et e, puis remplir complè­tement le réservoir.
Terminer ensuite par les opérations h et i .

Cembre

pour une révision complète (voir § 6).

38

39

04

31

02

08

FIG. 2

BLADE REPLACEMENT - CHANGEMENT LAMES - SCHNEIDMESSERWECHSEL

CAMBIO DE LAS CUCHILLAS - CAMBIO DELLE LAME

23 8

Utiliser exclusivement un type d'huile mentionné au § 1.
Ne jamais utiliser d'huile usagée ou recyclée.
Il est indispensable d'utiliser de l'huile neuve.

Les huiles usagées doivent être éliminées conformément aux normes en



vigueur.

FRANÇAIS

5. CHANGEMENT DES LAMES (Voir Fig. 2)

Il peut arriver qu' après une utilisation prolongée ou inappropriée des lames soient élimées
ou endommagées. Leur changement est très simple:

5.1) Lame inférieure:

– Ouvrir la la partie supérieure de la tête à l'aide du loquet (31), jusqu’à la butée.
– Actionner le bras mobile (23) pour faire avancer la lame inférieure (02) jusqu’à ce que

la vis de xation (34) sur le piston (06) soit visible.

– Avec un tournevis, dévisser la vis (34) pour libérer la lame (02).
– Retirer l'ancienne lame de son logement, la remplacer par la nouvelle, et serrer le tout

avec la vis.

Attention: avant de refermer la lame supérieure, relâcher la pression d’huile, de
façon à ce que la lame inférieure redescende complètement, pour éviter qu’elle soit
heurtée et endommagée par la supérieure.

5.2) Lame supérieure:

– Ouvrir la tête à l'aide du loquet (31) jusqu'à la butée.
– Retirer l’anneau élastique (27), et extraire partiellement l'axe (21) de façon à libérer la
partie supérieure de la tête.
– Retirer l’anneau élastique (39), extraire l'axe (38), dégager le loquet (31), et récupérer
le ressort situé dans son logement.
– Démonter les 4 vis (04), retirer le guide gauche (37), et le guide droit (45) de façon à
libérer la lame (01).
– Fixer les guides sur la lame neuve, repositionner le ressort dans son logement, et re­ monter le loquet (31).
– Repositionner l'ensemble ainsi reconstitué sur la tête (08), introduire l'axe (21), et blo­ quer le tout avec l'anneau élastique (27).

23

18

08

20

19

48

09

06

02

6. ENVOI EN REVISION A

En cas de dysfonctionnement de l'appareil, merci de vous adresser à notre Agent Ré-
gional qui vous conseillera et le cas échéant vous donnera les instructions nécessaires
pour envoyer l'outil à notre plus proche Centre de Service. Dans ce cas, joindre une

copie du Certicat d'Essai livré par

de référence, indiquer la date d'achat approximative et numéro de série.

Cembre

Cembre

avec l'outil ou, à défaut d'autres éléments

9

FIG. 1 TOOL POSITION FOR MAINTENANCE OPERATIONS
POSITION DE L'OUTIL POUR L'ENTRETIEN
WERKZEUG IN WARTUNGSPOSITION
COLOCACION PARA LAS OPERACIONES DE MANTENIMIENTO
POSIZIONAMENTO PER LE OPERAZIONI DI MANUTENZIONE

22

ITALIANO

DEUTSCH

5. CAMBIO DELLE LAME (Rif. a Fig. 2)

Può accadere che, per un uso prolungato o improprio, le lame perdano il lo oppure si

danneggino. La sostituzione delle lame vecchie con le nuove é semplice:

5.1) Lama inferiore

– Sganciare il dente di arresto (31) e far ruotare il complesso superiore aprendolo comple-

tamente no alla battuta.
– Azionare il manico mobile facendo avanzare la lama inferiore (02) no a mettere in vista
il grano di ssaggio (34) sul pistone (06).

– Con un cacciavite svitare il grano (34) liberando così la lama (02).
– Togliere la vecchia lama dall'apposita sede del pistone, inserirvi la nuova e bloccarla
con lo stesso grano.

Attenzione: prima di richiudere il complesso superiore, rilasciare la pressione del­l'olio facendo arretrare completamente la lama (02); in caso contrario il complesso
superiore potrebbe urtare contro lo spigolo della lama inferiore danneggiandola.

5.2) Lama superiore

– Aprire la testa sganciando il dente di arresto (31).

– Togliere l'anello elastico di sicurezza (27),slare il perno (21) e liberare completamente

il complesso superiore dalla testa (08).

– Togliere l'anello elastico di sicurezza (39), slare il perno (38) e staccare il dente di ar-

resto (31) dal complesso superiore; recuperare la relativa molla che verrà in questo
modo liberata dall'apposita sede.
– Svitare le 4 viti (04) e togliere le guide di sinistra (37) e di destra (45) liberando la lama (01).
– Sulla lama nuova rimontare le guide di sinistra e di destra, introdurre nell'apposita sede
di quest'ultima la molla e rimontare il dente di arresto (31).
– Montare il complesso superiore sulla testa (08) inserendo a fondo il perno (21) e bloc­ candolo con l'anello elastico (27).

HYDRAULISCHES SCHNEIDWERKZEUG

TYP HT-TC065

1. ALLGEMEINE EIGENSCHAFTEN

– Anwendungsbereich: Geeignet zum Schneiden von Kupfer-, Aluminium- und Tele-

fonkabeln mit einem max. Durchmesser von ............................. 65 mm (2-9/16")

– Arbeitsdruck: ............................................................................ 700 bar (10,000 psi)

– Abmasse: Länge ....................................................................... 523 mm (20.6 in.)

Breite ........................................................................ 129 mm (5.1 in.)

– Gewicht: ..................................................................................... 5,3 kg (11.6 lbs)

– Hydrauliköl: ............................................... AGIP ARNICA 32

SHELL TELLUS TX 32

– Eilvorschub. Das Werkzeug ist mit einer Doppelkolbenhydraulik ausgerüstet, die an-

fangs ein schnelles Zusammenfahren der Schneidmesser ermöglicht und dann auto­ matisch auf den langsameren Arbeitshub umschaltet.

– Sicherheit. Das Werkzeug ist mit einem Überdruckventil ausgestattet. Der Arbeit sdruck
kann mit dem Kontrollgerät MPC1, das auf Anfrage lieferbar ist, gemessen werden.

2. BEDIENUNGSHINWEISE (Siehe Bild 3)

2.1) Vorbereitung

Den zu schneidenden Leiter zwischen den Schneidmessern positionieren.
Bei einem durchgehenden Leiter muß das Gegenmesser durch Betätigen der Verriegelung
(31) geöffnet werden, so daß sich der Befestigungsbolzen (21) dreht.

Achtung: Die Öffnung des Gegenmessers darf nur mit ganz zurückgefahrenem
Schneidmesser (02) erfolgen.

Das Kabel an das Schneidmesser (02) anlegen und das Gegenmesser mit der Verriege­lung (31) schließen.

oder
oder ähnlich

6. RESA ALLA

In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e
fornirà le istruzioni necessarie per l’invio dell'utensile alla nostra Sede; se possibile, allegare

copia del Certicato di Collaudo a suo tempo fornito dalla

in mancanza di altri riferimenti, indicare la data approssimativa di acquisto.

Cembre

PER REVISIONE

Cembre

con l'utensile oppure,

21 10

Vor dem Schneiden kontrollieren, daß die Verriegelung (31) einwandfrei eingerastet ist.

2.2) Schneidvorgang

Durch die Bewegung des Pumparmes (23) fährt das Schneidmesser schnell vor und
nähert sich dem Kabel. Kontrollieren Sie, ob sich die Schneidmesser (01 und 02) an der
gewünschten Position anliegen. Bei Bedarf können die Messer wieder wie unter Pkt. 2.4
beschrieben neu positioniert werden.

2.3) Schneiden

Den Pumparm gleichmäßig betätigen um ein konstantes Vorfahren des Schneidmessers
zu erreichen bis das Kabel geschnitten ist.

DEUTSCH

ITALIANO

D



a s We r K z e u g i s t z u m sc h n e i D e n v o n Ku p f e r

g e e i g n e t

. n

i e m a l s st a h l s e i l e o D e r al u m u n i u m-st a h l se i l e s c h n e i D e n

-, a

l l u m i n i u m u n D te l e f o n K a b e l n

.

2.4) Zurückfahren des Schneidmesser

Durch das Betätigen des Druckablaßhebels (48) fährt der Kolben mit dem Schneidmesser
zurück.

2.5) Nachbereitung

Das Werkzeug sollte nach Beendigung der Arbeit in die Ausgangsposition gebracht und
in die Segeltuchtasche gelegt werden. Der Druck muß vorher vollständig abgelassen sein
(Druckablaßhebel (48) betätigen) siehe § 2.4.

3. HINWEISE

Das Werkzeug ist robust und benötigt keine spezielle Pege oder Instandhaltung.

Zur Erhaltung der Garantieansprüche beachten Sie folgende Hinweise:

3.1) Pege

Dieses hydraulische Werkzeug sollte vor starker Verschmutzung geschützt werden, da
diese für ein hydraulisches System gefährlich ist. Jeden Tag nach der Arbeit sollte das
Werkzeug mit einem Tuch von Schmutz und Staub gereinigt werden; besonders die
beweglichen Teile.

4. MANUTENZIONE (Rif. a Fig. 1)

Eventuali bolle d'aria presenti nel circuito dell'olio potrebbero pregiudicare il corretto fun­zionamento dell'utensile.
Tale situazione si manifesta con un comportamento anomalo dell'utensile: pompando, il
pistone non avanza oppure si muove molto lentamente oppure pulsa.
In questo caso bisogna agire nel modo seguente:

4.1) Per espellere le bolle d'aria

a – Capovolgere l’utensile, bloccarlo in una morsa in posizione verticale (g. 1) con il ma-

nico mobile (23) divaricato.
b – Svitare dal corpo (09) il manico sso (18) e slarlo completamente mettendo in vista

il serbatoio di gomma (19) dell’olio.

c – Estrarre il tappo (20) dal serbatoio dell’olio.
d – Azionare tre o quattro volte il manico mobile, facendo avanzare il pistone (06).
e – Rilasciare la pressione dell’olio tramite la leva di sblocco pressione (48) no a che il

pistone (06) non sia arretratto completamente ed in modo che l’olio sia ritornato tutto
nel serbatoio.
f – Ripetere le operazioni (d - e) almeno cinque volte in modo che le bolle d’aria, even-

tualmente presenti nel circuito oleodinamico, vengano espulse e si raccolgano nel
serbatoio dell’olio.

g – Prima di richiudere il serbatoio si deve eliminare completamente l’aria.
Se il livello dell’olio fosse basso, effettuare un rabbocco come indicato al § 4.2.

h – Inserire il tappo (20) sul serbatoio dell’olio.
i – Rimontare il manico sso (18).

3.2) Lagerung

Wenn das Werkzeug nicht benötigt
wird, sollte es in der Segeltuchta­sche gelagert werden und ist somit
gegen Beschädigungen wie Stoß
und Staub geschützt.
Die Segeltuchtasche (Typ 010) hat
die Abmasse 515x 150 mm (20.2x6
in.) und ein Gewicht von 0,15 kg
(0.33 lbs).

SEGELTUCHTASCHE

3.3) Drehbewegung des Kopfes

Das Werkzeug ist mit einem Kopf ausgerüstet, der um 320° drehbar ist und somit ein
komfortables Arbeiten ermöglicht.

Der Kopf sollte nicht unter Druck stehend gedreht werden.

11 20

Nel caso eccezionale che l’utensile, anche dopo queste operazioni di manutenzione, non
funzionasse correttamente (la lama non avanza o pulsa) è consigliabile contattare il più
vicino Agente

Cembre

per la sua completa revisione (vedi § 6).

4.2) Rabbocco dell'olio

Il serbatoio dell'olio deve essere sempre pieno; ciò eviterà che si formino bolle d'aria al
suo interno.

Consigliamo di vericare il livello dell'olio almeno ogni 6 mesi; se il livello fosse basso,

procedere al rabbocco eseguendo le operazioni descritte precedentemente in a, b, c ed
e, quindi riempire raso il serbatoio.
Completare con le operazioni h ed i.

Usare esclusivamente olio del tipo consigliato al § 1.
Mai usare olio rigenerato o usato.
E' necessario che l'olio sia pulito.

In occasione di eventuali sostituzioni dell'olio, smaltire l'olio esausto attenen-



dosi scrupolosamente alla legislazione specica in materia.

ITALIANO

DEUTSCH

q



n

u e s t o u t e n s i l e è s p e c i f i c a t a m e n t e p r o g e t t a t o p e r i l t a g l i o D i c a v i i n r a m e

a l l u m i n i o o t e l e f o n i c i

o n u t i l i z z a r l o a s s o l u t a m e n t e s u c o r D e i n a c c i a i o o a l l u m i n i o-a c c i a i o

.

.

2.4) Riapertura delle lame

Per riaprire le lame premere a fondo la leva di sblocco pressione (48) posta sul corpo
pompante dell'utensile; si azionerà così il pistoncino di sblocco pressione olio che provo-

cherà la riapertura della lama inferiore no al suo arresto nella posizione iniziale di riposo

(completamente retratta).

2.5) Messa a riposo

A lavoro ultimato, prima di riporre l'utensile nella sua custodia è opportuno scaricare
completamente la pressione dell'olio tramite la leva di sblocco pressione (48), come detto
al § 2.4.

3. AVVERTENZE

L'utensile é robusto e non richiede attenzioni particolari; per garantirne un corretto funzio­namento basterà osservare alcune semplici precauzioni:

3.1) Accurata pulizia

Tenere presente che la polvere, la sabbia e lo sporco rappresentano un pericolo per ogni
apparecchiatura oleodinamica.
Evitare di appoggiare direttamente l'utensile su terreni fangosi o polverosi. Eventuali depositi
solidi possono infatti provocare la rigatura del cilindro con conseguenti perdite di olio.
Dopo ogni giorno d’uso si deve ripulire la testa con uno straccio pulito, avendo cura di
eliminare lo sporco depositatosi su di essa, specialmente vicino alle parti mobili.

3.2) Custodia

È bene custodire l’utensile nella appo­sita sacca di tela, al riparo dalla polvere
e protetto da urti accidentali o cadute
quando non viene usato.
Questa sacca (tipo 010) ha dimen­sioni 545 x 160 mm (21.4 x 6.34 in.)
e pesa 0,15 kg (0.33 lbs).

SACCA DI TELA

4. WARTUNG (Siehe Bild 1)

Bendet sich Luft im Hydrauliksystem, kann es zum fehlerhaften Arbeiten des Werkzeuges

kommen. Dies zeigt sich in ungewöhnlichem Verhalten des Werkzeuges.
Bei Pumpbeginn bewegt sich das untere Schneidmesser nicht oder nur sehr langsam bzw.
stossweise. Ist dies der Fall, sind die folgenden Hinweise zu beachten:

4.1) Entlüften

a – Werkzeug mit dem Kopf nach unten (Bild 1) positionieren.

Dabei muss der Pumparm (23) in der Öffnungsstellung sein.

b – Handgriff (18) aufschrauben und vom Öltank (19) ziehen.
c – Ölverschlusskappe (20) entfernen.
d – Den Pumparm (23) drei vier mal betätigen und den Kolben (06) vorfahren.
e – Öldruck wieder ablassen und der Kolben (06) fährt vollständig zurück .
f – Vorgang (d - e) einige Male wiederholen, bis die gesamte Luft ausgetreten ist oder

sich im Öltank gesammelt hat.
g – Bevor der Öltank geschlossen wird, kann bei Bedarf noch Öl nachgefüllt werden entspr.
Pkt. 4.2.

h – Öltank (19) verschliessen.
i – Handgriff (18) über den Öltank schieben.

Sehr selten kann es passieren, dass das Werkzeug nach diesen Wartungsarbeiten nicht
oder nicht richtig funktioniert. In diesem Fall sollte entspr. Pkt. 6 verfahren werden.

4.2) Öl nachfüllen

Luftblasen im Öltank lassen sich vermeiden, wenn der Tank stets gut gefüllt ist.
Deshalb sollte alle 6 Monate der Tank kontrolliert und bei Bedarf aufgefüllt werden.
Dies erfolgt so wie in den Punkten a, b, c und e beschrieben wurde.
Danach wird der Öltank aufgefüllt.

Zuletzt wird wie in Punkt h und i beschrieben vorgegangen.

Zum Nachfüllen stets das unter Pkt.1 angegebene Öl benutzen.
Niemals mit gebrauchtem oder altem Öl nachfüllen.
Das Öl muss stets sauber sein.

Bei einem Ölwechsel sind unbedingt die vorgeschriebenen Normen zur



Entsorgung von Altöl zu beachten.

3.3) Rotazione della testa

La testa dell'utensile può ruotare di 320° rispetto al corpo, permettendo così all'operatore
di esguire il lavoro nella posizione più agevole.

Attenzione: non forzare la testa tentando di ruotarla quando l'utensile è in pres­sione.

19 12

DEUTSCH

ITALIANO

5. MESSERWECHSEL (Siehe Bild 2)

Sollten die Schneidmesser stumpf oder durch eine falsche Anwendung beschädigt sein,
lassen sie sich sehr leicht auswechseln:

5.1) Schneidmesser

– Kopf an der Verriegelung (31) öffnen.
– Den Pumparm betätigen und das Schneidmesser (02) nach vorne fahren, bis die Stift­ schraube (34) zur Befestigung des Messers auf dem Kolben (06) sichtbar ist.
– Die Stiftschraube (34) mit einem Schraubenzieher herausschrauben und das Schneid­ messer (02) auswechseln.
– Anschließend mit der Stiftschraube das neue Messer wieder befestigen.

Achtung: Bevor das Gegenmesser (02) wieder geschlossen wird, muss das Schneid­messer komplett zurückgefahren sein, sonst könnten sich die o.g. Schneidmesser
gegenseitig beschädigen.

5.2) Gegenmesser

– Den Kopf durch Betätigen der Verriegelung (31) öffnen.
– Den Federring (27) entfernen, und den Gelenkbolzen (21) herausziehen, so daß der
Kopf abgenommen werden kann.
– Den Federring (39) lösen und den Bolzen (38) der Verriegelung (31) entfernen.
Die Feder auch aus dem Sitz entfernen.
– Die 4 Schrauben (04) der linken (37) und rechten (45) Führung lösen und Gegenmesser
(01) demontieren.
– Die linke und rechte Führung auf das neue Schneidmesser montieren, die Feder in den
Sitz einpassen und die Verriegelung (31) erneut montieren.
– Das Schneidmesser auf dem Werkzeugkopf (08) befestigen und den Bolzen (21) mit
dem Federring (27) sichern.

6. EINSCHICKEN AN

Sollten am Gerät Fehler auftauchen wenden Sie sich bitte an unsere Gebietsvertretung,
welche Sie gerne beraten und Ihnen alle nötigen Informationen zum Einschicken des
Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie bitte dem Gerät
das von
mationen geben Sie bitte an, wann Sie das Gerät erworben haben.

Cembre

Cembre

mitgelieferte Überprüfungszertikat bei; In Ermangelung dieser Infor-

ZUR ÜBERPRÜFUNG

UTENSILE OLEODINAMICO TRANCIACAVI

TIPO HT-TC065

1. CARATTERISTICHE GENERALI

– Campo di applicazione: adatto ad eseguire il taglio di cavi in rame, alluminio o cavi

telefonici con Ø esterno max. di ................................................. 65 mm (2-9/16")

– Pressione nominale di esercizio: ............................................ 700 bar (10,000 psi)

– Dimensioni: lunghezza ............................................................. 523 mm (20.6 in.)

larghezza (manico mobile bloccato) ..................... 129 mm (5.1 in.)

– Peso: .......................................................................................... 5,3 kg (11.6 lbs)

– Olio consigliato: ....................................... AGIP ARNICA 32

SHELL TELLUS TX 32

– Velocità di avanzamento. Sono due: una rapida di avvicinamento delle lame ed una

più lenta di taglio. La commutazione da una all’altra velocità é automatica.

– Sicurezza: l'utensile è munito di valvola di massima pressione la cui corretta taratura

è vericabile mediante l'apposito strumento MPC1 fornibile a richiesta.

2. ISTRUZIONI PER L’USO

2.1) Preparazione (Rif. a Fig. 3)

Posizionare il cavo tra le lame in modo che queste si trovino in corrispondenza col punto
di taglio desiderato. Se il cavo è passante, sarà necessario aprire il complesso superiore
sganciando il dente di arresto (31) e facendolo ruotare attorno al proprio perno (21).

Attenzione: l'apertura del complesso superiore dovrà essere effettuata solamente
a lama inferiore (02) completamente retratta.

Appoggiare la lama inferiore (02) al cavo da tagliare, richiudere il complesso superiore
bloccandolo col dente di arresto (31).

Prima di procedere con l'operazione di taglio assicurarsi che il dente di arresto (31)
sia perfettamente agganciato.

2.2) Accostamento delle lame

Azionando il manico mobile (23), inizia l'avanzamento della lama inferiore.
Durante questa fase il pistone avanza velocemente portando in battuta le due lame (02
e 01) contro il cavo. Assicurarsi che le lame si trovino esattamente in corrispondenza col
punto da tagliare; in caso contrario riaprirle (vedi punto 2.4) e riposizionarle.

oppure
o equivalenti

2.3) Taglio

Continuando ad azionare il manico mobile si avrà un avanzamento graduale e progressivo

della lama inferiore no al completo taglio del cavo.

13 18

ESPAÑOL

ESPAÑOL

5. CAMBIO DE LAS CUCHILLAS (Ref. a Fig. 2)

Puede suceder que las cuchillas se estropeen tras un uso prolongado o impropio.
Para efectuar el cambio de las cuchillas, actúe como sigue:

5.1) Cuchilla inferior:

– Abrir la cabeza desenganchando el diente de retención (31) y hacer girar completamente
el grupo superior, hasta el tope.
– Accionar el mango móvil (23) para hacer avanzar la cuchilla inferior (02) hasta que quede
visible el tornillo de sujección (34) de la misma sobre el pistón (06).
– Con un destornillador, desenroscar el tornillo (34) y soltar así la cuchilla (02).
– Sacar la cuchilla vieja del alojamiento correspondiente del pistón, colocar la nueva y
sujetarla con el tornillo mencionado.

Atención: antes de volver a cerrar el grupo superior, evacuar la presión del aceite
haciendo retroceder completamente la cuchilla (02); en caso contrario, el grupo
superior podría chocar contra la arista de la cuchilla inferior y estropearla.

5.2) Cuchilla superior:

– Abrir el grupo superior desenganchando el diente de retención (31).
– Quitar el aro (27), extraer el pasador (21) para soltar completamente el grupo superior
de la cabeza.
– Quitar el aro (39), extraer el pasador (38) y separar el diente de retención del grupo
superior. Recuperar el muelle que quedará así liberado de su alojamiento.
– Destornillar los 4 tornillos (04) y quitar las guías de la izquierda (37) y de la derecha
(45) liberando la cuchilla (01).
– En la cuchilla nueva montar las guías de la izquierda y de la derecha, introducir en el
asiento de ésta el muelle y volver a montar el diente de retención (31).
– Montar el grupo superior en la cabeza (08), meter a fondo el pasador (21) y sujetarlo
con el aro elástico (27).

HERRAMIENTA HIDRAULICA DE CORTE

TIPO HT-TC065

1. CARACTERISTICAS GENERALES

– Campo de aplicación: idóneo para cortar cables de cobre, aluminio así como de tele-

comunicaciones con ø max. de .................................................. 65 mm (2-9/16")

– Presión nominal de trabajo: .................................................... 700 bar (10,000 psi)

– Dimensiones: longitud .............................................................. 523 mm (20.6 in.)

anchura .............................................................. 129 mm (5.1 in.)

– Peso: .......................................................................................... 5,3 kg (11.6 lbs)

– Aceites recomendados: ........................... AGIP ARNICA 32

SHELL TELLUS TX 32

– Velocidad de avance. Son dos: una rápida de aproximación de las cuchillas y otra más

lenta de corte. El paso de una a otra velocidad es automático.

– Seguridad. La herramienta esta provista de una válvula de seguridad con la que la
presión correcta es vericable mediante el instrumento adecuado MPC1 disponible
mediante pedido.

2. INSTRUCCIONES DE USO (Ref. a Fig. 3)

2.1) Preparación

Colocar el cable entre las cuchillas de manera que éstas se encuentren en el punto de
corte deseado. Si el cable es pasante, será necesario abrir el grupo superior apretando
el diente de retención (31) y haciéndola girar alrededor de su perno de sujeción (21).

Atención: solamente se puede abrir el grupo superior cuando la cuchilla inferior
(02) se encuentre completamente retraída.

Apoyar la cuchilla inferior (02) contra el cable que se quiere cortar, volver a cerrar el grupo
superior enganchando el diente de retención (31).

o bien
o equivalentes

6. DEVOLUCION A

En caso de fallo de la herramienta, contactar con nuestro Agente de Zona quien les
aconsejará y eventualmente les facilitará las instrucciones necesarias para remitir la
herramienta a nuestro centro de servicio mas cercano. En tal caso, adjuntar de ser

posible una copia del Certicado de Ensayo entregado en su día por

herramienta o a falta de otro elemento de referencia indicar la fecha de compra aproxi­mada y el número de serie.

Cembre

PARA REVISIONES

Cembre

con la

17 14

Antes de proceder con la operación de corte, comprobar que el diente de retención
(31) esté enganchado perfectamente.

2.2) Acercamiento de las cuchillas

Maniobrando el mango móvil (23), se inicia el acercamiento de las cuchillas. Durante esta
fase, el pistón avanza hasta que las dos cuchillas (02 y 01) choquen a tope contra el cable.
Comprobar que las cuchillas se encuentran exactamente enfrente del punto que se quiere
cortar; de no ser así, volverlas a abrir (véase punto 2.4) y volverlas a colocar.

2.3) Corte

Continuando accionando el mango móvil, se conseguirá un avance gradual y progresivo
de la cuchilla inferior hasta cortar completamente el cable.

ESPAÑOL

ESPAÑOL

e



s t a h e r r a m i e n t a h a s i D o c o n c e b i D a e s p e c í f i c a m e n t e p a r a c o r t a r c a b l e s D e

c o b r e, D e a l u m i n i o o p a r a t e l e c o m u n i c a c i o n e s

no

e m p l e a r l a b a j o n i n g ú n c o n c e p t o c o n c a b l e s D e a c e r o o D e a l u m i n i o-a c e r o

.

2.4) Reapertura de las cuchillas

Presionando la palanca de despresurización (48), situada en el cuerpo (08) de la herra­mienta, el pistoncillo permitirá el rápido retroceso del pistón principal, y consiguientemente,
las cuchillas se separarán.

2.5) Posición de reposo

La herramienta debe dejarse en posición de reposo para ser almacenada, cuando el tra-

bajo haya nalizado. Depresurice el aceite, accionando la palanca (48) correspondiente

(ver Epigr. 2.4).

3. ADVERTENCIAS

Esta herramienta es robusta y no requiere cuidados especiales para obtener un funcio­namiento correcto, bastára observar algunas precauciones sencillas:

3.1) Limpieza adecuada

Tenga presente que el polvo, la arena y la suciedad en general, rapresentan un peligro
para toda herramienta hidráulica.
Tras cada día de uso, se debe limpiar la herramienta con un paño limpio, teniendo cuidado
de eliminar la suciedad depositada, especialmente junto a las partes móviles.

3.2) Almacenamiento

Para proteger la herramienta de
golpes accidentales y del polvo
cuando no se va a utilizar, es con­veniente guardarla en su bolsa de
tela de cierre hermético.
Dicha bolsa (mod. 010) de dimen­siones 515 x 150 mm (20.2x6 in.)
y pesa 0,15 kg (0.33 lbs).

BOLSA DE TELA

3.3) Rotación de la cabeza

La cabeza de la herramienta puede rotar hasta 320° respecto al cuerpo, permitiendo al
operario realizar el trabajo en la posición más adecuada.

.

4. MANTENIMIENTO (Ref. a Fig. 1)

Las burbujas de aire en el circuito del aceite pueden causar un funcionamiento incorrecto
de la herramienta. Tal situación se manifesta con un funcionamiento anormal de la herra­mienta: al bombear, el pistón no avanza, o bien se mueve muy lentamente ó vibra.
En este caso se debe actuar del modo siguiente:

4.1) Para expulsar las burbujas de aire

a – Fije la herramienta verticalmente, con la cabeza hacia abajo, manteniendo el mango

móvil (23) separado completamente (ver. Fig. 1).

b – Desenrosque el mango jo (18) del cuerpo (09) y sáquelo, deslizándolo, descubriendo

el depósito de aceite de reserva (19) de caucho.

c – Quite el tapón (20) del depósito de caucho.
d – Bombée con el mango móvil, unas 3 o 4 veces, hasta que el pistón (06) avance.
e – Presionando la palanca de despresurización (48), el pistón (06) retrocede completa-

mente y el aceite regresa al depósito de reserva.
f – Repita las operaciones (d - e) al menos 5 veces, a n de que las burbujas de aire del
circuito hidráulico sean expulsadas y se extraigan del depósito del aceite.
g – Antes de volver a cerrar el depósito se debe eliminar el aire. Si el nivel de aceite fuese
bajo, efectúe su rellenado como se indica en el epig. 4.2.

h – Vuelva a enroscar el tapón (20) del depósito de aceite de reserva (19).
i – Coloque el mango jo (18).

En caso de que la herramienta, incluso después de esta operaciones de mantenimien­to, no funcionase correctamente (el pistón no avanza o vibra) es aconsejable llevarla a

Cembre

para su revisión completa (ver Epig. 6).

4.2) Rellenado de aceite

El depósito del aceite debe estar siempre lleno; lo cual evitará que se formen burbujas
de aire en su interior.

Se aconseja vericar el nivel de aceite, al menos cada 6 meses, si el nivel fuese bajo,

proceda al rellenado, realizando las operaciones descritas anteriormente, en los puntos
a , b , c y e, por último rellene hasta el borde del depósito.

Complete con las operaciones h y i.

Use exclusivamente uno de los tipos de aceite recomendados en el Epig. 1.
No use nunca aceite usado.
Debe ser aceite limpio.

En caso de un eventual cambio de aceite, deposite el aceite usado, respetando



escrupulosamente la legislación especica respecto a la materia.

Atención: no fuerce la cabeza, intentando rotarla, mientras el circuito hidráulico
esté presurizado.

15 16
